HP P240VA User Manual [fr]

Guide de l'utilisateur

Les informations contenues dans le présent document peuvent faire l'objet de modifications sans préavis. Les seules garanties applicables aux produits et services HP sont énoncées dans les déclarations de garantie expresse jointes à ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie supplémentaire. HP ne saurait être tenu responsable des éventuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions.

Informations sur le produit

Ce guide décrit les fonctionnalités qui sont communes à la plupart des modèles. Certaines fonctions peuvent ne pas être disponibles sur votre produit.

Pour accéder au manuel de l'utilisateur le plus récent, rendez-vous sur

support et sélectionnez votre pays.

Sélectionnez Pilotes et téléchargements, puis suivez les instructions à l’écran.

Deuxième édition : août 2015

Référence du document : 799838-052

http://www.hp.com/

À propos de ce guide

Ce guide fournit des informations sur les caractéristiques, l'installation et les spécifications techniques du moniteur.

AVERTISSEMENT ! Ce symbole signale des instructions dont le non-respect pourrait entraîner des

blessures ou la mort.

ATTENTION : Ce symbole signale des instructions dont le non-respect pourrait entraîner des dommages

pour le matériel ou la perte d'informations.

REMARQUE : Ce symbole signale des informations supplémentaires importantes.

iii

iv À propos de ce guide

Sommaire

1 Caractéristiques du produit ............................................................................................................................ 1

Moniteurs ProDisplay HP ....................................................................................................................................... 1

2 Consignes de sécurité et de maintenance ........................................................................................................ 3

Informations importantes sur la sécurité ............................................................................................................. 3

Directives d'entretien ............................................................................................................................................ 4

Nettoyage du moniteur ....................................................................................................................... 4

Expédition du moniteur ....................................................................................................................... 5

3 Installation du moniteur ................................................................................................................................ 6

Faites attention lors de l'installation du moniteur ............................................................................................... 6

Fixation du socle .................................................................................................................................................... 7

Identification des composants arrière .................................................................................................................. 8

Branchement des câbles ....................................................................................................................................... 9

Identification des commandes du panneau avant .............................................................................................. 12

Réglage du moniteur ........................................................................................................................................... 13

Mise sous tension du moniteur ........................................................................................................................... 13

Retrait du socle du moniteur ............................................................................................................................... 14

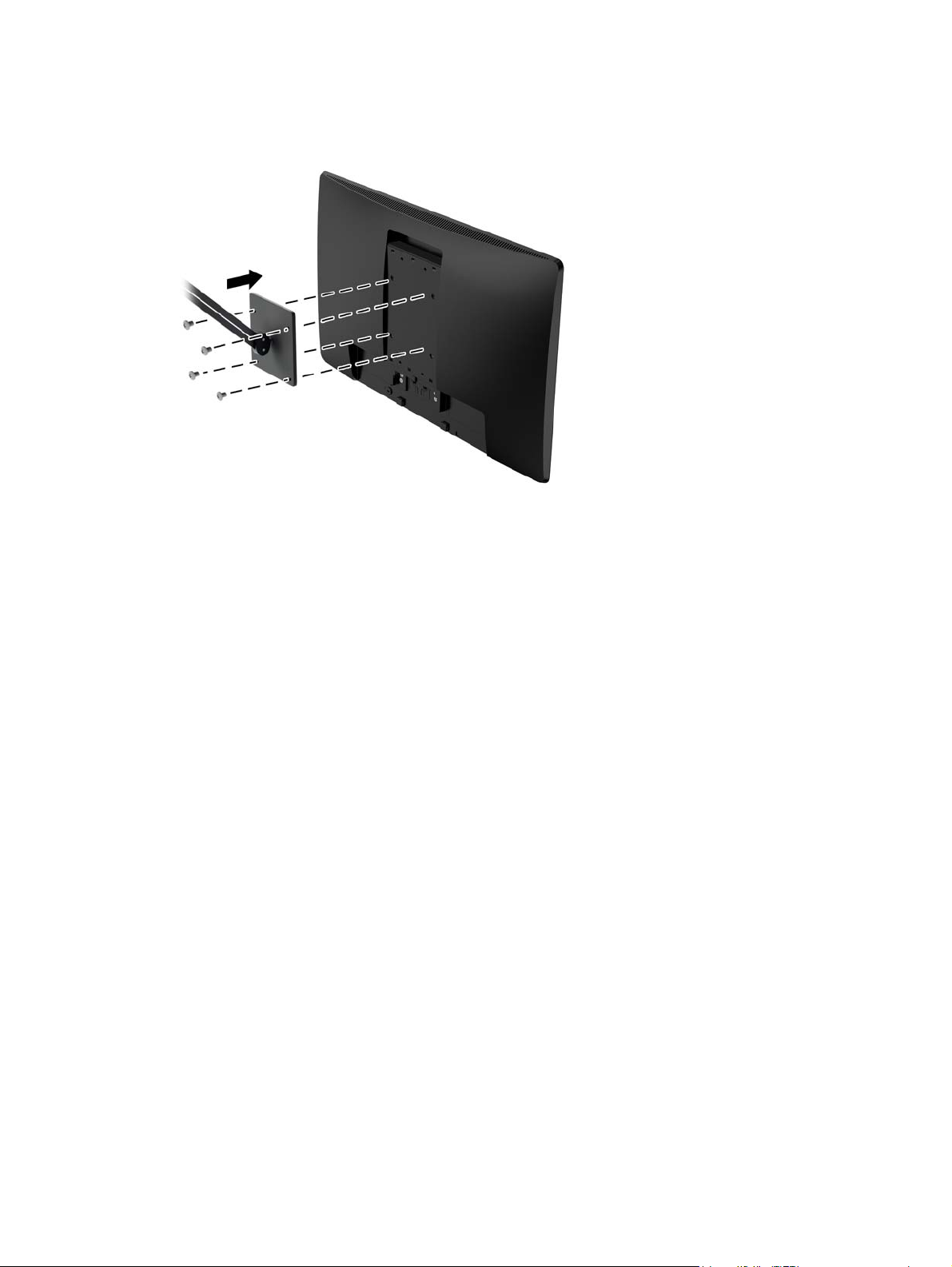

Montage du moniteur ........................................................................................................................ 14

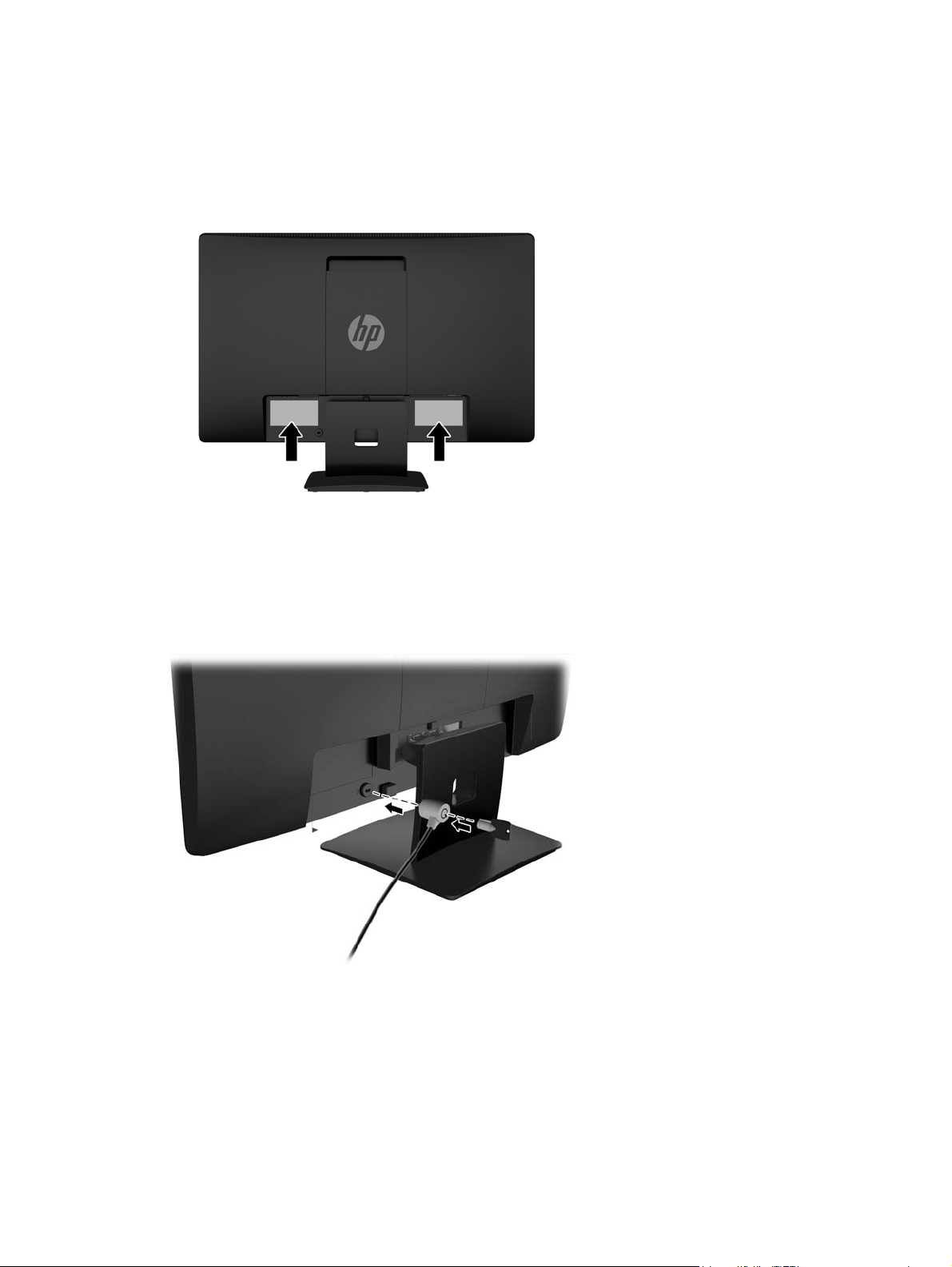

Emplacement de l'étiquette de caractéristiques nominales .............................................................................. 17

Installation d'un verrou à câble ........................................................................................................................... 17

4 Fonctionnement du moniteur ....................................................................................................................... 18

Logiciels et utilitaires .......................................................................................................................................... 18

Fichier d'informations ....................................................................................................................... 18

Fichier de correspondance des couleurs (ICM) ................................................................................. 18

Installation des fichiers .INF et .ICM .................................................................................................................... 19

Installation à partir du disque ........................................................................................................... 19

Téléchargement depuis Internet ...................................................................................................... 19

Utilisation du menu d'affichage à l'écran (OSD) .................................................................................................. 20

Utilisation du mode Veille automatique ............................................................................................................. 21

Annexe A Caractéristiques techniques ............................................................................................................. 22

Caractéristiques techniques des modèles 49,6 cm (19,53 po) .......................................................................... 22

Caractéristiques techniques des modèles 58,4 cm (23 po) ................................................................................ 23

Caractéristiques techniques des modèles 60,47 cm (23,8 po) .......................................................................... 24

Caractéristiques techniques des modèles 61 cm (24 po) ................................................................................... 25

Résolutions d'affichage prédéfinies ................................................................................................................... 26

Modèles 49,6 cm (19,53 po) en mode préréglé en usine ................................................................. 26

Modèles 58,4 cm (23 po) en mode préréglé en usine ...................................................................... 26

Modèles 60,47 cm (23,8 po) en mode préréglé en usine ................................................................. 27

Modèles 61 cm (24 po) en mode pré-réglé en usine ........................................................................ 27

Entrée dans les modes utilisateur ...................................................................................................................... 27

Fonction d'économie d'énergie ........................................................................................................................... 28

Annexe B Support et dépannage ...................................................................................................................... 29

Résolution des problèmes communs .................................................................................................................. 29

Utilisation de la fonction d'ajustement automatique (entrée analogique) ....................................................... 30

Optimiser la performance de l'image (entrée analogique) ................................................................................ 31

Verrouillage des boutons .................................................................................................................................... 32

Support produit ................................................................................................................................................... 32

Avant d'appeler le service d'assistance technique ............................................................................................. 33

Annexe C Accessibilité .................................................................................................................................... 34

Technologies d'assistance pris en charge ........................................................................................................... 34

Contacter l'assistance technique ........................................................................................................................ 34

1 Caractéristiques du produit

Moniteurs ProDisplay HP

Les écrans sont dotés d'un affichage à cristaux liquides à matrice active de type TFT. Il existe différents modèles et caractéristiques de moniteur :

●

Écran à zone d'affichage 49,6 cm (19,53 pouces) en diagonale, à résolution 1920 × 1080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

●

Écran à zone d'affichage 58,42 cm (23 pouces) en diagonale, à résolution 1920 × 1080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

●

Écran à zone d'affichage 60,47 cm (23,8 pouces) en diagonale, à résolution 1920 × 1080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

●

Écran à zone d'affichage 61 cm (24 pouces) en diagonale, à résolution 1920 × 1080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour les dimensions d'image maximales tout en préservant le format d'image original

●

Écran LCD anti-reflets avec rétroéclairage LED qui consomme moins d'énergie

●

Angle large favorisant le visionnage en position assise, debout ou de côté

●

Possibilité de régler l'inclinaison

●

Socle amovible permettant divers montages du moniteur

●

Entrée de signal vidéo prenant en charge le signal VGA analogique, avec câble de signal VGA fourni

●

Entrée de signal vidéo prenant en charge le signal numérique DisplayPort, avec câble de signal DisplayPort fourni (sur certains modèles)

●

Entrée de signal vidéo prenant en charge le signal numérique HDMI (sur certains modèles)

●

Fonction Plug and Play si celle-ci est prise en charge par le système d'exploitation

●

Fourniture d'un emplacement de sécurité à l'arrière du moniteur pour dispositif antivol optionnel

●

Réglages à l'écran (On-Screen Display, OSD) en plusieurs langues facilitant le réglage et l'optimisation de l'écran

●

HP Display Assistant pour configurer les paramètres du moniteur et activer les fonctions de dissuasion d'usurpation (reportez-vous au HP Display Assistant User Guide (Manuel de l'utilisateur de HP Display Assistant) inclus sur le disque fourni avec votre moniteur)

Moniteurs ProDisplay HP 1

●

Protection contra la copie HDCP sur l'entrée DisplayPort

●

Disque de logiciel et de documentation contenant les pilotes du moniteur et la documentation du produit

●

Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique

●

Prend en charge un socle en option pour HP Integrated Work Center Stand

●

Prend en charge un socle Companion Stand en option pour HP ProDisplay

●

Prend en charge la fonction facultative HP Quick Release permettant le montage sur un bras de moniteur HP en option ou le rattachement d'autres options comme HP Chromebox, HP Client léger (modèles spécifiques) ou un PC professionnel HP Desktop Mini Business

REMARQUE : Pour des informations sur la sécurité et les réglementations, reportez-vous aux Informations

sur le produit fournies sur votre disque multimédia, s'il est inclus, ou dans la documentation incluse. Pour

obtenir des mises à jour du manuel de l'utilisateur de votre produit, rendez-vous sur

http://www.hp.com/

support, puis sélectionnez votre pays. Sélectionnez Pilotes et téléchargements, puis suivez les instructions

à l’écran.

2 Chapitre 1 Caractéristiques du produit

2 Consignes de sécurité et de maintenance

Informations importantes sur la sécurité

Un cordon d'alimentation est fourni avec l'écran. Si vous souhaitez utiliser un autre cordon, branchez-le uniquement sur une source d'alimentation et avec une fiche adaptées à cet écran. Pour plus d'informations sur le jeu de cordons d'alimentation à utiliser avec le moniteur, reportez-vous aux Informations sur le produit fournies sur votre disque multimédia, s'il est inclus, ou dans la documentation incluse.

AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels :

• Branchez le cordon d’alimentation sur une prise secteur facilement accessible à tout moment.

• Mettez l’ordinateur hors tension en débranchant le cordon d'alimentation de la prise secteur.

• Si le cordon d'alimentation dispose d'une fiche tripolaire, branchez-le sur une prise tripolaire reliée à la terre. Ne désactivez pas la broche de mise à la terre du cordon d'alimentation, en branchant un adaptateur à 2 broches par exemple. Cette broche représente une protection importante.

Pour votre sécurité, ne posez rien sur les cordons d'alimentation ou les câbles. Disposez-les de sorte que personne ne risque de les piétiner ou de trébucher dessus. Ne tirez pas sur le cordon ou sur les câbles. Pour débrancher le cordon d'alimentation, saisissez la fiche puis tirez-la vers vous.

Pour réduire tout risque de blessure grave, lisez le manuel électronique intitulé Sécurité et ergonomie de l'environnement de travail. Ce guide explique comment agencer correctement un poste de travail et comment s'installer confortablement devant un ordinateur. Il contient également des informations importantes sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse

ATTENTION : Pour la protection du moniteur et de l'ordinateur, branchez les cordons d'alimentation de

l'ordinateur et de ses périphériques (moniteur, imprimante, scanner) sur un dispositif de protection contre les surtensions, tel qu'une multiprise ou un onduleur. Toutes les multiprises ne protègent pas contre les surtensions ; cette fonction doit être spécifiquement mentionnée sur l'étiquette de la prise. Choisissez une multiprise dont le fabricant garantit le remplacement des produits endommagés en cas de dysfonctionnement de la protection contre les surtensions.

Utilisez des meubles de taille appropriée et conçus pour soutenir correctement votre écran à cristaux liquides HP.

AVERTISSEMENT ! Les écrans à cristaux liquides qui sont placés de manière inappropriée sur des

commodes, des bibliothèques, des étagères, des bureaux, des haut-parleurs ou des tiroirs pourraient tomber et entraîner des blessures.

Acheminez tous les cordons et câbles connectés à l'écran à cristaux liquides de manière à ce qu'ils ne puissent pas être tirés, attrapés ou arrachés.

http://www.hp.com/ergo.

Informations importantes sur la sécurité 3

REMARQUE : Ce produit est adapté au divertissement. Veillez à placer l'écran dans un environnement

lumineux et contrôlé afin d'éviter les interférences avec la lumière et les surfaces lumineuses environnantes qui pourraient entraîner des reflets gênants sur l'écran.

Directives d'entretien

Pour optimiser les performances et allonger la durée de vie du moniteur :

●

N'ouvrez pas le boîtier du moniteur et n'essayez pas de le réparer vous-même. Ne réglez que les commandes décrites dans les instructions d'utilisation. Si le moniteur ne fonctionne pas correctement, s'il est tombé ou s'il a été endommagé, contactez votre revendeur ou prestataire de services HP agréé.

●

N'utilisez qu'une source d'alimentation et un branchement adaptés à ce moniteur, comme indiqué sur l'étiquette ou la plaque à l'arrière du moniteur.

●

Assurez-vous que l'ampérage total des dispositifs branchés à la prise ne dépasse pas l'ampérage nominal de la prise, et que l'ampérage total des dispositifs connectés au cordon n'excède pas l'ampérage de celui-ci. Pour connaître l'ampérage nominal de chaque périphérique (AMPS ou A), lisez l'étiquette de sa prise d'alimentation.

●

Installez le moniteur près d'une prise facilement accessible. Pour débrancher le moniteur, tenez fermement la fiche et tirez-la hors de la prise. Ne débranchez jamais le moniteur en tirant sur le cordon.

●

Mettez le moniteur hors tension quand vous ne vous en servez pas. Votre moniteur durera plus longtemps si vous utilisez un économiseur d'écran et si vous éteignez l'appareil lorsqu'il n'est pas utilisé.

REMARQUE : Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie

HP.

●

Les orifices et ouvertures du boîtier ont une fonction de ventilation. Ces ouvertures ne doivent pas être bouchées ni recouvertes. N'introduisez pas d'objets dans les orifices et ouvertures du boîtier.

●

Ne faites pas tomber le moniteur et ne le posez pas sur une surface instable.

●

Ne posez aucun objet sur le cordon d'alimentation, ne marchez pas dessus.

●

Maintenez le moniteur dans un endroit bien aéré, à l'abri de toute lumière excessive, de la chaleur ou de l'humidité.

●

Pour retirer le socle de l'écran, vous devez poser l'écran face vers le bas sur une surface lisse pour éviter de le rayer, de le déformer ou de le casser.

Nettoyage du moniteur

1. Mettez l 'écran hors tension et débranchez le cordon d 'alimentation de l 'arrière de l 'appareil.

2. Dépoussiérez le moniteur en essuyant l'écran et le boîtier avec un chiffon antistatique propre et doux.

3. Si un nettoyage plus approfondi est nécessaire, utilisez un mélange 50/50 d'eau et l'alcool isopropyle.

ATTENTION : Vaporisez le nettoyant sur un chiffon et nettoyez avec précaution la surface de l'écran à l'aide

du chiffon humide. Ne vaporisez jamais le nettoyant directement sur la surface de l'écran. Il risque de couler derrière le panneau et d'endommager l'électronique.

4 Chapitre 2 Consignes de sécurité et de maintenance

ATTENTION : N'utilisez pas de nettoyants contenant des matières à base de pétrole, telles que du benzène,

des diluants ou toute substance volatile, pour nettoyer l'écran ou le boîtier du moniteur. Ces produits chimiques risquent d 'endommager l 'appareil.

Expédition du moniteur

Conservez l'emballage d'origine. Il pourra vous être utile ultérieurement, pour transporter ou expédier le moniteur.

Directives d'entretien 5

3 Installation du moniteur

Pour installer le moniteur, assurez-vous que ni l'ordinateur, ni ses périphériques, ni le moniteur ne sont sous tension et suivez les instructions ci-dessous.

Faites attention lors de l'installation du moniteur

Afin d'éviter d'endommager le moniteur, veillez à ne jamais toucher la surface de l'écran LCD. Une pression exercée sur l'écran peut entraîner un manque d’uniformité des couleurs ou une désorientation des cristaux liquides. Si cela se produit, l'écran ne reviendra pas à son état normal.

Si vous installez un socle, placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu non abrasif ou d'une protection en mousse. Cela vous permet d'éviter de rayer, d'abîmer ou de casser l'écran et d'endommager les boutons du panneau avant.

REMARQUE : Il est possible que votre moniteur ne soit pas totalement identique à l'illustration qui figure

dans ce manuel.

6 Chapitre 3 Installation du moniteur
