Руководство по обновлению и обслуживанию

HP предоставляет только те гарантии на свои продукты и услуги, которые изложены в формулировках прямых гарантий, сопровождающих соответствующие продукты и услуги. Никакие части документа не могут рассматриваться как предоставление какихлибо гарантий. HP не несет ответственности за любые допущенные в данном документе технические или редакторские ошибки и пропущенные сведения.

HP не несет ответственности за использование или надежность работы данного программного обеспечения на оборудовании, не поставляемом компанией HP.

Данный документ содержит конфиденциальную информацию, авторские права на которую защищены. Никакая часть данного документа не может быть копирована, воспроизведена или переведена на другой язык без письменного согласия компании HP.

HewlettPackard Company P.O. Box 4010 Cupertino, CA 950154010 USA

Номера патентов, выданных в США, на которые можно получить лицензию: 4 930 158 4 930 160 (до 28 августа 2008 года).

HP поддерживает законное использование технологий. HP не одобряет и не поощряет использование своих продуктов в целях, запрещенных законом об авторских правах.

Сведения, содержащиеся в данном документе, могут быть изменены без предварительного уведомления.

Содержание

Руководство по обновлению и обслуживанию ...................................................................... 1

Информация по технике безопасности.................................................................................................. 1

Открытие и закрытие ПК........................................................................................................................... 1

Подготовка ПК...................................................................................................................................... 2

Перед открытием ПК ........................................................................................................................... 2

После закрытия ПК.............................................................................................................................. 3

Удаление боковой панели.................................................................................................................. 3

Возвращение на место боковой панели.......................................................................................... 4

Удаление передней панели................................................................................................................ 5

Возвращение на место передней панели........................................................................................ 6

Расположение компонентов внутри компьютера.................................................................................. 7

Удаление и замена приводов................................................................................................................... 8

Удаление оптического привода......................................................................................................... 8

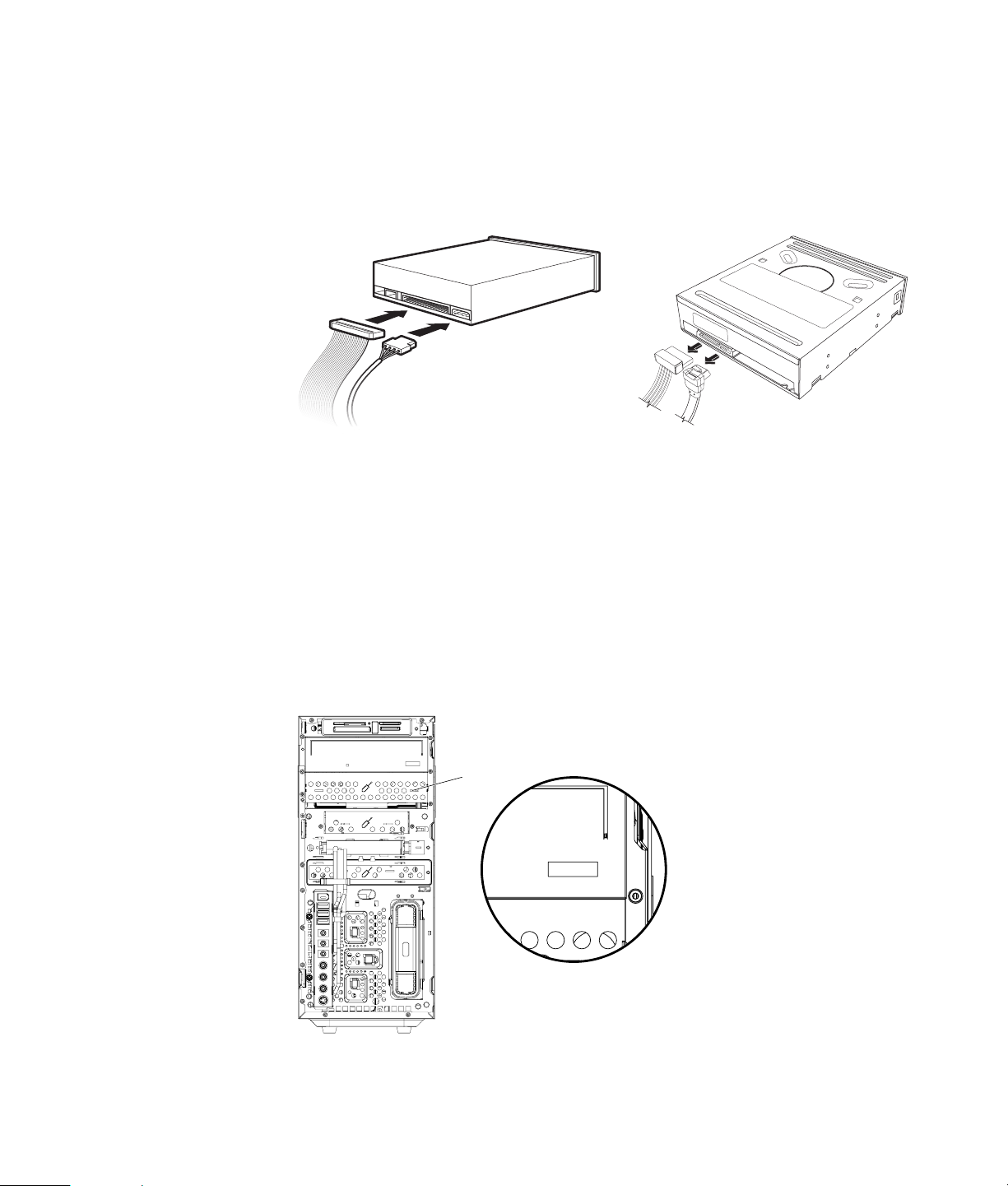

Добавление или замена оптического привода .............................................................................. 9

Удаление внешнего жесткого диска HP Pocket Media или жесткого диска .............................11

Добавление или замена внешнего жесткого диска HP Pocket Media или жесткого диска...13

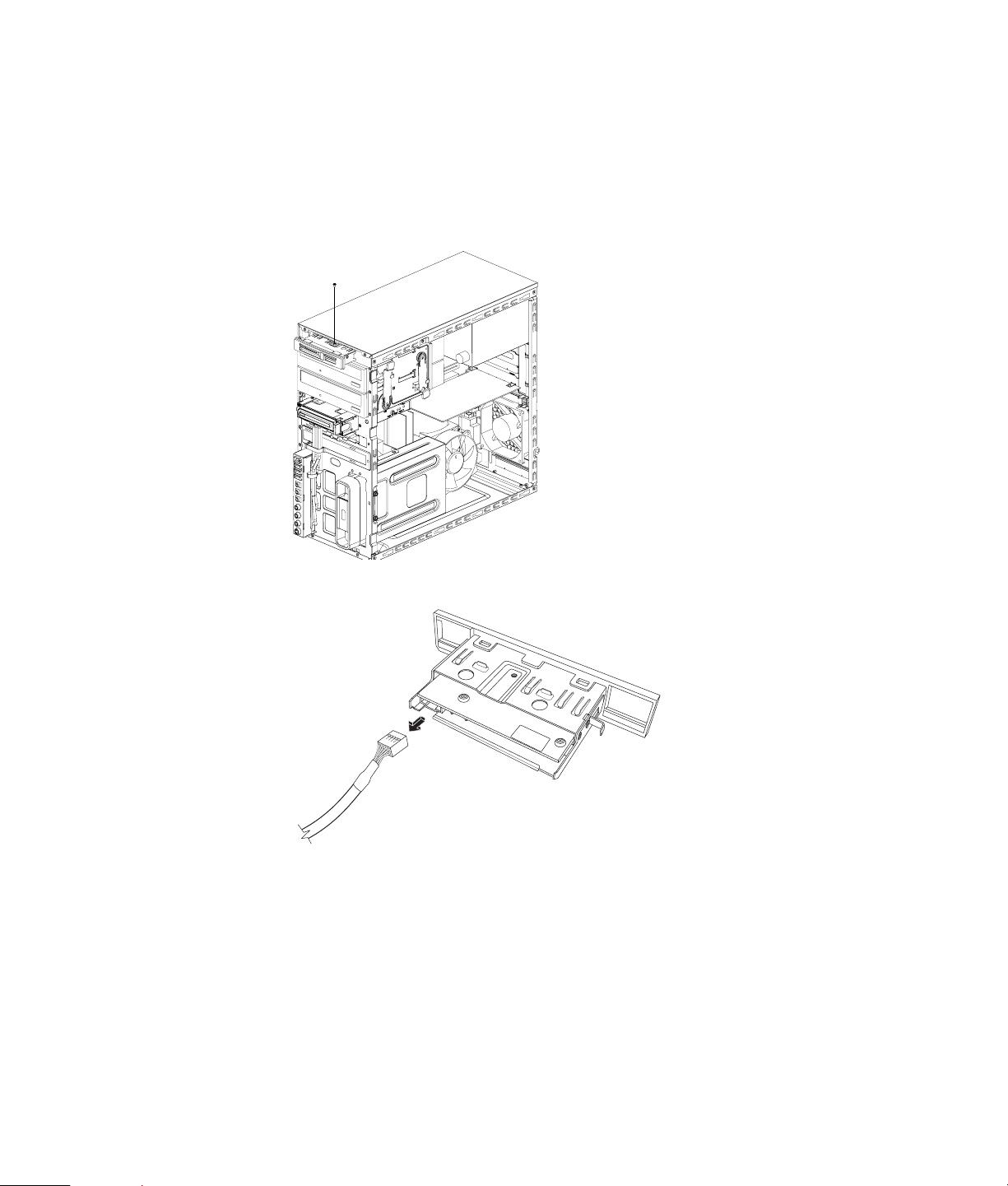

Удаление считывателя карт памяти.................................................................................................15

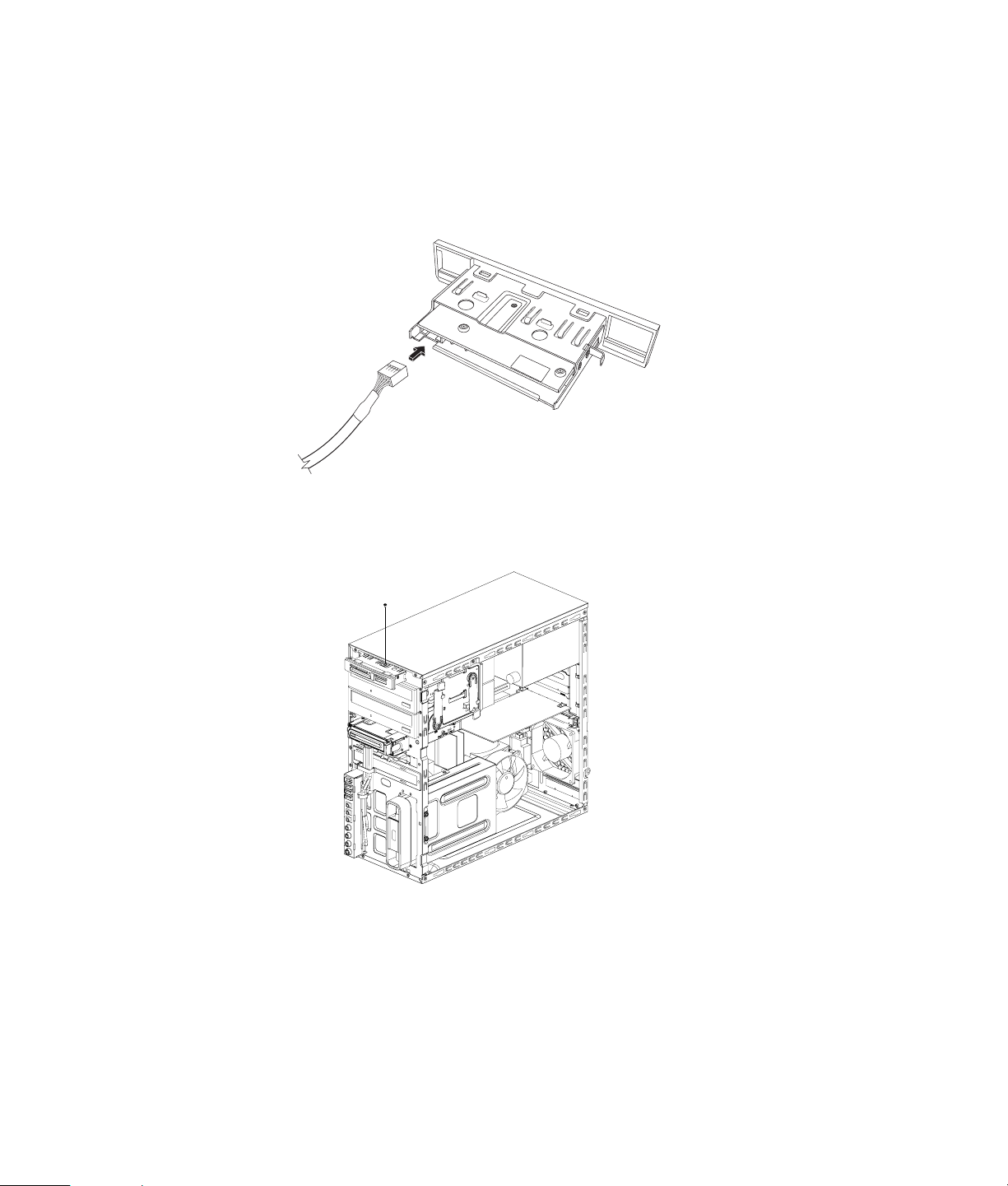

Добавление или замена считывателя карт памяти ......................................................................16

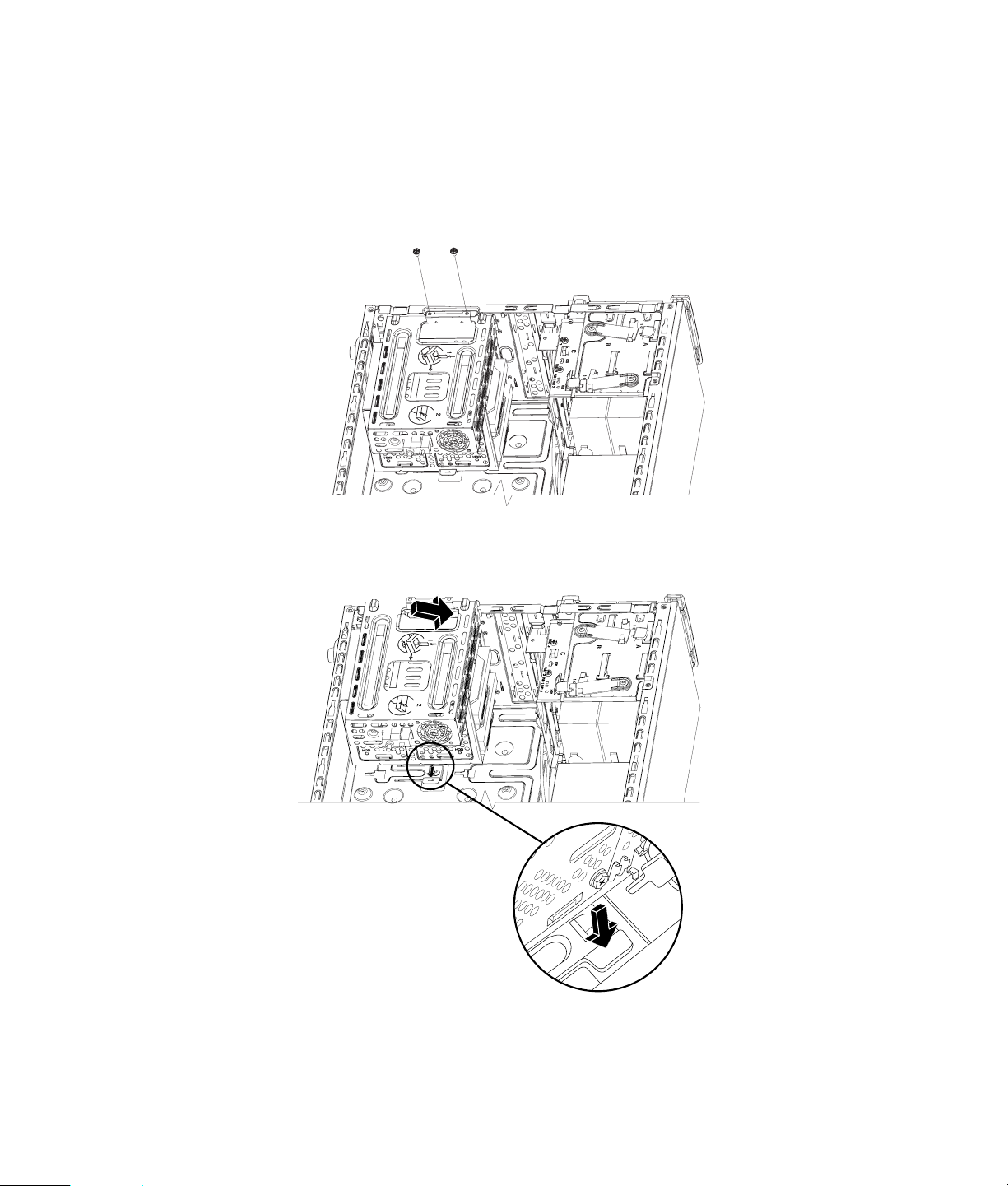

Удаление жесткого диска .................................................................................................................17

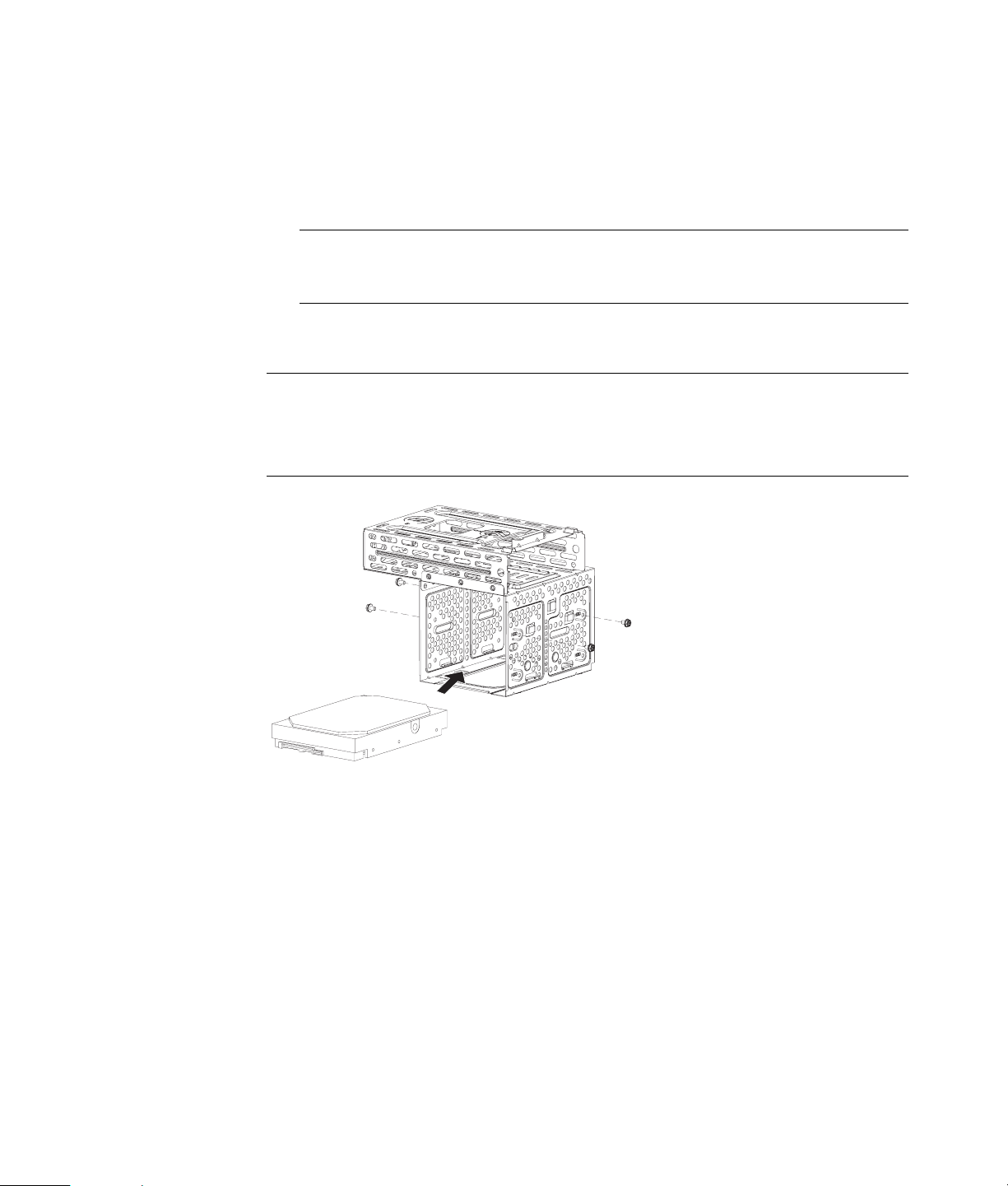

Добавление или замена жесткого диска.......................................................................................19

Добавление памяти..................................................................................................................................22

Удаление модуля памяти...................................................................................................................23

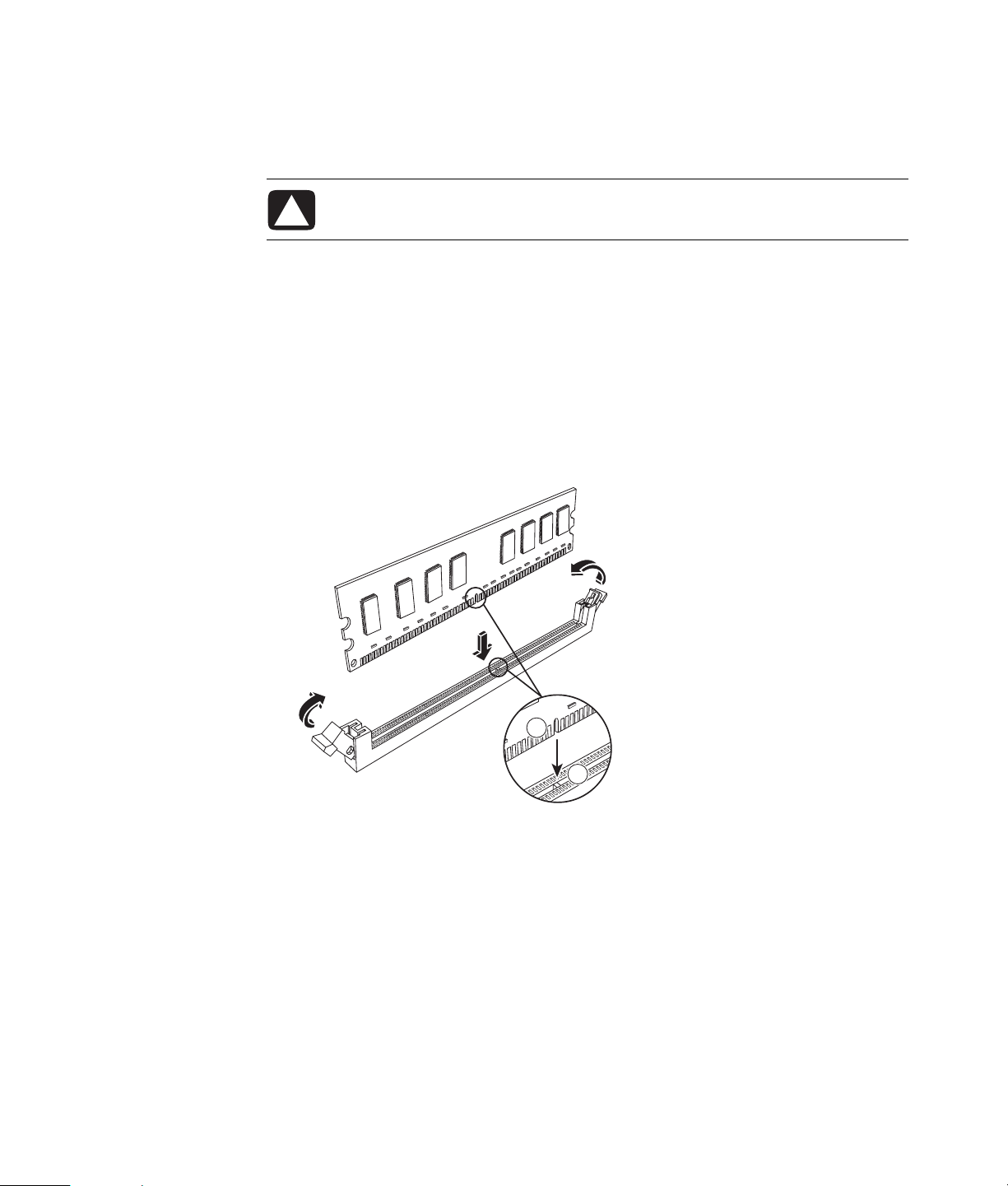

Установка модуля памяти .................................................................................................................25

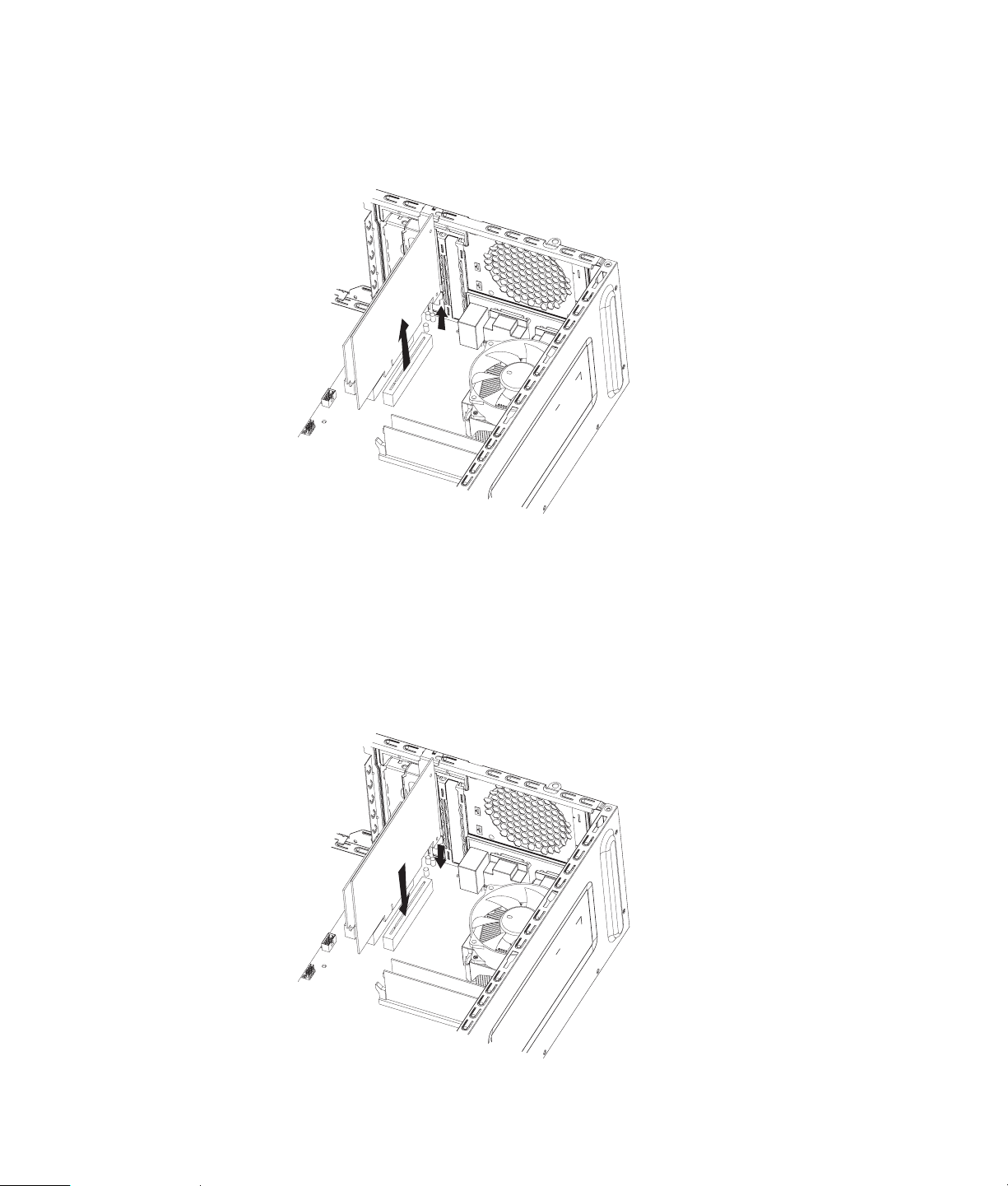

Удаление или установка платы расширения .......................................................................................27

Удаление платы расширения ...........................................................................................................28

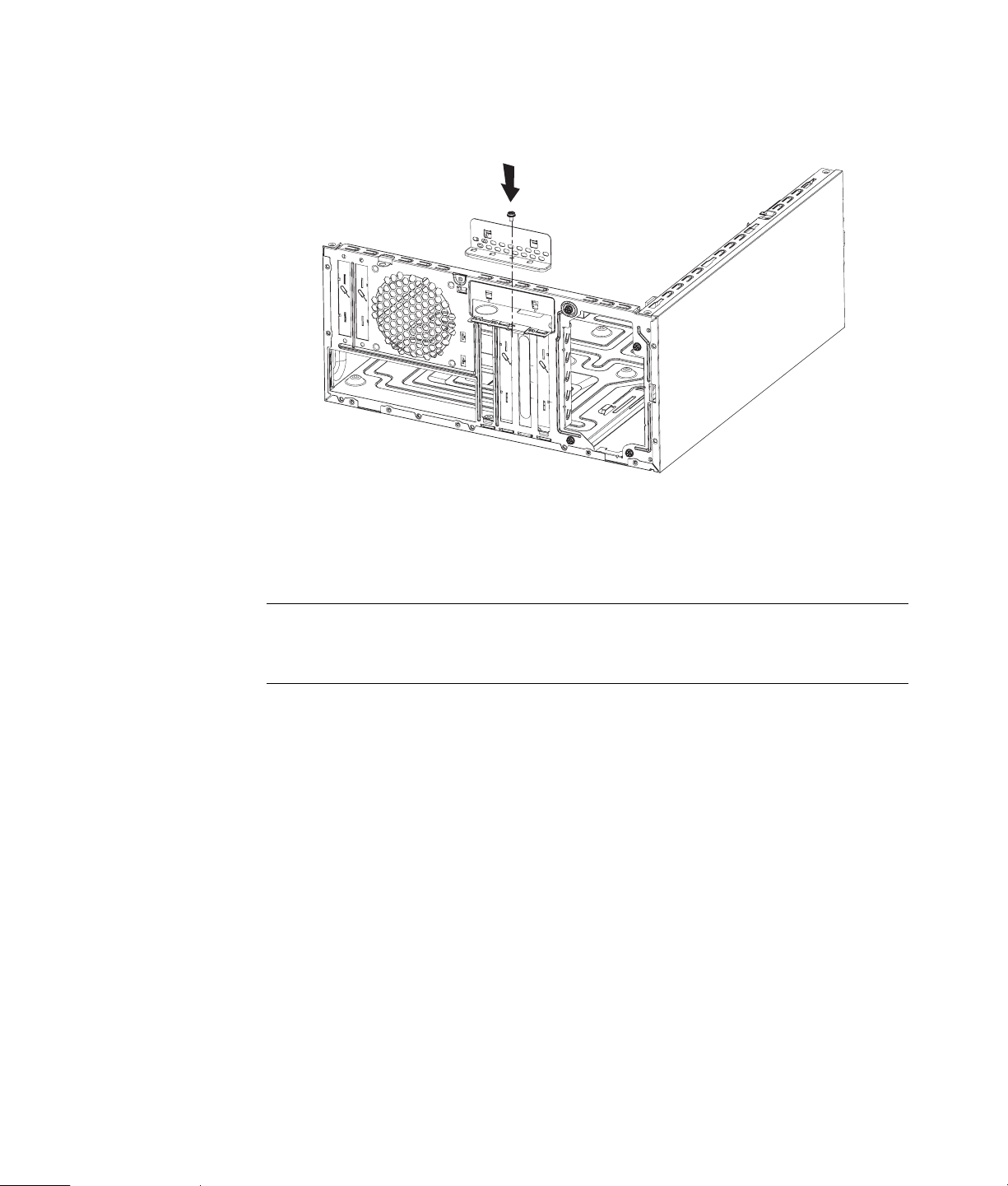

Установка платы расширения..........................................................................................................29

Замена батареи .......................................................................................................................................31

Содержание iii

iv Содержание

Руководство по обновлению и обслуживанию

Информация по технике безопасности

Данное изделие не было проверено на соединение с системой питания типа ИТ (распределительная система переменного тока без прямого соединения с землей, согласно IEC 60950).

ВНИМАНИЕ. Пожалуйста, прочитайте «Информацию по технике безопасности» в Руководстве по получению ограниченной гарантийной поддержки и осуществлению возврата перед

установкой системы и ее подключением к электрической системе.

В Руководстве по обновлению и обслуживанию изложены инструкции по удалению и замене аппаратных компонентов вашего ПК.

Открытие и закрытие ПК

Руководство по обновлению и обслуживанию 1

Подготовка ПК

Перед обновлением любого компонента ПК необходимо подготовить ПК, чтобы можно было безопасно работать с ним и его компонентами.

Перед выполнением обновления и обслуживания компьютера прочтите следующие разделы.

1 Чтобы выполнять эти операции, необходимо ознакомиться с общей компьютерной

терминологией, практическими методами обеспечения безопасности и правилами техники безопасности, необходимыми при эксплуатации и обслуживании электронного оборудования.

2 Следует записать и сохранить модель системы и серийные номера, все установленные

дополнения и иную информацию, имеющую отношение к системе. Легче обратиться к этой информации, чем открывать и рассматривать ПК.

3 При работе с системой рекомендуется использование антистатического браслета и

токопроводящей прокладки.

ВНИМАНИЕ. Перед удалением передней и боковой панели ПК необходимо отключить шнур модема от телефонной сети, а затем отсоединить ПК от источника питания. Невыполнение данной рекомендации может привести к травмам и повреждению оборудования.

Перед открытием ПК

Чтобы избежать травм и повреждения оборудования, перед открытием корпуса компьютера всегда выполняйте описанные ниже действия в указанной последовательности.

1 Вытащите из ПК оптический диск (CD или DVD).

2 Завершите работу компьютера.

3 Отсоедините модемный/телефонный кабель, если он есть.

ПРЕДУПРЕЖДЕНИЕ. Риск нанесения ущерба здоровью от удара электрическим током или прикосновения к горячим поверхностям можно снизить, отсоединив шнур питания от настенной розетки и подождав некоторое время перед началом работы с внутренними компонентами системы, чтобы они могли остыть.

4 Отсоедините шнур питания от электрической розетки, а затем — от ПК.

5 Отсоедините все остальные подключенные кабели (например, кабели клавиатуры, мыши

имонитора).

6 Отключите все внешние устройства.

ПРЕДУПРЕЖДЕНИЕ. Действие статического электричества может привести к повреждению электронных компонентов ПК и дополнительного оборудования. Убедитесь в отсутствии заряда статического электричества, слегка прикоснувшись к заземленному металлическому предмету.

2 Руководство по обновлению и обслуживанию

После закрытия ПК

Чтобы избежать травм и повреждения оборудования, после закрытия корпуса компьютера всегда выполняйте описанные ниже действия в указанной последовательности.

1 Подключите шнур питания к ПК и к электрической розетке.

ВНИМАНИЕ. Чтобы снизить риск удара электрическим током, возникновения пожара или повреждения оборудования, не подключайте сетевые или телефонные коннекторы к сетевой интерфейсной плате (указана как Ethernet:коннектор).

2 Подключите модемный/телефонный кабель и все остальные кабели (например, кабели

клавиатуры, мыши и монитора).

3 Подключите внешние устройства.

4 Включите ПК и все периферийные устройства, например монитор.

5 Если была установлена плата расширения, то установите программные драйверы,

предоставленные производителем платы.

Удаление боковой панели

1 См. «Перед открытием ПК» на странице 2.

2 Отсоедините винт (A), который прикрепляет боковую панель к системному блоку ПК.

При первом отсоединении винта вам может понадобиться отвертка.

3 Используйте рукоятку, чтобы сдвинуть панель назад на пару сантиметров, а затем

снимите ее с системного блока.

ВНИМАНИЕ. Остерегайтесь острых углов внутри блока.

Руководство по обновлению и обслуживанию 3

Возвращение на место боковой панели

1 Подведите петли, расположенные в нижней части боковой панели, к выступам в нижней

части системного блока. Установите боковую панель в нужное положение на системном блоке и сдвиньте ее в сторону передней части системного блока.

ПРИМЕЧАНИЕ. Если боковая панель установлена правильно, то между верхними частями боковой панели и системного блока имеется зазор шириной 3 мм.

2 Удостоверьтесь, что отверстие под винт совпадает с отверстием в системном блоке, после

чего вставьте винт на место (A).

3 См. «После закрытия ПК» на странице 3.

4 Руководство по обновлению и обслуживанию

Удаление передней панели

Данную процедуру необходимо выполнять только при удалении или замене оптического привода, считывателя карт памяти, внешнего жесткого диска HP Pocket Media или жесткого диска.

1 Удалите накопитель HP Personal Media Drive, если он есть.

2 Снимите три петли (B) с внешнего края блока.

3 Чтобы снять переднюю панель, поверните ее от блока в левую сторону.

Руководство по обновлению и обслуживанию 5

Возвращение на место передней панели

1 Подведите три крюка, расположенные на левой стороне передней панели, к трем отверстиям

на левой стороне системного блока и вставьте их.

2 Разверните переднюю панель вправо к блоку и, нажимая, вставьте три крюка, расположенные

на правой стороне передней панели, в три отверстия на правой стороне системного блока, чтобы панель со щелчком встала на место.

3 Установите на место накопитель HP Personal Media Drive.

6 Руководство по обновлению и обслуживанию

Расположение компонентов внутри компьютера

A Считыватель карт памяти

B В верхний 5,25дюймовый отсек для оптического привода можно установить приводы

CDROM, CDRW, DVDROM, DVD+RW/+R или комбинированный привод

C Нижний 5,25дюймовый отсек для оптического привода можно оставить пустым (заглушка)

или поместить в него приводы CDROM, CDRW, DVDROM, DVD+RW/+R или комбинированный привод

D Отсек для внешнего жесткого диска HP Pocket Media (отмеченные модели)

E Панель передних коннекторов (инструкции по возвращению на место отсутствуют)

F Отсек для диска HP Personal Media Drive (отмеченные модели)

ПРИМЕЧАНИЕ. Коннекторы и компоненты вашей модели системного блока могут отличаться

от изображенных на рисунке.

Руководство по обновлению и обслуживанию 7
