IPS LED-verlichte monitoren
Gebruikershandleiding
© 2014, Hewlett-Packard Development
Company, L.P.
Windows is een in de Verenigde Staten
en/of andere landen gedeponeerd
handelsmerk of handelsmerk van Microsoft
Corporation.
De garantie voor HP producten en services
is vastgelegd in de garantieverklaringen bij
de betreffende producten. Niets in dit
document mag worden opgevat als
aanvullende garantiebepaling. HP is niet
aansprakelijk voor technische of andere
fouten of omissies in dit materiaal.
De informatie in dit document is
intellectuele eigendom waarop het
auteursrecht van toepassing is. Geen enkel
deel van dit document mag worden
gekopieerd, vermenigvuldigd of vertaald in
een andere taal, zonder voorafgaande
schriftelijke toestemming van HewlettPackard Company.
Eerste editie: september 2014
Artikelnummer van dit document:
786794-331
Over deze handleiding
Deze gids geeft informatie over opties van de monitor, het instellen van de monitor, het gebruik van
de software, en technische specificaties.
WAARSCHUWING! Als u de aanwijzingen na dit kopje niet opvolgt, kan dit leiden tot lichamelijk
letsel of levensgevaar.
VOORZICHTIG: Als u de aanwijzingen na dit kopje niet opvolgt, kan dit beschadiging van de
apparatuur of verlies van gegevens tot gevolg hebben.
OPMERKING: Tekst die op deze manier is opgemaakt, bevat belangrijke extra informatie.
TIP: Tekst die op deze wijze is benadrukt, geeft handige tips.
Dit product bevat technologie voor HDMI.
iii
iv Over deze handleiding
Inhoudsopgave
1 Productkenmerken ............................................................................................................................................ 1
HP IPS LCD-monitor met achtergrondverlichting ................................................................................. 1
2 Richtlijnen voor veiligheid en onderhoud .......................................................................................................... 3
Belangrijke veiligheidsinformatie .......................................................................................................... 3
Richtlijnen voor onderhoud ................................................................................................................... 4
Het schoonmaken van de monitor ....................................................................................... 4
De monitor verzenden ......................................................................................................... 5
3 Installatie van de monitor .................................................................................................................................. 6
De monitorstandaard bevestigen ......................................................................................................... 6
Uitleg bij de onderdelen aan de achterkant .......................................................................................... 7
De kabels aansluiten ............................................................................................................................ 8
Knoppen aan de voorkant identificeren .............................................................................................. 11
Menuknopfuncties .............................................................................................................. 12
Monitor instellen ................................................................................................................................. 13
Monitor aanzetten ............................................................................................................................... 13
HP-beleid betreffende fantoombeelden en beeldinbranding .............................................................. 14
De monitor bevestigen (optioneel) ..................................................................................................... 14
De monitorstandaard verwijderen ...................................................................................... 14
Bevestig de VESA-montagekit (beschikbaar bij bepaalde modellen) ................................ 15
Het identificatielabel opzoeken ........................................................................................................... 16
Een kabelslot installeren .................................................................................................................... 17
4 De monitor bedienen ....................................................................................................................................... 18
Software en hulpprogramma's ........................................................................................................... 18
Het informatiebestand ........................................................................................................ 18
Het Image Color Matching (kleurenegalisatie)-bestand ..................................................... 18
Installatie van .INF- en .ICM-bestanden ............................................................................................. 18
Installeren vanaf de schijf .................................................................................................. 18
Downloaden vanaf het internet .......................................................................................... 19
v
My Display-software gebruiken .......................................................................................................... 20
De software installeren ...................................................................................................... 20
De software gebruiken ....................................................................................................... 20
De software downloaden ................................................................................................... 20
Automatische slaapstand gebruiken .................................................................................................. 21
Het schermmenu gebruiken ............................................................................................................... 21
Bijlage A Technische specificaties ..................................................................................................................... 23
Modellen 22cw/22xw .......................................................................................................................... 23
Modellen 23cw/23xw .......................................................................................................................... 24
Modellen 25cw/25xw .......................................................................................................................... 25
Modellen 27cw/27xw .......................................................................................................................... 26
Detectie van standaard beeldschermresoluties ................................................................................. 28
Fabrieksstanden ................................................................................................................ 28
High-definition videoformaten ............................................................................................ 28
Voedingsadapters .............................................................................................................. 28
Aangepaste schermstanden ............................................................................................................... 29
Bijlage B Ondersteuning en problemen oplossen .............................................................................................. 30
Eenvoudige problemen oplossen ....................................................................................................... 30
De functie voor automatische aanpassing gebruiken (analoge invoer) .............................................. 31
Beeldprestaties optimaliseren (analoge ingang) ................................................................................ 32
Knopvergrendelingen ......................................................................................................................... 33
Productondersteuning ........................................................................................................................ 33
Voorbereidingen om de technische ondersteuning te bellen ............................................................. 34
vi
1 Productkenmerken
HP IPS LCD-monitor met achtergrondverlichting
OPMERKING: Sommige modellen beschreven in deze gids zijn mogelijk niet verkrijgbaar in uw land
of regio.
De LCD-monitoren (Liquid Crystal Display) hebben een paneel met active-matrix, In-Plane Switching
(IPS) transistor. De monitormodellen en kenmerken zijn:
Modellen 22cw/22xw, 21,5 inch (54,6 cm) diagonaal weergavegebied met een resolutie van
●
1920 × 1080 en full-screen ondersteuning voor lagere resoluties; aangepaste schaling voor een
maximale beeldgrootte met behoud van de oorspronkelijke verhoudingen
Modellen 23cw/23xw, 23 inch (58,4 cm) diagonaal weergavegebied met een resolutie van 1920
●
× 1080 en full-screen ondersteuning voor lagere resoluties; aangepaste schaling voor een
maximale beeldgrootte met behoud van de oorspronkelijke verhoudingen
Modellen 25cw/25xw, 25 inch (63,3 cm) diagonaal weergavegebied met een resolutie van 1920
●
× 1080 en ondersteuning van volledig scherm voor lagere resoluties; aangepaste schaling voor
een maximale beeldgrootte met behoud van de oorspronkelijke verhoudingen
Modellen 27cw/27xw, 27 inch (68,6 cm) diagonaal weergavegebied met een resolutie van 1920
●
× 1080, en full-screen ondersteuning voor lagere resoluties; aangepaste schaling voor een
maximale beeldgrootte met behoud van de oorspronkelijke verhoudingen
Led-achtergrondlicht dat minder energie verbruikt
●
Kantelmogelijkheid en brede beeldhoek, zodat u zowel zittend als staand een goed zicht op de
●
monitor hebt
Video-ingang ter ondersteuning van analoge VGA
●
Video-ingang ter ondersteuning van high-definition multimedia interface (HDMI)
●
Plug-and-play-capaciteit, indien het besturingssysteem dit ondersteun
●
Veiligheidsslot op achterzijde van de monitor voor optionele kabelvergrendeling
●
Menu met scherminstellingen in verschillende talen waarmee het scherm gemakkelijk kan
●
worden geconfigureerd en geoptimaliseerd
My Display
●
HDCP (High Bandwidth Digital Content Protection)-kopieerbeveiliging op HDMI-invoer
●
-software voor aanpassing van de monitorinstellingen
HP IPS LCD-monitor met achtergrondverlichting 1
Software- en documentatie-schijf met onder andere monitorstuurprogramma's en
●
productdocumentatie
Energiebesparingsvoorziening om te voldoen aan vereisten voor vermindering van het
●
energieverbruik
OPMERKING: Voor veiligheidsinformatie en kennisgevingen raadpleegt u de
het product
voor de gebruikershandleiding van het product naar http://www.hp.com/support en selecteer uw land.
Kies Drivers en downloads en volg de instructies op het scherm.
op de mediaschijf, als deze is meegeleverd, of in de documentatiekit. Ga voor updates
Kennisgevingen voor
2 Hoofdstuk 1 Productkenmerken
2 Richtlijnen voor veiligheid en onderhoud
Belangrijke veiligheidsinformatie
Bij uw monitor wordt een netsnoer geleverd. Als een ander snoer wordt gebruikt, gebruik dan enkel
een stroombron en aansluiting die geschikt zijn voor deze monitor. Raadpleeg de
Productaankondigingen
informatie over de juiste netvoedingskabel voor gebruik met de monitor.
WAARSCHUWING! U vermijdt als volgt het risico van een elektrische schok of beschadiging van de
apparatuur:
• Sluit het netsnoer aan op een gemakkelijk bereikbaar stopcontact.
• Koppel de voeding van het product los door het netsnoer uit het stopcontact te halen.
• Als het netsnoer voorzien is van een geaarde stekker, moet u het aansluiten op een geaard
stopcontact. Hef de aarding van het netsnoer niet op door de stekker in een niet-geaard stopcontact
te steken. De aardingspen is een belangrijke veiligheidsvoorziening.
op de mediaschijf, als deze is meegeleverd, of in de documentatiekit voor
Plaats omwille van de veiligheid niets op snoeren of kabels. Leg de kabels zodanig neer dat niemand
er per ongeluk op kan gaan staan of erover kan struikelen. Trek nooit aan snoeren of kabels. Houd
het netsnoer bij de stekker vast wanneer u de stekker uit het stopcontact haalt.
Lees de
ernstige verwondingen. In de handleiding vindt u een beschrijving van de juiste instelling van het
werkstation, de correcte houding en goede en gezonde gewoonten bij het werken met de computer.
Ook bevat de handleiding belangrijke informatie over elektrische en mechanische veiligheid. U vindt
deze handleiding op het web op http://www.hp.com/ergo.
VOORZICHTIG: Sluit ter bescherming van uw apparatuur alle netsnoeren van de computer en van
randapparatuur zoals monitor, printer of scanner aan op een voorziening ter beveiliging tegen
stroompieken, zoals een speciale stekkerdoos of een UPS (Uninterruptible Power Supply). Niet alle
stekkerdozen bieden beveiliging tegen netstroompieken; de stekkerdozen die dit wel doen, zijn
voorzien van een label waarop dit staat aangegeven. Gebruik een stekkerdoos waarvan de fabrikant
een schadevervangingsbeleid voert, zodat u uw apparaten kunt vervangen als de
stroomstootbeveiliging niet werkt.
Gebruik geschikt meubilair van een correct formaat voor een goede ondersteuning van uw HP LCDmonitor.
WAARSCHUWING! LCD-monitors die niet goed op dressoirs, boekenkasten, boekenplanken,
bureaus, luidsprekers, koffers of karren staan, kunnen vallen en persoonlijk letsel veroorzaken.
Zorg ervoor dat u alle snoeren en kabels die worden aangesloten op de lcd-monitor correct leidt,
zodat niemand deze kan vastpakken, eraan kan trekken of erover kan struikelen.
Handleiding voor veiligheid en comfort
voor informatie over het vermijden van het risico op
Belangrijke veiligheidsinformatie 3
OPMERKING: Dit product is geschikt voor ontspanningsdoeleinden. Overweeg het plaatsen van de
monitor in een gecontroleerde lichtomgeving om interferentie van omringend licht en heldere
oppervlakken te voorkomen die storende reflecties op het scherm kunnen veroorzaken.
Richtlijnen voor onderhoud
Neem de volgende richtlijnen in acht voor optimale prestaties en een langere levensduur van de
monitor:
Open de behuizing van de monitor niet en probeer zelf geen intern onderhoud te verrichten aan
●
de monitor. Gebruik alleen de knoppen die in de bedieningsinstructies worden beschreven.
Wanneer de monitor niet naar behoren functioneert of is gevallen en/of beschadigd, neemt u
contact op met een geautoriseerde HP dealer.
Gebruik alleen een voedingsbron en aansluiting die geschikt zijn voor deze monitor, zoals
●
aangegeven op het label of op de achterplaat van de monitor.
Zorg dat het totaal aantal ampères van de op hetzelfde stopcontact aangesloten apparaten de
●
stroomcapaciteit van het stopcontact niet overschrijdt en dat het totaal aantal ampères van de
apparaten op het verlengsnoer de stroomcapaciteit van het snoer niet overschrijdt. Kijk op het
label om het aantal ampères (A of AMPS) per apparaat te achterhalen.
Plaats de monitor in de buurt van een stopcontact dat gemakkelijk toegankelijk is. Ontkoppel de
●
monitor van de netvoeding door de stekker stevig vast te pakken en deze uit het stopcontact te
nemen. Neem de stekker nooit uit het stopcontact door aan het snoer te trekken.
Zet de monitor uit als u deze niet gebruikt. U kunt de levensduur van de monitor aanzienlijk
●
verlengen door een schermbeveiligingsprogramma te gebruiken en de monitor uit te zetten
wanneer u deze niet gebruikt.
OPMERKING: Monitoren met “inbranding” vallen niet onder de HP garantie.
De sleuven en openingen in de behuizing zijn nodig voor de ventilatie. Deze openingen mogen
●
niet worden geblokkeerd of afgedekt. Steek geen voorwerpen in de sleuven en andere
openingen van de behuizing.
Laat de monitor niet vallen en plaats de monitor niet op een wankel oppervlak.
●
Leg niets op het netsnoer. Stap niet op het netsnoer.
●
Plaats de monitor in een goed geventileerde ruimte, uit de buurt van buitensporig licht, hitte of
●
vochtigheid.
Wanneer u de standaard van de monitor verwijdert, plaatst u de monitor met de voorkant naar
●
onderen op een zacht oppervlak zodat het niet kan worden bekrast, beschadigd of gebroken.
Het schoonmaken van de monitor
1. Schakel de monitor uit en haal het netsnoer uit de achterkant van het apparaat.
2. Neem het scherm en de behuizing af met een zachte, schone en antistatische doek.
3. Gebruik voor moeilijkere schoonmaaksituaties een 50/50-oplossing van water en
isopropylalcohol.
4 Hoofdstuk 2 Richtlijnen voor veiligheid en onderhoud
VOORZICHTIG: Spray het schoonmaakmiddel op de doek en wrijf over het beeldscherm. Breng
schoonmaakmiddel nooit rechtstreeks op het beeldscherm aan. De vloeistof kan achter de bezel
lopen en de elektronica beschadigen.
VOORZICHTIG: Gebruik geen schoonmaakmiddelen die op petroleum gebaseerde ingrediënten
bevatten, zoals benzeen, thinner of een andere vluchtige stof, om het beeldscherm of de behuizing
schoon te maken. Deze chemische stoffen kunnen schade aan de monitor veroorzaken.
De monitor verzenden
Bewaar de oorspronkelijke doos van de monitor. U heeft deze later mogelijk nodig om de monitor te
vervoeren.
Richtlijnen voor onderhoud 5
3 Installatie van de monitor
Wanneer u de monitor wilt installeren, schakelt u eerst de voeding naar de monitor, het
computersysteem en andere aangesloten apparaten uit. Volg daarna de instructies in dit hoofdstuk.
De monitorstandaard bevestigen
VOORZICHTIG: Het scherm is kwetsbaar. Raak het scherm niet aan en druk er niet op; dit kan tot
beschadigingen leiden.
TIP: Houd rekening met de plaatsing van het beeldscherm, aangezien het paneel storende
reflecties van omringend licht en heldere oppervlakken kunnen veroorzaken.
1. Verwijder de standaard/voet-montage, til de monitor uit de doos en plaats de voorkant op een
vlakke ondergrond naar beneden.
2. Schuif de standaard in de voet totdat de standaard op zijn plaats vastklikt.
6 Hoofdstuk 3 Installatie van de monitor
3. Plaats de twee lipjes van de standaard in de gleuf achterop de kop van het beeldscherm tot ze
vastklikken.
Uitleg bij de onderdelen aan de achterkant
Onderdeel Doel
1 VGA Hiermee kunt u de VGA-kabel van de computer op de
monitor aansluiten
2 HDMI Hiermee kunt u de HDMI-kabel van de computer op de
monitor aansluiten
3 HDMI* Hiermee kunt u de HDMI-kabel van de computer op de
monitor aansluiten
4 Aan/uit-lampje paneel Licht op als de voedingsadapter op de monitor is
aangesloten
5 Netvoedingsconnector Hiermee kunt u de voedingsadapter op de monitor
aansluiten.
Uitleg bij de onderdelen aan de achterkant 7
Onderdeel Doel
6 Vergrendeling
beveiligingskabel
* Enkel bij bepaalde modellen
De kabels aansluiten
1. Plaats de monitor op een geschikte, goed geventileerde locatie in de buurt van de computer.
2. Sluit een signaalinvoerkabel aan.
OPMERKING: De monitor ondersteunt zowel analoge als HDMI-invoer. De videomodus wordt
bepaald door de gebruikte videokabel. De monitor detecteert automatisch op welke ingang een
geschikt videosignaal wordt ontvangen. U selecteert de invoer met de knop Source (Bron) aan
de voorkant van het scherm of aan de hand van het menu met scherminstellingen via de knop
Menu.
Gebruik een VGA-kabel voor analoog gebruik. Sluit de VGA-signaalkabel aan op de VGA-
●
connector aan de achterzijde van de monitor en het andere uiteinde op de VGA-connector
van de computer.
Hiermee kunt u het optionele kabelslot op de computer
bevestigen.
8 Hoofdstuk 3 Installatie van de monitor

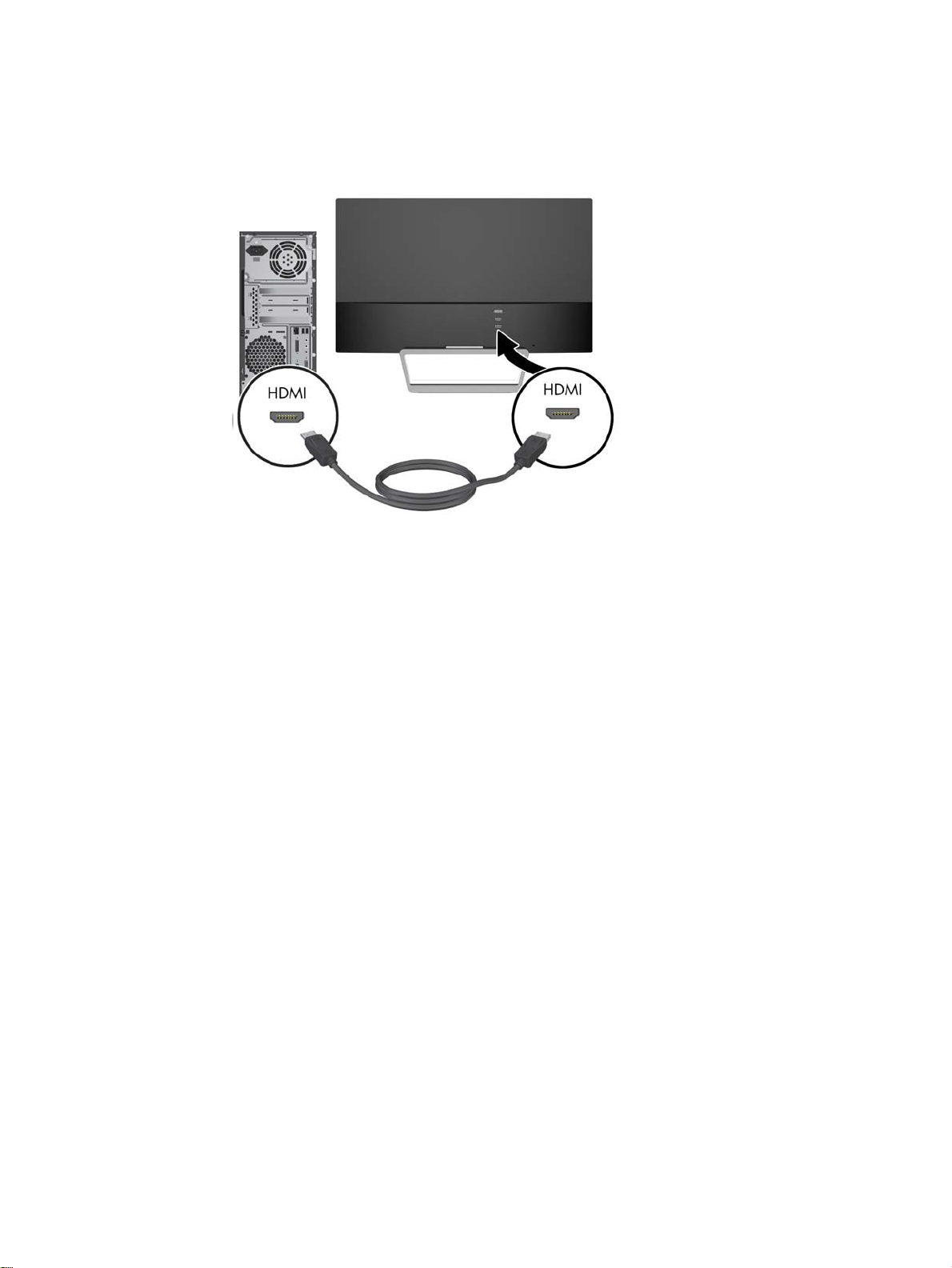

Sluit de HDMI-kabel aan op een HDMI-poort aan de achterzijde van de monitor en het
●
andere uiteinde op de HDMI-poort van het bronapparaat. De HDMI-kabel wordt alleen met
bepaalde modellen meegeleverd.
De kabels aansluiten 9
3. Sluit het ene uiteinde van het netsnoer aan op de voedingsbron (1) en het andere uiteinde op
een geaard stopcontact (2). Sluit vervolgens het ronde uiteinde van het netsnoer van de
voedingsbron aan op de monitor (3).
WAARSCHUWING! U vermijdt als volgt het risico van een elektrische schok of beschadiging
van de apparatuur:
Schakel de randaardestekker van het netsnoer niet uit. De geaarde stekker is een belangrijke
veiligheidsvoorziening.
Sluit het netsnoer aan op een geaard stopcontact en zorg dat dit stopcontact altijd goed
toegankelijk is.
Schakel de stroomtoevoer naar het apparaat uit door de stekker van het netsnoer uit het
stopcontact te halen.
Plaats omwille van de veiligheid niets op snoeren of kabels. Leg de kabels zodanig neer dat
niemand er per ongeluk op kan gaan staan of erover kan struikelen. Trek nooit aan snoeren of
kabels. Houd het netsnoer bij de stekker vast wanneer u de stekker uit het stopcontact haalt.
10 Hoofdstuk 3 Installatie van de monitor
Knoppen aan de voorkant identificeren
Knop Doel
1 Menu Scherminstellingen openen, selecteren of sluiten.
2 Brightness (Helderheid)
– (min)
QuickView
3 Auto Adjustment (Automatisch
aanpassen)
QuickView
+ (plus)
4 Source (Bron)
Back/Cancel/Exit (Terug/
annuleren/afsluiten)
Brightness (Helderheid) Als het schermmenu niet actief is, drukt u
hierop om het menu Helderheid te activeren voor het aanpassen van de
helderheid.
– Als het schermmenu actief is, drukt u hierop om terug te bladeren in
het schermmenu en instelwaarden te verlagen.
QuickView Als het schermmenu niet actief is, drukt u hierop om de knop
Beknopte weergave te activeren die verschillende instellingen kiest (HP
Enhance+, Movie, Photo, Gaming, Text, Custom)
Auto Adjustment (Automatisch aanpassen) Houd deze knop ingedrukt
om het beeld op het scherm automatisch aan te passen.
OPMERKING: Deze optie kan uitsluitend worden gebruikt met een
VGA-invoersignaal.
QuickView Als het schermmenu niet actief is, drukt u hierop om de knop
QuickView (Beknopte weergave) te activeren die verschillende
instellingen kiest (HP Enhance+, Movie, Photo, Gaming, Text, Custom)
+ Als het schermmenu actief is, drukt u hierop om vooruit te bladeren in
het schermmenu en instelwaarden te verhogen.
Source (Bron) Als het schermmenu niet actief is, drukt u hierop om de
knop Source (Bron) te activeren die het videosignaal (VGA of HDMI)
kiest.
Back/Cancel/Exit (Terug/annuleren/afsluiten) Druk om terug te keren, te
annuleren of af te sluiten.
5 Power (Voeding) Monitor in- of uitschakelen.
OPMERKING: Om een OSD menusimulator te bekijken, kunt u de HP Customer Self Repair
Services Media Library bezoeken op http://www.hp.com/go/sml.
Knoppen aan de voorkant identificeren 11
Menuknopfuncties
Door op een van de vier menuknoppen aan de onderkant van de monitor te drukken, worden de
knoppen geactiveerd en de pictogrammen naast de knoppen weergegeven. De functie van de
knoppen hangt af van de actieve video-invoer en het model.
Als de actieve video-invoer een analoog signaal (VGA-ingang) is, hebben de knoppen de volgende
functies.
Knop Functie
1 Menu Hiermee opent u het hoofdmenu van het schermmenu, selecteert
2 Kort overzicht Hiermee opent u het menu Quick View (Beknopte weergave)
u een menu-item in het schermmenu of sluit u het schermmenu.
waarin u een kleurinstelling voor uw toepassing kunt selecteren.
3 Auto-Adjust
(Automatisch
aanpassen)
4 Volgende actieve
invoer
Hiermee activeert u de functie automatisch aanpassen om het
scherm te optimaliseren.
Hiermee schakelt u de invoerbron van de monitor naar de
volgende actieve invoer.
Als de actieve video-invoer een digitaal signaal is (HDMI-invoer), hebben de knoppen de volgende
functies.
Knop Functie
1 Menu Hiermee opent u het hoofdmenu van het schermmenu, selecteert
u een menu-item in het schermmenu of sluit u het schermmenu.
2 Helderheid Hiermee opent u de aanpassingschaal van de helderheid.
3 Kort overzicht Hiermee opent u het menu Quick View (Beknopte weergave)
waarin u een kleurinstelling voor uw toepassing kunt selecteren.
4 Volgende actieve
invoer
Hiermee schakelt u de invoerbron van de monitor naar de
volgende actieve invoer.
12 Hoofdstuk 3 Installatie van de monitor
Monitor instellen
Kantel het scherm naar voren of naar achteren tot het op een comfortabele ooghoogte staat.
Monitor aanzetten
1. Druk op de aan/uit-knop aan de voorzijde van de monitor om deze aan te zetten.
2. Druk op de aan/uit-knop om de computer aan te zetten.
VOORZICHTIG: Schade door inbranding kan voorvallen bij monitoren waarop gedurende langere
tijd stilstaande beelden worden weergegeven.* U vermijdt schade door inbranding aan uw
monitorscherm door een schermbeveiliging in te schakelen of de monitor uit te schakelen zodra u de
monitor voor langere tijd niet gebruikt. Op om het even welk LCD-scherm kan beeld vastlopen.
Monitoren met “inbranding” vallen niet onder de HP garantie.
* De monitor wordt gedurende een ononderbroken periode van 12 uur niet gebruikt.
OPMERKING: Als de aan/uit-knop niet werkt, is de vergrendelingsfunctie van de aan/uit-knop
mogelijk ingeschakeld. U schakelt deze functie uit door de aan/uit-knop van de monitor ongeveer 10
seconden ingedrukt te houden.
OPMERKING: U kunt het aan/uit-lampje via het menu met scherminstellingen uitschakelen. Druk
aan de voorzijde van de monitor op de knop Menu en selecteer Management (Beheer) > Bezel
Power LED (Aan/uit-lampje) > Off (Uit).
Wanneer u de monitor inschakelt verschijnt er gedurende vijf seconden een bericht over de
monitorstatus. Het bericht vermeldt welk ingangssignaal (VGA of HDMI) momenteel het actieve
signaal is, de status van de automatische broninstelling (uit of aan; standaardinstelling is Aan), het
standaard bronsignaal (standaardinstelling is Automatisch overschakelen), de huidige
schermresolutie en de aanbevolen schermresolutie.
De monitor scant automatisch de invoersignalen om een actief invoersignaal te zoeken en te
gebruiken voor de weergave. Als meer dan één invoersignaal actief is, gebruikt de monitor de
standaardinvoerbron. Als de standaardinvoerbron niet overeenkomt met een van de actieve
invoersignalen, gebruikt de monitor het signaal met de hoogste rangschikking in de volgorde: HDMI,
vervolgens VGA. U kunt de standaardbron in het schermmenu wijzigen door op de knop Source
(Bron) op het voorpaneel van de monitor te drukken.
Monitor instellen 13
HP-beleid betreffende fantoombeelden en beeldinbranding
De IPS-monitoren zijn uitgerust met IPS (In-Plane Switching)-beeldschermtechnologie, die een uiterst
brede kijkhoek en geavanceerde beeldkwaliteit mogelijk maakt. IPS-monitors zijn geschikt voor een
brede reeks toepassingen die een geavanceerde beeldkwaliteit vereisen. Deze
beeldschermtechnologie is echter niet geschikt voor toepassingen die statische, stilstaande of vaste
beelden tonen gedurende lange perioden zonder het gebruik van screensavers. Voorbeelden van
dergelijke toepassingen zijn eventueel camerabewaking, videospelletjes, marketinglogo's en
sjablonen die langere tijd op het beeldscherm worden weergegeven. Statische beelden kunnen het
inbranden van het beeld veroorzaken, wat lijkt op vlekken of watermerken op het scherm.
Monitors die 24 uur per dag worden gebruikt en die schade hebben opgelopen door het inbranden
van het beeld, zijn niet gedekt door de HP-garantie. Om schade door het inbranden van het beeld te
vermijden, moet u altijd de monitor uitschakelen wanneer hij niet in gebruik is of stelt u de
voedingsopties zo in, indien ondersteund door uw systeem, dat het scherm automatisch uitschakelt
wanneer het systeem niet in gebruik is.
De monitor bevestigen (optioneel)
Het monitorpaneel kan worden bevestigd op een VESA-montagekit die is meegeleverd bij bepaalde
modellen. Voer de volgende stappen uit om de VESA-montagekit te bevestigen.
OPMERKING: Dit apparaat is ontworpen om ondersteund te worden door een muurbevestiging die
voldoet aan de UL- of CSA-standaarden.
VOORZICHTIG: Deze VESA-bevestigingskit is voorzien van VESA-compatibele schroefgaten met
een onderlinge afstand van 100 mm. Voor bevestiging van de VESA-bevestiging aan een
montagevoorziening van een andere leverancier zijn vier schroeven met een lengte van 10 mm, een
doorsnee van 4 mm en een spoed van 0,7 vereist. Langere schroeven mogen niet worden gebruikt,
omdat deze de monitor kunnen beschadigen. Het is belangrijk dat u controleert of de
montagevoorziening voldoet aan de VESA-standaard en volgens de fabrikant geschikt is voor het
gewicht van de monitor. Voor optimale prestaties is het belangrijk het netsnoer en de signaalkabels te
gebruiken die met de monitor zijn meegeleverd.
De monitorstandaard verwijderen
U kunt de monitor van de standaard verwijderen om de monitor aan de wand, op een zwenkarm of op
een andere montagevoorziening te bevestigen.
VOORZICHTIG: Voordat u de monitor demonteert, moet u nakijken of de monitor uitgeschakeld is
en of alle kabels zijn losgekoppeld.
1. Koppel alle snoeren en kabels los van de monitor.
2. Zet de monitor in de verticale stand.
3. Leg de monitor met de voorkant naar onderen op een effen oppervlak dat bedekt is met een
schone, droge doek.
14 Hoofdstuk 3 Installatie van de monitor
4. Druk de ontgrendeling naar beneden (1) en schuif de standaard uit de sleuf op de
beeldschermkop (2).
Bevestig de VESA-montagekit (beschikbaar bij bepaalde modellen)
1. De monitorstandaard verwijderen. Raadpleeg De monitorstandaard verwijderen op pagina 14.
2. Verwijder de schroef uit het midden van de achterkant van de beeldschermkop.
3. Plaats het lipje aan de onderkant van de VESA-bevestiging in de sleuf aan de achterkant van de
beeldschermkop tot de VESA-bevestiging op zijn plaats vastklikt (1) en beveilig de bovenkant
van de VESA-bevestiging met de schroef die in het midden van de beeldschermkop geplaatst
was (2).
De monitor bevestigen (optioneel) 15
4. Als u de monitor aan een zwenkarm of een andere montagevoorziening (afzonderlijk aan te
schaffen) bevestigt, plaatst u de vier bevestigingsschroeven door de gaten in de
montagevoorziening en in de schroefgaten op de VESA-bevestiging die is geïnstalleerd op de
achterkant van de monitor.
Het identificatielabel opzoeken
Het identificatielabel op de monitor vermeldt het productnummer en het serienummer. U hebt
mogelijk deze nummers nodig als u contact opneemt met HP over uw monitormodel. Het label
bevindt zich op de onderkant van de monitor.
16 Hoofdstuk 3 Installatie van de monitor
Een kabelslot installeren
U kunt de monitor aan een vast voorwerp bevestigen met een optioneel HP kabelslot.
Een kabelslot installeren 17
4 De monitor bedienen
Software en hulpprogramma's
Op de schijf die met de monitor wordt meegeleverd, vindt u de volgende bestanden die u op de
computer kunt installeren:
een INF-bestand
●
ICM-bestanden (Image Color Matching) (één voor elke gekalibreerde kleurruimte)
●
●
My Display
-software
Het informatiebestand
Het INF-bestand definieert de monitorbronnen die door Microsoft Windows worden gebruikt, om te
zorgen dat de monitor compatibel is met de grafische kaart in de computer.
Deze monitor ondersteunt Microsoft Windows Plug and Play en de monitor functioneert ook correct
wanneer het INF-bestand niet wordt geïnstalleerd. Voor Plug and Play-gebruik van de monitor is het
vereist dat de grafische kaart van de computer compatibel is met VESA DDC2 en dat de monitor
rechtstreeks op de grafische kaart wordt aangesloten. Plug and Play werkt niet als de monitor via een
afzonderlijke BNC-connector of via een verdelerkast of -buffer wordt aangesloten.
Het Image Color Matching (kleurenegalisatie)-bestand
Een ICM-bestand is een gegevensbestand dat door grafische programma's wordt gebruikt om een
consistent kleurgebruik te waarborgen tussen monitor en printer en tussen scanner en monitor. Dit
bestand wordt geraadpleegd door grafische programma's die deze functie ondersteunen.
OPMERKING: Het ICM-kleurprofiel voldoet aan de specificaties van het International Color
Consortium (ICC).
Installatie van .INF- en .ICM-bestanden
Als u heeft geconstateerd dat een update noodzakelijk is, kunt u het INF- en ICM-bestand installeren
vanaf de schijf of ze downloaden.
Installeren vanaf de schijf
Ga als volgt te werk om de INF- en ICM-bestanden vanaf de schijf op de computer te installeren:
18 Hoofdstuk 4 De monitor bedienen
1. Plaats de schijf in de optischeschijfeenheid van de computer. Het schijfmenu wordt
weergegeven.
2. Raadpleeg het informatiebestand HP monitor software.
3. Selecteer Install Monitor Driver Software.
4. Volg de aanwijzingen op het scherm.
5. Controleer via het onderdeel Beeldscherm van Configuratiescherm of de juiste
beeldschermresolutie en verversingsfrequentie zijn ingesteld.
OPMERKING: Wanneer er tijdens de installatie een fout optreedt, moet u de INF- en ICM-
bestanden voor de monitor mogelijk handmatig vanaf de schijf installeren. Raadpleeg het
informatiebestand HP Monitor Software op de schijf.
Downloaden vanaf het internet
Als u de meest recente versie van het INF-bestand en het ICM-bestand wilt downloaden, bezoekt u
de HP website voor monitorondersteuning.
1. Ga naar http://www.hp.com/support en selecteer de gewenste land/regio en taal.
2. Selecteer Drivers en Downloads, typ uw monitormodel in het veld voor Zoeken op product en
klik op Start.
3. Selecteer zo nodig de monitor uit de lijst.
4. Selecteer uw besturingssysteem en klik vervolgens op Volgende.
5. Klik op Stuurprogramma - Beeldscherm/Monitor om de lijst van stuurprogramma's te openen.
6. Klik op het stuurprogramma.
7. Klik op het tabblad Systeemvereisten en controleer vervolgens of uw systeem voldoet aan de
minimale vereisten.
8. Klik op Downloaden en volg de instructies op het scherm om de software te downloaden.
Installatie van .INF- en .ICM-bestanden 19
My Display
-software gebruiken
De met de monitor meegeleverde schijf bevat
voorkeuren voor optimale weergave te selecteren. U kunt instellingen selecteren voor spelletjes,
films, fotobewerking of het werken met documenten en spreadsheets. Met
gemakkelijk instellingen, zoals helderheid, kleur en contrast, aanpassen.
De software installeren
Ga als volgt te werk om de software te installeren:
1. Plaats de schijf in de schijfeenheid van de computer. Het schijfmenu wordt weergegeven.
2. Selecteer de taal.
OPMERKING: Hiermee selecteert u de taal die u ziet tijdens het installeren van de software.
De taal van de software zelf wordt bepaald door de taal van het besturingssysteem.
3. Klik op Install My Display Software.
4. Volg de instructies op het scherm.
5. Start de computer opnieuw op.
De software gebruiken
De
My Display
-software openen:
My Display
-software. Gebruik
My Display
My Display
om
kunt u ook
1. Klik op het pictogram HP My Display op de Taakbalk.
Of
Klik op de Start™ op de taakbalk van Windows.
2. Klik op Alle programma's.
3. Klik op HP My Display.
4. Selecteer HP My Display.
Raadpleeg voor meer informatie de op het scherm getoonde Help-functie van de software.
De software downloaden
Als u ervoor kiest om de
1. Ga naar http://www.hp.com/support en selecteer de gewenste land/regio en taal.
2. Selecteer Drivers en Downloads, typ uw monitormodel in het veld voor Zoeken op product en
klik op Start.
3. Selecteer zo nodig de monitor uit de lijst.
4. Selecteer uw besturingssysteem en klik vervolgens op Volgende.
My Display
-software te downloaden, volg dan de onderstaande instructies.
5. Klik op Hulpprogramma - Tools voor het openen van de lijst met hulpprogramma's en tools.
6. Klik op HP My Display.
20 Hoofdstuk 4 De monitor bedienen
7. Klik op het tabblad Systeemvereisten en controleer vervolgens of uw systeem voldoet aan de
minimale vereisten.
8. Klik op Downloaden en volg de instructies op het scherm om
Automatische slaapstand gebruiken
Het beeldscherm biedt ondersteuning voor de optie Automatische slaapstand in het schermmenu.
Hiermee kunt u een lager stroomverbruik voor het beeldscherm in- of uitschakelen. Wanneer de
automatische slaapstand is ingeschakeld (standaard ingeschakeld), gaat de monitor over op een
lager stroomverbruik als de aangesloten computer ook een lager stroomverbruik aangeeft (bij het
ontbreken van signalen voor horizontale of verticale synchronisatie).
Wanneer de monitor overgaat in de automatische slaapstand, verschijnt er niets meer op het
beeldscherm, wordt het achtergrondlicht uitgeschakeld en wordt het aan/uit-lampje oranje. In deze
stand verbruikt de monitor minder dan 0,5 W. De monitor komt weer uit de slaapstand wanneer de
aangesloten computer een actief signaal naar de monitor stuurt (bijvoorbeeld als u de muis of het
toetsenbord activeert).
U kunt de automatische slaapstand uitschakelen in het schermmenu. Druk op de knop Menu aan de
zijkant om het schermmenu te openen. In het schermmenu selecteert u Voedingsbeheer >
Automatische slaapstand > Uit.
Het schermmenu gebruiken
Gebruik het schermmenu om het beeld op het scherm aan te passen aan uw weergavevoorkeuren. U
kunt toegang krijgen en aanpassingen maken in het schermmenu met de knoppen aan de
rechterkant van het beeldscherm of de knoppen op de afstandsbediening.
My Display
te downloaden.
Om toegang tot het schermmenu te krijgen en aanpassingen te maken, doet u het volgende:
1. Als de monitor nog niet aan staat, drukt u op de aan/uit-knop om de monitor in te schakelen.
2. Om toegang te krijgen tot het schermmenu, drukt u op de knop Menu aan de rechterkant van de
monitor of op de afstandsbediening.
3. U gebruikt de knop + (plus) op het zijpaneel van de monitor of op de afstandsbediening om
omhoog te bladeren door het menu. Met de knop – (min) bladert u omlaag.
4. Als u een item in het schermmenu wilt selecteren, gebruikt u de knoppen + en – om de
gewenste functie te markeren. Druk vervolgens op de knop Menu om deze functie te selecteren.
5. Stel de functie in door de aanpassingsschalen met behulp van de knoppen + en – te wijzigen.
6. Nadat u de functie heeft ingesteld, selecteert u Opslaan en teruggaan, of Annuleren als u de
nieuwe instelling niet wilt opslaan. Selecteer vervolgens Afsluiten uit het hoofdmenu.
Hoofdmenu Beschrijving
Helderheid Hiermee kunt u de helderheid van het scherm aanpassen. De fabrieksinstelling is 90.
Contrast Hiermee kunt u het contrast van het scherm aanpassen. De fabrieksinstelling is 80.
Ingang instellen Hiermee wordt het video-ingangssignaal geselecteerd.
Kleurbeheer Selecteert de schermkleur en past deze aan.
Automatische slaapstand gebruiken 21
Hoofdmenu Beschrijving
Beeldbeheer Hiermee kunt u het schermbeeld aanpassen.
Voedingsbeheer Hiermee kunt u de energie-instellingen wijzigen.
Schermmenubeheer Past de bedieningselementen van het menu aan.
Beheer Hiermee kunt u de audio-instellingen en alle instellingen van het schermmenu naar de
standaardinstellingen terugzetten.
Taal Hiermee kunt u de taal voor het OSD-menu selecteren. De fabrieksstandaard is Engels.
Informatie Hiermee kunt u belangrijke informatie over de monitor selecteren en weergeven.
Afsluiten Hiermee verlaat u het schermmenu.
OPMERKING: Ga naar de website van HP Ondersteuning http://www.hp.com/support om te zoeken
naar updates voor software en documentatie die mogelijk beschikbaar is gekomen tussen de
fabricage en levering van uw beeldscherm.
22 Hoofdstuk 4 De monitor bedienen
A Technische specificaties
OPMERKING: Alle specificaties vertegenwoordigen de gemiddelde specificaties van HP's
onderdelenfabrikanten; werkelijke prestaties kunnen hoger of lager zijn.
OPMERKING: Sommige modellen beschreven in deze gids zijn mogelijk niet verkrijgbaar in uw land
of regio.
Modellen 22cw/22xw
Beeldscherm
Type
Zichtbare beeldgrootte 54,6 cm diagonaal 21,5 inch diagonaal
Kantelen -2° tot 25°
Maximumgewicht (zonder verpakking) 3,54 kg 7,8 lbs
Afmetingen (inclusief voet)
Hoogte
Diepte
Breedte
Maximale beeldschermresolutie 1920 x 1080 (60 Hz) analoge invoer
Optimale beeldresolutie 1920 x 1080 (60 Hz) analoge invoer
Tekstmodus 720 × 400
54,6 cm breedbeeldscherm
IPS
38,5 cm
15,1 cm
49,9 cm
1920 × 1080 (60 Hz) digitaal
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
21,5 inch breedbeeldscherm
15,2 inch
5,9 inch
19,7 inch
Dot Pitch 0,2480 (H) × 0,2480 (B) mm
Pixels per inch 102 PPI
Horizontale Frequentie 30 tot 80 kHz
Verticale herhalingsfrequentie 50 tot 60 Hz
Modellen 22cw/22xw 23
Omgevingstemperatuur
Bedrijfstemperatuur
Opslagtemperatuur
Relatieve vochtigheid 20 tot 70%
Voeding 100 – 240 V wisselspanning, 50/60 Hz
Hoogte:
In werking
opslag
Gemeten stroomverbruik:
Volledige stroom
Typische instellingen
Slaapstand
Power Off (Voeding uitgeschakeld)
Ingang Eén VGA-aansluiting; één HDMI-
Modellen 23cw/23xw
5° tot 35° C
-20° tot 60° C
0 tot 5.000 m
0 tot 12.192 m
24 W
23 W
<0,5 W
<0,5 W
connector
41° tot 95° F
-4° tot 140° F
0 tot 16.400 ft
0 tot 40.000 ft
Beeldscherm
Type
Effectief weergavegebied 58,4 cm diagonaal 23 inch diagonaal
Kantelhoek -2° tot 25°
Maximumgewicht (zonder verpakking) 3,97 kg 8,8 lbs
Afmetingen (inclusief voet)
Hoogte
Diepte
Breedte
Maximale beeldschermresolutie 1920 x 1080 (60 Hz) analoog
Optimale beeldresolutie 1920 x 1080 (60 Hz) analoog
58,4 cm breedbeeldscherm
IPS
40,4 cm
15,1 cm
53,23 cm
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
23 inch breedbeeldscherm
15,95 inch
5,9 inch
20,96 inch
Tekststand 720 x 400
24 Bijlage A Technische specificaties
Dot pitch 0,265 (H) × 0,265 (B) mm
Pixels per inch 96 PPI
Horizontale frequentie 30 tot 80 kHz
Verticale verversingsfrequentie 50 tot 60 Hz
Omgevingstemperatuur
in bedrijf
opslag
Relatieve luchtvochtigheid 20 tot 70%
Voeding 100 – 240 V wisselspanning, 50/60 Hz
Hoogte:
in bedrijf
opslag
Gemeten stroomverbruik:
Maximale stroomvoorziening
Standaardinstellingen
Sluimerstand
Power Off (Voeding uitgeschakeld)
Ingang Eén VGA-aansluiting; twee HDMI-
Modellen 25cw/25xw
5° tot 35° C
-20° tot 60° C
0 tot 5.000 m
0 tot 12.192 m
27 W
25 W
<0,5 W
<0,5 W
connectoren
41° tot 95° F
-4° tot 140° F
0 tot 16.400 ft
0 tot 40.000 ft
Beeldscherm
Type
Effectief weergavegebied 63,3 cm diagonaal 25 inch diagonaal
Kantelhoek -2° tot 25°
Maximumgewicht (zonder verpakking) 5,11 kg 11,2 lbs
Afmetingen (inclusief voet)
Hoogte
Diepte
Breedte
Maximale beeldschermresolutie 1920 x 1080 (60 Hz) analoog
63,3 cm breedbeeldscherm
IPS
42,94 cm
16,4 cm
57,77 cm
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
25 inch breedbeeldscherm
16,91 inch
6,5 inch
22,74 inch
Modellen 25cw/25xw 25
Optimale beeldresolutie 1920 x 1080 (60 Hz) analoog
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
Tekststand 720 × 400
Dot pitch 0,288 (H) × 0,288 (B) mm
Pixels per inch 88 PPI
Horizontale frequentie 30 tot 80 kHz
Verticale verversingsfrequentie 50 tot 60 Hz
Omgevingstemperatuur
in bedrijf
opslag
Relatieve luchtvochtigheid 20 tot 70%
Voeding 100 – 240 V wisselspanning, 50/60 Hz
Hoogte:
in bedrijf
opslag
Gemeten stroomverbruik:
Maximale stroomvoorziening
Standaardinstellingen
Sluimerstand
Power Off (Voeding uitgeschakeld)
Ingang Eén VGA-aansluiting; twee HDMI-
Modellen 27cw/27xw
5° tot 35° C
-20° tot 60° C
0 tot 5.000 m
0 tot 12.192 m
30 W
28 W
<0,5 W
<0,5 W
connectoren
41° tot 95° F
-4° tot 140° F
0 tot 16.400 ft
0 tot 40.000 ft
Beeldscherm
Type
Effectief weergavegebied 68,6 cm diagonaal 27 inch diagonaal
Kantelhoek -2° tot 25°
Maximumgewicht (zonder verpakking) 5,5 kg 11,5 lbs
26 Bijlage A Technische specificaties
68,6 cm breedbeeldscherm
IPS
27 inch breedbeeldscherm
Afmetingen (inclusief voet)
Hoogte
Diepte
Breedte
Maximale beeldschermresolutie 1920 x 1080 (60 Hz) analoog
Optimale beeldresolutie 1920 x 1080 (60 Hz) analoog
Tekststand 720 × 400
Dot pitch 0,311 (H) × 0,311 (B) mm
Pixels per inch 82 PPI
Horizontale frequentie 30 tot 80 kHz
Verticale verversingsfrequentie 50 tot 60 Hz
Omgevingstemperatuur
45,46 cm
16,4 cm
62,26 cm
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
ingangssignaal
1920 × 1080 (60 Hz) digitaal
ingangssignaal
17,9 inch
6,5 inch
24,51 inch
in bedrijf
opslag
Relatieve luchtvochtigheid 20 tot 70%
Voeding 100 – 240 V wisselspanning, 50/60 Hz
Hoogte:
in bedrijf
opslag
Gemeten stroomverbruik:
Maximale stroomvoorziening
Standaardinstellingen
Sluimerstand
Power Off (Voeding uitgeschakeld)
Ingang Eén VGA-aansluiting; twee HDMI-
5° tot 35° C
-20° tot 60° C
0 tot 5.000 m
0 tot 12.192 m
32 W
31 W
<0,5 W
<0,5 W
connectoren
41° tot 95° F
-4° tot 140° F
0 tot 16.400 ft
0 tot 40.000 ft
Modellen 27cw/27xw 27
Detectie van standaard beeldschermresoluties
De schermresoluties in de volgende tabel worden het meest gebruikt en zijn in de fabriek als
standaard ingesteld. Deze voorgeprogrammeerde schermstanden worden automatisch herkend en
zullen in de juiste grootte en op de juiste positie worden weergegeven.
OPMERKING: Sommige modellen beschreven in deze gids zijn mogelijk niet verkrijgbaar in uw land
of regio.
Fabrieksstanden
Vooraf
ingestel
de
1 640 x 480 31,469 59,94
2 720 x 400 31,469 70,087
3 800 × 600 37,879 60,317
4 1024 × 768 48,363 cm 60,004
5 1280 × 720 45 60
6 1280 × 1024 63,981 60,02
7 1440 × 900 55,935 59,887
8 1600 × 900 60 60
9 1680 × 1050 65,29 59,954
10 1920 × 1080 67,5 60
Pixelformaat Horiz. Freq (kHz) Vert. Freq (Hz)
High-definition videoformaten
Vooraf
ingestel
de
Timing-naam Pixelformaat Horiz. Freq (kHz) Vert. Freq (Hz)
1 480p 720 × 480 31,469 60
2 576p 720 × 576 31,25 50
3 720p50 1280 × 720 37,5 50
4 720p60 1280 × 720 45 60
5 1920p60 1920 x 1080 67,5 60
6 1920p50 1920 x 1080 56,25 50
Voedingsadapters
Fabrikant Modelnummer Nominale waarde voedingseenheid
TPV Electronics (Fujian) Co., Ltd. ADPC1945 19 V gelijkstroom / 2,37A
28 Bijlage A Technische specificaties
Aangepaste schermstanden
Het signaal van de grafische controller kan onder de volgende omstandigheden vragen om een
schermstand die niet is voorgeprogrammeerd:
Wanneer u geen standaard grafische kaart gebruikt.
●
Wanneer u geen voorgeprogrammeerde schermstand gebruikt.
●
Wanneer dit zich voordoet, moet u de parameters van de monitor mogelijk opnieuw instellen via het
menu met scherminstellingen. U kunt wijzigingen aanbrengen in sommige of in alle schermstanden.
De nieuwe instellingen worden automatisch opgeslagen en de nieuwe stand wordt in het vervolg op
dezelfde manier herkend als een voorgeprogrammeerde stand. Naast de fabrieksstanden zijn er nog
10 gebruikersstanden die kunnen worden ingesteld en opgeslagen.
Aangepaste schermstanden 29
B Ondersteuning en problemen oplossen
Eenvoudige problemen oplossen
In de volgende lijst ziet u een overzicht van problemen die zich met de monitor kunnen voordoen, met
bij elk probleem de mogelijke oorzaken en de aanbevolen oplossingen.
Probleem Mogelijke oorzaak Oplossing
Het scherm is leeg of de
video flikkert.
Het beeld is onscherp,
onduidelijk of te donker.
De melding Check Video
Cable (Controleer
videokabel) wordt
weergegeven.
Invoersignaal buiten bereik
wordt op het scherm
weergegeven.
Het netsnoer is niet aangesloten. Sluit het netsnoer aan.
Aan/uit-knop is uitgeschakeld. Druk op de aan/uit-knop op het voorpaneel.
OPMERKING: Als de aan/uit-knop niet werkt, houdt u
deze knop 10 seconden ingedrukt om de
vergrendelingsfunctie voor de aan/uit-knop uit te
schakelen.
De videokabel is niet goed
aangesloten.
Het systeem staat in de
slaapstand.
Videokaartcompatibiliteit. Open het schermmenu en selecteer het menu Ingang
Helderheid is te laag. Open het schermmenu en selecteer Helderheid om de
De videokabel van de monitor is
niet aangesloten.
De schermresolutie en/of de
verversingsfrequentie is op een te
hoge waarde ingesteld.
Sluit de videokabel juist aan. Raadpleeg Knoppen aan de
voorkant identificeren op pagina 11 voor meer informatie.
Druk op een toets op het toetsenbord of beweeg de muis
om het schermbeveiligingsprogramma te deactiveren.
instellen. Stel Autom. omschakeling ingang in op Uit en
selecteer handmatig de invoer.
helderheidsschaal indien nodig aan te passen.
Sluit de correcte videosignaalkabel aan op de computer
en de monitor. Zorg dat de computer is uitgeschakeld
voordat u een videokabel aansluit.
Wijzig de instellingen in een ondersteunde waarde (zie
Detectie van standaard beeldschermresoluties
op pagina 28).
De monitor is
uitgeschakeld, maar er lijkt
geen energiebesparings- of
slaapmodus actief te zijn.
De energiebeheerfunctie van de
monitor is uitgeschakeld.
30 Bijlage B Ondersteuning en problemen oplossen
Open het schermmenu en selecteer Voedingsbeheer >
Automatische slaapstand en stel de automatische
slaapstand in op Aan.
Probleem Mogelijke oorzaak Oplossing
OSD Lockout
(Scherminstellingen
vergrendeld) wordt
weergegeven.
Power Button Lockout
(Aan/uit-knop vergrendeld)
wordt weergegeven.
De vergrendelingsfunctie voor het
schermmenu van de monitor is
ingeschakeld.
De vergrendelingsfunctie voor de
aan/uit-knop op de monitor is
ingeschakeld.
Houd de menuknop op het zijpaneel 10 seconden
ingedrukt om de menuvergrendelingsfunctie uit te
schakelen.
Houd de aan/uit-knop 10 seconden ingedrukt om de
vergrendelingsfunctie uit te schakelen.
De functie voor automatische aanpassing gebruiken (analoge invoer)
Bij het voor de eerste keer instellen van de monitor, het herstellen van de fabrieksinstellingen van de
computer of als u de monitorresolutie wijzigt, zal de functie Automatisch aanpassen gestart worden
en proberen om het scherm voor u te optimaliseren.
U kunt de schermweergave voor de VGA-ingang (analoog) op elk moment optimaliseren door gebruik
te maken van de knop Automatisch op de monitor (raadpleeg de gebruikershandleiding van de
monitor voor de specifieke naam van de knop) en het hulpprogramma voor automatische
patroonaanpassing dat u op de meegeleverde schijf vindt (alleen bepaalde modellen).
Voer deze procedure niet uit als de monitor is aangesloten op een andere ingang dan VGA. Als de
monitor een analoge ingang (VGA) gebruikt, kan deze procedure de volgende
beeldkwaliteitsvoorwaarden corrigeren:
onscherp of onduidelijk beeld
●
schaduwen of strepen
●
vage verticale balken
●
smalle, verschuivende horizontale lijnen
●
niet-gecentreerd beeld
●
U voert de automatische aanpassing als volgt uit:
1. Wacht 20 minuten totdat de monitor is opgewarmd voordat u met de procedure begint.
2. Druk op het voorpaneel van de monitor op de knop Automatisch.
U kunt ook op de knop Menu drukken en vervolgens de optie Beeldbesturing > Automatisch
●
aanpassen selecteren in het hoofdmenu van de scherminstellingen.
Als het resultaat niet naar tevredenheid is, voert u de rest van de procedure uit.
●
3. Plaats de schijf in het schijfstation. Het schijfmenu wordt weergegeven.
4. Selecteer Open Auto-Adjustment Software (Programma voor automatisch aanpassen van
beeldkwaliteit starten). Er wordt een testpatroon weergegeven.
5. Druk op het voorpaneel van de monitor op de knop Automatisch totdat het beeld stabiel en
correct gecentreerd is.
6. Druk op het toetsenbord op ESC of op een andere toets om het testpatroon af te sluiten.
De functie voor automatische aanpassing gebruiken (analoge invoer) 31
OPMERKING: U kunt het testpatroon voor automatische afstelling downloaden van
http://www.hp.com/support.
Beeldprestaties optimaliseren (analoge ingang)
De beeldkwaliteit kan worden geoptimaliseerd met behulp van twee opties in het schermmenu: Clock
en Phase (beschikbaar in het hoofdmenu).
OPMERKING: De instellingen voor Kloksnelheid en Phase kunnen alleen worden aangepast
wanneer er een analoge VGA-ingang wordt gebruikt. Bij digitale video-ingangen kunnen deze
instellingen niet worden gewijzigd.
De kloksnelheid moet eerst correct worden ingesteld omdat de Phase-instellingen afhankelijk zijn van
de instelling van de kloksnelheid. Gebruik deze functies alleen wanneer de functie voor automatisch
aanpassen geen bevredigende beeldkwaliteit oplevert.
Clock (Klok): Verhoog of verlaag de waarde om zo min mogelijk zichtbare verticale balken of
●
strepen op de achtergrond van het scherm te krijgen.
Phase: Hiermee kunt u trilling of vervorming van het beeld tegengaan door de waarde te
●
verhogen/verlagen.
OPMERKING: U krijgt tijdens het handmatig aanpassen van deze instellingen de beste resultaten
wanneer u gebruikmaakt van het instelpatroon dat op de schijf aanwezig is.
Als u de waarden voor Kloksnelheid en Phase aanpast en de monitorbeelden vervormd zijn, moet u
de waarden verder aanpassen tot de vervorming verdwijnt. Selecteer Yes (Ja) in het menu Factory
Reset (Standaard herstellen) als u de oorspronkelijke fabrieksinstellingen wilt herstellen.
Verticale balken verwijderen (Klok):
1. Druk op de knop Menu aan de voorzijde van de monitor om het schermmenu te openen en
selecteer Beeldbesturing > Kloksnelheid.
32 Bijlage B Ondersteuning en problemen oplossen
2. Druk op de + (plus) of – (min) knoppen aan de voorzijde van de monitor om de verticale balken
te verwijderen. Druk langzaam op de knoppen zodat u het beste punt niet mist.
3. Als het scherm na aanpassing van de klok wazig is of flikkert of er verschijnen strepen, wijzig
dan de Phase.
Flikkerend of wazig beeld verhelpen (Phase):
1. Druk op de knop Menu aan de voorzijde van de monitor om het schermmenu te openen en
selecteer Beeldbesturing > Phase.
2. Druk op de + (plus) of – (min) knoppen aan de voorzijde van de monitor om het flikkerende of
wazige beeld te verhelpen. Het flikkerende of wazige beeld kan ook veroorzaakt worden door uw
computer of de grafische kaart die is geïnstalleerd.
Schermpositie corrigeren (horizontaal of verticaal):
1. Druk op de knop Menu aan de voorzijde van de monitor om het schermmenu te openen en
selecteer Beeldbesturing > Horizontale beeldpositie en/of Verticale beeldposistie.
2. Druk op de + (plus) of – (min) knoppen aan de voorzijde van de monitor om de positie van het
beeld in het weergavegebied van de monitor aan te passen. De horizontale positie verschuift het
beeld naar links of naar rechts; de verticale positie schuift het beeld naar boven of naar naar
beneden.
Knopvergrendelingen
Als u de aan/uit-knop of de menu-knop gedurende 10 seconden ingedrukt houdt, wordt de
functionaliteit van de knoppen vergrendeld. U kunt de functionaliteit herstellen door de knoppen
opnieuw gedurende tien seconden ingedrukt te houden. Deze functie is alleen beschikbaar wanneer
het beeldscherm is ingeschakeld, een actief signaal wordt weergegeven en het schermmenu niet
actief is.
Productondersteuning
Ga voor aanvullende informatie over het gebruik van de monitor naar http://www.hp.com/support.
Selecteer uw land of regio, selecteer Problemen oplossen, typ het model van uw monitor in het
zoekvenster en klik op de knop Zoeken.
Knopvergrendelingen 33
OPMERKING: De gebruikershandleiding, het referentiemateriaal en stuurprogramma's voor de
monitor zijn verkrijgbaar op http://www.hp.com/support.
Als u in de handleiding geen antwoord op uw vragen vindt, kunt u contact opnemen met de
ondersteuning. Ga voor ondersteuning in de VS naar http://www.hp.com/go/contactHP. Ga voor
wereldwijde ondersteuning naar http://welcome.hp.com/country/us/en/wwcontact_us.html.
Hier kunt u:
On-line chatten met een technicus van HP
●
OPMERKING: Als chat met support niet beschikbaar is in een bepaalde taal, is deze in het
Engels beschikbaar.
Telefoonnummers voor ondersteuning zoeken
●
Een HP servicecenter zoeken
●
Voorbereidingen om de technische ondersteuning te bellen
Als er een probleem met de monitor is dat u niet kunt oplossen aan de hand van de tips in dit
hoofdstuk, is het misschien nodig de technische ondersteuning te bellen. Zorg ervoor dat u tijdens het
telefoongesprek het volgende bij de hand heeft:
Het modelnummer van de monitor
●
Serienummer van de monitor
●
De aankoopdatum (zie de factuur)
●
Informatie over de omstandigheden waaronder het probleem zich heeft voorgedaan
●
Eventuele foutberichten
●
De configuratie van de hardware
●
Naam en versie van de hardware en software die u gebruikt
●
34 Bijlage B Ondersteuning en problemen oplossen
Loading...
