O této příručce
Tato příručka obsahuje informace o funkcích monitorů, o jejich nastavení, o používání softwaru a
technické údaje monitorů.
VAROVÁNÍ! Text označený tímto způsobem znamená, že nerespektování uvedených pokynů může
vést ke zranění nebo k ohrožení života.
UPOZORNĚNÍ: Text označený tímto symbolem informuje, že nerespektování uvedených pokynů
může vést k poškození zařízení nebo ke ztrátě dat.
POZNÁMKA: Text označený tímto symbolem poskytuje důležité doplňující informace.
TIP: Text zdůrazněný tímto způsobem poskytuje užitečné rady.
Tento produkt obsahuje technologii HDMI.
iii
iv O této příručce
Obsah
1 Vlastnosti produktu ........................................................................................................................................... 1
LCD Monitory HP s podsvícením IPS .................................................................................................. 1
2 Bezpečnostní pokyny a údržba ......................................................................................................................... 3
Důležité bezpečnostní informace ......................................................................................................... 3
Pokyny pro údržbu ............................................................................................................................... 4
Čištění monitoru ................................................................................................................... 4
Přeprava monitoru ............................................................................................................... 5
3 Instalace monitoru ............................................................................................................................................. 6
Připevnění podstavce monitoru ............................................................................................................ 6
Popis komponent na zadní straně ........................................................................................................ 7
Připojení kabelů .................................................................................................................................... 8
Identifikace ovládacích prvků na předním panelu ................................................................................ 9
Funkce tlačítek nabídky ..................................................................................................... 10
Nastavení monitoru ............................................................................................................................ 11
Zapnutí monitoru ................................................................................................................................ 11
Zásady HP pro vodoznak a retenční obraz ........................................................................................ 12
Montáž monitoru (volitelná) ................................................................................................................ 12
Odstranění podstavce monitoru ......................................................................................... 13
Připevnění montážní sady VESA (dostupné u vybraných modelů) ................................... 13
Umístění výrobního štítku ................................................................................................................... 15
Instalace lankového zámku ................................................................................................................ 15
4 Ovládání monitoru ........................................................................................................................................... 16
Software a nástroje ............................................................................................................................ 16
Informační soubor .............................................................................................................. 16
Soubor Image Color Matching (Korekce Barev) ................................................................ 16
Instalace souborů .INF a .ICM ............................................................................................................ 16
Instalace z disku ................................................................................................................ 16
Stažení z webu .................................................................................................................. 17
v
Používání softwaru My Display .......................................................................................................... 18
Instalace softwaru .............................................................................................................. 18
Použití softwaru ................................................................................................................. 18
Stahování softwaru ............................................................................................................ 18
Použití režimu automatického spánku ................................................................................................ 19
Použití obrazovkové nabídky OSD ..................................................................................................... 19
Dodatek A Technické specifikace ...................................................................................................................... 21
Modely 22cw/22xw ............................................................................................................................. 21
Modely 23cw/23xw ............................................................................................................................. 22
Modely 25cw/25xw ............................................................................................................................. 23
Modely 27cw/27xw ............................................................................................................................. 24
Zjištění předvoleb rozlišení obrazu ..................................................................................................... 26
Režimy přednastavené z výroby ........................................................................................ 26
Formáty videa ve vysokém rozlišení .................................................................................. 26
Adaptér napájení ............................................................................................................... 26
Spuštění uživatelských režimů ........................................................................................................... 27
Dodatek B Podpora a odstraňování problémů ................................................................................................... 28
Řešení obecných potíží ...................................................................................................................... 28
Použití funkce automatického nastavení (Analogový vstup) .............................................................. 29
Optimalizace kvality obrazu (analogový vstup) .................................................................................. 30
Uzamčení tlačítek ............................................................................................................................... 31
Podpora produktu ............................................................................................................................... 31
Příprava na volání technické podpory ................................................................................................ 32
vi
1 Vlastnosti produktu
LCD Monitory HP s podsvícením IPS
POZNÁMKA: Některé modely popsané v této příručce nemusí být dostupné ve vaší zemi nebo
oblasti.
Displej s tekutými krystaly (LCD) má aktivní matrici, technologii zobrazení IPS (In-Plane Switching).
Modely a funkce monitorů:
Modely 22cw/22xw s úhlopříčkou obrazovky 54,6 cm (21,5 palců) s rozlišením 1920 × 1080
●
bodů s podporou režimu celoplošného zobrazení (full-screen) při nižších rozlišeních; pro
maximální velikost obrázků umožňuje uživatelské nastavení velikosti při zachování původního
poměru stran
Modely 23cw/23xw s obrazovkou o úhlopříčce 58,4 cm (23 palců) s rozlišením 1920 × 1080
●
bodů s podporou režimu celoplošného zobrazení (full-screen) při nižších rozlišeních; pro
maximální velikost obrázků umožňuje uživatelské nastavení velikosti při zachování původního
poměru stran
Modely 25cw/25xw s obrazovkou o úhlopříčce 63,3 cm (25 palců) s rozlišením 1920 × 1080
●
bodů s podporou režimu celoplošného zobrazení (full-screen) při nižších rozlišeních; pro
maximální velikost obrázků umožňuje uživatelské nastavení velikosti při zachování původního
poměru stran
Modely 27cw/27xw s obrazovkou o úhlopříčce 68,6cm (27 palců) s rozlišením 1920 × 1080 bodů
●
s podporou režimu celoplošného zobrazení (full-screen) při nižších rozlišeních; pro maximální
velikost obrázků umožňuje uživatelské nastavení velikosti při zachování původního poměru
stran
Podsvícení LED s nižší spotřebou energie
●
Schopnost naklonění a širokoúhlého zobrazení umožňují pohled z polohy vsedě nebo vestoje,
●
nebo při pohybu ze strany do strany
Vstup videosignálu pro podporu analogového vstupu VGA
●
Vstup videosignálu na podporu multimediálního rozhraní ve vysokém rozlišení (HDMI)
●
Podpora technologie Plug and play, pokud ji podporuje váš operační systém
●
Bezpečnostní slot na zadní straně monitoru pro volitelný uzamykací kabel
●
Jednoduché nastavení a optimalizace zobrazení On-Screen Display (OSD) v několika jazycích
●
●
Software
My Display
pro úpravu nastavení monitoru
LCD Monitory HP s podsvícením IPS 1
Ochrana proti kopírování HDCP (High-Bandwidth Digital Content Protection) na vstupech HDMI
●
Disk se softwarem a dokumentací obsahující ovladače monitoru a dokumentaci k produktu
●
Funkci úspory energie splňující požadavky na omezení spotřeby elektrické energie
●
POZNÁMKA: Informace o bezpečnosti a směrnicích naleznete v
dodaných na mediálním disku – je-li součástí dodávky – nebo v sadě dokumentace. Chcete-li
vyhledat aktualizace uživatelské příručky pro svůj produkt, přejděte na stránku http://www.hp.com/
support a vyberte svou zemi. Vyberte možnost Soubory ke stažení a ovladače poté postupujte podle
pokynů na obrazovce.
Důležitých informacích o produktu,
2 Kapitola 1 Vlastnosti produktu
2 Bezpečnostní pokyny a údržba
Důležité bezpečnostní informace
Součástí monitoru je síťový napájecí kabel. Použijete-li jiný kabel, i v tomto případě použijte pouze
napájení a připojení odpovídající tomuto monitoru. Informace o správné sadě napájecího kabelu k
použití s monitorem získáte v kapitole
pokud je k dispozici, nebo v sadě s dokumentací.
VAROVÁNÍ! Aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení, postupujte
následovně:
• Napájecí kabel zapojujte vždy do snadno přístupné zásuvky.
• Odpojte napájení z počítače vytažením napájecího kabelu ze zásuvky střídavého proudu.
• Je-li dodán napájecí kabel s tříkolíkovou zástrčkou, zapojte jej do uzemněné tříkolíkové zásuvky.
Funkci zemnícího kolíku napájecího kabelu nevyřazujte – například připojením dvoukolíkového
adaptéru. Zemnící kolík je důležitým bezpečnostním prvkem.
Důležité informace o produktu
, která je součástí disku s médii,
Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby na ně
nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry.
Při vytahování ze zásuvky uchopte kabel za zástrčku.
Pokud se chcete vyhnout vážným poraněním, přečtěte si
Popisuje správné nastavení pracovní stanice, správné držení těla a zdravotní a pracovní návyky pro
uživatele počítačů a obsahuje důležité informace o bezpečném používání elektrických a
mechanických zařízení. Tuto příručku najdete na webové adrese http://www.hp.com/ergo.
UPOZORNĚNÍ: Z důvodu ochrany monitoru i počítače připojte všechny síťové šňůry počítače a
jeho periferních zařízení (například monitoru, tiskárny, skeneru) k některému typu zařízení pro
ochranu před přepětím, jako je například prodlužovací kabel nebo nepřerušitelný zdroj napájení
(UPS). Ne všechny prodlužovací kabely poskytují ochranu před přepětím; prodlužovací kabely, které
tuto ochranu poskytují, musí nést zvláštní označení. Použijte prodlužovací kabel, jehož výrobce
nabízí záruku ve formě výměny v případě poškození, abyste měli možnost zařízení v případě selhání
ochrany proti přepětí vyměnit.
Jako podstavec pod váš monitor HP použijte vhodný nábytek odpovídajících rozměrů.
VAROVÁNÍ! LCD monitory nevhodně umístěné na skříňkách, knihovnách, policích, stolcích,
reproduktorech, bednách nebo vozících mohou spadnout a způsobit úraz.
Při rozvádění všech kabelů připojených k LCD monitoru je třeba dbát na to, aby za ně nebylo možné
nechtěně zatáhnout, zachytit je nebo o ně zakopnout.
Příručku bezpečné a pohodlné obsluhy
.
Důležité bezpečnostní informace 3
POZNÁMKA: Tento produkt je vhodný pro účely zábavy. Zvažte umístění displeje do
kontrolovaného dobře osvětleného prostředí, aby nedošlo k rušení okolním světlem a jasnými
povrchy, které mohou způsobit rušivé odrazy z obrazovky.
Pokyny pro údržbu
Zdokonalení výkonu a prodloužení životnosti monitoru:
Neotevírejte kryt monitoru ani se nepokoušejte vlastními silami produkt opravit. Používejte
●
pouze ovládací prvky uvedené v uživatelské příručce. Pokud monitor nefunguje správně nebo
pokud došlo k jeho pádu nebo poškození, obraťte se na autorizovaného prodejce nebo servisní
středisko společnosti HP.
Použije pouze napájecí zdroj a připojení, které je vhodné pro tento monitor, jak je uvedeno na
●
štítku na zadní straně monitoru.
Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu
●
příslušné elektrické zásuvky a celkový proudový odběr produktů připojených ke kabelu nesmí
přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMPS
nebo A) naleznete na štítku každého zařízení.
Umístěte monitor blízko zásuvky, která je snadno přístupná. Při odpojování kabelu monitoru
●
uchopte pevně zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor táhnutím za kabel.
Pokud monitor nepoužíváte, vypněte ho. Životnost monitoru lze podstatně prodloužit, pokud
●
používáte program spořiče obrazovky a monitor, pokud ho nepoužíváte, vypínáte.
POZNÁMKA: Monitory s „vypáleným obrazem“ nejsou kryty zárukou společnosti HP.
Štěrbiny a otvory ve skříni monitoru jsou určeny k ventilaci. Tyto otvory nesmí být zakryty ani
●
jinak blokovány. Nikdy nestrkejte žádné předměty do štěrbin nebo otvorů ve skříni monitoru.
Chraňte monitor před pádem a neumisťujte ho na nestabilní povrch.
●
Na napájecí kabel nic nepokládejte. Nešlapejte na kabel.
●
Zajistěte, aby se monitor nacházel na dobře větraném místě, chraňte jej před nadměrným
●
světlem, teplem a vlhkostí.
Při odebírání patky stojánku monitoru je nutné položit monitor přední stranou dolů na měkkou
●
podložku, aby se nepoškrábal, nepoškodil nebo nerozbil.
Čištění monitoru
1. Vypněte monitor a odpojte napájecí kabel od zadní části jednotky.
2. Měkkým, antistatickým, čistým hadříkem otřete prach na obrazovce a krytu monitoru.
3. Při situacích vyžadujících náročnější čištění použijte roztok 50/50 vody a isopropyl alkoholu.
UPOZORNĚNÍ: Roztok nastříkejte na vlhký hadřík a jemně otřete povrch obrazovky. Nikdy
nestříkejte roztok přímo na povrch obrazovky. Může proniknout za rámeček a poškodit elektroniku.
UPOZORNĚNÍ: Nepoužívejte pro čištění obrazovky ani skříně monitoru čisticí látky, které obsahují
jakékoliv materiály na bázi ropy, například benzen, ředidlo, ani žádné jiné těkavé látky. Tyto chemické
látky mohou monitor poškodit.
4 Kapitola 2 Bezpečnostní pokyny a údržba
Přeprava monitoru
Původní obalovou krabici si uschovejte. Je možné, že ji budete potřebovat při přepravě monitoru.
Pokyny pro údržbu 5
3 Instalace monitoru
Chcete-li instalovat monitor, zkontrolujte, zda je vypnuto napájení monitoru, počítače a dalších
připojených zařízení, a poté postupujte podle následujících pokynů.
Připevnění podstavce monitoru
UPOZORNĚNÍ: Obrazovka je křehká. Vyvarujte se doteků nebo tlaku na monitor; mohlo by to
způsobit škody.
TIP: Zvažte umístění displeje, protože od rámečku by se mohlo odrážet okolní světlo a jasné
povrchy.
1. Vyjměte sestavu stojanu/základny, monitor zvedněte z krabice a položte jej na rovný povrch
displejem dolů.
2. Stojan zasuňte do otvorů v základně, dokud nezacvakne na místo.
6 Kapitola 3 Instalace monitoru
3. Obě západky stojanu zasuňte do otvoru v zadní straně čela monitoru, dokud nezacvaknou.
Popis komponent na zadní straně
Komponenta Funkce
1 VGA Slouží k připojení VGA kabelu z počítače do monitoru
2 HDMI Slouží k připojení HDMI kabelu z počítače do monitoru
3 HDMI* Slouží k připojení HDMI kabelu z počítače do monitoru
4 LED kontrolka napájení Svítí, pokud je napájecí adaptér připojen k monitoru
5 Konektor napájení
střídavým proudem
6 Otvor kabelového zámku Slouží k připojení volitelného zámku kabelu k monitoru
*Pouze vybrané modely
Slouží k připojení napájecího adaptéru střídavého proudu k
monitoru
Popis komponent na zadní straně 7
Připojení kabelů
1. Umístěte monitor na vhodné dobře větrané místo do blízkosti počítače.
2. Připojte signálový kabel.
POZNÁMKA: Monitor podporuje analogový nebo HDMI vstup. Grafický režim je dán použitým
konektorem a videokabelem. Monitor automaticky zjistí, které vstupy mají platné video signály.
Vstupy mohou být vybrány stiskem tlačítka Source (Zdroj) na předním panelu nebo na displeji v
nabídce On-Screen Display (OSD) stisknutím tlačítka Menu (Nabídka).
Pro analogový provoz použijte signálový kabel VGA. Signálový kabel VGA připojte ke
●
konektoru VGA monitoru a druhý konektor kabelu VGA připojte k počítači.
Kabelem HDMI propojte příslušný port HDMI na zadní straně monitoru, a druhý konec s
●
portem HDMI na zdrojovém zařízení. Kabel HDMI je součástí balení jen u vybraných
modelů.
8 Kapitola 3 Instalace monitoru
3. Připojte jeden konec napájecího kabelu ke zdroji napájení (1) a druhý konec do uzemněné
elektrické zásuvky (2) a potom připojte kulatý konec napájecí šňůry k monitoru (3).
VAROVÁNÍ! Aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení, postupujte
následovně:
Neodpojujte zemnicí kolík v napájecím kabelu. Zemnicí zástrčka plní důležitou bezpečnostní
funkci.
Napájecí kabel zapojujte pouze do uzemněné a volně přístupné zásuvky elektrické sítě.
Napájení zařízení odpojte vytažením napájecího kabelu z elektrické zásuvky.
Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby
na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry.
Při vytahování ze zásuvky uchopte kabel za zástrčku.
Identifikace ovládacích prvků na předním panelu
Identifikace ovládacích prvků na předním panelu 9
Ovládací prvek Funkce
1 Menu (Nabídka) Toto tlačítko slouží k otevření, výběru nebo ukončení nabídky OSD.
2 Brightness (Jas)
– (Mínus)
QuickView
3 Auto Adjustment (Automatické
nastavení)
QuickView
+ (Plus)
4 Source (Zdroj)
Back/Cancel/Exit (Zpět/Storno/
Ukončit)
5 Power (Napájení) Slouží k zapnutí a vypnutí monitoru.
Brightness (Jas) Je-li nabídka OSD neaktivní, pro aktivaci nabídky Jas
stiskněte toto tlačítko a upravte jas.
– Není-li nabídka OSD zobrazena, slouží toto tlačítko ke zpětnému
procházení funkcemi nabídky OSD a ke snížení úrovní nastavení.
QuickView Není-li nabídka OSD aktivní, pro aktivaci stiskněte tlačítko
Quick View, kterým můžete zvolit různá nastavení (HP Enhance+, Film,
Foto, Hry, Text, Vlastní).
Pro automatické nastavení obrazu na displeji stiskněte a přidržte tlačítko
Auto Adjustment (Automatické nastavení).
POZNÁMKA: Tuto položku lze použít pouze u vstupního signálu VGA.
QuickView Není-li nabídka OSD aktivní, pro její aktivaci stiskněte
tlačítko Quick View, které volí jiná nastavení (HP Enhance+, Film, Foto,
Hry, Text, Vlastní).
+ Je-li nabídka OSD zobrazena, toto tlačítko slouží k procházení vpřed
funkcemi nabídky OSD, a ke zvýšení úrovní nastavení.
Source (Zdroj) Je-li nabídka OSD neaktivní, stiskněte pro aktivaci
tlačítka Source, které vybírá vstup videosignálu (VGA nebo HDMI).
Back/Cancel/Exit (Zpět/Storno/Ukončit) Stiskněte pro návrat, zrušení
nebo ukončení.
POZNÁMKA: Chcete-li zobrazit simulátor nabídky OSD, navštivte knihovnu HP Customer Self
Repair Services Media Library na adrese http://www.hp.com/go/sml.
Funkce tlačítek nabídky
Stiskem jednoho ze čtyř tlačítek Menu na spodní straně monitoru se tlačítka aktivují a zobrazí se
ikony vedle tlačítek. Funkce tlačítek závisí na aktivním vstupu videa a na modelu.
Je-li aktivním vstupem videa analogový signál (vstup VGA), mají tlačítka následující funkce.
Tlačítko Funkce
1 Nabídka Otevírá hlavní nabídku OSD (On-Screen Display), z nabídky OSD
2 Rychlý náhled Otevírá nabídku Quick View, v níž si můžete vybrat nastavení
vybírá položky nabídky nebo nabídku OSD zavírá.
barev pro svou aplikaci.
10 Kapitola 3 Instalace monitoru
Tlačítko Funkce
3 Automatické
nastavení
4 Další aktivní vstup Přepíná zdrojový vstup monitoru na další aktivní vstup.
Aktivuje funkci automatického nastavení pro optimalizaci displeje.
Je-li aktivním vstupem videa digitální signál (vstup HDMI), mají tlačítka následující funkce.
Tlačítko Funkce
1 Nabídka Otevírá hlavní nabídku OSD (On-Screen Display), z nabídky OSD
vybírá položky nabídky nebo nabídku OSD zavírá.
2 Brightness (Jas) Otevírá stupnici pro nastavení jasu.
3 Rychlý náhled Otevírá nabídku Quick View, v níž si můžete vybrat nastavení
barev pro svou aplikaci.
4 Další aktivní vstup Přepíná zdrojový vstup monitoru na další aktivní vstup.
Nastavení monitoru
Panel monitoru nakloňte dopředu nebo dozadu tak, abyste jej měli pohodlně v úrovni očí.
Zapnutí monitoru
1. Stiskněte tlačítko napájení na přední straně monitoru.
2. Stisknutím tlačítka napájení zapněte počítač.
Nastavení monitoru 11
UPOZORNĚNÍ: U monitorů, na kterých je po dlouhou dobu zobrazen stále stejný statický obraz,
může dojít ke zničení vypálením obrazu.* Chcete-li předejít zničení svého monitoru vypálením
obrazu, měli byste vždy aktivovat aplikaci spořiče obrazovky nebo monitor při delší nečinnosti
vypínat. Zadržení obrazu je stav, ke kterému může dojít na každé obrazovce LCD. Monitory s
„vypáleným obrazem“ nejsou kryty zárukou společnosti HP.
* Za dlouhou dobu považujeme 12 hodin nepřetržité nečinnosti.
POZNÁMKA: Pokud stisknutí tlačítka napájení nemá žádný účinek, je možné že je zapnuta funkce
Power Button Lockout. Tuto funkci vypnete, když stisknete tlačítko napájení monitoru po dobu 10
sekund.
POZNÁMKA: V nabídce OSD můžete vypnout kontrolku napájení. Stiskněte tlačítko Menu
(Nabídka) na přední části monitoru, poté vyberte Management (Správa) > Bezel Power LED
(Kontrolka napájení na rámu) > Off (Vypnuto).
Po zapnutí monitoru je po dobu pěti sekund zobrazena zpráva o jeho stavu. Zpráva uvádí, který vstup
(VGA nebo HDMI) je aktuálně aktivním signálem, stav nastavení zdroje auto-switch (zapnuto nebo
vypnuto; výchozí nastavení je Zapnuto), výchozí zdrojový signál (výchozí z výroby je auto-switch),
aktuálně přednastavené rozlišení displeje a doporučené přednastavené rozlišení displeje.
Monitor automaticky kontroluje signálové vstupy, zda je na nich aktivní vstup, a tento vstup zobrazuje.
Pokud jsou aktivní dva nebo více vstupů, monitor zobrazí výchozí vstupní zdroj. Pokud výchozí zdroj
není jedním z aktivních vstupů, monitor zobrazí vstup s nejvyšší prioritou v následujícím pořadí:
HDMI, poté VGA. Výchozí zdroj můžete v OSD měnit stiskem tlačítka Source na předním panelu.
Zásady HP pro vodoznak a retenční obraz
Model monitorů IPS disponují technologií zobrazení IPS (In-Plane Switching), která umožňuje
obzvlášť široké úhly sledování a vyspělou kvalitu obrazu. Monitory IPS jsou vhodné pro mnoho
různých způsobů použití s vyspělou kvalitou obrazu. Tato technologie panelu však není vhodná pro
způsoby použití, při nichž je na obrazovce po dlouhou dobu zobrazen statický, stacionární nebo
pevný obraz bez použití spořičů obrazovky. Tyto typy použití zahrnují sledování kamerami, videohry,
marketingová loga a šablony, které jsou zobrazeny po dlouhou dobu. Statické obrazy mohou způsobit
škodu v podobě retenčního obrazu, kdy jsou na monitoru vidět jakési skvrny nebo vodoznaky.
Monitory používané celých 24 hodin denně, u kterých se vyskytne retenční obraz, nejsou kryty
zárukou HP. Aby nedošlo k poškození monitoru v podobě retenčního obrazu, vypínejte monitor vždy,
když se nepoužívá, nebo nastavte vhodným způsobem správu napájení, pokud ji váš systém
podporuje, aby se displej vypnul vždy, když je systém nečinný.
Montáž monitoru (volitelná)
Panel monitoru může být připevněn k montážní sadě VESA, dodávané s vybranými modely. Chcete-li
montážní sadu VESA upevnit, postupujte podle následujících pokynů.
POZNÁMKA: Tento přístroj by měl být připevněn držákem pro instalaci na zeď, který je na seznamu
UL nebo CSA.
12 Kapitola 3 Instalace monitoru
UPOZORNĚNÍ: Montážní sada VESA podporuje montážní otvory s roztečí 100 mm, odpovídající
průmyslové normě VESA. Pro uchycení montážního řešení jiného výrobce k systému VESA jsou
nutné čtyři šrouby 4 mm se stoupáním závitu 0,7 a délkou 10 mm. Delší šrouby se nesmí použít,
mohlo by dojít k poškození monitoru. Je nutné ověřit, zda montážní řešení daného výrobce je
v souladu s normou VESA a zda je dimenzováno pro hmotnost zobrazovacího panelu monitoru. Pro
dosažení nejlepšího výsledku je důležité použít napájecí kabel a videokabel dodávané s monitorem.
Odstranění podstavce monitoru
Stojan lze od obrazovky monitoru odebrat, aby bylo možné obrazovku připevnit na zeď, otočné
rameno nebo na jiné zařízení.
UPOZORNĚNÍ: Než začnete s demontáží monitoru ujistěte se, že je vypnutý a že jsou odpojeny
všechny kabely.
1. Odpojte a odstraňte z monitoru všechny kabely.
2. Nastavte monitor do vertikální polohy.
3. Položte monitor displejem dolů na rovný povrch, pokrytý čistou, suchou látkou.
4. Zatlačte na západku pro uvolnění (1) a vysuňte podstavec ze zásuvky na čele displeje (2).
Připevnění montážní sady VESA (dostupné u vybraných modelů)
1. Sundejte podstavec monitoru. Viz Odstranění podstavce monitoru na stránce 13.
2. Odeberte šroub ze středu zadní části čela displeje.
Montáž monitoru (volitelná) 13
3. Vložte západku na spodní stranu držáku VESA do zásuvky na zadní straně čela displeje, až
zapadne na místo (1) a zajistěte hodní stranu ramene šroubem, který byl nainstalován ve středu
čela displeje (2).
4. Pokud chcete připevnit monitor na otočné rameno nebo na jiné zařízení pro montáž (zakoupené
samostatně), vložte čtyři montážní šrouby do otvorů na montážním zařízení a do otvorů pro
šrouby na držáku VESA, který byl nainstalován v zadní části monitoru.
14 Kapitola 3 Instalace monitoru
Umístění výrobního štítku
Štítek s parametry produktu na monitoru obsahuje číslo produktu a sériové číslo. Tato čísla budete
potřebovat, pokud budete společnost HP kontaktovat ohledně svého modelu monitoru. Štítek
s parametry produktu je umístěn na spodní straně panelu monitoru.

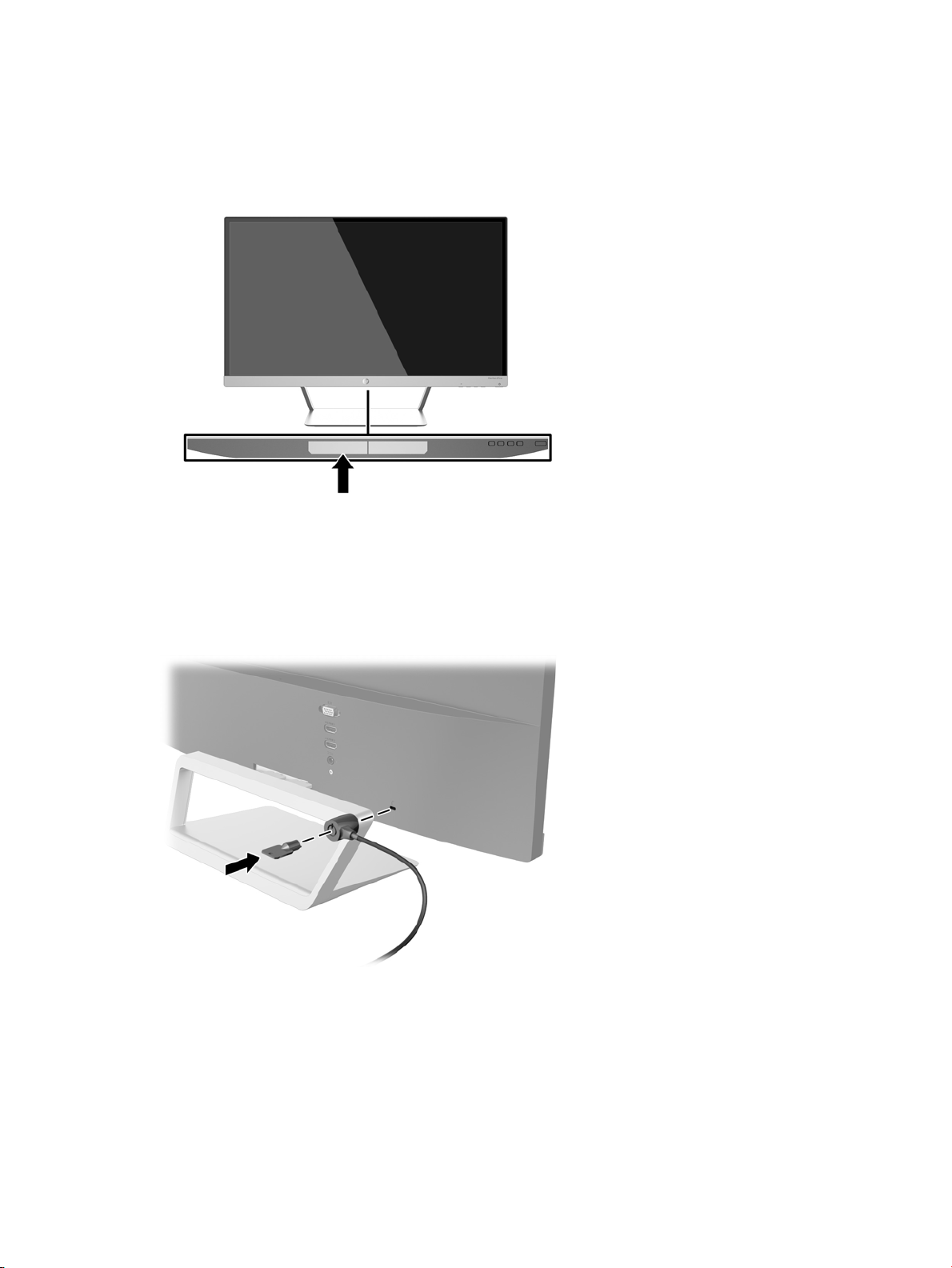

Instalace lankového zámku
Monitor můžete na fixním objektu zajistit pomocí volitelného lankového zámku, který je dostupný
u společnosti HP.
Umístění výrobního štítku 15
4 Ovládání monitoru
Software a nástroje
Disk dodaný s monitorem obsahuje soubory, které můžete nainstalovat na svůj počítač:
soubor .INF
●
soubory ICM (Image Color Matching) (jeden pro každý zkalibrovaný barevný prostor)
●
●
software
My Display
Informační soubor
Soubor .INF definuje prostředky monitoru používané operačními systémy Microsoft Windows k
zajištění kompatibility s grafickým adaptérem počítače.
Tento monitor je kompatibilní s funkcí Plug and Play systému Microsoft Windows, bude proto
fungovat správně i bez instalace souboru .INF. Kompatibilita monitoru s funkcí Plug and Play
vyžaduje, aby byla grafická karta počítače kompatibilní se standardem VESA DDC2 a aby byl monitor
připojen přímo ke grafické kartě. Metoda Plug and Play nebude funkční, pokud bude monitor připojen
samostatnými konektory typu BNC nebo přes distribuční vyrovnávací paměti či krabice.
Soubor Image Color Matching (Korekce Barev)
Soubory .ICM jsou datové soubory, které spolu s grafickými programy slouží ke konzistentnímu
přenosu barev z obrazovek monitorů na tiskárny a ze skenerů na obrazovky monitorů. Tento soubor
je aktivován grafickými programy, které tuto funkci podporují.
POZNÁMKA: Profil barev .ICM je napsán tak, aby vyhovoval specifikaci konsorcia ICC
(International Color Consortium) pro formát profilu.
Instalace souborů .INF a .ICM
Zjistíte-li, že potřebujete provést aktualizaci, můžete soubory INF a ICM nainstalovat z disku nebo je
stáhnout z webu.
Instalace z disku
Postup instalace souborů INF a ICM do počítače z disku:
1. Vložte disk do optické jednotky počítače. Zobrazí se nabídka disku.
2. Prohlédněte si soubor HP Monitor Software Information (informace o softwaru pro monitory HP).
16 Kapitola 4 Ovládání monitoru
3. Zvolte položku Instalovat software ovladače monitoru.
4. Postupujte podle pokynů na obrazovce.
5. Zkontrolujte, zda se v ovládacím panelu Zobrazení systému Windows objeví správné hodnoty
rozlišení a obnovovacích frekvencí.
POZNÁMKA: Pokud dojde k chybě instalace, bude pravděpodobně nutné z disku ručně nainstalovat
digitálně podepsané soubory .INF a .ICM monitoru. Informace naleznete v souboru HP Monitor
Software Information (informace o softwaru pro monitory HP) na disku.
Stažení z webu
Postup stažení nejnovějších verzí souborů .INF a .ICM z webové stránky pro podporu monitorů HP:
1. Přejděte na adresu http://www.hp.com/support a vyberte svůj region (zemi) a jazyk.
2. Vyberte položku Soubory ke stažení a ovladače, do pole Vyhledat podle produktu zadejte model
svého monitoru a klepněte na položku Vyhledat.
3. V případě potřeby vyberte svůj monitor ze seznamu.
4. Vyberte svůj operační systém a klepněte na tlačítko Další.
5. Kliknutím na tlačítko Driver – Display/Monitor (Ovladač – displej/monitor) otevřete seznam
ovladačů.
6. Klikněte na ovladač.
7. Klepněte na kartu Požadavky na systém a ověřte, zda váš systém splňuje minimální požadavky
programu.
8. Klikněte na tlačítko Stáhnout a podle pokynů na obrazovce stáhněte software.
Instalace souborů .INF a .ICM 17
Používání softwaru
My Display
Disk, dodávaný s monitorem, obsahuje software
zobrazení můžete použít software
fotografií nebo pro práci s dokumenty a tabulkami. Pomocí softwaru
upravit nastavení jako jas, barvu a kontrast.
Instalace softwaru
Postup instalace tohoto softwaru:
1. Vložte disk do diskové jednotky počítače. Zobrazí se nabídka disku.
2. Vyberte jazyk.
POZNÁMKA: Touto volbou vybíráte jazyk, který při instalaci softwaru uvidíte. Jazyk samotného
softwaru bude určen jazykem operačního systému.
3. Klepněte na možnost Instalovat software My Display.
4. Postupujte podle pokynů na obrazovce.
5. Restartujte počítač.
Použití softwaru
Postup otevření softwaru
My Display
My Display
My Display
. Můžete vybrat nastavení pro hry, filmy, úpravy
:
. Pro nastavení předvoleb pro optimální
My Display
také můžete snadno
1. Klepněte na ikonu HP My Display na hlavním panelu.
Nebo
Klepněte na položku Start systému Windows™ na hlavním panelu.
2. Klepněte na položku Všechny programy.
3. Klepněte na položku HP My Display.
4. Vyberte možnost HP My Display.
Další informace naleznete v Nápovědě na obrazovce, která je součástí daného softwaru.
Stahování softwaru
Pokud dáváte přednost stažení softwaru
1. Přejděte na adresu http://www.hp.com/support a vyberte svůj region (zemi) a jazyk.
2. Vyberte položku Soubory ke stažení a ovladače, do pole Vyhledat podle produktu zadejte model
svého monitoru a klepněte na položku Vyhledat.
3. V případě potřeby vyberte svůj monitor ze seznamu.
4. Vyberte svůj operační systém a klepněte na tlačítko Další.
My Display
, postupujte podle následujících pokynů.
5. Pro otevření seznamu utilit a nástrojů klepněte na položku Utility - Nástroje.
6. Klepněte na položku HP My Display.
18 Kapitola 4 Ovládání monitoru
7. Klepněte na kartu Požadavky na systém a ověřte, zda váš systém splňuje minimální požadavky
programu.
8. Klikněte na tlačítko Stáhnout a pro stažení softwaru
obrazovce.
Použití režimu automatického spánku
Tento displej podporuje možnost nabídky OSD (On-Screen Display) nazývanou Auto-Sleep Mode
(Režim automatického spánku), která umožňuje povolit nebo zakázat stav snížené spotřeby energie
pro displej. Když je režim Auto-Sleep Mode povolený (povolený je ve výchozím nastavení), monitor
přejde při signalizaci režimu nízké spotřeby energie hostitelským počítačem do stavu snížené
spotřeby energie (nepřítomnost horizontálního nebo vertikálního synchronizačního signálu).
Po přechodu do tohoto režimu spánku se sníženou spotřebou energie je obrazovka monitoru
potlačena, dojde k vypnutí podsvícení a kontrolka napájení se rozsvítí oranžově. Když se monitor
nachází v tomto režimu snížené spotřeby energie, je jeho příkon menší než 0,5 W. Monitor se
probudí z tohoto režimu spánku, když do něho hostitelský počítač vyšle aktivní signál (např. pokud
aktivujete myš nebo klávesnici).
Režim automatického spánku můžete vypnout nabídce OSD. Stisknutím tlačítka Menu (Nabídka) na
bočním panelu aktivujete nabídku OSD. V nabídce OSD vyberte možnost Power Control (Řízení
napájení) > Auto-Sleep Mode (Režim spánku) > Off (Vypnuto).
Použití obrazovkové nabídky OSD
Obrazovou nabídku (OSD) lze použít k úpravě obrazu v závislosti na uživatelově představě
zobrazení. K nabídce OSD můžete přistupovat a provádět v ní změny pomocí tlačítek na pravé straně
displeje nebo tlačítek na dálkovém ovládání.
My Display
postupujte podle pokynů na
Pokud chcete přejít do nabídky OSD a provádět úpravy, postupujte takto:
1. Není-li monitor již zapnut, zapněte jej stisknutím tlačítka Power (Napájení) na monitoru.
2. Chcete-li přejít do nabídky OSD, stiskněte tlačítko Menu na pravé straně monitoru nebo na
dálkovém ovládání.
3. Stisknutím tlačítka + (Plus) na postranním panelu monitoru nebo na dálkovém ovládání můžete
procházet nabídkou OSD směrem nahoru, stisknutím tlačítka – (Mínus) směrem dolů.
4. Chcete-li v nabídce OSD vybrat nějakou položku, přejděte na ni pomocí tlačítek + nebo – tak,
aby byla příslušná položka zvýrazněna. Poté danou funkci vyberte stisknutím tlačítka Menu
(Nabídka).
5. Pomocí tlačítek + nebo – upravte měřítko.
6. Poté, co funkci upravíte, vyberte položku Save and Return (Uložit a návrat), nebo Cancel
(Storno), jestliže nechcete nastavení uložit, a potom vyberte v hlavní nabídce položku Exit
(Konec).
Hlavní nabídka Popis
Brightness (Jas) Slouží k nastavení úrovně jasu obrazovky. Výchozí tovární nastavení je 90.
Contrast (Kontrast) Slouží k nastavení úrovně kontrastu obrazovky. Výchozí tovární nastavení je 80.
Použití režimu automatického spánku 19
Hlavní nabídka Popis
Input Control (Ovládání
vstupu)
Color Control (Ovládání
barev)
Image Control
(Nastavení zobrazení)
Power Control
(Ovládání napájení)
OSD Control (ovládání
PIP)
Management (Správa) Slouží k úpravě nastavení zvuku a obnovení všech nastavení nabídek OSD na výchozí nastavení
Language (Jazyk) Vybere jazyk zobrazení nabídky OSD. Výchozí nastavení je Angličtina.
Information (Informace) Vybere a zobrazí důležité informace o monitoru.
Konec Vystoupí z obrazovky nabídky OSD.
Vybere vstupní videosignál.
Slouží k výběru a nastavení barev na obrazovce.
Nastavuje obraz na obrazovce.
Slouží k úpravě nastavení napájení.
Slouží k úpravě ovládacích prvků nabídky OSD.
výrobce.
POZNÁMKA: Připojte se k webové stránce podpory HP, http://www.hp.com/support kde můžete
zkontrolovat aktualizace nebo dokumentace softwaru, které mohly být vydány v době mezi výrobou a
dodáním produktu.
20 Kapitola 4 Ovládání monitoru
A Technické specifikace
POZNÁMKA: Všechny technické specifikace představují typické parametry získané od výrobců
komponent HP; skutečný výkon zařízení se může lišit.
POZNÁMKA: Některé modely popsané v této příručce nemusí být dostupné ve vaší zemi nebo
oblasti.
Modely 22cw/22xw
Displej
Typ
Velikost viditelného obrazu Úhlopříčka 54,6 cm Úhlopříčka 21,5 cm
Naklonění -2 ° až +25 °
Maximální hmotnost (bez obalu) 3,54 kg 7,8 lb
Rozměry (včetně podstavce)
Výška
Hloubka
Šířka
Maximální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
Optimální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
Textový režim 720 × 400
Rozteč bodů 0,2480 (výška) x 0,2480 (šířka) mm
Pixelů na palec 102 PPI
Obrazovka o úhlopříčce 54,6 cm
IPS
38,5 cm
15,1 cm
49,9 cm
1920 × 1080 (60 Hz) digitální vstup
1920 × 1080 (60 Hz) digitální vstup
Obrazovka o úhlopříčce 21,5
palců
15,2 palců
5,9 palce
19,7 palce
Horizontální frekvence 30 až 80 kHz
Vertikální obnovovací frekvence 50 až 60 Hz
Modely 22cw/22xw 21
Požadavky na teplotu prostředí
Provozní teplota
Teplota skladování
Relativní vlhkost 20 až 70 %
Zdroj napájení 100 – 240 V stř., 50/60 Hz
Nadmořská výška:
Provozní
Skladovací
Změřený spotřebovaný příkon:
Plný výkon
Běžná nastavení
Spánek
Vypnuto
Vstupní svorka Jeden konektor VGA; jeden konektor
Modely 23cw/23xw
5 až 35° C
-20 až 60° C
0 až 5000 m
0 až 12 192 m
24 W
23 W
<0,5 W
<0,5 W
HDMI
41 až 95° F
-4 až 140° F
0 až 16 400 ft
0 až 40 000 ft
Obrazovka
Typ
Velikost viditelného obrazu Úhlopříčka 58,4 cm Úhlopříčka 23 cm
Náklon -2 ° až +25 °
Maximální váha (po vybalení) 3,97 kg 8,8 lb
Rozměry (včetně podstavce)
Výška
Hloubka
Šířka
Maximální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
Optimální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
Textový režim 720 × 400
Vzdálenost bodů 0,265 (výška) x 0,265 (šířka) mm
Pixelů na palec 96 PPI
Obrazovka o úhlopříčce 58,4 cm
IPS
40,4 cm
15,1 cm
53,23 cm
1920 × 1080 (60 Hz) digitální vstup
1920 × 1080 (60 Hz) digitální vstup
Obrazovka o úhlopříčce 23
palců
15,95 palce
5,9 palce
20,96 palce
22 Dodatek A Technické specifikace
Horizontální frekvence 30 až 80 kHz
Vertikální obnovovací frekvence 50 až 60 Hz
Požadavky na teplotu prostředí
Provozní teplota
Teplota skladování
Relativní vlhkost 20 až 70 %
Zdroj napájení 100 – 240 V stř., 50/60 Hz
Nadmořská výška:
Při provozu
Skladování
Změřený spotřebovaný příkon:
Plné napájení
Typické nastavení
Spánek
Vypnuto
Vstupy Jeden konektor VGA; dva konektory
Modely 25cw/25xw
5 až 35° C
-20 až 60° C
0 až 5 000 m
0 až 12 192 m
27 W
25 W
<0,5 W
<0,5 W
HDMI
41 až 95° F
-4 až 140° F
0 až 16 400 ft
0 až 40 000 ft
Obrazovka
Typ
Velikost viditelného obrazu Úhlopříčka 63,3 cm Úhlopříčka 25 cm
Náklon -2 ° až +25 °
Maximální váha (po vybalení) 5,11 kg 11,2 lb
Rozměry (včetně podstavce)
Výška
Hloubka
Šířka
Maximální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
Optimální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
Textový režim 720 × 400
Obrazovka o úhlopříčce 63,3 cm
IPS
42,94 cm
16,4 cm
57,77 cm
1920 × 1080 (60 Hz) digitální vstup
1920 × 1080 (60 Hz) digitální vstup
Obrazovka o úhlopříčce 25
palců
16,91 palce
6,5 palce
22,74 palce
Modely 25cw/25xw 23
Vzdálenost bodů 0,288 (výška) x 0,288 (šířka) mm
Pixelů na palec 88 PPI
Horizontální frekvence 30 až 80 kHz
Vertikální obnovovací frekvence 50 až 60 Hz
Požadavky na teplotu prostředí
Provozní teplota
Teplota skladování
Relativní vlhkost 20 až 70 %
Zdroj napájení 100 – 240 V stř., 50/60 Hz
Nadmořská výška:
Při provozu
Skladování
Změřený spotřebovaný příkon:
Plné napájení
Typické nastavení
Spánek
Vypnuto
Vstupy Jeden konektor VGA; dva konektory
Modely 27cw/27xw
5 až 35° C
-20 až 60° C
0 až 5 000 m
0 až 12 192 m
30 W
28 W
<0,5 W
<0,5 W
HDMI
41 až 95° F
-4 až 140° F
0 až 16 400 ft
0 až 40 000 ft
Obrazovka
Typ
Velikost viditelného obrazu Úhlopříčka 68,6 cm Úhlopříčka 27 cm
Náklon -2 ° až +25 °
Maximální váha (po vybalení) 5,5 kg 11,5 lb
Rozměry (včetně podstavce)
Výška
Hloubka
Šířka
Maximální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
24 Dodatek A Technické specifikace
Obrazovka o úhlopříčce 68,6 cm
IPS
45,46 cm
16,4 cm
62,26 cm
1920 × 1080 (60 Hz) digitální vstup
Obrazovka o úhlopříčce 27
palců
17,9 palce
6,5 palce
24,51 palce
Optimální grafické rozlišení 1920 × 1080 (60 Hz) analogový vstup
1920 × 1080 (60 Hz) digitální vstup
Textový režim 720 × 400
Vzdálenost bodů 0,311 (výška) x 0,311 (šířka) mm
Pixelů na palec 82 PPI
Horizontální frekvence 30 až 80 kHz
Vertikální obnovovací frekvence 50 až 60 Hz
Požadavky na teplotu prostředí
Provozní teplota
Teplota skladování
Relativní vlhkost 20 až 70 %
Zdroj napájení 100 – 240 V stř., 50/60 Hz
Nadmořská výška:
Při provozu
Skladování
Změřený spotřebovaný příkon:
Plné napájení
Typické nastavení
Spánek
Vypnuto
Vstupy Jeden konektor VGA; dva konektory
5 až 35° C
-20 až 60° C
0 až 5 000 m
0 až 12 192 m
32 W
31 W
<0,5 W
<0,5 W
HDMI
41 až 95° F
-4 až 140° F
0 až 16 400 ft
0 až 40 000 ft
Modely 27cw/27xw 25
Zjištění předvoleb rozlišení obrazu
Níže uvedená rozlišení obrazu jsou nejčastěji používané režimy a současně výchozí hodnoty
nastavené výrobcem. Tento monitor automaticky rozezná tyto přednastavené režimy, které se
zobrazí ve správné velikosti a na středu obrazovky.
POZNÁMKA: Některé modely popsané v této příručce nemusí být dostupné ve vaší zemi nebo
oblasti.
Režimy přednastavené z výroby
Předna
stavený
režim
1 640 x 480 31,469 59,94
2 720 x 400 31,469 70,087
3 800 × 600 37,879 60,317
4 1024 × 768 48,363 60,004
5 1280 × 720 45 60
6 1280 × 1024 63,981 60,02
7 1440 × 900 55,935 59,887
8 1600 × 900 60 60
9 1680 × 1050 65,29 59,954
10 1920 × 1080 67,5 60
Formát v pixelech Hor. frekv. (kHz) Ver. frekv. (Hz)
Formáty videa ve vysokém rozlišení
Předna
stavený
režim
Název časování Formát v pixelech Hor. frekv. (kHz) Ver. frekv. (Hz)
1 480p 720 × 480 31,469 60
2 576p 720 × 576 31,25 50
3 720p50 1280 × 720 37,5 50
4 720p60 1280 × 720 45 60
5 1920p60 1920 x 1080 67,5 60
6 1920p50 1920 x 1080 56,25 50
Adaptér napájení
Výrobce Číslo modelu Jmenovitý proud napájecího zdroje
TPV Electronics (Fujian) Co., Ltd. ADPC1945 19Vdc / 2,37A
26 Dodatek A Technické specifikace
Spuštění uživatelských režimů
Signál grafické karty může někdy vyžadovat režim, který není přednastavený, jestliže:
Nepoužíváte standardní grafický adaptér.
●
Nepoužíváte předvolený režim.
●
V takové situaci budete pravděpodobně muset upravit parametry obrazovky monitoru pomocí nabídky
na obrazovce. Změny je možné provést u některých nebo všech těchto režimů a lze je uložit do
paměti. Monitor automaticky uloží nové nastavení a potom zjistí nový režim stejně, jako je tomu
v případě přednastaveného režimu. Kromě režimů přednastavených výrobcem je možné zadat a
uložit alespoň 10 uživatelských režimů.
Spuštění uživatelských režimů 27
B Podpora a odstraňování problémů
Řešení obecných potíží
V následující tabulce je uveden seznam možných problémů, možné příčiny jednotlivých problémů a
doporučená řešení.
Problém Možná příčina Řešení
Obrazovka je prázdná
nebo bliká.
Obraz je rozostřený,
nejasný nebo příliš tmavý.
Na obrazovce se zobrazí
zpráva Check Video Cable
(Zkontrolujte videokabel).
Na obrazovce se zobrazí
zpráva Input Signal Out of
Range (Vstupní signál
mimo rozsah).
Síťový kabel je odpojený. Připojte síťový kabel.
Tlačítko napájení je vypnuté. Stiskněte tlačítko napájení na předním panelu.
POZNÁMKA: Jestliže stisknutí tlačítka napájení nemá
žádný efekt, pro vypnutí funkce uzamčení tlačítka
napájení stiskněte toto tlačítko na 10 sekund.
Videokabel není správně
připojený.
Systém je ve spánkovém režimu. Stisknutím libovolné klávesy na klávesnici nebo
Kompatibilita video karty. Otevřete nabídku OSD a vyberte nabídku Input Control
Jas je příliš slabý. Otevřete nabídku OSD a výběrem možnost Brightness
Videokabel monitoru je odpojený. Propojte příslušný kabel videosignálu mezi počítač a
Rozlišení a/nebo obnovovací
frekvence zobrazení jsou
nastaveny na vyšší hodnotu, než
jakou podporuje váš monitor.
Řádně připojte videokabel. Další informace naleznete
v části Identifikace ovládacích prvků na předním panelu
na stránce 9.
posunutím myši deaktivujte nástroj pro vypnutí
obrazovky.
(Kontrola vstupu). Nastavte možnost Auto-Switch Input
(Vstup automatického vypnutí) na Off (Vypnuto) a ručně
vyberte vstup.
(Jas) podle potřeby upravte měřítko jasu.
monitor. Napájení počítače musí být během připojování
videokabelu vypnuté.
Změňte nastavení na podporované hodnoty (viz Zjištění
předvoleb rozlišení obrazu na stránce 26).
Monitor je vypnutý, ale
nezdá se, že by přešel do
úsporného režimu s nízkou
spotřebou energie.
Možnost úsporného režimu
monitoru je vypnutá.
28 Dodatek B Podpora a odstraňování problémů
Otevřete nabídku OSD a vyberte možnosti Power Control
(Řízení napájení) > Auto-Sleep Mode (Automatický režim
spánku) a potom nastavte automatický režim spánku na
On (Zapnuto).
Problém Možná příčina Řešení
Zobrazí se OSD Lockout
(Nabídka na obrazovce
uzamčena).
Zobrazí se Power Button
Lockout (Uzamčení tlačítka
napájení).
Je aktivována funkce uzamčení
nabídky na obrazovce.
Je zapnuta funkce uzamčení
tlačítka napájení.
Funkci OSD Lockout (OSD uzamčeno) vypnete
stisknutím tlačítka Menu (Nabídka) na postranním panelu
a jeho podržením po dobu 10 sekund.
Tlačítko napájení odemknete jeho stisknutím na 10
sekund.
Použití funkce automatického nastavení (Analogový vstup)
Když nejprve nastavujete monitor a na počítači provedete Obnovení nastavení výrobce nebo kdykoli
změníte rozlišení monitoru, automaticky se aktivuje funkce Automatické nastavení a pokusí se za vás
optimalizovat obrazovku.
Kvalitu zobrazení VGA (analogového) vstupu je též možné kdykoli optimalizovat pomocí tlačítka Auto
na monitoru (konkrétní název tlačítka u vašeho modelu monitoru je uveden v uživatelské příručce) a
softwarového nástroje pro automatické nastavení vzoru na přiloženém disku (pouze u vybraných
modelů).
Tento postup nepoužívejte, používá-li monitor jiný vstup než VGA. Používá-li monitor vstup VGA
(analogový), může tento postup napravit následující potíže s kvalitou obrazu:
Rozmazaný nebo nejasný obraz
●
Duchy, pruhování nebo stínové efekty
●
Jemné svislé pruhy
●
Tenké vodorovné rolující linky
●
Nevycentrovaný obraz
●
Použití funkce automatického nastavení:
1. Před zahájením nastavování nechte monitor alespoň 20 minut zahřívat.
2. Stiskněte tlačítko Auto na přední straně panelu monitoru.
Anebo můžete stisknout tlačítko Menu (Nabídka) a poté zvolit položku Image Control >
●
Auto-Adjustment (Nastavení obrazu > Automatické nastavení) z hlavní nabídky na
obrazovce (OSD).
Jestliže výsledek není uspokojivý, pokračujte v nastavování.
●
3. Vložte disk do jednotky disku. Zobrazí se nabídka disku.
4. Zvolte položku Open Auto-Adjustment Software (Spustit software pro automatické nastavení).
Zobrazí se testovací vzor.
5. Stisknutím tlačítka Auto na přední straně panelu monitoru dosáhnete stabilního, vycentrovaného
obrazu.
6. Zmáčknutím klávesy ESC nebo jakékoli jiné klávesy na klávesnici zavřete testovací vzor.
Použití funkce automatického nastavení (Analogový vstup) 29
POZNÁMKA: Nástroj k automatickému nastavení testovacího vzorku lze stáhnout z adresy
http://www.hp.com/support.
Optimalizace kvality obrazu (analogový vstup)
Ke zlepšení výkonu zobrazení je v nabídce OSD možné nastavit dva ovládací prvky: Clock
(Generátor časových impulzů) a Phase (Fáze) (k dispozici v hlavní nabídce).
POZNÁMKA: Ovládací prvky generátoru časových impulzů a fáze lze použít pouze při použití
analogového vstupu (VGA). Tyto ovládací prvky nelze u digitálních vstupů nastavit.
Nejprve je nutné správně nastavit Clock (Generátor časových impulzů), protože na něm závisí
nastavení Phase (Fáze). Tyto ovládací prvky používejte pouze v případě, že funkce automatického
nastavení neposkytne uspokojivý obraz.
Clock (Kmitočet) – nastavením vyšší nebo nižší hodnoty minimalizujte veškeré svislé čáry nebo
●
pruhy na pozadí obrazovky.
Phase (Fáze) – nastavením vyšší nebo nižší hodnoty minimalizujte blikání nebo rozostření
●
obrazu.
POZNÁMKA: Při použití těchto ovládacích prvků dosáhnete nejlepších výsledků, pokud použijete
obslužný program automatického nastavení vzorku dodávaný na disku.
Pokud při nastavení hodnot Clock (Generátor časových impulzů) a Phase (Fáze) dojde ke zkreslení
obrazu na monitoru, pokračujte v nastavování hodnot, dokud zkreslení nezmizí. Chcete-li obnovit
nastavení výrobce, vyberte v nabídce Factory Reset (Obnovit nastavení výrobce) nabídky na
obrazovce možnost Yes (Ano).
Eliminace svislých pruhů (funkce Kmitočet):
1. Stisknutím tlačítka Menu (Nabídka) na přední straně panelu monitoru zobrazte nabídku OSD a
poté vyberte Image Control (Nastavení zobrazení) > Clock (Generátor časových impulzů).
30 Dodatek B Podpora a odstraňování problémů
2. Stiskem tlačítek + (plus) nebo – (mínus) na předním panelu monitoru eliminujte svislé pruhy.
Tlačítka tiskněte s rozmyslem, abyste nepřehlédli bod optimálního nastavení.
3. Pokud je po nastavení generátoru časových impulzů obraz rozostřený, bliká, nebo se na
obrazovce objeví pruhy, pokračujte s nastavením fáze.
Eliminace blikání nebo rozostření (Fáze):
1. Stisknutím tlačítka Menu (Nabídka) na přední straně panelu monitoru zobrazte nabídku OSD a
poté vyberte Image Control (Nastavení zobrazení) > Phase (Fáze).
2. Stiskem tlačítek + (plus) nebo – (mínus) na předním panelu monitoru eliminujte blikání nebo
rozostření. Eliminace blikání nebo rozostření se nemusí zdařit u některých počítačů nebo
grafických karet.
Korekce polohy obrazu (horizontální nebo vertikální umístění obrazu):
1. Stisknutím tlačítka Menu (Nabídka) na přední straně panelu monitoru otevřete nabídku OSD a
poté vyberte Image Control (Nastavení zobrazení) > Horizontal Position (Horizontální umístění
obrazu) a/nebo Vertical Position (Vertikální umístění obrazu).
2. Stisknutím tlačítek + (plus) nebo – (mínus) na předním panelu monitoru nastavte správné
umístění obrazu na obrazovce monitoru. Položka Horizontal Position (Horizontální umístění
obrazu) posouvá obraz doleva nebo doprava. Položka Vertical Position (Vertikální umístění
obrazu) posouvá obraz nahoru nebo dolů.
Uzamčení tlačítek
Přidržíte-li tlačítko napájení nebo tlačítko Menu po dobu deseti sekund, dojde k uzamčení funkce
tlačítek. Můžete obnovit uzamčené funkce lze opětovným přidržením stisknutého konkrétního tlačítka
po dobu deseti vteřin. Tato funkce je dostupná pouze v případě, že je displej napájen, zobrazuje
aktivní signál a nabídka OSD je aktivní.
Podpora produktu
Další informace o používání monitoru naleznete na stránkách http://www.hp.com/support. Vyberte
svou zemi nebo oblast, klepněte na odkaz Řešení problémů, do vyhledávacího okna zadejte hledaný
model a klikněte na tlačítko Vyhledat.
Uzamčení tlačítek 31
POZNÁMKA: Uživatelská příručka, referenční materiály a ovladače monitoru jsou dostupné na
stránkách http://www.hp.com/support.
Pokud informace, uvedené v této příručce, nevyřeší vaše dotazy, můžete kontaktovat podporu.
Informace o podpoře v USA naleznete na stránce http://www.hp.com/go/contactHP. Pro celosvětovou
podporu přejděte na stránku http://welcome.hp.com/country/us/en/wwcontact_us.html.
Zde je k dispozici:
Online diskuze s technikem HP
●
POZNÁMKA: Když není diskuze podpory dostupná v jistém jazyce, je dostupná v angličtině.
Vyhledání telefonních čísel podpory
●
Vyhledání střediska služeb společnosti HP
●
Příprava na volání technické podpory
Jestliže nemůžete vyřešit potíž pomocí tipů pro řešení potíží v tomto oddíle, bude pravděpodobně
nutné zavolat technickou podporu. Před voláním si připravte následující informace:
Číslo modelu monitoru
●
Sériové číslo monitoru
●
Datum zakoupení na faktuře
●
Podmínky, za jakých došlo k potíži
●
Zobrazená chybová zpráva
●
Konfigurace hardwaru
●
Název a verze hardwaru a softwaru, který používáte
●
32 Dodatek B Podpora a odstraňování problémů
Loading...
