HP ep9010 Sorozatú Instant Cinema Digitális Kivetít

Felhasználói kézikönyv

Az útmutatóban található információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira kizárólag a termékekhez és szolgáltatásokhoz mellékelt, írásban rögzített jótállás érvényes. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. A HP nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. A cég előzetes írásbeli engedélye nélkül a dokumentáció nem reprodukálható, adaptálható vagy fordítható le, kivéve, ha a szerzői jogi szabályozás másként rendelkezik.

Ausztrália és az Egyesült Királyság területén történő vásárlás esetén a következő kiegészítések érvényesek: a fenti nyilatkozatok és korlátozások az Ausztrália és az Egyesült Királyság területén történő vásárlásra nem vonatkoznak, valamint a fogyasztók törvénybe iktatott jogait nem érintik.

A Dolby a Dolby Laboratories védjegye.

Gyártva a Dolby Laboratories engedélyével. Az MPEG Layer-3 audiodekódoló technológiát a HP a Fraunhofer IIS és a Thomson licencével használja.

Hewlett-Packard Company Digital Projection and Imaging 1000 NE Circle Blvd. Corvallis, OR 97330

Els kiadás 2004. június

Tartalomjegyzék

1 Üzembe helyezés

Biztonsági előírások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

A doboz tartalma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Az általános jellemzők bemutatása . . . . . . . . . . . . . . . . . . . . 9

A kivetítő áttekintése. . . . . . . . . . . . . . . . . . . . . . . . . . . 9

A kivetítő gombjai és LED-jei . . . . . . . . . . . . . . . . . . 10

Hátlap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Távirányító . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tartozékok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

A kivetítő üzembe helyezése. . . . . . . . . . . . . . . . . . . . . . . . 15

Az elrendezés megtervezése . . . . . . . . . . . . . . . . . . . . 15

Áramellátás biztosítása . . . . . . . . . . . . . . . . . . . . . . . . 18

Videojelforrás csatlakoztatása. . . . . . . . . . . . . . . . . . . 19

Hangrendszer csatlakoztatása . . . . . . . . . . . . . . . . . . . 25

Több videojelforrás csatlakoztatása . . . . . . . . . . . . . . 27

Számítógép csatlakoztatása. . . . . . . . . . . . . . . . . . . . . 28

A kivetítő be- és kikapcsolása. . . . . . . . . . . . . . . . . . . . . . . 29

A kivetítő bekapcsolása. . . . . . . . . . . . . . . . . . . . . . . . 29

A kivetítő kikapcsolása . . . . . . . . . . . . . . . . . . . . . . . . 30

A kivetítő szállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Alapbeállítások végrehajtása. . . . . . . . . . . . . . . . . . . . . . . . 31

Jelforrás kiválasztása. . . . . . . . . . . . . . . . . . . . . . . . . . 31

A kivetítő irán3yzása. . . . . . . . . . . . . . . . . . . . . . . . . . 31

A fókusz és a nagyítás beállítása. . . . . . . . . . . . . . . . . 32

A képtípus módosítása . . . . . . . . . . . . . . . . . . . . . . . . 33

A képarány beállítása . . . . . . . . . . . . . . . . . . . . . . . . . 34

Dőlt oldalvonalú kép korrigálása . . . . . . . . . . . . . . . . 35

A hangerő beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Felhasználói kézikönyv 3

Tartalomjegyzék

2 DVD-k és CD-k lejátszása

A beépített DVD-lejátszó használata . . . . . . . . . . . . . . . . . 37

3 Videojel megjelenítése

Videojelforrás megjelenítése . . . . . . . . . . . . . . . . . . . . . . . 43

A kép elrejtése vagy megjelenítése . . . . . . . . . . . . . . . . . . 43

Számítógép képernyőtartalmának megjelenítése . . . . . . . . 44

4 A kivetít beállítása

A kép és a hang beállítása . . . . . . . . . . . . . . . . . . . . . . . . . 45

A képernyőmenü használata . . . . . . . . . . . . . . . . . . . . . . . 46

DVD lejátszása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Speciális lejátszási lehetőségek használata . . . . . . . . 39

A DVD-menü megnyitása . . . . . . . . . . . . . . . . . . . . . 40

Képek megjelenítése . . . . . . . . . . . . . . . . . . . . . . . . . 40

Zenei CD-k lejátszása. . . . . . . . . . . . . . . . . . . . . . . . . 41

A kép beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

A hang beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

A kivetítő alapbeállításainak megadása . . . . . . . . . . . 46

Beállítások módosítása a képernyőmenü

segítségével . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Input (Bemenet) menü . . . . . . . . . . . . . . . . . . . . . . . . 47

Picture (Kép) menü . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Sound (Hang) menü . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Setup (Alapbeállítások) menü . . . . . . . . . . . . . . . . . . 49

Help (Súgó) menü . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

5 A kivetít karbantartása

A kivetítő állapotának megtekintése . . . . . . . . . . . . . . . . . 51

A kivetítő objektívjének tisztítása . . . . . . . . . . . . . . . . . . . 51

A lámpaegység cseréje. . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

A távirányító elemeinek cseréje. . . . . . . . . . . . . . . . . . . . . 53

4 Felhasználói kézikönyv

6 Problémamegoldás

Hibaelhárítási javaslatok . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Figyelmeztető LED-ekkel kapcsolatos problémák. . . . . 55

Bekapcsoláskor jelentkező problémák . . . . . . . . . . . . 56

A vetített képpel kapcsolatos problémák . . . . . . . . . . 56

A DVD-lejátszóval kapcsolatos problémák . . . . . . . . 60

Hangproblémák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

A folyamatos üzemeléssel kapcsolatos problémák. . . . . 63

A távirányítóval kapcsolatos problémák. . . . . . . . . . . 63

A kivetítő tesztelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

7 Terméktámogatás és jótállás

Terméktámogatás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Kapcsolatfelvétel a HP ügyfélszolgálatával . . . . . . . . 65

A HP javítószolgálatának igénybe vétele . . . . . . . . . . 67

Korlátozott jótállás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Korlátozott jótállásról szóló nyilatkozat

HP digitális kivetítőhöz. . . . . . . . . . . . . . . . . . . . . . . . 67

8 További tudnivalók

Tartalomjegyzék

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Biztonsági tudnivalók . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

A lézereszközökkel kapcsolatos biztonsági tudnivalók 75

LED-ekkel kapcsolatos biztonsági tudnivalók . . . . . . 75

A higanyt tartalmazó részegységekkel

kapcsolatos biztonsági előírások . . . . . . . . . . . . . . . . . 76

Jogi tudnivalók . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Nemzetközi érvényű információ . . . . . . . . . . . . . . . . . 76

Tárgymutató

Felhasználói kézikönyv 5

Tartalomjegyzék

6 Felhasználói kézikönyv

Üzembe helyezés

Biztonsági elírások

Figyelem! Az esetleges sérülések és a készülék károsodásának elkerülése végett olvassa

el és tartsa be az alábbi elírásokat, illetve a kézikönyvben található többi elírást.

Ne nézzen közvetlenül az objektívbe, ha a kivetítő lámpája világít.

■

Ne használja a kivetítőt esőben vagy nedves környezetben, illetve víz

■

közelében. Ne helyezzen a kivetítő objektívjéhez és szellőzőnyílásához fél méternél

■

közelebb papírt, műanyagot vagy más éghető anyagot. Ne hagyja, hogy folyadék, étel vagy kisméretű tárgy kerüljön a kivetítőbe.

■

Amennyiben ez mégis megtörténne, kérje a HP segítségét. Ne helyezzen tárgyakat a kivetítő tetejére. Ne helyezzen folyadékot olyan

■

helyre, ahonnan az a kivetítőre folyhat. Ne takarja el a kivetítő szellőzőnyílásait. Ne helyezze a kivetítőt hőforrás,

■

például radiátor vagy erősítő közelébe. Csak a készülék címkéjén jelzett feszültség- és áramerősség-követelményeknek

■

megfelelő minősítéssel rendelkező tápvezetéket használjon. Ne terhelje túl a hálózati konnektort vagy a hosszabbító vezetéket. Ne iktassa ki a tápvezeték földelését.

A vezetékeket úgy vezesse el, hogy az arra járó személyek ne lépjenek rá,

■

illetve ne akadjanak el benne. A kivetítőt a talpára állítva, lapos, szilárd felületre helyezze. Ne fektesse

■

a kivetítőt az elülső oldalára. A készülék objektívjét puszta kézzel ne érintse meg. Lásd: „A kivetítő

■

objektívjének tisztítása”, 51. oldal. A kivetítő burkolatának tisztításához száraz, puha ruhadarabot használjon.

A készüléket csak a használati utasításban foglaltak szerinti esetben és módon

■

nyissa fel, és csak azt követően, hogy a kivetítő lehűlt. Ha a kivetítő bármilyen módon megsérül, kérje a HP segítségét.

■

Felhasználói kézikönyv 7

Üzembe helyezés

A doboz tartalma

A kivetítő üzembe helyezése előtt győződjön meg arról, hogy a csomag tartalmazza az alábbi tételeket. Ha a következők bármelyike hiányzik a dobozból, forduljon a HP-hez.

A doboz felnyitása és a tartalom eltávolítása után őrizze meg a dobozt,

✎

mivel a kivető szállításakor még szüksége lehet rá.

A doboz tartalmának ellenőrzése

Részegység Rendeltetés

Kivetítő Képek megjelenítése.

Távirányító (két AAA méretű

ceruzaelemet tartalmaz)

SCART–S-video átalakító SCART kimenet csatlakoztatása

DVI–VGA átalakító VGA-kábel csatlakoztatása

8 Felhasználói kézikönyv

A kivetítő vezérlése.

S-video vagy kompozit videokábelhez.

Csak bizonyos típusokhoz.

✎

a kivetítő DVI csatlakozójához.

Üzembe helyezés

A doboz tartalmának ellenőrzése (folytatás)

Részegység Rendeltetés

Felhasználói kézikönyvek Dokumentáció a kivetítő üzembe

Gyors üzembe helyezési útmutató Utasítások a készülék gyors

Tápvezeték A kivetítő csatlakoztatása

helyezéséhez és használatához.

használatba vételéhez.

az áramforráshoz.

Az általános jellemzk bemutatása

A kivetít áttekintése

Felhasználói kézikönyv 9

Üzembe helyezés

A fő összetevők bemutatása

Részegység Rendeltetés

Infravörös port A távirányító jeleinek fogadása.

Kezelőpanel Vezérlőgombokat és LED-eket

Objektívvédő fedél Az objektív védelme.

Objektív A kép vetítése.

Hangszórók (4) Sztereó hang előállítása.

Tálca DVD és CD lejátszása.

Talp mélynyomóval Alacsonyfrekvenciás hanghatások

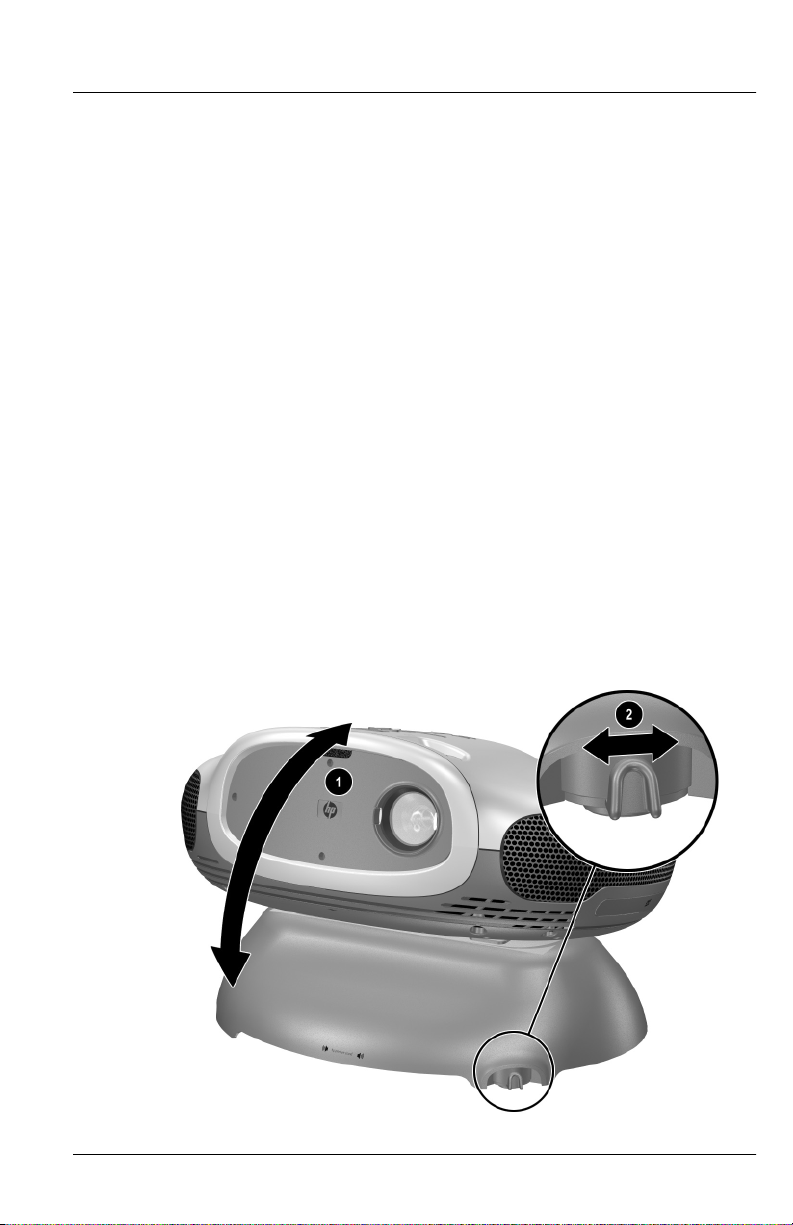

Dőlésszöget szabályzó kar A kivetítő dőlésszögének

A kivetít gombjai és LED-jei

tartalmaz.

előállítása.

szabályzása.

10 Felhasználói kézikönyv

A kivetítő gombjainak és LED-jeinek bemutatása

Részegység Rendeltetés

;

Focus (fókuszszabályzó) gyűrű Fókusz beállítása (1–10 m).

Zoom (nagyításszabályzó) gyűrű A kép méretének nagyítása

(100–116%).

Source (Forrás) gomb A következő bemeneti csatlakozó

képének megjelenítése.

Picture mode (Képtípus) gomb A következő kép- és színkombináció

választása (testreszabható).

Menu (Menü) gomb A kivetítő képernyőmenüjének

megnyitása és bezárása.

Navigációs gombok: fel, le, balra, jobbra és ok

Hangerőszabályzó gombok A hangerő csökkentése és növelése.

DVD menu (DVD-menü) gomb A DVD menüjének megnyitása.

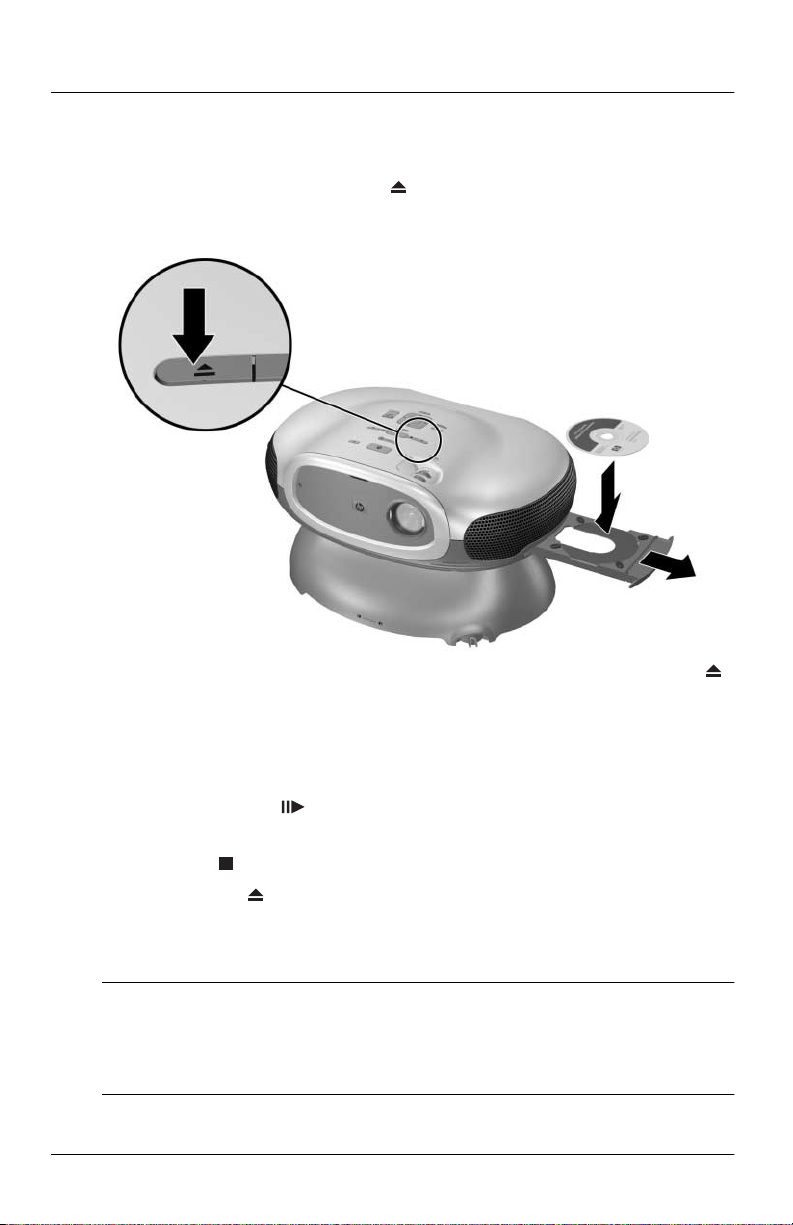

Kioldógomb Tálca kitolása vagy behúzása.

Leállítás gomb DVD vagy CD lejátszásának

Lejátszás/szünet gomb DVD vagy CD lejátszása, illetve

Következő gomb A DVD vagy CD következő

Előző gomb A DVD vagy CD előző elemének

Keystone (Trapéztorzítás) beállítás A dőlt oldalvonalak korrigálása

Hide (Elrejtés) gomb Kép kikapcsolása, hangszóró

Be- és kikapcsológomb Be-, illetve kikapcsolja a kivetítőt.

Lámpa meghibásodására figyelmeztető LED

Túlmelegedésre figyelmeztető LED A kivetítő túlmelegedésének jelzése.

A kivetítőmenü vagy a DVD-menü elemeinek kiválasztása.

leállítása.

a lejátszás szüneteltetése.

elemének lejátszása.

lejátszása.

a kép beállításával.

némítása, belső DVD-lejátszó működésének szüneteltetése.

A lámpa meghibásodásának jelzése.

Üzembe helyezés

Felhasználói kézikönyv 11

Üzembe helyezés

Hátlap

A hátlap elemeinek bemutatása

Részegység Rendeltetés

DVI-bemenet DVI videojelforrás csatlakoztatása.

S-video csatlakozó S-video jelforrás csatlakoztatása.

Digitális hangkimenet 5,1-es digitális hangrendszer

Kompozit videobemenet Kompozit videojelforrás csatlakoztatása.

Fejhallgató-kimenet Fejhallgató csatlakoztatása.

Tápvezetékaljzat A tápvezeték csatlakoztatása

Kompozit videobemenet (YPbPr) Kompozit videojelforrás csatlakoztatása.

Hangbemenet Sztereó hangforrás csatlakoztatása.

Hangkimenet Sztereó hangrendszer csatlakoztatása.

Szervizcsatlakozó Kizárólag szervizelési célra.

A számítógép videojelét is használhatja.

csatlakoztatása.

a kivetítőhöz.

12 Felhasználói kézikönyv

Távirányító

A távirányító használatba vétele előtt helyezzen be két AAA méretű

✎

ceruzaelemet. Lásd: „A távirányító elemeinek cseréje”, 53. oldal.

Üzembe helyezés

A távirányító szolgáltatásainak bemutatása

Részegység Rendeltetés

Felhasználói kézikönyv 13

Be- és kikapcsológomb Be-, illetve kikapcsolja a kivetítőt.

Keystone (Trapéztorzítás) beállítás A dőlt oldalvonalak korrigálása

a kép beállításával.

Source (Forrás) gomb A következő bemeneti csatlakozó

képének megjelenítése.

Picture mode (Képtípus) gomb A következő kép- és színkombináció

választása (testreszabható).

DVD-gombok A DVD-lejátszó vezérlése. Lásd:

„A kivetítő gombjai és LED-jei”,

10. oldal.

DVD menu (DVD-menü) gomb A DVD menüjének megnyitása.

Menu (Menü) gomb A kivetítő képernyőmenüjének

megnyitása és bezárása.

Üzembe helyezés

A távirányító szolgáltatásainak bemutatása (folytatás)

Részegység Rendeltetés

;

Navigációs gombok: fel, le, balra, jobbra és ok

Hangerőszabályzó gombok A hangerő csökkentése és növelése.

Mute (Elnémítás) gomb Hang be- és kikapcsolása.

Hide (Elrejtés) gomb Kép kikapcsolása, hangszóró

Infravörös jel kimenete Jel küldése a távirányítóról

A kivetítőmenü vagy a DVD-menü elemeinek kiválasztása.

némítása, belső DVD-lejátszó működésének szüneteltetése.

akivetítőre.

Tartozékok

A HP kivetítőkhöz gyártott tartozékaival még élvezetesebbé teheti házimoziját. A tartozékokat a http://www.hp.com címen elérhető webhelyen vagy a kivetítő forgalmazójától vásárolhatja meg.

Hordozható HP vetítővásznak beépített fogantyúval – könnyen hordozható

■

és bárhol gyorsan üzembe helyezhető kivitel. HP tápvezeték – bármely országban használhatja.

■

HP kábelek – hang- és videoeszközei összekapcsolásához.

■

Tartalék HP lámpamodul – hogy kivetítője visszanyerje eredeti fényerejét.

■

14 Felhasználói kézikönyv

Üzembe helyezés

A kivetít üzembe helyezése

Az elrendezés megtervezése

A helyiség elrendezésének megtervezésekor vegye figyelembe az alábbi tanácsokat:

Jelölje ki a kivetítő és a vászon helyzetét, valamint a kép méretét a helyiség

■

elrendezésének, illetve az alábbi távolságtáblázatnak megfelelően. A kivetítő nagyításbeállítása bizonyos mértékű rugalmasságot biztosít.

Bizonyosodjon meg arról, hogy a kivetítő a vászon közepével egy vonalban,

■

illetve arra merőlegesen helyezkedik el. Máskülönben a kép aszimmetrikusnak tűnhet.

A legjobb képminőség elérése érdekében fontolja meg egy minőségi

■

vetítővászon beszerzését. Az ilyen vásznak egyes típusai széles látószöget biztosítanak, míg más vásznakat a fényerő vászonközépre történő koncentrálására terveznek. Egyszerű fehér vagy világosszürke színű sima falfelület is elfogadható eredményt adhat.

A legkényelmesebb rálátás végett ülőhelyét helyezze a kivetítő fénysugarának

■

közelébe. Ha a középponttól távolabbra ül, a vászon anyagától függően várakozásától eltérő eredményt kaphat.

A legmegfelelőbb távolság nagyjából a kivetítő és a vászon közötti táv, de az

■

egyéni szokások lényegesen eltérőek lehetnek. Amennyiben lehetséges, a vásznat úgy helyezze el, hogy az alja egy kevéssel

■

a kivetítő szintje fölött helyezkedjen el. Tervezze meg úgy a helyiséget, hogy befolyásolni tudja a fényviszonyokat.

■

A legtöbben a minimális fény melletti használatot részesítik előnyben, de úgy is elfogadható eredményt kaphat, ha csak a vászonra eső fény mennyiségét korlátozza. A túlzottan világos helyiség fakó képet eredményezhet.

A legáltalánosabb videojelforrás a DVD-lejátszó, de használhat A/V

■

vevőegységet, videomagnót, merevlemezes videomagnót, játékkonzolt, vagy akár műholdvevőt is.

Lehetőségeihez mérten próbálja meg úgy elhelyezni az eszközöket, hogy

■

a kivetítőhöz csatlakozó kábel a lehető legrövidebb legyen. A három méternél hosszabb kábeleknél a legjobb hang- és képminőség végett érdemes megfontolnia a minőségi, alacsony veszteségű kábelekre történő cserét.

A házimozirendszer legjobb teljesítménye végett ajánlott beszerezni

■

egy 5,1-es rendszerű, térhatású hangrendszert, például egy Dolby Digital rendszert. Az ilyen rendszerek öt hangszóróból és egy mélynyomóból állnak.

Felhasználói kézikönyv 15

Üzembe helyezés

■

Az alábbi ábrán egy lehetséges, külső hangrendszerekhez alkalmazható hangszóró-elrendezést lát. Az összes elülső hangszóró hallgatótól mért távolsága egyezzen meg. A mélynyomót az egyik fal vagy sarok közelébe helyezze. A térhangzású hangrendszerek hangszórói ne legyenek a hallgató fejmagasságánál alacsonyabbra helyezve. Kísérletezzen a hangszóró-elhelyezéssel.

A legjobb képminőség elérése érdekében a kivetítőt 1,5–5 méterre helyezze

✎

a vászontól.

16 Felhasználói kézikönyv

Üzembe helyezés

A kép mérete a vetítővászon távolságának függvényében

Távolság

Képméret (átlós) Képméret (szélesség)

(hüvelyk) (méter) (hüvelyk) (méter) (hüvelyk) (méter) 30 0,8 24 0,6 41–48 1,1–1,2 40 1,0 32 0,8 55–64 1,4–1,6 60 1,5 48 1,2 83–96 2,1–2,4 80 2,0 64 1,6 110–128 2,8–3,3 100 2,5 80 2,0 138–160 3,5–4,1 120 3,0 96 2,4 166–192 4,2–4,9 150 3,8 120 3,0 207–240 5,3–6,1 180 4,6 144 3,7 248–288 6,3–7,3 200 5,1 160 4,1 276–320 7,0–8,1 240 6,1 192 4,9 331–384 8,4–9,8 270 6,9 216 5,5 372–396 9,5–10,0

(az objektívtől a vászonig)

Felhasználói kézikönyv 17

Üzembe helyezés

Áramellátás biztosítása

1. Helyezze a kivetítőt egy stabil felületre, 1–10 m távolságra a vetítővászontól. Ideális esetben a felületnek alacsonyabban kell lennie a vászon aljánál.

Ne helyezze a kivetítőt puha felületre, például szőnyegre vagy szövetre, mivel

✎

ez nagymértékben csökkenti a mélynyomó hangerejét.

2. A tápvezeték egyik végét csatlakoztassa a kivetítő hátuljához pedig egy földelt konnektorhoz

, a másikat

18 Felhasználói kézikönyv

Üzembe helyezés

Videojelforrás csatlakoztatása

A beépített DVD-lejátszó az egyetlen távirányítóval járó kényelem mellett optimális képminőséget is biztosít. Külső videojelforrás csatlakoztatása előtt gondoljon a képminőségre is.

Sok videoeszköz egynél több típusú kimeneti csatlakozóval rendelkezik. A kivetítőhöz történő csatlakoztatáskor válassza a legjobb képminőséget biztosító típust. Az egyes csatlakozási típusok viszonyított képminőségét jelzik az alábbi ábra csillagai. Ha több videojelforrással rendelkezik, a kivetítő különböző csatlakozóihoz csatlakoztathatja őket, vagy egy A/V vevőegységre, amelyet aztán a kivetítőhöz csatlakoztathat (lásd: „Több videojelforrás csatlakoztatása”, 27. oldal).

Az alábbi részben látható kábelek nem tartozékai a kivetítőnek. Ha nem rendelkezik külső hangrendszerrel, a külső videojelforrás hangkimenetét a kivetítő hangbemenetéhez csatlakoztathatja.

Ha már rendelkezik házimozirendszerrel, ám ahhoz eddig TV-t használt,

✎

a TV helyett ezután a kivetítőt használhatja.

Felhasználói kézikönyv 19

Üzembe helyezés

Komponens videojelforrás csatlakoztatása

Például: kábelcsatlakozó doboz, DVD-lejátszó, műholdvevő és A/V vevőegység

Követelmények:

Komponensvideo-kábel

■

Számos DVD-lejátszó és más, hasonlóan jó minőségű videoeszköz

■

✎

komponens videokimenettel rendelkezik. A három RCA-csatlakozó jelölése lehet YPbPr, vagy YCbCr is.

Ha lehetséges, állítsa be a videojelforrás kimenetét progresszív pásztázásúra

■

(például 480p, 575p vagy 720p). További információt a videojelforráshoz mellékelt felhasználói dokumentációban talál.

20 Felhasználói kézikönyv

Üzembe helyezés

S-video jelforrás csatlakoztatása

Például: DVD-lejátszók, videomagnók, kábelcsatlakozó dobozok, videokamerák és játékkonzolok

Követelmények:

S-video kábel

■

Felhasználói kézikönyv 21

Üzembe helyezés

Kompozit videojelforrás csatlakoztatása

Például: videomagnók, DVD-lejátszók, A/V vevőegységek és játékkonzolok

Követelmények:

Kompozitvideo-kábel

■

22 Felhasználói kézikönyv

Üzembe helyezés

DVI jelforrás csatlakoztatása

Például: kábelcsatlakozó dobozok, műholdvevők és a számítógépek egy része

Követelmények:

DVI-kábel

■

Felhasználói kézikönyv 23

Üzembe helyezés

SCART jelforrás csatlakoztatása

Például: videomagnók és DVD-lejátszók

Követelmények:

S-video kábel (vagy kompozitvideo-kábel, ha a jelforrás nem rendelkezik

■

S-video kimenettel) S-video–SCART átalakító (néhány típus dobozában megtalálható)

■

24 Felhasználói kézikönyv

Üzembe helyezés

Hangrendszer csatlakoztatása

A kivetítő kiváló minőségű 2,1-es rendszerű hangrendszert tartalmaz. A beépített DVD-lejátszó használatához semmilyen csatlakoztatás nem szükséges. Ha külső videojelforrást csatlakoztat a kivetítőhöz, a jelforrás hangkimenetét is csatlakoztathatja a kivetítő hangbemenetéhez.

Ha egyedül szeretné hallgatni a kivetítő hangrendszere által szolgáltatott hangot,

✎

csatlakoztasson sztereó fejhallgatót a fejhallgató-kimenethez. Ez egyúttal a beépített hangszórókat is kikapcsolja.

A beépített DVD-lejátszó hangkimenetét a már meglévő házimozirendszerhez vagy külső hangrendszerhez is csatlakoztathatja. A teljes térhangzás végett egy öt hangszórót és egy mélynyomót tartalmazó 5,1-es rendszerű térhatású hangrendszert is csatlakoztathat (az alábbi ábra A digitális hangkimenet csak a beépített DVD-lejátszó használata során aktív. A digitális hangcsatlakozáshoz digitális koaxiális kábel szükséges, a hagyományos hangkábel nem használható. Szükség esetén sztereó hangrendszert is csatlakoztathat a kivetítőhöz (az alábbi ábra

Felhasználói kézikönyv 25

jelű csatlakoztatási típusa).

Üzembe helyezés

Ha külső hangrendszert csatlakoztat, kapcsolja ki a beépített hangszórókat.

✎

Ehhez nyomja meg a menu (Menü) gombot, válassza a Sound (Hang), majd az Internal speakers (Beépített hangszórók) pontot, és válassza a kikapcsolás lehetőséget.

26 Felhasználói kézikönyv

Üzembe helyezés

Több videojelforrás csatlakoztatása

Ha több videojelforrással rendelkezik, csatlakoztassa őket egy A/V vevőegységhez vagy kapcsolódobozhoz, majd a legjobb minőséget biztosító csatlakozási típus használatával a vevőegység vagy kapcsolódoboz videokimenetét csatlakoztassa a kivetítőhöz. Ne feledkezzen meg a jelforrások hangkimenetének vevőegységhez, kapcsolódobozhoz vagy hangrendszerhez történő csatlakoztatásáról se.

Csatlakoztassa a kivetítő digitális vagy sztereó hangkimenetét a vevőegységhez,

✎

kapcsolódobozhoz vagy hangrendszerhez. Így a beépített DVD-lejátszó által szolgáltatott hangot a külső hangrendszerre továbbíthatja.

Felhasználói kézikönyv 27

Üzembe helyezés

Számítógép csatlakoztatása

A kivetítőhöz számítógépet is csatlakoztathat: ily módon a kivetítő a számítógép képét a vászonra tudja vetíteni. Ehhez szüksége lesz egy DVI–VGA átalakítóra (megtalálja a kivetítő dobozában) és egy VGA-kábelre (külön beszerezhető).

Követelmények:

DVI–VGA átalakító

■

VGA–kábel

■

Lásd: „Számítógép képernyőtartalmának megjelenítése”, 44. oldal.

Ha a számítógép monitorának képe nem jelenik meg a kivetítőn, hordozható

✎

számítógépek esetében szükség lehet egy billentyűkombináció lenyomására a VGA-kimenet bekapcsolásához. Néhány hordozható számítógépen ezt az Fn+F4 vagy Fn+F5 billentyűkombinációval végezheti el. További utasításokat a számítógéphez mellékelt felhasználói dokumentációban talál.

28 Felhasználói kézikönyv

A kivetít be- és kikapcsolása

A kivetít bekapcsolása

1. Ellenőrizze, hogy csatlakoztatta-e a tápvezetéket.

2. Nyissa ki az objektívet a lencsevédő fedél

3. Nyomja meg a kivetítő vagy a távirányító be- és kikapcsológombját

A kivetítő bemelegedése körülbelül egy percig tart. A bemelegedés időtartama alatt a be- és kikapcsológomb LED-je villog.

balra történő húzásával.

Üzembe helyezés

A kivetítő egyes részeinek, illetve a kivetítőből áramló levegőnek igen magas

✎

hőmérsékletre való melegedése teljesen szokványos. Túlmelegedés esetén a kivetítő ki-, a túlmelegedésre figyelmeztető LED pedig bekapcsol.

Felhasználói kézikönyv 29

Üzembe helyezés

A kivetít kikapcsolása

1. A kivetítő kikapcsolásához nyomja le a készüléken vagy a távirányítón lévő ki- és bekapcsológombot. Ne tartsa lenyomva a gombot.

A be- és kikapcsológomb LED-je a lehűlés végeztéig villog, ezt követően kikapcsol a kivetítő. A kivetítő kis mennyiségű áramot kikapcsolt állapotban is fogyaszt.

2. A lehűlés időtartama alatt, illetve a gomb LED-jének villogása végeztével leválaszthatja a video- és hangeszközöket.

Vigyázat! Ne húzza ki a kivetítt a konnektorból, amíg a készülék le nem hlt (a ventilátor forgásának végeztéig), és a hálózati kapcsoló LED-je még villog. Ellenkez esetben a lámpa

élettartama rövidülhet.

3. Ha ki kell húznia a készüléket a konnektorból, vagy el szeretné szállítani, előbb várja meg amíg a LED már nem villog.

A lehűlés időtartama alatt a kivetítőt nem lehet bekapcsolni, sem közvetlenül, sem pedig egy lemez tálcára való helyezésével. Várjon, amíg a készülék lehűlt, és a hálózati kapcsoló LED-je már nem villog.

A kivetít szállítása

A kivetítő szállításakor:

A szállítás előtt várja meg, míg lehűl a kivetítő. Ezt követően válassza le az

■

összes kábelt. A kivetítőt ne tegye ki ütődésnek vagy rázkódásnak. Lehetőleg bélelt tokban

■

szállítsa. Ügyeljen a hőmérséklettel és páratartalommal kapcsolatos korlátozásokra

■

(lásd: „Műszaki adatok”, 71. oldal). Ha a kivetítő hideg, várja meg a felmelegedését, hogy elkerülje a pára lecsapódását.

30 Felhasználói kézikönyv

Üzembe helyezés

Alapbeállítások végrehajtása

Ebben a részben a kivetítő alapvető beállításainak végrehajtásához szükséges utasításokat találja meg.

Jelforrás kiválasztása

Ha videojelforrásának képe nem jelenik meg a vásznon, az alább ismertetett módon gyorsan kiválaszthatja a megfelelő jelforrást.

A source (Forrás) gomb megnyomásával válthat a videocsatlakozók között –

■

addig ismételje ezt, míg a kívánt képet, vagy annak a videocsatlakozónak a nevét nem látja, amelyre a jelforrást csatlakoztatta.

Győződjön meg arról is, hogy a videojelforrás be van kapcsolva, és a videojel lejátszása megkezdődött.

A kivetít irán3yzása

Ha a vászonra vetített képet lejjebb vagy feljebb szeretné irányítani, döntse

■

meg a kivetítőt a talphoz csatlakozó résznél a kívánt szögben Ha a vászonra vetített kép dőlésszögét kívánja módosítani, állítsa

■

a megfelelő helyzetbe az állítható talpon található kart

Felhasználói kézikönyv 31

Üzembe helyezés

A fókusz és a nagyítás beállítása

1. Forgassa a fókuszszabályzót addig, amíg a kép tisztává nem válik. A kivetítő 1–10 m távolságig fókuszálható.

2. Forgassa a nagyításszabályzót a kép méretének 100–116% közötti módosításához.

Ha a vetített kép nem illeszkedik megfelelően a vászonra, helyezze közelebb vagy távolabb a kivetítőt.

32 Felhasználói kézikönyv

Üzembe helyezés

A képtípus módosítása

Külső videojelforrásból származó videojel esetében egy eltérő képtípus választása lehetőséget ad a kép gyors korrigálására. Az egyes képtípusok a szín- és méretbeállításhoz hasonló tulajdonságokat befolyásolják. Használatukkal egyszerűen kiválaszthatja a fényviszonyoknak és a videotartalomnak legmegfelelőbb beállításokat (lásd: „A kép beállítása”, 45. oldal).

Nyomja meg a picture mode (Képtípus) gombot legalább egyszer, hogy

■

megtalálja a legjobb képminőséget eredményező képtípust.

A képtípusok testreszabása lehetővé teszi, hogy kitapasztalja videojelforrásai legjobb minőséget biztosító beállításait:

1. A picture mode (Képtípus) gomb megnyomásával válassza ki azt a képtípust,

amelyet testre kíván szabni.

2. Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

a Customize picture mode (Képtípus testreszabása ) pontot.

3. Végezze el a beállítások módosítását, hogy elvárásainak megfelelő képet kapjon.

4. A képernyőmenü bezárásához nyomja meg ismét a menu gombot.

Felhasználói kézikönyv 33

Üzembe helyezés

A képarány beállítása

A videojelforrás típusától függően a kép nem mindig mutat megfelelően a vásznon, illetve nem mindig illeszkedik megfelelően rá:

Ha az aktív videoeszköz a kimenetén szélesvásznú videojelet továbbít

■

a kivetítőnek, nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd a Shape settings (Arány beállítása) pontot, és a Widescreen input (Szélesvásznú bemenet) beállításnál válassza a Yes (Igen) lehetőséget. Az alábbi ábra

Ha a videoeszköz a kimenetén szabványos videojelet továbbít, válassza

■

a Widescreen input (Szélesvásznú bemenet) beállítás No (Nem) lehetőségét.

Ha szabványos képet szélesvásznú módban néz egy szélesvásznú vetítővásznon,

✎

előfordulhat, hogy a kép nem fér el rajta. Az egyik lehetséges megoldás a képtípus megváltoztatása, amely így kisebb képet eredményez. Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd a Customize picture mode (Képtípus testreszabása) pontot, és válassza a Stretch (Nyújtás) beállítás Reduced (Csökkentett) lehetőségét. Az alábbi ábra szemlélteti a változást.

jelű része szemlélteti a változást.

jelű része

34 Felhasználói kézikönyv

Üzembe helyezés

Dlt oldalvonalú kép korrigálása

Ha a kivetítő a vízszintestől eltérő szögben vetíti a képet, a kép függőleges oldalvonalai kifelé vagy befelé dőlhetnek, míg a vízszintes oldalvonalak megfelelően helyezkednek el. A Keystone (Trapéztorzítás) beállítással korrigálhatja ezt a problémát:

Állítsa át a trapéztorzítás beállítását a kivetítő vagy a távirányító keystone

■

(Trapéztorzítás) gombjainak használatával, hogy megfelelő képet kapjon.

A trapéztorzítás beállítását a képernyőmenüből is elvégezheti. Ehhez nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd a Shape settings (Arány beállítása) pontot, és a Keystone (Trapéztorzítás) beállításnál végezze el a kép beállítását.

Ha a kép felső és alsó oldalvonala eltérő irányba dől, a problémát a kivetítő

✎

áthelyezésével oldhatja meg, de közben feltétlenül ügyeljen arra, hogy a kivetítő maradjon a vászonnal egy vonalban.

Felhasználói kézikönyv 35

Üzembe helyezés

A hanger beállítása

A kivetítő hangszórójának és fejhallgató-kimenetének hangerejét az alábbi módokon állíthatja be:

A hangerő beállításához használja a kivetítő vagy a távirányító volume

■

(Hangerő) gombjait. A mélynyomó hangerejének beállításához nyomja meg a menu gombot,

■

ezután válassza a Sound (Hang) pontot, majd a Subwoofer (Mélynyomó) elemet, és végezze el a kívánt beállítást.

A hang be- és kikapcsolásához nyomja meg a távirányító mute (Elnémítás)

■

gombját, vagy nyomja meg a menu gombot, ezután válassza az Input (Bemenet) pontot, majd a Mute (Elnémítás) elemet, és végezze el a kívánt változtatást.

36 Felhasználói kézikönyv

DVD-k és CD-k lejátszása

A beépített DVD-lejátszó használata

A belső DVD-lejátszó különböző típusú, a következő táblázatban felsorolt videolemezek, grafikai lemezek és hanglemezek lejátszására képes. A táblázatban nem felsorolt lemezek nem támogatottak.

Lemeztípus Megjegyzés

DVD-video Egy- vagy kétrétegű normál videolemez.

A Dolby Digital és a Dolby Pro Logic térhatású hangzás teljes kihasználásának érdekében egy külső térhatású hangrendszer csatlakoztatható. DTS térhatású hangzás lejátszásához csatlakoztatni kell egy, a DTS hangzást támogató külső hangrendszert.

VCD SVCD

JPG-lemez Kodak Picture CD

Digitális zenei CD Szabványos zenei CD. A zeneszámok

CD-n tárolt MP3 A zeneszámok csak bekapcsolt lámpa esetén

Video-CD. Video-CD behelyezésekor megkezdődik a videolejátszás.

Lejátszása automatikus diavetítésként történik. Lásd: „Képek megjelenítése”, 40. oldal. A fájlrendszernek meg kell felelnie az ISO 9660 szabványnak.

lejátszása egyenként történik. A zeneszámok a számlista megjelenítésével vagy kikapcsolt lámpával is lejátszhatók. A CD-n tárolt további információt az eszköz figyelmen kívül hagyja.

játszhatók le. Ha a CD-n JPG formátumú képek is találhatók, megjelenítheti azokat diavetítésként az MP3-fájlok lejátszása közben. Lásd: „Képek megjelenítése”, 40. oldal.

A következő típusú adathordozók használhatók: DVD-ROM, DVD-R, DVD+R, DVD-RW, DVD+RW, CD-R és CD-RW. A felvételi körülmények hatással lehetnek az egyes lemezek lejátszhatóságára.

Felhasználói kézikönyv 37

DVD-k és CD-k lejátszása

DVD lejátszása

1. A tálca kinyitásához nyomja meg a kivetítőn vagy a távirányítón a DVD-meghajtó kioldógombját .

2. Helyezze a DVD-t a tálcára.

3. A tálca bezárásához nyomja meg ismét a DVD-meghajtó kioldógombját . Ha a kivetítő ki van kapcsolva, ekkor bekapcsolódik, elkezd bemelegedni, majd megkezdi a DVD lejátszását.

4. Ha megjelenik egy DVD-menü, a navigációs gombok segítségével válasszon a menüelemek közül, majd nyomja meg az ok gombot.

5. A Lejátszás/szünet gomb megnyomásával megszakíthatja vagy folytathatja a lejátszást.

6. A Leállítás gomb megnyomásával leállíthatja a lejátszást.

7. A kioldógomb megnyomásával kinyithatja a tálcát és kiveheti a DVD-t. A gomb ismételt megnyomásával bezárhatja a tálcát.

A kép beállításáról a következő helyen olvashat: „A képtípus módosítása”, 33. oldal.

A belső DVD-lejátszó és az összes DVD régiókóddal van kódolva. A DVD

✎

lejátszásához ezeknek a kódoknak egyezniük kell. Ha a DVD kódja különbözik a lejátszó kódjától, a DVD-lejátszó nem játssza le a lemezt, a kivetítő pedig hibaüzenetet jelenít meg.

38 Felhasználói kézikönyv

DVD-k és CD-k lejátszása

Speciális lejátszási lehetségek használata

A belső DVD-lejátszó számos szolgáltatást nyújt a DVD-lejátszás vezérléséhez.

Művelet Használandó gomb(ok)

Lejátszás megszakítása Lejátszás/szünet gomb.

Lejátszás folytatása Lejátszás/szünet gomb.

Ugrás a következő jelenetre (fejezetre) Következő gomb.

Ugrás az aktuális jelenet (fejezet) kezdetére

Ugrás az előző jelenetre (fejezetre) Előző gomb kétszer.

Lassított lejátszás A megszakításhoz a Lejátszás/szünet

Lejátszás képkockánként A lejátszás megszakításához a Lejátszás/

Gyorsított lejátszás A sebesség növeléséhez a jobbra mutató

Előző gomb.

gomb, majd a lassú lejátszás sebességének növeléséhez a jobbra mutató gomb egyszer vagy többször. A lassított lejátszás a Lejátszás/szünet gomb megnyomásával állítható le.

szünet gomb, majd az egyes képkockák lejátszásához a Következő vagy az Előző gomb. A képkockánként történő lejátszás a Lejátszás/szünet gomb megnyomásával állítható le.

gomb egyszer vagy többször. A gyorsított lejátszás a Lejátszás/szünet gomb megnyomásával állítható le.

Lejátszás visszafelé (lassú, normál vagy gyors)

Lejátszás megszakítása, némítás és a kép elrejtése

Felhasználói kézikönyv 39

A lejátszás megszakításához a Lejátszás/ szünet gomb, majd a balra mutató gomb egyszer vagy többször. A visszafelé történő lejátszás a Lejátszás/szünet gomb megnyomásával állítható le.

hide (Elrejtés) gomb. A lejátszás bármelyik gomb megnyomásával folytatható.

DVD-k és CD-k lejátszása

A DVD-menü megnyitása

Számos DVD tartalmaz DVD-menüt, amely a megjelenítési beállítások megadására szolgál.

1. Nyomja meg a kivetítő vagy a távirányító DVD menu (DVD-menü) gombját.

2. A kívánt elem kijelöléséhez nyomja meg a navigációs gombokat, majd az ok gombot.

Képek megjelenítése

A DVD-lejátszóba kompatibilis képlemezt helyezve a képeket diavetítésként is megjelenítheti.

1. A tálca kinyitásához nyomja meg a kivetítőn vagy a távirányítón a DVD-meghajtó kioldógombját .

2. Helyezze a képlemezt a tálcára.

3. A tálca bezárásához nyomja meg ismét a DVD-meghajtó kioldógombját . Ha a kivetítő ki van kapcsolva, ekkor bekapcsolódik, elkezd bemelegedni, majd megkezdi a képek egyenként történő megjelenítését.

4. A diavetítés vezérléséhez a következő táblázatban található gombokat használhatja.

5. A DVD-meghajtó kioldógombjának megnyomásával kinyithatja a tálcát és kiveheti a lemezt. A gomb ismételt megnyomásával bezárhatja a tálcát.

Művelet Használandó gomb(ok)

Ugrás a következő képre Következő gomb. Ugrás az előző képre Előző gomb. A bemutató megszakítása Lejátszás/szünet gomb. A bemutató folytatása Lejátszás/szünet Bemutató megszakítása és a kép

elrejtése Tallózás a képek listájában Leállítás vagy DVD menu (DVD-menü) gomb.

Ha a lemez a képeken kívül egy támogatott zeneszámot is tartalmaz, a diavetítés

✎

közben a DVD-lejátszóval lejátszhatja azt. A hide (Elrejtés) gomb megnyomásával a hang is kikapcsolódik.

40 Felhasználói kézikönyv

hide (Elrejtés) gomb. A lejátszás bármelyik gomb megnyomásával folytatható.

Kép kijelöléséhez nyomja meg a felfelé , a lefelé , a balra vagy a jobbra mutató gombot, majd a megjelenítéshez az ok gombot, végül a diavetítés folytatásához a Lejátszás/ szünet gombot.

gomb.

DVD-k és CD-k lejátszása

Zenei CD-k lejátszása

1. A kivetítő előkészítése:

A számlista vásznon való megjelenítéséhez kapcsolja be a kivetítőt.

❏

Ha azt szeretné, hogy egy szabványos zenei CD lejátszása közben a lámpa

❏

ki legyen kapcsolva, kapcsolja ki a kivetítőt.

2. A tálca kinyitásához nyomja meg a kivetítőn vagy a távirányítón

a DVD-meghajtó kioldógombját .

3. Helyezze a CD-t a tálcára.

4. A tálca bezárásához nyomja meg ismét a DVD-meghajtó kioldógombját .

A kivetítő a belső DVD-lejátszót állítja be aktív jelforrásként, és megkezdi az első szám lejátszását. Ha a lámpa be van kapcsolva, a kivetítő megjeleníti a CD-n található zeneszámok listáját.

5. A zeneszámok vezérléséhez a következő táblázatban található gombokat

használhatja. Ha a lámpa ki van kapcsolva, egyes funkciók nem használhatók.

6. A DVD-meghajtó kioldógombjának megnyomásával kinyithatja a tálcát

és kiveheti a CD-t. A gomb ismételt megnyomásával bezárhatja a tálcát.

Művelet Használandó gomb(ok)

Zeneszám lejátszása a listáról Felfelé vagy lefelé mutató gomb

a zeneszám kijelöléséhez, majd az ok gomb.

Ugrás a következő számra Következő gomb. Ugrás az aktuális szám elejére Előző gomb. Ugrás az előző számra Előző gomb kétszer. Zene lejátszásának megszakítása Lejátszás/szünet gomb. Zene lejátszásának folytatása Lejátszás/szünet gomb. Lejátszás leállítása Leállítás gomb. Lejátszás leállítása, ugrás

az 1. számra Hang elnémítása mute (Elnémítás) gomb. Lista elrejtése, zene lejátszásának

megszakítása Gyorsított lejátszás Jobbra mutató gomb egyszer vagy

Gyorsított lejátszás visszafelé Balra mutató gomb egyszer vagy többször.

Leállítás gomb kétszer.

hide (Elrejtés) gomb. A lejátszás bármelyik gomb megnyomásával folytatható.

többször. A normál lejátszási sebesség a Lejátszás/szünet gomb megnyomásával állítható vissza.

A normál lejátszási sebesség a Lejátszás/ szünet gomb megnyomásával állítható vissza.

Felhasználói kézikönyv 41

DVD-k és CD-k lejátszása

42 Felhasználói kézikönyv

Videojel megjelenítése

Ez a fejezet azt ismerteti, hogy miként jeleníthető meg videojel a kivetítőhöz csatlakoztatott külső jelforrásokból. A belső DVD-lejátszó használatával kapcsolatos tudnivalók az előző fejezetben találhatók.

Videojelforrás megjelenítése

1. Győződjön meg arról, hogy a videoeszköz csatlakoztatva van a kivetítőhöz,

illetve hogy be van kapcsolva. Lásd: „Videojelforrás csatlakoztatása”, 19. oldal.

2. Győződjön meg arról, hogy a kivetítő üzembe van helyezve, be van kapcsolva

és be van állítva. Lásd: „Alapbeállítások végrehajtása”, 31. oldal.

3. A kivetítő vagy a távirányító source (Adatforrás) gombjának egyszeri vagy

többszöri megnyomásával adja meg azt a bemeneti portot, amelyhez az eszköz csatlakoztatva van.

4. A megjelenítés megkezdéséhez és vezérléséhez használja a videoeszközön

található vezérlőelemeket.

A kép beállításáról a következő helyen olvashat: „A képtípus módosítása”, 33. oldal.

A kép elrejtése vagy megjelenítése

1. A kép elrejtéséhez és a kivetítő hangszóróinak kikapcsolásához nyomja meg

a kivetítő vagy a távirányító hide (Elrejtés) gombját. Ez a művelet nincs hatással a videojelforrásra, amely így folytatja a lejátszást.

2. A kép ismételt megjelenítéséhez és a kivetítő hangszóróinak bekapcsolásához

nyomjon meg egy gombot.

Felhasználói kézikönyv 43

Videojel megjelenítése

Számítógép képernytartalmának megjelenítése

1. Győződjön meg arról, hogy a számítógép csatlakoztatva van a kivetítőhöz, illetve hogy be van kapcsolva. Lásd: „Számítógép csatlakoztatása”, 28. oldal.

2. Győződjön meg arról, hogy a kivetítő üzembe van helyezve, be van kapcsolva és be van állítva. Lásd: „Alapbeállítások végrehajtása”, 31. oldal.

3. A kivetítő vagy a távirányító source (Adatforrás) gombjának egyszeri vagy többszöri megnyomásával jelölje ki a DVI portot.

4. Ha a számítógép képernyőjének tartalma nem jelenik meg a kivetítőn, előfordulhat, hogy be kell kapcsolnia a számítógépen a videokimeneti portot. Néhány számítógépen például egy billentyűkombinációt kell használnia (például Fn+F4 vagy Fn+F5). További információt a számítógéphez mellékelt felhasználói kézikönyvben talál.

A kép beállításáról a következő helyen olvashat: „A képtípus módosítása”, 33. oldal.

44 Felhasználói kézikönyv

A kivetít beállítása

A kép és a hang beállítása

A kép beállítása

A képernyőmenü számos olyan beállítást kínál, amellyel pontosabban beállítható a (vetített) kép.

1. Nyomja meg a menu (Menü) gombot, és lépjen a Picture (Kép) pontra.

2. Szükség szerint változtassa meg a kép beállításait.

A Picture (Kép) menüben számos képbeállítást módosíthat, például a fényerőt, a kontrasztot és a kép körvonalát, valamint testreszabhatja a képtípusokat.

Az egyes képbeállításokról a következő helyen olvashat részletesen: „Picture (Kép) menü”, 47. oldal.

A képernyőmenüből vagy a képernyőn megjelenő beállításokból a menu gomb megnyomásával léphet ki.

✎

A hang beállítása

1. Nyomja meg a menu gombot, és lépjen a Sound (Hang) pontra.

2. Adja meg a kívánt hangbeállításokat.

A Sound (Hang) menüben a hangbeállítások (némítás, hangerő és a hangszórók beállításai) adhatók meg.

Az egyes hangbeállításokról a következő helyen olvashat részletesen: „Sound (Hang) menü”, 49. oldal.

Felhasználói kézikönyv 45

A kivetít, beállítása

A kivetít alapbeállításainak megadása

1. Nyomja meg a menu gombot, és lépjen a Setup (Alapbeállítások) pontra.

2. Szükség szerint adja meg az alapbeállításokat. A Setup (Alapbeállítások) menüben megadhatja a használni kívánt nyelvet,

a kivetítő helyzetét és a menü várakozási idejét.

Az egyes alapbeállításokról a következő helyen olvashat részletesen: „Setup (Alapbeállítások) menü”, 49. oldal.

A képernymenü használata

Beállítások módosítása a képernymenü segítségével

A képernyőmenüben található beállítások a kivetítőn vagy a távirányítón lévő gombokkal módosíthatók.

1. Nyomja meg a kivetítő vagy a távirányító menu gombját. Ezzel megjeleníti a képernyőmenüt.

2. A kívánt menüikon kijelöléséhez nyomja meg a felfelé vagy a lefelé mutató gombot, majd a menübe való belépéshez a jobbra mutató gombot.

3. A kívánt beállítás kijelöléséhez nyomja meg a felfelé vagy a lefelé mutató gombot, majd a beállítás megadásához nyomja meg az ok gombot.

4. A beállítás megadásához használja a nyílgombokat ( , , vagy ).

5. A menübe való visszatéréshez nyomja meg az ok gombot.

6. Amennyiben egy másik menüre szeretne ugrani, nyomja meg a balra mutató

gombot, és válasszon egy menüt.

7. A képernyőmenü bezárásához nyomja meg a menu gombot.

Ha bizonyos ideig semmilyen művelet sem történik, a képernyőmenü magától bezáródik. A képernyőmenü várakozási idejének módosításához nyomja meg a menu gombot, és válassza a Setup > Timeout for menu (Alapbeállítások, Képernyőmenü várakozási ideje) lehetőséget.

A képernyőmenüből vagy a képernyőn megjelenő beállításokból a menu gomb megnyomásával léphet ki.

✎

46 Felhasználói kézikönyv

A kivetít, beállítása

Input (Bemenet) menü

Képes magyarázat: „Hátlap”, 12. oldal.

Input (Bemenet) menü

Internal DVD (Belső DVD) A belső DVD-lejátszó videojelét jeleníti meg.

Component (Komponens)

S-Video Az S-video porthoz csatlakoztatott jelforrást jeleníti meg.

Composite (Kompozit) A kompozitvideo-porthoz csatlakoztatott jelforrást

DVI Az DVI porthoz csatlakoztatott jelforrást jeleníti meg.

A komponensvideo-porthoz (YPbPr) csatlakoztatott jelforrást jeleníti meg.

jeleníti meg.

Picture (Kép) menü

A képbeállítási lehetőségek némelyike csak bizonyos bemeneti portok használatakor alkalmazható. Az aktuálisan nem használható beállításelemek szürkítve láthatók a képernyőmenüben.

Picture (Kép) menü

Color settings... (Színbeállítások)

Brightness (Fényerő) Fényesebbé vagy sötétebbé teszi a képet.

Contrast (Kontraszt) Beállítja a világos és a sötét színek közötti különbséget.

Sharpness (Élesség) Élesíti vagy lágyítja a képet.

Color saturation (Színtelítettség)

Tint (Színárnyalat) A vörös vagy a zöld szín felé tolja el a színeket.

A kép és a színek beállítására szolgál.

Itt adható meg a színek erőssége.

Color space (Színtér) Bizonyos bemenetijel-típusok esetén megadhatja

a jelforrás által használt színszabványt.

Reset color settings (Gyári színbeállítások visszaállítása)

Shape settings... (Körvonal beállítása)

Keystone (Trapéztorzítás)

Felhasználói kézikönyv 47

A színbeállításokat visszaállítja az alapértelmezett beállításokra.

A kép körvonalának beállítására szolgál.

A kép ferdén dőlő oldalait helyesbíti. Erre a beállításra akkor van szükség, ha a kivetítő túl magasan vagy túl alacsonyan helyezkedik el a vászonhoz képest.

A kivetít, beállítása

Picture (Kép) menü (folytatás)

Reset keystone (Trapéztorzítás alaphelyzetbe állítása)

Widescreen input (Szélesvásznú bemenet)

A trapéztorzítás korrigálását nulla értékre állítja (nincs korrigálás).

Szélesvásznú (16:9) bemeneti eszköz használatakor a kép körvonalának beállítására szolgál.

VGA settings... (VGA-beállítások)

Auto-sync (Automatikus szinkronizálás)

Frequency (Frekvencia)

Tracking (Követés) A számítógéphez igazítja a kivetítő fázisát.

Vertical offset (Függőleges eltolás)

Horizontal offset (Vízszintes eltolás)

Picture mode (Képtípus) Itt adhatók meg a különböző helyzetekre előre megtervezett

Customize picture mode... (Képtípus testreszabása)

Picture enhancement (Kép javítása)

Color temperature (Színhőmérséklet)

Stretch (Nyújtás) Itt adható meg, hogy a kép hogyan töltse ki a vásznat:

Számítógépes bemenet beállítására szolgál.

Újból szinkronizálja a kivetítőt a bemeneti jelhez, így észlelhetők a jel esetleges változásai.

A számítógéphez igazítja a kivetítő idővezérlését.

A vetítési területen belül felfelé vagy lefelé igazítja a képet.

A vetítési területen belül balra vagy jobbra igazítja a képet.

kombinációk szín- és képbeállításai. A különböző forrásokhoz vagy megtekintési körülményekhez különböző képtípusokat használhat. Az egyes képtípusokat testre is szabhatja.

Itt módosíthatók az aktuális képtípussal kapcsolatos beállítások.

A kép színeinek, világosságának és más jellemzőinek finomítására szolgál.

A vörös vagy a kék szín felé tolja el a színeket.

■ A Best fit (Legjobb illesztés) beállítással a kép nyújtás

nélkül automatikusan kitölti a vásznat.

■ A 1-to-1 (1:1) beállítással minden egyes képpont egy

vetített képpontként jelenik meg.

■ A Reduced (Csökkentett) beállítással egy normál

alakú kép kitölt egy szélesvásznú vásznat.

48 Felhasználói kézikönyv

Picture (Kép) menü (folytatás)

Picture shift (Képeltolás)

Reset picture shift (Képeltolás alaphelyzetbe állítása)

A kép vetítési területen való mozgatására szolgál. Ez a beállítás akkor lehet hasznos, ha a megjelenített kép kisebb a teljes vetítési területnél, például szélesvásznú film esetében.

A képeltolást nulla értékre állítja vissza (középre igazított).

A kivetít, beállítása

Reset this picture mode (Képtípus gyári beállításainak visszaállítása)

Az aktuális képtípust a gyári alapértékekre állítja vissza.

Sound (Hang) menü

Mute (Elnémítás) Kikapcsolja a hangkimenetet.

Volume (Hangerő) Módosítja a hangszórók hangerejét.

Subwoofer (Mélynyomó) Csak a mélynyomó hangerejének módosítására szolgál.

Internal speakers (Belső hangszórók)

Reset sound settings (Gyári hangbeállítások visszaállítása)

A belső hangszórók bekapcsolására szolgál.

A hangbeállításokat visszaállítja az alapértelmezett beállításokra.

Setup (Alapbeállítások) menü

Language (Nyelv) A képernyőmenüben használt nyelvet állítja be.

Timeout for menu (Képernyőmenü várakozási ideje)

Slide interval (Diák időköze)

Felhasználói kézikönyv 49

Itt adhatja meg, hogy a kivetítő hány másodpercnyi tétlenség után zárja be a képernyőmenüt.

Itt adhatja meg, hogy az egyes képek hány másodpercig jelenjenek meg, mielőtt a következőre váltana a kivetítő.

A kivetít, beállítása

Setup (Alapbeállítások) menü (folytatás)

DVI compatibility (DVI-kompatibilitás)

Reset lamp hours (Üzemidő nullázása)

A DVI port konfigurációjának beállítása. Ha egy a DVI porthoz csatlakoztatott számítógép mindig kis felbontású képet vetít ki, válassza a VGA only (Csak VGA) beállítást.

Új lámpaegység behelyezésekor nullázza az üzemidőt.

Reset all settings (Minden beállítás visszaállítása)

Help (Súgó) menü

Help (Súgó)

Diagnostics... (Diagnosztika)

Az összes menübeállítást visszaállítja a gyári alapértékekre.

Megjeleníti a kivetítő adatait és állapotát.

A kivetítő és a távirányító működésének ellenőrzésére szolgáló teszteket jelenít meg.

50 Felhasználói kézikönyv

A kivetít karbantartása

A kivetít állapotának megtekintése

A kivetítő állapotának megtekintéséhez nyomja meg a kivetítő vagy a távirányító menu (Menü) gombját , és lépjen a Help (Súgó) pontra. Ezen a képernyőn a kivetítő adatait és állapotát tekintheti meg.

A kivetít objektívjének tisztítása

A kivetítő elején lévő objektív tisztítását a következő javaslatok betartásával végezze. A belső felületeket nem szabad tisztítani:

Az objektívlencse megsértésének vagy megkarcolásának elkerülése érdekében

■

a port tiszta, száraz és ionmentesített levegővel kell lefúvatni az objektív felületéről.

Amennyiben ez a művelet nem hoz eredményt, járjon el az alábbiak szerint:

■

a. Törölje le az objektívet egy tiszta és száraz ronggyal óvatosan, egy irányban

haladva. Vigyázzon arra, hogy ne töröljön oda-vissza irányban.

b. Ha a rongy piszkos vagy összezsírozza a lencse felületét, mossa ki a rongyot.

Ha a mosást követően is piszkos marad a rongy, esetleg annak anyaga már elhasználódott, cserélje ki a rongyot.

A tisztítást kell körültekintéssel kell végezni:

Felhasználói kézikönyv 51

Ne permetezzen semmilyen folyadékot vagy tisztítószert közvetlenül

■

az objektívlencse felületére, mert a tisztítóanyagok károsíthatják azt. A tisztításhoz használt rongy mosásakor ne használjon textillágyítót,

■

és a szárítást is lágyító nélkül végezze. Minderre azért van szükség, mert a rongyban maradt vegyi anyagok károsíthatják a lencse felületét.

Ne tárolja hosszú ideig a tisztításhoz használt rongyot az objektívlencsével

■

érintkezve, mert a rongy festékanyaga szennyezheti a lencsét. A rongy a szabad levegn hagyva is bepiszkolódhat.

A kivetít, karbantartása

A lámpaegység cseréje

Az idő múlásával a kivetítő lámpaegysége fokozatosan veszít fényerejéből, a lámpa pedig törékenyebbé válik. A kivetítő eredeti fényerejének visszanyerése érdekében bármikor kicserélheti a lámpaegységet, ezt azonban akkor tanácsos elvégezni, ha a kivetítő figyelmeztető üzenetet jelenít meg.

A lámpaegység cseréjekor nagyfokú óvatossággal kell eljárni:

A sérülések elkerülése érdekében a lámpaegység eltávolításakor fokozottan

■

ügyeljen az esetlegesen jelen lév üvegszilánkokra. Ha a lámpaegység eltörött, az üvegdarabok miatt esetlegesen szükséges javítások végett kérje a HP segítségét.

A lámpa kis mennyiség higanyt tartalmaz. A lámpa összetörése esetén

■

megfelelen szellztesse ki a helyiséget. Környezetvédelmi megfontolásokból a lámpaegység hulladékként történ kezelése szabályozás alá eshet. A lámpaegység begyjtésével vagy újrahasznosításával kapcsolatban forduljon a helyi hatóságokhoz vagy keresse fel az Electronic Industries Alliance (EIA) webhelyét a http://www.eiae.org címen.

Mivel a lámpaegység nagyon magas üzemi hmérsékleten mködik,

■

eltávolítása eltt várjon harminc percet.

1. Kapcsolja ki a kivetítőt, és hagyja hűlni harminc percig.

2. Húzza ki a tápvezetéket.

3. Lazítsa meg a kivetítő előlapján lévő 3 csavart amíg a jobb szélen található fül

4. Lazítsa meg a lámpaegységen lévő két csavart 4, és húzza ki a lámpaegységet 5.

leemelhető a kivetítőről 3.

, és húzza kifelé az előlapot,

52 Felhasználói kézikönyv

A kivetít, karbantartása

5. Helyezze be az új lámpaegységet a kivetítőbe, és húzza meg a csavarokat.

6. Illessze az előlapon található fület a kivetítőn lévő nyílásba, és zárja le

az előlapot.

7. Húzza meg az előlapot rögzítő csavarokat.

8. Kapcsolja be a kivetítőt. Amennyiben a melegedési időtartam elteltével nem

kapcsol be a lámpa, próbálja meg újból behelyezni a lámpaegységet.

9. Nyomja meg a menu gombot, válassza a Setup > Reset lamp hours

(Alapbeállítások, Üzemidő nullázása) lehetőséget, majd nyomja meg az ok gombot.

A távirányító elemeinek cseréje

1. Nyomja be a távirányító hátoldalán található fület 1, és távolítsa el az elemtartó

rekesz fedőlapját

2. Vegye ki a régi elemeket, és helyezze be a két darab új, AAA méretű elemet

3. Helyezze vissza a fedőlapot.

, hogy hozzáférhessen az elemekhez.

A tovább már nem használható régi elemekkel kapcsolatban, valamint az elemek megsemmisítését és újrafelhasználását illetően kérjen tanácsot a helyi környezetvédelmi felügyelőségtől.

Felhasználói kézikönyv 53

A kivetít, karbantartása

54 Felhasználói kézikönyv

Problémamegoldás

Hibaelhárítási javaslatok

Ha nem működik megfelelően a kivetítő, a probléma jellegének leginkább megfelelő állításhoz tartozó részben folytassa a keresést:

„Figyelmeztető LED-ekkel kapcsolatos problémák”, 55. oldal

■

„Bekapcsoláskor jelentkező problémák”, 56. oldal

■

„A vetített képpel kapcsolatos problémák”, 56. oldal

■

„Hangproblémák”, 61. oldal

■

„A folyamatos üzemeléssel kapcsolatos problémák”, 63. oldal

■

„A távirányítóval kapcsolatos problémák”, 63. oldal

■

Amennyiben a fejezetben található javaslatok segítségével nem sikerül elhárítania

✎

a hibát, további információért látogasson el a http://www.hp.com/support webhelyre. A HP-val való kapcsolatfelvételről további információt a következő részben talál: 7. fejezet, „Terméktámogatás és jótállás”.

Figyelmeztet LED-ekkel kapcsolatos problémák

Ha mindkét piros figyelmeztető LED villog:

Hagyja lehűlni a kivetítőt, miután az kikapcsolt. Ha a jelenség a kivetítő

❏

újraindítását követően sem szűnik meg, egy belső összetevő hibásodott meg. Ebben az esetben kérje a HP segítségét.

Ha a piros, túlmelegedésre figyelmeztető LED világít vagy villog:

Hagyja lehűlni a kivetítőt, miután az kikapcsolt. Győződjön meg arról,

❏

hogy semmi sem takarja el a kivetítő szellőzőnyílásait, valamint, hogy a nyílások szösztől és más tárgyaktól mentesek. Távolítsa el a helyiségből a felesleges hőforrásokat. Ügyeljen a hőmérséklettel és magassággal kapcsolatos korlátozásokra (lásd: „Műszaki adatok”, 71. oldal). Ha az újraindítást követően újból világítani vagy villogni kezd a figyelmeztető LED, kérje a HP segítségét.

Felhasználói kézikönyv 55

Problémamegoldás

Ha a piros színű, a lámpa meghibásodására figyelmeztető LED világít vagy villog:

Hagyja lehűlni a kivetítőt, miután az kikapcsolt. Ha az újraindítást követően

❏

a figyelmeztető LED újból világítani vagy villogni kezd, cserélje ki a lámpaegységet. Ha a jelenség a lámpaegység cseréje után jelentkezik, távolítsa el, majd szerelje be újból az új lámpaegységet. Ha az új lámpaegység nem oldja meg a problémát, kérje a HP segítségét.

Ha a piros színű, a lámpa meghibásodására figyelmeztető LED gyorsan villog:

Ellenőrizze, hogy a lámpaegység körüli, a kivetítő előlapján található

❏

fedőlap megfelelően van-e beszerelve és csatlakoztatva. Ellenőrizze a fedőlap jobb oldalán levő fület és a bal oldali csavart.

Bekapcsoláskor jelentkez problémák

Ha nem világítanak a LED-ek és hangjelzés sem hallható:

Győződjön meg arról, hogy a tápvezeték megfelelően van csatlakoztatva

❏

a kivetítőhöz, és a másik vége feszültség alatti konnektorhoz csatlakozik. Ha egy lemezt helyez a tálcára, és a kivetítő nem kapcsol be, a lemezt

❏

a kivetítő nem ismerte fel. Próbálkozzon egy másik lemezzel. Nyomja meg újra a hálózati kapcsolót.

❏

Húzza ki a tápvezetéket 15 másodpercre, majd csatlakoztassa újra,

❏

és ismét nyomja meg a hálózati kapcsolót.

A vetített képpel kapcsolatos problémák

Ha üres képernyőn a „waiting” (várakozás) felirat látható:

A kivetítő vagy a távirányító source (Jelforrás) gombjának egyszeri vagy

❏

többszöri megnyomásával válassza ki a megfelelő jelforrást. Győződjön meg arról, hogy a külső jelforrás be van kapcsolva, illetve

❏

megfelelően van csatlakoztatva. Számítógépes kapcsolat esetén ellenőrizze, hogy a számítógép

❏

videokimenete be van-e kapcsolva. További információt a számítógéphez mellékelt kézikönyvben talál. Egyes hordozható számítógépeken például az Fn+F4 vagy az Fn+F5 billentyűkombinációval kapcsolhatja be a videokimenetet.

56 Felhasználói kézikönyv

Ha helytelen bemeneti jelforrás jelenik meg:

A kivetítő vagy a távirányító source (Jelforrás) gombjának egyszeri vagy

❏

többszöri megnyomásával válasszon másik aktív bemeneti jelforrást.

Ha a vetített kép nem éles:

Ellenőrizze, hogy eltávolította-e az objektívvédőt.

❏

Jelenítse meg a képernyőmenüt, és állítsa be az élességet az objektív

❏

beállító gyűrűjével. (Ilyenkor a vetített kép mérete nem változhat; ha mégis, akkor nem az élességet, hanem a nagyítást (zoom) változtatja.)

Bizonyosodjon meg arról, hogy a kivetítő a vetítővászontól 1–10 méter

❏

távolságban van. Ellenőrizze, hogy nem kell-e megtisztítani a kivetítő objektívjét.

❏

Számítógépes kapcsolat esetén állítsa a számítógép képernyőfelbontását

❏

800 x 600 képpontos értékre. Ha a számítógéphez több monitort használ, ügyeljen arra, hogy a kivetítőhöz csatlakoztatott monitor felbontását állítsa be.

Az S-video csatlakozóhoz csatlakoztatott számítógép esetében a kép

❏

felbontása nem állítható a számítógép monitorának felbontásához hasonlóan nagy értékre.

Ha a vetített kép túl kicsi vagy túl nagy:

Állítsa be a zoom helyes mértékét a kivetítő tetején lévő gyűrűvel.

❏

Növelje vagy csökkentse a vetítővászon és a kivetítő közti távolságot.

❏

A kivetítő vagy a távirányító picture mode (Képtípus) gombjának

❏

egyszeri vagy többszöri megnyomásával válassza ki a megfelelő képméretet biztosító képtípust.

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Customize picture mode (Képtípus testreszabása), végül a Stretch (Nyújtás) pontot, és próbálkozzon a különböző beállítások választásával.

Ha a jelforrás szélesvásznú videojelet továbbít, nyomja meg a menu gombot,

❏

ezután válassza a Picture (Kép), majd a Shape settings (Arány beállítása) pontot, és válassza a Widescreen input (Szélesvásznú bemenet) beállítás Ye s (Igen) lehetőségét. Ellenkező esetben válassza a No (Nem) lehetőséget.

Problémamegoldás

Ha a vetített kép szélei dőltek:

A lehetőségekhez mérten helyezze át a kivetítőt úgy, hogy a vetítővászonnal

❏

közvetlenül szemben, illetve a vászon alsó széle alatt helyezkedjen el. Nyomja a kivetítő vagy a távirányító keystone (Trapéztorzítás) gombját,

❏

amíg a kép szélei függőlegesek nem lesznek.

Felhasználói kézikönyv 57

Problémamegoldás

Ha a kép nyújtva jelenik meg:

A kivetítő vagy a távirányító picture mode (képtípus) gombjának

❏

egyszeri vagy többszöri megnyomásával válassza ki a megfelelő képméretet biztosító képtípust.

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Customize picture mode (Képtípus testreszabása), ezt követően pedig a Stretch (Nyújtás) pontot, és próbálkozzon a különböző beállítások választásával.

Ha a jelforrás szélesvásznú videojelet továbbít, nyomja meg a menu gombot,

❏

ezután válassza a Picture (Kép), majd a Shape settings (Arány beállítása) pontot, és válassza a Widescreen input (Szélesvásznú bemenet) beállítás

Ye s (Igen) lehetőségét. Ellenkező esetben válassza a No (Nem) lehetőséget.

Ha a vetített színek kissé eltérnek a megszokottól:

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Color settings (Színbeállítások) pontot, és végezze el a szükséges beállításokat.

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Color settings (Színbeállítások), ezt követően pedig a Color space (Színtér) pontot, és próbálkozzon a különböző beállítások választásával.

Nyomja meg a menu gombot, ezután válassza a Help (Súgó), majd

❏

a Diagnostics (Diagnosztika) pontot, és futtassa a színtesztet.

Ha a vetített színek teljesen eltérnek a megszokottól:

Ellenőrizze azt is, hogy a kábelcsatlakozók tüskéi nincsenek meghajlítva

❏

vagy eltörve. Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Color settings (Színbeállítások), ezt követően pedig a Color space (Színtér) pontot, és próbálkozzon a különböző beállítások választásával.

Nyomja meg a menu gombot, ezután válassza a Help (Súgó), majd

❏

a Diagnostics (Diagnosztika) pontot, és futtassa a színtesztet. Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Color settings (Színbeállítások), ezt követően pedig a Reset color settings (Gyári színbeállítások visszaállítása) pontot, és nyomja meg

az ok gombot. Nyomja meg a menu gombot, ezután válassza a Setup (Beállítás), majd

❏

a Reset all settings (Minden beállítás visszaállítása) pontot, és nyomja meg az ok gombot.

58 Felhasználói kézikönyv

Problémamegoldás

Ha a kép nem tiszta (szellemképes, elkent vagy rossz minőségű):

Bizonyosodjon meg arról, hogy a használt koaxiális kábel 75 ohm

❏

ellenállású. Ettől eltérő típusú vagy ellenállású kábel használata a képminőség romlásával járhat.

A videojelforrást a kivetítőhöz csatlakoztató kábelnek jó minőségűnek

❏

kell lennie, főként abban az esetben, ha a kábel hossza meghaladja a három métert. Ennél hosszabb kábel esetén a képminőség megőrzése végett alacsony veszteségű kábelt ajánlott használni.

Ha nem jelenik meg DVI jelforrás, amikor a DVI bemenet van kiválasztva:

Nyomja meg a menu gombot, ezután válassza a Setup (Beállítás), majd

❏

a DVI compatibility (DVI-kompatibilitás) pontot, és válassza a Standard DVI (Szabványos DVI) lehetőséget.

Ha számos képbeállítás teljesen helytelen és nem sikerül helyesbíteni őket:

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Color settings (Színbeállítások), ezt követően pedig a Reset color settings (Gyári színbeállítások visszaállítása) pontot, és nyomja meg

az ok gombot. Nyomja meg a menu gombot, ezután válassza a Setup (Beállítás), majd

❏

a Reset all settings (Minden beállítás visszaállítása) pontot, és nyomja meg az ok gombot.

Ha ugráló vagy levágott kép jelenik meg számítógépről érkező videojel esetén:

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a VGA settings (VGA-beállítások), ezt követően pedig az Auto sync (Automatikus szinkronizálás) pontot, majd nyomja meg az ok gombot.

Kapcsolja ki az összes eszközt. Ezután kapcsolja be először a kivetítőt,

❏

aztán a számítógépet. Ha az előző lépések segítségével nem sikerült korrigálni a képet, állítsa

❏

át a számítógép kimenetének felbontását 800 x 600 képpontos értékre. Ha a számítógéphez több monitort használ, ügyeljen arra, hogy a kivetítőhöz csatlakoztatott monitor felbontását állítsa be.

Felhasználói kézikönyv 59

Problémamegoldás

Ha a vetített kép számítógépről érkező videojel esetében villódzik vagy egyenetlen:

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a VGA settings (VGA-beállítások), ezt követően pedig az Auto sync (Automatikus szinkronizálás) pontot, majd nyomja meg az ok gombot.

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a VGA settings (VGA-beállítások) pontot, és változtassa meg a Frequency (Frekvencia) vagy a Tracking (Követés) beállítást.

Ha a kép eltűnik a számítógép képernyőjéről:

Hordozható számítógép esetén lehetőség van kétképernyős megjelenítésre

❏

(a külső VGA porthoz csatlakoztatott képernyőn és a számítógép saját képernyőjén). További információt a számítógéphez mellékelt kézikönyvben talál.

Ha számítógépről érkező videojel esetében a szöveg vagy a vonalak egyenetlennek, durvának tűnnek:

Ellenőrizze a fókusz beállítását.

❏

Nyomja meg a menu gombot, ezután válassza a Picture (Kép), majd

❏

a Shape settings (Arány beállítása), ezt követően pedig a Reset keystone (Trapéztorzítás visszaállítása) pontot, majd nyomja meg az ok gombot.

Ha a számítógép monitorának képét a készülék kis felbontással vetíti:

Nyomja meg a menu gombot, ezután válassza a Setup (Beállítás), majd

❏

a DVI compatibility (DVI-kompatibilitás) pontot, és válassza a VGA only (Csak VGA) lehetőséget. Ez a beállítás nem kompatibilis a szabványos DVI-eszközökkel.

A DVD-lejátszóval kapcsolatos problémák

Ha egy hibaüzenet jelenik meg:

Bizonyosodjon meg arról, hogy a lemez a címkével felfelé van a tálcára

❏

helyezve. Ellenőrizze, hogy a lemez felülete nincs-e megkarcolva. Próbálja

❏

megtisztítani a lemezt vagy helyezzen be egy másikat.

60 Felhasználói kézikönyv

Problémamegoldás

❏

A behelyezett lemez formátumát nem támogatja belső DVD-lejátszó. Ebben az esetben ezt a típusú lemezt a DVD-lejátszó nem tudja lejátszani.

❏

Ha DVD-t helyezett be, ellenőrizze annak régiókódját. A legtöbb DVD-n a középen található kör alakú nyílás mellett látható egy régiókód. Hasonlítsa össze ezt a régiókódot egy olyan lemez kódjával, amelyet a kivetítő gond nélkül lejátszik. A kivetítő csak egyetlen régióból származó DVD-ket tud lejátszani.

Ha a tálcán levő lemezt a készülék nem játssza le automatikusan:

❏

A lemez lejátszása csak a tálca bezárását követően kezdődhet meg. Ha a lemez már a készülék behúzott tálcáján van, a lejátszás megkezdéséhez nyomja meg a Lejátszás/szünet gombot.

❏

Ha a kivetítő ki van kapcsolva és egy, a DVD-lejátszó által nem támogatott lemez behelyezését követően nem történik semmi.

Ha egy képeket tartalmazó CD használatakor a képek egy része nem jelenik meg:

❏

A nagyon magas képpontszámú (felbontású) képeket a készülék nem tudja megjeleníteni. Konvertálja a képeket kisebb felbontású, szabványos JPG formátumúra.

Ha nem találja a DVD-menüt:

❏

Nyomja meg a

❏

A behelyezett DVD-n valószínűleg nem található menü.

DVD menu

(DVD-menü) gombot.

Ha egy

!!!!

ikon jelenik meg a képernyőn:

❏

A lemez által vagy a DVD-lejátszó jelenlegi állapotában nem támogatott gombot nyomott meg. A gombnyomást a készülék figyelmen kívül hagyja.

Hangproblémák

Ha a kivetítő hangszórója nem ad ki hangot:

❏

Ha külső jelforrást játszik le, bizonyosodjon meg arról, hogy a kivetítő hangbemenete és a bemeneti jelet adó eszköz közötti hangkábel megfelelően van csatlakoztatva.

❏

Ellenőrizze, hogy nincs-e fejhallgató csatlakoztatva a készülék fejhallgató-csatlakozójához. A fejhallgató-csatlakozó használatakor a belső hangszórók kikapcsolnak.

Felhasználói kézikönyv 61

Problémamegoldás

Nyomja meg a menu gombot, ezután válassza a Sound (Hang) pontot,

❏

és bizonyosodjon meg arról, hogy a Mute (Elnémítás) beállítás ki van kapcsolva, valamint, hogy a Vol u me (Hangerő) beállítás értéke megfelelő.

Nyomja meg a menu gombot, ezután válassza a Sound (Hang), majd

❏

az Internal speakers (Belső hangszórók) pontot, és ellenőrizze, hogy a hangszórók be vannak-e kapcsolva.

Ha a belső DVD-lejátszó DTS hangsávot tartalmazó lemezt játszik le,

❏

nyomja meg a DVD menu gombot, majd kapcsolja ki a DTS hangot, és kapcsolja be a Dolby vagy a sztereó hangot. A DTS hangsávot csak a kivetítő digitális hangkimenetéhez csatlakoztatott külső, DTS-kompatibilis hangrendszer segítségével tudja lejátszani.

Nyomja meg a menu gombot, ezután válassza a Help (Súgó), majd

❏

a Diagnostics (Diagnosztika) pontot, és futtassa a hangtesztet. Ellenőrizze, hogy a bemeneti eszköz (például videomagnó, videokamera

❏

vagy számítógép) némítási és hangerő-beállításai helyesek-e.

Ha a külső hangrendszer hangszórói nem adnak hangot:

Ha külső jelforrást játszik le, bizonyosodjon meg arról, hogy a bemeneti

❏

jelet adó eszköz és a külső hangrendszer közötti hangkábel megfelelően van csatlakoztatva. A kivetítő digitális hangkimenete csak a belső DVD-lejátszó működésekor aktív.

Amennyiben a belső DVD-lejátszót használja, bizonyosodjon meg arról,

❏

hogy a kivetítőt a hangrendszerhez csatlakoztató kábel megfelelő – ez lehet digitális hangkábel két digitális hangcsatlakozó között vagy egyszerű hangkábel két sztereó hangcsatlakozó között.

Nyomja meg a menu gombot, majd válassza a Sound (Hang) pontot,

❏

és bizonyosodjon meg arról, hogy a Mute (Elnémítás) beállítás ki van kapcsolva. A hangerőszabályzó nem befolyásolja a digitális, illetve a sztereó hangkimenet jelerősségét.

Ha a belső DVD-lejátszó DTS hangsávot tartalmazó lemezt játszik le,

❏

Ha a kivetítő hangszórói zavarják a külső hangrendszert:

Nyomja meg a menu gombot, majd válassza az Internal speakers

❏

(Belső hangszórók) pontot, és kapcsolja ki a hangszórókat.

62 Felhasználói kézikönyv

Problémamegoldás

A folyamatos üzemeléssel kapcsolatos problémák

Ha a kivetítő semmilyen vezérlőparancsra nem reagál:

Ha lehetséges, kapcsolja ki a kivetítőt, húzza ki a tápvezetéket, majd

❏

annak újbóli csatlakoztatása előtt várjon legalább 15 másodpercet.

Ha a lámpa bemutató közben kikapcsol:

Lehetséges, hogy egy kisebb átmeneti túlfeszültség miatt aludt el a lámpa,

❏

amely teljesen szokványos. Várjon néhány percet, majd kapcsolja be a kivetítőt.

Ha az egyik piros figyelmeztető LED villog vagy világít, tekintse meg

❏

a következő részt: „Figyelmeztető LED-ekkel kapcsolatos problémák”,

55. oldal.

Ha a lámpaegység kiégett vagy durrogó hangot hallat:

Ha a lámpa durrogó hangot hallat és kiég, a kivetítő a lámpamodul

❏

cseréjéig nem kapcsolható be. Ha a lámpaegység eltörött, az üvegszilánkokból kifolyólag szükséges

❏

esetleges javítások végett kérje a HP segítségét.

A távirányítóval kapcsolatos problémák

Ha nem működik a távirányító:

Győződjön meg arról, hogy semmi sem takarja el a távirányító kivetítő

❏

elő- vagy hátlapján lévő vevőegységét. A távirányító ne legyen kilenc méternél messzebb a kivetítőtől.

A távirányítót irányítsa a vászonra, vagy a kivetítő elő- vagy hátlapjára.

❏

Nyomja meg a menu gombot, ezután válassza a Help (Súgó), majd

❏

a Diagnostics (Diagnosztika) pontot, és futtassa a távirányítótesztet. Cserélje ki a távirányító elemeit.

❏

Felhasználói kézikönyv 63

Problémamegoldás

A kivetít tesztelése

A képernyőmenüben olyan diagnosztikai teszteket is talál, amelyekkel ellenőrizhető a kivetítő és a távirányító megfelelő működése.

1. Nyomja meg a menu gombot, ezután válassza a Help (Súgó), majd a Diagnostics (Diagnosztika) pontot.

2. Válasszon egy tesztet, majd nyomja meg az ok gombot.

3. Kövesse a képernyőn megjelenő utasításokat.

64 Felhasználói kézikönyv

Terméktámogatás és jótállás

Terméktámogatás

Kapcsolatfelvétel a HP ügyfélszolgálatával

A HP szaktanácsadást biztosít a HP digitális kivetítő használatára, illetve az azzal kapcsolatban felmerülő problémák megoldására vonatkozóan. A támogatási lehetőségek és azok rendelkezésre állása termékenként, országonként vagy régiónként és nyelvenként változik. A HP támogatási szolgáltatása úgy működik a leghatékonyabban, ha az alábbi sorrendben keres megoldást problémájára:

1. lépés: A HP digitális kivetítő dokumentációja

Tanulmányozza a jelen kézikönyvet és a kivetítőhöz mellékelt üzembe helyezési útmutatót. Tapasztalataink azt mutatják, hogy a felmerülő problémák nagy részére a felhasználói kézikönyvben megtalálható a megoldás. A kézikönyv magyarul is megtalálható a kivetítőhöz mellékelt CD-n.

2. lépés: HP elektronikus támogatás

A HP elektronikus támogatási szolgáltatása azonnali hozzáférést biztosít a támogatási információt, hasznos tanácsokat és a legújabb frissítéseket tartalmazó HP-webhelyhez a nap 24 órájában, a hét minden napján, teljesen ingyenesen. A szolgáltatás igénybe vételéhez internet-hozzáférés szükséges. Látogasson el webhelyünkre a http://www.hp.com/support címen.

3. lépés: HP telefonos támogatás

A HP ingyenes telefonos támogatást biztosít mindaddig, amíg a kivetítő az ügyfél tulajdonában van. (A hívásokra a telefontársaságok normál díjszabása érvényes.) A telefonos támogatás minden olyan országban vagy régióban igénybe vehető, ahol a HP a terméket forgalmazza. A HP elektronikus támogatási szolgáltatása ingyenesen vehető igénybe – lásd: „2. lépés: HP elektronikus támogatás”.

A telefonszámok listáját az alábbi táblázatban találja. A telefonszámok legfrissebb listája a http://www.hp.com/support címen érhető el. Mielőtt telefonálna, jegyezze fel a kivetítő típusát és sorozatszámát.

Felhasználói kézikönyv 65

Terméktámogatás és jótállás

Amerika

Argentína (Buenos Aires):

(54) 11-4778-8380 Argentína (egyéb): 0-810-555-5520 Brazília (Săo Paulo): 11-3747-7799 Brazília (egyéb): 0800-15-7751 Kanada (Missauga): 905-206-4663 Kanada (egyéb): 1-800-474-6836 Chile: 800-360-999 Kolumbia: 01-800-51-HP-INVENT Costa Rica:

0-800-011-4114 + 1-800-711-2884 Ecuador (Andinatel):

999-119 + 1-800-711-2884 Ecuador (Pacifitel):

1-800-225-528 + 1-800-711-2884 Guatemala: 1-800-999-5105 Mexikó (Mexikóváros): (55) 5258-9922 Mexikó (egyéb): 01-800-472-6684 Panama: 001-800-711-2884 Peru: 0-800-10111 Venezuela: 0-800-4746-8368 Jamaica: 1-800-7112884 Dominikai Köztársaság: 1-800-711-2884 Trinidad és Tobago: 1-800-711-2884 Amerikai Egyesült Államok:

1-800-474-6836

Európa

Ausztria: +43 (0) 820 87 4417 Belgium (francia): 070 300 004 Belgium (flamand): 070 300 005 Cseh Köztársaság: +42 (0) 2 61307310 Dánia: +45 70202845 Finnország: +358 (0) 203 66 767 Franciaország: +33 (0) 892 6960 22 Németország: +49 (0) 180 5652 180 Görögország: + 30 10 6073 603 Magyarország: +36 (0) 1 382 1111 Írország: 1890 923902 Olaszország: 848 800 871 Luxemburg (francia): 900 40 006 Luxemburg (német): 900 40 007 Hollandia: 0900 2020 165 Norvégia: +47 815 62 070 Lengyelország: + 48 22 865 98 00

Portugália: 808 201 492 Románia: +40 1 315 44 42 Oroszország (Moszkva): +7 095 7973520 Oroszország (Szentpétervár):

+ 7 812 346 7997 Szlovákia: + 421 2 6820 8080 Spanyolország: 902 010 059 Svédország: + 46 (0) 77 120 4765 Svájc: 0848 672 672 Ukrajna: + 7 (380 44) 490-3520 Egyesült Királyság: +44 (0) 870 010 4320

Közel-Kelet és Afrika

Algéria: +213 (0) 61 56 45 43 Bahrein: +973 800 728 Egyiptom: + 20 02 532 5222 Izrael: + 972 (0) 9 830 4848 Marokkó: +212 224 04747 Nigéria: +234 1 3204 999 Szaúd-Arábia: +966 800 897 14440 Dél-Afrika (Dél-afrikai Köztársaság):

086 000 1030 Dél-Afrika (egyéb): +27-11 258 9301 Tunézia: + 216 1 891 222 Törökország: +90 216 579 7171 Egyesült Arab Emírségek: 800 4910

Ázsia és Ausztrália

Ausztrália: +61 (3) 8877 8000 (helyi hívás

esetén (03) 8877 8000) Kína: +86 (21) 3881 4518 Hongkong: +852 2802 4098 India: 1 600 447737 Indonézia: +62 (21) 350 3408 Japán (az országon belülről): 0570 000 511 Japán (az országon kívülről):

+81 3 3335 9800 Dél-Korea: +82 1588-3003 Malajzia: 1 800 805 405 Új-Zéland: +64 (9) 356 6640 Fülöp-szigetek: +63 (2) 867 3551 Szingapúr: +65 6272 5300 Tajvan: +886 0 800 010055 Thaiföld: +66 - (0) 2 353 9000 Vietnam: +84 (0) 8 823 4530

66 Felhasználói kézikönyv

Terméktámogatás és jótállás

A HP javítószolgálatának igénybe vétele

Ha a HP digitális kivetítő javításra szorul, hívja telefonon a HP ügyfélszolgálatát. A HP gyakorlott szakembere megállapítja a problémát, és koordinálja a javítási folyamatot. A HP ügyfélszolgálata a legjobb megoldást biztosítja ügyfeleinek azáltal, hogy hivatalos HP-szervizhez vagy HP-kirendeltséghez irányítja őket. A javítás a korlátozott jótállás időtartamára ingyenes. A jótállási időszak letelte után a javítási költség a tulajdonost terheli.

Korlátozott jótállás

A HP a legjobb minőségű szolgáltatásokkal igyekszik biztosítani, hogy ügyfelei teljes mértékben kihasználhassák a HP digitális kivetítőjének képességeit. A jelen korlátozott jótállási nyilatkozat a digitális kivetítőkre vonatkozó szokásos jótállást ismerteti.

Termék Jótállási időszak

A HP digitális kivetítők jótállási időszaka a hátoldalon lévő címkén található (kivéve a táblázatban felsorolt tételek esetében).

A HP digitális kivetítő (a kivetítővel együtt kapott vagy külön megvásárolt) lámpamodulja.

A HP digitális kivetítőhöz tartozó vezetékek, távirányító és egyéb (a kivetővel együtt kapott) alkatrészek.

A HP digitális kivetítőhöz külön megvásárolt kábelek, vezetékek, adapterek és távirányító.

A címkén feltüntetett számú év, például: 1YR = egy év, 3YR = három év

Alkatrészcserére és javítási munkára szóló korlátozott jótállás.

Egy év vagy 2000 órányi használat (amelyik előbb lejár)

Korlátozott hardverjótállás. A kivetítőével megegyező időszak

Korlátozott hardverjótállás.

Egy év Korlátozott hardverjótállás.

Korlátozott jótállásról szóló nyilatkozat HP digitális kivetíthöz

A korlátozott jótállási kötelezettség érvényessége

1. A Hewlett-Packard cég (HP) garantálja a végfelhasználónak, hogy az előzőekben meghatározott HP-termékek anyaga és kivitelezése hibátlan marad a fent megadott időtartamon belül, amely időtartam a vásárlás dátumával veszi kezdetét. A vásárlás dátumát az ügyfélnek kell igazolnia.

2. Szoftvertermékek esetében a HP által vállalt jótállás korlátozott, az csak a programutasítások végrehajtásának hibáira terjed ki. A HP nem garantálja a termékek megszakítás nélküli vagy hibamentes működését.

Felhasználói kézikönyv 67

Terméktámogatás és jótállás

3. A HP korlátozott jótállása csak a termék normál, előírás szerinti használata során jelentkező meghibásodásokra érvényes, és nem vonatkozik az alábbi esetekre:

Nem megfelelő vagy elégtelen karbantartás, illetve engedély nélküli

❏

módosítás. Nem a HP által biztosított szoftver, csatoló, adathordozó, alkatrészek

❏

vagy tartozékok használata. A termékjellemzőkben megadott paramétereken kívül történő üzemeltetés.

❏

4. Ha a HP a vonatkozó jótállási időn belül értesül a HP jótállása alá tartozó bármely hardverelem meghibásodásáról, a hibás terméket saját belátása szerint javítja vagy cseréli.

5. Amennyiben a javítást vagy a cserét a HP nem tudja elvégezni, a meghibásodásról szóló értesítés megérkezését követően a jótállás hatálya alá tartozó hibás termék vételárát elfogadható időn belül visszafizeti a vásárlónak.

6. A HP nincs javításra, cserére vagy visszafizetésre kötelezve mindaddig, amíg az ügyfél a hibás terméket vissza nem küldi a HP-nek.

7. Bármely cseretermék lehet új vagy újszerű is, amennyiben működőképessége legalább azonos a kicserélt termékével.

8. A HP-termékek tartalmazhatnak újból feldolgozott, az újéval azonos teljesítményű, esetlegesen korábban használt alkatrészeket is.

9. A HP korlátozott jótállása minden olyan országban érvényes, ahol a hatálya alá tartozó HP-terméket maga a HP forgalmazza.

A jótállás korlátozásai

A HELYI JOGI SZABÁLYOZÁS KERETEIN BELÜL SEM A HP, SEM KÜLSŐ SZÁLLÍTÓI NEM VÁLLALNAK EGYÉB (KIFEJEZETT VAGY BELEÉRTETT) JÓTÁLLÁST A HP TERMÉKEIVEL KAPCSOLATBAN, ÉS VISSZAUTASÍTJÁK AZ ELADHATÓSÁGRA, A KIELÉGÍTŐ MINŐSÉGRE, VALAMINT A SPECIÁLIS CÉLOKRA VALÓ ALKALMASSÁGRA VONATKOZÓ RÉSZJÓTÁLLÁST ÉS FELTÉTELEKET.

A felelősség korlátozásai

1. A helyi jogi szabályozás keretein belül a jelen jótállási nyilatkozatban biztosított jogorvoslati lehetőségek a vásárló kizárólagos jogorvoslati lehetőségei.

2. A HELYI JOGI SZABÁLYOZÁS KERETEIN BELÜL – A JELEN NYILATKOZATBAN MEGJELÖLT KÖTELEZETTSÉGEK KIVÉTELÉVEL – A HP ÉS KÜLSŐ SZÁLLÍTÓI SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NEM FELELNEK A KÖZVETLEN, KÖZVETETT, KÜLÖNLEGES VAGY VÉLETLENSZERŰ KÁROKÉRT SEM JÓTÁLLÁS, SEM SZERZŐDÉS ESETÉN, MÉG AKKOR SEM, HA A VÁSÁRLÓT ELŐZETESEN NEM TÁJÉKOZTATTÁK EZEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRŐL.

68 Felhasználói kézikönyv

Terméktámogatás és jótállás

Helyi jogi szabályozás

1. E nyilatkozat alapján az ügyfél az őt megillető jogokkal élhet. Az ügyfél

ettől eltérő jogokkal is rendelkezhet, amelyek az Amerikai Egyesült Államokban államonként, Kanadában tartományonként, a világon pedig országonként változhatnak.

2. Amennyiben ezen jótállási nyilatkozat egyes részei ellentmondanak a helyi

jogi szabályozásnak, a jótállási nyilatkozatot úgy kell értelmezni, hogy az ellentmondás megszűnjön. Ez esetben a nyilatkozat bizonyos kizárásai és korlátozásai nem alkalmazhatók az ügyfélre. Az Amerikai Egyesült Államok néhány állama, valamint az Amerikai Egyesült Államok területén kívül egyes kormányok (beleértve a kanadai tartományokat is) például:

eleve megakadályozhatják, hogy a jelen jótállási nyilatkozat kizárásai és

❏

korlátozásai korlátozzák a vásárló törvényes jogait (például az Egyesült Királyságban).

más módon korlátozhatják a gyártó kizárásokra és korlátozásokra

❏

vonatkozó lehetőségeit, vagy. az ügyfélnek további jótállási jogokat biztosíthatnak, meghatározhatják

❏

a részjótállás időtartamát, amelyet a gyártó nem utasíthat el, vagy elzárkózhatnak a részjótállás időtartam-korlátozásának engedélyezésétől.

3. AZ AUSZTRÁL ÉS ÚJ-ZÉLANDI FOGYASZTÓI TRANZAKCIÓKRA

VONATKOZÓAN A JELEN NYILATKOZATBAN FOGLALT JÓTÁLLÁSI FELTÉTELEK NEM ZÁRJÁK KI, NEM KORLÁTOZZÁK ÉS NEM MÓDOSÍTJÁK A TERMÉK ELADÁSÁRA VONATKOZÓ KÖTELEZŐ, TÖRVÉNY ÁLTAL SZABÁLYOZOTT JOGOKAT (KIVÉVE A TÖRVÉNY ÁLTAL ENGEDÉLYEZETT MÉRTÉKIG), HANEM AZOK KIEGÉSZÍTÉSEKÉNT ÉRTELMEZENDŐK.

Felhasználói kézikönyv 69

Terméktámogatás és jótállás

70 Felhasználói kézikönyv

További tudnivalók

Ebben a fejezetben a kivetítővel kapcsolatos műszaki adatokat, biztonsági előírásokat és egyéb jogi információt találja meg.

Mszaki adatok

A HP folyamatos termékfejlesztésének következtében az itt közölt adatok előzetes értesítés nélkül változhatnak. A legújabb adatokat a HP http://www.hp.com címen elérhető webhelyén találja.

A kivetítő műszaki adatai

Méret 524 × 400 × 320 mm

Súly 10,5 kg

Felbontás SVGA (800 × 600)

Szabvány DLP

Belső DVD-lejátszó Kompatibilitás: DVD-video (Dolby Digital és Dolby Pro Logic,

digitális hangkimenethez csatlakoztatott DTS rendszerrel), DVD+R/RW, DVD-R/RW, VCD, SVCD, JPG formátumú képek, MP3-fájlok, CDDA (szabványos zenei CD), CD-R, CD-R/RW, Kodak Picture CD

Videocsatlakozók S-video (mini-DIN)

Kompozit video (RCA) Komponens video (3 RCA) DVI-I

Hangcsatlakozók 5,1 rendszerű digitális hangkimenet (1 RCA, koaxiális)

Sztereó hangkimenet (2 RCA) Sztereó hangbemenet (2 RCA)

Egyéb csatlakozók Szervizcsatlakozó (kizárólag szervizelési célra)

Felhasználói kézikönyv 71

További tudnivalók

A kivetítő műszaki adatai (folytatás)

Video-kompatibilitás NTSC: 3,58 MHz és 4,43 MHz

PAL: B, D, G, H, I, M, N SECAM: B, D, G, K, K1, L HDTV: 480i/p, 575i/p, 720p, 1080i DVI HDCP-vel Számítógép-videokimenet SXGA felbontásig

(DVI-I csatlakozóval)

Infravörös vevőegység A kivetítő eleje és hátulja

Lámpaegység 210 watt teljesítményű lámpa

4000 órás átlagos élettartam (az eredeti fényerő felére csökkenéséig)

Tartalék lámpamodul: L1731A

Optika 1,7–2,0 vetítési arány (távolság/szélesség)

1–10 m közötti fókusztartomány 128%-os eltolás (félmagassághoz viszonyítva) 1,16:1 arányú optikai zoom

Világítószerkezet 0,55 hüvelykes, 12° DDR DMD

Hangrendszer 60 W teljes csúcsteljesítmény

Csatornánként 15 W csúcsteljesítményű sztereó hangszórók (csatornánként kettő, előre és hátra néző hangszóró)

30 W csúcsteljesítményű mélynyomó

Zajterhelés kevesebb, mint 34 dBA

Függőleges döntési szög

Függőleges trapéztorzítás korrigálása

72 Felhasználói kézikönyv

±10°

±20%

A kivetítő műszaki adatai (folytatás)

Áramellátás 100–240 V, 50–60 Hz

Környezet Üzemi:

Hőmérséklet: 5–35°C Páratartalom: 80% relatív nedvességtartalom

(nem lecsapódó) Üzemeltetési magasság: legfeljebb 3000 méter és 25 °C

Táro lási:

Hőmérséklet: -20–60 °C Páratartalom: 80% relatív nedvességtartalom

(nem lecsapódó) Üzemeltetési magasság: legfeljebb 12 000 m

További tudnivalók

Felhasználói kézikönyv 73

További tudnivalók

Videoüzemmód kompatibilitása

Kompatibilitás Felbontás Frissítési időközök (Hz)

Analóg

VGA 640 x 350 70; 85

640 x 400 85

640 x 480 60; 66,66; 66,68; 72; 75; 85; 117; 120

720 x 400 70; 85

SVGA 800 x 600 56; 60; 72; 75; 85; 95

832 x 624 74.55

XGA 1 024 x 768 60, 70, 75, 85, 95

1 152 x 870 75; 75,06

1 280 x 960 75

SXGA 1 280 x 1 024 60; 75

SXGA+ 1 400 x 1 050 60

Digitális

VGA 640 x 350 70; 85

640 x 400 85

640 x 480 60; 72; 75; 85

720 x 400 70; 85

SVGA 800 x 600 56; 60; 72; 75; 85

XGA 1 024 x 768 60; 70; 75

SXGA 1 280 x 1 024 60; 75

SXGA+ 1 400 x 1 050 60

74 Felhasználói kézikönyv

További tudnivalók

Biztonsági tudnivalók

A lézereszközökkel kapcsolatos biztonsági tudnivalók

Ez a termék egy lézert alkalmazó DVD-lejátszót tartalmaz. Az esetleges szemsérülések elkerülése érdekében az eszköz fedelének eltávolítását vagy az eszköz szervizelését csak szakembernek szabad végeznie. Az itt leírt eljárásoktól eltérő ellenőrzés, átalakítás vagy használat következtében veszélyes sugárzás érheti a felhasználót.

Figyelem! Ha a fiók nyitva van, látható és láthatatlan lézersugárzás keletkezik. A sérülések megelzése érdekében ne tegye ki szemét a lézersugár közvetlen hatásának.

A lézer adatai

Típus: Félvezető, két hullámhosszú lézer

■

Hullámhossz DVD esetében: 650 nm

■

Hullámhossz CD esetében: 780 nm

■

Optikai kimenő teljesítmény DVD esetében: 7 mW

■

Optikai kimenő teljesítmény CD esetében: 7 mW

■

LED-ekkel kapcsolatos biztonsági tudnivalók

A digitális kivetítőn található infravörös portokat és a távirányítót az IEC 825-1 (EN60825-1) nemzetközi szabvány első osztályú LED-eszközként (fénykibocsátó dióda) sorolja be. Ez az eszköz nem tekinthető ártalmasnak, de a következő elővigyázatossági intézkedéseket ajánlatos megtenni:

Ha az eszközt javítani kell, lépjen kapcsolatba egy hivatalos HP

■

szervizközponttal. Ne módosítsa az eszközt.

■

Ne tegye ki szemét az infravörös LED-sugár közvetlen hatásának.

■

Ne feledje, hogy a sugár láthatatlan. Az infravörös LED-sugarat ne kísérelje meg optikai eszközzel megtekinteni.

■

Felhasználói kézikönyv 75

További tudnivalók

A higanyt tartalmazó részegységekkel kapcsolatos biztonsági elírások

Figyelem! A kivetít lámpája kis mennyiség higanyt tartalmaz. A lámpa összetörése esetén megfelelen szellztesse ki a helyiséget. Környezetvédelmi megfontolásokból

a lámpaegység hulladékként történ kezelése szabályozás alá eshet. A lámpaegység begyjtésével vagy újrahasznosításával kapcsolatban forduljon a helyi hatóságokhoz vagy keresse fel az Electronic Industries Alliance (EIA) webhelyét a http://www.eiae.org címen.

Jogi tudnivalók

Az alábbi szakaszok ismertetik, hogy a digitális kivetítő egyes térségekben milyen szabályozásoknak felel meg. A kivetítő bármely olyan módosítása, amelyet a HP nem hagy kifejezetten jóvá, megszüntetheti a felhasználó jogát a kivetítő ezen régiókban történő üzemeltetésére.

Nemzetközi érvény7 információ

Az egyéb jogi tudnivalók közötti eligazodás céljából a számítógépet szabályozásazonosító számmal látták el. Az egyes típusokhoz tartozó azonosító számot a kompatibilitási nyilatkozatban találja. Ne feledje, hogy ez az azonosító szám nem azonos a terméknévvel és a termékszámmal.

76 Felhasználói kézikönyv

További tudnivalók

Gyártó neve: Hewlett-Packard Company

Az ISO/IEC 22. számú útmutató és az EN 45014 szabvány szerint

Gyártó címe: Hewlett-Packard Company

Kijelenti, hogy az alábbi termék(ek):

Termék megnevezése: Instant Cinema Típusszám: ep9010 sorozat Szabályozásazonosító: CRVSB-04ZO Megfelel(nek) az alábbi termékszabványoknak: Biztonság: IEC 60950:1999/ EN 60950:2000

IEC 60825-1:1993 +A1 / EN 60825-1:1994 +A11 Class 1 LED GB4943-1995

EMC EN 55022: 1998 Class B [1]

CISPR 24:1997 / EN 55024: 1998 IEC 61000-3-2:1995 / EN 61000-3-2:2000 IEC 61000-3-3:1994 / EN 61000-3-3:1995+A1:2001 GB9254-1998 FCC Title 47 CFR, Part 15 Class B/ANSI C63.4:1992 AS/NZS 3548:1995 Rules and Regulations of Class B

Kiegészítő információ:

Ezen termék megfelel az alábbi irányelveknek, és ennek alapján a CE jelzést viseli:

- alacsony feszültséggel kapcsolatos irányelv: 73/23/EEC

- EMC irányelv: 89/336/EEC [1] A terméket szokásos Hewlett-Packard személyi számítógépes konfiguráción tesztelték. Az eszköz megfelel az FCC szabályzat 15. részének. A működtetésnek a következő két feltételnek kell eleget tennie: (1) az eszköz nem okozhat káros interferenciát, valamint (2) az eszköznek minden interferenciát el kell viselnie, beleértve a nemkívánatos működést előidéző interferenciákat is. Corvallis, Oregon, 01.07.04

Kompatibilitási nyilatkozat

Digital Projection & Imaging 1000 NE Circle Blvd. Corvallis, OR 97330-4239

Európában a következő helyen lehet érdeklődni a jogi tudnivalókkal kapcsolatban: Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, 71034 Boeblingen, Németország. Telefax: +49 70 31 14 31 43 Amerikai Egyesült Államok: Hewlett-Packard Co., Corporate Product Regulations Manager, 3000 Hanover Street, Palo Alto, CA 94304. Telefon: (650) 857-1501.

Steve Brown vezérigazgató

Felhasználói kézikönyv 77

További tudnivalók

78 Felhasználói kézikönyv

Tárgymutató

analóg videoüzemmód

kompatibilitása

áramellátás

bekapcsolás csatlakoztatás kikapcsolás

audio – lásd: hang

beállítás

alapbeállítások hang

36, 45

kép

33,

mélynyomó beállítás első használatkor belső DVD-lejátszó

használat

hibaelhárítás biztonsági tudnivalók

CD-k

képek megjelenítése

lejátszás, videolemez

lejátszása

zene lejátszása csatlakoztatás

áramellátás

DVI jelforrás

hangjelforrás

hangrendszer képminőség komponens videojelforrás komponensvideo-jelforrás SCART jelforrás S-video jelforrás számítógép

15, 19,

diagnosztika digitális hang – lásd: hang DVD-k

DVD-menü lejátszás

DVD-lejátszó

hangkimenet használat, belső lejátszó

használata hibaelhárítás külső lejátszó használata

DVI video

csatlakozó jelforrás csatlakoztatása számítógép csatlakoztatása

figyelmeztető LED-ek

elhelyezés hibaelhárítás jelentés

fókusz

Tárgymutató

gombok

elhelyezés menü megnyitása

hang

beállítás csatlakozók csatlakoztatás

hibaelhárítás hangerő, beállítás házimozi hibaelhárítás

bekapcsolás

belső DVD-lejátszó

figyelmeztető LED-ek

folyamatos üzemelés

hang

kép

távirányító higanyt tartalmazó

részegységekkel kapcsolatos biztonsági előírások

HP terméktámogatás

36,

irányzás, kivetítő

javítószolgálat jogi tudnivalók jótállás JPG formátumú képek,

megjelenítés

kábelek

csatlakozók

hossz

minőség

kapcsolás, be- és kikép

arány dőlt oldalvonal

korrigálása 35

fókusz

hibaelhárítás képtípusok minőség

nagyítás (zoom) képek, megjelenítés CD-ről képernyőmenü

DVD-menü

használat

listája

nyelv képminőség képtípusok komponens video

csatlakozó

jelforrás csatlakoztatása kompozit video

csatlakozó

jelforrás csatlakoztatása

15, 19,

19,

59 32

lámpa cseréje lámpa, csere LED-ek – lásd: lámpa;

figyelmeztető LED-ek

LED-ekkel kapcsolatos

biztonsági tudnivalók

lézereszközök, biztonság

mélynyomó

beállítás

elhelyezés menü – lásd: képernyőmenü MP3 formátumú zene,

lejátszás 41

műszaki adatok

Tárgymutató

nagyítás (zoom) nyelv, módosítás

objektív

fedél

tisztítás

PC, csatlakoztatás

SCART S-video

szállítás, kivetítő számítógép, csatlakoztatás szerviz szoba elrendezése

csatlakozó jelforrás csatlakoztatása

tartozékok távirányító

elemek behelyezése

gombok hibaelhárítás

menü megnyitása terméktámogatás tisztítás

vászon

elhelyezés

kiválasztás vetített kép – lásd: kép VGA, csatlakoztatás videojelforrások

kiválasztás

megjelenítés videoüzemmód kompatibilitása

YPbPr – lásd: komponens video

zenei CD-k

Tárgymutató

 2004 Hewlett-Packard Development Company, L.P.

Készült Kínában

www.hp.com

5990-3676

A higanyt tartalmazó részegységekkel kapcsolatos biztonsági előírások

Figyelem! A kivetítő lámpája kis mennyiségű higanyt tartalmaz. A lámpa összetörése esetén megfelelően szellőztesse ki a helyiséget, dobja ki a lámpa közelében található élelmiszereket és italokat, és alaposan tisztítsa meg az asztal felületét a kivetítő körül. A terület megtisztítása és a törött lámpa leselejtezése után mosson kezet. Környezetvédelmi megfontolásokból a lámpaegység hulladékként történő kezelése szabályozás alá eshet. A lámpaegység begyűjtésével vagy újrahasznosításával kapcsolatban forduljon a helyi hatóságokhoz vagy keresse fel az Electronic Industries Alliance (EIA) webhelyét (www.eiae.org). A lámpára vonatkozó biztonsági információk a következő webhelyen találhatók: www.hp.com/hpinfo/globalcitizenship/environment/productdata.

Hp EP9010, EP9012 QUICK SETUP GUIDE [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalomjegyzék

Üzembe helyezés

A doboz tartalma

Hátlap

Távirányító

Tartozékok

Az elrendezés megtervezése

Áramellátás biztosítása

Videojelforrás csatlakoztatása

Komponens videojelforrás csatlakoztatása

S-video jelforrás csatlakoztatása

Kompozit videojelforrás csatlakoztatása

DVI jelforrás csatlakoztatása

SCART jelforrás csatlakoztatása

Hangrendszer csatlakoztatása

Több videojelforrás csatlakoztatása

Számítógép csatlakoztatása

Alapbeállítások végrehajtása

Jelforrás kiválasztása

A fókusz és a nagyítás beállítása

A képtípus módosítása

A képarány beállítása

DVD-k és CD-k lejátszása

A beépített DVD-lejátszó használata

DVD lejátszása

A DVD-menü megnyitása

Képek megjelenítése

Zenei CD-k lejátszása

Videojel megjelenítése

Videojelforrás megjelenítése

A kép elrejtése vagy megjelenítése

A kép és a hang beállítása

A kép beállítása

A hang beállítása

Input (Bemenet) menü

Picture (Kép) menü

Sound (Hang) menü

Setup (Alapbeállítások) menü

Help (Súgó) menü

A lámpaegység cseréje

A távirányító elemeinek cseréje

Problémamegoldás

Hibaelhárítási javaslatok

A vetített képpel kapcsolatos problémák

A DVD-lejátszóval kapcsolatos problémák

Hangproblémák

A folyamatos üzemeléssel kapcsolatos problémák

A távirányítóval kapcsolatos problémák

Terméktámogatás és jótállás

Terméktámogatás

Kapcsolatfelvétel a HP ügyfélszolgálatával

2. lépés: HP elektronikus támogatás

3. lépés: HP telefonos támogatás

A HP javítószolgálatának igénybe vétele

Korlátozott jótállás

A korlátozott jótállási kötelezettség érvényessége

A jótállás korlátozásai

Helyi jogi szabályozás

További tudnivalók

Biztonsági tudnivalók

A lézereszközökkel kapcsolatos biztonsági tudnivalók

A lézer adatai

LED-ekkel kapcsolatos biztonsági tudnivalók

Jogi tudnivalók

Tárgymutató
