Hardware-Referenzhandbuch – Small Form
Factor-Modell der dc5750 Serie
HP Compaq Business PC
© Copyright 2006 Hewlett-Packard
Development Company, L.P. Inhaltliche
Änderungen dieses Dokuments behalten wir
uns ohne Ankündigung vor.
Microsoft und Windows sind Marken der
Microsoft Corporation in den USA und/oder
anderen Ländern.
Die Garantien für HP Produkte werden
ausschließlich in der entsprechenden, zum
Produkt gehörigen Garantieerklärung
beschrieben. Aus dem vorliegenden
Dokument sind keine weiter reichenden
Garantieansprüche abzuleiten. HewlettPackard („HP“) haftet nicht für technische
oder redaktionelle Fehler oder
Auslassungen in diesem Dokument. Ferner
übernimmt sie keine Haftung für Schäden,
die direkt oder indirekt auf die Bereitstellung,
Leistung und Nutzung dieses Materials
zurückzuführen sind. Die Haftung für
Schäden aus der Verletzung des Lebens,
des Körpers oder der Gesundheit, die auf
einer fahrlässigen Pflichtverletzung durch
HP oder einer vorsätzlichen oder
fahrlässigen Pflichtverletzung eines
gesetzlichen Vertreters oder
Erfüllungsgehilfen von HP beruhen, bleibt
hierdurch unberührt. Ebenso bleibt hierdurch
die Haftung für sonstige Schäden, die auf
einer grob fahrlässigen Pflichtverletzung
durch HP oder auf einer vorsätzlichen oder
grob fahrlässigen Pflichtverletzung eines
gesetzlichen Vertreters oder
Erfüllungsgehilfen von HP beruht, unberührt.
Dieses Dokument enthält urheberrechtlich
geschützte Informationen. Ohne schriftliche
Genehmigung der Hewlett-Packard
Company darf dieses Dokument weder
kopiert noch in anderer Form vervielfältigt
oder übersetzt werden.
Hardware-Referenzhandbuch
HP Compaq Business PC
Small Form Factor-Modell der dc5750 Serie
Erste Ausgabe (Oktober 2006)
Dokumenten-Teilenummer: 433370-041
Allgemeines
In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses
Computermodells.
ACHTUNG! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr
bei Nichtbefolgen der Anleitungen hin.
VORSICHT In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden
oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
Hinweis In dieser Form gekennzeichneter Text weist auf wichtige Zusatzinformationen hin.
DEWW iii
iv Allgemeines DEWW
Inhaltsverzeichnis
1 Produktmerkmale
Merkmale der Standardkonfiguration ................................................................................................... 1
Komponenten auf der Vorderseite ....................................................................................................... 2
Komponenten auf der Rückseite .......................................................................................................... 3
Tastatur ................................................................................................................................................ 4
Verwenden der Windows-Logo-Taste ................................................................................. 5
Besondere Mausfunktionen .................................................................................................................. 6
Position der Seriennummer .................................................................................................................. 6
2 Hardware-Aufrüstung
Wartungsfreundlichkeit ......................................................................................................................... 7
Warnhinweise und Vorsichtsmaßnahmen ............................................................................................ 7
Verwenden des Small Form Factor-Computers als Tower-System ..................................................... 8
Entfernen der Abdeckung ................................................................................................................... 10
Anbringen der Abdeckung .................................................................................................................. 11
Entfernen der Frontblende ................................................................................................................. 12
Entfernen der Laufwerksblenden ....................................................................................................... 13
Anbringen der Frontblende ................................................................................................................. 14
Einsetzen von zusätzlichem Speicher ................................................................................................ 15
DIMM-Module .................................................................................................................... 15
DDR2-SDRAM-DIMMs ...................................................................................................... 15
Bestücken von DIMM-Steckplätzen ................................................................................... 16
Einsetzen von DIMMs ........................................................................................................ 17
Entfernen oder Einsetzen einer Erweiterungskarte ............................................................................ 21
Position der Laufwerke ....................................................................................................................... 27
Ein- und Ausbauen von Laufwerken .................................................................................................. 28
Herausnehmen eines optischen Laufwerks ....................................................................... 30
Einbauen eines optischen Laufwerks in den externen 5,25-Zoll-Laufwerksschacht ......... 31
Entfernen eines Diskettenlaufwerks .................................................................................. 34
Einbauen eines Diskettenlaufwerks in den externen 3,5-Zoll-Laufwerksschacht .............. 36
Entfernen und Ersetzen des primären internen 3,5-Zoll-SATA-Festplattenlaufwerks ....... 39
Anhang A Technische Daten
Anhang B Batterieaustausch
Anhang C Externe Sicherheitsgeräte
Anbringen eines Sicherheitsschlosses ............................................................................................... 51
DEWW v
Kabel-Diebstahlsicherung .................................................................................................. 51
Vorhängeschloss ............................................................................................................... 52
Anhang D Elektrostatische Entladung
Vermeiden von Schäden durch elektrostatische Entladungen ........................................................... 53
Erdungsmethoden .............................................................................................................................. 53
Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung
Betriebshinweise und allgemeine Pflegehinweise .............................................................................. 55
Vorsichtsmaßnahmen für optische Laufwerke ................................................................................... 57
Betrieb ............................................................................................................................... 57
Reinigen ............................................................................................................................. 57
Sicherheit ........................................................................................................................... 57
Transportvorbereitung ........................................................................................................................ 57
Index ................................................................................................................................................................... 59
vi DEWW
1 Produktmerkmale
Merkmale der Standardkonfiguration
Die Merkmale der HP Compaq Small Form Factor-Computer sind von Modell zu Modell unterschiedlich.
Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und
Software, wenn Sie das Diagnosedienstprogramm ausführen (nur für bestimmte Modelle). Anleitungen
zur Verwendung des Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch auf der
Documentation and Diagnostics CD.
Hinweis Der Small Form Factor-Computer kann auch als Tower-System verwendet werden.
Weitere Informationen hierzu finden Sie im Abschnitt
Computers als Tower-System in diesem Handbuch.
Verwenden des Small Form Factor-
Abbildung 1-1 Small Form Factor-Konfiguration
DEWW Merkmale der Standardkonfiguration 1

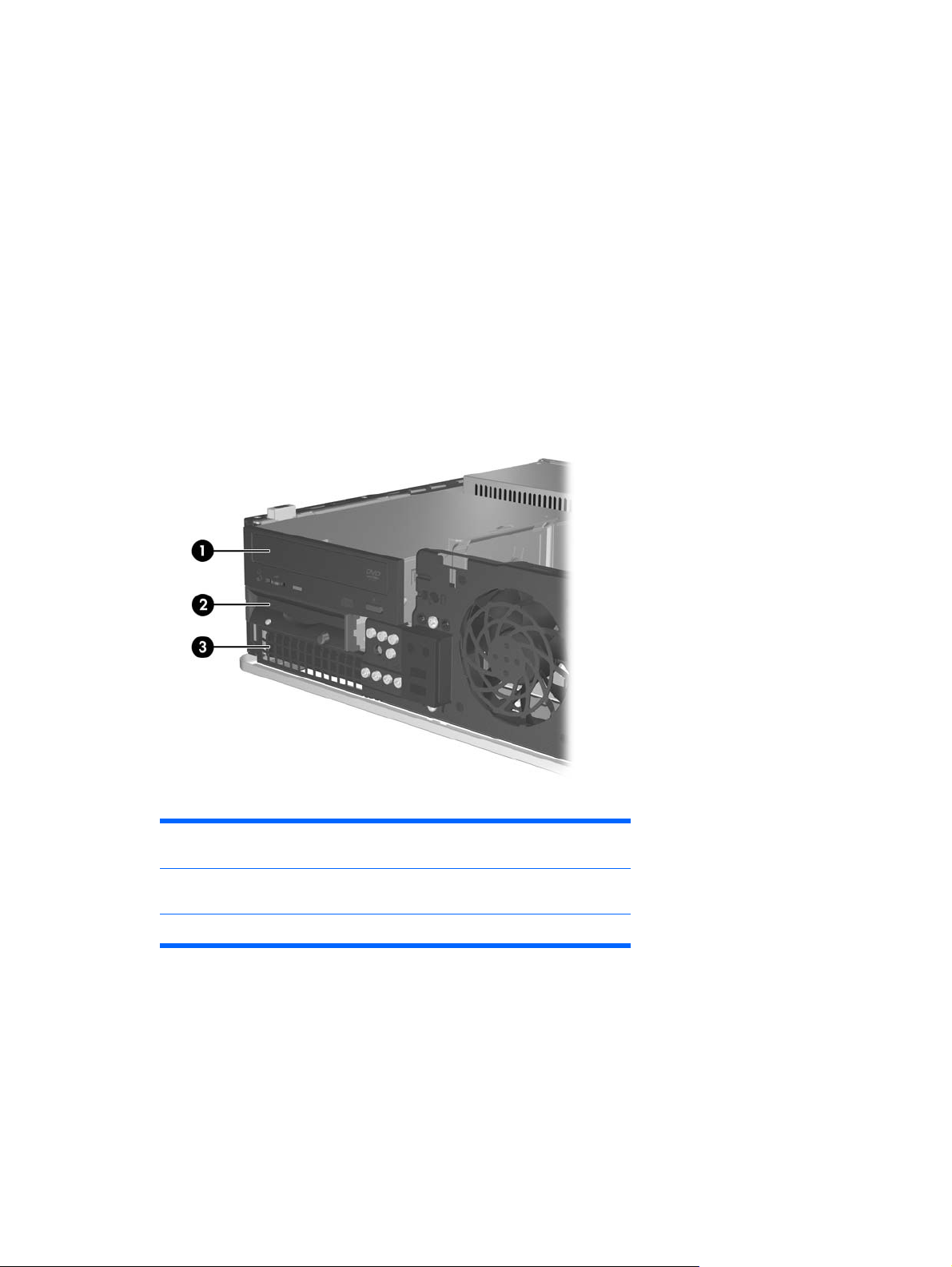

Komponenten auf der Vorderseite
Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein.
Tabelle 1-1 Komponenten auf der Vorderseite
1 Optisches 5,25-Zoll-Laufwerk
2 LED-Anzeige des optischen Laufwerks 8 LED-Anzeige des Diskettenlaufwerks (optional)
3 Auswurftaste für optisches Laufwerk 9 Diskettenauswurftaste (optional)
4 Dual-State-Netzschalter 10 USB (Universal Serial Bus) 2.0-Anschlüsse
5 LED-Anzeige des Festplattenlaufwerks 11 Mikrofonanschluss
6 Betriebsanzeige 12 Kopfhöreranschluss
Hinweis Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD-R/
RW-Laufwerk bzw. um ein CD-RW-/DVD-Combo-Laufwerk.
Die Betriebsanzeige leuchtet in der Regel grün, wenn der Computer eingeschaltet ist. Wenn sie rot blinkt, liegt
ein Problem mit dem Computer vor, und es wird ein Diagnosecode angezeigt. Weitere Informationen für die
Code-Deutung finden Sie im Fehlerbeseitigungs-Handbuch auf der Documentation and Diagnostics CD.
1
Einige Modelle verfügen über eine Laufwerksblende für den 5,25-Zoll-Laufwerksschacht.
2
Einige Modelle verfügen über eine Laufwerksblende für den 3,5-Zoll-Laufwerksschacht. Ein
1
7 3,5-Zoll-Diskettenlaufwerk (optional)
2
optionales Medienkartenlesegerät ist für diesen Laufwerksschacht von HP erhältlich. Sie können in
diesen Laufwerksschacht auch eine zweite SATA-Festplatte installieren.
2 Kapitel 1 Produktmerkmale DEWW
Komponenten auf der Rückseite
Tabelle 1-2 Komponenten auf der Rückseite
1 Netzkabelanschluss 7 RJ-45-Netzwerkanschluss
2 Spannungsumschalter 8 Paralleler Anschluss
3 PS/2-Mausanschluss (grün) 9 Monitoranschluss
4 PS/2-Tastaturanschluss (lila) 10 Audio-Ausgang für Audio-Geräte mit
5 Universal Serial Bus (USB) 11 Audio-Eingang (blau)
6 Serieller Anschluss
Hinweis Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein.
Der Monitoranschluss auf der Systemplatine ist inaktiv, wenn eine PCI-Express-Grafikkarte im Computer
eingesetzt ist. Der integrierte Grafi – Controller kann aktiviert werden, wenn eine neue Grafikkarte mit ATIGrafik-Controller im PCIe x16 Steckplatz installiert ist.
Wenn eine PCI-Grafikkarte installiert ist, können die Anschlüsse auf der Karte und auf der Systemplatine
gleichzeitig genutzt werden. Zur Nutzung beider Anschlüsse müssen jedoch einige Einstellungen in
Computer Setup geändert werden. Weitere Informationen zur Boot-Reihenfolge finden Sie im Computer
Setup (F10) Utility-Handbuch auf der Documentation and Diagnostics CD.
Der DVI-D-Anschluss funktioniert nur mit Bildschirmen mit DVI-Eingang.
Die Audio-Eingang- und Audio-Ausgang-Anschlüsse können zu Eingang-, Ausgang- oder
Mikrofonanschlüssen „umfunktioniert“ werden, indem Sie auf das Symbol des Realtek HD Audio Manager
(ein roter Lautsprecher) in der Taskleiste bzw. auf den Realtek-Eintrag in der Systemsteuerung des
Betriebssystems klicken und die Schaltfläche für das Ändern der Funktion (Retasking Enable) auswählen.
1
Ein optionaler zweiter serieller Port, der in einen Erweiterungssteckplatz auf der Rückseite des
1
12 DVI-D (Digital Video Interface)-
eigenem Netzteil (grün)
Monitoranschluss
Computers installiert wird, ist von HP erhältlich.
DEWW Komponenten auf der Rückseite 3
Tastatur
Tabelle 1-3 Tastaturkomponenten
1 Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten
2 Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und
3 Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num,
4 Ziffernblock Funktioniert wie die Tastatur eines Taschenrechners.
5 Pfeiltasten Zum Navigieren durch ein Dokument oder eine Website. Mit diesen Tasten kann
6 Strg-Tasten Werden in Kombination mit einer anderen Taste gedrückt, wobei die Funktion von
7 Anwendungstaste
8 Windows-Logo-Tasten
9 Alt-Tasten Werden in Kombination mit einer anderen Taste gedrückt, wobei die Funktion von
1
Diese Tasten sind nicht auf allen Tastaturen vorhanden.
1
Software-Anwendungen.
Bild ab.
Feststelltaste, Rollen).
der Cursor über die Tastatur nach links und rechts sowie nach oben und unten
bewegt werden.
der jeweiligen Anwendung abhängt.
Öffnet Kontextmenüs in einer Microsoft Office-Anwendung (wie die rechte
Maustaste). Zum Ausführen von weiteren Funktionen in anderen SoftwareAnwendungen.
1
Zum Öffnen des Startmenüs in Microsoft Windows. Wird in Verbindung mit anderen
Tasten gedrückt, um weitere Funktionen auszuführen,
der jeweiligen Anwendung abhängt.
4 Kapitel 1 Produktmerkmale DEWW
Verwenden der Windows-Logo-Taste
Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter
Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden
Sie im Abschnitt
Windows-Logo-Taste Zeigt das Startmenü an bzw. blendet es aus.
Windows-Logo-Taste + d Zeigt den Desktop an.
Windows-Logo-Taste + m Minimiert alle offenen Anwendungsfenster auf Symbolgröße.
Tastatur.
Umschalttaste + Windows-Logo-Taste + m Macht die Wirkung der Tastenkombination Windows-Logo + m
Windows-Logo-Taste + e Ruft das Dialogfeld Arbeitsplatz auf.
Windows-Logo-Taste + f Ruft das Fenster Suchen nach: Alle Dateien auf.
Windows-Logo-Taste + Strg + f Ruft das Fenster Suchen nach: Computer auf.
Windows-Logo-Taste + F1 Ruft die Windows-Hilfe auf.
Windows-Logo-Taste + l Sperrt Ihren Computer, wenn Sie mit einer Netzwerk-Domäne
Windows-Logo-Taste + r Ruft das Dialogfeld Ausführen auf.
Windows-Logo-Taste + u Ruft den Hilfsprogramm-Manager auf.
Windows-Logo-Taste + Tab Aktiviert die nächste Schaltfläche in der Task-Leiste.
rückgängig.
verbunden sind, oder ermöglicht einen Benutzerwechsel, wenn
Sie nicht mit einer Netzwerk-Domäne verbunden sind.
DEWW Tastatur 5
Besondere Mausfunktionen
Die meisten Softwareanwendungen unterstützen die Verwendung einer Maus. Die den Maustasten
zugewiesenen Funktionen sind von den verwendeten Softwareanwendungen abhängig.
Position der Seriennummer
Jedem Computer wurde eine eindeutige Seriennummer sowie eine Produkt-ID zugewiesen, die sich auf
der Gehäuseoberseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit
dem Technischen Support in Verbindung setzen.
Abbildung 1-2 Position von Seriennummer und Produkt-ID
6 Kapitel 1 Produktmerkmale DEWW
2 Hardware-Aufrüstung
Wartungsfreundlichkeit
Der Computer ist mit Funktionen ausgestattet, die seine Aufrüstung und Wartung erleichtern. Für die
meisten in diesem Kapitel beschriebenen Installationsverfahren wird kein Werkzeug benötigt.
Warnhinweise und Vorsichtsmaßnahmen
Lesen Sie unbedingt alle relevanten Anleitungen, Vorsichtsmaßnahmen und Warnhinweise in diesem
Handbuch, bevor Sie mit Aufrüstungsarbeiten beginnen.
ACHTUNG! So verringern Sie das Risiko von Verletzungen durch Stromschlag, heiße
Oberflächen oder Feuer:
Ziehen Sie den Netzstecker aus der Steckdose, und warten Sie, bis die internen Komponenten
des Computers abgekühlt sind, bevor Sie sie berühren.
Schließen Sie keine Telekommunikations- oder Telefonanschlusskabel an den NetzwerkController (NIC) an.
Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter ist ein
wichtiges Sicherheitsmerkmal.
Schließen Sie das Netzkabel an eine geerdete Steckdose an, die jederzeit leicht erreichbar ist.
Hinweise zur Vermeidung von Verletzungen erhalten Sie im Handbuch für sicheres und
angenehmes Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des
Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am
Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Sie finden
dieses Handbuch im Internet unter
Diagnostics CD.
VORSICHT Statische Elektrizität kann die elektrischen Komponenten des Computers oder der
optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten
Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen.
Weitere Informationen erhalten Sie in Anhang D,
Wenn der Computer an eine Stromquelle angeschlossen ist, liegt an der Systemplatine stets eine
Spannung an. Ziehen Sie den Netzstecker, bevor Sie den Computer öffnen, um eine
Beschädigung der internen Komponenten des Computers zu verhindern.
http://www.hp.com/ergo sowie auf der Documentation and
Elektrostatische Entladung.
DEWW Wartungsfreundlichkeit 7
Verwenden des Small Form Factor-Computers als TowerSystem
Der Small Form Factor-Computer kann als Tower-System verwendet werden, indem Sie einen
optionalen Tower-Standfuß erwerben. Die HP Logoplatte auf der Frontblende kann sowohl für ein
Desktop- als auch für ein Tower-System angepasst werden.
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Entfernen Sie die Abdeckung des Computers.
6. Entfernen Sie die Frontblende.
7. Drücken Sie die beiden Seiten der Klammer auf der Rückseite der Logoplatte (1) zusammen und
drücken Sie die Klammer nach innen in Richtung der Vorderseite der Blende (2).
8. Drehen Sie die Platte um 90 Grad (3) und ziehen Sie dann die Klammer zurück, um das Logo fest
an der Stelle zu befestigen.
9. Bringen Sie die Frontblende wieder an.
10. Setzen Sie die Abdeckung wieder auf.
8 Kapitel 2 Hardware-Aufrüstung DEWW
11. Stellen Sie den Computer auf, so dass die rechte Seite nach unten zeigt (1), und stellen Sie den
Computer in den Standfuß (2).
Abbildung 2-1 Umwandeln des Desktop-Systems in ein Tower-System
12. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten
Sie den Computer ein.
13. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
VORSICHT Stellen Sie den Computer niemals ohne den Standfuß auf. Der Standfuß
verhindert, dass der Computer umfällt und dadurch beschädigt wird.
Hinweis Stellen Sie sicher, dass auf allen Seiten des Computers ein Abstand von mindestens
10,2 cm frei bleibt.
DEWW Verwenden des Small Form Factor-Computers als Tower-System 9
Entfernen der Abdeckung
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Drücken Sie die Taste (1), um den Riegel zu lösen, mit dem die Abdeckung am Computergehäuse
befestigt ist.
6. Schieben Sie die Abdeckung (2) ungefähr 1,3 cm nach hinten, und heben Sie sie vom Computer
ab.
Abbildung 2-2 Entfernen der Abdeckung
10 Kapitel 2 Hardware-Aufrüstung DEWW
Anbringen der Abdeckung
Richten Sie die Abdeckung am Gehäuse so aus, dass ca. 1,3 cm der Abdeckung am hinteren Rand des
Computers überstehen. Schieben Sie sie dann in die richtige Position.
Abbildung 2-3 Anbringen der Abdeckung
DEWW Anbringen der Abdeckung 11
Entfernen der Frontblende
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Entfernen Sie die Abdeckung des Computers.
6. Drücken Sie den grünen Riegel hinter der oberen rechten Seite der Blende (1) und ziehen Sie erst
die rechte Seite der Blende vom Gehäuse (2) ab, dann die linke Seite.
Abbildung 2-4 Entfernen der Frontblende
12 Kapitel 2 Hardware-Aufrüstung DEWW
Entfernen der Laufwerksblenden
Bei einigen Modellen gibt es Laufwerksblenden, die die externen 3,5-Zoll- und 5,25-ZollLaufwerksschächte abdecken und vor dem Installieren eines Laufwerks entfernt werden müssen. So
entfernen Sie eine Laufwerksblende:
1. Entfernen Sie die Frontblende.
2. Drücken Sie die beiden Feststellriegel der Laufwerksblende in Richtung des äußeren linken
Randes der Blende (1) und ziehen Sie die Laufwerksblende nach innen, um sie zu entfernen (2).
Abbildung 2-5 Entfernen der Laufwerksblende
3. Bringen Sie die Frontblende wieder an.
DEWW Entfernen der Laufwerksblenden 13
Anbringen der Frontblende
Um die Frontblende wieder anzubringen, setzen Sie die beiden Nasen auf der linken Seite der Blende
in die rechteckigen Schlitze am Gehäuse ein (1) und drücken Sie dann die rechte Seite der Blende
gegen das Gehäuse (2), bis sie einrastet.
Abbildung 2-6 Anbringen der Frontblende
14 Kapitel 2 Hardware-Aufrüstung DEWW
Einsetzen von zusätzlichem Speicher
Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic
Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter
Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit
zwei parallelen Kontaktreihen).
DIMM-Module
Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt
werden. In diesen Steckplätzen befindet sich mindestens ein vorinstalliertes DIMM. Für maximale
Speicherunterstützung können Sie die Systemplatine mit bis zu 4 GB Speicher im leistungsstarken Dual
Channel Mode bestücken.
DDR2-SDRAM-DIMMs
Für einen ordnungsgemäßen Systembetrieb müssen die DDR2-SDRAM-DIMMs folgende
Eigenschaften aufweisen:
240-Pin-Industriestandard
●
Ungepuffert, mit PC2-5300 667 MHz kompatibel
●
1,8-V-DDR2-SDRAM-DIMMs
●
Die DDR2-SDRAM-DIMMs müssen außerdem:
CAS-Latenz 4 und 5 für DDR2/667 MHz unterstützen
●
Obligatorische SPD-Daten (SPD = Serial Presence Detect) des JEDEC (Joint Electronic Device
●
Engineering Council) enthalten
Der Computer unterstützt außerdem:
Nicht-EEC-Speichertechnologien von 256 MBit, 512 MBit und 1 GBit
●
Single-Sided- und Double-Sided-DIMMs
●
Mit x8- und x16-DDR-Geräten gebaute DIMMs; DIMMs, die mit x4-SDRAM gebaut wurden, werden
●
nicht unterstützt
Hinweis Das System startet nicht, wenn nicht unterstützte DIMMs installiert werden.
DEWW Einsetzen von zusätzlichem Speicher 15
Bestücken von DIMM-Steckplätzen
Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die
Steckplätze sind mit XMM1, XMM2, XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und
XMM3 sind dem Speicherkanal A und die Steckplätze XMM2 und XMM4 dem Speicherkanal B
zugeordnet.

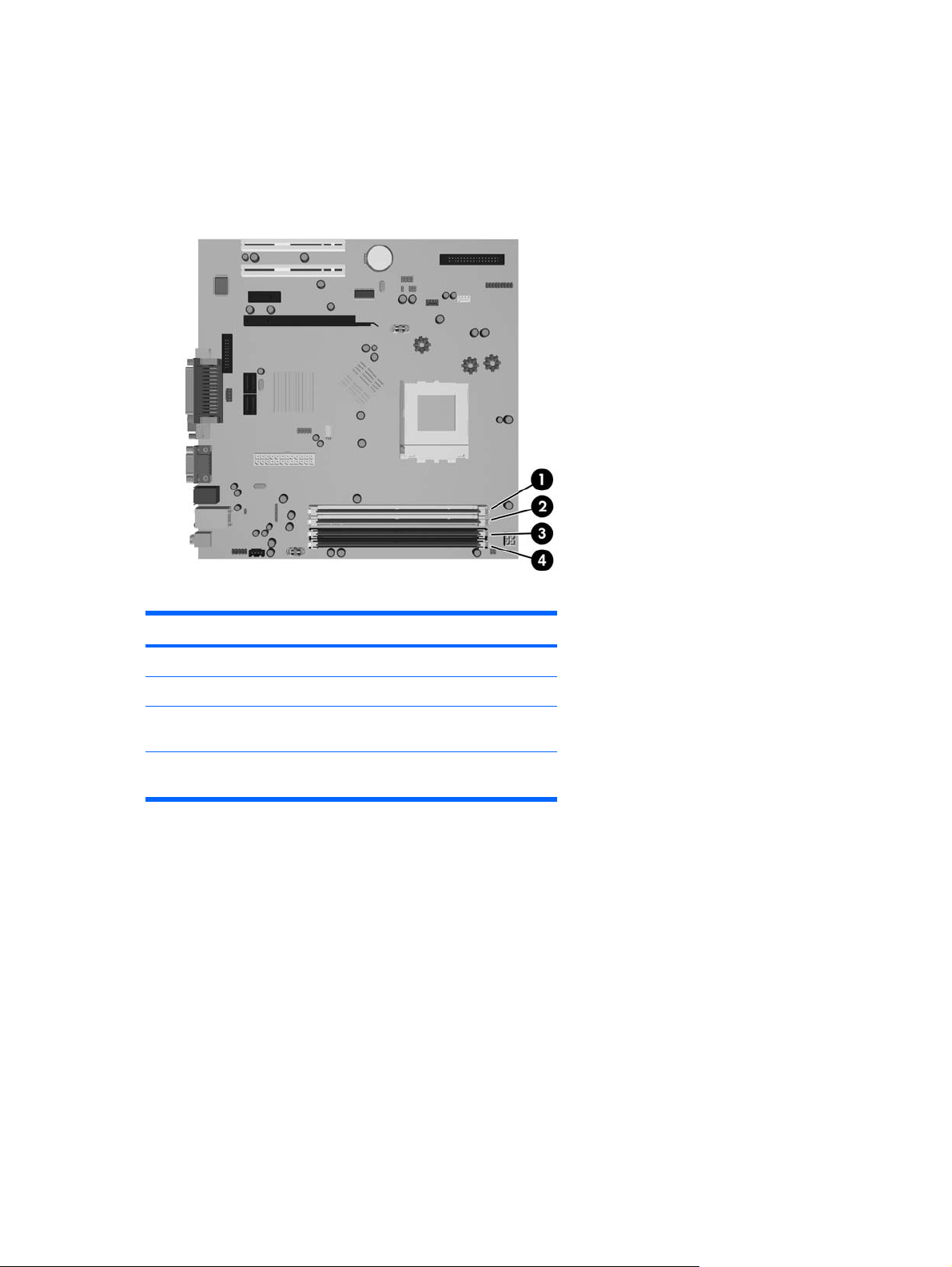

Abbildung 2-7 Position der DIMM-Steckplätze
Nr. Beschreibung Farbe Steckplatz
1 DIMM-Steckplatz XMM1, Kanal A Weiß
2 DIMM-Steckplatz XMM2, Kanal B Weiß
3 DIMM-Steckplatz XMM3, Kanal A (zuerst
verwenden)
4 DIMM-Steckplatz XMM4, Kanal B (nach
Kanal A verwenden)
Schwarz
Schwarz
16 Kapitel 2 Hardware-Aufrüstung DEWW
Je nach Installation der DIMM-Module arbeitet das System automatisch im Single Channel Mode oder
im Dual Channel Mode.
Das System arbeitet in einem leistungsfähigeren Dual Channel Mode, wenn ein oder beide
●
Steckplatzpaare mit gleichgroßen DIMMS bestückt sind. Wenn z. B. in den beiden äußeren
Steckplätzen für Kanal A und Kanal B (die zwei schwarzen Steckplätze) 1024 MB DIMMs installiert
sind, arbeitet das System automatisch im Dual Channel Mode. Wenn dieses System über zwei
zusätzliche DIMMs in den weißen Steckplätzen verfügt, kann es sich dabei jeweils um ein Paar
256 MB, 512 MB oder 1024 MB DIMMs handeln. Das System würde in diesem Fall weiterhin im
Dual Channel Mode arbeiten. Wenn DIMMs „der gleichen Größe“ gefordert werden, gelten ein
Single-Sided-DIMM mit 512 MB und ein Double-Sided-DIMM mit 512 MB DIMM nicht als gleich
groß, da sie über eine unterschiedliche Anzahl an Speicherchips verfügen.
Das System arbeitet im Single Channel Mode, wenn die DIMM-Steckplätze in einer anderen
●
unterstützten Konfiguration bestückt sind. Unterstützte Konfigurationen bestehen aus einer
beliebigen Kombination aus einem, zwei, drei oder vier DIMMs, vorausgesetzt, Steckplatz XMM3
wird vor Steckplatz XMM1 in Kanal A bestückt und Steckplatz XMM4 wird vor Steckplatz XMM2 in
Kanal B bestückt.
Wenn ein einzelnes DIMM installiert wird, muss es im XMM3-Steckplatz installiert werden.
●
In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im
●
System bestimmt.
Einsetzen von DIMMs
VORSICHT Vor dem Ein- und Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen
und ca. 30 Sekunden warten, um den Reststrom aus dem System zu entfernen. Unabhängig
vom Betriebsmodus werden die Speichermodule immer mit Strom versorgt, solange der
Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Speichermodule
hinzugefügt oder entfernt werden, obwohl Spannung anliegt, kann es zu einer irreparablen
Beschädigung der Module bzw. der Systemplatine kommen. Wenn eine LED-Anzeige auf der
Systemplatine noch leuchtet, liegt noch Spannung an.
Die Kontakte der Speichermodulsteckplätze sind vergoldet. Beim Aufrüsten des
Systemspeichers müssen Sie ebenfalls Speichermodule mit Metallkontakten aus Gold
verwenden, um einer möglichen Korrosion und/oder Oxidation durch den Kontakt zwischen nicht
kompatiblen Metallen vorzubeugen.
Statische Elektrizität kann die elektronischen Komponenten des Computers oder der
Zusatzkarten beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie
daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere
Informationen finden Sie in Anhang D,
Achten Sie darauf, die Kontakte des Speichermoduls nicht zu berühren. Das Modul kann sonst
beschädigt werden.
Hinweis Sie müssen das optische Laufwerk ausbauen, um Speichermodule hinzuzufügen oder
zu entfernen.
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
Elektrostatische Entladung.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
DEWW Einsetzen von zusätzlichem Speicher 17
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Vor dem Ein- und Ausbau von Speichermodulen müssen Sie das Netzkabel
ziehen und ca. 30 Sekunden warten, um den Reststrom aus dem System zu entfernen.
Unabhängig vom Betriebsmodus werden die Speichermodule immer mit Strom versorgt,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn
Speichermodule hinzugefügt oder entfernt werden, obwohl Spannung anliegt, kann es zu
einer irreparablen Beschädigung der Module bzw. der Systemplatine kommen. Wenn eine
LED-Anzeige auf der Systemplatine noch leuchtet, liegt noch Spannung an.
5. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter.
6. Entfernen Sie die Abdeckung des Computers.
7. Suchen Sie die Speichermodulsteckplätze auf der Systemplatine.
ACHTUNG! Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten
Sie, bis die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen.
8. Ziehen Sie die Strom- und Datenkabel auf der Rückseite des optischen Laufwerks ab.

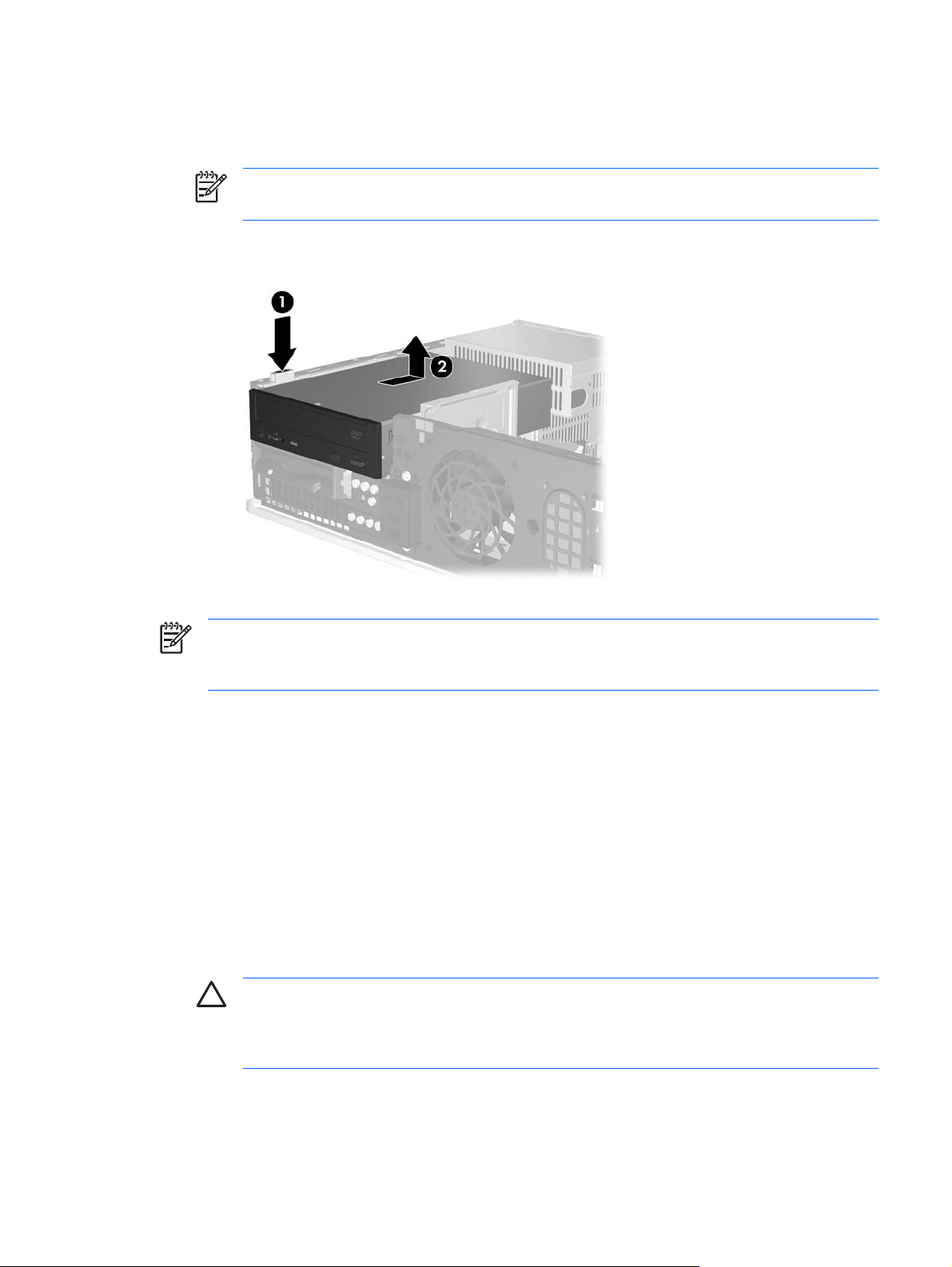

9. Drücken Sie den Auswurfhebel links vom Laufwerk (1) nach unten, schieben Sie das Laufwerk so
weit wie möglich nach hinten und nehmen Sie es dann nach oben aus dem Laufwerksschacht
heraus (2).
Hinweis Halten Sie die Vorder- und Rückseite des Laufwerks fest, während Sie es aus
dem Laufwerksschacht heben.
Abbildung 2-8 Herausnehmen des optischen Laufwerks
18 Kapitel 2 Hardware-Aufrüstung DEWW
10. Drehen Sie die Laufwerksverriegelung in eine aufrechte Position, um auf die Speichermodul-
Steckplätze zugreifen zu können.

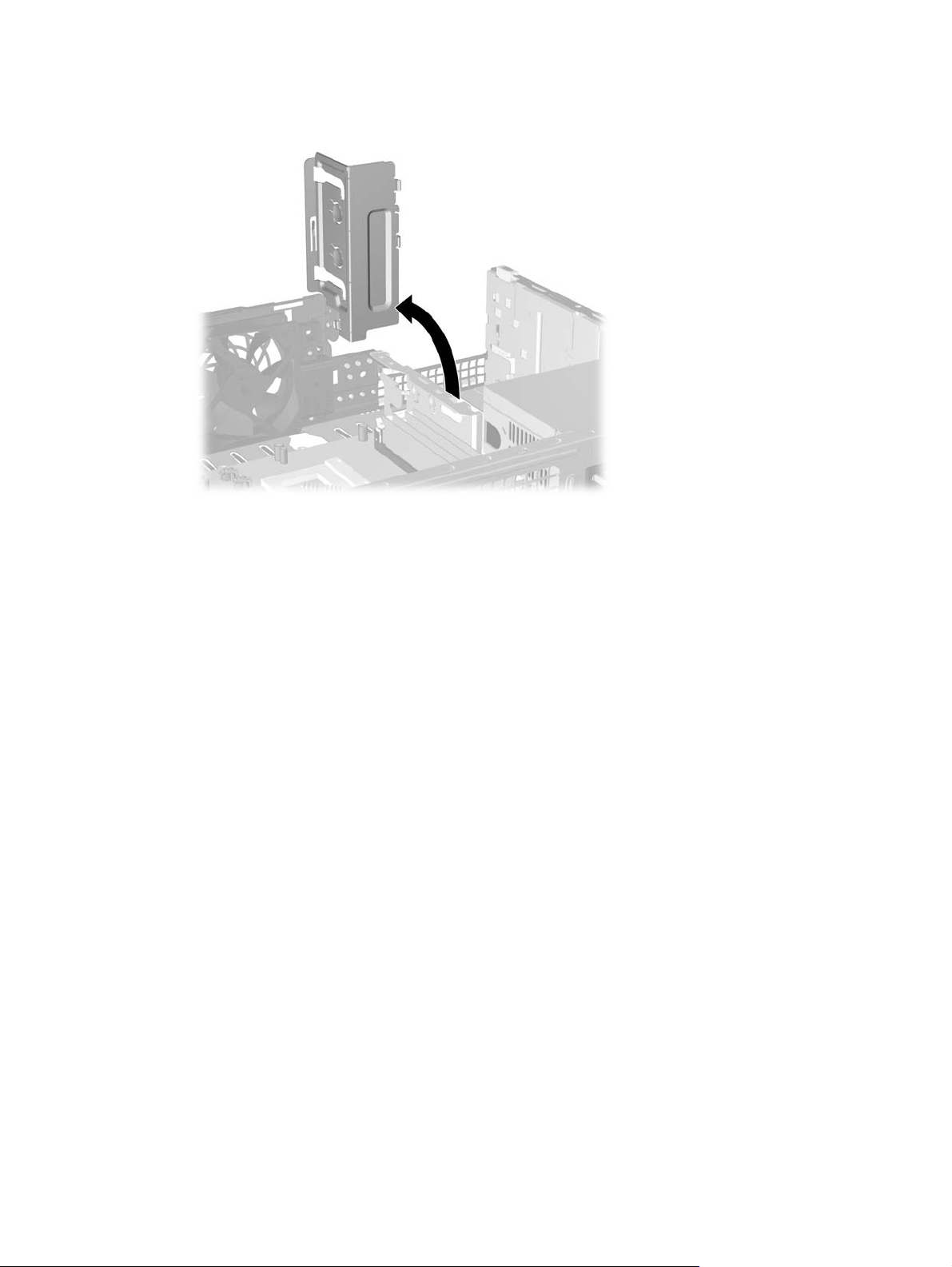

Abbildung 2-9 Drehen der Laufwerksverriegelung in aufrechte Position
DEWW Einsetzen von zusätzlichem Speicher 19
11. Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das
Speichermodul in den Steckplatz ein (2).
Abbildung 2-10 Einsetzen eines DIMM-Moduls
Hinweis Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am
Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein.
Der Steckplatz XMM3 muss mit einem DIMM-Modul bestückt sein. Bestücken Sie immer
XMM3 vor XMM1 sowie XMM4 vor XMM2 (d. h., Sie bestücken jeweils die schwarzen
Steckplätze in den Kanälen vor den weißen Steckplätzen).
Wenn Sie eine Dual Channel-Speicherkonfiguration erstellen möchten, muss die
Speicherkapazität von XMM4 gleich der Speicherkapazität von XMM3 sein (und XMM2
muss gleich XMM1 sein, sofern zutreffend). Weitere Hinweise erhalten Sie in
Bestücken
von DIMM-Steckplätzen.
12. Schieben Sie das Speichermodul ein und achten Sie darauf, dass es vollständig einrastet und fest
sitzt. Vergewissern Sie sich, dass die Riegel geschlossen sind (3).
13. Wiederholen Sie die Schritte 11 und 12 für alle weiteren Module.
14. Setzen Sie die Abdeckung wieder auf.
15. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
16. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten
Sie den Computer ein. Der Computer sollte den zusätzlichen Speicher beim nächsten Hochfahren
automatisch erkennen.
17. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
20 Kapitel 2 Hardware-Aufrüstung DEWW
Entfernen oder Einsetzen einer Erweiterungskarte
Der Computer verfügt über zwei PCI-Standarderweiterungssteckplätze, die für einen verringerten
Formfaktor konzipiert sind und Erweiterungskarten mit einer Länge von bis zu 17,46 cm aufnehmen
können. Darüber hinaus stehen ein PCI-Express-x1-Erweiterungssteckplatz sowie ein PCI-Expressx16-Erweiterungssteckplatz zur Verfügung.
Abbildung 2-11 Position der Erweiterungssteckplätze
Nr. Beschreibung
1 PCI-Erweiterungssteckplatz
2 PCI-Erweiterungssteckplatz
3 PCI-Express-x1-Erweiterungssteckplatz
4 PCI-Express-x16-Erweiterungssteckplatz
Hinweis In den PCI-Express-x16-Erweiterungssteckplatz kann eine PCI-Express-x1-, -x4-, -
x8- oder -x16-Erweiterungskarte eingebaut werden.
So installieren Sie eine Erweiterungskarte:
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
DEWW Entfernen oder Einsetzen einer Erweiterungskarte 21
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter.
6. Entfernen Sie die Abdeckung des Computers.
7. Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den
zugehörigen Ausgang auf der Gehäuserückseite.
8. Entfernen Sie die Verriegelung der Steckplatzabdeckung, indem Sie die Verriegelung nach oben
und vom Gehäuse weg drücken.
Abbildung 2-12 Entfernen der Erweiterungssteckplatzverriegelung
22 Kapitel 2 Hardware-Aufrüstung DEWW
9. Entfernen Sie vor dem Einsetzen einer Erweiterungskarte die Steckplatzabdeckung bzw. eine
eventuell bereits vorhandene Erweiterungskarte.
a. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die
zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende
gerade nach oben und dann nach hinten in das Computergehäuse hinein.
Abbildung 2-13 Entfernen der Abdeckung eines Erweiterungssteckplatzes
Hinweis Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit
der Erweiterungskarte verbundenen Kabel ab.
DEWW Entfernen oder Einsetzen einer Erweiterungskarte 23
b. Wenn Sie eine Standard-PCI-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und
lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die
Erweiterungskarte gerade nach oben aus dem Steckplatz und dann in das Computergehäuse
hinein, um sie vollständig aus dem Gehäuse herausnehmen zu können. Achten Sie darauf,
dass die Karte dabei die anderen Komponenten nicht beschädigt.
Abbildung 2-14 Entfernen einer PCI-Standarderweiterungskarte
24 Kapitel 2 Hardware-Aufrüstung DEWW
c. Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf
der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg
ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen
Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann in das
Computergehäuse hinein, um sie vollständig aus dem Gehäuse herausnehmen zu können.
Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
Abbildung 2-15 Herausnehmen einer PCI-Express-x16-Erweiterungskarte
10. Bewahren Sie die ausgebaute Karte in einer Antistatikverpackung auf.
11. Wenn Sie keine neue Erweiterungskarte einbauen, bringen Sie die Steckplatzabdeckung an, um
den freien Steckplatz zu schützen.
VORSICHT Nach dem Herausnehmen einer Erweiterungskarte müssen Sie entweder
eine neue Karte einsetzen oder den Erweiterungssteckplatz mit einer Abdeckung
verschließen, damit eine ordnungsgemäße Kühlung der internen Komponenten während
des Betriebs gewährleistet ist.
DEWW Entfernen oder Einsetzen einer Erweiterungskarte 25
12. Wenn Sie eine neue Erweiterungskarte einsetzen, halten Sie die Karte über den Steckplatz auf
der Systemplatine, und schieben Sie sie dann von innen bis an das Gehäuse, so dass die Karte
an der Öffnung des Steckplatzes auf der Rückseite ausgerichtet ist. Drücken Sie dann die Karte
vorsichtig in den Steckplatz auf der Systemplatine.
Abbildung 2-16 Einsetzen einer Erweiterungskarte
Hinweis Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den
Steckplatz drücken, dass der Anschluss fest im Steckplatz sitzt.
13. Befestigen Sie die Verriegelung der Steckplatzabdeckung.
Abbildung 2-17 Befestigen der Verriegelung der Steckplatzabdeckung
Hinweis Die Verriegelung der Steckplatzabdeckung wird durch die Abdeckung fixiert.
26 Kapitel 2 Hardware-Aufrüstung DEWW
14. Schließen Sie ggf. externe Kabel an die eingesetzte Erweiterungskarte an. Schließen Sie ggf.
interne Kabel an die Systemplatine an.
15. Setzen Sie die Abdeckung wieder auf.
16. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
17. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten
Sie den Computer ein.
18. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
19. Konfigurieren Sie ggf. den Computer neu. Eine Anleitung zur Verwendung von Computer Setup
finden Sie im Computer Setup (F10) Utility-Handbuch auf der Documentation and Diagnostics
CD.
Position der Laufwerke
Abbildung 2-18 Position der Laufwerke
1 Externer 5,25-Zoll-Laufwerksschacht für optionale Laufwerke (abgebildet ist
ein optisches Laufwerk)
2 3,5-Zoll-Laufwerksschacht für optionale Laufwerke (abgebildet ist ein
Diskettenlaufwerk)
3 Interner 3,5-Zoll-Festplattenlaufwerksschacht
1
Sie können ein Diskettenlaufwerk, ein Medienkartenlesegerät oder eine zweite SATA-Festplatte in
1
den Laufwerksschacht einbauen.
Führen Sie Computer Setup aus, um die Typen und die Speicherkapazitäten der in Ihren Computer
eingebauten Speichergeräte zu ermitteln. Weitere Informationen finden Sie im Computer Setup (F10)
Utility-Handbuch auf der Documentation and Diagnostics CD.
DEWW Position der Laufwerke 27
Ein- und Ausbauen von Laufwerken
Beachten Sie beim Einbau zusätzlicher Laufwerke die folgenden Hinweise:
Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen SATA-
●
Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist.
Schließen Sie ein optisches SATA-Laufwerk an den weißen SATA-Anschluss auf der
●
Systemplatine an, der als SATA1 bezeichnet ist.
Verwenden Sie den hellblauen SATA2- und den orangefarbenen SATA3-Anschluss erst, wenn der
●
dunkelblaue SATA0- und der weiße SATA1-Anschluss bereits belegt sind.
Schließen Sie weitere SATA-Festplatten in der folgenden Reihenfolge an den nächsten freien (d. h.
●
nicht belegten) SATA-Anschluss auf der Systemplatine an: SATA0, SATA1, SATA3, SATA2.
Schließen Sie ein Diskettenlaufwerk an den Anschluss an, der als FLOPPY P10 gekennzeichnet
●
ist.
Das System unterstützt keine parallelen optischen ATA (PATA)-Laufwerke oder PATA-Festplatten.
●
In einen Laufwerksschacht mit halber Bauhöhe können Sie entweder ein Laufwerk in 1/3-Bauhöhe
●
oder ein Laufwerk in halber Bauhöhe einbauen.
Damit das Laufwerk korrekt im Laufwerkskäfig ausgerichtet und zuverlässig befestigt ist, sind
●
Führungsschrauben erforderlich. Acht zusätzliche Führungsschrauben befinden sich am Gehäuse
hinter der Frontblende. Vier davon sind silberfarbene 6-32-Standardschrauben, die nur für
Festplattenlaufwerke verwendet werden. Die anderen vier Führungsschrauben sind schwarze M3Schrauben mit metrischem Gewinde für alle anderen Laufwerke.
VORSICHT So vermeiden Sie Datenverlust bzw. die Beschädigung von Computer oder
Laufwerk:
Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß
herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer
eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut
werden.
Bevor Sie ein Laufwerk berühren, muss sichergestellt sein, dass Sie nicht elektrostatisch
aufgeladen sind. Vermeiden Sie es, den Anschluss des Laufwerks zu berühren. Weitere
Informationen zur Vermeidung von Schäden durch elektrostatische Entladung finden Sie in
Anhang D,
Gehen Sie stets vorsichtig mit dem Laufwerk um, und lassen Sie es keinesfalls fallen.
Schieben Sie das Laufwerk nicht gewaltsam in den Laufwerksschacht hinein.
Achten Sie darauf, dass das Laufwerk nicht mit Flüssigkeiten in Berührung kommt, keinen
extremen Temperaturen ausgesetzt wird und nicht in die Nähe von Geräten mit Magnetfeldern
wie Monitoren oder Lautsprechern gelangt.
Verwenden Sie zum Versenden eines Laufwerks eine Versandtasche mit Luftpolster oder eine
andere geeignete Verpackung, und versehen Sie diese mit der Aufschrift „Vorsicht:
Zerbrechlich“.
Elektrostatische Entladung.
28 Kapitel 2 Hardware-Aufrüstung DEWW
Hinweis Die Frontblende muss beim Entnehmen oder Installieren von Laufwerken nur dann
entfernt werden, wenn Sie eine Laufwerksblende entfernen oder an die zusätzlichen
Führungsschrauben unter der Frontabdeckung gelangen müssen. Die Abbildungen in den
folgenden Abschnitten zeigen das Gehäuse mit abgenommener Frontabdeckung, damit die
entfernten oder installierten Laufwerke besser zu sehen sind.
DEWW Ein- und Ausbauen von Laufwerken 29
Herausnehmen eines optischen Laufwerks
VORSICHT Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus
dem Computer herausnehmen.
Hinweis Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-
ROM-, DVD-R/RW-Laufwerk bzw. um ein CD-RW-/DVD-Combo-Laufwerk.
So bauen Sie ein optisches Laufwerk aus:
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter.
6. Entfernen Sie die Abdeckung des Computers.
7. Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks
ab.
Abbildung 2-19 Abziehen der Strom- und Datenkabel des optischen Laufwerks
30 Kapitel 2 Hardware-Aufrüstung DEWW
8. Drücken Sie den Auswurfhebel links vom Laufwerk (1) nach unten, schieben Sie das Laufwerk so
weit wie möglich nach hinten und nehmen Sie es dann nach oben aus dem Laufwerksschacht
heraus (2).
Hinweis Halten Sie die Vorder- und Rückseite des Laufwerks fest, während Sie es aus
dem Laufwerksschacht heben.
Abbildung 2-20 Herausnehmen des optischen Laufwerks
Hinweis Zum Wiedereinsetzen des optischen Laufwerks führen Sie diese Schritte in
umgekehrter Reihenfolge durch. Verwenden Sie bei einem Laufwerksaustausch die vier
Führungsschrauben des ursprünglichen Laufwerks für das neue Laufwerk.
Einbauen eines optischen Laufwerks in den externen 5,25-ZollLaufwerksschacht
So bauen Sie ein optionales optisches 5,25-Zoll-Laufwerk ein:
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter.
6. Entfernen Sie die Abdeckung des Computers.
DEWW Ein- und Ausbauen von Laufwerken 31
7. Falls erforderlich, entfernen Sie die Laufwerksblende vom 5,25-Zoll-Laufwerksschacht.
8. Setzen Sie in die unteren Öffnungen auf jeder Seite des Laufwerks zwei metrische M3-
Führungsschrauben ein. Im Lieferumfang des Computers sind vier zusätzliche M3Führungsschrauben enthalten, die sich an der Vorderseite des Gehäuses unter der Abdeckung
befinden. Die metrischen M3-Führungsschrauben sind schwarz.
VORSICHT Verwenden Sie als Führungsschrauben nur 5 mm lange Schrauben. Längere
Schrauben können die inneren Laufwerkskomponenten beschädigen.
Hinweis Verwenden Sie bei einem Laufwerksaustausch die vier M3-Führungsschrauben
des ursprünglichen Laufwerks für das neue Laufwerk.

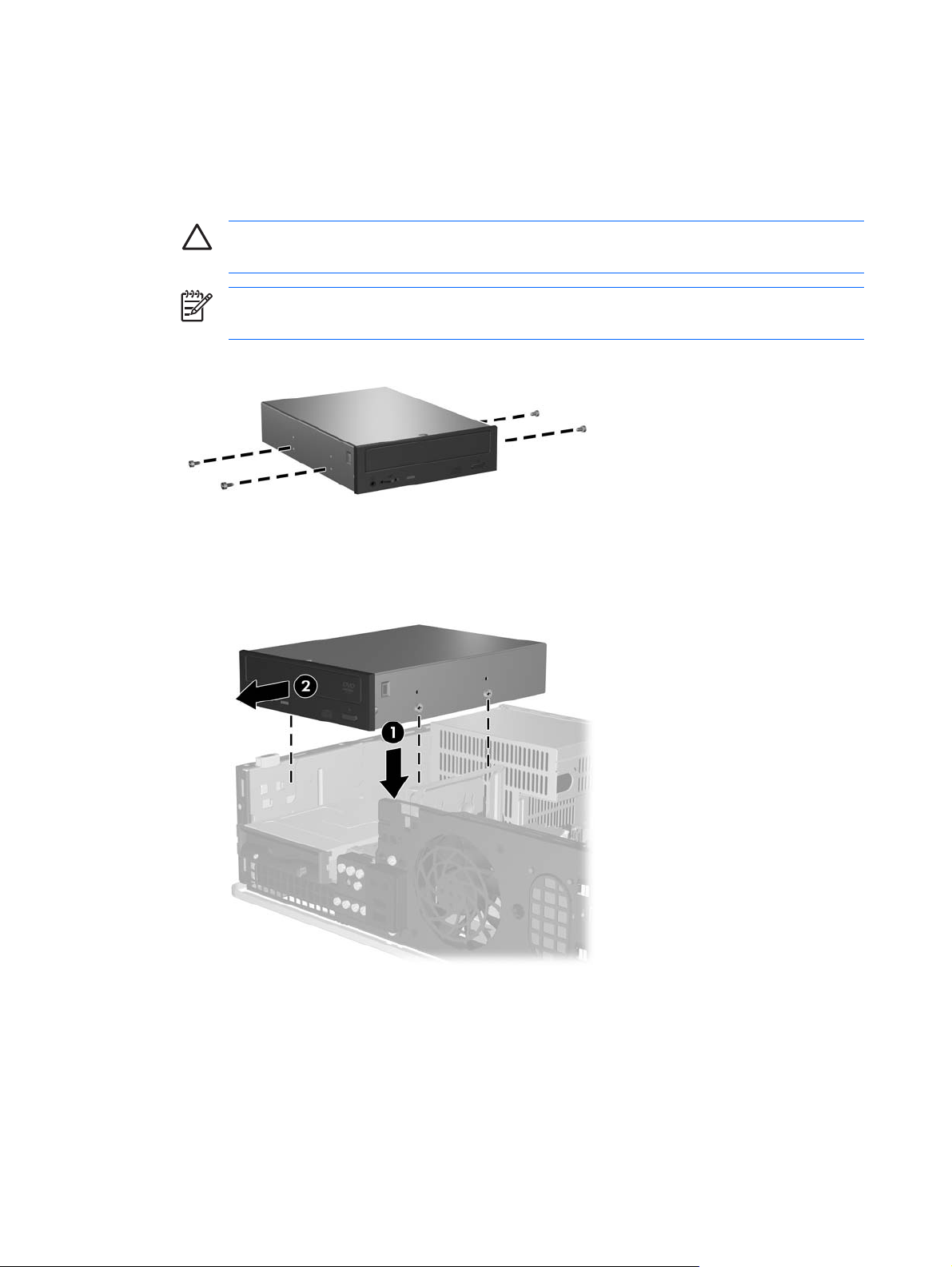

Abbildung 2-21 Installieren von Führungsschrauben am optischen Laufwerk
9. Richten Sie die vier Führungsschrauben auf dem Laufwerk mit den Führungen im Gehäuse aus.
Schieben Sie das Laufwerk ganz nach unten (1) und dann so weit wie möglich nach vorne (2).
Abbildung 2-22 Einbauen des optischen Laufwerks
32 Kapitel 2 Hardware-Aufrüstung DEWW
10. Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen
Laufwerks an.
Abbildung 2-23 Anschließen der Strom- und Datenkabel
VORSICHT Ein SATA-Datenkabel darf nie enger als 30 mm im Radius gebogen werden.
Eine engere Schlaufe kann zum Bruch der inneren Kabel führen.
11. Schließen Sie das andere Ende des SATA-Datenkabels an den weißen Anschluss auf der
Systemplatine an, der als SATA1 bezeichnet ist.
12. Setzen Sie die Abdeckung wieder auf.
13. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
14. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten
Sie den Computer ein.
15. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
Das Laufwerk wird automatisch erkannt und der Computer neu konfiguriert.
DEWW Ein- und Ausbauen von Laufwerken 33
Entfernen eines Diskettenlaufwerks
VORSICHT Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus
dem Computer herausnehmen.
Das Diskettenlaufwerk befindet sich unter dem optischen Laufwerk. Sie müssen das optische Laufwerk
ausbauen, bevor Sie das Diskettenlaufwerk herausnehmen können.
1. Befolgen Sie die unter
optische Laufwerk auszubauen und das Diskettenlaufwerk zugänglich zu machen.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
2. Ziehen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite des Laufwerks ab.
Herausnehmen eines optischen Laufwerks beschriebene Anleitung, um das

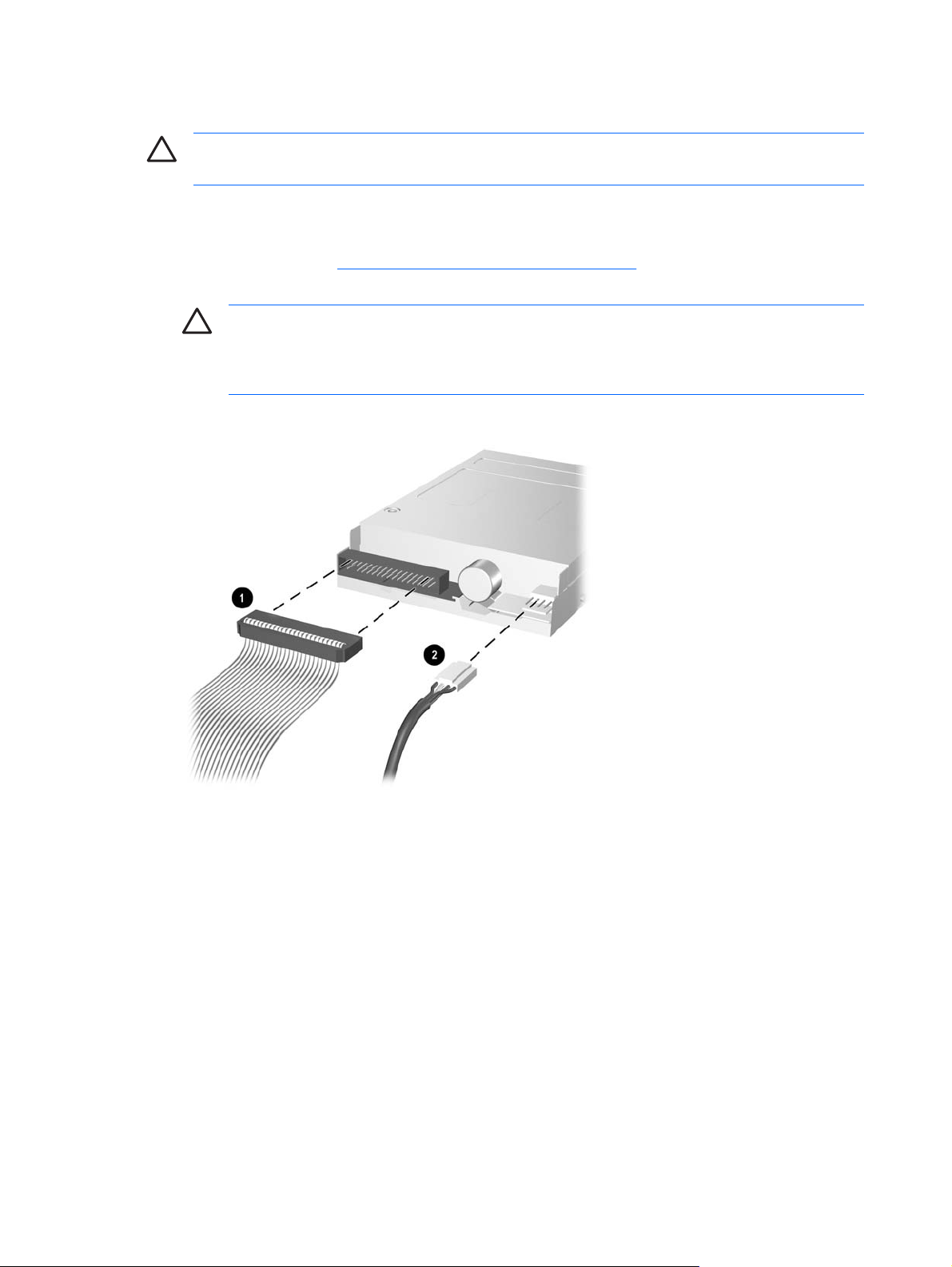

Abbildung 2-24 Abziehen der Kabel eines Diskettenlaufwerks
34 Kapitel 2 Hardware-Aufrüstung DEWW
3. Drücken Sie den Auswurfhebel links vom Laufwerk (1) nach unten, schieben Sie das Laufwerk so
weit wie möglich nach hinten und nehmen Sie es dann heraus (2).
Abbildung 2-25 Entriegeln des Diskettenlaufwerks
4. Kippen Sie die linke Seite des Laufwerks vorsichtig nach unten (1), so dass die oberen Ränder der
Führungsschrauben sich nicht hinter dem Metallrahmen verhaken, und ziehen Sie dann das
Laufwerk aus dem Laufwerksschacht (2).
Abbildung 2-26 Herausnehmen des Diskettenlaufwerks
Hinweis Zum Wiedereinsetzen des Diskettenlaufwerks machen Sie diese Schritte wieder
rückgängig. Verwenden Sie bei einem Laufwerksaustausch die vier Führungsschrauben des
ursprünglichen Laufwerks für das neue Laufwerk.
DEWW Ein- und Ausbauen von Laufwerken 35
Einbauen eines Diskettenlaufwerks in den externen 3,5-ZollLaufwerksschacht
Wenn der Computer nicht über ein 3,5-Zoll-Laufwerk verfügt, können Sie ein Medienkartenlesegerät,
ein Diskettenlaufwerk oder eine sekundäre Festplatte in den Laufwerksschacht einbauen.
Das Diskettenlaufwerk befindet sich unter dem optischen Laufwerk. So bauen Sie ein Diskettenlaufwerk
(oder ein anderes 3,5-Zoll-Laufwerk) in den externen 3,5-Zoll-Laufwerksschacht ein:
1. Führen Sie die im Abschnitt
durch, um das optische Laufwerk auszubauen und auf den 3,5-Zoll-Laufwerksschacht zugreifen
zu können.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
2. Falls erforderlich, entfernen Sie die Laufwerksblende vom 3,5-Zoll-Laufwerksschacht.
3. Setzen Sie in die unteren Öffnungen auf jeder Seite des Laufwerks zwei metrische M3-
Führungsschrauben ein. Im Lieferumfang des Computers sind vier zusätzliche M3Führungsschrauben enthalten, die sich an der Vorderseite des Gehäuses unter der Abdeckung
befinden. Die metrischen M3-Führungsschrauben sind schwarz.
VORSICHT Verwenden Sie als Führungsschrauben nur 5 mm lange Schrauben. Längere
Schrauben können die inneren Laufwerkskomponenten beschädigen.
Hinweis Verwenden Sie bei einem Laufwerksaustausch die vier M3-Führungsschrauben
des ursprünglichen Laufwerks für das neue Laufwerk.
Herausnehmen eines optischen Laufwerks beschriebenen Schritte
Abbildung 2-27 Installieren von Führungsschrauben am Diskettenlaufwerk
36 Kapitel 2 Hardware-Aufrüstung DEWW
4. Richten Sie die vier Führungsschrauben auf dem Laufwerk mit den Führungen im Gehäuse aus.
Neigen Sie das Laufwerk so, dass die linke Seite niedriger als die rechte Seite (1) ist und schieben
Sie erst die linken und dann die rechten Führungsschrauben in die Führungen (2).
Abbildung 2-28 Installieren eines Diskettenlaufwerks
5. Schieben Sie das Laufwerk ganz nach unten (1) und dann so weit wie möglich nach vorne (2).
Abbildung 2-29 Installieren eines Diskettenlaufwerks
DEWW Ein- und Ausbauen von Laufwerken 37
6. Schließen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite der Festplatte an.
Schließen Sie das andere Ende des Datenkabels an den Anschluss auf der Systemplatine an, der
als FLOPPY P10 bezeichnet ist.
Abbildung 2-30 Anschließen der Kabel eines Diskettenlaufwerks
Hinweis Beim Einbau einer zweiten Festplatte in den externen 3,5-Zoll-Laufwerksschacht
schließen Sie die Strom- und Datenkabel auf der Rückseite des Laufwerks an und verbinden
das andere Ende des Datenkabels mit dem nächsten freien (nicht belegten) SATAAnschluss auf der Systemplatine in der folgenden Reihenfolge: SATA0, SATA1, SATA3,
SATA2. Überprüfen Sie, dass eine Laufwerksabdeckung in der Frontabdeckung installiert
ist, damit die Öffnung des 3,5-Zoll-Laufwerks abgedeckt wird.
7. Tauschen Sie das optische Laufwerk aus.
8. Setzen Sie die Abdeckung wieder auf.
9. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
10. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten
Sie den Computer ein.
11. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung deaktiviert wurden.
38 Kapitel 2 Hardware-Aufrüstung DEWW
Entfernen und Ersetzen des primären internen 3,5-Zoll-SATAFestplattenlaufwerks
Hinweis Das System unterstützt keine parallelen ATA (PATA)-Festplattenlaufwerke.
Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten
sichern, damit Sie sie auf die neue Festplatte übertragen können. Wenn Sie die primäre
Festplatte ersetzen, vergewissern Sie sich außerdem, dass Sie über den Restore Plus! CD-Satz,
den Sie bei der Ersteinrichtung des Computers erstellt haben, um das Betriebssystem, die
Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen
wiederherzustellen. Wenn Sie nicht im Besitz eines solchen CD-Satzes sind, erstellen Sie ihn
jetzt. Weitere Informationen finden Sie im HP Backup and Recovery Manager-
Benutzerhandbuch im Windows-Startmenü. Sie können dieses Handbuch auch ausdrucken, um
es bei Bedarf schnell zur Hand zu haben.
Das vorinstallierte 3,5-Zoll-Festplattenlaufwerk befindet sich unter den externen Laufwerken. So bauen
Sie die Festplatte aus und wieder ein:
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter.
6. Entfernen Sie die Abdeckung des Computers.
7. Ziehen Sie die Strom- und Datenkabel auf der Rückseite des optischen Laufwerks ab.
DEWW Ein- und Ausbauen von Laufwerken 39
8. Drücken Sie den Auswurfhebel links vom optischen Laufwerk (1) nach unten, schieben Sie das
optische Laufwerk so weit wie möglich nach hinten und nehmen Sie es dann nach oben aus dem
Laufwerksschacht heraus (2).
Hinweis Halten Sie die Vorder- und Rückseite des Laufwerks fest, während Sie es aus
dem Laufwerksschacht heben.
Abbildung 2-31 Herausnehmen des optischen Laufwerks
9. Ziehen Sie die Strom- und Datenkabel auf der Rückseite des Diskettenlaufwerks ab.
10. Drücken Sie den Auswurfhebel links vom Diskettenlaufwerk (1) nach unten, schieben Sie das
Diskettenlaufwerk so weit wie möglich nach hinten und nehmen Sie es dann nach oben aus dem
Laufwerksschacht heraus (2).
Abbildung 2-32 Entriegeln des Diskettenlaufwerks
40 Kapitel 2 Hardware-Aufrüstung DEWW
11. Kippen Sie die linke Seite des Diskettenlaufwerks vorsichtig nach unten (1), so dass die oberen
Ränder der Führungsschrauben sich nicht hinter dem Metallrahmen verhaken, und ziehen Sie
dann das Laufwerk aus dem Laufwerksschacht (2).
Abbildung 2-33 Herausnehmen des Diskettenlaufwerks
12. Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks
ab.
Abbildung 2-34 Abziehen der Strom- und Datenkabel vom Festplattenlaufwerk
VORSICHT Ein SATA-Datenkabel darf nie enger als 30 mm im Radius gebogen werden.
Eine engere Schlaufe kann zum Bruch der inneren Kabel führen.
DEWW Ein- und Ausbauen von Laufwerken 41
13. Drücken Sie den Auswurfhebel links von der Festplatte (1) nach unten, schieben Sie das Laufwerk
so weit wie möglich nach hinten und nehmen Sie es dann heraus (2).
Abbildung 2-35 Entriegeln der Festplatte
14. Kippen Sie die linke Seite der Festplatte vorsichtig nach unten (1), so dass die oberen Ränder der
Führungsschrauben sich nicht hinter dem Metallrahmen verhaken, und ziehen Sie dann das
Laufwerk aus dem Laufwerksschacht (2).
Abbildung 2-36 Ausbauen der Festplatte
15. Zum Einbauen der Festplatte führen Sie diese Schritte in umgekehrter Reihenfolge durch.
42 Kapitel 2 Hardware-Aufrüstung DEWW
Hinweis Wenn das System nur über ein SATA-Festplattenlaufwerk verfügt, muss das
Datenkabel an den dunkelblauen Anschluss auf der Systemplatine, der mit SATA0 bezeichnet
ist, angeschlossen werden, um Leistungsprobleme der Festplatte zu vermeiden. Wenn Sie eine
zweite Festplatte hinzufügen, schließen Sie das andere Ende des Datenkabels in der folgenden
Reihenfolge an den nächsten freien (d. h. nicht belegten) SATA-Anschluss auf der Systemplatine
an: SATA0, SATA1, SATA3, SATA2.
Verwenden Sie bei einem Festplattenaustausch die vier Schrauben des ursprünglichen
Laufwerks für das neue Laufwerk. Für das Heraus- und Hereindrehen der Führungsschrauben
ist ein Torx-Schraubendreher T-15 erforderlich. Im Lieferumfang des Computers sind vier
zusätzliche 6-32-Führungsschrauben enthalten, die sich an der Vorderseite des Gehäuses unter
der Frontblende befinden. Die 6-32-Führungsschrauben sind silbern.
Wenn Sie die primäre Festplatte ausgetauscht haben, verwenden Sie den Restore Plus! CDSatz, den Sie bei der Ersteinrichtung des Computers erstellt haben, um das Betriebssystem, die
Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen
wiederherzustellen. Wenn der Wiederherstellungsprozess abgeschlossen ist, installieren Sie
Ihre persönlichen Dateien neu. Verwenden Sie dazu die Sicherungsdateien, die Sie vor dem
Austauschen der Festplatte erstellt haben.
DEWW Ein- und Ausbauen von Laufwerken 43
44 Kapitel 2 Hardware-Aufrüstung DEWW
A Technische Daten
Abmessungen Desktop
Höhe
Breite
Tiefe
Gewicht 19 Pfund 8,62 kg
Temperaturbereich
Betrieb
Lagerung
Relative Feuchtigkeit (nicht kondensierend)
Betrieb
Lagerung (38,7 °C max. Feuchttemperatur)
Maximale Höhe (ohne Druckausgleich)
Betrieb
Lagerung
Hinweis Die Betriebstemperatur vermindert sich um 1,0 °C pro 300 m bis 3.000 m über Normal-Null, keine
ständige direkte Sonneneinstrahlung. Die maximale Temperaturänderungsrate beträgt 10 °C/h. Der
zulässige obere Temperaturwert kann abhängig von Anzahl und Typ des eingebauten Zubehörs niedriger
sein.
4,5 Zoll
15,5 Zoll
13,5 Zoll
50° bis 95 °F
-22° bis 140 °F
10-90 %
5-95 %
10.000 Fuß
30.000 Fuß
11,43 cm
39,37 cm
34,29 cm
10° bis 35 °C
-30 ° bis 60 °C
10-90 %
5-95 %
3.048 m
9.144 m
Wärmeabstrahlung
Maximal
Normal (Standby)
Stromversorgung
Betriebsspannungsbereich
Nennspannungsbereich
Nominale Eingangsfrequenz
Ausgangsleistung 240 W 240 W
1
1.260 BTU/h
315 BTU/h
115 V
90-132 Volt
Wechselstrom
100-127 Volt
Wechselstrom
50-60 Hz
369 W
92 W
230 V
180-264 Volt
Wechselstrom
200-240 Volt
Wechselstrom
50-60 Hz
DEWW 45
Nominaler Eingangsstrom (maximal)
1
Dieses Gerät verfügt über ein Netzteil mit passiver Leistungsfaktorkorrektur. Die
1
6 A bei 100 Volt
Wechselstrom
3 A bei 200 Volt
Wechselstrom
Leistungsfaktorkorrektur ist nur im 230-V-Betriebsmodus verfügbar. Dadurch erfüllt das System die
Anforderungen für das zum Gebrauch in Ländern der Europäischen Union vorgeschriebene CEZeichen. Dieses Netzteil erfordert einen Eingangsspannungsumschalter.
46 Anhang A Technische Daten DEWW
B Batterieaustausch
Die mitgelieferte Batterie versorgt die Echtzeituhr des Computers mit Strom. Tauschen Sie die im
Computer vorhandene Batterie nur gegen eine Batterie desselben Typs aus. Der Computer wird mit
einer Lithium-Knopfzelle mit 3 Volt geliefert.
ACHTUNG! Der Computer ist mit einer internen Lithium-Mangandioxid-Batterie ausgestattet.
Falls die Batterie nicht sachgemäß behandelt wird, besteht Brand- und Verletzungsgefahr.
Beachten Sie die folgenden Hinweise, um Verletzungen zu vermeiden:
Laden Sie die Batterie nicht wieder auf.
Setzen Sie die Batterie keinen Temperaturen über 60 °C aus.
Bauen Sie weder Batterie noch Akku auseinander, quetschen Sie sie nicht, stechen Sie nicht
hinein, und schließen Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem
weder Wasser noch Feuer ausgesetzt werden.
Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus.
VORSICHT Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen
des Computers. Durch das Herausnehmen bzw. Austauschen der Batterie werden die CMOSEinstellungen gelöscht. Weitere Informationen zur Sicherung der CMOS-Einstellungen finden
Sie im Computer Setup (F10) Utility-Handbuch auf der Documentation and Diagnostics CD.
Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen
Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher
einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen.
Hinweis Die Lebensdauer der Lithiumbatterie kann verlängert werden, indem der Computer
an eine stromführende Netzsteckdose angeschlossen wird bzw. bleibt. Die Lithiumbatterie gibt
nur dann Strom ab, wenn der Computer NICHT an einer Netzsteckdose angeschlossen ist.
HP empfiehlt seinen Kunden, gebrauchte elektronische Geräte und Komponenten, HP
Originaltintenpatronen und wiederaufladbare Akkus zu recyceln. Weitere Informationen zu
Recycling-Programme finden Sie unter
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
http://www.hp.com/recycle.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
DEWW 47
VORSICHT Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine
an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie
den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu
verhindern.
5. Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter.
6. Entfernen Sie die Abdeckung des Computers.
7. Suchen Sie die Batterie und deren Halterung auf der Systemplatine.
Hinweis Bei manchen Computermodellen müssen Sie unter Umständen eine interne
Komponente herausnehmen, um die Batterie austauschen zu können.
8. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus,
um die Batterie auszutauschen.
Typ 1
a. Nehmen Sie die Batterie nach oben aus der Halterung heraus.
Abbildung B-1 Herausnehmen einer Knopfzelle (Typ1)
b. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie
arretiert beim Einsetzen automatisch in der richtigen Position.
Typ 2
a. Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die
Batterie hinausstehende Metallklammer. Die Batterie springt aus der Halterung, und Sie
können sie herausnehmen (1).
48 Anhang B Batterieaustausch DEWW
b. Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol
obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der
Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2).
Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ2)
Typ 3
a. Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie
heraus (2).
b. Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige
Position.
Abbildung B-3 Herausnehmen einer Knopfzelle (Typ3)
Hinweis Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit
folgenden Schritten ab.
9. Setzen Sie die Abdeckung wieder auf.
10. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
11. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein.
DEWW 49
12. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe
von Computer Setup erneut fest. Informationen hierzu finden Sie im Computer Setup (F10) UtilityHandbuch auf der Documentation and Diagnostics CD.
13. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
50 Anhang B Batterieaustausch DEWW
C Externe Sicherheitsgeräte
Hinweis Weitere Informationen über Datensicherheitsfunktionen finden Sie im Computer
Setup (F10) Utility-Handbuch und im Desktop Management-Handbuch auf der Documentation
and Diagnostics CD sowie im HP ProtectTools Security Manager-Handbuch (einige Modelle)
http://www.hp.com.
unter
Anbringen eines Sicherheitsschlosses
Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des
Computers verwendet werden.
Kabel-Diebstahlsicherung

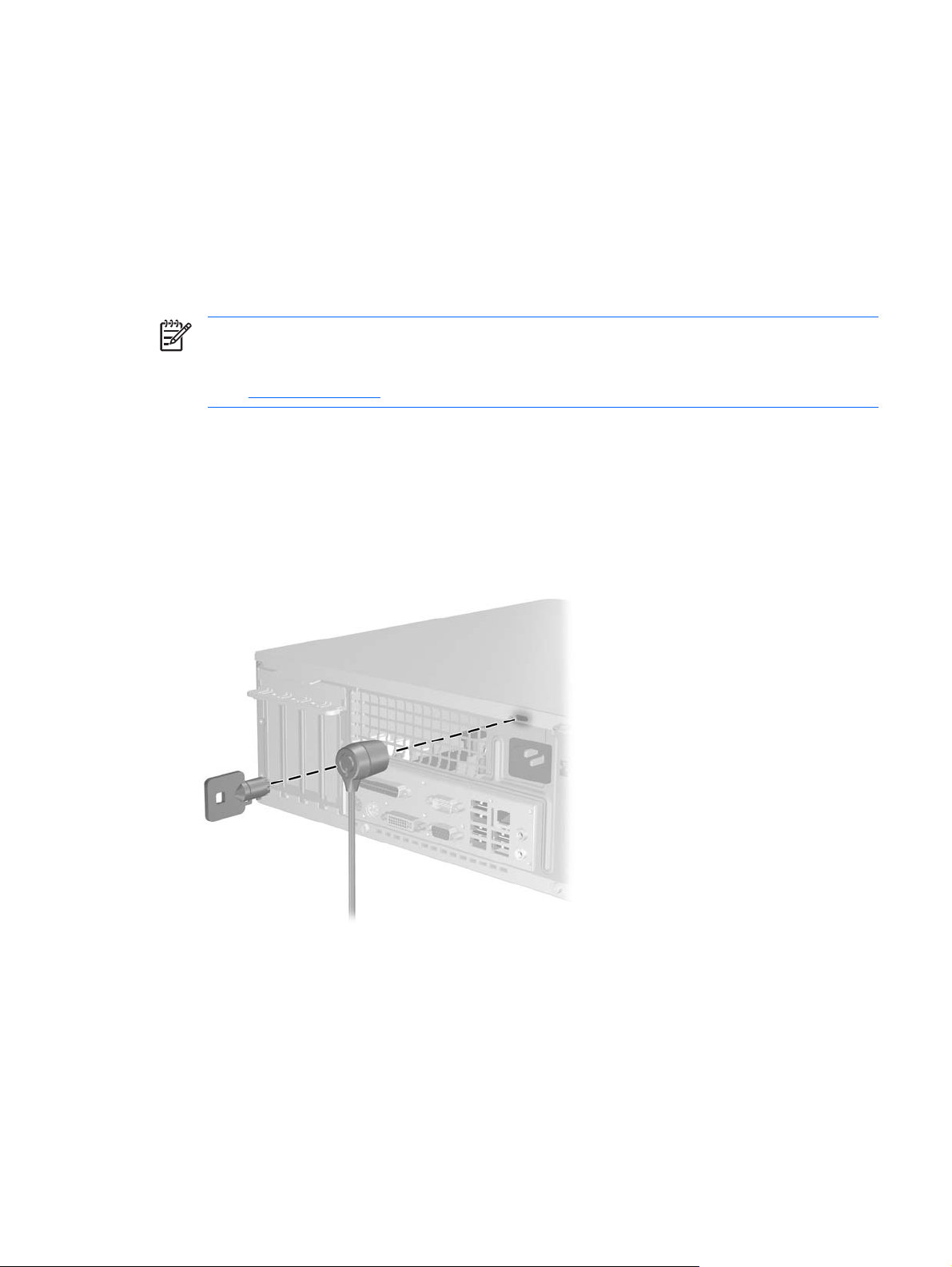

Abbildung C-1 Anbringen einer Kabel-Diebstahlsicherung
DEWW Anbringen eines Sicherheitsschlosses 51
Vorhängeschloss
Abbildung C-2 Anbringen eines Vorhängeschlosses
52 Anhang C Externe Sicherheitsgeräte DEWW
D Elektrostatische Entladung
Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die
Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung
empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen.
Vermeiden von Schäden durch elektrostatische Entladungen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische
Entladungen zu vermeiden:
Vermeiden Sie das direkte Berühren empfindlicher Bauteile, indem Sie diese in antistatischen
●
Behältern transportieren und aufbewahren.
Bewahren Sie die elektrostatisch empfindlichen Teile in ihren Behältern auf, bis sie sich an einem
●
vor elektrostatischen Entladungen geschützten Arbeitsplatz befinden.
Arbeiten Sie auf einer geerdeten Oberfläche, wenn Sie die Teile aus den Schutzbehältern nehmen.
●
Vermeiden Sie eine Berührung der Steckerkontakte, Leitungen und Schaltungsbauteile.
●
Erden Sie sich immer, bevor Sie Komponenten oder Bauteile berühren, die gegenüber
●
elektrostatischen Entladungen empfindlich sind.
Erdungsmethoden
Es gibt mehrere Erdungsmethoden. Verwenden Sie eine oder mehrere der folgenden
Erdungsmethoden, bevor Sie empfindliche Komponenten berühren oder installieren:
Verwenden Sie ein Antistatikarmband, das über ein Erdungskabel an eine geerdete Workstation
●
bzw. ein geerdetes Computergehäuse angeschlossen ist. Antistatikarmbänder sind flexible Bänder
mit einem Mindestwiderstand von 1 MOhm +/-10 % im Erdungskabel. Stellen Sie eine
ordnungsgemäße Erdung sicher, indem Sie die leitende Oberfläche des Armbands direkt auf der
Haut tragen.
Verwenden Sie vergleichbare Bänder an Fersen, Zehen oder Füßen, wenn Sie im Stehen arbeiten.
●
Tragen Sie die Bänder an beiden Füßen, während Sie auf leitfähigem Boden oder antistatischen
Fußmatten stehen.
Verwenden Sie leitfähiges Werkzeug.
●
Verwenden Sie eine transportable Wartungsausrüstung mit antistatischer Arbeitsmatte.
●
Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen,
wenden Sie sich an einen Servicepartner.
DEWW Vermeiden von Schäden durch elektrostatische Entladungen 53
Hinweis Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner.
54 Anhang D Elektrostatische Entladung DEWW
E Betriebshinweise, allgemeine
Pflegehinweise und
Transportvorbereitung
Betriebshinweise und allgemeine Pflegehinweise
Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und
zu pflegen:
Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen
●
Temperaturen.
Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an
●
allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor
ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
Stellen Sie sicher, dass Luft in den Computer eintreten und dort zirkulieren kann. Blockieren Sie
●
keine Lüftungsschlitze und Lufteinlasslöcher. Stellen Sie die Tastatur niemals mit eingeklappten
Tastaturfüßen direkt gegen die Vorderseite eines Desktop-Gehäuses, da auch in diesem Fall die
Luftzirkulation eingeschränkt wird.
Betreiben Sie den Computer auf keinen Fall ohne Gehäuse oder Seitenabdeckungen.
●
Stellen Sie nicht mehrere Computer übereinander oder so dicht aneinander, dass die
●
Luftzirkulation behindert wird oder sie der Abwärme eines anderen Computers ausgesetzt sind.
Wenn der Computer in einem separaten Gehäuse betrieben wird, muss für eine ausreichende
●
Luftzirkulation (eingehende und ausgehende Luft) im Gehäuse gesorgt werden. Des Weiteren
gelten die oben aufgeführten Betriebshinweise.
Schützen Sie den Computer und die Tastatur vor Flüssigkeiten.
●
Verdecken Sie die Lüftungsschlitze des Monitors nicht mit Gegenständen oder Tüchern usw.
●
DEWW Betriebshinweise und allgemeine Pflegehinweise 55
Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer
●
Software, wie z. B. Standby.
Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen:
●
Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch
●
ab. Wenn Sie Reinigungsmittel verwenden, kann sich die Oberfläche verfärben oder
beschädigt werden.
Reinigen Sie von Zeit zu Zeit die Lüftungsschlitze an der Seite des Computers. Fussel, Staub
●
und andere Substanzen können die Schlitze verstopfen und damit die Luftzirkulation
verringern.
56 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung DEWW
Vorsichtsmaßnahmen für optische Laufwerke
Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise.
Betrieb
Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der
●
Daten Fehler auftreten.
Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst
●
Kondenswasser bilden kann. Wenn während des Betriebs plötzliche Temperaturschwankungen
auftreten, warten Sie mindestens eine Stunde, bevor Sie das Gerät ausschalten. Wenn Sie das
Gerät sofort wieder nutzen, können Lesefehler auftreten.
Stellen Sie das Laufwerk niemals an einem Ort auf, an dem es hoher Feuchtigkeit, extremen
●
Temperaturen, Vibrationen oder direkter Sonneneinstrahlung ausgesetzt ist.
Reinigen
Reinigen Sie die Abdeckung und die Bedienelemente mit einem weichen, trockenen Tuch. Sie
●
können das Tuch auch mit Wasser anfeuchten, dem Sie ein mildes Reinigungsmittel zugesetzt
haben. Sprühen Sie Reinigungsmittel niemals direkt auf das Gerät.
Verwenden Sie keine Lösungsmittel wie Alkohol oder Reinigungsbenzin. Diese Mittel können die
●
Oberfläche beschädigen.
Sicherheit
Wenn Fremdkörper oder Flüssigkeiten in das Laufwerk gelangen, ziehen Sie sofort den Netzstecker
des Computers. Lassen Sie das Laufwerk in diesem Fall von einem Servicepartner prüfen.
Transportvorbereitung
Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise:
1. Sichern Sie die auf dem Festplattenlaufwerk befindlichen Daten vor dem Versand auf PD-Medien,
Bändern, CDs oder Disketten. Stellen Sie sicher, dass die für die Sicherung verwendeten Medien
keinen elektrischen oder magnetischen Impulsen ausgesetzt sind, während sie gelagert oder
transportiert werden.
Hinweis Die Festplatte ist automatisch gesperrt, wenn die Stromzufuhr zum System
unterbrochen wird.
2. Nehmen Sie alle Wechseldatenträger heraus, und bewahren Sie sie angemessen auf.
3. Schieben Sie eine leere Diskette in das Diskettenlaufwerk, um dieses während des Transports zu
schützen. Verwenden Sie keine Diskette, auf der Daten gespeichert sind oder auf der Daten
gespeichert werden sollen.
4. Schalten Sie den Computer und sämtliche Peripheriegeräte aus.
5. Ziehen Sie das Netzkabel zuerst aus der Steckdose und anschließend aus dem Computer heraus.
6. Unterbrechen Sie die Stromversorgung zu den Systemkomponenten und den angeschlossenen
Peripheriegeräten. Trennen Sie diese Geräte anschließend vom Computer.
DEWW Vorsichtsmaßnahmen für optische Laufwerke 57
Hinweis Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen
sitzen, bevor Sie den Computer verschicken.
7. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder
einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen.
58 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung DEWW
Index
A
Abdeckung
Ausbauen 10
Sperren und Entsperren 51
Wiedereinbauen 11
Abdeckung für
Erweiterungssteckplatz
Ausbauen 23
Wiedereinbauen 25
Anschließen der
Laufwerkskabel 28
Audio-Anschlüsse 2, 3
Ausbauen
Abdeckung 10
Abdeckung für
Erweiterungssteckplatz 23
Batterie 47
Diskettenlaufwerk 34
Erweiterungskarte 21
Festplatte 39
Frontblende 12
Laufwerksblenden 13
Optisches Laufwerk 30
PCI-Express-Karte 25
PCI-Karte 24
Ausgang 3
Austauschen der Batterie 47
B
Backup und
Wiederherstellung 43
Betriebshinweise 55
D
DIMM-Module. Siehe Speicher
Diskettenlaufwerk
Ausbauen 34
Einsetzen 36
DVI-D-Anschluss 3
E
Eingang 3
Einsetzen
Batterie 47
Diskettenlaufwerk 36
Erweiterungskarte 21
Festplatte 39
Führungsschrauben 28
Laufwerkskabel 28
Optisches Laufwerk 31
Sicherheitsschlösser 51
Speicher 15
Wiederherstellen der
Software 43
Elektrostatische Entladungen,
Vermeiden von Schäden 53
Entsperren der Abdeckung 51
Erweiterungskarte
Ausbauen 21
Einsetzen 21
Position der Steckplätze 21
F
Festplatte
Ausbauen 39
Einsetzen 39
Installieren einer sekundären
Festplatte 36
Wiederherstellen der
Software 43
Frontblende
Ausbauen 12
Entfernen der Blenden 13
Wiedereinbauen 14
Führungsschrauben 28
H
Hinweise zur Luftzirkulation 55
I
Installationshinweise 7
K
Komponenten auf der
Rückseite 3
Kopfhöreranschluss 2
L
Laufwerke
Anschließen der Kabel 28
Einsetzen 28
Position 27
M
Maus
Anschluss 3
Besondere Funktionen 6
Mikrofonbuchse 2
Monitoranschluss 3
N
Netzwerkanschluss 3
O
Optisches Laufwerk
Ausbauen 30
Definition 2
Einsetzen 31
Reinigung 57
Vorsichtsmaßnahmen 57
P
Paralleler Anschluss 3
PCI-Express-Karte 21, 25
PCI-Karte 21, 24
Produkt-ID-Position 6
DEWW Index 59
S
Schlösser
Kabel-Diebstahlsicherung 51
Vorhängeschloss 52
Serieller Anschluss 3
Seriennummernposition 6
Sicherheit
Kabel-Diebstahlsicherung 51
Vorhängeschloss 52
Speicher
Bestücken von
Steckplätzen 16
Einsetzen 15
Technische Daten 15
Stromversorgung 45
T
Tastatur
Anschluss 3
Komponenten 4
Technische Daten
Computer 45
Speicher 15
Tower-Konfiguration 8
U
USB-Anschlüsse
Rückseite 3
Vorderseite 2
V
Vorbereitungen für den
Versand 57
Vorderseite, Komponenten 2
W
Windows-Logo-Taste 5
60 Index DEWW
Loading...
