HP 6305 Pro User Manual [fr]

Manuel de référence du matériel

Microtour HP Compaq Business PC 6305 Pro PC d’entreprise compact HP Compaq 6305

Microsoft et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ ou dans d’autres pays.

Les garanties applicables aux produits et services HP sont énoncées dans les textes de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme constituant un quelconque supplément de garantie. HP ne peut être tenue responsable des erreurs ou omissions techniques ou de rédaction de ce document.

Ce document contient des informations protégées par des droits d’auteur. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans l’accord écrit préalable de Hewlett-Packard.

Manuel de référence du matériel

Microtour HP Compaq Business PC 6305 Pro

PC d’entreprise compact HP Compaq 6305

Première édition (août 2012)

Référence du document : 700967–051

À propos de ce livre

Ce guide fournit des informations de base pour la mise à niveau de PC HP Compaq Business.

AVERTISSEMENT ! Le non-respect de ces instructions expose l’utilisateur à des risques

potentiellement très graves.

ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que

pour les informations qu’il contient.

REMARQUE : Le texte ainsi défini fournit des informations importantes supplémentaires.

iii

iv À propos de ce livre

Sommaire

1 Caractéristiques du produit ........................................................................................................................... 1

Caractéristiques de la configuration standard ...................................................................................... 1

Composants du panneau avant de la microtour (MT) .......................................................................... 2

Composants du panneau avant de l'ordinateur compact (SFF) ........................................................... 3

Composants du panneau arrière de la microtour (MT) ........................................................................ 4

Composants du panneau arrière de l'ordinateur compact (SFF) ......................................................... 5

Composants du lecteur de cartes multimédia ...................................................................................... 6

Clavier .................................................................................................................................................. 7

Utilisation des touches de logo Windows ............................................................................ 8

Emplacement du numéro de série ..................................................................................................... 10

2 Mises à niveau matérielles de la microtour (MT) ....................................................................................... 11

Fonctionnalités de maintenance ......................................................................................................... 11

Avertissements et précautions ........................................................................................................... 11

Retrait du panneau d'accès à l'ordinateur .......................................................................................... 12

Remise en place du panneau d'accès à l'ordinateur .......................................................................... 13

Retrait du panneau avant ................................................................................................................... 14

Retrait des caches protecteurs ........................................................................................................... 14

Remise en place du panneau avant ................................................................................................... 15

Connexions de la carte mère ............................................................................................................. 16

Installation de mémoire supplémentaire ............................................................................................. 18

DIMM ................................................................................................................................. 18

DDR3-SDRAM DIMM ........................................................................................................ 18

Remplissage des supports DIMM ...................................................................................... 19

Installation des modules DIMM .......................................................................................... 19

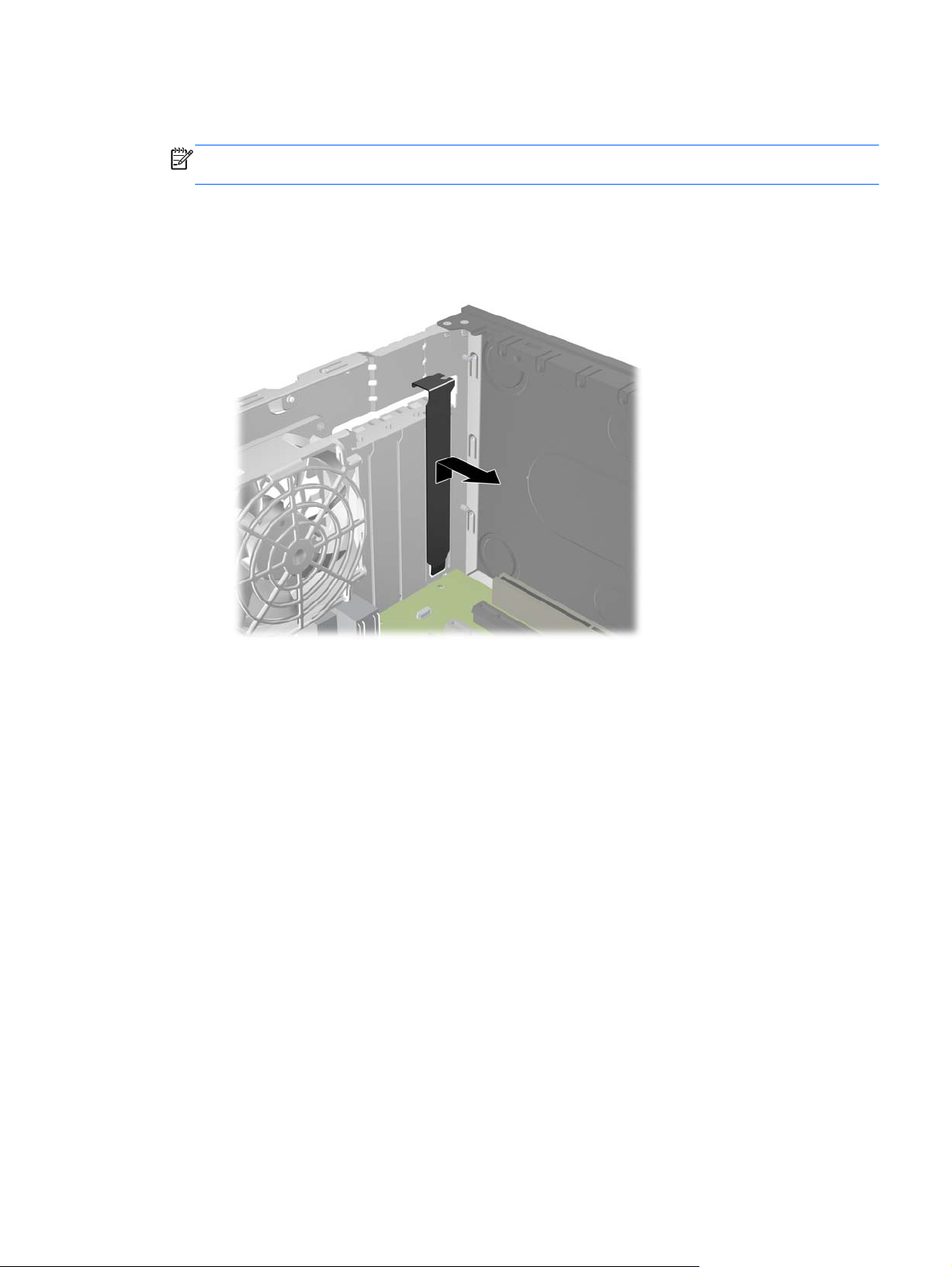

Retrait ou installation d'une carte d'extension .................................................................................... 22

Emplacement des unités .................................................................................................................... 26

Installation et retrait de lecteurs ......................................................................................................... 27

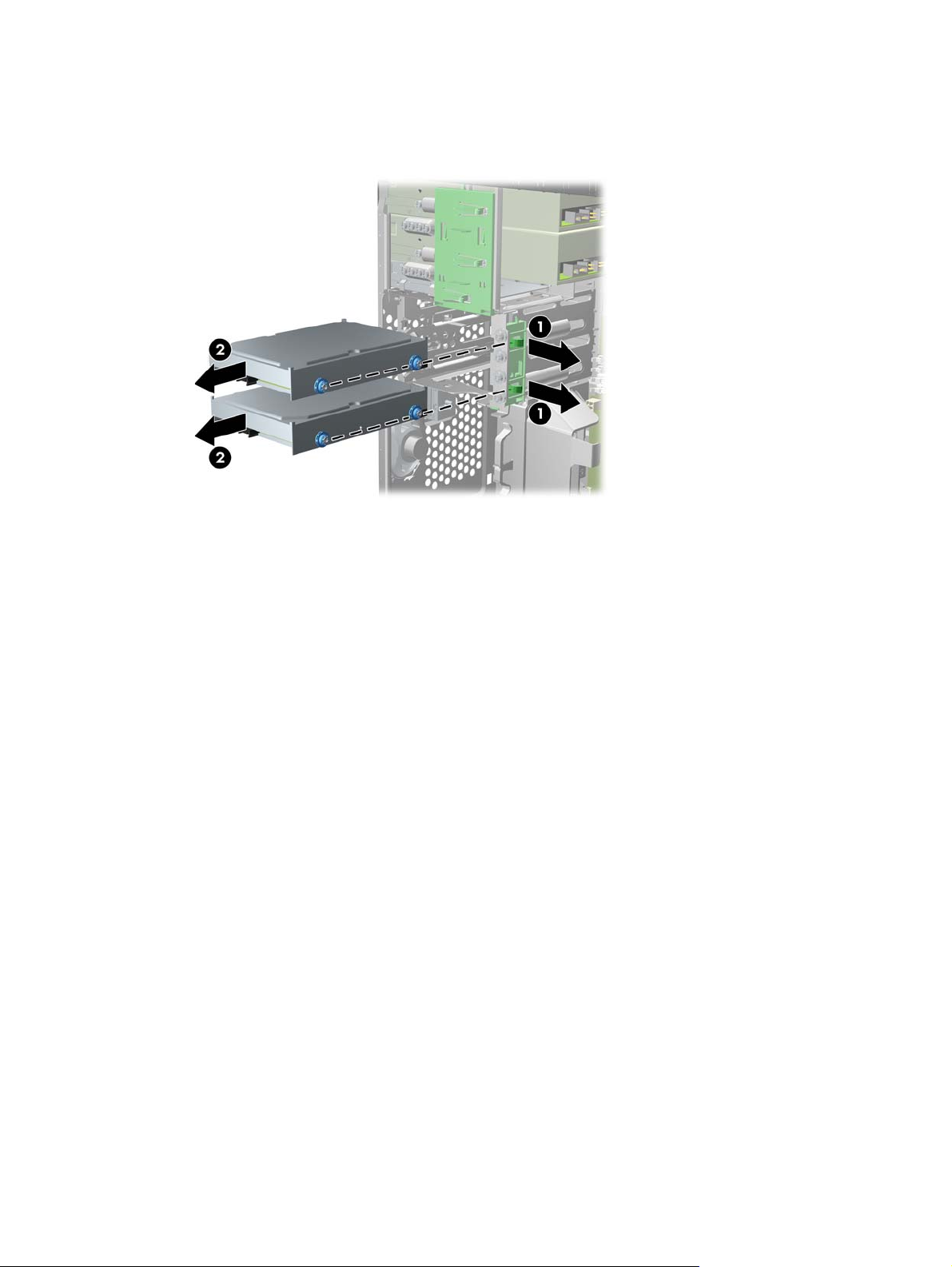

Retirer un lecteur 5,25 pouces ou 3,5 pouces dans une baie de lecteur ........................... 29

Installation d'un lecteur 5,25 pouces ou 3,5 pouces dans une baie de lecteur ................. 31

Retrait d'un disque dur d'une baie de lecteur .................................................................... 34

Installation d’un disque dur dans une baie de lecteur interne ............................................ 36

Installation d'un dispositif antivol ........................................................................................................ 39

Câble antivol ...................................................................................................................... 40

Cadenas ............................................................................................................................ 40

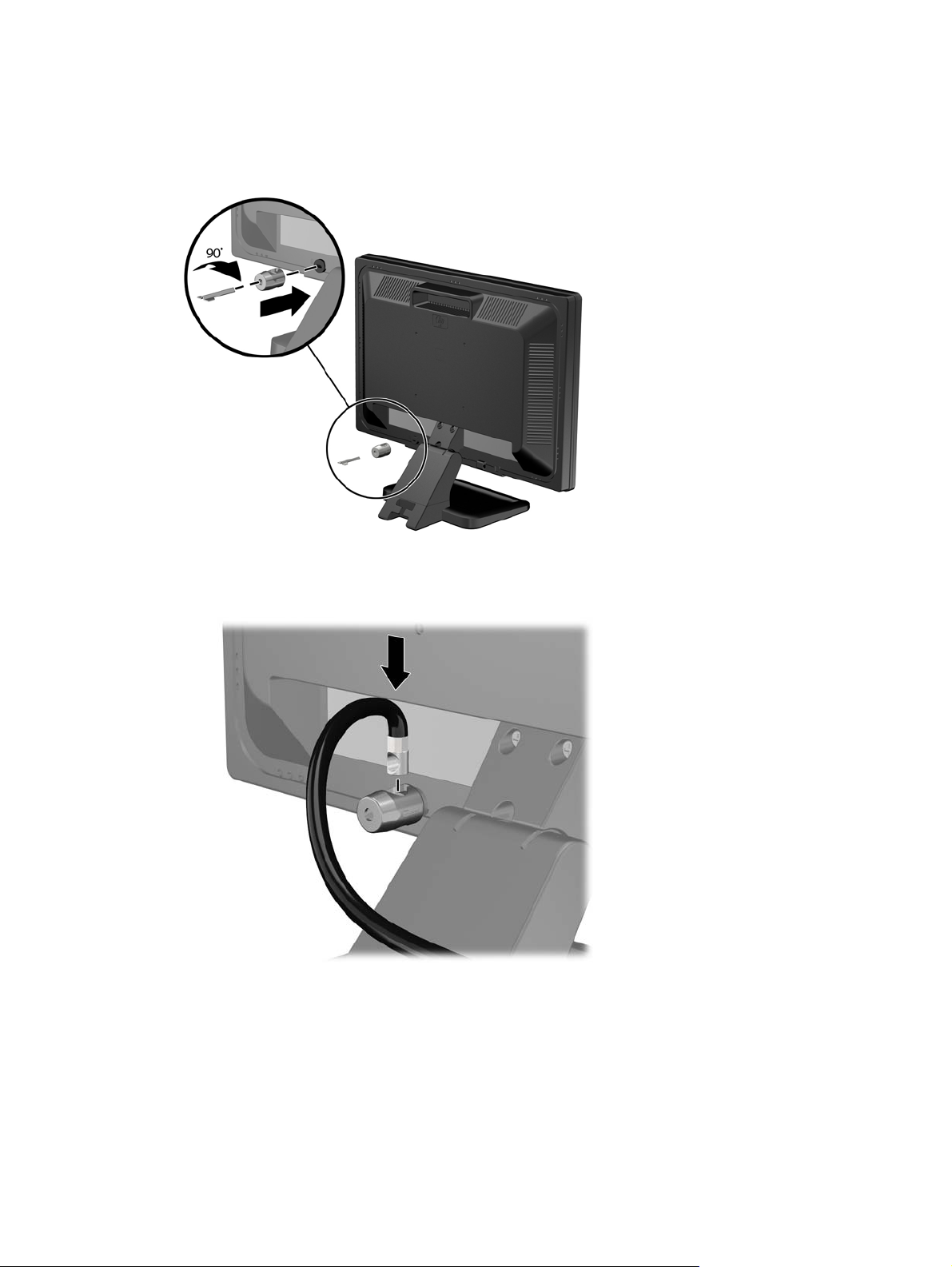

Verrou de sécurité HP Business PC .................................................................................. 41

Sécurité du panneau avant ................................................................................................ 44

3 Mise à niveau du matériel de l'ordinateur compact (SFF) ........................................................................ 47

Fonctionnalités de maintenance ......................................................................................................... 47

Avertissements et précautions ........................................................................................................... 47

Retrait du panneau d'accès à l'ordinateur .......................................................................................... 48

Remise en place du panneau d'accès à l'ordinateur .......................................................................... 49

Retrait du panneau avant ................................................................................................................... 50

Retrait des caches protecteurs ........................................................................................................... 50

Remise en place du panneau avant ................................................................................................... 52

Conversion du format Bureau au format Tour .................................................................................... 52

Connexions de la carte mère ............................................................................................................. 53

Installation de mémoire supplémentaire ............................................................................................. 55

DIMM ................................................................................................................................. 55

DDR3-SDRAM DIMM ........................................................................................................ 55

Remplissage des supports DIMM ...................................................................................... 56

Installation des modules DIMM .......................................................................................... 56

Retrait ou installation d'une carte d'extension .................................................................................... 59

Emplacement des unités .................................................................................................................... 63

Installation et retrait de lecteurs ......................................................................................................... 64

Retrait d'un lecteur 5,25 pouces d'une baie de lecteur ...................................................... 66

Installation d'un lecteur 5,25 pouces dans une baie de lecteur ......................................... 68

Retrait d'un lecteur 3.5 pouces d'une baie de lecteur ........................................................ 71

Installation d'un lecteur 3.5 pouces dans une baie de lecteur ........................................... 72

Retrait et remplacement du disque dur interne 3,5 pouces principal ................................. 76

Installation d’un dispositif antivol ........................................................................................................ 80

Câble antivol ...................................................................................................................... 80

Cadenas ............................................................................................................................ 81

Verrou de sécurité HP Business PC .................................................................................. 81

Sécurité du panneau avant ................................................................................................ 85

Annexe A Remplacement de la pile ............................................................................................................... 87

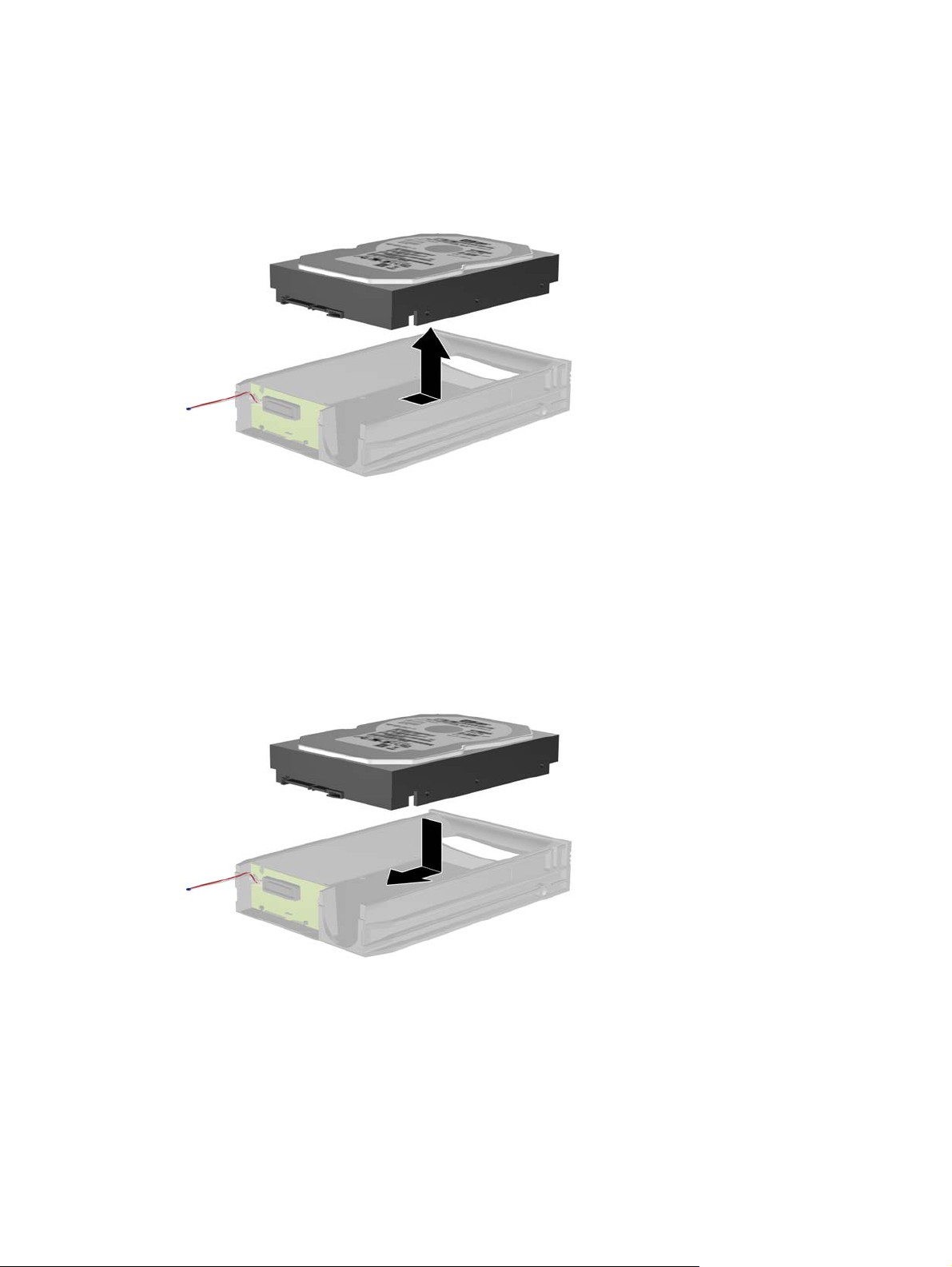

Annexe B Retrait et remplacement d'un disque dur SATA amovible 3,5 pouces ..................................... 90

Annexe C Désactivation du verrou Smart Cover .......................................................................................... 95

Clé Smart Cover FailSafe ................................................................................................................... 95

Utilisation de la clé Smart Cover FailSafe pour retrait du verrou Smart Cover .................................. 95

Annexe D Décharges électrostatiques .......................................................................................................... 97

Prévention des décharges électrostatiques ....................................................................................... 97

Méthodes de mise à la terre ............................................................................................................... 97

Annexe E Utilisation, entretien courant et préparation au transport .......................................................... 98

Utilisation et entretien courant de l’ordinateur .................................................................................... 98

Précautions relatives à l’unité optique ................................................................................................ 99

Procédure .......................................................................................................................... 99

Nettoyage .......................................................................................................................... 99

Sécurité .............................................................................................................................. 99

Préparation au transport ..................................................................................................................... 99

Index ................................................................................................................................................................. 100

vii

viii

1 Caractéristiques du produit

Caractéristiques de la configuration standard

Ses caractéristiques peuvent varier en fonction du modèle. Pour obtenir une liste complète du matériel et des logiciels installés sur l'ordinateur, exécutez l'utilitaire de diagnostic (uniquement fourni sur certains modèles d'ordinateurs).

Figure 1-1 Configuration microtour

Figure 1-2 Configuration compact

REMARQUE : L’ordinateur compact peut aussi être utilisé dans une orientation tour. Reportez-vous

à la section détails.

Conversion du format Bureau au format Tour à la page 52 de ce manuel pour plus de

Caractéristiques de la configuration standard 1

Composants du panneau avant de la microtour (MT)

La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur qui recouvre un ou plusieurs compartiments d’unité.

Tableau 1-1 Éléments du panneau avant

1 Unités optiques 5,25 pouces 5 Lecteur de cartes multimédias de 3,5 pouces (en

option)

2 Voyant d'activité du disque dur 6 Bouton d'alimentation double état

3 Connecteur pour microphone/casque 7 Voyant d'alimentation

4 Ports USB (Universal Serial Bus) 2.0 8 Connecteur de casque

REMARQUE : Lorsqu’un périphérique est branché au connecteur pour microphone/casque, une boîte de

dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un microphone (périphérique d’entrée) ou pour un casque. Vous pouvez reconfigurer le connecteur à tout moment à partir de Realtek HD Audio Manager (Gestionnaire audio).

REMARQUE : Le voyant d’alimentation est normalement vert lorsque l'ordinateur est sous tension. S’il clignote

en rouge, un problème est survenu au niveau de l’ordinateur et un code de diagnostic est affiché. Reportez-vous au Guide de maintenance et d'entretien pour pouvoir interpréter le code.

2 Chapitre 1 Caractéristiques du produit

Composants du panneau avant de l'ordinateur compact (SFF)

La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur qui recouvre un ou plusieurs compartiments d’unité.

Figure 1-3 Éléments du panneau avant

Tableau 1-2 Éléments du panneau avant

1 Unité optique 5,25 pouces 5 Connecteur pour microphone/casque

2 Bouton d’alimentation double état 6 Lecteur de cartes multimédia de 3,5 pouces (en

3 Voyant d’alimentation 7 Voyant d’activité du disque dur

4 Ports USB (Universal Serial Bus) 8 Connecteur de casque

REMARQUE : Lorsqu’un périphérique est branché au connecteur pour microphone/casque, une boîte de

dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d’entrée avec ligne microphone ou pour un casque. Vous pouvez reconfigurer le connecteur à tout moment à partir de Realtek HD Audio Manager (Gestionnaire audio).

REMARQUE : Le voyant d’alimentation est normalement vert lorsque l'ordinateur est sous tension. S’il clignote

en rouge, un problème est survenu au niveau de l’ordinateur et un code de diagnostic est affiché. Reportez-vous au Guide de maintenance et d'entretien pour pouvoir interpréter le code.

option)

Composants du panneau avant de l'ordinateur compact (SFF) 3

Composants du panneau arrière de la microtour (MT)

Figure 1-4 Composants du panneau arrière

Tableau 1-3 Identification des éléments situés à l’arrière

1 Connecteur du cordon d’alimentation 6 Connecteur audio de sortie de ligne

REMARQUE : Un deuxième port série et un port parallèle sont disponibles en option auprès de HP.

Lorsqu’un périphérique est branché au connecteur d’entrée audio bleu, une boîte de dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d’entrée ou pour un microphone. Vous pouvez reconfigurer le connecteur à tout moment à partir de Realtek HD Audio Manager (Gestionnaire audio).

Si une carte graphique AMD/ATI est installée sur l'un des connecteur de la carte mère, les connecteurs vidéo de cette carte graphique et les chipsets intégrés de la carte mère peuvent être utilisés en même temps. Cependant, pour les cartes graphiques autres qu'AMD/ATI, les connecteurs vidéo fonctionneront uniquement sur les cartes graphiques.

Connecteur audio d'entrée de ligne (bleu) 7 Connecteur pour clavier PS/2 (violet)

Connecteur pour souris PS/2 (vert) 8 Connecteur de moniteur VGA

Connecteur série 9 Connecteur de moniteur DisplayPort

Connecteur réseau RJ-45 10 Ports USB 3.0 (bleu)

pour périphériques audio alimentés (vert)

Ports USB 2.0 (noir)

4 Chapitre 1 Caractéristiques du produit

Composants du panneau arrière de l'ordinateur compact (SFF)

Figure 1-5 Éléments situés à l’arrière

Tableau 1-4 Identification des éléments situés à l’arrière

1 Connecteur réseau RJ-45 7 Connecteur de moniteur DisplayPort

4 Connexion du cordon d’alimentation 10

REMARQUE : Un deuxième port série et un port parallèle sont disponibles en option auprès de HP.

Connecteur série 8 Connecteur de moniteur VGA

Connecteur pour souris PS/2 (vert) 9 Connecteur pour clavier PS/2 (violet)

Connecteur audio de sortie de ligne pour périphériques audio alimentés (vert)

Ports USB 2.0 (noir) 11 Connecteur audio d'entrée de ligne

(bleu)

Ports USB 3.0 (bleu)

Composants du panneau arrière de l'ordinateur compact (SFF) 5

Composants du lecteur de cartes multimédia

Le lecteur de cartes multimédia est un périphérique en option disponible sur certains modèles uniquement. Reportez-vous à l’illustration et au tableau suivants pour identifier les composants du lecteur de cartes multimédia.

Figure 1-6 Composants du lecteur de cartes multimédia

Tableau 1-5 Composants du lecteur de cartes multimédia

N° Connecteur Support

1 xD

2 MicroSD ● MicroSD (T-Flash) ● MicroSDHC

3 Voyant d’activité du

lecteur de cartes multimédia

4 SD/MMC+/miniSD ● Secure Digital (SD)

5 USB ● Port USB (Universal

6 CompactFlash I/II ● Carte CompactFlash

7 MS PRO/MS PRO DUO ● Memory Stick (MS)

xD-Picture Card (xD)

●

● MiniSDHC

● SDHC (Secure Digital

High Capacity)

● MiniSD

Serial Bus)

Type 1

MagicGate Memory

●

Stick (MG)

MagicGate Memory

●

Duo

● MultiMediaCard

(MMC)

● Carte MultiMediaCard

de taille réduite (RS MMC)

● Carte CompactFlash

Type 2

● Memory Stick Select

Memory Stick Duo

●

(MS Duo)

Memory Stick PRO

●

(MS PRO)

● MultiMediaCard 4.0

(MMC Plus)

Carte

●

MultiMediaCard 4.0 de taille réduite (RS MMC)

MMC Micro

●

(adaptateur requis)

● MicroDrive

● Memory Stick PRO

Duo (MS PRO Duo)

Memory Stick PRO-

●

HG Duo

● Memory Stick Micro

(M2) (adaptateur requis)

6 Chapitre 1 Caractéristiques du produit

Clavier

Figure 1-7 Caractéristiques du clavier

Tableau 1-6 Caractéristiques du clavier

Composant Composant

1 Sleep (Veille) 6 Volume muet

2 Retour rapide 7 Diminuer le volume

3 Lecture/Pause 8 Augmenter le volume

4 Stop (Arrêt) 9 touche de logo Windows

5 Avance rapide 10 Fonction

Clavier 7

Utilisation des touches de logo Windows

La combinaison de la touche logo Windows avec d’autres touches permet d’accomplir certaines fonctions dans le système d’exploitation Windows.

Tableau 1-7 Fonctions de la touche logo Windows

Touche de logo Windows +

pas d'autre touche Permet d'afficher le menu Démarrer Permet d'afficher l'écran Démarrer

c Permet d'ouvrir la barre d'outils Charms

d Permet d’afficher le Bureau Permet d’afficher le Bureau

e Permet d’exécuter le Poste de travail Ouvre l'Explorateur Windows

f Lance Rechercher : tous Permet d'accéder aux fichiers dans la

Ctrl + f Lance la boíte de dialogue Rechercher :

g Permet de faire défiler les gadgets Permet de faire défiler les gadgets

h Permet d'accéder à la section Partager de

i Permet d'accéder à la section Paramètres

k Permet d'accéder à la section Périphériques

l Permet de verrouiller l’ordinateur si vous

Windows 7 Windows 8

section Rechercher de Charms

Permet de lancer la boîte de dialogue

ordinateur

êtes connecté à un domaine de réseau ou, dans le cas contraire, permet de passer d’un utilisateur à l’autre

Rechercher les ordinateurs

Charms

de Charms

Permet de verrouiller l’ordinateur si vous êtes connecté à un domaine de réseau ou, dans le cas contraire, permet de passer d’un utilisateur à l’autre

m Réduit toutes les applications ouvertes Réduit toutes les applications ouvertes

o Permet de verrouiller l'orientation de l'écran

p Choisissez un mode d’affichage de la

présentation

q Permet d'accéder à la section Rechercher

r Exécute la boíte de dialogue Exécuter Ouvre la boîte de dialogue Exécuter.

t Permet de naviguer entre les programmes

de la barre des tâches

u Permet de lancer les Options d'ergonomie Permet de lancer les Options d'ergonomie

v Permet de faire défiler les notifications

w Permet d'accéder aux Paramètres dans la

x Permet d'ouvrir le Centre de mobilité

Windows, s'il est installé

z Permet d'ouvrir la barre des applications

F1 Permet d’exécuter l’Aide de Windows Permet d’exécuter l’Aide de Windows

Permet d'ouvrir les options de projection

de Charms

Permet de faire défiler les programmes de la barre des tâches

section Rechercher de Charms

Permet d'ouvrir le Centre de mobilité Windows, s'il est installé

8 Chapitre 1 Caractéristiques du produit

Tableau 1-7 Fonctions de la touche logo Windows (suite)

Touche de logo Windows +

Tabulation Permet de faire défiler les programmes de

Ctrl + Tab Utilisez les touches de direction pour

Espace Place tous les gadgets à l’avant et

toute touche numérique Permet d'accéder à l'application

flèche haut Agrandit la fenêtre Permet d'agrandir la fenêtre Bureau

flèche gauche Positionne la fenêtre à gauche de l’écran Positionne la fenêtre du Bureau sur la

flèche droite Positionne la fenêtre à droite de l’écran Positionne la fenêtre du Bureau sur la droite

flèche bas Réduit la fenêtre Réduit la fenêtre du Bureau

Maj + flèche gauche ou flèche droite

Windows 7 Windows 8

Permet de faire défiler l'historique de la Barre des tâches à l'aide de Windows Flip 3-D

naviguer entre les programmes de la barre des tâches à l’aide de Windows Flip 3-D

sélectionne la barre latérale Windows

correspondant à un emplacement donné de la Barre des tâches

Déplace une fenêtre d’un moniteur à un autre

l'application Metro

Utilisation des touches fléchées pour faire

défiler l'historique de l'application Metro

Permet de passer d'une langue de saisie et

d'une disposition de clavier à une autre et

vice-versa

Permet d'accéder à l'application

correspondant à un emplacement donné de

la Barre des tâches

gauche de l’écran

de l’écran

Permet de déplacer une fenêtre d’un

moniteur à un autre

, (virgule) Permet de jeter un coup d'œil au Bureau.

. (point) Positionne une application Metro sur la

droite

Maj + . (point) Positionne une application Metro sur la

gauche

Entrée Permet de lancer le Narrateur

Échap Permet de fermer la Loupe

+ (pavé numérique) Effectue un zoom avant Permet d'agrandir (Loupe)

- (pavé numérique) Effectue un zoom arrière Annule l'effet Loupe

Accueil Permet de réduire les fenêtres non-actives

du Bureau

Saut Permet d'afficher les Propriétés du système Permet d'afficher les Propriétés du système

PgUp Permet de déplacer l'écran Démarrage vers

PgDn Permet de déplacer l'écran Démarrage vers

Permet de réduire les fenêtres non-actives

du Bureau

l'écran de gauche

l'écran de droite

Clavier 9

Emplacement du numéro de série

Chaque ordinateur possède un numéro de série unique et un ID de produit situés sur son capot supérieur. Ayez toujours ces numéros à portée de main lorsque vous contactez le service clientèle.

Figure 1-8 Emplacement du numéro de série et de l’ID de produit de la microtour

Figure 1-9 Emplacement du numéro de série et de l'ID de produit de l'ordinateur compact

10 Chapitre 1 Caractéristiques du produit

2 Mises à niveau matérielles de la

microtour (MT)

Fonctionnalités de maintenance

L'ordinateur possède des fonctions facilitant sa mise à niveau et son entretien. La plupart des procédures d'installation décrites dans ce chapitre ne nécessitent aucun outil.

Avertissements et précautions

Avant toute mise à niveau, suivez scrupuleusement toutes les instructions s’y rapportant et n’oubliez pas de lire les notes d’avertissement et d’attention de ce manuel.

AVERTISSEMENT ! Afin de réduire les risques de blessures provenant de choc électrique, de

surface à haute température ou d’incendie :

Déconnectez le cordon d’alimentation de la prise murale et laissez refroidir les éléments internes du système avant de les toucher.

Ne branchez pas de connecteurs de téléphone ou de télécommunication sur les prises de carte réseau.

Utilisez toujours la fiche de terre du cordon d’alimentation. La fiche de terre est un élément de sécurité important.

Branchez le cordon d’alimentation sur une prise secteur avec conducteur de terre, accessible facilement.

Pour éviter tout risque de blessure grave, lisez le manuel Sécurité et ergonomie du poste de travail. Ce manuel explique comment agencer correctement un poste de travail et comment s'installer confortablement devant un ordinateur. Il contient également d'importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l'adresse

AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.

Débranchez le cordon d'alimentation avant de retirer le boîtier.

Remettez le boîtier en place et fixez-le avant d'alimenter l'équipement.

ATTENTION : L’électricité statique peut endommager les composants électriques de l’ordinateur ou

de l’équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Consultez d'informations.

Quand l’ordinateur est branché sur le secteur, la carte mère est sous tension. Vous devez déconnecter le cordon d’alimentation avant d’ouvrir l’ordinateur pour prévenir toute détérioration des composants internes.

Décharges électrostatiques à la page 97 pour plus

http://www.hp.com/ergo.

Fonctionnalités de maintenance 11

Retrait du panneau d'accès à l'ordinateur

Pour accéder aux composants internes, vous devez enlever le panneau d’accès :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Desserrez les deux vis à molette (1) qui fixent le panneau d’accès au châssis de l’ordinateur.

6. Retirez le panneau d’accès de l’appareil en le soulevant à l’aide de la poignée située entre les

vis à molette (2).

REMARQUE : Pour installer des pièces internes, vous pouvez coucher l'ordinateur sur son

flanc. Assurez-vous que le côté du panneau d'accès est dirigé vers le haut.

Figure 2-1 Retrait du panneau d'accès de l'ordinateur

12 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Remise en place du panneau d'accès à l'ordinateur

1. Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis

(1), puis appuyez l’arrière du panneau d’accès dans l’appareil (2).

Figure 2-2 Remise en position du panneau d'accès de l'ordinateur

2. Vérifiez que le panneau est complètement fermé (1), puis serrez les deux vis à molette qui fixent

le panneau d’accès au châssis (2).

Figure 2-3 Serrage des vis à molette du panneau d’accès

Remise en place du panneau d'accès à l'ordinateur 13

Retrait du panneau avant

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Retirez le panneau d'accès de l'ordinateur.

6. Soulevez les trois onglets sur le côté du cache avant (1), puis faites pivoter le cache avant pour

le retirer du châssis (2).

Figure 2-4 Retrait du cache avant

Retrait des caches protecteurs

Sur certains modèles, des caches protecteurs recouvrent les baies de lecteur 3,5 et 5,25 pouces. Ces caches doivent être retirés avant d'installer un lecteur. Pour retirer un cache protecteur :

1. Retirez le panneau d'accès et le panneau avant.

14 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

2. Pour retirer un cache protecteur, poussez les languettes de fixation qui maintiennent le cache en

place vers le bord extérieur droit du panneau (1) et faites glisser le cache vers l'arrière et vers la droite pour le retirer (2).

Figure 2-5 Retrait d'un cache protecteur

Remise en place du panneau avant

Insérez les trois crochets sur le côté gauche du cache avant dans les trous rectangulaires du châssis (1), puis faites pivoter le côté droit du cache avant dans le châssis (2) jusqu’à ce qu’il s’emboîte.

Figure 2-6 Remise en position du cache avant

Remise en place du panneau avant 15

Connexions de la carte mère

Reportez-vous aux illustrations et aux tableaux suivants pour identifier les connecteurs de la carte mère de votre modèle.

Figure 2-7 Connexions de la carte système

Tableau 2-1 Connexions de la carte système

N Connecteur de la carte

mère

1 DIMM4 (canal A) DIMM4 blanc Module de mémoire

2 DIMM3 (canal A) DIMM3 noir Module de mémoire

3 DIMM2 (canal B) DIMM2 blanc Module de mémoire

4 DIMM1 (canal B) DIMM1 noir Module de mémoire

5 eSATA ESATA noir Câble adaptateur eSATA ou 2ème

6 SATA 2.0 SATA2 blanc 1er lecteur optique

7 Alimentation SATAS_PWR2 noir Disques dur SATA

8 Alimentation SATAS_PWR1 noir Lecteurs optiques SATA

9 SATA 3.0 SATA1 bleu clair 2ème disque dur ou 2ème lecteur

10 SATA 3.0 SATA0 bleu foncé 1er disque dur

11 Port série COMB noir Port série

12 Port parallèle PAR noir Port parallèle

13 USB MEDIA2 noir Deuxième lecteur de cartes

Étiquette de carte mère

Couleur Composant

lecteur optique

optique si un câble adaptateur ESATA est présent

multimédias

14 Verrou de la protection HLCK noir Périphérique USB tel qu'un lecteur

15 Détecteur d'ouverture du

capot

HSENSE blanc Détecteur d'ouverture du capot

16 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

de cartes multimédias

Tableau 2-1 Connexions de la carte système (suite)

N Connecteur de la carte

mère

16 USB MEDIA noir Périphérique USB tel qu'un lecteur

17 PCI Express x1 X1PCIEXP1 noir Carte d'extension

18 PCI Express x16 rétrogradé

en x4

19 PCI Express x16 X16PCIEXP noir Carte d'extension

20 PCI PCI1 blanc Carte d'extension

Étiquette de carte mère

X4PCIEXP blanc Carte d'extension

Couleur Composant

de cartes multimédias

Connexions de la carte mère 17

Installation de mémoire supplémentaire

L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3).

DIMM

Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard. À la livraison, ces supports de module mémoire accueillent au moins un module mémoire préinstallé. Pour exploiter entièrement la prise en charge de mémoire, vous pouvez équiper la carte mère d'un maximum de 16 Go de mémoire dans une configuration hautes performances à deux canaux.

DDR3-SDRAM DIMM

ATTENTION : Ce produit NE prend PAS en charge la mémoire DDR3 Ultra Low Voltage (tension

ultra faible) (DDR3U). Le processeur n'est pas compatible avec la mémoire DDR3U et si vous branchez de la mémoire DDR3U sur la carte mère, cela peut endommager physiquement le module DIMM ou provoquer un dysfonctionnement du système.

Pour que le système fonctionne correctement, les modules mémoire DDR3-SDRAM DIMM doivent être :

standard à 240 broches

●

conformes à la norme DDR3-1866 MHz PC3-PC14800, sans tampon, non-ECC

●

1,5 volt DDR3-SDRAM DIMM

●

Les modules mémoire DDR3-SDRAM DIMM doivent également :

prendre en charge une latence CAS 13 DDR3 1866 MHz (synchronisation 13-13-13)

●

contenir les informations JEDEC SPD obligatoires

●

En outre, l'ordinateur prend en charge :

les technologies de mémoire non-ECC à 512 Mbits, 1 Gbit, 2 Gbits, 4 Gbits et 8 Gbits

●

les modules DIMM monoface/double face.

●

● Modules DIMM conçus à partir de dispositifs DDR x8 et x16 ; Les modules DIMM conçus à partir

de SDRAM x4 ne sont pas pris en charge

REMARQUE : Le système ne fonctionnera pas correctement si vous installez des modules DIMM

non pris en charge.

18 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Remplissage des supports DIMM

La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les sockets DIMM1 et DIMM2 fonctionnent sur le canal mémoire B. Les sockets DIMM3 et DIMM4 fonctionnent sur le canal mémoire A.

Le système fonctionnera automatiquement en mode canal unique, en mode double canal ou en mode flexible. Cela dépendra de l’installation des modules DIMM.

REMARQUE : Le fait de configurer la mémoire en un canal unique et en doubles canaux entraînera

de moins bons résultats graphiques.

Le système fonctionne en mode canal unique si les supports DIMM sont remplis dans un seul

●

canal.

Le système fonctionne en mode performant entrelacé à deux canaux si la capacité totale des

●

modules DIMM du canal A est égale à celle des modules du canal B. Cependant, la technologie et la capacité des modules peuvent être différentes entre les deux canaux. Par exemple, si le canal A comporte deux modules DIMM de 1 Go et le canal B un module de 2 Go, le système fonctionnera en mode double canal.

Le système fonctionnera en mode flexible si la capacité mémoire totale des modules DIMM du

●

canal A n'est pas égale à la capacité mémoire totale des modules DIMM du canal B. En mode flexible, le canal occupé par le moins de mémoire représente la mémoire totale attribuée au double canal et la mémoire restante est attribuée au canal unique. Pour obtenir une vitesse optimale, les canaux doivent être équilibrés afin que la quantité la plus élevée de mémoire soit répartie entre les deux canaux. Si un canal dispose de plus de mémoire que l'autre, la plus grande capacité doit être attribuée au canal A. Par exemple, si vous occupez les sockets avec un module DIMM 2 Go et avec trois modules DIMM 1 Go, le canal A devra être occupé par le module DIMM 2 Go et par un module DIMM 1 Go. Le canal B devra être occupé par les deux autres modules DIMM 1 Go. Dans cette configuration, 4 Go sont exécutés en tant que double canal et 1 Go en tant que canal unique.

Quel que soit le mode, la vitesse de fonctionnement maximale est déterminée par le module

●

DIMM le plus lent du système.

Installation des modules DIMM

ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le

cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché sur une prise secteur active. L'ajout ou le retrait de modules mémoire alors qu'une tension est toujours présente peut endommager de manière irrémédiable les modules mémoire ou la carte mère.

Les supports de modules mémoire ont des contacts en métal doré. Lorsque vous mettez à niveau la mémoire, il est important d'utiliser des modules mémoire avec des contacts en métal doré pour éviter la corrosion et/ou l'oxydation due à l'incompatibilité des métaux en contact les uns avec les autres.

L'électricité statique peut endommager les composants électroniques de l'ordinateur ou des cartes en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Pour plus d'informations, reportez-vous à

Lorsque vous manipulez un module de mémoire, ne touchez aucun contact, vous risqueriez d'endommager le module.

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

Décharges électrostatiques à la page 97.

Installation de mémoire supplémentaire 19

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le

5. Retirez le panneau d’accès de l’ordinateur.

AVERTISSEMENT ! Afin d'éviter tout risque de blessures dues aux surfaces brûlantes, laissez

les composants du système interne refroidir avant de les toucher.

6. Ouvrez les deux loquets du support de module mémoire (1), puis insérez le module dans le

support (2).

Figure 2-8 Installation d'un DIMM

REMARQUE : Un module mémoire ne peut être installé que d'une seule façon. Faites

coïncider l'encoche située sur le module avec la patte du support de mémoire.

Occupez les sockets DIMM noirs avant les blancs.

Pour obtenir des performances maximales, occupez les sockets de façon à ce que la capacité mémoire soit répartie d'une manière aussi égale que possible entre le canal A et le canal B. Reportez-vous à

Remplissage des supports DIMM à la page 19 pour plus d'informations.

7. Poussez le module dans le socket en vous assurant qu'il est complètement et correctement

inséré. assurez-vous que les loquets sont en position fermée (3).

8. Répétez les étapes 6 et 7 pour installer les modules supplémentaires.

9. Remettez en place le panneau d’accès de l’ordinateur.

10. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension.

11. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.

20 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

L'ordinateur devrait automatiquement détecter la mémoire supplémentaire la prochaine fois où vous l'allumerez.

Installation de mémoire supplémentaire 21

Retrait ou installation d'une carte d'extension

L'ordinateur possède un connecteur d'extension PCI, un connecteur d'extension PCI Express x1, un connecteur d'extension PCI Express x16 et un connecteur d'extension PCI Express x16 rétrogradé en connecteur x4.

REMARQUE : Vous pouvez installer une carte d’extension PCI Express x1, x4, x8 ou x16 dans le

connecteur PCI Express x16.

Pour les configurations à deux cartes graphiques, la première carte (principale) doit être installée dans le connecteur PCI Express x16 NON rétrogradé en connecteur x4.

Pour retirer, remplacer ou ajouter une carte d’extension :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur

la carte mère tant que l’ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d’alimentation pour éviter d’endommager les composants internes de l’ordinateur.

5. Retirez le panneau d’accès de l’ordinateur.

6. Repérez le support de carte d’extension approprié sur la carte mère, ainsi que le support de

carte d’extension correspondant à l’arrière du châssis de l’ordinateur.

7. Ouvrez le dispositif de blocage des obturateurs de support PCI en soulevant le levier vert et en

faisant pivoter le dispositif en position ouverte.

Figure 2-9 Ouverture du dispositif de retenue

22 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

8. Avant d’installer une carte d’extension, retirez le cache du support d’extension ou la carte

d’extension existante.

REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les

câbles qui y sont rattachés.

a. Si vous installez une carte d’extension dans un support libre, retirez l’obturateur

correspondant à l’arrière du châssis, Tirez le cache du support vers le haut, puis de l’intérieur du châssis.

Figure 2-10 Retrait d'un cache de carte d'extension

Retrait ou installation d'une carte d'extension 23

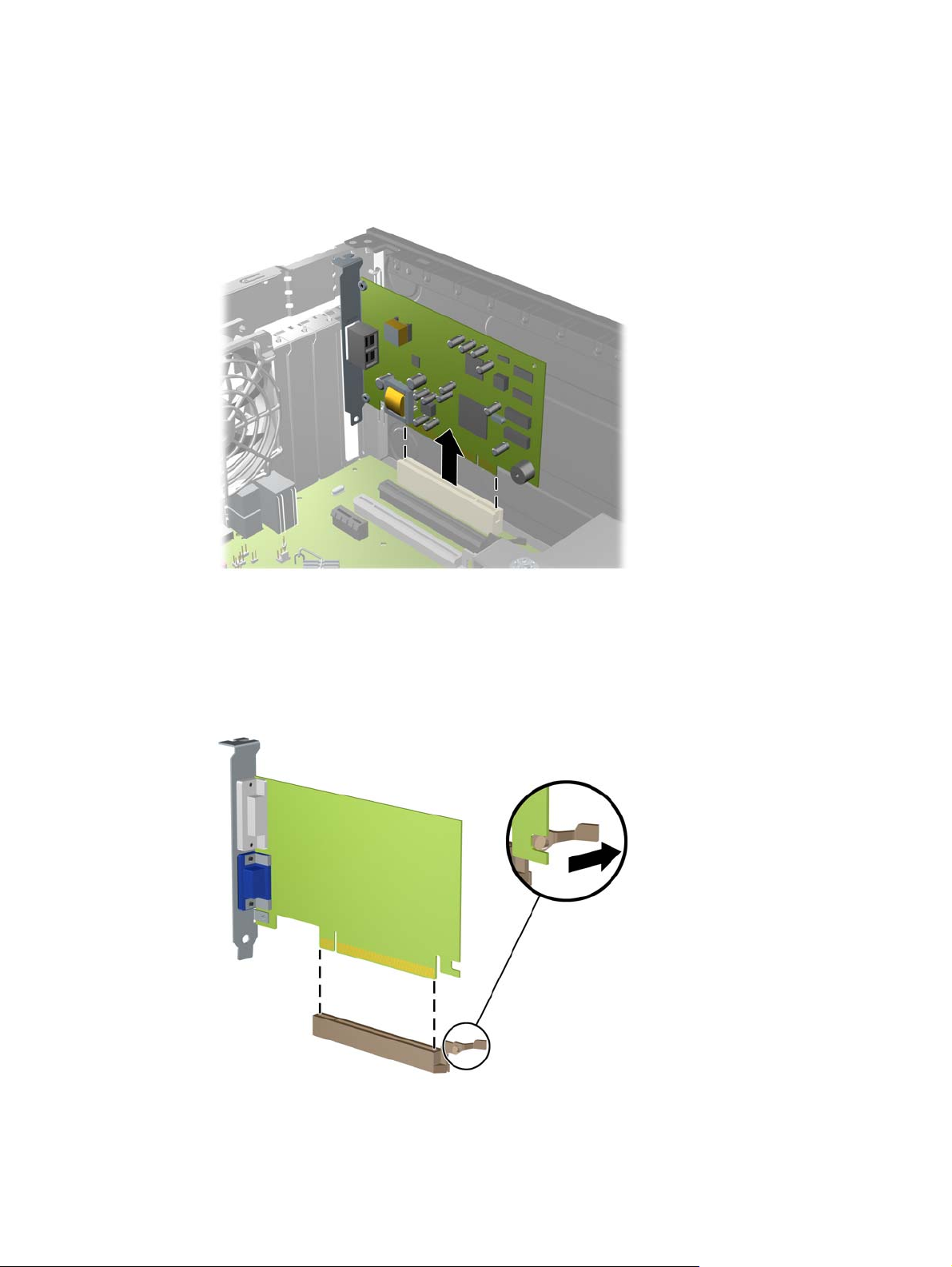

b. Si vous retirez une carte PCI standard ou PCI Express x1, tenez-la à chaque extrémité et

faites-la délicatement basculer d’avant en arrière jusqu’à ce qu’elle sorte de son support. Tirez la carte d'extension à la verticale hors de son support, puis retirez-la complètement du châssis. Veillez à ne pas abîmer la carte en heurtant d'autres composants.

Figure 2-11 Retrait d’une carte d’extension PCI standard

c. Si vous retirez une carte PCI Express x16, tirez sur le bras de fixation à l’arrière du support

pour l’écarter de la carte, puis faites délicatement basculer la carte jusqu’à ce qu’elle sorte de son support. Tirez la carte d’extension à la verticale hors de son support, puis retirez-la complètement du châssis. Veillez à ne pas abîmer la carte en heurtant d’autres composants.

Figure 2-12 Retrait d'une carte d'extension PCI Express x16

9. Placez la carte retirée dans un emballage antistatique.

24 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

10. Si vous n’installez pas de nouvelle carte d’extension, installez l’obturateur d’extension pour

fermer l’orifice.

ATTENTION : Après avoir retiré une carte d'extension, vous devez la remplacer par une

nouvelle carte ou par un cache pour permettre le refroidissement des composants internes pendant leur fonctionnement.

11. Pour installer une nouvelle carte d'extension, tenez la carte à la verticale de son connecteur sur

la carte mère, puis déplacez-la vers l'arrière du châssis de manière à aligner son support sur la fente prévue à l'arrière du châssis. Appuyez sur la carte pour l'insérer dans son connecteur sur la carte mère.

Figure 2-13 Installation d’une carte d’extension

REMARQUE : Lorsque vous installez une carte d’extension, appuyez fermement sur la carte,

de sorte que l’ensemble du connecteur soit correctement enclenché dans le connecteur de carte d’extension.

12. Remettez en place le dispositif de blocage des cartes d’extension.

Figure 2-14 Fermeture du dispositif de retenue

Retrait ou installation d'une carte d'extension 25

13. Le cas échéant, branchez les câbles extérieurs sur la carte installée. Connectez les câbles

intérieurs à la carte mère, si nécessaire.

14. Remettez en place le panneau d’accès de l’ordinateur.

15. Reconnectez le cordon d’alimentation et mettez l’ordinateur sous tension.

16. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d'accès.

17. Reconfigurez l’ordinateur si nécessaire.

Emplacement des unités

Figure 2-15 Emplacements des unités

Tableau 2-2 Emplacements des unités

1 Deux baies de lecteur 5,25 pouces pour les lecteurs en option (lecteurs

optiques présentés)

2 Une baie de lecteur 3,5 pouces pour un lecteur en option (lecteur de cartes

multimédias présenté)

3 Compartiment secondaire de disque dur 3,5 pouces interne pour disque dur

en option

4 Compartiment principal de disque dur 3,5 pouces interne

REMARQUE : La configuration du lecteur sur votre ordinateur peut être différente

de la configuration affichée ci-dessus.

Pour vérifier le type et la taille des périphériques de stockage installés dans l’ordinateur, exécutez l’utilitaire Computer Setup.

26 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Installation et retrait de lecteurs

Lors de l'installation de lecteurs supplémentaires, suivez ces consignes :

Le disque dur Serial ATA principal (SATA) doit être raccordé au connecteur SATA bleu foncé

●

principal de la carte système "SATA0". Si vous ajoutez un second disque dur, raccordez-le au connecteur bleu clair de la carte système "SATA1".

Raccordez le premier disque optique SATA au connecteur SATA blanc de la carte système

●

"SATA2". Si vous ajoutez un second disque optique, raccordez-le au connecteur SATA noir de la carte système "ESATA". Si le connecteur ESATA est déjà utilisé, raccordez le second disque optique au connecteur bleu clair de la carte système "SATA1".

Connectez un câble adaptateur eSATA en option au connecteur SATA noir sur la carte mère.

●

● Connectez un câble USB de lecteur de cartes multimédias au connecteur USB de la carte mère

libellé MEDIA.

Le câble d'alimentation destiné aux lecteurs optiques SATA est un câble à deux connecteurs. Il

●

est branché à la carte mère, le premier connecteur est acheminé vers la baie 5,25 pouces et le deuxième connecteur est acheminé vers la baie 5,25 pouces du bas.

Le câble d'alimentation destiné aux disques durs SATA est un câble à deux connecteurs. Il est

●

branché à la carte mère, le premier connecteur est acheminé vers la baie 3,5 pouces du bas et le deuxième connecteur est acheminé vers la baie 5,25 pouces du haut.

Le système ne prend pas en charge les unités optiques PATA (Parallel ATA) ni les disques durs

●

PATA.

● Vous devez installer des vis de guidage pour garantir le bon alignement et l’emboîtement du

lecteur dans la cage d’unité. HP a fourni des vis de guidage supplémentaires pour les baies de lecteurs (quatre vis de guidage d’isolation 6-32 et huit vis métriques M3), situées sur le côté des compartiments d’unités. Les vis d’isolation 6-32 sont nécessaires en cas de disque dur secondaire. Toutes les autres unités (excepté le disque dur principal) utilisent des vis métriques M3. Les vis métriques fournies par HP sont noires et les vis d’isolation fournies par HP sont de couleur argent et bleu. Si vous procédez au remplacement du disque dur principal, vous devez

Installation et retrait de lecteurs 27

retirer les quatre vis de guidage d’isolation 6-32 de couleur argent et bleu du disque que vous remplacez et les installer dans le nouveau disque.

Figure 2-16 Emplacements des vis de guidage supplémentaires

N Vis de guidage Périphérique

1 Vis métriques M3 noires Toutes les unités (sauf les disques durs)

2 Vis d’isolation 6-32 de couleur argent et bleu Disque dur secondaire

ATTENTION : Pour éviter tout risque de perte de données et de dégât à l’ordinateur ou à une

unité :

Si vous insérez ou retirez une unité, arrêtez correctement le système d'exploitation, mettez l'ordinateur hors tension, puis débranchez le cordon d'alimentation. Ne retirez pas une unité lorsque l'ordinateur est sous tension ou en mode veille.

Il est conseillé de toucher un objet métallique relié à la terre avant de manipuler une unité. Évitez de toucher les connecteurs lorsque vous manipulez une unité. Pour savoir comment éviter les dommages dus à l’électricité statique, reportez-vous à la section

Décharges électrostatiques

à la page 97.

Manipulez l’unité avec précaution ; ne la laissez pas tomber.

Ne forcez pas lors de l’insertion d’une unité.

Évitez d’exposer l’unité à des liquides, des températures extrêmes ou au champ magnétique émis par des appareils tels que des moniteurs ou des haut-parleurs.

Si vous devez envoyer une unité par la poste, prenez soin de la placer dans un emballage à bulles d’air ou tout autre emballage offrant une protection suffisante. Veuillez également apposer sur le colis une étiquette indiquant « Fragile : à manipuler avec précaution ».

28 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Retirer un lecteur 5,25 pouces ou 3,5 pouces dans une baie de lecteur

ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de

support amovible.

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Retirez le panneau d'accès et le cache avant.

6. Déconnectez les câbles d'unité, comme indiqué par les illustrations suivantes.

ATTENTION : Lorsque vous déconnectez un câble, tirez sur son connecteur et pas sur le

câble lui-même, car vous pourriez l’endommager.

a. Si vous retirez une unité optique, déconnectez le cordon d’alimentation (1) et le câble de

données (2) à l’arrière de l’unité.

Figure 2-17 Déconnexion des câbles de l'unité optique

Installation et retrait de lecteurs 29

b. Si vous retirez un lecteur de cartes multimédias, déconnectez le câble USB de la carte

mère.

Figure 2-18 Déconnexion du câble USB du lecteur de cartes multimédias

7. Un support de verrouillage doté d'onglets retient les unités dans leur compartiment. Soulevez

l'onglet de retenue sur le support de verrouillage (1) de l'unité à retirer, puis faites glisser l'unité hors de son logement (2).

Figure 2-19 Extraction des unités

30 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Installation d'un lecteur 5,25 pouces ou 3,5 pouces dans une baie de lecteur

1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur

5. Retirez le panneau d’accès de l’ordinateur.

6. Retirez le panneau avant. Si vous installez une unité dans un compartiment couvert par un

cache protecteur, retirez ce dernier. Consultez plus d'informations.

7. Mettez en place quatre vis de guidage métriques M3 dans les trous inférieurs de chaque côté de

l’unité. Huit vis de guidage métriques M3 supplémentaires sont fournies par HP à l’avant du châssis, sous le cache avant. Les vis de guidage métriques M3 sont noires. Reportez-vous à la section vis de guidage métriques M3 supplémentaires.

Installation et retrait de lecteurs à la page 27 pour une illustration de l’emplacement des

Retrait des caches protecteurs à la page 14 pour

REMARQUE : Lorsque vous remplacez une unité de disque, placez les quatre vis M3 de

l’ancienne unité sur la nouvelle.

ATTENTION : Utilisez uniquement des vis de guidage de 5 mm de long. Des vis plus longues

peuvent endommager les composants internes de l’unité.

Figure 2-20 Installation des vis de guidage (unité optique illustrée)

Installation et retrait de lecteurs 31

8. En veillant à aligner les têtes de vis sur les rainures de guidage, faites glisser l'unité dans son

compartiment jusqu'à son enclenchement.

Figure 2-21 Insertion des lecteurs dans leur compartiment

9. Connectez le cordon d'alimentation et le câble de données à l'unité comme indiqué par les

illustrations suivantes.

a. Si vous installez une unité optique, connectez le cordon d'alimentation (1) et le câble de

données (2) à l'arrière de l'unité.

REMARQUE : Le câble d'alimentation destiné aux lecteurs optiques est un câble à deux

connecteurs acheminé de la carte mère jusqu'à l'arrière des baies de lecteur optique.

Figure 2-22 Connexion des câbles d'unité optique

32 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

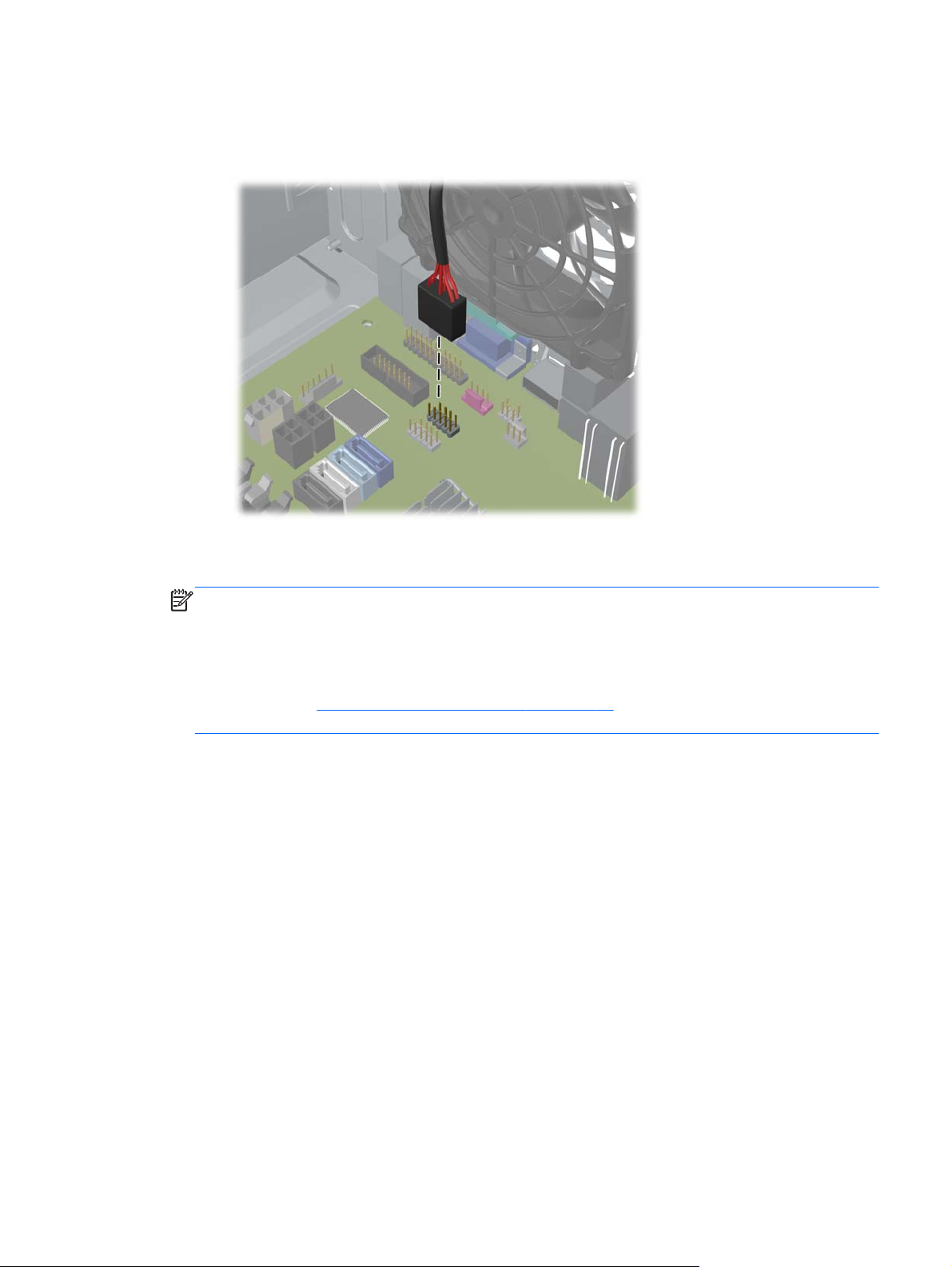

b. Si vous installez un lecteur de cartes multimédia, connectez le câble USB au connecteur

USB de la carte mère libellé MEDIA.

Figure 2-23 Connexion du câble USB du lecteur de cartes multimédia

10. Si vous installez une nouvelle unité, connectez l'autre extrémité du câble de données au

connecteur approprié de la carte mère.

REMARQUE : Si vous installez un nouveau disque optique SATA, raccordez le câble de

données du premier disque optique au connecteur SATA blanc de la carte système "SATA2". Raccordez le câble de données du second disque optique au connecteur SATA noir de la carte système "ESATA". Si le connecteur ESATA est déjà utilisé, raccordez le second disque optique au connecteur bleu clair "SATA1".

Reportez-vous à connecteurs de lecteurs de la carte mère.

11. Replacez le cache avant et le panneau d'accès de l'ordinateur.

12. Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez

l'ordinateur sous tension.

13. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d'accès.

Connexions de la carte mère à la page 16 pour obtenir une illustration des

Installation et retrait de lecteurs 33

Retrait d'un disque dur d'une baie de lecteur

REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de

manière à pouvoir les transférer sur le nouveau disque.

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Retirez le panneau d’accès de l’ordinateur.

6. Déconnectez le cordon d'alimentation (1) et le câble de données (2) de l'arrière du disque dur.

Figure 2-24 Déconnexion des câbles du disque dur

34 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

7. Dégagez l'unité en éloignant le loquet de celle-ci (1) et en faisant glisser l'unité hors du

compartiment (2).

Figure 2-25 Retrait d'un disque dur

8. Ôtez les quatre vis, deux de chaque côté, de l'ancienne unité. Vous en aurez besoin lors de

l'installation de la nouvelle unité.

Installation et retrait de lecteurs 35

Installation d’un disque dur dans une baie de lecteur interne

REMARQUE : Le système ne prend pas en charge les disques durs ATA parallèle (PATA).

1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur

5. Retirez le panneau d’accès.

6. Installez des vis de guidage sur les côtés du lecteur. Si vous installez un disque 2,5 pouces,

vous devez installer le disque dans un support adaptateur.

REMARQUE : Le disque dur utilise des vis de guidage d’isolation 6-32. Quatre vis de guidage

supplémentaires sont installées à l’extérieur des baies de disque dur. Les vis de guidage d’isolation fournies par HP sont de couleur argent et bleue. Reportez-vous à la section

Installation et retrait de lecteurs à la page 27 pour une illustration de l’emplacement des vis de

guidage d’isolation 6-32 supplémentaires.

Si vous remplacez une unité de disque, placez les vis de l'ancienne unité sur la nouvelle.

Si vous installez un disque dur au format 3,5 pouces, installez quatre vis de guidage

●

d'isolation (deux de chaque côté du lecteur).

Figure 2-26 Installation des vis de guidage d'isolation sur un lecteur3,5 pouces

36 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Si vous installez un disque dur au format 2,5 pouces :

●

◦ Faites glisser le disque dans le support d'adaptation de la baie, en vous assurant que

le connecteur du disque est complètement inséré dans le connecteur du support d'adaptation.

Figure 2-27 Insertion du disque 2,5 pouces dans le support d'adaptation

Fixez le disque sur le support d'adaptation de la baie en installant quatre vis pour

◦

support d'adaptation M3 noires sur les côtés du support dans le disque.

Figure 2-28 Fixation du disque sur le support d'adaptation

Installation et retrait de lecteurs 37

Installez quatre vis de guidage pour support d'isolation 6-32 de couleur argent et bleue

◦

sur le support d'adaptation (deux de chaque côté du support).

Figure 2-29 Installation des vis de guidage pour support d'isolation sur le support

d'adaptation

7. Faites glisser le disque dans le compartiment d’unité en veillant à aligner les vis de guidage

avec les ouvertures correspondantes jusqu’à ce que le disque s’emboîte. Le compartiment inférieur est destiné au disque dur principal. Le compartiment supérieur est destiné au disque dur secondaire en option.

Figure 2-30 Installation d'un disque dur dans le compartiment d'unité

38 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

8. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur.

REMARQUE : Le câble d'alimentation destiné aux disques durs est un câble à deux

connecteurs acheminé de la carte mère jusqu'à l'arrière des baies de disque dur.

Figure 2-31 Connexion des câbles du disque dur

9. Si vous installez une nouvelle unité, connectez l'autre extrémité du câble de données au

connecteur approprié de la carte mère.

REMARQUE : Si le système est équipé d'un seul disque dur SATA, le câble de données du

disque dur doit être raccordé au connecteur bleu foncé "SATA0" afin d'éviter toute détérioration des performances du disque dur. Si vous ajoutez un second disque dur, raccordez le câble de données au connecteur bleu clair "SATA1".

10. Faites passer le cordon d'alimentation et le câble de données dans les dispositifs de retenue de

câbles.

11. Remettez en place le panneau d'accès à l'ordinateur.

12. Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez

l'ordinateur sous tension.

13. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d'accès.

Installation d'un dispositif antivol

Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l'ordinateur contre le vol.

Installation d'un dispositif antivol 39

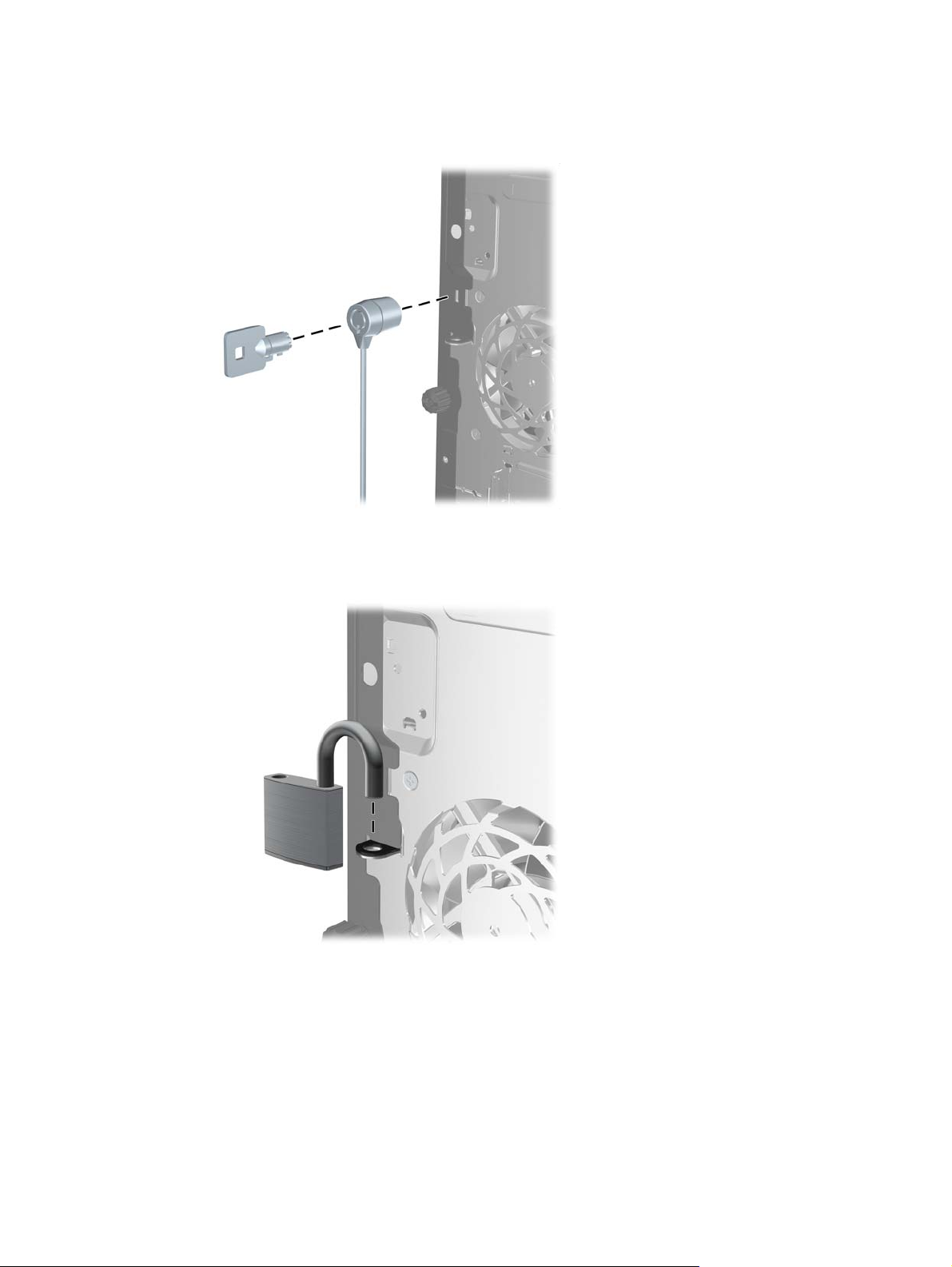

Câble antivol

Figure 2-32 Installation d'un câble de sécurité

Cadenas

Figure 2-33 Installation d'un cadenas

40 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

Verrou de sécurité HP Business PC

1. Attachez le câble de sécurité en l’enroulant autour d’un objet statique.

Figure 2-34 Fixation du câble à un objet fixe

2. Insérez le câble antivol dans la fente pour câble antivol située à l'arrière du moniteur, puis fixez

le verrou sur le moniteur en insérant la clé dans la serrure située à l'arrière du verrou et en tournant la clé de 90 degrés.

Figure 2-35 Installation du câble antivol sur le moniteur

Installation d'un dispositif antivol 41

3. Insérez le câble de sécurité dans le trou du câble antivol situé à l'arrière du moniteur.

Figure 2-36 Sécurisation du moniteur

4. Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en

introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité périphérique.

Figure 2-37 Sécurisation des unités périphériques (imprimante présentée)

42 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

5. Enfilez les câbles du clavier et de la souris dans le verrou du châssis de l'ordinateur.

Figure 2-38 Passage des câbles du clavier et de la souris

6. Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie.

Figure 2-39 Fixation du verrou sur le châssis

Installation d'un dispositif antivol 43

7. Insérez la prise du câble de sécurité dans le verrou (1) et enfoncez le bouton (2) pour fermer le

verrou. Utilisez la clé fournie pour ouvrir le verrou.

Figure 2-40 Fermeture du dispositif antivol

8. Une fois l'opération terminée, tous les périphériques dans votre station de travail sont sécurisés.

Figure 2-41 Station de travail sécurisée

Sécurité du panneau avant

Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité :

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

44 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Retirez le panneau d'accès et le panneau avant.

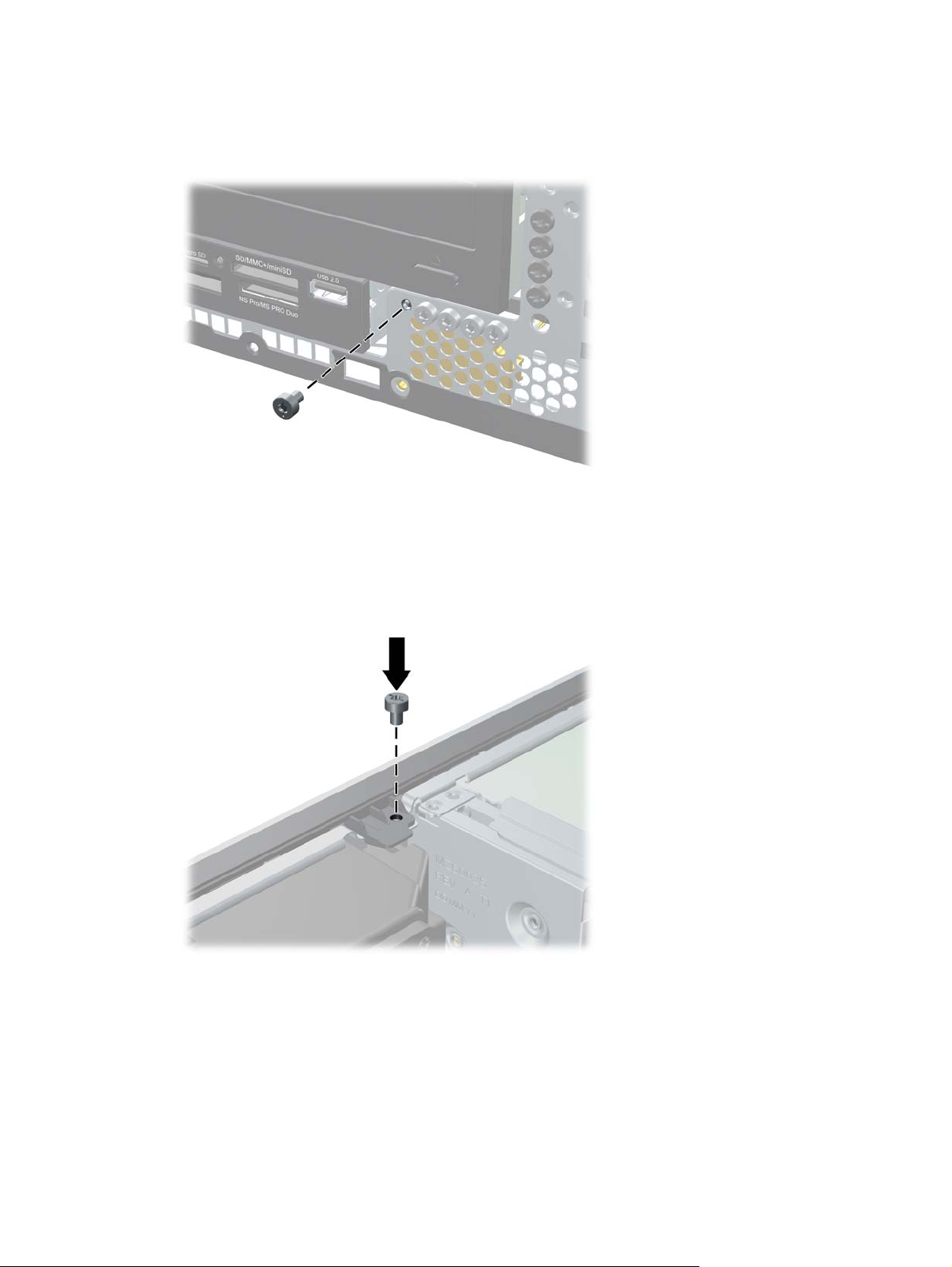

6. Enlevez la vis de sécurité de l’intérieur du cache avant.

Figure 2-42 Réinstallation de la vis de sécurité du cache avant

7. Remplacez le panneau avant.

Installation d'un dispositif antivol 45

8. Installez la vis dans le cache avant par l’avant du châssis dans le panneau avant. Le trou de vis

se situe au milieu du bord droit du châssis, entre le compartiment de disque dur et le hautparleur.

Figure 2-43 Installation de la vis de sécurité du cache avant

9. Remplacer le panneau d'accès.

10. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension.

11. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.

46 Chapitre 2 Mises à niveau matérielles de la microtour (MT)

3 Mise à niveau du matériel de

l'ordinateur compact (SFF)

Fonctionnalités de maintenance

L’ordinateur possède des fonctions facilitant sa mise à niveau et son entretien. La plupart des procédures d’installation décrites dans ce chapitre ne nécessitent aucun outil.

Avertissements et précautions

Avant de procéder aux mises à niveau, veillez à lire attentivement les instructions, les avertissements et les précautions applicables mentionnés dans ce manuel.

AVERTISSEMENT ! Afin d'éviter tout risque de blessures dues à un choc électrique, à des surfaces

chaudes ou à un incendie :

Débranchez le cordon d'alimentation de la prise murale et laissez refroidir les composants du système interne avant de les toucher.

Ne branchez pas de connecteurs de télécommunication ou de téléphone sur les prises de carte réseau.

Ne désactivez pas la fiche de mise à la terre du cordon d'alimentation. La mise à la terre est une caractéristique de sécurité importante

Branchez le cordon d'alimentation dans une prise mise à la terre à laquelle vous pouvez facilement accéder à tout moment.

Pour réduire les risques de blessures graves, lisez le Guide de sécurité et ergonomie du poste de travail. Ce manuel explique comment agencer correctement un poste de travail et quelle posture les utilisateurs d'ordinateurs doivent adopter pour travailler de manière ergonomique. Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse

AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.

Débranchez le cordon d'alimentation avant de retirer le boîtier.

Remettez le boîtier en place et fixez-le avant d'alimenter l'équipement.

ATTENTION : L’électricité statique peut endommager les composants électriques de l’ordinateur ou

de l’équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Consultez d'informations.

Lorsque l'ordinateur est branché sur le secteur, la carte mère est sous tension. Vous devez débrancher le cordon d’alimentation de la source d’alimentation avant d’ouvrir l’ordinateur pour éviter toute détérioration des composants internes.

http://www.hp.com/ergo.

Décharges électrostatiques à la page 97 pour plus

Fonctionnalités de maintenance 47

Retrait du panneau d'accès à l'ordinateur

Pour accéder aux composants internes, vous devez enlever le panneau d’accès :

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier et posez l’ordinateur sur une surface

plane.

6. Soulevez la poignée du panneau d’accès (1) puis soulevez le panneau d’accès de l’ordinateur

(2).

Figure 3-1 Retrait du panneau d'accès de l'ordinateur

48 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

Remise en place du panneau d'accès à l'ordinateur

Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis (1), puis appuyez l’arrière du panneau d’accès dans l’appareil jusqu’à ce qu’il s’emboîte (2).

Figure 3-2 Remise en position du panneau d'accès de l'ordinateur

Remise en place du panneau d'accès à l'ordinateur 49

Retrait du panneau avant

1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier et posez l’ordinateur sur une surface

plane.

6. Retirez le panneau d’accès de l’ordinateur.

7. Soulevez les trois onglets sur le côté du cache avant (1), puis faites pivoter le cache avant pour

le retirer du châssis (2).

Figure 3-3 Retrait du panneau avant

Retrait des caches protecteurs

Sur certains modèles, des caches protecteurs recouvrent les baies de lecteur 3,5 et 5,25 pouces. Ces caches doivent être retirés avant d'installer un lecteur. Pour retirer un cache protecteur :

1. Retirez le panneau d'accès et le panneau avant.

50 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

2. Pour retirer un cache protecteur, poussez les languettes de fixation qui maintiennent le cache en

place vers le bord extérieur droit du panneau (1) et faites glisser le cache vers l'arrière et vers la droite pour le retirer (2).

Figure 3-4 Retrait d'un cache protecteur

Retrait des caches protecteurs 51

Remise en place du panneau avant

Insérez les trois crochets en bas du cache avant dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du cache avant dans le châssis (2) jusqu’à ce qu’il s’emboîte.

Figure 3-5 Remise en position du cache avant

Conversion du format Bureau au format Tour

L’ordinateur compact peut être positionné comme une tour à l’aide d’un socle pour tour en option que vous pouvez acheter auprès de HP.

1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.

2. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur

52 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

5. Positionnez l’ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez

l’ordinateur sur le socle en option.

Figure 3-6 Conversion du format de bureau en orientation tour

REMARQUE : Pour stabiliser l’ordinateur en orientation tour, HP vous recommande d’utiliser

un socle en option.

6. Reconnectez le cordon d’alimentation et tous les périphériques externes, puis mettez

l’ordinateur sous tension.

REMARQUE : Veillez à garder un espace libre de 10 cm tout autour de l’ordinateur.

7. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.

Connexions de la carte mère

Reportez-vous à l'illustration et au tableau suivants pour identifier les connecteurs de la carte mère.

Figure 3-7 Connexions de la carte système

Connexions de la carte mère 53

Tableau 3-1 Connexions de la carte système

N Connecteur de la carte

mère

1 DIMM4 (canal A) DIMM4 blanc Module de mémoire

2 DIMM3 (canal A) DIMM3 noir Module de mémoire

3 DIMM2 (canal B) DIMM2 blanc Module de mémoire

4 DIMM1 (canal B) DIMM1 noir Module de mémoire

5 eSATA ESATA noir Câble adaptateur eSATA

6 SATA 2.0 SATA2 blanc 1er lecteur optique

7 Alimentation SATAS_PWR2 noir (non utilisé)

8 Alimentation SATAS_PWR1 noir Disques durs et optiques SATA

9 SATA 3.0 SATA1 bleu clair Disque dur secondaire

10 SATA 3.0 SATA0 bleu foncé 1er disque dur

11 Port série COMB noir Port série

12 Port parallèle PAR noir Port parallèle

13 USB MEDIA2 noir Deuxième lecteur de cartes

14 Verrou de la protection HLCK noir Périphérique USB tel qu'un lecteur

Étiquette de carte mère

Couleur Composant

multimédias

de cartes multimédias

15 Détecteur d'ouverture du

capot

16 USB MEDIA noir Périphérique USB tel qu'un lecteur

17 PCI Express x1 X1PCIEXP1 noir Carte d'extension

18 PCI Express x16 rétrogradé

en x4

19 PCI Express x16 X16PCIEXP noir Carte d'extension

20 PCI PCI1 blanc Carte d'extension

HSENSE blanc Détecteur d'ouverture du capot

de cartes multimédias

X4PCIEXP blanc Carte d'extension

54 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

Installation de mémoire supplémentaire

L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3).

DIMM

DDR3-SDRAM DIMM

ATTENTION : Ce produit NE prend PAS en charge la mémoire DDR3 Ultra Low Voltage (tension

Pour que le système fonctionne correctement, les modules mémoire DDR3-SDRAM DIMM doivent être :

standard à 240 broches

●

conformes à la norme DDR3-1866 MHz PC3-PC14800, sans tampon, non-ECC

●

1,5 volt DDR3-SDRAM DIMM

●

Les modules mémoire DDR3-SDRAM DIMM doivent également :

prendre en charge une latence CAS 13 DDR3 1866 MHz (synchronisation 13-13-13)

●

contenir les informations JEDEC SPD obligatoires

●

En outre, l'ordinateur prend en charge :

les technologies de mémoire non-ECC à 512 Mbits, 1 Gbit, 2 Gbits, 4 Gbits et 8 Gbits

●

les modules DIMM monoface/double face.

●

● Modules DIMM conçus à partir de dispositifs DDR x8 et x16 ; Les modules DIMM conçus à partir

de SDRAM x4 ne sont pas pris en charge

REMARQUE : Le système ne fonctionnera pas correctement si vous installez des modules DIMM

non pris en charge.

Installation de mémoire supplémentaire 55

Remplissage des supports DIMM

Le système fonctionnera automatiquement en mode canal unique, en mode double canal ou en mode flexible. Cela dépendra de l’installation des modules DIMM.

REMARQUE : Le fait de configurer la mémoire en un canal unique et en doubles canaux entraînera

de moins bons résultats graphiques.

Le système fonctionne en mode canal unique si les supports DIMM sont remplis dans un seul

●

canal.

Le système fonctionne en mode performant entrelacé à deux canaux si la capacité totale des

●

Le système fonctionnera en mode flexible si la capacité mémoire totale des modules DIMM du

●

Quel que soit le mode, la vitesse de fonctionnement maximale est déterminée par le module

●

DIMM le plus lent du système.

Installation des modules DIMM

ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le

Lorsque vous manipulez un module de mémoire, ne touchez aucun contact, vous risqueriez d'endommager le module.

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

Décharges électrostatiques à la page 97.

56 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.

6. Retirez le panneau d’accès de l’ordinateur.

AVERTISSEMENT ! Afin d'éviter tout risque de blessures dues aux surfaces brûlantes, laissez

les composants du système interne refroidir avant de les toucher.

7. Faites pivoter le boîtier du compartiment du lecteur interne vers le haut pour accéder aux

supports des modules de mémoire sur la carte mère.

Figure 3-8 Rotation de la cage d'unité vers le haut

Installation de mémoire supplémentaire 57

8. Ouvrez les deux loquets du support de module mémoire (1), puis insérez le module dans le

support (2).

Figure 3-9 Installation d'un DIMM

REMARQUE : Un module mémoire ne peut être installé que d'une seule façon. Faites

coïncider l'encoche située sur le module avec la patte du support de mémoire.

Occupez les sockets DIMM noirs avant les blancs.

9. Poussez le module dans le socket en vous assurant qu'il est complètement et correctement

inséré. assurez-vous que les loquets sont en position fermée (3).

10. Répétez les étapes 8 et 9 pour installer les modules supplémentaires.

11. Remplacer le panneau d'accès.

12. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

13. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension.

14. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.

L'ordinateur devrait automatiquement détecter la mémoire supplémentaire la prochaine fois où vous l'allumerez.

Remplissage des supports DIMM à la page 56 pour plus d'informations.

58 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

Retrait ou installation d'une carte d'extension

REMARQUE : Les supports pour cartes PCI et PCI Express sont uniquement compatibles avec les

cartes de petit format.

Vous pouvez installer une carte d’extension PCI Express x1, x4, x8 ou x16 dans le connecteur PCI Express x16.

Pour les configurations à deux cartes graphiques, la première carte (principale) doit être installée dans le connecteur PCI Express x16 NON rétrogradé en connecteur x4.

Pour retirer, remplacer ou ajouter une carte d’extension :

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.

6. Retirez le panneau d’accès de l’ordinateur.

7. Recherchez un connecteur d'extension libre et approprié sur la carte mère et le connecteur

d'extension correspondant à l'arrière du châssis de l'ordinateur.

Retrait ou installation d'une carte d'extension 59

8. Ouvrez le dispositif de blocage des obturateurs de support PCI en soulevant le levier vert et en

faisant pivoter le dispositif en position ouverte.

Figure 3-10 Ouverture du dispositif de retenue

9. Avant d'installer une carte d'extension, retirez le cache de carte d'extension ou la carte

d'extension existante.

REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les

câbles qui y sont rattachés.

a. Si vous installez une carte d'extension dans un connecteur libre, vous devez ôter le cache

obturateur correspondant à l'arrière du châssis, Ôtez le cache obturateur à la verticale puis mettez-le à l'extérieur du châssis.

Figure 3-11 Retrait d'un cache de carte d'extension

60 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

b. Si vous retirez une carte PCI standard ou PCI Express x1, tenez-la à chaque extrémité et

faites-la délicatement basculer d’avant en arrière jusqu’à ce qu’elle sorte de son support. Tirez la carte d’extension hors du support à la verticale (1), puis retirez-la complètement du châssis (2). Veillez à ne pas rayer par mégarde d'autres composants avec la carte.

Figure 3-12 Retrait d’une carte d’extension PCI standard

c. Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du

support d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son support. Tirez la carte d’extension hors du support à la verticale, puis retirez-la complètement du châssis. Veillez à ne pas rayer par mégarde d'autres composants avec la carte.

Figure 3-13 Retrait d'une carte d'extension PCI Express x16

10. Conservez la carte retirée dans un emballage antistatique.

Retrait ou installation d'une carte d'extension 61

11. Si vous n'installez pas de nouvelle carte, installez un cache de carte d'extension pour fermer le

connecteur ouvert.

ATTENTION : Après avoir retiré une carte d'extension, vous devez la remplacer par une

nouvelle carte ou par un cache pour permettre le refroidissement des composants internes pendant leur fonctionnement.

12. Pour installer une nouvelle carte d’extension, tenez-la à la verticale du connecteur de la carte

mère, puis déplacez-la vers l’arrière du châssis (1) de manière à aligner son support sur le connecteur prévu à l’arrière du châssis. Appuyez sur la carte pour l’insérer dans son connecteur sur la carte mère (2).

Figure 3-14 Installation d'une carte d'extension

REMARQUE : Lorsque vous installez une carte d'extension, appuyez fermement dessus pour

que tout le connecteur s'emboîte correctement dans le logement de la carte d'extension.

13. Remettez en place le dispositif de blocage des cartes d’extension.

Figure 3-15 Fermeture du dispositif de retenue

62 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

14. Branchez les câbles externes à la carte installée, si besoin est. Branchez les câbles internes à la

carte mère, si besoin est.

15. Remettez en place le panneau d’accès de l’ordinateur.

16. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

17. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension.

18. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.

19. Reconfigurez l’ordinateur si nécessaire.

Emplacement des unités

Figure 3-16 Emplacements des unités

Tableau 3-2 Emplacements des unités

1 Compartiment de disque dur interne 3,5 pouces

2 Baie de lecteur 3.5 pouces pour les lecteurs en option (lecteur de cartes

multimédia illustré)

3 Baie de lecteur 5,25 pouces pour les lecteurs en option (lecteur optique

illustré)

REMARQUE : La configuration du lecteur sur votre ordinateur peut être différente

de la configuration affichée ci-dessus.

Pour vérifier le type et la taille des périphériques de stockage installés dans l’ordinateur, exécutez l’utilitaire Computer Setup.

Emplacement des unités 63

Installation et retrait de lecteurs

Lors de l'installation de lecteurs supplémentaires, suivez ces consignes :

Le disque dur Serial ATA principal (SATA) doit être raccordé au connecteur SATA bleu foncé

●

principal de la carte système "SATA0". Si vous ajoutez un second disque dur, raccordez-le au connecteur bleu clair de la carte système "SATA1".

Connectez un lecteur optique SATA au connecteur SATA blanc libellé SATA2 sur la carte mère.

●

Connectez un câble adaptateur eSATA en option au connecteur SATA noir sur la carte mère.

●

● Connectez un câble USB de lecteur de cartes multimédias au connecteur USB de la carte mère

libellé MEDIA.

Le câble d'alimentation pour les lecteurs SATA est un câble trois connecteurs branché sur la

●

carte mère, le premier connecteur raccordé à l'arrière du disque dur, le second connecteur à l'arrière du disque 3.5 po., et le troisième connecteur à l'arrière du lecteur optique 5.25 po.

Le système ne prend pas en charge les unités optiques, ni les disques durs PATA.

●

● Vous devez installer des vis de guidage pour garantir le bon alignement et l’emboîtement du

lecteur dans la cage d’unité. HP a fourni des vis de guidage supplémentaires pour les baies de lecteurs (cinq vis standard 6-32 et quatre vis métriques M3), situées à l’avant du châssis, sous le cache avant. Les vis standard 6-32 sont nécessaires en cas de disque dur secondaire. Toutes les autres unités (excepté le disque dur principal) utilisent des vis métriques M3. Les vis métriques fournies par HP sont noires et les vis standard fournies par HP sont de couleur argent. Si vous procédez au remplacement du disque dur principal, vous devez retirer les quatre vis de guidage d’isolation 6-32 de couleur argent et bleu du disque que vous remplacez et les installer dans le nouveau disque.

Figure 3-17 Emplacements des vis de guidage supplémentaires

N Vis de guidage Périphérique

1 Vis métriques M3 noires Tous les lecteurs (sauf les disques durs primaires et

2 Vis standard 6-32 de couleur argent Disque dur secondaire

Au total, cinq vis standard 6-32 de couleur argent supplémentaires sont fournies. Quatre sont utilisées comme vis de guidage pour le disque dur secondaire. La cinquième vis est utilisée pour sécuriser le cache avant (pour plus d’informations, consultez

secondaires)

Sécurité du panneau avant à la page 85).

64 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

ATTENTION : Pour éviter toute perte de travail et endommagement de l'ordinateur ou de l'unité :

Si vous insérez ou retirez une unité, arrêtez le système d'exploitation correctement, mettez l'ordinateur hors tension et débranchez le cordon d'alimentation. Ne retirez jamais une unité pendant que l'ordinateur est sous tension ou en mode Veille.

Décharges électrostatiques

à la page 97.

Manipulez vos unités de disques délicatement ; Ne le laissez jamais tomber.

Ne forcez pas lorsque vous tentez d'insérer une unité.

Évitez d'exposer un disque dur aux liquides, températures extrêmes ou produits qui ont des champs magnétiques, par exemple un moniteur ou un hautparleur.

Si une unité doit être expédiée, enveloppez-la dans du papier à bulles ou utilisez un conditionnement approprié et indiquez sur le paquet qu'il est fragile et doit être manipulé avec précaution.

Installation et retrait de lecteurs 65

Retrait d'un lecteur 5,25 pouces d'une baie de lecteur

ATTENTION : Tous les supports amovibles doivent être retirés d'une unité avant le retrait de celle-

ci de l'ordinateur.

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.

6. Retirez le panneau d’accès de l’ordinateur.

7. Redressez le compartiment d’unité en le faisant pivoter.

Figure 3-18 Rotation de la cage d'unité vers le haut

66 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

8. Si vous retirez un lecteur optique, déconnectez le cordon d'alimentation (1) et le câble de

données (2) à l'arrière du lecteur optique.

ATTENTION : Lorsque vous déconnectez un câble, tirez sur son connecteur et pas sur le

câble lui-même, car vous pourriez l’endommager.

Figure 3-19 Débranchement des câbles d'alimentation et de données

9. En le faisant pivoter, abaissez le compartiment d’unité en position normale.

ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d’unité de

disque.

Figure 3-20 Rotation de la cage de lecteurs vers le bas

Installation et retrait de lecteurs 67

10. Appuyez sur le bouton vert de retenue situé à gauche de l'unité pour la désengager du

compartiment d'unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l'unité vers l'arrière jusqu'à ce qu'elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).

Figure 3-21 Retrait de l’unité de 5,25 pouces

Installation d'un lecteur 5,25 pouces dans une baie de lecteur

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.

6. Retirez le panneau d’accès de l’ordinateur.

7. Si vous installez une unité dans un compartiment couvert par un cache protecteur, retirez le

cache avant, puis le cache protecteur. Consultez pour plus d'informations.

Retrait des caches protecteurs à la page 50

68 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

8. Mettez en place quatre vis de guidage métriques M3 dans les trous inférieurs de chaque côté de

l’unité. Quatre vis de guidage métriques M3 supplémentaires sont fournies par HP à l’avant du châssis, sous le cache avant. Les vis de guidage métriques M3 sont noires. Reportez-vous à la section

Installation et retrait de lecteurs à la page 64 pour une illustration de l’emplacement des

vis de guidage métriques M3 supplémentaires.

REMARQUE : Lors du remplacement d’un lecteur, placez les quatre vis de guidage métrique

M3 de l’ancien sur le nouveau.

ATTENTION : Utilisez uniquement des vis de guidage de 5 mm de long. Des vis plus longues

peuvent endommager les composants internes de l’unité.

Figure 3-22 Installation des vis de guidage dans le disque optique

9. Placez les vis de guidage sur l’unité dans les connecteurs J du compartiment de l’unité. Faites

ensuite glisser l’unité vers l’avant de l’ordinateur pour la bloquer.

Figure 3-23 Installation d’une unité optique

Installation et retrait de lecteurs 69

10. Redressez le compartiment d’unité en le faisant pivoter.

Figure 3-24 Redressement du compartiment d’unité de disque

11. Connectez le câble de données SATA au connecteur SATA blanc libellé SATA2 sur la carte

mère.

12. Faites passer le câble de données dans les guides de câbles.

ATTENTION : Il existe deux guides de câbles qui empêchent le câble de données d’être pincé

par le compartiment lors de son soulèvement ou abaissement. L’un est situé sur le côté inférieur du compartiment. L’autre est situé sur le cadre du châssis, sous le compartiment. Assurez-vous que le câble de données passe via ces guides avant de le connecter à l’unité optique.

13. Connectez le cordon d’alimentation (1) et le câble de données (2) à l’arrière de l’unité optique.

REMARQUE : Le câble d'alimentation du lecteur optique est un câble à trois connecteurs qui

va de la carte mère au disque dur, puis à l'arrière du lecteur optique.

Figure 3-25 Branchement du câble d’alimentation et du câble de données

70 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

14. En le faisant pivoter, abaissez le compartiment d’unité en position normale.

ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d’unité de

disque.

Figure 3-26 Remise en position normale du compartiment d’unité de disque

15. Remettez en place le panneau avant (s'il a été retiré) et le panneau d'accès.

16. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

17. Reconnectez le cordon d’alimentation et mettez l’ordinateur sous tension.

18. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d’accès.

Retrait d'un lecteur 3.5 pouces d'une baie de lecteur

ATTENTION : Avant de retirer une unité de l’ordinateur, veillez à ce qu’elle ne contienne pas de

support amovible.

L’unité de 3,5 pouces se situe sous l’unité de 5,25 pouces. Vous devez retirer le lecteur 5,25 pouces avant de retirer le lecteur 3,5 pouces.

1. Suivez la procédure de la section

à la page 66 pour retirer le lecteur 5.25 pouces et accéder au lecteur 3,5 pouces.

ATTENTION : Assurez-vous que l’ordinateur est arrêté et que le cordon d’alimentation est

débranché de la prise électrique avant de commencer.

Retrait d'un lecteur 5,25 pouces d'une baie de lecteur

Installation et retrait de lecteurs 71

2. Débranchez les câbles de l’arrière de l’unité ou, si vous retirez un lecteur de cartes multimédia,

déconnectez le câble USB de la carte mère comme indiqué sur les illustrations suivantes.

Figure 3-27 Déconnexion du câble USB du lecteur de cartes multimédias

3. Appuyez sur le bouton vert de retenue situé à gauche de l’unité pour la désengager du

compartiment d’unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l’unité vers l’arrière jusqu’à ce qu’elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).

Figure 3-28 Retrait d’une unité de 3,5 pouces (lecteur de cartes multimédia illustré)

Installation d'un lecteur 3.5 pouces dans une baie de lecteur

Le compartiment de 3,5 pouces se situe sous l’unité de 5,25 pouces. Pour installer une unité dans le compartiment de 3,5 pouces :

72 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

REMARQUE : Pour un alignement correct et le blocage de l’unité dans la cage, vous devez installer

des vis de guidage. HP a fourni des vis de guidage supplémentaires pour les baies de lecteurs (quatre vis standard 6-32 et quatre vis métriques M3), situées à l’avant du châssis, sous le cache avant. Les disques durs secondaires nécessitent des vis 6-32 standard. Toutes les autres unités (excepté le disque dur principal) utilisent des vis métriques M3. Les vis métriques M3 fournies par HP sont noires et les vis standard 6-32 fournies par HP sont de couleur argent. Reportez-vous à la section

Installation et retrait de lecteurs à la page 64 pour une illustration des emplacements des vis

de guidage.

1. Suivez la procédure de la section Retrait d'un lecteur 5,25 pouces d'une baie de lecteur

à la page 66 pour retirer l’unité de 5.25 pouces et accéder au compartiment d’unité de

3,5 pouces.

ATTENTION : Assurez-vous que l’ordinateur est arrêté et que le cordon d’alimentation est

débranché de la prise électrique avant de commencer.

2. Si vous installez une unité dans un compartiment couvert par un cache protecteur, retirez le

cache avant, puis le cache protecteur. Pour plus d’informations, reportez-vous à la section

Retrait des caches protecteurs à la page 50.

3. Installez les vis de guidage dans les orifices de chaque côté du lecteur.

Figure 3-29 Installation des guides de vidage (lecteur de cartes multimédia illustré)

4. Placez les vis de guidage sur l’unité dans les connecteurs J du compartiment de l’unité. Faites

ensuite glisser l’unité vers l’avant de l’ordinateur pour la bloquer.

Figure 3-30 Installation d’une unité dans le compartiment d’unité de 3,5 pouces (lecteur de

cartes multimédia illustré)

Installation et retrait de lecteurs 73

5. Connectez les câbles d’unité appropriés :

a. Si vous installez un second disque dur, raccordez le câble d'alimentation (1) et le câble de

données (2) à l'arrière du disque, puis raccordez l'autre extrémité du câble de données au connecteur bleu clair de la carte système "SATA1".

Figure 3-31 Branchement du câble d’alimentation et du câble de données du deuxième

disque dur

b. Si vous installez un lecteur de cartes multimédias, connectez son câble USB au connecteur

USB de la carte mère libellé MEDIA.

Figure 3-32 Connexion du câble USB du lecteur de cartes multimédia

REMARQUE : Reportez-vous à Connexions de la carte mère à la page 53 pour obtenir

une illustration des connecteurs de lecteurs de la carte mère.

6. Repositionnez l’unité de 5,25 pouces.

7. Remettez en place le panneau avant (s'il a été retiré) et le panneau d'accès.

8. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

74 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

9. Reconnectez le cordon d’alimentation et mettez l’ordinateur sous tension.

10. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d’accès.

Installation et retrait de lecteurs 75

Retrait et remplacement du disque dur interne 3,5 pouces principal

REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de

manière à pouvoir les transférer sur le nouveau disque.

Le disque dur 3,5 pouces préinstallé est situé sous le bloc d’alimentation. Pour enlever et remettre en place le disque dur :

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.

6. Retirez le panneau d’accès de l’ordinateur.

7. Redressez le compartiment pour les unités internes.

Figure 3-33 Redressement du compartiment d’unité de disque

76 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

8. Redressez le bloc d’alimentation en le faisant pivoter. Le disque dur se trouve sous le bloc

d’alimentation.

Figure 3-34 Redressement du bloc d’alimentation

9. Débranchez le câble d’alimentation (1) et le câble de données (2) de l’arrière du disque dur.

Figure 3-35 Déconnexion des câbles du disque dur

Installation et retrait de lecteurs 77

10. Appuyez sur le loquet de dégagement vert situé à côté du disque dur (1). Tout en appuyant sur

le loquet, faites glisser l’unité vers l’avant jusqu’à l’arrêt et soulevez-la pour la sortir du compartiment (2).

Figure 3-36 Retrait du disque dur

11. Pour installer un disque dur, vous devez retirer les quatre vis de guidage d’isolation argentées et

bleues de l’ancien disque dur et les installer sur le nouveau disque dur.

Figure 3-37 Installation des vis de guidage de disque dur

78 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

12. Alignez les vis de guidage avec les connecteurs du compartiment d’unité du châssis, enfoncez

le disque dur dans le compartiment, puis faites-le glisser en arrière jusqu’à ce qu’il s’arrête et s’enclenche.

Figure 3-38 Installation du disque dur

13. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur.

REMARQUE : Si le système est équipé d’un seul disque dur SATA, le câble de données doit

être raccordé au connecteur SATA0 bleu foncé de la carte mère pour éviter toute détérioration des performances de disque dur.

Figure 3-39 Connexion des câbles du disque dur

14. Faites pivoter le compartiment pour les unités internes et abaissez l'alimentation à leurs

positions normales.

15. Remettez en place le panneau d’accès.

16. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

17. Reconnectez le cordon d’alimentation et mettez l’ordinateur sous tension.

18. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d’accès.

Installation et retrait de lecteurs 79

Installation d’un dispositif antivol

Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l’ordinateur contre le vol.

Câble antivol

Figure 3-40 Installation d’un câble de sécurité

80 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

Cadenas

Figure 3-41 Installation d’un cadenas

Verrou de sécurité HP Business PC

1. Attachez le câble de sécurité en entourant un objet fixe.

Figure 3-42 Fixation du câble autour d'un objet fixe

Installation d’un dispositif antivol 81

2. Insérez le câble antivol dans la fente pour câble antivol située à l'arrière du moniteur, puis fixez

le verrou sur le moniteur en insérant la clé dans la serrure située à l'arrière du verrou et en tournant la clé de 90 degrés.

Figure 3-43 Installation du câble antivol sur le moniteur

3. Insérez le câble de sécurité dans le trou du câble antivol situé à l'arrière du moniteur.

Figure 3-44 Sécurisation du moniteur

82 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

4. Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en

Figure 3-45 Sécurisation des unités périphériques (imprimante présentée)

5. Enfilez les câbles du clavier et de la souris dans le verrou du châssis de l'ordinateur.

Figure 3-46 Enfilage des câbles du clavier et de la souris

Installation d’un dispositif antivol 83

6. Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie.

Figure 3-47 Fixation du verrou au châssis

7. Insérez le côté prise du câble de sécurité dans le verrou (1) et poussez le bouton (2) pour

engager le verrou. Utilisez la clé fournie pour désengager le verrou.

Figure 3-48 Engagement du verrou

84 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

8. Une fois l'opération terminée, tous les périphériques dans votre station de travail sont sécurisés.

Figure 3-49 Station de travail sécurisée

Sécurité du panneau avant

Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité :

1. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les

périphériques externes hors tension.

4. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique

externe.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur

la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.

6. Retirez le panneau d'accès et le panneau avant.

Installation d’un dispositif antivol 85

7. Enlevez l’une des cinq vis standard 6-32 de couleur argent situées à l’avant du châssis, derrière

la face avant.

Figure 3-50 Réinstallation de la vis de sécurité du cache avant

8. Remplacez le panneau avant.

9. Installez la vis de sécurité à côté de la patte de fixation située au milieu du cache avant afin de

fixer le cache avant.

Figure 3-51 Installation de la vis de sécurité du cache avant

10. Remplacer le panneau d'accès.

11. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

12. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension.

13. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.

86 Chapitre 3 Mise à niveau du matériel de l'ordinateur compact (SFF)

A Remplacement de la pile

La pile livrée avec l’ordinateur alimente l’horloge temps réel. Lorsque vous devez remplacer la pile, utilisez une pile équivalente à celle installée d’origine dans l’ordinateur. Votre ordinateur est livré avec une pile bouton au lithium de 3 volts.

AVERTISSEMENT ! L’ordinateur contient une pile interne au lithium et dioxyde de manganèse. Il

existe un danger d’incendie et de brûlures si la pile n’est pas manipulée correctement. Pour réduire les risques de blessure :

Ne pas tenter de recharger la pile.

Ne pas exposer la pile à des températures supérieures à 60 °C (140 °F).

Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau.

Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit.

ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de

l'ordinateur. Lorsque vous retirerez la pile, les paramètres CMOS seront effacés.

L’électricité statique peut endommager les composants électroniques de l’ordinateur ou de l’équipement optionnel. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l’installation.

REMARQUE : Vous pouvez économiser l’énergie de la pile au lithium en laissant l’ordinateur

branché sur une prise secteur sous tension. L’énergie de la pile au lithium s’épuise uniquement lorsque l’ordinateur n’est PAS branché sur une prise secteur.

Hewlett-Packard encourage ses clients à recycler le matériel électronique usagé, les cartouches d’impression de marque HP et les piles rechargeables. Pour plus d’informations sur les programmes de recyclage, consultez le site

1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.

2. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les

périphériques externes hors tension.

4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques

externes.

ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur

5. Retirez le panneau d’accès de l’ordinateur.

6. Repérez la pile et son support sur la carte mère.

REMARQUE : Sur certains modèles d’ordinateur, il peut s’avérer nécessaire de retirer un

composant interne pour accéder à la pile.

http://www.hp.com/recycle.

7. En fonction du type de pile et de support équipant la carte mère, procédez comme suit :

Type 1

a. Retirez la pile de son support.

Figure A-1 Retrait d’une pile bouton (type 1)

b. Faites glisser la pile de rechange dans l’emplacement, le pôle positif tourné vers le haut. Le

support maintient la pile en place automatiquement.

Type 2

a. Pour libérer la pile de son support, appuyez sur la languette métallique qui bloque le bord

de la pile. Lorsque la pile est libérée, retirez-la de son support (1).

b. Pour installer une nouvelle pile, insérez un bord de la pile sous la lèvre du support, en

veillant à orienter le pôle positif vers le haut. Appuyez sur le bord opposé jusqu’à ce que la languette s’enclenche sur la pile (2).

Figure A-2 Retrait et remplacement d’une pile bouton (type 2)

Type 3

a. Repoussez la griffe (1) qui maintient la pile en place et retirez la pile de son support (2).

88 Annexe A Remplacement de la pile

b. Insérez la nouvelle pile et remettez la griffe en place.

Figure A-3 Retrait d’une pile bouton (type 3)

REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour

terminer la procédure.

8. Remettez en place le panneau d’accès de l’ordinateur.

9. Branchez l’ordinateur et démarrez-le.

10. Réglez à nouveau la date et l’heure, les mots de passe et tous les paramètres spéciaux à l’aide

de l’utilitaire Computer Setup.

11. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau

d’accès de l’ordinateur.

B Retrait et remplacement d'un disque

dur SATA amovible 3,5 pouces

Certains modèles sont équipés d’un boîtier de disque dur SATA amovible dans la baie de lecteur externe de 5,25 pouces. Le disque dur est logé dans un support qui peut se retirer facilement du compartiment d’unité de disque. Pour enlever et remonter une unité dans le support :

REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de

manière à pouvoir les transférer sur le nouveau disque.

1. Déverrouillez le support du disque dur avec la clé fournie et faites-le glisser hors du boítier.

2. Retirez la vis de l’arrière du support (1) et faites glisser le capot supérieur du support (2).

Figure B-1 Retrait du capot du support

90 Annexe B Retrait et remplacement d'un disque dur SATA amovible 3,5 pouces

3. Retirez le ruban adhésif qui retient le capteur thermique au-dessus du disque dur (1) et retirez le

capteur thermique du support (2).

Figure B-2 Retrait du capteur thermique

4. Retirez les quatre vis du bas du support du disque dur.

Figure B-3 Retrait des vis de sécurité

5. Refaites glisser le disque dur pour le déconnecter du support, puis soulevez-le pour le faire sortir

du support.

Figure B-4 Retrait du disque dur

6. Placez le nouveau disque dur dans le support, puis faites glisser le disque dur de façon à

l’insérer dans le connecteur SATA de la carte à circuits imprimés du support. Assurez-vous que le connecteur du disque dur est complètement enfoncé dans le connecteur SATA de la carte à circuits imprimés du support.

Figure B-5 Remise en position du disque dur

92 Annexe B Retrait et remplacement d'un disque dur SATA amovible 3,5 pouces

HP 6305 Pro User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Caractéristiques du produit

Caractéristiques de la configuration standard

Composants du panneau avant de la microtour (MT)

Composants du panneau avant de l'ordinateur compact (SFF)

Composants du panneau arrière de la microtour (MT)

Composants du panneau arrière de l'ordinateur compact (SFF)

Composants du lecteur de cartes multimédia

Clavier

Utilisation des touches de logo Windows

Emplacement du numéro de série

Fonctionnalités de maintenance

Avertissements et précautions

Retrait du panneau d'accès à l'ordinateur

Remise en place du panneau d'accès à l'ordinateur

Retrait du panneau avant

Retrait des caches protecteurs

Remise en place du panneau avant

Connexions de la carte mère

Installation de mémoire supplémentaire

DIMM

DDR3-SDRAM DIMM

Remplissage des supports DIMM

Installation des modules DIMM

Retrait ou installation d'une carte d'extension

Emplacement des unités

Installation et retrait de lecteurs

Retirer un lecteur 5,25 pouces ou 3,5 pouces dans une baie de lecteur

Installation d'un lecteur 5,25 pouces ou 3,5 pouces dans une baie de lecteur

Retrait d'un disque dur d'une baie de lecteur

Installation d’un disque dur dans une baie de lecteur interne

Installation d'un dispositif antivol

Câble antivol

Cadenas

Verrou de sécurité HP Business PC

Sécurité du panneau avant

Fonctionnalités de maintenance

Avertissements et précautions

Retrait du panneau d'accès à l'ordinateur

Remise en place du panneau d'accès à l'ordinateur

Retrait du panneau avant

Retrait des caches protecteurs

Remise en place du panneau avant

Conversion du format Bureau au format Tour

Connexions de la carte mère

Installation de mémoire supplémentaire

DIMM

DDR3-SDRAM DIMM

Remplissage des supports DIMM

Installation des modules DIMM

Retrait ou installation d'une carte d'extension

Emplacement des unités

Installation et retrait de lecteurs

Retrait d'un lecteur 5,25 pouces d'une baie de lecteur

Installation d'un lecteur 5,25 pouces dans une baie de lecteur

Retrait d'un lecteur 3.5 pouces d'une baie de lecteur

Installation d'un lecteur 3.5 pouces dans une baie de lecteur

Retrait et remplacement du disque dur interne 3,5 pouces principal

Installation d’un dispositif antivol

Câble antivol

Cadenas

Verrou de sécurité HP Business PC

Sécurité du panneau avant

A Remplacement de la pile
