HP 2500C, 2500CM Quick Reference Guide [fi]

PIKAOPAS

2500C/C+/CM

HP

Professional Series Color Printer

Tavaramerkit

HP ColorSmart II, HP PhotoREt II ja HP ZoomSmart Scaling
Technology ovat Hewlett-Packard Companyn tavaramerkkejä.

Microsoft on Microsoft Corporationin Yhdysvalloissa rekisteröimä
tavaramerkki.

Windows on Microsoft Corporationin tavaramerkki.

Adobe on Adobe Systems Incorporatedin Yhdysvalloissa
rekisteröimä tavaramerkki.

PostScript 3 on Adobe Systems Incorporatedin tavaramerkki.

Huomautus

Oikeus tässä julkaisussa olevien tietojen muuttamiseen
pidätetään.

Hewlett-Packard ei anna tälle materiaalille minkäänlaista takuuta,
ei myöskään epäsuoria takuita, jotka koskisivat
myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen.

Hewlett-Packard ei ole vastuussa tässä materiaalissa
mahdollisesti olevista virheistä tai tämän materiaalin
hankkimisesta, sisällöstä tai käytöstä johtuvista satunnais- tai
seurannaisvahingoista.

Tätä julkaisua ei saa osittainkaan valokopioida, monistaa eikä
kääntää toiselle kielelle ilman Hewlett-Packard Companyn
ennalta antamaa kirjallista lupaa.

Versio 2 — kesäkuu 1999

© Copyright 1999 Hewlett-Packard Company
450 Alexandra Road
Singapore 119960
Singapore

SISÄLLYS

Kirjoittimen osien esittely 2
Ohjauspaneeli 2

Valikkojärjestelmän käyttö 2
Kirjoittimen kokoonpanon tarkistaminen 2
Valikkokartan tulostaminen 3
Diagnostiikkasivun tulostaminen 3
Yleisiä kirjoittimen ilmoituksia 3

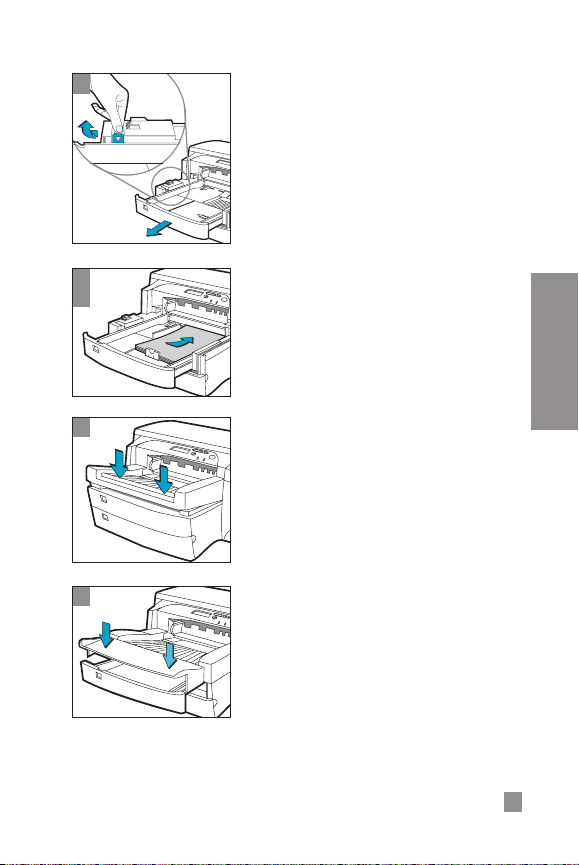

Paperin asettaminen 7

Tavanomaisen materiaalin asettaminen
lokeroon 2 8
Tavanomaisen materiaalin asettaminen
lokeroon 3 10
Materiaalin asettaminen lokeroon 1 11
Materiaalin asettaminen takasyöttöaukkoon 12

Kirjoittimen huoltaminen 13

Tulostuspäiden puhdistaminen 13
Tulostuspäiden kohdistaminen 13

Paperitukosten poistaminen 14
Kirjoittimen palauttaminen alkutilaan 16
Sopivat paperikoot 16
Lisätietoja 17

2500C/C+/CM

HP

Sisällys

2

Valikkojärjestelmän käyttö

1. Paina [Valikko] toistuvasti, kunnes haluamasi
valikko avautuu.

2. Paina [Kohta] toistuvasti, kunnes haluamasi asetus
tulee esiin.

3. Paina [Arvo], kun haluat määrittää lukuarvon.
Voit selata arvoja pitämällä [Arvo]-näppäintä
alhaalla.

4. Tee tai aktivoi valinta painamalla [Valitse].

5. Paina , kun haluat sulkea valikon muuttamatta
asetuksia tai palauttaa kirjoittimen linjatilaan.

Kirjoittimen kokoonpanon tarkistaminen

Voit tulostaa kirjoittimella seuraavat tiedot:

· Valikkokartta – Valikkokartta kuvaa tiivistetysti
kirjoittimen erilaisia asetuksia sekä
vianmääritystoimintoja, jotka voidaan valita
ohjauspaneelista.

· Diagnostiikkasivu – Diagnostiikkasivu sisältää
yleisiä tietoja kirjoittimesta ja verkon asetuksista.

(Go)

Yläkansi

Tulostuspäiden salpa

Virtakytkin

Lokero 3

Lokero 2

Paperinsiirtonuppi

Tulostuspäiden
suojus

Mustekasetin
kansi

Takakansi

Takaseinä

Nesteki­denäyttö

Valikko-näppäin

Kohta-näppäin

Arvo-näppäin

Valitse-

näppäin

Työn peruutus­näppäin
Huomio (punainen)

Valmis (vihreä)

Lokero 1/
luovutuslokero

Laajennetun
lokeron kansi

2500C/C+/CM

HP

Kirjoittimen osien esittely

2500C/C+/CM

HP

Ohjauspaneeli

3

SUOMI

Valikkokartan tulostaminen

1. Paina [Valikko] toistuvasti, kunnes ITSETESTAUS­VALIKKO avautuu.

2. Paina [Kohta] toistuvasti, kunnes TULOSTA VALIKOT
tulee esiin.

3. Tulosta valikkokartta painamalla [Valitse].

Lisätietoja valikkokartan sisällöstä on Käyttöoppaassa.

Diagnostiikkasivun tulostaminen

1. Paina [Valikko] toistuvasti, kunnes ITSETESTAUS­VALIKKO avautuu.

2. Paina [Kohta] toistuvasti, kunnes TULOSTA DIAGN.

SIVU tulee esiin.

3. Tulosta diagnostiikkasivu painamalla [Valitse].

Lisätietoja diagnostiikkasivun sisällöstä on Käyttöoppaassa.

Yleisiä kirjoittimen ilmoituksia

Huomautus: Ilmoitus-sarakkeen hakasulkeet [ ] tarkoittavat
muuttuvia tietoja.

ILMOITUS SELITYS OHJE

OFFLINE Kirjoitin ei ole linjatilassa. Palauta kirjoitin linjatilaan

painamalla .

PERUUTETAAN TYÖ Kirjoitin keskeyttää nykyisen

tulostustyön.

[VÄRI]-MUSTE LOPPU, Yksi mustekaseteista (musta, Vaihda tyhjä mustekasetti.
VAIHDA SÄILIÖ syaani, magenta tai keltainen)

on tyhjä.

[VÄRI]-SÄILIÖ Yksi mustekaseteista (musta, Vaihda viallinen mustekasetti.
VIALLINEN, VAIHDA syaani, magenta tai keltainen)

on viallinen.

[VÄRI]-SÄILIÖ Yksi (musta, mustekaseteista Asenna puuttuva
PUUTTUU, ASENNA syaani, magenta tai keltainen) mustekasettiulostuspää.

puuttuu.

[VÄRI]-TUL.PÄÄ Yksi tulostuspäistä (musta, Vaihda viallinen tulostuspää.
VIALLINEN, VAIHDA syaani, magenta tai keltainen)

on viallinen.

4

[VÄRI]-TUL.PÄÄ Yksi tulostuspäistä (musta, Asenna puuttuva tulostuspää.
PUUTTUU, ASENNA syaani, magenta tai keltainen)

puuttuu.

TUL.PÄÄN ASENN. Tulostuspäiden kansi on auki. Sulje kansi ja paina , jotta tulostus
KANSI AUKI jatkuu.

YLÄKANSI AUKI Yläkansi on auki. Sulje kansi ja paina , jotta tulostus

jatkuu.

PAPERITUKOS, Paperi on juuttunut kirjoittimeen. Avaa yläkansi ja poista juuttunut
AVAA YLÄKANSI paperi. Sulje yläkansi ja paina ,

jotta tulostus jatkuu.

TELA JUUTTUNUT, Vaunu on juuttunut. Avaa yläkansi ja poista este.
AVAA YLÄKANSI Sulje yläkansi ja paina , jotta

tulostus jatkuu.

TELA JUUTTUNUT, Vaunu on juuttunut. Avaa tulostuspäiden kansi ja poista
AVAA AS.KANSI este. Sulje kansi ja kohdista

tulostuspäät.

VASEN TAKAPANEELI Takaseinän vasen puoli ei ole Avaa takakansi ja varmista, että
IRTI kunnolla paikallaan. takaseinän vasen puoli on kiinnitetty

oikein.

OIKEA TAKAPANEELI Takaseinän oikea puoli ei ole Avaa takakansi ja varmista, että
IRTI kunnolla paikallaan. takaseinän oikea puoli on kiinnitetty

oikein.

LOKERO 2:N Yksi lokeron 2 paperinohjaimista Palauta puuttuva paperinohjain
PAPERIOHJAIN IRTI on irrotettu. lokeroon 2.

LOKERO 3 AUKI TAI Lokero 3 auki tai yksi sen Varmista, että paperinohjaimet ovat
OHJAIN IRTI paperinohjaimista on irrotettu. kunnolla paikallaan ja että lokero 3

on asennettu kirjoittimeen.
