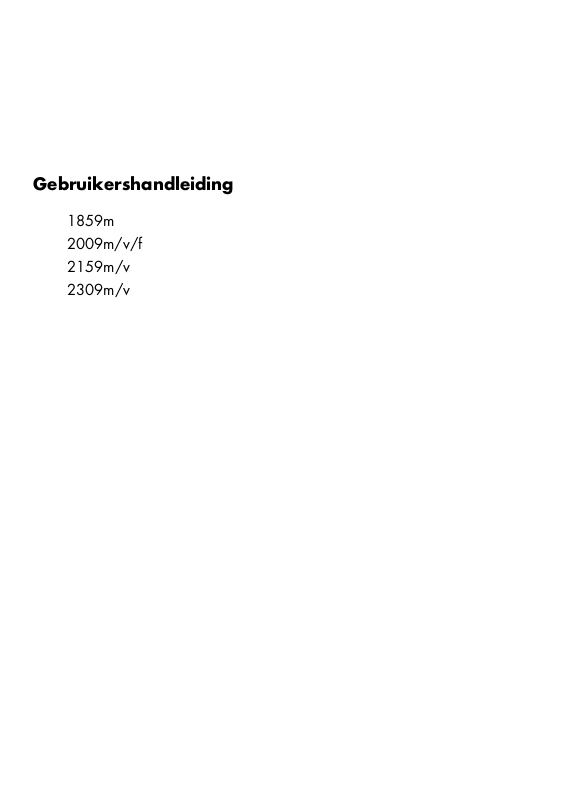

Gebruikershandleiding

1859m

2009m/v/f

2159m/v

2309m/v

De enige garanties voor HP-producten en -diensten staan vermeld in de garantiebeschrijvingen bij de desbetreffende producten en diensten. De informatie in deze publicatie kan niet als aanvullende garantie worden opgevat. HP is niet aansprakelijk voor technische fouten, drukfouten of weglatingen in deze publicatie.

HP aanvaardt geen verantwoordelijkheid voor het gebruik of de betrouwbaarheid van de HP-software op apparatuur die niet door HP is geleverd.

Dit document bevat informatie die eigendom is van HP en door de wetten op het auteursrecht wordt beschermd. Geen enkel gedeelte van dit document mag worden gefotokopieerd, gereproduceerd of in een andere taal worden vertaald zonder voorafgaande schriftelijke toestemming van HP.

Hewlett-Packard Company

10955 Tantau Avenue

Cupertino, California 95014-0770

USA

Microsoft en Windows zijn in de Verenigde Staten gedeponeerde handelsmerken van Microsoft Corporation.

Adobe en Acrobat zijn handelsmerken van Adobe Systems Incorporated.

Energy Star en het Energy Star-logo zijn handelsmerken van de United States Environmental Protection Agency geregistreerd in de VS.

Bluetooth is een handelsmerk dat eigendom is van zijn eigenaar en onder licentie gebruikt wordt door Hewlett-Packard Company.

HP ondersteunt het legale gebruik van technologie en verleent geen goedkeuring of aanmoediging voor het gebruik van HP-producten voor andere doeleinden dan deze toegestaan onder het auteursrecht.

De informatie in dit document kan zonder kennisgeving worden gewijzigd.

Conventies

Hieronder worden de conventies beschreven die in dit document worden gebruikt.

Opmerkingen, aanmaningen tot voorzichtigheid en waarschuwingen

In deze handleiding kunnen blokken tekst vergezeld gaan van een pictogram. Deze blokken zijn opmerkingen, aanmaningen tot voorzichtigheid en waarschuwingen en worden als volgt gebruikt:

WAARSCHUWING: Geeft aan dat niet opvolgen van de aanwijzingen kan leiden tot lichamelijk letsel of fatale ongelukken.

VOORZICHTIG: Geeft aan dat niet opvolgen van de aanwijzingen kan leiden tot schade aan apparatuur of verlies van gegevens.

OPMERKING: Geeft bijkomende informatie aan.

Gebruikershandleiding

iii

iv Onderdelen kunnen per model verschillen.

Gebruikershandleiding

Inhoud

	Conventies............................................................................................................................................	iii
	Opmerkingen, aanmaningen tot voorzichtigheid en waarschuwingen.....................................................	iii
1 Productkenmerken
	LCD-monitoren van HP ........................................................................................................................	1–1
	Kenmerken ...................................................................................................................................	1–1
2	Richtlijnen voor veiligheid en onderhoud
	Belangrijke veiligheidsinformatie ..........................................................................................................	2–1
	Veiligheidsmaatregelen..................................................................................................................	2–1
	Richtlijnen voor onderhoud ..................................................................................................................	2–2
	Reinigen van de monitor......................................................................................................................	2–2
3	De monitor installeren
	De monitor uitpakken ..........................................................................................................................	3–1
	De monitor installeren .........................................................................................................................	3–1
	De monitor voorbereiden voor gebruik op een bureau ..................................................................	3–1
	De monitor voorbereiden voor muurbevestiging ...........................................................................	3–2
	De VGA (analoge) of DVI-D (digitale) kabel aansluiten.......................................................................	3–5
	De VGA-kabel aansluiten ..........................................................................................................	3–5
	De DVI-D-kabel aansluiten .........................................................................................................	3–5

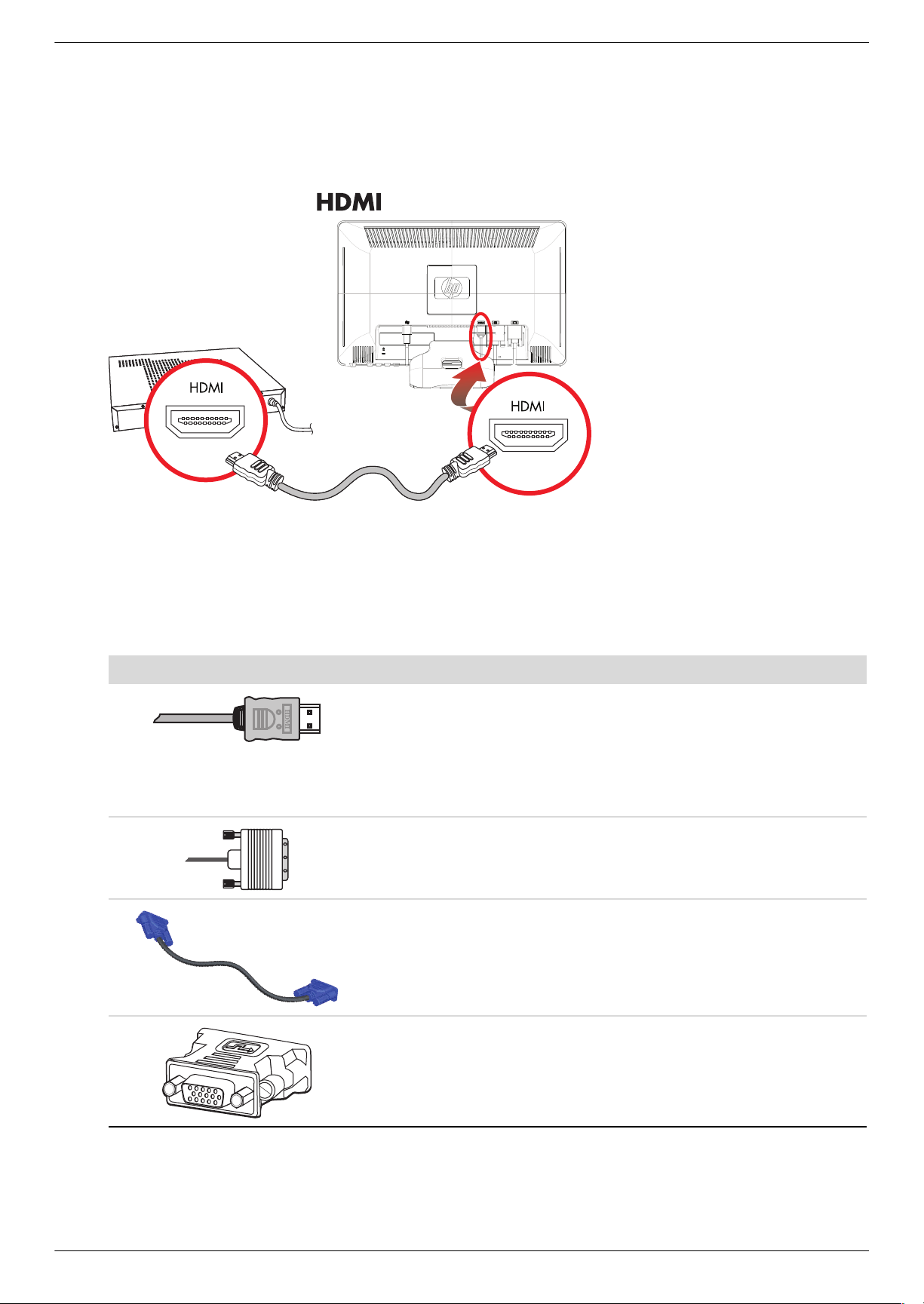

	De HDMI-kabel aansluiten (Alleen bepaalde modellen) ......................................................................	3–6
	Audioen videokabels en -adapters .................................................................................................	3–6
	High-Bandwidth Digital Content Protection (HDCP) ............................................................................	3–7

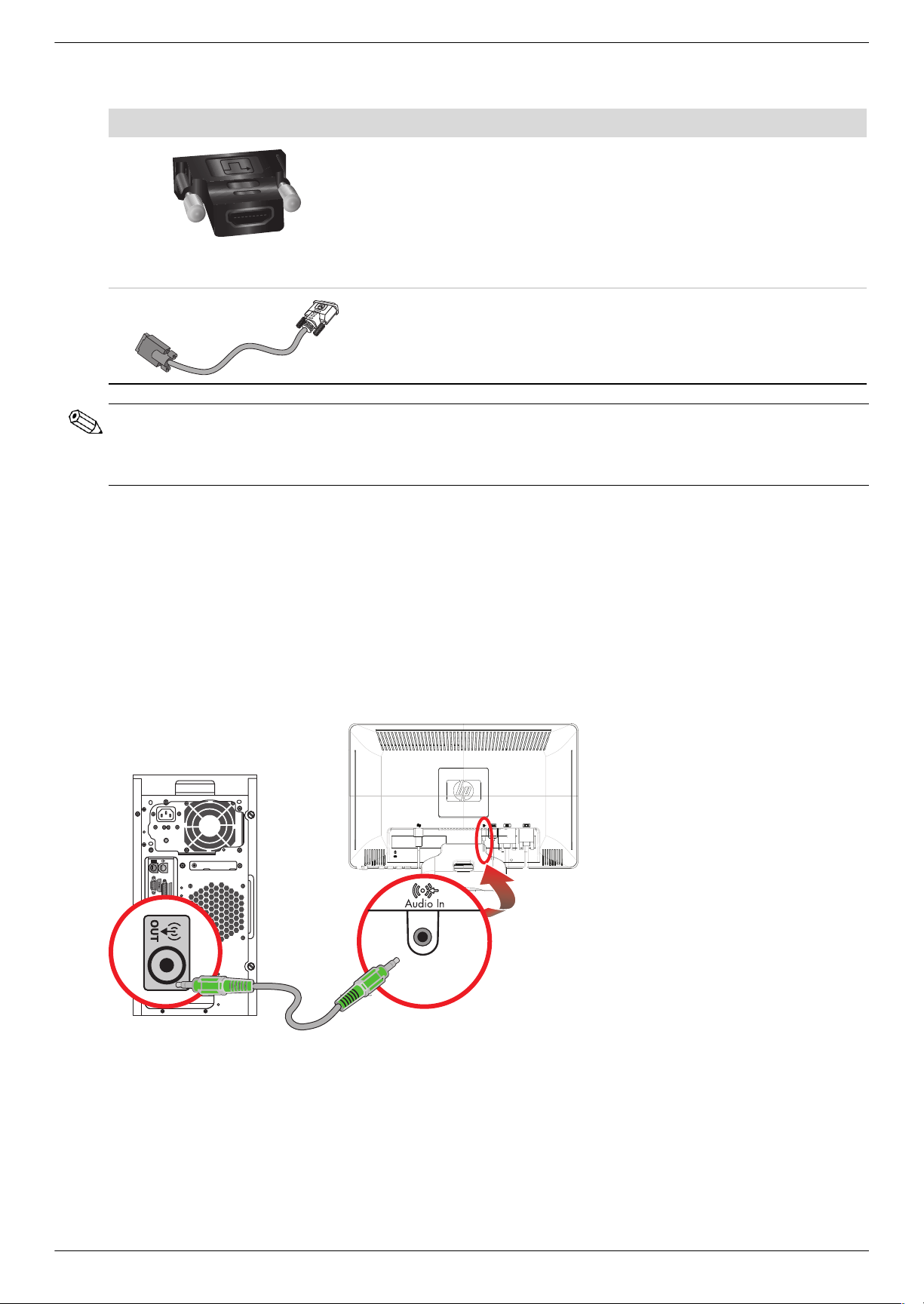

	De audiokabel aansluiten...............................................................................................................	3–7
	Het netsnoer aansluiten ..................................................................................................................	3–8
	Kabelbeheer.................................................................................................................................	3–9
	De kantelhoek aanpassen....................................................................................................................	3–9
	De draaihoek aanpassen...................................................................................................................	3–10
	Toetsenbord wegbergen....................................................................................................................	3–10
4 De monitor bedienen
	CD met software en hulpprogramma's ..................................................................................................	4–1
	Stuurprogramma's installeren..........................................................................................................	4–1
	Het downloaden van de bijgewerkte stuurprogramma's vanaf internet............................................	4–1
	Het gebruik van de functie Zelf-afstelling ..........................................................................................	4–2
	Knoppen op het frontpaneel.................................................................................................................	4–3
	Het menu met scherminstellingen gebruiken (OSD)..................................................................................	4–3
	Opties OSD-menu .........................................................................................................................	4–4
	De Video-ingangconnectoren selecteren ................................................................................................	4–7
	De monitorstatus identificeren...............................................................................................................	4–7
	Aanpassen van schermkwaliteit............................................................................................................	4–8

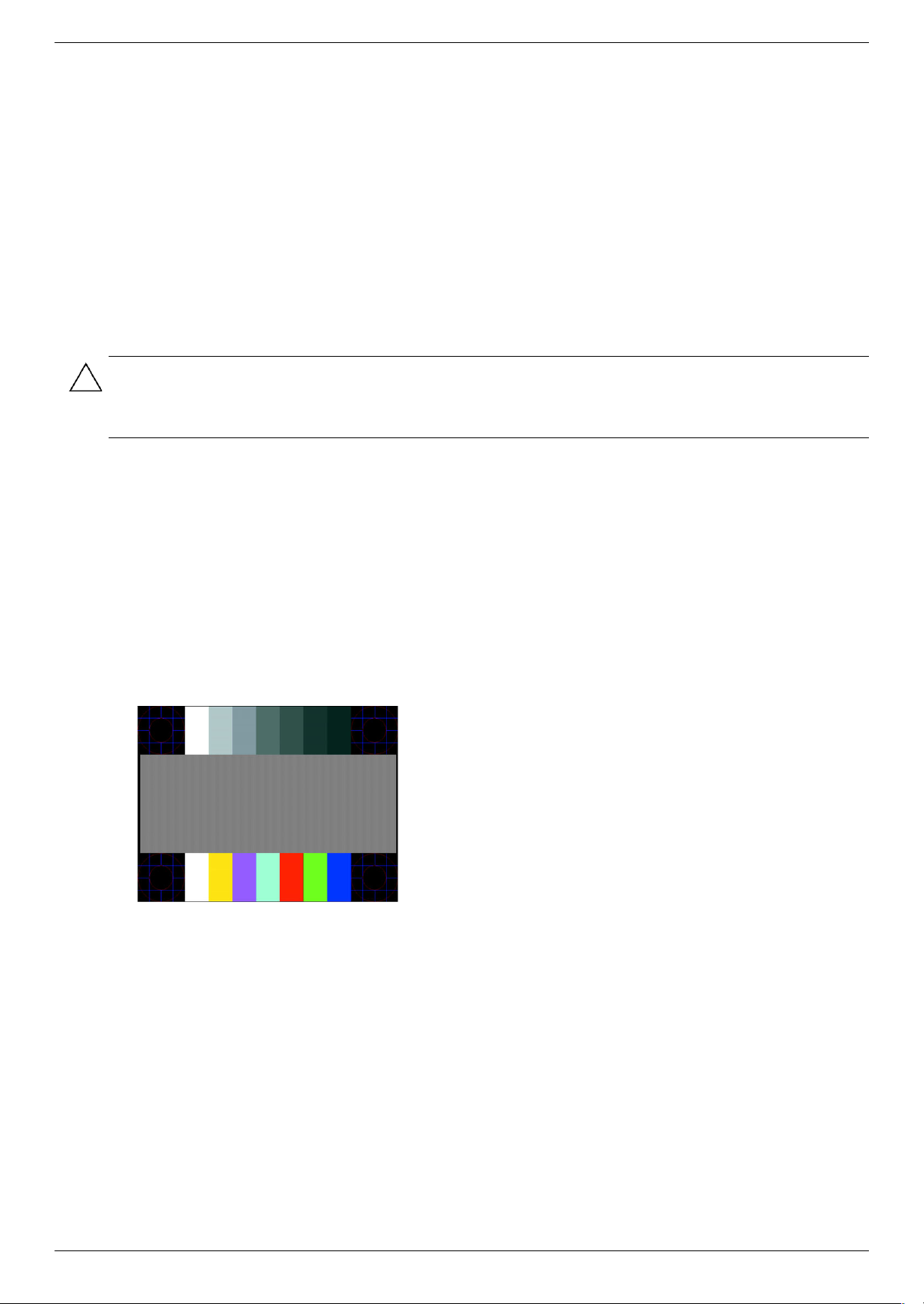

	Analoge video optimaliseren ..........................................................................................................	4–8
	Energie-besparende functie..................................................................................................................	4–8
5 De monitor gereed maken voor verzending
	De monitor gereed maken voor verzending ......................................................................................	5–1

Gebruikershandleiding

A Problemen oplossen

	Veel voorkomende problemen oplossen ................................................................................................	A–1
	Ondersteuning krijgen van hp.com .......................................................................................................	A–3
	Voorbereidingen om de technische ondersteuning te bellen .....................................................................	A–3
	Identificatielabel............................................................................................................................	A–3
B	Technische specificaties
	LCD-monitoren van HP ........................................................................................................................	B–1
	Vooraf ingestelde videomodus en high-definition modus..........................................................................	B–4
	Kwaliteit van de LCD monitor en pixels .................................................................................................	B–6
	Vereisten voor de netsnoerset...............................................................................................................	B–6
C	Officiële voorschriften
	Kennisgeving Federal Communications Commission ...............................................................................	C–1
	Wijzigingen .................................................................................................................................	C–1
	Kabels .........................................................................................................................................	C–1
	Verklaring van conformiteit voor producten met het FCC-Logo, alleen voor de Verenigde Staten...................	C–1
	Wegruimen van materialen .................................................................................................................	C–2
	Chemische stoffen ..............................................................................................................................	C–2
	Canadian Notice ...............................................................................................................................	C–2
	Avis Canadien ...................................................................................................................................	C–2
	Kennisgeving voor de Europese Unie ....................................................................................................	C–3
	Het wegruimen van apparaten voor afval door gebruikers in privé-huishoudens in de Europese Unie............	C–3
	Kennisgeving Japan............................................................................................................................	C–3
	Netsnoerkennisgeving voor Japan ........................................................................................................	C–3
	Verklaring over materiaalinhoud voor Japan..........................................................................................	C–4
	Kennisgeving Korea............................................................................................................................	C–4
	Conformiteit met het EPA ENERGY STAR®-programma............................................................................	C–4
	HP Recyclingprogramma .....................................................................................................................	C–4

D Index

vi Onderdelen kunnen per model verschillen.

Gebruikershandleiding

Productkenmerken

LCD-monitoren van HP

De HP LCD (Liquid Crystal Display) monitor heeft een active matrix, Thin-Film Transistor (TFT) scherm. In deze handleiding worden de volgende modellen besproken:

■1859m LCD monitor

■2009m/v/f LCD monitor

■2159m/v/f LCD monitor

Kenmerken

■Groot diagonaal weergavegebied

■Optimale resolutie:

1859m: 1366 x 768 @ 60Hz

2009m/v/f: 1600 x 900 @ 60Hz

2159m/v: 1920 x 1080 @ 60Hz

2309m/v: 1920 x 1080 @ 60Hz

Plus ondersteuning-op volledig scherm bij lage resolutie

■Ondersteunde video-ingangen:

VGA-analoog signaal (alleen bij bepaalde modellen)

DVI digitaal signaal (alleen bepaalde modellen)

High-definition- multimedia-interface (HDMI) (alleen bepaalde modellen)

■Snelle responstijd die betere resultaten geeft voor spelletjes en grafische toepassingen

■Goed te bekijken vanuit een zittende of staande positie, of bij verplaatsing van de ene kant van de monitor naar de andere

■Kantelbaar

■Draaibaar

■Verwijderbaar voetstuk en gestandaardiseerde montagegaten volgens VESA-(Video Electronics Standards Association), voor flexibele montageoplossingen, inclusief wandmontage

■Sleuf met veiligheidsslot voor beveiligingskabel (beveiligingskabel wordt afzonderlijk verkocht)

■Plug-en-Play mogelijkheid, indien ondersteund door uw computersysteem.

■OSD-menu voor eenvoudige installatie en schermoptimatie (kies Engels, Vereenvoudigd Chinees, Frans, Duits, Italiaans, Spaans, Nederlands, Japans of Braziliaans Portugees)

■Ingebouwde speakers.

■Opbergbaar toetsenbord

■Energiebesparingsfunctie om het stroomverbruik te verminderen.

■Instellingen voor Quick View

Gebruikershandleiding

1–1

Productkenmerken

CD inbegrepen:

Stuurprogramma's

Zelf-afstellende software

Webcamsoftware (alleen bepaalde modellen)

Documentatie

Adobe® Acrobat® Reader

1–2 Onderdelen kunnen per model verschillen.

Gebruikershandleiding

Richtlijnen voor veiligheid en onderhoud

Belangrijke veiligheidsinformatie

Het netsnoer is ontworpen voor gebruik met uw monitor. Als een ander snoer wordt gebruikt, gebruik dan alleen een stroombron en aansluiting die geschikt zijn voor deze monitor.

WAARSCHUWING: Sluit uw monitor, de computer en andere apparatuur altijd aan op een geaard stopcontact. Om het risico op een elektrische schok of schade aan uw apparaten te verminderen, vervang de geaarde stekker van het netsnoer niet. De geaarde stekker is een belangrijke veiligheidsvoorziening.

WAARSCHUWING: Zorg ervoor dat het geaarde stopcontact waarin u het netsnoer plaatst goed bereikbaar is voor de operator en zich zo dicht mogelijk bij het apparaat bevindt. Om de stroomtoevoer naar het apparaat uit te schakelen, moet u de stekker van het netsnoer uit het stopcontact trekken door de stekker stevig vast te grijpen. Trek nooit aan het snoer.

VOORZICHTIG: Om uw monitor en uw computer te beschermen, koppel alle netsnoeren voor uw computer en zijn randapparaten (zoals een monitor, printer, scanner) aan op een overspanningsbeveiliging zoals een stekkerdoos met stroomstootbeveiliging of een UPS (Uninterruptible Power Supply)-toestel.

Niet alle stekkerdozen hebben een stroomstootbeveiliging; ze moeten voorzien zijn van een specifiek label waarop dit vermeld staat. Gebruik een stekkerdoos waarvoor de fabrikant een beleid voor vervanging bij schade heeft ingesteld, zodat u uw apparaten kunt vervangen als de stroomstootbeveiliging niet werkt.

Veiligheidsmaatregelen

■Gebruik alleen een stroombron en aansluiting die geschikt zijn voor deze monitor, zoals aangegeven op het label/de achterplaat van de monitor.

■Zorg ervoor dat de totale ampèrewaarde van de producten die op het stopcontact zijn aangesloten, de toegestane ampèrewaarde van het stopcontact niet overschrijdt en dat de totale ampèrewaarde van de producten die op een netsnoer zijn aangesloten, de toegestane waarde van het snoer niet overschrijdt. Controleer het stroomlabel om de ampèrewaarde (Amps of A) van elk apparaat te bepalen.

■Installeer de monitor dicht bij een stopcontact dat u gemakkelijk kunt bereiken. Koppel de monitor los door de stekker stevig vast te grijpen en uit het stopcontact te trekken. Koppel de monitor nooit los door aan het snoer te trekken.

■Plaats niets op het netsnoer. Stap niet op het snoer.

Gebruikershandleiding

2–1

Richtlijnen voor veiligheid en onderhoud

Richtlijnen voor onderhoud

Om de prestaties van uw monitor te verbeteren en zijn levensduur te verlengen:

■Open de monitorbehuizing niet of probeer niet om zelf dit product te onderhouden. Als uw monitor niet goed werkt of gevallen of beschadigd is, neem dan contact op met een erkende dealer, verkoper of dienstverlener van Hewlett-Packard.

■Pas alleen die instellingen aan die beschreven staan in de bedieningsinstructies.

■Schakel de monitor uit als u deze niet gebruikt. U kunt de levensduur van de monitor aanzienlijk verlengen door een schermbeveiliging te gebruiken en de monitor uit te schakelen wanneer deze niet wordt gebruikt.

■Zet uw monitor op een goed-geventileerde plaats, uit de buurt van te veel licht, warmte of vocht.

■De sleuven en openingen in de behuizing zijn bedoeld voor ventilatie. Deze openingen mogen niet worden geblokkeerd of afgedekt. Duw nooit voorwerpen van welke vorm ook in de sleuven of andere openingen van de behuizing.

■Trek de stekker uit het stopcontact voordat u de monitor schoonmaakt. Gebruik geen vloeibare schoonmaakmiddelen of spuitbussen.

■Laat de monitor niet vallen en plaats deze niet op een onstabiel oppervlak.

■Wanneer u de monitorvoet verwijdert, moet u de monitor met het scherm naar beneden leggen op een zacht oppervlak om te vermijden dat er krassen, beschadiging of breuken ontstaan.

Reinigen van de monitor

De monitor is een optisch apparaat van hoge -kwaliteit dat met bijzondere aandacht gereinigd moet worden. Om de monitor te reinigen, volgt u de volgende procedure:

1.Schakel de monitor en de computer uit.

2.Trek de stekker uit het stopcontact voordat u de monitor schoonmaakt.

VOORZICHTIG: Gebruik geen benzeen, thinner, ammoniak of andere vluchtige stoffen om het scherm of de behuizing van de monitor te reinigen. Deze chemicaliën kunnen de monitor beschadigen. Gebruik geen vloeibare schoonmaakmiddelen of spuitbussen. Reinig het LCD-scherm nooit met water.

3.Wrijf het scherm droog met een zachte, propere doek.

Als het scherm een bijkomende reiniging vereist, gebruik een antistatische schermreiniger.

4.Verwijder het stof van de behuizing. Gebruik een vochtige doek om de behuizing schoon te maken.

Als de behuizing daarmee niet helemaal schoon wordt, kunt u een schone doek gebruiken die bevochtigd is met isopropylalcohol.

5.Steek de stekker van de monitor weer in het stopcontact.

6.Schakel de monitor en de computer in.

2–2 Onderdelen kunnen per model verschillen.

Gebruikershandleiding

De monitor installeren

De monitor uitpakken

1.Pak de monitor uit. Controleer of alle onderdelen aanwezig zijn. Zet de dozen weg.

2.Schakel de computer en andere aangekoppelde apparaten uit.

3.Bepaal of de monitor op het bureau of aan de muur gemonteerd wordt. Zie "De monitor installeren" in dit hoofdstuk.

4.Bereid een vlakke ondergrond voor om de monitor te monteren. Het kan nodig zijn dat u voor een vlakke, zachte, beschermde ondergrond moet zorgen om de -monitor op te leggen als u hem klaarmaakt voor installatie.

5.U hebt een kruiskopschroevendraaier nodig als u de monitor klaar wilt maken voor wand-montage. Misschien hebt u een rechteschroevendraaier nodig voor het vastzetten van sommige kabels.

De monitor installeren

U kunt de monitor op een bureau installeren of hem -aan de muur hangen. Zet de monitor op een geschikte, goed-geventileerde plaats in de nabijheid van uw computer.

Sluit de monitorkabels aan nadat u de monitor hebt geïnstalleerd.

De monitor voorbereiden voor gebruik op een bureau

VOORZICHTIG: Het scherm is kwetsbaar. Raak het LCD-scherm niet aan en zorg dat er geen druk op wordt uitgeoefend; dit kan schade veroorzaken. Klap de monitor uit door hem op te tillen aan de schuine bovenrand.

1. Plaats de monitor met het scherm naar beneden op een vlakke, zachte, beschermde ondergrond.

De monitor openklappen

2.Pak met een hand de monitorvoet vast bij het bevestigingspunt van de monitor en til de monitor omhoog tot hij in de gewenste positie uitgeklapt is.



Gebruikershandleiding		3–1

De monitor installeren

3. Zet de monitor rechtop en plaats deze op een vlakke, stabiele ondergrond.

Monitor rechtop

De monitor voorbereiden voor muurbevestiging

WAARSCHUWING: Om het risico van persoonlijk letsel of van schade aan het apparaat tot een minimum te beperken, controleert u eerst of de wand-houder goed is geïnstalleerd en vastgezet vóór u de monitor bevestigt. Raadpleeg de met de wand-houder meegeleverde instructies en controleer of deze de monitor kan ondersteunen.

1.Maak het netsnoer en eventuele andere kabels los van de monitor.

2.Leg de monitor met de voorzijde naar beneden op een vlak, zacht, beschermd oppervlak.

3.Verwijder de vier schroeven waarmee de monitorvoet vastzit aan de monitor.

Locatie van de schroeven die de voet aan de monitor bevestigen

3–2 Kenmerken kunnen per model verschillen.

Gebruikershandleiding

Hp 2009M, 2309M, 2509M, 2309V, 2009V User Manual

De monitor installeren

4. Schuif de voet weg van de monitorbasis.

De voet wegschuiven van de monitor

5.Verwijder de vierkante plaat van de achterkant van de monitor. Gebruik een muntje aan de onderkant van de plaat om hem los te wrikken.

De plaat verwijderen van de achterkant van de monitor.

Gebruikershandleiding

3–3

De monitor installeren

Er komen nu vier tapgaten vrij. Deze gaten zijn voor de bevestigingsschroeven van de draaiarm of ander een bevestigingsmiddel aan de achterkant van de monitor.

Tapgaten voor muurbevestiging

6.Volg de instructies die bij de houder zijn geleverd om ervoor te zorgen dat de monitor veilig bevestigd is.

De vier tapgaten aan de achterkant van het paneel voldoen aan de VESA-standaard voor het monteren van flatpanel-monitors.

7.Bevestig een draaiarm of een ander bevestigingsmiddel.

3–4 Kenmerken kunnen per model verschillen.

Gebruikershandleiding

De monitor installeren

De VGA (analoge) of DVI-D (digitale) kabel aansluiten

Gebruik een VGA-kabel of een DVI-D-kabel (meegeleverd met bepaalde modellen). Om DVI te kunnen gebruiken, moet uw computer een DVI-compatibele grafische kaart hebben. De connectoren bevinden zich op de achterkant van de monitor. Zorg ervoor dat de monitor en computer uitgeschakeld zijn en de stekkers uit het stopcontact werden verwijderd.

Bij sommige videokaarten wordt een DVI-connector en een DVI-naar-VGA-adapter geleverd (alleen bepaalde modellen). Als uw monitor een VGA-connector heeft maar geen DVI-connector, gebruikt u de DVI-naar-VGA-adapter voor aansluiting op de computer: Sluit de DVI-VGA omvormer aan op de DVI-connector op de grafische kaart van de computer en sluit dan de VGA-kabel aan op de omvormer en de monitor.

De VGAof DVI-D-kabel aansluiten—locaties van de aansluiting kunnen verschillen

De VGA-kabel aansluiten

Sluit het ene uiteinde van de VGA-videokabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op VGA-videoaansluiting van de computer.

De DVI-D-kabel aansluiten

Sluit het ene uiteinde van de DVI-D-videokabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op DVI-video-aansluiting van de computer. U kunt deze kabel alleen gebruiken als er een DVI-compatibele grafische kaart op uw computer is geïnstalleerd. De DVI-D-connector en -kabel worden alleen bij bepaalde modellen geleverd.

OPMERKING: Als u een DVI-naar-HDMI-adapter gebruikt, moet u de groene audiokabel aansluiten om de luidsprekers in te schakelen. Het signaal van de DVI-connector is alleen voor video.

Gebruikershandleiding

3–5

+ 33 hidden pages
