LCD-Monitore 1910, 2010, 2210, 2310,
2510 und 2710
Benutzerhandbuch
© 2010, Hewlett-Packard Development
Company, L.P.
Microsoft, Windows und Windows Vista
sind Marken oder eingetragene Marken der
Microsoft Corporation in den Vereinigten
Staaten und/oder anderen Ländern.
Die einzigen für HP-Produkte und
-Dienstleistungen geltenden
Gewährleistungen sind in den
ausdrücklichen Gewährleistungshinweisen
für die jeweiligen Produkte und
Dienstleistungen beschrieben. Keine der in
dieser Dokumentation enthaltenen
Angaben darf als zusätzliche
Gewährleistung aufgefasst werden. HP
haftet weder für technische oder inhaltliche
Fehler noch für Auslassungen in dieser
Dokumentation.
Diese Dokumentation enthält
urheberrechtlich geschützte Informationen.
Kein Teil dieser Dokumentation darf ohne
vorherige schriftliche Zustimmung von
Hewlett-Packard fotokopiert, reproduziert
oder in eine andere Sprache übersetzt
werden.
Zweite Ausgabe (Januar 2010)
Teilenummer des Dokuments: 594300-042
Über dieses Handbuch
Dieses Handbuch bietet Informationen zu folgenden Themen: Aufstellen bzw. Wandmontage des
Monitors, Treiberinstallation, Benutzung des OSD-Menüs, Fehlerbehebung und technische Daten.
VORSICHT! Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu
Verletzungen oder zum Tod führen kann.
ACHTUNG: Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu
Geräteschäden oder Datenverlust führen kann.
HINWEIS: Auf diese Weise gekennzeichneter Text bietet zusätzliche Informationen.
iii
iv Über dieses Handbuch
Inhaltsverzeichnis
1 Produktmerkmale ............................................................................................................................................ 1
HP LCD-Monitore ................................................................................................................................. 1
2 Sicherheits- und Wartungshinweise ............................................................................................................. 3
Wichtige Sicherheitsinformationen ....................................................................................................... 3
Sicherheitsvorkehrungen ...................................................................................................................... 5
Wartungshinweise ................................................................................................................................ 6
Reinigen des Monitors ......................................................................................................... 6
Transport des Monitors ........................................................................................................ 7
3 Aufstellen bzw. Wandmontage des Monitors ............................................................................................... 8
Auspacken des Monitors ...................................................................................................................... 8
Aufstellen des Monitors ........................................................................................................................ 8
Anschließen der Monitorkabel ............................................................................................................ 13
High-Bandwidth Digital Content Protection (HDCP) ........................................................................... 14
Anschließen des Audiokabels ............................................................................................................ 15
Anschließen des Netzkabels .............................................................................................................. 16
Einstellen des Neigungswinkels ......................................................................................................... 16
Einstellung der Schwenkung .............................................................................................................. 17
Tastaturablage ................................................................................................................................... 18
4 Bedienung des Monitors .............................................................................................................................. 19
CD mit Software und Dienstprogrammen ........................................................................................... 19
Treiberinstallation .............................................................................................................. 19
Verwenden der Funktion zur automatischen Einstellung ................................................................... 20
Bedientasten auf der Vorderseite ....................................................................................................... 21
Verwenden des Onscreen-Displays (OSD) ........................................................................................ 22
Auswählen der Videoeingangssignalanschlüsse ............................................................................... 27
Fehlerzustände des Monitors identifizieren ........................................................................................ 28
Einstellen der Bildqualität ................................................................................................................... 28
Energiesparfunktion ........................................................................................................................... 29
v
Anhang A Fehlerbehebung ............................................................................................................................. 30
Lösung allgemeiner Probleme ............................................................................................................ 30
Support von hp.com ........................................................................................................................... 32
Wichtige Informationen für den Technischen Support ....................................................................... 32
Position des Typenschilds .................................................................................................................. 32
Anhang B Technische Daten .......................................................................................................................... 34
HP LCD-Monitore ............................................................................................................................... 34
Voreingestellte Videomodi .................................................................................................................. 38
Richtlinien zu Qualität und Pixelfehlern für den LCD-Monitor ............................................................ 40
Anhang C Zulassungsbestimmungen ........................................................................................................... 41
Hinweis der US-Funk- und Fernmeldebehörde (Federal Communications Commission, FCC) zu
Funkfrequenzstörungen ..................................................................................................................... 41
Modifizierungen ................................................................................................................. 41
Kabel .................................................................................................................................. 41
Konformitätserklärung für Produkte, die mit dem FCC-Logo gekennzeichnet sind (nur USA). .......... 42
Hinweis für Kanada ............................................................................................................................ 42
Avis Canadien .................................................................................................................................... 42
Hinweis zu den Bestimmungen der Europäischen Union .................................................................. 42
Hinweis zur Ergonomie ...................................................................................................................... 43
Hinweis für Japan ............................................................................................................................... 43
Hinweis für Korea ............................................................................................................................... 43
Netzkabelanforderungen .................................................................................................................... 43
Hinweis für Japan in Bezug auf Netzkabel ........................................................................ 44
Umwelthinweise für das Produkt ........................................................................................................ 44
Entsorgung ........................................................................................................................ 44
Entsorgung von Altgeräten aus Privathaushalten der EU ................................................. 44
Chemische Stoffe .............................................................................................................. 45
HP Recyclingprogramm ..................................................................................................... 45
Japanische Beschränkung der Verwendung gefährlicher Stoffe (RoHS) .......................... 45
EEE-Richtlinie der Türkei ................................................................................................... 46
vi
1 Produktmerkmale
HP LCD-Monitore
Die HP LCD-Monitore (LCD steht für Liquid Crystal Display) verfügen über einen Aktivmatrix-TFTBildschirm mit den folgenden Features:
Große Bildschirmdiagonale
●
Maximale Grafikauflösung:
●
1910m: 1366 x 768 / 60 Hz
◦
2010f: 1600 x 900 / 60 Hz
◦
2010i: 1600 x 900 / 60 Hz
◦
2010m: 1600 x 900 / 60 Hz
◦
2210i: 1920 x 1080 / 60 Hz
◦
2210m: 1920 x 1080 / 60 Hz
◦
2310i: 1920 x 1080 / 60 Hz
◦
2310m: 1920 x 1080 / 60 Hz
◦
2510i: 1920 x 1080 / 60 Hz
◦
2710m: 1920 x 1080 / 60 Hz
◦
Möglichkeit niedrigerer Auflösungen im Vollbildmodus
◦
VGA-Signal (analog)
●
DVI-Signal (digital)
●
High Definition Multimedia Interface (HDMI) (nur bei bestimmten Modellen)
●
Die schnelle Reaktionszeit sorgt beim Hardcore-Gaming für ein besseres Spielerlebnis und für
●
bessere Grafiken
Sehr gute Darstellung aus allen Betrachtungswinkeln
●
Dynamische Kontrastrate für tiefere Schwarz- und hellere Weißtöne für tolle Schatteneffekte
●
beim Spielen oder Filmegucken
Einstellbarer Neigungswinkel
●
Schwenkbar
●
HP LCD-Monitore 1
Abnehmbarer Sockel und Standard-Gewindebohrungen (VESA) für flexible Montagelösungen,
●
einschließlich Wandmontage
Sicherheitsschloss-Buchse für Sicherheitskabel (Sicherheitskabel separat erhältlich)
●
Plug & Play-Funktion, sofern von Ihrem Computersystem unterstützt
●
OSD-Steuerung für einfache Einstellung und Bildschirmoptimierung (wählen Sie Englisch,
●
Vereinfachtes Chinesisch, Traditionelles Chinesisch, Französisch, Deutsch, Italienisch,
Spanisch, Niederländisch, Japanisch oder Brasilianisches Portugiesisch)
Eingebaute abwärts strahlende (Downward-Firing) Stereolautsprecher
●
Tastaturablage
●
Geringerer Stromverbrauch durch Energiesparfunktion
●
Anzeige der Einstellungen für die Schnellansicht
●
HDCP (High-Bandwidth Digital Content Protection) an DVI- und HDMI-Eingang (nur bei
●
bestimmten Modellen)
CD mit Software und Dienstprogrammen, darunter:
●
Treiber
◦
Software zur automatischen Einstellung
◦
◦
Dokumente
2 Kapitel 1 Produktmerkmale
2 Sicherheits- und Wartungshinweise
Wichtige Sicherheitsinformationen
Im Lieferumfang des Monitors ist ein Netzkabel enthalten. Bei Einsatz eines anderen Netzkabels
müssen Sie eine für diesen Monitor geeignete Stromquelle sowie einen geeigneten Stecker
verwenden. Nähere Informationen zu dem für Ihren Monitor geeigneten Netzkabel finden Sie im
Abschnitt „Anschließen des Netzkabels“ in
auf Seite 8.
VORSICHT! Beachten Sie die folgenden Hinweise, um das Risiko von Stromschlägen oder
Geräteschäden zu verringern:
• Der Schutzkontakt des Netzkabels darf unter keinen Umständen deaktiviert werden. Der
Schutzkontakt ist eine wichtige Sicherheitsfunktion.
• Schließen Sie das Netzkabel an eine geerdete Steckdose an, die jederzeit frei zugänglich ist.
„Aufstellen bzw. Wandmontage des Monitors“
• Trennen Sie die Stromverbindung zum Monitor, indem Sie das Netzkabel von der Steckdose
abziehen.
Stellen Sie aus Sicherheitsgründen keine schweren Gegenstände auf Netzkabel und andere Kabel.
Kabel sind so zu verlegen, dass niemand auf sie treten oder über sie stolpern kann. Ziehen Sie nicht
an Kabeln. Zum Trennen der Stromverbindung ziehen Sie das Netzkabel immer am Stecker ab.
Lesen Sie das Handbuch für Sicherheit und Komfort, um die Gefahr ernster Gesundheitsschäden zu
reduzieren. In diesem Handbuch werden die richtige Arbeitsumgebung und die optimale Haltung
beschrieben sowie Gesundheits- und Arbeitsempfehlungen für PC-Benutzer gegeben. Außerdem
enthält es wichtige Informationen zur elektrischen und mechanischen Sicherheit. Sie finden das
Handbuch im Internet unter
solche mit dem Monitor geliefert wurde.
ACHTUNG: Um Ihren Monitor und Ihren Computer zu schützen, sollten Sie die Netzkabel vom
Computer und den dazugehörigen Peripheriegeräten (z. B. Monitor, Drucker, Scanner) an ein
Überspannungsschutzgerät wie z. B. eine Mehrfachsteckdose mit Überspannungsschutz oder eine
unterbrechungsfreie Stromversorgung (USV) anschließen. Da nicht alle Mehrfachsteckdosen über
einen Überspannungsschutz verfügen, achten Sie auf die entsprechende Kennzeichnung.
Verwenden Sie eine Mehrfachsteckdose, deren Hersteller bei einer eventuellen Beschädigung Ihres
Geräts, die auf eine Fehlfunktion des Überspannungsschutzes zurückzuführen ist, Schadenersatz
leistet.
Verwenden Sie für Ihren HP LCD-Monitor nur geeignetes Mobiliar in der richtigen Größe.
http://www.hp.com/ergo und/oder auf der Dokumentations-CD, falls eine
Wichtige Sicherheitsinformationen 3
VORSICHT! Wenn LCD-Monitore auf ungeeigneten Anrichten, Bücherschränken, Regalen,
Schreibtischen, Truhen und Wagen platziert werden, können sie kippen und Verletzungen
verursachen.
Alle Stromkabel und andere Kabel, die mit dem LCD-Monitor verbunden sind, sollten sorgfältig
verlegt werden, sodass sie weder versehentlich herausgezogen werden noch als Stolperfalle dienen
können.
4 Kapitel 2 Sicherheits- und Wartungshinweise
Sicherheitsvorkehrungen
Verwenden Sie ausschließlich die Stromquellen und Anschlüsse, die für diesen Monitor geeignet
●
sind. Die entsprechenden Angaben finden Sie auf dem Typenschild an der Rückseite des
Monitors.
Achten Sie darauf, dass die Gesamtstromstärke aller an die Netzsteckdose bzw. das Kabel
●
angeschlossenen Geräte nicht die zulässigen Belastungsgrenzwerte der Netzsteckdose bzw.
des Kabels überschreitet. Die Stromstärke (A) der verschiedenen Geräte ist auf dem jeweiligen
Typenschild angegeben.
Stellen Sie den Monitor in der Nähe einer leicht zugänglichen Netzsteckdose auf. Zum Trennen
●
des Monitors vom Stromnetz ziehen Sie den Stecker des Netzkabels aus der Steckdose.
Fassen Sie dabei nicht am Kabel, sondern immer am Stecker an.
Stellen Sie keine schweren Gegenstände auf das Netzkabel. Treten Sie nicht auf das Kabel.
●
Sicherheitsvorkehrungen 5
Wartungshinweise
So können Sie die Leistung des Monitors erhöhen und seine Lebensdauer verlängern:
Öffnen Sie nicht das Monitorgehäuse, und versuchen Sie nicht, eigenständig Reparaturen am
●
Gerät vorzunehmen. Passen Sie nur die Einstellungen an, die in der Bedienungsanleitung
beschrieben sind. Wenn der Monitor nicht korrekt funktioniert, heruntergefallen ist oder
beschädigt wurde, wenden Sie sich an einen von HP autorisierten Fachhändler oder
Dienstanbieter.
Verwenden Sie ausschließlich die Stromquellen und Anschlüsse, die für diesen Monitor geeignet
●
sind. Die entsprechenden Angaben finden Sie auf dem Typenschild an der Rückseite des
Monitors.
Achten Sie darauf, dass die Gesamtstromstärke aller an der Netzsteckdose bzw. das Kabel
●
angeschlossenen Geräte nicht die zulässigen Belastungsgrenzwerte der Netzsteckdose bzw.
des Kabels überschreitet. Die Stromstärke (A) der verschiedenen Geräte ist auf dem jeweiligen
Typenschild angegeben.
Stellen Sie den Monitor in der Nähe einer leicht zugänglichen Netzsteckdose auf. Zum Trennen
●
des Monitors vom Stromnetz ziehen Sie den Stecker des Netzkabels aus der Steckdose.
Fassen Sie dabei nicht am Kabel, sondern immer am Stecker an.
Schalten Sie den Monitor bei Nichtbenutzung aus. Sie können die Lebensdauer des Monitors
●
entscheidend verlängern, indem Sie ein Bildschirmschonerprogramm verwenden und den
Monitor bei Nichtbenutzung ausschalten.
Schlitze und Öffnungen im Gehäuse dienen der Ventilation. Diese Öffnungen dürfen nicht
●
versperrt oder bedeckt werden. Unter keinen Umständen dürfen Gegenstände in Schlitze oder
andere Öffnungen des Geräts gesteckt werden.
Der Monitor darf nicht herunterfallen oder auf eine instabile Oberfläche gestellt werden.
●
Stellen Sie keine schweren Gegenstände auf das Netzkabel. Treten Sie nicht auf das Kabel.
●
Wählen Sie für den Monitor einen gut belüfteten Standort, der weder direkter
●
Sonneneinstrahlung noch hohen Temperaturen oder hoher Luftfeuchtigkeit ausgesetzt ist.
Wenn Sie den Monitorsockel abnehmen, müssen Sie den Monitor mit der Vorderseite nach
●
unten auf eine weiche Oberfläche legen, um Kratzer oder andere Beschädigungen zu
vermeiden.
Reinigen des Monitors
1. Schalten Sie den Monitor und den Computer aus.
2. Ziehen Sie das Netzkabel des Monitors aus der Steckdose.
3. Säubern Sie das Monitorgehäuse mit einem sauberen, mit Wasser angefeuchteten Tuch.
4. Säubern Sie die Bildfläche mit einem antistatischen Reinigungstuch.
ACHTUNG: Verwenden Sie zum Säubern des Monitorgehäuses und der Bildfläche kein Benzol,
keine Verdünner, kein Ammoniak und keine anderen flüchtigen Substanzen. Diese Substanzen
können die Gehäuseoberfläche und die Bildfläche beschädigen.
6 Kapitel 2 Sicherheits- und Wartungshinweise
Transport des Monitors
Bewahren Sie die Originalverpackung in einem Lagerbereich auf. Sie können sie eventuell später für
den Transport an einen anderen Ort oder den Versand Ihres Computers benötigen.
So bereiten Sie den Monitor zum Versand vor:
1. Ziehen Sie alle Netz-, Video- und Audiokabel vom Monitor ab.
2. Stellen Sie den Monitorsockel auf eine weiche, geschützte Unterlage.
3. Umfassen Sie den Sockel mit einer Hand an der Stelle, an der die Rückseite des Monitors
aufgesetzt ist. Drücken Sie den Monitor nach vorn, und klappen Sie ihn flach auf einer weichen,
geschützten Unterlage zusammen.
4. Legen Sie den Monitor und den Sockel in die Originalverpackung.
Wartungshinweise 7
3 Aufstellen bzw. Wandmontage des
Monitors
Auspacken des Monitors
1. Packen Sie den Monitor aus. Überprüfen Sie den Inhalt auf Vollständigkeit. Bewahren Sie die
Originalverpackung sorgfältig auf.
2. Schalten Sie den Computer und alle angeschlossenen Geräte aus.
3. Entscheiden Sie, ob der Monitor auf einem Schreibtisch aufgestellt oder an der Wand montiert
werden soll. Lesen Sie hierzu „Installieren des Monitors” in diesem Kapitel.
4. Bereiten Sie für den Zusammenbau des Monitors eine ebene Fläche vor. Sie benötigen eine
ebene, weiche, geschützte Fläche, auf der Sie den Monitor mit der Bildfläche nach unten
ablegen können, während Sie ihn für die Installation vorbereiten.
5. Zur Vorbereitung des Monitors für die Wandmontage wird ein Kreuzschlitzschraubendreher
benötigt. Zur Befestigung einiger Kabel wird ein Schlitzschraubendreher benötigt.
Aufstellen des Monitors
Sie können den Monitor auf einem Schreibtisch aufstellen oder an der Wand montieren. Wählen Sie
für den Monitor einen zweckmäßigen, gut belüfteten Standort in der Nähe Ihres Computers.
Nachdem Sie den Monitor aufgestellt bzw. montiert haben, müssen Sie ihn anschließen.
HINWEIS: Wählen Sie den Standort von Bildschirmen mit glänzender Gehäusevorderseite
sorgfältig aus, um Störungen durch reflektiertes Licht aus der Umgebung und sich spiegelnde helle
Oberflächen zu vermeiden.
8 Kapitel 3 Aufstellen bzw. Wandmontage des Monitors
Vorbereitung des Monitors zur Verwendung auf dem Schreibtisch
1. Legen Sie den Monitor mit der Bildfläche nach unten so auf eine gerade, weiche, geschützte
Oberfläche (z. B. Tisch oder Schreibtisch), dass die Stützsäule über die Kante hängt.
ACHTUNG: Der Bildschirm ist zerbrechlich. Berühren Sie den LCD-Bildschirm nicht und üben
Sie keinen Druck auf ihn aus, da er sonst beschädigt werden könnte.
Abbildung 3-1 Aufklappen des Monitors
2. Umfassen Sie den Sockel mit einer Hand an der Stelle, an der der Monitor aufgesetzt ist, und
heben Sie den oberen Teil des Monitors soweit an, bis er in die gewünschte Position klappt.
Abbildung 3-2 Aufklappen des Monitors
Aufstellen des Monitors 9
3. Heben Sie den Monitor in die aufrechte Position und legen Sie ihn auf einer ebenen, stabilen
Unterlage ab.
Abbildung 3-3 Monitor in aufrechter Position
Vorbereiten des Monitors für die Wandmontage
1. Überprüfen Sie die Stabilität der Wandmontagevorrichtung.
VORSICHT! Um Verletzungen oder Geräteschäden zu vermeiden, sollten Sie vor dem
Anbringen des Monitors sicherstellen, dass die Wandmontagevorrichtung ordnungsgemäß
befestigt und gesichert wurde. Vergewissern Sie sich anhand der Dokumentation zur
Wandmontagevorrichtung, dass die Montagevorrichtung für den verwendeten Monitor eingesetzt
werden kann.
2. Ziehen Sie das Stromkabel und alle anderen Kabel vom Monitor ab.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine flache, geschützte Unterlage.
10 Kapitel 3 Aufstellen bzw. Wandmontage des Monitors
4. Entfernen Sie die vier Schrauben, die den Monitorsockel am Monitor befestigen.

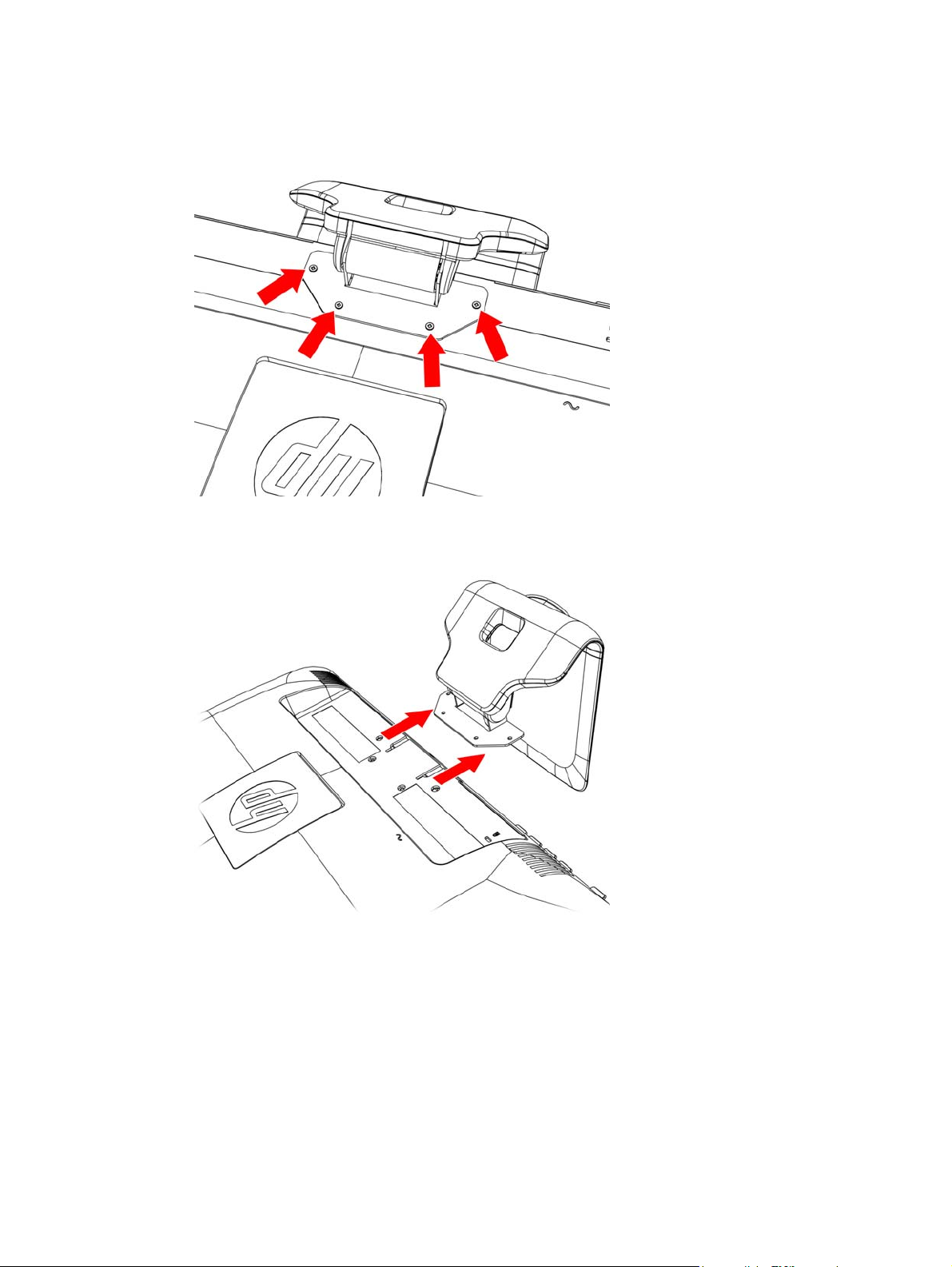

Abbildung 3-4 Position der Schrauben, die den Sockel am Monitor befestigen.
5. Schieben Sie den Sockel von der Unterseite des Monitors weg.

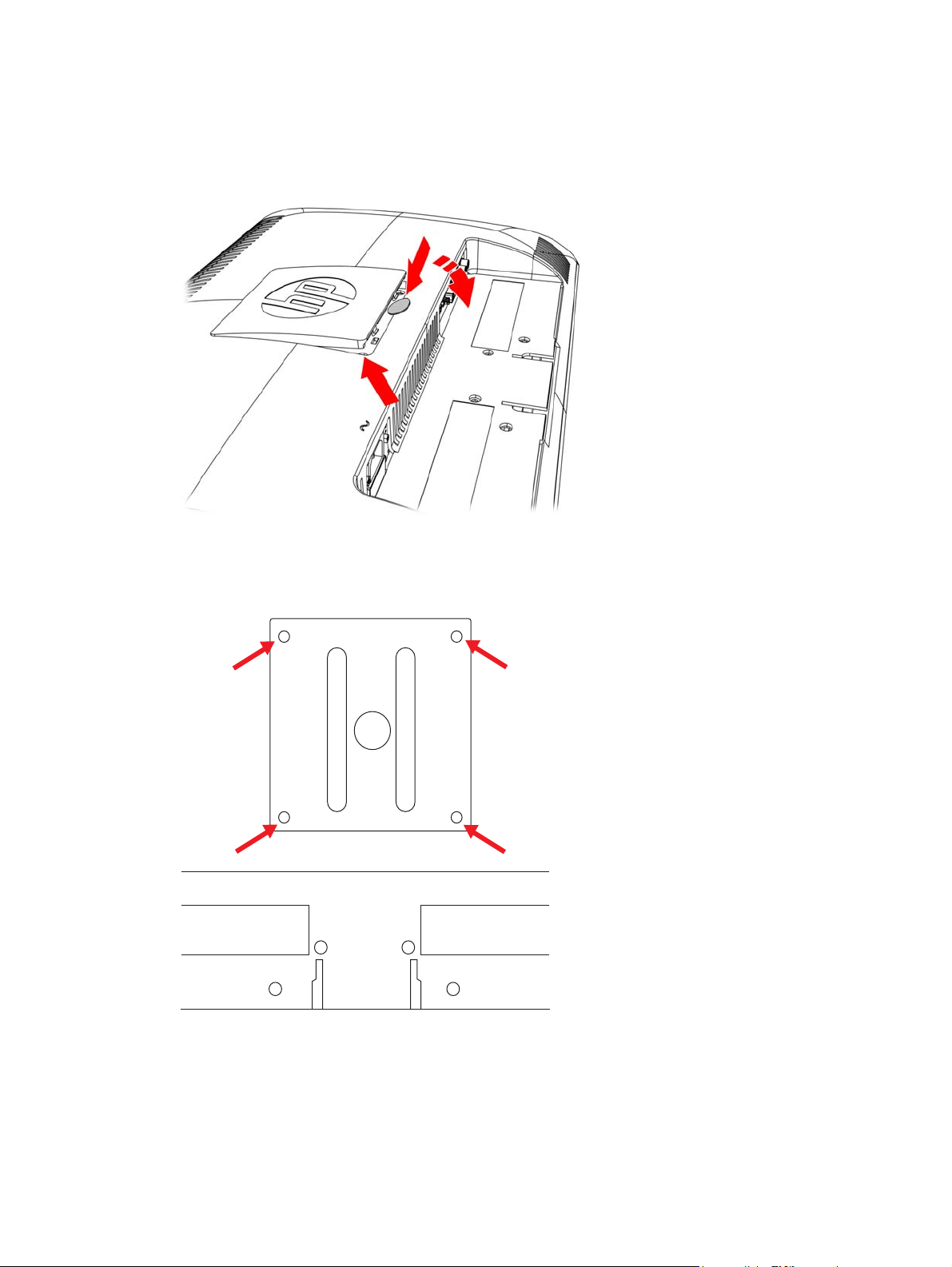

Abbildung 3-5 Sockel vom Monitor wegschieben
Aufstellen des Monitors 11
6. Entfernen Sie die quadratische Blende an der Rückseite des Monitors. Verwenden Sie eine
Münze zur Öffnung der Blende.
Abbildung 3-6 Blende an der Rückseite des Monitors entfernen
7. Vier Gewindebohrungen sind sichtbar. Diese Bohrungen sind für Schrauben vorgesehen, die
den Schwenkarm bzw. anderes Befestigungsmaterial an der Rückseite des Monitors befestigen.
Abbildung 3-7 Gewindebohrungen zur Befestigung der Wandmontage
8. Befolgen Sie die Anweisungen, die der Montagevorrichtung beiliegen, um den Monitor fest zu
montieren.
12 Kapitel 3 Aufstellen bzw. Wandmontage des Monitors
Die vier Gewindebohrungen auf der Rückseite des Bildschirms entsprechen dem VESAStandard für die Montage von Flachbildschirmen.
9. Befestigen Sie einen Schwenkarm bzw. eine andere Montagevorrichtung.
Anschließen der Monitorkabel
Anschließen des VGA-Kabels (analog) oder des DVI-D-Kabels (digital) oder des HDMI-Kabels
Verwenden Sie ein VGA-Videokabel, ein DVI-D-Kabel oder ein HDMI-Kabel, um Ihren Monitor an
Ihren Computer anzuschließen. Zur Verwendung von DVI muss Ihr Computer über eine DVIkompatible Grafikkarte verfügen. Die Anschlüsse befinden sich auf der Rückseite des Monitors.
Stellen Sie sicher, dass Computer und Monitor ausgeschaltet und von der Stromquelle getrennt sind.
1. So schließen Sie das VGA-Kabel an (bei bestimmten Modellen im Lieferumfang
enthalten):
Schließen Sie ein Ende des VGA-Videokabels an der Rückseite des Monitors und das andere
Ende an den VGA-Videoanschluss des Computers an.
2. So schließen Sie das DVI-D-Kabel an (bei bestimmten Modellen im Lieferumfang
enthalten):
Schließen Sie ein Ende des DVI-D-Videokabels an der Rückseite des Monitors und das andere
Ende an den DVI-D-Videoanschluss des Computers an. Dieses Kabel kann nur verwendet
werden, wenn Ihr Computer über eine DVI-kompatible Grafikkarte verfügt. Der DVI-D-Anschluss
des Monitors und das Kabel sind im Lieferumfang enthalten.

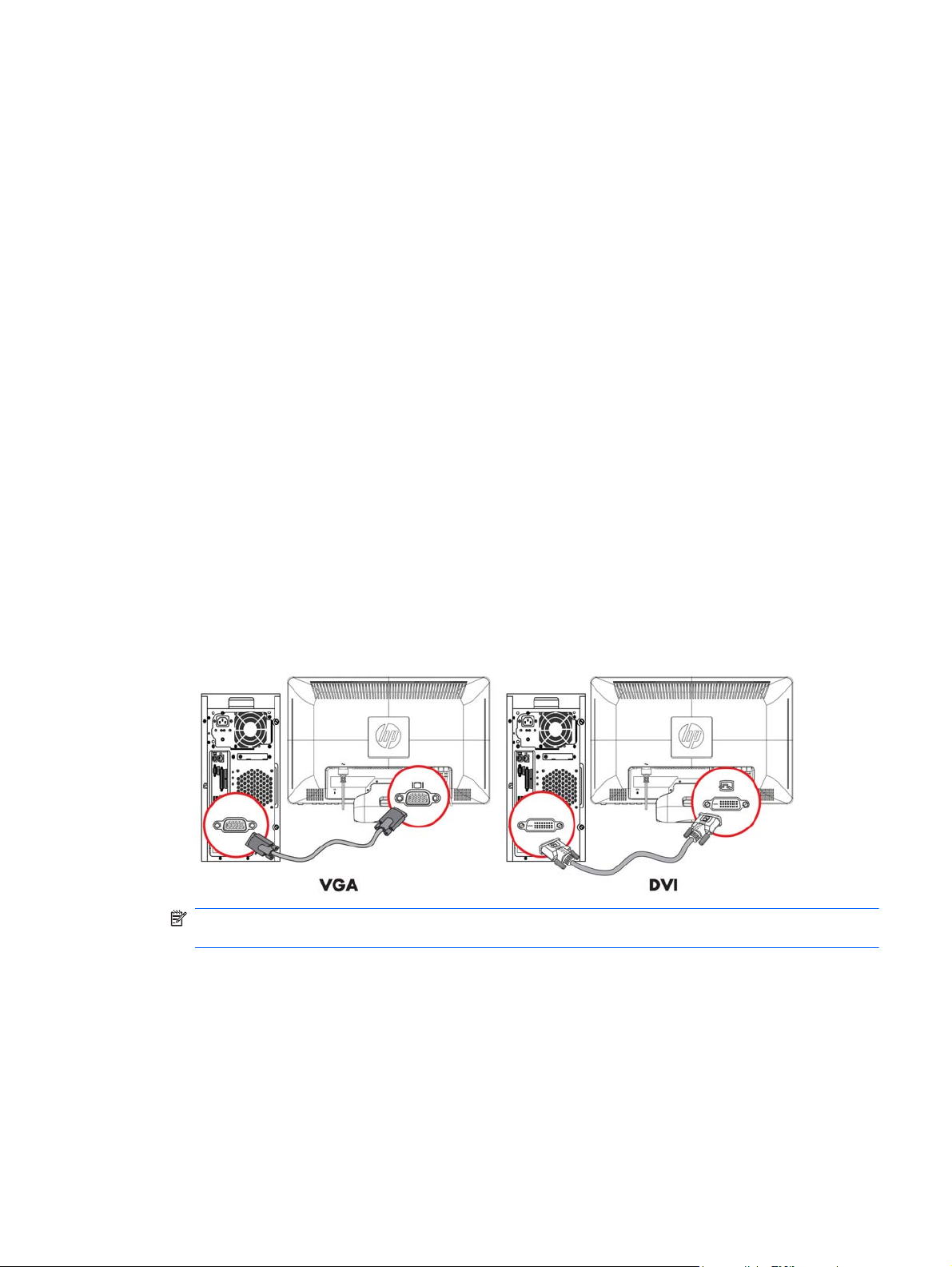

Abbildung 3-8 Anschließen des VGA- oder DVI-D-Kabels – Die Position der Anschlüsse kann
unterschiedlich sein
HINWEIS: Wenn Sie ein VGA- oder DVI-Signal verwenden, müssen Sie die Audioquelle
separat anschließen, da das VGA- oder DVI-Signal nur Video- und keine Audiodaten konvertiert.
Anschließen der Monitorkabel 13
3. Anschließen des HDMI-Kabels (bei bestimmten Modellen im Lieferumfang enthalten)
Schließen Sie ein Ende des HDMI-Kabels (nicht im Lieferumfang enthalten) an der Rückseite
des Monitors an und das andere Ende an einen Computer mit HDMI-Anschluss.

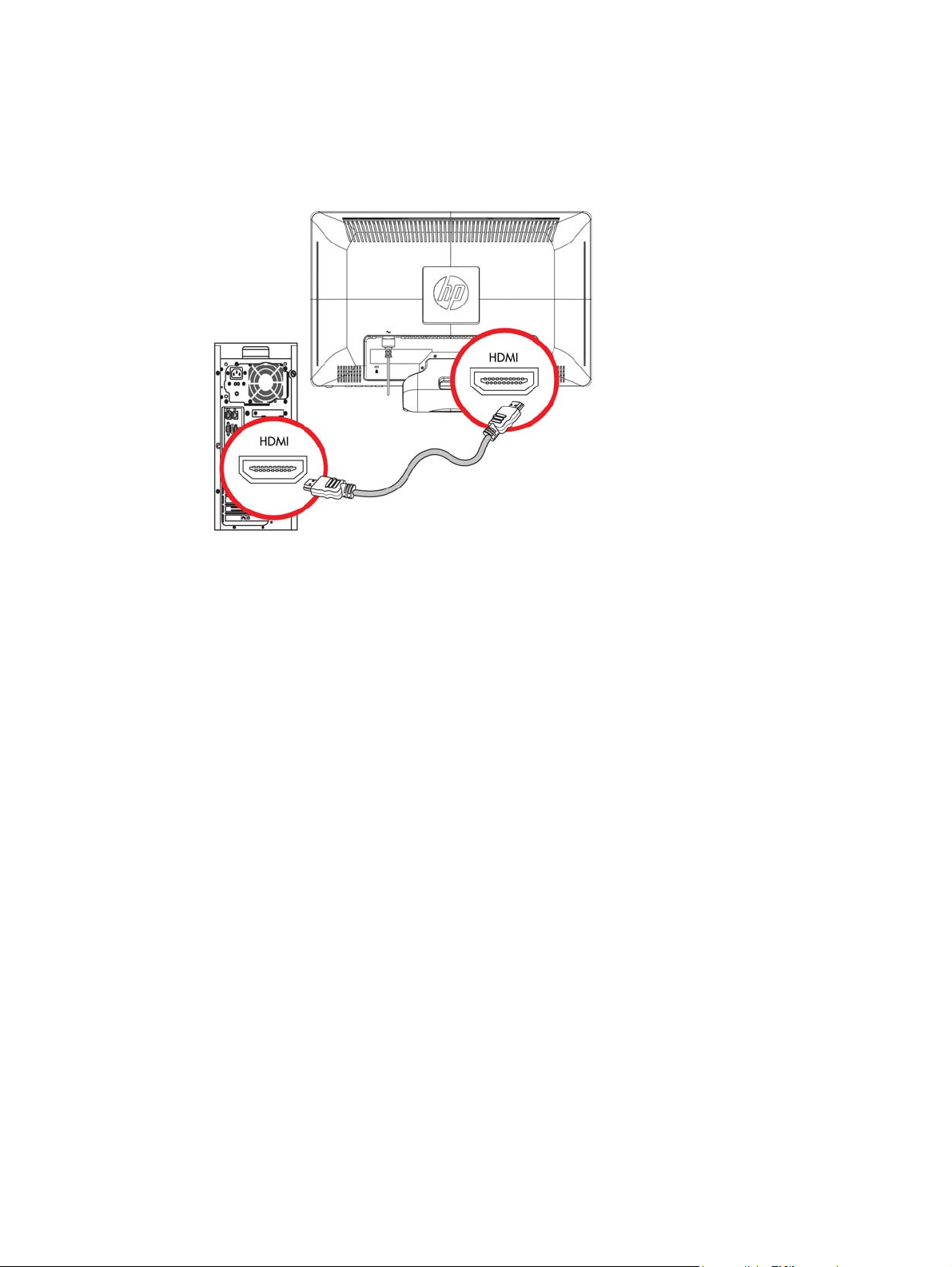

Abbildung 3-9 Anschließen des HDMI-Kabels
High-Bandwidth Digital Content Protection (HDCP)
Ihr Monitor unterstützt HDCP und kann High Definition-Inhalte empfangen. High Definition-Inhalte
sind über viele verschiedene Quellen verfügbar, z. B. Blu-ray-Disc-Geräte oder HDTV-Übertragungen
per Rundfunk oder Kabel. Falls Ihr Monitor nicht HDCP-fähig ist, bleibt der Bildschirm beim Abspielen
von geschützten HD-Inhalten eventuell schwarz oder das Bild wird mit einer niedrigeren Auflösung
dargestellt. Sowohl die Grafikkarte Ihres Computers als auch der Monitor müssen HDCP
unterstützen, um geschützte Inhalte abzuspielen.
14 Kapitel 3 Aufstellen bzw. Wandmontage des Monitors
Anschließen des Audiokabels
Schließen Sie die eingebauten Monitorlautsprecher wie in der folgenden Abbildung dargestellt mit
dem Audiokabel an den Computer an:

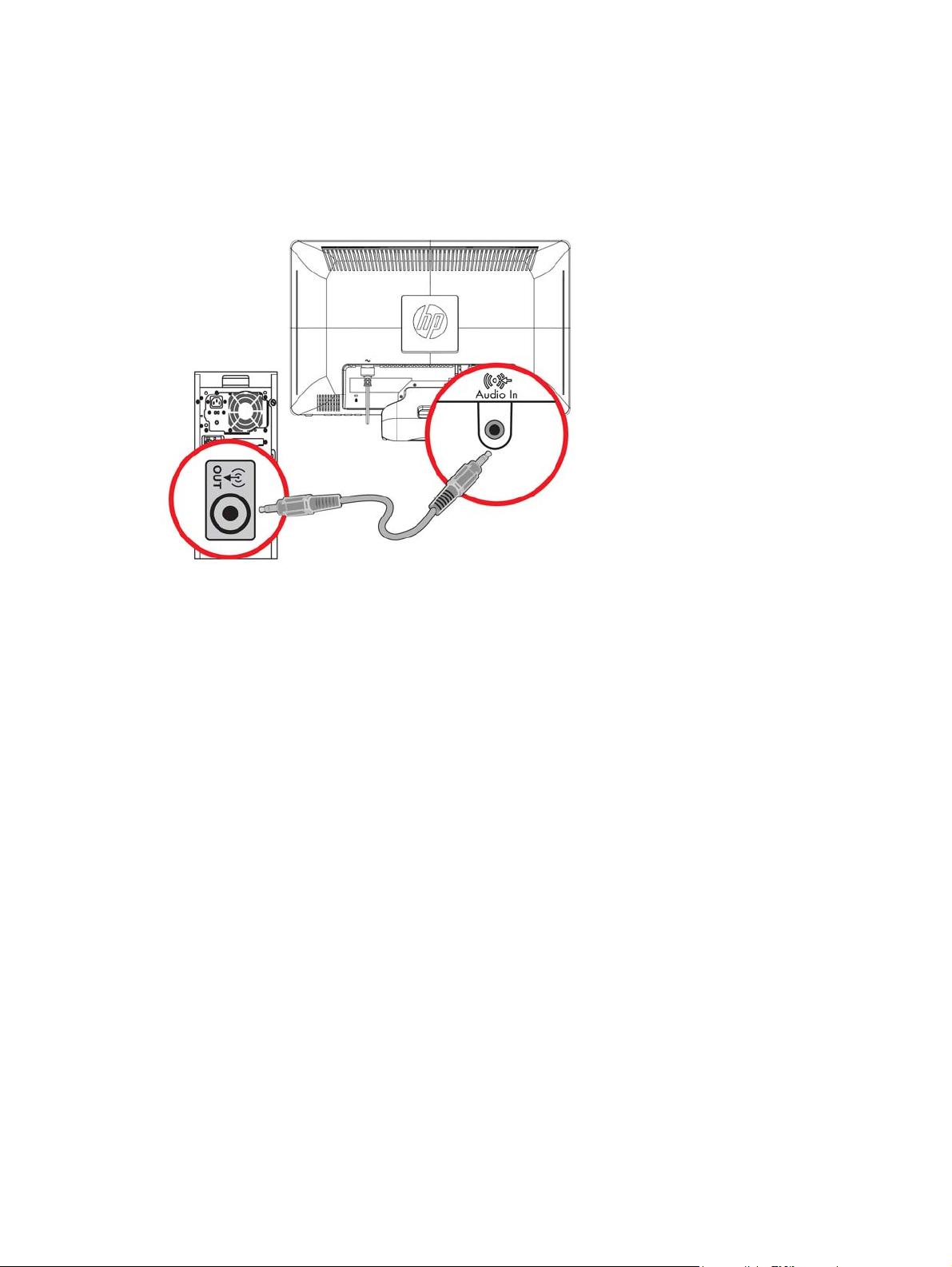

Abbildung 3-10 Anschließen der Audiokabel – Die Position der Anschlüsse kann unterschiedlich
sein
Anschließen des Audiokabels 15
Anschließen des Netzkabels
1. Beachten Sie alle Warnungen zur Stromversorgung:
VORSICHT! Beachten Sie die folgenden Hinweise, um das Risiko von Stromschlägen oder
Geräteschäden zu verringern:
Der Schutzkontakt des Netzkabels darf unter keinen Umständen deaktiviert werden. Der
Schutzkontakt ist eine wichtige Sicherheitsfunktion. Das Netzkabel darf nur an eine geerdete
Netzsteckdose angeschlossen werden.
Aus Sicherheitsgründen sollte sich die Steckdose, an die das Netzkabel angeschlossen wird,
möglichst nahe am Gerät befinden und gut zugänglich sein. Das Netzkabel sollte so verlegt
werden, dass nicht darauf getreten bzw. es nicht abgeklemmt wird.
Stellen Sie keine Gegenstände auf Netzkabel und andere Kabel. Kabel sind so zu verlegen,
dass niemand auf sie treten oder über sie stolpern kann. Ziehen Sie nicht an Kabeln.
Weitere Informationen finden Sie in

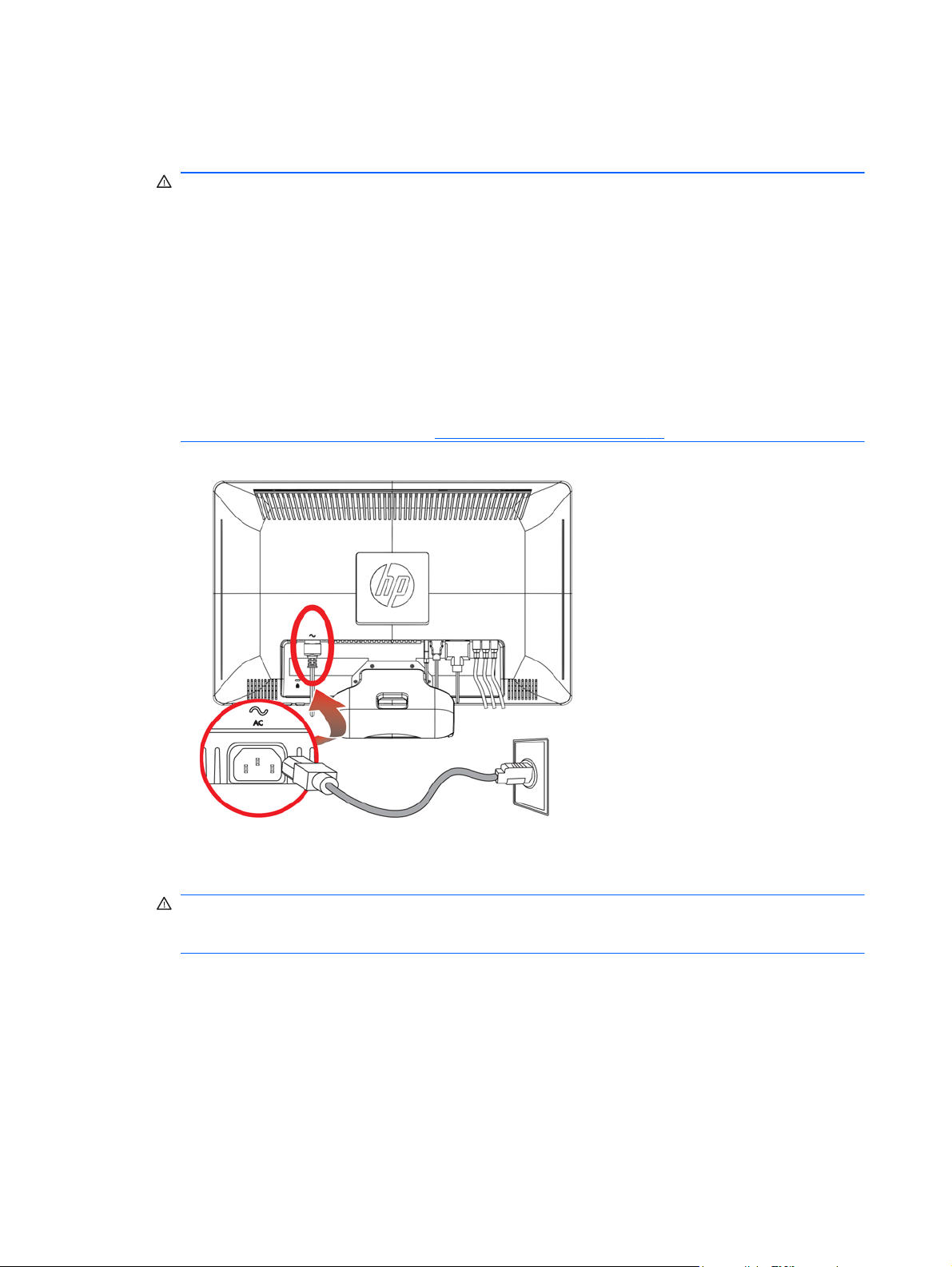

Abbildung 3-11 Anschließen des Netzkabels
2. Schließen Sie ein Ende des Netzkabels an den Monitor und das andere Ende an eine geerdete
Steckdose an.
„Technische Daten“ auf Seite 34 (Anhang B).
VORSICHT! Wenn keine korrekt geerdete Steckdose zur Verfügung steht, sollten Sie
Folgendes tun, um Stromschläge zu vermeiden: (1) Verwenden Sie einen Steckdosenadapter,
der korrekte Erdung bietet. (2) Lassen Sie eine korrekt geerdete Steckdose anbringen.
Einstellen des Neigungswinkels
Um eine optimale Ansicht zu erhalten, stellen Sie bitte den Neigungswinkel des Monitors nach Ihren
Bedürfnissen ein:
1. Stellen Sie sich vor den Monitor und halten Sie den Sockel fest, damit der Monitor beim
Einstellen des Neigungswinkels nicht umkippt.
16 Kapitel 3 Aufstellen bzw. Wandmontage des Monitors
2. Stellen Sie den Neigungswinkel des Monitors ein, indem Sie dessen Oberkante zu sich hin oder
von sich weg bewegen. Berühren Sie dabei nicht die Bildfläche.

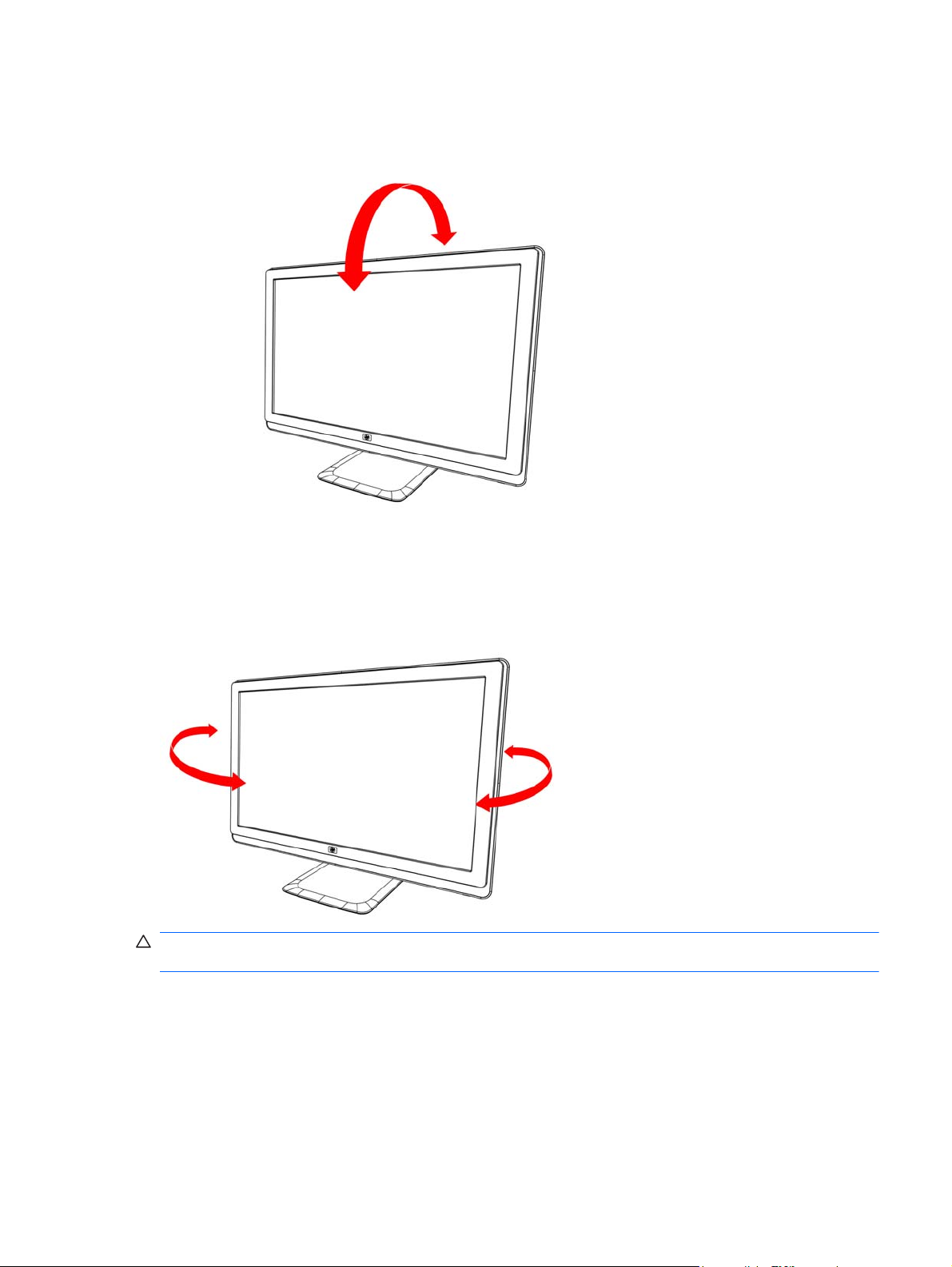

Abbildung 3-12 Einstellbarer Neigungswinkel
Einstellung der Schwenkung
Der Monitor kann mit der Schwenkfunktion bewegt werden.
Abbildung 3-13 Schwenkbar
ACHTUNG: Üben Sie keinen Druck auf den LCD-Bildschirm aus, wenn Sie ihn schwenken oder
den Neigungswinkel ändern. Der Bildschirm könnte beschädigt werden oder brechen.
Einstellung der Schwenkung 17
Tastaturablage

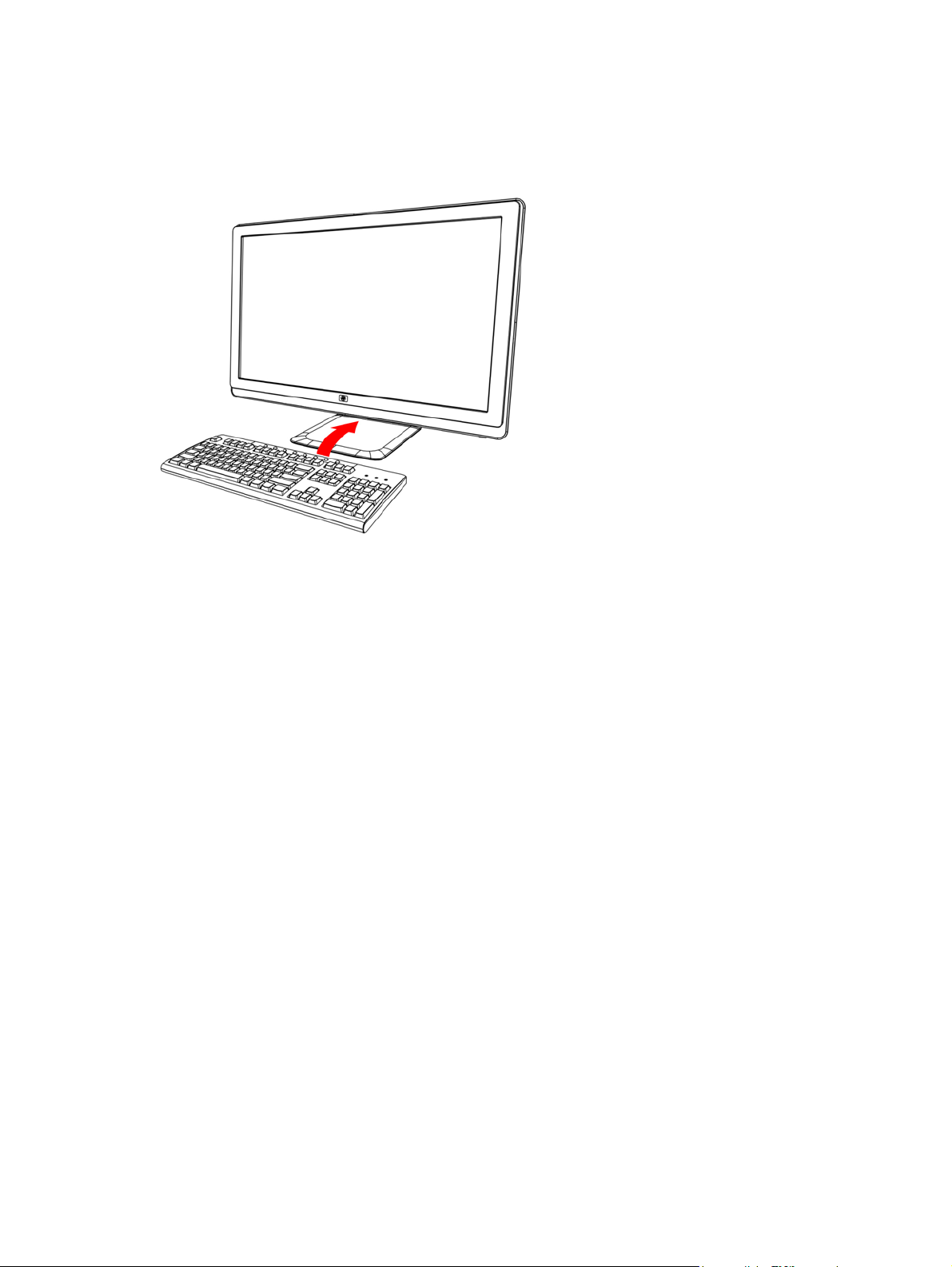

Falls Sie mehr Platz auf dem Schreibtisch benötigen, schieben Sie die Tastatur bei Nichtbenutzung
unter den Monitor.
18 Kapitel 3 Aufstellen bzw. Wandmontage des Monitors
4 Bedienung des Monitors
CD mit Software und Dienstprogrammen
Auf der im Lieferumfang dieses Monitors enthaltenen CD befinden sich Treiber und Software, die Sie
auf Ihrem Computer installieren können.
Treiberinstallation
Wenn Sie die Treiber aktualisieren möchten, können Sie die INF- und ICM-Dateien entweder von der
CD installieren oder aus dem Internet herunterladen.
Installation der Monitortreibersoftware von der CD
So installieren Sie die Monitortreibersoftware von der CD:
1. Legen Sie die CD in das CD-Laufwerk Ihres Computers ein. Daraufhin wird das CD-Menü
angezeigt.
2. Wählen Sie die Sprache.
3. Klicken Sie auf Installation der Monitortreibersoftware.
4. Befolgen Sie die Anweisungen auf dem Bildschirm.
5. Vergewissern Sie sich, dass die Auflösung und die Bildwiederholfrequenz in der
Systemsteuerung unter Anzeige korrekt angezeigt werden. Weitere Informationen finden Sie im
Handbuch des Windows®-Betriebssystems.
HINWEIS: Im Falle eines Installationsfehlers müssen Sie die digital unterzeichneten
Monitortreiber (INF- oder ICM-Dateien) ggf. manuell von der CD installieren. Lesen Sie die
Liesmich-Datei der Treibersoftware auf der CD für Anweisungen (nur Englisch).
Herunterladen aktualisierter Treiber aus dem Internet
So laden Sie die neueste Version der Treiber und Software-Dateien von der Website des HPKundendienstes herunter:
1. Gehen Sie zu: http://www.hp.com/support.
2. Wählen Sie Ihr Land/Ihre Region.
3. Wählen Sie die Option Treiber und Software herunterladen.
4. Geben Sie die Modellnummer Ihres Monitors ein. Die Seiten zum Herunterladen der Software
für Ihren Monitor werden angezeigt.
CD mit Software und Dienstprogrammen 19
5. Befolgen Sie die Anleitung auf diesen Seiten, um die Treiber und Software-Dateien
herunterzuladen und zu installieren.
6. Vergewissern Sie sich, dass Ihr System die Anforderungen erfüllt.
Verwenden der Funktion zur automatischen Einstellung
Die Leistungsfähigkeit des Monitors können Sie für den VGA-Eingang auf einfache Weise optimieren,
indem Sie die Taste Auto/OK auf dem Monitor drücken und die auf der CD gespeicherte Software für
automatische Einstellung verwenden.
Verwenden Sie diese Vorgehensweise unter keinen Umständen bei einem Monitor mit DVI- oder
HDMI-Eingang. Wenn Ihr Monitor über den VGA-Eingang angeschlossen ist, können Sie durch
Ausführen dieser Schritte die folgenden Qualitätseigenschaften des Bildes verbessern:
Unscharfer Fokus
●
Geisterbild-, Streifen- oder Schatteneffekte
●
Undeutliche vertikale Streifen
●
Dünne, horizontal durchlaufende Linien
●
Dezentriertes Bild
●
ACHTUNG: Bei Monitoren, die dasselbe statische Bild über einen längeren Zeitraum anzeigen (12
Stunden Nichtbenutzung am Stück), kann es zu Einbrennschäden kommen. Zur Vermeidung von
Einbrennschäden sollten Sie bei längerer Nichtbenutzung des Monitors stets den Bildschirmschoner
aktivieren oder den Monitor ausschalten. Einbrennschäden können bei allen LCD-Bildschirmen
entstehen.
So verwenden Sie die Funktion „Autom. Einstellung“:
1. Lassen Sie den Monitor vor dem Feineinstellen 20 Minuten warm werden.
2. Drücken Sie die Taste Auto/OK auf dem Bedienfeld vorne am Monitor.
Sie können auch die Menütaste drücken und dann Bildsteuerung gefolgt von Autom.
●
Einstellung aus dem OSD-Menü wählen.
Wenn das Ergebnis nicht zufriedenstellend ist, setzen Sie das Verfahren fort.
●
3. Legen Sie die CD in das CD-Laufwerk Ihres Computers ein. Daraufhin wird das CD-Menü
angezeigt.
4. Wählen Sie die Sprache.
5. Wählen Sie die Option Software zur autom. Einstellung öffnen.
20 Kapitel 4 Bedienung des Monitors
6. Daraufhin wird das Testmuster angezeigt.

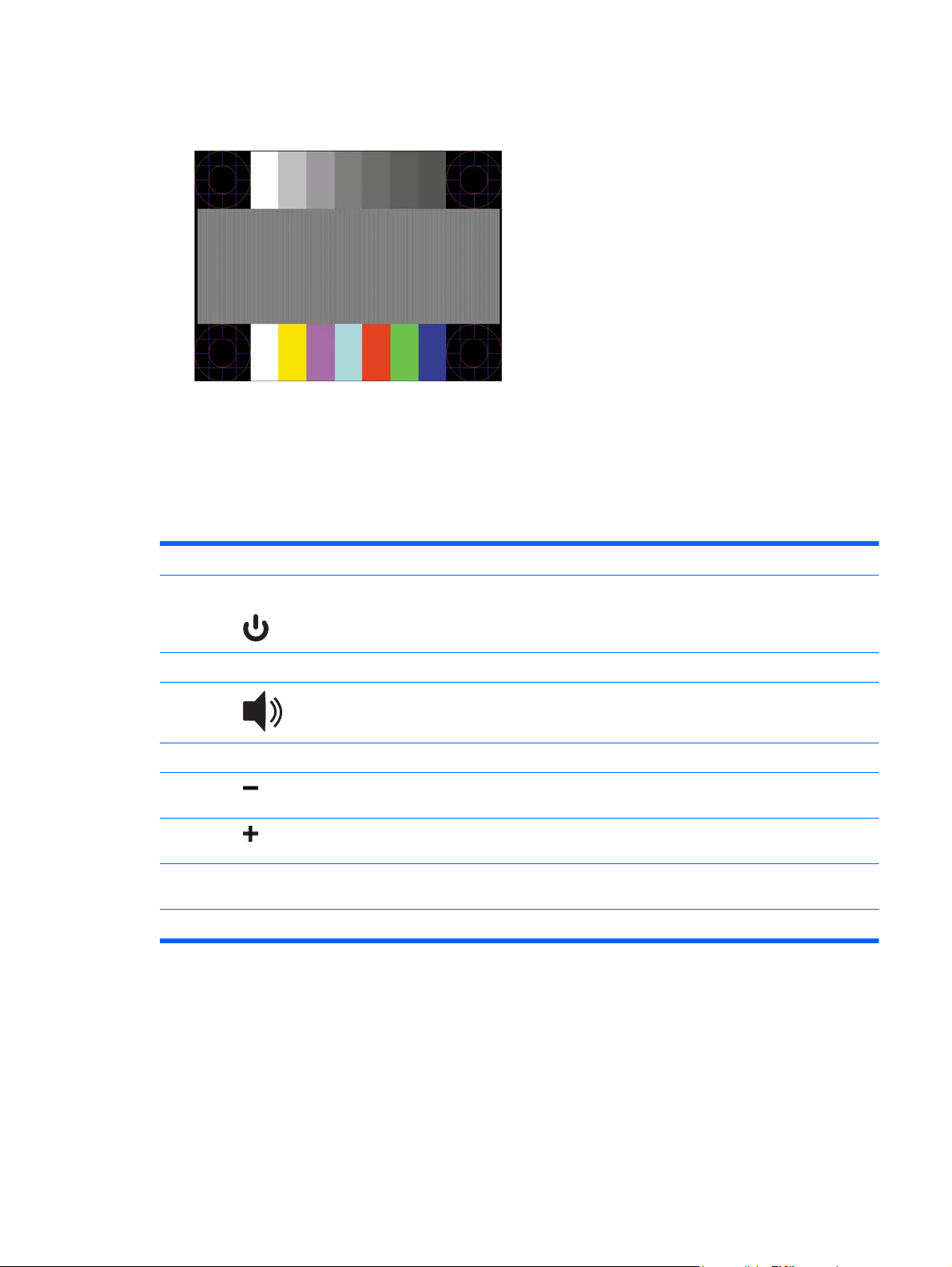

Abbildung 4-1 Testmuster der autom. Einstellung
7. Drücken Sie die Taste Auto/OK auf dem Bedienfeld des Monitors, um ein stabiles, zentriertes
Bild zu erzeugen.
Bedientasten auf der Vorderseite
Die Bedientasten befinden sich vorne rechts am Monitor:
Nr. Symbol Beschreibung
1Power
2Menu Zum Öffnen, Auswählen oder Beenden des OSD-Menüs.
3
4 Quelle Wählt die Videoeingangsquelle vom Computer aus.
5
6
7Auto Legt die idealen Bildschirmeinstellungen automatisch fest, wenn
8OK Gibt die ausgewählte Option ein.
Schaltet den Monitor ein oder versetzt ihn in den Standby- oder
Energiesparmodus. Der Netzschalter befindet sich je nach Modell
oben oder vorne am Monitor.
Stellt die Lautstärke ein.
Zum Zurückgehen im OSD-Menü und zum Verringern der
Einstellungen.
Zum Vorwärtsgehen im OSD-Menü und zum Erhöhen der
Einstellungen.
das OSD nicht aktiv ist/gibt die ausgewählte Option ein.
Bedientasten auf der Vorderseite 21
Verwenden des Onscreen-Displays (OSD)
Ein Onscreen-Display ist ein Bild, das über dem momentanen Bild auf dem Bildschirm eingeblendet
wird. Es wird häufig von Monitoren, Fernsehgeräten, Videorekordern und DVD-Playern verwendet,
um Informationen wie Lautstärke, Kanal und Zeit anzuzeigen.
1. Wenn der Monitor noch nicht eingeschaltet ist, betätigen Sie den Netzschalter.
2. Um auf das OSD-Menü zuzugreifen, drücken Sie die Menü-Taste (Menu). Daraufhin wird das
OSD-Hauptmenü geöffnet.
3. Zum Navigieren durch das Haupt- oder Untermenü drücken Sie auf dem Bedienfeld an der Seite
des Monitors die Taste + (Plus), um nach oben durch die Optionen zu blättern, oder auf die
Taste – (Minus), um nach unten durch die Optionen zu blättern. Drücken Sie dann die Taste
Auto/OK, um die markierte Funktion auszuwählen.
HINWEIS: Wenn Sie innerhalb des Menüs nach unten blättern, wird der Menüinhalt nach oben
bewegt. Wenn Sie nach oben blättern, wird der Menüinhalt nach unten bewegt.
4. Wenn Sie den Wert einer ausgewählten Option ändern möchten, drücken Sie die Taste + oder
die Taste –.
5. Wählen Sie Speichern und zurück. Wenn Sie die Einstellung nicht speichern möchten, wählen
Sie im Untermenü die Option Abbrechen oder im Hauptmenü die Option Beenden.
6. Drücken Sie die Menü-Taste, um das OSD-Menü zu schließen.
HINWEIS: Wenn ein Menü angezeigt wird und die Tasten für 30 Sekunden (werkseitige
Standardeinstellung) unberührt bleiben, werden die Einstellungen gespeichert und das Menü
geschlossen.
Optionen des OSD-Menüs
In der folgenden Tabelle sind die Optionen des OSD-Menüs und die Beschreibungen ihrer
Funktionen aufgeführt. Nach dem Ändern einer OSD-Menüoption können Sie aus folgenden
Optionen (falls vorhanden) auswählen:
● Abbrechen – Kehrt zur vorherigen Menüebene zurück.
● Speichern und zurück – Speichert alle Änderungen und kehrt zum OSD-Hauptmenü-
Bildschirm zurück. Die Option „Speichern und zurück“ ist nur nach Änderung einer Menüoption
aktiv.
Zurücksetzen – Stellt die vorherige Einstellung wieder her.
●
Symbol Hauptmenü-Optionen Untermenü-Optionen Beschreibung
Helligkeit Stellt die Helligkeit des Bildschirms ein.
Kontrast Stellt den Kontrast des Bildschirms ein.
Farbe Wählt die Bildschirmfarbe aus. Die
werkseitige Standardeinstellung ist je
nach Modell 6500 K oder Benutzerdefin.
Farbe.
9300 K Ändert sich in ein leicht blaustichiges
22 Kapitel 4 Bedienung des Monitors
Weiß.
Symbol Hauptmenü-Optionen Untermenü-Optionen Beschreibung
6500 K Ändert sich in ein leicht rotstichiges
sRGB Stellt Ihre Bildschirmfarben so ein, dass
Schnellansicht Gespeicherte Einstellungen, wenn der
Benutzerdefin. Farbe Wählt und stellt Ihre eigenen Farbskalen
Weiß.
sie an die Farbstandards in der
Bildtechnologiebranche angepasst sind.
Benutzer Helligkeit, Kontrast oder Farbe
in einer der Schnellansicht-Optionen
anpasst.
Film
Foto
Spielen
Text
Benutzerdefiniert
ein:
R – Stellt Ihre eigene rote Farbskala ein.
G – Stellt Ihre eigene grüne Farbskala
ein.
B – Stellt Ihre eigene blaue Farbskala
ein.
Bildsteuerung Passt das Bildschirmbild an. Aktiviert
Autom. Einstellung Passt das Bildschirmbild automatisch an
Takt Minimiert sämtliche vertikale Streifen,
Taktrate Stellt den Fokus der Anzeige ein. Diese
Horizontale Bildposition Passt die horizontale Position des Bilds
Vertikale Bildposition Passt die vertikale Position des Bilds an
oder deaktiviert außerdem den
Umgebungslichtsensor (nur bei
bestimmten Modellen).
(nur VGA-Eingang).
die im Bildschirmhintergrund sichtbar
sind. Das Einstellen des Takts ändert
auch das horizontale Bildschirmbild (nur
VGA-Eingang).
Einstellung ermöglicht das Entfernen
horizontaler Störungen und das
Scharfstellen von Zeichen (nur VGAEingang).
an (nur VGA-Eingang).
(nur VGA-Eingang).
Verwenden des Onscreen-Displays (OSD) 23
Symbol Hauptmenü-Optionen Untermenü-Optionen Beschreibung
Benutzerdefinierte Skalierung Wählt das Format für auf dem Monitor
Schärfe
(nur VGA)
Video-OverDrive Reduziert Bewegungsunschärfe in
Dynamische Kontrastrate Zeigt den Status der Einstellung
angezeigte Informationen. Es stehen
folgende Optionen zur Auswahl:
● Bildschirmfüllend – Das Bild füllt
den gesamten Bildschirm und kann
verzerrt oder lang gestreckt
aussehen, weil die Maßstäbe von
Höhe und Breite nicht im Verhältnis
zueinander stehen.
● Entspr. Seitenverhältnis – Das Bild
füllt den Bildschirm unter
Beibehaltung des
Seitenverhältnisses.
Stellt das Bildschirmbild schärfer oder
weicher ein.
Videos und Spielen mit schnellen
Bewegungen. Schaltet die OverDriveFunktion ein bzw. aus. Die
Standardeinstellung ist Aus. (nur bei
bestimmten Modellen)
Dynamische Kontrastrate (DCR) an.
DCR passt automatisch die SchwarzWeiß-Balance an, um ein optimales Bild
zu liefern. Es stehen folgende Optionen
zur Auswahl:
Ein
Aus
Je nach Modell ist die werkseitige
Standardeinstellung Ein oder Aus.
OSD-Steuerung Passt die Position des OSD-Menüs auf
dem Bildschirm an.
Horizontale OSD-Position Verschiebt die Anzeigeposition des
OSD-Menüs in den linken oder rechten
Bildschirmbereich. Die werkseitige
Standardeinstellung ist 50.
Vertikale OSD-Position Verschiebt die Anzeigeposition des
OSD-Transparenz Kann so eingestellt werden, dass durch
OSD-Timeout Legt die Zeit in Sekunden fest, die das
OSD-Menüs in den oberen oder unteren
Bildschirmbereich. Die werkseitige
Standardeinstellung ist 50.
das OSD die Informationen im
Hintergrund zu sehen sind.
OSD nach Drücken der letzten Taste
noch angezeigt wird. Die werkseitige
Standardeinstellung ist 30 Sekunden.
24 Kapitel 4 Bedienung des Monitors
Symbol Hauptmenü-Optionen Untermenü-Optionen Beschreibung
OSD drehen Wählt Quer- oder Hochformat. Die
Verwaltung Wählt die Energieverwaltungsoptionen
Energiesparfunktion Aktiviert die Energiesparfunktion (siehe
Bei Neustart Standard-Einst. Stellt nach einer unerwarteten
Standardeinstellung ist Querformat. (nur
bei bestimmten Modellen)
des Monitors aus.
„Energiesparfunktion“ in diesem Kapitel).
Es stehen folgende Optionen zur
Auswahl:
Ein
Aus
Die werkseitige Standardeinstellung ist
Ein.
Unterbrechung der Stromversorgung die
Stromversorgung des Monitors wieder
her. Es stehen folgende Optionen zur
Auswahl:
Ein
Aus
Die werkseitige Standardeinstellung ist
Ein.
Modusanzeige Zeigt bei jedem Zugriff auf das OSD-
Hauptmenü die Auflösung, die
Bildwiederholfrequenz und die
Frequenzinformationen auf dem
Bildschirm an. Es stehen folgende
Optionen zur Auswahl:
Ein
Aus
Je nach Modell ist die werkseitige
Standardeinstellung Ein oder Aus.
Monitorstatus Zeigt jedes Mal beim Einschalten des
Monitors den Betriebsstatus des
Monitors an. Wählen Sie die Position
aus, in welcher der Status angezeigt
werden soll:
Oben
Mitte
Unten
Aus
Je nach Modell ist die werkseitige
Standardeinstellung Oben oder Aus.
Verwenden des Onscreen-Displays (OSD) 25
Symbol Hauptmenü-Optionen Untermenü-Optionen Beschreibung
DDC/CI-Unterstützung Ermöglicht dem Computer die
Frontblenden-Netz-LED Schaltet die LED-Anzeige im
Lautstärke Stellt die Lautstärke ein.
Selbsttest für die Lautsprecher
(nur HDMI)
Ruhe-Timer Bietet die Menüoptionen für die
Steuerung einiger OSD-Menüfunktionen
wie Helligkeit, Kontrast und
Farbtemperatur. Es stehen folgende
Optionen zur Auswahl:
Ein
Aus
Die werkseitige Standardeinstellung ist
Ein.
Netzschalter ein bzw. aus. Wenn die
Option auf „Aus“ gestellt ist, leuchtet die
Anzeige nie.
Bietet einen Selbsttest für die
Lautsprecher.
Einstellung des Timers:
Aktuelle Zeit einstellen – Stellt die
aktuelle Zeit in Stunden und Minuten
ein.
Ruhezustand einstellen – Legt die Zeit
für den Wechsel in den
Energiesparmodus fest.
Beendigung des Ruhezustands
einstellen – Legt die Zeit für die
Aktivierung des Monitors aus dem
Energiesparmodus fest.
Timer – Schaltet die Ruhe-TimerFunktion ein bzw. aus. Die
Standardeinstellung ist Aus.
Jetzt in Energiesparmodus – Versetzt
den Monitor sofort in den
Energiesparmodus.
Sprache Wählt die Sprache, in der das OSD-
Menü angezeigt wird. Die werkseitige
Standardeinstellung ist Englisch.
Informationen Wählt und zeigt wichtige Informationen
Aktuelle Einstellungen Bietet den aktuellen
Empfohlene Einstellungen Bietet die empfohlene Auflösung und
über den Monitor an.
Videoeingangsmodus.
Bildwiederholfrequenz für den Monitor.
26 Kapitel 4 Bedienung des Monitors
Symbol Hauptmenü-Optionen Untermenü-Optionen Beschreibung
Seriennummer Hier finden Sie die Seriennummer des
Version Hier finden Sie die Firmware-Version
Std. Hintergr.-Beleuchtg. Hier finden Sie die Gesamtbetriebszeit
Dienstunterstützung Zur Dienstunterstützung besuchen Sie:
Werkseinstellung Stellt die werkseitigen
Datenquellensteuerung Wählt das Videoeingangssignal. Die
DVI Wählt DVI als Videoeingangssignal.
HDMI Wählt HDMI als Videoeingangssignal.
VGA Wählt VGA als Videoeingangssignal.
Standardquelle Wählt das Standard- oder Haupt-
Monitors. Wenn Sie den Technischen
Support von HP kontaktieren, benötigen
Sie die Seriennummer.
des Monitors.
der Hintergrundbeleuchtung in Stunden.
http://www.hp.com/support
Standardeinstellungen wieder her.
werkseitige Standardeinstellung ist VGA.
(nur bei bestimmten Modellen)
Videoeingangssignal, wenn der Monitor
an zwei aktive und zulässige
Videoquellen angeschlossen ist. Der
Monitor erkennt das Videoformat
automatisch.
Quelle des automatischen
Wechsels
Schaltet die automatische
Videosignaleingabe des Systems ein
oder aus. Die werkseitige
Standardeinstellung ist Ein.
Auswählen der Videoeingangssignalanschlüsse
Die folgenden Eingangssignalanschlüsse sind verfügbar:
VGA-Anschluss (analog)
●
DVI-D-Anschluss (digital) (nur bei bestimmten Modellen)
●
HDMI-Anschluss (nur bei bestimmten Modellen)
●
Der Monitor erkennt automatisch, welcher Eingang gültige Videosignale empfängt und zeigt das Bild
an. Sie haben die Möglichkeit, das VGA-Kabel und/oder das DVI-D-Kabel anzuschließen. Sind beide
Kabel angeschlossen, ist die Standard-Eingangssignalauswahl DVI. Das HDMI-Kabel wird am
Anschluss des DVI-D-Kabels angeschlossen. Die Eingangsquelle kann im OSD-Menü durch die
Option Datenquellensteuerung gewechselt werden. Der Wechsel von einer VGA- zu einer HDMIEingangsquelle kann einige Sekunden dauern.
Auswählen der Videoeingangssignalanschlüsse 27
Fehlerzustände des Monitors identifizieren
Auf die folgenden Fehlerzustände des Monitors wird durch spezielle Meldungen hingewiesen:
Eingangssignal außerh. des Bereichs – Diese Meldung weist darauf hin, dass der Monitor das
●
Eingangssignal der Videokarte nicht unterstützt, weil die Auflösung oder die
Bildwiederholfrequenz auf einen zu hohen Wert eingestellt ist, der vom Monitor nicht unterstützt
wird.
Stellen Sie die Einstellungen Ihrer Videokarte auf eine niedrigere Auflösung oder
Bildwiederholfrequenz ein. Starten Sie den Computer neu, damit die neuen Einstellungen
wirksam werden.
Ruhemodus wird aktiviert – Diese Meldung gibt an, dass der Bildschirm in den Ruhemodus
●
wechselt. Im Energiesparmodus werden die Lautsprecher ausgeschaltet.
Netzschalter-Sperre— Zeigt an, dass der Netzschalter gesperrt ist. Wenn der Netzschalter
●
gesperrt ist, wird die Warnmeldung Netzschalter-Sperre angezeigt.
Wenn der Netzschalter gesperrt ist, halten Sie zum Aktivieren der Netzschalter-Funktion
◦
den Netzschalter 10 Sekunden lang gedrückt.
Wenn der Netzschalter entsperrt ist, halten Sie zum Sperren der Netzschalter-Funktion den
◦
Netzschalter 10 Sekunden lang gedrückt.
Videokabel prüfen – Diese Meldung weist darauf hin, dass das Videoeingangskabel nicht
●
richtig am Computer oder Monitor angeschlossen ist.
OSD-Sperre – Sie können das OSD-Menü aktivieren bzw. deaktivieren, indem Sie die Menü-
●
Taste an der Vorderseite des Monitors 10 Sekunden lang gedrückt halten. Nach dem Sperren
des OSD-Menüs wird die Warnmeldung OSD-Sperre 10 Sekunden lang eingeblendet.
Wenn das OSD-Menü gesperrt ist, müssen Sie zum Aktivieren 10 Sekunden lang die MenüTaste gedrückt halten.
Zum Sperren des entsperrten OSD-Menüs müssen Sie 10 Sekunden lang die Menü-Taste
gedrückt halten.
Dynamische Kontrastrate ANZeigt an, dass DCR angewendet wird, wenn aus den
●
Schnellansicht-Optionen der Filmmodus ausgewählt ist.
Dynamische Kontrastrate AUSZeigt an, dass DCR ausgeschaltet wurde, wenn ein anderer
●
Anzeigemodus des Monitors ausgewählt wurde.
Kein Signaleingang – Gibt an, dass der Monitor am Video-Eingang kein Videosignal vom
●
Computer empfängt. Prüfen Sie, ob der Computer bzw. die Eingangssignalquelle ausgeschaltet
ist oder sich im Energiesparmodus befindet.
Automatische Einstellung wird durchgeführt – Gibt an, dass die Funktion „Autom.
●
Einstellung“ aktiv ist. Lesen Sie hierzu „Einstellen der Bildqualität” in diesem Kapitel.
Einstellen der Bildqualität
Die Funktion zur automatischen Einstellung nimmt bei jedem Wechsel in einen neuen Videomodus
automatisch eine Feineinstellung der Bildqualität in Bezug auf Anzeigegröße, Bildposition, Takt und
Taktrate vor. Wenn Sie noch präzisere Einstellungen am VGA-Eingangssignal vornehmen möchten,
28 Kapitel 4 Bedienung des Monitors
starten Sie die Software zur automatischen Einstellung von der CD aus. Lesen Sie „Verwenden der
Funktion ‚Autom. Einstellung’“ in diesem Kapitel.
Wenn Sie die Bildqualität weiter optimieren möchten, verwenden Sie die Monitoroptionen Takt und
Taktrate zur Feineinstellung. Lesen Sie hierzu „Optimieren des analogen Bildes“ in diesem Kapitel.
Optimieren des analogen Bildes
Manche Monitore enthalten moderne Schaltkreistechnik, die es ermöglicht, den Monitor als
Standardanalogmonitor zu verwenden. Zwei Funktionen im OSD-Menü können für eine verbesserte
analoge Bildqualität verändert werden:
Takt – Erhöht oder verringert den Wert zur Minimierung sämtlicher vertikaler Streifen, die im
●
Bildschirmhintergrund sichtbar sind.
Taktrate – Erhöht oder verringert den Wert zur Minimierung von Bildverzerrungen oder
●
Bildschwankungen.
Verwenden Sie diese Optionen nur, wenn die automatische Einstellung kein zufriedenstellendes
Monitorbild im Analogmodus liefert. So erzielen Sie optimale Ergebnisse:
1. Lassen Sie den Monitor vor dem Feineinstellen 20 Minuten warm werden.
2. Starten Sie die Software zur automatischen Einstellung von der CD.
3. Rufen Sie das OSD-Menü auf, und wählen Sie die Option Bildsteuerung.
4. Zuerst müssen Sie die Haupttakteinstellungen richtig einstellen, da die Taktrateneinstellungen
auf den Haupttakteinstellungen basieren.
Wenn die Monitorbilder beim Anpassen der Takt- und Taktratenwerte verzerren, korrigieren Sie
die Werte so lange, bis die Verzerrungseffekte nicht mehr auftreten.
Zum Wiederherstellen der Werkseinstellungen öffnen Sie das OSD-Menü, wählen Sie die Option
Werkseinstellung und dann Ja.
Energiesparfunktion
Wenn sich der Monitor im Normalmodus befindet, leuchtet die Netzanzeige grün, und der Monitor
verbraucht nur die normale Wattzahl. Für Angaben über den Energieverbrauch lesen Sie „Technische
Daten“ (Anhang B).
Der Monitor unterstützt auch einen vom Computer gesteuerten Energiesparmodus. Wenn sich der
Monitor im Energiesparmodus befindet, ist der Bildschirm schwarz, die Hintergrundbeleuchtung
ausgeschaltet und die Netzanzeige leuchtet gelb. Der Monitor hat einen minimalen Stromverbrauch.
Beim Wechsel in den normalen Betriebsmodus durchläuft der Monitor eine kurze Aufwärmphase. Der
Energiesparmodus wird aktiviert, sobald der Monitor kein horizontales und/oder vertikales SyncSignal erkennt. Dieser Modus funktioniert allerdings nur, wenn die Energiesparfunktion auf Ihrem
Computer aktiviert ist.
Genaue Anweisungen zum Einstellen von Energiesparfunktionen (manchmal auch als
Energieverwaltungsoptionen bezeichnet) finden Sie im Handbuch Ihres Computers.
HINWEIS: Der beschriebene Energiesparmodus funktioniert nur, wenn der Monitor an einen
Computer angeschlossen ist, der über Energiesparfunktionen verfügt.
Energiesparfunktion 29
A Fehlerbehebung
Lösung allgemeiner Probleme
In der folgenden Tabelle sind Probleme, deren mögliche Ursachen und die empfohlenen Lösungen
aufgelistet.
Problem Lösung
Die Netz-LED leuchtet nicht. Prüfen Sie, ob der Monitor eingeschaltet ist und ob das Netzkabel richtig mit einer geerdeten
Schwarzer Bildschirm. Schließen Sie das Netzkabel an die Stromversorgung an. Schalten Sie die Stromversorgung
Die Bildanzeige ist unscharf,
undeutlich oder zu dunkel.
Das Bild ist nicht mittig
ausgerichtet.
Die Meldung „Videokabel
prüfen“ wird auf dem
Bildschirm angezeigt.
Auf dem Bildschirm wird
„Eingangssignal außerh. des
Bereichs“ angezeigt.
Steckdose und mit dem Monitor verbunden ist.
Wählen Sie im OSD-Menü Verwaltung und dann Frontblenden-Netz-LED. Überprüfen Sie,
ob die Option „Frontblenden-Netz-LED“ auf „Aus“ gestellt ist. Sollte dies der Fall sein, stellen
Sie sie auf Ein.
des Monitors ein.
Schließen Sie das Videokabel richtig an. Weitere Informationen finden Sie unter
bzw. Wandmontage des Monitors“ auf Seite 8.
Drücken Sie eine beliebige Taste auf der Tastatur, oder bewegen Sie die Maus, um die
Abschaltfunktion zu deaktivieren.
Drücken Sie die Taste Auto/OK auf dem Bedienfeld vorne am Monitor. Wenn die Bildanzeige
dadurch nicht wie gewünscht korrigiert wird, drücken Sie die Menü-Taste, um das OSDMenü zu öffnen, und stellen Sie die Werte für Helligkeit und Kontrast ein.
Drücken Sie die Menü-Taste, um das OSD-Menü aufzurufen. Wählen Sie Bildsteuerung
und dann Horizontale Position bzw. Vertikale Position, um die horizontale bzw. vertikale
Position des Bildes anzupassen.
Verbinden Sie das VGA-Signalkabel des Monitors mit dem VGA-Anschluss am Computer
bzw. das DVI-D-Signalkabel mit dem DVI-D-Anschluss am Computer. Achten Sie darauf,
dass der Computer beim Anschließen des Videokabels ausgeschaltet ist.
Starten Sie den Computer neu, und rufen Sie den Abgesicherten Modus auf. Wählen Sie
Einstellungen, die vom Monitor unterstützt werden (siehe Tabelle im Abschnitt
„Voreingestellte Videomodi“ in
werden erst nach dem Neustart des Computers wirksam.
„Technische Daten“ auf Seite 34). Die neuen Einstellungen
„Aufstellen
Das Bild ist unscharf und hat
Schatten oder Streifen.
30 Anhang A Fehlerbehebung
Ändern Sie den Kontrast und die Helligkeit.
Verwenden Sie bitte weder Verlängerungskabel noch eine Switchbox. Es wird empfohlen,
dass Sie den Monitor direkt mit dem Grafikkarten-Ausgang auf der Rückseite des Computers
verbinden.
Die Funktion „Autom. Einstellung“ kann das Problem eventuell beheben (nur beim VGAEingang).
Problem Lösung
Monitor kann nicht auf
optimale Auflösung
eingestellt werden.
Der Monitor ist während der
Anzeige von High DefinitionInhalten (HD-Inhalten)
schwarz oder zeigt die HDInhalte mit einer niedrigeren
Auflösung an.
Es ertönt kein Audio aus den
eingebauten Lautsprechern.
Vergewissern Sie sich, dass die Grafikkarte die optimale Auflösung unterstützt.
Vergewissern Sie sich, dass für die Grafikkarte der aktuellste unterstützte Treiber installiert
ist. Für HP- und Compaq-Systeme erhalten Sie die aktuellen Grafiktreiber zum
Herunterladen unter: www.hp.com/support. Für andere Systeme besuchen Sie bitte die
Website für die Grafikkarte.
Überprüfen Sie, ob Ihr Monitor und Ihr Computer HDCP unterstützen. Weitere Informationen
finden Sie unter „High-Bandwidth Digital Content Protection“ oder
support.
http://www.hp.com/
Führen Sie folgende Schritte aus:
Vergewissern Sie sich, dass das Quellsignal in Ordnung ist, indem Sie Kopfhörer an der
●
Quelle verwenden.
Drücken Sie die Menü-Taste, um das OSD-Menü aufzurufen. Wählen Sie Verwaltung
●
und dann Lautstärke, um die Lautstärke einzustellen.
Erhöhen Sie die Lautstärke mit der Lautstärke-Taste.
●
Vergewissern Sie sich, dass die Lautsprecher nicht stummgeschaltet sind und dass die
●
Lautstärke nicht zu niedrig eingestellt ist: Klicken Sie auf die WindowsStartschaltfläche™, Systemsteuerung und Hardware und Sound. Klicken Sie unter
„Audiogeräte und Sound“ auf Systemlautstärke anpassen. Schieben Sie unter
„Hauptlautstärke“ den Schieberegler nach oben.
● Wenn Sie den HDMI-Anschluss benutzen, verwenden Sie die Option OSD-Lautstärke
des Selbsttests für die Lautsprecher, um sich zu vergewissern, dass die
Lautsprecher funktionieren und das Problem auf ein mögliches Problem mit der
Quelleneingabe zu beschränken.
Plug & Play funktioniert nicht. Computer und Grafikkarte müssen Plug & Play-kompatibel sein, damit die Plug & Play-
Funktion des Monitors funktioniert. Wenden Sie sich bitte an den Hersteller des Computers.
Überprüfen Sie ebenfalls, dass die Kontaktstifte des Videokabels des Monitors nicht
verbogen sind.
Vergewissern Sie sich, dass die Monitortreiber installiert sind. Weitere Informationen finden
Das Bild springt, flimmert
oder weist ein Wellenmuster
auf.
Sie im Abschnitt „Treiberinstallation“ im Kapitel
Monitortreiber stehen ebenfalls zur Verfügung unter: http://www.hp.com/support
Halten Sie elektrische Geräte, die elektrische Interferenzen hervorrufen können, möglichst
fern vom Monitor.
Verwenden Sie die maximale Bildwiederholfrequenz, die für die aktuelle Auflösung Ihres
Monitors verfügbar ist.
„Bedienung des Monitors“ auf Seite 19.
Lösung allgemeiner Probleme 31
Problem Lösung
Kein Audio bei Verwendung
des HDMI-Anschlusses.
Der Monitor befindet sich
dauerhaft im
Energiesparmodus (gelbe
LED).
Vergewissern Sie sich, dass HDMI-Audio im Betriebssystem als Haupt-Audioausgang
ausgewählt ist. Klicken Sie hierfür auf die Windows-Startschaltfläche und anschließend auf
Systemsteuerung. Klicken Sie auf Sound, überprüfen Sie auf der Registerkarte
„Wiedergabe“, dass das Kontrollkästchen neben HDMI-Ausgabe ausgewählt ist, und klicken
Sie dann auf OK.
Stellen Sie sicher, dass sich der Netzschalter des Computers in der Ein-Position befindet.
Stellen Sie sicher, dass die Grafikkarte des Computers fest in dem Steckplatz eingesteckt
ist.
Überprüfen Sie, dass das Videokabel des Monitors richtig mit dem Computer verbunden ist.
Überprüfen Sie ebenfalls, dass die Kontaktstifte des Videokabels des Monitors nicht
verbogen sind.
Überprüfen Sie, ob Ihr Computer betriebsbereit ist: Drücken Sie die Feststelltaste und
beobachten Sie die auf den meisten Tastaturen vorhandene LED der Feststelltaste. Diese
LED sollte leuchten oder nicht leuchten, nachdem Sie die Feststelltaste gedrückt haben.
Support von hp.com
Bevor Sie sich an den Kundendienst wenden, können Sie auf der Webseite des Technischen Support
von HP Unterstützung erhalten:
folgen Sie den Links zur Support-Seite für Ihren Monitor.
http://www.hp.com/support Wählen Sie Ihr Land/Ihre Region, und
Wichtige Informationen für den Technischen Support
Wenn Sie ein Problem nicht anhand der in diesem Abschnitt beschriebenen Lösungsvorschläge
beheben können, sollten Sie sich an den Technischen Support wenden. Um Informationen darüber
zu erhalten, wie Sie den Technischen Support kontaktieren können, lesen Sie bitte die gedruckte
Version der Dokumentation, die mit dem Monitor geliefert wurde.
Für den Anruf beim Technischen Support benötigen Sie die folgenden Informationen:
Modellnummer des Monitors (auf dem Schild auf der Monitorrückseite)
●
Seriennummer des Monitors (auf dem Schild auf der Monitorrückseite oder auf der OSD-
●
Anzeige im Informationsmenü)
Kaufdatum auf der Rechnung
●
Bedingungen, unter denen das Problem aufgetreten ist
●
Angezeigte Fehlermeldungen
●
Hardwarekonfiguration
●
Name und Version der von Ihnen verwendeten Hardware und Software
●
Position des Typenschilds
Auf dem Typenschild sind die Produktnummer und die Seriennummer des Monitors angegeben.
Diese Angaben werden Sie ggf. benötigen, wenn Sie sich mit Fragen zu Ihrem Monitormodell an den
Technischen Support wenden.
32 Anhang A Fehlerbehebung
Sie finden das Typenschild auf der Rückseite des Monitors.
Position des Typenschilds 33
B Technische Daten
Alle technischen Daten sind als typische Daten der HP-Zulieferer zu verstehen. Die in der Praxis
erzielten Leistungen können nach oben oder unten abweichen.
HP LCD-Monitore
Oberflächenbehandlung: Entspiegelter Polarizer mit Hartbeschichtung
Eingangsanschlüsse:
VGA-Anschluss
●
DVI-D 24-poliger D-Anschluss (bestimmte Modelle)
●
HDMI-Anschluss (nur bei bestimmten Modellen)
●
Tabelle B-1 Modell 1910m
Technische Daten:
Bildschirmtyp: TFT-LCD-Aktivmatrix
Sichtbarer Bildbereich: 18,5 Zoll (47 cm) diagonal
Neigung –5° bis +25°
Maximalgewicht (ausgepackt): 4,05 kg
Abmessungen (H x B x T): 355 x 470 x 184 mm
Maximale Grafikauflösung: 1366 x 768 bei 60 Hz analoger Modus
Optimale Grafikauflösung: 1366 x 768 bei 60 Hz analoger Modus
Textmodus: 720 x 400
Punktabstand: 0,30 x 0,30 mm
Horizontalfrequenz (analoger Modus): 24 bis 83 kHz
Vertikalfrequenz (analoger Modus): 50 bis 76 Hz
Umgebungsbedingungen
Temperatur (höhenunabhängig)
Betriebstemperatur: 5° bis 35° C
Luftfeuchtigkeit (außer Betrieb): –20° bis 60° C
Relative Luftfeuchtigkeit (nichtkondensierend):
34 Anhang B Technische Daten
Tabelle B-1 Modell 1910m (Fortsetzung)
Technische Daten:
Luftfeuchtigkeit (Betrieb): 20% bis 80%
Luftfeuchtigkeit (außer Betrieb): 5% bis 95%
Stromversorgung: 100–240 Volt Wechselstrom (ca.), 50/60 Hz
Stromverbrauch: 28,5 Watt max.
Stromverbrauch im Energiesparmodus: <2 Watt (typisch)
Tabelle B-2 Modelle 2010f/i/m
Technische Daten:
Bildschirmtyp: TFT-LCD-Aktivmatrix
Sichtbarer Bildbereich: 20 Zoll (50,8 cm) diagonal
Neigung –5° bis +25°
Maximalgewicht (ausgepackt): 5,36 kg
Abmessungen (H x B x T): 502,6 x 371,8 x 183,1 mm
Maximale Grafikauflösung: 1600 x 900 bei 60 Hz analoger Modus
Optimale Grafikauflösung: 1600 x 900 bei 60 Hz analoger Modus
Textmodus: 720 x 400
Punktabstand: 0,2768 x 0,2768 mm
Horizontalfrequenz (analoger Modus): 24 bis 83 kHz
Vertikalfrequenz (analoger Modus): 50 bis 76 Hz
Umgebungsbedingungen
Temperatur (höhenunabhängig)
Betriebstemperatur: 5° bis 35° C
Luftfeuchtigkeit (außer Betrieb): –20° bis 60° C
Relative Luftfeuchtigkeit (nichtkondensierend):
Luftfeuchtigkeit (Betrieb): 20 % bis 80 %
Luftfeuchtigkeit (außer Betrieb): 5 % bis 95 %
Stromversorgung: 100–240 Volt Wechselstrom (ca.), 50/60 Hz
Stromverbrauch: 35 Watt max.
Stromverbrauch im Energiesparmodus: <1 Watt (typisch)
Tabelle B-3 Modelle 2210i/m
Technische Daten:
Bildschirmtyp: TFT-LCD-Aktivmatrix
HP LCD-Monitore 35
Tabelle B-3 Modelle 2210i/m (Fortsetzung)
Technische Daten:
Sichtbarer Bildbereich: 21,53 Zoll (55,68 cm) diagonal
Neigung –5° bis +25°
Maximalgewicht (ausgepackt): 5,52 kg
Abmessungen (H x B x T): 392 x 536 x 200 mm
Maximale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Optimale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Textmodus: 720 x 400
Punktabstand: 0,2480 x 0,2480 mm
Horizontalfrequenz (analoger Modus): 24 bis 94 kHz
Vertikalfrequenz (analoger Modus): 50 bis 76 Hz
Umgebungsbedingungen
Temperatur (höhenunabhängig)
Betriebstemperatur: 5° bis 35° C
Luftfeuchtigkeit (außer Betrieb): –20° bis 60° C
Relative Luftfeuchtigkeit (nichtkondensierend):
Luftfeuchtigkeit (Betrieb): 20% bis 80%
Luftfeuchtigkeit (außer Betrieb): 5% bis 95%
Stromversorgung: 100–240 Volt Wechselstrom (ca.), 50/60 Hz
Stromverbrauch: 56 Watt max.
Stromverbrauch im Energiesparmodus: <2 Watt (typisch)
Tabelle B-4 Modelle 2310i/m
Technische Daten:
Bildschirmtyp: TFT-LCD-Aktivmatrix
Sichtbarer Bildbereich: 23,0 Zoll (58,42 cm) diagonal
Neigung –5° bis +25°
Maximalgewicht (ausgepackt): 9,8 kg
Abmessungen (H x B x T): 412 x 573 x 200 mm
Maximale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Optimale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Textmodus: 720 x 400
Punktabstand: 0,265 x 0,265 mm
Horizontalfrequenz (analoger Modus): 24 bis 94 kHz
36 Anhang B Technische Daten
Tabelle B-4 Modelle 2310i/m (Fortsetzung)
Technische Daten:
Vertikalfrequenz (analoger Modus): 50 bis 76 Hz
Umgebungsbedingungen
Temperatur (höhenunabhängig)
Betriebstemperatur: 5° bis 35° C
Luftfeuchtigkeit (außer Betrieb): –20° bis 60° C
Relative Luftfeuchtigkeit (nichtkondensierend):
Luftfeuchtigkeit (Betrieb): 20% bis 80%
Luftfeuchtigkeit (außer Betrieb): 5% bis 95%
Stromversorgung: 100–240 Volt Wechselstrom (ca.), 50/60 Hz
Stromverbrauch: 56 Watt max.
Stromverbrauch im Energiesparmodus: <2 Watt (typisch)
Tabelle B-5 Modell 2510i
Technische Daten:
Bildschirmtyp: TFT-LCD-Aktivmatrix
Sichtbarer Bildbereich: 25 Zoll (63,5 cm) diagonal
Neigung –5° bis +25°
Maximalgewicht (ausgepackt): 8,1 kg
Abmessungen (H x B x T): 436 x 618 x 201 mm
Maximale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Optimale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Textmodus: 720 x 400
Punktabstand: 0,288 x 0,288 mm
Horizontalfrequenz (analoger Modus): 24 bis 94 kHz
Vertikalfrequenz (analoger Modus): 50 bis 76 Hz
Umgebungsbedingungen
Temperatur (höhenunabhängig)
Betriebstemperatur: 5° bis 35° C
Luftfeuchtigkeit (außer Betrieb): –20° bis 60° C
Relative Luftfeuchtigkeit (nichtkondensierend):
Luftfeuchtigkeit (Betrieb): 20% bis 80%
Luftfeuchtigkeit (außer Betrieb): 5% bis 95%
Stromversorgung: 100–240 Volt Wechselstrom (ca.), 50/60 Hz
HP LCD-Monitore 37
Tabelle B-5 Modell 2510i (Fortsetzung)
Technische Daten:
Stromverbrauch: 60 Watt max.
Stromverbrauch im Energiesparmodus: <2 Watt (typisch)
Tabelle B-6 Modell 2710m
Technische Daten:
Bildschirmtyp: TFT-LCD-Aktivmatrix
Sichtbarer Bildbereich: 27 Zoll (68,58 cm) diagonal
Neigung –5° bis +25°
Maximalgewicht (ausgepackt): 9,6 kg
Abmessungen (H x B x T): 469 x 671 x 214 mm
Maximale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Optimale Grafikauflösung: 1920 x 1080 bei 60 Hz analoger Modus
Textmodus: 720 x 400
Punktabstand: 0,265 x 0,265 mm
Horizontalfrequenz (analoger Modus): 24 bis 94 kHz
Vertikalfrequenz (analoger Modus): 48 bis 76 Hz
Umgebungsbedingungen
Temperatur (höhenunabhängig)
Betriebstemperatur: 5° bis 35° C
Luftfeuchtigkeit (außer Betrieb): –20° bis 60° C
Relative Luftfeuchtigkeit (nichtkondensierend):
Luftfeuchtigkeit (Betrieb): 20% bis 80%
Luftfeuchtigkeit (außer Betrieb): 5% bis 95%
Stromversorgung: 100–240 Volt Wechselstrom (ca.), 50/60 Hz
Stromverbrauch: 120 Watt max.
Stromverbrauch im Energiesparmodus: <2 Watt (typisch)
Voreingestellte Videomodi
Der Monitor erkennt automatisch viele voreingestellte Videoeingangsmodi, die in der richtigen Größe
und mittig auf dem Bildschirm angezeigt werden.
Tabelle B-7 Werkseitig voreingestellte Videomodi, 1910m
Voreinstellung Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz)
1 640 x 480 31,47 59,94
38 Anhang B Technische Daten
Tabelle B-7 Werkseitig voreingestellte Videomodi, 1910m (Fortsetzung)
Voreinstellung Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz)
2 720 x 400 31,47 70,09
3 800 x 600 37,88 60,32
4 1280 x 720 45,00 60,00
5 1024 x 768 48,36 60,00
6 1280 x 960 60,00 60,00
7 1280 x 1024 63,98 60,02
8 1366 x 768 47,71 59,79
Tabelle B-8 Werkseitig voreingestellte Videomodi, 2010f/i/m
Voreinstellung Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz)
1 640 x 480 31,47 59,94
2 720 x 400 31,47 70,09
3 800 x 600 37,88 60,32
4 1024 x 768 48,36 60,00
5 1280 x 720 45,00 60,00
6 1280 x 1024 63,98 60,02
7 1440 x 900 55,93 59,88
8 1600 x 900 55,54 59,98
Tabelle B-9 Werkseitig voreingestellte Videomodi, 2210i/m, 2310i/m, 2510i, 2710m
Voreinstellung Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz)
1 640 x 480 31,47 59,94
2 720 x 400 31,47 70,09
3 800 x 600 37,88 60,32
4 1024 x 768 48,36 60,00
5 1280 x 720 45,00 60,00
6 1280 x 960 60,00 60,00
7 1280 x 1024 63,98 60,02
8 1440 x 900 55,93 59,88
9 1600 x 1200 75,00 60,00
10 1680 x 1050 65,29 60,00
11 1920 x 1080 67,50 60,00
Voreingestellte Videomodi 39
Richtlinien zu Qualität und Pixelfehlern für den LCDMonitor
Bei der Herstellung Ihres LCD-Monitors ist eine an hohen Standards ausgerichtete
Hochpräzisionstechnologie zum Einsatz gekommen, die einen fehlerfreien Betrieb des Monitors
garantiert. Trotzdem kann die Anzeige geringfügige Fehler aufweisen, die in Form kleiner heller oder
dunkler Punkte auftreten. Diese Fehler können unabhängig vom Hersteller bei allen LCD-Displays
auftreten und sind kein spezifisches Problem Ihres LCD-Monitors. Ursache dieser Fehler sind ein
oder mehrere defekte Pixel bzw. Subpixel.
Ein Pixel besteht aus einem roten, einem grünen und einem blauen Subpixel. Ein defektes Pixel
leuchtet ständig (heller Punkt auf dunklem Hintergrund) oder nie (dunkler Punkt auf hellem
Hintergrund). Der erste Fehler ist auffälliger als der zweite. Ein defektes Subpixel (defekter Dot) ist
weniger auffällig als ein defektes Pixel. Es ist kleiner und nur bei einer bestimmten Hintergrundfarbe
sichtbar.
Zum Feststellen defekter Pixel sollten Sie den Monitor unter normalen Betriebsbedingungen in einem
normalen Betriebsmodus mit einer unterstützten Auflösung und Bildwiederholfrequenz aus einem
Abstand von ungefähr 50 cm untersuchen. Im Zuge der weiteren Verbesserung der
Bildschirmfertigung wird auch die Anzahl von Fehlern sinken. Auf diese Entwicklung werden wir mit
einer Anpassung der Richtlinien reagieren.
Weitere Informationen über Ihren LCD-Monitor und die Richtlinien zu Pixelfehlern finden Sie auf der
HP-Website unter:
Richtlinien zu Pixelfehlern zu finden, geben Sie im Suchfeld „HP-Richtlinien zu Pixelfehlern“ ein und
drücken Sie die Eingabetaste.
http://www.hp.com/support. Um auf der HP-Website Informationen zu den
40 Anhang B Technische Daten
C Zulassungsbestimmungen
Hinweis der US-Funk- und Fernmeldebehörde (Federal
Communications Commission, FCC) zu
Funkfrequenzstörungen
Dieses Gerät wurde typengeprüft und entspricht laut Abschnitt 15 der Bestimmungen der US-Funkund Fernmeldebehörde (Federal Communications Commission, FCC) den Grenzwerten für
Digitalgeräte der Klasse B. Diese Grenzwerte sind so ausgelegt, dass schädliche elektrische
Störungen in Wohngebieten vermieden werden. Von diesem Gerät wird HF-Energie erzeugt,
verwendet und ausgestrahlt. Wenn die Installation und der Betrieb nicht in genauer Übereinstimmung
mit den Vorschriften erfolgen, können Störungen des Radio- und Fernsehempfangs auftreten. Es
kann jedoch nicht gänzlich ausgeschlossen werden, dass in bestimmten Konfigurationen Störungen
auftreten. Wenn dieses Gerät störende Interferenzen im Rundfunk- und Fernsehempfang verursacht
(was durch Ein- und Ausschalten des Geräts festgestellt werden kann), sollten Sie die
Empfangsstörungen durch eine oder mehrere der folgenden Maßnahmen beheben:
Richten Sie die Empfangsantenne anders aus, oder verlagern Sie deren Aufstellort.
●
Vergrößern Sie den Abstand zwischen Gerät und Fernseh- oder Rundfunkempfänger.
●
Schließen Sie das Gerät an eine Steckdose an, die sich nicht im selben Stromkreis wie der
●
Fernseh- oder Rundfunkempfänger befindet.
Setzen Sie sich für weitere Ratschläge gegebenenfalls mit dem Fachhändler oder einem
●
erfahrenen Funk- und Fernsehtechniker in Verbindung.
Modifizierungen
Laut FCC ist der Benutzer darüber zu informieren, dass an diesem Gerät vorgenommene
Änderungen oder Modifizierungen, die nicht ausdrücklich von Hewlett-Packard genehmigt wurden,
dazu führen können, dass die Betriebszulassung des Geräts erlischt.
Kabel
Zum Anschließen anderer Geräte an diesen Monitor sind im Einklang mit den geltenden FCCBestimmungen abgeschirmte Kabel mit RFI/EMI-Steckerkappen zu verwenden.
Hinweis der US-Funk- und Fernmeldebehörde (Federal Communications Commission, FCC) zu
Funkfrequenzstörungen
41
Konformitätserklärung für Produkte, die mit dem FCCLogo gekennzeichnet sind (nur USA).
Das Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb dieses Geräts unterliegt
folgenden Bedingungen:
1. Das Gerät darf keine störenden Interferenzen verursachen.
2. Das Gerät muss jegliche Interferenzen aufnehmen können, einschließlich der Interferenzen, die
möglicherweise einen unerwünschten Betrieb verursachen.
Wenn Sie Fragen zu diesem Produkt haben, wenden Sie sich an die folgende Adresse:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Oder rufen Sie 1-800-HP-INVENT (1-800 474-6836) an.
Wenn Sie Fragen zu den FCC-Bestimmungen haben, wenden Sie sich an:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Oder rufen Sie an unter (218) 514-3333
Zur Identifizierung dieses Geräts geben Sie bitte die auf dem Produkt vermerkte Artikel-, Serien- oder
Modellnummer an.
Hinweis für Kanada
Dieses Digitalgerät gemäß der Klasse B entspricht sämtlichen Bestimmungen der kanadischen
Richtlinie über Funkstörungen verursachende Geräte.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
Hinweis zu den Bestimmungen der Europäischen Union
Dieses Gerät entspricht den folgenden EU-Richtlinien:
Niederspannungsrichtlinie 2006/95/EWG
●
EMV-Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EWG
●
Die Einhaltung dieser Richtlinien impliziert die Konformität mit den zutreffenden harmonisierten
europäischen Normen, die in der von Hewlett-Packard für dieses Produkt bzw. für diese Produktreihe
erteilten EU-Konformitätserklärung aufgeführt sind.
42 Anhang C Zulassungsbestimmungen
Diese Einhaltung ist durch die folgende Konformitätskennzeichnung des Produkts ausgewiesen.
Diese Kennzeichnung gilt für Geräte,
die keine Telekom-Produkte sind,
sowie für EU-harmonisierte TelekomProdukte (z. B. Bluetooth).
Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, 71034 Böblingen, Deutschland
Die offizielle EU-Konformitätserklärung für dieses Gerät finden Sie unter
certificates.
Hinweis zur Ergonomie
HP-Produkte, die das GS-Siegel tragen, erfüllen in Systemen aus HP-Computer, -Tastatur und
-Monitor mit GS-Siegel die ergonomischen Anforderungen. Die mit den Produkten gelieferten
Installationshandbücher bieten Informationen hierzu.
Hinweis für Japan
Diese Kennzeichnung gilt für nicht EUharmonisierte Telekom-Produkte.
*Benachrichtigte Produktnummer
(verwendet nur wenn anwendbar –
bitte auf Produktkennzeichnung
zurückgreifen).
http://www.hp.com/go/
Hinweis für Korea
Netzkabelanforderungen
Das Netzteil des Monitors verfügt über einen automatischen Spannungsumschalter (Automatic Line
Switching, ALS). Diese Funktion ermöglicht es, den Monitor bei Eingangsspannungen von 100–120 V
sowie 200–240 V zu betreiben.
Hinweis zur Ergonomie 43
Das zusammen mit dem Monitor gelieferte Netzkabel (flexible Zuleitung oder Steckkontakt) entspricht
den Anforderungen in dem Land, in dem der Monitor erworben wurde.
Wenn Sie ein Netzkabel für ein anderes Land benötigen, müssen Sie ein für dieses Land
zugelassenes Netzkabel kaufen.
Das Netzkabel muss für das Produkt sowie für die auf dem Produkt angegebenen Spannungs- und
Stromwerte geeignet sein. Die für das Netzkabel zulässige Spannung sowie der Nennstrom müssen
über den für das Produkt angegebenen Werten liegen. Außerdem muss der Kabelquerschnitt
mindestens 0,75 mm² (bzw. 18 AWG) betragen und das Kabel zwischen 1,8 m und 3,6 m lang sein.
Bei Fragen zu dem zu verwendenden Netzkabeltyp wenden Sie sich bitte an einen autorisierten HPServiceanbieter.
Das Netzkabel sollte so verlegt werden, dass nicht darauf getreten bzw. es nicht abgeklemmt wird.
Achten Sie besonders auf Stecker, Steckdose sowie den Kabelausgang am Gerät.
Hinweis für Japan in Bezug auf Netzkabel
Verwenden Sie in Japan nur das mit diesem Produkt gelieferte Netzkabel.
ACHTUNG: Verwenden Sie das mit diesem Produkt gelieferte Netzkabel nicht für andere Produkte.
Umwelthinweise für das Produkt
Entsorgung
Dieses HP-Produkt enthält Quecksilber in der Neonröhre in der Bildschirm-LCD, das am Ende seiner
Lebensdauer spezielle Entsorgungsverfahren erfordern könnte.
Die Entsorgung dieses Stoffes kann aus Umweltschutzgründen von Regulierungen betroffen sein. Zu
Entsorgungs- oder Wiederverwertungsinformationen kontaktieren Sie bitte Ihre örtlichen Behörden
oder die Electronic Industries Alliance (EIA) unter
http://www.eiae.org.
Entsorgung von Altgeräten aus Privathaushalten der EU
Dieses Symbol auf dem Produkt oder auf dessen Verpackung weist darauf hin, dass dieses Produkt
nicht über den Hausmüll entsorgt werden darf. Vielmehr sind Sie für die Entsorgung Ihres Altgeräts
durch Abgabe an eine zum Zwecke des Recycling von Elektro- und Elektronikaltgeräten
ausgewiesene Sammelstelle verantwortlich. Die gesonderte Sammlung und Verwertung Ihres
44 Anhang C Zulassungsbestimmungen
Altgeräts zum Zeitpunkt der Entsorgung trägt dazu bei, Rohstoffe einzusparen und eine
Verwertungsmethode zu gewährleisten, die den Schutz der menschlichen Gesundheit und der
Umwelt sicherstellt. Weitere Informationen über Sammelstellen von Altgeräten zum Zwecke der
Verwertung erhalten Sie bei Ihrer Stadtverwaltung, Ihrer Entsorgungsstelle für alte Haushaltsgeräte
oder in dem Geschäft, in dem Sie das Gerät gekauft haben.
Chemische Stoffe
Gemäß den gesetzlichen Vorschriften wie beispielsweise der Verordnung REACH (vom Rat und vom
Parlament der Europäischen Union erlassene Verordnung 1907/2006/EWG für die Registrierung,
Bewertung, Zulassung und Beschränkung chemischer Stoffe) ist HP gegenüber seinen Kunden zu
Angaben über den Chemikaliengehalt in seinen Produkten verpflichtet. Einen Bericht über die
chemischen Stoffe in diesem Produkt finden Sie unter
http://www.hp.com/go/reach.
HP Recyclingprogramm
HP empfiehlt seinen Kunden, Elektronikaltgeräte, originale HP-Druckerpatronen und aufladbare
Batterien zu recyceln. Weitere Informationen über Recyclingprogramme finden Sie unter
http://www.hp.com/recycle.
Japanische Beschränkung der Verwendung gefährlicher Stoffe (RoHS)
Eine durch Spezifikation JIS C 0950, 2005 definierte Anforderung japanischer Aufsichtsbehörden
erfordert, dass Hersteller für bestimmte Kategorien von Elektronikprodukten, die nach dem 1. Juli
2006 angeboten werden, eine Erklärung in Bezug auf das enthaltene Material abgeben. Die
Erklärung gemäß JIS C 0950 für dieses Produkt finden Sie unter
http://www.hp.com/go/jisc0950.
Umwelthinweise für das Produkt 45
11363-2006
11363-2006
EEE-Richtlinie der Türkei
Konform mit der EEE-Richtlinie.
EEE Yönetmeliğine Uygundur
46 Anhang C Zulassungsbestimmungen

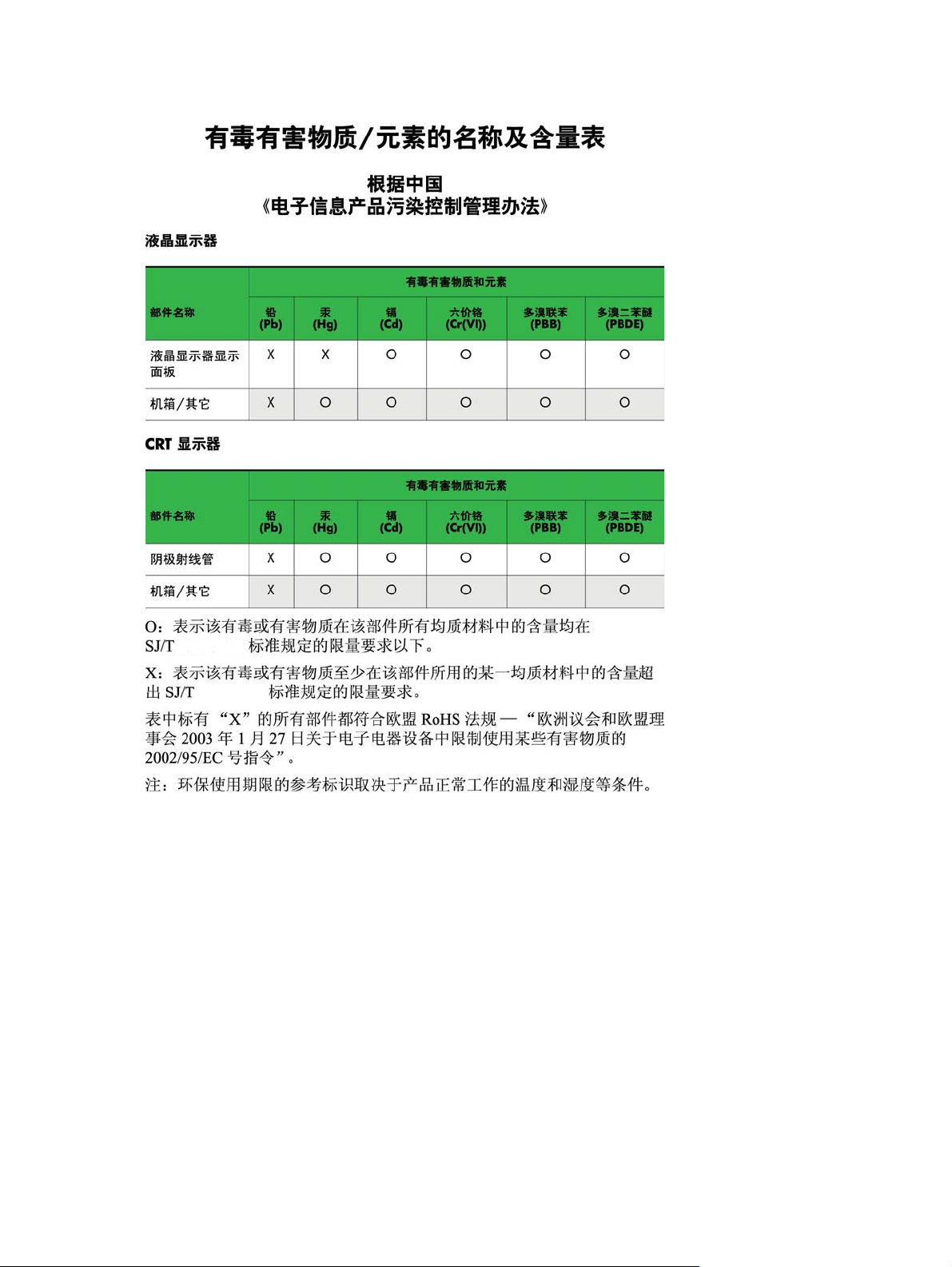

Loading...
