Agilent E1411B
Comp on en t Le vel
Information

E1411B 5 1/2 Digit DMM
Comp onent Le vel Info rmation
Information in this packet applies to the following assemblies:
1. E1411-66521 PC Assembly
2. E1411-66522 PC Assembly
The following is included in this packet:
1. Co mponent locators
2. Schematics
3. Parts lists with Agilent and manufacturer’s part numbers

Agilent E1411B
VXI C-Size 5 1/2 Digit DMM

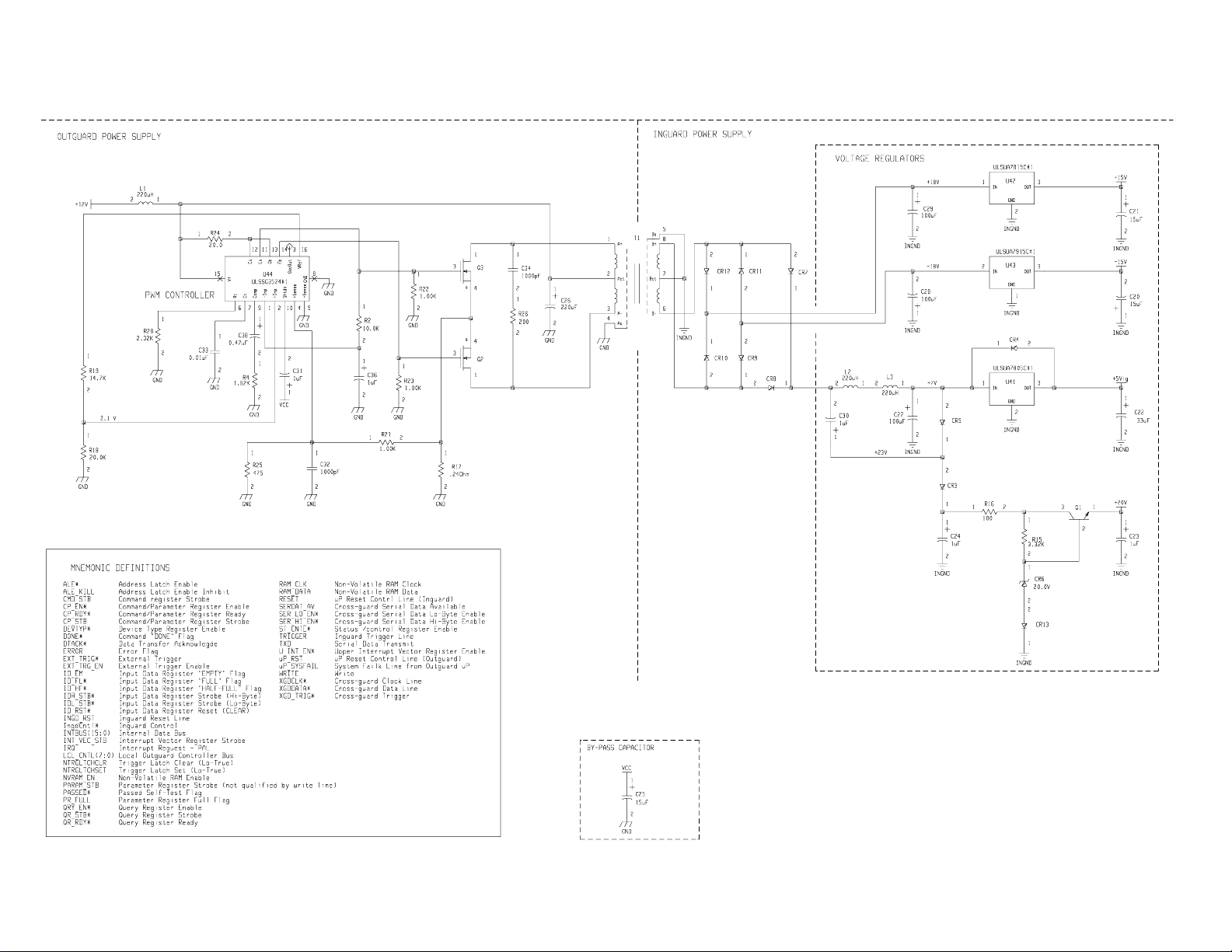

Cross-Guard Power Supply
E1411-66521 page 1 of 11

Agilent E1411B
VXI C-Size 5 1/2 Digit DMM
OutGuard
TTLTRG* (SYNC & ASYNCH)
E1411-66521 page 2 of 11

Agilent E1411B
VXI C-Size 5 1/2 Digit DMM
OutGuard Controller #1
E1411-66521 page 3 of 11

Agilent E1411B
VXI C-Size 5 1/2 Digit DMM

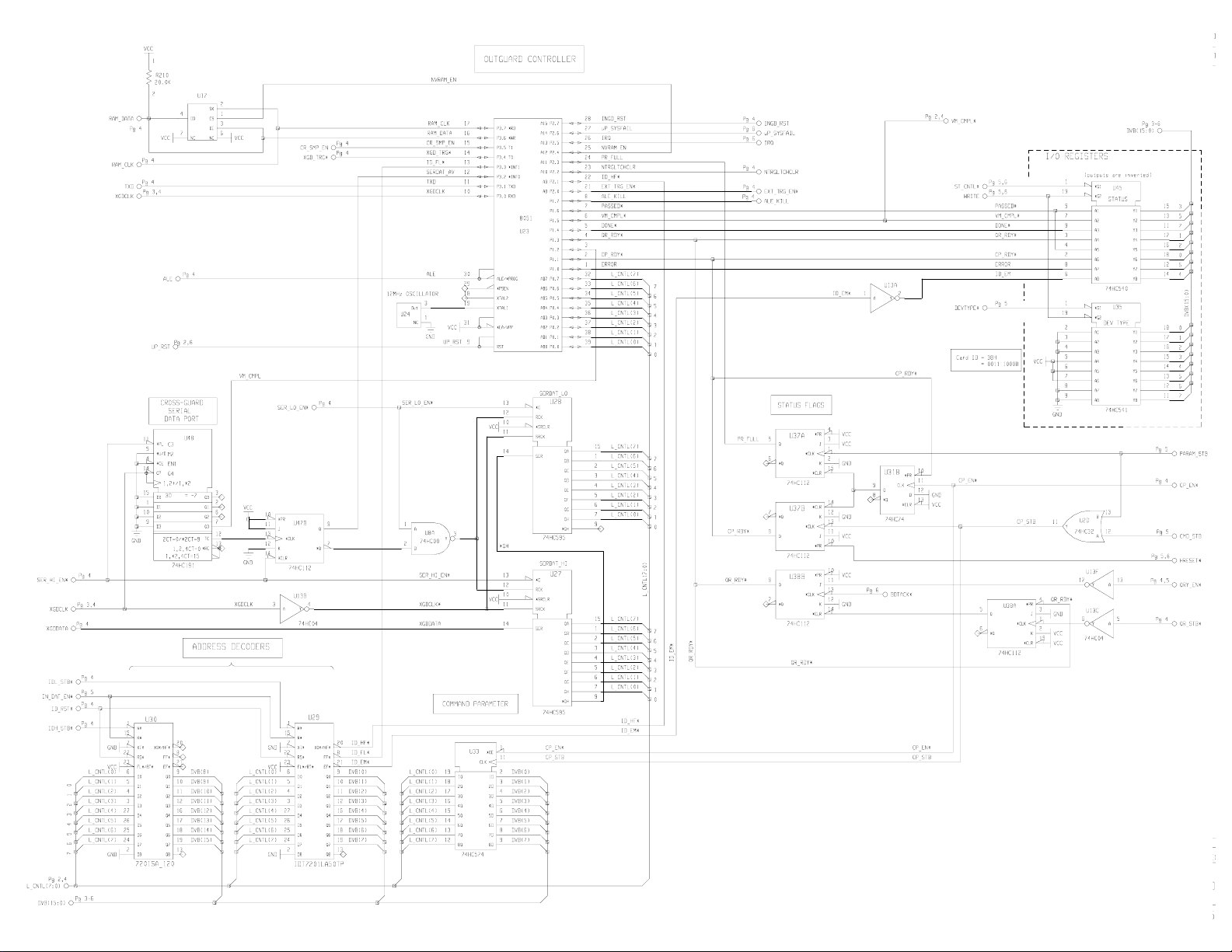

OutGuard C on t rol le r #2
E1411-66521 page 4 of 11

VXI C-Size 5 1/2 Digit DMM

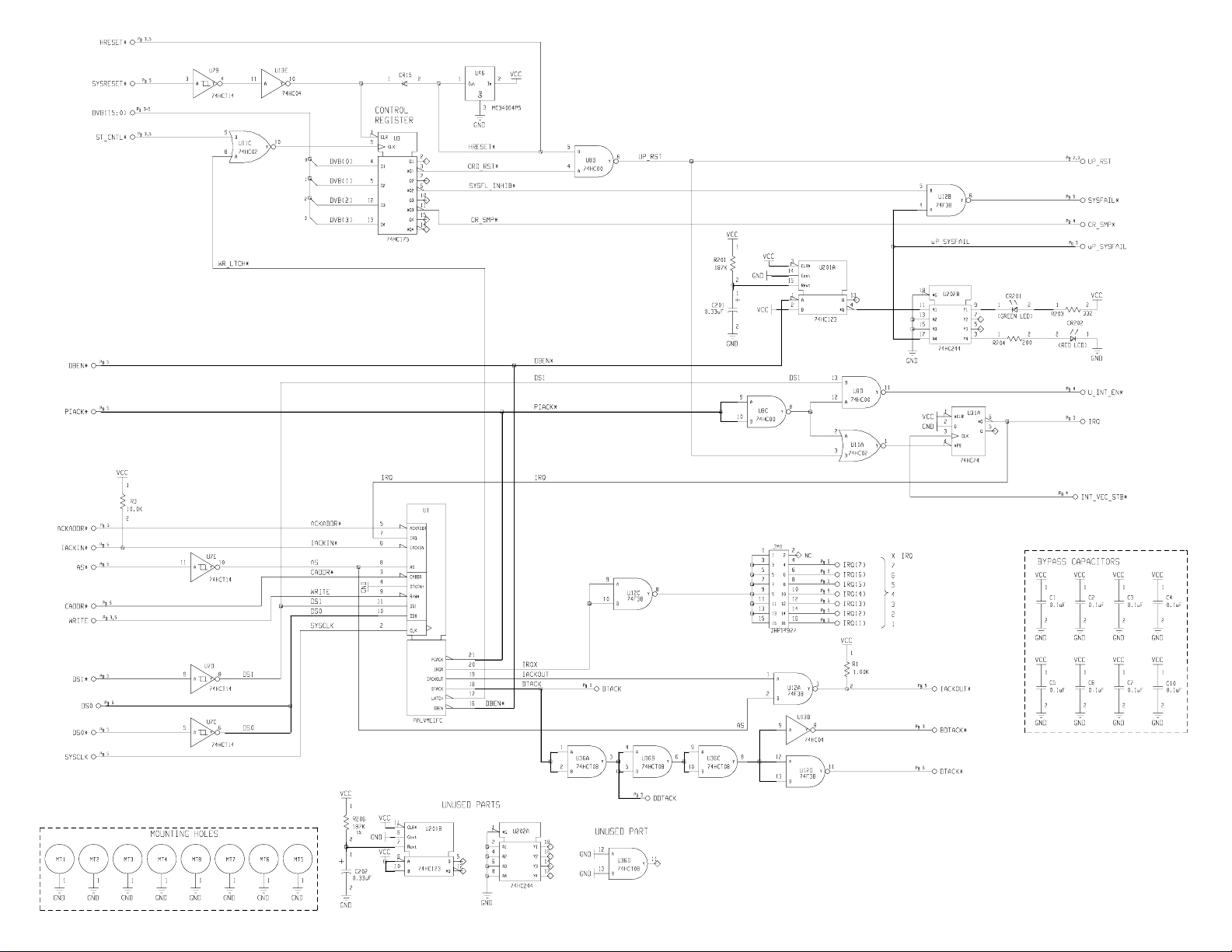

OutGuard
VME Interface Part 1
E1411-66521 page 5 of 11

VXI C-Size 5 1/2 Digit DMM
OutGuard
VME Interfa ce Pa r t 2
E1411-66521 page 6 of 11

VXI C-Size 5 1/2 Digit DMM
InGuard A/D Converter
E1411-66521 page 7 of 11

VXI C-Size 5 1/2 Digit DMM

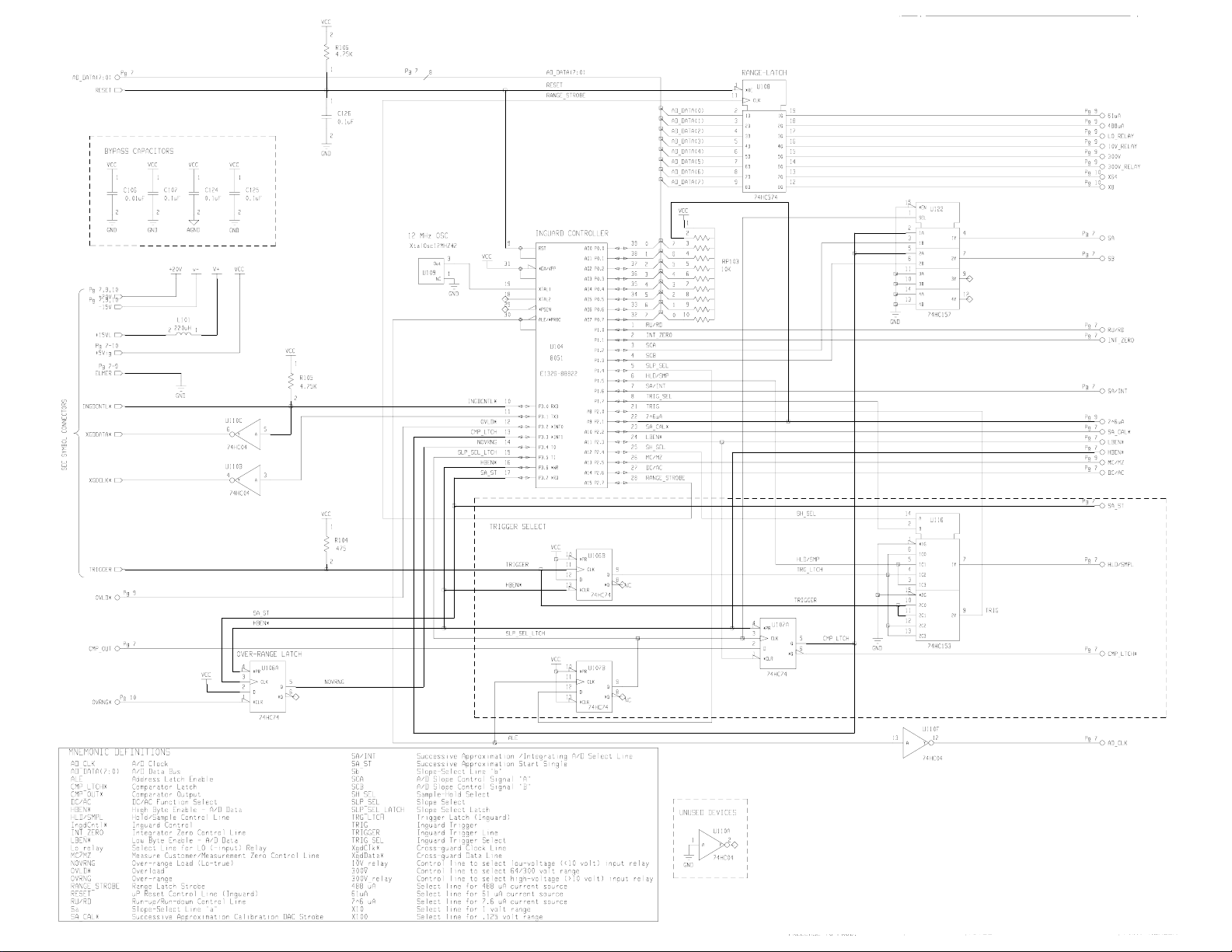

InGuard A/D Controller
E1411-66521 page 8 of 11

VXI C-Size 5 1/2 Digit DMM
InGuar d In put Protection
InGuard Input Switching
InGuard Current Source
InGuard Over-Range Dete ct
E1411-66521 page 9 of 11

VXI C-Size 5 1/2 Digit DMM
InGua rd A/D Fr ont End
E1411-66521 page 10 of 11

Agilent E1411B
VXI C-Size 5 1/2 Digit DMM
Top Level Heirachaial Design
Component-to-Page Cross Ref
E1411-66521 page 11 of 11

E1411-66521 Parts List
C1 1 0160-5975 CAP-FXD 10pF +-5pct 50 V CER C0G 08055A100JAT A
Designator Quantity
C101, 102 2 0160-4439 CAP-FXD 4700pF +-20pct 1 kV PPR-MET PME271Y447MR30 EVOX/RIFA
C106 1 0160-3334 CAP-FXD 0.01uF +-10pct 50 V CER X7R C410C103K5R5CA
C108 1 0160-4807 CAP-FXD 33pF +-5pct 100 V CER C0G C410C330J1G5CA
C110,C121 2 0180-0374 CAP-FXD 10uF +-10pct 20 V TA TAAB106K020
C114 1 0160-4808 CAP-FXD 470pF +-5pct 100 V CER C0G C410C471J1G5CA
C115 1 0140-0226 CAP-FXD 320pF +-1pct 300 V MICA 0140-0226
C119,C201,C202 3 0180-2205 CAP-FXD 0.33uF +-10pct 35 V TA T110A334K035AS KEMET ELECTRONICS
C120 1 0180-0373 CAP-FXD 0.68uF +-10pct 35 V TA T110A684K035AS KEMET ELECTRONICS
C123 1 0160-4823 CAP-FXD 820pF +-5pct 100 V CER C0G C420C821J1G5CA
C129 1 0180-0309 CAP-FXD 4.7uF +-20pct 10 V TA T110A475M010AS KEMET ELECTRONICS
C1-7,C10-16,C18,C19,
C107,C111-113,C124-128,
C301-303
C20,C21,C25,C103-105 6 0180-1746 CAP-FXD 15uF +-10pct 20 V TA TAAB156K020
Part Number Description MPN Manufacturer
C0805C100J5GAC
GRM2165C1H100JD01D
DA12X7R1H103K
SA105C103KAAH
SA102A330JAAH
SA102A330JAAH
T110B106K020AS
TAAB10K20RX
SA101A471JAAH
SA101A471JAAH
CD15FC321F03
DA13C0G2A821J
SA101A821JAAH
SA101A821JAAH
28 0160-4835 CAP-FXD 0.1uF +-10pct 50 V CER X7R C420C104K5R5CA
SA105C104KAAH
SA105C104KAAH
T110B156K020AS
TAAB15K20RX
AVX
KEMET ELECTRONICS
MURATA MANUFACTURING
KEMET ELECTRONICS
TDK
AVX
KEMET ELECTRONICS
AVX
KYOCERA
AVX
KEMET ELECTRONICS
STC
KEMET ELECTRONICS
AVX
KYOCERA
SHINNITTOKU ELECTRIC
CORNELL-DUBILIER ELECTRONICS
KEMET ELECTRONICS
TDK
AVX
KYOCERA
KEMET ELECTRONICS
AVX
KYOCERA
AVX
KEMET ELECTRONICS
STC
C22 1 0180-0229 CAP-FXD 33uF +-10pct 10 V TA TAAB336K010
C23,C24,C30,C31,C36,
C109,C116-118
C26 1 0180-3899 CAP-FXD 220uF +-20pct 50 V AL-ELCTLT TVX1H221MCD NICHICON
C27-29 3 0180-3906 CAP-FXD 100uF +-20pct 50 V AL-ELCTLT TVX1H101MAD NICHICON
C3, C4 2 0160-7798 CAP-FXD 0.1uF +-10PCT 50V CER X7R 08055C104KAT_A
9 0180-0291 CAP-FXD 1uF +-10pct 35 V TA TAAA105K035
Page 1 of 11
T110B336K010AS
TAAB33K10RX
T110A105K035AS
TAAA1R0K35RX
C0805C104K5RAC
C2012X7R1H104K
GRM21BR71H104KA11L
NMC0805X7R104K50TRP
VJ0805Y104KXAMT
AVX
KEMET ELECTRONICS
STC
AVX
KEMET ELECTRONICS
STC
AVX
KEMET ELECTRONICS
TDK
MURATA MANUFACTURING
NIC COMPONENTS
VISHAY

E1411-66521 Parts List
C32,C34 2 0160-4822 CAP-FXD 1000pF +-5pct 100 V CER C0G C420C102J1G5CA
Designator Quantity
C33 1 0160-4832 CAP-FXD 0.01uF +-10pct 100 V CER X7R C410C103K1R5CA
C38 1 0180-0376 CAP-FXD 0.47uF +-10pct 35 V TA T110A474K035AS
C8,C122 2 0160-4801 CAP-FXD 100pF +-5pct 100 V CER C0G C410C101J1G5CA
CR102 1 0837-0268 VOLTAGE SUPPRESSOR RMS VOLTAGE=300V,DC V300LA4 WAVECOM
CR104,CR108,CR113,CR114 4 1901-0880 DIODE-GEN PRP 200MA DO-35 FDH300 FAIRCHILD SEMICONDUCTOR
CR105,CR106,CR111,CR112 4 E1326-62501 DIODE
CR107 1 1901-0849 DIODE-PWR RECT 1N4007 1KV 1A DO-41 1N4007
CR109-110 2 1901-0535 DIODE-SCHOTTKY SM SIG 5082-2811
CR115,116 2 1902-0961 DIODE-ZNR 13V 5pct DO-35 PD=.4W TC=+.082pct 1N964B MICROSEMI
CR1-5,CR46-17,CR101,
CR103,CR121-126
CR201 1 1990-0966 LED-LAMP LUM-INT=3MCD IF=20MA-MAX BVR=5V HLMP-3507-D00B2 AVAGO TECHNOLOGIES
CR202 1 1990-1022 LED-LAMP LUM-INT=5.4MCD IF=30MA-MAX HLMP-3301-F00B2 AVAGO TECHNOLOGIES
CR6 1 1902-0965 DIODE-ZNR 20V 5pct DO-35 PD=.4W TC=+.092pct 1N968B MICROSEMI
CR7-12 6 1901-1065 DIODE-PWR RECT 1N4936 400V 1A 200NS 1N4936RLG
E101-103 3 5185-6741 LTB OF 1970-0100
F1,F2 2 2110-0712 FUSE-SUBMINIATURE 4A 125V NTD AX 0251004. LITTELFUSE
J102 1 1252-3712 CONN-POST TYPE .100-PIN-SPCG-MTG-END 68668-004 FCI FRAMATOME BERG
J103 1 1252-3416 CONN-POST TYPE .100-PIN-SPCG-MTG-END 70553-0108 MOLEX
J2, 301 2 1250-1846 CONNECTOR-RF BNC FEMALE PC-W-STDFS 5413631-2
JM1, 3 2 1251-4927 CONN-HDR VERT 16-PIN 2.54 MM 2 ROW 67997-116HLF FCI FRAMATOME BERG
K104, 105 2 0490-1556 RELAY-REED 3500-0050 COTO WABASH
K106 1 0490-1555 RELAY-REED 3500-0051 COTO WABASH
L101 1 9140-0129 INDUCTORRF-CH-MLD 220uH +-5pct 1537-92
Part Number Description MPN Manufacturer
SA201A102JAAH
SA201A102JAAH
SA101C103KAAH
SA101C103KAAH
TAAA0R47K35RX
SA102A101JAAH
SA102A101JAAH
1 1901-0880 DIODE-GEN PRP 200MA DO-35 FDH300 FAIRCHILD SEMICONDUCTOR
1N4007
A2X356
18 1901-1098 DIODE-SWITCHING 1N4150 50V 200MA 4NS 1N4150
1N4150
1N4936
1N4936
1 1970-0100 SURGE VOLTAGE PROTECTOR
28JR342-1
31-5507
15M223J
9210-92
IM-4 220UH 5%
KEMET ELECTRONICS
AVX
KYOCERA
KEMET ELECTRONICS
AVX
KYOCERA
KEMET ELECTRONICS
STC
KEMET ELECTRONICS
AVX
KYOCERA
SOLID STATE DEVICES
VISHAY
AVAGO TECHNOLOGIES
FEI MICROWAVE
FAIRCHILD SEMICONDUCTOR
ROHM
ON SEMICONDUCTOR
ALL AMERICAN PRODUCTS
VISHAY
TYCO ELECTRONICS AMP
FCI FRAMATOME BERG
AMPHENOL
AMERICAN PRECISION INDUSTRIES
GOWANDA ELECTRONICS
ARROW ELECTRONICS
VISHAY
L1-3 3 9140-1389 IDCTR-FXD 220uH +-15PCT 0.27W-INX0.7L-IN RL-1284-220
IHD-1 __ 220UH 15%
MP1 1 0050-2183 CASTING-ZNP.C. BOARD HOLDER 20827-074 PENTAIR
MP1 1 E1411-26522 PC Board
Page 2 of 11
RENCO ELECTRONICS
VISHAY

E1411-66521 Parts List
RIVET-SEMITUB OVH .095DIA .406LG ; RIVET-SEMITUBULAR
MP2 1 0361-1295
Designator Quantity
MP7-9 3 0590-1076 THREADED INSERT-NUT M3 X 0.5 1.5-MM-LG HCN-M3-2-STAINLESS STEEL
P1 1 1252-1596 CONN-POST TYPE 2.54-PIN-SPCG-MTG-END 10-8557-096-002-025
P1, P2, P3 3 1253-5003 CONN-ADAPTOR PLUG 2-ROW 8-PINS .300-SP 142-90-308-00-591100 MILL-MAX
P2 1 1252-4743 CONN-POST TYPE 2.54-PIN-SPCG-MTG-END 5536011-5
P3 1 1258-0247 JUMPER 4 POSITIONS; HOUSING MATERIAL 69146-204LF FCI FRAMATOME BERG
PCB1 1 E1411-26521 PC BOARD, ETCHED (PWB) E1411-26521 AGILENT TECHNOLOGIES
Q1, 4, 5 3 1854-1028 TRANSISTORNPN SI TO-92 PD=625MW 2N3904 ROHM
Q101 1 5188-2519 LTB FOR 1853-0563
Q102, 109, 110 3 1855-0414 TRANSISTOR J-FET 2N4393 N-CHAN D-MODE 1855-0414
Q103, 108, 112 3 1855-0437 TRANSISTOR J-FET P-CHAN D-MODE TO-92 1855-0437
Q104-107 4 1853-0510 TRANSISTOR PNP SI TO-92 PD 625MW FT 200MHz CEN1122
Q2, 3 2 1855-0518 TRANSISTOR MOSFET N-CHAN E-MODE SI IRFD110 INTERNATIONAL RECTIFIER
R1,R14,R21-23,R142,R143 7 0757-0280 RESISTOR 1K +-1pct .125W TF TC=0+-100 5053HD1K000F
R102,109 2 0699-0059 RESISTOR 5K +-0.1pct .1W TF TC=0+-5 PR1/10TC55K0.1%
Part Number Description MPN Manufacturer
1 1853-0563 TRANSISTOR PNP SI TO-92 PD=625MW
0361-1295
0361-1295
KFS2-M3
536010-5
DIN-96CPC-SRI-TR
10-8557-096-002-026
2N4393
J270
SPS8342
CMF-551001FT-1
NK4H.125W1%+/-100PPM1001
PTF-565K0BT-16
UXBA5K0000B
CHICAGO RIVET & MACHINE
NATIONAL RIVET & MFG
TR FASTENINGS
PENN ENGINEERING & MFG
KYOCERA
TYCO ELECTRONICS AMP
3M
TYCO ELECTRONICS AMP
KYOCERA
SOLITRON
VISHAY
VISHAY
FAIRCHILD SEMICONDUCTOR
CENTRAL SEMICONDUCTOR
ON SEMICONDUCTOR
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
PRECISION RESISTIVE PRODUCTS
VISHAY
VISHAY BC COMPONENTS
R105,R106,R114 3 0757-0437 RESISTOR 4.75K +-1pct .125W TF TC=0+-100 5053HD4K750F
R107 1 0757-0441 RESISTOR 8.25K +-1pct .125W TF TC=0+-100 5053HD8K250F
R108 1 0698-6414 RESISTOR 1K +-0.1pct .1W TF TC=0+-5 PR 1/10T51K0.1%
Page 3 of 11
CMF-554751FT-1
NK4H.125W1%+/-100PPM4751
CMF-558251FT-1
NK4H.125W1%+/-100PPM8251
PTF-561K0BT-16
UXB0207-05 0,1% RP 1K
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
PRECISION RESISTIVE PRODUCTS
VISHAY
VISHAY BC COMPONENTS

E1411-66521 Parts List
R110 1 0698-6407 RESISTOR 32.8K +-0.1pct .1W TF TC=0+4 232214191517
Designator Quantity
R113 1 0698-3158 RESISTOR 23.7K +-1pct .125W TF TC=0+-100 5053HD23K70F
R115 1 0757-0464 RESISTOR 90.9K +-1pct .125W TF TC=0+-100 5053HD90K90F
R116 1 0757-0462 RESISTOR 75K +-1pct .125W TF TC=0+-100 5053HD75K00F
R117 1 0698-6963 RESISTOR 5.55K +-0.1pct .125W TF TC=0+-25 B0207E5K550B
R118 1 0698-4501 RESISTOR 59K +-1pct .125W TF TC=0+-100 5053HD59K00F
R119 1 0698-6364 RES-FXD 50 OHM +-0.1PCT 0.125W TC 0+-25 0207 CMF-5550R0BT-9
Part Number Description MPN Manufacturer
PR1/10TC432K8.1%
PTF-5632K8B
CMF-552372FT-1
NK4H.125W1%+/-100PPM2372
CMF-559092FT-1
NK4H.125W1%+/-100PPM9092
CMF-557502FT-1
CRB25-FX-7502
NK4H.125W1%+/-100PPM7502
CMF-555551BT-9
CMF-555902FT-1
NK4H.125W1%+/-100PPM5902
MBB0207-25 0.1%__50R
VISHAY BC COMPONENTS
PRECISION RESISTIVE PRODUCTS
VISHAY
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY
VISHAY BC COMPONENTS
R12 1 0757-0281 RESISTOR 2.74K +-1pct .125W TF TC=0+-100 5053HD2K740F
CMF-552741FT-1
NK4H.125W1%+/-100PPM2741
R120 1 0698-8827 RESISTOR 1M +-1pct .125W TF TC=0+-100 5053HD1M000F
CMF-551004FT-1
R121,R122,R136,R154,R155 5 0698-3279 RESISTOR4.99K +-1pct .125W TF TC=0+-100 5053HD4K990F
CMF-554991FT-1
NK4H.125W1%+/-100PPM4991
R124,R131,R174-176 5 0757-0465 RESISTOR 100K +-1pct .125W TF TC=0+-100 5053HD100K0F
CMF-551003FT-1
NK4H.125W1%+/-100PPM1003
Page 4 of 11
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS

E1411-66521 Parts List
R125,R126,R137,R138,R173 5 0698-6360 RES-FXD 10K +-0.1PCT 0.125W TC 0+-25 0207 CMF-551002BT-9
Designator Quantity
R128,R164,R165 3 0698-3558 RESISTOR 4.02K +-1pct .125W TF TC=0+-100 5053HD4K020F
R129 1 0757-0291 RESISTOR 24.9 +-1pct .125W TF TC=0+-100 5053HD24R90F
R13,R135,R170 3 0757-0283 RESISTOR 2K +-1pct .125W TF TC=0+-100 5053HD2K000F
R130 1 0757-0273 RESISTOR 3.01K +-1pct .125W TF TC=0+-100 5053HD3K010F
R132 1 0699-0448 RESISTOR 4.02K +-0.1pct .1W TF TC=0+-5 PR1/10T54K02.1%
R133,R134 2 0698-6620 RESISTOR 150K +-0.1pct .125W TF TC=0+-25 B0207E150K0B
Part Number Description MPN Manufacturer
MBB0207-25 0.1%__10K
CMF-554021FT-1
CRB25-FX-4021
NK4H.125W1%+/-100PPM4021
CMF-5524R9FT-1
NK4H.125W1%+/-100PPM24R9
CMF-552001FT-1
NK4H.125W1%+/-100PPM2001
CMF-553011FT-1
NK4H.125W1%+/-100PPM3011
PTF-564K02BT-16
UXB0207-05 0,1% RP 4.02K
CMF-551503BT-9
VISHAY
VISHAY BC COMPONENTS
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
PRECISION RESISTIVE PRODUCTS
VISHAY
VISHAY BC COMPONENTS
VISHAY BC COMPONENTS
VISHAY
R139 1 0699-0121 RESISTOR 2.05M +-1pct .125W TF TC=0+-100 CMF-552054FT-1 VISHAY
R147,R148 2 0757-0435 RESISTOR 3.92K +-1pct .125W TF TC=0+-100 5053HD3K920F
CMF-553921FT-1
CRB25-FX-3921
NK4H.125W1%+/-100PPM3921
R152,153 2 0698-3486 RESISTOR 232 +-1pct .125W TF TC=0+-100 5053HD232R0F
CMF-552320FT-1
NK4H.125W1%+/-100PPM232R0
R156,R157 2 0698-4430 RESISTOR 1.91K +-1pct .125W TF TC=0+-100 5053HD1K910F
CMF-551911FT-1
NK4H.125W1%+/-100PPM1911
Page 5 of 11
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS

E1411-66521 Parts List
Designator Quantity
R16,R149 2 0757-0401 RESISTOR 100 +-1pct .125W TF TC=0+-100 5053HD100R0F
R161, R163, R169 3 8159-0005 RESISTOR 0 CWM 106
R166,R167 2 0757-0443 RESISTOR 11K +-1pct .125W TF TC=0+-100 5053HD11K00F
R17 1 0811-3056 RESISTOR .24 +-5pct .5W PWI TC=0+-300 SP-2-0R2-5% TT ELECTRONICS
R171,R180,R181 3 0698-4211 RESISTOR 158K +-1pct .125W TF TC=0+-100 5053HD158K0F
R18 1 0757-0449 RESISTOR 20K +-1pct .125W TF TC=0+-100 5053HD20K00F
R19,R150,R151 3 0698-3156 RESISTOR 14.7K +-1pct .125W TF TC=0+-100 5053HD14K70F
R2,R3,R101,R103,R127,
R140,R141,R145,R146,
R178,R179
Part Number Description MPN Manufacturer
CMF-551000FT-1
L-2007-1
YZO 1/4
Z-25
CMF-551102FT-1
NK4H.125W1%+/-100PPM1102
CMF-551583FT-1
NK4H.125W1%+/-100PPM1583
CMF-552002FT-1
CRB25-FX-2002
NK4H.125W1%+/-100PPM2002
CMF-551472FT-1
NK4H.125W1%+/-100PPM1472
11 0757-0442 RESISTOR 10K +-1pct .125W TF TC=0+-100 5053HD10K00F
CMF-551002FT-1
NK4H.125W1%+/-100PPM1002
VISHAY BC COMPONENTS
VISHAY
MICRO-OHM
GETTIG ENGRG & MFG
TT ELECTRONICS
ASJ
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
R20 1 0698-4434 RESISTOR 2.32K +-1pct .125W TF TC=0+-100 5053HD2K320F
CMF-552321FT-1
NK4H.125W1%+/-100PPM2321
R201,R206 2 0698-4525 RESISTOR 187K +-1pct .125W TF TC=0+-100 5053HD187K0F
CMF-551873FT-1
NK4H.125W1%+/-100PPM1873
Page 6 of 11
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS

E1411-66521 Parts List
Designator Quantity
R203 1 0757-0411 RESISTOR 332 +-1pct .125W TF TC=0+-100 5053HD332R0F
R205 1 0757-0421 RESISTOR 825 +-1pct .125W TF TC=0+-100 5053HD825R0F
R220 1 0757-0410 RESISTOR 301 +-1pct .125W TF TC=0+-100 5053HD301R0F
R24 1 0757-0384 RESISTOR 20 +-1pct .125W TF TC=0+-100 5053HD20R00F
R26,R204 2 0757-0407 RESISTOR 200 +-1pct .125W TF TC=0+-100 5053HD200R0F
R28,123 2 0698-4394 RESISTOR 76.8 +-1pct .125W TF TC=0+-100 5053HD76R80F
R29,R177 2 0757-0453 RESISTOR 30.1K +-1pct .125W TF TC=0+-100 5053HD30K10F
Part Number Description MPN Manufacturer
CMF-553320FT-1
CRB25-FX-3320
NK4H.125W1%+/-100PPM332R0
CMF-558250FT-1
CMF-553010FT-1
NK4H.125W1%+/-100PPM301R0
CMF-5520R0FT-1
NK4H.125W1%+/-100PPM20R0
CMF-552000FT-1
CRB25-FX-2000
NK4H.125W1%+/-100PPM200R0
CMF-5576R8FT-1
NK4H.125W1%+/-100PPM76R8
CMF-553012FT-1
CRB25-FX-3012
NK4H.125W1%+/-100PPM3012
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
ROHM
E-SIL COMPONENTS
R4 1 0757-0428 RESISTOR 1.62K +-1pct .125W TF TC=0+-100 5053HD1K620F
CMF-551621FT-1
NK4H.125W1%+/-100PPM1621
R5,R6,R8-11,R25,R104 8 0757-0415 RESISTOR 475 +-1pct .125W TF TC=0+-100 5053HD475R0F
CMF-554750FT-1
NK4H.125W1%+/-100PPM475R0
Page 7 of 11
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS

E1411-66521 Parts List
RIVET-SEMITUB OVH .098DIA .328LG ; RIVET-SEMITUBULAR ; OVAL HEAD; 0.098 INDIA BODY; ; 0.328 IN LONG; BRASS ELECTRO TIN ; PLATED
R7,R15,R27 3 0757-0433 RESISTOR 3.32K +-1pct .125W TF TC=0+-100 5053HD3K320F
Designator Quantity
RP1, RP2, RP5 3 1810-2463 NET-RES 2 35.0K / 5.0K +-1PCT TC 0+-25 1206 PFC-D1206-03-3502-5001-FB T T GROUP
RP102 1 1810-1346 NET-RES 2 156.25K OHM 9-PIN MULTI-VAL VTF340 VISHAY
RP107 1 1810-1348 NET-RES 4 50.0K OHM 6-PIN MULTI-VAL VTF157 VISHAY
RP2-4, 103 4 1810-0280 NET-RES 9 10.0K OHM 10-PIN 750-101
RP3, RP4 2 1810-2464 NET-RES 2 12.5K / 10K +-1PCT TC 0+-25
RVT3-6 4 0361-1294
SCR1-3 3 0515-0430 SCREW-MACHINE ASSEMBLY M3 X 0.5 6MM-LG 0515-0430
SP1 1 3101-3066 SWITCH-DIP RKR 8-1A 0.15A 30VDC 76YY22968ST GRAYHILL
T1 1 9100-4798 TRANSFORMER-SWITCHING 9100-4798 DT MAGNETICS
U1 1 5188-2505 LTB FOR 1820-6731
U1, U2 2 1826-8762 IC OP AMP LP SINGLE 8 PIN PLSTC-SOIC OPA130UA TEXAS INSTRUMENTS
U101,U112,U113 3 1826-0962 IC OP AMP LOW-BIAS-H-IMPD DUAL 8 PIN LF412CN NATIONAL SEMICONDUCTOR
U102 1 1858-0069 TRANSISTOR ARRAY 18-LEAD PLSTC DIP ULN2803A STMICROELECTRONICS
U104 1 E1326-85532 PRG PRT 80C51 (R E1326-85532 INTEL
U105 1 1826-0893 RMS/DC 10-METAL BPLR AD536AJH (BURNED-IN) ANALOG DEVICES
U106,U107 2 1820-3081 IC FF CMOS/HC D-TYPE POS-EDGE-TRIG MM74HC74AN
Part Number Description MPN Manufacturer
CMF-553321FT-1
NK4H.125W1%+/-100PPM3321
MSP10A01-103G
4310R-94Y-103LF
0361-1294
0361-1294
0515-0430
0515-0430
1 1820-6731 IC-ASIC
SN74HC74N
MC74HC74ANG
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
TT ELECTRONICS
VISHAY
BOURNS
T T GROUP
CHICAGO RIVET & MACHINE
NATIONAL RIVET & MFG
ILLINOIS TOOL WORKS
PIONEER SCREW & NUT
TEXTRON
FAIRCHILD SEMICONDUCTOR
TEXAS INSTRUMENTS
ON SEMICONDUCTOR
U11,U306 2 1820-2924 IC GATE CMOS/HC NOR QUAD2-INP MM74HC02N
U111 1 1820-3692 IC ANLG-MUXR/DEMUXRCMOS/HC 2-CHANNEL 74HC4053N
U111,U112 2 0757-0472 RESISTOR 200K +-1pct .125W TF TC=0+-100 5053HD200K0F
U115 1 1826-0635 IC OP AMP LOW-OFS 8 PIN DIP-P OP-07CN8
U116 1 1820-3350 IC MUXR/DATA-SEL CMOS/HC 4-TO-1-LINE SN74HC153N TEXAS INSTRUMENTS
Page 8 of 11
SN74HC02N
MC74HC02ANG
MC74HC4053N
74HC4053N
CMF-552003FT-1
NK4H.125W1%+/-100PPM2003
OP-07CP
FAIRCHILD SEMICONDUCTOR
TEXAS INSTRUMENTS
ON SEMICONDUCTOR
PHILIPS
ON SEMICONDUCTOR
NXP
VISHAY BC COMPONENTS
VISHAY
E-SIL COMPONENTS
LINEAR TECHNOLOGY
ANALOG DEVICES

E1411-66521 Parts List
U117 1 1826-1265 IC OP AMP WB 8 PIN DIP-P LT318AN8 (SELECTED) LINEAR TECHNOLOGY
Designator Quantity
U118 1 1826-0065 IC COMPARATOR PRCN 8 PIN DIP-P LM311N
U119 1 1826-1178 IC OP AMP HS DIP-C HA1-5320-5 INTERSIL
U12,U304,U305 3 1820-4057 IC BFR TTL/F NAND QUAD 2-INP 74F38N
U120 1 5188-2514 LTB FOR 1826-1951
U121 1 1826-1086 ANALOG SWITCH 4 SPST 16 -DIP-P SW-06GP ANALOG DEVICES
U122 1 1820-3177 IC MUXR/DATA-SEL CMOS/HC 2-TO-1-LINE MM74HC157N
U123 1 1826-0639 D/A 8-BIT 16-PLASTIC CMOS AD7524JN ANALOG DEVICES
U124 1 1826-1366 ANALOG MULTIPLEXER 4 CHNL 16 -CERDIP HI1-0539-5 INTERSIL
U125 1 1826-0138 IC COMPARATOR GP QUAD 14 PINDIP-P LM339N
U126 1 E1411-66522 PCA, daughter board E1411-66522
U127,133 2 1826-0412 IC COMPARATOR PRCN DUAL 8 PIN DIP-P LM393N NATIONAL SEMICONDUCTOR
U13,U110 2 1820-2921 IC INV CMOS/HC HEX MM74HC04N
U132 1 1826-1431 IC PWR MGT-V-REF-FXD 4.9975/5.0025V 8 LT1021CCN8-5 LINEAR TECHNOLOGY
U14,U35 2 1820-3975 IC DRVR CMOS/HC LINE OCTL SN74HC541N TEXAS INSTRUMENTS
U15,U16 2 5041-6300 LTB OF 1820-5789
U17 1 5188-2533 LTB FOR 1818-3938
U18 1 1990-0545 OPTO-ISOLATOR LED-PDIO/XSTR IF=40MA-MAX 6N139-000E AVAGO TECHNOLOGIES
U19,U20 2 1990-0429 OPTO-ISOLATOR LED-IC GATE IF 10MA-MAX 6N137 AVAGO TECHNOLOGIES
U2 1 1820-3298 IC GATE CMOS/HC OR QUAD 2-INP MM74HC32N
Part Number Description MPN Manufacturer
LM311P
N74F38N
1 1826-1951 A/D 16-BIT BPLR 28-PDIP
MC74HC157ANG
LM339N
E1411-66522
MC74HC04ANG
1 1820-5789 IC TRANSCEIVER TTL/F BUS OCTL
1 1818-3938 IC 1K-BIT EEPROM 4-US NMOS
MC74HC32ANG
NATIONAL SEMICONDUCTOR
TEXAS INSTRUMENTS
PHILIPS
NXP
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
NATIONAL SEMICONDUCTOR
TEXAS INSTRUMENTS
AGILENT TECHNOLOGIES EXT
VIEW
CELESTICA
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
U201 1 1820-3673 IC MV CMOS/HC MONOSTBL RETRIG DUAL MM74HC123AN
TC74HC123P
U202 1 1820-3297 IC DRVR CMOS/HC BUS OCTL 74HC244N
MM74HC244N
MC74HC244ANG
74HC244N
U23 1 E1411-85511 PRG PRT 80C51 (R P87C51 (L/L 1820-5996) INTEL
U24, 109 2 5969-5413 LTB OF 1813-0661
1 1813-0661 CRYSTAL OSC 12.0000MHZ 0.01pct
Page 9 of 11
FAIRCHILD SEMICONDUCTOR
TOSHIBA
PHILIPS
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
NXP

E1411-66521 Parts List
U25,U26 2 5063-1434 LTB OF 1820-4084
Designator Quantity
U27,U28,U128,U129 4 1820-3344 IC SHF-RGTR CMOS/HC SYNC/ASYNC SERIAL-IN MC74HC595ANG ON SEMICONDUCTOR
U29 1 1820-6254 IC FIFO CMOS ASYNCHRO 4608-BIT IDT7201LA50TP IDT
U3 1 1820-3146 IC FF CMOS/HC D-TYPE POS-EDGE-TRIGCOM MC74HC175ANG ON SEMICONDUCTOR
U3, U4 2 1826-1925 IC OP AMP LOW-NOISE SINGLE 8 PIN OP-27GS
U30 1 1820-6475 IC FIFO CMOS ASYNCHRO 4608-BIT
U301,U302 2 1820-4086 IC FF CMOS/HCT D-TYPE POS-EDGE-TRIG COM 74HCT273N
U303 1 1820-2936 IC MUXR/DATA-SEL TTL/F 8-TO-1-LINE 74F151APC FAIRCHILD SEMICONDUCTOR
U32-34,U108 4 1820-3789 IC FF CMOS/HC D-TYPE POS-EDGE-TRIG COM MM74HC574N
U36,U307 2 1820-4583 IC GATE CMOS/HCT AND QUAD 2-INP SN74HCT08 TEXAS INSTRUMENTS
U37,U38,U47 3 1820-3173 IC FF CMOS/HC J-K NEG-EDGE-TRIG 74HC112N
U4,U5 2 1820-3631 IC COMPTR CMOS/HCT MAGTD 8-BIT 74HCT688N
U41 1 1826-0122 IC PWR MGT-V-REG-FXD-POS 4.8/5.2V TO-220 LM340T-5
U42 1 1826-0106 IC PWR MGT-V-REG-FXD-POS 14.4/15.6V LM340T-15 NATIONAL SEMICONDUCTOR
U43 1 1826-0214 IC PWR MGT-V-REG-FXD-NEG -14.4/-15.6V MC7915CTG ON SEMICONDUCTOR
U44 1 5188-2512 LTB FOR 1826-0428
U45,203 2 1820-4569 IC DRVR CMOS/HC LINE OCTL MM74HC540N
Part Number Description MPN Manufacturer
1 1820-4084 IC DCDR-DEMUXR CMOS/HC BIN 1-TO-8-LINE
OPA27GU/___E4
74HCT273N
MC74HC574ANG
SN74HC112N
74HC112N
MM74HCT688N
74HCT688N
MC7805CTG
1 1826-0428 IC PWR MGT-V-REG-SWG 1/40V 16 PINS DIP-C SG3524J MICROSEMI
MC74HC540ANG
ANALOG DEVICES
TEXAS INSTRUMENTS
PHILIPS
NXP
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
PHILIPS
TEXAS INSTRUMENTS
NXP
PHILIPS
FAIRCHILD SEMICONDUCTOR
NXP
NATIONAL SEMICONDUCTOR
ON SEMICONDUCTOR
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
U46 1 1826-1973 IC MISC 3 PIN TO-226AA MC34064P-5RAG ON SEMICONDUCTOR
U48 1 1820-3794 IC CNTR CMOS/HC BIN UP/DOWN SYNCHRO 74HC191N
MM74HC191N
SN74HC191N
74HC191N
U5 1 1826-1862 IC OP AMP LOW-BIAS-H-IMPD DUAL 8-SOIC TL072CD
TL072CD
U6 1 1820-4147 IC LCH CMOS/HCT TRANSPARENT OCTL CD74HCT573E
MM74HCT573N
MC74HCT573ANG
U6, U7 2 1826-2332 ANALOG SWITCH 2 SPDT 16 -P-SOIC DG403DY-E3 VISHAY
Page 10 of 11
PHILIPS
FAIRCHILD SEMICONDUCTOR
TEXAS INSTRUMENTS
NXP
STMICROELECTRONICS
TEXAS INSTRUMENTS
TEXAS INSTRUMENTS
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR

E1411-66521 Parts List
IC DCDR-DEMUXR CMOS/HC BIN 3-TO-8-LINE 16-PDIP
Designator Quantity
Part Number Description MPN Manufacturer
U7 1 1820-4242 IC SCHMITT-TRIG CMOS/HCT INV HEX CD74HCT14E TEXAS INSTRUMENTS
U8,U40 2 1820-2922 IC GATE CMOS/HC NAND QUAD 2-INP 74HC00N
MM74HC00N
MC74HC00ANG
74HC00N
U9,U10 2 1820-3079
MM74HC138N
MC74HC138ANG
XU124 1 1200-0607 SOCKET-IC-DIP 16-CONT DIP DIP-SLDR 1-390261-4
DILB16P-223T
1200-0607
PHILIPS
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
NXP
FAIRCHILD SEMICONDUCTOR
ON SEMICONDUCTOR
TYCO ELECTRONICS AMP
FCI FRAMATOME BERG
AGILENT TECHNOLOGIES
1 7121-5729 LBL-LNE-PTR; 1.5-IN-WD X .25-IN-LG THT-45-457-10 BRADY
Page 11 of 11

Agilent E1411B
VXI C-Size 5 1/2 Digit DMM
PWA Daughter Board
E1411-66522 page 1 of 1

E1411-66522 PC Assembly Parts List
Designator Quantity Part Number Description MPN Manufacturer
C1 1 0160-5975 CAP-FXD 10pF +-5pct 50 V CER C0G 08055A100JATA
C0805C100J5GAC
GRM2165C1H100JD01D
KEMET ELECTRONICS
MURATA MANUFACTURING
AVX
C3, C4 2 0160-7798 CAP-FXD 0.1uF +-10PCT 50V CER X7R 08055C104KAT_A
C0805C104K5RAC
C2012X7R1H104K
GRM21BR71H104KA11L
NMC0805X7R104K50TRP
VJ0805Y104KXAMT
KEMET ELECTRONICS
MURATA MANUFACTURING
AVX
TDK
NIC COMPONENTS
VISHAY
MP1 1 E1411-26522 PC Board
P1, P2, P3 3 1253-5003 CONN-ADAPTOR PLUG 2-ROW 8-PINS .300-SP 142-90-308-00-591100 MILL-MAX
RP1, RP2, RP5 3 1810-2463 NET-RES 2 35.0K / 5.0K +-1PCT TC 0+-25 1206 PFC-D1206-03-3502-5001-FB T T GROUP
RP3, RP4 2 1810-2464 NET-RES 2 12.5K / 10K +-1PCT TC 0+-25 PFC-UD1206-03-1252-1002-F-T-2 T T GROUP
U1, U2 2 1826-8762 IC OP AMP LP SINGLE 8 PIN PLSTC-SOIC OPA130UA TEXAS INSTRUMENTS
U3, U4 2 1826-1925 IC OP AMP LOW-NOISE SINGLE 8 PIN OP-27GS
OPA27GU/___E4
U5 1 1826-1862 IC OP AMP LOW-BIAS-H-IMPD DUAL 8-SOIC TL072CD
TL072CD
ANALOG DEVICES
TEXAS INSTRUMENTS
STMICROELECTRONICS
TEXAS INSTRUMENTS
U6, U7 2 1826-2332 ANALOG SWITCH 2 SPDT 16 -P-SOIC DG403DY-E3 VISHAY

Manual Part Number: 5989-5866EN
Printed in U.S.A. November 2006
Copyright © 2006 Agilent Technologies, Inc. All Rights Reserved.
