HOTPOINT/ARISTON LFF 8M121 C SB EU User Manual

LFF 8M121

English

Operating instructions

DISHWASHER - Contents

Operating instructions,1 Precautions and advice, 2-3 Assistance, 9 Product Data, 10 Installation, 13-14 Description of the appliance, 15 Refined salt and rinse aid, 16 Loading the racks, 17-18 Detergent and dishwasher use, 19 Wash cycles, 20 Special wash cycles and options, 21 Care and maintenance, 22 Troubleshooting, 23

Polski

Instrukcja obsługi

ZMYWARKA - Spis treści

Instrukcja obsługi, 1 Zalecenia i środki ostrożności, 4-5 Serwis Techniczny, 9 Karta produktu, 11 Instalacja, 35-36 Opis urządzenia, 37 Sól regeneracyjna i środek nabłyszczający, 38 Ładowanie koszy, 39-40 Środek myjący i obsługa zmywarki, 41 Programy, 42 Programy specjalne i opcje, 43 Konserwacja i obsługa, 44 Nieprawidłowe działanie i możliwe środki zaradcze, 45

Français

Mode d’emploi

LAVE-VAISSELLE - Sommaire

Mode d’emploi, 1 Précautions et conseils, 3-4 Service, 9 Fiche produit, 10 Installation, 24-25 Description de l’appareil, 26 Sel régénérant et Produit de rinçage, 27 Charger les paniers, 28-29 Produit de lavage et utilisation du lave-vaisselle, 30 Programmes, 31 Programmes spéciaux et Options, 32 Entretien et soin, 33 Anomalies et remèdes, 34

Česky

Návod k použití

MYČKA NÁDOBÍ -Obsah

Návod k použití, 1 Opatření a rady, 5-6 Servisní služba, 9 Informační list výrobku, 11 Instalace, 46-47 Popis zařízení, 48 Regenerační sůl a Leštidlo, 49 Plnění košů, 50-51 Mycí prostředek a použití myčky, 52 Programy, 53 Speciální programy a Volitelné funkce, 54 Údržba a péče, 55 Poruchy a způsob jejich odstranění, 56

Slovensky

Návod na použitie

UMÝVAČKA RIADU - Obsah

Návod na použitie, 1 Opatrenia a rady, 7-8

Servisná služba, 9 Opis výrobku, 12 Inštalácia, 57-58 Popis zariadenia, 59 Regeneračná soľ a Leštidlo, 60 Naplňte koše Umývací prostriedok a použitie umývačky, 63 Programy, 64 Špeciálne programy a Voliteľné funkcie, 65 Údržba a starostlivosť, 66 Poruchy a spôsob ich odstránenia, 67

, 61-62

Precautions and advice

This appliance was designed and manufactured in compliance with international safety standards. The following information has been provided for safety reasons and should be read carefully.

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, make sure the manual is kept with the machine.

Read the instructions carefully, as they include important information on safe installation, use and maintenance.

This appliance was designed for domestic use or similar applications, for example:

- farmhouses;

- use by guests in hotels, motels and other residential settings;

- bed & breakfasts. Remove the appliance from all packaging

and make sure it was not damaged during transportation. If it was damaged, contact the retailer and do not proceed any further with the installation process.

General safety

• This appliance should not be operated

by children younger than 8 years, people with reduced physical, sensory or mental capacities, or inexperienced people who are not familiar with the product, unless they are given close supervision or instructions on how to use it safely and are made aware by a responsible person of the dangers its use might entail.

• Children must not play with the appliance.

• It is the user's responsibility to clean and

maintain the appliance. Children should never clean or maintain it unless they are given supervision.

• The appliance was designed for domestic

use inside the home and is not intended for commercial or industrial use.

• The appliance must be used to wash

domestic crockery in accordance with the instructions in this manual.

• The appliance must not be installed outdoors,

even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull

the plug from the mains socket. Do not pull

on the cable.

• The water supply tap must be shut off and the

plug should be removed from the electrical socket at the end of every cycle and before cleaning the appliance or carrying out any maintenance work.

• The maximum number of place settings is

shown in the product sheet.

• If the appliance breaks down, do not under

any circumstances touch the internal parts in an attempt to perform the repair work yourself.

• Do not lean or sit on the open door: this may

cause the appliance to overturn.

• The door should not be left open as it may

create a dangerous obstacle.

• Keep detergent and rinse aid out of reach of

children.

• The packaging material should not be used

as a toy.

• Knives and other utensils with sharp edges

must be placed either with the points/blades facing downwards in the cutlery basket or horizontally on the tip-up compartments or in the tray/third basket, if available.

• Connect the appliance to the water mains

using the new supply hose provided with the appliance. Do not re-use the old hose.

• Install the back side of a free-standing

dishwasher against a wall.

Disposal

• To dispose of any packaging materials, follow

local legislation so that the packagings may be reused.

• The European Directive 2012/19/EU relating

to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of reusing and recycling the materials inside the machine, while preventing potential damage to the atmosphere and public health. The crossedout dustbin symbol shown on all products reminds the owners of their obligations regarding separated waste collection.

For further information relating to the correct

disposal of household appliances, owners may contact the relevant public authority or the local appliance dealer.

Saving energy and respecting the

environment

Saving water and energy

• Only begin a wash cycle when the dishwasher

is full. While waiting for the dishwasher to be

filled, prevent unpleasant odours with the Soak cycle

(if available, see Wash Cycles).

• Select a wash cycle that is suited to the type of

crockery and to the soil level using the Table of Wash Cycles:

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half Load option

options, if available).

(see Special wash cycles and

• If your electricity supply contract gives details

of electricity-saving time bands, run the wash cycles when electricity prices are lower. The Delayed Start option can help you organise the wash cycles accordingly

cycles and options, if available).

Précautions et conseils

(see Special wash

CET appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil.

Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que:

- fermes;

- utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel;

- chambres d’hôtes. Déballer l’appareil et s’assurer qu’il n’a pas

été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.

Sécurité générale

• Cet appareil électroménager peut être utilisé

par des enfants âgés de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont

réduites, ou encore sans l'expérience

ou la connaissance nécessaire, mais

sous l'étroite surveillance d'un adulte

responsable ou après que ces personnes

aient reçu des instructions relatives à une

utilisation en toute sécurité de l'appareil et

compris les dangers qui lui sont inhérents.

• Les enfants ne doivent pas jouer avec l'appareil.

• Le nettoyage et l'entretien de l'appareil doivent être effectués par l'utilisateur. Ils ne doivent pas être effectués par des enfants

sans surveillance.

• Cet appareil est conçu pour un usage de type non professionnel à l'intérieur d'une

habitation.

• Cet appareil est destiné au lavage de

vaisselle à usage domestique et selon les instructions reportées dans cette notice.

• Ne pas installer l’appareil à l’extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l’exposer à la

pluie et aux orages.

• Ne pas toucher au lave-vaisselle pieds nus.

• Ne jamais tirer sur le câble pour débrancher

la fiche de la prise de courant.

• Fermer le robinet de l’eau et débrancher la

fiche de la prise de courant après chaque utilisation et avant d’effectuer tous travaux de nettoyage et d’entretien.

• Le nombre maximal de couverts est indiqué

dans la fiche produit.

• En cas de panne, éviter à tout prix d’accéder

aux mécanismes internes pour tenter une réparation.

• Ne pas s’appuyer à la porte ouverte ou s’y

asseoir : l’appareil pourrait basculer.

• Ne pas garder la porte ouverte pour éviter

de buter contre elle en risquant de se faire mal.

• Garder les produits de lavage et de rinçage

hors de la portée des enfants.

• Les emballages ne sont pas des jouets

pour enfants.

• Les couteaux et ustensiles de cuisine à bords tranchants doivent être disposés,

pointes et lames tournées vers le bas, dans le panier à couverts ou, à plat, sur les clayettes rabattables du panier supérieur ou bien encore, si le modèle en est équipé, dans le plateau ou troisième panier.

• L’appareil doit être raccordé à l’arrivée

d’eau en le reliant avec le nouveau tuyau d’arrivée. L’ancien tuyau d’arrivée ne doit

pas être réutilisé.

• Si le lave-vaisselle est en libre pose, le côté arrière de ce dernier doit être placé contre

le mur.

Mise au rebut

• Mise au rebut du matériel d’emballage : se

conformer aux réglementations locales de manière à ce que les emballages puissent

être recyclés.

• La directive européenne 2012/19/EU sur

les déchets d’équipements électriques et électroniques (DEEE), prévoit que les

électroménagers ne peuvent pas être

traités comme des déchets solides urbains normaux. Les appareils usagés doivent

être collectés séparément afin d’optimiser

le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la poubelle barrée est appliqué sur tous les produits

pour rappeler qu’ils font l’objet d’une

collecte sélective.

Pour tout autre renseignement sur la

collecte des électroménagers usés, prière de s’adresser au service public préposé ou au vendeur.

Economies et respect de l’environnement

Faire des économies d’eau et d’électricité

• Ne faire fonctionner le lave-vaisselle

que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir l’appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs

• Sélectionner un programme adapté

au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :

- pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée.

- pour une quantité réduite de vaisselle, choisir l’option Demi-charge

Programmes Spéciaux et Options).

• Si le contrat de fourniture d’électricité

prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L’option Départ différé peut aider à organiser les lavages dans ce sens

disponible voir Programmes Spéciaux et Options).

Niniejsze urządzenie zostało zaprojektowane

i wyprodukowane zgodnie z międzynarodowymi

(si disponible - voir Programmes).

(si disponible voir

(

Zalecenia i środki ostrożności

normami bezpieczeństwa. Poniższe ostrzeżenia podane zostały ze względów bezpieczeństwa i należy je uważnie przeczytać. Należy zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W przypadku sprzedaży, odstąpienia lub przeprowadzki należy dopilnować, aby została przekazana wraz z urządzeniem nowemu właścicielowi.

Uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

To urządzenie zostało zaprojektowane do użytku domowego lub podobnych zastosowań, na przykład:

- w domach kolonijnych;

- do użytku przez klientów w hotelach, motelach i innych obiektach typu mieszkaniowego;

- w pensjonatach bed and breakfast. Rozpakować urządzenie i sprawdzić, czy nie

zostało uszkodzone podczas transportu. Jeśli okazałoby się uszkodzone, nie podłączać go, lecz skontaktować się ze sprzedawcą.

Bezpieczeństwo ogólne

• Niniejsze urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach zycznych, zmysłowych i umysłowych lub nie posiadające jego odpowiedniej znajomości lub doświadczenia, pod warunkiem, że znajdują się one pod ścisłym nadzorem odpowiedzialnej za nie osoby bądź też otrzymały instrukcje dotyczące bezpiecznego użytkowania urządzenia oraz zrozumiały związane z nim zagrożenia.

• Dzieci nie powinny bawić się urządzeniem.

• Czyszczenie oraz konserwację urządzenia musi przeprowadzać użytkownik. Nie mogą być one przeprowadzane przez dzieci bez nadzoru.

• Urządzenie jest przeznaczone do użytku nieprofesjonalnego wewnątrz pomieszczeń mieszkalnych.

• Urządzenie powinno być używane do mycia naczyń w warunkach domowych zgodnie z niniejszymi instrukcjami.

• Urządzenia nie należy instalować na świeżym powietrzu, nawet w miejscu zadaszonym, gdyż wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.

• Nie dotykać zmywarki, stojąc boso na podłodze.

• Przy wyjmowaniu wtyczki z gniazdka nie ciągnąć za kabel, lecz trzymać za wtyczkę.

• Po zakończeniu każdego cyklu i przed przystąpieniem do czyszczenia i konserwacji urządzenia należy zamknąć zawór wody i wyjąć wtyczkę z gniazdka.

• Maksymalna ilość nakryć jest podana w karcie produktu.

• W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać.

• Nie opierać się ani nie siadać na otwartych drzwiach: urządzenie mogłoby się przewrócić.

• Nie należy pozostawiać otwartych drzwi zmywarki, gdyż można się o nie potknąć.

• Trzymać detergenty i płyn nabłyszczający z dala od dzieci.

• Opakowania nie są zabawkami dla dzieci.

• Noże i przyrządy o ostrych krawędziach należy wkładać do kosza na sztućce, tak aby czubki/ostrza były skierowane do dołu, lub układać w położeniu poziomym na półeczkach lub na tacy/trzecim koszu w modelach, w których są one zainstalowane.

• Należy podłączyć urządzenie do sieci wodnej, stosując nowy przewód doprowadzający wodę; nie należy używać starego przewodu.

• Podczas ustawiania zmywarek wolnostojących, tylna część musi być zwrócona w kierunku ściany.

Utylizacja

• Utylizacja materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa wspólnotowa 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być usuwany jako nieposortowane odpady komunalne. Zużyte urządzenia powinny podlegać selektywnej zbiórce w celu uzyskania maksymalnego wskaźnika odzysku i recyklingu ich materiałów składowych oraz uniknięcia ewentualnych zagrożeń dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczany jest na wszystkich produktach w celu przypominania o obowiązku segregacji odpadów.

W celu uzyskania bliższych informacji na

temat prawidłowego złomowania urządzeń gospodarstwa domowego ich właściciele mogą się zwrócić do właściwych służb publicznych lub do sprzedawców tych urządzeń.

Oszczędność i ochrona środowiska

Oszczędność wody i energii

• Uruchamiać zmywarkę tylko z pełnym ładunkiem. W oczekiwaniu na napełnienie maszyny zapobiegać przykrym zapachom przy pomocy cyklu namaczania

dostępny - zob. Programy).

• Wybierać programy odpowiednie do rodzaju naczyń i stopnia zabrudzenia, stosując się do Tabeli programów:

- dla naczyń normalnie zabrudzonych stosować program Eco, który zapewnia niskie zużycie energii i wody.

- przy ograniczonym ładunku włączyć opcję Połowa ładunku

Programy specjalne i opcje).

• Jeśli zawarta umowa na dostawę energii elektrycznej przewiduje strefy czasowe oszczędności energetycznej, uruchamiać zmywarkę w godzinach obowiązywania niższej taryfy. Opcja Opóźnienia startu może pomoc w takiej organizacji zmywania

ona dostępny - zob. Programy specjalne i opcje).

Opatření a rady

(

jeśli jest on dostępny - zob.

(

jeśli jest on

(jeśli jest

Zařízení bylo navrženo a vyrobeno v souladu s platnými mezinárodními bezpečnostními předpisy. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Je velmi důležité tento návod uschovat, aby jej bylo možné kdykoli dle potřeby konzultovat. V případě prodeje, darování nebo přestěhování zařízení se ujistěte, že návod zůstane uložen v jeho blízkosti.

Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace o instalaci, použití a bezpečnosti.

Toto zařízení bylo navrženo pro použití v domácnosti nebo pro podobné aplikace, jako například:

- hospodářská stavení;

- použití zákazníky v hotelu, motelu nebo jiných prostředích rezidenčního typu;

- penziony typu „bed and breakfast“. Po rozbalení zařízení zkontroluje, zda

během přepravy nedošlo k jeho poškození. V případě, že je poškozeno, je nezapojujte a obraťte se na prodejce.

Základní bezpečnostní pokyny

• Tento elektrospotřebič mohou používat

děti ve věku od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby bez zkušeností nebo potřebné znalosti, když jsou pod dozorem odpovědné osoby, případně poté, co jim byly poskytnuty pokyny týkající se bezpečného použití zařízení a pochopení souvisejících nebezpečí.

• Děti si nesmí hrát se zařízením.

• Čištění a údržbu zařízení musí provádět uživatel. Nesmí je provádět děti bez dozoru.

• Toto zařízení bylo navrženo výhradně pro neprofesionální použití v domácnosti.

• Zařízení musí být používání na mytí nádobí v domácnosti podle pokynů uvedených v tomto návodu.

• Zařízení nesmí být nainstalováno venku, a to ani v případě, že by se jednalo o místo chráněné před nepřízní počasí, protože je velmi nebezpečné vystavit jej působení deště a bouří.

• Nedotýkejte se myčky nádobí bosýma nohama.

• Nevytahujte zástrčku ze zásuvky elektrického rozvodu tahem za kabel, ale uchopením za zástrčku.

• Na konci každého cyklu a před provedením operací čištění a údržby je třeba zavřít kohoutek přívodu vody a odpojit zástrčku ze zásuvky elektrického rozvodu.

• Maximální počet jídelních souprav je uveden v technickém listu výrobku.

• Při výskytu poruchy se v žádném případě nepokoušejte o opravu vnitřních částí zařízení.

• Neopírejte se o otevřená dvířka a nesedejte si na ně: zařízení by se mohlo převrátit.

• Dvířka nesmí zůstat v otevřené poloze, protože by mohla představovat nebezpečí zakopnutí.

• Udržujte mycí prostředek a leštidlo mimo dosah dětí.

• Obaly nejsou hračky pro děti!

• Nože a nástroje s ostrými hroty musí být umístěny do košíku na příbory s hroty/ ostřími obrácenými směrem dolů nebo do vodorovné polohy na sklopné držáky nebo na tác/do třetího koše u modelů, jejichž je součástí.

• Zařízení musí být připojeno k rozvodu vody novou přívodní hadicí a stará přívodní hadice nesmí být znovu použita.

• Když se jedná o volně instalovatelnou

myčku nádobí, její zadní strana musí být umístěna ke stěně.

Likvidace

• Likvidace obalových materiálů: Při jejich odstraňování postupujte v souladu s místním předpisy a dbejte na možnou recyklaci.

• Evropská směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními (RAEE) předpokládá, že elektrospotřebiče nesmí být likvidovány v rámci běžného pevného městského odpadu. Vyřazená zařízení musí být sesbírána zvlášť za účelem zvýšení počtu recyklovaných a znovu použitých materiálů, ze kterých jsou složena, a za účelem zabránění možným ublížením na zdraví a škodám na životním prostředí. Symbolem je přeškrtnutý koš, který je uveden na všech výrobcích s cílem připomenout povinnosti spojené se separovaným sběrem.

Podrobnější informace týkající

se správného způsobu vyřazení elektrospotřebičů z provozu mohou jejich držitelé získat tak, že se obrátí na navrženou veřejnou instituci nebo na prodejce.

Jak ušetřit a brát ohled na životní

prostředí

Šetření vodou a energií

• Uvádějte myčku nádobí do chodu pouze tehdy, když je naplněna. Během čekání na naplnění zařízení zabraňte vzniku nepříjemného zápachu použitím cyklu Namáčení

• Zvolte program vhodný pro druh nádobí a stupeň znečištění; podívejte se do Tabulky programů:

- pro běžně znečištěné nádobí použijte program Eko, který zaručuje nízkou spotřebu energie a vody.

- při menším množství nádobí použijte volitelnou funkci Poloviční náplň

součástí - viz Speciální programy a Volitelné funkce).

• V případě, že vaše smlouva na dodávku elektrické energie předpokládá používání časových pásem pro šetření elektrickou energií, provádějte mytí v časových pásmech se sníženou sazbou. Volitelná funkce Odložený start může napomoci organizaci mycích cyklů uvedeným způsobem

a Volitelné funkce).

(je-li součástí - viz Programy)

(

je-li součástí - viz Speciální programy

(je-li

Opatrenia a rady

Zariadenie bolo navrhnuté a vyrobené v súlade s medzinárodnými bezpečnostnými normami. Tieto upozornenia sú uvádzané z bezpečnostných dôvodov a je potrebné si ich pozorne prečítať.

Je dôležité tento návod uschovať, kvôli prípadnému neskoršiemu nahliadnutiu. V prípade predaja, darovania alebo presťahovania zariadenia zabezpečte, aby návod zostal vždy jeho súčasťou.

Pozorne si prečítajte uvedené pokyny: Sú zdrojom dôležitých informácií, týkajúcich sa inštalácie, použitia a bezpečnosti.

Toto zariadenie bolo navrhnuté pre použitie v domácnosti alebo pre podobné aplikácie, ako napríklad:

- hospodárske príbytky;

- použitie zákazníkmi v hoteli, moteli alebo iných rezidenčných zariadeniach;

- penzióny typu „bed and breakfast“. Po rozbalení zariadenia skontrolujte, či počas prepravy nedošlo k jeho poškodeniu. Ak je poškodené, nezapájajte ho a obráťte sa na predajcu.

Základné bezpečnostné pokyny

• Tento elektrospotrebič smú používať deti

vo veku do 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo osoby bez skúseností alebo potrebných znalostí, len ak sú pod dozorom zodpovednej osoby, alebo ak boli poučení o bezpečnom použití zariadenia a ak pochopili súvisiace nebezpečenstvá.

• Deti sa so zariadením nesmú hrať.

• Čistenie a údržbu zariadenia musí

vykonávať užívateľ. Túto činnosť nesmú vykonávať deti bez dozoru.

• Toto zariadenie bolo navrhnuté pre

neprofesionálne použitie vo vnútri bytu/ domu.

• Zariadenie musí byť používané na

umývanie riadu v domácnosti, podľa pokynov uvedených v tomto návode.

• Zariadenie nesmie byť nainštalované

v exteriéri, a to ani v prípade, keď sa jedná o chránený priestor, pretože

jeho vystavenie dažďu alebo búrke je mimoriadne nebezpečné.

• Nedotýkajte sa umývačky riadu bosými nohami.

• Nevyťahujte zástrčku zo zásuvky elektrickej siete ťahaním za kábel, ale uchopením za zástrčku.

• Na konci každého cyklu pred čistením a údržbou je potrebné zatvoriť kohútik prívodu vody a odpojiť zástrčku zo zásuvky elektrického rozvodu.

• Maximálny počet jedálenských súprav je uvedený v technickom liste výrobku.

• V prípade poruchy sa v žiadnom prípade nepokúšajte zasahovať do vnútorných častí, v snahe o opravu.

• Neopierajte sa o otvorené dvierka a nesadajte si na ne: zariadenie by sa mohlo prevrátiť.

• Nenechávajte dvierka otvorené, pretože by ste mohli o ne zakopnúť.

• Udržujte umývací prostriedok a leštidlo mimo dosahu detí.

• Obaly nie sú hračky pre deti!

• Nože a náradie s ostrými hrotmi musia byť uložené do košíka na príbory hrotmi/ ostrím obráteným smerom dolu, alebo musia byť uložené do vodorovnej polohy na sklopné držiaky alebo na podnos/do tretieho koša, ak je súčasťou daného modelu.

• Zariadenie musí byť pripojené k rozvodu vody novou prívodnou hadicou a stará prívodná hadica nesmie byť opätovne použitá.

• Ak sa jedná o voľne inštalovateľnú umývačku riadu, jej zadná strana musí byť umiestnená ku stene.

Likvidácia

• Likvidácia obalových materiálov: Obaly zlikvidujte v súlade s miestnymi predpismi kvôli umožneniu ich recyklácie.

• Európska smernica 2012/19/EU o odpade z elektrických a elektronických zariadení (OEEZ) predpisuje, že elektrospotrebiče nesmú byť zlikvidované v rámci bežného tuhého komunálneho odpadu. Vyradené zariadenia musia byť zozbierané separovane kvôli optimalizácii stupňa opätovného použitia a recyklácie materiálov, z ktorých sú vyrobené,

a kvôli zamedzeniu možných škôd na zdraví a na životnom prostredí. Symbol preškrtnutého koša, uvedený na všetkých takýchto výrobkoch, upozorňuje na povinnosti spojené so separovaným zberom.

Podrobnejšie informácie, týkajúce

sa správneho spôsobu vyradenia elektrospotrebičov z prevádzky, môžu ich držitelia získať od poverenej verejnej inštitúcie alebo od predajcu.

Ako ušetriť a brať ohľad na životné prostredie

Šetrenie vodou a energiou

• Používajte umývačku riadu len vtedy, keď je naplnená. Počas čakania na naplnenie zariadenia zabráňte vzniku nepríjemného zápachu spustením cyklu Namáčania

• Zvoľte program vhodný pre druh riadu a stupeň znečistenia podľa Tabuľky programov:

- pre bežné znečistenie riadu použite program Eko, ktorý zaručuje nízku spotrebu energie a vody.

- pri menšom množstve riadu použite voliteľnú funkciu Polovičná náplň

je súčasťou - viď Špeciálne programy a Voliteľné funkcie).

• V prípade dodávky elektrickej energie v časových pásmach pre šetrenie elektrickou energiou, používajte umývačku v časových pásmach so zníženou sadzbou. Voliteľná funkcia Oneskorený štart vám umožní používať umývačku práve v tomto čase

- viď Špeciálne programy a Voliteľné funkcie).

(ak je súčasťou - viď Programy)

(

ak je súčasťou

(ak

Assistance

Servisní služba

Before contacting Assistance:

• Check whether the problem can be resolved using the

Troubleshooting guide

• Restart the programme to check whether the problem

has ceased to exist.

• If the problem persists, contact the Authorised Technical

Assistance Service.

Never use the services of unauthorised technicians.

Please have the following information to hand:

• The type of malfunction.

• The appliance model (Mod.).

• The serial number (S/N).

This information can be found on the appliance data plate

(see Description of the appliance)

Service

Avant d’appeler le service d’assistance technique:

• Vérifier s’il est possible de résoudre l’anomalie soi-même

(voir Anomalies et remèdes).

• Faire repartir le programme pour s’assurer que

l’inconvénient a été résolu.

• Si ce n’est pas le cas, contacter un Service d’Assistance

Technique agréé.

Ne jamais faire appel à des techniciens non agréés.

Communiquer:

• le type d’anomalie;

• le modèle de l’appareil (Mod.);

• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Serwis Techniczny

(see Troubleshooting).

(voir Description de l’appareil).

Před přivoláním servisní služby:

• Zkontrolujte, zda nejste schopni poruchu odstranit sami (viz Poruchy a způsob jejich odstranění).

• Znovu uveďte do chodu mycí program s cílem ověřit, zda byla porucha odstraněna.

• V případě negativního výsledku se obraťte na Autorizovanou servisní službu.

Nikdy se neobracejte s žádostí o pomoc na

neautorizované techniky.

Při hlášení poruchy uveďte:

• druh poruchy;

• model zařízení (Mod.);

• výrobní číslo (S/N).

Tyto informace jsou uvedeny na štítku s jmenovitými údaji, umístěném na zařízení. (viz Popis zařízení).

Servisná služba

Skôr ako sa obrátite na Servisnú službu:

• Skontrolujte, či nie ste schopní poruchu odstrániť sami (viď Poruchy a spôsob ich odstránenia).

• Opätovne uveďte do chodu umývací program, s cieľom overiť, či bola porucha odstránená.

• V prípade negatívneho výsledku sa obráťte na Servisnú službu alebo na autorizovaného technika;

Nikdy sa neobracajte so žiadosťou o pomoc na

neautorizovaných technikov.

Pri hlásení poruchy uveďte:

• druh poruchy;

• model zariadenia (Mod.);

• výrobné číslo (S/N).

Tieto informácie sú uvedené na štítku s technickými údajmi, umiestnenom na zariadení. (viď Popis zariadenia).

Przed zwróceniem się do Serwisu Technicznego:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie

sposoby ich usuwania).

• Ponownie uruchomić program, aby przekonać się, czy usterka nie ustąpiła.

• W przeciwnym wypadku skontaktować się z autoryzowanym Serwisem Technicznym.

Zwracać się wyłącznie do autoryzowanych

techników.

Podać:

• rodzaj nieprawidłowości;

• model urządzenia (Mod.);

• numer seryjny (S/N).

Informacje te znajdują się na tabliczce znamionowej umieszczonej na urządzeniu

(patrz Nieprawidłowości w działaniu i

(patrz Opis urządzenia).

Product Data (product fiche)

Product Fiche

Brand Model Rated capacity in standard place settings (1) Energy efciency class on a scale from A+++ (low consumption) to D (high consumption) Energy consumption per year in kWh (2) Energy consumption of the standard cleaning cycle in kWh Power consumption of the off-mode in W Power consumption of the left-on mode in W Water consumption per year in litres (3) Drying efcacy class on a scale from G (low efcacy) to A (high efcacy) Programme time for standard cleaning cycle in minutes The duration of the left-on mode in minutes Noise in dB(A) Re 1pW Built-in model

HOTPOINT ARISTON LFF 8M121

14 A++

265.0

0.93

0.5

5.0

2520.0 A 190’ 10 41

NOTES

1) The information on the label and che relates to the standard cleaning cycle, this programme is suitable to clean normally soiled tableware and it is the most efcient programme in terms of combined energy and water consumption. The standard cleaning cycle corresponds to the Eco cycle.

2) Based on 280 standard cleaning cycles using cold water ll and the consumption of the low power modes. Actual energy consumption depends on how the appliance is used.

3) Based on 280 standard cleaning cycles. Actual water consumption depends on how the appliance is used.

Fiche de produit

Marque Modèle

Capacité nominale dans un environnement standard (1) Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevée) Consommation d''énergie par année en kWh (2) Consommation d''énergie du cycle de lavage standard en kWh Consommation d''energie en mode "off" en W Consommation d''energie en mode "on" en W Consommation d''eau par an en litres (3)

Classe d’efcacité du séchage sur une échelle de G (efcacité minimum) à A (efcacité maximum)

Durée du programme pour un cycle de lavage standard en minutes

Durée du mode "on" en minutes Émissions acoustiques dans l’air, exprimées en dB(A) re 1 pW

Encastrable

HOTPOINT ARISTON LFF 8M121

14 A++

265.0

0.93

0.5

5.0

2520.0 A

190’ 10

NOTES

1) Les informations sur l’étiquette et sur la che se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisselle normalement sale, et il s’agit des programmes les plus efcaces en termes de consommation combinée d’eau et d’énergie. Le cycle de lavage standard correspond au cycle éco.

2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil

3) Sur la base de 280 cycles de lavage standard. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil.

Karta produktu

Marka Nazwa modelu Pojemność znamionowa, wyrażona liczbą standardowych kompletów naczyń (1) Klasa efektywności energetycznej, skla od A+++ (niskie zużycie) do D (wysokie zużycie) Zużycie energii w kWh rocznie (2) Zużycie energii w standardowym cyklu zmywania w kWh Zużycie energii w trybie wyłączenia i trybie czuwania w W Zużycie energii w trybie włączenia i trybie czuwania w W Roczne zużycie wody w litrach rocznie (3) Klasa efektywności suszenia, skala od G (minimalna efektywność) do A (maksymalna efektywność) Czas programu dla standardowego cyklu zmywania w minutach Czas trwania trybu czuwania w minutach Poziom emitowanego hałasu w dB(A) re1 pW Model do zabudowy

Uwagi

1) Informacja, że cykl jest odpowiedni do zmywania normalnie zabrudzonych zastaw stołowych oraz że jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody dla tego rodzaju zastawy stołowej; Standardowy cykl zmywania odpowiada cyklowi Eco.

2) Na podstawie 280 standardowych cykli zmywania, przy użyciu zimnej wody, oraz w trybie niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użycia urządzenia.

3) Na podstawie 280 standardowych cykli zmywania. Rzeczywiste zużycie energii zależy od sposobu użycia urządzenia.

HOTPOINT ARISTON LFF 8M121

14 A++

265.0

0.93

0.5

5.0

2520.0 A 190’ 10 41 Nie

Informační list výrobku

Značka Model Kapacita počtu standardních sad nádobí (1) Třída energetické účinnosti na stupnici A+++ (nejnižší spotřeba) až D (vysoká spotřeba) Roční spotřeba energie v kWh (2) Spotřeba energie standardního mycího cyklu v kWh Spotřeba energie ve vypnutém stavu ve W Spotřeba energie v režimu ponechání v zapnutém stavu ve W Roční spotřeba vody v litrech za rok (3) Třída účinnosti sušení na stupnici od G (minimální účinnost) až po A (maximální účinnost) Délka programu při standardním mycím cyklu v minutách Délka režimu ponechání v zapnutém stavu v minutách Emise hluku v dB(A) re 1 pW Vestavný spotřebič

1) Informace uvedené na štítku a v informačním listu se vztahují na standardní mycí cyklus. Tento program je vhodný pro mytí běžně znečištěného nádobí. Jedná se o nejúčinnější program z hlediska kombinované spotřeby energie a vody. Standardní mycí cyklus koresponduje s cyklem Eco.

2) Na základě 280 standardních mycích cyklů při použití studené vody a spotřeby v režimu nízké spotřeby energie. Skutečná spotřeba energie závisí na tom, jak je spotřebič používán.

HOTPOINT ARISTON LFF 8M121

14 A++

265.0

0.93

0.5

5.0

2520.0 A 190’ 10 41 Ne

3) Na základě 280 standardních mycích cyklů. Skutečná spotřeba vody závisí na tom, jak je spotřebič používán.

Opis výrobku

Značka Model

Kapacita počtu štandardných súprav riadu (1) Trieda energetickej účinnosti na stupnici A+++ (najnižšia spotreba) až D (vysoká spotreba) Ročná spotreba energie v kWh (2) Spotreba energie štandardného umývacieho cyklu v kWh Spotreba energie vo vypnutom stave vo W Spotreba energie v režime ponechania v zapnutom stave vo W Ročná spotreba vody v litroch za rok (3) Trieda účinnosti sušenia na stupnici od G (minimálna účinnosť) až po A (maximálna účinnosť)

Dĺžka programu pri štandardnom umývacom cykle v minútach Dĺžka režimu ponechania v zapnutom stave v minútach Emisa hluku v dB(A) re 1 pW Vstavaný spotrebič

1) Informácie uvedené na štítku a v informačnom liste sa vzťahujú na štandardný umývací cyklus. Tento program je vhodný na umývanie bežne znečisteného riadu. Jedná sa o najúčinnejší program z hľadiska kombinovanej spotreby energie a vody. Štandardný umývací cyklus korešponduje s cyklom Eco.

2) Na základe 280 štandardných umývacích cyklov pri použití studenej vody a spotreby v režime nízkej spotreby energie. Skutočná spotreba energie závisí na tom, ako je spotrebič používaný.

HOTPOINT ARISTON LFF 8M121

14 A++

265.0

0.93

0.5

5.0

2520.0 A 190’ 10 41 Nie

3) Na základe 280 štandardných umývacích cyklov. Skutočná spotreba vody závisí na tom, ako je spotrebič používaný.

Installation

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Connecting the water supply

Adaptation of the water supply for installation should only be performed by a qualified technician.

The water inlet and outlet hoses may be positioned towards the right or the left in order to achieve the best possible installation. Make sure the dishwasher does not bend or squash the hoses.

Connecting the water inlet hose

• To a 3/4” gas cold or hot water connection point (max.

60°C).

• Run the water until it is perfectly clear.

• Screw the inlet hose tightly into position and turn off the

tap.

If the inlet hose is not long enough, contact a specialist store or an authorised technician

The water pressure must be within the values indicated in the Technical Data table - otherwise the dishwasher may be function properly.

Make sure the hose is not bent or compressed.

(see Assistance)

Connecting the water outlet hose

Connect the outlet hose to a drain duct with a minimum diameter of 2 cm. (A) The outlet hose connection must be at a height ranging from 40 to 80 cm from the floor or surface where the dishwasher rests.

MAX 80 cm

MIN 40 cm

Before connecting the water outlet hose to the sink drain, remove the plastic plug (B).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstances should the water inlet hose be cut

as it contains live electrical parts.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• The socket is earthed and complies with current

regulations;

• the socket can withstand the maximum load of the

appliance as shown on the data plate located on the inside of the door

(see chapter Description of the appliance);

• The power supply voltage falls within the values indicated

on the data plate on the inside of the door.

• The socket is compatible with the plug of the appliance. If

this is not the case, ask an authorised technician to replace the plug ( multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, have it replaced by the manufacturer or its authorised Technical Assistance Service in order to prevent all potential hazards.

see Assistance

). Do not use extension cables or

(See

Assistance)

The Company shall not be held responsible for any incidents, if these regulations are not observed.

Positioning and levelling

1. Position the dishwasher on a level sturdy floor. If the floor is

uneven, the front feet of the appliance may be adjusted until

it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

2. Before recessing the dishwasher, stick the adhesive transparent strip* under the wooden shelf in order to protect it from any condensation which may form.

3. Place the dishwasher so that its sides or back panel are in

contact with the adjacent cabinets or the wall. This appliance

can also be recessed under a single worktop*

Assembly instruction sheet)

(see the

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance. Some models are also equipped with the supplementary safety device New Acqua Stop*, which guarantees antiflooding protection even in the event of a supply hose rupture.

4*. To adjust the height of the rear foot, turn the red hexagonal bushing on the lower central part at the front of the dishwasher using a hexagonal spanner with an opening of 8 mm. Turn the spanner in a clockwise direction to increase the height and in an anticlockwise direction to decrease it.

(see Building-in

instruction sheet attached to the documentation)

* Only available in selected models.

Advice regarding the first wash cycle

After the installation, remove the stoppers from the racks and the retaining elastic elements from the upper rack

(if any).

Water softener settings

Before starting the first wash cycle, set the hardness level of

the water from the mains supply.

(see chapter Rinse

aid and refined salt).

First load the softener tank with water, then introduce about 1 kg of salt. It is perfectly normal for water to flow out. As soon as this procedure is complete, run a wash cycle. Only use salt that has been specifically designed for dishwashers. After the salt has been poured into the machine, the LOW

SALT indicator light

* switches off.

If the salt container is not filled, the water softener and

the heating element may be damaged as a result.

Technical data

width 60 cm

Dimensions

Capacity 14 standard place-settings

Water supply pressure

Power supply voltage See appliance data plate

height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 psi – 145 psi

The machine has a buzzer/set of tones

dishwasher model

been implemented: power on, cycle end etc.

The symbols/indicator lights/LEDs on the control panel/ display may vary in colour and may have a flashing or fixed

(depending on the dishwasher model)

light

The display type of wash cycle, drying/wash-cycle phase, remaining time, temperature etc.

) to inform the user that a command has

* provides useful information concerning the

(depending on the

Total absorbed power See appliance data plate

Fuse See appliance data plate

This dishwasher conforms to the following European Community Directives:

-2006/95/EC (Low Voltage)

-2004/108/EC (Electromagnetic Compatibility)

-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)

-97/17/EC (Labelling)

-2012/19/ CE Waste Electrical and Electronic Equipment (WEEE)

* Only available in selected models.

Description of the appliance

Overall view

Button and

indicator light

On-Off/Reset

Multi-functional Tablets option button (Tabs)

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Washing filter

8. Salt dispenser

9. Detergent dispenser and rinse-aid dispenser

10. Data plate

11. Control panel***

Wash-Cycle Selection buttons

Display

Control panel

Start/Pause button and indicator lights

Extra Drying option button

Zone Wash option button

Display

The number and type of wash cycles and options may vary depending on the dishwasher model.

Washing and Drying indicator lights

Low Rinse-Aid indicator light

Wash-cycle indicator lights

Zone Wash indicator lights

Extra Drying indicator light

Wash-Cycle Selection buttons

Short Time

Option button

Low Salt indicator light

Remaining Time indicator

Blocked Filter indicator light

Tap Shut-Off indicator light

Wash-cycle indicator lights

Delayed Start indicator light

Short Time indicator light

Multi-Functional Tablets indicator light (Tabs)

Delayed Start buttons

Refined Salt and Rinse Aid

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt. Follow the instructions given on the packaging.

If you are using a multi-function product, we recommend that you add salt in any case, especially if the water is hard or very hard.

If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will remain lit.

(Follow the instructions given on the packaging.)

Measuring out the refined salt

The use of salt prevents the formation of LIMESCALE on the

dishes and on the machine's functional components.

• It is important that the salt dispenser be never empty.

• It is important to set the water hardness.

The salt dispenser is located in the lower part of the dishwasher

(see Description)

• When the LOW RINSE AID indicator light in the control panel

is lit *;

• When the green float* on the cap of the salt dispenser is no

longer visible.

• See autonomy in the water hardness table.

little water to leak out.

4. Remove the funnel and wipe any salt residue away from the opening; rinse the cap under running water and then screw it on. It is advisable to perform this procedure every time you add salt to the container. Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

Whenever you need to add salt, we recommend carrying out the procedure before the washing cycle is started.

Setting the water hardness

For perfect water softener operation, it is essential that the

adjustment be based on the water hardness in your house. Ask

your local water supplier for this information. The factory setting is for medium water hardness.

• Switch the dishwasher on using the On/Off button.

• Switch it off using the On/Off button

• Hold down the START/PAUSE button

you hear a beep.

• Switch it on using the On/Off button

• The display shows the current selection level number and the

salt indicator light.

• Press button ECO to select the desired hardness level

Hardness Table).

• Switch it off using the On/Off button

• Setting is complete!

Even if using multi-functional tablets, the salt dispenser should still be filled.

and should be filled:

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. Only the first time you do this: fill the water dispenser up to the edge.

3. Position the funnel fill the salt container right up to its edge (approximately 1 kg); it is not unusual for a

(see figure)

for 5 seconds until

and

(see

Average autonomy

Water Hardness Table

level °dH °fH mmol/l months

1 0 - 6 0 - 10 0 - 1 7 months

2 6 - 11 11 - 20 1.1 - 2 5 months

3 12 - 17 21 - 30 2.1 - 3 3 months 4 17 - 34 31 - 60 3.1 - 6 2 months

34 - 50 61 - 90 6.1 - 9 2/3 weeks

For values between 0°f and 10°f, we do not recommend the use of salt. A setting of 5 may increase cycle duration.

(°dH = hardness measured in German degrees - °f = hardness

measured in French degrees – mmol/l = millimoles per litre)

salt dispenser with 1 wash cycle per day

Measuring out the rinse aid

Rinse aid makes dish DRYING easier. The rinse aid dispenser

should be filled:

• When the LOW RINSE AID indicator light on the panel/display

is lit *;

• When the dark optical indicator* on the dispenser door “D”

becomes transparent.

1. Open the dispenser “D” by pressing and pulling up the tab

on the lid;

2. Carefully introduce the rinse aid as far as the maximum reference notch in the filling space - avoid spilling it. If this happens, clean the spill immediately with a dry cloth.

3. Press the lid down until you hear a click to close it.

NEVER pour the rinse aid directly into the tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you

may want to adjust the quantity of rinse aid used.

• Switch the dishwasher on using the On/Off button.

• Switch it off using the On/Off button

• Press the START/PAUSE button

heard.

• Switch it on using the On/Off button

• The display shows the current selection level and the rinse aid

indicator light.

• Press button ECO to select the level of rinse aid quantity to be supplied.

• Switch it off using the On/Off button

• Setting is complete!

If the rinse aid level is set to ZERO, the rinse aid will not be supplied and the low rinse aid indicator light will not be lit if you run out of it. A maximum of 4 levels can be set according to the dishwasher model. The factory setting is for a medium level.

• If you see bluish streaks on the dishes, set a low number (1-2).

• If there are drops of water or limescale marks on the dishes,

set a high number (3-4).

3 times - a beep will be

* Only available in selected models.

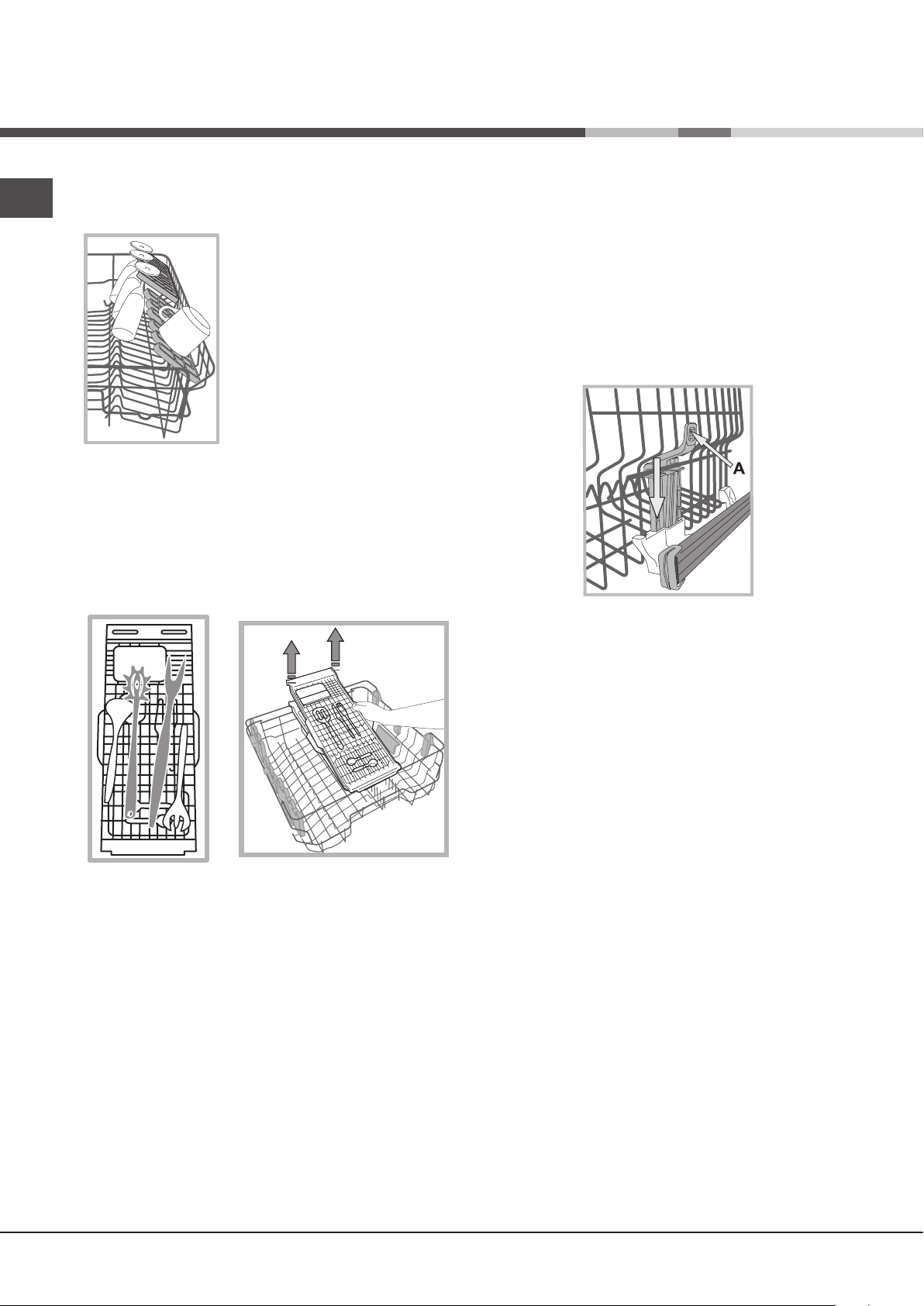

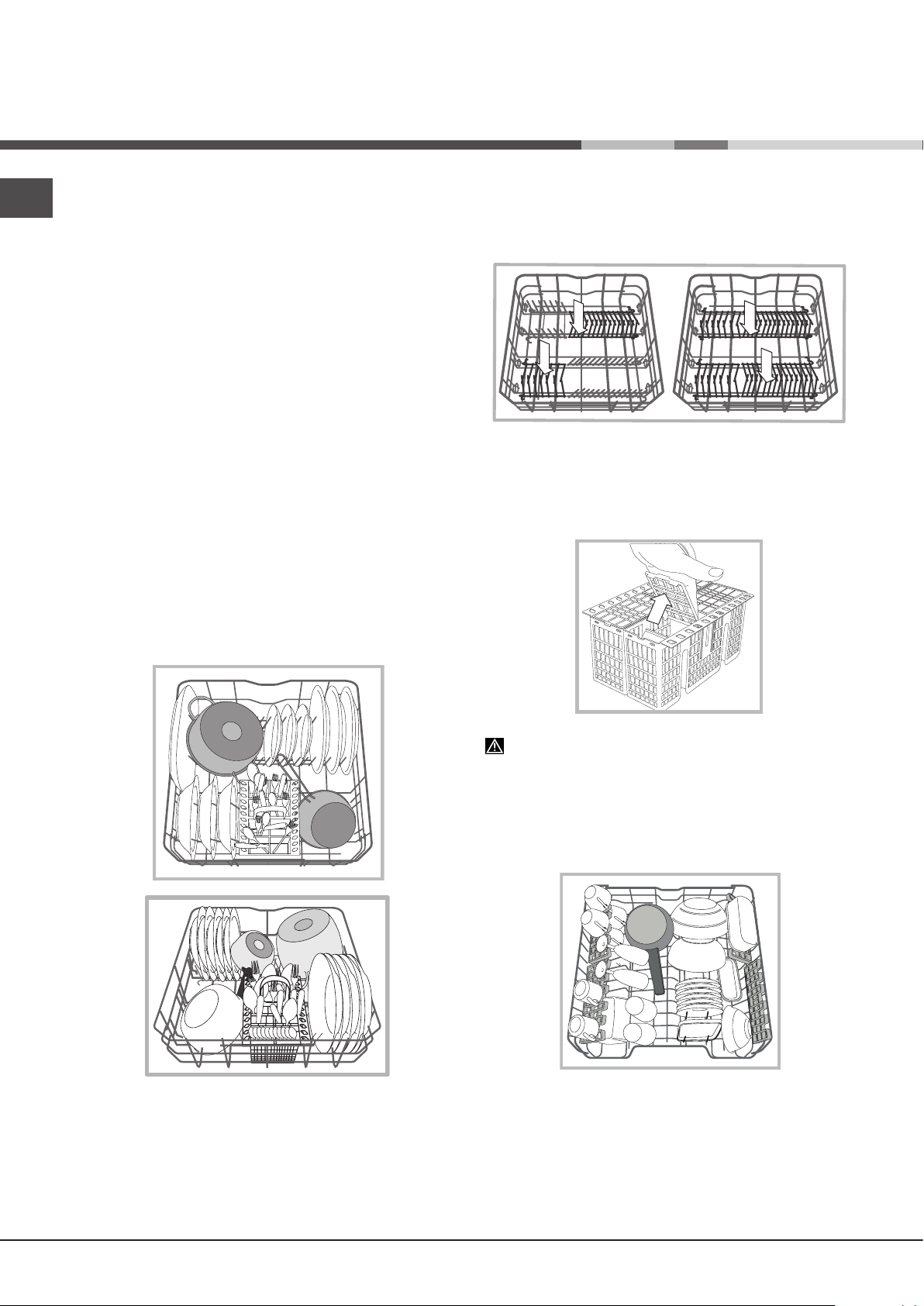

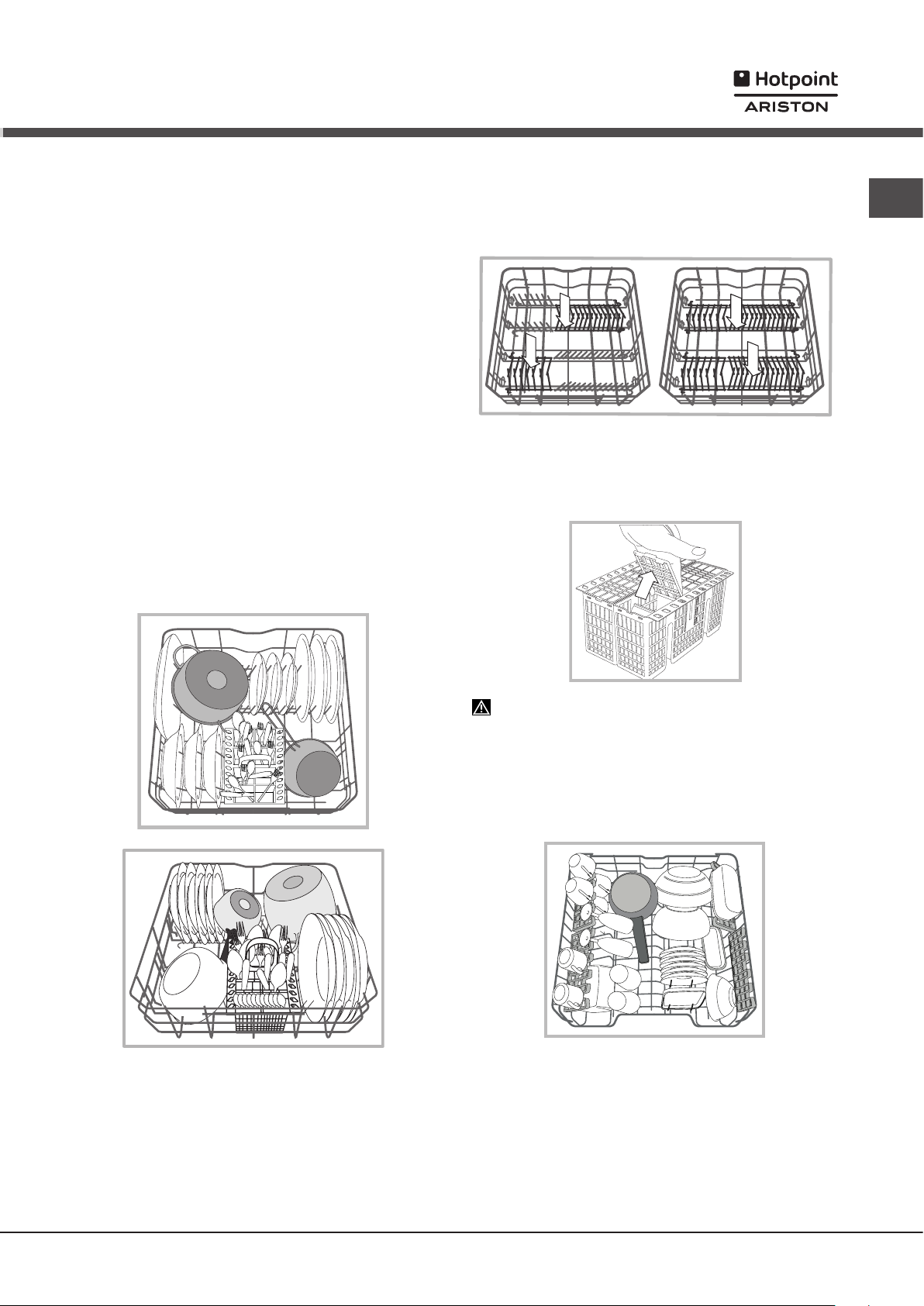

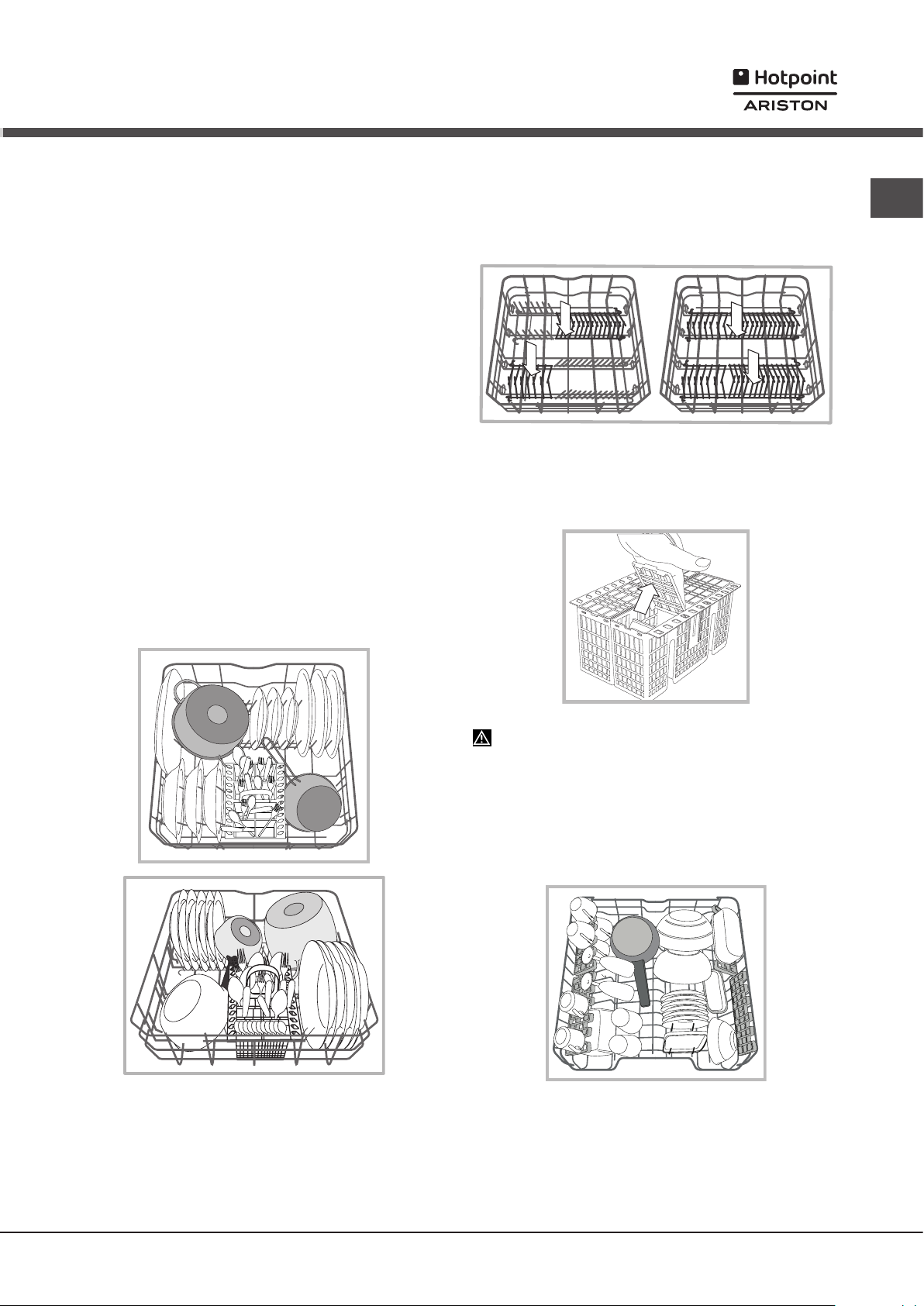

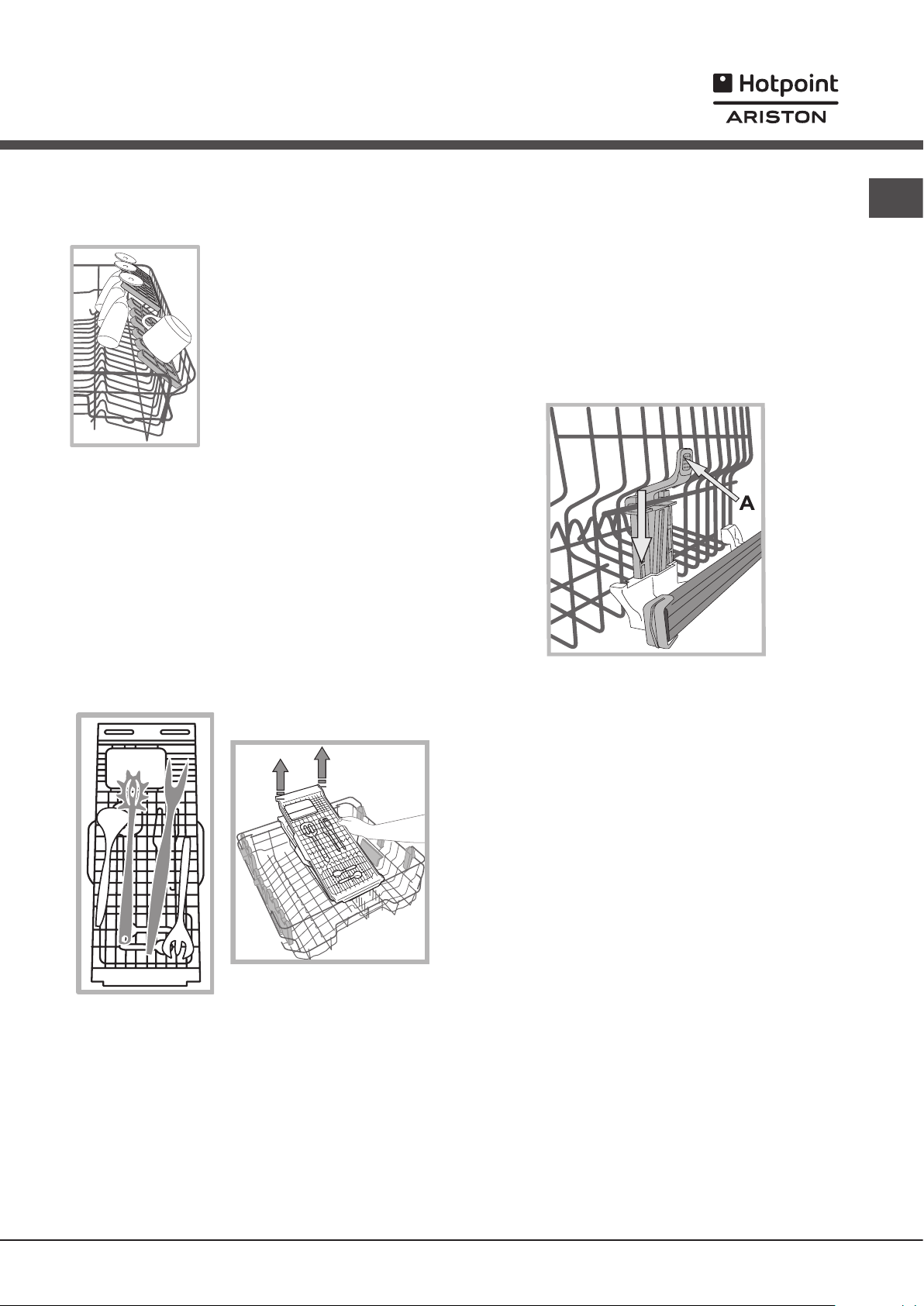

Loading the racks

Tips

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and containers. No

preventive rinsing is needed under running water.

Arrange the crockery so that it is held in place firmly and does not tip over; and arrange the containers with the openings facing downwards and the concave/convex parts placed obliquely, thus allowing the water to reach every surface and flow freely. Make sure that the lids, handles, trays and frying pans do not prevent the spray arms from rotating. Place any small items in the cutlery basket. Since plastic dishes and non-stick frying pans usually retain more water drops, their drying will be not so good as that of ceramic or stainless-steel dishes. Lightweight items such as plastic containers should be placed in the upper rack and arranged so that they cannot move. After loading the appliance, make sure that the spray arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, dishes, salad bowls, cutlery etc. Large plates and lids should ideally be placed at the sides.

Several dishwasher models are fitted with tip-up sectors*. They can be used in a vertical position when arranging dishes or in a horizontal position (lower) to load pans and salad bowls easily.

Cutlery basket

The basket is equipped with top grilles for improved cutlery arrangement. The cutlery basket should be positioned only at the front of the lower rack

Very soiled dishes and pans should be placed in the lower rack

because in this sector the water sprays are stronger and allow a higher washing performance.

Upper rack

Load this rack with delicate and lightweight crockery such as glasses, cups, saucers and shallow salad bowls.

Several dishwasher models are fitted with tip-up sectors*. They can be used in a vertical position when arranging tea/ dessert saucers or in a lower position to load bowls and food containers.

* Only available in selected models.

Tip-up compartments with adjustable position*

The side tip-up compartments can be positioned at three different heights to optimize the arrangement of crockery inside

the rack.

The upper rack can be adjusted for height based on requirements:

high position to place bulky crockery in the lower rack and low position to make the most of the tip-up compartments/sectors by creating more space upwards.

Wine glasses can be placed safely in the tip-up compartments by inserting the stem of each glass into the corresponding slots. For optimum drying results incline the tip-up compartments more. To change the inclination, pull up the tip-up compartment, slide it slightly and position it as you wish.

Cutlery tray*

Some dishwasher models are fitted with a sliding tray which can be used to hold serving utensils or small cups. For optimum washing performance avoid positioning bulky crockery directly below the tray. The cutlery tray can be removed

(see Figure).

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower position.

The height of the upper rack should be adjusted WHEN THE RACK IS EMPTY. NEVER raise or lower the rack on one side only.

If the rack is equipped with a Lift-Up device* it up by holding its sides. To restore the lower position, press the levers (A) at the sides of the rack and follow the rack down.

(see figure)

Unsuitable crockery

• Wooden crockery and cutlery.

• Delicate decorated glasses, artistic handicraft and antique

crockery. Their decorations are not resistant.

• Parts in synthetic material which do not withstand high

temperatures.

• Copper and tin crockery.

• Crockery soiled with ash, wax, lubricating grease or ink.

The colours of glass decorations and aluminium/silver pieces can change and fade during the washing process. Some types

of glass (e.g. crystal objects) can become opaque after a number

of wash cycles too.

, lift

*Only available in selected models with different numbers and

positions.

Damage to glass and crockery

Caused by:

• Type of glass and glass production process.

• Chemical composition of detergent.

• Water temperature of rinse cycle.

Tips:

• Only use glasses and porcelain guaranteed by the

manufacturer as dishwasher safe.

• Use a delicate detergent suitable for crockery.

• Collect glasses and cutlery from the dishwasher as soon as

the wash cycle is over.

Detergent and dishwasher use

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used. Exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Based on how soiled the items are, the amount can be adjusted to individual cases using powder or liquid detergent. In the case of normally soiled items, use approximately either 35 gr (powder detergent) or 35 ml (liquid detergent). If tablets are used, one tablet will be enough.

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher, reduce the amount of detergent used accordingly.

For good washing results also follow the instructions shown on the detergent box.

For further questions please ask the detergent producers.

To open the detergent dispenser use the opening device “A”.

Introduce the detergent into the dry dispenser “B” only. Place the amount of detergent for pre-washing directly inside the tub.

1. When measuring out the detergent refer to the Table of wash

cycles to add the proper quantity. Compartment B comprises a level showing the maximum quantity of liquid or powder detergent that can be added to each cycle.

2. Remove detergent residues from the edges of the dispenser and close the cover until it clicks.

3. Close the lid of the detergent dispenser by pulling it up until the closing device is secured in place. The detergent dispenser automatically opens up at the right time according to the wash cycle.

If all-in-one detergents are used, we recommend using the TABS

option, because it adjusts the cycle so that the best washing and

drying results are always achieved.

Starting the dishwasher

1. Turn the water tap on.

2. Press the ON/OFF button: The ON/OFF indicator light and the

display light up.

3. Open the door and pour in a suitable amount of detergent

(see below).

4. Load the racks

5. Select the wash cycle in accordance with the type of crockery and its soil level wash-cycle selection buttons.

6. Select the wash options*

7. Start the cycle by pressing the Start/Pause button: The wash indicator light comes on and the time left to the end of the cycle appears on the display.

8. At the end of the cycle, the display shows END. Switch off the

appliance by pressing the ON/OFF button, shut off the water tap

and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery in order

to avoid burns. Unload the racks, beginning with the lower level.

- The machine will switch off automatically during long periods of inactivity in order to minimise electricity consumption.

AUTO WASH CYCLES*:some dishwasher models are

equipped with a special sensor which can be used to assess the level of soiling and automatically select the most efficient and economical wash cycle accordingly. The duration of the auto wash cycles may vary due to the operation of the sensor.

Changing a wash cycle in progress

If a mistake was made in the wash cycle selection process, it is

possible to change the cycle provided that it has only just begun:

once the wash cycle has started, in order to change the wash

cycle switch off the machine by pressing and holding the ON/

OFF/Reset button. Switch it back on using the same button and select the desired wash cycle and options.

Adding extra crockery

Press the Start/Pause button and open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Press the Start/Pause button: The cycle will start again after a long beep has been emitted.

If the delayed start has been set, at the end of the countdown

the wash cycle will not start. It will stay in Pause mode.

(see Loading the racks)

(see Table of wash cycles)

(see adjacent information).

and shut the door.

by pressing the

Only use detergent which has been specifically designed

for dishwashers. DO NOT USE washing up liquid. Using excessive detergent may result in foam residues

remaining in the machine after the cycle has ended. To achieve the best washing and drying results, the combined

use of detergent, rinse aid liquid and refined salt is required.

We recommend using detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

Press the Start/Pause button to pause the machine; the wash cycle is stopped. At this stage it is not possible to change the wash cycle.

Accidental interruptions

If the door is opened during the wash cycle or there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

* Only available in selected models.

Wash cycles

Wash-cycle data is measured under laboratory conditions according to European Standard EN 50242.

Based on the different conditions of use, the wash-cycle duration and data can change.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash cycle

Eco Yes

Auto Intensive Yes

Auto Normal Yes

Auto Fast No Delayed start – Tabs 00:40’ - 01:20’ 13,0 - 14,5 1,15- 1,25

Duo Wash Yes

Delicate Yes

Express 30’ No Delayed start – Tabs 00:30’ 9,0 0,50

which

include

drying

Options

Delayed start – Tabs –

Extra Dry

Delayed start – Tabs –

Extra Dry – Short Time –

Zone wash

Delayed start – Tabs –

Extra Dry – Short Time –

Zone wash

Delayed start – Tabs –

Extra Dry – Short Time

Delayed start – Tabs –

Extra Dry

Approximate

duration of wash

cycles

03:10’ 9,0 0,93

02:00’ - 03:10’ 14,0 - 15,5 1,50 - 1,80

01:30’ - 02:30’ 14,5 – 16,0 1,20 - 1,35

02:00’ 18,0 1,30

01:40’ 11,0 1,10

Water

consumption

(l/cycle)

Energy

consumption

(KWh/cycle)

Soak No Delayed start 00:12’ 4,5 0,01

Instructions on wash-cycle selection and detergent dosage

1. The ECO wash cycle is the standard cycle to which the energy label data refers. It can be used to wash crockery with a normal

soil level and is the most efficient cycle in terms of energy and water consumption for this type of crockery. 29 gr/ml + 6 gr/ml** – 1 Tab (**Quantity of pre-washing detergent)

2. Heavily soiled dishes and pans (not to be used for delicate items). 35 gr/ml – 1 Tab

3. Normally soiled pans and dishes. 29 gr/ml + 6 gr/ml** – 1 Tab

4. Limited quantity of daily soiling (ideal for 4 place settings) 25 gr/ml – 1 Tab

Wash spread over the two racks: delicate for crystal and glasses on the upper rack and heavy duty for the pans on the lower rack.

35 gr/ml – 1 Tab

6. Cycle for delicate items, which are more sensitive to high temperatures 35 gr/ml – 1 Tab

7. Fast cycle to be used for slightly dirty dishes (ideal for 2 place settings) 25 gr/ml – 1 Tab

8. Pre-wash while awaiting completion of the load with the dishes from the next meal. No detergent.

Standby consumption: Left-on mode consumption: 5 W - Off mode consumption: 0.5 W.

Special wash cycles and Options

Notes:

Optimum performance levels when using the “Fast" and "Express

30’” cycles can be achieved by respecting the specified number

of place settings.

To reduce consumption even further, only run the dishwasher when it is full.

Note for Test Laboratories: for information on comparative EN

testing conditions, please send an email to the following address:

ASSISTENZA_EN_LVS@indesitcompany.com

Wash options*

The OPTIONS may only be set, changed or reset after the wash cycle has been selected and before the Start/Pause

button has been pressed.

Only the options which are compatible with the type of wash cycle set may be selected. If an option is not compatible with the selected wash cycle corresponding symbol flashes rapidly 3 times.

If an option is selected which is not compatible with another (previously selected) option, it will flash 3 times and switch off, while the most recently selected option will remain active. To deselect an option which has been set by mistake, press the corresponding button again.

Delayed start

It is possible to delay the start time of the cycle for

a period of time between 1 and 24 hours:

1. Select the desired wash cycle and any other options required, press the DELAYED START button. The relevant

symbol starts flashing. Use the buttons + and - to select when

the wash cycle will start (h01, h02 etc.)

2. Confirm with the START/PAUSE button. The symbol stops

flashing and the countdown begins.

3. Once this time has elapsed, the DELAYED START symbol switches off and the wash cycle begins. To deselect the DELAYED START option, press the DELAYED START button until the text OFF appears.

The Delayed Start function cannot be set once a wash cycle has been started.

Short Time option

This option can be used to reduce the duration of the main wash cycles while maintaining the same washing and drying performance levels. After selecting the wash cycle, press the Short Time option button; To deselect the option, press the same button again.

(see Table of wash cycles)

, the

Extra drying

To improve the dryness level of the crockery, press

the EXTRA DRYING button and the symbol will light up. If it

is pressed again, the option will be deselected. A higher temperature during the final rinsing and a longer drying phase improve the dryness level.

The EXTRA DRYING option increases the duration of

the wash cycle.

Multi-functional tablets* (Tabs)

This option optimises washing and drying results.

When using multi-functional tablets, press the MULTIFUNCTIONAL TABLETS button; the corresponding symbol

will light up. If the button is pressed again, the option will be deselected.

The “Multi-functional tablets” option results in a

longer wash cycle.

The use of tablets is only recommended for models having this option and it is not recommended with wash cycles which do not specify the use of multi-functional tablets.

Zone Wash

This option makes it possible to carry out the wash

cycle in the selected rack only. Select the wash cycle and

then press the ZONE WASH button: the selected rack lights

up and the wash cycle starts in the selected rack only. Press the button again to deselect the option. The option is available with the following wash cycles: Intensive and Normal.

Select the option and the Intensive cycle to start the

ULTRAINTENSIVE ZONE washing. This wash cycle is ideal

for very soiled mixed loads, e.g. pans and saucepans, dishes with heavy encrustation or difficult-to-clean crockery (grater, vegetable mill, dirty cutlery). The spraying pressure is stronger and the washing temperature higher, thus ensuring optimum handling of stubborn stains.

Select the option and the Normal cycle to start the SAVING

ZONE washing. This function makes it possible to reduce

energy consumption. Cycle duration might change.

Remember to load the crockery in the selected rack only

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Always unplug the appliance when cleaning it and when

performing maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel

can be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive

products.

• Any marks on the inside of the appliance may be removed

using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid

moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers

regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the

formation of unpleasant odours.

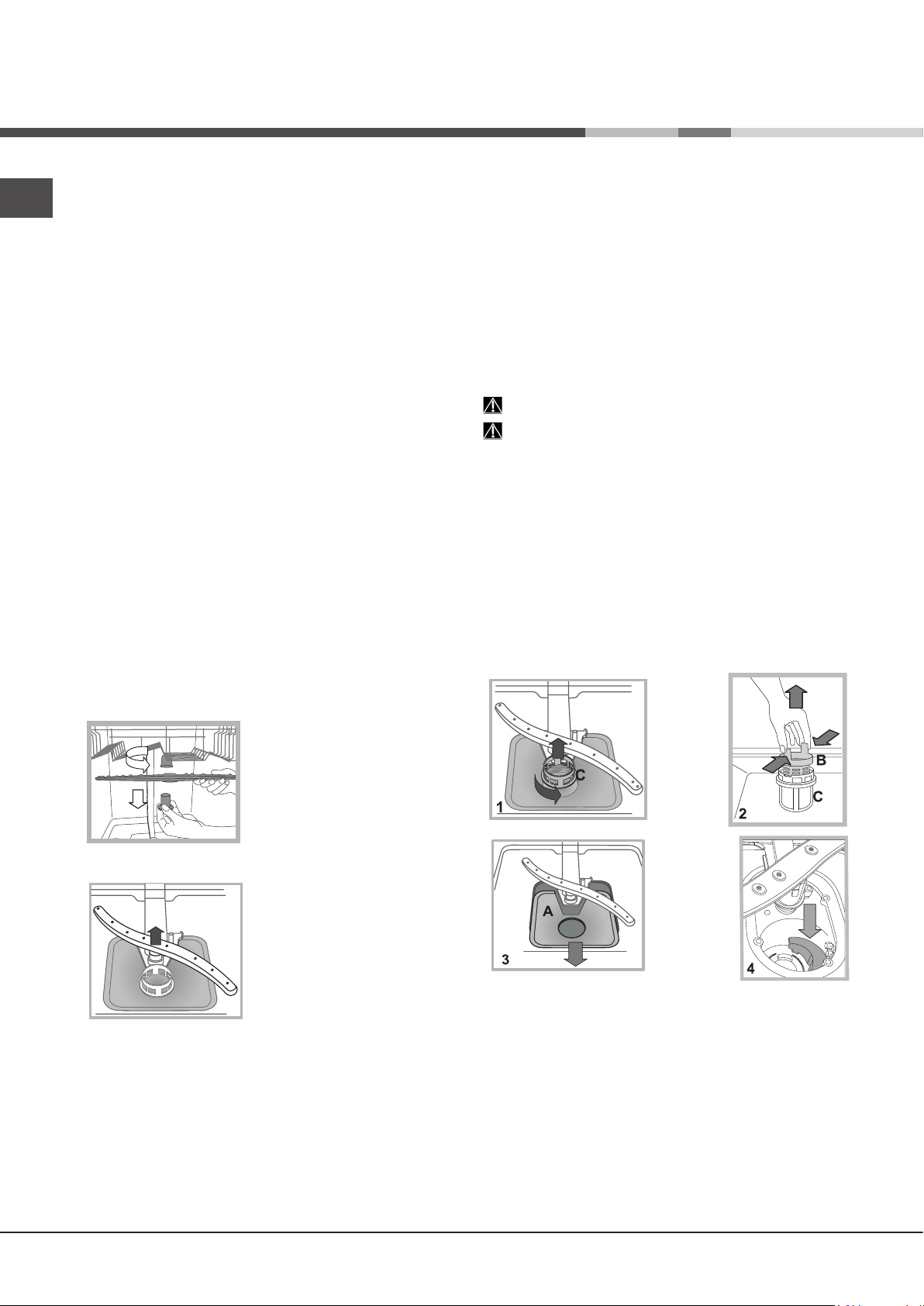

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that you check the arms from time to time and clean them with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, turn the plastic locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced so that the side with the greater number of holes is facing upwards.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters or if the

filter is loose.

• After several washes, check the filter assembly and if necessary

clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and pull it out

2. Remove the cup filter B by exerting a slight pressure on the side flaps

3. Slide out the stainless-steel plate filter A.

4. Inspect the trap and remove any food residues. NEVER REMOVE the wash-cycle pump protection

(fig. 1).

(fig. 2);

(fig. 3).

(black detail) (fig.4).

The lower sprayer arm can be removed by pressing on the side

tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and

clean it carefully under running water.

- Re-place the filter and screw the water hose back into position.

After cleaning the filters, re-place the filter assembly and fix it in position correctly; this is essential for maintaining the efficient

operation of the dishwasher.

Leaving the machine unused for extended periods

• Disconnect the appliance from the electricity supply and shut

off the water tap.

• Leave the door of the appliance ajar.

• When you return, run a wash cycle when the dishwasher is

empty.

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Problem: Possible causes / Solutions: The dishwasher does not start

or cannot be controlled.

The door won’t close.

No water drain out of the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white lm or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean. • The crockery has not been arranged properly.

The dishwasher won’t load any water.

It is blocked with ashing lights.

• The water supply tap is not turned on.

• Switch off the appliance by pressing the ON/OFF button, switch it back on after approximately one minute and reset the wash cycle.

• The appliance has not been plugged in properly or another electricity socket should be used.

• The dishwasher door has not been closed properly.

• Make sure that the racks were inserted all the way.

• The lock was released. Strongly push the door until a “clacking” noise is heard.

• The wash cycle has not nished yet.

• The water drain hose is bent

• The drain duct is clogged up.

• The lter is clogged up with food residues.

• Check the height of the drain hose.

• The dishes are rattling against each other or against the sprayer arms. Place the dishes properly and make sure the sprayer arms can rotate freely.

• Too much foam: the detergent has not been measured out correctly or it is not suitable for use in dishwashers.

• No rened salt.

• Water hardness adjustment is not suitable: increase the relevant values.

and Rinse Aid.)

• The salt and rinse-aid dispenser cap has not been closed properly.

• The rinse aid has been used up or the dosage is too low.

• The rinse aid dosage is too high.

• A wash cycle without a drying programme has been selected.

• The rinse aid has been used up.

• The rinse aid dispenser setting is not suitable.

• The crockery is made from non-stick material or plastic; the presence of water drops is normal.

• The sprayer arms cannot rotate freely, being hindered by the dishes.

• The wash cycle is too gentle

• Too much foam: the detergent has not been measured out correctly or it is not suitable for use in dishwashers.

• The lid on the rinse aid compartment has not been closed correctly.

• The lter is dirty or clogged up

• The rened salt level is low

• Make sure that the height of the dishes is compatible with the rack adjustment.

• The holes in the sprayer arms are clogged up.

• There is no water in the mains supply or the tap is shut off.

• The water inlet hose is bent

• The lters are clogged up: they need cleaning.

• The drain duct is clogged up: it needs cleaning.

• After checking and cleaning, switch the dishwasher on and off and start a new wash cycle.

• If the problem persists, turn off the water tap, remove the plug and call the Service Centre.

(See Detergent and dishwasher use.)

(see Installation).

Do not prewash the dishes by hand.

(See Rened Salt

(See Rened Salt and Rinse Aid.)

(see Wash Cycles).

(see Care and maintenance.)

(See Rened Salt and Rinse Aid.)

(See Care and maintenance.)

(see Installation).

(See Care and maintenance.)

* Only available in selected models.

Installation

En cas de déménagement, transporter l’appareil

verticalement ; si besoin est, l’incliner sur le dos.

Raccordements hydrauliques

L’adaptation des installations de plomberie de

l’installation doit être effectuée par du personnel qualifié

Les tuyaux d’amenée et d’évacuation de l’eau peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation. Attention à ce que les tuyaux d’arrivée et d’évacuation ne soient pas pliés ou écrasés par le lave-vaisselle.

Raccord du tuyau d’amenée de l’eau

• Auneprised'eaufiletée3/4”gazfroideouchaude(max.

60°C).

• Fairecoulerl'eaujusqu'àcequ'ellesoitlimpide.

• Bienvisserletuyaud'évacuationetouvrirlerobinet.

Si la longueur du tuyau d’amenée ne suffit pas, s’adresser

à un magasin spécialisé ou à un technicien agréé

Assistance)

La pression de l’eau doit être comprise entre les valeurs citées dans le tableau des Caractéristiques techniques, autrement le lave-vaisselle risque de ne pas fonctionner correctement.

Faireattentionàcequ'iln'yaitnipliuresniétranglements

au niveau du tuyau.

(voir

Raccordement du tuyau d’évacuation de l’eau

Raccorder le tuyau d’évacuation à une conduite d’évacuation

ayantaumoins2cmdediamètre.(A) Leraccorddutuyaud’évacuationdoitêtreplacéentre40et

80 cm au-dessus du sol ou du plan d’appui du lave-vaisselle.

MAX 80 cm

MIN 40 cm

Avant de raccorder le tuyau d’évacuation de l’eau au siphon

del’évier,retirerlebouchonenplastique(B).

ATTENTION : TENSION DANGEREUSE !

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.

Raccordement électrique

Avantdebrancherlafichedanslaprisedecourant,s'assurer

que :

• lapriseest bien reliée à la terre et est conforme aux

réglementations en vigueur ;

• lapriseestbienapteàsupporterlapuissancemaximale

de la machine reportée sur la plaquette signalétique fixée à la contre-porte

(voirchapitreDescriptiondulave-vaisselle);

• la tension d’alimentation est biencomprise entreles

valeurs figurant sur la plaque signalétique de la contreporte ;

• lapriseestbiencompatibleaveclafichedel’appareil.

Autrement, faire remplacer la fiche par un technicien agréé

(voirAssistance)

multiples.

Après installation de l’appareil, le cordon d’alimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service après-vente.

Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.

(VoirAssistance)

; n’utiliser ni rallonges ni prises

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les

piedsavantjusqu'àcequel'horizontalitédel’appareilsoit parfaite. Une bonne horizontalitégarantit la stabilité de

l’appareil et supprime tout risque de bruits et de vibrations.

2.Avantd'encastrerlelave-vaisselle,collerlerubanadhésif

transparent* sous le plan en bois pour le protéger contre le risque de formation de condensation.

3.Installerlelave-vaisselledemanièreàcequelescôtéset laparoiarrièretouchentauxmeublesadjacentsouaumur.

L’appareil peut être encastré sous un plan de travail continu*

(voirfeuilledemontage)

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lave-vaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil. Quelques modèles sont aussi équipés d’un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit

contretoutrisqued'inondationmêmeencasderupturedu

tuyau d’amenée de l’eau.

4*. Pour régler la hauteur du pied arrière, agir sur la douille

rouge à six pans située dans la partie avant du lavevaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer.

(voirfeuilled’instructionsjointeà

la documentation)

* Présent uniquement sur certains modèles.

Conseils pour le premier lavage

Aprèsl'installation,retirerlescalesplacéessouslespaniers

ainsi que les élastiques de fixation du panier supérieur

(si

prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sélectionner le niveau de dureté del'eauduréseau.

(voirchapitreProduit

de rinçage et sel régénérant))

Lors de son premier chargement, il faut d'abord remplir l'adoucisseurd'eau puisintroduireenviron 1kg desel.Il estnormalquedel'eaudéborde.. Fairedémarreruncycledelavagetoutdesuiteaprès.

N’utiliser que du sel spécial lave-vaisselle. Après remplissage du réservoir, le voyant SEL*s'éteint.

L'absencede remplissage du réservoir àsel peut

endommager l’adoucisseur d’eau et l’élément chauffant.

Cet électroménager dispose de signaux sonores/bips

le modèle de lave-vaisselle

a été activée: allumage, fin de cycle etc..

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe.

Affichage d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/séchage, le temps résiduel,

la température etc.... etc...

) qui signalent que la commande

(selonlemodèledelave-vaisselle)

(selon

Caractéristiques techniques

largeur 60 cm

Dimensions

Capacité 14 couverts standard

Pression eau d’alimentation

Tension d’alimentation

Puissance totale absorbée

Fusible Voir étiquette des caractéristiques

hauteur 85 cm profondeur 60 cm

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes:

- 2006/95/EC (Basse Tension)

- 2004/108/EC (Compatibilité Electromagnétique)

-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)

-97/17/EC (Etiquetage)

-2012/19/EU (DEEE)

* Présent uniquement sur certains modèles.

Description de l’appareil

Touche et voyant

Vue d’ensemble

Touche option tablettes

multifonction (Tabs)

On-Off/Reset

1. Panier supérieur

2. Brasdelavagesupérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Brasdelavageinférieur

7. Filtrelavage

8. Réservoir à sel

9. Bacsàproduitdelavageetréservoiràproduit

de rinçage

10. Plaque signalétique

11. Bandeaudecommandes***

Tableau de bord

Touches sélection programme

Écran

Touche et voyants Marche/Arret

Touche option séchage super

Touche option Zones lavage

Écran

Voyants Lavage et séchage

Voyant produit de rinçage

Voyants Programmes

Touches sélection programme

Voyant sel

Voyants Zones lavage

Voyant séchage super

Touche Short time

Indicateur du temps restant

Voyant filtres bouchés

Voyant robinet fermé

Voyants Programmes

Voyant Départ différé

Voyant Short time

Voyant tablettes multifonctions* (Tabs)

*** Uniquement pour modèles « tout intégrable » * Présent uniquement sur certains modèles.

Le nombre et les types de programmes varient selon le modèle de lave-vaisselle.

Touche Départ différé

Sel régénérant et

Produit de rinçage

N’utiliser que des produits de lavage spéciaux lavevaisselle. N’utilisez pas de sel alimentaire ou industriel. Se conformer aux instructions reportées sur l’emballage.

En cas d’utilisation d’un produit multifonction, nous conseillons malgré tout d’ajouter du sel, surtout en cas d’eau dure ou très dure.

(Seconformerauxinstructionsreportéessur

l’emballage).

Faute d’ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* restent allumés.

Charger le sel régénérant

L'utilisationdeselévitelaformationdeCALCAIREsurlavaisselle

et sur les composants fonctionnels du lave-vaisselle.

•Ilestimportantqueleréservoiràselnesoitjamaisvide.

•Ilestimportantdeprocéderauréglagedeladuretédel'eau.

Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle

•quandlevoyantSEL* du bandeau s’allume ;

•quand leflotteurvert* qui se trouve sur le couvercle du sel

•voirautonomiedansletableaudeduretédel'eau.

environ);ilesttoutàfaitnormalquedel'eaudéborde.

4.Enleverl’entonnoir,éliminerlesrésidusdeselsurlefiletage.

Avant de revisser le couvercle, il faut le rincer à l’eau courante. Nous conseillons d’effectuer cette opération à chaque chargement de sel.

Fermersoigneusementlecouverclepouréviterqueduproduit

de lavage pénètre à l’intérieur du réservoir pendant le lavage

(celapourraitendommagerirrémédiablementl'adoucisseur).

opération avant de démarrer le lavage.

Réglage dureté de l’eau

Pourobtenir un fonctionnementparfait de l'adoucisseuranti-

calcaire, il faut absolument procéder à un réglage selon la dureté

del'eaudel'appartement.Serenseignerauprèsdel’organisme

distributeur de l’eau. La valeur sélectionnée correspond à une dureté moyenne.

•AppuyersurlatoucheON/OFFpourmettrelelave-vaisselle

sous tension

•AppuyersurlatoucheON/OFFpouréteindre

•Garder la toucheSTART/PAUSEenfoncée secondes,jusqu'aubip.

•AppuyersurlatoucheON/OFFpourallumer

•Entrer dans le menu de réglage, le voyant Sel s’allume.

•Sélectionnerleniveaudésiréàl’aidedelatoucheECO

tableau dureté).

•AppuyersurlatoucheON/OFFpouréteindre

•Réglageeffectué!

* Présent uniquement sur certains modèles.

(voirDescription)

n'estplusvisible.

Encasderajoutdesel,nousconseillonsd'effectuercette

doit être rempli :

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d’une montre.

2. Lors de la première mise en service : remplir le réservoir d’eau à ras bord.

3.Utiliserl’entonnoir leréservoir desel jusqu’aubord (1 kg

(voirfigure)

pour remplir

pendant 5

(voir

Tableau de dureté de l’eau

niveau

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * La sélection 5 peut prolonger la durée.

(°dH=duretéendegrésallemands-°fH=duretéendegrés français-mmol/l=millimole/litre)

°dH °fH mmol/l mois

1 0 - 6 0 - 10 0 - 1 7 mois 2 6 - 11 11 - 20 1,1 - 2 5 mois 3 12 - 17 21 - 30 2,1 - 3 3 mois 4 17 - 34 31 - 60 3,1 - 6 2 mois

34 - 50 61 - 90 6,1 - 9 2/3 semaines

Autonomie moyenne réservoir à sel avec 1 lavage par jour

Charger le produit de rinçage

LeproduitderinçageaideauSÉCHAGEdelavaisselle.Ilfaut

remplir le réservoir à produit de rinçage :

• quandle voyant PRODUITDERINÇAGE*s'allumesur le

bandeau/écran.

• quandl'indicateuroptique* situé sur le couvercle du réservoir

« D », passe de foncé à transparent.

1.Ouvrir leréservoir « D » en poussant et en soulevant la

languette sur le couvercle ;

2.Introduire le produit de rinçage avec précaution jusqu'au niveaumaximaldel'ouverturederemplissageenévitant tout débordement.Si celase produit,nettoyer aussitôtavec un

chiffon sec.

3.Fermerlecouverclejusqu'audéclic.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n’est pas satisfaisant, le dosage du produit de rinçage peut être réglé.

•AppuyersurlatoucheON/OFFpourmettrelelave-vaisselle

sous tension

•AppuyersurlatoucheON/OFFpouréteindre

•Appuyer 3fois desuite surla toucheSTART/PAUSE jusqu'aubip.

•AppuyersurlatoucheON/OFFpourallumer

•Entrer dans le menu de réglage, le voyant du produit de

rinçage s’allume.

•Sélectionner le niveau de dosage du produit de rinçage à l’aidedelatoucheprogrammeECO.

•AppuyersurlatoucheON/OFFpouréteindre

•Réglageeffectué! LeniveaudedosageduproduitderinçagepeutêtreréglésurZÉRO,

dans ce cas, le produit de rinçage ne sera pas débité et le voyant

produitderinçagenes'allumerapasencasd'absencedecedernier. Possibilité de sélectionner jusqu'à 4 niveaux maximum selonle

modèle de lave-vaisselle. La valeur sélectionnée correspond à un niveau moyen.

• silavaisselleprésentedestracesbleuâtres,réglersurdeschiffres plusbas(1-2).

• s’ilyadesgouttesd’eauoudestachesdecalcairesurlavaisselle, réglersurdeschiffresplusélevés(3-4).

Charger les paniers

Conseils

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et autres récipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisselle de manière à ce qu’elle ne bouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties

concavesouconvexesenpositionobliquepourpermettreàl'eau d'atteindretouteslessurfacesetdes'écoulercomplètement. Veilleràce que les couvercles, manches, poêlesetplateaux

ne gênent pas la rotation des bras de lavage. Placer les petits

objetsdanslepanieràcouverts.

La vaisselle en plastique et les poêles anti-adhésives ont

tendanceàretenirlesgouttesd'eauetleurdegrédeséchage

sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier.

Lesobjetslégers(telsquelesrécipientsenplastique)doivent

être rangés, de préférence. dans le panier supérieur et placés

demanièreàcequ'ilsnerisquentpasdesedéplacer.

Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.

Panier inférieur

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de

préférence,surlescôtésdupanier.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour

accueillirlesassiettesouenpositionhorizontale(abaissés)pour

pouvoir charger plus facilement les casseroles et les saladiers.

Panier à couverts

Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Il est conseillé de ranger la vaisselle très sale dans le panier

inférieurcardanscettepartiedulave-vaisselle,lesjetsd'eau sontplus énergiques et permettent d'obtenir de meilleures

performances de lavage.

*Présents uniquement sur certains modèles, ils peuvent varier

au point de vue nombre et emplacement.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Panier supérieur

Réservé au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être placés à la verticale pour ranger

des assiettes à thé ou à dessert ou abaissés pour ranger des coupes et autres récipients pour aliments.

Clayettes rabattables à inclinaison variable

Les clayettes latérales peuvent être placées à trois hauteurs différentes afin d’optimiser la disposition de la vaisselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant la tige de leurs pieds dans les fentes prévues à cet effet. Pour optimiser le séchage, choisir la plus forte inclinaison des clayettes rabattables. Pour modifier l’inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme voulu.

Plateau range-couverts*

Certains modèles de lave-vaisselle sont équipés d’un plateau coulissant qui peut être utilisé pour laver les couverts ou les petites tasses. Éviter de charger sous le plateau de la vaisselle encombrante pour bénéficier de meilleures performances de lavage. Le plateau à couverts est amovible.

(voirfigure).

Le panier supérieur est réglable en hauteur selon les besoins : en position haute, il permet de ranger de la vaisselle encombrante

danslepanierinférieur;enpositionbasse,ilpermetd'exploiter aumieuxl'espacedesclayettesetdessecteursrabattablesen

créant plus de place de rangement vers le haut.

Régler la hauteur du panier supérieur

Pour faciliter le rangement de la vaisselle, il est possible de régler le panier supérieur en position haute ou basse.

Régler de préférence la hauteur du panier quand ce dernier est VIDE. Ne JAMAIS soulever ou abaisser le panier d’un seul côté.

*Présentes uniquement sur certains modèles, elles peuvent

varier au point de vue nombre et emplacement.

Si le panier est équipé de Lift-Up*

enlesaisissantparlescôtésetledéplacerverslehaut.Pour reveniràlapositionbasse,appuyersurlesleviers(A) sur les côtésdupanieretl'aideràdescendreverslebas.

(voirfigure)

, soulever le panier

Vaisselle non appropriée

• Couvertsetvaisselleenbois.

• Verresdécorésetfragiles,vaisselleartisanaleartistiqueou

ancienne. Leurs décors ne sont pas résistants.

• Parties en matière synthétiquene résistantpas àla

température.

• Vaisselleencuivreouenétain.

• Vaissellesaledecendre,cire,graisselubrifianteouencre.

Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage.

Certainstypes de verre (les objets en cristal par exemple)

deviennent opaques après de nombreux lavages.

Endommagement du verre et de la vaisselle Causes :

• Typedeverreetprocédédefabricationduverre.

• Compositionchimiqueduproduitdelavage.

• Températuredel'eauduprogrammederinçage.

Conseils :

• N'utiliserquedesverresetdelaporcelainegarantisparle

fabricant comme résistants au lavage en lave-vaisselle.

• Utiliserunproduitdelavagedélicatpourvaisselle.

• Sortirles verreset lescouverts dulave-vaisselle leplus

rapidement possible après la fin du programme.

Produit de lavage et utilisation du lave-vaisselle

Mettre en marche le lave-vaisselle

1.Ouvrirl’arrivéed’eau.

2.AppuyersurlatoucheON-OFF:LevoyantON/OFFetl’écran s'allument.

3.Ouvrirlaporteetdoserleproduitdelavage

4.Chargerlespaniers

5. Pour sélectionner le programme selon le type de vaisselle et son degré de saleté sur les touches de sélection des programmes.

6. Sélectionner les options de lavage*

7.AppuyersurlatoucheMarche/Arretpourdémarrer:levoyant

du lavage s’allume et le temps de lavage restant s’affiche.

8.L'affichagedeEND signale la fin du programme. Eteindre l’appareilenappuyantsurlatoucheON-OFF,fermerlerobinet

de l’eau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la vaisselle pour

éviterdesebrûler.Déchargerlespaniersencommençantpar

celui du bas.

- Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de nonutilisation prolongée.

PROGRAMMES AUTO* : certains modèles de lave-

vaissellesontéquipésd'uncapteurspécialquipeutévaluerle

degré de salissure et sélectionner le lavage le plus efficace et le plus économique. La durée des programmes Auto peut varier du fait de l’intervention du capteur.

(voirChargerlespaniers)

(voirtableaudesprogrammes),

(voiroptions).

(voirci-contre).

et fermer la porte.

appuyer

Modifier un programme en cours

En cas d’erreur de sélection d’un programme, il est possible

lemodifier,àconditionqu’ilviennetoutjustededémarrer:

changer un cycle de lavage en cours, éteindre puis rallumer

l’appareilparunepressionprolongée sur latouche ON/OFF,

sélectionner ensuite le nouveau programme et les options désirées.

pour

Introduire de la vaisselle en cours de lavage

AppuyersurlatoucheMarche/Arret,ouvrirlaporteenfaisant

attention à la vapeur chaude qui s’échappe et introduire

lavaisselle. Appuyersur latouche Marche/Arret:le cycle

redémarre après un bip prolongé.

Encasdesélectiond'undépartdifféré,unefoislecompte

à rebours terminé, le cycle de lavage ne démarre pas, il reste en Pause.

Toutepression surla touche Marche/Arret pour mettre

l’appareil en pause, stoppe le programme. Pendant cette phase, aucun changement de programme n’est possible.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

* Présent uniquement sur certains modèles.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.

Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide. En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s’adresser aux fabricants de produits de lavage.

Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »

Introduire le produit de lavage dans le bac « B » bien sec. La quantité de produit de lavage consacrée au prélavage doit être placée directement dans la cuve.

1.Doser le produit de lavage en consultant le Tableau des

programmes pour introduire une quantité appropriée. DanslebacB, un indicateur de niveau indique quelle est la quantité maximale de de lavage, liquide ou en poudre, pouvant être utilisée pour chaque cycle.

2. Eliminer les résidus de produit de lavage sur les bords du

bacetfermerlecouverclejusqu’audéclic.

3.Fermerlecouvercledudistributeurdeproduitdelavageen lepoussantvers le hautjusqu'àenclenchementdudispositif

de fermeture.

Ledistributeuràproduitsdelavages'ouvreautomatiquement

selon le programme, au moment voulu.

Encas d'utilisation deproduits delavagetout enun, utiliser l'optionTABLETTES qui adapte le programme de lavage de manièreàtoujoursobtenirlesmeilleursrésultatsdelavageet

de séchage possibles.

N’utiliser que du produit de lavage spécial lave-vaisselle.

NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de séchage optimales, il faut opter pour une utilisation combinée de produit de lavage, produit de rinçage et sel régénérant.

Il est conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

Programmes

LesdonnéesdesprogrammessontmesuréesdansdesconditionsdelaboratoireselonlanormeeuropéenneEN50242.

Selon les différentes conditions d’utilisation, la durée et les données des programmes peuvent être différentes.

Le nombre ainsi que les types de programmes et d’options varient selon le modèle de lave-vaisselle.

Programme Séchage Options

Eco Oui

Auto Intensif Oui

Auto Normal Oui

Auto Fast Non

Duo Wash Oui

Délicat Oui

Express 30’

Trempage Non

Non

Départ différé - Tablettes -

Extra Dry

Départ différé - Tablettes

- Extra Dry - Short Time Zones lavage

Départ différé - Tablettes

- Extra Dry - Short Time Zones lavage

Départ différé - Tablettes

Départ différé - Tablettes -

Extra Dry - Short Time

Départ différé - Tablettes -

Extra Dry

Départ différé - Tablettes

Départ différé

Durée du

programme

03:10’ 9,0 0,93

02:00’ - 03:10’ 14,0 - 15,5 1,50 - 1,80

01:30’ - 02:30’ 14,5 – 16,0 1,20 - 1,35

00:40’ - 01:20’ 13,0 - 14,5 1,15- 1,25

02:00’ 18,0 1,30

01:40’ 11,0 1,10

00:30’ 9,0 0,50

00:12’ 4,5 0,01

Consommation

d’eau (litre/

cycle)

Consomation

d’énergie (KWh/

cycle)

Indications sur le choix des programmes et dosage du produit de lavage

1. Le cycle de lavage ECO est le programme standard auquel se référent les données de l’étiquette-énergie. Ce cycle est prévu pour

le lavage de la vaisselle normalement sale et est le programme le plus efcace en termes de consommation d’énergie et d’eau pour

ce type de vaisselle. 29 gr/ml + 6 gr/ml** – 1 tablette (**Quantité de produit du prélavage).

2. Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile) 35 gr/ml – 1 tablette.

3. Vaisselle et casseroles normalement sales. 29 gr/ml + 6 gr/ml** – 1 tablette.

4. Vaisselle du jour en quantité réduite. (Idéal pour 4 couverts) 25 gr/ml – 1 tablette.

5. Lavage différencié dans les deux paniers : délicat dans celui du haut, énergique dans celui du bas pour les casseroles. 35 gr/ml – 1

tablette.

6. Cycle pour vaisselle fragile ne supportant pas les hautes températures. 35 gr/ml – 1 tablette.

7. Cycle rapide conseillé en cas de vaisselle peu sale (idéal pour 2 couverts) 25 gr/ml – 1 tablette.

8. Lavage préalable dans l’attente de compléter le chargement au repas suivant. Pas de produit de lavage.

Consommations en stand-by : Consommation en left-on mode : 5 W - Consommation en off-mode : 0,5 W.

Programmes spéciaux et Options

Remarque :

Pour obtenir des performances optimales avec les programmes

«FastetExpress30'»ilestconseilléderespecterlenombre

de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Note pour les laboratoires d’essai : pour toutes informations sur les conditions d’essai comparatif EN, s’adresser à :

ASSISTENZA_EN_LVS@indesitcompany.com

Options de lavage*

La sélection, la modification ou l’annulation des OPTIONS n’est possible qu’après avoir choisi le programme de lavage et avant d’appuyer sur la touche Marche/Arret.

Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n’est pas compatible avec le programme sélectionné,

symbolecorrespondantclignoterapidement3fois.

En cas de sélection d’une option incompatible avec une option

précédemmentsélectionnée,celle-ciclignote3foisdesuitepuis s'éteint,tandisqueladernièresélectioneffectuéeresteallumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Départ différé

Possibilité de différer le départ du programme de 1 à

24 heures :

1. Sélectionner le programme de lavage désiré et toute autre

optionéventuelle.AppuyersurlestouchesdeDÉPARTDIFFÉRÉ

: le symbole correspondant se mettra à clignoter. Sélectionner

,àl'aide des touches +et-,àquelmomentfairedémarrerle cycledelavage.(h01,h02,etc.)

2.Confirmerlechoixàl'aidedelatoucheMARCHE/ARRET,le

symbole cesse de clignoter et le compte à rebours commence.

3.A l’expiration du délai d’attente, le symbole de DÉPART DIFFÉRÉs’éteintetleprogrammedémarre. Pourdésactiverun DÉPART DIFFÉRÉ, appuyer sur la touche DÉPARTDIFFÉRÉjusqu’àaffichagedeOFF.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

Option Short Time

Cette option permet de réduire la durée des principaux programmes tout en assurant les mêmes performances de lavage et de séchage Après avoir sélectionné le programme, appuyer sur la touche Short Time. Pour désactiver cette option, appuyer à nouveau sur la même touche.

(voirtableauprogrammes)

Extra Dry

Pour améliorer le séchage de la vaisselle, appuyer

surlatoucheEXTRADRY,lesymbolecorrespondants’allume.

Pour désactiver l’option appuyer une nouvelle fois. Une température plus élevée pendant le rinçage final et une

phasedeséchageprolongéepermettentd'améliorerleséchage.

L’ option EXTRA DRY prolonge la durée du programme.

Tablettes Multifonctions (Tabs)

Cette option permet d’optimiser le résultat de lavage et de séchage. En cas d’utilisation de tablettes multifonction, appuyer

surla touche TABLETTES MULTIFONCTION, le symbole correspondants'allume.Pourdésactivercetteoptionappuyer

à nouveau sur la touche.

L’option « Tablettes Multifonctions » prolonge la durée

du programme.

L’utilisation de tablettes n'est conseillée que si l'option correspondante est prévue, elle est déconseillée pour les programmes qui ne prévoient pas l’utilisation de tablettes multifonction.

Zones lavage

Cetteoptionpermetden'effectuerlelavagequedans

le panier sélectionné. Sélectionner le programme, appuyer

ensuitesur latoucheZONESLAVAGE:lepaniersélectionné s'allume,lelavagen'estactivéquedanscepanier;uneautre pressionsurlatouchedésactivel'option.

L’option est disponible avec les programmes : Intensif et Normal. La sélection de cette option et du programme intensif active

lelavageULTRAINTENSIVEZONE.Celavageestparfaitpour

un chargement mixte particulièrement sale comme par ex. des poêles, des casseroles, des plats incrustés ou de la vaisselle

difficileàlaver(râpe,moulinàlégumes,couvertstrèssales).La pressiond'aspersionest renforcée, la température de lavage

augmente assurant un lavage optimal sur la saleté tenace.

La sélection de cette option et du programme Normal active le

lavageSAVINGZONE.La consommation d’énergie peut être

réduite à l’aide de cette fonction. Le cycle pourrait subir des variations de la durée.

Charger uniquement le panier sélectionné.

* Présent uniquement sur certains modèles.

Entretien et soin

Coupure de l’arrivée d’eau et du courant

• Fermerlerobinetdel'eauaprèschaquelavagepouréviter

tout risque de fuites.

• Débrancherlafichedelaprisedecourantlorsdunettoyage

de l’appareil et pendant tous travaux d’entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieuret lebandeau decommande,

utiliser un chiffon humide non abrasif. N’utiliser ni solvants ni détergents abrasifs.

• Pournettoyerlacuveintérieureetenlevertoutetache,utiliser

un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute

stagnation d’humidité.

• Nettoyerrégulièrementlesjointsd’étanchéitédelaporteet desbacsàproduitsdelavageavecuneépongehumide.On

évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage

etbouchentlestrousdesortiedel’eau:mieuxvautlescontrôler

de temps en temps et les nettoyer avec une petite brosse non métallique. Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d’une montre. Remonter le bras gicleur supérieur en veillant à ce que la face percée du plus grand nombre d’orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes

situéessur les côtés et tirer vers

le haut.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l’eau de lavage des résidus d’aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal

fixé.

•Après quelques lavages, contrôler le groupe filtrant et, si

nécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit :

1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d’une montre pour le sortir de son emplacement

2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir

3.DégagerlefiltreinoxA.

4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage

(piècenoire)(fig.4).

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

(Fig.2);

(fig.3).

(fig.1).

Nettoyage du filtre d’entrée d’eau*

Si les tuyaux de l’eau sont neufs ou s’ils sont restés longtemps inutilisés, avant d’effectuer le raccordement, faire couler l’eau

jusqu’àcequ’elledeviennelimpideetdépourvued’impuretés. Fautede quoi,unengorgementpourraitseproduire aupoint

d’arrivée de l’eau et endommager le lave-vaisselle .

Nettoyer, périodiquement le filtre d’entrée de l’eau situé à

la sortie du robinet.

-Fermerlerobinetdel’eau.

-Dévisserl’extrémitédutuyaud’arrivéedel'eau,retirerlefiltre

et le laver soigneusement à l’eau courante.

- Remettre le filtre en place et visser le tuyau.

En cas d’absence pendant de longues périodes

• Débrancherles raccordementsélectriques etfermer le

robinet de l’eau.

• Laisserlaporteentrouverte.

•Auretour,effectuerunlavageàvide.

* Présent uniquement sur certains modèles.

Anomalies et remèdes

Sil’appareilprésentedesanomaliesdefonctionnement,procéderauxcontrôlessuivantsavantdeprendrecontact

avec le service d’assistance technique.

Anomalies : Causes / Solutions possibles :

Le lave-vaisselle ne démarre pas ou n’obéit pas aux commandes

La porte ne ferme pas

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant. • La vaisselle s’entrechoque ou butte contre les bras de lavage. Ranger la vaisselle

La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

La vaisselle et les verres présentent des traces blanches

ou des reets bleuâtres.

La vaisselle n’est pas sèche. • ll y a eu sélection d’un programme sans séchage.

La vaisselle n’est pas propre. • La vaisselle n’est pas rangée correctement.

Il n’y a pas d’arrivée d’eau

il est bloqué et ses voyants clignotent

• Le robinet de l’eau n’est pas ouvert.

• Eteindre l’appareil à l'aide de la touche ON-OFF, rallumer au bout d’une minute environ et

sélectionner à nouveau le programme.

• La che n’est pas bien branchée dans la prise de courant ou il faut changer la prise de

courant.

• La porte du lave-vaisselle n’est pas bien fermée.

• S'assurer que les paniers sont bien poussés jusqu'au fond.

• La serrure est déclenchée ; pousser énergiquement sur la porte jusqu’au « clic ».

• Le programme de lavage n'est pas encore terminé.

• Le tuyau de vidange de l’eau est plié

• L’évacuation de l’évier est bouchée.

• Le ltre est bouché par des déchets de nourriture.

• Contrôler la hauteur du tuyau d'évacuation.

correctement et s'assurer que les bras de lavage tournent librement.

• Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié.

Produit de lavage et utilisation du lave-vaisselle).

• Absence de sel régénérant.

• Le réglage de la dureté de l'eau n'est pas adéquat ; il faut augmenter les valeurs.

régénérant et Produit de rinçage).

• Le couvercle du réservoir à sel et à produit de rinçage n'est pas bien fermé.

• Il n’y a plus de produit de rinçage ou son dosage est insufsant.

• Le dosage du produit de rinçage est excessif.

• Il n'y a plus de produit de rinçage.

• Le réglage du produit de rinçage n’est pas approprié.

• La vaisselle est en matériau anti-adhésif ou en plastique ; la présence de gouttelettes d'eau

est normale.

• Les bras de lavage ne tournent pas librement car ils sont gênés par la vaisselle.

• Le programme de lavage n’est pas assez puissant

• Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié.

Produit de lavage et utilisation du lave-vaisselle).

• Le couvercle du réservoir à produit de rinçage n'est pas bien fermé.

• Le ltre est sale ou bouché

• Il manque du sel régénérant

• S'assurer que la hauteur des assiettes est compatible avec le réglage du panier.

• Les orices des bras de lavage sont bouchés.

• Il y a une coupure d'eau du réseau ou le robinet est fermé.

• Le tuyau d’arrivée de l’eau est plié

• Les ltres sont bouchés ; il faut les nettoyer.

• L'évacuation est bouchée ; il faut la nettoyer.

• Après avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le

lave-vaisselle et faire démarrer un nouveau cycle de lavage.

• Si le problème persiste, fermer le robinet de l'eau, débrancher la che de la prise de courant et contacter le centre d'assistance technique.

(voir Entretien et soin).

(voir Sel régénérant et produit de rinçage).

(voir Installation).

(voir

Ne pas prélaver la vaisselle à la main.

(voir Sel

(voir Sel régénérant et Produit de rinçage).

(voir Programmes).

(voir

(voir Entretien et soin).

(voir Installation).

(voir Entretien et soin).

* Présent uniquement sur certains modèles.

Instalacja

W przypadku przenoszenia należy trzymać urządzenie

w pozycji pionowej; w razie konieczności przechylić je do tyłu.

Połączenia hydrauliczne

Przystosowanie instalacji hydraulicznej powinno być

dokonywane wyłącznie przez wykwalikowany personel.

Wąż doprowadzający i odprowadzający wodę można skierować na prawo lub na lewo, aby umożliwić optymalną instalację. Przewody rurowe nie mogą być zagięte ani przygniecione przez zmywarkę.

Podłączenie węża doprowadzającego wodę

• Do zaworu wody z gwintem 3/4” GAS zimnej lub ciepłej (max. 60°C).

• Odkręcić wodę i pozwolić płynąć aż stanie się przejrzysta.

• Przykręcić dobrze wąż doprowadzający wodę i odkręcić kurek.

Jeśli wąż doprowadzający okaże się za krótki, zwrócić się do specjalistycznego sklepu lub wykwalifikowanego technika

podanych w tabeli danych technicznych, w przeciwnym przypadku zmywarka może pracować nieprawidłowo.

się zgięcia ani zwężenia.

(zob. Serwis)

Ciśnienie wody powinno mieścić się w zakresie wartości

Należy zwrócić uwagę, aby na przewodzie nie tworzyły

Podłączenie węża odprowadzającego wodę

Podłączyć przewód odprowadzający do przewodu kanalizacyjnego o średnicy minimum 2 cm. (A) Złącze przewodu odprowadzającego musi znajdować się na wysokości od 40 do 80 cm od podłogi lub podłoża, na którym umieszczono zmywarkę.

MAX 80 cm

MIN 40 cm

Przed podłączeniem przewodu odprowadzającego wodę do syfonu zlewozmywaka, należy usunąć plastikową zatyczkę (B).

Zabezpieczenie przed zalaniem

Aby zagwarantować, że nie dojdzie do zalania, zmywarka:

- posiada system przerywający dopływ wody w przypadku wystąpienia anomalii lub wydostawania się wody ze środka. Niektóre modele są wyposażone także w dodatkowe urządzenie zabezpieczające New Acqua Stop*, które gwarantuje ochronę przed zalaniem również w przypadku pęknięcia przewodu doprowadzającego wodę.

UWAGA: NIEBEZPIECZNE NAPIĘCIE!

Węża doprowadzającego wodę nie można w żadnym wypadku przecinać, gdyż zawiera części pod napięciem.

Podłączenie do sieci elektrycznej

Przed włożeniem wtyczki do gniazdka należy się upewnić, czy:

• gniazdko ma uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych

(zob. Opis zmywarki);

• napięcie zasilania zawiera się w przedziale wartości podanych na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych;

• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku zwrócić się do wykwalikowanego technika o wymianę wtyczki przedłużaczy ani rozgałęziaczy.

Po zainstalowaniu urządzenia przewód zasilana elektrycznego oraz gniazdko elektryczne powinny być łatwo dostępne.

Przewód nie powinien być powyginany ani przygnieciony.

Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta lub jego serwis techniczny, aby uniknąć wszelkiego ryzyka.

Producent nie ponosi żadnej odpowiedzialności w

przypadku nieprzestrzegania tych zasad.

(zob. Serwis)

; nie używać

Ustawienie i wypoziomowanie

1. Postawić zmywarkę na równym i twardym podłożu. Skompensować nierówności odkręcając lub dokręcając przednie nóżki, aż urządzenie znajdzie się w pozycji poziomej. Dokładne wypoziomowanie zapewnia stabilność i zapobiega drganiom i hałasom.

2. Po zamontowaniu zmywarki otworzyć drzwiczki i przykleić przezroczysty pasek samoprzylepny* pod blatem drewnianym w celu jego ochrony przed ewentualnymi skroplinami.

3. Ustawić zmywarkę, przysuwając jej boki lub tył do sąsiadujących mebli lub do ściany. Urządzenie można również wbudować pod blatem kuchennym*

montażu)

4*. Aby wyregulować wysokość tylnej nóżki, należy przekręcić sześciokątną tuleję w kolorze czerwonym, znajdującą się w dolnej, przedniej, środkowej części zmywarki za pomocą klucza sześciokątnego 8 mm, obracając ją w kierunku zgodnym z ruchem wskazówek zegara, aby zwiększyć wysokość, a w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć.

(patrz ulotka z instrukcjami

(zob. Karta

dotyczącymi zabudowy załączona do dokumentacji)

* Tylko w niektórych modelach.

Przed pierwszym użyciem

Po zainstalowaniu, należy zdjąć elementy ochronne z koszy oraz gumki przytrzymujące kosz górny

(jeśli je zastosowano).

Maszyna jest wyposażona w systemy akustyczne/ tonowe wykonanym poleceniu: włączeniu, końcu cyklu, itd.

(zależnie od modelu zmywarki

), które informują o

Ustawienia zmiękczacza wody

Przed włączeniem pierwszego mycia, należy ustawić stopień twardości wody w sieci wodociągowej.

(zob. roz-

dział Płyn nabłyszczający i sól ochronna).

Pierwsze napełnienia zbiornika zmiękczacza należy wykonać przy użyciu wody, a następnie wsypać około 1 kg soli; przelanie się wody jest normalnym zjawiskiem. Natychmiast po napełnieniu zbiornika należy włączyć cykl mycia. Stosować wyłącznie sól przeznaczoną do zmywarek.

Po wsypaniu soli kontrolka BRAK SOLI* zgaśnie.

Nienapełnienie pojemnika soli może doprowadzić do

uszkodzenia zmiękczacza wody i elementu grzewczego.

Dane tecniczne

szerokość 60 cm.

Wymiary

Pojemność 14 nakryć standardowych Ciśnienie wody

zasilania Napięcie zasilania elektrycznego

Całkowita moc pochłaniania

Bezpiecznik topikowy

wysokość 85 cm. głębokość 60 cm.

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Patrz tabliczka danych technicznych Patrz tabliczka danych technicznych Patrz tabliczka danych technicznych

Niniejsze urządzenie zostało wyprodukowane zgodnie z natępującymi dyrektywami unijnymi:

-2006/95/EC (o Niskim Napięciu)

-2004/108/EC (o Zgodności Elektromagnetycznej)

-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)

-97/17/EC (Nakładanie etykietek)

-2012/19/CE (WEEE)

Symbole/lampki kontrolne/diody świetlne obecne na panelu sterowniczym/wyświetlaczu mogą posiadać różne kolory, świecić światłem pulsującym lub stałym.

(zależnie od modelu

zmywarki)

Wyświetlacz* wyświetla użyteczne informacje odnoszące się do rodzaju ustawionego cyklu, fazy mycia/suszenia, pozostałego czasu, temperatury, itd.

* Tylko w niektórych modelach.

Opis urządzenia

Widok ogólny

Przycisk i kontrolka

On-Off/Reset

Kontrolka opcji Pastylki wielofunkcyjne (Tabs)

1. Kosz górny

2. Zraszacz górny

3. Składane półeczki

4. Regulator wysokości kosza

5. Kosz dolny

6. Zraszacz dolny

7. Filtr zmywania

8. Pojemnik na sól

9. Pojemniki na detergent i pojemnik na środek

nabłyszczający

10. Tabliczka znamionowa

11. Panel sterowania***

Przyciski Wyboru Programu

Wyświetlacz

Panel sterowania

Przycisk i kontrolki Start/ Pauza

Przycisk Ekstra suszenie

Przycisk opcji strefy mycia

Wyświetlacz

Lampka sygnalizująca brak środka

Lampka sygnalizująca brak soli

Kontrolka Pranie i Suszenie

nabłyszczającego

Kontrolki Programów

Kontrolki Strefy mycia

Kontrolka Ekstra suszenie

Przyciski Wyboru Programu

Przycisk opcji Short Time

Wskaźnik pozostałego czasu

Lampka sygnalizująca zapchane ltry

Lampka sygnalizująca zamknięcie kurka dopływu wody.

Kontrolki Programów

Kontrolka Start z opóźnieniem

Kontrolka Short Time

Kontrolka Pastylki wielofunkcyjne (Tabs)

***Tylko dla modeli do całkowitej zabudowy. * Tylko w niektórych modelach.

Numery i rodzaje programów zmieniają się w zależności od modelu zmywarki.

Przycisk startu z opóźnieniem

Sól regenerująca i środek

nabłyszczający

Stosować wyłącznie produkty przeznaczone do zmywarek. Nie stosować soli jadalnej lub przemysłowej. Stosować zgodnie z zaleceniami podanymi na opakowaniu.

W przypadku stosowania produktu wielofunkcyjnego, zaleca się mimo to dodanie soli, zwłaszcza gdy woda jest twarda lub bardzo twarda.

(Stosować zgodnie z zaleceniami

podanymi na opakowaniu).

Gdy nie dodaje się ani soli, ani środka nabłyszczającego, jest rzeczą normalną, że kontrolki BRAKU SOLI* oraz BRAKU ŚRODKA NABŁYSZCZAJĄCEGO* pozostają przez cały czas włączone.

Wsypywanie soli ochronnej

Stosowanie soli pozwala uniknąć osadzania się KAMIENIA na naczyniach i elementach funkcjonalnych zmywarki.

• To ważne, aby zbiornik sali nie był nigdy pusty.

• To ważne, aby ustawić stopień twardości wody. Pojemnik na sól znajduje się w dolnej części zmywarki

Opis)

i należy go napełnić:

• gdy na panelu zaświeci się kontrolka BRAKU SOLI*;

• gdy zielony pływak* na korku soli nie jest już widoczny.

• zob. autonomię w tabeli twardości wody.

1. Wyjąć kosz dolny i odkręcić korek pojemnika, obracając go w kierunku przeciwnym do ruchu wskazówek zegara.

2. Tylko przy pierwszym użyciu: napełnić pojemnik solą po samą krawędź.

3. Ustawić lejek zbiornik solą po samą krawędź (około 1 kg);

przelanie się niewielkiej ilości wody jest normalnym zjawiskiem.

4. Wyjąć lejek, usunąć resztki soli z krawędzi pojemnika; opłukać korek pod bieżącą wodą i zakręcić. Zaleca się wykonywanie tych czynności przy każdym uzupełnianiu soli. Dokładnie zamknąć korek, tak aby podczas zmywania środek myjący nie dostał się do zbiornika (mogłoby to nieodwracalnie uszkodzić odwapniacz).

Gdy dodanie soli jest konieczne, zaleca się wykonanie tej czynności przed włączeniem zmywania.

(zob. rysunek)

Ustawianie twardości wody

Aby odwapniacz działał prawidłowo, konieczne jest przeprowadzenie regulacji na podstawie stopnia twardości wody dostępnej w mieszkaniu. Dane te można uzyskać w administracji wodociągu. Ustawiona wartość odpowiada średniemu stopniu

twardości.

• Włączyć zmywarkę przyciskiem ON/OFF

• Wyłączyć przyciskiem ON/OFF

• Nacisnąć i przytrzymać przycisk START/PAUZA sekund, do chwili, gdy rozlegnie się sygnał dźwiękowy.

• Włączyć przyciskiem ON/OFF

• Przechodzi się do menu regulacji i zaświeci się kontrolka soli.

• Wybrać przy pomocy przycisku EKO, pożądany poziom

tabela twardości).

• Wyłączyć przyciskiem ON/OFF

• Ustawianie zakończone!

* Tylko w niektórych modelach.

(zob.

i napełnić

przez 5

(zob.

Tabela twardości wody

poziom

Od 0°f do 10°f zaleca się nie stosować soli. * Przy ustawieniu 5 czas potrzebny na zużycie soli może się wydłużyć.

(°dH = twardość w stopniach niemieckich - °fH = twardość w stopniach francuskich - mmol/l = milimol/litr)

°dH °fH mmol/l miesiące

1 0 - 6 0 - 10 0 - 1 7 miesięcy 2 6 - 11 11 - 20 1,1 - 2 5 miesięcy 3 12 - 17 21 - 30 2,1 - 3 3 miesiące 4 17 - 34 31 - 60 3,1 - 6 2 miesiące

34 - 50 61 - 90 6,1 - 9 2-3 tygodnie

Autonomia średnia pojemnik soli przy 1 myciu dziennie

Wlewanie płynu nabłyszczającego

Środek nabłyszczający ułatwia suszenie naczyń. Pojemnik na płyn nabłyszczający należy napełnić:

• gdy na panelu zaświeci się kontrolka BRAKU ŚRODKA

NABŁYSZCZAJĄCEGO*

• gdy wskaźnik optyczny* znajdujący się na drzwiczkach

pojemnika “D”, zmienia kolor z ciemnego na przezroczysty.

1. Otworzyć pojemnik “D” naciskając i unosząc języczek na

pokrywie;

2. Ostrożnie wlać środek nabłyszczający, zwracając uwagę na maksymalny poziom napełnienia i unikając wycieku. Jeśli do tego dojdzie, natychmiast wytrzeć suchą ściereczką.

3. Zatrzasnąć pokrywę aż do usłyszenia kliknięcia.

Nie należy NIGDY wlewać środka nabłyszczającego bezpośrednio do wnętrza komory zmywania.

Regulacja ilości środka nabłyszczającego

Gdy wyniki suszenia nie są zadowalające, można wyregulować ilość środka nabłyszczającego.

• Włączyć zmywarkę przyciskiem ON/OFF

• Wyłączyć przyciskiem ON/OFF

• Nacisnąć 3 razy przycisk START/PAUZA sygnał dźwiękowy.

• Włączyć przyciskiem ON/OFF

• Przechodzi się do menu regulacji i zaświeci się kontrolka środka nabłyszczającego.

• Wybrać poziom dozowania środka nabłyszczającego za pomocą przycisku programu EKO (od 0 do 4).

• Wyłączyć przyciskiem ON/OFF

• Ustawianie zakończone! Poziom środka nabłyszczającego może być ustawiony na ZERO; w tym przypadku środek nabłyszczający nie będzie dozowany i w razie jego zużycia nie zaświeci się kontrolka braku środka nabłyszczającego. W zależności od modelu zmywarki, możliwe jest ustawienie maksymalnie 4 poziomów. Ustawiona wartość odpowiada poziomowi średniemu.

• jeśli na naczyniach widoczne są niebieskawe zacieki, należy ustawić niższe numery (1-2).

• jeśli na naczyniach widoczne są krople wody lub osadza się kamień, należy ustawić wyższe numery (3-4).

; rozlegnie się

Ładowanie koszy

Zalecenia

Przed napełnieniem koszy, usunąć z naczyń resztki żywności i opróżnić szklanki oraz kieliszki z pozostałych w nich płynów. Nie

jest konieczne płukanie naczyń pod bieżącą wodą.

Umieścić naczynia w sposób taki, by były one unieruchomione i się nie przewracały; pojemniki powinny być ułożone w sposób taki, by otwór znalazł się na dole, a części wklęsłe lub wypukłe w pozycji pochylonej, umożliwiając dopływ wody do wszystkich powierzchni oraz jej swobodny odpływ. Upewnić się, że pokrywki, uchwyty, patelnie i tace nie utrudniają obrotów spryskiwaczy. Umieścić małe przedmioty w koszyku na sztućce. Plastikowe naczynia i patelnie z tworzywa zapobiegającego przywieraniu mają skłonność do większego zatrzymywania kropli wody i, w związku z tym, stopień ich osuszenia będzie niższy od stopnia osuszenia naczyń ceramicznych lub stalowych. Jeżeli jest to możliwe, lekkie przedmioty (jak plastikowe pojemniki) powinny być ułożone w koszu górnym w sposób uniemożliwiający ich przemieszczanie. Po napełnieniu zmywarki należy sprawdzić, czy spryskiwacze obracają się swobodnie.

Kosz dolny

W koszu dolnym można umieszczać garnki, pokrywki, talerze, salaterki, sztućce, itp. Duże talerze i pokrywki najlepiej umieścić w bocznych częściach kosza.

Niektóre modele zmywarek wyposażone są w pochylne półki*, które można ustawić w pozycji pionowej celem ułożenia talerzy lub w pozycji poziomej (obniżonej) celem ułożenia garnków i salaterek.

Koszyk na sztućce

- Wyposażony jest w przesuwne pałeczki, które umożliwiają optymalne ułożenie sztućców. Kosz nieskładany może być umieszczony wyłącznie w przedniej części dolnego kosza.

Zaleca się ułożenie bardzo brudnych naczyń w koszu dolnym, ponieważ w tej części zmywarki strumień wody jest mocniejszy i umożliwia osiągnięcie lepszych wyników mycia.

*Tylko w niektórych modelach; różnią się numerem i miejscem

ułożenia.

Noże i ostro zakończone narzędzia należy układać w koszu na sztućce tak, aby ich ostre końce były skierowane w dół lub też umieszczać je na uchylnych półeczkach górnego kosza w pozycji poziomej.

Kosz górny

Załadować delikatne i lekkie naczynia: kieliszki, liżanki, talerzyki, niskie salaterki.

Niektóre modele zmywarek są wyposażone w pochylne półki*, używane w pozycji pionowej do układania spodków

lub talerzyków deserowych lub obniżone w celu umieszczenia miseczek i pojemników na żywność.

Półeczki o różnym stopniu nachylenia

W celu jak najlepszego rozmieszczenia naczyń w koszyku możliwe jest ustawienie półeczek na trzech różnych wysokościach.

Kieliszki można ustawiać w bezpieczny sposób dzięki półeczkom, wsuwając nóżkę kieliszka w odpowiednie otwory. W celu optymalizacji suszenia, należy ustawić półeczki z jak największym nachyleniem. Aby zmienić nachylenie, należy unieść półeczkę, przesunąć ją

lekko i ustawić w żądanym położeniu.

Taca na sztućce*

Niektóre modele zmywarek są wyposażone w przesuwną tacę, na której można umieszczać sztućce serwingowe lub niewielkie liżanki. Dla uzyskania najlepszych efektów mycia, nie należy wkładać pod tacę dużych naczyń. Tacę na sztućce można wyjmować.

(zob. rysunek)

W zależności od wymagań, możliwe jest dokonanie regulacji wysokości kosza górnego: umieszczenie kosza w pozycji górnej umożliwia ułożenie w koszu dolnym niewymiarowych naczyń; umieszczenie kosza w pozycji dolnej umożliwia wykorzystanie pochylnych półeczek i uzyskanie większej przestrzeni w kierunku górnym.

Regulowanie wysokości górnego kosza

Aby ułatwić ładowanie naczyń, można umieścić kosz górny w położeniu wysokim lub niskim.

Najlepiej wyregulować wysokość górnego kosza, gdy KOSZ JEST PUSTY. Nie należy NIGDY podnosić ani opuszczać kosza tylko z jednej strony.

* Tylko w niektórych modelach.

Jeśli kosz posiada Lift-Up* chwytając jego boczne części i przesunąć go w górę. W celu powrotu do pozycji dolnej, nacisnąć dźwignie (A) w bocznych częściach kosza i przesunąć kosz w dół.

(patrz rysunek)

, unieść kosz

Naczynia nieodpowiednie

• Sztućce i naczynia drewniane.

• Delikatne, dekorowane kieliszki, naczynia rzemieślnicze i antykwaryczne. Ich dekoracje nie są odporne.

• Części z syntetycznych tworzyw nieodporne na działanie wysokich temperatur.

• Naczynia z miedzi i cyny.

• Naczynia zabrudzone popiołem, woskiem, smarem lub atramentem.

Dekoracje na szkle, elementy aluminiowe i srebrne podczas mycia mogą zmienić kolor i się odbarwić. W wyniku wielokrotnego mycia również niektóre rodzaje szkła (np. przedmioty z kryształu) mogą stać się matowe.

Uszkodzenia szkła i naczyń

Przyczyny:

• Typ szkła i proces produkcji szkła.

• Skład chemiczny środka myjącego.

• Temperatura wody programu płukania.

Rada:

• Używać wyłącznie kieliszków i porcelany gwarantowanych przez producenta jako odpowiednie do mycia w zmywarkach.

• Stosować delikatne środki myjące do naczyń.

• Jak najszybciej wyjąć kieliszki i sztućce ze zmywarki po zakończeniu programu.

Środek myjący i obsługa zmywarki

Uruchomienie zmywarki

1. Otworzyć zawór wody.

2. Nacisnąć przycisk ON-OFF: zaświeci się kontrolka ON/OFF i wyświetlacz.

3. Otworzyć drzwi i napełnić dozownik detergentu

4. Załadować kosze

5. Wybrać program, w zależności od rodzaju naczyń oraz od stopnia ich zabrudzenia ( przyciski wyboru programu.

6. Wybrać opcje zmywania*

7. Uruchomić, naciskając przycisk Start/Pauza: zaświeci się kontrolka zmywania, a na wyświetlaczu będzie można odczytać czas pozostały do końca cyklu.

8. Po zakończeniu programu, na wyświetlaczu pojawi się napis END. Wyłączyć urządzenie, naciskając przycisk ON-OFF, zamknąć zawór wody i wyjąć wtyczkę z gniazdka.

9. Odczekać kilka minut przed wyjęciem naczyń, aby się nie oparzyć. Wyładować kosze, zaczynając od dolnego.

- W celu ograniczenia zużycia energii elektrycznej w pewnych sytuacjach NIEUŻYWANE urządzenie wyłącza się automatycznie.

PROGRAMY AUTO*:niektóre modele zmywarek są

wyposażone w specjalny czujnik umożliwiający ocenę stopnia zabrudzenia i ustawienie najbardziej wydajnego i ekonomicznego mycia. Czas trwania programów Auto będzie się zmieniać w zależności od wskazań czujnika.

(zob. Ładowanie koszy)

patrz tabela programów

(patrz obok).

(zob. poniżej).

i zamknąć drzwi.

), naciskając

Napełnianie dozownika detergentu

Dobry rezultat mycia zależy również od właściwego dozowania środka myjącego, jego nadmierna ilość nie zwiększa skuteczności mycia, powoduje natomiast zanieczyszczenie środowiska.

Dozowanie można dostosować do stopnia zabrudzenia naczyń.

Zazwyczaj w przypadku normalnych zabrudzeń stosuje się około 35 g (detergentu w proszku) lub 35 ml (detergentu w płynie). W przypadku użycia pastylek, wystarczające jest

użycie jednej sztuki. Jeśli naczynia są mało zabrudzone lub zostały uprzednio

spłukane wodą, należy znacznie zmniejszyć ilość środka myjącego.

Dla uzyskania odpowiednich wyników zmywania należy również przestrzegać wskazówek zamieszczonych na

opakowaniach detergentów. W razie wątpliwości zalecamy skontaktowanie się z

producentami detergentów. W celu otwarcia pojemnika na środek myjący należy

otworzyć element “A”

Zmiana rozpoczętego programu

Jeśli został wybrany niewłaściwy program, można go zmienić, pod warunkiem, że dopiero co się rozpoczął: aby zmienić cykl zmywania po jego rozpoczęciu, należy wyłączyć urządzenie, naciskając i przytrzymując przycisk ON/OFF/Reset, ponownie włączyć urządzenie tym samym przyciskiem i wybrać nowy program i odpowiednie opcje.

Wkładanie kolejnych naczyń

Nacisnąć przycisk Start/Pauza, otworzyć drzwi, uważając na wydostającą się parę i włożyć naczynia. Nacisnąć przycisk Start/Pauza: cykl rozpocznie się na nowo po dłuższym sygnale dźwiękowym.

Jeżeli został ustawiony opóźniony start, po zakończeniu odliczania wstecznego nie nastąpi rozpoczęcie cyklu, ale pozostanie on w trybie Pauzy.

Naciśnięcie przycisku Start/Pauza w celu wstrzymania pracy urządzenia powoduje przerwanie programu. Na tym etapie nie można zmienić programu.

Niezamierzone przerwanie pracy urządzenia

Jeśli podczas zmywania drzwiczki zostaną otwarte lub wystąpi przerwa w dopływie prądu, program zostanie przerwany. Po zamknięciu drzwi lub wznowieniu dostawy prądu nastąpi jego ponowne uruchomienie w miejscu, w którym zostało przerwane.

* Tylko w niektórych modelach.

Umieścić detergent wyłącznie w suchym pojemniku “B” Detergent przeznaczony do zmywania wstępnego powinien być umieszczony bezpośrednio w komorze.

1. Przystąpić do dozowania detergentu zgodnie z Tabelą

programów w celu wprowadzenia odpowiedniej ilości. W zbiorniku B jest obecny poziom wskazujący maksymalną ilość detergentu w płynie lub w proszku do użycia w każdym cyklu.

2. Usunąć resztki detergentu z brzegów pojemnika i zamknąć pokrywę, aż będzie słychać kliknięcie.

3. Zamknąć pokrywę pojemnika na środek myjący dociskając ją w górę aż do prawidłowego zadziałania urządzenia zamykającego. Otwarcie pojemnika na środek myjący następuje w sposób automatyczny w odpowiednim momencie, w zależności od programu.

W razie stosowania różnych rodzajów środków myjących, zaleca się użycie opcji TABS, która odpowiednio dostosuje program myjący w sposób taki, by umożliwić jak najlepsze wyniki mycia i suszenia.

Stosować wyłącznie detergenty przeznaczone do

zmywarek. NIE UŻYWAĆ środków do mycia ręcznego. Nadmiar środka myjącego może być powodem pozostania

piany po zakończeniu cyklu. Najwyższą skuteczność zmywania i suszenia uzyskuje się

tylko przy równoczesnym zastosowaniu detergentu, środka nabłyszczającego i soli regenerującej.

Zaleca się stosowanie detergentów niezawierających fosforanów i chloru, gdyż są one najbardziej wskazane ze względów ochrony środowiska.

Programy

Dane programów są mierzone w warunkach laboratoryjnych zgodnie z europejską normą EN 50242.

W zależności od poszczególnych warunków użytkowania, czas trwania oraz dane programów mogą się zmieniać.

Liczba i rodzaj programów i opcji zmieniają się w zależności od modelu zmywarki.

Program Suszenie Opcje

Eco Tak

Auto Intensywny Tak

Auto Normalny Ta k

Auto Szybki Nie

Duo Wash Ta k

Delikatne Tak

Express 30’ Nie

Namaczanie Nie

Opóźnienie startu – Tabs –

Suszenie dodatkowe

Opóźnienie startu – Tabs –

Suszenie dodatkowe –

Zone wash – Short Time

Opóźnienie startu – Tabs –

Suszenie dodatkowe –

Zone wash – Short Time

Opóźnienie startu – Tabs

Opóźnienie startu – Tabs –

Suszenie dodatkowe –

Short Time

Opóźnienie startu – Tabs –

Suszenie dodatkowe

Opóźnienie startu – Tabs

Opóźnienie startu

Czas trwania

programu

03:10’ 9,0 0,93

02:00’ - 03:10’ 14,0 - 15,5 1,50 - 1,80

01:30’ - 02:30’ 14,5 – 16,0 1,20 - 1,35

00:40’ - 01:20’ 13,0 - 14,5 1,15- 1,25

02:00’ 18,0 1,30

01:40’ 11,0 1,10

00:30’ 9,0 0,50

00:12’ 4,5 0,01

Zużycie wody

(l/cykl)

Zużycie energii

(KWh/cykl)

Wskazówki dotyczące wyboru programów i dozowania detergentu

1. Cykl zmywania EKO to program standardowy, do którego odnoszą się dane etykiety energetycznej; cykl ten jest odpowiedni do mycia średnio zabrudzonych naczyń i jest najbardziej wydajnym programem pod względem zużycia energii elektrycznej i wody dla

tego rodzaju naczyń. 29 g/ml + 6 g/ml** – 1 Tab (**Ilość środka zmywającego w zmywaniu wstępnym)

2. Mocno zabrudzone naczynia i garnki (nie używać do naczyń delikatnych). 35 g/ml – 1 Tab

3. Normalnie zabrudzone naczynia i garnki. 29 g/ml + 6 g/ml** – 1 Tab

4. Codzienne zabrudzenia w ograniczonej ilości. (Idealny do 4 nakryć) 25 g/ml – 1 Tab

5. Różne rodzaje zmywania w dwóch/trzech koszach: delikatne w koszu górnym, energiczne zmywanie garnków w koszu dolnym.

35 g/ml – 1 Tab

6. Cykl przeznaczony do delikatnych naczyń, wrażliwych na wysokie temperatury. 35 g/ml – 1 Tab

7. Szybki cykl przeznaczony do mało zabrudzonych naczyń. (idealny do 2 nakryć) 25 g/ml – 1 Tab

8. Mycie wstępne w oczekiwaniu na uzupełnienie ładunku po następnym posiłku. Bez detergentu

Zużycie w trybie stand-by: Zużycie w trybie left-on: 5 W - zużycie w trybie off: 0,5 W

Programy specjalne i opcje

Uwagi:

najlepszą skuteczność działania programów “Fast i Express 30’” uzyskuje się przestrzegając zaleceń dotyczących ilości wkładanych naczyń.

Aby zmniejszyć zużycie wody i energii, staraj się uruchamiać zmywarkę, gdy jest całkowicie wypełniona.

Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: ASSISTENZA_EN_LVS@indesitcompany.com

Opcje zmywania*

OPCJE można ustawić, zmienić lub wyzerować dopiero po wybraniu programu zmywania i przed naciśnięciem przycisku Start/Pauza.

Możliwy jest wybór tylko tych opcji, które są zgodne z rodzajem wybranego programu. Jeśli jakaś opcja nie jest zgodna z wybranym programem, symbol pulsuje szybko 3 razy.

Po wybraniu opcji niekompatybilnej z inną wcześniej ustawioną opcją ta ostatnia miga 3 razy i gaśnie, natomiast pozostaje włączone ostatnie wybrane ustawienie. Aby anulować omyłkowo ustawioną opcję, należy ponownie nacisnąć odpowiadający jej przycisk.

Opóźnienie startu

Uruchomienie programu można opóźnić od 1 do 24

godzin:

1. Wybrać żądany program mycia i inne ewentualne opcje; nacisnąć przyciski OPÓŹNIENIA STARTU: zacznie migotać odpowiedni symbol. Za pomocą przycisków + i - wybrać czas rozpoczęcia cyklu mycia. (h01, h02, itp.)

2. Zatwierdzić wybór przyciskiem START/PAUZA, symbol przestanie migotać, rozpocznie się odliczanie wsteczne.

3. Po upływie ustawionego czasu symbol OPÓŹNIONEGO STARTU zgaśnie i nastąpi uruchomienie programu. W celu anulowania STARTU Z OPÓŹNIENIEM naciskać przycisk START Z OPÓŹNIENIEM aż wyświetli się OFF.

Nie można nastawić Opóźnienia startu po rozpoczęciu cyklu.

Opcja Short Time

Opcja ta umożliwia skrócenie czasu trwania podstawowych programów przy zachowaniu takich samych rezultatów mycia i suszenia. Po wybraniu żądanego programu, nacisnąć przycisk Short Time. Aby anulować opcję, należy ponownie nacisnąć ten sam przycisk.

(patrz tabela programów)

odpowiedni

Suszenie dodatkowe

Aby zoptymalizować suszenie naczyń, należy nacisnąć przycisk EXTRA SUSZENIE, zaświeci się właściwa kontrolka; powtórne naciśnięcie przycisku anuluje opcję. Wyższa temperatura podczas płukania końcowego i przedłużona faza suszenia umożliwiają poprawienie jakości suszenia.

Opcja EKSTRA SUSZENIE powoduje wydłużenie czasu

trwania programu.

Tabletki wielofunkcyjne (Tabs)

Opcja ta pozwala uzyskać optymalne wyniki zmywania i suszenia. W przypadku stosowania tabletek wielofunkcyjnych nacisnąć przycisk TABLETKI WIELOFUNKCYJNE, kontrolka zaświeci się; kolejne naciśnięcie przycisku wyłącza opcję.

Włączenie opcji "Pastylki wielofunkcyjne” powoduje

wydłużenie czasu trwania programu.

Stosowanie tabletek jest zalecane jedynie w urządzeniach z opcją TABLETKI WIELOFUNKCYJNE; nie zaleca się tej opcji w programach, które nie przewidują zastosowania tabletek wielofunkcyjnych.

Strefa Mycia (Zone Wash)

Opcja ta umożliwia wykonanie mycia wyłącznie wybranego kosza. Wybrać program, nacisnąć przycisk STREFA MYCIA: zostanie oświetlony wybrany kosz i aktywowane mycie wyłącznie na wybranym koszu; powtórne naciśnięcie przycisku anuluje opcję.

Ta opcja jest dostępna z następującymi programami: Intensywny

i Normalny.

Wybierając opcję programu Intensywnego, następuje aktywacja mycia ULTRAINTENSIVE ZONE. Mycie to jest idealne do bardziej brudnego, mieszanego wsadu, jak na przykład garnki, przyschnięte talerze lub trudne do umycia naczynia (tarka, narzędzie do przecierania warzyw, bardzo brudne sztućce). Siła strumienia jest wzmocniona i wzrasta temperatura mycia, gwarantując optymalne mycie trudnego brudu.

Wybierając opcję programu Normalnego, następuje aktywacja mycia SAVING ZONE. Funkcja ta umożliwia ograniczenie zużycia energii. Czas trwania cyklu może się zmienić.

Pamiętać, by wkładać naczynia wyłącznie do wybranego kosza.

* Tylko w niektórych modelach.

Konserwacja i obsługa

Odłączenie od wody i prądu

• Po każdym zmywaniu zamknąć zawór wody, aby zapobiec jej ewentualnemu wyciekaniu.

• Wyjmować wtyczkę z kontaktu przed przystąpieniem do czyszczenia urządzenia oraz podczas czynności konserwacyjnych.

Czyszczenie zmywarki

• Zewnętrzną powierzchnię zmywarki i panel sterowania można czyścić nierysującą szmatką zmoczoną wodą. Nie stosować rozpuszczalników ani środków rysujących powierzchnię.

• Ewentualne plamy powstałe w komorze wewnętrznej można czyścić szmatką nasączoną wodą i niewielką ilością octu.

Zapobieganie nieprzyjemnym zapachom

• Zostawiać zawsze lekko uchylone drzwi zmywarki, aby zapobiec zaleganiu wilgoci.

• Regularnie czyścić przy użyciu zwilżonej gąbki uszczelki obwodowe wokół drzwi i pojemników na detergent. Pozwoli to zapobiec zaleganiu resztek jedzenia, które jest główną przyczyną powstawania nieprzyjemnych zapachów.

Czyszczenie spryskiwaczy

Może się zdarzyć, że resztki jedzenia przylgną do spryskiwaczy i zablokują otwory, z których wydobywa się woda: od czasu do czasu dobrze jest je sprawdzać i czyścić przy pomocy niemetalowej szczoteczki. Obydwa spryskiwacze są demontowalne.

Aby zdemontować górny spryskiwacz, należy odkręcić plastikowy pierścień, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Podczas ponownego montażu górnego spryskiwacza należy zwrócić uwagę, aby część z największą ilością otworów była skierowana ku górze.

Czyszczenie ltrów

Zespół ltrujący składa się z trzech ltrów, które oczyszczają wodę wykorzystywaną do mycia z resztek żywności i ponownie wprowadzają ją do obiegu: dla uzyskania odpowiednich wyników zmywania ltry należy czyścić.

Filtry czyścić regularnie.

Zmywarki nie można używać bez ltrów lub z odłączonym

ltrem.

• Po kilku zmywaniach sprawdzić zespół ltrujący i w razie konieczności dokładnie go wyczyścić pod bieżącą wodą, wykorzystując w tym celu niemetalową szczoteczkę, zgodnie z poniższymi instrukcjami:

1. obrócić w kierunku przeciwnym do ruchu wskazówek zegara ltr cylindryczny C i wyjąć go

2. Wyjąć obsadę ltra B lekko naciskając na boczne skrzydełka

(rys. 2);

3. Wysunąć płytę ltra ze stali nierdzewnej A.

4. Skontrolować studzienkę i usunąć ewentualne resztki potraw. NIGDY NIE USUWAĆ zabezpieczenia pompy mycia

w kolorze czarnym) (rys.4).

(rys. 1).

(rys. 3).

(szczegół

Dolny spryskiwacz demontuje się naciskając na zatrzaski umieszczone po bokach i pociągając go w górę.

Czyszczenie ltra dopływu wody*

Jeśli rury sieci wodociągowej są nowe lub nie były używane przez dłuższy czas, przed podłączeniem zmywarki należy odkręcić wodę i odczekać, aż będzie ona przejrzysta i wolna od zanieczyszczeń. Ostrożność ta zapobiega zbieraniu się nieczystości w punkcie, w którym zmywarka pobiera wodę i w następstwie tego, uszkodzeniu zmywarki.

Od czasu do czasu czyścić ltr dopływu wody znajdujący się

na wyjściu zaworu.

- Zamknąć zawór wody.

- Odkręcić końcówkę przewodu doprowadzającego wodę do

zmywarki, wyjąć ltr i delikatnie umyć go pod bieżącą wodą.

- Następnie ponownie włożyć ltr i przykręcić przewód.

Po wyczyszczeniu ltrów należy ponownie zamontować zespół filtrujący i prawidłowo go umiejscowić; ma to zasadnicze znaczenie dla prawidłowego działania zmywarki.

W przypadku dłuższej nieobecności

• Odłączyć urządzenie od prądu i zamknąć zawór wody.

• Pozostawić uchylone drzwi zmywarki.

• Po powrocie wykonać jedno zmywanie bez wsadu.

* Tylko w niektórych modelach.

Nieprawidłowe działanie i możliwe środki zaradcze

Jeśli w pracy urządzenia pojawiają się anomalie w pracy, należy skontrolować następujące punkty przed zwróceniem się do Obsługi technicznej (patrz Obsługa techniczna). Niektóre z usterek są sygnalizowane za pomocą lampek zapalających się na panelu sterowania. Przed wezwaniem pomocy technicznej należy zanotować, które z lampek świecą.

Usterki: Możliwe przyczyny / Rozwiązanie: Zmywarka nie rozpoczyna pracy

lub nie odpowiada na polecenia

Drzwi się nie zamykają

Zmywarka nie odprowadza wody. • Program zmywania jeszcze się nie skończył.

Zmywarka jest głośna. • Naczynia uderzają o siebie lub o spryskiwacze. Ustawić prawidłowo naczynia i upewnić

Na naczyniach i szklankach osadza się kamień lub tworzy się białawy nalot.

Na naczyniach i szklankach tworzą się zacieki lub niebieskawe smugi.

Naczynia nie są całkiem suche. • Wybrany został program bez suszenia.

Naczynia nie są czyste. • Naczynia nie są właściwie. ułożone.

Zmywarka nie pobiera wody

jest zablokowana a kontrolki migają

• Kurek dopływu wody nie jest otwarty.

• Wyłączyć urządzenie naciskając przycisk ON/OFF, uruchomić je ponownie po upływie jednej minuty i ponownie ustawić program.

• Wtyczka nie jest dobrze włożona do gniazdka lub zmienić gniazdko.

• Drzwi zmywarki nie są dobrze zamknięte.

• Upewnić się, że kosze są wsunięte do końca.

• Zaskoczył zamek drzwi; popchnąć energicznie drzwi, aż do usłyszenia dźwięku „clack”.

• Przewód odprowadzający wodę jest zgięty

• Odpływ zlewozmywaka jest zatkany.

• Filtr jest zapchany resztkami jedzenia.

• Sprawdzić wysokość przewodu odprowadzającego.

się, że spryskiwacze swobodnie się obracają.

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zmywania w zmywarce.

• Brak soli regenerującej.

• Ustawienie twardości wody nie jest odpowiednie: zwiększyć wartości.

regeneracyjna i środek nabłyszczający).

• Korek zbiornika soli i środka nabłyszczającego nie jest dobrze zamknięty.

• Środek nabłyszczający skończył się lub jego ilość jest niewystarczająca.

• Dozowana ilość środka nabłyszczającego jest zbyt duża.

• Środek nabłyszczający skończył się.

• Regulacja środka nabłyszczającego jest niewłaściwa.

• Naczynia są wykonane z nieprzywierającego tworzywa lub z plastiku; obecność kropli wody jest normalnym zjawiskiem.

• Spryskiwacze nie mogą się swobodnie obracać, są zablokowane przez naczynia.

• Program zmywania jest zbyt delikatny

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zmywania w zmywarce.

• Korek płynu nabłyszczającego nie został odpowiednio zakręcony.

• Filtr jest brudny lub zapchany

• Brak soli regeneracyjnej

• Upewnić się, że wysokość naczyń jest kompatybilna z wysokością kosza.

• Otwory spryskiwaczy są zatkane.

• Brak wody w sieci wodociągowej lub zamknięty zawór wody.

• Przewód doprowadzający wodę jest zgięty

• Filtry są zatkane: należy je wyczyścić.

• Odpływ jest zatkany: należy go wyczyścić.

• Po przeprowadzeniu kontroli i czyszczenia, należy wyłączyć i włączyć zmywarkę i uruchomić nowy cykl zmywania.

• Jeśli usterka nie znika, należy zamknąć zawór wody, wyjąć wtyczkę z gniazdka i skontaktować się z serwisem.

(zob. Środek myjący i obsługa zmywarki).

(zob. Konserwacja i utrzymanie).

(zob. Środek nabłyszczający i sól).

(zob. Konserwacja i utrzymanie).

(zob. Instalacja).

Nie wyjmować ręcznie naczyń.

(zob. Sól

(zob. Sól regeneracyjna i środek nabłyszczający).

(zob. Programy).

(zob. Instalacja).

(zob. Konserwacja i utrzymanie).

* Tylko w niektórych modelach.

Instalace

Při stěhování udržujte zařízení ve svislé poloze; dle

potřeby je můžete naklonit na zadní stranu.

Připojení k rozvodu vody

Přizpůsobení rozvodu vody pro instalaci musí být

provedeno kvalikovaným personálem.

Přívodní hadice a vypouštěcí hadice vody musí být nasměrovány směrem doprava nebo doleva s cílem umožnit co nejlepší instalaci. Hadice nesmí být ohnuté nebo přitlačené myčkou.

Připojení hadice pro přívod vody

• Připojení se provádí k přípojce vody o velikosti 3/4” typu plyn se studenou nebo teplou vodou (max. 60 °C).

• Nechte vodu odtéct, dokud nebude průzračná.

• Řádně přišroubujte přívodní hadici a otevřete ventil.

V případě, že délka přívodní hadice nebude dostatečná, se obraťte na specializovanou prodejnu nebo na autorizovaného technika

Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce Technických údajů; v opačném případě by se mohlo stát, že myčka nebude fungovat správně.

Dbejte na to, aby hadice nebyla příliš ohnutá ani

přiškrcená.

(viz Servisní služba)

Připojení hadice vypouštění vody

Připojte vypouštěcí hadici do odpadového potrubí s minimálním průměrem 2 cm. (A) Přípojka vypouštěcí hadice se musí nacházet ve výšce od 40 do 80 cm od podlahy nebo od plochy, na které je uložena myčka.

MAX 80 cm

MIN 40 cm

Před připojením vypouštěcí hadice k sifonu umývadla odstraňte plastový uzávěr (B).

Bezpečnostní opatření proti vytopení

Aby bylo zaručeno, že nedojde k vytopení, je myčka:

- vybavena systémem, který přeruší přívod vody v případě poruch nebo jejího úniku dovnitř myčky. Některé modely jsou vybaveny také přídavným bezpečnostním zařízením New Acqua Stop*, které zaručuje ochranu proti vytopení i v případě poškození přívodní hadice.

UPOZORNĚNÍ: NEBEZPEČNÉ NAPĚTÍ!

Přívodní hadice vody nesmí být v žádném případě

přeřezána, protože obsahuje součásti pod napětím.

Připojení k elektrickému rozvodu

Před zasunutím zástrčky do zásuvky elektrického rozvodu se ujistěte, že:

• zásuvka je uzemněnaa že vyhovuje normám;

• je zásuvka schopna snést maximální zátěž odpovídající jmenovitému příkonu zařízení, uvedenému na štítku se jmenovitými údaji, umístěném na vnitřní straně dvířek

(viz kapitola Popis myčky);

• napájecí napětí odpovídá hodnotám uvedeným na štítku se jmenovitými údaji, umístěném na vnitřní straně dvířek;

• zásuvka je kompatibilní se zástrčkou zařízení. V opačném případě požádejte o výměnu zástrčky autorizovaného technika šňůry ani rozvodky.

Po instalaci zařízení musí kabel elektrického napájení a

zásuvka elektrického rozvodu zůstat snadno přístupné.

Kabel nesmí být ohnutý ani stlačený.

V případě poškození musí být napájecí kabel vyměněn výrobcem nebo jeho střediskem Servisní služby, aby se předešlo jakémukoli riziku.

Firma neponese žádnou odpovědnost za následky

nerespektování uvedených pokynů.

(viz Servisní služba)

(Viz Servisní služba)

; nepoužívejte prodlužovací

Ustavení a vyrovnání do vodorovné polohy

1. Umístěte myčku na rovnou a pevnou podlahu. Vykompenzujte nerovnosti odšroubováním nebo zašroubováním předních nožiček až do dosažení vodorovné polohy zařízení. Dokonalé vyrovnání do vodorovné polohy zabezpečí stabilitu zařízení a zamezí vzniku vibrací a hluku.

2. Po vestavění myčky přilepte pod dřevěnou polici průsvitný samolepicí pás*, který bude polici chránit před případným kondenzátem.

3. Umístěte myčku tak, aby se bočními stěnami nebo zadní stěnou dotýkala přilehlého nábytku nebo stěny. Tento model myčky lze rovněž vestavět pod dlouhou pracovní plochu*

Montážní pokyny)

4*. Seřízení výšky zadní nožičky se provádí prostřednictvím hexagonálního pouzdra červené barvy, nacházejícího se ve spodní, čelní, centrální části myčky, klíčem na hexagonální šrouby o velikosti 8 mm; otáčením ve směru hodinových ručiček dosáhneme zvětšení výšky a otáčením proti směru hodinových ručiček jejího snížení.

(viz list s montážními

pokyny pro vestavění, přiložený k dokumentaci)

(viz

* Pouze u některých modelů.

Upozornění pro první mytí

Po instalaci odstraňte tampony umístěné na koších a přidržovací gumy na horním koši

(jsou-li součástí).

Nastavení dekalcikátoru vody

Před zahájením prvního mytí nastavte úroveň tvrdosti

vody z vodovodní sítě.

(viz kapitola Leštidlo a regenerační

sůl)

Při prvním naplnění nádržky dekalcikátoru je třeba použít vodu a následně je třeba přidat přibližně 1 kg soli; je zcela běžné, že vyteče určité množství vody. Bezprostředně poté zahajte jeden mycí cyklus. Používejte pouze specickou sůl pro myčky nádobí.

Po doplnění soli zhasne kontrolka CHYBĚJÍCÍ SŮL**.

Nenaplnění zásobníku soli může způsobit poškození

dekalcikátoru vody a topného článku.

Technické údaje

Šíøka 60 cm

Rozmìry

Kapacita

Tlak vody v pøívodním potrubí

Napájecí napìtí Viz štítek s jmenovitými údaji

Výška 85 cm Hloubka 60 cm

14 standardních souprav nádobí

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Zařízení je vybaveno akustickými signály/tóny

na modelu myčky

), které avizují realizovaný ovládací

(v závislosti

příkaz: zapnutí, konec cyklu apod. Symboly/kontrolky/LED přítomné na ovládacím panelu/

displeji se mohou měnit z hlediska barvy a mohou buď blikat, nebo svítit stálým světlem

myčky)

(v závislosti na modelu

Na displeji* jsou zobrazovány užitečné informace, které se týkají druhu nastaveného cyklu, fáze mytí/sušení, zbývající doby, teploty apod.

Celkový pøíkon Viz štítek s jmenovitými údaji

Pojistka Viz štítek s jmenovitými údaji

Toto zaøízení je ve shodì s následujícími smìrnicemi Evropské unie:

-2006/95/EC (Nízké napìtí)

- 2004/108/EC (Elektromagne tická kompatibilita)

- 2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)

- 97/17/EC (Energetické štítkování myèek nádobí)

-2012/19/EC (WEEE)

* Pouze u některých modelů.

Popis zařízení

Celkový pohled

Tlačítko a kontrolka

Zapnout-Vypnout/

Vynulovat

Tlačítko Volitelné funkce Multifunkční tablety (Tabs)

1. Horní koš

2. Horní ostřikovací rameno

3. Sklopné držáky

4. Mechanismus nastavení výšky koše

5. Spodní koš

6. Spodní ostřikovací rameno

7. Mycí ltr

8. Nádržka na sůl

9. Přihrádky na mycí prostředek a nádržka na

leštidlo

10. Štítek s jmenovitými údaji

11. Ovládací panel***

Ovládací panel

Tlačítka Volba Programu

Displej

Tlačítko a Kontrolky Start/Pauza

Tlačítko Volitelné funkce Extra Sušení

Tlačítko Volitelné funkce

Displej

Zone Wash

Kontrolka nedostatku soli

Kontrolky Mytí a Sušení

Kontrolka nedostatku leštidla

Kontrolky programů

Kontrolky Zone Wash

Kontrolka Extra Sušení

Tlačítka Volba Programu

Indikátor zbývající doby

Kontrolka ucpaných ltrů

Kontrolka Short Time

Kontrolka Multifunkční tablety (Tabs)

*** Pouze u modelů určených pro úplné vestavění. * Pouze u některých modelů.

Počet a druh programů a volitelných funkcí se mění v závislosti na modelu myčky.

Tlačítka Odložený Start

Tlačítko volitelné funkce Short Time

Kontrolka Zavřený kohoutek přívodu vody

Kontrolky programů

Kontrolka Odložený Start

Regenerační sůl a Leštidlo

Používejte pouze specické mycí prostředky pro myčky nádobí. Nepoužívejte kuchyňskou ani průmyslovou sůl. Dodržujte pokyny uvedené na obalu.

Pokud používáte multifunkční produkt, stejně se doporučuje přidat sůl, zejména v případě, že je voda tvrdá nebo velmi tvrdá.

Když se nepřidá sůl ani leštidlo, je zcela zřejmé, že

kontrolky CHYBĚJÍCÍ SŮL* a CHYBĚJÍCÍ LEŠTIDLO* zůstanou i nadále rozsvícené.

(dodržujte pokyny uvedené na obalu).

Dávkování regenerační soli

Použití soli zabrání vytvoření VODNÍHO KAMENE na nádobí a na funkčních komponentech myčky. * Je důležité, aby nádobka na sůl nebyla nikdy prázdná. * Je důležité provést nastavení tvrdosti vody. Zásobník soli se nachází ve spodní části myčky nádobí a je třeba jej naplnit:

• když na ovládacím panelu bliká kontrolka CHYBĚJÍCÍ SŮL*;

• když zelený plovák*, který je součástí uzávěru nádobky na sůl,

již není vidět.

• viz autonomie uvedená v tabulce tvrdosti vody.

1. Vytáhněte spodní koš a odšroubujte uzávěr nádržky jeho otáčením proti směru hodinových ručiček.

2. Pouze při prvním použití: naplňte nádržku vodou až po okraj.

3. Umístěte trychtýř nádobku na sůl až po okraj (přibližně 1 kg);

vytečení malého množství vody je zcela běžným jevem.

4. Odložte trychtýř, odstraňte zbytky soli z hrdla; před zašroubováním uzávěru jej opláchněte pod tekoucí vodou. Doporučuje se provést tento úkon při každém doplňování soli. Dobře dotáhněte uzávěr, aby se do nádobky na sůl během mytí nedostal mycí prostředek (mohlo by tak dojít k trvalému poškození dekalcikátoru).

Když je třeba doplnit sůl, doporučuje se udělat to před

zahájením mytí.

(viz obrázek)

Nastavení podle tvrdosti vody

Pro dosažení dokonalé činnosti změkčujícího dekalcikátoru je nezbytné provést nastavení v závislosti na tvrdosti vody dostupné v obydlí. Potřebný údaj lze zjistit u organizace zabývající se dodávkou pitné vody. Nastavená hodnota odpovídá průměrné

tvrdosti vody.

• Zapněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Vypnete mycku tlacítkem ZAPNOUT/VYPNOUT

• Držte stisknuté tlačítko START/PAUZA dokud neuslyšíte pípnutí.

• Zapněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Dostanete se do menu nastavení a rozsvítí se kontrolka soli.

• Tlačítkem EKO zvolte požadovanou úroveň

• Vypněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Nastavení bylo dokončeno!

po dobu 5 sekund,

(viz tabulka tvrdosti).

(viz Popis)

a naplňte

Průměrná autonomie

Tabulka tvrdosti vody

úroveň

Od 0 °f do 10 °f se doporučuje nepoužívat sůl. * Při nastavení 5 může dojít k prodloužení doby.

(°dH = tvrdost vody v německých stupních - °fH = tvrdost vody ve francouzských stupních - mmol/l = milimol/litr)

°dH °fH mmol/l měsíce

1 0 - 6 0 - 10 0 - 1 7 měsíce 2 6 - 11 11 - 20 1,1 - 2 5 měsíce 3 12 - 17 21 - 30 2,1 - 3 3 měsíce 4 17 - 34 31 - 60 3,1 - 6 2 měsíce

34 - 50 61 - 90 6,1 - 9 2/3 týdny

nádobka na sůl při 1 mycím cyklu denně

Dávkování leštidla

Leštidlo usnadňuje SUŠENÍ nádobí. Nádržka na leštidlo se plní:

• když na ovládacím panelu/displeji bliká kontrolka/symbol

NEDOSTATEK LEŠTIDLA*

• když se optický indikátor*, který se nachází na dvířkách

nádobky „D“, změní z tmavého na průsvitný.

1. Otevřete nádobku „D“ stisknutím a nadzvednutím jazýčku na víku;

2. Opatrně naplňte nádržku na leštidlo až po označení maximálního otevření a zabraňte přitom jeho úniku. Dojde-li k tomu, očistěte jej suchým hadrem.

3. Zavřete víko až po cvaknutí.

NIKDY neaplikujte leštidlo přímo dovnitř mycího prostoru.

Nastavte dávku leštidla

V případě, že nejste spokojeni s výsledkem sušení, je možné provést nastavení množství leštidla.

• Zapněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Vypněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Po 3 stisknutích tlačítka START/PAUZA

• Zapněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Dostanete se do menu nastavení a rozsvítí se kontrolka leštidla.

• Zvolte úroveň dávkování leštidla prostřednictvím tlačítka programu EKO.

• Vypněte myčku tlačítkem ZAPNOUT/VYPNOUT

• Nastavení bylo dokončeno! Úroveň leštidla může být nastavena na NULU; v takovém případě dávkování leštidla nebude prováděno a v případě použití veškerého leštidla nedojde ani k rozsvícení kontrolky chybějícího leštidla. Je možné nastavit až do max. 4 základních úrovní v závislosti na

modelu myčky. Nastavená hodnota odpovídá průměrné úrovni.

• Pokud je na nádobí modravý povlak, nastavte nízké hodnoty (1-2).

• Pokud jsou na nádobí kapky vody nebo skvrny vodního kamene, nastavte vysoké hodnoty (3-4).

uslyšíte pípnutí.

* Pouze u některých modelů.

Plnění košů

Doporučení:

Před plněním košů odstraňte z nádobí zbytky jídla a vylijte ze sklenic a pohárů tekutiny, které v nich zůstaly. Není třeba

provádět předběžné oplachování pod tekoucí vodou.

Umístěte nádobí tak, aby zůstalo bez pohybu a nepřevrátilo se, aby nádoby zůstaly obráceny otvorem dolů a aby se vypouklé a vyduté části nacházely v šikmé poloze, což umožní vodě dostat se ke všem povrchům i odtékat. Dávejte pozor, aby víka, rukojeti, pánve a tácy nebránily otáčení ostřikovacích ramen. Malé předměty umístěte do košíku na příbory. Plastový příbor a pánve z antiadhezivního materiálu mají tendenci více zachytávat kapky vody, a proto jejich schopnost sušení bude menší než u keramického nebo ocelového nádobí. Lehké předměty (jako např. plastové nádoby) musí být dle možností umístěny do horního koše a tak, aby se nemohly pohybovat. Po naplnění zkontrolujte, zda se ostřikovací ramena mohou volně otáčet.

Spodní koš

Do spodního košíku lze ukládat hrnce, víka, talíře, salátové mísy, příbory apod. Talíře a velká víka je třeba dle možnosti umístit po krajích koše.

Některé modely myček nádobí disponují naklonitelnými částmi*, které lze použít ve svislé poloze k uložení talířů nebo ve vodorovné poloze (spuštěné dolů) k uložení hrnců a salátových mís.

Košík na příbory

Košík na příbory je vybaven horními mřížkami pro lepší uspořádání příborů. Musí být umístěn výhradně v horní přední části spodního koše.

Doporučuje se umístit značně znečištěné nádobí do spodního koše, protože v této části myčky jsou proudy vody nejsilnější a umožňují dosáhnout nejlepších výsledků mytí.

Nože a nástroje s ostrými hroty musí být uloženy do košíku na příbory hroty obrácenými směrem dolů nebo musí být uloženy do vodorovné polohy na sklopné držáky horního koše.

Horní koš

Naložte do něj choulostivé a lehké nádobí: sklenice, šálky, talířky, nízké salátové mísy.

Některé modely myček nádobí disponují naklonitelnými částmi*, které lze použít ve svislé poloze k uložení čajových nebo dezertových talířků nebo spuštěné dolů k uložení misek a nádob na potraviny.

*Přít. pouze na některých modelech, v různém počtu a v různých

polohách.

Sklopné držáky s proměnlivou polohou

Boční sklopné držáky lze umístit do tří odlišných výšek kvůli optimalizaci umístění nádobí v prostoru koše.

Poháry lze umístit stabilně na sklopné držáky zasunutím stopky poháru do příslušných podélných otvorů. Pro optimalizaci sušení umístěte sklopné držáky s vyšším sklonem. Pro změnu sklonu nadzvedněte sklopný držák, mírně jej posuňte a umístěte požadovaným způsobem.

Tác na příbor*

Některé modely myček jsou vybaveny posuvným tácem, který lze použít pro uložení servírovacího příboru nebo šálků malých rozměrů. Za účelem dosažení co nejlepších vlastností mytí nepokládejte na uvedený tác neskladné nádobí. Tác na příbor je vyjímatelný.

(viz obrázek)

Horní koš je výškově nastavitelný dle potřeby: do horní polohy kvůli umístění neskladného nádobí; do spodní polohy kvůli využití prostorů sklopných nebo naklonitelných držáků a vytvoření většího prostoru směrem nahoru.

Nastavení výšky horního koše

Horní koš může být nastaven do spodní nebo do horní polohy s cílem usnadnit ukládání nádobí.

Je lépe nastavit výšku horního koše při PRÁZDNÉM KOŠI. NIKDY nezvedejte nebo nespouštějte koš pouze z jedné strany.

Když je koš vybaven systémem Lift-Up* koš po jeho uchopení na bocích a pohněte jím směrem nahoru. Pro návrat do spodní polohy stiskněte páky (A) na bocích koše a doprovoďte jej při sestupu směrem dolů.

(viz obrázek)

, zvedněte

Nevhodné nádobí

• Dřevěný příbor a nádobí.

• Choulostivé dekorované sklenice, umělecké řemeslné nádobí a antikvární prvky. Jejich dekorace nejsou odolné.

• Části syntetického materiálu, které nejsou odolné vůči teplotě.

• Měděné a cínové nádobí.

• Nádobí znečištěné od popela, vosku, maziva nebo inkoustu.

Dekorace na skle, hliníkové a stříbrné kusy mohou mít během mytí tendenci změnit barvu a vyblednout. Také některé druhy skla (např. křišťálové předměty) se mohou po mnoha mytích stát matnými.

Poškození skla a nádobí

Příčiny:

• Druh skla a postup výroby skla.

• Chemické složení mycího prostředku.

• Teplota vody oplachovacího programu.

Rada:

• Používejte pouze sklenice a porcelán, které jsou výrobcem

zaručeny jako vhodné pro mytí v myčce nádobí.

• Používejte jemný mycí prostředek, vhodný pro tento druh

nádobí.

• Po ukončení programu vyjměte sklenice a příbory co nejdříve.

* Pouze u některých modelů.

Mycí prostředek a použití myčky

Uvedení myčky do činnosti

1. Otevřete kohoutek přívodu vody.

2. Stiskněte tlačítko ZAPNOUT-VYPNOUT: Rozsvítí se kontrolka ZAPNOUT/VYPNOUT i displej.

3. Otevřete dvířka a nadávkujte mycí prostředek

4. Naplňte koše

5. Zvolte program podle druhu nádobí a stupně jeho znečištění

(viz tabulka programů)

6. Zvolte volitelné funkce mytí*

7. Zahajte program tlačítkem Start/Pauza: Rozsvítí se kontrolka mytí a na displeji se zobrazí doba zbývající do konce cyklu.

8. Po skončení programu se na displeji zobrazí END. Vypněte zařízení stisknutím tlačítka ZAPNOUT-VYPNOUT, zavřete kohoutek přívodu vody a odpojte zástrčku ze zásuvky elektrické sítě.

9. Před vyjmutím nádobí vyčkejte několik minut, abyste se vyhnuli popálení. Vyložte koše počínaje spodním košem.

- Pro snížení spotřeby elektrické energie se zařízení v některých podmínkách dlouhodobějšího NEPOUŽÍVANÍ automaticky vypne.

AUT. PROGRAMY*:některé myčky nádobí jsou

vybaveny speciálním snímačem, který je schopen vyhodnotit stupeň znečištění a nastavit nejúčinnější a nejúspornější mytí. Doba trvání Aut. programů se může měnit v závislosti na zásahu snímače.

(viz Plnění košů)

stisknutím tlačítka volby programu.

a zavřete dvířka.

(viz vedle).

Změna probíhajícího programu

V případě volby chybného programu je možné provést jeho změnu za předpokladu, že byl program právě zahájen: Při zahájeném mytí je pro změnu mycího cyklu potřebné vypnout zařízení delším stisknutím tlačítka ZAPNOUT/VYPNOUT/Vynulovat, znovu jej zapnout stejným tlačítkem a znovu zvolit program a požadované volitelné funkce.

Přidání nádobí

Stiskněte tlačítko Start/Pauza, ZAPNOUT/VYPNOUT a otevřete dvířka; dávejte přitom pozor na vycházející páru. Poté vložte nádobí. Stiskněte tlačítko Start/Pauza: cyklus bude obnoven po dlouhém pípnutí.

Je-li nastaven odložený start, po skončení odečítání nedojde

k zahájení mycího cyklu, ale zařízení zůstane ve stavu Pauzy.

Stisknutím tlačítka Start/Pauza za účelem přerušení činnost zařízení dojde k přerušení programu. V této fázi není možné provádět změnu programu.

Náhodné přerušení

Když se během mytí otevřou dvířka nebo když dojde k přerušení dodávky elektrické energie, program bude přerušen. Po zavření dvířek nebo po obnovení dodávky elektrické energie bude program pokračovat z bodu, ve kterém byl přerušen.

* Pouze u některých modelů.

(viz níže).

Dávkování mycího prostředku

Dobrý výsledek mytí závisí také na správném dávkování mycího prostředku, přičemž platí, že při překročení doporučeného množství nedojde ke zvýšení účinnosti mytí, ale pouze k vyššímu znečištění životního prostředí.

Dávkování lze přizpůsobit stupni znečištění. V případě běžného znečištění se obvykle používá přibližně 35 g práškového mycího prostředku nebo 35 ml tekutého mycího prostředku. V případě použití tablet stačí jedna.

Když je nádobí málo znečištěné nebo když se předem oplachovalo pod vodou, snižte výrazně množství mycího prášku.

Pro dosažení dobrých výsledků mytí dodržujte pokyny uvedené na obalu mycího prostředku.

V případě dalších otázek vám doporučujeme obrátit se na výrobce mycích prostředků.

Pro otevření nádobky na mycí prostředek aktivujte otevírací mechanismus „A“.

Naplňte mycím prostředkem pouze suchou vaničku „B“. Množství mycího prostředku určené pro předběžné mytí musí být aplikováno přímo do mycího prostoru.

1. Dávkování mycího prostředku provádějte podle

aby bylo zajištěno použití jeho správného množství. Ve vaničce B je vyznačena úroveň odpovídající maximálnímu množství tekutého nebo práškového mycího prostředku, které lze použít pro každý cyklus.

2. Odstraňte zbytky mycího prostředku z okrajů nádobky a zavřete kryt až po zacvaknutí.

3. Zavřete víko nádobky na mycí prostředek jeho zatlačením nahoru, až po správné zasunutí do zavíracího mechanismu. Nádobka na mycí prostředek se otevře automaticky ve vhodném okamžiku v závislosti na zvoleném programu.

Při použití kombinovaných mycích prostředků se doporučuje použít volitelnou funkci TABS, která přizpůsobí mycí program tak, aby bylo vždy dosaženo nejlepšího výsledku mytí a co nejlepšího možného sušení.

Používejte výhradně mycí prostředky pro myčky nádobí. NEPOUŽÍVEJTE mycí prostředky pro mytí v rukou. Nadměrné použití mycích prostředků může způsobit

přítomnost pěny na konci cyklu. Nejúčinnějšího mytí a sušení je možné dosáhnout

kombinovaným použitím mycího prostředku, tekutého leštidla a regenerační soli.

Doporučuje se používat mycí prostředky bez fosfátů a bez chloru, které jsou vhodnější z hlediska ochrany životního prostředí.

Tabulky programů

Programy

Údaje programů jsou naměřeny v laboratorních podmínkách v souladu s evropskou normou EN 50242.

V závislosti na různých podmínkách použití může docházet ke změnám doby trvání a dat programů.

Počet a druh programů a volitelných funkcí se mění v závislosti na modelu myčky.

Program Sušení Volitelné funkce

1. Eko mytí Ano Odložený start - Tablety - Extra Dry

2. Intenzivní mytí Aut.

3. Automatické běžné mytí

4. Auto Fast wash

5. Duo wash Ano

6. Choulostivé Ano

Ano

Ne Odložený start - Tablety

Odložený start - Tablety - Extra Dry -

Short Time - Zone wash

Odložený start - Tablety -

Extra Dry - Zone wash - Short Time

Odložený start - Tabs -

Extra Dry - Short Time

Odložený start - Tablety -

Extra Dry

Doba trvání

programu

03:10’ 9,0 0,93

02:00’ - 03:10’ 14,0 - 15,5 1,50 - 1,80

01:30’ - 02:30’ 14,5 – 16,0 1,20 - 1,35

00:40’ - 01:20’ 13,0 - 14,5 1,15- 1,25

02:00’ 18,0 1,30

01:40’ 11,0 1,10

Spotřeba vody

(l/cyklus)

Spotřeba

energie (kWh/

cyklus)

7. Express 30’ Ne Odložený start - Tablety 00:30’ 9,0 0,50

8. Namáčení Ne Odložený start

00:12’ 4,5 0,01

Pokyny pro volbu programů a dávkování mycího prostředku

1. Mycí cyklus EKO je standardní program, na který se vztahují údaje uvedené na energetickém štítku; tento cyklus je vhodný pro mytí běžně znečištěného nádobí a jedná se o nejúčinnější program z hlediska energetické úspory a úspory vody pro tento druh nádobí. 29

g/ml + 6 g/ml** – 1 tableta

2. Silně znečištěné nádobí a hrnce (nevhodný pro choulostivé nádobí) 35 g/ml – 1 tableta

3. Běžně znečištěné nádobí a hrnce 29 g/ml + 6 g/ml** – 1 tableta

4. Každodenní nečistota v omezeném množství (Ideální pro 4 soupravy) 25 g/ml – 1 tableta

5. Rozdílné mytí ve dvou koších: jemné mytí choulostivého nádobí v horním koši a energické mytí hrnců ve spodním koši 35 g/ml – 1

tableta

6. Cyklus pro choulostivé nádobí, které je citlivější na vysoké teploty 35 g/ml – 1 tableta

7. Rychlý cyklus, který se používá pro mírně znečištěné nádobí (ideální pro 2 soupravy) 25 g/ml – 1 tableta

8. Předběžné mytí, kdy se očekává doplnění náplně po dalším jídle. Bez mycího prostředku

Spotřeba v pohotovostním režimu: Spotřeba v režimu left-on: 5,0 W - spotřeba v režimu vypnutí: 0,5 W

(**Množství mycího prostředku pro předmytí)

Speciální programy a Volitelné funkce

Poznámky:

Nejlepších výsledků s programy „Rychlé mytí“ a „Express 30’“ je možné dosáhnout, když bude dle možností dodržen počet uvedených souprav.

Kvůli menší spotřebě používejte myčku nádobí s plnou náplní.

Poznámka pro zkušební laboratoře: Pro informace o zkušebních podmínkách srovnávací zkoušky EN napište na adresu: ASSISTENZA_EN_LVS@indesitcompany.com

Volitelné funkce mytí*

VOLITELNÉ FUNKCE mohou být nastaveny, měněny nebo vynulovány teprve po provedení volby mycího programu

a před stisknutím tlačítka Start/Pauza.

Mohou být zvoleny pouze volitelné funkce kompatibilní se zvoleným programem. Když některá volitelná funkce není kompatibilní se zvoleným programem, příslušný symbol třikrát rychle zabliká.

Když bude zvolena volitelná funkce, která není kompatibilní s některou z předem nastavených volitelných funkcí, tato kontrolka zabliká třikrát a zhasne, zatímco zůstane rozsvícena poslední nastavená volba. Za účelem zrušení chybně nastavené volitelné funkce

stiskněte znovu příslušné tlačítko.

Odložený start

Zahájení programu může být odloženo o 1 a 24 hodin:

1. Po volbě požadovaného mycího programu a případných dalších volitelných funkcí stiskněte tlačítko ODLOŽENÝ START: začne blikat příslušný symbol. Prostřednictvím tlačítek + a - zvolte, kdy má být zahájen mycí cyklus. (h01, h02 apod.)

2. Potvrďte volbu tlačítkem START/PAUZA; symbol přestane blikat a dojde k zahájení odečítání.

3. Po uplynutí uvedené doby zhasne symbol ODLOŽENÉHO STARTU a spustí se program. Zrušení volby ODLOŽENÉHO STARTU se provádí několikanásobným stisknutím tlačítka ODLOŽENÝ START, dokud se nezobrazí OFF.

Není možné nastavit Odložený start během již probíhajícího cyklu.

(viz tabulka programů)

Extra sušení (Extra Dry)

Pro zlepšení sušení nádobí stiskněte tlačítko EXTRA SUŠENÍ; rozsvítí se příslušná kontrolka. Dalším stisknutím tlačítka lze danou volitelnou funkci zrušit. Vyšší teplota během závěrečného oplachování a delší doba sušení umožňují lepší osušení.

Použití volitelné funkce EXTRA SUŠENÍ bude mít za následek prodloužení trvání programu.

Multifunkční tablety (Tabs)

Tato volitelná funkce optimalizuje výsledek mytí a sušení. Při použití multifunkčních tablet stiskněte tlačítko MULTIFUNKČNÍ TABLETY. Dojde k rozsvícení příslušného symbolu; dalším stisknutím dojde ke zrušení provedené volby.

Použití volitelné funkce „Multifunkční tablety“ bude

mít za následek prodloužení trvání programu.

Použití tablet se doporučuje pouze v případech, kdy je k dispozici příslušná volitelná funkce, a nedoporučuje se s programy, které nepočítají s použitím multifunkčních tablet

Zone Wash

Tato volitelná funkce umožňuje provést mytí pouze ve zvoleném koši. Zvolte program a poté stiskněte tlačítko ZONE WASH. Rozsvítí se symbol zvoleného koše a aktivuje se pouze zvolený koš; další stisknutí tlačítka způsobí zrušení uvedené volitelné funkce.

Toto volitelná funkce je dostupná s níže uvedenými programy: Intenzivní mytí a Běžné mytí. Volbou volitelné funkce a programu Intenzivní mytí dojde k aktivaci mytí ULTRAINTENSIVE ZONE. Toto mytí je ideální pro různorodou náplň více znečištěného nádobí, jako např. hrnce a rendlíky, zaschlé talíře nebo nádobí, které se obtížně umývá (struhadlo, mlýnek na zeleninu, značně znečištěný příbor). Dojde k zesílení tlaku stříkání a ke zvýšení teploty mytí, aby bylo zaručeno optimální umytí odolného znečištění.

Volbou volitelné funkce a programu Běžné mytí dojde k aktivaci mytí SAVING ZONE. Použitím této funkce lze snížit spotřebu vody a anergie. Optimální výsledky mytí a sušení; doba cyklu je prodloužena.

Volitelná funkce Short Time

Tato volitelná funkce umožňuje snížit dobu trvání hlavních programů při zachování stejných výsledků mytí a sušení. Po provedení volby programu stiskněte tlačítko Short Time. Zrušení této volitelné funkce se provádí opětovným stisknutím stejného tlačítka.

* Pouze u některých modelů.

Nezapomeňte naložit nádobí pouze do zvoleného koše.

Údržba a péče

Uzavření přívodu vody a vypnutí elektrického napájení

• Po každém mytí uzavřete kohoutek přívodu vody, abyste se vyhnuli nebezpečí úniků.

• Při čištění zařízení a během operací údržby odpojte zástrčku napájecího kabelu ze zásuvky elektrického rozvodu.

Čištění myčky nádobí

• Vnější povrch a ovládací panel se může čistit neabrazivním hadrem navlhčeným ve vodě. Nepoužívejte rozpouštědla ani abrazivní prostředky.

• Stěny vnitřního mycího prostoru se dají vyčistit od případných skvrn hadrem navlhčeným ve vodě s malým množstvím octa.

Zabránění vzniku nepříjemných zápachů

• Dvířka nechte pokaždé pootevřená, aby se zabránilo hromadění vlhkosti.

• Pravidelně čistěte obvodová těsnění dvířek a nádobek na mycí prostředek s použitím mokré houby. Zabrání se tak hromadění zbytků jídla, které jsou hlavními původci nepříjemného zápachu.

Čištění ltrů

Filtrační jednotka je tvořena dvěma filtry, které čistí vodu použitou k mytí od zbytků jídla a opětovně ji uvádějí do oběhu: K zabezpečení trvale dobrých výsledků mytí je třeba ltry čistit.

Pravidelně čistěte ltry.

Myčka nádobí se nesmí používat bez ltrů nebo s odpojeným

ltrem.

• Po několika mytích zkontrolujte ltrační jednotku a dle potřeby ji důkladně umyjte pod tekoucí vodou. Pomozte si přitom nekovovým kartáčkem a postupujte dle níže uvedených pokynů:

1. Otáčejte válcovým ltrem C proti směru hodinových ručiček a vytáhněte jej (obr. 1).

2. Vytáhněte nádobku ltru B mírným zatlačením na boční jazýčky (obr. 2);

3. Vyvlečte nerezový talíř ltru A (obr. 3).

4. Zkontrolujte výstupní otvor a odstraňte případné zbytky jídla. NIKDY NEODSTRAŇUJTE ochranný kryt mycího čerpadla (součást černé barvy) (obr. 4).

Čištění ostřikovacích ramen

Může se stát, že se na ostřikovacích ramenech zachytí zbytky jídla a ucpou otvory, kterými vytéká voda: Čas od času je třeba je zkontrolovat a vyčistit nekovovým kartáčkem. Obě ostřikovací ramena jsou demontovatelná.

Demontáž horního ostřikovacího ramena vyžaduje odšroubování plastové kruhové matice proti směru hodinových ručiček. Horní ostřikovací rameno je třeba namontovat tak, aby bylo obráceno otvory směrem nahoru.

Demontáž spodního ostřikovacího ramena se provádí stisknutím jazýčků, nacházejících se po stranách, směrem nahoru.

Čištění ltru přívodu vody

Jestliže jsou hadice přívodu vody nové nebo pokud zůstaly delší dobu v nečinnosti, před připojením je třeba nechat odtéci vodu, dokud nebude průzračná a zbavená nečistot. Bez uvedeného opatření může dojít k ucpání přívodu vody a poškození myčky.

Pravidelně čistěte vstupní ltr rozvodu vody, umístěný na

výstupu z vodovodního kohoutu.

- Zavřete kohout přívodu vody.

- Odšroubujte koncovou část přívodní hadice vody, sejměte ltr

a opatrně jej vyčistěte pod proudem tekoucí vody.

- Vložte ltr zpět na původní místo a zašroubujte hadici.

Po vyčištění ltrů proveďte zpětnou montáž ltrační jednotky a její správné umístění do jejího uložení; představuje nezbytný předpoklad správné činnosti myčky.

Opatření v případě dlouhodobé nečinnosti

• Odpojte napájecí kabel zařízení ze zásuvky elektrického rozvodu a zavřete kohoutek přívodu vody.

• Nechte pootevřená dvířka.

• Po vašem návratu proveďte jeden mycí cyklus naprázdno.

* Pouze u některých modelů.

Poruchy a způsob jejich odstranění

Může se stát, že zařízení nebude fungovat. Dříve, než se obrátíte na Servisní službu, zkontrolujte prostřednictvím následujícího seznamu, zda se nejedná o snadno odstranitelný problém.

Poruchy: Možné příčiny / Řešení: Nedochází k uvedení myčky

do chodu nebo myčka nereaguje na ovládací povely

Není možné zavřít dvířka

Myčka nevypouští vodu. • Mycí program ještě neskončil.

Myčka je hlučná. • Nádobí naráží vzájemně do sebe nebo do ostřikovacích ramen. Umístěte nádobí správně a

Na nádobí a na sklenicích jsou viditelné nánosy vodního kamene nebo bílý povlak.

Na nádobí a na sklenicích jsou patrné bílé zbytky nebo modrý povlak.

Nádobí je málo suché.

Nádobí není dostatečně čisté. • Nádobí není rozmístěno správně.

Myčka nenapouští vodu

je zablokovaná s rozsvícenými kontrolkami

• Je zavřen kohoutek s vodou.

• Vypněte zařízení tlačítkem ZAPNUTÍ/VYPNUTÍ, opět jej zapněte po uplynutí jedné minuty a znovu nastavte program.

• Zástrčka není řádně zastrčena v zásuvce elektrického rozvodu nebo je třeba použít jinou

zásuvku.

• Dvířka myčky nejsou řádně zavřená.

• Zkontrolujte, zda jsou koše zasunuté až na doraz.

• Došlo k zamknutí zámku; energicky zavřete dvířka, dokud neuslyšíte cvaknutí.

• Vypouštěcí hadice je ohnutá

• Odpadové potrubí umyvadla je ucpáno.

• Filtr je ucpán zbytky jídla.

• Zkontrolujte výšku vypouštěcí hadice.

zkontrolujte, zda se ostřikovací ramena otáčejí volně.

• Nadměrná přítomnost pěny: Mycí prostředek není vhodně dávkován nebo není vhodný pro

mytí v myčkách.

• Chybí regenerační sůl.

• Nastavení tvrdosti vody není vhodné; zvyšte hodnoty.

• Uzávěr nádobky na sůl a na leštidlo není dobře uzavřen.

• Leštidlo bylo spotřebováno nebo jeho dávkování není dostatečné.

• Dávkování leštidla je nadbytečné.

• Byl zvolen program bez sušení.

• Leštidlo bylo spotřebováno.

• Regulace leštidla neodpovídá potřebě.

• Nádobí je z antiadhezivního materiálu nebo z plastu; výskyt kapek vody je zcela běžným

jevem.

• Ostřikovací ramena se nemohou volně otáčet, protože jsou zablokována nádobím.

• Mycí program je příliš mírný

• Nadměrná přítomnost pěny: Mycí prostředek není vhodně dávkován nebo není vhodný pro

mytí v myčkách.

• Uzávěr leštidla nebyl správně uzavřen.

• Filtr je znečištěný nebo ucpaný

• Chybí regenerační sůl

• Ujistěte se, že je výška talířů kompatibilní s nastavením koše.

• Otvory ostřikovacích ramen jsou ucpané.

• Chybí voda v rozvodu vody nebo je zavřený ventil.

• Přívodní hadice na vodu je ohnutá

• Jsou ucpané ltry; je třeba je očistit.

• Jsou ucpaná odpadová potrubí; je třeba je vyčistit.

• Po provedení kontroly a vyčištění vypněte a znovu zapněte myčku a zahajte nový mycí

cyklus.

• Když problém přetrvává, zavřete přívod vody, odpojte zástrčku a obraťte se na servisní

středisko.

(viz Mycí prostředek a Použití myčky).

(viz Instalace).

Nepředmývejte nádobí ručně.

(viz Regenerační sůl a Leštidlo),

(viz Programy).

(viz Údržba a péče).

(viz Regenerační sůl a Leštidlo).

(viz Údržba a péče).

(viz Instalace).

(viz Údržba a péče).

* Pouze u některých modelů.

Inštalácia

Pri prenášaní udržujte zariadenie podľa možností vo zvislej

polohe; v prípade potreby ho môžete nakloniť na zadnú stranu.

Pripojenie k rozvodu vody

Prispôsobenie elektrického rozvodu a rozvodu vody pre

inštaláciu musí vykonať kvalikovaný pracovník.

Prívodná hadica a vypúšťacia hadica vody musia byť nasmerované doprava alebo doľava, aby bola umožnená čo najlepšia inštalácia. Hadice nesmú byť ohnuté alebo pritlačené umývačkou.

Pripojenie hadice pre prívod vody

• Hadicu je potrebné pripojiť ku prípojke vody s veľkosťou 3/4” typu plyn, so studenou alebo teplou vodou (max. 60 °C).

• Nechajte vodu odtiecť, až kým nebude priezračná.

• Riadne priskrutkujte prívodnú hadicu a otvorte ventil.

Ak dĺžka prívodnej hadice nebude dostatočná, obráťte sa na

špecializovanú predajňu alebo na autorizovaného technika

Servisná služba)

Tlak v rozvode vody sa musí pohybovať v rozmedzí hodnôt uvedených v tabuľke Technických údajov; v opačnom prípade by sa mohlo stať, že umývačka nebude fungovať správne.

Dbajte na to, aby hadica nebola príliš ohnutá alebo stlačená.

(viď

Pripojenie vypúšťacej hadice k odpadovému

potrubiu

Pripojte vypúšťaciu hadicu do odpadového potrubia s minimálnym priemerom 2 cm. (A) Prípojka vypúšťacej hadice sa musí nachádzať vo výške od 40 do 80 cm od podlahy alebo od plochy, na ktorej je uložená umývačka.

MAX 80 cm

MIN 40 cm

Pred pripojením vypúšťacej hadice k sifónu umývadla odstráňte plastový uzáver (B).

Bezpečnostné opatrenie proti vytopeniu

S cieľom zaručiť, aby nedochádzalo k vytopeniu, umývačka:

- je vybavená systémom, ktorý preruší prívod vody v prípade porúch alebo úniku vody dovnútra umývačky. Niektoré modely sú vybavené tiež prídavným bezpečnostným zariadením New Acqua Stop*, ktoré zaručuje ochranu proti vytopeniu aj v prípade pretrhnutia prívodnej hadice.

Prívodná hadica vody nesmie byť v žiadnom prípade prerezaná, pretože obsahuje súčasti pod napätím.

Pripojenie k elektrickému rozvodu

Pred zasunutím zástrčky do zásuvky elektrického rozvodu sa uistite, že:

• zásuvka je uzemnená a že vyhovuje normám;

• zásuvka je schopná zniesť maximálnu záťaž odpovedajúcu menovitému príkonu zariadenia, uvedenému na štítku s menovitými údajmi, umiestnenom na vnútornej strane dvierok

(viď kapitola Popis umývačky);

• napájacie napätie odpovedá hodnotám uvedeným na štítku s technickými údajmi, umiestnenom na vnútornej strane dvierok;

• zásuvka je kompatibilná so zástrčkou zariadenia. V opačnom prípade požiadajte o výmenu zástrčky autorizovaného technika

(viď Servisná služba)

rozvodky.

Po inštalácii zariadenia musia kábel elektrického napájania

a zásuvka elektrického rozvodu zostať ľahko prístupné.

Kábel nesmie byť ohnutý ani stlačený.

V prípade poškodenia musí byť napájací kábel vymenený výrobcom alebo strediskom Servisnej služby, aby sa predišlo akémukoľvek riziku.

Firma neponesie žiadnu zodpovednosť za následky spôsobené nerešpektovaním uvedených pokynov.

; nepoužívajte predlžovacie šnúry ani

(Viď Servisná služba)

Ustavenie a vyrovnanie do vodorovnej

polohy

1. Umiestnite umývačku na rovnú a pevnú plochu. Vyrovnajte zariadenie do vodorovnej polohy odskrutkovaním alebo zaskrutkovaním predných nožičiek. Dokonalé vyrovnanie do vodorovnej polohy zabezpečí stabilitu zariadenia a zamedzí vzniku vibrácií a hluku.

2. Po vstavaní umývačky prilepte pod drevenú policu priesvitný samolepiaci pás*, chrániaci policu pred prípadným kondenzátom.

3. Je možné umiestniť umývačku tak, aby sa bočnými stenami alebo zadnou stenou dotýkala priľahlého nábytku alebo steny. Tento model umývačky môže byť tiež zasunutý pod dlhú pracovnú dosku*

(viď Montážne pokyny)

4*. Výška zadnej nožičky sa nastavuje hexagonálnym puzdrom červenej farby, nachádzajúceho sa v spodnej čelnej časti, v strede umývačky, pomocou kľúča s hexagonálnym otvorom s veľkosťou 8 mm. Otáčaním v smere hodinových ručičiek sa výška zvyšuje a otáčaním proti smeru hodinových ručičiek sa výška znižuje.

návod pre vstavanie, priložený k dokumentácii)

(viď

UPOZORNENIE: NEBEZPEČNÉ NAPÄTIE!

* Je súčasťou len niektorých modelov.

Upozornenia pre prvé umývanie

Po inštalácii odstráňte tampóny umiestnené na košoch a pridržiavacie gumy na hornom koši

(sk sú súčasťou).

Nastavenie dekalcikátora vody

Pred zahájením prvého umývania nastavte úroveň tvrdosti dodávanej vody. Pri prvom naplnení nádržky dekalcikátora je potrebné použiť vodu a následne je potrebné pridať približne 1 kg soli; je úplne bežné, že určité množstvo vody vytečie. Bezprostredne potom spustite jeden umývací cyklus. Používajte len špecickú soľ pre umývačky riadu.

Po doplnení soli zhasne kontrolka CHÝBAJÚCA SOĽ*.

Ak nenaplníte zásobník soli, môžete poškodiť dekalcikátor

vody a ohrevný článok.

(viď kapitola Leštidlo a regeneračná soľ)

Technické údaje

Šírka 60 cm

Rozmery

Kapacita 14 štandardných súprav riadu

Tlak vody v prívodnom potrubí

Napájacie napätie Viï štítok s menovitými údajmi Celkový príkon Viï štítok s menovitými údajmi Poistka Viï štítok s menovitými údajmi

Výška 85 cm Håbka 60 cm

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

Toto zariadenie je v zhode s nasledujúcimi smernicami Európskej únie:

-2006/95/EC (Nízke napätie)

-2004/108/EC (Elektromagnetická kompatibilita)

-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)

- 97/17/EC (Energetické štítkovanie umývaèiek riadu)

-2012/19/EC (WEEE)

Zariadenie vydáva akustické signály/tóny

modeli umývačky

príkazu: zapnutí, ukončení cyklu, atď.

Symboly/kontrolky/LED, ktoré sa nachádzajú na ovládacom paneli/displeji sa môžu meniť z hľadiska farby a môžu blikať, alebo byť rozsvietené stálym svetlom.

), ktoré informujú o vykonaní ovládacieho

(v závislosti na

(v závislosti na modeli

umývačky).

Displej* zobrazuje užitočné informácie, ktoré sa týkajú druhu nastaveného cyklu, fázy umývania/osušovania, zvyšnej doby, teploty, atď.

* Je súčasťou len niektorých modelov.

Popis zariadenia

Celkový pohľad

Tlačidlá Voliteľnej funkcie

Multifunkčné tablety (Tabs)

Tlačidlo a kontrolka

Zapnúť-Vypnúť/Vynulovať

1. Horný kôš

2. Horné ostrekovacie rameno

3. Sklopné držiaky

4. Nastavenie výšky horného koša

5. Spodný kôš

6. Dolné ostrekovacie rameno

7. Umývací lter

8. Nádobka na soľ

9. Vanička na umývací prostriedok a nádržka na

leštidlo

10. Štítok s parametrami

11. Ovládací panel***

Ovládací panel

Tlačidlá pre Voľbu Programov

Displej

Tlačidlo a kontrolky Štart/Pauza

Tlačidlo Voliteľnej funkcie Extra sušenie

Tlačidlo Voliteľnej funkcie Zone Wash

Displej

Kontrolka nedostatku leštidla

Kontrolky programov

Kontrolka nedostatku soli

Kontrolka Umývanie a Sušenie

Kontrolky Zone Wash

Kontrolka Extra Sušenie

Tlačidlá pre Voľbu Programov

Indikátor zvyšnej doby

Kontrolka upchatých ltrov

Kontrolka Short time

Kontrolka Multifunkčné tablety (Tabs)

*** Len na modeloch s úplným vstavaním * Prít. len na niektorých modeloch.

Počet a druh programov sa mení v závislosti od modelu umývačky.

Tlačidlá Oneskorený štart

Tlačidlo voliteľnej funkcie Short time

Kontrolka Zatvorený kohútik prívodu vody

Kontrolky programov

Kontrolka Oneskorený štart

Regeneračná soľ a Leštidlo

Používajte len špecifické umývacie prostriedky pre umývačky riadu. Nepoužívajte kuchynskú alebo priemyselnú soľ. Dodržujte pokyny uvedené na obale.

Ak používate viacúčelový prostriedok, aj tak sa odporúča pridať soľ, obzvlášť v prípade, keď je voda tvrdá alebo veľmi tvrdá.

(Dodržujte pokyny uvedené na obale).

Ak nebude pridaná soľ ani leštidlo, je celkom zrejmé, že kontrolky CHÝBAJÚCA SOĽ* a CHÝBAJÚCE LEŠTIDLO* zostanú rozsvietené i naďalej.

Dávkovanie regeneračnej soli

Použitie soli zabráni vytvoreniu VODNÉHO KAMEŇA na riade a na funkčných častiach umývačky. * Je dôležité, aby nádobka na soľ nebola nikdy prázdna. * Je dôležité nastaviť tvrdosť vody. Nádobka na soľ sa nachádza v spodnej časti umývačky

Popis)

a je potrebné ju naplniť:

• keď na ovládacom paneli bliká kontrolka CHÝBAJÚCE

LEŠTIDLO*;

• keď zelený plavák*, ktorý je súčasťou uzáveru nádobky na soľ,

už nevidno.

• viď autonómia uvedená v tabuľke tvrdosti vody.

1. Vytiahnite dolný kôš a odskrutkujte uzáver nádobky proti smeru hodinových ručičiek.

2. Len pri prvom použití: Naplňte nádobku vodou až po okraj.

3. Umiestnite lievik nádobku na soľ až po okraj (približne 1 kg); vytečenie malého množstva vody je úplne

bežným javom.

4. Odložte lievik, odstráňte zvyšky soli z hrdla; pred zaskrutkovaním uzáveru ho opláchnite pod tečúcou vodou. Odporúča sa vykonať tento úkon pri každom doplňovaní soli. Dostatočne dotiahnite uzáver, aby sa do nádobky na soľ počas umývania nedostal umývací prostriedok (mohlo by tak dôjsť k trvalému poškodeniu dekalcikátora).

Keď je potrebné doplniť soľ, odporúča sa urobiť to pred zahájením umývania.

(viď obrázok)

Nastavenie podľa tvrdosti vody

Na dosiahnutie dokonalej činnosti zmäkčujúceho dekalcikátora je nevyhnutné nastaviť ho v závislosti na tvrdosti dodávanej vody. Potrebný údaj o tvrdosti vody je možné získať od organizácie, ktorá sa zaoberá dodávkou pitnej vody. Nastavená hodnota

odpovedá priemernej tvrdosti vody.

• Zapnite umývačku tlačidlom ZAPNÚŤ/VYPNÚŤ

• Vypnite ju tlačidlom ZAPNÚŤ/VYPNÚŤ

• Držte stlačené tlačidlo ŠTART/PAUSA nebudete počuť pípnutie.

• Zapnite umývačku tlačidlom ZAPNÚŤ/VYPNÚŤ

• Dostanete sa do menu nastavenia a rozsvieti sa kontrolka soli.

• Tlačidlom EKO zvoľte požadovanú úroveň

• Vypnite ju tlačidlom ZAPNÚŤ/VYPNÚŤ

• Nastavenie bolo ukončené!

5 sekúnd, až kým

(viď tabuľka tvrdosti).

* Je súčasťou len niektorých modelov.

(viď

a naplňte

Priemerná autonómia

Tabuľka tvrdosti vody

úroveň

Od 0 ° f do 10 ° f sa odporúča nepoužívať soľ. * Pri nastavení 5 môže dôjsť k predĺženiu doby.

(° dH = tvrdosť v nemeckých stupňoch - ° fH = tvrdosť vo francúzskych stupňoch - mmol/l = milimol/liter)

° dH ° fH mmol/l mesiace

1 0 - 6 0 - 10 0 - 1 7 mesiacov 2 6 - 11 11 - 20 1,1 - 2 5 mesiacov 3 12 - 17 21 - 30 2,1 - 3 3 mesiacov 4 17 - 34 31 - 60 3,1 - 6 2 mesiacov

34 - 50 61 - 90 6,1 - 9 2/3 týždne

nádobka na soľ pri 1 umývacom cykle denne

Dávkovanie leštidla

Leštidlo uľahčuje SUŠENIE riadu. Nádržka na leštidlo sa plní:

• keď na ovládacom paneli/displeji bliká kontrolka/symbol

CHÝBAJÚCE LEŠTIDLO*

• keď sa optický indikátor*, ktorý sa nachádza na dvierkach

nádobky „D“, zmení z tmavého na priesvitný.

1. Otvorte nádobku „D“ stlačením a zdvihnutím jazýčka na veku;

2. Opatrne nalejte leštidlo až po značku maxima v otvore, pričom dávajte pozor, aby sa nevylialo. Ak sa vyleje, očistite ho suchou handrou.

3. Zatvorte veko a zatlačte, až kým nezacvakne.

NIKDY nelejte leštidlo priamo dovnútra umývacieho priestoru.

Nastavte dávku leštidla

Ak nie ste spokojní s výsledkom sušenia, je možné zmeniť dávkovanie leštidla.

• Zapnite umývačku tlačidlom ZAPNÚŤ/VYPNÚŤ

• Vypnite ju tlačidlom ZAPNÚŤ/VYPNÚŤ

• Po 3 stlačeniach tlačidla ŠTART/PAUSA pípnutie.

• Zapnite umývačku tlačidlom ZAPNÚŤ/VYPNÚŤ

• Dostanete sa do menu nastavenia a rozsvieti sa kontrolka leštidla.

• Zvoľte úroveň dávkovania leštidla prostredníctvom tlačidla programu EKO.

• Vypnite ju tlačidlom ZAPNÚŤ/VYPNÚŤ

• Nastavenie bolo ukončené! Úroveň dávkovania leštidla môže byť nastavená na NULU; v takom prípade nebude leštidlo dávkované a ak sa leštidlo minie, nerozsvieti sa ani kontrolka chýbajúceho leštidla. Je možné nastaviť až do max. 4 základných úrovní, v závislosti na modeli umývačky. Nastavená hodnota odpovedá priemernej

úrovni.

• ak je na riade modrastý povlak, nastavte nízku hodnotu (1-2)

• ak sú na riade kvapky alebo škvrny vodného kameňa, nastavte vyššiu hodnotu (3-4).

budete počuť

Naplňte koše

Rady

Pred plnením odstráňte z riadu zvyšky jedla a vylejte z pohárov a z nádob tekutiny, ktoré v nich zostali. Oplachovanie pod

tečúcou vodou nie je potrebné.

Riad umiestnite tak, aby zostal bez pohybu, a aby sa neprevrátil. Nádoby musia byť umiestnené otvorom nadol a konkávne alebo konvexné časti musia byť umiestnené do šikmej polohy, aby sa voda mohla dostať k všetkým povrchom a potom z nich odtiecť. Dávajte pozor na to, aby pokrievky, rukoväte, panvice a tácne nebránili otáčaniu ostrekovacích ramien. Malé predmety umiestnite do košíka na príbory. Plastový riad a panvice z nepriľnavého materiálu majú tendenciu viac zachytávať kvapky vody a preto bude stupeň ich osušenia nižší ako stupeň osušenia keramického alebo oceľového riadu. Ľahké predmety (ako napríklad plastové nádoby) musia byť podľa možností umiestnené do horného koša, a to tak, aby sa nemohli pohybovať. Po naplnení koša sa uistite, či sa môžu ostrekovacie ramená voľne otáčať.

Spodný kôš

Do spodného koša je možné ukladať hrnce, pokrievky, taniere, šalátové misy, príbory, atď. Taniere a veľké pokrievky je potrebné umiestniť po krajoch koša.

Niektoré modely umývačiek riadu sú vybavené sklopnými časťami*, ktoré môžu byť použité vo zvislej polohe na uloženie tanierov alebo vo vodorovnej polohe (spustené) na pohodlnejšie naloženie hrncov a šalátových mís.

Košík na príbory

Košík na príbory je vybavený hornými mriežkami pre lepšie umiestnenie príborov. Musí byť umiestnený výhradne v prednej časti spodného koša.

Odporúča sa umiestniť značne znečistený riad do spodného koša, pretože v tejto časti sú prúdy vody energickejšie a umožňujú dosiahnuť lepšie výsledky umývania.

Nože a nástroje s ostrými hrotmi musia byť uložené do košíka na príbory hrotmi obrátenými smerom dolu, alebo musia byť uložené do vodorovnej polohy na sklopné držiaky horného koša.

Horný kôš

Naložte doň chúlostivý a ľahký riad: poháre, šálky, podšálky, tanieriky, nízke šalátové misy.

Niektoré modely umývačiek riadu sú vybavené sklopnými časťami*, ktoré môžu byť použité vo zvislej polohe na uloženie

podšálok k šálkam na čaj alebo tanierikov na dezerty, alebo spustené na naloženie misiek a nádob na potraviny.

* Je súčasťou len niektorých modelov.

Sklopné držiaky s premenlivou polohou

Sklopné držiaky je možné umiestniť do troch rôznych výšok kvôli optimalizácii umiestnenia riadu v priestore koša.

Poháre na stopke je možné umiestniť stabilne na sklopné držiaky, zasunutím stopky pohára do príslušných pozdĺžnych drážok. Kvôli optimalizácii sušenia nastavte sklopné držiaky tak, aby mali väčší sklon. Pre zmenu sklonu nadvihnite sklopný držiak, mierne ho posuňte a

umiestnite do požadovanej polohy.

Podnos na príbory

Niektoré modely umývačiek majú posuvný podnos, ktorý je možné použiť pre uloženie servírovacieho príboru alebo šálok malých rozmerov. Kvôli dosiahnutiu čo najlepších výsledkov umývania nevkladajte pod uvedený podnos neskladný riad. Podnos na príbory je vyberateľný.

(viď obrázok);

Horný kôš je výškovo nastaviteľný podľa potrieb: jeho horná poloha umožňuje umiestnenie nespratného riadu do spodného koša; spodná poloha umožňuje využiť priestor sklopných držiakov alebo sklopných častí a vytvoriť viac priestoru smerom nahor.

Spôsob nastavenia výšky horného koša

Aby sa uľahčilo ukladanie riadu, môže byť horný kôš nastavený do hornej alebo do dolnej polohy.

Je vhodné nastaviť výšku horného koša pri PRÁZDNOM KOŠI. NIKDY nezdvíhajte alebo nespúšťajte kôš len na jednej strane.

Ak je kôš vybavený systémom Lift-Up* kôš tak, že ho uchopíte za boky a pohnete s ním smerom nahor. Pre návrat do spodnej polohy stlačte páky (A) na bokoch koša a sprevádzajte ho pri pohybe nadol.

(viď obrázok)

, zdvihnite

Nevhodný riad

• Drevený príbor a riad.

• Chúlostivé dekorované poháre, riad od umeleckých remeselníkov a riad, ktorý je súčasťou antikvariátu. Ich dekorácie totiž nie sú odolné.

• Časti zo syntetického materiálu, ktorý nie je teplotne odolný.

• Medený a cínový riad.

• Riad znečistený popolom, voskom, mazacím tukom alebo atramentom.

Dekorácie na skle, kusy hliníka a striebra by mohli mať počas umývania tendenciu zmeniť farbu a zosvetliť sa. Aj niektoré druhy skla (napr. kryštálové predmety) by sa po opakovaných umývaniach mohli stať matnými.

Škody na skle a riade

Príčiny:

• Druh skla a postup výroby skla.

• Chemické zloženie umývacieho prostriedku.

• Teplota vody odpovedajúca príslušnému oplachovaciemu

programu.

Rada:

• Používajte len poháre a porcelán so zárukou od výrobcu, ktorý

ich vyhlasuje za umývateľné v umývačke riadu.

• Pre uvedený druh riadu používajte jemný umývací prostriedok.

• Poháre a príbory vytiahnite z umývačky riadu bezprostredne po

skončení umývacieho programu.

*Súčasť len niektorých modelov s rôznym počtom a možnosťou

nastavenia polohy.

* Je súčasťou len niektorých modelov.

Umývací prostriedok a použitie umývačky

Uvedenie umývačky do činnosti

1. Otvorte kohútik prívodu vody.

2. Stlačte tlačidlo ZAPNÚŤ-VYPNÚŤ: Rozsvieti sa kontrolka ZAPNÚŤ/VYPNÚŤ a displej.

3. Otvorte dvierka a nadávkujte umývací prostriedok

4. Naplňte koše

5. Zvoľte program podľa druhu riadu a stupňa jeho znečistenia

(viď tabuľka programov)

6. Zvoľte možnosti umývania*

7. Uveďte zariadenie do činnosti stlačením tlačidla Štart/Pauza: Rozsvieti sa kontrolka umývania a na displeji bude zobrazená doba zostávajúca do konca cyklu.

8. Po skončení programu sa na displeji zobrazí nápis END. Vypnite zariadenie stlačením tlačidla ZAPNÚŤ-VYPNÚŤ, zatvorte kohútik prívodu vody a odpojte zástrčku zo zásuvky elektrického rozvodu.

9. Pred vybratím riadu vyčkajte niekoľko minút, aby ste sa nepopálili. Vyprázdnite koše, pričom začínajte od spodného.

- Kvôli zníženiu spotreby elektrickej energie sa zariadenie v určitých podmienkach dlhodobejšieho NEPOUŽÍVANIA automaticky vypne.

AUT. PROGRAMY*:Niektoré modely umývačky sú

vybavené špeciálnym snímačom, ktorý dokáže posúdiť stupeň znečistenia a nastaviť tak čo najúčinnejšie a čo najúspornejšie umývanie. Doba trvania Aut. programov sa môže meniť v závislosti na aktivácii snímača.

(viď Plnenie košov)

stlačením tlačidiel pre voľbu programu.

a zatvorte dvierka.

(viď nižšie).

Zmena prebiehajúceho programu

Ak bol zvolený nesprávny program, je možné ho bezprostredne po štarte zmeniť: Po spustení umývania je potrebné na zmenu umývacieho cyklu vypnúť zariadenie dlhším stlačením tlačidla ZAPNÚŤ/VYPNÚŤ/Vynulovanie, znovu ho zapnúť tým istým tlačidlom a znovu zvoliť požadovaný program a voliteľné funkcie.

Pridanie riadu

Stlačte tlačidlo Štart/Pauza a otvorte dvierka; dávajte pritom pozor na unikajúcu paru. Následne povkladajte riad. Stlačte tlačidlo Štart/Pauza: Bude nasledovať dlhšie pípnutie a následne dôjde k obnoveniu cyklu.

Ak je nastavený oneskorený štart, po skončení odpočítavania nedôjde k zahájeniu umývacieho cyklu, ale zariadenie zostane v stave pauzy.

Po tlačení tlačidla Štart/Pauza, kvôli uvedeniu zariadenia do stavu pauzy, dôjde k dočasnému prerušeniu programu. V tejto fáze nie je možné vykonať zmenu programu.

Náhodné prerušenie

Ak počas umývania dôjde k otvoreniu dvierok, alebo ak dôjde k prerušeniu dodávky elektrickej energie, program bude prerušený. Pri zatvorení dvierok alebo obnovení dodávky elektrickej energie bude pokračovať z bodu, v ktorom došlo k jeho prerušeniu.

* Je súčasťou len niektorých modelov.

Dávkovanie umývacieho prostriedku

Dobrý výsledok umývania závisí aj od správneho dávkovania umývacieho prostriedku. Pri prekročení odporúčaného množstva sa účinnosť umývania nezvýši, ale dôjde len k väčšiemu znečisteniu životného prostredia.

Dávkovanie môže byť prispôsobené stupňu znečistenia. Obvykle je pri bežnom znečistení potrebné použiť približne 35 g (v prípade práškového umývacieho prostriedku), alebo 35 ml (v prípade tekutého umývacieho prostriedku). V prípade použitia tabliet stačí jedna tableta.

Ak je riad málo znečistený, alebo ak bol predtým opláchnutý pod vodou, výrazne znížte množstvo umývacieho prášku.

Pre dosiahnutie dobrého výsledku umývania dodržujte aj pokyny uvedené na obale umývacieho prostriedku.

V prípade ďalších otázok vám odporúčame obrátiť sa na výrobcov umývacích prostriedkov.

Na otvorenie nádobky na umývací prostriedok použite otvárací prvok “A”

Umývací prostriedok vložte do vaničky “B”, ktorá musí byť v suchom stave. Množstvo umývacieho prostriedku určeného na predumývanie musí byť vložené priamo do umývacieho priestoru.

1. Dávkovanie umývacieho prostriedku vykonávajte podľa

programov

Vo vaničke B je vyznačená úroveň, ktorá odpovedá maximálnemu množstvu tekutého alebo práškového umývacieho prostriedku, ktoré je možné použiť pre každý cyklus.

2. Odstráňte zvyšky umývacieho prostriedku z okrajov nádobky a zatvorte kryt tak, aby zacvakol.

3. Zatvorte veko nádobky na umývací prostriedok jeho zatlačením nahor, až po správne zacvaknutie zatváracieho mechanizmu. Nádobka na umývací prostriedok sa otvorí automaticky vo vhodnom okamžiku, v závislosti na zvolenom programe.

Pri použití kombinovaných umývacích prostriedkov sa odporúča použiť voliteľnú funkciu TABS, ktorá prispôsobí umývací program kvôli dosiahnutiu najlepšieho možného výsledku umývania aj osušovania za každých podmienok.

umývačky riadu. NEPOUŽÍVAJTE umývacie prostriedky pre umývanie

v rukách. Použitie nadmerného množstva umývacích prostriedkov

môže spôsobiť tvorbu peny na konci cyklu. Účinnejšie umývanie a sušenie je možné dosiahnuť

kombinovaným použitím umývacieho prášku, tekutého leštidla regeneračnej soli.

, aby bolo zaistené použitie jeho správneho množstva.

Používajte len umývacie prostriedky vhodné pre

Odporúča sa používať umývacie prostriedky bez fosfátov a bez chlóru, ktoré menej znečisťujú životné prostredie.

Tabuľky

Programy

Parametre programov sú namerané v laboratórnych podmienkach, v súlade s európskou normou EN 50242. V závislosti na rôznych podmienkach použitia môže dochádzať k zmenám doby trvania a parametrov programov.

Počet a druh programov a možností sa mení v závislosti od modelu umývačky.

Program Sušenie Voliteľné funkcie

1. Eko umývanie

2. Automatické intenzívne umývanie

3. Automatické bežné umývanie

4. Auto Fast wash

5. Duo wash

6. Chúlostivé

7. Express 30’

8. Namáčanie

Áno

Nie

Áno

Nie

Doba trvania

programu

Oneskorený štart - Tablety - Extra Dry 03:10’ 9,0 0,93

Oneskorený štart - Tablety - Extra Dry

- Short Time - Zone wash

Oneskorený štart - Tablety - Extra Dry

- Zone wash - Short Time

Oneskorený štart - Tablety 00:40’ - 01:20’ 13,0 - 14,5 1,15- 1,25

Oneskorený štart - Tablety -

Extra Dry - Short Time

Oneskorený štart - Tablety - Extra Dry 01:40’ 11,0 1,10

Oneskorený štart - Tablety 00:30’ 9,0 0,50

Oneskorený štart 00:12’ 4,5 0,01

02:00’ - 03:10’ 14,0 - 15,5 1,50 - 1,80

01:30’ - 02:30’ 14,5 – 16,0 1,20 - 1,35

02:00’ 18,0 1,30

Spotreba vody

(l/cyklus)

Spotreba energie

(kWh/cyklus)

Pokyny pre voľbu programov a dávkovanie umývacieho prostriedku

1. Umývací cyklus ECO je štandardný program, na ktorý sa vzťahujú údaje uvedené na energetickom štítku; tento cyklus je vhodný pre umývanie bežne znečisteného riadu a jedná sa o najúčinnejší program z hľadiska energetickej spotreby a spotreby vody pre

tento druh riadu. 29 g/ml + 6 g/ml** – 1 tableta

2. Silno znečistený riad a hrnce (nevhodný pre chúlostivý riad) 35 g/ml – 1 tableta

3. Bežne znečistený riad a hrnce 29 g/ml + 6 g/ml** – 1 tableta

4. Každodenné znečistenie v obmedzenom množstve. (Ideálny pre 4 súpravy) 25 g/ml – 1 tableta

5. Rozdielne umývanie v dvoch košoch: jemné umývanie chúlostivého riadu v hornom koši a energické umývanie hrncov v spodnom

koši 35 g/ml – 1 tableta

6. Cyklus pre chúlostivý riad, ktorý je citlivejší na vysoké teploty 35 g/ml – 1 tableta

7. Rýchly cyklus, ktorý sa používa pre mierne znečistený riad (Ideálny pre 2 súpravy) 25 g/ml – 1 tableta

8. Predbežné umývanie hrncov a riadu, pred následným umývaním riadu po ďalšom jedle. Bez umývacieho prostriedku

Spotreba v pohotovostnom režime: Spotreba v režime left-on: 5,0 W - spotreba v režime vypnutia: 0,5 W

(**Množstvo umývacieho prostriedku pre predumytie)

Špeciálne programy a Voliteľné funkcie

Poznámky:

Najlepšiu účinnosť programov “Rýchle umývanie” a “Express 30’” dosiahnete, ak podľa možností dodržíte množstvo uvedených súprav.

Kvôli menšej spotrebe používajte umývačku riadu s plnou náplňou.

Poznámka pre Skúšobné laboratóriá: O informácie o podmienkach vykonania komparatívnej skúšky EN môžete požiadať na adrese_ ASSISTENZA_EN_LVS@indesitcompany.com

Voliteľné funkcie umývania*

VOLITEĽNÉ FUNKCIE môžu byť nastavené, menené alebo vynulované len po zvolení umývacieho programu a pred stlačením tlačidla Štart/Pauza.

Môžu byť zvolené len voliteľné funkcie vhodné pre daný program. Ak niektorá voliteľná funkcia nie je vhodná pre zvolený program

(viď tabuľka programov)

Pri zvolení voliteľnej funkcie, ktorá nie je kompatibilná s už nastavenou voliteľnou funkciou, kontrolka tejto funkcie 3-krát zabliká a potom zhasne, pričom zostane zasvietená kontrolka predtým zvolenej funkcie. Zrušenie voľby funkcie sa vykonáva opätovným stlačením príslušného tlačidla.

Voliteľná funkcia Short Time

Táto voliteľná funkcia umožňuje znížiť dobu trvania hlavných programov pri zachovaní rovnakých výsledkov umývania a osušovania. Po zvolení programu stlačte tlačidlo Short Time. Zrušenie voľby danej voliteľnej funkcie sa vykonáva opätovným stlačením uvedeného tlačidla.

Oneskorený štart

Zahájenie programu môže byť odložené o 1 až 24 hodín:

1. Zvoľte požadovaný umývací program a prípadné voliteľné funkcie; stlačte tlačidlo ONESKORENÝ ŠTART: začne blikať príslušný symbol. Tlačidlami + a - zvoľte, kedy má byť zahájený umývací cyklus (h01, h02, atď.)

2. Potvrďte voľbu tlačidlom ŠTART/PAUZA; symbol prestane blikať a bude zahájení odpočítavanie doby zostávajúcej do zahájenia zvoleného programu.

3. Po uplynutí zvolenej doby symbol ONESKORENÝ ŠTART zhasne a bude zahájený program. Pre zrušenie voľby ONESKORENÉHO ŠTARTU stláčajte tlačidlo ONESKORENÝ ŠTART, až kým sa nezobrazí voľba VYP.

Po zahájení cyklu už nastavenie ONESKORENÉHO ŠTARTU nie je možné.

, príslušný symbol 3-krát zabliká.

Extra sušenie

Na zlepšenie sušenia riadu stlačte tlačidlo EXTRA SUŠENIE; rozsvieti sa príslušná kontrolka. Ďalším stlačením tlačidla je možné danú voliteľnú funkciu zrušiť. Vyššia teplota počas záverečného oplachovania a dlhšia doba sušenia umožňujú lepšie osušenie.

Použitie voliteľnej funkcie EXTRA SUŠENIE má za

následok predĺženie programu.

Multifunkčné tablety (Tabs)

Pri zvolení tejto voliteľnej funkcie bude optimalizovaný výsledok umývania i osušovania. Pri použití multifunkčných tabliet stlačte tlačidlo MULTIFUNKČNÉ TABLETY; rozsvieti sa príslušná kontrolka. Ďalším stlačením toho istého tlačidla dôjde k zrušeniu uvedenej voľby.

Použitie voliteľnej funkcie “Multifunkčné tablety” je

sprevádzané predĺžením programu.

Použitie tabliet sa odporúča len tam, kde je k dispozícii príslušná voliteľná funkcia a neodporúča sa pri programoch, ktoré nepočítajú s použitím multifunkčných tabliet.

Zone Wash

Táto voliteľný funkcia slúži na umývanie len vo zvolenom koši. Zvoľte program a potom stlačte tlačidlo ZONE WASH: Rozsvieti sa symbol zvoleného koša a aktivuje sa len zvolený kôš; ďalšie stlačenie tlačidla spôsobí zrušenie uvedenej voliteľnej funkcie.

Táto voliteľná funkcia je dostupná s nižšie uvedenými programami: Intenzívne umývanie a Bežné umývania.

Voľbou voliteľnej funkcie a programu Intenzívne umývanie dôjde k aktivácii umývania ULTRAINTENSIVE ZONE. Tento program je ideálny pre umývanie rôzneho, viac znečisteného riadu , ako napr. hrnce a nízke panvice, zaschnuté taniere alebo ťažko umývateľný riad (strúhadlo, mlynček na zeleninu, značne znečistený príbor). Dôjde k zosilneniu tlaku striekania a k zvýšeniu teploty vody, kvôli zabezpečeniu optimálneho umývania a odstráneniu odolného znečistenia.

Po zvolení voliteľnej funkcie a programu Bežné umývanie dôjde k aktivácii umývania SAVING ZONE. Pomocou tejto funkcie je možné znížiť spotrebu vody a energie. Môže dôjsť k zmenám doby trvania cyklu.

Nezabudnite naložiť riad len do zvoleného koša.

* Je súčasťou len niektorých modelov.

Údržba a starostlivosť

Uzatvorenie prívodu vody a vypnutie

elektrického napájania

• Po každom umytí uzatvorte kohútik prívodu vody, aby ste zabránili jej úniku.

• Pri čistení zariadenia a počas údržby odpojte zástrčku napájacieho kábla zo zásuvky elektrického rozvodu.

Čistenie umývačky

• Vonkajší povrch a ovládací panel môžu byť čistené neabrazívnou utierkou navlhčenou vo vode. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

• Stany vnútorného umývacieho priestoru môžu byť vyčistené od prípadných škvŕn utierkou navlhčenou vo vode s malým množstvom octu.

Zabránenie vzniku nepríjemných zápachov

• Dvierka ponechajte zakaždým pootvorené, aby sa zabránilo hromadeniu vlhkosti.

• Pravidelne čistite obvodové tesnenia dvierok a nádobiek na umývací prostriedok s použitím mokrej špongie. Zabráni sa tak hromadeniu zvyškov jedla, ktoré sú hlavnou príčinou nepríjemných zápachov.

Čistenie ostrekovacích ramien

Môže sa stať, že na ostrekovacích ramenách sa zachytia zvyšky jedla a upchajú otvory, z ktorých vyteká voda: z času na čas je potrebné ich skontrolovať a vyčistiť nekovovou kefkou. Obidve ostrekovacie ramená je možné odmontovať.

Demontáž horného ostrekovacieho ramena vyžaduje odskrutkovanie plastovej kruhovej matice proti smeru hodinových ručičiek. Horné ostrekovanie rameno je potrebné namontovať späť tak, aby bolo obrátené väčším počtom otvorov smerom nahor.

Pravidelne čistite vstupný lter rozvodu vody, umiestnený na výstupe z vodovodného kohúta.

- Zatvorte kohút prívodu vody.

- Odskrutkujte koncovú časť prívodnej hadice vody, odložte lter a opatrne ho vyčistite pod prúdom tečúcej vody.

- Vložte lter späť na pôvodné miesto a zaskrutkujte hadicu.

Čistenie ltrov

Filtračná jednotka je tvorená dvoma ltrami, ktorí čistia vodu z umývania od zvyškov jedla a vracajú ju naspäť do obehu: K zabezpečeniu trvale dobrej funkčnosti je potrebné pravidelne ich čistiť.

Pravidelne čistite ltre.

Umývačka nesmie byť používaná bez filtrov alebo

s odpojeným ltrom.

• Po niekoľkých umývaniach skontrolujte filtračnú jednotku a podľa potreby ju vyčistite pod tečúcou vodou. Pomôžte si pritom nekovovou kefkou a postupujte pritom nasledovne:

1. Pootočte valcový lter C proti smeru hodinových ručičiek a vytiahnite ho (obr. 1).

2. Vytiahnite nádobku filtra B ľahkým zatlačením bočných jazýčkov (obr. 2);

3. Vyvlečte ltračný tanier z nehrdzavejúcej ocele A. (obr. 3).

4. Skontrolujte jamku uloženia a vyprázdnite ju od prípadných

zvyškov jedla. NIKDY NEODSTRAŇUJTE ochranný kryt umývacieho čerpadla (súčiastka čiernej farby) (obr.4).

Demontáž spodného ostrekova cieho ramena sa vykonáva jed noduchým zatlačením jazýčkov, nachádzajúcich sa po bokoch a jeho potiahnutím smerom nahor.

Čistenie ltra prívodu vody*

Keď sú hadice prívodu vody nové, alebo keď neboli dlhšiu dobu používané, pred pripojením je potrebné nechať odtiecť vodu, až kým nebude priezračná a zbavená nečistôt. Bez uvedeného opatrenia môže dôjsť k upchatiu prívodu vody a poškodeniu umývačky.

Po vyčistení filtrov namontujte filtračnú jednotku naspäť a umiestnite ju správne do jej uloženia; je to nevyhnutné pre správnu činnosť umývačky.

Opatrenia v prípade dlhodobej nečinnosti

• Odpojte napájací kábel zariadenia zo zásuvky elektrického rozvodu a zatvorte kohútik prívodu vody.

• Nechajte pootvorené dvierka.

• Po opätovnom spustení vykonajte jeden umývací cyklus naprázdno.

* Je súčasťou len niektorých modelov.

Poruchy a spôsob ich odstránenia

Keď sa na zariadení vyskytnú poruchy v činnosti, skôr, ako sa obrátite na Servisnú službu, skontrolujte nasledujúce body.

Poruchy: Možné príčiny / Riešenia: Nedochádza k uvedeniu

umývačky do činnosti alebo umývačka nereaguje na ovládacie povely

Nie je možné zatvoriť dvierka

Umývačka nevypúšťa vodu. • Umývací program ešte nebol ukončený.

Umývačka riadu je hlučná. • Riad naráža vzájomne do seba alebo do ostrekovacích ramien. Umiestnite riad správne a

Na riade a pohároch sa ukladá vodný kameň alebo biely nános.

Na riade a na pohároch sú biele zvyšky alebo modrý povlak.

Riad nie je dostatočne suchý. • Bol zvolený program bez sušenia.

Riad nie je dostatočne čistý. • Riad nie je rozmiestnený správne.

Umývačka nenapúšťa vodu

je zablokovaná s rozsvietenými kontrolkami

• Je zatvorený kohútik s vodou.

• Vypnite zariadenie tlačidlom ZAPNUTIE/VYPNUTIE, zapnite ho znovu po uplynutí približne jednej minúty a znovu nastavte požadovaný program.

• Zástrčka nie je dostatočne zastrčená v zásuvke elektrickej siete alebo je potrebné použiť inú zásuvku.

• Dvierka umývačky nie sú dostatočne zatvorené.

• Skontrolujte, či sú koše zasunuté až na doraz.

• Došlo k zamknutiu zámku; ráznejšie zatvorte dvierka, až kým nebudete počuť cvaknutie.

• Vypúšťacia hadica je ohnutá

• Odtokové potrubie umývadla je upchaté.

• Filter je upchatý zvyškami jedla.

• Skontrolujte výšku vypúšťacej hadice.

skontrolujte, či sa ostrekovacie ramená otáčajú voľne.

• Nadmerné tvorenie peny: Umývací prostriedok nie je vhodne dávkovaný, alebo nie je vhodný pre umývanie v umývačke riadu. Nepredumývajte riad ručne.

• Chýba regeneračná soľ.

• Nastavená tvrdosť vody nie je vyhovujúca; zvýšte hodnoty.

• Uzáver nádobky na soľ nie je dobre uzatvorený.

• Leštidlo sa minulo, alebo jeho dávkovanie nie je dostatočné.

• Dávkovanie leštidla je prebytočné.

• Leštidlo bolo spotrebované.

• Leštidlo nie je dávkované podľa potreby.

• Riad je z protipriľnavého materiálu alebo z plastu; výskyt kvapiek vody je úplne bežným javom.

• Ostrekovacie ramená sa nemôžu voľne otáčať, pretože sú zablokované riadom.

• Umývací program je príliš mierny

• Nadmerné tvorenie peny: Umývací prostriedok nie je vhodne dávkovaný, alebo nie je vhodný pre umývanie v umývačke riadu.

• Uzáver leštidla nebol správne uzatvorený.

• Filter je znečistený alebo upchatý

• Chýba regeneračná soľ

• Uistite sa, že výška tanierov je kompatibilná s nastavením koša.

• Otvory ostrekovacích ramien sú upchaté.

• V rozvode vody nie je voda alebo je zatvorený ventil.

• Napúšťacia hadica je príliš ohnutá

• Sú upchaté ltre; je potrebné ich očistiť.

• Je upchaté vypúšťacie potrubie; je potrebné ho vyčistiť.

• Po skontrolovaní a vyčistení vypnite a znovu zapnite umývačku a spustite nový umývací cyklus.

• Ak problém pretrváva, zatvorte prívod vody, odpojte zástrčku a obráťte sa na servisné stredisko.

(viď Inštalácia).

(viď Umývací prostriedok a Použitie umývačky).

(viď Regeneračná soľ a Leštidlo).

(viď Programy).

(viď Umývací prostriedok a Použitie umývačky).

(viď Údržba a starostlivosť).

(viď Regeneračná soľ a Leštidlo).

(viď Údržba a starostlivosť).

(viď Inštalácia).

(viď Údržba a starostlivosť).

(viď Regeneračná soľ a Leštidlo).

* Je súčasťou len niektorých modelov.

195119358.01 - NC

09/2014 jk - Xerox Fabriano

Indesit Company Spa

Viale Aristide Merloni 47 60044 Fabriano (AN) Italy

www.hotpoint-ariston.com

HOTPOINT/ARISTON LFF 8M121 C SB EU User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
