Contents
GB
Installation, 2-3
Unpacking and levelling
Connecting the electricity and water supplies
The first wash cycle
Technical data
Description of the washing machine
and starting a wash cycle, 4-5
Control panel
Indicator lights
Starting a wash cycle
Wash cycles, 6
Table of wash cycles
Personalisation, 7
Setting the temperature
Setting the spin speed
Functions
Detergents and laundry, 8
Detergent dispenser drawer
Bleach cycle
Preparing the laundry
Garments requiring special care
Load balancing system
Precautions and tips, 9
General safety
Disposal
Opening the porthole door manually
Care and maintenance, 10
Cutting off the water or electricity supply
Cleaning the washing machine
Cleaning the detergent dispenser drawer
Caring for the door and drum of your appliance
Cleaning the pump
Checking the water inlet hose
Troubleshooting, 11
Service, 12
1
Installation
GB
This instruction manual should be kept in a safe
place for future reference. If the washing machine is
sold, transferred or moved, make sure that the
instruction manual remains with the machine so that
the new owner is able to familiarise himself/herself
with its operation and features.
Read these instructions carefully: they contain vital
information relating to the safe installation and
operation of the appliance.
Unpacking and levelling
Unpacking
1. Remove the washing machine from its packaging.
2. Make sure that the washing machine has not been
damaged during the transportation process. If it has
been damaged, contact the retailer and do not
proceed any further with the installation process.
3. Remove the 4
protective screws (used
during transportation) and
the rubber washer with
the corresponding
spacer, located on the
rear part of the appliance
(see figure).
4. Close off the holes using the plastic plugs provided.
5. Keep all the parts in a safe place: you will need
them again if the washing machine needs to be
moved to another location.
Levelling the machine correctly will provide it with
stability, help to avoid vibrations and excessive noise
and prevent it from shifting while it is operating. If it is
placed on carpet or a rug, adjust the feet in such a
way as to allow a sufficient ventilation space
underneath the washing machine.
Connecting the electricity and water
supplies
Connecting the water inlet hose
1. Connect the supply
pipe by screwing it to a
cold water tab using a ¾
gas threaded connection
(see figure).
Before performing the
connection, allow the
water to run freely until it
is perfectly clear.
2. Connect the inlet hose
to the washing machine
by screwing it onto the
corresponding water inlet
of the appliance, which is
situated on the top righthand side of the rear part
of the appliance (see
figure).
3. Make sure that the hose is not folded over or bent.
Packaging materials should not be used as toys for
children.
Levelling
1. Install the washing machine on a flat sturdy floor,
without resting it up against walls, furniture cabinets
or anything else.
2. If the floor is not
perfectly level, compensate for any unevenness
by tightening or loosening
the adjustable front feet
(see figure); the angle of
inclination, measured in
relation to the worktop,
must not exceed 2°.
2
The water pressure at the tap must fall within the
values indicated in the Technical details table (see
next page).
If the inlet hose is not long enough, contact a
specialised shop or an authorised technician.
Never use second-hand hoses.
Use the ones supplied with the machine.
Connecting the drain hose
65 - 100 cm
Connect the drain hose,
without bending it, to a
drainage duct or a wall
drain located at a height
between 65 and 100 cm
from the floor;
Do not use extension cords or multiple sockets.
GB
The cable should not be bent or compressed.
The power supply cable must only be replaced by
authorised technicians.
Warning! The company shall not be held responsible
in the event that these regulations are not respected.
The first wash cycle
alternatively, rest it on
the side of a washbasin
or bathtub, fastening the
duct supplied to the tap
(see figure). The free end
of the hose should not
be underwater.
We advise against the use of hose extensions; if it is
absolutely necessary, the extension must have the
same diameter as the original hose and must not
exceed 150 cm in length.
Electrical connections
Before plugging the appliance into the electricity
socket, make sure that:
the socket is earthed and complies with all
applicable laws;
Once the appliance has been installed, and before
you use it for the first time, run a wash cycle with
detergent and no laundry, using the wash cycle 2.
Technical data
Model
Dimensions
Capacity
ECO7F 1292
width 59.5 cm
height 85 cm
depth 53,5 cm
from 1 to 7 kg
the socket is able to withstand the maximum power
load of the appliance as indicated in the Technical
data table (see opposite);
the power supply voltage falls within the values
indicated in the Technical data table (see opposite);
the socket is compatible with the plug of the
washing machine. If this is not the case, replace
the socket or the plug.
The appliace must only be installed indoor in a frost
free and dry room, to prevent it from electronic
damage due to frost or condensation.
When the washing machine has been installed, the
electricity socket must be within easy reach.
Electrical
connections
Water connections
Spin speed
Energy rated
programmes
according to
regulation
EN 60456
please refer to the technical data
plate fixed to the machine
maximum pressure 1 MPa (10 bar)
minimum pressure 0.05 MPa (0.5 bar)
drum capacity 52 litres
up to 1200 rotations per minute
programme 6; temperature 60°C;
using a load of 7 kg.
This appliance conforms to the
following EC Directives:
- 2004/108/EC (Electromagnetic
Compatibility)
- 2006/95/EC (Low Voltage)
- 2002/96/EC
3
Description of the washing machine
and starting a wash cycle
GB
Control panel
button with indicator
ON/OFF
light
Detergent dispenser drawer
WASH CYCLE
TEMPERATURE
SPIN SPEED
knob
WASH CYCLE PROGRESS
DISPLAY
button
button
CONTROL PANEL LOCK
button with indicator light
indicator lights
FUNCTION
buttons with
indicator lights
DOOR
LOCKED
indicator light
START/PAUSE
button with indicator
light
Detergent dispenser drawer: used to dispense
detergents and washing additives (see Detergents
and laundry).
ON/OFF button with indicator light: switches the
machine on and off.
If the indicator light is illuminated, this indicates that
the machine is switched on.
WASH CYCLE knob: programmes the wash cycles.
During the wash cycle, the knob does not move.
SPIN SPEED button: sets the spin speed or exclude
the spin cycle completely (see Personalisation).
TEMPERATURE button: sets the temperature or the
cold wash cycle (see Personalisation).
DISPLAY: indicates the time remaining for the
selected wash cycle and, if a delayed start has been
programmed, the time remaining until the start of the
wash cycle.
CONTROL PANEL LOCK button with indicator light:
activates or deactivates the control panel lock.
FUNCTION buttons with indicator light: used to
select the available functions. The indicator light
corresponding to the selected function will remain lit.
WASH CYCLE PROGRESS
to monitor the progress of the wash cycle.
The illuminated indicator light shows which phase is in
progress.
DOOR LOCKED indicator light: indicates whether
the door may be opened or not (see next page).
START/PAUSE button with indicator light: starts or
temporarily interrupts the wash cycles.
N.B. To pause the wash cycle in progress, press this
button; the corresponding indicator light will flash
orange, while the indicator light for the current wash
cycle phase will remain lit in a fixed manner. If the
DOOR LOCKED
door may be opened.
To start the wash cycle from the point at which it was
interrupted, press this button again.
Standby mode
This washing machine, in compliance with new
energy saving regulations, is fitted with an automatic
standby system which is enabled after about 30
minutes if no activity is detected. Press the ON-OFF
button briefly and wait for the machine to start up
again.
indicator light is switched off, the
indicator light
s: used
4

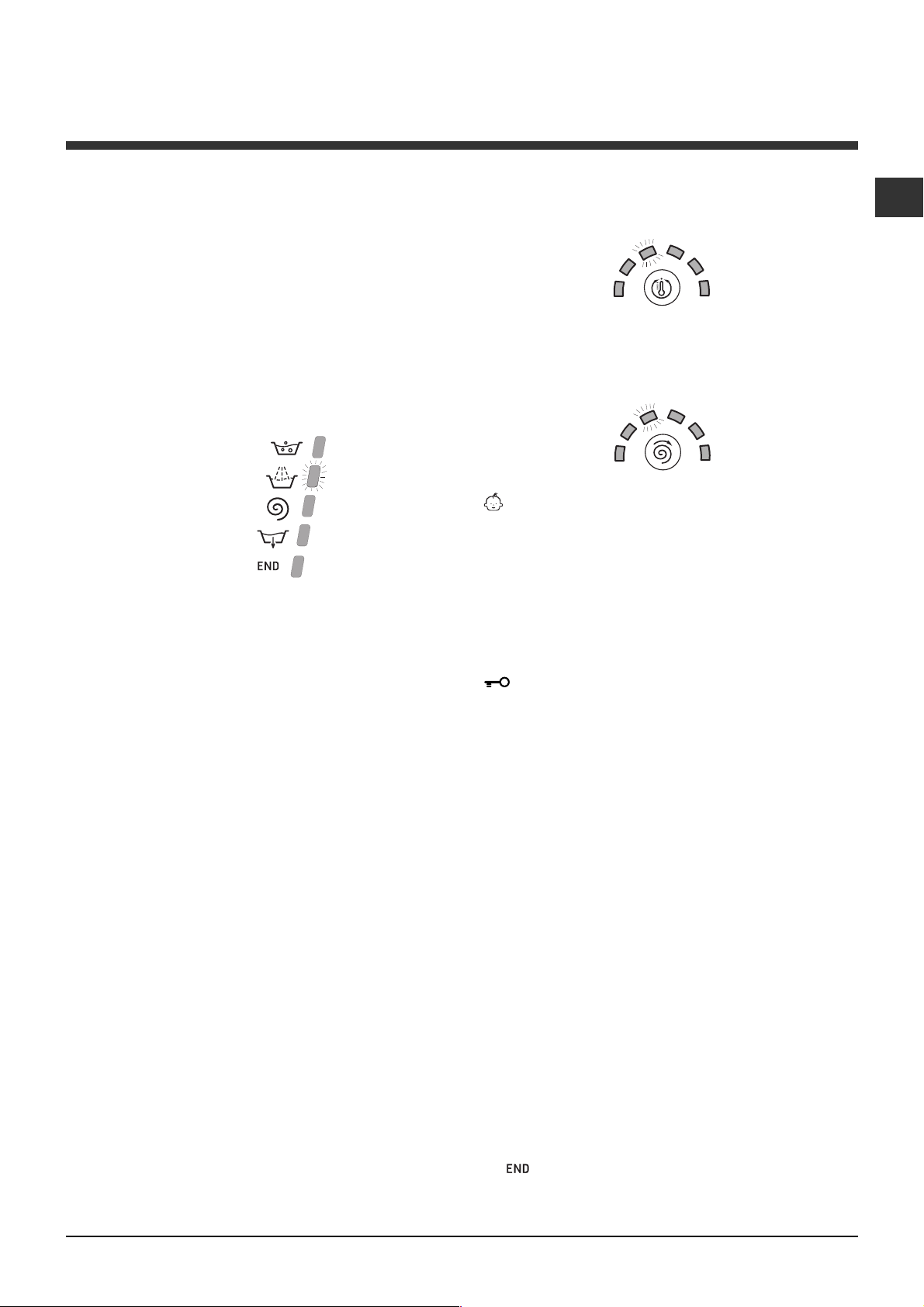

Indicator lights
The indicator lights provide important information.
This is what they can tell you:
Wash cycle phase indicator lights
As the WASH CYCLE knob is rotated, the indicator
lights illuminate, indicating the stages which will be
performed by the machine in accordance with the
selected wash cycle.
Once the desired wash cycle has been selected and
has begun, the indicator lights switch on one by one
to indicate which phase of the cycle is currently in
progress.
Wash
Rinse
Spin
Drain no spin
End of wash cycle
Function buttons and corresponding indicator
lights
When a function is selected, the corresponding
indicator light will illuminate.
If the selected function is not compatible with the
programmed wash cycle, the corresponding indicator
light will flash, a sound signal will be emitted and the
function will not be activated.
If a function which is incompatible with another
function selected previously, only the most recent
selection will remain active.
Starting a wash cycle
Temperature indicator light
When a temperature value is selected, the
corresponding indicator light will illuminate.
Spin indicator light
When a spin value is selected, the corresponding
indicator light will illuminate.
Control panel lock indicator light
To activate the control panel lock, press and hold the
button for approximately 2 seconds. When the
indicator light is illuminated, the control panel is
locked. This means it is possible to prevent wash
cycles from being modified accidentally, especially
where there are children in the home.
To deactivate the control panel lock, press and hold
the button for approximately 2 seconds.
Door locked indicator light
If this indicator light is on, the appliance door is locked
to prevent it from being opened accidentally; to avoid
any damage, wait for the indicator light to switch off
before you open the appliance door.
N.B. If the DELAY TIMER function is activated, the door
cannot be opened; pause the machine by pressing the
START/PAUSE button if you wish to open it.
If the START/PAUSE indicator light (orange) flashes
rapidly at the same time as the function indicator
light, this indicates a problem has occurred (see
Troubleshooting).
GB
1. Turn the washing machine on by pressing the ON/OFF button. All the indicator lights will turn on for a few
seconds, then only the indicator lights relative to the selected programme settings will remain lit and the START/
PAUSE indicator light will flash.
2. Load the laundry and close the door.
3. Set the WASH CYCLE knob to the desired programme.
4. Set the washing temperature (see Personalisation).
5. Set the spin speed (see Personalisation).
6. Measure out the detergent and washing additives (see Detergents and laundry).
7. Select the desired functions.
8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit
in a fixed manner, in green.
To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.
9. At the end of the wash cycle the
off, indicating that the door may be opened. Take out your laundry and leave the appliance door ajar to make
sure the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.
indicator light will switch on. The DOOR LOCKED indicator light will switch
5
Wash cycles
GB
Table of wash cycles
Description of the wash cycle
Wash cycles
Daily
Cotton + Prewash:
1
Cotton:
2
Cotton (2):
2
Coloured cottons (3)
3
Synthetics:
4
Synthetics:
4
Mix 15:
5
silk and clothes which require washing by hand).
Special
Sanitizing cycle:
6
Sanitizing cycle (1):
6
Goodnight cycle:
7
Shirts
8
Silk/Curtains:
9
Wool:
10
Eco cycle
Cottons
11
Synthetics
12
Fast Wash
13
Partials wash cycles
Rinse
A
Spin
B
Drain no Spin
C
heavily soiled whites and resistant colours.
lightly soiled whites and delicate colours.
heavily soiled resistant colours.
lightly soiled resistant colours.
to refresh lightly soiled garments quickly (not suitable for wool,
for wool, cashmere, etc.
extremely soiled whites.
: lightly soiled whites and delicate colours.
extremely soiled whites.
heavily soiled whites and resistant colours.
lightly soiled delicate colours.
for garments in silk and viscose, lingerie.
Max.
Max.
temp.
speed
(°C)
90° 1200
60° 1200 40° 1200 40° 1200 60° 800 - 40° 800 - -
30° 800 - -
90° 1200 60° 1200 - 40° 800 - 40° 600 - 30° 0 - 40° 600 - -
Cold
Water
Cold
Water
Cold
Water
- 1200 - - -
- 1200 - - - - 7
- 0-- - - 7
Prew-
(rpm)
1200 - -
ash
800 - -
800 - -
Detergents
Ble-
Was h
ach
-
Fabric
softener
Max.
load
(kg)
7
7
7
7
3
3
1,5
7
7
4
2
1
1,5
7
3
3
7
Cycle
duration
The duration of the wash cycles can be checked on the display.
The information contained in the table is intended as a guide only.
For all Test Institutes:
1) Test wash cycle in compliance with regulation EN 60456: set wash cycle 6 with a temperature of 60°C.
2) Long wash cycle for cottons: set wash cycle 2 with a temperature of 40°C.
3) Short wash cycle for cottons: set wash cycle 3 with a temperature of 40°C.
Specials wash cycles
Mix 15(wash cycle 5) this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and
therefore saves both energy and time. By selecting this wash cycle (5 at 30°C), it is possible to wash different fabrics
together (except for wool and silk items), with a maximum load of 1.5 kg.
Sanitizing cycle (wash cycle 6). A high-temperature hygienic wash cycle (over 60°C) which requires the use of bleach.
Pour the bleach, the detergent and the additives into the relevant compartments (see paragraph entitled
Detergent dispenser drawer).
Goodnigt cycle (wash cycle 7). This is a silent cycle which can be run at night, when the electricity prices are lower. The
wash cycle is designed for cottons and synthetics. At the end of the cycle the machine stops while there is still water in
the drum; to spin and drain the laundry press the START/PAUSE button; alternatively the machine will perform the spin
cycle and drain the water automatically after 8 hours.
Eco cycles
The Eco Cycles assure energy saving by eliminating the need of heating water and its an advantage both to your
energy bill and the environment! These innovative Eco programmes (Cotton
, Synthetics and Fast Wash ) are
available for various fabrics and different quantity of garment; they have been designed to guarantee a high cleaning
action even at low temperature and can be used for lightly to medium soiled loads.
Eco Cycles give the best results thanks to an intensified wash action, water optimization and are carried out in the
same average time of a standard cycle.
For the best washing results with Eco Cycles we recommend the usage of a
liquid detergent.
6
Personalisation
Setting the temperature
By pressing the TEMPERATURE button to set the wash temperature (see Table of wash cycles).
The temperature may be lowered, or even set to a cold wash (
The washing machine will automatically prevent you from selecting a temperature which is higher than the
maximum value set for each wash cycle.
).
Setting the spin speed
By pressing the SPIN SPEED button to set the spin speed for the selected wash cycle.
The maximum spin speeds available for each wash cycle are as follows:
Wash cycles Maximum spin speed
Cottons 1200 rpm
Synthetics 800 rpm
Wool 600 rpm
Silk drain only
The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol
The washing machine will automatically prevent you from selecting a spin speed which is higher than the
maximum speed set for each wash cycle.
.
Functions
The various wash functions available with this washing machine will help to achieve the desired results, every time.
To activate the functions:
1. Press the button corresponding to the desired function;
2. the function is enabled when the corresponding indicator light is illuminated.
Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in
conjunction with the selected wash cycle.
GB
Delay timer
To set a delayed start for the selected wash cycle, press the button repeatedly until the desired delay time is
displayed (this may be between 1 hour and 24 hours).
To disable the function press the button until the text
N.B. Once you have pressed the START/PAUSE button, the delay time may only be decreased if you wish to modify it.
is displayed.
This option is enabled with all programmes.
Super Wash
Because a greater quantity of water is used in the initial phase of the cycle, and because of the increased cycle
duration, this function offers a high-performance wash.
This function may not be used in conjunction with wash cycles 5, 6, 9, 10, 11, 12, 13, A, B. C.
Extra rinse
By selecting this function, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is
particularly useful for sensitive skin.
This function may not be used in conjunction with wash cycles 5, 13, B. C.
Easy iron
By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At
the end of the cycle the washing machine will perform slow rotations of the drum; the EASY IRON and START/
PAUSE indicator lights will flash (orange) and the
the START/PAUSE button or the EASY IRON button.
For the Silk wash cycle, the machine will end the cycle while the laundry is soaking, the EASY IRON and START/
PAUSE indicator lights will flash (orange) and the RINSE phase will remain lit in a fixed manner. To drain the water
so that the laundry may be removed, press the START/PAUSE button or the EASY IRON button.
phase will remain lit in a fixed manner. To end the cycle, press
This function may not be used in conjunction with wash cycles 5, 6, 7, 10, 11, 12, 13, B. C.
7
Detergents and laundry
GB
Detergent dispenser drawer
Good washing results also depend on the correct
dose of detergent: adding too much detergent will not
necessarily result in a more efficient wash, and may in
fact cause build up on the inside of your appliance
and contribute to environmental pollution.
Do not use hand washing detergents because these
create too much foam.
Open the detergent
4
MAX
1
3
compartment 1: Pre-wash detergent (powder)
Before pouring in the detergent, make sure that extra
compartment 4 has been removed.
compartment 2: Detergent for the wash cycle
(powder or liquid)
Liquid detergent should only be poured in immediately
prior to the start of the wash cycle.
compartment 3: Additives (fabric softeners, etc.)
The fabric softener should not overflow the grid.
extra compartment 4: Bleach
2
dispenser drawer and
pour in the detergent or
washing additive, as
follows.
Bleach cycle
Bleaching may only be performed in conjunction with
wash cycles 2, 3, 6.
Pour the bleach into extra compartment 4; pour the
detergent and softener into the corresponding
compartments, then select one of the
abovementioned wash cycles.
This option is recommended only for very soiled
cotton garments.
Preparing the laundry
How much does your laundry weigh?
1 sheet 400-500 g
1 pillow case 150-200 g
1 tablecloth 400-500 g
1 bathrobe 900-1200 g
1 towel 150-250 g
Garments requiring special care
Shirts: use special wash cycle 8 to wash shirts in
various fabrics and colours.
It guarantees maximum care is taken of the garments
and minimises the formation of creases.
Silk: use special wash cycle 9 to wash all silk
garments. We recommend the use of special
detergent which has been designed to wash delicate
clothes.
Curtains: fold curtains and place them in a pillow
case or mesh bag. Use wash cycle 9.
Wool: is the only washing machine manufacturer to
have been awarded the prestigious Woolmark
Platinum Care endorsement (M.0508) by the
Woolmark Company, which means that all woollen
garments may be washed in the washing machine,
even those which state hand wash only
label. Wash cycle 10 therefore offers complete peace
of mind when washing woollen garments in the
washing machine (max. load 1,5 kg) and guarantees
optimal performance.
on the
Load balancing system
Before every spin cycle, to avoid excessive vibrations
and to distribute the load in a uniform manner, the
drum rotates continuously at a speed which is slightly
greater than the washing rotation speed. If, after
several attempts, the load is not balanced correctly,
the machine spins at a reduced spin speed. If the
load is excessively unbalanced, the washing machine
performs the distribution process instead of spinning.
To encourage improved load distribution and balance,
we recommend small and large garments are mixed
in the load.
Divide the laundry according to:
- the type of fabric/the symbol on the label.
- the colours: separate coloured garments from
whites
Empty all garment pockets and check the buttons.
Do not exceed the listed values, which refer to the
weight of the laundry when dry:
Durable fabrics: max. 7 kg
Synthetic fabrics: max. 3 kg
Delicate fabrics: max. 2 kg
Wool: max. 1.5 kg
8
Precautions and tips
This washing machine was designed and
constructed in accordance with international safety
regulations. The following information is provided for
safety reasons and must therefore be read carefully.
General safety
This appliance is not intended for use by persons
(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
This appliance was designed for domestic use only.
Do not touch the machine when barefoot or with
wet or damp hands or feet.
Do not pull on the power supply cable when
unplugging the appliance from the electricity
socket. Hold the plug and pull.
Do not open the detergent dispenser drawer while
the machine is in operation.
Do not touch the drained water as it may reach
extremely high temperatures.
Never force the porthole door. This could damage
the safety lock mechanism designed to prevent
accidental opening.
If the appliance breaks down, do not under any
circumstances access the internal mechanisms in
an attempt to repair it yourself.
Always keep children well away from the appliance
while it is operating.
The door can become quite hot during the wash cycle.
If the appliance has to be moved, work in a group
of two or three people and handle it with the utmost
care. Never try to do this alone, because the
appliance is very heavy.
Before loading laundry into the washing machine,
make sure the drum is empty.
The crossed out "wheeled bin" symbol on the
product reminds you of your obligation, that when
you dispose of the appliance it must be separately
collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Opening the porthole door manually
In the event that it is not possible to open the
porthole door due to a powercut, and if you wish to
remove the laundry, proceed as follows:
1. remove the plug from
the electrical socket.
2. make sure the water
level inside the machine is
20
lower than the door
opening; if it is not, remove
excess water using the
drain hose, collecting it in a
bucket as indicated in the
figure.
3. using a screwdriver,
remove the cover panel on
the lower front part of the
washing machine (see
figure).
GB
Disposal
Disposing of the packaging materials: observe local
regulations so that the packaging may be re-used.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment, requires that
old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected
separately in order to optimise the recovery and
recycling of the materials they contain and reduce
the impact on human health and the environment.
4. pull outwards using the tab as indicated in the
figure, until the plastic tie-rod is freed from its stop
position; pull downwards and open the door at the
same time.
5. reposition the panel, making sure the hooks are
securely in place before you push it onto the
appliance.
9
Care and maintenance
GB
Cutting off the water and electricity
supplies
Turn off the water tap after every wash cycle. This
will limit wear on the hydraulic system inside the
washing machine and help to prevent leaks.
Unplug the washing machine when cleaning it and
during all maintenance work.
Cleaning the washing machine
The outer parts and rubber components of the
appliance can be cleaned using a soft cloth soaked
in lukewarm soapy water. Do not use solvents or
abrasives.
Cleaning the detergent dispenser
drawer
1
Remove the dispenser
by raising it and pulling it
out (see figure).
Wash it under running
water; this operation
should be repeated
frequently.
2
Cleaning the pump
The washing machine is fitted with a self-cleaning
pump which does not require any maintenance.
Sometimes, small items (such as coins or buttons)
may fall into the pre-chamber which protects the
pump, situated in its bottom part.
Make sure the wash cycle has finished and unplug
the appliance.
To access the pre-chamber:
1. using a screwdriver,
remove the cover panel
on the lower front part of
the washing machine
(see figure);
2. unscrew the lid by
rotating it anti-clockwise
(see figure): a little water
may trickle out. This is
perfectly normal;
Caring for the door and drum of your
appliance
Always leave the porthole door ajar in order to
prevent unpleasant odours from forming.
3. clean the inside thoroughly;
4. screw the lid back on;
5. reposition the panel, making sure the hooks are
securely in place before you push it onto the
appliance.
Checking the water inlet hose
Check the inlet hose at least once a year. If there are
any cracks, it should be replaced immediately: during
the wash cycles, water pressure is very strong and a
cracked hose could easily split open.
Never use second-hand hoses.
10
Troubleshooting
Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see Assistance),
make sure that the problem cannot be not solved easily using the following list.
Problem:
The washing machine does not
switch on.
The wash cycle does not start.
The washing machine does not
take in water (the indicator light
for the first wash cycle stage
flashes rapidly).
The washing machine
continuously takes in and drains
water.
Possible causes / Solutions:
The appliance is not plugged into the socket fully, or is not making contact.
There is no power in the house.
The washing machine door is not closed properly.
The ON/OFF button has not been pressed.
The START/PAUSE button has not been pressed.
The water tap has not been opened.
A delayed start has been set (using the Delay Timer, see Personalisation).
The water inlet hose is not connected to the tap.
The hose is bent.
The water tap has not been opened.
There is no water supply in the house.
The pressure is too low.
The START/PAUSE button has not been pressed.
The drain hose is not fitted at a height between 65 and 100 cm from the
floor (see Installation).
The free end of the hose is under water (see Installation).
The wall drainage system is not fitted with a breather pipe.
If the problem persists even after these checks, turn off the water tap,
switch the appliance off and contact the Assistance Service. If the dwelling is
on one of the upper floors of a building, there may be problems relating to
water drainage, causing the washing machine to fill with water and drain
continuously. Special anti-draining valves are available in shops and help to
avoid this inconvenience.
GB
The washing machine does not
drain or spin.
The washing machine vibrates a
lot during the spin cycle.
The washing machine leaks.
The START/PAUSE indicator light
(orange) and the function
indicator lights flash rapidly.
There is too much foam.
The wash cycle does not include draining: some wash cycles require the
drain phase to be started manually.
The EASY IRON function has been activated: To complete the wash cycle,
press the START/PAUSE button (Personalisation).
The drain hose is bent (see Installation).
The drainage duct is clogged.
The drum was not unlocked correctly during installation (see Installation).
The washing machine is not level (see Installation).
The washing machine is trapped between cabinets and walls (see Installation).
The water inlet hose is not screwed on properly (see Installation).
The detergent dispenser drawer is blocked (for cleaning instructions, see Care
and maintenance).
The drain hose is not fixed properly (see Installation).
Switch off the machine and unplug it, wait for approximately 1 minute and
then switch it back on again.
If the problem persists, contact the Technical Assistance Service.
The detergent is not suitable for machine washing (it should display the text
for washing machines or hand and machine wash, or the like).
Too much detergent was used.
11
Service
GB
Before calling for Assistance:
Check whether you can solve the problem alone (see Troubleshooting);
Restart the programme to check whether the problem has been solved;
If this is not the case, contact an authorised Technical Assistance Centre using the telephone number
provided on the guarantee certificate.
Always request the assistance of authorised technicians.
Have the following information to hand:
the type of problem;
the appliance model (Mod.);
the serial number (S/N).
This information can be found on the data plate applied to the rear of the washing machine, and can also
be found on the front of the appliance by opening the door.
12
Mode demploi
LAVE-LINGE
FR
Français
ECO7F 1292
Sommaire
FR
Installation, 14-15
Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caractéristiques techniques
Description du lave-linge et
démarrage dun programme, 16-17
Bandeau de commandes
Voyants
Démarrage dun programme
Programmes, 18
Tableau des programmes
Personnalisations, 19
Sélection de la température
Sélection de lessorage
Fonctions
Produits lessiviels et linge, 20
Tiroir à produits lessiviels
Cycle blanchissage
Triage du linge
Linge ou vêtements particuliers
Système déquilibrage de la charge
Précautions et conseils, 21
Sécurité générale
Mise au rebut
Ouverture manuelle de la porte hublot
Entretien et soin, 22
Coupure de larrivée deau et du courant
Nettoyage du lave-linge
Nettoyage du tiroir à produits lessiviels.
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau darrivée de leau
Anomalies et remèdes, 23
Assistance, 24
13
Installation
FR
Conserver ce mode demploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veiller à ce quil suive
toujours le lave-linge pour que son nouveau
propriétaire soit informé sur son mode de
fonctionnement et puisse profiter des conseils
correspondants.
Lire attentivement les instructions: elles fournissent
des conseils importants sur linstallation, lutilisation et
la sécurité de lappareil.
Déballage et mise à niveau
Déballage
1. Déballer le lave-linge.
2. Contrôler que le lave-linge na pas été endommagé
pendant le transport. Sil est abîmé, ne pas le
raccorder et contacter le vendeur.
3. Enlever les 4 vis de
protection servant au
transport, le caoutchouc
et la cale, placés dans la
partie arrière (voir figure).
Une bonne mise à niveau garantit la stabilité de
lappareil et évite quil y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
machine est posée sur de la moquette ou un tapis,
régler les pieds de manière à ce quil y ait
suffisamment despace pour assurer une bonne
ventilation.
Raccordements eau et électricité
Raccordement du tuyau darrivée de leau
1. Reliez le tuyau
d'alimentation en le
vissant à un robinet d'eau
froide à embout fileté 3/4
gaz (voir figure).
Faire couler leau jusquà
ce quelle soit limpide et
sans impuretés avant de
raccorder.
2. Raccorder le tuyau
darrivée de leau au
lave-linge en le vissant à
la prise deau prévue,
dans la partie arrière en
haut à droite (voir figure).
4. Boucher les trous à laide des bouchons plastique
fournis.
5. Conserver toutes ces pièces: il faudra les remonter
en cas de transport du lave-linge.
Les pièces demballage ne sont pas des jouets pour
enfants.
Mise à niveau
1. Installer le lave-linge sur un sol plat et rigide, sans
lappuyer contre des murs, des meubles ou autre.
2. Si le sol nest pas
parfaitement horizontal,
visser ou dévisser les
pieds de réglage avant
(voir figure) pour niveler
lappareil; son angle
dinclinaison, mesuré sur
le plan de travail, ne doit
pas dépasser 2°.
3. Attention à ce que le tuyau ne soit pas plié ou
écrasé.
La pression de leau doit être comprise entre les
valeurs indiquées dans le tableau des Caractéristiques
techniques (voir page ci-contre).
Si la longueur du tuyau dalimentation ne suffit pas,
sadresser à un magasin spécialisé ou à un technicien
agréé.
Nutiliser que des tuyaux neufs.
Utiliser ceux qui sont fournis avec lappareil.
14
Raccordement du tuyau de vidange
Raccorder le tuyau
dévacuation, sans le
plier, à un conduit
dévacuation ou à une
évacuation murale placés
65 - 100 cm
à une distance du sol
comprise entre 65 et 100
cm;
Nutiliser ni rallonges ni prises multiples.
FR
Le câble ne doit être ni plié ni trop écrasé.
Le câble dalimentation ne doit être remplacé que
par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas
de non-respect des normes énumérées ci-dessus.
Premier cycle de lavage
ou bien laccrocher à un
évier ou à une baignoire,
dans ce cas, fixer le
support en plastique
fourni avec lappareil au
robinet (voir figure).
Lextrémité libre du tuyau
dévacuation ne doit pas
être plongée dans leau.
Lutilisation dun tuyau de rallonge est absolument
déconseillée mais si on ne peut faire autrement, il faut
absolument quil ait le même diamètre que le tuyau
original et sa longueur ne doit pas dépasser 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant,
sassurer que:
la prise est bien reliée à la terre et est conforme aux
réglementations en vigueur;
Avant la première mise en service de lappareil,
effectuer un cycle de lavage avec un produit lessiviel
mais sans linge et sélectionner le programme 2 .
Caractéristiques techniques
Modèle
Dimensions
Capacité
ECO7F 1292
largeur 59,5 cm
hauteur 85 cm
profondeur 53,5 cm
de 1 à 7 kg
la prise est bien apte à supporter la puissance
maximale de lappareil indiquée dans le tableau des
Caractéristiques techniques (voir ci-contre);
la tension dalimentation est bien comprise entre les
valeurs figurant dans le tableau des Caractéristiques
techniques (voir ci-contre);
la prise est bien compatible avec la fiche du lave-
linge. Autrement, remplacer la prise ou la fiche.
Le lave-linge ne doit pas être installé dehors, même
à labri, car il est très dangereux de le laisser exposé
à la pluie et aux orages.
Après installation du lave-linge, la prise de courant
doit être facilement accessible.
Raccordements
électriques
Raccordements
hydrauliques
Vitesse
d'essorage
Programmes de
contrôle selon la
norme EN 60456
Voir la plaque signalétique appliquée
sur la machine
pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tambour 52 litres
jusqu'à 1200 tours minute
programme 6; température 60°C;
effectué avec une charge de 7 kg.
Cet appareil est conforme aux
Directives Communautaires suivantes:
- 2003/108/CE (Compatibilité
électromagnétique)
- 2002/96/CE
- 2006/95/CE (Basse Tension)
15
Description du lave-linge et
démarrage dun programme
FR
Bandeau de commandes
Touche avec voyant
ON/OFF
Tiroir à produits lessiviels
PROGRAMMES
Tiroir à produits lessiviels: pour charger les
produits lessiviels et les additifs (voir Produits lessiviels
et linge).
Touche avec voyant ON/OFF: pour allumer ou
éteindre le lave-linge.
Le témoin allumé indique que l'appareil est sous
tension.
Bouton PROGRAMMES: pour sélectionner les
programmes. Pendant le programme, le bouton ne
tournera pas.
Touche ESSORAGE: pour sélectionner lessorage ou
le supprimer (voir Personnalisations).
Touche TEMPÉRATURE: pour sélectionner la
température ou un lavage à froid (voir
Personnalisations).
AFFICHEUR: pour afficher le temps restant du cycle
de lavage sélectionné et, en cas de sélection d'un
départ différé, le temps restant avant le démarrage du
lavage.
Touche et voyant VERROUILLAGE DES
TOUCHES: pour activer ou désactiver le verrouillage
du bandeau de commandes.
Voyants
DÉROULEMENT CYCLE
AFFICHEUR
TEMPÉRATURE
Bouton
Touche
Touche
ESSORAGE
Touche avec voyant
VERROUILLAGE
DES TOUCHES
Voyants DÉROULEMENT CYCLE: pour suivre le
stade davancement du programme de lavage.
Le voyant allumé indique la phase de lavage en
cours.
Voyant HUBLOT VERROUILLÉ: indique si la porte
est verrouillée (voir page ci-contre).
Touche avec voyant MARCHE/PAUSE: pour
démarrer les programmes ou les interrompre
momentanément.
N.B.: pour effectuer une pause du lavage en cours,
appuyer sur cette touche, le voyant correspondant se
mettra à clignoter en orange tandis que celui de la
phase en cours restera allumé fixe. Si le voyant
HUBLOT VERROUILLÉ
la porte.
Pour faire redémarrer le lavage exactement de
lendroit où il a été interrompu, appuyer une nouvelle
fois sur la touche.
Stand-by
Ce lave-linge, conformément aux nouvelles normes
en vigueur dans le domaine de l'économie d'énergie,
est équipée d'un système d'extinction automatique
(veille) activé après environ 30 minutes d'inutilisation.
Appuyez brièvement sur la touche ON/OFF et
attendre que la machine soit réactivée.
Touches avec
voyants
FONCTION
est éteint, on peut ouvrir
Touche avec
voyant
MARCHE/
PAUSE
Voyant
HUBLOT
VERROUILLÉ
Touches avec voyants FONCTION: pour sélectionner
les fonctions disponibles. Le voyant correspondant à
la fonction sélectionnée restera allumé.
16
Voyants
Les voyants fournissent des informations importantes.
Voilà ce quils signalent:
Voyants phase en cours
Au fur et à mesure qu'on tourne le bouton des
PROGRAMMES, les voyants s'allument pour indiquer
les phases que l'appareil effectue selon le programme
choisi.
Une fois que le cycle de lavage sélectionné a
démarré, les voyants sallument progressivement pour
indiquer son stade davancement:
Voyants température
La sélection d'une température entraîne l'éclairage du
voyant correspondant.
Voyants essorage
La sélection d'un essorage entraîne l'éclairage du
voyant correspondant.
FR
Lavage
Rinçage
Essorage
Vidange
Fin de Lavage
Touches fonction et voyants correspondants
La sélection dune fonction entraîne lallumage du
voyant correspondant.
Si la fonction sélectionnée est incompatible avec le
programme sélectionné, le voyant correspondant se
met à clignoter, un signal sonore retentit et la fonction
n'est pas activée.
En cas de sélection dune fonction incompatible avec
une autre précédemment sélectionnée, la seule à
être activée sera celle choisie en dernier.
Démarrage dun programme
Voyant verrouillage des touches
Pour "activer" le verrouillage du bandeau de
commandes, garder la touche enfoncée pendant 2
secondes environ. Le voyant allumé indique que le
tableau de bord est verrouillé. Ceci permet d'éviter
toute modification involontaire des programmes,
surtout s'il y a des enfants à la maison.
Pour "désactiver" le verrouillage du bandeau de
commandes, garder la touche enfoncée pendant 2
secondes environ.
Voyant hublot verrouillé
Le voyant allumé indique que le hublot est verrouillé
pour empêcher toute ouverture accidentelle. Pour
éviter dendommager lappareil, attendre que le
voyant cesse de clignoter avant douvrir la porte.
N.B: si la fonction DÉPART DIFFÉRÉ est activée, le
hublot ne souvre pas. Pour louvrir il faut appuyer sur la
touche MARCHE/PAUSE qui met lappareil en pause.
Un clignotement rapide du voyant MARCHE/PAUSE
(orange) simultané à celui des fonctions signale une
anomalie (voir Anomalies et remèdes).
1. Allumer le lave-linge en appuyant sur la touche ON/OFF. Tous les voyants s'allumeront pendant quelques
secondes, ne resteront ensuite allumés que les voyants correspondant aux sélections du programme en cours et
le voyant MARCHE/PAUSE se mettra à clignoter.
2. Charger le linge et fermer le hublot.
3. Sélectionner à laide du bouton PROGRAMMES le programme désiré.
4. Sélectionner la température de lavage (voir Personnalisations).
5. Sélectionner la vitesse dessorage (voir Personnalisations).
6. Verser les produits lessiviels et les additifs (voir Produits lessiviels et linge).
7. Sélectionner les fonctions désirées.
8. Appuyer sur la touche MARCHE/PAUSE pour démarrer le programme, le voyant correspondant vert restera
allumé en fixe.
Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer lappareil en pause et
choisir un nouveau cycle.
9. A la fin du programme, le voyant
hublot peut être ouvert. Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour.
Eteindre le lave-linge en appuyant sur la touche ON/OFF.
sallume. Le voyant HUBLOT VERROUILLÉ séteint pour signaler que le
17
Programmes
FR
Tableau des programmes
Vitesse
Te m p .
Description du Programme
Programmes
Programmes Quotidien
Coton Prélavage 90°C:
1
Coton:
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
A
B
C
blancs et couleurs résistantes très sales.
Coton (2):
Coton (3):
Synthétique:
Synthétique:
MIX 15':
blancs et couleurs délicates peu sales.
blancs peu sales et couleurs délicates.
couleurs résistantes très sales.
couleurs résistantes peu sales.
pour rafraîchir rapidement du linge peu sale (ne convient pas pour
la laine, la soie et le linge à laver à la main).
Programmes Spécial
Anti-bactérien 90°C:
Anti-bactérien 90°C (1):
Bonne Nuit:
Chemises
Soie/ Voilages:
Laine:
Coton
Synthétique
Lavage Rapide
Cycle
couleurs délicates peu sales.
pour laine, cachemire, etc.
Rinçage
Essorage
Vidange
blancs extrêmement sales.
blancs extrêmement sales.
blancs et couleurs résistantes très sales.
pour linge en soie, viscose, lingerie.
maxi
maxi.
(tours
(°C)
minute)
90° 1200
60° 1200 40° 1200 40° 1200 60° 800 - 40° 800 - -
30 800 - -
90° 1200 60° 1200 - 40° 800 - 40° 600 - 30° 0 - 40° 600 - -
Eau
1200 - -
froid
Eau
800 - -
froid
Eau
800 - -
froid
-
1200 - - -
-
1200 - - - - 7
-
0-- - - 7
Les données dans le tableau sont reprises à titre indicatif.
Pour tous les instituts qui effectuent ces tests :
1) Programme de contrôle selon la norme EN 60456: sélectionner le programme 6 et une température de 60°C.
2) Programme coton long: sélectionner le programme 2 et une température de 40°C.
3) Programme coton court: sélectionner le programme 3 et une température de 40°C.
Prod uits lessivie ls
Eau de
Prél-
avage
Lavage
Javel
-
Adou
cissant
-
Charge
maxi
(Kg)
7
7
7
7
3
3
1,5
7
7
4
2
1
1,5
7
3
3
7
Durée
cycle
La durée des programmes de lavage est contrôlable sur l'afficheur.
Programmes spéciaux
Mix 15 (programme 5) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes
et permet ainsi de faire des économies dénergie et de temps. La sélection de ce programme (5 à 30°C) permet de
laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.
Anti-bactérien (programme 6). Un programme hautes températures qui prévoit lutilisation de produits javelisés à des
températures supérieures à 60°C. Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les
compartiments correspondants (voir paragraphe Tiroir à produits lessiviels).
Bonne nuit (programme 7). Cest un cycle silencieux qui permet de faire fonctionner le lave-linge la nuit quand le tarif
délectricité est plus bas. Ce programme est spécialement conçu pour les synthétiques et le coton. A la fin du cycle
lappareil sarrête, cuve pleine. Pour procéder à lessorage et à la vidange, appuyer sur la touche MARCHE/PAUSE, à
défaut, lappareil procédera automatiquement au bout de 8 heures à lessorage et à la vidange de leau.
Les cycles de lavage Eco
Les cycles Eco garantissent une économie dénergie car ils permettent dobtenir les meilleurs résultats de lavage
sans besoin de chauffer leau. Laction mécanique (utilisation de leau + phases de lavage) est optimisée afin de
compenser laction thermique. Lavantage pour vous : alléger vos factures deau et délectricité. Et un geste de
plus pour lenvironnement! Vous pouvez utiliser ces nouveaux programmes Eco (Coton
Lavage Rapide
) pour tous types de textile et toute charge de linge, peu ou moyennement sale. Pour optimiser
les résultats de lavage avec les programmes Eco, nous vous recommandons dutiliser de la
, synthétique et
lessive liquide.
18
Personnalisations
Sélection de la température
Appuyer sur la touche TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes).
La température peut être abaissée jusquau lavage à froid (
La machine interdira automatiquement toute sélection dune température supérieure à la température maximale
prévue pour chaque programme.
).
Sélection de lessorage
Appuyer sur la touche ESSORAGE pour sélectionner la vitesse dessorage du programme sélectionné.
Les vitesses maximales prévues pour les programmes sont:
Programmes Vitesse maximale
Coton 1200 tours/minute
Synthétiques 800 tours/minute
Laine 600 tours/minute
Soie vidange seule
La vitesse dessorage peut être réduite ou lessorage supprimé en sélectionnant le symbole
La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour
chaque programme.
.
Fonctions
Les différentes fonctions de lavage prévues par le lave-linge permettent dobtenir la propreté et le blanc souhaités.
Pour activer les fonctions:
1. appuyer sur la touche correspondant à la fonction désirée;
2. lallumage du voyant correspondant signale que la fonction est activée.
Remarque: Le clignotement rapide du voyant signale que la fonction correspondante nest pas disponible pour le
programme sélectionné.
FR
Départ différé
Pour programmer un départ différé du programme sélectionné, appuyer plusieurs fois de suite sur la touche
jusqu'à ce que le retard désiré (de 1 à 24 h) soit affiché.
Pour désactiver cette fonction, appuyer sur la touche jusqu'à affichage du message
N.B.: Après avoir appuyé sur la touche MARCHE/PAUSE, le retard programmé ne peut être modifié que pour le
diminuer.
.
Il est activé avec tous les programmes.
Super lavage
Grâce à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à l'emploi de
davantage de temps, cette fonction permet d'obtenir un lavage très performant.
Cette option nest pas activable avec les programmes 5, 6, 9, 10, 11, 12, 13, A, B, C.
Rinçage plus
La sélection de cette fonction permet daugmenter lefficacité du rinçage et déliminer toute trace de lessive. Elle est
très utile en cas de peaux particulièrement sensibles.
Cette option nest pas activable avec les programmes 5, 13, B, C.
Repassage facile
En cas de sélection de cette fonction, le lavage et lessorage seront dûment modifiés pour réduire le froissage. En
fin de cycle, le lave-linge fait tourner le tambour lentement, le voyant de la fonction REPASSAGE FACILE et celui
de MARCHE/PAUSE se mettent à clignoter (orange), la phase
faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.
Pour le programme Soie lappareil arrive au bout du cycle en laissant le linge tremper, lle voyant de la fonction
REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (orange), la phase RINCAGE reste
allumée en fixe. Pour vidanger leau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur
la touche REPASSAGE FACILE.
reste allumée en fixe. Pour compléter le cycle, il
Cette option nest pas activable avec les programmes 5, 6, 7, 10, 11, 12, 13, B. C.
19
Produits lessiviels et linge
FR
Tiroir à produits lessiviels
Un bon résultat de lavage dépend aussi dun bon
dosage de produit lessiviel: un excès de lessive ne
lave pas mieux, il incruste lintérieur du lave-linge et
pollue lenvironnement.
Ne pas utiliser de lessives pour lavage à la main,
elles moussent trop.
Sortir le tiroir à produits
4
MAX
1
3
bac 1: Lessive prélavage (en poudre)
Avant dintroduire la lessive, sassurer que le bac
supplémentaire 4 nest pas présent.
bac 2: Lessive lavage (en poudre ou liquide)
Verser la lessive liquide juste avant la mise en marche.
bac 3: Additifs (assouplissant, etc.)
Lassouplissant ne doit pas déborder de la grille.
bac supplémentaire 4: Produit javelisé
2
lessiviels et verser la
lessive ou ladditif comme
suit.
Cycle blanchissage
Le blanchissage nest possible quavec les
programmes 2, 3, 6.
Verser le produit javelisé dans le bac supplémentaire 4,
la lessive et lassouplissant dans les bacs
correspondants, puis sélectionner un des
programmes sus-indiqués.
Conseillé en cas de linge en coton très sale.
Linge ou vêtements particuliers
Chemises: sélectionner le programme 8 approprié
au lavage de chemises de couleurs et textiles
différents.
Il en prend le plus grand soin en réduisant le
froissage.
Soie: sélectionner le programme de lavage spécial 9
pour vêtements en soie. Il est conseillé dutiliser une
lessive spéciale pour linge délicat.
Voilages: pliez-les bien et glissez-les dans une taie
d'oreiller ou dans un sac genre filet. Sélectionner le
programme 9.
Laine: est le seul lave-linge à avoir obtenu le
prestigieux label Woolmark Platinum Care (M.0508)
délivré par The Woolmark Company qui garantit le
lavage à la machine de tous les vêtements en laine, y
compris ceux qui portent létiquette lavage à la main
uniquement
donc laver à la machine, en toute tranquillité, tous les
vêtements en laine (max. 1,5 kg) avec des
performances de lavage optimales.
. Grâce au programme 10 on peut
Système déquilibrage de la charge
Avant tout essorage, pour éviter toute vibration
excessive et répartir le linge de façon uniforme, le
lave-linge fait tourner le tambour à une vitesse
légèrement supérieure à la vitesse de lavage. Si au
bout de plusieurs tentatives, la charge nest toujours
pas correctement équilibrée, lappareil procède à un
essorage à une vitesse inférieure à la vitesse
normalement prévue. En cas de déséquilibre excessif,
le lave-linge préfère procéder à la répartition du linge
plutôt quà son essorage. Pour une meilleure
répartition de la charge et un bon équilibrage, nous
conseillons de mélanger de grandes et petites pièces
de linge.
Triage du linge
Trier correctement le linge daprès:
- le type de textile / le symbole sur létiquette.
- les couleurs: séparer le linge coloré du blanc.
Vider les poches et contrôler les boutons.
Ne pas dépasser les valeurs indiquées
correspondant au poids de linge sec :
Textiles résistants: 7 kg max.
Textiles synthétiques: 3 kg max.
Textiles délicats: 2 kg max.
Laine: 1,5 kg max.
Combien pèse le linge ?
1 drap 400-500 g
1 taie doreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g
20
Précautions et conseils
Ce lave-linge a été conçu et fabriqué conformément
aux normes internationales de sécurité. Ces
consignes sont fournies pour des raisons de sécurité,
il faut les lire attentivement.
Sécurité générale
Cet appareil n'est pas destiné à être utilisé par des
personnes (enfants compris) dont les capacités
physiques, sensorielles ou mentales sont réduites
ou qui ne disposent pas des connaissances ou de
l'expérience nécessaires, à moins qu'elles n'aient
été formées et encadrées pour l'utilisation de cet
appareil par une personne responsable de leur
sécurité. Surveiller les enfants pour s'assurer qu'ils
ne jouent pas avec l'appareil.
Cet appareil est conçu pour un usage domestique.
Ne jamais toucher lappareil si lon est pieds nus et
si les mains sont mouillées ou humides.
Ne jamais tirer sur le câble pour débrancher la fiche
de la prise de courant.
Ne pas ouvrir le tiroir à produits lessiviels si la
machine est branchée.
Ne pas toucher à leau de vidange, elle peut
atteindre des températures très élevées.
Ne pas forcer pour ouvrir le hublot: le verrouillage de
sécurité qui protège contre les ouvertures
accidentelles pourrait sendommager.
En cas de panne, éviter à tout prix daccéder aux
mécanismes internes pour tenter une réparation.
Veiller à ce que les enfants ne sapprochent pas de
lappareil pendant son fonctionnement.
Pendant le lavage, le hublot a tendance à se
réchauffer.
Deux ou trois personnes sont nécessaires pour déplacer
lappareil avec toutes les précautions nécessaires. Ne
jamais le déplacer tout seul car il est très lourd.
Avant dintroduire le linge, sassurer que le tambour
est bien vide.
Le symbole de la ''poubelle barrée'' est apposée
sur tous les produits pour rappeler les obligations de
collecte séparée. Les consommateurs devront
contacter les autorités locales ou leur revendeur
concernant la démarche à suivre pour l'enlèvement
de leur vieil appareil.
Ouverture manuelle du hublot
A défaut de pouvoir ouvrir la porte hublot à cause
dune panne de courant pour étendre le linge,
procéder comme suit :
1. débrancher la fiche de la
prise de courant.
2. sassurer que le niveau
de leau à lintérieur de
20
lappareil se trouve bien
au-dessous de louverture
du hublot, si ce nest pas
le cas vider leau en excès
à travers le tuyau de
vidange dans un seau
comme illustré voir figure.
3. démonter le panneau
situé à lavant du lave-linge
à laide dun tournevis (voir
figure).
FR
Mise au rebut
Mise au rebut du matériel demballage: se
conformer aux réglementations locales de manière
à ce que les emballages puissent être recyclés.
La Directive Européenne 2002/96/EC sur les
Déchets des Equipements Electriques et Electroni-
ques, exige que les appareils ménagers usagés ne
soient pas jetés dans le flux normal des déchets
municipaux. Les appareils usagés doivent être
collectés séparément afin d'optimiser le taux de
récupération et le recyclage des matériaux qui les
composent et réduire l'impact sur la santé humaine
et l'environnement.
4. se servir de la languette indiquée, tirer vers soi
jusquà ce que le tirant en plastique se dégage de
son cran darrêt; tirer ensuite vers le bas et ouvrir
lhublot en même temps.
5. remonter le panneau en veillant à bien enfiler les
crochets dans les fentes prévues avant de le pousser
contre lappareil.
21
Entretien et soin
FR
Coupure de larrivée deau et du
courant
Fermer le robinet de leau après chaque lavage.
Cela réduit lusure de linstallation hydraulique du
lave-linge et évite tout danger de fuites.
Débrancher la fiche de la prise de courant lors de
tout nettoyage du lave-linge et pendant tous les
travaux dentretien.
Nettoyage du lave-linge
Pour nettoyer lextérieur et les parties en
caoutchouc, utiliser un chiffon imbibé deau tiède et
de savon. Nutiliser ni solvants ni abrasifs.
Nettoyage du tiroir à produits
lessiviels.
1
Soulever le tiroir et le
tirer vers soi pour le
sortir de son logement
(voir figure).
Le laver à leau
courante; effectuer
cette opération assez
souvent.
2
Nettoyage de la pompe
Le lave-linge est équipé dune pompe autonettoyante
qui nexige aucune opération dentretien. Il peut
toutefois arriver que de menus objets (pièces de
monnaie, boutons) tombent dans la préchambre qui
protège la pompe, placée en bas de cette dernière.
Sassurer que le cycle de lavage est bien terminé et
débrancher la fiche.
Pour accéder à cette préchambre:
1. démonter le panneau
situé à lavant du lavelinge à laide dun
tournevis (voir figure);
2. dévisser le couvercle
en le tournant dans le
sens inverse des aiguilles
dune montre (voir figure):
il est normal quun peu
deau sécoule;
Entretien du hublot et du tambour
Il faut toujours laisser le hublot entrouvert pour
éviter la formation de mauvaise odeurs.
22
3. nettoyer soigneusement lintérieur;
4. revisser le couvercle;
5. remonter le panneau en veillant à bien enfiler les
crochets dans les fentes prévues avant de le pousser
contre lappareil.
Contrôle du tuyau darrivée de leau
Contrôler le tuyau dalimentation au moins une fois
par an. Procéder à son remplacement en cas de
craquèlements et de fissures: car les fortes pressions
subies pendant le lavage pourraient provoquer des
cassures.
Nutiliser que des tuyaux neufs.
Anomalies et remèdes
Il peut arriver que le lave-linge ne fonctionne pas bien. Avant dappeler le Service de dépannage (voir
Assistance), contrôler sil ne sagit pas par hasard dun problème facile à résoudre à laide de la liste suivante.
Anomalies:
Le lave-linge ne sallume pas.
Le cycle de lavage ne démarre
pas.
Il ny a pas darrivée deau (le
voyant de la première phase de
lavage clignote rapidement).
Le lave-linge prend leau et
vidange continuellement.
Causes / Solutions possibles:
La fiche nest pas branchée dans la prise de courant ou mal branchée.
Il y a une panne de courant.
Le hublot nest pas bien fermé.
La touche ON/OFF na pas été enfoncée.
La touche MARCHE/PAUSE na pas été enfoncée.
Le robinet de leau nest pas ouvert.
Un départ différé a été sélectionné (voir Personnalisations).
Le tuyau darrivée de leau nest pas raccordé au robinet.
Le tuyau est plié.
Le robinet de leau nest pas ouvert.
Il y a une coupure deau.
La pression nest pas suffisante.
La touche MARCHE/PAUSE na pas été enfoncée.
Le tuyau de vidange nest pas installé à une distance du sol comprise
entre 65 et 100 cm (voir Installation).
Lextrémité du tuyau de vidange est plongée dans leau (voir Installation).
Lévacuation murale na pas dévent.
Si après ces vérifications, le problème persiste, fermer le robinet de leau,
éteindre la machine et appeler le service Assistance. Si lappartement est
situé en étage dans un immeuble, il peut y avoir des phénomènes de
siphonnage qui font que le lave-linge prend et évacue leau
continuellement. Pour supprimer cet inconvénient, on trouve dans le
commerce des soupapes spéciales anti-siphonnage.
FR
Le lave-linge ne vidange pas et
nessore pas.
Le lave-linge vibre beaucoup
pendant lessorage.
Le lave-linge a des fuites.
Le voyant MARCHE/PAUSE
(orange) ainsi que les voyants des
fonctions clignotent rapidement.
Il y a un excès de mousse.
Le programme ne prévoit pas de vidange: pour certains programmes, il
faut la faire partir manuellement.
La fonction REPASSAGE FACILE est activée: pour compléter le programme,
appuyer sur la touche MARCHE/PAUSE (Personnalisations).
Le tuyau de vidange est plié (voir Installation).
La conduite dévacuation est bouchée.
Le tambour na pas été débloqué comme il faut lors de linstallation du
lave-linge (voir Installation).
Le lave-linge nest pas posé à plat (voir Installation).
Le lave-linge est coincé entre des meubles et le mur (voir Installation).
Le tuyau darrivée de leau nest pas bien vissé (voir Installation).
Le tiroir à produits lessiviels est bouché (pour le nettoyer voir Entretien et soin).
Le tuyau de vidange nest pas bien fixé (voir Installation).
Eteindre lappareil et débrancher la fiche de la prise de courant,
attendre 1 minute environ avant de rallumer.
Si lanomalie persiste, appeler le service dassistance.
Le produit de lavage utilisé nest pas une lessive spéciale machine (il
faut quil y ait linscription pour lave-linge, main et machine, ou autre
semblable).
La quantité utilisée est excessive.
23
Assistance
FR
Avant dappeler le service après-vente:
Vérifier si on ne peut pas résoudre lanomalie par ses propres moyens (voir Anomalies et Remèdes);
Remettre le programme en marche pour contrôler si linconvénient a disparu;
Autrement, contacter le Centre dAssistance technique agréé au numéro de téléphone indiqué sur le
certificat de garantie.
Ne jamais sadresser à des techniciens non agréés.
Communiquer:
le type de panne;
le modèle de lappareil (Mod.);
son numéro de série (S/N).
Ces informations se trouvent sur la plaque signalétique apposée à larrière du lave-linge et à lavant quand on
ouvre la porte hublot.
24
Manual de instrucciones
LAVADORA
ES
Español
ECO7F 1292
Sumario
ES
Instalación, 26-27
Desembalaje y nivelación
Conexiones hidráulicas y eléctricas
Primer ciclo de lavado
Datos técnicos
Descripción de la lavadora y comienzo
de un programa, 28-29
Panel de control
Pilotos
Poner en marcha un programa
Programas, 30
Tabla de programas
Personalizaciones, 31
Seleccionar la temperatura
Seleccionar el centrifugado
Funciones
Detergentes y ropa, 32
Contenedor de detergentes
Ciclo de blanqueo
Preparar la ropa
Prendas especiales
Sistema de equilibrado de la carga
Precauciones y consejos, 33
Seguridad general
Eliminaciones
Apertura manual de la puerta
Mantenimiento y cuidados, 34
Interrumpir el agua y la corriente eléctrica
Limpiar la lavadora
Limpiar el contenedor de detergentes
Cuidar la puerta y el cesto
Limpiar la bomba
Controlar el tubo de alimentación de agua
Anomalías y soluciones, 35
Asistencia, 36
25
Instalación
ES
Es importante conservar este manual para poder
consultarlo en cualquier momento. En caso de venta,
de cesión o de traslado, verifique que permanezca
junto con la lavadora para informar al nuevo
propietario sobre el funcionamiento y brindar las
correspondientes advertencias.
Lea atentamente las instrucciones: ellas contienen
importante información sobre la instalación, el uso y la
seguridad.
Desembalaje y nivelación
Desembalaje
1. Desembale la lavadora.
2. Controle que la lavadora no haya sufrido daños
durante el transporte. Si estuviera dañada no la
conecte y llame al revendedor.
3. Quite los 4 tornillos de
protección para el
transporte y la arandela
de goma con el
correspondiente
distanciador ubicados en
la parte posterior (ver la
figura).
4. Cubra los orificios con los tapones de plástico
suministrados con el aparato.
5. Conserve todas las piezas: cuando la lavadora
deba ser transportada nuevamente, deberán volver a
colocarse.
Una cuidadosa nivelación brinda estabilidad a la
máquina y evita vibraciones, ruidos y desplazamientos
durante el funcionamiento. Cuando se instala sobre
moquetas o alfombras, regule los pies para conservar
debajo de la lavadora un espacio suficiente para la
ventilación.
Conexiones hidráulicas y eléctricas
Conexión del tubo de alimentación de agua
1. Conectar el tubo de
tubo enroscándolo a un
grifo de agua fría con la
boca roscada de 3/4 gas
(ver la figura).
Antes de conectarlo,
haga correr el agua hasta
que esté límpida.
2. Conecte el tubo de
alimentación a la
lavadora enroscándolo en
la toma de agua
correspondiente ubicada
en la parte posterior
derecha (arriba) (ver la
figura).
3. Controle que en el tubo no hayan pliegues ni
estrangulaciones.
Los embalajes no son juguetes para los niños.
Nivelación
1. Instale la lavadora sobre un piso plano y rígido, sin
apoyarla en las paredes, muebles ni en ningún otro
aparato.
2. Si el piso no está
perfectamente horizontal,
compense las
irregularidades
desenroscando o
enroscando las patas
delanteras (ver la figura);
el ángulo de inclinación
medido sobre la superficie de trabajo, no debe
superar los 2º.
26
La presión de agua del grifo debe estar
comprendida dentro de los valores contenidos en la
tabla de Datos técnicos (ver la página
correspondiente).
Si la longitud del tubo de alimentación no es la
suficiente, diríjase a un negocio especializado o a un
técnico autorizado.
No utilice nunca tubos ya usados.
Utilice los suministrados con la máquina.
Conexión del tubo de descarga
Conecte el tubo de
descarga, sin plegarlo, a
una tubería de descarga
o a una descarga de
pared colocadas a una
65 - 100 cm
altura del piso entre 65 y
100 cm;
No utilice prolongaciones ni conexiones múltiples.
ES
El cable no debe estar plegado ni sufrir
compresiones.
El cable de alimentación debe ser sustituido sólo
por técnicos autorizados.
¡Atención! La empresa fabricante declina toda
responsabilidad en caso de que estas normas no
sean respetadas.
o apóyelo en el borde de
un lavamanos o de una
bañera, uniendo la guía
suministrada con el
aparato, al grifo (ver la
figura). El extremo libre
del tubo de descarga no
debe permanecer
sumergido en el agua.
No se aconseja utilizar tubos de prolongación, si
fuera indispensable hacerlo, la prolongación debe
tener el mismo diámetro del tubo original y no superar
los 150 cm.
Conexión eléctrica
Antes de enchufar el aparato, verifique que:
la toma tenga la conexión a tierra y haya sido
hecha según las normas legales;
la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la tabla de
Datos técnicos (ver al costado);
Primer ciclo de lavado
Después de la instalación y antes del uso, realice un
ciclo de lavado con detergente y sin ropa,
seleccionando el programa 2.
Datos técnicos
Modelo
Dimensiones
Capacidad
Conexiones
eléctricas
ECO7F 1292
ancho 59,5 cm.
altura 85 cm.
profundidad 53,5 cm.
de 1 a 7 kg.
ver la placa de características
técnicas aplicada en la máquina
la tensión de alimentación esté comprendida dentro
de los valores indicados en la tabla de Datos
técnicos (ver al costado);
la toma sea compatible con el enchufe de la
lavadora. Si no es así, sustituya la toma o el
enchufe.
La lavadora no debe ser instalada al aire libre, ni
siquiera si el lugar está reparado, ya que es muy
peligroso dejarla expuesta a la lluvia o a las
tormentas.
Una vez instalada la lavadora, la toma de corriente
debe ser fácilmente accesible.
Conexiones
hídricas
Velocidad de
centrifugado
Programas de
control según la
norma EN 60456
presión máxima 1 MPa (10 bar)
presión mínima 0,05 MPa (0,5 bar)
capacidad del cesto 52 litros
máxima 1200 r.p.m.
programa 6; temperatura 60ºC;
efectuado con 7 kg. de carga.
Esta máquina cumple con lo
establecido por las siguientes
Directivas de la Comunidad:
- 2004/108/CE (Compatibilidad
Electromagnética)
- 2002/96/CE
- 2006/95/CE (Baja Tensión)
27
Descripción de la lavadora y
comienzo de un programa
ES
Panel de control
Botón y piloto de
ENCENDIDO/
APAGADO
Contenedor de detergentes
PROGRAMAS
Contenedor de detergentes: para cargar
detergentes y aditivos (ver Detergentes y ropa).
Botón y piloto de ENCENDIDO/APAGADO: para
encender y apagar la máquina.
El piloto iluminado indica que la máquina está
encendida.
Mando de PROGRAMAS: para elegir los programas.
Durante el funcionamiento del programa el mando no
se mueve.
Botón CENTRIFUGADO: para seleccionar el
centrifugado o excluirlo (ver Personalizaciones).
Botón TEMPERATURA: para seleccionar la temperatura o el lavado en frío (ver Personalizaciones).
PANTALLA: para visualizar el tiempo residual del
ciclo de lavado seleccionado y, si se ha fijado un
comienzo retrasado, el tiempo que falta para que
comience el lavado.
Botón y piloto de BLOQUEO DE BOTONES: para
activar o desactivar el bloqueo del panel de mandos.
Botones con pilotos de FUNCIÓN: para seleccionar
las funciones disponibles. El piloto correspondiente a
la función seleccionada permanecerá encendido.
TEMPERATURA
CENTRIFUGADO
Mando de
Pilotos DE AVANCE DEL CICLO: para seguir el
estado de avance del programa de lavado.
El piloto encendido indica la fase en curso.
Piloto PUERTA BLOQUEADA: para saber si la
puerta se puede abrir (ver la página correspondiente).
Botón con piloto PUESTA EN MARCHA/PAUSA: se
utiliza para poner en marcha los programas o
interrumpirlos momentáneamente.
Nota: Presione este botón para poner en pausa el
lavado en curso, el piloto correspondiente centelleará
con color anaranjado mientras que el de la fase en
curso permanecerá encendido en forma fija. Si el
piloto PUERTA BLOQUEADA
podrá abrir la puerta.
Para que el lavado se reanude a partir del momento
en el cual fue interrumpido, presione nuevamente
este botón.
Modalidad de stand by
Esta lavasecadora está en conformidad con las
nuevas normativas vinculadas al ahorro energético.
Está dotada de un sistema de auto-apagado (stand
by) que, en caso de no funcionamiento, se activa
pasados aproximadamente 30 minutos. Presionar
brevemente el botón ENCENDIDO/APAGADO y
esperar que la máquina se active.
PANTALLA
Botón
Botón
Botón y piloto de
BLOQUEO DE
BOTONES
Botones con
pilotos
FUNCIÓN
Pilotos
DE AVANCE
DEL CICLO
Piloto
PUERTA
BLOQUEADA
Botón con piloto
PUESTA EN
MARCHA/
PAUSA
está apagado, se
28
Pilotos
Los pilotos suministran información importante.
He aquí lo que nos dicen:
Pilotos fase en curso
Girando el mando PROGRAMAS, los pilotos se
iluminarán indicando las fases que la máquina
realizará según el programa elegido.
Una vez seleccionado y puesto en marcha el ciclo de
lavado deseado, las luces testigo se encenderán
progresivamente para indicar su estado de avance:
Lavado
Pilotos de temperatura
Seleccionando un valor de temperatura, el piloto
correspondiente se iluminará.
Pilotos de centrifugado
Seleccionando un valor de centrifugado, el piloto
correspondiente se iluminará.
ES
Aclarado
Centrifugado
Descarga
Fin del Lavado
Botones de función y pilotos correspondientes
Seleccionando una función, el piloto correspondiente
se iluminará.
Si la función seleccionada no es compatible con el
programa elegido, el piloto correspondiente
centelleará, se emitirá una señal sonora y la función
no se activará.
Cuando se seleccione una función incompatible con
otra seleccionada precedentemente, permanecerá
activa sólo la última elección realizada.
Poner en marcha un programa
Piloto de bloqueo de botones
Para "activar" el bloqueo del panel de control,
mantenga presionado el botón durante 2 segundos
aproximadamente. El piloto encendido indica que el
panel de control está bloqueado. De este modo, se
evitan modificaciones accidentales de los programas,
sobre todo si en la casa hay niños.
Para "desactivar" el bloqueo del panel de control,
mantenga presionado el botón durante 2 segundos
aproximadamente.
Piloto puerta bloqueada:
El piloto encendido indica que la puerta está
bloqueada para impedir aperturas accidentales; antes
de abrir la puerta es necesario esperar que dicho
piloto se apague, de este modo se evitarán daños.
Nota: si la función Programador inicio programa
está activada, la puerta no se puede abrir, para
abrirla se debe poner en pausa la máquina
presionando el botón PUESTA EN MARCHA/PAUSA.
El centelleo rápido del piloto PUESTA EN MARCHA/PAUSA
(anaranjado) simultáneamente con el de las funciones indica
una anomalía (ver Anomalías y soluciones).
1. Encienda la lavadora pulsando el botón ENCENDIDO/APAGADO. Todos los pilotos se encenderán durante algunos
segundos, luego permanecerán encendidos sólo los pilotos correspondientes a las configuraciones para el programa
seleccionado y centelleará el piloto PUESTA EN MARCHA/PAUSA.
2. Cargue la ropa y cierre la puerta.
3. Seleccione el programa deseado con el mando de PROGRAMAS.
4. Fije la temperatura de lavado (ver Personalizaciones).
5. Fije la velocidad de centrifugado (ver Personalizaciones).
6. Vierta detergente y aditivos (ver Detergentes y ropa).
7. Seleccione las funciones deseadas.
8. Ponga en marcha el programa presionando el botón PUESTA EN MARCHA/PAUSA y el piloto correspondiente
permanecerá encendido, fijo y de color verde. Para anular el ciclo seleccionado ponga en pausa la máquina
presionando el botón PUESTA EN MARCHA/PAUSA y elija un nuevo ciclo.
9. Al final del programa se iluminará el piloto
puerta se puede abrir. Extraiga la ropa y deje la puerta semicerrada para permitir que el cesto se seque.
Apague la lavadora presionando el botón ENCENDIDO/APAGADO.
. El piloto PUERTA BLOQUEADA se apagará indicando que la
29
Programas
ES
Tabla de programas
Descripción del Programa
Programas
Diario (programas para todos los días)
Prelavado Algodón 90°C:
1
Al godón:
2
Al godón (2):
2
Al godón de c olor (3):
3
Sintético:
4
Sintético:
4
Mix 15':
5
aconseja utilizarlo para lana, seda y prendas para lavar a mano).
Programas Especiales
Ciclo Desinfectante:
6
Ciclo Desinfectante (1):
6
Ciclo Buenas Noches:
7
Camisas
8
Seda/ Cortinas:
9
Lana:
10
Al godón
11
Sintéticos
12
Rápido 30'
13
Programas Parciales
Aclarado Algodón
A
Centrifugado Rápido
B
Descarga
C
blancos y colores resistentes muy sucios.
blancos y colores delicados poco sucios.
colores resistentes muy sucios.
colores resistentes poco sucios.
para refrescar rápidamente prendas poco sucias (no se
para prendas de seda, viscosa, lencería
para lana, cachemira, etc.
blancos sumamente sucios.
blancos poco sucios y colores delicados.
ropa blanca muy sucia.
blancos y colores resistentes muy sucios.
colores delicados poco sucios.
ado
Detergentes
Blanqu-
eador
Lavado
Suavi-
zante
Carga
máx.
(Kg.)
Duración
del ciclo
Te m p.
max.
(°C)
Velocid ad
máx.
(r.p.m.)
Prelav-
Se puede controlar la duración de los programas de lavado en la pantalla.
90° 1200
60° 1200 40° 1200 40° 1200 60° 800 - 40° 800 - -
30 800 - -
90° 1200 60° 1200 - 40° 800 - 40° 600 - -
.
30° 0 - 40° 600 - -
agua
1200 - -
fría
agua
agua
800 - -
fría
800 - -
fría
- 1200 - - -
-
7
7
7
7
3
3
1,5
7
7
4
2
1
1,5
7
3
3
7
- 1200 - - - - 7
- 0----7
Los datos contenidos en la tabla tienen un valor indicativo.
Para todos los Test Institutes:
1) Programa de control según la norma EN 60456: seleccione el programa 6 con una temperatura de 60ºC.
2) Programa algodón largo: seleccione el programa 2 con una temperatura de 40ºC.
3) Programa algodón corto: seleccione el programa 3 con una temperatura de 40ºC.
Programas particulares
Mix 15' (programa 5) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15
minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (5 a 30ºC) es posible
lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg.
Ciclo Desinfectante (programa 6). Un programa higienizante con elevadas temperaturas, prevé el uso del
blanqueador con temperaturas mayores que 60ºC.
Para blanquear vierta el blanqueador, los detergentes y los
aditivos en los compartimentos correspondientes (ver el párrafo Contenedor de detergentes).
Ciclo Buenas noches (programa 7). Es un ciclo silencioso que puede trabajar de noche cuando la tarifa
energética es menor. El programa ha sido estudiado para prendas sintéticas y de algodón. Al final del
ciclo, la máquina se detiene con el agua en la cuba; para realizar el centrifugado y la descarga presione el
botón PUESTA EN MARCHA/PAUSA, de lo contrario, después de 8 horas, la máquina los realizará
automáticamente.
Programas Eco
Los programas Eco ofrecen buenos rendimientos en los lavados a bajas temperaturas permitiendo un
menor uso de energía eléctrica con un beneficio para el medio ambiente y un ahorro económico.
Los programas Eco (Algodón
, Sintéticos y Rápido 30' ) han sido creados para distintos tipos de
tejido y para prendas poco sucias.
Para garantizar un resultado óptimo, recomendamos el uso de un detergente líquido. Se aconseja además
tratar previamente los puños, cuellos y manchas.
30
Personalizaciones
Seleccionar la temperatura
Presionando el botón TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas).
La temperatura se puede disminuir hasta el lavado en frío (
La máquina impedirá automáticamente seleccionar una temperatura mayor que la máxima prevista para cada
programa.
).
Seleccionar el centrifugado
Presionando el botón CENTRIFUGADO se selecciona la velocidad de centrifugado del programa seleccionado.
Las velocidades máximas previstas para los programas son:
Programas Velocidad máxima
Algodón 1200 r.p.m.
Sintéticos 800 r.p.m.
Lana 600 r.p.m.
Seda sólo descarga
Se puede disminuir la velocidad de centrifugado o excluirlo seleccionando el símbolo
La máquina impedirá automáticamente efectuar un centrifugado a una velocidad mayor que la máxima prevista
para cada programa.
.
Funciones
Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados.
Para activar las funciones:
1. presione el botón correspondiente a la función deseada;
2. el encendido del piloto correspondiente indica que la función está activa.
Nota: El centelleo rápido del piloto indica que la función correspondiente no se puede seleccionar para el programa elegido.
ES
Programador inicio programa
Para seleccionar el comienzo retrasado del programa elegido, presione varias veces el botón hasta visualizar el
retraso deseado (de 1 a 24 hs.)
Para desactivar la función, presione el botón hasta visualizar el mensaje
Nota: Una vez presionado el botón PUESTA EN MARCHA/PAUSA, se puede modificar el valor del retraso sólo
disminuyéndolo.
.
Se puede utilizar en todos los programas.
Super wash
Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y al empleo de mayor tiempo, dicha
función garantiza un lavado con óptimos resultados.
No se puede activar con los programas 5, 6, 9, 10, 11, 12, 13, A, B. C.
Aclarado extra
Al elegir esta función aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es
útil para pieles particularmente sensibles.
No se puede activar con los programas 5, 13, B. C.
Plancha fácil
Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la
formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el piloto de la función
PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán (anaranjado) y el de la fase
encendido en forma fija. Para finalizar el ciclo se deberá presionar el botón PUESTA EN MARCHA/PAUSA o el
botón PLANCHA FÁCIL.
En el programa Seda la máquina terminará el ciclo dejando la ropa en remojo, el piloto de la función PLANCHA
FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán (anaranjado) y el de la fase ACLARADO permanecerá
encendido en forma fija. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA
EN MARCHA/PAUSA o el botón PLANCHA FÁCIL.
permanecerá
No se puede activar con los programas 5, 6, 7, 10, 11, 12, 13, B. C.
31
Detergentes y ropa
ES
Contenedor de detergentes
El buen resultado del lavado depende también de la
correcta dosificación del detergente: si se excede la
cantidad, no se lava de manera más eficaz, sino que
se contribuye a encostrar las partes internas de la
lavadora y a contaminar el medio ambiente.
No use detergentes para el lavado a mano porque
producen demasiada espuma.
Extraiga el contenedor de
4
MAX
1
3
cubeta 1: Detergente para prelavado (en polvo)
Antes de verter el detergente, verifique que no esté
colocada la cubeta adicional 4.
cubeta 2: Detergente para lavado (en polvo o
líquido)
El detergente líquido se debe verter sólo antes de la
puesta en marcha.
cubeta 3: Aditivos (suavizante, etc.)
El suavizante no se debe volcar fuera de la rejilla.
cubeta adicional 4: Blanqueador
2
detergentes e introduzca
el detergente o el aditivo
de la siguiente manera:
Ciclo de blanqueo
El blanqueo se puede realizar sólo con los programas
2, 3, 6.
Vierta el blanqueador en la cubeta adicional 4, el
detergente y el suavizante en las correspondientes
cubetas y luego seleccione uno de los programas
indicados.
Es adecuado sólo para prendas de algodón muy
sucias.
¿Cuánto pesa la ropa?
1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1200 g
1 toalla 150/250 g
Prendas especiales
Camisas: para lavar camisas de distintos tipos de
telas y color, utilice el programa 8. Garantiza su
máximo cuidado minimizando la formación de
arrugas.
Seda: utilice el programa correspondiente 9 para
lavar todas las prendas de seda. Se aconseja el uso
de un detergente específico para prendas delicadas.
Cortinas: pliéguelas y colóquelas dentro de una
funda o de una bolsa de red. Utilice el programa 9.
Lana: es la única lavadora que ha obtenido el
prestigioso reconocimiento Woolmark Platinum Care
(M.0508) otorgado por The Woolmark Company que
certifica el lavado en lavadora de todas las prendas
de lana, incluidas aquellas que contienen la etiqueta
sólo lavado a mano
programa 10 se puede utilizar la lavadora con total
tranquilidad para lavar todas sus prendas de lana
(máx. 1,5 kg) garantizando la obtención de los
mejores resultados.
. En consecuencia, con el
Sistema de equilibrado de la carga
Antes de cada centrifugado, para evitar vibraciones
excesivas y para distribuir la carga de modo uniforme,
el cesto realiza rotaciones a una velocidad ligeramente
superior a la del lavado. Si después de varios intentos,
la carga todavía no está correctamente equilibrada, la
máquina realiza el centrifugado a una velocidad inferior
a la prevista. Cuando existe un excesivo desequilibrio,
la lavadora realiza la distribución antes que el
centrifugado. Para obtener una mejor distribución de la
carga y su correcto equilibrado, se aconseja mezclar
prendas grandes y pequeñas.
Preparar la ropa
Subdivida la ropa según:
- el tipo de tejido / el símbolo en la etiqueta.
- los colores: separe las prendas de color y las
blancas.
Vacíe los bolsillos y controle los botones.
No supere los valores indicados, referidos al peso
de la ropa seca:
Tejidos resistentes: max 7 kg.
Tejidos sintéticos: max 3 kg.
Tejidos delicados: max 2 kg.
Lana: max 1,5 kg.
32
Precauciones y consejos
La lavadora fue proyectada y fabricada en
conformidad con las normas internacionales de
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas
atentamente.
Seguridad general
El aparato no debe ser empleado por personas
(niños incluidos) con capacidades físicas,
sensoriales o mentales reducidas y con
experiencias y conocimientos insuficientes, a menos
que dicho uso no se realice bajo la supervisión o las
instrucciones de una persona responsable de su
seguridad. Los niños deben ser vigilados para
asegurarse que no jueguen con el aparato.
Este aparato ha sido fabricado para un uso de tipo
doméstico exclusivamente.
No toque la máquina con los pies desnudos ni con
las manos o los pies mojados o húmedos.
No desenchufe la máquina tirando el cable, sino
tomando el enchufe.
No abra el contenedor de detergentes mientras la
máquina está en funcionamiento.
No toque el agua de descarga porque puede
alcanzar temperaturas elevadas.
En ningún caso fuerce la puerta: podría dañarse el
mecanismo de seguridad que la protege de
aperturas accidentales.
En caso de avería, no acceda nunca a los
mecanismos internos para intentar una reparación.
Controle siempre que los niños no se acerquen a la
máquina cuando está en funcionamiento.
Durante el lavado, la puerta tiende a calentarse.
Si debe ser trasladada, deberán intervenir dos o
más personas, procediendo con el máximo
cuidado. La máquina no debe ser desplazada
nunca por una sola persona ya que es muy pesada.
Antes de introducir la ropa controle que el cesto
esté vacío.
El símbolo del cubo de basura tachado se marca
sobre todos los productos para recordar al
consumidor la obligación de separarlos para la
recogida selectiva.
El consumidor debe contactar con la autoridad local
o con el vendedor para informarse en relación a la
correcta eleminación de su electrodoméstico viejo.
Apertura manual de la puerta
Si desea sacar la ropa de la lavadora y no es posible
abrir la puerta debido a un corte de energía eléctrica,
proceda del siguiente modo:
1. desenchufe la máquina.
2. verifique que el nivel de
agua en el interior de la
máquina sea inferior al
20
hueco de la puerta; si no
es así, extraiga el agua en
exceso utilizando el tubo de
descarga y recogiéndola en
un balde como se indica en
la figura.
3. quite el panel de
cobertura delantero de la
lavadora con la ayuda de
un destornillador (ver la
figura).
ES
Eliminaciones
Eliminación del material de embalaje: respete las
normas locales, de ese modo, los embalajes podrán
volver a ser utilizados.
En base a la Norma europea 2002/96/CE de
Residuos de aparatos Eléctricos y Electrónicos, los
electrodomésticos viejos no pueden ser arrojados
en los contenedores municipales habituales; tienen
que ser recogidos selectivamente para optimizar la
recuperación y reciclado de los componentes y
materiales que los constituyen, y reducir el impacto
en la salud humana y el medioambiente.
4. utilizando la lengüeta indicada en la figura, tire
hacia fuera hasta liberar la varilla de plástico del
retén; posteriormente tire hacia abajo y
simultáneamente abra la puerta.
5. vuelva a montar el panel verificando, antes de
empujarlo hacia la máquina, que los ganchos se
hayan introducido en las correspondientes ranuras.
33
Mantenimiento y cuidados
ES
Interrumpir el agua y la corriente
eléctrica
Cierre el grifo de agua después de cada lavado.
De este modo se limita el desgaste de la
instalación hidráulica de la lavadora y se elimina el
peligro de pérdidas.
Desenchufe la máquina cuando la debe limpiar y
durante los trabajos de mantenimiento.
Limpiar la lavadora
La parte externa y las partes de goma se pueden
limpiar con un paño embebido en agua tibia y jabón.
No use solventes ni productos abrasivos.
Limpiar el contenedor de
detergentes
1
Extraiga el contenedor
levantándolo y tirándolo
hacia fuera (ver la
figura).
Lávelo debajo del agua
corriente, esta limpieza
se debe realizar
frecuentemente.
2
Limpiar la bomba
La lavadora posee una bomba autolimpiante que no
necesita mantenimiento. Pero puede suceder que
objetos pequeños (monedas, botones) caigan en la
precámara que protege la bomba, situada en la parte
inferior de la misma.
Verifique que el ciclo de lavado haya terminado y
desenchufe la máquina.
Para acceder a la precámara:
1. quite el panel que
cubre la parte delantera
de la lavadora con la
ayuda de un
destornillador (ver la
figura);
2. desenrosque la tapa
girándola en sentido
antihorario (ver la figura):
es normal que se
vuelque un poco de
agua;
Cuidar la puerta y el cesto
Deje siempre semicerrada la puerta para evitar
que se formen malos olores.
34
3. limpie con cuidado el interior;
4. vuelva a enroscar la tapa;
5. vuelva a montar el panel verificando, antes de
empujarlo hacia la máquina, que los ganchos se
hayan introducido en las correspondientes ranuras.
Controlar el tubo de alimentación de
agua
Controle el tubo de alimentación al menos una vez al
año. Si presenta grietas o rajaduras debe ser
sustituido: durante los lavados, las fuertes presiones
podrían provocar roturas imprevistas.
No utilice nunca tubos ya usados.
Anomalías y soluciones
Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica
(ver Asistencia),controle que no se trate de un problema de fácil solución utilizando la siguiente lista.
Anomalías:
La lavadora no se enciende.
El ciclo de lavado no comienza.
La lavadora no carga agua
(centellea rápidamente el piloto
de la primera fase de lavado).
La lavadora carga y descarga
agua continuamente.
Posibles causas / Solución:
El enchufe no está introducido en la toma de corriente, o no hace contacto.
En la casa no hay corriente.
La puerta no está correctamente cerrada.
El botón ENCENDIDO/APAGADO no ha sido presionado.
El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.
El grifo de agua no está abierto.
Se fijó un retraso de la hora de puesta en marcha (ver Personalizaciones).
El tubo de alimentación de agua no está conectado al grifo.
El tubo está plegado.
El grifo de agua no está abierto.
En la casa no hay agua.
No hay suficiente presión.
El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.
El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver Instalación).
El extremo del tubo de descarga está sumergido en el agua (ver Instalación).
La descarga de pared no posee un respiradero.
Si después de estas verificaciones, el problema no se resuelve, cierre el grifo
de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se
encuentra en uno de los últimos pisos de un edificio, es posible que se
verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua
de modo continuo. Para eliminar este inconveniente se encuentran
disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.
ES
La lavadora no descarga o no
centrifuga.
La lavadora vibra mucho durante
la centrifugación.
La lavadora pierde agua.
El piloto PUESTA EN MARCHA/
PAUSA (anaranjado) y los pilotos
de las funciones centellean
rápidamente.
Se forma demasiada espuma.
El programa no prevé la descarga: con algunos programas es necesario
ponerla en marcha manualmente.
Se puede utilizar la función PLANCHA FÁCIL: para completar el programa,
pulse el botón PUESTA EN MARCHA/PAUSA (Personalizaciones).
El tubo de descarga está plegado (ver Instalación).
El conducto de descarga está obstruido.
El cesto, en el momento de la instalación, no fue desbloqueado
correctamente (ver Instalación).
La máquina no está instalada en un lugar plano (ver Instalación).
Existe muy poco espacio entre la máquina, los muebles y la pared (ver
Instalación).
El tubo de alimentación de agua no está bien enroscado (ver Instalación).
El contenedor de detergentes está obstruido (para limpiarlo ver
Mantenimiento y cuidados).
El tubo de descarga no está bien fijado (ver Instalación).
Apague la máquina y desenchúfela, espere aproximadamente 1 minuto
y luego vuelva a encenderla.
Si la anomalía persiste, llame al Servicio de Asistencia Técnica.
El detergente no es específico para la lavadora (debe contener algunas
de las frases para lavadora, a mano o en lavadora o similares).
La dosificación fue excesiva.
35
Asistencia
ES
Antes de llamar al Servicio de Asistencia Técnica:
Verifique si la anomalía la puede resolver Ud. solo (ver Anomalías y soluciones);
Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el
certificado de garantía.
No recurra nunca a técnicos no autorizados.
Comunique:
el tipo de anomalía;
el modelo de la máquina (Mod.);
el número de serie (S/N ).
Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte
delantera abriendo la puerta.
La siguiente información es válida solo para España.
Para otros países de habla hispana consulte a su vendedor.
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
Piezas y componentes
Mano de obra de los técnicos
Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS
Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el
electrodoméstico a sus condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de
su electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
36
Gebruiksaanwijzing
WASAUTOMAAT
NL
Nederlands
ECO7F 1292
Inhoud
NL
Installatie, 38-39
Uitpakken en waterpas zetten
Hydraulische en elektrische aansluitingen
Eerste wascyclus
Technische gegevens
Beschrijving van de wasautomaat en
starten van een programma, 40-41
Bedieningspaneel
Controlelampjes
Een programma starten
Programmas, 42
Programmatabel
Persoonlijke instellingen, 43
Instellen van de temperatuur
Instellen van de centrifuge
Functies
Wasmiddelen en wasgoed, 44
Wasmiddelbakje
Bleekcyclus
Voorbereiden van het wasgoed
Bijzondere kledingstukken
Balanceersysteem van de lading
Voorzorgsmaatregelen en advies, 45
Algemene veiligheid
Afvalverwijdering
Handmatige opening van de deur
Onderhoud en verzorging, 46
Afsluiten van water en stroom
Reinigen van de wasautomaat
Reinigen van het wasmiddelbakje
Onderhoud van deur en trommel
Reinigen van de pomp
Controleren van de buis van de watertoevoer
Storingen en oplossingen, 47
Service, 48
37
Installatie
NL
Het is belangrijk deze handleiding te bewaren voor
latere raadpleging. In het geval u het apparaat
verkoopt, of u verhuist, moet het boekje bij de
wasautomaat blijven zodat de nieuwe gebruiker de
functies en betreffende raadgevingen kan doornemen.
Lees de instructies aandachtig door: u vindt er
belangrijke informatie betreffende installatie, gebruik
en veiligheid.
Uitpakken en waterpas zetten
Uitpakken
1. De wasautomaat uitpakken.
2. Controleer of de wasautomaat geen schade heeft
geleden gedurende het vervoer. Indien dit wel het
geval is moet hij niet worden aangesloten en moet u
contact opnemen met de handelaar.
3. Verwijder de 4
schroeven die het
apparaat beschermen
tijdens het vervoer en de
rubberen ring met
bijbehorende
afstandsleider die zich
aan de achterkant
bevinden (zie afbeelding).
4. Sluit de openingen af met de bijgeleverde plastic
doppen.
5. Bewaar alle onderdelen: mocht de wasautomaat
ooit worden vervoerd, dan moeten deze weer worden
aangebracht.
Het verpakkingsmateriaal is geen speelgoed voor
kinderen.
Waterpas zetten
1. Installeer de wasautomaat op een rechte en
stevige vloer en laat hem niet steunen tegen een
muur, meubel of dergelijke.
2. Als de vloer niet
volledig horizontaal is
kunt u de
onregelmatigheid
opheffen door de
stelvoetjes aan de
voorkant losser of vaster
te schroeven (zie
afbeelding); de
inclinatiehoek, gemeten
ten opzichte van het werkvlak, mag de 2° niet
overschrijden.
Een correcte nivellering geeft de machine stabiliteit en
voorkomt trillingen, lawaai en het zich verplaatsen van
de automaat tijdens de werking. In het geval van
vloerbedekking of een tapijt regelt u de stelvoetjes
zodanig dat onder de wasmachine genoeg plaats is
voor ventilatie.
Hydraulische en elektrische
aansluitingen
Aansluiting van de watertoevoerbuis
1. Sluit de toevoerbuis aan
op de koudwaterkraan
met een mondstuk met
schroefdraad van 3/4 gas
(zie afbeelding).
Voordat u de
wasautomaat aansluit
moet u het water laten
lopen totdat het helder is.
2. Verbind de
watertoevoerbuis aan de
wasautomaat door hem
op de betreffende
watertoevoer te
schroeven, rechtsboven
aan de achterkant
(zie afbeelding).
3. Let erop dat er geen knellingen of kronkels in de
buis zijn.
De waterdruk van de kraan moet zich binnen de
waarden van de tabel Technische Gegevens bevinden
(zie bladzijde hiernaast).
Als de toevoerbuis niet lang genoeg is moet u zich
wenden tot een gespecialiseerde winkel of een
bevoegde installateur.
Gebruik nooit tweedehands buizen.
Gebruik de buizen die bij het apparaat worden
geleverd.
38
Aansluiting van de afvoerbuis
Verbind de buis, zonder
hem te buigen, aan een
afvoerleiding of aan een
afvoer in de muur tussen
de 65 en 100 cm van de
65 - 100 cm
grond
Gebruik geen verlengsnoeren of dubbelstekkers.
NL
Het snoer mag niet gebogen of samengedrukt
worden.
De voedingskabel mag alleen door een bevoegde
installateur worden vervangen.
Belangrijk! De fabrikant kan niet aansprakelijk worden
gesteld wanneer deze normen niet worden nageleefd.
af of hang hem aan de
rand van een wasbak of
badkuip, en bind de
bijgeleverde steun aan
de kraan (zie afbeelding).
Het uiteinde van de
afvoerslang mag niet
onder water hangen.
Gebruik nooit verlengstukken voor de buis; indien dit
niet te vermijden is moet het verlengstuk dezelfde
doorsnede hebben als de oorspronkelijke buis en mag
hij niet langer zijn dan 150 cm.
Elektrische aansluiting
Voordat u de stekker in het stopcontact steekt moet
u zich ervan verzekeren dat:
het stopcontact geaard is en voldoet aan de
geldende normen;
het stopcontact het maximum vermogen van de
wasautomaat kan dragen, zoals aangegeven in de
tabel Technische Gegevens (zie hiernaast);
de spanning zich bevindt tussen de waarden die
zijn aangegeven in de tabel Technische Gegevens
(zie hiernaast);
de contactdoos geschikt is voor de stekker van de
wasautomaat. Indien dit niet zo is moet de stekker
of het stopcontact vervangen worden.
De machine mag alleen binnenshuis op een
vorstvrije en droge plek worden geïnstalleerd om
elektronische schade door bevriezing of condensatie
te voorkomen.
Als de wasautomaat is geïnstalleerd moet het
stopcontact gemakkelijk te bereiken zijn.
Eerste wascyclus
Na de installatie en voor u de wasautomaat in gebruik
neemt, dient u een wascyclus uit te voeren met
wasmiddel maar zonder wasgoed, op het programma 2.
Technische gegevens
Model
Afmetingen
Vermogen
Elektrische
aansluitingen
Aansluiting
waterleiding
Snelheid
centrifuge
Controle-programma's volgens de
norm EN 60456
ECO7F 1292
breedte cm 59,5
hoogte cm 85
diepte cm 53,5
van 1 tot 7 kg
zie het typeplaatje met de technische
eigenschappen dat op het apparaat
is bevestigd
max. druk 1 MPa (10 bar)
min. druk 0,05 MPa (0,5 bar)
Inhoud trommel 52 liters
tot 1200 toeren per minuut
programma 6; temperatuur 60°C;
uitgevoerd met 7 kg lading.
Deze apparatuur voldoet aan de
volgende EEC voorschriften:
-2004/108/CE (Elektromagnetische
compatiabiliteit)
- 2002/96/CE
- 2006/95/CE (Laagspanning)
39
Beschrijving van de wasautomaat
en starten van een programma
NL
Bedieningspaneel
Toets met
controlelampje
AAN/UIT
Wasmiddelbakje
PROGRAMMAKNOP
Wasmiddelbakje: voor wasmiddelen en
wasversterkers (zie Wasmiddelen en wasgoed).
Toets met controlelampje AAN/UIT: voor het in- en
uitschakelen van de wasautomaat.
Het controlelampje geeft aan dat de wasautomaat
aanstaat.
PROGRAMMAKNOP: voor het instellen van de
programmas. Gedurende het programma blijft de
knop stilstaan.
CENTRIFUGETOETS: voor het instellen of uitsluiten
van de centrifuge (zie Persoonlijke Instellingen).
TEMPERATUURTOETS: voor het instellen van de
temperatuur of koud wassen
(zie Persoonlijke Instellingen).
DISPLAY: om de resterende tijd van de
geselecteerde wascyclus te zien. Indien een
uitgestelde start is geselecteerd, de resterende tijd tot
aan de start van het wasprogramma.
Toets met controlelampje TOETSBLOKKERING:
voor het in- of uitschakelen van de blokkering van het
bedieningspaneel.
DISPLAY
TEMPERATUURTOETS
CENTRIFUGETOETS
Toets met controlelampje
TOETSBLOKKERING
Controlelampjes VOORTGANG CYCLUS: voor het
volgen van het verloop van het wasprogramma.
Het controlelampje geeft de lopende fase weer.
Controlelampje DEUR GEBLOKKEERD: om te zien
of de deur kan worden geopend (zie pagina hiernaast).
Toets met controlelampje START/PAUZE: om
programmas te starten of ze tijdelijk te onderbreken.
N.B.: om de lopende wascyclus te pauzeren drukt u
op deze toets. Het oranje licht van het betreffende
controlelampje zal gaan knipperen terwijl het lampje
van de lopende fase vast aan zal blijven staan. Als het
controlelampje DEUR GEBLOKKEERD
u het deurtje openen.
Om het programma te hervatten drukt u opnieuw op
deze toets.
Stand- by modus
Deze wasdroogmachine beschikt, in overeenkomst
met de nieuwe normen betreffende de
energiebesparing, over een systeem wat het apparaat
automatisch na 30 minuten uitschakelt (stand-by)
indien men het niet gebruikt. Druk kort op de AAN/
UIT toets en wacht tot de wasdroogmachine weer
aangaat.
Controlelampjes
VOORTGANG CYCLUS
Toets met
Toetsen met
controlelampjes
FUNCTIE
controlelampje
START/PAUZE
Controlelampje
DEUR
GEBLOKKEERD
uit is, kunt
Toetsen met controlelampje FUNCTIE: voor het
selecteren van de beschikbare functies. Het
controlelampje van de gekozen functie zal aanblijven.
40
Controlelampjes
De controlelampjes geven belangrijke informatie.
Ze geven informatie over:
Controlelampjes lopende fase
Als u aan de PROGRAMMAKNOP draait gaan de
controlelampjes aan van de fases die de
wasautomaat uitvoert. Deze hangen af van het
gekozen programma.
Als u de gewenste wascyclus heeft geselecteerd en
gestart gaan de controlelampjes één voor één aan
om te tonen op welk punt de cyclus is:
Wassen
Spoelen
Centrifugeren
Afpompen
Einde hoofdwas
Functietoetsen en betreffende
controlelampjes
Als u een functie selecteert gaat het bijbehorende
controlelampje aan.
Als de gekozen functie niet geschikt is voor het
ingestelde programma zal het betreffende
controlelampje gaan knipperen, zal een geluidssignaal
klinken en zal de functie niet worden geactiveerd.
Als een functie wordt ingesteld die niet past bij een
andere, eerder ingestelde, functie, dan blijft alleen de
laatste keuze actief.
Controlelampje temperatuur
Als u een temperatuur selecteert gaat het
bijbehorende controlelampje aan.
Controlelampje centrifuge
Als u een centrifugesnelheid selecteert gaat het
bijbehorende controlelampje aan.
Controlelampje toetsblokkering
Om de blokkering van het bedieningspaneel te
"activeren" dient u de toets circa 2 seconden lang
ingedrukt te houden. Het ontstoken controlelampje
geeft aan dat het bedieningspaneel geblokkeerd is. Op
deze manier kunt u voorkomen dat er ongewilde
wijzigingen aan de programma's worden aangebracht,
bijvoorbeeld bij aanwezigheid van kinderen.
Om de blokkering van het bedieningspaneel te
"deactiveren" dient u de toets circa 2 seconden lang
ingedrukt te houden.
Controlelampje deur geblokkeerd:
Als het controlelampje aan is betekent het dat de deur is
geblokkeerd om te verhinderen dat hij per ongeluk geopend
wordt. Om schade te voorkomen moet u wachten tot het
controlelampje uitgaat voordat u de deur opent.
N.B.: als de functie Uitgestelde Start actief is kunt u de deur
niet openen. Om hem toch te openen zet u het apparaat op
pauze door op de START/PAUZE toets te drukken.
NL
Als het controlelampje START/PAUZE (oranje) snel
knippert tegelijk met de functietoets betekent dit een
storing (zie Storingen en oplossingen).
Een programma starten
1. Schakel de machine in met de AAN/UIT knop. Alle controlelampjes gaan een paar seconden aan, en daarna blijven de
controlelampjes voor alle instellingen van het geselecteerde programma aan, en knippert het controlelampje START/PAUZE.
2. Laad het wasgoed in en sluit de deur.
3. Stel het gewenste programma in met de PROGRAMMAKNOP.
4. Stel de wastemperatuur in (zie Persoonlijke instellingen).
5. Stel het centrifugetoerental in (zie Persoonlijke instellingen).
6. Voeg wasmiddel en wasversterkers toe (zie Wasmiddelen en wasgoed).
7. Selecteer de gewenste functies.
8. Start het programma door op de START/PAUZE toets te drukken. Het betreffende controlelampje zal een vast
groen licht vertonen. Om de ingestelde cyclus te annuleren zet u de wasautomaat op pauze door op de START/
PAUZE toets te drukken en een nieuwe cyclus te kiezen.
9. Aan het einde van het programma gaat het controlelampje
gaat uit om aan te geven dat de deur kan worden geopend. Haal het wasgoed eruit en laat de deur op een kier
staan zodat de trommel kan drogen. Schakel de wasautomaat uit in met de AAN/UIT toets.
aan. Het controlelampje DEUR GEBLOKKEERD
41
Programmas
NL
Programmatabel
Beschrijving van het Programma
Programmas
Speciale was
Katoen + Voorwas 90°:
1
Katoen:
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
A
B
C
Zeer vuil wit en kleurecht bont wasgoed.
Katoen (2):
Bont Katoen (3):
Synthetisch:
Synthetisch:
Mix 15':
Niet zo vuile witte en bonte fijne was.
Zeer vuile kleurvaste bonte was.
Niet zo vuile kleurvaste bonte was.
Voor het snel opfrissen van niet zo vuil wasgoed (niet
geschikt voor wol, zijde en handwas).
Dagelijkse was
Hygiëne Cyclus 90°:
Hygiëne Cyclus 90° (1):
Goodnight Cyclus:
Overhemden/blouses
Zijde/Gordijnen:
Wol:
Voor wol, kasjmier, etc.
Eco programma's
Katoen
Synthetisch
Snelle was
Delprogramma's
Spoelen - 1200 - - Centrifugeren - 1200 - - - - 7
Afpompen - 0----7
Zeer vuile witte was.
Niet zo vuile witte en bonte fijne was.
Zeer vuile witte was.
Zeer vuil wit en kleurecht bont wasgoed.
Niet zo vuile fijne bonte was.
Voor zijde, viscose, lingerie.
Maxi male
Temp
(°C)
90° 1200
60° 1200 40° 1200 40° 1200 60° 800 - 40° 800 - -
30° 800 - -
90° 1200 60° 1200 - 40° 800 - 40° 600 - 30° 0 - 40° 600 - -
Water-
afvoer
Water-
afvoer
Water-
afvoer
Maxi maal
toerental
(toeren per
minuut)
Voor-
was
1200 - -
800 - 800 - -
De gegevens in de tabel geven slechts geschatte waarden weer.
Was midd el
-
Blee k
Was sen
middel
-
Was ver -
zachter
Voor alle Test Institutes:
1) Controleprogramma volgens de norm EN 60456: selecteer het programma 6 met een temperatuur van 60°C.
2) Programma katoen lang: selecteer het programma 2 met een temperatuur van 40°C.
3) Programma katoen kort: selecteer het programma 3 met een temperatuur van 40°C.
Maxi -
male
lading
(kg)
1,5
1,5
Duur
cyclus
U kunt de duur van de wasprogrammas op het display controleren.
7
7
7
7
3
3
7
7
4
2
1
7
3
3
7
Speciale programmas
Mix 15' (programma 5) is bedoeld voor het snel wassen van niet zo vuil wasgoed: het duurt slechts 15 minuten en
bespaart dus elektriciteit en tijd. Met het programma (5 op 30 °C) kunt u verschillende soorten stoffen samen wassen
(behalve zijde en wol) met een lading van max. 1,5 kg.
Hygiëne Cyclus 90° (programma 6). Een ontsmettend programma op hoge temperaturen dat het gebruik van
bleekmiddel voorziet, op temperaturen van meer dan 60°C. Giet om te bleken het bleekmiddel, het wasmiddel en de
wasversterkers in de betreffende bakjes (zie paragraaf Wasmiddelbakje).
Goodnight Cyclus (programma 7). Dit is een heel geruisloze cyclus die u s nachts kunt gebruiken als het energietarief
lager is. Het programma is geschikt voor ieder soort synthetische en katoenen stof. Aan het einde van de cyclus stopt
het apparaat met het water nog in de trommel. Om de centrifuge en de waterafvoer uit te voeren moet u op de
START/PAUZE toets drukken. Indien u dit niet doet, zal de wasautomaat zelf na 8 uur centrifugeren en water afvoeren.
Eco programma's
Eco programma's garanderen goede wasprestaties op lage temperaturen. Deze programma's gebruiken minder
elektrische energie waardoor u zowel geld bespaart als het milieu.
De programma's Eco (Katoen
, Synthetisch en Snelle was 30' ) zijn ontwikkeld voor verschillende materialen
en voor niet zo vuile was.
Om een optimaal resultaat te garanderen bevelen we het gebruik van een vloeibaar wasmiddel aan. We raden u
bovendien aan manchetten, kragen en vlekken voor te behandelen.
42
Persoonlijke instellingen
Instellen van de temperatuur
De TEMPERATUURTOETS indrukken te draaien kunt u de wastemperatuur instellen (zie Programmatabel).
De temperatuur kan verlaagd worden tot aan koud wassen (
De machine voorkomt dat u een temperatuur instelt die hoger is dan het maximum voorzien voor dat programma.
).
Instellen van de centrifuge
De CENTRIFUGETOETS indrukken. te draaien stelt u de snelheid van de centrifuge van het gekozen programma in.
De maximum snelheden voorzien voor de programmas zijn:
Programmas Maximum snelheid
Katoen 1200 toeren per minuut
Synthetisch 800 toeren per minuut
Wol 600 toeren per minuut
Zijde alleen waterafvoer
U kunt de snelheid van de centrifuge verminderen, of uitsluiten met het symbool
De machine voorkomt automatisch dat er een centrifuge wordt uitgevoerd die sneller is dan het maximum
voorzien voor dat programma.
.
Functies
De verschillende functies van de wasautomaat zorgen voor de door u gewenste schone en witte was.
Voor het activeren van de functies:
1. druk op de toets die bij de gewenste functie hoort;
2. het aangaan van het betreffende controlelampje geeft aan dat de functie actief is.
N.B.: Het snel knipperen van het lampje geeft aan dat de bijbehorende functie niet gekozen kan worden bij het
ingestelde programma.
NL
Uitgestelde Start
Om de uitgestelde start van het gekozen programma in te stellen drukt u een paar keer op de betreffende knop
totdat de gewenste vertraging verschijnt (van 1 tot 24 h). Om de functie te deactiveren drukt u op de knop totdat
de tekst
N.B.: Als de START/PAUZE toets eenmaal is ingedrukt kan de vertraging alleen verminderd worden.
verschijnt.
Deze optie is bij alle programmas mogelijk.
Super Wash
Dankzij het gebruik van een grotere hoeveelheid water in de beginfase van de cyclus en de langere tijdsduur
ervan, garandeert deze functie een zeer effectief wasresultaat.
Deze optie kan niet worden geactiveerd bij de programmas 5, 6, 9, 10, 11, 12, 13, A, B. C.
Extra Spoelen
Door deze functie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel
verdwijnt. Deze optie is vooral nuttig bij personen met een gevoelige huid.
Deze optie kan niet worden geactiveerd bij de programmas 5, 13, B. C.
Gemakkelijker strijken
Als u deze functie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder
kreuken worden gevormd. Aan het einde van de wascyclus zal de wasautomaat de trommel langzaam laten
ronddraaien. De controlelampjes van de functie GEMAKKELIJKER STRIJKEN en START/PAUZE gaan (oranje)
knipperen en de fase
toets of op de toets GEMAKKELIJKER STRIJKEN.
Bij het programma Zijde beëindigt de wasautomaat de cyclus door het wasgoed in de week te laten staan. Het
controlelampjes van de functie GEMAKKELIJKER STRIJKEN en START/PAUZE gaan (oranje) knipperen en de fase
SPOELEN zal vast aan blijven staan. Om het water af te voeren en de was uit de automaat te halen moet u op
de START/PAUZE toets drukken of op de toets GEMAKKELIJKER STRIJKEN.
zal vast aan blijven staan. Om de cyclus te beëindigen drukt u op de START/PAUZE
Deze optie kan niet worden geactiveerd bij de programmas 5, 6, 7, 10, 11, 12, 13, B. C.
43
Wasmiddelen en wasgoed
NL
Wasmiddelbakje
Een goed wasresultaat hangt ook af van de juiste
dosis wasmiddel: te veel wasmiddel maakt het
wassen niet beter. Het wasmiddel blijft aan de
binnenzijde van de wasautomaat zitten en zorgt voor
het vervuilen van het milieu.
Gebruik nooit wasmiddelen voor handwas aangezien
die te veel schuim vormen.
Trek het laatje naar voren
4
MAX
1
3
bakje 1: Wasmiddel voor voorwas (poeder)
Voordat u het wasmiddel erin strooit moet u
controleren of het bakje 4 is verwijderd.
bakje 2: Wasmiddel voor hoofdwas
(poeder of vloeibaar)
Het vloeibare wasmiddel moet vlak voor de start in
het bakje worden gegoten.
bakje 3: Wasversterkers (wasverzachter, enz.)
De wasverzachter mag niet boven het roostertje
uitkomen.
extra bakje 4: Bleekmiddel
2
en giet het wasmiddel of
de wasversterker er als
volgt in:
Bleekcyclus
U kunt alleen bleken tijdens de programmas 2, 3, 6.
Giet het bleekmiddel in het extra bakje 4, het
wasmiddel en de wasverzachter in hun
respectievelijke bakjes en stel vervolgens een van
bovenstaande programmas in.
Alleen aangeraden voor zeer vuil katoenen wasgoed.
Voorbereiden van het wasgoed
Verdeel het wasgoed volgens:
- het soort stof / het symbool op het etiket.
- de kleuren: scheid de bonte was van de witte was.
Leeg de zakken en controleer de knopen.
Overschrijd het aangegeven gewicht, berekend
voor droog wasgoed, nooit:
Kleurechte stoffen: max 7 kg
Synthetische stoffen: max 3 kg
Fijne stoffen: max 2 kg
Wol: max 1,5 kg
Hoeveel weegt wasgoed?
1 laken 400-500 g.
1 sloop 150-200 g.
1 tafelkleed 400-500 g.
1 badjas 900-1200 g.
1 handdoek 150-250 g.
Bijzondere kledingstukken
Overhemden/blouses: gebruik het programma 8
om overhemden/blouses van verschillende soorten
stof en kleur te wassen.
Zo bereikt u een maximale verzorging en een
minimale kreukvorming.
Zijde: gebruik het speciale programma 9 om alle
zijden kledingstukken te wassen. We raden u aan
een speciaal wasmiddel voor fijne was te gebruiken.
Gordijnen: vouw de gordijnen nauwkeurig en doe ze
in een kussensloop of net. Gebruik het programma 9.
Wol: is het enige bedrijf dat een wasautomaat heeft
ontwikkeld die de prestigieuze Woolmark Platinum
Care (M.0508) onderscheiding heeft gekregen van
The Woolmark Company. Dit garandeert dat u alle
wollen kledingstukken in de automaat kunt wassen,
ook wasgoed met het etiket alleen handwas
Met het programma 10 kunt u dus rustig al uw wollen
wasgoed in de automaat wassen (max. 1,5 kg) met
de garantie van een optimaal resultaat.
.
Balanceersysteem van de lading
Om overmatige trillingen te vermijden verdeelt de
automaat de lading voor het centrifugeren op een
gelijkmatige manier. Dit gebeurt door de trommel te
laten draaien op een snelheid die iets hoger ligt dan
de wassnelheid. Als na herhaaldelijke pogingen de
lading nog steeds niet goed is gebalanceerd, zal de
wasautomaat de centrifuge op een lagere snelheid
uitvoeren dan die voorzien was. Als de lading zeer uit
balans is zal de wasautomaat een verdeling uitvoeren
in plaats van een centrifuge. Teneinde een betere
distributie van de waslading en een juiste balancering
te bereiken raden wij u aan kleine en grote
kledingstukken te mengen.
44
Voorzorgsmaatregelen
en advies
De wasmachine is ontworpen en geproduceerd
volgens de internationale veiligheidsnormen. Deze
aanwijzingen zijn voor uw eigen veiligheid geschreven
en moeten aandachtig worden doorgenomen.
Algemene veiligheid
Het apparaat mag niet worden gebruikt door
personen (kinderen inbegrepen), met beperkte
lichamelijke, sensorische of mentale vermogens of
met onvoldoende ervaring en kennis, tenzij het
gebruik plaatsvindt onder het toezicht of volgens de
instructies van een persoon die verantwoordelijk is
voor hun veiligheid. Kinderen moeten in de gaten
worden gehouden om te verzekeren dat ze niet
met het apparaat spelen.
Dit apparaat is uitsluitend ontworpen voor
huishoudelijk niet-professioneel gebruik.
Raak de machine niet aan als u blootsvoets bent of
met natte of vochtige handen of voeten.
Trek de stekker nooit uit het stopcontact door aan
het snoer te trekken, maar altijd door de stekker
zelf beet te pakken.
Open het wasmiddelbakje niet terwijl de machine in
werking is.
Raak het afvoerwater niet aan aangezien het zeer
heet kan zijn.
Forceer de deur nooit: het veiligheidsmechanisme
dat een ongewild openen van de deur voorkomt,
kan beschadigd worden.
Probeer in geval van storingen nooit zelf de interne
mechanismen van de wasautomaat te repareren.
Zorg ervoor dat kleine kinderen niet te dicht bij de
machine komen als deze in werking is.
De deur kan tijdens het wassen zeer heet worden.
Als de machine verplaatst moet worden, doe dit dan
met twee of drie personen tegelijk en zeer voorzichtig.
Doe dit nooit alleen, want het apparaat is erg zwaar.
Voordat u het wasgoed in de automaat laadt, moet
u controleren of hij leeg is.
Het symbool op het product van de afvalcontainer
met een kruis erdoor herinnert u aan uw
verplichting, dat wanneer u het apparaat vernietigt,
het apparaat apart moet worden
ingezameld.Consumenten moeten contact
opnemen met de locale autoriteiten voor informatie
over de juiste wijze van vernietiging van hun oude
apparaat.
Handmatige opening van de deur
Mocht er in het huis geen stroom aanwezig zijn en u
wilt het deurtje openen om de was op te hangen, dan
dient u het volgende te doen:
1. haal de stekker uit het
stopcontact.
2. controleer dat het
waterniveau in de automaat
20
lager is dan het deurtje; als
dat niet het geval is kunt het
water weg laten lopen door
middel van de afvoerbuis en
dit opvangen in een emmer,
zoals aangegeven in de
afbeelding.
3. verwijder het
afdekpaneel aan de
voorkant van de
wasautomaat met behulp
van een schroevendraaier
(zie afbeelding).
NL
Afvalverwijdering
Het wegdoen van het verpakkingsmateriaal: houdt
u aan de plaatselijke normen zodat het materiaal
hergebruikt kan worden.
De Europese Richtlijn 2002/96/EC over Vernieti
ging van Electrische en Electronische Apparatuur,
vereist dat oude huishoudelijke electrische appa
raten niet mogen vernietigd via de normale
ongesorteerde afvalstroom. Oude apparaten
moeten apart worden ingezameld om zo het
hergebruik van de gebruikte materialen te optima
liseren en de negatieve invloed op de gezondheid
en het milieu te reduceren.
4. trek het lipje dat wordt aangegeven in de
afbeelding naar voren totdat het plastic bandje
loskomt; trek hem daarna naar beneden en open
tegelijkertijd de deur.
5. monteer het paneel weer, met de haakjes goed
bevestigd in de juiste openingen, voordat u het paneel
tegen de machine aandrukt.
45
Onderhoud en verzorging
NL
Afsluiten van water en stroom
Sluit na iedere wasbeurt de kraan af. Hiermee
beperkt u slijtage van de waterinstallatie van de
wasmachine en voorkomt u lekkage.
Sluit altijd eerst de stroom af voordat u de
wasautomaat gaat schoonmaken en gedurende
onderhoudswerkzaamheden.
Reinigen van de wasautomaat
De buitenkant en de rubberen onderdelen kunnen
met een spons en een lauw sopje worden
schoongemaakt. Gebruik nooit schuurmiddelen of
oplosmiddelen.
Reinigen van het wasmiddelbakje
1
Verwijder het bakje door
het op te lichten en
naar voren te trekken
(zie afbeelding).
Was het onder
stromend water. Dit
moet u regelmatig
doen.
2
Reinigen van de pomp
De wasautomaat is voorzien van een zelfreinigende
pomp en hoeft dus niet te worden onderhouden. Het
kan echter gebeuren dat kleine voorwerpen (muntjes,
knopen) in het voorvakje dat de pomp beschermt en
zich aan de onderkant ervan bevindt, terechtkomen.
Verzeker u ervan dat de wascyclus klaar is en haal
de stekker uit het stopcontact.
Toegang tot het voorvakje:
1. verwijder het
afdekpaneel aan de
voorkant van de
wasautomaat met behulp
van een
schroevendraaier
(zie afbeelding);
2. draai het deksel eraf,
tegen de klok in
(zie afbeelding): het is
normaal dat er een
beetje water uit komt;
Onderhoud van deur en trommel
Laat de deur altijd op een kier staan om nare
luchtjes te vermijden.
3. maak de binnenkant goed schoon;
4. schroef het deksel er weer op;
5. monteer het paneel weer, met de haakjes goed
bevestigd in de juiste openingen, voordat u het paneel
tegen de machine aandrukt.
Controleren van de buis van de
watertoevoer
Controleer minstens eenmaal per jaar de slang van de
watertoevoer. Als er barstjes of scheuren in zitten
moet hij vervangen worden: gedurende het wassen
kan de hoge waterdruk onverwachts breuken
veroorzaken.
Gebruik nooit tweedehands buizen.
46
Storingen en oplossingen
Het kan gebeuren dat de wasautomaat niet werkt. Voor u contact opneemt met de Servicedienst
(zie Service)moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van
de volgende lijst.
Storingen:
De wasautomaat gaat niet aan.
De wascyclus start niet.
De wasautomaat heeft geen
watertoevoer (het
controlelampje van de eerste
wasfase knippert snel).
De wasautomaat blijft water
aan- en afvoeren.
Mogelijke oorzaken / Oplossing:
De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken.
Het hele huis zit zonder stroom.
De deur zit niet goed dicht.
De AAN/UIT toets is niet ingedrukt.
De START/PAUZE toets is niet ingedrukt.
De waterkraan is niet open.
De uitgestelde start is ingesteld (zie Persoonlijke Instellingen).
De watertoevoerbuis is niet aangesloten op de kraan.
De buis is gebogen.
De waterkraan is niet open.
Het hele huis zit zonder water.
Er is onvoldoende druk.
De START/PAUZE toets is niet ingedrukt.
De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af
geïnstalleerd (zie Installatie).
Het uiteinde van de afvoerbuis ligt onder water (zie Installatie).
De afvoer in de muur heeft geen ontluchting.
Als na deze controles het probleem niet is opgelost, moet u de
waterkraan dichtdraaien, de wasautomaat uitzetten en de Servicedienst
inschakelen. Als u op een van de hoogste verdiepingen van een
flatgebouw woont kan zich een hevelingsprobleem voordoen, waarbij de
wasautomaat voortdurend water aan- en afvoert. Om deze storing te
verhelpen zijn er in de handel speciale beluchters te koop.
NL
De wasautomaat voert het water
niet af of centrifugeert niet.
De machine trilt erg tijdens het
centrifugeren.
De wasautomaat lekt.
Het controlelampje START/PAUZE
(oranje) en de controlelampjes
van de functies knipperen snel.
Er ontstaat teveel schuim.
Het programma voorziet geen afvoer: bij enkele programmas moet dit
met de hand worden gestart.
De functie GEMAKKELIJKER STRIJKEN is ingeschakeld: voor het
beëindigen van het programma drukt u op de START/PAUZE toets
(Persoonlijke Instellingen).
De afvoerbuis is gebogen (zie Installatie).
De afvoerleiding is verstopt.
De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd
(zie Installatie).
De wasautomaat staat niet goed recht (zie Installatie).
De wasautomaat staat te krap tussen meubels en muur (zie Installatie).
De buis van de watertoevoer is niet goed aangeschroefd (zie Installatie).
Het wasmiddelbakje is verstopt (voor reiniging zie Onderhoud en
verzorging).
De afvoerbuis is niet goed aangesloten (zie Installatie).
Doe de wasautomaat uit en haal de stekker uit het stopcontact. Wacht
circa 1 minuut en doe hem daarna weer aan.
Als de storing voortzet, dient u de Servicedienst in te schakelen.
Het wasmiddel is niet bedoeld voor wasautomaten (er moet voor
wasautomaat, handwas en machinewas, of dergelijke op staan).
U heeft teveel wasmiddel gebruikt.
47
Service
NL
Voordat u de Servicedienst inschakelt:
Controleer eerst of u het probleem zelf kunt oplossen (zie Storingen en oplossingen).
Start het programma opnieuw om te controleren of de storing is verholpen;
Als dit niet het geval is moet u contact opnemen met de erkende Technische Servicedienst via het
telefoonnummer dat op het garantiebewijs staat.
Wendt u nooit tot een niet erkende installateur.
Vermeld:
het type storing;
het model van de machine (Mod.);
het serienummer (S/N).
Deze informatie vindt u op het typeplaatje aan de achterkant van de wasautomaat en aan de voorzijde als u
het deurtje opendoet.
48
Instruções para utilização
MÁQUINA DE LAVAR ROUPA
PT
Português
ECO7F 1292
Sumário
PT
Instalação, 50-51
Desembalar e nivelar
Ligações hidráulicas e eléctricas
Primeiro ciclo de lavagem
Dados técnicos
Descrição da máquina de lavar roupa
e como iniciar um programa, 52-53
Painel de comandos
Indicadores luminosos
Iniciar um programa
Programas, 54
Tabela dos programas
Personalizações, 55
Seleccione a temperatura
Seleccione a centrifugação
Funções
Detergentes e roupa, 56
Gaveta dos detergentes
Ciclo para branquear
Preparar a roupa
Peças especiais
Sistema de balanceamento da carga
Precauções e conselhos, 57
Segurança geral
Eliminação
Abertura manual da porta de vidro
Manutenção e cuidados, 58
Interromper a alimentação de água e de corrente
eléctrica
Limpar a máquina de lavar roupa
Limpar a gaveta dos detergentes
Cuidados com a porta de vidro e o tambor
Limpar a bomba
Verificar o tubo de alimentação de água
Anomalias e soluções, 59
Assistência, 60
49
Instalação
PT
É importante guardar este manual para poder
consultá-lo a qualquer momento. Se a máquina for
vendida, cedida ou transferida, certifique-se que este
manual permaneça com a máquina para informar o
novo proprietário acerca do seu funcionamento e das
respectivas advertências.
Leia com atenção estas instruções: há importantes
informações acerca da instalação, da utilização e da
segurança.
Desembalar e nivelar
Desembalar
1. Tire a máquina de lavar roupa da embalagem.
2. Verifique se a máquina de lavar roupa sofreu danos
no transporte. Se estiver danificada não efectue a
sua ligação e contacte o revendedor.
3. Tire os 4 parafusos de
protecção para o
transporte e a
borrachinha com o
respectivo calço,
situados na parte traseira
(veja a figura).
4. Tampe os furos com as tampas em plástico
fornecidas.
5. Guarde todas as peças: se for necessário
transportar a máquina de lavar roupa, terão de ser
montadas outra vez.
Um cuidadoso nivelamento dá estabilidade à máquina
e evita vibrações, ruídos e deslocamentos durante o
funcionamento. Se houver tapete ou alcatifa, regule
os pés em modo que embaixo da máquina de lavar
roupa deixe um espaço suficiente para ventilação.
Ligações hidráulicas e eléctricas
Ligação do tubo de alimentação da água
1. Realize a ligação do
tubo de alimentação
parafusando-o a uma
torneira de água fria com
bocal de rosca de 3/4
gás (veja a figura).
Antes de realizar esta
ligação, deixe a água
escorrer até estar
límpida.
2. Ligue o tubo de
alimentação na máquina
de lavar roupa
atarraxando-o no
apropriado fornecimento
da água, na parte
traseira, em cima à
direita (veja a figura).
3. Tome cuidado para o tubo não ser dobrado nem
esmagado.
Embalagens não são brinquedos para as crianças!
Nivelamento
1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes,
móveis nem outro.
2. Se o pavimento não
for perfeitamente
horizontal, para compensar qualquer
irregularidade,
desatarraxe ou atarraxe
os pés dianteiros (veja a
figura); o ângulo de
inclinação, medido no
plano de trabalho, não
deve ultrapassar 2°.
50
A pressão hídrica da torneira deve ser entre os
valores da tabela dos Dados técnicos (veja a página
ao lado).
Se o comprimento do tubo de alimentação não for
suficiente, contacte uma oficina especializada ou um
técnico autorizado.
Nunca utilize tubos já usados.
Utilize aqueles fornecidos com a máquina.
Ligação do tubo de descarga
65 - 100 cm
Ligue o tubo de
descarga, sem dobrá-lo,
a um conduto de
descarga ou a uma
descarga de parede
colocados entre 65 e 100
cm do chão;
Não empregue extensões nem fichas múltiplas.
PT
O cabo não deve ser dobrado nem apertado.
O cabo de alimentação deve ser substituído
somente por técnicos autorizados.
Atenção! O fabricante declina toda a responsabilidade
se estas regras não forem respeitadas.
Primeiro ciclo de lavagem
em alternativa, coloque
na beira de um lavabo
ou de uma banheira,
prendendo na torneira a
guia fornecida (veja a
figura). A ponta solta do
tubo de descarga não
deve permanecer
emergida na água.
É desaconselhado empregar tubos de extensão;
mas se for indispensável, a extensão deve ter o
mesmo diâmetro do tubo original e não medir mais de
150 cm de comprimento.
Ligação eléctrica
Antes de ligar a ficha na tomada eléctrica, certifiquese que:
a tomada tenha uma ligação à terra e seja nos
termos da legislação;
Depois da instalação, antes de usar, efectue um ciclo
de lavagem com detergente mas sem roupa, defina o
programa 2.
Dados técnicos
Modelo
Medidas
Capacidade
ECO7F 1292
largura 59,5 cm.
altura 85 cm.
profundidade 53,5 cm.
de 1 a 7 kg.
a tomada tenha a capacidade para suportar a
carga máxima de potência da máquina, indicada na
tabela dos Dados técnicos (veja ao lado);
a tensão de alimentação seja entre os valores
indicados na tabela dos Dados técnicos (veja ao
lado);
a tomada seja compatível com a ficha da máquina
de lavar roupa. Se não for, substitua a tomada ou a
ficha.
Esta máquina de lavar roupa não deve ser instalada
ao aberto, nem mesmo abrigada, porque é muito
perigoso deixá-la exposta à chuva e às tempestades.
Depois de ter instalado a máquina de lavar roupa, o
acesso à tomada eléctrica deve ser fácil.
Ligações
eléctricas
Ligações hídricas
Velocidade da
centrifugação
Programas de
controlo segundo
a norma EN 60456
veja a placa das características
técnicas colocada na máquina
pressão máxima 1 MPa (10 bars)
pressão mínima 0,05 MPa (0,5 bar)
capacidade do tambor 52 litros
até 1200 rotações por minuto
programa 6; temperatura 60°C;
realizado com carga de 7 kg.
Esta aparelhagem é em
conformidade com as seguintes
Directivas Comunitárias:
- 2004/108/CE (Compatibilidade
Electromagnética)
- 2002/96/CE
- 2006/95/CE (Baixa Tensão)
51
Descrição da máquina de lavar
roupa e como iniciar um programa
PT
Painel de comandos
Gaveta dos detergentes
Tecla e indicador
luminoso
LIGA/DESLIGA
TEMPERATURA
CENTRIFUGAÇÃO
Selector de
PROGRAMAS
VISOR
Tecla
Tecla
Tecla e indicador
luminoso
BLOQUEIO
TECLAS
Indicadores
AVANÇO DO CICLO
Teclas com
indicadores
luminosos de
FUNÇÕES
LUMINOSOS DE
Indicador
luminoso
PORTA
BLOQUEADA
Tecla com
indicador luminoso
INÍCIO/
PAUSA
Gaveta dos detergentes: para colocar detergentes
e aditivos (veja Detergentes e roupa).
Tecla e indicador luminoso LIGA/DESLIGA: para ligar
e desligar a máquina.
O indicador luminoso aceso indica que a máquina
está ligada.
Selector de PROGRAMAS: para programar os
programas. Durante o programa o selector permanece
parado.
Tecla CENTRIFUGAÇÃO: para seleccionar a
centrifugação ou desactivá-la (veja
Personalizações).
Tecla TEMPERATURA: para definir a temperatura ou a
lavagem a frio (veja Personalizações).
VISOR: para visualizar o tempo residual do ciclo de
lavagem seleccionado e se foi programado um início
posterior, o tempo faltante ao início da lavagem.
Tecla e indicador luminoso BLOQUEIO TECLAS:
para activar ou desactivar o bloqueio do painel de
comandos.
Teclas com indicadores luminosos de FUNÇÕES: para
seleccionar as funções disponíveis. O indicador luminoso
correspondente à função seleccionada permanecerá aceso.
Indicadores LUMINOSOS DE AVANÇO DO CICLO:
para seguir o estado do avanço do programa de lavagem.
O indicador luminoso aceso indica a fase em curso.
Indicador luminoso PORTA BLOQUEADA: para
saber se a porta de vidro pode ser aberta (veja a
página ao lado).
Tecla com indicador luminoso INÍCIO/PAUSA: para
activar os programas ou interrompê-los momentaneamente.
Obs.: para colocar em pausa a lavagem em curso,
carregar nesta tecla, o respectivo indicador luminoso
ficará intermitente com uma luz laranja enquanto
aquele da fase em curso ficará aceso fixo. Se o
indicador PORTA BLOQUEADA
será possível abrir a porta de vidro.
Para fazer iniciar a lavagem do ponto em que foi
interrompida, carregar novamente nesta tecla.
Modalidade de Stand by
Esta máquina de lavar roupa, em conformidade com
as novas normas sobre a economia energética,
dispõe de um sistema de desligação automática
(stand by) que entra em função aproximadamente 30
minutos depois, no caso de inutilização. Carregue
brevemente no botão LIGA/DESLIGA e aguarde até a
reactivação da máquina.
estiver apagado,
52
Indicadores luminosos
Os indicadores luminosos fornecem informações
importantes.
Vejamos o que significam:
Indicadores luminosos fase em curso
Girando o selector dos PROGRAMAS, os indicadores
luminosos acendem-se indicando as fases que a
máquina efectuará conforme o programa escolhido.
Uma vez seleccionado e iniciado o ciclo de lavagem
desejado, os indicadores luminosos se acenderão
progressivamente para indicar o estado de avanço:
Lavagem
Indicadores luminosos da temperatura
Seleccionando um valor de temperatura o respectivo
indicador luminoso acender-se-á.
Indicadores luminosos da centrifugação
Seleccionando um valor de centrifugação o respectivo
indicador luminoso acender-se-á.
PT
Enxaguamento
Centrifugação
Descarga
Final da Lavagem
Teclas função e respectivos indicadores
luminosos
Ao seleccionar uma função o respectivo indicador
luminoso se acenderá.
Se a função seleccionada não for compatível com o
programa definido, o indicador luminoso se acenderá
intermitente, será emitido um sinal acústico e a
função não será activada.
Se for seleccionada uma função incompatível com
outra anteriormente seleccionada, permanecerá
activa somente a última seleccionada.
Indicador luminoso de bloqueio das teclas
Para "activar" o bloqueio do painel de comandos,
manter pressionado o botão por aproximadamente 2
segundos. O indicador luminoso aceso indica que o
painel de comandos está bloqueado. Deste modo,
impedem-se modificações acidentais dos programas,
sobretudo se houver crianças em casa.
Para "desactivar" o bloqueio do painel de comandos,
manter pressionado o botão durante
aproximadamente 2 segundos.
Indicador luminoso porta bloqueada:
O indicador luminoso aceso indica que a porta está
trancada para impedir aberturas acidentais; para evitar
danos é necessário aguardar que o indicador luminoso
se apague antes de abrir a porta.
Obs.: se estiver activa a função INÍCIO POSTERIOR a
porta não poderá ser aberta, para abrir, colocar a
máquina em pausa carregando na tecla INÍCIO/PAUSA.
A intermitência rápida do indicador luminoso INÍCIO/
PAUSA (laranja) contemporâneo ao indicador das funções,
sinaliza uma anomalia (veja Anomalias e soluções).
Iniciar um programa
1. Ligue a máquina de lavar roupa, carregando na tecla LIGA/DESLIGA. Todos os indicadores luminosos se
acenderão por alguns segundos, em seguida ficarão acesos os indicadores relativos às configurações do programa
seleccionado e o indicador luminoso INÍCIO/PAUSA ficará intermitente.
2. Coloque a roupa dentro da máquina e feche a porta.
3. Seleccione mediante o selector de PROGRAMAS o programa que desejar.
4. Seleccione a temperatura de lavagem (veja as Personalizações).
5. Seleccione a velocidade de centrifugação (veja as Personalizações).
6. Colocar detergentes e aditivos (veja Detergentes e roupa).
7. Seleccionar as funções desejadas.
8. Iniciar o programa carregando na tecla INÍCIO/PAUSA e o respectivo indicador luminoso permanecerá aceso
fixo de cor verde. Para anular o ciclo programado, colocar a máquina em pausa carregando na tecla INÍCIO/
PAUSA e escolher um novo ciclo.
9. No fim do programa, irá iluminar-se o indicador
que a porta pode ser aberta. Retire a roupa lavada de dentro e deixe a porta entreaberta para deixar o tambor enxugar-se.
Para desligar a máquina de lavar roupa, mete na tecla de LIGA/DESLIGA.
. O indicador luminoso PORTA BLOQUEADA irá desligar-se indicado
53
Programas
PT
Tabela dos programas
Vel oci tà
Descr ição do Programa
Programas
Quotidiano (programas para todos os dias)
Algodão Pré-lavagem 90°C:
1
Algodão:
2
Algodão (2):
2
3
Algodão Coloridos (3)
Sintéticos:
4
Sintétic os delicados:
4
Mix 15':
5
indicado para lã, seda e roupas que deve ser lavadas à mão).
Programas Especiais
Higienização:
6
Higienização (1):
6
Ciclo Boa Noite:
7
Camisas
8
Seda / Cortinas
9
Lã:
10
Eco Programas
Algodão
11
Sintéticos
12
Rápido 30
13
Programas Parciais
A
Enxaguamentos - 1200 - - -
B
Centrifugação - 1200 - - - - 7
C
Descarga - 0----7
brancos e coloridos resistentes muito sujos.
brancos e coloridos delicados pouco sujos.
coloridos delicados muito sujos
para refrescar rapidamente roupas levemente sujas (não é
peças brancas extremamente sujas.
brancos e coloridos resistentes muito sujos.
coloridos delicados pouco sujos.
: para roupas de seda, viscosa, lingerie.
para lã, cashmere, etc.
brancos e coloridos resistentes muito sujos.
: brancos pouco sujos e cores delicadas.
.
coloridos resistentes pouco sujos.
Te m p.
max.
água
água
água
max.
(rotaç ões
(°C)
por
minuto)
90° 1200
60° 1200 40° 1200 40° 1200 60° 800 - 40° 800 - -
30° 800 - -
90° 1200 60° 1200 - 40° 800 - 40° 600 - 30° 0 - -
40° 600 - -
1200 - -
fria
800 - -
fria
800 - -
fria
Pré-lavagem
Detergentes
Lava-
Lixívia
-
Ama-
gem
ciador
Carga
max.
(Kg)
7
7
7
7
3
3
1,5
7
7
4
2
1
1,5
7
3
3
7
Duração
ciclo
É possível controlar a duração dos programas de lavagem no visor.
Os dados apresentados na tabela têm valor indicativo.
Para todos Test Institutes:
1) Programa de controlo segundo a norma EN 60456: configurar o programa 6 com uma temperatura de 60ºC.
2) Programa longo para algodão: configurar o programa 2 com uma temperatura de 40ºC.
3) Programa curto para algodão: configurar o programa 3 com uma temperatura de 40ºC.
Programas especiais
Mix 15' (programa 5) foi estudado para lavar peças levemente sujas em pouco tempo: leva apenas 15
minutos e, desta maneira, economiza energia e tempo. Se regular o programa (5 a 30°C) será possível
lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 1,5 Kg.
Higienização (programa 6). Um programa higienizante com alta temperatura que prevê o uso de lixívia com
temperaturas superiores aos 60ºC.
Para branquear, deite a lixívia, os detergentes e os aditivos nos respectivos
compartimentos (veja o parágrafo Gaveta dos detergentes).
Ciclo Boa noite (programa 7). É um ciclo silencioso que pode trabalhar de noite, quando a tarifa energética
é reduzida. O programa foi estudado para roupas sintéticas e de algodão. No fim do ciclo, a máquina irá
parar com água no tambor; para efectuar a centrifugação e a descarga mete na tecla INÍCIO/PAUSA, caso
contrário, depois de 8 horas a máquina efectuará automaticamente a centrifugação e a descarga da água.
Programas Eco
Os programas Eco oferecem um bom desempenho de lavagem já nas baixas temperaturas, permitindo um menor gasto
de energia eléctrica com benefícios para o meio ambiente e maior economia.
Os programas Eco (Algodão
, Sintéticos e Rápido 30 ) foram criados para vários tipos de tecido e para peças
pouco sujas.
Para garantir um resultado óptimo, recomendamos usar detergente líquido; aconselha-se pré-tratar os punhos,
colarinhos e manchas.
54
Personalizações
Seleccione a temperatura
Pressionando a tecla TEMPERATURA para seleccionar a temperatura de lavagem (veja a Tabela dos programas).
A temperatura pode ser diminuída até a lavagem a frio (
A máquina impedirá automaticamente a configuração de uma temperatura superior à máxima prevista para cada
um dos programas.
).
Seleccione a centrifugação
Pressionando a tecla CENTRIFUGAÇÃO para seleccionar a velocidade de centrifugação do programa seleccionado.
As velocidades máximas que há para os programas são:
Programas Velocidade máxima
Algodão 1200 rotações por minuto
Sintéticos 800 rotações por minuto
Lã 600 rotações por minuto
Seda somente descarga
A velocidade de centrifugação pode ser diminuída, ou excluída se seleccionar o símbolo
A máquina impedirá automaticamente a realização de uma centrifugação superior à máxima de cada um dos
programas.
.
Funções
As várias funções de lavagem da máquina de lavar roupa possibilitam obter-se a limpeza e o branco que desejar.
Para activar as funções:
1. mete na tecla relativa à função desejada;
2. o respectivo indicador luminoso acende-se para avisar que a função está activada.
Observação: Se um indicador luminoso acender-se intermitente, significa que a respectiva função não pode ser
seleccionada para o programa definido.
PT
Início posterior
Para programar o início posterior do programa escolhido, carregue várias vezes no botão até visualizar o atraso
desejado (de 1 a 24 h).
Para desactivar a função, pressionar o botão até visualizar a escrita
Obs.: Depois de ter carregado na tecla INÍCIO/PAUSA, só é possível reduzir o valor do atraso.
.
É activo com todos os programas.
Super lavagem
Graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração, esta função
garante uma lavagem de alto desempenho.
Não pode ser activada nos programas 5, 6, 9, 10, 11, 12, 13, A, B. C.
Enxaguamento Extra
Seleccionando esta função aumenta-se a eficácia da enxaguamento e garante-se a máxima remoção do detergente. É útil para quem tem a pele particularmente sensível.
Não pode ser activada nos programas 5, 13, B. C.
Engomar fácil
Seleccionando esta função, a lavagem e a centrifugação serão oportunamente modificadas para reduzir a
formação de rugas. No fim do ciclo, a máquina de lavar roupa efectuará lentas rotações do tambor; o indicador
luminoso da função ENGOMAR FÁCIL e aquele de INÍCIO/PAUSA ficarão intermitentes (laranja) e a fase
permanecerá acesa fixa. Para terminar o ciclo, carregar no botão INÍCIO/PAUSA ou na tecla ENGOMAR FÁCIL.
No programa Seda a máquina terminará o ciclo com a roupa de molho e o indicador luminoso da função
ENGOMAR FÁCIL e aquele de INÍCIO/PAUSA ficarão intermitentes (laranja) e a fase ENXAGUAMENTO
permanecerá acesa fixa. Para descarregar a água e poder retirar a roupa é necessário carregar na tecla INÍCIO/
PAUSA ou na tecla ENGOMAR FÁCIL.
Não pode ser activada nos programas 5, 6, 7, 10, 11, 12, 13, B. C.
55
Detergentes e roupa
PT
Gaveta dos detergentes
O bom resultado da lavagem depende também do
emprego da dose certa de detergente: com excessos
não se lava de maneira mais eficaz, mas contribui-se
para formar crostas nas peças internas da máquina
de lavar roupa e poluir o meio ambiente.
Não use detergentes para lavagem à mão, porque
formam espuma demais.
Tire a gaveta dos
4
MAX
1
3
gaveta 1: Detergente para pré-lavagem (em pó)
Antes de deitar detergente verifique se há dentro a
gaveta adicional 4.
gaveta 2: Detergente para lavagem (em pó ou
líquido)
O detergente líquido deve ser deitado somente depois
da máquina ter arrancado.
gaveta 3: Aditivos (amaciador etc.)
O aditivo amaciador não deve ultrapassar a grade.
gaveta adicional 4: Água de Javel
2
detergentes e deite o
detergente ou o aditivo
da seguinte maneira:
Ciclo para branquear
O branqueamento pode ser efectuado somente com
os programas 2, 3, 6.
Deite a água de javel no recipiente adicional 4, o
detergente e o produto amaciador nos respectivos
recipientes, em seguida programar um dos
programas acima indicados.
É indicado apenas para roupas de algodão muito
sujas.
Preparar a roupa
Divida a roupa em função:
- do tipo de tecido / do símbolo na etiqueta.
- das cores: separe as peças coloridas das
brancas.
Esvazie as algibeiras e verifique se há botões soltos.
Não ultrapasse os valores indicados que se referem
ao peso da roupa enxuta:
Tecidos resistentes: máx. 7 kg.
Tecidos sintéticos: máx. 3 kg.
Tecidos delicados: máx. 2 kg.
Lã: máx. 1,5 kg.
Quanto pesa a roupa?
1 lençol 400 - 500 g.
1 fronha 150 - 200 g.
1 toalha de mesa 400 - 500 g.
1 roupão 900 - 1200 g.
1 toalha de rosto 150 - 250 g.
Peças especiais
Camisas: Utilize o programa específico 8 para lavar
camisas de vários tipos de tecido e cores.
Garante a máxima limpeza minimizando a formação
de dobras.
Seda: utilize o programa específico 9 para lavar
todas as roupas de seda. Aconselha-se o uso de um
detergente específico para tecidos delicados.
Cortinas: dobre-as bem e coloque-as dentro de
uma fronha ou de um saquinho de rede. Utilize o
programa 9.
Lã: a é a única máquina de lavar roupa que obteve o
prestigioso reconhecimento Woolmark Platinum Care
(M0508) por parte da The Woolmark Company, que
certifica a lavagem à máquina de todas as roupas de
lã, mesmo daquelas com etiqueta lavar somente à
mão
absoluta tranquilidade de lavar à máquina todas as
peças de lã (max. 1,5 kg) com a garantia das
melhores performances.
. Com o programa 10 teremos portanto a
Sistema de balanceamento da carga
Antes de cada centrigfugação, para evitar vibrações
excessivas e para distribuir a carga em modo
uniforme, o tambor efectua algumas rotações a uma
velocidade levemente superior àquela de lavagem. Se
no fim de repetidas tentativas a carga ainda não
estiver correctamente balanceada, a máquina
efectuará a centrifugação com uma velocidade
inferior àquela prevista. No caso de um excessivo
desbalanceamento, a máquina de lavar roupa
efectuará a distribuição ao invés da centrifugação.
Para favorecer uma melhor distribuição da carga e o
seu correcto balanceamento, aconselha-se misturar
peças grandes com peças pequenas.
56
Precauções e conselhos
Esta máquina de lavar roupa foi projectada e fabricada
em conformidade com os regulamentos internacionais
de segurança. Estas advertências são fornecidas por
razões de segurança e devem ser lidas com atenção.
Segurança geral
O aparelho não deve ser utilizado por pessoas
(incluindo crianças) com capacidades físicas,
sensoriais ou mentais reduzidas ou sem experiência
e conhecimentos, salvo se supervisionadas ou se
tiverem recebido instruções sobre a utilização do
dispositivo por parte de uma pessoa responsável
pela sua segurança. As crianças devem ser
mantidas sob vigilância para evitar que brinquem
com a máquina.
Este aparelho foi projectado exclusivamente para
um uso doméstico.
Não toque na máquina com os pés descalços nem
com as mãos ou os pés molhados ou húmidos.
Não puxe o cabo eléctrico para tirar a ficha da
tomada, pegue a ficha mesmo.
Não abra a gaveta dos detergentes enquanto a
máquina estiver a funcionar.
Não toque a água de descarga, que poderá chegar
a temperaturas altas.
Em nenhum caso force a porta para abri-la: poderá
danificar o mecanismo de segurança que a protege
contra aberturas acidentais.
Se houver avarias, em nenhum caso mexa nos
mecanismos internos para tentar reparar.
Verifique sempre que criança não se aproximem da
máquina a funcionar.
Durante a lavagem a porta de vidro tende a aquecer-se.
Se for preciso deslocá-la, são precisas pelo menos
duas ou três pessoas, com a máxima atenção.
Nunca sozinho porque a máquina é muito pesada.
Antes de colocar a roupa verifique que o tambor
esteja vazio.
por um contentor de lixo barrado com uma cruz
deve ser colocado em todos os produtos por forma
a recordar a obrigatoriedade de recolha separada.
Os consumidores devem contactar as autoridades
locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem
depositar os electrodomésticos velhos.
Abertura manual da porta de vidro
Caso não seja possível abrir a porta de vidro por falta
de energia eléctrica e quiser pendurar a roupa lavada,
proceda da seguinte maneira:
1. tire a ficha da tomada
de corrente.
2. verifique que o nível de
água no interior da máquina
20
seja inferior respeito à
abertura da porta de vidro;
caso contrário, tirar a água
em excesso através do
tubo de descarga
recolhendo-a num balde
como indicado na figura.
3. tire o painel de
cobertura da parte
dianteira da máquina de
lavar roupa com ajuda de
uma chave de fendas(veja
a figura).
PT
Eliminação
Eliminação do material de embalagem: obedeça os
regulamentos locais, de maneira que as
embalagens possam ser reutilizadas.
A directiva Europeia 2002/96/CE referente à gestão
de resíduos de aparelhos eléctricos e electrónicos,
prevê que os electrodomésticos não devem ser
escoados no fluxo normal dos resíduos sólidos
urbanos. Os aparelhos desactualizados devem ser
recolhidos separadamente para optimizar a taxa de
recuperação e reciclagem dos materiais que os
compõem e impedir potenciais danos para a saúde
humana e para o ambiente. O símbolo constituído
4. utilizando a lingueta indicada na figura, puxe para o
exterior até liberar o tirante de plástico do fecho;
puxá-lo sucessivamente para baixo e contemporaneamente abrir a porta.
5. monte outra vez o painel, certifique-se, antes de
empurrá-la na máquina, que os ganchos foram
colocados nas respectivas ranhuras.
57
Manutenção e cuidados
PT
Interromper a alimentação de água e
de corrente eléctrica
Feche a torneira da água depois de cada
lavagem. Desta maneira diminuiu-se o desgaste
do sistema hidráulico da máquina de lavar roupa e
elimina-se o risco de inundação.
Tire a ficha da tomada eléctrica quando for limpar
a máquina de lavar roupa e durante os trabalhos
de manutenção.
Limpar a máquina de lavar roupa
A parte externa e as peças em borracha podem ser
limpas com um pano molhado com água morna e
sabão. Não empregue solventes nem abrasivos.
Limpar a gaveta dos detergentes
1
Para tirar a gaveta,
erga-a e puxe-a para
fora (veja a figura).
Lave-a com água
corrente; esta limpeza
deve ser efectuada
frequentemente.
2
Limpar a bomba
Esta máquina de lavar roupa é equipada com uma
bomba com limpeza automática que não precisa de
operações de manutenção. Entretanto pode
acontecer que pequenos objectos (moedinhas,
botões) caiam na pré-câmara que protege a bomba,
situada na parte inferior da mesma.
Certifique-se que o ciclo de lavagem tenha
terminado e tire a ficha da tomada.
Para obter acesso à pré-câmara:
1. tire o painel de
cobertura da parte
dianteira da máquina de
lavar roupa com ajuda de
uma chave de fendas
(veja a figura);
2. desenrosque a tampa
girando-a no sentido
anti-horário (veja a
figura). é normal que
perca um pouco de
água;
Cuidados com a porta de vidro e o
tambor
Deixe a porta sempre entreaberta para evitar que
se formem odores desagradáveis.
3. limpe o interior com cuidado;
4. enrosque outra vez a tampa;
5. monte outra vez o painel, certifique-se, antes de
empurrá-la na máquina, que os ganchos foram
colocados nas respectivas ranhuras.
Verificar o tubo de alimentação de
água
Verifique o tubo de alimentação pelo menos uma vez
por ano. Se houver rachaduras ou fendas, será
necessário substitui-lo: durante as lavagens as fortes
pressões podem provocar repentinas quebras.
Nunca utilize tubos já usados.
58
Anomalias e soluções
Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica
(veja Assistência), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.
Anomalias:
A máquina de lavar roupa não
liga.
O ciclo de lavagem não inicia.
A máquina de lavar roupa não
carrega a água (o indicador
luminoso da primeira fase de
lavagem pisca rapidamente).
A máquina de lavar roupa
carrega e descarrega água
continuamente.
Possíveis causas / Solução:
A ficha não está colocada na tomada eléctrica, ou não o suficiente
para haver contacto.
Em casa não há corrente.
A porta de vidro não está bem fechada.
O botão LIGA/DESLIGA não foi pressionado.
O botão INÍCIO/PAUSA não foi pressionado.
A torneira da água não está aberta.
Foi programado um início posterior (veja as Personalizações).
O tubo de alimentação de água não está ligado na torneira.
O tubo está dobrado.
A torneira da água não está aberta.
Está a faltar água em casa.
Não há suficiente pressão.
O botão INÍCIO/PAUSA não foi pressionado.
O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão
(veja Instalação).
A ponta do tubo de descarga está imersa na água (veja Instalação).
Da descarga na parede não foi sangrado o ar.
Se depois destas verificações o problema não for resolvido, feche a torneira da
água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a
morada encontrar-se nos últimos andares de um edifício, é possível que
aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa
carrega e descarrega água continuamente. Para eliminar este inconveniente,
há a disposição no comércio apropriadas válvulas contra o efeito sifão.
PT
A máquina de lavar roupa não
descarrega ou nem realiza
centrifugação.
A máquina de lavar roupa vibra
muito durante a centrifugação.
Da máquina de lavar roupa está
a perder água.
O indicador luminoso INÍCIO/
PAUSA (laranja) e os indicadores
das funções piscam rapidamente.
Está a formar-se demasiada
espuma.
No programa não há descarga: com alguns programas será necessário
iniciar a descarga manualmente.
Está activa a função ENGOMAR FÁCIL: para completar o programa
mete na tecla INÍCIO/PAUSA (veja as Personalizações).
O tubo de descarga está dobrado (veja Instalação).
A conduta de descarga está entupida.
O tambor, no momento da instalação, não foi liberado correctamente
(veja Instalação).
A máquina não está nivelada (veja Instalação).
A máquina está apertada entre móveis e parede (veja Instalação).
O tubo de alimentação da água não está bem enroscado (veja Instalação).
O gaveta dos detergentes está entupida (para limpá-la veja
Manutenção e cuidados).
O tubo de descarga não está fixado correctamente (veja Instalação).
Desligue a máquina e tire a ficha da tomada, aguarde
aproximadamente 1 minuto e volte a ligá-la.
Se a anomalia persistir, contacte a Assistência Técnica.
O detergente não é específico para máquina de lavar roupa (deve haver
a escrita para máquina de lavar, à mão e para máquina de lavar ou
similares).
A dose foi excessiva.
59
Assistência
PT
Antes de contactar a Assistência Técnica:
Verifique se consegue resolver a anomalia sozinho (veja Anomalias e soluções);
Reinicie o programa para verificar se o inconveniente foi resolvido;
Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no
certificado de garantia.
Nunca recorra a técnicos não autorizados.
Comunique:
o tipo de anomalia;
o modelo da máquina (Mod.);
o número de série (S/N).
Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte
anterior abrindo a porta de vidro.
60
Bedienungsanleitungen
WASCHVOLLAUTOMAT
DE
Deutsch
ECO7F 1292
INHALTSVERZEICHNIS
DE
Installation, 62-63
Auspacken und Aufstellen
Wasser- und Elektroanschlüsse
Erster Waschgang
Technische Daten
Beschreibung des Waschvollautomaten und
Starten eines Waschprogramms, 64-65
Bedienblende
Kontrollleuchten
Starten eines Waschprogramms
Waschprogramme, 66
Programmtabelle
Personalisierungen, 67
Temperatureinstellung
Schleudereinstellung
Funktionen
Waschmittel und Wäsche, 68
Waschmittelschublade
Bleichen
Vorsortieren der Wäsche
Besondere Wäscheteile
Unwuchtkontrollsystem
Vorsichtsmaßregeln und Hinweise 69
Allgemeine Sicherheit
Entsorgung
Manuelles Öffnen der Gerätetür
Reinigung und Pflege, 70
Abstellen der Wasser- und Stromversorgung
Reinigung des Gerätes
Reinigung der Waschmittelschublade
Pflege der Gerätetür und Trommel
Reinigung der Pumpe
Kontrolle des Wasserzulaufschlauchs
Störungen und Abhilfe, 71
Kundendienst, 72
61
Installation
DE
Es ist äußerst wichtig, diese Bedienungsanleitung
sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen
zu können. Sorgen Sie dafür, dass sie im Falle eines
Umzugs oder einer Übergabe an einen anderen Benutzer
das Gerät stets begleitet, damit auch der neue Inhaber
die Möglichkeit hat, diese zu Rate zu ziehen.
Lesen Sie die Hinweise bitte aufmerksam durch, sie
liefern wichtige Informationen hinsichtlich der Installation,
des Gebrauchs und der Sicherheit.
Auspacken und Aufstellen
Auspacken
1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine
Transportschäden erlitten hat. Im Falle einer
Beschädigung Gerät bitte nicht anschließen, sondern
den Kundendienst anfordern.
3. Die 4 Transportschutzschrauben
herausschrauben und die
an der Geräterückwand
befindlichen Distanzstücke
aus Gummi entfernen
(siehe Abbildung).
4. Die Öffnungen mittels der mitgelieferten Abdeckungen
verschliessen.
5. Sämtliche Teile aufbewahren: Sollte der
Waschautomat erneut transportiert werden, müssen
diese Teile wieder eingesetzt werden.
Eine präzise Nivellierung verleiht dem Gerät die
erforderliche Stabilität, durch die Vibrationen,
Betriebsgeräusche und ein Verrücken des Gerätes
vermieden werden. Bei Teppichböden müssen die
Stellfüße so reguliert werden, dass ein ausreichender
Freiraum zur Belüftung unter dem Waschvollautomaten
gewährleistet ist.
Wasser- und Elektroanschlüsse
Anschluss des Zulaufschlauches
1. Schrauben Sie den
Wasserschlauch an einen
Kaltwasserhahn mit ¾GAS-Gewindeanschluss an
(siehe Abb.).
Lassen Sie das Wasser vor
dem Anschluss so lange
auslaufen, bis klares Wasser
austritt.
2. Das andere Ende des
Schlauches an den oben
rechts am Rückteil des
Waschvollautomaten
befindlichen
Wasseranschluss
anschließen (siehe
Abbildung).
3. Der Schlauch darf hierbei nicht eingeklemmt oder
abgeknickt werden.
Verpackungsmaterial ist kein Spielzeug für Kinder.
Nivellierung
1. Der Waschvollautomat muss auf einem ebenen,
festen, schwingungsfreien Untergrund aufgestellt werden
ohne diesen an Wände, Möbel etc. direkt anzulehnen.
2. Sollte der Boden nicht
perfekt eben sein, müssen
die Unebenheiten durch
An- bzw. Ausdrehen der
vorderen Stellfüße
ausgeglichen werden
(siehe Abbildung), der auf
der Arbeitsfläche zu
ermittelnde Neigungsgrad
darf 2° nicht überschreiten.
62
Der Wasserdruck muss innerhalb der Werte liegen,
die in der Tabelle der technischen Daten angegeben
sind (siehe nebenstehende Seite).
Sollte der Zulaufschlauch nicht lang genug sein,
dann wenden Sie sich bitte an einen Fachhändler
oder an einen autorisierten Fachmann.
Verwenden Sie niemals bereits gebrauchte
Schläuche.
Verwenden Sie die Schläuche, die mit dem Gerät
geliefert wurden.
Anschluss des Ablaufschlauches
Schließen Sie den
Ablaufschlauch ohne ihn
dabei abzuknicken an
einen geeigneten Abfluss
an. Die Mindestablaufhöhe
65 - 100 cm
beträgt 65 - 100 cm
(gemessen vom Boden),
oder hängen Sie diesen
mittels des Schlauchhalters
gesichert in ein Becken
oder Wanne ein;
Verwenden Sie bitte keine Verlängerungen oder
Mehrfachstecker.
Das Netzkabel darf nicht gebogen bzw.
eingeklemmt werden.
Das Versorgungskabel darf nur durch autorisierte
Fachkräfte ausgetauscht werden.
Achtung! Der Hersteller übernimmt keinerlei Haftung,
sollten diese Vorschriften nicht genau beachtet
werden.
DE
Befestigen Sie diesen
mittels des mitgelieferten
Schlauchhalters z.B. an
einen Wasserhahn (siehe
Abbildung). Das freie
Ablaufschlauchende darf
nicht unter Wasser
positioniert werden.
Verlängerungsschläuche sollten nicht eingesetzt
werden. Sollte dies unvermeidlich sein, muss die
Verlängerung denselben Durchmesser des
Originalschlauchs aufweisen und darf eine Länge von
150 cm nicht überschreiten.
Stromanschluss
Vor Einfügen des Netzsteckers in die Steckdose ist
sicherzustellen, dass:
die Steckdose über eine normgerechte Erdung verfügt;
die Steckdose die in den Technischen Daten
angegebenen Höchstlast des Gerätes trägt (siehe
nebenstehende Tabelle);
die Stromspannung den in den Technischen Daten
angegebenen Werten entspricht (siehe
nebenstehende Tabelle);
die Steckdose mit dem Netzstecker des
Waschvollautomaten kompatibel ist. Andernfalls
muss der Netzstecker (oder die Steckdose) ersetzt
werden.
Der Waschvollautomat darf nicht im Freien installiert
werden, auch nicht, wenn es sich um einen
geschützten Platz handelt. Es ist gefährlich, das
Gerät Gewittern und Unwettern auszusetzen.
Die Steckdose sollte nach installiertem Gerät leicht
zugänglich sein.
Erster Waschgang
Lassen Sie nach der Installation bzw. vor erstmaligem
Gebrauch erst einen Waschgang (mit Waschmittel)
ohne Wäsche durchlaufen. Stellen Sie hierzu das
Waschprogramm 2 ein.
Technische Daten
Modell
Abmessungen
Fassungsvermögen
Elektroanschlüsse
Wasseranschlüsse
Schleudertouren
Prüfprogramme
gemäß EN 60456
ECO7F 1292
Breite 59,5 cm
Höhe 85 cm
Tiefe 53,5 cm
1 bis 7 kg
siehe das am Gerät befindliche
Ty pe n sch i l d
Höchstdruck 1 MPa (10 bar)
Mindestdruck 0,05 MPa (0,5 bar)
Trommelvolumen 52 Liter
bis zu 1200 U/min.
Programm 6; Temperatur 60°C;
bei einer Lademenge von 7 kg.
Dieses Gerät entspricht den
folgenden EG-Richtlinien:
- 2004/108/CE (elektromagnetische
Verträglichkeit)
- 2002/96/CE
- 2006/95/CE (Niederspannung)
63
Beschreibung des Waschvollautomaten
und Starten eines Waschprogramms
DE
Bedienblende
Taste mit
Kontrollleuchte
EIN/AUS
Waschmittelschublade
Wählschalter
PROGRAMME
Waschmittelschublade: für Waschmittel und
Zusätze (siehe Waschmittel und Wäsche).
Taste mit Kontrollleuchte EIN/AUS: Zum Ein- und
Ausschalten Ihres Gerätes. Die eingeschaltete
Kontrollleuchte zeigt an, dass das Gerät eingeschaltet ist.
Wählschalter PROGRAMME: Zur Wahl der
Waschprogramme. Während des Programmablaufs
bleibt der Schalter feststehend.
Taste SCHLEUDERN: oder um das Schleudern
auszuschliessen (siehe Personalisierungen).
Taste TEMPERATUREN: Zur Einstellung der
Waschtemperatur oder einer Kaltwäsche (siehe
Personalisierungen).
DISPLAY: Auf diesem wird die Restzeit des
eingestellten Waschgangs angezeigt und falls eine
Startzeit vorgewählt wurde, die noch bis zum Start
des Waschprogramms verbleibende Zeit.
Taste mit Kontrollleuchte TASTENSPERRRE: Zur
Aktivierung bzw. Deaktivierung der Bedienblendensperre.
Tasten mit Kontrollleuchten FUNKTIONEN: Zur
Einstellung der verfügbaren Funktionen. Die der
gewählten Einstellung entsprechende Kontrollleuchte
bleibt eingeschaltet.
Kontrollleuchten
DISPLAY
TEMPERATUREN
SCHLEUDERN
Kontrollleuchten PROGRAMMABLAUF: Zur Kontrolle
des Waschprogrammablaufs.
Die eingeschaltete Kontrollleuchte zeigt die laufende
Programmphase an.
Kontrollleuchte GERÄTETÜR GESPERRT: Diese
Taste zeigt an, ob die Gerätetür geöffnet werden
kann oder nicht (siehe Nebenseite).
Taste mit Kontrollleuchte START/PAUSE: Mittels
dieser Taste werden die Waschprogramme gestartet
oder kurz unterbrochen.
NB: Durch Drücken dieser Taste, kann das
Waschprogramm zeitweilig unterbrochen werden
(Pause). Die entsprechende Kontrollleuchte schaltet
auf orangefarbenes Blinklicht, die Kontrollleuchte der
bestehenden Programmphase dagegen schaltet auf
Dauerlicht. Sobald die Kontrollleuchte GERÄTETÜR
GESPERRT
werden.
Um das Programm an der Stelle, an der es
unterbrochen wurde, wieder in Gang zu setzen,
drücken Sie diese Taste erneut.
Funktion Standby
Zur Erfüllung der neuen Richtlinien zum
Energieverbrauch ist diese Waschmaschine mit einem
automatischen Ausschaltsystem (Standby)
ausgestattet, das nach 30 Minuten des
Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die
Taste EIN/AUS und warten Sie, bis sich die Maschine
wieder einschaltet.
Taste
Taste
Taste mit Kontrollleuchte
TASTENSPERRRE
erlischt, kann die Gerätetür geöffnet
PROGRAMMABLAUF
Tasten mit
Kontrollleuchten
FUNKTIONEN
Taste mit
Kontrollleuchte
START/
PAUSE
Kontrollleuchte
GERÄTETÜR
GESPERRT
64
Kontrollleuchten
Die Kontrollleuchten liefern wichtige Hinweise.
Sie signalisieren:
Laufende Programmphase
Wird der Wahlschalter PROGRAMME gedreht,
leuchten die jeweiligen Kontrollleuchten auf und
zeigen so die Programmphasen an, die das Gerät auf
der Grundlage der Programmwahl durchführen wird.
Wurde das Waschprogramm gewählt und gestartet,
leuchten die Kontrollleuchten nach und nach auf, und
zeigen so den jeweiligen Programmstand an.
Hauptwäsche
Spülen
Schleudern
Abpumpen
Ende des Waschgangs
Funktionstasten und entsprechende
Kontrollleuchten
Nach der Wahl einer Funktion leuchtet die
entsprechendeTaste auf.
Ist die gewählte Funktion nicht vereinbar mit dem
eingestellten Programm, schaltet die entsprechende
Kontrollleuchte auf Blinklicht, es ertönt ein
akustisches Signal und die Funktion wird nicht
aktiviert.
Wird eine Funktion eingestellt, die zu der bereits
eingestellten nicht zugeschaltet werden kann, bleibt
nur die zuletzt gewählte aktiv.
Starten eines Waschprogramms
Kontrolileuchte Temperaturen
Nach der Wahl eines Temperaturwertes leuchtet die
entsprechendeTaste auf.
Kontrolileuchte Schleudern
Nach der Wahl einer Schleuderleistung leuchtet die
entsprechendeTaste auf.
Kontrollleuchte Tastensperre
Zur "Aktivierung" der Sperre der Bedienblende halten
Sie die Taste ca. 2 Sekunden lang gedrückt. Die
eingeschaltete Kontrollleuchte zeigt an, dass die
Bedienblende gesperrt ist. Auf diese Weise wird
verhindert, dass ein Programm ungewollt geändert
wird und dient somit vor allem als Kindersicherung.
Zur "Deaktivierung" der Sperre der Bedienblende
halten Sie die Taste ca. 2 Sekunden lang gedrückt.
Kontrollleuchte Gerätetür gesperrt:
Ist diese Kontrollleuchte eingeschaltet, bedeutet dies,
dass die Gerätetür gesperrt ist, um ungewolltes Öffnen zu
vermeiden; warten Sie, bis die Leuchte erlischt, bevor Sie
die Gerätetür öffnen, um Schäden zu vermeiden.
NB: Die Gerätetür kann nicht geöffnet werden, wenn
die Funktion Startzeitvorwahl aktiviert wurde. Um sie
zu öffnen, drücken Sie die Taste START/PAUSE.
Das rasche Blinken der Kontrollleuchte START/
PAUSE (orangefarben) bei gleichzeitigem Blinken der
Funktionsleuchten signalisiert eine Gerätestörung
(siehe Störungen und Abhilfe).
DE
1. Schalten Sie das Gerät über die EIN/AUS-Taste ein. Sämtliche Kontrollleuchten leuchten für einige Sekunden auf,
dann bleiben die Kontrollleuchten der Einstellungen des ausgewählten Programms eingeschaltet und die Kontrollleuchte
START/PAUSE schaltet auf Blinklicht.
2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetür.
3. Stellen Sie mittels des Wählschalters PROGRAMME das gewünschte Programm ein.
4. Stellen Sie die Waschtemperatur ein (siehe Personalisierungen).
5. Stellen Sie die Schleuderstufe ein (siehe Personalisierungen).
6. Füllen Sie Waschmittel und Zusätze ein (siehe Waschmittel und Wäsche).
7. Wählen Sie die gewünschten Funktionen.
8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleuchte
bleibt eingeschaltet (grünes Dauerlicht). Um die Waschprogramm-Einstellung rückgängig zu machen, muss das Gerät
auf Pause geschaltet werden. Drücken Sie hierzu die Taste START/PAUSE. Wählen Sie daraufhin das neue Programm.
9. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte
erlischt, was bedeutet, dass die Gerätetür geöffnet werden kann. Nehmen Sie die Wäsche aus der Maschine und
lassen Sie die Gerätetür leicht offen stehen, damit die Trommel trocknen kann. Schalten Sie den Waschvollautomaten
durch Drücken der EIN/AUS-Taste aus.
auf. Die Kontrollleuchte TÜR GESPERRT
65
Waschprogramme
DE
Programmtabelle
Beschreibung des Programms
Waschprogramme
Programme für die tägliche Wäsche
Baumwolle + Vorwasche 90°C:
1
farbechte Buntwäsche.
Baumwolle:
2
Baumwolle (2):
2
Buntwäsche.
Baumwolle-Buntwäsche (3)
3
empfindliche Buntwäsche.
Synthetik
4
Synthetik
4
Mix 15':
5
geeignet für Wolle, Seide und Handwäsche).
Spezialprogramme
Hygiene zyklus 90°C:
6
Hygiene zyklus 90°C (1):
6
Buntwäsche.
Gute Nacht:
7
Oberhemden
8
Seide/Gardinen:
9
Wolle:
10
Programme Eco
Baumwolle
11
Synthetik
12
Kurz 30
13
Teilprogramme
Spülen
A
Schleudern
B
C
Abpumpen
stark verschmutzte Weiß- und farbechte Buntwäsche.
leicht verschmutzte Weiß- und empfindliche
:
leicht verschmutzte Weißwäsche und
:
stark verschmutzte, farbechte Buntwäsche.
leicht verschmutzte farbechte Buntwäsche.
:
zum kurzen Auffrischen leicht verschmutzter Wäsche (nicht
stark verschmutzte Weißwäsche.
stark verschmutzte Weiß- und farbechte
leicht verschmutzte empfindliche Buntwäsche.
kleidungsstücke aus Seide, Viskose und Feinwäsche.
wolle, Kaschmir usw.
stark verschmutzte Weiß- und
Max.
Te m p e -
ratur
(°C)
90° 1200
Max.
Schleuder-
Geschwin-
digkeit
(U/ min)
Vorw-
asch
60° 1200 40° 1200 -
40° 1200 60° 800 - -
40° 800 - 30° 800 - -
90° 1200 60° 1200 - 40° 800 - -
40° 600 - 30° 0 - 40° 600 - -
kaltes
Wasser
kaltes
Wasser
kaltes
Wasser
1200 - -
800 - -
800 - -
1200 - - -
-
1200 - - - - 7
-
-
0----7
Waschm itte l
Bleich-
Haupt-
mitte l
wäsche
-
Weich-
spüler
Max.
Beladungs-
menge (kg)
7
7
7
7
3
3
1,5
7
7
4
2
1
1,5
7
3
3
7
Programm
dauer
Die Waschzeitdauer kann auf dem Display abgelesen werden.
-
Bei den in der Tabelle angegebenen Daten handelt es sich um Richtwerte.
Für alle Testinstitute:
1) Prüfprogramm gemäß EN 60456: Programm 6 und eine Temperatur von 60°C einstellen.
2) Langes Baumwollprogramm: Programm 2 und eine Temperatur von 40°C einstellen.
3) Kurzes Baumwollprogramm: Programm 3 und eine Temperatur von 40°C einstellen.
Sonderprogramme
Mix 15 (Programm 5) Kurzprogramm für die Wäsche leicht verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und
Energie. Stellen Sie dieses Waschprogramm (5 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe
unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.
Hygiene zyklus (Programm 6). Ein Programm zur Hygienisierung bei hohen Temperaturen, welches Bleichmittel und eine
Waschtemperatur von mehr als 60°C vorsieht.Geben Sie das Bleichmittel, das Waschmittel und die Zusätze in die entsprechenden
Kammern (siehe Absatz Waschmittelschublade).
Gute Nacht (Programm 7). Ein Flüsterprogramm, das nachts und demnach bei verbilligtem Nachttarif arbeiten kann. Das
Programm wurde für Wäsche aus Kunstfasern und Baumwolle konzipiert. Nach Ablauf des Waschgangs stoppt die Maschine,
ohne das Wasser abzupumpen. Um die Schleuder und den Wasserablauf in Gang zu setzen drücken Sie die Taste START/
PAUSE, andernfalls setzt die Maschine nach Ablauf von 8 Stunden die Schleuder automatisch in Gang und pumpt das Wasser ab.
Programme Eco
Die Programme Eco biete gute Waschleistungen bei niedrigen Temperaturen, was sich in einem geringeren Energieverbrauch zu
Gunsten der Umwelt und der Ersparnis auswirkt.
Die Programme Eco (Baumwolle
, Synthetik Kurz 30 ) wurden für unterschiedliche Gewebearten und für wenig
verschmutzte Wäsche entwickelt.
Für ein optimales Resultat empfehlen wir, ein Flüssigwaschmittel zu verwenden und Manscheten, Kragen und Flecken
vorzubehandeln.
66
Personalisierungen
Temperatureinstellung
Durch Drücken der Taste TEMPERATUREN, um die Waschtemperatur einzustellen (siehe Programmtabelle).
Die Temperatur kann bis auf Kaltwäsche (
Der Waschvollautomat verhindert automatisch die Einstellung einer höheren Schleuderstufe, sollte diese die für das
jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.
) herabgesetzt werden.
Schleudereinstellung
Durch Drücken der Taste SCHLEUDER wird die Schleudergeschwindigkeit des gewählten Waschprogramms
eingestellt.
Folgende Höchstgeschwindigkeiten sind für die einzelnen Programme vorgesehen:
Waschprogramme Höchstgeschwindigkeit
Baumwolle 1200 U/min
Kunstfasern 800 U/min
Wolle 600 U/min
Seide nur Wasserablauf
Die Schleudergeschwindigkeit kann herabgesetzt werden. Durch Wahl des Symbols
ausgeschlossen werden.
Der Waschvollautomat verhindert automatisch ein stärkeres Schleudern, sollte dieses die für das jeweilige Programm
vorgeschriebene Höchstgeschwindigkeit übersteigen.
kann die Schleuder gänzlich
Funktionen
Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch
saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entspricht.
Aktivierung der Funktionen:
1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.
2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde.
Anmerkung: Sollte die Kontrollleuchte jedoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu
dem eingestellten Programm nicht zugeschaltet werden kann.
DE
Startzeitvorwahl
Zur Vorwahl der Startzeit des eingestellten Pogramms drücken Sie mehrmals die Taste, bis die gewünschte
Zeitverschiebung (1 bis 24 Std.) angezeigt wird.
Zur Deaktivierung der Funktion drücken Sie die Taste, bis die Anzeige
N.B.: Ist die Taste START/PAUSE einmal gedrückt, kann die gewählte Zeitverschiebung nur noch verkürzt werden.
erscheint.
Obiges gilt für alle Programme.
Super wash
Dank der Erhöhung der Wassermenge sowie der Waschdauer in der Anfangsphase des Waschvorgangs, garantiert
diese Funktion beste Waschergebnisse.
Diese Funktion kann zu den Programmen 5, 6, 9, 10, 11, 12, 13, A, B, C, nicht zugeschaltet werden.
Extra Spülgang
Wählen Sie diese Funktion, wird die Spülwirkung erhöht, und somit ein optimales Ausspülen des Waschmittels
garantiert. Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.
Diese Funktion kann zu den Programmen 5, 13, B, C, nicht zugeschaltet werden.
Bügelleicht
Wird diese Funktion eingestellt, werden Waschgang und Schleuder entsprechend geändert, um Knitterbildung zu
vermeiden. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrollleuchte der
Funktion BÜGELLEICHT und die der Funktion START/PAUSE blinken (orangefarben), die der Phase
Dauerlicht eingeschaltet. Um den Waschgang abzuschließen, drücken Sie die Taste START/PAUSE oder die Taste
BÜGELLEICHT.
Wird das Programm Seide eingestellt, unterbricht Ihr Gerät das Programm, ohne das Wasser abzupumpen, die
Kontrollleuchte der Funktion BÜGELLEICHT und die der Funktion START/PAUSE blinken (orangefarben), die der
Phase SPÜLEN bleibt auf Dauerlicht eingeschaltet. Zum Abpumpen des Wassers und um die Wäsche herausnehmen
zu können, muss die Taste START/PAUSE, oder die Taste BÜGELLEICHT gedrückt werden.
bleibt auf
Diese Funktion kann zu den Programmen 5, 6, 7, 10, 11, 12, 13, B, C, nicht zugeschaltet werden.
67
Waschmittel und Wäsche
DE
Waschmittel und Wäsche
Ein gutes Waschergebnis hängt auch von einer
korrekten Waschmitteldosierung ab: Eine zu hohe
Dosierung bedeutet nicht unbedingt reinere Wäsche,
sie trägt nur dazu bei, die Maschineninnenteile zu
verkrusten und die Umwelt zu belasten.
Verwenden Sie keine Handwaschmittel, sie
verursachen eine zu hohe Schaumbildung.
Schublade herausziehen
4
MAX
1
3
In Kammer 1: Waschpulver für die Vorwäsche
(Waschpulver)
Vergewissern Sie sich vor Einfüllen des Waschmittels,
dass die Zusatzkammer 4 nicht eingesetzt wurde.
In Kammer 2: Waschmittel für die
Hauptwäsche (Waschpulver oder
Flüssigwaschmittel)
Flüssigwaschmittel nur kurz vor dem Start einfüllen.
In Kammer 3: Zusätze (Weichspüler usw.)
Der Weichspüler darf das Gitter nicht übersteigen.
Zusätzliche Kammer 4: Bleichmittel
2
und Waschmittel oder
Zusätze wie folgt
einfüllen:
Bleichen
Bleichen ist nur bei den Programmen 2, 3, 6 möglich.
Füllen Sie das Bleichmittel in die Dosierkammer 4 ein,
und das Waschmittel und den Weichspüler in die
entsprechenden Dosierkammern. Stellen Sie dann
eines der obigen Programme ein.
Diese Funktion eignet sich nur für stark verschmutzte
Baumwollwäsche.
Vorsortieren der Wäsche
Sortieren Sie die Wäsche nach:
- Gewebeart / Waschetikettensymbol.
- und Farben: Buntwäsche von Weißwäsche
trennen.
Entleeren Sie alle Taschen.
Das angegebene Gewicht, das sich auf die
maximale Ladung an Trockenwäsche bezieht, sollte
nicht überschritten werden:
Widerstandsfähige Gewebe: max 7 kg
Kunstfasergewebe: max 3 kg
Feinwäsche: max 2 kg
Wolle: max 1,5 kg
Wie schwer ist Wäsche?
1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr
Besondere Wäscheteile
Oberhemden: Wählen Sie das Spezialprogramm 8
zum Waschen von Oberhemden jeglicher Gewebeart
und Farbe.
Es gewährleistet höchste Pflege und weitgehende
Vermeidung von Faltenbildung.
Seide: Wählen Sie das Spezialprogramm 9 zum
Waschen aller Kleidungs- bzw. Wäschestücke aus
Seide. Es empfiehlt sich der Einsatz von
Feinwaschmittel.
Gardinen: gardinen zusammengefaltet in einem
Kissenbezug oder in einem netzartigen Beutel waschen.
Stellen Sie das Programma 9 ein.
Wolle: Der Waschvollautomat von ist der einzige,
der mit dem Woolmark Platinum Care-Siegel
(M.0508) von The Woolmark Company ausgezeichnet
wurde. Dieses bestätigt die schonende
Maschinenwäsche aller Kleidungsstücke aus Wolle,
auch solcher, die das Etikett nur Handwäsche
tragen. Mit dem Programm 10 lässt sich also
sämtliche Wollwäsche (max. 1,5 kg) bedenkenlos
waschen, wobei beste Resultate gewährleistet sind.
Unwuchtkontrollsystem
Um starke Vibrationen oder eine Unwucht beim
Schleudern zu vermeiden, verfügt das Gerät über ein
Schleuderunwuchtsystem. Die Waschladung wird
durch eine erhöhte Rotation der Trommel als die des
WAschgangs ausbalanciert. Sollte die Wäscheladung
nach Ablauf mehrerer Versuche immer noch nicht
korrekt verteilt sein, schleudert das Gerät die
Wäsche bei einer niedrigeren Geschwindigkeit als die
der vorgesehenen Schleudergeschwindigkeit. Sollte
die Wäsche extrem ungleichmäßig verteilt sein, führt
das Gerät anstelle des Schleudergangs einen
Wäscheverteilungs-Zyklus durch. Um eine optimale
Verteilung der Wäscheladung und somit eine korrekte
Auswuchtung zu fördern, sollten große und kleine
Wäscheteile gemischt eingefüllt werden.
68
Vorsichtsmaßregeln
und Hinweise
Der Waschvollautomat wurde nach den strengsten
internationalen Sicherheitsvorschriften entworfen und
gebaut. Nachstehende Hinweise werden aus
Sicherheitsgründen geliefert und sollten aufmerksam
gelesen werden.
Allgemeine Sicherheit
Dieses Gerät ist nicht zur Verwendung durch Personen
(einschließlich Kinder) mit eingeschränkten körperlichen,
geistigen oder sensorialen Fähigkeiten oder ohne
ausreichende Erfarhung und Kenntnis geeignet, es sei
denn, sie werden durch eine für ihre Sicherheit
verantwortliche Person beaufsichtigt und eingewiesen.
Kinder müssen beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
Dieses Gerät wurde ausschließlich für den Einsatz im
privaten Haushalt konzipiert.
Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und
auch nicht mit nassen oder feuchten Händen oder Füßen.
Ziehen Sie den Gerätestecker nicht am Kabel aus der
Steckdose, sondern nur am Netzstecker selbst.
Öffnen Sie die Waschmittelschublade nicht, wenn das
Gerät in Betrieb ist.
Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß
sein.
Öffnen Sie die Gerätetür nicht mit Gewalt: Der
Sicherheits-Schließmechanismus könnte hierdurch
beschädigt werden.
Bei etwaigen Störungen versuchen Sie bitte nicht,
Innenteile selbst zu reparieren.
Halten Sie Kinder stets von dem in Betrieb befindlichen
Gerät fern.
Während des Waschgangs kann die Gerätetür sehr heiß
werden.
Muss das Gerät versetzt werden, sollten hierfür zwei
oder drei Personen verfügbar sein. Versetzen Sie es
niemals allein, das Gerät ist äußerst schwer.
Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher,
dass die Wäschetrommel leer ist.
Verpflichtung, dass Elektrohaushaltsgeräte gesondert
entsorgt werden müssen. Endverbraucher können sich
an Abfallämter der Gemeinden wenden, um mehr
Informationen über die korrekte Entsorgung ihrer
Elektrohaushaltsgeräte zu erhalten.
Manuelles Öffnen der Gerätetür
Sollte die Gerätetür aufgrund eines Stromausfalls nicht
geöffnet werden können, gehen Sie wie folgt vor, um die
Wäsche entnehmen und somit aufhängen zu können:
1. Ziehen Sie den Netzstecker
aus der Steckdose.
2. Stellen Sie sicher, dass der
Wasserstand im Innern des
20
Gerätes die Gerätetür nicht
übersteigt, andernfalls lassen
Sie das überschüssige
Wasser, so wie auf der
Abbildung veranschaulicht,
durch den Ablaufschlauch in
einen Eimer ablaufen.
3. Nehmen Sie die
Abdeckung (befindlich an der
Gerätefront) mit Hilfe eines
Schraubenziehers ab (siehe
Abbildung).
DE
Entsorgung
Entsorgung des Verpackungsmaterials: Befolgen Sie die
lokalen Vorschriften, Verpackungsmaterial kann
wiederverwertet werden.
Gemäß der Europäischen Richtlinie 2002/96/EC über
Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen
Haushaltsmüllkreislauf entsorgt werden. Altgeräte
müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien
zu optimieren und die Einflüsse auf die Umwelt und die
Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre
4. Befreien Sie mithilfe der auf der Abbildung
veranschaulichten Zunge (nach vorne ziehen) die
Kunststoff-Spannvorrichtung aus der Arretierung; ziehen
Sie letztere dann nach unten und öffnen Sie gleichzeitig die
Gerätetür.
5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei
sicher, dass die Haken in die Schlitze eingreifen, bevor Sie
die Abdeckung fest andrücken.
69
Reinigung und Pflege
DE
Abstellen der Wasser- und
Stromversorgung
Drehen Sie den Wasserhahn nach jedem
Waschvorgang zu. Hierdurch wird der Verschleiß
der Wasseranlage verringert und Wasserlecks
vorgebeugt.
Ziehen Sie den Netzstecker aus der Steckdose,
bevor Sie Ihren Waschvollautomaten reinigen.
Reinigung des Gerätes
Die Gehäuseteile und die Teile aus Gummi können
mit einem mit warmer Spülmittellauge
angefeuchteten Tuch gereinigt werden. Vermeiden
Sie Löse- und Scheuermittel
Reinigung der Waschmittelschublade
1
Heben Sie die
Schublade leicht an und
ziehen Sie sie nach
vorne hin heraus (siehe
Abbildung).
Spülen Sie sie
regelmäßig unter
fließendem Wasser
2
gründlich aus.
Pflege der Gerätetür und Trommel
Reinigung der Pumpe
Ihr Gerät ist mit einer selbstreinigenden Pumpe
ausgerüstet, eine Wartung ist demnach nicht
erforderlich. Es könnte jedoch vorkommen, dass
kleine Gegenstände (Münzen, Knöpfe) in die zum
Schutz der Pumpe dienende Vorkammer (befindlich
unter der Pumpe) fallen.
Vergewissern Sie sich, dass der Waschgang
abgeschlossen ist und ziehen Sie den Netzstecker
heraus.
Zugang zur Vorkammer:
1. Nehmen Sie die
Abdeckung (befindlich an
der Gerätefront) mit Hilfe
eines Schraubenziehers
ab (siehe Abbildung);
2. Drehen Sie den
Deckel gegen den
Uhrzeigersinn ab (siehe
Abbildung): es ist ganz
normal, wenn etwas
Wasser austritt;
Lassen Sie die Gerätetür stets leicht offen stehen,
um die Bildung unangenehmer Gerüche zu
vermeiden.
70
3. Reinigen Sie das Innere gründlich;
4. Schrauben Sie den Deckel wieder auf;
5. Bringen Sie die Abdeckung wieder an. Stellen Sie
hierbei sicher, dass die Haken in die Schlitze
eingreifen, bevor Sie die Abdeckung fest andrücken.
Kontrolle des Wasserzulaufschlauchs
Kontrollieren Sie den Zulaufschlauch mindestens
einmal im Jahr. Weist er Risse bzw. Brüche auf, muss
er ausgetauscht werden. Der starke Druck während
des Waschprogramms könnte zu plötzlichem Platzen
führen.
Verwenden Sie niemals bereits gebrauchte
Schläuche.
Störungen und Abhilfe
Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst),
vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen
Sie hierzu nachstehendes Verzeichnis zu Rate.
Störungen:
Der Waschvollautomat schaltet sich
nicht ein.
Der Waschgang startet nicht.
Der Waschvollautomat lädt kein
Wasser. Die Kontrollleuchte der
ersten Waschphase blinkt (rasches
Blinklicht).
Der Waschvollautomat lädt laufend
Wasser und pumpt es laufend ab.
Mögliche Ursachen / Lösungen:
Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt
hergestellt wird.
Der Strom ist ausgefallen.
Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.
Die EIN/AUS-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
Der Wasserhahn ist nicht aufgedreht.
Es wurde ein verzögerter Start gewählt (siehe Personalisierungen).
Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
Der Schlauch ist geknickt.
Der Wasserhahn ist nicht aufgedreht.
Es ist kein Wasser da.
Der Druck ist unzureichend.
Die Taste START/PAUSE wurde nicht gedrückt.
Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 100 cm
vom Boden (siehe Installation).
Das Schlauchende liegt unter Wasser (siehe Installation).
Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.
Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den
Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in
einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im
Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und
wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.
DE
Der Waschvollautomat pumpt nicht
ab und schleudert nicht.
Der Waschvollautomat vibriert zu
stark während des Schleuderns.
Der Waschvollautomat ist undicht.
Die Kontrollleuchte START/PAUSE
(orangefarben) und die
Funktionsleuchten blinken (rasches
Blinklicht).
Es bildet sich zu viel Schaum.
Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es
von Hand eingestellt werden (siehe Starten eines Waschprogramms).
Die Funktion BÜGELLEICHT wurde aktiviert: zur Beendung des Programms
Taste START/PAUSE drücken (siehe Personalisierungen).
Der Ablaufschlauch ist geknickt (siehe Installation).
Die Ablaufleitung ist verstopft.
Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Installation).
Der Waschvollautomat steht nicht eben (siehe Installation).
Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel
(siehe Installation).
Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Installation).
Die Waschmittelschublade ist verstopft (zur Reinigung siehe Wartung und Pflege).
Der Ablaufschlauch ist nicht korrekt befestigt (siehe Installation).
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie
daraufhin ca. 1 Minute und schalten Sie es wieder ein.
Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.
Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift
Für Waschmaschinen, Für Handwäsche und Waschmaschinen usw. versehen sein.
Es wurde zu hoch dosiert.
71
Kundendienst
DE
Bevor Sie sich an den Kundendienst wenden:
Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe Störungen und Abhilfe);
Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben
wurde;
Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem
Garantieschein befindlichen Telefonnummer.
Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.
Geben Sie bitte Folgendes an:
die Art der Störung;
das Maschinenmodell (Mod.);
die Seriennummer (S/N).
Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite
(Gerätetür öffnen) befindlichen Typenschild.
72
Istruzioni per luso
LAVABIANCHERIA
I
Italiano
ECO7F 1292
Sommario
I
Installazione, 74-75
Disimballo e livellamento
Collegamenti idraulici ed elettrici
Primo ciclo di lavaggio
Dati tecnici
Descrizione della lavabiancheria e
avviare un programma, 76-77
Pannello di controllo
Spie
Avviare un programma
Programmi, 78
Tabella dei programmi
Personalizzazioni, 79
Impostare la temperatura
Impostare la centrifuga
Funzioni
Detersivi e biancheria, 80
Cassetto dei detersivi
Ciclo candeggio
Preparare la biancheria
Capi particolari
Sistema bilanciamento del carico
Precauzioni e consigli, 81
Sicurezza generale
Smaltimento
Apertura manuale della porta oblò
Manutenzione e cura, 82
Escludere acqua e corrente elettrica
Pulire la lavabiancheria
Pulire il cassetto dei detersivi
Curare oblò e cestello
Pulire la pompa
Controllare il tubo di alimentazione dellacqua
Anomalie e rimedi, 83
Assistenza, 84
Assistenza Attiva 7 giorni su 7
73
Installazione
È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
alla lavabiancheria per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
Leggere attentamente le istruzioni: ci sono
importanti informazioni sullinstallazione, sulluso
e sulla sicurezza.
Disimballo e livellamento
Disimballo
1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia
subìto danni nel trasporto. Se fosse danneggiata
non collegarla e contattare il rivenditore.
3. Rimuovere le 4 viti di
protezione per il trasporto e il gommino con il
relativo distanziale, posti
nella parte posteriore
(vedi figura).
4. Chiudere i fori con i tappi di plastica in dotazione.
5. Conservare tutti i pezzi: qualora la lavabiancheria
debba essere trasportata, dovranno essere
rimontati.
Gli imballaggi non sono giocattoli per bambini.
Un accurato livellamento dà stabilità alla macchina
ed evita vibrazioni, rumori e spostamenti durante il
funzionamento. In caso di moquette o di un tappeto,
regolare i piedini in modo da conservare sotto la
lavabiancheria uno spazio sufficiente per la ventilazione.
Collegamenti idraulici ed elettrici
Collegamento del tubo di alimentazione
dellacqua
1. Collegare il tubo di
alimentazione avvitandolo a un rubinetto
d'acqua fredda con
bocca filettata da
3/4 gas (vedi figura).
Prima di allacciare, far
scorrere lacqua finché
non sia limpida.
2. Collegare il tubo di
alimentazione alla
lavabiancheria
avvitandolo allapposita
presa dacqua, nella
parte posteriore in alto a
destra (vedi figura).
3. Fare attenzione che nel tubo non ci siano né
pieghe né strozzature.
Livellamento
1. Installare la lavabiancheria su un pavimento piano
e rigido, senza appoggiarla a muri, mobili o altro.
2. Se il pavimento non
fosse perfettamente
orizzontale, compensare
le irregolarità svitando o
avvitando i piedini
anteriori (vedi figura);
langolo di inclinazione,
misurato sul piano di
lavoro, non deve superare i 2°.
74
La pressione idrica del rubinetto deve essere
compresa nei valori della tabella Dati tecnici
(vedi pagina a fianco).
Se la lunghezza del tubo di alimentazione non
fosse sufficiente, rivolgersi a un negozio specializzato
o a un tecnico autorizzato.
Non utilizzare mai tubi già usati.
Utilizzare quelli in dotazione alla macchina.
Collegamento del tubo di scarico
Collegare il tubo di
scarico, senza piegarlo,
a una conduttura di
scarico o a uno scarico
a muro posti tra 65 e
65 - 100 cm
100 cm da terra;
Non usare prolunghe e multiple.
I
Il cavo non deve subire piegature o compressioni.
Il cavo di alimentazione deve essere sostituito solo
da tecnici autorizzati.
Attenzione! Lazienda declina ogni responsabilità
qualora queste norme non vengano rispettate.
Primo ciclo di lavaggio
oppure appoggiarlo al
bordo di un lavandino o
di una vasca, legando
la guida in dotazione al
rubinetto (vedi figura).
Lestremità libera del
tubo di scarico non
deve rimanere immersa
nellacqua.
È sconsigliato usare tubi di prolunga; se indispen-
sabile, la prolunga deve avere lo stesso diametro del
tubo originale e non superare i 150 cm.
Collegamento elettrico
Prima di inserire la spina nella presa della corrente,
accertarsi che:
la presa abbia la messa a terra e sia a norma
di legge;
Dopo linstallazione, prima delluso, effettuare un
ciclo di lavaggio con detersivo e senza biancheria
impostando il programma 2.
Dati tecnici
Modello
Dimensioni
ECO7F 1292
larghezza cm 59,5
altezza cm 85
profondità cm 53,5
la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato nella
tabella Dati tecnici (vedi a fianco);
la tensione di alimentazione sia compresa nei
valori indicati nella tabella Dati tecnici (vedi a
fianco);
la presa sia compatibile con la spina della
lavabiancheria. In caso contrario sostituire la
presa o la spina.
La lavabiancheria non va installata allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarla esposta a pioggia e temporali.
A lavabiancheria installata, la presa della corrente
deve essere facilmente raggiungibile.
Capacità
Collegamenti
elettrici
Collegamenti
idrici
Velo cit à di
centrifuga
Programmi di
controllo secondo
la norma EN 60456
da 1 a 7 kg
vedi la targhetta caratteristiche
tecniche applicata sulla macchina
pressione massima 1 MPa (10 bar)
pressione minima 0,05 MPa (0,5 bar)
capacità del cesto 52 litri
sino a 1200 giri al minuto
programma 6; temperatura 60°C;
effettuato con 7 kg di carico.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 2004/108/CE (Compatibilità
Elettromagnetica)
- 2002/96/CE
- 2006/95/CE (Bassa Tensione)
75
Descrizione della lavabiancheria
e avviare un programma
Pannello di controllo
I
Tasto e spia
ACCENSIONE/
SPEGNIMENTO
Cassetto dei detersivi
Cassetto dei detersivi: per caricare detersivi e
additivi (vedi Detersivi e biancheria).
TEMPERATURA
Manopola
PROGRAMMI
SPIE
DISPLAY
Tasto
CENTRIFUGA
Tasto
Tasto e spia
BLOCCO
TASTI
Spia OBLÒ BLOCCATO: per capire se loblò è
apribile (vedi pagina a fianco).
Tasti con spie
FUNZIONE
AVANZAMENTO
CICLO
Spia
OBLÒ
BLOCCATO
Tasto con spia
AVVIO/
PAUSA
Tasto e spia ACCENSIONE/SPEGNIMENTO: per
accendere e spegnere la macchina. La spia illuminata indica che la macchina è accesa.
Manopola PROGRAMMI: per impostare i programmi.
Durante il programma la manopola resterà ferma.
Tasto CENTRIFUGA: per impostare la centrifuga o
escluderla (vedi Personalizzazioni).
Tasto TEMPERATURA: per impostare la temperatura
o il lavaggio a freddo (vedi Personalizzazioni).
DISPLAY: per visualizzare il tempo residuo del ciclo
di lavaggio selezionato e, se è stata impostata una
partenza ritardata, il tempo mancante allinizio del
lavaggio.
Tasto e spia BLOCCO TASTI: per attivare o
disattivare il blocco del pannello comandi.
Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà
accesa.
Tasto AVVIO/PAUSA: per avviare i programmi o
interromperli momentaneamente.
N.B.: per mettere in pausa il lavaggio in corso,
premere questo tasto, la spia relativa lampeggerà
con colore arancione mentre quella della fase in
corso sarà accesa fissa. Se la spia OBLÒ
BLOCCATO
Per far ripartire il lavaggio dal punto in cui è stato
interrotto, premere nuovamente questo tasto.
Modalità di stand by
Questa lavatrice, in conformità alle nuove normative
legate al risparmio energetico, è dotata di un
sistema di autospegnimento (stand by) che entra in
funzione dopo circa 30 minuti nel caso di non
utilizzo. Premere brevemente il tasto ACCENSIONE/
SPEGNIMENTO e attendere che la macchina si
riattivi.
sarà spenta, si potrà aprire loblò.
SPIE AVANZAMENTO CICLO: per seguire lo stato
di avanzamento del programma di lavaggio.
La spia accesa indica la fase in corso.
76
Spie
Le spie forniscono informazioni importanti.
Ecco che cosa dicono:
Spie fase in corso
Ruotando la manopola PROGRAMMI, le spie si
illumineranno indicando le fasi che la macchina
effettuerà in base al programma prescelto.
Una volta selezionato e avviato il ciclo di lavaggio
desiderato, le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:
Lavaggio
Spie temperatura
Selezionando un valore di temperatura la spia relativa
si illuminerà.
Spie centrifuga
Selezionando un valore di centrifuga la spia relativa si
illuminerà.
I
Risciacquo
Centrifuga
Scarico
Fine lavaggio
Tasti funzione e relative spie
Selezionando una funzione la spia relativa si illuminerà.
Se la funzione selezionata non è compatibile con il
programma impostato la spia relativa lampeggerà,
verrà emesso un segnale acustico e la funzione non
verrà attivata.
Nel caso venga impostata una funzione incompatibile con unaltra precedentemente selezionata rimarrà
attiva solo lultima scelta.
Spia blocco tasti
Per attivare il blocco del pannello di controllo, tenere
premuto il tasto per circa 2 secondi. La spia accesa
indica che il pannello di controllo è bloccato. In questo
modo si impediscono modifiche accidentali dei
programmi, soprattutto se in casa ci sono dei
bambini.
Per disattivare il blocco del pannello di controllo,
tenere premuto il tasto per circa 2 secondi.
Spia oblò bloccato
La spia accesa indica che loblò è bloccato per
impedire aperture accidentali; per evitare danni è
necessario attendere che la spia si spenga prima di
aprire loblò.
N.B.: se è attiva la funzione PARTENZA RITARDATA
loblo non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto AVVIO/PAUSA.
Il lampeggio veloce della spia AVVIO/PAUSA
(arancione) contemporaneo a quello delle funzioni
segnala unanomalia (vedi Anomalie e rimedi).
Avviare un programma
1. Accendere la lavabiancheria premendo il tasto ACCENSIONE/SPEGNIMENTO. Tutte le spie si accenderanno
per qualche secondo, poi rimarranno accese le spie ralative alle impostazioni del programma selezionato e pulserà
la spia AVVIO/PAUSA.
2. Caricare la biancheria e chiudere loblò.
3. Impostare con la manopola PROGRAMMI il programma desiderato.
4. Impostare la temperatura di lavaggio (vedi Personalizzazioni).
5. Impostare la velocità di centrifuga (vedi Personalizzazioni).
6. Versare detersivo e additivi (vedi Detersivi e biancheria).
7. Selezionare le funzioni desiderate.
8. Avviare il programma premendo il tasto AVVIO/PAUSA e la spia relativa rimarrà accesa fissa di colore verde. Per annullare
il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un nuovo ciclo.
9. Al termine del programma si illuminerà la spia
Estrarre la biancheria e lasciare loblò socchiuso per far asciugare il cestello.
Spegnere la lavabiancheria premendo il tasto ACCENSIONE/SPEGNIMENTO.
. La spia OBLÒ BLOCCATO si spegnerà indicando che loblò è apribile.
77
Programmi
Tabella dei programmi
I
Descrizi one del Progr amma
Programmi
Programmi Giornalieri
1
Cotone + Prelavaggio:
2
Cotone:
2
Cotone (2):
3
Cotone Colorati (3):
4
Sintetici:
4
Sintetici:
Mix 15':
5
(non indicato per lana, seta e capi da lavare a mano).
Pro grammi Spe cial i
6
Sanitary:
6
Sanitary (1):
7
Buonanotte:
8
Camicie
9
Seta/Tende:
10
Lana:
Pro grammi Eco
11
Cotone
12
Sintetici
13
Rapido 30'
Pro grammi Parzi ali
A
Risciacquo - 1200 - - -
B
Centrifuga - 1200 - - - - 7
C
Scarico - 0 - - - - 7
Bianchi e colorati resistenti molto sporchi.
Bianchi e colorati delicati poco sporchi.
Bianchi poco sporchi e colori delicati.
Colori resistenti molto sporchi.
Colori resistenti poco sporchi.
Per rinfrescare rapidamente capi poco sporchi
Bianchi estremamente sporchi.
Bianchi e colorati resistenti molto sporchi.
Colori delicati poco sporchi.
Per capi in seta, viscosa, lingerie.
Per lana, cachemire, ecc.
Bianchi estremamente sporchi.
Vel ocità
Te m p .
max.
max.
(giri al
(°C)
minuto)
90° 1200
Prelavag-
gio
l
60° 1200 40° 1200 40° 1200 60° 800 - 40° 800 - -
30° 800 - -
90° 1200 60° 1200 - 40° 800 - 40° 600 - 30° 0 - 40° 600 - -
Acqua
fredda
Acqua
fredda
Acqua
fredda
1200 - -
800 - -
800 - -
Detersivi
Candeg-
gina
Lavag-
gio
ll
-
Ammorbi-
dente
ll l
ll l
ll l
ll
ll
ll
ll l
ll
ll
ll
ll
ll
ll
ll
ll
l
Carico
max.
(Kg)
7
7
7
7
3
3
1,5
7
7
4
2
1
1,5
7
3
3
7
Durata
ciclo
E' possibile controllare la durata dei programmi di lavaggio sul display.
Per tutti Test Institutes:
1) Programma di controllo secondo la norma EN 60456: impostare il programma 6 con una temperaura di 60°C.
2) Programma cotone lungo: impostare il programma 2 con una temperatura di 40°C.
3) Programma cotone corto: impostare il programma 3 con una temperatura di 40°C.
Programmi particolari
Mix 15' (programma 5) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così
risparmiare energia e tempo. Impostando il programma (6 a 30°C) è possibile lavare insieme tessuti di diversa natura
(esclusi lana e seta) con un carico massimo di 1,5 kg.
Sanitary (programma 6). Un programma igienizzante ad alte temperature che prevede l'uso della candeggina con
temperature superiori a 60°C.
Per candeggiare versare la candeggina i detersivi e gli additivi nei relativi scomparti
(vedi paragrafo Cassetto dei detersivi).
Buonanotte (programma 7). E' un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il
programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con lacqua in vasca; per
effettuare la centrifiga e lo scarico premere il tasto AVVIO/PAUSA, altrimenti dopo 8 ore la macchina effettuerà automaticamente la centrifuga e lo scarico dellacqua.
Programmi Eco
I programmi Eco offrono buone performance di lavaggio a basse temperature consentendo un minore utilizzo di
energia elettrica con un beneficio per lambiente e un risparmio economico. I programmi Eco (Cotone
, Sintetici
e Rapido 30 ) sono stati creati per diversi tipi di tessuto e per capi poco sporchi. Per garantire un risultato
ottimale raccomandiamo luso di un
detergente liquido; si consiglia di pretrattare polsini, colli e macchie.
78
Personalizzazioni
Impostare la temperatura
Premendo il tasto TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).
La temperatura si può ridurre sino al lavaggio a freddo (
La macchina impedirà automaticamente di impostare una temperatura maggiore a quella massima prevista per
ogni programma.
).
Impostare la centrifuga
Premendo il tasto CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.
Le velocità massime previste per i programmi sono:
Programmi Velocità massima
Cotone 1200 giri al minuto
Sintetici 800 giri al minuto
Lana 600 giri al minuto
Seta solo scarico
La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo
La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni
programma.
.
Funzioni
Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati.
Per attivare le funzioni:
1. premere il tasto relativo alla funzione desiderata;
2. laccensione della spia relativa segnala che la funzione è attiva.
Nota: Il lampeggio veloce della spia indica che la funzione relativa non è selezionabile per il programma impostato.
I
Partenza ritardata
Per impostare la partenza ritardata del programma prescelto, premere più volte il pulsante fino a visualizzare il
ritardo desiderato (da 1 a 24 h).
Per disattivare la funzione premere il pulsante fino a visualizzare la scritta
N.B.: Una volta premuto il tasto AVVIO/PAUSA, si può modificare il valore del ritardo solo diminuendolo.
.
E attivo con tutti i programmi.
Super Lavaggio
Grazie allutilizzo di una maggior quantità d acqua nella fase iniziale del ciclo e allimpiego di maggior tempo, tale
funzione garantisce un lavaggio di alte performance.
Non è attivabile sui programmi 5, 6, 9, 10, 11, 12, 13, A, B. C.
Extra Risciacquo
Selezionando questa funzione si aumenta lefficacia del risciacquo, e si assicura la massima rimozione del
detersivo. E utile per pelli particolarmente sensibili.
Non è attivabile sui programmi 5, 13, B. C.
Stira Facile
Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la
formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello;
la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la fase
accesa fissa. Per terminare il ciclo si dovrà premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.
Nel programma Seta la macchina terminerà il ciclo con la biancheria in ammollo e la spia della funzione STIRA
FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la fase RISCIACQUO rimarrà accesa fissa. Per
scaricare lacqua e poter rimuovere il bucato sarà necessario premere il tasto AVVIO/PAUSA o il tasto STIRA
FACILE.
Fine
rimarrà
Non è attivabile sui programmi 5, 6, 7, 10, 11, 12, 13, B. C.
79
Detersivi e biancheria
Cassetto dei detersivi
I
Il buon risultato del lavaggio dipende anche dal
corretto dosaggio del detersivo: eccedendo non si
lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare lambiente.
Non usare detersivi per il lavaggio a mano, perché
formano troppa schiuma.
Estrarre il cassetto dei
4
MAX
1
3
vaschetta 1: Detersivo per prelavaggio
(in polvere)
Prima di versare il detersivo verificare che non sia
inserita la veschetta aggiuntiva 4.
vaschetta 2: Detersivo per lavaggio
(in polvere o liquido)
Il detersivo liquido va versato solo prima dellavvio.
vaschetta 3: Additivi (ammorbidente, ecc.)
Lammorbidente non deve fuoriuscire dalla griglia.
vaschetta aggiuntiva 4: Candeggina
2
detersivi e inserire il
detersivo o ladditivo
come segue.
Ciclo candeggio
Il candeggio può essere effettuato solo con i programmi 2, 3, 6.
Versare la candeggina nella vaschetta aggiuntiva 4, il
detersivo e lammorbidente nelle rispettive
vaschette, quindi impostare uno dei programmi
soprariportati.
E indicato solo per capi in cotone molto sporchi.
Preparare la biancheria
Suddividere la biancheria secondo:
- il tipo di tessuto / il simbolo sulletichetta.
- i colori: separare i capi colorati da quelli bianchi.
Vuotare le tasche e controllare i bottoni.
Non superare i valori indicati, riferiti al peso della
biancheria asciutta:
Tessuti resistenti: max 7 kg
Tessuti sintetici: max 3 kg
Tessuti delicati: max 2 kg
Lana: max 1,5 kg
Quanto pesa la biancheria?
1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
Capi particolari
Camicie: utilizzare lapposito programma 8 per
lavare camicie di diversi tipo di tessuto e colore.
Ne garantisce la massima cura minimizzando la
formazione delle pieghe.
Seta: utilizzare lapposito programma 9 per lavare
tutti i capi in seta. Si consiglia lutilizzo di un
detersivo specifico per capi delicati.
Tende: si raccomanda di piegarle e sistemarle
dentro una federa o un sacchetto a rete. Utilizzare il
programma 9.
Lana: è lunica lavabiancheria ad aver ottenuto il
prestigioso riconoscimento Woolmark Platinum Care
(M.0508) da parte di The Woolmark Company, che
certifica il lavaggio in lavatrice di tutti i capi in lana,
anche quelli recanti letichetta solo lavaggio a mano
. Con il programma 10 si ha quindi lassoluta
tranquillità di lavare in lavatrice tutti i capi in lana
(max. 1,5 kg) con la garanzia delle migliori
performance.
Sistema bilanciamento del carico
Prima di ogni centrifuga, per evitare vibrazioni
eccessive e per distribuire il carico in modo uniforme,
il cestello effettua delle rotazioni ad una velocità
leggermente superiore a quella del lavaggio. Se al
termine di ripetuti tentativi il carico non fosse ancora
correttamente bilanciato la macchina effettua la
centrifuga ad una velocità inferiore a quella prevista.
In presenza di eccessivo sbilanciamento la
lavabiancheria effettua la distribuzione anzichè la
centrifuga. Per favorire una migliore distribuzione del
carico e il suo corretto bilanciamento si consiglia di
mescolare capi grandi e piccoli.
80
Precauzioni e consigli
La lavabiancheria è stata progettata e costruita in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.
Sicurezza generale
L'apparecchio non deve essere utilizzato da
persone (bambini compresi) con capacità fisiche,
sensoriali o mentali ridotte e con esperienze e
conoscenze insufficienti, a meno che tale utilizzo
non avvenga sotto la supervisione o le istruzioni di
una persona responsabile della loro sicurezza. I
bambini devono essere sorvegliati per garantire
che non giochino con l'apparecchio.
Questo apparecchio è stato concepito esclusiva-
mente per un uso di tipo domestico.
Non toccare la macchina a piedi nudi o con le
mani o i piedi bagnati o umidi.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
Non aprire il cassetto dei detersivi mentre la
macchina è in funzione.
Non toccare lacqua di scarico, che può
raggiungere temperature elevate.
Non forzare in nessun caso loblò: potrebbe
danneggiarsi il meccanismo di sicurezza che
protegge da aperture accidentali.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Controllare sempre che i bambini non si avvicinino
alla macchina in funzione.
Durante il lavaggio loblò tende a scaldarsi.
Se devessere spostata, lavorare in due o tre
persone con la massima attenzione. Mai da soli
perché la macchina è molto pesante.
Prima di introdurre la biancheria controlla che il
cestello sia vuoto.
Il simbolo del cestino barrato è riportato su
tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Apertura manuale della porta oblò
Nel caso non sia possibile aprire la porta oblò a
causa della mancanza di energia elettrica e volete
stendere il bucato, procedere come segue:
1. togliere la spina dalla
presa di corrente.
2. verificate che il livello
dellacqua allinterno della
20
macchina sia inferiore
rispetto allapertura delloblò;
in caso contrario togliere
lacqua in eccedenza
attraverso il tubo di scarico
raccogliendola in un secchio
come indicato in figura.
3. rimuovere il pannello di
copertura sul lato
anteriore della
lavabiancheria con
lausilio di un giravite (vedi
figura).
I
Smaltimento
Smaltimento del materiale di imballaggio:
attenersi alle norme locali, così gli imballaggi
potranno essere riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche, preve-
de che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani.
Gli apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero
e riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e l'ambiente.
4. utilizzando la linguetta indicata in figura tirare
verso lesterno fino a liberare il tirante in plastica dal
fermo; tirarlo successivamente verso il basso e
contemporaneamente aprire la porta.
5. rimontare il pannello assicurandosi, prima di
spingerlo verso la macchina, di aver inserito i ganci
nelle apposite asole.
81
Manutenzione e cura
Escludere acqua e corrente elettrica
I
Chiudere il rubinetto dellacqua dopo ogni
lavaggio. Si limita così lusura dellimpianto
idraulico della lavabiancheria e si elimina il pericolo
di perdite.
Staccare la spina della corrente quando si
pulisce la lavabiancheria e durante i lavori di
manutenzione.
Pulire la lavabiancheria
La parte esterna e le parti in gomma possono
essere puliti con un panno imbevuto di acqua tiepida
e sapone. Non usare solventi o abrasivi.
Pulire il cassetto dei detersivi
1
Sfilare il cassetto sollevandolo e tirandolo
verso lesterno (vedi
figura).
Lavarlo sotto lacqua
corrente; questa pulizia
va effettuata
frequentemente.
2
Pulire la pompa
La lavabiancheria è dotata di una pompa
autopulente che non ha bisogno di manutenzione.
Può però succedere che piccoli oggetti (monete,
bottoni) cadano nella precamera che protegge la
pompa, situata nella parte inferiore di essa.
Assicurarsi che il ciclo di lavaggio sia terminato e
staccare la spina.
Per accedere alla precamera:
1. rimuovere il pannello
di copertura sul lato
anteriore della
lavabiancheria con
lausilio di un giravite
(vedi figura);
2. svitare il coperchio
ruotandolo in senso
antiorario (vedi figura): è
normale che fuoriesca
un po dacqua;
Curare oblò e cestello
Lasciare sempre socchiuso loblò per evitare che
si formino cattivi odori.
3. pulire accuratamente linterno;
4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di
spingerlo verso la macchina, di aver inserito i ganci
nelle apposite asole.
Controllare il tubo di alimentazione
dellacqua
Controllare il tubo di alimentazione almeno una volta
allanno. Se presenta screpolature e fessure va
sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.
Non utilizzare mai tubi già usati.
82
Anomalie e rimedi
Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lavabiancheria
non si accende.
Il ciclo di lavaggio
non inizia.
La lavabiancheria non carica
acqua (lampeggia velocemente
la spia della prima fase di
lavaggio).
La lavabiancheria carica e
scarica acqua di continuo.
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente, o non abbastanza
da fare contatto.
In casa non cè corrente.
Loblò non è ben chiuso.
Il tasto ACCENSIONE/SPEGNIMENTO non è stato premuto.
Il tasto AVVIO/PAUSA non è stato premuto.
Il rubinetto dellacqua non è aperto.
Si è impostato un ritardo sullora di avvio (PARTENZA RITARDATA,
vedi Personalizzazioni).
Il tubo di alimentazione dellacqua non è collegato al rubinetto.
Il tubo è piegato.
Il rubinetto dellacqua non è aperto.
In casa manca lacqua.
Non cè sufficiente pressione.
Il tasto AVVIO/PAUSA non è stato premuto.
Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi Installazione).
Lestremità del tubo di scarico è immersa nellacqua (vedi Installazione).
Lo scarico a muro non ha lo sfiato daria.
Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto
dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se
labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica
acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
I
La lavabiancheria non scarica
o non centrifuga.
La lavabiancheria vibra
molto durante la centrifuga.
La lavabiancheria perde acqua.
La spia AVVIO/PAUSA (arancione)
e le spie delle funzioni
lampeggiano velocemente.
Si forma troppa schiuma.
Il programma non prevede lo scarico: con alcuni programmi occorre
avviarlo manualmente.
È attiva la funzione STIRA FACILE: per completare il programma
premere il tasto AVVIO/PAUSA (Personalizzazioni).
Il tubo di scarico è piegato (vedi Installazione).
La conduttura di scarico è ostruita.
Il cestello, al momento dellinstallazione, non è stato sbloccato
correttamente (vedi Installazione).
La lavabiancheria non è in piano (vedi Installazione).
La lavabiancheria è stretta tra mobili e muro (vedi Installazione).
Il tubo di alimentazione dellacqua non è ben avvitato (vedi Installazione).
Il cassetto dei detersivi è intasato (per pulirlo vedi Manutenzione e cura).
Il tubo di scarico non è fissato bene (vedi Installazione).
Spegnere la macchina e togliere la spina dalla presa, attendere circa 1
minuto quindi riaccenderla.
Se lanomalia persiste, chiamare lAssistenza.
Il detersivo non è specifico per lavabiancheria (deve esserci la
dicitura per lavatrice, a mano e in lavatrice, o simili).
Il dosaggio è stato eccessivo.
83
Assistenza
195086730.01
09/2010 - Xerox Fabriano
I
Prima di contattare lAssistenza:
Verificare se lanomalia può essere risolta da soli (vedi Anomalie e rimedi);
Riavviare il programma per controllare se linconveniente è stato ovviato;
In caso negativo, contattare il Numero Unico 199.199.199*.
Non ricorrere mai a tecnici non autorizzati.
Comunicare:
il tipo di anomalia;
il modello della macchina (Mod.);
il numero di serie (S/N).
Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella
parte anteriore aprendo l'oblò.
*
Assistenza Attiva 7 giorni su 7
In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico
Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
84
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00
e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.
Loading...
