Hotpoint-Ariston 9YPS 645 (OW) GH R/HA User Manual [ru]

9YPS 645 (AN) GH R/HA 9YPS 645 (OW) GH R/HA

Русскии

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,1 Предупреждения,3 Сервисное обслуживание,5 Описание изделия,6 Установка,26 Включение и эксплуатация,30 Предосторожности и рекомендации,30 Техническое обслуживание и уход,31 Неисправности и методы их устранения,31

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,2 Assistance,5 Description of the appliance,6 Installation,8 Start-up and use,12 Precautions and tips,12 Maintenance and care,13 Troubleshooting,13

Українська

Інструкція по використанню

ВАРИЛЬНА ПОВЕРХНЯ

Зміст

Қазақша

Пайдалану нұсқаулығы

ПЛИТА

Мазмұны

Пайдалану нұсқаулығы,1 Ескертулер,4 Көмек,5 Құрылғы сипаттамасы,7 Орнату,33 Қосу және пайдалану,37 Сақтандырулар мен кеңестер,37 Жөндеу және күтім,38 Ақаулықтарды жою,38

Інструкція по використанню,1 Запобіжні заходи,3 Допомога,5 Опис приладу,6 Установка,20 Ввімкнення і використання,24 Запобіжні заходи та поради,24 Обслуговування та догляд,25 Усунення несправностей,25

Warnings

Запобіжні заходи

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

WARNING: Danger of re: do not store items on the

cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

УВАГА: Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур. Слід бути особливо обережними, щоб не торкатися нагрівальних елементів. Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними. Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА: Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі. НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум’я/пожежу водою. Необхідно вимкнути прилад і накрити полум’я, наприклад, кришкою або вогнетривким покривалом.

УВАГА: Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА: використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків.

Предупреждения

Ескертулер

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации.Будьте осторожны и не касайтесь нагревательных элементов.Не разрешайте детям младше 8 лет приближаться к изделию без контроля.Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

                                  

ЕСКЕРТУ: Құрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін.Қыздыру элементтеріне тимеуге назар аударыңыз.8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек.Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін.Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпақпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Өрт қаупі бар: пісіру беттерінде заттарды сақтамаңыз.

        

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

            

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным случаям.

Автоматты түрде тазарту кезінде құрылғының беті ыстық болатындықтан балаларды одан алыс жерде ұстаңыз.

Металл заттарды (пышақтар, қасықтар, таба қақпақтары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫҢЫЗ: сәйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқиғаларға себеп болуы мүмкін.

Assistance

Communicating:

• type of trouble

• appliance model (Mod.)

• serial number (S/N) This information is found on the data plate located on the appliance and/or

on the packaging.

Допомога

Повідомити:

• тип несправності;

• модель приладу (Mod.)

• cерійний номер (S/N) Ці дані знаходяться на табличці з даними на самому приладі.

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• тип неисправности;

• модель изделия (Мод.)

• номер тех. паспорта (серииныи №) Эти данные вы наидете на паспортнои табличке, расположеннои на изделии.

Көмек

Байланыс ақпараты:

• туындаған проблема түрі.

• құрылғының моделі (Мод.).

• сериялық нөмірі (С/н). Бұл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

Description of the appliance

Описание изделия

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS

5. SAFETY DEVICES

• GAS BURNERS differ in size and power. Use the diameter of the cookware to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the ame.

• GAS BURNER IGNITION enables a specic burner to be lit automatically.

• SAFETY DEVICE stops the gas flow if the flame is accidentally extinguished.

Опис приладу

Загальний вигляд

1. Підтримуюча Решітка для ПОСУДУ

2. ГАЗОВІ ПАЛЬНИКИ

3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ

4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

5. ПРИСТРОЇ БЕЗПЕКИ

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

•   ГАЗОВИMИ ПАЛЬНИКAMИ      полум’я

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні, запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум’явипадково гасне.

Общии вид

1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД

2. ГАЗОВЫЕ КОНФОРКИ

3. Регуляторы ГАЗОВЫХ КОНФОРОК

4. Свеча зажигания ГАЗОВЫХ ГОРЕЛОК

5. ЗАЩИТНОЕ УСТРОЙСТВО

• ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите

конфорку, наиболее соответствующую диаметру используемой посуды.

• Регуляторы ГАЗОВЫХ КОНФОРОК служат для регуляции пламени.

• Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК для автоматического

зажигания нужной конфорки.

• УСТРОЙСТВО БЕЗОПАСНОСТИ при случайном гашении пламени

перекрывает подачу газа.

Құрылғы сипаттамасы

Жалпы шолу

1. ЫДЫСТАРҒА арналған тіреуіш тор

2. ГАЗ ОТТЫҚТАРЫ

3. ГАЗ ОТТЫҚТАРЫ басқару тұтқалары

4. ГАЗ ОТТЫҚТАРЫНЫҢ тұтату құралы

5. ҚАУІПСІЗДІК ҚҰРЫЛҒЫЛАРЫ

• ГАЗ ОТТЫҚТАРЫ өлшемі мен қуатына қарай әртүрлі болады. Тамақ

пісіру үшін тиісті оттықты ыдыстың диаметріне қарай таңдаңыз.

• ГАЗ ОТТЫҚТАРЫ басқару тұтқалары үшін тетігін жалын өлшемін

реттеңіз.

• ГАЗ ОТТЫҒЫНЫҢ ТҰТАТУ ҚҰРАЛЫ белгілі бір оттықты автоматты

түрде жандыруға мүмкіндік береді.

• ҚАУІПСІЗДІК ҚҰРЫЛҒЫСЫ жалын байқаусыз өшірілсе, газ ағынын

тоқтатады.

Installation

555 mm

55 mm

475 mm

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional according to the

instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms in accordance with current national regulations. The following requirements must be observed:

• The room must be equipped with an air extraction system that expels

any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the

hob must be at least 200 mm from the edge of the hob.

• Hoods must be installed according to their relative installation instruction

manuals and at a minimum distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420 mm from the hob (see gure).

If the hob is installed beneath a wall cabinet,

the latter must be situated at a minimum of 700

600mm min.

650mm min.

mm above the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten the hob to tops that

are between 20 and 40 mm thick. To ensure the hob is securely fastened

to the top, we recommend you use all the hooks provided.

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for

combustion to occur normally. The ow of air must not be less than 2 m3/h

per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an

inner cross section of at least 100 cm2; the

opening must not be vulnerable to any type

Examples of ventilation holes for comburant air.

Adjacent Room

Room to be Vented

of blockages.

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms

tted with air circulation tubes as described

above. However, these rooms must not be communal rooms, bedrooms or rooms that

may present a re hazard.

Enlarging the ventilation slot between window and floor.

• Intensive and prolonged use of the appliance may necessitate supplemental ventilation, e.g. opening a window or increasing the power of the air intake system (if present).

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore,

rooms containing LPG cylinders must also be equipped with vents to allow gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not

subject to heat produced by external sources (ovens, replaces, stoves, etc. ) which could raise the temperature of the cylinder above 50°C.

Before the installation remove the grids and burners from the hob and turn it

upside down, making sure you don’t damage the thermocouples and spark

plugs.

Apply the seals that come with the appliance along the outer edges of the hob to prevent any passage of air, humidity and water (see Figure). For proper application make sure the surfaces to be sealed are clean, dry and

free of any grease/oil.

Hook fastening diagram

Hooking position for top H=20mm Hooking position for top H=30mm

Front

Hooking position for top H=40mm Back

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of

20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of

wood, or on a completely at surface with an opening of at least 45 x 560

mm (see diagrams).

45 mm.

560 mm.

Where a hob is installed above an oven without a forced ventilation cooling system, adequate ventilation must be provided inside the cabinet by means

of air holes through which air can pass (see gure).

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.” When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values

indicated in Table 1 (“Burner and nozzle specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient

energy consumption.

Attention! Before connection remove a transport plug from the connecting hole of the cooker gas pipeline

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above

place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate.

These pipes must be installed so that they are never longer than 2000 mm

when fully extended. Once connection has been carried out, make sure that

the exible metal pipe does not touch any moving parts and is not compressed.

The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between

! Only use pipes and seals that comply with current national regulations.

the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with

Checking the tightness of the connection

! When the installation process is complete, check the pipe ttings for leaks using a soapy solution. Never use a ame.

surfaces with temperatures higher than 50°C.

Adapting to different types of gas

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

Before connecting to the power supply, make sure that:

• the appliance is earthed and the plug is compliant with the law.

• the socket can withstand the maximum power of the appliance, which is indicated on the data plate.

• the voltage is in the range between the values indicated on the data plate.

• the socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them

with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Sticker are available from any of our Service Centres.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

• Adjusting the burners’ primary air

Does not require adjusting.

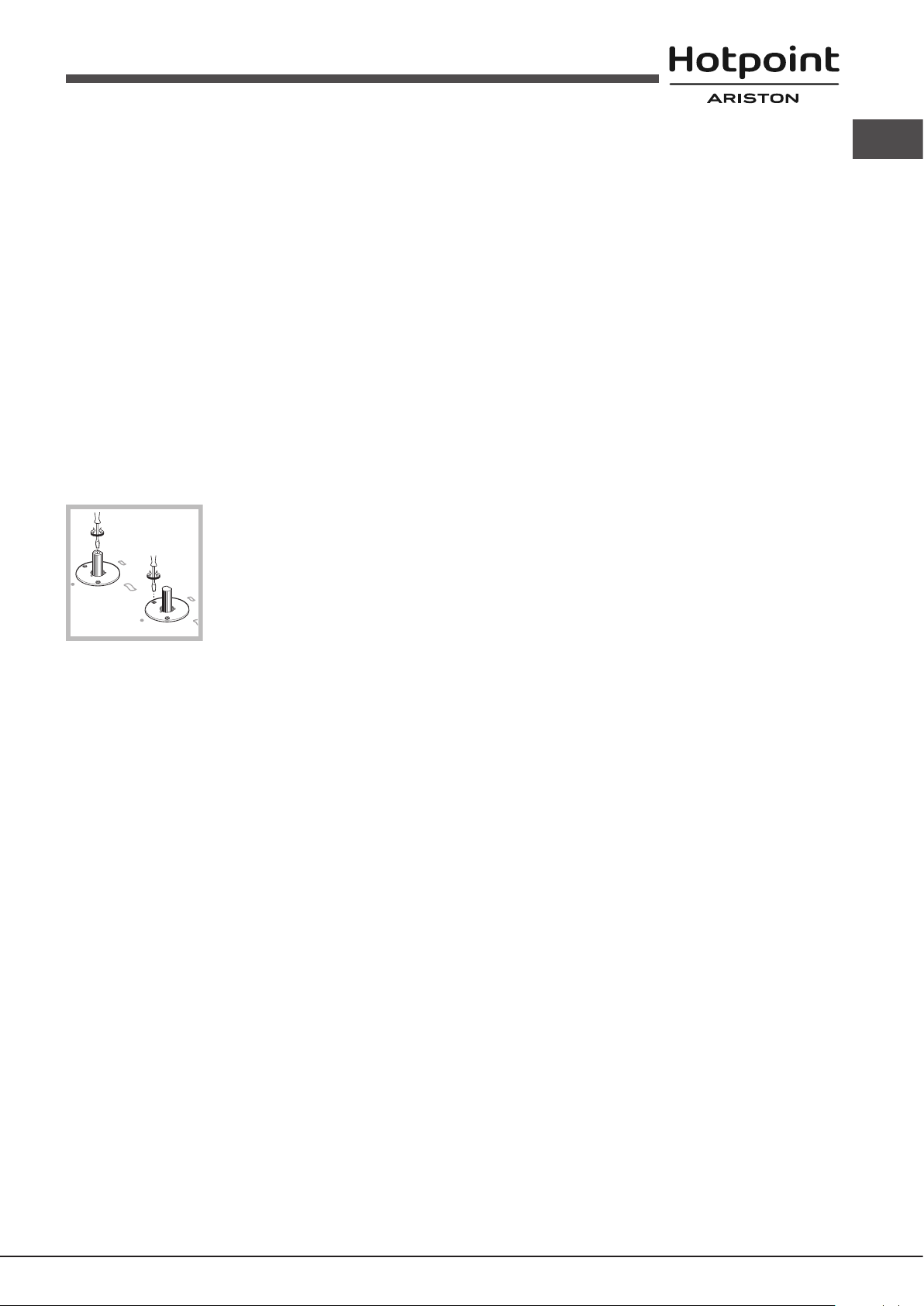

• Setting the burners to minimum

1. Turn the tap to the low ame position.

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap

pin, until the ame is small but steady.

3. Having adjusted the ame to the required low setting, while the burner is

alight, quickly change the position of the knob from minimum to maximum

and vice versa several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple) tted. If the device

fails to work when the burners are set to the low ame setting, increase this low ame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes

using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be fastened as tightly as possible.

! Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the

recommended pressure, a suitable pressure regulator must be tted to the

inlet pipe (in order to comply with current national regulations).

DATA PLATE

Electrical connections

see data plate

ECODESIGN

This appliance conforms to the EU Regulation no. 66/2014 implementing Directive 2009/125/EC. standard EN 30-2-1

ble 1 Liquid Gas Natural Gas

Natural P. C.S. = 37.78 MJ/m

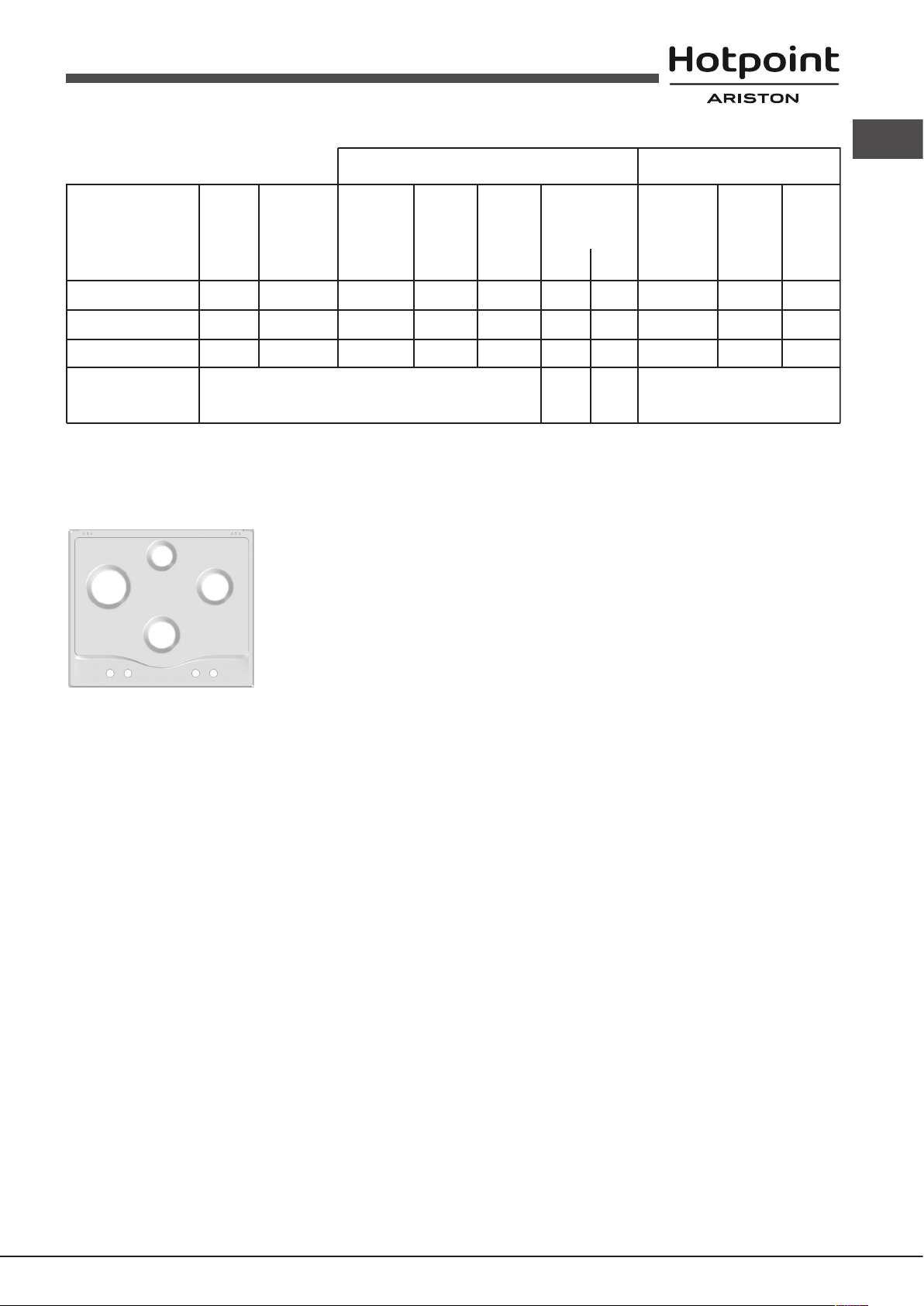

Burner and nozzle specifications

Burner

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

Supply pressures

* At 15°C and 1013,25 mbar - dry gas ** Propane P. C.S. = 50.37 MJ/Kg *** Butane P. C.S. = 49.47 MJ/Kg

Diameter

(mm)

100

Thermal Power

kW (p.c.s.*)

Nomin. Reduc.

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

By-pass

1/100

(mm)

Nozzle

1/100

(mm)

Flow*

***

218

120

28-30

20 35

g/h

214

118

37 25 45

Nozzle

1/100

(mm)

132(H3)

96(Z)

79(6)

Flow*

l/h

286

157

20 17 25

9YPS 645 (AN) GH R/HA 9YPS 645 (OW) GH R/HA

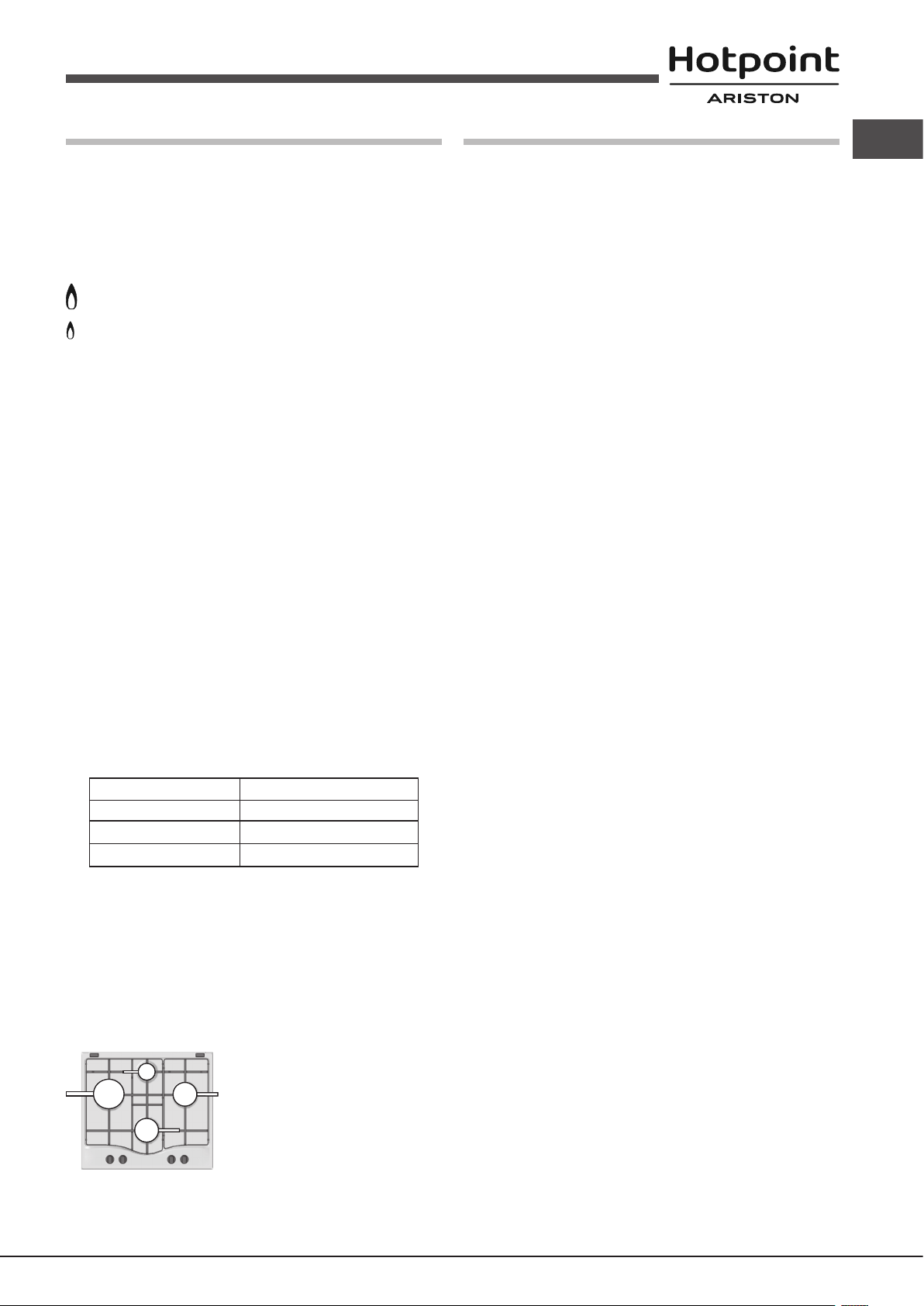

Start-up and use

Precautions and tips

! The position of the corresponding gas burner is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings using the

corresponding control knob:

● Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob should be pressed

for approximately 2-3 seconds to allow the automatic device keeping the

ame alight to heat up.

Models are equipped with an ignition button incorporated into the control knob. If this is the case, the ignitor is present, but not the button.To light a burner, simply press the corresponding knob all the way in and then turn it in the counter-clockwise direction to the “High” setting, keeping it pressed in until the burner lights.

! If a ame is accidentally extinguished, turn off the control knob and wait for

at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise direction until it stops

(when reaches the “●” position).

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames

do not extend beyond the bottom of the cookware.

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn the knob to minimum.

Burner

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

To identify the type of burner, refer to the designs in the section entitled, “Burner

and Nozzle Specications”.

• For maximum stability, always make sure that the pan supports are

correctly tted and that each pan is placed centrally over the burner.

• Pan handles should be positioned in line with one of the support bars on

the pan support grid.

• Pan handle should be positioned so not to protrude beyond the front edge

of the hob.

greatest stability.

Ø Cookware Diameter (cm)

24 - 26

16 - 20

10 - 14

The more variable aspect in terms of pan stability can often be the pan itself, (or the positioning of that pan during use).

Well balanced pans, with at bases that

are placed centrally over the burner, with the pan handles aligned with one

of the support ngers obviously offer the

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient

operation. When installing the hob, follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always make sure the knobs are in the “●”/“○” position when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having detached the plug from the mains.

• In case of malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remote-control system.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must

not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information

concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• Cook your food in closed pots or pans with well-tting lids and use as little

water as possible. Cooking with the lid off will greatly increase energy consumption.

• Use purely at pots and pans.

• If you are cooking something that takes a long time, it’s worth using a

pressure cooker, which is twice as fast and saves a third of the energy.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the hob surface

• All the enamelled and glass parts should be cleaned with warm water and neutral solution.

• Stainless steel surfaces may be stained by calcareous water or aggressive detergents if left in contact for too long. Any food spills (water, sauce, coffee, etc.) should be wiped away before they dry.

• Clean with warm water and neutral detergent, and then dry with a soft

cloth or chamois. Remove baked-on dirt with specic cleaners for stainless

steel surfaces.

• Clean stainless steel only with soft cloth or sponge.

• Do not use abrasive or corrosive products, chlorine-based cleaners or pan scourers.

• Do not use steam cleaning appliances.

• Do not use ammable products.

• Do not leave acid or alkaline substances, such as vinegar, mustard, salt, sugar or lemon juice on the hob.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the ame is not even around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate the safety device.

• The gas holes are not blocked in the area corresponding to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the burner.

• The pan support grids have been positioned correctly.

Cleaning the hob parts

• Clean the enamelled and glass parts only with soft cloth or sponge.

• Grids, burner caps and burners can be removed to be cleaned.

• Clean them by hand with warm water and non-abrasive detergent, removing any food residues and checking that none of the burner openings is clogged.

• Rinse and dry.

• Ret burners and burner caps correctly in the respective housings.

• When replacing the grids, make sure that the panstand area is aligned with the burner.

• Models equipped with electrical ignition plugs and safety device require thorough cleaning of the plug end in order to ensure correct operation. Check these items frequently, and if necessary, clean them with a damp cloth. Any baked-on food should be removed with a toothpick or needle.

! To avoid damaging the electric ignition device, do not use it when the burners are not in their housing.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn. If this happens,

the tap must be replaced.

! This procedure must be performed by a qualied technician authorised

by the manufacturer.

Установка

555 mm

55 mm

475 mm

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію повикористанню. Вона містить важливу інформацію з безпечної експлуатації, монтажу та догляду за плитою.

! Будь ласка, зберігайте цю інструкцію доступною для подальших консультацій в майбутньому. У разі передачі плити новим власникам, необхідно також передати їм цю інструкцію.

Встановлення

! Тримайте пакувальні матеріали в недоступному для дітей місці. Це може призвести до удушення (дивіться Запобіжні заходи та поради).

! Прилад повинен бути встановлений кваліфікованим фахівцем відповідно до інструкцій. Неправильна установка може завдати шкоди людям і тваринам або може призвести до пошкодження майна.

! Ця плита може бути встановлена і використовуватися тільки в постійно провітрюваних приміщеннях відповідно до чинних національних норм. Вимоги, які повинні дотримуватися:

• Приміщення має бути обладнане системою витяжної вентиляції,

що вилучає будь-які продукти згоряння. Це може бути витяжка або електричний вентилятор, який автоматично запускається кожного разу, коли плиту увімкнено.

В димохід або відвід системи димоходів (тільки для кухонних приладів)

• В приміщенні також повинна бути забезпечена правильна циркуляція

повітря, при цьому продукти горіння повинні вилучатися своє часно. Швидкість потоку повітря повинна бути не менше 2м3/год за кВт встановленої потужності.

Система циркуляції повітря може отримувати повітря безпосередньо з навколишнього середовища за допомогою труб з внутрішнім перерізом не менше

Приклади вентиляційних отворів для відводу повітря з продуктами горіння.

Сусіднє приміщення

Приміщення, що має вентилюватися

100см2;отвори не повинні бути уразливі до будь-якого блокування.

Система може також забезпечити необхідний повітрообмін для не місцевого згоряння, у випадку коли забруднене повітря надходить з сусідніх кімнат, які мають витяжні труби з циркуляцією повітря, як описано вище. Однак, ці кімнати не

Збільшений вентиляційний отвір між вікном і підлогою

повинні бути комунальними,спальними або кімнатами, які можуть представляти

небезпеку пожежі.

Безпосередньо назовні

газ у разівитоку. Внаслідок цього балони, які містять зрідженийгаз, частково чи повністю заповнені, не повинні бутивстановлені або зберігатися у приміщеннях абосховищах, які знаходяться нижче рівня землі (підвалитощо). Балон, який використовується і зберігається вкімнаті доцільно розташовувати у місці, де він не будепід впливом тепла від зовнішніх джерел (духовки,каміни, печі і т.д.), які можуть підвищити температурубалону вище 50°С.

Встановлення плити

Наступні запобіжні заходи, які необхідно дотримуватися при встановленні плити:

• Кухонні шафи, прилеглі до плити і над нею повинні бути розташовані на відстані не менше 200 мм від краю плити.

• Витяжки повинні бути встановлені відповідно до їх інструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивіться малюнок).

• Розташування настінних шаф поруч з витяжкою має бути на висоті не менше 420 мм від поверхні (дивіться малюнок).

Якщо плита встановлюється під шафою, тоді відстань між шафою і плитою має бути

600mm min.

650mm min.

мінімум 700 мм.

420mm min.

• Місце для встановлення плити повинно відповідати розмірам, які вказані на малюнку.

Кріплення для плити, які надаються в комплекті дозволяють Вам

закріпити плиту до стільниці, яка маєт овщину від 20 до 40 мм. Для забезпечення надійної фіксації плити до стільниці, ми рекомендуємо Вам використовувати всі кріплення.

Перед встановленням зніміть решітки і пальники з варильної поверхні і перегорніть її, стежачи, щоб не ушкодити термопари і свічки.

Встановіть прокладки (з комплекту постачання до приладу) на зовнішні краї варильної поверхні, щоб унеможливити надходження повітря, вологості і води (див. малюнок). Для правильного встановлення переконайтеся в тому, що поверхні,

що підлягають герметичному закупорюванню, є сухими і знежиреними.

Діаграма фіксації кріплень

• Пiд чаc інтенсивного і тривалого використання пристрою може знадобитися додаткова вентиляція, (для підвищення механічної потужності всмоктування, якщо він вже існує) наприклад відкриття вікнa або більш ефективнa вентиляція.

• Зріджений газ осідає на підлогу, так як він важчий заповітря. Таким чином, приміщення, де знаходятьсябалони зі зрідженим газом, повинні бути обладнанівентиляційними отворами, щоб вилучити

Розташування кріплення Розташування кріплення до стільниці H=20mm до стільниці H=30mm

Спереду

Розташування кріплення Ззадудля до стільниці H=40mm

! Використовуйте гачки з “комплекту аксесуарів”

• Якщо поверхня не встановлюється над вбудованою духовкою, для

ізоляції необхідно використовувати дерев’яну панель. Така панель має розміщуватися на відстані не менше 20 мм від нижньої частини варильної поверхні.

Вентиляція

Для забезпечення достатньої вентиляції, необхідно зняти задню панель шафи. Бажано встановити духовку таким чином, щоб вона спиралася на дві підставки з дерева, або на абсолютно плоску поверхню з розмірами не менше 45х 560 мм(дивіться малюнки).

в разі прямого підключення до електричної мережі. Вимикач повинен бути придатним для підключення домережі і повинен відповідати діючим правилам електробезпеки (провід заземлення не повинен перериватися вимикачем). Кабель живлення не повинні контактувати з поверхнею, яка має температуру вище 50°С.

! Монтажник повинен переконатися у правильності електричних з’єднань, які були під’єднані і що вони відповідають правилам техніки безпеки

Перед підключенням до джерела живлення,переконайтеся у тому, що:

• плита заземлена і відповідає діючим нормам;

• pозетка повинна бути розрахована на максимальну споживану потужність плити, яка вказана в таблиці;

• напруга відповідає діапазону значень, зазначеного в таблиці;

• pозетка повинна бути сумісна з вилкою плити. Якщо розетка несумісна з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її. Не використовуйте подовжувачі та трійники.

! Кабель живлення і розетки повинні бути легко доступні,після встановлення плити.

! Кабель не повинен бути зігнутим або затиснутим.

! Кабель повинен регулярно перевірятися і підлягати заміні тільки

уповноваженими техніками (дивіться Підтримку).

45 mm.

560 mm.

Якщо плита встановлюється над піччю без примусової вентиляції та охолодження системи, для необхідного повітро обміну всередині шафи повинні бути забезпечені повітряні отвори, через які повітря може пройти (дивіться малюнок).

Електричне підключення

Плита обладнана триполюсним кабелем живлення призначеним для роботи зі змінним струмом при напрузі і частоті зазначених на табличці (вона розташована в нижній частині приладу). Заземлюючий дріт в кабелі має зелений і жовтий колір. Якщо разом з плитою має бути встановлена електрична вбудована духовка, то їх електричні підключення повинні бути встановлені окремо, як для електробезпеки так і для більш зручного вилучення духовки.

Підключення кабелю живлення до мережі

Встановити стандартизований штепсель відповідно до навантаження, вказаного на табличці.Багатополюсний вимикач з мінімальною відстанню 3 мм між контактами, відповідно до електричного навантаження і місцевими стандартами, має бути розміщений між плитою і мережею

! У випадку недотримання вище вказаних заходів безпеки, виробник не несе ніякої відповідальності.

Підключення газу

Плита повинна бути підключена до основного місця постачання газу або газового балона у відповідності з чинним національним законодавством. Перед виконанням з’єднання, переконайтеся, що плита сумісна з газом, який Ви хочете використовувати. Якщо це не так, дотримуйтесь інструкцій, зазначених у пункті “Адаптаціядо різних типів газу”. При використанні зрідженого газу з балона, необхідно встановити регулятор тиску, який відповідає чинному національному законодавству.

! Переконайтеся, що тиск газу відповідає значенням,зазначеним у таблиці 1 (“пальники і насадки”). Це дозволить забезпечити надійну роботу і довговічність Вашої плити при збереженні ефективного споживання енергії.

Увaгa! Перед підключенням видалити заглушку транспортepa з дірку якa з’єднання плита до трубопроводів.

Зв’язок з твердими трубами (мідь чи сталь)

! Підключення до газової системи повинні здійснюватися таким чином, щоб не призвести до будь-яких деформаційна плиті. Існу є регульовані труби L-форми на рампі живлення плити, які фіксуються прокладками, для того щоб запобігти витік газу. Прокладки необхідно замінити після повороту труби (за умови фіксації з плитою). Вхід подачі газу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину охоплюваного з’єднання.

Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням

Вхід подачі газу на плиту здійснюється через циліндричну різьбу 1/2 вхідну частину охоплюваного з’єднання. Ці труби мають бути з’єднані так, щоб їх довжина в розгорнутому стані не перевищувала 2000 мм. Як тільки зв’язок був проведений, переконайтеся, що металічна труба не стискається і не контактує з рухомими частинами.

! Використовуйте тільки ті труби та прокладки, які відповідають чинним

національним нормам.

Перевірка герметичності з’єднання

! Коли процес установки завершиться, перевірте фіксацію труб за допомогою мильної рідини. Ніколи не використовуйте горючі речовини.

Адаптація до різних типів газу

Для адаптації плити до будь-якого іншого виду газу, крім вказаного виду (це зазначено на наклейці з характеристиками на корпусі плити або на упаковці),насадки повинні бути замінені наступним чином:

1. Зніміть решітку з плити і витягніть пальники зі своїх місць.

2. Відкрутіть насадки за допомогою 7 мм гайкового ключа і замініть їх на насадки, які підходять для нового виду газу (дивіться таблицю 1 ‘’пальники і насадки).

3. Замініть всі компоненти, дотримуючись інструкції,зазначеної вище в зворотному порядку.

4. Після налаштування плити, вона може бути використана з будьякими видами газу, замініть старі наклейки з характеристиками на нові, відповідно до нового виду газу (ці наклейки можна отримати в авторизованих центрах технічної підтримки).

• Регулювання повітря для розпилення в конфорці:

Пальник плити не вимагає регулювання для первинної прогонки повітря.

• Регулювання пальника плити при мінімальних заданихзначеннях:

1. Поверніть кран в мінімальне відхилення.

2. Зніміть ручку і відрегулюйте гвинт, який знаходиться всередині або поруч з краном пальника, поки полум’я невелике і стабільне.

3. Поки пальник горить, швидко прокрутити ручку від мінімуму до максимуму і назад кілька разів,переконавшись, що полум’я не згасло.

4. Деякі плити мають встановлені пристрої безпеки (термоелемент). Якщо плита не працює, коли пальники відрегульовані на невелике полум’я, то підвищити це полум’я можна за допомогою регулюючого гвинта.

5. Після коригування параметрів, необхідно замінити прокладки використовуючи сургуч або аналогічну речовину.

! У разі рідкого газу, регулювальний гвинт повинен бути початий в нижній частині.

! Як тільки ця процедура закінчиться, замініть старі наклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати в авторизованих центрах технічної підтримки).

! Якщо використовуються різні тиски газу (або вони не дуже відрізняються) від рекомендованого тиску, повинен бути встановлений відповідний регулятор тиску на вході шланга (відповідно до чинних національних норм).

Таблиця 1

Характеристики пальників і форсунок

Природний газ P.C.S. = 37,78 МДж/м

Зріджений Газ

Природній Газ

Пальник потужність потужність кВт кВт 1/100 кВт

(mm) Доп. Номін. (mm) (mm) *** ** Номін (mm)

Швидкий

Напівшвидкий

Допоміжний

Встановлення тиску

* При 15°C і 1013,25 мбар сухий газ ** Пропан P.C.S. = 50,37 МДж/кг. *** Бутан P.C.S. = 49,47 МДж/кг.

Діаметр Теплова Теплова Вхідний Насадка Потік* Теплова Насадка Потік*

(R)

(A)

(S)

отвір 1/100 (

(тепл.згор.*) (тепл.згор.*) (тепл.згор.*)

100

0.70

0.40

3.00

1.65

1.00

Номінальний (мбар) Мінімальний (мбар) Максимальний (мбар)

галл/год.

218

120

28-30

20 35

) потужність 1/100 (

214

118

37 25 45

3.00

1.65

1.00

132(H3)

96(Z)

79(6)

20 17 25

л/год.

248

157

)

9YPS 645 (AN) GH R/HA 9YPS 645 (OW) GH R/HA

Ввімкнення і використання

Запобіжні заходи та поради

! Розміщення відповідної газової конфорки позначене на кожній ручці.

Газові пальники

Кожну конфорку можна налаштувати на одне з наступних значень за допомогою відповідної ручки управління:

● Виключений

Максимальний

Мінімальний

Щоб запалити один з пальників, підведіть запалений сірник або запальничку близько до пальника і, в той жечас, натисніть і прокрутіть відповідну ручку проти годинникової стрілки до максимального значення. Так як пальник забезпечений захисним пристроєм, ручка повинна бути натиснута протягом приблизно 2-3 секунди,щоб дозволити автоматичному пристрою підтримати полум’я до запалення пальника. На моделях функція кнопка підпалення суміщена з ручкою регулювання. Якщо у Вас така варильна поверхня то ви можете бачити підпалювач, але не кнопку. Для того щоб запалити конфорку натисніть відповідну ручку та поверніть її проти годинникової стрілки до положення “Велике”, продовжуйте тримати ручку натиснутою, доки полум’я не займеться.

! Якщо полум’я випадково гасне, вимкніть ручку управління і почекайте 1 хвилину, перш ніж намагатися запалити знову.

Щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (в положення “●”).

Практичні поради по експлуатації пальника

Для забезпечення ефективної роботи пальників:

• Використовуйте відповідний посуд для кожногопальника (дивіться таблицю), так щоб полум’я невиходило за межі нижньої частини посуду.

• Завжди використовуйте посуд з плоским дном ікришкою.

• Коли вміст каструлі досягає точки кипіння, повернітьручку до мінімуму.

Конфорка

Швидка

(R)

Напівшвидка

Допоміжна

Для визначення типу конфорки дивіться схеми, наведені в параграфі “Характеристики конфорок і форсунок”.

• Для забезпечення максимальної стабільності посуду під час приготування їжі переконатися в тому, що він встановлений вірно, по центру горілки.

• Перевірити, щоб ручки посуду для приготування були вирівняні за однією з опорних рейок для підтримки посуду.

• Повернути посуд таким чином, щоб не виступав за передній край варильної поверхні.

встановлені по центру горілки; їх ручки слід направити по одній лінії з рейками решітки.

(S)

(A)

Ø Діаметр посуду (cм)

24 - 26

16 - 20

10 - 14

Змінним фактором для забезпечення стабільності посуду на варильній поверхні є він сам (або його розташування під час використання). Очевидно, що максимальну стабільність гарантують добре врівноважені каструлі з пласким дном,

! Ця плита була розроблена і виготовлена відповідно до міжнародних стандартів безпеки. З метою Вашої безпеки повинні бути ретельно прочитані наступні попередження.

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.

• Газові плити вимагають регулярного повітрообміну для підтримки її ефективної роботи. При установці плити, дотримуйтесь інструкцій у пункті ”Встановлення” плити.

• Ці інструкції дійсні тільки для країн, символи яких вказані в таблиці з серійним номером.

• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.

• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.

• Не торкайтеся до плити з оголеними ногами або з мокрими або вологими руками і ногами.

• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених в дійсному посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням пристрою.

• Прилад повинен використовуватися тільки дорослими,для приготування їжі відповідно до інструкцій у цьому посібнику.

• Переконайтеся, що кабелі живлення інших електричних приладів, не вступають в контакт з гарячою частиною плити.

• Отвори, що використовуються для вентиляції і відведення тепла ніколи не повинні бути закриті.

• Завжди переконуйтесь у тому, що ручки перебувають у “●”/“○” положенні, коли плита не використовується.

• При відключенні плити завжди витягуйте вилку зрозетки, але не тягніть за кабель.

• Ніколи не проводьте очистку або технічне обслуговування, поки Ви не витягнули вилку з розетки.

• У випадку несправності, ні за яких обставин ненамагайтеся ремонтувати прилад самостійно. Ремонт здійснений недосвідченими особами може призвести до травми або більшої несправності приладу. Контакти сервісного центру (дивіться Підтримка).

• Не закривайте скляну кришку (якщо є в наявності),коли газові пальники або електричні плити все ще гарячі.

• Не залишайте електричні плити увімкненими безпосуду, покладеного на них.

• Люди з обмеженими фізичними і розумовими здібностями (включаючи дітей) та недосвідчені особи, тахто не знайомий з правилами користування плитою неповинні нею користуватися. Ці особи повинні,принаймні, бути під контролем тих, хто бере на себе відповідальність за їх безпеку або отримати попередні інструкції, що стосуються роботи цієї плити.

• Не дозволяйте дітям гратися з плитою.

Утилізація

Європейська Директива 2012/19/EU з утилізації електричного та

електронного обладнання (WEEE) вимагає, щоб старі електропобутові прилади викидали разом із звичайним міським сміттям. Старі прилади мають бути зібрані окремо для оптимізації їх утилізації та переробки їх матеріалів і зменшення впливу на здоров’я людини і навколишнє середовище. Символ закресленого “сміттєвого контейнера” на

приладі нагадує Вам про Ваші зобов’язання, щодо його окремної

Інде Іт 47, Віале Ар

утилізації. Споживачі повинні звернутися до місцевих органів або продавця для отримання інформац.

Охорона і дбайливе відношення до довкілля

• Готуйте їжу в закритих каструлях так сковорідках з кришками, що добре прилягають. Використовуйте якомога менше води. Готування без кришки значно збільшить споживання енергії.

• Використовуйте каструлі і сковорідки з рівним плоским дном.

• Якщо ви готуєте страву, що потребує багато часу, варто використовувати скороварку, яка в готує два рази швидше і зберігає третину енергії.

• Моделі, оснащені механізмом підпалювання пальників та запобіжним пристроєм, потребують ретельного чищення кінця електрода, щоб забезпечити правильну роботу. Регулярно перевіряйте ці деталі і при необхідності чистьте їх вологою ганчіркою. Пригорілі рештки страв необхідно видаляти зубочисткою або голкою.

! Щоб уникнути пошкодження електричного запалювального пристрою, не користуйтеся ним, Коли пальники не встановлені на своє місце.

Обслуговування газового крану

З часом, кран може застрягти або важко повертатися.Якщо це станеться, кран необхідно замінити.

Обслуговування та догляд

Відключення електроживлення

Відключіть плиту від мережі електроживлення передпроведенням будьяких робіт з нею.

Чищення поверхні варильної панелі

• Усі емальовані і скляні частини слід очищати теплою водою і нейтральним розчином.

• На поверхнях із нержавіючої сталі можуть залишатися плями від води з високим вмістом кальцію або агресивних розчинників унаслідок тривалого контактування з ними. Будь-які бризки страв (вода, соус, кава тощо) необхідно видаляти, перш ніж вони засохнуть.

• Промийте теплою водою з нейтральним засобом для чищення, а потім витріть насухо м’якою тканиною або замшею. Видаляйте забруднення, що запеклися, спеціальними засобами для чищення поверхонь із нержавіючої сталі.

• Деталі з нержавіючої сталі слід мити лише м’якою ганчіркою або губкою.

• Не користуйтеся абразивними чи їдкими засобами, засобами для чищення на основі хлору і металевими мочалками.

• Не застосовуйте прилади для очищення парою.

• Не користуйтеся легкозаймистими речовинами.

• Не залишайте на варильній поверхні речовини, що містять кислоти або основи, такі як оцет, гірчиця, сіль, цукор або лимонний сік.

Чищення деталей варильної панелі

• Емальовані і скляні частини слід мити лише м’якою ганчіркою або губкою.

• Для полегшення чищення решітки кришки пальників і пальники можна знімати.

• Чистіть їх вручну теплою водою з неабразивним мийним засобом, видаляючи залишки їжі та перевіряючи, чи не забилися отвори пальників.

• Сполосніть і витріть насухо.

• Належним чином встановіть пальники і кришки пальників на місця.

• Встановлюючи решітки на місце, подбайте про те, щоб зона, на яку ставиться каструля, знаходилася над пальником.

! Ця процедура повинна виконуватися кваліфікованим фахівцем, рекомендованим самимвиробником.

Усунення несправностей

Може трапитися так, що прилад не працює належним чином або взагалі не працює. Перш ніж звертатися до сервісного центру за допомогою, перевірте все, що Ви можете. По-перше, переконайтеся, що немає ніяких перерв у газі таперевірте електротехнічне обладнання, і, зокрема, чи відкриті газові клапани у мережі.

Конфорка не запалюється або полум’я нерівномірне по периметру конфорки.

Перевірити:

• Чи не засмічені отвори для газу на конфорky.

• Чи всі знімні деталі конфорки правильно встановлені.

• Чи немає поблизу приладу протягів.

Полум’я згасає на моделях із захисним пристроєм.

Перевірити й переконатися:

• Що, натиснувши ручку, Ви не відпускаєте її, коли запалюєте конфорку.

• Що Ви втримуйте ручку натиснутою достатньо довго, щоб активувати захисний пристрій.

• Що отвори для газу поряд із захисним пристроєм не заблоковані.

Конфорка не гасне, коли ручка повернута до мінімуму.

Перевірити й переконатися:

• Що отвори для газу не заблоковані.

• Що поблизу приладу немає протягів.

• Що мінімальне полум’я на конфорці було налаштовано правильно.

Нестійкий посуд для готування.

Перевірити й переконатися:

• Що дно посуду для готування абсолютно пласке.

• Що посуд правильно розміщений посередині конфорки.

• Що Ви правильно встановили решітку для посуду.

зіт Компані СпА - єдиний учасник, Імпортер:

алія, 60044 Фабріано, ТОВ "Індезіт Україна"

тісайд Мерлоні 01001, Київ

пров. Музейний,4

Установка

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешайте детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).

! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляциеи в соответствии с положениями действующих Нормативов. Необходимо соблюдать следующие требования:

• В помещении должна быть предусмотрена система дымоудаления в атмосферу, выполненная в виде вытяжного зонта или электровентилятора, автоматически включающихся каждый раз, когда включается изделие.

В дымовой трубе или разветвленном дымоходе (исключительно для приготовления пищи)

• В помещении должна быть предусмотрена система, обеспечивающая достаточный приток воздуха для надлежащего горения. Расход воздуха, необходимого для горения, должен быть не менее 2 м3/час на кВт установленной мощности.

Приток воздуха может обеспечиваться непосредственно снаружи здания через воздуховод полезным сечением не менее 100 см2 и диаметром, исключающим

Примеры вентиляционных отверстий для воздуха горения

Смежная комната

Комната для проветривания

возможность случаиного засорения.

Или же воздухозабор может осуществляться из смежных помещении, оснащенных вентиляционным отверстием, сообщающимся с улицеи, как описано выше, при условии, что это не общие зоны здания, пожароопасные помещения и не

Увеличение прорези между дверью и полом

спальни.

Непосредственно наружу

• Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых установлены баллоны с СНГ (сжиженным натуральным газом) должны иметь вентиляционные отверстия внизу, сообщающиеся с улицеи, для удаления возможных утечек газа. Поэтому баллоны с СПГ должны быть опорожнены или оставаться частично заполненными; они не должны размещаться или храниться в подземных помещениях и хранилищах (подвалах, и т.д.). Следует держать в помещении только один рабочий баллон, расположенный таким образом, чтобы он не подвергался прямому воздействию источников тепла (печеи, каминов и т.д.), которые могут привести к нагреву баллона свыше 50°C.

Встроенный монтаж

Для правильного монтажа варочной панели необходимо соблюдать следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 200 мм от края варочной панели.

• Bытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм от кухонного топа (см. рисунок).

• Pасположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок).

Если варочная панель устанавливается под навесным шкафом, последнии должен

600mm min.

располагаться на высоте не менее 700 мм от кухонного топа.

650mm min.

420mm min.

• Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежный комплект входят крепежные крюки для крепления варочной панели на кухонной рабочей поверхности толщиной от 20 до 40 мм. Для надежного крепления варочной панели рекомендуется использовать все прилагающиеся крюки.

555 mm

55 mm

475 mm

Перед монтажом снимите решетки и горелки с варочной панели и переверните ее, следя, чтобы не повредить термопары и свечи.

Установите прилагающиеся уплотнения по внешнему периметру варочной панели во избежание попадания воздуха, влаги и воды (см. схему). Для правильной эксплуатации проверьте, чтобы герметизируемые

поверхности были чистыми, сухими, нежирными.

Схема крепления крюков

• Интенсивное и длительное использование устройства может потребовать дополнительной вентиляции, например, открытие окна или более эффективная вентиляция с повышением механической мощности вытяжки, если она уже существует.

Монтаж крюка для опорных Монтаж крюка для опорных брусков H=20mm брусков H=30mm

Спереди

расчитанную на нагрузку, указанную на паспортной табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующии действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

Монтаж крюка для опорных Сзади брусков H=40mm

! Используйте крюки из комплекта “Bспомогательные принадлежности”.

• Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели.

Вентиляция

Для обеспечения надлежащеи вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45х560 мм (см чертежи).

45 mm.

560 mm.

Если варочная панель устанавливается сверху встроенного духового шкафа, не оснащенного принудительной охладительной вентиляциеи, для надлежащеи вентиляции внутри кухонного элемента необходимо проделать вентиляционные отверстия для циркуляции воздуха (см чертежи).

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используите удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы электрический провод и сетевая розетка были легко доступны.

! Электрический провод изделия не должен быть согнут или сжат.

! Регулярно проверяйте состояние кабеля электропитания и в случае

необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание).

! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.

Подсоединение к газопроводу

Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов, только после проверки соответствия изделия типу газа, к которому он подсоединяется. В случае несоответствия выполнить операции, описанные в параграфе “Настройка на различные типы газа”. В случае использования сжиженного газа из баллона использовать регуляторы давления, соответствующие нормативами и их последующим поправкам.

Электрическое подключение

Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке (расположенной снизу варочной панели). Провод заземления сетевого кабеля имеет желто-зеленый цвет. В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку,

! Для надежного функционирования, рационального использования энергии и более длительного срока службы электрического изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице 1 “Характеристики газовых горелок и форсунок”.

Внимание!: Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.

Подсоединение при помощи твердой трубки (медной или стальной)

! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок на изделие. На патрубке подачи газа в изделия имеется вращающееся колено “L” с уплотнительной прокладкой. При необходимости повернуть колено обязательно замените уплотнительную прокладку (прилагающейся к изделию). Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

Подсоединение при помощи гибкой трубки из нержавеющей стали

со сплошными стенками с резьбовыми соединениями.

Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ. Подсоединение таких шлангов должно производиться таким образом, чтобы их длина при максимальном растяжении не превышала 2000 мм. По завершении подсоединения проверьте, чтобы металлический гибкий шланг не касался подвижных частей или не был сжат. Использовать исключительно трубки, соответствующие Нормативу, и уплотнительные прокладки, соответствующие действующим государственным нормативам.

Проверка уплотнения

! По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Подготовка к различным типам газа

Для переоснащения варочной панели для газа, отличающемуся от газа, на который варочная панель расчитана изначально (указан на этикетке на верхней части варочной панели или на упаковке), необходимо заменить форсунки конфорок следующим образом:

1. Cнимите с варочной панели опорные решетки и выньте конфорки из своих гнезд.

2. Oтвинтите форсунки при помощи полой отвертки 7 мм и замените их на форсунки, расчитанные на новый тип газа (смотрите таблицу 1 “Характеристики конфорок и форсунок”).

3. Восстановить детали на свой места, выполняя операции в обратном порядке.

4. По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

! Если давление используемого газа отличается от предусмотренного давления (или варьирует), необходимо установить на питающем газопроводе соответствующии регулятор давления (в солaсно действующим Нормативам).

• Регуляция первичного воздуха конфорок

Конфорки не нуждаются в какой-либо регуляции первичного воздуха.

• Регуляция минимального пламени

1. Поверните рукоятку-регулятор в положение минимального пламени.

2. Снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.

3. Проверьте, чтобы при резком повороте рукоятки из положения максимального пламени на минимальное, конфорки не гасли.

4. В изделиях, оснащенных защитным устройством (термопарой), в случае неисправности этого устройства при минимальном пламени конфорок увеличьте расход газа минимального пламени при помощи регуляционного винта.

5. По завершении регуляции восстановите сургучные или подобные пломбы на обводном газопроводе.

! В случае использования сжиженного газа регуляционный винт должен быть завинчен до упора.

! По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

Давление подачи Номинальное (мбар)

Минимальное (мбар) Максимальное (мбар)

28-30

20 35

37 25 45

20 17 25

Характеристики горелок и форсунок

* При температуре 15°C и давлении 1013,25 мбар – сухой газ ** Пропан Теплотворная способность = 50,37 МДж/кг *** Бутан Теплотворная способность = 49,47 МДж/кг Природный газ Теплотворная способность = 37,78 МДж/м

Быстрая (Большая)(R)

Средняя (S)

Малая (А)

Kонфорка Диаметр

(мм)

Теплотворная

способность

кВт (p.c.s.*)

Номин.Сокращ.

Байпас

1/100

(

мм

)

Форсунка

1/100

(

мм)

Расход

г/час

*** **

Форсунка

1/100

(

мм)

6.5 18

Таблица 1

100

0.70

0.40

3.00

1.65

1.00

218

120

214

118

3.00

1.65

1.00

132(H)

96(Z)

79(6)

286

157

Сжиженный газ Природный газ

Теплотворная

способность

кВт (p.c.s.*)

Расход

л/час

143

105

286

157

Форсунка

1/100

(

мм)

Расход

л/час

Для преобразования в природный газ (13мбар), попросите форсунки в сервисный центр.

9YPS 645 (AN) GH R/HA 9YPS 645 (OW) GH R/HA

Включение и эксплуатация

Быстрая (Большая)(R)

Средняя (S)

Малая (A)

Ø Диаметр кастрюли (см)

24 - 26

16 - 20

10 - 14

Конфорка

! На каждом регуляторе показано положение газовой, которой данная рукоятка управляет.

Газовые конфорки

При помощи соответствующего регулятор можно выбрать один из следующих режимов конфорки:

● Выключено

Наиболее изменчивой характеристикой кастрюли с точки зрения стабильности часто может быть сама кастрюля (или ее размещение во время использования). Хорошо сбалансированные кастрюли, с плоским днищем, с ручками, расположенными линейно с одним из

ребер решетки, гарантируют максимальную стабильность.

Максимальная мощность

Минимальнная мощность

Для зажигания одной из конфорок поднесите к ней зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку в положение максимального пламени. В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатой примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени. В моделях, оснащенных свечой зажигания, для включения нужной конфорки достаточно нажать до упора соответствующую рукоятку и повернуть ее против часовой стрелки в положение максимального пламени, удерживая ее нажатой вплоть до зажигания пламени.

! При случайном гашении пламени конфорки поверните рукоятку управления в положение выключено и попытаитесь вновь зажечь конфорку только по прошествии 1 минуты.

Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (положение, обозначенное символом “●”).

Практические советы по эксплуатации газовых горелок

Для максимальной отдачи изделия следует помнить:

• Для каждой конфорки используите подходящую посуду (смотри таблицу) с тем, чтобы пламя конфорки не выходило из-под дна посуды.

• Всегда используите посуду с плоским дном и с крышкой.

• В момент закипания поверните рукоятку в положение малого пламени.

Для определения типа конфорки смотрите рисунки в параграфе “Характеристики конфорок и форсунок”.

• Для гарантии максимальной стабильности убедитесь, что варочные емкости установлены правильно и что каждая емкость находится строго в центре горелки.

• Убедитесь, что рукоятки варочных емкостей совмещены с одним из опорных стержней держателя емкости.

• Расположите рукоятки варочных емкостей так, чтобы они не выступали за передний край варочной панели.

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• Данное устройство является встраиваемым бытовым электроприбором класса 3.

• Для исправного функционирования газовых устройств необходимо отрегулировать воздухообмен. Проверьте, чтобы при установке этих устройств соблюдались требования, описанные в параграфе “Расположение”.

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортнои табличке изделия.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Всегда проверяйте, чтобы регуляторы находились в положении “●”/“○” , когда изделие не используется.

• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда вынимайте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Не закрываите стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.

• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями

(включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.

• Не разрешайте детям играть с бытовым электроприбором.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2012/19/EU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельной утилизации.

Для получения дополнительной информации о правильной

утилизации бытовой техники, владельцы должны связаться со своим местным властям или продавцу.

Экономия электроэнергии и охрана окружающей среды

• Храните продукты в закрытых горшках или кастрюлях с плотно закрывающимися крышками и используйте минимальное количество воды. В случае приготовления без крышки будет иметь место потребление значительного количества энергии.

• Используйте горшки и кастрюли с совершенно плоским дном.

• В случае приготовления блюда в течение длительного времени следует использовать скороварку, которая готовит в два раза быстрее и позволяет сберечь треть энергии.

Транспортировка и хранение.

• Bарочные панели должны перевозиться в оригинальной упаковке в горизонтальном положении.

• Во время транспортировки и хранения защищать варочные панели от атмосферного воздействия и механических повреждений.

• Панель должна храниться в упакованном виде в не отапливаемом помещении при температуре:

- от минус 50°С до плюс 40°С (газовая варочная панель)

- от плюс 5°С до плюс 40°С (cмешанная варочная панель)

• Мойте панель теплой водой с добавлением нейтрального моющего средства, затем протирайте ее мягкой тряпкой или замшей. Пригоревшие загрязнения удаляйте специальными средствами для чистки поверхностей из нержавеющей стали.

• Чистите поверхности из нержавеющей стали только мягкой тряпкой или губкой.

• Не пользуйтесь абразивными и коррозионными средствами, чистящими средствами на основе хлора или металлическими мочалками для чистки сковород.

• Не пользуйтесь пароочистителями.

• Не пользуйтесь горючими веществами.

• Не оставляйте на варочной панели следов кислых или щелочных веществ, таких как уксус, горчица, соль, сахар, лимонный сок и т.п.

Чистка компонентов варочной панели

• Чистите эмалированные и стеклянные детали только мягкой тряпкой или губкой.

• Решетки, крышки горелок и сами горелки перед чисткой можно снять.

• Вымойте их вручную теплой водой с неабразивным моющим средством. При этом тщательно удалите все остатки пищи и убедитесь в том, что ни одно отверстие горелок не осталось засоренным.

• Промойте под проточной водой и тщательно высушите.

• Правильно вставьте горелки и крышки горелок в соответствующие гнезда.

• При установке решеток на место проследите за тем, чтобы они были правильно выставлены относительно горелок.

• Для обеспечения нормальной работы варочных панелей, снабженных свечами электророзжига и предохранительными устройствами, требуется особая тщательность при очистке концов свечей. Следует часто проверять состояние этих деталей и, если нужно, чистить их влажной тканью. Пригоревшие остатки пищи следует удалять с помощью зубочистки или иглы.

! Во избежание повреждения устройства электророзжига не пользуйтесь им, когда горелки вынуты из своих гнезд.

Уход за рукоятками газовой варочной панели

Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всеи рукоятки.

! Данная операция должна выполняться техником, уполномоченным производите.

Техническое обслуживание и уход

Обесточивание изделия

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка поверхности варочной панели

• Все эмалированные и стеклянные детали следует промывать теплой водой с добавлением нейтрального моющего средства.

• После продолжительного контакта с водой, в которой содержится известь, или с едкими моющими средствами на поверхностях из нержавеющей стали могут остаться пятна. Все попадающие на варочную панель брызги (воды, соусов, кофе и т.д.) следует удалять до того, как они высохнут.

Неисправности и методы их устранения

Может случиться, что варочная панель не работает или работает плохо. Перед обращением в сервисный центр давайте посмотрим, что вы можете сделать сами. Во-первых, убедитесь, что нет разрывов в энергои газоснабжении, и, в частности, что газовые краны панели открыты.

Конфорка не загорается или пламя не однородно.

Убедитесь, что:

• Форсунки газовой конфорки засорились.

• Все движущиеся части конфорки установлены правильно

• Рядом с варочной панелью нет сквозняков.

В моделях варочной панели, оснащенных защитным устройством,

конфорка загорается и сразу гаснет.

Убедитесь, что:

• Вы до упора нажали ручку.

• Вы до упора нажали ручку в течение достаточного времени, чтобы

активировать устройство безопасности.

• Отверстия выхода газа в точке нахождения предохранительного

устройства не заблокированы.

Конфорка в положении минимума не будет гореть.

Убедитесь, что:

• Отверстия выхода газа не засорены.

• Рядом с варочной панелью нет сквозняков.

• Регулировка минимального значения неправильная.

Нестабильные кастрюли

Убедитесь, что:

• Дно кастрюли идеально ровное.

• Кастрюля должна быть установлена по центру газовои или

электрическои конфорки.

• Опорные решетки на варочной панели установлены неправильно.

Орнату

Түтін шығаратын мұржада немесе тармақталған құбырда. (Тек ас əзірлеуге арналған құрылғылар үшін)

Тікелей сыртқа қарай

555 mm

55 mm

475 mm

көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту туралы маңызды ақпараттар қамтылған.

! Келешекте анықтама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Оны құрылғының кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз. Тыныс тарылу немесе тұншығып қалу қаупін туғызуы мүмкін ("Сақтандырулар мен кеңестер" бөлімін қараңыз).

! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Құрылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі немесе мүлікті зақымдауы мүмкін.

! Бұл құрылғы ағымдағы ұлттық ережелерге сәйкес тұрақты желдетілген бөлмелерде ғана орнатылуы және пайдаланылуы тиіс. Келесі талаптар сақталуы тиіс:

• Бөлме кез келген түтіндерді айдап шығарып жіберетін ауаны тартып алу жүйесімен жабдықталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

Құрылғыны орнату

Плитаны орнатқан кезде төмендегі сақтық шаралар орындалуы тиіс:

• Құрылғы маңында тұрған және плитаның үстіңгі жағына қарағанда биік ас үйі шкафтары плитаның шетінен кем дегенде 200 мм-ге алыс орналасуы тиіс.

• Қалқалар тиісті орнату нұсқаулықтарына сәйкес және плитадан кем дегенде 650 мм ара қашықтықта орнатылуы тиіс (суретті қараңыз).

• Қалқаның маңында тұратын қабырғаға ілінетін шкафтар плитадан кем дегенде 420 мм биіктікте орналастырылуы тиіс (суретті қараңыз).

Плита қабырғаға ілінетін шкафтың астында орнатылатын болса, сол шкаф плитадан

Мин. 600 мм

кем дегенде 700 мм ара қашықтықта орналасуы тиіс.

Мин. 650 мм

Мин. 420 мм

• Орнату қуысы суретте көрсетілген өлшемдерге ие болуы тиіс.

Үстінің қалыңдығы 20 мен 40 мм арасындағы шкафтарға плитаны орнатуға

мүмкіндік беретін бекіту ілмектері қамтамасыз етілген. Плита шкаф үстіне мықтап бекітілгеніне көз жеткізу үшін барлық ілмектерді пайдалану керек.

• Жану процесі қалыпты түрде өтуі үшін ауа керек болғандықтан бөлмеде тиісті ауа айналымы болуы керек. Ауаның ағымы орнатылған қуаттың әр кВт бірлігіне 2 м3/сағ мәнінен аз болмауы тиіс.

Ттаныш ауаа арналан желдету саылауларыны мысалдары.

Көрші бөлме

Терезе мен еден арасындағы желдету саңылауын ұлғайту.

Желдетілуі тиіс бөлме

• Құрылғыны қарқынды және ұзақ пайдалану үшін қосымша желдету қажет болуы мүмкін, мысалы, терезені ашу немесе тиімділігі көбірек әдіспен – механикалық ауа кіргізу жүйесінің (бар болса) қуатын арттыру арқылы.

• Сығылған газ ауадан ауыр болғандықтан еденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан жоғары температураға дейін ысытып жіберуі мүмкін сыртқы қайнар

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 см2 болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға бейім болмауы тиіс.

Сондай-ақ, жүйе жануға қажетті ауаны жанама жолмен қамтамасыз ете алады, яғни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бұл бөлмелер ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

Орнатпас бұрын плитадан торлар мен оттықтарды шығарып алып, оны аударыңыз. Терможұптар мен тұтандырғыштарды зақымдап алмаңыз.

Ауа, ылғал және су өтпеуі үшін құрылғымен бірге берілген тығыздағыштарды плитаның сыртқы жиектеріне қолданыңыз (суретті қараңыз).Дұрыс жағу үшін тығыздалатын беттер таза, құрғақ екеніне және май жоқ екеніне көз

жеткізіңіз.

Ілмекті бекіту сызбасы

Ілмек орны шкаф үстінің Ілмек орны шкаф үстінің қалыңдығы H=20мм үшін қалыңдығы H=30мм үшін

Алды

Ілмек орны шкаф үстінің Арты қалыңдығы H=40мм үшін

! "Керек-жарақтар" орамасындағы ілмектерді қолданыңыз.

• Плита ендірілген пеш үстіне орнатылмаған жағдайда, оқшаулау үшін

ағаш тақтаны орнату қажет. Оны плитаның астыңғы жағынан кем дегенде 20 мм ара қашықтықта орналастыру керек.

• желідегі тоқтың кернеуі мен жиілігі бұйымның электр мәліметтеріне сәйкес болуы керек;

• желілік розетка бұйымның штепсельді вилкасына сәйкес келуі керек. Кері жағдайда, розетканы немесе вилканы ауыстырыңыз; тоқ ұзартқыштар мен көп көзді тоқ көздерін қолданбаңыздар.

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы қабырғасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық тұрған тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

45 mm.

560 mm.

Егер пісіру панелі ешқандай салқындататын желдеткіші жоқ қосымша берілген духовка шкафының үстіне орналастырылса ішкі асүй элементінің ішін тиісті түрде желдету үшін арнайы ауа айналымын реттеу үшін тесік жасау керек (Сызбаны қара).

Электр қуатына қосу

Үш полярлі желі кабелімен жабдықталған пісіру панелдері паспорттық кестеде көрсетілген кернеумен және электр өткізгіш жиілігіне қарай ауыспалы тоқта жұмыс істеуге есептелген (пісіру панелінің төменгі жағында орналасқан). Желі кабелінің жерге тұйықталу өткізгіші сары-жасыл түсті болады. Пісіру панелін асүй элементіне қоса жасалған духовка шкафының жоғарғы жағына орналастырылған жағдайда, пісіру панелі мен духовка шкафының электр көзіне жалғау қауіпсіздік ережелеріне сәйкес және духовка шкафын тез алу үшін бөлек-бөлек орналасуы керек.

Бұйымның желі шнурын электр өткізгіші желісіне жалғау

Электр қуаты кабеліне бұйымның паспорттық кестесінде көрсетілген жүктемеге есептелген, нормаланған штепсельдік вилканы орнатыңыз. Электр қуаты желісіне тікелей қосқан жағдайда, асүй пеші және желі арасында байланыс арасы 3 мм минималдық арақашықтықтағы мультиполярлі қосқышты орнату қажет, ол осы жүктеме есептелуі және қолданыстағы нормативтерге сәйкес болуы керек (ажыратқыш жерге тұйықтау сымына жанаспауы тиіс). Желі шнуры оның ешбір нүктесі жай температурасынан 50°С аспайтындай температурада болатындай жерде орналасуы керек.

! Электромонтер бұйымның тоқ көзіне дұрыс жалғануына және қауіпсіздік ережелерінің сақталуына жауапкершілік алады.

Бұйымды электр тоғына қосар алдында мыналарды тексеріп алыңыз:

• pозетка жерге тұйықталып, нормативтерге сәйкес жалғануы керек

• желі розеткасы бұйымның паспортына көрсетілген максималдық қуат қабылдау күшіне есептелуі тиіс;

! Бұйым желі шнуры мен желі розеткасы қолжетімді жерде тұратындай болып орналасуы керек.

! Бұйымның желі шнуры майысуына немесе бүктеліп тұруына болмайды.

! Күн сайын желі шнурын тексеріп тұрыңыз және қажет болған жағдайда

оны тек уәкілетті техник мамандарға ғана ауыстыртыңыз (Техникалық қызмет көрсетуді қара).

! Өндіруші жоғарыда аталған ережелер сақталмаған жағдайда барлық жауапкершіліктен босатылады.

Газ құбырына қосу

Газ баллонына немесе газ құбырына қосу иілгіш резеңке немесе болаттан жасалған шланг арқылы қолданыстағы елдің нормативтеріне сәйкес, бұйымның осы пайдаланылатын газ түріне күйін қалай келтіруге болатынына байланысты жүзеге асырылады (қақпақтағы күйге келтіру этикетін қараңыз: кері жағдайда төмендегіге қараңыз). Баллондағы сұйытылған газды пайдаланған жағдайда қысымды реттегіштерді қолданыстағы елдің нормативтеріне сәйкес орнату керек. Газ түтігін жалғауды жеңілдету бағытталған болып табылады: бұқтырмадағы нығайтатын тежегіш гайканы әр жерінен ауыстырыңыз және қосымша тығыздағыштарды ауыстырып тұрыңыз.

! Энергия қызметі сенімді болу, оны дұрыс қолдану үшін және бұйымды ұзақ пайдаланам десеңіз, газды беру қысымы “Газ конфоркалары мен форсункалары сипаты” кестесінде көрсетілген мәліметтерге сәйкес келуі керек.

Назар аударыңыз!: Қоспас бұрын газ плитасының құбырынан тасымалдағыш бітеуішін алыңыз.

Тығыз трубка көмегімен жалғау (мыс және болат)

! Газ құбырына жалғау бұйымға ешқандай жүктеме түсірмеу керек. Бұйымның газ келетін трубасында тығыздайтын төсемі қоса берілген, бұралып тұратын “L” буыны бар. Егер буынды ауыстыру керек болған жағдайда, оның тығыздау төсемін ауыстыру керек (бұйымға қоса берілетін). Бұйымдағы газ келетін трубаның цилиндрлі түрдегі ішкі ½ газ қимасы болады.

Бұрандамен жалғанып, тегіс оралған, тот баспайтын болаттан жасалған шланг арқылы газды қосу.

Бұйымдағы газ келетін трубаның цилиндрлі түрдегі ішкі ½ газ қимасы болады. Бұндай шлангілерді жалғағанда олардың максималдық жазылу ұзындығы 2000 мм аспауы керек. Оларды жалғап болғаннан кейін, металлдан жасалған иілгіш шланг қозғалмалы заттарға тимей тұруын және бүктеліп қалмауын тексеріп алыңыз. Нормативтерге сәйкес трубкаларды, сол елдің мемлекеттік нормативтеріне сәйкес келетін тығыздағыш төсемдерді пайдалану керек.

Тығыздығын тексеру

! Жалғауды аяқтағаннан кейін, барлық түтіктердің тығыздық беріктігін сабын ерітіндісінің көмегімен тексеріңіз, бірақ отпен тексермеңіз.

Әртүрлі газ түрлеріне күйге келтіру

Бұйым негізгісінен ерекшеленетін газ түріне қарай күйге келтіріледі (қақпақтағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет:

1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз;

2. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаңа газ түрлеріне есептелген форсункаларға ауыстырыңыз (Жанарғы және форсунка сипаттамасы кестесіне қара);

3. Калған жерлеріне басқа жабдықтарын жоғарыда көрсетілген тәртіпке керісінше қарай қойып шығыңыз.

4. Операцияны аяқтағаннан кейін тестілеудің ескі этикеткасын осы пайдаланылатын газ түріне сәйкес келетін жаңасына ауыстырыңыз. Этикетканы біздің Техникалық Қызмет көрсету орталықтарын тапсырыс бере аласыздар.

• Конфоркадағы бастапқы ауаны реттеу

Конфоркалар бастапқы ауаны реттеуді қажет етпейді.

• Минималды ауаны реттеу

1. Pеттегіш-тұтқаны минималды от күйіне қарай бұраңыз.

2. Tұтқаны алып, кран түтігінің ішінде немесе жанында орналасқан реттегіш винтті тұрақты аз от күйіне келгенше бұраңыз.

3. T-ұтқаны максималдық күйден минималдық күйге оқыс бұраған жағдайда конфорканың өшіп қалмауын байқаңыз

4. Қорғаныс құрылғысы орнатылған бұйымдарда, қондырғы істен шыққан жағдайда конфорка оты минималды болған жағдайда, минималды газ күйін реттегіш винт көмегімен өзгертіңіз.

5. Реттеуді аяқтағаннан кейін газ құбырының айналасындағы сүргіштік және сол сияқты пломбаларды қалпына келтіріңіз.

! Cұйытылған газды пайдаланған жағдайда, реттегіш винт барынша қатты бұралуы керек.

! Oперация аяқталғаннан кейін, ескі этикетканы газдың түріне сәйкес келетін жаңа түріне ауыстырыңыз. Этикетканы біздің Техникалық қызмет көрсету Орталықтарына тапсырыс беру арқылы алуға болады.

! Қолданылған газ қысымы ұсынылған қысымнан өзгеше (немесе сәл өзгеше) болса, кіріс құбырға тиісті қысым реттегіші бекітілуі керек (ағымдағы ұлттық ережелерге сәйкес).

Өткізу қысымы Номиналды (мбар)

Ең төмен (мбар) Ең жоғары (мбар)

* 15°C жəне 1013,25 мбарр жағдайында – құрғақ газ ** Пропан P.C.S. = 50,37 МДж/кг *** Бутан P.C.S. = 49,47 МДж/кг Табиғи P.C.S. = 37,78 МДж/м

Диаметр

(мм)

Форсунка

1/100

(мм)

Шығын*

г/сағ.

Байпас

1/100

(мм)

Жылу шығару

мүмкіндігі кВт (p.c.s.)

28-30

20 35

37 25 45

20 17 25

Жылдам (R)

Жартылай жылдам

(S)

Қосымша

(A)

100

0.70

0.40

3.00

1.65

1.00

218

120

214

118

3.00

1.65

1.00

132(H)

96(Z)

79(6)

286

157

Оттық пен форсункалардың сипаттары

1-кесте Сұйытылған газ

Табиғи газ

Оттық

Ном.Қысқ.

***

Жылу шығару

мүмкіндігі кВт (p.c.s.)

Ном.

Форсунка

1/100

(мм)

Шығын*

л/сағ

9YPS 645 (AN) GH R/HA 9YPS 645 (OW) GH R/HA

Қосу және пайдалану

Ø ыдыс табанының диаметрі (см)

Жылдам (R)

Жартылай жылдам (S)

Қосымша (A)

24 - 26

16 - 20

10 - 14

Оттық

Сақтандырулар мен кеңестер

! Тиісті газ оттығының орны әрбір тұтқада көрсетілген.

Газ оттықтары

Әрбір оттықты тиісті басқару тұтқасының көмегімен төмендегі параметрлердің біріне реттеуге болады:

● Өшірулі

Ең жоғары

Ең төмен

Жанарғылардың бірін жандыру үшін, жанарғының жанына жанып тұрған сіріңке не оттық апарып, дәл сол уақытта тиісті тұтқаны басып, максималды реттеуге дейін бұраңыз. Жанарғы қауіпсіздік құрылғысымен жабдықталғандықтан, автоматты құрылғыға қыздыру үшін отты жанып тұрған күйде сақтауға мүмкіндік беру үшін тұтқаны шамамен 2-3 секунд ішінде басып тұру керек. Газ жанарғы оталуымен үлгілерді пайдаланған кезде, таңдалған жанарғыны тұтандыру үшін тиісті тұтқаны басып, жанарғы оталмағанша басылған күйде сағат бағытына кері максималды күйге дейін бұраңыз.

! Оты кенет өшіп қалған жағдайда, басқару тұтқасын өшірілген күйге әкеліп, 1 минут өткеннен кейін барып конфорканы қайта тұтандырыңыз.

Конфорканы өшіру үшін тұтқаны сағат тілі бойынша жалын өшкенге дейін бұраңыз (күй "●" белгісімен белгіленген).

Газ жанарғыларын пайдалану бойынша қарапайым кеңестер

Бұйым максималдық түрде жұмыс істеп тұруы үшін есте сақта:

• Ә конфорка үшін тиісті ыдысты пайдаланыңыз, ыдыстың түбі

конфорка жанарғысына сәйкес келуі керек (кестені қара).

• Табаны тегіс және қақпағы бар ыдысты пайдаланыңыз.

• Қайнаған жағдайда, тұтқаны оттың аз келетін жағына қарай бұраңыз.

Конфорка түрлерін анықтау үшін “Конфоркалар мен форсункалар” параграфындағы суреттерді қараңыз.

• Максималды тұрақтылық үшін, таба түпқоймалары әрқашан дұрыс түрде бекітілгеніне және әрбір таба жанарғының үстінен ортаға орналастырылғанына көз жеткізіңіз

• Таба тұтқалары таба тұғырындағы тіреу өзектерінің біріне сәйкес орналастырылуы керек.

• Таба тұтқасы плитаның алдыңғы шетінен шығып кетпейтіндей етіп орналастырылуы керек.

тураланған, жақсы теңгерілген түпқоймалар ең жоғары тұрақтылықты сөзсіз қамтамасыз етеді.

Түпқойма тұрақтылығының көзқарасынан айнымалылығы жоғары аспектіге әдетте түпқойманың өзі жатады (немесе қолдану барысында сол түпқойманың орналасуы). Тегіс негіздері жанарғы үстінен қойылған, түпқойма тұтқалары тіреуіш штифтілерінің бірімен

! Бұл құрылғы халықаралық қауіпсіздік стандарттарына сай жасақталып, дайындалған. Төмендегі ескертулер қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

• Бұл құрылғы 3-сынып ендірілген құрылғы болып табылады.

• Газ құрылғылары тиімді жұмыс істеуі үшін тұрақты ауа алмасуын қажет етеді. Плитаны орнату кезінде құрылғы "Орналастыру" параграфында берілген нұсқауларды орындаңыз.

• Бұл нұсқаулар тек нұсқаулық пен сериялық нөмір тілімшесінде таңбалары көрсетілген елдер үшін жарамды.

• Құрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік тұрғыда қолдануға болмайды.

• Жабық жер болса да, құрылғыны сыртта қолданбау қажет. Құрылғыны қорғаусыз жаңбыр мен боранда қалдыру аса қауіпті.

• Құрылғыны жылжытқанда немесе орналастырғанда пештің бүйіріндегі тұтқаларды пайдаланыңыз.

• Құрылғыны жалаң аяқ немесе ылғал не дымқыл қолмен, аяқпен түртпеңіз.

• Құрылғыны кітапшада берілген нұсқауларға сай, тек ересек адамдар ғана тағам дайындау мақсатында пайдалануы тиіс. Құрылғыны басқа түрде пайдалану (мысалы, бөлмені жылыту үшін) дұрыс емес әрі қауіпті. Өндіруші құрылғыны тиісті, дұрыс және саналы түрде пайдаланбау нәтижесінде пайда болған кез келген зақымға жауапты болмайды.

• Басқа электр құрылғыларына арналған электр кабельдері пештің ыстық бөліктеріне жақындамайтынын тексеріңіз.

• Желдету және ыстықты салқындатуға арналған ашық жерлерді ешқашан жаппау керек.

• Құрылғыны қолданбаған кезде тұтқалардың "●"/"○" күйінде тұрғанын тексеріңіз.

• Құрылғыны өшіргенде штепсельдік ұшты желі розеткасынан әрдайым ажыратыңыз, кабельден тартып суырмаңыз.

• Штепсель айырын электр желісінен ажыратпастан тазалау немесе күтім көрсету жұмыстарын ешқашан жасамаңыз.

• Егер құрылғы істен шыққан болса, ешбір жағдайда жөндеу жұмысын өзіңіз жасамаңыз. Тәжірибесіз адам тарапынан жасалған жөндеу жұмыстарынан құрылғының істен шығуы немесе жарамсыз болып қалуы мүмкін. Қызмет көрсету орталығымен байланысыңыз ("Көмек" бөлімін қараңыз).

• Газ оттықтары немесе электр конфоркалар әлі ыстық болғанда шыны қақпақты (бар болса) жаппаңыз.

• Құрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мұндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.

• Балаларға құрылғымен ойнауға рұқсат етпеңіз.

• Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

Жою

• Орауыш материалды жойған кезде: орауышты қайта пайдалануға болатындай етіп жергілікті заңнаманы ұстаныңыз.

• Жарамсыз электрлік және электрондық жабдық бойынша (WEEE) 2002/19/EU Еуропалық директивасы ескі тұрмыстық құрылғыларды қалыпты сұрыпталмаған тұрмыстық қоқыс құбырына жоюды талап етеді. Ескі құрылғылар ішіндегі материалдардың қалпына келтірілуін және қайта өңделуін оңтайландыру және адам денсаулығы мен

қоршаған ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау ұсынылады. Өнімдегі үсті сызылған “қоқыс себеті” белгісі құрылғыны жойған кезде бөлек жинау қажеттілігі туралы ескертеді.

Тұтынушылар өзінің ескі құрылғыларын жою туралы мәліметтер алу

үшін жергілікті үкіметке не делдалға хабарласуы керек.

Қоршаған ортаны сақтау және қорғау

• Азық-түлікті жабық құмыраларды немесе қақпағы тығыз жабылатын кастрөлдерде сақтаңыз және суды аз қолданыңыз. Қақпақсыз дайындаған жағдайда, энергия көп жұмсалатын болады.

• Түбі тегіс құмыралар мен кастрөлдерді пайдаланыңыз.

• Асты ұзақ уақыт бойы дайындаған жағдайда, екі есе жылдам дайындайтын және үштен бір энергия қуатын үнемдейтін жылдам қайнатқышты қолданыңыз.

Тасымалдау және сақтау.

• Пісіргіш панельдерін түпнұсқа орауыш ішінде көлденең күйде тасымалдау керек.

• Тасымалдау және сақтау кезінде пісіргіш панельдерін атмосфералық әсерлерден және механикалық зақымдалудан қорғаңыз.

• Панельді жылытылмаған бөлмеде минус 50°С және плюс 40°С температура аралығында орауыш ішінде сақтау керек (газ пісіргіш панелі).

• Панельді жылытылған бөлмелерде плюс 5°С және плюс 40°С температура аралығында орауыш ішінде сақтау керек (aралас пісіргіш панель).

• Конфоркалар мен конфорка қақпақтарын тиісінше сәйкес орындарына қайта орнатыңыз.

• Торларды ауыстыру кезінде табақтар орнатылатын аймақ конфоркамен сәйкестендірілгеніне көз жеткізіңіз.

• Электр конфоркаларды дымқыл шүберекпен тазалау және әлі жылы болған кезде біраз маймен майлау керек.

• Электрлік оталдыру қосқыштары және қауіпсіздік құрылғысымен жабдықталған үлгілер тиісінше жұмыс істеуі үшін, тұтқаларының шеттері толығымен тазалануы тиіс. Бұл элементтерді жиі тексеріңіз және қажет болса, дымқыл матамен тазалаңыз. Кез келген қатып қалған тағамдар тіс тазартқыш немесе иненің көмегімен тазалануы тиіс.

! Электрлік оталдыру құрылғысының зақымдалуын болдырмау үшін оны конфоркалар орындарына орнатылмаған жағдайда пайдаланбаңыз.

Газ шүмегіне техникалық қызмет көрсету

Уақыт өте вентильдер қатып қалуы немесе бұрылмай қою мүмкін. Бұл жағдай орын алса, шүмекті ауыстыру қажет.

! Бұл процедураны өндіруші өкілет берген білікті маман орындауы тиіс.

Ақаулықтарды жою

Жөндеу және күтім

Құрылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны тоқтан ажыратыңыз.

Конфорка бетін тазалау

• Барлық эмаль жағылған және әйнек бөліктер жылы су және нейтралды тазалағыш затпен тазалануы тиіс.

• Тат баспайтын болат беттер тым ұзаққа жанасып қалса, әкті су немесе қатты тазалағыш заттармен кірленуі мүмкін. Кез келген тағам қалдықтары (су, тұздық, кофе, т.б.) құрғатылуына дейін тазалануы тиіс.

• Жылы су және нейтрал тазалағыш затпен тазалаңыз және кейін жұмсақ матамен немесе күдерімен құрғатыңыз. Қатып қалған кірді тат баспайтын болат беттерге арналған тазалағыштармен тазалаңыз.

• Tат баспайтын болатты тек жұмсақ мата немесе сүлгімен тазалаңыз.

• Қатты немесе күйдіргіш өнімдерді, хлор негізіндегі тазалағыштарды

немесе металл ысқыштарды пайдаланбаңыз.

• Бу тазалағыштар құралдарды пайдаланбаңыз.

• Жанғыш өнімдерді пайдаланбаңыз.

• Сірке суы, қыша, тұз немесе лимон шырыны сияқты қышқылды

немесе сілтілі заттарды плитада қалдырмаңыз.

Пісіргіш панель жұмыс істемей қалып не нашар істеуі мүмкін. Қызмет көрсету орталығына хабарласу алдында өзіңіз орындай алатын әрекеттерді қарастырайық. Алдымен, энергия мен газбен жабдықтау жүйесінде ажыраулардың жоқ, әсіресе панельдің газ шүмектері ашық екендігіне көз жеткізіңіз.

Жанарғы жанбайды немесе жалын әркелкі.

Төмендегілерге көз жеткізіңіз:

• Жанарғының газ шығару саңылаулары бітелмеген.

• Жанарғының барлық жылжымалы бөлшектері дұрыс орнатылған.

• Панельдің жанында өтпе жел жоқ.

Қауіпсіздік құрылғысы бар нұсқаларда жалын өшеді.

Төмендегілерге көз жеткізіңіз:

• Тұтқаны шегіне дейін бастыңыз.

• Тұтқаны қауіпсіздік құрылғысын белсендіру үшін жеткілікті уақыт ішінде шегіне дейін бастыңыз.

• Сақтандырғыш орналасқан жердегі газ шығару саңылаулары бұғатталмаған.

Жанарғы минималды күйде жанбайды.

Төмендегілерге көз жеткізіңіз:

• Газ шығару саңылаулары бітелмеген.

• Панельдің жанында өтпе жел жоқ.

• Минималды мән реттеуі қате.

Конфорка бөліктерін тазалау

• Торталар, конфорка қақпақтары және конфоркалар тазалану үшін алынуы мүмкін.

• Оларды кез келген тағам қалдықтарын алып, конфорка саңылауларының бітелмегенін тексере отырып қолыңызбен жылы суды және ысқыш емес тазалағышты пайдаланып тазартыңыз.

• Шаю және құрғату.

Ыдыстар тұрақсыз.

Төмендегілерге көз жеткізіңіз:

• Ыдыстың түбі толығымен тегіс.

• Ыдыс жанарғыда не электрлік плитада ортаға келтірілген.

• Торлар аударылмаған.

Indesit Company S.p.A.

V 60044 Fabriano (AN) www.hotpoint.eu

195153156.00

11/2016 - XEROX FABRIANO

iale Aristide Merloni,47

Hotpoint-Ariston 9YPS 645 (OW) GH R/HA User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
