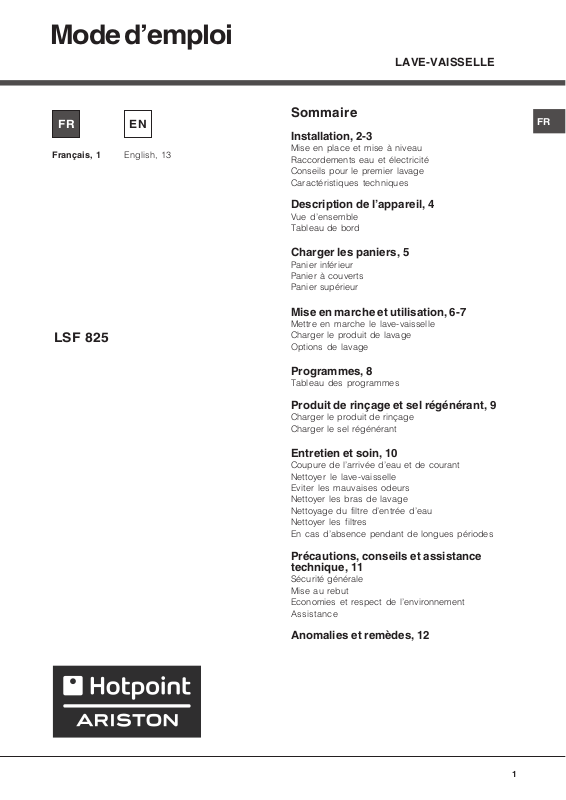

Mode d’emploi

FR EN

Français, 1

English, 13

LSF 825

LAVE-VAISSELLE

Sommaire

.4

Installation, 2-3

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques

Description de l’appareil, 4

Vue d’ensemble

Tableau de bord

Charger les paniers, 5

Panier inférieur

Panier à couverts

Panier supérieur

Mise en marche et utilisation, 6-7

Mettre en marche le lave-vaisselle

Charger le produit de lavage

Options de lavage

Programmes, 8

Tableau des programmes

Produit de rinçage et sel régénérant, 9

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 10

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle

Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres

En cas d’absence pendant de longues périodes

Précautions, conseils et assistance technique, 11

Sécurité générale Mise au rebut

Economies et respect de l’environnement Assistance

Anomalies et remèdes, 12

1

Installation

Conserver ce mode d’emploi pour pouvoir le consulter à

.4 tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil.

Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation

et la sécurité de l’appareil.

En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.

Mise en place et mise à niveau

1.Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport.

S’il est abîmé, ne pas le raccorder et contacter le revendeur.

2.Installer le lave-vaisselle de manière à ce que les côtés et la

paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu*

(voir feuille de Montage).

3.Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements.

4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation)

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau.

Ne pas réutiliser les anciens tuyaux.

Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation (voir figure).

Raccord du tuyau d’amenée de l’eau

•A une prise d’eau froide: bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

•A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C.

Visser le tuyau au robinet en procédant comme pour la prise d’eau froide.

Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).

La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lave-vaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d’inondation même en cas de rupture du tuyau d’amenée de l’eau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.

* Présent uniquement sur certains modèles.

2

Raccord du tuyau d’évacuation de l’eau

Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Ou bien l’accrocher au bord d’un évier; l’extrémité libre du tuyau de vidange ne doit pas être plongée dans l’eau.

A

Un coude* plastique spécial facilite une installation optimale : fixer solidement le coude au mur pour éviter que le tuyau se déplace et déverse l’eau hors du conduit.

La portion de tuyau repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (voir figure).

L’utilisation de tuyaux de rallonge est déconseillée.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s’assurer que:

•la prise dispose de mise à la terre et est conforme aux normes;

•la prise est bien apte à supporter la puissance maximale de l’appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lavevaisselle);

•la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;

•la prise est bien compatible avec la fiche de l’appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); n’utiliser ni rallonges ni prises multiples.

Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller	.4
le ruban adhésif transparent sous le plan en bois pour le
protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le premier lavage, remplir complètement d’eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l’eau déborde. Sélectionner le degré de dureté de l’eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s'éteint.

Le manque de remplissage du réservoir à sel, peut endommager l'adoucisseur d'eau et l'élément chauffant.

Caractéristiques techniques

largeur 45 cm Dimensions hauteur 85 cm

profondeur 60 cm

	Capacité	10 couverts standard
	Pression eau	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)
	d’alimentation	7,25 psi – 145 psi
	Tension	Voir étiquette des
	d’alimentation	caractéristiques
	Puissance totale	Voir étiquette des
	absorbée	caractéristiques
	Fusible	Voir étiquette des
		caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes:

-2006/95/CEE du 16/01/2007 (Basse Tension) et modifications suivantes

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

-97/17/CE (étiquetage) -20002/96/CE (DEEE)

* Présent uniquement sur certains modèles.

3

Description de l’appareil

Vue d’ensemble

.4

1. Panier supérieur

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à produit de rinçage

11. Plaque signalétique

12. Tableau de bord***

Tableau de bord

		Touche
Sélection programme
					Touche et voyant
Touche				Ecran/
ON-OFF/RESET				Display	Départ/Pause

Touche			Touche
Demi-charge			Départ différé
Ecran/Display		Touche Pastilles
		multifonction

Voyant Lavage
Voyant Manque de					Voyant Séchage
produit de rinçage
								Indicateur lumineux
Indicateur lumineux
numéro du programme								du temps restant
							Voyant Départ différé
	Voyant					Voyant Pastilles
Manque de sel
				Voyant		multifonction
				Demi-charge

*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

"

Charger les paniers

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.

Ranger la vaisselle de manière à ce qu'elle ne bouge pas pour éviter tout risque de renversement.

Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.

Panier du bas

Inclinaison A	Inclinaison B	Inclinaison C
		.4

- Soulever l'étagère rabattable, la faire glisser légèrement et la placer selon l'inclinaison désirée.

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement.

Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaisselle sont pourvus de secteurs

rabattables* qui peuvent être placés à la verticale pour ranger des assiettes

ou à l’horizontale pour ranger des casseroles et des saladiers.

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle.

Le panier à couvert doit être placé à l'avant dans le panier du bas où il peut coulisser parmi les accessoires fixes, ou sur le panier du haut dans le cas d'un lavage à demi-charge (sur les appareils dotés de cette fonction).

- Il est équipé de rabats coulissants qui permettent de mieux ranger les couverts.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Exemples de rangement de le panier à couverts

Panier du haut

Y ranger la vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.

•Tasses et tasses à café, couteaux longs et pointus, couverts de service: les placer sur les étagères rabattables**.

Etagères rabattables à inclinaison variable*

- L'inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d'améliorer les performances de séchage.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier d’un seul côté.

Ouvrir les butées des glissières du panier

à droite et à gauche et sortir le panier. Positionner le panier en position haute ou

basse, le faire glisser le long des

glissières jusqu’à ce que les roues avant entrent elles aussi et refermer les butées

(voir figure).

Si le panier est équipé de poignées

Espace double* (voir figure), sortir le panier du haut en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Vaisselle n’allant pas au lave-vaisselle

•Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.

•Objets en aluminium, cuivre, laiton ou étain.

•Vaisselle en plastique thermorésistant.

•Porcelaines anciennes ou peintes à la main.

•Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.

Nous conseillons d’utiliser de la vaisselle lavable au lavevaisselle.

* Présent uniquement sur certains modèles.	5
** Leur nombre et leur position varient.

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

.4

1.Ouvrir l'arrivée d'eau.

2.Appuyer sur la touche ON-OFF: tous les voyants du bandeau de commande s'allument pendant quelques secondes.

3.Ouvrir la porte et doser le produit de lavage (voir plus bas).

4.Charger les paniers (voir Charger les paniers) et fermer la porte.

5.Pour sélectionner le programme selon le type de vaisselle et son degré de saleté (voir tableau des programmes), appuyer sur la touche P.

6.Sélectionner les options de lavage* (voir ci-contre).

7.Mettre en marche en appuyant sur la touche Départ/ Pause (lumière fixe): un bip prolongé signale le démarrage du programme, le voyant du lavage s'allume, le numéro du programme ainsi que le temps de lavage restant s'affichent.

8.A la fin, deux bips courts et un bip prolongé annoncent la fin du programme, la touche Départ/Pause s'éteint et l'écran affiche END. Eteindre l'appareil par pression sur la touche ON-OFF, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.

9.Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en

commençant par celui du bas.

PROGRAMMES AUTO*: grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique.

La durée des programmes automatiques peut varier du fait de l’intervention du capteur.

Modifier un programme en cours

En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer: pour changer un cycle de lavage en cours, éteindre puis rallumer l’appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Départ/Pause, (la touche se met à flasher). ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Appuyer sur la touche Départ/Pause (lumière fixe): le cycle redémarre.

Appuyer sur la touche Départ/Pause pour mettre l’appareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés.

Pendant cette phase, aucun changement de programme n’est possible.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient

ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.

N’utiliser que du produit de lavage spécial lave-vaisselle.

NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A: Produit de lavage bac B: Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage se reporter au Tableau des

programmes:

• en poudre: bacs A et B.

• pastilles: si le programme en prévoit 1, placer cette dernière

dans le bac A et fermer le couvercle; s’il en prévoit 2, mettre la deuxième dans le fond de la cuve.

3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic.

* Présent uniquement sur certains modèles.

6

Options de lavage

La sélection, la modification ou l’annulation des OPTIONS n’est possible qu’après avoir choisi le programme de lavage et avant d’appuyer sur la touche Départ/Pause.

Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n’est pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote rapidement 3 fois.

En cas de sélection d’une option incompatible avec une option ou un programme de lavage précédemment sélectionné, celle-ci clignote 3 fois de suite puis s’éteint, tandis que la dernière sélection effectuée reste allumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Départ différé

Possibilité de différer le départ du programme de 1 à 24 heures:

1.après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ : le voyant correspondant s'allume. Sélectionner à l'aide de la même touche à quel moment on veut faire démarrer le cycle de lavage (de 1 à 24 heures).

2.Confirmer son choix à l'aide de la touche Marche/Pause pour faire partir le compte à rebours, le délai d'attente sélectionné est affiché et la touche Marche/Pause arrête de flasher (lumière en fixe).

3.A l'expiration du délai d'attente, un bip prolongé retentit, le voyant du DÉPART DIFFÉRÉ s'éteint et le programme démarre.

Pour désactiver un DÉPART DIFFÉRÉ, appuyer sur la touche DÉPART DIFFÉRÉ jusqu'à affichage de OFF.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

		A	B	C
Tableau Options		Départ	Demi-	Pastilles
		différé	charge	Multifonction
1.	Super Lavage	Oui	Oui	Oui
2. Auto Normal		Oui	Oui	Oui
3. Trempage		Oui	Oui	Non
4.	Eco	Oui	Oui	Oui
5. Speed 25’		Oui	Non	Oui
6.	Cristal	Oui	Oui	Oui
7.	Ultra Intensif	Oui	Oui	Oui
8. Good Night		Oui	Non	Oui

Demi-charge

Le programme demi-charge permet de laver une petite	.4
vaisselle et de faire des économies d’eau, d’électricité
et de produit de lavage. Sélectionner le programme,
appuyer sur la touche DEMI-CHARGE: le voyant
s’allume.

Penser à réduire de moitié la quantité de produit de lavage.

Utiliser de préférence un produit de lavage en poudre.

Cette option n’est pas utilisable avec le programme: Speed et Good Night.

Pastilles Multifonction

Cette option permet d’optimiser le résultat de lavage et de séchage.

En cas d’utilisation de pastilles multifonction, appuyer sur la touche PASTILLES MULTIFONCTION. Le voyant correspondant s’allume. L’option “Pastilles Multifonction” prolonge la durée du programme.

L'option pastilles multifonction reste mémorisée lors des allumages suivants de l'appareil à moins qu'elle n'ait été désactivée.

Cette option est déconseillée pour les programmes qui ne prévoient pas l’utilisation de pastilles multifonction

(voir tableau des options).

L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.

Cette option n’est pas utilisable avec le programme: Trempage.

* Présent uniquement sur certains modèles.

7

Programmes

			En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité
.4
	de produit de lavage.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

			Produit de lavage			Program-		Durée du
				(A) = bac A				programme
	Indications sur le choix des	Programme				mes	Options
				(B) = bac B				(tolérance
	programmes					prévoyant
			Poudre	Liquide	Pastilles	le séchage		±10%
								Hrs. Min
	Vaisselle et casseroles très	1. Super
	sales (déconseillé pour la		25 g (A)	25 ml (A)	1 (A)	Oui	A-B-C	2:25’
	vaisselle fragile)	Lavage
	Vaisselle et casseroles
	normalement sales.	2. Auto	21 g (A)	21 ml (A)
	Programme standard				1 (A)	Oui	A-B-C	1:50’
		Normal	4 g (B)	4 ml (B)
	quotidien.
	Lavage préalable dans
	l’attente de compléter le	3. Trempage	Non	Non	Non	Non	A-B	0:08’
	chargement au repas suivant
	Lavage écologique à faible	4. Eco*
	consommation d’électricité		25 g (A)	25 ml (A)	1 (A)	Oui	A-B-C	2:35’
	pour vaisselle et casseroles.
	Cycle économique et rapide
	pour vaisselle peu sale, tout
	de suite après l’usage. (2	5. Speed 25’	21 g (A)	21 ml (A)	1 (A)	Non	A-C	0:25’
	assiettes + 2 verres + 4
	couverts + 1 casserole + 1
	petite poêle)
	Cycle économique et rapide
	pour vaisselle fragile ne
	supportant pas les hautes
	températures, tout de suite
	après l’usage. (verres à pied	6. Cristal	25 g (A)	25 ml (A)	1 (A)	Oui	A-B-C	1:30’
	panier supérieur + assiettes
	fragiles dan le panier
	inférieur).
	Casseroles extrêmement	7. Ultra			1 (A)
	sales ou avec incrustations		25 g (A)	25 ml (A)
		Intensif			1 (fond	Oui	A–B–C	2:35’
	d’aliments.		4 g (B)	4 ml (B)
					de cuve)
	Garantit des prestations
	optimales, un réduction de la
	consommation et un travail	8. Good Night	21 g (A)	21 ml (A)	1 (A)	Oui	A-C	3:30’
	silencieux. Adapté pour		4 g (B)	4 ml (B)
	l'utilisation de nuit.

Remarques:

Pour obtenir des performances optimales avec les programmes "Speed 25’’" il est conseillé de respecter le nombre de couverts indiqué.

* Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais c’est aussi celui qui consomme le moins d’énergie et qui respecte le plus l’environnement.

Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à: [e-mail]

Pour simplifier le dosage du produit de lavage, prendre note que:

1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ

8
