Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Descrizione dellapparecchio, 4

Vista dinsieme Pannello di controllo

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Installazione

È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

In caso di trasloco tenere lapparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. Lapparecchio può anche essere incassato sotto a un piano di lavoro continuo (vedi foglio di Montaggio

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini finché lapparecchio non sia orizzontale (non deve essere inclinato più di 2 gradi). Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

*).

Collegamenti idraulici ed elettrici

Ladattamento degli impianti elettrici e idraulici per linstallazione deve essere eseguito solo da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

Lapparecchio deve essere collegato alla rete di distribuzione dellacqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico (A) e di scarico (B) dellacqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (vedi figura).

Collegamento del tubo di carico dellacqua

 A una presa dacqua fredda: avvitare bene il tubo di

carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere lacqua finché non sia limpida affinché le eventuali impurità non intasino lapparecchio.

 A una presa dacqua calda: nel caso di impianto

centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa dacqua fredda.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza).

 La pressione dellacqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi sotto).

Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe lingresso dellacqua nel caso di anomalie o di perdite dallinterno.

- è dotata di sicurezza Water Stop un tubo di carico dellacqua costituito da un tubo esterno trasparente e da uno interno rosso: entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, quello esterno si colora di un rosso vivo e convoglia lacqua al posto di quello interno, evitando perdite.

È molto importante controllare periodicamente il tubo esterno: se lo si vede rosso vivo, deve essere cambiato al più presto dallAssistenza tecnica autorizzata (vedi Assistenza).

*, cioè è provvista di

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dellacqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

* Presente solo su alcuni modelli.

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

Lo speciale gomito

plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi lacqua fuori dallo scarico. La parte del tubo contrassegnata con la lettera A deve essere a

unaltezza compresa tra 40 e 100 cm da terra (vedi figura).

È sconsigliato usare tubi di prolunga.

* in

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

Avvertenze per il primo lavaggio

Dopo linstallazione, immediatamente prima del primo lavaggio, riempire completamente dacqua il serbatoio del sale e aggiungere circa 2 Kg di sale (vedi Brillantante e sale rigenerante): è normale che lacqua trabocchi. È normale anche che dopo il caricamento del sale la spia MANCANZA SALE continui a lampeggiare per alcuni cicli.

Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dellacqua e dellelemento riscaldante.

Dati Tecnici

Larghezza cm. 45

Dimensioni

Capacità

Altezza cm. 85 Profondità cm. 60

9 coperti standard

 la presa abbia la messa a terra e sia a norma di

legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi Descrizione della lavastoviglie);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche sulla controporta;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)

LAzienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Pressione acqua alimentazione

Tensione di alimentazione

Potenza totale assorbita

Fusibile

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 4,3 psi – 145 psi

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/EEC del 19/02/73 (Bassa Tensione) e successive modifiche

-89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

-97/17/EC (Etichettatura)

-2002/96/CE

* Presente solo su alcuni modelli.

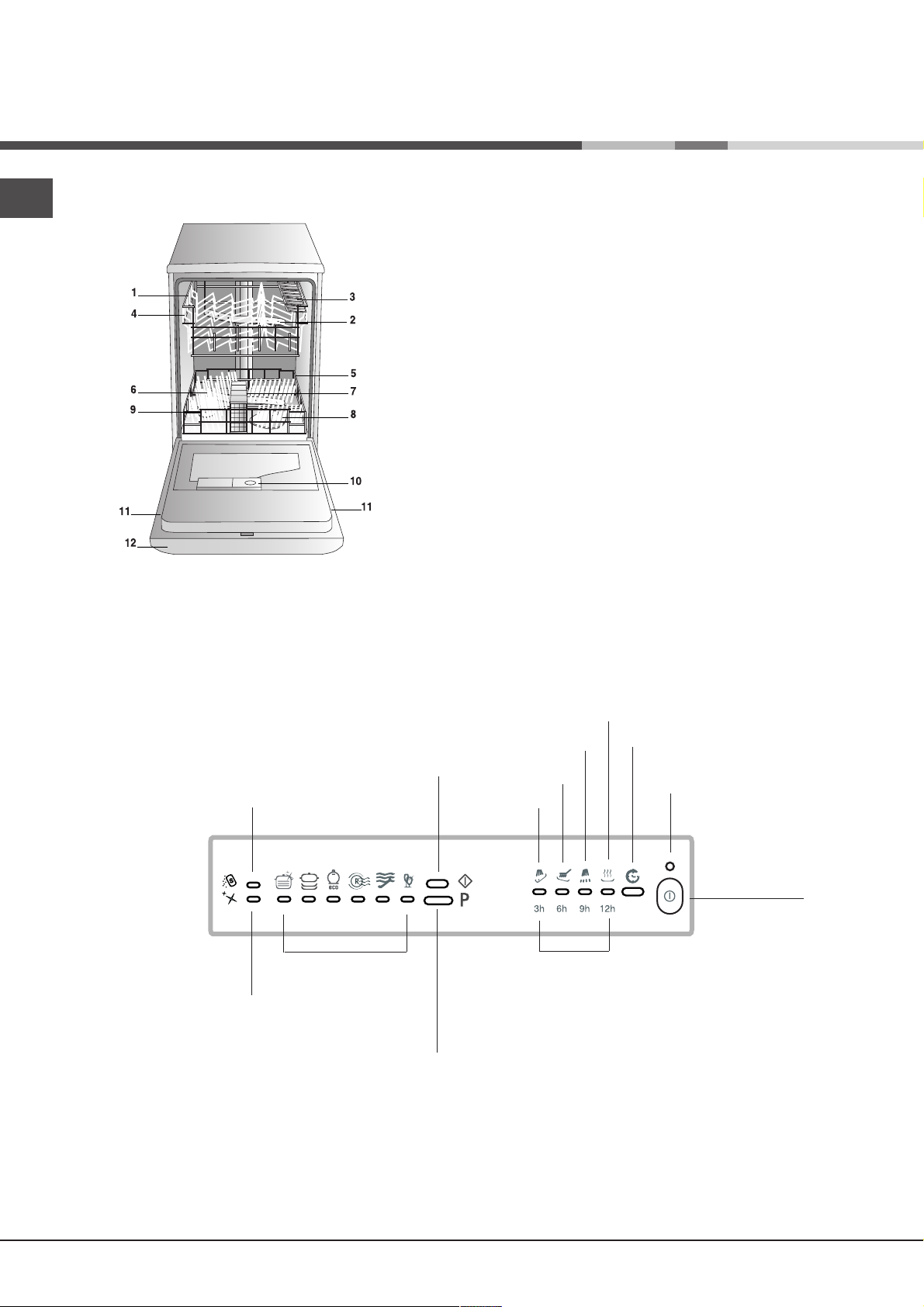

Descrizione dellapparecchio

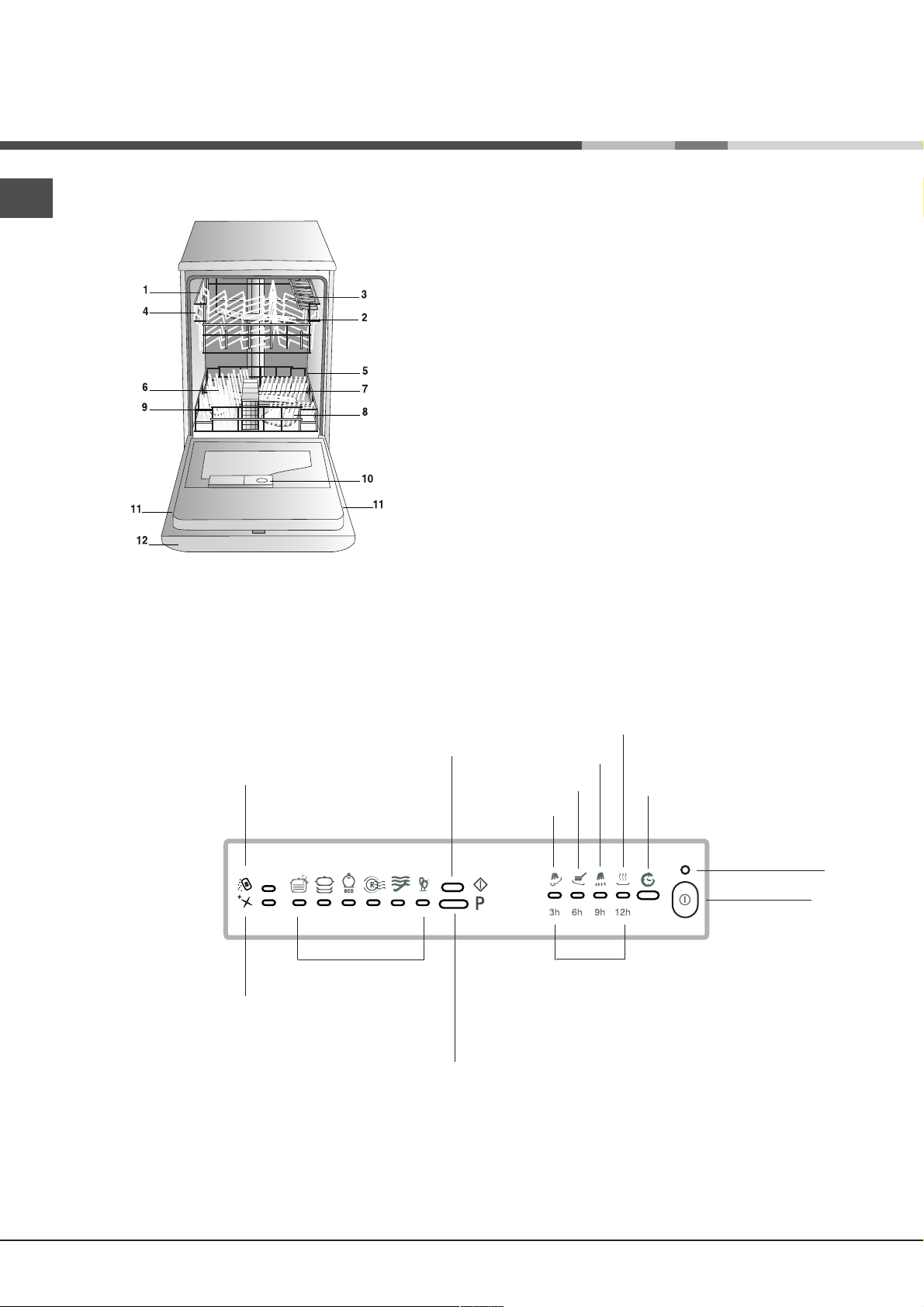

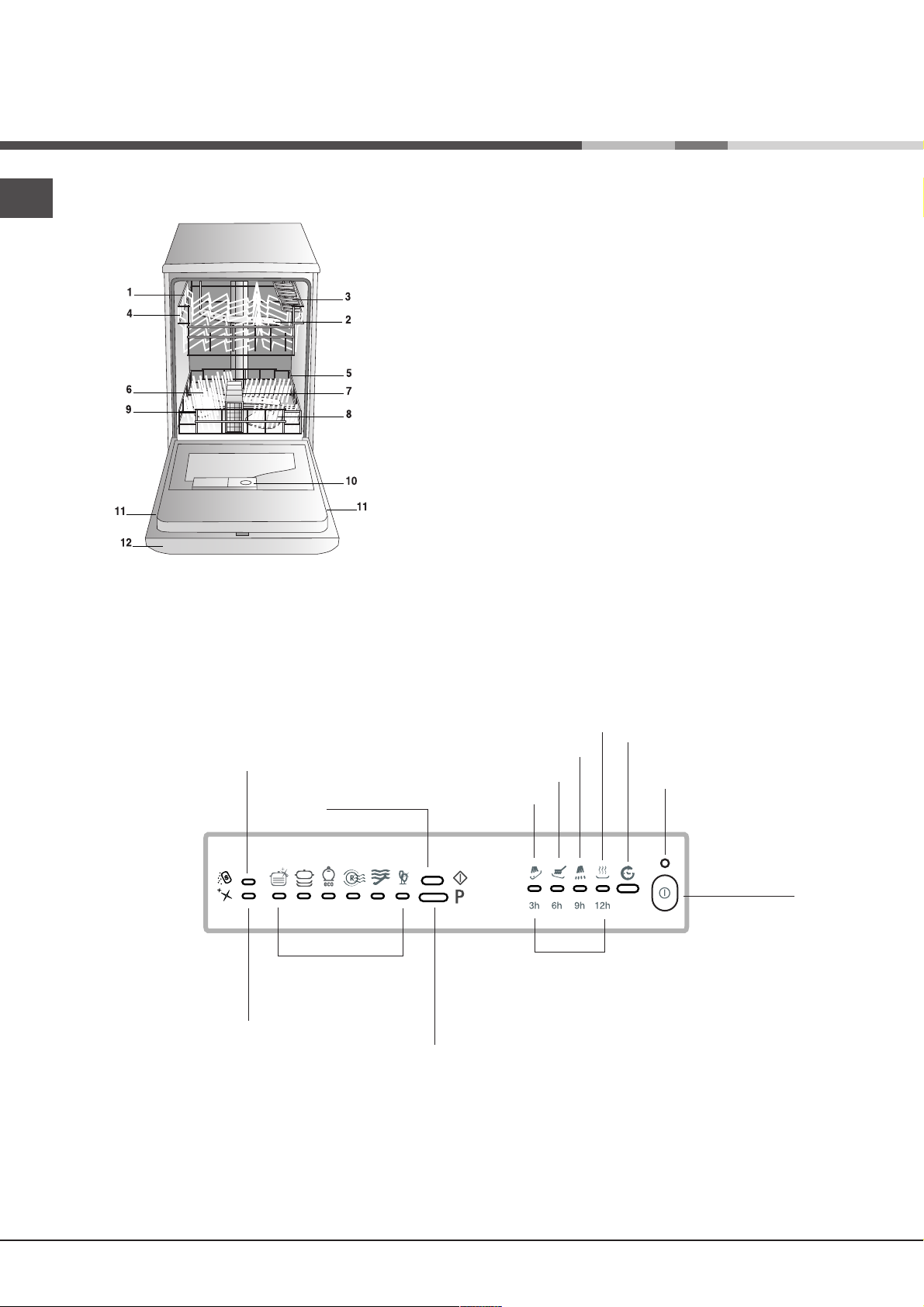

Vista dinsieme

Pannello di controllo

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

12. Pannello di controllo

***

Spia

mancanza

Brillantante*

Spia mancanza Sale*

Spie PROGRAMMI

Tasto

Start/Reset

Tasto

Selezione

programmi

Asciugatura

Risciacqui

Lavaggio

Prelavaggio

Spie Avanzamento ciclo e ritardo partenza*

Tasto Avvio Ritardato*

Spia ON-OFF

Tasto ON-OFF

***Solo sui modelli ad incasso totale. * Presente solo su alcuni modelli.

Caricare i cestelli

Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo, vuotare bicchieri e coppe dei liquidi rimasti.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dellirroratore superiore.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole e

insalatiere.

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cestello superiore in posizione orizzontale.

Aprire i fermi delle guide del

cestello a destra e a sinistra ed

estrarre il cestello; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie click clack su o in giù per regolare laltezza.

* (vedi figura), tirarle in

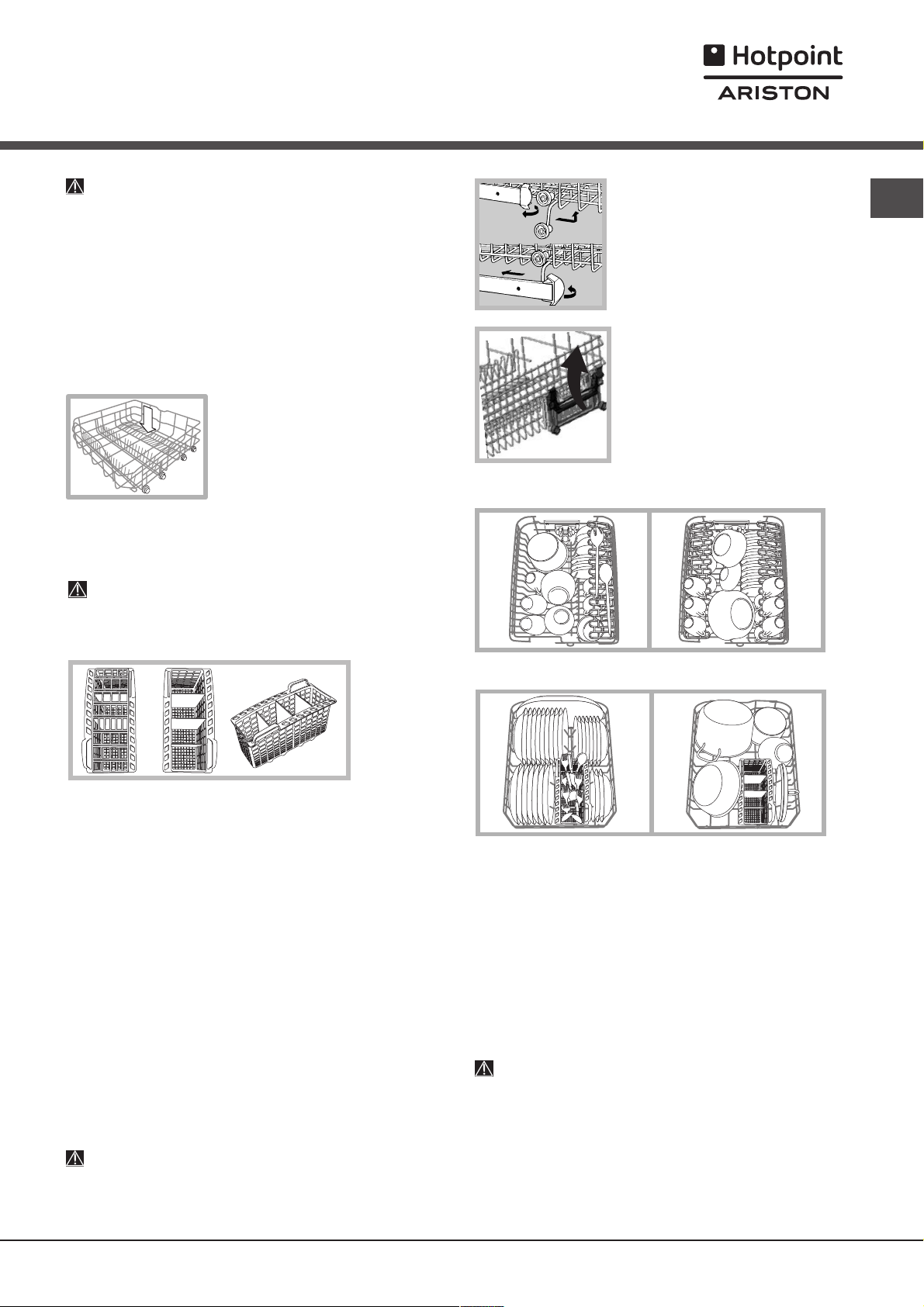

Esempi di caricamento cesto superiore

Lelemento a griglia separate le posate: inserirle nelle feritoie con i manici verso il basso. Se il cestino è dotato di inserti laterali i cucchiaini vanno inseriti singolarmente nelle apposite feritoie

* si inserisce sul cestino per tenere

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.  Stoviglie leggere: sistemarle in modo che non vengano

spostate dai getti dacqua.  Tazze e tazzine: posizionarli sulle ribaltine**.  Coltelli lunghi e acuminati, posate di servizio: posizionarli

sulle ribaltine**.

Regolare laltezza del cestello superiore

Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cestello superiore in posizione alta o bassa.

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

 Oggetti di legno, con impugnatura in legno

o in corno o con parti incollate.  Oggetti di alluminio, rame, ottone, peltro o stagno.  Stoviglie di plastica non termoresistente.  Porcellane antiche o dipinte a mano.  Argenteria antica. Largenteria non antica può invece

essere lavata con un programma delicato e accertandosi

che non sia a contatto con altri metalli.

Si consiglia lutilizzo di stoviglie idonee al lavaggio in

lavastoviglie.

E preferibile regolare laltezza del cesto superiore a

CESTO VUOTO.

Non sollevare o abbassare mai il cesto su un solo lato.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Premere il tasto ON/OFF: si sente un bip e la spia ON/OFF si illumina.

3. Aprire la porta e dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.

5. Selezionare il programma premendo il tasto SELEZIONE PROGRAMMA finché si illumina quello desiderato.

6. Selezionare le opzioni di lavaggio (vedi sotto).

7. Avviare premendo il tasto START/RESET: si sente un bip di conferma. Le spie AVANZAMENTO CICLO segnalano lo stato del programma: Prelavaggio, Lavaggio, Risciacquo, Asciugatura.

8. Alla fine si sentono due brevi segnali acustici e la spia ASCIUGATURA lampeggia. Spegnere lapparecchio premendo il tasto ON/OFF e chiudere il rubinetto dellacqua.

9. Aprire la porta e aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: tenere premuto il tasto START/RESET per 5 secondi. Dopo un bip lungo e tre brevi, la spia AVANZAMENTO CICLO si spegne: selezionare il nuovo programma e avviare premendo il tasto START/RESET.

Aggiungere altre stoviglie

Premere il tasto ON/OFF, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere di nuovo il tasto ON/OFF: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica uninterruzione di corrente il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

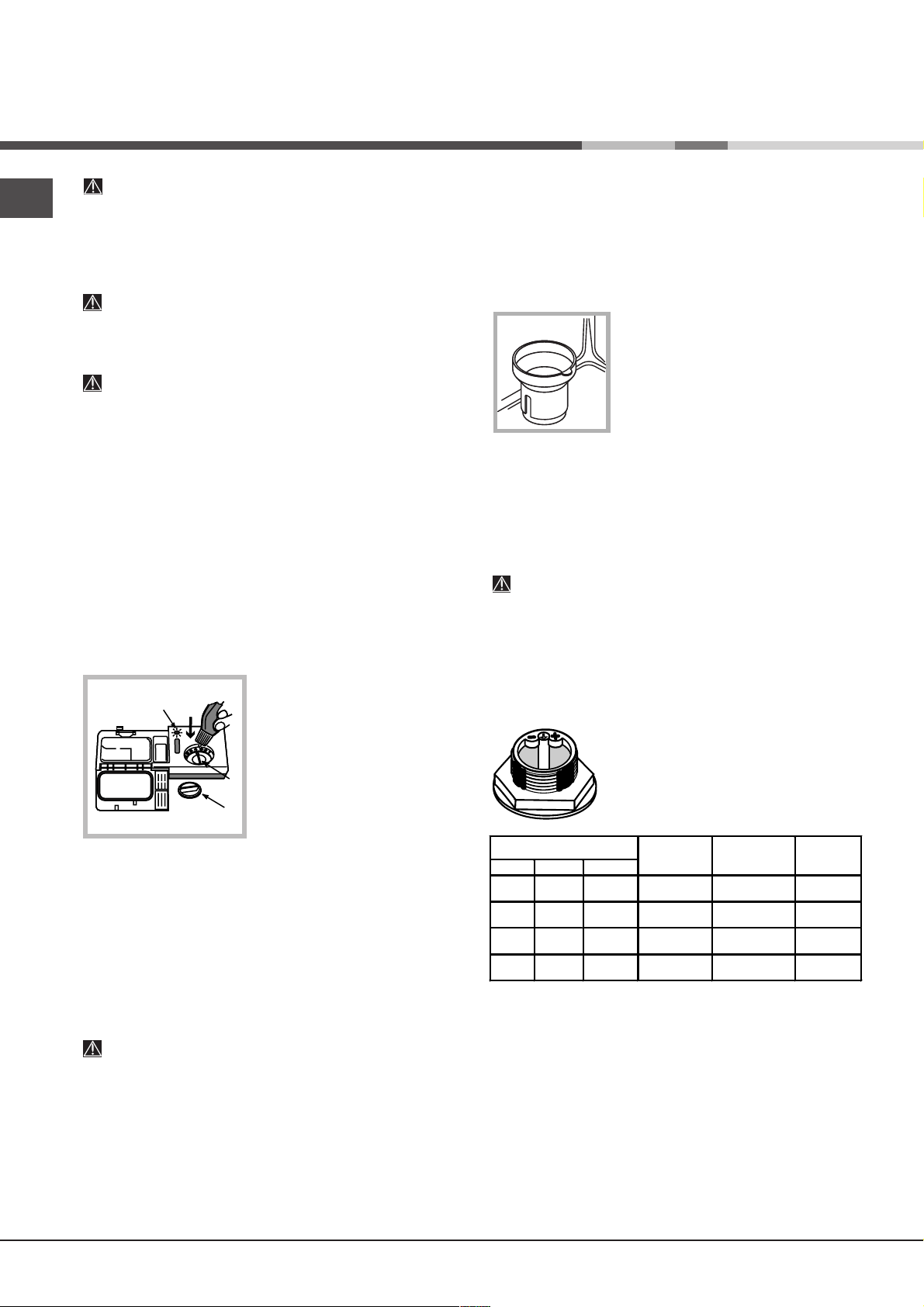

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal

corretto dosaggio del detersivo, riportato dalla

casa produttrice. Eccedendo non si lava in modo

più efficace e si inquina lambiente.Utilizzare

solo detersivo per lavastoviglie.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a

mano.

Un utilizzo eccessivo di detersivo può lasciare

residui di schiuma a fine ciclo.

Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con lutilizzo di detersivo in polvere, brillantante liquido e sale.

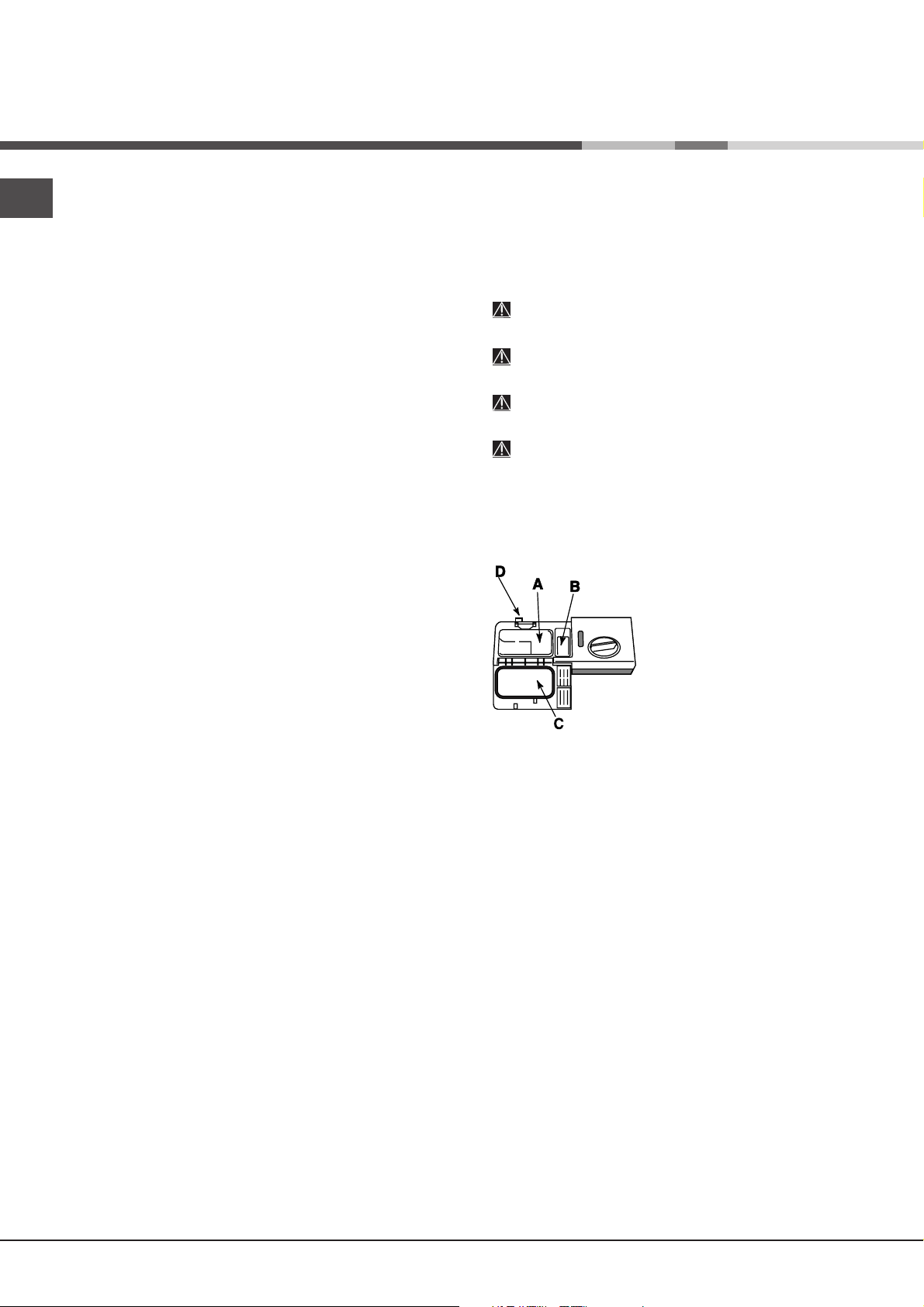

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi:  in polvere: vaschette A e B.  pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando

ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Opzioni di lavaggio

Avvio ritardato

È possibile posticipare di 12, 9, 6 o 3 ore lavvio del programma:

1. premere il tasto AVVIO RITARDATO: a ogni pressione si sente un segnale acustico e si illumina la spia del ritardo selezionato;

2. Selezionare il programma e premere il tasto START/ RESET: dopo il bip inizia il conto alla rovescia;

3. A tempo scaduto, la spia si spegne e il programma si avvia.

Per modificare il ritardo premere il tasto AVVIO RITARDATO. Per annullarlo premere il tasto in successione finché non si avvia il programma e si illumina la spia AVANZAMENTO CICLO corrispondente allinizio del programma stesso.

* Presente solo su alcuni modelli.

Programmi

Le lavastoviglie Ariston sono dotate di un sistema automatico di pulizia dei filtri che può prolungare la

durata dei programmi.

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre

sensibilmente la dose del detersivo.

Il numero e il tipo di programmi ed opzioni, variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

Lavaggio ecologico* a bassi consumi energetici, adatto a stoviglie e pentole.

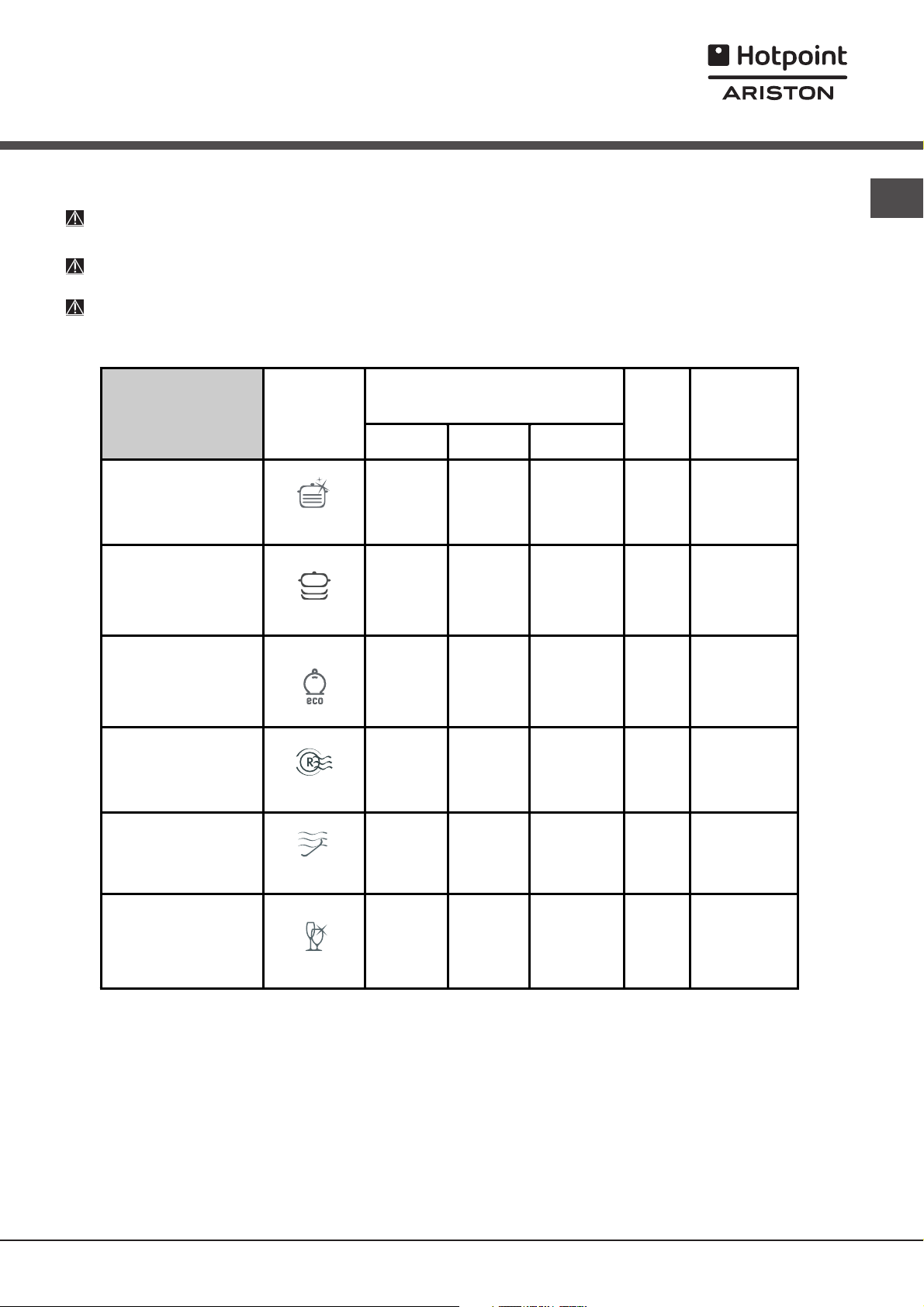

Programma

Super Wash

Normale

Detersivo (A) = vaschetta A (B) = vaschetta B

Asciugatura

In polvere liquido pastiglie

24 g (A)

3 g (B)

27 g (A) 27 ml (A) no si 1:33’

24 g (A)

3 g (B)

24 ml (A)

3 ml (B)

24 ml (A)

3 ml (B)

no si 2:00’

no si 2:25’

Durata del

programma

(tolleranza

±10%)

Hrs. Min

Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso.

Lavaggio preliminare in attesa di completare il carico al pasto successivo.

Ciclo economico e veloce da utilizzare per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. Cristalli

Nota

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 grammi di polvere = 15 ml di liquido circa 1 cucchiaino da cucina = 5 grammi di polvere = 5 ml di liquido circa

Rapido &

Asciugatura

Ammollo

20 g (A) 20 ml (A) no si 0:44’

no no no no 0:12'

20 g (A) 20 ml (A) no si 1:30’

* Il programma Eco, rispetta la norma EN-50242, ha una durata più lunga rispetto ad altri programmi, tuttavia è quello che presenta il

minor consumo di energia ed in più è rispettoso con lambiente.

Brillantante e sale rigenerante

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere

sale, specie se lacqua è dura o molto dura.

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE MANCANZA BRILLANTANTE

* continuino a

* e

lampeggiare.

Caricare il brillantante

Il brillantante facilita lasciugatura delle stoviglie facendo scivolare lacqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:  quando lo si vede vuoto attraverso la spia ottica (H).

Spia chiara: aggiungere brillantante; spia scura: brillantante sufficiente;

 quando sul pannello lampeggia la spia MANCANZA

BRILLANTANTE

Regolare la dose di brillantante

Se non si è soddisfatti del risultato del lavaggio o dellasciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):  se sulle stoviglie ci sono striature bluastre, girare verso i

numeri bassi (1-3).

 se ci sono gocce dacqua o macchie di calcare girare

verso i numeri alti (4-6).

1. Aprire il serbatoio ruotando il

tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con una spugna.

3. Riavvitare il tappo.

Non versare MAI il

brillantante direttamente allinterno della vasca.

tappo del sale;

 quando sul pannello lampeggia la spia MANCANZA

SALE

 in assenza di spia o di galleggiante verde:

circa ogni 30 cicli di lavaggio;

1. Estrarre il cestello inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare limbuto in dotazione (vedi figura)

e riempire il serbatoio di sale fino al bordo (circa 2 kg); è normale che trabocchi un po dacqua.

4. Togliere limbuto*, eliminare i residui di sale dalla filettatura e avvitare bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il decalcificatore).

Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

Regolare la dose di sale*

È possibile regolare il consumo di sale in base alla durezza della propria acqua, dato reperibile presso lEnte erogatore dellacqua potabile.

1. Svitare il tappo del serbatoio.

2. Ruotare la freccia sul collare (vedi figura) verso il + o verso il  facendo riferimento alla tabella:

Durezza dell’acqua

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1.7 / 0 /

10 – 25 18 – 44 1.8 – 4.4

25 – 50 45 – 89 4.5 – 8.9 MED 40 40

> 50 > 89 > 8.9 + 60 25

Posizione

selettore

Consumo

del

- 20 60

Sale

(grammi

/ciclo)

Autonomia

(cicli/2 kg)

Se si utilizzano le pastiglie multifunzione e si vuole ottenere una migliore asciugatura, riempire comunque il serbatoio e regolare sul 2.

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dallacqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:  quando il galleggiante verde

* non è visibile osservando il

Il decalcificatore è regolato di fabbrica sul +.

Se si utilizzano le pastiglie multifunzione riempire comunque il serbatoio del sale e regolare su ; se la durezza dellacqua è superiore a 60°fH, regolare su +.

* Presente solo su alcuni modelli.

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni

lavaggio per eliminare il pericolo di perdite.

 Staccare la spina della corrente quando si

pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

 La superficie esterna e il pannello di controllo

possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

 La vasca interna può essere pulita da eventuali

macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

 Lasciare sempre socchiusa la porta per evitare

il ristagno di umidità.

Pulire i filtri

I filtri puliscono lacqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

Dopo la pulizia verificare che il gruppo filtrante

sia stato correttamente inserito.

La lavastoviglie non deve essere usata senza

filtri o con filtro sganciato.

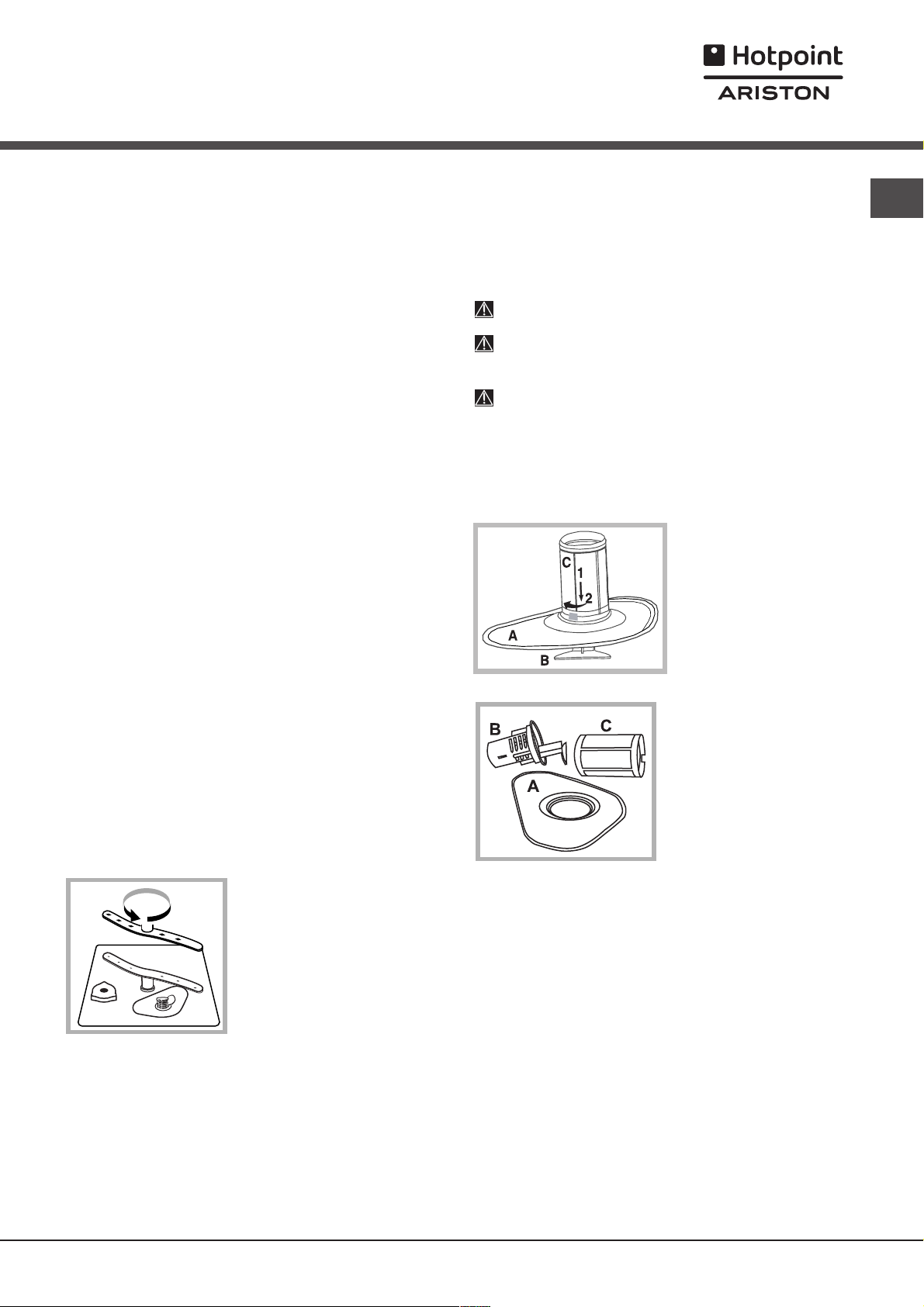

1. Estrarre i filtri tirando il manico verso lalto.

2. Pulire i filtri:  dopo ogni lavaggio pulire il piatto semicircolare A e il bicchiere B (si estraggono tirando il manico) dai residui più grossi, sciacquandoli sotto acqua corrente.

 Pulire regolarmente le guarnizioni perimetrali di

tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce lacqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

 una volta al mese pulire accuratamente tutto il gruppo filtrante: piatto semicircolare A, bicchiere B e filtro cilindrico C (si estrae ruotandolo in senso antiorario). Per la pulizia aiutarsi con uno

spazzolino non metallico.

3. Rimontare il gruppo filtrante e ricollocarlo nella

sua sede seguendo i movimenti 1 e 2, indicati in figura, fino allo scatto.

Se ci si assenta per lunghi periodi

 Staccare i collegamenti elettrici e chiudere il

rubinetto dellacqua.

 Lasciare socchiusa la porta.

 Al rientro, fare un lavaggio a vuoto.

Precauzioni e consigli

Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Lapparecchio è stato concepito per un uso di

tipo non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per il lavaggio

delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e

temporali.  Non toccare la lavastoviglie a piedi nudi.  Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.  È necessario chiudere il rubinetto dellacqua e

staccare la spina dalla presa della corrente

prima di effettuare operazioni di pulizia e

manutenzione.  In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.  Non toccare mai la resistenza.  Non appoggiarsi o sedersi sulla porta aperta:

lapparecchio potrebbe ribaltarsi.  La porta non deve essere tenuta nella posizione

aperta perchè può rappresentare il pericolo di

inciampare.  Tenere il detersivo e il brillantante fuori dalla

portata dei bambini.  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

 Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi

potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche

(RAEE), prevede che gli elettrodomestici non

debbano essere smaltiti nel normale flusso dei

rifiuti solidi urbani. Gli apparecchi dismessi

devono essere raccolti separatamente per

ottimizzare il tasso di recupero e riciclaggio dei

materiali che li compongono e impedire

potenziali danni per la salute e lambiente. Il

simbolo del cestino barrato è riportato su tutti i

prodotti per ricordare gli obblighi di raccolta

separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

 Avviare la lavastoviglie solo a pieno carico. In

attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi).

 Selezionare un programma adatto al tipo di

stoviglie e al grado di sporco consultando la Tabella dei programmi:

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare lopzione Mezzo

* (vedi Avvio e utilizzo).

carico

 Se il proprio contratto di erogazione dellenergia

elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. Lopzione Avvio ritardato Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

 Si consiglia vivamente di usare i detersivi senza

fosfati e senza cloro che sono i più indicati per la tutela dellambiente.

 Gli enzimi sviluppano unazione particolarmente

efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

 Dosare bene il detersivo in base alle indicazioni

del produttore, alla durezza dellacqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura.

* (vedi

* Presente solo su alcuni modelli.

Anomalie e rimedi

Qualora lapparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di

rivolgersi allAssistenza.

Alcune anomalie vengono segnalate da alcune spie che lampeggiano sul pannello di controllo: prendere

nota di quali spie lampeggiano prima di chiamare lAssistenza.

Anomalie: Possibili cause / Soluzioni:

La lavastoviglie non parte.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rumore.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

La lavastoviglie non carica acqua/Allarme rubinetto chiuso.

(si sentono dei brevi bip)* Presente solo in alcuni modelli.

(lampeggiano le spie PROGRAMMI 2ª e 3ª a partire da destra, Ammollo e Rapido).

Allarme Schiuma/ filtri intasati

(lampeggiano le spie PROGRAMMI 2ª e 4ª a partire da destra, Ammollo ed Eco).

Allarme guasto elettrovalvola di carico dell’acqua

(lampeggia la spia PROGRAMMI 3ª a partire da destra, Rapido).

• La spina non è ben inserita nella presa di corrente oppure in casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

• Le stoviglie sbattono tra loro o contro gli irroratori.

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie.

Avvio e utilizzo).

• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’ acqua (

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.

• Le stoviglie sono in materiale antiaderente.

• Il dosaggio del brillantante è eccessivo. (

• Il brillantante è esaurito o il dosaggio è insufficiente

(

vedi Brillantante e sale

• La regolazione del brillantante non è adeguata.

• È stato selezionato un programma senza asciugatura.

• I cestelli sono troppo carichi (

• Le stoviglie non sono sistemate bene.

• Gli irroratori non sono liberi di ruotare.

• Il programma di lavaggio è troppo blando (

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie.

Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (

• Manca il sale rigenerante

• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al suono

dei bip*. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto ON/OFF.

• Eccessiva presenza di schiuma all’interno della macchina.

• E’ stato utilizzato un detersivo non idoneo al lavaggio in lavastoviglie;

• Il tappo del brillantante non è stato chiuso correttamente.

• Pulire i filtri da eventuali residui di cibo

Ricollocare correttamente il gruppo filtrante e riaccendere la macchina premendo il tasto ON/OFF. Riprogrammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto ON/OFF e riaccendere dopo un minuto. Se l’ allarme permane chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente e chiamare l’Assistenza.

vedi Avvio e utilizzo

vedi Brillantante e sale

vedi Caricare i cestelli

vedi Manutenzione e cura

(vedi Brillantante e sale).

vedi Installazione

(vedi manutenzione e cura)

vedi Brillantante e sale

vedi Programmi

(vedi Installazione).

(vedi Manutenzione e cura).

(vedi

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta da soli (vedi Anomalie e Rimedi).  Riavviare il programma per controllare se linconveniente è stato ovviato.  In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

 Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;  il modello della macchina (Mod.);  il numero di serie (S/N). Queste informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio (vedi Descrizione dellapparecchio).

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle

13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Instruction booklet

DISHWASHER

English, 13

LL 42

Contents

Installation, 14-15

Positioning and levelling Connecting the water and electricity supplies Technical data

Description of the appliance, 16

Overall view Control panel

Loading the racks, 17

Lower rack Cutlery basket Upper rack

Start-up and use, 18

Starting the dishwasher Loading the detergent Washing options

Wash cycles, 19

Wash cycle table

Rinse aid and refined salt, 20

Loading the rinse aid Loading the refined salt

Care and maintenance, 21

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 22

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 23

Assistance, 24

Before calling for Assistance

Installation

Keep this instruction manual in a safe place for

future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop (see the Assembly instruction

* ).

sheet

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees). If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

Connecting the water and electricity supplies

Connection to the water and electricity supplies

should only be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new piping.

- Do not use old piping.

Connecting the water inlet hose

 To a suitable cold water connection point: before

attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

 To a suitable hot water connection point: your

dishwasher may be provided with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in the Technical data table (see below).

The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

- is provided with a Water Stop words it has a water inlet hose that consists of a transparent hose on the outside and a red hose on the inside: both the hoses can withstand extremely high pressure. If the internal hose breaks, the external hose becomes a bright red colour and carries the water instead, thus avoiding any leakage.

It is very important to check the external hose regularly: if it is a bright red colour, it must be replaced by an authorised technician as soon as possible (see Assistance).

* safety device, in other

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (see figure).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow

makes it easier to find the

best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and 100 cm above the ground (see

figure).

We advise against the use of hose extensions.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add approximately 2 kg of salt (see Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. It is also normal that the LOW SALT

* indicator light

continues to flash for a few cycles after the salt has been loaded.

If the salt container is not filled, the water softener

and the heating element may be damaged as a result.

Technical data

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

 the socket is earthed and complies with current

regulations;

 the socket can withstand the maximum load of the

appliance, which is indicated on the data plate located on the inside of the door (see Description of the appliance);

 the power supply voltage falls within the values

indicated on the data plate on the inside of the door;

 the socket is compatible with the plug of the

appliance. If this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

Dimensions

Capacity 9 standard place-settings

Water supply pressure

Power supply voltage

Total absorbed power

Fuse See appliance data plate

width 45 cm height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE Waste Electrical and Electronic Equipment (WEEE)

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

* Only available in selected models.

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control panel

***

Control panel

indicator light*

Low Rinse Aid

indicator light*

Low Salt

START/RESET

WASH CYCLE

indicator light

button

RINSES

WASH

PRE-WASH

Wash Cycle Phase and Delayed start*

indicator lights

Wash Cycle Select button

DRYING

Delayed Start button*

ON-OFF indicator light

ON-OFF button

*** Only total built-in models * Only available in selected models.

Loading the racks

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Loading examples. Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm.

Some dishwasher models are fitted with tip-up sections used in a vertical position when

arranging plates or in a horizontal position when arranging pans and salad bowls.

*, which can be

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

Open the left and right guide rail

stops and pull out the rack; position

it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is equipped with the click clack handles them upwards or downwards to adjust the height.

* (see figure), pull

Loading examples for the upper rack

The grille element te the cutlery: place the pieces of cutlery into the appropriate compartments with the handles at the bottom. If the rack has side baskets, the spoons should be loaded individually into the appropriate slots

* may be positioned in the basket to separa-

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans that are not too soiled, using the Loading examples as a guide.  Lightweight crockery: position these dishes so that they

will not be moved by the jets of water.

 Mugs and cups: place these on the tip-up

compartments

 Long sharp knives and serving utensils: place these on

the tip-up compartments

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level.

**.

Loading examples for the lower rack

Items that should not be washed in the dishwasher

 Wooden items, objects with wooden or horn handles or

glued-on parts.  Items made from aluminium, copper, brass, pewter or tin.  Items made from plastic that is not heat-resistant.  Antique or hand-painted porcelain.  Antique silver. Silver that is not antique may, however, be

washed in the dishwasher using a delicate wash cycle,

provided that it does not come into contact with other

metals.

We recommend the use of crockery which is dishwasher

safe.

The height of the upper rack should ideally be

adjusted WHEN THE RACK IS EMPTY.

Never lift or lower the rack on one side only.

* Only available in selected models. ** The number and position may vary.

Start-up and use

Starting the dishwasher

1. Open the water inlet valve.

2. Press the ON/OFF button: the machine will emit a beep and the ON/OFF indicator light will illuminate.

3. Open the door and measure out a suitable amount of detergent (see below).

4. Load the racks (see Loading the racks) and shut the door.

5. Select the wash cycle by pressing the SELECT WASH CYCLE button: the corresponding indicator light will illuminate.

6. Select the wash options (see below).

7. Start the cycle by pressing the START/RESET button: the machine will emit a confirmation beep. The WASH CYCLE PHASE indicator lights display the status of the cycle: Pre-wash, Wash, Rinse, or Drying.

8. At the end of the cycle two short beeps will sound and the DRYING indicator light will flash. Switch off the appliance by pressing the ON/OFF button and close the water inlet valve.

9. Open the door and wait for a few minutes before removing the crockery inside, in order to avoid burns. Unload the racks, beginning with the lower level.

Modifying the duration of a wash cycle already in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun:press and hold the START/RESET button for 5 seconds After one long beep and three short beeps, the WASH CYCLE PHASE indicator light will switch off: select the new cycle and switch the machine back on by pressing the START/RESET button.

Adding extra crockery

Press the ON/OFF button and open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Press the ON/OFF button again: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

Loading the detergent

A successful wash also depends on the correct amount of detergent being used, as recommended by the manufacturer. Exceeding the recommended amount does not result in a more effective wash and pollutes the environment.

Only use detergent which has been

specifically designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

To obtain the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

compartment A: Washing detergent compartment B: Pre-wash detergent

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Wash cycle table:  for powder detergent use compartments A and B  for tablets, when the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place

the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

Washing options

Delayed start

It is possible to delay the start time of the cycle by 12, 9, 6 or 3 hours.

1. Press the DELAYED START button: every time the

button is pressed, a beep is emitted and the selected delayed start indicator light illuminates.

2. Select the wash cycle and press the START/RESET

button: after the beep sounds, the timer begins counting down.

3. Once this time has elapsed, the indicator light

switches off and the wash cycle begins. To adjust the delay time and select a smaller period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the wash cycle begins and the WASH CYCLE PHASE indicator light corresponding to the start of the cycle in progress illuminates.

* Only available in selected models.

Wash cycles

Wash cycle table

Ariston dishwashers are fitted with an automatic filter cleaning system that may increase the cycle duration.

The number and type of wash cycles and options may vary depending on the dishwasher model.

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dish-

washer, reduce the amount of detergent used accordingly.

Detergent

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Environmentally-

* wash cycle

friendly with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash cycle to be used for lightly soiled dishes. (Run cycle immediately after use.)

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal. Soak

Special cycle to be used for more delicate items which are sensitive to high temperatures. Run cycle immediately after use. Crystal

Wash cycle

Powder Liquid Tablets

24 g (A)

Super Wash

27 g (A) 27 ml (A) No Yes 1:33’

Normal

24 g (A)

20 g (A) 20 ml (A) No Yes 0:44’

Rapid & Dry

20 g (A) 20 g (A) No

(A) = compartment A

(B) = compartment B

24 ml (A)

3 g (B)

3 ml (B)

24 ml (A)

3 ml (B)

No No

Drying

No Yes 2.00’

No Yes 2:25’

No No 0:12'

Yes

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

1:30’

Note

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash

cycles it uses less energy and is les harmful to the environment.

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid. Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard.

If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will flash continuously.

Loading the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:  whenever the indicator light (H) signals that it is empty.

Illuminated light: add rinse aid; unlit light: there is no

shortage of rinse aid in the dispenser.  when the LOW RINSE AID

flashes;

directly into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the washing or drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster to one of the 6 pre-set positions (the default position is set to 4):  if there are white streaks on the crockery, set the adjuster

to a lower number (1-3).  if drops of water remain on the crockery or there are

limescale marks present after the cycle has finished, set the

adjuster to a higher number (4-6).

If you are using multi-functional tablets and you wish to further improve the drying performance of the appliance, fill the dispenser and set the dosage adjuster to 2.

* indicator light on the panel

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean

the spill immediately with a dry cloth.

3. Screw the lid back on.

NEVER pour the rinse aid

 when the green float

the cap of the salt dispenser;  when the LOW SALT  if your machine is not equipped with an indicator light or a

green float:

approximately every 30 wash cycles;

dispenser up to the edges (approximately 2 kg); it is normal for a little water to leak out.

4. Remove the funnel*, wipe away any salt residue from the thread and screw the cap on tightly, so that detergent does not leak into the dispenser during the wash cycle (this could damage the water softening system beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* cannot be seen by simply looking at

* indicator light on the panel flashes;

1. Remove the lower rack and unscrew the cap of the dispenser (in an anticlockwise direction).

2. For the first wash cycle only: fill the dispenser up to the edges with water.

3. Position the funnel correctly (see figure) and fill the salt

* provided

Adjusting the amount of salt*

It is possible to adjust the amount of salt used according to the hardness of the water in your area (this information is available from your local water board).

1. Unscrew the dispenser cap.

2. Turn the arrow on the neck of the dispenser (see figure) towards the + or - symbols, using the table below as a guide.

Hardness of the water

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1.7 / 0 /

10 – 25 18 – 44 1.8 – 4.4

25 – 50 45 – 89 4.5 – 8.9 MED 40 40

> 50 > 89 > 8.9 + 60 25

The default setting of the water softening system is +.

- If using multi-functional tablets fill the salt dispenser and set the adjuster to -; if the hardness of the water is greater than 60°fH, set it to +.

Selector

knob

position

- 20 60

Salt

consumption

(grams/cycle)

Autonomy (cycles/2 kg)

Loading the refined salt

In order to obtain the best possible results from a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity supplies

 Turn off the water tap after every wash cycle to

avoid leaks.

 Remove the plug from the socket when cleaning

the machine and when carrying out maintenance work.

Cleaning the dishwasher

 The external surfaces of the machine and the

control panel may be cleaned using a cloth dampened with warm soapy water. Do not use solvents or abrasive products.

 Any marks on the appliance interior may be

removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

 Always keep the door of the appliance ajar in

order to avoid moisture from forming and being trapped inside the machine.

 Clean the seals around the door and detergent

dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause of the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small nonmetallic brush.

Cleaning the filters

The filters remove food residue from the water used in the wash cycle: to obtain the best results from each wash, they should be cleaned.

Clean the filters regularly.

After cleaning check that the filter assembly has

been replaced correctly.

The dishwasher should not be used without filters

or when the filter is loose..

1. Remove the filters by pulling the handle upwards.

2. Clean the filters:  after every wash cycle, remove the largest pieces of residue from semicircular plate A and glass B (these may be removed by pulling the handle) by rinsing them under

running water.

 The entire filter assembly should be cleaned thoroughly once a month: this includes the semicircular plate A, the glass B and the cylinder C (this may be removed by turning it

in an anti-clockwise direction). Use a small nonmetallic brush to clean these parts.

3. Reconstruct the filter assembly and replace it in

the correct position, following movements 1 and 2 as shown in the figure, until it clicks into place.

Leaving the machine unused for extended periods

 Disconnect the appliance from the electricity

supply and shut off the water tap.

 Leave the door of the appliance ajar.

 When you return, run a wash cycle when the

dishwasher is empty.

Precautions and advice

The appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

 The appliance was designed for domestic use

inside the home and is not intended for commercial or industrial use.

 The appliance must be used by adults only, to

wash domestic crockery according to the instructions in this manual.

 The appliance must not be installed outdoors,

even in covered areas. It is extremely dangerous

to leave the machine exposed to rain and storms.  Do not touch the appliance when barefoot.  When unplugging the appliance always pull the

plug from the mains socket, do not pull on the

cable.  The water supply tap must be shut off and the

plug should be removed from the electrical

socket before cleaning the appliance or carrying

out any maintenance work.  If the appliance breaks down, do not under any

circumstances touch the internal parts in an

attempt to carry out the repair work yourself.  Never touch the heating element.  Do not lean or sit on the open door of the

appliance: this may cause the appliance to

overturn.  The door should not be left open as it may create

a dangerous obstacle.  Keep detergent and rinse aid out of reach of

children.  The packaging material should not be used as a

toy: it can become a choking or suffocation

hazard.

Disposal of old electrical appliances

The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving water and energy

 Only start a wash cycle when the dishwasher is

full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle (see Wash Cycles).

 Select a wash cycle that is suited to the type of

crockery and to the soil level of the crockery using the Wash cycle table:

- for dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- if the load is smaller than usual activate the Half load option

 If your electricity supply contract gives details of

electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

 We strongly recommend that you use detergents

that do not contain phosphates or chlorine, as these products are harmful to the environment.

 Enzymes provide a particularly effective action at

temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

 To avoid wasting detergent, use the product in

appropriate quantities based on the manufacturers recommendations, the hardness of the water and the soil level and quantity of the crockery. Even if they are biodegradable, detergents contain substances that may alter the balance of nature.

* (see Start-up and use).

* button (see Start-up and use)

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Technical Assistance Centre.

Problem: Possible causes / Solutions:

The dishwasher does not start.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

The dishwasher does not take any water in/Tap shutoff alarm.

(several short beeps are emitted)* Only available in selected models.

(the Soak and Rapid Wash Cycle indicator lights flash).

Foam/Blocked filter alarm

(the Soak and Eco wash Cycle indicator lights flash).

Water intake solenoid valve malfunction alarm

(the Rapid Wash Cycle indicator light flash).

• The plug has not been inserted into the electrical socket properly, or there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (see Start-up and use).

• The dishwasher cycle has not yet finished.

• The w ater inlet hose is bent (see Installation).

• The drain duct is blocked.

• The filter is clogged up with food residues (see Care and maintenance).

• The dishes are rattling against each other or against the sprayer arms.

• An excessive amount of foam has been produced: the detergent has

not been measured out correctly or it is not suitable for use in dishwashers (see Start-up and use).

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (see Rinse aid and salt).

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high (see Rinse aid and salt).

• The rinse aid has been used up or the dosage is too low (see Rinse aid

and salt).

• The rinse aid dispenser setting is not high enough.

• A wash cycle without a drying programme has been selected.

• The racks are overloaded (see Loading the racks).

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (see Wash cycles).

• An excessive amount of foam has been produced: the detergent has

not been measured out correctly or it is not suitable for use in dishwashers (see Start-up and use).

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (see Care and maintenance).

• The refined salt le vel is low (see Rinse aid and salt).

• There is no water in the mains supply.

• The w ater inlet hose is bent (see Installation).

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because no action was taken

when the beeps sounded.* Switch off the machine using the ON/OFF button, turn on the tap and switch the machine back on after 20 seconds by pressing the same button. Re-programme the machine and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button.

• There is an excess of foam inside the machine.

• A detergent which is not suitable for use in the dishwasher has been

used;

• The lid on the rinse aid compartment has not been shut correctly.

• Remove any food residues from the filters (see Care and maintenance).

Replace the filter assembly correctly and switch the machine back on by pressing the ON/OFF button. Re-programme the machine and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button and switch it back on after a minute. If the alarm continues, shut off the water tap to eliminate the risk of flooding, remove the plug from the electrical socket and contact Assistance.

Assistance

Before calling for Assistance:

 Check whether you can solve the problem on

your own (see Troubleshooting);

 Restart the programme to check whether the

problem has been solved;

 If this is not the case, contact an authorised

Technical Assistance Centre on the telephone number provided on the guarantee certificate.

Always request the assistance of authorised

servicemen.

Notify the operator of:

 the type of problem.  the appliance model (Mod.).  the serial number (S/N). This information can be found on the data plate situated on the internal edge of the stainless steel door (see Description of the appliance).

Mode demploi

LAVE-VAISSELLE

Français, 25

LL 42

Sommaire

Installation, 26-27

Mise en place et mise à niveau Raccordements eau et électricité Caractéristiques techniques

Description de lappareil, 28

Vue densemble Bandeau de commandes

Charger les paniers, 29

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 30

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 31

Tableau des programmes

Produit de rinçage et sel régénérant, 32

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 33

Coupure de larrivée deau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyer les filtres Si vous vous absentez pendant une longue période

Précautions et conseils, 34

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 35

Assistance, 36

Installation

Conservez ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive toujours lappareil.

Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil.

En cas de déménagement, transportez lappareil verticalement; si besoin est, inclinez-le sur le dos.

Mise en place et mise à niveau

1. Déballez lappareil et assurez-vous quil na pas été endommagé pendant le transport. Sil est abîmé, ne le raccordez pas et prenez contact avec votre revendeur.

2. Installez le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. Lappareil peut être encastré sous un plan de travail continu (voir feuille de Montage).

3. Installez le lave-vaisselle sur un sol plat et rigide. Compensez les irrégularités en vissant ou en dévissant les pieds jusquà ce que lhorizontalité de lappareil soit parfaite (son angle dinclinaison ne doit pas dépasser 2 degrés). Une bonne horizontalité garantit la stabilité de lappareil et supprime les vibrations, les bruits et les déplacements.

Raccordements eau et électricité

Ladaptation des installations électriques et les travaux de plomberie de linstallation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble dalimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de lappareil au réseau de distribution de leau. Ne pas réutiliser les anciens tuyaux.

Raccord du tuyau damenée de leau

 A une prise deau froide: vissez bien le tuyau damenée à

un robinet à embout fileté 3/4 gaz; avant de visser, faites couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés qui pourraient engorger lappareil.

 A une prise deau chaude: en cas dinstallation de

chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de leau chaude de réseau ne dépassant pas 60°C. Vissez le tuyau au robinet en procédant comme pour la prise deau froide.

Si la longueur du tuyau damenée ne suffit pas, adressezvous à un magasin spécialisé ou à un technicien agréé (voir Assistance).

La pression de leau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir plus bas).

Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

Pour éviter tout risque dinondation, le lave-vaisselle :

- est équipé dun dispositif qui coupe larrivée de leau en cas danomalie ou de fuite à lintérieur de lappareil.

- est équipé dune sécurité Water Stop équipé dun tuyau damenée de leau formé dun tuyau extérieur transparent et dun tuyau intérieur rouge : les deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif et achemine leau à la place du tuyau intérieur, pour éviter tout risque de fuites.

Il est très important de contrôler périodiquement létat du tuyau extérieur : sil devient rouge vif, il faut le faire changer aussitôt par le service dassistance technique agréé (voir Assistance).

*, il est autrement dit

Les tuyaux damenée (A) et dévacuation (B) de leau et le câble dalimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier linstallation (voir figure).

ATTENTION : TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau d'amenée de l'eau car il contient des parties sous tension.

* Présent uniquement sur certains modèles.

+ 58 hidden pages
