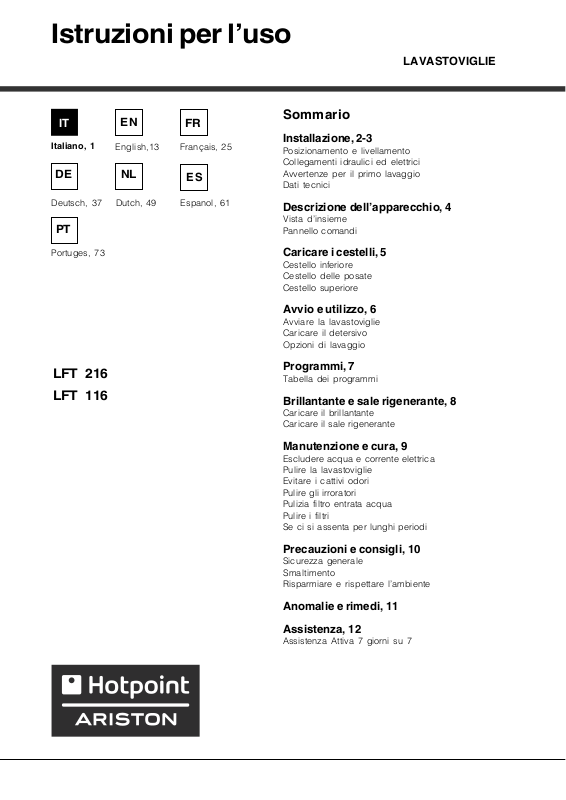

Hotpoint LFT 216 A HA Operating Instructions

Istruzioni per luso

LAVASTOVIGLIE

Italiano, 1

Deutsch, 37

Portuges, 73

LFT 216

English,13

Dutch, 49

Français, 25

Espanol, 61

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici

Descrizione dellapparecchio, 4

Vista dinsieme Pannello comandi

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

LFT 116

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Installazione

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

In caso di trasloco tenere lapparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. Lapparecchio può anche essere incassato sotto a un piano di lavoro continuo

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché lapparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

*. Per regolare laltezza del piedino posteriore, agire

sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare laltezza e in senso antiorario per diminuirla. (vedere foglio istruzioni

incasso allegato alla documentazione)

* (vedi foglio di Montaggio).

Collegamenti idraulici ed elettrici

Ladattamento degli impianti elettrici e idraulici per linstallazione deve essere eseguito solo da personale qualificato.

Collegamento del tubo di carico dellacqua

 A una presa dacqua fredda: avvitare bene il tubo di

carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere lacqua finché non sia limpida affinché le eventuali impurità non intasino lapparecchio.

 A una presa dacqua calda: nel caso di impianto

centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa dacqua fredda.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza).

La pressione dellacqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi a lato).

Fare attenzione che nel tubo non ci siano né pieghe

né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe lingresso dellacqua nel caso di anomalie o di perdite dallinterno.

La lavastoviglie non deve appoggiare sui tubi

o sul cavo di alimentazione elettrica.

Lapparecchio deve essere collegato alla rete di distribuzione dellacqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico (A) e di scarico (B) dellacqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (vedi figura).

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop garantisce lantiallagamento anche in caso di rottura del tubo di alimentazione.

*, che

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dellacqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

* Presente solo su alcuni modelli.

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

Lo speciale gomito

plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi lacqua fuori dallo scarico. La parte del tubo contrassegnata con la lettera A deve essere a unaltezza compresa tra 40

e 100 cm da terra (vedi figura).

È sconsigliato usare tubi di prolunga.

* in

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo linstallazione, immediatamente prima del primo lavaggio, riempire completamente dacqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che lacqua trabocchi. Selezionare il grado di durezza dellacqua (vedi capitolo Brillantante e sale rigenerante). Dopo il caricamento del sale la spia MANCANZA SALE

Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dellacqua e dellelemento riscaldante.

* si spegne.

 la presa abbia la messa a terra e sia a norma di

legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche sulla controporta;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)

LAzienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dati Tecnici

Dimensioni

Capacità

Pressione acqua alimentazione

Tensione di alimentazione

Potenza totale assorbita

Fusibile

Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57

12 coperti standard

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 4,3 psi – 145 psi

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/EEC del 19/02/73 (Bassa Tensione) e successive modifiche

-89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

-97/17/EC (Etichettatura)

-2002/96/CE

* Presente solo su alcuni modelli.

Descrizione dellapparecchio

Vista dinsieme

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

12. Pannello comandi

***

Pannello comandi

Selezione

Programma

Spia ON-OFF

Tasto

ON-OFF/RESET

Tasto

Spia Mancanza

Sale*

Spie Programmi

Spia Mancanza

Brillantante*

*** Solo sui modelli ad incasso totale * Presente solo su alcuni modelli.

Caricare i cestelli

Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dellirroratore superiore.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole e insalatiere.

*, gli stessi si possono usare in posizione verticale

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie: non scomponibile, scomponibile, scorrevole. Il cestino non scomponibile deve essere posizionato solo nella parte anteriore del cesto inferiore. Il cestino scomponibile può essere separato in due parti, soluzione indicata quando si esegue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione), può essere scorrevole, cioè posizionato in qualsiasi punto del cesto inferiore facendolo scorrere tra gli inserti fissi o reclinabili.

- Entrambi sono muniti di ribaltine scorrevoli che consentono una sistemazione migliore delle posate.

Regolare laltezza del cesto superiore

Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

E preferibile regolare laltezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Aprire i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual

Space

* (vedi figura), estrarre il cesto

superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovere verso lalto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Esempi di caricamento cesto superiore

Esempi di caricamento cesto inferiore

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

Esempi di posizionamento del cestino posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.  Tazze e tazzine: posizionarli sulle ribaltine  Coltelli lunghi e acuminati, posate di servizio: posizionarli

sulle ribaltine

**.

Stoviglie non adatte al lavaggio in lavastoviglie

 Oggetti di legno, con impugnatura in legno

o in corno o con parti incollate.  Oggetti di alluminio, rame, ottone, peltro o stagno.  Stoviglie di plastica non termoresistente.  Porcellane antiche o dipinte a mano.  Argenteria antica. Largenteria non antica può invece essere

lavata con un programma delicato e accertandosi che non

sia a contatto con altri metalli.

Si consiglia lutilizzo di stoviglie idonee al lavaggio in

lavastoviglie.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Aprire la porta e premere il tasto ON-OFF: si sente un breve bip, la spia ON/OFF, e le spie programmi si illuminano per alcuni secondi.

3. Dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi capitolo Caricare i cestelli).

5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P, si illuminerà la spia del programma selezionato .

7. Avviare chiudendo la porta: dopo alcuni secondi un lungo bip avvisa linizio del programma.

8. Alla fine due bip brevi e uno lungo segnalano la fine del programma e lampeggia lentamente la spia relativa al programma . Aprire la porta, spegnere lapparecchio premendo il tasto ON-OFF, chiudere il rubinetto dellacqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Lordine di visualizzazione dei programmi si

aggiornerà in base alla frequenza del loro utilizzo.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolungata premere il tasto ON/OFF, la macchina si spegne con un bip lungo. Riaccendere la macchina con il tasto ON/OFF e selezionare il nuovo programma con il tasto P; avviare chiudendo la porta.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina lambiente.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detergenti per lavaggio a

mano.

Un utilizzo eccessivo di detersivo può

lasciare residui di schiuma a fine ciclo.

 Lutilizzo delle pastiglie è consigliato solo

nei modelli dove è presente lopzione PASTIGLIE MULTIFUNZIONE.

Le migliori prestazioni di lavaggio ed

asciugatura, si ottengono solo con lutilizzo di detersivo in polvere, brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi:  in polvere: vaschette A e B.  pastiglie: quando il programma ne

Aggiungere altre stoviglie

Senza spegnere la macchina, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica uninterruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

* Presente solo su alcuni modelli.

Programmi

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre

sensibilmente la dose del detersivo.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

Lavaggio preliminare in attesa di completare il carico al pasto successivo.

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino)

Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (12 calici + piatti delicati). Delicati

Programma

Intensivo

Normale

Ammollo

Eco

Rapido

Detersivo (A) = vaschetta A (B) = vaschetta B

polvere liquido pastiglie

30 g (A)

25 g (A)

5 g (B)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A)

30 g (A) 30 ml (A) 1 (A)

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

Asciugatura

Si 2:20’

Durata del

programma

(tolleranza

±10%)

Hrs. Min.

2:15’

1:45’

0:08’

0:35’

1:30’

Note:

le migliori prestazioni del programma Rapido, si ottengono preferibilmente rispettando il numero di coperti specificati.

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di

energia ed in più è rispettoso con lambiente.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta allindirizzo: ASSISTENZA_EN_LVS@indesitcompany.com

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa

Brillantante e sale rigenerante

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se lacqua è dura o molto dura. Seguire le indicazioni riportate sulla confezione.

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE MANCANZA BRILLANTANTE

* rimangano accese.

* e

Caricare il brillantante

Il brillantante facilita lasciugatura delle stoviglie facendo scivolare lacqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:  quando sul pannello si accende la spia MANCANZA

BRILLANTANTE

vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dellasciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):  se sulle stoviglie ci sono striature, girare verso i numeri

bassi (1-3).

 se ci sono gocce dacqua o macchie di calcare girare

verso i numeri alti (4-6).

Impostazione durezza dellacqua

Ogni lavastoviglie è corredata di un dolcificatore dellacqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce linquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dellacqua. Il dato è reperibile presso lEnte erogatore dellacqua potabile.

- Aprire la porta ed accendere la macchina premendo il tasto ON/OFF.

- Premere il tasto P per circa 5 secondi; si sentono due bip brevi e lampeggia lentamente sul pannello di controllo la spia relativa al grado di durezza impostato (Il decalcificatore è impostato di fabbrica sul n° 3).

- Premere il tasto P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5 acqua).

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente allinterno della

* Vedi tabella durezza

Es. durezza 1 (spia 1° progr. lampeggia); durezza 2 (spia 1° progr. accesa, spia 2° progr. lampeggia); durezza 3 (spia 1° e 2° progr. accese, spia 3° progr. lampeggia ecc... ecc.)

- Per uscire dalla funzione attendere 30 secondi circa o spegnere la macchina con il tasto ON/OFF.

Se si utilizzano le pastiglie multifunzione, riempire comunque il serbatoio del sale.

Tabella Durezze Acqua

°dH °fH mmol/l livello

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

Da 0°f a 10°f si consiglia di non utilizzare sale.

con questa impostazione la durata dei cicli

può lievemente prolungarsi.

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dallacqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:  quando il galleggiante verde

tappo del sale;

 quando sul pannello si accende la spia MANCANZA

SALE

4. Togliere limbuto*, eliminare i residui di sale dallimbocco; sciacquare il tappo sotto lacqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire lacqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde

E consigliabile effettuare questa operazione ad ogni caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

* non è visibile osservando il

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare limbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po dacqua.

* Presente solo su alcuni modelli.

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni lavaggio

per eliminare il pericolo di perdite.

 Staccare la spina dalla presa di corrente quando si

pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

 La superficie esterna e il pannello di controllo

possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

 La vasca interna può essere pulita da eventuali

macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

 Lasciare sempre socchiusa la porta per evitare il

ristagno di umidità.

 Pulire regolarmente le guarnizioni perimetrali di

tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce lacqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Per smontare lirroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.Lirroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso lalto.

Lirroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso lalto.

Periodicamente, pulire il filtro entrata acqua posizionato

alluscita del rubinetto.

- Chiudere il rubinetto dellacqua.

- Svitare lestremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono lacqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.  Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo (fig. 1).

2. Estrarre il bicchiere filtro B facendo una leggera pressione sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).



)

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Pulizia del filtro entrata acqua

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, cè il rischio che il punto dove entra lacqua si intasi, danneggiando la lavastoviglie.

Se ci si assenta per lunghi periodi

 Staccare i collegamenti elettrici e chiudere il rubinetto

dellacqua.

 Lasciare socchiusa la porta.

 Al rientro, fare un lavaggio a vuoto.

* Presente solo su alcuni modelli.

Precauzioni e consigli

Lapparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per il lavaggio delle

stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso

lasciarlo esposto a pioggia e temporali.  Non toccare la lavastoviglie a piedi nudi.  Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.  È necessario chiudere il rubinetto dellacqua e

staccare la spina dalla presa della corrente prima di

effettuare operazioni di pulizia e manutenzione.  In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.  Non toccare mai la resistenza.  Non appoggiarsi o sedersi sulla porta aperta:

lapparecchio potrebbe ribaltarsi.  La porta non deve essere tenuta nella posizione

aperta perchè può rappresentare il pericolo di

inciampare.  Tenere il detersivo e il brillantante fuori dalla portata

dei bambini.  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere

riutilizzati.  La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli

apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero e

riciclaggio dei materiali che li compongono e

impedire potenziali danni per la salute e lambiente. Il

simbolo del cestino barrato è riportato su tutti i

prodotti per ricordare gli obblighi di raccolta separata.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

 Avviare la lavastoviglie solo a pieno carico. In attesa

che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi).

 Selezionare un programma adatto al tipo di stoviglie e

al grado di sporco consultando la Tabella dei programmi:

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare lopzione Mezzo carico (vedi Avvio e utilizzo).

 Se il proprio contratto di erogazione dellenergia

elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. Lopzione Avvio ritardato* (vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

 Si consiglia vivamente di usare i detersivi senza

fosfati e senza cloro che sono i più indicati per la tutela dellambiente.

 Gli enzimi sviluppano unazione particolarmente

efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

 Dosare bene il detersivo in base alle indicazioni del

produttore, alla durezza dellacqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi

al servizio pubblico preposto o ai rivenditori.



* Presente solo su alcuni modelli.

Anomalie e rimedi

Qualora lapparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi allAssistenza.

Anomalie: Possibili cause / Soluzione:

La lavastoviglie non parte.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rumore.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

La lavastoviglie non carica acqua/Allarme rubinetto chiuso. (si sentono dei brevi bip)

(lampeggiano le spie PROGRAMMI 2° e 3° - Normale e Ammollo).

• La spina non è ben inserita nella presa di corrente oppure in casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (vedi Avvio e utilizzo).

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

• Le stoviglie sbattono tra loro o contro gli irroratori.

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie.

(vedi Avvio e utilizzo).

• Manca il sale rigenerante o la sua regolazione non è adeguata

alla durezza dell’acqua (vedi Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.

• Le stoviglie sono in materiale antiaderente.

• Il dosaggio del brillantante è eccessivo.

• È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito o il dosaggio è insufficiente (vedi

Brillantante e sale).

• La regolazione del brillantante non è adeguata.

• I cestelli sono troppo carichi (vedi Caricare i cestelli).

• Le stoviglie non sono sistemate bene.

• Gli irroratori non sono liberi di ruotare.

• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale).

• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al suono

dei bip. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

Allarme guasto elettrovalvola di carico dell’acqua

(lampeggia la spia PROGRAMMI 2° - Normale).

Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato.

(lampeggiano le spie programmi: Intensivo, Normale, Ammollo)

• Spegnere con il tasto ON/OFF e riaccendere dopo un minuto. Se l’allarme permane chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente e chiamare l’Assistenza.

• Spegnere la macchina con il tasto ON/OFF. Chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente.

Controllare che il filtro entrata acqua non sia intasato da

impurità . (vedere capitolo "Manutenzione e Cura")



Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta da soli (vedi Anomalie e Rimedi).  Riavviare il programma per controllare se linconveniente è stato ovviato.  In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

 Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;  il modello della macchina (Mod.);  il numero di serie (S/N). Queste informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio (vedi Descrizione dellapparecchio).

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.



Operating instructions

DISHWASHER

English,13

LFT 216

LFT 116

Contents

Installation, 14-15

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data

Description of the appliance, 16

Overall view Control panel

Loading the racks, 17

Lower rack Cutlery basket Upper rack

Start-up and use, 18

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 19

Table of wash cycles

Rinse aid and refined salt, 20

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 21

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 22

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 23

Assistance, 24

Before calling for Assistance

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. Adjust the height of the rear foot from the front of the appliance a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

* (see the Assembly instruction sheet).

* on the central lower part of the dishwasher, turning

Connecting the water inlet hose

 To a suitable cold water connection point: before attaching

the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

 To a suitable hot water connection point: your dishwasher

may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist

store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in

the Technical data table (see adjacent information).

The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device New Acqua Stop flooding protection even in the event of a supply hose rupture.

*, which guarantees anti-

Connecting the water and electricity supplies

Connection to the water and electricity supplies should only be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (see figure).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow

makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and 100 cm above the ground (see

figure).

We advise against the use of hose extensions.

Electrical connection

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt (see chapter entitled Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. Select the water hardness value (see chapter entitled Rinse aid and refined salt). machine, the LOW SALT indicator light

If the salt container is not filled, the water softener and the

heating element may be damaged as a result.

- After the salt has been poured into the

* switches off.

Before inserting the plug into the electrical socket, make sure that:

 The socket is earthed and complies with current

regulations.

 The socket can withstand the maximum load of the

appliance, which is indicated on the data plate located on the inside of the door (see chapter entitled Description of the appliance).

 The power supply voltage falls within the values indicated

on the data plate on the inside of the door.

 The socket is compatible with the plug of the appliance. If

this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Technical data

width 59.5 cm

Dimensions

height 82 cm depth 57 cm

Capacity

Water supply pressure

Power supply voltage

12 standard place-settings

0,05 ÷ 1MPa (0.5 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

Total absorbed

See appliance data plate

power

Fuse

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE (

and Electronic Equipment WEEE)

* Only available in selected models.

Waste Electrical

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

***

Control panel

Select wash

cycle button

ON/OFF indicator light

ON/OFF/RESET

button

Low salt indicator

light*

Wash cycle indicator lights

Low rinse aid indicator light*

***Only in completely built-in models. * Only available in selected models.

Loading the racks

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Loading examples. Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm. Some dishwasher models are fitted with tip-up sections which can be used in a vertical position when arranging plates or in a horizontal position when arranging pans and salad bowls.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: it may be modular, non-modular or a sliding version. The non-modular basket must only be positioned at the front of the lower rack. The modular basket may be separated into two parts, a solution which is recommended when performing a half load wash (only in models offering this option), is available in a sliding version (positioned at any point on the lower rack by sliding it between the fixed or tip-up inserts.

- Both versions are fitted with a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level.

The height of the upper rack should ideally be adjusted WHEN THE RACK IS EMPTY.

Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is fitted with Dual Space handles rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

* (see figure), pull out the upper

Loading examples for the upper rack

Loading examples for the lower rack

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tipup compartments on the upper rack.

Cutlery basket positioning examples

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the Loading examples as a guide.  Mugs and cups: place these on the tip-up compartments  Long sharp knives and serving utensils: place these on the tip-up compartments

**.

Items which should not be washed in the dishwasher

 Wooden items, objects with wooden or horn handles or

glued-on parts.  Items made from aluminium, copper, brass, pewter or tin.  Items made from plastic material which is not heat-resistant.  Antique or hand-painted porcelain.  Antique silver. Silver which is not antique may, however, be

washed in the dishwasher using a delicate wash cycle,

provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher

safe.

* Only available in selected models. ** The number and position may vary.

Start-up and use

Starting the dishwasher

1. Turn the water tap on.

2. Open the door and press the ON/OFF button: you will hear a short beep and the ON/OFF and wash cycle indicator lights switch on for a few seconds.

3. Measure out the detergent (see below).

4. Load the racks (see chapter entitled Loading the racks).

5. Select the wash cycle in accordance with the type of crockery and its soil level (see Table of wash cycles), by pressing the P button; the indicator light corresponding to the selected wash cycle will switch on.

7. Start the wash cycle by shutting the door: after a few seconds have passed, a long beep signals the start of the wash cycle.

8. Two short beeps and one long one indicate the end of the wash cycle and the indicator light corresponding to the wash cycle flashes slowly. Open the door, switch off the appliance by pressing the ON/OFF button, shut off the water tap and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

The order in which the different wash programmes are displayed will change according to the frequency with which each cycle is used.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: open the door, taking care to avoid the escaping steam, and press and hold the ON/OFF button; the machine will switch off with a long beep. Switch the machine back on using the ON/OFF button and select the new wash cycle using the P button; start the cycle by closing the door.

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been specifically designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Table of wash cycles:  For powder detergent use compartments A and B.  For detergent in tablet form: when

Adding extra crockery

Without switching off the machine, open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Close the door: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

* Only available in selected models.

Wash cycles

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the

dishwasher, reduce the amount of detergent used accordingly.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

1:30’

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal.

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash to be used for lightly soiled dishes. (Run cycle immediately after use) (2 plates + 2 glasses + 4 pieces of cutlery + 1 saucepan + 1 small frying pan).

Economic and fast wash for delicate items which are sensitive to high temperatures. (Run cycle immediately after use) (12 glasses + delicate plates).

Wash cycle

Intensive

Normal

Soak

Eco

Rapid

Crystal

Detergent (A) = compartment A (B) = compartment B

Powder Liquid Tablets

30 g (A)

25 g (A)

5 g (B)

No No No No 0:08’

25 g (A)

5 g (B)

25 g (A) 25 g (A) 1 (A) No 0:35’

30 g (A) 30 g (A) 1 (A)

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

Drying

Yes 2:15’

Yes 1:45’

Yes 2:20’

Yes

Notes:

Optimum performance levels when using the ""Quick wash" cycle can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid - 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less

energy and is les harmful to the environment. Note for Test Laboratories: for information relating to comparative EN testing conditions, please send an email to the following address: ASSISTENZA_EN_LVS@indesitcompany.com

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid.

Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard. Follow the instructions given on the

packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights

SALT remain lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:  When the LOW RINSE AID panel is illuminated;

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):  If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

 If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.- Open the door and switch on the machine by pressing the ON/OFF button.

- Press the P button and hold for approximately 5 seconds; two short beeps will sound and the indicator light corresponding to the set degree of hardness will flash slowly on the control panel (the water softening system is set to number 3).

- Press the P button repeatedly until the desired hardness

* indicator light on the control

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the spill immediately with a dry cloth.

3. Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

level has been reached (1-2-3-4-5 table). E.g. hardness 1 (indicator light 1 flashing) hardness 2 (indicator light 1 illuminated, indicator light 2

flashing). hardness 3 (indicator lights 1 and 2 illuminated, indicator light 3 flashing and so on).

- To exit the function, wait approximately 30 seconds or switch off the machine using the ON/OFF button.

Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table

°dH °fH mmol/l level

0 6 0 10 0 1 1 6 11 11 20 1.1 2 2

12 17 21 30 2.1 3 3

17 34 31 60 3.1 6 4 34 50 61 90 6.1 9

For values between 0°f and 10°f, we do not recommend the use of salt. * this setting may cause a slight increase in the duration of the cycle.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

* see Water hardness

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:  When the green float

the cap of the salt dispenser.  When the LOW SALT illuminated;

leak out.

4. Remove the funnel the opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (Salt cap with green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* cannot be seen by simply looking at

* indicator light on the control panel is

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel and fill the salt container right up to its edge (this should hold approximately

1 kg); it is not unusual for a little water to

* (see figure)

* and wipe any salt residue away from

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity supplies

 Turn off the water tap after every wash cycle to avoid

leaks.

 Always unplug the appliance when cleaning it and

when performing maintenance work.

Cleaning the dishwasher

 The external surfaces of the machine and the control

panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

 Any marks on the inside of the appliance may be

removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

 Always keep the door of the appliance ajar in order to

avoid moisture from forming and being trapped inside the machine.

 Clean the seals around the door and detergent

dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters, or if the filter is loose.  After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and pull it out (fig. 1).

2. Remove the cup filter B by exerting a slight pressure on the side flaps (fig. 2).

3. Slide out the stainless steel plate filter A (fig. 3).

4. Inspect the trap and remove any food residue. NEVER REMOVE the wash cycle pump (black detail) (fig. 4).

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

The lower sprayer arm can be removed by pressing on the side tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

 Disconnect the appliance from the electricity supply and

shut off the water tap.

 Leave the door of the appliance ajar.

 When you return, run a wash cycle when the dishwasher is

empty.

* Only available in selected models.

Precautions and advice

This appliance was designed and manufactured in

compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used by adults only, to wash

domestic crockery in accordance with the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the

machine exposed to rain and storms.  Do not touch the appliance when barefoot.  When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.  The water supply tap must be shut off and the plug

should be removed from the electrical socket before

cleaning the appliance or carrying out any

maintenance work.  If the appliance breaks down, do not under any

circumstances touch the internal parts in an attempt

to perform the repair work yourself.  Never touch the heating element.  Do not lean or sit on the open door of the appliance:

this may cause the appliance to overturn.  The door should not be left open as it may create a

dangerous obstacle.  Keep detergent and rinse aid out of reach of children.  The packaging material should not be used as a toy.

Disposal

 Disposal of packaging materials: observe local

legislation so that the packaging may be reused.  The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states

that household appliances should not be disposed of

using the normal solid urban waste cycle. Exhausted

appliances should be collected separately in order to

optimise the cost of re-using and recycling the

materials inside the machine, while preventing

potential damage to the atmosphere and to public

health. The crossed-out dustbin is marked on all

products to remind the owner of their obligations

regarding separated waste collection.

Saving energy and respecting the environment

Saving water and energy

 Only begin a wash cycle when the dishwasher is full.

While waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (see Wash cycles).

 Select a wash cycle which is suited to the type of

crockery and to the soil level of the crockery using the Table of wash cycles:

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half load

* (see Start-up and use).

option

 If your electricity supply contract gives details of

electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button (see Start-up and use) helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

 We strongly recommend that you use detergents that

do not contain phosphates or chlorine, as these products are harmful to the environment.

 Enzymes provide a particularly effective action at

temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

 To avoid wasting detergent, use the product in

appropriate quantities based on the manufacturers recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

For further information relating to the correct disposal

of household appliances, owners may contact the

relevant public authority or the local appliance dealer.

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Malfunction: Possible causes / Solutions:

The dishwasher does not start.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

No water enters the dishwasher/Shut off tap alarm.

(several short beeps are emitted)

(the 2 (Normal) and 3 (Soak) WASH CYCLES indicator lights flash).

Water loading solenoid valve malfunction alarm

(the 2 (Normal) WASH CYCLE indicator lights flash).

Water inlet hose alarm/Water inlet filter blocked.

(the 1 (Intensive), the 2 (Normal) and the 3 (Soak) WASH CYCLES indicator lights flash).

• The plug has not been inserted into the electrical socket properly, or there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (see Start-up and use).

• The dishwasher cycle has not yet finished.

• The water outlet hose is bent (see Installation).

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer

arms.

• An excessive amount of foam has been produced: the detergent has not been measured out correctly or it is not suitable for use in dishwashers (see Start-up and use).

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (see Rinse aid and salt).

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high.

• The rinse aid has been used up or the dosage is too low (see Rinse

aid and salt).

• The rinse aid dispenser setting is not high enough.

• A wash cycle without a drying programme has been selected.

• The racks are overloaded (see Loading the racks).

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (see Wash cycles).

• An excessive amount of foam has been produced: the detergent has

not been measured out correctly or it is not suitable for use in dishwashers (see Start-up and use).

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (see Care and maintenance).

• The refined salt level is low (see Rinse aid and salt).

• There is no water in the mains supply.

• The water inlet hose is bent (see Installation).

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because no action was taken

when the beeps sounded. Switch off the machine, using the ON/OFF button, turn on the tap and switch the machine back on after 20 seconds by pressing the same button. Re-programme the machine and restart the wash cycle.

• Switch off the machine by pressing the ON/OFF button and switch it back on after a minute. If the alarm continues, turn off the water tap to reduce the risk of flooding, remove the plug from the electrical socket and call Assistance.

• Switch off the appliance by pressing the ON/OFF button. Shut off the water tap to eliminate the risk of flooding and remove the plug from the electrical socket. Make sure the water inlet filter has not become blocked by various impurities. (see “Care and maintenance” chapter).

Assistance

Before contacting Assistance:

 Check whether the problem can be resolved using the Troubleshooting guide (see Troubleshooting).  Restart the programme to check whether the problem has ceased to exist.  If the problem persists, contact the Authorised Technical Assistance Service.

Never use the services of unauthorised technicians.

Please have the following information to hand:

 The type of malfunction.  The appliance model (Mod.).  The serial number (S/N). This information can be found on the appliance data plate (see Description of the appliance).

Mode demploi

LAVE-VAISSELLE

Français, 25

LFT 216

Sommaire

Installation, 26-27

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques

Description de lappareil, 28

Vue densemble Tableau de bord

Charger les paniers, 29

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation,30

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 31

Tableau des programmes

LFT 116

Produit de rinçage et sel régénérant, 32

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 33

Coupure de larrivée deau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre dentrée deau Nettoyer les filtres En cas dabsence pendant de longues périodes

Précautions et conseils 34

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 35

Assistance, 36

Installation

Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, sassurer quil accompagne bien lappareil.

Lire attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil.

En cas de déménagement, transporter lappareil verticalement; si besoin est, lincliner sur le dos.

Mise en place et mise à niveau

1. Déballer lappareil et sassurer quil na pas été endommagé pendant le transport. Sil est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. Lappareil peut être encastré sous un plan de travail continu (voir feuille de Montage).

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusquà ce que lhorizontalité de lappareil soit parfaite. Une bonne horizontalité garantit la stabilité de lappareil et supprime tout risque de vibrations, bruits et déplacements.

*. Pour régler la hauteur du pied arrière, agir sur la douille

4 rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à laide dune clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles dune montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice dinstructions encastré jointe à la documentation)

Raccord du tuyau damenée de leau

 A une prise deau froide: bien visser le tuyau damenée à

un robinet à embout fileté 3/4 gaz; avant de visser, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés qui pourraient engorger lappareil.

 A une prise deau chaude: en cas dinstallation de

chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de leau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise deau froide.

Si la longueur du tuyau damenée ne suffit pas, sadresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).

La pression de leau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Raccordements eau et électricité

Ladaptation des installations électriques et les travaux de plomberie de linstallation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble dalimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de lappareil au réseau de distribution de leau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux damenée (A) et dévacuation (B) de leau et le câble dalimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier linstallation (voir figure).

Sécurité anti-fuite

Pour éviter tout risque dinondation, le lave-vaisselle :

- est équipé dun dispositif qui coupe larrivée de leau en cas danomalie ou de fuite à lintérieur de lappareil.

Quelques modèles sont équipés dun dispositif de sécurité supplémentaire New Acqua Stop risque dinondation même en cas de rupture du tuyau damenée de leau.

ATTENTION : TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau damenée de leau car il contient des parties sous tension.

* qui garantit contre tout

* Présent uniquement sur certains modèles.

+ 58 hidden pages
