Page 1

Guida pratica all’uso User instructions

ES FR DE

Instrucciones para el uso Mode d’emploi

Bedienungsanleitung

HDP 3T62X

LAVASTOVIGLIE

DISHWASHER

LAVAVAJILLAS

LAVE-VAISSELLE

GESCHIRRSPÜLER

Page 2

Page 3

DESCRIZIONE DEI COMANDI

Pulsante

"AVVIO/ARRESTO"

H Pulsante opzione "ALL IN 1"

B Pulsante "SELEZIONE PROGRAMMA" C

Pulsante "PARTENZA DIFFERITA

Pulsante "START"/"RESET"

I Spia "ESAURIMENTO SALE"

L Spia "ESAURIMENTO BRILLANTANTE" M Spie

"ACTION PRO"

(avvio/annullamento programma)

N Spie "SELEZIONE OPZIONE"

E Display digitale

O Legenda programmi

F Pulsante

"ACTION PRO"

G Pulsante opzione "SUPER ECO"

DIMENSIONI

Con piano lavoro Senza piano lavoro

Larghezza x Altezza x Profondità (cm) 60 x 85 x 60 Ingombro con porta aperta (cm) 120

DATI TECNICI

Coperti (EN 50242) Capacità con pentole e piatti Pressione nell'impianto idraulico (MPa)

Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione

CONSUMI (programmi principali)*

Programma Energia (kWh) Acqua (L) VAPORE UNIVERSALE ECO RAPIDO 24'

Consumo di energia nei modi spento e stand-by: 0,45 W / 0,45 W

*Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell’uso quotidiano, sono possibili differenze).

2,07 1,46 0,85 0,59

59,8 x 82 x 57,3

117

9 persone

Min. 0,08 - Max. 0,8

Vedere targhetta dati

21 15 10

Page 4

SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI

Pulsante "ACTION PRO"

Questo pulsante permette di variare l'intensità di lavaggio, a seconda del grado di sporco delle stoviglie, modificando di conseguenza i parametri di durata del ciclo e la sua temperatura. Premere il pulsante per aumentare l'intensità di lavaggio (spia ) o per diminuirla riducendo significativamente la durata del ciclo (spia ). L'associazione del pulsante ai 4 programmi base consente di ottenere 8 cicli di lavaggio aggiuntivi (per un totale di 12 programmi di lavaggio).

IMPORTANTE All'accensione della lavastoviglie viene visualizzata l'ultima impostazione effettuata.

Impostazione dei programmi

■ Aprire lo sportello ed introdurre le stoviglie da lavare.

■ Premere il pulsante "AVVIO/ARRESTO" . Sul display verranno visualizzati due trattini.

■ Scegliere un programma premendo il pulsante "SELEZIONE PROGRAMMA".

■ Premere eventualmente il pulsante "ACTION PRO".

■ A sportello chiuso, dopo un segnale acustico, il programma si avvierà automaticamente. Il display visualizzerà il tempo rimanente a fine ciclo.

Programmi "IMPULSE"

I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.

IMPORTANTE Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.

Interruzione di un programma

Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rimanente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.

■ Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà).

■ Premere il pulsante "START" . Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti

[Es: 1 h (1 ora) / 25 (25 minuti)].

IMPORTANTE E’ possibile interrompere il programma in corso anche senza aprire lo sportello, premendo il pulsante "AVVIO/ARRESTO". In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il pulsante "AVVIO/ARRESTO".

Page 5

ATTENZIONE! Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato.

Modifica di un programma in corso

Fine del programma

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Il display e tutte le spie si spegneranno.

Pulsanti opzione

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:

■ Tenere premuto per almeno 5 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.

■ Il programma in corso verrà annullato. Sul display verranno visualizzati due trattini.

■ A questo punto sarà possibile impostare un nuovo programma.

ATTENZIONE! Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Svolgimento del programma

Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo che si aggiornerà automaticamente col trascorrere dei minuti.

Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica.

Pulsante "SUPER ECO"

Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. E’ consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie.

Pulsante "ALL IN 1"

Questa opzione permette l'utilizzo ottimale dei detersivi combinati “ALL in 1” ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante, il programma di lavaggio impostato viene modificato, in modo da ottenere la migliore prestazione dai detersivi combinati; inoltre, viengono disattivati gli indicatori di mancanza sale e brillantante.

ATTENZIONE! Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pulsante.

IMPORTANTE L’uso di quest'opzione è raccomandato specialmente in caso di utilizzo del programma RAPIDO 24', la cui durata sarà prolungata di circa 15 minuti per consentire una migliore azione del detersivo in pastiglie.

Page 6

Pulsante "PARTENZA DIFFERITA"

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore.

Per impostare la partenza ritardata procedere nel seguente modo:

■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00").

■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23).

Esclusione segnalazione acustica di FINE PROGRAMMA

La segnalazione acustica di fine programma può essere disattivata nel seguente

modo:

IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-

neamente accendere la lavastoviglie con il pulsante "AVVIO/ARRESTO" (verrà emesso un breve suono).

■ Per avviare il conteggio, premere il pul-

sante "START". Il display visualizzerà il tempo rimanente alla partenza del programma.

Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto.

Se si desidera annullare la partenza ritardata procedere nel seguente modo:

■ Tenere premuto per almeno 5 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.

■ La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini.

■ A questo punto, se si desidera far parti-

re la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PRO-

GRAMMI".

2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).

3. Rilasciare il pulsante nel momento in cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suoneria è attivata).

4. Premere nuovamente lo stesso pulsante (apparirà "b0" che sta ad indicare che la suoneria è disattivata).

5. Spegnere la lavastoviglie premendo il pulsante "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.

Per riattivare la suoneria, seguire la stessa procedura.

Page 7

Memorizzazione dell'ultimo programma utilizzato

4. Premere nuovamente lo stesso pulsante (sul

display verrà visualizzato "A1" che sta ad indicare che la memorizzazione è attivata).

Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:

IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-

neamente accendere la lavastoviglie con il pulsante "AVVIO/ARRESTO"

5. Spegnere la lavastoviglie premendo il pulsante "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.

Per disattivare la memorizzazione, seguire la stessa procedura.

IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso.

(verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 30 secondi (durante questo periodo si udiranno 3 segnali acustici).

3. Rilasciare il pulsante nel momento in cui verrà emesso il TERZO segnale acustico (sul display verrà visualizzato "A0" che sta ad indicare che la memorizzazione è disattivata).

ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display

SEGNALAZIONE AUTOMATICA DI ANOMALIE

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico.

Sul display compare accompagnato da un breve segnale acustico.

Sul display compare

o EL, accompagnati da un

breve segnale acustico.

Sul display compare accompagnati da un breve segnale acustico.

E5,E6,E7,

E8 o Ei

Mancanza acqua (rubinetto dell'acqua chiuso).

La macchina non riesce a scaricare l'acqua dalla vasca.

Perdita di acqua.

Guasto al controllo elettronico.

L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata.

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo.

Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

E' necessario rivolgersi al Servizio Assistenza Tecnica.

Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

Page 8

ELENCO DEI PROGRAMMI

Lavaggio con prelavaggio

Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie.

Programma

Hygiene+

75°C

VAPORE

75°C

Chef

65°C

Famiglia

70°C

UNIVERSALE

60°C

Giornaliero

55°C

Notte

55°C

ECO

45°C

Cristalli

45°C

Descrizione

Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc…

Ciclo ad azione combinata di getti d'acqua e vapore. Efficace nello sciogliere ed eliminare sporco resistente e batteri, senza bisogno di pre-trattare pentole e stoviglie.

Adatto al lavaggio rapido di stoviglie abbondantemente sporche.

Adatto al lavaggio di stoviglie di tutti i giorni. Due risciacqui finali garantiscono un elevato livello d'igiene e pulizia.

Adatto al lavaggio di stoviglie e pentole normalmente sporche.

Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali.

Programma a massima silenziosità . Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate.

Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie).

Programma normalizzato EN 50242.

Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole.

= Programmi “IMPULSE”

A Wash 59’

65°C

RAPIDO 24'

50°C

Prelavaggio

Adatto al lavaggio quotidiano, subito dopo l’uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).

Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti.

Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.

Page 9

Operazioni da compiere Svolgimento del Programma

Detersivo prelavaggio

Detersivo lavaggio

Pulizia filtro e piastra

Controllo scorta

brillantante

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

Lavaggio

Primo risciacquo

freddo

Secondo

risciacquo freddo

Durata

media in

Minuti

Risciacquo caldo con

brillantante

Con acqua fredda

(15°C)*-Tolleranza ± 10%-

Facoltative

Pulsante

“PARTENZA DIFFERITA”

Funzioni

Pulsante “SUPER ECO”

Pulsante “ALL IN 1”

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

75°C

65°C

70°C

60°C

55°C

45°C

140

135

125

120

240

170

SI SI

•

•••

•

•••

•

N.D.= OPZIONE NON DISPONIBILE

65°C

50°C

SI SI

N.D.

CON ACQUA CALDA IL TEMPO RESIDUO AL TERMINE DEL PROGRAMMA SI AGGIORNA AUTOMATICAMENTE DURANTE LO

SVOLGIMENTO DELLO STESSO.

Page 10

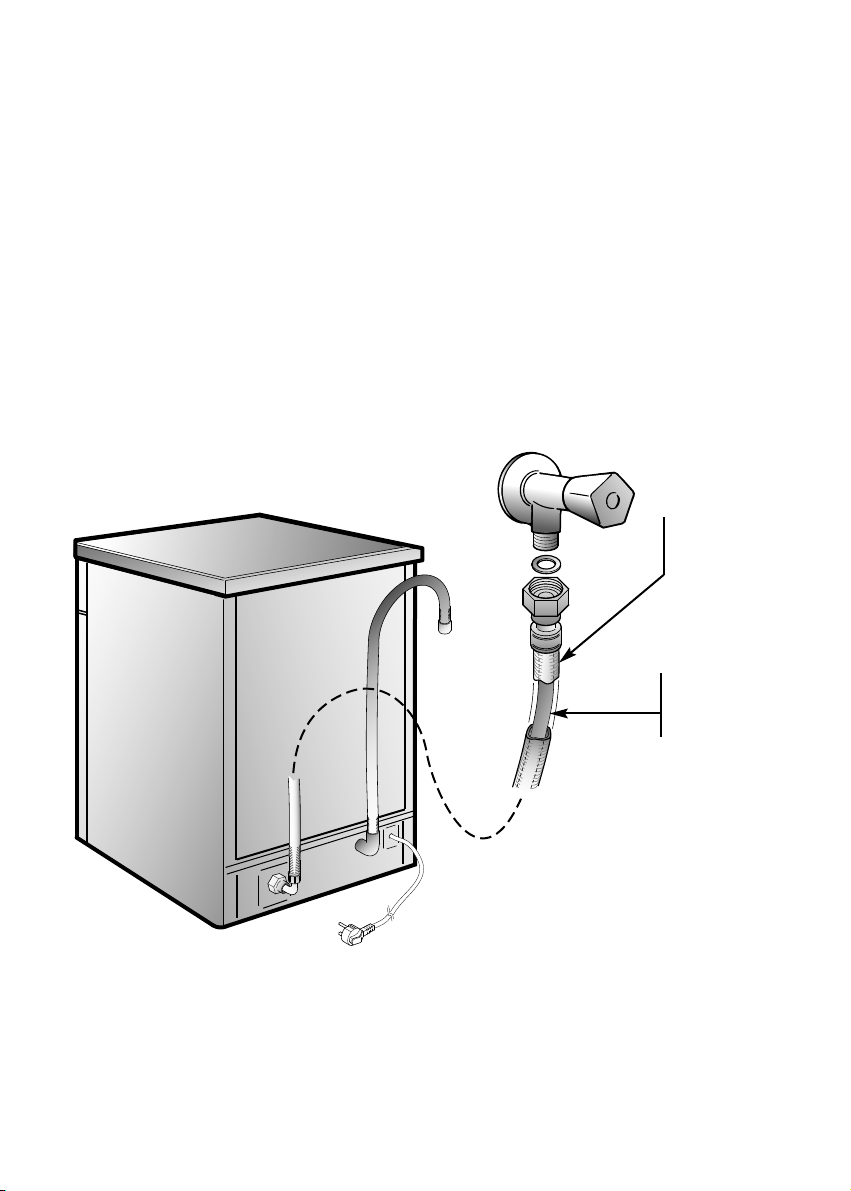

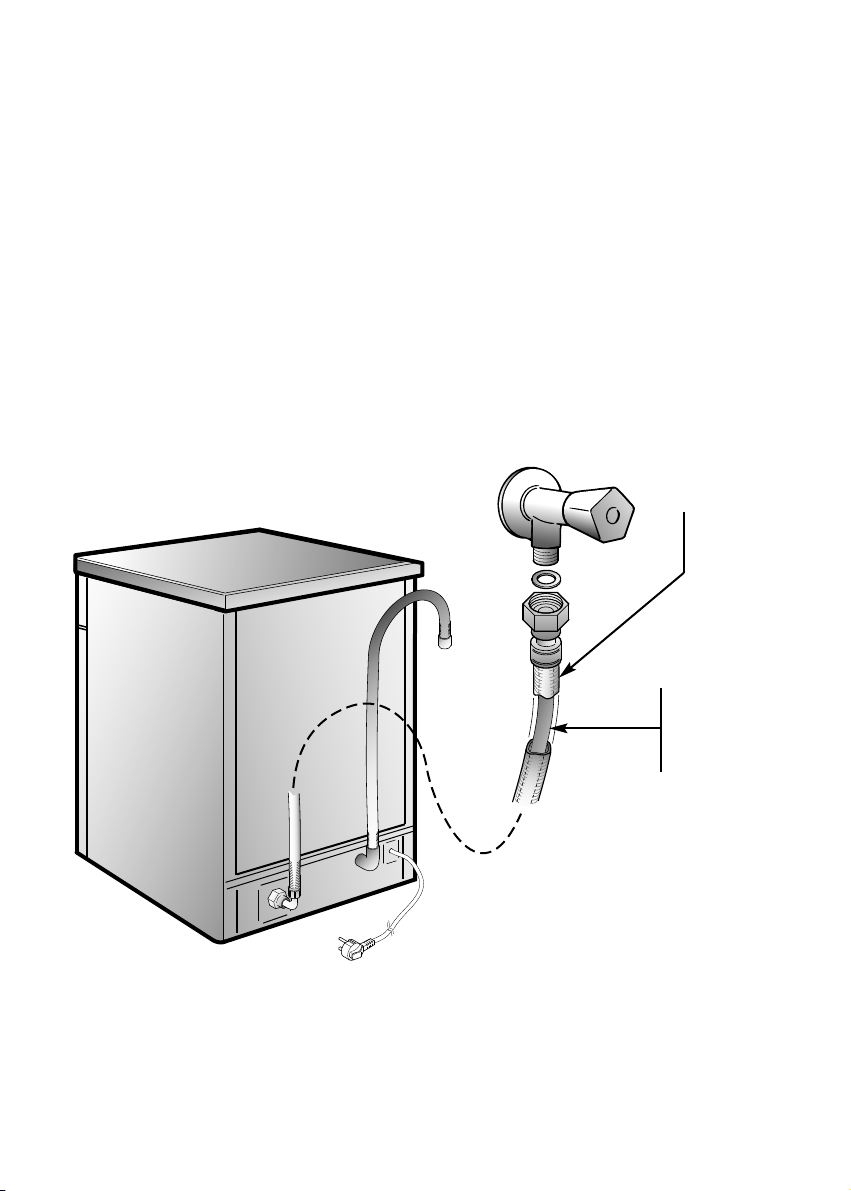

AQUAPROTECT – TUBO DI CARICO PROTETTO

IL tubo di carico dell’acqua primario è inserito in una guaina di contenimento trasparente. In caso di perdita d’acqua dal tubo primario interno, la stessa viene contenuta tra il tubo e la guaina trasparente. La presenza d’acqua nella guaina trasparente è visualmente riconoscibile. IL ciclo di lavaggio può essere comunque portato a termine; si raccomanda tuttavia di sostituire il tubo di carico. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

Guaina di sicurezza

Tubo di carico primario

Page 11

IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione.

I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.

La regolazione è stata impostata dalla

fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo:

IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-

neamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per

almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcificazione corrente.

Durezza

dell'acqua

Livello

0 1 2 3

5 6 7

°fH

(gradi

0-5

6-10 11-20 21-30 31-40 41-50 51-60 61-90

°dH

francesi)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

(gradi

tedeschi)

Uso sale

rigenerante

SI SI SI SI SI SI SI

Regolazione

decalcificazione

d0 d1 d2 d3 d4 d5 d6 d7

Indicatore di riempimento sale

Questo modello è dotato di una spia elettrica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale.

3. Premere nuovamente lo stesso pulsante

per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".

4. Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.

ATTENZIONE! Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e ripartire dall'inizio (PUNTO 1).

IMPORTANTE La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

Page 12

Page 13

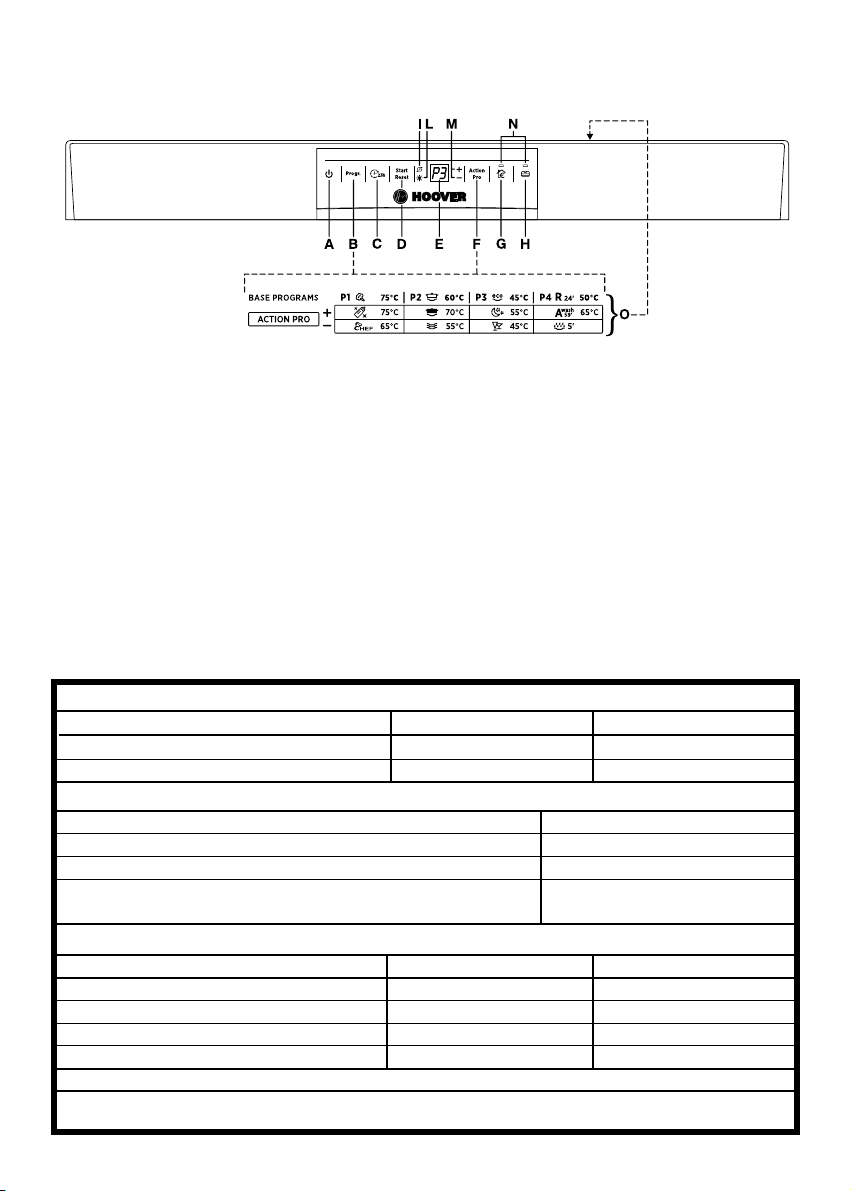

DESCRIPTION OF THE CONTROL PANEL

A "ON/OFF" button B "PROGRAMME SELECTION" button C "DELAY START" button D "START"/"RESET" button

H "ALL IN 1" option button I "SALT EMPTY" light L "RINSE AID EMPTY" light M

"ACTION PRO"

lights

(start/cancelling programme)

N "OPTION SELECTION" lights

E DIGITAL DISPLAY

Programme guide

"ACTION PRO"

button

G "SUPER ECO" option button

DIMENSIONS

With working top Without working top

Width x Height x Depth (cm) 60 x 85 x 60 Depth with door open (cm) 120

TECHNICAL DATA

EN 50242 place load Capacity with pans and dishes Water supply pressure (MPa)

Fuse / Power input / Supply voltage

CONSUMPTION (main programmes)*

Programme Energy (kWh) Water (L) STEAM UNIVERSAL ECO RAPID 24'

Power consumption of the off-mode and of the left-on mode: 0,45 W / 0,45 W

*Values are measured in a laboratory according to European Standard EN 50242 (consumption may vary according to conditions of usage).

2,07 1,46 0,85 0,59

59,8 x 82 x 57,3

117

9 persons

Min. 0,08 - Max. 0,8

See rating plate

21 15 10

Page 14

PROGRAMME SELECTION AND SPECIAL FUNCTIONS

(Use in conjunction with programme guide)

"ACTION PRO" button

This button allows you to modify the wash intensity, according to how dirty your dishes are, by modifying the wash time and temperature. Press the button to increase the intensity of wash cycle ( indicator light) or to reduce the intensity of wash, this also allows you to decrease the wash length time ( indicator light). The combination of the button with the 4 main wash programmes enables to have 8 additional wash cycles (achieving a total of 12 programmes of washing).

IMPORTANT When the dishwasher is switched on, the setting last used will be indicated.

■ When the door is shut, after an audible signal has sounded, the programme will start automatically. The display will show the time remaining to the end of the cycle.

"IMPULSE" programmes

The “IMPULSE” programmes use an impluse washing technology, which reduces consumption, noise and increases performances.

IMPORTANT The “intermittent” working of the washing pump MUST NOT BE considered a malfunction, it is a characteristic of the impulse washing so must be considered a normal function of the programme.

Programme settings

■ Open the door and place the dirty dishes inside the appliance.

■ Press the "ON/OFF" button . The display will show two lines.

■ Choose a programme by pressing the "PROGRAMME SELECTION" button.

■ If you wish, press the "ACTION PRO" button.

■ If you wish to select an option, press the corresponding button (the indicator light will turn on).

■ Press the "START" button. The length of the program will be shown on the display alternating hours with minutes [I.e: 1 h (1 hour) / 25 (25 minutes)].

Programme interruption

Opening the door when a programme is running is not recommended especially during the main wash and final hot rinse phases. However, if the door is opened while a programme is running (for example, to add dishes) the machine stops automatically and the display will flash the remaining time before the end of the cycle. Close the door, without pressing any buttons. The cycle will start from where it left off.

IMPORTANT A running program can be interrupted without opening the door by pressing the "ON/OFF" button. In this case, simply press the "ON/OFF" button again to restart the cycle from where it left off.

Page 15

WARNING! If you open the door during the drying cycle, an audible audio signal advises you that the drying cycle has not yet finished.

Programme end

A 5 second alarm will sound (if not muted) 3 times at 30 second intervals to signal that the programme has ended. The display and all the indicator lights will switch off.

Changing a running programme

Proceed as follows to change or cancel a running program:

■ Hold the "RESET" button down for at least 5 seconds. "00" will appear on the display and some audible signals will sound.

■ The running programme will be cancelled. The display will show two lines.

■ At this point a new programme can be set.

WARNING! Before starting a new programme, you should check that there is still detergent in the dispenser. If necessary, top up the dispenser.

Option buttons

"SUPER ECO" button

This button provides an energy and time saving of 25% on average (according to the select cycle) reducing the wash water temperature and the drying time during the final rinse. This programme is recommended for light soil washes, and for slightly wet dishes that are not fully dry, & improved drying results. We advise you to leave the door of the Dishwasher half-open at the end of the cycle, to allow for a natural circulation of air inside the dishwasher.

"ALL IN 1" button

This option optimises the use of "ALL in 1" ("3 in 1"/"4 in 1"/"5 in 1", ecc.) combined detergents. By pressing this button, the selected washing programme is modified to get best performance from combined detergents (furthermore, the salt and rinse aid shortage lights are de-activated).

Programme operations

Whilst a programme is running, the display shows the time remaining to the end of the cycle, which is automatically updated.

If there is any break in the power supply while the dishwasher is operating, a special memory stores the selected programme and, when the power is restored, it continues where it left off.

WARNING! Once selected, this option keeps being on (light on) also for next washing cycles and it can be de-activate (light off) only by pressing the button once again.

IMPORTANT This option is recommended when using the RAPID 24' program, the duration of which will be extended for about 15 minutes, allowing the detergent tablets to achieve a better performance.

Page 16

"DELAY START" button

Dishwasher start time can be set with this button, delaying start from 1 to 23 hours.

Alarm mute for the PROGRAMME

END

The alarm for the programme end may be muted as follows:

Proceed as follows to set a delayed start:

■ Press the "DELAY START" button ("00"

will appear on the display).

■ Press the button again to increase the delay in hours (each time the button is pressed the delay is increased by 1 hour to a maximum of 23).

■ To start the countdown, press the "START" button. The display will show the time remaining to the begin of the programme.

At the end of the countdown, the programme will automatically start and the length of the selected cycle will be shown in the display.

Proceed as follows to cancel a delayed start:

■ Hold the "RESET" button down for at least 5 seconds. "00" will appear on the display and some audible signals will sound.

IMPORTANT The dishwasher must ALWAYS be off before start of this procedure.

1. Hold down the "PROGRAMME SELECTION" button and at the same

time switch on the dishwasher by pressing the "ON/OFF" button (a brief audible signal will sound).

2. Keep the "PROGRAMME SELECTION" button pressed for at least 15 seconds (during this time 2 audible signals will sound).

3. Release the button when the second audible signal sounds ("b1" will appear on the display to indicate that the alarm is on).

4. Press the same button again ("b0" will appear on the display to indicate that the alarm is off).

5. Turn off the dishwasher by pressing the "ON/OFF" button to confirm the new

setting.

■ The delayed start and the selected programme will be cancelled. The display will show two lines.

■ At this point, a new programme and option buttons must be set to start a new programme as indicated in the "PROGRAMME SETTINGS" section.

To turn the alarm on again, follow the same procedure.

Page 17

Memorization of the last

programme used

The last programme used can be memorized by following the below:

4. Press the same button again ("A1" will

appear on the display to indicate that the memorization is on).

5. Turn off the dishwasher by pressing the "ON/OFF" button to confirm the new

setting.

IMPORTANT The dishwasher must ALWAYS be off before start of this procedure.

To disable the memorization, follow the same procedure.

IMPORTANT

1. Hold down the "PROGRAMME SELECTION" button and at the same

time switch on the dishwasher by pressing the "ON/OFF" button (a brief

This dishwasher is equipped with an anti-overflow safety device which will automatically discharge any excess water should a problem occur.

audible signal will sound).

WARNING!

2. Keep the "PROGRAMME SELECTION"

button pressed for at least 30 seconds (during this time, 3 audible signals will sound).

To ensure the correct operation of the anti-overflow safety device, we recommend that the dishwasher is not moved or tilted during operation. If however it is necessary to tilt or

3. Release the button when the THIRD

audible signal sounds ("A0 " will appear on the display to indicate that the memorization is off).

move the dishwasher, please ensure that the washing cycle is complete and that there is no remaining water inside the dishwasher.

The dishwasher is able to signal a series of faults in the display.

AUTOMATIC FAULT SIGNALS

FAULTS CAUSE SOLUTION

E2 appears on the display and

the alarm sounds.

E3 appears on the display and

the alarm sounds.

E4 appears on the display and

the alarm sounds.

E5,E6,E7,Ef or EL appears

on the display and the alarm sounds.

E8 or Ei appear on the display

and the alarm sounds.

No water (inlet hose closed).

The machine cannot drain water.

Water leak

Electronic control fault.

The water heating element is not working correctly or the filter plate is clogged.

Turn off the dishwasher, open the inlet hose and reset the cycle.

Check if the drain tube is bent or if the siphon or filters are clogged. If the problem persists, contact Customer Service.

Contact Customer Service.

Clean the filter plate. If the problem persists, contact Customer Service.

Page 18

PROGRAMME GUIDE

Wash with prewash

For wash programmes with prewash, it is advisable to add a second dose of detergent (max. 10 g) directly in the machine.

Programme

Hygiene+

75°C

STEAM

75°C

Chef

65°C

Family

70°C

UNIVERSAL

60°C

Daily

55°C

Night 55°C

ECO

45°C

Cristal

45°C

Description

An antibacterial cycle, intended for washing and sterilising dishes (even heavily stained ones) babies’ bottles etc.

Cycle with alternated action of water jets and steam. Effective in softening and removing dried up soil and bacteria, with no need to pre-wash pots and dishes.

Intended for rapid washing of very dirty dishes.

Intended for everyday dishwashing. Two final rinses ensure a high level of hygiene and cleanliness.

Once a day - for normal soiled pans and any other items that have been left all day for washing.

Fast cycle, for “normally” dirty dishes - intended for frequent washes and normal loads.

Quietest washing cycle. Ideal for functioning by night and for taking advantage of reduced energy fares.

Programme for normally soiled tableware (the most efficient in terms of its combined energy and water consumption for that type of tableware).

Programme standardised to EN 50242.

Suitable for delicate crockery and glassware. Also for less soiled items excluding pans.

A Wash 59’

= "IMPULSE" programmes

65°C

RAPID 24'

50°C

Pre-wash

Suitable for heavily soiled items that are to be washed straight after a meal (Max 8 place load).

Quick wash for dishes which are to be washed immediately after the meal. Wash load of 4/6 persons.

Short cold pre-wash for items that are stored in the dishwasher until you are ready to wash a full load.

Page 19

Check list

Detergent for soaking

(Prewash)

Detergent for washing

Clean filter

Check rinse aid

dispenser

Check salt container

Programme contents

Hot pre-wash

Cold pre-wash

Main wash

First cold rinse

Second cold rinse

Avarage duration

in minutes

Hot rinse with rinse aid

Special function

buttons available

With cold water (15°C)

-Tolerance ± 10%-

"DELAY START" button

"SUPER ECO" button

"ALL IN 1" button

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

75°C

65°C

70°C

60°C

55°C

45°C

140

135

125

120

240

170

YES

•

•••

•

•••

•

N/A = OPTION NOT AVAILABLE

65°C

50°C

YES

N/A

YES

WITH HOT WATER THE TIME REMAINING UNTIL THE END OF THE PROGRAMME IS AUTOMATICALLY DISPLAYED WHILE THE

PROGRAMME IS RUNNING.

Page 20

AQUAPROTECT – PROTECTED INCOMING WATER PIPE

The main inlet pipe is contained within a protective transparent hose. In the event of damage occurring to the main inlet pipe any water leakage is retained within the transparent hose. If water has leaked from the main inlet pipe there will be a visible sign within the transparent hose. You may continue to complete the programme cycle but for safety we recommend the immediate replacement of the complete hose assembly. If the hose is not long enough for correct connection, it must be replaced with a longer one. The hose can be obtained from a Service Centre.

Protective transparent hose

Main inlet pipe

Page 21

WATER SOFTENER UNIT

Depending on the source of the supply, water contains varying amounts of limestone and minerals which are deposited on the dishes leaving whitish stains and marks. The higher the level of these minerals present in the water, the harder the water is. The dishwasher is fitted with a water softener unit which, through the use of special regenerating salt, supplies softened water for washing the dishes. The degree of hardness of your water can be obtained from your water supply company.

Regulating the water softener

The water softener can treat water with a hardness level of up to 90°fH (French grading) or 50°dH (German grading) through 8 settings.

The settings are listed in the table below:

Water

hardness

salt

Water

softener

d0 d1 d2 d3 d4 d5 d6 d7

setting

0 1 2 3

5 6 7

Level

°fH

0-5

6-10 11-20 21-30 31-40 41-50 51-60 61-90

°dH

(French)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

Use of

regenerating

(German)

NO YES YES YES YES YES YES YES

* The softener unit is set in the factory

at level 4 (d4) as this satisfies the requirements of the majority of users.

Regulate the setting of your water softener unit according to the degree of hardness of your water as follows:

IMPORTANT The dishwasher must ALWAYS be off before start of this procedure.

1. Hold down the "PROGRAMME SELECTION" button and at the same

time switch on the dishwasher by pressing the "ON/OFF" button (a brief audible signal will sound).

2. Keep the "PROGRAMME SELECTION" button pressed for at least 5 seconds, UNTIL a brief audible signal sounds. The current water softener setting level will be shown on the display.

3. Press the same button again to select the required water softener level: each time the button is pressed, the setting will increase by one level. When you have reached "d7", the display will go back to "d0".

4. Turn off the dishwasher by pressing the "ON/OFF" button to confirm the new

setting.

WARNING! If any problem occurs, turn the dishwasher off by pressing the "ON/OFF" button and start the procedure again from the beginning (STEP 1).

Salt loading indicator

This model is provided with an indicator light on the control panel which will light up when it is necessary to reload the salt container.

IMPORTANT The appearance of white stains on dishes is generally an important sign that the salt container needs filling.

Page 22

Page 23

DESCRIPCION DE LOS MANDOS

A Tecla B

Tecla "SELECCIÓN DE PROGRAMA"

C Tecla

MARCHA/PARO

INICIO DIFERIDO

D Tecla "START"/"RESET"

H Tecla opción "ALL IN 1" I Piloto "FIN SAL"

L Piloto "FIN ABRILLANTADOR" M Pilotos

"ACTION PRO"

(inicio/anulación del programa)

N Pilotos "SELECCIÓN OPCIÓN"

E Display digital

O Descripción de los programas

Tecla

"ACTION PRO"

G Tecla opción "SUPER ECO"

DIMENSIONES

Con plano de trabajo Sin plano de trabajo

Ancho x Altura x Profundidad (cm) 60 x 85 x 60 Medida con puerta abierta (cm) 120

DATOS TÉCNICOS

Cubiertos (EN 50242) Capacidad con cacerolas y platos Presión admitida en el circuito hidráulico (MPa)

Amperios fusibles / Potencia maxima absorbida / Tension

CONSUMOS (programas principales)*

Programa Energia (kWh) Agua (L) VAPOR UNIVERSAL ECO RAPIDO 24'

Consumo de electricidad en modo apagado y en modo sin apagar: 0,45 W / 0,45 W

* Valores medidos en laboratorio segun la Norma Europea EN 50242 (en la prática cotidiana, es posible diferencias).

2,07 1,46 0,85 0,59

Véase placa de características

59,8 x 82 x 57,3

117

9 personas

Min. 0,08 - Max. 0,8

21 15 10

Page 24

SELECCION DE LOS PROGRAMAS Y FUNCIONES ESPECIALES

Tecla "ACTION PRO"

Esta tecla permite variar la intensidad del lavado, según el grado de suciedad del lavavajillas, modificando en consecuencia los parámetros de duración ciclo y su temperatura. Accionar la tecla para aumentar la intensidad del lavado (indicador ) o para disminuirla reduciendo significativamente la duración del ciclo (indicador ). La asociación de esta tecla a los 4 programas base permite obtener 8 ciclos de lavado extras (un total de 12 ciclos de lavado).

IMPORTANTE En el encendido del lavavajillas se evidencia la ultima programación efectuada.

■ Con la puerta cerrada, después de una señal acústica el programa se iniciará automáticamente. La pantalla le mostrará el tiempo que falta para el final del ciclo.

Programas "IMPULSE"

Los programas "IMPULSE" utilizan una técnica de lavado a impulsos que reduce los consumos, el ruido y mejora las prestaciones.

IMPORTANTE El funcionamiento "intermitente" de la bomba de lavado NO es indicador de un mal funcionamiento, sino una característica peculiar del lavado a impulsos; es por tanto señal del correcto desarrollo del programa.

Selección de los programas

■ Abrir la máquina e introducir los utensilios a lavar.

■ Accionar la tecla “MARCHA/PARO” . En el display se verán dos lineas.

■ Seleccione un programa accionando la tecla "SELECCIÓN DE PROGRAMA".

■ Accionar eventualmente la tecla "ACTION PRO".

■ Si se desea seleccionar una opción, accionar la tecla correspondiente (el piloto se iluminará).

■ Accionar la tecla "START". El display visualizará el tiempo de duración del programa, alternando la indicación de la hora y minutos [Ej: 1 h (1 hora) / 25 (25 minutos)].

Interrupción de un programa

Se desaconseja la apertura de la puerta durante el desarollo de los programas, en particular, durante las fases centrales del lavado y del aclarado caliente. La máquina, de todas formas, se para automáticamente con la apertura de la puerta y en el display aprece de manera intermitente el tiempo restante hasta el fin de ciclo. Cerrando de nuevo la puerta, sin accionar ninguna tecla el ciclo continuará desde el momento en el que fue interrumpido.

IMPORTANTE Es posible interrumpir el programa

sin necesidad de abir la puerta, accionando la tecla “MARCHA/PARO”.

En tal caso, para que el ciclo siga

lavando desde el punto en que se interrumpió, será suficiente accionar nuevamente la tecla “MARCHA/PARO”.

Page 25

ATENCION! Si se abre la puerta mientras el lavavajillas está en la fase de secado, se activa una señal acústica para avisar que el ciclo no ha finalizado.

Modificación del programa en

curso

Si se quiere cambiar o anular un programa en curso, efectuar las siguientes operaciones:

■ Tener apretada al menos durante 5 segundos la tecla "RESET". En el display se verá “00” y se emitirán señales acústicas.

■ El programa en curso será anulado. En el display se verán dos lineas.

Teclas opciónes

Tecla "SUPER ECO"

Esta opción permite un ahorro de tiempo y energía medio del 25% (según ciclo seleccionado) reduciendo el calentamiento final del agua y el tiempo de secado durante el último aclarado. Está aconsejado para el lavado nocturno, si no es necesario obtener una vajilla perfectamente seca apenas finaliza el programa de lavado. Para obetener un mejor secado, se aconseja de entreabrir la puerta al finalizar el ciclo para favorcer la circulación de aire natural en el interior del lavavajillas.

Tecla "ALL IN 1"

■ En este momento es posible realizar una nueva programación.

ATENCION! Antes de introducir un nuevo programa es aconsejable comprobar la existencia de detergente y, en caso contrario rellenar el contenedor.

Desarrollo del programa

Durante el desarrollo del programa, en la pantalla aparecerá el tiempo que falta para el final del ciclo, que se actualizará automáticamente según pasan los minutos.

Si se interrumpiera la corriente durante el funcionamiento del lavavajillas, una especial memoria conservará la elección efectuada. Al restablecimiento de la corriente, el lavavajillas continuará en el punto donde se paró.

Final del programa

La finalización del programa se indicará mediante una señal acústica (si no se ha desactivado) de una duración de 5 segundos, repetido durante 3 veces con intervalos de 30 segundos. Se apagarán la pantalla y todos los indicadores luminosos.

Esta opción permite la utilización óptima de los detergentes combinados "ALL in 1" ("3 en 1"/"4 en 1"/ "5 en 1", etc.). Accionando esta opción, el programa de lavado seleccionado se modifica, de manera que se obtienen las mejores prestaciones de los detergentes combinados (además, se desactivan los indicadores de falta de sal y abrillantador).

ATENCION! Una vez seleccionada, la opción queda activada (indicador correspondiente encendido) también para los sucesivos programas de lavado y podrá ser desactivada (indicador correspondiente apagado) solamente accionando de nuevo la tecla.

IMPORTANTE El uso de esta opción se recomienda especialmente en caso de la utilización del programa RAPIDO 24’, el cual tendra una duración mas larga de alrededor de 15 minutos para permitir la acción del detergente en pastillas.

Page 26

Tecla "INICIO DIFERIDO"

Esta tecla permite programar el inicio del ciclo de lavado, con una antelación comprendida entre 1 y 23 horas.

Exclusión alarma acústica de

FIN PROGRAMA

La función de alarma acústica de fin programa puede ser desactivada del

siguiente modo:

Para introducir el inicio diferido proceder de la siguiente manera:

■ Accionar la tecla "INICIO DIFERIDO" (en el display aparecerá"00").

■ Accionar nuevamente la tecla para incrementar el inicio diferido en horas (cada presión se incrementa la antelación en 1 hora, hasta un máximo de 23).

■ Para iniciar la cuenta atrás, accionar la tecla "START". Al final de la cuenta atrás, el programa iniciará automáticamente.

Al final de la cuenta atrás, el programa iniciará automáticamente y en el display se verá la duración del ciclo seleccionado.

Si se desea anular el inicio diferido proceder de la siguiente manera:

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

1. Mantener accionada la tecla "SELECCIÓN DE PROGRAMA" y al

mismo tiempo encender el lavavajillas con la tecla "MARCHA/PARO" (sonara una breve señal acústica).

2. Continuar accionando la tecla "SELECCIÓN DE PROGRAMA" al

menos durante 15 segundos (durante este período se oirán 2 señales acústicos).

3. Dejar de accionar la tecla en el momento en que se escuche la segunda señal acústica (en el display aparecerà "b1" que significa que la alarma està activada).

4. Accionar nuevamente la misma tecla (aparecerà en el display "b0" que significarà que la alarma està desactivada).

■ Tener apretada al menos durante 5 segundos la tecla "RESET". En el display se verá “00” y se emitirán señales acústicas.

■ El inicio diferido y el programa seleccionado será anulado. En el display se verán dos lineas.

■ En este momento, si se desea iniciar un ciclo de lavado, será necesario introducir nuevamente el programa deseado y eventualmente seleccionar las teclas opción, como se indica en el párrafo "SELECCIÓN DE LOS

PROGRAMAS".

5. Apagar el lavavajillas accionando la tecla "MARCHA/PARO" para confirmar la nueva impostación.

Para reactivar la Alarma, realizar el mismo procedimiento.

Page 27

Memorización del último

programa utilizado

Para habilitar la memorización del último programa utilizado proceda de la siguiente manera:

4. Accionar nuevamente la misma tecla (en el display se verá "A1" que indicará que la memorización está activada).

5. Apagar el lavavajillas accionando la tecla "MARCHA/PARO" para confirmar la nueva impostación.

Para desactivar la memorización, siga el

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

mismo proceso.

IMPORTANTE! Esta lavavajillas está dotado de un dispositivo de seguridad

1. Mantener accionada la tecla "SELECCIÓN DE PROGRAMA" y al mismo tiempo encender el lavavajillas

antidesbordamiento que, en caso de anomalía, interviene vaciando el agua en exceso.

con la tecla "MARCHA/PARO" (sonara una breve señal acústica).

2. Continuar accionando la tecla "SELECCIÓN DE PROGRAMA" al

menos durante 30 segundos (durante este periodo se oirán 3 señales acústicas).

3. Dejar de accionar la tecla en el momento en el que se emitirá el TERCER señal acústico (en el display se verá "A0" que indica que la memorización está desactivada).

ATENCION! Para evitar que se dispare el dispositivo de seguridad anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas durante el funcionamiento. En el caso que sea necesario mover o inclinar el lavavajillas, asegurarse primero que haya completado el ciclo de lavado y que no quede agua en la cuba.

El lavavjillas está en grado de señalar un serie de funcionamientos anómalos visualizados en el diplay.

SEÑALES AUTOMÁTICAS DE ANOMALIAS

ANOMALIA CAUSA REMEDIO

En el display aparece E2 acompañado de una señal acústica.

En el display aparece acompañado de una señal acústica.

En el display aparece

E7, Ef,

una señal acústica.

En el display aparece acompañados de una señal acústica.

o ELacompañado de

E5, E6,

E8 o Ei

Falta de agua (grifo del agua cerrado).

La machina no puede descargar el agua de la cuba.

Pérdida de agua.

Rotura del control electrónico

El elemento calentador del agua no funciona correctamente o placa filtrante sucia.

Apagar la lavadora, abrir el grifo, reintroducir el ciclo a utilizar.

Verificar si el tubo de descarga esta doblado o el sifón y/o filtros estan obstruidos. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica

Es necesario dirigirse al Servicio de Asistencia Técnica.

Limpiar placa filtrante. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica

Page 28

RELACION DE LOS PROGRAMAS

Lavado con prelavado

Para los programas con prelavado se aconseja añadir una segunda dosis de detergente (máx. 10 gramos) directamente en el lavavajillas.

Programa

Hygiene+

75°C

VAPOR

75°C

Chef

65°C

Familia

70°C

UNIVERSAL

60°C

Diario

55°C

Noche

55°C

ECO

45°C

Cristal

45°C

Descripción

Ciclo con acción antibacteriana, para lavar e higienizar la vajilla (incluso con suciedad incrustada) biberones, etc…

Ciclo y acción combinada de inyección de aua y vapor. Eficaz en disolver y eliminar luciedad resistente y bacterias sin necesidad de un prelavado de cacerolas y vajilla.

Para un lavado rápido de vajillas especialmente sucias.

Para el lavado diario de la vajilla. Dos aclarados finales garantizan un elevado nivel de higiene y limpieza.

Apto para lavar la vajilla y cacerolas con suciedad normal.

Ciclo rápido, para vajillas con suciedad normal, recomendable en lavados frecuentes y con carga normal.

Programa de máxima silenciosidad. Ideal para el funcionamiento en horas nocturnas y disfrutar de ahorros por tarifas nocturnas.

Programa para vajilla de suciedad normal (el más eficiente en términos de consumo combinado de energía y agua para ese tipo de vajilla).

Programa normalizado EN 50242.

Apto para el lavado de vajillas delicada y/o decorada, así como la cristalería.Indicado también para el lavado cotidiano de vajilla delicada poco sucia, a excepción de las sartenes.

Programas "IMPULSE"

Lavado

A 59’

65°C

RAPIDO 24'

50°C

Pre-Lavado

Apto para el lavado cotidiano, inmediatamente después de la comida, de vajillas y cacerolas con suciedad normal (MAX 8 cubiertos).

Ciclo superrápido que se efectua al final de la comida, indicado para un lavado de vajilla para 4/6 personas.

Breve prelavado para la vajilla usada en la mañana o al mediodía, cuando se quiere realizar un sólo lavado completo.

Page 29

Operaciones a realizar

Detergente prelavado

Detergente lavado

Limpieza filtro y placa

Control nivel del

abrillantador

•

•••

•

•••

•

•••

Desarrollo del programma

Control nivel de la sal

Prelavado caliente

Prelavado frío

Lavado

75°C

65°C

Duración media en

minutos

Primer aclarado en frío

Segundo aclarado

en frío

Aclarado caliente con

abrillantador

Con agua fría (15°C)

140

135

Funciones

facultativas

-Tolerancia ± 10%-

Tecla "INICIO DIFERIDO"

SI SI

Tecla "SUPER ECO"

Tecla "ALL IN 1"

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

N.D. = OPCIÓN NO DISPONIBLE

70°C

60°C

55°C

45°C

65°C

50°C

125

120

240

170

SI SI

N.D.

CON EL AGUA CALIENTE EL TIEMPO RESTANTE AL TERMINO DEL PROGRAMA SE AJUSTA AUTOMÁTICAMENTE DURANTE EL

DESARROLLO DEL MISMO.

Page 30

AQUAPROTECT – TUBO DE CARGA PROTEGIDO

El tubo de carga del agua primario esta introducido en una funda de seguridad transparente. En caso de pérdida de agua en el tubo de agua primario interno, la misma se contendrá entre el tubo y la funda transparente. La presencia del agua en la funda transparente es visualmente reconocible. El ciclo de lavado puede ser de todas formas llevado a término; aunque se recomienda la sustitución del tubo de carga. Si la longitud del tubo no es suficiente para una correcta conexión, la todalidad del tubo debe ser sustituido por uno de longitud adecuada. Solicite en este caso el tubo al Servicio Técnico.

Funda de seguridad

Tubo de carga primario

Page 31

SISTEMA DE REGULACIÓN DE LA DESCALCIFICACIÓN DEL AGUA

El agua contiene de forma variable, según la localidad, sales calcáreas y minerales que se depositan en la vajilla dejando manchas blanquecinas. Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua. El lavavajillas contiene un descalcificador que, utilizando sales regenerantes especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos. Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona.

Regulación descalcificación del agua con el descalcificador

El descalcificador puede tratar agua con dureza hasta 90ºfH (grados franceses), 50°dH (grados alemanes) a través de 8 niveles de regulación.

Los niveles de regulación se relacionan en la siguiente tabla en relación al agua de la red a tratar.

Dureza

del agua

Regulación

Regenerante

d0 d1 d2 d3 d4 d5 d6 d7

descalcificación

0 1 2 3

5 6 7

Nivel

°fH

(grados

0-5

6-10 11-20 21-30 31-40 41-50 51-60 61-90

°dH

(grados

franceses)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

Sal

Uso

alemanes)

SI SI SI SI SI SI SI

La regulación ha sido introducida en

fábrica al nivel 4 (d4) en tanto que esto satisface a la mayor parte de usuarios.

Según el nivel de dureza del agua, introducir el valor de descalcificador del siguiente modo:

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

1. Mantener accionada la tecla "SELECCIÓN DE PROGRAMA" y al

mismo tiempo encender el lavavajillas con la tecla "MARCHA/PARO" (sonara una breve señal acústica).

2. Continuar accionando la tecla "SELECCIÓN DE PROGRAMA" al menos durante 5 segundos, dejándolo SÓLO cuando se escucha un señal

acústico. En el display se indicará el nivel de descalcificación actual.

3. Accionar nuevamente la misma tecla para seleccionar el nivel de descalcificador deseado: con cada presion sobre la tecla, el valor aumenta 1 grado. Después de la aparición del valor "d7", el indicador salta de nuevo al valor "d0".

4. Apague el lavavajillas presionando la tecla "MARCHA/PARO" para confirmar la nueva impostación.

ATENCIÓN! Si por cualquier motivo no se lograse finalizar el procedimiento, apage el lavavajillas accionanto la tecla "MARCHA/PARO" y comenzar de nuevo (PUNTO 1).

Indicador del llenado de sal

Este modelo está dotado de piloto eléctrico en el cuadro de mandos, que se enciende cuando es necesario rellenar el contenedor de la sal.

IMPORTANTE La aparición de manchas blanquecinas en la vajilla es generalmente un índice importante de falta de sal.

Page 32

Page 33

DESCRIPTION DE LA MACHINE

A Touche "MARCHE/ARRÊT" B Touche "PROGRAMMES" C Touche "DEPART DIFFERE"

H Touche option "ALL IN 1" I Voyant "MANQUE DE SEL" L Voyant "MANQUE DE PRODUIT

DE RINÇAGE"

D Touche "START"/"RESET"

(départ/annulation programme)

E AFFICHEUR

Touche "ACTION PRO"

M Voyants "ACTION PRO" N Voyants "SÉLECTION D’OPTION" O Description des programmes

G Touche option "SUPER ECO"

DIMENSIONS

Avec plan de travail Sans plan de travail

Largeur x Hauteur x Profondeur (cm) 60 x 85 x 60 Encombrement porte ouverte (cm) 120

DONNÉES TECHNIQUES

Couvert (EN 50242) Capacité avec casseroles et assiettes Pression admise pour l'installation hydraulique (MPa)

Fusible / Puissance maximum absorbée / Tension

CONSOMMATIONS (programmes principaux)*

Programme Energie (kWh) Eau (L) VAPEUR UNIVERSEL ECO RAPIDE 24'

Consommation d’électricité en mode éteint et en mode veille: 0,45 W / 0,45 W

*Valeurs mesurées en laboratoire selon la norme Européenne EN 50242 (des différences sont possibles lors d’un usage quotidien).

2,07

1,46 0,85 0,59

59,8 x 82 x 57,3

117

9 personnes

Min. 0,08 - Max. 0,8

Voir plaque signalétique

21 15 10

Page 34

SELECTION DES PROGRAMMES ET FONCTIONS SPÉCIALES

Touche "ACTION PRO"

■ Avec la porte fermé, après que le signal sonore ait retenti, le programme démarrera automatiquement. L’écran affiche le temps restant avant la fin du cycle.

Cette touche permet de varier l’intensité de lavage, en fonction du degré de salissure de la vaisselle, modifiant ainsi la durée et la température du cycle de lavage. Appuyer sur la touche pour augmenter l’intensité de lavage (voyant ) ou pour la diminuer (voyant ). La combinaison de cette touche avec les 4 programmes de base, permet d’obtenir 8 programmes de lavage supplémentaires (soit un total de 12 programmes de lavage).

IMPORTANT Lors de la mise en service de l’appareil, la dernière sélection effectuée apparaît par défaut.

Choix des programmes

■ Ouvrez la porte et rangez la vaisselle à laver.

■ Appuyez sur la touche "MARCHE/

ARRÊT" . Sur l’écran deux tirets vont apparaître.

■ Choisir un programme en appuyant sur la

touche "PROGRAMMES”.

■ Appuyer éventuellement sur la touche

"ACTION PRO".

■ Pour sélectionner une option, appuyez sur la touche correspondante (le voyant s'éclaire).

■ Appuyez sur la touche "START". L’afficheur indique la durée du programme en alternant l’indication des heures et des minutes [I.e: 1 h (1 hour) / 25 (25 minutes)].

Programmes "IMPULSE"

Les programmes "IMPULSE" utilisent une technique de lavage qui réduit les consommations, le bruit et améliore les performances.

IMPORTANT Le fonctionnement "intermittent" de la pompe de lavage N'EST PAS le signe d'un mauvais fonctionnement, mais c'est une caractéristique du lavage "IMPULSE". C’est donc le signe du déroulement correct du programme.

Interruption du programme

Nous vous déconseillons d’ouvrir la porte pendant l’exécution du programme, surtout pendant la phase centrale du lavage et celle du rinçage chaud final. Cependant, si vous ouvrez la porte lorsque le programme est en cours (par exemple pour ajouter de la vaisselle), la machine s’arrête automatiquement et l'afficheur indiquera en clignotant le temps restant avant la fin du cycle. Lorsque vous refermez la porte, le cycle repart de l’endroit où il s’était interrompu

sans devoir appuyer sur une touche.

IMPORTANT Vous pouvez interrompre le programme en cours même sans ouvrir la porte, en appuyant sur la touche "MARCHE/ARRÊT". Dans ce cas, pour que le cycle redémarre de l’endroit où il s’est interrompu, il suffit d’appuyer à nouveau sur la touche "MARCHE/ARRÊT".

Page 35

ATTENTION! Si vous ouvrez la porte pendant que le lave-vaisselle effectue son cycle de séchage, un signal sonore vous alerte que le cycle n’est pas achevé.

Modification d’un programme en cours

Pour modifier ou annuler un programme en cours, procédez de la manière suivante:

■ Enfoncez la touche "RESET" sans la lâcher pendant au moins 5 secondes. "00" apparaîtra sur l'écran et des signaux sonores retentiront.

■ Le programme en cours sera annulé. Sur l’écran deux tirets vont apparaître.

■ Vous pouvez alors configurer un nouveau programme.

ATTENTION! Avant de démarrer un nouveau programme, veuillez contrôler la présence de lessive dans le compartiment. Si nécessaire, remplir le compartiment.

Fin du programme

La fin du programme est signalée par un signal acoustique (s’il est activé) de 5 secondes, répété 3 fois toutes les 30 secondes. L’écran et tous les voyants s’éteindront.

Touches option

Touche "SUPER ECO"

Selon le programme choisi, cette option permet de réaliser en moyenne 25% d’économies en temps et en énergie en réduisant lors du dernier rinçage, le chauffage final de l’eau ainsi que les temps de séchage. Nous conseillons cette option pour le lavage du soir, si vous n’avez pas besoin que la vaisselle qui vient d’être lavée ne soit parfaitement sèche immédiatement. Pour obtenir un meilleur séchage, nous vous conseillons d’entrouvrir la porte en fin de cycle afin de favoriser la circulation naturelle de l’air dans le lave-vaisselle.

Touche "ALL in 1"

Cette option permet l'utilisation optimale de produits de lavage combinés “Tout en un” ("3 en 1"/"4 en 1"/"5 en 1”, etc.). En appuyant sur cette touche, le programme de lavage sélectionné est modifié, de façon à obtenir les meilleurs résultats des produits combinés (de plus, les indicateurs de manque sel et produit de rinçage sont désactivés).

Déroulement du programme

Durant le déroulement du programme, l’écran affiche le temps restant avant la fin du cycle. Temps qui se met à jour automatiquement.

En cas de coupure de courant pendant un programme de lavage, une mémoire spéciale restaure le programme sélectionné et, lorsque le courant est rétabli, reprend le cycle là où il s'est arrêté.

ATTENTION!

Une fois sélectionnée, l'option reste

active (voyant correspondant allumé) pour programmes de lavage suivants et pourra être désactivée (voyant correspondant éteint) simplement en appuyant de nouveau sur la touche appropriée.

IMPORTANT Cette option est particulièrement recommandée lorsque vous utilisez le programme RAPIDE 24', dont la durée sera prolongée d'environ 15 minutes de façon à obtenir les meilleures performances des détergents en tablettes.

Page 36

Touche "DEPART DIFFERE"

Cette touche permet de retarder le démarrage du cycle de lavage de 1 à 23 heures.

Pour configurer le départ différé, procédez de la mantère suivante:

Désactivation du signal acoustique de FIN PROGRAMME

La fonction du signal acoustique à la fin du programme peut être désactivée de la

manière suivante:

■ Appuyez sur la touche "DEPART DIFFERE" (l’afficheur montre "00").

■ Appuyez encore sur la touche pour augmenter le nombre d’heures correspondant au départ différé (à chaque pression le départ différé augmente d’une heure, jusqu’à un maximum de 23 heures).

■ Pour démarrer le décompte, appuyez sur la touche "START". L’écran affichera le temps restant au départ du programme.

A la fin du décompte, le programme démarre automatiquement et l’afficheur indique la durée du cycle choisi.

Si vous désirez annuler le départ différé, procédez de la manière suivante:

■ Enfoncez la touche "RESET" sans la lâcher pendant au moins 5 secondes. "00" apparaîtra sur l'écran et des signaux sonores retentiront.

■ Le départ différé et le programme sélectionné seront annulés. Sur l’écran deux tirets vont apparaître.

■ Vous devez alors, pour faire redémarrer le lave-vaisselle, reconfigurer le programme voulu et sélectionner, éventuellement, les touches Option, de la façon indiquée au paragraphe "CHOIX DES PROGRAMMES".

IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

1. Maintenir enfoncée la touche "PROGRAMMES" et allumer

simultanément le lave vaisselle à l’aide de la touche "MARCHE/ARRÊT" (vous entendrez alors un son).

2. Maintenir enfoncée la touche "PROGRAMMES" pendant 15

secondes au moins (vous entendrez pendant cette période 2 sons).

3. Relâcher la touche lorsque vous entendrez le second signal sonore (l'afficheur montre "b1" qui indique que la sonnerie est activée).

4. Appuyer de nouveau sur la même touche (l'afficheur montre "b0" qui indique que la sonnerie est désactivée).

5. Eteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" pour rendre effective la nouvelle configuration.

Pour réactiver la sonnerie, suivez la même procédure.

Page 37

Mémorisation du dernier programme utilisé

5. Eteindre le lave-vaisselle en appuyant

sur la touche "MARCHE/ARRÊT" pour rendre effective la nouvelle configuration.

La mémorisation du dernier programme utilisé, peut être activée comme suit:

IMPORTANT

Pour désactiver la mémorisation, suivre la même procédure.

Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

1. Maintenir enfoncée la touche "PROGRAMMES" et allumer

simultanément le lave vaisselle à l’aide de la touche "MARCHE/ARRÊT" (vous

IMPORTANT Ce lave-vaisselle est équipé d’un système de sécurité anti-débordement qui, en cas de problème, videra automatiquement tout excès d’eau.

entendrez alors un son).

2. Maintenir enfoncée la touche "PROGRAMMES" pendant 30 secondes

au moins (vous entendrez pendant cette période 3 sons).

3. Relâchez la touche lorsque vous entendrez le TROISIÈME signal sonore ("A0" s'affichera sur l'écran pour indiquer que la mémorisation n’est pas activée).

4. Appuyez de nouveau sur la même touche ("A1" s'affichera sur l'écran pour indiquer que la mémorisation est

ATTENTION! Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d’incliner le lave-vaisselle, s’assurer d’abord que le cycle de lavage est terminé et qu’il n’y a plus d’eau dans la cuve.

activée).

Le lave-vaisselle est en mesure de signaler sur l’afficheur plusieurs anomalies.

SIGNAL AUTOMATIQUE D’ANOMALIE

ANOMALIE CAUSE SOLUTION

E2 apparaît sur l’afficheur,

accompagné par un bref signal acoustique.

E3 apparaît sur l’afficheur,

accompagné par un bref signal acoustique.

apparaît sur l’afficheur,

accompagné par un bref signal acoustique.

E5, E6, E7, Ef ou EL apparaît

sur l’afficheur, accompagné par un bref signal acoustique.

E8 ou Ei apparaît sur l’afficheur,

accompagné par un bref signal acoustique.

Manque d’eau (robinet d’eau fermé).

L’appareil n’arrive pas à vider l’eau de la cuve.

Fuite d’eau.

Panne du contrôle électronique.

L’élément de chauffage de l’eau ne fonctionne pas correctement ou la plaque du filtre est colmatée.

Eteignez le lave-vaisselle, ouvrez le robinet et reconfigurez le cycle.

Vérifiez si le tuyau de vidange n’est pas plié, si le siphon n’est pas bouché et si les filtres ne sont pas colmatés. Si le problème persiste, adressez-vous au Service après-vente.

Vous devez vous adresser au Service Après-Vente.

Nettoyez la plaque du filtre. Si le problème persiste, adressez-vous au Service Après-Vente.

Page 38

LISTE DES PROGRAMMES

Lavage précédé d'un prélavage

Pour les programmes précédés d'un prélavage, nous vous conseillons de mettre une seconde dose de détergent (max. 10 grammes) directement dans le lave-vaisselle.

Programme

UNIVERSEL

Hygiéne+

75°C

VAPEUR

75°C

Chef

65°C

Famille

70°C

60°C

Quotidien

55°C

Nuit

55°C

ECO

45°C

Cristal

45°C

Description

Cycle avec action anti-bactérienne, adapté pour laver et stériliser la vaisselle (même très incrustée), les biberons, etc…

Programme qui associe les jets d'eau à la vapeur. Il permet de dissoudre et d’éliminer efficacement les saletés tenaces et les bactéries.

Programme conçu pour le lavage rapide de vaisselle très sale.

Programme conçu pour la vaisselle de tous les jours. 2 rinçages finaux garantissent un niveau d’hygiène et de propreté élevé.

Destiné au lavage de la vaisselle et casseroles normalement sale.

Programme rapide, destiné à la vaisselle normalement sale, adapté aux lavages fréquents et aux chargements normaux.

Programme très silencieux, idéal pour une utilisation nocturne.

Programme pour vaisselle normalement sale (le plus efficace en termes de consommations combinées d’énergie et d’eau pour ce type de vaisselle).

Programme normalisé EN 50242.

Adapté au lavage de la vaisselle délicate décorée et en cristal. Indiqué pour le lavage quotidien de la vaisselle peu sale, à l'exclusion des casseroles.

RAPIDE 24'

= Programmes “IMPULSE”

Wash 59’

65°C

50°C

Rinçage

Destiné au lavage quotidien de la vaisselle et casseroles normalement sale. A utiliser immédiatement après le repas (Max 8 couverts).

Cycle trés rapide à effectuer à la fin du repas. Recommandé pour un lavage de vaisselle jusqu'à 4/6 personnes.

Pour la vaisselle utilisée le matin ou à midi, entreposée dans le lave-vaisselle jusqu'à ce que vous soyez prêt à laver une charge pleine.

Page 39

Opérations à accomplir Déroulement du programme

froid à

Lessive prélavage

Lessive lavage

Nettoyage plaque,

filtre

Contrôle provision

du produit de rinçage

Contrôle provision

Sel

Prélavage chaud

Prélavage froid

Lavage

Premier rinçage

•

•••

75°C

Durée

moyenne

minutes

froid à

Rinçage chaud avec-

produit de rinçage

Second rinçage

Avec eau froide (15°C)

140

(Tolerance ±10%)

Fonctions

facultatives

Touche

“DEPART DIFFERE”

OUI

Touche “SUPER ECO”

OUI

Touche “ALL IN 1”

OUI

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

75°C

65°C

70°C

60°C

55°C

45°C

65°C

135

125

120

240

170

OUI

•

•••

•

N/A = OPTION NON DISPONIBLE

50°C

OUI

N/A

OUI

DE CYCLE.

*AVEC DE L'EAU CHAUDE LE TEMPS RESTANTAVANT LA FIN DU PROGRAMME DE LAVAGE EST AUTOMATIQUEMENTAFFICHÉ EN COURS

Page 40

AQUAPROTECT – PROTECTION DU TUYAU D’ARRIVEE D’EAU

Le tuyau principal d’arrivée d’eau est protégé par un tuyau transparent. Dans le cas où le tuyau principal d’arrivée d’eau est endommagé, toute fuite d’eau est retenue à l’intérieur du tuyau transparent. Si le tuyau principal d’arrivée d’eau fuit, il y aura un signe visible à l’intérieur du tuyau transparent. Vous pouvez continuer le déroulement du programme, mais par sécurité nous recommandons le remplacement immédiat du système complet de tuyaux. Si le tuyau n’est pas assez long pour permettre un assemblage correct, il doit être remplacé par un tuyau plus long. Le tuyau peut être obtenu dans un Centre Service.

Tuyau transparent de protection

Tuyau principal d’arrivée d’eau

Page 41

ADOUCISSEUR D’EAU

Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.

Réglage de l’adoucisseur d’eau

L'adoucisseur d'eau peut traiter l'eau dont la dureté s'élève jusqu'à 90°fH (Graduation française) ou 50°dH (Graduation germanique) et ce à partir de 8 niveaux de réglage.

Les positions de réglage de l'adoucisseur d'eau sont indiquées dans le tableau suivant.

Dureté de

l'eau

Niveau

0 1 2 3

5 6 7

°fH

0-5

6-10

11-20 21-30 31-40 41-50 51-60 61-90

(France)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

°dH

(Allemagne)

de sel

Utilisation

régénérant

NO OUI OUI OUI OUI OUI OUI OUI

d'eau

Réglage de

l'adoucisseur

d0 d1 d2 d3 d4 d5 d6 d7

* L'adoucisseur d'eau est pré réglé en

usine sur le niveau 4 (d4) car ce niveau répond à la majorité des besoins.

Pour régler la position de l'adoucisseur d'eau en fonction du degré de dureté de votre eau, procédez comme suit :

IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

1. Maintenir enfoncée la touche "SELECTION DE PROGRAMME" et allumer simultanément le lave vaisselle à l’aide de la touche "MARCHE/ ARRÊT" (vous entendrez alors un son).

2. Maintenir enfoncée la touche "SELECTION DE PROGRAMME"

pendant 5 secondes au moins. Relâcher la touche SEULEMENT après avoir entendu le signal sonore. L'afficheur montre le niveau de diminution du calcaire.

3. Enfoncer de nouveau la même touche pour choisir le niveau de diminution du calcaire désirée: chaque pression sur la touche augmentera la position d'un niveau. Quand vous aurez atteint la position "d7", l'afficheur retournera à la position "d0".

4. Eteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" pour rendre effective la nouvelle configuration.

ATTENTION! Si, pour quelque raison que ce soit, la procédure ne peut être terminée avec succès, éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" et recommencer depuis début (POINT 1).

Indicateur de remplissage

du sel

Ce modèle est pourvu de voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel.

IMPORTANT La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.

Page 42

Page 43

BESCHREIBUNG DER BEDIENELEMENTE

A Taste "START/STOP" B Taste "PROGRAMMWAHL" C Taste "STARTVERZÖGERUNG"

H Optionstaste "ALL IN 1" I Leuchtanzeige "SALZ EINFÜLLEN" L Leuchtanzeige "KLARSPÜLER

EINFÜLLEN"

D Taste "START"/"RESET"

(Programm starten/löschen)

E Digitaldisplay F Taste

"ACTION PRO"

M Leuchtanzeigen N Leuchtanzeigen "OPTIONSWAHL" O Programmbeschreibung

"ACTION PRO"

G Optionstaste "SUPER ECO"

ABMESSUNGEN

Mit Arbeitsplatte Ohne Arbeitsplatte

Breite x Höhe x Tiefe (cm) 60 x 85 x 60 Tiefe bei geöffneter Tür (cm) 120

TECHNISCHE DATEN

Fassungsvermögen (EN 50242) Fassungsvermögen mit gemischter Ladung (Töpfe und Teller) Wasserdruck (MPa)

Absicherung / Gesamtanschlusswert / Spannung

VERBRAUCHSWERTE (Hauptprogramme)*

Programm Strom (kWh) Wasser (L) DAMPF UNIVERSAL ECO RAPID 24'

Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand: 0,45 W / 0,45 W

* Werte im Labor gemessen, gem. EU-Norm EN 50242 (im täglichen Gebrauch können Abweichungen möglich sein).

2,07 1,46

0,85

0,59

59,8 x 82 x 57,3

117

16 Maßgedecke

für max. 9 Personen

Min. 0,08 - Max. 0,8

S. Matrikelschild

21 15

Page 44

PROGRAMMWAHL UND SONDERFUNKTIONEN

Taste "ACTION PRO"

■ Wenn die Tür geschlossen wird, startet das Programm automatisch nach einem akustischen Signal. Das Display zeigt die Restzeit zum Programmende.

Mit dieser Taste können Sie die Intensität des Spülgangs je nach Verschmutzungsgrad des Geschirrs verändern. Dabei werden die Dauer und die Temperatur des Spülgangs angepasst. Drücken Sie die Taste, um die Spülintensität zu erhöhen (Anzeige ) bzw. um sie zu reduzieren (Anzeige ). Bei einer Reduzierung verkürzt sich auch die Programmdauer spürbar. Die Zuschaltung dieser Taste zu den 4 Basisprogrammen ermöglicht die Einstellung von zusätzlichen 8 Spülprogrammen, d.h. Ihnen stehen insgesamt 12 Spülprogramme zur Verfügung.

WICHTIG Beim Einschalten des Gerätes zeigt das Display die zuletzt gewählte Einstellung.

Programm einstellen

■ Öffnen Sie die Tür und ordnen Sie das Geschirr ein.

■ Drücken Sie die Taste "START/STOP" . Das Display zeigt zwei Striche.

■ Wählen Sie ein Programm durch Drücken der Taste "PROGRAMMWAHL".

■ Drücken Sie ggf. die Taste "ACTION PRO".

"IMPULS-" Programme

Bei den "IMPULS-" Progammen kommt ein impulsartiger Spülbetrieb zum Einsatz, durch den der Verbrauch und die Geräuschentwicklung minimiert und die Spülleistung verbessert werden.

WICHTIG Die "intermittierende" Funktion der

Umwälzpumpe ist KEIN Zeichen für eine Fehlfunktion, sondern ist die besondere Eigenschaft der impulsbetriebenen Spültechnik und weist somit auf eine völlig korrekte Durchführung des Spülprogramms hin.

Programm unterbrechen

Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen und im Display blinkt die noch verbleibende Restlaufzeit. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde.

■ Wenn Sie eine Zusatzoption auswählen wollen, drücken Sie bitte die entsprechende Taste (Leuchtanzeige leuchtet auf).

■ Drücken Sie auf die Taste "START". Die Programmdauer wird auf dem Display angezeigt. Dabei blinken abwechselnd die Stunden und die Minuten [z.B.: 1 h (1 Stunde) / 25 (25 Minuten)].

WICHTIG Sie können das laufende Programm auch unterbrechen, ohne die Tür zu öffnen. Drücken Sie hierfür die "START/STOP" Taste. Um das Programm wieder ab dem gleichen Punkt weiter laufen zu lassen, brauchen Sie nur die "START/STOP" Taste erneut zu drücken.

Page 45

ACHTUNG!

Wenn die Tür während der laufenden

Trocknungsphase geöffnet wird, ertönt ein akustisches Warnsignal.

Programmende

Ein akustisches Signal ertönt drei Mal für jeweils fünf Sekunden im 30 Sekunden-Takt (falls nicht ausgestellt). Das Display zeigt die Restzeit zum Programmende.

Options-Tasten

Laufendes Programm ändern

Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor:

■ Halten Sie die Taste "RESET"

mindestens fünf Sekunden gedrückt. Im Display erscheint "00", begleitet von einigen akustischen Signalen.

■ Das laufende Programm wird gelöscht.

Das Display zeigt zwei Striche.

■ Jetzt können Sie ein neues Programm

wählen.

ACHTUNG! Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein.

Programmblauf

Während des Programms zeigt das Display die Restzeit zum Programmende, die beim Ablaufen der Zeit automatisch aktualisiert wird.

Bei einem eventuellen Stromausfall behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom zurückgekehrt ist.

Taste "SUPER ECO"

Diese Taste ermöglicht je nach gewähltem Programm eine Zeit- und Stromersparnis von bis zu 25%. Dabei werden beim letzten Spülgang die Wassertemperatur und die Trocknungszeit reduziert. Diese Option ist besonders empfehlenswert für das Spülen am Abend, wenn es nicht nötig ist, das Geschirr nach dem Spülen sofort wieder perfekt trocken zu entnehmen. Um die Trocknung zu fördern, empfiehlt es sich, die Tür nach dem Programmende leicht zu öffnen, damit die natürliche Luftzirkulation im Geräteinneren begünstigt wird.

Taste "ALL IN 1"

Diese Option ermöglicht die optimale Ausnutzung von kombinierten Spülmitteln "ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw). Durch Drücken dieser Taste wird das eingestellte Programm so verändert, dass das verwendete Kombispülmittel beste Ergebnisse liefern kann (gleichzeitig werden die Klarspüler- und Salzfüllanzeigen unterdrückt).

ACHTUNG! Einmal eingestellt, bleibt die Option auch für die nachfolgenden Programme aktiv (die entsprechende Leuchtanzeige bleibt an). Um sie zu deaktivieren (Leuchtanzeige ausgeschaltet), muss die Taste wieder gedrückt werden.

WICHTIG Diese Option empfiehlt sich insbesondere, wenn das Programm RAPID 24’ gewählt wird. Dadurch wird die Programmdauer um ca. 15. Minuten verlängert, um die optimale Wirkung des Spülmitteltabs entfalten zu können.

Page 46

Taste "STARTVERZÖGERUNG"

Die Startzeit des gewählten Reinigungsprogramms kann zwischen 1-23 Stunden verzögert werden.

Akustisches Signal für PROGRAMMENDE ausschalten

Um das akustische Signal am Programmende auszuschalten, gehen Sie

wie folgt vor:

Hierzu gehen Sie bitte wie folgt vor:

■ Drücken Sie die Taste

"STARTVERZÖGERUNG" (Im Display erscheint die Anzeige "00").

■ Mit jedem weiteren Drücken der Taste wird die Startzeit um eine Stunde nach hinten hinaus verzögert (bis zu 23 Stunden).

■ Um den Countdown zu starten, muss dann nur noch die Taste "START" gedrückt werden. Das Display zeigt die verbleibende Zeit zum Programmstart.

Am Ende des Countdown startet das gewählte Programm automatisch und die Restzeit wird angezeigt.

Um die Startzeitvorwahl auszuschalten, gehen Sie wie folgt vor:

■ Halten Sie die Taste "RESET"mindestens

fünf Sekunden gedrückt. Im Display

erscheint "00", begleitet von einigen akustischen Signalen.

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "START/STOP" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 15 Sekunden gedrückt. Während dieser Zeit werden Sie 2 akustische Signale hören.

3. Lassen Sie die Taste wieder los, sobald das zweite akustische Signal ertönt. Das Display zeigt "b1" an, d.h. der Endsummer ist aktiv.

4. Drücken Sie erneut die gleiche Taste. Im Display erscheint "b0", d.h. der Endsummer ist ausgeschaltet.

5. Schalten Sie den Geschirrspüler durch Drücken der Taste "START/STOP" aus, um Ihre Einstellung zu speichern.

Um den Endsummer wieder zu aktivieren, wiederholen Sie den Vorgang.

■ Die Startzeitvorwahl und das gewählte Programm werden gelöscht. Das Display zeigt zwei Striche.

■ Um ein Programm erneut auszuwählen gehen Sie bitte vor, wie im Teil "PROGRAMM EINSTELLEN" beschrieben.

Page 47

Das zuletzt gewählte

Programm speichern

Um das zuletzt gewählte Programm zu speichern, gehen Sie wie folgt vor:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "START/STOP" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 30 Sekunden gedrückt. Während dieser Zeit ertönen 3 akustische Signale.

3. Lassen Sie die Taste los, wenn der DRITTE Signalton ertönt, (im Display

erscheint "A0", um anzuzeigen, dass die Speicherung deaktiviert wurde).

4. Drücken Sie wieder dieselbe Taste (auf dem Display erscheint "A1", um

anzuzeigen, dass die Speicherung aktiviert wurde).

5. Schalten Sie den Geschirrspüler durch Drücken der Taste "START/STOP" aus, um Ihre Einstellung zu speichern.

Um die Speicherung wieder zu deaktivieren, befolgen sie die gleiche Prozedur.

WICHTIG Dieser Geschirrspüler ist mit einem Überlaufschutz ausgestattet. Durch dieses Sicherheitssystem wird im Falle eines Defektes das überschüssige Wasser abgepumpt.

ACHTUNG! Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, dass es außer Betrieb ist und in der Bodenwanne kein Wasser steht.

Der Geschirrspüler führt eine Selbstdiagnose durch und zeigt einige Fehler im Display.

AUTOMATISCHE FEHLERMELDUNGEN

FEHLER URSACHE LÖSUNG

Anzeige E2 und das akustische Signal ertönt.

Anzeige und das akustische Signal ertönt.

erscheint im Display

E4 erscheint im Display

E5, E6, E7, Ef oder

EL erscheint im Display und das

akustische Signal ertönt.

E8 oder Ei erscheint

Anzeige im Display und das akustische Signal ertönt.

Kein Wasser (Zulaufschlauch blockiert).

Wasser kann nicht abgepumpt werden.

Wasserleck am Gerät

Elektronische Kontrolleinheit defekt.

Das Heizelement arbeitet nicht oder die Filtereinheit ist blockiert.

Gerät ausschalten, Zulaufschlauch öffnen und Zyklus erneut starten.

Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.

Kundendienst kontaktieren.

Filter reinigen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.

Page 48

LISTE DER PROGRAMME

Spülen mit Vorspülgang

Für alle Programme mit Vorspülgang wird empfohlen, eine zusätzliche Spülmittelmenge (max. 10 Gramm) direkt in den Geschirrspüler zu geben.

Programm

Hygiene+

75°C

DAMPF

75°C

Chef

65°C

Familie

70°C

UNIVERSAL

60°C

Täglich

55°C

Nacht

55°C

ECO

45°C

Gläser

45°C

Beschreibung

Programm mit antibakterieller Wirkung, geeignet zum hygienischen Spülen von Geschirr (auch besonders verkrustet), Fläschchen usw.

Kombiniert die Aktion von Wasserstrahlen und Dampf. Geeignet zum Lösen und Entfernen von starker Verschmutzung und Bakterien ohne das Geschirr vorzubehandeln.

Geeignet zum schnellen Spülen von stark verschmutztem Geschirr.

Zum Spülen des täglichen Geschirrs. Zwei Klarspülgänge garantieren ein hohes Maß an Hygiene und Sauberkeit.

Für normal verschmutzte Töpfe und Geschirr.

Schneller Spülgang für normal verschmutztes Geschirr, geeignet für häufiges Spülen und normale Beladung.

Extrem leises Spülprogramm. Ideal für den Betrieb in der Nacht und um die günstigen Stromtarife in der Nacht zu nutzen.

Programm für normal verschmutztes Geschirr (am effizientesten im Bezug auf den kombinierten Energie- und Wasserverbrauch zur Reinigung dieser Art von Geschirr).

Das Programm entspricht den Normen EN 50242.

Für den Abwasch von empfindlichem Geschirr, Geschirr mit Dekoren, sowie Gläsern und Kristallgefäßen. Auch zu empfehlen für nur leicht verschmutztes Geschirr des täglichen Gebrauchs. Für Töpfe nicht geeignet.

59’

Vorspülen

= "IMPULS-" Programmen

A Klasse

65°C

RAPID 24'

50°C

Nur für normal verschmutzte Töpfe und Geschirrteile, die sofort nach der Mahlzeit gespült werden (Max. 8 Gedecke).

Schnellprogramm, das direkt nach der Mahlzeit erfolgen kann. Geeignet für das Spülen von 4 bis 6 Gedecken.

Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst später gespült werden sollen.

Page 49

Arbeitsgänge

Reinigungsmittel für

Vorspülprogramm

Spülmittel

Filter-und Arbeits-

•

•••

plattenreinigung

Kontrolle des

Klarspülervorrats

Kontrolle des

•

Salzvorrats

Vorspülen (warm)

Programmabläufe

Vorspülen (kalt)

Hauptspülgang

Erstes Kaltspülen

75°C

65°C

Durchschnit-

tliche Pro-

grammdauer

in Minu

ten

Zweites Kaltspülen

Nachspülen (warm)

mit Klarspüler

Kaltwasseranschluss (15°C)

(Toleranz ±10%)

140

135

Zusatzfunktionen

Taste

"STARTVERZÖGERUNG"

Taste “SUPER ECO”

JA JA

Taste “ALL IN 1”

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

N.V. = OPTION NICHT VERFÜGBAR

70°C

60°C

55°C

45°C

65°C

50°C

125

JA JA

120

JA JA

240

JA JA

170

JA JA

N.V.

BEI WARMWASSERANSCHLUß KORRIGIERT SICH DIE RESTZEIT ZUM PROGRAMMENDE AUTOMATISCH IM LAUFE DES

PROGRAMMES.

Page 50

WATERPROTECT – ZULAUFSCHLAUCH MIT WASSERSCHUTZ

Der eigentliche Zulaufschlauch ist von einem durchsichtigen Sicherheitsschlauch umgeben. Bei einer eventuellen Undichtigkeit des inneren Zulaufschlauchs wird das Wasser zwischen Innenschlauch und äußerem Sicherheitsschlauch zurückgehalten. Durch den durchsichtigen Außenschlauch kann man sehen, daß sich Wasser angesammelt hat. Das Waschprogramm kann zu Ende geführt werden, der Zulaufschlauch ist jedoch injedem Falle auszutasuchen. Sollte die Länge des Schlauches für den korrekten Anschuss nicht ausreichen, muss dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst.

Sicherheitsschlauch

Innerer Zulaufschlauch

Page 51

WASSERENTHÄRTER

Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißliche Ablagerungen. Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers. Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze “weiches”, d.h. kalkfreies Wasser für jeden Spülgang liefert. Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

Der Enthärter kann das Wasser in 8 Stufen bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbereiten.

In der nachfolgenden Tabelle finden Sie die entsprechenden Einstellungen je nach Härtegrad.

Wasserhärte

des

Salzen

von regen.

Verwendung

NEIN

JA JA JA JA JA JA JA

Enthärters

Einstellung

d0 d1 d2 d3 d4 d5 d6 d7

0 1 2 3

5 6 7

Stufe

°fH

(franz.

0-5

6-10 11-20 21-30 31-40 41-50 51-60 61-90

°dH

(deutsche

Härtegrade)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

Härtegrade)

Der Enthärter ist werksseitig auf der

Stufe 4 eingestellt (d4) und damit den Bedürfnissen der meisten Haushalte entsprechend.

Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "START/STOP" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 5 Sekunden gedrückt und lassen Sie sie erst dann wieder los, wenn Sie ein akustisches Signal hören. Das Display zeigt den eingestellten Enthärtergrad an.

3. Drücken Sie wieder die gleiche Taste, um den gewünschten Enthärtergrad einzustellen. Bei jedem Drücken erhöht sich die Enthärterstufe um einen Zähler, wobei nach der Einstellung "d7" wieder "d0" angezeigt wird.

4. Schalten Sie den Geschirrspüler durch Drücken der Taste "START/STOP" aus, um Ihre Einstellung zu speichern.

ACHTUNG! Falls die Einstellung aus irgendwelchem Grund nicht abgeschlossen werden sollte, ist das Gerät mit der Taste "START/STOP" auszuschalten und die Prozedur von Anfang an (ab Punkt 1) zu wiederholen.

Salz-Nachfüllanzeige

Dieses Gerät ist mit einer elektrischen Kontrollanzeige am Bedienfeld ausgestattet, welche aufleuchtet, wenn der Salzbehälter nachgefüllt werden muss.

WICHTIG Weißliche Ablagerungen auf Ihrem Geschirr sind generell ein Zeichen für fehlendes Salz.

Page 52

Page 53

Page 54

Page 55

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.

Per consultare la scheda tecnica relativa al prodotto, fare riferimento al sito web del produttore.

The manufacturer declines all responsibility in the event of any printing mistakes in this booklet. The manufacturer also reserves the right to make appropriate modifications to its products without changing the essential characteristics.

To consult the product fiche, please refer to the manufacturer website.

El fabricante declina toda responsabilitad por los posibles errores de impresión que puedan haber en este libreto. Asímismo, se reserva el derecho de efectuar las modificaciones que se consideren ùtiles a sus propios productos sin comprometer las caraterìsticas esenciales.

Para consultar las características técnicas, por favor diríjase a la dirección de internet del productor.

Le constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter toutes modifications qui se révèleraient utiles à ses propes produits sans pour autant en compromettre les caractéristiques essentielles.

Pour voir la fiche technique du produit, reportez-vous au site web du fabricant.

Wir schileßen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

Für die technischen Daten des Produktes schauen Sie bitte auf der Internetseite des Herstellers nach.

Page 56

IT EN ES FR DE

16.02 - 41902999

Hoover HDP 3DO62DX User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
