Honeywell HS-2007 User Manual

OWNER'S MANUAL

20" (50CM) TURBO FORCE™

20" (50CM) TRI-TECH

HIGH PERFORMANCE STAND FANS

Model HS-2007 Series

The Honeywell trademark is used by Kaz, Inc. under license from Honeywell Intellectual Properties, Inc.

MC

INSTRUCTIONS F0R USE AND CARE

READ AND SAVE THESE
IMPORTANT SAFETY
INSTRUCTIONS BEFORE
USING THIS FAN.

When using electrical
appliances, basic safety
precautions should
always be followed,
including the following:

1. Use this fan only as

described in this manual.
Other use not
recommended may
cause fire, electric shock
or injury to persons.

2. This product is
intended for household
use ONLY and not for
commercial, industrial or
outdoor use.

3. To protect against
electric shock, do not
place fan in window,
immerse unit, plug or
cord in water or spray
with liquids.

4. This fan requires a
grounded 120 volt power
source (3 prong
receptacles). Never
connect this fan to any
power source other than
a properly grounded 120
volt AC receptacle. Do
not attempt to defeat this
safety feature.

5. Close supervision is
necessary when any
appliance is used by or
near children.

6. Turn the fan to the OFF
position and unplug the
fan from the outlet when
not in use, when moving
the fan from one location
to another and before
cleaning.

7. To disconnect the fan,
first turn control to the
OFF position, grip the
plug and pull it from the
wall outlet. Never pull by
the cord.

8. Do not operate the fan
in the presence of
explosive and/or
flammable fumes.

9. Do not place the fan or
any parts near an open
flame, cooking or other
heating appliance.

10. Do not operate the
fan with a damaged cord
or plug or if the product
malfunctions, is dropped
or damaged in any
manner (see warranty).

11. Avoid contact with
moving fan parts.

12. The use of
attachments not
recommended by the
manufacturer may be
hazardous.

13. Place the fan on a dry
level surface.

14. Do not hang or mount
fan on a wall or ceiling.

15. Do not operate if the
fan housing is removed
or damaged.

16. A loose fit between
the AC outlet
(receptacle) and plug
may cause overheating
and a distortion of the
plug. Contact a qualified
electrician to replace
loose or worn outlet.

WARNING: To Reduce
The Risk of Fire or
Electric Shock, Do Not
Use This Fan With Any
Solid-State Speed
Control Device.

ASSEMBLY INSTRUCTIONS

• Place Base Extensions
(A) as illustrated and
snap Base Connector (B)
firmly onto Base
Extensions (Fig. 1).

• Insert the Adjustable
Pole (C) into the Base by
lining up the recessed
slot in the Pole to the

Fig. 1

B

A

• Place the Motor
Assembly (E) onto the
Adjustable Pole and
screw into place by
turning Clockwise (Fig.

4). Align the slot to slide
the latch into place (Fig.

5). NOTE: The tilt angle
of the Motor Assembly
can be changed by
simply tilting the Motor
up or down.

• Remove the Blade
Knob (F) and the Rear
Grille Mounting Nut (G).
Place the Rear Grille (H)

raised dot on the Base
Connector and push in.
Be sure that the Pole is
fully seated. Hold the
Base firmly and twist the
Pole CLOCKWISE 90°
until it stops. DO NOT
OVER-TIGHTEN (Fig. 2).

Fig. 2

• Adjust to the desired
height and tighten the
Height Adjustment Knob
(D) (Fig. 3).

Fig. 3

C

D

HEIGHT
ADJUSTMENT KNOB

ATTACHING THE MOTOR ASSEMBLY

TO THE FAN POLE

onto theMotor Housing
by making sure the 3
holes of the Rear Grille
fit over the 3 bumps on
the Motor Housing.
Tighten the Rear Grille
Mounting Nut
CLOCKWISE. (Fig. 6)

Fig. 4

E

Fig. 5

Fig. 6

H

F

G

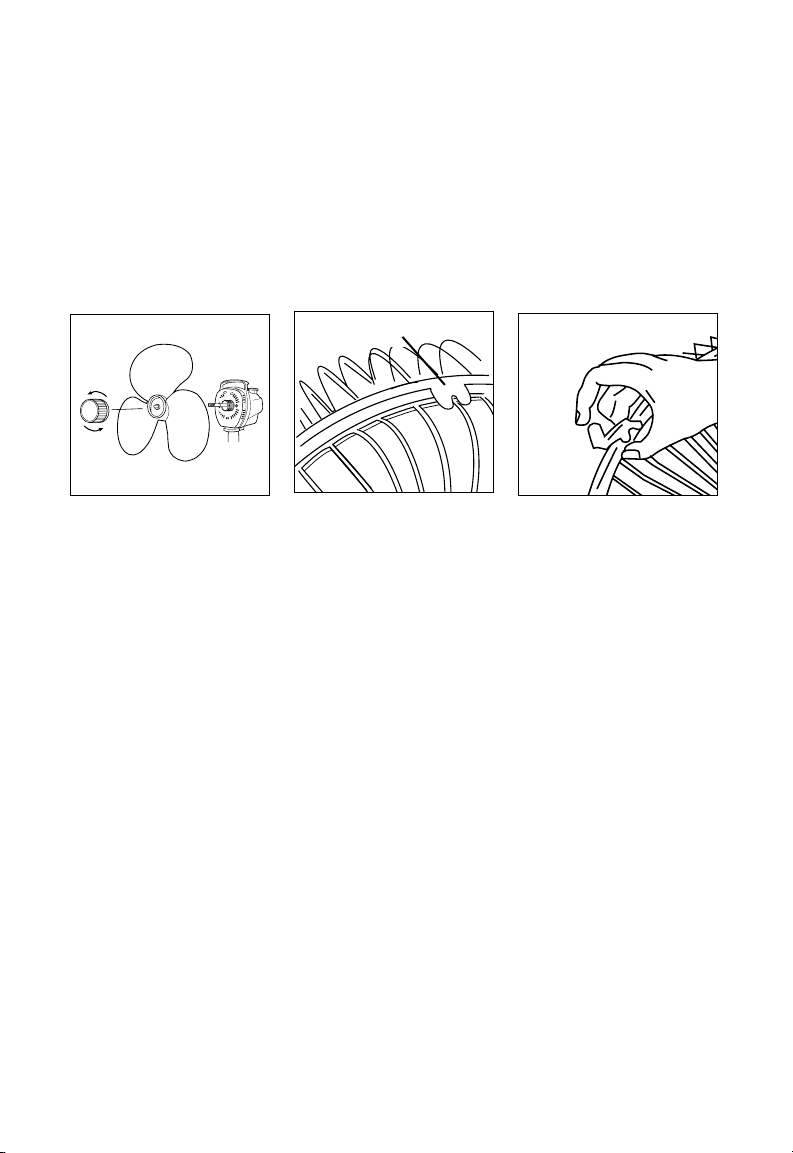

• Push the Fan Blade
onto the Motor Shaft,
lining up the blade with
the D-shape on the
Motor Shaft’s end.
Tighten the Blade Knob
by turning it COUNTER­CLOCKWISE (Fig. 7).

• Properly align the Front
Grille and hook the top

Grille clip (I) onto the
Rear Grille (Fig. 8).

• Raise the built in clips
around the Front Grille.
Fasten the clips onto the
Rear Grille (Fig. 9)

Fig. 7

Fig. 8

I

Fig. 9

OPERATION

• Place your fan on a
level and dry surface.

• Plug the power cord
into a polarized 120 Volt
AC wall outlet.

• Adjust the height by
loosening the Height
Adjustment Knob and
adjusting the fan up or
down. Then tighten the
Height Adjustment Knob.

• To operate the Child
Resistant switch,
depress the Speed
Control Knob and turn to
the desired position
(Fig. 10).

• Unplug the fan before
cleaning.

• Use only a soft, damp
cloth to gently wipe the
fan clean.

• DO NOT immerse the
fan in water and never
allow water to drip into
the motor housing.

• DO NOT use gasoline,
paint thinner or other
chemicals to clean the
fan.

• To activate or
disengage the oscillation
feature, push down or
pull up on the Oscillation
Control Knob (Fig. 11).

• Tilt the fan head to
desired angle.

CLEANING AND STORAGE

REMOVAL OF THE FRONT
GRILL FOR CLEANING

• Release the Front Grille
clips from around the Rear
Grille and remove the Front
Grille.

• Unscrew the Blade
Knob by turning it
CLOCKWISE (reverse
thread).

• Pull the Fan Blade away
from the Motor Housing.

• Gently wipe the Fan
Blade and Grilles.

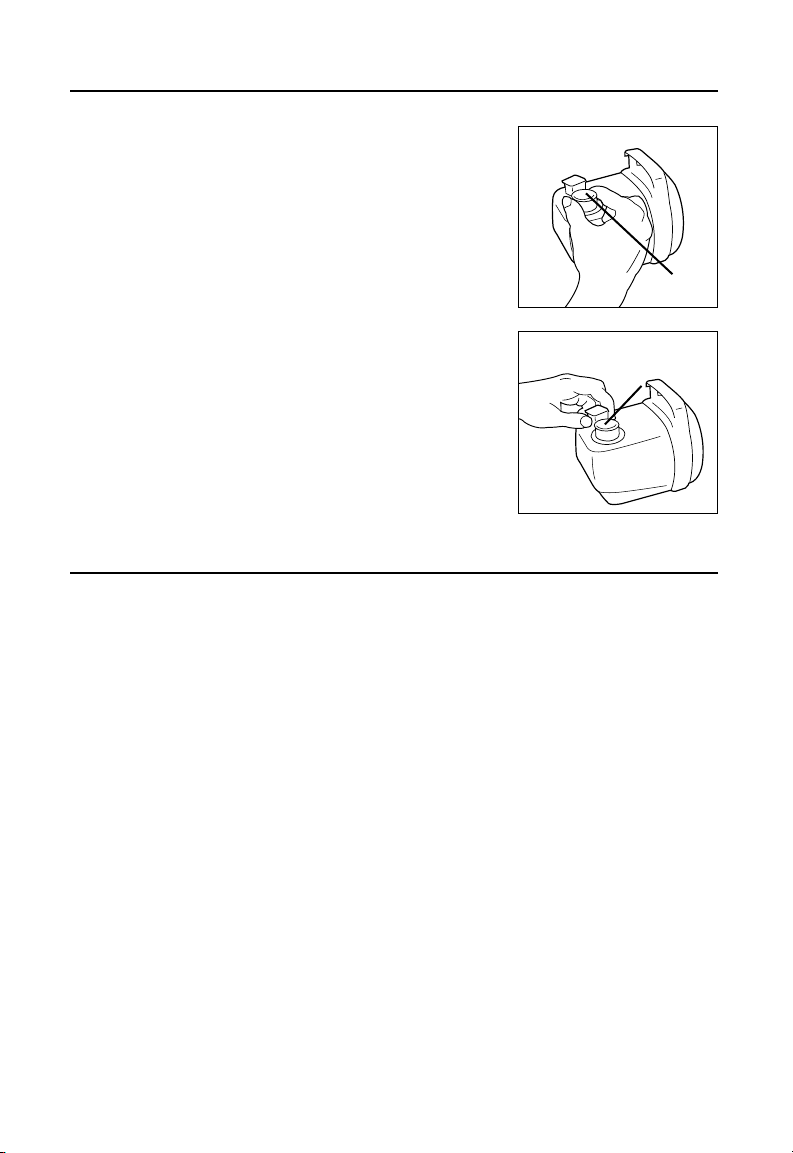

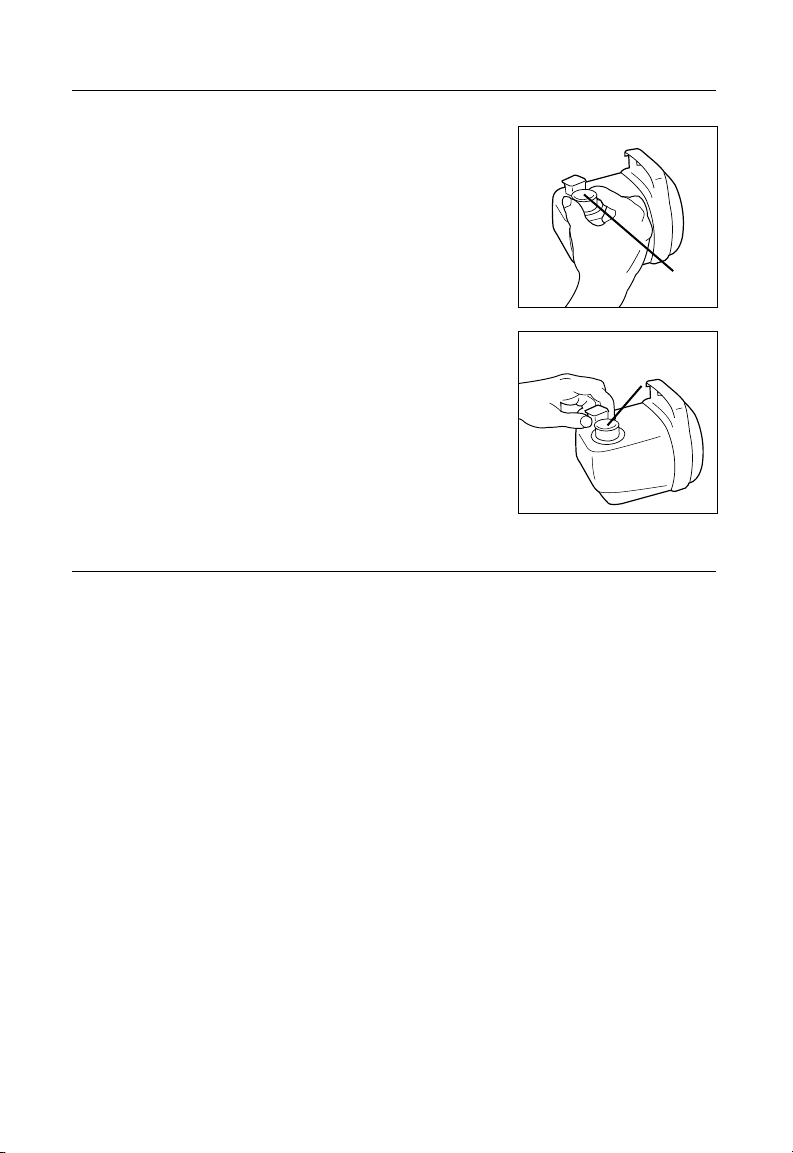

Fig. 10

PUSH IN
AND TURN

Fig. 11

OSCILLATION
CONTROL KNOB

• Re-assemble the fan by
following the ASSEMBLY
INSTRUCTIONS.

CLEANING AND STORAGE CONT.

TO DISASSEMBLE THE
MOTOR FROM THE
STAND

• Unplug the fan. Hold the
Fan Pole and slowly turn
the Motor Assembly
COUNTER-CLOCKWISE
until it comes apart from
the Fan Pole.

• For storage,
disassemble and clean
the fan carefully as
instructed.

• Store the fan in its
original box. You may
also leave the fan fully
assembled and covered

with plastic to protect it
from dust. Store your fan
in a cool, dry place.

CONSUMER RELATIONS / REPLACEMENT PARTS

NOTE: IF YOU EXPERIENCE A PROBLEM, PLEASE RETURN THE FAN TO THE ORIGINAL
PLACE OF PURCHASE OR SEE YOUR WARRANTY. DO NOT ATTEMPT TO OPEN THE
MOTOR HOUSING YOURSELF. DOING SO MAY VOID YOUR WARRANTY AND CAUSE
DAMAGE TO THE FAN OR PERSONAL INJURY.

IF YOU HAVE ANY QUESTIONS REGARDING THIS FAN, PLEASE CALL OR WRITE:

Kaz Home Environment
Consumer Relations Dept.
250 Turnpike Road
Southborough, MA 01772 USA

Toll free: 1-800-332-1110
E-mail: [e-mail]

Please visit us at www

.kaz.com

5 YEAR LIMITED WARRANTY

You should first read all instructions before
attempting to use this product.

Register your product online at
www.kaz.com or complete and return the
Consumer Response Card within 7 days.

A. This 5 year limited warranty applies to

repair or replacement of product found
to be defective in material or
workmanship. This warranty does not
apply to damage resulting from
commercial, abusive, unreasonable
use or supplemental damage. Defects
that are the result of normal wear and
tear will not be considered
manufacturing defects under this
warranty. KAZ IS NOT LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL
DAMAGES OF ANY NATURE. ANY
IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR
A PARTICULAR PURPOSE ON THIS
PRODUCT IS LIMITED IN DURATION
TO THE DURATION OF THIS
WARRANTY.

Some jurisdictions do not allow the
exclusion or limitation of incidental or
consequential damages or limitations
on how long an implied warranty lasts,
so the above limitations or exclusions
may not apply to you. This warranty
gives you specific legal rights, and you
also may have other rights which vary
from jurisdiction to jurisdiction. This
warranty applies only to the original
purchaser of this product from the
original date of purchase.

B. At its option, Kaz will repair or replace

this product if it is found to be
defective in material or workmanship.
Defective product should be returned
to the place of purchase in accordance
with store policy. Thereafter, while
within the warranty period defective
product may be returned to Kaz.

C. This warranty does not cover damage

resulting from any unauthorized
attempts to repair or from any use not
in accordance with the instruction
manual.

D. Return defective product to Kaz Home

Environment with a brief description of
the problem. Include proof of purchase
and a $10 US/$15.50 CAN check or
money order for handling, return
packing and shipping charges. Please
include your name, address and a
daytime phone number. You must
prepay shipping charges. Send to:

In US:

Kaz Home Environment
Attn: Returns Department
4755 Southpoint Drive
Memphis, TN 38118
USA

In Canada:

Kaz Home Environment
Attn: Returns Department
510 Bronte Street South
Milton, ON L9T 2X6
Canada

©2003 All rights reserved. Kaz, Inc.
P/N: 035-00449-000, Rev. 2
A/W: 043-50248-000

GUIDE D'UTILISATION

TURBO FORCETMDE 20 PO (50 CM)

TRI-TECHMCDE 20 PO (50 CM)

VENTILATEURS SUR PIED HAUT RENDEMENT

Modèle de la série HS-2007

La marque de commerce Honeywell est utilisee par Kaz, Inc. avec l’autorisation de Honeywell Intellectual Properties, Inc.

INSTRUCTIONS D’UTILISATION ET D’ENTRETIEN

LIRE CES IMPORTANTES
INSTRUCTIONS AVANT
D’UTILISER LE VENTILATEUR.
CONSERVER CES
INSTRUCTIONS POUR LES
CONSULTER AU BESOIN.

L'utilisation d'appareils
électriques nécessite des
précaution élémentaires,
incluant celles qui figurent
ce-dessous :

1. Utiliser uniquement ce

ventilateur conformément aux
directives contenues dans le
présent guide d'utilisation.
Tout autre usage non
recommandé par le fabricant
pourrait être cause
d'incendie, de choc électrique
ou de blessures.

2. Ce produit est conçu pour
un usage domestique
UNIQUEMENT, et non pour
une utilisation commerciale,
industrielle ou en plein air.

3. Afin de prévenir les chocs
électriques, éviter de placer le
ventilateur dans une fenêtre,
d’immerger l’appareil, son
cordon d’alimentation ou sa
fiche dans l’eau ou de
vaporiser du liquide sur
l’appareil.

4. Ce ventilateur requiert une
source de courant de 120
volts mise à la terre (prises
enfichables à 3 douilles). Ne
jamais brancher ce
ventilateur à une source de
courant autre qu’une prise à
la terre de 120 volts c.a. Ne
pas tenter de contourner ce
dispositif de sécurité.

5. Une étroite surveillance est
recommandée au moment
d'utiliser tout appareil en
présence d'enfants.

6. Toujours débrancher le
ventilateur quand il ne sert
pas ou avant de le déplacer
ou de le nettoyer.

7. Éviter de faire fonctionner
l'appareil en présence de
vapeurs explosives ou
inflammables.

8. Éviter de placer le
ventilateur ou des pièces du
ventilateur à proximité d’une
flamme ou d’un appareil de
cuisson ou de chauffage.

9. Éviter d'utiliser le
ventilateur si la fiche ou le
cordon d'alimentation est
endommagé. Éviter également
d'utiliser l'appareil si celuici a
montré des signes de mauvais
fonctionnement, si on l'a
laissé tomber ou s'il a été
endommagé de quelque façon
que ce soit. (Consulter la
garantie.)

10. Éviter tout contact avec
des pièces mobiles du
ventilateur.

11. Pour débrancher le
ventilateur, tenir la fiche et
tirer pour la sortir de la prise
de courant. Ne jamais tirer
sur le cordon d’alimentation.

12. L’utilisation d’accessoires
non recommandés par Kaz.
peut entraîner un danger.

13. Toujours placer l’appareil
sur une surface sèche et bien
horizontale.

14. Éviter de suspendre ou
fixer le ventilateur au mur ou
au plafond.

15. Éviter de faire fonctionner
le ventilateur si son boîtier a
été enlevé ou endommagé.

16. Une mauvaise connexion
entre la sortie de courant
alternatif et la fiche peut
provoquer un échauffement
excessif de la fiche.
Demander à un électricien
qualifié de remplacer la prise
de courant.

MISE EN GARDE : Afin de
réduire le risque d’incendie
ou de choc électrique, éviter
d’utiliser une commande de
vitesse transistorisée avec le
ventilateur.

INSTRUCTIONS D’ASSEMBLAGE

• Placer les barres d’appui tel
que l’indique le dessin et fixer
l’attache de la base sur les
barres d’appui en pressant
fermement (Fig. 1).

• Insérer le poteau réglable
(C) dans la base en alignant la
rainure du poteau de
ventilateur avec le bouton
situé sur l’attache de la base

Fig. 1

B

A

INSTALLATION DU MODULE DU MOTEUR SUR LE

• Visser le module du moteur
(E) dans le poteau réglable en
tournant dans le sens des
aiguilles d’une montre (Fig.4).
Aligner la rainure pour faire
glisser le loquet à sa place
(Fig. 5). REMARQUE : Pour
changer l’angle d’inclinaison
du module du moteur, il suffit
d’incliner le moteur vers le
haut ou vers le bas.

• Enlever l’écrou de montage
du bouton de pales (F) et de
la grille arrière (G). Placer la
grille arrière (H) sur le boîtier
du moteur en s’assurant
d’insérer les trois points
soulevés situés sur le boîtier

et en poussant. S’assurer que
le poteau est bien maintenu
en place. Tenir fermement la
base et tourner le poteau de
90° dans le sens des aiguilles
d’une montre jusqu’à ce qu’il
se bloque. ÉVITER DE TROP
SERRER (Fig. 2).

Fig. 2

C

POTEAU DU VENTILATEUR

du moteur dans les trois trous
de la grille arrière. Serrer
l’écrou de montage de la grille
arrière en le tournant DANS
LE SENS DES AIGUILLES
D’UNE MONTRE (Fig. 6).

Fig. 4

E

F

• Régler le poteau à la hauteur
désirée et serrer le bouton de
réglage de la hauteur (D)
(Fig. 3).

Fig. 3

D

LE BOUTON DE RÉGLABLE

DE LA HAUTEUR

Fig. 5

Fig. 6

H

G

• Pousser le module des pales
sur l’axe du moteur, en
alignant le module avec la
partie en forme de «D» de
l’axe du moteur. Serrer le
bouton retenant le module
des pales en le tournant dans
le SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE
(Fig. 7).

• Aligner correctement la
grille avant et fixer l’attache
(I) du haut de la grille sur la
grille arrière (Fig. 8).

• Soulever les attaches qui
sont intégrées au pourtour de
la grille avant. Fermer les
attaches sur la grille arrière
(Fig. 9).

Fig. 7

Fig. 8

I

Fig. 9

FONCTIONNEMENT

• Placer le ventilateur sur une
surface sèche et bien
horizontale.

• Brancher le cordon
d’alimentation dans une prise
de courant polarisée de 120
volts C.A.

• Pour modifier la hauteur du
ventilateur, desserrer le
bouton de réglage de la
hauteur, placer le ventilateur
à la hauteur désirée et serrer
le bouton de réglage de la
hauteur.

• Pour actionner le
commutateur à l'épreuve des
enfants, il suffit de pousser et
de tourner le sélecteur de

• Débrancher le ventilateur
avant de le nettoyer.

• Nettoyer le ventilateur au
moyen d’un linge doux humide
uniquement.

• ÉVITER de plonger le
ventilateur dans l’eau ou de
laisser de l’eau s’infiltrer dans
le boîtier du moteur.

• ÉVITER d’utiliser de
l’essence, du diluant pour
peintures ou un autre produit
chimique pour nettoyer le
ventilateur.

vitesse à la position désirée
(Fig. 10).

Fig. 10

• Pour déclencher ou arrêter
le mouvement d’oscillation,
appuyer ou tirer sur la
commande d’oscillation
(Fig. 11).

• Incliner la tête du ventilateur
à l’angle désiré

Fig. 11

NETTOYAGE ET ENTREPOSAGE

DÉMONTAGE DE LA GRILLE
AVANT POUR LE NETTOYAGE

• Enlever la grille avant en
relâchant les attaches qui la
rattachent à la grille arrière.

• Dévisser le bouton de pales
en le tournant DANS LE SENS
DES AIGUILLES D’UNE
MONTRE (à l’envers des
filets).

• Séparer le module des pales
du boîtier du moteur.

• Essuyer doucement le
module des pales et les
grilles.

• Assembler le ventilateur en
suivant les INSTRUCTIONS
D’ASSEMBLAGE.

POUSSER ET
TOURNER

COMMANDE
D’OSCILLATION

NETTOYAGE ET ENTREPOSAGE

POUR SÉPARER LE
MOTEUR DU POTEAU

• Débrancher le ventilateur.
Tenir le poteau et tourner
lentement le module du
moteur DANS LE SENS
CONTRAIRE DES AIGUILLES
D’UNE MONTRE jusqu’à ce
qu’il se détache du poteau.

• Au moment de ranger
l’appareil, le démonter et le
nettoyer soigneusement,
conformément aux
instructions.

• Ranger le ventilateur dans
sa boîte d’origine. Si on
préfère ne pas démonter le

ventilateur, il est
recommandéde le couvrir
d’une enveloppe de plastique
pour le protéger de la
poussière. Ranger le
ventilateur dans un endroit
frais et sec.

SERVICE À LA CLIENTÈLE/

PIÈCES DE RECHANGE DISPONIBLES

REMARQUE : EN CAS DE PROBLÈME, RETOURNER LE VENTILATEUR À L’ENDROIT OÙ IL A ÉTÉ
ACHETÉ OU CONSULTER LA GARANTIE. PRIÈRE DE NE PAS TENTER D’OUVRIR LE BOÎTIER DU
MOTEUR, CE QUI POURRAIT ANNULER LA GARANTIE ET OCCASIONNER DES DOMMAGES ET DES
BLESSURES.

POUR TOUTE QUESTION CONCERNANT CE VENTILATEUR, ÉCRIRE OU TÉLÉPHONER AU :

Kaz Home Environment
Consumer Relations Dept.
250 Turnpike Road
Southborough, MA 01772 USA

Ligne sans frais : 1-800-332-1110
Courriel : [e-mail]

Visitez notre site Web, à www.kaz.com

GARANTIE LIMITÉE DE 5 ANS

Lire tout d’abord toutes les instructions avant
de tenter d’utiliser ce produit.

Enregistrer votre produit par internet au
www.kaz.com ou completer et poster votre
carte response durant les sept jours.

A. Cette garantie limitée de 5 ans s’applique

à la réparation ou au remplacement d’un
produit comportant un vice de matériau ou
de main-d’œuvre. Cette garantie ne
s’applique pas aux dommages résultant
d’un usage commercial abusif ou
déraisonnable, ni à tout dommage
supplémentaire. Les défaillances
résultant de l’usure normale ne sont pas
considérées comme des vices de
fabrication en vertu de la présente
garantie.

KAZ N’EST NULLEMENT RESPONSABLE
DES DOMMAGES FORTUITS OU
INDIRECTS, QUELS QU’ILS SOIENT. TOUTE
GARANTIE IMPLICITE DE QUALITÉ
MARCHANDE ET DE CONVENANCE À UN
USAGE PARTICULIER, RELATIVE À CE
PRODUIT, A LA MÊME DURÉE LIMITE
QUE LA PRÉSENTE GARANTIE.

Certaines régions ne permettent pas
l’exclusion ni la limitation des dommages
fortuits ou indirects, ni les limites de
durée applicables à une garantie
implicite; par conséquent, il est possible
que ces limitations ou exclusions ne
s’appliquent pas dans votre cas. Cette
garantie vous confère des droits précis,
reconnus par la loi. Ces droits diffèrent
d’une région à l’autre, et il est possible
que vous en ayez d’autres. Cette garantie
s’applique uniquement à l’acheteur initial
de ce produit à compter de la date
originale de l’achat.

B. À son gré, Kaz réparera ou remplacera ce

produit si un vice de matériau ou de main­d’œuvre est constaté. Tout produit
défectueux doit être renvoyé à l’endroit où
il a été acheté, conformément à la
politique du magasin. Par la suite, tout
produit défectueux dont la garantie est
toujours valide, peut être renvoyé à Kaz.

C. Cette garantie ne couvre pas les

dommages découlant de tentatives de
réparation non autorisées ou de toute
utilisation non conforme au présent
guide.

D. Renvoyer tout produit défectueux à Kaz

Home Environment accompagné d’une
brève description du problème. Inclure
une preuve d’achat et un chèque ou
mandat de 15,50 $ can. ou 10,00 $ US pour
les frais de manutention, d’emballage de
retour et d’expédition. Indiquer nom,
adresse et numéro de téléphone durant
la journée. Les frais d’expédition doivent
être payés à l’avance. Adresser à :

Aux États-Unis :

Kaz Home Environment
Attn: Returns Department
4755 Southpoint Drive
Memphis, TN 38118
USA

Au Canada :

Kaz Home Environment
Attn: Returns Department
510 Bronte Street South
Milton, ON L9T 2X6
Canada

©2003 tous droits réservés. Kaz, Inc.
P/N: 035-00449-000, Rev. 2
A/W: 043-50248-000

MANUAL DE PROPIETARIO

VENTILADORES DE PIE DE ALTO RENDIMIENTO

TURBO FORCEMC(SOCM) DE 20”

MC

TRI-TECH

La marca de comercio Honeywell es usada por Kaz, Inc. bajo licencia de Honeywell Intellectual Properties, Inc.

(SOCM) DE 20”

Serie del modelo HS-2007

INSTRUCCIONES PARA EL USO Y EL CUIDADO

LEA Y GUARDE ESTAS
IMPORTANTES
INSTRUCCIONES DE
SEGURIDAD ANTES DE
USAR EL VENTILADOR

Cuando se usan aparatos
eléctricos, siempre es
necesario observar las
precauciones básicas de
seguridad, que incluyen lo
siguiente:

1. Use este ventilador sólo

de la manera descrita en
este manual. Otro uso no
recomendado podría
provocar incendio, choque
eléctrico o lesiones.

2. Este producto está
diseñado para utilizarse
SOLAMENTE bajo techo, y no
para el uso comercial,
industrial, o a la intemperie.

3. Para evitar choques
eléctricos, no coloque el
ventilador en una ventana,
ni sumerja la unidad, el
enchufe o el cable en agua.
No lo rocíe con ninguno
líquido.

5. Ejerza supervisión
estricta cuándo sea
necesario usar cualquier
artefacto eléctrico por o
cerca de niños.

6. Gire el ventilador a la
posición de OFF (APAGADO)
y desenchufe el ventilador
del tomacorriente mientras
no esté de uso, al moverlo
de un sitio a otro, y antes de
limpiarlo.

7. No opere el ventilador en
presencia de gases
explosivos y/o
combustibles.

8. No coloque el ventilador,
ni ninguna de sus piezas
cerca de un fuego
expuesto, ni cualquier otro
artefacto de calefacción o
de cocina.

9. No opere el ventilador si
el cable o el enchufe están
averiados, si el producto
funcione mal, o después
que haya sufrido alguna
caída o avería de cualquier
clase (véase la garantía).

13. Situe el ventilador en
una superficie plana y seca.

14. No trate de colgar o fijar
el ventilador en un techo, ni
una pared.

15. No opere el ventilador si
la caja del motor está
quitada o averiada.

16. El enchufe puede
calentarse excesivamente o
resulta averiado si la con
exión entre el tomacorriente
de CA (recipiente) y el
enchufe está floja. Póngase
en contacto con un
electicista calificado para
que reemplace el
tomacorriente flojo o
gastado.

ATENCIÓN: Para Reducir El
Riesgo de Incendio o
Choque Eléctrico, No Use
Este Ventilador Con Ningún
Instrumento de Regulación
de Velocidad de Estado
Sólido.

4. Este ventilador necesita

una fuente de alimentación
de 120 voltios con conexión
a tierra (receptáculos de 3
dientes). Nunca conecte
este ventilador a una fuente
de alimentación que no sea
un receptáculo de 120
voltios de CA con conexión
a tierra. No intente pasar
por alto esta característica
de seguridad.

10. No póngase en contacto
con piezas móviles del
ventilador.

11. Para desconectar, sujete
y saque el enchufe del
tomacorriente. Nunca jale
del cordón.

12. El uso de fijaciones no
recomendados por el
fabricante podría ser
peligroso.

INSTRUCCIONES DE ENSAMBLAJE

• Coloque las Barras de
Base (A) según se ilustra y
trabe el Conector de Base
(B) firmemente en las
Barras de Base (Figura 1).

• Introduzca el Pedestal
Regulable (C) en la Base,
alienando la ranura
empotrada en el Pedestal

Fig. 1

B

A

CÓMO CONECTAR LA UNIDAD DEL MOTOR AL

• Coloque la Unidad del
Motor (E) en el Pedestal
Regulable, y atorníllela en
posición girando hacia la
derecha (Figura 4). Alinee
la ranura para deslizar el
pasador a la posición
correcta (Figura 5).
NOTA: El ángulo de
inclinación de la Unidad
del Motor se puede
cambiar simplemente
inclinando el Motor hacia
arriba o hacia abajo.

con la protuberancia en el
Conector de Base.
Verifique que el Pedestal
se haya introducido
completamente. Sostenga
la Base firmemente y gire
el Pedestal 90° HACIA LA
DERECHA hasta que se
detenga. NO APRIETE
DEMASIADO (Figura 2).

Fig. 2

C

PEDESTAL DEL VENTILADOR

asegurándose de que los
3 orificios de la Rejilla
Posterior encajen en las 3
protuberancias de la Caja
del Motor. Apriete la
Tuerca de Montaje de la
Rejilla Posterior HACIA LA
DERECHA (Figura 6).

Fig. 4

E

F

• Ajuste el pedestal a la
altura deseada y apriete la
Perilla Reguladora de
Altura (D). (Figura 3).

Fig. 3

D

PERILLA REGULADORA
DE ALTURA

Fig. 5

Fig. 6

H

G

• Saque la Perilla de las
Aspas (F) y la Tuerca de
Montaje de la Rejilla
Posterior (G). Coloque la
Rejilla Posterior (H) en la
Caja del Motor,

• Coloque las Aspas del
Ventilador en el Eje del
Motor, alineando las aspas
con la configuración en
forma de D en el extremo
del Eje del Motor. Apriete
la Perilla de las Aspas
haciéndola girar HACIA LA
IZQUIERDA (Figura 7).

• Alinee la Rejilla
Delantera debidamente y
enganche el clip superior
de la Rejilla (I) en la Rejilla
Posterior (Figura 8).

• Levante los clips
incorporados alrededor de
la Rejilla Delantera y
trábelos en la Rejilla
Posterior (Figura 9).

Fig. 7

Fig. 8

I

Fig. 9

OPERATION

• Coloque el ventilador
sobre una superficie
nivelada y seca.

• Enchufe el cordón
eléctrico en un
tomacorriente polarizado
de CA de 120 voltios.

• Para ajustar la altura,
afloje la Perilla Reguladora
de la Altura y ajuste el
ventilador hacia arriba o
hacia abajo. Luego
apriete la Perilla
Reguladora de la Altura.

• Para operar el
conmutador “a Prueba de
Niños”, oprima la Perilla

• Desenchufe el ventilador
antes de limpiarlo.

• Use sólo un trapo muelle
y húmedo para enjugar el
ventilador con cariño.

• NO SUMERJA el
ventilador en agua y
nunca permita que entre
agua por dentro de la caja
del motor.

• NO USE gasolina,
diluente de pintura, ni
cualquier otro químico
para limpiar el ventilador.

de Control de Velocidad y

Fig. 10

hágala girar a la posición
deseada. (Figura 10).

• Para activar o desactivar
la opción de oscilación,
oprima o jale de la Perilla
de Control de Oscilación
(Figura 11).

• Incline el cabezal del
ventilador en el ángulo
que desee.

Fig. 11

PERILLA DE
CONTROL DE
OSCILACIÓN

LIMPIEZA Y ALMACENAMIENTO

SACAR LA REJA
DELANTERA PARA LA
LIMPIEZA

• Suelte los prendedores de
la Reja Delantera desde el
alrededor de la Reja Trasera
y saque la Reja Delantera.

• Destornille el Bulto de la
Pala por girarlo EN EL
SENTIDO DE LAS
MANECILLAS DEL RELOJ.
(invierta la rosca).

• Saque la Pala del
Ventilador de la Caja del
Motor.

• Enjuegue las Palas del
ventilador y Rejas de
manera suavemente.

• Vuelva a montar el
ventilador por seguir las
ASSEMBLY
INSTRUCTIONS.

OPRIMA Y
GIRE

LIMPIEZA Y ALMACENAMIENTO (CONT.)

CÓMO DESARMAR EL
MOTOR DEL PEDESTAL

• Desenchufe el ventilador.
Sostenga el Pedestal del
Ventilador y lentamente
gire la Unidad del Motor
HACIA LA IZQUIERDA
hasta que se separe del
Pedestal del Ventilador.

• Para guardarlo, desarme
y limpie el ventilador con
cuidado según se indica.

• Guarde el ventilador en
su caja original. También
se puede dejar el
ventilador completamente
armado y cubierto con una
funda de plástico para

protegerlo del polvo.
Guarde su ventilador en
un lugar fresco y seco.

ATENCIÓN AL CLIENTE / PIEZAS DE REPUESTO

NOTA: SI TIENE ALGÚN PROBLEMA CON EL VENTILADOR, DEVUÉLVALO AL LUGAR DE
COMPRA O CONSULTE SU GARANTÍA. NO TRATE DE ABRIR LA CAJA DEL MOTOR YA
QUE PODRÍA INVALIDAR LA GARANTÍA, DAÑAR EL VENTILADOR O PROVOCAR
LESIONES PERSONALES.

PARA CONSULTAS SOBRE ESTE VENTILADOR, SÍRVASE LLAMAR POR TELÉFONO O
ESCRIBIR A:

Kaz Home Environment
Consumer Relations Dept.
250 Turnpike Road
Southborough, MA 01772
USA

Llamada gratis de larga distancia: 1-800-332-1110
E-mail: [e-mail]

Visítenos en www

.kaz.com

GARANTÍA LIMITADA DE 5 AÑO.

Debe leer todas las instrucciones antes de
intentar usar el producto.

registre su producto en linea a la direccion
www.kaz.com o complete y regrese la
targeta Consumer Response Card entre los 7
dias de comprar el producto.

A. Esta garantía limitada se aplica a la

reparación o el reemplazo de un producto
con defectos de materiales o mano de
obra. Esta garantía no cubre los daños
que resulten del uso comercial, abusivo o
irrazonable del producto ni los daños
suplementarios. Aquellos defectos que
resulten del uso y desgaste normal no se
considerarán defectos de fabricación bajo
esta garantía. KAZ NO ES RESPONSABLE

DE DAÑOS INCIDENTALES O
CONSECUENTES DE NINGUNA NATURA­LEZA. CUALQUIER GARANTÍA IMPLÍCITA
DE COMERCIALIZACIÓN O ADAPTA­BILIDAD DEL PRODUCTO PARA CUALQUIER
PROPÓSITO ESPECÍFICO ESTÁ LIMITADA
EN DURACIÓN A LA DURACIÓN DE ESTA
GARANTÍA.

Algunas jurisdicciones no permiten
exclusiones o limitaciones por daños
incidentales o consecuentes, ni
limitaciones sobre duración de garantías
implícitas, por lo que las limitaciones y
exclusiones mencionadas anteriormente
podrían no aplicarse en su jurisdicción.
Esta garantía le otorga derechos legales
específicos; es posible que usted cuente
también con otros derechos que varían de
una jurisdicción a otra. Esta garantía es
válida únicamente para el comprador
original de este producto a partir de la
fecha original de compra.

B. Kaz reparará o reemplazará este producto

(a criterio de Kaz) si este presentase
defectos de materiales o de mano de
obra. El producto defectuoso deberá ser
devuelto al sitio en que se lo compró, de
acuerdo con la política de la tienda.
Ulteriormente y aún dentro del período de
garantía, el producto defectuoso puede
ser devuelto a Kaz.

C. Esta garantía no ampara los daños que

resultaran de intentos no autorizados de
reparación ni de cualquier uso no
contemplado en el manual de
instrucciones.

D. Regrese el producto defectuoso a Kaz

Home Environment con una descripción
breve del problema. Incluya una prueba
de la compra y un cheque o una orden de
pago por $10 USD/$15.50 CAN para cubrir
los gastos de manejo, empaque y
despacho de retorno. Sírvase incluir
su nombre, dirección y un número de
contacto diurno. Deberá pagar por
anticipado los gastos de despacho. Enviar
a:

Para Estados Unidos :

Kaz Home Environment
Attn: Returns Department
4755 Southpoint Drive
Memphis, TN 38118
USA

Para Canadá :

Kaz Home Environment
Attn: Returns Department
510 Bronte Street South
Milton, ON L9T 2X6
Canada

© 2003 Reservados todos los derechos. Kaz, Inc.
P/N: 035-00449-000, Rev. 2
A/W: 043-50248-000
