Série HLEX 4.75 - 7, HLEX 8 - 11
REGULATEURS BYPASS GAZ CHAUDS,
BUSES FIXES, LIMITATION DE LA PRESSION D’ASPIRATION REGLABLE
FICHE PRODUIT
Caractéristiques
• Design compact
• Hautes performances
• Construction hermétique
• Limitation de la pression d’aspiration réglable
• Raccords à braser
• Egalisation de pression externe
• Grande longévité grâce à une tête et une membrane en
acier inox soudées sous atmosphère contrôlée
• Compensation des hautes pressions (Balanced Port)
• Buse fixe
• Réfrigérants : tous les HCFC, HFC,
ne convient pas pour l’ammoniac.
HLEX 4.75 - 7
HLEX 8 - 11
Application
Les régulateurs bypass gaz chauds série HLEX sont utilisés
dans les installations frigorifiques pour ajuster la puissance
du compresseur à la capacité réelle de l’évaporateur.
Les régulateurs bypass gaz chauds sont montés sur une
conduite de liaison entre la ligne gaz chauds et la ligne
d’aspiration. L’injection de gaz chauds dans la ligne
d’aspiration limitera vers le bas la pression d’aspiration.
Pour installations frigorifiques en général et pour les
fabrications en série tels déshumidificateurs, assécheurs
d’air, unités d’eau glacée et machines à glace.
Matériaux
Corps
Tête
Raccords
laiton
acier inox, laiton
cuivre
Données techniques
Puissance nominale
Plage de réglage de la
limitation de la pression
d’aspiration
Réglage d’usine
Pression de service maxi PS
Pression de contrôle maxi
Température ambiante maxi
voir tableau page 2
1 - 9 bars
3.7 bars
29 bars
32 bars (simultanément sur
tous les raccords)
100 °C
Montage
• Position de montage au choix.
• Lors du brasage, refroidir le corps du régulateur avec un
chiffon mouillé. La température ne doit pas dépasser
100 °C au corps.
• Avant de braser, retirer le capuchon plastique, côté rég lage.
• Il est interdit de procéder à des modifications du régulateur.
Réglage
Un tour de la vis de réglage modifie la limitation de la
pression d’aspiration d’environ 0,5 bar.
Rotation dans le sens
des aiguilles d’une
montre
Rotation dans le sens
inverse des aiguilles
d’une montre
Copyright © 2006 Honeywell GmbH • Susceptible d’être modifié sans préavis FR0H-1914GE23 R0106
Augmentation de la pression
=
d’aspiration
Réduction de la pression
=
d’aspiration

SÉRIE HLEX 4.75 - 7, HLEX 8 - 11
Puissances
Température
Type
HLEX
Température d’évaporation t0: 0 °C; surchauffe des gaz chauds ∆tV2oh: 25 K
Grandeur de
buse
4.75
5
6
7
8
10
11
de
condensation
tc
(°C)
35
50
35
50
35
50
35
50
35
50
35
50
35
50
∆pOffset
(bar)
0.5 0.98 1.67 1.40
0.7 1.37 2.33 1.95
0.5 1.13 1.86 1.41
0.7 1.57 2.60 1.97
0.5 1.29 2.18 1.83
0.7 1.79 3.04 2.55
0.5 1.47 2.43 1.84
0.7 2.05 3.39 2.57
0.5 1.92 3.26 2.73
0.7 2.68 4.54 3.81
0.5 2.20 3.64 2.75
0.7 3.07 5.07 3.83
0.5 2.35 3.98 3.34
0.7 3.27 5.55 4.65
0.5 2.69 4.44 3.36
0.7 3.75 6.19 4.68
0.5 2.66 4.52 3.79
0.7 3.72 6.31 5.29
0.5 3.05 5.04 3.81
0.7 4.26 7.04 5.32
0.5 3.29 5.57 4.67
0.7 4.58 7.77 6.52
0.5 3.76 6.22 4.70
0.7 5.25 8.67 6.56
0.5 4.50 7.63 6.40
0.7 6.29 10.66 8.94
0.5 5.16 8.52 6.45
0.7 7.20 11.90 9.00
Capacité du bypass QN (kW)
R134a R407C R404A
Identification des types / Données de commande
HLEX 5 12 mm x 16 mm
Série
Grandeur de buse
Raccords à braser ODF
(entrée x sortie)
FR0H-1914GE23 R0106 2 Honeywell GmbH • Susceptible d’être modifié sans préavis

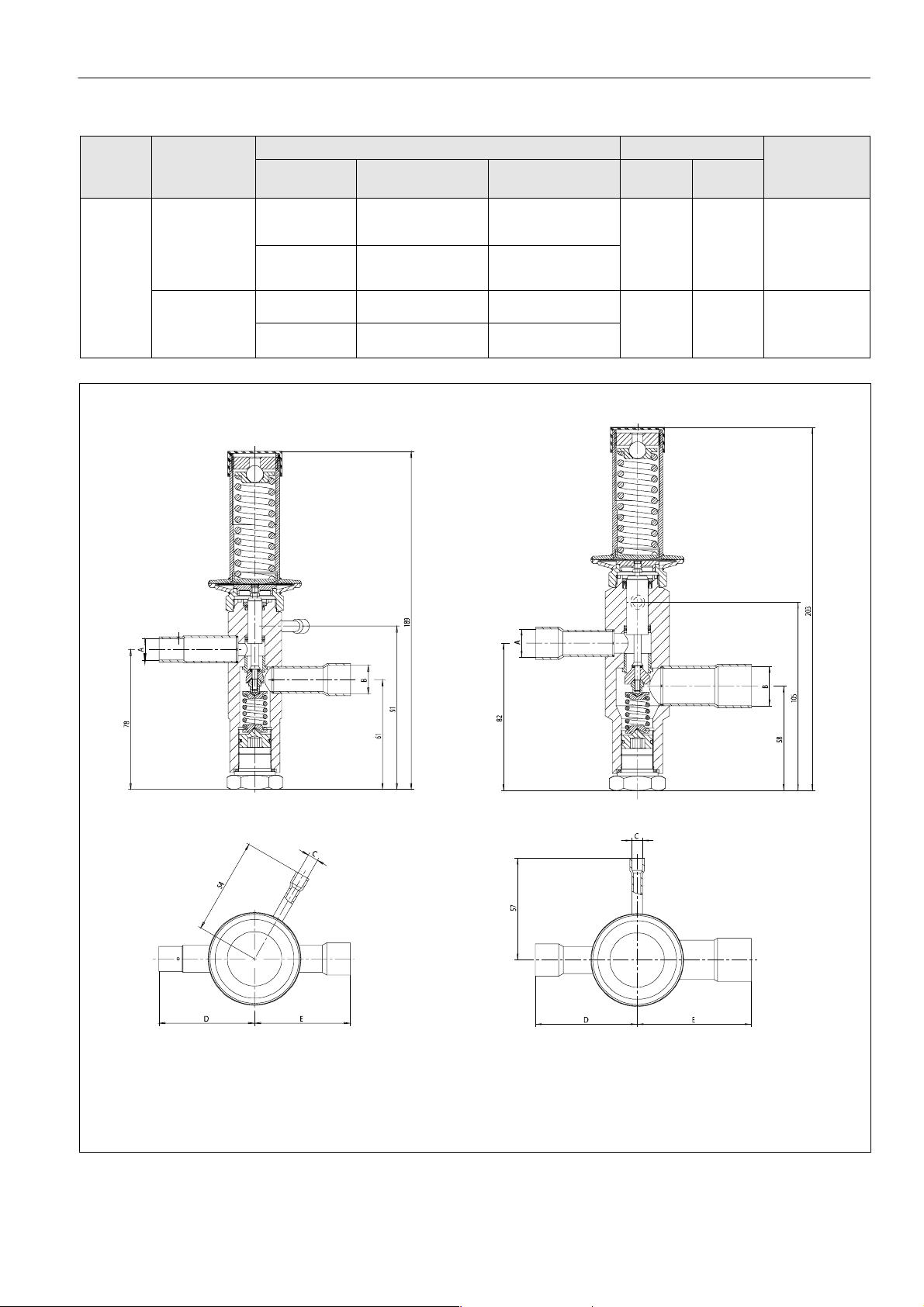

Dimensions et poids
SÉRIE HLEX 4.75 – 7, HLEX 8 - 11
Type
HLEX
Grandeur de
buse
4.75
5
6
7
8
10
11
Raccords Dimensions (mm)
Entrée
(A)
12 mm ODF 16 mm ODF 6 mm ODF
1/2‘‘ODF 5/8‘‘ODF 1/4‘‘ODF
16 mm ODF 22 mm ODF 6 mm ODF
5/8‘‘ODF 7/8‘‘ODF 1/4‘‘ODF
Sortie
(B)
Egalisation de
pression(C) D E
Poids
(kg)
53 53 env. 0.9
57 65 env. 1.3
HLEX 4.75 - 7
Honeywell GmbH • Susceptible d’être modifié sans préavis  3 FR0H-1914GE23 R0106
HLEX 8 - 11

SÉRIE HLEX 4.75 - 7, HLEX 8 - 11

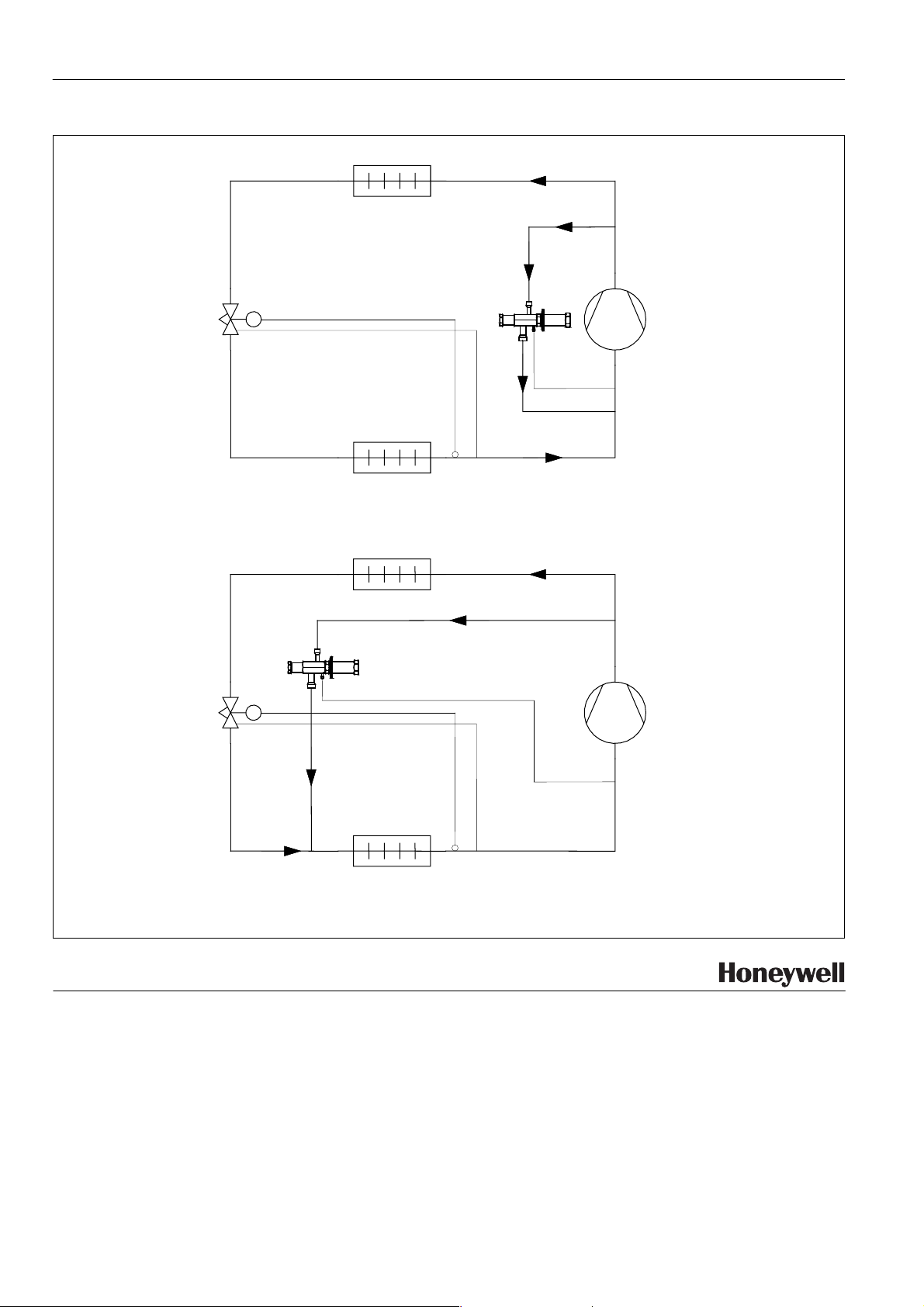

Exemples d’application
Fig. 1 : bypass gaz chauds dans la ligne d’aspiration
Fig. 2 : bypass gaz chauds à l’entrée de l’évaporateur
