Honeywell CT1503, CT1500, CT1501, CT1502 User Manual [fr]
Thermostat À Minuterie
Economiséur d’énergie
■
CT1500—Chauffage seulement
■
CT1501—Chauffage-refroidissement
■
CT1502—Chauffage-refroidissement
électrique central ou pompe à chaleur à
un étage sans chauffage auxiliaire
■
CT1503—Chauffage à tension millivolt
Thermostat de chauffage seulement
et plaque de montage ou thermostat
de chauffage-refroidissement
et plaque de commutation
MANUÉL DU PROPRIÉTAIRE
69-0333F-6
Votre nouveau thermostat économiseur de Honeywell vous ouvre la porte aux économies
d’énergie. Le nom Honeywell est l’assurance d’une régulation ambiante précise et d’un
fonctionnement fiable durant des années.
Votre nouveau thermostat réglera automatiquement la température de votre maison à un niveau
de confort élevé tout en vous faisant réaliser des économies d’énergie. Il suffit de programmer le
thermostat conformément aux instructions de ce manuel.
Recyclage
M3375
Le présent régulateur contient du mercure dans une ampoule scellée. Lorsqu’ il faudra disposer
de ce régulateur, ne pas le jeter à la poubelle.
Si le présent régulateur remplace un ancien régulateur contenant du mercure dans une ampoule
scellée, ne pas jeter l’ ancien régulateur à la poubelle.
Communiquer avec le service d’ enlèvement des déchets de votre municipalité pour savoir
comment recycler ce type de régulateur et comment en disposer.
Pour obtenir de plus amples renseignements, téléphoner sans frais à Honeywell en composant
le 1-800-468-1502.
Table Des Matieres
Caractéristiques Du Thermostat ......................................................................................................... 2
Horaire De La Famille ........................................................................................................................ 5
Réglage De La Température.............................................................................................................. 6
Réglage Des Commutateurs De La Plaque De Commutation(S’ il y a lieu) ........................................ 7

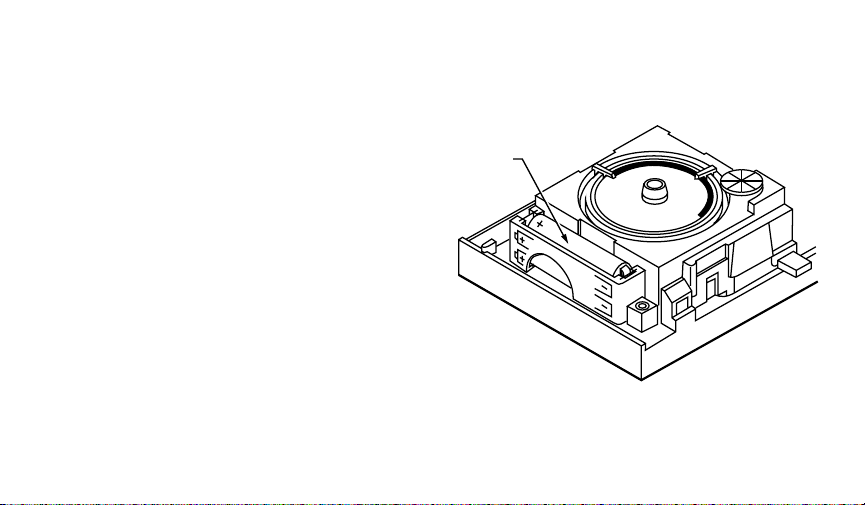

Insertion Des Piles ............................................................................................................................. 8

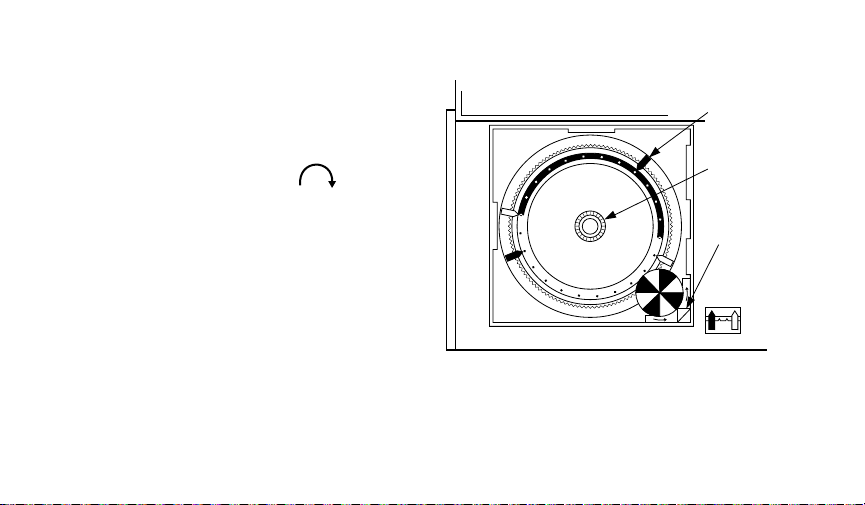

Réglage De La Minuterie ................................................................................................................... 9
Programmation .................................................................................................................................11
Dépannage .......................................................................................................................................15
Entretien Du Thermostat ...................................................................................................................21
Réglage du cycle de fonctionnement............................................................................................21
Étalonnage du thermométre .........................................................................................................22
Garantie ............................................................................................................................................25
1 69-0333F—6
PAGE
Caractéristiques Du Thermostat
1
2
1 COUVERCLE À CHARNIÈRES. Soulever
pour régler la minuterie pour des périodes
d’économies d’énergie et de température
normale.
2 COUVERCLE DU THERMOSTAT.
Enlever le couvercle pour régler la
résistance anticipatrice de chaleur ou pour
insérer les piles.
3 THERMOMÈTRE. Pour un relevé précis
de la température ambiante.
4 MINUTERIE. Cadran 24 heures avec
fentes pour butées de programmation.
3
M8750
5 BOUTON DE RÉGLAGE DE LA
MINUTERIE. Tourner dans le sens
horaire pour faire correspondre les
réglages diurnes et nocturnes avec
l’indicateur horaire.
69-0333F—62
6 INDICATEUR HORAIRE. Pointe l’heure sur le cadran.
7 ROULETTE DE PROGRAMMATION. Règle la
haute température ou la basse température
14
4
5
8
aux heures indiquées par les butées de
programmation.
8 DOIGTS DE RÉGLAGE DE LA
TEMPÉRATURE. À gauche (bleu), réglage
de basse température, à droite (rouge),
réglage de haute température.
9 BUTÉES DE PROGRAMMATION. À insérer
dans les fentes du cadran 24 heures pour
commander la roulette de programmation.
10 FENTES DE PROGRAMMATION. Sur le
6
9
7
10
12
11
M8749
cadran 24 heures, à intervalles de 10 minutes.
On y insère les butées de programmation.
11 ÉCHELLE DE LA RÉSISTANCE ANTICIPATRICE DE CHALEUR. Étalonnée pour
correspondre à l’intensité (ampères) du système de chauffage.
12 DOIGT DE RÉGLAGE DE LA RÉSISTANCE ANTICIPATRICE DE CHALEUR. À régler pour
qu’il corresponde à l’intensité du régulateur primaire du système de chauffage.
3 69-0333F—6
13
13 AMPOULES DE MERCURE ET BILAME
AUTO OFF
COOL
HEATON
FAN
B
O
W
Y
R
G
M2411
16
(2). Règlent automatiquement la
température par la mise en marche ou
l’arrêt du système de chauffage ou de
refroidissement.
14 PILES ALCALINES AAA (2) (Comprises).
Servent à alimenter la minuterie
15 PLAQUE DE MONTAGE. Sert de support
15
et de plaque de raccordement pour
thermostat de chauffage seulement.
16 PLAQUE DE COMMUTATION. Sert de
support, de plaque de raccordement et de
plaque de commutation manuelle pour le
thermostat de chauffage-refroidissement.
69-0333F—64
M2421
Horaire De La Famille
Vos réponses aux questions ci-dessous vous permettront de déterminer la programmation qui
convient à l’horaire de votre famille.
ÉTÉ HIVER
Quelle température en régime confort désirez-vous maintenir?
Quelle température en régime économiseur
désirez-vous maintenir?
À quelle heure la première personne se lève-t-elle le matin?
Y-a-t-il quelqu’un à la maison durant le jour?
À quelle heure la dernière personne quitte-t-elle
la maison le matin?
À quelle heure la première personne retourne-t-elle
à la maison le soir?
À quelle heure la dernière personne va-t-elle se coucher?
5 69-0333F—6
Réglage De La Température
50
607080
50
60 70 80
DOIGT
DE RÉGLAGE
DE HAUTE
TEMPÉRATURE
(ROUGE)
DOIGT DE
RÉGLAGE
DE BASSE
TEMPÉRATURE
(BLEU)
MF868
Pour le chauffage:
Placez le doigt de réglage (bleu) à la
température désirée en régime économiseur
pour les heures de sommeil ou d’inoccupation.
Placez le doigt de réglage (rouge) à la
température désirée pour les périodes en régime
confort.
REMARQUE: Vous pouvez déroger au
programme horaire en plaçant les deux doigts
de réglage (bleu et rouge) à la même
température.
Pour le refroidissement (systèmes de
chauffage-refroidissement seulement):
Placez le doigt de réglage (bleu) à la
température désirée pour les périodes en régime
confort.
Placez le doigt de réglage (rouge) pour la
température désirée en régime économiseur
pour les heures de sommeil ou d’inoccupation.
Fig. 1—Doigts de réglage de basse et de
haute température.
69-0333F—66
Réglage des commutateurs de la plaque de commutation
(s’il y a lieu)
Le commutateur du système sur la plaque de
commutation commande le système de la façon
suivante :
HEAT—Le système de chauffage est commandé
par le thermostat et le système de
refroidissement est fermé.
COOL—Le système de refroidissement est
commandé par le thermostat et le système de
chauffage est fermé.
OFF—Les systèmes de chauffage et de
refroidissement sont fermés. Si le
commutateur du ventilateur est à AUTO, le
ventilateur sera aussi fermé.
AUTO—Dans un système de refroidissement
seulement, il n’y a que le système de
refroidissement qui fonctionne.
Dans un système de chauffage seulement, il n’y
a que le système de chauffage qui fonctionne.
Le commutateur du ventilateur sur la plaque de
commutation commande le ventilateur de la façon
suivante :
ON—Le ventilateur fonctionne de façon continue.
AUTO—Le ventilateur, commandé par le
thermostat, fonctionne en même temps que
le système de refroidissement et fonctionne
en même temps que le système de chauffage
lorsqu’il est commandé par le commutateur
du ventilateur à plénum. Dans les systèmes
de chauffage électriques, les thermopompes
et les ventilo-convecteurs, le ventilateur est
commandé par le thermostat dans les
applications de chauffage et de
refroidissement.
7 69-0333F—6
