Page 1
NX350
SAHARA
CATÁLOGO
DE PEÇAS
4
4
MOTO HONDA DA AMAZÔNIA LTDA. – 1998
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
Page 8
G
01.10.99
Page 9
Page 10
Page 11
Page 12
Page 13
Page 14
Page 15
Page 16
Page 17
31
01.06.00
Page 18
32
01.06.00
Page 19
33
01.06.00
Page 20
34
01.06.00
Page 21
35
01.06.00
Page 22
35A
01.06.00
Page 23
35B
01.06.00
Page 24
36
01.06.00
Page 25
CATÁLOGO DE PEÇAS
NX350 SAHARA (9C2ND050XWR000001~
9C2ND0500XR003433)
2ª ATUALIZAÇÃO E COMPLEMENTO DO CATÁLOGO DE PEÇAS
Este complemento contém 49 páginas de atualização que devem ser incluídas e/ou substituídas no Catálogo de Peças código 00X1B-KAS-604.
Esta Atualização do Catálogo de Peças substitui as Notícias de Peças nº350-001/99 e 350-002/99.
00X2B-KAS-602
A06009910
IMPRESSO NO BRASIL
MOTO HONDA DA AMAZÔNIA LTDA.
Depto. de Serviços Pós-Vendas
Setor de Publicações Técnicas
São Paulo, 01 de Outubro de 1999.
Page 26
1
2
3
4
5
ÍNDICE POR BLOCOS
ÍNDICE
GRUPO DO MOTOR
GRUPO DO CHASSI
ÍNDICE DE NÚMERO E NOME DE PEÇAS
INSTRUÇÕES
(Uso do catálogo de peças)
4
Page 27
ÍNDICE POR BLOCOS – GRUPO DO MOTOR

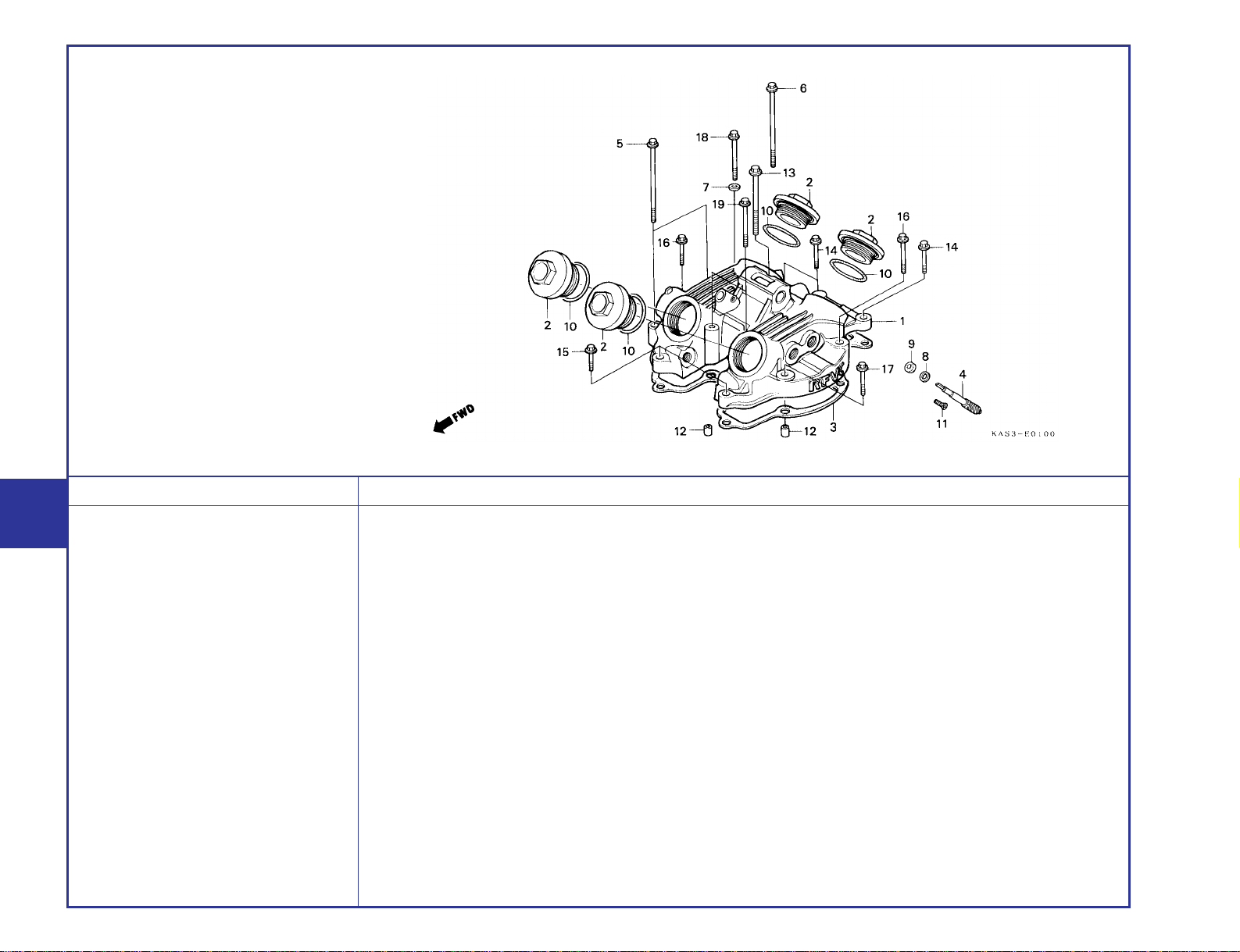

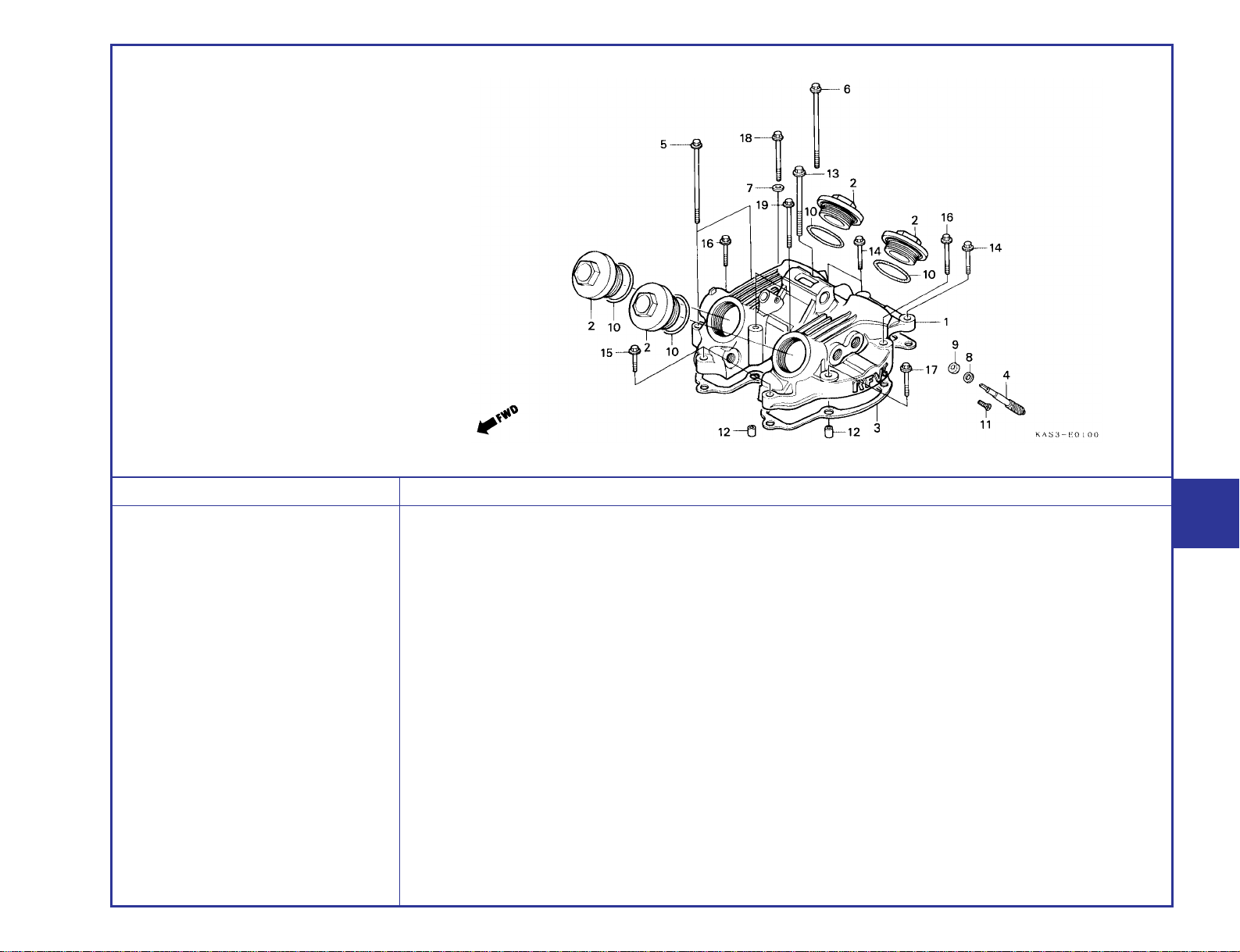

M-1 TAMPA DO CABEÇOTE.......................... 10

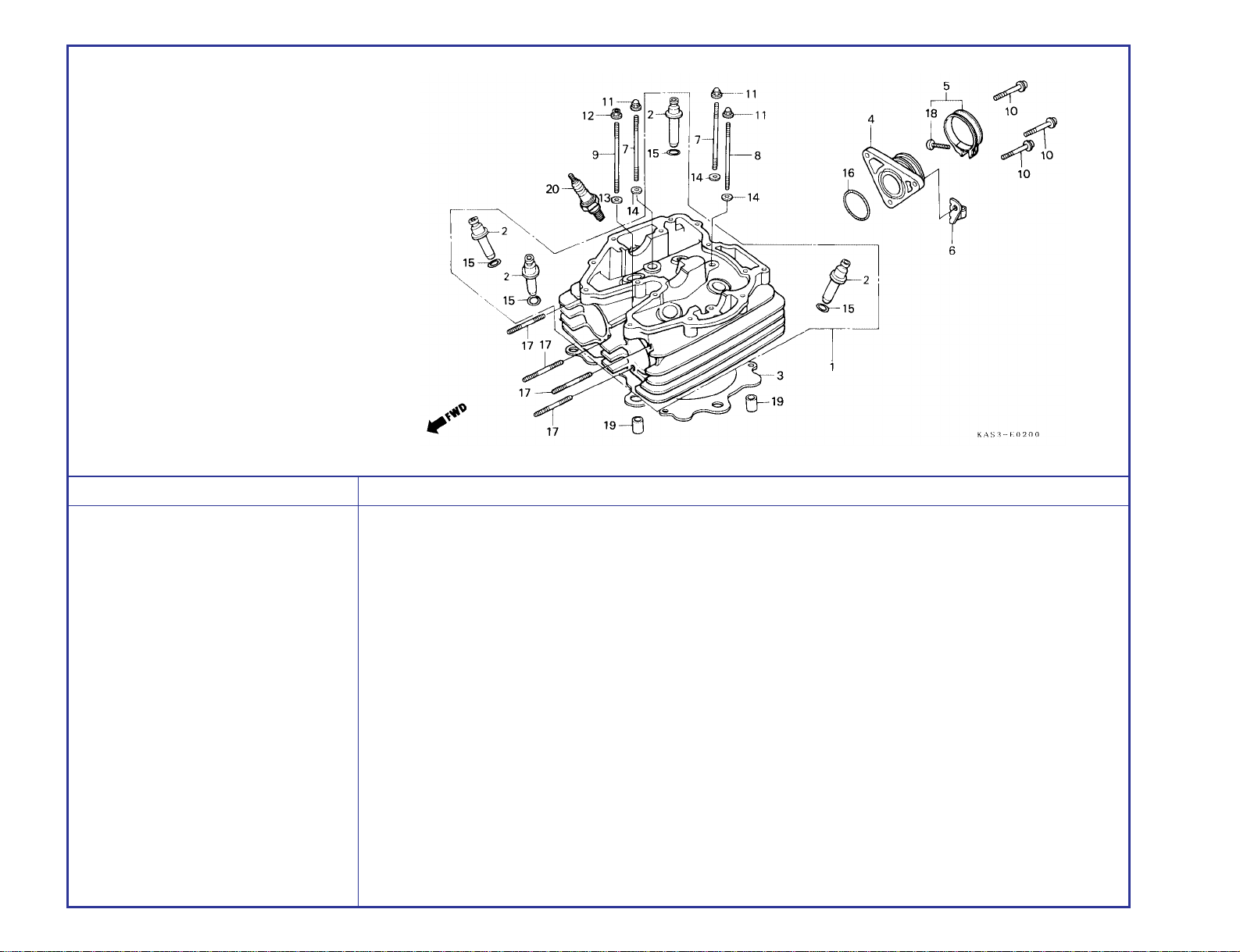

M-2 CABEÇOTE.............................................. 12

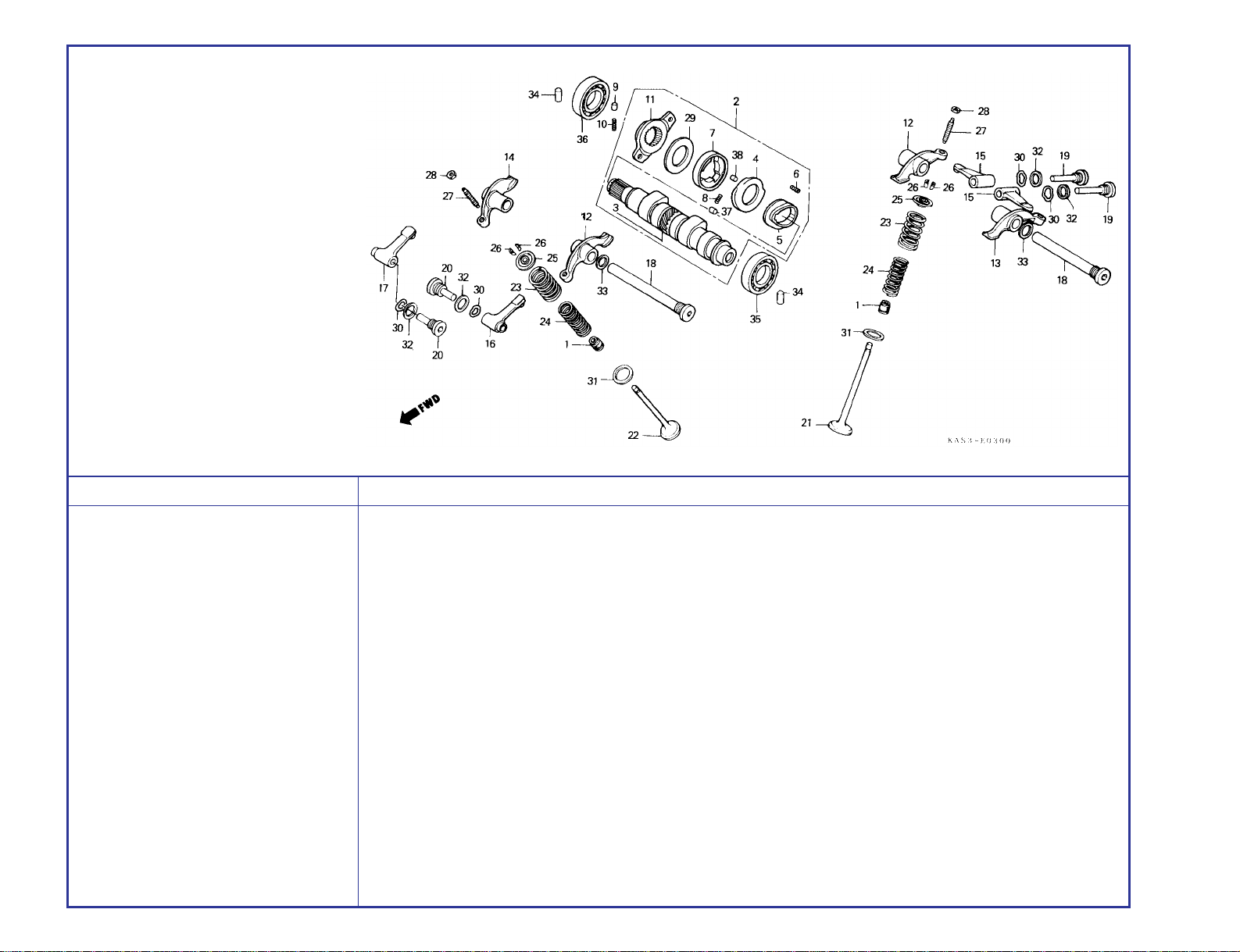

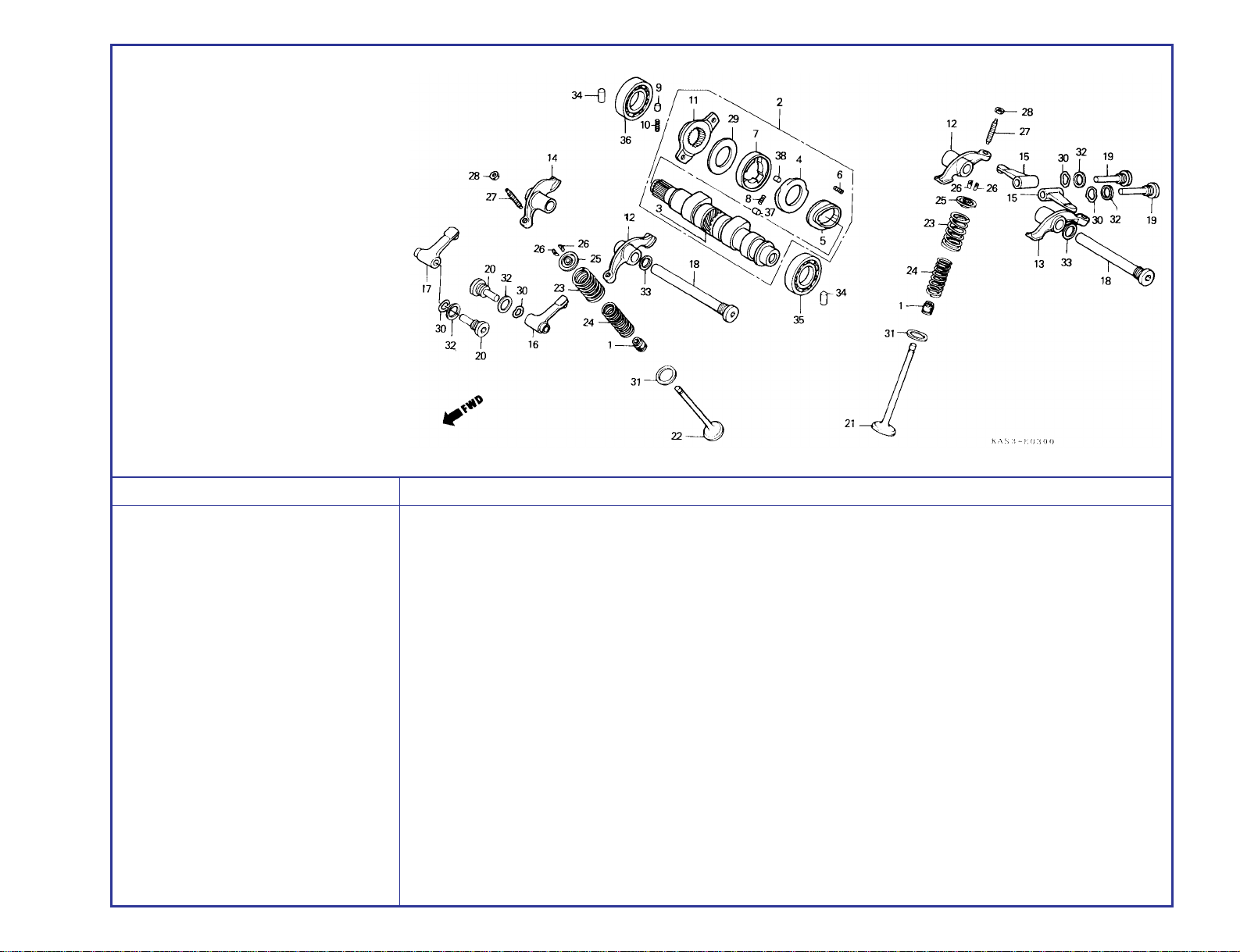

M-3 ÁRVORE DE COMANDO • VÁLVULAS... 13

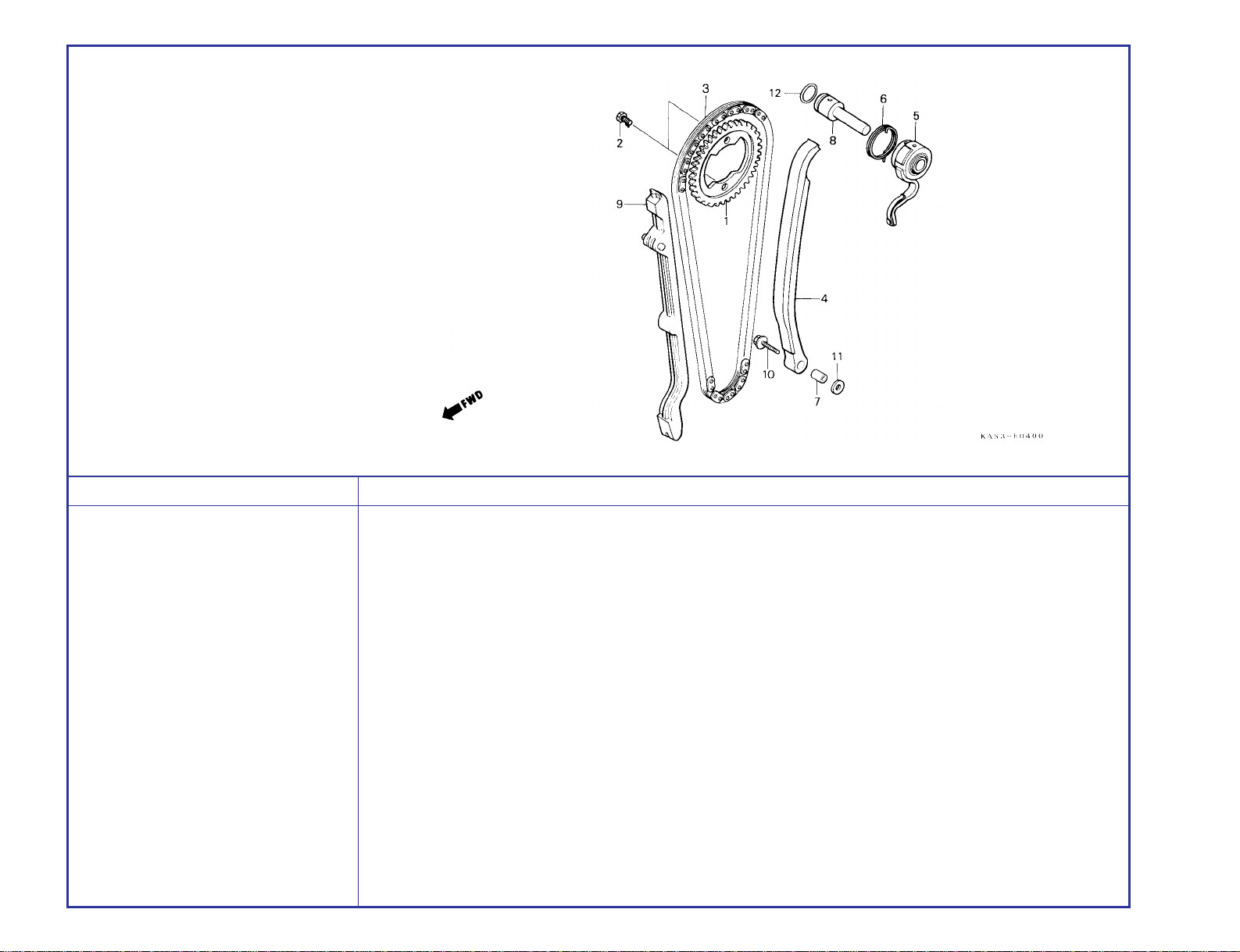

M-4 CORRENTE DE COMANDO • TENSOR.. 16

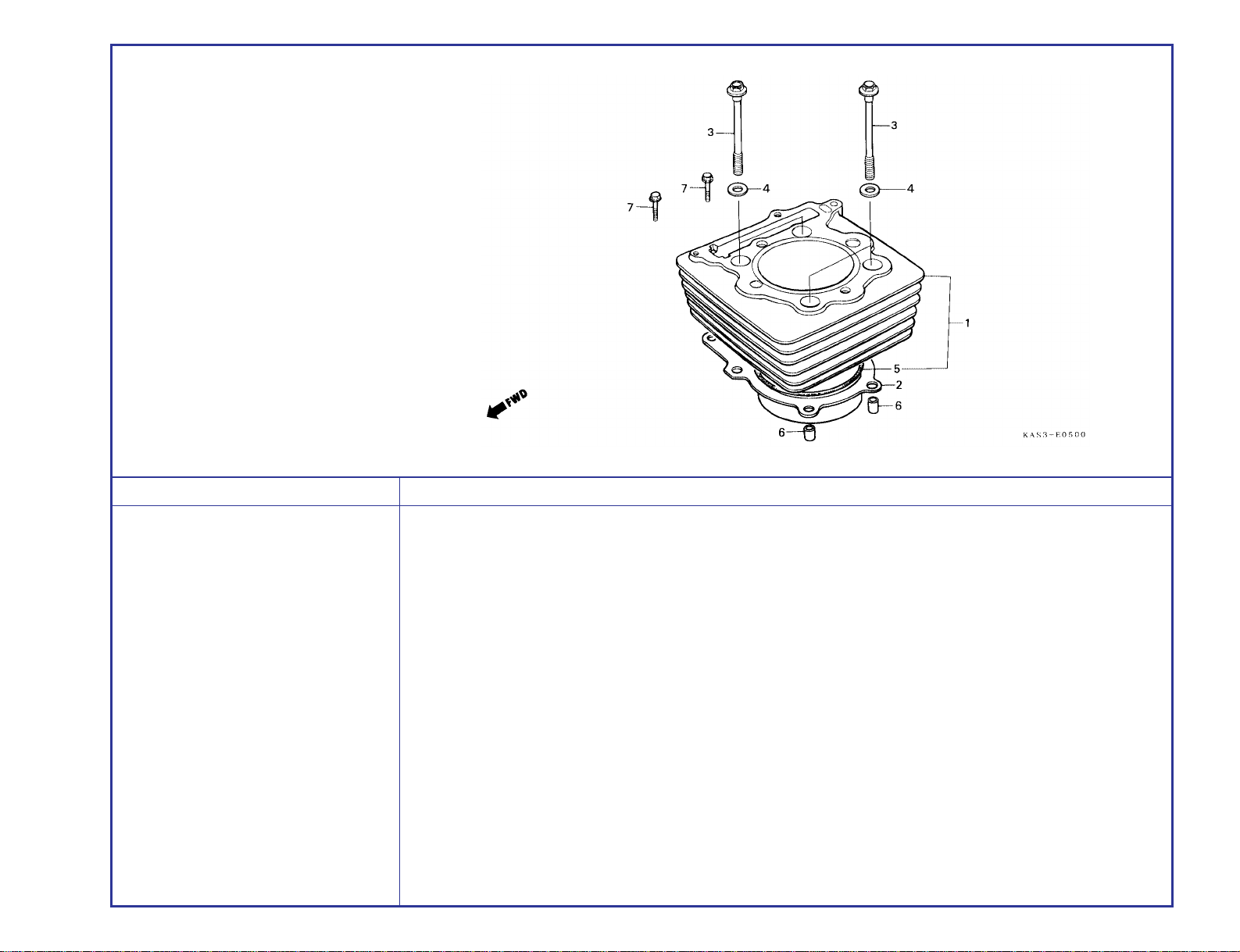

M-5 CILINDRO................................................ 17

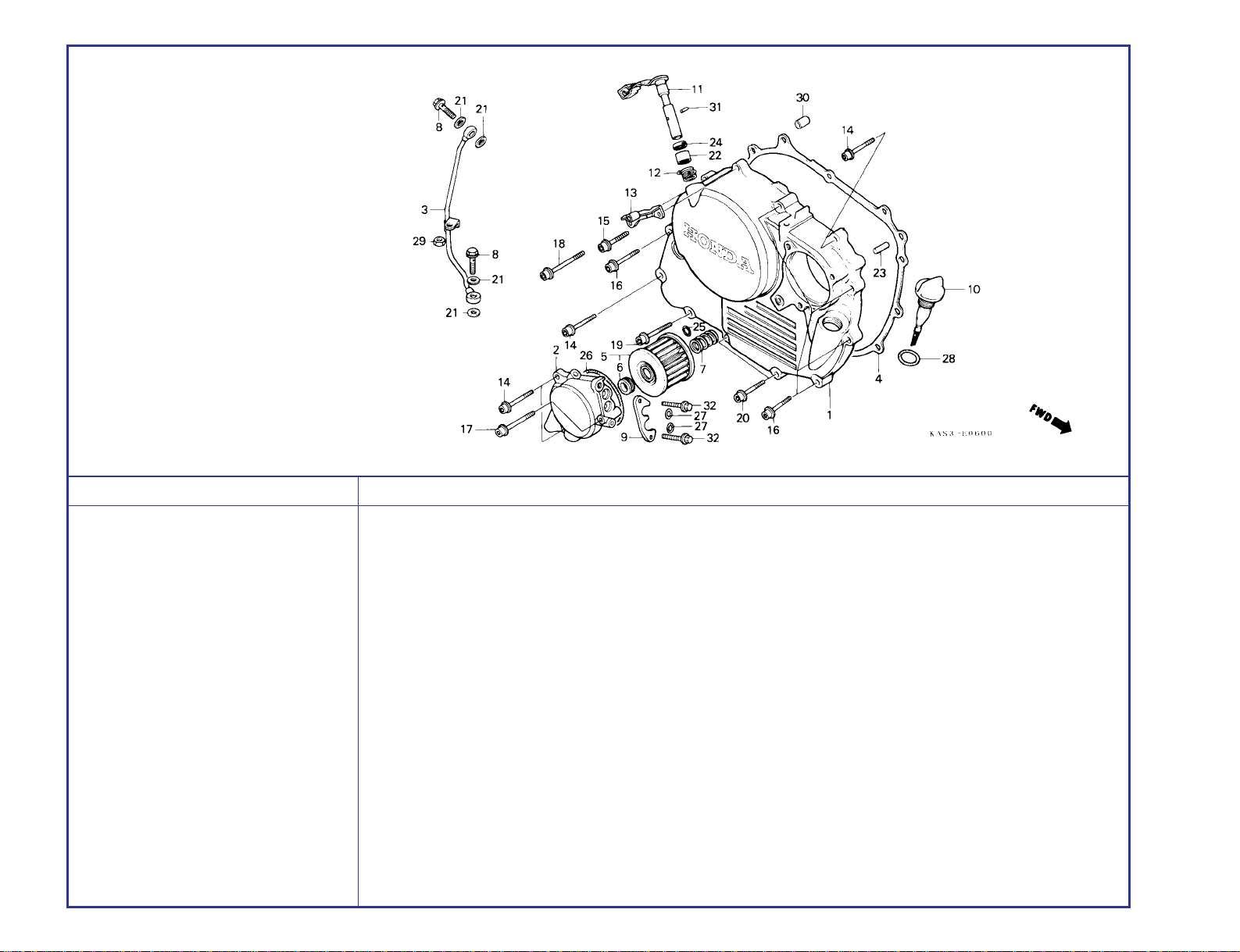

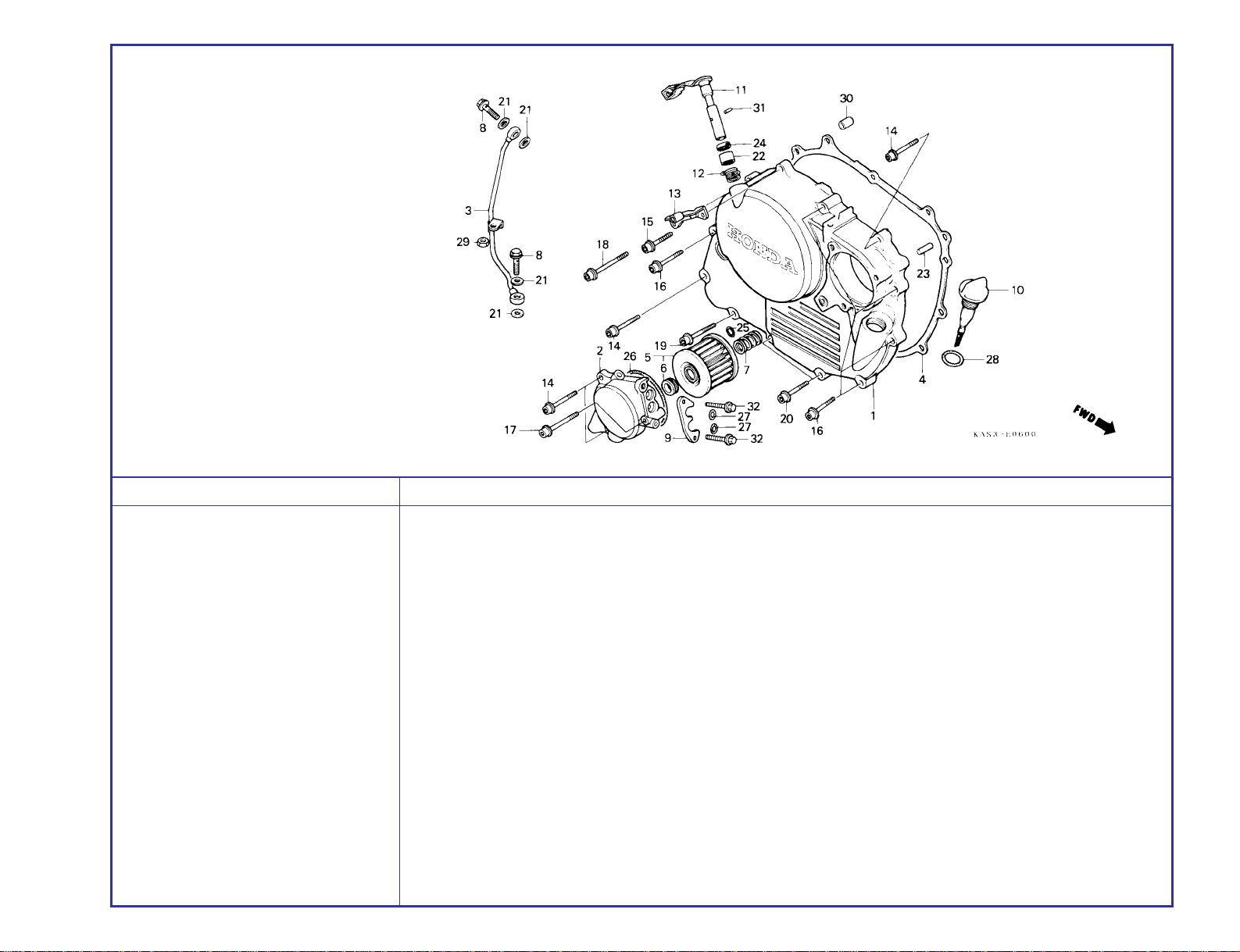

M-6 TAMPA LATERAL DIREITA DO
MOTOR.................................................... 18

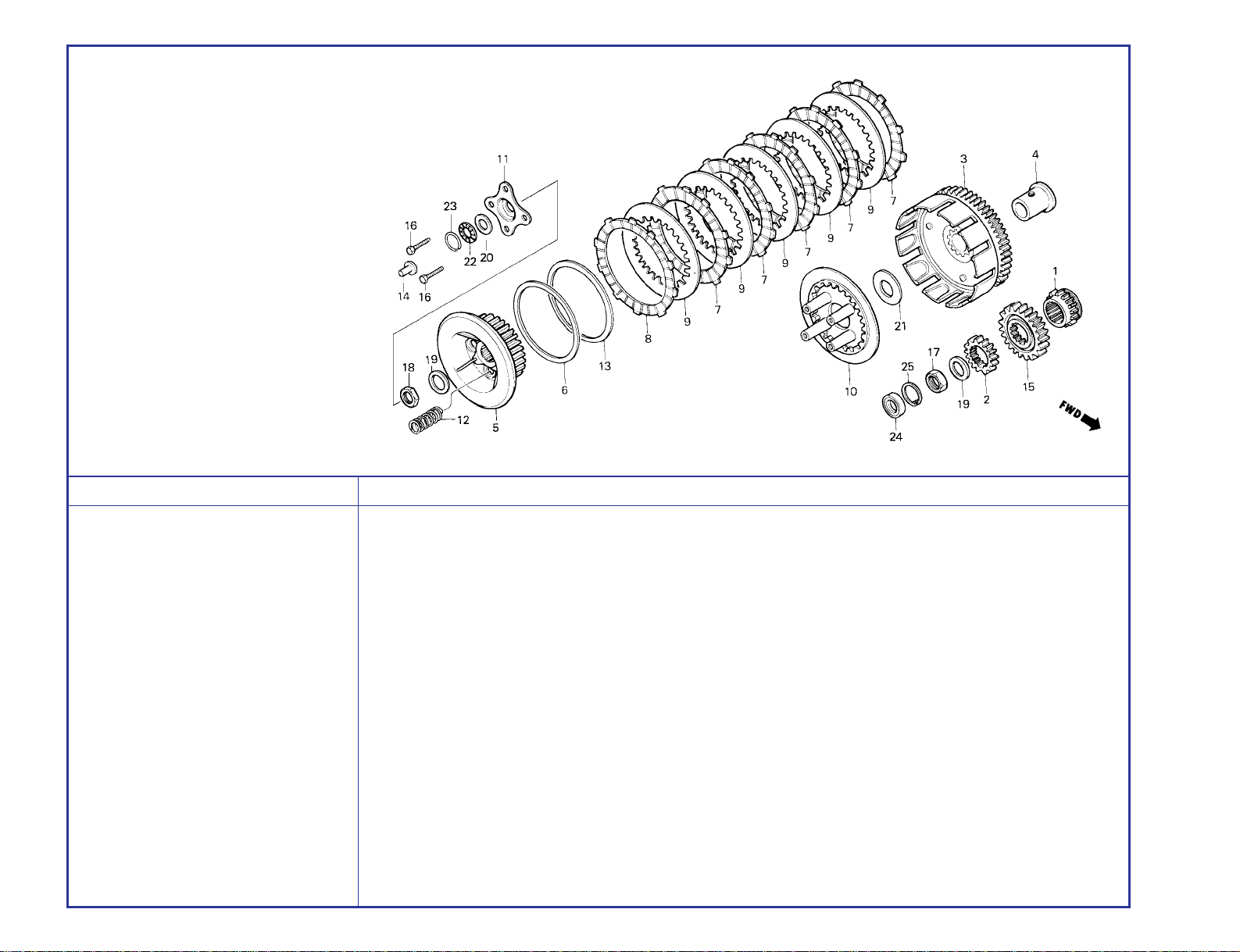

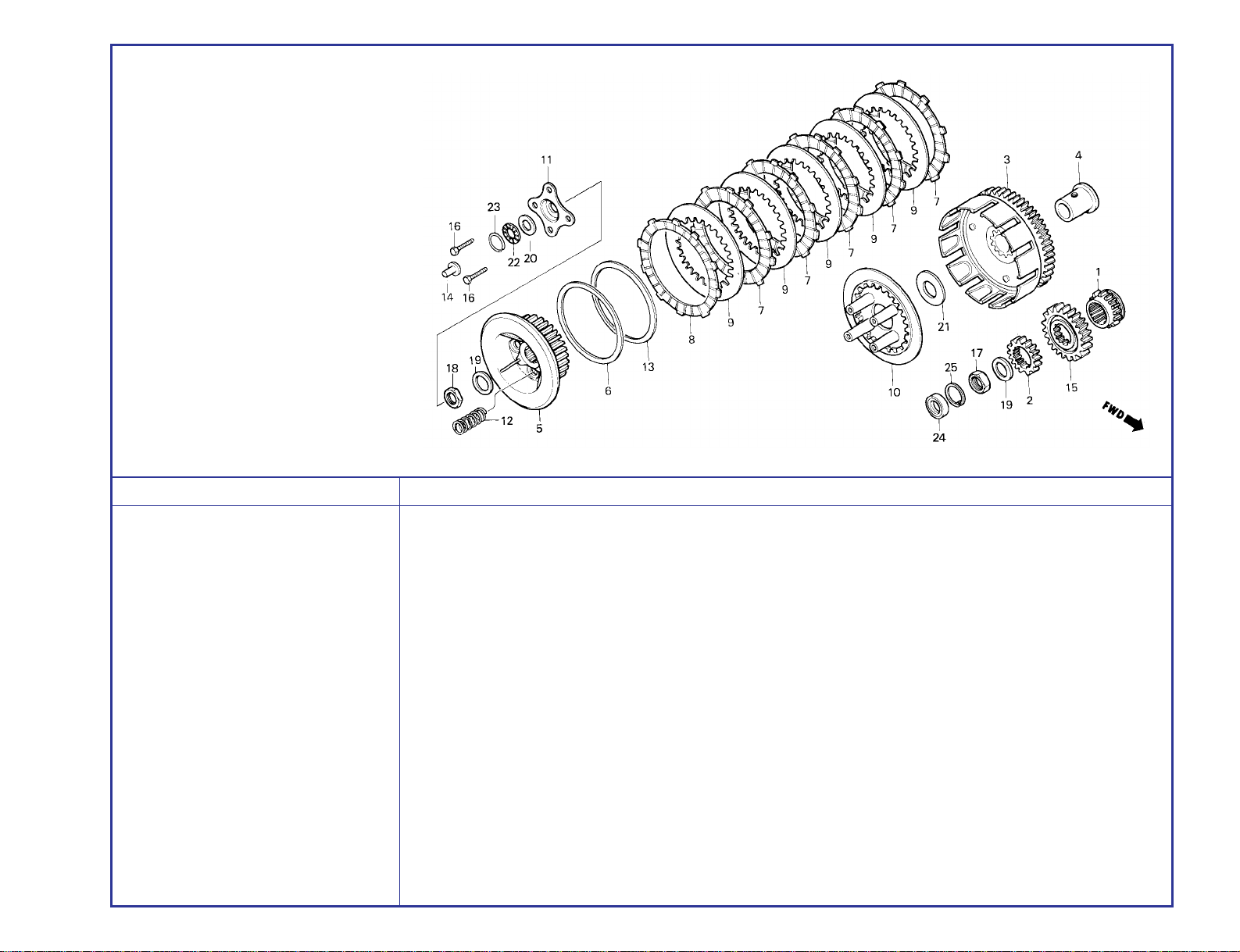

M-7 EMBREAGEM.......................................... 20

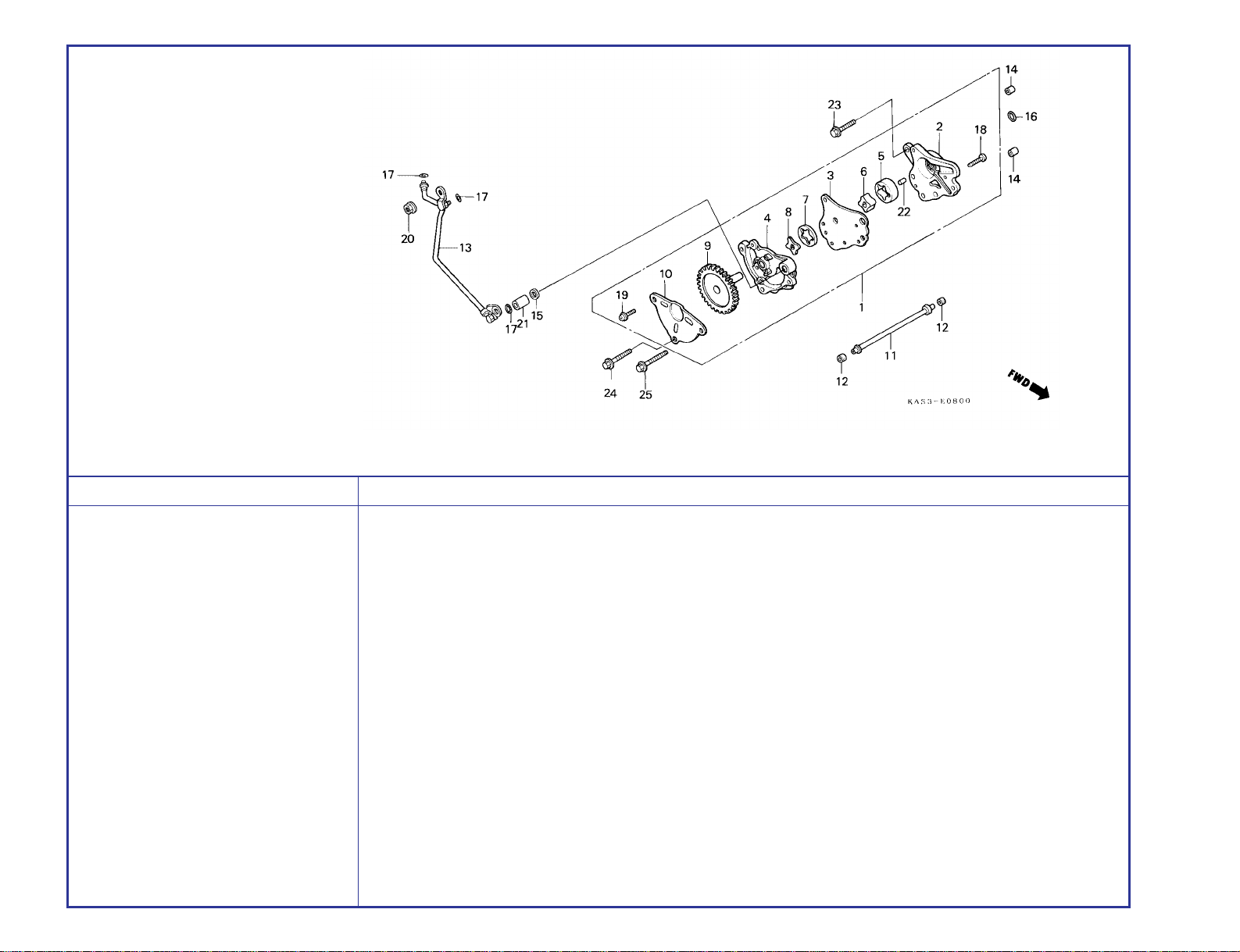

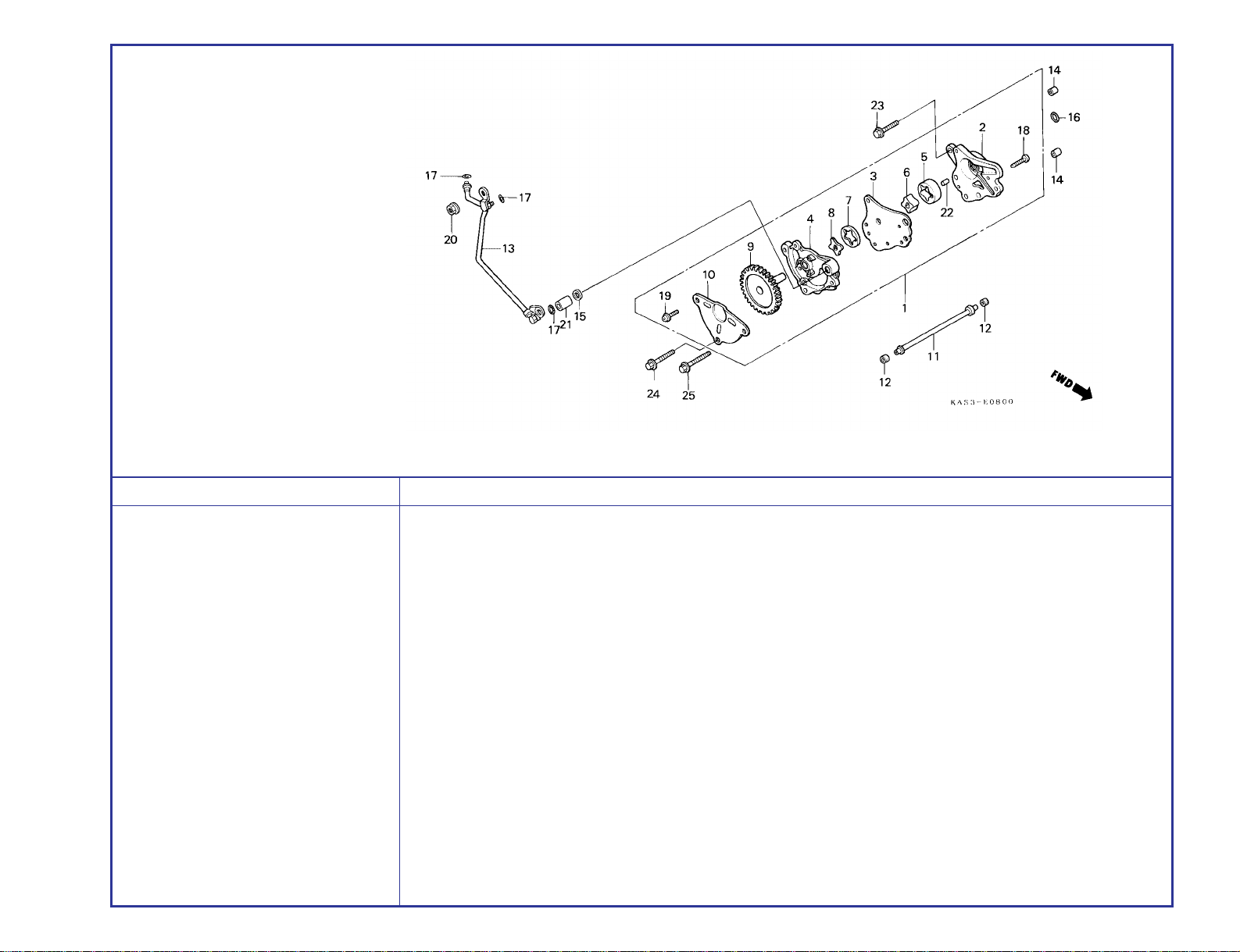

M-8 BOMBA DE ÓLEO .................................. 22

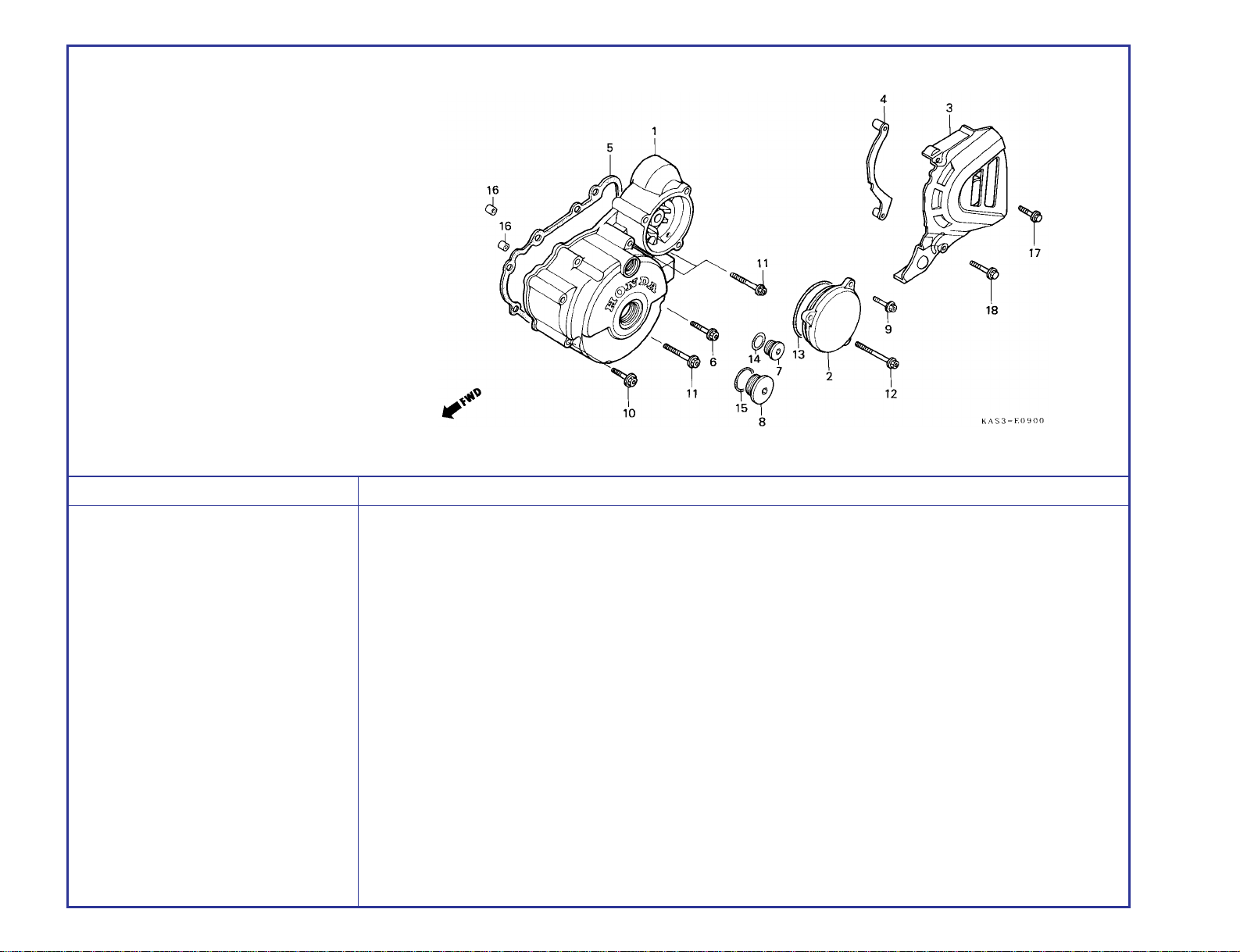

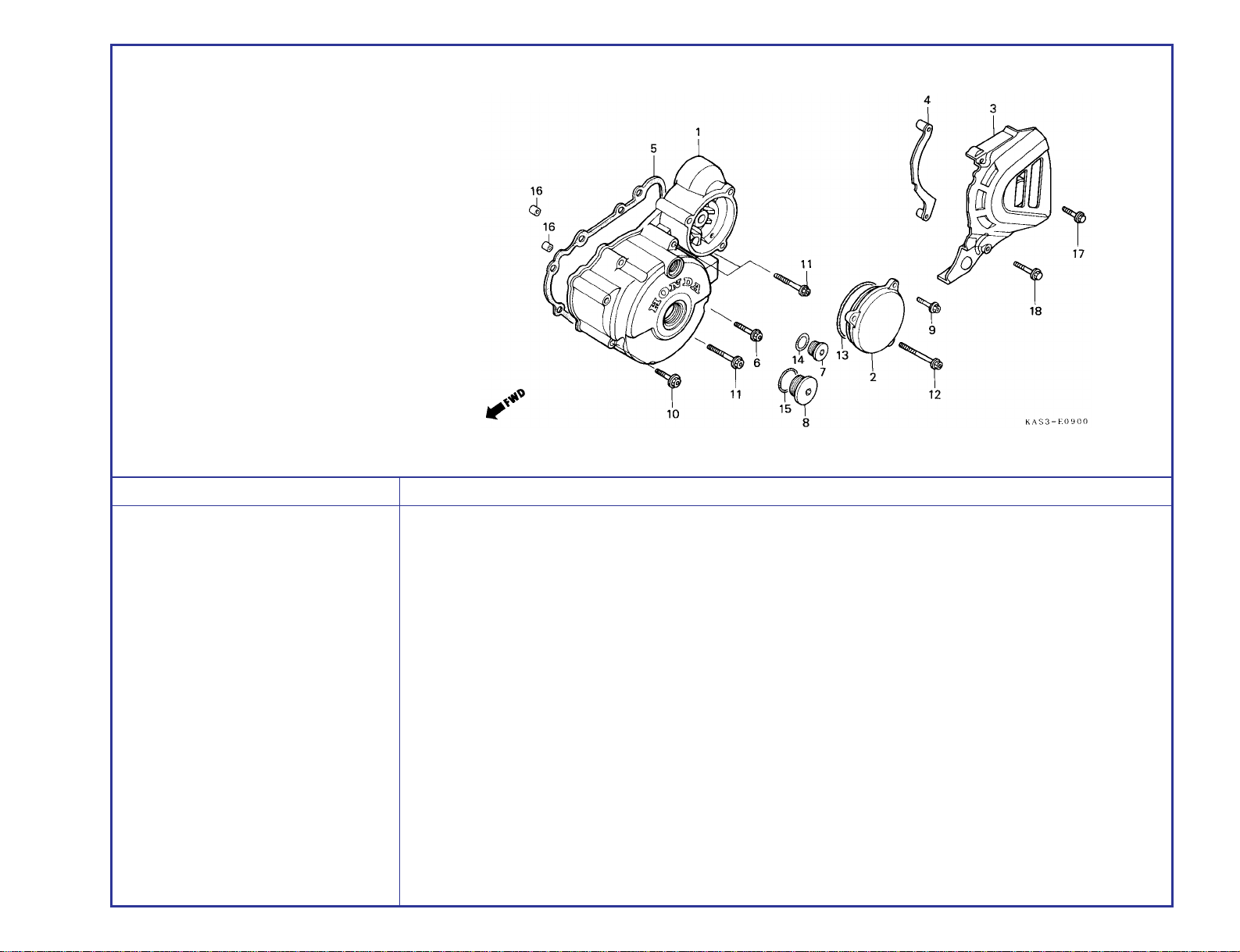

M-9 TAMPA LATERAL ESQUERDA DO
MOTOR.................................................... 24

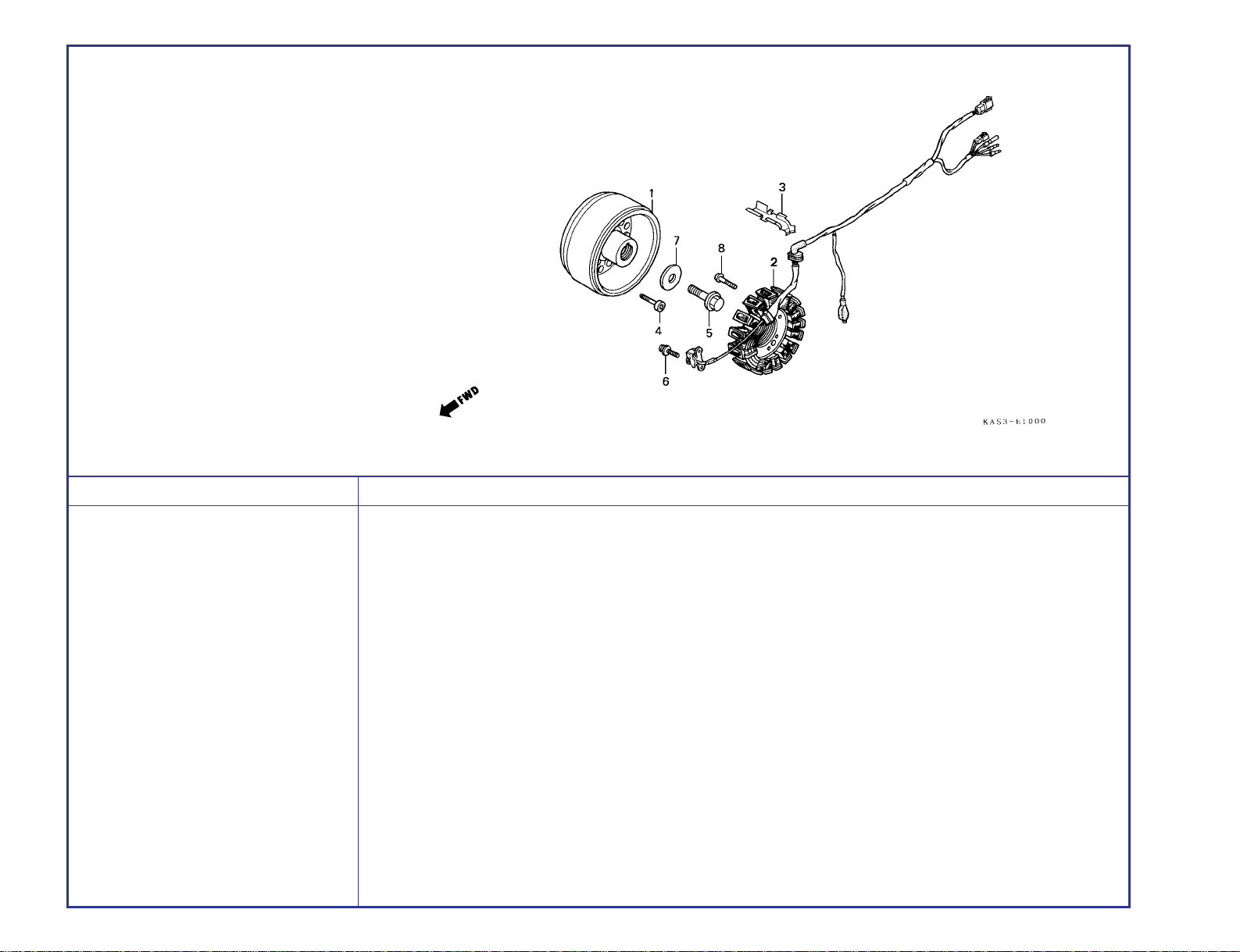

M-10 GERADOR............................................... 26

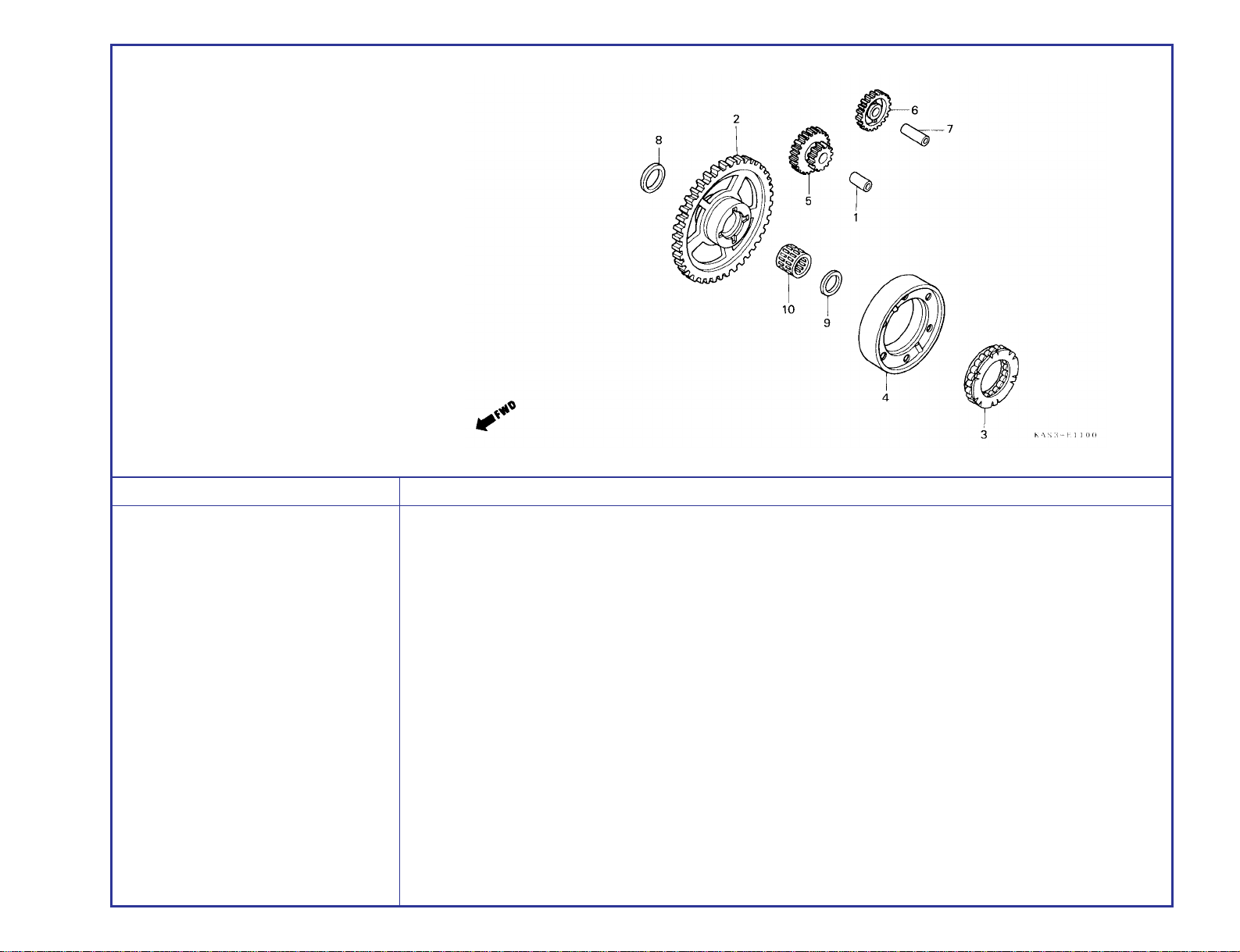

M-11 SISTEMA DE PARTIDA............................ 27

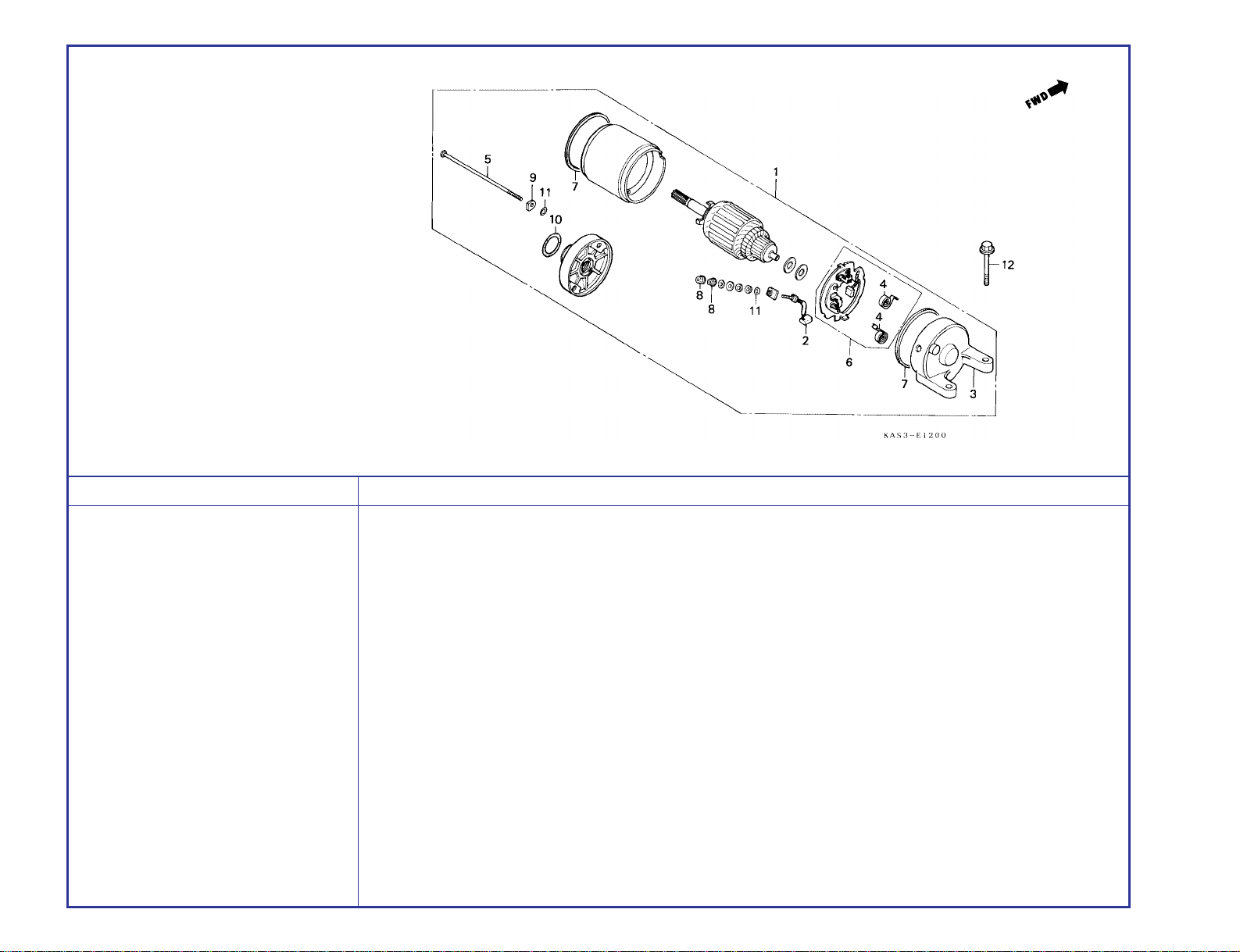

M-12 MOTOR DE PARTIDA.............................. 28

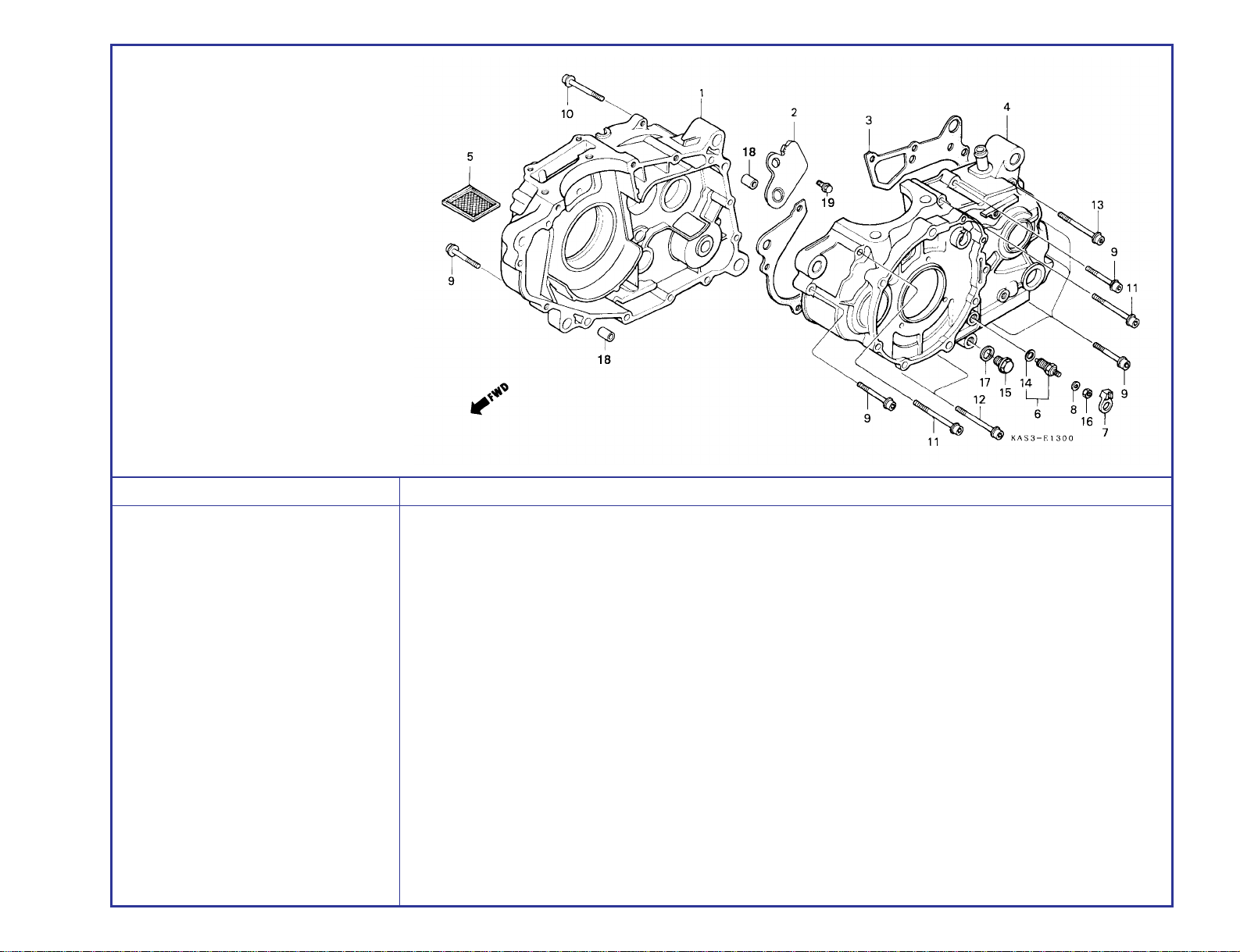

M-13 CARCAÇA DO MOTOR........................... 29

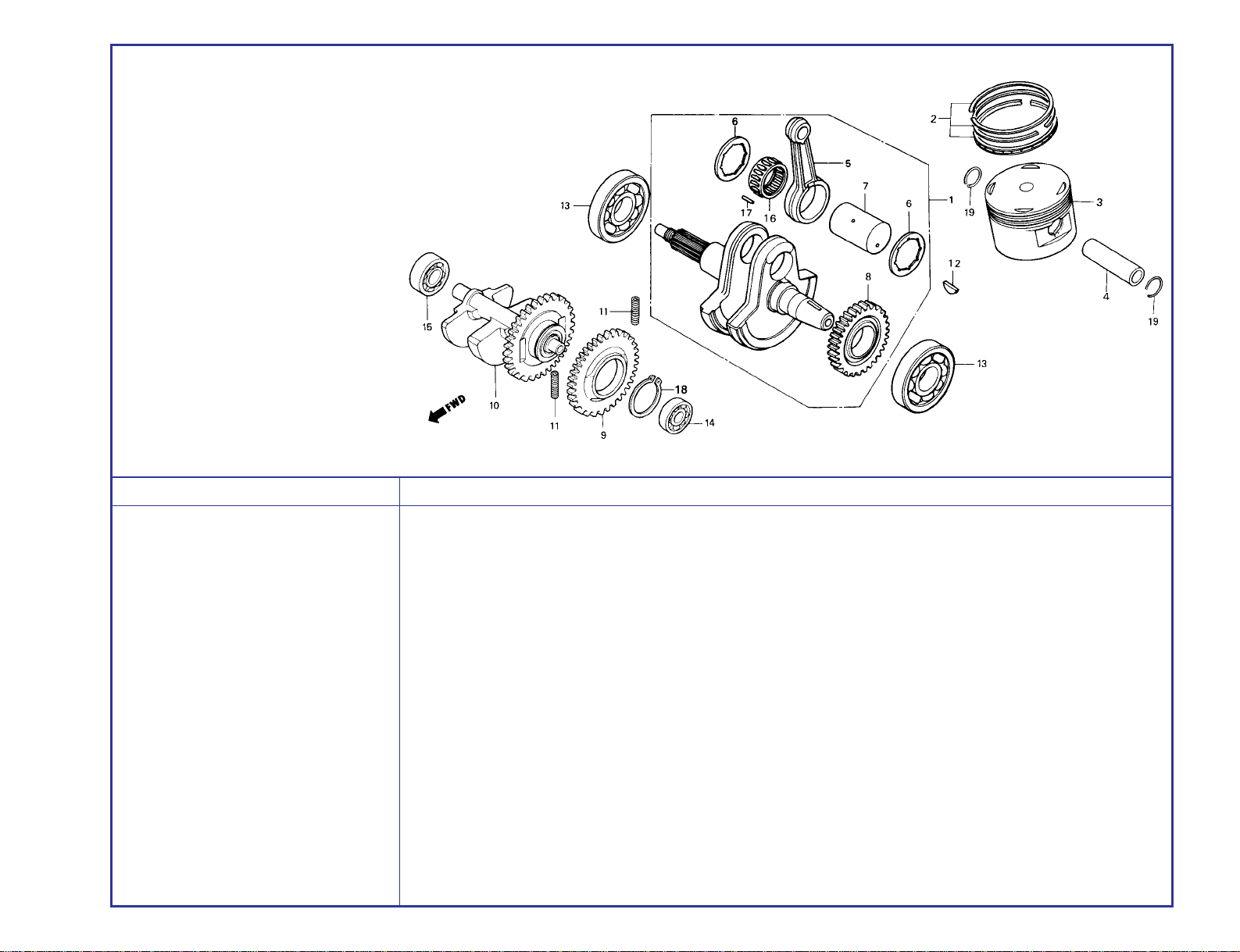

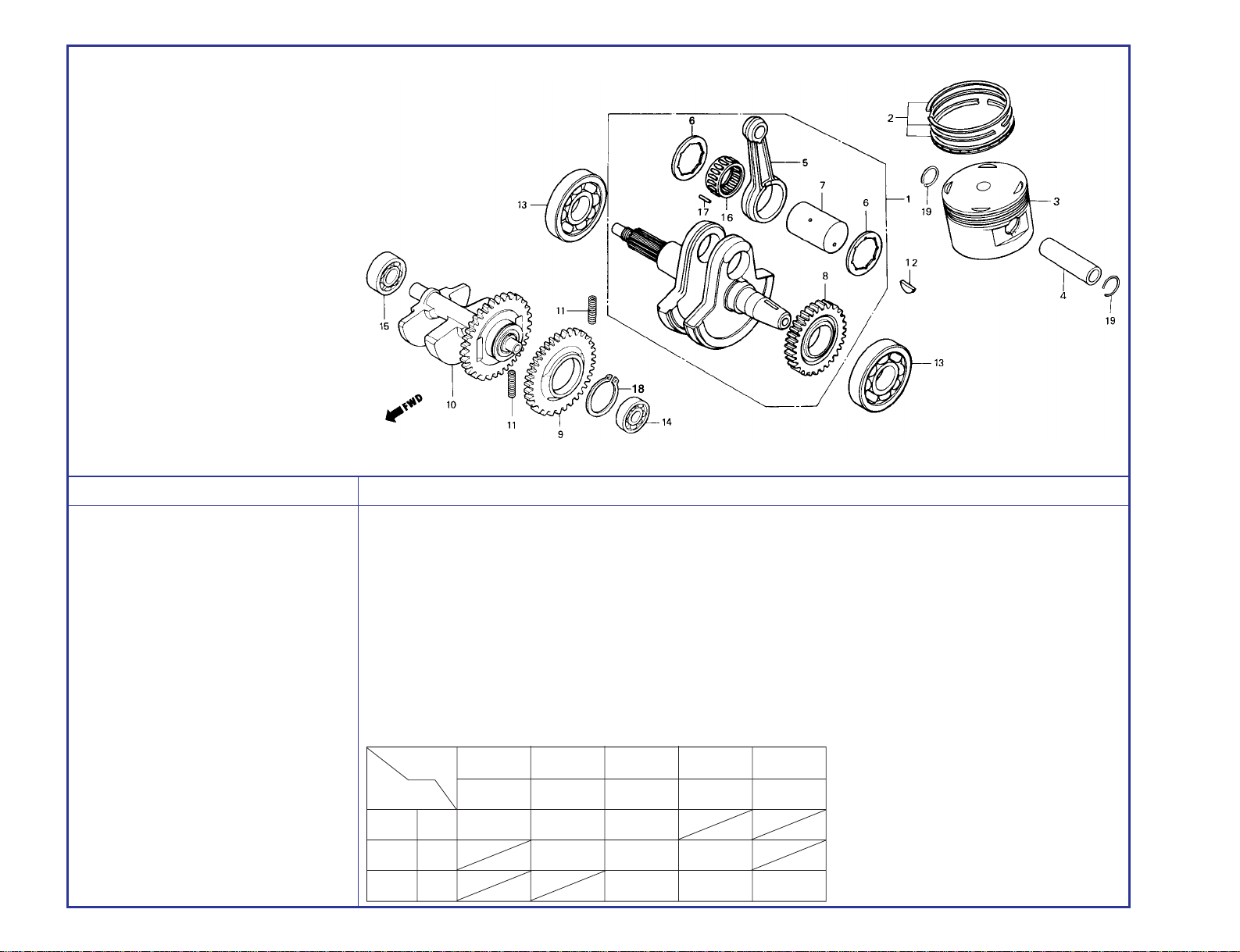

M-14 ÁRVORE DE MANIVELAS • PISTÃO....... 30

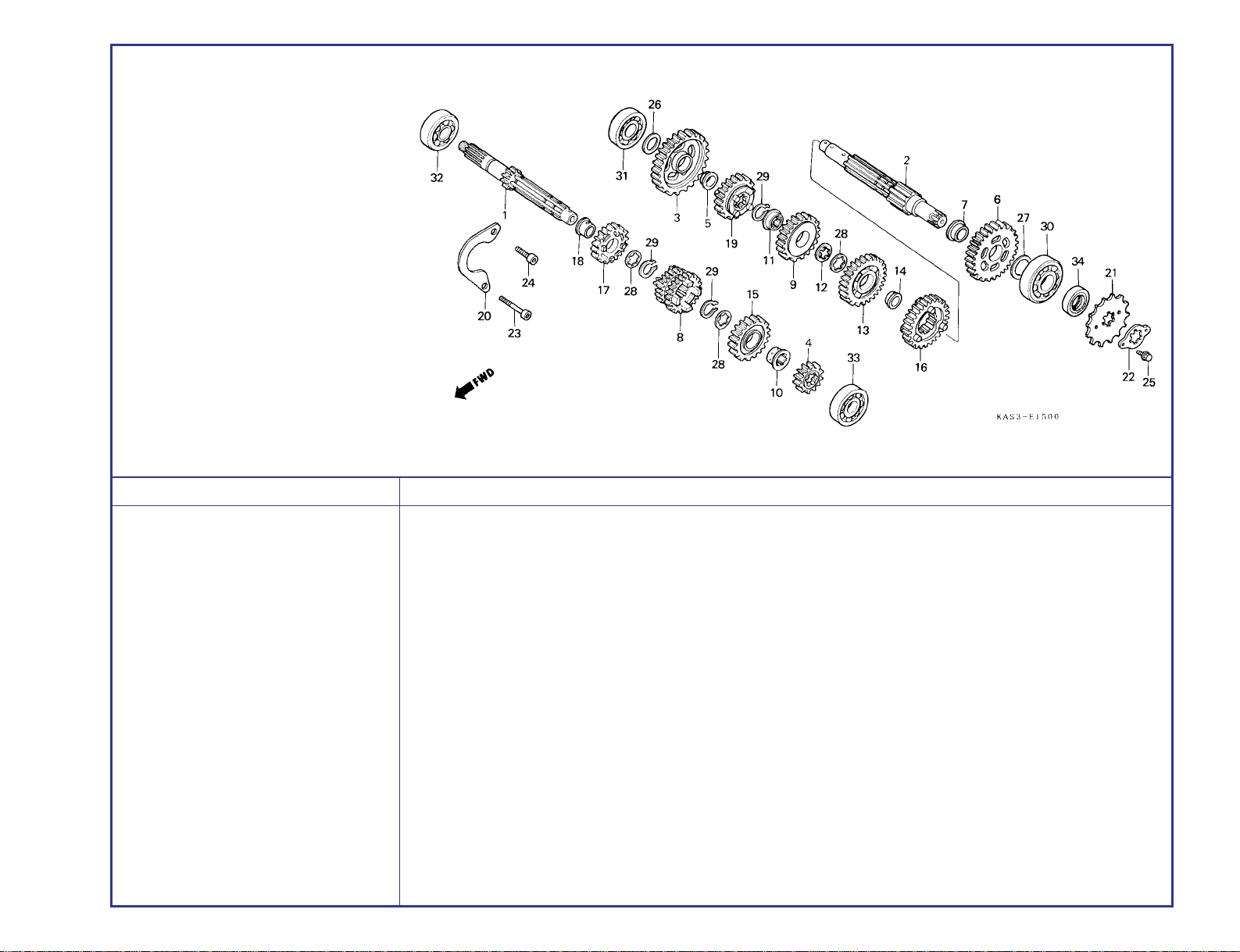

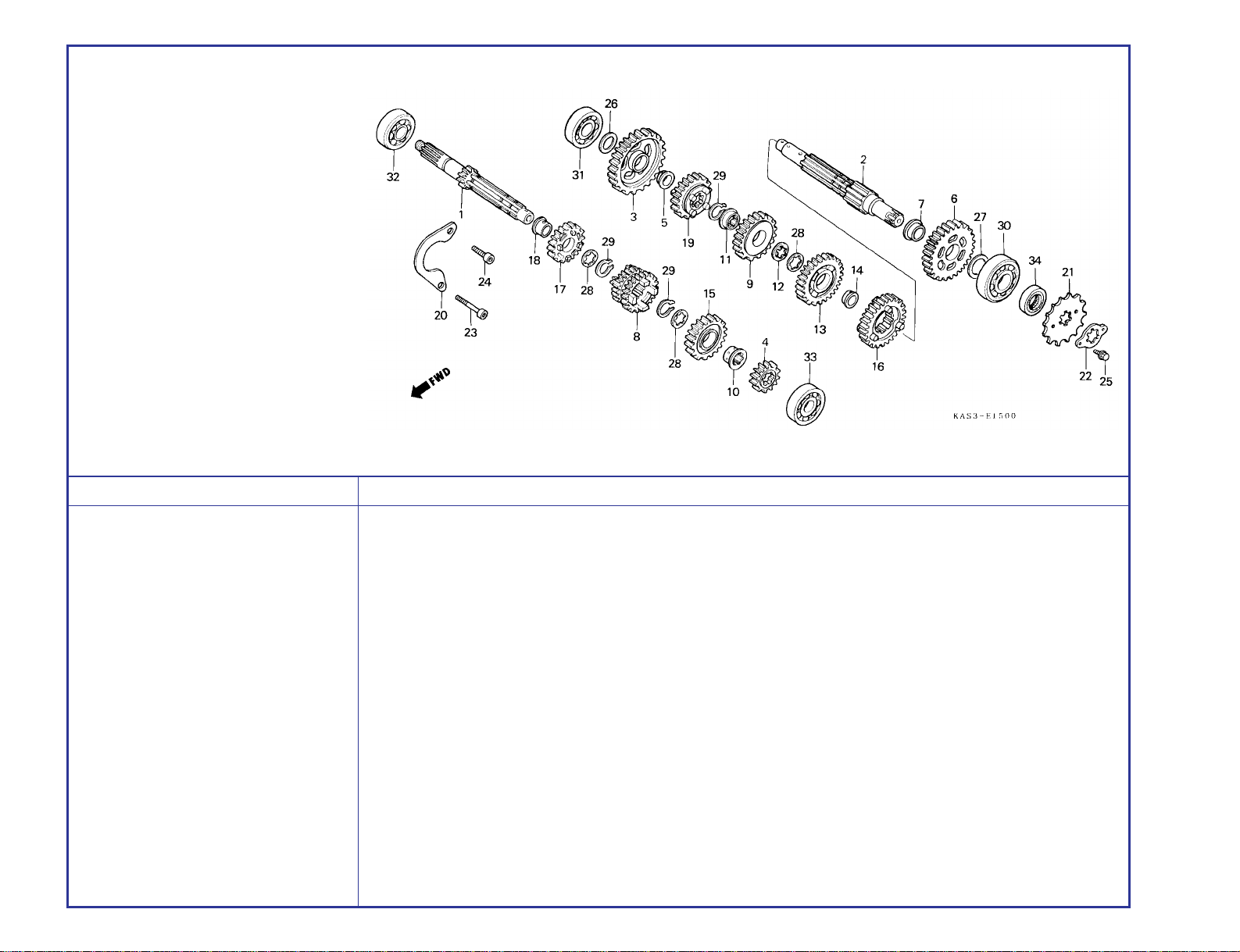

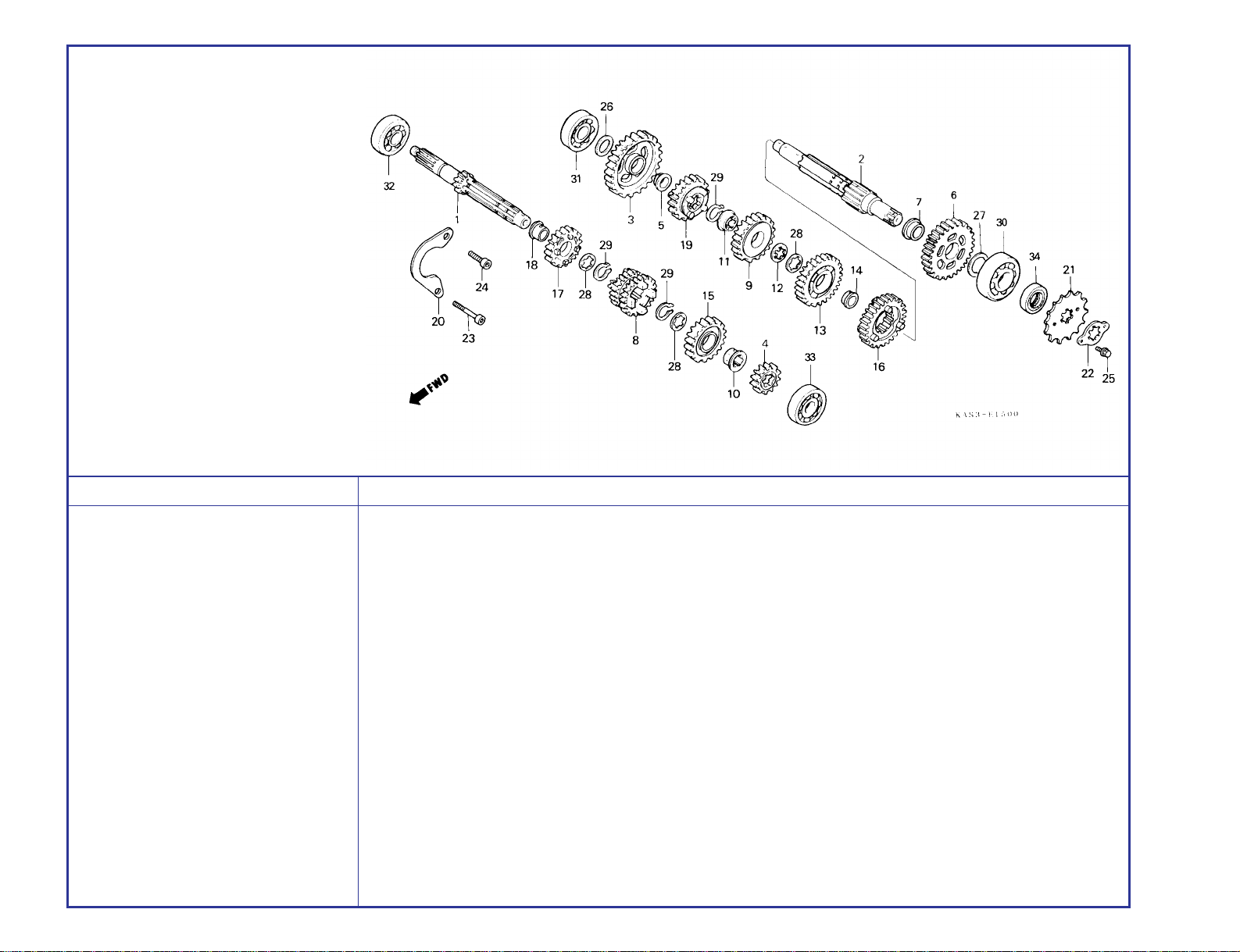

M-15 TRANSMISSÃO (~97).............................. 32

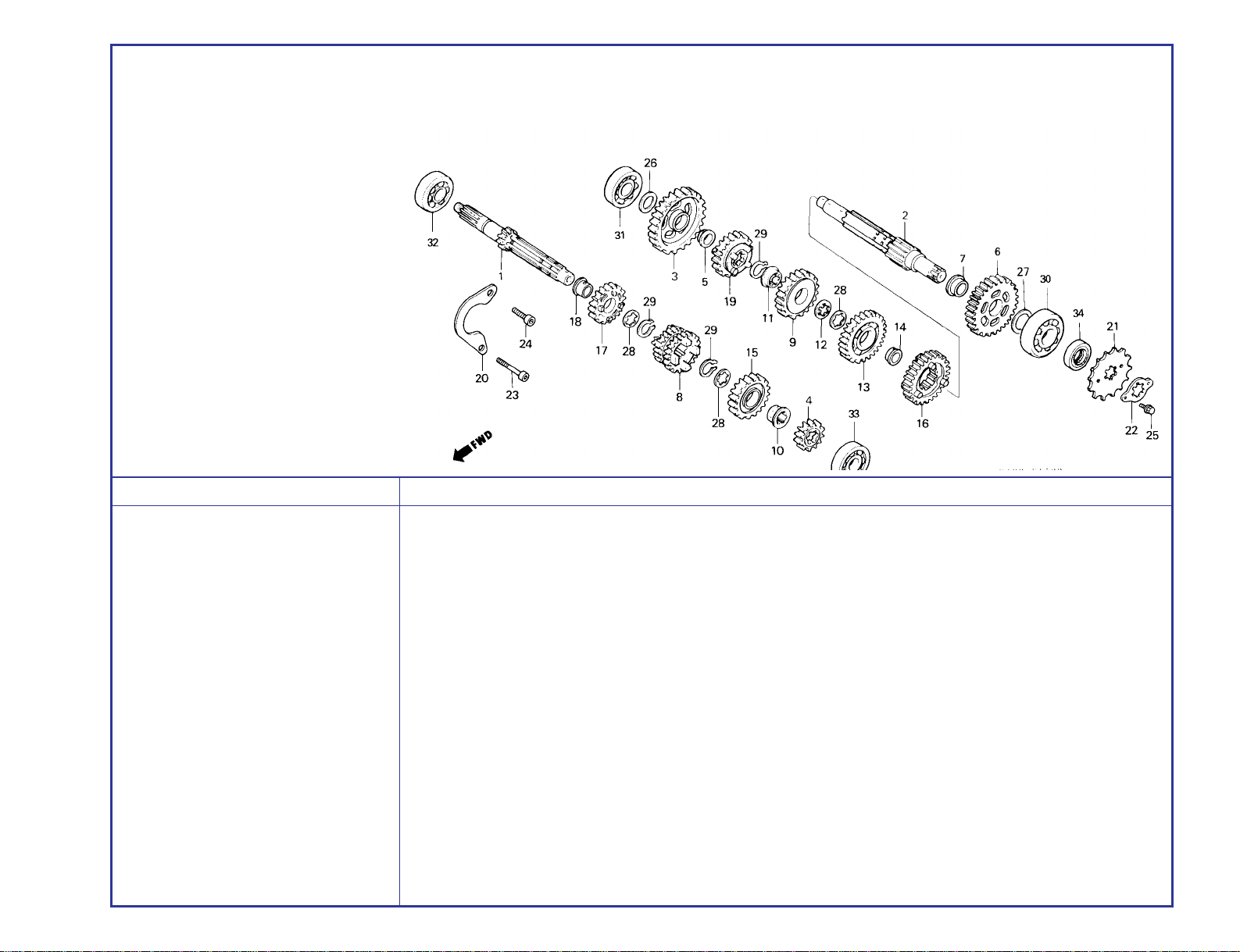

M-15.1 TRANSMISSÃO (98~).............................. 34

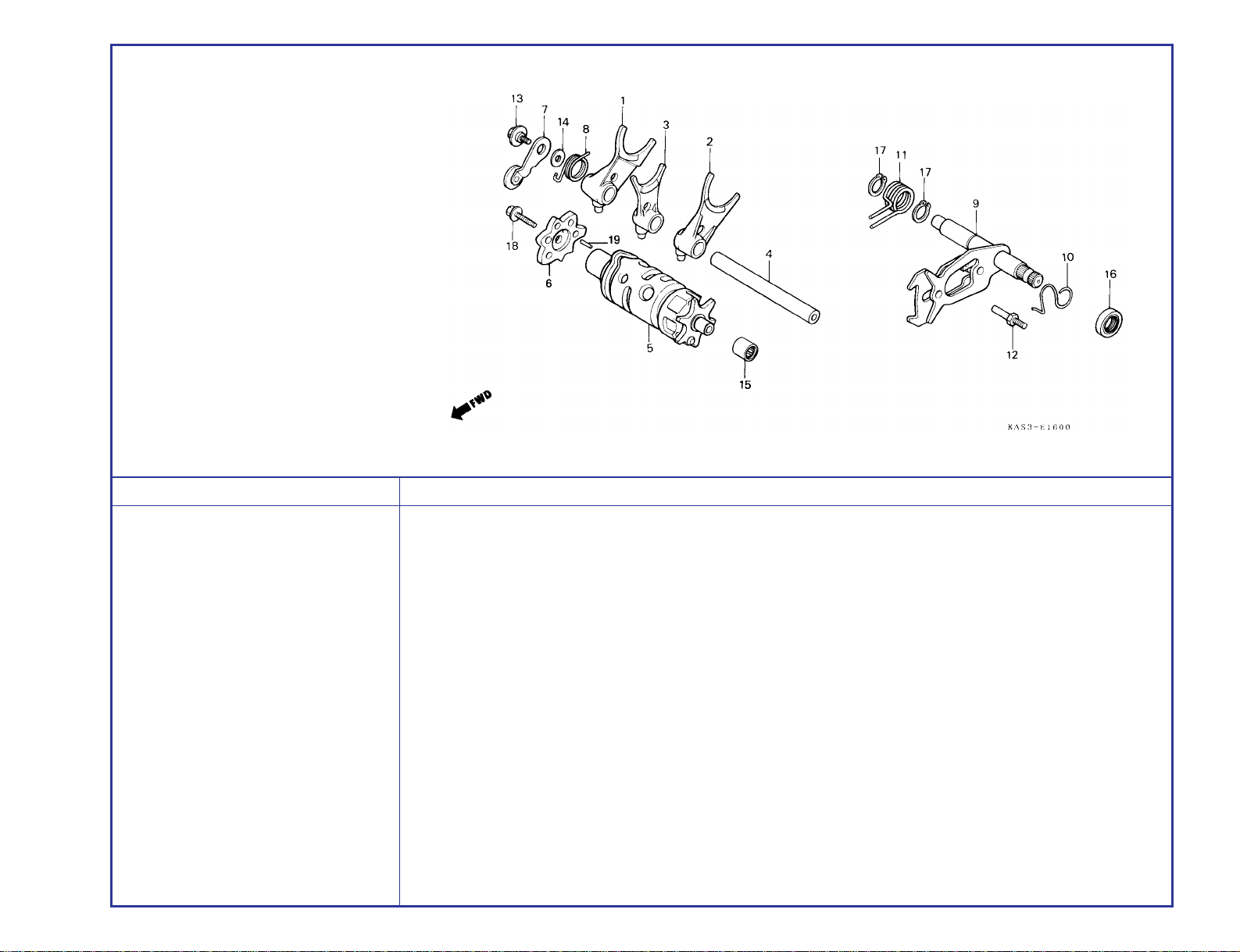

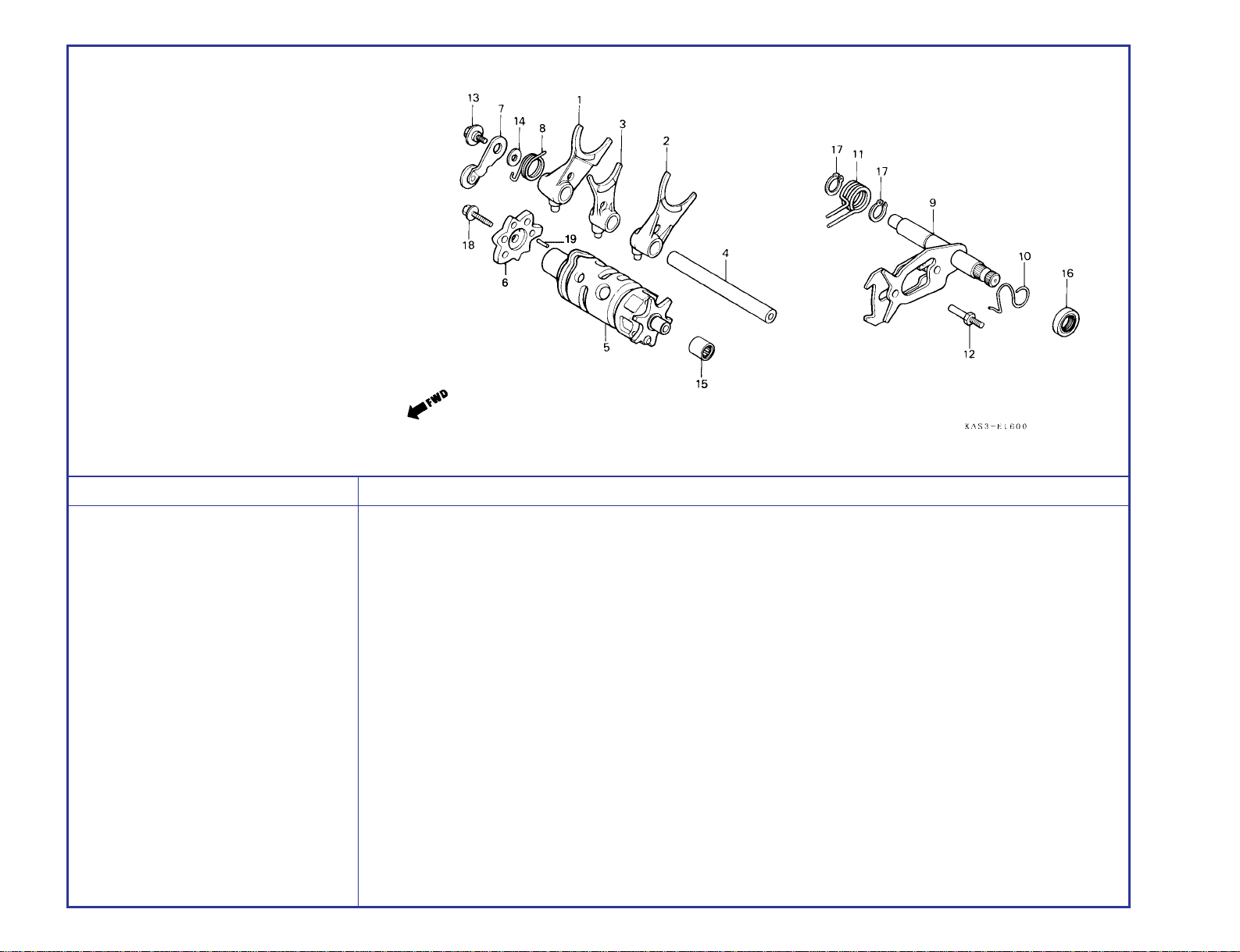

M-16 TAMBOR SELETOR • EIXO SELETOR
DE MARCHAS ......................................... 36

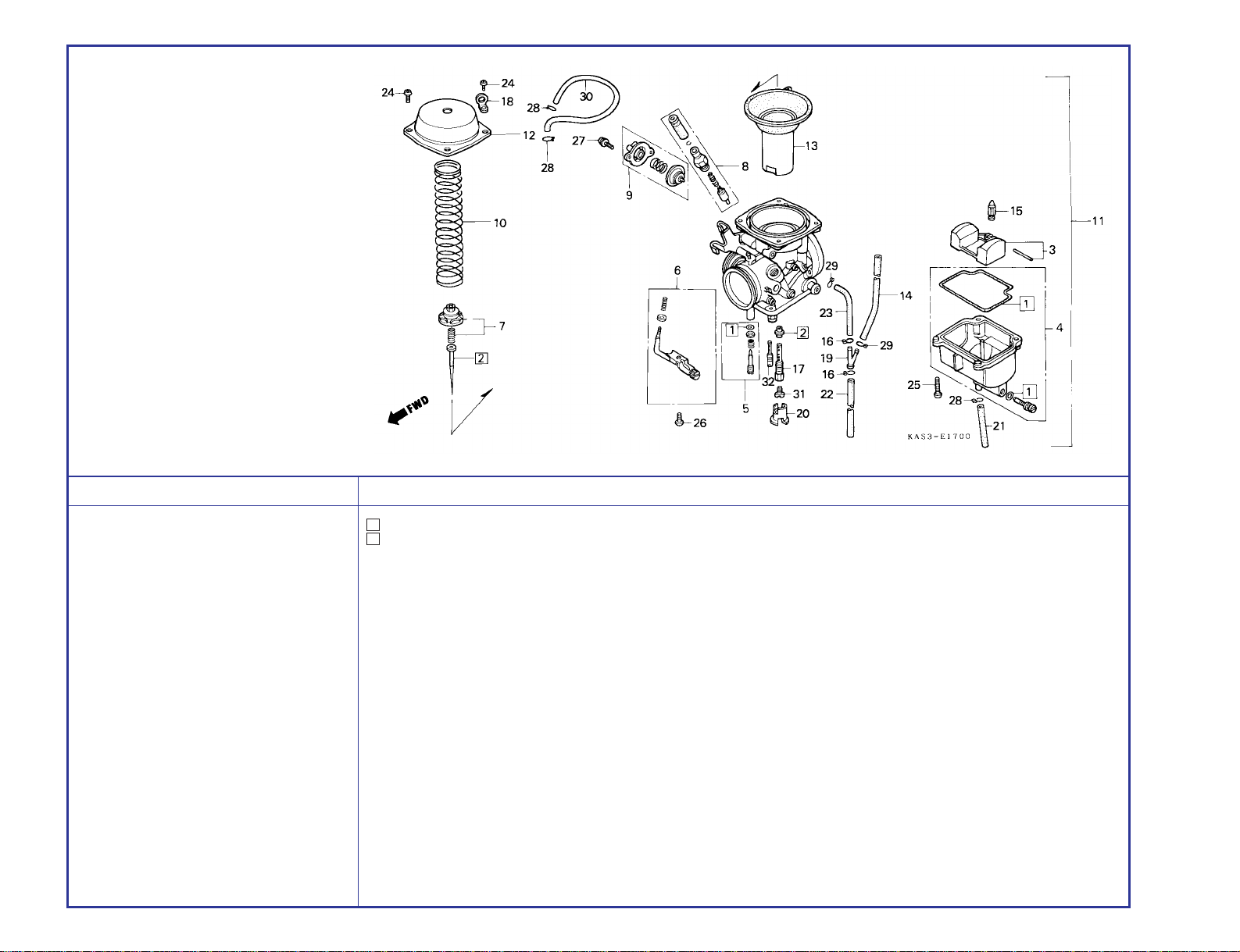

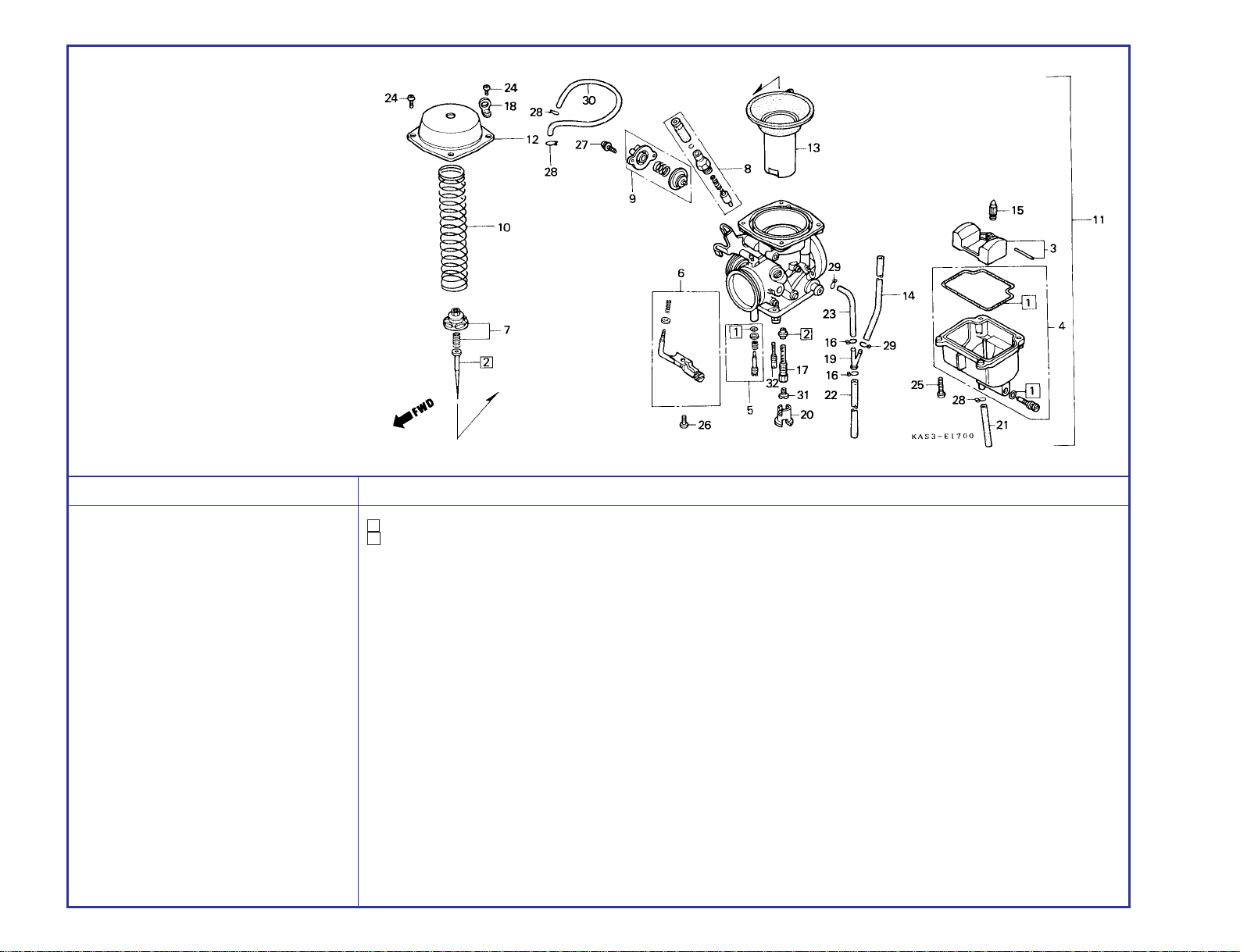

M-17 CARBURADOR (~97).............................. 38

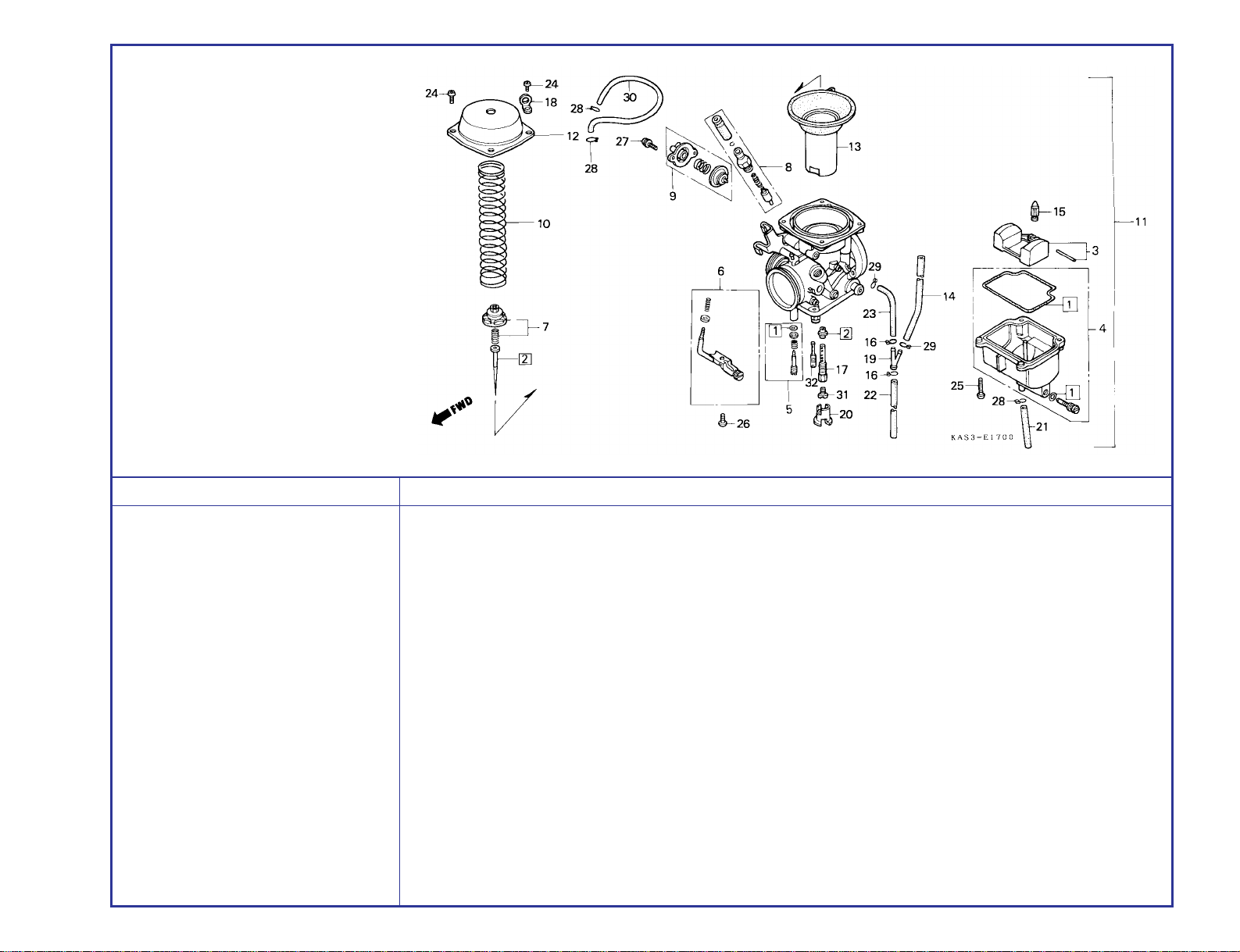

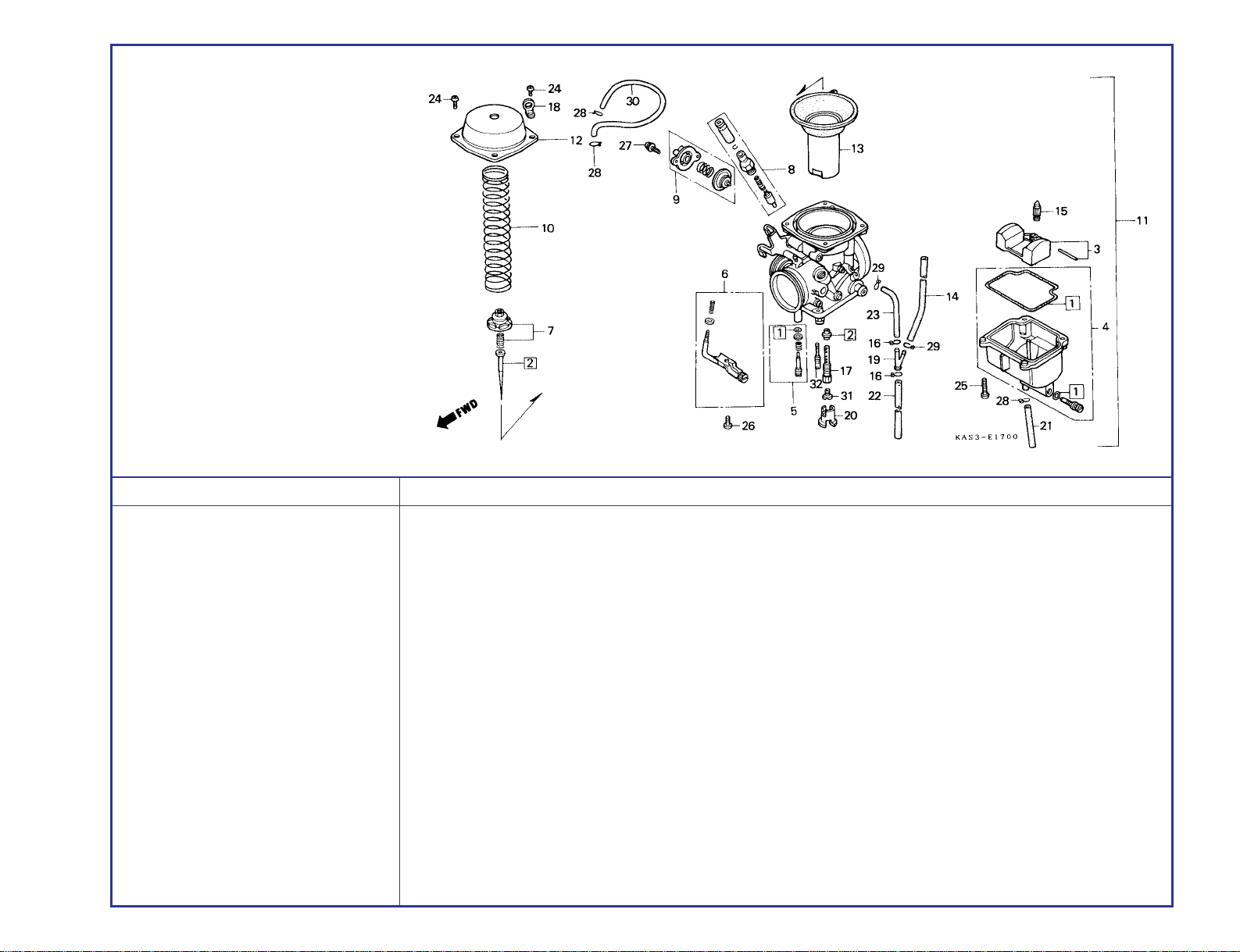

M-17.1 CARBURADOR (98~).............................. 40
1
01.10.99
1
Page 28
2
01.10.99
ÍNDICE POR BLOCOS – GRUPO DO CHASSI

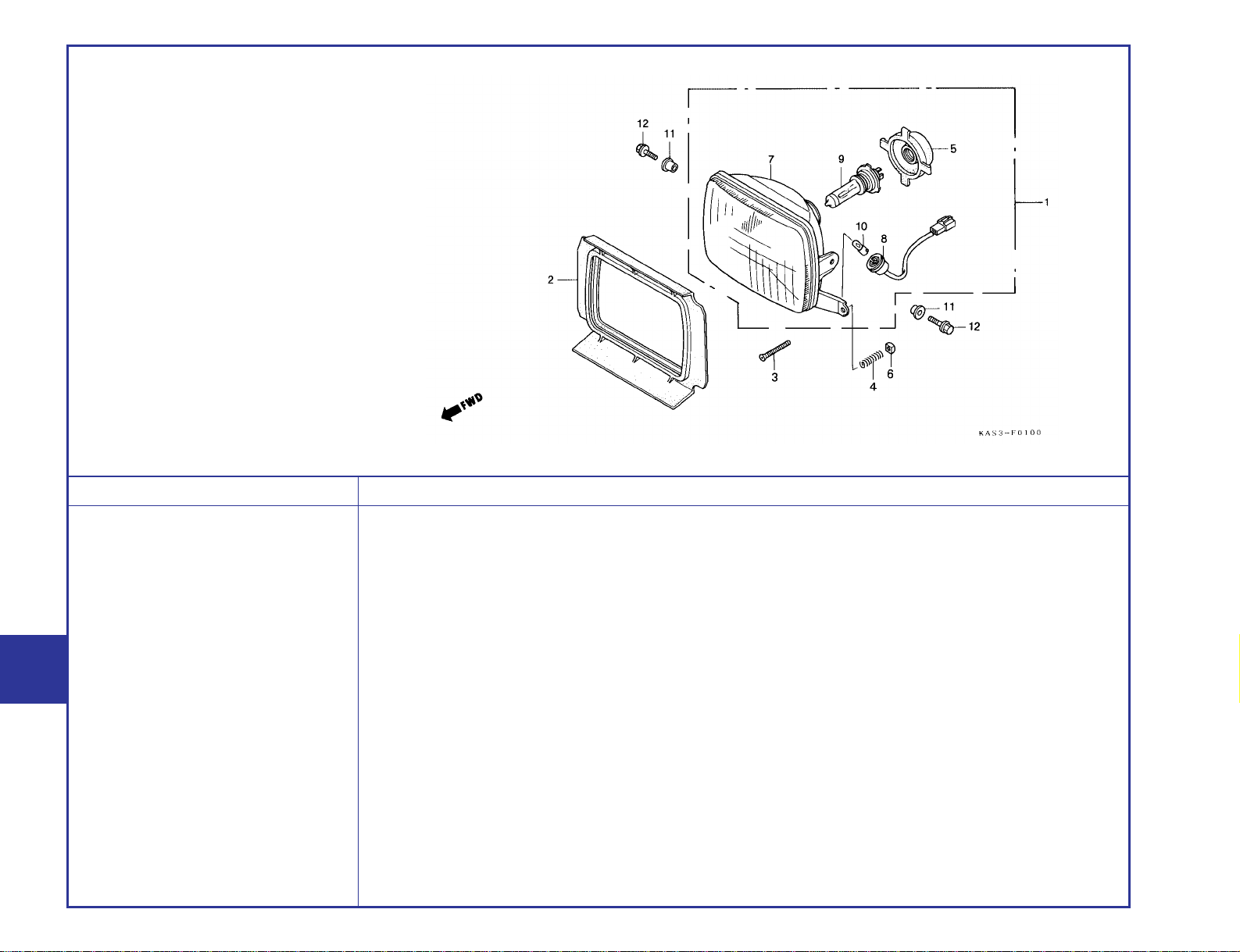

C-1 FAROL..................................................... 42

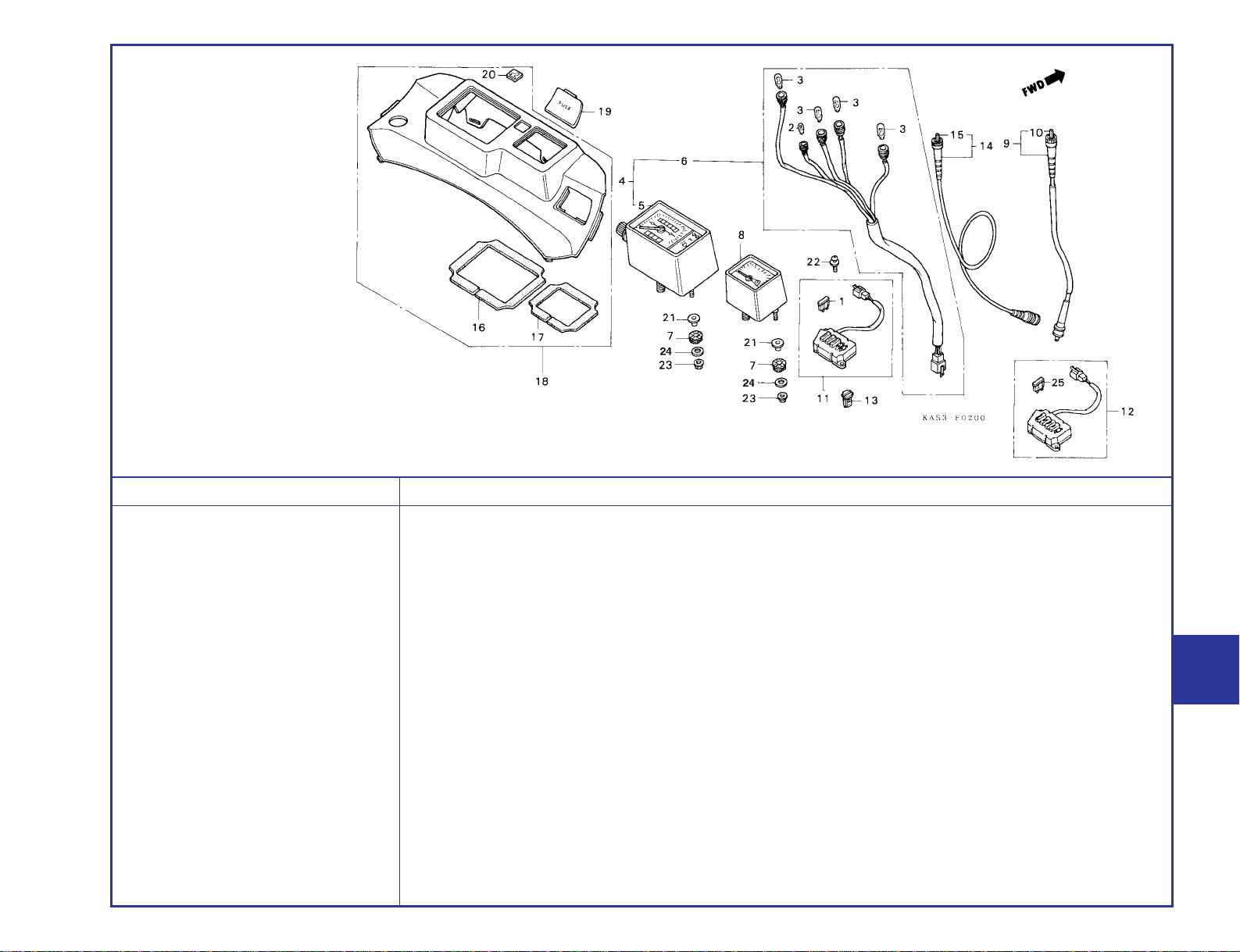

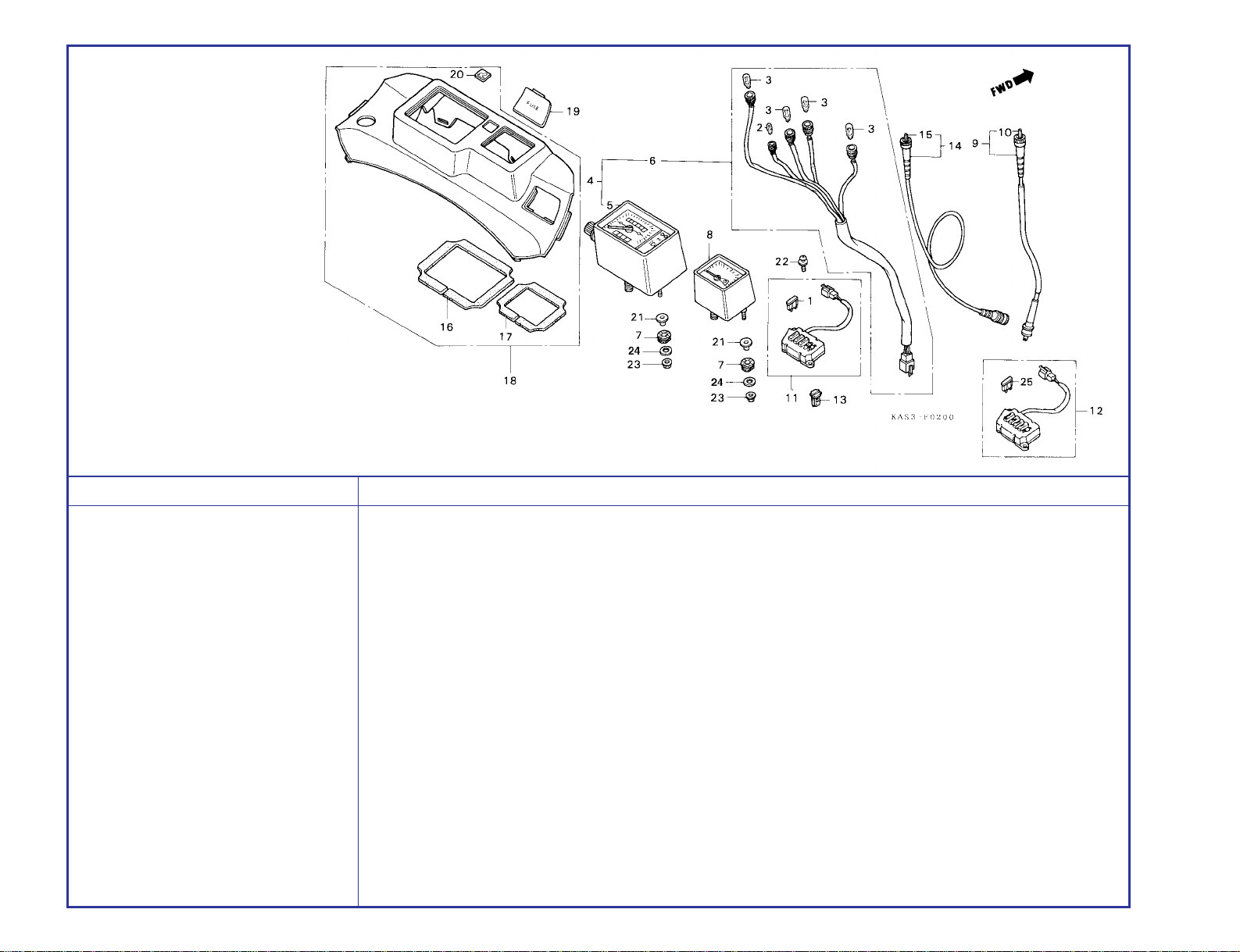

C-2 INSTRUMENTOS..................................... 43

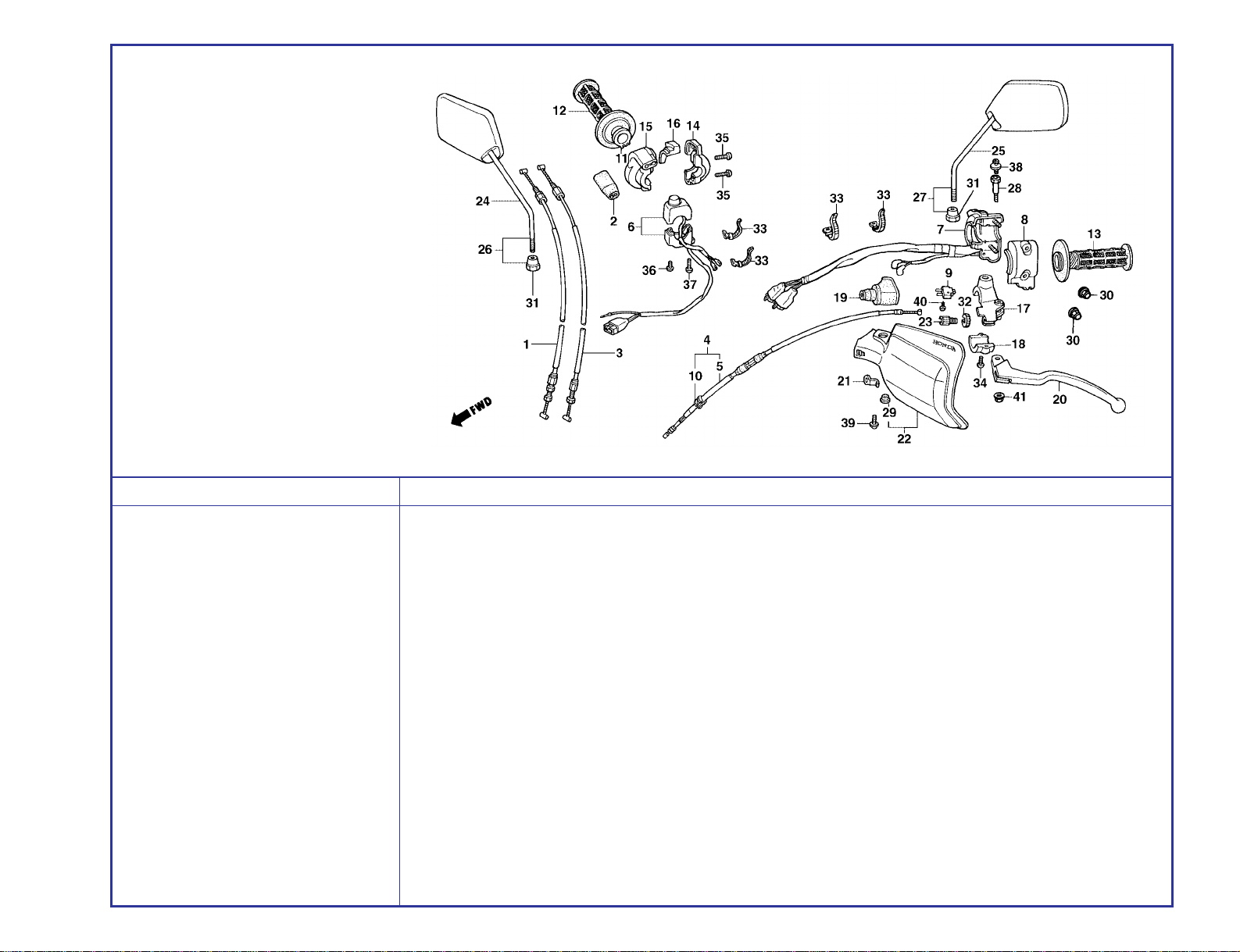

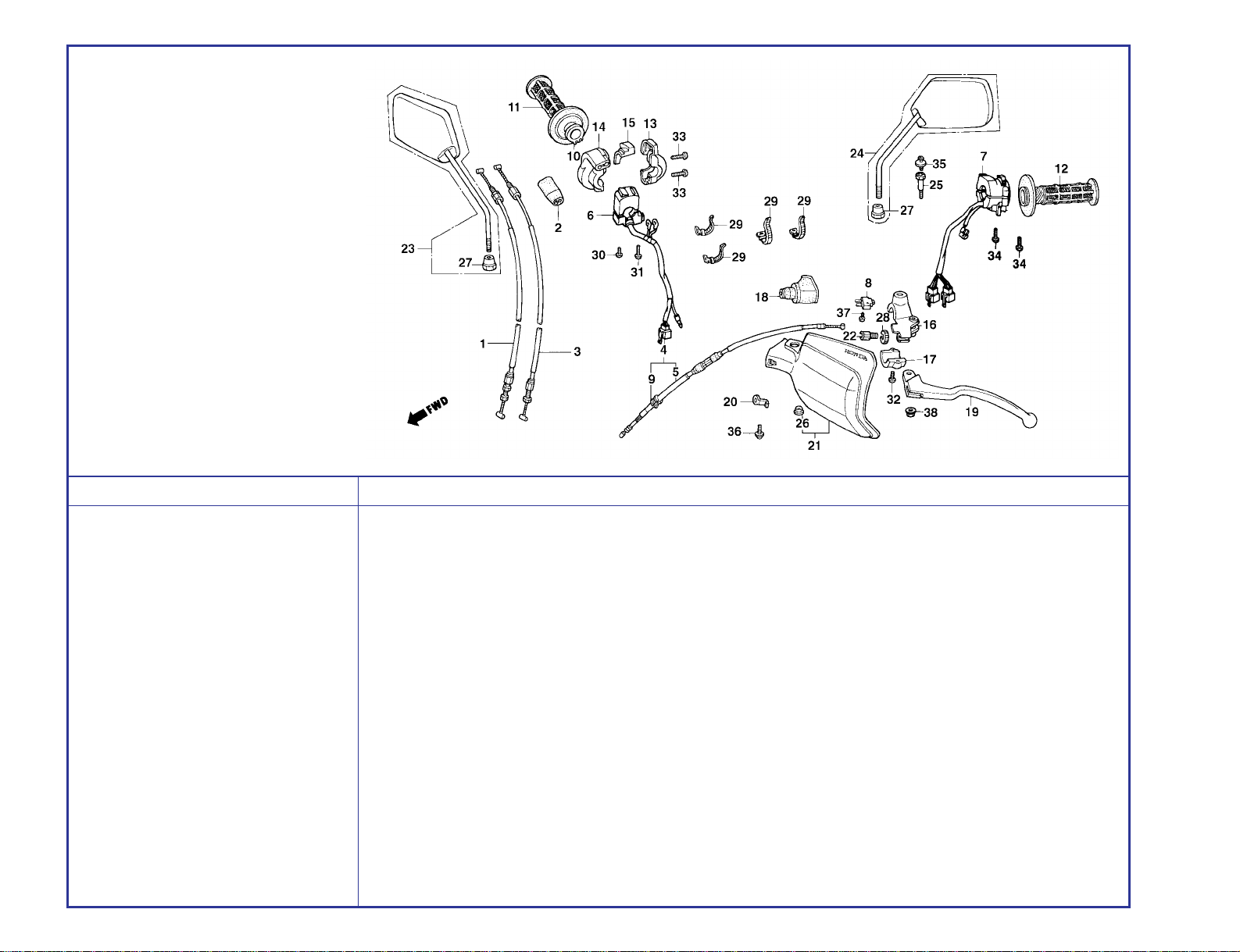

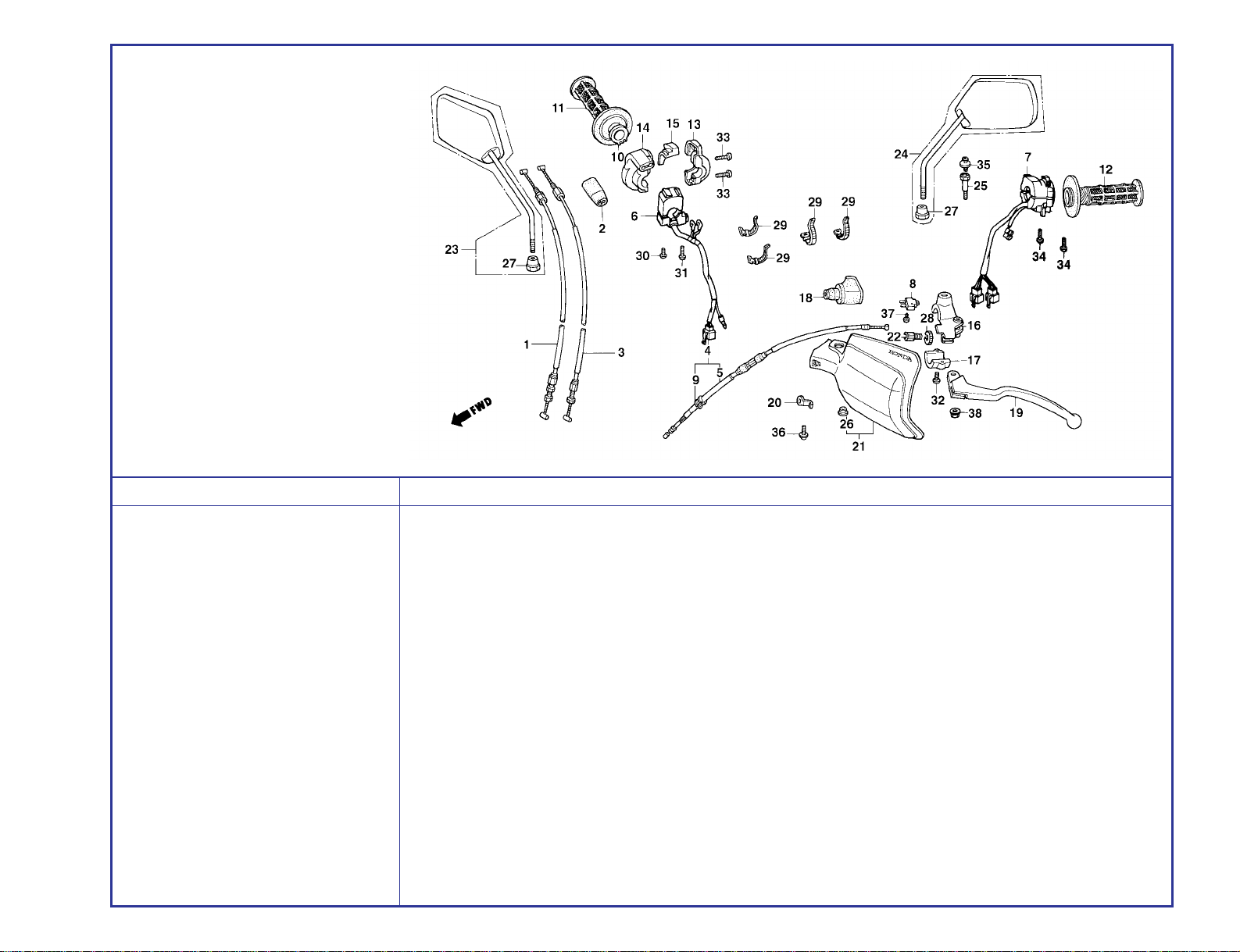

C-3 INTERRUPTORES • CABOS (~97).......... 45

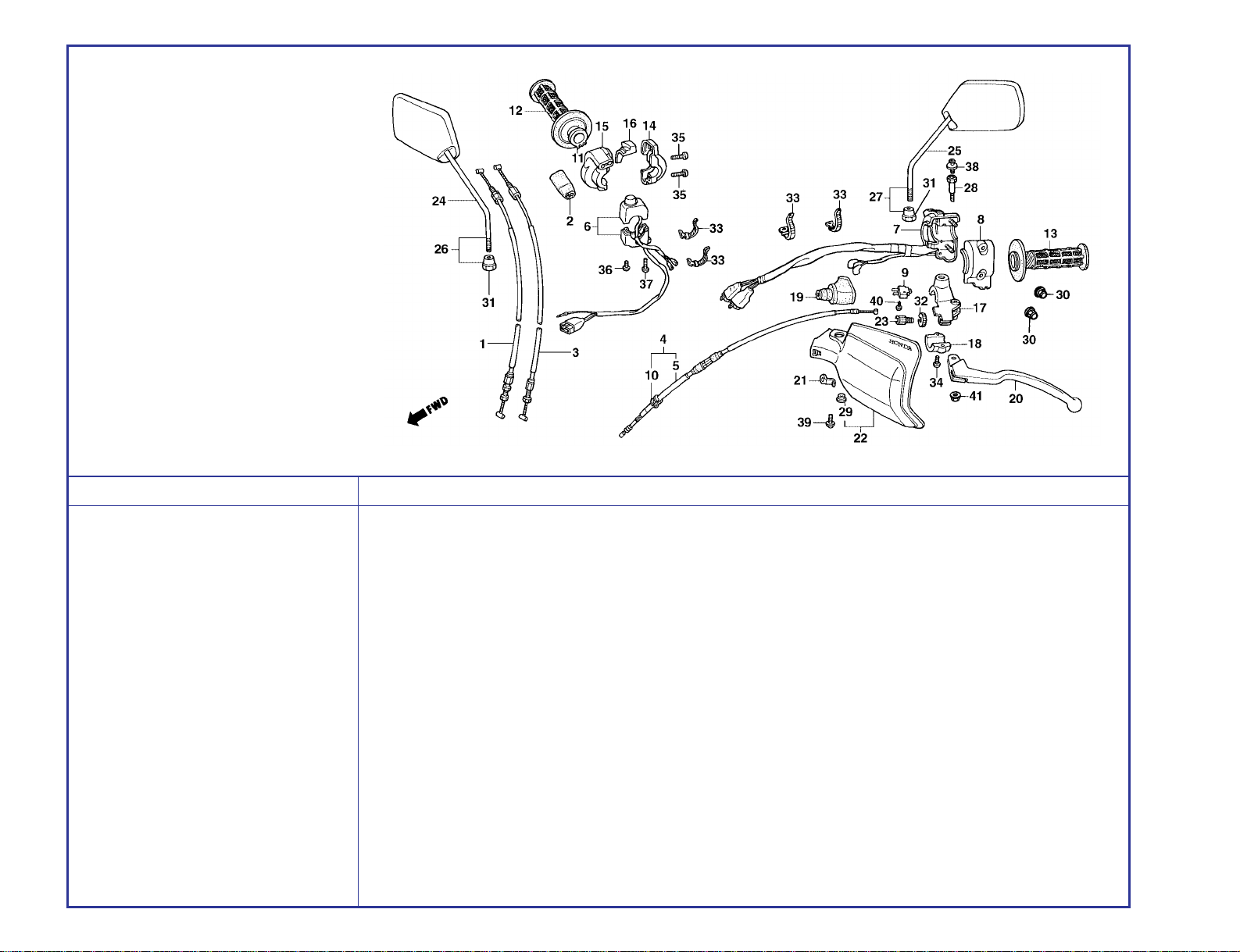

C-3.1 INTERRUPTORES • CABOS (98~).......... 48

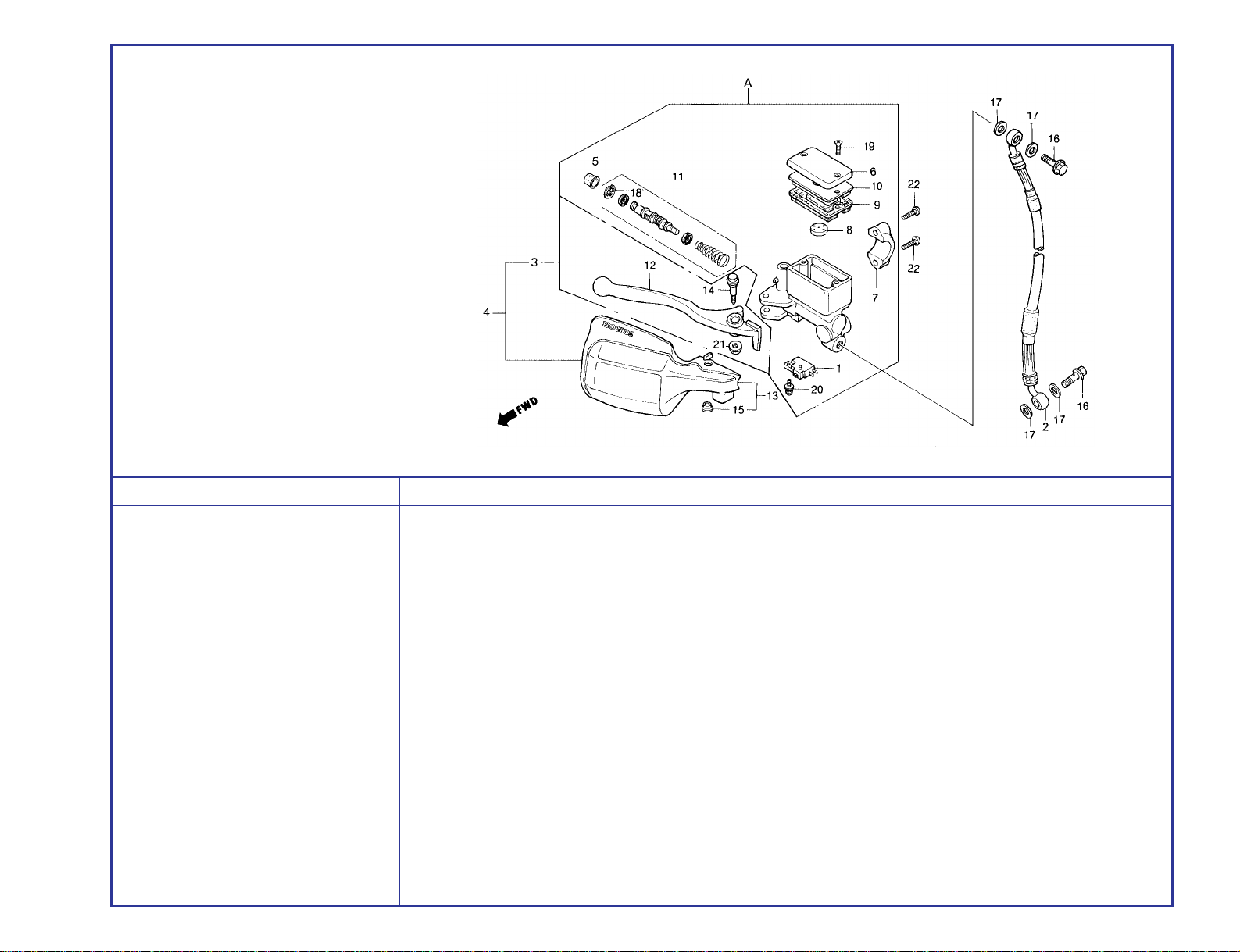

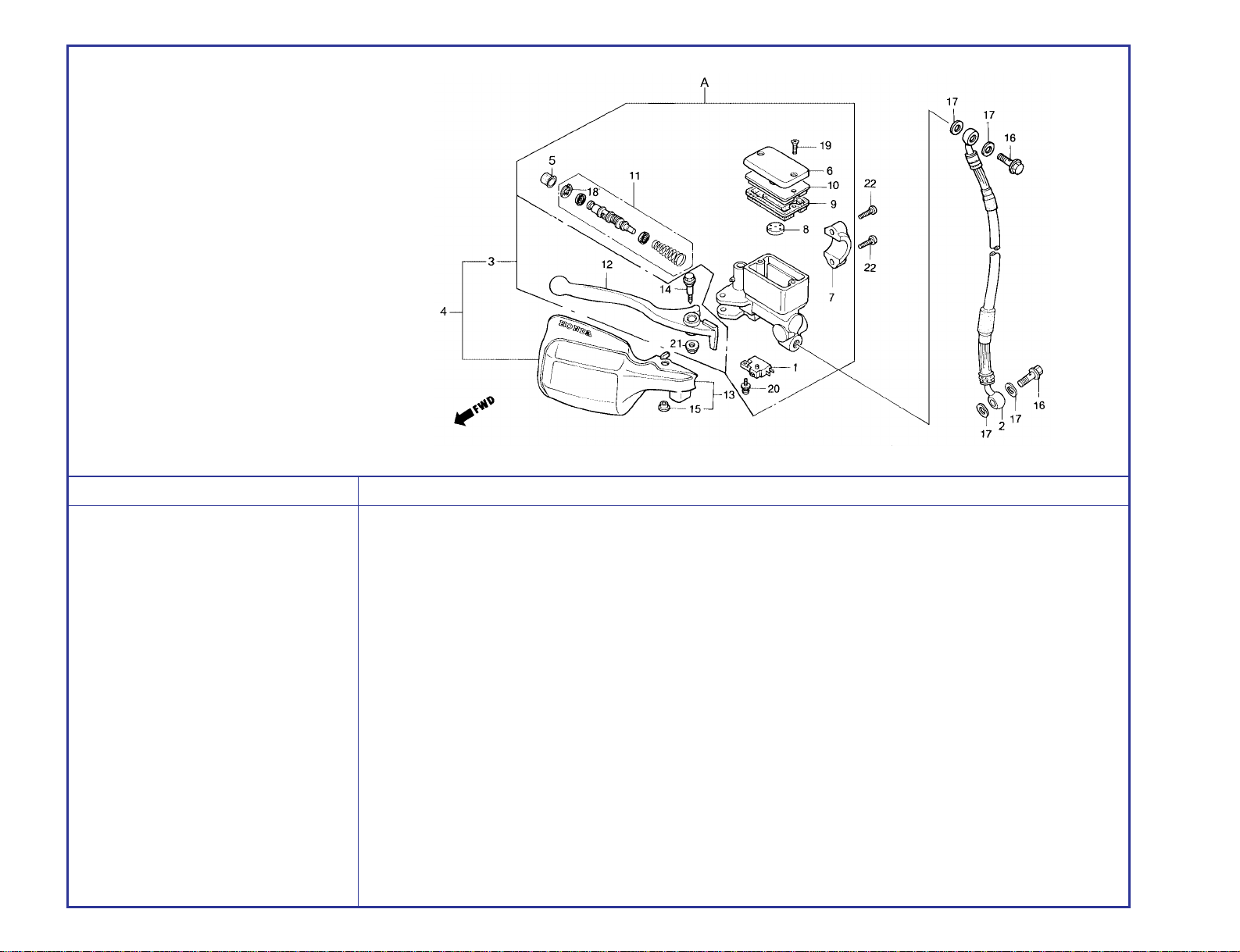

C-4 CILINDRO MESTRE DO FREIO
DIANTEIRO.............................................. 51

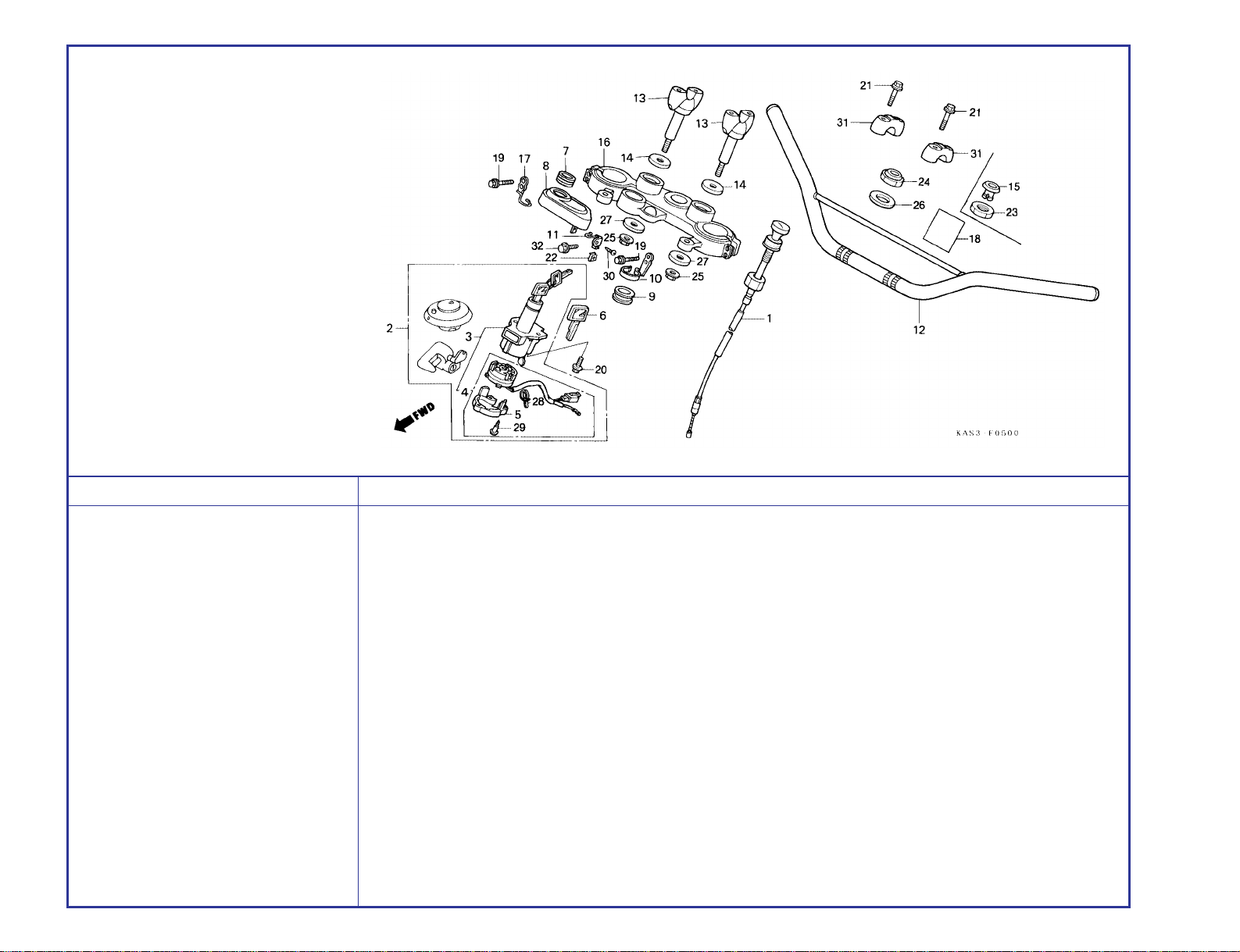

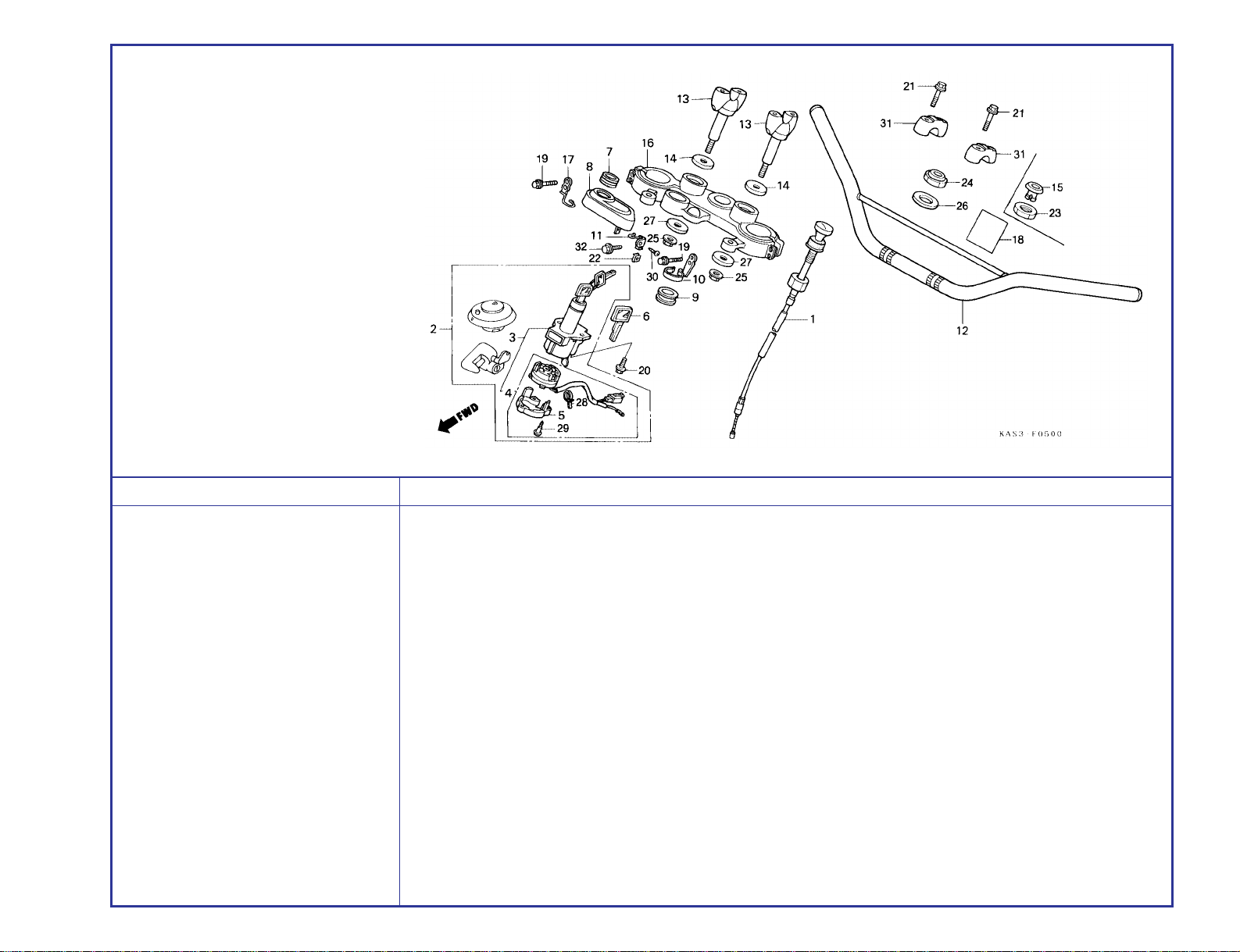

C-5 GUIDÃO • MESA SUPERIOR ................. 53

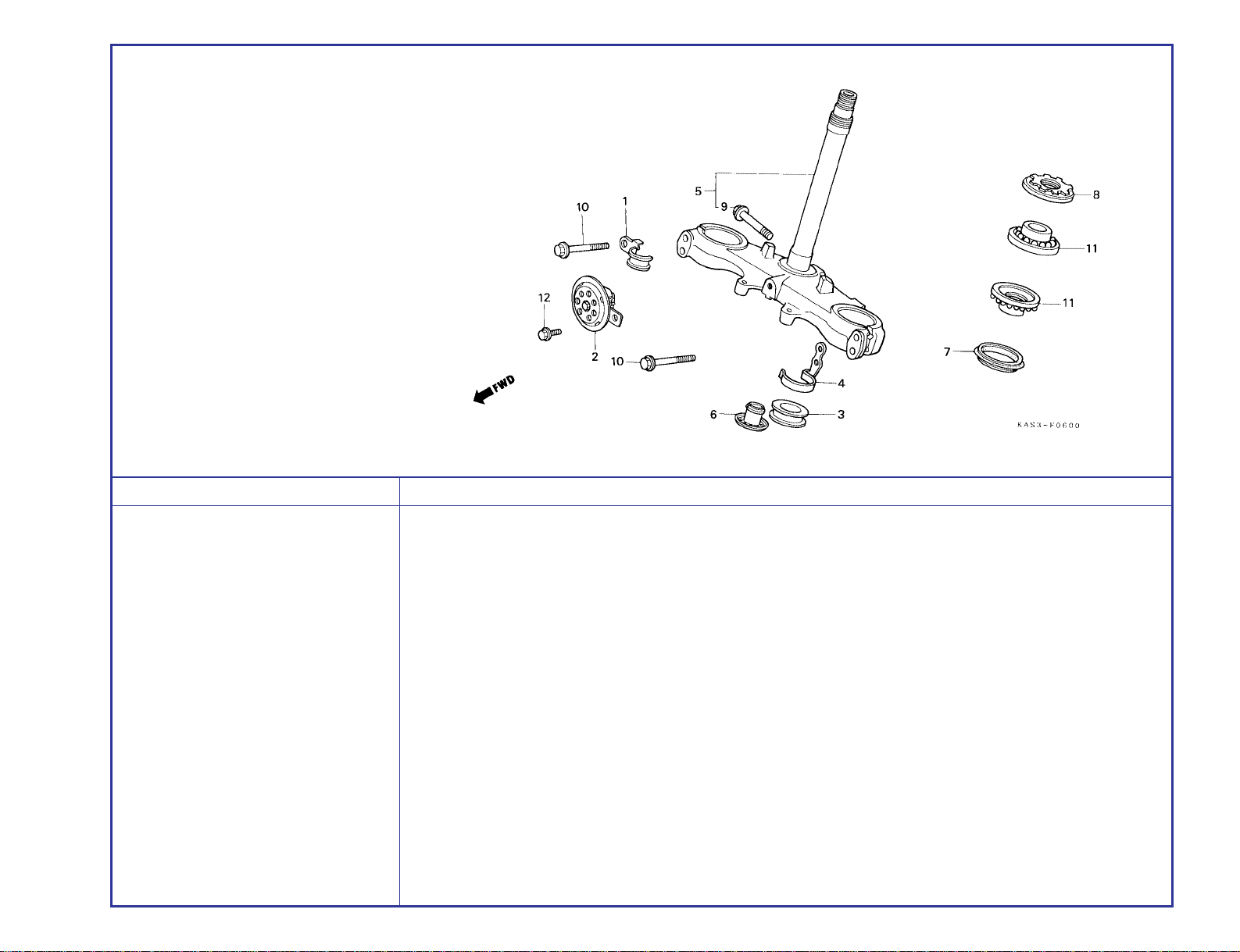

C-6 COLUNA DE DIREÇÃO• BUZINA........... 55

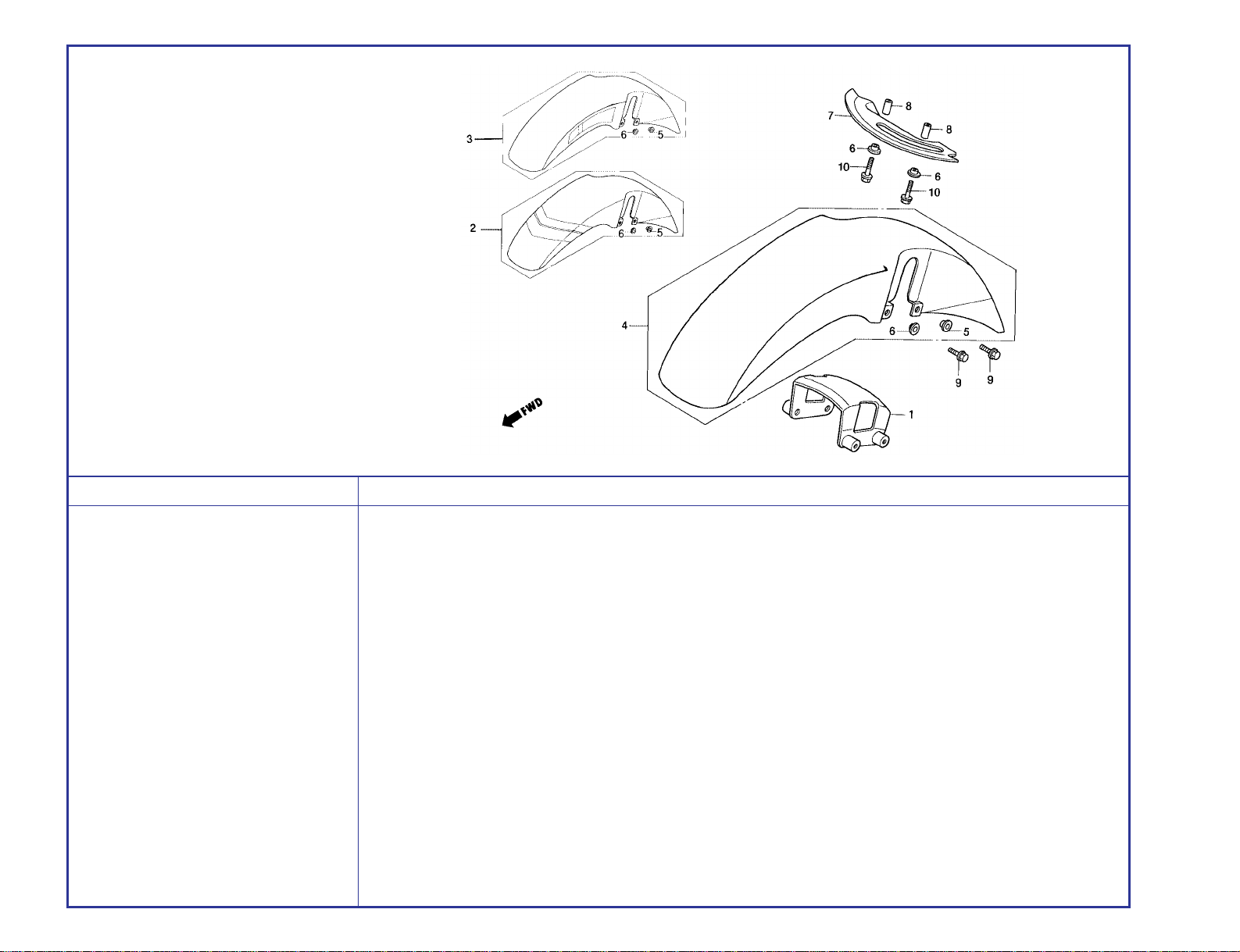

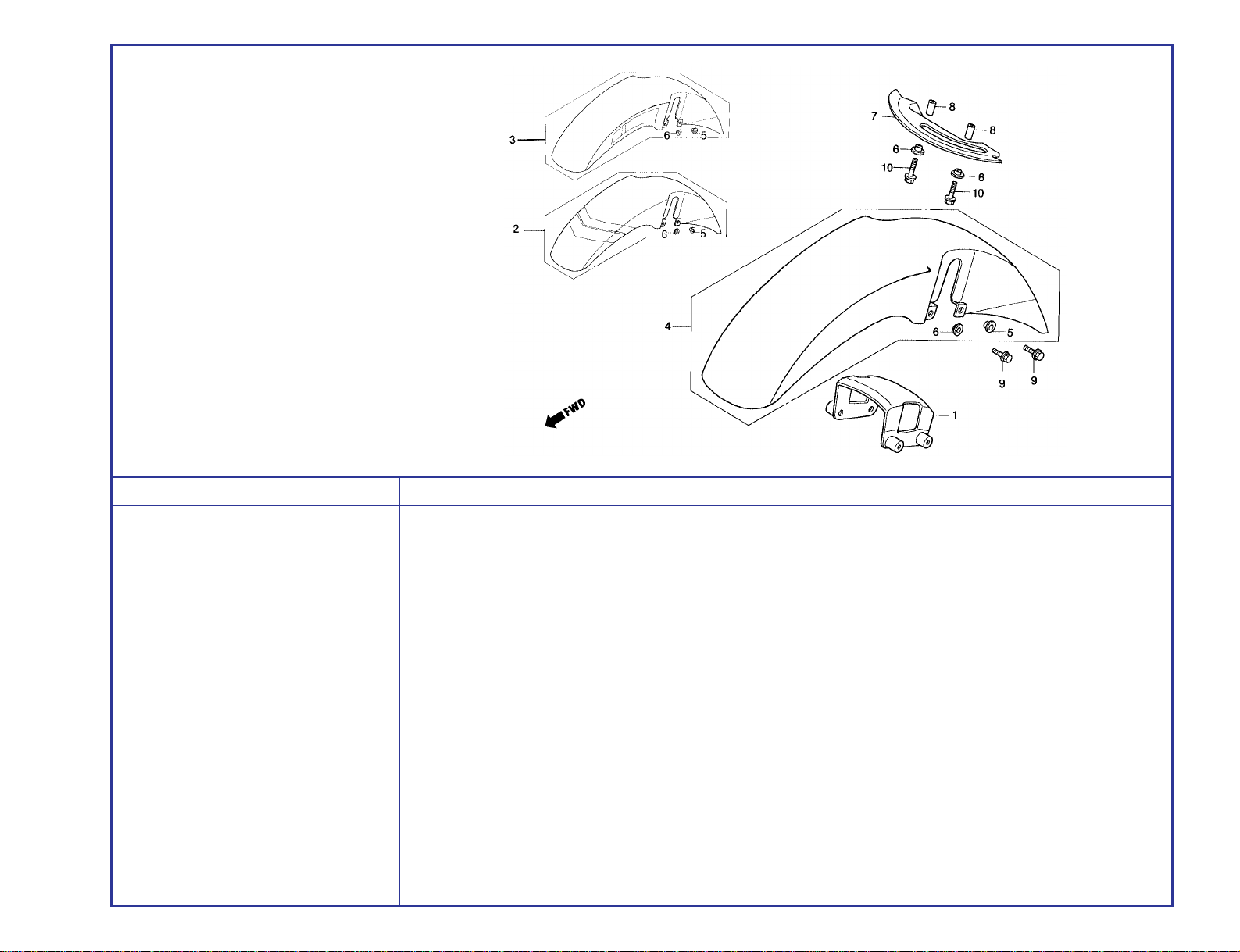

C-7 PÁRA-LAMA DIANTEIRO ........................ 56

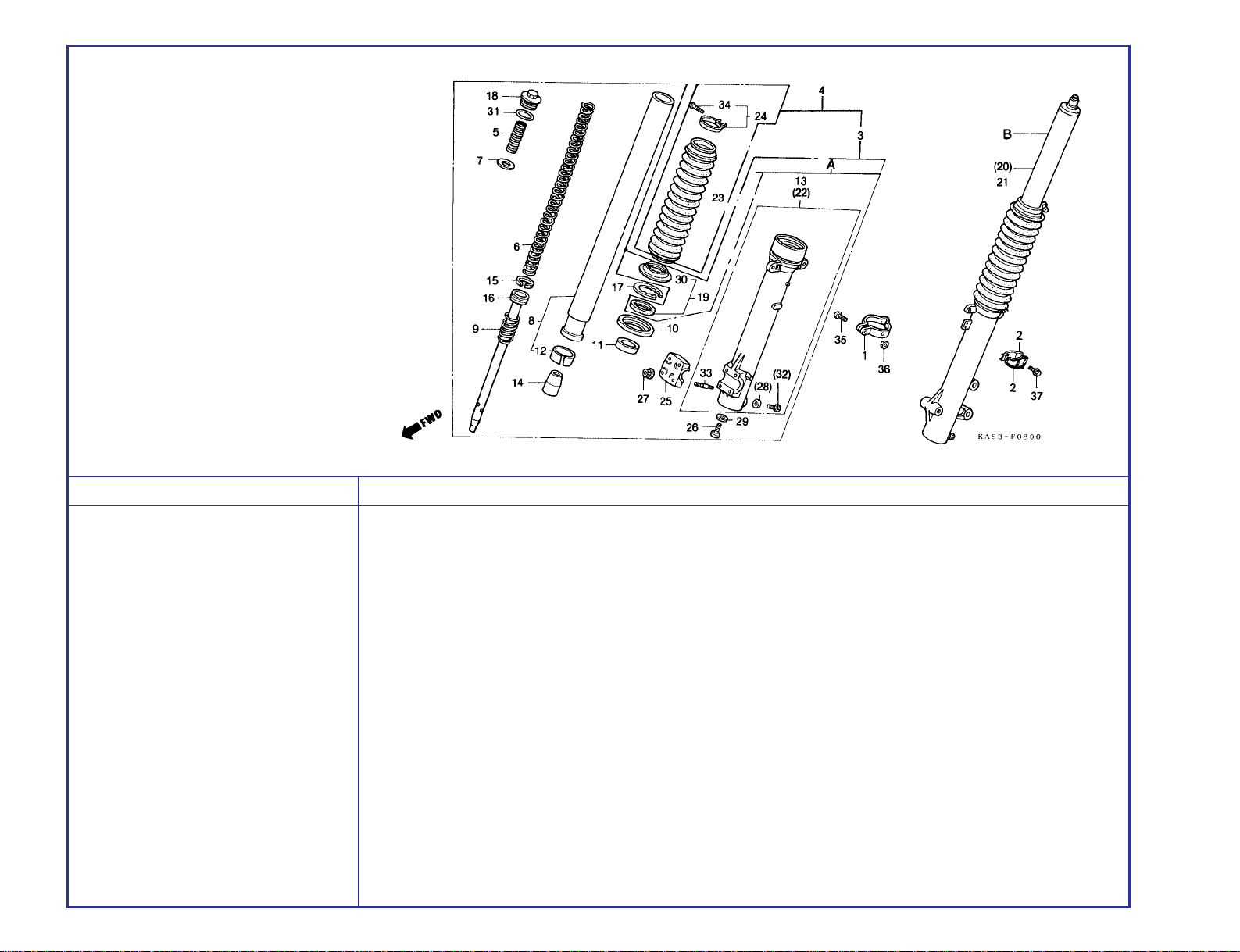

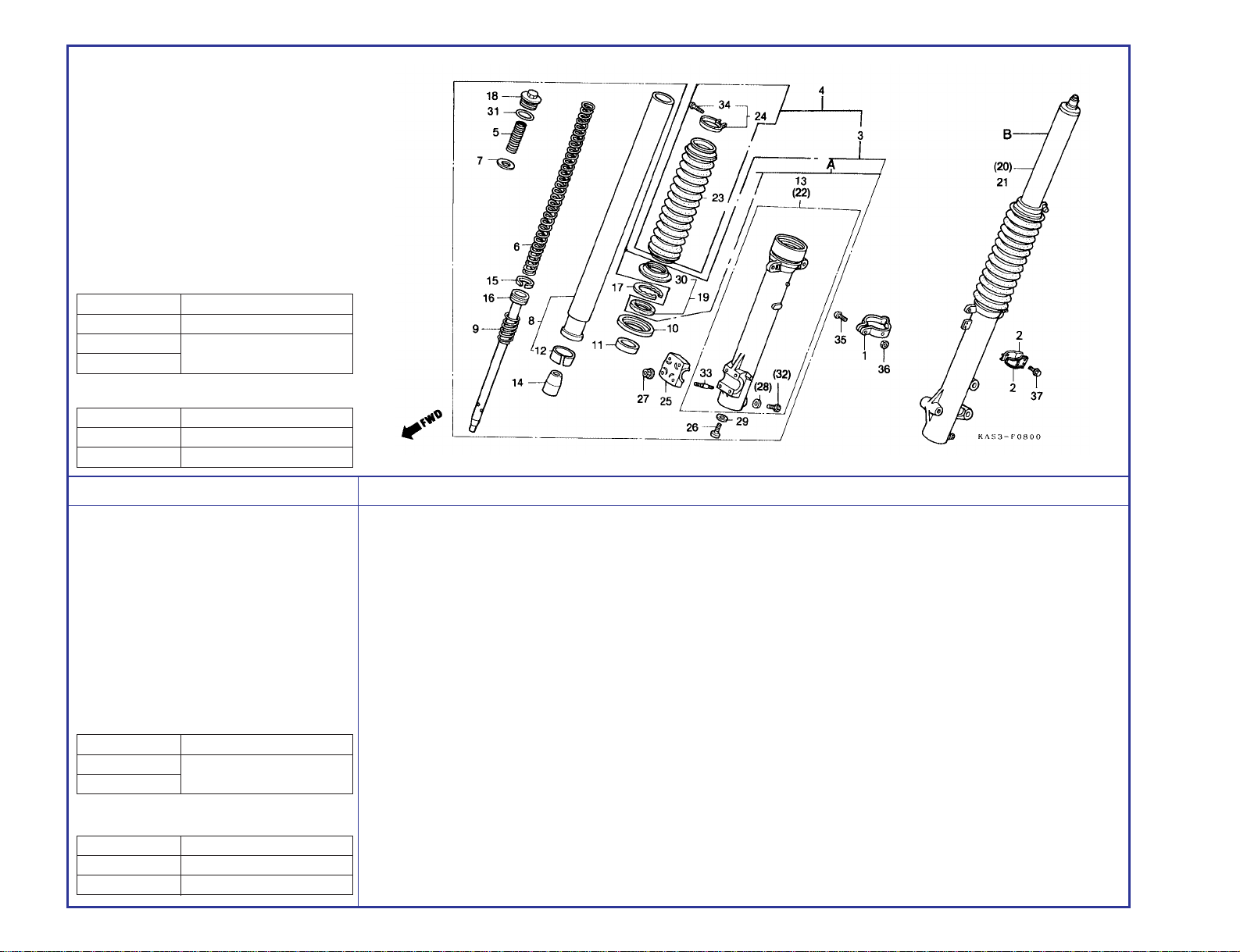

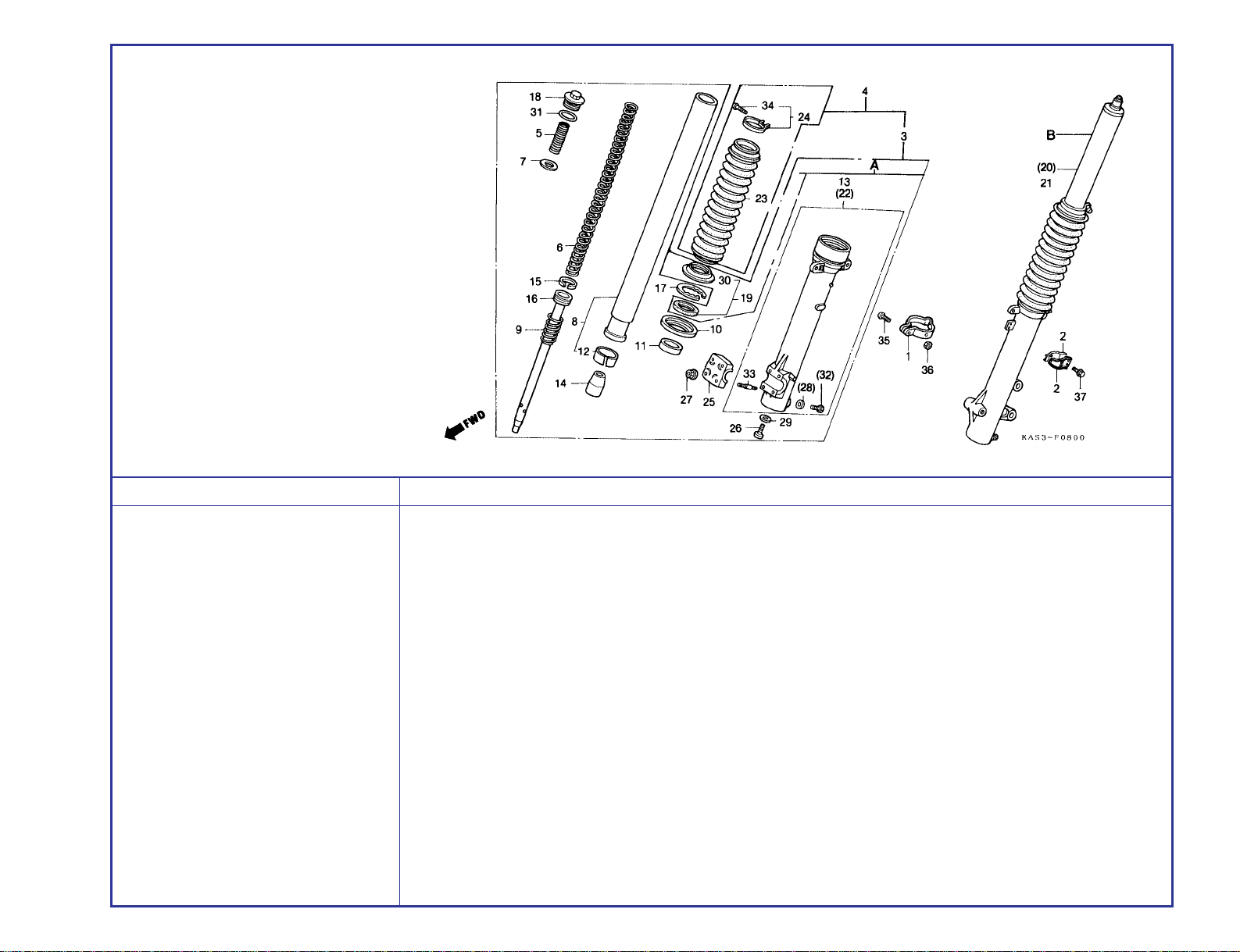

C-8 GARFO DIANTEIRO ................................ 58

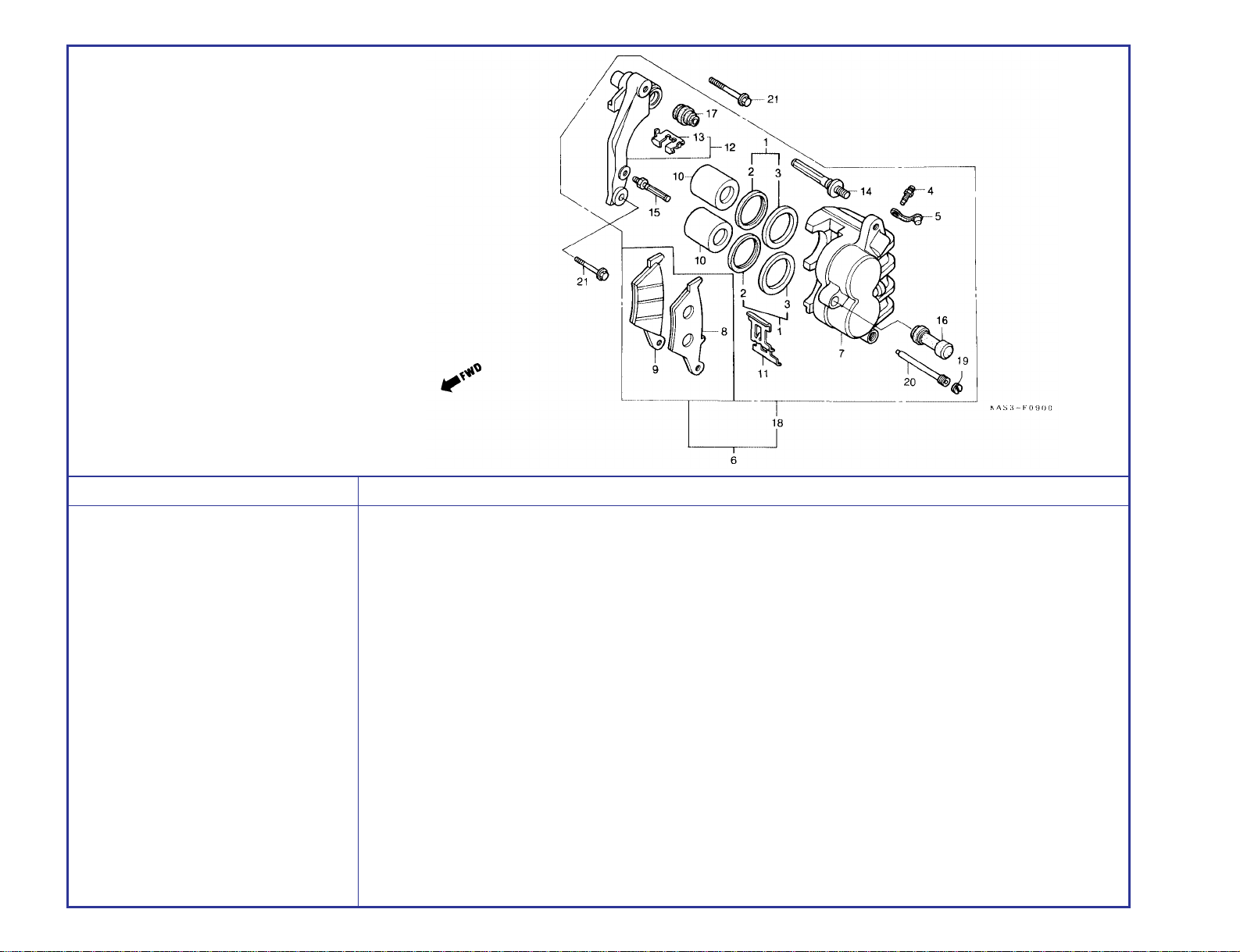

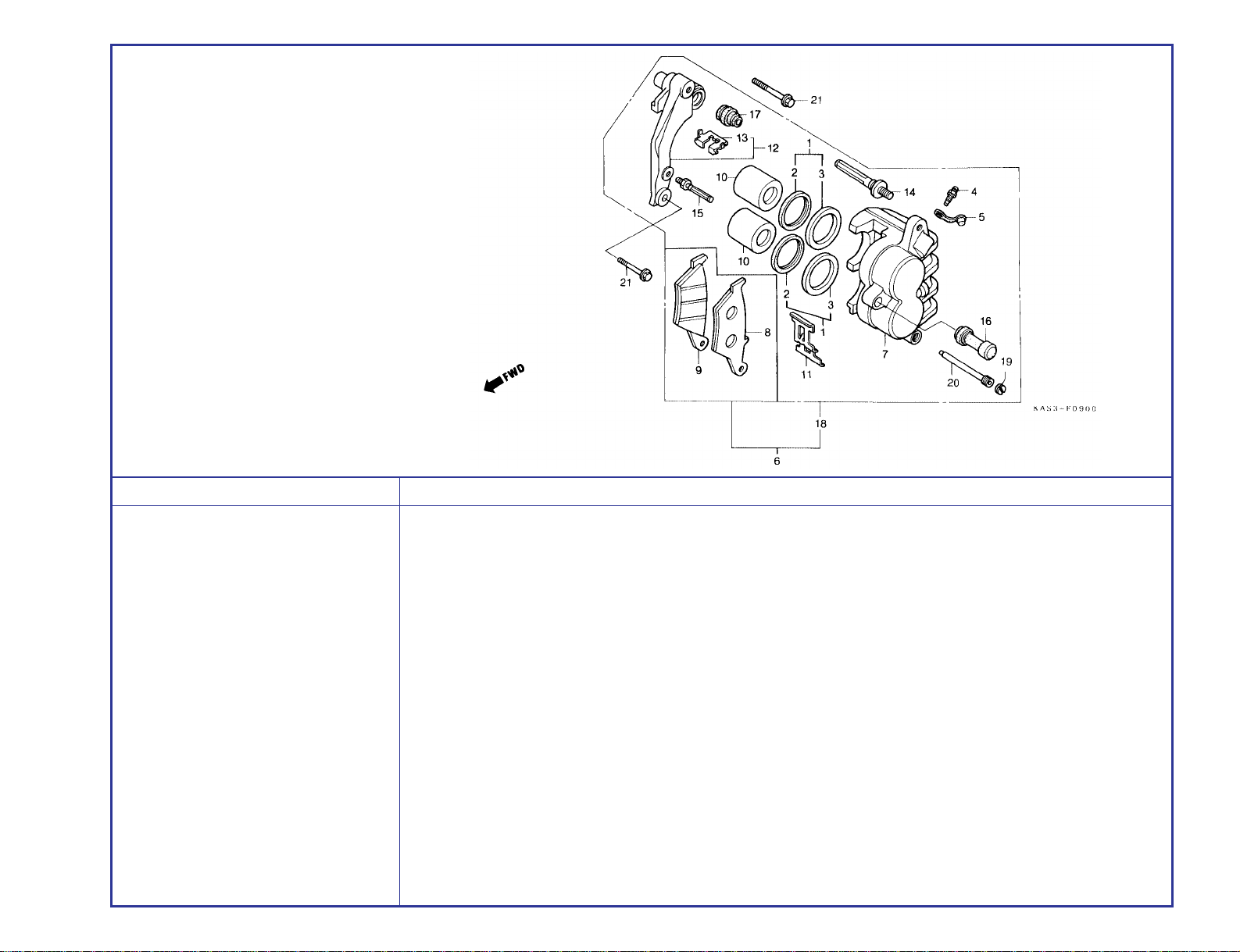

C-9 CÁLIPER DO FREIO DIANTEIRO............ 61

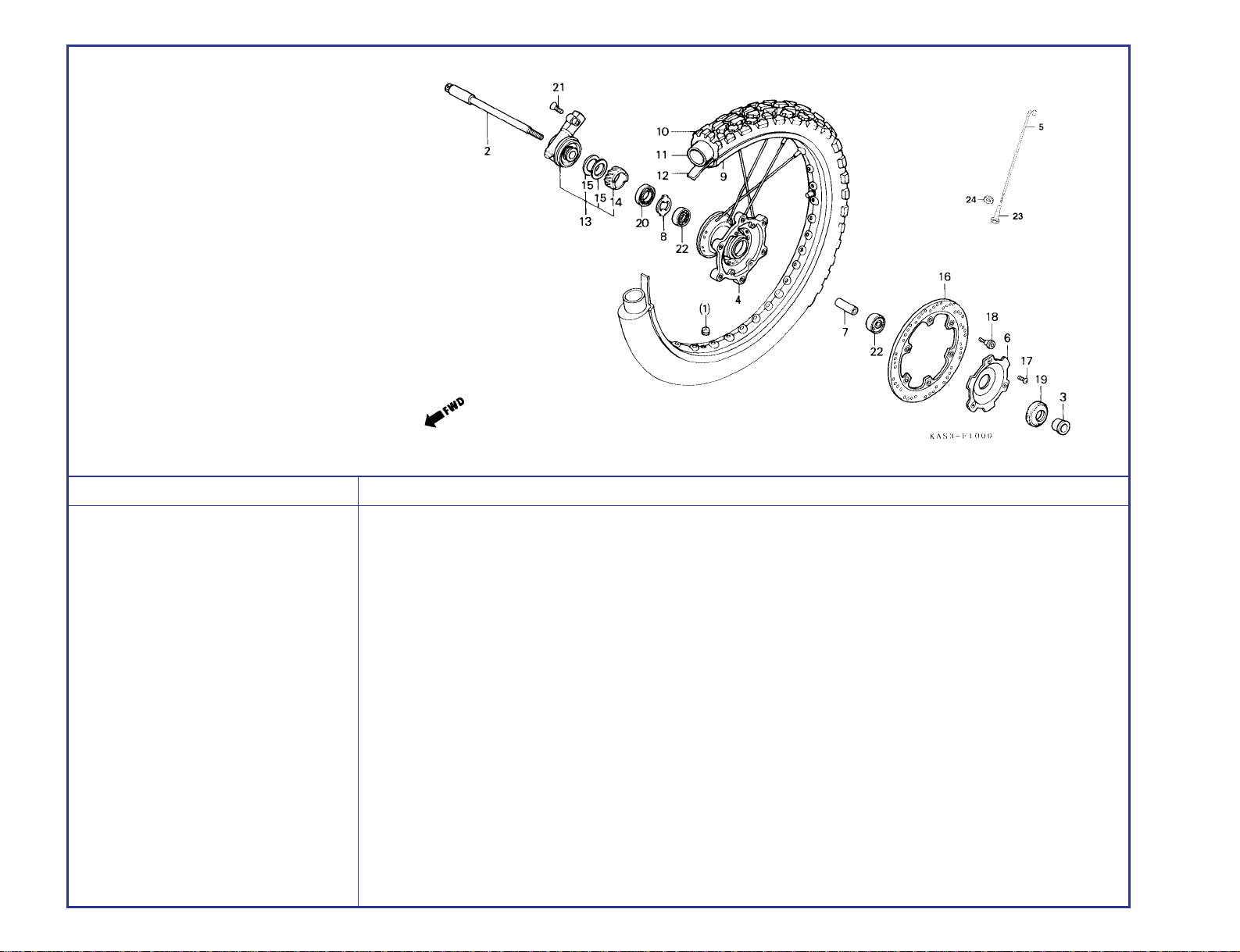

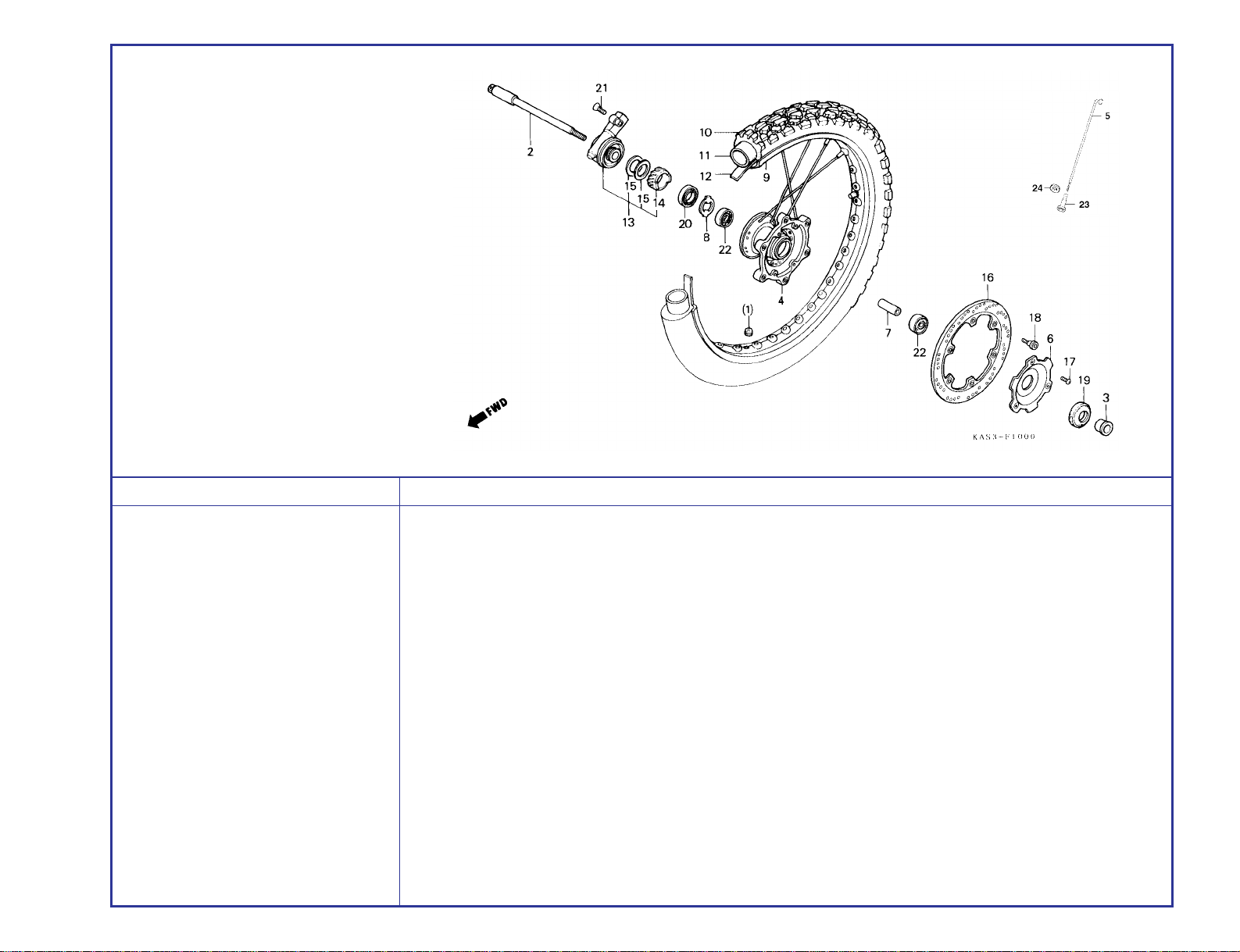

C-10 RODA DIANTEIRA................................... 63

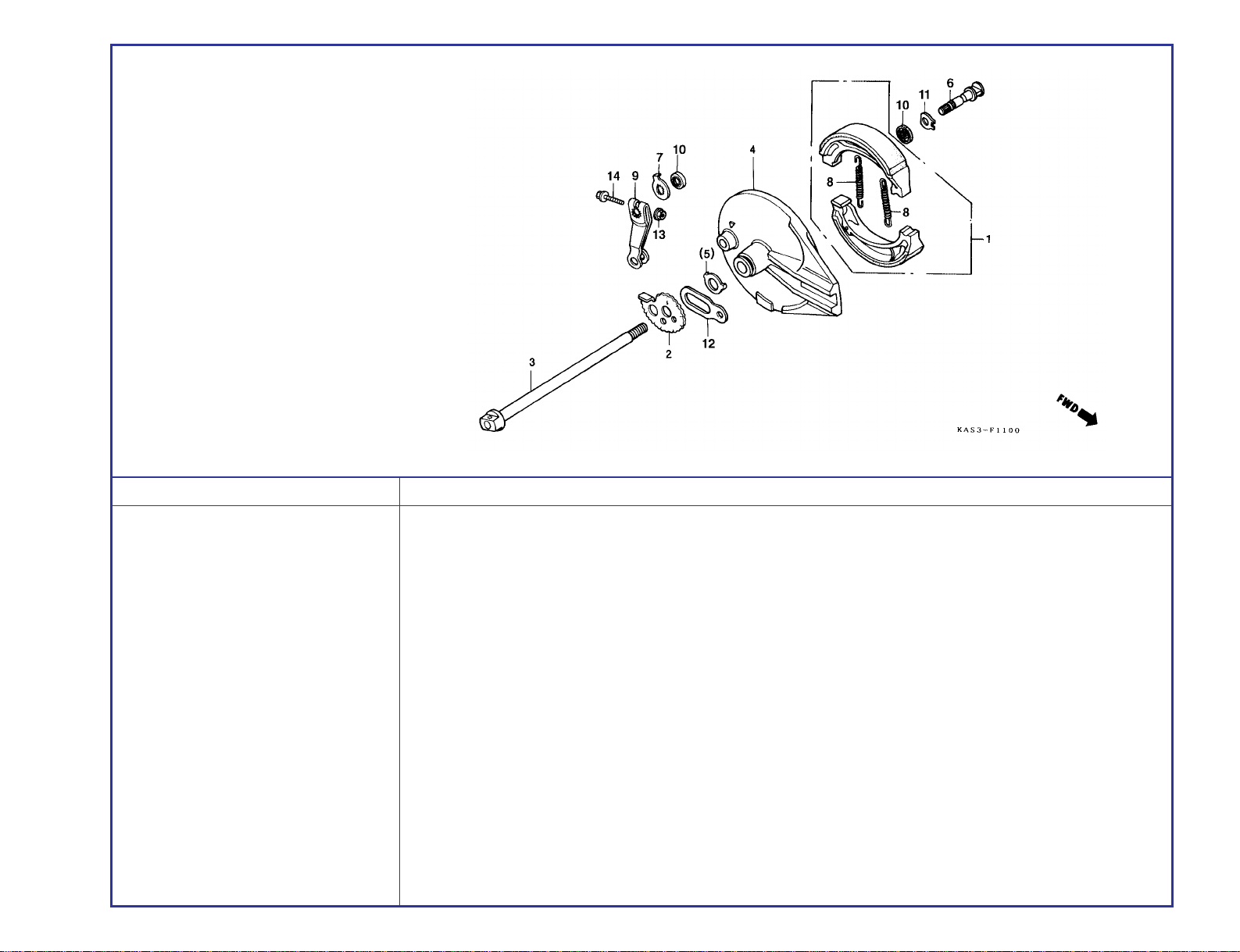

C-11 ESPELHO DO FREIO TRASEIRO ............ 65

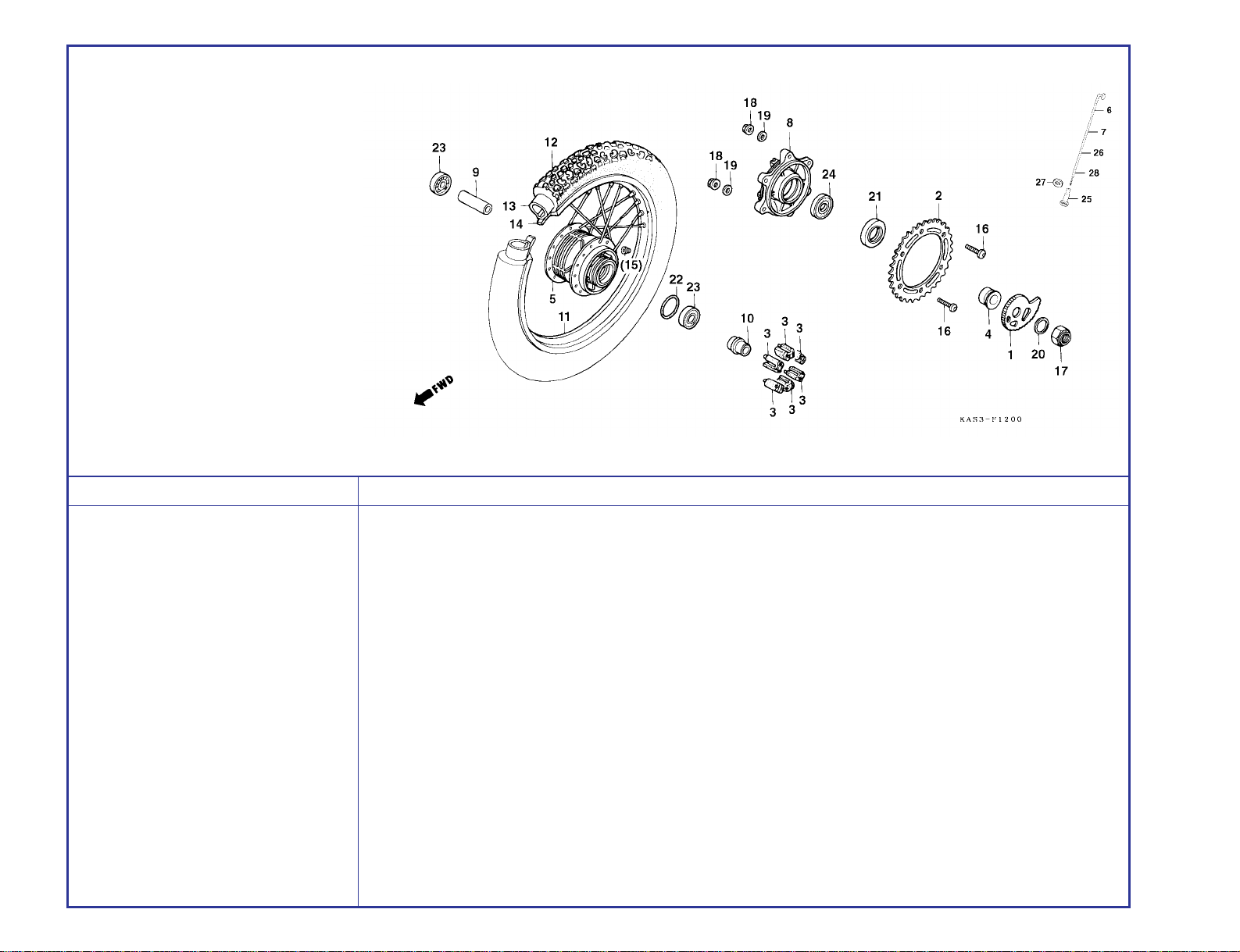

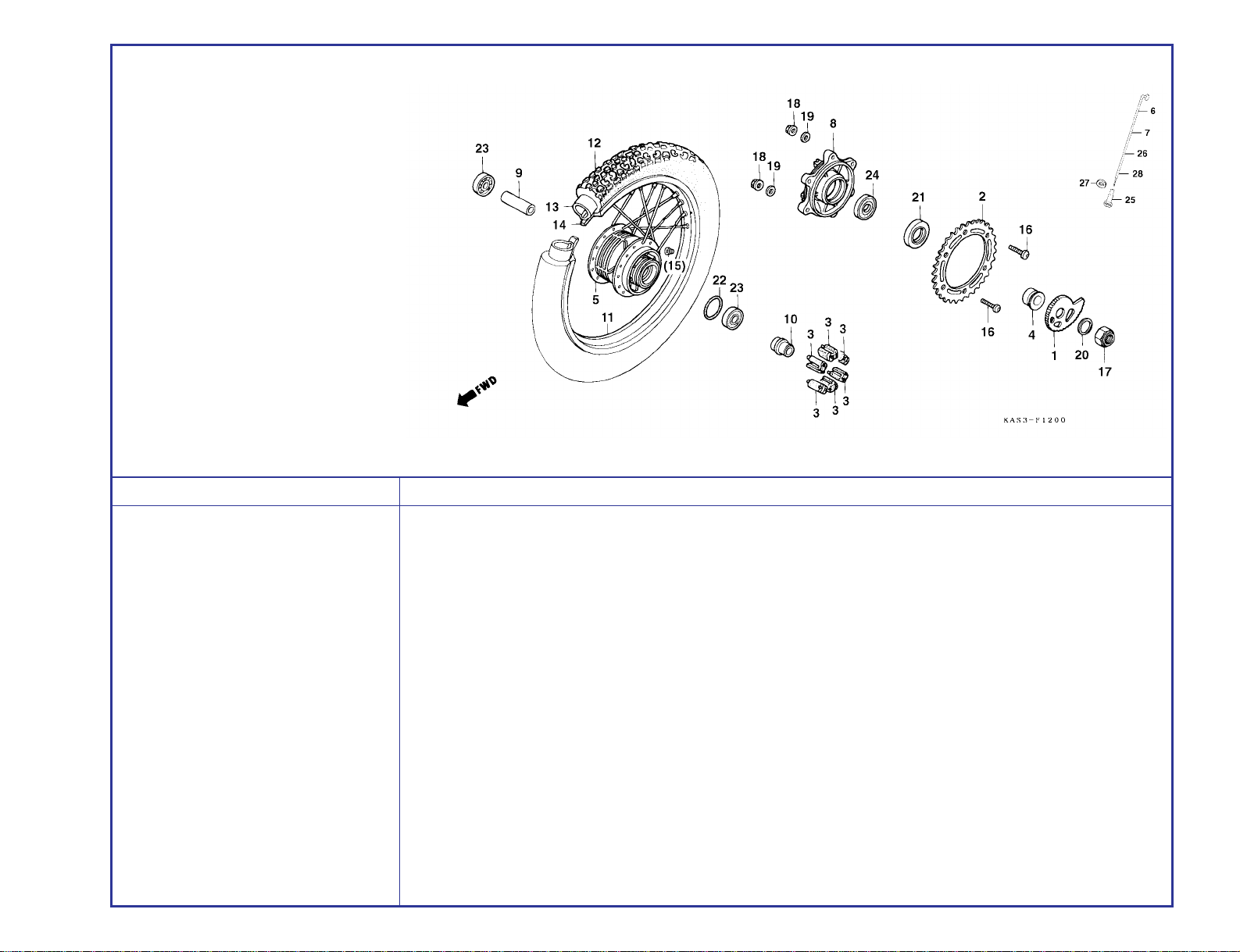

C-12 RODA TRASEIRA..................................... 66

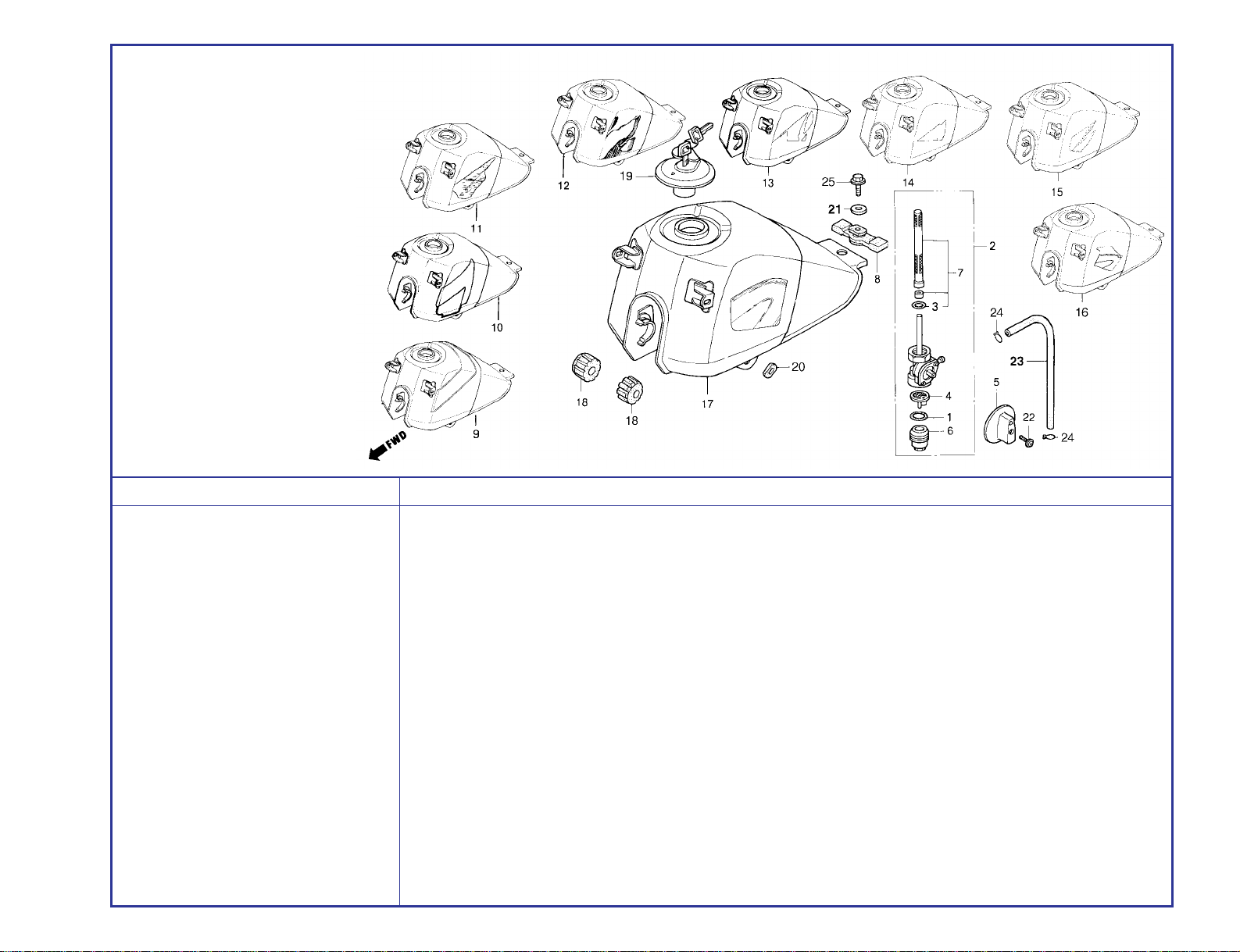

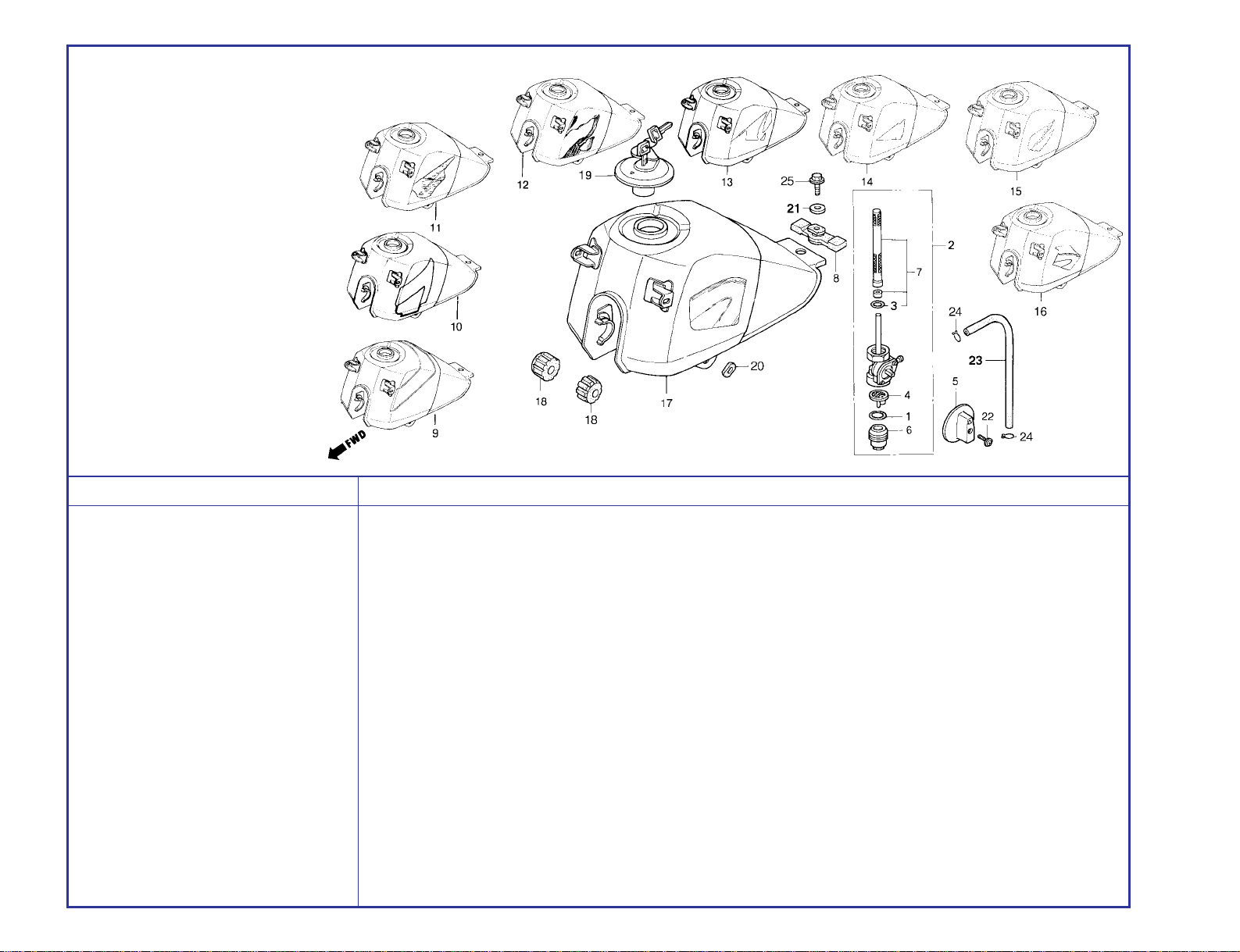

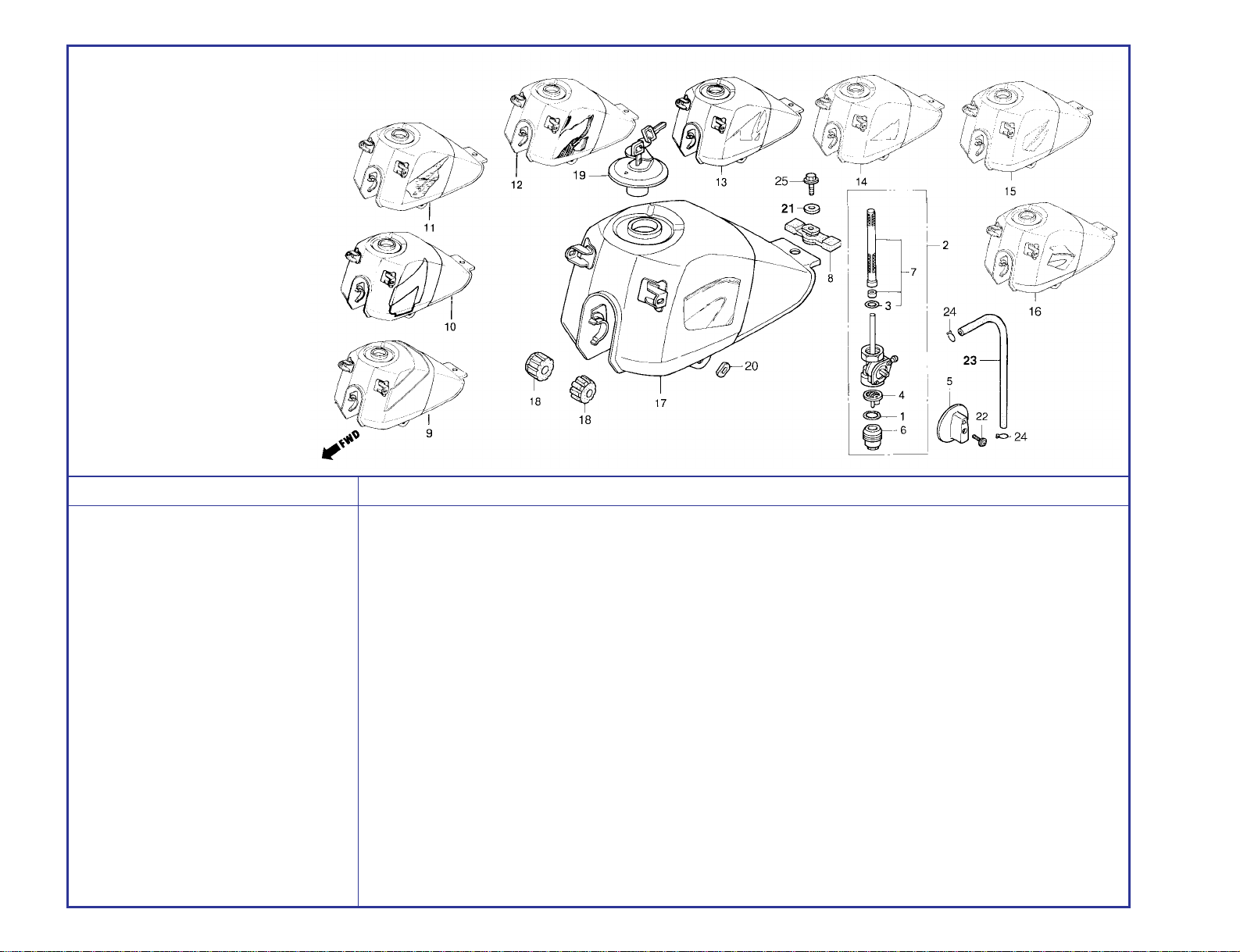

C-13 TANQUE DE COMBUSTÍVEL .................. 68

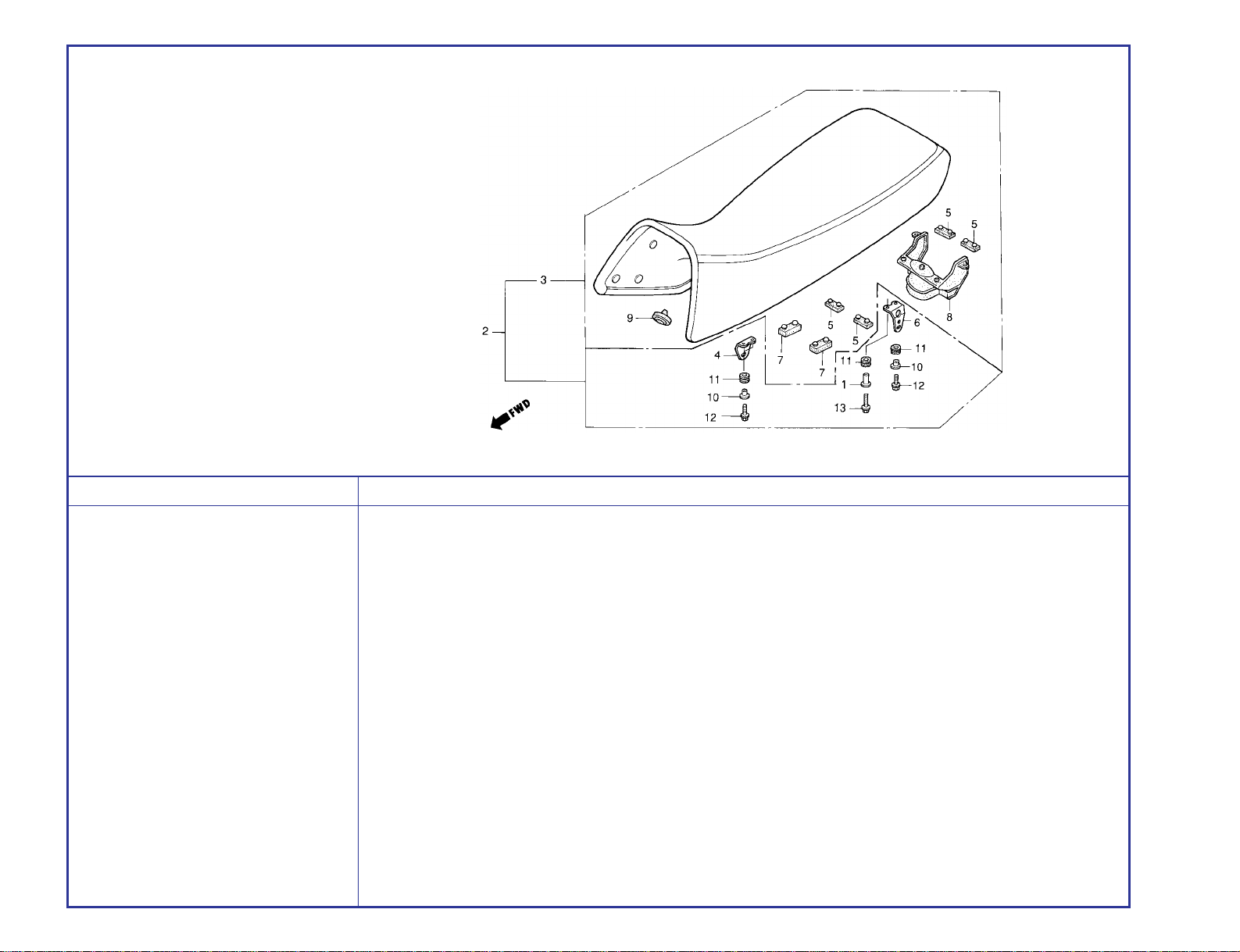

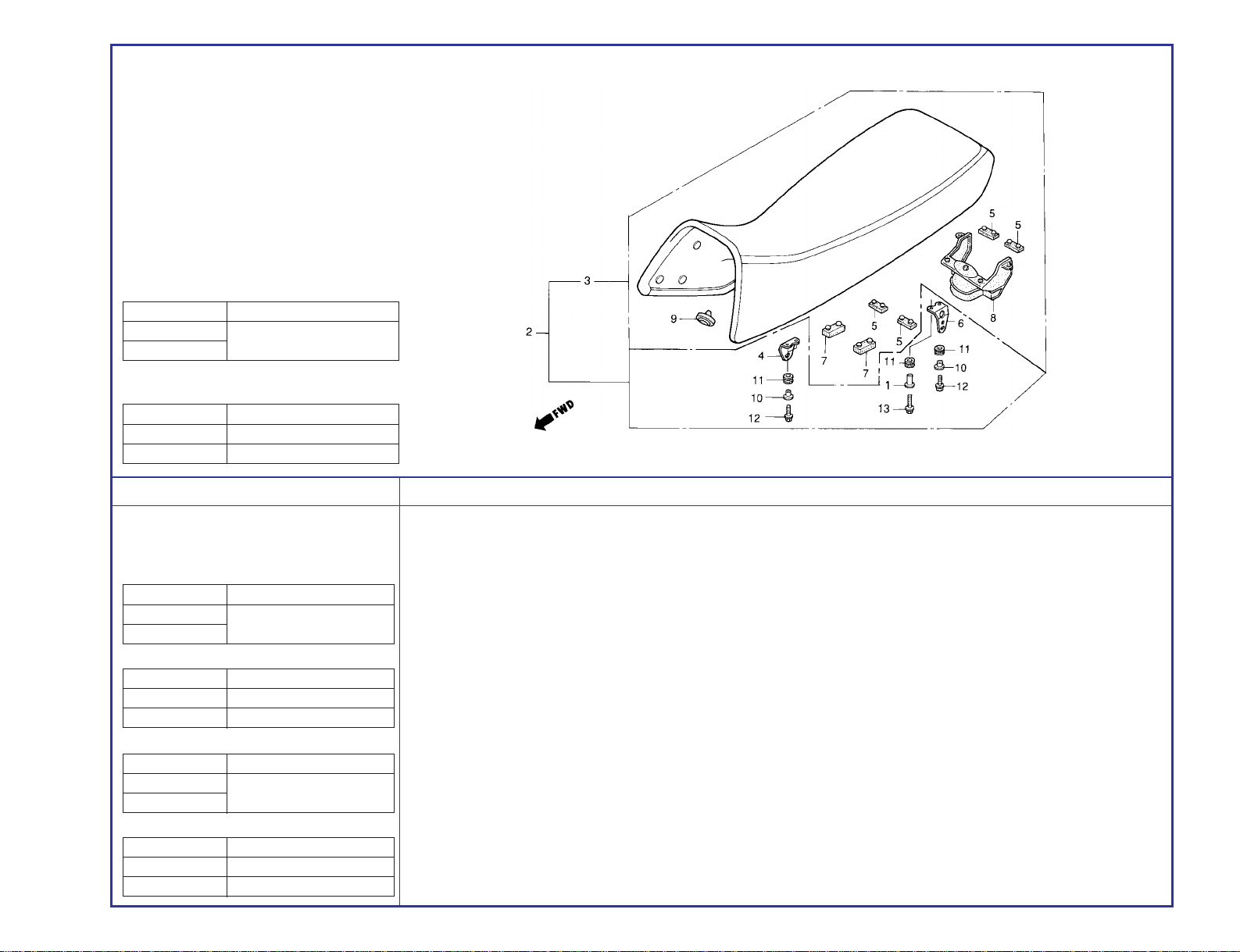

C-14 ASSENTO ................................................ 71

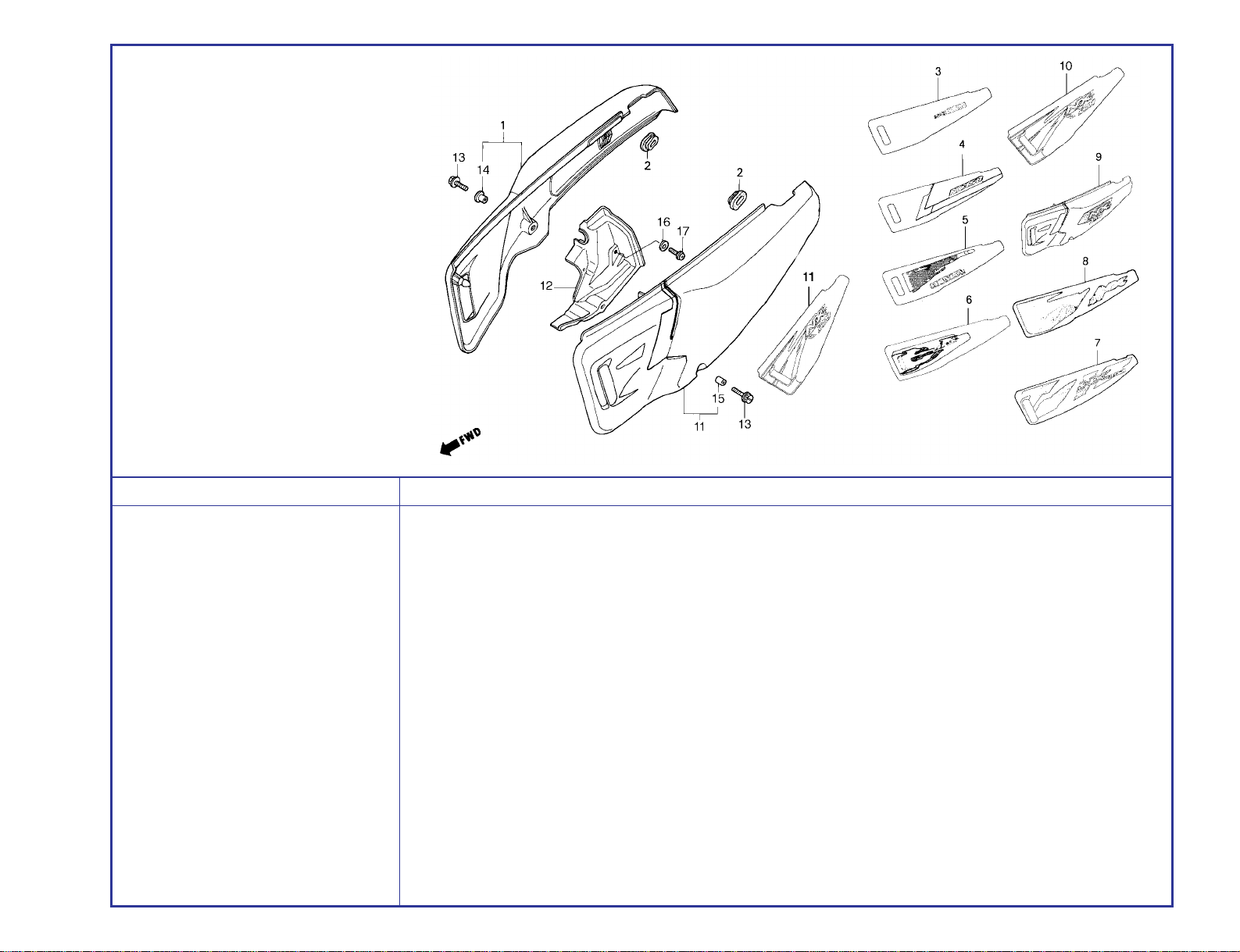

C-15 TAMPA LATERAL .................................... 73
C-16 FILTRO DE AR......................................... 75
C-17 ESCAPAMENTO...................................... 77
C-18 PEDAL DO FREIO • PEDAL DO
CÂMBIO................................................... 79
C-19 PEDAL DE APOIO ................................... 81
C-20 CAVALETE LATERAL .............................. 83
C-21 GARFO TRASEIRO • CAPA DA
CORRENTE.............................................. 84
C-22 AMORTECEDOR TRASEIRO................... 86
C-23 PÁRA-LAMA TRASEIRO ......................... 88
C-24 SINALIZADOR ........................................ 91
C-25 LANTERNA TRASEIRA ........................... 93
C-26 BATERIA.................................................. 94
C-27 FIAÇÃO PRINCIPAL • BOBINA
DE IGNIÇÃO (~97).................................. 95
C-27.1 FIAÇÃO PRINCIPAL • BOBINA
DE IGNIÇÃO (98~).................................. 96
C-28 CHASSI.................................................... 97
C-29 FERRAMENTAS....................................... 100
C-30 CARENAGEM.......................................... 102
C-31 ETIQUETA DE PRECAUÇÃO................... 106
C-32 FAIXAS (91) (MR000001~MR006617)..... 107
C-32.1 FAIXAS (92) (MR200001~NR203407)..... 109
C-32.2 FAIXAS (93) (PRP00001~PRP01861)...... 111
C-32.3 FAIXAS (94) (PRR00001~RRR01639)..... 113
C-32.4 FAIXAS (95) (RRS00001~SRS02721)...... 115
C-32.5 FAIXAS (96) (SRT00001~TTR005469) .... 117
C-32.6 FAIXAS (97) (VTR000001~VVR010823).... 119
C-32.7 FAIXAS (98) (WVR000001~WWR003965). 121
C-32.8 FAIXAS (99) (XWR000001~XR003433)..... 123
Page 29
INSTRUÇÕES PARA O USO DO CATÁLOGO DE PEÇAS
Este catálogo de peças descreve todas as peças de reposição, bem como o tempo de mão-deobra (T.M.O.) para o modelo NX350 SAHARA.
I – Como atualizar este catálogo de peças
Quando for efetuado as modificações ou adição no catálogo de peças, as páginas a serem
substituídas ou adicionadas serão emitidas no tempo apropriado acompanhadas com uma página
de instruções para atualização.
Recomendamos ao concessionário que mantenha seu catálogo de peças atualizado, observando
com atenção a página de instruções para atualização.
O asterisco (*) na frente do Nº de referência indica que o número da peça foi alterado ou
adicionado em relação à edição anterior.
II – Como utilizar este catálogo de peças
1. Sistema de Codificação
As peças são codificadas conforme os exemplos abaixo:
a) Peças em geral:
O O O O O – O O O – O O
O O O
Função e nº do Código do Código de cor
componente modelo Nº do Fornecedor
Modificação
b) Parafusos, porcas e outras peças padronizadas:
O O O O O
– O O O O O – O O
Função e nº do Dimensão Tratamento superficial
componente ISO
2. Codificação das cores
O código de cor na parte final do número da peça, indica sua cor. O código iniciado pelo “Z”
seguido de outra letra, em ordem alfabética (como, ZA, ZB, ZC, etc) é a referência de cor e não
indica a cor diretamente, portanto deverá observar o código de cor HONDA na descrição da peça
e consultar a tabela ao lado.
3. Abreviaturas
As seguintes abreviaturas são utilizadas neste catálogo:
CONJ.................................. Conjunto C.A.................................... Corrente alternada
COMP................................. Completo C.C. .................................. Corrente contínua
DIR...................................... Direita ADM.................................. Admissão
ESQ..................................... Esquerdo ESC................................... Escape
STD..................................... Standard DIANT............................... Dianteira
mm...................................... Milímetro TRAS................................. Traseiro
g.......................................... Grama SEX................................... Sextavado
D (22D)............................... Dente (22 dentes) LAT................................... Lateral
A ......................................... Ampère TRANSM........................... Transmissão
V.......................................... Volt Prim .................................. Primário
W......................................... Watt SEC................................... Secundário
Código HONDA Descrição de cor
B-146P Verde Recife Perolizado
B-147R Verde Topázio
B-156M Verde Biscaia Metálica
BG-100M Verde Marajó Metálico
BG-115M Verde Riviera Metálico
BG-116R Verde Garopaba
G-146M Verde Serra Metálico
G-154R Verde Selva
NH-1 Preto
NH-105 Preto Fosco
NH-146M Prata Accurate Metálica
NH-193P Branco Cristal Perolizado
NH-196 Branco Ross
NH-1L Preto
NH-1R Preto
NH-206M Cinza Médio Metálico
NH-215M Cinza Phantom Metálico
NH-328P Preto Croma Perolizado
NH-35M Prata Cloud Metálica
P-23M Púrpura Bonfim Metálica
P-27M Violeta Chappy Metálica
P-35R Violeta Grumari
P-4 Azul Abrolhos
P-6M Violeta Leblon Metálica
P-9 Violeta Crano
PB-11L Azul Cabaret
PB-162 Azul Atessa
PB-181R Azul Claro Star
PB-19L Azul Starshine
PB-200 Azul Dakar
PB-242M Azul Astúrias Metálico
PB-257M Azul Lápis Metálico
PB-268R Azul Itaguá Dark
R-109L Vermelho Itálio
R-134 Vermelho Fighting
R-206 Vermelho Maceió
R-238C Vermelho Itajubá
R-85L Vermelho
R-94L Vermelho Striking
RP-154M Violeta Fortaleza Metálico
Y-106 Amarelo Clipper
3
01.10.99
2
Page 30
4. Dimensões
Todas as dimensões estão em milímetros (mm) exceto nos casos das esferas de aço e pneus.
5. Substituição de Peças
Os números de peças que se encontram após o nome da peça na coluna de “Descrição”, indicam
que o número da peça foi substituído por aqueles números. A HONDA poderá fazer tais
substituições sem aviso prévio.
6. Conjuntos
As peças cujas figuras estiverem delimitadas por linhas interrompidas, são disponíveis em
conjuntos completos. (As peças componentes do conjunto, também são comercializadas
individualmente).
7. Quantidade Necessária
A coluna de números “Quantidade”, indica a quantidade das peças usadas na parte ilustrada
naquele bloco.
8. Intercambiabilidade (coluna de NOTA)
Y-Y: Há intercambiabilidade de peça antiga para a peça nova e vice-versa.
N-Y: Há intercambiabilidade de peça nova para a peça antiga, mas não há intercambiabilidade de
peça antiga para a peça nova.
N-N: Não há intercambiabilidade.
9. Ilustração
As ilustrações das peças do catálogo são para facilitar a identificação das peças e pode diferir da
configuração real das peças.

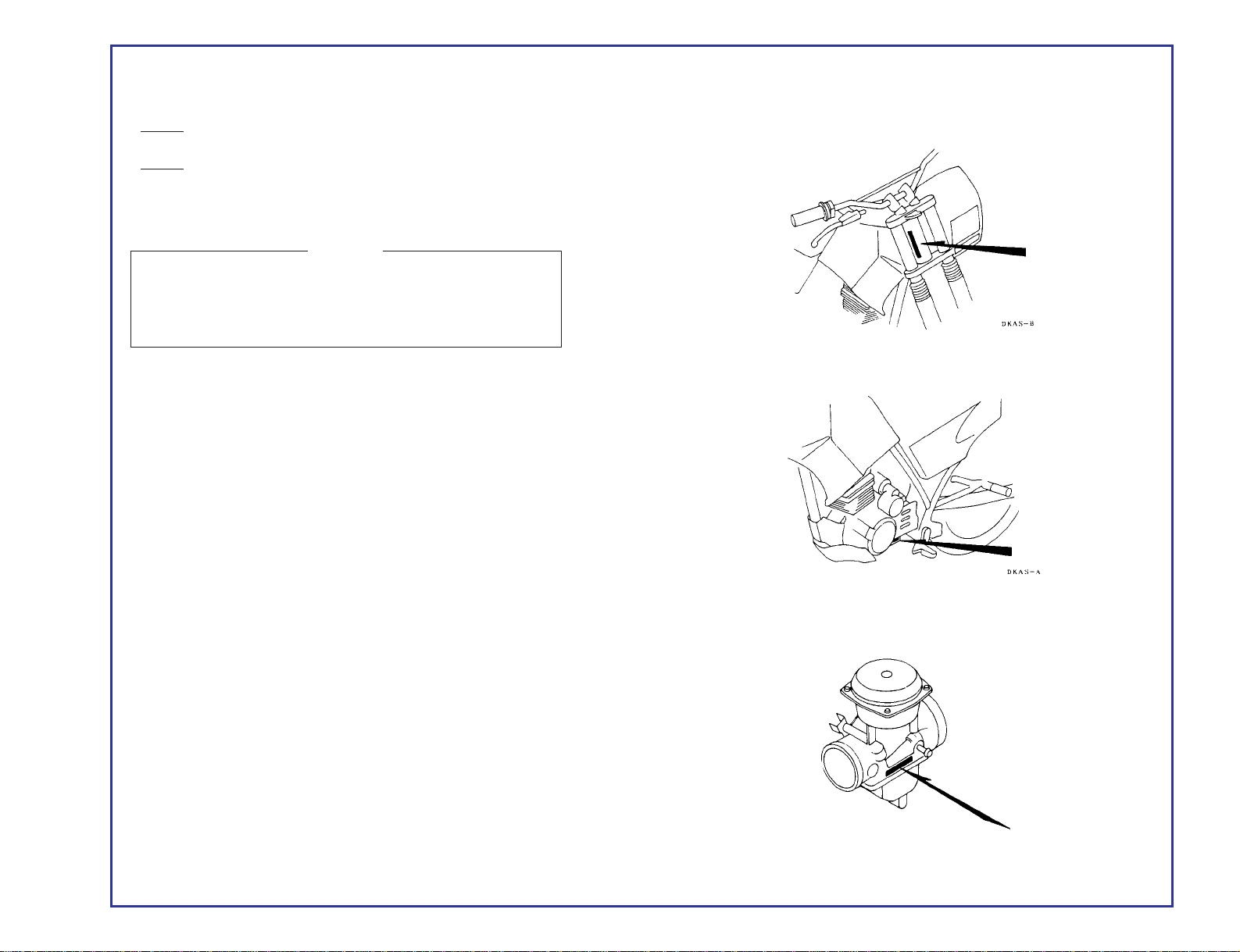

10. Modificações da peça e números de séries aplicáveis
Quando a peça é modificada, o número de série (chassi, motor ou carburador) do primeiro veículo
que recebe a modificação, é mencionada na coluna de “nº de série”.
Modelo e nº de séries aplicáveis
Os nºs de série que constam neste catálogo de peças podem ser identificados conforme a
descrição abaixo:
O Número de Identificação de Veículos (NIV) que está sendo usado é formado por 17 dígitos (letras
e números) divididos em três grupos conforme esquema abaixo:
9 C 2 N D 0 5 0 1 S R T 0 0 0 0 1 (~95)
9 C 2 N D 0 5 0 V T R 0 0 0 0 0 1 (96~)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Código do fabricante Número seqüencial
Identificação do modelo
Código do fabricante: formado pelos três dígitos iniciais. O código designado para a MOTO
HONDA DA AMAZÔNIA é 9 C 2.
Identificação do modelo: formado pelos dígitos de posições 4 a 8.
OBS.: A posição 9 indicava até 31 de dezembro de 1995 um dígito de verificação, que permitia o
controle do sistema de numeração. A partir de 01 de janeiro de 1996 este dígito passou a indicar o ano
do modelo.
Número seqüencial: dígitos de posição 10 a 17.
Posição 10 – indica o ano de fabricação.
GHJKLMNPRS T VWX
1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999
Posição 11 – Indica o local de fabricação.
A letra R indica a fábrica da MOTO HONDA em Manaus/AM.
A posição 12 indicava o ano do modelo até 31 de dezembro de 1995. A partir de 01 de janeiro de
1996 este dígito passou a fazer parte do número seqüêncial da motocicleta. As posições 13 a 17
indicavam o número sequencial da motocicleta até 31 de dezembro de 1995. A partir de 01 de janeiro
de 1996 o número seqüêncial da motocicleta passou a ser indicado pelos dígitos 12 a
17
Modelo Cód. Tipo Nº Série do Nº Série do Nº Identificação
Área Motor Chassi do Carburador
NX350 ND05E– 9C2ND0501
SAHARA (91) 0000001 ~ MR000001 ~
0006627 MR006617
NX350 ND05E– 9C2ND0501
SAHARA (92) 9100001 ~ MR200001 ~
9103407 NR203407
NX350 ND05E– 9C2ND0501
SAHARA (93) 9104205 ~ PRP00001 ~
PRP01861
NX350 9C2ND0501
SAHARA (94) BR BRASIL PRR00001~ VE83A A
RRR01639
NX350 9C2ND0501
SAHARA (95) RRS00001 ~
SRS02721
NX350 9C2ND0501
SAHARA (96) SRT00001 ~
TTR005469
NX350 ND05E– 9C2ND050
SAHARA (97) V000001 VTR000001 ~
VVR010823
NX350 ND05E– 9C2ND050
SAHARA (98) W000001 ~ WVR000001 ~
VE83B
A
WWR003965
NX350 ND05E– 9C2ND050
SAHARA (99) X000001 ~ XWR000001 ~
XR003433
Peças Exemplo Interpretação
Parafuso 6 x 12 diâmetro 6 mm, compr. 12 mm
Pino 8 x 14 diâmetro 8 mm, compr. 14 mm
Anel de vedação 9,5 x 1,6 diâmetro 9,5 mm, espessura 1,6 mm
Retentor de óleo 14 x 24 x 5 diâmetro int. 14 mm, diâmetro ext. 24 mm e
largura 5 mm
Tubo 5 x 130 diâmetro int. 5 mm, compr. 130 mm
4
01.10.99
Page 31
* Para identificação do número do carburador, somente a parte sublinhada deverá ser usada para
registro.
VE83A
AA ~~
97
VE83B
AA
98~
11. Localização dos Números de Série Estampados.
5
01.10.99
NÚMEROS DE SÉRIE UTILIZADOS NAS ALTERAÇÕES DE PEÇAS:
GRUPO DO MOTOR: NÚMERO DO MOTOR
GRUPO DO CHASSI: NÚMERO DO CHASSI
ATENÇÃO
NÚMERO DO CHASSI
NÚMERO DO MOTOR
NÚMERO DE
IDENTIFICAÇÃO DO
CARBURADOR
Page 32
III – Instruções para o uso do tempo padrão de mão-de-obra (T.M.O.)
O tempo padrão de mão-de-obra (T.M.O.) é utilizado para determinar o tempo de serviço necessário para a substituição das peças e posterior ajuste. Para as peças que não apresentam
T.M.O., devem ser utiizados os tempos das peças correlatas.
1. O T.M.O. é baseado nas seguintes condições de serviço:
a. Serviço executado por mecânico experiente em motocicletas HONDA, trabalhando em ritmo
normal.
b. O tempo necessário para a inspeção, regulagem e teste operacional, após o reparo, está in-
cluido no T.M.O.
c. Utilização de todas as ferramentas especiais necessárias ao serviço.
d. A peça com o T.M.O. identificado com um “•” tem o T.M.O. igual a peça representada logo
acima.
2. Método de computação:
O tempo de serviço está tabelado em décimos de hora, para simplificar o cálculo global.
Exemplo: 0,3 = 18 minutos
5,6 = 5 horas e 36 minutos
TABELA DE CONVERSÃO
3. Cálculo do Tempo de Serviço
Quando vários serviços são executados em uma mesma motocicleta, o tempo de serviço deve
ser calculado de acordo com as naturezas de serviços.
a. Serviços de natureza não duplicada.
São serviços sem correlação, isto é, serviços cuja execução de um não afeta o outro. O tempo
de serviço será a soma de cada peça substituída.
Exemplo: Substituição do cilindro e mola da embreagem.
O T.M.O. para o serviço é: 3,1 + 0,8 = 3,9
b. Serviços de natureza duplicada.
São serviços cuja execução de um afeta diretamente o outro. O tempo de serviços será da
peça de maior tempo.
Exemplo: Substituição do pistão e junta do cabeçote.
O T.M.O. para o serviço é: 3,1
c. Serviços de natureza mista.
Tipo de serviço comum no reparo de uma motocicleta.
São serviços de natureza duplicada, executados simultaneamente com serviço de natureza
não duplicada.
Exemplo: Substituição do tambor seletor comp., árvore manivelas comp., e junta carcaça do
motor.
O T.M.O. para o serviço é: 5,0 + 5,3 – 4,3 = 6,0
(A junta carcaça do motor, é serviço de natureza duplicada.)
• O T.M.O. identificado com asterisco (*) incluem a remoção e instalação do motor.
Item de Serviço T.M.O.
Tambor seletor comp. * 5,0
Árvore manivelas comp. * 5,3
Junta carcaça do motor * 4,3
Item de Serviço T.M.O.
Junta do Cabeçote 2,7
Pistão 3,1
Item de Serviço T.M.O.
Cilindro comp. 3,1
Mola da embreagem 0,8
Horas Minutos Horas Minutos
0,1 6 0,6 36
0,2 12 0,7 42
0,3 18 0,8 48
0,4 24 0,9 54
0,5 30 1,0 60
6
01.10.99
Page 33
4. Serviços de ajuste, remoção e instalação
a. Remoção e instalação.
b. Ajuste, medição e limpeza.
Motor.
Chassi.
c. Revisão geral.
Todas as informações, ilustrações e especificações incluídas nesta publicação são baseadas nas
informações mais recentes disponíveis sobre o produto no momento de autorizar a impressão. A
MOTO HONDA DA AMAZÔNIA LTDA. se reserva o direito de alterar as características do veículo
a qualquer momento e sem aviso prévio, sem que por isso incorra em obrigações de qualquer
espécie.
Nenhuma parte desta publicação pode ser reproduzida sem autorização por escrito.
MOTO HONDA DA AMAZÔNIA LTDA.
Depto. de Serviços Pós-Vendas
Setor de Publicações Técnicas.
São Paulo, 01 de Outubro de 1999.
Nº Item de Serviço T.M.O.
1 Carburador 1,0
Nº Item de Serviço T.M.O.
1 Ajuste do freio dianteiro 0,2
2 Ajuste do freio traseiro 0,1
3 Teste de funcionamento do freio 0,1
4 Regulagem do farol 0,1
5 Corrente de transmissão (inclui o ajuste da tensão, mas não inclui o da coroa) 0,1
Nº Item de Serviço T.M.O.
1 Ajuste e limpeza da vela de ignição 0,1
2 Ajuste da marcha lenta do carburador 0,1
3 Inspeção do óleo do motor (excluindo troca de óleo) 0,1
4 Inspeção do ponto de ignição 0,2
5 Limpeza do elemento filtro de ar 0,2
6 Medição de compressão 0,1
7 Verificação do nível de eletrólito da bateria 0,1
8 Medição do nível da bóia do carburador 0,5
9 Limpeza da tela do filtro de óleo 0,1
10 Ajuste da operação de aceleração 0,1
11 Ajuste da embreagem 0,1
12 Ajuste da folga das válvulas 0,4
13 Ajuste da tensão da corrente de comando 0,1
Nº Item de Serviço T.M.O.
1 Motor 1,8
2 Cabeçote * 2,8
3 Carburador 0,6
7
01.10.99
Page 34
8
01.10.99

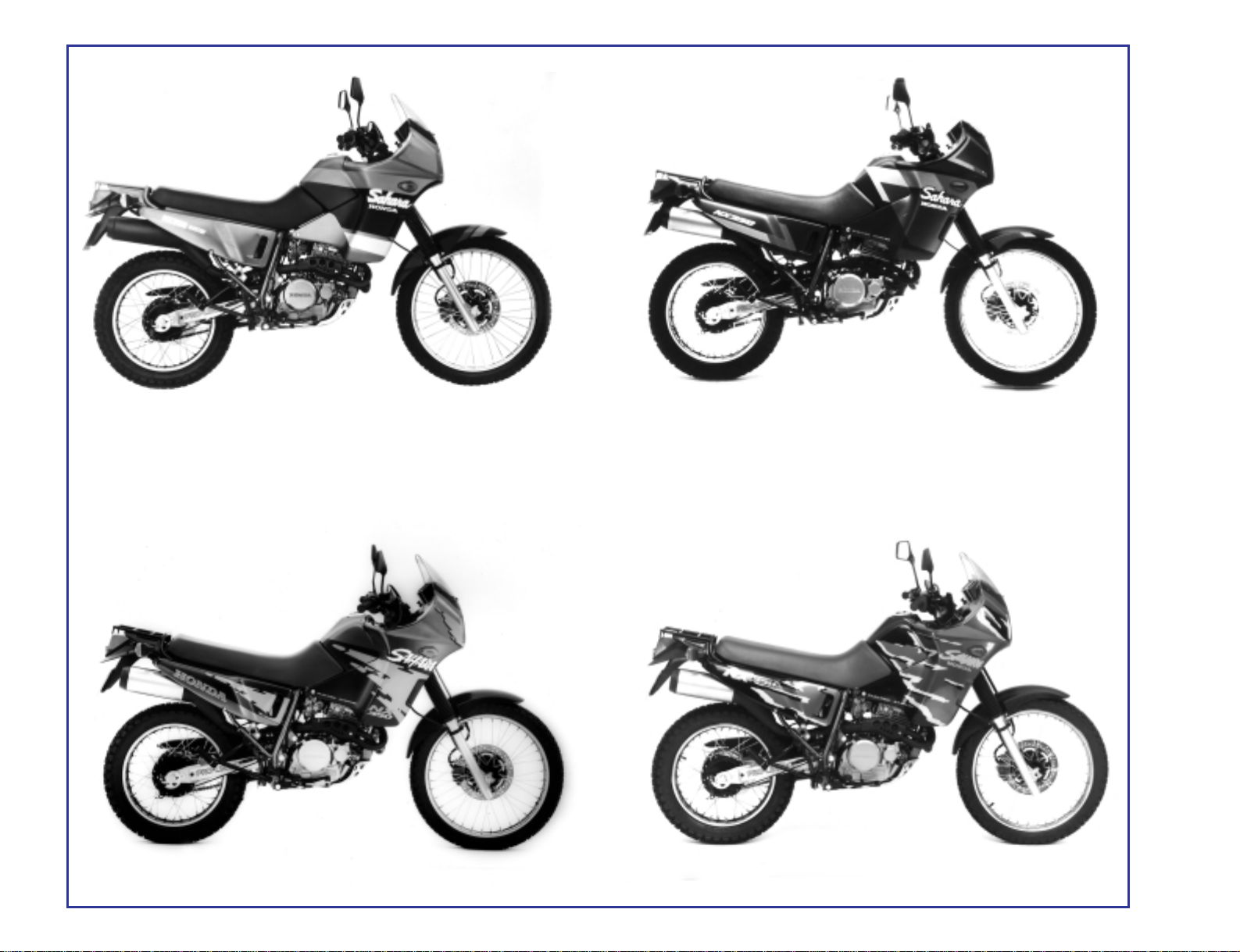

NX350 SAHARA Modelo 91 (9C2ND0501MR000001~MR006617)
NX350 SAHARA Modelo 92 (9C2ND0501MR000001~NR203407)
NX350 SAHARA Modelo 93 (9C2ND0501PRP00001~PRP01861)
NX350 SAHARA Modelo 94 (9C2ND0501PRR00001~RRR01639)
Page 35
9
01.10.99

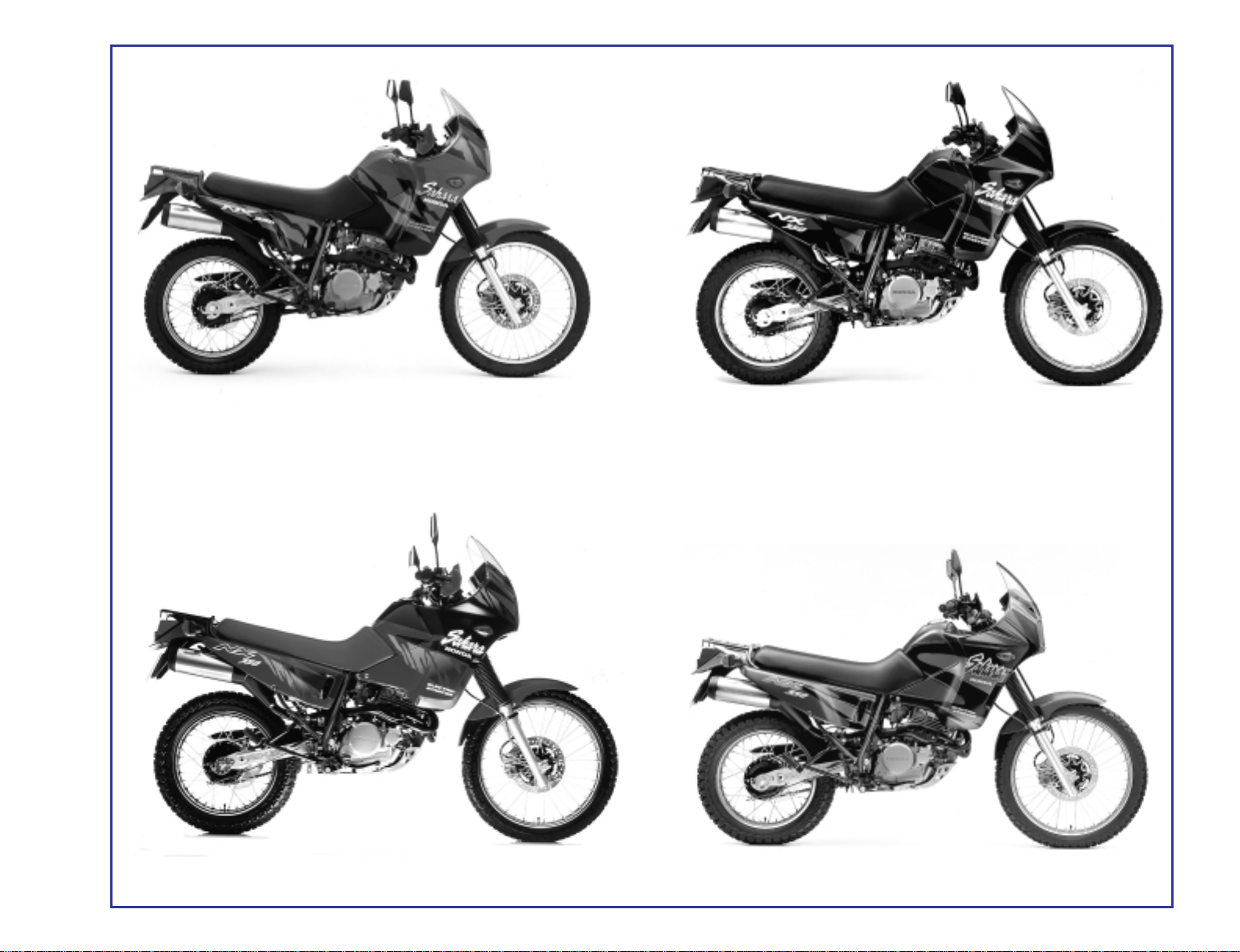

NX350 SAHARA Modelo 95 (9C2ND0501RRS00001~SRS02721)
NX350 SAHARA Modelo 97 (9C2ND050VTR000001~VVR010823)
NX350 SAHARA Modelo 96 (9C2ND0501SRT00001~TTR005469)
NX350 SAHARA Modelo 98 (9C2ND050WVR000001~WWR003965)
Page 36
9.A
01.10.99

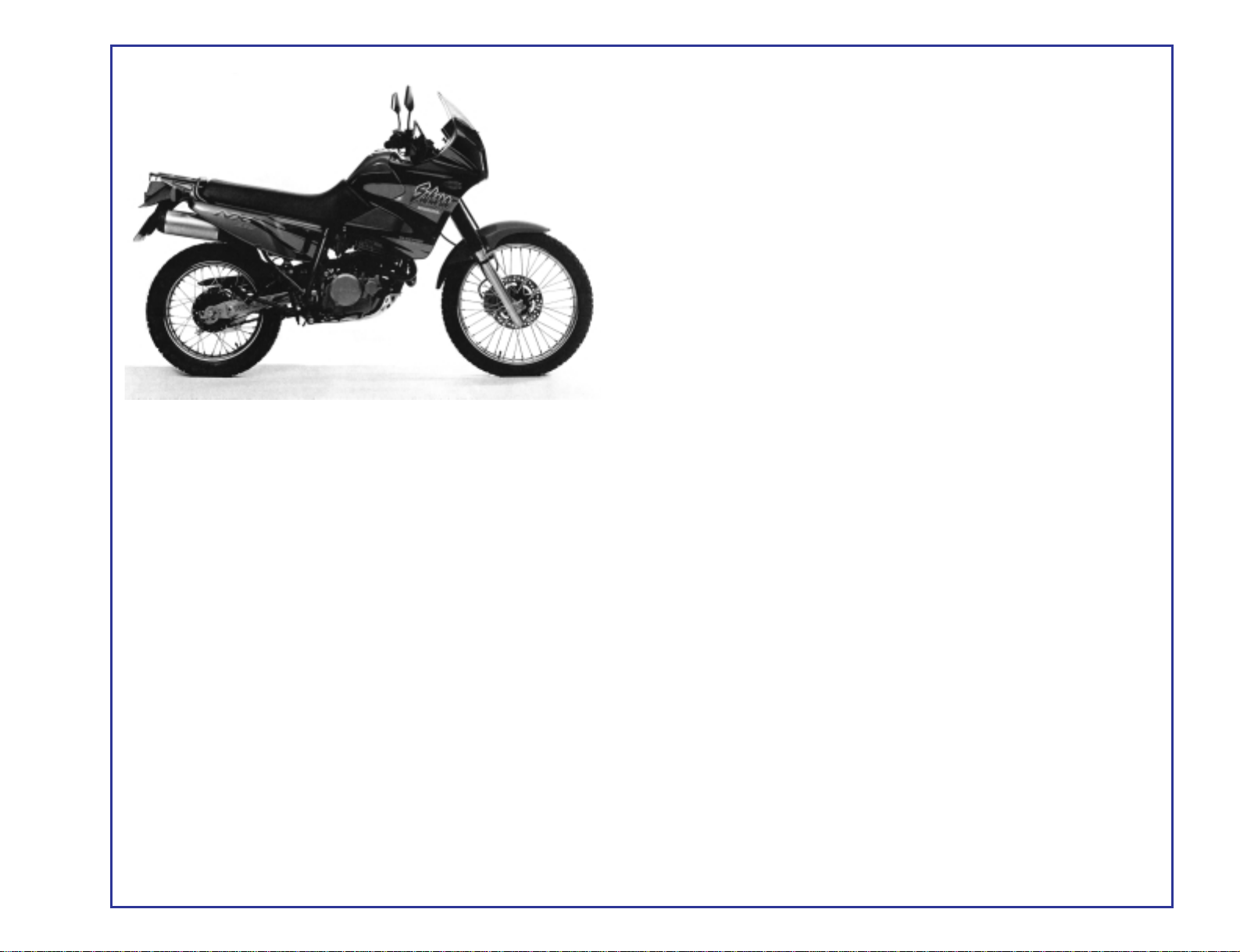

NX350 SAHARA Modelo 99 (9C2ND050XWR000001~9C2ND0500XR003433)
Page 37
1 12311-KV2-940 Tampa Comp., Cabeçote ................................................................ 1 .............. ..................... .......................
2 12361-KAS-900 Tampa, Regulagem, Válvula............................................................ 4 .............. ..................... .......................
3 12391-KAS-901 Junta, Tampa, Cabeçote................................................................. 1 .............. ..................... .......................
4 12431-KG0-000 Engrenagem, Tacômetro................................................................. 1 .............. ..................... .......................
5 90084-KF0-000 Parafuso Flange, 6 x 118................................................................. 2 .............. ..................... .......................
6 90086-KF0-000 Parafuso Flange, 6 x 126................................................................. 1 .............. ..................... .......................
7 90425-300-000 Arruela, 11 mm ................................................................................ 1 .............. ..................... .......................
8 90451-292-000 Arruela Encosto, 7 mm .................................................................... 1 .............. ..................... .......................
9 91256-657-920 Retentor Óleo, 4,8 x 15 x 4.............................................................. 1 .............. ..................... .......................
10 91352-MG2-792 Anel Vedação, 39,5 x 2,6................................................................. 4 .............. ..................... .......................
11 93700-06025-0A Parafuso Phillips, 6 x 25................................................................... 1 .............. ..................... .......................
12 94301-08140 Pino Guia, 8 x 14.............................................................................. 2 .............. ..................... .......................
13 95701-08070-00 Parafuso Flange, 8 x 70................................................................... 1 .............. ..................... .......................
14 96000-06025-00 Parafuso Flange, 6 x 25................................................................... 3 .............. ..................... .......................
96001-06025-00 Parafuso Flange, 6 x 25................................................................... 3 Y-Y ..................... .......................
15 96000-06028-00 Parafuso Flange, 6 x 28................................................................... 2 .............. ..................... .......................
96001 06028-00 Parafuso Flange, 6 x 28................................................................... 2 Y-Y ..................... .......................
16 96000-06035-00 Parafuso Flange, 6 x 35................................................................... 2 .............. ..................... .......................
96001-06035-00 Parafuso Flange, 6 x 35................................................................... 2 Y-Y ..................... .......................
17 96000-06040-00 Parafuso Flange, 6 x 40................................................................... 1 .............. ..................... .......................
Junta, Tampa, Cabeçote .....................................1,2
Engrenagem, Tacômetro .....................................1,3
Tampa Comp., Cabeçote ....................................1,7
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-1
Tampa do Cabeçote
10
01.10.99
3
Page 38
11
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
(17) 96001-06040-00 Parafuso Flange, 6 x 40................................................................... 1 Y-Y ..................... .......................
18 96000-06050-00 Parafuso Flange, 6 x 50................................................................... 1 .............. ..................... .......................
96001-06050-00 Parafuso Flange, 6 x 50................................................................... 1 Y-Y ..................... .......................
19 96001-06065-00 Parafuso Flange, 6 x 65................................................................... 2 .............. ..................... .......................
M-1
Tampa do Cabeçote
01.10.99
3
Page 39
1 12200-KAS-900 Cabeçote Comp.............................................................................. 1 .............. ..................... .......................
2 12231-KN5-305 Guia, Válvula (0,5)........................................................................... 4 .............. ..................... .......................
3 12251-KAS-901 Junta, Cabeçote.............................................................................. 1 .............. ..................... .......................
4 16210-KAS-900 Coletor, Admissão........................................................................... 1 .............. ..................... .......................
5 16223-KAS-900 Braçadeira, Coletor, Admissão........................................................ 1 .............. ..................... .......................
6 22826-KG0-960 Braçadeira, Cabo, Embreagem....................................................... 1 .............. ..................... .......................
7 90081-KG0-980 Prisioneiro, 10 x 57 .......................................................................... 2 .............. ..................... .......................
8 90083 KG0-980 Prisioneiro, 10 x 92.......................................................................... 1 .............. ..................... .......................
9 90085-KG0-980 Prisioneiro, 10 x 73 .......................................................................... 1 .............. ..................... .......................
10 90091-KF0-000 Parafuso Allen, Flange, 6 x 25......................................................... 3 .............. ..................... .......................
11 90202-438-000 Porca, Capa Flange, 10 mm............................................................ 3 .............. ..................... .......................
12 90204-634-000 Porca Flange, 10 mm....................................................................... 1 .............. ..................... .......................
13 90453-KAS-900 Arruela, 10 x 25 x 4.......................................................................... 1 .............. ..................... .......................
14 90453-MK4-600 Arruela Lisa, 10 mm......................................................................... 3 .............. ..................... .......................
15 91301-200-000 Anel Vedação,10 x 1,6..................................................................... 4 .............. ..................... .......................
16 91304-KN5-671 Anel Vedação, 43 x 3....................................................................... 1 .............. ..................... .......................
17 92700-08040-0B Prisioneiro, 8 x 40............................................................................ 4 .............. ..................... .......................
18 93500-05022-0G Parafuso Phillips, 5 x 22................................................................... 1 .............. ..................... .......................
19 94301-12200 Pino Guia, 12 x 20............................................................................ 2 .............. ..................... .......................
20 98069-58911 Vela, Ignição (DP8EA-9NGK).......................................................... 1 .............. ..................... .......................
Vela, Ignição ........................................................0,1
Prisioneiro 8 x 40..................................................0,4
(Adicionar 0,1 por Unidade)
Coletor, Admissão................................................0,6
Junta, Cabeçote...................................................2,4
Guia, Válvula (0,5)................................................3,0
(Inclui Alargamento)
(Adicionar 0,3 por Unidade)
(Exclui a Retífica da Válvula)
(Adicionar mais 0,2 se for Executada)
Cabeçote Comp...................................................3,6
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-2
Cabeçote
12
01.10.99
Page 40
13
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 12209-KL4-005 Retentor, Haste, Válvula .................................................................. 4 .............. ..................... .......................
2 14000-KAS-900 Conj. Árvore, Comando................................................................... 1 .............. ..................... .......................
14000-KAS-901 Conj. Árvore, Comando................................................................... 1 .............. ..................... .......................
* 3 14100-KAS-900 Árvore de Comando Comp.............................................................. 1 .............. ..................... .......................
4 14102-MN1-670 Came, Reverso................................................................................ 1 .............. ..................... .......................
5 14105-KV2-940 Placa, Came, Descompressor......................................................... 1 .............. ..................... .......................
14105-MK4-862 Placa, Came, Descompressor......................................................... 1 .............. ..................... .......................
6 14106-MN1-670 Mola, Descompressor...................................................................... 1 .............. ..................... .......................
7 14121-KAS-900 Jogo, Embreagem, Descompressor................................................ 1 .............. ..................... .......................
8 14122-KV2-940 Mola, Rolete..................................................................................... 3 .............. ..................... .......................
9 14125-KV2-940 Pino, Jogo, Comando ...................................................................... 1 .............. ..................... .......................
10 14126-KV2-940 Mola, Pino ....................................................................................... 1 .............. ..................... .......................
11 14325-KV2-941 Flange, Engrenagem, Comando ..................................................... 1 .............. ..................... .......................
14325-KV2-942 Flange, Engrenagem, Comando ..................................................... 1 .............. ..................... .......................
12 14431-KV2-940 Braço Oscilante, A........................................................................... 2 .............. ..................... .......................
13 14441-KV2-940 Braço Oscilante, B........................................................................... 1 .............. ..................... .......................
14 14443-KAS-900 Braço Oscilante, C .......................................................................... 1 .............. ..................... .......................
15 14445-KF0-000 Braço Oscilante Secundário, Admissão.......................................... 2 .............. ..................... .......................
M-3
Árvore de Comando
• Válvulas
01.10.99
Braço Oscilante, A...............................................1,5
(Adicionar 0,1 por Unidade)
(Quando for Executada a Manutenção da
Unidade Comp., o T.M.O. será 1,8)
• Braço Oscilante Secundário Admissão
(Adicionar 0,1 por Unidade)
(Quando for Executada a Manutenção da
Unidade Comp., o T.M.O. será 1,7)
Rolamento Radial Esferas 6904C ........................1,6
(Um ou Todos)
• Flange, Engrenagem, Comando
Conj. Árvore Comando ........................................1,8
Árvore, Comando Comp......................................2,3
Mola Externa da Válvula ......................................2,6
(Adicionar 0,1 por Unidade)
(Inclui Peça Relativa)
Válvula..................................................................2,7
(Adicionar 0,2 por Unidade)
(Inclui Retífica)
(Exclui Substituição da Guia de Válvula)
Page 41
16 14446-KF0-000 Braço Oscilante Secundário Esq., Escape ..................................... 1 .............. ..................... .......................
17 14447-KF0-000 Braço Oscilante Secundário Dir., Escape....................................... 1 .............. ..................... .......................
18 14451-KF0-010 Eixo, Braço Oscilante ...................................................................... 2 .............. ..................... .......................
19 14455 KF0-000 Eixo A, Braço Oscilante Secundário................................................ 2 .............. ..................... .......................
14455-MN1-670 Eixo A, Braço Oscilante Secundário................................................ 2 .............. ..................... .......................
20 14456-KF0-010 Eixo B, Braço Oscilante Secundário................................................ 2 .............. ..................... .......................
21 14711-KL3-670 Válvula, Admissão ........................................................................... 2 .............. ..................... .......................
22 14721-KF0-000 Válvula, Escape............................................................................... 2 .............. ..................... .......................
23 14751-KG0-003 Mola Externa, Válvula ...................................................................... 4 .............. ..................... .......................
14751-KG0-005 Mola Externa, Válvula ...................................................................... 4 .............. ..................... .......................
24 14761-KAS-901 Mola Interna, Válvula....................................................................... 4 .............. ..................... .......................
25 14771-107-020 Prato, Mola, Válvula......................................................................... 4 .............. ..................... .......................
26 14781-HA0-770 Chaveta, Válvula.............................................................................. 8 .............. ..................... .......................
27 90012-MG3-000 Parafuso, Ajuste, Válvula ................................................................. 4 .............. ..................... .......................
28 90206-590-000 Porca, Ajuste, Válvula...................................................................... 4 .............. ..................... .......................
29 90401-MN1-670 Arruela, Encosto.............................................................................. 1 .............. ..................... .......................
30 90406-KF0-003 Arruela, Ondulada ........................................................................... 4 .............. ..................... .......................
31 90457-357-000 Arruela, Encosto, 18,6 mm .............................................................. 4 .............. ..................... .......................
32 90544-KF0-000 Arruela, Vedação, 14 mm................................................................ 4 .............. ..................... .......................
33 90545-KF0-000 Arruela, 12 mm ................................................................................ 2 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-3
Árvore de Comando
• Válvulas
14
01.10.99
Page 42
15
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
34 90701-KF0-000 Pino Guia, 10 x 18............................................................................ 2 .............. ..................... .......................
35 91002-MK5-008 Rolamento Radial Esferas, 6904C................................................... 1 .............. ..................... .......................
36 91002-MN1-671 Rolamento Radial Esferas, 18 x 37 x 9............................................ 1 .............. ..................... .......................
37 91101-KV2-940 Rolete, Embreagem, Descompressor ............................................. 3 .............. ..................... .......................
38 96220-40090 Rolete, 4 x 9..................................................................................... 1 .............. ..................... .......................
M-3
Árvore de Comando
• Válvulas
01.10.99
Page 43
1 14321-KF0-000 Engrenagem, Comando .................................................................. 1 .............. ..................... .......................
2 14322-MN1-670 Parafuso Guia, 7 x 10,4................................................................... 2 .............. ..................... .......................
3 14401-414-014 Corrente, Comando......................................................................... 1 .............. ..................... .......................
4 14511-KG0-980 Tensor, Corrente, Comando ............................................................ 1 .............. ..................... .......................
5 14512 KF0-000 Braço Comp., Tensor....................................................................... 1 .............. ..................... .......................
6 14514-KF0-000 Mola, Tensor, Corrente, Comando .................................................. 1 .............. ..................... .......................
7 14515-KF0-000 Bucha Tensor, 6 x 9......................................................................... 1 .............. ..................... .......................
8 14516-KF0-000 Eixo Trava, Tensor........................................................................... 1 .............. ..................... .......................
9 14620-KF0-010 Guia, Corrente, Comando................................................................ 1 .............. ..................... .......................
10 90088-KF0-000 Parafuso Flange, 6 x 25................................................................... 1 .............. ..................... .......................
11 90417-360-000 Arruela, Encosto .............................................................................. 1 .............. ..................... .......................
12 91303-KF0-003 Anel Vedação, 14,8 x 2,4................................................................. 1 .............. ..................... .......................
Engrenagem, Comando.......................................1,5
Braço Comp., Tensor...........................................1,6
(Adicionar 0,1 por Unidade)
Guia, Corrente, Comando....................................2,4
Tensor, Corrente, Comando ................................2,6
Corrente, Comando .............................................2,7
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-4
Corrente de Comando
• Tensor
16
01.10.99
Page 44
17
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 12100-KV2-900 Cilindro Comp.................................................................................. 1 .............. ..................... .......................
2 12191-KF0-000 Junta, Cilindro.................................................................................. 1 .............. ..................... .......................
3 90085-KAS-900 Parafuso Flange, 10 x 88................................................................. 4 .............. ..................... .......................
4 90410-KF0-000 Arruela, 10 mm ................................................................................ 4 .............. ..................... .......................
5 91302-356-000 Anel Vedação, 88 x 2....................................................................... 1 .............. ..................... .......................
6 94301-12200 Pino Guia, 12 x 20............................................................................ 2 .............. ..................... .......................
7 96000-06028-07 Parafuso Flange, 6 x 28................................................................... 2 .............. ..................... .......................
96001-06028-07 Parafuso Flange, 6 x 28................................................................... 2 .............. ..................... .......................
M-5
Cilindro
01.10.99
Junta, Cilindro......................................................2,7
Cilindro Comp......................................................2,8
Page 45
1 11330-KAS-900 Tampa Lat. Dir. Comp., Motor......................................................... 1 .............. ~ 0006627
11330-KAS-910 Tampa Lat. Dir. Comp., Motor......................................................... 1 N-N 9100001~
2 11333-KV2-901 Tampa Comp., Filtro, Óleo............................................................... 1 .............. ~ 0006627
11333-KAS-910 Tampa Comp., Filtro, Óleo............................................................... 1 N-N 9100001~
3 11335-KN5-670 Tubo Comp., Passagem, Óleo........................................................ 1 .............. ..................... .......................
4 11394-KL3-680 Junta, Tampa Lat. Dir., Motor.......................................................... 1 .............. ..................... .......................
11394-KAS-890 Junta, Tampa Lat. Dir., Motor.......................................................... 1 .............. ..................... .......................
5 15412-KF0-010 Elemento, Filtro, Óleo....................................................................... 1 .............. ..................... .......................
6 15413-MC8-000 Borracha, Filtro................................................................................ 1 .............. ..................... .......................
7 15414-KF0-000 Mola, Elemento, Filtro Óleo.............................................................. 1 .............. ..................... .......................
8 15533-KN5-670 Parafuso Flange, 7 x 23................................................................... 2 .............. ..................... .......................
9 15630-KV2-901 Placa, Tubo, Óleo ............................................................................ 1 .............. ..................... .......................
10 15650-KL3-670 Medidor, Nível de Óleo.................................................................... 1 .............. ..................... .......................
* 15650-KAS-970 Medidor, Nível de Óleo.................................................................... 1 .............. ..................... .......................
11 22800-KAS-900 Braço, Acionamento, Embreagem.................................................. 1 .............. ..................... .......................
12 22815-KN5-671 Mola, Braço, Acionamento.............................................................. 1 .............. ..................... .......................
13 22838-KAS-900 Guia, Cabo, Embreagem................................................................. 1 .............. ..................... .......................
14 90091-KF0-000 Parafuso Allen, Flange, 6 x 25......................................................... 4 .............. ..................... .......................
15 90091-MG3-000 Parafuso Allen, Flange, 6 x 32......................................................... 1 .............. ..................... .......................
16 90092-KF0-000 Parafuso Allen, Flange, 6 x 28......................................................... 5 .............. ..................... .......................
Tampa Comp., Filtro Óleo....................................0,2
• Elemento, Filtro de Óleo
Tubo Comp., Passagem, Óleo.............................0,3
Junta, Tampa Lat. Dir., Motor ..............................0,7
Braço, Acionamento, Embreagem.......................0,9
(Inclui Peça Relativa)
Tampa Lat. Dir. Comp., Motor .............................1,1
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-6
Tampa Lateral Direita
do Motor
18
01.10.99
Page 46
19
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
17 90092-MG3-000 Parafuso Allen, Flange, 6 x 35......................................................... 1 .............. ..................... .......................
18 90093-KF0-000 Parafuso Allen, Flange, 6 x 40......................................................... 1 .............. ..................... .......................
19 90097-KF0-000 Parafuso Allen, Flange, 6 x 25......................................................... 1 .............. ..................... .......................
20 90098-KF0-000 Parafuso Allen, Flange, 6 x 28......................................................... 2 .............. ..................... .......................
21 90441-MC0-000 Arruela, Vedação, 7 mm.................................................................. 4 .............. ..................... .......................
22 91053-719-005 Rolamento, Agulha, 12 x 16 x 10..................................................... 2 .............. ..................... .......................
23 91101-KF0-000 Pino, Guia, 6 x 19............................................................................. 1 .............. ..................... .......................
24 91255-KF0-003 Retentor Óleo, 12 x 17 x 2,5............................................................ 1 .............. ..................... .......................
91255-KF0-004 Retentor Óleo, 12 x 17 x 2,5............................................................ 1 .............. ..................... .......................
25 91301-KF0-000 Junta, Borracha, 9,8 mm ................................................................. 1 .............. ..................... .......................
26 91302-KF0-003 Anel Vedação, 54 x 2,4.................................................................... 1 .............. ..................... .......................
27 91304-PD1-003 Anel Vedação, 10 x 2,5.................................................................... 2 .............. ..................... .......................
28 91307-KF0-003 Anel Vedação, 18 x 3....................................................................... 1 .............. ..................... .......................
29 94001-06070-0S Porca Sex., 6 mm............................................................................. 1 .............. ..................... .......................
30 94301-08200 Pino Guia, 8 x 20.............................................................................. 1 .............. ..................... .......................
31 94305-30102 Pino Elástico, 3 x 10......................................................................... 1 .............. ..................... .......................
32 96001-06016-07 Parafuso Flange, 6 x 16................................................................... 2 .............. ..................... .......................
M-6
Tampa Lateral Direita
do Motor
01.10.99
Page 47
1 14312-KF0-000 Pinhão, Sincronização..................................................................... 1 .............. ..................... .......................
2 15130-KAS-900 Pinhão, Bomba, Óleo....................................................................... 1 .............. ..................... .......................
3 22100-KAS-900 Carcaça Ext. Comp., Embreagem................................................... 1 .............. ..................... .......................
4 22116-KF0-000 Guia, Externa, Embreagem ............................................................. 1 .............. ..................... .......................
5 22120-KN5-670 Cubo Central, Embreagem.............................................................. 1 .............. ..................... .......................
6 22125-435-000 Assento, Mola Judder...................................................................... 1 .............. ..................... .......................
7 22201-KG0-980 Disco, Fricção, Embreagem............................................................ 5 .............. ..................... .......................
22201-KL3-670 Disco, Fricção, Embreagem............................................................ 5 .............. ..................... .......................
8 22201-302-010 Disco, Fricção, Embreagem............................................................ 1 .............. ..................... .......................
9 22321-KF0-000 Separador, Embreagem.................................................................. 5 .............. ..................... .......................
10 22350-KF0-000 Platô, Pressão, Embreagem............................................................ 1 .............. ..................... .......................
11 22361-KF0-000 Placa, Acionamento, Embreagem................................................... 1 .............. ..................... .......................
12 22401-KAS-900 Mola, Embreagem........................................................................... 4 .............. ..................... .......................
13 22402-435-000 Mola Judder..................................................................................... 1 .............. ..................... .......................
14 22820-KF0-000 Pino Acionamento, Embreagem...................................................... 1 .............. ..................... .......................
15 23121-KL3-670 Engrenagem, Redução Motora (24D) ............................................. 1 .............. ..................... .......................
16 90022-KAS-900 Parafuso Sex., 6 x 25....................................................................... 4 .............. ..................... .......................
17 90235-KA4-000 Porca, 18 mm................................................................................... 1 .............. ..................... .......................
18 90236-HA0-000 Porca Trava, 18 mm......................................................................... 1 .............. ..................... .......................
19 90432-KE5-000 Arruela, 18 mm ................................................................................ 2 .............. ..................... .......................
Pinhão, Bomba, Óleo...........................................0,8
• Mola, Embreagem
(Uma ou Todas)
Carcaça Ext. Comp., Embreagem.......................1,0
• Cubo Central, Embreagem
• Disco, Fricção Embreagem
(Inclui Peça Relativa)
(Uma ou Todas)
• Platô, Pressão, Embreagem
• Placa, Acionamento, Embreagem
(Inclui Peça Relativa)
Engrenagem, Redução Motora............................1,1
Pinhão, Sincronização .........................................2.6
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-7
Embreagem
20
01.10.99
Page 48
21
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
20 90452-147-003 Arruela Encosto, 12 mm .................................................................. 1 .............. ..................... .......................
90452-147-006 Arruela Encosto, 12 mm .................................................................. 1 .............. ..................... .......................
21 90458-KE8-000 Arruela Encosto, 22 x 45 x 0,8......................................................... 1 .............. ..................... .......................
22 91001-147-003 Rolamento Agulha, 12 mm .............................................................. 1 .............. ..................... .......................
*23 91012-KF0-000 Anel Elástico, Rolamento, 12 mm.................................................... 1 .............. ..................... .......................
24 91201-KF0-003 Retentor Óleo, 14 x 22 x 5............................................................... 1 .............. ..................... .......................
91201-KF0-004 Retentor Óleo, 14 x 22 x 5............................................................... 1 .............. ..................... .......................
25 94520-24000 Anel Elástico, 24 mm....................................................................... 1 .............. ..................... .......................
M-7
Embreagem
01.10.99
Page 49
1 15100-KAS-900 Conj. Bomba, Óleo.......................................................................... 1 .............. ..................... .......................
2 15111-KAS-900 Carcaça, Bomba de Óleo................................................................ 1 .............. ..................... .......................
3 15112-KV2-940 Placa da Bomba de Óleo ................................................................ 1 .............. ..................... .......................
4 15121-KAS-900 Tampa da Bomba de Óleo.............................................................. 1 .............. ..................... .......................
5 15122-KF0-000 Rotor Externo, Bomba de Óleo........................................................ 1 .............. ..................... .......................
6 15123-KF0-000 Rotor Interno, Bomba de Óleo......................................................... 1 .............. ..................... .......................
7 15124-KG0-000 Rotor Externo B, Bomba de Óleo .................................................... 1 .............. ..................... .......................
8 15125-KG0-000 Rotor Interno B, Bomba de Óleo ..................................................... 1 .............. ..................... .......................
9 15140-KV2-900 Coroa, Bomba de Óleo.................................................................... 1 .............. ..................... .......................
10 15145-KF0-000 Tampa da Engrenagem, Bomba de Óleo ....................................... 1 .............. ..................... .......................
11 15151-KG0-000 Tubo, Dreno, Óleo ........................................................................... 1 .............. ..................... .......................
12 15152-KG0-003 Junta, Tubo, Dreno, Óleo................................................................. 2 .............. ..................... .......................
13 15510-KAS-900 Tubo Comp., Óleo........................................................................... 1 .............. ..................... .......................
14 91103-429-000 Pino Guia, 8 x 10.............................................................................. 2 .............. ..................... .......................
15 91303-KK0-003 Junta, Borracha ............................................................................... 1 .............. ..................... .......................
16 91333-KE5-003 Anel Vedação, 17,0 x 2,5................................................................. 1 .............. ..................... .......................
17 91351-KF0-003 Anel Vedação, 4,5 x 1,5................................................................... 3 .............. ..................... .......................
18 93500-05022-0A Parafuso Phillips, 5 x 22................................................................... 3 .............. ..................... .......................
19 93892-05016-08 Parafuso-Arruela, 5 x 16.................................................................. 1 .............. ..................... .......................
20 94050-06080 Porca Flange, 6 mm ........................................................................ 1 .............. ..................... .......................
* 94050-06000 Porca Flange, 6 mm......................................................................... 1 .............. ..................... .......................
Coroa, Bomba, Óleo ............................................0,8
Tubo Comp., Óleo................................................1,0
Conj. Bomba, Óleo...............................................1,2
(Inclui Peça Relativa)
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-8
Bomba de Óleo
22
01.10.99
Page 50
23
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
21 94301-10160 Pino Guia, 10 x 16............................................................................ 1 .............. ..................... .......................
22 94302-06080 Pino Guia, 6 x 8................................................................................ 1 .............. ..................... .......................
23 95701-06022-08 Parafuso Flange, 6 x 22................................................................... 1 .............. ..................... .......................
24 95701-06050-08 Parafuso Flange, 6 x 50................................................................... 1 .............. ..................... .......................
25 95701-06055-00 Parafuso Flange, 6 x 55................................................................... 1 .............. ..................... .......................
M-8
Bomba de Óleo
01.10.99
Page 51
1 11340-KAS-900 Tampa Lateral Esq. Comp., Motor................................................... 1 .............. ~ 0006627
11340-KAS-910 Tampa Lateral Esq. Comp., Motor................................................... 1 N-N 9100001~
2 11345-KAS-900 Tampa, Engrenagem Intermediária................................................. 1 .............. ~ 0006627
11345-KAS-910 Tampa, Engrenagem Intermediária................................................. 1 N-N 9100001~
3 11351-KAS-900 Tampa Lat. Esq. Tras., Motor.......................................................... 1 .............. ~ 0006627
11351-KAS-910 Tampa Lat. Esq. Comp., Motor........................................................ 1 N-N 9100001~
* 4 11352-KG0-010 Guia Comp., Corrente, Transmissão ............................................... 1 .............. ..................... .......................
5 11395-KAS-900 Junta, Tampa Lat. Esq., Motor......................................................... 1 .............. ..................... .......................
11395-KAS-890 Junta, Tampa Lat. Esq., Motor......................................................... 1 .............. ..................... .......................
6 90005-KN8-730 Parafuso Allen, Flange, 6 x 28......................................................... 1 .............. ..................... .......................
90076-MG8-000 Parafuso Allen, Flange, 6 x 28......................................................... 1 .............. ..................... .......................
7 90084-428-000 Tampa, Gerador .............................................................................. 1 .............. ..................... .......................
8 90087-428-000 Tampa, 30 mm................................................................................. 1 .............. ..................... .......................
9 90091-KF0-000 Parafuso Allen, Flange, 6 x 25......................................................... 2 .............. ..................... .......................
10 90092-KF0-000 Parafuso Allen, Flange, 6 x 28......................................................... 5 .............. ..................... .......................
11 90093-KF0-000 Parafuso Allen, Flange, 6 x 40......................................................... 3 .............. ..................... .......................
12 90094-KG0-000 Parafuso Allen, Flange, 6 x 60......................................................... 1 .............. ..................... .......................
13 91302-KF0-003 Anel Vedação, 54 x 2,4.................................................................... 1 .............. ..................... .......................
14 91303-377-000 Anel Vedação, 13,8 x 2,5................................................................. 1 .............. ..................... .......................
Tampa, Engrenagem Intermediária.....................0,1
• Tampa Lat. Esq. do Motor
Junta, Tampa Lat. Esq., Motor.............................0,5
Tampa Lat. Esq. Comp., Motor............................0,7
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-9
Tampa Lateral Esquerda
do Motor
24
01.10.99
Page 52
25
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
15 91305-KF0-003 Anel Vedação, 27 x 2....................................................................... 1 .............. ..................... .......................
16 94301-10160 Pino Guia, 10 x 16............................................................................ 2 .............. ..................... .......................
17 96000-06035-07 Parafuso Flange, 6 x 35................................................................... 1 .............. ..................... .......................
96001-06035-07 Parafuso Flange, 6 x 35................................................................... 1 Y-Y ..................... .......................
18 96000-06040-07 Parafuso Flange, 6 x 40................................................................... 1 .............. ..................... .......................
96001-06040-07 Parafuso Flange, 6 x 40................................................................... 1 Y-Y ..................... .......................
M-9
Tampa Lateral Esquerda
do Motor
01.10.99
Page 53
1 31110-KAS-901 Rotor Comp...................................................................................... 1 .............. ~ V010823
31110-KAS-970 Rotor Comp...................................................................................... 1 N-N W000001~
2 31120-KAS-901 Estator Comp................................................................................... 1 .............. ~ V010823
31120-KAS-970 Estator Comp................................................................................... 1 N-N W000001~
* 31120-KAS-971 Estator Comp................................................................................... 1 .............. ..................... .......................
3 32111-KAS-900 Presilha, Fiação............................................................................... 1 .............. ..................... .......................
4 90010-MK5-000 Parafuso Allen, 8 mm....................................................................... 6 .............. ..................... .......................
5 90023-KAS-900 Parafuso Flange, 12 x 50................................................................. 1 .............. ..................... .......................
6 90089-KAS-900 Parafuso Allen, Flange, 5 x 14......................................................... 2 .............. ..................... .......................
7 90401-KK9-960 Arruela, 12 x 30 x 4,5....................................................................... 1 .............. ..................... .......................
8 96700-06032-00 Parafuso Allen, 6 x 32...................................................................... 3 .............. ..................... .......................
Rotor Comp..........................................................0,9
• Estator Comp.
Conj. Gerador ......................................................1,1
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-10
Gerador
26
01.10.99
Page 54
27
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 13111-440-000 Pino, Engrenagem, Redução, Partida............................................. 1 .............. ..................... .......................
2 28110-KAS-900 Engrenagem Comp. de Partida....................................................... 1 .............. ..................... .......................
3 28125-HA7-673 Embreagem Unidirecional, Partida.................................................. 1 .............. ..................... .......................
4 28126-KAS-900 Carcaça, Embreagem Unidirecional de Partida.............................. 1 .............. ..................... .......................
5 28131-KAS-900 Engrenagem, Redução, Partida...................................................... 1 .............. ..................... .......................
6 28141-KAS-900 Engrenagem Intermediária de Partida............................................ 1 .............. ..................... .......................
7 28142-KAS-900 Eixo, Engrenagem Intermediária..................................................... 1 .............. ..................... .......................
8 90421-KAS-900 Bucha, 30 mm.................................................................................. 1 .............. ..................... .......................
9 90422-KAS-900 Arruela Encosto, 29 mm.................................................................. 1 .............. ..................... .......................
10 91061-KL8-711 Rolamento Agulhas, 30 x 35 x 26.................................................... 1 .............. ..................... .......................
M-11
Sistema de Partida
01.10.99
Engrenagem Intermed. de Partida ......................0,2
Engrenagem Comp., Partida ..............................0,7
• Engrenagem Redução, Partida
Carcaça, Embreagem
Unidirecional de Partida ......................................0,9
Page 55
1 31200-KAS-901 Conj. Motor, Partida......................................................................... 1 .............. ..................... .......................
2 31201-KS5-901 Escova, Conj. Terminal.................................................................... 1 .............. ..................... .......................
3 31203-KAS-901 Suporte Traseiro, Motor Partida....................................................... 1 .............. ..................... .......................
4 31204-KS5-901 Mola, Escova, Carvão...................................................................... 2 .............. ..................... .......................
5 31205-MN4-008 Parafuso, Motor, Partida.................................................................. 2 .............. ..................... .......................
6 31206-KW1-901 Conj. Escovas, Carvão.................................................................... 1 .............. ..................... .......................
7 31207-KS5-901 Anel, Motor Partida .......................................................................... 2 .............. ..................... .......................
8 90071-MB0-000 Porca Flange, 6 mm......................................................................... 2 .............. ..................... .......................
9 90122-MN4-008 Arruela, Chapa Grossa.................................................................... 2 .............. ..................... .......................
10 91309-425-003 Anel Vedação, 24,4 x 3,1................................................................. 1 .............. ..................... .......................
11 91320-MB0-000 Anel Vedação .................................................................................. 3 .............. ..................... .......................
12 95801-06025-00 Parafuso Flange, 6 x 25................................................................... 2 .............. ..................... .......................
Conj. Motor Partida ..............................................0,5
Escova, Conj. Terminal ........................................0,8
• Suporte Tras., Motor Partida
• Conj. Escovas, Carvão
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-12
Motor de Partida
28
01.10.99
Page 56
29
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 11100 KAS-900 Carcaça Dir. Comp., Motor.............................................................. 1 .............. ..................... .......................
11100-KAS-901 Carcaça Dir. Comp., Motor.............................................................. 1 N-Y ~ V010823
11100-KAS-970 Carcaça Dir. Comp., Motor.............................................................. 1 N-N W000001~
2 11110-KAS-970 Placa Respiro................................................................................... 1 .............. W000001~
3 11191-KAS-900 Junta, Carcaça, Motor..................................................................... 1 .............. ..................... .......................
4 11200-KAS-900 Carcaça Esq. Comp., Motor............................................................ 1 .............. ..................... .......................
11200-KAS-970 Carcaça Esq. Comp., Motor............................................................ 1 .............. ..................... .......................
5 15421-428-000 Tela, Filtro, Óleo............................................................................... 1 .............. ..................... .......................
6 35600-413-023 Conj. Interruptor Neutro .................................................................. 1 .............. ..................... .......................
7 35601-KG0-000 Guia, Interruptor Neutro................................................................... 1 .............. ..................... .......................
8 47134-567-000 Arruela ............................................................................................. 1 .............. ..................... .......................
9 90092-MG3-000 Parafuso Allen, Flange, 6 x 35......................................................... 7 .............. ..................... .......................
10 90093-MG3-000 Parafuso Allen, Flange, 6 x 45......................................................... 1 .............. ..................... .......................
11 90094-KG0-000 Parafuso Allen, Flange, 6 x 60......................................................... 2 .............. ..................... .......................
12 90094 MG3-000 Parafuso Allen, Flange, 6 x 50......................................................... 2 .............. ..................... .......................
13 90095-KG0-000 Parafuso Allen, Flange, 6 x 65......................................................... 1 .............. ..................... .......................
14 90443-KR0-000 Arruela, Interruptor Neutro............................................................... 1 .............. ..................... .......................
15 92800-12000 Bujão, Dreno,12 mm........................................................................ 1 .............. ..................... .......................
16 94001-04000-0S Porca Sex., 4 mm............................................................................. 1 .............. ..................... .......................
17 94109-12000 Arruela, 12 mm................................................................................ 1 .............. ..................... .......................
18 94301-10160 Pino Guia, 10 x 16............................................................................ 2 .............. ..................... .......................
19 95701-06014-00 Parafuso Flange, 6 x 4..................................................................... 1 .............. W000001~
M-13
Carcaça do Motor
01.10.99
Conj. Interruptor, Neutro ......................................0,3
Tela, Filtro, Óleo...................................................0,7
Junta, Carcaça, Motor........................................
*6,0
Carcaça Dir. Comp., Motor ................................*6,6
Carcaça Esq. Comp., Motor...............................*7,2
Page 57
1 13000-KAS-900 Árvore Manivelas Comp.................................................................. 1 .............. ..................... .......................
* 13000-KAS-970 Árvore Manivelas Comp. ................................................................. 1 .............. ..................... .......................
2 13011-KV2-305 Jogo Anéis, Pistão (STD)................................................................. 1 .............. ..................... .......................
13012-KV2-305 Jogo Anéis, Pistão (0,25)................................................................. (1) .............. ..................... .......................
13013-KV2-305 Jogo Anéis, Pistão (0,50)................................................................. (1) .............. ..................... .......................
3 13101-KV2-902 Pistão (STD)..................................................................................... 1 .............. ..................... .......................
13102-KV2-305 Pistão (0,25)..................................................................................... (1) .............. ..................... .......................
13103-KV2-305 Pistão (0,50)..................................................................................... (1) .............. ..................... .......................
4 13111-KL3-670 Pino, Pistão...................................................................................... 1 .............. ..................... .......................
5 13201-KV2-900 Biela................................................................................................. 1 .............. ..................... .......................
6 13202-KF0-003 Placa Lateral, Biela.......................................................................... 2 .............. ..................... .......................
7 13381-KF0-310 Pino, Árvore Manivelas.................................................................... 1 .............. ..................... .......................
* 13381-KAS-900 Pino, Árvore Manivelas.................................................................... 1 .............. ..................... .......................
8 13417-KF0-300 Engrenagem Motora, Balanceiro..................................................... 1 .............. ..................... .......................
9 13419-KG0-980 Engrenagem Movida, Balanceiro .................................................... 1 .............. ..................... .......................
Tabela de relação do rolamento de rolete da biela (Folga radial 6 - 18 µm)
Pino, Pistão ..........................................................2,8
Jogo Anéis, Pistão ...............................................2,9
• Pistão
Rolamento, Esferas C3.......................................*6,2
(Lado Esq. 6,7)
• Rolamento Radial Esferas, 6302
Engrenagem Movida, Balanceiro.......................*6,7
• Eixo Comp., Balanceiro
• Rolamento Radial Esferas, 6301
Árvore, Manivela Comp......................................*6,9
Biela....................................................................*7,6
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-14
Árvore de Manivelas
• Pistão
30
01.10.99
Qtd A B C D E
D.ø.47
(Púrpura) (Azul) (Verde) (Preto) (Vermelho)
Pino da Árvore + 0,010 + 0,006 + 0,002 – 0,002 – 0,008
Manivelas D.E.38 + 0,006 + 0,002 – 0,002 – 0,006 – 0,010
1
0 91104-KE5-003 91105-KE5-003 91106-KE5-003
(Azul) – 0,004 (Vermelho) (Azul) (Branco)
2 – 0,004 91104-KE5-003 91105-KE5-003 91106-KE5-003
(Branco) – 0,008 (Vermelho) (Azul) (Branco)
3 – 0,008 91104-KE5-003 91105-KE5-003 91106-KE5-003
(Amarelo) – 0,012 (Vermelho) (Azul) (Branco)
Page 58
31
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
10 13420-KAS-900 Eixo Comp., Balanceiro................................................................... 1 .............. ..................... .......................
11 14333-KF0-000 Mola, Engrenagem Balanceiro........................................................ 2 .............. ..................... .......................
12 90701-KAS-900 Chaveta Woodruff, 25 x 18.............................................................. 1 .............. ..................... .......................
13 91001-KF0-018 Rolamento Esferas, C3.................................................................... 2 .............. ..................... .......................
14 91003-KF0-003 Rolamento Radial Esferas, 6301...................................................... 1 .............. ..................... .......................
* 91006-KF0-003 Rolamento Radial Esferas, 6301...................................................... 1 .............. ..................... .......................
15 91007-KF0-018 Rolamento Radial Esferas, 6302...................................................... 1 .............. ..................... .......................
16 91103-KE5-003 Pistão, Rolete................................................................................... 1 .............. ..................... .......................
17 91104-KE5-003 Rolete A, Biela ................................................................................. 21 .............. ..................... .......................
91105-KE5-003 Rolete B, Biela ................................................................................. 21 .............. ..................... .......................
91106-KE5-003 Rolete C, Biela ................................................................................. 21 .............. ..................... .......................
18 94510-34000 Anel Elástico Externo, 34 mm.......................................................... 1 .............. ..................... .......................
19 94601-19000 Trava Pino, Pistão, 19 mm ............................................................... 2 .............. ..................... .......................
M-14
Árvore de Manivelas
• Pistão
01.10.99
Page 59
1 23211-KAS-900 Árvore Principal, Transmissão (13D)............................................... 1 .............. ..................... .......................
2 23221-KAS-900 Árvore Secundária Comp., Transmissão......................................... 1 .............. ..................... .......................
3 23411-KAS-900 Engrenagem, Secundária, 1ª (38D)................................................. 1 .............. ..................... .......................
4 23421-KF0-000 Engrenagem, Principal, 2ª (17D)..................................................... 1 .............. ..................... .......................
5 23422-KF0-000 Bucha, 20 mm.................................................................................. 1 .............. ..................... .......................
6 23431-KAS-900 Engrenagem, Secundária, 2ª (34D)................................................. 1 .............. ..................... .......................
7 23432-KN5-670 Bucha, 24 mm.................................................................................. 1 .............. ..................... .......................
8 23441-KAS-900 Engrenagem, Principal, 3ª & 4ª (20D, 22D)..................................... 1 .............. ..................... .......................
9 23451-KAS-900 Engrenagem, Secundária, 3ª (31D)................................................. 1 .............. ..................... .......................
10 23452-KAS-900 Bucha, 24 mm.................................................................................. 1 .............. ..................... .......................
11 23452-KF0-000 Bucha, 24 mm.................................................................................. 1 .............. ..................... .......................
12 23456-KA3-000 Arruela, Trava .................................................................................. 1 .............. ..................... .......................
13 23471-KAS-900 Engrenagem, Secundária, 4ª (28D)................................................. 1 .............. ..................... .......................
14 23472-KAS-900 Bucha, 22 mm.................................................................................. 1 .............. ..................... .......................
15 23481-KAS-900 Engrenagem, Principal, 5ª (25D)..................................................... 1 .............. ..................... .......................
16 23491-KAS-900 Engrenagem, Secundária, 5ª (27D)................................................. 1 .............. ..................... .......................
17 23501-KAS-900 Engrenagem, Principal, 6ª (27D)..................................................... 1 .............. ..................... .......................
*18 23502-KAS-900 Bucha, 22 mm ................................................................................. 1 .............. ..................... .......................
19 23511-KAS-900 Engrenagem, Secundária, 6ª (25D)................................................. 1 .............. ..................... .......................
20 23521-KF0-000 Placa, Encosto, Rolamento.............................................................. 1 .............. ..................... .......................
Pinhão, Transmissão............................................0,2
Árvore Principal, Transmissão............................*6,2
(Inclui Peças Relativas)
•Árvore Secundária, Comp., Transmissão
(Inclui Peças Relativas)
(Quando for Executada a Manutenção da
Unidade Comp., o T.M.O. será 6,4)
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-15
Transmissão
(Modelo 91~97)
32
01.10.99
Page 60
33
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
21 23801-KAS-901 Pinhão, Transmissão (14D).............................................................. 1 .............. ..................... .......................
22 23802-KAS-900 Placa, Fixação ................................................................................ 1 .............. ..................... .......................
23 90001-KAS-900 Parafuso Allen, 6 x 32...................................................................... 1 .............. ..................... .......................
24 90001-KF0-000 Parafuso Allen, 6 x 16...................................................................... 1 .............. ..................... .......................
25 90118-958-003 Parafuso Flange, 6 x 12................................................................... 2 .............. ..................... .......................
26 90454-KF0-000 Arruela Encosto, 17 mm .................................................................. 1 .............. ..................... .......................
27 90456-323-000 Arruela Encosto, 22 mm .................................................................. 1 .............. ..................... .......................
28 90464-444-000 Arruela Entalhada, 22 mm............................................................... 3 .............. ..................... .......................
29 90602-360-000 Anel Elástico, 22 mm....................................................................... 3 .............. ..................... .......................
30 91002-HA5-003 Rolamento Especial, 22 mm............................................................ 1 .............. ..................... .......................
31 91004-KN5-671 Rolamento Radial Esferas, 17 x 44 x 12.......................................... 1 .............. ..................... .......................
32 91005-KF0-008 Rolamento Radial Esferas, 62/22..................................................... 1 .............. ..................... .......................
33 91008-KN5-671 Rolamento, 6203.............................................................................. 1 .............. ..................... .......................
34 91201-KK1-641 Retentor Óleo, 20 x 36 x 8............................................................... 1 .............. ..................... .......................
M-15
Transmissão
(Modelo 91~97)
01.10.99
Page 61
1 23211-KAS-901 Árvore Principal, Transmissão (13D)............................................... 1 .............. ..................... .......................
2 23221-KAS-901 Árvore Secundária, Transmissão..................................................... 1 .............. ..................... .......................
3 23411-KAS-970 Engrenagem Secundária, 1ª (39D).................................................. 1 .............. ..................... .......................
4 23421-KAS-970 Engrenagem Principal, 2ª (16D)...................................................... 1 .............. ..................... .......................
5 23422-KF0-000 Bucha, 20 mm.................................................................................. 1 .............. ..................... .......................
6 23431-KAS-970 Engrenagem Secundária, 2ª (35D).................................................. 1 .............. ..................... .......................
7 23432-KN5-670 Bucha, 24 mm.................................................................................. 1 .............. ..................... .......................
8 23441-KAS-970 Engrenagem Principal, 3ª & 4ª (20D, 22D)...................................... 1 .............. ..................... .......................
9 23451-KAS-970 Engrenagem Secundária, 3ª (32D).................................................. 1 .............. ..................... .......................
10 23452-KAS-900 Bucha, 24 mm.................................................................................. 1 .............. ..................... .......................
11 23452-KF0-000 Bucha, 24 mm.................................................................................. 1 .............. ..................... .......................
12 23456-KA3-000 Arruela, Trava .................................................................................. 1 .............. ..................... .......................
13 23471-KAS-901 Engrenagem Secundária, 4ª (28D).................................................. 1 .............. ..................... .......................
14 23472-KAS-900 Bucha, 22 mm.................................................................................. 1 .............. ..................... .......................
15 23481-KAS-901 Engrenagem Principal, 5ª (25D)...................................................... 1 .............. ..................... .......................
16 23491-KAS-901 Engrenagem Secundária, 5ª (27D).................................................. 1 .............. ..................... .......................
17 23501-KAS-901 Engrenagem Principal, 6ª (27D)...................................................... 1 .............. ..................... .......................
18 23502-KAS-900 Bucha, 22 mm.................................................................................. 1 .............. ..................... .......................
19 23511-KAS-901 Engrenagem Secundária, 6ª (25D).................................................. 1 .............. ..................... .......................
20 23521-KAS-900 Placa Encosto, Rolamento............................................................... 1 .............. ..................... .......................
Pinhão, Transmissão............................................0,2
Árvore Principal Transmissão.............................*6,2
(Inclui Peças Relativas)
•Árvore Secundária, Comp., Transmissão
(Inclui Peças Relativas)
(Quando for Executada a Manutenção
da Unidade Comp., o T.M.O. será 6,4)
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-15.1
Transmissão
(Modelo 98)
(W000001~)
34
01.10.99
Page 62
35
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
*21 23801-KAS-970 Pinhão, Transmissão (14D).............................................................. 1 .............. ..................... .......................
22 23802-KAS-900 Placa, Fixação................................................................................. 1 .............. ..................... .......................
23 90001-KAS-900 Parafuso Allen, 6 x 32...................................................................... 1 .............. ..................... .......................
24 90001-KF0-000 Parafuso Allen, 6 x 16...................................................................... 1 .............. ..................... .......................
25 90018-958-003 Parafuso Flange, 6 x 12................................................................... 1 .............. ..................... .......................
26 90454-KF0-000 Arruela Encosto, 17 mm .................................................................. 1 .............. ..................... .......................
27 90456-323-000 Arruela Encosto, 22 mm .................................................................. 1 .............. ..................... .......................
28 90464-444-000 Arruela Entalhada, 22 mm............................................................... 3 .............. ..................... .......................
29 90602-360-000 Anel Elástico, 22 mm....................................................................... 3 .............. ..................... .......................
30 91002-HA5-003 Rolamento Especial, 22 mm............................................................ 1 .............. ..................... .......................
31 91004-KN5-671 Rolamento Radial de Esferas, 17 x 44 x 12..................................... 1 .............. ..................... .......................
32 91005-KF0-008 Rolamento Radial de Esferas, 62/22 ............................................... 1 .............. ..................... .......................
33 91008-KN5-671 Rolamento 6203............................................................................... 1 .............. ..................... .......................
34 91201-KK1-641 Retentor Óleo, 20 x 36 x 8............................................................... 1 .............. ..................... .......................
M-15.1
Transmissão
(Modelo 98)
(W000001~)
01.10.99
Page 63
1 24211-KF0-010 Garfo Seletor, Dir............................................................................. 1 .............. ..................... .......................
2 24212-KF0-010 Garfo Seletor, Esq............................................................................ 1 .............. ..................... .......................
3 24213-KF0-010 Garfo Seletor, Central...................................................................... 1 .............. ..................... .......................
4 24241-KAS-900 Eixo, Garfo Seletor........................................................................... 1 .............. ..................... .......................
5 24300-KF0-010 Tambor Seletor Comp...................................................................... 1 .............. ..................... .......................
6 24411-KF0-010 Came, Mudança, Marcha................................................................ 1 .............. ..................... .......................
7 24430-KF0-000 Posicionador Comp., Marchas........................................................ 1 .............. ..................... .......................
8 24435-KF0-010 Mola, Posicionador Marchas........................................................... 1 .............. ..................... .......................
9 24610-KF0-010 Eixo, Seletor Marchas...................................................................... 1 .............. ..................... .......................
* 24610-KF0-020 Eixo, Seletor Marchas...................................................................... 1 .............. ..................... .......................
10 24624-KA4-000 Mola Limitadora, Sistema Seletor.................................................... 1 .............. ..................... .......................
11 24651-KF0-013 Mola de Retorno, Sistema Seletor ................................................... 1 .............. ..................... .......................
12 24652-028-000 Pino, Mola Retorno........................................................................... 1 .............. ..................... .......................
13 90023-041-010 Parafuso, Posicionador Marchas..................................................... 1 .............. ..................... .......................
14 90417-360-000 Arruela Encosto ............................................................................... 1 .............. ..................... .......................
15 91053-719-005 Rolamento, Agulhas, 12 x 16 x 10 .................................................. 1 .............. ..................... .......................
16 91202-965-003 Retentor Óleo, 14 x 28 x 7............................................................... 1 .............. ..................... .......................
91202-965-004 Retentor Óleo, 14 x 28 x 7............................................................... 1 .............. ..................... .......................
17 94510-14000 Anel Elástico Externo, 14 mm.......................................................... 2 .............. ..................... .......................
Posicionador Comp., Marchas ...........................0,9
(Inclui Peças Relativas)
Conj. Came Mudança Marchas...........................1,0
Eixo, Seletor Marchas.........................................*6,1
(Inclui Peças Relativas)
Garfo Seletor ......................................................*6,2
(Uma ou Todas)
• Tambor Seletor Comp.
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-16
Tambor Seletor • Eixo
Seletor de Marchas
36
01.10.99
Page 64
37
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
18 95700-06020-00 Parafuso Flange, 6 x 20................................................................... 1 .............. ..................... .......................
95701-06020-00 Parafuso Flange, 6 x 20................................................................... 1 Y-Y ..................... .......................
19 96220-30098 Rolete, 3 x 9,8.................................................................................. 1 .............. ..................... .......................
M-16
Tambor Seletor • Eixo
Seletor de Marchas
01.10.99
Page 65
1 16010-MK4-601 Jogo de Juntas A............................................................................. 1 .............. ..................... .......................
2 16012-KAS-900 Jogo Válvulas, Agulha..................................................................... 1 .............. ..................... .......................
3 16013-MA6-003 Jogo, Bóia........................................................................................ 1 .............. ..................... .......................
4 16015-KAS-900 Jogo, Cuba Bóia.............................................................................. 1 .............. ..................... .......................
5 16016-KL8-711 Jogo, Parafuso A ............................................................................. 1 .............. ..................... .......................
6 16029-KAS-900 Jogo, Parafuso................................................................................. 1 .............. ..................... .......................
7 16037-MN9-004 Jogo, Placa...................................................................................... 1 .............. ..................... .......................
8 16046-MK2-711 Jogo, Parafuso A ............................................................................. 1 .............. ..................... .......................
9 16048-MN9-004 Jogo Válvula, Compensadora Mistura............................................. 1 .............. ..................... .......................
10 16051-KAS-900 Mola................................................................................................. 1 .............. ..................... .......................
11 16100-KAS-901 Conj., Carburador............................................................................ 1 .............. ..................... .......................
12 16107-MK4-602 Tampa Comp................................................................................... 1 .............. ..................... .......................
13 16111-KAS-900 Pistão, Carburador........................................................................... 1 .............. ..................... .......................
14 16141-MN9 004 Tubo................................................................................................. 1 .............. ..................... .......................
15 16155-397-971 Válvula Comp., Cuba....................................................................... 1 .............. ..................... .......................
16 16163-KM4-004 Presilha, Tubo.................................................................................. 2 .............. ..................... .......................
17 16165-KAS-900 Pulverizador..................................................................................... 1 .............. ..................... .......................
18 16179-HA0-003 Presilha............................................................................................ 1 .............. ..................... .......................
19 16180-ML6-671 Junção, Tubo................................................................................... 1 .............. ..................... .......................
20 16185-MN9-004 Placa, Tampão................................................................................. 1 .............. ..................... .......................
Jogo, Parafuso, A.................................................0,2
• Jogo, Válvula Compensadora, Mistura
Jogo, Cuba, Bóia .................................................0,6
Pistão, Carburador...............................................0,7
Jogo Bóia............................................................0,8
• Válvula Comp., Cuba
• Gicleur Principal
Jogo Válvulas, Agulha .........................................0,9
• Conj. Carburador
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-17
Carburador
(Modelo 91~97)
38
01.10.99
Page 66
39
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
21 16198-MN9-004 Tubo................................................................................................. 1 .............. ..................... .......................
22 16199-KAS-900 Tubo................................................................................................. 1 .............. ..................... .......................
23 16199-MN9-004 Tubo................................................................................................. 1 .............. ..................... .......................
24 93500-04008-0A Parafuso Phillips, 4 x 8..................................................................... 4 .............. ..................... .......................
25 93500-04014-0A Parafuso Phillips, 4 x 14................................................................... 4 .............. ..................... .......................
26 93500-06010-0A Parafuso Phillips, 6 x 10................................................................... 1 .............. ..................... .......................
27 93892-04010-08 Parafuso-Arruela, 4 x 10.................................................................. 2 .............. ..................... .......................
28 95002-02070 Presilha B7, Tubo............................................................................. 3 .............. ..................... .......................
29 95002-02080 Presilha B8, Tubo............................................................................. 2 .............. ..................... .......................
30 95005-35260-10 Tubo, 3,5 x 260................................................................................ 1 .............. ..................... .......................
31 99101-443-1520 Gicleur Principal, # 152 ................................................................... 1 .............. ..................... .......................
32 99103-KAS-0480 Gicleur Marcha Lenta, # 48............................................................. 1 .............. ..................... .......................
M-17
Carburador
(Modelo 91~97)
01.10.99
Page 67
1 16010-MY6-770 Jogo Juntas A.................................................................................. 1 .............. ..................... .......................
2 16012-KAS-971 Jogo Válvulas, Agulha..................................................................... 1 .............. ..................... .......................
3 16013-KR3-980 Jogo, Bóia........................................................................................ 1 .............. ..................... .......................
4 16015-KAS-970 Jogo, Cuba, Bóia............................................................................. 1 .............. ..................... .......................
5 16016-KL8-900 Jogo, Parafuso A ............................................................................. 1 .............. ..................... .......................
6 16029-KAS-970 Jogo, Parafuso................................................................................. 1 .............. ..................... .......................
7 16037-MAK-000 Jogo, Placa...................................................................................... 1 .............. ..................... .......................
8 16046-MY6-770 Jogo, Parafuso A ............................................................................. 1 .............. ..................... .......................
9 16048-KAS-970 Jogo Válvula, Compensadora Mistura............................................. 1 .............. ..................... .......................
10 16051-KAS-900 Mola................................................................................................. 1 .............. ..................... .......................
*11 16100-KAS-970 Conj., Carburador............................................................................ 1 .............. ..................... .......................
12 16107-MK4-602 Tampa Comp................................................................................... 1 .............. ..................... .......................
13 16111-KAS-970 Pistão, Carburador........................................................................... 1 .............. ..................... .......................
14 16141-MN9 004 Tubo................................................................................................. 1 .............. ..................... .......................
15 16155-397-971 Válvula Comp., Cuba....................................................................... 1 .............. ..................... .......................
16 16163-GHB-600 Presilha, Tubo.................................................................................. 2 .............. ..................... .......................
17 16165-KAS-900 Pulverizador..................................................................................... 1 .............. ..................... .......................
18 16179-HA0-003 Presilha............................................................................................ 1 .............. ..................... .......................
19 16180-ML6-671 Junção, Tubo................................................................................... 1 .............. ..................... .......................
20 16185-MN9-004 Placa, Tampão................................................................................. 1 .............. ..................... .......................
Jogo, Parafuso, A.................................................0,2
• Jogo, Válvula, Compensadora Mistura
Jogo Cuba, Bóia ..................................................0,6
Pistão, Carburador...............................................0,7
Jogo, Bóia............................................................0,8
• Válvula Comp., Cuba
• Gicleur Principal
Jogo, Válvulas, Agulha ........................................0,9
• Conj. Carburador
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
M-17.1
Carburador
(Modelo 98)
(W000001~)
40
01.10.99
Page 68
41
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
21 16198-MN9-004 Tubo................................................................................................. 1 .............. ..................... .......................
22 16199-KAS-900 Tubo................................................................................................. 1 .............. ..................... .......................
23 16199-MN9-004 Tubo................................................................................................. 1 .............. ..................... .......................
24 93500-04008-1A Parafuso Phillips, 4 x 8..................................................................... 4 .............. ..................... .......................
25 93500-04014-1A Parafuso Phillips, 4 x 14................................................................... 4 .............. ..................... .......................
26 93500-06010-1A Parafuso Phillips, 6 x 10................................................................... 1 .............. ..................... .......................
27 93852-04010-18 Parafuso-Arruela, 4 x 10.................................................................. 2 .............. ..................... .......................
28 95002-02079 Presilha B7, Tubo............................................................................. 3 .............. ..................... .......................
29 95002-02089 Presilha B8, Tubo............................................................................. 2 .............. ..................... .......................
30 95005-35260-10 Tubo, 3,5 x 260................................................................................ 1 .............. ..................... .......................
31 99101-KAS-1320 Gicleur Principal, # 132................................................................... 1 .............. ..................... .......................
32 99103-KAS-0480 Gicleur Marcha Lenta, # 48............................................................. 1 .............. ..................... .......................
M-17.1
Carburador
(Modelo 98)
(W000001~)
01.10.99
Page 69
* 1 33100-KAS-900 Conj., Farol....................................................................................... 1 .............. ..................... .......................
2 33102-KAS-900 Guarnição, Farol.............................................................................. 1 .............. ..................... .......................
33102-KAS-901 Guarnição, Farol.............................................................................. 1 .............. ..................... .......................
3 33103 KAS-901 Parafuso Ajuste, Farol...................................................................... 1 .............. ..................... .......................
4 33107-KAS-901 Mola Ajuste, Farol............................................................................ 1 .............. ..................... .......................
5 33112-KW8-900 Tampa, Borracha, Farol................................................................... 1 .............. ..................... .......................
6 33118-438-841 Porca Ajuste, Farol........................................................................... 1 .............. ..................... .......................
7 33120-KAS-900 Bloco Óptico, Farol.......................................................................... 1 .............. ..................... .......................
8 33150-KAS-900 Conj. Soquete, Lanterna.................................................................. 1 .............. ..................... .......................
9 34901-MC7-601 Lâmpada, Farol................................................................................ 1 .............. ..................... .......................
10 34903-388-611 Lâmpada, Lanterna ......................................................................... 1 .............. ..................... .......................
11 80101-KW8-900 Bucha, 8 x 12................................................................................... 2 .............. ..................... .......................
12 95701-08022-07 Parafuso Flange, 8 x 22................................................................... 2 .............. ..................... .......................
Lâmpada, Farol....................................................0,1
• Lâmpada, Lanterna
Conj. Soquete, Lanterna .....................................0,2
Conj. Farol............................................................0,4
Bloco Óptico, Farol ..............................................0,5
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-1
Farol
42
01.10.99
4
Page 70
43
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 32503-SM4-003 Fusível (10 A)................................................................................... 3 .............. ~ VVR010823
2 34908-GE0-701 Lâmpada, Base Chata (12 V/2 W)................................................... 1 .............. ..................... .......................
3 34908-MB0-003 Lâmpada.......................................................................................... 4 .............. ..................... .......................
4 37200-KAS-901 Conj. Velocímetro............................................................................. 1 .............. ..................... .......................
5 37210-KAS-901 Velocímetro Comp........................................................................... 1 .............. ..................... .......................
6 37226-KAS-901 Soquete Comp., Velocímetro........................................................... 1 .............. ..................... .......................
7 37243-MG2-000 Coxim, Fixação, Instrumentos ......................................................... 4 .............. ..................... .......................
8 37250-KAS-901 Conj., Tacômetro............................................................................. 1 .............. ..................... .......................
9 37260-KAS-900 Conj., Cabo, Tacômetro................................................................... 1 .............. ..................... .......................
10 37261-KAS-900 Cabo Interno, Tacômetro................................................................. 1 .............. ..................... .......................
11 38200-KAS-902 Placa, Fusível Conj.......................................................................... 1 .............. ~ VVR010823
*12 38200-KAS-971 Placa Fusível, Conj.......................................................................... 1 .............. WVR000001~
13 38235-KAS-900 Extrator, Fusível............................................................................... 1 .............. ..................... .......................
38235-SA5-004 Extrator, Fusível ............................................................................... 1 .............. ..................... .......................
14 44830-KZ9-000 Conj. Cabo, Velocímetro.................................................................. 1 .............. ..................... .......................
15 44831 MG3-000 Cabo Interno, Velocímetro............................................................... 1 .............. ..................... .......................
16 64106-KAS-900 Coxim A, Instrumentos..................................................................... 1 .............. ..................... .......................
17 64107-KAS-900 Coxim B, Instrumentos..................................................................... 1 .............. ..................... .......................
18 64110-KAS-900 Painel Comp., Instrumentos............................................................. 1 .............. ..................... .......................
19 64116-KAS-900 Tampa, Painel, Instrumentos........................................................... 1 .............. ..................... .......................
C-2
Instrumentos
01.10.99
Conj. Cabo, Tacômetro........................................0,1
• Cabo Interno, Velocímetro
Conj., Cabo Velocímetro......................................0,2
Conj. Cabo Tacômetro ........................................0,3
Painel Comp., Instrumentos.................................0,4
Conj. Velocímetro.................................................0,5
• Velocímetro Comp.
• Soquete Comp., Velocímetro
• Conj. Tacômetro
• Conj. Placa Fusível
4
Page 71
20 87122-KAS-900 Emblema, Asa ................................................................................. 1 .............. ..................... .......................
21 90502-KB7-940 Bucha, 19 x 6,2 x 13,5..................................................................... 4 .............. ..................... .......................
22 93891-05012-07 Parafuso Phillips c/ Arruela, 5 x 12.................................................. 2 .............. ..................... .......................
23 94050-06080 Porca Flange, 6 mm......................................................................... 4 .............. ..................... .......................
24 94103-06000 Arruela Lisa, 6 mm........................................................................... 4 .............. ..................... .......................
25 98200-31000 Fusível (10A).................................................................................... 4 .............. WVR000001~
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-2
Instrumentos
44
01.10.99
Page 72
45
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 17910-KAS-900 Cabo Comp. A, Acelerador............................................................. 1 .............. ..................... .......................
2 17913-KB7-000 Capa, Cabo, Acelerador.................................................................. 1 .............. ..................... .......................
3 17920-KAS-900 Cabo Comp. B, Acelerador............................................................. 1 .............. ..................... .......................
4 22870-KAS-900 Cabo Comp., Embreagem (com Bucha)......................................... 1 .............. ..................... .......................
5 2287A-KAS-900 Cabo Embreagem (sem Bucha)...................................................... 1 .............. ..................... .......................
6 35130-KAS-900 Conj. Interruptor, Emergência e Partida.......................................... 1 .............. ..................... .......................
7 35210-KAS-900 Interruptor, Sinalizador.................................................................... 1 .............. ..................... .......................
8 35220-KV2-900 Carcaça, Interruptor, Sinalizador..................................................... 1 .............. ..................... .......................
9 35330 MK5-003 Conj. Interruptor, Freio Traseiro....................................................... 1 .............. ..................... .......................
10 45146-371-000 Bucha de Borracha.......................................................................... 1 .............. ..................... .......................
11 53141-429-000 Tubo, Manopla Dir........................................................................... 1 .............. ..................... .......................
12 53165-MK5-010 Manopla Dir. .................................................................................... 1 .............. ..................... .......................
13 53166-MK5-010 Manopla Esq.................................................................................... 1 .............. ..................... .......................
14 53167-KAS-900 Carcaça Superior, Acelerador......................................................... 1 .............. ..................... .......................
15 53168-KAS-900 Carcaça Inferior, Acelerador........................................................... 1 .............. ..................... .......................
16 53169-KB7-940 Apoio Deslizante, Cabo, Acelerador............................................... 1 .............. ..................... .......................
53169-KB7-000 Apoio Deslizante, Cabo, Acelerador............................................... 1 .............. ..................... .......................
17 53172-KS5-700 Suporte, Alavanca, Embreagem...................................................... 1 .............. ..................... .......................
C-3
Interruptores
• Cabos
(Modelos 91 ~ 97)
01.10.99
Conj. Interruptor, Embreagem .............................0,1
• Manopla Esq.
• Suporte, Alavanca Embreagem
• Alavanca, Embreagem
• Protetor, Alavanca Embreagem
Manopla Dir..........................................................0,2
• Carcaça Inf., Acelerador
Cabo Comp., Embreagem...................................0,3
• Tubo, Manopla Dir.
Cabo Comp., Acelerador.....................................0,4
(Uma ou Todas)
Conj. Interruptor, Emergência e Partida ..............0,5
Interruptor, Sinalizador.........................................0,6
Page 73
*18 53174-KE1-000 Fixador, Suporte .............................................................................. 1 .............. ..................... .......................
19 53177-KW8-900 Capa, Alavanca, Embreagem......................................................... 1 .............. ..................... .......................
20 53178-MG7-003 Alavanca, Embreagem .................................................................... 1 .............. ..................... .......................
21 53181-KN5-670 Placa, Fixação, Protetor................................................................... 1 .............. ..................... .......................
22 53185-KW8-900ZC Protetor, Alavanca, Embreagem, *NH-1* Preto............................... 1 .............. ~ MR006617
53185-KW8-900ZD Protetor, Alavanca, Embreagem, *NH-196* Branco Ross............... 1 .............. ~ NR203407
53185-KW8-900ZH Protetor, Alavanca, Embreagem, *PB-162* Azul Atessa................. 1 .............. MR200001~ PRP01861
53185-KW8-900ZL Protetor, Alavanca, Embreagem, *G-146M* Verde Serra Metálico. 1 .............. PRP00001~ PRP01861
53185-KW8-900ZA Protetor, Alavanca, Embreagem, *R-134* Vermelho Fighting......... 1 .............. PRP00001~ RRR01639
53185-KW8-900ZM Protetor, Alavanca, Embreagem, *B-147R* Verde Topázio ............ 1 .............. RRS00001~ SRS02721
53185-KW8-900ZN Protetor, Alavanca, Embreagem, *R-206* Vermelho Maceió .......... 1 .............. RRS00001~ VVR010823
53185-KW8-900ZP Protetor, Alavanca, Embreagem, *PB-268R* Azul Escuro Itaguá ... 1 .............. SRT00001~ TTR005469
53185-KW8-900ZK Protetor, Alavanca, Embreagem, *P-4* Azul Abrolhos.................... 1 .............. VTR000001~ VVR010823
23 53192-268-000 Parafuso, Ajuste, Cabo.................................................................... 1 .............. ..................... .......................
*24 88110-KE2-720 Espelho Retrovisor Dir. (C/Porca).................................................... 1 .............. ..................... .......................
*25 88120-KE2-720 Espelho Retrovisor Esq. (S/Porca)................................................... 1 .............. ..................... .......................
*26 88210-KE2-720 Espelho Retrovisor Dir. (C/Porca).................................................... 1 .............. ..................... .......................
*27 88220-KE2-720 Espelho Retrovisor Esq. (S/Porca)................................................... 1 .............. ..................... .......................
28 90113-KW8-900 Parafuso, Articulação, Alavanca...................................................... 1 .............. ..................... .......................
29 90127-KF0-770 Bucha, 6 x 4..................................................................................... 1 .............. ..................... .......................
30 90167-SA0-980 Porca Flange, Cega, 5 mm.............................................................. 2 .............. ..................... .......................
*31 90314-329-000 Porca Espelho Retrovisor ................................................................ 2 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-3
Interruptores
• Cabos
(Modelos 91 ~ 97)
46
01.10.99
Page 74
47
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
32 90321-315-670 Porca, Recartilhada......................................................................... 1 .............. ..................... .......................
33 90650-KW3-000 Presilha, Fiação............................................................................... 4 .............. ..................... .......................
34 93500-05016-0G Parafuso Phillips, 5 x 16................................................................... 2 .............. ..................... .......................
35 93500-05018-0G Parafuso Phillips, 5 x 18................................................................... 2 .............. ..................... .......................
36 93500-05020-0G Parafuso Phillips, 5 x 20................................................................... 1 .............. ..................... .......................
37 93500-05035-0G Parafuso Phillips, 5 x 35................................................................... 1 .............. ..................... .......................
38 93894 04010-17 Parafuso-Arruela, 4 x 10 .................................................................. 1 .............. ..................... .......................
39 93894-05012-07 Parafuso-Arruela, 5 x 12.................................................................. 1 .............. ..................... .......................
40 93901-32320 Parafuso Auto-Atarraxante, 3 x 12................................................... 1 .............. ..................... .......................
41 94050-06000 Porca Flange, 6 mm......................................................................... 1 .............. ..................... .......................
C-3
Interruptores
• Cabos
(Modelos 91 ~ 97)
01.10.99
Page 75
1 17910-KAS-900 Cabo Comp. A, Acelerador............................................................. 1 .............. ..................... .......................
2 17913-KB7-000 Capa, Cabo, Acelerador.................................................................. 1 .............. ..................... .......................
3 17920-KAS-900 Cabo Comp. B, Acelerador............................................................. 1 .............. ..................... .......................
4 22870-KAS-900 Cabo Comp., Embreagem (C/Bucha)............................................. 1 .............. ..................... .......................
5 2287A-KAS-900 Cabo Embreagem (S/Bucha) .......................................................... 1 .............. ..................... .......................
6 35130-KAS-970 Conj. Interruptor, Emergência e Partida.......................................... 1 .............. ..................... .......................
7 35200-KAS-970 Interruptor, Sinalizador.................................................................... 1 .............. ..................... .......................
8 35330 MK5-003 Conj. Interruptor, Freio..................................................................... 1 .............. ..................... .......................
9 45146-371-000 Bucha de Borracha.......................................................................... 1 .............. ..................... .......................
10 53141-429-000 Tubo, Manopla Dir........................................................................... 1 .............. ..................... .......................
11 53165-MK5-010 Manopla Dir. .................................................................................... 1 .............. ..................... .......................
12 53166-MK5-010 Manopla Esq.................................................................................... 1 .............. ..................... .......................
13 53167-KAS-900 Carcaça Superior, Acelerador......................................................... 1 .............. ..................... .......................
14 53168-KAS-900 Carcaça Inferior, Acelerador........................................................... 1 .............. ..................... .......................
15 53169-KB7-940 Apoio Deslizante, Cabo, Acelerador............................................... 1 .............. ..................... .......................
53169-KB7-000 Apoio Deslizante, Cabo, Acelerador............................................... 1 .............. ..................... .......................
16 53172-KS5-700 Suporte, Alavanca, Embreagem...................................................... 1 .............. ..................... .......................
Conj. Interruptor, Embreagem .............................0,1
• Manopla Esq.
• Suporte, Alavanca Embreagem
• Alavanca, Embreagem
• Protetor, Alavanca Embreagem
Manopla Dir..........................................................0,2
• Carcaça Inf., Acelerador
Cabo Comp., Embreagem...................................0,3
• Tubo, Manopla Dir.
Cabo Comp., Acelerador.....................................0,4
(Uma ou Todas)
Conj. Interruptor, Emergência e Partida ..............0,5
Interruptor, Sinalizador.........................................0,6
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-3.1
Interruptores
• Cabos
(Modelo 98 ~)
48
01.10.99
Page 76
49
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
17 53174-KE1-000 Fixador, Suporte .............................................................................. 1 .............. ..................... .......................
18 53177-KW8-900 Capa, Alavanca, Embreagem......................................................... 1 .............. ..................... .......................
19 53178-MG7-003 Alavanca, Embreagem .................................................................... 1 .............. ..................... .......................
20 53181-KN5-670 Placa, Fixação, Protetor................................................................... 1 .............. ..................... .......................
21 53185-KBB-950ZC Protetor, Alavanca, Embreagem, *NH-1* Preto............................... 1 .............. WVR000001~
* 53185-KBB-950ZD Protetor, Alavanca Embreagem, *BG-116R* Verde Garopaba....... 1 .............. XWR000001~
22 53192-268-000 Parafuso, Ajuste, Cabo.................................................................... 1 .............. ..................... .......................
23 88110-KAS-900 Espelho Retrovisor Dir..................................................................... 1 .............. ..................... .......................
24 88120-KAS-900 Espelho Retrovisor Esq.................................................................... 1 .............. ..................... .......................
25 90113-KW8-900 Parafuso, Articulação, Alavanca...................................................... 1 .............. ..................... .......................
26 90127-KF0-770 Bucha, 6 x 4..................................................................................... 1 .............. ..................... .......................
27 90314-329-000 Porca, Espelho Retrovisor ............................................................... 2 .............. XWR000001~
28 90321-315-670 Porca, Recartilhada......................................................................... 1 .............. ..................... .......................
29 90650-KW3-000 Presilha, Fiação............................................................................... 4 .............. ..................... .......................
30 93500-04032-0G Parafuso Phillips, 4 x 32................................................................... 1 .............. ..................... .......................
31 93500-04045-0G Parafuso Phillips, 4 x 45................................................................... 1 .............. ..................... .......................
*32 93500-05016-0G Parafuso Phillips, 5 x 16................................................................... 2 .............. ..................... .......................
*33 93500-05018-0G Parafuso Phillips, 5 x 18................................................................... 2 .............. ..................... .......................
C-3.1
Interruptores
• Cabos
(Modelos 98 ~)
01.10.99
Page 77
*34 93500-05020-0A Parafuso Phillips, 5 x 20................................................................... 2 .............. ..................... .......................
35 93894 04010-17 Parafuso-Arruela, 4 x 10 .................................................................. 1 .............. ..................... .......................
36 93894-05012-07 Parafuso-Arruela, 5 x 12.................................................................. 1 .............. ..................... .......................
37 93901-32320 Parafuso Auto-Atarraxante, 3 x 12................................................... 1 .............. ..................... .......................
38 94050-06000 Porca Flange, 6 mm......................................................................... 1 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-3.1
Interruptores
• Cabos
(Modelos 98 ~)
50
01.10.99
Page 78
51
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 35340-MA5-671 Conj. Interruptor, Freio Diant ........................................................... 1 .............. ..................... .......................
2 45125-KAS-901 Mangueira Freio, Diant.................................................................... 1 .............. ~ MR006617
45125-KAS-911 Mangueira Freio, Diant.................................................................... 1 N-N MR200001~
3 4550A-KW8-900 Cilindro Mestre, Freio Diant. (ver Nota)........................................... 1 .............. (Vendas Suspensas)
4 45500-KW8-900ZC Conj. Cilindro Mestre, Freio Diant., *NH-1* Preto ............................ 1 .............. ~ MR006617
45500-KW8-900ZD Conj. Cilindro Mestre, Freio Diant., *NH-196* Branco Ross............ 1 .............. ~ NR203407
45500-KW8-900ZG Conj. Cilindro Mestre, Freio Diant., *PB-162* Azul Atessa.............. 1 .............. MR200001~ PRP01847
45500-KW8-900ZH Conj. Cilindro Mestre, Freio Diant., *G-146M* Verde Serra Metálico. 1 .............. PRP00001~ PRP01861
5 45504-443-870 Capa Comp. .................................................................................... 1 .............. ..................... .......................
45504-410-003 Capa Comp. .................................................................................... 1 .............. ..................... .......................
A 45510-KBZ-305 Jogo, Cilindro Mestre, Freio Diant................................................... 1 .............. ..................... .......................
6 45513-KV2-900 Tampa, Reservatório, Fluído............................................................ 1 .............. ..................... .......................
7 45517-166-006 Suporte, Cilindro Mestre.................................................................. 1 .............. ..................... .......................
8 45518-MG3-016 Separador Comp. ............................................................................ 1 .............. ..................... .......................
9 45520-MG7-006 Diafragma ........................................................................................ 1 .............. ..................... .......................
10 45521-HA2-006 Placa, Diafragma............................................................................. 1 .............. ..................... .......................
11 45530-KJ1-701 Jogo, Cilindro Mestre....................................................................... 1 .............. ..................... .......................
12 53175-KV2-900 Alavanca, Freio Diant....................................................................... 1 .............. ..................... .......................
13 53180-KV2-900ZB Protetor, Alavanca Freio, *NH-1* Preto............................................ 1 .............. ~ MR006617
1 .............. PRR00001~ RRR01639
C-4
Cilindro Mestre
• Freio Dianteiro
01.10.99
Conj. Interruptor, Freio Diant................................0,1
• Diafragma
• Alavanca, Freio Diant.
• Protetor, Alavanca Freio
Mangueira, Freio Diant.........................................0,4
• Conj. Cilindro Mestre, Freio Diant.
• Jogo, Cilindro Mestre
Nota
A Peça 4550A-KW8-900 Substitui as Seguintes
Peças
– 45500-KW8-900ZC
– 45500 KW8-900ZD
– 45500-KW8-900ZG
– 45500-KW8-900ZH
Page 79
*(13) 53180-KV2-900ZB Protetor, Alavanca Freio, *NH-1* Preto............................................ 1 .............. WVR00001~
53180-KV2-900ZE Protetor, Alavanca Freio, *NH-196* Branco Ross............................ 1 .............. ~ NR203407
53180-KV2-900ZH Protetor, Alavanca Freio, *PB-162* Azul Atessa.............................. 1 .............. MR200001~ PRP01861
53180-KV2-900ZK Protetor, Alavanca Freio, *G-146M* Verde Serra Metálico.............. 1 .............. PRP00001~ PRP01861
53180 KV2-900ZC Protetor, Alavanca Freio, *R-134* Vermelho Fighting...................... 1 .............. PRR00001~ RRR01639
53180-KV2-900ZL Protetor, Alavanca Freio, *B-147R* Verde Topázio ......................... 1 .............. RRS00001~ SRS02721
53180-KV2-900ZM Protetor, Alavanca Freio, *R-206* Vermelho Maceió....................... 1 .............. RRS00001~ VR010823
53180-KV2-900ZN Protetor, Alavanca Freio, *PB-268R* Azul Escuro Itaguá................ 1 .............. SRT00001~ TTR005469
53180-KV2-900ZJ Protetor, Alavanca Freio, *P-4 * Azul Abrolhos................................ 1 .............. VTR000001~ VTR010823
* 53180-KV2-900ZQ Protetor, Alavanca Freio, *BG-116* Verde Garopaba..................... 1 .............. XWR000001~ XR003433
14 90113-KF0-770 Parafuso, Articulação, Alavanca...................................................... 1 .............. ..................... .......................
15 90127-KF0-770 Bucha, 6 x 4..................................................................................... 1 .............. ..................... .......................
16 90145-961-010 Parafuso Conexão, 10 x 22.............................................................. 2 .............. ..................... .......................
* 90145-MS9-611 Parafuso Conexão, 10 x 22.............................................................. 2 .............. ..................... .......................
17 90545-300-000 Arruela, Parafuso Conexão.............................................................. 4 .............. ..................... .......................
18 90651-MA5-671 Anel Elástico ................................................................................... 1 .............. ..................... .......................
19 93600-04012-1G Parafuso Phillips, Cabeça Chata, 4 x 12......................................... 2 .............. ..................... .......................
20 93893-04012-17 Parafuso-Arruela, 4 x 12.................................................................. 1 .............. ..................... .......................
21 94050-06000 Porca Flange, 6 mm......................................................................... 1 .............. ..................... .......................
22 96001-06022-07 Parafuso Flange, 6 x 22................................................................... 2 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-4
Cilindro Mestre
• Freio Dianteiro
52
01.10.99
Page 80
53
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 17950-KAS-900 Cabo Comp., Afogador................................................................... 1 .............. ..................... .......................
2 35010-KAS-900 Jogo Travas..................................................................................... 1 .............. ~ VR010823
* 35010-KAS-970 Jogo Travas..................................................................................... 1 .............. WVR000001~
3 35100-KAS-900 Conj. Interruptor, Ignição................................................................. 1 .............. ~ VR010823
* 35100-KAS-970 Conj. Interruptor, Ignição................................................................. 1 .............. WVR000001~
4 35101 KAS-900 Base Comp., Contato ...................................................................... 1 .............. ..................... .......................
* 5 35105-MG9-681 Tampa Inferior, Interruptor............................................................... 1 .............. ..................... .......................
6 35121-KW3-771 Chave, Nº 1...................................................................................... 1 .............. ..................... .......................
35121-MA6-811 Chave, Nº 1...................................................................................... (1) .............. MR200001~
35121-KW8-920 Chave, Nº 1...................................................................................... (1) .............. ..................... .......................
7 37312-KB7-008 Coxim, Interruptor Ignição............................................................... 1 .............. ..................... .......................
8 37622-KAS-900 Capa, Interruptor Ignição................................................................ 1 .............. ..................... .......................
9 45466-KA4-000 Guia Interno, Cabo .......................................................................... 1 .............. ..................... .......................
10 45469-KAS-900 Guia, Mangueira Freio..................................................................... 1 .............. ..................... .......................
11 50296-KAS-900 Suporte, Capa, Sinalizador.............................................................. 1 .............. ..................... .......................
12 53100-KAS-900 Guidão Comp.................................................................................. 1 .............. ..................... .......................
* 53100-KAS-970 Guidão Comp. ................................................................................. 1 ..............
13 53132-KL3-670 Suporte, Inferior Guidão .................................................................. 2 .............. ~ NR203407
53132-KAS-920 Suporte, Inferior Guidão.................................................................. 2 .............. PRP00001~
14 53135-KA3-730 Capa, Suporte Guidão..................................................................... 2 .............. ..................... .......................
15 53208-MC4-000 Tampa, Coluna Direção................................................................... 1 .............. ~ MR006617
53208-KCH-900 Tampa, Coluna Direção................................................................... 1 .............. SRT00001~
C-5
Guidão
• Mesa superior
01.10.99
Suporte, Inferior Guidão.......................................0,2
(Adicionar 0,1 por Unidade)
Cabo Comp., Afogador........................................0,4
Guidão Comp.......................................................0,6
• Mesa Superior, Coluna Direção
Conj. Interruptor, Ignição.....................................0,7
• Base Comp., Contato
Jogo Travas .........................................................0,8
Page 81
16 53220-KAS-900 Mesa Superior, Coluna Direção....................................................... 1 .............. ..................... .......................
17 53235-KAS-900 Guia, Cabo Acelerador.................................................................... 1 .............. ..................... .......................
18 87133-KAS-910 Etiqueta Precaução, Tanque Combustível...................................... 1 .............. ~ RRR01639
19 90103-KAS-900 Parafuso Flange, 8 x 45................................................................... 4 .............. ..................... .......................
20 90104-MJ1-000 Parafuso Flange, 8 x 19................................................................... 2 .............. ..................... .......................
21 90111-362-000 Parafuso Flange, 8 x 36................................................................... 4 .............. ..................... .......................
22 90301-KE1-003 Porca Grampo, 5 mm ...................................................................... 1 .............. ..................... .......................
23 90304-425-000 Porca, Coluna Direção .................................................................... 1 .............. ~ MR006617
1 .............. SRT00001~
24 90304-415-000 Porca Comp., Coluna Direção......................................................... 1 N-Y MR200001~ SRS02721
25 90309-KF0-003 Porca Flange, 8 mm......................................................................... 2 .............. ..................... .......................
26 90503-425-000 Arruela, Coluna Direção .................................................................. 1 .............. ..................... .......................
27 90535-KB9-000 Arruela, Suporte Inferior Guidão...................................................... 2 .............. ..................... .......................
28 91058-MG9-681 Braçadeira, Auto-Travante............................................................... 1 .............. ..................... .......................
29 91059 MK4-601 Parafuso, Auto-Atarraxante, 3 x 16.................................................. 3 .............. ..................... .......................
30 93903-25280 Parafuso, Auto-Atarraxante, 5 x 12.................................................. 1 .............. ..................... .......................
31 95014-22200 Suporte Superior B2, Guidão........................................................... 2 .............. ..................... .......................
32 95700-06012-07 Parafuso Flange, 6 x 12................................................................... 1 .............. ..................... .......................
95701-06012-07 Parafuso Flange, 6 x 12................................................................... 1 Y-Y ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-5
Guidão
• Mesa superior
54
01.10.99
Page 82
55
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 35115-KAS-900 Presilha, Fiação............................................................................... 1 .............. ..................... .......................
2 38110-KAS-900 Buzina Comp................................................................................... 1 .............. ..................... .......................
3 45466-KA4-000 Guia Interno, Cabo .......................................................................... 1 .............. ..................... .......................
4 45468-KAS-900 Guia, Mangueira Freio..................................................................... 1 .............. ..................... .......................
5 53200-KAS-900 Coluna Direção Comp..................................................................... 1 .............. ..................... .......................
6 53208-MC4-000 Tampa, Coluna Direção................................................................... 1 .............. ..................... .......................
* 53208-KCH-900 Tampa, Coluna Direção................................................................... 1 .............. ..................... .......................
7 53214-KA4-701 Vedador, Coluna Direção................................................................ 1 .............. ..................... .......................
8 53220-KA2-000 Conj. Porca, Coluna Direção........................................................... 1 .............. ..................... .......................
9 90086-444-000 Parafuso Flange, 10 x 45................................................................. 1 .............. ..................... .......................
10 90103-KAS-900 Parafuso Flange, 8 x 45................................................................... 4 .............. ..................... .......................
11 91015-KV6-003 Rolamento, Coluna Direção............................................................. 2 .............. ..................... .......................
12 95700-08012-00 Parafuso Flange, 8 x 12................................................................... 1 .............. ..................... .......................
C-6
Coluna de Direção
• Buzina
01.10.99
Buzina Comp. ......................................................0,2
Rolamento, Coluna Direção.................................1,2
(Uma ou Todas)
Coluna Direção Comp. ........................................1,3
Page 83
1 53240-KAS-900 Suporte, Pára-lama Dianteiro........................................................... 1 .............. ..................... .......................
2 61000-KAS-900ZA Pára-lama Dianteiro Comp., *NH-196* Branco Ross....................... 1 .............. ~ MR006617
61000-KAS-900ZB Pára-lama Dianteiro Comp., *NH-1* Preto....................................... 1 .............. ~ MR006617
3 61000-KAS-910ZA Pára-lama Dianteiro Comp., *NH-196* Branco Ross....................... 1 .............. MR200001~ NR203407
61000-KAS-910ZB Pára-lama Dianteiro Comp., *PB-162* Azul Atessa......................... 1 .............. MR200001~ NR203407
4 61000-KAS-920ZB Pára-lama Dianteiro Comp., *PB-162* Azul Atessa......................... 1 .............. PRP00001~ PRP01861
61000-KAS-920ZC Pára-lama Dianteiro Comp., *G-146M* Verde Serra Metálico......... 1 .............. PRP00001~ PRP01861
61000-KAS-920ZD Pára-lama Dianteiro Comp., *NH-1* Preto....................................... 1 .............. PRR00001~ RRR01639
61000-KAS-920ZE Pára-lama Dianteiro Comp., *R-134* Vermelho Fighting................. 1 .............. PRR00001~ RRR01639
61000-KAS-920ZF Pára-lama Dianteiro Comp., *B-147R* Verde Topázio ................... 1 .............. RRS00001~ SRS02721
61000-KAS-920ZG Pára-lama Dianteiro Comp., *R-206* Vermelho Maceió.................. 1 .............. RRS00001~ SRS02721
61000-KAS-950ZA Pára-lama Dianteiro Comp., *R-206* Vermelho Maceió.................. 1 .............. SRT00001~ TTR005469
61000-KAS-950ZB Pára-lama Dianteiro Comp., *PB-268R* Azul Escuro Itaguá........... 1 .............. SRT00001~ TTR005469
61000-KAS-950ZC Pára-lama Dianteiro Comp., *P-4* Azul Abrolhos............................ 1 .............. VTR000001~ VVR010823
61000-KAS-950ZD Pára-lama Dianteiro Comp., *G-154R* Verde Selva........................ 1 .............. VTR000001~ VVR010823
61000-KAS-950ZE Pára-lama Dianteiro Comp., *B-147R* Verde Topázio.................... 1 .............. WVR000001~ WWR003965
* 61000-KAS-950ZG Pára-lama Dianteiro Comp., *BG-116R* Verde Garopaba.............. 1 .............. XWR000001~ XR003433
* 61000-KAS-950ZJ Pára-lama Dianteiro Comp., *P-35R* Violeta Grumari..................... 1 .............. XWR000001~ XR003433
5 61101-KAS-900 Bucha A, Pára-lama Dianteiro......................................................... 2 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-7
Pára-lama Dianteiro
56
01.10.99
Page 84
57
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
6 61102-KAS-900 Bucha B, Pára-lama Dianteiro......................................................... 4 .............. ..................... .......................
7 61120-KY7-000 Guia Ar, Inferior................................................................................ 1 .............. ..................... .......................
8 61125-KAS-900 Bucha, Guia Ar, Inferior................................................................... 2 .............. ..................... .......................
9 95700-06025-00 Parafuso Flange, 6 x 25................................................................... 4 .............. ..................... .......................
95701-06025-00 Parafuso Flange, 6 x 25................................................................... 4 Y-Y ..................... .......................
10 95700-06035-00 Parafuso Flange, 6 x 35................................................................... 2 .............. ..................... .......................
95701-06035-00 Parafuso Flange, 6 x 35................................................................... 2 Y-Y ..................... .......................
C-7
Pára-lama Dianteiro
01.10.99
Page 85
1 44832-KR6-000 Presilha, Cabo, Velocímetro ............................................................ 1 .............. ..................... .......................
2 45461-KV6-910 Presilha A, Mangueira, Freio............................................................ 2 .............. ..................... .......................
3 5140A-KAS-901 Garfo, Diant. Dir. (Vendas Suspensas)............................................ 1 .............. ..................... .......................
4 51400-KAS-901ZA Conj. Garfo, Diant. Dir., *PB-181R* Azul Starshine.......................... 1 .............. ..................... .......................
51400-KAS-901ZB Conj. Garfo, Diant. Dir., *NH-1* Preto.............................................. 1 .............. ~ MR006617
1 .............. PRP00001~
5 51401-KAS-901 Mola A, Garfo Diant......................................................................... 2 .............. ..................... .......................
6 51402-KAS-901 Mola B, Garfo Diant......................................................................... 2 .............. ..................... .......................
7 51403-ME4-003 Placa, Junção, Mola ........................................................................ 2 .............. ..................... .......................
8 51410-KAS-901 Cilindro Interno, Garfo Diant............................................................ 2 .............. ..................... .......................
9 51411-MG1-003 Mola, Batente, Garfo Diant. ............................................................. 2 .............. ..................... .......................
10 51412-461-003 Anel, Suporte................................................................................... 2 .............. ..................... .......................
11 51414-461-003 Bucha, Guia..................................................................................... 2 .............. ..................... .......................
12 51415-MA0-771 Bucha, Corrediça............................................................................. 2 .............. ..................... .......................
13 51420-KAS-901 Cilindro Externo Comp. Dir., Garfo Diant......................................... 1 .............. ..................... .......................
51420-KAS-902 Cilindro Externo Comp. Dir., Garfo Diant......................................... 1 .............. ..................... .......................
14 51432-KAS-901 Vedador Inferior, Óleo..................................................................... 2 .............. ..................... .......................
15 51437-ME4-003 Anel, Pistão...................................................................................... 2 .............. ..................... .......................
16 51440-KAS-901 Tubo, Assento.................................................................................. 2 .............. ..................... .......................
17 51447-KR6-003 Anel Elástico, Interno....................................................................... 2 .............. ..................... .......................
Mola A, Garfo Diant..............................................0,2
Protetor, Garfo Diant. ...........................................0,4
(Adicionar 0,1 por Unidade)
Conj. Garfo Diant Dir............................................0,5
(Adicionar 0,2 por Unidade)
Conj. Retentor, Garfo Diant..................................0,9
(Adicionar 0,5 por Unidade)
Cilindro Interno, Garfo Diant. ...............................1,0
(Adicionar 0,6 por Unidade)
• Cilindro Ext. Comp. Dir., Garfo Diant.
(Adicionar 0,6 por Unidade)
Tabela de Cores do Protetor do Garfo Dianteiro
(9C2ND0501MR200001 ~ 9C2ND0501NR203407)
Tabela de Cores do Protetor do Garfo Dianteiro
(9C2ND0501PRP00001 ~ 9C2ND0501PRP01861)
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-8
Garfo Dianteiro
58
01.10.99
Tabela de Cores do Protetor do Garfo Dianteiro
(9C2ND0501PRR00001 ~)
Tabela de Cores do Protetor do Garfo Dianteiro
(9C2ND0501MR000001 ~ 9C2ND0501MR006617)
Cor da Moto Cor do Protetor
NH-196
PB-181R (Azul Claro)
PB-162
Cor da Moto Cor do Protetor
PB-162 PB-181R (Azul Claro)
G-146 NH-1 (Preto)
Cor da Moto Cor do Protetor
NH-193P R-134
NH-328P NH-1
B-146P
Cor da Moto Cor do Protetor
NH-196 PB-181R (Azul Claro)
NH-215M NH-1 (Preto)
Page 86
59
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
18 51450-KAS-901 Conj. Parafuso, Garfo Diant............................................................. 2 .............. ..................... .......................
A 51480-KAS-305 Jogo, Garfo Diant. Dir...................................................................... 1 .............. ..................... .......................
51480-KAS-315 Jogo, Garfo Diant. Dir...................................................................... 1 .............. ..................... .......................
19 51490-KR6-305 Conj. Retentor, Garfo Diant.............................................................. 2 .............. ..................... .......................
20 5150A-KAS-901 Garfo, Diant. Esq. (Vendas Suspensas).......................................... 1 .............. ..................... .......................
21 51500-KAS-901ZA Conj. Garfo, Diant. Esq., *PB-181R* Azul Starshine........................ 1 .............. ..................... .......................
51500-KAS-901ZB Conj. Garfo, Diant. Esq., *NH-1* Preto ............................................ 1 .............. ~ MR006617
1 .............. PRP00001~
22 51520-KAS-901 Cilindro Externo Comp., Esq. Garfo Diant....................................... 1 .............. ..................... .......................
51520-KAS-902 Cilindro Externo Comp., Esq. Garfo Diant....................................... 1 .............. ..................... .......................
B 51580-KAS-305 Jogo Garfo Diant. Esq..................................................................... 1 .............. ..................... .......................
51580-KAS-315 Jogo Garfo Diant. Esq..................................................................... 1 .............. ..................... .......................
23 51611-KR6-013ZG Protetor, Garfo Diant., *PB-181R* Azul Starshine............................ 2 .............. ~ PRP01861
2 .............. SRT00001~ TTR005469
51611-KR6-013ZH Protetor, Garfo Diant., *NH-1* Preto ................................................ 2 .............. ~ MR006617
2 .............. PRP00001~ TTR005469
* 2 .............. XWR000001~ XR003433
51611-KR6-013ZA Protetor, Garfo Diant., *R-134* Vermeho Fighting........................... 2 .............. PRR00001~ RRR01639
51611-KR6-013ZN Protetor, Garfo Diant., *P-9* Vermelho Urano.................................. 2 .............. SRT00001~ TTR005469
24 51612-430-010 Braçadeira Protetor, Garfo Diant..................................................... 2 .............. ..................... .......................
25 51634-KAS-900 Suporte, Eixo Diant.......................................................................... 1 .............. ..................... .......................
C-8
Garfo Dianteiro
01.10.99
Page 87
(25)
51634-MA0-003 Suporte, Eixo Diant.......................................................................... 1 .............. ..................... .......................
26 90116-383-721 Parafuso Allen, 8 mm....................................................................... 2 .............. ..................... .......................
27 90301-473-003 Porca U, 6 mm................................................................................. 4 .............. ..................... .......................
28 90543-273-000 Arruela Vedação, 6 mm................................................................... 2 .............. ~ SRS02721
29 90544-283-000 Arruela Vedação, 8 mm................................................................... 2 .............. ..................... .......................
30 91254-KR6-003 Retentor, Pó..................................................................................... 2 .............. ..................... .......................
31 91357-ME4-003 Anel Vedação, 27,7 x 3,5................................................................. 2 .............. ..................... .......................
32 92101-06008-0A Parafuso Sex., 6 x 8......................................................................... 2 .............. ~ SRS02721
33 92900-06025-0E Prisioneiro, 6 x 25............................................................................ 4 .............. ..................... .......................
34 93500-03020-0A Parafuso Phillips, 3 x 20................................................................... 2 .............. ..................... .......................
35 93500-05020-0G Parafuso Phillips, 5 x 20................................................................... 1 .............. ..................... .......................
36 94001-05000-0S Porca Sex., 5 mm............................................................................. 1 .............. ..................... .......................
37 96000-06012-07 Parafuso Flange, 6 x 12................................................................... 2 .............. ..................... .......................
96001-06012-07 Parafuso Flange, 6 x 12................................................................... 2 Y-Y ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-8
Garfo Dianteiro
60
01.10.99
Page 88
61
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 06431-MA3-405 Jogo, Retentor, Pistão...................................................................... 1 .............. ..................... .......................
2 43109-MA3-006 Retentor, Pó..................................................................................... 2 .............. ..................... .......................
3 43209-MA3-006 Guarnição, Pistão ............................................................................ 2 .............. ..................... .......................
4 43352-568-003 Parafuso, Sangria ............................................................................ 1 .............. ..................... .......................
5 43353-461-771 Tampa, Sangria ............................................................................... 1 .............. ..................... .......................
6 45100-KAS-901 Conj. Cáliper, Diant.......................................................................... 1 .............. ~ NR203407
45100-KAS-921 Conj. Cáliper, Diant.......................................................................... 1 .............. PRP00001~
7 45101-KW8-900 Cáliper Comp................................................................................... 1 .............. ~ NR203407
45101-KBB-901 Cáliper Comp................................................................................... 1 .............. PRP00001~
8 45105-KAS-901 Pastilha A, Comp............................................................................. 1 .............. ..................... .......................
9 45106-KAS-901 Pastilha B, Comp............................................................................. 1 .............. ..................... .......................
10 45107-ML0-006 Pistão Comp.................................................................................... 2 .............. ..................... .......................
45107-ML0-016 Pistão Comp.................................................................................... 2 .............. ..................... .......................
11 45108-KW8-901 Mola, Pastilha................................................................................... 1 .............. ..................... .......................
12 45110-KAS-901 Suporte Comp., Cáliper................................................................... 1 .............. ..................... .......................
* 45110-KAS-902 Suporte Comp., Cáliper................................................................... 1 N-Y ..................... .......................
13 45112-KAS-901 Retentor........................................................................................... 1 .............. ..................... .......................
14 45131-HA5-672 Parafuso, Pino A.............................................................................. 1 .............. ..................... .......................
15 45131-166-016 Parafuso, Pino B .............................................................................. 1 .............. ..................... .......................
16 45132-166-016 Bucha, Pino...................................................................................... 1 .............. ..................... .......................
17 45133-MA3-006 Capa, Parafuso, Pino B.................................................................... 1 .............. ..................... .......................
C-9
Cáliper do Freio
Dianteiro
01.10.99
Pastilha Completa...............................................0,.2
• Suporte Comp., Cáliper
Conj. Cáliper Diant...............................................0,4
Pistão Comp.........................................................0,5
(Adicionar 0,1 por Unidade)
(Inclui Peças Relativas)
Cáliper Completo.................................................0 6
Page 89
18 45150-KAS-305 Sub. Conj., Cáliper Diant. Esq......................................................... 1 .............. ..................... .......................
19 45203-MG3-016 Pino, Tampão................................................................................... 1 .............. ..................... .......................
20 45215-ML7-922 Pino, Alça......................................................................................... 1 .............. ..................... .......................
21 90131-KAS-900 Parafuso Flange, 8 x 35................................................................... 2 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-9
Cáliper do Freio
Dianteiro
62
01.10.99
Page 90
63
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
* 1 42717-310-000 Tampa, Vedação, Aro...................................................................... 1 .............. ~ VR010823
2 44301-KW8-900 Eixo, Roda Diant ............................................................................. 1 .............. ..................... .......................
3 44311-MG3-000 Espaçador, Roda Diant. .................................................................. 1 .............. ..................... .......................
4 44601-KAS-900 Cubo, Roda Diant............................................................................ 1 .............. ..................... .......................
* 5 44605-MG2-000 Jogo Raios (B9 x 228,5) .................................................................. 36 .............. ..................... .......................
6 44610-KAS-900 Tampa, Cubo Diant.......................................................................... 1 .............. ..................... .......................
7 44620-MG3-000 Espaçador, Rolamento, Roda Diant. ............................................... 1 .............. ..................... .......................
8 44680-MA0-000 Anel Limitador, Caixa Engrenagem................................................. 1 .............. ..................... .......................
9 44701-KV2-900 Aro, Roda Diant. .............................................................................. 1 .............. ..................... .......................
* 44701-KAS-970 Aro, Roda Diant. .............................................................................. 1 .............. ..................... .......................
10 44711-KB7-981 Pneu Diant. ...................................................................................... 1 .............. ..................... .......................
11 44712-KB7-901 Câmara de Ar .................................................................................. 1 .............. ..................... .......................
12 44713-KB7-901 Protetor, Câmara de Ar.................................................................... 1 .............. ..................... .......................
* 44713-KW8-901 Protetor, Câmara de Ar.................................................................... 1 .............. ..................... .......................
13 44800-KE1-762 Conj. Caixa Engrenagem, Velocímetro............................................ 1 .............. ..................... .......................
14 44806-KE1-761 Engrenagem Comp., Velocímetro ................................................... 1 .............. ..................... .......................
15 44809-402-000 Arruela, Engrenagem Velocímetro................................................... 2 .............. ..................... .......................
16 45351-KAS-900 Disco, Freio Diant............................................................................ 1 .............. ..................... .......................
* 45351-KAS-970 Disco, Freio Diant. ........................................................................... 1 .............. ..................... .......................
17 90101-KS6-700 Parafuso Especial, 6 x 10 ................................................................ 3 .............. ..................... .......................
18 90105-MK5-010 Parafuso Disco Freio, 8 x 22............................................................ 6 .............. ..................... .......................
C-10
Roda Dianteira
01.10.99
Eixo, Roda Diant. .................................................0,3
• Conj. Caixa Engrenagem
Velocímetro
Disco, Freio Diant.................................................0,4
Espaçador, Rolamento, Roda Diant. ...................0,5
Espaçador, Rolamento, Roda
(Adicionar 0,1 por Unidade)
Pneu Diant............................................................0,9
• Câmara de Ar
Aro, Roda Diant....................................................2,3
Cubo, Roda Diant. ...............................................2,7
Page 91
19 90755-229-003 Retentor Óleo, 21 x 37 x 7............................................................... 1 .............. ..................... .......................
20 91258-410-013 Retentor Óleo, 40 x 50 x 5............................................................... 1 .............. ..................... .......................
21 93700-05016-0G Parafuso Phillips, 5 x 16................................................................... 1 .............. ..................... .......................
22 96140-62020-10 Rolamento Radial Esferas, 6202...................................................... 2 .............. ..................... .......................
*23 97000-45200 Nipple .............................................................................................. 36 .............. ..................... .......................
24 9700W-06500 Arruela ............................................................................................. 36 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-10
Roda Dianteira
58
01.10.99
Page 92
65
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 06450-KAS-890 Conj. Sapata, Freio.......................................................................... 1 .............. ..................... .......................
2 40544-KB7-000 Ajustador Dir., Corrente................................................................... 1 .............. ..................... .......................
3 42301-KB7-900 Eixo, Roda Tras................................................................................ 1 .............. ..................... .......................
4 43100-KAS-900 Espelho Comp., Freio Tras.............................................................. 1 .............. ~ VVR010823
43100-KBW-940ZB Espelho Comp., Freio Tras., *NH-1* Preto....................................... 1 .............. WVR00001~
5 43104-MC4-000 Arruela Espelho Freio Tras.............................................................. 1 .............. ~ VVR010823
6 43141-KAS-900 Came, Freio Tras............................................................................. 1 .............. ..................... .......................
7 43145-399-000 Indicador, Desgaste........................................................................ 1 .............. ..................... .......................
8 43151-329-000 Mola, Sapata Freio........................................................................... 2 .............. ..................... .......................
9 43410-437-630 Braço, Freio Tras. ............................................................................ 1 .............. ..................... .......................
10 45134-KB7-005 Retentor, Came, Freio...................................................................... 2 .............. ..................... .......................
11 45142-KAS-900 Assento, Came, Freio Tras.............................................................. 1 .............. ..................... .......................
43142-KAS-890 Assento, Came, Freio Tras.............................................................. 1 .............. ..................... .......................
*12 52162-MA0-000 Limitador, Eixo Tras......................................................................... 2 .............. ..................... .......................
13 90301-473-003 Porca U, 6 mm ................................................................................ 1 .............. ..................... .......................
14 95700-06035-00 Parafuso Flange, 6 x 35................................................................... 1 .............. ..................... .......................
C-11
Espelho do Freio
Traseiro
01.10.99
Eixo, Roda Tras....................................................0,3
• Braço, Freio Tras.
Sapata Comp., Freio............................................0,5
(Uma ou Todas)
Espelho Comp., Freio Tras. .................................0,5
Page 93
1 40545-KB7-000 Ajustador Esq., Corrente ................................................................. 1 .............. ..................... .......................
2 41201-KV2-900 Coroa, 38D....................................................................................... 1 .............. ..................... .......................
3 41241-KB7-000 Borracha Amortecedora, Roda Tras................................................ 6 .............. ..................... .......................
4 42312-MC4-000 Bucha, Roda Tras............................................................................ 1 .............. ..................... .......................
5 42601-KAS-900 Cubo Comp., Roda Tras.................................................................. 1 .............. ..................... .......................
* 6 42604-KAS-900 Raio, 8 x 152.................................................................................... 9 .............. ..................... .......................
* 7 42605-MC4-000 Raio, 8 x 160,5................................................................................. 9 .............. ..................... .......................
8 42611-KAS-900 Flange, Fixação Coroa..................................................................... 1 .............. ..................... .......................
9 42620-MC4-000 Espaçador A, Rolamento, Eixo Tras ............................................... 1 .............. ..................... .......................
10 42625-MC4-000 Espaçador B, Rolamento, Eixo Tras................................................ 1 .............. ..................... .......................
11 42701-KAS-900 Aro, Roda Tras................................................................................. 1 .............. ..................... .......................
* 42701-KAS-970 Aro, Roda Tras................................................................................. 1 .............. ..................... .......................
12 42711-KAS-901 Pneu Tras......................................................................................... 1 .............. ..................... .......................
13 42712-KB7-901 Câmara de Ar .................................................................................. 1 .............. ..................... .......................
14 42713-KB7-901 Protetor, Câmara de Ar.................................................................... 1 .............. ..................... .......................
*15 42717-310-000 Tampa, Vedação, Aro...................................................................... 1 .............. ~ VR010823
16 90128-428-020 Parafuso, Fixação Coroa ................................................................. 6 .............. ..................... .......................
17 90305-KE8-003 Porca Eixo, 16 mm........................................................................... 1 .............. ..................... .......................
18 90309-KF0-003 Porca Flange, 8 mm......................................................................... 6 .............. ..................... .......................
19 90465-MC4-000 Arruela, 8 mm.................................................................................. 6 .............. ..................... .......................
Borracha Amortecedora, Roda Tras....................0,4
(Uma ou Todas)
Coroa ...................................................................0,5
Espaçadora, Rolamento, Eixo Tras.
• Rolamento Radial Esferas
(Adicionar 0,1 por Unidade) ................................0,6
Flange, Fixação Coroa ........................................1,0
• Pneu Tras.
• Câmara de Ar
Aro, Roda Tras.....................................................2,5
Cubo Comp., Roda Tras......................................2,8
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-12
Roda Traseira
66
01.10.99
Page 94
67
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
20 90504-KY4-900 Arruela, Eixo Tras............................................................................. 1 .............. ..................... .......................
21 91252-MC4-003 Retentor Óleo, 28 x 47,2 x 7............................................................ 1 .............. ..................... .......................
22 91302-317-700 Anel Vedação, 54 x 2....................................................................... 1 .............. ..................... .......................
23 96140-62030-10 Rolamento Radial Esferas, 6203...................................................... 2 .............. ..................... .......................
24 96150-62040-10 Rolamento Radial Esferas, 6204UU ................................................ 1 .............. ..................... .......................
*25 97000-45200 Nipple .............................................................................................. 36 .............. ..................... .......................
*26 97A32-69142-10 Raio, 8 x 151.................................................................................... 9 .............. ..................... .......................
*27 9700W-06500 Arruela ............................................................................................. 36 .............. ..................... .......................
*28 97820-69160-10 Raio, 8 x 160.................................................................................... 9 .............. ..................... .......................
C-12
Roda Traseira
01.10.99
Page 95
1 16173-001-004 Anel Vedação, 18,6 x 2,4................................................................. 1 .............. ..................... .......................
2 16950-KAS-900 Conj. Registro, Combustível............................................................ 1 .............. ..................... .......................
3 16958-MA1-731 Anel Vedação, 10,6 x 1,3................................................................. 1 .............. ..................... .......................
4 16959-471-831 Filtro, Copo ...................................................................................... 1 .............. ..................... .......................
5 16965-KAS-900 Alavanca, Registro Combustível...................................................... 1 .............. ..................... .......................
6 16967-MA2-771 Copo, Filtro Combustível ................................................................. 1 .............. ..................... .......................
7 16969-KV2-900 Jogo, Tela, Filtro Combustível ......................................................... 1 .............. ..................... .......................
16952-KAS-900 Jogo, Tela, Filtro Combustível......................................................... 1 .............. ..................... .......................
16952-MG2-005 Jogo, Tela, Filtro Combustível ......................................................... 1 .............. ..................... .......................
8 17503-KB7-980 Coxim Tras., Tanque Combustível................................................... 1 .............. ..................... .......................
17503-KB7-901 Coxim Tras., Tanque Combustível................................................... 1 .............. ..................... .......................
9 17550-KAS-900ZA Conj. Tanque Combustível,
*NH-196/PB-200* Branco Ross/Azul Dakar.................................. 1 .............. ~ MR006617
17550-KAS-901ZA Conj. Tanque Combustível,
*NH-196/PB-200* Branco Ross/Azul Dakar.................................. 1 .............. ~ MR006617
17550-KAS-900ZB Conj. Tanque Combustível,
*NH-215M/NH-1* Cinza Phantom/Preto........................................ 1 .............. ~ MR006617
17550-KAS-901ZB Conj. Tanque Combustível,
*NH-215M/NH-1* Cinza Phantom/Preto........................................ 1 .............. ~ MR006617
10 17550-KAS-910ZA Conj. Tanque Combustível, *NH-196* Branco Ross........................ 1 .............. MR200001~ NR203407
17550-KAS-911ZA Conj. Tanque Combustível, *NH-196* Branco Ross........................ 1 .............. MR200001~ NR203407
17550-KAS-910ZB Conj. Tanque Combustível, *PB-162* Azul Atessa.......................... 1 .............. MR200001~ NR203407
17550-KAS-911ZB Conj. Tanque Combustível, *PB-162* Azul Atessa.......................... 1 .............. MR200001~ NR203407
11 17550-KAS-920ZA Conj. Tanque Combustível,
*PB-162/PB-242M* Azul Atessa/Azul Asturias Metálico............... 1 .............. PRP00001~ PRP01861
Jogo Tela Filtro Combustível................................0,1
(Inclui Peças Relativas)
Conj. Registro de Combustível ............................0,3
Tanque de Combustível.......................................0,4
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
68
01.10.99
C-13
Tanque de Combustível
Page 96
69
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
(11)
17550-KAS-921ZA Conj. Tanque Combustível,
*PB-162/PB-242M* Azul Atessa/Azul Asturias Metálico............... 1 .............. PRP00001~ PRP01861
17550-KAS-920ZB Conj. Tanque Combustível,
*G-146M/BG-100M* Verde Serra Metálico/Verde Marajó Metálico . 1 .............. PRP00001~ PRP01861
17550-KAS-921ZB Conj. Tanque Combustível,
*G-146M/BG-100M* Verde Serra Metálico/Verde Marajó Metálico . 1 .............. PRP00001~ PRP01861
12 17550-KAS-930ZA Conj. Tanque Combustível,
*NH-193P/R-134* Branco Cristal Perolizado/Vermelho Fighting.. 1 .............. PRP00001~ RRR01639
17550-KAS-931ZA Conj. Tanque Combustível,
*NH-193P/R-134* Branco Cristal Perolizado/Vermelho Fighting.. 1 .............. PRP00001~ RRR01639
17550-KAS-930ZB Conj. Tanque Combustível,
*NH-328P/PB-242M* Preto Perolizado/Azul Asturias Metálico..... 1 .............. PRP00001~ RRR01639
17550-KAS-931ZB Conj. Tanque Combustível,
*NH-328P/PB-242M* Preto Perolizado/Azul Asturias Metálico..... 1 .............. PRP00001~ RRR01639
13 17550 KAS-941ZA Conj. Tanque Combustível,
*NH-328P/R-206* Preto Perolizado/Vermelho Maceió.................. 1 .............. RRS00001~ SRS02721
17550-KAS-941ZB Conj. Tanque Combustível, *B-146P/NH-206M*
Verde Recife Perolizado/Cinza Médio Metálico ........................... 1 .............. RRS00001~ SRS02721
14 17550-KAS-950ZA Conj. Tanque Combustível,
*R-206/RP-154M* Vermelho Maceió/Violeta Fortaleza Metálico..... 1 .............. SRT00001~ TTR005469
17550-KAS-950ZB Conj. Tanque Combustível,
*PB-257M/B-146P* Azul Lápis Metálico/Verde Recife Perolizado.... 1 .............. SRT00001~ TTR005469
01.10.99
C-13
Tanque de Combustível
Page 97
15 17550-KAS-960ZA Conj. Tanque Combustível, *R-206* Vermelho Maceió................... 1 .............. VTR000001~ VVR010823
17550-KAS-960ZB Conj. Tanque Combustível, *P-23M* Violeta Bonfim Metálico......... 1 .............. VTR000001~ VVR010823
16 17550-KAS-970ZA Conj. Tanque Combustível, *P-27M* Violeta Chappy Metálico....... 1 .............. WVR000001~ WWR003965
17550-KAS-970ZB Conj. Tanque Combustível, *BG-100M* Verde Marajó Metálico..... 1 .............. WVR000001~ WWR003965
*17 17550-KAS-980ZA Conj. Tanque Combustível, *P-23M* Violeta Bonfim Metálico......... 1 .............. XWR000001~ XR003334
* 17550-KAS-980ZB Conj. Tanque Combustível, *B-156M* Verde Biscaia Metálico....... 1 .............. XWR000001~ XR003334
18 17611-KAS-900 Coxim Diant., Tanque Combustível................................................. 2 .............. ..................... .......................
19 17620-460-067 Tampa Comp., Tanque Combustível............................................... 1 .............. ..................... .......................
20 83551-300-000 Borracha, Fixação, Tampa Lateral .................................................. 2 .............. ..................... .......................
21 90136-428-870 Arruela, Fixação, Tanque................................................................. 1 .............. ..................... .......................
22 93891-05025-07 Parafuso Phillips c/ Arruela, 5 x 25.................................................. 1 .............. ..................... .......................
23 95001-55175-40 Tubo, Combustível, 5,3 x 175.......................................................... 1 .............. ~ MR006617
95001-55165-40 Tubo, Combustível, 5,3 x 165.......................................................... 1 .............. MR200001~
24 95002-02100 Presilha B10, Tubo........................................................................... 2 .............. ..................... .......................
25 95700-06010-00 Parafuso Flange, 6 x 10................................................................... 1 .............. ..................... .......................
95701-06010-00 Parafuso Flange, 6 x 10................................................................... 1 Y-Y ..................... .......................
95701-06012-08 Parafuso Flange, 6 x 12................................................................... 1 .............. ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
70
01.10.99
C-13
Tanque de Combustível
Page 98
71
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 61104-357-000 Bucha............................................................................................... 1 .............. ..................... .......................
2 77200-KAS-900ZA Conj. Assento, *PB-19L* Azul Starshine.......................................... 1 .............. ~ RRR01639
77200-KAS-900ZB Conj. Assento, *NH-1L* Preto.......................................................... 1 .............. ~ MR006617
1 .............. VTR00001~
77200-KAS-900ZC Conj. Assento, *R-94L* Vermelho Striking....................................... 1 .............. PRR00001~ RRR01639
77200-KAS-900ZD Conj. Assento, *R-109L* Vermelho Itália ......................................... 1 .............. SRT00001~ TTR005469
77200-KAS-900ZE Conj. Assento, *PB-11L* Azul Cabaré............................................. 1 .............. SRT00001~ TTR005469
3 77210-KAS-305ZA Conj. Assento, *PB-19L* Azul Starshine.......................................... 1 .............. ~ RRR01639
77210-KAS-305ZB Conj. Assento, *NH-1L* Preto.......................................................... 1 .............. ~ MR006617
1 .............. RRS00001~ SRS02721
1 .............. VTR00001~
77210-KAS-305ZC Conj. Assento, *R-94L* Vermelho Striking....................................... 1 .............. PRR00001~ RRR01639
77210-KAS-305ZD Conj. Assento, *R-109L* Vermelho Itália ......................................... 1 .............. SRT00001~ TTR005469
77210-KAS-305ZE Conj. Assento, *PB-11L* Azul Cabaré............................................. 1 .............. SRT00001~ TTR005469
4 77204-KAS-900 Suporte Dir., Assento....................................................................... 1 .............. ..................... .......................
5 77204-312-000 Borracha, Apoio, Assento................................................................ 4 .............. ..................... .......................
6 77205-KAS-900 Suporte Esq., Assento..................................................................... 1 .............. ..................... .......................
7 77205-286-000 Coxim B, Assento ............................................................................ 2 .............. ..................... .......................
8 77207-KAS-900 Borracha, Assento........................................................................... 1 .............. ..................... .......................
9 77211-MB0-000 Borracha, Batente, Assento............................................................. 1 .............. ..................... .......................
C-14
Assento
01.10.99
Conj. Assento......................................................0,1
(Inclui Peças Relativas)
Tabela de Cores do Assento
(9C2ND0501MR200001 ~ PRP01861)
(9C2ND0501PRR00001 ~ RRR01639)
(9C2ND0501RRS00001 ~ SRS02721)
(9C2ND0501SRT0001 ~ TTR005469)
Cor da Moto Cor do Assento
NH-196
PB-19L (Azul)
PB-162
Cor da Moto Cor do Assento
NH-193P R-94L
NH-328P PB-19L
Cor da Moto Cor do Assento
NH-328P
NH-1L
B-146P
Cor da Moto Cor do Assento
R-206 R-109L
PB-257M PB-11L
Tabela de Cores do Protetor do Assento
(9C2ND050VTR000001 ~)
Tabela de Cores do Assento
(9C2ND0501MR000001 ~ MR006617)
Cor da Moto Cor do Assento
P-4
NH-1L
G-154R
Cor da Moto Cor do Assento
NH-196 PB-19L (Azul)
NH-215M NH-1L (Preto)
Page 99
10 90501-MC4-000 Bucha, 6 x 7,5.................................................................................. 3 .............. ..................... .......................
11 90505-MC4-000 Coxim............................................................................................... 4 .............. ..................... .......................
12 95700-06016-00 Parafuso Flange, 6 x 16................................................................... 3 .............. ..................... .......................
95701-06016-00 Parafuso Flange, 6 x 16................................................................... 3 Y-Y ..................... .......................
13 95700-06020-00 Parafuso Flange, 6 x 20................................................................... 1 .............. ..................... .......................
95701-06020-00 Parafuso Flange, 6 x 20 .................................................................. 1 Y-Y ..................... .......................
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
C-14
Assento
72
01.10.99
Page 100
73
Ref.
Item de serviço T.M.O. Nº da peça Descrição NX350 Nota Nº de série
Nº
1 83500-KAS-900ZA Conj. Tampa Lat. Dir., *NH-196* Branco Ross................................ 1 .............. ~ MR006617
83500-KAS-900ZB Conj. Tampa Lat. Dir., *NH-215M* Cinza Phantom Metálico........... 1 .............. ~ MR006617
83500-KAS-910ZA Conj. Tampa Lat. Dir., *NH-196/R-134*
Branco Ross/Vermeho Fighting.................................................... 1 .............. MR200001~ NR203407
83500-KAS-910ZB Conj. Tampa Lat. Dir., *PB-162/PB-242M*
Azul Atessa/Azul Asturias Metálico .............................................. 1 .............. MR200001~ NR203407
83500-KAS-920ZA Conj. Tampa Lat. Dir., *PB-162/PB-242M*
Azul Atessa/Azul Asturias Metálico .............................................. 1 .............. PRP00001~ PRP01861
83500-KAS-920ZB Conj. Tampa Lat. Dir., *G-146M/BG-100M*
Verde Serra Metálico/Verde Marajó Metálico............................... 1 .............. PRP00001~ PRP01861
83500-KAS-930ZA Conj. Tampa Lat. Dir., *NH-193P/R-134*
Branco Cristal Perolizado/Vermelho Fighting............................... 1 .............. PRR00001~ RRR01639
83500-KAS-930ZB Conj. Tampa Lat. Dir., *NH-328P/PB-242M*
Preto Perolizado/Azul Asturias Metálico....................................... 1 .............. PRR00001~ RRR01639
83500-KAS-940ZA Conj. Tampa Lat. Dir., *NH-328P/R-206*
Preto Perolizado/Vermelho Maceió............................................... 1 .............. RRS00001~ SRS02721
83500-KAS-940ZB Conj. Tampa Lat. Dir., *B-146P/NH-206M*
Verde Recife Perolizado/Cinza Médio Metálico ........................... 1 .............. RRS00001~ SRS02721
83500-KAS-950ZA Conj. Tampa Lat. Dir., *R-206* Vermelho Maceió ........................... 1 .............. SRT00001~ TTR005469
83500-KAS-950ZB Conj. Tampa Lat. Dir., *PB-257M* Azul Lápis Metálico................... 1 .............. SRT00001~ TTR005469
83500-KAS-960ZA Conj. Tampa Lat. Dir., *P-23M* Violeta Bonfim Metálico................. 1 .............. VTR000001~ VVR010823
83500-KAS-960ZB Conj. Tampa Lat. Dir., *G-146M* Verde Serra Metálico .................. 1 .............. VTR000001~ VVR010823
83500-KAS-970ZA Conj. Tampa Lat. Dir., *P-6M* Violeta Leblon Metálico ................... 1 .............. WVR000001~ WWR003965
83500-KAS-970ZB Conj. Tampa Lat. Dir., *B-146P* Verde Recife Perolizado .............. 1 .............. WVR000001~ WWR003965
* 83500-KAS-980ZA Conj. Tampa Lat. Dir., *BG-115M* Verde Riviera Metálico ............. 1 .............. XWR000001~ XR003433
* 83500-KAS-980ZB Conj. Tampa Lat. Dir., *RP-154M* Violeta Fortaleza Metálico......... 1 .............. XWR000001~ XR003433
2 83551-300-000 Borracha, Fixação, Tampa Lat. ....................................................... 4 .............. ..................... .......................
3 83600-KAS-900ZA Conj. Tampa Lat. Esq., *NH-196* Branco Ross ............................. 1 .............. ~ MR006617
83600-KAS-900ZB Conj. Tampa Lat. Esq., *NH-215M* Cinza Phantom Metálico......... 1 .............. ~ MR006617
C-15
Tampa Lateral
01.10.99
Loading...
