NX 150
12-1
INFORMAÇÕES DE SERVIÇO 12-1
DIAGNOSE DE DEFEITOS 12-2
RODA TRASEIRA 12-3
FREIO TRASEIRO 12-9
AMORTECEDOR TRASEIRO 12-13
ARTICULAÇÕES DO AMORTECEDOR 12-19
GARFO TRASEIRO 12-22

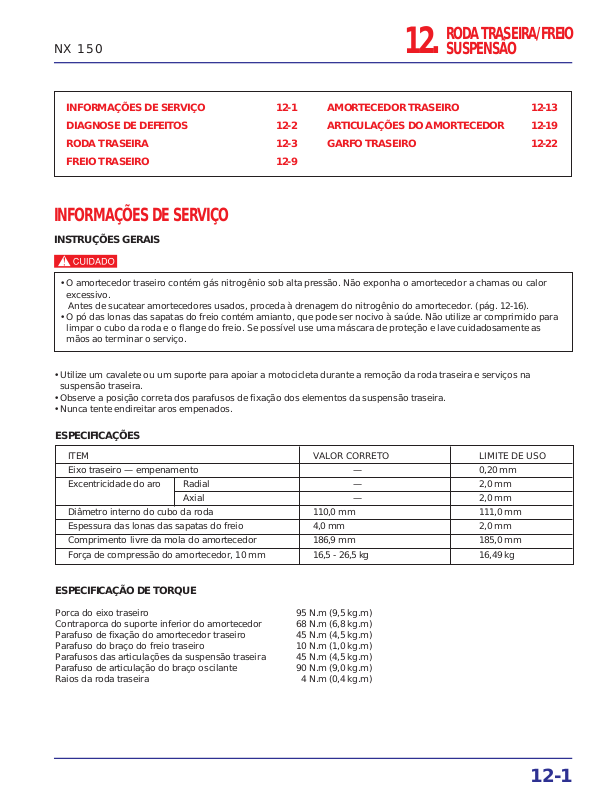

INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
c
• Utilize um cavalete ou um suporte para apoiar a motocicleta durante a remoção da roda traseira e serviços na
suspensão traseira.
• Observe a posição correta dos parafusos de fixação dos elementos da suspensão traseira.
• Nunca tente endireitar aros empenados.
• O amortecedor traseiro contém gás nitrogênio sob alta pressão. Não exponha o amortecedor a chamas ou calor
excessivo.
Antes de sucatear amortecedores usados, proceda à drenagem do nitrogênio do amortecedor. (pág. 12-16).
• O pó das lonas das sapatas do freio contém amianto, que pode ser nocivo à saúde. Não utilize ar comprimido para
limpar o cubo da roda e o flange do freio. Se possível use uma máscara de proteção e lave cuidadosamente as
mãos ao terminar o serviço.
ITEM VALOR CORRETO LIMITE DE USO
Eixo traseiro — empenamento — 0,20 mm
Excentricidade do aro Radial — 2,0 mm
Axial — 2,0 mm
Diâmetro interno do cubo da roda 110,0 mm 111,0 mm
Espessura das lonas das sapatas do freio 4,0 mm 2,0 mm
Comprimento livre da mola do amortecedor 186,9 mm 185,0 mm
Força de compressão do amortecedor, 10 mm 16,5 - 26,5 kg 16,49 kg
ESPECIFICAÇÕES
12.
RODA TRASEIRA/FREIO SUSPENSÃO
ESPECIFICAÇÃO DE TORQUE
Porca do eixo traseiro 95 N.m (9,5 kg.m)
Contraporca do suporte inferior do amortecedor 68 N.m (6,8 kg.m)
Parafuso de fixação do amortecedor traseiro 45 N.m (4,5 kg.m)
Parafuso do braço do freio traseiro 10 N.m (1,0 kg.m)
Parafusos das articulações da suspensão traseira 45 N.m (4,5 kg.m)
Parafuso de articulação do braço oscilante 90 N.m (9,0 kg.m)
Raios da roda traseira 4 N.m (0,4 kg.m)
Page 2
12-0
RODA TRASEIRA/FREIO/SUSPENSÃO
NX 150
45 N.m (4,5 kg.m)
90 N.m (9,0 kg.m)
45 N.m (4,5 kg.m)
45 N.m (4,5 kg.m)
95 N.m (9,5 kg.m)
45 N.m (4,5 kg.m)
Page 3
RODA TRASEIRA/FREIO/SUSPENSÃO
12-2
FERRAMENTAS ESPECIAIS
Instalador de rolamento de agulhas 07946-KA30200
Extrator de rolamento de agulhas 07931-MA70000BR
Guia do instalador de rolamento de agulhas 07948-4690100
Compressor da mola do amortecedor traseiro 07GME- 0010000
— Conjunto do parafuso do compressor 07GME-0010100
— Conexão do compressor da mola do amortecedor 07959-MB10000
Eixo do extrator 07965-ME30000
Cabo do extrator de rolamento 07746-0050100BR
Cabeçote do extrator de rolamento, 17 mm 07746-0050500
Instalador de rolamento, 32 x 35 mm 07746-0010100BR
Instalador de rolamento, 42 x 47 mm 07746-0010300BR
Guia do rolamento, 17 mm 07746-0040400BR
Guia do rolamento, 20 mm 07746-0040500BR
Chave de raio C, 5,8 x 6,1 mm 07701-0020300
Cabo do instalador de rolamento 07749-0010000BR
Instalador de rolamento, 37 x 40 mm 07746-0010200BR
Guia de rolamento de esferas 07949-3710001
Guia de rolamento, 22 mm 07746-0041000BR
NX 150
DIAGNOSE DE DEFEITOS
A motocicleta vibra ou oscila
• Aro excêntrico
• Rolamentos da roda traseira gastos ou soltos
• Raios frouxos ou dobrados
• Pneu defeituoso
• Eixo da roda solto
• Buchas do braço oscilante gastas
• Ajustadores da corrente desregulados
• Pressão dos pneus incorreta
Suspensão muito macia (baixa)
• Mola fraca
• Amortecedor traseiro danificado
• Vazamentos no amortecedor
Suspensão dura
• Amortecedor danificado
• Rolamentos do braço oscilante gastos
• Ajuste de pré-carga do amortecedor incorreto
Ruídos na suspensão
• Amortecedor danificado
• Elementos de fixação soltos
• Buchas da suspensão gastas ou sem lubrificação
Funcionamento do freio deficiente
• Ajuste incorreto do freio
• Lonas das sapatas do freio gastas
• Lonas das sapatas contaminadas com óleo, graxa ou
poeira
• Came do freio gasto
• Cubo da roda gasto
• Braço do freio posicionado incorretamente
• Sapatas do freio gastas na área de contato com o came
Page 4
RODA TRASEIRA/FREIO/SUSPENSÃO
12-3
NX 150
RODA TRASEIRA
REMOÇÃO

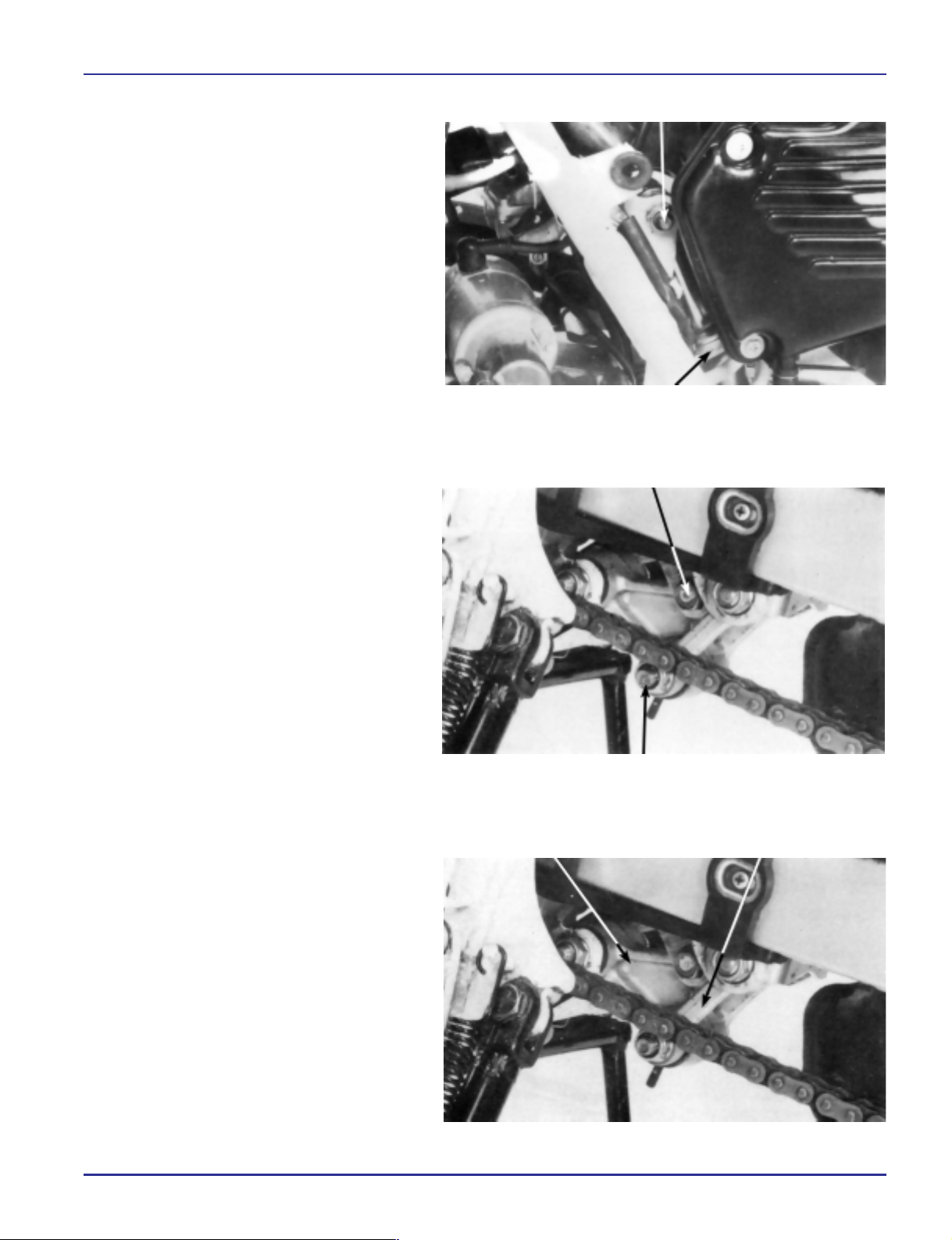

Levante a roda traseira do solo colocando um
cavalete ou um suporte sob o protetor do motor.
Retire a porca de ajuste do freio traseiro e
remova a vareta de acionamento do braço do
freio.
VARETA DO FREIO
PORCA DE AJUSTE
Afrouxe a porca do eixo traseiro.
Afrouxe os ajustadores da corrente e empurre a
roda traseira para frente.
Solte a corrente de transmissão da coroa.
Retire o eixo traseiro e remova a roda.
Remova o espelho do freio traseiro do cubo da
roda.
EIXO
AJUSTADOR DA CORRENTE PORCA DO EIXO
INSPEÇÃO
• Eixo traseiro
Coloque o eixo traseiro sobre dois blocos em V e
verifique o seu empenamento.
O empenamento real é a metade do valor
indicado no relógio comparador.
LIMITE DE USO: 0,2 mm
EIXO TRASEIRO
Page 5
RODA TRASEIRA/FREIO/SUSPENSÃO
12-4
• Roda traseira
Verifique a excentricidade do aro, colocando a
roda em um alinhador.
Gire a roda com a mão e meça a excentricidade
com um relógio comparador.
LIMITE DE USO:
Radial: 2,0 mm
Axial: 2,0 mm
NX 150
Verifique a tensão dos raios e reaperte-os se
necessário.
TORQUE: 4 N.m (0,4 kg.m)
FERRAMENTA ESPECIAL:
Chave de raio C, 5,8 x 6,1 mm: 07701-0020300
Ajuste a posição do cubo da roda de modo que a
distância (A) entre a extremidade direita do cubo
da roda e a lateral do aro seja de 23,0 mm
DISTÂNCIA: 23,0 mm
Aperte os raios em 2 ou 3 etapas progressivas.
• Rolamentos da roda
Gire a pista interna dos rolamentos com os
dedos. Os rolamentos devem girar suavemente e
sem ruídos. Verifique também se as pistas
externas dos rolamentos estão perfeitamente
ajustadas no cubo da roda.
Remova e substitua os rolamentos caso estejam
com funcionamento irregular, ruídos ou com
folgas.
Substituíção dos rolamentos: pág. 12-5.
NOTA
Substitua sempre os dois rolamentos
simultaneamente.
ARO DA
RODA
PNEU
COROA
ARO DA RODA
CUBO DA RODA
ROLAMENTO DA RODA
Page 6
RODA TRASEIRA/FREIO/SUSPENSÃO
12-5
NX 150
SUBSTITUÍÇÃO DOS ROLAMENTOS DA RODA TRASEIRA
Remova o espaçador lateral e o retentor de pó.
Remova o anel elástico e a coroa de transmissão.
NOTA
Se houver dificuldade para remover a coroa,
bata levemente em vários pontos da coroa
com um martelo de plástico.
RETENTOR DE PÓ ANEL ELÁSTICO
ESPAÇADOR COROA
Instale o cabeçote do extrator no cubo da roda.
Instale o eixo do extrator pelo lado oposto e
remova o rolamento do cubo da roda.
Remova o espaçador e o outro rolamento.
FERRAMENTAS ESPECIAIS:
Cabo do extrator de
rolamento: 07746-0050100BR
Cabeçote do extrator de
rolamento, 17 mm: 07746-0050500
CABEÇOTE DO EXTRATOR DE ROLAMENTO, 17 mm
CABO DO EXTRATOR
Page 7
RODA TRASEIRA/FREIO/SUSPENSÃO
12-6
MONTAGEM
c
Evite o contato de graxa com as sapatas do
freio e o tambor do freio.
NX 150
Lubrifique as esferas e pistas internas dos
rolamentos com graxa limpa.
NOTA
Instale o rolamento direito no cubo da roda com
a face blindada voltada para fora.
FERRAMENTAS ESPECIAIS:
Cabo do instalador de
rolamento: 07749-0010000BR
Instalador de rolamento,
37 x 40 mm: 07746-0010200BR
Guia do rolamento, 17 mm: 07746-0040400BR
Não incline os rolamentos durante a
instalação.
ROLAMENTO
DIREITO
ROLAMENTO
ESQUERDO
ESPAÇADOR
COROA
ANEL ELÁSTICO
RETENTOR DE PÓ
INSTALADOR
CABO DO
INSTALADOR DE
ROLAMENTO
GUIA DO
ROLAMENTO
GRAXA
GRAXA
Page 8
RODA TRASEIRA/FREIO/SUSPENSÃO
12-7
NX 150
Instale o espaçador.
NOTA
Instale o novo rolamento esquerdo no cubo da
roda com a face blindada voltada para fora.
FERRAMENTAS ESPECIAIS:
Cabo do instalador de
rolamento: 07749-0010000BR
Instalador de rolamento,
42 x 47 mm: 07746-0010300BR
Guia do rolamento, 17 mm: 07746-0040400BR
Certifique-se de que o espaçador está na
posição correta antes de instalar o rolamento
esquerdo.
INSTALADOR ROLAMENTO
ESPAÇADOR CABO DO INSTALADOR
Verifique se os pinos da coroa de transmissão
estão soltos ou danificados.
Verifique se as buchas amortecedoras estão
danificadas ou partidas.
BUCHA AMORTECEDORA COROA
PINO
Instale a coroa de transmissão fixando-a com o
anel elástico.
Lubrifique o retentor de pó com graxa limpa.
Instale o retentor de pó e o espaçador lateral.
RETENTOR DE PÓ ANEL ELÁSTICO
ESPAÇADOR LATERAL
GRAXA
Page 9
RODA TRASEIRA/FREIO/SUSPENSÃO
12-8
INSTALAÇÃO DA RODA TRASEIRA
Instale o espelho do freio no cubo da roda.
Posicione a roda traseira no garfo traseiro.
Certifique-se de que a ranhura do espelho do
freio esteja encaixada na guia do braço oscilante.
Instale a corrente de transmissão na coroa.
Instale o eixo traseiro e a porca do eixo.
NX 150
Ajuste a folga da corrente de transmissão (pág. 3-
11).
Aperte a porca do eixo traseiro.
TORQUE: 95 N.m (9,5 kg.m)
PORCA DO EIXO
Instale a vareta do freio no braço de
acionamento.
Ajuste a folga do pedal do freio traseiro (pág. 3-
16).
PORCA DE AJUSTE DO FREIO
VARETA DO FREIO
GUIA DO GARFO TRASEIRO
RANHURA
Page 10
RODA TRASEIRA/FREIO/SUSPENSÃO
12-9
NX 150
FREIO TRASEIRO
c
REMOÇÃO
Remova a roda traseira e o espelho do freio
traseiro (pág. 12-3).
INSPEÇÃO

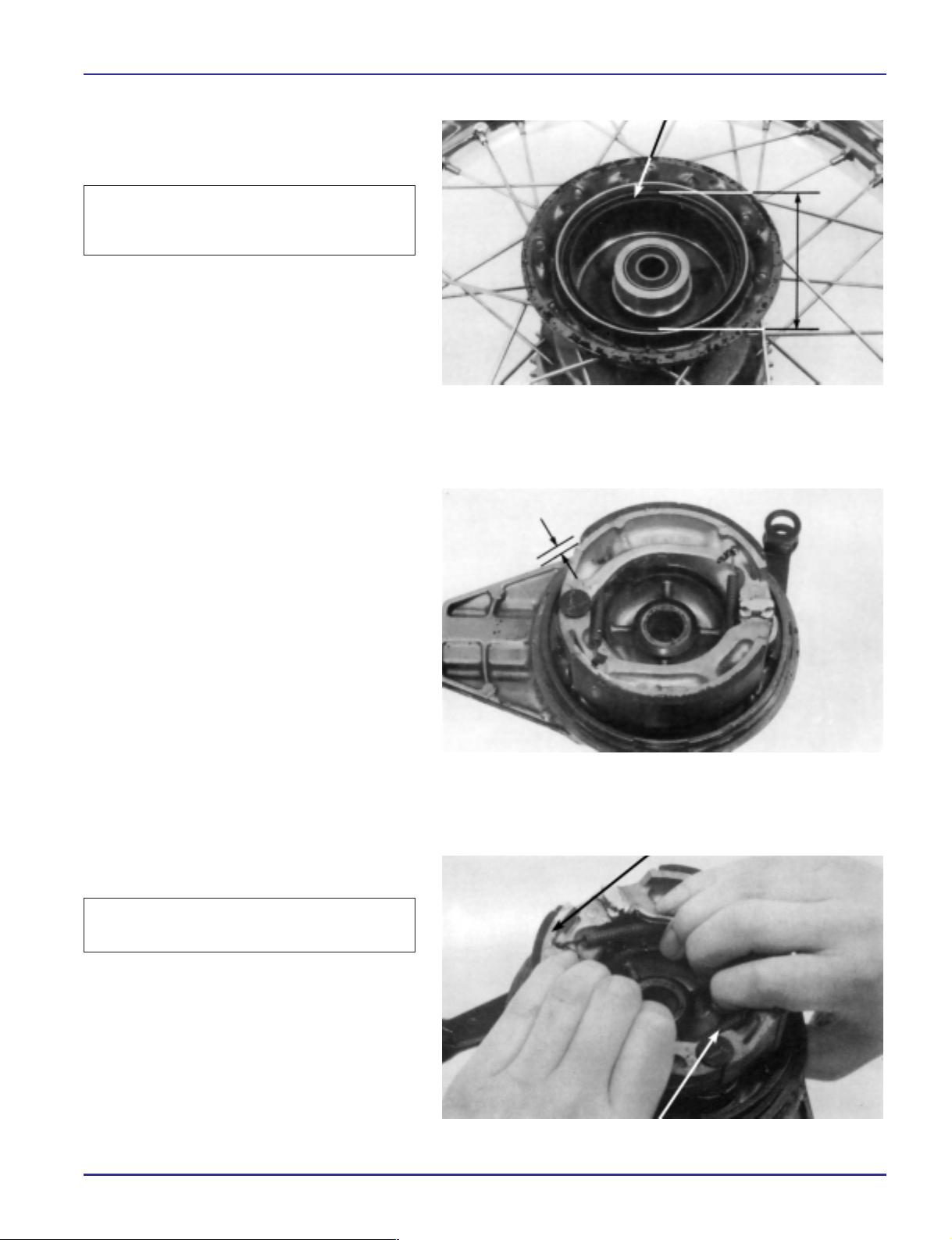

• Tambor do freio
Meça o diâmetro interno do tambor do freio.
LIMITE DE USO: 111mm
• Sapatas do freio
Meça a espessura das lonas das sapatas do freio.
LIMITE DE USO: 2,0 mm
Sapatas do freio contaminadas reduzem a
eficiência do freio. Evite o contato de graxa
com as sapatas do freio.
TAMBOR DO FREIO
SAPATAS DO FREIO
DESMONTAGEM
NOTA
Retire as sapatas do freio e molas do espelho do
freio traseiro.
Remova o braço de acionamento e o indicador de
desgaste do freio traseiro.
Retire o came do freio e os retentores de pó.
Substitua as sapatas do freio sempre em
conjunto.
MOLAS
SAPATAS DO FREIO
Page 11
RODA TRASEIRA/FREIO/SUSPENSÃO
12-10
MONTAGEM/INSTALAÇÃO
NX 150

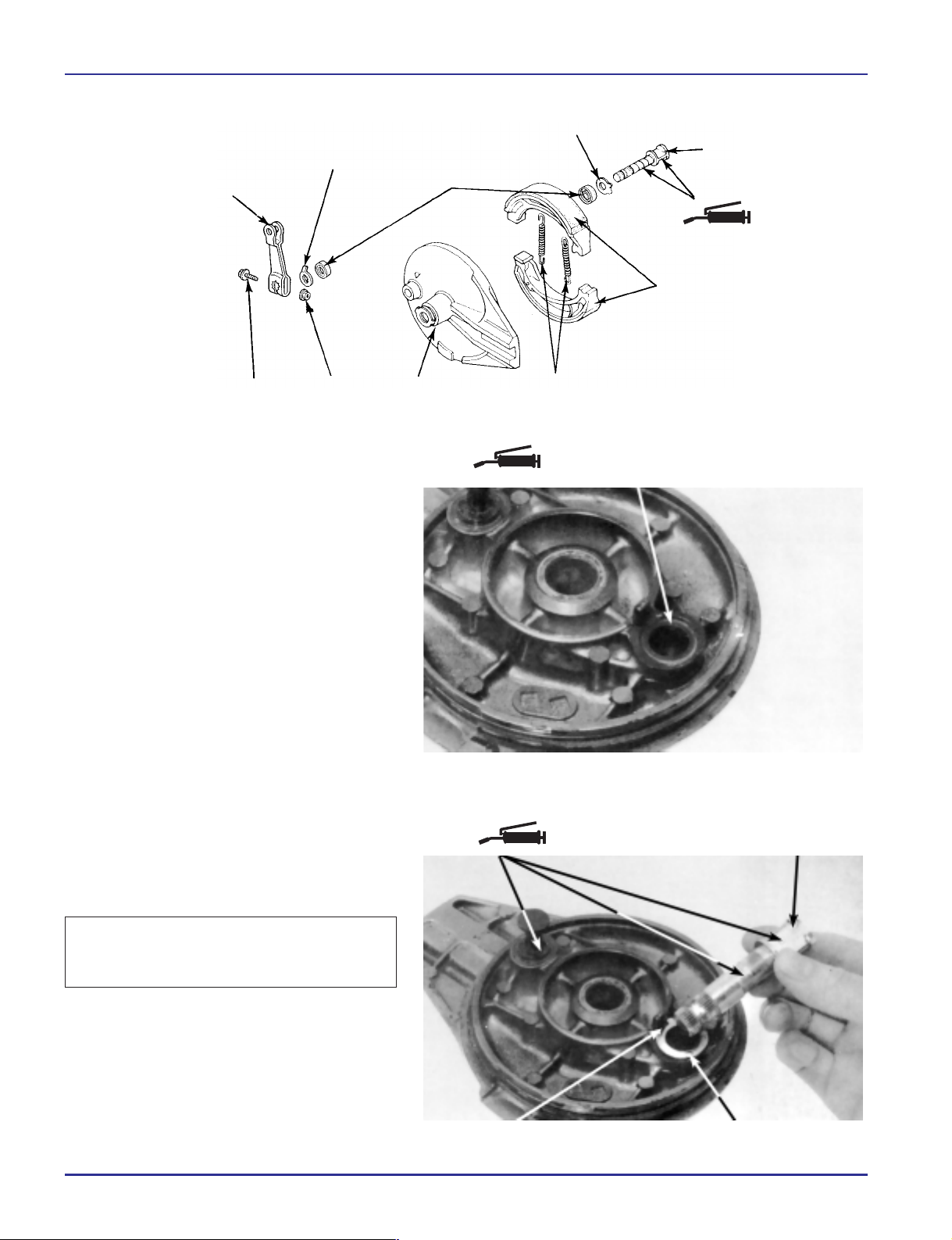

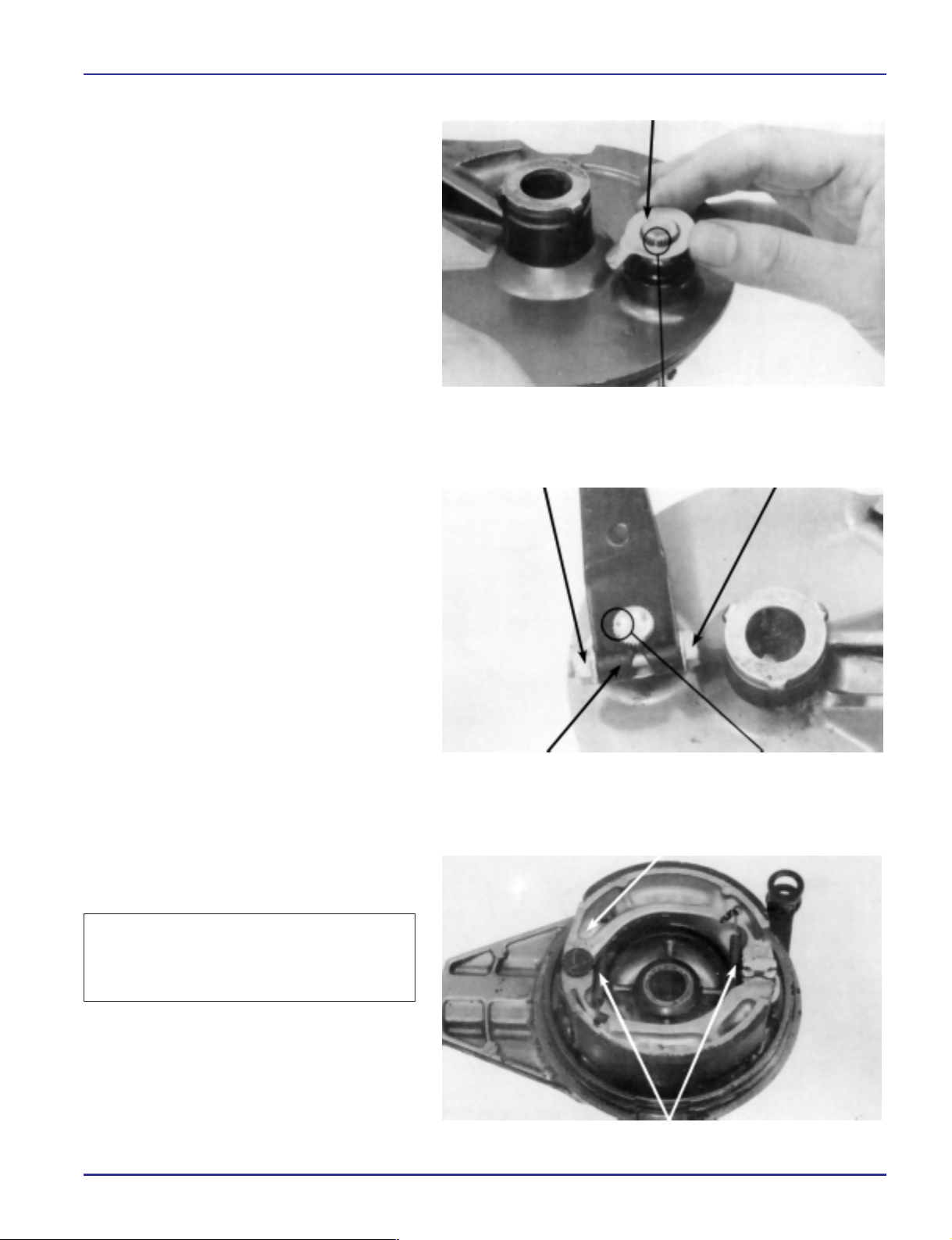

Instale os retentores de pó no espelho do freio
traseiro.
RETENTOR DE PÓ (UM EM CADA LADO)
Instale o assento do came no espelho do freio,
alinhando a ranhura do assento com a saliência
do espelho.
Aplique uma camada de graxa no pino de
ancoragem e no came do freio.
Instale o came do freio.
c
Evite que a graxa entre em contato com o
interior do tambor do freio. Limpe o espelho
do freio cuidadosamente.
SALIÊNCIA ASSENTO DO CAME
CAME
BRAÇO DE
ACIONAMENTO
PARAFUSO
PORCA
RETENTORES DE PÓ
INDICADOR DE
DESGASTE
ASSENTO DO CAME
CAME
SAPATAS DO FREIO
TRASEIRO
MOLAS
ESPELHO
DO FREIO
GRAXA
GRAXA
GRAXA
Page 12
RODA TRASEIRA/FREIO/SUSPENSÃO
12-11
NX 150
Instale o indicador de desgaste, alinhando o
ressalto interno com a canaleta do came do freio.
ALINHAR
INDICADOR DE DESGASTE
Instale o braço de acionamento, alinhando as
marcas gravadas do came e do braço de
acionamento.
Instale o parafuso e a porca de fixação.
TORQUE: 10 N.m (1,0 kg.m)
BRAÇO DO FREIO ALINHAR
PORCA PARAFUSO
Instale as sapatas do freio e as molas.
c
Instale o espelho do freio na roda traseira.
Instale a roda traseira (pág. 12-8).
Lonas do freio contaminadas reduzem a
eficiência de frenagem.
Evite o contato de graxa com a lona do freio.
Limpe o excesso de graxa do came.
MOLAS
SAPATAS DO FREIO
Page 13
RODA TRASEIRA/FREIO/SUSPENSÃO
12-12
REMOÇÃO/INSTALAÇÃO DO PEDAL DO FREIO TRASEIRO

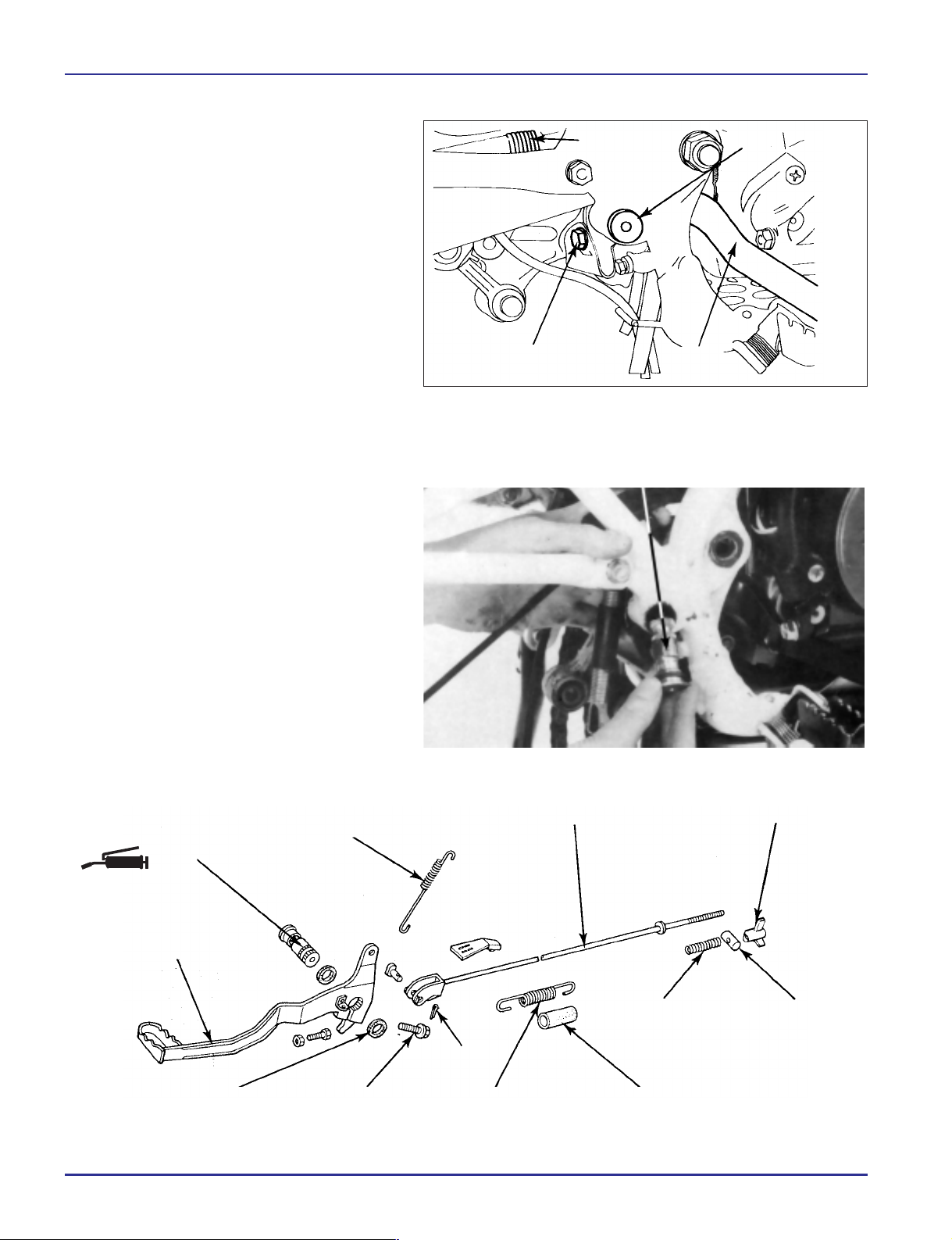

Remova o garfo traseiro (pág. 12-22).
Remova a vareta do freio do braço de
acionamento.
Desconecte o interruptor da luz do freio traseiro e
a mola de retorno.
Remova o parafuso de ancoragem do pedal do
freio, retire o eixo e o pedal do freio
NX 150
Lubrifique o eixo do pedal do freio com graxa.
Instale as peças na ordem inversa da remoção.
EIXO
MOLA DE
RETORNO
EIXO
PARAFUSO DE
ANCORAGEM
PEDAL DO
FREIO
PEDAL DO FREIO
EIXO
GRAXA
MOLA DO INTERRUPTOR
DA LUZ DO FREIO
VARETA DO FREIO
PORCA DE AJUSTE
ARTICULAÇÃO
MOLA DA VARETA
PROTETOR
MOLA DE RETORNO
PARAFUSO DE
ANCORAGEM
RETENTOR DE PÓ
CUPILHA
Page 14
RODA TRASEIRA/FREIO/SUSPENSÃO
12-13
NX 150
AMORTECEDOR TRASEIRO
REMOÇÃO
c
Levante a roda traseira do solo colocando um
cavalete ou um suporte sob o protetor do motor.
Remova as tampas laterais e o assento (capítulo
13).
Remova o parafuso de fixação superior do
amortecedor.
O amortecedor traseiro contém gás nitrogênio
sob alta pressão. Não exponha o amortecedor
a chamas ou calor excessivo.
AMORTECEDOR
PARAFUSO/PORCA DE FIXAÇÃO SUPERIOR
Remova o parafuso de união do braço oscilante
do amortecedor com a haste de conexão.
Remova o parafuso de fixação do suporte inferior
do amortecedor.
Levante a roda traseira o suficiente para aliviar a
carga sobre o amortecedor.
Retire o amortecedor.
PARAFUSO DE UNIÃO DO BRAÇO OSCILANTE COM
A HASTE DE CONEXÃO
PARAFUSO DE FIXAÇÃO INFERIOR
DESMONTAGEM

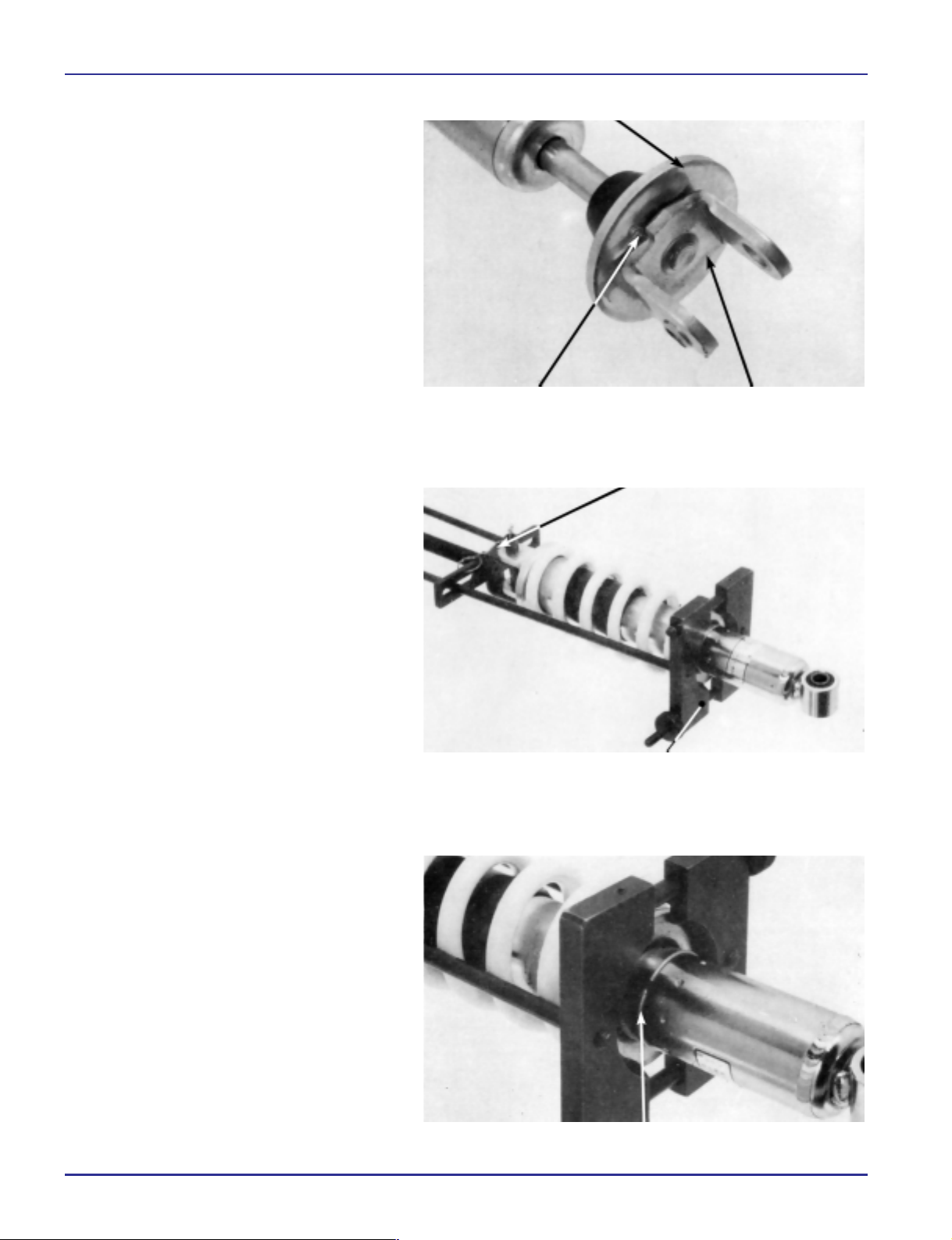

Instale o amortecedor no compressor da mola.
Comprima a mola do amortecedor.
FERRAMENTAS ESPECIAIS:
Compressor de mola do
amortecedor: 07GME-0010000
Conjunto do parafuso do
compressor: 07GME-0010100
Conexão do compressor da
mola do amortecedor: 07959-MB10000
AMORTECEDOR CONEXÃO
COMPRESSOR DA MOLA
Page 15
RODA TRASEIRA/FREIO/SUSPENSÃO
12-14

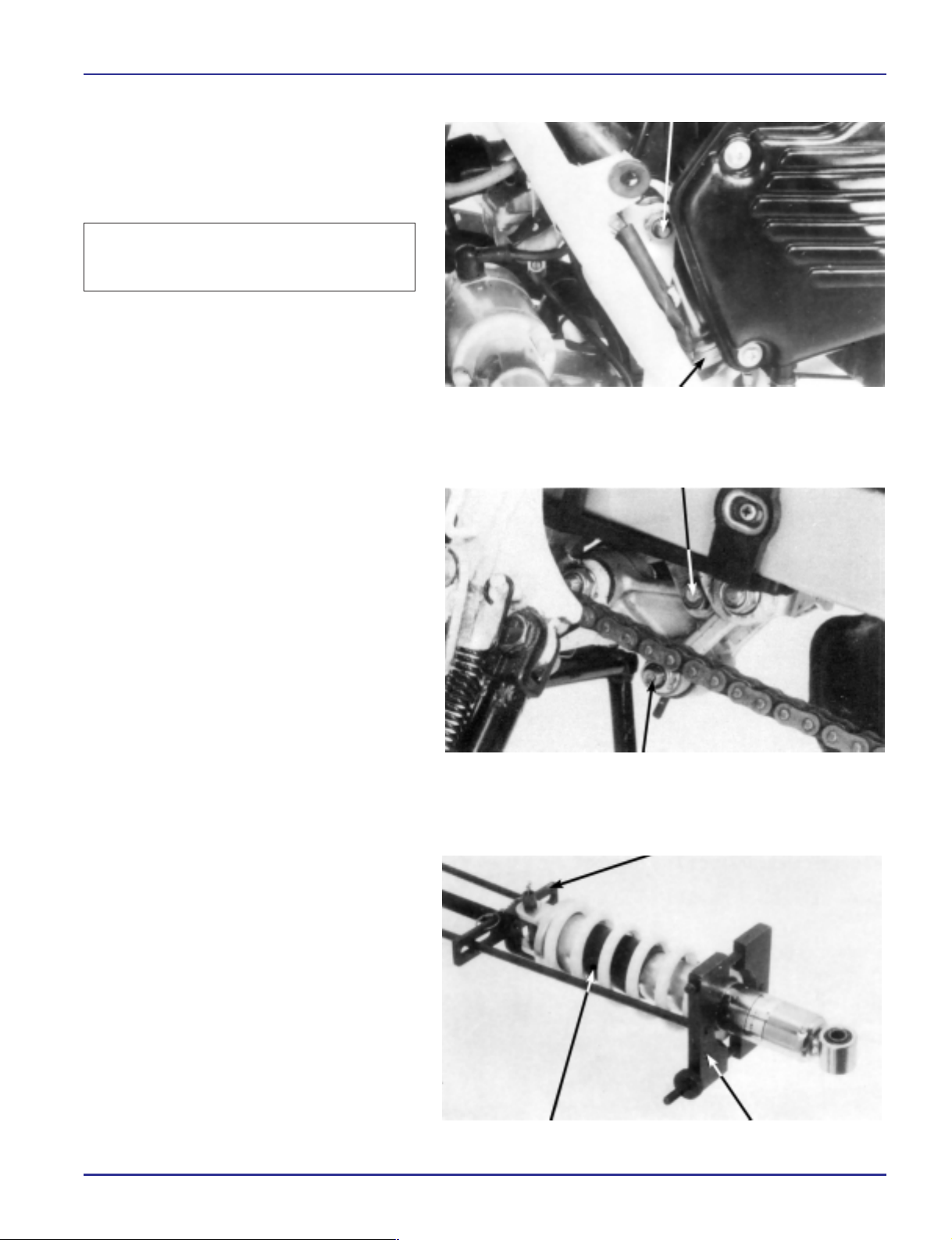

Remova o anel limitador.
Retire o amortecedor do compressor.
Remova as seguintes peças do amortecedor:
— Limitador da mola
— Assento da mola
— Mola
— Assento inferior da mola
— Guia da mola
NX 150
ANEL LIMITADOR

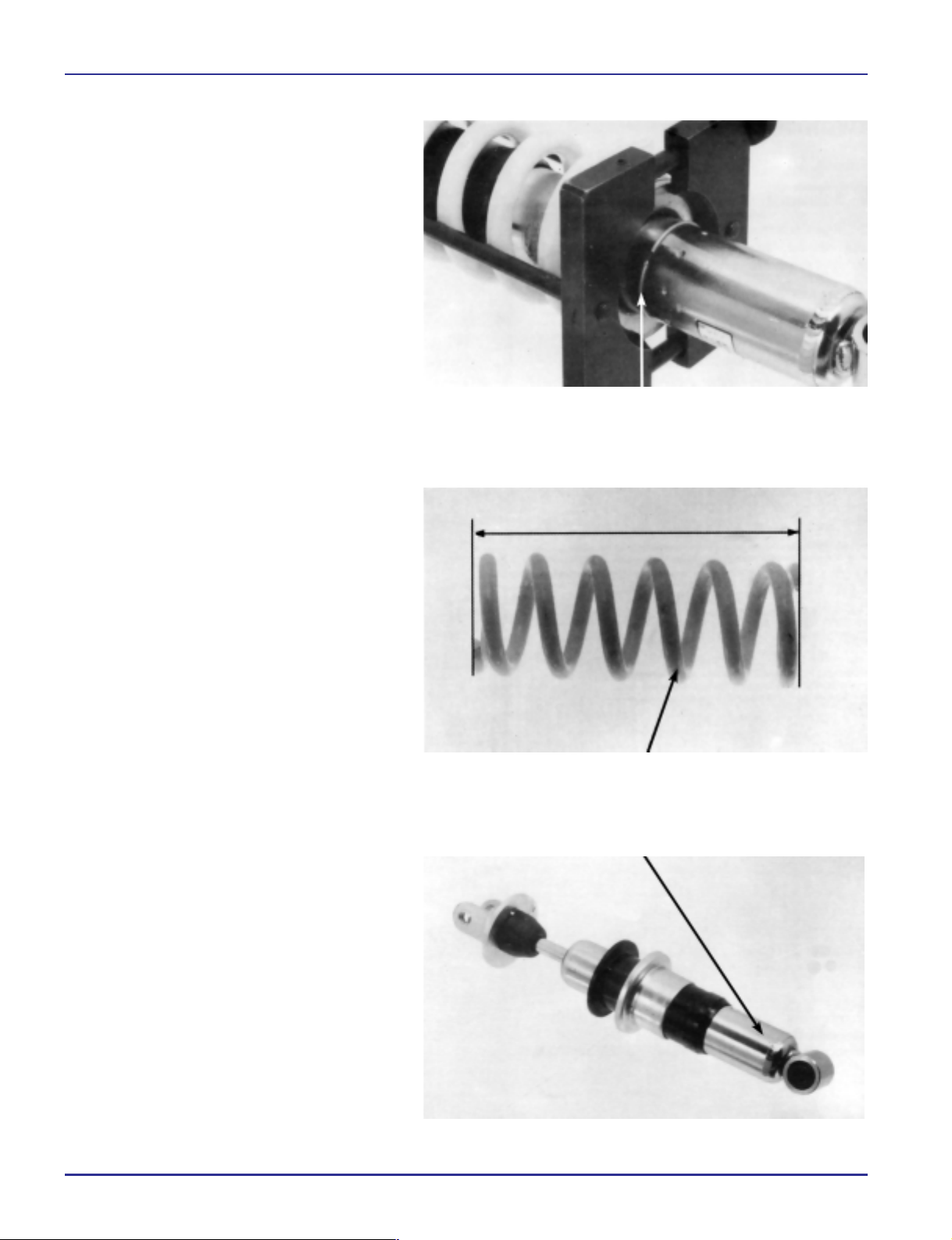

INSPEÇÃO
• Mola
Meça o comprimento livre da mola do
amortecedor.
LIMITE DE USO: 185 mm
MOLA
•
AMORTECEDOR/HASTE DO
AMORTECEDOR
Comprima a haste do amortecedor e verifique se
há empenamento.
A haste do amortecedor deve deslocar-se para o
interior da carcaça do amortecedor sem travar.
Inspecione visualmente a carcaça do
amortecedor para verificar se há marcas,
vazamentos de óleo ou outros danos.
Substitua o amortecedor, se necessário.
AMORTECEDOR
Page 16
RODA TRASEIRA/FREIO/SUSPENSÃO
12-15
NX 150

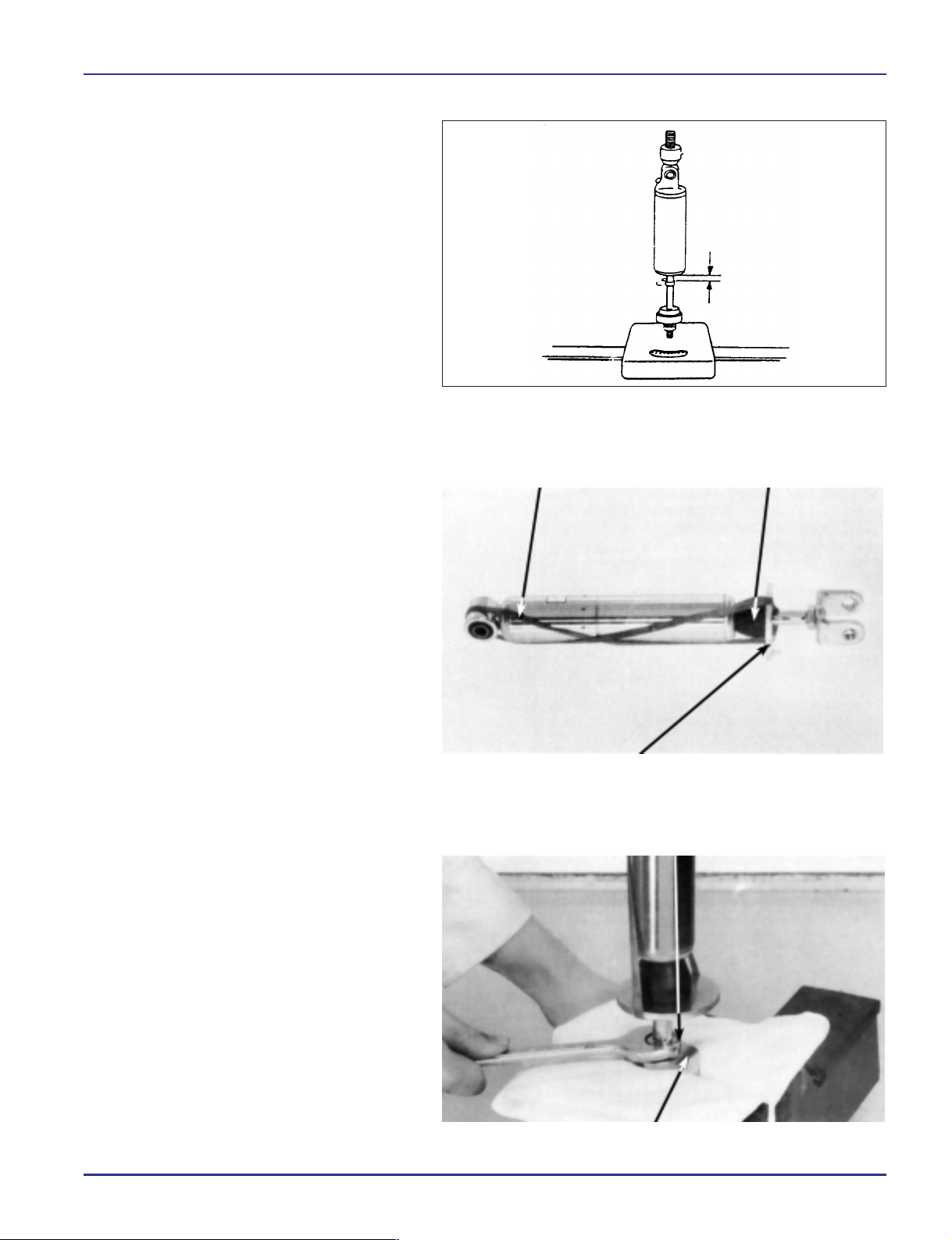

Faça uma marca com fita adesiva na haste do
amortecedor a 10 mm abaixo da carcaça do
amortecedor.
Coloque o amortecedor sobre uma balança e
meça a força necessária para comprimir a haste
do amortecedor até a marca de 10 mm.
FORÇA NECESSÁRIA: 16,5 - 26,5 kg
Se a força necessária é inferior a 16,49 kg o
amortecedor está com vazamento de gás.
Verifique a haste do amortecedor.
Substitua o amortecedor se a haste estiver
empenada ou riscada.
PROCEDIMENTO PARA SUCATEAR O AMORTECEDOR TRASEIRO
Fixe o assento limitador da mola e a borracha
limitadora com uma cinta de borracha.
ASSENTO LIMITADOR DA MOLA
CINTA DE BORRACHA BORRACHA LIMITADORA
Fixe o suporte inferior do amortecedor em uma
morsa.
Solte a contraporca e remova as seguintes peças:
— suporte inferior
— contraporca
— assento limitador da mola
— borracha limitadora.
SUPORTE INFERIOR
CONTRAPORCA
10 mm
Page 17
RODA TRASEIRA/FREIO/SUSPENSÃO
12-16

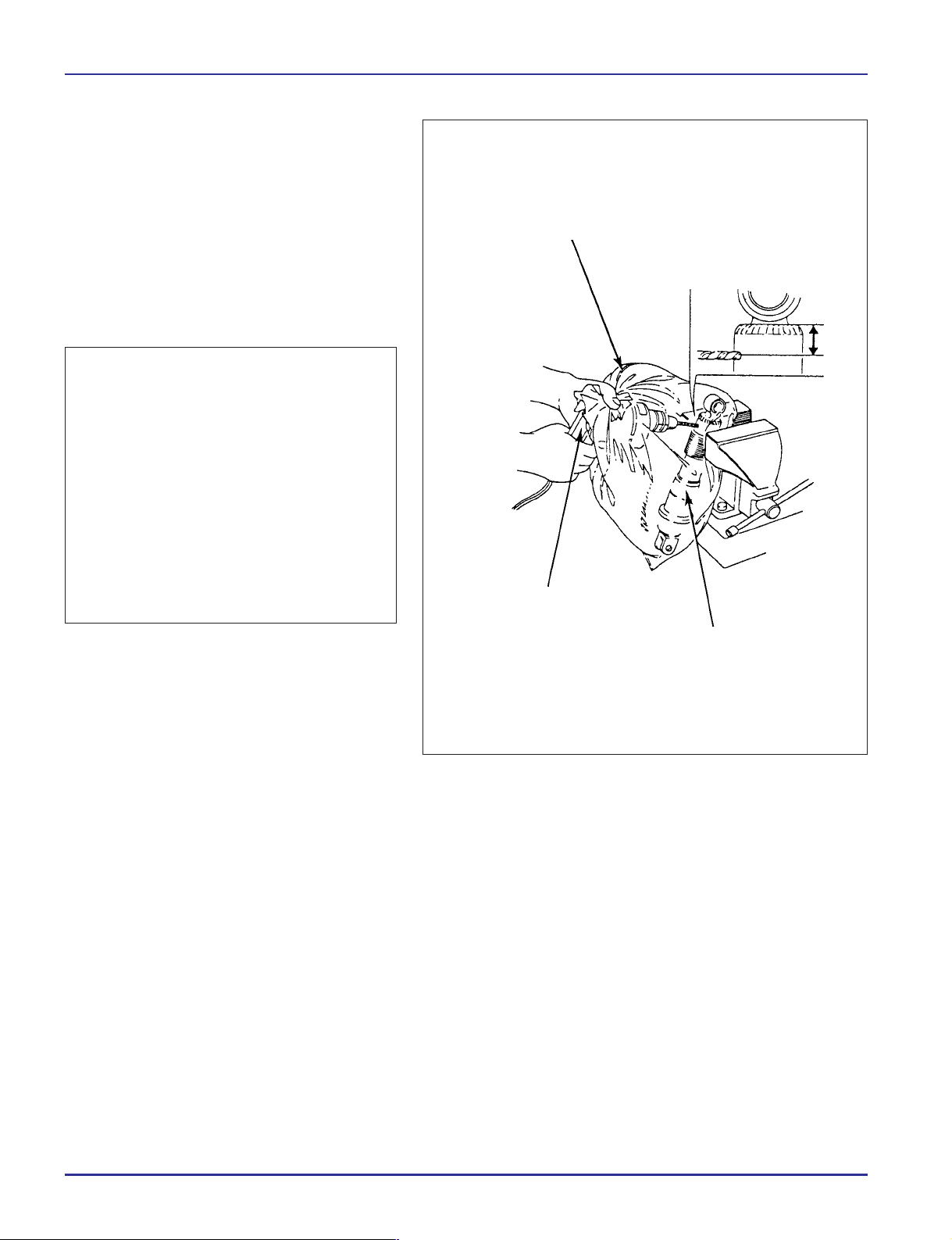

Faça uma marca de centro na carcaça do
amortecedor aproximadamente 15 mm abaixo do
suporte superior do amortecedor.
Envolva o amortecedor com um saco plástico.
Fixe o amortecedor em posição vertical em uma
morsa.
Através da abertura do saco plástico introduza
uma furadeira elétrica com uma broca de 2 a 3
mm de diâmetro (5/64" — 1/8").
c
Segure o saco plástico em volta da furadeira.
Ligue a furadeira; o saco plástico será inflado
pelo ar do motor da furadeira evitando que este
entre em contato com a broca quando iniciar o
furo.
• Não use brocas sem cortes pois provocam
calor excessivo e pressão no interior do
amortecedor, podendo causar explosão e
ferimentos.
• O amortecedor contém gás nitrogênio e óleo
sob alta pressão. Não fure a carcaça do
amortecedor abaixo da medida indicada. Se
o furo atingir a câmara de óleo, este
escapará sob alta pressão, causando graves
ferimentos.
• Use óculos de proteção para evitar que os
cavacos de metal atinjam os olhos durante a
saída do gás. O saco plástico tem a
finalidade de protegê-lo apenas da saída do
gás.
NX 150
SACO PLÁSTICO
FURADEIRA
AMORTECEDOR
15 mm
Page 18
RODA TRASEIRA/FREIO/SUSPENSÃO
12-17
NX 150

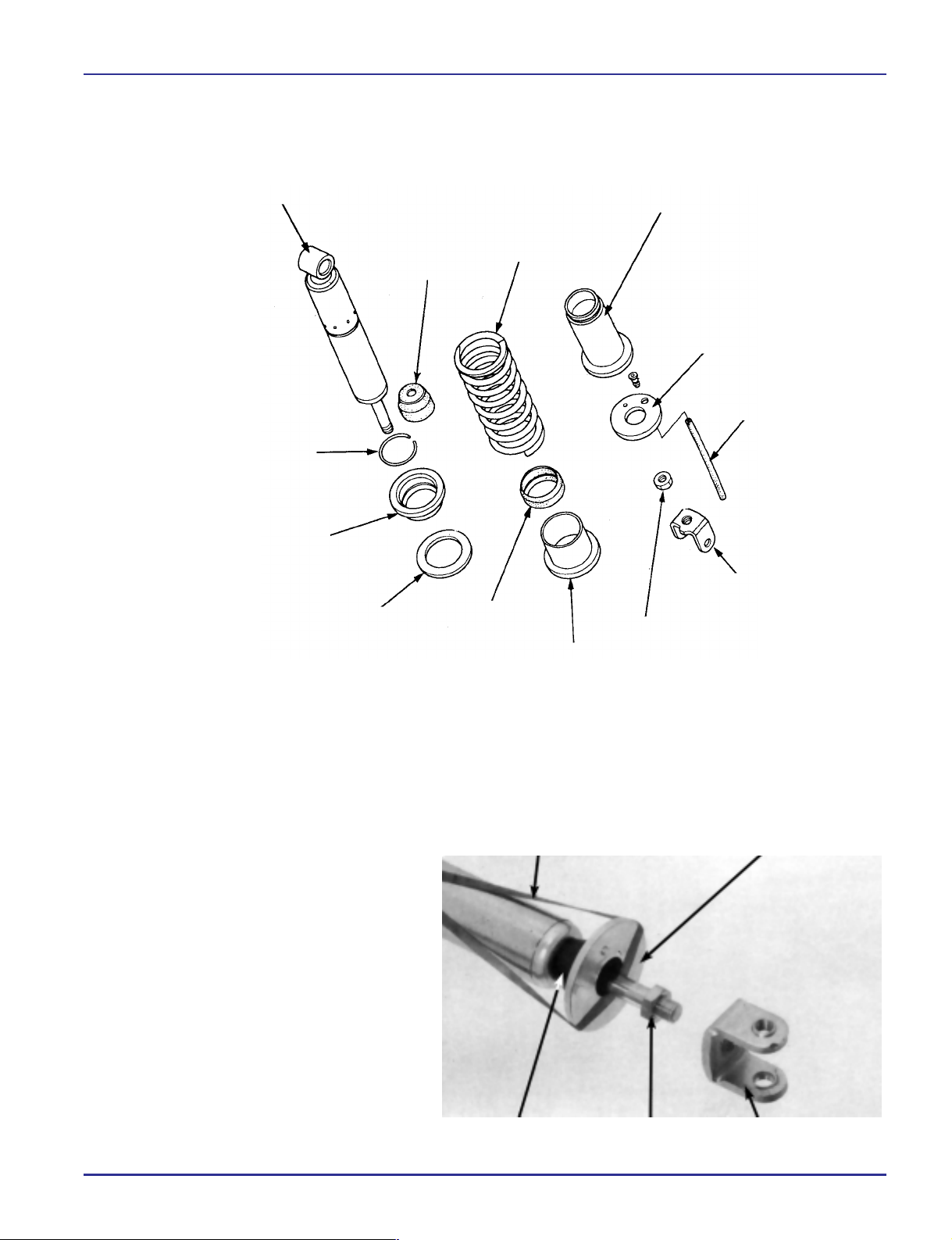

Instale a borracha limitadora e o assento
limitador da mola no amortecedor, fixe-os com
uma cinta de borracha.
Aplique uma camada de líquido selante nas
roscas da contraporca.
Instale a contraporca na haste do amortecedor
até atingir o fim da rosca.
Instale o suporte inferior do amortecedor até
encostar na contraporca.
Aperte a contraporca mantendo o suporte inferior
seguro.
TORQUE: 68 N.m (6,8 kg.m)
BORRACHA
LIMITADORA
CONTRAPORCA SUPORTE
INFERIOR
CINTA DE BORRACHA ASSENTO LIMITADOR DA MOLA
AMORTECEDOR
ANEL LIMITADOR
LIMITADOR DA
MOLA
ASSENTO DA
MOLA
MOLA
RETENTOR
DE PÓ
ASSENTO
DA MOLA
GUIA DA MOLA
ASSENTO LIMITADOR
DA MOLA
BORRACHA
LIMITADORA
TUBO DE DRENO
SUPORTE INFERIOR
DO AMORTECEDOR
CONTRAPORCA
MONTAGEM
Page 19
RODA TRASEIRA/FREIO/SUSPENSÃO
12-18
Encaixe o pino do assento limitador da mola no
rebaixo do suporte inferior do amortecedor.
Instale as seguintes peças:
— Guia da mola
— Assento inferior da mola
— Mola (espiras com menor diâmetro para cima)
— Assento superior da mola
— Limitador da mola.
NX 150
PINO SUPORTE INFERIOR
ASSENTO LIMITADOR DA MOLA
Comprima a mola do amortecedor com as
ferramentas especiais.
FERRAMENTAS ESPECIAIS:
Compressor da mola do
amortecedor: 07GME-0010000
Conjunto do parafuso do
compressor: 07GME-0010100
Conexão do compressor da mola
do amortecedor: 07959-MB10000
CONEXÃO
COMPRESSOR
Instale o anel limitador na canaleta do corpo do
amortecedor.
Remova o compressor da mola do amortecedor.
ANEL LIMITADOR
Page 20
RODA TRASEIRA/FREIO/SUSPENSÃO
12-19
NX 150
INSTALAÇÃO DO AMORTECEDOR
Instale o amortecedor e aperte o parafuso de
fixação superior.
TORQUE: 45 N.m (4,5 kg.m)
AMORTECEDOR
PARAFUSO/PORCA DE FIXAÇÃO SUPERIOR
Aperte o parafuso do suporte inferior do
amortecedor.
TORQUE: 45 N.m (4,5 kg.m)
Aperte o parafuso de união do braço oscilante do
amortecedor com a haste de conexão.
TORQUE: 45 N.m (4,5 kg.m)
Instale as tampas laterais e o assento (capítulo
13).
PARAFUSO DE UNIÃO DO BRAÇO OSCILANTE COM A HASTE DE
CONEXÃO
PARAFUSO DE FIXAÇÃO INFERIOR
ARTICULAÇÕES DO AMORTECEDOR
REMOÇÃO
Levante a roda traseira do solo colocando um
cavalete ou um suporte sob a placa protetora do
motor.
Remova as seguintes peças:
— Parafuso de união do braço oscilante com a
haste de conexão.
— Parafuso do suporte inferior do amortecedor.
— Parafuso de união do garfo traseiro com o
chassis e o braço oscilante.
— Parafuso de união da haste de conexão com o
garfo traseiro e a haste de conexão.
BRAÇO OSCILANTE DO
AMORTECEDOR HASTE DE CONEXÃO
Page 21
RODA TRASEIRA/FREIO/SUSPENSÃO
12-20
INSPEÇÃO
Verifique se o braço oscilante, a haste de
conexão, retentores de pó e buchas estão gastos
ou danificados.
NX 150
RETENTOR DE PÓ
RETENTOR DE PÓ BUCHA

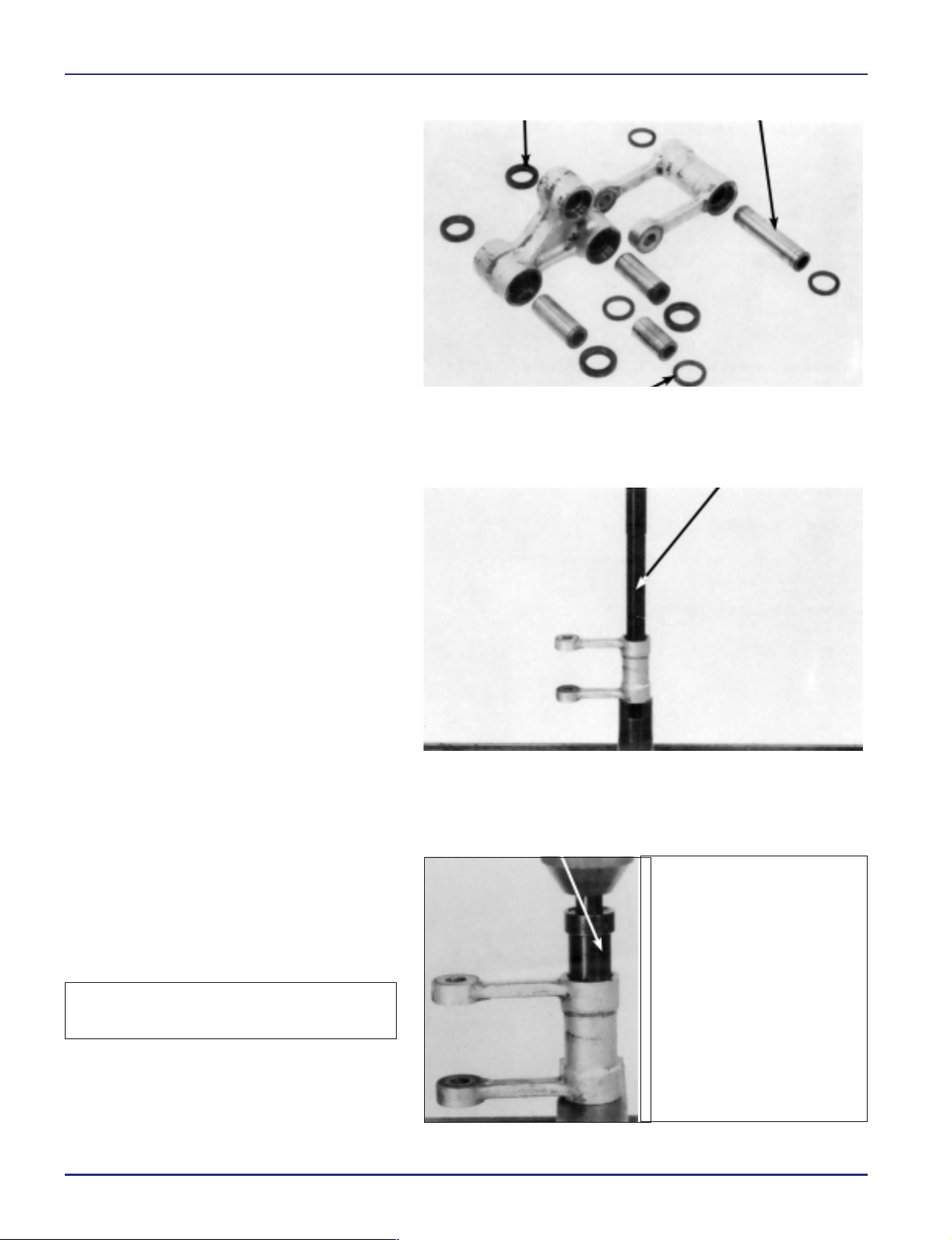

SUBSTITUÍÇÃO DOS ROLAMENTOS DAS ARTICULAÇÕES
HASTE DE CONEXÃO
Remova os rolamentos com o auxilio de uma
prensa.
FERRAMENTAS ESPECIAIS:
Eixo do extrator: 07965-ME30000
ou Guia de rolamento: 07949-3710001
Guia de rolamento, 20 mm: 07746-0040500BR
EIXO EXTRATOR
Lubrifique os novos rolamentos de agulha com
graxa.
Instale cuidadosamente os rolamentos na haste
de conexão observando a profundidade correta.
PROFUNDIDADE ESPECIFICADA: 4,0 mm
NOTA
FERRAMENTAS ESPECIAIS:
Instalador de rolamento
de agulhas: 07946-KA30200
ou Guia de rolamento: 07949-3710001
Guia de rolamento, 22 mm: 07746-0041000BR
Instale os rolamentos com as faces gravadas
voltadas para fora.
INSTALADOR DE ROLAMENTO
DE AGULHAS
PROFUNDIDADE
4 mm
ROLAMENTO DE AGULHAS

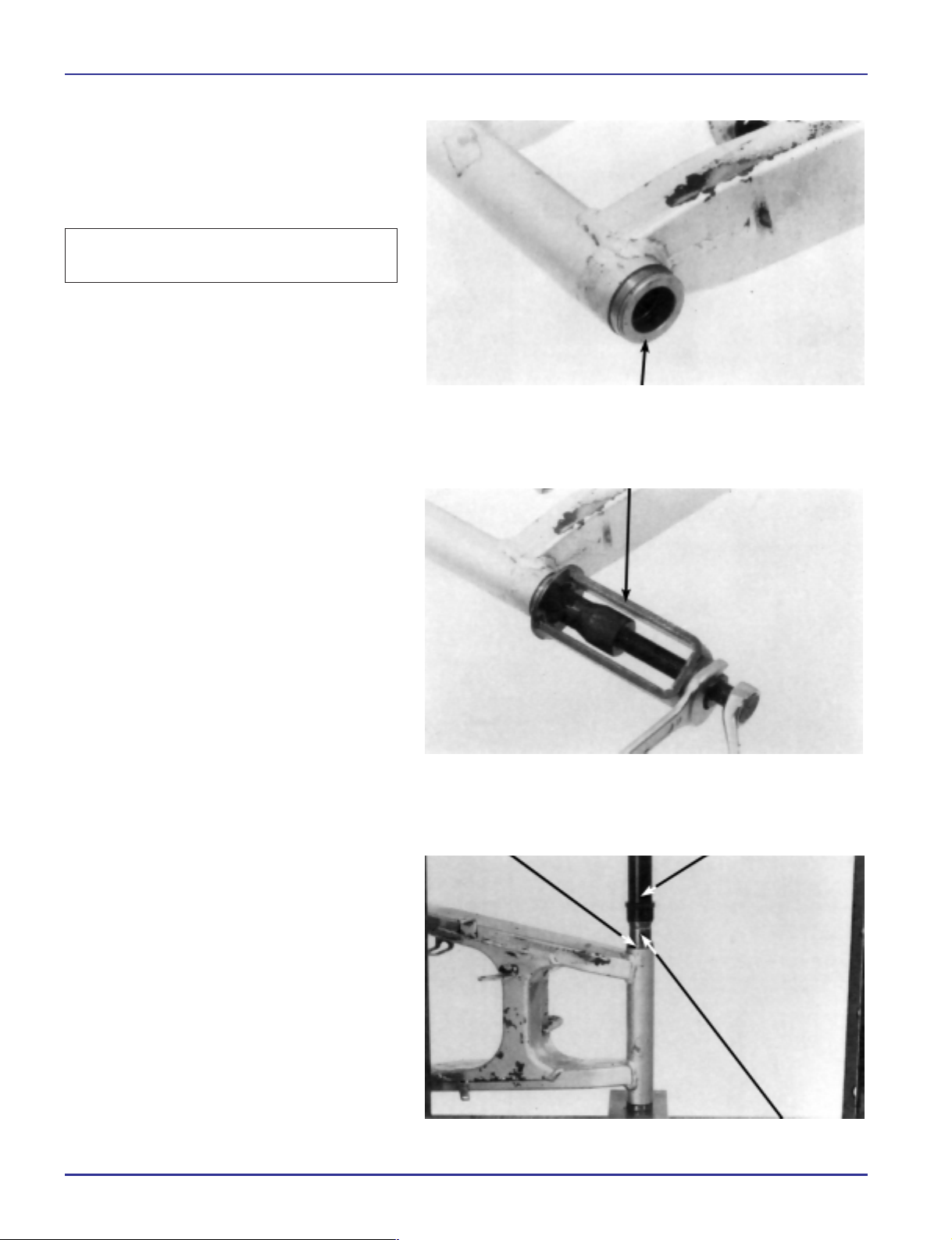

Page 22
RODA TRASEIRA/FREIO/SUSPENSÃO
12-21
NX 150

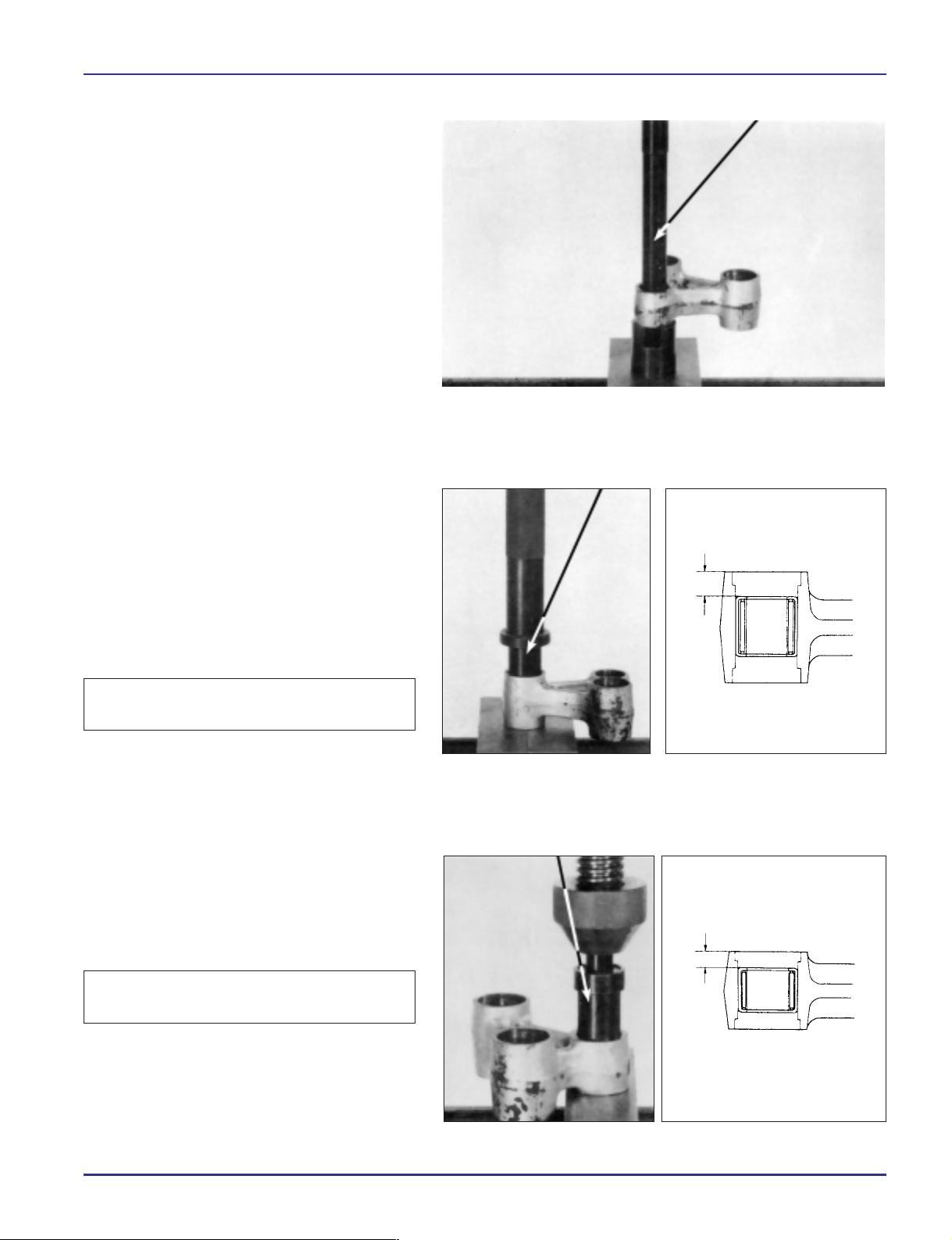

BRAÇO OSCILANTE DO AMORTECEDOR
Remova os rolamentos com auxilio de uma
prensa.
FERRAMENTAS ESPECIAIS:
Eixo extrator: 07965-ME30000
ou Guia de rolamento: 07949-3710001
Guia de rolamento, 22 mm: 07746-0041000BR
EIXO EXTRATOR
Lubrifique os novos rolamentos de agulha com
graxa.
Instale cuidadosamente os rolamentos no braço
oscilante observando a profundidade correta.
PROFUNDIDADE CORRETA:
Articulações do chassi e da haste de
conexão: 9,0 mm.
NOTA
FERRAMENTA ESPECIAL:
Guia do instalador de
rolamento de agulhas: 07948-4690100
Instale o rolamento de agulha na articulação do
amortecedor traseiro observando a profundidade
correta.
PROFUNDIDADE CORRETA: 6,0 mm
NOTA
FERRAMENTAS ESPECIAIS:
Instalador de rolamento
de agulhas: 07946-KA30200
ou Guia de rolamento: 07949-3710001
Guia de rolamento, 22 mm: 07746-0041000BR
Instale o rolamento com a face gravada
voltada para fora.
Instale os rolamentos com a face gravada
voltada para fora.
GUIA DO INSTALADOR DE
ROLAMENTO DE AGULHAS
INSTALADOR DE
ROLAMENTO DE AGULHAS
6,0 mm
9,0 mm
Page 23
RODA TRASEIRA/FREIO/SUSPENSÃO
12-22
INSTALAÇÃO

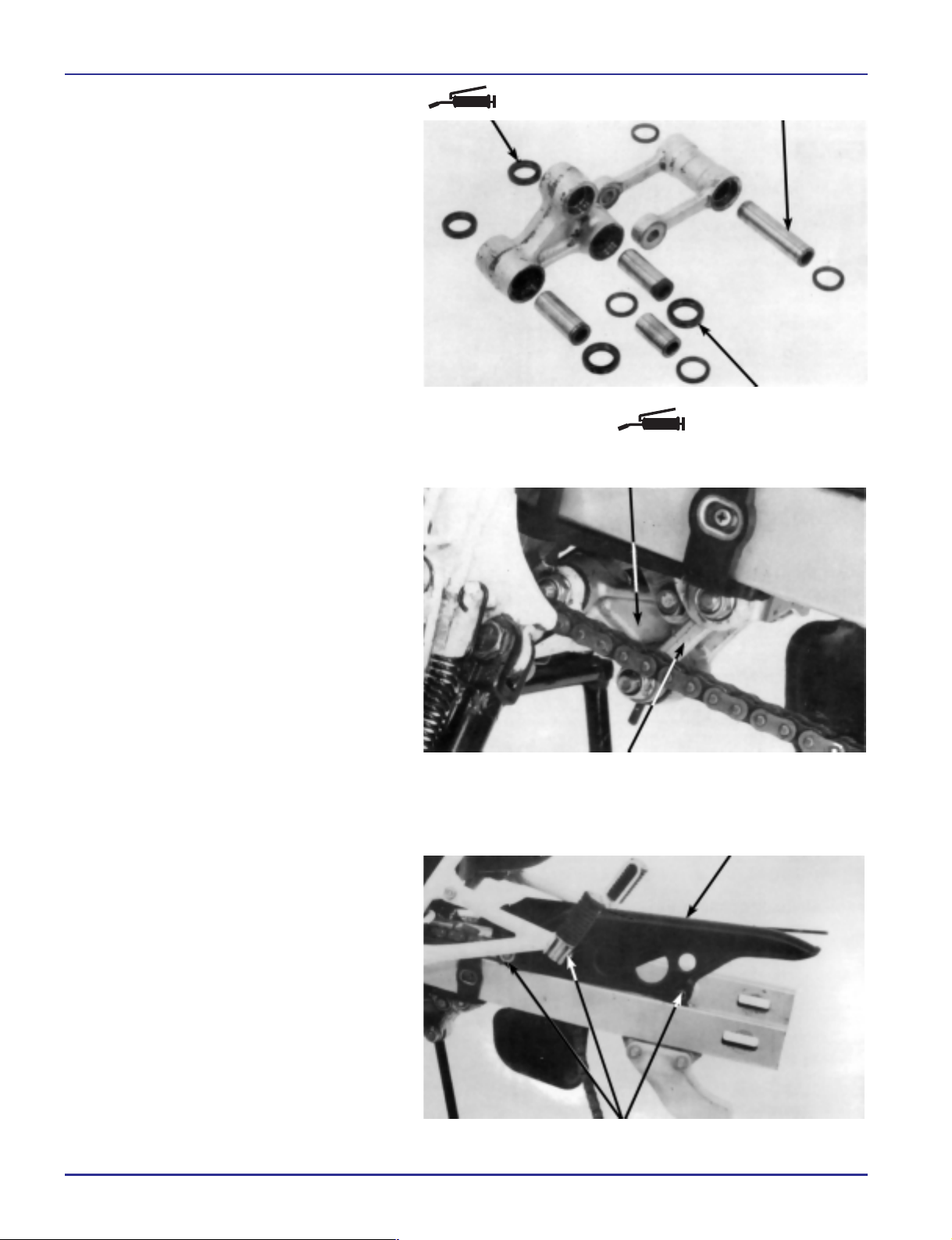

Aplique uma camada de graxa limpa nos lábios
dos novos retentores de pó.
Instale os retentores de pó nas articulações do
amortecedor.
Instale as buchas.
NX 150
RETENTORES DE PÓ
RETENTORES DE PÓ
BUCHAS
Instale o braço oscilante do amortecedor no
chassi.
TORQUE: 45 N.m (4,5 kg.m)
Instale a haste de conexão no garfo traseiro.
TORQUE: 45 N.m (4,5 kg.m)
Alinhe o braço oscilante do amortecedor com o
suporte inferior do amortecedor e instale o
parafuso de fixação do amortecedor.
TORQUE: 45 N.m (4,5 kg.m)
Conecte o braço oscilante do amortecedor na
haste de conexão e aperte o parafuso.
TORQUE: 45 N.m (4,5 kg.m)
HASTE DE CONEXÃO
BRAÇO OSCILANTE DO AMORTECEDOR
GARFO TRASEIRO
REMOÇÃO
Remova as seguintes peças:
— Roda traseira (pág. 12-3).
— Capa da corrente de transmissão.
PARAFUSOS
CAPA DA CORRENTE
GRAXA
GRAXA
Page 24
RODA TRASEIRA/FREIO/SUSPENSÃO
12-23
NX 150

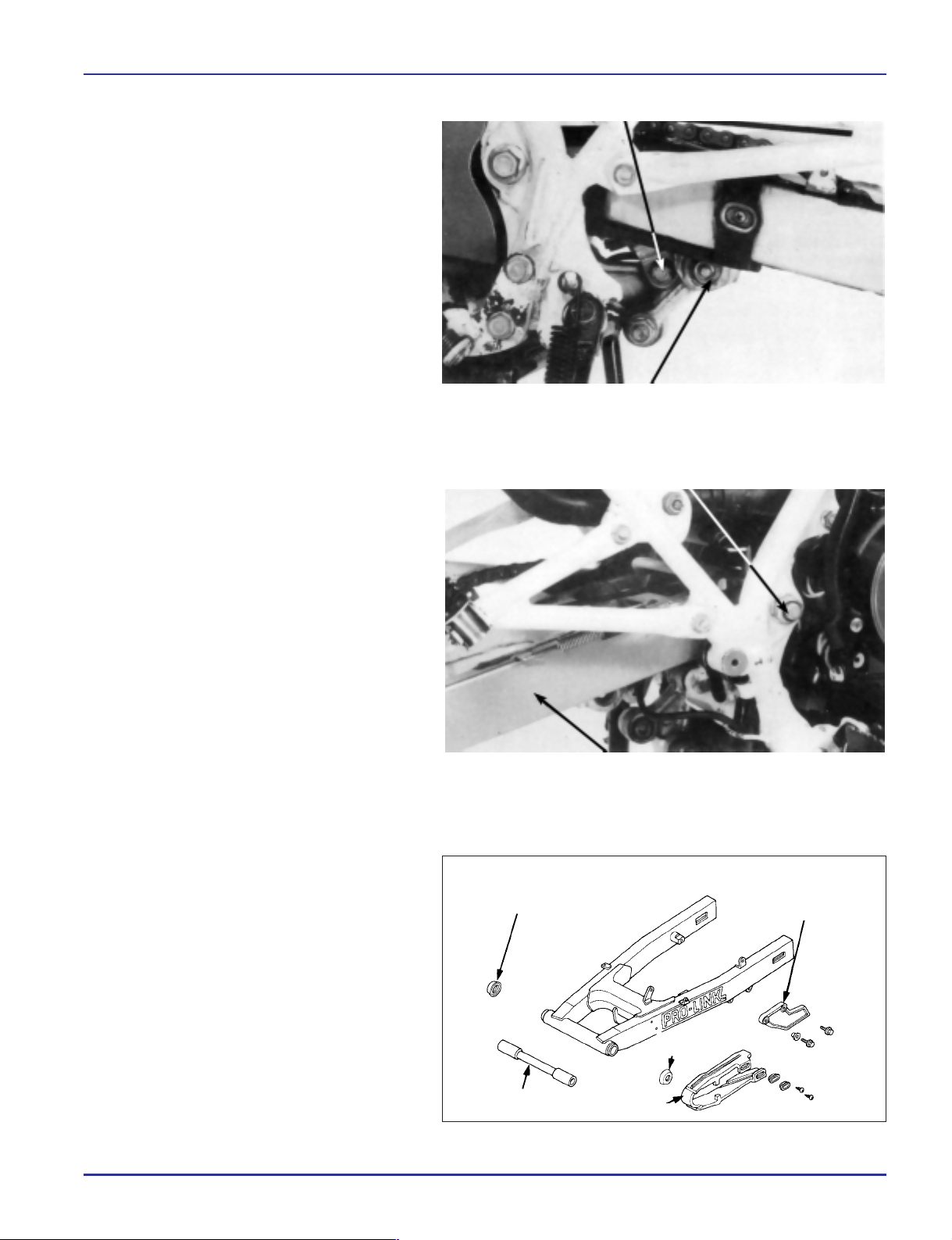

Remova o parafuso de união da haste de conexão
com o garfo traseiro.
Remova o parafuso de fixação inferior do
amortecedor.
PARAFUSO DE UNIÃO DA HASTE DE CONEXÃO COM O GARFO
TRASEIRO
PARAFUSO DE FIXAÇÃO INFERIOR DO AMORTECEDOR
Solte a mola de retorno do pedal do freio traseiro
do garfo traseiro.
Remova o parafuso de articulação e o garfo
traseiro.
GARFO TRASEIRO
PARAFUSO DE ARTICULAÇÃO
DESMONTAGEM
Remova a guia da corrente de transmissão, o
protetor da corrente de transmissão, retentores
de pó e o eixo do garfo traseiro.
Verifique se o eixo, retentores de pó e rolamentos
de agulha apresentam desgaste excessivo ou
danos.
RETENTOR DE PÓ
GUIA DA
CORRENTE
RETENTOR
DE PÓ
EIXO
PROTETOR DA
CORRENTE
Page 25
RODA TRASEIRA/FREIO/SUSPENSÃO
12-24
SUBSTITUÍÇÃO DOS ROLAMENTOS DO GARFO TRASEIRO
Retire as buchas do garfo traseiro
a
Tenha cuidado para não danificar o garfo
traseiro durante a remoção das buchas.
NX 150
BUCHA
Remova os rolamentos de agulha do garfo
traseiro.
FERRAMENTAS ESPECIAIS:
Extrator de rolamentos de
agulhas: 07931-MA70000BR
EXTRATOR DE ROLAMENTOS DE AGULHAS
Lubrifique os novos rolamentos de agulha com
graxa limpa.
Posicione o rolamento de agulhas com a face
gravada voltada para fora no garfo traseiro.
Apóie as buchas e rolamentos.
Instale as buchas e rolamentos no garfo traseiro,
utilizando uma prensa.
FERRAMENTAS ESPECIAIS:
Cabo do instalador de
rolamento: 07749-0010000BR
Instalador de rolamento,
32 x 35 mm: 07746-0010100BR
Guia de rolamento, 20 mm: 07746-0040500BR
BUCHA
ROLAMENTO
INSTALADOR DE ROLAMENTO
Page 26
RODA TRASEIRA/FREIO/SUSPENSÃO
12-25
NX 150
MONTAGEM DO GARFO TRASEIRO
Instale a guia e o protetor da corrente de
transmissão.
Aplique uma camada de graxa nos lábios dos
retentores de pó.
Instale o eixo e os retentores de pó no garfo
traseiro.
INSTALAÇÃO DO GARFO TRASEIRO
Posicione o garfo traseiro no chassi e instale o
parafuso de articulação e a porca.
Aperte a porca.
TORQUE: 90 N.m (9,0 kg.m)
GARFO TRASEIRO
PARAFUSO DE ARTICULAÇÃO
Alinhe o braço oscilante com o suporte inferior
do amortecedor e instale o parafuso de fixação
inferior do amortecedor.
Aperte o parafuso.
TORQUE: 45 N.m (4,5 kg.m)
Conecte a haste de conexão no garfo traseiro e
aperte o parafuso de fixação.
TORQUE: 45 N.m (4,5 kg.m)
PARAFUSO DE UNIÃO DO GARFO TRASEIRO COM A HASTE DE
CONEXÃO
RETENTOR
DE PÓ
EIXO
PROTETOR DA
CORRENTE
RETENTORES DE PÓ
GUIA DA CORRENTE
Page 27
RODA TRASEIRA/FREIO/SUSPENSÃO
12-26
Posicione a capa da corrente de transmissão no
garfo traseiro encaixando a guia da capa com a
placa de fixação.
NX 150
Aperte os parafusos da capa da corrente.
Instale a roda traseira. (pág. 12-8)
PARAFUSOS
GUIA
Page 28
NX 150
1
INFORMAÇÕES GERAIS
2
LUBRIFICAÇÃO
3
MANUTENÇÃO
4
SISTEMA DE ALIMENTAÇÃO
5
REMOÇÃO/INSTALAÇÃO DO MOTOR
6
CABEÇOTE/VÁLVULAS
7
CILINDRO/PISTÃO
8
EMBREAGEM/SELETOR DE MARCHAS
9
ALTERNADOR/EMBREAGEM
DO SISTEMA DE PARTIDA
10
TRANSMISSÃO/ÁRVORE DE
MANIVELAS/PEDAL DE PARTIDA
11
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
12
RODA TRASEIRA/FREIO/
SUSPENSÃO
13
AGREGADOS DO CHASSI
14
FREIO HIDRÁULICO A DISCO
15
BATERIA/SISTEMA DE CARGA
16
SISTEMA DE IGNIÇÃO
17
MOTOR DE PARTIDA
18
INTERRUPTORES/BUZINA/SISTEMA
DE ILUMINAÇÃO
19
DIAGRAMA ELÉTRICO
20
DIAGNOSE DE DEFEITOS
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSI
MOTOR E TRANSMISSÃO
COMO USAR ESTE MANUAL
Este Manual de Serviço descreve as
características técnicas e os procedimentos de
serviços para a motocicleta HONDA NX 150.
Consulte o Manual de Serviços HONDA CBX 150
AERO para obter as especificações técnicas e
procedimentos de serviços não incluídos neste
manual.
Os capítulos 1 a 3 referem-se à motocicleta em
geral, enquanto que os capítulos 4 a 20, referemse às partes da motocicleta, agrupadas de acordo
com a localização.
Localize o capítulo que você pretende consultar
nesta página (Índice Geral). Na primeira página
do capítulo você encontrará um índice específico.
A maior parte dos capítulos começa com uma
ilustração do conjunto ou sistema, informações
de serviço e diagnose de defeitos para o capítulo
em questão. As páginas seguintes detalham os
procedimentos de serviço.
Caso você não consiga localizar a origem de
algum defeito, consulte o capítulo 20 "DIAGNOSE
DE DEFEITOS", para obter orientação adicional.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Assistência Técnica
Setor de Publicações Técnicas
Todas as informações, ilustrações,
especificações incluídas nesta publicação são
baseadas nas informações mais recentes
disponíveis sobre o produto na ocasião em
que a impressão do manual foi autorizada.
A MOTO HONDA DA AMAZÔNIA Ltda se
reserva o direito de alterar as característica da
motocicleta a qualquer momento e sem prévio
aviso, não incorrendo por isso em obrigações
de qualquer espécie.
Nenhuma parte desta publicação pode ser
reproduzida sem autorização por escrito.
Loading...
