• Este Catálogo de Peças descreve todas as peças de reposição,
bem como o tempo de mão-de-obra (T.M.O.) para o modelo
CR125
V.W.X
.
• Este Catálogo de Peças foi elaborado com base nas últimas
informações disponíveis até 21 de agosto de 1999.
• Especifique sempre o Nº completo da peça quando fizer um
pedido de peças.
• Verifique sempre o número, modelo, tipo, série, cor, marca, e o
tamanho que for necessário antes de encomendar as peças.
• Observe sempre que as ilustrações permitem localizar uma
determinada parte do chassi ou do motor, podendo diferenciar
da sua forma original.
• Quando forem realizadas as modificações ou adições no
Catálogo de Peças, as páginas a serem substituídas ou
adicionadas serão emitidas no momento oportuno
acompanhadas de uma página de instruções para atualização.
• Periodicamente serão emitidas Notícias de Peças para que seja
atualizado temporariamente o Catálogo de Peças até que seja
publicada a Atualização definitiva do Catálogo.
• Recomendamos ao Concessionário que mantenha seu
Catálogo de Peças atualizado, observando com atenção a
página de instruções para atualização.
Índice
• Instruções para o uso do Catálogo de Peças............................1
• Estrutura do Catálogo de Peças ................................................3
• Quando Utilizar as Peças...........................................................4
• Abreviaturas utilizadas neste Catálogo de Peças......................4
• Como localizar o bloco de peças
e os números de série................................................................5
• Modelos, Códigos de Área e Números
de Série Aplicáveis.....................................................................6
• Composição do Número de Identificação
do Veículo (N.I.V.).......................................................................7
• Aplicação de Mangueiras de Combustível,
Aplicações Gerais, Mangueira de Vinil .....................................9
• Composição do Número de Identificação
das Mangueiras.......................................................................... 11
• Instruções para o uso do tempo padrão
de Mão-de-Obra T.M.O. .............................................................. 12
• Índice Ilustrado – Grupo do Motor ............................................. 14
• Índice Ilustrado – Grupo do Chassi............................................ 16
• Índice de Número de Peças....................................................... 80
• Índice de Nome de Peças.......................................................... 84
Instruções para o Uso do Catálogo de Peças
1
20.12.99
1
Ref.
Qtd.
Item de serviçoT.M.O.Nº da peçaDescriçãoCBR900
Nº
RRN RRP RRR RRS RRT RRV
1 13011-MT4-315 Jogo de Anéis, Pistão (RIKEN).......................................... 4 4 4 4 – –
13031-MT4-315 Jogo de Anéis, Pistão (0,50).............................................. (4) (4) (4) (4) – –
13051-MW0-305 Jogo de Anéis, Pistão (1,00).............................................. (4) (4) (4) (4) – –
Bobina
Bobina
Bobina
Bolsa d
Borbole
Borrach
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Botão d
Como localizar as informações sobre as peças
Referência com o Índice Número de Peças
Referência com o Índice Ilustrado
Referência com o Índice Nome de Peças
2
20.12.99
Ref.
Qtd.
Item de serviçoT.M.O.Nº da peçaDescriçãoCBR900Nº de série
Número de Referência (Os Números descritos entre
parênteses significa que continua da página anterior)
ee
Número da Peça
ff
Descrição
gg
Código de Cores HONDA
hh
Conjuntos
• As peças cujas figuras estiverem delimitadas por linhas interrompidas
são disponíveis em conjunto completo. (As peças componentes do
conjunto, também são comercializadas individualmente)
ii
Descrição de Cores
jj
Observação
As observações que aparecem entre parênteses devem ser atentas.
kk
Quantidade Utilizada na motocicleta
• Quando aparecem entre parênteses indicam peças opcionais Quando
indicadas com a letra “N” deve-se utilizar a quantidade que for
necessária.
1HF...... HONDA Motocicleta Fabricada nos Estados Unidos da América
YC1...... HONDA Motocicleta Fabricada na Bélgica
9C2...... HONDA Motocicleta Fabricada no Brasil
3H1...... HONDA Motocicleta Fabricada no México
VTM ..... HONDA Motocicleta Fabricada na Espanha
ZDC..... HONDA Motocicleta Fabricada na Itália
JH3...... HONDA Motocicleta Fabricada no Japão
478 ...... HONDA Motocicleta Fabricada nos Estados Unidos da América
8
20.12.99
Mangueira de Combustível, Mangueiras de Aplicações Gerais e Mangueira de Vinil
• As “mangueiras de combustível de peças padronizadas”, as “mangueiras de aplicações gerais” e as “ mangueiras de vinil” são fornecidas sem embalagem (granel) em forma de bobinas.
• Quando necessitar efetuar o pedido destas “mangueiras”, verifique no Catálogo de Peças o código da “mangueira padrão” e em seguida coloque entre parênteses o código da “mangueira sem
embalagem (granel)” relativa utilizando a tabela abaixo.
(O comprimento padrão das “mangueiras sem embalagem (granel)” é de 1 metro. As mangueiras indicadas com o símbolo < > também estão disponíveis com as medidas de 3 a 8 metros).
• Quando necessitar de troca, corte a mangueira sem embalagem (granel) na medida especificada. Esta medida pode ser verificada no nome da peça (verifique no manual de Serviços ou nas instruções
que acompanham as mangueiras sem embalagem (granel) os procedimentos para o corte e instalação).
• A relação abaixo especifica o código das mangueiras padrão e as respectivas mangueiras sem embalagem (granel) e suas medidas. Certifique-se de que estes números sejam aplicados somente para
as peças de reposição relacionadas.
É PERIGOSO confundir uma “Mangueira de Combustível” com a “Mangueira de Aplicações Gerais” ou com a “Mangueira de Vinil”. Cada “Mangueira” tem sua utilização apropriada.
Nunca utilize uma “Mangueira de Aplicações Gerais” ou a “Mangueira de Vinil” no lugar de uma “Mangueira de Combustível” ou vice-versa.
Use sempre a mangueira sem embalagem (granel) especificada, utilizando as instruções de corte e instalação dos Manuais de Serviços e das instruções que são fornecidas juntamente com a
embalagem.
20.12.99
9
Mangueira de Combustível, Mangueiras de Aplicações Gerais e Mangueira de Vinil
É PERIGOSO confundir uma “Mangueira de Combustível” com a “Mangueira de Aplicações Gerais” ou com a “Mangueira de Vinil”. Cada “Mangueira” tem sua utilização apropriada.
Nunca utilize uma “Mangueira de Aplicações Gerais” ou a “Mangueira de Vinil” no lugar de uma “Mangueira de Combustível” ou vice-versa.
Use sempre a mangueira sem embalagem (granel) especificada, utilizando as instruções de corte e instalação dos Manuais de Serviços e das instruções que são fornecidas juntamente com a
embalagem.
10
20.12.99
Exemplo: 9 5 001-75001-50M
Composição do número de identificação das mangueiras
Número de Peça sem Embalar : Refere-se a Peça sem Embalar
Codigo da Marca (Tipo de Mangueira) (Mangueira de Combustível e Mangueira de Aplicação Geral)
Código de cambio (para Mangueira Anadida); (Mangueira de Vinil)
Tipos de Codigo:
• Mangueira de
Combustível5 : Trançada Interior
Comprimento : 001 : 1 m (Standard)
Códido de Diâmetro Interno (Mangueira de Combustível e Mangueira
30 : 3.0 mm11 :11 mm
35 : 3.5 mm91 :12 (Diâmetro Externo de 15) mm
45 : 4.5 mm92 :12 (Diâmetro Externo de 16) mm
50 : 5.0 mm12 :12 (Diâmetro Externo de 17) mm
55 : 5.3 mm,14 : 14 mm
65 : 6.5 mm
70 : 7.0 mm
75 : 7.3 mm,
80 : 8.0 mm
• Indica a marca do número e a Seqüência de Troca. O código para a peça sem embutir deve ser estritamente 0 (Zero).
Preta
2 : Trançada Exterior
Roxa
(Somente com 3 mm
de diâmetro Interno)
6 : Preta
3 : Roxa (Somente 3 mm
de diâmetro Interno)
4 : Cinza com faixa Roxa
(Somente com 3 mm
de diâmetro Interno)
003 : 3 m
008 : 8 m
de aplicação geral)
5.5 mm17 : 17 mm
7.5 mm
• Mangueira de
Aplicação Geral:
01 : DI 2.9, DE 6.8 mm
03 : DI 3.0, DE 6.0 mm
05 : DI 3.5, DE 6.5 mm
07 : DI 4.0, DE 7.0 mm
08 : DI 4.5, DE 6.5 mm
09 : DI 4.5, DE 8.0 mm
12: DI 5.0, DE 7.0 mm
10 : DI 5.0, DE 8.0 mm
11 : DI 5.0, DE 9.0 mm
1 : Cinza
2 : Cinza
3 : Preta
5 : Preta
Código de Diâmetro Externo / Interno (Mangueira de Vinil)
• Mangueira de Vinil1 : Transparente
14 : DI 6.0, DE 9.0 mm
17 : DI 7.0, DE 9.0 mm
19 : DI 7.0, DE 11.0 mm
21 : DI 8.0, DE 9.0 mm
23 : DI 8.0, DE 12.0 mm
25 : DI 9.0, DE 11.0 mm
27 : DI 9.0, DE 13.9 mm
33 : DI 10.0, DE 14.0 mm
36 : DI 11.0, DE 13.0 mm
37 : DI 11.0, DE 15.0 mm
38 : DI 12.0, DE 13.0 mm
39 : DI 12.0, DE 14.0 mm
40 : DI 12.0, DE 16.0 mm
43 : DI 13.0, DE 15.0 mm
45 : DI 14.0, DE 18.0 mm
50 : DI 16.0, DE 19.0 mm
55 :DI 17.5, DE 20.5 mm
60 : DI 22.0, DE 27.0 mm
Tipo de Mangueira : 1 Mangueira de Combustível
2 Mangueira de Aplicação Geral
3 Mangueira de Vinil
11
20.12.99
Instruções para o uso do tempo de mão-de-obra (T.M.O.)
1
O tempo de mão-de-obra (TMO) é utilizado para determinar o tempo de serviço necessário para
a substituição das peças e posterior ajuste. Para as peças que não apresentam (T.M.O.) devem
ser utilizados os tempos das peças correlatas.
1. O T.M.O. é baseado nas seguintes condições de serviço:
a. Serviço executado por mecânico experiente em motocicletas HONDA, trabalhando em
ritmo normal.
b. O tempo necessário para inspeção, regulagem e teste operacional, após o reparo, está
incluido no T.M.O.
c. Utilização de todas as ferramentas especiais necessárias ao serviço.
2. Método de Computação
O tempo de Serviço está tabelado em décimos de hora
Para simplificar o cálculo global.
Exemplo:0,3 = 18 Minutos
5,6 = 5 Horas e 36 Minutos
Tabela de Conversão
HorasMinutosHorasMinutos
0,160,636
0,2120,742
0,3180,848
0,4240,954
0,5301,060
3. Cálculo do tempo de serviço
Quando vários serviços são executados em uma mesma motocicleta,o tempo de serviço
deve ser calculado de acordo com a natureza dos serviços:
a. Serviços de natureza não duplicada
São serviços sem correlação, isto é , serviços cuja execução de um não afeta o outro .O
tempo de serviço será a soma de cada peça substituida.
Exemplo: Substituição do Cilindro e Mola de Embreagem
Item de ServiçoT.M.O.
Cabeçote7,6
Mola de Embreagem0,7
O T.M.O. para o serviço é 7,6 + 0,7 = 8,3
b. Serviços de natureza duplicada
São serviços cuja execução de um afeta diretamente o outro. O tempo de serviço será da
peça de maior tempo.
Exemplo: Substituição do Pistão e Junta do Cabeçote
Item de ServiçoT.M.O.
Junta do Cabeçote3,7
Pistão*6,9
O T.M.O. para o serviço será 6,9
c. Serviços de natureza mista
Tipo de serviço comum no reparo de uma motocicleta
São serviços de natureza duplicada executados simultaneamente com serviço de
natureza não duplicada.
Exemplo: Substituição do Tambor Seletor Comp., Árvore e Manivelas Comp., e Junta da
Carcaça do Motor.
12
Item de ServiçoT.M.O.
Tambor Seletor*5,3
Árvore de Manivelas*8,0
Carcaça do Motor*5,1
O T.M.O. para o serviço é (5,3 + 8,0) – 5,1 = 8,2
O T.M.O identificado com asterisco (*) inclui a remoção e instalação do motor
20.12.99
4. Operações de natureza distinta
a. Remoção e instalação
NºItem de ServiçoT.M.O.
1Motor2,9
2Cilindro3,7
3Carburador1,0
4Radiador0,8
b. Ajuste, medição, limpeza
Motor
Chassi
NºItem de ServiçoT.M.O.
1Ajuste do freio dianteiro0,2
2Ajuste do freio traseiro0,2
3Teste de funcionamento do freio0,1
4Regulagem do farol0,2
5Balanceamento da roda dianteira0,8
6Balanceamento da roda traseira1,0
1
NºItem de ServiçoT.M.O.
1Ajuste e limpeza, Vela de Ignição0,9
2Ajuste das válvulas3,2
3Ajuste do carburador0,1
4Inspeção, Nível de óleo do motor0,1
5Medição de compressão0,9
6Inspeção do nível de solução da bateria0,2
7Medição, Nível da bóia do carburador1,4
8Limpeza do filtro de óleo1,4
9Ajuste do parafuso do acelerador0,1
10Ajuste de sincronização dos carburadores0,6
11Limpeza exterior do radiador0,3
c. Revisão geral
NºItem de ServiçoT.M.O.
1Carburador2,7
Todas as informações, ilustrações e especificações incluídas nesta publicação são baseadas
nas informações mais recentes disponíveis sobre o produto no momento de autorizar a
impressão. A MOTO HONDA AMAZÔNIA LTDA. se reserva o direito de alterar as características
do veículo a qualquer momento sem aviso prévio, sem incorrer em obrigações de qualquer
espécie.
Nenhuma parte desta publicação pode ser reproduzida sem autorização por escrito.
MOTO HONDA DA AMAZÔNIA LTDA
Depto. de Serviços Pós-Venda
Setor de Publicações Técnicas.
20.12.99
13
2

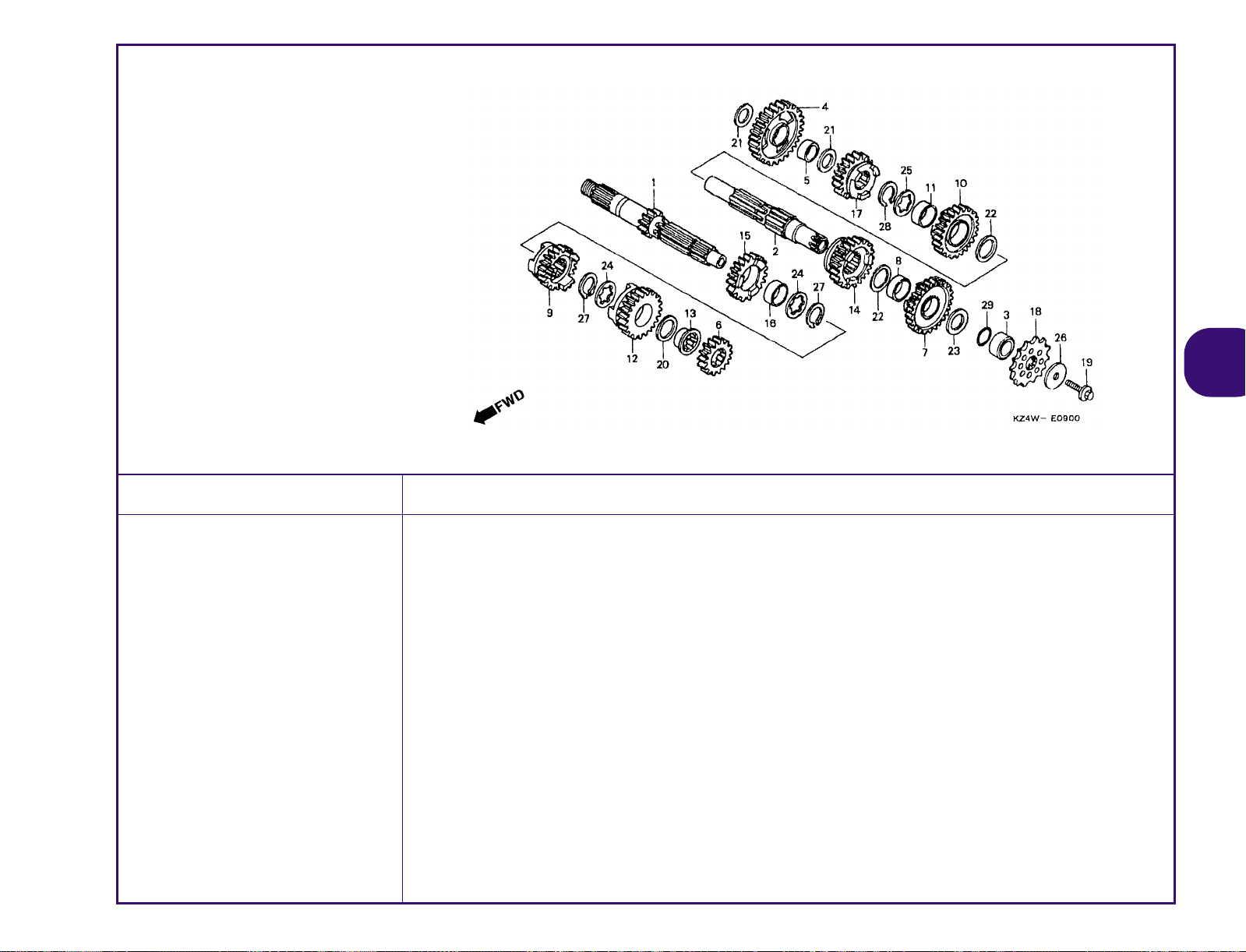

Grupo do Motor
• O número de referência na ilustração do índice
pode ser diferente do que aparece no texto.
M-1M-2M-3
M-4M-5M-6
14
M-7M-8M-9
20.12.99
Grupo do Motor
M-10M-11M-12
M-13
• O número de referência na ilustração do índice
pode ser diferente do que aparece no texto.
2
20.12.99
15
2

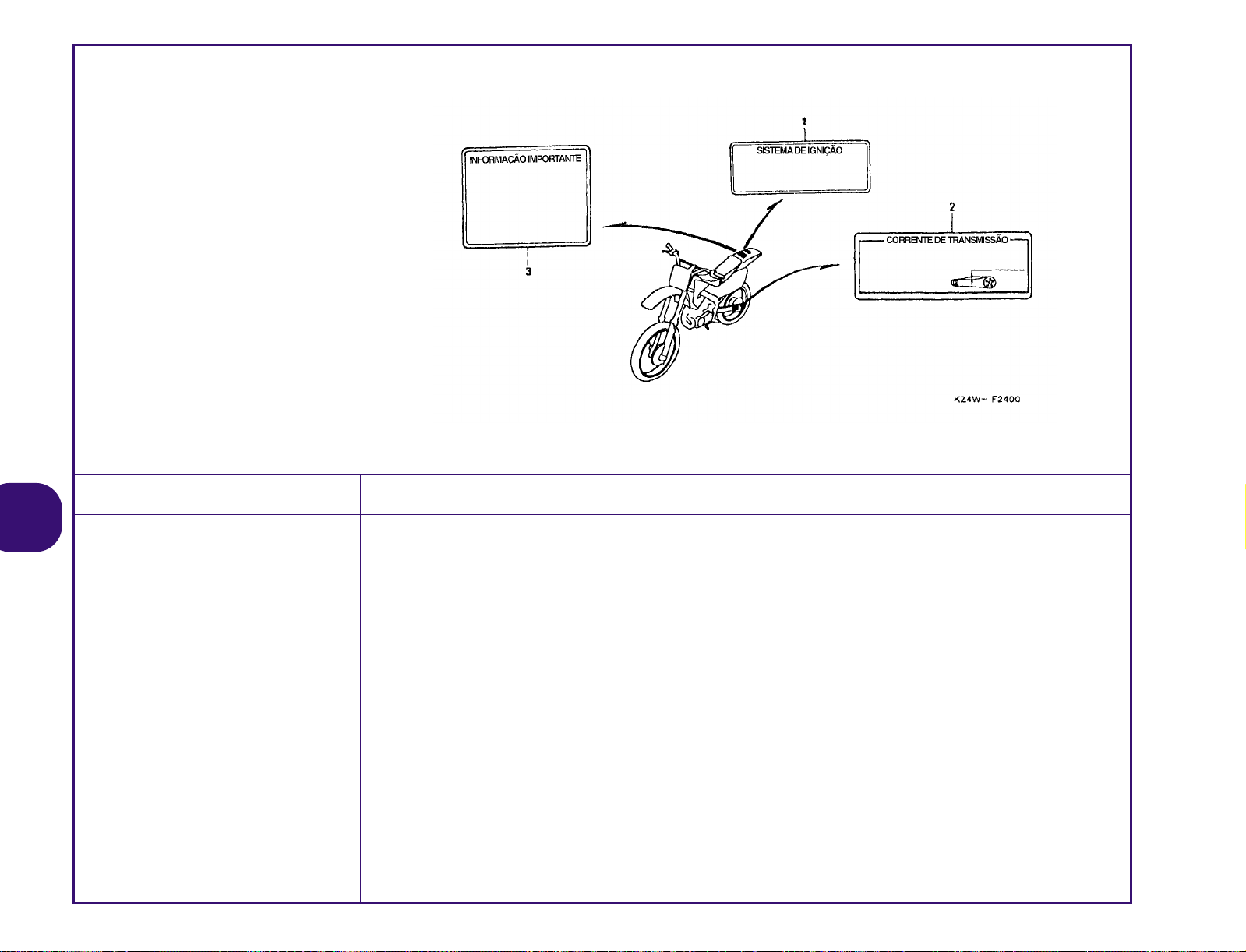

Grupo do Chassi
• O número de referência na ilustração do índice
pode ser diferente do que aparece no texto.
C-1C-2C-3
C-4C-5C-6
16
C-7C-8C-9
20.12.99
Grupo do Chassi
C-10C-11C-12
C-13C-14C-15
• O número de referência na ilustração do índice
pode ser diferente do que aparece no texto.
3
C-15.1C-16C-17
20.12.99
17
3
Grupo do Chassi
• O número de referência na ilustração do índice
pode ser diferente do que aparece no texto.
C-18C-19C-20
C-21C-22C-23
18
C-24C-25
20.12.99
M-1
Cilindro • Cabeçote
2
Item de serviçoT.M.O.Nº da peçaDescriçãoCR125RNº de sérieNota
Junção, Mangueira de Água................................0,5
Junta do Cabeçote...............................................0,6
Junção Tubo de Escape ......................................0,3
Vela de Ignição.....................................................0,1
Ref.
Nº
1 12103-KZ4-700Junção, Mangueira de Água .....................................................1 1.................. .................. .....................................
5 12251-KZ4-701Junta do Cabeçote ....................................................................1 1.................. .................. .....................................
6 18291-KZ4-700Junta do Escape ........................................................................1 1.................. .................. .....................................
7 18352-KZ4-700Junção, Tubo de Escape...........................................................1 1.................. .................. .....................................
8 18359-KS7-000Anel de Vedação, Tubo de Escape...........................................1 1.................. .................. .....................................
9 90006-HA8-630Prisioneiro, 6 x 24.......................................................................3 3.................. .................. .....................................
11 90463-ML7-000Arruela de Vedação, 6.5 mm .....................................................1 1.................. .................. .....................................
12 91312-KE7-003Anel de Vedação, 19 x 3 (NOK) ................................................1 1.................. .................. .....................................
13 92301-06010-0AParafuso , 6 x 10 ........................................................................1 1.................. .................. .....................................
2 12107-KZ4-700Tampa, Lateral Esquerda do Cilindro........................................1 1.................. .................. .....................................
3 12108-KZ4-620Junta, Tampa Lateral Direita Cilindro ........................................1 1.................. .................. .....................................
4 12109-KZ4 620Junta, Tampa Lateral Esquerda do Cilindro..............................1 1.................. .................. .....................................
5 12111-KZ4-700Tampa, Superior Cilindro ...........................................................2 2.................. .................. .....................................
6 12112-KZ4-620Junta, Tampa Superior Cilindro .................................................2 2.................. .................. .....................................
7 12121-KZ4-700Anel, Tampa Direita Cilindro ......................................................1 1.................. .................. .....................................
29 90604-KZ4-700Pino, Trava, 4 mm ......................................................................1 1.................. .................. .....................................
30 91072-KA4-702Rolamento de Agulhas, Corrente do Tensor .............................1 1.................. .................. .....................................
31 91201-951-003Retentor de Óleo, 12 x 18 x 3 (ARAI).........................................1 1.................. .................. .....................................
32 93500-05016-0AParafuso Phillips, 5 x 16.............................................................1 1.................. .................. .....................................
2 11342-KZ4-J00Tampa da Embreagem..............................................................1 1.................. .................. .....................................
3 11343-KZ4-700Bucha, Tampa Direita ................................................................1 1.................. .................. .....................................
4 11394-KZ4-620Junta Tampa Direita...................................................................1 1.................. .................. .....................................
5 15611-KA4-710Tampa Filtro de Óleo .................................................................1 1.................. .................. .....................................
6 90035-KZ4-620Parafuso Especial, 6 mm ...........................................................1 1.................. .................. .....................................
7 90430-PD6-003Arruela de Vedação, 6 mm........................................................1 1.................. .................. .....................................
8 90463-ML7-000Arruela de Vedação, 6.5 mm .....................................................1 1.................. .................. .....................................
9 91002-KA4-005Rolamento Radial de Esferas, 7 x 19 x 6 (NACHI ) ...................1 1.................. .................. .....................................
10 91205-KA3-712Retentor de Óleo, 16.5 x 25 x 5 (NOK)......................................1 1.................. .................. .....................................
11 91303-800-000Anel de Vedação, 16 mm ..........................................................1 1.................. .................. .....................................
12 91311-KS6-700Anel de Vedação, Especial........................................................1 1.................. .................. .....................................
13 92301-06010-0AParafuso Travante, 6 x 10 ..........................................................1 1.................. .................. .....................................
14 94301-08140Pino Guia, 8 x 14........................................................................2 2.................. .................. .....................................
15 96001-06020-00Parafuso Flange, 6 x 20 .............................................................5 5.................. .................. .....................................
16 96001-06032-00Parafuso Flange, 6 x 32 .............................................................7 7.................. .................. .....................................
17 96001-06040-00Parafuso Flange, 6 x 40 .............................................................1 1.................. .................. .....................................
Qtd.
WX
20.12.99
M-4
Bomba D’Água
2
Item de serviçoT.M.O.Nº da peçaDescriçãoCR125RNº de sérieNota
Rotor Bomba D Água ...........................................0,4
Tampa Bomba D Água.........................................0,3
• Junta Bomba D Água
• Mangueira D Água
Engrenagem Comp Bomba D Água ....................1,2
Rolamento Radial de Esferas,12 x 24 x 6 ............1,3
11 90447-KE1-000Arruela de Vedação, 7 mm ........................................................1 1.................. .................. .....................................
12 90463-ML7-000Arruela de Vedação, 6.5 mm .....................................................1 1.................. .................. .....................................
13 91007-KA3-740Rolamento Radial de Esferas,12 x 24 x 6..................................1 1.................. .................. .....................................
14 91201-148-003Retentor de Óleo, 12 x 22 x 5 (ARAI).........................................1 1.................. .................. .....................................
16 90456-KA4-000Arruela de Encosto, 18 x 32.......................................................1 1.................. .................. .....................................
17 90456-KS6-000Arruela de Encosto, 20 mm .......................................................1 1.................. .................. .....................................
18 91011-KS6-003Rolamento de Agulhas, 25 x 29 x 22 (TOYO)............................1 1.................. .................. .....................................
19 93404-06020-08Parafuso Arruela, 6 x 20.............................................................5 5.................. .................. .....................................
20 96211-09000Esferas de Aço, #9 (9/32).........................................................1 1.................. .................. .....................................
Qtd.
WX
20.12.99
M-6
Tampa Lateral Esquerda
2
Item de serviçoT.M.O.Nº da peçaDescriçãoCR125RNº de sérieNota
Tampa Comp Esquerda da Carcaça...................0,1
Tampa Engrenagem Transmissão
Unidade de C.D.I..................................................0,5
• Gerador Comp Tipo A .C
Ref.
Nº
1 11350-KZ4-620Tampa, Comp. Esquerda da Carcaça.......................................1 1.................. .................. .....................................
2 11352-KS6-700Anel, Tampa Esquerda ..............................................................1 1.................. .................. .....................................
4 23812-KZ4-J00Guia Corrente de Comando.......................................................1 1.................. .................. .....................................
5 30401-KZ3-B01Coxim Unidade de C.D.I............................................................1 1.................. .................. .....................................
30401-KZ3-J10Coxim Unidade de C.D.I............................................................– 1.................. .................. .....................................
6 30410-KZ4-J01Unidade, de C.D.I......................................................................1 –.................. .................. .....................................
30410-KZ4-J11Unidade, de C.D.I......................................................................1 1.................. .................. .....................................
7 31100-KZ4-J01Gerador Comp., Tipo A .C.........................................................1–5915880 ~.....................................
31100-KZ4-J02Gerador Comp., Tipo A .C.........................................................– 1~ 5915881.....................................
31100-KZ4-J11Gerador Comp., Tipo A .C.........................................................– 1.................. .................. .....................................
8 90053-KZ4-620Parafuso Flange, 6 x 120 ...........................................................1 1.................. .................. .....................................
