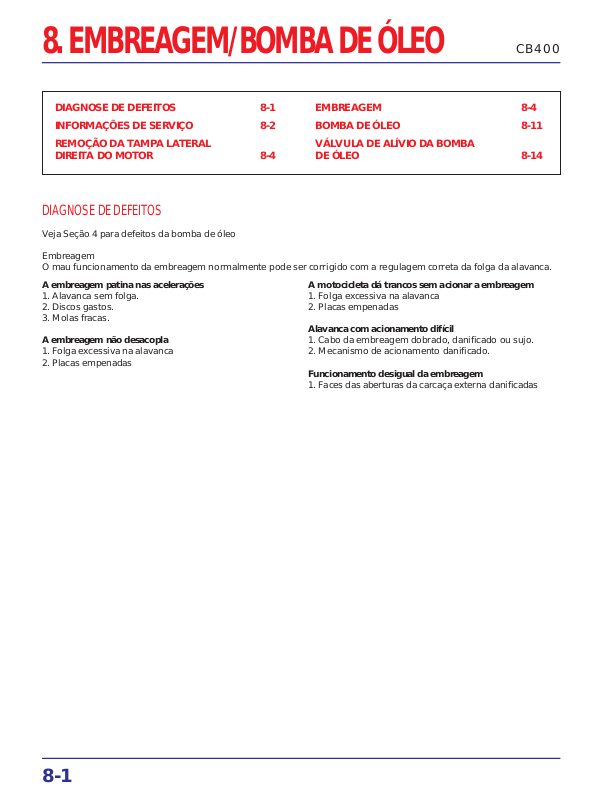

INFORMAÇÕES DE SERVIÇO
PROCEDIMENTO DE SERVIÇO
Nesta seção são descritos os procedimentos para a remoção e instalação da embreagem, bomba de óleo, válvula de
alívio da pressão do óleo, começando com a remoção da tampa lateral direita do motor. A remoção e instalação do
mecanismo de mudanças de marchas (Seção 11), ajuste do equilibrador do virabrequim e remoção e instalação do
interruptor da pressão de óleo, devem ser efetuados removendo primeiro a tampa lateral direita do motor. Todas estas
operações podem ser efetuadas com o motor no chassi.
FERRAMENTAS ESPECIAIS
Ferramentas de uso comum
FIXADOR UNIVERSAL 07725-0010101
CHAVE DE BOCA 26X29 07716-0020201
ESPECIFICAÇÕES
8-2
CB400
EMBREAGEM/BOMBA DE OLEO
VALOR CORRETO LIMITE DE USO
EMBREAGEM
Folga livre na extremidade da alavanca 10 - 20 mm ––
Folga entre a placa “B” e cubo central da embreagem 0,1 - 0,5 mm ––
Comprimento livre da mola 42,75 mm 41,25 mm
Carga/Comprimento da mola 26,1-28,9 kg/28,75-29,25 mm 24 kg/29 mm
Espessura do disco de fricção
A 2,7 mm 2,3 mm
B 3,0 mm 2,6 mm
Empenamento do disco separador
A –– 0,20 mm
B –– 0,20 mm
D.I. do mancal central da embreagem 33,000-33,025 mm 33,07 mm
D.E. da guia do mancal central da embreagem 32,950 - 32,975 mm 32,90 mm
BOMBA DE ÓLEO
Folga entre os rotores interno e externo –– 0,15 mm
Folga entre o rotor externo e carcaça –– 0,10 mm
VÁLVULA DE ALÍVIO DE PRESSÃO
Pressão de alívio 4,0-5,3 kg/cm
2
––
