Hitachi G10SD2, G12S2, G13SD Handling Instructions Manual

Disc Grinder Winkelschleifer Meuleuse Smerigliatrice angolare Haakse slijpmachine Amoladora angular Rebarbadora

°ˆÓÈ·Îﬁ˜ ÙÚÔ¯ﬁ˜ ÏÂÈ¿ÓÛÂˆ˜/ÎÔ‹˜

G 10SD2 • G 12S2 • G 13SD

G13SD

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste istruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções.

∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

Οδηγίες χειρισµού

15°~30°

17mm

6mm

English

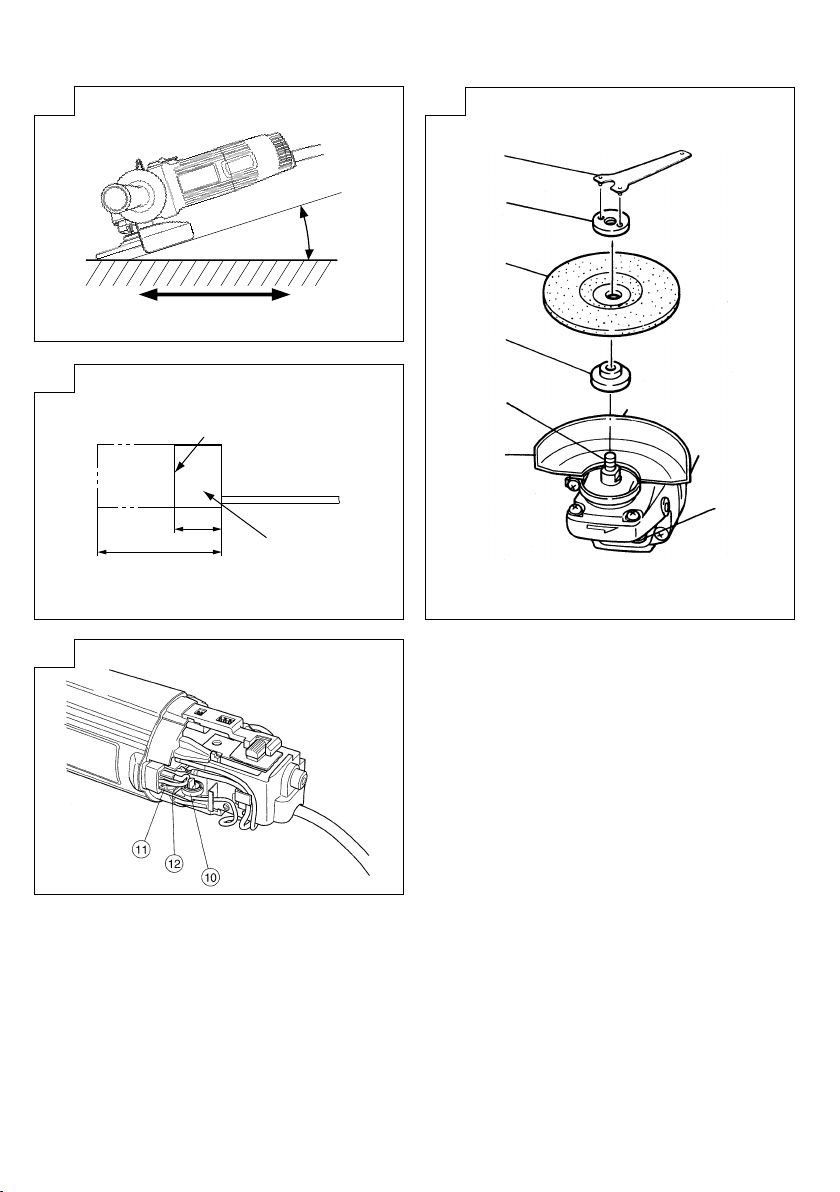

Wrench

Wheel nut

Depressed center wheel

Wheel washer

Wheel guard

Spindle

Push button

Wear limit

No. of carbon brush

Spring

Carbon brush

Brush holder

Deutsch

Schlüssel

Mutter für Schleifscheibe

Schleifscheibe

Unterlegscheibe

Schutzhaube

Spindel

Drukknop

Verschleißgrenze

Nr. der Kohlebürste

Feder

Kohlebürste

Bürstenhalter

Français

Clef

Ecrou de la meule

Meule

Rondelle de la meule

Couvre-meule

Arbre

Bouton-poussoir

Limite d’usure

No. du balai en carbone

Ressort

Balai en carbone

Support de balai

Italiano

Chiave

Dado ad anello

Mola

Rondella “grover”

Carter della mola

Asse

Tasto di blocco dell’asse

Límite di usura

N. della spazzola di carbone

Molla

Spazzola di carbone

Portaspazzola

Nederlands

Sleutel

Moer voor de slijpschijf

Slijpschijf

Onderlegschijf

Beschermkap

Drukknop

Slijtagegrens

Nr. van de koolborstel

Veer

Koolborstel

Borstelhouder

Español

Llave para tuercas

Contratuerca molar

Muela de alisado

Arandela molar

Cubierta protector de muela

Eje

Botón pulsador

Límite de uso

No. de carbón de contacto

Resorte

Carbón de contacto

Portaescobilla

Português

Chave inglesa

Arruela de roda

Esmeril

Porca de roda

Proteção de roda

Eixo

Botão de pressão

Limite de desgaste

Nº de escova de carvão

Mola

Escova de carvão

Suporte de escova

Ελληνικά

Κλειδί Παξιµάδι τροχού Χαµηλωµένος κεντρικά τροχς

Ροδέλλα τροχού Προφυλακτήρας τροχού Άξονας

Κουµπί ώθησης #ριο φθοράς Aρ. Kαρβουνακιού

Ελατήριο Kαρβουνάκι Θήκη ψύκτρας

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Symbole

WARNUNG

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/ oder ernsthaften Verletzungen kommen.

Symboles

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signification avant d’utiliser

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ ou des blessures graves.

AVERTISSEMENT

l’outil.

Simboli

AVVERTENZA

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell’uso.

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Always wear eye protection.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/ 96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Tragen Sie immer einen Augenschutz.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Werkzeug der Klasse II

Toujours porter des verres de protection.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Outil classe II

Indossate sempre le protezioni oculari.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

Attrezzo di Classe IIClass II tool

Symbolen

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik.

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Draag altijd oogbescherming.

Símbolos

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su significado antes del uso.

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Utilice siempre una protección ocular.

ADVERTENCIA

Símbolos

AVISO

A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus significados antes do uso.

Leia todas as instruções e avisos de segurança.

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Utilize sempre protecção para os olhos.

™‡Ì‚ÔÏ·

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

Φοράτε πάντα τον κατάλληλο εξοπλισµ για την προστασία των µατιών.

¶ƒ√™√Ã∏

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieueisen.

Gereedschap klasse II

Herramienta de Clase II

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/ CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Apenas para países da UE Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/ 96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Feramenta de classe II

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/96/EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

Εργαλείο κατηγορίας II

English

(Original instructions)

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection.

Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

4) Power tool use and care

5) Service

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

a) Do not force the power tool. Use the correct power

tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or

the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

English

SAFETY WARNINGS COMMON FOR GRINDING

a) This power tool is intended to function as a grinder.

Read all safety warnings, instructions, illustrations and specifications provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

b) Operations such as sanding, wire brushing, polishing

or cutting-off are not recommended to be performed with this power tool.

Operations for which the power tool was not designed may create a hazard and cause personal injury.

c) Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your power tool, it does not assure safe operation.

d) The rated speed of the accessory must be at least

equal to the maximum speed marked on the power tool.

Accessories running faster than their rated speed can break and fly apart.

e) The outside diameter and the thickness of your

accessory must be within the capacity rating of your power tool.

Incorrectly sized accessories cannot be adequately guarded or controlled.

f) The arbour size of wheels, flanges, backing pads

or any other accessory must properly fit the spindle of the power tool.

Accessories with arbour holes that do not match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

g) Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart during this test time.

h) Wear personal protective equipment. Depending on

application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments.

The eye protection must be capable of stopping flying debris generated by various operations. The dust mask or respirator must be capable of filtrating particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear personal protective equipment.

Fragments of workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.

j) Hold power tool by insulated gripping surfaces

only, when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a”live” wire may make exposed metal parts of the power tool “live” and shock the operator.

k) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.

l) Never lay the power tool down until the accessory

has come to a complete stop.

The spinning accessory may grab the surface and pull the power tool out of your control.

m) Do not run the power tool while carrying it at your

side.

Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

o) Do not operate the power tool near flammable

materials.

Sparks could ignite these materials.

p) Do not use accessories that require liquid coolants.

Using water or other liquid coolants may result in electrocution or shock.

KICKBACK AND RELATED WARNINGS

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding. For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. Abrasive wheels may also break under these conditions. Kickback is the result of power tool misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and position

your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up.

The operator can control torque reactions or kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating accessory.

Accessory may kickback over your hand.

c) Do not position your body in the area where power

tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to the wheel’s movement at the point of snagging.

English

d) Use special care when working corners, sharp edges

etc. Avoid bouncing and snagging the accessory.

Corners, sharp edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade or

toothed saw blade.

Such blades create frequent kickback and loss of control.

SAFETY WARNINGS SPECIFIC FOR GRINDING OPERATIONS

a) Use only wheel types that are recommended for

your power tool and the specific guard designed for the selected wheel.

Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe.

b) The guard must be securely attached to the power

tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator.

The guard helps to protect operator from broken wheel fragments and accidental contact with wheel.

c) Wheels must be used only for recommended

applications. For example: do not grind with the side of cut-off wheel.

Abrasive cut-off wheels are intended for peripheral grinding, side forces applied to these wheels may cause them to shatter.

d) Always use undamaged wheel flanges that are of

correct size and shape for your selected wheel.

SPECIFICATIONS

Proper wheel flanges support the wheel thus reducing the possibility of wheel breakage. Flanges for cut-off wheels may be different from grinding wheel flanges.

e) Do not use worn down wheels from larger power

tools.

Wheel intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst.

PRECAUTIONS ON USING DISC GRINDER

1. Never operate these power tools without Wheel Guards.

2. Check that speed marked on the wheel is equal to or greater than the rated speed of the grinder. Use only depressed center wheels rated at 80m/s (72m/s only for 100 mm disc grinders) or more.

3. Ensure that the wheel dimensions are compatible with the grinder and that the wheel fits the spindle.

4. Abrasive wheels shall be stored and handled with care in accordance with manufacturer’s instructions.

5. Inspect the depressed center wheel before use, do not use chipped, cracked or otherwise defective products.

6. Always hold the body handle and side handle of the power tool firmly. Otherwise the counterforce produced may result in inaccurate and even dangerous operation.

7. Do not use cutting-off wheels for side grinding.

8. Do not use of separate reducing bushings or adapters to adapt large hole abrasive wheels.

9. The wheel continues to rotate after the tool is switched off.

Model G10SD2 G12S2 G13SD

Voltage (by areas)* (110V, 115V, 220V, 230V, 240V)

Power Input* 800 W

No-load speed* 11000 min

Wheel

Weight (only main body) 1.6 kg

*Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) Depressed center wheel .......................................... 1

(2) Wrench ........................................................................ 1

(3) Side handle ................................................................ 1

Standard accessories are subject to change without notice.

APPLICATIONS

䡬 Removal of casting fin and finishing of various

types of steel, bronze and aluminum materials and castings.

䡬 Grinding of welded sections or sections cut by

means of a cutting torch.

䡬 Grinding of synthetic resins, slate, brick, marble, etc.

outer dia. × hole dia. 100 × 16 mm 115 × 22.23 mm 125 × 22.23 mm

peripheral speed 72 m/s 80 m/s

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

10000 min

English

4. Fitting and adjusting the wheel guard

The wheel guard is a protective device to prevent injury should the depressed center wheel shatter during operation. Ensure that the guard is properly fitted and fastened before commencing grinding operation. By slightly loosening the setting screw, the wheel guard can be turned and set at any desired angle for maximum operational effectiveness. Ensure that the setting screw is thoroughly tightened after adjusting the wheel guard.

5. Ensure that the depressed center wheel to be utilized

is the correct type and free of cracks or surface defects. Also ensure that the depressed center wheel is properly mounted and the wheel nut is securely tightened, Refer to the section on “ASSEMBLING AND DISASSEMBLING THE DEPRESSED CENTER WHEEL”

6. Conducting a trial run

Ensure that the abrasive products is correctly mounted and tightened before use and run the tool at no-load for 30 seconds in a safe position, stop immediately if there is considerable vibration or if other defects are detected. If this condition occurs, check the machine to determine the cause.

7. Confirm the push button.

Confirm that the push button is disengaged by pushing push button two or three times before switching the power tool on (See Fig. 2).

8. Fixing the side handle.

Screw the side handle into the gear cover.

9. RCD

The use of a residual current device with a rated residual current of 30mA or less at all times is recommended.

PRACTICAL GRINDER APPLICATION

1. Pressure

To prolong the life of the machine and ensure a first class finish, it is important that the machine should not be overloaded by applying too much pressure. In most applications, the weight of the machine alone is sufficient for effective grinding. Too much pressure will result in reduced rotational speed, inferior surface finish, and overloading which could reduce the life of the machine.

2. Grinding angle

Do not apply the entire surface of the depressed center wheel to the material to be ground. As shown in Fig. 1, the machine should be held at an angle of 15° – 30° so that the external edge of the depressed center wheel contacts the material at an optimum angle.

3. To prevent a new depressed center wheel from

digging into the workpiece, initial grinding should be performed by drawing the grinder across the workpiece toward the operator (Fig. 1 direction B). Once the leading edge of the depressed center wheel is properly abraded, grinding may be conducted in either direction.

4. Precautions immediately after finishing operation

The wheel continues to rotate after the tool is switched off. After switching off the machine, do not put it down until the depressed center wheel has come to a complete stop. Apart from avoiding serious

accidents, this precaution will reduce the amount of dust and swarf sucked into the machine.

CAUTIONS

䡬 Check that the work piece is properly supported. 䡬 Ensure that ventilation openings are kept clear when

working in dusty conditions. If it should become necessary to clear dust, first disconnect the tool from the mains supply (use nonmetallic objects) and avoid damaging internal parts.

䡬 Ensure that sparks resulting from use do not create

a hazard e.g. do not hit persons, or ignite flammable substances.

䡬 Always use eye and ear protection.

Other personal protective equipment such as dust mask, gloves, helmet and apron should be worn when necessary. If in doubt, wear the protective equipment.

䡬 When the machine is not use, the power source

should be disconnected.

ASSEMBLING AND DISASSEMBLING THE DEPRESSED CENTER WHEEL (Fig. 2)

CAUTION: Be sure to switch OFF and disconnect the

1. Assembling (Fig. 2)

(1) Turn the disc grinder upsidedown so that the spindle

(2) Align the across flats of the wheel washer with the

(3) Fit the protuberance of the depressed center wheel

(4) Screw the wheel nut onto the spindle. (5) While pushing the push button with one hand, lock

2. Disassembling

CAUTIONS

䡬 Comfirm that the depressed center wheel is mounted

䡬 Confirm that the push button is disengaged by

attachment plug from the receptacle to avoid a serious accident.

is facing upward.

notched part of the spindle, then attach them.

onto the wheel washer.

the spindle by turning the depressed center wheel slowly with the other hand. Tighten the wheel nut by using the supplied wrench as shown in Fig. 2.

Follow the above procedures in reverse.

firmly.

pushing push button two or three times before switching the power tool on.

MAINTENANCE AND INSPECTION

1. Inspecting the depressed center wheel

Ensure that the depressed center wheel is free of cracks and surface defects.

2. Inspecting the mounting screws:

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Inspecting the carbon brushes (Fig. 3)

The motor employs carbon brushes which are consumable parts. Since an excessively worn carbon brush can result in motor trouble, replace the carbon brush with a new one having the same carbon brush No. shown in the figure when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders.

English

4. Replacing carbon brushes (Fig. 4)

<Disassembly> (1) Loosen the D4 tapping screw retaining the tail cover

and remove the tail cover.

(2) Use the auxiliary hexagonal wrench or small

screwdriver to pull up the edge of the spring that is holding down the carbon brush. Remove the edge of the spring toward the outside of the brush holder.

(3) Remove the end of the pig-tail on the carbon brush

from the terminal section of brush holder and then

remove the carbon brush form the brush holder. <Assembly> (1) Insert the end of the pig-tail of the carbon brush

in the terminal section of brush holder. (2) Insert the carbon brush in the brush holder. (3) Use the auxiliary hexagonal wrench or small

screwdriver to return the edge of the spring to the

head of the carbon brush. (4) Mount the tail cover and tighten the D4 tapping

screw.

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool

must be returned to a Hitachi Authorized Service

Center for the cord to be replaced.

6. Maintenance of the motor

The motor unit winding is the very “heart” of the

power tool. Exercise due care to ensure the winding

does not become damaged and/or wet with oil or

water.

7. Service parts list

A: Item No.

B: Code No.

C: No. Used

D: Remarks

CAUTION

Repair, modification and inspection of Hitachi Power

Tools must be carried out by an Hitachi Authorized

Service Center.

This Parts List will be helpful if presented with the

tool to the Hitachi Authorized Service Center when

requesting repair or other maintenance.

In the operation and maintenance of power tools,

the safety regulations and standards prescribed in

each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved

and modified to incorporate the latest technological

advancements.

Accordingly, some parts (i.e. code numbers and/or

design) may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

IMPORTANT Correct connection of the plug

The wires of the main lead are coloured in accordance with the following code:

Blue: -Neutral

Brown: -Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 98 dB (A) Measured A-weighted sound pressure level: 85 dB (A) Uncertainty KpA: 3 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

Surface grinding: Vibration emission value Uncertainty K = 1.5 m/s

The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure.

WARNING

䡬 The vibration emission during actual use of the

power tool can differ from the declared total value

depending on the ways in which the tool is used. 䡬 Identify safety measures to protect the operator that

are based on an estimation of exposure in the

actual conditions of use (taking account of all parts

of the operating cycle such as the times when the

tool is switched off and when it is running idle in

addition to the trigger time).

= 6.3 m/s

h, AG

(Übersetzung der Original-Gebrauchsanweisung)

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich a) Sorgen Sie für einen sauberen und gut ausgeleuchteten

Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an

denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür,

dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen,

verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun,

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen

d) Entfernen Sie sämtliche Einstellwerkzeuge

e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit

f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung

g) Wenn Anschlüsse für Staubabsaug- und -

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich

c) Stecken Sie den Stecker der Stromversorgung oder

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb

und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

Deutsch

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf

Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

ALLGEMEINE SICHERHEITSHINWEISE FÜR SCHLEIFARBEITEN

a) Dieses Elektrowerkzeug kann für Schleifarbeiten

eingesetzt werden. Bitte beachten Sie sämtliche mit diesem Gerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.

Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Feuergefahr und/oder ernsthaften Verletzungen kommen.

b) Es wird empfohlen, dieses Elektrowerkzeug nicht

zum Sandpapierschleifen, Drahtbürsten, Polieren, oder Trennschleifen zu benutzen.

Arbeiten, für die dieses Elektrowerkzeug nicht konzipiert wurde, könnten eine Gefahr darstellen, die zu Verletzungen oder Geräteschäden führen könnten.

c) Verwenden Sie keine Zubehörteile, die nicht speziell

vom Hersteller für die Verwendung mit dem Werkzeug konzipiert und empfohlen wurden.

Der Umstand, dass ein Zubehörteil an dem Elektrowerkzeug angebracht werden kann, bedeutet nicht, dass damit ein sicherer Betrieb garantiert ist.

d) Die Nenndrehzahl des Schleifkörpers muss

mindestens der maximalen auf dem Elektrowerkzeug angegebenen Drehzahl entsprechen.

Schleifkörper, die mit einer höheren Geschwindigkeit als ihrer Nenndrehzahl betrieben werden, können zerbersten und in Folge können Bruchstücke davon weggeschleudert werden.

e) Außendurchmesser und Dicke des Schleifkörpers

müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Schleifkörper können nicht ausreichend abgesichert oder bei Arbeit nicht ausreichend kontrolliert werden.

f) Schleifscheiben, Flansche, Schleifteller oder anderes

Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, laufen mit Unwucht, vibrieren sehr stark und können zu einem Verlust der Kontrolle über das Werkzeug führen.

g) Benutzen Sie niemals beschädigte Schleifkörper.

Überprüfen Sie vor jedem Gebrauch Einsatzwerkzeuge wie Schleifkörper auf Absplitterungen und Risse, Schleifteller auf Sprünge, Risse oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder der Schleifkörper herunter fällt, überprüfen Sie es/ihn auf Beschädigung oder montieren Sie einen unbeschädigten Schleifkörper. Lassen Sie nach Prüfung und Montage des Schleifkörpers das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Achten Sie dabei darauf, dass Sie und alle anderen in der Nähe befindlichen Personen sich außerhalb der Rotationsebene des Schleifkörpers aufhalten.

Normalerweise zerbersten schadhafte Schleifwerkzeuge bei einem solchen Probelauf.

h) Tragen Sie eine Schutzausrüstung. Benutzen Sie je

nach Anwendung Gesichtsschutz oder Schutzbrille. Soweit angemessen, tragen Sie eine Staubmaske, einen Gehörschutz, Handschuhe sowie eine Arbeitsschürze, die geeignet sind, Sie vor Schleifkörper- und Werkstückteilchen zu schützen.

Die Schutzbrille muss sich eignen, die bei unterschiedlichen Arbeiten weggeschleuderten Partikel abzuwehren. Die Staub- oder die Atemschutzmaske muss in der Lage sein, die bei der Arbeit entstehenden Partikel zu filtern. Eine dauerhaft hohe Lärmbelastung kann zu Gehörverlust führen.

i) Halten Sie umstehende Personen von Ihrem

Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss eine Schutzausrüstung tragen.

Werkstückteilchen oder Stücke geborstener Schleifkörper können weggeschleudert werden und auch außerhalb des unmittelbaren Arbeitsbereiches Verletzungen verursachen.

j) Falls der Schleifkörper bei der Arbeit mit versteckt

liegenden Leitungen oder mit der Anschlussleitung des Elektrowerkzeugs selbst in Berührung kommen kann, halten Sie das Elektrowerkzeug nur an seinen isolierten Griffflächen.

Schleifkörper, die in Kontakt mit einer spannungsführenden Leitung kommen, können die Metallteile des Elektrowerkzeugs spannungsführend machen und dem Bediener einen elektrischen Schlag versetzen.

k) Halten Sie die Anschlussleitung des

Elektrowerkzeugs stets vom drehenden Schleifkörper fern.

Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann die Anschlussleitung durchtrennt oder erfasst werden, und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

Deutsch

l) Legen Sie das Elektrowerkzeug niemals ab, bevor

der Schleifkörper vollständig zum Stillstand gekommen ist.

Der sich drehende Schleifkörper kann in Berührung mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen.

Der sich drehende Schleifkörper kann bei versehentlicher Berührung Ihre Kleidung erfassen und in Ihren Körper gezogen werden.

n) Reinigen Sie regelmäßig die Lüftungsöffnungen des

Elektrowerkzeugs.

Das Motorgebläse zieht Staub in das Gehäuse. Übermäßige Ansammlungen von Metallstaub könnten zu elektrischen Gefährdungen führen.

o) Verwenden Sie das Elektrowerkzeug nicht in der

Nähe entflammbarer Materialien.

Funken könnten diese Materialien entzünden.

p) Verwenden Sie keine Zubehörteile, die flüssige

Kühlmittel erfordern.

Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag oder Schock führen.

RÜCKSCHLAG UND DAZU GEHÖRIGE SICHERHEITSHINWEISE

Rückschlag ist die plötzliche Reaktion infolge eines Verklemmens oder Verhakens eines drehenden Schleifkörpers, eines Schleiftellers oder einer Drahtbürste etc. Dieses Verklemmen oder Verhaken führt zu einem plötzlichen Stopp des rotierenden Schleifkörpers, wodurch ein unkontrolliertes Elektrowerkzeug an der Blockierstelle ruckartig gegen die Drehrichtung des Schleifkörpers bewegt wird. Wenn beispielsweise eine Schleifscheibe im Werkstück verklemmt oder verhakt wird, kann sich die Kante der in die Blockierstelle eindringenden Schleifscheibe in die Oberfläche des Werkstücks graben, wodurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen kann. Je nach Drehrichtung der Scheibe an der Blockierstelle kann sich die Schleifscheibe dabei auf die Bedienperson zu oder von ihr weg bewegen. Schleifscheiben können unter diesen Umständen auch brechen. Zum Rückschlag kommt es in Folge einer falschen und/ oder nicht ordnungsgemäßen Verwendung des Elektrowerkzeugs. Dies kann durch geeignete Vorsichtsmaßnahmen vermieden werden, die im Folgenden beschrieben werden.

a) Halten Sie das Elektrowerkzeug stets gut fest und

bringen Sie Ihren Körper und Ihren Arm in eine Position, in der Sie mögliche Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um beim Hochlauf die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente zu haben.

Der Bediener kann Rückschlagkräfte oder Reaktionsmomente durch geeignete Vorsichtsmaßnahmen beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe rotierenden

Einsatzwerkzeuge.

Das Einsatzwerkzeug könnte sich beim Rückschlag über Ihre Hand bewegen.

c) Meiden Sie den Bereich, in den sich das

Elektrowerkzeug bei einem Rückschlag bewegen würde.

Durch den Rückschlag wird das Elektrowerkzeug ruckartig entgegen der Drehrichtung der Schleifscheibe an der Blockierstelle bewegt.

d) Arbeiten Sie besonders vorsichtig im Bereich von

Ecken und scharfen Kanten etc. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.

An Ecken und scharfen Kanten oder beim Abprallen neigen rotierende Einsatzwerkzeuge dazu, sich zu verklemmen, was in weiterer Folge zum Verlust der Kontrolle des Werkzeugs oder zum Rückschlag führt.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt.

Solche Einsatzwerkzeuge führen häufig zu Rückschlag oder zum Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE SICHERHEITSHINWEISE FÜR SCHLEIFARBEITEN

a) Verwenden Sie lediglich die für Ihr Elektrowerkzeug

zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube.

Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und ihre Verwendung ist daher nicht sicher.

b) Die Schutzhaube muss sicher am Elektrowerkzeug

befestigt und so positioniert sein, dass der kleinstmögliche Teil des Schleifkörpers offen zur Bedienperson zeigt und somit ein Höchstmaß an Sicherheit garantiert wird.

Die Schutzhaube soll die Bedienperson vor Bruchstücken defekter Schleifkörper und versehentlichem Kontakt mit dem Schleifkörper schützen.

c) Schleifkörper dürfen nur für die jeweils

vorgesehenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie beispielsweise nie mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Abtragen von Material durch die Scheibenkante bestimmt und können bei seitlicher Krafteinwirkung auf den Schleifkörper zerbrechen.

d) Verwenden Sie immer unbeschädigte Flansche in

der für die gewählte Schleifscheibe passenden Größe und Form.

Passende Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Zerbrechens der Schleifscheibe. Flansche für Trennscheiben können sich von Flanschen für andere Schleifscheiben unterscheiden.

e) Verwenden Sie niemals durch größere

Elektrowerkzeuge abgenutzte Schleifscheiben.

Für größere Elektrowerkzeuge konzipierte Schleifscheiben sind nicht für die höheren Drehzahlen kleinerer Elektrowerkzeuge ausgelegt und können brechen.

Deutsch

VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DES WINKELSCHLEIFERS

1. Diese Werkzeuge nie ohne Schutzhaube benutzen.

2. Überprüfen Sie, daß die auf der Schleifscheibe angegebene Drehzahl mindestens gleich der Nenndrehzahl des Schleifers ist. Nur Schleifscheiben mit vertieftem Mittelteil und einer zulässigen Schleifgeschwindigkeit von 80 m/s oder mehr verwenden (72 m/s nur für Winkelschleifer mit einem Durchmesser von 100 mm).

3. Stellen Sie sicher, daß die Abmessungen der Schleifscheibe angemessen für den Schleifer sind und daß die Schleifscheibe auf die Spindel paßt.

4. Schleifscheiben müssen vorsichtig und entsprechend den Anweisungen des Herstellers gelagert und gehandhabt werden.

5. Inspizieren Sie die Schleifscheibe vor der Verwendung und verwenden Sie keine abgesplitterte, gesprungene oder auf andere Weise defekte Schleifscheibe.

6. Immer den Körper-Handgriff und den Seiten-Handgriff des Elektrowerkzeugs festhalten, weil sonst die entstehende Gegenkraft zu einem ungenauen und sogar gefährlichen Arbeiten führen kann.

7. Trennscheiben nicht zum Seitenschleifen verwenden.

8. Keine separaten Reduzierbuchsen oder Adapter verwenden, um Schleifscheiben mit einem größeren Lochdurchmesser verwenden zu können.

9. Die Schleifscheibe dreht sich auch nach dem Ausschalten des Werkzeugs weiter.

TECHNISCHE DATEN

Modell G10SD2 G12S2 G13SD Spannung (je nach Gebiet)* (110V, 115V, 220V, 230V, 240V) Leistungsaufnahme* 800 W Leerlaufdrehzahl* 11000 min

Schleifscheibe

Außendurchmesser × Innendurchmesser 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm Umfangsgeschwindigkeit 72 m/s 80 m/s

Gewicht (Gerät selbst) 1,6 kg

* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Schleifscheibe ............................................................. 1

(2) Schlüssel ..................................................................... 1

(3) Handgriff ..................................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

䡬 Entfernung von Gußgrat und Endbearbeitung

verschiedener Stahlqualitäten, Bronze-und Aluminiummaterialien und Gußteile.

䡬 Schleifen von geschweißten Stücken oder von durch

Brennschneiden hergestellten Abschnitten.

䡬 Schleifen von Kunstharz, Schiefer, Ziegelstein,

Marmor, usw.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf “AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeung sofort zu laufen, was gefährlich ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Anbringen und Einstellen der Schutzhaube

Die Schutzhaube ist eine Schutzvorrichtung, durch die Schaden verhindert werden soll, wenn die Schleifscheibe während des Betriebs zerbrechen sollte. Es ist darauf zu achten, daß die Haube ordnungsgemäß angebracht und befestigt ist, ehe mit der Schleifarbeit begonnen wird. Durch geringfügiges Lockern der Arretierschraube kann die Schutzhaube gedreht und in jedem gewünschten Winkel zur Erzielung maximaler Leistung eingestellt werden. Es ist sicherzustellen, daß die Arretierschraube nach dem Einstellen der Schutzhaube ordnungsgemäß angezogen wird.

5. Es ist weiter darauf zu achten, daß die zu verwendende Schleifscheibe die richtige Ausführung und ohne Risse und Oberflächenfehler ist. Es ist auch darauf zu achten, daß die Schleifscheibe richtig montiert und die Mutter der Schleifscheibe fest angezogen ist. Siehe Abschnitt “ANBRINGEN UND ABNEHMEN DER SCHLEIFSCHEIBE”.

6. Durchführung eines Probelaufs

Stellen Sie vor der Verwendung sicher, daß das Schleiferzeugnis korrekt angebracht und fest angezogen ist, und lassen Sie das Werkzeug ohne Last 30 Sekunden an einer sicheren Position laufen. Halten Sie das Werkzeug sofort an, wenn beträchtliche Vibrationen auftreten oder Defekte festgestellt werden. Wenn ein solcher Zustand eintritt, so überprüfen Sie die Maschine, um die Ursache zu finden.

7. Überprüfen der Druckknopf:

Es ist zu überprüfen, ob die Druckknopf freigegeben ist, indem zwei-oder dreimal vor Einschalten des Gerätes auf die Druckknopf gedrückt wird (siehe Abb. 2).

10000 min

Deutsch

8. Anbringen des Handgriffs

Den Handgriff in den Getriebedeckel einschrauben.

9. RCD

Wir empfehlen den ständigen Einsatz eines Fehlerstromschutzschalters (FI), Nennstrom bis 30 mA.

PRAKTISCHE SCHLEIFARBEIT

1. Druck

Zur Verlängerung der Lebensdauer Maschine und für erstklassige Arbeit ist es wichtig, daß die Maschine nicht durch zu starken Druck überbelastet wird. Bei den meisten Anwendungen reicht das Gewicht der Maschine für effektives Schleifen aus. Zu starker Druck führt zu verminderter Drehzahl, unbefriedigendem Oberflächenaussehen und einer Überbelastung, die die Lebensdauer der Maschine vermindem könnte.

2. Schleifwinkel

Nicht die gesamte Fläche der Schleifscheibe auf das zu schleifende Material auflegen. Die Maschine sollte, wie in Abb. 1 dargestellt ist, in einem Winkel von 15° – 30° gehalten werden, so dadie Außenkante der Schleifscheibe das Werkstück in einem optimalen Winkel berührt.

3. Damit sich eine neue Schleifscheibe nicht in das Werkstück hineingräbt, sollte zu Anfang die Schleifarbeit so durchgeführt werden, daß der Winkelschleifer über das Werkstück zum Bedienungsmann gezogen wird (Abb. 1 Richtung B). Wenn die Vorderkante der Schleifscheibe entsprechend abgeschliffen ist, kann das Schleifen in beiden Richtungen durchgeführt werden.

4. Vorsichtsmaßnahmen unmittelbar nach Beendigung der Arbeit

Die Schleifscheibe dreht sich auch nach dem Ausschalten des Werkzeugs noch weiter. Nach dem Ausschalten darf die Maschine erst abgelegt werden, wenn die Schleifscheibe völlig zum Stillstand gekommen ist. Abgesehen vom Vermeiden ernsthafter Unfälle wird durch diese Vorsichtsma nahme vermieden, daß Staub und Späne in die Maschine gesaugt werden.

ACHTUNG

䡬 Überprüfen Sie, daß das Werkstück richtig unterstützt

ist.

䡬 Überprüfen Sie bei Arbeit an einem staubigen Ort,

daß die Ventilationsöffnungen freigehalten werden. Wenn Beseitigung von Staub erforderlich werden sollte, so ziehen Sie zuerst den Stecker des Netzkabels aus der Steckdose (verwenden Sie nichtmetallische Gegenstände) und vermeiden Sie Beschädigung innerer Teile.

䡬 Stellen Sie sicher, daß bei der Verwendung

auftretende Funken keine Gefährdung darstellen, d.h. daß sie keine Personen treffen und keine entflammbaren Substanzen entzünden.

䡬 Verwenden Sie immer Augen- und Ohrenschutz.

Sonstige persönliche Schutzausrüstung wie eine Staubmaske, Handschuhe, ein Helm und eine Schürze sollte getragen werden, wenn sie erforderlich ist. Tragen Sie im Zweifelsfall Schutzausrüstung.

䡬 Wenn die Maschine nicht benutzt wird, sollte der

Netzstecker gezogen werden.

ANBRINGEN UND ABNEHMEN DER SCHLEIFSCHEIBE (Abb. 2)

VORSICHT: Immer den Betriebsschalter auf “Aus”

1. Anbringen (Abb. 2)

(1) Legen Sie den Winkelschleifer mit der Oberseite nach

(2) Die Beilegscheibe mit den Flachseiten auf die

(3) Den Vorsprung der Schleifscheibe in die Beilegscheibe

(4) Die Schleifscheibenmutter auf die Spindel schrauben. (5) Den Druckknopf mit einer Hand drücken und die

2. Abnehmen

VORSICHT

䡬 Prüfen, ob die Schleifscheibe fest angezogen ist. 䡬 Es ist zu überprüfen, ob die Druckknopf freigegeben

stellen und den Netzstecker aus der Steckdose ziehen, um Unfälle zu vermeiden.

unten hin, so dass die Spindel nach oben zeigt.

Einkerbungen der Spindel ausgerichtet anbringen.

einpassen.

Spindel durch langsames Drehen der Schleifscheibe mit der anderen Hand verriegeln. Die Schleifscheibenmutter mit dem mitgelieferten Schlüssel wie in Abb. 2 gezeigt anziehen.

Beim Abnehmen wird in umgekehrter Reihenfolge vorgegangen.

ist, indem zwei- oder dreimal vor Einschalten des Gerätes auf die Druckknopf gedrückt wird.

WARTUNG UND INSPEKTION

1. Überprüfung der Schleifscheibe

Es ist darauf zu achten, daß die Schleifscheibe ohne Risse und Fehler an der Oberfläche ist.

2. Inspektion der Befestigungsschrauben:

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Inspektion der Kohlebürsten (Abb. 3)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermaßig abgenutzte Kohlenbürsten führen zu Motor, problemen. Deshalb wird eine Kohlebürste durch eine neue ersetzt, die dieselbe Nummer trägt wie auf der Abbildung gezeigt, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

4. Austausch einer Kohlebürste (Abb. 4)

<Zerlegen> (1) Die D4-Schneidschraube an der hinteren Abdeckung

herausschrauben und die hintere Abdeckung entfernen.

(2) Mit dem mitgelieferten Sechskantschlüssel order

einem Schraubenzieher die Kante der Feder hochziehen, die die Kohlenbürste nach unten drückt. Die kante der Feder zur Außenseite des Kohlebürstenhalters hin herausziehen.

(3) Die Kente der Anschluß litze an der Kohlebürste von

dem Anschlußteil des Bürstenhalters entfernen und

die Kohlebürste aus dem Bürstenhalter nehmen. <Baugruppe> (1) Das Ende der Kohlenbürsten-Anschlußlitze in den

Anschlußteil des Bürstenhalfers einstekken (2) Die Kohlebürste in den Bürstenhalter einsetzen.

Deutsch

(3) Die Kante der Feder mit dem mitgelieferten

Sechskantschlüssel oder einem Schraubenzieher wieder zurück zum Kohlebürstenkopf drücken.

(4) Die hintere Abdeckung wieder ansetzen und mit

den D4-Schneidschrauben anmontieren.

5. Auswechseln des Netzkabels

Wenn das Netzkabel des Werkzeugs beschädigt wird, muss das Werkzeug zum Auswechseln des Netzkabels an ein von Hitachi autorisiertes Wartungszentrum zurückgegeben werden.

6. Wartung des Motors

Die Motorwicklung ist das “Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in BerUhrung kommt.

7. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 98 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit KpA: 3 dB (A)

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Oberflächenschleifen: Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen. Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden.

WARNUNG

䡬 Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

䡬 Legen Sie Sicherheitsmaßnahmen zum Schutz des

Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

h, AG

= 6,3 m/s

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

(Traduction des instructions d'origine)

Français

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée.

Les zones en désordre ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en

atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil.

Les distractions peuvent vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les fiches de l’outil électrique soient

adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre.

Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides.

La pénétration d‘eau à l’intérieur d’un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le

cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur, utiliser un

prolongateur adapté à l’utilisation extérieure.

L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement humide

est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en train

de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments.

Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toujours

porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S’assurer que

l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre l’outil

en marche.

Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position et un

équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter de

vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.

Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre

application.

L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne permet

pas de passer de l’état de marche à arrêt et vice versa.

Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d’alimentation

en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil.

De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la portée des

enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains d’utilisateurs novices.

Français

e) Observer la maintenance de l’outil. Vérifier qu’il n’y

a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils permettant

de couper.

Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les lames etc.,

conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien a) Faire entretenir l’outil par un réparateur qualifié

utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l’outil.

PRECAUTIONS Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

AVERTISSEMENTS DE SÉCURITÉ COURANTS POUR LE MEULAE

a) Cet outil électrique est conçu pour une utilisation

en tant que meuleuse. Lisez tous les avertissements, instructions, illustrations et spécifications accompagnant le présent outil.

L'inobservation des instructions énumérées cidessous peut entraîner un choc électrique, un incendie et/ou une blessure grave.

b) Les opérations telles que le sablage, le brossage,

le polissage ou la découpe ne sont pas recommandées à l'aide du présent appareil.

Toute utilisation de cet appareil à une fin autre que celles prévues est dangereuse et peut provoquer une blessure corporelle.

c) N'utilisez pas d'accessoires autres que ceux

spécifiquement désignés et recommandés par le fabricant.

Le fait de pouvoir fixer un accessoire sur l'appareil ne signifie pas que son utilisation est sécurisée.

d) La vitesse nominale de l'appareil doit être au moins

égale à la vitesse maximale indiquée sur l'outil électrique.

Les accessoires utilisés à une vitesse supérieure à la vitesse nominale peuvent se briser et se détacher.

e) Le diamètre extérieur et l'épaisseur de votre

accessoire doivent être inférieurs à la capacité nominale de votre outil électrique.

Les accessoires de taille incorrecte ne peuvent être correctement protégés ou contrôlés.

f) La taille d'ancrage des roues, brides, plaques ou

autres accessoires doit être adaptée à l'arbre de l'outil électrique.

Les accessoires comprenant des orifices d'ancrage qui ne correspondent pas au matériel de montage de l'outil électrique seront déséquilibrés, entraînant des vibrations excessives pouvant aboutir à une perte de contrôle.

g) N'utilisez pas d'accessoire endommagé. Avant

chaque utilisation, vérifiez que l'accessoire (par exemple les meules) n'est pas ébréché, craquelé ou défectueux, que la plaque n'est pas fissurée ou usée, et que la brosse est bien fixée et en bon état. Si l'outil électrique ou l'accessoire est tombé, vérifiez qu'il n'est pas endommagé ou installez un accessoire en bon état. Après avoir vérifié l'accessoire ou en avoir installé un nouveau, restez à l'écart de l'accessoire et faites tourner l'outil à vide pendant une minute à vitesse maximale.

Si les accessoires sont endommagés, ils se cassent pendant ce test.

h) Portez un équipement de protection individuelle.

Selon l'application, utilisez un masque ou des lunettes de sécurité. Si besoin, portez un masque anti-poussière, des protecteurs d'oreille, des gants et un tablier capable d'arrêter les petits fragments abrasifs.

La protection oculaire doit être capable d'arrêter les projections de débris générés au cours des différentes opérations. Le masque à poussière et le respirateur doivent être capables de filtrer les particules générées par votre opération. Une exposition prolongée à des bruits de haute intensité peut entraîner une perte d'audition.

i) Toutes les personnes à proximité doivent rester à

distance de l'aire de travail. Toute personne entrant dans l'aire de travail doit porter un équipement de protection individuelle.

Les fragments de pièce usinée ou d'accessoire brisé peuvent être projetés au delà de la zone d'opération immédiate et provoquer une blessure.

j) Maintenez l'outil électrique uniquement par les

surfaces isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire peut entrer en contact avec des câbles ou son propre câble d'alimentation.

Si l'accessoire de découpe entre en contact avec un câble sous tension, les pièces métalliques de l'outil électrique risquent de transmettre le courant et d'infliger une décharge électrique à l'opérateur.

k) Éloignez le cordon de l'accessoire en rotation.

Si vous perdez le contrôle, le cordon risque d'être découpé, et vous risquez de vous coincer le main ou le bras dans l'accessoire en rotation.

I) Ne posez jamais l'outil électrique avant l'arrêt

complet de l'accessoire.

L'accessoire en rotation risque d'accrocher la surface et de vous faire perdre le contrôle de l'outil électrique.

m) Ne faites pas tourner l'outil électrique pendant que

vous le transportez à la main.

L'accessoire en rotation risque d'accrocher vos vêtements ou de vous blesser.

n) Nettoyez régulièrement les évents de l'outil

électrique.

Le ventilateur du moteur risque d'attirer la poussière à l'intérieur du logement et l'accumulation excessive de métaux en poudre risque de provoquer un courtcircuit.

Français

o) N'utilisez pas l'outil électrique à proximité de

matériaux inflammables.

Ces matériaux risquent de prendre feu sous l'effet des étincelles.

p) N'utilisez pas d'accessoires nécessitant des liquides

de refroidissement.

L'usage d'eau ou d'autres liquides de refroidissement peut entraîner une électrocution ou un choc électrique.

RECUL DE L'APPAREIL ET AVERTISSEMENTS ASSOCIÉS

Le recul est une réaction soudaine provoquée par le pincement ou le coincement d'une meuleuse, d'une plaque, d'une brosse ou autre type d'accessoire. L'accessoire en rotation cale alors rapidement, ce qui projette l'outil électrique dans la direction opposée à la rotation de l'accessoire. Par exemple, si une meule est coincée par la pièce à usiner, le rebord de la meule entrant dans le point de pincement peut accrocher la surface du matériau, entraînant un déchaussement de la meule. La meule peut alors dévier de sa trajectoire, vers l'opérateur ou dans la direction opposée, selon la direction de la meule au point de pincement. Les meules abrasives risquent de se briser. Le recul est le résultat d'une utilisation abusive de l'outil électrique et/ou de l'inobservation des procédures d'utilisation. Il peut être évité en suivant les quelques précautions indiquées ci-dessous.

a) Maintenez fermement l'outil électrique et

positionnez-vous de manière à résister aux reculs. Utilisez toujours la poignée auxiliaire, si prévue sur l'appareil, afin de contrôler au mieux ou recul ou la réaction de couple au cours du démarrage.

L'opérateur peut contrôler les réactions de couple ou les forces de recul s'il prend les précautions adéquates.

b) Ne placez jamais votre main à proximité de

l'accessoire en rotation.

En reculant, l'accessoire peut blesser votre main.

c) Ne placez pas votre corps dans la zone de recul

de l'appareil.

Le recul propulse l'outil dans la direction opposée au mouvement de la meule au point de pincement.

d) Faites particulièrement attention lorsque vous

travaillez sur des coins ou des rebords tranchants, etc. Evitez de faire rebondir l'accessoire et de le coincer.

Les coins, rebords tranchants ou les rebonds ont tendance à coincer l'accessoire en rotation, provoquant une perte de contrôle ou un recul.

e) Ne fixez pas de scie à chaîne, de lame à sculpter

ou autre lame de scie à dents.

Ces lames sont souvent à l'origine de retours et de pertes de contrôle.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIFIQUES AUX OPÉRATIONS DE MEULAGE

a) Utilisez uniquement des types de meules

recommandées pour votre outil électrique ainsi que le dispositif de protection spécifiquement conçu pour la meule utilisée.

Les meules autres que celles pour lesquelles cet outil électrique a été conçu ne peuvent être protégées de manière adéquate et ne sont pas sécurisées.

b) Le dispositif de protection doit être correctement

fixé à l'outil électrique et positionné de manière à assurer une sécurité optimale, en laissant exposée la plus petite partie possible de la meule.

Le dispositif de protection protège l'opérateur en cas de bris de la meule ou de contact accidentel.

c) Les meules doivent uniquement être utilisées pour

les applications recommandées. Par exemple : n'utilisez pas le côté à tronçonner de la meule pour abraser.

Les meules de tronçonnage par abrasion sont prévues pour un meulage périphérique. L'application d'une force latérale peut les faire briser en éclats.

d) Utilisez toujours des brides de taille et de forme

adaptées à la meule utilisée.

Les brides supportent la meule, réduisant ainsi le risque de bris. Les brides de meules de tronçonnage être différentes des brides de meules de remouleur.

e) N'utilisez pas de meules usées provenant d'outils

électriques plus puissants.

Les meules prévues pour des outils électriques plus puissants ne sont pas adaptées à la vitesse (supérieure) d'un outil de plus petite taille et risquent d'éclater.

PRECAUTIONS D’UTILISATION DE LA MEULEUSE

1. Ne jamais faire fonctionner ces outils sans couvremeules.

2. Vérifier que la vitesse indiquée sur la meule est égale ou supérieure à la vitesse nominale de la meuleuse. N’utiliser que des meules à partie centrale creusée et à vitesse nominale égale ou supérieure à 80 m/s (72 m/s seulement pour les meuleuses de 100 mm).

3. Vérifier que les dimensions de la meule sont compatibles avec la meuleuse et que la meule est adaptée à la broche.

4. Les meules abrasives seront rangées et manipulées conformément aux instructions du fabricant.

5. Inspecter la meule avant l’utilisation, et ne pas utiliser de meules craquelées, fissurées ou autrement défectueuses.

6. Maintenir toujours fermement la poignée principale et la poignée latérale de la machine. Dans le cas contraire, la force de recul peut amoindrir la précision de travail et présenter ainsi quelque danger.

7. Ne pas utiliser de meules à tronçonner pour un meulage latéral.

8. Ne pas utiliser de raccords de réduction ni d’adaptateurs séparés pour adapter des meules abrasives à gros orifice.

9. La meule continue à tourner encore quelques instants quand on arrête l’outil.

Français

SPECIFICATIONS

Modèle G10SD2 G12S2 G13SD

Tension (par zone)* (110V, 115V, 220V, 230V, 240V)

Puissance* 800 W

Vitesse hors charge* 11000 min

Meule

diamètre extérieur × diamètre intérieur 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm

vitesse périphérique 72 m/s 80 m/s

10000 min

Poids (unité principale uniquement) 1,6 kg

* Assurez-vous de vérifier la plaque signalétique sur le produit, car elle peut changer suivant les zones

ACCESSOIRES STANDARD

(1) Meule ........................................................................... 1

(2) Clef ............................................................................... 1

(3) Poignée latérale ......................................................... 1

Les accessoires standard sont sujets àchangement sans préavis.

APPLICATIONS

䡬 Enlèvement des bavures de moulage et finition de

différentes sortes de matériaux en acier, bronze ou aluminium et de moulages.

䡬 Meulage de sections soudées ou de sections coupées

par soudage.

䡬 Meulage de résines synthétiques, d’ardoises, de

briques, de marbre, etc.

AVANT LA MISE EN MARCHE

1. Source de puissance

S’assurer que la source de puissance àutiliser correspond àla puissance indiquée sur la plaque signalétique du produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l’interrupteur est sur MARCHE, l’outil démarre immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d’une épaisseur suffisante et d’une capaciténominale suffisante. Le fil de rallonge doit être aussi court que possible.

4. Fixation et réglage du couvre-meule

Le couvre-meule est un dispositif de protection pour éviter une blessure au cas oùla meule se briserait lors du fonctionnement. S’assurer qu’il est correctement placéet fixé avant de commencer meuler et régler l’angle souhaité du modèle. S’assurer que l’écrou de réglage est resserré à fond après le réglage du couvre-meule.

5. S’assurer que la meule utilisée est le bon modèle,

et qu’elle est dépourvue de fêlures et de défauts de surface. Vérifier aussi que la meule est correctement montée et que l’écrou de la meule est bloqué Consulter la section “MONTAGE ET DEMONTAGE DE LA MEULE”.

6. Effectuer un essai

Vérifier que le produit abrasif est correctement monté et solidement fixé avant l’utilisation et faire tourner l’outil à vide pendant 30 secondes dans une position sûre, et arrêter immédiatement l’outil s’il y a trop de vibrations ou si l’on constate d’autres anomalies. Si ce genre d’anomalies se produit, vérifier l’outil pour en déterminer la cause.

7. Confirmer la position du bouton poussoir.

Vérifier que la bouton poussoir est libéré en appuyant deux ou trois sur le bouton poussoir avant de mettre l’outil en marche (voir la Fig. 2).

8. Mise en place de la poignée latérale

Visser la poignée latérale dans le couvercle d’engrenage.

9. RCD

Il est recommandé de toujours utiliser un disjoncteur avec un courant résiduel de 30 mA ou moins.

FONCTIONNEMENT

1. Pression

Pour prolonger la vie de la machine et réaliser un fini de première qualité, il est important de ne pas surcharger la machine en exerc ant une pression trop grande. Dans la plupart des applications, le poids de la machine seule suffit pour un bon meulage. Une trop grande pression peut entraíner une réduction de la vitesse de rotation, un moins bon fini de surface et une surcharge qui réduirait la durée de vie de la machine.

2. Angle de meulage

Ne pas appliquer la surface totale de la meule au matériau à meuler. Suivant la Fig. 1, la machine doit être tenue à un angle de 15° – 30° de manière à ce que le bord extérieur de la meule soit en contact avec la pièce à meuler à un angle optimal.

3. Pour éviter qu’une nouvelle meule ne creuse la

pièce à meuler, le meulage initial doit se faire en tirant la machine vers l’opérateur sur la pièce (Fig. 1 direction B). Une fois que le bord d’attaque de la meule est correctement abrasé, on peut meuler dans l’une ou l’autre direction.

4. Précautions à prendre aussitôt le meulage terminé

La roue continue à tourner pendant quelques instants quand on éteint l’outil. Après avoir arrêtéla machine, ne pas la poser avant l’arrêt complet de la meule. Cette précaution évitera non seulement tout accident grave, mais réduira aussi la quantitde poussière et de copeaux de métal aspirée par la machine.

Français

ATTENTION

䡬 Vérifier que la pièce est correctement soutenue. 䡬 S’assurer que les évents d’aération sont bien

dégagés lors d’un travail entraînant de la poussière. S’il devient nécessaire d’enlever la poussière, commencer par débrancher l’outil de la prise secteur (utiliser des objets non métalliques) et veiller à ne pas endommager les pièces internes.

䡬 S’assurer que les étincelles provoquées lors du

travail ne posent pas de danger, par exemple qu’elles ne touchent pas des personnes, et qu’elles n’enflamment pas de substances inflammables.

䡬 Toujours porter des protections pour les yeux et

les oreilles. Il faudra également porter par exemple un masque anti-poussière, des gants, un casque et un tablier lorsque cela est nécessaire. En cas de doute, porter un équipement de protection.

䡬 Lorsque la machine n’est pas utilisée, elle doit être

débranchée.

MONTAGE ET DEMONTAGE DE LA MEULE (Fig. 2)

ATTENTION: S’assurer de mettre l’appareil hors tension

1. Montage (Fig. 2)

(1) Retourner la meuleuse à l’envers de façon que

l’arbre soit dirigé vers le haut.

(2) Aligner les aplats en couronne de la rondelle de

la meule sur la section à encoche de l’arbre, puis les fixer.

(3) Faire correspondre la protubérance de la meule à

moyeu décentré à la rondelle de la meule. (4) Visser l’écrou de la meule sur l’arbre. (5) Tout en appuyant d’une main sur le bouton poussoir,

verrouiller l’arbre en tournant lentement la meule

à moyeu décentré de l’autre main.

Serrer l’écrou de la meule à l’aide de la clé fournie,

comme indiqué sur la Fig. 2.

2. Démontage

Même opération en sens inverse.

ATTENTION

䡬 Vous assurer que la meule est fermement montée. 䡬 Vérifier que la bouton pussoir est libéré en appuyant

deux ou trois sur le bouton poussoir avant de

mettre l’outil en marche.

et de déconnecter la prise du secteur pour éviter des problèmes.

ENTRETIEN ET CONTROLE

1. Contrôle de la meule

Vérifier que la meule est dépourvue de fêlures et

de défauts de surface. Balai en carbone peut se

retirer facilement.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s’assurer

qu’elles sont correctement serrées. Resserrer

immédiatement toute vis desserrée. Sinon, il y a

danger sérieux.

3. Contrôle des balais en carbone (Fig. 3)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, le remplacer par un nouveau du même No. que celui montré à la figure quand il est usé ou à la limite d’usure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports.

4. Remplacement d’un balai en carbone (Fig. 4)

<Démontage> (1) Desserrer la vis taraudeuse D4 qui retient le couvercle

arriére pour l’enlever.

(2) Utiliser la clé auxiliaire à six pans ou un petit

tournevis pour soulever le bord du ressort qui retient le balai en carbone. Retirer le bord du ressort vers l’extérieur du support du balai.

(3) Enlever le bord du flexible du balai en carbon de

la section du support de balai et retirer lebalai en

carbone de son support. <Montage> (1) Insérer l’extrémité du flexible du balai en carbone

dans la section finale du support du balai. (2) Insérer le balai en carbone dans son support. (3) Utilliser la clé auxiliaire à six pans ou un petit

tournevis pour remettre le bord du ressort contre

la tête du balai en carbone. (4) Fermer le couvercle arrière et serrer la vis taraubeuse

D4.

5. Remplacement du cordon d’alimentation

Si le cordon d’alimentation de l’outil est endommagé,

rapporter l’outil à un service après-vente HITACHI

agréé pour faire remplacer le cordon.

6. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur”

même de l’outil électro-portatif. Veiller

soigneusement à ce que ce bobinage ne soit pas

endommagé et/ou mouillé par de l’huile ou de

l’eau.

7. Liste des pièces de rechange

A: No. élément

B: No. code

C: No. utilisé

D: Remarques

ATTENTION

Les réparations, modifications et inspections des

outils électriques Hitachi doivent être confiées à un

service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au

service après-vente Hitachi agréé lorsqu’on apporte

un outil nécessitant des réparations ou tout autre

entretien.

Lors de l’utilisation et de l’entretien d’un outil

électrique, respecter les règlements et les normes

de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils électriques Hitachi sont constamment

améliorés et modifiés afin d’incorporer les tous

derniers progrès technologiques.

En conséquence, il est possible que certaines pièces

(c.-à-d. no. de code et/ou dessin) soient modifiées

sans avis préalable.

Français

GARANTIE

Nous garantissons que l’ensemble des Outils électriques Hitachi sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé.

NOTE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO

4871.

Niveau de puissance sonore pondérée A: 98 dB (A) Niveau de pression acoustique pondérée A: 85 dB (A) Incertitude KpA: 3 dB (A)

Porter des protections anti-bruit.

Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745.

Meulage de finition: Valeur d’émission de vibration Incertitude K = 1,5 m/s

h, AG

= 6,3 m/s

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition.

AVERTISSEMENT

䡬 La valeur d’émission de vibration en fonctionnement

de l’outil électrique peut être différente de la valeur totale déclarée, en fonction des utilisations de l’outil.

䡬 Identification les mesures de protection de

l’utilisateur fondées sur une estimation de l’exposition en conditions d’uitilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements).

(Traduzione delle istruzioni originali)

Italiano

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa a) Mantenere l'area operativa pulita e ordinata.

Aree operative sporche o disordinate possono favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere esplosive,

ad es. in presenza di liquidi, gas o polveri infiammabili.

Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante l'utilizzo degli

elettroutensili.

Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica a) Le spine degli elettroutensili devono essere idonee alle

prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.

L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfici a massa o a

terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o all'umidità.

La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per

tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare

una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l’impiego di un utensile elettrico

in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD).

L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale a) Durante l'uso degli elettroutensili, state all'erta,

verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

4) Utilizzo e manutenzione degli elettroutensili

b) Indossate l'attrezzatura di protezione personale.

Indossate sempre le protezioni oculari.

L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del

collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete qualsiasi

chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su due

piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi

o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad

apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

a) Non utilizzare elettroutensili non idonei. Utilizzare

l'elettroutensile idoneo alla propria applicazione.

Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia possibile

accenderlo/spegnerlo tramite l'interruttore.

É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli

accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano dalla

portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Verificare che non

vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

Italiano

f) Mantenere gli strumenti di taglio affilati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc.

in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

5) Assistenza a) Affidate le riparazioni dell'elettroutensile a persone

qualificate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

g) Non usate accessori danneggiati. Prima di ciascun

h) Indossate apparecchiature di protezione personale.

AVVERTIMENTI DI SICUREZZA COMUNI PER LE OPERAZIONI DI SMERIGLIATURA

a) Questo utensile elettrico ha lo scopo di funzionare

come smerigliatrice. Leggere tutti gli avvertimenti di sicurezza, istruzioni e specifiche in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può risultare in scosse elettriche, incendio e/o lesioni gravi.

b) L’esecuzione di operazioni come la sabbiatura, la

spazzolatura metallica, la lucidatura o il taglio non è consigliabile con questo utensile elettrico.

Le operazioni per le quali l’utensile elettrico non è stato progettato possono creare un pericolo e causare lesioni personali.

c) Non utilizzate accessori che non siano

specificatamente progettati e raccomandati dal produttore dell’utensile.

Il solo fatto che l’accessorio possa essere fissato all’utensile elettrico non significa che ne garantisca un funzionamento sicuro.

d) La velocità nominale dell’accessorio deve essere

almeno uguale alla velocità massima contrassegnata sull’utensile elettrico.

Gli accessori utilizzati ad una velocità superiore a quella nominale si possono rompere e sgretolarsi in volo.

e) Il diametro esterno e lo spessore del vostro accessorio

deve rientrare entro la capacità nominale dell’utensile elettrico.

Gli accessori dalle dimensioni errate non possono essere adeguatamente protetti o controllati.

f) La dimensione del mandrino di mole, flangie, platorelli

di supporto o di qualsiasi altro accessorio deve corrispondere esattamente all'asse dell'utensile elettrico.

Gli accessori con i fori del mandrino che non corrispondono alla struttura di montaggio dell’utensile elettrico esauriranno l’equilibrio, vibreranno eccessivamente e potrebbero causare la perdita del controllo.

i) Tenete i passanti a distanza di sicurezza dalla zona

j) Tenete l’utensile elettrico solo per le superfici di

k) Posizionate il cavo lontano dall’accessorio rotante.

l) Non posate mai l’utensile elettrico finché l’accessorio

m) Non utilizzate l’utensile elettrico mentre lo state

n) Pulite regolarmente le ventole d’aria dell’utensile

o) Non utilizzate l’utensile elettrico vicino ai materiali

p) Non utilizzate accessori che richiedono refrigeranti

utilizzo, ispezionate l’accessorio come le mole abrasive per controllare la presenza di schegge e crepe, la presenza di crepe, lacerazioni o eccessiva usura nel platorello di supporto, la presenza di cavi allentati o incrinati nella spazzola di metallo. Se l'utensile elettrico o l'accessorio viene fatto cadere, esaminare la presenza di eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionate voi stessi e gli eventuali passanti lontano dal piano dell’accessorio rotante e utilizzate l’utensile elettrico alla velocità a vuoto massima per un minuto.

Gli accessori danneggiati normalmente si sgretoleranno durante questo periodo di prova.

A seconda dell’applicazione, utilizzate una visiera e occhiali di sicurezza. A seconda delle necessità, indossate una maschera per la polvere, protezioni per l’udito, guanti e un grembiule in grado di fermare frammenti abrasivi o di lavorazione.

La protezione oculare deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera per la polvere o il respiratore deve essere in grado di filtrare le particelle generate dall’operazione. L’esposizione prolungata al rumore di elevata intensità può causare la perdita dell’udito.

di lavoro. Chiunque entra nella zona di lavoro deve indossare apparecchiature di protezione personale.

I frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di là dell’immediata zona di lavorazione.

afferraggio isolate, quando eseguite un’operazione dove l’accessorio di taglio può entrare a contatto con del cablaggio nascosto o con il proprio cavo.

L’accessorio di taglio, a contatto con un cavo sotto tensione, può mettere sotto tensione le parti metalliche esposte dell’utensile elettrico e dare una scossa all’operatore.

Se perdete il controllo, il cavo potrebbe essere tagliato o impigliato e potrebbe tirare la vostra mano o il vostro braccio nell’accessorio rotante.

non si è completamente arrestato.

L’accessorio rotante potrebbe afferrare la superficie e farvi perdere il controllo dell’utensile elettrico.

trasportando al vostro fianco.

Il contatto accidentale con l’accessorio rotante potrebbe impigliare i vostri indumenti, tirando l’accessorio verso il vostro corpo.

elettrico.

La ventola del motore attirerà la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo polverizzato potrebbe causare pericoli elettrici.

infiammabili.

Le scintille potrebbero far prendere fuoco a tali materiali.

liquidi.

L’utilizzo di acqua o altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche.

Italiano

RINCULO E AVVERTIMENTI CORRELATI

Il rinculo è una reazione improvvisa provocata da una mola rotante, platorello di supporto, spazzola o altro accessorio pinzati o impigliati. Ciò causa un rapido arresto dell’accessorio rotante che a sua volta provoca la perdita di controllo dell’utensile elettrico, costringendolo ad andare nella direzione opposta della rotazione dell’accessorio al punto di attacco. Per esempio, se una mola abrasiva viene impigliata o pinzata dal pezzo della lavorazione, l’estremità della mola che entra nel punto di pinzaggio può scavare nella superficie del materiale causando lo spostamento o rinculo della mola. La mola può saltare verso l’operatore o via da esso, a seconda della direzione del movimento della mola al punto di pinzaggio. E’ inoltre possibile che le mole abrasive si spezzino in queste condizioni. Il rinculo è il risultato di un utilizzo erroneo dell’utensile elettrico e/o di procedure o condizioni di utilizzo erronee e può essere evitato prendendo i necessari provvedimenti elencati di seguito.

a) Mantenete una presa ferma sull’utensile elettrico e

posizionate il vostro corpo e braccio in modo da permettervi di resistere alle forze del rinculo. Utilizzate sempre la maniglia ausiliaria, per il massimo controllo sul rinculo o la reazione di coppia durante l’avviamento.

L’operatore è in grado di controllare le reazioni di coppia o le forze del rinculo se vengono prese le adeguate precauzioni.

b) Non posizionate mai la vostra mano vicino

all’accessorio rotante.

L’accessorio potrebbe avere una reazione di rinculo sulla vostra mano.

c) Non posizionate il vostro corpo nella zona dove si

sposterà l’utensile se si verifica il rinculo.

Il rinculo spingerà l’utensile nella direzione opposta al movimento della mola al punto di impigliamento.

d) Fate particolare attenzione quando lavorate angoli,

estremità appuntite, ecc. Evitate di far saltare e impigliare l’accessorio.

Gli angoli, le estremità appuntite o gli sballottamenti hanno una tendenza a far impigliare l’accessorio rotante e causare la perdita del controllo o rinculo.

e) Non fissate una lama da moto sega per intagliare il

legno o una lama di sega dentata.

Tali lame creano rinculo e perdita del controllo frequenti.

c) Le mole devono essere utilizzate solo per le

applicazioni raccomandate. Per esempio: non smerigliate con il lato della mola di taglio.

Le mole di taglio abrasive servono per la smerigliatura periferica, le forze laterali applicate a tali mole possono causarne la rottura.

d) Utilizzate sempre flangie di mole non danneggiate

che siano delle dimensioni e forma corrette per la mola selezionata.

Le flangie delle mole corrette supportano la mola riducendo la possibilità di rottura della mola. Le flangie per le mole di taglio possono differire da quelle delle mole di smerigliatura.

e) Non utilizzate mole usurate da utensile elettrici più

grossi.

Le mole per utensili elettrici di maggiori dimensioni non sono adatte per la velocità superiore di un utensile più piccolo e potrebbero scoppiare.

PRECAUZIONI PER L’USO DELLA SMERIGLIATRICE ANGOLARE

1. Non far funzionare MAI questo utensile elettrico senza il carter della mola.

2. Controllare che la velocità indicata sulla mola sia uguale o maggiore della velocità nominale della molatrice. Usare solo ruote centrali concave con una velocità di sicurezza di almeno 80 m/s (72 m/s solo per smerigliatrici da 100 mm).

3. Assicurarsi che le dimensioni della mola siano compatibili con la molatrice e che la mola si inserisca nel mandrino.

4. Le mole abrasive devono essere conservate e maneggiate con cura secondo le istruzioni del fabbricante.

5. Ispezionare la mola prima dell’uso e non usare prodotti scheggiati, incrinati o altrimenti difettosi.

6. Impugnare sempre saldamente il corpo e l’impugnatura dell’utensile, per evitare che la forza di controreazione produca un lavoro impreciso e persino pericoloso.

7. Non utilizzare mole da taglio per la smerigliatura laterale.

8. Non utilizzare raccordi di riduzione o adattatori per adattare le mole abrasive per fori ampi.

9. La mola continua a ruotare anche dopo lo spegnimento dell’utensile.

AVVERTIMENTI DI SICUREZZA SPECIFICI PER LE OPERAZIONI DI SMERIGLIATURA

a) Usate solo tipi di mole consigliati per il vostro utensile

elettrico e per lo specifico carter progettato per la mola selezionata.

Le mole per le quali l'utensile elettrico non è stato progettato non possono essere adeguatamente protette e non sono sicure.

b) Il carter deve essere fermamente fissato all’utensile

elettrico e posizionato per la massima sicurezza, in modo che una quantità minima di mola sia esposta verso l’operatore.

Il carter serve proteggere l’operatore dai frammenti di mola rotta e dal contatto accidentale con la mola.

Italiano

CARATTERISTICHE

Modello G10SD2 G12S2 G13SD Voltaggio (per zone)* (110V, 115V, 220V, 230V, 240V) Potenza assorbita* 800 W Veloità senza carico* 11000 min

Mola

Diametro esterno × diametro interno 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm Velocità periferica 72 m/s 80 m/s

10000 min

Peso (solamente l’apparecchio principale) 1,6 kg

* Accertatevi di aver controllato bene la piastrina perchè essa varia da zona a zona.

ACCESSORI STANDARD

(1) Mola ............................................................................. 1

(2) Chiave .......................................................................... 1

(3) Inpugnatura laterale .................................................. 1

Gli accessori standard possono essere cambiati senza preavviso.

IMPIEGHI

䡬 Asportazione di bavature di getti e rifinitura di vari

tipi di materiali d’acciaio, bronzo e alluminio e oggetti di ghisa.

䡬 Molatura di sezioni saldate o sezioni tagliate a mezzo

saldatore.

䡬 Molatura di resine sintetiche, ardesia, mattoni,

marmo, ecc.

PRIMA DELL’USO

1. Alimentazione

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Fissaggio e regolazione del carter della mola

Il carter della mola è un dispositivo per evitare lesioni nel caso che la mola dovesse frantumarsi durante il funzionamento. Assicurarsi che il carter sia ben messo e fissato, prima di iniziare operazioni di molatura. Allentando un poco la vite di regolazione, il carter può essere ruotato e posto a qualsiasi angolo che si desideri, per ottenere la massima efficacia. Assicurarsi che la vite di regolazione sia serrata a fondo, dopo aver regolato il carter della mola.

5. Assicurarsi chi la mola da usare sia del tipo giusto e non abbia incrinature o difetti sulla superficie. Assicurarsi anche che la mola sia ben montata e che il dado della mola sia ben stretto. Vedere il capitolo relativo al “MONTAGGIO E RIMOZIONE DELLA MOLA”.

6. Esecuzione di una corsa di prova

Assicurarsi che i prodotti abrasivi siano montati e serrati correttamente prima dell’uso e far funzionare l’utensile senza carico per 30 secondi in una posizione sicura, fermandolo immediatamente se si notano vibrazioni considerevoli o altri difetti. Se si verificano tali condizioni, controllare la macchina per determinare la causa.

7. Controllare il pulsante di bloccaggio.

Esso deve venire sollevato premendolo due o tre volte prima di accendere l’utensile a motore (Vds.

Fig. 2).

8. Fissaggio dell’impugnatura laterale

Avvitare l’impugnatura laterale sul coperchio degli ingranaggi.

9. RCD

Si raccomanda di usare sempre un interruttore differenziale con una potenza nominale di 30mA o meno.

APPLICAZIONE PRATICHE DELLA MOLATRICE

1. Pressione da esercitare

Per prolungare la vita dell’utensile e assicurare un lavoro di rifinitura di prima qualità, è importante che la macchina non sia sovraccaricata esercitando troppa pressione. In moltissimi casi il solo peso della macchina è sufficiente per una efficace mol atura. Una pressione troppo forte porta ad una riduzione della velocità di rotazione, ad una minore rifinitura di superfici ad un sovraccarico che potrebbe ridurre la vita della macchina.

2. Angolo di molatura

Non appoggiare l’intera superficie della mola al materiale da molare. (Vedere Fig. 1), la macchina deve essere tenuta ad un angolo di 15° – 30°, in modo che il bordo esterno della mola venga a contatto dell’oggetto da lavorare con un angolo ottimale.

3. Per evitare che una mola nuova scavi nell’oggetto da lavorare, all’inizio la molatura deve essere eseguita tirando la smerigliatrice, attraverso l’oggetto da lavorare, nella direzione dell’operatore (Fig. 1 direzione B). Una volta smussato a punto lo spigolo della mola, la molatura puessere eseguita nell’uno o nell’altro senso.

4. Precauzioni da prendere immediatamente dopo aver eseguito il lavoro di rifinitura

La mola continua a ruotare dopo che l’utensile è stato spento. Dopo aver spento la macchina, non posarla fino a che la mola non sia completamente arrestata.

Italiano

Oltre ad evitare gravi incidenti, questa precauzione riduce la quantitdi polvere e di detriti succhiati all’interno della macchina.

ATTENZIONE

䡬 Controllare che il pezzo da lavorare sia sostenuto

bene.

䡬 Assicurarsi che le aperture di ventilazione siano

libere quando si lavora in condizioni polverose. Se fosse necessario eliminare la polvere, prima scollegare l’utensile dalla presa di corrente (usare oggetti non metallici) ed evitare di danneggiare le parti interne.

䡬 Assicurarsi che le scintille prodotte dall’uso non

creino pericoli, come colpire persone o dare fuoco a sostanze infiammabili.

䡬 Usare sempre protezione per gli occhi e le orecchie.

Altro abbigliamento di protezione come maschera antipolvere, guanti, casco e grembiule deve essere indossato quando necessario. In caso di dubbi, indossare l’abbigliamento protettivo.

䡬 Quando la macchina non è usata è necessario

staccare la spinadalla presa.

MONTAGGIO E RIMOZIONE DELLA MOLA (Fig. 2)

ATTENZIONE: Assicurarsi di spegnere (OFF) e di

1. Montaggio (Fig. 2)

(1) Capovolgere la smerigliatrice angolare in modo che

l’asse sia rivolto in alto.

(2) Allineare la parte piatta trasversale della rondella

ruota con la parte intaccata dell’asse e unire le due parti.

(3) Inserire la sporgenza della ruota centrale incassata

nella rondella ruota. (4) Avvitare il dado ruota sull’asse. (5) Premendo il pulsante con una mano, bloccare l’asse

facendo girare la ruota centrale incassata lentamente

con l’altra mano.

Serrare il dado ruota usando la chiave in dotazione

come mostrato in Fig. 2.

2. Rimozione

Seguire all’inverso il procedimento suddetto.

ATTENZIONE

䡬 Controllare che la mola sia montata saldamente. 䡬 Controllare che la tast di blocco sia libera, spingendola

due o tre volte prima di accendere l’utensile a motore.

scollegare la spina del cavo dalla presa di corrente per evitare rischi.

MANUTENZIONE E CONTROLLI

1. Controllo della mola

Assicurarsi che la mola sia priva di incrinature e

di difetti di superficie.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e

assicurarsi che siano esclusìvamente serrate. Nel

caso che una di queste viti dovesse allentarsi

riserrarla immediatamente. Se si non ottiene di

farlo, si puó causare un grave incidente.

3. Controllo delle spazzole di carbone (Fig. 3)

Il motore impiega spazzole di carbone che sono

materiali di consumo. Poiché una spazzola di carbone

troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero indicato nella figura quando essa è logora fino al limite del regolamento e quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell’interno del portaspazzola.

4. Sostituzione di una spazzola di carbone (Fig. 4)

<Dissemblaggio> (1) Allentare le viti auto filettanti D4 che chiude il

coperchio posteriore e togliere il coperchio.

(2) Usare la chiave maschia enagonale ausiliaria o un

piccolo cacciavite per tirare in fuori l’estremità della molla che è tenuta ferma della spazzola di carbone. Rimuovere l’estremità della molla verso il fuori del contenitore della spazzola.

(3) Rimuovere l’estremità delle treccia sulla spazzola a

carbone dalla sezione terminale del contenitore della spazzola e quindi rmuovere la spazzola a carbone

dal contenitore della spazzola. <Assemblaggio> (1) Inserire l’estremità della treccia della spazzola a

carbone nella sezione terminale del contenitore della

spazzola. (2) Inserire la spazzola carbone nel suo contenitore. (3) Usare una chiave maschia esagonale ausiliaria o un

piccolo cacciavite per fare ritornare l’estremità della

molla della spazzola a carbone. (4) Chiudere il coperchio posteriore e stringere le viti

auto filettanti.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’attrezzo è danneggiato,

l’attrezzo deve essere rinviato ad un centro assistenza

autorizzato Hitachi per la sostituzione del cavo.

6. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore”

degli attezzi elettrici. Fare attenzione a non

danneggiare l’avvolgimento e/o non bagnarlo con

olio o acqua.

7. Lista dei pezzi di ricambio

A: N. voce

B: N. codice

C: N. uso

D: Note

CAUTELA

Riparazioni, modifiche e ispezioni di utensili elettrici

Hitachi devono essere eseguite da un centro

assistenza Hitachi autorizzato.

Questa lista dei pezzi torna utile se viene presentata

con l’utensile al centro assistenza Hitachi autorizzato

quando si richiedono riparazioni o altri interventi

di manutenzione.

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza

e i criteri prescritti in ciascun paese.

MODIFICHE

Gli utensili elettrici Hitachi vengono continuamente

migliorati e modificati per includere le più recenti

innovazioni tecnologiche.

Di conseguenza, alcuni pezzi (p.es. numero di codice

e/o design) possono essere modificati senza

preavviso.

Italiano

GARANZIA

Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi.

NOTA

A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 98 dB (A) Livello misurato di pressione sonora pesato A: 85 dB (A) KpA incertezza: 3 dB (A)

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745.

Smerigliatura di superficie: Valore di emissione vibrazioni Incertezza K = 1,5 m/s

h, AG

= 6,3 m/s

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione.

AVVERTENZA

䡬 Il valore di emissione vibrazioni durante l’uso effettivo

dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso.

䡬 Identificare le misure di sicurezza per la protezione

dell’operatore basate su stima dell’esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

(Vertaling van de oorspronkelijke aanwijzingen)

Nederlands

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoogt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in een omgeving

met ontplofbare vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere toeschouwers tijdens het gebruik

van elektrische gereedschap uit de buurt.

Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid a) De stekker op het elektrische gereedschap moet geschikt

zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken

zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of

vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het gereedschap

nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek

geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving

gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt.

Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid a) Blijf waakzaam, let voortdurend op uw werk en gebruik

uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd

c) Voorkom dat het gereedschap per ongeluk kan starten.

d) Verwijder sleutels en moersleutels uit het gereedschap

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig

f) Draag geen loszittende kleding of sieraden. Houd uw

g) Indien het elektrisch gereedschap van een aansluiting voor

4) Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden.

b) Gebruik het elektrisch gereedschap niet als de schakelaar

c) Haal de stekker uit het stopcontact voordat u de voeding

d) Berg elektrisch gereedschap buiten het bereik van

e) Het elektrisch gereedschap moet regelmatig onderhouden

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

oogbescherming.

Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel.

Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Nederlands

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in

overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt a) Het gereedschap mag uitsluitend door bevoegd

onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt.

Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

ALGEMENE VEILIGHEIDSINSTRUCTIES VOOR SLIJPEN

a) Dit elektrisch gereedschap is bedoeld voor gebruik

als een slijpmachine. Lees alle veiligheidsinstructies, waarschuwingen, illustraties en specificaties die bij dit elektrisch gereedschap worden geleverd.

Niet opvolgen van alle onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

b) Gebruik van dit elektrisch gereedschap voor

afschuren, staalborstelen, polijsten of doorslijpen wordt niet aanbevolen.

Gebruik van dit elektrisch gereedschap voor doeleinden waarvoor dit niet geschikt is kan gevaar opleveren en lichamelijk letsel veroorzaken.

c) Gebruik geen toebehoren die niet specifiek

ontworpen en aanbevolen zijn door de fabrikant van het gereedschap.

Enkel het feit dat het toebehoren aan uw elektrisch gereedschap bevestigd kan worden betekent niet dat dit veilig gebruikt kan worden.

d) De nominale snelheid van het toebehoren moet

tenminste gelijk zijn aan de maximum snelheid die op het elektrisch gereedschap staat aangegeven.

Toebehoren die sneller draaien dan hun nominale snelheid kunnen stuk draaien en uit elkaar vliegen.

e) De buitendiameter en de dikte van uw toebehoren

moet binnen de nominale capaciteit van uw elektrisch gereedschap vallen.

Toebehoren van een verkeerde maat kunnen niet voldoende beveiligd of onder controle gehouden worden.

f) De opsteekmaat van schijven, flenzen, steunplaten

of andere toebehoren moeten correct passen op de as van het elektrisch gereedschap.

Toebehoren met opsteekgaten die niet overeenkomen met het montagegedeelte van het elektrisch gereedschap zullen uit balans raken, overmatig trillen en verlies van controle veroorzaken.

g) Gebruik geen beschadigde toebehoren. Inspecteer

voor elk gebruik het toebehoren zoals slijpschijven op afgebroken stukjes en barsten, de steunplaat op barsten, scheuren of buitengewone slijtage, de draadborstel op loszittende of gebroken draden. Als het elektrisch gereedschap is komen te vallen, dit inspecteren op beschadiging of een onbeschadigd toebehoren monteren. Plaats na het inspecteren en monteren van een toebehoren uzelf en omstanders uit de buurt van het vlak van het draaiende toebehoren en laat het elektrisch gereedschap gedurende één minuut onbelast op maximum snelheid draaien.

Normaal zullen beschadigde toebehoren tijdens deze testperiode stuk gaan.

h) Draag beschermende uitrusting. Gebruik afhankelijk

van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag al naar gelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel of kleine materiaaldeeltjes kan tegenhouden.

De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproduceerd kunnen tegenhouden. Het stofmasker of respirator moet deeltjes die door uw werkzaamheden geproduceerd worden kunnen filteren. Langdurige blootstelling aan geluid met hoge intensiteit kan tot gehoorverlies leiden.

i) Houd omstanders op veilige afstand van de

werkplek. Alle personen die de werkplek betreden moeten veiligheidsuitrusting dragen.

Materiaalfragmenten of een defect geraakt toebehoren kunnen wegspringen en letsel veroorzaken buiten de onmiddellijke omgeving van de werkplek.

j) Houd het elektrisch gereedschap vast bij de

geïsoleerde handgrepen tijdens het uitvoeren van een karwei waarbij het snijtoebehoren in contact kan komen met verborgen bedrading of het eigen snoer.

Wanneer een snijtoebehoren in aanraking komt met een kabel die onder spanning staat, kunnen de blootliggende metalen delen van het elektrisch gereedschap onder spanning komen en de operator een elektrische schok toebrengen.

k) Plaats het snoer uit de buurt van het draaiende

toebehoren.

Als u de controle verliest, kan het snoer doorgesneden of verstrikt raken en kan uw hand of arm in het draaiende toebehoren getrokken worden.

l) Leg het elektrisch gereedschap nooit neer totdat

het toebehoren volledig tot stilstand is gekomen.

Het draaiende toebehoren kan zich in het oppervlak vastzetten zodat u de controle over het elektrisch gereedschap verliest.

m) Laat het elektrisch gereedschap niet draaien

wanneer u dit naast u draagt.

Wanneer het draaiende toebehoren per ongeluk in contact komt met uw kleding kan dit daarin verstrikt raken en kan het toebehoren in uw lichaam worden getrokken.

n) Reinig regelmatig de ventilatieopeningen van het

elektrisch gereedschap.

Nederlands

De ventilator van de motor trekt stof in de behuizing en een overmatige opeenhoping van metaalpoeder kan gevaar voor elektrische schokken opleveren.

o) Gebruik het elektrisch gereedschap niet in de buurt

van brandbare materialen.

Deze materialen kunnen door vonken tot ontbranding komen.

p) Gebruik geen toebehoren waarvoor een vloeibaar

koelmiddel vereist is.

Gebruik van water of overig vloeibaar koelmiddel kan elektrocutie of schok tot gevolg hebben.

TERUGSLAG EN VERBAND HOUDENDE WAARSCHUWINGEN

Terugslag is een plotselinge reactie van een draaiende schijf, steunplaat, borstel of ander toebehoren dat klemgeraakt of vastgelopen is. Klemraken of vastlopen veroorzaakt snel afslaan van het draaiende toebehoren dat daardoor het elektrisch gereedschap bij het punt van klemraken eigenmachtig in de richting forceert tegenovergesteld aan de draairichting van het toebehoren. Als bijvoorbeeld een slijpschijf vastgelopen of klemgeraakt is in het werkstuk, kan de rand van de schijf die in het klempunt zit zich gaan vastzetten in het materiaaloppervlak waardoor de schijf omhoog kan springen of terugslaan. De schijf kan in de richting van de operator of van deze vandaan springen, afhankelijk van de draairichting van de schijf op het punt van klemraken. Slijpschijven kunnen onder deze omstandigheden ook breken. Terugslag is het resultaat van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde bedieningsprocedures of omstandigheden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen zoals hieronder aangegeven.

a) Houd het elektrische gereedschap stevig in uw

greep en houd uw lichaam en arm in een positie waarbij terugslagkrachten opgevangen kunnen worden. Gebruik altijd de extra handgreep, indien voorzien, voor maximale controle over terugslag of reactiekoppel bij het opstarten.

De operator kan reactiekoppel of terugslagkrachten onder controle houden als de juiste voorzorgsmaatregelen worden genomen.

b) Plaats uw hand nooit in de buurt van het draaiende

toebehoren.

Het toebehoren kan over uw hand terugslaan.

c) Breng uw lichaam niet in een positie op een plaats

waar het elektrisch gereedschap in het geval van terugslag naar toe kan bewegen.

Terugslag forceert het gereedschap in een richting tegenovergesteld aan de beweging van de schijf bij het punt van vastlopen.

d) Wees bijzonder voorzichtig bij het bewerken van

hoeken, scherpe randen, enz. Voorkom dat het toebehoren terugspringt en vastloopt.

Hoeken, scherpe randen of terugspringen hebben de neiging het draaiende toebehoren te laten vastlopen en kan verlies van controle of terugslag veroorzaken.

e) Bevestig geen zaagblad voor houtsnijwerk of een

getand zaagblad.

Dergelijke bladen veroorzaken vaak terugslag en verlies van controle.

VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR SLIJPWERKZAAMHEDEN

a) Gebruik uitsluitend typen schijven die aanbevolen

zijn voor uw elektrisch gereedschap en de specifieke beveiliging die bestemd is voor de gekozen schijf.

Schijven waarvoor het elektrisch gereedschap niet geschikt is kunnen niet voldoende beveiligd worden en zijn onveilig.

b) De beveiliging moet stevig bevestigd worden aan

het elektrisch gereedschap en in positie gebracht worden voor maximale veiligheid, zodat een zo klein mogelijk gedeelte van de schijf blootligt in de richting van de operator.

De beveiliging helpt de operator te beschermen tegen afgebroken schijffragmenten en het per ongeluk in contact komen met de schijf.

c) Schijven mogen enkel gebruikt worden voor de

aanbevolen toepassingen. Bijvoorbeeld: niet slijpen met de zijkant van een doorslijpschijf.

Doorslijpschijven zijn bedoeld voor slijpen met de buitenste rand; als er zijdelings kracht op deze schijven wordt uitgeoefend kunnen deze breken.

d) Gebruik altijd onbeschadigde schijfflenzen die de

juiste maat en vorm hebben voor de door u gekozen schijf.

Juiste schijfflenzen ondersteunen de schijf en verminderen daardoor de kans op het stuk gaan van een schijf. Flenzen voor doorslijpschijven kunnen afwijken van die voor slijpschijfflenzen.

e) Gebruik geen versleten schijven van groter elektrisch

gereedschap.

Een schijf die bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan uit elkaar springen.

VOORZORGSMAATREGELEN HAAKSE SLIJPMACHINE

1. Gebruik deze gereedschappen nooit zonder beschermkap.

2. Controleer of de op de schijf aangegeven snelheid groter of gelijk is aan de opgegeven snelheid van de slijpmachine. Gebruik alleen slijpschijven met een verdiept centrum en met een veiligheidssnelheid van minstens 80 m/s (72 m/s uitsluitend voor 100 mm slijpmachines).

3. Controleer of de afmetingen van de schijf geschikt zijn voor de slijpmachine en of de schijf goed op de as past.

4. Slijpschijven dienen te worden bewaard en gehanteerd met inachtneming van de aanwijzingen van de fabrikant.

5. Controleer de slijpschijf voor gebruik, gebruik geen schijven waar stukjes af zijn, die gebarsten zijn of andere gebreken vertonen.

6. Houd de Handgrepen van het elektrisch gereedschap altijd stevig vast. Zoniet dan zal de tegendruk onzuiver werk of gevaarlijke situaties in de hand werken.

7. Gebruik slijpschijven niet als vlakslijpschijven.

8. Gebruik geen vulstukken of adapters om slijpschijven met te grote gaten toch te kunnen gebruiken.

9. De schijf blijft nog even draaien nadat het gereedschap is uitgeschakeld.

Nederlands

TECHNISCHE GEGEVENS

Model G10SD2 G12S2 G13SD

Voltage (verschillend van gebied tot gebied)* (110V, 115V, 220V, 230V, 240V)

Opgenomen vermogen* 800 W

Toerental onbelast* 11000 min

Slijpschijf

buitendiameter × binnendiameter 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm

omtrekssnelheid 72 m/s 80 m/s

10000 min

Gewicht (alleen hoofdeenheid) 1,6 kg

* Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het verkocht wordt gewijzigd kan

worden.

STANDAARD TOEBEHOREN

(1) Slijpschijf ..................................................................... 1

(2) Sleutel ......................................................................... 1

(3) Handgreep .................................................................. 1

De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

TOEPASSINGEN

䡬 Verwijdering van gietresten en eindafwerking van

verschillende staalkwaliteiten, brons-en aluminiummate-rialen en gietdelen.

䡬 Het slijpen van gelaste stukken of van door brand-

snijden vervaardigde stukken.

䡬 Het slijpen van kunsthars, lei, baksteen, marmer,

etc.

VOOR BEGIN VAN WERK

1. Netspanning

Kontroleren of de netspanning overeenkomt met de opgave op het naamplaatje.

2. Netschakelaar

Kontroleren of de netschakelaar op “UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op “AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Het aanbrengen en instellen van de beschermkap

De beschermkap is een beveiligingsinrichting, waardoor schade verhinderd moet worden, wanneer de slijpschijf tijdens het bedrijf zou breken. Er moet op gelet worden, dat de kap juist aangebracht en bevestigd is, voordat men met het slijpen begint. Door het licht losdraaien van de vergrendelingsschroef kan de beschermkap gedraaid en in elke gewenste hoek ingesteld worden om een maximaal prestatievermogen te bereiken. Zekergesteld moet worden, dat de vergrendelingsschroef na het instellen van de beschermkap juist vastgedraaid wordt.

5. Verder moet er op gelet worden, dat de te gebruiken

slijpschijf de juiste uitvoering is en zonder scheurtjes

en oppervlaktefoutjes is. Tevens moet er op gelet worden, dat de slijpschijf juist gemonteerd en de moer van de slijpschijf vast aangedraaid is. Zie het punt “MONTEREN EN DEMONTEREN VAN DE SLIJPSCHIJF”.

6. Het uitvoeren van een proefdraaiing

Zorg ervoor dat het slijpproduct op de juiste manier gemonteerd en vastgezet is voor gebruik, laat het gereedschap zonder belasting 30 seconden lang op een veilige plek proefdraaien en stop onmiddellijk als u trillingen voelt of andere problemen bemerkt. In een dergelijk geval dient u de machine te inspecteren om de oorzaak op te sporen.

7. Controleer de blokkeerstift

Controleer of de blokkeerstift los is door er een paar keer op te drukken voor u het elektrisch gereedschap aan zet (Zie Afb. 2).

8. Bevestigen van de handgreep

Schroef de handgreep in de behuizing vast.

9. RCD

Het gebruik van een reststroomapparaat met een nominale reststroom van 30 mA of minder wordt aanbevolen.

PRAKTISCH SLIJPWERK

1. Druk

Voor de levensduur van de machine en voor prima werk is het belangrijk, dat de machine niet door te sterke druk overbelast wordt. Bij het meeste gebruik is het gewicht van de machine voor doeltreffend slijpen voldoende. Te sterke druk leidt tot een verminderd toerental, slecht afgewerkt oppervlak en een overbelasting die de levensduur van de machine zou kunnen verminderen.

2. Slijphoek

Niet de totale oppervlakte van de slijpschijf op het te slijpen materiaal leggen. De machine moet in een hoek van 15° – 30° gehouden worden, zoals afgebeeld in Afb. 1, zodat de buitenkant van de slijpschijf het werkstuk in een optimale hoek aanraakt.

3. Opdat een nieuwe slijpschijf zich niet in het werkstuk

graaft, moet het begin van het slijpwerk zo uitgevoerd worden, dat de slijpmachine over het werkstuk naar degene, die de machine bedient, getrokken wordt (Afb. 1 richting B). Wanneer de voorkant van de slijpschijf desbetreffend afgeslepen is, kan het slijpen in beide richtingen uitgevoerd worden.

Nederlands

4. Veiligheidsmaatregelen onmiddellijk na beëindiging van het werk.

De schijf blijft draaien nadat het gereedschap is uitgeschakeld. Na het uitschakelen mag de machine pas neergelegd worden, wanneer de slijpschijf volledig tot stilstand gekomen is. Afgezien van dat u hiermee ongelukken vermijdt, wordt door deze veiligheidsmaatregel tevens vermeden, dat stof en spaanders in de machinegezogen worden.

LET OP

䡬 Controleer of het werkstuk goed ondersteund wordt. 䡬 Zorg ervoor dat de ventilatie-openingen vrij blijven,

vooral wanneer u onder stoffige omstandigheden moet werken. Als u stof moet verwijderen, dient u eerst de stekker van het gereedschap uit het stopcontact te halen (gebruik in geen geval metalen voorwerpen) en zorg ervoor dat u de onderdelen in het binnenwerk niet beschadigt.

䡬 Zorg ervoor dat eventuele vonken geen gevaar

kunnen opleveren, dus bijv. geen personen kunnen raken of brandbare materialen kunnen ontsteken.

䡬 Draag altijd oog- en gehoorbescherming. Andere

beschermingsmiddelen, zoals een stofmasker, handschoenen, helm en schort moeten worden gebruikt indien nodig. Bij twijfel kunt u deze beschermingsmiddelen het beste gebruiken.

䡬 Wanneer de machine niet gebruikt wordt, moet de

stekker uit het stopcontact getrokken worden.

MONTEREN EN DEMONTEREN VAN DE SLIJPSCHIJF (Afb. 2)

VOORZICHTIG: Zorg ervoor dat de stroom is

1. Monteren (Afb. 2)

(1) Keer de haakse slijpmachine ondersteboven zodat de

as naar boven wijst.

(2) Pas de onderlegring op de inkeping van de as en

maak deze vast.

(3) Pas het uitsteeksel van de schijf met het verlaagde

midden op de onderlegring.

(4) Schroef de schijfmoer op de as. (5) Druk met één hand de borgknop in en vergrendel de

as door de schijf met het verlaagde midden langzaam met uw andere hand rond te draaien. Zet de schijfmoer vast met de meegeleverde sleutel, zoals u kunt zien op Afb. 2.

2. Demonteren

Het demonteren geschiedt in omgekeerde volgorde.

VOORZICHTIG

䡬 Controleer of de slijpschijf stevig vastzit. 䡬 Gekontroleerd moet worden of de drukknop

losgemaakt is, door twee of drie keer voor het aanschakelen van het apparaat op de drukknop te drukken.

uitgeschakeld (OFF) en dat de stekker uit de stroom-aansluiting is getrokken. Dit om ernstige problemen te voorkomen.

ONDERHOUD EN INSPECTIE

1. Controle van de slijpschijf

Er moet op gelet worden, dat de slijpschijf zonder scheurtjes en foutjes aan de oppervlakte is.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gekontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Inspectie van de koolborstels (Afb. 3)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Buitengewoon versleten koolborstels leiden tot problemen bij de motor. Dientengevolge dienen de koolborstels vervangen te worden met borstels die hetzelfde nummer hebben als de afbeelding aantoont, wanneer de koolborstel versleten, of bijna versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich in vrij de borstelhouders bewegen kunnen.

4. Het wisselen van de koolborstel (Afb. 4)

<Demonteren> (1) Draai de zelftappende D4 schroef, die het

achterdeksel op zijn plaats houdt, los en verwijder het achterdeksel.

(2) Gebruik de bijgeleverde inbussleutel of een kleine

schroeverdraaier om de rand van de spiraalveer die de koolborstel tegen houdt op te wippen. Verwijder de haak van de veer naar de buitenkant van de koolborstelhouder.

(3) Verwijder het gekrulde uiteinde ven de koolborstel

uit de bedradingsblok-groep (A) en verwijder ven

de koolborstel uit de koolborstelhouder. <Monteren> (1) Steek het gekrulde uiteinde van de

borstelverbindingsdraad in het aansluitgedeelte van

de koolborstelhouder. (2) Plaats de koolborstel in de koolborstelhouder. (3) Gebruik de bijgeleverde inbussleutel of een kleine

schroevedraaier om de rand van de spiraalveer

weer op de bovenkant van de koolborstel aan te

brengen. (4) Sluit het achterdeksel en draai tenslotte de

zelftappende D4 schroef weer vast.

5. Vervangen van het stroomsnoer

Als het stroomsnoer van het gereedschap beschadigd

raakt, moet het gereedschap aan een erkend Hitachi

Service-centrum worden geretourneerd om het

stroomsnoer te laten vervangen.

6. Onderhoud van de motor

De motorwikkeling is het “hart” van het electrische

gereedschap. Er moet daarom bijzonder zorgvuldig

op gelet worden, dat de wikkeling niet beschadigd

en/of met olie of water bevochtigd wordt.

7. Lijst vervangingsonderdelen

A: Ond.nr.

B: Codenr.

C: Gebr.nr.

D: Opm.

LET OP

Reparatie, modificatie en inspectie van Hitachi

elektrisch gereedschap dient te worden uitgevoerd

door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanneer u deze

samen met het gereedschap aanbiedt bij het erkende

Hitachi Service-centrum wanneer u om reparatie of

ander onderhoud verzoekt.

Nederlands

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden.

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie.

AANTEKENING

Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 98 dB (A) Gemeten A-gewogen geluidsdrukniveau: 85 dB (A) Onzekerheid KpA: 3 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Oppervlak slijpen: Trillingsemissiewaarde Onzekerheid K = 1,5 m/s

h, AG

= 6,3 m/s

䡬 Neem kennis van de veiligheidsmaatregelen voor de

bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken.

WAARSCHUWING

䡬 De trillingsemissiewaarde tijdens het feitelijke

gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

(Traducción de las instrucciones originales)

Español

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo a) Mantenga la zona de trabajo limpia y bien iluminada.

Las zonas desordenadas u oscuras pueden provocar accidentes.

b) No utilice las herramientas eléctricas en entornos

explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.

Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos.

c) Mantenga a los niños y transeúntes alejados cuando

utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica a) Los enchufes de las herramientas eléctricas tienen que

ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies conectadas a

tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a

la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable

para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre,

utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta eléctrica

en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y utilice el

sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

4) Utilización y mantenimiento de las herramientas eléctricas

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una

protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el

interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la

herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado

en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o

joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de

extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

a) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no

la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica y/o la

batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen

para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas.

Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Español

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas

de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría

g) No utilice un accesorio dañado. Antes de cada uso,

dar lugar a una situación peligrosa.

5) Revisión a) Lleve su herramienta a que la revise un experto

cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

h) Utilice equipo protector personal. Dependiendo de

ADVERTENCIAS DE SEGURIDAD GENERALES PARA AMOLAR

a) Esta herramienta eléctrica está diseñada para

utilizarse como amoladora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones proporcionadas con esta herramienta.

Si no se siguen todas las instrucciones indicadas a continuación, podría producirse una descarga eléctrica, un incendio y/o daños graves.

b) No se recomienda realizar operaciones como lijado,

cepillado metálico, pulido o corte con esta herramienta.

Las operaciones para las que no se diseñó la herramienta eléctrica podrían producir un riesgo y causar daños personales.

c) No utilice accesorios que no estén diseñados y

estén recomendados específicamente por el fabricante de la herramienta.

El hecho de que el accesorio pueda acoplarse en la herramienta eléctrica no garantiza una operación segura.

d) La velocidad nominal del accesorio debe ser al

menos igual a la velocidad máxima marcada en la herramienta eléctrica.

Los accesorios que se utilizan con una velocidad superior a la indicada podrían romperse o descomponerse.

e) El diámetro externo y el grosor de su accesorio

debe estar dentro de la clasificación de capacidad de su herramienta metálica.

Los accesorios de tamaño incorrecto no pueden supervisarse o controlarse adecuadamente.

f) El tamaño de pérgola de las ruedas, bridas,

almohadillas de respaldo u otros accesorios deben encajar correctamente en el eje de la herramienta metálica.

Los accesorios con orificios de pérgola que no coincidan con la estructura de montaje de la herramienta eléctrica se desequilibrarán, vibrarán en exceso y puden causar una pérdida de control.

i) Mantenga a los viandantes alejados del área de

j) Sujete la herramienta eléctrica sólo por las

k) Coloque el cable cerca del accesorio giratorio.

l) No coloque boca abajo la herramienta eléctrica

m) No ponga en marcha la herramienta eléctrica cuando

n) Limpie regularmente los conductos de aire de la

o) No utilice la herramienta eléctrica cerca de

inspeccione el accesorio, mirando si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, inspeccione si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a máxima velocidad sin carga durante un minuto.

Los accesorios dañados se romperán durante este periodo de prueba.

la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo.

El protector ocular debe ser capaz de deterner los desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de filtrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal.

Los fragmentos de un trabajo o un accesorio roto pueden salir despedidos y causar daños más allá del área de operación inmediata.

superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o su propio cable.

El accesorio de corte que contacta con un cable ”vivo” puede hacer que las partes metálicas expuestas de la herramienta eléctrica pasen a estar ”vivas” y produzcan una descarga en el operario.

Si pierde el control, podría cortarse el cable o engancharse y la mano o brazo podrían entrar en el accesorio giratorio.

hasta que el accesorio se haya parado completamente.

El accesorio giratorio podría agarrar la superficie y descontrolar la herramienta eléctrica.

la lleve al lado.

Un contacto accidental con el accesorio giratorio podría enganchar la ropa y el accesorio podría herirle.

herramienta eléctrica.

El ventilador del motor sacará el polvo de dentro del alojamiento y la acumulación excesiva de metal en polvo podría producir peligros eléctricos.

materiales inflamables.

Las chispas podrían quemar dichos materiales.

Español

p) No utilice accesorios que requieran refrigerantes

líquidos.

Al utilizar agua u otros refrigerantes líquidos podría producirse una electrocución o descarga.

REBOTE Y ADVERTENCIAS RELACIONADAS

El rebote es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio pinchado o enganchado. El pinchazo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. Por ejemplo, si una rueda abrasiva es enganchada o pinchada por la pieza de trabajo, el borde de la rueda que entra en el punto de pinchazo puede enterrarse en la superficie del material haciendo que la rueda se salga. La rueda puede saltar hacia el operario o salir despedida de este, dependiendo de la dirección del movimiento de la rueda en el punto de pinchazo. Las ruedas abrasivas también pueden romperse bajo estas condiciones. El rebote es el resultado de un uso incorrecto y/o procedimientos o condiciones operativos incorrectos de la herramienta eléctrica y puede evitarse tomando las precauciones adecuadas indicadas a continuación.

a) Agarre la herramienta eléctrica firmemente y

coloque el cuerpo y el brazo para que pueda resistirse a las fuerzas de retroceso. Utilice siempre una agarradera auxiliar, si se proporciona, para un control máximo sobre el rebote o reacción del par durante la puesta en marcha.

El operario puede controlar las reacciones del par o las fuerzas de rebote, si se toman las precauciones adecuadas.

b) No coloque la mano cerca del accesorio giratorio.

El accesorio puede rebotarse en la mano.

c) No coloque el cuerpo en la zona en la que la

herramienta eléctrica se mueva si se produce un rebote.

El rebote impulsará a la herramienta en dirección opuesta al movimiento de la rueda en el punto de enganche.

d) Tenga especial cuidado cuando trabaje con esquinas,

bordes afilados, etc. Evite rebotar y enganchar el accesorio.

Las esquinas, bordes afilados o el rebote tienden a enganchar el accesorio giratorio y causan la pérdida de control y rebote.

e) No coloque una cuchilla talladora de madera o

cuchilla dentada en la sierra.

Dichas cuchillas a menudo producen rebote y pérdida de control.

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS PARA LAS OPERACIONES DE MOLIDO

a) Utilice sólo tipos de ruedas recomendados para su

herramienta eléctrica y el protector específico diseñado para la rueda seleccionada.

Las ruedas para las que no se diseñó la herramienta eléctrica no pueden protegerse adecuadamente y no son seguras.

b) La protección debe colocarse firmemente en el

herramienta eléctrica y colocarse para máxima seguridad, de forma que se expone al operario la cantidad mínima de rueda.

La protección ayuda a proteger al operario de los fragmentos de rueda rotos y del contacto accidental con la rueda.

c) Las ruedas deben utilizarse sólo para las aplicaciones

recomendadas. Por ejemplo, no muela con el lado de la rueda de corte.

Las ruedas de corte abrasivas están diseñadas para un molido periférico. Las fuerzas laterales aplicadas a estas ruedas pueden hacer que se rompan.

d) Utilice siempre bridas de ruedas sin dañar de tamaño

y forma correcta para la rueda seleccionada.

Las bridas de rueda adecuadas soportan la rueda, reduciendo la posibilidad de rotura de rueda. Las bridas para ruedas de corte pueden ser diferentes de las bridas de rueda de molido.

e) No utilice ruedas de herramientas eléctricas más

grandes.

La rueda diseñada para una herramienta eléctrica más grande no es adecuada para la velocidad superior de una herramienta inferior y podría estallar.

PRECAUCIONES AL UTILIZAR LA AMOLADORA ANGULAR

1. Nunca trabajar con estas herramientas eléctricas sin cubiertas protectoras de la muela.

2. Compruebe que la velocidad marcada en la muela sea igual o mayor que la velocidad nominal de la amoladora. Emplee sólo muelas de centro hundido con una velocidad nominal de 80 m/s (72 m/s sólo para amoladoras angulares de 100mm) o más.

3. Compruebe que las dimensiones de la muela sean compatibles con la amoladora y que la muela encaja en el husillo.

4. Las muelas abrasivas se deben almacenar y tratar con cuidado, de conformidad con las instrucciones del fabricante.

5. Inspeccione la muela rectificadora antes del uso, y no utilice productos descascarados, agrietados o defectuosos de cualquier otro manera.

6. Sujetar siempre firmemente el asidero del cuerpo y el asidero lateral de la herramienta. De lo contrario la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

7. No utilice las muelas de tallado para el amolado lateral.

8. No utilice los bujes o adaptadores de reducción separados para adaptar muelas abrasivas de orificio grande.

9. La muela continúa girando aún después de apagar la herramienta.

Español

ESPECIFICACIONES

Modelos G10SD2 G12S2 G13SD Voltaje (por áreas)* (110V, 115V, 220V, 230V, 240V) Acometida* 800 W Velocidad marcha en vacio* 11000 min

Muela

diámetro exterior × diámetro interior 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm Velocidad periférica 72 m/s 80 m/s

Peso (cuerpo principal solamente) 1,6 kg

* Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo

al país de destino.

ACCESORIOS ESTANDAR

(1) Muela de alisado ...................................................... 1

(2) Llave para tuercas .................................................... 1

(3) Asidero lateral ........................................................... 1

Los accesorios estándar están sujetos a cambio sin previo aviso.

APLICACIONES

䡬 Eliminación de rebabas de juntas y acabado de

diversos tipos de acero, bronce y aluminio, materiales y fundiciones.

䡬 Alisado de secciones soldadas o secciones cortadas

por medio de soldadura.

䡬 Alisado de resina sintética, pizarra,ladrillo, mármol,

etc.

ANTES DE LA PUESTA EN MARCHA

1. Alimentación

Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especificadas en la placa de características del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación está en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.

4. Montar y ajustar la cubierta protectora de muela

La cubierta protectora de muela es un dispositivo protector para evitar heridas, en caso de que la muela de alisado se quiebre durante la operación. Asegurarse de que la cubierta protectora esté bién montada y apretada antes de comenzar con la operación de alisado. Al soltar un poco el tornillo de ajuste, deja de girar la cubierta protectora de muela, por lo que se podrá poner en cualquier ángulo deseado para una efectividad máxima

operacional. Asegurarse de que el tornillo de ajuste esté apretado firmemente después de ajustar la cubierta protectora.

5. Asegurarse de que la muela de alisado a utilizar sea de tipo correcto y libre de rajas o defectos de superficie. También asegurarse de que la muela de alisado esté montada debidamente y que la contratuerca de muela esté apretada firmemente. Dirigirse a la sección de “MONTAJE Y DESMONTAJE DE LA MUELA ALISADO”.

6. Realizar una prueba

Asegúrese de que los productos abrasivos estén correctamente montados y apretados antes del uso, y haga funcionar la herramienta sin carga durante 30 segundos en una posición segura. Apáguela inmediatamente si nota una vibración considerable u otros defectos. Si se produce esta condición, inspeccione la herramienta para determinar la causa.

7. Confirme el botón

Confirme que el botón pulsador esté desactivado presionando el botón pulsador dos o tres veces antes de conectar la alimentación de la herramienta eléctrica (vea la Fig. 2).

8. Instalación del asidero lateral

Atornille el asidero lateral en la cubierta de engranaje.

9. RCD

Se recomienda el uso permanente de un dispositivo de corriente residual con una corriente residual nominal equivalente o inferior a 30 mA.

APLICACION PRACTICA DEL ALISADOR

1. Presión

Para prolongar la vida da la máquina y asegurar un acabado de primera clase, es importante que la máquina no sea recalentada aplicando demasiada presión. En la mayoría de las aplicaciones el sólo peso de la máquina, es suficiente para un alisado efectivo. Demasiada presión ocasionaría una reducida velocidad rotacional, inferior acabado de superficie y recalentamiento que reduciría la vida de la máquina.

2. Angulo de alisado

No aplicar toda la superficie de la muela de alisado al material a alisar. Como muestra en Fig. 1, la máquina deberá ser mantenida en un ángulo de 15° – 30° de tal manera que el canto externo de la muela de alisado contacte la pieza de trabajo en un ángulo óptimo.

10000 min

Español

3. Para prevenir que una nueva muela de alisado cave

la pieza de trabajo, el alisado inicial debe ser llevado a cabo tirando de la amoladora por encima de la pieza de trabajo hacia el operario (Fig. 1 dirección B). Una véz que el canto directriz de la muela de alisado esté bién raspado, el alisado puede ser realizado en cualquier dirección.

4. Precauciones inmediatamente después de haber acabado la operación.

La muela continuará girando después de apagar la herramienta. Después de desconectar la máquina no posarla antes de que la muela de alisado se haya parado completamente. Aparte de evitar serios accidentes, esta precaución reduciría la cantidad de polvo y limaduras absorbidos por la máquina.

PRECAUCIONES

䡬 Compruebe que la pieza de trabajo esté

correctamente soportada.

䡬 Cuando trabaje en ambientes polvorientos,

asegúrese de que las aberturas de ventilación se mantengan libres de obstrucciones. Si llegara a ser necesario eliminar el polvo, primero desconecte la herramienta del tomacorriente de la red (use objetos no metálicos) y evite que se dañen las piezas internas.

䡬 Asegúrese de que las chispas resutantes del uso

no representen peligro alguno, por ejemplo, que no alcancen a las personas, ni pue incendien sustancias inflamables.

䡬 Utilice siempre protectores oculares y auriculares.

Otros equipos de protección personal, como máscara contra el polvo, guantes, casco y delantal se deben usar según se requiera. En caso de dudas, utilice el equipo de protección.

䡬 Cuando no se usa la máquina, debe estar

desconectada la acometida de red.

MONTAJE Y DESMONTAJE DE LA MUELA ALISADO (Fig. 2)

PRECAUCION: Cerciórese de desconectar la alimentación

1. Montaje (Fig. 2)

(1) Coloque la amoladora angular boca abajo de manera

que el eje quede hacia arriba.

(2) Alinee la distancia entre caras de la arandela de

rueda con la parte muescada del eje, y luego fíjelas.

(3) Encaje la protuberancia de la muela de alisado en la

arandela molar.

(4) Enrosque la tuerca de rueda en el eje. (5) Mientras empuja el botón pulsador con una mano,

bloquee el eje haciendo girar lentamente la rueda de disco abombado con una mano. Apriete la tuerca de rueda utilizando la llave suministrada, de la manera mostrada en la Fig. 2.

2. Desmontaje

Seguir los procedimientos antedichos a la inversa.

PRECAUCIONES

䡬 Confirme que la muela de alisado esté firmemente

montada.

䡬 Confirmar que el botón esté desactivado presionando

el botón dos o tres veces antes de conectar la alimentación de la herramienta eléctrica.

y desenchufe el enchufe de la toma de alimentación de la red para evitar averías serias.

MANTENIMIENTO E INSPECCION

1. Inspeccionar la muela de alisado

Asegurarse de que la muela de alisado esté libre de rajas y defectos en la superficie.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Inspección de escobillas de carbón (Fig. 3)

El motor emplea carbones de contacto que son partes consumibles. Como un carbón de contacto excesivamente desgastado podría dar problemas al motor, reemplazar el carbón de contacto por uno nuevo, que tenga el mismo número mostrado en la figura, cuando se haya desgastado o esté cerca del límite de uso. Adicionalmente, mantener siempre los carbones de contacto limpios y asegurarse de que corran libremente dentro de los sujetadores de carbón.

4. Reemplazar el carbón de contacto (Fig. 4)

<Desmontaje> (1) Afloje el tornillo autorroscante D4 que sujeta la

cubierta de la cola y desmonte ésta.

(2) Emplee la llave macho hexagonal auxiliar o un

pequeño destornillador para tirar del borde del resorte helicoidal que empuja hacia abajo el carbón de contacto. Extraiga el dorde del resorte hacia afuera el soporte del carbón de contacto.

(3) Extraiga la sección del soporte carbón de contacto

en la sección del terminal del soporte del carbón de contacto y después extraiga el carbón de contacto

de su soporte. <Montaje> (1) Inserte el extremo del conductor helicoidal del carbón

de contacto en la sección del terminal del soporte

del carbón de contacto. (2) Inserte el carbón de contacto en el soporte del

mismo. (3) Emplee la llave macho hexahonal auxiliar o un

pequeño destornillador para devolver el borde del

resorte helicoidal hasta la cabeza del carbón de

contacto. (4) Cierre la cubierta de la cola y apriete el tornillo

autorroscante D4.

5. Reemplazo del cable de alimentación

Si el cable de alimentación de la herramienta está

dañado, envíe la herramienta al Centro de Servicio

Autorizado de Hitachi para que le cambien el cable

de alimentación.

6. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero

“corazón” de las herramientas eléctricas. Prestar el

mayor cuidado a asegurarse de que el bobinado

no se dañe y/o se humedezca con aceite o agua.

7. Lista de repuestos

A: N°. ítem

B: N°. código

C: N°. usado

D: Observaciones

Español

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

GARANTÍA

Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi.

OBSERVACION

Debido al programa continuo de investigación y desarrollo de HITACHI éstas especificaciones están sujetas a cambio sin previo aviso.

䡬 Identifique las medidas seguras para proteger al

operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación).

Información sobre el ruido propagado por el aire y vibración

Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

Nivel de potencia auditiva ponderada A: 98 dB( A) Nivel de presión auditiva ponderada A: 85 dB (A) Duda KpA: 3 dB (A)

Utilice protecciones auriculares.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745.

Pulido de superficies: Valor de emisión de la vibración Incertidumbre K = 1,5 m/s

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición.

ADVERTENCIA

䡬 La emisión de vibración durante la utilización de la

herramienta eléctrica puede ser diferente del valor total declarado dependiendo de las formas de utilización de la herramienta.

= 6,3 m/s

h, AG

(Tradução das instruções originais)

Português

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉCTRICA

AVISO

Leia todas as instruções e avisos de segurança.

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho a) Mantenha a área de trabalho limpa e bem iluminada.

As áreas escuras ou cheias de material são propícias aos acidentes.

b) Não trabalhe com ferramentas eléctricas em

ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó.

As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos.

c) Mantenha as crianças e outras pessoas afastadas

quando trabalhar com uma ferramenta eléctrica.

As distracções podem fazer com que perca controlo.

2) Segurança eléctrica a) As fichas da ferramenta eléctrica devem

corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.

As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos.

b) Evite contacto corporal com superfícies ligadas à

terra, tais como tubos, radiadores, máquinas e frigoríficos.

Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra.

c) Não exponha ferramentas eléctricas à chuva ou

condições de humidade.

A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos.

d) Não abuse do fio. Nunca utilize o fio para transportar,

puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento.

Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos.

e) Quando trabalhar com uma ferramenta eléctrica no

exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos.

f) Se não for possível evitar a utilização de uma

máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal a) Mantenha-se alerta, esteja atento ao que está a

fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de protecção pessoal. Utilize

sempre protecção para os olhos.

O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite ligar por acidente. Certifique-se de que o

interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-

inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e

equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta em situações inesperadas.

f) Use vestuário adequado. Não use roupas largas ou

jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis.

g) Se forem fornecidos dispositivos para a ligação de

extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção a) Não force a ferramenta eléctrica. Utilize a ferramenta

correcta para a sua aplicação.

A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se o interruptor

não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

c) Desligue a ficha da rede antes e/ou a bateria da

ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas.

Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas fora do alcance de

crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta.

As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.

e) Efectue a manutenção de ferramentas eléctricas.

Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas com má manutenção.

f) Mantenha as ferramentas de corte afiadas e limpas.

As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar.

Português

g) Utilize a ferramenta eléctrica, acessórios e pontas

de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado.

A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Manutenção a) Faça a manutenção da sua ferramenta eléctrica por

um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta eléctrica é mantida.

AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

AVISOS DE SEGURANÇA COMUNS PARA REBARBAÇÃO

a) Esta ferramenta eléctrica foi concebida para

funcionar como rebarbadora. Leia todos os avisos de segurança, instruções, ilustrações e especificações que acompanham esta ferramenta eléctrica.

O não seguimento de todas as instruções apresentadas abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

b) Não é recomendada a utilização desta máquina

eléctrica para operações como lixagem, limpeza com escova metálica, polimento ou corte.

As operações para as quais a máquina eléctrica não foi concebida podem criar perigo e causar ferimentos.

c) Não utilize acessórios que não sejam

especificamente concebidos e recomendados pelo fabricante da ferramenta.

O facto de um acessório se adaptar à ferramenta eléctrica não é garantia de uma operação segura.

d) A velocidade nominal do acessório deve ser, pelo

menos, igual à velocidade máxima marcada na ferramenta eléctrica.

A utilização dos acessórios a velocidades mais rápidas que a sua velocidade nominal pode fazer com que estes partam e sejam projectados.

e) O diâmetro exterior e a espessura do acessório

devem estar dentro da capacidade nominal da ferramenta eléctrica.

Os acessórios de tamanho incorrecto não podem ser devidamente protegidos ou controlados.

f) O tamanho do eixo de discos, frisos, discos de

respaldo, ou de qualquer outro acessório, deve encaixar devidamente no eixo da ferramenta eléctrica.

Os acessórios com orifícios de eixo que não encaixem no hardware de montagem da ferramenta eléctrica irão causar desequilíbrio, vibrar excessivamente e podem levar à perda de controlo.

g) Não utilize um acessório danificado. Antes de cada

utilização, proceda à inspecção de acessórios, como discos abrasivos relativamente a lascas e fissuras, disco de respaldo em relação a fissuras, desgaste ou utilização excessiva, escova metálica em termos

de fios soltos ou partidos. Caso deixe cair a ferramenta eléctrica ou um acessório, proceda à inspecção relativamente a danos ou à instalação de um acessório não danificado. Após a inspecção e instalação de um acessório, mantenha-se afastado do plano do acessório rotativo e coloque a ferramenta eléctrica a trabalhar à velocidade máxima sem carga, durante um minuto.

Normalmente, os acessórios danificados partem-se no decorrer deste teste.

h) Use equipamento de protecção pessoal. Consoante

a aplicação, use protecção facial, luvas ou óculos de segurança. Conforme apropriado, use uma máscara de pó, protectores auriculares, luvas e avental de protecção, capaz de proteger contra pequenos fragmentos abrasivos ou peças.

A protecção para os olhos deve conseguir reter fragmentos projectados, gerados por diversas operações. A máscara de pó ou respirador devem ser capazes de filtrar partículas geradas durante a operação. A exposição prolongada a ruídos de grande intensidade pode causar perda de audição.

i) As pessoas que se encontrem por perto devem ser

mantidas a uma distância de segurança. Qualquer pessoa que entre na área de trabalho deve usar equipamento de protecção pessoal.

Fragmentos de peças ou de acessórios partidos podem ser projectados e causar ferimentos além da área imediata de operação.

j) Agarre a ferramenta eléctrica somente pelas

superfícies isoladas ao realizar uma operação em que o acessório de corte possa conter fios ocultos ou o seu próprio cabo.

O acessório de corte, em contacto com um fio com corrente, pode passar corrente para as partes metálicas expostas da ferramenta eléctrica e dar choque ao operador.

k) Coloque o cabo afastado do acessório rotativo.

Caso perca o controlo, o cabo pode ser cortado ou puxado e a sua mão ou braço podem ser puxados para o acessório rotativo.

l) Nunca pouse a ferramenta de corte até que o

acessório esteja completamente imobilizado.

O acessório rotativo pode agarrar a superfície e puxar a ferramenta eléctrica para fora do seu controlo.

m) Não coloque a ferramenta eléctrica em

funcionamento enquanto a transporta ao seu lado.

O contacto acidental com o acessório rotativo pode agarrar a sua roupa, puxando o acessório para o seu corpo.

n) Limpe regularmente os respiradouros da ferramenta

eléctrica.

A ventoinha do motor irá sugar o pó para dentro do alojamento e a acumulação excessiva de metal em pó pode causar perigo eléctrico.

o) Não opere a ferramenta eléctrica perto de materiais

inflamáveis.

As faíscas podem acender esses materiais.

p) Não utilize acessórios que requeiram líquidos de

refrigeração.

A utilização de água ou de outros líquidos de refrigeração pode causar electrocussão ou choque.

Português

REACÇÃO ENERGÉTICA E AVISOS RELACIONADOS

A reacção energética é uma reacção repentina a um disco rotativo, disco de respaldo, escova ou qualquer outro acessório que seja apertado ou puxado. A acção de apertar ou puxar causa um rápido retardamento do acessório rotativo, o que, por sua vez, faz com que a ferramenta eléctrica não controlada seja forçada na direcção oposta da rotação do acessório no ponto de ligação. Por exemplo, se um disco abrasivo for puxado ou apertado pela peça a ser trabalhada, o limite do disco que entra no ponto de aperto pode penetrar na superfície do material, fazendo com que o disco caia ou seja expelido. Consoante a direcção do movimento do disco no ponto de aperto, este pode ser projectado em direcção ao operador ou para longe dele. Os discos abrasivos podem também partir sob estas condições. A reacção energética é o resultado da má utilização da ferramenta eléctrica e/ou de procedimentos ou condições de operação incorrectos, podendo ser evitada se forem tomadas as devidas precauções, conforme descritas abaixo.

a) Segure bem a ferramenta eléctrica e posicione o

seu corpo e braço de forma que permita resistir a forças de reacção energética. Use sempre a pega auxiliar, se fornecida, para o máximo controlo de reacções energéticas ou de torção durante o início da operação.

Caso sejam tomadas as devidas precauções, é possível ao operador controlar as reacções de torção ou as forças energéticas.

b) Nunca colocar a mão perto do acessório rotativo.

O acessório pode ter uma reacção energética para a sua mão.

c) Não posicione o corpo na área onde a ferramenta

eléctrica se irá movimentar na eventualidade de reacção energética.

A reacção energética irá propelir a ferramenta na direcção oposta ao movimento do disco no ponto de aperto.

d) Tenha cuidados redobrados ao trabalhar cantos,

margens afiadas, etc. Evite oscilar ou apertar o acessório.

Cantos, margens afiadas ou oscilação têm tendência a apertar o acessório rotativo e causar perda de controlo ou reacção energética.

e) Não utilize uma lâmina de entalhe ou lâmina

dentada para serra.

Tais lâminas criam, frequentemente, reacções energéticas e perda de controlo.

AVISOS DE SEGURANÇA ESPECÍFICOS PARA OPERAÇÕES DE REBARBAÇÃO

a) Use somente tipos de disco recomendados para a

ferramenta eléctrica e a protecção específica concebida para o disco seleccionado.

Os discos para os quais a ferramenta eléctrica não foi concebida não poderão ser adequadamente protegidos e não são seguros.

b) A protecção deve ser anexada à ferramenta eléctrica

de forma segura e posicionada para máxima segurança, para que a porção de disco exposta em direcção ao operador seja a menor possível.

A protecção ajuda a proteger o operador de fragmentos de disco partidos e de contacto com o disco.

c) Os discos devem ser utilizados somente para as

aplicações recomendadas. Por exemplo: não rebarbe com o lado do disco de corte.

Os discos de corte abrasivo são concebidos para rebarbação periférica, as forças laterais aplicadas a estes discos podem fazê-los partir.

d) Utilize sempre frisos de disco não danificados, de

tamanho e forma apropriados para o disco seleccionado.

Frisos de disco adequados suportam o disco, reduzindo assim a possibilidade deste partir. Os frisos para discos de corte podem ser diferentes daqueles para discos de rebarbação.

e) Não utilize discos gastos de ferramentas eléctricas

maiores.

Os discos concebidos para ferramentas eléctricas maiores não são adequados para a maior velocidade de uma ferramenta mais pequena e podem rebentar.

PRECAUÇÕES NO USO DA REBARBADORA

1. Nunca acione estas ferramentas elétricas sem os protetores de esmeril.

2. Verifique se a velocidade marcada no disco é igual ou superior à velocidade nominal da rebarbadora. Utilize apenas o esmeril que estiver calibrado para 80 m/s (72 m/s somente para debarbadora de 100 mm) ou mais.

3. Assegure-se de que as dimensões do esmeril são compatíveis com as da rebarbadora e de que o esmeril cabe no eixo.

4. Os discos abrasivos devem ser armazenados e manuseados com cuidado, seguindo as instruções do fabricante.

5. Antes de utilizar a ferramenta, inspecione o esmeril e não use produtos lascados, rachados ou com outro defeito qualquer.

6. Segure sempre com firmeza a empunhadeira do corpo e a empunhadeira lateral da ferramenta elétrica. Se isto não for feito, a força contrária produzida pode resultar numa operação imprecisa e até mesmo perigosa.

7. Não utilize esmeris de corte para retificação lateral.

8. Não utilize redutores de escovas separados ou adaptadores para encaixar orifícios grandes de discos abrasivos.

9. O disco continua a girar depois que a ferramenta é desligada.

Português

ESPECIFICAÇÕES

Modelo G10SD2 G12S2 G13SD

Voltogem (por áreas)* (110V, 115V, 220V, 230V, 240V)

Potência de entrada* 800 W

Rotação sem carga* 11000 min

Esmeril

Diâmetro externo × diâmetro do furo 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm

Velocidade periférica 72 m/s 80 m/s

Peso (Somente do corpo principal) 1,6 kg

* Não deixe de verificar a voltagem na placa identificadora constante do produto, pois ela está sujeita a mudanças

conforme a área.

10000 min

ACESSÓRIOS PADRÃO

(1) Esmeril ........................................................................ 1

(2) Chave inglesa ............................................................ 1

(3) Empunhadeira lateral ................................................ 1

Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

䡬 Tira rebarbas de fundição e faz acabamento de

vários tipos de aço, bronze e alumínio e obras de fundição.

䡬 Retifica partes soldadas ou seções cortadas por

meio de um maçarico de recorte.

䡬 Retifica resinas sintéticas, ardósia, tijolo, mármore,

etc.

ANTES DA OPERAÇÃO

1. Fonte de energia

Certifique-se de que a fonte de energia a ser utilizada está conforme às exigências especificadas na placa identificadora do produto.

2. Interruptor

Certifique-se de que o interruptor está na posição desligada. Se o plugue estiver conectado a um receptáculo quando o interruptor estiver ligado, a ferramenta elétrica vai começar a operar imediatamente, podendo provocar um grave acidente.

3. Cabo de extensão

Quando o local de trabalho não possuir uma fonte de energia, utilize um cabo de extensão de espessura e de potência nominal suficientes. A extensão deve ser mantida tão curta quanto possível.

4. Colocação e ajuste da proteção de roda

A proteção de roda é um dispositivo para evitar ferimentos caso o esmeril quebre durante a operação. Certifique-se de que o protetor está colocado e preso corretamente antes de começar a operação de esmerilhamento. Ao desapertar ligeiramente o parafuso de ajuste, a proteção de roda pode ser girada e posta em qualquer ângulo desejado para uma máxima eficácia operacional. Não deixe de verificar se o parafuso de ajuste está firmemente apertado depois de ajustar a proteção de roda.

5. Certifique-se de que o esmeril a ser utilizado é do

tipo certo, livre de fissuras ou defeitos na superfície. Não esqueça também de verificar se o esmeril está montado corretamente e se a arruela de roda está bem apertada. Consulte a seção “MONTAGEM E DESMONTAGEM DO ESMERIL CENTRAL”.

6. Teste de funcionamento

Certifique-se de que o produto abrasivo está montado de maneira correta e apertado antes de ser utilizado. Coloque em funcionamento a ferramenta sem carga por 30 segundos numa posição segura e, se houver vibração considerável ou se forem detectados outros defeitos, desliguea imediatamente. Caso isto ocorra, cheque a máquina para determinar a causa do defeito.

7. Verifique o botão de pressão

Confirme que o botão de pressão está desengatado apertando-o duas ou três vezes antes de ligar a ferramenta (veja Fig. 2).

8. Para prender a empunhadeira lateral

Aparafuse a empunhadeira lateral na tampa do equipamento.

9. RCD

Deve ser sempre utilizado um dispositivo diferencial com uma corrente diferencial igual ou inferior a 30mA.

APLICAÇÃO PRÁTICA DA REBARBADORA

1. Pressão

Para prolongar a vida útil da máquina e garantir um acabamento de primeira, é importante que ela não seja sobrecarregada pela aplicação de demasiada pressão. Na maior parte das aplicações, apenas o peso da máquina é suficiente para um esmerilhamento eficaz. Uma pressão demasiada pode resultar numa velocidade de rotação reduzida, um acabamento inferior da superfície e a sobrecarga que pode reduzir a vida útil da máquina.

2. Ângulo do esmerilhamento

Não aplique a superfície inteira do esmeril no material a ser esmerilhado. Conforme mostra a Fig. 1, a máquina deve ser mantida num ângulo de 15°– 30° de maneira que a borda externa do esmeril entre em contato com o material num ângulo ideal.

3. Para evitar que um novo esmeril abra um buraco

na peça que está sendo trabalhada, o esmerilhamento inicial deve ser feito puxando a rebarbadora por sobre a peça em direção ao operador (Fig. 1, direção B). Uma vez que a borda

Português

de entrada do esmeril estiver limada corretamente, o esmerilhamento pode ser feito numa ou noutra direção.

4. Precauções a serem tomadas imediatamente depois de terminar a operação

O disco continua a girar depois que a ferramenta é desligada. Logo após desligar a máquina, continue segurandoa, sem apoiá-la, até que o esmeril pare completamente de funcionar. Além de evitar graves acidentes, esta precaução reduzirá a quantidade de poeira e de limalhas de ferro aspiradas pela máquina.

CUIDADOS

䡬 Verifique se a peça a ser trabalhada está apoiada

corretamente.

䡬 Assegure-se de que as aberturas de ventilação são

mantidas limpas ao trabalhar em condições de poeira. Caso seja necessário limpar a poeira, desconecte primeiro a ferramenta da rede elétrica (use objetos não metálicos) e evite danificar as peças internas.

䡬 Certifique-se de que as faíscas resultantes do uso

não provoquem perigo, não atingindo, por exemplo, pessoas ou substâncias inflamáveis.

䡬 Utilize sempre óculos de proteção e tampões de

ouvido. Outros equipamentos pessoais de proteção como máscara contra poeira, luvas, capacete e avental devem ser usados quando necessário. Em caso de dúvida, use equipamento de proteção.

䡬 Quando a máquina não estiver sendo usada, deve

ficar desligada da rede de eletricidade.

MONTAGEM E DESMONTAGEM DO ESMERIL CENTRAL (Fig. 2)

CUIDADO: Certifique-se de desligar e desconectar o

1. Montagem (Fig. 2)

(1) Gire a rebarbadora de cabeça para baixo de maneira

(2) Alinhe as reentrâncias transversais da porca de roda

(3) Ajuste a protuberância do esmeril na porca de roda. (4) Aparafuse a arruela de roda no eixo. (5) Ao mesmo tempo em que aperta o botão de pressão

2. Desmontagem

CUIDADOS

䡬 Verifique se o esmeril está montado firmemente. 䡬 Verifique se o botão de pressão está desengatado

plugue da tomada evitando assim a ocorrência de graves acidentes.

que o eixo fique virado para cima.

com a parte dentada do eixo, prendendo-os depois.

com uma mão, com a outra, gire lentamente o esmeril para fixar o eixo. Aperte bem a arruela de roda usando a chave fornecida, como mostra a Fig. 2.

Siga os procedimentos acima fazendo as operações ao contrário.

apertando o botão de pressão duas ou três vezes antes de ligar a ferramenta elétrica.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção do esmeril

Certifique-se de que o esmeril está livre de fissuras e defeitos na superfície.

2. Inspeção dos parafusos de montagem

Inspecione regularmente todos os parafusos de montagem e se certifique de que estão corretamente apertados. Se algum deles estiver frouxo, reaperteo imediatamente. Caso isso não seja feito, pode resultar em perigo grave.

3. Inspeção das escovas de carvão (Fig. 3)

O motor emprega escovas de carvão que são peças de consumo. Como uma escova de carvão excessivamente desgastada pode provocar problemas no motor, troque-a por uma nova que tenha o mesmo número mostrado na ilustração. Além disso, mantenha as escovas de carvão sempre limpas e certifique-se de que elas deslizam livremente nos suportes de escova.

4. Troca de uma escova de carvão (Fig. 4)

<Desmontagem> (1) Desaperte o parafuso de fixação D4 que retém a

tampa da ponta e retire-a.

(2) Utilize a chave sextavada auxiliar ou uma chave de

fenda pequena para empurrar a borda da mola que está pressionando para baixo a escova de carvão. Retire a ponta da mola em direção à parte externa do suporte de escova.

(3) Tire a ponta do rabicho da escova de carvão da

parte final do suporte de escova e, então, retire a

escova de carvão do seu suporte. <Montagem> (1) Insira a ponta do rabicho da escova de carvão na

parte final do suporte de escova. (2) Insira a escova de carvão no suporte de escova. (3) Utilize uma chave sextavada auxiliar ou uma chave

de fenda pequena para recolocar a ponta da mola

na cabeça da escova de carvão. (4) Monte a tampa da ponta e aperte o parafuso de

fixação Utilize óculos de segurança.

5. Substituição do cabo de alimentação

Se o cabo de alimentação estiver danificado, a

Ferramenta deve ser levada à Oficina Autorizada da

Hitachi para substituição do mesmo.

6. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro

“coração” da ferramenta elétrica. Cuide bem para

assegurar que o enrolamento não se danifique e/

ou se molhe com óleo ou água.

7. Lista de peças para conserto

A: Item N°

B: Código N°

C: N° Usado

D: Observações

CUIDADO

Consertos, modificações e inspeção de Ferramentas

Elétricas da Hitachi devem ser realizados por uma

Oficina Autorizada da Hitachi.

Esta lista de peças pode ser útil se apresentada com

a ferramenta na Oficina Autorizada da Hitachi ao

solicitar conserto ou manutenção.

Na operação e na manutenção das ferramentas

elétricas, devem-se observar as normas de segurança

e os padrões prescritos por cada país.

MODIFICAÇÃO

As Ferramentas Elétricas da Hitachi estão sempre

sendo aperfeiçoadas e modificadas para incorporar

os mais recentes avanços tecnológicos.

Dessa forma, algumas peças (isto é, números de

código e/ ou design) podem mudar sem aviso prévio.

Português

GARANTIA

Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi.

NOTA

Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

4871.

Nível de potência sonora ponderada A medida: 98 dB (A) Nível de pressão sonora ponderada A medida: 85 dB (A) Imprecisão KpA: 3 dB (A)

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

Rectificação de superfícies: Valor de emissão de vibrações Incerteza de K = 1,5 m/s

h, AG

= 6,3 m/s

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição.

AVISO

䡬 O valor de emissão de vibrações durante a utilização

da ferramenta eléctrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

䡬 Identificar as medidas de segurança para proteger o

operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho).

(ªВЩ¿КЪ·ЫЛ ЩˆУ ·Ъ¯ИОТУ Ф‰ЛБИТУ)

∂ППЛУИО¿

°∂¡π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∏§∂∫∆ƒπ∫√À ∂ƒ°∞§∂π√À

¶ƒ√™√Ã∏

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

º˘П¿НЩВ ﬁПВ˜ ЩИ˜ ЪФВИ‰ФФИ‹ЫВИ˜ О·И ЩИ˜ Ф‰ЛБ›В˜ БИ· МВППФУЩИО‹

·Ó·ÊÔÚ¿.

Ο ροσ "ηλεκτρικ εργαλείο" στισ προειδοποιήσεισ αναφέρεται στο ηλεκτρικ εργαλείο (µε καλώδιο) που λειτουργεί στουσ αγωγούσ ή στο ηλεκτρικ εργαλείο που λειτουργεί στη µπαταρία (χωρίσ καλώδιο).

1) ∞ÛÊ¿ÏÂÈ· ¯ÒÚÔ˘ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

Σε ακατάστατεσ ή σκοτεινέσ περιοχέσ µπορεί να προκληθούν ατυχήµατα.

b) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ ВЪИ‚¿ППФУ,

ЫЩФ ФФ›Ф МФЪВ› У· ЪФОПЛıВ› ¤ОЪЛНЛ, ﬁˆ˜ ·ЪФ˘Ы›· В‡КПВОЩˆУ ˘БЪТУ, ·ВЪ›ˆУ ‹ ЫОﬁУЛ˜.

Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρεσ, οι οποίοι µπορεί να αναφλέξουν τη σκνη ή τον καπν.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜ Ì·ÎÚÈ¿

ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Αν αποσπαστεί η προσοχή σασ, υπάρχει κίνδυνοσ να χάσετε τον έλεγχο.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τα µη τροποποιηµένα φισ και οι κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο ηλεκτροπληξίασ.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜ ÂÈÊ¿ÓÂÈÂ˜

ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

Υπάρχει αυξηµένοσ κίνδυνοσ ηλεκτροπληξίασ ταν το σώµα σασ είναι γειωµένο.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹ ЫВ

Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίασ.

d) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ О·ПТ‰ИФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ФЩ¤

ÙÔ Î·ÏÒ‰ÈÔ ÁÈ· Ó· ÌÂÙ·Ê¤ÚÂÙÂ, Ó· ÙÚ·‚‹ÍÂÙÂ ‹ Ó· ‚Á¿ÏÂÙÂ

·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ,

¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

Η χρήση ενσ καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίασ.

f) ∞У В›У·И ·У·ﬁКВ˘ОЩЛ Л ПВИЩФ˘ЪБ›· ВУﬁ˜ ЛПВОЩЪИОФ‡

ВЪБ·ПВ›Ф˘ ЫВ ¯ТЪФ МВ ˘БЪ·Ы›·, ¯ЪЛЫИМФФИВ›ЩВ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЪВ‡М·ЩФ˜ ‰И·ЪЪФ‹˜ (RCD).

Η χρήση τησ RCD µειώνει τον κίνδυνο ηλεκτροπληξίασ.

3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ О·И

У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

Μια στιγµή απροσεξίασ κατά τη χρήση ενσ ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.

b) ГЪЛЫИМФФИВ›ЩВ ЪФЫˆИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ ВНФПИЫМﬁ.

ºÔÚ¿ÙÂ ¿ÓÙ· ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ·.

Ο προστατευτικσ εξοπλισµσ, πωσ µάσκα για τη σκνη, αντιολισθητικά παπούτσια, σκληρ καπέλο ή προστασία για τα αυτιά, που χρησιµοποιείται για ανάλογεσ συνθήκεσ µπορεί να µειώσει τουσ τραυµατισµούσ.

c) ¶ÚÔÏ·Ì‚¿ÓÂÙÂ Ù˘¯ﬁÓ ·ÎÔ‡ÛÈ· ÂÎÎ›ÓËÛË. µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ

Ф ‰И·ОﬁЩЛ˜ В›У·И ЫВ ı¤ЫЛ ·ВУВЪБФФ›ЛЫЛ˜ ЪИУ Ы˘У‰¤ЫВЩВ ЩЛ Ы˘ЫОВ˘‹ МВ ЛБ‹ ЪВ‡М·ЩФ˜ О·И/‹ ЩЛ ı‹ОЛ ЩЛ˜ М·Щ·Ъ›·˜, ЪИУ ЫЛОТЫВЩВ ‹ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф.

Η µεταφορά ηλεκτρικού εργαλείου µε τα δάχτυλά σασ στο διακπτη ή η ηλεκτροδτηση ηλεκτρικού εργαλείου µε ενεργοποιηµένο το διακπτη µπορεί να προκαλέσουν ατυχήµατα.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘ ·ÓÔ›ÁÌ·ÙÔ˜ ‹

Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατοσ που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ О·Щ¿ППЛПФ

¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενεσ καταστάσεισ.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿ ÚÔ‡¯·

‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË Û˘ÛÎÂ˘ÒÓ

ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

Η χρήση συλλέκτη σκνησ µειώνει τουσ κινδύνουσ που προέρχονται απ τη σκνη.

a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίασ είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) ∞ÔÛ˘Ó‰¤ÂÙÂ ÙÔ ‚‡ÛÌ· ·ﬁ ÙËÓ ËÁ‹ ÈÛ¯‡Ô˜ Î·È/‹ ÙË

ı‹ОЛ М·Щ·Ъ›·˜ ·ﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪИУ ЪФ‚В›ЩВ ЫВ Ъ˘ıМ›ЫВИ˜, ·ПП·Б‹ ВН·ЪЩ‹М·ЩФ˜ ‹ ·Фı‹ОВ˘ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Αυτά τα προληπτικά µέτρα ασφαλείασ µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθοσ.

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ М·ОЪИ¿

·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.

∂ППЛУИО¿

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

Τα κατάλληλα συντηρηµένα εργαλεία κοπήσ µε κοφτερέσ γωνίεσ µπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ· ВН·ЪЩ‹М·Щ· О·И

Щ· М¤ЪЛ О.Щ.П. Ы‡МКˆУ· МВ ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ı· ВОЩВП¤ЫВЩВ.

Η χρήση του ηλεκτρικού εργαλείου για εργασίεσ πέρα απ εκείνεσ για τισ οποίεσ προορίζεται, ενδέχεται να δηµιουργήσει κινδύνουσ.

5) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ О·Щ¿ППЛП·

ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ·

·ÓÙ·ÏÏ·ÎÙÈÎ¿.

Με αυτν τον τρπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

¶ƒ√ºА§∞•∏ ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

f) ∆Ô Ì¤ÁÂıÔ˜ ÙˆÓ ÙÚÔ¯ÒÓ, ÙˆÓ ÊÏ·ÓÙ˙ÒÓ, ÙˆÓ ›Ûˆ

g) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ О·ЩВЫЩЪ·ММ¤У· ВН·ЪЩ‹М·Щ·. ¶ЪИУ

h) ºÔÚ¿ÙÂ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ. ∞Ó¿ÏÔÁ· ÌÂ ÙËÓ

¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∫√π¡∂™ °π∞ ∆∏ §∂π∞¡™∏

a) ∞˘Щﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ¤¯ВИ Ы¯В‰И·ЫЩВ› У·

ПВИЩФ˘ЪБВ› ˆ˜ ЩЪФ¯ﬁ˜. ¢И·‚¿˙ВЩВ ﬁПВ˜ ЪФВИ‰ФФИ‹ЫВИ˜

·ЫК·ПВ›·˜, ЩИ˜ Ф‰ЛБ›В˜, ЩИ˜ ВИОﬁУВ˜ О·И ЩИ˜ ЪФ‰И·БЪ·К¤˜ Ф˘ ·Ъ¤¯ФУЩ·И МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Η µη τήρηση των οδηγιών που αναφέρονται παρακάτω µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

b) §ÂÈÙÔ˘ÚÁ›Â˜ ﬁˆ˜ Ë ·ÌÌÔ‚ÔÏ‹, Ë ·ﬁÍÂÛË Î·Ïˆ‰›ˆÓ,

Л ЫЩ›П‚ˆЫЛ ‹ ЩФ ЪИﬁУИЫМ· ‰ВУ Ы˘УИЫЩ¿Щ·И У· Б›УФУЩ·И МВ ·˘Щﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ενέργειεσ για τισ οποίεσ δεν σχεδιάστηκε το ηλεκτρικ εργαλείο µπορούν να αποτελέσουν κίνδυνο και να προκαλέσουν τραυµατισµ.

c) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ВН·ЪЩ‹М·Щ· Ф˘ ‰ВУ В›У·И ВИ‰ИО¿

Ы¯В‰И·ЫМ¤У· О·И ‰ВУ Ы˘УИЫЩТУЩ·И ·ﬁ ЩФУ О·Щ·ЫОВ˘·ЫЩ‹.

Το γεγονσ τι το εξάρτηµα προσαρτάται στο ηλεκτρικ σασ εργαλείο δεν σηµαίνει τι έτσι διασφαλίζεται η ασφαλήσ λειτουργία του.

d) ∏ ÔÓÔÌ·ÛÙÈÎ‹ Ù·¯‡ÙËÙ· ÙÔ˘ ÂÍ·ÚÙ‹Ì·ÙÔ˜ Ú¤ÂÈ Ó·

ИЫФ‰˘У·МВ› ЩФ˘П¿¯ИЫЩФУ МВ ЩЛ М¤БИЫЩЛ Щ·¯‡ЩЛЩ· Ф˘

·У·К¤ЪВЩ·И ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα εξαρτήµατα που έχουν µεγαλύτερη ταχύτητα απ την ονοµαστική ταχύτητα µπορεί να σπάσουν και να εκτοξευθούν µακριά.

e) ∏ ВНˆЩВЪИО‹ ‰И¿МВЩЪФ˜ О·И ЩФ ¿¯Ф˜ ЩФ˘ ВН·ЪЩ‹М·Щﬁ˜

Ы·˜ Ъ¤ВИ У· ‚Ъ›ЫОВЩ·И ВУЩﬁ˜ ЩЛ˜ ФУФМ·ЫЩИО‹˜ ЩИМ‹˜ ﬁБОФ˘ ЩФ˘ ЛПВОЩЪИОФ‡ Ы·˜ ВЪБ·ПВ›Ф˘.

∆εν είναι δυνατή η επαρκήσ προστασία και ο έλεγχοσ εξαρτηµάτων µε λάθοσ υπολογισµ µεγέθουσ.

i) ¢È·ÙËÚÂ›ÙÂ ÙÔ˘˜ Á‡Úˆ Û·˜ ÛÂ ·ÛÊ·Ï‹ ·ﬁÛÙ·ÛË ·ﬁ

j) ∫Ъ·Щ¿ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф МﬁУФ ·ﬁ ЩИ˜

k) ∆ФФıВЩВ›ЩВ ЩФ О·ПТ‰ИФ ¯ˆЪ›˜ ЩФ ВЪИЫЩЪВКﬁМВУФ

l) ¶ФЩ¤ МЛУ ·Фı¤ЩВЩВ О¿Щˆ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф

m) ∆Ф ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‰ВУ Ъ¤ВИ У· ПВИЩФ˘ЪБВ› ВУТ

ВЪИ‚ПЛМ¿ЩˆУ ‹ ¿ППˆУ ВН·ЪЩЛМ¿ЩˆУ Ъ¤ВИ У· Щ·ИЪИ¿˙Ф˘У ·ﬁП˘Щ· ЫЩФУ ¿НФУ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Τα εξαρτήµατα µε οπέσ που δεν ταιριάζουν στο πλαισιωµένο υλικ του ηλεκτρικού εργαλείου δεν θα έχουν ισορροπία, θα δονούνται υπερβολικά και µπορεί να προκαλέσουν απώλεια ελέγχου.

·ﬁ О¿ıВ ¯Ъ‹ЫЛ ВП¤Б¯ВЩВ ЩФ ВН¿ЪЩЛМ·, ﬁˆ˜ ЩФ˘˜ ЩЪФ¯Ф‡˜ ПВ›·УЫЛ˜ БИ· ıЪ·‡ЫМ·Щ· О·И Ы¯ИЫМ¤˜ ‹ ˘ВЪ‚ФПИО‹ КıФЪ¿, ЩЛ Ы˘ЪМ¿ЩИУЛ ‚Ф‡ЪЩЫ· БИ· ¯·П·Ъ¿ ‹ Ы·ЫМ¤У· Ы‡ЪМ·Щ·. ∞У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ ЩФ ВН¿ЪЩЛМ· ¤ЫФ˘У, ВП¤Б¯ВЩВ БИ· ˙ЛМИ¤˜ ‹ ВБО·Щ·ЫЩ‹ЫЩВ ¤У· ·О¤Ъ·ИФ ВН¿ЪЩЛМ·. ªВЩ¿ ЩФУ ¤ПВБ¯Ф О·И ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ВН·ЪЩ‹М·ЩФ˜,

·ФМ·ОЪ˘УıВ›ЩВ, О·И ˘Ф‰В›НЩВ ЩФ ›‰ИФ ЫВ ﬁЫФ˘˜ ‚Ъ›ЫОФУЩ·И Б‡Ъˆ, ·ﬁ ЩЛУ Щ¤Ъ˘Б· ЩФ˘ ВЪИЫЩЪВКﬁМВУФ˘ ВН·ЪЩ‹М·ЩФ˜ О·И ПВИЩФ˘ЪБ‹ЫЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЫЩЛ М¤БИЫЩЛ Щ·¯‡ЩЛЩ· МЛ КﬁЪЩИЫЛ˜ БИ· ¤У· ПВЩﬁ.

Τα κατεστραµµένα εξαρτήµατα θα διαλυθούν κατά τη διάρκεια αυτή τησ δοκιµήσ.

ВУ¤ЪБВИ·, ¯ЪЛЫИМФФИВ›ЩВ М¿ЫО· БИ· ЩФ ЪﬁЫˆФ, М¿ЫО· ФН˘БФУФОﬁППЛЫЛ˜ ‹ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿. Ÿˆ˜ ·ЪМﬁ˙ВИ, КФЪ¿ЩВ М¿ЫО· БИ· ЩЛ ЫОﬁУЛ, ЪФЫЩ·ЩВ˘ЩИО¿ БИ· Щ· ·˘ЩИ¿, Б¿УЩИ· О·И ЫЩФП‹ Ы˘УВЪБВ›Ф˘ Ф˘ МФЪВ› У· Ы·˜ ЪФЫЩ·Щ¤„ВИ ·ﬁ МИОЪ¿ ЩЪ·¯И¿ ıЪ·‡ЫМ·Щ·.

Η προστασία για τα µάτια πρέπει να σασ προστατεύει απ τα µικρά θραύσµατα. Η µάσκα για τη σκνη ή ο αναπνευστήρασ πρέπει να φιλτράρουν τα σωµατίδια που παράγονται κατά τισ εργασίεσ σασ. Η παρατεταµένη έκθεση σε υψηλή ένταση ήχου µπορεί να επιφέρει απώλεια ακοήσ.

ÙËÓ ÂÚÈÔ¯‹ ÂÚÁ·Û›·˜ Û·˜. √ÔÈÔÛ‰‹ÔÙÂ ÂÈÛ¤Ú¯ÂÙ·È ÛÙËÓ ÂÚÈÔ¯‹ ÂÚÁ·Û›·˜ Û·˜ Ú¤ÂÈ Ó· ÊÔÚ¿ÂÈ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ.

Μπορεί να εκτοξευθούν θραύσµατα ή ένα χαλασµένο εξάρτηµα και να προκαλέσει τραυµατισµ πέρα απ την περιοχή εργασίασ σασ.

МФУˆМ¤УВ˜ П·‚¤˜, ﬁЩ·У ВОЩВПВ›ЩВ МИ· ВУ¤ЪБВИ· О·Щ¿ ЩЛУ ФФ›· ЩФ ВН¿ЪЩЛМ· ОФ‹˜ МФЪВ› У· ¤ЪıВИ ЫВ В·К‹ МВ ЩФ ОЪ˘Кﬁ Ы‡ЪМ· ‹ ЩФ О·ПТ‰Иﬁ ЩФ˘.

Το εξάρτηµα κοπήσ που έρχεται σε επαφή µε "ενεργ" καλώδιο µπορεί να "ενεργοποιήσει" τα εκτεθειµένα µεταλλικά µέρη του ηλεκτρικού εργαλείου και να τινάξει το χειριστή.

ÂÍ¿ÚÙËÌ·.

Αν χάσετε τον έλεγχο, το καλώδιο µπορεί να κοπεί ή να σκιστεί και το χέρι σασ να βρεθεί µέσα στο περιστρεφµενο εξάρτηµα.

ЪИУ ЫЩ·М·Щ‹ЫВИ ЩВПВ›ˆ˜ Л ПВИЩФ˘ЪБ›· ЩФ˘ ВН·ЪЩ‹М·ЩФ˜.

Το περιστρεφµενο εξάρτηµα µπορεί να αρπάξει την επιφάνεια και να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

ÙÔ ÌÂÙ·Ê¤ÚÂÙÂ.

Μια τυχαία επαφή µε το περιστρεφµενο εξάρτηµα θα µπορούσε να πιάσει τα ρούχα σασ τραβώντασ το εξάρτηµα προσ το σώµα σασ.

∂ППЛУИО¿

n) ∫·ı·Ъ›˙ВЩВ Щ·ОЩИО¿ ЩИ˜ Ф¤˜ ·ВЪИЫМФ‡ ЩФ˘ ЛПВОЩЪИОФ‡

ÂÚÁ·ÏÂ›Ô˘.

Ο ανεµιστήρασ του µοτέρ απορροφάει τη σκνη στο περίβληµα και η υπερβολική συγκέντρωση ρινισµάτων µπορεί να προκαλέσει ηλεκτρικούσ κινδύνουσ.

o) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ОФУЩ¿ ЫВ

В‡КПВОЩ· ˘ПИО¿.

Οι σπινθήρεσ µπορεί να αναφλέξουν αυτά τα υλικά.

p) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ВН·ЪЩ‹М·Щ· Ф˘ ¯ЪВИ¿˙ФУЩ·И

„˘ÎÙÈÎﬁ ˘ÁÚﬁ.

Η χρήση νερού ή άλλων ψυκτικών υγρών µπορεί να προκαλέσει θανατηφρα ηλεκτροπληξία.

§∞∫∆π™ª∞ ∫∞π ™Ã∂∆π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™

Λάκτισµα ονοµάζεται η ξαφνική αντίδραση σε ένα ραγισµένο ή φθαρµένο περιστρεφµενο τροχ µε προεξοχέσ, βάση αλοιφαδρου, βούρτσα ή οποιοδήποτε άλλο εξάρτηµα Το ράγισµα ή το σκίσιµο προκαλούν απτοµο σταµάτηµα του περιστρεφµενου εξαρτήµατοσ, το οποίο µε τη σειρά του προκαλεί την ώθηση του ανεξέλεγκτου ηλεκτρικού εργαλείου προσ µία διεύθυνση αντίθετη απ την περιστροφή του εξαρτήµατοσ στο σηµείο τησ εµπλοκήσ. Εάν, για παράδειγµα, ένασ τροχσ λείανσησ σκιστεί ή ραγίσει απ το τεµάχιο εργασίασ, το άκρο του τροχού που εισάγεται στο σηµείο θραύσησ µπορεί να σκάψει την επιφάνεια του υλικού, προκαλώντασ την ανεξέλεγκτη έξοδο ή το λάκτισµα του τροχού. Ο τροχσ µπορεί να αναπηδήσει προσ το χειριστή ή προσ την αντίθετη κατεύθυνση απ αυτν, ανάλογα µε τη διεύθυνση τησ κίνησησ του τροχού τη στιγµή τησ θραύσησ. Οι τροχοί λείανσησ µπορεί επίσησ να σπάσουν υπ αυτέσ τισ συνθήκεσ. Το λάκτισµα είναι αποτέλεσµα τησ εσφαλµένησ µεταχείρισησ του ηλεκτρικού εργαλείου και/ή εσφαλµένων λειτουργικών διαδικασιών ή συνθηκών και µπορεί να αποφευχθεί µε τη λήψη των κατάλληλων προφυλάξεων, πωσ περιγράφεται στη συνέχεια.

a) ∫Ъ·Щ¿ЩВ ЫЩ·ıВЪ¿ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И

ЩФФıВЩ‹ЫЩВ ЩФ ЫТМ· О·И ЩФ ¯¤ЪИ Ы·˜ ¤ЩЫИ, ТЫЩВ У· МФЪВ›ЩВ У· ·УЩИЫЩ·ıВ›ЩВ ЫВ ‰˘У¿МВИ˜ ·У¿ОЪФ˘ЫЛ˜. ГЪЛЫИМФФИВ›ЩВ ¿УЩ· М›· ‚ФЛıЛЩИО‹ П·‚‹, В¿У ·Ъ¤¯ВЩ·И, БИ· М¤БИЫЩФ ¤ПВБ¯Ф ЩФ˘ П·ОЩ›ЫМ·ЩФ˜ ‹

·ÓÙ›‰Ú·ÛË ÚÔ‹˜ Î·Ù¿ ÙËÓ ÂÎÎ›ÓËÛË.

Ο χειριστήσ µπορεί να ελέγχει τισ αντιδράσεισ ροπήσ ή τισ δυνάµεισ ανάκρουσησ, εάν έχουν ληφθεί τα κατάλληλα µέτρα προφύλαξησ.

b) ªËÓ ¤¯ÂÙÂ ÔÙ¤ ÙÔ ¯¤ÚÈ Û·˜ ÎÔÓÙ¿ ÛÙÔ

ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ·.

Το εξάρτηµα µπορεί να λακτίσει πάνω απ το χέρι σασ.

c) ªËÓ ÙÔÔıÂÙÂ›ÙÂ ÙÔ ÛÒÌ· Û·˜ ÛÙËÓ ÂÚÈÔ¯‹ Ô˘ ı·

ОИУЛıВ› ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, В¿У П·ОЩ›ЫВИ.

Το λάκτισµα θα τινάξει το εργαλείο προσ την αντίθετη διεύθυνση απ την κίνηση του τροχού τη στιγµή τησ θραύσησ.

d) ¡· В›ЫЩВ И‰И·›ЩВЪ· ЪФЫВОЩИОФ› ﬁЩ·У ВЪБ¿˙ВЫЩВ ЫВ

ÁˆÓ›Â˜, ·È¯ÌËÚ¿ ¿ÎÚ· Î.Ï. ∞ÔÊ‡ÁÂÙÂ ÙËÓ

·Ó·‹‰ËÛË Î·È ÙË ÊıÔÚ¿ ÙÔ˘ ÂÍ·ÚÙ‹Ì·ÙÔ˜.

Οι γωνίεσ, τα αιχµηρά άκρα ή η αναπήδηση έχουν την τάση να φθείρουν το περιστρεφµενο εξάρτηµα και να προκαλούν απώλεια ελέγχου ή λάκτισµα.

e) ªËÓ ·Ó·ÚÙ¿ÙÂ Ï¿Ì· ÎÔ‹˜ Í‡ÏÔ˘ ·Ï˘ÛÔÚ›ÔÓÔ˘ ‹

Ф‰ФУЩˆЩ‹ П¿М· ЪИФУИФ‡.

Οι λάµεσ αυτέσ δηµιουργούν συχνά λακτίσµατα και προκαλούν απώλεια ελέγχου.

¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∂π¢π∫∞ °π∞

§∂π∆√Àƒ°π∂™ §∂π∞¡™∏™

a) ГЪЛЫИМФФИВ›ЩВ МﬁУФ Щ‡Ф˘˜ ЩЪФ¯ТУ Ф˘ Ы˘УИЫЩТУЩ·И

БИ· ЩФ ‰ИОﬁ Ы·˜ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И ЩФ ВИ‰ИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ Ф˘ В›У·И Ы¯В‰И·ЫМ¤УФ ВИ‰ИО¿ БИ· ЩФУ ВИПВБМ¤УФ ЩЪФ¯ﬁ.

Τροχοί για τουσ οποίουσ δεν σχεδιάστηκε το ηλεκτρικ εργαλείο δεν µπορούν να ελεγχθούν επαρκώσ και δεν είναι ασφαλείσ.

b) ∆Ô ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ Ú¤ÂÈ Ó· Â›Ó·È ÛˆÛÙ¿ ·Ó·ÚÙËÌ¤ÓÔ

ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И У· ЩФФıВЩВ›Щ·И БИ· М¤БИЫЩЛ ·ЫК¿ПВИ· ¤ЩЫИ ТЫЩВ У· ВОЩ›ıВЩ·И ﬁЫФ ЩФ ‰˘У·ЩﬁУ МИОЪﬁЩВЪФ М¤ЪФ˜ ЩФ˘ ЩЪФ¯Ф‡ ЫЩФУ ¯ВИЪИЫЩ‹.

Το προστατευτικ βοηθά στην προστασία του χειριστή απ θραύσµατα τροχού και απ εκούσια επαφή µε τον τροχ.

c) √И ЩЪФ¯Ф› Ъ¤ВИ У· ¯ЪЛЫИМФФИФ‡УЩ·И МﬁУФ БИ· ЩИ˜

Ы˘УИЫЩТМВУВ˜ ВК·ЪМФБ¤˜. °И· ·Ъ¿‰ВИБМ·: МЛУ

·ÎÔÓ›˙ÂÙÂ ÌÂ ÙÔ Ï¿È ÙÔ˘ ÙÚÔ¯Ô‡ ÚÈÔÓ›ÛÌ·ÙÔ˜.

Οι λειαντικοί τροχοί πριονίσµατοσ σχεδιάστηκαν για περιµετρικ ακνισµα. Οι πλευρικέσ δυνάµεισ που ασκούνται σε αυτούσ τουσ τροχούσ µπορεί να προκαλέσουν τη θραύση τουσ.

d) ГЪЛЫИМФФИВ›ЩВ ¿УЩ· ¿Кı·ЪЩВ˜ КП¿УЩ˙В˜ ЩЪФ¯ТУ

Ф˘ ¤¯Ф˘У ЩФ ЫˆЫЩﬁ М¤БВıФ˜ О·И Ы¯‹М· БИ· ЩФУ ВИПВБМ¤УФ ЩЪФ¯ﬁ.

Οι κατάλληλεσ φλάντζεσ υποστηρίζουν τον τροχ και ελαττώνουν την πιθαντητα θραύσησ. Οι φλάντζεσ για τροχούσ πριονίσµατοσ µπορεί να διαφέρουν απ τισ φλάντζεσ για τροχούσ ακονίσµατοσ.

e) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Кı·ЪМ¤УФ˘˜ ЩЪФ¯Ф‡˜ ·ﬁ

МВБ·П‡ЩВЪ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τροχσ, σχεδιασµένοσ για µεγαλύτερο ηλεκτρικ εργαλείο είναι ακατάλληλοσ για τη µεγαλύτερη ταχύτητα ενσ µικρτερου εργαλείου και µπορεί να σκάσει.

¶ƒ√ºÀ§∞∫∆π∫∞ ª∂∆ƒ∞ ¶∞¡ø ™∆∏ Ãƒ∏™∏ ∆√À ¢π™∫√À §∂π∞¡™∏™

1. Ποτέ να µην θέσετε σε λειτουργία αυτά τα ηλεκτρικά εργαλεία χωρίσ να έχουν τουσ Προφυλακτήρεσ των Τροχών.

2. Eλέγξτε τι η ταχύτητα που είναι σηµειωµένη στον τροχ είναι ίση ή µεγαλύτερη απ την εκτιµούµενη ταχύτητα του λειαντή. Χρησιµοποιήστε µνο τουσ κεντρικά χαµηλωµένουσ τροχούσ µε εκτιµούµενη ταχύτητα 80 m/s (72 m/ s µνο για τουσ 100 mm δίσκουσ λείανσησ) ή περισστερο.

3. Βεβαιωθείτε τι οι διαστάσεισ του τροχού είναι συµβατέσ µε αυτέσ του λειαντή και τι ο τροχσ ταιριάζει στον άξονα.

4. Οι λειαντικοί τροχοί θα πρέπει να αποθηκεύονται και να χειρίζονται µε προσοχή σύµφωνα µε τισ οδηγίεσ του κατασκευαστή.

5. Ελέγξτε τον τροχ λείανσησ πριν τη χρήση, µην χρησιµοποιήσετε σπασµένα στα άκρα, ραγισµένα ή ελαττωµατικά προιντα.

∂ППЛУИО¿

6. Πάντοτε κρατάτε σταθερά τη λαβή του κορµού και την πλευρική λαβή του ηλεκτρικού εργαλείου. ∆ιαφορετικά η αντίρροπη δύναµη που παράγεται µπορεί να προκαλέσει την λανθασµένη και ενδεχµενα επικίνδυνη λειτουργία.

7. Μην χρησιµοποιήσετε τροχούσ κοπήσ για πλευρική

8. Μην χρησιµοποιήσετε ξεχωριστούσ µειωτικούσ

δακτυλίουσ ή προσαρµογείσ για να προσαρµσετε λειαντικούσ τροχούσ µε µεγάλη τρύπα.

9.Ο τροχσ συνεχίζει να περιστρέφεται αφτου το µηχάνηµα έχει σβήσει.

λείανση.

∆∂Ã¡π∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞

Μοντέλο G10SD2 G12S2 G13SD Τάση (ανά περιοχέσ)* (110V, 115V, 220V, 230V, 240V) Ισχύσ εισδου* 800 W Ταχύτητα χωρίσ φορτίο* 11000 min

Τροχσ

Εξωτερική διάµετροσ × διάµετροσ τρύπασ 100 × 16 mm 115 × 22,23 mm 125 × 22,23 mm Περιφερειακή ταχύτητα 72 m/s 80 m/s

Βάροσ (Μνο του κυρίου µέρουσ) 1,6 kg

* Βεβαιωθείτε να ελέγξετε την πινακίδα στο προιν επειδή υπκεινται σε αλλαγή σε εξάρτηση απ την περιοχή.

∫∞¡√¡π∫∞ ∂•∞ƒ∆∏ª∞∆∞

(1) Χαµηλωµένοσ κεντρικά τροχσ ............................. 1

(2) Κλειδί ........................................................................... 1

(3) Πλευρική λαβή .......................................................... 1

Τα κανονικά εξαρτήµατα υπκεινται σε αλλαγή χωρίσ προειδοποίηση.

∂º∞ƒª√°∂™

䡬 Αφαίρεση των υλικών που παραµένουν στισ οπέσ

χυτών αντικειµένων και τελειώµατα διάφορων τύπων ατσαλιού, χαλκού και υλικών αλουµινίου και χυτών υλικών.

䡬 Λείανση ηλεκτροκολληµένων τµηµάτων ή τµηµάτων

που έχουν κοπεί απ φλγιστρο.

䡬 Λείανση συνθετικών ρητινών, σχιστλιθο, τούβλο,

µάρµαρο κλπ.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ¶ËÁ‹ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι η πηγή ρεύµατοσ που πρκειται να χρησιµοποιηθεί είναι εναρµονισµένη µε τισ απαιτήσεισ σε ρεύµα που αναφέτεται στην πινακίδα του εργαλείου.

2. ¢È·ÎﬁÙË˜ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι ο διακπτησ ρεύµατοσ βρίσκεται στη θέση OFF. Αν το βίσµα είναι στη µπρίζα καθώσ ο διακπτησ ρεύµατοσ βρίσκεται στο ΟΝ, το εργαλείο θα αρχίσει να λειτουργεί αµέσωσ, µε πιθαντητα πρκλησησ σοβαρού ατυχήµατοσ.

3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·ÛË˜

ταν ο χώροσ εργασίασ βρίσκεται µακριά απ την παροχή ρεύµατοσ. Χρησιµοποιήστε ένα καλώδιο προέκτασησ µε κατάλληλο πάχοσ και ικαντητα µεταφοράσ ρεύµατοσ. Το καλώδιο προέκτασησ πρέπει να είναι τσο κοντ σο είναι πρακτικά δυνατ.

4. ∆ÔÔı¤ÙËÛË Î·È Ú‡ıÌÈÛË ÙÔ˘ ÚÔÊ˘Ï·ÎÙ‹Ú· ÙÔ˘ ÙÚÔ¯Ô‡

Ο προφυλακτήρασ του τροχού είναι µια

τραυµατισµού στην περίπτωση που ο χαµηλωµένοσ κεντρικά τροχσ θρυµµατιστεί κατά την λειτουργία. Βεβαιωθείτε τι ο προφυλακτήρασ είναι κατάλληλα συνδεδεµένοσ και στερεωµένοσ πριν εκτελέσετε την λειτουργία τησ λείανσησ. Ξεσφίγγοντασ ελαφρά την ρυθµιστική βίδα, ο προφυλακτήρασ του τροχού µπορεί να περιστραφεί και να ρυθµιστεί στην επιθυµητή γωνία για την εξασφάλιση τησ µέγιστησ λειτουργικήσ απδοσησ. Βεβαιωθείτε τι η ρυθµιστική βίδα είναι καλά σφιγµένη µετά την ρύθµιση του προφυλακτήρα του τροχού.

5. Βεβαιωθείτε τι ο χαµηλωµένοσ κεντρικά τροχσ, που πρκειται να χρησιµοποιηθεί είναι του σωστού τύπου και χωρίσ ραγίσµατα και ατέλειεσ στην επιφάνεια. Επίσησ βεβαιωθείτε τι ο χαµηλωµένοσ κεντρικά τροχσ έχει στερεωθεί κατάλληλα και το παξιµάδι του τροχού είναι σφιγµένο µε ασφάλεια. Ανατρέξτε στο τµήµα “ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΧΑΜΗΛΩΜΕΝΟΥ ΚΕΝΤΡΙΚΑ ΤΡΟΧΟΥ”

6. ∂ÎÙ¤ÏÂÛË ‰ÔÎÈÌ·ÛÙÈÎ‹˜ ¯Ú‹ÛË˜

Βεβαιωθείτε τι τα προιντα λείανσησ είναι σωστά συνδεδεµένα και σφιγµένα πριν απ την χρήση και λειτουργήστε το εργαλείο χωρίσ φορτίο για 30 δευτερλεπτα σε µια ασφαλή θέση, σταµατήστε αµέσωσ αν υπάρξει έντονη δνηση ή αν παρουσιαστούν άλλεσ ανωµαλίεσ. Αν αυτή η κατάσταση συµβεί, εξέγξτε το µηχάνηµα για να ανακαλύψετε την αιτία.

7. ∂И‚В‚·ИТЫЩВ ЩФ ОФ˘М› ТıЛЫЛ˜

Βεβαιωθείτε τι το κουµπί ώθησησ δεν είναι ενεργοποιηµένο πατώντασ το κουµπί ώθησησ δυο ή τρεισ φορέσ πριν ξεκινήσετε το εργαλείο (∆είτε

∂ÈÎ. 2).

8. ™ÙÂÚ¤ˆÛË ÙË˜ ÏÂ˘ÚÈÎ‹˜ Ï·‚‹˜

Βιδώστε την πλευρική λαβή στο κάλυµµα των γραναζιών.

9. RCD

Συνιστάται συνέχεια η χρήση διάταξησ παραµένοντοσ ρεύµατοσ µε ονοµαστικ παραµένον ρεύµα 30mA ή λιγτερο.

προστατευτική συσκευή για την αποφυγή

10000 min

∂ППЛУИО¿

¶ƒ∞∫∆π∫∏ ∂º∞ƒª√°∏ ∆√À §∂π∞¡∆∏

1. ¶›ÂÛË

Για την επιµήκυνση του χρνου ζωήσ του µηχανήµατοσ και την εξασφάλιση ενσ τελειώµατοσ πρώτησ ποιτητασ, είναι σηµαντικ το µηχάνηµα να µην υπερφορτώνεται µε την άσκηση υπερβολικήσ πίεσησ. Στισ περισστερεσ εφαρµογέσ µνο το βάροσ του µηχανήµατοσ είναι αρκετ για µια αποτελεσµατική λείανση. Η υπερβολική πίεση θα προκαλέσει την ελάττωση τησ περιστροφικήσ ταχύτητασ, τελείωµα επιφάνειασ κατώτερησ ποιτητασ, και υπερφρτωση η οποία θα ελαττώσει τον χρνο ζωήσ του µηχανήµατοσ.

2. °ˆÓ›· ÏÂ›·ÓÛË˜

Μην ακουµπήστε ολκληρη την επιφάνεια του χαµηλωµένου κεντρικά τροχού στο υλικ το οποίο πρκειται να λειανθεί. πωσ φαίνεται στην ∂ÈÎ. 1 το µηχάνηµα πρέπει να κρατιέται σε γωνία 15° – 30° έτσι ώστε η εξωτερική άκρη του χαµηλωµένου κεντρικά τροχού να εφάπτεται στο υλικ κατά την βέλτιστη γωνία.

3. Για την αποφυγή του σκαψίµατοσ ενσ καινούργιου χαµηλωµένου κεντρικά τροχού πάνω στο αντικείµενο εργασίασ, η αρχική λείανση πρέπει να εκτελεστεί τραβώντασ τον λειαντή πάνω στο αντικείµενο εργασίασ προσ το χρήστη (∂ÈÎ. 1 ‰ÈÂ‡ı˘ÓÛË µ). Αφτου το µποστιν άκρο του χαµηλωµένου κεντρικά τροχού έχει κατάλληλα τριβεί, η λείανση µπορεί να πραγµατοποιηθεί κατά την οποιαδήποτε κατεύθυνση.

4. ¶ЪФК˘П·ОЩИО¿ М¤ЩЪ· ·М¤Ыˆ˜ МВЩ¿ ЩФ Щ¤ПФ˜ ЩЛ˜ ПВИЩФ˘ЪБ›·˜.

Ο τροχσ συνεχίζει να περιστρέφεται αφτου το εργαλείο τεθεί εκτσ λειτουργίασ. Μετά το κλείσιµο τησ µηχανήσ, µην το βάλετε κάτω πριν ο χαµηλωµένοσ κεντρικά τροχσ σταµατήσει τελείωσ. Εκτσ απ την αποφυγή σοβαρών ατυχηµάτων, αυτ το µέτρο προφύλαξησ θα ελαττώσει τη ποστητα τησ σκνησ και τριµµάτων που προσροφώνται απ το µηχάνηµα.

¶ƒ√™√Ã∏

䡬 Ελέγξτε αν το αντικείµενο εργασίασ υποστηρίζεται

κατάλληλα.

䡬 Βεβαιωθείτε τι τα ανοίγµατα αερισµού

διατηρούνται καθαρά κατά την διάρκεια τησ εργασίασ σε σκονισµένεσ περιοχέσ. Αν είναι απαραίτητο να καθαρίσετε τη σκνη, πρώτα αποσυνδέσετε το εργαλείο απ την παροχή ρεύµατοσ (χρησιµοποιήστε µη µεταλλικά αντικείµενα) και αποφύγετε να προκαλέσετε ζηµιά στα εσωτερικά τµήµατα.

䡬 Βεβαιωθείτε τι οι σπίθεσ που προκαλούνται απ

τη χρήση δεν δηµιουργούν κίνδυνο πχ δεν κτυπούν τουσ ανθρώπουσ, ή αναφλέγουν εύφλεκτα υλικά.

䡬 Πάντοτε να χρησιµοποιείτε προστατευτικά µατιών

και αυτιών. Άλλοσ εξοπλισµσ προσωπικήσ προστασίασ πωσ µάσκα σκνησ, γάντια, κράνοσ και ποδιά πρέπει να χρησιµοποιείται ταν είναι απαραίτητο. Αν βρίσκεστε σε αµφιβολία φορέσετε τον προστατευτικ εξοπλισµ.

䡬 ταν το µηχάνηµα δεν χρησιµοποιείται, η πηγή

ηλεκτρικού ρεύµατοσ πρέπει να αποσυνδέεται.

™À¡∞ƒª√§√°∏™∏ ∫∞π ∞¶√™À¡∞ƒª√§√°∏™∏ ∆√À Ã∞ª∏§øª∂¡√À ∫∂¡∆ƒπ∫∞ ∆ƒ√Ã√À (∂ÈÎ. 2)

¶ƒ√™√Ã∏: Βεβαιωθείτε να κλείσετε και να

1. ™˘Ó·ÚÌÔÏﬁÁËÛË (∂ÈÎ. 2)

(1) Γυρίστε το λειαντή ανάποδα έτσι ώστε ο άξονασ

(2) Ταιριάστε το διάκενο τησ ροδέλασ του τροχού µε

(3) Εφαρµστε το προεξέχων τµήµα του χαµηλωµένου

(4) Βιδώστε το παξιµάδι του τροχού πάνω στον άξονα. (5) Καθώσ σπρώχνεται το κουµπί ώθησησ µε το ένα

2. ∞ÔÛ˘Ó·ÚÌÔÏﬁÁËÛË

¶ƒ√™√Ã∏

䡬 Επιβεβαιώστε τι ο χαµηλωµένοσ κεντρικά τροχσ

䡬 Επιβεβαιώστε τι το κουµπί ώθησησ έχει απεµπλακεί

αποσυνδέσετε τον υποδοχέα απ την πρίζα για την αποφυγή σοβαρού ατυχήµατοσ.

να βλέπει προσ τα επάνω.

το εντετµηµένο τµήµα του άξονα, µετά συνδέστε τα.

κεντρικά τροχού πάνω στη ροδέλα του τροχού.

χέρι, ασφαλίστε τον άξονα περιστρέφοντασ τον χαµηλωµένο κεντρικά τροχ αργά µε το άλλο χέρι. Σφίξετε το παξιµάδι του τροχού χρησιµοποιώντασ το παρεχµενο κλειδί πωσ φαίνεται στην ∂ÈÎ. 2.

Ακολουθήστε τισ παραπάνω διαδικασίεσ αντίστροφα.

έχει στερεωθεί καλά.

σπώχνωντάσ το δυο ή τρείσ φορέσ πριν την εκκίνηση του ηλεκτρικού εργαλείου.

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. ŒПВБ¯Ф˜ ЩФ˘ ¯·МЛПˆМ¤УФ˘ ОВУЩЪИО¿ ЩЪФ¯Ф‡

Βεβαιωθείτε τι ο χαµηλωµένοσ κεντρικά τροχσ δεν έχει ραγίσµατα ή ατέλειεσ στην επιφάνεια.

2. ŒÏÂ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Ελέγχετε περιοδικά λεσ τισ βίδεσ στερέωσησ και βεβαιωθείτε τι είναι κατάλληλα σφιγµένεσ. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αµέσωσ. Αν δεν το κάνετε αυτ µπορεί να έχει ωσ αποτέλεσµα το σοβαρ τραυµατισµ.

3. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ· (EÈÎ. 3).

Tο µοτέρ χρησιµοποιεί καρβουνάκια τα οποία είναι αναλώσιµα µέρη. Eπειδή ένα υπερβολικά φθαρµένο καρβουνάκι µπορεί να προκαλέσει πρβληµα στο µοτέρ αντικαταστήστε το καρβουνάκι µε καινούργιο το οποίο έχει τον ίδιο Aριθµ άνθρακα που φαίνεται στην εικνα ταν φθαρεί ή ταν φτάσει στο ριο φθοράσ. Eπιπρσθετα, πάντοτε κρατάτε τα καρβουνάκια καθαρά και εξασφαλίστε τι ολισθαίνουν ελεύθερα ανάµεσα στισ θήκεσ.

4. AÓÙÈÎ·Ù¿ÛÙ·ÛË ÙˆÓ Î·Ú‚Ô˘Ó·Î›ˆÓ (EÈÎ. 4).

<Aποσυναρµολγηση> (1) Xαλαρώστε την D4 αυτµατα προσαρµοζµενη βίδα

που κρατάει το πίσω κάλυµµα και βγάλτε το πίσω κάλυµµα.

(2) Xρησιµοποιήστε το βοηθητικ εξ. κλειδί ή ένα

µικρ κατσαβίδι για να τραβήξετε το άκρο του ελατηρίου που κρατά κάτω το καρβουνάκι. Aφαιρέστε το άκρο του ελατηρίου προσ το εξωτερικ τησ θήκησ του καρβουνακιού.

(3) Aφαιρέστε το άκρο τησ ψύκτρασ στο καρβουνάκι

απ το τερµατικ τµήµα τησ θήκησ του καρβουνακιού και µετά αφαιρέστε το καρβουνάκι απ την θήκη του καρβουνακιού.

∂ППЛУИО¿

<Συναρµολγηση> (1) Bάλτε το άκρο τησ ψύκτρασ του καρβουνακιού στο

τερµατικ τµήµα τησ θήκησ του καρβουνακιού. (2) Bάλτε το καρβουνάκι στην θήκη του καρβουνακιού. (3) Xρησιµοποιήστε το βοηθητικ εξ. κλειδί ή ένα µικρ

κατσαβίδι για να επιστρέψετε το άκρο του

ελατηρίου στο πάνω µέροσ του καρβουνακιού. (4) Στερεώστε το πίσω κάλυµµα και σφίξτε την D4

αυτµατα προσαρµοζµενη βίδα.

5. ∞ÓÙÈÎ·Ù¿ÛÙ·ÛË ÙÔ˘ Î·Ïˆ‰›Ô˘ ·ÚÔ¯‹˜ ÚÂ‡Ì·ÙÔ˜

Αν το καλώδιο παροχήσ ρεύµατοσ του Εργαλείου

πάθει ζηµιά, το Εργαλείο πρέπει να επιστραφεί στο

Εξουσιοδοτηµένο Κέντρο Εξυπηρέτησησ Hitachi για

να αντικατασταθεί.

6. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη τησ µονάδα του µοτέρ είναι η καρδιά

του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή

για να σιγουρευτείτε τι η περιέλιξη δεν θα πάθει

ζηµιά και / ή θα βρεχθεί µε λάδι ή νερ.

7. §›ЫЩ· Ы˘УЩ‹ЪЛЫЛ˜ ЩˆУ МВЪТУ

A: Αρ. Αντικειµένου

B: Αρ. Κωδικού

C: Αρ. που χρησιµοποιήθηκε

D: Παρατηρήσεισ

¶ƒ√™√Ã∏

Η επισκευή, η τροποποίηση και ο έλεγχοσ των

Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται

απ ένα Εξουσιοδοτηµένο κέντρο σέρβισ τησ

Hitachi.

Αυτή η Λίστα των Μερών θα είναι χρήσιµη αν

παρουσιαστεί µαζί µε το εργαλείο στο

εξουσιοδοτηµένο Κέντρο Σέρβισ τησ Hitachi ταν

ζητάτε επισκευή ή κάποια άλλη συντήρηση.

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών

εργαλείων, οι καννεσ ασφαλείασ και οι κανονισµοί

που υπάρχουν σε κάθε χώρα πρέπει να

ακολουθούνται.

∆ƒ√¶√¶√π∏™∏

Τα Ηλεκτρικά Εργαλεία Hitachi βελτιώνονται

συνεχώσ και τροποποιούνται για να συµπεριλάβουν

τισ τελευταίεσ τεχνολογικέσ προδουσ.

Κατά συνέπεια, ορισµένα τµήµατα (δηλ. κωδικοί

αριθµοί και / ή σχεδιασµσ) µπορούν να αλλάξουν

χωρίσ προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ

Oι τιµέσ µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνεσ µε το ISO 4871.

Μετρηθείσα τυπική στάθµη ηχητικήσ ισχύοσ A: 98 dB (A) Μετρηθείσα τυπική στάθµη ηχητικήσ πίεσησ A: 85 dB (A) Αβεβαιτητα KpA: 3 dB (A)

Φοράτε προστατευτικà αυτιών.

Συνολικέσ τιµέσ δνησησ (διανυσµατικ άθροισµα τριαξονικού καλωδίου) που καθορίζονται σύµφωνα µε το πρτυπο EN60745.

Λείανση επιφάνειασ: Τιµή εκποµπήσ δνησησ Αβεβαιτητα K = 1,5 m/s

Η δηλωµένη συνολική τιµή δνησησ έχει µετρηθεί σύµφωνα µε µία τυπική µέθοδο δοκιµήσ και µπορεί να χρησιµοποιηθεί για τη σύγκριση ενσ εργαλείου µε ένα άλλο. Μπορεί να χρησιµοποιείται επίσησ σε προκαταρκτικέσ αξιολογήσεισ έκθεσησ.

¶ƒ√™√Ã∏

䡬 Η εκποµπή δνησησ κατά την ουσιαστική χρήση

του ηλεκτρικού εργαλείου µπορεί να διαφέρει απ τη συνολική δηλωµένη τιµή, ανάλογα µε το που και πωσ χρησιµοποιείται το εργαλείο.

䡬 Aναγνωρίστε µέτρα ασφαλείασ για την προστασία

του χειριστή που βασίζονται σε µία εκτίµηση τησ έκθεσησ στισ πραγµατικέσ συνθήκεσ χρήσησ (λαµβάνοντασ υπψη λα τα µέρη του κύκλου λειτουργίασ πωσ τα διαστήµατα που το εργαλείο είναι απενεργοποιηµένο και ταν λειτουργεί στο ρελαντί µαζί µε το χρνο διέγερσησ).

h, AG

= 6,3 m/s

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τουσ κανονισµούσ ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιέσ λγω κακήσ χρήσησ, κακοποίησησ ή φυσιολογικήσ φθοράσ. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίσ να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλοσ των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευήσ τησ Hitachi.

™∏ª∂πø™∏

Εξαιτίασ του συνεχιζµενου προγράµµατοσ έρευνασ και ανάπτυξησ τησ Hitachi τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίσ προηγούµενη ειδοποίηση.

ABC D

41 308-536 2

____

42 317-806 1

43 314-429 1

45 984-750 3 D4×16

46 314-854 1

47 994-273 1

48 981-373 2

49 953-327 1 D8.8

50 317-808 1

51 307-811 1 D4×16

53 317-811 1

54 937-631 1

55 981-373 2

501 313-933 1

44A 980-778 1

502 302-142 1

1 937-807 4 D5×25

ABC D

G10SD2

2 317-807 1

3 301-944 1

4 316-484 1 “3,15,16”

5 301-941 1 M7

6 317-820 1

7 628-VVC 1 628VVC2PS2-L

8 316-480 1

9 1 360-497C 1 110V

9 2 360-497E 1 220V

11 982-021 2 D4×70

9 3 360-497F 1 230V-240V

10A 319-898 1

12 1 340-441C 1 110V

608VVMC2EPS2L

13 315-877 1

14 608-VVM 1

12 2 340-441E 1 220V-230V

12 3 340-441F 1 240V

15 301-943 1

16 673-422 1 HK0709

201DDUCMAV2S

17 317-821 1

18 997-263 2 M4×10

19 316-490 1

20 620-1DD 1

____

21 301-946 1

22 316-489 1

23 307-127 4 M4×12

24 302-047 1

25 317-822 1

26 301-945 1

27 308-386 2 M5×16

28 301-949 1

29 301-948 1 “27,28”

31 316-820 1 100MM A36Q

32 314-437 1

33 317-819 1 “6,17”

34 314-428 1

35 317-802 1

37 995-662 1

39 999-088 2

30A 310-787 1

40 317-810 2

ABC D

41 308-536 2

____

42 317-806 1

43 314-429 1

45 984-750 3 D4×16

46 314-854 1

47 994-273 1

48 981-373 2

49 953-327 1 D8.8

50 317-808 1

51 307-811 1 D4×16

53 317-811 1

54 937-631 1

55 981-373 2

501 938-332Z 1

44A 980-778 1

502 302-142 1

ABC D

G12S2

1 937-807 4 D5×25

2 317-807 1

3 301-944 1

4 316-484 1 “3,15,16”

5 301-941 1 M7

6 317-820 1

7 628-VVC 1 628VVC2PS2-L

8 316-480 1

9 1 360-497C 1 110V

9 2 360-497E 1 220V

11 982-021 2 D4×70

9 3 360-497F 1 230V-240V

10A 319-898 1

12 1 340-441C 1 110V

608VVMC2EPS2L

13 315-877 1

14 608-VVM 1

12 2 340-441E 1 220V-230V

12 3 340-441F 1 240V

15 301-943 1

16 673-422 1 HK0709

201DDUCMAV2S

17 317-821 1

18 997-263 2 M4×10

19 316-490 1

20 620-1DD 1

____

21 301-946 1

22 317-823 1

23 307-127 4 M4×12

24 302-047 1

25 317-804 1

26 301-945 1

27 949-241 2 M5×20

28 949-454 1 M5

29 319-656 1 “27,28”

30 937-817Z 1

31 316-821 1 115MM A36Q

32 994-324 1

33 317-819 1 “6,17”

34 314-428 1

35 317-802 1

37 995-662 1

39 999-088 2

40 317-810 2



ABC D

41 317-810 2

____

42 308-536 2

43 317-806 1

44 314-429 1

46 984-750 3 D4×16

47 314-854 1

48 994-273 1

49 981-373 2

50 953-327 1 D8.8

51 317-808 1

52 307-811 1 D4×16

54 317-811 1

55 937-631 1

56 981-373 2

501 938-332Z 1

45A 980-778 1

502 302-142 1

ABC D

G13SD

1 937-807 4 D5×25

2 317-807 1

3 301-944 1

4 316-484 1 “3,15,16”

5 301-941 1 M7

6 317-437 1

7 628-VVC 1 628VVC2PS2-L

8 316-480 1

9 1 360-497C 1 110V

9 2 360-497E 1 220V

11 982-021 2 D4×70

9 3 360-497F 1 230V-240V

10A 319-898 1

12 1 340-441C 1 110V

608VVMC2EPS2L

13 315-877 1

14 608-VVM 1

12 2 340-441E 1 220V-230V

12 3 340-441F 1 240V

15 301-943 1

16 673-422 1 HK0709

201DDUCMAV2S

17 316-438 1

18 997-263 2 M4×10

19 316-490 1

20 620-1DD 1

____

21 301-946 1

22 316-489 1

23 307-127 4 M4×12

24 302-047 1

25 317-804 1

26 301-945 1

27 949-241 2 M5×20

28 949-454 1 M5

29 938-302Z 1

31 937-817Z 1

32 316-822 1 125MM A36Q

33 994-324 1

34 316-436 1 “6,17”

35 314-428 1

36 317-802 1

38 995-662 1

30A 994-321 1 “27,28”

40 999-088 2

English

GUARANTEE CERTIFICATE

1 Model No.

2 Serial No.

3 Date of Purchase

4 Customer Name and Address

5 Dealer Name and Address

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr.

2 Serien-Nr.

3 Kaufdaturn

4 Name und Anschrift des Kunden

5 Name und Anschrift des Händlers

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Français Português

CERTIFICAT DE GARANTIE

1 No. de modèle

2 No. de série

3 Date d'achat

4 Nom et adresse du client

5 Nom et adresse du revendeur

(Cachet portant le nom et l'adresse du revendeur)

Italiano Ελληνικά

CERTIFICATO DI GARANZIA

1 Modello

2 N° di serie

3 Data di acquisto

4 Nome e indirizzo dell'acquirente

5 Nome e indirizzo del rivenditore

(Si prega di apporre il timbro con questi dati)

Nederlands

1 Modelnummer 2 Serienummer 3 Datum van aankoop 4 Naam en adres van de gebruiker 5 Naam en adres van de handelaar

(Stempel a.u.b. naam en adres vande de handelaar)

Español

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor

(Se ruega poner el sellú del distribudor con su nombre y dirección)

1 Número do modelo 2 Número do série 3 Data de compra 4 Nome e morada do cliente 5 Nome e morada do distribuidor

(Por favor, carímbe o nome e morada do distribuidor)

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράς 4 Ονοµα και διεύθυνση πελάτη 5 Ονοµα και διεύθυνση µεταπωλητή

(Παρακαλούµε χρησιµοποιηθεί σφραγίδα)

GARANTIEBEWIJS

CERTIFICADO DE GARANTIA

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

✄

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 willich, Germany Tel: +49 2154 49930 Fax: +49 2154 499350 URL: http://www.hitachi-powertools.de

Hitachi Power Tools Netherlands B. V.

Brabanthaven 11, 3433 PJ Nieuwegein, The Netherlands Tel: +31 30 6084040 Fax: +31 30 6067266 URL: http://www.hitachi-powertools.nl

Hitachi Power Tools (U. K.) Ltd.

Precedent Drive, Rooksley, Milton Keynes, MK 13, 8PJ, United Kingdom Tel: +44 1908 660663 Fax: +44 1908 606642 URL: http://www.hitachi-powertools.co.uk

Hitachi Power Tools France S. A. S.

Prac de l’Eglantier 22, rue des Cerisiers, Lisses-C. E. 1541, 91015 EVRY CEDEX, France Tel: +33 1 69474949 Fax: +33 1 60861416 URL: http://www.hitachi-powertools.fr

Hitachi Power Tools Belgium N.V. / S.A.

Koningin Astridlaan 51, B-1780 Wemmel, Belgium Tel: +32 2 460 1720 Fax: +32 2 460 2542 URL http://www.hitachi-powertools.be

Hitachi Fercad Power Tools Italia S.p.A

Via Retrone 49, 36077, Altavilla Vicentina (VI), Italy Tel: +39 0444 548111 Fax: +39 0444 548110 URL: http://www.hitachi-powertools.it

Hitachi Power Tools lberica, S.A.

Puigbarral, 26-28 Pol. lnd. Can Petit 08227 TERRSSA (Barcelona) Spain Tel: +34 93 735 6722 Fax: +34 93 735 7442 URL: http://www.hitachi-powertools.es

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NÖ –Süd 2355 Wiener Neudorf, Austria Tel: +43 2236 64673/5 Fax: +43 2236 63373 URL: http://www.hitachi-powertools.at/

English

Object of declaration: Hitachi Disc Grinder G10SD2, G12S2, G13SD

We declare under our sole responsibility that this product is in conformity with standards or standardization documents EN60745-1, EN60745-2-3, EN55014-1, EN55014-2, EN61000-32 and EN61000-3-3 in accordance with Directives 2004/108/EC and 2006/42/EC. This product also conforms to RoHS Directive 2011/65/EU. The European Standards Manager at Hitachi Koki Europe Ltd. is authorized to compile the technical file.

This declaration is applicable to the product affixed CE marking.

Deutsch

Gegenstand der Erklärung: Hitachi Winkelschleifer G10SD2, G12S2, G13SD

Wir erklären mit alleiniger Verantwortung, dass dieses Produkt den Standards oder Standardisierungsdokumenten EN607451, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 und EN61000-3-3 in Übereinstimmung mit den Direktiven 2004/ 108/EG und 2006/42/EG entspricht. Dieses Produkt stimmt auch mit der RoHS-Richtlinie 2011/65/EU überein. Der Manager für europäische Standards bei der Hitachi Koki Europe Ltd. ist zum Verfassen der technischen Datei befugt.

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Français

Objet de la déclaration: Hitachi Meuleuse G10SD2, G12S2, G13SD

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents de normalisation EN60745-1, EN60745-2-3, EN55014-1, EN550142, EN61000-3-2 et EN61000-3-3 en accord avec les Directives 2004/108/CE et 2006/42/CE. Ce produit est aussi conforme à la Directive RoHS 2011/65/EU. Le responsable des normes européennes d’Hitachi Koki Europe Ltd. est autorisé à compiler les données techniques.

Cette déclaration s’applique aux produits désignés CE.

Italiano

Oggetto della dichiarazione: Hitachi Smerigliatrice angolare G10SD2, G12S2, G13SD

Dichiariamo sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti sulla standardizzazione EN60745-1, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 e EN61000-3-3 in conformità alle Direttive 2004/108/CE e 2006/42/CE. Il prodotto è inoltre conforme alla direttiva RoHS 2011/65/EU. Il Responsabile delle Norme Europee di Hitachi Koki Ltd. è autorizzato a compilare la scheda tecnica.

Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.

EC DECLARATION OF CONFORMITY

EG-KONFORMITÄTSERKLÄRUNG

DECLARATION DE CONFORMITE CE

DICHIARAZIONE DI CONFORMITÀ CE

Nederlands

Onderwerp van verklaring: Hitachi Haakse slijpmachine G10SD2, G12S2, G13SD

Wij verklaren onder eigen verantwoordelijkheid dat dit product conform de richtlijnen of gestandardiseerde documenten EN607451, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 en EN610003-3 voldoet aan de eisen van bepalingen 2004/108/EC en 2006/42/ EC. Dit product voldoet ook aan de RoHS-richtlijn 2011/65/EU. De manager voor Europese normen van Hitachi Koki Europe Ltd. heeft de bevoegdheid tot het samenstellen van het technische bestand.

Deze verklaring is van toepassing op produkten voorzien van de CEmarkeringen.

Español

Objeto de declaración: Hitachi Amoladora angular G10SD2, G12S2, G13SD

Declaramos bajo nuestra única responsabilidad que este producto está de acuerdo con las normas o con los documentos de normalización EN60745-1, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 y EN61000-3-3, según indican las Directrices 2004/108/CE y 2006/42/CE. Este producto satisface también los requisitos establecidos por la Directiva 2011/65/ EU (RoHS). El Jefe de Normas Europeas de Hitachi Koki Europe Ltd. está autorizado para recopilar archivos técnicos.

Esta declaración se aplica a los productos con marcas de la CE.

Português

Objeto de declaração: Hitachi Rebarbadora G10SD2, G12S2, G13SD

Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas ou documentos normativos EN60745-1, EN60745-2-3, EN55014-1, EN550142, EN61000-3-2 e EN61000-3-3, em conformidade com as Directrizes 2004/108/CE e 2006/42/CE. Este produto está também em conformidade com a Directiva RoHS 2011/65/EU. O Gestor de Normas Europeias da Hitachi Koki Europe Ltd. está autorizado a compilar o ficheiro técnico.

Esta declaração se aplica aos produtos designados CE.

Ελληνικά

Αντικείµενο δήλωσης: Hitachi Γωνιακ#ς τροχ#ς λειάνσεως/κοπής

G10SD2, G12S2, G13SD

∆ηλώνουµε µε απ#λυτη υπευθυν#τητα #τι αυτ# το προι#ν είναι εναρµονισµένο µε τα πρ#τυπα ή τα έγραφα δηµιουργίας προτύπων EN60745-1, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 και EN61000-3-3 σε συµφωνία µε τις Οδηγίες 2004/108/EK και 2006/42/ EK. Αυτ# το προϊ#ν συµµορφώνεται επίσης µε την οδηγία RoHS 2011/65/ΕU. Ο υπεύθυνος για τα ευρωπαϊκά πρ#τυπα στην Hitachi Koki Europe Ltd. είναι εξουσιοδοτηµένος να συντάσσει τον τεχνικ# φάκελο.

Αυτή η δήλωση ισχύει στο προι#ν µε το σηµάδι CE.

EC VERKLARING VAN CONFORMITEIT

DECLARACIÓN DE CONFORMIDAD DE LA CE

DECLARAÇÃO DE CONFORMIDADE CE

EK ∆ΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

Hitachi Koki Europe Ltd.

Clonshaugh Business & Technology Park, Dublin 17, lreland Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

31. 1. 2014

John de Loughry European Standard Manager

31. 1. 2014

F. Tashimo Vice-President & Director

Hitachi Koki Co., Ltd.

Code No. C99091276 M

401

Printed in Malaysia

Hitachi G10SD2, G12S2, G13SD Handling Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
