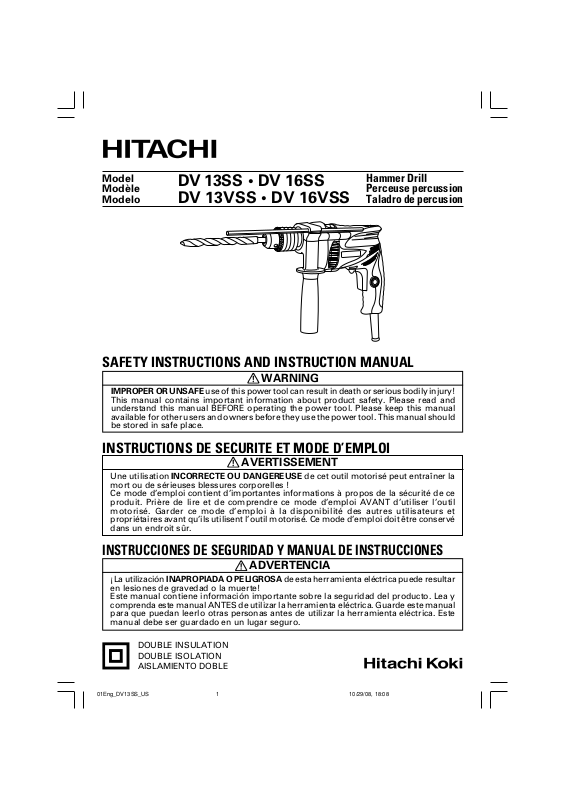

Hitachi DV 16VSS, DV 13SS, DV 13VSS, DV 16SS User Manual

Model Hammer Drill
Modèle Perceuse percussion
Modelo Taladro de percusion

DV 13SS • DV 16SS
DV 13VSS • DV 16VSS

SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL

WARNING

IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!

This manual contains important information about product safety. Please read and
understand this manual BEFORE operating the power tool. Please keep this manual
available for other users and owners before they use the power tool. This manual should
be stored in safe place.

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI

AVERTISSEMENT

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la
mort ou de sérieuses blessures corporelles !
Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce
produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil
motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et
propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé
dans un endroit sûr.

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar
en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual
para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este
manual debe ser guardado en un lugar seguro.

DOUBLE INSULATION
DOUBLE ISOLATION
AISLAMIENTO DOBLE

English

IMPORTANT SAFETY INSTRUCTIONS ............... 3

MEANINGS OF SIGNAL WORDS ........................ 3

SAFETY ...................................................................... 3

GENERAL POWER TOOL SAFETY WARNINGS .... 3

SPECIFIC SAFETY RULES AND SYMBOLS ......... 4

DOUBLE INSULATION FOR SAFER

OPERATION ................................................... 5

FUNCTIONAL DESCRIPTION .................................... 7

NAME OF PARTS .................................................. 7

SPECIFICATIONS .................................................. 7

CONTENTS

Page

ASSEMBLY AND OPERATION ................................. 8

APPLICATIONS ..................................................... 8

PRIOR TO OPERATION ......................................... 8

HOW TO USE ...................................................... 10

MAINTENANCE AND INSPECTION ....................... 11

ACCESSORIES ......................................................... 12

STANDARD ACCESSORIES ............................... 12

OPTIONAL ACCESSORIES ................................. 12

PARTS LIST .............................................................. 33

Page

Français

CONSIGNES DE SÉCURITÉ IMPORTANTES ..... 13

SIGNIFICATION DES MOTS

D’AVERTISSEMENT .................................... 13

SECURITE ................................................................ 13

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

CONCERNANT LES OUTILS ÉLECTRIQUES

REGLES DE SECURITE SPECIFIQUES

ET SYMBOLES ............................................. 15

DOUBLE ISOLATION POUR UN

FONCTIONNEMENT PLUS SUR ................. 16

DESCRIPTION FONCTIONNELLE ........................... 17

NOM DES PARTIES ............................................ 17

SPECIFICATIONS ................................................ 17

TABLE DES MATIERES

Page

... 13

Español

INSTRUCCIONES IMPORTANTES SOBRE

SEGURIDAD ................................................. 23

SIGNIFICADO DE LAS PALABRAS

DE SEÑALIZACIÓN ...................................... 23

SEGURIDAD ............................................................. 23

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA ............ 23

NORMAS Y SÍMBOLOS

ESPECÍFICOS DE SEGURIDAD ................... 25

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA .............. 26

DESCRIPCIÓN FUNCIONAL .................................... 27

NOMENCLATURA ............................................... 27

ESPECIFICACIONES ............................................ 27

Página

ASSEMBLAGE ET FONCTIONNEMENT ................ 18

ENTRETIEN ET INSPECTION .................................. 21

ACCESSOIRES ......................................................... 22

LISTE DES PIECES .................................................. 33

ÍNDICE

MONTAJE Y OPERACIÓN ...................................... 28

MANTENIMIENTO E INSPECCIÓN ........................ 31

ACCESORIOS ........................................................... 32

LISTA DE PIEZAS .................................................... 33

Page

APPLICATIONS ................................................... 18

AVANT L’UTILISATION ...................................... 18

UTILISATION ....................................................... 20

ACCESSOIRES STANDARD ............................... 22

ACCESSOIRES SUR OPTION ............................. 22

Página

APLICACIONES ................................................... 28

ANTES DE LA OPERACIÓN ................................ 28

COMO SE USA .................................................... 30

ACCESORIOS ESTÁNDAR ................................. 32

ACCESORIOS OPCIONALES .............................. 32

English

IMPORTANT SAFETY INSTRUCTIONS

Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual
before operating or maintaining this power tool.

Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic
safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation
before it occurs, and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which
contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identified by WARNINGS on the
power tool and in this Instruction Manual.

NEVER use this power tool in a manner that has not been specifically recommended by HITACHI.

MEANINGS OF SIGNAL WORDS
WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.
CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate

injury, or may cause machine damage.

NOTE emphasizes essential information.

SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WARNING:
Read all safety warnings and instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.

1) Work area safety
a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust.

Power tools create sparks which may ignite
the dust of fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.

Unmodified plugs and matching outlets will
reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and
refrigerators.

There is an increased risk of electric shock if
your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the
risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts.

Damaged or entangled cords increase the risk
of electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces
the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device
(RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety
a) Stay alert, watch what you are doing and use

common sense when operating a power tool.
Do not use a power tool while you are tired
or under the influence of drugs, alcohol or
medication.

3

English

A moment of inattention while operating power
tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non­skid safety shoes, hard hat, or hearing
protection used for appropriate conditions
will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool.

Carrying power tools with your finger on the
switch or energising power tools that have
the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part
of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool
in unexpected situations.

f) Dress properly. Do not wear loose clothing

or jewellery. Keep your hair, clothing and
gloves away from moving parts.

Loose clothes, jewellery or long hair can be
caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure
these are connected and properly used.

Use of dust collection can reduce dust-related
hazards.

4) Power tool use and care
a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better
and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools.

Such preventive safety measures reduce the
risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.

Power tools are dangerous in the hands of
untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation.

4

If damaged, have the power tool repaired
before use.

Many accidents are caused by poorly
maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.

Use of the power tool for operations different
from those intended could result in a
hazardous situation.

5) Service
a) Have your power tool serviced by a qualified

repair person using only identical
replacement parts.

This will ensure that the safety of the power
tool is maintained.

SPECIFIC SAFETY RULES AND SYMBOLS

1. Wear ear protectors with impact drills.

Exposure to noise can cause hearing loss.

2. Use auxiliary handles supplied with the tool.

Loss of control can cause personal injury.

3. Hold tools by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Contact

with a “live” wire will make exposed metal parts
of the tool “live” and shock the operator.

4. ALWAYS wear ear protectors when using the tool
for extended periods.

Prolonged exposure to high intensity
noise can cause hearing loss.

5. NEVER touch the tool bit with bare hands after
operation.

6. NEVER wear gloves made of stuff liable to roll up
such as cotton, wool, cloth or string, etc.

7. ALWAYS securely grip the Drill.

8. NEVER touch moving parts.
NEVER place your hands, fingers or other body

parts near the tool’s moving parts.

9. NEVER operate without all guards in place.
NEVER operate this tool without all guards or

safety features in place and in proper working
order. If maintenance or servicing requires the
removal of a guard or safety feature, be sure to
replace the guard or safety feature before resuming
operation of the tool.

10. Use right tool.

Don’t force small tool or attachment to do the job
of a heavy-duty tool.

English

Don’t use tool for purpose not intended —for
example— don’t use circular saw for cutting tree
limbs or logs.

11. NEVER use a power tool for applications other
than those specified.
NEVER use a power tool for applications other than

those specified in the Instruction Manual.

12. Handle tool correctly.

Operate the tool according to the instructions
provided herein. Do not drop or throw the tool.
NEVER allow the tool to be operated by children,
individuals unfamiliar with its operation or
unauthorized personnel.

13. Keep all screws, bolts and covers tightly in place.

Keep all screws, bolts, and plates tightly mounted.
Check their condition periodically.

14. Do not use power tools if the plastic housing or
handle is cracked.

Cracks in the tool’s housing or handle can lead to
electric shock. Such tools should not be used until
repaired.

15. Blades and accessories must be securely mounted
to the tool.

Prevent potential injuries to yourself or others.
Blades, cutting implements and accessories which
have been mounted to the tool should be secure
and tight.

16. Keep motor air vent clean.

The tool’s motor air vent must be kept clean so
that air can freely flow at all times. Check for dust
build-up frequently.

17. Operate power tools at the rated voltage.

Operate the power tool at voltages specified on its
nameplate.
If using the power tool at a higher voltage than
the rated voltage, it will result in abnormally fast
motor revolution and may damage the unit and
the motor may burn out.

18. NEVER use a tool which is defective or operating
abnormally.

If the tool appears to be operating unusually,
making strange noises, or otherwise appears
defective, stop using it immediately and arrange
for repairs by a Hitachi authorized service center.

19. NEVER leave tool running unattended. Turn power
off.

Don’t leave tool until it comes to a complete stop.

20. Carefully handle power tools.

Should a power tool be dropped or struck against
hard materials inadvertently, it may be deformed,
cracked, or damaged.

21. Do not wipe plastic parts with solvent.

Solvents such as gasoline, thinner benzine, carbon
tetrachloride, and alcohol may damage and crack
plastic parts. Do not wipe them with such solvents.
Wipe plastic parts with a soft cloth lightly
dampened with soapy water and dry thoroughly.

22. ALWAYS wear eye protection that meets the

23. ALWAYS be careful with buried object such as an

underground wiring.
Touching these active wiring or electric cable with
this tool, you may receive an electric shock.
Confirm if there are any buried object such as
electric cable within the wall, floor or ceiling where
you are going to operate here after.

24. Definitions for symbols used on this tool

V ............... volts

Hz ............. hertz

A ............... amperes

no ............. no load speed

W .............. watt

---/min ...... revolutions per minute

DOUBLE INSULATION FOR SAFER
OPERATION

To ensure safer operation of this power tool, HITACHI
has adopted a double insulation design. “Double
insulation“ means that two physically separated
insulation systems have been used to insulate the
electrically conductive materials connected to the power
supply from the outer frame handled by the operator.
Therefore, either the symbol “ ” or the words “Double
insulation” appear on the power tool or on the
nameplate.
Although this system has no external grounding, you
must still follow the normal electrical safety precautions
given in this Instruction Manual, including not using the
power tool in wet environments.
To keep the double insulation system effective, follow
these precautions:

䡬

Only HITACHI AUTHORIZED SERVICE CENTER
should disassemble or assemble this power tool,
and only genuine HITACHI replacement parts
should be installed.

䡬

Clean the exterior of the power tool only with a
soft cloth moistened with soapy water, and dry
thoroughly.
Never use solvents, gasoline or thinners on plastic
components; otherwise the plastic may dissolve.

requirement of the latest revision of
ANSI Standard Z87.1.

.............. Class II Construction

5

English

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO

OTHER USERS

AND

OWNERS OF THIS TOOL!

6

English

FUNCTIONAL DESCRIPTION

NOTE:

The information contained in this Instruction Manual is designed to assist you in the safe operation and
maintenance of the power tool.

NEVER

safety instructions contained in this manual.

Some illustrations in this Instruction Manual may show details or attachments that differ from those on your
own power tool.

NAME OF PARTS

SPECIFICATIONS

operate, or attempt any maintenance on the tool unless you have first read and understood all

Depth Gauge

Change Lever

Drill Chuck

Side Handle

Switch Trigger

Nameplate

Housing

Rotational change lever
(DV13VSS, DV16VSS only)

Stopper

Fig. 1

Model DV13SS DV13VSS DV16SS DV16VSS
Motor Single Phase, Series Commutator Motor
Power source Single Phase 120V AC 60 Hz
Current 4.9 A 5.4 A
Reversible None Yes None Yes
No-load speed 2,900/min 0–2,900/min 2,900/min 0–2,900/min
Drill chuck capacity 1/2" (13mm)

Steel 1/2" (13mm)

Capacity Concrete 1/2" (13mm) 5/8" (16mm)

Wood 25/32" (20mm) 1" (25mm)

Weight (Without Cord) 3.1 lbs (1.4 kg) 3.3 lbs (1.5 kg)

7

English

ASSEMBLY AND OPERATION

APPLICATIONS

䡬

By combined actions of ROTATION and IMPACT:
Boring holes in hard surfaces (concrete, marble,
granite, tiles, etc.)

䡬

By ROTATIONAL action:
Boring holes in metal, wood and plastic.

PRIOR TO OPERATION

1. Power source
Ensure that the power source to be utilized
conforms to the power source requirements
specified on the product nameplate.

2. Power switch
Ensure that the switch is in the OFF position. If the
plug is connected to a receptacle while the switch
is in the ON position, the power tool will start
operating immediately and can cause serious
injury.

3. Extension cord
When the work area is far away from the power
source, use an extension cord of sufficient
thickness and rated capacity. The extension cord
should be kept as short as practicable.

WARNING:
Damaged cord must be replaced or
repaired.

䡬

When boring metal or plastic
Use an ordinary metalworking drill bit.

䡬

When boring wood
Use an ordinary woodworking drill bit.
However, when drilling 1/4" (6.5 mm) or smaller
holes, use a metalworking drill bit.

8. Mounting and dismounting of the bit
For Drill chuck with chuck wrench (Fig. 2)

(1) Open the chuck jaws, and insert the bit into the

chuck.

(2) Place the chuck wrench in each of the three holes

in the chuck, and turn it in the clockwise direction
(viewed from the front side). Tighten securely.

(3) To remove the bit, place the chuck wrench into one

of the holes in the chuck and turn it in the
counterclockwise direction.

Chuck
wrench

Tighten

Drill chuck

Loosen

Fig. 2

4. Check the receptacle
If the receptacle only loosely accepts the plug, the
receptacle must be repaired. Contact a licensed
electrician to make appropriate repairs.
If such a faulty receptacle is used, it may cause
overheating, resulting in a serious hazard.

5. Check your work environment
Confirm that the work site is placed under
appropriate conditions conforming to prescribed
precautions.

6. Side handle attachment
Attach the side handle to the mounting part.
Rotate the side handle grip in a clockwise direction
to secure it.
Set the side handle to a position that is suited to
the operation and then securely tighten the side
handle grip.

7. Selecting the appropriate drill bit

䡬

When boring concrete or stone
Use the drill bits specified in the Optional
Accessories.

8

For keyless chuck (Fig. 3)

(1) Open the chuck jaws, and insert the bit into the

chuck.
To open the chuck jaws, hold the retaining ring
while turning the sleeve in the counterclockwise
direction (viewed from the front side).

(2) Firmly grasp the retaining ring and turn the sleeve

in the clockwise direction. Tighten securely.

(3) To remove the bit, firmly grasp the retaining ring

and turn the sleeve in the counterclockwise
direction.

NOTE:

When the sleeve does not become loose any
further, fix the side handle to retaining ring, hold
side handle firmly, then turn the sleeve to loosen
by hand. (Fig. 4)

English

Retaining ringLoosen

Sleeve

10. Fixing the side handle (Fig. 6)
Attach the side handle to the mounting part.
Rotate the side handle grip in a clockwise direction
to secure it.
Set the side handle to a position that is suited to
the operation and then securely tighten the side
handle grip.
To attach a depth gauge on the side handle, insert

Tighten

the gauge into the U-shaped groove on the side
handle, adjust the position of the depth gauge in
accordance with the desired depth of the hole, and

Fig. 3

firmly tighten the side handle grip. (Fig. 7)

Retaining ring

Sleeve

Loosen

Side handle

Fig. 4

9. Check the rotational direction (Fig. 4) (DV13VSS,
DV16VSS only)
The bit rotates clockwise (viewed from the rear
side) by turning the rotational change lever to
R-mark.
The rotational change lever is returned to the
L-mark to turn the bit counterclockwise.
(The L and R marks are provided on the body.)

Rotational change lever

R

mark

Switch trigger

11. IMPACT to ROTATION changeover (Fig. 8)
Shift the change lever between the right and left
positions to switch easily between IMPACT
(rotation and impact) and ROTATION (rotation
only), respectively.
To bore holes in hard materials such as concrete,

L mark

Fig. 5

stone and tiles, shift the change lever to the right­hand position (as indicated by the
The drill bit operates by the combined actions of
impact and rotation.

CAUTION:

䢇

Never change the direction of bit rotation while
operating. Turn the power switch OFF before
changing the direction of bit rotation: otherwise,
burning of the motor will result.

䢇

Always use the hammer drill with clockwise

To bore holes in metal, wood and plastic, shift the
change lever to the left-hand position (as indicated
by the mark). The drill bit operates by rotational
action only, as in the case of a conventional electric
drill.

rotation, when using it as an hammer drill.

Side handle

TightenLoosen

Fig. 6

Depth gauge

Side handle

Loosen Tighten

Fig. 7

mark).

9

English

Change lever

Stopper

Impact

Rotation

Fig. 8

CAUTION:

䢇

Do not use the Hammer Drill in the IMPACT
function if the material can be bored by rotation
only. Such action will not only reduce drill
efficiency, but may also damage the drill tip.

䢇

Operating the Hammer Drill with the change lever
in mid-position may result in damage. When
switching, make sure that you shift the change
lever to the correct position.

HOW TO USE

CAUTION:
To prevent accidents, make sure to turn the switch
off and disconnect the plug from the receptacle
when the drill bits and other various parts are
installed or removed. The power switch should
also be turned off during a work break and after
work.

1. Switch operation (Fig. 9)

䡬

When the trigger switch is depressed, the tool
rotates. When the trigger is released, the tool stops.

䡬

Pulling the trigger and pushing the stopper, it keeps
the switched-on condition which is convenient for
continuous running. When switching off, the
stopper can be disconnected by pulling the trigger
again.

< DV13VSS, DV16VSS only >

䡬

The rotational speed of the drill can be controlled
by varying the amount that the Trigger switch is
pulled. Speed is low when the trigger switch is
pulled slightly and increases as the trigger switch
is pulled more.

Switch
trigger

Fig. 9

2. When using as a Drill or a Hammer Drill

(1) Pressing force of the drill

You cannot drill holes more quickly even if you
press the drill with a stronger force than necessary.
It not only damages tip of drill bits and decreases
the efficiency of operation, but also shortens the
life of the drill.

(2) In case of penetrating holes

Drill bits can be broken when the material being
drilled is penetrated. It is important to decrease
pressing force just before penetrating.

CAUTION:
In continuous operation, conduct no-load
operation for five seconds after completing a
drilling job.

WARNING:
When a thick drill bit is used, your arm is subjected
to larger reaction force. Be careful not to be moved
by the reaction force. For this, establish a foothold,
hold the unit tightly with both hands
perpendicularly to the material being drilled.

10

MAINTENANCE AND INSPECTION

English

WARNING:

1. Inspecting the drill bits
Since use of a dull tool will cause motor
malfunctioning and degraded efficiency, replace
the drill bit with a new one or resharpening without
delay when abrasion is noted.

2. Inspecting the screws
Regularly inspect all screws and ensure that they
are fully tightened. Should any of the screws be
loosened, retighten them immediately.

WARNING:

3. Keeping after use
When not in use, the Power tool should be kept in
a dry place out of the reach of children.

4. Inspecting the carbon brushes
For your continued safety and electrical shock
protection, carbon brush inspection and
replacement on this tool should ONLY be
performed by a HITACHI AUTHORIZED SERVICE
CENTER.

5. Maintenance of the motor
The motor unit winding is the very “heart” of the
power tool. Exercise due care to ensure the
winding does not become damaged and/or wet
with oil or water.

6. Service and repairs
All quality power tools will eventually require
servicing or replacement of parts because of wear
from normal use. To assure that only authorized
replacement parts will be used, all service and
repairs must be performed by a HITACHI
AUTHORIZED SERVICE CENTER, ONLY.

7. Service parts list
A: Item No.
B: Code No.
C: No. Used
D: Remarks

Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance
and inspection.

Using this hammer drill with
loosened screws is extremely
dangerous.

CAUTION:
Repair, modification and inspection of Hitachi

●

Power Tools must be carried out by a Hitachi
Authorized Service Center.
This Parts List will be helpful if presented with the
tool to the Hitachi Authorized Service Center when
requesting repair or other maintenance.
In the operation and maintenance of power tools,
the safety regulations and standards prescribed
in each country must be observed.

MODIFICATIONS:

Hitachi Power Tools are constantly being improved
and modified to incorporate the latest
technological advancements.
Accordingly, some parts (i.e. code numbers and/
or design) may be changed without prior notice.

11

English

ACCESSORIES

WARNING:

ALWAYS use Only authorized HITACHI replacement parts and accessories. NEVER use
replacement parts or accessories which are not intended for use with this tool. Contact HITACHI
if you are not sure whether it is safe to use a particular replacement part or accessory with
your tool. The use of any other attachment or accessory can be dangerous and could cause
injury or mechanical damage.

NOTE:

Accessories are subject to change without any obligation on the part of the HITACHI.

STANDARD ACCESSORIES

Model Drill chuck specification Standard accessories
DV13SS Keyed chuck None

Keyed chuck None

DV13VSS

Keyless chuck (2) Depth gauge (Code No. 310331) ............................ 1

(1) Case (Code No. 330702) ......................................... 1

(3) Side handle (Code No. 303659) ............................. 1

DV16SS Keyed chuck

Keyed chuck

DV16VSS

(1) Depth gauge (Code No. 310331) ............................ 1

(2) Side handle (Code No. 303659) ............................. 1

(1) Depth gauge (Code No. 310331) ............................ 1

(2) Side handle (Code No. 303659) ............................. 1

(1) Case (Code No. 330702) ......................................... 1

Keyless chuck (2) Depth gauge (Code No. 310331) ............................ 1

(3) Side handle (Code No. 303659) ............................. 1

OPTIONAL ACCESSORIES...................... sold separately

䡬

Drill bit for concrete and stone

Bit Dia. Overall Code No. Bit Dia. Overall Code No. Bit Dia. Overall Code No.

1/8" 2-9/16"

(3.2mm) (65mm) (8mm) (100mm) (14.3mm) (160mm)

3/16" 3-3/8"

(4.8mm) (85mm) (10mm) (120mm) (16mm) (160mm)

7/32" 4"

(5.5mm) (100mm) (12mm) (120mm)

1/4" 4"

(6.4mm) (100mm) (13mm) (160mm)

Length Length Length

939875

939879

939882

939884

5/16" 4"

3/8" 4-3/4"

15/32" 4-3/4"

1/2" 6-5/16"

931852

931854

971704

931855

9/16" 6-5/16"

5/8" 6-5/16"

931776

931670

NOTE:

Specifications are subject to change without any obligation on the part of the HITACHI.

12

Français

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement
dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.

La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect
des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une
situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et
dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine
sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.

NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient

entraîner la mort ou de sérieuses blessures.
PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner

de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT :
Lire tous les avertissements de sécurité et les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des
incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux
outils à piles (sans fil).

1) Sécurité de l’aire de travail
a) Maintenir l'aire de travail propre et bien

éclairée.

Les endroits encombrés ou sombres sont
propices aux accidents.

b) Ne pas utiliser d'outils électriques en présence

de liquides, gaz ou poussière inflammables,
au risque de provoquer une explosion.

Les outils électriques créent des étincelles
susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs

s'approcher de vous lorsque vous utiliser un
outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique
a) Les prises de l'outil électrique doivent

correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils
électriques mis à la masse.

Les prises non modifiées et les prises secteurs
correspondantes réduisent les risques de
choc électrique.

b) Eviter tout contact avec les surfaces mises à

la masse telles que les tuyaux, radiateurs,
bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas
de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie

ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente
les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais

utiliser le cordon pour transporter ou
débrancher l'outil électrique.
Maintenir le cordon loin de la chaleur, de
l'huile, des bords pointus ou des pièces
mobiles.

Les cordons endommagés ou usés
augmentent les risques de choc électrique.

13

Français

e) En cas d'utilisation d'un outil électrique à

l'extérieur, utiliser un cordon de rallonge
adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage
extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une alimentation
protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection
contre les courants résiduels réduit le risque
de choc électrique.

3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et

usez de votre bon sens en utilisant un outil
électrique.
Ne pas utiliser d'outil électrique si vous êtes
sous l'influence de drogues, d'alcool ou de
médicaments.

Pendant l'utilisation d'outils électrique, un
instant d'inattention peut entraîner des
blessures graves.

b) Utiliser un équipement de protection

individuelle. Toujours porter des verres de
protection.

L'utilisation d'équipements de protection tels
que les masques anti-poussière, les chaussures
de sécurité anti-dérapantes, les casques ou les
protections auditives dans des conditions
appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l'interrupteur soit en position
d'arrêt avant de brancher à une source
d'alimentation et/ou une batterie, de
ramasser l'outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt
sur l'interrupteur ou brancher les outils
électriques avec l'interrupteur en position de
marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de

mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une
partie mobile de l'outil électrique peut
engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une

bonne assise et un bon équilibre pendant le
travail.

Cela permet un meilleur contrôle de l'outil
électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas

porter de vêtements amples ni de bijoux.
Maintenir les cheveux, les vêtements et les
gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs
peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au

raccordement d'installations d'extraction et
de recueil de la poussière, veiller à ce qu'ils
soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la
poussière peut réduire les dangers associés
à la poussière.

4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser

l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et
en toute sécurité au régime pour lequel il a
été conçu.

b) Ne pas utiliser l'outil électrique si

l'interrupteur ne le met pas en position de
marche et d'arrêt.

Tout outil ne pouvant être contrôlé par
l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant

de procéder à des réglages, au remplacement
des accessoires ou au stockage des outils
électriques.

Ces mesures préventives de sécurité
réduisent les risques de démarrage accidentel
de l'outil électrique.

d) Stockez les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des
personnes non familiarisées avec l'outil ou
ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre
les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier

l'absence de mauvais alignement ou d'arrêt,
d'endommagement de pièces ou toute autre
condition susceptible d'affecter l'opération de
l'outil.
Si l'outil est endommagé, le faire réparer
avant utilisation.

De nombreux accidents sont dus à des outils
mal entretenus.

f) Maintenir les outils coupants aiguisés et

propres.

Des outils coupants bien entretenus avec des
bords aiguisés sont moins susceptibles de se
coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et

les mèches de l'outil, etc. conformément à
ces instructions en tenant compte des
conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des
opérations différentes de celles pour
lesquelles il a été conçu est dangereuse.

5) Service
a) Faire entretenir l'outil électrique par un

technicien habilité à l'aide de pièces de
rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de
l'outil électrique.

14

Français

REGLES DE SECURITE SPECIFIQUES ET
SYMBOLES

1. Portez des bouchons avec les perceuses à
percussion.

L’exposition au bruit peut engendrer une perte de
l’audition.

2. Utilisez les poignées auxiliaires fournies avec
l’outil.

Toute perte de contrôle peut entraîner des
blessures.

3. Tenir les outils par les surfaces de grippage lors
de la réalisation d’opération où l’outil de coupe
risque d’entrer en contact avec des câbles cachés
ou son propre cordon. Un contact avec un fil “sous

tension” mettra les parties métalliques de l’outil
“sous tension” et électrocutera l’utilisateur.

4. TOUJOURS porter des bouchons d’oreille lors de
l’utilisation de l’outil pendant de longues périodes.

Une exposition prolongée à un son de
forte intensité peut endommager l’ouïe
de l’utilisateur.

12. Manipuler l’outil correctement.

Utiliser l’outil de la façon indiquée dans ce mode
d’emploi. Ne pas laisser tomber ou lancer l’outil.
NE JAMAIS permettre que l’outil soit utilisé par
des enfants, des personnes non familiarisées avec
son fonctionnement ou un personnel non autorisé.

13. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les
couvercles fermement montés. Vérifier leurs
conditions périodiquement.

14. Ne pas utiliser les outils motorisés si le revêtement
de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée
peuvent entraîner une électrocution. De tels outils
ne doivent pas être utilisés avant d’être réparé.

15. Les lames et les accessoires doivent être
fermement montés sur l’outil.

Eviter les blessures potentielles personnelles et
aux autres. Les lames, les instruments de coupe
et les accessoires qui ont été montés sur l’outil
doivent être fixés et serrés fermement.

16. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus
propres de façon que l’air puisse circuler librement

5. NE JAMAIS toucher la mèche avec des mains nues
après l’utilisation.

6. NE JAMAIS porter de gants faits d’une matière qui
risque de s’enrouler, comme du coton, de la laine,
de la toile ou de la ficelle, etc.

7. TOUJOURS tenir la perceuse fermement.

8. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses doigts ou toute

autre partie de son corps près des parties mobiles
de l’outil.

9. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place.
NE JAMAIS faire fonctionner cet outil sans que

tous les dispositifs et caractéristiques de sécurité
ne soient en place et en état de fonctionnement.
Si un entretien ou une réparation nécessite le
retrait d’un dispositif ou d’une caractéristique de
sécurité, s’assurer de bien remettre en place le
dispositif ou la caractéristique de sécurité avant
de recommencer à utiliser l’outil.

10. Utiliser l’outil correct.

Ne pas forcer sur un petit outil ou accessoire pour
faire le travail d’un outil de grande puissance.
Ne pas utiliser un outil pour un usage pour lequel
il n’a pas été prévu : par exemple, ne pas utiliser
une scie circulaire pour couper des branches
d’arbre ou des bûches.

11. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifiées.
NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées dans le
mode d’emploi.

tout le temps. Vérifier les accumulations de
poussière fréquemment.

17. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur
sa plaque signalétique.
Si l’on utilise l’outil motorisé avec une tension
supérieure à la tension nominale, il en résultera
une rotation anormalement trop rapide du moteur
et cela risque d’endommager l’outil et le moteur
risque de griller.

18. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement.

Si l’outil n’a pas l’air de fonctionner normalement,
fait des bruits étranges ou sans cela paraît
défectueux, arrêter de l’utiliser immédiatement et
le faire réparer par un centre de service Hitachi
autorisé.

19. NE JAMAIS laisser fonctionner l’outil sans
surveillance. Le mettre hors tension.

Ne pas abandonner l’outil avant qu’il ne soit
complètement arrêté.

20. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau
dur accidentellement, il risque d’être déformé,
fendu ou endommagé.

21. Ne pas essuyer les parties en plastique avec du
solvant.

Les solvants comme l’essence, les diluants, la
benzine, le tétrachlorure de carbone et l’alcool
peuvent endommager et fissurer les parties en
plastique. Ne pas les essuyer avec de tels solvants.
Essuyer les parties en plastique avec un chiffon
doux légèrement imbibé d’une solution d’eau
savonneuse et sécher minutieusement.

15

Français

22. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du
Standard ANSI Z87.1.

23. TOUJOURS vérifier s’il y a des objets encastrés
par exemple des fils électriques.
Le fait de toucher avec l’outil un fil ou un câble
électrique sous tension encastré dans le mur
risque de provoquer une décharge électrique.
Vérifier s’il y des objets encastrés, par exemple
un câble électrique, dans le mur, le plancher ou
le plafond avant d’y commencer le travail.

24. Définitions pour les symboles utilisés sur cet outil

V ............... volts

Hz ............. hertz

A ............... ampères

no ............. vitesse sans charge

W .............. watt

.............. Construction de classe II

---/min ...... tours par minute

DOUBLE ISOLATION POUR UN
FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil
motorisé, HITACHI a adopté une conception à double
insolation. “Double isolation” signifie que deux
systèmes d’isolation physiquement séparés ont été
utilisés pour isoler les matériaux conducteurs
d’électricité connectés à l’outil motorisé à partir du cadre
extérieur manipulé par l’utilisateur. C’est pourquoi, le
symbole “ ” ou les mots “Double insulation” (double
isolation) apparaissent sur l’outil motorisé ou sur la
plaque signalétique.
Bien que ce système n’ait pas de mise à terre extérieure,
il est quand même nécessaire de suivre les précautions
de sécurité électrique données dans ce mode d’emploi,
y-compris de ne pas utiliser l’outil motorisé dans un
environnement humide.
Pour garder le système de double isolation effectif,
suivre ces précautions :

䡬

Seuls les CENTRES DE SERVICE AUTORISES
HITACHI peuvent démonter et remonter cet outil
motorisé et uniquement des pièces de rechange
HITACHI garanties d’origine doivent être utilisées.

䡬

Nettoyer l’extérieur de l’outil motorisé uniquement
avec un chiffon doux légèrement imbibé d’une
solution savonneuse et essuyer minutieusement.
Ne jamais utiliser des solvants, de l’essence ou des
diluants sur les parties en plastique ; sinon le
plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION DES

AUTRES UTILISATEURS

ET

PROPRIETAIRES DE CET OUTIL !

16

Français

DESCRIPTION FONCTIONNELLE

REMARQUE :

Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation
sans danger et un entretien de l’outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions
de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de
ceux de l’outil motorisé utilisé.

NOM DES PARTIES

Jauge de profondeur

Sélecteur

Mandrin

Poignée latérale

Gâchette de interrupteur

SPECIFICATIONS

Modèle DV13SS DV13VSS DV16SS DV16VSS
Moteur Moteur série monophasé à collecteur
Source d'alimentation Secteur, 120V 60 Hz, monophaséz
Courant 4,9 A 5,4 A
Réversible Aucune Oui Aucune Oui
Vitesse sans charge 2,900/min 0–2,900/min 2,900/min 0–2,900/min
Capacité du mandrin porte-foret

Acier 1/2" (13mm)

Capacité Béton 1/2" (13mm) 5/8" (16mm)

Bois 25/32" (20mm) 1" (25mm)

Poids (sans cordon) 3,1 lbs (1,4 kg) 3,3 lbs (1,5 kg)

Plaque signalétique

Boîtier

Levier de changement rotatif
(DV13VSS, DV16VSS uniquement)

Butée

Fig. 1

1/2" (13mm)

17

Français

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

䡬

Par action combinée de ROTATION et
PERCUSSION:
Perçage de trous dans le béton, le marbre, le granit,
la tuile et des matériaux similaires.

䡬

Par action de ROTATION seulement:
Perçage de trous dans le métal, le bois et le
plastique.

AVANT L’UTILISATION

1. Source d’alimentation
S’assurer que la source d’alimentation qui doit être
utilisée est conforme à la source d’alimentation
requise spécifiée sur la plaque signalétique du
produit.

2. Interrupteur d’alimentation
S’assurer que l’interrupteur est sur la position OFF
(arrêt). Si la fiche est connectée sur une prise alors
que l’interrupteur est sur la position ON (marche),
l’outil motorisé démarrera immédiatement
risquant de causer de sérieuses blessures.

3. Cordon prolongateur
Quand la zone de travail est éloignée de la source
d’alimentation, utiliser un cordon prolongateur
d’épaisseur et de capacité nominale suffisante. Le
cordon prolongateur doit être aussi court que
possible.

AVERTISSEMENT:
Tout cordon endommagé devra être
remplacé ou réparé.

7. Choix du foret de perçage

䡬

Pour perçage du béton ou de la pierre
Utiliser les mèches spécifiées comme accessoires
en option.

䡬

Pour perçage du métal ou du plastique
Utiliser un foret de perçage ordinaire pour métal.

䡬

Pour perçage du bois
Utiliser un foret de perçage ordinaire pour bois.
Toutefois, pour percer des trous dont le diamètre
est inférieur ou égal à 1/4" (6,5 mm) utiliser un foret
de perçage pour métal.

8. Montage et démontage des forets
Pour le mandrin porte-foret avec clé à mandrin (Fig. 2)

(1) Ouvrir les mâchoires du mandrin et insérer la

mèche dans le mandrin.

(2) Mettre la clavette à mandrin dans chacun des trois

trous du mandrin, et la tourner dans le sens des
aiguilles d’une montre (vue depuis l’avant). Serrer
à fond.

(3) Pour retirer la mèche, mettre la clavette à mandrin

dans l’un des trous du mandrin et la tourner dans
le sens inverse des aiguilles d’une montre.

Clé de serrage

Serrer

Mandrin

Desserrer

4. Vérifier la prise
Si la prise reçoit la fiche avec beaucoup de jeu,
elle doit être réparée. Contacter un électricien
licencié pour réaliser les réparations nécessaires.
Si une telle prise défectueuse est utilisée, elle peut
causer une surchauffe entraînant des dangers
sérieux.

5. Vérifier l’environnement de travail
Vérifier que l’état de l’aire de travail est conforme
aux précautions.

6. Fixation de la poignée latérale
Fixer la poignée latérale à la pièce de montage.
Tourner la griffe de la poignée latérale dans le sens
des aiguilles d’une montre pour la serrer.
Régler la poignée sur une position correspondant
au fonctionnement, puis serrer la griffe de la
poignée latérale.

18

Fig. 2

Pour mandrin sans clé (Fig. 3)

(1) Ouvrir les mâchoires du mandrin et insérer la

mèche dans le mandrin.
Pour ouvrir le mandrin, tenir la bague de retenue
tout en tournant le manchon dans le sens inverse
des aiguilles d'une montre (vu de face).

(2) Saisir fermement la bague de retenue et tourner

le manchon dans le sens des aiguilles d'une
montre. Serrer à fond.

(3) Pour retirer la mèche, saisir fermement la bague

de retenue et tourner le manchon dans le sens
inverse des aiguilles d'une montre.

Français

REMARQUE:

Lorsque le manchon ne se relâche plus, fixer la
poignée latérale à la bague de retenue, tenir la
poignée latérale fermement, puis tourner le
manchon pour le desserrer manuellement. (Fig. 4)

Desserrer

Bague de retenue

Manchon

PRECAUTION:

䢇

Ne jamais changer la direction de rotation de la
mèche pendant le fonctionnement. Mettez
l’interrupteur principal sur “OFF” avant de changer
la direction de rotation de la mèche sinon le
moteur prend deu.

䢇

Quand vous utilisez l’outil en tant que marteau
perforateur, feites-le toujours tourner dans le sens
horaire.

10. Fixation de la poignée latérale (Fig. 6)
Fixer la poignée latérale à la pièce de montage.
Tourner la griffe de la poignée latérale dans le sens

Serrer

des aiguilles d’une montre pour la serrer.
Régler la poignée sur une position correspondant
au fonctionnement, puis serrer la griffe de la

Fig. 3

poignée latérale.
Pour attacher un témoin de profondeur sur la
poignée latérale, introduire le témoin dans la

Bague de retenue

rainure en U sur la poignée latérale, régler la
position du témoin en fonction de la profondeur
souhaitée pour le trou, et resserrer la saisie de la
poignée latérale à fond. (Fig. 7)

Manchon

Desserrer

Poignée
latérale

Fig. 4

9. Vérification du sens de rotation (Fig. 4) (DV13VSS,
DV16VSS uniquement)
La mèche tourne dans le sens des aiguilles d'une
montre (vue de l'arrière) quand on tourne le levier
de changement rotatif vers le côté marqué R.
Tournez le levier de changement rotatif vers le côté
repère (L) pour faire tourner la mèche dans le sens
inverse des aiguilles d'une montre.
(Il y a des repères L (gauche) et R (droite) sur le
corps de l’outil.)

Levier de
changement rotatif

Repère

R

Gâchette

Poignée
latérale

SerrerDesserrer

Fig. 6

Jauge de profondeur

Poignée
latérale

Desserrer Serrer

Repère

Fig. 5

Fig. 7

L

19

Français

11. Changement de PERCUSSION à ROTATION (Fig.

8)
Déplacer le levier de la position droite sur la
position gauche pour pouvoir commuter
facilement entre PERCUSSION (rotation et
percussion) et ROTATION (rotation seulement),
respectivement.
Pour percer des trous dans un matériau dur, par
exemple du béton, de la pierre et des tuiles,
déplacer le levier sur la position de droite (comme
indiqué par le repère ).
La mèche effectue alors une action combinée de
percussion et de rotation.
Pour percer des trous dans du métal, du bois ou
des matières plastiques, déplacer le levier sur la

1. Fonctionnement de l’interrupteur (Fig. 9)

䡬

Quand on tire sur la gâchette, l’outil se met à
tourner. Quand on relâche la gâchette, l’outil
s’arrête.

䡬

Si l’on tire sur la gâchette et qu’on appuie sur la
butée, l’outil continue à tourner tout seul, ce qui
est pratique pour un travail continu. Pour arrêter
l’outil, déconnecter la butée en tirant à nouveau
sur la gâchette.

< DV13VSS, DV16VSS uniquement >

䡬

Il est possible de régler la vitesse de rotation de la
perceuse en faisant varier la pression sur la
gâchette. La vitesse est lente quand on tire
légèrement sur la gâchette, et elle augmente quand
on tire davantage sur la gâchette.

position de gauche (comme indiqué par le repère

). La mèche effectue une action de rotation
seulement, et elle fonctionne alors comme une
perceuse électrique ordinaire.

Levier de changement

Percussion Rotation

2. Utilisation comme perceuse ou comme marteau

Fig. 8

PRECAUTION:
N’utilisez pas la marteau perforateur en mode

䢇

PERCUSSION si le matériau peut être percé par
rotation seulement. Une telle action pourrait non
seulement réduire l’efficacité de la perceuse mais
endommagerait aussi le bout de la perceuse.

䢇

Le fait de faire fonctionner la perceuse percussion
avec le levier sur une position intermédiaire risque
de provoquer des dommages. Lors de la
commutation, bien déplacer le levier à fond sur la
position souhaitée.

perforateur

(1) Forte pression sur la perceuse

Les trous ne seront pas percés plus vite si l’on
appuie sur la perceuse plus fort qu’il n’est
nécessaire. Non seulement cela endommagera les
forets et réduira le rendement, mais cela
raccourcira également la durée de vie du foret.

(2) Cas de traversée d'orifices

Les forets risquent de se casser lorsque le matériau
à percer est traversé. Il est important de réduire la
force de pression juste avant que le matériau ne
soit traversé.

PRECAUTION:

UTILISATION

Lors d’une utilisation continue, effectuer une
opération à vide pendant cinq secondes lorsque

PRECAUTION:

le perçage est terminé.

Pour éviter tout risque d’accident, bien couper le
contact et débrancher la fiche de la prise secteur
lors de l’installation ou du retrait des mèches et
des autres pièces. Il faudra également couper le
contact lors d’une interruption de travail et lorsque
le travail est terminé.

AVERTISSEMENT:

Si l’on utilise un foret épais, le bras sera soumis à
une force de réaction plus importante. Veiller à
résister à cette force de réaction. A cette fin, avoir
une assise solide, et tenir solidement l’outil avec
les deux mains placées perpendiculairement au
matériau à percer.

Butée

Gâchette

Fig. 9

20

ENTRETIEN ET INSPECTION

Français

AVERTISSEMENT:

1. Vérification de la mèche
Etant donné que l'utilisation d'un outil émoussé
provoquera un mauvais fonctionnement du
moteur et réduira le rendement, remplacez la
mèche par une neuve ou réaffûtez-la dès que vous
constatez une abrasion.

2. Inspection des vis
Inspecter régulièrement toutes les vis et s’assurer
qu’elles sont serrées à fond. Si l’une des vis était
desserrée, la resserrer immédiatement.

AVERTISSEMENT:

3. Après usage
Lorsqu’on ne se sert pas de l’outil électrique, le
ranger dans un lieu sec et hors de portée des
enfants.

4. Inspection des balais en carbone
Pour assurer à tout moment la sécurité et la
protection contre les chocs électrique, confier
l’inspection et le remplacement des balais en
carbone de l’outil EXCLUSIVEMENT à UN CENTRE
DE SERVICE APRÈS -VENTE AGRÉÉ PAR HITACHI.

5. Entretien du moteur
Le bobinage de l’ensemble moteur est le “cœur”
même de l’outil électro-portatif. Veiller
soigneusement à ce que ce bobinage ne soit pas
endommagé et/ou mouillé par de l’huille ou de
l’eau.

6. Entretien et réparation
Tous les outils motorisés de qualité auront
éventuellement besoin d’une réparation ou du
remplacement d’une pièce à cause de l’usure
normale de l’outil. Pour assurer que seules des
pièces de rechange autorisées seront utilisées, tous
les entretiens et les réparations doivent être
effectués uniquement par UN CENTRE DE SERVICE
HITACHI AUTORISE.

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de
déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la
meuleuse.

Il serµait extrêmement
dangereux d’utiliser la
perceuse percussion
avec des vis desserrées.

7. Liste des pièces de rechange
A: No. élément
B: No. code
C: No. utilisé
D: Remarques

PRECAUTION:
Les réparations, modifications et inspections des

●

outils électriques Hitachi doivent être confiées à
un service après-vente Hitachi agréé.
Il sera utile de présenter cette liste de pièces au
service après-vente Hitachi agréé lorsqu’on
apporte un outil nécessitant des réparations ou
tout autre entretien.
Lors de l’utilisation et de l’entretien d’un outil
électrique, respecter les règlements et les normes
de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment
améliorés et modifiés afin d’incorporer les tous
derniers progrès technologiques.
En conséquence, il est possible que certaines
pièces (c.-à-d. no. de code et/ou dessin) soient
modifiées sans avis préalable.

21

Français

ACCESSOIRES

AVERTISSEMENT:

TOUJOURS utiliser uniquement des pièces de rechange et des accessoires HITACHI.
NE JAMAIS utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus
pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si
une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute
sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut
être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

Modèle Spéc. du mandrin Accessoires standard
DV13SS Avec clé Aucune

Avec clé Aucune

DV13VSS

Sans clé (2) Jauge de profondeur (No. de code 310331) .........1

(1) Boîter (No. de code 330702) ................................... 1

(3) Poignée latérale (No. de code 303659) ................. 1

DV16SS Avec clé

Avec clé

DV16VSS

(1) Jauge de profondeur (No. de code 310331) ......... 1

(2) Poignée latérale (No. de code 303659) ................. 1

(1) Jauge de profondeur (No. de code 310331) ......... 1

(2) Poignée latérale (No. de code 303659) ................. 1

(1) Boîter (No. de code 330702) ................................... 1

Sans clé (2) Jauge de profondeur (No. de code 310331) .........1

(3) Poignée latérale (No. de code 303659) ................. 1

ACCESSOIRES SUR OPTION.................. vendus séparément

䡬

Mèche pour béton et pierre

Dia. de Longueur No. de. Dia. de Lonugeur No. de. Dia. de Lonugeur No. de.
mèche totale code mèche totale code mèche totale code

1/8" 2-9/16"

(3,2mm) (65mm) (8mm) (100mm) (14,3mm) (160mm)

3/16" 3-3/8"

(4,8mm) (85mm) (10mm) (120mm) (16mm) (160mm)

7/32" 4"

(5,5mm) (100mm) (12mm) (120mm)

1/4" 4"

(6,4mm) (100mm) (13mm) (160mm)

939875

939879

939882

939884

5/16" 4"

3/8" 4-3/4"

15/32" 4-3/4"

1/2" 6-5/16"

931852

931854

971704

931855

9/16" 6-5/16"

5/8" 6-5/16"

931776

931670

REMARQUE:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

22

Español

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda
todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de
instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se
deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán
evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de
seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones
y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en
dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o

en lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones

menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA:

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o
daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona
con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

CONSERVE ESTAS INSTRUCCIONES

1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas o oscuras pueden
provocar accidentes.

b) No utilice las herramientas eléctricas en

entornos explosivos como, por ejemplo, en
presencia de líquidos inflamables, gases o polvo.

Las herramientas eléctricas crean chispas que
pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el
control.

2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de corriente.
No modifique el enchufe.

No utilice enchufes adaptadores con
herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan
tomas de corriente adecuadas se reducirá el
riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies

conectadas a tierra como tuberías, radiadores
y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su
cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica
aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice

el cable para transportar, tirar de la
herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del
aceite, de bordes afilados o piezas móviles.

23

Español

Los cables dañados o enredados aumentan
el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al

aire libre, utilice un cable prolongador
adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse
al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una

herramienta eléctrica en un lugar húmedo,
utilice un suministro protegido mediante un
dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga
eléctrica.

3) Seguridad personal
a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una
herramienta eléctrica.
No utilice una herramienta eléctrica cuando
esté cansado o esté bajo la influencia de
drogas, alcohol o medicación.

La distracción momentánea cuando utiliza
herramientas eléctricas puede dar lugar a
importantes daños personales.

b) Utilice un equipo de protección. Utilice

siempre una protección ocular.

El equipo de protección como máscara para
el polvo, zapatos de seguridad antideslizantes,
casco o protección para oídos utilizado para
condiciones adecuadas reducirá los daños
personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “off” antes de conectar
la herramienta a una fuente de alimentación
y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con
el dedo en el interruptor o el encendido de
herramientas eléctricas con el interruptor
encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender

la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de
la herramienta eléctrica podrían producirse
daños personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta
eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el pelo, la ropa y
los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo
pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la

conexión de extracción de polvo e instalaciones
de recogida, asegúrese de que están
conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de
polvo puede reducir los riesgos relacionados
con el polvo.

24

4) Utilización y mantenimiento de las herramientas
eléctricas
a) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su
aplicación.

La herramienta eléctrica correcta trabajará
mejor y de forma más segura si se utiliza a la
velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden
controlarse con el interruptor son peligrosas
y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios

o almacenar las herramientas eléctricas,
desconecte el enchufe de la fuente eléctrica
y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas
reducen el riesgo de que la herramienta
eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se

utilicen para que no las cojan los niños y no
permita que utilicen las herramientas
eléctricas personas no familiarizadas con las
mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si
son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas.

Compruebe si las piezas móviles están mal
alineadas o unidas, si hay alguna pieza rota u
otra condición que pudiera afectar al
funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada,
llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no
realizar un mantenimiento correcto de las
herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas

y limpias.

Las herramientas de corte correctamente
mantenidas con los bordes de corte afilados
son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de
acuerdo con estas instrucciones, teniendo en
cuenta las condiciones laborales y el trabajo
que se va a realizar.

La utilización de la herramienta eléctrica para
operaciones diferentes a pretendidas podría
dar lugar a una situación peligrosa.

5) Revisión
a) Lleve su herramienta a que la revise un

experto cualificado que utilice sólo piezas de
repuesto idénticas.

Esto garantizará el mantenimiento de la
seguridad de la herramienta eléctrica.

Español

NORMAS Y SÍMBOLOS ESPECÍFICOS DE
SEGURIDAD

1. Utilice protección de oídos con taladros de
impacto.

La exposición al ruido puede causar daños
auditivos.

2. Utilice los mangos auxiliares proporcionados con
la herramienta.

La pérdida de control puede causar daños
personales.

3. Sujete las herramientas por las superficies de
empuñadura aisladas cuando realice una
operación en la que la herramienta de corte pueda
entrar en contacto con cables ocultos o con su
propio cable de alimentación. El contacto con un

conductor “activo” “activará” las partes metálicas
de la herramienta y el operador recibirá una
descarga eléctrica.

4. SIEMPRE utilice protectores auditivos cuando
tenga que utilizar la herramienta durante mucho
tiempo.

La exposición prolongada a ruido de
gran intensidad puede causar la
sordera.

12. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las
instrucciones ofrecidas aquí. No deje caer ni tire
la herramienta. NO permita NUNCA que los niños
ni otras personas no autorizadas ni familiarizadas
con la operación de la herramienta utilicen ésta.

13. Mantenga todos los tornillos, pernos, y cubiertas
firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas
firmemente montados. Compruebe periódicamente
su condición.

14. No utilice herramientas eléctricas si la carcasa o
la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de
plástico pueden conducir a descargas eléctricas.
Tales herramientas no deberán utilizarse mientras
no se hayan reparado.

15. Las cuchillas y los accesorios deberán montarse
con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las
cuchillas, los accesorios de corte, y demás
accesorios montados en la herramienta deberán
fijarse con seguridad.

16. Mantenga limpio el conducto de ventilación del
motor.

El conducto de ventilación del motor limpio para
que el aire pueda circular libremente en todo
momento. Compruebe frecuentemente y limpie

5. NO toque NUNCA una broca de la herramienta con

las manos desnucas después de la operación.

6. NO utilice NUNCA guantes hechos de material que

pueda quedar pillado en la herramienta, como
algodón, lana, paño, cuerda, etc.

7. SIEMPRE sujete el taladro firmemente.

8. NO toque NUNCA las piezas móviles.
NO coloque NUNCA sus manos, dedos, ni demás

partes del cuerpo cerca de las piezas móviles de la
herramienta.

9. NO utilice NUNCA la herramienta sin los
protectores colocados en su lugar.
NO utilice NUNCA esta herramienta sin los

protectores de seguridad correctamente
instalados. Si el trabajo de mantenimiento o de
reparación requiere el desmontaje de un protector
de seguridad, cerciórese de volver a instalarlo
antes de utilizar la herramienta.

10. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños
para realizar un trabajo pesado.
No utilice las herramientas para fines no
proyectados, por ejemplo, no utilice una sierra
circular para cortar ramas o lenos.

11. NO utilice NUNCA una herramienta eléctrica para
aplicaciones que no sean las especificadas.
NO utilice NUNCA una herramienta eléctrica para

aplicaciones no especificadas en este Manual de
instrucciones.

el polvo acumulado.

17. Utilice las herramientas eléctricas con la tensión
de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones
indicadas en sus placas de características.
La utilización e una herramienta eléctrica con una
tensión superior a la nominal podría resultar en
revoluciones anormalmente altas del motor, en el
daño de la herramienta, y en la quemadura del
motor.

18. NO utilice NUNCA una herramienta defectuosa o
que funcione anormalmente.

Si la herramienta parece que funciona
anormalmente, produciendo ruidos extraños, etc.,
deje inmediatamente de utilizarla y solicite su
arreglo a un centro de servicio autorizado por
Hitachi.

19. NO deje NUNCA la herramienta en funcionamiento
desatendida. Desconecte su alimentación.

No deje sola la herramientas hasta mientras no se
haya parado completamente.

20. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha
chocado inadvertidamente contra materiales
duros, es posible que se haya deformado, rajado,
o dañado.

21. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de
pintura, bencina, tetracloruro de carbono, y alcohol
pueden dañar o rajar las partes de plástico. No
las limpie con tales disolventes.

25

Español

Limpie las partes de plástico con un paño suave
ligeramente humedecido en agua jabonosa y
después séquelas bien.

22. SIEMPRE utilice gafas protectoras que cumplan

con los requerimientos de la última
revisión de la norma ANSI Z87.1.

23. Tenga cuidado SIEMPRE con los objetos que

puedan estar enterrados o emparedados, tales
como cables eléctricos. Si tocase un cable activo
con esta herramienta, podría recibir una descarga
eléctrica.
Confirme que no haya ningún objeto enterrado o
emparedado, como cables electricos, en el suelo,
el techo, o en las paredes en los que vaya a trabajar.

24. Definiciones para las magnitudes utilizadas en esta

herramienta

V ............... tensión electrica

Hz ............. hertzios

A ............... amperios

no ............. velocidad sin carga

W .............. vatios

.............. Construcción de clase II

---/min ...... revoluciones por minuto

AISLAMIENTO DOBLE PARA OFRECER
UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta
herramienta eléctrica, HITACHI ha adoptado un diseño
de aislamiento doble. “Aislamiento doble” significa que
se han utilizado dos sistemas de aislamiento físicamente
separados para aislar los materiales eléctricamente
conductores conectados a la fuente de alimentación del
bastidor exterior manejado por el operador. Por lo
tanto, en la herramienta eléctrica o en su placa de
características aparecen el símbolo “ ” o las palabras
“Double insulation” (aislamiento doble).
Aunque este sistema no posee puesta a tierra externa,
usted deberá seguir las precauciones sobre seguridad
eléctrica ofrecidas en este Manual de instrucciones,
incluyendo la no utilización de la herramienta eléctrica
en ambientes húmedos.
Para mantener efectivo el sistema de aislamiento doble,
tenga en cuenta las precauciones siguientes:

䡬

Esta herramienta eléctrica solamente deberá
desensamblar y ensamblarla un CENTRO DE
SERVICIO AUTORIZADO POR HITACHI, y
solamente deberán utilizarse con ella piezas de
reemplazo genuinas de HITACHI.

䡬

Limpie el exterior de la herramienta eléctrica
solamente con un paño suave humedecido en
agua jabonosa, y después séquela bien.
No utilice disolventes, gasolina, ni diluidor de
pintura para limpiar las partes de plástico, ya que
podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

Y

PÓNGALAS A DISPOSICIÓN DE

OTROS USUARIOS

Y

PROPIETARIOS DE ESTA

HERRAMIENTA!

26

Español

DESCRIPCIÓN FUNCIONAL

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con
seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las
instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los
de la propia herramienta eléctrica.

NOMENCLATURA

Calibrador de

pro-fundidad

Portabrocas

Asidero lateral

ESPECIFICACIONES

Modelo DV13SS DV13VSS DV16SS DV16VSS
Motor Motor conmutador en serie monofásico
Fuente de alimentación 120 V c.a., 60 Hz, monofásica
Currient 4,9 A 5,4 A
Reversible Ninguno Si Ninguno Si
Velocidad de marcha en vacío 2 900/min 0–2 900/min 2 900/min 0–2 900/min
Capacidad del portabrocas 1/2" (13 mm)

Acero 1/2" (13 mm)

Capacidad Hormigón 1/2" (13 mm) 5/8" (16 mm)

Madera 25/32" (20 mm) 1" (25 mm)

Peso (sin cable) 3,1 lbs (1,4 kg) 3,3 lbs (1,5 kg)

Palanca de cambio

Placa de características

Carcasa

Palanca de cambio giratoria
(DV13VSS, DV16VSS sólo)

Retén

Gatillo

Fig. 1

27

Español

MONTAJE Y OPERACIÓN

APLICACIONES

䡬

Acciones combinadas de ROTACION e IMPACTO:
Perforación de orificios en superficies duras
(concreto, mármol, granito, roca, etc.)

䡬

Acción de ROTACION:
Por acción de orificios en metal, madera y plástico.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación
Cerciórese de que la fuente de alimentación que
vaya a utilizar cumpla los requisitos indicados en
la placa de características del producto.

2. Interruptor de alimentación
Cerciórese de que el interruptor de alimentación
esté en la posición OFF. Si enchufase el cable de
alimentación en un tomacorriente de la red con el
interruptor en ON, la herramienta eléctrica
comenzaría a funcionar inmediatamente, lo que
podría provocar lesiones serias.

3. Cable prolongador
Cuando el área de trabajo esté alejada de la fuente
de alimentación, utilice un cable prolongador de
suficiente grosor y con la capacidad nominal. El
cable prolongador deberá mantenerse lo más corto
posible.

ADVERTENCIA:
Si un cable esta dañado deberá
reemplazar o repararse.

7. Seleccionar la broca de taladro apropiada

䡬

Caso de perforar hormigón o piedra
Usar las brocas de taladro especificadas en los
accesorios facultativos.

䡬

Perforando metal o plástico
Usar una broca de taladro ordinaria para trabajos
en metal.

䡬

Perfornado madera
Usar una broca de taladro ordinaria para trabajos
en madera.
En cualquier caso, perforando orificios de 1/4" (6,5
mm), o menos, usar una broca de taladro para
trabajos en metal.

8. Montaje y desmontaje de las brocas
Para portabrocas con llave para el mismo (Fig. 2)

(1) Abra las mordazas del portabrocas e inserte la

broca en el portabrocas.

(2) Coloque la llave del portabrocas en cada uno de

los tres orificios del portabrocas, y gírela en el
sentido de las agujas del reloj (visto desde el lado
delantero). Apriete firmemente.

(3) Para sacar la broca, coloque la llave del

portabrocas en uno de los orificios del portabrocas
y gírela en el sentido contrario a las agujas del reloj.

Portabrocas

Llave

4. Comprobación del tomacorriente
Si el enchufe del cable de alimentación queda flojo
en el tomacorriente, habrá que reparar éste.
Póngase en contacto con un electricista cualificado
para que realice las reparaciones adecuadas.
Si utilizase un tomacorriente en este estado, podría
producirse recalentamiento, lo que supondría un
riesgo serio.

5. Verifique su entorno de trabajo
Condirme que el lugar de trabajo esté en las
condiciones apropiadas de acuerdo con las
precauciones descritas.

6. Instalación del asidero lateral
Instale el asidero lateral en la parte de montaje.
Gire la empuñadura del asidero lateral hacia la
derecha para asegurarla.
Coloque el asidero lateral en la posición adecuada
para la operación, y después apriete firmemente
la empuñandura del mismo.

28

Apretar

Aflojar

Fig. 2

Para portabrocas sin llave (Fig. 3)

(1) Abra las mordazas del portabrocas e inserte la

broca en el portabrocas.
Para abrir las mordazas del portabrocas, sujete el
anillo de retención mientras gira el manguito en
el sentido contrario a las agujas del reloj (visto
desde el lado delantero).

(2) Sujete firmemente el anillo de retención y gire el

manguito en el sentido de las agujas del reloj.
Apriete firmemente.

(3) Para sacar la broca, sujete firmemente el anillo de

retención y gire el manguito en el sentido contrario
a las agujas del reloj.

Español

NOTA:

Cuando el manguito no se afloje más, fije el asa
lateral en el anillo de retención, sujete firmemente
el asa, y después gire el manguito para aflojarlo
manualmente. (Fig. 4)

Aflojar

Anillo de retención

Manguito

PRECAUCIÓN:
Nunca hay que cambiar la dirección de broca

䢇

cuando está funcionando. Desconecte la unidad
(en “OFF”) antes de cambiar la dirección de
rotación, de lo contrario, puede quemarse el
motor.

䢇

Usar siempre el taladro-destornillador de impacto
con rotación a derecha, cuando se lo emplea como
taladro de impacto.

10. Montar el asidero lateral (Fig. 6)
Instale el asidero lateral en la parte de montaje.
Gire la empuñadura del asidero lateral hacia la
derecha para asegurarla.

Apretar

Coloque el asidero lateral en la posición adecuada
para la operación, y después apriete firmemente
la empuñandura del mismo.

Fig. 3

Para aplicar el calibrador de profundidad en el
asidero lateral, insertar el calibrador en el hueco

Anillo de retención

en forma de U en el asidero lateral, ajustar la
posición del calibrador de profundidad de acuerdo
con la profundidad de orificio deseada y apretar
firmemente la empuñadura del asidero lateral. (Fig.

7)

Manguito

Aflojar

Asa lateral

Fig. 4

9. Verifique la dirección de rotación (Fig. 4)
(DV13VSS, DV16VSS sólo)
La broca gira en el sentido de las agujas del reloj
(visto desde el lado trasero) girando la palanca de
cambio giratoria a la marca R.
Si empuja el lado L de la palanca de cambio
giratoria, la broca girará en sentido contrario a las
agujas del reloj.
(Las marcas L y R están provistas en el cuerpo).

Asa lateral

ApretarAflojar

Fig. 6

Calibrador de profundidad

Palanca de
cambio giratoria

Marca

R

Interruptor de gatillo

Marca

L

Fig. 5

Asa lateral

Aflojar Apretar

Fig. 7

29

Español

11. Alteración de IMPACTO a ROTACION (Fig. 8)

䡬

Mover la palanca de cambio entre las posiciones
derecha e izquierda para conmutar fácilmente
entre IMPACTO (rotación e impacto) y ROTACION
(sólo rotación) respectivamente.
Para perforar orificios en materiales duros como
hormigón, piedra y baldosas, mover la palanca de

< DV13VSS, DV16VSS sólo >

䡬

cambio hasta la posición de la derecha (como
indica la marca ).
La broca de taladro funcionará combinando las
acciones de impacto y de rotación.
Para perforar orificios en metal, madera y plástico,
mover la palanca de cambio hasta la posición de
la izquierda (como indica la marca ). La broca
de taladro funcionará sólo en sentido rotatorio,
como un taladro eléctrico convencional.

Palanca de cambio

Impacto Rotación

2. Utilización como taladro o como martillo roto-

Fig. 8

(1) Fuerza de presión del taladro

PRECAUCIÓN:

䢇

No usar el taladro impulsor en la función IMPACTO
si el material puede ser perforado en sólo rotación.
Una acción de tal manera no sólo reduciría la
eficiencia de taladro, sino que dañ aria también la
punta del taladrador.

䢇

Si utiliza el taladro de percusión con la palanca de

(2) En caso de taladrar orificios pasantes

cambio en la posición central, podrían producirse
daños. Al conmutar, asegúrese de que mueve la
palanca de cambio a la posición correcta.

COMO SE USA

PRECAUCIÓN:

PRECAUCIÓN:

Para evitar accidentes, cerciórese de desconectar
la alimentación y el enchufe del tomacorriente
antes de instalar o desmontar brocas u otras

ADVERTENCIA:
partes. La alimentación también deberá
desconectarse durante un descanso en el trabajo,
o después de éste.

1. Operación del interruptor (Fig. 9)

䡬

La herramienta gira al presionar el interruptor de
gatillo. Al soltar el gatillo, la herramienta se
detiene.

Tire del gatillo y empuje el tope para mantener
activada la alimentación, lo cual es conveniente
para un funcionamiento continuo. Cuando se lo
desconecta, el tope puede quitarse tirando del
gatillo otra vez.

La velocidad de rotación del taladro puede
controlarse variando la fuerza de apriete del
interruptor de gatillo. Apretando ligeramente el
interruptor de gatillo la velocidad es lenta, pero
aumenta mientras más se lo aprieta.

Tope

Interruptor
de gatillo

Fig. 9

percutor

Usted no podrá taladrar orificios más rápidamente
aunque presione el taladro con más fuerza de la
necesaria. Si hiciese esto, no solamente dañaría
la punta de las brocas y reduciría la eficacia de la
operación, sino que acortaría la duración útil del
taladro.

Cuando se taladre un orificio pasante, es posible
que la broca se rompa. Antes de llegar a la otra
parte es muy importante reducir la fuerza de
presión.

Cuando realice una operación continua, deje el
taladro en funcionamiento sin carga durante cinco
segundos después de haber completado una tarea
de taladrado.

Cuando utilice una broca gruesa, sus manos
estarán sometidos a una fuerza de reacción más
grande. Tenga cuidado con esta fuerza de reacción.
Para ello, asiéntese bien y sujete firmemente la
herramienta con ambas manos
perpendicularmente al material que vaya a
taladrar.

30

MANTENIMIENTO E INSPECCIÓN

Español

ADVERTENCIA:

1. Inspección de la broca de taladro
Debido a que el uso de una herramienta sin filo
provocará el funcionamiento defectuoso del motor
y una reducción de la eficiencia, reemplace la broca
por una nueva o reafílela a la brevedad posible
cuando advierta signos de abrasión.

2. Inspección de los tornillos
Inspeccione regularmente todos los tornillos y
asegúrese de que estén completamente apretados.
Si hay algún tornillo flojo, apriételo
inmediatamente.

ADVERTENCIA:

3. Mantenimiento después de la utilización
Cuando no vaya a utilizar la herramienta eléctrica,
ésta deberá mantenerse en un lugar seco fuera del
alcance de los niños.

4. Inspección de las escobillas
Por motivos de seguridad contra descargas
eléctricas, la inspección y el reemplazo de las
escobillas deberán realizarse SOLAMENTE en un
CENTRO DE SERVICIO AUTORIZADO POR
HITACHI.

5. Mantenimiento del motor
La unidad de devanado del motor es el verdadero
“corazón” del herramientas eléctricas. Prestar el
mayor cuidado a asegurarse de que el devando
no se dañe y/o se humedezca con aceite o agua.

6. Mantenimiento y reparación
Todas las herramientas eléctricas de calidad
requieren de vez en cuando el servicio de
mantenimiento o el reemplazo de piezas debido
al desgaste producido durante la utilización
normal. Para asegurarse de que solamente se
utilicen piezas de reemplazo autorizadas, todos los
servicios de mantenimiento y reparación deberán
realizarse SOLAMENTE EN UN CENTRO DE
SERVICIO AUTORIZADO POR HITACHI.

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de
DESCONECTAR la alimentación y de desenchufar el cable de alimentación del
tomacorriente.

La utilización de este taladro
de percasión con tornillos
flojos es extremadamente
peligroso.

7. Lista de repuestos
A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones

PRECAUCIÓN:
La reparación, modificación e inspección de las

䢇

herramientas eléctricas Hitachi deben ser
realizadas por un Centro de Servicio Autorizado
de Hitachi.
Esta lista de repuestos será de utilidad si es
presentada junto con la herramienta al Centro de
Servicio Autorizado de Hitachi, para solicitar la
reparación o cualquier otro tipo de
mantenimiento.
En el manejo y el mantenimiento de las
herramientas eléctricas, se deberán observar las
normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente
mejoras y modificaciones para incorporar los
últimos avances tecnológicos.
Por consiguiente, algunas partes (por ejemplo,
números de códigos y/o diseño) pueden ser
modificadas sin previo aviso.

31

Español

ACCESORIOS

ADVERTENCIA:

SIEMPRE utilice únicamente repuestos y accesorios autorizados por HITACHI. NO utilice
NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene
dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su
herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede
resultar peligrosa y causar lesiones o daños mecánicos.

NOTA:

Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

ACCESORIOS ESTÁNDAR

Modelo Espec. para el portabrocas Accesorios estándar
DV13SS Con llave Ninguno

Con llave Ninguno

DV13VSS

Sin llave (2)

(1) Caja (Núm. de código 330702) ............................... 1

Calibrador de pro-fundidad (Núm. de código 310331) ...

(3) Asa lateral (Núm. de código 303659) .................... 1

(1)

DV16SS Con llave

Con llave

DV16VSS

Sin llave (2)

Calibrador de pro-fundidad (Núm. de código 310331) ...

(2) Asa lateral (Núm. de código 303659) .................... 1

(1)

Calibrador de pro-fundidad (Núm. de código 310331) ...

(2) Asa lateral (Núm. de código 303659) .................... 1

(1) Caja (Núm. de código 330702) ............................... 1

Calibrador de pro-fundidad (Núm. de código 310331) ...

(3) Asa lateral (Núm. de código 303659) .................... 1

ACCESORIOS OPCIONALES................... de venta por separado

䡬

Broca para hormigón y piedra

1

1

1

1

Diá. de Longitud Núm. de Diá. de Longitud Núm. de Diá. de Longitud Núm. de

la broca total código la broca total código la broca total código

1/8" 2-9/16"

(3,2 mm) (65 mm) (8 mm) (100 mm) (14,3 mm) (160 mm)

3/16" 3-3/8"

(4,8 mm) (85 mm) (10 mm) (120 mm) (16 mm) (160 mm)

7/32" 4"

(5,5 mm) (100 mm) (12 mm) (120 mm)

1/4" 4"

(6,4 mm) (100 mm) (13 mm) (160 mm)

939875

939879

939882

939884

5/16" 4"

3/8" 4-3/4"

15/32" 4-3/4"

1/2" 6-5/16"

931852

931854

971704

931855

9/16" 6-5/16"

5/8" 6-5/16"

931776

931670

NOTA:

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

32

ABCD

41 330-724 1

1 995-344 1 M6×25

ABCD

DV13SS

42 330-725 1

43 959-140 2

2 987-576 1

3 ———— 1 13VLRC-D

44 938-051 1 D10.1

45 ———— 1

4 948-001 1

5 971-654 1

6 322-513 1

7 322-514 1

8 330-682 1

9 600-2VV 1 6002VVCMPS2L

10 939-544 1

11 322-657 2 D4×60

12 330-681 1

13 330-683 1

14 959-150 1 D6.35

120V ”23, 24, 29”

15 301-815 1 D4×45

16 330-680 2 D4

17 330-677 1

18 330-678 1

19 330-679 4 M3

20 330-676 1

21 330-675 1

22 322-510 1

23 608-DDM 1 608DDC2PS2L

24 330-674 1

25 360-864U 1

26 330-673 1

27 991-031 2 D4×45

28 340-745D 1 120V

29 608-VVM 1 608VVC2PS2L

30 330-721 1

31 301-653 3 D4×20

32 330-719 1

33 330-720 1

34 ———— 1

35 955-203 2

36 999-041 2

37 981-373 2

38 937-631 1

39 984-750 2 D4×16

40 330-727 1

33

ABCD

41 330-724 1

1 995-344 1 M6×25

ABCD

DV16SS

42 330-725 1

43 959-140 2

2 987-576 1

3 ———— 1 13VLRC-D

44 938-051 1 D10.1

45 ———— 1

4 948-001 1

5 971-654 1

501 303-659 1

502 303-709 1

6 322-513 1

7 322-514 1

8 330-682 1

9 600-2VV 1 6002VVCMPS2L

10 939-544 1

11 322-657 2 D4×60

12 330-726 1

13 330-683 1

14 959-150 1 D6.35

120V ”23, 24, 29”

15 301-815 1 D4×45

16 330-680 2 D4

17 330-677 1

18 330-678 1

19 330-679 4 M3

20 330-676 1

21 330-675 1

22 322-510 1

23 608-DDM 1 608DDC2PS2L

24 330-674 1

25 360-863U 1

26 330-673 1

27 950-515 2 D4×50

28 340-744D 1 120V

29 608-VVM 1 608VVC2PS2L

30 330-721 1

31 301-653 3 D4×20

32 330-719 1

33 330-720 1

34 ———— 1

35 955-203 2

36 999-041 2

37 981-373 2

38 937-631 1

39 984-750 2 D4×16

40 330-727 1

34

ABCD

41 330-717 1

42 330-718 1

1 995-344 1 M6×25

ABCD

DV13VSS

43 938-051 1 D10.1

44 ———— 1

2 987-576 1

3-1 ———— 1 13VLRC-D

3-2 322-625 1 13VLRJ-N

501 303-659 1

502 303-709 1

503 330-702 1

120V ”23, 24, 29”

4 948-001 1

5 971-654 1

6 322-513 1

7 322-514 1

8 330-682 1

9 600-2VV 1 6002VVCMPS2L

10 939-544 1

11 322-657 2 D4×60

12 330-681 1

13 330-683 1

14 959-150 1 D6.35

15 301-815 1 D4×45

16 330-680 2 D4

17 330-677 1

18 330-678 1

19 330-679 4 M3

20 330-676 1

21 330-675 1

22 322-510 1

23 608-DDM 1 608DDC2PS2L

24 330-674 1

25 360-864U 1

26 330-673 1

27 991-031 2 D4×45

28 340-743D 1 120V

29 608-VVM 1 608VVC2PS2L

30 330-715 1

31 301-653 3 D4×20

32 330-719 1

33 330-714 1

34 ———— 1

35 955-203 2

36 999-041 2

37 981-373 2

38 937-631 1

39 984-750 2 D4×16

40 330-716 1

40 330-684 1

35

ABCD

41 330-717 1

42 330-718 1

1 995-344 1 M6×25

ABCD

DV16VSS

43 938-051 1 D10.1

44 ———— 1

2 987-576 1

3-1 ———— 1 13VLRC-D

3-2 322-625 1 13VLRJ-N

501 303-659 1

502 303-709 1

503 330-702 1

120V ”23, 24, 29”

4 948-001 1

5 971-654 1

6 322-513 1

7 322-514 1

8 330-682 1

9 600-2VV 1 6002VVCMPS2L

10 939-544 1

11 322-657 2 D4×60

12 330-726 1

13 330-683 1

14 959-150 1 D6.35

15 301-815 1 D4×45

16 330-680 2 D4

17 330-677 1

18 330-678 1

19 330-679 4 M3

20 330-676 1

21 330-675 1

22 322-510 1

23 608-DDM 1 608DDC2PS2L

24 330-674 1

25 360-863U 1

26 330-673 1

27 950-515 2 D4×50

28 340-742D 1 120V

29 608-VVM 1 608VVC2PS2L

30 330-715 1

31 301-653 3 D4×20

32 330-719 1

33 330-714 1

34 ———— 1

35 955-203 2

36 999-041 2

37 981-373 2

38 937-631 1

39 984-750 2 D4×16

40 330-684 1

36

373839

WARNING:

Some dust created by power sanding, sawing, grinding, drilling, and other construc­tion activities contains chemicals known to the State of California to cause cancer,
birth defects or other reproductive harm. Some examples of these chemicals are:

● Lead from lead-based paints,

● Crystalline silica from bricks and cement and other masonry products, and

● Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type
of work. To reduce your exposure to these chemicals: work in a well ventilated area,
and work with approved safety equipment, such as those dust masks that are specially
designed to filter out microscopic particles.

AVERTISSEMENT:

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute
autre activité de construction renferme des produits chimiques qui sont connus par l'Etat
de Californie pour causer des cancers, des défauts de naissance et autres anomalies de
reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

● Plomb des peintres à base de plomb,

● Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

● Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution
de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler
dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple
un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado
y otras actividades de construcción contienen sustancias químicas conocidas por le
Estado de California como agentes cancerígenos, defectos congénitos y otros daños
reproductores. Algunos ejemplos de estas sustancias químicas son:

● El plomo de las pinturas a base de plomo,

● El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

● El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este
tipo de trabajo. Para reducir la exposicíon a esta sustancias químicas: trabaje en un lugar
bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las
máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Hitachi Power Tools de Mexico, S. A. de C. V

Minato-ku, Tokyo 108-6020, Japan

Distributed by

Hitachi Koki U.S.A., Ltd.

3950 Steve Reynolds Blvd.

Norcross, GA 30093

Hitachi Koki Canada Co.

450 Export Blvd. Unit B,

Mississauga ON L5T 2A4

Francisco Petrarca No. 239 Local A

Col. Chapultepec Morales C. P. 11570

Mexico, D. F.

Code No. C99174461 F
Printed in China

809
