Hitachi DH 38MS User Manual [de]

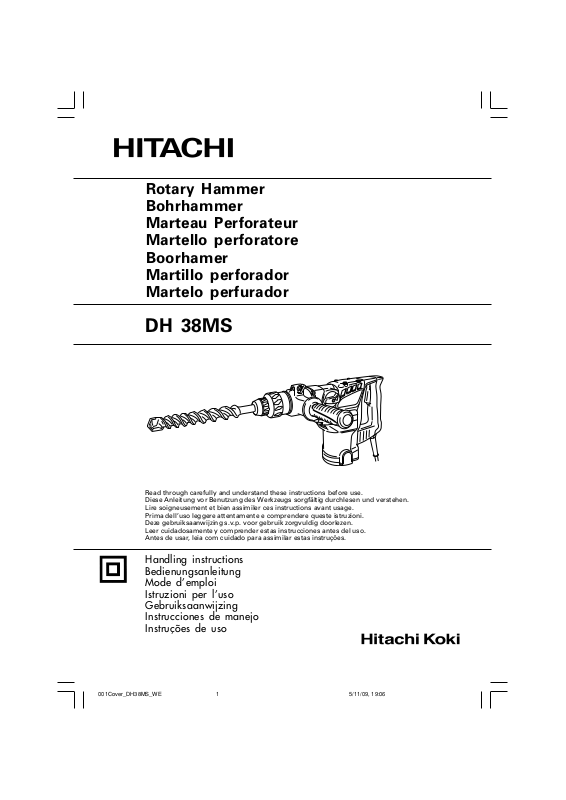

Rotary Hammer Bohrhammer Marteau Perforateur Martello perforatore Boorhamer Martillo perforador Martelo perfurador

DH 38MS

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste istruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

1 3

8 0

1211

17 mm

7 mm

English Deutsch Français Italiano

Tool shank

Grease or machine oil

Tool

Part of SDS max shank

Front cap

Grip

Side handle

Button

Selector lever

Lever holder

Taper shank adapter

Drill bit (taper shank)

Indicating groove shows standard depth matching the outside diameter of

the anchor for drilling.

Cotter

Rest

Drill chuck

Chuck adapter

Core bit

Core bit shank

Guide plate

Center pin

Core bit tip

Crank cover

Wear limit

No. of Carbon Brush

Werkzeugschaft

Schmierfett oder Maschinenöl

Werkzeug

Teii des SDS-max Schaftes

Vordere Abdeckung

Spannbacke

Seitengriff Knopf

Wahlhebel

Hebelhalter

Konusschaftadapter

Bohren (mit konischem Schaft)

Anzeigerille zeigt Normalloch-tiefe gemäß Außendurchmesser des Ankers für Bohren.

Keil

Auflage

Bohrfutter

Bohrfutteradapter

Bohrkrone

Bohrkronenschenkel

Führengsplatte

Mittelstift

Bohrkronenspitze

Kurbelabdeckung

Verschleißgrenze

Nr. der Kohlebürste

Queue

Graisse ou huile pour machine

Outil

Elément de la tige SDS max

Capuchon avant

Attache coulissante

Poignée latérale

Bouton

Sélecteur

Support de levier

Raccord de queue conique

Mèche (Queue conique)

La rainure indicatrice montre la profondeur standard adaptée au diamètre extérieur de l’ancre pour le perçage.

Clavette

Support

Mandrin porte-foret

Raccord de mandrin

Couronne

Queue de couronne

Plaque de guidage

Goujon central

Bout de couronne

Cache de carter

Limite d’usure

No. de balai en carbone

Gambo

Grasso o olio della macchina

Utensile

Parte dell’asta SDS max

Protezione davanti

Presa davanti

Impugnatura laterale

Tasto

Leva di selezione

Supporto leva

Adattatore del gambo conico

Punta del trapano (gambo conico)

Scanalatura di riferimento indicante la profondità standard con il diametro esterno dell’ancora per il trapanaggio.

Chiave trasversale

Appoggio

Mandrino

Adattatore per mandrino

Corona

Gambo della corona

Piastra di guida

Perno ralla

Punta della corona

Coperchio manovella

Limite d’usura

Numero delle spazzole di carbone

Nederlands Español Português

Boorschacht

Smeervet of machineolie

Gereedschap Onderdeel van SDS max

schacht

Voorkap

Greep

Zijgreep

Knop

Keuzeschakelaar

Behuizing

Schachtadaptor

Booreinde (vernauwde

schacht) Indikatiegroef laat de

standaard-diepte zien, die gelijk is aan de

diameter van het anker voor boren.

Cotter

Steun

Boorkop

Boorkopadaptor

Kernstuk

Kernstukschacht

Plaatje

Middenpin

Top van kernstuk

Krukafdekking

Slijtagelimiet

Nr. van koolborstels

Barrena Grasa o aceite de

máquina Herramienta Parte del SDS max

vástago Cubierta frontal Sujetador Mango lateral Botón Palanaca selectora Sujetador de palanca Adaptador de barrena

ahusada Broca de barrena

(barrena ahusada) Ranura indicadora que

muestra la profundidad normal de coin-cidencia del diámetro exterior del anclaje para taladrar.

Chaveta Apoyo Portabrocas Adaptador del

portabrocas Barrena tubular Espiga de barrena Placa guía Pasador central Punta barrena tubular Cubierta de la manivela Límite de desgaste N° de escobilla de carbón

Cabo de ferramenta Lubrificante ou óleo

para máquinas Ferramenta

Peça do cabo SDS max

Tampa da frente Mordente Empunhadura lateral Botão Seletor Suporte da alavanca Adaptador de cabo

cônico

Broca (cabo cônico)

A ranhura indicadora mostra a profundidade padrão correspondente ao diâmetro externo da âncora para perfuração.

Cavilha Suporte Mandril

Adaptador do mandril

Coroa Cabo de coroa Placa-guia Pino central Cabo da coroa Tampa da manivela Limite de desgaste Nº da escova de carvão

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symbolen

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik.

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/ oder ernsthaften Verletzungen kommen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Símbolos

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su significado antes del uso.

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

WARNUNG

ADVERTENCIA

Symboles

AVERTISSEMENT

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signification avant d’utiliser l’outil.

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Símbolos

AVISO

A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus significados antes do uso.

Leia todas as instruções e avisos de segurança.

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Apenas para países da UE Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Simboli

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell’uso.

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

AVVERTENZA

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

English

5) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

ROTARY HAMMER SAFETY WARNINGS

1. Wear ear protectors

Exposure to noise can cause hearing loss.

2. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury.

3. Do not touch the bit during or immediately after operation. The bit becomes very hot during operation and could cause serious burns.

4. Before starting to break, chip or drill into a wall, floor or ceiling, thoroughly confirm that such items as electric cables or conduits are not buried inside.

5. Always hold the body handle and side handle of the power tool firmly. Otherwise the counterforce produced may result in inaccurate and even dangerous operation.

6. Wear a dust mask Do not inhale the harmful dusts generated in drilling or chiseling operation. The dust can endanger the health of yourself and bystanders.

SPECIFICATIONS

Voltage (by areas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)

Power input 950 W*

Capacity Drill bit: 38 mm

No load speed 620 min

Full-load impact rate 2800 min

Weight (without cord, side handle) 6.4 kg

*Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) Case ............................................................................. 1

(2) Side Handle ................................................................ 1

Standard accessories are subject to change without notice.

2. Anchor hole drilling (Rotation + Hammering)

Drill bit (Taper shank)

Core bit: 105 mm

-1

(3) Cotter

OPTIONAL ACCESSORIES (sold separately)

1. Through-hole drilling (Rotation + Hammering)

(1) Drill bit (SDS max shank)

Outer diameter (mm) Overall length (mm)

32 370, 570

340, 540

320, 520

(1) Drill bit (taper shank)

External dia.: 11, 12.3, 12.7,

Taper shank adapter

Morse taper Drill bit (taper shank) (No. 1) 11, 12.3, 12.7, 14.3, 14.5, 17.5 mm

Adapter for SDS-plus shank bit

(1) Drill bit

(SDS-plus shank)

3. Large dia. hole boring (Rotation + Striking)

(Guide plate)

14.3, 14.5,

17.5 mm

Application drill bit

(1) Center

(2) Taper shank

adapter (SDS max shank)

(2) Adapter for SDS-plus

shank bit (SDS max shank)

(2) Core

bit

(3) Core bit

shank

English

(1) Center pin

䢇 Applied to core bits from 38 mm to 105 mm 䢇 Applied to core bits 32 mm and 35 mm

NOTE:

Do not use core bits 25 mm or 29 mm.

(2) Core bit 䢇 External dia. 25, 29, 32, 35, 38, 45, 54, 64, 79, 94,

105 mm (with guide plate, not applicable to cores 25 mm or 29 mm)

(3) Core bit shank

䢇 Applied to core bits above 38 mm 䢇 Applied to core bits below 35 mm

4. Drilling holes .... For drilling metal and wooden

13 mm drill chuck (13VLA)

Chuck wrench

5. Bolt placing operation with Chemical Anchor (Rotation + Hammering)

(Standard socket on the market)

6. Crushing (Hammering)

7. Groove digging and edging (Hammering)

8. Asphalt cutting (Hammering)

9. Scooping Work (Hammering)

materials

Chuck adapter (SDS max shank)

(SDS max shank)

12.7 mm Chemical Anchor Adaptor

19 mm Chemical

Anchor Adaptor

(1) Bull point

Overall length: 280, 400 mm

(1) Cold chisel

Overall length: 280, 400 mm

(1) Cutter

(1) Scoop

10. Surface Roughing (Hammering)

(1) Bushing Tool

11. Tamping (Hammering)

(1) Rammer

150 × 150 mm

12. Syringe (for chip removal)

䡬 Hammer grease A

500 g (in a can)

70 g (in a green tube)

30 g (in a green tube) Optional accessories are subject to change without notice.

(2) Shank

APPLICATIONS

䡬 Drilling holes in concrete 䡬 Drilling anchor holes 䡬 Demolishing concrete, chipping, digging, and

squaring (by applying optional accessories)

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a power receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

4. How to install tool

NOTE:

For tools such as a bull point and a cold chisel, use only Hitachi genuine parts.

(1) Clean, then smear the tool shank with the grease

or machine oil (Fig. 1).

(2) To attach the tool (SDS max shank), insert it into

the hole until it contacts the innermost end of the hole as illustrated in Fig. 2.

English

If you continue to turn the tool with slight pressure, you can feel a spot where there is a hitch. At that spot, pull the grip to the direction of an arrow mark and insert the tool all the way until it hits the innermost end. Releasing the grip reverts the grip and secures the

tool in place. (3) Pull the tool to make sure it is locked completely. (4) To remove the tool, fully pull the grip in the direction

of the arrow and pull out the tool.

HOW TO USE THE ROTARY HAMMER

NOTE: Ensure that the wing bolt in the side handle is

properly tightened before using the tool.

1. How to drill holes (Fig. 3)

(1) Pull the switch trigger after applying the drill bit

tip to the drilling position. (2) It is unnecessary to forcibly press the rotary hammer

main body. It is sufficient to slightly press the rotary

hammer to an extent that shavings are freely

discharged.

CAUTION:

Although this machine is equipped with a safety

clutch, if the drill bit becomes bound in concrete

or other material, the resultant stoppage of the drill

bit could cause the machine body to turn in reaction.

Ensure that the main handle and side handle are

gripped firmly during operation.

2. How to chisel or demolish (Fig. 4)

By applying the tool tip to the chiseling or

demolishing position, operate the rotary hammer

by utilizing its empty weight.

Forcible pressing or thrusting is unnecessary.

3. When drilling at “rotation + hammering”:

CAUTION:

If you switch the selector lever during motor rotation,

the tool can start to rotate abruptly, resulting in

unexpected accidents. Be sure to switch the selector

lever when the motor is at a complete stop. (1) Switching to “rotation + hammering”

(a) Push the button, release lock and turn the selector

lever clockwise.

(b) Align ▲ of the selector lever and

holder as illustrated in Fig. 5.

NOTE:

Turn the selector lever (do not push the button) to

check if it is completely locked and make sure that

it does not turn.

4. When demolishing and chiseling at “hammering”: CAUTION:

䡬 If the selector lever is switched during motor rotation,

the tool can start to rotate abruptly, resulting in

unexpected accidents. Make sure to switch the

selector lever when the motor is at a complete stop. 䡬 If the bull point or cold chisel is used at the position

of ”rotation + hammering”, the tool can start to

rotate, resulting in unexpected accidents. Make

sure that they are used at the position of

”hammering”. (1) Switching to ”hammering”

(a) Push the button, release lock and turn the selector

lever counterclockwise.

(b) Align ▲ of the selector lever and

holder as illustrated in Fig. 6.

of the lever

NOTE:

Turn the selector lever (do not push the button) to check if it is completely locked and make sure that it does not turn.

(2) When fixing working positions of tools such as cold

chisel, etc., (a) Push the button, release lock and turn the selector

lever. Align ▲ of the selector lever and

holder as illustrated in Fig. 7. (b) Release the button to lock the selector lever. (c) Turn the grip as illustrated in Fig. 8 and fix the

tool to the desired working direction. (d) Switch the selector lever to “hammering”

according to the procedures mentioned in the

above item (1) and secure the position of the tool.

5. Warming up (Fig. 9)

The grease lubrication system in this unit may require warming up in cold regions. Position the end of the bit so makes contact with the concrete, turn on the switch and perform the warming up operation. Make sure that a hitting sound is produced and then use the unit.

CAUTION:

When the warming up operation is performed, hold the side handle and the main body securely with both hands to maintain a secure grip and be careful not to twist your body by the jammed drill bit.

of the lever



DRILLING AND DRIVING-IN OPERATIONS FOR ANCHORS

1. When a taper shank adapter is used. (Fig. 10)

(1) Install drill bit with taper shank in the taper shank

adapter.

(2) Turn the power on and drill a base hole to the depth

sounded by indicating groove on the drill bit.

(3) After cleaning out dust with a syringe, attach the

plug to the anchor tip and drive in the anchor with a manual hammer.

(4) To remove the drill bit (taper shank), insert the

cotter into the slot of the taper shank adapter and strike the head of the cotter with a manual hammer supporting on a rest. (Fig. 11)

USING DRILL CHUCK, CHUCK ADAPTER

Note that this machine can be used at “rotation only” if separately sold parts such as drill chuck and chuck adapter are attached. Use it with the selector lever positioned at “rotation + hammering”.

CAUTION:

During operation, be sure to grip the handle and the side handle firmly to prevent your body from swaying.

(1) Switching to “rotation + hammering”

For switching to “rotation + hammering”, follow the same procedures mentioned in [3. When drilling at “rotation + hammering”].

(2) Attaching chuck adapter to drill chuck (Fig. 12)

(a) Attach the chuck adapter to the drill chuck. (b) The SDS max shank of the chuck adapter is

equivalent to the drill bit. Therefore, follow the

same procedure as [How to install tool] for

attaching and detaching.

English

(3) Drilling

(a) Even if you apply more-than-required pressure to

the machine body, drilling can never be performed as quickly as you expect. Applying more force or pressure to the machine body than what is needed, on the contrary, damages the drill tip, resulting in the declined working efficiency and shortened life of this machine.

(b) A drill can snap sometimes when drilling is almost

finished. It is important to relax your thrusting pressure when drilling is nearing the end.

HOW TO HANDLE A CORE BIT

When a core bit is used, large diameter holes and blind holes can be drilled. In this case, use optional accessories for core bits (such as a center pin and core bit shank) for more efficient operation.

1. Mounting CAUTION:

Prior to mounting a core bit, always disconnect the plug from the power supply receptacle.

(1) Mount the core bit on the core bit shank. (Fig. 13)

Before that, feed oil to the screw portion of core bit shank for easy dismounting.

(2) Mount the core bit shank on the main body in the

same manner as in mounting the drill bit and the bull point. (Fig. 14)

(3) Insert the center pin into the guide plate until it

reaches the extremity.

(4) Fit in the guide plate by aligning its concaved portion

with the core bit tip. When the position of the concave is shifted by turning the guide plate right or left, the guide plate never slips off even when the drill is used in a downward direction. (Fig. 15)

2. Drilling holes

(1) Insert the plug into a receptacle. (2) A spring is built in the center pin. By straightly and

gently pressing it to the wall or floor surface, the entire surface of the core bit tip attains contact to start the hole drilling job. (Fig. 16)

(3) When the hole depth reaches approximately 5 mm,

the hole position can be determined. Then remove the center pin and guide plate from the core bit and continue the hole drilling job.

CAUTION:

When removing the center pin and guide plate, always disconnect the plug from the receptacle.

3. How to dismount the core bit

䡬 By holding the rotary hammer (with the core bit

inserted) in an upward position, drive the rotary hammer to repeat impact operation two or three times, whereby the screw is loosened and the rotary hammer becomes ready for disassembly. (Fig. 17)

䡬 Remove the core bit shank from the rotary hammer,

hold the core bit with one hand, and strongly strike the head of the SDS max shank portion of the core bit shank with a manual hammer two or three times, whereby the round head screw is loosened and the rotary hammer is ready for disassembly. (Fig. 18)

HOW TO REPLACE GREASE

This machine is of full air-tight construction to protect against dust and to prevent lubricant leakage. Therefore, the machine can be used without lubrication for long periods. Replace the grease as described below.

1. Grease replacement period

After purchase, replace grease after every 6 months of usage. Ask for grease replacement at the nearest Hitachi Authorized Service Center. Proceed for replacement of grease.

2. Grease replenishment CAUTION:

Before replenishing the grease, turn the power off and pull out the power plug.

(1) Remove the crank cover and wipe off the grease

inside. (Fig. 19)

(2) Supply 60 g of Hitachi Electric Hammer Grease A

(Standard accessory, contained in tube) to the crank case.

(3) After replenishing the grease, install the crank cover

securely.

NOTE:

The Hitachi Electric Hammer Grease A is of the low viscosity type. If necessary purchase from an Hitachi Authorized Service Center.

MAINTENANCE AND INSPECTION

1. Inspecting the tool

Since use of a dull tool will degrade efficiency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes (Fig. 20)

The Motor employs carbon brushes which are consumable parts. When they become worn to or near the “wear limit”, it could result in motor trouble. When an auto-stop carbon brush is equipped, the motor will stop automatically. At that time, replace both carbon brushes with new ones which have the same carbon brush Numbers shown in the figure. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders.

5. Replacing carbon brushes

Loosen the two set screws and remove the tail cover. Remove the brush caps and carbon brushes. After replacing the carbon brushes, tighten the brush caps securely and install the tail cover with securely tightening two set screws.

6. Service parts list

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center.

English

This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 103 dB (A). Measured A-weighted sound pressure level: 92 dB (A). Uncertainty KpA: 3 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

Hammer drilling into concrete: Vibration emission value Uncertainty K = 3.7 m/s

Equivalent chiselling value: Vibration emission value Uncertainty K = 2.3 m/s

ah, HD = 19.7 m/s

ah, CHeq = 13.2 m/s

NOTE:

Due HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

IMPORTANT:

Correct connection of the plug The wires of the main lead are coloured in accordance with the following code:

Blue: — Neutral

Brown: — Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the each terminal.

NOTE:

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

WARNING

䡬 The vibration emission value during actual use of

the power tool can differ from the declared value depending on the ways in which the tool is used.

䡬 To identify the safety measures to protect the

operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung.

Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

Deutsch

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

TECHNISCHE DATEN

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DEN BOHRHAMMER

1. Tragen Sie Ohrenschützer Starke und/oder dauerhafte Lärmbelastung kann zu Gehörverlust führen.

2. Benutzen Sie die mit dem Werkzeug gelieferten

Zusatzgriffe.

Wenn Sie die Kontrolle über das Werkzeug verlieren, kann es zu Verletzungen kommen.

3. Die Bohrerspitze während oder unmittelbar nach dem Betrieb nicht berühren. Die Bohrerspitze wird während des Betriebs sehr heiß, sobaß es zu ernsthaften Verbrennungen führen könnte.

4. Bevor man on der Wand, im Boden oder an der Decke etwas ausbricht, meißelt oder bohrt, muß man sich sorgfältig davon überzeugen, ob keine elektrischen Kabel oder Kabelrohre darunter liegen.

5. Immer den körper-Handgriff und Seiten-Handgriff des Elektrowerkzeugs festhalten, weil die entstehende Gegenkraft sonst zu einem ungenauen und gefährlichen Arbeiten führt.

6. Tragen Sie eine Staubschutzmaske Atmen Sie die schädlichen Stäube nicht ein, die beim Bohren und Meißeln entstehen. Die Stäube können Ihre und die Gesundheit von Zuschauern gefährden.

Spannung (je nach Gebjet)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Leistungsaufnahme 950 W* Kapazität Bohrer: 38 mm

Leerlaufdrehzahl 620 min Vollastschlagzahl 2800 min Gewicht (ohne Kabel und Seitengriff) 6,4 kg

* Vergessen Sie nicht, die Produktangaben auf de Typenschild zu überprüfen, da sich diese ja nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Gehäuse ...................................................................... 1

(2) Seitengriff ................................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

(1) Bohrer (SDS max-Schaft)

Außendurchmesser (mm) Gesamtlänge (mm)

SONDERZUBEHÖR (separat zu beziehen)

1. Durchgangsbohrung (Drehung + Hämmern)

Bohrkrone: 105 mm

16 19 22 25 28 32 370, 570 38

-1

340, 540

320, 520

Deutsch

2. Ankerlochbohren (Drehung + Hämmern) Bohrer (mit konischem Schaft)

(3) Keil

(1) Bohrer (mit

konischem Schaft) Außendurchschnitt: 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm

Konusschaftadapter

Morsekonus Bohrerspitze (Konusschaft) (Nr. 1) 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm

Adapter für SDS-plus-Schaftspitze

(1) Bohrer

(SDS-Plus Schaft)

3. Lochbohren mit weitem Durchschnitt (Drehung + Hämmern)

(Führungsplatte) (1) Mittelstift

䢇 Anwendbar mit Bohrkronen 38 mm ~ 105 mm 䢇 Anwendbar mit Bohrkronen 32 mm und 35 mm

ANMERKUNG:

Bohrkronen von 25 mm und 29 mm nicht gebrauchen.

(2) Bohrkrone 䢇 Außendurchschnitt 25, 29, 32, 35, 38, 45, 54, 64, 79,

94, 105 mm (mit Führungsplatte, nicht verwendbar für Kronen von 25 mm und 29 mm)

(3) Bohrkronenschenkel

䢇 Anwendbar mit Bohrkronen über 38 mm 䢇 Anwendbar mit Bohrkronen unter 35 mm

4. Löcherbohren ..... Zum Bohren von Metall- und

Anwendbare Bohrerpitze

(1) Mittelstift

Holzwerkstoffen

(2) Konusschaftadapter

(SDS max-Schaft)

(2) Adapter für SDS-

plus-Schaftspitze (SDS max-Schaft)

(2) Bohrkrone

(3) Bohrkronen-

schenkel

5. Bolzenplazierung für Chemical Anchor (Hämmernund Drehbohren)

(Sockel auf markierter stelle)

6. Brechen (Hämmern)

(1) Spitzmeißel

Gesamtlänge: 280, 400 mm

7. Nuten und Kanten (Hämmern)

(1) Kaltmeißel

Gesamtlänge: 280, 400 mm

8. Asphaltschneiden (Hämmern)

9. Grabarbeiten (Hämmern) (Zur Verwendung anstelle eines Pickels)

10. Ausfrauhen der Oberfläche (Hämmern)

(1) Stockerplatten

11. Stampfen (Hämmern)

(1) Stampferplatten

150 × 150 mm

12. Spritze (für Schnipselentfernung)

(SDS max-Schaft) 12,7 mm Adapter für

Chemical Anchor

19 mm Adapter für

Chemical Anchor

(1) Spatmeißel

(1) Spaten

(2) Schaft

13 mm Bohrfutter (13VLA)

Bohrfutterschlüssel

Bohrfutteradapter (SDS max-Schaft)

䡬 Hammer Schmierfett A

500 g (Dose)

70 g (in grüner Tube)

30 g (in grüner Tube) Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

Deutsch

ANWENDUNGSGEBIETE

䡬 Bohren von Löchern in Beton 䡬 Bohren von Ankerlöchern 䡬 Zum Abbrechen von Beton, Spanen, Graben und

Abvieren (mit den optionalen Zubehören)

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf „AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf „EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlicht ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Anbringen des Werkzeugs ANMERKUNG:

Immer Original-Hitachi Bohrer und Spitzmeißel sowie Werkzeug verwenden.

(1) Den Werkzeugschaft reinigen und dann mit

Schmierfett oder Maschinenöl schmieren (Abb. 1).

(2) Führen Sie das Werkzeug (SDS max-Schaft) zum

Anbringen bis zum Anschlag in die Öffnung ein, wie in Abb. 2 gezeigt. Wenn Sie das Werkzeug unter leichtem Druck weiterdrehen, stoßen Sie auf eine Stelle mit einem Widerstand. Ziehen Sie an dieser Stelle den Griff in Richtung der Pfeilmarke, und führen Sie das Werkzeug vollständig bis zum innersten Anschlag ein. Wird der Griff losgelassen, kehrt er zurück und sichert das Werkzeug.

(3) Am Werkzeug ziehen, um sicherzustellen, dass es

vollkommen verriegelt ist.

(4) Zum Entfernen des Werkzeugs den Griff in

Pfeilrichtung ziehen, und das Werkzeug herausziehen.

EINSATZ DES BOHRHAMMERS

HINWEIS: Vergewissern Sie sich vor der Benutzung des

1. Löcherbohren (Abb. 3)

(1) Der Schalter wird durchgezogen, nachdem die

(2) Es ist nicht erforderlich, großen Druck auf die

Werkzeugs, dass die Flügelschraube am Seitengriff ordnungsgemäß festgezogen ist.

Bohrspitze an der gewünschten Bohrstelle aufgesetzt ist.

Bohrmaschine auszuüben. Es reicht ein geringer Druck, und zwar so stark, daß die Bohrspäne abgeführt werden.

ACHTUNG:

Obwohl die Maschine mit einer Sicherheitskupplung ausgestattet ist, wenn sich der Bohrer in Beton oder sonstigem Material verklemmt, kann der Stillstand des Bohrers dazu führen, daß sich die Maschine zu drehen beginnt. Es ist darauf zu achten, daß der Hauptgriff und der seitliche Handgriff während des Betriebs gut festgehalten werden.

2. Meißeln und Abreißen (Abb. 4)

Die Werkzeugspitze an die zu meißelnde oder abzureißende Stelle ansetzen und den Bohrhammer durch Anwendung seines Eigengewichts in Betrieb setzen. Kraftanwendung beim Drücken oder beim Einsatz ist nicht erforderlich.

3. Bohren mit „Drehen + Hämmern”: ACHTUNG:

Wird der Wählhebel während der Motordrehung umgeschaltet, kann das Werkzeug plötzlich anlaufen, was zu unerwarteten Unfällen führen kann. Schalten Sie daher den Wählhebel nur bei vollkommenem Stillstand des Motors um.

(1) Umschalten auf „Drehen + Hämmern”

(a) Den Knopf drücken, die Verriegelung aufheben

und den Wählhebel im Uhrzeigersinn drehen.

(b) ▲ des Wählhebels wie in Abb. 5 gezeigt auf

des Hebelhalters ausrichten.

verriegeln.

ANMERKUNG:

Den Wählhebel drehen (nicht den Knopf drücken), um sicherzustellen, dass er vollkommen verriegelt ist und sich nicht dreht.

4. Abreißen und Meißeln mit „Hämmern”:

ACHTUNG:

䡬 Wird der Wählhebel während der Motordrehung

umgeschaltet, kann das Werkzeug plötzlich anlaufen, was zu unerwarteten Unfällen führen kann. Schalten Sie daher den Wählhebel nur bei vollkommenem Stillstand des Motors um.

䡬 Werden Meißel und Zerspaner in der Position

„Drehen + Hämmern” verwendet, kann sich das Werkzeug dreher, was zu unerwarteten Unfällen führen kann. Verwenden Sie diese Werkzeuge nur in der Position „Hämmern”.

(1) Umschalten auf „Hämmern”

(a) Den Knopf drücken, die Verriegelung aufheben und

den Wählhebel gegen den Uhrzeigersinn drehen.

(b) ▲ des Wählhebels wie in Abb. 6 gezeigt auf

des Hebelhalters ausrichten.

verriegeln.

ANMERKUNG:

Den Wählhebel drehen (nicht den Knopf drücken), um sicherzustellen, dass er vollkommen verriegelt ist und sich nicht dreht.

(2) Fixieren der Arbeitspositionen von Werkzeugen (z.B.

Kaltmeißel etc.) (a) Den Knopf drücken, die Verriegelung aufheben

und den Wählhebel drehen. ▲ des Wählhebels wie in Abb. 7 gezeigt auf Hebelhalters ausrichten.

(b) Den Knopf loslassen, um den Wählhebel zu

verriegeln.

Werkzeug ir der gewürschter Arbeitsrichtung fixieren.

(d) Den Wählhebel gemäß dem im obigen Punkt (1)

beschriebenen Verfahren auf „Hämmern” umschalten, und die Position des Werkzeugs sichern.

5. Warmlaufbetrieb (Abb. 9)

Da dieses Gerät Fettschmierung verwendet, kann in kalten Bereichen Warmlaufen erforderlich sein.

des



Deutsch

Die Bohrerspitze gegen Beton drücken, den Schalter des Gerätes einschalten und das Gerät verwenden, nachdem Schlaggeräusch zu hören ist.

ACHTUNG:

Beim Warmlaufen den Seitengriff und den Gerätkörper mit beiden Händen gut festhalten, damit Sie sich durch einen verklemmten Bohrer nicht verrenken.

BOHREN UND EINDREHEN VON ANKERN

1. Verwendung eines Konus-Werkzeughalters. (Abb. 10)

(1) Einen Bohrer mit konischem Schaft am Konus-

Werkzeughalter anbringen.

(2) Die Maschine einschalten und ein Loch bohren, bis

die Anzeigerille am Bohrer die Bohrlochtiefe anzeigt.

(3) Nach Ausblasen des Bohrstaubs mit einem Blasebalg

den Expansionskonus an der Ankerspitze anbringen und den Anker mit einem Hammer einführen.

(4) Zur Entferung des Bohrers (Kegelschafts) einen Dorn

in den Schlitz des Kegelschaftadapters einführen und mit einem Hammer gestützt durch eine Auflage auf den Kopt des Dorns schlagen. (Abb. 11)

VERWENDUNG DES BOHRFUTTERS UND BOHRFUTTERADAPTERS

Beachten Sie, daß diese Maschine auch in der Betriebsart „nur Drehen” eingesetzt werden kann, wenn getrennt erhältliche Teile, wie z.B. Bohrfutter und Bohrfutteradapter, angebracht werden. Benutzen Sie die Maschine in diesem Fall in der Wählhebelposition „Drehen + Hämmern”.

ACHTUNG:

Halten Sie die Maschine während des Betriebs mit beiden Händen an Haupt- und Seitengriff fest, um seitliches Schwingen des Körpers zu vermeiden.

(1) Umschalten auf „Drehen + Hämmern”

Gehen Sie zum Umschalten auf „Drehen + Hämmern” nach dem unter [3. Bohren mit „Drehen + Hämmern”] beschriebenen Verfahren vor.

(2) Anbringen des Bohrfutteradapters am Bohrfutter

(Abb. 12) (a) Das Bohrfutteradapter am Bohrfutter anbringen. (b) Der SDS max-Schaft des Bohrfutteradapters

entspricht der Bohrerspitze. Gehen Sie daher zum Anbringen und Abnehmen nach dem unter [Anbringen des Werkzeugs] beschriebenen Verfahren vor.

(3) Bohren

(a) Üben Sie keinen stärkeren Druck als nötig auf das

Maschinengehäuse aus, weil sich dadurch der Bohrvorgang nicht wunschgemäß beschleunigen läßt. Im Gegenteil: unnötig starke Kraft- oder Druckanwendung auf das Maschinengehäuse führt zu Beschädigung der Bohrerspitze, Verminderung der Arbeitseffizienz und Verkürzung der Lebensdauer der Maschine.

(b) Es kann manchmal vorkommen, daß ein Bohrer kurz

vor Abschluß des Bohrvorgangs abbricht. Daher ist es wichtig, den Anpreßdruck zu verringern, wenn sich der Bohrvorgang dem Ende nähert.

VERWENDUNG EINER BOHRKRONE

Bei Verwendung einer Bohrkrone können Löcher mit großem Durchmesser sowie Sacklöcher gebohrt werden. Benutzen Sie in diesem Fall das wahlweise Zubehör für Bohrkronen (wie Zentrierstift und Bohrkronenschaft), um bessere Bohrleistungen zu erzielen.

1. Anbringen ACHTUNG:

Nehmen Sie vor dem Aufsetzen der Bohrkrone den Stecker aus der Steckdose.

(1) Bringen Sie die Bohrkrone auf dem Bohrerschaft an.

(Abb. 13) Vorher für leichte Entfernung Öl auf den Gewindeabschnitt des Bohrkronenzapfens auftragen.

(2) Bringen Sie den Bohrset-Bohrhalter mit Gewinde-

aufnahme am Bohrhammergehäuse auf die gleiche Weise wie den Bohrer oder Spitzmeißel an. (Abb. 14)

(3) Führen Sie den Zentrierstift in die Führungsplatte

bis zum Ende ein.

(4) Bringen Sie die Führungsplatte durch Ausrichten

des konkaven Teils auf die Bohrkronenspitze an. Wenn die Stellung des konkaven Teils durch Drehen der Führungsplatte nach links oder rechts verschoben wird, rutscht die Führungsplatte auch bei nach unten gerichtetem Bohrer nie ab. (Abb. 15)

2. Bohren von Löchern

(1) Stecken Sie den Stecker in die Steckdose. (2) Der Zentrierstift ist mit einer Feder ausgerüstet.

Durch geradlinig leicht ausgeübten Druck an die Wand oder Bodenfläcke kommt die gesamte Spitze der Bohrkrone in Kontakt mit dem zu bohrenden Material. (Abb. 16)

(3) Wenn die Bohrlochtiefe ungefähr 5 mm ereicht,

kann die Bohrlochposition bestimmt werden. Nehmen Sie den Zentrierstift und die Führungsplatte von der Bohrkrone ab und setzen Sie die Bohrarbeit fort.

ACHTUNG:

Nehmen Sie beim Abnehmen dez Zentrierstiftes und der Führungsplatte den Stecker aus der Steckdose.

3. Abnehmen der Bohrkrone

䡬 Halten Sie den Bohrhammer (mit eingesetzter

Bohrkrone) nach oben zeigend fest und drehen Sie den Bohrhammer, bis etwa zwei oder drei Schlagtakte wiederholt sind, wodurch sich die Schraube löst und der Bohrer abgenommen werden kann. (Abb. 17)

䡬 Entfernen Sie den Bohrkronenschaft von der

Maschine und halten Sie dabei die Bohrkrone mit einer Hand, während Sie den Kopf des SDS-maxSchaftteils des Bohrkronenschaftes mit einem Hammer zwei oder drei Mal kräftig beklopfen, wodurch sich die Rundkopfschraube löst und der Bohrer abgenommen werden kann. (Abb. 18)

SCHMIERFETTWECHSEL

Diese Maschine ist volkommen luftdicht, um Eintritt von Staub und Fettlecken zu vermeiden. Deshalb kann sie auf lange Zeit ohne Schmieren gebraucht werden. Zum Schmierfettwechsel wie unten angegeben vorgehen.

Deutsch

1. Wechselzeit

Nach dem Einkauf das Schmierfett alle 6 Gebrauchsmonate wechseln. Wenden Sie sich an Ihre Hitachi Service Station, um den Fettwechsel auszuführen.

2. Schmierfett auffüllung ACHTUNG:

Vor der Schmierfett auffüllung die Maschine abschalten und den Netzstecker herausnehmen.

(1) Die Kurbelabdeckung entfernen und das Schmierfett

auf der Innenseite abwischen. (Abb. 19)

(2) Mit 60 Gramm Hitachi Hammer Schmierfett A

(Normal-Zubehör in der Tube) das Kurbelgehäuse versorgen.

(3) Die Kurbelabdeckung nach dem Nachfüllen von

Schmierfett wieder sicher anbringen.

ANMERKUNG:

Das Hitachi Elektro Hammer Schmierfett A ist von niedrigem Flüssigkeitsgrad. Falls notwendig, kaufen Sie eine neue Tube bei Ihrer Hitachi Service Station.

WARTUNG UND INSPEKTION

1. Inspektion des Werkzeugs

Da Gebrauch eines stumpfen Werkzeugs die Leistung vermindert und ein mögliches Versagen des Motors verursacht, ist das Werkzeug zu schleifen oder zu ersetzen, wenn Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors

Die Motorwicklung ist das „HERZ” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 20)

Im Motor sind Kohlebürsten verwendet, die Verbauchsteile sind. Wenn sich die Bürsten abnutzen oder der "Verschleißgrenze" nähern, kann es zu Motorstörungen kommen. Wenn der Motor mit einer Auto-Stop Kohlebürste ausgestattet ist, wird er automatisch anhalten. Beide Kohlebürsten sollen dann durch neue ersetzt werden, die dieselbe Bürstennummer tragen, wie auf der Abbildung. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Bürstenhalterung frei bewegen können.

5. Wiedereinsetzen der Kohlebürsten

Die Stellschraube lösen und die hintere Abdeckung entfernen. Die Bürstenkappe und die Kohlebürste entfernen. Nach dem Auswechseln der Kohlebürste die Bürstenkappe sicher anziehen und die hintere Abdeckung installieren.

6. Liste der Wartungsteile ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG:

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 103 dB (A) Gemessener A-gewichteter Schalldruck: 92 dB (A) Messunsicherheit KpA: 3 dB (A)

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Schlagbohren in Beton: Vibrationsemissionswert Messunsicherheit K = 3,7 m/s

Äquivalenter Meißelwert: Vibrationsemissionswert Messunsicherheit K = 2,3 m/s

ah, HD = 19,7 m/s

ah, CHeq = 13,2 m/s

WARNUNG

䡬 Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig

davon, wie das Werkzeug verwendet wird.

+ 42 hidden pages
