Hitachi CPX4 User Manual [it]

Download

Proiettore

CPX4

Manuale d'istruzioni (dettagliato) Guida operativa

D R A C

D S

Grazie per aver acquistato questo proiettore.

AVVERTENZA ►Prima di usare questo prodotto, si prega di leggere tutti i

relativi manuali. Accertarsi di leggere per prima la “Guida di sicurezza”. Dopo la lettura, conservare i manuali in un luogo sicuro, per riferimento futuro.

Riguardo a questo manuale

In questo manuale sono usati vari simboli. Il signicato di questi simboli è descritto qui di seguito.

AVVERTENZA

CAUTELA Questo simbolo indica un’informazione che, se ignorata,

Questo simbolo indica un’informazione che, se ignorata,

potrebbe causare ferite alla persona o persino la morte per utilizzo scorretto.

potrebbe causare ferite alla persona o danni sici per utilizzo scorretto.

Si prega di riferirsi alle pagine scritte seguendo questo



simbolo.

NOTA •

• Il produttore declina qualsiasi responsabilità per eventuali errori che potrebbero comparire nel presente manuale.

• E’ vietata la riproduzione, la trasmissione o l’utilizzo del presente documento o del suo contenuto senza espressa autorizzazione scritta.

Le informazioni riportate in questo manuale sono soggette a modica senza preavviso.

INFORMAZIONI SUI MARCHI COMMERCIALI

• Mac® è un marchio registrato della Apple Inc.

• VESA e DDC sono marchi commerciali della Video Electronics Standard Association.

• Windows® è un marchio registrato di Microsoft Corporation negli Stati Uniti e/o negli altri paesi.

Tutti gli altri marchi commerciali sono di proprietà dei rispettivi titolari.

Leggere prima questa Guida di sicurezza.

Proiettore

Manuale d'istruzioni - Guide di sicurezza

Grazie per aver acquistato questo proiettore.

AVVERTENZA • Prima dell’uso, leggere i manuali dell'utente di questo

proiettore, per garantire un utilizzo sicuro grazie alla comprensione delle istruzioni. Dopo la lettura, conservare questi manuali in un posto sicuro, per riferimento futuro. Un uso non corretto di questo prodotto può potenzialmente provocare ferite personali o danni fisici. Il produttore non si assume nessuna responsabilità per qualsiasi danno causato da un uso non corretto, cioè al di fuori dell’uso normale definito nei manuali di questo proiettore.

NOTA

preavviso.

comparire nel presente manuale.

contenuto senza espressa autorizzazione scritta.

• Le informazioni riportate in questo manuale sono soggette a modifica senza

• Il produttore declina qualsiasi responsabilità per eventuali errori che potrebbero

• E’ vietata la riproduzione, la trasmissione o l’utilizzo del presente documento o del suo

Simboli

Nel presente manuale di istruzioni e sui prodotti stessi sono utilizzati diversi simboli atti a garantire un corretto utilizzo, evitare rischi per l’utente e per le altre persone, nonché evitare danni alla proprietà. I significati di questi simboli sono qui di seguito riportati. E’ importante che leggiate attentamente le descrizioni e ne comprendiate totalmente il significato.

AVVERTENZA

ATTENZIONE

Simboli tipici

Questo simbolo indica un’avvertenza aggiuntiva (note di attenzione incluse). Viene riportata un’illustrazione atta a chiarirne il contenuto.

Questo simbolo indica un divieto. Il contenuto sarà chiaramente indicato nell’ ambito di un’illustrazione o nelle sue vicinanze (il simbolo riportato sulla sinistra indica divieto di smontaggio).

Questo simbolo indica un obbligo. Il contenuto sarà chiaramente indicato nell’ ambito di un’illustrazione o nelle sue vicinanze (il simbolo riportato sulla sinistra indica che la spina deve essere scollegata dalla presa di corrente).

Questo simbolo riporta un tipo di informazione da non ignorare per evitare rischi di lesioni personali o anche morte, per maneggiamento errato dell’apparecchio.

Questo simbolo riporta un tipo di informazione da non ignorare per evitare eventuali rischi di lesioni personali o

danni sici per maneggiamento errato dell’apparecchio.

Precauzioni di sicurezza

AVVERTENZA

Non usare mai il proiettore in caso di problemi.

Un funzionamento anormale quale emissione di fumo, odori strani, nessuna visualizzazione d'immagine, nessuna emissione di suono o suono troppo alto, parte esterna del proiettore o elementi o cavi danneggiati, penetrazione di liquidi o di corpi estranei, etc. può provocare incendi o scosse elettriche. In questo caso, disattivare immediatamente l'interruttore d'alimentazione e staccare la spina dalla presa. Controllare che non vi sia più emissione di fumo o d'odore, quindi rivolgersi al rivenditore. Non tentare mai di ripararlo personalmente perché potrebbe essere pericoloso.

• La presa deve essere vicina al proiettore e facilmente accessibile.

Adottare particolari precauzioni per dei bambini e animali.

Maneggio incorretto potrebbe dare luogo a fuoco, colpo elettrico, danno, scottatura o problema di visione. Adottare particolari precauzioni nelle case dove vi sono dei bambini e animali domestici.

Non introdurre liquidi o corpi estranei.

La penetrazione di liquidi o di corpi estranei potrebbe provocare incendi o scosse elettriche. Adottare le precauzioni necessarie nelle case dove vi sono bambini. In caso di penetrazione di liquidi o di corpi estranei all'interno del proiettore, disattivare immediatamente l'interruttore d'alimentazione e staccare la spina dalla presa e rivolgersi al rivenditore.

• Non collocare il proiettore nei pressi dell'acqua (ad esempio in un bagno, su una spiaggia e così via).

• Non esporre il proiettore alla pioggia o all'umidità. Non collocare il proiettore in ambienti esterni.

• Non collocare vasi di fiori, vasi, tazze, cosmetici, liquidi, quali acqua, etc. sopra o attorno al proiettore.

• Non collocare oggetti di metallo, combustibili, etc. sopra o attorno al proiettore.

• Per evitare che dei corpi estranei finiscano dentro il proiettore, non riporlo in custodia, o in borsa, insieme ad altre cose a parte gli accessori, connettori e cavi di trasmissione segnali, del proiettore stesso.

Non smontare o modificare mai il prodotto.

Il proiettore contiene componenti ad alta tensione. proiettore o degli accessori possono provocare incendi o folgorazioni.

• Non aprire mai la parte esterna del proiettore.

• Chiedere al rivenditore di eseguire le riparazioni e la pulizia interna.

Non urtare o far cadere il proiettore.

L'urto e/o la rottura del proiettore potrebbe provocare delle lesioni, mentre l'uso continuo in queste condizioni potrebbe provocare incendi o scosse elettriche. In caso d'urto, disattivare immediatamente l'interruttore d'alimentazione, staccare la spina dalla presa e rivolgersi al rivenditore.

Non collocare il proiettore su una superficie instabile.

La caduta e/o la rottura del proiettore potrebbe provocare delle lesioni, mentre l'uso continuo in queste condizioni potrebbe provocare incendi o scosse elettriche.

• Non collocare il proiettore su superfici instabili, inclinate o vibranti quali sostegni oscillanti o inclinati.

Bloccare le ruote con i relativi fermi se il proiettore è posato su un sostegno dotato di ruote.

•

• Non collocare il proiettore in posizione capovolta o con l'obiettivo rivolto verso l'alto o verso il basso.

• Nel caso di un'installazione di soffitto o il piaccia, contatti il Suo rivenditore di fronte ad installazione.

Le modifiche e/o lo smontaggio del

Scollegare la

spina dalla

presa di

corrente.

Non

smontare.

Precauzioni di sicurezza (continua)

AVVERTENZA

Controllare le temperature elevate del proiettore.

L'accensione della lampada genera alte temperature. Potrebbe essere fonte d'incendio o di bruciature. Adottare particolari precauzioni nelle case dove vi sono dei bambini. Non toccare le lenti, i ventilatori e le aperture di ventilazione durante l'uso o subito dopo, per evitare bruciature. Controllare la ventilazione.

• Mantenere uno spazio pari o uguale a 30 cm tra i lati ed altri oggetti, per esempio muri.

• Non posizionare il proiettore su una tavola di metallo o su qualche altro oggetto poco resistente al calore.

• Non collocare nulla sulle lenti, sui ventilatori e sulle aperture di ventilazione del proiettore.

• Non utilizzare con i fori di ventilazione rivolti verso il basso.

• Non coprire il proiettore con tovaglie, etc.

• Non collocare il proiettore su un tappeto o su un letto.

Non guardare mai attraverso le lenti o le aperture quando la lampada è accesa.

La luce potente può danneggiare la vista. Adottare particolari precauzioni nelle case dove vi sono dei bambini.

Utilizzare solo il cavo di alimentazione corretto e la presa di rete corretta.

Un'alimentazione errata potrebbe provocare incendi o scosse elettriche.

• Usare solo la presa d'alimentazione corretta secondo le indicazioni che figurano sul proiettore e le norme di sicurezza.

• Il cordone d'alimentazione incluso deve essere usato in base al tipo di presa usato.

Controllare il collegamento del cordone d'alimentazione.

Il collegamento errato del cordone d'alimentazione potrebbe provocare incendi o scosse elettriche.

• Non toccare il cordone d'alimentazione con le mani bagnate.

• Controllare che la parte di collegamento del cordone d'alimentazione sia pulita (priva di polvere), prima di usarlo. Usare un panno morbido e asciutto per pulire la spina del cordone.

• Inserire la spina nella presa in modo fermo. Evitare di usare una presa allentata, insicura o un contatto difettoso.

Assicurarsi di collegare il filo di terra.

Collegare il terminale di messa a terra dell'ingresso in c.a. di questa unità con il terminale di messa a terra presente nell'edificio, utilizzando il cavo di alimentazione corretto; altrimenti, è possibile provocare incendi o folgorazioni.

• Non estrarre l'anima del cavo di alimentazione.

Collegare

saldamente il

filo di messa a

terra.

Precauzioni di sicurezza (continua)

AVVERTENZA

Fare attenzione nel maneggiare la lampada sorgente di luce.

Il proiettore è dotato di una lampada di vetro con mercurio ad alta pressione. È possibile che la lampada si rompa con un forte scoppio, oppure si fulmini. Quando la lampadina scoppia, è possibile che nel vano della lampada si spandano frammenti di vetro e che dai fori per la ventilazione del proiettore fuoriesca gas contenente mercurio.

Leggere con attenzione la sezione “Lampada”. Usare cautela nel maneggiare il cordone d'alimentazione ed i

cavi di collegamento esterni.

L'uso continuato di un cordone d'alimentazione o di cavi danneggiati può provocare incendi o scosse elettriche. Non riscaldare, premere o tendere in modo eccessivo il cordone d'alimentazione ed i cavi. Se il cordone d'alimentazione o i cavi sono danneggiati (conduttori interni esposti o rotti, etc.) rivolgersi al rivenditore.

• Non collocare il proiettore o oggetti pesanti sul cordone d'alimentazione e sui cavi. Non collocare inoltre coperture, etc. sugli stessi perché ciò potrebbe favorire l'appoggio accidentale di oggetti pesanti sul cordone d'alimentazione o sui cavi nascosti.

• Non tirare il cordone d'alimentazione ed i cavi. Per collegare e scollegare il cordone d'alimentazione ed i cavi, tenere con la mano la spina o il connettore.

• Non collocare il cordone vicino ad un riscaldatore.

• Evitare di piegare il cordone d'alimentazione ad angolo retto.

• Non tentare di eseguire interventi sul cordone d'alimentazione.

Usare cautela nel maneggiare le pile del telecomando.

La manipolazione errata delle pile potrebbe provocare incendi o lesioni personali. Le pile possono esplodere se non sono maneggiate correttamente.

• Tenere le pile lontane dalla portata di bambini e animali domestici. In caso d'ingestione rivolgersi immediatamente ad un medico per un soccorso tempestivo.

• Non lasciare cadere le pile nel fuoco o nell'acqua.

• Evitare ambienti a rischio d'incendio o di alte temperature.

• Non prendere le pile con pinzette metalliche.

• Conservare le pile in luogo scuro, fresco e asciutto.

• Evitare di cortocircuitare le pile.

• Non ricaricare, smontare, né saldare le pile.

• Non far cadere le pile.

• Utilizzare solo le batterie specificate nell'altro manuale di questo proiettore.

• Controllare che i morsetti positivo e negativo siano correttamente allineati quando si caricano le pile.

• In caso di perdite dalle pile, pulire accuratamente il liquido fuoriuscito e sostituire le pile. Se il liquido fuoriuscito entra in contatto con la pelle o con i vestiti, sciacquare abbondantemente con acqua.

• Rispettare le norme locali per lo smaltimento delle pile usate.

Precauzioni di sicurezza (continua)

ATTENZIONE

Usare cautela nello spostare il proiettore.

La negligenza può provocare lesioni o danni.

• Non spostare il proiettore durante l'uso. Prima di spostarlo, scollegare il cordone d'alimentazione e tutti i collegamenti esterni e chiudere lo sportellino scorrevole o cappuccio delle lenti.

• Evitate urti o colpi al proiettore.

• Non trascinare il proiettore.

• Per il trasporto, usare la custodia acclusa o la borsa, se fornita.

Non collocare nulla sulla parte superiore del proiettore.

Il deposito di oggetti sul proiettore può provocare squilibrio o cadute con conseguenti lesioni personali o danni. Adottare le precauzioni necessarie nelle case dove vi sono bambini.

Non fissare al proiettore niente di diverso dagli elementi specificati.

La mancata osservanza di questa precauzione può causare ferite o danni.

• Alcuni proiettori sono dotati di una filettatura a vite nella parte dell’obiettivo. Non fissare alla filettatura a vite niente di diverso dalle opzioni specificate (del tipo di un obiettivo di conversione).

Evitare i luoghi fumosi, umidi o polverosi.

Se si posiziona il proiettore in un luogo fumoso, molto umido o polveroso, la fuliggine untuosa o il gas corrosivo possono provocare incendi o folgorazioni.

• Non collocare il proiettore in luoghi fumosi, umidi o polverosi (ad esempio in aree per fumatori, nelle cucine, su una spiaggia e così via). Non collocare il proiettore in ambienti esterni.

• Non utilizzare un umidificatore nei pressi del proiettore.

Fare attenzione che il filtro dell'aria consenta una ventilazione normale.

Il filtro dell'aria deve essere pulito periodicamente. Se il filtro dell’aria si ottura a causa della polvere o di elementi simili, la temperatura interna aumenta e ciò può provocare un malfunzionamento. Il proiettore può visualizzare un messaggio del tipo “CONTROLLO FLUSSO ARIA” oppure può eseguire lo spegnimento automatico, per prevenire l'aumento del livello del calore interno.

• Se gli indicatori o un messaggio avvisano di pulire il filtro dell’aria, pulirlo prima possibile.

• Se non si riesce a togliere la sporcizia dal filtro o se il filtro si danneggia, sostituirlo.

• Utilizzare solo un filtro dell’aria del tipo specificato. Ordinare al proprio rivenditore il filtro dell'aria specificato nell'altro manuale di questo proiettore.

• Quando si sostituisce la lampada, sostituire anche il filtro dell'aria. È possibile montare il filtro dell'aria quando si acquista una lampada di ricambio per questo proiettore.

• Non accendere il proiettore senza filtro dell'aria.

Evitare ambienti con temperature elevate.

Il calore può influenzare in modo negativo la parte esterna del proiettore ed altre parti. Non esporre il proiettore, il telecomando ed altre parti alla luce diretta del sole o vicino ad un oggetto caldo, quale un riscaldatore, etc.

Evitate i campi magnetici.

Raccomandiamo di non sottoporre il proiettore né di avvicinarlo a campi magnetici non protetti o non schermati. (Quali, ad esempio, i dispositivi di sicurezza magnetici o gli accessori del proiettore, non forniti dal produttore di quest'ultimo, che contengano materiali magnetici.) L'azione dei corpi magnetici può compromettere il corretto funzionamento delle parti meccaniche interne del proiettore, con eventuale riduzione della velocità della ventola di raffreddamento od il suo arresto e, quindi, lo spegnimento totale dell'apparecchio.

Precauzioni di sicurezza (continua)

ATTENZIONE

Togliere il cordone d'alimentazione per la disconnessione totale.

• Per motivi di sicurezza, scollegare il cordone d'alimentazione se il proiettore non sarà usato per periodi prolungati.

• Prima di pulirlo disattivare e scollegare dalla presa il proiettore. Il non rispetto di quest'istruzione potrebbe provocare incendi o scosse elettriche.

Richiedere al rivenditore di pulire l’interno del proiettore una volta l’anno.

L'accumulo di polvere all'interno del proiettore può provocare incendi o errato funzionamento. La pulizia dell'interno del proiettore è più efficace se è eseguita prima dei periodi umidi, quali la stagione delle piogge.

• Non pulire l'interno personalmente perché è pericoloso.

NOTA

Evitare ogni urto al telecomando.

Un urto può danneggiare o provocare un errato funzionamento del telecomando.

• Prestare attenzione a non far cadere il telecomando.

• Non appoggiare il proiettore o oggetti pesanti sul telecomando.

Avere cura delle lenti.

• Chiudere lo sportellino scorrevole o cappuccio delle lenti per evitare graffi alla superficie delle lenti quando il proiettore non è in uso.

• Non toccare le lenti per evitare di appannare o sporcare le lenti con conseguente deterioramento della qualità dell'immagine.

• Usare tessuti specifici per lenti, disponibili in commercio, per pulire le lenti (per la pulizia delle macchine fotografiche, occhiali, etc.). Prestare attenzione a non graffiare le lenti con oggetti duri.

Avere cura della parte esterna del proiettore e del telecomando.

Un'errata cura può provocare danni quali scolorimento, distacco della vernice, etc.

• Usare un panno morbido per pulire la parte esterna del proiettore, il quadro di comando ed il telecomando. Se molto sporchi, diluire un detergente neutro in acqua, bagnare e strizzare bene il panno morbido, pulire, quindi asciugare con un panno asciutto. Non usare nessun detergente senza diluirlo.

• Non usare prodotti in spray, solventi, sostanze volatili o detergenti abrasivi.

• Prima di usare sostanze chimiche, leggere e seguire scrupolosamente le istruzioni fornite.

• Non lasciare per lungo tempo a contatto con gomma o vinile.

Sulle chiazze luminose o scure.

Qualora sullo schermo si notino delle chiazze luminose o scure, si tratta di una caratteristica tipica degli schermi a cristalli liquidi, e non rappresentano né implicano un difetto dell’apparecchio.

Fare attenzione alle immagini residue sul pannello LCD.

Se il proiettore continua a proiettare un’istantanea, immagini statiche, immagini con rapporto tra larghezza e altezza di 16:9 in caso di 4:3 pannello o immagini simili per lungo tempo, o se il proiettore proietta tali immagini ripetutamente, sul pannello LCD potrebbero restare immagini residue.

Scollegare la

spina dalla presa

di corrente.

Precauzioni di sicurezza (continua)

NOTA

Informazione sulle parti di consumo.

La lampada, i pannelli LCD, i polarizzatori e gli altri componenti ottici, il filtro dell'aria e le ventole di raffreddamento sono tutti caratterizzati da una diversa durata. Queste parti potrebbero necessitare di sostituzione dopo un lungo periodo di utilizzo.

• Questo prodotto non è stato concepito per essere utilizzato per un lungo periodo. La sua durata potrebbe ridursi in caso di utilizzo continuato per 6 ore o più, oppure per 6 ore o più quotidianamente (anche se in modo non continuato), ovvero in caso di uso ripetitivo, mentre le suddette parti potrebbero richiedere la sostituzione ancor prima del trascorrere di un anno dal primo utilizzo.

• Qualsiasi inclinazione dell'apparecchio oltre il limite di regolazione consentito e riportato in questi manuali d'istruzioni potrebbe ridurre la durata delle parti di consumo.

Prima di accendere, far raffreddare adeguatamente il proiettore.

Dopo aver spento il proiettore, premere l’interruttore di riavvio o interrompere l’ alimentazione e lasciar raffreddare adeguatamente il proiettore. Operare con il proiettore ad alta temperatura causa danni all’elettrodo e la non accensione della lampada.

Evitare raggi di luce molto forti.

Qualsiasi raggio di luce (quali raggi solari diretti o illuminazione di una stanza) diretto sul sensore del telecomando può danneggiarlo. Evitare le interferenze radio.

Qualsiasi interferenza radio può dare origine ad immagini confuse o a rumore.

• Evitare di collocare generatori di onde radio, quali telefoni portatili, ricetrasmettitori, etc. vicino al proiettore.

Caratteristiche di visualizzazione.

Le condizioni di visualizzazione del proiettore (quali colori, contrasto, etc.) dipendono dalle caratteristiche dello schermo, perché il proiettore usa un display a cristalli liquidi. Le condizioni di visualizzazione possono essere diverse da quelle del CRT.

• Non usare schermi polarizzati. Possono dare origine a immagini rosse.

Accendere/Spegnere il proiettore nel modo corretto.

Per evitare problemi, accendere/spegnere il proiettore nel modo corretto secondo quando indicato nel seguito se non diversamente specificato.

• Accendere il proiettore prima del computer o del videoregistratore.

• Spegnere il proiettore dopo il computer o il videoregistratore.

Aver cura di non affaticare la vista.

Far riposare periodicamente gli occhi.

Impostare il volume su un livello adeguato onde evitare di disturbare altre persone.

• E' consigliabile mantenere il volume basso e chiudere le finestre di notte per non disturbare i vicini.

Collegamento con un computer di tipo notebook

Per collegare un computer di tipo notebook, abilitare l'uscita immagine esterna RGB (predisporre la visualizzazione CRT o la visualizzazione simultanea LCD e CRT). Leggere il manuale d'istruzioni del computer notebook per maggiori informazioni.

Lampada

AVVERTENZA

Il proiettore è dotato di una lampada di vetro con mercurio ad alta pressione. Se sballottata, graffiata, maneggiata a caldo o usurata con il tempo, la lampada può rompersi con un forte scoppio oppure può fulminarsi. Ogni lampada ha una durata diversa e alcune lampade potrebbero scoppiare o fulminarsi subito dopo che si è iniziato ad usarle. Inoltre, quando la lampadina scoppia, è possibile che nel vano della lampada si spandano frammenti

di vetro e che dai fori per la ventilazione del proiettore fuoriesca gas contenente mercurio.

Riguardo lo smaltimento della lampada •

mercurio; non buttare nella spazzatura. Smaltire nei modi previsti dalla legislazione locale. Per il riciclaggio della lampada, rivolgersi a www.lamprecycle.org. (negli USA) Per lo smaltimento del prodotto, contattare l’ufficio governativo locale o www.eiae.org (negli USA) o www.epsc.ca (in Canada). Per ulteriori unformazioni, rivolgersi al rivenditore.

Se la lampadina si rompe (in questo caso si ode un forte scoppio), disinserire

• il cavo di alimentazione dalla presa di rete e richiedere una lampada di ricambio al rivenditore locale. I frammenti di vetro potrebbero danneggiare l’interno del proiettore oppure provocare ferite all’utente durante l’uso, per cui non tentare di pulire il proiettore o di sostituire la lampada personalmente.

•

Staccare la

spina dalla

presa di corrente

Se la lampadina si rompe (in questo caso si ode un forte scoppio), ventilare bene la stanza e stare attenti a non respirare il gas che fuoriesce dalla feritoie del proiettore e a non permettergli di entrare negli occhi o in bocca.

•

Prima di sostituire la lampada, verificare che l’alimentazione sia spenta e che il cavo di alimentazione sia disinserito, quindi attendere per almeno 45 minuti perché la lampada si raffreddi a sufficienza. Se si maneggia la lampada quando è ancora calda, si può incorre in ustioni e si può danneggiare la lampada stessa.

• Non aprire il coperchio della lampada quando il proiettore è sospeso in alto. Sarebbe pericoloso, poiché se la lampadina della lampada fosse rotta, quando si apre il coperchio i frammenti cadrebbero a terra. Inoltre, lavorare in luoghi alti è pericoloso, per cui anche se la lampadina non è rotta, chiedere sempre al rivenditore di sostituire la lampada.

• Non usare il proiettore senza il coperchio della lampada al suo posto. Nel caso di sostituzione della lampada, verificare che le viti siano avvitate saldamente. Viti allentate possono causare danni o ferite.

• Utilizzare solo lampade del tipo specificato.

•

Se la lampada si guasta subito dopo il primo uso, è possibile che oltre alla lampada stessa esistano anche altri problemi elettrici altrove. Se ciò si verifica, contattare il rivenditore locale o un responsabile dell’assistenza.

• Maneggiare con cura: scosse o graffi possono causare lo scoppio del bulbo della lampada durante l’uso.

L'utilizzo della lampada per periodi prolungati può determinarne l'annerimento, la

• mancata accensione oppure la rottura. Si raccomanda di sostituire la lampada al più presto possibile qualora le immagini appaiano scure oppure al decadimento delle tonalità dei colori. L’utilizzo di lampade già usate; ciò potrebbe unfatti dar luogo a danneggiamenti.

ALTA TENSIONE ALTA TEMPERATURA ALTA PRESSIONE

Questo prodotto contiene una lampada al

Avvisi di legge

Avviso FCC

Questo apparecchio è conforme alla sezione 15 dei regolamenti FCC. Il suo funzionamento è soggetto alle seguenti due condizioni: (1) l'apparecchio non dovrà causare interferenze dannose e (2) questo apparecchio deve accettare qualsiasi interferenza in ricezione incluse quelle che potrebbero causare un funzionamento non desiderato.

AVVERTENZA : Questo apparecchio genera, usa e può irradiare energia da frequenze

radio e, se non viene installato e usato conformemente alle istruzioni, può provocare interferenze dannose alle comunicazioni radio. In ogni caso, non è garantito che non si verifichino interferenze in particolari installazioni. Se questo apparecchio causa interferenze dannose alla ricezione di trasmissioni radio o televisive, la qual cosa è verificabile accendendo e spegnendo l’apparecchio stesso, si incoraggio l’utente a provare a eliminare le interferenze tramite una o più delle contromisure seguenti:

- Riorientare o riposizionare l’antenna ricevente.

- Aumentare la distanza tra l’apparecchio e il ricevitore.

- Collegare l’apparecchio a una presa di un circuito diverso da quello al quale è collegato il ricevitore.

- Per ulteriore assistenza, consultare il rivenditore o un tecnico radio/TV di esperienza.

ISTRUZIONI PER GLI UTENTI: Alcuni cavi devono essere utilizzati con un conduttore

interno isolato. Per il collegamento, utilizzare il cavo in dotazione o un cavo del tipo specificato. Per i cavi che hanno un conduttore interno isolato solo a un’estremità, collegare il conduttore interno isolato al proiettore.

Garanzia e assistenza successiva

A meno che non si noti qualcosa di anomalo nel funzionamento (del tipo delle eventualità citate nel primo paragrafo di AVVERTENZA di questo manuale), quando si verifica un problema con l'apparecchio, prima di tutto consultare la sezione " Guida Alla Risoluzione Dei Problemi " del " Guida operativa" e poi eseguire i controlli suggeriti. Se

in questo modo non si riesce a risolvere il problema, contattare il rivenditore o il centro di assistenza. In questo modo verrà comunicata all'utente quale condizione di garanzia è possibile applicare.

Indice

 

Riguardo a questo manuale . . 1

Indice . .................. 2

Caratteristiche del proiettore

Preparazione ..............3

Contenuto della confezione ........3

Fissare il coperchio dell’obiettivo ....3

Sostituzione del coperchio del ltro per

l’uso capovolto . ............3

Nome dei componenti....... 4

Proiettore ......................4

Pannello di controllo . ............5

Telecomando ...................5

Impostazioni . ............. 6

Disposizione . ..................6

Collegamento delle periferiche . ....8

Uso di un supporto di memorizzazione USB

Uso di una scheda SD ...........10

Collegamento dell'alimentazione

Uso dello slot di sicurezza ........11

Telecomando.............12

Puntatore laser ................12

Informazioni sul segnale del

telecomando .................12

Cambio di frequenza del segnale

del telecomando ..............13

Uso come un semplice mouse e

tastiera del PC . ..............13

Accensione/Spegnimento . . . 14

Accensione . ..................14

Spegnimento ..................14

Operazioni ...............15

Regolazione del volume . ........15

Funzione mute .................15

Selezione di un segnale d'ingresso Ricerca di un segnale d'ingresso ...17 Selezione del rapporto larghezza/altezza Impostazione dei piedini di

regolazione del proiettore .......18

Regolazione dello zoom e del focus Utilizzo della funzione di regolazione

automatica

...................19

Regolazione della posizione . .....19

Correzione dell’effetto Keystone . . .20 Utilizzo della caratteristica di ingrandimento

Fermo immagine ...............21

Cancellazione temporanea dello schermo

Uso del menu funzione . .........22

.. 3

..10

.......11

...15

..17

...18

. .20

..21

MENU FACILE ............ 23

ARG

ALT

., A

ODO IMMAG

ITIDEZZA

INGUA

UTOKEYSTONE ESEGUI,KEYSTONE

., L

UMIN

., C

ILENZIOSO,SPECCHIO,RESET

ONTRASTO

, Andare al Menu avanzato...

, C

OLORE

, T

EMPO FILTRO

, C

HIARI

Menu FOTO . ............. 25

UMIN

., C

ONTRASTO,GAMMA

HIARI,NITIDEZZA

, M

EMORIA

, T

EMP.COL

.,C

OLORE

Menu IMMAGINE . ........ 28

ARG

ALT

., O

ORM.H,ESEGUE AUTOREGOLAZIONE

VERSCAN,POSIZ V,POSIZ H,FASE H

Menu IMMET ............. 30

ROGRESSIVE

ORMATO VIDEO,STOP FOTO

F I

NGRESSO COMPUTER,RISOLUZIONE

,R.D.

VIDEO,SPAZIO COL

Menu IMPOSTA ........... 33

UTOKEYSTONE ESEGUI,KEYSTONE

A S

ILENZIOSO,SPECCHIO

Menu AUDIO ............. 35

OLUME

, A

UDIO

Menu SCHERMO .......... 36

INGUA,POS.MENU,SP.VUOTO

Bl. Schermata, M

ESSAGGIO,NOME SORG

, A

VVIARE

, Schermata,

., M

ODELLO

Menu OPZ. .............. 40

UTO SEARCH,AUTOKEYSTONE UTO OFF,TEMPO LAMPADA,TEMPO FILTRO

A T

ASTO PERS

., S

ORGENTE,SERVIZIO,SICUREZZA

UTO ON

Menu MIU . .............. 51

MOD.

DAL VIVO

, IMP.

RESENTAZIONE SENZA PC

OME PROIETTORE,IMMAGINI,INFO

MOD.DAL VIVO

, I

MPOSTA

, S

ERVIZIO

Menu C.C. . ............. 60

ISUALIZZA

, M

ODALITÀ

, C

ANALE

Manutenzione . ........... 61

Lampada .....................61

Filtro dell’aria ..................63

Batteria dell’orologio interno . .....64

Altre attenzioni .................65

Guida alla risoluzione

dei problemi ............ 66

Messaggi attinentis . ............66

Informazioni sulle spie degli indicatori

..67

Spegnimento del proiettore .......68

Ripristino di tutte le impostazioni . . .68 Fenomeni erroneamente interpretabili come difetti dell’apparecchio

Dati tecnici

............... 71

.......69

Caratteristiche del proiettore / Preparazione

Caratteristiche del proiettore

Questo proiettore ha la possibilità di proiettare vari segnali di immagini su uno schermo. Si richiede solo un minimo spazio per l’installazione ed è possibile produrre un’ampia immagine proiettata anche da distanza ravvicinata.

Questo proiettore può anche fornire un benecio agli utenti mobile e altri utenti offrendo una comunicazione di rete wireless IEEE802.11g e IEEE802.11b, comunicazione di rete via cavo 10BASE-T/100BASE-TX, e una funzione speciale denominata “PRESENTAZIONE SENZA PC”. Anche senza PC, questo proiettore può riprodurre immagini su uno schermo utilizzando le JPEG, Bitmap, PNG e MPEG4 da una Scheda di Memoria SD o memoria USB.

Preparazione

Contenuto della confezione

Vedere la sezione “Contenuto della confezione” nel “Manuale d’istruzioni (condensato)” in opuscolo. Il proiettore ha in dotazione gli elementi indicati lì. Se

manca qualche parte contattare immediatamente il rivenditore.

NOTA • Conservare il materiale di imballaggio originale per future

rispedizioni del prodotto. Assicurarsi di utilizzare l’imballaggio originale per trasportare il proiettore. Prestare particolare attenzione all’obiettivo.

)LVVDUHLOFRSHUFKLRGHOO·RELHWWLYR

Per evitare di perdere il coperchio dell’obiettivo, si raccomanda di ssarlo al proiettore servendosi della cinghietta in dotazione.

Fissare la cinghietta all’apposito foro del coperchio

dell’obiettivo. Inlare un terminale della cinghietta

nell’apposito foro del coperchio dell’obiettivo e fare un occhiello al terminale, successivamente far passare l’altro terminale della cinghietta nell’occhiello. Non fare nodi alla cinghietta su entrambi i terminali.

Fissare la cinghietta all’apposito foro del proiettore.

Inlare l’altro terminale della cinghietta nel foro

per la cinghietta del proiettore e fare un occhiello. Far passare il coperchio dell’obiettivo con un terminale della cinghietta attraverso l’occhiello.

Lato inferiore

6RVWLWX]LRQHGHOFRSHUFKLRGHOÀOWURSHUO·XVRFDSRYROWR

Per l’installazione del proiettore capovolto, si raccomanda di sostituire il coperchio del ltro con quello in dotazione per l’uso capovolto, allo scopo di mantenere il necessario spazio per la ventilazione.

Fare riferimento alla sezione “Filtro dell’aria” come smontare e rimontare un coperchio del ltro.

AVVERTENZA ►

rivenditore prima di eseguire un’installazione speciale, come per esempio per la sospensione al softto.

Consultare il vostro

(



63)

per

Coperchio del ltro

Nome dei componenti

Proiettore

(1) Coperchio della lampada (

L’unità lampada è interna. (2) Anello del focus ( (3) Manopola zoom (



(4) Pannello di controllo ( (5) Coperchio vano scheda SD ( (6) Pomelli di sollevamento (x 2) (

(7)

Piedino di sollevamento (8) Obiettivo (



14, 65)

(9) Coperchio dell’obiettivo ( (10) Feritoie di aspirazione (11) Coperchio del ltro (

Il ltro dell’aria e la feritoia di aspirazione sono interni.

(12) Altoparlanti (



35)

(13) Feritoie di scarico (14) Ingresso in c.a. ( (15) Porta LAN (



(16) Porta USB STORAGE ( (17) Porta USB (



8, 13)

(18) Porta COMPUTER IN ( (19) Porta VIDEO ( (20) Porta S-VIDEO (



(21) Slot di sicurezza ( (22) Interruttore di spegnimento ( (23) Porta AUDIO OUT ( (24) Porta AUDIO IN (



18)



11)



(x 2) (



63)



11)



61)



10)

18)

68)

18)

CALDO!

(7)

(10)

Lato inferiore

(12)

(21) (16) (17) (22) (18) (19) (20) (23) (24)(15)

USB STORAGE

LAN

(1) (2) (3) (4)

DC 5V 0.5A

USB

(9) (8)

(13)

COMPUTER IN

CALDO!

S-VIDEO

VIDEO

(11)

R CA D S

(5)

(6) (7)

(14)

AUDIO OUT

AUDIO IN

AVVERTENZA ►CALDO! : Non toccare la zona del coperchio della

lampada e le feritoie di ventilazione durante o immediatamente dopo l’uso, poiché esse divengono molto calde. ►Non guardare nell’obiettivo o nelle feritoie di ventilazione quando la lampada è accesa, poiché la luce forte è dannosa per gli occhi. ►Non maneggiare i pomelli di sollevamento senza sostenere il proiettore, poiché quest’ultimo potrebbe cadere.

CAUTELA ►

Mantenere la ventilazione normale per prevenire il surriscaldamento

del proiettore. Non coprire, bloccare o ostruire le feritoie di ventilazione. Non lasciare nessun oggetto che possa conccarsi o venire risucchiato nelle feritoie, nelle vicinanze delle feritoie di aspirazione. Pulire il ltro dell’aria periodicamente. ►Non usare lo slot di sicurezza per prevenire la caduta del proiettore, poiché esso non è stato progettato a questo scopo. ►Usare l'interruttore di spegnimento solo quando il proiettore non si spegne con la procedura normale, poiché azionando questo interruttore si arresta il funzionamento del proiettore senza che esso venga raffreddato.

Pannello di controllo

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

ESC

ENTER

RESET

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

(1) Tasto STANDBY/ON ( (2) Tasto INPUT/ENTER ( (3) Ta st o MENU (



22)

Consiste in quattro tasti cursori.

(4) Indicatore POWER ( (5) Indicatore TEMP ( (6) Indicatore LAMP (

 



67)

14)



14, 67)

15, 22)

Telecomando

Nome dei componenti

(1) (2) (3) (4) (5) (6)

STANDBY/ON

INPUT/ ENTER

LAMP

TEMP

POWER

(1) Tasto VIDEO ( (2) Tasto COMPUTER ( (3) Tasto SEARCH ( (4) Tasto STANDBY/ON ( (5) Tasto ASPECT ( (6) Tasto AUTO ( (7) Tasto BLANK (

(8) MAGNIFY - Tasto ON ( (9) MAGNIFY - Tasto OFF (



16)



19)

21)

17)



16)

14)



(10) Tasto MY SOURCE/DOC.CAMERA (

13, 15)



13, 22)



21)



22)

13, 22)

13, 15)

13)



13, 15)

20)

19)

13)

 

(11) Tasto VOLUME - ( (12) Tasto PAGE UP ( (13) Tasto PAGE DOWN ( (14) Tasto VOLUME + ( (15) Tasto MUTE ( (16) Tasto FREEZE (

(17) MY BUTTON - Tasto 1 ( (18) MY BUTTON - Tasto 2 (

(19) Tasto KEYSTONE ( (20) Tasto POSITION ( (21) Tasto MENU ( (22) Tasti Cursori ▲/▼/◄/► ( (23) Tasto ENTER ( (24) Tasto ESC ( (25) Tasto RESET ( (26) Coperchio delle batterie (



20) 13, 20)

42)



13, 22)

12)



16, 42)

(2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22)

(24)

(10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25)

Retro del

telecomando

(26)

Impostazioni

Installare il proiettore a seconda dell’ambiente e dalla maniera in cui verrà utilizzato il proiettore.

Disposizione

Vedere le immagini e le tabelle riportate di seguito per impostare le dimensioni dello schermo e la distanza di proiezione.I valori indicati nella tabella sono stati calcolati per una risoluzione a schermo intero: 1024×768. (a) Formato dello schermo (diagonale) (b) Distanza di proiezione (± 10%) (c) Altezza dello schermo (±10%)

Su una supercie orizzontale

(b)

(a)

(c)

Giù

Sospeso al softto

(a)

(c)

Giù

(b)

• Lasciare uno spazio di almeno 30 cm tra i lati del proiettore e altri oggetti, come ad esempio le pareti.

• Consultare il rivenditore prima di effettuare un’installazione speciale come ad esempio la sospensione al softto.

(a) Formato

schermo

(diagonale)

pollici

30 0,8 0,8 30 0,9 36 40 1,0 1,0 40 1,2 48 9 3 52 21 1,1 44 1,3 53 1 0 49 19 50 1,3 1,3 50 1,5 61 11 4 65 26 1,4 55 1,7 66 1 1 61 24 60 1,5 1,5 61 1,9 73 13 5 78 31 1,7 66 2,0 79 2 1 73 29 70 1,8 1,8 71 2,2 85 15 6 91 36 2,0 77 2,4 93 2 1 85 34 80 2,0 2,1 81 2,5 97 17 7 105 41 2,2 88 2,7 106 2 1 97 38

90 2,3 2,3 91 2,8 110 20 8 118 46 2,5 100 3,0 120 2 1 110 43 100 2,5 2,6 102 3,1 122 22 9 131 51 2,8 111 3,4 133 3 1 122 48 120 3,0 3,1 122 3,7 147 26 10 157 62 3,4 133 4,1 160 3 1 146 58 150 3,8 3,9 153 4,7 183 33 13 196 77 4,2 166 5,1 200 4 2 183 72 200 5,1 5,2 204 6,2 245 44 17 261 103 5,6 222 6,8 250 6,4 6,5 255 7,8 306 54 21 300 7,6 7,8 306 9,3 368 65 26 392 154 8,5 334 10,2 400 8 3 365 144

(b) Distanza proiettore (c) Altezza schermo (b) Distanza proiettore (c) Altezza schermo

min. max.

pollici

Schermo 4:3 Schermo 16:9

pollici

Giù Su

pollici

39 15

327 129

min. max.

pollici

0,8 33 1,0 39

7,1 278 8,5 334

pollici

267 5 2 243 96

Giù Su

pollici

1 0 37 14

7 3 304 120

pollici

Impostazioni

AVVERTENZA ►Collocare il proiettore in una posizione orizzontale

stabile. Se il proiettore cade o si rovescia potrebbe causare lesioni e/o danni al proiettore stesso. L’utilizzazione di un proiettore danneggiato potrebbe provocare incendi e/o scosse elettriche.

• Non collocare il proiettore su una supercie instabile, in pendenza o oscillante,

quale un tavolo traballante o inclinato.

• Non collocare il proiettore sui suoi lati, in posizione frontale o posteriore.

• Consultare il rivenditore prima di effettuare un’installazione speciale come ad

esempio la sospensione al softto. ►Collocare il proiettore in un luogo fresco e assicurarsi che ci sia ventilazione sufciente. Un’alta temperatura del proiettore potrebbe causare incendi, ustioni e/o malfunzionamento del proiettore.

• Non ostruire, bloccare o altrimenti coprire le feritoie di ventilazione del

proiettore.

• Lasciare uno spazio di almeno 30 cm tra i lati del proiettore e altri oggetti,

come ad esempio le pareti.

• Non collocare il proiettore su oggetti metallici o su qualunque cosa debole al

calore.

• Non collocare il proiettore su tappeti, cuscini o letti.

• Non collocare il proiettore sotto i raggi solari diretti o nelle vicinanze di oggetti

caldi, quali i radiatori.

• Non collocare nessun oggetto vicino all’obiettivo o alle feritoie del proiettore,

oppure sopra il proiettore.

• Non collocare nessun oggetto che potrebbe essere risucchiato dentro

o conccarsi nelle feritoie di ventilazione al fondo del proiettore. Questo

proiettore ha qualche feritoia di aspirazione presente anche nel fondo. ►Non collocare il proiettore in nessun luogo soggetto all’umidità. Bagnare o inserire liquidi nel proiettore potrebbe causare incendi, scosse elettriche e/o malfunzionamento del proiettore.

• Non collocare il proiettore in una stanza da bagno o all’esterno.

• Non porre nessun oggetto contenente liquidi vicino al proiettore.

CAUTELA ►Evitare di collocare il proiettore in luoghi fumosi, umidi o

polverosi. Collocando il proiettore in tali condizioni potrebbe essere causa di incendi, scosse elettriche e/o malfunzionamento del proiettore.

• Non collocare il proiettore vicino ad umidicatori, spazi fumosi o cucine. ►Posizionare il proiettore in modo da evitare che la luce sia diretta sul sensore

remoto del proiettore.

Impostazioni

Collegamento delle periferiche

Prima di eseguire il collegamento, si prega di leggere i manuali di tutte le periferiche da collegate e di questo prodotto. Assicurarsi che tutte le periferiche siano adatte ad essere collegate a questo prodotto, e predisporre i cavi che si richiedono per eseguire il collegamento. Si prega di riferirsi alle seguenti illustrazioni per il loro collegamento.

ltoparlante

Lettore

VCR/DVD

COMPONENT

R/PRCB/PB

VIDEO OUT

AUDIO OUT

S-VIDEO OUT

AUDIO OUT

AUDIO

USB-A

LAN

RGB OUT

OUT

AUDIO

NOTA •

Lo slot per la scheda SD si trova sul lato opposto del coperchio della

lampada del proiettore. Si prega di riferirsi alla sezione “Uso di una scheda SD”

LAN

Memoria

USB

USB STORAGE

DC 5V 0.5A

USB

COMPUTER IN

S-VIDEO

VIDEO

AUDIO OUT

AUDIO IN

(



10)

• Per visualizzare un segnale da LAN, USB STORAGE o SD CARD, selezionare il segnale di ingresso a “MIU” (



15).

• La porta COMPUTER IN può supportare anche un segnale component. Per maggiori informazioni, si prega di riferirsi alla descrizione della voce

COMPUTER IN del menu IMMET (



30).

AVVERTENZA ►Non smontare o modicare il proiettore e gli accessori.

►Fare attenzione a non danneggiare i cavi, e non utilizzare cavi danneggiati.

CAUTELA ►

Spegnere tutte le periferiche e scollegare i loro cavi di alimentazione, prima di collegarle al proiettore. Collegando al proiettore una periferica sotto tensione potrebbero prodursi forti rumori o altre anomalie che possono causare malfunzionamento o danni alla periferica e al proiettore.

►

Usare gli accessori idonei o altrimenti i cavi indicati. Contattare il rivenditore

per i cavi non in dotazione, che potrebbero richiedere una lunghezza specicata o essere equipaggiati di un nucleo. Per i cavi con un nucleo su un solo terminale, collegare il terminale con il nucleo al proiettore. ►Assicurarsi che le periferiche siano state collegate alle porte corrette. Una connessione errata potrebbe causare malfunzionamento o danni alla periferica e al proiettore.

Impostazioni

Collegamento delle periferiche (continua)

NOTA • Accertarsi di leggere i manuali delle periferiche prima di eseguire il loro

collegamento al proiettore, e assicurarsi che tutte le periferiche siano adatte ad essere collegate a questo proiettore. Prima di collegare un PC, controllare il livello del segnale, la sincronizzazione del segnale e la risoluzione.

- Rivolgersi all’amministratore di rete. Non connettere la porta LAN a reti con un

voltaggio eccessivo.

- Qualche segnale potrebbe richiedere un adattatore per essere immesso in ingresso a

questo proiettore.

- Alcuni PC sono dotati di modi di visualizzazione a schermo multiplo che potrebbero

includere alcuni segnali non supportati da questo proiettore.

- Sebbene il proiettore possa visualizzare segnali con risoluzione no a UXGA

(1600X1200), il segnale verrà convertito alla risoluzione del pannello del proiettore prima di essere visualizzato. La migliore prestazione di visualizzazione verrà ottenuta se la risoluzione del segnale d’ingresso e quella del pannello del proiettore sono identiche.

• Durante il collegamento, assicurarsi che la forma del connettore del cavo corrisponda alla porta da collegare. Accertarsi inoltre di ssare le viti sui connettori.

• Quando si collega un PC portatile al proiettore, vericare di attivare l'uscita RGB esterna del PC. (Impostare il PC portatile al monitor CRT o simultaneamente sul monitor LCD e su quello CRT). Per i dettagli della procedura, si prega di riferirsi al manuale di istruzioni del PC portatile corrispondente.

• Quando la risoluzione delle immagini viene cambiata su un computer, a seconda dell’ input, la funzione di regolazione automatica può ritardare e non essere completata. In questo caso, non sarà forse possibile visualizzare una casella di verica per selezionare “Sì/No” per la nuova risoluzione su Window. La risoluzione quindi ritornerà a quella originale. Per cambiare la risoluzione potrebbe raccomandarsi l’uso di altri monitor CRT o LCD.

• In alcuni casi, questo proiettore potrebbe non visualizzare un’immagine corretta o non visualizzare nessuna immagine sullo schermo. Ad esempio, la regolazione automatica potrebbe non funzionare correttamente con alcuni segnali di ingresso. Un segnale di ingresso composito sync o sync su G potrebbe disorientare il proiettore, per cui il proiettore potrebbe non visualizzare correttamente un’immagine.

Informazioni sulla capacità Plug-and-Play

Plug-and-Play è un sistema composto di un computer, del suo sistema operativo e delle apparecchiature periferiche (p.e. dispositivi di visualizzazione). Questo proiettore è compatibile con VESA DDC 2B. La funzione plug-and-play si può ottenere collegando questo proiettore ad un computer compatibile con VESA DDC (canale dati di visualizzazione).

• Servirsi di questa funzione collegando un cavo RGB alla porta COMPUTER IN (compatibile con DDC 2B). Se si tenta di effettuare un collegamento diverso da questo, la funzione Plug-and-Play potrebbe non funzionare a dovere.

• Si prega di utilizzare i driver standard presenti sul computer, visto che questo proiettore è equivalente ad un monitor plug-and-play.

Impostazioni

Uso di un supporto di memorizzazione USB

Per visualizzare le immagini registrate in un supporto di memorizzazione USB, come una memoria stick USB, inserire il dispositivo nella porta USB STORAGE. Prima di rimuovere il supporto di memorizzazione USB, assicurarsi di eseguire la procedura RIMUOVERE usando il menu SERVIZIO riportato nel menu MIU

(



59).

Uso di una scheda SD

Per visionare le immagini presenti in una scheda di memoria SD

Coperchio dello slot della scheda SD

(scheda SD), inserire la scheda nell’apposito slot per la scheda SD. Se viene richiesta la funzione di rete wireless, caricare la

(64)

batteria dell’orologio interno wireless (scheda SD) in dotazione, nello slot della scheda SD.

e inserire la scheda di rete

Slot per la scheda SD

Inserimento di una scheda SD

Assicurarsi che il cavo di alimentazione non

sia inserito nel proiettore. Rimuovere il coperchio dello slot della scheda

SD. Si raccomanda di sollevare il bordo della

sua supercie laterale verso l’alto per rimuoverlo.

Inserire la scheda SD lentamente e completamente

nello slot della scheda SD. Assicurarsi che l’angolo

mancante della scheda SD sia posizionato al lato destro

Slot per la scheda SD

Angolo mancante

Scheda SD

SD CARD SD CARD

dello slot della scheda SD, durante l’inserimento.

Ricollocare il coperchio dello slot della scheda SD.

Si raccomanda di slittare il coperchio lateralmente al proiettore.

Uso del blocco di sicurezza del coperchio slot

Usando il blocco del coperchio slot incluso in dotazione, è possibile prevenire l’apertura del coperchio slot della scheda SD.

Aprire le due piastrine del blocco del coperchio slot per unire assieme le punte delle due piastrine,

e quindi inserire le punte nel foro di bloccaggio del coperchio dello slot della scheda SD. Unire assieme le due piastrine. Quindi, chiudere il foro del blocco del

coperchio slot con un lucchetto o un sistema a combinazione.

Rimozione della scheda SD

Quando si rimuove la “scheda di rete wireless”, spegnere il proiettore e scollegare il cavo di alimentazione. Invece, quando si rimuove la “scheda di memoria SD”, accertarsi di eseguire la procedura

(

RIMUOVERE usando il menu SERVIZIO sotto il menu MIU

NOTA •

Quando si utilizza il proiettore con una rete LAN cablata, si consiglia di



59).

rimuovere la scheda di rete wireless. NOTA IMPORTANTE •

Per soddisfare i requisiti di conformità alle normative di sicurezza sull’esposizione RF della FCC, l’antenna impiegata da questo trasmettitore deve essere installata prevedendo una distanza di separazione di almeno 20 cm da qualsiasi persona, e non deve essere collocata o messa in funzione unitamente con un’altra antenna o trasmettitore.

•

Quando si utilizza una scheda di rete wireless, si raccomanda di accertarsi di appoggiare il coperchio dello slot

per la scheda SD sull’involucro del proiettore per proteggere la scheda dall’inuenza di scariche elettrostatiche.

Impostazioni

Collegamento dell'alimentazione

Inserire il connettore del cavo di alimentazione

nell’ingresso CA del proiettore. Collegare saldamente l’altra estremità

del cavo di alimentazione nella presa a muro. Entro un paio di secondi dopo la connessione del cavo di alimentazione,

Ingresso in c.a.

Connettore del cavo di alimentazione

indicatore

POWER

alla presa a muro

l’indicatore POWER si accenderà stabilmente con luce arancione.

Si prega di ricordare che quando la funzione AUTO ON è attivata (



connessione dell’alimentazione accende il proiettore.

AVVERTENZA ►Quando si collega il cavo di alimentazione, utilizzare il

massimo delle precauzioni, perché un collegamento non corretto o sbagliato può provocare INCENDI e/o FOLGORAZIONI.

• Utilizzare soltanto il cavo di alimentazione forniti con il proiettore. Se è danneggiato,contattare il rivenditore per ottenerne uno nuovo.

• Collegare il cavo di alimentazione soltanto nelle prese con la tensione specicata per il cavo stesso. La presa deve essere vicina al proiettore e facilmente accessibile. Togliere il cordone d'alimentazione per la disconnessione totale.

• Non modicare mai il cavo di alimentazione.

Uso dello slot di sicurezza

Questo prodotto è dotato di slot di sicurezza per il bloccaggio Kensington. Per maggiori informazioni, vedere il manuale del dispositivo per la sicurezza.

Slot di sicurezza

40), la

AVVERTENZA ►

lo slot di sicurezza per prevenire la caduta del proiettore,

Non usare la barra di sicurezza e

poiché essa non è stata progettata a questo scopo.

NOTA • Lo slot di sicurezza non è un dispositivo antifurto completo. Esso è

concepito per essere usato come una misura antifurto aggiuntiva.

Telecomando

Puntatore laser

Si prega di inserire le pile nel telecomando prima dell’uso. Se il telecomando inizia a manifestare malfunzionamento, provare a sostituire le pile. Se non si intende utilizzare il telecomando per un lungo periodo di tempo, rimuovere le pile dal telecomando e conservarle in un luogo sicuro.

Mantenendo la parte di aggancio del

coperchio delle pile, rimuoverlo. Allineare ed inserire le due pile AA

(HITACHI MAXELL, Part No.LR6 oppure R6P)

osservando la posizione dei poli positivo e negativo come indicato sul telecomando.

Posizionare nuovamente il coperchio delle pile nella direzione della freccia ed

incastrarlo nuovamente in sede.

AVVERTENZA ►

indicato. Un utilizzo improprio può causare esplosione, rottura o perdite nelle pile con conseguenti rischi di incendio, lesioni e/o inquinamento dell’ambiente.

• Assicurarsi di usare solo le pile specicate. Non usare pile di tipo diverso nello stesso momento. Non usare pile nuove insieme ad altre già usate.

•

Durante l’inserimento delle pile accertarsi che i poli positivo e negativo siano allineati correttamente.

• Tenere le pile fuori dalla portata dei bambini e degli animali domestici.

• Non ricaricare, provocare corto circuiti, saldare o smontare le pile.

• Evitare che la batteria entri in contatto con il fuoco o con l’acqua. Le batterie vanno conservate in un luogo scuro, fresco ed asciutto.

•

Se si nota una perdita nelle pile, eliminare il liquido fuoriuscito e sostituire le pile. Se il liquido

fuoriuscito aderisce al corpo o si versa sugli abiti, lavare con acqua immediatamente.

• Smaltite le batterie in ottemperanza alle leggi locali.

Maneggiare le pile sempre con cura ed usarle solo come

Informazioni sul segnale del telecomando

R A C D

Il telecomando opera congiuntamente al sensore remoto del proiettore. Questo proiettore è dotato di un sensore remoto sul lato frontale. Il sensore, quando è attivo, rileva il segnale entro il raggio riportato di seguito: 60 gradi (30 gradi a sinistra e a destra del sensore) entro 3 metri circa.

NOTA •

Potrebbe essere disponibile il segnale del telecomando riesso sullo schermo o cosa

30º

circa

3 metri

simile. Se risulta difcoltoso inviare il segnale direttamente al sensore, provare a rietterne il segnale.

• Il telecomando impiega un raggio infrarosso per inviare i segnali al proiettore (LED Classe 1), quindi accertarsi di usare il telecomando in un’area priva di ostacoli che potrebbero bloccare l’invio del segnale del telecomando al proiettore.

• Il telecomando potrebbe non funzionare correttamente se una luce forte (come la luce solare diretta) o luce proveniente da una sorgente estremamente vicina (come una lampada uorescente ad inverter) colpisce il sensore remoto del proiettore. Regolare la

posizione del proiettore evitando tali fonti luminose.

Telecomando

Cambio di frequenza del segnale del telecomando

Il telecomando in dotazione consente di scegliere tra due frequenze di segnale, Modalità 1 telecomando non funziona correttamente, provare a cambiare la frequenza del segnale. Per impostare la Modalità, mantenere premuti in combinazione e simultaneamente i due tasti elencati di seguito per circa 3 secondi. (1) Impostare alla Modalità 1: (2) Impostare alla Modalità 2: Si prega di ricordare che l’opzione FREQ. TELECOM. nella voce SERVIZIO del menu OPZ. (

:NORMALE

NORMALE... ELEVATA...

e Modalità 2

:EL EVATA

i tasti VOLUME - e RESET

i tasti MAGNIFY OFF e ESC

44) del proiettore da



. Se il

COMPUTER

VIDEO

AUTO

ASPECT SEARCH

FREEZE

MAGNIFY

OFF

KEYSTONE

MY BUTTON

POSITION

ESC

ENTER

controllare deve essere impostata alla stessa modalità del telecomando.

Uso come un semplice mouse e tastiera del PC

Il telecomando in dotazione funziona come un semplice mouse e tastiera del PC, quando la porta USB (tipo B) del proiettore viene collegata con la porta USB (tipo A) del PC.

(1) Tasto PAGE UP: Premere il tasto PAGE UP. (2) Tasto PAGE DOWN: Premere il tasto PAGE DOWN. (3) Tasto sinistro del mouse: Premere il tasto ENTER. (4) Spostare il puntatore: Usare i tasti cursore ▲, ▼, ◄ e ►. (5) Tasto ESC: Premere il tasto ESC. (6) Tasto destro del mouse: Premere il tasto RESET.

CAUTELA ►

L’uso non corretto della funzione di semplice mouse & tastiera può danneggiare la vostra apparecchiatura. Mentre si usa questa funzione, si raccomanda di collegare questo prodotto solo ad un PC. Accertarsi di controllare il manuale del vostro PC prima di collegare questo prodotto al PC.

Porta USB

USB

VIDEO

ASPECT SEARCH

MAGNIFY

OFF

KEYSTONE

POSITION

(3)

ESC

(5)

COMPUTER

AUTO

FREEZE

MY BUTTON

ENTER

MY SOURCE/

DOC.CAMERA

PAGE UP

DOWN

MY SOURCE/

DOC.CAMERA

PAGE UP

DOWN

BLANK

VOLUME

㧗

࡯

MUTE

(1)(2)

RESET

BLANK

(1)

VOLUME

㧗

࡯

(2)

MUTE

(4)

RESET

(6)

NOTA • Qualora la funzione di semplice mouse & tastiera di questo

proiettore non opera correttamente, si prega di vericare quanto segue.

Quando il cavo per il mouse collega questo proiettore con un PC dotato di dispositivo di puntamento incorporato (p.e. trac ball) come un PC notebook, aprire il menu di impostazione del BIOS, quindi selezionare il mouse esterno e disabilitare il dispositivo di puntamento incorporato, poiché tale dispositivo potrebbe avere la priorità a questa funzione.

Windows 95 OSR 2.1 o superiore viene richiesto per questa funzione. Inoltre anche questa funzione potrebbe non operare a seconda delle congurazioni del PC e dei driver del mouse.

Non è possibile eseguire operazioni come premere due tasti simultaneamente (per esempio, premere due tasti allo stesso momento per spostare il puntatore del mouse diagonalmente).

Questa funzione è attivata solo quando il proiettore sta funzionando correttamente. Questa funzione non è disponibile quando la lampada è in fase di riscaldamento (l’indicatore POWER lampeggia in verde), e durante la regolazione del volume e del display, la correzione dell’effetto di distorsione keystone, lo zoomaggio sullo schermo, l’uso della funzione BLANK, o la visualizzazione della schermata di menu.

Accensione/Spegnimento

CAR

Accensione/Spegnimento

Accensione

Accertarsi che l’indicatore POWER rimanga

acceso con luce arancione e il coperchio

dell’obiettivo sia rimosso.

Premere il tasto STANDBY/ON sul

proiettore o il telecomando.

La lampada del proiettore si accenderà e l’indicatore POWER inizierà a lampeggiare di luce verde. Una volta raggiunta l'accensione completa l’indicatore cesserà di lampeggiare e rimarrà quindi acceso di luce verde ssa.

Per visualizzare l’immagine, selezionare il segnale d’ingresso secondo quanto esposto nella sezione “Selezione di un segnale d'ingresso”

Coperchio dell’obiettivo

Ta st o STANDBY/ON

Indicatore POWER

INPUT/

STANDBY/ON

ENTER

POWER

LAMP

TEMP

MY SOURCE/

COMPUTER

DOC.CAMERA

VIDEO

AUTO

ASPECT SEARCH

BLANK

PAGE

VOLUME

FREEZE

MAGNIFY

㧗

DOWN

࡯

OFF

KEYSTONE

MY BUTTON

MUTE

POSITION

ENTER

RESET

ESC

15).

(



Spegnimento

Premere il tasto STANDBY/ON sul proiettore o il telecomando. Sullo

schermo compare per circa 5 secondi il messaggio “Spegnere?”. Premere di nuovo il tasto STANDBY/ON mentre appare il messaggio.

La lampada del proiettore si spegne e sull’indicatore POWER inizia

a lampeggiare con luce arancione. Quindi, quando è completato il raffreddamento della lampada, l’indicatore POWER smette di lampeggiare e rimane acceso con luce arancione.

Fissare il coperchio dell’obiettivo dopo che l’indicatore POWER cambia

stabilmente in luce arancione.

Non accendere il proiesttore per circa 10 minuti dopo averlo spento. Riaccendendo il proiettore troppo presto, potrebbe abbreviarsi la durata all’usura di alcuni componenti di consumo del proiettore.

AVVERTENZA

►Quandos il proiettore è acceso, viene emessa una luce

intensa. Non guardare nell’obiettivo del proiettore o all’interno del proiettore attraverso una qualsiasi delle aperture.

Non toccare la zona del coperchio della lampada e le feritoie di ventilazione

►

durante o immediatamente dopo l’uso, poiché esse divengono molto calde. ►Rimuovere il cavo di alimentazione per la disconnessione totale.

NOTA •

Accendere il proiettore prima degli apparecchi collegati. Si raccomanda

di spegnere il proiettore solo dopo aver prima spento tutte le periferiche collegate.

• Questo proiettore è dotato della funzione che rende possibile l’accensione/ spegnimento automatico. Si psrega di riferirsi alle voci AUTO ON (

40) e AUTO



OFF (41) nel menu OPZ.

• Usare l’interruttore di spegnimento (

68) solo quando il proiettore non si spegne



con la procedura normale.

Operazioni

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

Regolazione del volume

Servirsi dei pulsante VOLUME+/ VOLUME- per regolare il volume.

Una nestra di dialogo apparirà sullo schermo per la regolazione del volume. Se non si esegue alcuna operazione la nestra di dialogo scomparirà automaticamente dopo qualche secondo.

● Se non è selezionato per la porta di ricezione dell'immagine attuale,

la regolazione del volume viene disattivata. Fare riferimento alla voce AUDIO del menu AUDIO (

35).

Funzione mute

Premere il pulsante MUTE sul telecomando.

Sullo schermo comparirà una nestra di dialogo che indica l'esclusione del suono. Per riattivare il suono premere MUTE, VOLUME+ oppure VOLUME-. Se non si esegue alcuna operazione la nestra di dialogo scomparirà automaticamente dopo qualche secondo.

● Se è selezionato per la porta di ricezione dell'immagine attuale, il

suono viene sempre escluso. Fare riferimento alla voce AUDIO del menu AUDIO (

● Quando il suono è muto mentre un segnale dall’uscita VIDEO (NTSC),

S-VIDEO (NTSC) o COMPUTER IN (480i@60) è selezionato, il C.C.

(Closed Caption) è attivato automaticamente se la voce VISUALIZZA del menu C.C. è impostata su AUTO e il segnale di ingresso supporta la funzione C.C. (

35).

60).

Operazioni

Pulsante VOLUME+/-

Pulsante MUTE

Selezione di un segnale d'ingresso

Premere il pulsante INPUT/ENTER sul proiettore.

Ogni volta che si preme il pulsante il proiettore sposta la porta d'ingresso rispetto alla porta attuale come qui sotto indicato.

COMPUTER IN Æ MIU VIDEO

● Se è selezionata l'opzione ACCEN.RE per la voce AUTO

SEARCH del menu OPZ. ( vericare le porte nell'ordine sopra indicato nché si rileva un segnale di ingresso.

(continua alla pagina seguente)

S-VIDEO

40), il proiettore continuerà a

Pulsante INPUT/ENTER

STANDBY/ON

INPUT/ ENTER

LAMP

TEMP

POWER

Operazioni

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

Selezione di un segnale d'ingresso (continua)

Premere il pulsante COMPUTER sul telecomando.

Ogni volta che si preme il pulsante il proiettore sposta la porta

Pulsante COMPUTER

d'ingresso rispetto alla porta attuale come qui sotto indicato.

COMPUTER IN

MIU

● Se si seleziona ACCEN.RE alla voce AUTO SEARCH del menu OPZ.,

il proiettore esegue il controllo continuo delle porte nella sequenza sopra indicata nché non rileva un segnale d'ingresso (

40). Se si

preme il pulsante COMPUTER mentre è selezionata la porta VIDEO oppure S-VIDEO, il proiettore inizia le operazioni di controllo dalla porta COMPUTER IN.

Pulsante VIDEO

Premere il pulsante VIDEO sul telecomando.

Ogni volta che si preme il pulsante il proiettore sposta la porta d'ingresso rispetto alla porta attuale come qui sotto indicato.

S-VIDEO VIDEO

Se si seleziona ACCEN.RE alla voce AUTO SEARCH del menu OPZ., il proiettore

●

esegue il controllo continuo delle porte nella sequenza sopra indicata nché non rileva un segnale d'ingresso ( la porta COMPUTER IN oppure MIU il proiettore inizia le operazioni di controllo dalla porta S-VIDEO.

40). Se si preme il pulsante VIDEO mentre è selezionata

Premere il tasto MY SOURCE / DOC. CAMERA sul

telecomando. Il segnale d’ingresso sarà cambiato nel segnale che impostate come SORGENTE (

●

Questa funzione può essere usata anche per la fotocamera

42).

documento. Selezionare la porta d’ingresso che è connessa alla fotocamera documento.

Pulsante MY SOURCE /

DOC. CAMERA

Operazioni

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

Ricerca di un segnale d'ingresso

Premere il pulsante SEARCH sul telecomando.

Il proiettore verica le porte d'ingresso nella sequenza sotto

Pulsante SEARCH

indicata per trovare un segnale d'ingresso. La ricerca si conclude quando il proiettore rileva un segnale in ingresso. A questo punto si visualizza un'immagine. Se non si rileva alcun segnale, il proiettore ritornerà allo stato selezionato prima dell'operazione.

COMPUTER IN Æ MIU VIDEO

S-VIDEO

● Se è selezionata l'opzione ACCEN.RE per la voce AUTO SEARCH del menu OPZ.

(

40), il proiettore continuerà a vericare le porte nell'ordine sopra indicato nché si

rileva un segnale di ingresso.

Selezione del rapporto larghezza/altezza

Premere il pulsante ASPECT sul telecomando.

Ogni volta che si preme il pulsante il proiettore modica le impostazioni per il rapporto larghezza/altezza.

Per un segnale computer oppure MIU



NORMALE Æ 4:3 Æ 16:9 ÆPICCOLO

Per un segnale video, s-video oppure component video.



4:3 Æ 16:9 Æ 14:9 Æ PICCOLO

Pulsante ASPECT

 In assenza di segnale

4:3 (sso)

●

Il pulsante ASPECT non può operare correttamente in mancanza del segnale adeguato.

● Il modo NORMALE mantiene le impostazioni larghezza/altezza originali.

Operazioni

Impostazione dei piedini di regolazione del proiettore

Se il posto su cui collocare il proiettore è leggermente irregolare verso destra o sinistra, utilizzare il piedino di sollevamento per posizionare il proiettore orizzontalmente. Utilizzando il piedino è anche possibile inclinare il proiettore per proiettare con un’angolazione adatta allo schermo, sollevando il lato frontale del proiettore entro 11 gradi. Questo proiettore è dotato di 2 piedini e 2 pomelli di sollevamento. Il piedino di sollevamento è regolabile spingendo verso l’alto il pomello di sollevamento posizionato sul suo stesso lato.

Sostenendo il proiettore, spingere i pomelli di sollevamento verso l’alto per

rilasciare i piedini di sollevamento. Posizionare il lato frontale del proiettore all’altezza desiderata.

Rilasciare i pomelli di sollevamento per bloccare i piedini.

Dopo aver confermato che i piedini di sollevamento siano bloccati, appoggiare

il proiettore delicatamente. Qualora sia necessario, è possibile ruotare i piedini di sollevamento manualmente per

eseguire regolazioni più precise. Sostenere il proiettore quando si ruotano i piedini.

Per rilasciare un piedino di sollevamento, spingere verso l’alto il pomello di sollevamento posizionato sullo stesso suo lato.

Per regolare nemente, ruotare il piedino.

q

CAUTELA ►

Non manovrare i pomelli di sollevamento senza sostenere il proiettore, poiché quest’ultimo potrebbe cadere.

►

Non inclinare il proiettore all’infuori della sua elevazione frontale compresa entro 11 gradi usando i piedini di regolazione. Un’inclinazione del proiettore che eccede tale limitazione potrebbe causare malfunzionamento o abbreviare la durata all’usura del proiettore.

Regolazione dello zoom e del focus

Usare la anello dello zoom per regolare il

formato dello schermo.

Usare la anello del focus per focalizzare

l’immagine.

Anello del focus

Anello dello zoom

R A C D

Operazioni

KEYSTONE

MUTE

MY BUTTON

POSITION

ESC

ENTER

RESET

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

Utilizzo della funzione di regolazione automatica

Premere il pulsante AUTO sul telecomando.

Premendo il pulsante si eseguono le seguenti operazioni.

 Per un segnale del computer

La posizione verticale, la posizione orizzontale e la fase orizzontale saranno regolate automaticamente. Accertarsi che la nestra di proiezione sia regolata sulla dimensione massima prima di utilizzare questa funzione. Se si utilizza un'immagine scura la regolazione potrebbe non risultare corretta. Per la regolazione utilizzare un'immagine chiara.

 Per un segnale video e un segnale s-video

Il proiettore selezionerà in automatico il formato video migliore per il corrispondente segnale d'ingresso. La funzione è disponibile solo quando è selezionata l'opzione AUTO per la voce FORMATO VIDEO del menu IMMET

(31)

. La posizione

verticale e orizzontale saranno impostate automaticamente ai valori di default.

 Per un segnale video component

La posizione verticale, la posizione orizzontale e la fase orizzontale saranno impostate automaticamente ai valori di default.

● L’operazione di regolazione automatica richiede circa 10 secondi. Per alcuni

segnali in ingresso non sarà possibile utilizzare la funzione di regolazione automatica. Nel caso della regolazione automatica di un segnale video potrà comparire una linea esterna, al di fuori dei contorni dell'immagine.

● Le impostazioni regolate da questa funzione potrebbero variare se è

impostata l'opzione FINE oppure SPEGNERE per la voce AUTO REGOL. in SERVIZIO al menu OPZ. (

43).

Pulsante AUTO

Regolazione della posizione

Premere il pulsante POSITION sul telecomando se non è

indicato un menu. Sullo schermo apparirà l'indicazione "POSIZIONE".

Servirsi dei cursori ▲/▼/◄/► per regolare la posizione dell'immagine.

Per annullare l'operazione, premere il pulsante RESET sul telecomando mentre l'operazione è in corso. Per completare l'operazione premere nuovamente il pulsante POSITION. Se non si esegue alcuna operazione la nestra di dialogo scomparirà automaticamente dopo qualche secondo.

Quando si esegue questa funzione per un segnale video, s-video oppure component

●

video, potrebbe apparire una linea esterna al di fuori dei contorni dell'immagine.

● Quando questa funzione viene eseguita su un segnale video, segnale

s-video o segnale video component, la gamma di regolazione dipende dall’impostazione OVERSCAN nel menu IMMAGINE ( eseguire la regolazione quando OVERSCAN è impostato a 10. Se si preme il pulsante POSITION quando si visualizza un menu sullo schermo,

●

l'immagine visualizzata rimane nella stessa posizione, ma il menu si sposta.

●

Questa funzione non può essere eseguita su un segnale MIU.

Pulsante POSITION

28). Non è possibile



Operazioni

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

&RUUH]LRQHGHOO·HIIHWWR.H\VWRQH

Premere il tasto KEYSTONE del telecomando. Apparirà un

dialogo sullo schermo per aiutarvi a correggere la distorsione. Utilizzare i tasti ▲/▼ del cursore per selezionare il funzionamento AUTO

o MANUALE, e quindi premere il tasto

AUTO esegue la correzione verticale automatica keystone.

MANUALE visualizza una nestra di dialogo per la correzione keystone.

►

per eseguire quanto segue.

Pulsante

Usare i tasti cursore ▲/▼ per la regolazione.

Per chiudere il dialogo e completare questa operazione, premere ancora il tasto KEYSTONE. Anche nel caso non si intervenga in alcun modo, lanestra di dialogo scompare automaticamente dopo alcuni secondi.

●

La gamma di regolazione di questa funzione varia tra gli ingressi. Per alcuni ingressi,

questa funzione potrebbe non operare correttamente.

●

Quando si selezionano le opzioni INVERS.V o INVERS.H&V sotto la voce SPECCHIO nel menu IMPOSTA, se lo

schermo del proiettore è inclinato o angolato verso il basso, questa funzione potrebbe non operare correttamente.

●

Quando la regolazione dello zoom viene impostata sul lato TELE (messa a fuoco teleobiettivo), la correzione automatica dell’effetto di distorsione keystone potrebbe essere eccessiva. Nei limiti del possibile, si consiglia di utilizzare questa funzione con lo zoom impostato completamente su PAN. (messa a fuoco grandangolo).

●

Quando il proiettore è collocato a livello (circa ±3°), la correzione automatica dell’effetto di distorsione keystone potrebbe non operare.

●

Quando il proiettore è inclinato a quasi ±30 gradi o più, questa funzione potrebbe non operare bene.

●

Questa funzione non sarà disponibile quando è attivata la funzione di Rilev. Spostamento

KEYSTONE

(

48).



Utilizzo della caratteristica di ingrandimento

Premere il tasto ON di MAGNIFY sul telecomando.

L’indicazione “INGRANDISCA” apparirà sullo schermo (ma scompare dopo qualche secondo se nessuna operazione viene effettuata) e il proiettore entrerà nel modo INGRANDISCA.

Usare i tasti cursori

Per muovere l’area dello zoom, premere il tasto POSITION nel modo INGRANDISCA, quindi usare i tasti cursori Per nalizzare l’area dello zoom, premere ancora il tasto POSITION. Per uscire dal modo INGRANDISCA e ripristinare allo stato normale lo schermo, premere il tasto OFF di MAGNIFY sul telecomando.

●

Il proiettore uscirà automaticamente dal modo INGRANDISCA quando cambierà il segnale d’ingresso o quando viene eseguita un’operazione di modifica della condizione del display (regolazione automatica, ecc.).

Sebbene nel modo INGRANDISCA, può variare la condizione della distorsione keystone, ma verrà

●

ripristinata quando il proiettore uscirà dal modo INGRANDISCA.Correzione dell’effetto Keystone.

NOTA • Il livello dello zoom può essere regolato nemente. Osservare lo

schermo da vicino per trovare il livello che si desidera.

▲/▼

per regolare il livello dello zoom.

▲/▼/◄/►

per muovere l’area.

Pulsante

MAGNIFY ON/OFF

Operazioni

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT SEARCH

BLANK

MUTE

MY BUTTON

POSITION

COMPUTER

MY SOURCE/

AUTO

MAGNIFY

PAGE UP

VOLUME

DOWN

࡯

OFF

㧗

FREEZE

Fermo immagine

Premere il pulsante FREEZE sul telecomando.

Sullo schermo appare l'indicazione "FISSA" (tale indicazione

Pulsante FREEZE

non comparirà se è selezionata l'opzione SPEGNERE alla voce MESSAGGIO del menu SCHERMO (

38)), e il

proiettore passerà alla modalità FISSA con il fermo immagine. Per uscire dalla modalità FISSA e ripristinare la visualizzazione normale, premere nuovamente il pulsante FREEZE.

● Il proiettore esce automaticamente dalla modalità FISSA quando alcuni tasti

di controllo sono premuti.

● Se il proiettore riproduce un'immagine ssa a lungo, il pannello LCD potrebbe

deteriorarsi. Non lasciare il proiettore in modalità FISSA per lungo tempo.

Cancellazione temporanea dello schermo

Premere il pulsante BLANK sul telecomando.

Le immagini verranno cancellate e comparirà uno schermo vuoto (BLANK). Consultare la voce SP.VUOTO del menu SCHERMO (

36).

Per uscire dalla modalità schermo vuoto e ritornare alla visualizzazione delle immagini, premere nuovamente il pulsante BLANK.

● Il proiettore esce automaticamente dalla modalità

SP.VUOTO quando alcuni tasti di controllo sono premuti.

Pulsante BLANK

NOTA

• La funzione schermo vuoto comporta l'esclusione del suono. Se necessario, impostare la regolazione del volume o la funzione mute. Per visualizzare lo SP.VUOTO e disattivare il suono allo stesso tempo, usare la funzione AV MUTE (

42).

Operazioni

VIDEO

DOC.CAMERA

KEYSTONE

ASPECT

BLAN

MUTE

MY BUTTON

POSITIO

ENTER

RESET

COMPUTE

MY SOURCE/

AUTO

MAGNIF

PAGE UP

VOLUME

DOW

࡯

㧗

FREEZ

Uso del menu funzione

Questo proiettore ha i seguenti menu: FOTO, IMMAGINE, IMMET, IMPOSTA, AUDIO, SCHERMO, OPZ., MIU, C.C. e MENU FACILE. Il MENU FACILE offre le funzioni più spesso utilizzate, mentre i rimanenti menu sono classicati secondo i vari scopi. Tutti questi menu vengono operati con lo stesso metodo. Le operazioni di base di questi menu sono come di seguito.

Premere il tasto MENU

sul telecomando o sul proiettore. Apparirà il MENU avanzato, o MENU

Ta st o INPUT/ENTER

Ta st o MENU

INPUT/

STANDBY/ON

ENTER

POWER

FACILE che ha la priorità immediatamente dopo l’accensione.

SD CARD

Mentre il proiettore sta visualizzando un qualsiasi menu, il tasto INPUT/ENTER sul proiettore funziona come il tasto ENTER, ed il tasto MENU funziona come i tasti cursore. Per navigare tra le opzioni del menu, premere il pulsante POSITION e poi utilizzare i cursori. Il pulsante MENU del proiettore si può utilizzare come cursore mentre si visualizza un menu qualsiasi.

Quando si è su MENU FACILE (

E si vuole cambiare per il MENU avanzato selezionare “Andare al Menu

Avanzato...”.

Per selezionare la voce da operare usare i tasti cursori▲/▼.



23)

Ta st o ENTER Tas to MENU

Tasti cursor

POSITION

LAMP

TEMP

ENTER

ESC

Ta st o ESC

RESET

Ta st o RESET

Per rendere operativa la voce usare i tasti cursori ◄/►.

Nel MENU Avanzato (

Per selezionare un menu usare i tasti cursori

MENU FACILE selezionare MENU FACILE.



25)

▲/▼

. Se si vuole cambiare per il

Quindi premere il tasto cursore ►, o il tasto ENTER per selezionare una voce. Apparirà il menu del livello più basso della voce selezionata.

Per selezionare la voce da operare usare i tasti cursori

Quindi premere il tasto cursore ►, o il tasto ENTER per avanzare.

Per rendere operativa la voce usare i tasti cursori ▲/▼.

Certe funzioni non sono disponibili quando determinati porti sono stati

▲/▼

selezionati, oppure quando visualizzati determinati segnali di ingresso. Quando si vuole reimpostare l’operazione, premere il tasto RESET sul telecomando durante l’operazione. Notare che alcune voci (es. LINGUA, FASE H, VOLUME) non possono essere reimpostate. Nel Menu avanzato, quando si vuole ritornare al display precedente, premere il tasto cursore ◄, o il tasto ESC sul telecomando.

Per chiudere il menu e completare questa operazione, premere ancora il

tasto MENU sul telecomando. Anche senza effettuare nessuna operazione il dialogo scomparirà automaticamente dopo circa 10 secondi.

MENU FACILE

Dal MENU FACILE è possibile selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu mediante i cursori ▲/▼. Eseguire quindi l'operazione indicata nella tabella seguente.

Voce Descrizione

LARG./ALT.

AUTOKEYSTONE

ESEGUI

KEYSTONE

Servirsi dei pulsanti ▲/▼ per modicare il rapporto tra larghezza e altezza. Fare riferimento alla voce LARG./ALT. del menu IMMAGINE (28).

Servirsi del pulsante ► per eseguire la funzione autokeystone. Fare riferimento alla voce AUTOKEYSTONE IMPOSTA (



33).

Utilizzare i pulsanti ◄/► per modicare la distorsione verticale keystone. Fare riferimento alla voce KEYSTONE del menu IMPOSTA

Mediante i pulsanti ◄/► si cambia il MODO IMMAG. Il modo immagine combina le impostazioni GAMMA e TEMP. COL. Selezionare un modo adeguato a seconda del tipo di immagine proiettato.

NORMALE Ù CINEMA Ù DINAMICA Ù SCH.(NERO)

MENU FACILE

ESEGUI del menu

(33).

DIURNO Ù SCHER.BIANCO Ù SCH.(VERDE)

NORMALE #2 MEDIA #1 DEFAULT CINEMA #3 BASSA #2 DEFAULT

MODO IMMAG.

DINAMICA #1 ELEVATA #3 DEFAULT SCH.(NERO) #4 ALTA LUMIN-1 #4 DEFAULT SCH.(VERDE) #5 ALTA LUMIN-2 #4 DEFAULT SCHER.BIANCO #2 MEDIA #5 DEFAULT DIURNO #6 ALTA LUMIN-3 #6 DEFAULT

• Quando la combinazione tra GAMMA e TEMP. COL. è diversa dai modi preimpostati qui sopra elencati, sul display si visualizza "PERS." per il MODO IMMAG. Fare riferimento alle voci GAMMA

(

25) e TEMP. COL. (26) del menu FOTO.



• Quando si esegue questa funzione potrebbe comparire una riga esterna.

(continua alla pagina seguente)

TEMP. COL. GAMMA

MENU FACILE

MENU FACILE (continua)

Voce Descrizione

LUMIN.

CONTRASTO

COLORE

CHIARI

NITIDEZZA

SILENZIOSO

SPECCHIO

RESET

TEMPO FILTRO

LINGUA

Andare al

Menu avanzato....

Utilizzare i pulsanti ◄/► per regolare la luminosità. Fare riferimento alla voce LUMIN. del menu FOTO (

Utilizzare i pulsanti ◄/► per regolare il contrasto. Fare riferimento alla voce CONTRASTO del menu FOTO (

Utilizzare i pulsanti ◄/► per regolare l'intensità del colore. Fare riferimento alla voce COLORE del menu FOTO (

Utilizzare i pulsanti ◄/► per regolare le tonalità chiare. Fare riferimento alla voce CHIARI del menu FOTO (

Utilizzare i pulsanti ◄/► per regolare la nitidezza delle immagini. Fare riferimento alla voce NITIDEZZA del menu FOTO (

Utilizzare i pulsanti Fare riferimento alla voce SILENZIOSO del menu IMPOSTA (33).

Utilizzare i pulsanti ◄/► per modicare la modalità specchio. Fare riferimento alla voce SPECCHIO del menu IMPOSTA (

Questa funzione annulla tutte le impostazioni del MENU FACILE, tranne TEMPO FILTRO e LINGUA. Si visualizza un dialogo di conferma. Selezionare l'opzione RESET e mediante il pulsante ▲ si esegue la reimpostazione.

Il menu visualizza il tempo di utilizzo del ltro dell'aria. Mediante questa opzione si resetta il tempo ltro per il conteggio del tempo di utilizzo del ltro dell'aria. Si visualizza un messaggio di conferma. Selezionare l'opzione RESET e mediante il pulsante ▲ si esegue la reimpostazione. Fare riferimento alla voce TEMPO FILTRO del menu OPZ. (

Servirsi dei pulsanti ◄/► per modicare la lingua di visualizzazione. Fare riferimento alla voce LINGUA del menu SCHERMO (

Selezionare "Andare al Menu avanzato…" e premere il pulsante ► oppure ENTER per utilizzare le funzioni dei menu FOTO, IMMAGINE, IMMET, IMPOSTA, AUDIO, SCHERMO, OPZ., oppure C.C..

25).



26).



◄/►

per attivare/disattivare la modalità silenzioso.

26).



27).



25).

34).

41).

36).

Menu FOTO

Il menu FOTO consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. Eseguire l'operazione indicata nella tabella seguente.

Voce Descrizione

LUMIN.

CONTRASTO

GAMMA

(continua alla pagina seguente)

Servirsi dei pulsanti ▲/▼ per regolare la luminosità.

Chiaro Ù Scuro

Servirsi dei pulsanti ▲/▼ per regolare il contrasto.

Forte Ù Debole

Utilizzare i pulsanti ▲/▼ per modicare le impostazioni per la gamma.

#1 DEFAULT  #1 PERS. #2 DEFAULT  #2 PERS.



PERS.



DEFAULT



#5 PERS.



DEFAULT

PERS.



Regolazione delle impostazioni PERS.

Selezionare un modo che include la funzione PERS., poi premere il pulsante ► oppure ENTER. Si visualizza un dialogo che aiuta l'utente a regolare il modo. Questa funzione è utile per modicare la luminosità di alcune tonalità.

Selezionare una voce mediante i pulsanti ◄/► e regolare il livello tramite i pulsanti ▲/▼.

Premendo il tasto ENTER è possibile visualizzare un modello test che consente di controllare l'effetto della regolazione. Ogni volta che si preme il pulsante ENTER, il modello varia come qui di seguito indicato.

Senza modello Ö Scala grigio 9 fasi Rampa Õ Scala grigio 15 fasi. Le otto bande di equalizzazione corrispondono a otto tonalità del

modello (scala grigio 9 fasi), tranne la più scura all'estrema sinistra. Se si desidera regolare la seconda tonalità da sinistra sul modello test, utilizzare la banda di regolazione "1". È possibile controllare la tonalità più scura all'estrema sinistra del modello test con qualsiasi banda di regolazione dell'equalizzazione.

• Quando si esegue questa funzione potrebbero comparire linee o altri fenomeni di distorsione.





#3 DEFAULT



PERS.



DEFAULT

Menu FOTO

Menu FOTO (continua)

Voce Descrizione

Mediante i pulsanti ▲/▼ si modica la temperatura del colore.

#6 ALTA LUMIN-3

#5 PERS. #5 ALTA LUMIN-2  #4 PERS. #4 ALTA LUMIN-1

Regolazione delle impostazioni PERS.

Selezionare un modo che include la funzione PERS., quindi premere il pulsante ► oppure ENTER: si visualizza un dialogo che consente all'utente di regolare le impostazioni OFFSET e AMPLIFICAZ. del modo selezionato.

TEMP. COL.

COLORE

CHIARI

(continua alla pagina seguente)

L'opzione OFFSET modica l'intensità del colore per tutte le tonalità del modello test.

L'opzione AMPLIFICAZ. modica l'intensità delle tonalità più chiare del modello test.

Selezionare una voce tramite i pulsanti ◄/► e regolare le impostazioni con i pulsanti ▲/▼.

il tasto ENTER è possibile visualizzare un modello test che consente di controllare l'effetto della regolazione. Ogni volta che si preme il pulsante ENTER, il modello varia come qui di seguito indicato.

Senza modello Ö Scala grigio 9 fasi Rampa Õ Scala grigio 15 fasi

• Quando si esegue questa funzione potrebbero comparire delle linee o verificarsi un altro tipo di distorsione delle immagini.

Tramite i pulsanti ▲/▼ si regola l'intensità del colore.

Forte Ù Debole

• È possibile selezionare questa opzione solo per un segnale video, s-video e component video.

Servirsi dei pulsanti ▲/▼ per regolare i toni chiari.

Verdastro Ù Rossiccio

• È possibile selezionare questa opzione solo per un segnale video, s-video e component video.

#1 ELEVATA  #1 PERS.  #2 MEDIA  #2 PERS.



#6 PERS.



#3 BASSA

#3 PERS.



Menu FOTO (continua)

Voce Descrizione

Servirsi dei pulsanti ▲/▼ per regolare la nitidezza dell'immagine.

NITIDEZZA

MEMORIA

Forte Ù Debole

• Durante la regolazione si potrebbero avvertire per breve tempo dei rumori e/o si potrebbe notare uno sfarfallio sullo schermo. Non si tratta di un malfunzionamento dell'apparecchio.

Il proiettore è dotato di 4 memorie per la regolazione dei dati (riguardanti le voci del menu FOTO). Selezionare una funzione tramite i pulsanti ▲/▼ e premere il pulsante ► oppure ENTER per eseguire le varie funzioni.

CARICA-1, CARICA-2, CARICA-3, CARICA-4

La funzione CARICA inserisce i dati derivanti dalla memoria collegata al numero incluso nel nome della funzione e regola l'immagine automaticamente a seconda dei dati.

• Le funzioni CARICA collegate a una memoria vuota vengono tralasciate.

• Nel momento in cui si caricano i dati, andranno perse le impostazioni attuali. Se si desidera conservare le impostazioni attuali, è necessario salvare prima di eseguire la funzione CARICA.

• Durante il caricamento dei dati lo schermo potrebbe tremolare e si potrebbe riscontrare qualche rumore. Non si tratta di un malfunzionamento dell'apparecchio.

• È possibile eseguire la funzione CARICA mediante le opzioni MY BUTTON. Fare riferimento alla voce TASTO PERS. nel menu OPZ.

(



SALVA-1, SALVA-2, SALVA-3, SALVA-4

La funzione SALVA memorizza le impostazioni correnti nella memoria collegata al numero incluso nel nome della funzione.

• I dati attuali memorizzati andranno perduti nel momento in cui si salvano nuovi dati in memoria.

Menu FOTO

CARICA-1 Ù CARICA-2 Ù CARICA-3 Ù CARICA-4

SALVA-4 ÙSALVA-3 Ù SALVA-2 Ù SALVA-1

42).

Menu IMMAGINE

Il menu IMMAGINE consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. Eseguire l'operazione indicata nella tabella seguente.

Voce Descrizione

Servirsi dei pulsanti ▲/▼ per modicare il rapporto tra larghezza e altezza.

Per un segnale computer oppure MIU

NORMALE Ù 4:3 Ù 16:9 Ù PICCOLO

Per un segnale video, s-video oppure component video

LARG./ALT.

OVERSCAN

POSIZ V

(continua alla pagina seguente)

4:3 Ù 16:9 Ù 14:9 Ù PICCOLO

In assenza di segnale

4:3 (sso)

• Questa voce può essere selezionata solo con un segnale corretto.

•

La modalità NORMALE mantiene il rapporto larghezza/altezza del segnale.

Mediante i pulsanti ▲/▼ si denisce il rapporto overscan.

Grande (riduce le immagini) Ù Piccolo (ingrandisce l'immagine)

• È possibile selezionare questa opzione solo per un segnale video, s-video e component video.

• Se si impostano dei valori troppo alti di overscan, si potrebbero riscontrare alcune imperfezioni ai bordi dell'immagine. In tal caso selezionare piccolo.

Mediante i pulsanti ▲/▼ si regola la posizione verticale.

Su Ù Giù

• Una regolazione eccessiva della posizione verticale potrebbe causare fenomeni di disturbo. Se questo dovesse accadere riportare la posizione verticale ai valori di default. Premendo il pulsante RESET, mentre è selezionata l'opzione POSIZ V si ripristinano i valori di default.

• Se questa funzione si esegue per un segnale video, s-video, oppure component video, l'intervallo della regolazione dipende dai valori di OVERSCAN ( regolazione quando per la funzione OVERSCAN è impostato il valore 10.

sopra). Non è possibile eseguire la



• Questa voce non è disponibile per il segnale MIU.

Menu IMMAGINE (continua)

Voce Descrizione

Mediante i pulsanti ▲/▼ si regola la posizione orizzontale.

Sinistra Ù Destra

• Una regolazione eccessiva della posizione orizzontale potrebbe causare fenomeni di disturbo. Se questo dovesse accadere riportare la posizione orizzontale ai valori di default.

POSIZ H

FASE H

FORM.H

ESEGUE

AUTOREGOLAZIONE

Premendo il pulsante RESET, mentre è selezionata l'opzione POSIZ H si riporta POSIZ H ai valori di default.

•

Se questa funzione si esegue per un segnale video, s-video, oppure component video, l'intervallo della regolazione dipende dai valori di OVERSCAN ( quando per la funzione OVERSCAN è impostato il valore 10.

• Questa voce non è disponibile per il segnale MIU.

Mediante i pulsanti ▲/▼ è possibile regolare la fase orizzontale per eliminare il tremolio.

Destra Ù Sinistra

• Esiste la possibilità di selezionare questa voce solo per un segnale del computer o per un segnale component video.

Mediante i pulsanti ▲/▼ si regola il formato orizzontale.

Grande Ù Piccolo

• Esiste la possibilità di selezionare questa voce solo per un segnale del computer.

Quando questa regolazione è eccessiva, si potrebbe non visualizzare

• correttamente l'immagine. In tal caso, annullare la regolazione premendo il pulsante RESET del telecomando durante questa operazione.

Questa voce consente di eseguire la regolazione automatica.

Per un segnale del computer

Si regolano automaticamente la posizione verticale, la posizione orizzontale e la fase orizzontale proiezione sia regolata sulla dimensione massima prima di utilizzare questa funzione. Se si utilizza un'immagine scura la regolazione potrebbe non risultare corretta. Per la regolazione utilizzare un'immagine chiara.

Per un segnale video e un segnale s-video.

Per un segnale video component

Per un segnale component video anche la fase orizzontale sarà impostata ai valori di default.

L'operazione di regolazione automatica richiede circa 10 secondi. Per alcuni

• segnali in ingresso non sarà possibile utilizzare la funzione di regolazione automatica. Quando si esegue questa funzione per un segnale video potrebbe comparire una linea estranea al di fuori dei contorni dell'immagine.

•

Le impostazioni regolate da questa funzione potrebbero variare se è impostata l'opzione FINE oppure SPEGNERE per l'opzione AUTO REGOL. alla voce SERVIZIO del menu OPZ.

Menu IMMAGINE

28). Non è possibile eseguire la regolazione



(43)

. Accertarsi che la nestra di

(31)

. La posizione

(

43).



Menu IMMET

Il menu IMMET consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. Eseguire l'operazione indicata nella tabella seguente.

Voce Descrizione

Servirsi dei pulsanti ▲/▼ per selezionare un modo di avanzamento.

TELEVISIONE Ù GIRI UN FILM Ù SPEGNERE

•

Questa funzione è disponibile solo per un segnale interlacciato

all'ingresso VIDEO oppure S-VIDEO e per un segnale di 480i@60

PROGRESSIV

oppure 576i@50 all'ingresso COMPONENT.

•

La selezione dell'opzione TELEVISIONE oppure GIRI UN FILM rende le immagini più nitide. Il modo GIRI UN FILM è compatabile con il sistema di conversione 2-3 pulldown. Tuttavia questo potrebbe causare qualche disturbo (ad es. la presenza di una linea seghettata) nel caso del movimento rapido di un oggetto. In tal caso, selezionare SPEGNERE, anche se l'immagine potrebbe risultare meno nitida.

Servirsi dei pulsanti ▲/▼ per selezionare un valore di riduzione del rumore di fondo.

ALTA Ù MEDIA Ù BASSA

R.D. VIDEO

SPAZIO COL.

(continua alla pagina seguente)

• Questa funzione è disponibile solo per l'ingresso VIDEO oppure S-VIDEO e per un segnale di 480i@60 oppure 576i@50 all'ingresso COMPONENT.

•

Una regolazione su valori troppo alti, potrebbe causare qualche imperfezione dell'immagine.

Servirsi dei pulsanti ▲/▼ per modicare lo spazio colore.

AUTO Ù RGB Ù SMPTE240 Ù REC709 Ù REC601

• È possibile selezionare questa voce solo per un segnale del computer, per un component signal o segnali MIU.

•

La modalità AUTO seleziona automaticamente le impostazioni ottimali.

•

La modalità AUTO potrebbe non operare correttamente con alcuni segnali. In tal caso è opportuno selezionare modi alternativi ad AUTO.

MENU IMMET (continua)

Voce Descrizione

Imposta il formato video per la porta S-VIDEO e per la porta VIDEO. (1) Servirsi dei pulsanti ◄/► per selezionare la porta d'ingresso. (2) Tramite i pulsanti ▲/▼ si modica la

modalità del formato video.

AUTO Ù NTSC Ù PAL Ù SECAM

FORMATO VIDEO

STOP FOTO

INGRESSO

COMPUTER

(continua alla pagina seguente)

N-PAL Ù M-PAL Ù NTSC4.43

• La voce è dispoonibile solo per un segnale video dalla porta VIDEO oppure S-VIDEO.

• Il modo AUTO seleziona automaticamente le impostazioni migliori.

• Il modo AUTO potrebbe non funzionare correttamente con alcuni segnali. Se l'immagine perde di stabilità (ad es. irregolarità, colori sbiaditi) selezionare il modo corrispondente al segnale di ingresso.

Usando i tasti ▲/▼ si attiva/si disattiva la funzione di stop foto.

ACCEN.RE Ù SPEGNERE

• Questa voce può essere eseguita soltanto su un segnale di computer con una frequenza verticale da 50 a 60 Hz.

• Quando si seleziona l’opzione ACCEN.RE, le immagini in movimento vengono visualizzate in modo più regolare.

• Questa funzione può causare una certa degradazione dell’immagine. In tal caso, selezionare l’opzione SPEGNERE.

Impostare il tipo di segnale d’ingresso per le porte COMPUTER. Usare i tasti cursore ▲/▼ per selezionare il tipo di segnale

d’ingresso del computer.

AUTO Ù SINC SU G SPEGNERE

Il segnale SINC SU G può essere supportato se è selezionato AUTO.

• Quando è selezionato AUTO, l’immagine potrebbe risultare distorta con determinati segnali in ingresso. In tal caso, rimuovere innanzitutto il connettore del segnale e selezionare SINC SU G SPEGNERE nel menu, e quindi riconnettere il segnale.

•

Il segnale component può essere supportato dalla porta COMPUTER IN, se è selezionato AUTO per la porta COMPUTER IN.

Menu IMMET

MENU IMMET (continua)

Voce Descrizione

Su questo proiettore è possibile impostare la risoluzione per i segnali di ingresso COMPUTER IN.

Dal menu IMMET selezionare la voce RISOLUZIONE mediante i pulsanti

(1)

▲/▼ e premere il pulsante ►.

Si visualizza il menu RISOLUZIONE.

(2)

Nel menu RISOLUZIONE selezionare

la risoluzione che si intende visualizzare

tramite i pulsanti ▲/▼.

La selezione AUTO imposterà la

risoluzione appropriata per il segnale in

ingresso.

RISOLUZIONE

(3) STANDARD

Se si preme il pulsante ► oppure ENTER

quando si seleziona una risoluzione

STANDARD

↓

STANDARD verrano regolate automaticamente

le posizioni orizzontale e verticale, l'orologio

e il formato orizzontale. Inoltre l'apparecchio

selezionerà automaticamente un rapporto

altezza/larghezza.

(3) PERS.

(3)-1

Per impostare una risoluzione

PERS.

↓

personalizzata servirsi dei pulsanti ▲/▼ per selezionare PERS. Si visualizza il dialogo RISOLUZIONE PERSONALIZ. Impostare la risoluzione orizzontale (ORIZZ.) e verticale (VERT.) mediante i pulsanti ▲/▼/◄/►. Questa funzione potrebbe non operare correttamente con alcune risoluzioni.

(3)-2

Per salvare le impostazioni

posizionare il cursore sull'ultima cifra a destra e premere il pulsante ►. Le posizioni orizzontali e verticali, l'orologio e la dimensione orizzontale sono regolati automaticamente.

(3)-3

Per ritornare alla risoluzione

precedente, senza salvare le modiche posizionare, il cursore sull'ultima cifra a sinistra e premere il pulsante ◄. La schermata ritornerà al menu RISOLUZIONE, visualizzando la risoluzione precedente.

•

Per alcune immagini questa funzione potrebbe non funzionare correttamente.

Menu IMPOSTA

Il menu IMPOSTA consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. Eseguire l'operazione indicata nella tabella seguente.

Voce Descrizione

Questa voce consente di correggere automaticamente l'effetto keystone. Il proiettore corregge automaticamente la distorsione verticale dovuta all'angolo impostato (in avanti/indietro). Questa funzione viene eseguita solo una volta dopo la selezione. Se si modica l'inclinazione del proiettore, eseguire nuuovamente la funzione.

• L'intervallo di regolazione varia a seconda dei segnali in ingresso. Per alcuni segnali questa funzione potrebbe non funzionare correttamente.

• Se è stato selezionato INVERS.V oppure INVERS.H&V alla voce SPECCHIO del menu IMPOSTA, potrebbe non essere possibile

AUTOKEYSTONE

ESEGUI

KEYSTONE

SILENZIOSO

(continua alla pagina seguente)

eseguire correttamente la funzione, se il proiettore è inclinato o angolato verso il basso.

• Quando lo zoom è regolato su TELE (messa a fuoco teleobiettivo), questa funzione potrebbe risultare eccessiva. È opportuno utilizzare questa funzione, tutte le volte che esiste la possibilità, quando lo zoom è impostato completamente su PAN (messa a fuoco grandangolo).

• Quando il proiettore è collocato a livello (circa ±3°), questa funzione potrebbe non operare correttamente.

• Quando il proiettore è inclinato a circa ±30 o ha un'inclinazione maggiore, potrebbe non essere possibile utilizzare correttamente la funzione.

• Questa funzione non è disponibile se è attivato il Rilev. Spostamento (

Mediante i pulsanti ▲/▼ si corregge la distorsione verticale keystone.

Ridurre la parte superiore dell'immagine

• L'intervallo di regolazione di questa funzione può variare a seconda del tipo di segnale. Per alcuni segnali in ingresso questa funzione potrebbe non operare correttamente.

• Questa funzione non è disponibile se è attivato il Rilev. Spostamento (

Servirsi dei pulsanti ▲/▼ per attivare/disattivare il modo silenzioso.

NORMALE Ù SILENZIOSO

• Quando è selezionato il modo SILENZIOSO, si riducono il rumore e la luminosità.



48).

Ridurre la parte inferiore dell'immagine

Menu IMPOSTA

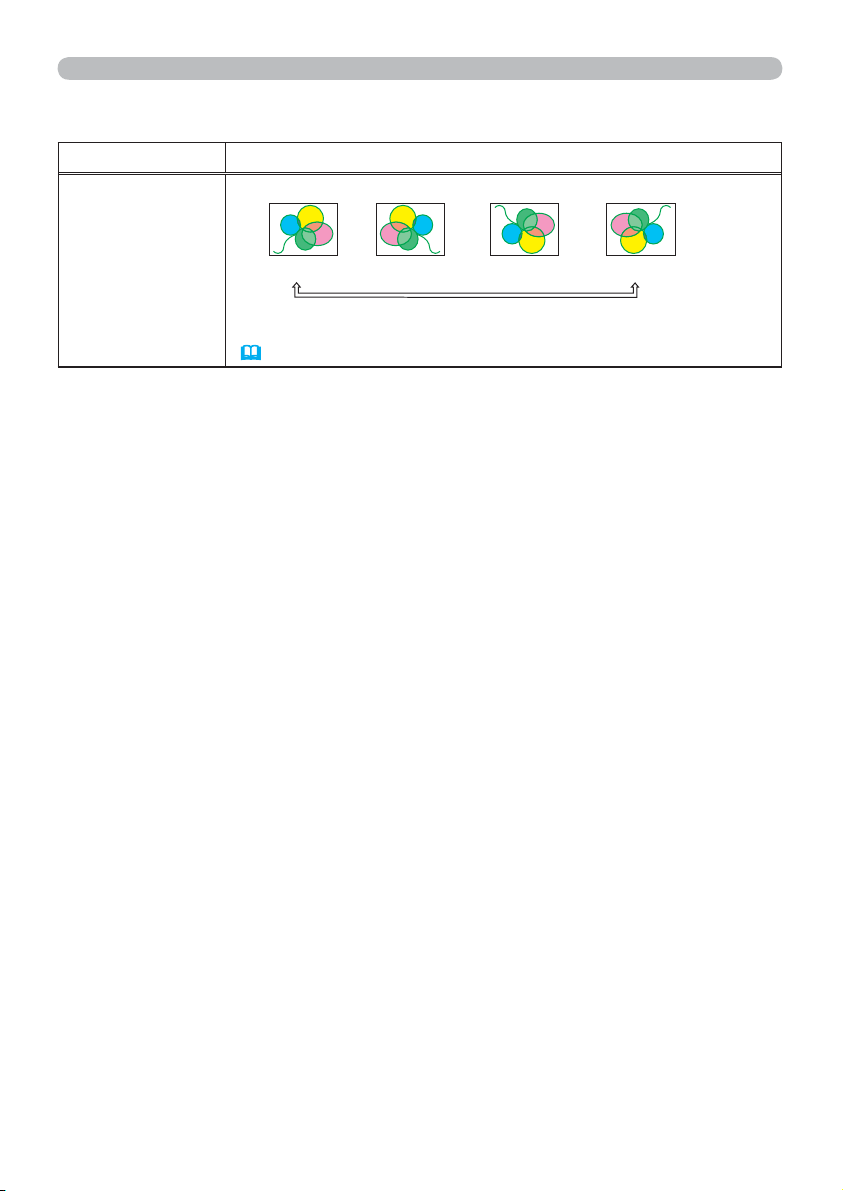

Menu IMPOSTA (continua)

Voce Descrizione

Tramite i pulsanti ▲/▼ si modica la modalità per lo specchio.

SPECCHIO

NORMALE Ù INVERS.H Ù INVERS.V Ù INVERS.H&V

Se il Rilev. Spostamento è impostato su ACCEN.RE e si modica lo stato SPECCHIO, si visualizza l'allarme del rilevatore spostamento

(

48) quando il proiettore viene riavviato dopo lo spostamento.



Menu AUDIO

Il menu AUDIO consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. Eseguire l'operazione indicata nella tabella seguente.

Voce Descrizione

VOLUME

AUDIO

Il volume si regola mediante i pulsanti ▲/▼.

Alto Ù Basso

Assegna una porta audio per un segnale MIU. (1) Premere il tasto ▼ per iniziare la selezione. (2) Usare i tasti ◄/► per selezionare una

porta audio per un segnale MIU.

AUDIO IN

• Questa impostazione è valida solo quando è selezionato un segnale MIU.

• Se si seleziona oppure COMPUTER IN(480i@60) si attiva automaticamente la funzione C.C., se questa è impostata ad AUTO alla voce VISUALIZZA del menu C.C. e se il segnale dalla porta selezionata supporta la funzione C.C. (

MIU

per la porta VIDEO(NTSC), S-VIDEO(NTSC)

60).



Menu AUDIO

Menu SCHERMO































뼑鞵㐕储Ё᭛ㅔԧЁ᭛ᣣᧄ⺆

Il menu SCHERMO consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. Eseguire l'operazione indicata nella tabella seguente.

Voce Descrizione

Tramite i pulsanti ▲/▼ si modica la lingua dell'OSD (On Screen Display).

LINGUA

Menu SCHERMO

POS. MENU

Per uscire da questa opzione, premere il pulsante MENU del telecomando o non eseguire alcuna operazione per 10 secondi.

Tramite i pulsanti ▲/▼ si modica la modalità dello schermo SP.VUOTO. Lo schermo SP.VUOTO cancella temporaneamente la schermata

Mediante i pulsanti ◄/►/▲/▼ si regola la posizione del menu.

(

21). La funzione si attiva premendo il pulsante BLANK.



Schermata Ù ORIGINALE Ù BLU Ù BIANCO Ù NERO

SP.VUOTO

Schermata

ORIGINALE Schermo predenito come standard.

BLU, BIANCO,

NERO

Caratteristiche Le impostazioni per lo schermo si possono

denire alla voce Schermata (

Schermi monocromi in ciascun colore.

• Per evitare la visualizzazione di un'immagine non più attuale, lo schermo Schermata oppure ORIGINALE passerà allo schermo nero dopo alcuni minuti di inattività.

(continua alla pagina seguente)



37).

Menu SCHERMO (continua)

Voce Descrizione

Mediante i pulsanti ▲/▼ si modica il modo per lo schermo di avvio. Lo schermo di avvio si visualizza quando il proiettore non rileva alcun segnale o alcun segnale adeguato.

Schermata Ù ORIGINALE Ù SPEGNERE

Schermata

AVVIARE

Schermata

(continua alla pagina seguente)

ORIGINALE Schermo predenito come standard.

SPEGNERE Schermo nero

• Per evitare la visualizzazione di un'immagine non più attuale, lo schermo Schermata oppure ORIGINALE passerà allo schermo SP.VUOTO ( SP.VUOTO è impostato come Schermata oppure ORIGINALE, si utilizza lo schermo nero.

• Se è selezionata l'opzione ACCEN.RE per la PASSWORD Schermata alla voce SICUREZZA del menu OPZ. ( AVVIARE viene impostata per Schermata.

Questa voce consente di catturare un'immagine e di utilizzarla come Schermata per le funzioni SP.VUOTO e AVVIARE. Visualizzare l'immagine che si vuole catturare prima di eseguire la seguente procedura.

1. Selezionando questa voce si

visualizza il dialogo "Schermata". Questo dialogo chiederà se si desidera catturare un'immagine dalla schermata corrente. Attendere no alla visualizzazione dell'immagine desiderata, poi premere ENTER sul telecomando. L'immagine verrà bloccata e comparirà la cornice per la cattura. Per terminare l'operazione, premere RESET oppure ESC.

2. Tramite i pulsanti ▲/▼/◄/► si

regola la posizione della cornice. Spostare la cornice sulla posizione dell'immagine che si vuole utilizzare. Per alcuni segnali potrebbe non essere possibile spostare la cornice. Per iniziare la registrazione premere il pulsante ENTER. Per ripristinare la videata e ritornare al dialogo precedente, premere il pulsante RESET oppure ESC. La registrazione richiede alcuni minuti.

(continua alla pagina seguente)

Menu SCHERMO

Caratteristiche Le impostazioni per lo schermo si possono

denire alla voce Schermata

36) dopo alcuni minuti di inattività. Se lo schermo



(sotto)

46), l'opzione



Menu SCHERMO

Menu SCHERMO (continua)

Voce Descrizione

Quando la registrazione è completa si visualizzano lo schermo registrato e il seguente messaggio:

"La registrazione di Schermata è terminata."

Se la registrazione non si è conclusa correttamente, si visualizza

Schermata

(continua)

Bl.Schermata

MESSAGGIO

(continua alla pagina seguente)

il seguente messaggio:

"Si è vericato un errore di cattura. Riprovare."

• Non è possibile utilizzare questa funzione se è selezionato ACCEN.RE per la voce Bl.Schermata (

• Non è possibile utilizzare questa funzione quando è selezionato ACCEN.RE per la PASSWORD Schermata della voce SICUREZZA del menu OPZ. (

Servirsi dei pulsanti ▲/▼ per attivare/disattivare la funzione Bl.Schermata.

ACCEN.RE Ù SPEGNERE

Se è selezionata l'opzione ACCEN.RE la voce Schermata risulta bloccata. Utilizzare questa funzione per proteggere la Schermata corrente.

• Non è possibile utilizzare questa funzione quando è selezionato ACCEN.RE per la PASSWORD Schermata della voce SICUREZZA del menu OPZ. (

Servirsi dei pulsanti ▲/▼ per attivare/disattivare la funzione messaggio.

ACCEN.RE Ù SPEGNERE

Se si seleziona l'opzione ACCEN.RE, si attiva uno dei seguenti messaggi.

"AUTO IN CORSO" durante la regolazione automatica

"NESSUN INGRESSO RILEVATO"

"SINCRONIZZAZIONE FUORI GAMMA"

“FREQUENZA DI SCANSIONE INVALIDA”

"Ricerca…." durante la ricerca di un segnale in ingresso

"Rilevamento…." durante il rilevamento di un segnale d'ingresso

L'indicazione del segnale d'ingresso durante la modica

L'indicazione del rapporto larghezza/altezza durante la modica

L'indicazione MODO IMMAG. durante la modica

L'indicazione MEMORIA durante la modica

L'indicazione "FISSA" e "II" mentre il proiettore è in modalità FISSA.

•

Se il proiettore passa alla modalità FISSA quanto è selezionato SPEGNERE l'immagine sullo schermo rimane ssa e non compare alcun messaggio. Non si tratta in alcun caso di un malfunzionamento del proiettore



46).



sotto).

(21).

Menu SCHERMO (continua)

Voce Descrizione

È possibile assegnare un nome a ogni porta del proiettore.

Servirsi dei pulsanti ▲/▼ del menu

(1)

SCHERMO per selezionare NOME SORG. e premere il pulsante ►. Si visualizza il menu NOME SORG..

(2)

Servirsi dei pulsanti ▲/▼ del menu NOME

SORG. per selezionare la porta a cui assegnare il nome e premere il pulsante ►. Il lato destro del menu rimane vuoto nché non si specica un nome. Si visualizza il dialogo NOME SORG..

(3)

Il nome corrente si visualizza sulla

prima riga. Servirsi dei pulsanti ▲/▼/◄/► e del pulsante ENTER oppure INPUT/ ENTER per selezionare e inserire i caratteri. Il pulsante RESET può essere utilizzato per cancellare 1 carattere

NOME SORG.

MODELLO

alla volta. Se si sposta il cursore su CANCELLA oppure su ANNULLA TUTTO e si preme il pulsante ENTER oppure INPUT/ENTER, si cancella 1 carattere oppure rispettivamente tutti i caratteri. Il nome può comprendere no a 16 caratteri. (4) Per modicare un carattere già inserito, premere il pulsante ▲ per spostarsi alla prima riga e servirsi dei pulsanti ◄/► per portare il cursore sui caratteri che si vogliono modicare. Il carattere si seleziona premendo il pulsante ENTER oppure INPUT/ENTER. Quindi seguire la medesima procedura descritta alla voce (3) qui sopra (5) Per terminare l'inserimento, portarsi con il cursore su SALVA, poi premere ENTER o INPUT/ENTER. Per ritornare al nome precedente senza salvare le modiche, portare il cursore su CANCELLAR, poi premere ENTER o INPUT/ENTER.

Usando i tasti ▲/▼ cambia la modalità per lo schermo template. Il motivo selezionato template può essere mostrato quando il MY BUTTON locato nella funzione MODELLO è premuto (

PUN-LIN.4ÙPUN-LIN.3ÙPUN-LIN.2

MOD. TEST

ÚÚ

PUN-LIN.1

Menu SCHERMO

42).



Menu OPZ.

Il menu OPZ. consente di selezionare le voci elencate nella tabella qui sotto riportata. Selezionare una voce del menu utilizzando i cursori ▲/▼ e premere il cursore ► oppure il pulsante ENTER per eseguire la corrispondente operazione. TEMPO LAMPADA e TEMPO FILTRO Eseguire quindi l'operazione indicata nella tabella seguente.

Voce Descrizione

Servirsi dei pulsanti ▲/▼ per attivare/disattivare la funzione di ricerca automatica.

ACCEN.RE Ù SPEGNERE

Quando si seleziona ACCEN.RE, se il proiettore non rileva

AUTO SEARCH

AUTOKEYSTONE

AUTO ON

(continua alla pagina seguente)

automaticamente alcun segnale, eseguirà una ricerca controllando le porte d'ingresso nel seguente ordine. La ricerca inizia dalla porta corrente. La ricerca si conclude quando il proiettore rileva un segnale in ingresso. A questo punto si visualizza un'immagine.

COMPUTER IN Ö MIU

VIDEOÕS-VIDEO

Servirsi dei pulsanti ▲/▼ per attivare/disattivare la funzione keystone.

ACCEN.RE Ù SPEGNERE

ACCEN.RE: Ogni qual volta si cambia l'inclinazione del proiettore verrà eseguita la correzione dell'effetto keystone. SPEGNERE: Questa funzione è disattivata. Selezionare AUTOKEYSTONE correzione automatica dell'effetto keystone.

• Se il proiettore è appeso al soffitto, non sarà possibile utilizzare correttamente questa funzione. Selezionare quindi SPEGNERE.

• Questa funzione non sarà disponibile se è attivo il Rilev. Spostamento (

Servirsi dei pulsanti ▲/▼ per attivare/disattivare la funzione AUTO ON.

ACCEN.RE Ù SPEGNERE

Quando è impostata ad ACCEN.RE la lampada del proiettore si accenderà automaticamente, senza effettuare la normale procedura

14), quando si collega il proiettore alla rete elettrica, se l'ultima

(



volta che il proiettore è stato scollegato la lampada era accesa.

• Questo non si verica se si collega il proiettore alla rete elettrica mentre la lampada è spenta.

• Dopo aver acceso la lampada con la funzione AUTO ON, se per 30 minuti non vengono rilevati segnali o non si eseguono operazioni, il proiettore si spegne, anche se la funzione AUTO OFF

41) è disattivata.

(



ESEGUI dal menu IMPOSTA per eseguire la

48).



Menu OPZ. (continua)

Voce Descrizione

Tramite i pulsanti ▲/▼ si regola il periodo di tempo no allo spegnimento automatico del proiettore.

Menu OPZ.

Lungo (max. 99 minuti) Ù Breve (min. 0 minuti = SPEGNERE)

AUTO OFF

Se il periodo di tempo è impostato a 0, il proiettore non si spegne automaticamente. Se il periodo di tempo è compreso tra 1 e 99, e quando il tempo trascorso senza nessun segnale o con segnali non idonei raggiunge il periodo impostato, la lampada del proiettore si spegnerà. Se si preme uno dei pulsanti del proiettore o del telecomando oppure viene trasmesso uno dei comandi (tranne i comandi di base) alla porta CONTROL durante il periodo impostato, il proiettore non si spegne. Fare riferimento alla sezione "Spegnimento" (

Il tempo lampada corrisponde al periodo di utilizzo della lampada conteggiato a partire dall'ultimo reset. Il tempo lampada si visualizza nel menu OPZ.. Se si preme il pulsante RESET oppure ► si visualizza una nestra di dialogo.

TEMPO

LAMPADA

Per resettare il tempo lampada, selezionare RESET utilizzando il pulsante ▲.

RESET Õ CANCELLAR

• Per assicurarsi dell'attendibilità delle indicazioni è necessario resettare il tempo lampada solo dopo la sostituzione della lampada stessa.

• Per le operazioni di sostituzione consultare la sezione "Lampada"

(

61).



Il tempo ltro corrisponde al periodo di utilizzo del ltro conteggiato a partire dall'ultimo reset. Il tempo ltro si visualizza al menu OPZ. Se si preme il pulsante RESET oppure ► si visualizza un dialogo. Per resettare il tempo ltro selezionare RESET utilizzando il pulsante ▲.

TEMPO FILTRO

RESET Õ CANCELLAR

• Per assicurarsi dell'attendibilità delle indicazioni è necessario resettare il tempo ltro solo dopo la pulizia o la sostituzione del ltro stesso.

• Per le operazioni di pulizia del ltro consultare la sezione "Filtro dell’aria" (

(continua alla pagina seguente)



63).



14).

Menu OPZ.

Menu OPZ. (continua)

Voce Descrizione

Questa voce consente di assegnare una delle seguenti funzioni al MY BUTTON 1 e 2 del telecomando ( Selezionare 1 oppure 2 dal menu TASTO PERS. tramite i pulsanti ◄/►. Quindi con i pulsanti ▲/▼ assegnare una delle seguenti funzioni al pulsante selezionato.

• COMPUTER: assegna la porta a COMPUTER IN.

• MIU: assegna la porta a MIU.

• S-VIDEO: assegna la porta a S-VIDEO.

• VIDEO: assegna la porta a VIDEO.

• INFO: Si visualizza IMMET -INFO- (

(

• AUTOKEYSTONE

dell'effetto keystone (

• MEMORIA: carica uno dei dati di regolazione in memoria (

Se è stato memorizzato più di un dato, la

regolazione cambia ogniqualvolta si preme MY

BUTTON. Se non è stato salvato alcun dato

compare il dialogo "No dati salv.".

TASTO PERS.

SORGENTE

SERVIZIO

(continua alla pagina seguente)

Se la regolazione attuale non è stata salvata,

compare il dialogo indicato a destra.

Per conservare le impostazioni attuali premere il pulsante ◄ per

uscire. In caso contrario, la regolazione attuale sarà cancellata

dopo l'inserimento dei dati successivi.

• MODO IMMAG.: Modica il MODO IMMAG. (

• RESET FILTR: Visualizza il dialogo di conferma dell'annullamento

del tempo ltro (

• AV MUTE: Disattiva/riattiva l'immagine e l'audio.

• MODELLO: Fa visualizzare o sparire il motivo template

selezionato nella voce MODELLO(

• IMMAGINI: Visualizza il menu IMMAGINI (

•

MOD. DAL VIVO: Imposta la porta a MIU e visualizza un'immagine in MOD. DAL VIVO.

Durante l'attivazione della MOD. DAL VIVO si visualizza il menu IMP.MOD. DAL VIVO.

•

MINIATURA: Imposta la porta a MIU e visualizza lo schermo MINIATURA.

•

SEQUENZA: Imposta la porta a MIU e inizia la visualizzazione di una SEQUENZA

•

DIRECTORY: Imposta la porta a MIU e visualizza lo schermo DIRECTORY.

• RIMUOVERE MEDIA: Visualizza il menu RIMUOVERE MEDIA. Questa funzione è per assegnare un segnale di

entrata al tasto MY SOURCE / DOC. CAMERA sul telecomando ( imposta uno dei seguenti segnali d’ingresso.

Selezionando questa voce di visualizza il menu SERVIZIO. Selezionare una voce mediante i pulsanti ▲/▼ e premere il pulsante ► oppure ENTER sul telecomando per eseguire l'operazione.

5).



44) oppure MIU -INFO-

59) oppure non si visualizza alcun dato.



ESEGUI: Esegue la correzione automatica

33).



23).



41).



39).



5, 16). Usando i tasti cursori ▲/▼



58).

COMPUTER Ù MIU

VIDEO Ù S-VIDEO

VEL.VENTOLA Ù AUTO REGOL. Ù RIFLESSO Ù MSG. FILTRO

IMP. FABBRICA Ù INFO Ù FREQ. TELECOM. Ù BLOCCO TASTI

29).

Menu OPZ. (continua)

Voce Descrizione

VEL.VENTOLA

Tramite i pulsanti ventola di raffreddamento. L'impostazione ALTO è adatta per l'utilizzo in zone montuose. Il proiettore è più rumoroso se si seleziona ALTO.

ALTO Ù NORMALE

AUTO REGOL.

Servirsi dei pulsanti ▲/▼ per selezionare uno dei modi. Se è selezionato il modo SPEGNERE, la funzione di regolazione automatica è disattivata.

FINE Ù VELOCE Ù SPEGNERE

FINE: La regolazione di precisione include il FORM.H VELOCE: regolazione rapida, imposta il FORM.H per i dati predeniti per il

•

A seconda delle condizioni, ad es. il tipo di immagini in ingresso, il cavo collegato al proiettore e l'ambiente circostante, questa funzione potrebbe non operare correttamente. In tal caso selezionare SPEGNERE per disattivare la regolazione automatica ed effettuare la regolazione manuale.

RIFLESSO

SERVIZIO

(continua)

(continua alla pagina seguente)

1. Selezionare un rilfesso utilizzando i pulsanti ◄/►.

2. Regolare l'elemento selezionato mediante i

pulsanti ▲/▼ per eliminare il riesso.

MSG. FILTRO

Servirsi dei pulsanti ▲/▼ per impostare il timer per la visualizzazione del messaggio di pulizia del ltro dell'aria.

50h Ù 100h Ù 200h Ù 300h Ù SPEGNERE

Se si seleziona una voce del menu, tranne SPEGNERE, comparirà il messaggio “NOTA *** TRASCORSE DA ULTIMO CONTROLLO FILTRO” tutte le volte che il timer raggiunge l'intervallo di tempo impostato per questa funzione ( Se è stato selezionato SPEGNERE, il messaggio non apparirà. Utilizzare questa funzione per mantenere pulito il ltro dell'aria, impostando l'intervallo di tempo adeguato alle condizioni ambientali.

• Controllare e pulire periodicamente il ltro dell'aria anche se non compaiono messaggi. Se il ltro dell'aria è bloccato dalla polvere o da altre impurità, la temperatura interna tenderà a salire causando malfunzionamenti del proiettore e pregiudicandone la durata.

• In linea di massima si raccomanda di selezionare “100h”. In particolare, quando si seleziona “200h”, “300h” o “SPEGNERE” si raccomanda di prestare attenzione all'ambiente di utilizzo del proiettore e alla condizione del filtro dell'aria.

▲/▼

si modica la velocità di rotazione della

segnale d'ingresso.

66).



Menu OPZ.

Menu OPZ. (continua)

Voce Descrizione

BLOCCO TASTI

Tramite i pulsanti ▲/▼ si attiva/si disattiva la funzione di blocco dei tasti. Se si seleziona ACCEN.RE, si bloccano i tasti sul proiettore tranne il tasto STANDBY/ON.

• Servirsi di questa funzione per evitare l'utilizzo non autorizzato o accidentale. Questa funzione non alcun effetto sul telecomando.

FREQ. TELECOM.

Servirsi dei pulsanti ▲/▼ per modicare l'impostazione dei sensori del telecomando (

Le voci con un segno di spunta sono selezionate. L'impostazione di default deve essere attivata sia per l'opzione 1:NORMALE sia per 2:ELEVATA. Se il telecomando non opera correttamente, attivare la funzione solo per l'opzione 1 o 2 come descritto in Modica della frequenza del segnale del telecomando (

SERVIZIO

(continua)

Non è possibile disattivare entrambe le opzioni contemporaneamente.

INFO

Selezionando questa voce si visualizza un dialogo "IMMET-INFO". Si visualizzano le informazioni relative all'ingresso attuale.

ACCEN.RE Ù SPEGNERE

13).



1:NORMALE Ù 2: ELEVATA



13).

• Il messaggio “STOP FOTO” indica che è attiva la funzione fermo fotogramma.

• Non è possibile selezionare questa voce in assenza di segnale e per sync out.

•

Se VIS. TESTI è impostato ad ACCEN.RE, il menu I MIEI TESTI si visualizza con le informazioni inserite nella casella IMMET -INFO-

IIMP. FABBRICA

Se si seleziona RESET, mediante il pulsante ▲, si ritorna alle impostazioni di fabbrica. Con questa funzione tutte le voci in tutti i menu ritorneranno alle impostazioni iniziali. Per le voci TEMPO LAMPADA, TEMPO FILTRO, LINGUA, SICUREZZA e

RESET Õ CANCELLAR

(continua alla pagina seguente)

MIU

non è possibile eseguire il reset.

(49).

Menu OPZ. (continua)

Voce Descrizione

Il proiettore è dotato di funzioni di sicurezza. Per l'utilizzo di tali funzioni è necessaria la registrazione da parte dell'utente. Rivolgersi al proprio rivenditore.

1. Utilizzo delle funzioni di sicurezza

1.1 Inserimento della PASSWORD

1.1-1 Servirsi dei pulsanti ▲/▼ al Menu OPZ.

per selezionare SICUREZZA e premere il pulsante ►. Si visualizza la nestra di dialogo INSERISCI PASSWORD. La PASSWORD di default è 2805. È possibile modicare questa PASSWORD (1.2 Cambio della PASSWORD).

• Si consiglia di modicare la PASSWORD di default nel più breve tempo possibile.

Servirsi dei pulsanti ▲/▼/◄/► per inserire la

1.1-2

PASSWORD registrata. Spostarsi con il cursore alla destra della nestra di dialogo INSERISCI PASSWORD e premere il pulsante ► per visualizzare il menu SICUREZZA.

•

Se è stata inserita una PASSWORD non corretta, si visualizzerà

nuovamente la nestra di inserimento della password. Se una PASSWORD errata è inserita per 3 volte consecutive il proiettore si spegnerà. In seguito il proiettore si spegnerà tutte le volte che viene inserita una PASSWORD errata.

1.2 Cambio della PASSWORD

1.2-1

Servirsi dei pulsanti ▲/▼ del menu SICUREZZA per selezionare CAMBIO PASSWORD SICUREZZA

SICUREZZA

(continua alla pagina seguente)

e premere il pulsante ► per visualizzare la nestra di dialogo INSERIRE NUOVA PASSWORD.

1.2-2 Servirsi dei pulsanti ▲/▼/◄/► per inserire la

nuova PASSWORD.

1.2-3 Spostarsi con il cursore alla destra della

nestra di dialogo INSERIRE NUOVA PASSWORD e premere il pulsante ► per visualizzare REINS. NUOVA PASSWORD. Inserire nuovamente la stessa PASSWORD. Spostarsi con il cursore alla destra della nestra di

1.2-4

dialogo REINS. NUOVA PASSWORD e premere il pulsante ►. Si visualizza la scritta ANNOTARE PASSWORD per circa 20 secondi durante i quali sarà possibile prendere nota della PASSWORD. Premere ENTER sul telecomando oppure INPUT/ENTER sul proiettore per chiudere la nestra di dialogo ANNOTARE PASSWORD.

• Non dimenticare la propria PASSWORD.

1.3 Se avete dimenticato la PASSWORD

1.3-1 Seguire la procedura riportata al passo 1.1-1 per visualizzare il dialogo

INSERISCI PASSWORD. Mentre è visualizzato il dialogo INSERISCI PASSWORD, mantenere premuto

1.3-2

il tasto RESET nel telecomando per 3 secondi, o tenere premuto per 3 secondi il tasto INPUT/ENTER mentre si preme il tasto ► del proiettore. Si visualizza il dialogo Richiesta codice a 10 cifre.

•

Se non viene premuto nessun tasto per circa 55 secondi, mentre si visualizza il dialogo Richiesta codice, il menu verrà chiuso. Se è necessario, ripetere la procedura descritta al punto 1.3-1.

1.3-3 Contattare il vostro rivenditore con la Richiesta codice a 10 cifre. La

PASSWORD verrà inviata dopo la conferma della registrazione utente.

Menu OPZ.

Menu OPZ. (continua)

Voce Descrizione

2. Utilizzo della funzione PASSWORD Schermata

La funzione PASSWORD Schermata può essere impiegata per proibire l’accesso alla funzione Schermata e prevenire la sovrascrittura dell’immagine Schermata correntemente registrata.

2.1 Attivazione della funzione PASSWORD Schermata

2.1-1 Servirsi dei pulsanti ▲/▼ del menu

SICUREZZA per selezionare PASSWORD Schermata e premere il tasto ► per visualizzare il menu di attivazione/ disattivazione PASSWORD Schermata.

2.2 Impostazione della PASSWORD

2.2-1 Visualizzare il menu di attivazione/disattivazione PASSWORD

Schermata utilizzando la procedura riportata al punto 2.1-1.

2.2-2 Usare i pulsanti ▲/▼ del menu di

attivazione/disattivazione PASSWORD Schermata per selezionare ACCEN.RE.

2.2-3 Utilizzare i pulsanti ▲/▼/◄/► per inserire

la PASSWORD. Spostare il cursore sul lato destro del dialogo INSERISCI PASSWORD (piccolo) e premere il tasto ► per visualizzare il dialogo REINSERIRE LA PASSWORD, quindi inserire di nuovo la medesima PASSWORD.

2.2-4 Spostarsi con il cursore alla destra della

nestra di dialogo REINSERIRE LA PASSWORD e premere il pulsante ►

SICUREZZA

(continua)

(continua alla pagina seguente)

per visualizzare la PASSWORD per circa 20 secondi durante i quali sarà possibile prendere nota della PASSWORD.

Premere il pulsante ENTER sul telecomando o INPUT/ENTER sul proiettore per ritornare al menu di attivazione/disattivazione PASSWORD Schermata. Se si imposta una PASSWORD per Schermata:

• la funzione di registrazione Schermata (e menu) non saranno disponibili.

• Il menu Bl.Schermata non sarà disponibile.

•

L'impostazione AVVIARE verrà bloccata su Schermata (e il menu non sarà disponibile). Disattivare la PASSWORD Schermata per utilizzare queste funzioni.

• Non dimenticare la PASSWORD Schermata.

2.3 Disattivazione della PASSWORD

2.3-1 Seguire la procedura indicata in 2.1-1 per visualizzare il menu di

attivazione/disattivazione della PASSWORD Schermata.

2.3-2

Selezionare SPEGNERE per visualizzare la nestra di dialogo INSERISCI PASSWORD (grande). Inserire la PASSWORD registrata e la schermata

ritornerà al menu di attivazione/disattivazione della Schermata. Se viene inserita una PASSWORD non corretta, il menu verrà chiuso. In caso si sia dimenticata la PASSWORD, ripetere la procedura dal punto 2.3-1.

2.4. Se avete dimenticato la PASSWORD

2.4-1 Seguire la procedura riportata alla sezione 2.1-1 per visualizzare il

menu di attivazione/disattivazione PASSWORD Schermata.

2.4-2 Selezionare SPEGNERE per visualizzare il

dialogo INSERISCI PASSWORD (grande).

All’interno del dialogo verrà visualizzata la

Richiesta codice a 10 cifre.

2.4-3

Contattare il vostro rivenditore con la Richiesta

codice a 10 cifre. La PASSWORD verrà inviata

dopo la conferma della registrazione utente.

Finestra di dialogo INSERISCI

PASSWORD (piccola)

Finestra di dialogo INSERISCI

PASSWORD (grande)

Menu OPZ. (continua)

Voce Descrizione

3. Utilizzo della funzione BLOCCO PIN

BLOCCO PIN è una funzione che previene l’utilizzo del proiettore, se non si inserisce un codice registrato.

3.1 Registrazione del codice PIN

3.1-1

Servirsi dei pulsanti ▲/▼ del menu SICUREZZA

per selezionare BLOCCO PIN, quindi premere

il tasto ► o il tasto

menu di attivazione/disattivazione BLOCCO PIN.

3.1-2

Servirsi dei pulsanti▲/▼ sul menu di attivazione/

disattivazione BLOCCO PIN per selezionare

ACCEN.RE. Si visualizzerà CASELLA PIN.

3.1-3 I

nserire il codice PIN a 4 cifre tramite i

pulsanti ▲/▼/◄/► e i tasti

INPUT/ENTER

REINSERIRE CODICE PIN. Reinserire lo stesso

codice PIN. In tal modo la registrazione del

codice PIN sarà completa.

•

Se non si preme alcun tasto per circa 55 secondi durante la visualizzazione della CASELLA PIN o del dialogo REINSERIRE CODICE PIN, il menu si chiude. Se è necessario, ripetere la procedura dal punto 3.1-1. In seguito, tutte le volte che il proiettore viene riavviato si visualizza la CASELLA PIN. Inserire il codice PIN registrato. Il proiettore può essere utilizzato dopo aver inserito il codice PIN registrato.

SICUREZZA

(continua)

(continua alla pagina seguente)

Se si inserisce un codice PIN non corretto, si visualizza di nuovo la nestra di dialogo CASELLA PIN. Se viene inserito per 3 volte di seguito un codice PIN errato, il proiettore si spegnerà. In seguito, il proiettore si spegnerà tutte le volte che viene inserito un codice PIN errato. Il proiettore si spegnerà anche nel caso in cui non viene premuto alcun tasto per circa 5 minuti, durante la visualizzazione del dialogo CASELLA PIN. Questa funzione si attiverà solo quando il proiettore viene riacceso dopo lo spegnimento tramite l'interruttore di alimentazione.

• Non dimenticare il proprio codice PIN.

3.2 Disattivazione della funzione BLOCCO PIN

3.2-1

Seguire la procedura riportata al punto 3.1-1 per visualizzare il menu di attivazione/disattivazione BLOCCO PIN. Mediante i pulsanti ▲/▼ selezionare SPEGNERE. Si visualizzerà il dialogo CASELLA PIN. Inserire il codice PIN registrato per disattivare la funzione BLOCCO PIN.

Se si inserisce una PASSWORD errata per 3 volte, il menu verrà chiuso.

3.3 Se avete dimenticato il codice PIN.

3.3-1

Mentre è visualizzato il dialogo CASELLA PIN, mantenere premuto il tasto RESET telecomando per 3 secondi, o tenere premuto per 3 secondi il tasto INPUT/ENTER mentre si preme il tasto ► del proiettore. Si visualizza il dialogo Richiesta codice a 10 cifre.

• Se non si effettuano inserimenti per 5 minuti dopo la visualizzazione del dialogo CASELLA PIN, il proiettore si spegnerà.

3.3-2

Contattare il rivenditore per la Richiesta codice a 10 cifre. La PASSWORD verrà inviata dopo la conferma della registrazione utente.

ENTER

per visualizzare il

. Verrà visualizzato il dialogo

COMPUTER

nel

Menu OPZ.

Menu OPZ. (continua)

Voce Descrizione

4. Utilizzo della funzione Rilev. Spostamento

Mentre la funzione Rilev. Spostamento è attivata, se si preme l’interruttore di alimentazione, il proiettore reagisce come descritto di seguito.

• Se il proiettore è stato spostato o reinstallato, può apparire sullo schermo l’Allarme Rilev. Spostamento qui indicato.

• Se l’impostazione SPECCHIO è stata modicata può apparire sullo schermo l’Allarme Rilev. Spostamento qui indicato.

• La funzione di regolazione keystone non è ammessa per tutto il tempo in cui è attivata la funzione Rilev. Spostamento.

4.1 Attivazione della funzione Rilev. Spostamento

4.1-1

•

Questa funzione può non operare correttamente se il proiettore non è in posizione stabile quando si seleziona ACCEN.RE.

4.1-2

Impostare a spegnere il Rilev. Spostamento nel menu SICUREZZA per visualizzare il segnale in ingresso. Se viene visualizzato l’allarme di Rilev. Spostamento per circa 5 minuti, si spegnerà la lampada. Questa funzione si attiverà solo quando il proiettore viene avviato dopo essere stato scollegato dalla rete elettrica.

SICUREZZA

(continua)

(continua alla pagina seguente)

4.2 Impostazione della PASSWORD per Rilev. Spostamento

4.2-1

4.2-2

4.2-3

4.2-4

Premendo il tasto di attivazione/disattivazione RILEV. SPOSTAMENTO.

• Non dimenticare la PASSWORD Rilev. Spostamento.

4.3 Impostazione del Rilev. Spostamento

4.3-1 Seguire la procedura indicata in 4,1-1 per visualizzare il menu di

4.3-2

Se viene inserita una PASSWORD non corretta, il menu verrà chiuso. Se necessario ripetere la procedura dal punto 4.3-1.

Servirsi dei pulsanti ▲/▼ del menu SICUREZZA per selezionare Rilev.Spostamento e premere il pulsante ► oppure disattivazione Rilev. Spostamento. Selezionare ACCEN.RE e verrà registrata l’impostazione attuale per quanto riguarda le funzioni angolo e specchio.

Se questa funzione è impostata ad ACCEN.RE e se l’impostazione ssata per l’angolo verticale o per lo specchio nel momento cui si accende il proiettore risulta differente rispetto a quella registrata precedentemente, verrà visualizzato l’allarme Rilev. Spostamento e il proiettore non visualizzerà il segnale d’ingresso.

Servirsi dei pulsanti ▲/▼ del menu SICUREZZA per selezionare Rilev. Spostamento, quindi premere il tasto ► o il tasto menu di attivazione/disattivazione Rilev. Spostamento. Servirsi dei pulsanti▲/▼ del menu attivazione/ disattivazione Rilev. Spostamento per selezionare ACCEN.RE. Si visualizzerà la nestra di dialogo INSERISCI PASSWORD (piccola). Servirsi dei pulsanti ▲/▼/◄/► per inserire una PASSWORD. Spostare il cursore al lato destro della nestra di dialogo INSERISCI PASSWORD (piccola) e premere il tasto ► per visualizzare il dialogo REINSERIRE LA PASSWORD, inserire di nuovo la stessa PASSWORD. Spostare il cursore al lato destro della nestra di dialogo REINSERIRE LA PASSWORD e premere il tasto ► per visualizzare la PASSWORD per circa 20 secondi durante i quali è possibile annotare la PASSWORD.

ENTER

attivazione/disattivazione Rilev. Spostamento. Selezionare SPEGNERE per visualizzare la nestra di dialogo INSERISCI PASSWORD (grande). Inserire la PASSWORD registrata e la schermata ritornerà al menu di attivazione/disattivazione Rilev. Spostamento.

ENTER

oppure il tasto

per visualizzare il menu di attivazione/

ENTER

per visualizzare il

Finestra di dialogo INSERISCI

PASSWORD (piccola)

INPUT/ENTER

si ritornerà al menu

Menu OPZ. (continua)

Voce Descrizione

4.4 Se avete dimenticato la PASSWORD

4.4-1 Seguire la procedura indicata in 4.1-1 per visualizzare il menu di

attivazione/disattivazione Rilev. Spostamento.

4.4-2

Selezionare SPEGNERE per visualizzare la nestra di dialogo INSERISCI PASSWORD (grande). All’interno del dialogo verrà visualizzata la Richiesta codice a 10 cifre.

4.4-3

Contattare il vostro rivenditore con la Richiesta codice a 10 cifre. La PASSWORD verrà inviata la conferma della registrazione utente.

5. Utilizzare la funzione PASSW. TESTI

Questa funzione consente di visualizzare i propri messaggi (I MIEI TESTI) sullo schermo AVVIARE e sull'IMMET -INFO-. Per evitare la sovrascrittura è possibile proteggere i testi con una password.

5.1 Scrivere I MIEI TESTI

(1) Tramite i pulsanti ▲/▼ del menu SICUREZZA

selezionare il menu SCRIVI TESTI e premere ►. Si visualizza il dialogo SCRIVI TESTI.

(2) Sulle prime 3 righe viene riportato il testo

corrente. Se il testo non è ancora stato scritto le righe saranno vuote. Servirsi dei pulsanti ▲/▼/◄/► e del pulsante ENTER o INPUT/ENTER per selezionare e inserire i caratteri. Il pulsante RESET può essere utilizzato per cancellare 1 carattere alla volta. Se si sposta il cursore su CANCELLA oppure su ANNULLA TUTTO e si preme il pulsante ENTER o INPUT/ENTER, si cancella 1 carattere oppure rispettivamente tutti i caratteri. Il testo in MIEI TESTI può comprendere no a 24 caratteri. Per modicare un carattere già inserito, premere

SICUREZZA

(continua)

(continua alla pagina seguente)

(3)

il pulsante ▲/▼ per spostarsi alla prima riga e servirsi dei pulsanti ◄/► per portare il cursore sui caratteri che si vogliono modicare. Premere ENTER o INPUT/ENTER il carattere. Quindi seguire la medesima procedura descritta alla voce (2) qui sopra.

(4)

Per terminare l'inserimento di testi, portarsi con il cursore su SALVA, poi premere ENTER o INPUT/ENTER. Per ritornare a I MIEI TESTI senza salvare le modiche, spostare il cursore su CANCELLAR e premere ENTER o INPUT/ENTER.

• La funzione SCRIVI TESTI è disponibile solo se la funzione PASSW. TESTI è impostata a SPEGNERE.

5.2 Visualizzazione I MIEI TESTI

(1) Servirsi dei pulsanti ▲/▼ del menu

SICUREZZA per selezionare VIS. TESTI e premere il pulsante ► per visualizzare il menu di attivazione/disattivazione VIS. TESTI.

(2) Servirsi dei pulsanti ▲/▼ del menu VIS. TESTI

per attivare o disattivare la funzione.

ACCEN.RE Quando è impostato ACCEN.RE, il I MIEI TESTI sarà mostrato sullo schermo AVVIARE e il dialogo IMMET-INFO-.

• Questa funzione è valida solo se PASSW. TESTI è impostata a SPEGNERE.

SPEGNERE

per selezionare

Menu OPZ.

Finestra di dialogo INSERISCI

PASSWORD (grande)

Menu di attivazione/

disattivazione VIS. TESTI

Menu OPZ.

Menu OPZ. (continua)

Voce Descrizione

5.3 Attivazione della funzione PASSW. TESTI

La funzione PASSW. TESTI impedisce la sovrascrittura di I MIEI TESTI.

5.3-1 Attivazione della PASSW. TESTI (1) Servirsi dei pulsanti ▲/▼ del menu SICUREZZA

5.3-2 Impostazione della PASSW. TESTI (1) Visualizza il menu di attivazione/disattivazione PASSW.

(2) Usare i pulsanti ▲/▼ del menu PASSW. TESTI

(3)

(4) Spostare il cursore al lato destro della nestra

SICUREZZA

(continua)

Premendo il tasto ENTER sul telecomando o il pulsante INPUT/ENTER sul proiettore si ritornerà al menu di attivazione/disattivazione PASSW. TESTI. Se per I MIEI TESTI è impostata una PASSWORD;

• Il menu VIS. TESTI non sarà disponibile e non sarà possibile modicare le impostazioni VISUALIZZA.

Il menu SCRIVI TESTI non sarà disponibile per evitare la sovrascrittura di I MIEI TESTI.

•

5.3-3 Disattivare la funzione PASSW. TESTI (1) Seguire la procedura al punto 5.3-1

(2) Selezionare SPEGNERE per visualizzare la

Se si inserisce una PASSWORD errata, il menu verrà chiuso. Se necessario ripetere la procedura dal punto 5.3-3(1)

5.3.4 in caso si sia dimenticata la PASSWORD. (1) Seguire la procedura riportata alla sezione 5,3-1 per visualizzare il menu

(2) Selezionare SPEGNERE per visualizzare il dialogo INSERISCI

(3) Per la Richiesta codice a 10 cifre contattare il proprio rivenditore. La

per selezionare il menu PASSW. TESTI e premere il pulsante ► per visualizzare il menu di attivazione/disattivazione PASSW. TESTI.

TESTI, seguendo la procedura riportata al punto 5.3-1

per selezionare ACCEN.RE. Si visualizzerà la nestra di dialogo INSERISCI PASSWORD (piccola). Servirsi i pulsanti ▲/▼/◄/► per inserire una PASSWORD. Spostare il cursore al lato destro della nestra di dialogo INSERISCI PASSWORD (piccola) e premere il tasto ► per visualizzare il dialogo REINSERIRE LA PASSWORD, inserire di nuovo la stessa PASSWORD.

di dialogo REINSERIRE LA PASSWORD e premere il tasto ► per visualizzare la PASSWORD per circa 20 secondi durante i quali è possibile annotare la PASSWORD.

per visualizzare il menu di attivazione/ disattivazione PASSW. TESTI.

nestra di dialogo INSERISCI PASSWORD (grande). Inserire la PASSWORD registrata e lo schermo ritornerà al menu di attivazione/ disattivazione PASSW. TESTI.

di attivazione/disattivazione PASSW. TESTI.

PASSWORD (grande). Comparirà la Richiesta codice a 10 cifre.

PASSWORD verrà inviata dopo la conferma della registrazione utente.

Finestra di dialogo INSERISCI

PASSWORD (piccola)

Finestra di dialogo INSERISCI

PASSWORD (grande)

Menu MIU

Il sistema MIU (Multi Information processing Unit) supporta le funzioni di rete e la Presentazione SENZA PC. Rivolgersi all'amministratore di rete prima di connettersi a un punto d'accesso esistente sulla rete. L’impostazione errata della rete a cui è collegato il proiettore potrebbe causare problemi alla rete stessa. Selezionare “MIU” dal menu principale per accedere alle seguenti funzioni. Selezionare un'opzione tramite i cursori ▲/▼ del proiettore o del telecomando e premere il cursore ► sul proiettore o sul telecomando oppure ENTER per confermare. Eseguire quindi l'operazione indicata nella tabella seguente. Consultare il Manuale d'istruzioni - Guida per Network per dettagli relativi al sistema MIU.

NOTA

•

Le impostazioni di default per DHCP sono SPEGNERE. Se la rete è

abilitata per il protocollo DHCP e si devono congurare INDIRIZZO IP, SUBNET MASK e DEFAULT GATEWAY automaticamente, impostare DHCP ad ACCEN.RE. (54).

• Se non si utilizza SNTP (

4.1.8 Date/Time Settings (Impostazioni di data/

ora) in Manuale d'istruzioni - Guida per Network), si devono impostare DATA

E ORA (

MOD. DAL VIVO

(continua alla pagina seguente)

55) durante l'installazione iniziale.

Voce Descrizione

Questa voce imposta la “Mod. dal vivo”. Nella “Mod. dal vivo” il proiettore visualizza le immagini trasmesse dal PC via rete grazie al software “Live Viewer 3”. (

d'istruzioni - Guida per Network )

Questa voce visualizza il menu IMP.MOD.DAL VIVO. Utilizzare i pulsanti ▲/▼ e ► oppure ENTER per eseguire l'operazione.

Il MOD.PRESENTER impostato nel software “Live Viewer 3” può essere disattivato. Quando si esegue questa funzione compare per circa 3 secondi il messaggio USC.MOD.PRESENTER. La funzione è

IMP.MOD.DAL

VIVO

USC.MOD.

PRESENTER

disponibile solo se il modo Presenter è attivato nel software “Live Viewer 3”. Il menu visualizza le impostazioni attuali del Mod.Presenter.

• Il modo Presenter è una funzione che consente al proiettore di visualizzare una immagine trasmessa mediante 1 solo PC. La funzione MIU supporta anche la modalità multi PC.

• Se il proiettore deve visualizzare un'immagine proveniente da un altro PC, eseguire la funzione USC. MOD.PRESENTER.

• Consultare il Network per ulteriori dettagli.

Manuale d'istruzioni - Guida per

1.1 Mod. dal vivo in Manuale

Menu MIU

Menu MIU (continua)

Voce Descrizione

MOD.MULTI

IMP.MOD.DAL

VIVO

(continua)

VIS.NOME

UTENTE

(continua alla pagina seguente)

Il proiettore consente di operare in modalita PC Singolo visualizzando a schermo intero l'immagine trasmessa da un 1 PC e in modalità Multi PC che suddivide lo schemo in 4 zone e visualizza immagini trasmesse da un numero di PC compreso tra 1 e 4. La voce MOD.MULTI PC consente di passare da un modo all'altro.

SINGOLO

Servirsi dei pulsanti ▲/▼ per selezionare la voce e poi del pulsante ENTER o INPUT/ENTER per eseguire le operazioni. La modalità passerà da MULTI PC a PC SINGOLO e la porzione di schermo selezionata nel menu passerà a schermo intero.

MULTI

Servirsi di ENTER o INPUT/ENTER per eseguire le operazioni. Il modo passerà a Multi PC e lo schermo verrà suddiviso in 4 zone.

•

Se per un PC che trasmette immagine è attivato il modo Presenter, comparirà il messaggio USC.MOD.PRESENTER dopo tre secondi dall'attivazione della funzione.

•

Questa funzione è disponibile solo se il PC è collegato al proiettore con il modo Multi PC del programma “Live Viewer 3”.

Mediante questa voce si visualizza il nome utente definito in “Live Viewer 3” del PC che trasmette le immagini proiettate sullo schermo.

Modo PC SINGOLO

Il nome utente si visualizza nella casella VIS.NOME UTENTE.

Esempi Nome utente Casella VIS.NOME UTENTE NOME_PC0001 NOME_PC0001 (default) SENZA NOME (spazio vuoto)

(

visualizzazione non autorizzata

) (anonimo)

Se nessun PC è collegato al proiettore in modo SINGOLO, la casella VIS. NOME UTENTE si presenterà come indicato qui a destra.

Modo MULTI PC

Il nome utente si visualizzerà nella casella VIS.NOME UTENTE.

• Consultare il

Manuale d'istruzioni - Guida per

Network per ulteriori dettagli, alla voce Visualizzazione nome utente.

Menu MIU (continua)

Voce Descrizione

Questa voce visualizza il menu PRESENTAZIONE SENZA PC. Tramite questo menu è possibile visualizzare immagini

memorizzate in una scheda SD o in un dispositivo USB ed eseguire una presentazione senza PC.

Servirsi dei pulsanti ▲/▼/◄/► per selezionare la voce e poi di ► oppure del pulsante

• Mentre si proiettano le immagini è possibile visualizzare il menu PRESENTAZIONE SENZA PC, premendo il pulsante MENU.

PRESENTAZIONE

SENZA PC

MINIATURA

SEQUENZA

DIRECTORY

FORMATO

VISUALIZZAZ.

CONFIGRAZ.

TASTO

Menu MIU

ENTER

per eseguire le operazioni.

Servirsi dei pulsanti ▲/▼/◄/► per selezionare un’immagine e premere ENTER o INPUT/ENTER per visualizzarla.

Premendo ENTER oppure ► si avvia la sequenza di diapositive.

Servirsi dei pulsanti ▲/▼ per selezionare un’immagine o una cartella e premere o INPUT/ENTER

ENTER

per visualizzare l’immagine o trasformarla in una MINIATURA.

Per aprire o chiudere la cartella, premere i pulsanti ►/◄.

Servirsi dei pulsanti ▲/▼ per impostare il formato di visualizzazione.

Servirsi dei pulsanti ▲/▼ per selezionare da due modelli proposti la congurazione tasti.

RIMUOVERE

MEDIA

• Per l'impostazione è disponibile la funzione Web Remote Control (vedere la Guida per Network), tranne per l'opzione FORMATO VISUALIZZAZ., CONFIGRAZ. TASTO e RIMUOVERE MEDIA.

(continua alla pagina seguente)

Servirsi dei pulsanti ▲/▼ per selezionare un modo di rimozione media poi premere ENTER oppure ► per visualizzare il menu.

Menu MIU

Menu MIU (continua)

Voce Descrizione

Questa voce visualizza il menu MIU - IMPOSTA. Utilizzare i pulsanti ▲/▼ e ► oppure ENTER per

eseguire l'operazione.

DHCP

(Dynamic Host

Conguration

Protocol)

IMPOSTA

INDIRIZZO IP

SUBNET MASK

DEFAULT

GATEWAY

DNS SERVER

(continua alla pagina seguente)

Servirsi dei pulsanti

▲/▼

per attivare/disattivare DHCP.

ACCEN.RE Ù SPEGNERE

Selezionare SPEGNERE se la rete non è abilitata per il protocollo DHCP.

•

Per l'impostazione di “DHCP” ad “ACCEN.RE” saranno necessari alcuni minuti prima che il server DHCP comunichi l'indirizzo IP.

•

Si attiverà la funzione Auto IP con l'assegnazione automatica di un'indirizzo IP se il proiettore non riceve un indirizzo dal server, anche se DHCP è impostato ad “ACCEN.RE”.

Servirsi dei pulsanti

▲/▼

per inserire l'INDIRIZZO IP. Questa funzione si può utilizzare solo se DHCP è impostato a SPEGNERE.

•

L'INDIRIZZO IP è il codice numerico che identica il proiettore sulla rete. Non è possibile collegare due dispositivi con lo stesso INDIRIZZO IP sulla stessa rete.

• L'INDIRIZZO IP “0.0.0.0” non è consentito. Servirsi dei pulsanti

▲/▼/◄/►

per inserire la stessa SUBNET MASK utilizzata dal PC. Questa funzione si può utilizzare solo se DHCP è impostato a SPEGNERE.

• La SUBNET MASK “0.0.0.0” non è ammessa. Servirsi dei pulsanti

▲/▼/◄/►

per inserire l'indirizzo DEFAULT GATEWAY (un nodo della rete che serve da punto d'accesso ad altri sistemi di rete). Questa funzione si può utilizzare solo se DHCP è impostato a SPEGNERE.

Servirsi dei pulsanti /◄/►

per inserire l'indirizzo

▲/▼

DNS SERVER. Il DNS SERVER è un sistema che controlla i nomi a dominio e gli indirizzi IP in rete.

Menu MIU (continua)

Voce Descrizione

IMPOSTA

(continua)

FUSO ORARIO

DATA E ORA

MODALITÀ

CAN.

Menu MIU

Servirsi dei pulsanti ▲/▼ per inserire il FUSO ORARIO. Impostare lo stesso FUSO ORARIO del PC. In caso di dubbio, rivolgetevi al vostro gestore IT. Servirsi del pulsante ◄ per ritornare al menu dopo aver impostato il FUSO ORARIO.

Servirsi dei pulsanti ▲/▼/◄/► per inserire l'anno (ultime due cifre), il mese, la data, l'ora e il minuto.

•

Il proiettore sovrascriverà queste impostazioni

e recupererà le informazioni DATA E ORA dal server orario, se SNTP è abilitato. (4.1.8

Date/Time Settings (Impostazioni di data/ora) in Manuale d'istruzioni - Guida per Network)

Servirsi dei pulsanti ▲/▼ per selezionare la modalità del sistema di comunicazione di rete. Per la selezione basarsi sulle impostazioni del PC.

ADHOC Ù INFRASTRUTTURA

Servirsi dei pulsanti ▲/▼ per selezionare il canale della rete LAN senza li durante l'utilizzo. Per la selezione basarsi sulle impostazioni del PC. Sono disponibili canali compresi da 1 a 11.

•

I canali disponibili variano a seconda del Paese. Inoltre,

a seconda degli standard potrebbe essere necessaria una scheda di rete per il collegamento senza li.

Servirsi dei pulsanti ▲/▼ per selezionare il metodo di codifica da usare.

CODIFICA

(continua alla pagina seguente)

WPA2-PSK(AES) Ù WPA-PSK(AES) Ù WPA-PSK(TKIP)

SPEGNERE

WEP 64bit Ù WEP 128bit

Menu MIU

Menu MIU (continua)

Voce Descrizione

IMPOSTA

(continua)

(continua alla pagina seguente)

SSID

Servirsi dei pulsanti ◄/► per selezionare il menu SSID.

DEFAULT

Premere ► oppure ENTER se è selezionato uno dei valori DEFAULT (#1~#4).

PERS.

Premere ► oppure ENTER se è selezionato #5 PERS. Apparirà il menu SSID #5 PERS.

(1) Sulla prima riga si visualizzerà il valore

SSID corrente. Se non è ancora stato scritto nulla si visualizzerà la riga vuota. Servirsi dei pulsanti ▲/▼/◄/► e del pulsante ENTER o INPUT/ENTER per selezionare e inserire i caratteri. Il pulsante RESET può essere utilizzato per cancellare 1 carattere alla volta. Se si sposta il cursore su CANCELLA oppure su ANNULLA TUTTO e si preme il pulsante ENTER o INPUT/ ENTER, si cancella 1 carattere oppure rispettivamente tutti i caratteri. L'inserimento SSID può contenere no a 32 caratteri.

(2)

Per modicare un carattere già inserito, premere il pulsante ▲/▼ per spostarsi su una delle prime 2 righe e servirsi dei pulsanti ◄/► per portare il cursore sui caratteri che si vogliono modicare. Premere ENTER o INPUT/ENTER per selezionare il carattere. Quindi seguire la medesima procedura descritta alla voce (1) qui sopra.

(3)

Per terminare l'inserimento, portarsi con il cursore su SALVA, poi premere ENTER o INPUT/ENTER. Per ritornare all'inserimento SSID precedente senza salvare le modiche, portare il cursore su CANCELLAR, poi premere ENTER o INPUT/ENTER.

Menu MIU (continua)

Voce Descrizione

VELOCITÀ

IMPOSTA

(continua)

MODALITÀ

RETE

(1)

Tramite i pulsanti ▲/▼ del menu MIU selezionare il menu NOME PROIETTORE premere ►. Si visualizza il dialogo NOME PROIETTORE.

(2)

Sulle prime 3 righe viene riportato il NOME PROIETTORE corrente. Se il nome non è ancora stato scritto si visualizzerano le righe vuote. Servirsi dei pulsanti ▲/▼/◄/► e del pulsante ENTER o INPUT/ENTER per selezionare e inserire i caratteri. Il pulsante RESET può essere utilizzato per cancellare 1 carattere alla volta. Se si sposta il cursore su CANCELLA oppure su ANNULLA TUTTO e si preme il pulsante ENTER o INPUT/

NOME

PROIETTORE

(continua alla pagina seguente)

ENTER, si cancella 1 carattere oppure rispettivamente tutti i caratteri. Il NOME PROIETTORE può contenere no a 64 caratteri.

(3)

Per modicare un carattere già inserito, premere il pulsante ▲/▼ per spostarsi alla prima riga e servirsi dei pulsanti ◄/► per portare il cursore sui caratteri che si vogliono modicare. Premere ENTER o INPUT/ENTER per selezionare il carattere. Quindi seguire la medesima procedura descritta alla voce (2) qui sopra

(4)

Per terminare l'inserimento, portarsi con il cursore su SALVA, poi premere ENTER o INPUT/ENTER. Per ritornare al NOME PROIETTORE precedente senza salvare le modiche, portare il cursore su CANCELLAR, poi premere ENTER o INPUT/ENTER.

Menu MIU

Servirsi dei pulsanti ▲/▼ per selezionare la velocità di trasferimento (M: Mbps : megabits al secondo)

AUTOÙ54MÙ48MÙ36MÙ24MÙ18M

ÚÚ

1MÙ2MÙ5.5MÙ6MÙ9MÙ11MÙ12M

• Il modo AUTO seleziona automaticamente la velocità ottimale.

• La velocità di trasferimento potrebbe variare a seconda della situazione della rete.

Servirsi dei pulsanti ▲/▼ per selezionare la modalità di rete.

SENZA CAVO Ù A CAVO

• La modalità di rete viene inizializzata quando si preme l'interruttore di alimentazione.

• La modalità SENZA CAVO si attiva con l'inserimento della scheda per la rete senza fili.

• La modalità A CAVO è abilitata se la scheda per la rete senza fili non è inserita.

Menu MIU

Menu MIU (continua)

Voce Descrizione

Questa voce consente di visualizzare il menu IMMAGINI. Inserire una scheda di memoria SD o un dispositivo USB nel proiettore prima di utilizzare la funzione IMMAGINI proiettore è necessario il software “PJTransfer”.

Servirsi dei pulsanti ▲/▼ per selezionare un'immagine ssa, mediante la funzione IMMAGINI (

(trasferimento fermo immagine) in Manuale d'istruzioni - Guida per Network) e il pulsante ► oppue ENTER per visualizzarla.

•

Non è possibile selezionare questa voce se non sono memorizzate immagini.

•

I nomi delle immagini comprendono no a un massimo di 16 caratteri.

IMMAGINI

(continua alla pagina seguente)

Modicare l'immagine visualizzata

Servirsi dei pulsanti ▲/▼.

Ritornare al menu Premere il pulsante ◄ oppure ESC sul telecomando.

Cancellare l'immagine visualizzata e il le di origine nella

scheda SD o nel dispositivo USB

(1) Premere il pulsante RESET sul

telecomando mentre si visualizza un'immagine per passare al menu IMMAGINI

Premere il pulsante

(2)

INPUT/ENTER

Per concludere l'operazione di cancellazione, premere il pulsante sul telecomando oppure ◄ sul proiettore.

(10).

Per memorizzare immagini nel

- RESET.

ENTER

sul telecomando oppure il pulsante

sul proiettore per eseguire la cancellazione.

4.5 Visualizzazione IMMAGINI



ESC

Menu MIU (continua)

Voce Descrizione

Questa voce visualizza il dialogo MIU - INFO- per la conferma delle impostazioni di rete.

• Si visualizza il NOME PROIETTORE.

• Alle voci “NOME PROIETTORE” e “SSID” si visualizza uno spazio vuoto,

INFO

SERVIZIO

se le impostazioni non sono definite (

• Se il livello della batteria dell’ orologio integrato è scarso, la data e l’ora potrebbero non essere visualizzate correttamente, anche se i dati inseriti sono esatti. Sostituire la batteria, se necessario (

• Non sarà possibile visualizzare l'indirizzo MAC della rete senza li se la MODALITÀ RETE è impostata ad A CAVO anche se è inserita la scheda per la rete senza li.

• INDIRIZZO IP, SUBNET MASK e DEFAULT GATEWAY indicano “0.0.0.0” nella seguente condizione. (1) La MODALITÀ RETE è impostata a SENZA CAVO e la scheda di rete senza li non è inserita.

(2)

• Non si visualizza alcun dato (spazio vuoto) nei campi “CAN.”, “VELOCITÀ” e “MAC SENZA CAVO” se non è inserita alcuna scheda per il collegamento senza li oppure se è selezionata la modalità “A CAVO” per la MODALITÀ RETE oppure in entrambi i casi.

• Le prestazioni e le impostazioni attuali si visualizzano nei campi “CAN.” e “VELOCITÀ” e non nel menu IMPOSTA.

Questa voce visualizza il menu SERVIZIO. Utilizzare i pulsanti ▲/▼ e ► oppure ENTER per eseguire l'operazione.

MIU RIAVVIO

Servirsi del pulsante ▲ per riavviare le comunicazioni di rete. Questa funzione serve per riavviare le comunicazioni di rete interrotte.

Menu MIU

56, 57).



64).



DHCP è su ACCEN.RE e il proiettore non riceve un indirizzo dal server DHCP.

ESEGUI Õ CANCELLAR

• Dopo aver selezionato ESEGUI, non sarà possibile consultare il menu MIU per circa 20 secondi.

• Se DHCP è su ACCEN.RE, l'indirizzo IP viene modificato.

Menu C.C. (Closed Caption)

È possibile modicare l'impostazione Closed Caption mediante il Menu C.C. del menu Avanzato. Selezionare la voce che si vuole modicare servendosi dei cursori ▲/▼.

• Grazie alla funzione C.C. (Closed Caption) si visualizzano frasi, dialoghi o altri suoni da un video, da le o da altre presentazioni. È richiesto il formato video NTSC o la fonte video componente del formato 480i@60 supportante la congurazione C.C. per utilizzare questa funzione. Questa funzione pertanto potrebbe non operare correttamente per alcuni apparecchi o segnali. In questo caso disattivare l'opzione C.C.

Voce Descrizione

Selezionare le impostazioni VISUALIZZA del menu C.C. dalle seguenti opzioni mediante i pulsanti ▲/▼.

SPEGNERE Ù ACCEN.RE Ù AUTO

SPEGNERE: C.C. è OFF

VISUALIZZA

MODALITÀ

ACCEN.RE: C.C. è ON AUTO: L'opzione C.C. si visualizza automaticamente se

•

Quando il menu OSD è attivo non è possibile utilizzare l'opzione C.C.

•

La funzione C.C. consente di visualizzare i dialoghi, la narrazione e/o gli effetti sonori di un programma televisivo o di altri video. La disponibilità dell'opzione C.C. dipende da chi effettua la trasmissione e/o dal contenuto.

Selezionare le impostazioni MODALITÀ del menu C.C. dalle seguenti opzioni mediante i pulsanti ▲/▼.

SOTTOTIT. Ù TESTO

SOTTOTIT.: Visualizza C.C. TESTO:

Selezionare le impostazioni CANALE del menu C.C. dalle seguenti opzioni mediante i pulsanti ▲/▼.

4Ù 3 Ù 2 Ù 1

è attiva la funzione Mute.

Visualizza i testi contenenti informazioni supplementari come i notiziari o la guida ai programmi TV. Le informazioni occupano l'intero schermo. Non tutti i programmi C.C. hanno informazioni Testo.

CANALE

1: Canale 1, canale principale / lingua 2: Canale 2 3: Canale 3 4: Canale 4

I dati relativi al canale possono subire modiche a seconda del contenuto. Alcuni canali potrebbero essere utilizzati per una seconda lingua oppure rimanere vuoti.

Manutenzione

Lampada

Le lampade hanno una vita limitata. L'utilizzo della lampada per periodi prolungati può dar luogo alla visualizzazione di immagini più scure o dalle tonalità deboli. Ciascuna lampada è caratterizzata da una diversa vita operativa, mentre a volte può succedere che esplodano o si brucino già al primo utilizzo. Si raccomanda pertanto di mantenere a portata di mano una lampada di ricambio nell'eventualità di una sostituzione prematura.A questo scopo si suggerisce di rivolgersi al proprio rivenditore comunicando il numero di tipo della lampada.

Numero di tipo : DT00781

Sostituzione della lampada

Spegnere il proiettore e scollegarne il cavo di

alimentazione. Lasciare inoltre raffreddare la

lampada per almeno 45 minuti.

Preparare una nuova lampada.

Se il proiettore è installato a parete oppure se la

lampada è guasta, richiedere inoltre l'intervento del rivenditore afnché la sostituisca.

Nel caso si sostituisca la lampada da soli,

Allentare la vite (indicata dalla freccia) del coperchio della

lampada, e quindi farlo scorrere lateralmente per rimuoverlo.

Allentare le 2 viti (indicate dalla freccia) della lampada e

sollevare la lampada lentamente dalle maniglia. Ciò rende facile estrarre delicatamente la lampada verso il pannello di controllo del proiettore.

Inserire la lampada nuova e riavvitare saldamente le 2 viti della

lampada allentate al passo precedente, per bloccarla in posizione. Stringere prima la vite ., quindi la vite 3.

Fare scorrere il coperchio della lampada indietro in posizione, e

quindi ssare saldamente la vite del coperchio della lampada.

Accendere il proiettore e azzerare il tempo della lampada

mediante la funzione TEMPO LAMPADA del menu OPZ..

(1)

Premere il tasto MENU in modo da visualizzare il menu.

(2)

Con il tasto

e premere quindi il tasto

(3)

Con il tasto

(4)

Con il tasto

così una nestra di dialogo.

(5)

Premere il tasto ▲ in modo da selezionare “RESET” nella nestra di dialogo. In tal modo si

esegue il reset del tempo della lampada.ManutenzioneCoperchio della lampadaManigliaVitiVite.

CAUTELA ►

▼/▲

selezionare nel menu “Andare al Menu avanzato”

►

▼/▲

nella colonna di sinistra del menu selezionare “OPZ. ” e premere quindi il tasto

▼/▲

selezionare “TEMPO LAMPADA” e premere quindi il tasto ►. Appare

Non toccare nessuno spazio all’interno del proiettore, mentre si estrae la lampada.

Coperchio della

lampada

Maniglia

►

NOTA • Al ne di ottenere indicazioni corrette sulla lampada si raccomanda

di resettarne il tempo solamente dopo averla sostituita.

Manutenzione

Lampada (continua)

Avvertenze relative alla lampada

ALTA TENSIONE

AVVERTENZA

►

ALTA TEMPERATURA ALTA PRESSIONE

Il proiettore è dotato di una lampada di vetro con mercurio ad alta

pressione. Se sballottata, grafata, maneggiata a caldo o usurata con il tempo, la lampada può rompersi con un forte scoppio oppure può fulminarsi. Ogni lampada ha una durata diversa e alcune lampade potrebbero scoppiare o fulminarsi subito dopo che si è iniziato ad usarle. Inoltre, quando la lampadina scoppia, è possibile che nel vano della lampada si spandano frammenti di vetro e che dai fori per la ventilazione del proiettore fuoriesca gas contenente mercurio.

►Riguardo lo smaltimento della lampada:

Questo prodotto contiene una lampada

al mercurio; non buttare nella spazzatura. Smaltire nei modi previsti dalla legislazione locale.

•

Per il riciclaggio della lampada, rivolgersi a www.lamprecycle.org. (negli USA)

•

Per lo smaltimento del prodotto, contattare l’ufcio governativo locale o www.eiae.org (negli USA) o www.epsc.ca (in Canada).

Per ulteriori unformazioni, rivolgersi al rivenditore.

•

Se la lampadina si rompe (in questo caso si ode un forte scoppio), disinserire il cavo di alimentazione dalla presa di rete e richiedere una lampada di ricambio al rivenditore locale. Si fa notare che i frammenti di vetro possono danneggiare le parti interne del proiettore oppure provocare ferite durante il maneggio, per tale motivo si raccomanda di non provare a pulire il proiettore o sostituire la lampada personalmente.

•

Staccare la spina dalla

presa di corrente

•

Prima di sostituire la lampada spegnere il proiettore e scollegare il cavo di alimentazione, quindi attendere almeno 45 minuti per un sufficente raffreddamento della lampada. Se si maneggia la lampada quando è ancora calda, si può incorre in ustioni e si può danneggiare la lampada stessa.

•

Non svitare mai, eccetto le viti designate (marcate da una freccia).

•

Non aprire il coperchio della lampada quando il proiettore è sospeso dall’alto. Sarebbe pericoloso, poiché se la lampadina della lampada fosse rotta, quando si apre il coperchio i frammenti cadrebbero a terra. Inoltre, lavorare in luoghi alti è pericoloso, per cui anche se la lampadina non è rotta, chiedere sempre al rivenditore di sostituire la lampada.

•

Non usare il proiettore senza il coperchio della lampada al suo posto. Al momento della sostituzione della lampada, accertarsi che le viti siano avvitare saldamente. Viti allentate possono causare danni o ferite.

•

Usare solo la lampada del tipo specicato.

•

Se la lampada si guasta subito dopo il primo uso, è possibile che oltre alla lampada stessa esistano anche altri problemi elettrici altrove. Se ciò si verica, contattare il rivenditore locale o un responsabile dell’assistenza.

•

Maneggiare con cura: scosse o graf possono causare lo scoppio del bulbo della lampada durante l’uso.

•

L'utilizzo della lampada per periodi prolungati può determinarne l'annerimento, la mancata accensione oppure la rottura. Si raccomanda di sostituire la lampada al più presto possibile qualora le immagini appaiano scure oppure al decadimento delle tonalità dei colori. L’utilizzo di lampade già usate; ciò potrebbe unfatti dar luogo a danneggiamenti.

Manutenzione

)LOWURGHOO·DULD

Si raccomanda di controllare e pulire il ltro dell’aria periodicamente. Quando gli indicatori o un messaggio sollecita di pulire il ltro dell’aria, eseguire l’operazione il più presto possibile. Sostituire il ltro dell’aria quando si danneggia o diviene eccessivamente sporco. A questo scopo si suggerisce di rivolgersi al proprio rivenditore comunicando il numero di tipo del ltro

Numero di tipo = MU03602

Quando si sostituisce la lampada, si raccomanda di sostituire anche il ltro dell’aria. Un ltro dell’aria del tipo specicato verrà fornito unitamente alla lampada per la sostituzione per questo proiettore.

3XOL]LDGHOÀOWURGHOO·DULD

Spegnere il proiettore e scollegarne il cavo

di alimentazione. Consentire al proiettore di

raffreddarsi sufcientemente.

Usare un aspirapolvere sopra e intorno al

coperchio del ltro. Mentre con una mano si mantiene afferrato il

proiettore, con l'altra si estrae in avanti il coperchio

del ltro nella direzione mostrata dalla freccia.

Usare un aspirapolvere per pulire le feritoie del

ltro di ventilazione del proiettore. Inoltre, pulire il ltro dell’aria che è collocato su un lato del coperchio del ltro, usando un aspirapolvere sull’ altro lato del coperchio del ltro. di sostituire il ltro dell’aria quando si danneggia o diviene eccessivamente sporco. Quando si monta il ltro dell’aria, rivolgere la parte sagomata a forma di mezzaluna alla parte sporgente del coperchio del ltro.

Rimettere l’unità del ltro nel proiettore.

Accendere il proiettore e azzerare il tempo del ltro mediante la funzione TEMPO

FILTRO nel MENU FACILE.

(1) Premere il tasto MENU per visualizzare un menu. (2) Con i tasti ▼/▲ selezionare “TEMPO FILTRO” e premere quindi il tasto ►. Appare così

una finestra di dialogo.

(3) Premere il tasto ▲ per selezionare “RESET” nella finestra di dialogo. In tal modo si

esegue l’azzeramento del tempo del filtro.

AVVERTENZA ►

cavo di alimentazione non sia inserito, quindi lasciare al proiettore il tempo sufciente per raffreddarsi. ►

Usare solo il ltro dell’aria del tipo specicato. Non utilizzare il proiettore senza il ltro dell’aria o il coperchio del ltro. Fare ciò potrebbe causare incendi o malfunzionamento del proiettore. ►

Pulire il ltro dell’aria periodicamente. Se il ltro dell’aria diviene ostruito da polvere o altro, aumenta la temperatura interna, la quale potrebbe causare incendi, ustioni o malfunzionamento del proiettore.

Prima di eseguire la manutenzione del ltro dell’aria, assicurarsi che il

Si raccomanda

Il ltro dell’aria è collocato al lato inverso

Parte sporgente

Filtro dell’aria Coperchio del ltro

Coperchio del ltro

NOTA •

dell’aria, per avere una indicazione corretta riguardo il ltro dell’aria.

•

Il proiettore potrebbe visualizzare il messaggio come “CONTROLLO FLUSSO ARIA” o spegnere

il proiettore, per prevenire l’aumento del livello di surriscaldamento interno.

Si consiglia di azzerare il tempo del ltro solo dopo la pulizia o sostituzione del ltro

Manutenzione

%DWWHULDGHOO·RURORJLRLQWHUQR

Il consumo della batteria impedisce il corretto funzionamento dell'orologio. Se l'orologio non funziona correttamente oppure si arresta, si raccomanda di sostituire la batteria osservando la procedura di seguito riportata.

Spegnere il proiettore e scollegarne il cavo di

alimentazione. Attendere che l'apparecchio si raffreddi

sufcientemente.

Dopo aver accertato che il proiettore sia adeguatamente

raffreddato, tirare il coperchio dello slot in avanti, premendo

leggermente il suo bordo verso l’alto, e rimuoverlo dal proiettore.

Rimuovere l’astuccio della pila.

Tenere la feritoia dell’astuccio della pila con unghia o altro

oggetto ed estrarlo lentamente dal vano per la pila.

Rimuovere la vecchia pila dall’astuccio della pila.

Coperchio del vano

Vano per la pila

CAR

Sostituire con una nuova pila.

Sostituire la pila solo con una pila HITACHI MAXELL,

No. CR2032 o CR2032H. L’uso di un’altra pila potrebbe presentare un rischio di incendio o esplosione. Inserire una nuova pila nell’astuccio della pila. Si prega di accertarsi che il segno + sia rivolto verso l’alto. Inserire l’astuccio della pila lentamente nel suo vano nché non si sente uno scatto.

Chiudere il coperchio del vano.

Rimettere il coperchio del vano invertendo il procedimento

usato per la rimozione del coperchio.

AVVERTENZA ►Le batterie devono sempre essere maneggiate con molta cura

ed esclusivamente secondo le istruzioni fornite. In caso di maltrattamento esse possono esplodere. Non devono inoltre essere ricaricate, smontate o bruciate. Utilizzandole in modo improprio esse possono spezzarsi oppure dar luogo alla perdita del liquido, ciò divenendo possibile causa d'incendio, lesione e/o contaminazione dell'ambiente circostante.

• Devono essere utilizzate esclusivamente batterie del tipo specicato. Non si devono contemporaneamente utilizzare batterie di tipo diverso. Non si devono contemporaneamente utilizzare batterie nuove e batterie già usate.

• Durante l'inserimento delle batterie è necessario vericare il corretto allineamento dei lati positivo e negativo.

• Le batterie devono essere mantenute fuori dalla portata dei bambini e degli animali domestici. Le pile possono esplodere se non sono maneggiate correttamente.

• Le batterie non devono essere cortocircuitate né saldate.

• Le batterie non devono essere bruciate né gettate nell'acqua. Le batterie devono essere conservate in un luogo buio, fresco e asciutto.

• In caso di fuoriuscita del liquido, esso deve essere asportato e la batteria deve essere quindi sostituita. Qualora il liquido si riversi sugli indumenti o sulla pelle, è necessario provvedere immediatamente a risciacquare con acqua abbondante le parti interessate.

Rispettare le norme locali per lo smaltimento delle pile usate.

•

Astuccio della pila

Pila

Astuccio della pila

Pila (+)

Astuccio

della pila

Pila (-)

NOTA • All'atto della rimozione della batteria l'orologio interno si azzera.

Dopo avere sostituito la batteria sarà possibile regolarlo nuovamente dal menu oppure da un browser. (

d'istruzioni - Guida per Network)

4.1.8 Date/Time Settings (Impostazioni di data/ora) in Manuale

Manutenzione

Altre attenzioni

Parte interna del proiettore

Per garantire l’uso sicuro del proiettore, farlo pulire e controllare dal rivenditore locale una volta l’anno.

Cura dell'obiettivo

Se la lente è incrinata, sporca o annebbiata può causare un deterioramento della qualità del display.Si prega di fare attenzione alla lente, avendo precauzioni nel

maneggio.

Spegnere il proiettore e disinserire il cavo di alimentazione. Lasciare al

proiettore il tempo sufcente a raffreddarsi. Dopo essersi assicurati che il proiettore è sufcentemente raffreddato, pulire

delicatamente la lente con un panno apposito reperibile in commercio. Non

toccare l'obiettivo direttamente con le mani.

Cura del mobiletto E del telecomando

Una sistemazione errata può avere effetti contrari, quali scoloramento, scortecciatura della vernice, ecc.

Spegnere il proiettore e disinserire il cavo di alimentazione. Lasciare al

proiettore il tempo sufcente a raffreddarsi. Dopo essersi assicurati che il proiettore sia sufcientemente raffreddato,

pulire delicatamente con una garza o un panno morbido. Se il proiettore è estremamente sporco, immergere il panno morbido in acqua o in un agente di pulizia neutro diluito nell'acqua e pulire delicatamente dopo avere strizzato il panno per bene. Quindi, pulire delicatamente con un panno morbido e asciutto.

AVVERTENZA ►Prima di eseguire la manutenzione, accertarsi che

il cavo di alimentazione non sia collegato, e quindi lasciare raffreddare sufcientemente il proiettore. L’uso del proiettore con un alta temperatura può causare ustioni e/o disfunzioni del proiettore. ►Non tentare mai di controllare l’interno del proiettore personalmente. Fare ciò è estremamente pericoloso. ►Evitare di inumidire il proiettore o inserirvi liquidi. Fare ciò potrebbe causare incendi, scosse elettriche e/o disfunzioni del proiettore.

• Non collocare nessun oggetto contenente acqua, detergenti o prodotti chimici vicino al proiettore.

• Non usare nebulizzatori o spruzzi.

CAUTELA ►Si prega di prendersi cura del proiettore come istruito qui

di seguito. Una cura scorretta può, non solo causare lesioni, ma provocare scolorazioni,staccamento della vernice, ecc.

Non usare detergenti o prodotti chimici diversi da quelli specicati in questo manuale.

► ►Non lucidare o stronare con oggetti rigidi.

Guida alla risoluzione dei problemi

Se dovesse vericarsi un funzionamento anormale, interrompere immediatamente l’uso del proiettore.

AVVERTENZA ►

Non usare mai il proiettore se si presentano anormalità quali fumo, strani odori, suono eccessivo, danni all’involucro o agli elementi o ai cavi, penetrazione di liquidi o sostanze estranee, ecc.. In tali circostanze, scollegare immediatamente la spina dalla presa di corrente. Dopo essersi assicurati che il fumo o l’odore sono scomparsi, contattare il vostro rivenditore o il centro servizio di assistenza.

Diversamente, se si verica un problema con il proiettore, si raccomanda di eseguire i seguenti controlli e misure prima di richiedere la riparazione. Se ciò non risolve il problema, si prega di contattare il vostro rivenditore o il centro servizio di assistenza. Vi verrà comunicato quale condizione di garanzia sarà applicata.

Messaggi attinentis

Quando appare qualche messaggio, controllarlo e confrontarlo conformemente con la tabella seguente. Sebbene questi messaggi scompaiono automaticamente dopo qualche minuto, essi riappariranno tutte le volte che verrà attivata l’alimentazione.

Messaggio Descrizione

NESSUN INGRESSO RILEVATO

½½½

SINCRONIZZAZIONE FUORI GAMMA

½½½

fH ½½kHz fV ½½Hz

CONTROLLO FLUSSO AIRA

NOTA

*** TRASCORSE DA ULTIMO CONTROLLO

FILTRO

MANUTENZIONE FILTRO NECESSARIA

PER RIMUOVERE ALLARME,

RESETTARE TIMER FILTRO

VEDERE IL MANUALE

Il segnale di entrata è assente.

Vericare la connessione del segnale di entrata e lo stato della fonte del segnale.

La frequenza orizzontale o verticale del segnale in ingresso è

fuori della gamma specicata.

Vericare le speciche tecniche per questa unità o le speciche della fonte del segnale

E’ immesso un segnale improprio.

Per favore confermare le speciche per il vostro proiettore o le speciche della fonte del segnale.

La temperatura della parte interna aumenta.

Spegnere l’unità e lasciarla raffreddare per circa 20 minuti. Dopo aver controllato gli elementi seguenti, accendere di nuovo l'alimentazione.

• IL’apertura di ventilazione è bloccata?

• Il ltro dell’aria è sporco?

• La temperatura periferica è superiore a 35°C? Se la stessa indicazione si visualizza dopo il trattamento, si prega di impostare ALTO a VEL.VENTOLA della voce SERVIZIO nel menu OPZ..

Usare una certa precauzione nel pulire il ltro dell’aria.

Spegnere immediatamente l'alimentazione e pulire o sostituire il ltro dell'aria, consultando la sezione "Filtro dell'aria" di questo manuale. Dopo aver pulito o sostituito la ltro, azzerare il timer del ltro (



63).

Guida alla risoluzione dei problemi

Informazioni sulle spie degli indicatori

Quando il funzionamento degli indicatori LAMP, TEMP e POWER differisce dal solito, controllarlo e confrontarlo conformemente con la tabella seguente.

Indicatore

POWER

Si accende

con luce

Arancione

Lampeggia

con luce

Verde

Si accende

con luce

Verde

Lampeggia

con luce

Arancione

Lampeggia

con luce

Rossa

Lampeggia

con luce

rossa

si accende

con luce

rossa

Lampeggia

con luce

rossa

si accende

con luce

rossa

Lampeggia

con luce

rossa

si accende

con luce

rossa

(continua alla pagina seguente)

Indicatore

LAMP

Spento Spento

(Discrezio

nale)

Si accende

con luce

Rossa

Lampeggia

con luce

Rossa

Spento

Indicatore

TEMP

(Discrezio

nale)

Spento

Lampeggia

con luce

Rossa

Descrizione

Il proiettore è nella fase standby.

Riferirsi alla sezione “Accensione/Spegnimento”

Il proiettore si sta scaldando.

Attendere.

Il proiettore è nella fase attiva.

Si possono svolgere le operazioni ordinarie.

Il proiettore si sta raffreddando.

Attendere.

Il proiettore si sta raffreddando. E’ stato rilevato un errore.

Attendere no a che l’indicatore POWER termina di lampeggiaree poi compiere le misure di risposta necessarie utilizzando le descrizioni di referenza qui di seguito indicate.

La lampada non si illumina e c’è la possibilità che la porzione interna si stia riscaldando.

Spegnere l’unità e lasciarla raffreddare perlomeno 20 minuti. Quando il proiettore si è sufcientemente raffreddato, assicurarsi sulle seguenti voci e accendere nuovamente l’unità.

•

L’apertura per il passaggio dell’aria è bloccata ?

• I

l ltro dell’aria è sporco ?

•

La temperatura periferica supera i 35 gradi ? Se la stessa indicazione si visualizza dopo il trattamento, sostituire la lampada riferendosi alla sezione “Lampada”.

Il coperchio della lampada non è stato ssato

correttamente.

Si prega di spegnere e permettere all’unità di raffreddarsi almeno per 45 minuti. Dopo che il proiettore si è sufcentemente raffreddato, si prega di vericare lo stato di ssaggio del coperchio della lampada. Dopo aver eseguito le manutenzioni necessarie, accendere di nuovo. Se si visualizza la stessa indicazione dopo il trattamento, si prega di contattare il rivenditore o il centro servizi dell’azienda.

La ventola refrigerante non funziona.

Spegnere l’unità e lasciarla raffreddare perlomeno 20 minuti. Quando il proiettore si è sufcientemente raffreddato assicurarsi che non ci siano sostanze estranee intrappolate nella ventola, ecc., quindi accendere di nuovo. Se la stessa indicazione si visualizza dopo il trattamento, contattare il rivenditore o il servizio di assistenza della ditta.

Guida alla risoluzione dei problemi

COMPUTER IN

USB

Informazioni sulle spie degli indicatori (continua)

Indicatore

POWER

Lampeggia

con luce

rossa

si accende

con luce

rossa

Si accende

con luce

Verde

Si accende

con luce

Verde

Lampeggiante

di colore verde

per circa 3

secondi

Indicatore

LAMP

Spento

simultaneamente

con luce

alternativamente

con luce

Spento Spento

Indicatore

TEMP

Si accende

con luce

Rossa

Lampeggia

Rossa

Lampeggia

Rossa

Descrizione

Esiste la possibilità che la parte interna si sia surriscaldata.

Spegnere l’unità e lasciarla raffreddare perlomeno 20 minuti. Quando il proiettore si è sufcientemente raffreddato, assicurarsi sulle seguenti voci e accendere nuovamente l’unità.

• L’apertura per il passaggio dell’aria è bloccata ?

• Il ltro dell’aria è sporco ?

• La temperatura periferica supera i 35 gradi ? Se la stessa indicazione si visualizza dopo il trattamento, si prega di impostare ALTO a VEL. VENTOLA della voce SERVIZIO nel menu OPZ.

E’ tempo di pulire il ltro dell’aria.

Spegnere immediatamente e pulire o cambiare il ltro dell’ aria consultando la sezione “Filtro dell’aria”. Dopo la pulizia o la sostituzione del ltro dell’aria, si prega di assicurarsi di reimpostare il timer del ltro. Dopo il trattamento, riattivare l’alimentazione.

Esiste la possibilità che la parte interna dell’ unità sia troppo fredda.

Si raccomanda di utilizzare l’unità entro i parametri di temperature d’impiego (da 5°C a 35°C). Riaccendere il proiettore solo dopo averlo riportato alla sua normale temperatura d’impiego.

Nel proiettore è stata salvata almeno una programmazione “Power ON”.

(

Per maggiori informazioni in merito consultate la sezione

4.1.7 Schedule Settings (Impostazioni programmate)



in Manuale d'istruzioni - Guida per Network.

)

NOTA •

Quando la parte interna si surriscalda, per motivi di sicurezza il proiettore si spegne

automaticamente e anche le spie degli indicatori potrebbero spegnersi. In tal caso, scollegare il cavo di alimentazione ed attendere almeno 45 minuti. Dopo che il proiettore si è sufcientemente raffreddato, assicuras dello stato dell’attacco della lampada e della sua copertura, quindi accendere di nuovo l’alimentazione.

Spegnimento del proiettore

Solo quando non è possibile spegnere il proiettore con la

14)

(



procedura usuale l’interruttore di spegnimento usando un spillo o cosa simile,

, si prega di premere

Interruttore di spegnimento

quindi scollegare il cavo di alimentazione dalla presa di corrente. Prima di riaccendere nuovamente il proiettore, attendere almeno 10 minuti per farlo raffreddare sufcientemente.

Ripristino di tutte le impostazioni

Quando risulta difcoltoso correggere alcune impostazioni errate, la funzione IMP. FABBRICA della

(

può ripristinare tutte le impostazioni (eccetto LINGUA, TEMPO

voce SERVIZIO nel menu OPZ. FILTRO, TEMPO LAMPADA, MSG. FILTRO, MIU ed altro) alle impostazioni predenite di fabbrica.



44)

Guida alla risoluzione dei problemi

)HQRPHQLHUURQHDPHQWHLQWHUSUHWDELOLFRPHGLIHWWLGHOO·DSSDUHFFKLR

Riguardo il fenomeno confuso con un difetto dell’apparecchio, controllarlo e confrontarlo conformemente alla tabella seguente.

Fenomeno Casi in cui non sono implicati difetti della macchina

Il cavo di corrente elettrica non è inserito.

Collegare correttamente il cavo di alimentazione.

La sorgente elettrica pricipale si è interrotta durante l’operazione per interruzione di corrente elettrica (blackout), ecc.

Si raccomanda di scollegare il cavo di alimentazione dalla presa di

L’unità non si

accende.

Non vengono

emessi né suoni

né immagini.

Non si produce

alcun suono.

corrente e lasciare raffreddare il proiettore per almeno 10 minuti, quindi riaccenderlo nuovamente.

Non c’è la lampada e/o la copertura della lampada, o un

delle due non è stata ssata correttamente.

Si raccomanda di spegnere l’unità e scollegare il cavo di alimentazione dalla presa di corrente, e lasciare raffreddare il proiettore per almeno 45 minuti. Quando il proiettore si è sufcientemente raffreddato assicurarsi dello stato dell’attacco della lampada e della copertura e quindi accendere di nuovo.

I cavi segnale non sono collegati correttamente.

Collegare correttamente i cavi di connessione.

La sorgente del segnale non funziona correttamente.

Mettere a punto correttamente gli strumenti di sorgente del segnale riferendosi al manuale degli strumenti di sorgente.

Le impostazioni del passaggio di uscita non sono regolate correttamente.

Selezionare il segnale di entrata e correggere le impostazioni.

I cavi del segnale non sono correttamente collegati.

Collegate correttamente i cavi audio.

Sta operando la funzione SILENZIOSO.

Ripristinare il suono premendo il tasto MUTE o VOLUME del telecomando.

Il volume è regolato ad un livello eccessivamente basso.

Con l'apposita funzione di menu oppure dal telecomando regolare il volume ad un livello più alto.

L'impostazione AUDIO non è corretta.

Impostare correttamente la voce AUDIO nel menu IMPOSTA.

Non viene

visualizzata

nessuna

immagine.

Il cappuccio della lente è ssato.

Rimuovere il coperchio dell'obiettivo.

I cavi segnale non sono collegati correttamente.

Collegare correttamente i cavi di connessione.

(continua alla pagina seguente)

Pagine di

riferimento

11, 1 4

–

16, 17

Guida alla risoluzione dei problemi

Fenomeni erroneamente interpretabili come difetti dell’apparecchio (continua)

Fenomeno Casi in cui non sono implicati difetti della macchina

La luminosità è regolata ad un livello estremamente basso.

Regolare la LUMIN. ad un livello più alto usando il menu

Non viene

visualizzata

nessuna immagine. (continua)

funzione sul telecomando.

Il computer non rileva il proiettore come una spina e un play monitor.

Assicurarsi che il computer possa rilevare una spina e un play monitor usando una spina e un play monitor diversi.

Viene visualizzato lo SP.VUOTO.

Premere il tasto BLANK sul telecomando.

visualizzazione

a schermo si

blocca.

Sta operando la funzione FISSA.

Per ripristinare la normale visualizzazione premere il tasto

FREEZE

Le impostazioni del colore non sono regolare correttamente.

I colori

appaiono

afevoliti. Il tono

del colore è

scarso.

Eseguire la regolazione dell’immagine cambiando le impostazioni di TEMP. COL., COLORE, CHIARI e/o SPAZIO COL., usando le funzioni menu.

L’impostazione SPAZIO COL. non è adatta.

Cambiare SPAZIO COL. impostando su AUTO, RGB, SMPTE240, REC709 o REC601.

La luminosità e/o il contrasto sono regolati ad un livello estremamente basso.

Regolare la LUMIN. e/o il CONTRASTO ad un livello più

Le immagini

appaiono scure.

alto usando il menu funzione.

La funzione SILENZIOSO non funziona.

Selezionare NORMALE per la voce SILENZIOSO nel menu IMPOSTA.

La lampada sta raggiungendo il termine della sua durata.

Sostituire la lampada.

Le impostazioni focus e/o fase orizzontale non sono

Le immagini

appaiono

sfocate.

corrette.

Regolare il focus usando l’anello del focus e/o usando la funzione del menu FASE H.

La lente è sporca o annebbiata.

Pulire la lente riferendosi alla sezione “Cura della obiettivo”.

Pagine di

riferimento

24, 25

26, 30

24, 25

24, 33

17, 29

NOTA • Qualora sullo schermo si notino delle chiazze luminose o scure,

si tratta di una caratteristica tipica degli schermi a cristalli liquidi, e non rappresentano né implicano un difetto dell’apparecchio.

Dati tecnici

Articolo Dati tecnici

Denominazione prodotto Pannello

a cristalli liquidi

Dimensione pannello Sistema di comando

Pixel Obiettivo Obiettivo zoom F=1,8 ~ 1,9 f=16,4 ~ 19,7 mm Lampada 160W UHB Altoparlante 1 W x1 Altoparlanto 100 ~ 120 V c.a, 2,8 A, 220 ~ 240 V c.a, 1,4 A Potenza assorbita 250 W Fascia di temperatura 5 ~ 35°C (Funzionamento)

Dimensione

Peso (massa) 1,8 kg

Terminali

Parti Opzional

Proiettore a cristalli liquidi 1,6 cm (tipo 0,63) TFT active matrix 786,432 pixels (1024 horizontal x 768 vertical)

274 (L) x 65 (A) x 205 (P) mm * Parti sporgenti escluse. Si prega di riferirsi alla seguente gura.

Porta di ingresso del computer

COMPUTER IN

...............D-sub 15 pin mini x1

Porta di ingresso video

S-VIDEO .................S-video x1

VIDEO ....................... video x1

Porta di ingresso/uscita audio

AUDIO IN .........Stereo mini x1

AUDIO OUT .....Stereo mini x1

Altre

USB STORAGE ......USB-A x1

Scheda SD

......... Slot della scheda SD x1

USB .........................USB-B x1

LAN ........................... RJ45 x1

Lampada: DT00781 Filtro Aria: MU03602

* Consultare il rivenditore.

Dati tecnici

274

205

[unità: mm]

Proiettore

CPX4

Manuale d'istruzioni (dettagliato Guida per Network

Grazie per avere acquistato questo proiettore.

Questo proiettore dispone della funzione di rete con le seguenti funzioni principali.

9 Mod. dal Vivo

Questo proiettore è in grado di proiettare su schermo le immagini del PC tramite rete wireless o via cavo, eliminando la necessità di un cavo di segnale.

9 Connessione rapida alla rete

Non è più necessario essere esperti. Le varie opzioni di impostazione consentono una semplice e rapida connessione alla rete.

9 Controllo web

Il proiettore può essere controllato e monitorato da un browser web del PC, che consente l'impostazione e il mantenimento del proiettore.

9 Presentazione SENZA PC

Questo proiettore è in grado di proiettare su schermo le immagini custodite in una memoria SD o USB, evitando di portarsi appresso il PC.

Il presente manuale è destinato solo a spiegare le funzioni di rete. Per questioni relative alla sicurezza, al funzionamento dell'apparecchio o per altri problemi, consultare la Guide di sicurezza o il Manuale d'istruzioni (condensato e dettagliato).

AVVERTENZA

manuali. Dopo la consultazione, conservarli in un luogo sicuro come futuro riferimento.

Prima di utilizzare questo prodotto, assicurarsi di leggere i relativi

►

)

SD CARD

•

NOTA

•

Il produttore declina qualsiasi responsabilità per eventuali errori che potrebbero comparire in questo manuale.

•

È vietata la riproduzione, la trasmissione o la copia di parti di questo documento o dell'intero

documento senza esplicita autorizzazione scritta.

Informazioni sui marchi commerciali

• Internet Explorer

Microsoft Corporation negli Stati Uniti e/o negli altri paesi.

• Pentium® è un marchio di fabbrica depositato di Intel Corp.

• JavaScript

Tutti gli altri marchi commerciali appartengono ai rispettivi titolari.

Le informazioni contenute in questo manuale sono soggette a modica senza preavviso.

e Windows®, Windows Vista® sono marchi registrati di

è un marchio di fabbrica depositato di Sun Microsystems, Inc.

Indice

Indice ....................2

Avvertenza . ...............3

1. Funzioni principali.........5

Mod. dal vivo (proiettare immagini dal PC)

1.1

1.2 Connessione rapida alla rete . . . 6

Congurazione e controllo tramite browser web

1.3

1.4 Presentazione SENZA PC

(Visualizzazione delle immagini memorizzate in una

scheda di memoria SD/in una memoria USB)

Collegamento dell'apparecchiatura

2. e impostazione di rete

Preparazione dell'apparecchiatura necessaria

2.1

2.2 Connessione rapida .........10

Impostazione della connessione di rete

2.3

manuale – LAN via cavo –

Connessione dell'apparecchiatura

2.3.1

2.3.2 Impostazioni della rete . . . . 11

Impostazione “Opzioni Internet”

2.3.3 Controllo della connessione

2.3.4 Impostazione della connessione di rete

2.4

manuale – LAN Wireless –

Preparazione per la connessione LAN wireless

2.4.1

Impostazione della connessione LAN wireless

2.4.2

3. Utilizzo della Mod. dal vivo . 20

3.1 Schema di Mod. dal vivo ......21

3.1.1 Modalità di visualizzazione . 21

3.1.2 Mod.Presenter ...........22

Visualizzazione nome utente

3.1.3 Installazione di “Live Viewer 3”

3.2 Requisiti minimi hardware e software del PC

3.2.1 Procedura di installazione del software

3.2.2 Versione del software “Live Viewer”

3.2.3

3.3 Connessione rapida alla rete . . 26

3.3.1 Avvio di “Live Viewer 3” ....26

Selezione della modalità di connessione della rete

3.3.2

3.3.3 Connessione alla rete . ....31

3.4 Connessione codice . ........32

3.4.1 Per ottenere il codice ......32

3.4.2 Digitazione del codice .....34

3.4.3 Congurazione manuale ...37

3.5 Congurazione manuale ...... 41

3.5.1 Connessione prolo .......41

3.5.2 Connessione cronologia . . . 42

3.5.3 Congurazione manuale ...43

Confermare la connessione alla destinazione

3.6 Connessione e trasmissione

3.6.1

3.6.2 Errore di connessione .....52

Impostazione di Mod. dal vivo

3.6.3

........10

........ 11

........16

...8

.10

.11

.14

.15

.16 .17

.22

....23

.23 .24

.25

.27

.50

.53

3.7 Avvio di “Live Viewer 3” ....... 54

3.7.1

3.7.2 Visualizzazione dello stato . 56

3.7.3

3.7.4 Menu Opz. ..............58

3.8 Dati prolo ................. 60

3.8.1 Schema dei dati prolo ....60

3.8.2 Creazione di dati prolo ....60

3.8.3 Modica dei dati prolo ....61

3.8.4

Gestione tramite browser web

4.1 Congurazione e controllo del

proiettore tramite browser web . 65

4.1.1 Accesso ................67

4.1.2

4.1.3

4.1.4

4.1.5

4.1.6

4.1.7

4.1.8

4.1.9

4.1.10

4.1.11

4.1.12

4.1.13

4.1.14 Logoff (Disconnessione) . . 89

4.2 Avvisi tramite e-mail .........90

4.3

4.4 Programmazione evento ......93

4.5 Visualizzazione IMMAGINI

4.6

5. Presentazione SENZA PC .102

5.1

5.2 Modalità Miniatura ..........104

5.2.1

5.2.2 Funzionamento con i tasti . 106

5.2.3

5.3 Modalità Schermo intero .....108

5.4 Modalità Sequenza .........110

5.5 Vista ad albero della directory .112

5.6

5.7 Playlist ...................116

6. Troubleshooting . .......117

7. Dati tecnici . ...........120

Garanzia e servizio post-vendita



Menu principale e tasti operativi

Commutazione della modalità di visualizzazione

Registrazione di Connessione personale

Network Information (Informazioni di rete) Network Settings (Impostazioni di rete) Port Settings (Impostazioni porta) Mail Settings (Impostazioni e-mail)

Alert Settings (Impostazioni avviso)

Schedule Settings (Impostazioni programmate) Date/Time Settings (Impostazioni di data/ora) Security Settings (Impostazioni di sicurezza)

Projector Control (Controllo proiettore) Remote Control (Controllo remoto) Projector Status (Stato proiettore) Network Restart (Riavvio rete)

Gestione del proiettore tramite SNMP

(trasferimento fermo immagine) Controllo comandi tramite la rete

Schema di Presentazione SENZA PC

Avvio della modalità Miniatura

Funzionamento del menu Miniatura

Messaggio di errore “Presentazione SENZA PC”

.54

.57

.62

.64

.68 .69 .71 .72 .73

.75

.77 .79 .81

.86

.88 .89

.92

... 96

.97

. 102

. 104

. 107

.115

. 121

Avvertenza

[Restrizioni relative all'inserimento di dispositivi di memoria e schede rete wireless]

Non estrarre la scheda rete wireless quando l'apparecchio è acceso. Non toccare la scheda SD durante l'accesso. È possibile estrarre i dispositivi di memoria quando non si effettua l'accesso.

Eseguire la procedura RIMUOVERE MEDIA o spegnere il proiettore prima di estrarre i dispositivi. Per eseguire la procedura RIMUOVERE MEDIA, selezionare una delle voci RIMUOVERE TUTTO, RIMUOVERE SCHED SD o RIMUOVERE USB utilizzando il menu PRESENTAZIONE SENZA PC di Menu MIU. (

MIU del Manuale d'istruzioni (dettagliato) - Guida operativa)

ATTENZIONE

La scheda rete wireless IEEE802.11b/g in dotazione usa la banda di frequenza radio



a 2,4 GHz. Per utilizzare la scheda non è necessaria una licenza radio, ma si prega di

prestare attenzione a quanto segue:

NON USARE IN PROSSIMITÀ DI QUANTO SEGUE!

• Forni a microonde

• Apparecchi industriali, scientici o medici

• Determinate stazioni radio a bassa potenza

• Stazioni radio locali

L'utilizzo della scheda rete wireless in prossimità di quanto menzionato in precedenza potrebbe causare interferenze radio, con conseguente riduzione della

velocità di comunicazione e perno la perdita completa della comunicazione. A seconda del luogo in cui si utilizza la scheda rete wireless, potrebbero vericarsi

interferenze con le onde radio, con conseguente riduzione della velocità di

comunicazione e perno la perdita completa della comunicazione. In modo particolare,

l'utilizzo della scheda rete in ambienti in cui sono presenti, acciaio temperato, altri metalli e cemento potrebbe causare interferenze con la comunicazione radio. Canali disponibili

La scheda rete wireless usa la banda di frequenza radio a 2,4 GHz, ma a seconda

del Paese o regione in cui ci si trova, la ricezione potrebbe essere limitata ai canali utilizzabili. Consultare la tabella di seguito per conoscere i luoghi e i canali con

cui utilizzare la scheda rete wireless IEEE802.11b/g in dotazione. Per i Paesi non

inclusi nella tabella, consultare il proprio rivenditore.

Paese o regione Canale disponibile

Giappone Da 1 a 11 Stati Uniti Da 1 a 11

Taiwan Da 1 a 11

Canada Da 1 a 11

Regno Unito, Spagna, Germania, Italia, Austria,

Svizzera, Belgio, Svezia, Olanda, Portogallo, Danimarca, Finlandia, Grecia, Norvegia, Francia, Irlanda, Lussemburgo, Islanda

Potrebbe non essere possibile portare la scheda rete wireless nei Paesi non

elencati in precedenza, in quanto il suo utilizzo potrebbe violare le leggi locali.

Da 1 a 11

Menu

Avvertenza

0560

Con la presente, il produttore (Gemtek) dichiara che questo apparecchio (la scheda rete wireless), modello SD-Link11g, è conforme con i requisiti essenziali e

le altre norme rilevanti della Direttiva 1999/5/CE.

1. Funzioni principali

1.1 Mod. dal vivo (proiettare immagini dal PC)

Il sistema MIU (Multi Information processing Unit) attiva la “presentazione wireless” selezionando la Mod. dal vivo. La Mod. dal vivo consente di visualizzare la stessa immagine che appare sul PC tramite la rete utilizzando l'applicazione “Live Viewer 3” da installare sul PC (Fig.1.1.a). “Live Viewer 3” cattura l'immagine sullo schermo del PC e la invia al proiettore

tramite connessione LAN cablata o wireless (

20).

Live Viewer 3

Fig. 1.1.a Schema di “Live Viewer 3” (connessione LAN wireless)

Fig. 1.1.b Menu principale di “Live Viewer 3”

“Live Viewer 3” consente di collegare un proiettore con un massimo di 4 PC (54).

1. Funzioni principali

1.2 Connessione rapida alla rete

“Live Viewer 3” consente una connessione semplice e rapida alla rete. “Live Viewer 3” offre alcune opzioni per soddisfare le proprie necessità.

1) Connessione rapida tramite Passcode (Codice)

Il Passcode è un codice che comprende un identicatore SSID e l'indirizzo IP,

oltre ad altre informazioni necessarie per la connessione di rete. Il Passcode, visualizzato su schermo dal proiettore, deve essere digitato su “Live Viewer 3” nel PC (

26).

Fig.1.2 PASSCODE sullo schermo del proiettore

2) Connessione tramite il prolo per la rete

È possibile impostare le informazioni per collegare il proiettore alla rete come dati

di prolo su “Live Viewer 3” del PC. Successivamente, selezionare i dati di prolo

su “Live Viewer 3” per collegare il proiettore alla rete.

3) Connessione tramite il registro cronologia per la rete

Dopo aver connesso il proiettore alla rete con “Live Viewer 3”, con “Live Viewer 3” memorizza la cronologia. Selezionare un registro cronologia per connettere il proiettore alla rete.

1. Funzioni principali

&RQÀJXUD]LRQHHFRQWUROORWUDPLWHEURZVHUZHE

È possibile regolare o controllare il proiettore tramite una rete da un browser web di un PC collegato alla stessa rete.

Accedere alla rete dal browser web per visualizzare i menu di congurazione

della rete, monitorare il proiettore, ecc. Il controllo remoto web, uno dei menu del browser web, consente di controllare il proiettore come un telecomando normale

e di mettere in funzione “Mod. dal vivo” e “Presentazione SENZA PC” (

64).

Fig. 1.3. Controllo remoto web

1. Funzioni principali

1.4 Presentazione SENZA PC (Visualizzazione delle immagini memorizzate in una

scheda di memoria SD/in una memoria USB)

Il sistema MIU attiva “Presentazione SENZA PC” selezionando la funzione SENZA PC (Fig. 1.4). La funzione SENZA PC attiva la visualizzazione di immagini archiviate in un

dispositivo di memoria, quale un scheda SD o una memoria USB. “Presentazione

SENZA PC” dispone di 4 tipi di modalità di visualizzazione.

1) Modalità Miniatura: consente la visualizzazione delle miniature delle immagini

archiviate nei dispositivi di memoria (in seguito, il termine generico “dispositivo di memoria” verrà adoperato sia per la scheda di memoria SD che per la memoria USB).

2) Modalità Schermo intero: consente la visualizzazione delle immagini o dei

lmati selezionati in modalità a schermo intero.

3) Modalità Sequenza: consente la visualizzazione di immagini con un dato

intervallo in modalità Sequenza.

Vista ad albero della directory: consente la visualizzazione dei le e delle cartelle

archiviate nei dispositivi di memoria con una vista ad albero della directory.

[Dispositivi di memoria supportati]

- Scheda di memoria SD

Memoria USB (tipo di memoria USB, disco rigido USB e lettore di schede USB)

NOTA

riconosce il collegamento di vari dispositivi).

• I formati supportati sono FAT 12, FAT 16(FAT) e FAT 32.

NTFS non supportato.

• Hub USB non supportato.

“Presentazione SENZA PC” può essere controllato tramite la tastiera numerica del

proiettore o il telecomando (

• Lettore di memoria USB (adattatore) non supportato (se l'adattatore

Fig. 1.4 Schema di “Presentazione SENZA PC”

102).

1. Funzioni principali

1.4 Presentazione SENZA PC

(Visualizzazione delle immagini memorizzate in una scheda di memoria

SD/in una memoria USB) (continua)

NOTA

• Vi sono varie restrizioni relative ai nomi da assegnare a le e cartelle.

(1) I caratteri alfanumerici e giapponesi sono supportati se la lingua è impostata

su giapponese.

(2) I caratteri alfanumerici e Latin-1 sono supportati se la lingua NON è

impostata su giapponese.

• A seconda del tipo di disco rigido USB, memoria USB e lettore di schede USB, potrebbe non essere possibile accedere ai le.

• Si consiglia di utilizzare un cavo di alimentazione esterno se il disco rigido

USB dispone di cavo di alimentazione.

2. Collegamento dell'apparecchiatura e impostazione di rete

2.1 Preparazione dell'apparecchiatura necessaria

Per la connessione del proiettore al PC tramite rete, sono necessarie le seguenti apparecchiature.

■ Comune Proiettore: 1 unità, PC: 1 *1

Si consiglia di installare “Live Viewer 3” sul PC.

■ In base al tipo di connessione

1) Per la connessione via cavo

Cavo LAN (CAT-5 o maggiore): 1

2) Per la connessione wireless *2

- Lato del proiettore Scheda rete wireless (opzione: VA0833x *4): 1 unità

- Lato del PC

Apparecchiatura LAN wireless EEE802.11b/g: 1 unità *3

*1: Per il PC, consultare la voce 3.2.1 Requisiti minimi hardware e software del

23).

PC (

*2: Quando si usa la connessione LAN come modalità Infrastructure, è necessario

un access point.

*3: A seconda del tipo di dispositivo di rete wireless e PC in uso, il proiettore

potrebbe non essere in grado di comunicare correttamente con il PC,

nonostante quest'ultimo sia dotato della funzione LAN wireless integrata.

Per eliminare problemi di comunicazione, utilizzare un dispositivo di rete

wireless con certicato Wi-Fi.

*4: Per ulteriori informazioni contattare il rivenditore.

2.2 Connessione rapida

“Live Viewer 3” consente una connessione semplice e rapida alla rete. Si consiglia caldamente di installare “Live Viewer 3” sul PC. Procedere all'installazione di “Live Viewer 3” (23) e alla connessione (26).

Se non si desidera o non si può utilizzare “Live Viewer 3” per qualche motivo,

procedere all'impostazione manuale, alla voce 2.3 per la LAN via cavo ( alla voce 2.4 per la LAN wireless (

16).

11) e

2. Collegamento dell'apparecchiatura e impostazione di rete

2.3

Impostazione della connessione di rete manuale - LAN via cavo -

Se non si usa “Live Viewer 3”, è necessario impostare manualmente la connessioen di rete. In questa sezione viene illustrato come effettuare l'impostazione manuale.

2.3.1 Connessione dell'apparecchiatura

Collegare il proiettore e il PC con un cavo LAN.

Prima di effettuare il collegamento con una rete esistente, contattare l'amministratore della rete.

Successivamente, controllare l'impostazione del PC come illustrato di seguito.

2.3.2 Impostazioni della rete

Si tratta delle impostazioni relative alla connessione della rete per Windows XP e

Internet Explorer.

1) Accedere a Windows XP come amministratore. (*)

2) Aprire “Pannello di controllo” dal menu “Start”.

3) Aprire “Rete e connessioni Internet” su “Pannello di controllo” (Fig. 2.3.2.a).

* L'account è dell'amministratore, che può accedere a tutte le funzioni.

Fig. 2.3.2.a Finestra “Rete e connessioni Internet”

4) Aprire “Connessioni di rete” (Fig.2.3.2.b).

Fig. 2.3.2.b Finestra “Connessioni di rete”

2. Collegamento dell'apparecchiatura e impostazione di rete

2.3

Impostazione della connessione di rete manuale - LAN via cavo - (continua)

5) Aprire la nestra “Proprietà - Connessione alla rete locale (LAN)” del dispositivo

di rete (Fig. 2.3.2.c)

Fig. 2.3.2.c Finestra “Proprietà - Connessione alla rete locale (LAN)”

6) Impostare il protocollo utilizzato come “TCP/IP” e aprire la nestra “Proprietà -

Protocollo Internet (TCP/IP)”.

Fig. 2.3.2.d Finestra “Proprietà - Protocollo Internet (TCP/IP)”

7) Impostare l'indirizzo IP, la subnet mask e il gateway predenito del PC.

2. Collegamento dell'apparecchiatura e impostazione di rete

2.3

Impostazione della connessione di rete manuale - LAN via cavo - (continua)

[Indirizzo IP]

■ Impostazione manuale

La parte riservata all'indirizzo della rete compresa nell'indirizzo IP impostato sul PC deve essere comune a quella del proiettore. Inoltre, l'intero indirizzo IP del PC non deve sovrapporsi ad altre apparecchiature della stessa rete, compreso il proiettore.

Ad esempio

Le impostazioni iniziali del proiettore sono le seguenti.

Indirizzo IP: 192.168.1.10 Subnet mask: 255.255.255.0 (Indirizzo di rete: 192.168.1 in questo caso)

Successivamente, specicare l'indirizzo IP del PC come segue.

Indirizzo IP: 192.168.1.xxx (xxx corrisponde ad un numero

decimale) Subnet mask: 255.255.255.0 (Indirizzo di rete: 192.168.1 in questo caso)

Selezionare un numero da 1 a 254 per “xxx” senza duplicare quello di altre

apparecchiature. In questo caso, poiché il proiettore dispone dell'indirizzo IP “192.168.1.10”,

specicare un numero da 1 a 254 per il PC, ad eccezione di 10.

NOTA

• Non è possibile impostare “0.0.0.0” come indirizzo IP.

• È possibile modicare l'indirizzo IP del proiettore utilizzando l'utility di congurazione di un browser web (

65).

• Se il proiettore e il PC si trovano sulla stessa rete (ovvero l'indirizzo di rete è comune), il gateway predenito potrebbe essere vuoto.

• Quando il proiettore e il PC si trovano sulla reti diverse, è necessario effettuare l'impostazione del gateway predenito. Per i dettagli, contattare

l'amministratore della rete.

■ Impostazione automatica

Quando nella rete esiste il server DHCP, è possibile assegnare automaticamente

l'indirizzo IP al proiettore e al PC.

* DHCP è l'acronimo di “Dynamic Host Conguration Protocol” e ha la funzione di

provvedere all'impostazione necessaria per la rete, quale l'indirizzo IP dal server

al client. Un server dotato della funzione DHCP è denominato server DHCP.

2. Collegamento dell'apparecchiatura e impostazione di rete

2.3

Impostazione della connessione di rete manuale - LAN via cavo - (continua)

2.3.3 Impostazione “Opzioni Internet”

1) Fare clic su “Opzioni Internet” nella “Rete e connessioni Internet”

(Fig. 2.3.3.a) per aprire la nestra “Proprietà - Internet” (Fig.2.3.3.b).

Fare clic su

Fig. 2.3.3.a Finestra “Rete e connessioni Internet”

Fare clic su

Fig. 2.3.3.b Finestra “Proprietà - Internet”

2) Fare clic sulla scheda “Connessioni”, quindi fare clic sul tasto [Impostazioni

LAN] per aprire “Impostazioni rete locale (LAN)” (Fig. 2.3.3.c).

2. Collegamento dell'apparecchiatura e impostazione di rete

2.3

Impostazione della connessione di rete manuale - LAN via cavo - (continua)

Fig. 2.3.3.c Finestra “Impostazioni rete locale (LAN)”

3) Deselezionare tutte le caselle della nestra “Impostazioni rete locale (LAN)” (Fig.

2.3.3.c).

2.3.4 Controllo della connessione

Controllare che il PC e il proiettore siano connessi correttamente. Se non lo sono, controllare che i collegamenti dei cavi e le impostazioni siano corretti.

1) Avviare il browser del PC e specicare il seguente URL, quindi fare clic sul

tasto “

” .

URL: http://(indirizzo IP del proiettore)/

Ad esempio, se l'indirizzo IP del proiettore è 192.168.1.10, indicare

URL: http://192.168.1.10/

2) Se appare Fig. 2.3.4, la connessione riesce.

Fig. 2.3.4 “Menu di accesso”

2. Collegamento dell'apparecchiatura e impostazione di rete

2.4

Impostazione della connessione di rete manuale – LAN Wireless –

Il proiettore e il PC possono comunicare nelle modalità Ad-Hoc e Infrastructure,

utilizzando l'apposita scheda rete wireless (opzionale) del proiettore.

In questa sezione viene illustrata l'impostazione manuale della connessione LAN

wireless.

2.4.1 Preparazione per la connessione LAN wireless

ARD SD C

Fig. 2.4.1.a Senza comunicazione tramite access point (Ad-Hoc)

SD CARD

Fig. 2.4.1.b Con comunicazione tramite access point (Infrastructure)

* Ad-Hoc è uno dei metodi di comunicazione LAN wireless senza la necessità di

un access point per comunicare.

* Infrastructure è uno dei metodi di comunicazione LAN wireless senza la

necessità di un access point per comunicare. Se si utilizza un certo numero di

apparecchiatura, questa modalità è efciente.

Per la comunicazione con una rete esistente, contattare il proprio amministratore della rete.

In primo luogo, inserire la scheda rete wireless nello slot della scheda SD

 Utilizzo di una scheda SD del Manuale d'istruzioni (condensato) ).

(

Quindi preparare il PC per la comunicazione wireless.

Se il dispositivo LAN wireless IEEE802.11b/g è integrato nel PC, convalidarlo e rendere non valide le altre connessioni di rete. Se il dispositivo LAN wireless non è integrato nel PC, collegare il dispositivo LAN wireless IEEE802.11b/g e

installare il relativo driver (per i dettagli, consultare il manuale dell'utente del PC e

del dispositivo LAN wireless).

2. Collegamento dell'apparecchiatura e impostazione di rete

Impostazione della connessione di rete manuale – LAN Wireless – (continua)

2.4

2.4.2 Impostazione della connessione LAN wireless

Utilizzo dell'utility LAN wireless per lo standard Windows XP. Le impostazioni iniziali LAN wireless del proiettore sono le seguenti.

Controllo connessione : Ad-Hoc

SSID : wireless Canale : 1 canale

Codica : Nessuna Velocità di comunicazione : AUTOMATICA

Indirizzo IP : 192.168.1.10

È possibile modicare queste impostazioni tramite un browser web del PC o il menu del

(69)

proiettore. Consultare la voce 4.1.3 Network Settings (Impostazioni di rete)



Menu MIU del Manuale d'istruzioni (dettagliato) - Guida operativa.

1) Aprire “Connessioni di rete” (Fig. 2.4.2.a).

Fig. 2.4.2.a “Connessioni di rete”

2) Aprire “Proprietà - Connessione rete senza li” (Fig. 2.4.2.b).

Fig. 2.4.2.b Finestra “Proprietà - Connessione rete senza li” (1)

2. Collegamento dell'apparecchiatura e impostazione di rete

2.4

Impostazione della connessione di rete manuale – LAN Wireless – (continua)

3) Impostare il protocollo utilizzato come “TCP/IP” e aprire la proprietà TCP/IP.

Impostare l'indirizzo IP e altre congurazioni come per la connessione LAN con

12).

cavo (

4) Aprire la scheda “Reti senza li” (Fig. 2.4.2.c).

Fig. 2.4.2.c Finestra “Proprietà - Connessione rete senza li” (2)

5) Selezionare “Usa Windows per congurare le impostazioni della rete senza li” nella nestra “Proprietà - Connessione rete senza li”.

6) Fare clic sul tasto [Aggiungi] nella sezione “Reti preferite” della nestra “Proprietà - Connessione rete senza li” (Fig. 2.4.2.c) per aprire la nestra “Proprietà rete senza li” (Fig. 2.4.2.d).

Fig. 2.4.2.d Finestra “Proprietà rete senza li”

2. Collegamento dell'apparecchiatura e impostazione di rete

2.4

Impostazione della connessione di rete manuale – LAN Wireless – (continua)

7) Impostare ciascuna voce come segue. Nome rete (SSID): wireless

Codica dati: non attivata (l'impostazione predenita è non attivata)

NOTA

• Se viene utilizzata l'impostazione predenita del proiettore, impostare

i dati nel PC come indicato in precedenza. Se si utilizza un access point o una

modalità di codica, è necessario impostare i dati corrispondenti al proprio

sistema.

Consultare i manuali del PC, dell'adattatore LAN wireless o dell'access point.

• Se si desidera utilizzare la rete esistente tramite un access point, contattare il

proprio amministratore della rete prima di effettuare la connessione.

3. Utilizzo della Mod. dal vivo

In questa sezione viene illustrato l'utilizzo del proiettore in Mod. dal vivo. La procedura è la seguente.



26)

23)

1) Installazione di “Live Viewer 3” (

2) Connessione rapida alla rete (

La funzione Connessione rapida offre alcune opzioni per la connessione della rete, tra cui è possibile selezionare quella che soddisfa le proprie necessità.

- Connessione codice

- Connessione dati prolo

- Connessione registro cronologia

- Connessione personale

- Connessione manuale

3) Confermare la connessione alla destinazione (



50)

In alcuni casi, vi sono vari proiettori connessi alla stessa rete. Prima di inviare l'immagine, controllare di aver selezionato il proiettore corretto.

4) Avvio di “Live Viewer 3” (



54)

Sullo schermo viene visualizzato il menu principale di “Live Viewer 3”. È possibile inviare le immagini al proiettore tramite la rete.

Fig. 3 Menu principale di “Live Viewer 3”
