Projektor

Über dieses Handbuch



CP-X10000/CP-WX11000/CP-SX12000

Bedienungsanleitung (detailliert) - Benutzerhandbuch

Vielen Dank, dass Sie diesen Projektor erworben haben.

WARNUNG

und dieses Handbuch sorgfältig, um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

Über dieses Handbuch

In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung dieser Symbole ist im Folgenden beschrieben.

WARNUNG

VORSICHT

HINWEIS



•

HINWEIS

•

Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.

•

Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder dessen Inhalts

ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.

Ehe Sie das Gerät benutzen, lesen Sie die "Bedienungsanleitung - Sicherheits-Richtlinien"

Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.

Dieses Kennwort warnt vor Gefahren, die eine Verletzung oder einen Sachschaden zur Folge haben können. Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung verursachen können. Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.

ANERKENNUNG VON WARENZEICHEN

• Windows® ist ein eingetragenes Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.

• Mac® ist ein eingetragenes Warenzeichen der Apple Inc.

• DVI ist ein eingetragenes Warenzeichen der Digital Display Working Group.

• HDMI, das HDMI-Logo und High-Deﬁ nition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC.

•

Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.

Alle anderen Warenzeichen beﬁ nden sich im Besitz ihrer jeweiligen Eigentümer.

Lesen Sie zuerst diese Sicherheits-Richtlinie durch.

Projektor

Bedienungsanleitung - Sicherheits-Richtlinien

Vielen Dank, dass Sie diesen Projektor erworben haben.

WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit

Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen. Der Hersteller lehnt jede Haftung für Schäden ab, die durch eine falsche Behandlung, die über den normalen, in diesem Handbuch beschriebenen Betrieb hinaus geht, entstehen.

HINWEIS

geändert werden.

• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.

• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

• Die Informationen in diesem Handbuch können ohne vorherige Ankündigung

Bedeutung der Symbole

Zugunsten der korrekten Bedienung des Geräts befinden sich in dieser Anleitung sowie auf dem Projektor selbst bestimmte Symbole, die auf Sicherheitsrisiken und entsprechende Vorsichtsmaßregeln hinweisen, um Körperverletzungen und Sachschäden zu vermeiden. Die Bedeutung dieser Symbole ist nachfolgend erklärt. Es ist wichtig, daß Sie die folgenden Sicherheitshinweise aufmerksam durchlesen und verstehen.

Dieses Symbol weist auf Vorsichtsmaßregeln hin, deren

WARNUNG

VORSICHT

Typische Symbole

Dieses Symbol weist auf eine zusätzliche Warnung (einschließlich

Vorsichtsmaßregeln) hin, wobei eine Abbildung den Textinhalt verdeutlicht.

Mißachtung bei falscher Bedienung zu körperlichen Verletzungen mit möglicher Todesfolge führen können.

Dieses Symbol weist auf Vorsichtsmaßregeln hin, deren Mißachtung bei falscher Bedienung zu Personenverletzungen oder Sachschäden führen können.

Dieses Symbol weist auf eine unzulässige Handlung hin, wobei eine Abbildung den Textinhalt verdeutlicht. (Das linksstehende Symbol bedeutet, daß das Gerät oder eine bestimmte Baugruppe nicht zerlegt werden darf.)

Dieses Symbol weist auf eine Pflichthandlung hin, wobei eine Abbildung den Textinhalt verdeutlicht. (Das linksstehende Symbol bedeutet, daß der Netzstecker aus der Steckdose zu ziehen ist.)

Sicherheitsvorkehrungen

WARNUNG

Im Falle einer Störung den Projektor niemals weiterbenutzen.

Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen. Wenden Sie sich an Ihren Händler, nachdem Sie sich vergewissert haben, dass die Rauch- oder Gerucherzeugung aufgehört hat. Versuchen Sie niemals, Reparaturen selbst durchzuführen, weil das gefährlich sein kann.

• Die Netzsteckdose sollte sich in der Nähe des Projektors befinden und leicht zugänglich sein.

Lassen Sie für Kindern und Haustieren besondere Vorsicht walten.

Falsche Behandlung konnte in Feuer, elektrischen Schock, Verletzung, Brandfleck oder Visionsproblem resultieren. Lassen Sie in Hausalten mit Kindern und Haustieren besondere Vorsicht walten.

Das Eindringen von Flüssigkeiten oder Fremdkörper in den Projektor verhüten.

Das Eindringen von Flüssigkeiten oder Fremdkörpern kann einen Brand oder elektrischen Schlag verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Falls Flüssigkeiten oder Fremdkörper in den Projektor eindringen, schalten Sie sofort den Netzschalter aus, ziehen Sie den Netzstecker von der Netzsteckdose ab, und kontaktieren Sie Ihren Händler.

• Den Projektor nicht in der Nähe von Wasser auf stellen (z.B. in einem Badezimmer, am Strand, usw.).

• Den Projektor weder Regen noch Feuchtigkeit aussetzen. Den Monitor nicht im Freien aufstellen.

• Keine Blumenvasen, Töpfe, Tassen, Kosmetika oder Flüssigkeiten, wie z.B. Wasser usw., auf oder neben den Projektor stellen.

• Keine metallischen oder brennbaren Gegenstände usw. auf oder neben den Projektor stellen.

• Um zu vermeiden, dass Fremdteile in das Gerät eindringen, transportieren Sie außer Zubehör, Signalkabel und Stecker keine anderen Teile zusammen mit dem Projektor.

Niemals auseinanderbauen oder modifizieren.

Der Projektor enthält unter Hochspannung stehende Teile. Modifikationen oder ein Zerlegen des Projektors oder des Zubehörs können zu einem Brand oder einem Stromschlag führen.

• Niemals das Gehäuse öffnen.

•

Lassen Sie Reparaturen und Reinigung der Innenteile nur von Ihrem Händler ausführen.

Den Projektor vor Stößen oder Erschütterungen schützen.

Falls der Projektor erschüttert und/oder beschädigt wird, kann es zu einer Verletzung kommen, und fortgesetzter Gebrauch kann einen Brand oder elektrischen Schlag zur Folge haben. Falls der Projektor erschüttert wird, schalten Sie sofort den Netzschalter aus, ziehen Sie den Netzstecker von der Netzsteckdose ab, und kontaktieren Sie Ihren Händler.

Stellen Sie den Projektor nicht auf eine instabile Fläche.

Falls der Projektor fallen gelassen und/oder beschädigt wird, kann es zu einer Verletzung kommen, und fortgesetzter Gebrauch kann einen Brand oder elektrischen Schlag zur Folge haben.

• Stellen Sie den Projektor nicht auf eine instabile, schiefe oder vibrierende Fläche, wie z.B. einen wackligen oder geneigten Ständer.

• Benutzen Sie die Laufrollenbremsen, wenn Sie den Projektor auf einen Ständer mit Laufrollen stellen.

• Den Projektor nicht mit der Seite nach oben, dem Objektiv nach oben oder dem Objektiv nach unten hinstellen.

• Im Fall von einer Deckeninstallation oder dem ähnlichen, verständigen Sie vor Installation Ihren Händler.

Den

Netzstecker aus

der Steckdose

ziehen.

Nicht

zerlegen.

Sicherheitsvorkehrungen (Fortsetzung)

WARNUNG

Beachten Sie hohe Temperaturen des Projektors.

Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten. Achten Sie auf die Ventilation.

• Einen Abstand von mindestens 30 cm zwischen dem Projektor und anderen Objekten, wie z.B. Wänden, einhalten.

• Stellen Sie den Projektor nicht auf eine Metallfläche oder auf Gegenstände, die durch Hitze weich werden können.

• Keine Gegenstände in der Nähe des Objektivs, der Lüfter und der Ventilationsöffnungen des Projektors abstellen.

• Niemals die Lüfter und die Ventilationsöffnungen blockieren.

• Den Projektor nicht mit einer Tischdecke usw. abdecken.

• Den Projektor nicht auf einen Teppich oder Bettzeug stellen.

Bei eingeschalteter Lampe niemals in das Objektiv oder die Öffnungen blicken.

Das starke Licht kann die Sehkraft beeinträchtigen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten.

Verwenden Sie nur das vorgesehene Netzkabel und schließen es an eine entsprechende Steckdose an.

Eine falsche Stromversorgung kann einen Brand oder elektrischen Schlag verursachen.

• Verwenden Sie eine korrekte Netzsteckdose gemäß den Angaben am Projektor und in den Sicherheitsvorschriften.

• Das mitgelieferte Netzkabel muss in Übereinstimmung mit der vorhandenen Netzsteckdose verwendet werden.

Beim Umgang mit dem Netzkabel Vorsicht walten lassen.

Falscher Anschluss des Netzkabels kann einen Brand oder elektrischen Schlag verursachen.

• Das Netzkabel nicht mit nassen Händen berühren.

• Vergewissern Sie sich vor dem Anschließen, dass der Stecker des Netzkabels sauber ist (kein Staub). Verwenden Sie ein weiches und trockenes Tuch zum Reinigen des Netzsteckers.

• Den Netzstecker bis zum Anschlag in die Netzsteckdose einführen. Eine lockere, nicht intakte Netzsteckdose oder Wackelkontakt vermeiden.

Achten Sie darauf, den Erdleiter anzuschließen.

Wenn Sie das korrekte Netzkabel verwenden, werden Erdung des Geräts mit der Erdung des Gebäudes verbunden, um einen Brand oder einen Stromschlag zu vermeiden.

• Entfernen Sie am Netzkabel keine Abschirmungen.

Die Erdung

des Gerätes ist

wichtig.

Sicherheitsvorkehrungen (Fortsetzung)

WARNUNG

Die Lichtquellenlampe vorsichtig handhaben.

Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.

Lesen Sie den Absatz „Lampe“ sorgfältig. Netzkabel und externe Anschlusskabel sorgfältig behandeln.

Fortgesetzter Gebrauch eines beschädigten Netzkabels oder beschädigter Anschlusskabel kann einen Brand oder elektrischen Schlag verursachen. Netzkabel und Anschlusskabel vor übermäßiger Hitze, Druck oder Spannung schützen. Falls das Netzkabel oder die Anschlusskabel beschädigt sind (freiliegende oder gerissene Kernadern usw.), kontaktieren Sie Ihren Händler.

• Stellen Sie nicht den Projektor oder andere schwere Gegenstände auf das Netzkabel und die Anschlusskabel. Decken Sie die Kabel auch nicht mit einem Tuch oder einer Decke usw. ab, weil sonst versehentlich schwere Gegenstände auf die verdeckten Kabel gestellt werden können.

• Nicht am Netzkabel und den Anschlusskabeln ziehen. Halten Sie beim Anschließen und Abziehen des Netzkabels oder der Anschlusskabel stets den Kabelstecker mit der Hand.

• Die Kabel nicht in der Nähe eines Heizkörpers verlegen.

• Starkes Knicken des Netzkabels vermeiden.

• Unterlassen Sie jede Abänderung des Netzkabels.

Die Batterie der Fernbedienung sorgfältig behandeln.

Falsche Behandlung der Batterie kann einen Brand oder Verletzungen zur Folge haben. Bei unsachgemäßer Behandlung kann die Batterie explodieren.

• Die Batterie von Kindern und Haustieren fernhalten. Falls die Batterie verschluckt wird, wenden Sie sich zwecks einer Notbehandlung sofort an einen Arzt.

• Die Batterie nicht in Feuer oder Wasser werfen.

• Feuer oder heiße Umgebungen vermeiden.

• Die Batterie nicht mit einer Metallpinzette halten.

• Die Batterie an einem dunklen, kühlen und trockenen Ort aufbewahren.

• Die Batterie nicht kurzschließen.

• Die Batterie nicht aufladen, zerlegen oder löten.

• Die Batterie vor Erschütterungen schützen.

• Verwenden Sie nur die in den Handbüchern aufgeführten Batterietypen.

• Achten Sie beim Einlegen der Batterie darauf, dass Plus- und Minuspol der

Batterie korrekt ausgerichtet sind.

• Falls Sie Auslaufen der Batterie feststellen, wischen Sie erst das

Batteriefach aus und dann die Batterie ab. Falls Elektrolyt mit irgendwelchen Körperteilen oder Kleidung in Berührung kommt, waschen sie ihn mit Wasser gut ab.

• Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

Sicherheitsvorkehrungen (Fortsetzung)

VORSICHT

Beim Transportieren des Projektors Sorgfalt walten lassen.

Missachtung kann zu Verletzungen oder Beschädigung führen.

• Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel

und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.

• Den Projektor vor Stößen oder Erschütterungen schützen.

• Ziehen Sie nicht an dem Projektor.

• Verwenden Sie zum Transport einen entsprechenden Koffer oder eine Tragetasche.

Keine Gegenstände auf den Projektor stellen.

Das Ablegen von Gegenständen auf dem Projektor kann zu Gleichgewichtsverlust oder Umkippen führen und Verletzungen oder Beschädigung zur Folge haben. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten.

Schließen Sie nur speziell dafür vorgesehene Geräte an den Projektor an.

Beachten Sie dies nicht, kann dies zu Schäden oder zu Verletzungen führen.

• Einige Projektoren verfügen über ein Objektivgewinde. Schrauben Sie auf

das Gewinde nur speziell dafür vorgesehene Zubehörteile (beispielsweise Konverteraufsätze).

Vermeiden Sie Orte, die staubig, feucht oder rauchig sind.

Aufstellen des Gerätes an einem Ort, der rauchig, sehr feucht oder staubig ist, oder ölige Dämpfe sowie korrosive Gase enthält, kann zu einem Brand oder einem Stromschlag führen.

• Den Projektor nicht in an rauchigen, feuchten oder staubigen Orten aufstellen (z.B.

einer Raucherecke, in einer Küche, am Strand, usw.). Den Monitor nicht im Freien aufstellen.

• Keinen Luftbefeuchter in der Nähe des Projektors verwenden.

Achten Sie darauf, dass der Luftfilter luftdurchlässig ist.

Der Luftfilter muss von Zeit zu Zeit gereinigt werden. Ist der Filter durch Verschmutzung verstopft, kann es durch den Temperaturanstieg im Projektor zu Schäden kommen. Der Projektor kann die folgende Meldung anzeigen “ANS. LUFTSTROM UBERPR.”. Schalten Sie den Projektor ab, um eine Überhitzung zu verhindern.

• Wenn Sie durch die Anzeige oder durch eine Meldung aufgefordert werden, den

Filter zu reinigen, tun Sie dies so schnell wie möglich.

• Läßt sich der Schmutz nicht entfernen oder ist der Filter beschädigt, so tauschen Sie

ihn gegen einen neuen aus.

• Verwenden Sie nur den angegebenen Filtertyp. Bestellen Sie bei Ihrem Händler

ausschließlich die in den Handbüchern aufgeführten Luftfilter.

• Wenn Sie die Lampe ersetzen, tauschen Sie gleichzeitig auch den Luftfilter aus.

Wenn Sie eine neue Lampe kaufen, liegt meist ein Luftfilter bei.

• Schalten Sie den Projektor nie ohne Filter ein.

Heiße Umgebungen vermeiden.

Die Hitze könnte sich schädlich auf das Gehäuse und andere Teile des Projektors auswirken. Setzen Sie den Projektor, die Fernbedienung und andere Teile nicht direktem Sonnenlicht oder der Hitze eines Heizkörpers usw. aus.

Vermeiden Sie Magnetfelder.

Es wird dringend empfohlen, ungeschützte oder unabgeschirmte Magnetfelder an oder neben dem Projektor zu vermeiden. (Z.B. magnetische Sicherheitsvorrichtungen oder andere Projektorzubehörteile, die Magnetmaterialien enthalten, die nicht vom Hersteller geliefert wurden, usw.) Magnetische Objekte können die interne mechanische Funktion des Projektors unterbrechen und die mechanische Funktion stören, was die Geschwindigkeit des Kühlgebläses beeinträchtigen oder dieses stoppen und bewirken, dass der Projektor ganz abschaltet.

Sicherheitsvorkehrungen (Fortsetzung)

VORSICHT

Das Netzkabel zur Aufbewahrung abziehen.

• Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere

Zeit nicht benutzt wird.

• Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine

Missachtung kann zu einem Brand oder elektrischen Schlag führen.

Lassen Sie die Innenteile des Projektors etwa jedes Jahr von Ihrem Händler reinigen.

Staubansammlung im Inneren des Projektors kann zu einem Brand oder Funktionsstörungen führen. Die Reinigung der Innenteile ist wirksamer, wenn sie vor Beginn von feuchten Jahreszeiten, z.B. vor der Regenzeit, durchgeführt wird.

• Versuchen Sie nicht, die Innenteile selbst zu reinigen, weil dies gefährlich ist.

HINWEIS

Setzen Sie die Fernbedienung keinen Erschütterungen aus.

Erschütterungen können eine Beschädigung oder Funktionsstörung der Fernbedienung verursachen.

• Lassen Sie die Fernbedienung nicht fallen.

• Stellen Sie nicht den Projektor oder andere schwere Gegenstände auf die Fernbedienung.

Behandeln Sie das Objektiv mit Sorgfalt.

• Wenn der Projektor nicht benutzt wird, schließen Sie den Objektivschieber oder den Objektivdeckel,

um die Linsenoberfläche vor Kratzern zu schützen.

• Unterlassen Sie das Berühren des Objektivs, um Verschlechterung der Bildqualität durch

Beschlagen oder Verschmutzen des Objektivs zu vermeiden.

• Verwenden Sie zum Reinigen des Objektivs im Fachhandel erhältliches Objektivpapier (zur

Reinigung von Kameras, Brillen usw.). Achten Sie darauf, dass Sie das Objektiv nicht mit harten Gegenständen verkratzen.

Pflege des Gehäuses und der Fernbedienung.

Unsachgemäße Pflege kann negative Auswirkungen wie Verfärbung, Lackablösung usw. zur Folge haben.

• Verwenden Sie ein weiches Tuch zur Reinigung des Gehäuses und der Bedienungstafel des

Projektors sowie der Fernbedienung. Bei starker Verschmutzung ein neutrales Reinigungsmittel mit Wasser verdünnen, ein weiches Tuch durchtränken und auswringen, und anschließend mit einem trockenen, weichen Tuch nachwischen. Kein unverdünntes Reinigungsmittel direkt auftragen.

• Keine Aerosol-Sprays, Lösungsmittel, leichtflüchtige Substanzen oder Scheuermittel verwenden.

• Wenn Sie chemisch behandelte Tücher verwenden, sollten Sie die Gebrauchsanweisung lesen und

befolgen.

• Vermeiden Sie engen Kontakt mit Gummi oder Vinyl über längere Zeit.

Hinweise zur helle oder dunkle Flecken.

Auf dem Bildschirm erscheinen mitunter helle oder dunkle Flecken. Dies ist eine charakteristische Eigenschaft von Flüssigkristall-Displays und stellt keinen Gerätefehler dar.

Achten Sie darauf, dass sich das Bild nicht in den LCD-Schirm einbrennt.

Projiziert das Gerät für längere Zeit Standbilder, Einzelaufnahmen, Bilder im Verhältnis 16:9 bei 4:3 LCDSchirm oder ähnliches, kann es vorkommen, dass sich diese Bilder in den LCD-Schirm einbrennen.

Den

Netzstecker aus

der Steckdose

ziehen.

Sicherheitsvorkehrungen (Fortsetzung)

HINWEIS

Über Verbrauchsteile.

Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen.

• Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener

Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch nicht ein Jahr vergangen ist.

• Neigen über den Einstellbereich wie in diesen Bedienungsanleitungen beschrieben hinaus kann die

Lebensdauer der Verbrauchsteile verkürzen.

Vor dem Einschalten des Projektors lassen den Projektor ausreichend abkühlen.

Nach dem Ausschalten des Projektors drücken Sie den Neustart-Schalter oder den Unterbrecherschalter der Betriebsversorgung und lassen den Projektor ausreichend abkühlen. Betrieb des heißen Projektors kann zu Schäden an der Elektrode und Erlöschen der Lampe führen.

Starke Lichtstrahlen vermeiden.

Starker Lichteinfall (wie direktes Sonnenlicht oder Zimmerbeleuchtung) auf den Fernbedienungssensor kann die Fernbedienung funktionsunfähig machen.

Funkfeldeinfluss vermeiden.

Jeder Funkfeldeinfluss kann Bildstörungen oder Rauschen verursachen.

• Vermeiden Sie den Einsatz von Hochfrequenz erzeugenden Geräten (z.B. Mobiltelefone,

Funkgeräte usw.) in der Nähe des Projektors.

Hinweise zur Projektionsqualität.

Die Projektionsqualität des Projektors (z.B. Farbe, Kontrast usw.) hängt von der Beschaffenheit der Leinwand ab, weil der Projektor ein Flüssigkristallfeld verwendet. Die Projektionsqualität kann von der Anzeige einer Kathodenstrahlröhre abweichen.

• Verwenden Sie keine polarisierte Leinwand. Diese kann ein rotes Bild verursachen.

Die Stromversorgung in der richtigen Reihenfolge ein- und ausschalten.

Um Störungen zu vermeiden, sollte der Projektor in der unten angegebenen Reihenfolge ein- und ausgeschaltet werden, wenn nicht anders angegeben.

• Den Projektor vor dem Computer oder Videorecorder einschalten.

• Den Projektor nach dem Computer oder Videorecorder ausschalten.

Die Augen vor Ermüdung schützen.

Geben Sie Ihren Augen regelmäßige Erholungspausen.

Die Lautstärke nicht zu hoch einstellen, um Nachbarn nicht zu stören.

• Wenn Sie den Projektor zu später Stunde benutzen, sollten Sie die Lautstärke verringern

und die Fenster schließen, um die Nachbarn nicht zu stören.

Anschluß an einen Notebook-Computer

Sorgen Sie beim Anschluß an einen Notebook-Computer dafür, daß der externe RGB-Bildausgang wirksam ist (stellen Sie auf CRT-Anzeige oder auf gleichzeitige LCD- und CRT-Anzeige). Bitte beziehen Sie sich für weitere Informationen auf die Bedienungsanleitung für das Notebook.

Lampe

WARNUNG

Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst

wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Wenn die Lampe platzt, können Glassplitte in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.

Über die Entsorgung der Lampe • Haushaltsabfall werfen. Immer unter Beachtung aller geltenden Vorschriften als Sondermüll entsorgen. Zum Recycling der Lampe siehe www.lamprecycle.or (in den USA). Zur richtigen Entsorgung des Produkts wenden Sie sich an die örtlich zuständige Behörde oder an www.eiae.org (in den USA) oder www.epsc.ca (in Kanada). Für weitere Informationen wenden Sie sich an Ihren Fachhändler.

• Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), ziehen Sie das Netzkabel und lassen Sie sie durch den Fachhandel austauschen. Die Glassplitter können Teile des Projektors beschädigen oder Verletzungen hervorrufen. Versuchen Sie also nicht, den Projektor zu reinigen und die Lampe selber auszutauschen.

Den

Netzstecker

von der

Steckdose

abziehen.

• Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), lüften Sie den Raum ausgiebig und achten Sie darauf, dass Sie die Dämpfe, die aus den Lüftungsschlitzen entweichen, nicht einatmen und dass sie nicht in Augen oder Mund gelangen.

• Wenn Sie die Lampe austauschen, schalten Sie das Gerät ab und ziehen das Netzkabel. Warten Sie dann mindestens 45 Minuten, damit die Lampe abkühlt. Anderenfalls kann es zu Verbrennungen kommen oder die Lampe kann beim Anfassen zerbrechen.

HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK

Dieses Produkt enthält eine Quecksilberlampe; nicht in den

• Öffnen Sie in solchen Fällen nie das Lampengehäuse. Die Glassplitter können herausfallen. Lassen Sie die Lampe immer durch Ihren Fachhändler austauschen, selbst dann, wenn sie nicht zerbrochen ist.

• Benutzen Sie den Projektor nie, wenn das Lampengehäuse entfernt ist. Beachten Sie, dass nach dem Austausch der Lampe die Schrauben wieder fest angezogen werden. Lose Schrauben können zu Schäden oder zu Verletzungen führen.

• Verwenden Sie nur die angegebenen Lampentypen.

•

Ist eine Lampe kurz nachdem Sie ausgetauscht wurde wieder defekt, kann dies an elektrischen Problemen liegen, die nicht direkt mit der Lampe zu tun haben. Setzen Sie sich in so einem Fall mit Ihrem Händler in Verbindung.

• Vorsichtig behandeln: Durch Berührung oder Zerkratzen kann die Birne bei der Verwendung bersten.

• Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass sie dunkel wird, nicht leuchtet oder birst. Wenn die Bilder dunkel erscheinen oder der Farbton schlecht ist, ersetzen Sie die Lampe bitte so schnell wie möglich. Verwenden Sie daher nie alte, gebrauchte Lampen.

Richtlinien und Vorschriften

FCC-Warnhinweis

Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren.

WARNUNG :

werden können. Ist es nicht nach den Anweisungen installiert, kann dies zu Störungen der Telekommunikation führen. Es ist jedoch nicht garantiert, dass es bei bestimmten Installationen nicht zu Störungen kommen kann. Treten Störungen des Radio- und Fernsehempfangs auf, was leicht durch An- und Ausschalten des Geräts festgestellt werden kann, versuchen Sie den Fehler durch eine der folgenden Maßnahmen zu beseitigen: - Orientieren und positionieren Sie die Empfangsantenne neu.

- Vergrößern Sie den Abstand zwischen Gerät und Empfänger.

- Schließen Sie das Gerät an einen anderen Stromkreis als das Gerät, das gestört wird, an.

- Fragen Sie Ihren Händler oder einen Radio- und Fernsehtechniker um Hilfe.

Dieses Gerät erzeugt und verwendet Radiowellen, die auch abgestrahlt

BENUTZERHINWEISE: Einige Verbindungen müssen mit vorgefertigten,

abgeschirmten Kabeln vorgenommen werden. Verwenden Sie nur die beiliegenden Kabel oder Kabel, welche die entsprechenden Voraussetzungen erfüllen. Sind Kabel nur an einer Seite vorgefertigt und abgeschirmt, muss diese Seite mit dem Projektor verbunden werden.

Garantie und Kundendienst

Wenn es nicht zu Erscheinungen während des Betriebs kommt, wie Sie in ersten Kapitel unter WARNUNG beschrieben wurden, schauen Sie zuerst, wenn ein Problem auftritt, in das Kapitel “Fehlersuche” des “Benutzerhandbuch”, und führen die dort beschriebenen Tests durch. Lassen sich die Probleme so nicht beseitigen, nehmen Sie mit Ihrem Händler Kontakt auf. Hier erfahren Sie auch, ob es sich bei dem Schaden um einen Garantiefall handelt.

Inhalt



Inhalt

Über dieses Handbuch . . . . . . . 1

Inhalt . . . . . . . . . . . . . . . . . . . . . 2

Einleitung . . . . . . . . . . . . . . . . . 3

Projectormerkmale . . . . . . . . . . . . . . 3

Wichtige Sicherheitsanweisungen (zum Bewegen)

Kontrollieren des Lieferumfangs . . . . 4

Montage der Objektiveinheit . . . . . . 4

Teilebezeichnungen . . . . . . . . . 5

Projektor . . . . . . . . . . . . . . . . . . . . . . 5

Bedienfeld . . . . . . . . . . . . . . . . . . . . . 6

Anzeigelampe . . . . . . . . . . . . . . . . . . 6

Geräterückseite. . . . . . . . . . . . . . . . . 6

Fernbedienung . . . . . . . . . . . . . . . . . 7

Einrichten . . . . . . . . . . . . . . . . . 8

Betriebsumgebung . . . . . . . . . . . . . . 8

Projektionsart . . . . . . . . . . . . . . . . . . 8

Projektionsabstand . . . . . . . . . . . . . . 9

Aufstellung/Installation . . . . . . . . . . 10

Zusätzliche Diebstahlschutzmaßnahmen

Anschließen anderer Geräte . . . . . . 11

Anschluss an die Stromversorgung

Fernbedienung . . . . . . . . . . . .16

Einlegen der Batterien . . . . . . . . . . 16

Signalübertragung. . . . . . . . . . . . . . 17

Ändern der Frequenz des Fernbedienungssignals Verwendung der Funktion REMOTE-ID Verwendung als Leitung-Fernbedienung

Laser-Zeiger . . . . . . . . . . . . . . . . . . 18

Betriebszustand . . . . . . . . . . . 19

Einschalten . . . . . . . . . . . . . . . . . . . 19

Ausschalten . . . . . . . . . . . . . . . . . . 20

Mit den Nivellierfüßen . . . . . . . . . . . 20

Gebrauch der Objektivfunktionen . . 21 Anzeigen von und Umschalten zwischen Bildquellen Wahl eines Seitenverhältnisses . . . 23 Korrigieren von Keystone-

Verzerrungen . . . . . . . . . . . . . . . . . 23

Einstellung der Position . . . . . . . . . 24

Korrektur der Trapezverzerrung . . . 24 Verwenden der Vergrößerungsfunktion Kurzzeitiges Einfrieren des Bildschirms Kurzzeitiges Schwarzabtasten des Bildschirms Kurzzeitiges Ausblenden des Bildes

PbyP (Bild für Bild) . . . . . . . . . . . . . 27

Verwendung der Menüfunktion . . . . 28



. 3

. . 10

. . . 15

. 17

. . . 18

. 22

. . 25

. . . 25

. . 26

. . . 26

EINF. MENÜ . . . . . . . . . . . . . . . 29

BILDFORMAT, AUTO KEYSTONE, KEYSTONE,

KEYSTONE, BILD-MODUS, ÖKO-MODUS, SPIEGEL,

ÜCKST, FILTER-TIMER, SPRACHE, FORTGESCHRITT,

ERLASSEN

Menü BILD . . . . . . . . . . . . . . . . 31

HELLIGKEIT, KONTRAST, GAMMA, FARB-TEMP., FARBE,

TON, SCHÄRFE, AKTI. BLENDE, EINST-SPEICH.

F-

Menü ABBILDUNG . . . . . . . . . . 34

BILDFORMAT, OVER SCAN, V-POSIT, H-POSIT,

PHASE, H-GR., AUTOM. EINST. AUSFÜHR.

H-

Menü EINGB . . . . . . . . . . . . . . 36

PROGRESSIV, VIDEO NR, 3D-YCS, FARBNORM, COMPONENT,

IDEOFORMAT, DIGITALFORMAT, DIGITALBEREICH,

OMPUTER IN, FRAME LOCK, AUFLÖSUNG

Menü SETUP . . . . . . . . . . . . . . 40

UTO KEYSTONE, KEYSTONE,

KEYSTONE, ÖKO-MODUS, SPIEGEL,

ONITOR-AUSGANG

Menü BILDSCHIRM . . . . . . . . . 42

SPRACHE, MENÜ-POS., BLANK, STAR T, M

ein Bild Sperre

CHABLONE, G.U. (GESCHL. UNTERTITEL)

Menü OPT. . . . . . . . . . . . . . . . . 47

QUELLENÜBERSPRUNG, AUTOM.SUCHE,

UTO KEYSTONE, DIREKT EIN, AUTO AUS,

HUTTER-TIMER, LAMPENZEIT, FILTER-TIMER,

EINE TASTE, MEINE QUELLE, SERVICE

Menü NETZWERK . . . . . . . . . . 56

SETUP, PROJEKTOR NAME, MEIN BILD, INFORMAT.,

ERVICE

Menü SICHERHEIT . . . . . . . . . 61

SICH. PASSWORT ÄNDERUNG,

ein Bild

EWEGUNGSDETEKTOR, MEIN TEXT PASSWORT,

EIN TEXT ANZEIGEN, MEIN TEXT SCHREIBEN

Wartung . . . . . . . . . . . . . . . . . . 67

Lampeneinheit . . . . . . . . . . . . . . . . 67

Filtereinheit . . . . . . . . . . . . . . . . . . . 69

Batterie des internen Taktgebers . . 70

Sonstiges . . . . . . . . . . . . . . . . . . . . 70

Fehlersuche . . . . . . . . . . . . . .71

Verwandte Meldungen . . . . . . . . . . 71

Informationen zu den Anzeigelampen Nicht auf Gerätefehler hinweisende Anzeichen

Garantie und Kundendienst . . 77

Technische Daten . . . . . . . . . . 77

, MELDUNG, QUELLEN NAME,

PASSWORT, PIN SPERRE,

ein Bild

. . . 72

. . 74



Einleitung

HDMI



Einleitung

Projektormerkmale

Dieser Projektor kann verschiedene Bildsignale auf eine Projektionsﬂ äche projizieren. Dieser Projektor erfordert nur minimalen Platz zur Aufstellung und erzielt große Bilder aus kurzem Abstand. Außerdem hat der Projektor die folgenden Merkmale, um seine Einsatzmöglichkeiten zu erweitern.

Der

HDMI-Anschluss unterstützt verschiedene Bildgeräte, die digitale

Schnittstellen haben, um schärfere Bilder auf den Bildschirm zu bekommen.

Die extrem helle Lampe und die hohe Qualität der Optik erfüllt alle Anforderungen für den professionellen Einsatz.

Optionale Objektiveinheiten und der extrem große Verstellbereich der Objektivverschiebungsfunktion sorgen für wesentlich größere Flexibilität bei der Wahl des Stellplatzes bzw. Installationsorts.

Der Objektivverschluss erlaubt das kurzzeitige Ausblenden des Bilds; ein nützliches Feature bei Präsentationen.

Die umfangreiche Bestückung mit E/A-Anschlüssen unterstützt jede professionelle Anwendung.

Die Netzwerkfunktion dieses Projektors unterstützt den PJLinkTM-Standard.

PJLinkTM ist ein Standard zur Vereinheitlichung der Bedien- und Steuerbefehle von Projektoren.

PJLinkTM erlaubt eine zentrale Steuerung von Projektoren verschiedener Hersteller über einen Controller. PJLink verwaltet und gesteuert werden. Angaben zu den Steuerbefehlen von PJLinkTM siehe Bezüglich der Speziﬁ kationen von PJLinkTM besuchen Sie bitte die von "Japan Business Machine and Information System Industries Association". URL: http://pjlink.jbmia.or.jp

Das einzigartige Luftﬁ ltersystem mit elektrischem Staubfänger verhindert ein Eindringen von Partikeln in den Projektor und sorgt für längere Wartungsintervalle.

konforme Geräte können herstellerunabhängig jederzeit und jederorts

User's Manual (Technical).

Website

Wichtige Sicherheitsanweisungen (zum Bewegen)

Einzelheiten siehe die Richtlinien.

WARNUNG

Projektor nicht alleine. Zum Tragen halten Sie und eine zweite Person den Projektor an den Griffmulden an der Unterseite. ŹBevor Sie den Projektor bewegen, entfernen Sie alle angebrachten Teile einschließlich des Netzkabels und der Verbindungskabel.



Bedienungsanleitung (Kurzform) oder den Sicherheits-

ŹHeben oder tragen Sie den

Griffmulden



Einleitung

Kontrollieren des Lieferumfangs

Kontrollieren Sie beim Auspacken des Produkts, dass die folgenden Gegenstände vollzählig vorhanden sind. Sollte ein Teil fehlen, wenden Sie sich sofort an Ihren Händler.

(1) Projektor (2) Objektivadapter (3) Sechskant-Schraubendreher

(für die Montage der optionalen

Objektiveinheit) (4) Netzkabel (5) Computerleitung (6) Fernbedienung mit 2 Batterien (7) Bedienungsanleitung (ein Büchlein,

eine CD) (8) Sicherheitsetikette

(1)

(4)

(7)

(2)

(3)

(8)

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

(6)(5)

ID 2

BLANK LASER

FREEZE

SHUTTER

ASPECT

PbyP

MY BUTTON

FOCUS

ENTER

RESET

AUTO

POSITION

MAGNIFY

OFF

KEYSTONE

ZOOM

LENS SHIFT

HINWEIS

den geplanten Einsatz geeignete aus den lieferbaren Typen (

• Dieses Produkt wird ohne Objektiveinheit geliefert, damit Sie die für 77) auswählen

können. Lassen Sie sich von Ihrem Händler beraten und beziehen Sie eine oder mehrere Objektiveinheiten zusammen mit diesem Produkt.

• Für Ihren Einsatzzweck sind unter Umständen bestimmte Zubehörteile oder Servicearbeiten erforderlich. Wir empfehlen Ihnen daher, sich diesbezüglich zeitig von Ihrem Händler beraten zu lassen.

VORSICHT

ŹBewahren Sie die Originalverpackung gut auf, da sie für einen eventuell

später anfallenden Transport oder zur Lagerung des Produkts wieder benötigt wird.

Montage der Objektiveinheit

Lassen Sie die Objektiveinheit von Ihrem Fachhändler montieren. Überlassen Sie sowohl die Montage und Demontage der Objektiveinheit unbedingt dem Fachhändler oder Kundendienst.

WARNUNG

vorgeschriebene Objektiveinheit. Ź Lassen Sie sowohl die Montage als auch die Demontage der Objektiveinheit unbedingt dem Fachhändler oder Kundendienst.

Lesen Sie die mit der Objektiveinheit gelieferte Bedienungsanleitung und bewahren Sie sie gut auf.

Ź Achten Sie insbesondere darauf, dass die Objektiveinheit zu Fall kommt oder irgendwo angestoßen wird. Ź Transportieren Sie den Projektor nicht mit montierter Objektiveinheit.

VORSICHT

eventuell später anfallenden Transport oder zur Lagerung der Objektiveinheit wieder benötigt wird.

HINWEIS

Ź Heben Sie die Staubschutzabdeckung des Projektors gut auf und bringen Sie sie am Projektor an, während keine Objektiveinheit montiert ist.

ŹVerwenden Sie ausschließlich eine vom Hersteller

Bewahren Sie die Originalverpackung der Objektiveinheit gut auf, da sie für einen

ŹBerühren Sie die Linsenﬂ äche nicht direkt.

Teilebezeichnungen



AC IN



Teilebezeichnungen

Projektor

(1)

Staubschutzabdeckung

(2) Fernbedienungssensoren

(17) (3) Abluftöffnungen (4) Filterabdeckung (

Die Filtereinheit und die

Lüftungseinlassöffnung sind im

Inneren. (5) Bedienfeld ( (6) Geräterückseite ( (7) Hauptschalter ( (8) Lampenabdeckung (

Die Lampeneinheit ist im Inneren. (9)

AC IN (Netzanschlussbuchse) (10) Netzschalter ( (11) Sicherungsstab ( (12) Kensington-Schlitz ( (13) Griffmulde (x 2) ( (14) Nivellierfuß (x 2) (

6)

19,20)

69)

6)

73)

10)

3)

67)

10)

20)

(x 2)

(

15)

Frontring Frontabdeckung

(1)

Beachten sie den HINWEIS.

(8)

HEISS!

(9)

(10)

(11)

(7)

(12)

(6)

(3)

HEISS!

(2)

(4)

(5)

WARNUNG

ŹHEISS! :

(14)

Berühren Sie nicht während des Betriebs oder kurz danach

(13)

die Umgebung von Lampenabdeckung und Abluftöffnungen; diese Bereiche sind sehr heiß. ŹBlicken Sie nie bei eingeschalteter Lampe in das Objektiv oder die Einlassöffnungen; das extrem helle Licht kann schädlich für die Augen sein. ŹFassen Sie den Projektor nicht an der Frontabdeckung oder dem Frontring; er könnte herunterfallen. ŹVerstellen Sie nicht die Nivellierfüße, ohne den Projektor zu halten; er könnte absacken.

VORSICHT

Sorgen Sie immer für ausreichende Lüftung, um Überhitzung des Projektors zu vermeiden. Die Lüftungsöffnungen dürfen nicht blockiert oder verdeckt werden. Es dürfen keine Gegenstände in die Nähe der Lüftungsöffnungen gestellt werden, die festkleben oder in die Öffnungen gesaugt werden könnten. Reinigen Sie den Luftﬁ lter regelmäßig.

HINWEIS

ŹBerühren Sie die Linsenﬂ äche nicht direkt.

Ź Heben Sie die Staubschutzabdeckung des Projektors gut auf und bringen Sie

sie am Projektor an, während keine Objektiveinheit montiert ist.

Teilebezeichnungen



STANDBY/ON



COMPUTER



VIDEO



DIGITAL



LENS SHIFT



ZOOM



FOCUS



SHUTTER



HDMI DVI-D LAN MONITOR OUT CONTROL IN CONTROL OUT REMOTE CONTROL IN REMOTE CONTROL OUT S-VIDEO

VIDEO 1

VIDEO 2

COMPUTER IN1 COMPUTER IN2 BNC (G/Y, B/Cb

/Pb

,R/Cr

/Pr

,H,V)

(Y, Cb

/Pb

,Cr

/Pr



POWER TEMP LAMP SECURITY SHUTTER

SHUTTERPOWER TEMP LAMP SECURITY

Bedienfeld

(1) Taste (2) Cursortasten (Ÿ/ź/Ż/Ź) ( (3) Taste (4) Taste (5) Taste (6) Taste (7) Taste (8) Taste (9) Taste (10) Taste

STANDBY/ON (

MENU ( COMPUTER ( VIDEO ( DIGITAL ( LENS SHIFT ( ZOOM ( FOCUS (

28)

21)

SHUTTER (

22)

21)

19, 20 )

22)

21)

26)

Die Anzeige blinkt gelb, während der Objektivverschluss geschlossen ist.

28)

Die Anzeige leuchtet grün, während das Funktionsmenü angezeigt wird.

(1)

(2)

(3)

(7) (8) (9)

(10)

STANDBY/ON

LENS SHIFT

ZOOM

FOCUS

SHUTTER

COMPUTER

VIDEO

DIGITAL

Die Anzeige der Gruppe, zu der

(4)

der gewählte

(5)

Eingangsanschluss

(6)

gehört, leuchtet grün.

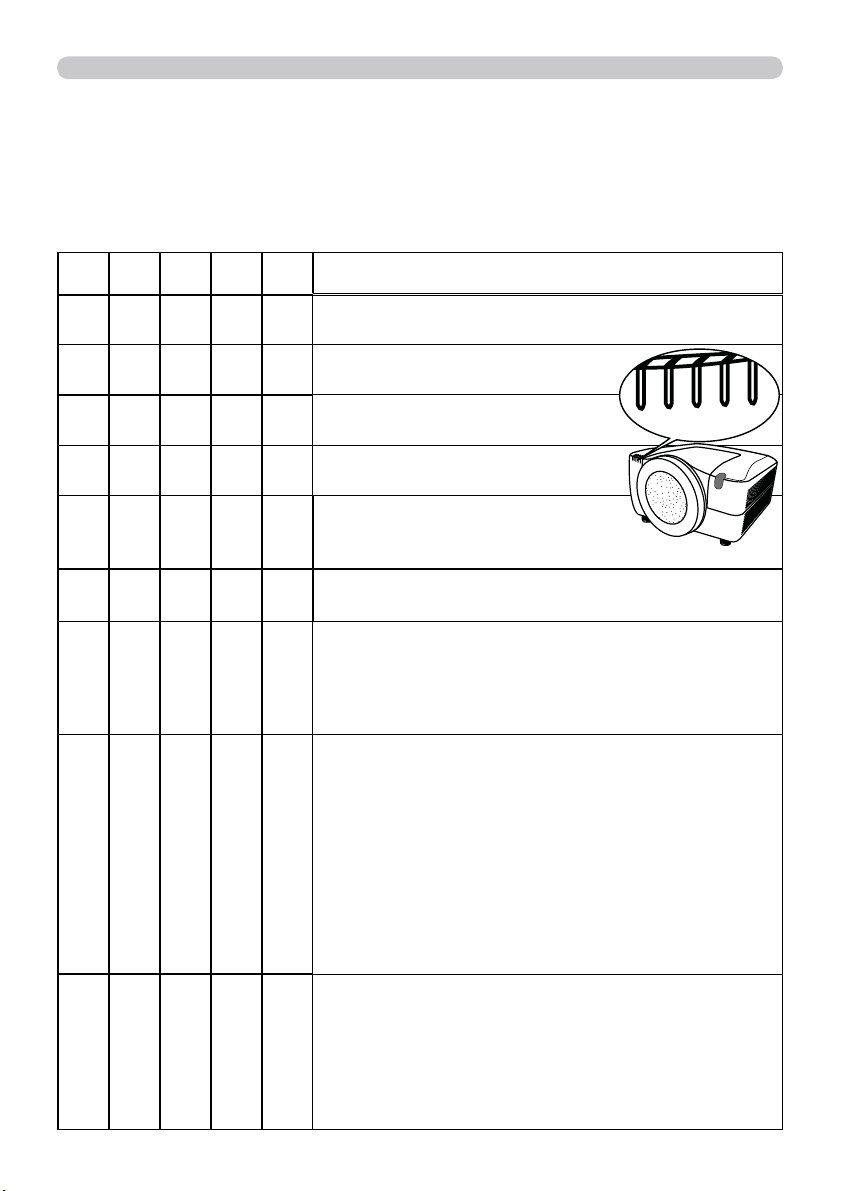

Anzeigelampe (

(1) Anzeige (2) Anzeige (3) Anzeige (4) Anzeige (5) Anzeige

POWER TEMP LAMP SECURITY SHUTTER

Geräterückseite

(1)

HDMI Anschluss

(2)

DVI-D Anschluss

(3)

LAN Anschluss

(4)

MONITOR OUT Anschluss

(5)

CONTROL IN Anschluss

(6)

CONTROL OUT Anschluss

(7)

REMOTE CONTROL IN Anschluss

(8)

REMOTE CONTROL OUT Anschluss

(9)

S-VIDEO Anschluss

(10)

VIDEO 1 Anschluss

(11)

VIDEO 2 Anschluss

(12)

COMPUTER IN1 Anschluss

(13)

COMPUTER IN2 Anschluss

(14)

BNC (G/Y, B/Cb

(15) Component

VORSICHT

72)

(1) (2) (3) (4) (5)

(

10)

(1)

(2) (4)

(3) (9)(10)(11)

LAN

HDMI DVI-D

CONTROL IN CONTROL OUT

REMOTE

S-VIDEO

CONTROL IN

COMPUTER IN1

OUT

BNC

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2

Cb/Pb

Cr/Pr

/Pb

(Y, Cb

, R/Cr

/Pb

, Cr

/Pr

, H, V)

/Pr))

Anschlüsse

I O

AC IN

(8)(7)(6)(5)

ŹVerwenden Sie den Hauptschalter nur, wenn der Projektor

MONITOR OUT

nicht auf normale Weise ausgeschaltet werden kann, da dieser Schalter den Projektorbetrieb stoppt, ohne den Projektor vorher abzukühlen.

COMPUTER IN2

(13)(12)(14)(15)

Fernbedienung

LASER INDICATOR

LASER STANDBY/ON ID

1-4



COMPUTER



VIDEO



DIGITAL



MY SOURCE



LENS SHIFT



ZOOM +/-



FOCUS +/-



AUTO



POSITION



ASPECT



KEYSTONE



MAGNIFY ON/OFF



FREEZE



BLANK



SHUTTER



MY BUTTON

1-4



PbyP



ENTER



RESET





LASER

(1) Laser-Zeiger (18)

Gibt einen gebündelten Strahl aus.

(2)

LASER INDICATOR (18) (3) Taste (4) Taste (5) Taste (6) Taste (7) Taste (8) Taste (9) Taste (10) Taste (11) Taste (12) Taste (13) Taste (14) Taste (15) Taste (16) Taste (17) Taste (18) Taste (19) Taste (20) Taste (21) Taste (22) Taste (23) Taste (24) Taste

(25) Taste (26) (27) Batteriefachdeckel ( (28) Batteriehalterung ( (29) Frequenzschalter (

LASER (18) STANDBY/ON (19, 20) ID (

1-4) (

18)

22)

23)

25)

26)

27) 28)

22)

21)

24)

26)

1-4) (

25)

49)

COMPUTER ( VIDEO ( DIGITAL ( MY SOURCE (

LENS SHIFT (

ZOOM +/- (

FOCUS +/- (

AUTO (

POSITION (

ASPECT (

KEYSTONE ( MAGNIFY ON/OFF ( FREEZE ( BLANK ( SHUTTER ( MY BUTTON ( P by P ( MENU ( ENTER : Die Mitte drücken.

Cursortasten: Auf Ÿ/ź/Ż/Ź drücken (

RESET (

28)

Anschluss für Leitung-Fernbedienung

16)

28).

(18)

(27)

(4) (5)

(19)

(18)

(15) (20) (22)

(21)

(12)

(26)

Teilebezeichnungen

MY SOURCE

MY BUTTON

ID 3

ID 4

ENTER

SHUTTER

AUTO

ZOOM

LASER INDICATOR

MAGNIFY

KEYSTONE

LENS SHIFT

(2)

VIDEO

DIGITAL

POSITION

OFF

RESET

(9) (6)

(7) (8)

(3)

(24)

(23) (25)

(13) (14)

(17)

(16) (10)

(1)

STANDBY/ON COMPUTER

ID 1

ID 2

BLANK LASER

FREEZE

ASPECT

PbyP

FOCUS

(11)

Rückseite der

Fernbedienung

(28)

(29)

WARNUNG

Sie den Strahl nie auf Menschen oder Haustieren, während die

ŹBlicken Sie nie in den Strahlauslass und weisen

LASER-

Taste gedrückt wird; der Laserstrahl kann schädlich für die Augen sein.

VORSICHT

ŹDer Laserstrahl kann zu gefährlicher

Strahlungsexponierung führen. Verwenden Sie den Laserstrahl nur zum Zeigen auf die Projektionsﬂ äche.

Einrichten



Einrichten

Lesen Sie sich dieses Kapitel als erstes durch. Stellen Sie den Projektor dann am gewünschten Platz auf.

Betriebsumgebung

Dieses Produkt erfordert einen Stellplatz, der stabil, kühl und gut belüftet ist. Prüfen Sie die Betriebsumgebungsfaktoren anhand der folgenden Punkte.

WARNUNG

beispielsweise auf einer unebenen, geneigten oder Vibrationen ausgesetzten Fläche.

Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden kann, wie beispielsweise neben einer Badewanne, einem Waschbecken, einer Spüle oder einem Waschbottich, oder in einem feuchten Keller, an einem Schwimmbecken, am Strand oder im Freien.

VORSICHT

ausgesetzt ist, wie beispielsweise in einer Passage, in einer Raucherecke, in einer Küche oder im Freien.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie beispielsweise neben Heizkörpern,

Heizstrahlern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme entwickeln. ŹStellen Sie das Produkt nicht in einem magnetischen Feld auf.

HINWEIS

Rundfunkempfang stören kann.

Stellen Sie den Projektor so auf, dass kein starkes Licht in die Fernbedienungssensoren einfällt.

ŹStellen Sie das Produkt nicht in einem Ort auf, wo es den

Stellen Sie das Produkt nicht auf einer instabilen Unterlage auf, wie

Stellen Sie das Produkt nicht an einem Ort auf, wo es Staub, Rauch oder Feuchtigkeit

Projektionsart

Dieser Projektor eignet sich für die folgenden Projektionsweisen. Die folgende Abbildung zeigt zwei Beispiele.

(2) Deckenmontage (unter einer Decke hängend)

(1) Normale Aufstellung (auf einem Tisch)

HINWEIS

zur Installation die vorgeschriebenen Befestigungsteile ( erforderlich. Beauftragen Sie Ihren Händler mit diesen Arbeiten. Sollte eine andere Installation gewünscht sein, lassen Sie sich von Ihrem Händler beraten.

ŹV überlassen Sie die Montage und Demontage des Projektors dem Kundendienstpersonal.

• Bei Deckenmontage, Projektion nach oben oder Projektion nach unten sind 77) und Wartungsarbeiten

WARNUNG

erwenden Sie ausschließlich die vom Hersteller vorgeschriebenen Befestigungsteile und

Lesen Sie die mit den Befestigungsteilen gelieferte Anleitung und bewahren Sie sie gut auf.

Lassen Sie sich vor der Installation von Ihrem Händler beraten.

Einrichten

Projektionsabstand

Richten Sie sich bei der Anordnung von Projektor und Projektionsschirm nach den folgenden Angaben. Die Werte in der folgenden Tabelle gelten für das Modell CP-X10000 mit der Standard-Objektiveinheit SD-804. Sollten Sie eine andere Objektiveinheit verwenden, richten Sie sich nach den Angaben in deren Anleitung. Die Werte variieren je nach Kombination aus Projektor und Objektiveinheit.

Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße 1024 x 768. (a) Projektionsﬂ ächengröße (diagonal) (b) Projektionsabstand (±10%) (c) Projektionsﬂ ächenhöhe (±10%), wenn die senkrechte Objektiv-verschiebung

ganz nach oben gestellt ist.

(b)

Projektor-Oberseit

(a)

Projektor-Unterseite (Montageseite)

(a)

Projektionsﬂ ächengröße

[Zoll (m)]

40 (1,0) 1,7 (66) 2,3 (89) 60 (1,5) 2,6 (103) 3,5 (136) -34 (-13) 125 (49) 2,1 (83) 2,8 (110) -49 (-19) 124 (49) 70 (1,8) 3,1 (121) 4,0 (159) -40 (-16) 146 (58) 2,5 (98) 3,3 (129) -58 (-23) 145 (57) 80 (2,0) 3,5 (139) 4,6 (183) -45 (-18) 167 (66) 2,9 (112) 3,8 (148) -66 (-26) 165 (65)

90 (2,3) 4,0 (157) 5,2 (206) -51 (-20) 188 (74) 3,2 (127) 4,3 (168) -74 (-29) 186 (73) 100 (2,5) 4,4 (175) 5,8 (230) -56 (-22) 209 (82) 3,6 (142) 4,7 (187) -82 (-32) 207 (81) 120 (3,0) 5,4 (211) 7,0 (277) -68 (-27) 251 (99) 4,4 (172) 5,7 (225) -99 (-39) 248 (98) 150 (3,8) 6,7 (266) 8,8 (347) -85 (-33) 313 (123) 5,5 (216) 7,2 (283) -123 (-49) 310 (122) 200 (5,1) 9,0 (356) 11,8 (464) -113 (-44) 418 (164) 7,4 (290) 9,6 (379) -164 (-65) 414 (163) 250 (6,4) 11,3 (447) 14,8 (582) -141 (-56) 522 (206) 9,2 (364) 12,0 (474) -206 (-81) 517 (204) 300 (7,6) 13,6 (537) 17,8 (699) -169 (-67) 627 (247) 11,1 (438) 14,5 (570) -247 (-97) 620 (244) 350 (8,9) 15,9 (628) 20,7 (816) -198 (-78) 731 (288) 13,0 (512) 16,9 (666) -288 400 500 600 700

(b) Projektionsabstand

min. max.

(10,2)

18,2 (718) 23,7 (934) -226 (-89) 835 (329) 14,9 (586) 19,4 (762) -329

(12,7)

22,8 (899) 29,7

(15,2

) 27,4

(1081)

(17,8)

32,0

(1262)

4 : 3 Bildformat 16 : 9 Bildformat

[m (Zoll)]

(1168)

35,6

(1403)

41,6

(1638)

[cm (Zoll)]

unten

-23 (-9) 84 (33)

-282 (-111) 1044 (411) 18,6 (734) 24,2 (954) -411

-339 (-133) 1253 (493) 22,4 (882) 29,1

-395

oben min. max.

(-156)

1462 (576)

(b) Projektionsabstand

[m (Zoll)]

1,3 (53) 1,8 (72)

(1030)

26,2

34,0

unten

-33 (-13) 83 (33)

(1145)

-493

-576

(1337)

[cm (Zoll)]

(-113) (-130) (-162) (-194) (-227)

oben

724 (285)

827 (326) 1034 (407) 1241 (488) 1447 (570)

HINWEIS

ŹVerwenden Sie keinen Projektionsschirm mit polarisierter

Leinwand, da diese ein rotes Bild verursachen kann.

Einrichten



Aufstellung/Installation

Beachten Sie bei der Aufstellung des Projektors in Übereinstimmung mit den Hinweisen im vorangehenden Abschnitt “Projektionsabstand” ( folgenden Punkte.

9) auch die

WARNUNG

ŹAchten Sie darauf, dass sich in der Nähe des Projektors keine

leicht entzündbaren Gegenstände/Stoffe beﬁ nden.

Achten Sie darauf, dass die Öffnungen am Projektor nicht abgedeckt oder anderweitig

blockiert werden und sorgen Sie für ausreichen Freiraum zur Belüftung um den Projektor.

•

Stellen Sie den Projektor nicht auf einer weichen Fläche wie einem Teppich, einer Matte oder einem Bett auf.

• Halten Sie leichte Gegenstände wie Papier vom Projektor fern, da diese vom Lufteinlass angesaugt werden und diesen blockieren können. ŹVerwenden Sie den Projektor nicht auf einem instabilen Gestell wie beispielsweise einem Servierwagen. ŹStellen Sie den Projektor so auf, dass keine Fremdstoffe in das Innere des Projektors gelangen können.

• Bringen Sie keine kleineren Gegenstände wie Büroklammern u.dgl. in die Nähe des Projektors, da diese ins Geräteinnere fallen könnten.

•

Achten Sie darauf, dass keine Flüssigkeiten auf oder in den Projektor geschüttet werden.

VORSICHT

ŹHalten Sie wärmeleitende Gegenstände wie beispielsweise

Metallteile vom Projektor fern.

• Stellen Sie den Projektor nicht auf einer Metallﬂ äche auf. ŹLegen Sie keine wärmeempﬁ ndlichen Gegenstände (Kunststoff o. dgl.) auf oder neben den Projektor.

HINWEIS

ŹWählen Sie den Stellplatz bzw. Installationsort so, dass der

Projektionsstrahl zwischen Projektor und Projektionsschirm nicht blockiert wird. Ź Achten Sie darauf, dass der Fernbedienungssensor keiner direkten starken Lichteinwirkung ausgesetzt ist.

Zusätzliche Diebstahlschutzmaßnahmen

Sicherungsstab

Dieser Projektor hat den Sicherungsstab für eine kommerzielle Diebstahlschutzkette oder Draht bis 10 mm Durchmesser und auch den Sicherheitsschlitz für das Kensington Schloss. Einzelheiten siehe Anleitung der Sicherheitsvorrichtung.

Diebstahlschutzkette oder Draht

HINWEIS

• Diese werden nicht im Sinne einer umfassenden

Diebstahlverhinderung, sondern als zusätzliche Maßnahmen geliefert.

WARNUNG

ŹVerwenden Sie den

Sicherungsschlitz nicht als Verankerung zum Schutz gegen Sturz oder Fall, dafür ist er nicht vorgesehen.

VORSICHT

ŹPlatzieren Sie die Diebstahlschutzkette

Kensington-Schlitz

oder den Draht nicht in der Nähe der Abgasschlitze des Projektors, da Kette oder Draht einen Brand auslösen können, wenn sie vom Abgas erhitzt werden.

Einrichten



Anschließen anderer Geräte

Bevor Sie andere Geräte an den Projektor anschließen, vergewissern Sie sich anhand deren Anleitungen davon, dass sie sich für den Anschluss eignen, und was Sie für die Verbindung benötigen. Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des Projektors gehören oder beschädigt worden sein, wenden Sie sich an Ihren Fachhändler. Es können für den Anschluss auch bestimmte Vorschriften gelten.

Vergewissern Sie sich zunächst, dass der Projektor und das andere Gerät ausgeschaltet sind, und stellen Sie dann die Verbindung den folgenden Anweisungen gemäß her. Richten Sie sich nach den Abbildungen auf den folgenden Seiten.

HINWEIS

• Für dieses Produkt ist eine optionale Leitungsabdeckung erhältlich. Geben Sie dem Händler bei der Bestellung die entsprechende Typenbezeichnung an. (

WARNUNG

ŹVerwenden Sie ausschließlich die vom Hersteller

77).

vorgeschriebenen oder empfohlenen Zubehörteile. Nehmen Sie keine Modiﬁ kationen an Projektor oder Zubehör vor. Ź Vermeiden Sie ein Anschließen/Abtrennen des Projektors an/von Geräte/n, die mit der Stromversorgung verbunden sind, sofern dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

VORSICHT

ŹManche Verbindungskabel müssen möglicherweise eine

bestimmte Länge haben oder am Ende einen Ferritkern (Entstörmagnet) aufweisen, das den Vorschriften für elektromagnetische Störungen gemäß am Projektor angeschlossen werden muss. Hat ein Kabel nur an einem Ende einen (Ferritkern) Entstörmagnet, so schließen Sie dieses Ende an den Projektor an. ŹAchten Sie darauf, dass Stecker nicht in den falschen Anschluss oder in falscher Ausrichtung eingeführt werden. ŹAchten Sie darauf, dass die Kabel nicht beschädigt werden. Verlegen Sie die Kabel so, dass niemand auf sie tritt und sie nicht irgendwo eingeklemmt werden.

HINWEIS

ŹSchalten Sie andere Geräte nicht vor dem Projektor ein, sofern

dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

(Fortsetzung nächste Seite)

Einrichten

LAN

Anschließen anderer Geräte (Fortsetzung)

Beispiel für den Anschluss eines Videorecorders oder DVD-Players

Digitaler Signaleingang

HDMI

CONTROL IN CONTROL OUT

DVI-D

S-VIDEO

VIDEO

OUT

LAN

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

MONITOR OUT

S-VIDEO

COMPUTER IN1 COMPUTER IN2

BNC

COMPONENT

Y Cb/Pb Cr/Pr

Beispiel für den Anschluss eines Computers

Steuerung vom Computer

RS-232C

DVI-D

LAN

RGB OUT

VIDEO

Video-Signaleingang

OUT

VIDEO 2

Computer-Signaleingang

RGB OUT RGB OUT

HDMI

CONTROL IN CONTROL OUT

VORSICHT

ŹAus

Sicherheitsgründen darf der LAN-Anschluss nicht mit einem Netzwerk verbunden werden, in dem zu hohe Spannung anliegen kann.

(Fortsetzung nächste Seite)

DVI-D

LAN

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

MONITOR OUT

S-VIDEO

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

Einrichten

Anschließen anderer Geräte (Fortsetzung)

Beispiel für den Anschluss eines anderen Projektors oder Anzeigegeräts

Steuerung vom Computer

HDMI

CONTROL IN CONTROL OUT

Steuerung eines anderen Geräts mit RS-232C-Befehlen

RS-232C

Kabel-

LASER

ICATOR

IND

COMPUTER

VIDEO

MY SOURCE

Fernbedienung

DIGITAL

STANDBY/

ID 3

ID 1

ID 4

LASER

ID 2

BLANK

ENTER

RESET

POSITION

SHUTTER

FREEZE

AUTO

ASPECT

MAGNI

PbyP

OFF

MY BUTTON

KEYSTONE

ZOOM

LENS SHIFT

FOCUS

LAN

DVI-D

REMOTE

CONTROL

OUT

R/Cr/Pr G/Y B/Cb/Pb H V

S-VIDEO

VIDEO 1

Cb/Pb

Cr/Pr

Computer-Signaleingang

RGB OUT

MONITOR OUT

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

Umleitung eines RGBEingangssignals an ein anderes Anzeigegerät

RS-232C

REMOTE

CONTROL IN

RGB IN

Gleichzeitige Fernbedienung eines anderen Projektors

Einrichten

LAN

HDMI

DVI-D

COMPUTER IN1

HDMI

Anschließen anderer Geräte (Fortsetzung)

•

HINWEIS

durch und stellen Sie sicher, dass die Geräte für den Anschluss an dieses Produkt geeignet sind. Vor dem Anschließen an einen PC prüfen Sie den Signalpegel, den Signaltakt und die Auﬂ ösung.

- Wenden Sie sich unbedingt an den Netzadministrator. Schließen Sie nicht einen

Port an ein Netzwerk mit zu hoher Spannung an.

- Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.

- Manche PCs haben mehrfache Anzeigemodi, die Signale enthalten können, welche

nicht von diesem Projektor unterstützt werden.

Obwohl der Projektor Signale mit einer Auﬂ ösung von bis zu UXGA (1600x1200) anzeigen kann, wird das Signal vor der Anzeige in die Panelauﬂ ösung des Projektors umgewandelt. Die beste Displayleistung wird erzielt, wenn die Auﬂ ösungen von Eingangssignal und Projektorpanel identisch sind.

•

Stellen Sie beim Anschließen sicher, dass die Form des Leitungsteckers zur betreffenden Buchse passt.

Stellen Sie immer sicher, dass die Schrauben bei Schraubsicherungssteckern festgezogen werden.

• Beim Anschließen eines Laptops an den Projektor vergewissern Sie sich, den externen RGB-Ausgang des Rechners zu aktivieren. (Stellen Sie den Laptop auf CRT-Anzeige oder auf simultane LCD- und CRT-Anzeige.) Details hierzu ﬁ nden Sie in dem Handbuch Ihres Laptop-Rechners.

•

Wenn die Bildauﬂ ösung auf einem Computer geändert wird, kann je nach Eingang die automatische Einstellfunktion einige Zeit in Anspruch nehmen und möglicherweise nicht fertig gestellt werden. In diesem Fall kann es sein, dass Sie kein Wahlkästchen zur Wahl "Ja/Nein" für die neue Auﬂ ösung in Windows sehen. Dann wird die Auﬂ ösung auf den Originalwert zurückgestellt. Es kann empfehlenswert sein, andere CRT- oder LCD-Monitore zur Änderung der Auﬂ ösung zu verwenden.

•

In manchen Fällen kann der Projektor nicht das richtige Bild oder überhaupt kein Bild anzeigen. Die automatische Einstellung kann z. B. bei bestimmten Eingangssignalen nicht richtig funktionieren. Ein Eingangssynchronisationssignal mit Composite-Synchronisation oder Synchronisation auf G kann den Projektor verwirren, so dass kein richtiges Bild gezeigt wird.

•

Der Digital Content Protection) und können daher das Videosignal von mit HDCP-kompatiblen DVDPlayern usw. verarbeiten.

Lesen Sie vor dem Anschließen die Bedienungsanleitungen aller anzuschließenden Geräte

LAN-

HDMI- und der

DVI-D-Anschluss dieses Modells sind kompatibel mit HDCP (High-bandwidth

Informationen zur Plug & Play-Funktionalität

Plug-and-Play ist eine Funktion des Betriebssystems des Rechners und dessen Peripheriegeräten (u.a. Display-Geräten). Dieser Projektor ist mit VESA DDC 2B kompatibel. Plug-and-Play kann durch Anschließen dieses Projektors an einem Rechner erzielt werden, der mit VESA DDC (Displaydatenkanal) kompatibel ist.

•

Nutzen Sie dieses Merkmal, indem Sie ein RGB-Leitung an den anschließen. Plug-and-Play funktioniert vielleicht nicht richtig, wenn Sie einen anderen Anschlusstyp versuchen.

•

Bitte verwenden Sie Standard-Treiber in Ihrem Computer, da dieser Projektor ein Plug-and-Play-Monitor ist.

COMPUTER IN1-Anschluss (DDC 2B kompatibel)

HINWEIS für HDMI

•

HDMI unterstützt die folgenden Signale.

Videosignal: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60

- PC-Signale: Siehe detaillierte technische Bedienungsanleitung

• Dieser Projektor kann an andere Geräte mit einem HDMI- oder DVI-Anschluss angeschlossen werden, aber mit manchen Geräten funktioniert der Projektor nicht richtig und die Video.

• Verwenden Sie nur ein mit einem HDMI-Logo gekennzeichnetes HDMI-Leitung.

• Wird der Projektor an ein Gerät mit einem DVI-Anschluss angeschlossen, so verwenden Sie eine DVI-an-HDMI-Leitung für den Anschluss an den

HDMI-Eingang.

Einrichten

AC IN

Anschluss an die Stromversorgung

Verbinden Sie die Netzkabelbuchse des Projektors unter Beachtung der folgenden Warnhinweise mit einer geeigneten Steckdose. Die folgenden Schritte beschreiben den Anschluss.

Vergewissern Sie sich, dass der Netzschalter des Projektors auf AUS steht

(mit „OO“ gekennzeichnet). Führen Sie das Ende des Netzkabels mit dem kleineren Stecker in die

Buchse Stecken Sie das andere Ende des Netzkabels in die Steckdose.

AC IN (Netzanschluss) des Projektors ein.

Netzkabelende mit kleinem Steckercord

WARNUNG

wenn keine Objektiveinheit montiert ist. Ź Verwenden Sie den Projektor nur mit der am Typenschild des Geräts angegebenen Netzspannung.

Ź Verwenden Sie eine leicht zugängliche Steckdose in der Nähe des Projektors. Ź Achten Sie darauf, dass die Steckdose nicht überlastet wird, da dies einen

Brand oder elektrischen Schlag verursachen kann. Ź Verwenden Sie nur das Netzkabel, das mit diesem Produkt geliefert wurde und für Ihr Stromnetz geeignet ist. Sollte das mit dem Produkt gelieferte Netzkabel nicht passen, wenden Sie sich an den Händler.

Verwenden Sie kein Netzkabel, das Schäden aufweist. Sollte das Netzkabel beschädigt

worden sein, beschaffen Sie sich über den Händler ein Ersatzkabel desselben Typs.

Ź Berühren Sie das Netzkabel nicht mit nassen Händen. Ź Sehen Sie von einer Instandsetzung oder Modiﬁ kation des Netzkabels ab. Ź Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Verlegen Sie

das Netzkabel so, dass niemand darauf tritt und das Kabel nicht durch darauf oder daneben gestellte Gegenstände eingeklemmt wird. Ź Schließen Sie das Netzkabel fest an, um einen Wackelkontakt zu vermeiden. Verwenden Sie keine lose oder defekte Steckdose.

ŹSchließen Sie den Projektor nicht an eine Steckdose an,

AC IN

Netzschalter

Fernbedienung

LASER

Fernbedienung

Einlegen der Batterien

Die Fernbedienung arbeitet mit zwei Batterien des folgenden Typs.

Das Produkt wird mit zwei Batterien geliefert, die sich für die Fernbedienung eignen. Die folgenden Schritte beschreiben, wie Sie die Batterien in die Fernbedienung einlegen.

HITACHI MAXELL, Teilenummer LR6 oder R6P

Entfernen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung. Drücken Sie leicht auf den Knopf am Batteriefachdeckel und ziehen sie ihn dabei nach oben.

Legen Sie die Batterien den Polaritätszeichen „+“ und „–“ gemäß in den Batteriehalter.

Bringen Sie den Batteriefachdeckel wieder an und lasen sie ihn einrasten.

HINWEIS

Sie zur Abhilfe die Batterien durch frische.

LASER-Taste nicht berühren. Ein versehentliches Aktivieren des Laserstrahls kann gefährlich sein. Weitere Informationen ﬁ nden Sie im Abschnitt “Laser-Zeiger” (18

was wiederum einen Brand, Verletzungen und Umweltverschmutzung zur Folge haben kann.

•

Verwenden Sie nur die vorgeschriebenen Batterien. Legen Sie niemals zwei Batterien

unterschiedlichen Typs ein.

•

Ersetzen Sie beim Auswechseln der Batterien beide durch frische Batterien

desselben Typs. Legen Sie niemals eine neue und eine gebrauchte Batterie ein.

•

Verwenden Sie keine beschädigte Batterie (Riss, Delle, Rost oder Leck).

•

Achten Sie beim Einlegen darauf, dass die Plus- und Minuspole der Batterien korrekt

ausgerichtet sind.

•

Bearbeiten Sie Batterien nicht; laden Sie sie nicht auf und löten Sie sie nicht.

•

Entfernen Sie bitte die Batterien, wenn Sie die Fernbedienung voraussichtlich längere

Zeit nicht benötigen.

•

Bewahren Sie Batterien an einem dunklen, kühlen und trockenen Platz auf. Setzen

Sie eine Batterie nie dem Feuer oder Wasser aus.

•

Bewahren Sie Batterien außerhalb der Reichweite von Kindern und Haustieren auf.

•

Sollte eine Batterie auslaufen, entfernen Sie die Batterieﬂ üssigkeit gründlich mit einem Reinigungstuch. Sollte dabei Batterieﬂ üssigkeit auf die Haut geraten, spülen Sie sie gründlich mit Wasser ab. Falls die Batterie im Batteriehalter ausgelaufen ist, säubern Sie den Halter und das Batteriefach gründlich, bevor Sie frische Batterien einlegen.

•

Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

• Sollte die Fernbedienung nicht mehr einwandfrei arbeiten, ersetzen

WARNUNG

Behandeln Sie Batterien sorgfältig, da Batterien bersten, brechen oder auslaufen können,

Achten Sie beim Einlegen der Batterien darauf, dass Sie dabei die

Signalübertragung

ID 1

ID 2,

ID 3

ID 4

Die Fernbedienung überträgt ihre Signale mit Hilfe von Infrarotlicht (LED Klasse 1), das von einem Fernbedienungssensor am Projektor erfasst wird. Der Fernbedienungssensor spricht auf Bediensignale an, die innerhalb eines Winkels von 60 Grad (nach rechts und links) und aus einer Entfernung von bis zu 3 Metern übertragen werden.

Fernbedienungssensor

Fernbedienung

Fernbedienungssensoren

30º

STAND

B Y/ON

L A SE IN

R D

SOURC

CAT O

COM

ID 1

U T E

ID 2

VID E O

ID 4

BLANK LA

DIGI

T A L

S E

R E N

T E R

FREE

Z E

ASPECT

S HUTTER

PbyP

E NU

AUTO

SET M Y B

UTTON

POS

ITI ON

MAG N

I F Y

O N

FOCU

O O M

Y STONE

N S SHIFT

ca. 3 m

HINWEIS

• Sie können einen oder zwei der drei Sensoren über die Option

FERNB. EMPF. des Menüs SERVICE im Menü OPT. deaktivieren.

• Wenn Sie mehrere Projektoren dieses Typs zur gleichen Zeit und am gleichen Ort einsetzen, richten Sie die Funktion REMOTE-ID entsprechend ein. Die Tasten

ID 1,

ID 2,

ID 3 und

ID 4 an der Fernbedienung entsprechen der IDZuordnung, die bei der Option REMOTE-ID des Menüs SERVICE im Menü OPT. vorgenommen wurde.

HINWEIS

ŹAchten Sie darauf, dass der Fernbedienungssensor keiner

direkten starken Lichteinwirkung ausgesetzt ist. ŹStellen Sie nichts zwischen der Fernbedienung und dem Fernbedienungssensor am Projektor auf, da Hindernisse die Übertragung der Fernbedienungssignale stören.

Ändern der Frequenz des Fernbedienungssignals

Die mitgelieferte Fernbedienung erlaubt die Wahl zwischen Modus 1 und Modus 2 bezüglich der Signalfrequenz. Wenn die Fernbedienung nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. Bedenken Sie, dass die Option "FERNB. FREQ." der Option SERVICE im Menü OPT. Fernbedienung gesteuert werden soll, auf den gleichen Modus eingestellt werden muss wie die Fernbedienung. Zum Einstellen des Modus der Fernbedienung

(51)

des Projektors, der mit der

Frequenzschalter

2 1

schieben Sie den Knopf des Frequenzschalters im Batteriefachdeckel in die Position des gewünschten Modus.

Rückseite der

Fernbedienung

Innenseite

des Batteriefachdeckels

Fernbedienung

REMOTE CONTROL

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON

COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

LASER

LASER INDICATOR

LASER



MI DVI-D

MONITOR

BLANK

LASER

FREEZE

LASER

INDICATOR

DIGITAL

STANDBY/ON

COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

AS PECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

Verwendung der Funktion REMOTE-ID

Über diese Funktion wird festgelegt, mit welcher Fernbedienungs-ID der Projektor angesteuert wird. Verwenden Sie diese Funktion, wenn gleichzeitig mehrere Projektoren desselben Typs eingesetzt werden.

Stellen Sie den Projektor vorsorglich auf die ID-Nummer

ein, wie bei "REMOTE-ID" ( Drücken Sie die betreffende ID-Taste an der Fernbedienung.

Die Anzeige der ID-Taste leuchtet 3 Sekunden lang.

52) beschrieben.

ID 1

ID 2

VIDEO

ID 3

DIGITAL

ID 4

HINWEIS

• Jedes Mal, wenn eine Taste (außer einer ID-Taste) betätigt wird,

leuchtet die ID-Taste mit der gegenwärtig gewählten ID-Nummer auf.

• Zum Prüfen der ID-Nummer eines Projektors drücken Sie eine beliebige IDTaste 3 Sekunden lang. Die ID-Nummer des Projektors wird unabhängig von der am Projektor eingestellten ID auf seinem Bildschirm angezeigt.

Verwendung als Leitung-Fernbedienung

Die mitgelieferte Fernbedienung fungiert als Leitung-Fernbedienung, wenn der Leitung-Steueranschluss unten an der Fernbedienung mit dem

REMOTE CONTROL-Anschluss an der Projektorrückseite über

CONTROL IN CONTROL OUT

ein Audioleitung (Stereo-Leitung mit 3,5 mm-Ministecker) verbunden ist.

Wenn das Fernbedienungssignal den Projektor

REMOTE CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H

Cb/Pb

OUT

S-VIDEO

COMPUTER

BNC

nicht gut erreicht, ist diese Funktion vorteilhaft.

HINWEIS

• Zum Verbinden der Fernbedienung mit dem Projektor verwenden Sie

ein Audioleitung (Stereo-Leitung mit 3,5 mm-Ministecker).

Laser-Zeiger

Beim Drücken der wobei zur Bestätigung die Anzeige den Laserstrahl als Zeiger auf dem Projektionsschirm.

LASER-Taste erzeugt die Fernbedienung einen Laserstrahl,

LASER INDICATOR leuchtet. Verwenden Sie

Laserblende

LASER INDICATOR

Taste

LASER

WARNUNG

Projektionsschirm. Richten Sie den Laserstrahl niemals auf Personen oder andere Gegenstände.

•

Richten Sie den Laserstrahl niemals auf Augen, da er Sehschäden verursachen kann.

• Richten Sie den Laserstrahl nur auf den Bildschirm und auf keine anderen Gegenstände.

ŹVerwenden Sie den Laserstrahl nur als Zeiger auf dem

Betriebszustand

POWER

STANDBY/ON

POWER

STANDBY/

POWER

STANDBY/ON

Betriebszustand

Einschalten

Die folgenden Schritte beschreiben, wie Sie den Projektor einschalten. Bei den anderen Geräten richten Sie sich nach den Angaben in der jeweiligen Bedienungsanleitung.

Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß

und fest im Projektor und in der Steckdose eingesteckt ist. Drücken Sie auf die mit „II“ gekennzeichnete Seite

des Netzschalters. Die

POWER-Anzeige leuchtet nun orange. Warten

Netzschalter

Sie, bis die Tasten funktionsbereit sind. Dies kann einige Sekunden dauern.

Drücken Sie die

Projektor oder an der Fernbedienung).

STANDBY/ON-Taste (am

Die Projektionslampe leuchtet und die POWER-Anzeige blinkt grün. Ist der Projektor betriebsbereit, hört die Anzeige auf zu blinken und leuchtet konstant grün.

Zur Anzeige des Bildes wählen Sie ein Eingangssignal entsprechend dem Abschnitt “Anzeigen von und Umschalten zwischen Bildquellen” (22).

HINWEIS

• Wenn die Opttion DIREKT EIN im Menü OPT. auf OK gesetzt ist und der Projektor nur mit dem Netzschalter und ohne Verwendung der ON-Taste ausgeschaltet wurde, wird er bei der nächsten Betätigung des Netzschalters automatisch eingeschaltet.

POWER - Anzeige

5*766'45'%74+6;.#/26'/2219'4

STANDBY/ON

Taste STANDBY/ON

STANDBY/

56#0&$;10

WARNUNG

ŹBlicken Sie bei eingeschalteter Lampe nicht in das Objektiv

oder durch die Öffnungen am Projektor. ŹNähern Sie sich Sie bei eingeschalteter Projektionslampe nicht der Lampenabdeckung oder den Abluftöffnungen .

HINWEIS

ŹSchalten Sie andere Geräte nicht vor dem Projektor ein, sofern

dies in der Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

Betriebszustand

STANDBY/ON

POWER

STANDBY/ON

POWER

Ausschalten

Die folgenden Schritte beschreiben, wie Sie den Projektor ausschalten.

POWER - Anzeige

Drücken Sie die

oder an der Fernbedienung.

STANDBY/ON-Taste am Projektor

Netzschalter

Die Meldung „Ausschalten?“ wird ungefähr fünf Sekunden lang auf dem Projektionsschirm angezeigt.

Drücken Sie die

während diese Meldung angezeigt wird. Die Projektionslampe geht aus, und die

STANDBY/ON-Taste noch einmal,

POWERAnzeige blinkt orange. Sobald die Lampe ausreichend abgekühlt wurde, hört die

POWER-Anzeige auf zu blinken und

leuchtet konstant orange. Nachdem Sie sich vergewissert haben, dass die

orange leuchtet, drücken Sie die mit „OO“ gekennzeichnete Seite des Netzschalters. Die

POWER-Anzeige erlischt.

POWER-Anzeige konstant

Bei den anderen Geräten richten Sie sich nach den Angaben in der jeweiligen Bedienungsanleitung.

HINWEIS

• Verwenden Sie den Hauptschalter nur, wenn der Projektor nicht auf

normale Weise ausgeschaltet werden kann.

WARNUNG

Nähern Sie sich Sie bei eingeschalteter Projektionslampe und auch eine Weile nach dem Ausschalten nicht

der Lampenabdeckung oder den Abluftöffnungen, da diese Bereiche extrem heiß werden und Verbrennungen verursachen können.

HINWEIS

ŹSchalten andere Geräte vor dem Projektor aus, sofern dies in der

Anleitung des anderen Geräts nicht ausdrücklich vorgeschrieben wird.

5*766'45'%74+6;.#/26'/2219'4

STANDBY/ON

Taste

56#0&$;10

STANDBY/ON

Mit den Nivellierfüßen

Durch Verlängern bzw. Verkürzen der Nivellierfüße können Sie die Projektionsposition und den Projektionswinkel verändern. Drehen Sie zum Ändern der Länge den jeweiligen Nivellierfuß.

max. 30

5°

WARNUNG

ŹVerlängern Sie die Nivellierfüße nicht auf mehr als 30 mm. Ein

über diesen Grenzwert hinaus verlängerter Fuß kann sich vom Projektor lösen und eine Beschädigung des Projektors oder eine Verletzung verursachen.

VORSICHT

ŹStellen Sie den Projektor mit einem Winkel von mehr als 5 Grad

auf. Wenn der Projektor bis über diesen Grenzwert hinaus geneigt wird, kann dies Störungen und eine Verkürzung der Projektorlebensdauer zur Folge haben.

Betriebszustand

ZOOM / FOCUS

LENS SHIFT.

DIGITAL

LENS SHIFT

DIGITAL

ENTER

MY BUTTON

Gebrauch der Objektivfunktionen

ZOOM / FOKUS

Drücken Sie die Taste erscheint. Stellen Sie, während der Dialog angezeigt wird, den Zoom/Fokus mit der Taste Ż/Ź ein. Drücken Sie die Taste ź, um "VERLASSEN" im Dialog zu wählen. Das OSD-Menü schließt sich.

OBJ.VERSCH.

Drücken Sie die Taste VERSCH. erscheint. Verschieben Sie, während der Dialog angezeigt wird, das Objektiv mit den Tasten Ÿ/ź/Ż/Ź.

ZENTRIERUNG

Im Dialog OBJ.VERSCH.:



Drücken Sie die Taste

Im Standby-Modus:



Drücken Sie die Tasten DIGITAL gleichzeitig 3 Sekunden lang.

Ɣ Während das Objektiv sich verschiebt, verschwindet das Menü, und das

Stundenglas-Symbol erscheint auf dem Bildschirm. Das Verschieben kann eine Weile dauern. Der Vorgang kann unter Umständen bis zu eine Minute in Anspruch nehmen.

Ɣ Die Anzeige OBJ.VERSCH. leuchtet oder blinkt grün, während das Objektiv sich

verschiebt. Nach Abschluss der Zentrierung hört die Anzeige auf zu blinken und leuchtet 3 Sekunden lang konstant grün.

Sollte das Objektiv sich bereits in Mittelstellung beﬁ nden, leuchtet beim Drücken der Taste DIGITAL die Anzeige OBJ.VERSCH. im Dialog OBJ.VERSCH. 3 Sekunden lang konstant grün.

ZOOM / FOCUS. Der Dialog ZOOM / FOKUS

LENS SHIFT. Der Dialog OBJ.

DIGITAL.

LENS SHIFT und

OBJEKTIVSPEICHER SPEICHERN / ÖFFNEN / LÖSCHEN

Dieser Projektor bietet Speicher für Objektiveinstellungen (Zoom, Fokus und Verschiebung). Zum Anzeigen des Dialogs OBJEKTIVSPEICHER wählen Sie im Dialog ZOOM, FOKUS oder OBJ.VERSCH. die Option OBJEKTIVSPEICHER. Der Dialog OBJEKTIVSPEICHER erscheint nun.

SPEICHERN:



Objektiveinstellung wählen Sie eine Speichernummer (SPEICHERN-1 bis -3) und drücken die Taste Ź oder

ÖFFNEN:



wählen Sie die betreffende Speichernummer (ÖFFNEN-1 bis -3) und drücken die Taste Ź oder der Funktion ÖFFNEN-1 bis -3 belegt wurde, können Einstellungen ohne den Dialog OBJEKTIVSPEICHER abgerufen werden.

LÖSCHEN:



OBJEKTIVSPEICHER wird der Dialog OBJEKTIVSPEICHER LÖSCHEN angezeigt. Wählen Sie mit den Tasten Ÿ/ź die Nummer des zu löschenden Speichers und drücken Sie die Taste Ź. Ein Dialog fordert zur Bestätigung auf. Drücken Sie in diesem Dialog die Taste Ź ein weiteres Mal.

Zum Speichern der aktuellen

ENTER.

Zum Abrufen einer gespeicherten Objektiveinstellung

ENTER. Wenn die Taste

Bei Auswahl von OBJEKTIVSPEICHER LÖSCHEN im Dialog

MY BUTTON mit

Betriebszustand

DIGITAL

MY SOURCE

DIGITAL

S-VIDEO, VIDEO 1

VIDEO 2

HDMI-

COMPUTER



COMPUTER

VIDEO 1, VIDEO 2, S-VIDEO,

,HDMI

DVI-D

COMPUTER IN1

VIDEO



VIDEO

COMPUTER IN1

COMPUTER

IN2

COMPONENT

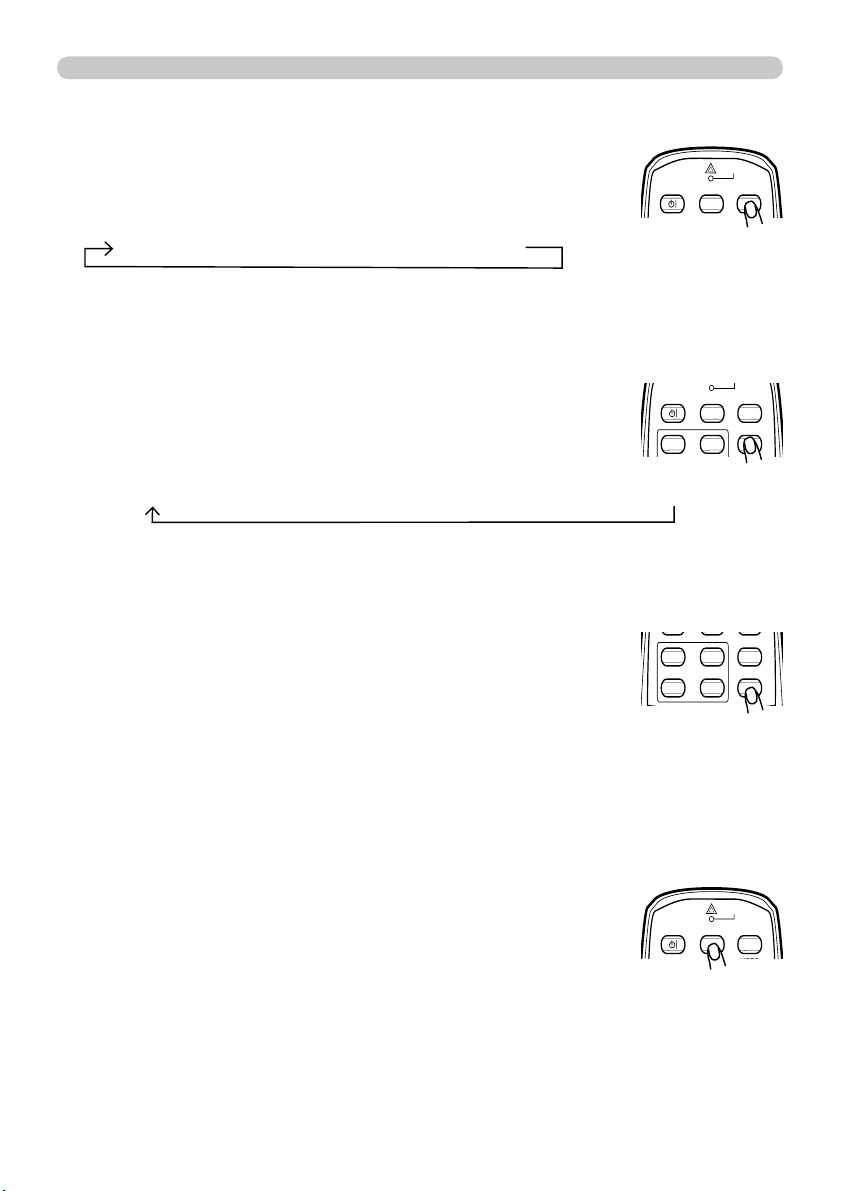

Anzeigen von und Umschalten zwischen Bildquellen

Drücken Sie die Taste

Signaleingangsanschluss zu wählen. Bei jedem Drücken der Taste schaltet der Projektor wie folgt

COMPUTER, um einen RGB-

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

zum jeweils nächsten Eingangsanschluss weiter.

COMPUTER IN1 Æ COMPUTER IN2 Æ BNC 

Wenn EIN unter AUTOM. SUCHE im Menü OPT. gewählt ist, prüft der Projektor nacheinander jeden Anschluss, bis ein Eingangssignal empfangen wird ( gedrückt, wenn der Anschluss gewählt ist, prüft der Projektor zuerst den Anschluss

Drücken Sie die Taste

Videosignal zu wählen.

VIDEO 1, VIDEO 2, S-VIDEO, Component

VIDEO, um einen Eingang für das

Bei jedem Drücken der Taste schaltet der Projektor seinen

47). Wird die Taste

COMPUTER IN1.

COMPUTER

, HDMI oder

STANDBY/ON COMPUTER

MY SOURCE

ID 3ID 1

Video-Anschluss um wie folgt. COMPONENT (Y, Cb /Pb, Cr /Pr) Æ S-VIDEO Æ VIDEO 1 Æ VIDEO 2

Wenn EIN unter AUTOM. SUCHE im Menü OPT. gewählt ist, prüft der Projektor nacheinander jeden Anschluss, bis ein Eingangssignal empfangen wird ( die

VIDEO-Taste gedrückt, wenn der Anschluss

IN2 gewählt ist, prüft der Projektor zuerst den Anschluss

Drücken Sie die Taste

Signaleingang zu wählen. Bei jedem Drücken der Taste

DIGITAL, um einen digitalen

COMPUTER IN1 oder

COMPONENT.

schaltet der Projektor wie folgt zum jeweils nächsten

47). Wird

COMPUTER

ID 3

ID 1

ID 4

ID 2

digitalen Eingangsanschluss weiter. HDMI ⇔ DVI-D

DVI-D

VIDEO

DIGITAL

Ɣ Wenn EIN unter AUTOM.SUCHE im Menü OPT. gewählt ist, prüft der

Projektor nacheinander jeden Anschluss, bis ein Eingangssignal erfasst wird (47). Wird die Taste S-VIDEO, VIDEO 1 oder HDMI-Anschluss.

Drücken Sie die

Das Eingangssignal wird auf das als MEINE QUELLE

DIGITAL gedrückt, wenn der Anschluss Component,

VIDEO 2 gewählt ist, prüft der Projektor zuerst den

MY SOURCE-Taste an der Fernbedienung.

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

eingestellte Signal (49) umgeschaltet.

Diese Funktion kann auch für eine Dokumentenkamera verwendet werden. Wählen Sie den Eingangsanschluss, an dem die Dokumentenkamera angeschlossen ist.

ASPECT

Betriebszustand

AUTO

Wahl eines Seitenverhältnisses

Drücken Sie die

Bei jedem Drücken der Taste schaltet der Projektor zwischen den Modi für das Seitenverhältnis um.

Bei einem Computersignal



NORMAL Æ 4:3 Æ 16:9 Æ 16:10*

Bei einem HDMI- oder einem DVI-D-Signal



NORMAL Æ 4:3 Æ 16:9 Æ 16:10* Æ 14:9 Æ KLEIN* Æ SYSTEMEIGEN* Æ VOLL*

Bei einem Videosignal, S-Video-Signal oder Component-Videosignal



ASPECT-Taste an der Fernbedienung.

KLEIN*Æ SYSTEMEIGEN* Æ VOLL*

4:3Æ 16:9 Æ 16:10* Æ 14:9 Æ KLEIN* Æ SYSTEMEIGEN* Æ VOLL*

Bei keinem Signal



ENTER

4:3 (fest, außer CP-WX11000) / VOLL (fest, CP-WX11000)

Ɣ *16:10 / VOLL: Nur CP-WX11000. SYSTEMEIGEN:

Außer CP-X10000 KLEIN: Außer CP-WX11000.

Ɣ Der Modus NORMAL bewahrt das originale

FREEZE

ASPECT

SHUTTER

Seitenverhältnis des Eingangssignals.

Korrigieren von Keystone-Verzerrungen

Drücken Sie die

Diese Taste hat folgende Funktion.

 Bei einem Computersignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt. Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist. Dunkle Bilder werden möglicherweise nicht ordnungsgemäß eingestellt. Führen Sie die Einstellung mit einem hellen Bild aus.

 Für ein Videosignal und ein S-Videosignal

Das für das jeweilige Eingangssignal am besten geeignete Videoformat wird automatisch gewählt. Diese Funktion steht nur zur Verfügung, wenn AUTO unter VIDEOFORMAT im Menü EINGB eingestellt ist automatisch auf Vorgabewerte eingestellt.

 Für ein Mischvideosignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch auf die Standardeinstellung eingerichtet.

Der automatische Einstellvorgang erfordert etwa 10 Sekunden. Beachten Sie außerdem, dass er bei bestimmten Eingängen nicht richtig funktionieren kann. Wenn diese Funktion für ein Videosignal ausgeführt wird, können gewisse Zusatzkomponenten wie eine Linie außerhalb eines Bildes erscheinen.

Ɣ Die durch diese Funktion eingestellten Elemente können variieren, wenn

bei der Option AUTO EINST. unter der Option SERVICE im Menü OPT. die Einstellungen FEIN oder AUS gewählt wurden (50).

AUTO-Taste an der Fernbedienung.

(37).

Die vertikale Position und die horizontale Position werden

STANDBY/ON COMPUTER

MY SOURCE

ID 1

ID 2

BLANK LASER

RESET

LASER INDICATOR

VIDEO

ID 3

DIGITAL

ID 4

Betriebszustand

POSITION

RESET

POSITION

KEYSTONE

Einstellung der Position

Drücken Sie die

wenn kein Menü angezeigt wird. Die Anzeige "STAND" erscheint im Bildschirm.

Verwenden Sie die Cursortasten

Um den Vorgang zurückzusetzen, drücken Sie die Taste an der Fernbedienung beim Betrieb. Drücken Sie die Auch wenn Sie nichts tun, wird der Dialog nach einigen Sekunden automatisch geschlossen.

Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal ausgeführt wird, können gewisse Zusatzbildkomponenten wie eine zusätzliche Linie außerhalb des Bildes erscheinen.

Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal von 480i@60 oder 576i@50, hängt der Bereich dieser Einstellung von der Einstellung von OVER SCAN im Menü ABBILDUNG ab gestellt ist.

POSITION-Taste auf der Fernbedienung,

Ÿ/ź/Ż/Ź

POSITION-Taste erneut zum Beenden dieses Vorgangs.

(34)

zur Einstellung der Bildposition.

RESET-

. Einstellung ist nicht möglich, wenn OVER SCAN auf 10

FREEZE

ASPECT

PbyP

ENTER

SHUTTER

AUTO

RESET

POSITION

Korrektur der Trapezverzerrung

Drücken Sie die

Fernbedienung. Ein Dialog erscheint im Bild, um bei der Korrektur der Verzerrung zu helfen.

Verwenden Sie die Cursortasten Ÿ/ź, um den AUTOMATISCH- oder MANUELL-

Betrieb zu wählen, und drücken Sie danach die Taste Ź, um Folgendes auszuführen.

AUTOMATISCH führt die vertikale Trapezverzerrungskorrektur automatisch aus.

MANUELL zeigt einen Dialog für die vertikale Trapezverzerrungskorrektur an. Verwenden Sie die Cursortasten Ÿ/ź, um die Richtung zur Korrektur ( oder

) zu wählen, und nehmen Sie dann die Justierung mit den Tasten Ż/Ź vor.

Drücken Sie die Beenden dieses Vorgangs. Auch wenn Sie diesen Schritt nicht ausführen, wird das Dialogfeld nach wenigen Sekunden automatisch ausgeblendet.

Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann diese Funktion nicht ordnungsgemäß arbeiten.

Wenn V:INVERS oder H+V:INVERS unter SPIEGEL im SETUP-Menü gewählt ist, wenn der Projektionsbildschirm geneigt ist oder der Projektor nach unten gerichtet ist, kann es sein, dass diese Funktion nicht richtig arbeitet.

Wenn sich die Zoom-Anpassung in der Stellung TELE (Telefoto-Fokussierung) beﬁ ndet, kann diese Funktion übermäßig stark arbeiten. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.

Wenn der Projektor eben aufgestellt ist (etwa ±3°), kann es sein, dass diese Funktion nicht arbeitet.

Wenn der Projektor um fast ±30 Grad oder noch mehr geneigt ist, kann es sein, dass diese Funktion nicht gut arbeitet.

Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist (bzw. nicht ganz nach unten beim optionalen Objektivtyp USL-801

Wenn die horizontale Objektivverschiebung nicht zur Mitte gestellt ist, kann es sein, dass diese Funktion nicht gut arbeitet.

Diese Funktion steht nicht zur Verfügung, wenn der Transit.detector eingeschaltet ist

KEYSTONE-Taste an der

KEYSTONE-Taste erneut zum Schließen des Dialogs und

(51))

, kann es sein, dass diese Funktion nicht gut arbeitet.

FOCUS+ZOOM

(64).

OFF

KEYSTONE

Betriebszustand

MAGNIFY

POSITION

OFF

MAGNIFY

FREEZE

Verwenden der Vergrößerungsfunktion

Drücken Sie die ONON-Taste von

Die Anzeige "VERGRÖßERN" erscheint auf der Projektionsﬂ äche und der Projektor geht in den VERGRÖßERN Modus. Im VERGRÖßERN Modus wird das Bild vergrößert. Die Anzeige verschwindet nach einigen Sekunden, wenn kein Bedienungsvorgang ausgeführt wird.

Stellen Sie den Vergrößerungsgrad mit den Cursortasten Ÿ/ź ein.

Zum Verschieben des Zoombereichs drücken Sie die VERGRÖßERN Modus, und betätigen Sie dann die Cursortasten Ÿ/ź/Ż/Ź zum Verschieben des Bereichs. Zum Festlegen des Zoombereichs drücken Sie die

POSITION-Taste erneut. Um den VERGRÖßERN-Modus zu beenden und den Bildschirm auf Normalbild zurückzuschalten, drücken Sie die

Ɣ Der Projektor beendet automatisch den VERGRÖßERN-Modus, wenn

das Eingangssignal wechselt oder wenn ein Vorgang zur Änderung des Anzeigezustands (automatische Einstellung usw.) ausgeführt wird.

Ɣ Auch im VERGRÖßERN-Modus variiert die Trapezverzerrung; sie wird wieder

hergestellt, wenn der Projektor den VERGRÖßERN-Modus verlässt.

MAGNIFY auf der Fernbedienung.

POSITION-Taste im

OFF-Taste unter

MAGNIFY an der Fernbedienung.

PbyP

MY BUTTON

AUTO

POSITION

MAGNIFY

HINWEIS

• Der Vergrößerungsgrad kann fein eingestellt werden. Beobachten Sie

die Projektionsﬂ äche genau, um den gewünschten Pegel zu ﬁ nden.

Kurzzeitiges Einfrieren des Bildschirms

Drücken Sie die

Die "EINFRIEREN"-Anzeige erscheint auf der

FREEZE-Taste an der Fernbedienung.

Projektionsﬂ äche (obwohl die Anzeige nicht erscheint, wenn AUS für die Option MELDUNG im Menü BILDSCHIRM gewählt ist (45)), und der Projektor schaltet auf EINFRIEREN-Modus, in dem das Bild eingefroren wird. Zum Beenden des EINFRIEREN-Modus und Zurückschalten der Darstellung auf normal drücken Sie die

FREEZE-Taste erneut.

Ɣ Der Projektor beendet automatisch den EINFRIEREN-Modus, wenn

bestimmte Steuertasten gedrückt werden.

Ɣ Wenn der Projektor längere Zeit ein Standbild projiziert, kann das Bild

möglicherweise im LCD-Panel eingebrannt werden. Lassen Sie den Projektor nicht zu lange im EINFRIEREN-Modus.

BLANK LASER

FREEZE

ENTER

Betriebszustand

BLANK

SHUTTER



STANDBY/ON



Kurzzeitiges Schwarzabtasten des Bildschirms

Drücken Sie die

Der Schwarzabtastungsbildschirm erscheint anstelle des Bildschirm-Eingangssignals. Siehe Option BLANK im Menü BILDSCHIRM (42). Drücken Sie die Bildschirms und Zurückstellen auf Eingangssignal-Bildschirm.

Ɣ Der Projektor beendet automatisch den BLANK-Modus, wenn bestimmte

Steuertasten gedrückt werden.

BLANK-Taste an der Fernbedienung.

BLANK-Taste zum Verlassen des Schwarzabtast-

ID 1

ID 2

BLANK LASER

Kurzzeitiges Ausblenden des Bildes

Beim Drücken der Taste

geschlossen bzw. geöffnet. Der Verschluss blockiert in geschlossenem Zustand das Projektionslicht, so dass das Bild komplett ausgeblendet wird.

Ɣ Bei geschlossenem Verschluss blinkt die Anzeige Ɣ Nach Verstreichen der bei SHUTTER-TIMER eingestellten Zeit schaltet der

Projektor automatisch ab

Ɣ Beim Ausschalten des Geräts mit der Taste

der Objektivverschluss automatisch. Sollte beim Öffnen oder Schließen des Objektivverschlusses die Stromversorgung unterbrochen werden, stoppt auch die Bewegung des Objektivverschlusses. Beim Einschalten öffnet sich der nicht vollständig geschlossene bzw. geöffnete Objektivverschluss automatisch.

SHUTTER wird der mechanische Objektivverschluss

SHUTTER am Projektor.

(

48).

STANDBY/ON

(

20)

öffnet sich

VIDEO

ID 3

DIGITAL

ID 4

FREEZE

ASPECT

ENTER

SHUTTER

RESET

PbyP

COMPUTER, VIDEO

DIGITAL

MY BUTTON

Betriebszustand

PbyP (Bild für Bild)

PbyP ist eine Funktion zur Anzeige zwei verschiedener Bildsignale auf einem Bildschirm, der in zwei Bereiche die jeweiligen Signale geteilt ist. Einige der Funktionen können mit der gleichen Bedienung bie der Normalmodus verwendet werden (nicht im

PbyP-Modus). Einige Bedienverfahren stehen nur im PbyP-Modus zur Verfügung.

Starten von PbyP

Drücken Sie die Fernbedienung, und die PbyP-Funktion wird gestartet. Um den PbyP-Modus zu beenden,

PbyP-Taste an der

FREEZE

ASPECT

PbyP

SHUTTER

AUTO

RESET

POSITION

Normalmodus

PbyP-Modus

drücken Sie die Taste erneut.

Anzeige der Einstellinformation

Einstellinformation

Die Einstellinformation wird mehrere Sekunden lang angezeigt, wenn die PbyP-Funktion gestartet wird. Es zeigt die Eingangssignal-Information für jeden Bereich. Außerdem gibt es einen gelben Rahmen und eine Lautsprechermarkierung für den Hauptbereich. Die Information kann mit den Cursortasten Ÿ/ź/Ż/Ź angezeigt werden, wenn die Einstellinformation nicht im Bildschirm ist.

Ändern des Hauptbereichs

Hauptbereich

Die meisten Bedienverfahren sind nur für den Hauptbereich wirksam. Auch das mit dem Bildeingabesignal verbundene Audioeingangssignal für das hauptbereich wird als Audioausgangssignal zugewiesen. Der Hauptbereich kann mit den Cursortasten Ż/Ź umgestellt werden, wenn die

Nebenbereich

Einstellinformation im Bildschirm ist.

Ändern des Bildeingabesignals

Drücken Sie die Taste DIGITAL im PbyP-Modus, und das Menü zum Wählen des Eingangssignals erscheint. Wählen Sie ein Signal mit den Cursortasten Ÿ/ź. Wenn Sie das Signal im Nebenbereich ändern wollen, schalten Sie zuerst den Hauptbereich mit den Cursortasten Ż/Ź um. Anzeige des gleichen Signals in beiden Bereichen ist nicht zulässig. Für andere Kombinationen des

COMPUTER, VIDEO oder

Haupt

BNC

HDMI

DVI-D

Neben

COMPUTER IN1

COMPUTER IN2

0 00000000

BNC 00 0000000

HDMI 0 0 0 X 0 XXXX

DVI-D 0 0 0 X 0 XXXX

Component

00000 000

Scart RGB

00 0XX XXX

S-Video

00 0XX0X XX

Video 1

000XX0XX X

Video 2

00 0XX0XXX

Component

COMPUTER IN1

COMPUTER IN2

000000000

S-Video

Scart RGB

Video 1

Video 2

Eingangssignals siehe Tabelle rechts. Alle mit X markierten Kombinationen können nicht gewählt werden.

Verwendung der PbyP-Austausch-Funktion

Drücken Sie (49) zugewiesen ist. Die Positionen beider Bereich wird ohne jede Änderung der Einstellungen umgeschaltet.

HINWEIS

erfolgen, auch wenn richtig im Normalmodus angezeigt werden kann.

MY BUTTON, die PbyP-Austausch

•Bei manchen Signalen kann die Anzeige im PbyP-Modus nicht richtig

Betriebszustand

FREEZE

ASPECT

RESET

ENTER

SHUTTER

POSITION

RESET

ENTER

RESET

ENTER

Verwendung der Menüfunktion

Dieser Projektor verfügt über die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT und EINF. MENÜ. Das EINF. MENÜ beinhaltet häuﬁ ger verwendete Funktionen, und die anderen Menüs sind nach Zweck kategorisiert und über das Menü FORTGESCHRITT wählbar. Jedes dieser Menüs wird auf gleiche Weise mit den Tasten Ÿ/ź/Ż/Ź,

ENTER und

bedient. Gleichnamige Tasten an Fernbedienung und Projektor haben dieselben Funktionen.

ENTER

Taste

STANDBY/ON

Cursortasten

Taste

RESET

Aufrufen / Verlassen des Menüs

Drücken Sie zum Aufrufen des Menüs die Taste

MENU. Das zuletzt verwendete MENÜ (EINF. MENÜ oder FORTGESCHRITT) erscheint. Nach dem Einschalten wird immer zunächst das EINF. MENÜ aufgerufen. Zum Verlassen des Menüs drücken Sie die Taste

MENU ein weiteres Mal. Um zu EINF. MENÜ/FORTGESCHRITT zu wechseln, wählen Sie EINF. MENÜ/FORTGESCHRITT im Menü.

Kommandowörter im OSD-Menü

RESET

STANDBY/ON COMPUTER

BLANK LASER

FREEZE

ASPECT

PbyP

FOCUS

LASER INDICATOR

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

ID 2

ENTER

RESET

SHUTTER

AUTO

POSITION

MAGNIFY

MY BUTTON

OFF

KEYSTONE

ZOOM

LENS SHIFT

Die Bedeutungen der OSD-Kommandowörter sind wie folgt:

Anzeige Bedeutung

VERLASSEN

Durch Auswählen dieses Worts können Sie das OSD-Menü verlassen. Drücken der Taste

MENU hat dieselbe Funktion.

ZURÜCK Durch Auswählen dieses Worts kehren Sie zum vorherigen Menü zurück.

LÖSCHEN oder NEIN

OK oder JA

HINWEIS

Zum Verschieben der Menüposition drücken Sie die Taste

Durch Auswählen dieses Worts löschen Sie eventuelle Eingaben im aktuellen Menü und kehren zum vorherigen Menü zurück.

Durch Auswählen dieses Worts führend Sie die gewählte Funktion aus bzw. wechseln zum nächsten Menü.

POSITION und

verwenden dann die Tasten Ÿ/ź/Ż/Ź.

Manche Funktionen können nicht ausgeführt werden, wenn ein bestimmter

Eingangsanschluss gewählt ist, oder wenn ein bestimmtes Eingangssignal angezeigt wird.

Um den Vorgang zurückzusetzen, drücken Sie die Taste

RESET an der Fernbedienung beim Betrieb. Beachten Sie, dass Funktionen, die gleichzeitig mit der Bedienung ausgeführt werden (z.B. SPRACHE, H-PHASE usw.), nicht zurückgesetzt werden können. Ɣ Der Dialog wird automatisch wieder ausgeblendet, wenn 30 Sekunden lang keine weitere Bedienung erfolgt.

EINF. MENÜ



Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

BILDFORMAT

AUTO

KEYSTONE

Mit den Tasten Ż/Ź wird der Modus für das Seitenverhältnis aus-/eingeschaltet. Siehe Option BILDFORMAT im Menü ABBILDUNG

Mit den Tasten Ź wird die Auto-Keystone-Funktion ausgeführt. Siehe Option AUTO KEYSTONE im Menü SETUP

Mit den Tasten Ż/Ź wird die vertikale Trapezverzerrung korrigiert. Siehe Option

Mit den Tasten Ż/Ź wird die horizontale Trapezverzerrung korrigiert. Siehe Option KEYSTONE im Menü SETUP (

Mit den Tasten Ż/Ź wird zwischen den Modi für den Bildtyp umgeschaltet. Die Bildtyp-Modi sind Kombinationen der Einstellungen GAMMA und FARB-TEMP. Wählen Sie einen geeigneten Modus entsprechend der Projektionsquelle.

NORMAL Ù CINEMA Ù DYNAMISCH Ù PRO.F.(SCHW)

KEYSTONE im Menü SETUP (

(



(



40).

34).

40).

41).

EINF. MENÜ

TAGSÜBER Ù WEISS PRO.F. Ù PRO.F.(GRN)

NORMAL 2 MITTEL 1 VORGABE

BILD-MODUS

(Fortsetzung nächste Seite)

CINEMA 3 NIEDRIG 2 VORGABE DYNAMISCH 1 HOCH 3 VORGABE PRO.F.(SCHW) 4 HOCH-HELL-1 4 VORGABE PRO.F.(GRN) 5 HOCH-HELL-2 4 VORGABE WEISS PRO.F. 2 MITTEL 5 VORGABE TAGSÜBER 6 HOCH-HELL-3 6 VORGABE

• Wenn die Kombination von GAMMA und FARB-TEMP. sich von den oben voreingestellten Modi unterscheidet, ist die Anzeige am Menü für BILD-MODUS auf "INDIVIDU." gestellt. Siehe Optionen GAMMA und FARB-TEMP. (

• Wenn diese Funktion ausgeführt wird, können Balken oder andere Bildverzerrungen erscheinen.

FARB-TEMP. GAMMA

31, 32) im BILD-Menü.



EINF. MENÜ



ENTER

Element Beschreibung

ÖKO-MODUS

SPIEGEL

Mit den Tasten Ż/Ź wird der Sparmodus aus-/eingeschaltet. Siehe Option ÖKO-MODUS im Menü SETUP (

Mit den Tasten Ż/Ź wird der Spiegel-Status aus-/eingeschaltet. Siehe Option SPIEGEL im Menü SETUP (

Durch Ausführen dieser Menüoption werden alle Einstellungen im EINF.

RÜCKST

MENÜ ausgenommen FILTER-TIMER und SPRACHE zurückgesetzt. Es erscheint ein Dialog zur Bestätigung des Vorgangs. Wählen Sie die Option OK mit der Taste Ź zum Rücksetzen.

Die Gebrauchsdauer des Luftﬁ lters wird im Menü angezeigt. Durch Ausführen dieser Menüoption wird der Filter-Timer

FILTER-TIMER

zurückgesetzt, mit dem die Nutzungszeit des Luftﬁ lters erfasst wird. Es erscheint ein Dialog zur Bestätigung des Vorgangs. Wählen Sie die Option OK mit der Taste Ź zum Rücksetzen. Siehe FILTER-TIMER in Menü OPT. (

SPRACHE

FORTGESCHRITT

Mit den Cursortasten Ż/Ź wird die Anzeigesprache geändert. Siehe Option SPRACHE im Menü BILDSCHIRM (

Drücken Sie die Taste Ź oder

ENTER zum Zugriff auf die Menüs BILD, ABBILDUNG, EINGB, SETUP, BILDSCHIRM, NETZWERK, oder SICHERHEIT.

VERLASSEN

Drücken Sie die Taste Ż oder verlassen.

ENTER, um das OSD-Menü wieder zu



48).



41).



41).



42).

Menü BILD

ENTER

VIDEO

ENTER

VIDEO

Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die

ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

HELLIGKEIT

KONTRAST

GAMMA

Passen Sie die Helligkeit mit den Ż/Ź-Tasten an.

DunkelÙ Hell

Passen Sie den Kontrast mit den Ż/Ź -Tasten an.

SchwachÙ Stark

Wählen Sie einen Gamma-Modus mit den Ÿ/ź-Tasten.

1 VORGABE Ù 1 INDIVIDU. Ù 2 VORGABE Ù 2 INDIVIDU. Ù 3 VORGABE

6 INDIVIDU. 3 INDIVIDU.

6 VORGABE Ù 5 INDIVIDU. Ù 5 VORGABE Ù 4 INDIVIDU. Ù 4 VORGABE

Zum Einstellen von INDIVIDU.

Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste Ź oder Dialog zur Hilfe bei der Einstellung des Modus angezeigt. Diese Funktion ist nützlich, um die Helligkeit bestimmter Farbtöne zu ändern. Wählen Sie eine Menüoption mit den Tasten

Ż/Ź, und stellen Sie den Pegel mit den Tasten Ÿ/źein.

Sie können ein Testmuster zum Prüfen des Effekts Ihrer Einstellung durch Drücken der Bei jedem Drücken der Muster wie unten gezeigt.

ENTER oder

VIDEO-Taste abrufen.

ENTER-Taste wird ein

VIDEO-Taste wechselt das

Menü BILD

Kein Muster Ö Grauskala (9 Stufen) Rampe Õ Grauskala mit 15 Stufen

Die acht Equalizer-Balken entsprechen acht Tönen im Testmuster (Grauskala mit 9 Stufen), ausgenommen der dunkelste ganz links. Zur Einstellung des 2. Tons von links im Testmuster verwenden Sie den Equalizer-Balkenschieber "1". Der dunkelste Ton links am Testmuster kann nicht mit den Equalizer-Balkenschiebern eingestellt werden.

• Wenn diese Funktion ausgeführt wird, können Balken oder andere Bildverzerrungen erscheinen.

(Fortsetzung nächste Seite)

Menü BILD

ENTER

VIDEO

ENTER

VIDEO



Element Beschreibung

Wählen Sie eine Farbtemperatur mit den Tasten Ÿ/ź.

1 HOCHÙ 1 INDIVIDU.

ÙÙÙ

6 INDIVIDU.

6 HOCH-HELL-3

5 INDIVIDU.

Zum Einstellen von INDIVIDU.

Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste Ź oder

ENTER-Taste wird ein Dialog zur Hilfe bei der Einstellung von OFFSET und GAIN

FARB-TEMP.

des gewählten Modus angezeigt. OFFSET-Einstellungen ändern die Farbintensität auf ganzen Tönen im

Testmuster. GAIN-Einstellungen ändern die Farbintensität

auf helleren Tönen im Testmuster. Wählen Sie eine Menüoption mit den Tasten Ż/Ź, und stellen Sie

den Pegel mit den Tasten Ÿ/źein. Sie können ein Testmuster zum Prüfen des Effekts Ihrer Einstellung

durch Drücken der Bei jedem Drücken der

ENTER oder

Muster wie unten gezeigt.

Kein Muster Ö Grauskala (9 Stufen) Rampe Õ Grauskala mit 15 Stufen

• Wenn diese Funktion ausgeführt wird, können Balken oder andere Bildverzerrungen erscheinen.

Passen Sie die Gesamtfarbe mit den Ż/Ź -Tasten an.

SchwachÙ Stark

FARBE

• Dieser Punkt kann nur für ein Video-, S-Video-, ComponentVideo-, HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT (

37) auf VIDEO gesetzt ist.



Passen Sie den Farbton mit den Ż/Ź -Tasten an.

RötlichÙ Grünlich

F-TON

• Dieser Punkt kann nur für ein Video-, S-Video-, ComponentVideo-, HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT (

37) auf VIDEO gesetzt ist.



Passen Sie die Schärfe mit den Ż/Ź -Tasten an.

SchwachÙ Stark

SCHÄRFE

• Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz ﬂ ackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion.

(Fortsetzung nächste Seite)

MITTELÙ 2 INDIVIDU.

HOCH-HELL-2

VIDEO-Taste abrufen.

VIDEO-Taste wechselt das

3 INDIVIDU.

4 HOCH-HELL-1

INDIVIDU.

NIEDRIG

ÙÙ

Element Beschreibung

ENTER



Mit den Cursortasten Ÿ/ź wird die aktive Blendensteuerung umgestellt.

PRÄSENT. Ù THEATER Ù MANUELL

Merkmal Die aktive Blende zeigt das beste Bild für sowohl

helle als auch dunkle Szenen. Die aktive Blende zeigt das beste Theater-Bild

für sowohl helle als auch dunkle Szenen. Die aktive Blende ist auf eine feste Helligkeit

(0: dunkel - 7: hell) eingestellt

AKTI. BLENDE

PRÄSENT.

THEATER

MANUELL

• Das Bildschirmbild kann ﬂ ackern, wenn die Modi PRÄSENT. oder THEATER gewählt sind. Wenn dies auftritt, wählen Sie MANUELL.

Dieser Projektor verfügt über 4 Speicher für Einstelldaten (für alle Optionen im BILD-Menü). Durch Wählen einer Funktion mit den Tasten Ÿ/ź und Drücken von Ź oder

ENTER wird jede Funktion ausgeführt.

SPEICHERN-1ÙSPEICHERN-2Ù SPEICHERN-3 Ù SPEICHERN-4

ÖFFNEN-4Ù ÖFFNEN-3 Ù ÖFFNEN-2 Ù ÖFFNEN-1

SPEICHERN-1, SPEICHERN-2, SPEICHERN-3, SPEICHERN-4

Wenn Sie eine SPEICHERN-Funktion ausführen, werden die aktuellen Einstelldaten in dem mit der Zahl im Funktionsnamen verknüpften Speicher gespeichert.

•

Beachten Sie, dass die aktuellen in einem Speicher gespeicherten Daten

beim Speichern neuer Daten im gleichen Speicher verloren gehen.

EINST-SPEICH.

ÖFFNEN-1, ÖFFNEN-2, ÖFFNEN-3, ÖFFNEN-4

Wenn Sie eine ÖFFNEN-Funktion ausführen, werden die Daten von dem mit der Zahl im Funktionsnamen verknüpften Speicher geladen und das Bild entsprechend angepasst.

• Die ÖFFNEN-Funktionen, deren verknüpfter Speicher keine Daten enthält, werden übersprungen.

•

Andernfalls geht die aktuelle Einstellposition durch Laden von Daten verloren. Wenn Sie die aktuellen Einstellungen bewahren wollen, speichern Sie diese bitte vor dem Ausführen einer ÖFFNEN-Funktion.

•

Es kann Rauschen auftreten, und der Bildschirm kann kurz ﬂ ackern, wenn Daten geladen werden. Dabei handelt es sich nicht um eine Fehlfunktion.

• Die ÖFFNEN-Funktionen können auch von der Taste MY MEMORY. ausgeführt werden, die durch die Menüoption MEINE TASTE im Menü OPT. eingestellt werden kann (



49).

Menü BILD

Menü ABBILDUNG

ENTER



RESET



Menü ABBILDUNG

Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

Mit den Tasten Ÿ/ź wird zwischen den Modi für das Seitenverhältnis umgeschaltet.

Bei einem Computersignal

NORMAL Ù 4:3 Ù 16:9 Ù16:10*Ù KLEIN* Ù SYSTEMEIGEN* Ù VOLL*

Bei einem HDMI- oder einem DVI-D-Signal

NORMAL Ù 4:3 Ù 16:9 Ù 16:10* Ù 14:9 Ù KLEIN* Ù SYSTEMEIGEN* Ù VOLL*

BILDFORMAT

Bei einem Videosignal, S-Video-Signal oder Component-Videosignal

4:3 Ù 16:9 Ù 16:10* Ù 14:9 Ù KLEIN* Ù SYSTEMEIGEN* Ù VOLL*

Bei keinem Signal

4:3 (fest, außer CP-WX11000) / VOLL (fest, CP-WX11000)

•

*16:10 / VOLL: Nur CP-WX11000. SYSTEMEIGEN: Außer CP-X10000 KLEIN: Außer CP-WX11000.

•

Der Modus NORMAL bewahrt das originale Seitenverhältnis des Eingangssignals. Passen Sie das Bildgrößenverhältnis mit den Ż/Ź -Tasten an.

Klein (vergrößert das Bild) Ù Groß (verkleinert das Bild)

Dieser Punkt kann nur für ein Video-, S-Video-, Component-Video- und

•

OVER SCAN

V-POSIT

(Fortsetzung nächste Seite)

HDMI- oder DVI-D-Signal gewählt werden, wenn DIGITALFORMAT auf VIDEO gesetzt ist.

• Wenn Sie eine zu hohe Einstellung wählen, treten am Rand des Bildes möglicherweise Störungen auf. Verringern Sie in diesem Fall die Einstellung.

Passen Sie die vertikale Position mit den Ż/Ź -Tasten an.

AbÙ Auf

• Übereinstellung der vertikalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die vertikale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste V-POSIT auf die Vorgabeeinstellung zurückgesetzt.

• Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal von 480i@60 oder 576i@50, hängt der Bereich dieser Einstellung von der Einstellung von OVER SCAN ab ( Einstellung ist nicht möglich, wenn OVER SCAN auf 10 gestellt ist.

• Dieser Punkt kann nicht für ein HDMI- oder DVI-D-Signal gewählt werden.

(

37)



RESET, wenn V-POSIT gewählt ist, wird

oben).



Element Beschreibung

RESET



RESET



Passen Sie die horizontale Position mit den Ż/Ź -Tasten an.

RechtsÙ Links

•

Übereinstellung der horizontalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die horizontale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste

H-POSIT

RESET, wenn H-POSIT gewählt ist, wird H-POSIT auf die Vorgabeeinstellung zurückgesetzt.

•

Wenn diese Funktion bei einem Videosignal, S-Videosignal oder Component-Videosignal von 480i@60 oder 625i 576i@50, hängt der Bereich dieser Einstellung von der Einstellung von OVER SCAN ab nicht möglich, wenn OVER SCAN auf 10 gestellt ist.

•

Dieser Punkt kann nicht für ein HDMI- oder DVI-D-Signal gewählt werden. Passen Sie die horizontale Phase zur Verringerung des

Bildschirmﬂ ackerns mit den Ż/Ź -Tasten an.

H-PHASE

RechtsÙ Links

• Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. (außer 480i@60, 576i@50 und SCART RGB Eingang)

Passen Sie die horizontale Größe mit den Ż/Ź -Tasten an.

GroßÙ Klein

• Dieser Punkt kann nur für ein Computersignal gewählt werden.

H-GR.

• Wenn Sie für diese Einstellung sehr hohe oder sehr geringe Werte wählen, wird das Bild möglicherweise nicht ordnungsgemäß angezeigt. Setzen Sie in diesen Fällen die Einstellung zurück, indem Sie im Verlauf des Vorgangs die Taste

Durch Wählen dieser Option wird die automatische Einstellung ausgeführt.

Bei einem Computersignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt.

Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist. Dunkle Bilder werden möglicherweise nicht ordnungsgemäß eingestellt. Führen Sie die Einstellung mit einem hellen Bild aus.

Für ein Videosignal und ein S-Videosignal

Das für das jeweilige Eingangssignal am besten geeignete

AUTOM. EINST.

AUSFÜHR.

Videoformat wird automatisch gewählt. Diese Funktion steht nur zur Verfügung, wenn AUTO unter VIDEOFORMAT im Menü EINGB eingestellt ist (

37). Die vertikale Position und die horizontale

Position werden automatisch auf Vorgabewerte eingestellt.

Für ein Mischvideosignal

Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch auf die Standardeinstellung eingerichtet.

•

Die durch diese Funktion eingestellten Elemente können variieren, wenn bei der Option AUTO EINST. unter der Option SERVICE im Menü OPT. die Einstellungen FEIN oder AUS gewählt wurden

Menü ABBILDUNG

(

34).Einstellung ist



RESET betätigen.

(

50)



Menü EINGB

ENTER

VIDEO 1

VIDEO 2

S-VIDEO

HDMI

DVI-D

VIDEO 1

VIDEO 2

S-VIDEO

HDMI

DVI-D

VIDEO 1

VIDEO 2

Menü EINGB

Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die

ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

Wählen Sie einen Progress-Modus mit den Tasten Ÿ/ź.

FERNSEHERÙ FILM Ù AUS

•

Diese Funktion wird nur für ein verschachteltes Signal am

PROGRESSIV

VIDEO 2- oder 1080i@50/60 Signal am Component, durchgeführt.

•

Wenn FERNSEHER oder FILM ausgewählt ist, wird das Projektionsbild schärfer. Der Modus FILM ist für das 2-3 Pull-Down-System für die Umwandlung geeignet. Diese können aber einen bestimmten Effekt (z.B. eine gezackte Linie) im Bild bei einem schnell beweglichen Objekt verursachen. In diesem Fall wählen Sie bitte AUS, auch wenn das Projektionsbild an Schärfe verlieren kann.

Verwenden Sie die Tasten Ÿ/ź, um auf den Rauschverminderungsmodus zu schalten.

HOCHÙ MITTEL Ù NIEDRIG

S-VIDEO-Eingang und für ein 480i@60, 576i@50 oder

HDMI- oder

VIDEO 1-,

DVI-D-Eingang

VIDEO NR

3D-YCS

FARBNORM

(Fortsetzung nächste Seite)

• Diese Funktion wird nur für den S-VIDEO-Eingang und für ein Signal am Component,

• Es kann hierbei, wenn die Einstellung zu hoch ist, zu einer Verschlechterung des Bildes kommen.

Wählen Sie einen 3D-YCS-Modus mit den Tasten Ÿ/ź.

STILL Ù FILM Ù AUS

•

Diese Funktion arbeitet nur beim

• FILM ist der Modus für Bilder mit Bewegung, wie z.B. Filme, während STILL für Bilder mit geringer oder keiner Bewegung verwendet wird, wie beispielsweise Dias.

Wählen Sie einen Farbnorm-Modus mit den Tasten Ÿ/ź.

AUTO Ù RGB Ù SMPTE240 Ù REC709 Ù REC601

•

Diese Option ist nur für ein RGB-Signal oder ein Component-Video-Signal (außer

•

Im AUTO-Modus wird automatisch der am besten geeignete Modus ausgewählt.

•

Die AUTO-Funktion arbeitet bei bestimmten Signalen möglicherweise nicht ordnungsgemäß. In diesem Fall kann es empfehlenswert sein, einen anderen geeigneten Modus als AUTO zu wählen.

HDMI- oder

480i@60, 576i@50

und SCART RGB) verfügbar.

VIDEO 1-,

480i@60, 576i@50 oder 1080i@50/60

DVI-D

VIDEO 1- oder

VIDEO 2- oder

-Eingang durchgeführt.

VIDEO 2- Eingang von NTSC und PAL.

Element Beschreibung

(Y, Cb/Pb, Cr/Pr)

(Y, Cb/Pb,

Cr/Pr)

VIDEO 1

SCART RGB

S-VIDEO

VIDEO 1

VIDEO 2

VIDEO 1

VIDEO 2

S-VIDEO

HDMI

DVI-D

Wählen Sie eine Funktion für den Component-Anschluss (Y, Cb/Pb, Cr/Pr) mit den Tasten Ÿ/ź.

COMPONENT Ù SCART RGB

Wenn SCART RGB ausgewählt ist, fungieren die Cr/Pr)- und

VIDEO 1-Anschlüsse als

Adapter oder SCART-Leitung ist für einen

COMPONENT

Projektor erforderlich. Einzelheiten erfahren Sie von Ihrem Fachhändler.

CONTROL IN CONTROL OUT

REMOTE

CONTROL IN

OUT

R/Cr/Pr G/Y B/Cb/Pb H V VI

VIDEO 1

Cb/Pb

Cr/Pr

S-VIDEO

OUT

COMPUTER IN1

BNC

COMP

Menü EINGB

SCART RGB-Anschluss. Ein SCART-

Component

SCART RGB Eingang zum

(Y, Cb/Pb,

Video

SCART OUT

Stellen Sie das Videoformat für den den (1) Wählen Sie den Eingangsanschluss mit den Tasten Ÿ/ź. (2) Mit den Tasten Ż/Ź wird zwischen den Modi für das Videoformat umgeschaltet.

VIDEOFORMAT

AUTO Ù NTSCÙ PAL Ù SECAM

• Diese Option ist nur für ein Videosignal vom VIDEO 1-, verfügbar.

Im AUTO-Modus wird automatisch der am besten geeignete Modus ausgewählt.

•

Die AUTO-Funktion arbeitet bei bestimmten Signalen möglicherweise

nicht ordnungsgemäß. Wenn das Bild instabil wird (z. B. verzerrtes Bild, Farbmangel), wählen Sie den für das Eingangssignal geeigneten Modus.

Stellen Sie das Videoformat für den DVI-D-Anschluss ein.

(1) Wählen Sie den Eingangsanschluss mit den Tasten Ÿ/ź. (2) Mit den Tasten Ż/Ź kann zwischen den Digitalformaten

umgeschaltet werden.

AUTO Ù VIDEO Ù COMPUTER

DIGITALFORMAT

AUTO VIDEO Geeignet für DVD-Signale COMPUTER Geeignet für Computersignale

•

Wenn COMPUTER gewählt ist, kann FARBE, F-TON, OVER SCAN nicht

gewählt werden.

(Fortsetzung nächste Seite)

VIDEO 2-Anschluss ein.

N-PAL Ù M-PAL Ù NTSC4.43

VIDEO 2- oder

S-VIDEO-Anschluss

Merkmal Der am besten geeignete Modus wird automatisch ausgewählt.

S-VIDEO-,

VIDEO 1-Anschluss und

HDMI-Anschluss und den

Menü EINGB

COMPUTER

COMPUTER IN

Element Beschreibung

(1) Wählen Sie den Eingangsanschluss mit den Tasten Ÿ/ź. (2) Mit den Tasten Ż/Ź wird zwischen den Modi für das

Videoformat umgeschaltet.

AUTO Ù NORMAL Ù VERBESSERT

DIGITALBEREICH

AUTO NORMAL Geeignet für DVD-Signale (16-235) VERBESSERT Geeignet für Computersignale (0-255)

•

Wenn der Kontrast der Projektionsabbildung zu stark oder zu schwach ist, versuchen Sie, einen besser geeigneten Modus zu ﬁ nden.

Stellen Sie den Computer-Eingangssignaltyp für den IN

-Anschluss ein.

(1) Wählen Sie den wollen, mit den

(2)

Wählen Sie den Computer-

Eingangssignaltyp mit den Tasten Ż/Ź.

COMPUTER IN

• Über den AUTO-Modus können Sie eine Synchronisierung auf ein G-Signal oder Mischsignal über den Anschluss einstellen.

• Im AUTO-Modus kann das Bild bei bestimmten Eingangssignalen verzerrt werden. In diesem Fall nehmen Sie den Signalstecker ab, so dass kein Signal empfangen wird, schalten den Modus SYNC. AUF G AUS, und legen das Signal wieder an.

Stellen Sie die Bildsperre für jeden Anschluss ein oder aus.

(1) Wählen Sie den Eingangsanschluss mit den Tasten Ÿ/ź

(2) Schalten Sie die BildsperrFunktion mit den Ż/Ź Tasten ein

FRAME LOCK

oder aus.

EINÙ AUS

•

Diese Funktion kann nur an einem Signal mit einer vertikalen Frequenz von 50 bis 60 Hz durchgeführt werden.

• Ist EIN ausgewählt, werden bewegte Bilder ﬂ üssiger dargestellt.

• Es kann hierbei jedoch zu einer Verschlechterung des Bildes kommen. In diesem Fall wählen Sie AUS.

(Fortsetzung nächste Seite)

Merkmal Der am besten geeignete Modus wird automatisch ausgewählt.

COMPUTER

COMPUTER IN-Anschluss, den Sie einstellen

Ÿ/ź

Tasten.

Element Beschreibung

COMPUTER IN1

, COMPUTER IN2

BNC

ENTER



Die Auﬂ ösung für die Eingangssignale kann an diesem Projektor eingestellt werden.

(1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten Ÿ/ź und drücken Sie die Taste Ź. Dann wird das Menü AUFLÖSUNG angezeigt.

(2) Im Menü AUFLÖSUNG wählen Sie dann die gewünschte Auﬂ ösung mit den Tasten Ÿ/ź. Durch Wahl von AUTO wird eine für das Eingangssignal geeignete Auﬂ ösung gewählt.

COMPUTER IN1

, COMPUTER IN2

Menü EINGB

- und

BNC

AUFLÖSUNG

(3) Durch Drücken der Taste Ź oder bei Wahl der Auﬂ ösung STANDARD werden die horizontalen und vertikalen Positionen, die Taktphase und die horizontale Größe automatisch eingestellt. Der Dialog EINGB-INFORMAT- ( angezeigt.

(4) Zum Einstellen einer benutzerangepassten Auﬂ ösung verwenden Sie die Tasten Ÿ /ź zur Wahl von INDIVIDU., und das FELD INDIVIDUELLE AUFLÖSUNG erscheint. Stellen Sie die horizontalte (HORZ) und vertikale (VERT) Aufösung mit den Tasten Ÿ/ź/Ż/Ź ein. Es kann nicht garantiert werden, dass diese Funktion bei allen Auﬂ ösungen korrekt wirkt.

(5) Zum Speichern der Einstellung führen Sie den Cursor zur ganz rechten Stelle und drücken dann die Taste Ź. Die horizontale und vertikale Position, die Taktphase und die horizontale Größe werden dann automatisch eingestellt. Nachdem der Dialog EINGB-INFORMAT(

55) etwa 10 Sekunden lang angezeigt



wurde, kehrt der Bildschirm zum Menü AUFLÖSUNG zurück und die geänderte Auﬂ ösung wird angezeigt.

(6) Um ohne das Speichern von Änderungen zur vorherigen Auﬂ ösung zurückzukehren, stellen Sie den Cursor auf die Stelle ganz links und drücken die Taste Ż. Der Bildschirm kehrt dann zum Menü AUFLÖSUNG zurück und zeigt wieder die vorherige Auﬂ ösung an.

• Bei manchen Bildern funktioniert dies nicht sehr gut.

55) wird



ENTER

Menü SETUP

ENTER



Menü SETUP

Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die

ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

Durch Wählen dieser Option wird die automatische automatische Trapezverzerrungskorr ektur ausgeführt. Der Projektor korrigiert automatisch die vertikalen Trapezverzerrungen, zu denen es aufgrund des (Vorwärts-/Rückwärts-) Einstellwinkels kommt. Diese Funktion wird nur einmal ausgeführt, wenn sie im Menü gewählt wird. Führen Sie diese Funktion nach dem Ändern der Projektorneigung erneut aus.

•

Der Einstellbereich dieser Funktion variiert je nach Eingangssignal. Bei manchen

Eingangssignalen funktioniert diese Funktion nicht ordnungsgemäß.

•

AUTO

KEYSTONE

(Fortsetzung nächste Seite)

• Wenn sich die Zoom-Anpassung in der Stellung TELE (TelefotoFokussierung) beﬁ ndet, kann diese Funktion übermäßig stark wirken. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.

• Wenn der Projektor eben aufgestellt ist (etwa ±3°), kann es sein, dass diese Funktion nicht ordnungsgemäß funktioniert.

• Wenn der Projektor um fast ±30 Grad oder noch mehr geneigt ist, kann es sein, dass diese Funktion nicht gut arbeitet.

•

Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist (bzw. nicht ganz nach unten beim optionalen Objektivtyp USL-801 kann es sein, dass diese Funktion nicht korrekt funktioniert.

• Wenn die horizontale Objektivverschiebung nicht zur Mitte gestellt ist, kann es sein, dass diese Funktion nicht gut arbeitet.

•

Diese Funktion steht nicht zur Verfügung, wenn der Bewegungsdetektor eingeschaltet ist

Mit den Tasten Ż/Ź wird die vertikale Trapezverzerrung korrigiert.

Unterteil der Abbildung verkleinern Ù Oberteil der Abbildung verkleinern

•

Der Einstellbereich dieser Funktion variiert je nach Eingangssignal. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.

• Wenn die horizontale Objektivverschiebung nicht zur Mitte gestellt ist, kann es sein, dass diese Funktion nicht gut arbeitet.

•

Diese Funktion steht nicht zur Verfügung, wenn der Bewegungsdetektor eingeschaltet ist

(



64).

(

51))



Element Beschreibung



MONITOR OUT

MONITOR

OUT

MONITOR

OUT

COMPUTER IN

BNC

MONITOR OUT

Mit den Tasten Ż/Ź wird die horizontale Trapezverzerrung korrigiert.

Linken Teil der Abbildung verkleinern Ù Rechten Teil der Abbildung verkleinern

•

Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.

• Wenn sich die Zoom-Anpassung in der Stellung TELE (Telefoto-

KEYSTONE

Fokussierung) befndet, kann diese Funktion übermäßig stark wirken. Diese Funktion sollte nach Möglichkeit verwendet werden, wenn die Zoomeinstellung voll auf WEIT (Weitwinkel) gestellt ist.

• Wenn die vertikale Objektivverschiebung nicht ganz nach oben gestellt ist (bzw. nicht ganz nach unten beim optionalen Objektivtyp USL-801 (

Diese Funktion ist nicht verfügbar, wenn der Bewegungsdetektor eingeschaltet ist

•

51)) funktioniert dies möglicherweise nicht richtig.



Mit den Tasten Ÿ/ź wird der Stillmodus aus-/eingeschaltet.

ÖKO-MODUS

NORMAL Ù ÖKO

• Wenn ÖKO ausgewählt ist, werden die Lautstärke und die Bildschirmhelligkeit reduziert.

Wählen Sie einen Spiegel-Status mit den Ÿ/ź -Tasten.

Menü SETUP

(



64).

SPIEGEL

MONITOR-

AUSGANG

NORMAL Ù H:INVERS Ù V:INVERS Ù H+V:INVERS

Wenn der Bewegungsdetektor auf EIN gestellt ist und der SPIEGEL-Status geändert wird, erscheint der Bewegungsdetektor-Alarm

(

64)

, wenn der Projektor nach Unterbrechung



der Betriebsstromversorgung neu mit dem Netzschalter eingeschaltet wird.

Wenn “SPIEGEL” auf “V:INVERS” eingestellt wurde, steht das

・

Bild nach Ausblenden des Menüdialogs auf dem Kopf. Die Kombination eines auf dem Bildschirm gezeigten Bildes und der

Ausgabe vom

MONITOR OUT-Anschluss kann im Menü arrangiert werden. Das von dem in (2) gewählten Port kommende Bild wird zum MONITOR

OUT-Anschluss ausgegeben, während ein Bild von dem

in (1) gewählten Anschluss auf dem Bildschirm erscheint. (1) Wählen Sie einen Bild-Eingangsanschluss mit den Tasten Ÿ/ź.

• Wählen Sie STANDBY zum Wählen eines Ausgangssignals vom MONITOR (2)

OUT-Port im Standby-Betrieb.

Wählen Sie einen der

COMPUTER IN oder

BNC

-Anschlüsse mit

den Tasten Ż/Ź. COMPUTER IN1 ÙCOMPUTER IN2

• AUS deaktiviert den

AUS

BNC

MONITOR OUT

-Anschluss.

Menü BILDSCHIRM

ENTER



BLANK



Menü BILDSCHIRM

Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die

ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

Mit den Tasten Ÿ/ź umgeschaltet.

SPRACHE

Ż/Ź

wird die OSD (Bildschirmanzeige)

MENÜ-POS.

BLANK

(Fortsetzung nächste Seite)

Stellen Sie die Menü-Position mit den Ÿ/ź/Ż/Ź -Tasten ein. Zum Beenden des Vorgangs drücken Sie die Fernbedienung oder nehmen Sie 10 Sekunden lang keine Bedienung vor.

Wählen Sie eine Funktion für den BLANK-Bildschirm mit den Ÿ/ź -Tasten. Der Schwarzabtastung-Bildschirm ist der Bildschirm für die Funktion zur kurzzeitigen Schwarzabtastung ( der

Mein BildÙ ORIGINAL Ù BLAU Ù WEISS Ù SCHWARZ

Mein Bild

ORIGINAL Als Standardbildschirm vorgegebener Bildschirm. BLAU, WEISS,

SCHWARZ

• U

m das Einbrennen des Bildes zu vermeiden, schalten die Bildschirme Mein Bild

oder ORIGINAL nach einigen Minuten auf den einfachen schwarzen Bildschirm um.

MENU-Taste an der

26). Er wird durch Drücken



BLANK-Taste an der Fernbedienung angezeigt.

Merkmal Der Bildschirm kann durch die Option Mein Bild

registriert werden (

Einfache Bildschirme in jeder Farbe.



44).

Element Beschreibung



Verwenden Sie die Tasten Ÿ/ź, um auf den Modus der Startanzeige umzuschalten. Der START-Bildschirm wird angezeigt, wenn ein unzureichendes bzw. kein Signal erkannt wird.

Mein Bild Ù ORIGINAL Ù AUS

Merkmal Der Bildschirm kann durch die Option Mein Bild

registriert werden (

START

Mein Bild

ORIGINAL Als Standardbildschirm vorgegebener Bildschirm. AUS Einfacher schwarzer Bildschirm.

• Um das Einbrennen des Bildes zu vermeiden, schalten sich die Bildschirme Mein Bild oder ORIGINAL nach einigen Minuten auf den BLANK-Bildschirm (

26) um. Wenn auch der Bildschirm BLANK



der Bildschirm Mein Bild oder ORIGINAL ist, wird stattdessen der einfache schwarze Bildschirm verwendet.

• Wenn im Menü SICHERHEIT ( PASSWORT die Einstellung EIN gewählt wurde, ist der START auf Mein Bild festgelegt.

(Fortsetzung nächste Seite)

Menü BILDSCHIRM

44).



62) beim Punkt Mein Bild



Menü BILDSCHIRM

ENTER

VIDEO

RESET

COMPUTER

ENTER

VIDEO

RESET

COMPUTER



Element Beschreibung

Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und STARTBildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen.

1. Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild" angezeigt. Sie werden gefragt, ob das aktuelle Bild verwendet werden soll. Warten Sie, bis das gewünschte Bild angezeigt wird und drücken Sie dann die

ENTER- oder Die Abbildung friert ein und der Erfassungsrahmen erscheint. Zum Stoppen der Wiedergabe drücken Sie die Taste oder

COMPUTER auf der Fernbedienung.

2. Passen Sie die Rahmenposition mit den

Ÿ/ź/Ż/Ź-Tasten an. Verschieben Sie die Rahmen in die gewünschte Bildposition. Der Rahmen kann möglicherweise bei bestimmten

Mein Bild

Eingangssignalen nicht bewegt werden. Zum Starten der Registrierung drücken Sie die

ENTER- oder

VIDEO-Taste an der

Fernbedienung.

Zum Wiederherstellen des Bildschirms und Zurückkehren zum vorherigen Dialog drücken Sie die Taste Fernbedienung. Die Registrierung kann mehrere Minuten dauern. Nach Abschluss der Registrierung wird der registrierte Bildschirm und die folgende Meldung mehrere Sekunden lang angezeigt: "Mein Bild-Registrierung ist beendet." Wenn die Registrierung fehlschlägt, wird die folgende Meldung angezeigt: "

Ein Erfassungsfehler ist aufgetreten. Bitte erneut versuchen.

• Diese Option kann nicht für ein HDMI-Signal oder DVI-D-Signal gewählt werden.

• Diese Funktion kann nicht gewählt werden, wenn die Option Mein Bild Sperre auf EIN gestellt wurde (

• Diese Funktion kann nicht gewählt werden, wenn im Menü SICHERHEIT (

62) beim Punkt Mein Bild PASSWORT die



Einstellung EIN gewählt wurde. Mit den Tasten Ÿ/ź wird die Mein Bild Sperre aus-/eingeschaltet.

EINÙ AUS

Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt

Mein Bild Sperre

werden. Verwenden Sie diese Funktion zum Schutz des aktuellen Bildes.

• Diese Funktion kann nicht gewählt werden, wenn im Menü SICHERHEIT (

62) beim Punkt Mein Bild PASSWORT die



Einstellung EIN gewählt wurde.

(Fortsetzung nächste Seite)

VIDEO-Taste auf der Fernbedienung.

RESET

RESET- oder



unten)

COMPUTER

an der

Element Beschreibung

FREEZE



ENTER

VIDEO

RESET

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

Mit den Tasten Ÿ/ź wird die Meldungsfunktion aus-/eingeschaltet.

EINÙ AUS

Wurde EIN gewählt, so funktioniert die folgende Meldungsfunktion.

“AUTOMATISCHE EINSTELLUNG LÄUFT” während der automatischen Einstellung “KEIN EINGANGS SIGNAL” “SYNC AUSSER BEREICH” “UNGÜLTIGE SCAN-FREQUENZ”

“Suchen....” während der Suche nach einem Eingangssignal

MELDUNG

“Erkennen....” wenn ein Eingangssignal erkannt wird

Die Anzeige des Eingangssignals erscheint durch Ändern Die Anzeige des Seitenverhältnisses erscheint durch Ändern Die Anzeige für BILD-MODUS erscheint durch Änderung Die Anzeige für AKTI. BLENDE erscheint durch Änderung Die Anzeige für EINST-SPEICH. erscheint durch Änderung Die Anzeige “EINFRIEREN” und “||” erscheinen bei Einfrieren des Bildschirmbilds durch Drücken der

•

Wenn AUS ausgewählt ist, beachten Sie dies bitte, wenn das Bildschirmbild einfriert.

Interpretieren Sie das Einfrieren nicht fälschlich als Funktionsstörung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden.

(1)

Verwenden Sie die Tasten Ÿ/ź im Menü BILDSCHIRM,

um QUELLEN NAME zu wählen, und drücken Sie die Taste Ź. Der QUELLEN NAME wird angezeigt.

(2)

Verwenden Sie die Tasten Ÿ/ź im Menü QUELLEN

NAME, um den zu benennenden Anschluss zu wählen, und drücken Sie die Taste Ź. Die rechte Seite des Menüs bleibt leer, bis ein Name vorgegeben wurde. Dann erscheint der Dialog QUELLEN NAME.

(3)

Der aktuelle Name wird in der ersten Zeile

angezeigt. Verwenden Sie die Tasten Ÿ/ź/Ż/Ź und die ENTER- oder von Zeichen. Mit der

VIDEO-Taste zum Wählen und Eingaben

RESET-Taste kann jeweils ein

Zeichen nach dem anderen gelöscht werden. Wenn Sie

QUELLEN NAME

den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die

ENTER- oder drücken, wird ein Zeichen oder alle Zeichen gelöscht. Der Name kann maximal 16 Zeichen enthalten.

(4)

Um ein bereits eingefügtes Zeichen zu ändern,

drücken Sie die Taste Ÿ, um den Cursor in die erste Zeile zu bewegen, und bewegen den Cursor mit den Tasten Ż/Ź zu dem Zeichen, das geändert werden soll. Wenn Sie nun die

ENTER- oder drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (3) beschrieben vor.

(5)

Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf

OK und drücken dann die

ENTER- oder vorherigen Namen zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken Sie die

ENTER- oder

(Fortsetzung nächste Seite)

FREEZE-Taste.

VIDEO-Taste

VIDEO

-Taste

VIDEO

-Taste. Um ohne Speichern zum

VIDEO

Menü BILDSCHIRM

(



-Taste.

25).

MEINE TASTE



Menü BILDSCHIRM

Element Beschreibung

Wählen mit den Tasten Ÿ/ź den Modus für den Schablonenbildschirm. Mit der Taste Ź blenden Sie die gewählte Schablone ein, und mit der Taste Ż blenden Sie

SCHABLONE

das Bild wieder aus. Die zuletzt gewählte Schablone wird angezeigt, wenn die mit der Funktion SCHABLONE belegte

MEINE TASTE gedrückt wird

TESTMUSTERÙPUNKTLINIE

PUNKTLINIE4Ù PUNKTLINIE3 Ù PUNKTLINIE2 Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines

Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen. Schalten Sie in solchen Fällen die geschlossenen Untertitel aus.

ANZEIGEN

Wählen Sie aus den folgenden ANZEIGENOptionen die Einstellung für geschlossene Untertitel mit den Tasten Ÿ/ź aus.

AUSÙ EIN

AUS: Geschlossene Untertitel sind deaktiviert EIN: Geschlossene Untertitel sind aktiviert

• Solange das OSD-Menü eingeblendet ist, werden keine Untertitel angezeigt.

"Geschlossene Untertitel" ist eine Funktion zur Darstellung von Dialogen,

• Erzählungen und/oder Klangeffekten bei Fernsehprogrammen und anderen Videoquellen. Die Verfügbarkeit der Funktion "Geschlossene Untertitel" ist

G.U.

(geschl.

Untertitel)

vom Sender und/oder Programminhalt abhängig.

MODUS

Wählen Sie aus den folgenden MODUSOptionen die Einstellung für die geschlossenen Untertitel mit den Tasten Ÿ/ź.

UNTERTITEL Ù TEXT UNTERTITEL: Geschlossene Untertitel anzeigen

TEXT: Zum Anzeigen von Textdaten zusätzlicher Informationen

wie Nachrichten oder TV-Programminformationen. Die Informationen erscheinen über den gesamten Bildschirm. Nicht alle G.U.-Programme bieten Textinformation.

KANAL

Wählen Sie aus den folgenden KANAL-Optionen die gewünschte Einstellung für geschlossene Untertitel mit den Tasten Ÿ/ź aus. 1Ù 2 Ù 3 Ù 4

(

49).



1: Kanal 1, Primärkanal / Sprache 2: Kanal 2 3: Kanal 3 4: Kanal 4 Die Kanaldaten können je nach Inhalt variieren. Gewisse Kanäle können für eine Nebensprache verwendet werden oder leer sein.

Menü OPT.

ENTER



MY SOURCE



Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die

ENTER-Taste an der Fernbedienung zum Fortfahren, ausgenommen für die Optionen LAMPENZEIT und FILTERTIMER. Dann verfahren Sie entsprechend der folgenden Tabelle.

Element Beschreibung

Auf "ÜBERSPRUNG" gesetzte Anschlüsse werden beim Suchlauf mit der Funktion AUTOM.SUCHE ( Eingangswahl mit den Tasten COMPUTER, VIDEO oder DIGITAL nicht berücksichtigt (

(1)

QUELLENÜBERSPRUNG

AUTOM.SUCHE

AUTO

KEYSTONE

Wählen Sie einen Bildeingangsanschluss mit den Tasten Ÿ/ź aus.

(2) Schalten Sie die Funktion QUELLENÜBERSPRUNG mit den Tasten Ż/Ź ein/aus.

NORMAL Ù ÜBERSPRUNG

Die Einstellung "ÜBERSPRUNG" steht beim Angeben eines bestimmen

•

Eingangsanschlusses mit der Taste wurden, usw. nicht zur Verfügung.

Mit den Tasten Ÿ/ź wird die automatische Signalsuchfunktion aus-/eingeschaltet.

EINÙ AUS

Wenn EIN ausgewählt ist, wird Erkennung keines Signals automatisch durch die Eingangsanschlüsse in der folgenden Reihenfolge weitergeschaltet. Die Suche wird vom aktuellen Anschluss gestartet. Wenn ein Eingang gefunden wird, beendet der Projektor die Suche und zeigt das Bild an.

COMPUTER IN1Ö COMPUTER IN2Ö BNCÖ HDMI Ö DVI-D VIDEO 2ÕVIDEO 1

• Auf "ÜBERSPRUNG" gesetzte Anschlüsse werden beim Suchlauf mit der Funktion AUTOM.SUCHE (

Mit den Tasten Ÿ/ź wird die automatische Trapezverzerrungsfunktion aus-/eingeschaltet.

EINÙ AUS

EIN: Die Trapezverzerrung wird automatisch jedes Mal korrigiert, wenn die Neigung des Projektors geändert wird.

AUS: Diese Funktion ist deaktiviert. Wählen Sie AUTO KEYSTONE im SETUP-Menü für die automatische Korrektur der Trapezverzerrung.

• Bei Deckenmontage des Projektors arbeitet dieses Merkmal nicht richtig; in diesem Fall muss AUS gewählt werden.

• Diese Funktion ist nicht verfügbar, wenn der Bewegungsdetektor eingeschaltet ist (



22).

Õ



unten) oder bei der



MY SOURCE einer Taste zugeordnet

S-VIDEOÕ COMPONENT

oben) nicht berücksichtigt.



Menü OPT.

(Fortsetzung nächste Seite)

Menü OPT.



CONTROL



RESET



RESET



Element Beschreibung

Mit den Tasten Ÿ/ź wird die Funktion DIREKT EIN aus-/eingeschaltet.

EINÙ AUS

Wenn diese Funktion eingeschaltet ist, wird die Lampe im Projektor automatisch nur ohne das übliche Verfahren eingeschaltet (

DIREKT EIN

wenn der Projektor wieder mit Strom versorgt wird, nachdem die Stromversorgung bei leuchtender Lampe unterbrochen wurde.

• Diese Funktion wirkt nicht, wenn der Projektor mit Strom versorgt wird, während die Lampe ausgeschaltet ist.

•

Nach dem Einschalten der Lampe mit der Funktion DIREKT EIN, wird der Projektor ausgeschaltet, wenn 30 Minuten lang kein Eingang oder Vorgang erfasst wird, selbst wenn die Funktion AUTOM AUS (

unten) deaktiviert ist.



Mit den Tasten Ÿ/ź wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt.

Lang (max. 99 Minuten) Ù Kurz (min. 0 Minuten = AUS)



19),

AUTO AUS

Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet. Wenn die Zeit auf einen Wert von 1 bis 99 gesetzt ist, wird nach Ablauf dieser Zeit bei einem fehlenden Signal oder einem ungeeigneten Signal die Projektorlampe ausgeschaltet. Wenn eine der Projektortasten oder Fernbedienungstasten gedrückt wird oder einer der Befehle (ausgenommen Get-Befehle) vom entsprechenden Zeit übertragen wird, schaltet der Projektor nicht aus. Weitere Informationen ﬁ nden Sie im Abschnitt "Ausschalten"

Mit den Tasten Ÿ/ź wird die Zeit bis zum automatischen Ausschalten des Projektors bei geschlossenem Verschluss eingestellt.

SHUTTER-TIMER

1hÙ 3hÙ 6h

•

Der Verschluss wird beim erneuten Einschalten des Projektors automatisch wieder geöffnet. Die Lampenzeit ist die Gebrauchszeit der Lampe ab der letzten

Rücksetzung. Sie wird im Menü OPT. angezeigt. Drücken Sie die Taste Ź am Projektor, um einen Dialog anzuzeigen.

LAMPENZEIT

Zum Rückstellen der Lampenzeit wählen Sie OK mit der Taste Ź.

LÖSCHENÖ OK

•

Setzen Sie die Lampenzeit nur zurück, wenn Sie die Lampe ausgetauscht haben, um eine richtige Anzeige zur Lampe zu erhalten.

•

Zum Lampenaustausch siehe Abschnitt "Lampeneinheit" ( Die Filterzeit ist die Gebrauchszeit des Luftﬁ lters ab der letzten

Rücksetzung. Sie wird im Menü OPT. angezeigt. Drücken Sie die Taste Ź am Projektor, um einen Dialog anzuzeigen.

FILTER-TIMER

Zum Rückstellen des Filter-Timers wählen Sie OK mit der Taste Ź.

LÖSCHENÖ OK

Setzen Sie den Filter-Timer nur zurück, wenn Sie den Luftﬁ lter gereinigt oder

• ausgetauscht haben, um eine richtige Anzeige für den Luftﬁ lter zu erhalten.

• Zum Reinigen des Luftﬁ lters siehe Abschnitt "Filtereinheit" (

(Fortsetzung nächste Seite)

CONTROL-Anschluss während der

(

20).



RESET-Taste auf der Fernbedienung oder die



RESET-Taste auf der Fernbedienung oder die



67, 68).

69).

Element Beschreibung

MY BUTTON



COMPUTER IN1 COMPUTER IN2

BNC

HDMI

DVI-D

Y, Cb/Pb, Cr/Pr

S-VIDEO VIDEO 1 VIDEO 2



MY BUTTON







MY SOURCE



Mit dieser Option kann eine der folgenden Funktionen einer der Tasten MY BUTTON (11 bis 44) an der Fernbedienung zugeordnet werden ( (1) Wählen Sie mit den Tasten Ÿ/ź im Menü MEINE TASTE eine Taste (MEINE TASTE – 1 bis 4) und drücken Sie die Taste Ź, um den Einstellungsdialog MEINE TASTE aufzurufen. (2)Weisen Sie denn mit den Tasten Ÿ/ź eine der folgenden Funktionen zu.

• COMPUTER IN1: Stellt Anschluss auf

• COMPUTER IN2: Stellt Anschluss auf

• BNC: Stellt Anschluss auf

• HDMI: Stellt Anschluss auf

• DVI-D: Stellt Anschluss auf

• COMPONENT:

Stellt Anschluss auf Component( (

BNC.

HDMI.

DVI-D.

• S-VIDEO: Stellt Anschluss auf

• VIDEO 1: Stellt Anschluss auf

• VIDEO 2: Stellt Anschluss auf

• INFORMATION: Zeigt EINGB_INFORMAT. ( NETZWERK – INFORMAT. - (

•

AUTO KEYSTONE: Korrigiert automatisch die Trapezverzerrung (

•

EINST-SPEICH.: Lädt einen der gespeicherten Einstelldatensätze (

Ist mehr als ein Datensatz gespeichert, so ändert sich die Einstellung jedes Mal, wenn

MY BUTTON gedrückt wird.

MEINE TASTE

Sind keine Daten gespeichert, so erscheint der Dialog "Nicht gespeichert". Ist die aktuelle Einstellung nicht gespeichert, so erscheint der rechts abgebildete Dialog. Wenn die aktuelle Einstellung erhalten bleiben soll, drücken Sie zum Verlassen die Taste Ź. Andernfalls geht die aktuelle Einstellposition durch Laden von Daten verloren.

• AKTI. BLENDE: Ändert den Aktiv-Blende-Modus.

• BILD-MODUS: Ändert den BILD-MODUS (

• FILTER RES: Zeigt den Bestätigungsdialog zur Filter-Reset-Zeit an (

48).



•

SCHABLONE: Bewirkt Erscheinen oder Verschwinden des Schablonenmusters, das für den Gegenstand SCHABLONE (

•

PbyP AUSTAUSCH: Vertauscht im Bild-in-Bild-Modus das rechte und linke Bild.(

•

OBJEKTIVSPEICHER-1: Ruft die Einstellungen in OBJEKTIVSPEICHER-1 ab

•

OBJEKTIVSPEICHER-2: Ruft die Einstellungen in OBJEKTIVSPEICHER-2 ab

•

OBJEKTIVSPEICHER-3: Ruft die Einstellungen in OBJEKTIVSPEICHER-3 ab Das Objektiv wird der aktuellen Objektiveinheit und den gespeicherten Daten entsprechend verschoben. Wenn kein Speicher für den Objektivtyp vorhanden ist, wird diese Funktion ignoriert.

• MEIN BILD: Zeigt das MEIN BILD-Menü an (

Dieser Gegenstand dient zum Zuweisen eines

MY SOURCE-Taste an der

22).



MEINE QUELLE

Eingangssignals zur Fernbedienung (

Mit den Tasten Ÿ/ź wird eines der Eingangssignale festgelegt.

/Ż/Ź

COMPUTER IN1. COMPUTER IN2.

S-VIDEO. VIDEO 1. VIDEO 2.

55) oder nichts an.



46) gewählt ist.



Menü OPT.

7).



der gewählten Taste

Y, Cb/Pb, Cr/Pr)).

55) oder



47).



33).



29).



59).



27)

(Fortsetzung nächste Seite)

ENTER



Menü OPT.

Element Beschreibung

Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten Ÿ/ź, und drücken Sie die Taste Ź oder die

LÜFTER GESCH.

Mit den Tasten

Ÿ/ź

wird die Drehzahl der Kühlgebläse umgeschaltet. Die Einstellung HOCH ist der Modus für Höhenlagen usw. Beachten Sie, dass der Projektor mit der Einstellung HOCH deutlich lauter arbeitet.

HOCHÙ NORMAL

AUTO EINST.

Mit den Tasten Ÿ/ź wird einer der Modi gewählt. Wird AUS gewählt, so ist die automatische Einstellfunktion deaktiviert.

FEINÙ SCHNELL Ù AUS

ENTER-Taste an der Fernbedienung zum Fortfahren.

FEIN: Feiner Einstellung einschließlich Einstellen der H. GR. SCHNELL:

•

Je nach Bedingungen wie Eingangsbild, Signalleitung zum Gerät, Umgebung des Geräts usw. kann es sein, dass die automatische Einstellung nicht richtig funktioniert. In diesem Fall deaktivieren Sie die automatische Einstellung, indem Sie AUS wählen und nehmen Sie die Einstellungen manuell vor.

GEISTERBILD

Wählen Sie ein Farbelement für das Geisterbild mit

den Tasten Ż/Ź.

SERVICE

2. Stellen Sie die gewählte Option mit

den Tasten Ÿ/ź zum Beseitigen des Geisterbilds ein.

FILTERMELDUNG

Verwenden Sie die Tasten Ÿ/ź zur Einstellung eines TimerIntervalls für die Filterwechselmeldung.

2000hÙ 5000h Ù 10000h Ù AUS

Nach der Wahl einer einer beliebigen Option außer AUS erscheint die Meldung "ERINNERUNG: *** STUNDEN SIND SEIT DEM LETZTEN FILTERWECHSEL VERGANGEN.", nachdem der Timer die im Menü eingestellte Intervallzeit erreicht Wenn AUS gewählt wird, erscheint die Meldung zur Luftﬁ lterreinigung nicht. Nutzen Sie diese Funktion, um den Luftﬁ lter rein zu halten und stellen Sie ein geeignetes Intervall entsprechend des Umfelds Ihres Projektors ein. Richten Sie sich nach folgenden Kriterien. 2000h: Empfohlen für den Einsatz in einem Gebäude mit hoher Staubeinwirkung, z.B. Wüstenoder Sandgebieten. 5000h: Empfohlen für den Einsatz in einem Gebäude und neben einem Fenster oder in der Nähe eines Korridors. 10000h: Empfohlen für den Einsatz in einem Gebäude mit normalen Umgebungsbedingungen.

•

Der Filter sollte auch ohne Aufforderung durch eine Meldung regelmäßig kontrolliert werden. Wenn der Luftﬁ lter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Fehlfunktionen führen oder die Lebensdauer des Projektors verringern kann.

• Die Betriebsumgebung und der Zustand der Filtereinheit sind extrem wichtige Faktoren, die nicht vernachlässigt werden dürfen.

(Fortsetzung nächste Seite)

Schnellere Einstellung, Einstellen der H.GR. auf vorgegebene Daten für das Eingangssignal.

(

71)



Element Beschreibung

ZOOM

FOCUS

LENS SHIFT

MY BUTTON

STANDBY/ON



OBJEKTIVTYP

Wählen Sie den aktuellen Objektivtyp mit den Tasten Ÿ/ź.

1:USL-801Ù 2:SL-802Ù 3:SL-803Ù 4:SD-804

7:AUTO Ù 6:UL-806Ù 5:LL-805 Wählen Sie einen davon hinsichtlich folgender Kriterien. 1: für ein Ultra-Short-Throw-Objektiv (USL-801) 2: für ein Short-Throw-Objektiv (SL-802) 3: für ein Short-Throw-Objektiv (SL-803) 4: für ein Standardobjektiv (SD-804) 5: für ein Long-Throw-Objektiv (LL-805) 6: für ein Ultra-Long-Throw-Objektiv (UL-806) 7: AUTO

• Bei der Auswahl des Objektivtyps fährt das Objektiv an die mittlere Position. Während das Objektiv sich verschiebt, verschwindet das Menü, und das Stundenglas-Symbol erscheint auf dem Bildschirm. Das Verschieben kann eine Weile dauern.

• Diese Einstellung beeinﬂ usst die Trapezverzerrung usw.

•

Wenden Sie sich bei Fragen zu den optionalen Objektiven an Ihren Fachhändler.

OBJ.-SPERRE

Die Objektivsperre kann mit den Tasten Ÿ/ź ein-/ausgeschaltet werden. Wenn die Funktion auf EIN gesetzt ist, sind die Einstellfunktionen ( OBJEKTIVSPEICHER (

ZOOM,

FOCUS,

MY BUTTON)) gesperrt.

EINÙ AUS

TASTENSPERRE

SERVICE

(Fortsetzung)

Mit den Tasten Ÿ/ź wird die Tastenperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, funktionieren die Tasten am Projektor nicht, mit Ausnahme der

STANDBY/ON-Taste.

EINÙ AUS

• Bitte verwenden um versehentliche Bedienung zu vermeiden. Diese Funktion hat keine Wirkung auf die Fernbedienung.

FERNB. EMPF.

(1) Wählen Sie einen Fernbedienungssensor mit der Taste Ż/Ź.

1: VORN Ù 2: OBEN Ù 3: HINTEN

LENS SHIFT,

Menü OPT.

(2)

Schalten Sie es mit der Taste

EINÙ AUS

•

Es können nicht alle drei Sensoren gleichzeitig deaktiviert

werden. Es ist daher stets mindestens ein Sensor aktiviert.

FERNB. FREQ.

(1)Verwenden Sie die Taste Ÿ/ź zum Ändern der Fernbedienungssensor-Einstellung des Projektors (

1: NORMALÙ 2: HOCH

(2)Verwenden Sie die Tasten Ż/Ź zum Ein-/Ausschalten des

EINÙ AUS

Fernbedienungssensors am Projektor. Als werkseitige Voreinstellung sind sowohl 1: NORMAL als auch 2: HOCH eingeschaltet. Wenn die Fernbedienung mit diesen Einstellungen nicht richtig funktioniert, stellen Sie diese Option auf entweder 1 oder 2 ein, wie unter Fernbedienungseinstellungen beschrieben ( Beide Einstellungen können nicht gleichzeitig ausgeschaltet werden

(Fortsetzung nächste Seite)

Ż/Ź

um.



17).



17).

Menü OPT.

CONTROL IN

CONTROL OUT

CONTROL

OUT



Element Beschreibung

REMOTE-ID

Wählen Sie im Menü REMOTE-ID mit den Tasten Ÿ/ź die ID und drücken Sie die Taste Ź.

ALLESÙ 1Ù 2Ù 3Ù 4

Der Projektor spricht nun auf Signale der Fernbedienung an, die auf dieselbe IDNummer eingestellt ist. Bei Auswahl von ALLES spricht der Projektor unabhängig von der ID-Einstellung an der Fernbedienung auf alle Fernbedienungen an.

Bei Auswahl dieser Option wird das Menü KOMMUNIKATION angezeigt. In diesem Menü können Sie die Kommunikationseinstellungen für die

Ports

CONTROL IN und

CONTROL OUT konﬁ gurieren.

SERVICE

(Fortsetzung)

KOMMUNIKATION

(Fortsetzung nächste Seite)

KOMMUNIKATIONSTYP ÙEINSTELL. F. SERIELLEN EINGANG

KOMMUNIKATIONS-ID

KOMMUNIKATIONSGRUPPE ÜBERTRAGUNGSMETHODE

TIMEOUT FÜR BYTE-INTERVALLÙANTWORTGRENZZEIT

Ú

EINSTELL. F. SERIELLEN AUSGANG

Ú

• Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź. Danach können Sie mit der Taste Ź das Untermenü der gewählten Option aufrufen. Um zum vorherigen Menü zurückzukehren, ohne eine Einstellung zu ändern, drücken Sie die Taste Ż anstelle der Taste Ź. Jedes Untermenü kann wie oben beschrieben aufgerufen werden.

HINWEIS

• Die im Menü KOMMUNIKATION wählbaren Optionen hängen von der Einstellung bei KOMMUNIKATIONSTYP ab.

• Zur Funktionsweise der seriellen Kommunikation siehe Netzleitfaden (

Netzleitfaden - 3.7, 3.8).



KOMMUNIKATIONSTYP

In diesem Menü können Sie den Kommunikationstyp für die Übertragung vom OUT-Port auswählen.

CONTROL

NETZBRÜCKEÙ DAISY CHAIN Ù AUS

NETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden soll. (

Netzleitfaden - 3.7 Steuern des externen



Geräts über diesen Projektor (mit der Funktion NETZBRÜCKE))

Element Beschreibung



CONTROL OUT

CONTROL IN

CONTROL OUT

CONTROL

OUT

DAISY CHAIN: Wählen Sie diesen Typ, wenn gleichzeitig mehrere Projektoren, die über einen gemeinsamen RS-232C-Kommunikationsbus

SERVICE

(Fortsetzung)

KOMMUNIKATION

(Fortsetzung)

angeschlossen sind, vom Computer aus gesteuert werden. ( mehrerer Projektoren (mit der Funktion DAISY CHAIN)) AUS: Wählen Sie diese Einstellung, wenn keine Daten

CONTROL OUT-Port ausgegeben werden sollen.

HINWEIS

• Wenn Sie NETZBRÜCKE wählen, kontrollieren Sie die Einstellung von ÜBERTRAGUNGSMETHODE.

EINSTELL. F. SERIELLEN EINGANG/EINSTELL. F. SERIELLEN AUSGANG

In diesen Menüs können Sie die Kommunikationsparameter für die Ports CONTROL OUT festlegen.

BAUDRATE

4800 bpsÙ 9600 bps

38400 bpsÙ 19200 bps

PARITÄT

KEINEÙ UNGERADEÙ GERADE

Netzleitfaden - 3.8 Batchsteuerung



•

AUS ist die Voreinstellung.

CONTROL IN und

ÚÚ

Menü OPT.

(Fortsetzung nächste Seite)

ÜBERTRAGUNGSMETHODE

Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP gewählt ist. Wählen Sie die Übertragungsmethode für die Kommunikation mit NETZBRÜCKE über den OUT-Port aus.

HALB-DUPLEXÙ VOLL-DUPLEX

HALB-DUPLEX: Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d. h. gesendet oder empfangen werden können. VOLL-DUPLEX: Diese Methode erlaubt es dem Projektor, Daten in beiden Richtungen gleichzeitig zu senden und zu empfangen.

HINWEIS

•

Wenn Sie HALB-DUPLEX wählen, kontrollieren Sie die Einstellungen von ANTWORTGRENZZEIT und TIMEOUT FÜR BYTE-INTERVALL.

• HALB-DUPLEX ist die Voreinstellung.

CONTROL

CONTROL OUT

Menü OPT.

Element Beschreibung

ANTWORTGRENZZEIT

Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP und HALBDUPULEX als ÜBERTRAGUNGSMETHODE gewählt ist. Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL OUT-Port kommuniziert wird, eingeräumt werden soll.

AUSÙ 1sÙ 2sÙ 3s

AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist. In diesem Modus kann der Projektor die Daten vom Computer ohne Unterbrechungen weiterleiten. 1s/2s/3s: Wählen Sie den Zeitraum, den der Projektor

SERVICE

(Fortsetzung)

KOMMUNIKATION

(Fortsetzung)

nach dem Senden von Daten an ein anderes Geräte für dessen Antwort einräumt. Während er auf eine Rückmeldung wartet, gibt der Projektor keine weiteren Daten über den

CONTROL OUT-Port aus.

(Fortsetzung nächste Seite)

HINWEIS

TIMEOUT FÜR BYTE-INTERVALL

Dieses Menü kann nur aufgerufen werden, wenn NETZBRÜCKE als KOMMUNIKATIONSTYP und HALBDUPUEX als ÜBERTRAGUNGSMETHODE gewählt ist. Wählen Sie den Zeitraum ohne Antwortdaten, nach dem der Projektor annimmt, dass die Rückmeldung abgeschlossen ist. Diese Einstellung betrifft die Kommunikation mit NETZBRÜCKE im Modus HALBDUPLEX über den

50ms

HINWEIS

• AUS ist die Voreinstellung.

CONTROL OUT-Port.

100msÙ150msÙ200ms

Ù

•

50ms ist die Voreinstellung.

Element Beschreibung



KOMMUNIKATIONSGRUPPE / KOMMUNIKATIONS-ID

Dieses Menü kann nur aufgerufen werden, wenn DAISY CHAIN als KOMMUNIKATIONSTYP gewählt ist. Bei der gleichzeitigen Steuerung mehrerer per Daisy Chain verketteter Projektoren können Sie die Projektoren Kommunikationsgruppen zuordnen und mit ID-Nummern versehen, die jeden mit einem Bus verbundenen Projektor identiﬁ zieren.

KOMMUNIKATION

(Fortsetzung)

KOMMUNIKATIONSGRUPPE:

KOMMUNIKATIONS-ID:

ÙBÙ

3 … 63Ù64

Ù2Ù

C … OÙP

Menü OPT.

SERVICE

(Fortsetzung)

HINWEIS

KOMMUNIKATIONSGRUPPE ist A, und die für KOMMUNIKATIONS-ID ist 1.

IINFORMAT.

Durch die Wahl dieser Option wird ein Dialog mit dem Titel "EINGB-INFORMAT-" aufgerufen. Er zeigt die Information über den aktuellen Eingang.

•

Die Meldung "FRAME LOCK" gibt an, dass die Bildsperre-Funktion aktiviert ist.

• Die Meldung "SCART RGB" gibt an, dass der ComponentAnschluss als SCART RGB-Eingang fungiert. Beachten Sie die Hinweise zur Option COMPONENT im Menü EINGB (

Dieser Eintrag kann nicht gewählt werden, wenn kein Signal

•

anliegt oder der Synchronausgang verwendet wird.

• Wenn MEIN TEXT ANZEIGEN auf EIN gestellt ist, wird MEIN TEXT zusammen mit den Eingabedaten in dem Kästchen EINGBINFORMAT. angezeigt (

WERKS-RÜCKST.

Wählen Sie OK mit der Taste Ź zum Ausführen dieser Funktion. Mit dieser Funktion werden alle Optionen im Menü kollektiv auf die Anfangseinstellungen zurückgesetzt. Bitte beachten Sie, dass die Elemente LAMPENZEIT, FILTERTIMER, SPRACHE, SICHERHEIT und NEZWERK nicht zurückgesetzt werden. LÖSCHENÖ OK

• Die Voreinstellung für

66).



37).

ENTER

Menü NETZWERK

ENTER

Menü NETZWERK

Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten Ÿ/ź am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste Ź am Projektor oder der Fernbedienung oder die

ENTER-Taste an der Fernbedienung zum Fortfahren. Dann verfahren Sie entsprechend der folgenden Tabelle. Siehe Bedienungsanleitung - Netzleitfaden für Einzelheiten zum NETZWERK-Betrieb.

HINWEIS

• Wenn Sie nicht SNTP einsetzen (Date/Time Settings (Datum und

Zeit Einstellung) im Bedienungsanleitung - Netzleitfaden), dann müssen

Sie während der Erstinstallation DATUM U. ZEIT einstellen.

Element Beschreibung

Durch Wahl dieser Gegenstands wird das Menü SETUP für das Netzwerk aufgerufen. Wählen Sie eine Option mit den Tasten Ÿ/ź, und drücken Sie die Taste Ź oder an der Fernbedienung, um die Einstellung vorzunehmen.

SETUP

DHCP

(Dynamic

Host

Conﬁ guration

Protocol)

(Fortsetzung nächste Seite)

Verwenden Sie die Tasten Ÿ/ź, um DHCP ein/aus zu schalten.

EINÙ AUS

Wählen Sie AUS, wenn DHCP nicht im Netzwerk aktiviert ist.

• Nach dem Umschalten der DHCP-Einstellung auf EIN, dauert es eine Weile, bis eine IP-Adresse vom DHCPServer erhalten wird.

•

Mit der Funktion Auto IP wird eine IP-Adresse zugewiesen, wenn der Projektor keine IP-Adresse vom Server erhalten konnte, obwohl DHCP auf "EIN" gestellt ist.

ENTER

Element Beschreibung



Verwenden Sie die Tasten Ÿ/ź/Ż/Ź zur Eingabe der IP-ADRESSE.

IP-

ADRESSE

Diese Funktion kann nur genutzt werden, wenn DHCP auf AUS gestellt ist.

•

Die IP-ADRESSE ist die Zahl, die den Projektor im Netzwerk identiﬁ ziert. Sie können nicht zwei Geräte mit der gleichen IP-ADRESSE im gleichen Netzwerk haben.

• Die IP-ADRESSE "0.0.0.0" ist nicht zulässig. Verwenden Sie die Tasten

Ÿ/ź/Ż/Ź zur Eingabe der gleichen SUBNET-MASKE wie

SUBNET-

MASKE

auf Ihrem PC. Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS

eingestellt ist.

• Die SUBNET-MASKE "0.0.0.0" ist nicht zulässig. Verwenden Sie die Tasten

Ÿ/ź/Ż/Ź, um die Adresse für

VORGABE-

GATEWAY

das VORGABE-GATEWAY einzugeben (ein KHINWEISn im Computernetzwerk, der als Zugriffspunkt zu einem anderen Netzwerk dient). Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS eingestellt ist.

SETUP

(Fortsetzung)

DNS

SERVER

Verwenden Sie die Tasten Ÿ/ź/Ż/Ź zur Eingabe der DNS SERVER Adresse.

Der DNS SERVER ist ein System zur Steuerung von Domänennamen und IP-Adressen auf dem Netzwerk.

Verwenden Sie die Tasten Ÿ/ź zur Eingabe von ZEITUNTERSCHIED. Stellen Sie den gleichen

ZEITUNTERSCHIED

ZEITUNTERSCHIED ein wie auf Ihrem PC. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager.

Verwenden Sie die Taste Ź zur Rückkehr zum Menü nach der Einstellung von ZEITUNTERSCHIED.

Verwenden Sie die Tasten Ÿ/ź/Ż/Ź zur Eingabe des Jahres (letzte zwei

DATUM

U. ZEIT

Stellen), Monats, Datums, der Stunde und der Minute.

• Der Projektor setzt diese Einstellung außer Kraft und ruft DATUM U. ZEIT Information vom Zeitserver ab, wenn SNTP aktiviert ist. (

Einstellung) im Bedienungsanleitung - Netzleitfaden)

(Fortsetzung nächste Seite)

Menü NETZWERK

Date/Time Settings (Datum und Zeit

Menü NETZWERK

ENTER

VIDEO

RESET

COMPUTER

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

Element Beschreibung

(1) Verwenden Sie die Tasten Ÿ/ź

im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste Ź. Der Dialog PROJEKTOR NAME wird angezeigt.

(2)

Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt. Ist noch kein Name eingegeben, so sind die Zeilen leer. Verwenden Sie die Tasten Ÿ/ź/Ż/Ź und die Taste zum Wählen und Eingaben von Zeichen. Mit der

RESET oder

COMPUTER -Taste kann jeweils ein Zeichen nach dem anderen gelöscht werden. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die oder

VIDEO-Taste drücken, wird ein Zeichen oder alle Zeichen

gelöscht.

PROJEKTOR

NAME

Der PROJEKTOR NAME kann mit bis zu 64 Zeichen eingegeben werden.

(3)

Um ein bereits eingefügtes Zeichen zu ändern, drücken Sie die Taste Ÿ/ź, um den Cursor in die erste der drei Zeilen zu bewegen, und bewegen den Cursor mit den Tasten Ż/Ź zu dem Zeichen, das geändert werden soll. Wenn Sie nun die

ENTER- oder

VIDEO

-Taste drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (2) beschrieben vor.

ENTER- oder

ENTER

VIDEO-

(4)

Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die Ź, Speichern zum vorherigen RROJEKTOR NAME zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken Sie die Ż, ENTER- oder

(Fortsetzung nächste Seite)

VIDEO-Taste.

ENTER- oder

VIDEO-Taste. Um ohne

Element Beschreibung



ENTER

RESET

Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen. Das Softwareprogramm "PJImage" wird zum Speichern von Bildern auf dem Projektor benötigt. Wählen Sie mit den Tasten Ÿ/ź ein MEIN BILD Standbild

(

MEIN BILD (Standbildübertragung) Anzeige im



Bedienungsanleitung - Netzleitfaden) und drücken Sie die Źoder

ENTER-Taste, um das Bild anzuzeigen.

•

Menüeinträge ohne gespeichertes Bild können nicht gewählt werden.

• Die Bildernamen werden mit 16 Zeichen oder weniger angezeigt.

Zum Wechseln der angezeigten Abbildung

MEIN BILD

Verwenden Sie die Tasten Ÿ/ź.

Um zum Menü zurückzukehren, drücken

Sie die Taste Ż auf der Fernbedienung.

Zum Löschen der angezeigten Abbildung und ihrer Quelldatei im Projektor.

(1) Drücken Sie die

RESET-Taste an der Fernbedienung, während eine Abbildung gezeigt wird, um das Menü MEIN BILD - ZCHN LSCHN anzuzeigen.

(2) Drücken Sie die Taste Ź, um den Löschvorgang auszuführen.

Zum Abbrechen des Löschvorgangs drücken Sie die Taste Ż.

Menü NETZWERK

(Fortsetzung nächste Seite)

Menü NETZWERK



Element Beschreibung

Wenn Sie diese Option wählen, wird das Dialogfeld NETZWERK

-INFORMAT.- zur Bestätigung der Netzwerkeinstellungen angezeigt.

INFORMAT.

SERVICE

• Es werden nur die ersten 16 Zeichen des Projektornamens angezeigt.

• Nichts (Leerstelle) erscheint im Feld "PROJEKTOR NAME", bis Sie den Gegenstand einrichten (

58).

• Wenn die Batterie für die eingebaute Uhr schwach wird, so kann die Uhr nachgehen, auch wenn Datum u. Zeit richtig eingegeben wurden. Ersetzen Sie die Batterie rechtzeitig. (



70)

• Wenn für DHCP die Einstellung EIN gewählt wurde und der Projektor keine Adresse vom DHCP-Server erhält, zeigen die Werte für die IP-ADRESSE, SUBNET-MASKE und den VORGABEGATEWAY “0.0.0.0” an.

Durch Ausführen dieses Elements werden die Netzwerk-Funktionen neu gestartet und initialisiert. Wählen Sie den NEUSTART- AUSFÜHREN mit der Taste Ź.

Betätigen Sie dann die Taste Ź zum Ausführen.

Das Netzwerk wird einmal abgetrennt, wenn Sie Neustart wählen. Wenn DHCP als ein gewählt ist, kann die IP-Adresse geändert werden. Nach dem Wählen von NEUSTART - AUSFÜHREN kann das NETZWERK-Menü ca. 30 Sekunden lang nicht gesteuert werden.

Menü SICHERHEIT

RESET

COMPUTER



ENTER

VIDEO

Menü SICHERHEIT

Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Im Menü SICHERHEIT können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Zugriff auf das Menü SICHERHEIT: Für die Nutzung der Sicherheitsfunktionen ist eine Benutzerregistrierung erforderlich.

Aufrufen des Menüs SICHERHEIT

1. Wählen Sie mit den Tasten Ÿ/ź im Menü SICHERHEIT die Option PASSWORT EINGEBEN und drücken Sie die Taste Ź. Das Dialogfeld PASSWORT EINGEBEN wird angezeigt.

Wenn Sie Ihr Passwort vergessen haben

1. Halten Sie, während das Dialogfeld PASSWORT EINGEBEN angezeigt wird, an der Fernbedienung die Taste COMPUTER bei gedrückt gehaltener Taste Ź etwa 3 Sekunden lang.

Der 10-stellige Abfragecode wird angezeigt. Mehr über den 10-stelligen Abfragecode erfahren Sie bei Ihrem Händler. Ihr Passwort wird nach Überprüfen Ihrer Benutzerregistrierungsinformationen gesendet.

•

Wenn bei angezeigtem Abfragecode 55 Sekunden verstreichen, ohne dass eine weitere Tastenbetätigung

erfolgt, verschwindet das Menü. Falls erforderlich, den Vorgang ab Schritt 1 wiederholen.

Geben Sie das registrierte Passwort mit den Tasten Ÿ/ź/Ż/Ź ein. Das werkseitige Vorgabepasswort ist 9630. Dieses Passwort kann geändert werden ( ganz rechten Stelle im Feld PASSWORT EINGEBEN und drücken Sie die Taste Ź, um das Menü SICHERHEIT aufzurufen.

• Es wird nachdrücklich angeraten, das werkseitige Vorgabepasswort möglichst schnell zu ändern.

•

Bei Eingabe eines falschen Passworts wird das Dialogfeld PASSWORT EINGEBEN erneut angezeigt. Wenn 3 Mal hintereinander ein falsches Passwort eingegeben wird, schaltet sich der Projektor aus. Danach schaltet der Projektor sich bei jeder falschen Passworteingabe direkt wieder aus.

Die in der Tabelle aufgeführten Einstellungen können durchgeführt werden.

SICH. PASSWORD CHANGE). Führen Sie den Cursor zur



Gegenstand Beschreibung

SICH. PASSWORT ÄNDERUNG

(Fortsetzung nächste Seite)

RESET etwa 3 Sekunden lang gedrückt, oder drücken Sie die Taste

Wählen Sie mit den Tasten Ÿ/ź im Menü SICHERHEIT die Option SICH. PASSWORT ÄNDERUNG und drücken Sie die Taste Ź. Das Dialogfeld NEUES PASSWORT EING. erscheint.

2 Geben Sie das neue Passwort mit den Tasten

Ÿ/ź/Ż/Ź ein.

3 Führen Sie den Cursor zur ganz rechten

Stelle im Feld NEUES PASSWORT EING. und drücken Sie die Taste Ź. Das Dialogfeld NEU. PASSW.ERNEUT EING. erscheint. Geben Sie dasselbe Passwort noch einmal ein.

Führen Sie den Cursor zur ganz rechten Stelle im Feld NEU.PASSW.ERNEUT EING. und drücken dann die Taste Ź. Das Dialogfeld NEUES PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden lang. Notieren Sie sich das Passwort während dieser Zeit.

Durch einen Druck auf die Taste am Projektor wird das Dialogfeld NEUES PASSWORT NOTIEREN wieder ausgeblendet.

• Bitte vergessen Sie das Passwort nicht.

ENTER an der Fernbedienung oder die Taste

VIDEO

Menü SICHERHEIT

ENTER

VIDEO

Element Beschreibung

Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern.

Funktion Mein Bild PASSWORT einschalten

1-1

Verwenden Sie die Tasten Ÿ/ź im Menü SICHERHEIT zum Wählen von Mein Bild PASSWORT und drücken dann die Taste Ź, um das Menü Mein Bild PASSWORT ein/aus aufzurufen.

1-2

Rufen Sie das Menü Mein Bild ein/aus wie unter 1-1 beschrieben auf.

1.-3 Schalten Sie das Passwort mit den Tasten

Ÿ/ź über das Menü Mein Bild PASSWORT ein. Nun erscheint das Feld PASSWORT EINGEBEN (klein).

1-4

Geben Sie das PASSWORT mit den Tasten Ÿ/ź/Ż/Ź ein. Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN (klein) und drücken dann die Taste Ź, um das Feld PASSWORT ERNEUT aufzurufen und geben dann das gleiche PASSWORT erneut ein.

1-5

Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT ERNEUT und drücken dann die Taste Ź. Das Feld PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden lang. Notieren Sie das PASSWORT während dieser Zeit.

Mein Bild

PASSWORT

Durch Drücken der Projektor kehren Sie zum Menü Mein Bild PASSWORT ein/aus zurück. Wenn ein PASSWORT für Mein Bild eingestellt wurde:

• Registrationsfunktion (und Menü) für Mein Bild ist nicht verfügbar.

• Die Sperrfunktion für Mein Bild Sperre ist nicht verfügbar.

•

Die START-Einstellung für Mein Bild ist gesperrt und das Menü ist nicht verfügbar. Wenn die Funktion Mein Bild PASSWORT ausgeschaltet wird, können all diese Funktionen normal genutzt werden.

•

Bitte vergessen Sie das PASSWORT nicht, mit dem Sie Mein Bild geschützt haben.

ENTER-Taste auf der Fernbedienung oder der Taste

2 Funktion Mein Bild PASSWORT ausschalten

2-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü Mein Bild

PASSWORT ein/aus anzuzeigen.

2-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß)

anzuzeigen. Geben Sie das registrierte PASSWORT ein und es wird

wieder das Menü Mein Bild ein/aus angezeigt. Wird ein falsches PASSWORT eingegeben, so wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 2-1.

3 Wenn Sie Ihr PASSWORT vergessen haben

3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü Mein Bild

PASSWORT ein/aus anzuzeigen. 3-2 Wählen Sie AUS, um das Feld PASSWORT

EINGEBEN (groß) anzuzeigen. Der 10-stellige

Fragecode erscheint in dem Feld. 3-3

Wenden Sie sich an Ihren Fachhändler betreffend

des 10-stelligen Fragecodes. Ihr PASSWORT wird

Ihnen geschickt, nachdem die Benutzerregistrierungs

information bestätigt wurde.

Feld PASSWORT

EINGEBEN (klein)

VIDEO am

Feld PASSWORT

EINGEBEN (groß)

(Fortsetzung nächste Seite)

Element Beschreibung

ENTER

COMPUTER

RESET

COMPUTER

Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde.

1 PIN SPERRE einschalten

1-1

Wählen Sie mit den Tasten Ÿ/ź im Menü

SICHERHEIT die Option PIN SPERRE und drücken

Sie dann die Taste Ź oder die

Menü PIN SPERRE EIN/AUS anzuzeigen. 1-2 Verwenden Sie die Tasten Ÿ/ź zum Wählen

PIN SPERRE

von EIN, und das Menü 1-3

Geben Sie einen 4-teiligen PIN-Code mit den Tasten

Ÿ/ź/Ż/Ź,

Das Feld PIN-Code erneut eingeben erscheint. Geben

Sie den gleichen PIN-Code erneut ein. Damit wird die

PIN Code-Registrierung abgeschlossen.

•

Wenn während der Anzeige des Menü Code eingeben Code erneut eingeben etwa 55 Sekunden lang keine Tasteneingabe erfolgt, so wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 1-1. Danach wird das Menü angezeigt, wenn der Projektor nach Unterbrechung der Betriebsstromversorgung neu mit dem Netzschalter eingeschaltet wird. Geben Sie den registrierten PIN-Code ein. Der Projektor nach nach Eingabe des registrierten PIN-Codes verwendet werden. Wenn ein falscher PIN-CODE eingegeben wird, wird das PIN Feld erneut angezeigt. Wenn ein falsches Passwort 3 Mal nacheinander eingegeben wird, wird das Menü geschlossen. Anschließend schaltet der Projektor jedes Mal aus, wenn ein falscher PIN-Code eingegeben wird. Der Projektor schaltet auch aus, wenn etwa 5 Minuten lang keine Tasteneingabe geschieht, während das Menü PIN SPERRE angezeigt wird. Diese Funktion wird nur aktiviert, wenn der Projektor neu gestartet wird, nachdem er mit dem Netzschalter ausgeschaltet wurde.

• Bitte vergessen Sie Ihren PIN-Code nicht.

COMPUTER ein.

oder der Meldung Feld PIN-

PIN-Code eingeben

2 Funktion PIN SPERRE ausschalten

2-1 G

ehen Sie wie unter 1-1 beschrieben vor, um das Menü PIN SPERRE ein/aus aufzurufen.

Wählen Sie mit den Tasten Ÿ/ź die Einstellung AUS und das Menü PIN-Code eingeben wird angezeigt. Geben Sie den registrierten PIN-Code ein, um die Funktion PIN SPERRE auszuschalten.

Wenn dreimal ein falsches Passwort eingegeben wird, wird das Menü geschlossen.

Wenn Sie Ihren PIN-Code vergessen haben

3-1

Während das Feld Menü PIN-Code eingeben erscheint, halten Sie die Taste Sekunden lang gedrückt oder halten Sie die Taste COMPUTER 3 Sekunden lang gedrückt, während Sie die Taste Ź am Projektor drücken. Nun wird der zehnstellige Fragecode angezeigt.

• Wenn etwa 5 Minuten lang keine Tasteneingabe erfolgt, während der Code zur Anforderung neuer PIN angezeigt wird, schaltet sich der Projektor aus. 3-2

Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Code zur Anforderung neuer PIN. Ihr Passwort wird Ihnen geschickt, nachdem die Benutzerregistrierungsinformation bestätigt ist.

(Fortsetzung nächste Seite)

ENTER-Taste, um das

PIN-

jedesmal

RESET etwa 3

Menü SICHERHEIT

ENTER

VIDEO

Menü SICHERHEIT

Element Beschreibung

Bei auf EIN gesetzter Funktion gibt der Projektor einen Alarm (BEWEGUNGSDETEKTOR EIN), wenn er bei Einschalten erkennt, dass sein vertikaler Winkel oder die Spiegel-Einstellung nicht mit den beim Ausschalten gespeicherten Werten übereinstimmt. In diesem Fall setzt der Projektor das Eingangssignal nicht in ein Bild um.

•

Zum erneuten Wiedergeben des Bildsignals setzen Sie die Funktion auf AUS.

•

Nachdem der Alarm BEWEGUNGSDETEKTOR EIN 5 Minuten lang angezeigt wurde, schaltet die Lampe ab.

• Bei aktivierter Bewegungsdetektorfunktion ist eine Korrektur der Trapezverzerrung nicht möglich.

1 BEWEGUNGSDETEKTOR einschalten

1-1

Wählen Sie mit den Tasten Ÿ/ź im Menü SICHERHEIT die Option BEWEGUNGSDETEKTOR und drücken Sie die Taste Ź oder

ENTER, um das Menü BEWEGUNGSDETEKTOR EIN/ AUS aufzurufen. Wählen Sie EIN. Der aktuelle Winkel und die aktuelle Spiegel-Einstellung werden gespeichert.

1-2

Wählen Sie mit den Tasten Ÿ/ź im Menü SICHERHEIT die Bewegungsdetektor-Option und drücken Sie die Taste Ź oder um das Menü zum Ein-/Ausschalten des Bewegungsdetektors aufzurufen.

1-3

Wählen Sie mit den Tasten Ÿ/ź im Menü BEWEGUNGSDETEKTOR EIN/AUS die Einstellung EIN. Das Dialogfeld PASSWORT EINGEBEN (klein) wird angezeigt.

1-4

Geben Sie das Passwort mit den Tasten Ÿ/ź/Ż/Ź ein. Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN (klein) und drücken Sie die Taste Ź. Das

BEWEGUNGSDETEKTOR

Dialogfeld PASSWORT ERNEUT erscheint. Geben Sie dasselbe Passwort noch einmal ein.

1-5

Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT ERNEUT und drücken dann die Taste Ź. Das Feld PASSWORT NOTIEREN erscheint jetzt etwa 20 Sekunden lang. Notieren Sie sich das Passwort während dieser Zeit.

• Durch einen Druck auf die Taste oder die Taste BEWEGUNGSDETEKTOR EIN/AUS.

•

Bitte vergessen Sie das Passwort für den BEWEGUNGSDETEKTOR nicht.

•

Diese Funktion spricht erst beim nächsten Einschalten des Projektors mit dem Netzschalter an.

•

Die Funktion arbeitet möglicherweise nicht einwandfrei, wenn der Projektor bei ihrer

Aktivierung (EIN) auf einer instabilen Fläche steht.

2 BEWEGUNGSDETEKTOR ausschalten

2-1

Folgen Sie den Anweisungen von 1-1, um das Menü zum Ein-/Ausschalten des Bewegungsdetektors aufzurufen.

2-2

SWählen Sie AUS. Das Dialogfeld PASSWORT EINGEBEN (groß) erscheint. Geben Sie das registrierte Passwort ein. Das Menü BEWEGUNGSDETEKTOR EIN/AUS erscheint wieder.

Bei Eingabe eines falschen Passworts verschwindet das Menü. Falls erforderlich, den Vorgang ab Schritt 3-1 wiederholen.

VIDEO am Projektor gelangen Sie wieder zum Menü

3 Wenn Sie Ihr Passwort vergessen haben

3-1

Gehen Sie wie unter 1-1 beschrieben vor, um das Menü BEWEGUNGS DETEKTOR ein/aus anzuzeigen.

3-2 Wählen Sie AUS, um das Feld PASSWORT

EINGEBEN (groß) anzuzeigen. Der 10-stellige Code wird abgefragt, erscheint in dem Feld.

3-3

Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen Code wird abgefragt. Ihr Passwort wird Ihnen geschickt, nachdem die Benutzerregistrierungsinformation bestätigt wurde.

(Fortsetzung nächste Seite)

ENTER,

Feld PASSWORT

EINGEBEN (klein)

ENTER an der Fernbedienung

Feld PASSWORT EINGEBEN

(groß)

Element Beschreibung

ENTER

VIDEO

Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT.

• Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden.

• Das Menü MEIN TEXT SCHREIBEN ist ebenfalls nicht verfügbar, so dass MEIN TEXT nicht überschrieben werden kann.

1 Funktion MEIN TEXT PASSWORT einschalten

1-1 Mit den Tasten Ÿ/ź im Menü SICHERHEIT

das Menü MEIN TEXT PASSWORT wählen und die Taste Ź drücken, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen.

1-2 Wie unter 1-1 beschrieben das Menü MEIN

TEXT PASSWORT ein/aus aufrufen.

1-3

MEIN TEXT

PASSWORT

Wählen Sie EIN MEIN TEXT PASSWORT einschalten. Nun erscheint das Feld KENNWORT EINGEBEN (klein).

1-4 Verwenden Sie die Tasten Ÿ/ź/Ż/Ź, um ein

Passwort einzugeben. Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN (klein) und drücken dann die Taste Ź, um das Feld Passwort ERNEUT aufzurufen und geben dann das gleiche PASSWORT erneut ein.

1-5 Führen Sie den Cursor zur ganz rechten

Stelle im Feld PASSWORT ERNEUT und drücken dann die Taste Ź. Das Feld PASSWORT erscheint jetzt etwa 20 Sekunden lang. Notieren Sie das Feld PASSWORT NOTIEREN während dieser Zeit.

Durch Drücken der Fernbedienung oder der Taste kehren Sie zum Menü MEIN TEXT PASSWORT ein/ aus zurück. Wenn ein Passwort für MEIN TEXT eingestellt wurde:

2 MEIN TEXT PASSWORT ausschalten

2-1

Gehen Sie wie unter 1-1 beschrieben vor, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen.

2-2

Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte Passwort ein, und der Bildschirm schaltet auf das Menü MEIN TEXT PASSWORT ein/aus zurück.

Wenn ein falsches Passwort eingegeben wird, wird das Menü geschlossen. Wiederholen Sie bei Bedarf das Vorgehen laut 2-1.

3 Wenn Sie Ihr Passwort vergessen haben

3-1 Gehen Sie wie unter 1-1 beschrieben vor, um das Menü MEIN TEXT

PASSWORT ein/aus anzuzeigen.

3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß)

anzuzeigen. Der 10-stellige Code wird abgefragt erscheint in dem Feld.

3-3 Wenden Sie sich an Ihren Fachhändler betreffend des 10-stelligen

Codes zur Anforderung neuer PIN. Ihr Passwort wird Ihnen geschickt, nachdem die Benutzerregistrierungsinformation bestätigt ist.

mit den Tasten Ÿ/ź das Menü

ENTER-Taste auf der

VIDEO am Projektor

(Fortsetzung nächste Seite)

Menü SICHERHEIT

Feld PASSWORT

EINGEBEN (klein)

Feld PASSWORT

EINGEBEN (groß)

Menü SICHERHEIT

ENTER

VIDEO

RESET

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

Element Beschreibung

Wählen Sie mit den Tasten Ÿ/ź im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste Ź oder die ENTER-Taste, um das Menü MEIN TEXT ANZEIGEN EIN/AUS anzuzeigen.

2 Schalten Sie mit den Tasten Ÿ/ź das Menü MEIN

TEXT ANZEIGEN ein oder aus.

EINÙ AUS

MEIN TEXT ANZEIGEN

MEIN TEXT

SCHREIBEN

Wenn EIN eingestellt ist, wird MEIN TEXT im Bildschirm START gezeigt, und der Dialog EINGB_INFORMAT.- erscheint

• Diese Funktion is nur verfügbar, wenn die Funktion MEIN TEXT PASSWORT auf AUS gestellt ist.

Verwenden Sie die Tasten Ÿ/ź im Menü SICHERHEIT, um das Menü MEIN TEXT SCHREIBEN zu wählen, und drücken Sie die Taste Ź. Der Dialog MEIN TEXT SCHREIBEN wird angezeigt.

Der aktuelle für MEIN TEXT eingegebene Text wird in den ersten

drei Zeilen angezeigt. Ist noch kein Text eingegeben, so sind diese Zeilen leer. Verwenden Sie die Tasten Ÿ/ź/Ż/Ź und die Eingaben von Zeichen. Mit der werden. Wenn Sie den Cursor auf dem Bildschirm auf ZCHN LSCHN oder ALLES LSCHN und die

ENTER- oder

kann maximal 24 Zeichen in jeder Zeile enthalten.

Um ein bereits eingefügtes Zeichen zu ändern, drücken Sie die Taste Ÿ/ź, um den Cursor in die erste Zeile zu bewegen, und bewegen den Cursor mit den Tasten Ż/Ź zu dem Zeichen, das geändert werden soll.

Wenn Sie nun die drücken, wird das Zeichen ausgewählt. Gehen Sie dann weiter wie vorstehend unter (2) beschrieben vor.

Zum Beenden der Texteingabe stellen Sie den Cursor auf dem Bildschirm auf OK und drücken dann die Speichern der Änderung zum vorherigen MEIN TEXT zurückzukehren, stellen Sie den Cursor auf dem Bildschirm auf LÖSCHEN und drücken die

ENTER

• Die Funktion MEIN TEXT SCHREIBEN ist nur verfügbar, wenn die Funktion MEIN TEXT PASSWORT auf AUS gestellt wurde.

VIDEO-Taste drücken, wird ein Zeichen oder alle Zeichen gelöscht. MEIN TEXT

ENTER

- oder

VIDEO

RESET-Taste kann jeweils ein Zeichen nach dem anderen gelöscht

ENTER

- oder

VIDEO

-Taste.

VIDEO

-Taste. Um ohne

(Fortsetzung nächste Seite)

ENTER- oder

-Taste

VIDEO-Taste zum Wählen und

Wartung

Lampe

Lampeneinheit

Die Lampe kann nach längerem Gebrauch durchbrennen oder platzen. Es empﬁ ehlt sich, stets eine Ersatzlampeneinheit bereitzuhalten, damit die Lampeneinheit sofort ausgewechselt werden kann, wenn das Projektionsbild dunkler oder die Farbwiedergabe schlechter wird. Ersatzeinheiten können beim Fachhändler unter Angabe der korrekten Typnummer bestellt werden

Typnummer der optionalen Lampeneinheit: DT01001

Wenn der Projektor fest installiert wurde (z.B. unter der Decke) bzw. die Lampe geplatzt ist, überlassen Sie den Austausch der Lampeneinheit Ihrem Fachhändler. Anderenfalls gehen Sie sich beim Austausch der Lampeneinheit wie folgt vor.

Vergewissern Sie sich, dass der Netzstecker gezogen

wurde und der Projektor sich ausreichend abgekühlt hat. Lösen Sie die Schraube der Lampenabdeckung (durch Pfeil

markiert). Schieben Sie die Abdeckung zum Abnehmen zur Seite. Lösen Sie die 3 Schrauben der Lampeneinheit (durch

Pfeil markiert). Fassen Sie die Lampeneinheit an den Griffen und heben Sie sie vorsichtig vom Projektor ab. Setzen Sie die neue Lampeneinheit vorsichtig an.

Ziehen Sie die Schrauben der Lampeneinheit fest an. Bringen Sie die Lampenabdeckung wieder an und ziehen

Sie die Schraube der Lampenabdeckung fest an.

I O

AC IN

Lampenabdeckung

HDMI DVI-D

CONTROL IN CONTROL OUT REMOTE

LAN

S-VIDEO CONTROL IN

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2

Cb/Pb

Cr/Pr

MONITOR OUT

COMPUTER IN1

COMPUTER IN2

BNC

Setzen Sie den LAMPENZEIT-Wert zurück.

(1)

Schalten sie den Projektor ein. Drücken Sie die

(2)

MENU-Taste (am Bedienfeld oder an der Fernbedienung),

Griffe

um das Menü FORTGESCHRITT aufzurufen. Wählen Sie im EINF. MENÜ die Option „FORTGESCHRITT“ mit den Cursortasten Ÿ/ź und drücken Sie dann die Cursortaste Ź. Wählen Sie im Menü OPT. mit den Cursortasten

(3)

Ÿ/ź in der linken Spalte „OPT.“ und drücken Sie dann die Cursortaste Ź. Zum Aufrufen des LAMPENZEIT-Dialogs wählen

(4)

Sie mit den Cursortasten Ÿ/ź in der rechten Spalte „LAMPENZEIT“ und drücken dann die Cursortaste Ź.

Verwenden Sie die Cursortaste Ź den

(5)

Dialoganweisungen gemäß. Durch Auswählen von „OK“ wird der LAMPENZEIT-Wert zurückgesetzt.

HINWEIS

• Der im Menü OPT. als LAMPENZEIT angegebene Wert ist die Nutzungsdauer, die seit dem letzten Rücksetzen der LAMPENZEIT verstrichen ist. Verwenden Sie diesen Wert als Anhaltspunkt für erforderliche Wartungsarbeiten.

HINWEIS

ŹSetzen Sie die LAMPENZEIT nur zurück, wenn die Lampeneinheit

durch eine neue ersetzt wurde.

Wartung

Lampenwarnung

HOCHSPANNUNG

WARNUNG

Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet.

HOHE TEMPERATUR HOCHDRUCK

Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiß ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.

Zur Entsorgung der Lampe: Dieses Produkt enthält eine Quecksilberlampe; nicht in den

Haushaltsabfall werfen. Stets unter Beachtung aller geltenden Vorschriften als Sondermüll entsorgen.

• Zum Recycling der Lampe siehe www.lamprecycle.org (in den USA).

• Zur Entsorgung des Produkts wenden Sie sich an die zuständige örtliche Behörde oder www.eiae.org (in den USA) oder www.epsc.ca (in Kanada). Für weitere Informationen wenden Sie sich an Ihren Fachhändler.

•

Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), ziehen Sie das Netzleitung und lassen Sie sie durch den Fachhandel austauschen. Beachten Sie, dass Glassplitter das Projektorinnere beschädigen oder Verletzungen verursachen können; versuchen Sie also nicht, den Projektor zu reinigen und die Lampe selbst auszutauschen.

•

Ziehen Sie

den Stecker

aus der

Steckdose

Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), lüften Sie den Raum ausgiebig und achten Sie darauf, dass Sie die Dämpfe, die aus den Lüftungsschlitzen des Projektor entweichen, nicht einatmen und dass sie nicht in Augen oder Mund gelangen.

•

Vor dem Ersetzen der Lampe schalten Sie den Projektor aus, ziehen Sie den Stecker aus der Steckdose und warten dann mindestens 45 Minuten, damit sich die Lampe ausreichend abkühlt. Andernfalls kann es zu Verbrennungen kommen oder die Lampe kann beim Anfassen zerbrechen.

•

Niemals andere als die gekennzeichneten (mit Pfeil markierten) Schrauben lösen.

• Öffnen Sie bei an einer Decke aufgehängter Montage des Projektors nie das Lampengehäuse. Das ist gefährlich, da Glassplitter herausfallen können, wenn die Lampe geplatzt ist. Außerdem ist es gefährlich, auf Leitern zu arbeiten. Lassen Sie die Lampe immer durch Ihren Fachhändler austauschen, selbst dann, wenn sie nicht zerbrochen ist.

•

Benutzen Sie den Projektor nie, wenn das Lampengehäuse entfernt ist. Beim Austauschen der Lampe sicherstellen, dass die Schrauben fest eingeschraubt sind. Lose Schrauben können zu Schäden oder zu Verletzungen führen.

• Nur die Lampe des vorgeschriebenen Typs verwenden.

•

Ist eine Lampe kurz nachdem Sie ausgetauscht wurde wieder defekt, kann dies an elektrischen Problemen liegen, die nicht direkt mit der Lampe zu tun haben. Setzen Sie sich in diesem Fall mit Ihrem Händler in Verbindung.

•

Vorsicht ist geboten: Durch Berührung oder Zerkratzen kann die Birne bei der Verwendung bersten.

•

Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass sie dunkel wird, nicht leuchtet oder birst. Ersetzen Sie die Lampe so bald wie möglich, wenn die Bilder zu dunkel sind oder der Farbton schlecht ist. Verwenden Sie keine alten (gebrauchten) Lampen, denn diese können leicht bersten.

Wartung

Filtereinheit

Damit das Innere des Geräts stets einwandfrei belüftet und gekühlt wird, sollten Sie die Filtereinheit regelmäßig erneuern, was bei diesem Produkt jedoch nur in relativ langen Intervallen erfolgen muss. Ersatzeinheiten können beim Fachhändler unter Angabe der korrekten Typnummer bestellt werden.

Typnummer der optionalen Filtereinheit: MU06351

Die folgenden Schritte beschreiben den Austausch der Filtereinheit.

Vergewissern Sie sich, dass der Netzstecker gezogen

wurde und der Projektor sich ausreichend abgekühlt hat. Verwenden Sie einen Staubsauger zum Reinigen der

Filterabdeckung und des umgebenden Bereichs.

Fassen Sie die Knöpfe der Filterabdeckung

und ziehen Sie sie zum Abnehmen nach oben. Drücken Sie die Knöpfe der Filtereinheit

zusammen und nehmen Sie die Abdeckung ab. Säubern Sie die Luftzufuhrschlitze des Projektors

und den umgebenden Bereich mit dem Staubsauger.

Setzen Sie die neue Filtereinheit

vorsichtig ein. Bringen Sie die Filterabdeckung wieder an.

Filterabdeckung

Knopf an der Filtereinheit

Knopf an der Filterabdeckung

Setzen Sie den FILTER-TIMER-Wert zurück.

Schalten sie den Projektor ein.

(1) (2)

Drücken Sie die der Fernbedienung), um das EINF. MENÜ aufzurufen. Wählen Sie im Menü FORTGESCHRITT mit den Cursortasten Ÿ/ź in der linken Spalte die Option „EINF. MENÜ“ und drücken Sie dann die Cursortaste Ź.

Zum Aufrufen des FILTER-TIMER-Dialogs

(3)

wählen Sie mit den Cursortasten Ÿ/ź „FILTER- TIMER“ und drücken dann die Cursortaste Ź.

Verwenden Sie die Cursortaste Ź den Dialoganweisungen gemäß. Durch

(4)

Auswählen von „OK“ wird der FILTER-TIMER-Wert zurückgesetzt.

•

HINWEIS

Nutzungsdauer, die seit dem letzten Rücksetzen von FILTER-TIMER verstrichen ist. Verwenden Sie diesen Wert als Anhaltspunkt für erforderliche Wartungsarbeiten.

• Sie können über die Option FILTER TIMER im Menü OPT. eine Meldefunktion einrichten, um sich erforderliche Lampenwechsel anzeigen zu lassen.

WARNUNG

Sie den Projektor aus, ziehen den Netzstecker und lassen den Projektor ausreichend abkühlen. ŹDie Filtereinheit muss regelmäßig erneuert werden, damit eine ausreichende Belüftung und Kühlung des Geräteinneren gewährleistet ist. ŹVerwenden Sie nur die vom Hersteller vorgeschriebene Filtereinheit.

HINWEIS

neue ersetzt wurde.

Der im EINF. MENÜ bei FILTER-TIMER angegebene Wert ist die

ŹSetzen Sie FILTER-TIMER nur zurück, wenn die Filtereinheit durch eine

MENU-Taste (am Bedienfeld oder an

Bevor Sie die Prüfung bzw. den Austausch der Filtereinheit in Angriff nehmen, schalten

Luftzufuhrschlitze

Wartung

Batterie des internen Taktgebers

Dieser Projektor ist mit einer Batterie für den internen Taktgeber ausgestattet, der für die Netzwerkfunktionen benötigt wird. Wenn der Taktgeber nicht mehr einwandfrei arbeitet, bitten Sie den Fachhändler, die Batterie zu prüfen und ggf. zu erneuern. Als Ersatzbatterie dient eine Batterie des folgenden Typs. Sie können diese im Fachhandel kaufen oder über Ihren Händler beziehen.

HITACHI MAXELL, Teilenummer CR2032 oder CR2032H

WARNUNG

brechen oder auslaufen kann, was wiederum einen Brand, Verletzungen und Umweltverschmutzung zur Folge haben kann.

• Verwenden Sie nur die vorgeschriebene Batterie.

• Ersetzen Sie die verbrauchte Batterie durch eine neue.

• Verwenden Sie keine beschädigte Batterie (Riss, Delle, Rost oder Leck).

• Bearbeiten Sie Batterien nicht; laden Sie sie nicht auf und löten Sie sie nicht.

• Bewahren Sie Batterien an einem dunklen, kühlen und trockenen Platz auf. Setzen Sie eine Batterie nie dem Feuer oder Wasser aus.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern und Haustieren auf. Batterien dürfen nicht verschluckt werden.

• Sollte die Batterie auslaufen, entfernen Sie die Batterieﬂ üssigkeit gründlich mit einem Reinigungstuch. Sollte dabei Batterieﬂ üssigkeit auf die Haut geraten, spülen Sie sie gründlich mit Wasser ab. Falls die Batterie im Batteriehalter ausgelaufen ist, säubern Sie den Halter und das Batteriefach gründlich, bevor Sie frische Batterien einlegen.

• Entsorgen Sie die Batterie gemäß den örtlichen Gesetzen.

ŹBehandeln Sie Batterie sorgfältig, da eine Batterie bersten,

Sonstiges

Objektiv

Schützen Sie das Objektiv und die Linse vor widrigen Einﬂ üssen. Kratzer, Risse, Schmutz und Beschlag beeinträchtigen die Bildqualität. Entfernen Sie Beschlag und Schmutz an der Linse durch Abwischen mit einem speziellen, im Fachhandel erhältlichen Linsenreinigungstuch oder -papier.

Das Innere des Projektors

Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen.

Das Gehäuse des Projektors und die Fernbedienung

Wischen Sie Schmutz vom Gehäuse des Projektors und von der Fernbedienung mit einem weichen Tuch ab. Feuchten Sie das Tuch mit Wasser oder einer neutralen Reinigungslösung an und wringen Sie es vor dem Wischen gut aus. Entfernen Sie Feuchtigkeitsreste abschließend noch mit einem weichen und trockenen Tuch.1

WARNUNG

Angriff nehmen, schalten Sie den Projektor aus, ziehen den Netzstecker und lassen den Projektor ausreichend abkühlen. ŹVermeiden Sie Kratzer am Projektor und stoßen Sie ihn nirgendwo an. Behandeln Sie Objektiv und Linse mit besonderer Vorsicht. ŹSchützen Sie das Produkt vor Nässe. Achten Sie darauf, dass keine Flüssigkeiten ins Innere eindringen. Verwenden Sie keine Sprays.

HINWEIS

ŹVerwenden Sie keine anderen Reinigungsmittel oder Chemikalien als die in dieser Anleitung aufgeführten.

ŹBevor Sie die Überprüfung oder Reinigung des Objektivs in

ŹBerühren Sie die Linsenﬂ äche nicht direkt mit den Händen.

Fehlersuche



Fehlersuche

Verwandte Meldungen

Beim Einschalten des Geräts können Meldungen wie die folgenden erscheinen. Wenn derartige Meldungen auf dem Bildschirm erscheinen, verfahren Sie bitte wie nachstehend beschrieben. Erscheint die gleiche Meldung nach der Abhilfemaßnahme erneut oder wird eine andere Meldung als eine der folgenden angezeigt, so wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. Obwohl diese Meldungen automatisch nach einigen Minuten verschwinden, erscheinen sie erneut bei jedem Einschalten.

Meldung Beschreibung

Es ist kein Eingangssignal vorhanden.

Überprüfen Sie die Verbindung mit der Signalquelle und deren Status.

Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs.

Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle.

Ein ungeeignetes Signal wird ausgegeben.

Die Temperatur im Inneren des Gerätes ist zu hoch.



Schalten Sie den Projektor möglichst bald aus ( lassen Sie ihn mindestens 20 Minuten lang abkühlen. Sobald er sich ausreichend abgekühlt hat, prüfen Sie folgende Punkte.

Wird dir Belüftung des Projektors durch Gegenstände blockiert?

Liegt die Umgebungstemperatur über dem vorgeschriebenen Grenzwert? ( Wenn die Meldung angezeigt wird, obwohl keine Gegenstände um den Projektor die Belüftung blockieren, muss die Filtereinheit durch eine neue ersetzt werden. Ersetzen Sie die Filtereinheit möglichst bald wie im Abschnitt "Filtereinheit" des

Kapitels "Wartung" (



) beschrieben. Vergessen Sie dabei

nicht, den FILTER-TIMER rückzusetzen.

Ein Austausch der Filtereinheit ist erforderlich.

Der Wert von FILTER-TIMER hat den bei FILTERMELDUNG im Menü SERVICE des Menüs OPT. eingestellte Zeit erreicht



(

). Ersetzen Sie die Filtereinheit möglichst bald wie im Abschnitt "Filtereinheit" des Kapitels "Wartung" ( beschrieben. Vergessen Sie dabei nicht, den FILTER-TIMER rückzusetzen.

In folgenden Fällen sind die Tasten funktionslos.

Während das Objektiv sich bewegt, werden Tastenbetätigungen am Bedienfeld oder an der Fernbedienung unter Umständen ignoriert. Warten Sie, bis die Anzeige OBJ.VERSCH. zu blinken aufhört.

Tastenbetätigungen zum Aufrufen eines Signaleingangs werden ignoriert, wenn alle Eingangsanschlüsse in der Kategorie des Tastennamens mit der Option QUELLENÜBERSPRUNG des Menüs OPT. auf "ÜBERSPRUNG" gesetzt wurden.

) und



)

Fehlersuche

POWER, TEMP, LAMP, SECURITY

SHUTTER

POWER

TEMP

LAMP

SECURITY

SHUTTER



gelb



POWER

SHUTTERPOWER TEMP LAMP SECURITY

Informationen zu den Anzeigelampen

In der folgenden Tabelle wird erläutert, welche Bedeutungen das Leuchten und Blinken der Anzeigen anhand der Erläuterungen in der Tabelle die entsprechenden Schritte aus. Erscheint die Meldung nach Ihrem Versuch den Fehler zu beseitigen erneut oder erscheint eine Fehlermeldung, die hier nicht aufgeführt ist, nehmen Sie Kontakt mit Ihrem Händler auf.

POWER

POWER, TEMP, LAMP, SECURITY und

TEMP

LAMP

SECURITY

SHUTTER

SHUTTER haben. Führen Sie

Description

Leuchtet

orange

Leuchtet

orange

Aus Aus Aus Aus

Blinkt

Aus Aus Aus Aus

grün

Aus Aus Aus Aus

grün

Blinkt

Aus Aus Aus Aus

Leuchtet

rot

Blinkt

rot

Blinkt

) Aus Aus

Aus Aus Aus

Aus Aus Aus Aus

Blinkt

(

beliebig)(beliebig

rot

Blinkt

rot

oder

Aus

leuchtet

rot

Blinkt

rot

oder

Aus

leuchtet

rot

(Fortsetzung nächste Seite)

Aus

rot

Blinkt

gelb

Aus Aus

Der Projektor ist im Standby-Zustand.

Siehe Abschnitt "Gerät ein/aus".

Der Projektor läuft warm.

Bitte warten.

Der Projektor ist eingeschaltet.

Normale Vorgänge können ausgeführt werden.

Der Projektor kühlt ab.

Bitte warten.

Die PIN SPERRE oder (und) der BEWEGUNGSDETEKTOR ist eingeschaltet.

Bitte richten Sie sich nach der Beschreibung

(

63, 64 ).

Der SHUTTER ist geschlossen.

Bitte richten Sie sich nach der Beschreibung

(

26).

Der Projektor kühlt ab. Ein bestimmter Fehler wurde erkannt.

Bitte warten Sie, bis die

POWER-Anzeige zu blinken

aufhört, und führen Sie dann die geeignete Maßnahme entsprechend der nachstehenden Beschreibung aus.

Die Lampe leuchtet nicht, und es ist möglich, dass sich Teile im Inneren stark erhitzt haben.

Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein.

• Sind Lüftungsöffnungen verstopft?

• Ist der Luftﬁ lter verschmutzt? Übersteigt die Umgebungstemperatur 35°C?

•

Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wechseln Sie bitte die Lampe entsprechend dem Abschnitt "Lampe" aus.

Die Lampenabdeckung wurde nicht richtig befestigt.

Bitte schalten Sie das Gerät aus und lassen es mindestens 45 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die Befestigung der Lampenabdeckung. Nachdem die erforderlichen Wartungsarbeiten ausgeführt wurden, schalten Sie das Gerät wieder ein. Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.

POWER

TEMP

LAMP

SECURITY

SHUTTER



Blinkt

rot

oder

leuchtet

rot

Blinkt

rot

oder

leuchtet

rot

Leuchtet

grün

Leuchtet

grün

Blinkt

ca. 3

Sekunden

grün

lang

TEMP

LAMP

Blinkt

rot

Leuchtet

rot

Blinkt gleichzeitig

rot

Blinkt

abwechselnd

Aus Aus Aus Aus

SECURITY

Aus Aus Aus

Aus Aus

rot

Fehlersuche

SHUTTER

Description

Der Lüfter funktioniert nicht.

Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie, dass sich keine Fremdkörper usw. im Lüfter beﬁ nden, und schalten Sie das Gerät wieder ein.

Die Temperatur im Inneren des Gerätes ist zu hoch.

Schalten Sie den Projektor möglichst bald aus (



lassen Sie ihn mindestens 20 Minuten lang abkühlen. Sobald er sich ausreichend abgekühlt hat, prüfen Sie folgende Punkte.

- Wird dir Belüftung des Projektors durch Gegenstände blockiert?

- Liegt die Umgebungstemperatur über dem

vorgeschriebenen Grenzwert? (



). Wenn die Meldung angezeigt wird, obwohl keine Gegenstände um den Projektor die Belüftung blockieren, muss die Filtereinheit durch eine neue ersetzt werden. Ersetzen Sie die Filtereinheit möglichst bald wie im Abschnitt "Filtereinheit" des Kapitels "Wartung" (



beschrieben. Vergessen Sie dabei nicht, den FILTER-TIMER rückzusetzen.

Ein Austausch der Filtereinheit ist erforderlich.

Der Wert von FILTER-TIMER hat den bei FILTERMELDUNG im Menü SERVICE des Menüs OPT. eingestellte Zeit erreicht



(

). Ersetzen Sie die Filtereinheit möglichst bald wie im Abschnitt "Filtereinheit" des Kapitels "Wartung" ( beschrieben. Vergessen Sie dabei nicht, den FILTER-TIMER rückzusetzen.

Es besteht die Möglichkeit, dass das Gerät zu kalt geworden ist.

Bitte Gerät im Betriebstemperaturbereich von 5 °C bis 35 °C benutzen. Nach der Abhilfemaßnahme schalten Sie die Stromversorgung wieder ein.

Mindestens 1 "Power ON" Zeitplan wird im Projektor gespeichert.

(Siehe

Bedienungsanleitung - Netzleitfaden : Schedule



Settings (Ablaufeinstellungen) für weitere Information.)

) und



)

HINWEIS

• Wenn das Innere überhitzt wurde, wird die Stromversorgung aus Sicherheitsgründen automatisch ausgeschaltet, und die Anzeigeleuchten können ebenfalls ausgeschaltet werden. Drücken Sie in diesem Fall beim Netzschalter auf “

O” (Aus) und warten Sie mindestens 45 Minuten. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.

Fehlersuche

Nicht auf Gerätefehler hinweisende Anzeichen

WARNUNG

ŹVerwenden Sie den Projektor nie, wenn anormale Zustände

wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitung, Eindringen von Flüssigkeiten oder Fremdkörpern usw. auftreten. In diesen Fällen muss das Gerät sofort ausgeschaltet und der Netzstecker von der Steckdose abgezogen werden. Wenn sichergestellt ist, dass kein Rauch oder Geruch mehr austritt, den Fachhändler oder die Kundendienstvertretung benachrichtigen.

Bevor Sie das Gerät zur Reparatur einreichen, prüfen Sie bitte anhand der folgenden Tabelle, ob Sie das Problem lösen können.

Wenn die Situation nicht korrigiert werden kann;

- Der Mikroprozessor des Projektors muss möglicherweise zurückgesetzt werden. Drücken Sie bitte den Hauptschalter mit einem dünnen Stäbchen o.ä., und der Projektor wird sofort ausgeschaltet. Lassen Sie den Projektor vor dem Neustart mindestens 10 Minuten ohne Bedienung abkühlen.

- Manche Einstellungen können falsch sein. Wählen Sie im Menü OPT. unter SERVICE die Funktion WERKS-RÜCKST. (55), um sämtliche Einstellungen zu den werkseitigen Voreinstellungen zurückzusetzen. Wenn sich das Problem durch die Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.

Das Netzleitung wurde nicht angeschlossen.

Schließen Sie das Netzleitung ordnungsgemäß an.

Der Netzschalter ist nicht in eingeschaltet.

Stellen Sie den Netzschalter auf [II] (Ein).

Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen

Das Gerät kann nicht

eingeschaltet

werden.

(Fortsetzung nächste Seite)

Stromausfall usw.

Bitte schalten Sie den Projektor aus und lassen ihn mindestens 2 Minuten lang abkühlen, bevor Sie ihn wieder einschalten.

Entweder ist keine Lampe und/oder Lampenabdeckung vorhanden oder eines dieser Teile ist nicht richtig befestigt.

Bitte schalten Sie das Gerät aus und lassen es mindestens 45 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.

Referenz-

seiten

19, 20

Fehlersuche

BLANK

SHUTTER

HDMI

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.

Die Signalleitung sind nicht richtig angeschlossen.

Schließen Sie die Verbindungsleitung richtig an.

Die Helligkeit ist sehr niedrig eingestellt.

Stellen Sie die HELLIGKEIT mit dem Menü oder der

Es werden

keine Bilder

gezeigt.

Fernbedienung auf einen höheren Pegel ein.

Der Computer kann den Projektor nicht als Plug-and-Play-Monitor erkennen.

Prüfen Sie mit einem anderen Monitor, dass der Computer einen Plug-and-Play-Monitor korrekt erkennen kann.

Der Bildschirm ist BLANK.

Drücken Sie die

BLANK-Taste an der Fernbedienung.

Der Verschluss ist geschlossen.

Drücken Sie die Taste

SHUTTER.

Das HDMI-Leitung ist nicht richtig angeschlossen.

Schließen Sie das HDMI-Leitung richtig an.

Über den

HDMI-Eingang

werden keine

oder nur

verzerrte Bilder

dargestellt.

Ihre HDMI-Ausrüstung ist nicht mit dem Projektor kompatibel.

Dieser Projektor kann an andere Geräte mit einem HDMIoder DVI-Anschluss angeschlossen werden, aber mit manchen Geräten funktioniert der Projektor nicht richtig.

Ihre HDMI-Ausrüstung und der Projektor sind nicht abgeglichen.

Schalten Sie beide Geräte aus und dann wieder ein.

Das Signalformat des HDMI wird nicht unterstützt.

Überprüfen Sie die Videoeinstellung Ihres HDMI-Geräts.

Referenz-

seiten

–

(Fortsetzung nächste Seite)

Fehlersuche

FREEZE

FOCUS

Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt.

Die Video-

Bildschirmanzeige

friert ein.

Die Farben erscheinen

verblasst oder

Farbtöne

werden schlecht

dargestellt.

Die Funktion EINFRIEREN funktioniert.

Drücken Sie die Normalbild zurückzuschalten.

FREEZE-Taste, um den Bildschirm auf

Farbeinstellungen sind nicht richtig eingestellt.

Führen Sie die Bildeinstellung durch Ändern der Einstellungen FARB-TEMP. , FARBE, F-TON und/oder FARBNORM mit den Menüfunktionen aus.

Die Einstellung FARBNORM ist nicht geeignet.

Ändern Sie die Einstellung FARBNORM auf AUTO, RGB, SMPTE240, REC709 oder REC601.

Helligkeit und/oder Kontrast sind sehr niedrig eingestellt.

Stellen Sie die HELLIGKEIT und/oder KONTRAST mit der Menüfunktion auf einen höheren Pegel ein.

Zu dunkle

Bilder.

Das ÖKO-MODUS-Funktion ist eingestellt.

Wählen Sie NORMAL für ÖKO-MODUS im SETUP-Menü.

Die Lampe hat fast das Ende ihrer Produktlebensdauer erreicht.

Lampe wechseln.

Entweder Fokussierung und/oder horizontale Phaseneinstellung sind nicht in Ordung.

Verschwommene

Bilder.

Die Bilder

zittern.

Stellen Sie den Fokus mit der Taste H-PHASE mit der Menüfunktion ein.

Das Objektiv ist schmutzig oder beschlagen.

Säubern Sie das Objektiv wie im Abschnitt “Objektiv” von "Sonstiges" beschrieben.

Die Abluft-Öffnungen an der Vorderseite sind durch Gegenstände blockiert.

Entfernen Sie jegliche Gegenstände von der Vorderseite des Projektors.

FOCUS und/oder die

Referenz-

seiten

32, 36

30, 41

67, 68

HINWEIS

• Auf dem Bildschirm erscheinen mitunter helle oder dunkle Flecken. Dies ist eine charakteristische Eigenschaft von Flüssigkristall-Displays und stellt keinen Gerätefehler dar.

Garante und Kundendienst / Technische Daten

Garantie und Kundendienst

Technische Daten

HDMI DVI-D LAN MONITOR OUT CONTROL IN CONTROL OUT REMOTE CONTROL IN REMOTE CONTROL OUT S-VIDEO VIDEO 1 VIDEO 2 COMPUTER IN1 COMPUTER IN2 BNC

G/Y, B/Cb/Pb, R/Cr/Pr, H, V

Y, Cb/Pb, Cr/Pr

Garantie und Kundendienst

Wenn ein Problem mit dem Gerät auftritt, gehen Sie zunächst die Punkte unter "Fehlersuche" durch und führen Sie die vorgeschlagenen Prüfungen aus. Wenn sich dadurch das Problem nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. Dort erfahren Sie, ob die Garantiebedingungen erfüllt sind.

Technische Daten

Punkt Einzelheiten

Produktbezeichnung Flüssigkristallprojektor

CP-X10000: 1024 horizontal x 768 vertical

Flüssigkris-tallfeld

Objektiv * Siehe die Anleitung des optionalen Objektivs. Lampe 350 W UHB Stromversorgung Stromverbrauch 540 W Temperaturbereich 5 bis 35˚C (Betrieb) Gewicht (Masse) 13,1 kg (circa)

Anschlüsse

Fakultative Teile

CP-WX11000: 1366 horizontal x 800 vertical CP-SX12000: 1400 horizontal x 1050 vertical

Wechselstrom 110 - 120 V/6,0 A, Wechselstrom 220-240 V/3,1 A

HDMI ............................................................HDMI-Buchse x1

DVI-D ........................................................... DVI-D-Buchse x1

LAN ................................................................RJ45-Buchse x1

MONITOR OUT ......................D-sub 15-poliger Minibuchse x1

CONTROL IN ................................D-sub 9-poliger Stecker x1

CONTROL OUT .............................D-sub 9-poliger Stecker x1

REMOTE CONTROL IN ................. 3,5 Stereo-Minibuchse x1

REMOTE CONTROL OUT ............. 3,5 Stereo-Minibuchse x1

S-VIDEO ...................................... DIN 4-polige Minibuchse x1

VIDEO 1 .........................................................RCA-Buchse x1

VIDEO 2 .........................................................BNC-Buchse x1

COMPUTER IN1 ....................D-sub 15-polige Minibuchse x1

COMPUTER IN2 ....................D-sub 15-polige Minibuchse x1

BNC

G/Y, B/Cb/Pb, R/Cr/Pr, H, V) ..................BNC-Buchse x5

(

Component

Objektiveinheit:

USL-801 (Ultra-Short-Throw) SL-802 (Short-Throw) SL-803 (Short-Throw) SD-804 (Standard) LL-805 (Long-Throw)

UL-806 (Ultra-Long-Throw) Lampe DT01001 Filtereinheit: MU06351 Leitungsabdeckung:

Y, Cb/Pb, Cr/Pr) .........................RCA-Buchse x3

(

Objektivadaptereinheit: KU00041 Montagezubehör:

HAS-10000 (Halterung für Deckenmontage) HAS-204L (Befestigungsadapter für niedrige Decken) HAS-304H (Befestigungsadapter für

CC10000

hohe Decken)

Für weitere Informationen besuchen Sie unsere Website (siehe unten) oder fragen Ihren Händler.

•

HINWEIS

Änderungen bei technischen Daten und Design bleiben ohne Vorankündigung vorbehalten. Die neuesten Informationen ﬁ nden Sie auf der folgenden Website. http://www.hitachi.us/digitalmedia or http://www.hitachidigitalmedia.com

(Fortsetzung nächste Seite)

Technische Daten

Technische Daten (Fortsetzung)

I O

469

476

272

[Maßeinheit: mm]

Projektor

CP-X10000/CP-WX11000/CP-SX12000

Bedienungsanleitung (detailliert) Netzleitfaden

Haben Sie vielen Dank für den Kauf dieses Projektors.

Der Projektor verfügt über eine Netzwerk Funktion, die ihnen folgende Features bereitstellt.

9 Web-Steuerung

Der Projektor kann von dem Browser ihres PC gesteuert und überwacht werden, womit ihnen dieser hilft, die Verbindung herzustellen und zu halten.

9 MEIN BILD (Standbildübertragung) Anzeige

Der Projektor kann Standbilder anzeigen, die über das Netzwerk übermittelt werden.

Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht. Für Fragen der Sicherheit, der Bedienung und anderes, lesen sie bitten den Sicherheits-Richtlinien und das Bedienungsanleitung (Kurzform und detailliert).

WARNUNG



Gebrauchsanweisungen gelesen haben. Nach dem Lesen sollten sie sie sorgfältig aufbewahren; vielleicht möchten sie später erneut darin lesen.

HINWEIS

vorherige Ankündigung geändert werden.

• Der Hersteller übernimmt keine Verantwortung für etwaige Fehler in dieser Gebrauchsanleitung.

• Die Vervielfältigung, die Weitergabe - auch auszugsweise - dieses Textes ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Verwendete Markenzeichen

• Microsoft® und Internet Explorer®, Windows®, Windows Vista® sind eingetragene Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.

• JavaScript

• DVI ist ein eingetragenes Warenzeichen der Digital Display Working Group.

• HDMI, das HDMI-Logo und High-Deﬁ nition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC.

• Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.

Alle anderen Warenzeichen beﬁ nden sich im Besitz ihrer jeweiligen Eigentümer.

ŹÜberzeugen Sie sich, dass sie vor dem Gebrauch alle

• Alle Informationen dieser Gebrauchsanleitung können ohne

ist ein eingetragenes Warenzeichen der Sun Microsystems, Inc.

Inhalt



Inhalt



Inhalt ............................................................................................. 2

1. Hauptsächliche Funktionen .......................................................3

1.1 Konﬁ gurierung und Steuerung durch einen Browser .................................. 3

1.2 MEIN BILD (Standbildübertragung) Anzeige .............................................. 3

2. Verbindung des Zubehörs und Einstellung des Netzwerkes .... 4

2.1 Notwendige Vorbereitungen ........................................................................ 4

2.2 Manuelle Netzwerk-Verbindungseinstellung ............................................... 5

2.2.1 Verbindung der Geräte .......................................................................... 5

2.2.2 Netzwerk Einstellungen ......................................................................... 5

2.2.3 "Internetoptionen" Einstellung ............................................................... 8

2.2.4 Verbindungstest ..................................................................................... 9

3. Steuerung mit einem Browser ................................................. 10

3.1 Einstellen und Steuern des Projektors über einen Browser ...................... 11

3.1.1 Logon (Login) ...................................................................................... 13

3.1.2 Network Information (Netzwerkinformationen) .................................... 14

3.1.3 Network Settings (Netzwerk Einstellungen) ........................................ 15

3.1.4 Port Settings (Port Einstellungen) ....................................................... 16

3.1.5 Mail Settings (Mail Einstellungen) ....................................................... 18

3.1.6 Alert Settings (Alarm Einstellungen) .................................................... 19

3.1.7 Schedule Settings (Ablaufeinstellungen) ............................................. 21

3.1.8 Date/Time Settings (Datum und Zeit Einstellung) ............................... 23

3.1.9 Security Settings (Sicherheitseinstellungen) ....................................... 25

3.1.10 Projector Control (Projektorsteuerung) .............................................. 27

3.1.11 Projector Status (Projektor Status) .................................................... 31

3.1.12 Network Restart (Netzwerk-Neustart) ...............................................32

3.1.13 Logoff (Abmeldung) ........................................................................... 32

3.2 E-mail Alarm .............................................................................................. 33

3.3 Projektor Steuerung über SNMP ..............................................................35

3.4 Ereignis Planung ....................................................................................... 36

3.5 MEIN BILD (Standbildübertragung) Anzeige ............................................ 39

3.6 Bedienung über das Netzwerk .................................................................. 41

3.7 Steuern des externen Geräts über diesen Projektor

(mit der Funktion NETZBRÜCKE) ............................................................46

3.8

Batchsteuerung mehrerer Projektoren (mit der Funktion DAISY CHAIN)

.... 50

1. Hauptsächliche Funktionen

1.1 Konﬁ gurierung und Steuerung durch einen Browser

Sie können den Projektor über das Netzwerk von einem Browser auf dem PC aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind. Loggen sie sich in das Netzwerk über den Browser ein und sie erhalten Menüs, um die Netzwerk Einstellungen, die Projektorüberwachung usw. zu konﬁ gurieren.

1.2 MEIN BILD (Standbildübertragung) Anzeige

Bilddateien können über das Netzkwerk gesendet werden, und bis zu 4 Bilddateien können im Projektor gespeichert und einzeln auf dem Bildschirm angezeigt werden. (39)

Die Übertragung von Bild Dateien

Bilddatei anzeigen (1 - 4)

2. Verbindung des Zubehörs und Einstellung des Netzwerkes

2.1 Notwendige Vorbereitungen

Folgendes Zubehör wird benötigt, um den Projektor über das Netzwerk mit ihrem ein Netzleitung hat.

PC : 1) mit dem Netzwerk-Merkmal ausgestattet

2) Webbrowser-Software ist installiert (11)

LAN Leitung : CAT-5 oder größer

HINWEIS

erfordert eine Kommunikationsumgebung, die 100Base-TX oder 10Base-T entspricht.

• Das Systm zur Verwendung der Netzwerkfunktion des Projektors

2. Verbindung des Zubehörs und Einstellung des Netzwerkes

2.2 Manuelle Netzwerk-Verbindungseinstellung

2.2.1 Verbindung der Geräte

Verbinden sie den Projektor mit ihrem PC über ein LAN Leitung. * Informieren sie den Netzwerk-Administrator, bevor sie eine Verbindung zu einem

bestehenden Netzwerk herstellen.

Überprüfen Sie nun anhand der folgenden Erläuterung die Einstellungen Ihres PCs.

2.2.2 Netzwerk Einstellungen

Diese Ausführungen beziehen sich auf die Einstellungen für Windows® XP und Internet Explorer®.

1) Loggen sie sich mit den Admistrator-Rechten in Windows® XP ein. (*)

2) Öffnen sie "Systemsteuerung" im "Start" Menü.

Öffnen sie "Netzwerk- und Internetverbindungen" im "Systemsteuerung". (Abb. 2.2.2.a)

* Administratoren-Rechte bedeutet, dass sie zu allen Funktionen Zugang haben.

Öffnen sie

Abb. 2.2.2.a "Netzwerk- und Internetverbindungen" Fenster

"Netzwerkverbindungen". (Abb.2.2.2.b)

Abb. 2.2.2.b "Netzwerkverbindungen" Fenster

2. Verbindung des Zubehörs und Einstellung des Netzwerkes

2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung)

5) Öffnen sie das "Eigenschaften von LAN-Verbindung" Fenster, welches sie für

die Netzwerkverbindung benutzen. (Abb. 2.2.2.c)

Abb. 2.2.2.c "Eigenschaften von LAN-Verbindung" Fenster

6) Bestätigen sie das verwendete Protocol als "TCP/IP" und öffnen sie

"Eigenschaften von Internetprotokoll (TCP/IP)" Fenster.

Abb. 2.2.2.d "Eigenschaften von Internetprotokoll (TCP/IP)" Fenster

7) Geben sie die IP Addresse, die Subnetmaske und den default gateway für den

PC ein.

2. Verbindung des Zubehörs und Einstellung des Netzwerkes

2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung)

[Über die IP Addresse] ŶManuelle Eingabe

Der Teil, der Netzwerk-Adresse, der von der IP Adresse übernommen und in den PC eingegeben wird, sollte mit des Projekts übereinstimmen. Die vollständige IP Adresse des PC darf nicht zugleich von anderen Geräten desselben Netzwerkes, auch nicht vom Projektor, benutzt werden.

Beispiel

Beim Projektor voreingestellt ist:

IP Adresse: 192.168.1.10 Subnet Maske: 255.255.255.0 (Network Adresse hier: 192.168.1)

Geben sie deshalb die IP ihres PC wie folgt ein:

IP Adresse: 192.168.1.xxx (xxx steht für eine Dezimalzahl.) Subnet Maske: 255.255.255.0 (Network Adresse hier: 192.168.1)

Wählen sie eine Zahl von 1 bis 254 an Stelle von “xxx”; diese Zahl darf nicht von anderen Geräten genutzt werden. In diesem Fall hat der Projektor als IP Adresse"192.168.1.10", geben sie also eine Zahl von1 bis 254 ein, nicht aber die 10, die vom PC verwendet wird.

HINWEIS

• "0.0.0.0" ist keine gültige IP Adresse.

• Die IP Adresse des Projektors kann in der Konﬁ gurationseinheit über den Browser verändert werden. (11)

• Wenn Projektor und PC an dasselbe Netzwerk angeschlossen sind (d.h. ihre Netzwerk-Adresse ist identisch), muß kein default gateway eingegeben werden.

• Wenn Projektor und PC an verschiedene Netzwerde angeschlossen sind, muß das default gateway identisch), muß kein default gateway eingegeben werden. Nähere Informationen erhalten sie von ihrem Netzwerk-Administrator.

ŶAutomatische Einstellung

Wenn dasd Netzwerk mit einem DHCP Server arbeitet, können sie die IP Adresse ihrem Projektor und PC automatisch zuweisen. * DHCP steht für "Dynamic Host Conﬁ guration Protocol" und ermöglicht die

notwendigen Einstellungen für das Netzwerk wie eine IP Adresse von dem Server aus auf dem PC vorzunehmen. Jeder Server mit DHCP Funktion wird als DHCP Server bezeichnet.

2. Verbindung des Zubehörs und Einstellung des Netzwerkes

2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung)

2.2.3 "Internetoptionen" Einstellung

Klicken Sie "Internetoptionen" im "Netzwerk- und Internetverbindungen" Fenster (Fig. 2.2.3.a) um das "Eigenschaften von Internet" Fenster zu öffnen. (Abb.2.2.3.b)

Klicken Sie

Abb. 2.2.3.a "Netzwerk- und Internetverbindungen" Fenster

Klicken Sie

Abb. 2.2.3.b "Eigenschaften von Internet" Fenster

2) Klicken Sie den "Verbindungen" Reiter an und dann [Einstellungen], um

"Einstellungen für lokales Netzwerk (LAN)" zu öffnen. (Abb. 2.2.3.c)

2. Verbindung des Zubehörs und Einstellung des Netzwerkes

2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung)

Abb. 2.2.3.c "Einstellungen für lokales Netzwerk (LAN)" Fenster

3) Deaktivieren sie alle Optionen im "Einstellungen für lokales Netzwerk (LAN)"

Fenster. (Abb. 2.2.3.c)

2.2.4 Verbindungstest

Stellen sie sicher, dass der PC und der Projektor richtig verbunden sind. Fall keine Verbindung besteht, prüfen sie die Kapelverbindungen und ob die Einstellungen korrekt sind.

1) Starten sie den Browser in ihrem PC und geben sie die folgende URL, dann

klicken Sie “ ”.

URL: http://(Projektor IP Adresse)/

Beispiel: Wenn die IP Adresse des Projektor 192.168.1.10 ist, geben sie diese ein

URL: http://192.168.1.10/

2) Wenn Abb. 2.2.4 erscheint, ist alles in Ordnung.

Abb. 2.2.4 "Logon Menu"

3. Steuerung mit einem Browser



3. Steuerung mit einem Browser

Der Projektor ist mit folgenden Netzwerkfunktionen zur Ausführung über einen Webbrowser ausgestattet..

3.1 Einstellen und Steuern des Projektors über einen Browser

Sie können die Einstellungen des Projektors und seine Steuerung über das Netzwerk vornehmen, indem sie einen Browser auf einem PC verwenden, der mit dem gleichen Netzwerk verbunden ist. (11)

3.2 E-mail Alarm

Der Projektor kann automatisch eine E-mail Warnung an speziﬁ sche E-Mail Adressen verschicken, er gewartet werden muß oder einen Fehler festgestellt hat. (33)

3.3 Projektor Steuerung über SNMP

Dieser Projektor entspricht den Anforderungen nach SNMP (Simple Network Management Protocol). Sie können ihn daher mit SNMP-Software aus der Ferne überwachen. Weiterhin kann der Projektor Fehlermeldungen und Warnungen an einen bestimmten PC übermitteln. (35)

3.4 Ereignis Planung

Sie können den Projektor darauf einrichten, dass er verschiedene Funktionen an bestimmten Tagen und zu bestimmter Zeit durchführt. (36)

3.5 MEIN BILD (Standbildübertragung) Anzeige

Der Projektor kann Standbilder anzeigen, die über das Netzwerk übermittelt werden. (39)

3.6 Bedienung über das Netzwerk

Der Projektor kann mit RS-232C Kommandos über ein Netzwerk bedient werden. (41)

3.7 Steuern des externen Geräts über diesen Projektor (mit der

Funktion NETZBRÜCKE)

Mit der Funktion NETZBRÜCKE kann ein externes Gerät, beispielsweise ein Netzwerk-Terminal, vom Computer aus über diesen Projektor gesteuert werden. (46)

3.8 Batchsteuerung mehrerer Projektoren (mit der Funktion DAISY

CHAIN)

Mit der Funktion DAISY CHAIN können gleichzeitig mehrere Projektoren, die über einen gemeinsamen RS-232C-Bus angeschlossen sind, vom Computer aus gesteuert werden. (

50)

3. Steuerung mit einem Browser

3.1 Einstellen und Steuern des Projektors über einen

Browser

Sie können den Projektor über das Netzwerk von einem Browser auf dem PC aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind.

HINWEIS

• Wenn JavaScript® in ihrem Browser deaktiviert ist, müssen sie es aktivieren, um die Web Sites des Projektors richtig benutzen zu können. Sehen sie in der Hilfefunktion ihres Browses nach, um zu erfahren, wie JavaScript® aktiviert wird.

• Wenn Sie Windows® XP Service Pack 2 oder eine frühere Version von Microsoft® Windows® benutzen, können Sie mit Hilfe von SSL (Secure Socket Layer) kommunizieren. Geben Sie dazu “https://” für die IP-Adresse des Projektors im Web-Browser ein. Unter Windows Vista® können Sie SSL nicht zur Kommunikation mit dem Projektor verwenden.

• Es wird empfohlen, alle verfügbaren Updates des Browses zu installieren. Insbesondere gilt dies für Benuzter, die den Internet Explorer® auf einem Microsoft® Windows® Betriebssystem betreiben, das älter ist als Windows® XP Service Pack 2 mit Security update Q832894 (MS04-004) oder der Browser wird keine korrekten Anzeigen ermöglichen. Wenn sie eine ältere Version des Internet Explorer® verwenden, wird der Browser nach 50 Sekunden die Verbindung beenden.

• Internet Explorer® 5.5 oder höher wird benötigt.

3. Steuerung mit einem Browser

3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung)

Für die Konﬁ gurierung und die Steuerung des Projektors über einen Browser benötigen sie eine Identität (ID) und ein Passwort. Es gibt zwei Typen von IDs, Administratoren ID und Benutzer ID. Das Schaubild erläutert die Differenzen zwischen Administratoren und einer Benutzer IDs.

Abschnitt Beschreibung Administrator

Network Information

Network Settings

Port Settings

Mail Settings

Alert Settings

Schedule Settings

Date/Time Settings

Security Settings

Projector Control Steuerung des Projektors. ¥¥ Projector Status Zeigt den aktuellen Projektor Status. ¥¥

Network Restart

Zeit die aktuellen Netzwerk Konﬁ gurations Einstellungen des Projektors an.

Zeigt und konﬁ guriert Netzwerk Einstellungen.

Zeigt und konﬁ guriert die Einstellungen der Kommunikationsports.

Zeit und konﬁ guriert E-mail Adressen Einstellungen.

Zeigt und konﬁ guriert Fehler und Warnungseinstellungen.

Zeigt und konﬁ guriert die Ablaufeinstellungen.

Zeigt und konﬁ guriert die Einstellungen von Datum und Zeit.

Zeigt und konﬁ guriert Passwörter und andere Sicherheitseinstellungen.

Startet die Netzwerk Verbindung des Projektors neu.

¥¥

¥ N/A

Benutzer

3. Steuerung mit einem Browser

3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung)

3.1.1 Logon (Login)

Beachten sie das Folgende für die Konﬁ gurierung und Steuerung des Projektors über einen Browser.

Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10:

1) Geben sie "http://192.168.1.10/" in das

Adressenfeld des Browser und betätigen sie die “Enter” oder klicken Sie “ ”. Die Anzeige wie in Fig. 3.1.1a erscheint.

2) Geben sie ihre ID und ihr Password und

klicken Sie [Logon].

Fig. 3.1.1 a "Login Menü"

Unten sind die Werkseinstellungen für Adminstrator ID, Benutzer ID und Passworte.

Abschnitt ID Passwort

Administrator Administrator <blank>

User User <blank>

Nach erfolgreicher Anmeldung erscheint entweder Fig. 3.1.1 b oder Fig. 3.1.1 c angezeigt.

Hauptmenü

Fig. 3.1.1 b “Login mit Administrator ID”

Hauptmenü

Fig. 3.1.1 c "Login mit Benutzer ID"

3) Klicken Sie auf die gewünschte Aktion oder Konﬁ guration im Hauptmenü links

im Bildschirm.

Hitachi CP-SX12000W, CP-X10000W User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
