Om denne manualen



CP-X10000/CP-WX11000/CP-SX12000

Brukerhåndbok (detaljert) - Bruksanvisning

Takk for at du kjøpte denne prosjektøren.

ADVARSEL

og relaterte manualer for å sikre korrekt bruk av dette produktet.t. Etter at du har lest dem, bør de oppbevares på et trygt sted for fremtidig referanse. Etter å ha lest dem bør de oppbevares på et trygt sted for fremtidig referanse.

Om denne manualen

Det er brukt forskjellige symboler i denne manualen. Disse symbolenes mening er beskrevet nedenfor.

ADVARSEL FORSIKTIG

BEMERK



Før du begynner å bruke produktet, vennligst les "Brukerhåndbok - Sikkerhetshåndbok"

Dette gir advarsler om farer for alvorlige personskader og død. Dette gir advarsler om farer for alvorlige personskader eller

materielle skader. Dette gir varsel om fare som forårsaker feil.

Vennligst se de sidene som er skrevet etter dette symbolet.

•

MERK

• Produsenten påtar seg intet ansvar for eventuelle feil som måtte oppstå i denne brukerhåndboken.

• Reproduksjon, overføring, eller kopiering av hele eller enhver del av dette dokumentet er ikke tillatt uten spesiell skriftlig godkjennelse.

Varemerkebekreftelse

•

Windows® er et registrert varemerke som tilhører Microsoft Corporation i U.S. og/eller andre land.

•

VESA og DDC er varemerker som tilhører Video Electronics Standard Association.

•

Mac® er et registrert varemerke som tilhører Apple Inc.

• DVI er et registrert varemerke som tilhører Digital Display Working Group.

• HDMI, HDMI-logoen og High-Deﬁ nition Multimedia Interface er varemerker eller registrerte varemerker av HDMI Licensing LLC.

•

Varemerket PJLink er et varemerke som anvendes som varemerkerettigheter i Japan, USA og andre land om områder.

Alle andre varemerker tilhører sine respektive eiere.

Informasjonen i denne brukerhåndboken er underlagt endringer uten foregående varsel.

Les Sikkerhetshåndbok først.

Prosjektør

Brukerhåndbok - Sikkerhetshåndbok

Takk for at du valgte å kjøpe denne prosjektøren.

ADVARSEL • Les denne brukermanualen om denne projektoren før bruk for

å sikre korrekt bruk ved at man forstår. Etter å ha lest den, skal du oppbevare den på et trygt sted for å kunne se på den i fremtiden. Uriktig håndtering av detteproduktet kan muligens føre til skade på person eller til skade på ting. Produsenten påtar seg ikke noe ansvar for mulige skader som er forårsaket av feilhåndtering som går utover det som er definert som normal bruk i disse bruksveiledningene for denne projektoren.

MERK

• Produsenten påtar seg intet ansvar for eventuelle feil som fremkommer i denne håndboken.

• Reproduksjon, overføring eller bruk av dette dokumentet eller deler av det, er ikke tillatt uten uttrykt skriftlig tillatelse.

• Informasjonen i denne håndboken kan endres uten varsel.

Angående symbolene

Forskjellige symboler har blitt tatt i bruk i denne bruksanvisningen og på selve enheten for å sikre riktig bruk, og for å forhindre skade på brukeren, andre persjoner og eiendeler. Symbolenes betydninger beskrives i avsnittet nedenfor. Det er viktig å lese beskrivelsene av de forskjellige symbolenes betydning grundig og gjøre seg innforstått med deres betydning.

Dette symbolet indikerer informasjon som, dersom det

ADVARSEL

FORSKING

Typiske symboler

Denne typen symbol indikerer en ytterligere advarsel (inklusive oppfordringer til varsomhet). En illustrasjon vises som forklaring på advarselens innhold.

Denne typen symbol indikerer en utilrådelig betjeningsmåte. Illustrasjonen i varselmerket viser betjeningsmåten som ikke må utføres (symbolet til venstre viser at enheten ikke må demonteres).

ignoreres, kan resultere i skade på person eller i verste falltap av menneskeliv pga. uriktig håndtering.

Dette symbolet indikerer informasjon som, dersom det ignoreres, kan resultere i skade på person eller eiendeler pga. av uriktig håndtering.

Denne typen symbol indikerer en bydende handling. Illustrasjonen i varselsymbolet viser betjeningsmåten som må utføres (symbolet til venstre viser at strømpluggen må frakoples stikkontakten).

Sikkerhetsregler

ADVARSEL

Bruk ikke prosjektøren hvis det oppstår problemer.

Unormale tilstander som f.eks. røyk, rar lukt, ikke noe bilde, ingen lyd, for mye lyd, ødelagt hus, elementer eller kabler, eller hvis væske eller andre fremmedlegemer har trengt inn i apparatet, etc., kan forårsake branntilløp eller elektrisk støt. Hvis noen av de ovennevnte tilstandene skulle forekomme, må apparatet slås av og støpslet trekkes ut av stikkontakten. Når du er sikker på at det ikke lenger røyker eller lukter rart, må forhandleren kontaktes. Gjør aldri forsøk på å utføre reparasjoner selv, det medfører stor farerisiko.

• Stikkontakten må være i nærheten av prosjektøren og lett tilgjengelig.

Utvis stor varsomhet til barn kjæledyr.

Uforsiktig behandling kan resultere i branntilløp, elektrisk støt, ulykke, forbrenninger eller øyets skades. Utvis stor varsomhet når det er barn kjæledyr tilstede.

Unngå at væske eller fremmedlegemer trenger inn i apparatet.

Hvis væske eller fremmedlegemer skulle trenge inn i apparatet, kan det forårsake branntilløp eller elektrisk støt. Utvis stor varsomhet når barn er tilstede. Hvis væske eller fremmedlegemer skulle trenge inn i prosjektøren, må strømmen slås av omgående, støpslet trekkes ut av stikkontakten og forhandleren kontaktes.

•

Plasser aldri prosjektøren i nærheten av vann (f.eks. på baderom, i strandkanten e.l.).

• Prosjektøren må ikke utsettes for regn eller fuktighet. Plasser aldri prosjektøren utendørs.

• Plasser ikke blomstervaser, potteplanter, kopper, kosmetikk, væske slik som vann, etc., oppå eller nær prosjektøren.

• Plasser ikke metall, brennbart materiale, etc., oppå eller nær prosjektøren.

• For å hindre at fremmedlegemer stikker gjennom, skal du ikke legge projektorene i en kasse eller veske sammen med andre ting enn tilbehøret til projektoren, signalkabler og koblinger.

Foreta aldri demontering eller modifiseringer.

Prosjektøren inneholder høyspenningskomponenter. Modifisering og/eller demontering av projektoren eller tilbehøret kan føre til brann eller elektrisk støt.

• Åpne aldri kabinettet.

• Overlat eventuelle reparasjoner eller innvendig rengjøring til forhandleren.

Utsett ikke prosjektøren for støt eller slag.

Hvis prosjektøren utsettes for slag og/eller ødelegges, kan det resultere i personskader, og fortsatt bruk kan føre til branntilløp eller elektrisk støt. Skulle prosjektøren utsettes for slag, må strømmen slås av omgående, støpslet trekkes ut av stikkontakten og forhandleren kontaktes.

Plasser ikke prosjektøren på et utstabilt underlag.

Hvis prosjektøren skulle falle i gulvet og/eller ødelegges, kan det forårsake personskader og fortsatt bruk kan føre til branntilløp eller elektrisk støt.

• Plasser ikke prosjektøren på et underlag som er utstabilt, skjevt eller som vibrerer, f.eks. et vaklevorent eller skråstilt stativ.

• Plasser prosjektøren på et stativ med trinser og sett bremsene på.

• Ikke sett prosjektøren sidelengs, eller med linsen vendt oppover eller nedover.

• For Tak-installering og lignende, søk råd hos Deres forhandler før installering.

Frakople

strømpluggen

fra

stikkontakten.

Ikke demonter.

Sikkerhetsregler (forts.)

ADVARSEL

Vær oppmerksom på prosjektørens høye temperatur.

Apparatet blir veldig varmt når lampen er tent. Det kan resultere i brann eller forbrenninger. Utvis stor varsomhet når det er barn tilstede. Objektivet, viften og ventilasjonsåpninger må ikke berøres under eller like etter bruk, det kan forårsake forbrenninger. Sørg for god ventilasjon.

• Se til at det er en klaring på minst 30 cm mellom prosjektøren og f.eks. vegger.

• Ikke plasser projektoren på et metallbord eller som blir mykt ved oppvarming.

• Plasser ikke noe nær objektivet, viftene og ventilasjonsåpningene.

• Se til at ikke viften eller ventilasjonsåpningene blokkeres.

• Dekk ikke til prosjektøren med en duk, e.l.

• Plasser ikke prosjektøren på et gulvteppe eller sengetøy.

Se aldri gjennom objektivet eller åpninger når lampen er tent.

Det kraftige lyset er skadelig for øynene. Utvis spesielt stor varsomhet når det er barn tilstede.

Bruk bare korrekt strømledning og korrekt strømuttak.

Feil voltspenning kan resultere i branntilløp eller elektrisk støt.

• Bruk bare den spenningen som er angitt prosjektøren og i sikkerhetsreglene.

• Den vedlagte nettledningen må brukes i samsvar med nettstrømmen som skal brukes.

Sørg for korrekt tilkopling av nettledningen.

Feilaktig tilkopling kan resultere i branntilløp eller elektrisk støt.

• Rør aldri nettledningen med våte hender.

• Kontroller at koplingsenden av ledningen er ren (støvfri), før bruk. Tørk støpslet med en myk og tørr klut.

• Sett støpslet helt inn i stikkontakten. Unngå stikkontakter hvor fatningen er løs eller skadet på noen måte.

Jordledningen må koples til.

Koble jordlederen i vekselstrøminntaket for denne enheten sammen med jordlederen som finnes i bygningen og bruk korrekt strømledning; ellers kan det bli brann eller du kan få elektrisk støt.

• Ikke ta vekk kjernen i strømledningen.

Koble

jordledningen

på en sikker

måte.

Sikkerhetsregler (forts.)

ADVARSEL

Behandle lyskildelampen forsiktig.

Projektoren bruker en kvikksølvsglasslampe av glass og av høy kvalitet. Lampen kan gå i stykker med et høyt smell eller brenne ut. Når lampen går i stykker, er det mulig at glasskår kan fly inn i lampeavlukket og at gass som inneholder kvikksølv kan slippe ut av projektorens ventilasjonshull.

Les seksjonen ”Lampen” meget grundig. Behandle nettledningen og eventuelle eksterne koplingskabler

varsomt.

Fortsatt bruk av en skadet nettledning eller kabler kan resultere i branntilløp eller elektrisk støt. Utsett ikke nettledningen eller kabler for sterk varme, trykk eller belastninger. Hvis nettledningen eller kabler kommer til skade (viklingen blottlegges eller knekker, etc.), må forhandleren kontaktes.

• Plasser ikke prosjektøren eller andre tunge gjenstander oppå nettledningen eller kablene. Legg heller ikke tepper, kluter, etc. oppå ledningen eller kablene da de kan bli vanskelig å få øye på og noen ved et uhell kan komme til å plassere tunge gjenstander oppå.

• Dra ikke i nettledningen eller kablene for å få støpslet ut av stikkontakten med trekk i selve støpslet.

• Unngå at ledningen plasseres nær en varmekilde.

• Unngå at nettledningen bøyes kraftig.

• Demonter ikke nettledningen.

Behandle fjernkontrollens batteri varsomt.

Feilaktig behandling av batteriet kan resultere i branntilløp eller ulykke. Batteriet kan eksplodere hvis det ikke behandles korrekt.

• Hold barn og kjæledyr unna batteriet. Hvis batteriet skulle svelges, må lege kontaktes øyeblikkelig.

• Batteriet må ikke utsettes for vann eller brennes.

• Batteriet må ikke utsettes for flammer eller høye temperaturer.

• Hold aldri batteriet ved hjelp av et metallpinsett.

• Oppbevar batteriet på et kjølig, mørkt og tørt sted.

• Kortslutt ikke batteriet.

• Batteriet må ikke gjenopplades, demonteres eller loddes.

• Batteriet må ikke utsettes for slag.

• Bruk bare det batteriet som er angitt i den andre manualen for denne projektoren.

• Se til at pluss- og minuspolene peker riktig vei ved innsetting av batteriet.

• Hvis det oppdages batterilekkasje, må dette tørkes opp og batteriet skiftes ut. Ved søl av batterilekkasje på hud eller klær, skyll med rikelig med vann.

• Følg gjeldende regelverk ved kassering av batteriet.

Sikkerhetsregler (forts.)

FORSKING

Utvis varsomhet ved flytting av prosjektoren.

Uforsvarlig håndtering kan resultere i en ulykke eller skader.

• Flytt ikke prosjektøren under bruk. Før den eventuelt flyttes, må støpslet trekkes ut av stikkontakten, alle kontakter koples fra og objektivhetten eller linsedeksel settes på.

• Unngå at prosjektøren utsettes for slag eller støt.

• Ikke trekk i projektoren.

• Bruk medfølgende kasse eller veske om slikt finnes.

Sett ikke noe oppå prosjektøren.

Hvis det settes noe oppå prosjektøren, kan den komme til å velte og forårsake skader på personer og gjenstander. Vær spesielt forsiktig når det er barn tilstede.

Ikke fest noe annet enn angitte gjenstander på projektoren.

Om man likevel gjør det, kan det føre til skade eller ødeleggelse.

• Enkelte projektorer har gjenger i linsedelen. Ikke fest noe annet enn angitt tilbehør (som konverteringslinse) på gjengene.

Unngå røykfylte, fuktige og støvete steder.

Dersom projektoren plasseres på et røykfylt, et svært fuktig eller støvete sted, kan oljesot eller korroderende gass føre til brann eller at du får elektrisk støt.

•

Ikke plasser prosjektøren på røykfylte, fuktige eller støvete steder (f.eks. på

røykerom, kjøkken, i strandkanten e.l.) . Plasser aldri prosjektøren utendørs.

• Ikke benytt luftfuktere i nærheten av prosjektøren.

Pass på luftfilteret for at det skal ventilere normalt.

Luftfilteret bør rengjøres regelmessig. Dersom filteret blir blokkert av støv eller lignende, stiger den interne temperaturen og kan forårsake feilfungering. Projektoren kan hende viser en melding som “SJEKK LUFTSTRØMMEN” eller slår av projektoren for å hinder at temperaturnivået stiger.

• Når indikatorene eller en beskjed ber deg om rengjøre luftfilteret, skal du rengjøre det så snart som mulig.

• Dersom skitten ikke kan fjernes fra luftfilteret, eller dette blir skadet, skal du bytte ut filteret.

• Bruk bare luftfilter av den angitte typen. Bestill luftfilteret som er angitt i den andre manualen for denne projektoren hos din forhandler.

• Når du skifter ut lampen, må du også skifte ut luftfilteret. Luftfilteret kan settes på når du kjøper en reservelampe for denne projektoren.

• Ikke slå på projektoren uten luftfilter.

Unngå omgivelser med høy temperatur.

Varme kan ha negativ innvirkning på prosjektørens kabinett og andre deler. Prosjektøren, fjernkontrollen eller andre deler må ikke utsettes for direkte sol eller andre varmekilder som f.eks. en varmeovn, etc.

Unngå magnetiske felt.

Det anbefales på det sterkeste å unngå alle ubeskyttete og uskjermete magnetiske felt på eller nær prosjektøren. (det vil si magnetiske sikkerhetsenheter eller annet tilbehør for prosjektøren som innehar magnetiske materialer som ikke har blitt levert av produsenten etc.) Magnetiske objekter kan medføre forstyrrelser av prosjektørens indre mekaniske utførelse som kan forstyrre eller stoppe kjøreviften helt, og kan medføre at prosjektøren skrur seg helt av.

Sikkerhetsregler (forts.)

FORSKING

Kople nettledningen fra hvis apparatet ikke skal brukes på en stund.

• Av sikkerhetsmessige grunner, må nettledningen koples fra hvis prosjektoren ikke skal brukes på en lang stund.

• Trekk støpslet ut av stikkontakten før eventuell rengjøring. Hvis dette ikke gjøres kan det resultere i branntilløp eller elektrisk støt.

Be din forhandler om rensing av prosjektøren innvendig omtrent hvert år.

Hvis det samler seg støv og skitt inni prosjektøren kan det resultere i branntilløp eller funksjonssvikt. Innvendig rengjøring er mest effektiv hvis den utføres før en årstid hvor det kan forventes mye regn eller fuktighet.

• Rengjøringen må av sikkerhetsmessige årsaker ikke utføres av kunden selv.

NB:

Utsett ikke fjernkontrollen for slag.

Hvis fjernkontrollen utsettes for slag kan det forårsake skader eller funksjonssvikt.

• Se til at fjernkontrollen ikke faller i gulvet.

• Plasser aldri prosjektøren eller andre gjenstander oppå fjernkontrollen.

Vedlikehold av objektivet.

• Lukk objektivhetten eller linsedeksel så linsen ikke utsettes for riper når prosjektøren ikke

er i bruk.

• Ta ikke på selve linsen for å unngå at dugg og skitt reduserer visningskvaliteten.

• Bruk en kommersielt tilgjenglig renseklut (til kameraer, briller, etc) til å rengjøre linsen

med. Pass på at riper unngås.

Vedlikehold av kabinett og fjernkontroll.

Ved feilbehandling kan det forekomme misfarging, avskalling, etc.

• Bruk en myk klut til å rengjøre prosjektørens kabinett og kontrollpanel og fjernkontrollen.

Hvis delene er veldig skitne, tørkes de med en myk klut som er godt oppvridd i nøytralt rengjøringsmiddel. Bruk ikke ufortynnet rengjøringsmiddel direkte på prosjektøren eller andre deler.

• Bruk ikke aerosolspray, løsemidler, flyktige væsker eller slipemidler.

•

Før eventuelt bruk av kjemiske rensemidler, må bruksanvsingen for slike midler leses nøye.

• Unngå at gummi eller vinyl er i kontakt med utstyret over lenger tid.

Om lys eller mørk flekker.

Til tross for at lyse eller mørke flekker kan sees på skjermen, er dette karakteristisk for flytende krystalldisplayer, og utgjør eller antyder ikke en feil med maskinen.

Pass på at LCD-panelet ikke blir merket.

Dersom projektoren fortsetter å projisere et stillbilde, inaktive bilder, 16:9-aspektbilder av 4:3-panelet eller lignende i lang tid, eller om projektoren projiserer dem gjentatte ganger, er det mulig at LCD-panelet kan bli merket.

Frakople

strømpluggen fra

stikkontakten.

Sikkerhetsregler (forts.)

NB:

Angående komponentenes levetid.

Lampe, LCD-panel, polarisatorer og andre optiske komponenter, i tillegg til luftfilter og kjølevifter har forskjellig levetid seg imellom. Disse komponentene må muligvis utskiftes etter lengre tids bruk av enheten.

• Denne enheten er ikke tilvirket med henblikk på sammenhengende bruk over lang tid.

Hvis enheten betjenes sammenhengende i 6 timer eller mer eller 6 timers bruk hver dag (selv om bruken ikke er fortløpende) eller hyppig, gjentatt bruk, vil levetiden forkortes og medvirke til at disse komponentene må skiftes ut selv innenfor kun ett års bruk.

• Hvis enheten lener i større grad enn justeringsområdet som er anvist i disse

brukerveiledningene, kan dette forårsake at f forbruksvarenes levetid forkortes.

La prosjektøren bli tilstrekkelig avkjølt før strømmen slås på.

Etter å ha slått av prosjektøren trykker du på nullstillingsbryteren eller avbryter strømforsyningen og venter inntil prosjektøren har blitt tilstrekkelig avkjølt. Betjening av prosjektøren når den er svært varm kan forårsake skade på på elektronikken eller at lampen brister.

Unngå sterke stråler.

All sterk bestråling som direkte sol eller rombelysning på fjernkontrollens sensor kan sette den ut av funksjon.

Unngå radiointerferens.

Enhver slags stråling kan forårsake interferens som forvrengte bilder og støy.

• Unngå generatorer som f.eks. mobiltelefoner, senderutstyr, etc., i nærheten av

prosjektøren.

Litt om displayfunksjoner.

Prosjektørens displayfunksjoner (slik som farge, kontrast, etc) avhenger av skjermegenskapene siden prosjektøren benytter et LCD-panel. Displayforholdene er forskjellig fra CRT.

• Polariserte skjermer må ikke brukes, siden det kan foråsake at bildet blir rødlig.

Slå strømmen på/av i riktig rekkefølge.

For å unngå problemer må strømmen slås på i riktig rekkefølge med mindre annet er nevnt.

• Slå strømmen til prosjektøren på før PC’en eller videospilleren.

• Slå strømmen til prosjektøren av etter PC’en eller videospilleren.

Pass på å ikke overanstrenge øynene dine.

Husk på å vile øynene med jevne mellomrom.

Anstreng ikke øynene.

Hvil øyene med jevne mellomrom. Still lyden inn på et nivå som ikke er til sjenanse for andre.

• Om kvelden bør lyden settes ned og vinduet lukkes så naboer ikke fortyrres.

Tilkopling med notisblokk datamaskin

Når det koples til med notisblokk datamaskin, still inn for å gjøre RGB eksternt bilde uttak gyldig (innstilling av CRT (bilderør) display, eller display til LCD (vindu av flytende krystall) og CRT samtidig. Vennligst les instruksjonsheftet til notisblokken for mer informasjon.

Lampen

ADVARSEL

Projektoren bruker en kvikksølvsglasslampe av glass og av høy kvalitet. Lampen kan gå i stykker med et kraftig smell eller brenne ut dersom den ristes eller skrapes, håndteres mens den er

varm eller blir brukt i lengre tid. Legg merke til at hver lampe har forskjellig levetid, og noen av dem kan komme til å gå i stykker eller brenne ut kort tid etter at du begynner å bruke dem. I tillegg til dette er det mulig når lampen går i stykker, at glasskår kan fly inn i lampeavlukket og at gass som

inneholder kvikksølv kan slippe ut av projektorens ventilasjonshull.

Angående avhending av lampen •

ikke kastes sammen med vanlig avfall. Avhend lampen i henhold til miljøvernforskriftene, For gjenvinning av lampen, gå til www.lamprecycle.org (i USA) For avhending av produktet, ta kontakt med lokale myndigheter eller www.eiae.org (i USA) eler www.epsc.ca (i Kanada) Kontakt din forhandler for ytterligere informasjon.

• Dersom lampen skulle knuse (den vil lage et kraftig smell når det skjer), skal du koble strømledningen fra kontakten, og påse at du ber om en reservelampe fra din lokale forhandler. Legg merke til at glasskår kan skade det indre i projektoren eller forårsake personskade under håndteringen, så ikke prøv å rengjøre projektoren eller skifte ut lampen selv.

•

Frakople

strømpluggen

fra

strømuttaket.

Dersom lampen skulle gå i stykker (den vil lage et kraftig smell når det skjer), skal du ventilere rommet godt, og pass på å ikke puste inn gassen som kommer ut av projektorl ufteventilatorene, og påse at du ikke får den i øynene eller i munnen.

• Før du skifter ut lampen, må du påse at strømbryteren er slått av og at strømledningen ikke er koblet til, deretter venter du i minst 45 minutter for at lampen skal kjøle seg av tilstrekkelig. Håndtering av lampen mens den er varm, kan føre til brannsår og til at lampen kan bli ødelagt.

HØY SPENNING HØY TEMPERATUR HØYT TRYKK

Dette produktet inneholder en kvikksølvlampe og bør

• Ikke åpne lampedekselet mens projektoren henger ned ovenifra. Dette er farlig fordi dersom lampepæren er knust, så vil glasskårene falle ut når dekselet blir åpnet. I tillegg til dette er det farlig å arbeide på høytliggende steder, så derfor skal du be din lokale forhandler om å sørge for å få lampen skiftet ut selv om pæren ikke er knust.

• Ikke bruk projektoren når lampedekselet er fjernet. Når lampen skiftes ut, må du være sikker på at skruene er skrudd fast til. Løse skruer kan føre til skade på ting eller person.

• Bruk bare lamper av den angitte typen.

• Dersom lampen går i stykker etter at den er brukt første gangen, er det mulig at det er et annet problem annet sted enn i lampen. Dersom det skjer, skal du kontakt din lokale forhandler eller en servicerepresentant.

• Håndter med varsomhet: Tilstøting eller oppriping kan skade lyspæren og forårsake at den brister under bruk.

•

Bruk av lampen over lang tid kan medføre at den formørkes, ikke lyser eller til og med brister. Dersom bildet fremtrer mørkt eller dersom fargegjengivelsen har blitt forringet må lampen utskiftes så snart som mulig. Ikke bruk gamle (brukte) lamper; dette kan forårsake at de går i stykker.

Merknader om reguleringer

FCC-erklæring

Dette utstyret overholder del 15 av FCC-reglene. Bruk av enheten er underlagt følgende to betingelser: (1) Dette utstyret skal ikke forårsake skadelig interferens, og (2) dette utstyret skal akseptere all interferens som mottas, inkludert interferens som kan føre til uønsket virkemåte.

ADVARSEL : Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og

dersom det ikke blir installert og brukt i samsvar med veiledningene, kan det forårsake skadelig interferens i forhold til radiokommunikasjon. Men det er ingen garanti for at det ikke kan oppstå forstyrrelser i tilknytning til en spesiell installasjon Dersom dette utstyret forårsaker skadelige forstyrrelser på radio- eller fjernsynsmottakingen, noe som kan fastslås ved å slå utstyret av og på, så oppmuntres brukeren til å prøve å korrigere forstyrrelsene gjennom ett eller flere av de følgende tiltakene:

- Innstill mottakerantennen på nytt, eller plasser den et annet sted.

- Øke avstanden mellom utstyret og mottakeren.

- Koble utstyret til en kontakt i en annen krets enn den mottakeren er koblet til.

- Kontakte forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

VEILEDNINGER TIL BRUKERNE: Enkelte kabler må brukes med kjernen innstilt.

Bruk tilbehørskabel eller en angitt merkekabel til koblingen. For kabler som har kjerne bare på én side, skal du koble kjernen til projektoren.

Garanti og etterservice

Med mindre det har vært noen slags unormal bruk (nevnt i det første avsnittet i ADVARSEL i denne manualen) skal du når det oppstår et problem med dette utstyret, først se på seksjonen ”Problemløsing” i ”Bruksveiledning” og kjøre gjennom de foreslåtte sjekkene. Dersom det ikke løser problemene, skal du kontakte forhandleren din eller serviceselskapet. De vil fortelle deg hvilket garantiforhold som gjelder.

Innholdsfortegnelse



Innholdsfortegnelse



Om denne manualen . . . . . . . . . 1

Innholdsfortegnelse . . . . . . . . . 2

Innledning . . . . . . . . . . . . . . . . . 3

Prosjektørens funksjoner . . . . . . . . . 3

Viktig sikkerhetsinstruksjon

(for ﬂ ytting) . . . . . . . . . . . . . . . . . . . . 3

Kontroller innholdet i pakken . . . . . . . 4

Montering av linseenheten . . . . . . . . 4

Navn på deler . . . . . . . . . . . . . . 5

Prosjektør . . . . . . . . . . . . . . . . . . . . . 5

Kontrollpanel . . . . . . . . . . . . . . . . . . . 6

Indikatorlampe . . . . . . . . . . . . . . . . . 6

Bakpanel . . . . . . . . . . . . . . . . . . . . . . 6

Fjernkontroll . . . . . . . . . . . . . . . . . . . 7

Montering . . . . . . . . . . . . . . . . . 8

Installasjonsmiljø. . . . . . . . . . . . . . . . 8

Projeksjonsstil . . . . . . . . . . . . . . . . . . 8

Projeksjonsavstand . . . . . . . . . . . . . . 9

Plassering . . . . . . . . . . . . . . . . . . . . 10

Ekstra tyverisikring . . . . . . . . . . . . . 10

Sammenkobling med dine apparater

. . . 11

Koble til en strømforsyning . . . . . . . 15

Fjernkontroll . . . . . . . . . . . . . . 16

Isetting av batterier . . . . . . . . . . . . . 16

Overføringsbetingelser . . . . . . . . . . 17

Endre fjernkontrollsignalets

frekvens . . . . . . . . . . . . . . . . . . . . . 17

Bruke FJERNKONTROLL ID funksjon Bruke som en enkel PC mus & tastatur

. . 18

Lasermarkør . . . . . . . . . . . . . . . . . . 18

Betjening . . . . . . . . . . . . . . . . . 19

Slå på . . . . . . . . . . . . . . . . . . . . . . . 19

Slå av . . . . . . . . . . . . . . . . . . . . . . . 20

Bruke løfteføttene . . . . . . . . . . . . . . 20

Bruke funksjonene for linsen . . . . . . 21

Vise og bytte bildet . . . . . . . . . . . . . 22

Velge et aspektforhold (h/b) . . . . . . 23

Bruke den automatiske

justeringsfunksjonen . . . . . . . . . . . . 23

Justere posisjonen . . . . . . . . . . . . . 24

Korrigere keystone-forvrengninger

. . 24

Bruke forstørrelsesfunksjonen . . . . 25

Midlertidig frysing av skjermen . . . . 25

Midlertidig blanking av skjermen . . . 26

Midlertidig lukking av bilde . . . . . . . 26

BiB (Bilde-i-bilde) . . . . . . . . . . . . . . 27

Bruke menyfunksjonen . . . . . . . . . 28



ENKEL-MENY . . . . . . . . . . . . . 29

ASPEKT, AUTOKEYSTONE, KEYSTONE

KEYSTONE, BILDEMODUS, ØKO.INNST., SPEIL,

ULLS, FILTERTID, SPRÅK, AVANSERT MENY, EXIT

BILDE-meny. . . . . . . . . . . . . . . 31

LYS, KONTRAST, GAMMA, FARGETEMP., FARGE,

YANSE, SKARPHET, AKTIV IRIS, MITT MINNE

UTTRYKK-meny . . . . . . . . . . . 34

ASPEKT, OVERSCAN, V POS., H POS.,

FASE, H STR., UTFØR AUTOJUSTERING

KILDE-meny. . . . . . . . . . . . . . . 36

PROGRESSIV, V. STØYRED., 3D-YCS,

ARGESKILLE, COMPONENT, VIDEOFORMAT,

IGITALT FORMAT, DIGITAL SPENNVIDDE,

OMPUTER-INNG., RAMMELÅS, OPPLØSNING

OPPSETT-meny . . . . . . . . . . . . 40

UTOKEYSTONE, KEYSTONE,

KEYSTONE, ØKO. INNST., SPEIL,

KJERMUTGANG

SKJERM-meny. . . . . . . . . . . . . 42

SPRÅK, MENYPOS., BLANK, OPPSTRT.,

in Skjerm

ILDENAVN, MAL, C.C.

in Skjerm - Lås

, M

, BESKJED,

VALG-meny . . . . . . . . . . . . . . . 47

OPP OVER KILDE, AUTO-SØK,

UTOKEYSTONE, DIREKTE PÅ, AUTO AV,

UKKER TIMER, LAMPETID, FILTERTID,

IN KNAPP, MIN KILDE, SERVICE

NETTVERK-meny . . . . . . . . . . 56

INNSTIL., PROSJEKTØRNAVN, MITT BILD, INFO,

ERVICE

SIKKERHET-meny

ENDRING AV SIKRET PASSORD,

in Skjerm

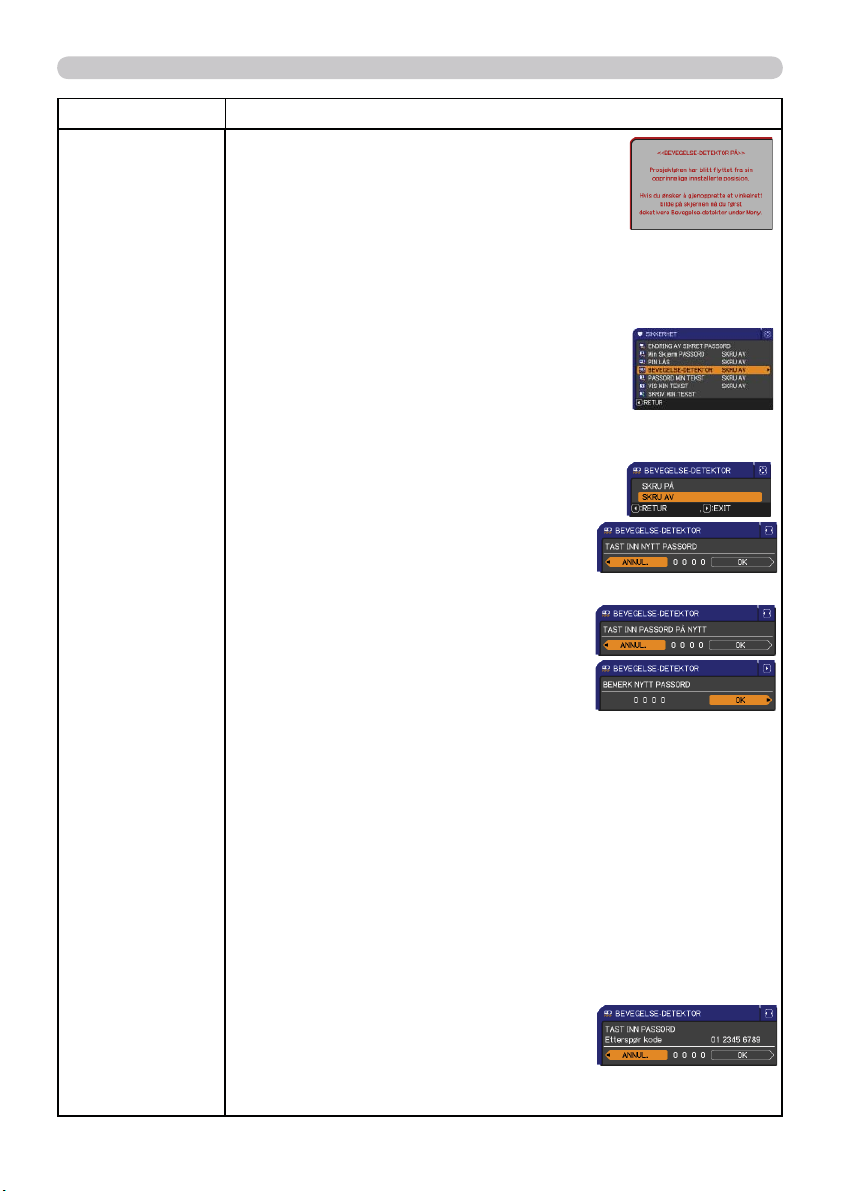

EVEGELSE-DETEKTOR, PASSORD MIN TEKST,

IS MIN TEKST, SKRIV MIN TEKST

PASSORD, PIN LÅS,

. . . . . . . . . . 61

Vedlikehold . . . . . . . . . . . . . . . 67

Lampeenhet . . . . . . . . . . . . . . . . . . 67

Filterenhet . . . . . . . . . . . . . . . . . . . . 69

Intent klokkebatteri . . . . . . . . . . . . . 70

Annet. . . . . . . . . . . . . . . . . . . . . . . . 70

Feilsøking . . . . . . . . . . . . . . . . 71

Relaterte meldinger . . . . . . . . . . . . 71

Vedrørende indikatorlampene . . . . . 72

Fenomener som lett kan forveksles med maskindefekter

. . . . . . . . . . . . . . 74

Garanti og etter-salg-service . 77

Spesiﬁ kasjoner . . . . . . . . . . . . 77

Innledning

HDMI





Innledning

Prosjektørens funksjoner

Denne prosjektøren brukes til å projisere en rekke typer bildesignaler på et lerret. Denne prosjektøren trenger kun minimal plass for oppstiling og er I stand til å produsere store bilder selv på korte avstander. Videre har prosjektøren følgende funksjoner for å utvide dens potensial for variert bruk.

HDMI-inngangen støtter forskjellig bildeutstyr som har digital kontakt for et

klarere bilder på skjerm.

Den superklare lampen og det høykvalitets optiske systemet kan tilfredsstile kravene til profesjonelt bruk.

Den valgfrie linseenheten og det veldige utvalget av linseskift elementer, vil gi større sjanser for å montere produktet hvor du måtte ønske.

Linselukkeren kan skjule dine interne operasjoner og hjelpe deg med presentasjonen.

Overﬂ oden med I/O porter vil støtte alle forretningsscener.

Nettverket til denne projektoren støtter PJLinkTM standard.

PJLinkTM er en felles standard for drift og kontroll av dataprojektorer.

PJLinkTM gir mulighet til sentral kontroll av projektorer som er produsert av forskjellige leverandører og projektorer kan drives av en kontroller. PJLink tilpasset utstyr kan styres og kontrolleres hele tiden og hvor som helst, uavhengig av produsent. For kommandoene til PJLinkTM, se



User’s Manual (Technical) For spesiﬁ kasjoner til PJLinkTM, se websiden til Japan Business Machine and Information System Industries Association. URL: http://pjlink.jbmia.or.jp

Det unike elektriske luftﬁ ltersystemet med støvfanger, forventes å forhindre luftstøv fra å komme inn i projektoren og gir deg en lavere vedlikeholdsfrekvens.

Viktig sikkerhetsinstruksjon (for ﬂ ytting)

*Se



Brukerhåndbok (konsis) eller Sikkerhetshåndbok for detaljer.

ADVARSEL

av to eller ﬂ ere personer. Plasser hendene på innsenkningene ved bunnen av projektoren, mens de bærer projektoren med hendene. ŹFjern alle festeanordninger inkludert strømkabelen og ledninger fra projektoren når projektoren skal bæres.

ŹProjektoren skal håndteres

Innsenkninger



Innledning

Kontroller innholdet i pakken

Etter at du har kjøpt dette produktet, skal du kontrollere at alle påfølgende elementer ﬁ nes i pakken. Hvis det skulle mangle noen elementer, skal du informere din forhendler med en gang.

(1) Prosjektør (2) Linseadapter (3) Sekskantskruenøkkel (for montering

av valgfri linseenhet) (4) Strømkabel (5) Computer cable (6) Fjernkontroll med to batterier (7) Brukerhåndbok (et hefte, en CD) (8) Sikkerhetsmerke

(1)

(4)

(7)

(2)

(3)

(8)

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

(6)(5)

ID 2

BLANK LASER

ENTER

FREEZE

SHUTTER

ASPECT

PbyP

MY BUTTON

FOCUS

RESET

AUTO

POSITION

MAGNIFY

OFF

KEYSTONE

ZOOM

LENS SHIFT

MERK

de spesiﬁ serte typene (

• Dette produktet leveres uten noen linseenhet, slik at du kan velge fra 77) slik at linseenheten kan møte dine behov. Spør

din forhandler om detaljer, og klargjør en eller ﬂ ere linser sammen med dette produktet.

• Det kan være nødvendig at du bruker noe spesiﬁ sert tilbehør eller tjenester. Vi anbefaler at du rådspør din forhandler om dette på forhånd.

FORSIKTIG

ŹTa vare på originalemballasjen, og bruk det riktig når du

transporterer eller lagrer produktet.

Montering av linseenheten

Be forhandleren om å montere linseenheten på projektoren. Sørg for å overlate både fjerning og montering av linseenheten til servicepersonalet som forhandleren din har sendt.

ADVARSEL

ŹOverlat både montering og fjerning av linseenheten til servicepersonalet som forhandleren din har sendt.

ŹLes og oppbevar brukermanualen til linseenheten. ŹVær spesielt forsiktig slik at du ikke mister linseenheten eller slår den mot noe. ŹIkke transporter projektoren når linseenheten er montert. ŹTa vare på originalemballasjen for linseenheten, og bruk det riktig når du

transporterer eller lagrer linseenheten.

FORSIKTIG

them correctly when transporting or keeping the lens unit.

MERK

ŹIkke berør overﬂ aten på linsen direkte.

Ź Oppbevar støvbeskytteren til projektoren, og bruk den når linseenheten ikke

er montert på projektoren.

ŹBruk linseenhet kun som er spesiﬁ sert av produsenten.

ŹKeep the original packing materials for the lens unit, and use

Navn på deler



AC IN



Navn på deler

Prosjektør

(1) Støvbeskytter (2) Fjernsensorer (x 2) ( (3) Utblåsingsvifter (4) Filterdeksel (

Filterenheten og inntaksventilene

er på innsiden. (5) Kontrollpanel ( (6) Bakpanel ( (7) Driftsstans-bryter ( (8) Lampedeksel (

Lampeenheten er innebygget. (9)

AC IN (AC inntak) ( (10) Nettbryter ( (11) Sikkerhetssperre ( (12) Sikkerhetsspalte ( (13) Innsenkninger (x 2) ( (14) Heisefot (x 2) (

69)

6)

73)

67)

15)

19,20)

10)

20)

17)

10)

3)

(1)

Se MERK.

(8)

VARMT!

(9)

(10)

Forrest-ring

(7)

(11)

(12)

Forrest-deksel

(2)

(6)

(5)

(3)

VARMT!

(4)

ADVARSEL

ŹVARMT! :

(14)

Ikke ta på lampedekslet og/eller ventilasjonsåpningene

(13)

under eller like etter bruk, siden disse vil bli svært varme. ŹIkke se inn i linseåpningen eller ventilasjonsåpningene mens lampen er på,

det sterke lyset kan være skadelig for øynene.

ŹIkke ta tak i frontdekslet eller ringen på forsiden for å holde prosjektøren opp,

siden prosjektøren kan falle ned.

Ikke juster heiseføttene uten å holde prosjektøren, siden prosjektøren kan falle ned.

FORSIKTIG

ŹOppretthold normal ventilasjon for å forhindre at prosjektøren

blir for varm. Ikke dekk over, blokker eller stopp til luftehullene. Ikke plasser noe som kan klebe til eller bli sugd inn i luftehullene rundt innsugingsåpningene. Rengjør luftﬁ lteret regelmessig.

MERK

ŹIkke berør overﬂ aten på linsen direkte.

Ź Oppbevar støvbeskytteren til projektoren, og bruk den når linseenheten ikke

er montert på projektoren.

Navn på deler



STANDBY/ON



COMPUTER



VIDEO



DIGITAL



LENS SHIFT



ZOOM



FOCUS



SHUTTER



HDMI DVI-D LAN MONITOR OUT CONTROL IN CONTROL OUT REMOTE CONTROL IN REMOTE CONTROL OUT S-VIDEO

VIDEO 1 VIDEO 2 COMPUTER IN1 COMPUTER IN2 BNC (G/Y, B/Cb

/Pb

,R/Cr

/Pr

,H,V)

(Y, Cb

/Pb

,Cr

/Pr



POWER

TEMP

LAMP SECURITY SHUTTER

SHUTTERPOWER TEMP LAMP SECURITY

Kontrollpanel

(1)

STANDBY/ON-knapper (

(2) Pil knapper (Ÿ/ź/Ż/Ź) ( (3)

MENU-knapper (

(4)

COMPUTER-knapper (

(5)

VIDEO (

(6)

DIGITAL-knapper (

(7)

LENS SHIFT-knapper (

(8)

ZOOM-knapper (

(9)

FOCUS-knapper (

(10)

SHUTTER-knapper (

22)

28)

22)

21)

26)

Indikatoren vil blinke gult når linselukkeren er luket.

19,20)

28)

Indikatoren vil lyse grønt når funksjonsmenyen vises.

(1)

(2)

(3)

(7) (8) (9)

(10)

STANDBY/ON

LENS SHIFT

ZOOM

FOCUS

SHUTTER

COMPUTER

VIDEO

DIGITAL

Indikatoren på gruppen der den valgte

(4)

inngangsporten

(5)

tilhører vil lyse

(6)

grønt.

Indikatorlampe (

POWER-indikator

(1) (2)

TEMP-indikator (3)

LAMP-indikator

(4)

SECURITY-indikator

(5)

SHUTTER-indikator

(

Bakpanel

(1)

HDMI-port

(2)

DVI-D-port

(3)

LAN-port

(4)

MONITOR OUT-port

(5)

CONTROL IN-port

(6)

CONTROL OUT-port

(7)

REMOTE CONTROL IN-port

(8)

REMOTE CONTROL OUT-port

(9)

S-VIDEO-port

(10)

VIDEO 1-port

(11)

VIDEO 2-port

(12)

COMPUTER IN1-port

(13)

COMPUTER IN2-port

(14)

BNC (G/Y, B/Cb

(15) Komponent

FORSIKTIG

10)

(Y, Cb

ŹBruk driftsstansbryteren kun når prosjektøren ikke er slått av

/Pb

, R/Cr

/Pb

, Cr

72)

/Pr /Pr))-porter

, H, V)-porter

(1) (2) (3) (4) (5)

(1)

I O

AC IN

(2) (4)

(3) (9)(10)(11)

LAN

HDMI DVI-D

CONTROL IN CONTROL OUT

MONITOR OUT

REMOTE

S-VIDEO

CONTROL IN

COMPUTER IN1

OUT

BNC

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2

Cb/Pb

Cr/Pr

(8)(7)(6)(5)

på normal måte, for hvis man slår av med denne bryteren, stopper driften av prosjektøren uten at den avkjøles.

COMPUTER IN2

(13)(12)(14)(15)

Fjernkontroll

LASER INDICATOR LASER STANDBY/ON ID

1-4



COMPUTER



VIDEO



DIGITAL



MY SOURCE



LENS SHIFT



ZOOM +/-



FOCUS +/-



AUTO



POSITION



ASPECT



KEYSTONE



MAGNIFY ON/OFF



FREEZE



BLANK



SHUTTER



MY BUTTON

1-4



PbyP



ENTER



RESET





LASER

Navn på deler

(1) Laserpeker (18)

Det er en stråleutgang.

(2)

LASER INDICATOR (18)

(3)

LASER-knapp (18)

(4)

STANDBY/ON-knapp (19,20)

(5)

ID (

1-4)-knapp (

(6)

COMPUTER-knapp (

(7)

VIDEO-knapp (

(8)

DIGITAL-knapp (

(9)

MY SOURCE-knapp (

(10)

LENS SHIFT-knapp (

(11)

ZOOM +/--knapp (

(12)

FOCUS +/--knapp (

(13)

AUTO-knapp (

(14)

POSITION-knapp (

(15)

ASPECT-knapp (

(16)

KEYSTONE-knapp (

(17)

MAGNIFY ON/OFF-knapp (

(18)

FREEZE-knapp (

(19)

BLANK-knapp (

(20)

SHUTTER-knapp (

(21)

MY BUTTON (

(22)

P by P-knapp (

(23)

MENU-knapp (

(24)

ENTER-knapp: trykk på senterpunktet.

18)

22)

21)

23)

24)

23)

24)

25)

26)

1-4)-knapp (

27) 28)

25)

49)

Markørknapp: trykk på punkt Ÿ/ź/Ż/Ź (

(25)

RESET-knapp ( (26) Kablet fjernkontrollport ( (27) Batterideksel ( (28) Batteriholder ( (29) Frekvensbryter (

28)

16)

17)

18)

28).

(27)

(4) (5)

(19)

(18)

(15) (20) (22)

(21)

(12)

(26)

(1)

LASER

STANDBY/ON COMPUTER

ASPECT

INDICATOR

MY SOURCE

ID 3

ID 1

ID 4

ID 2

BLANK LASER

ENTER

FREEZE

SHUTTER

AUTO

PbyP

MY BUTTON

FOCUS

ZOOM

Baksiden av.

fjernkontrollen

(2)

VIDEO

DIGITAL

RESET

POSITION

MAGNIFY

OFF

KEYSTONE

LENS SHIFT

(9) (6)

(7) (8)

(3)

(24)

(23) (25)

(13) (14)

(17)

(16) (10)

(11)

(28)

(29)

ADVARSEL

pek strålen mot mennesker eller dyr mens

ŹIkke se inn i stråleutgangen, og ikke

LASER-

knappen er trykket, siden strålen kan skade øynene.

FORSIKTIG

ŹVær oppmerksom på at laserstrålen

kan føre til farlig radioaktiv eksponering. Bruk laserpekeren kun for å peke på skjermen.

Montering



Montering

Les dette kapitlet godt først. Installer deretter projektoren der den skal stå.

Installasjonsmiljø

Dette produktet krever et installasjonssted som er stabilt, avkjølt og luftig. Kontroller at installasjonsmiljøet er i overensstemmelse med følgende.

ADVARSEL

skjev eller et sted som vibrerer. ŹIkke plasser produktet i nærheten av vann - for eksempel i nærheten av badekar, oppvaskkum eller vaskekar, i en fuktig kjeller, i nærheten av svømmebasseng, stranden eller utendørs.

FORSIKTIG

for eksempel på en reise, i et røykfult sted, i et kjøkken eller utendørs.

Ikke plasser produktet i nærheten av varmekilder - for eksempel, radiatorer,

varmerister, komfyrer eller andre produktet (inkludert forsterkere) som produserer varme.

ŹIkke plasser dette produktet i et magnetisk felt.

ŹIkke plasser produktet på en ustabil overﬂ ate som er ujevn, er

ŹIkke plasser produktet i et støvete, røykfullt eller fuktig sted -

MERK

ŹIkke plasser produktet å et sted der det kan forårsake radiointerferens.

Ikke plasser projektoren på et sted der sterk belysning kan treffe fjernkontrollen.

Projeksjonsstil

Velg den projeksjonsstilen som er passende for ditt bruk, henvis til illustrasjonene under.

MERK

spesiﬁ serte monteringstilbehør ( monteringen før du monterer projektoren.

ŹBruk kun det monteringstilbehøret som produsenten spesiﬁ serer, og overlat montering og fjerning av projektoren med monteringstilbehøret til servicepersonellet. ŹLes og oppbevar brukermanualen til monteringstilbehøret som brukes.

• For montering i en spesiell stilling som takmontering, kreves det

ADVARSEL

ŹRådspør din forhandler om monteringen på forhånd.

(2) Takmontering (hengende fra taket)

(1) Standardstil (plassert på bordet)

77) og tjenester. Rådspør din forhandler om

Montering

Projeksjonsavstand

Henvis til følgende for å innrette projektoren og skjermen din. Verdiene som vises i følgende tabell ble beregnet fra modell CP-X10000 med standard linseenhet SD-804. Se brukermanualen til linsen i ditt tilfelle. Verdiene er forskjellig for hver kombinasjon av projektor og linseenhet.

* Verdiene som vises i tabellen er beregnet for en fullskjerm 1024×768 (a) Skjermstørrelse (diagonalt) (b) Projeksjonsavstand (±10%) (c) Skjermhøyde (±10%), når det vertikale linseskiftet settes helt oppadvendt.

(b)

Toppen på projektore

Bunnen av

projektoren

(Monteringsside)

(a)

Skjermstørrelse

[tommer (m)]

40 (1,0) 1,7 (66) 2,3 (89) 60 (1,5) 2,6 (103) 3,5 (136) -34 (-13) 125 (49) 2,1 (83) 2,8 (110) -49 (-19) 124 (49) 70 (1,8) 3,1 (121) 4,0 (159) -40 (-16) 146 (58) 2,5 (98) 3,3 (129) -58 (-23) 145 (57) 80 (2,0) 3,5 (139) 4,6 (183) -45 (-18) 167 (66) 2,9 (112) 3,8 (148) -66 (-26) 165 (65)

90 (2,3) 4,0 (157) 5,2 (206) -51 (-20) 188 (74) 3,2 (127) 4,3 (168) -74 (-29) 186 (73) 100 (2,5) 4,4 (175) 5,8 (230) -56 (-22) 209 (82) 3,6 (142) 4,7 (187) -82 (-32) 207 (81) 120 (3,0) 5,4 (211) 7,0 (277) -68 (-27) 251 (99) 4,4 (172) 5,7 (225) -99 (-39) 248 (98) 150 (3,8) 6,7 (266) 8,8 (347) -85 (-33) 313 (123) 5,5 (216) 7,2 (283) -123 (-49) 310 (122) 200 (5,1) 9,0 (356) 11,8 (464) -113 (-44) 418 (164) 7,4 (290) 9,6 (379) -164 (-65) 414 (163) 250 (6,4) 11,3 (447) 14,8 (582) -141 (-56) 522 (206) 9,2 (364) 12,0 (474) -206 (-81) 517 (204) 300 (7,6) 13,6 (537) 17,8 (699) -169 (-67) 627 (247) 11,1 (438) 14,5 (570) -247 (-97) 620 (244) 350 (8,9) 15,9 (628) 20,7 (816) -198 (-78) 731 (288) 13,0 (512) 16,9 (666) -288 400 500 600 700

(b) Projisjonsavstand

[m (tommer)]

min. maks. ned opp min. maks. ned opp

(10,2)

18,2 (718) 23,7 (934) -226 (-89) 835 (329) 14,9 (586) 19,4 (762) -329

(12,7)

22,8 (899) 29,7

(15,2

) 27,4

(1081)

(17,8)

32,0

(1262)

4 : 3 skjerm 16 : 9 skjerm

(1168)

35,6

(1403)

41,6

(1638)

[cm (tommer)]

-23 (-9) 84 (33)

-282 (-111) 1044 (411) 18,6 (734) 24,2 (954) -411

-339 (-133) 1253 (493) 22,4 (882) 29,1

-395

(-156)

1462 (576)

(b) Projisjonsavstand

[m (tommer)]

1,3 (53) 1,8 (72)

(1145)

(1030)

34,0

26,2

(1337)

[cm (tommer)]

-33 (-13) 83 (33)

(-113)

724 (285)

(-130)

827 (326)

(-162)

1034 (407)

-493

(-194)

1241 (488)

-576

(-227)

1447 (570)

ŹIkke bruk en polarisert skjerm, da den kan fremkalle røde bilder. MERK

Montering



Plassering

Legg merke til følgende og plasser projektoren på et sted i overensstemmelse med forutgående avsnittet "Projeksjonsavstand" (

9).

ADVARSEL

ŹHold projektoren unna alt som enkelt kan antennes.

ŹIkke blokker eller dekk til åpningene på projektoren, og hold tilstrekkelig

mellomrom for ventilasjon rundt projektoren.

• Ikke bruk projektoren på en myk gjendstand som et pledd, et teppe eller seng.

• Hold projektoren unna alle lette gjenstander som et stykke papir som kan komme inn i innsugingshullene.

ŹIkke bruk projektoren i en ustabil stilling som på en varevogn. ŹPlasser projektoren slik at ingenting kan komme inn i projektoren.

• Hold projektoren unna alle småting, som stålklips, som kan komme inn i den.

• Hold projektoren unna alle væsker som kan søles eller lekke inn i produktet.

FORSIKTIG

ŹHold projektoren unna alt som har varmeledningsevne som

metall.

• Ikke bruk projektoren på et metallbord. ŹHold projektroen unna alt som ikke tåler varme som enkelte typer plastikk.

MERK

ŹPlasser projektoren slik at det ikke er noe som blokkerer

projeksjonslyset til skjermen. Ź Unngå å utsette fjernkontrollsensoren direkte til sterkt lys.

Ekstra tyverisikring

Sikkerhetssperre

Denne prosjektoren har en sikkerhetssperre for et kommersielt tyverisikkert kjede eller ståltråd opp til 10 mm i diameter og også sikkerhetspor for Kensingtonlåsen. For detaljer, se manualen for

Anti-tyverikjede eller ståltråd

sikkerhetsverktøy.

•

MERK

Disse er ikke levert som omfattende tyverisikring,

men er supplerende tiltak.

ADVARSEL

ŹIkke bruk sikkerhetssperren for å

forhindre fall da disse ikke er laget for det .

FORSIKTIG

ŹIkke plasser det tyverisikre kjedet

eller ståltråden nær prosjektorens utblåsningsventiler da kjedet eller ståltråden kan bli oppvarmet av den varme utblåsningsgassen og gi brannskader.

Sikkerhetsspalte

Montering



Sammenkobling med dine apparater

Før du kobler projektoren til utstyret ditt, skal du kontrollere manualen på utstyret for å forsikre deg om at utstyret kan kobles til projektoren og for å kontrollere hva som kreves for tilkoblingen. Rådspør forhandleren din når det kreves tilbehør som ikke var medsendt produktet eller hvis tilbehøret er skadet. Dette kan tilpasses under enkelte standarder.

Etter å ha sørget for at projektoren og utstyret er slått av, skal tilkoblingen utføres i overensstemmelse med følgende instruksjoner. Henvis til ﬁ gurene på de påfølgende sidene.

MERK

bestille det, skal du opplyse forhandleren om typenavnet på det (

• Den valgfrie kabeldekselet kan kjøpes for dette produktet. For å

ADVARSEL

ŹBruk kun tilbehør som er spesiﬁ sert eller anbefalt av

77).

produsenten. Du skal verken modiﬁ sere en projektor eller tilbehøret.

ŹLes og oppbevar brukermanualen til tilbehøret som brukes. ŹDu må verken koble til eller frakoble projektoren med apparater mens de er

koblet til en stikkontakt, unntagen når det opplyses i håndboken til apparatet.

FORSIKTIG

ŹNoen tilkoblingskabler kan ha en spesiﬁ kk lengde, eller

en ferritkjerne på enden som skal kobles til projektoren, for å regulere elektromagnetisk interferens. Ner det er koblet på en ferritkjerne på den spesiﬁ kke kabelen til en ende, skal du koble på projektoren på den enden der ferritkjernen er festet.

ŹPass på og ikke sett en tilslutning inn i en gal port eller på en feil måte. ŹVær forsiktig slik at du ikke skader kablene. Strekk kablene slik at de ikke blir

trappeformet og presset ut.

MERK

ŹIkke slå på apparatet før projektoren, unntatt når det er foreskrevet av

manualen til apparatet.

(fortsettes på neste side)

Montering

LAN

Sammenkobling med dine apparater (fortsetter)

Eksempel på tilkobling med VCR- eller DVD-spillere

Digital signalinngang

HDMI

DVI-D

CONTROL IN CONTROL OUT

CONTROL

OUT

S-VIDEO

LAN

REMOTE

OUT

VIDEO 1

VIDEO

S-VIDEO

OUT

COMPONENT

Y Cb/Pb Cr/Pr

MONITOR OUT

COMPUTER IN1 COMPUTER IN2

BNC

Video signalinngang

VIDEO

OUT

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

Eksempel på tilkobling av datamaskiner

Kontroll fra datamaskinen

RS-232C

HDMI

FORSIKTIG

ŹFor din

egen sikkerhets skal du ikke berøre

LAN porten til noe nettverk som kan ha stor spenning.

DVI-D

CONTROL IN CONTROL OUT

LAN

REMOTE

S-VIDEO

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

VIDEO 2

Datamaskin signalinngang

MONITOR OUT

RGB OUT RGB OUT

VIDEO 2

RGB OUT

COMPUTER IN1 COMPUTER IN2

BNC

(fortsettes på neste side)

Sammenkobling med dine apparater (fortsetter)

Eksempel på tilkobling av en annen projektor eller et framvisningsapparat

Montering

Kontroll fra datamaskinen

HDMI

CONTROL IN CONTROL OUT

Kontroll av et annet apparat med RS-232C kommandoer

RS-232C

STANDBY/

DVI-D

LASER

ICATOR

IND

COMPUTER

VIDEO

MY SOURCE

DIGITAL

ID 3

ID 1

ID 4

LASER

ID 2

BLANK

ENTER

FREEZE

ASPECT

PbyP

Koblet fjernkontroll

RESET

POSITION

SHUTTER

AUTO

MAGNI

OFF

MY BUTTON

KEYSTONE

ZOOM

LENS SHIFT

FOCUS

LAN

REMOTE

CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V

Cb/Pb

Cr/Pr

Datamaskin signalinngang

RGB OUT

MONITOR OUT

S-VIDEO

COMPUTER IN1 COMPUTER IN2

BNC

VIDEO 2

Omadressering aven RGB inngang tilet annet display.

RS-232C

REMOTE

CONTROL IN

RGB IN

Samtidig fjernkontroll av en annen projektor

Montering

LAN

HDMI

DVI-D

COMPUTER IN1

HDMI

Sammenkobling med dine apparater (fortsetter)

MERK

kontroller at alle apparatene er skikket for tilkobling til dette produktet. Før tilkobling til en PC, sjekk signalnivået, signalstyringen og oppløsningen.

- Vennligst be nettverksadministratoren om råd. som kanskje har for høy spenning.

- Noen signaler kan trenge en adapter for overføring til denne prosjektøren.

- Noen PCer har mange skjermvisningermodi som kan omfatte signaler som ikke støttes av denne prosjektøren.

Selv om prosjektøren kan fremvise signaler med en oppløsning på opptil UXGA (1600X1200), vil signalet konverteres til prosjektørens skjermoppløsning før det vises. Den beste billedkvaliteten oppnås hvis kildesignalets oppløsning og prosjektørens skjerm er identiske.

•

Mens tilkoblingen foregår, sjekk at formen på kabelens støpsel passer inn i den åpningen den

skal tilkobles. Og husk å dra til alle skruer på tilkoblingselementer som har skruer.

• Når en bærbar PC kobles til prosjektøren, må man huske å aktivere PCens eksterne

RGB-utgang. (Innstill den bærbare PCen til CRT-visning, eller til simultan LCD- og CRTvisning.) For detaljer om hvordan dette gjøres, vennligst se instruksjonsmanualen til den aktuelle bærbare PCen.

• Når billedoppløsningen endres på en computer som er avhengig av en kilde, kan

automatisk justeringsfunksjon ta noe tid og vil muligens ikke fullføres. I dette tifellet kan det hende at du ikke vil se en avkrysningsrute i Windows for å velge "Ja/Nei" for den nye oppløsningen. I så fall settes oppløsningen tilbake til den opprinnelige. Det kan bli anbefalt å bruke andre CRT- eller LCD-monitorer for å endre oppløsningen.

• I noen tilfeller kan ikke denne prosjektøren vise et skikkelig bilde, eller vise noe bilde

på skjermen i det hele tatt. For eksempel kan det være at automatisk justering ikke fungerer korrekt med noen kildesignaler. Et kildesignal av sammensatt sync, eller sync på G, kan forvirre denne prosjektøren slik at den ikke vil vise et riktig bilde.

•

HDMI og

Protection) og er derfor i stand til å vise et videosignal fra HDCP-kompatible DVD-spillere eller lignende.

• Les bruksanvisningene for apparatene nøye før de kobles til prosjektøren og

LAN

-porten må ikke kobles til et nettverk

DVI-D portene på denne modellen er kompatibel med HDCP (High-bandwidth Digital Content

Om Plug-and-Play-kapabilitet

Plug-and-Play er et system som består av en computer, dens operativsystem og perifert utstyr (dvs. fremvisningsanordninger). Denne prosjektøren er VESA DDC 2B-kompatibel. Plug-and-Play kan brukes ved at man kobler denne prosjektøren til en computer som er VESA DDC (Display Data Channel)-kompatibel.

•

Utnytt denne funksjonen ved å koble en RGB-kabel til

2B-kompatibel). Plug-and-Play vil kanskje ikke virke korrekt hvis en annen type tilkobling prøves.

•

Vennligst bruk standard drivere i din computer ettersom denne prosjektøren er en Plug-and-Play-monitor.

COMPUTER IN1-porten (DDC

MERKNAD for HDMI

•

HDMI støtter følgende signaler.

Videosignal : 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60,1080i@50/60,1080p@50/60

-PC-signaler : Se Brukerhåndbok (detaljert) Teknisk

• Denne prosjektøren kan kobles til annet utstyr som har HDMI- eller DVI-konnektor,

men det kan hende at prosjektøren ikke virker korrekt med en del utstyr, f.eks. ikke noe video.

• Bruk kun en HDMI-kabel som har HDMI-logo.

• Når projektoren er tilkoblet med et utstyr som har DVI kobling, skal du bruke en DVI til

HDMI kabel med

HDMI inngang.

Montering

AC IN

Koble til en strømforsyning

I overensstemmelse med advarslene som vist under, skal du koble til vekselstrømsinntaket til projektoren til det riktige uttaket. Følgende leder deg gjennom tilkoblingen.

Sørg for at strømbryteren til projektoren er satt til off-posisjon (merket “OO”).

Sett inn enden av strøkabelen med pluggen inn i

projektoren. Stikk den andre enden av strømkabelen inn i stikkontakten.

Stikkontakt på strømledningen

ADVARSEL

ikke er festet på. ŹBruk kun denne projektoren med den spesiﬁ serte strømforsyningen i overensstemmelse med det som står på etiketten på projektoren.

Bruk et strømuttak som er i nærheten av prosjektoren og som er lett tilgjengelig.

Ikke overbelast stikkontakten da overbelastning kan føre til brann eller elektrisk støt.

ŹBruk kun strømledningen som kom med produktet og som er hensiktsmessig for din strømforsyning. Hvis det ikke fulgte med en passende strømledning med dette produktet, skal du rådspørre din forhandler. ŹIkke bruk en strømledning som er skadet. Hvis strømledningen som du trenger er skadet, skal du be om å få en ny strømledning av samme type fra forhandleren.

ŹIkke ta i strømkabelen med våte hender. ŹIkke reparer eller modiﬁ sere strømledingen. Ź

Vær forsiktig slik at du ikke skader strømledningen. Strekk strømledningen slik

at den ikke blir tråkket på eller klemt av elementer som plasseres på eller mot den. ŹSørg for at strømkabelen sitter godt fast for å unngå løse forbindelser. Ikke bruk en løs eller skadet stikkontakt.

ŹIkke koble til en strømforsyning på projektoren hvis linsen

AC IN

AC IN strøminntaket på

På/Av-bryter

Fjernkontroll

LASER



Fjernkontroll

Isetting av batterier

Fjernkontrollen trenger to batterier av følgende type.

Batteriene som kom med produktet er den typen som er egnet til denne fjernkontrollen. Følgende viser deg hvordan du skal sett inn batteriene i fjernkontrollen.

HITACHI MAXELL, del nr. LR6 eller R6P

Fjern batteridekselet bakpå fjernkontrollen. Trykk lett på knappen på batteridekselet mens du trekker det opp.

Legg inn batteriene i batteriholderen ifølge polaritetsmarkeringen “+” og “–” inni holderen.

Sett på plass batteridekselet i sin opprinnelige posisjon .

• Når fjernkontrollen fungerer dårlig, prøv å skifte ut batteriene. MERK

ADVARSEL

du setter inn batteriene. Det er farlig hvis laserstrålen stråler ut uten formål. Vennligst se avsnittet "Lasermarkør" ( ŹVær forsiktig med håndtering av batteriene da et batteri kan forårsake eksplosjon, sprekker eller lekkasje som kan føre til brann, en skade og miljøforurensning.

•

Bruk kun de spesiﬁ serte batteriene. Ikke bruk et batteri av en annen type.

• Når du skifter batteriene, skal du skifte ut begge batteriene med nye batterier av samme type. Ikke bruk et nytt batteri sammen med et brukt batteri.

•

Ikke bruk et batteri som er skadet, som har en ﬂ enge, en bulk, rust eller lekkasje.

• Sjekk at pluss- og minus-polene plasseres riktig når et batteri settes inn.

• Ikke gjør noe arbeid på et batteri; for eksempel etterlading eller lodding.

• Ikke oppbevar batteriene som er innsatt i fjernkontrollen når fjernkontrollen ikke skal brukes på en lang stund.

• Oppbevar et batteri på et mørkt, kjølig og tørt sted. Utsett aldri et batteri for ild eller vann.

• Hold batterier utenfor barns og dyrs rekkevidde.

• Hvis et batteri lekker, tørk opp lekkasjen omhyggelig med en avfallsklut. Hvis du får lekkasjen på kroppen, skyll øyeblikkelig grundig med vann. Hvis et batteri har lekket ut i batteriholderen, bytt batteriene etter å ha tørket opp lekkasjen.

• Følg de lokale forskriftene for deponering av et batteri.

ŹVær forsiktig slik at du ikke trykker på

18).

LASER knappen når

Overføringsbetingelser



11,ID 2

ID 3

ID 4

Fjernkontrollen virker sammen med fjernkontrollsensorer på projektoren ved å bruke infrarødt lys (Klasse 1 LED). Fjernkontrollsensorer avleser fjernkontrollsignaler som strekker seg innenfor et område på 60 grader (til høyre og venstre) og 3 meter fra sensoren.

Fjernsensor

Fjernkontroll

Fjernsensorer

30º

S T AND

B Y/ON

LAS

IND

SOURC

A TO R

E COMPUTER

ID 3 I D

I D E

ID 4

BLANK LASER

D IG I TAL

EN T ER

FREE

Z E

ASPECT

S HUTTER

PbyP

AUT

E S ET

BUT

S I

TION

MAGN

IF Y

F OC

Z O O M

E Y

S TO N

LEN S

SHIFT

3 m om

MERK

• Du kan inaktivere en eller to sensorer fra de tre sensorene med

elementet FJERNK.MOTTAK på SERVICE menyen under VALG menyen.

• Når du ønsker å bruke to eller ﬂ ere projektorer av denne typen samtidig og på samme sted, skal du utnytte FJERNKONT. ID funksjonen. Knappene til IDID

ID 2,

ID 3 og

ID 4 på fjernkontrollen kan benevne projektoren some r gitt det samme ID nummer som knappen av elementet FJERNKON.ID på SERVICE menyen under VALG menyen.

MERK

ŹUnngå å utsette fjernkontrollsensoren direkte til sterkt lys.

Ikke plasser noe mellom fjernkontrollen og fjernkontrollsensoren på projektoren,

da det kan påvirke overføringen på fjernkontrollsignalene.

Endre fjernkontrollsignalets frekvens

Den tilhørende fjernkontrollen har valget mellom modus 1 eller modus 2 signalfrekvens. Hvis fjernkontrollen ikke virker korrekt, prøv å skifte signalfrekvens. Vennligst husk at "FJERNK.-FREKVENS" under SERVICE-punktet i VALG-Menyen (

51) til den prosjektøren som skal kontrolleres, bør settes til samme modus som fjernkontrollen. For å stille inn fjernkontrollens modus, skyves frekvensbryteren på innsiden av batteridekslet til den posisjonen som indikeres av det modusnummeret som velges.

Frekvensbryter

2 1

Innsiden av

batteridekslet

Baksiden av

fjernkontrollen

Fjernkontroll

BLANK LASER

FREEZE

LASER INDICATOR

DIGITAL

STANDBY/ON

COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

ASPECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

REMOTE CONTROL

MI DVI-D

MONITOR

BLANK

LASER

FREEZE

LASER

INDICATOR

DIGITAL

STANDBY/ON

COMPUTER

LENS SHIFT

KEYSTONE

ID 3

ID 4

ID 2

ID 1

VIDEO

AUTO

AS PECT

RESET

MAGNIFY

OFF

ENTER

FOCUS

POSITION

PbyP

ZOOM

MY BUTTON

MY SOURCE

SHUTTER

LASER

LASER INDICATOR

LASER



Bruke FJERNKONTROLL ID funksjon

Dette er funksjonen for å deﬁ nere hvilken projektor som kontrolleres med fjernkontroll. Anvend denne funksjonen når du bruker noen projektorer av same type samtidig.

Sett ID nummer til projektoren på forhånd, henvis til

elementet ”FJERNKONT. ID” element ( Trykk en ID-knapp på fjernkontrollen. ID-knappen som velges

vil lyse i 3 sekunder.

52).

ID 1

ID 2

VIDEO

ID 3

DIGITAL

ID 4

MERK

• Hver gang du trykker en knapp (unntatt ID-knapper), vil ID-knappen til

det aktuelle valgte ID-nummer lyse.

• For å bekrefte projektorens aktuelle ID, skal du trykke en ID-knapp i 3 sekunder. Nummeret vil vises på hver skjerm uavhengig av satt ID på projektor.

Bruke som en enkel PC mus & tastatur

Den tilhørende fjernkontrollen virker som en kablet fjernkontroll når den kablede kontrollporten nederst på fjernkontrollen er tilkoblet porten på baksiden av prosjektøren via en audiokabel med 3,5 mm diameter stereo miniplugger. Hvis fjernkontrollsignalet har vanskelig for å nå

REMOTE CONTROL-

CONTROL IN CONTROL OUT

REMOTE CONTROL

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H

Cb/Pb

OUT

S-VIDEO

COMPUTER

BNC

prosjektøren i de aktuelle omgivelsene, er denne funksjonen effektiv.

MERK

• For å koble fjernkontrollen til prosjektøren, brukes en audio-kabel

med 3,5 mm diameter stereo mini-plugger.

Lasermarkør

Når du trykker på lyser opp

LASER INDICATOR. Bruk laserstrålen som peker på skjermen.

LASER knappen, sender fjernkontrollen ut en laserstråle og

Laseråpning

LASER INDICATOR

LASER-knapp

ADVARSEL

skjermen. Ikke pek laserstrålen mot noe annet enn skjermen.

• Treff aldri øynene med laserstrålen da laserstrålen kan skade øynene.

• Ikke pek laserstrålen mot noe annet enn skjermen.

ŹBruk laserstrålen på fjernkontrollen kun som peker på

Betjening

POWER

STANDBY/ON

POWER



STANDBY/ON

POWER

STANDBY/ON

Betjening

Slå på

Følgende tar deg gjennom å slå på projektoren. For andre apparater, skal du følge manualen til hver av dem.

Pass på at nettkabelen er koblet korrekt og er

skikkelig festet til prosjektøren og vegguttaket. Trykk ned siden som er merket “ II ” på

strømbryteren. POWER-indikatoren vil lyse opp i stabil oransje. Vent til knappene blir klare. Det kan ta ﬂ ere sekunder.

Trykk

STANDBY/ON-knappen (på projektoren eller

fjernkontrollen). Projektorlampen vil lyse og

POWER-indikatoren vil blinke grønt. Når strømmen er fullstedig slått på vil indikatror slutte å blinke og lyse jevnt grønt.

For å vise bildet, velg et kildesignal iht. seksjon "Vise og bytte bildet" (

22).

På/Avbryter

POWER-indikatoren

SHUTTERSECURITYLAMPTEMPPOWER

STANDBY/ON

STANDBY/ONknapp

MERK

og projektoren ble slått av kun med strømbryteren uten å bruke

• Når elementet DIREKTE PÅ hos VALG menyen er satt til SKRU PÅ, STANDBY/ON

knappen, slåes strømbryteren til projektoren av automatisk.

ADVARSEL

ŹIkke se inn i linsen og åpningene på denne projektoren når

lampen er slått på. ŹIkke kom i nærheten av lampedekselet og lufteventilene når projektorlampen er på.

MERK

ŹIkke slå på apparatet før projektoren, unntatt når det er foreskrevet

av manualen til apparatet. Slå av apparatet før projektoren, unntatt når det er foreskrevet av manualen til apparatet.

Betjening

STANDBY/ON

POWER

STANDBY/ON

POWER

STANDBY/ON

Slå av

Følgende tar deg gjennom å slå av projektoren.

Trykk på prosjektørens eller fjernkontrollens

STANDBY/ON-knapp. Meldingen “Slå av?” vises på skjermen i omtrent fem.

Trykk på

meldingen vises. Projektorlampen vil slukke, og

STANDBY/ON -knappen igjen mens

POWER-indikator vil begynne å blinke oransje. Deretter vil POWER-indikatoren stanse blinkingen og lyse klart oransje når lampen er helt avkjølt.

Etter å ha sørget for at

lyser orange, trykk ned den sidemerkede “OO”

POWER indikatoeren

på strømbryteren. POWER indikatoren vil bli slått av.

For andre apparater, skal du følge manualen til hver av dem.

På/Avbryter

POWER-indikatoren

SHUTTERSECURITYLAMPTEMPPOWER

STANDBY/ON

STANDBY/ONknapp

MERK

• Bruk kun avstegningsbryteren når projektoren ikke kan slås av med

vanlig prosedyre.

ADVARSEL

ŹIkke kom i nærheten av lampedekselet og lufteventilene når

projektorlampen er på og en stund etter at lampen er slått av, da de kan være varme og kan forårsake forbrenninger.

MERK

ŹSlå av apparatet før projektoren, unntatt når det er foreskrevet av

manualen til apparatet.

Bruke løfteføttene

Ved å forlenge eller forkorte lengden på løfteføttene endre posisjonen til projektoren og projektorvinkelen. Vri hver enkel fot for å justere lengden.

maks.

5°

ADVARSEL

ŹIkke forleng løfteføttene slik at de overskrider 30 mm. Hvis du

forlenger føttene slik at de overskrider grensen, kan de falle ut og projektoren faller ned, som kan resultere i personskade eller skade på projektoren.

FORSIKTIG

ŹIkke plasser projektoren med en skråningsvinkel som

overskrider 5 grader. Hvis projektoren overskrider denne skråningsvinkelen kan det forårsake funksjonsfeil og nedkorting av levetiden på projektoren.

30 mm

ZOOM / FOKUS

LENS SHIFT

DIGITAL

LENS SHIFT

DIGITAL

ENTER

MY BUTTON

Betjening

Bruke funksjonene for linsen

ZOOM / FOKUS

Trykk på FOKUS vil komme tilsyne. Juster zoom/fokus med Ż/Ź knappen når dialogen vises. Trykk på ź-knappen for å velge "EXIT" på dialogen. Dette avslutter OSD-menyen.

LINSE SKIFT

Trykk på SKIFT vil komme tilsyne. Hvis man bruker Ÿ/ź/Ż/Ź

-knappene når dialogene vises skiftes linsen.

SENTRERING



Ɣ Når linsen skifter, vil menyen forsvinne og ikonet /timeglasset vil vises på

skjermen. Skiftingen kan ta litt tid. Det kan ta opp til ett minutt avhengig av tilstand.

Ɣ Indikatoren LINSE SKIFT lyser eller blinker grønt mens linsen skifter. Deretter

vil indikatoren stoppe blinkingen og lyse i 3 sekunder i grønt når sentreringen er fullført.

Ɣ Når linsen allerede er plassert i senter, og hvis du trykker

i LINSE SKIFT dialogen og den lyser grønt, vises LINSE SKIFT dialogen i 3 sekunder.

LINSE MINNE LAGRE / LAST / RENSE

Denne projektoren er utstyrt med minnefunksjoner for linsejusteringer (zoom, fokus og skift). For å vise dialogen LINSE MINNE, velg LINSE MINNE på ZOOM, FOKUS eller LINSE SKIFT dialogen . Dialogen LINSE MINNE vil deretter komme tilsyne.



ZOOM / FOKUS knappen. Dialogen ZOOM /

LENS SHIFT -knappen. Dialogen LINSE

I dialogen LINSE SKIFT:

Trykk på

I standby modus:

Trykk i 3 sekunder samtidig.

LAGRE: For å lagre de aktuelle justeringene, velg en LAGRE-(1-3) og trykk Ź eller

-knappen. LAST: For å laste en lagret justering, velg

LAST-(1-3) og trykk Ź eller Når knappen LAST-(1-3) kan minnet lastes uten dialogen LINSE MINNE.

RENSE: Ved å velge SLETT LINSE MINNE i dialogen LINSE MINNE vises dialogen SLETT LINSE MINNE. Velg antallet som skal slettes med Ÿ/ź

-knappene og trykk på Ź -knappen. Dialogen som sjekker formålet ditt vil komme ut. Trykk deretter Ź -knappen igjen i dialogen.

DIGITAL -knappen.

LENS SHIFT og

MY BUTTON er plassert på

DIGITAL -knappene

ENTER

ENTER -knappen.

DIGITAL -knappen

Betjening

VIDEO

DIGITAL

VIDEO

COMPUTER IN1

COMPUTER IN2

DIGITAL

S-VIDEO, VIDEO 1

VIDEO 2

HDMI

MY SOURCE



COMPUTER

VIDEO 1

VIDEO 2

S-VIDEO

HDMI

DVI-D

COMPUTER IN1

Vise og bytte bildet

Trykk på knappen

RGB-signalet. Hver gang du trykker knappen, bytter projektoren RGB inngangsport fra den aktuelle porten som under.

COMPUTER IN1 Æ COMPUTER IN2 Æ BNC 

Når SKRU PÅ er valgt for elementet AUTO-SØK på VALG-Menyen, vil prosjektoren fortsette å sjekke alle inngangsportene sekvensielt til den oppdager et inngangssignal mens

VIDEO 1,

valgt, vil prosjektøren sjekke Trykk på knappen

videosignal. Hver gang du trykker denne knappen, vil prosjektøren veksle video input-port som vist nedenfor.

COMPONENT (Y, Cb /Pb, Cr /Pr) Æ S-VIDEO Æ VIDEO 1 Æ VIDEO 2

Når SKRU PÅ er valgt for elementet AUTO-SØK på VALG-Menyen, vil prosjektoren fortsette å sjekke alle inngangsportene sekvensielt til den oppdager et inngangssignal (47). Hvis eller

COMPUTER IN2-porten er valgt, vil projektoren sjekke Komporent-porten først.

Trykk på knappen

signal. Hver gang du trykker knappen, bytter projektoren digital inngangsport som under.

HDMI ⇔ DVI-D

Ɣ Når SKRU PÅ er valgt for elementet AUTO-SØK på VALG-menyen, vil

projektoren fortsette å sjekke alle inngangsportene sekvensielt til den oppdager et inngangssigna (47 Hvis

DIGITAL-knappen trykkes inn mens

VIDEO 2 er valgt, vil prosjektøren sjekke

COMPUTER for å velge inngangsport for

(47). Hvis

VIDEO 2,

VIDEO for å velge inngang for

DIGITAL for å velge inngang for digitalt

S-VIDEO, Komporent,

COMPUTER IN1-porten først.

VIDEO-knappen trykkes inn mens

COMPUTER-knappen trykkes inn

HDMI eller

Komporent, HDMI-porten først.

S-VIDEO, VIDEO 1 eller

STANDBY/ON COMPUTER

MY SOURCE

DVI-D-porten er

STANDBY/ON COMPUTER

MY SOURCE

ID 3ID 1

COMPUTER IN1

ID 1

ID 3

ID 4

ID 2

LASER INDICATOR

VIDEO

DIGITAL

Trykk

MY SOURCE-knappen på fjernkontrollen.

Inngangssignalet vil byttes til det signalet du setter som MIN KILDE (

49).

Ɣ Denne funksjonen kan også bli brukt for dokumentkamera. Velg

inngangsporten som er tilkoblet dokumentkameraet.

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

Betjening

AUTO



ASPECT

Velge et aspektforhold (h/b)

Trykk

ASPECT-knappen på fjernkontrollen.

Hver gang du trykker denne knappen, vil prosjektøren veksle modus for aspektforhold vekselvis.

For et datamaskinsignal



NORMAL Æ 4:3 Æ 16:9 Æ 16:10

For et HDMI eller DVI-D signal



Æ LITEN*Æ REN*Æ FULL

NORMAL Æ 4:3 Æ 16:9 Æ 16:10*Æ 14:9 Æ LITEN*Æ REN*Æ FULL

For et videosignal, s-videosignal, eller komponentvideosignal



4:3 Æ 16:9 Æ 16:10*Æ 14:9 Æ LITEN*Æ REN*Æ FULL

For ikke noe signal



ENTER

4:3 (fast, unntatt CP-WX11000) / FULL (fast, CP-WX11000)

Ɣ*16:10 / FULL: CP-WX11000 kun. REN: Unntatt

CP-X10000. LITEN: Unntatt CP-WX11000.

NORMAL-modus beholder signalets originale aspektforhold.

FREEZE

ASPECT

SHUTTER

RESET

Bruke den automatiske justeringsfunksjonen

Trykk

AUTO-knappen på fjernkontrollen.

Ved å trykke denne knappen utføres følgende.

STANDBY/ON COMPUTER

 For et datamaskinsignal

Den vertikale posisjonen, den horisontale posisjonen og den horisontale fasen vil justeres automatisk. Pass på at applikasjonsvinduet er satt til dets maksimale størrelse før denne funksjonen forsøkes brukt. Et mørkt

BLANK LASER

bilde kan likevel bli feiljustert. Bruk et lyst bilde for justering.

 For video- og s-videosignal

Det videoformatet som passer best for det respektive kildesignalet, vil bli automatisk valgt. Denne funksjonen er kun tilgjengelig når AUTO er valgt under VIDEOFORMAT-punktet i KILDE-Menyen

(37).

Den vertikale posisjonen og

den horisontale posisjonen vil bli automatisk innstilt til standard.

 For komponent videosignal

Den vertikale posisjonen, den horisontale posisjonen og den horisontale fasen vil automatisk settes til standard.

Ɣ Den automatiske justeringsoperasjonen krever om lag 10 seuknder.

Vær oppmerksom på at det muligens ikke vil fungere korrekt med noen kildesignaler. Når denne funksjonen er utført for et videosignal, kan det hende at en ekstra linje vises på utsiden av et bilde.

Ɣ De punktene som kan justeres av denne funksjonen, kan variere når

DETALJERT eller SKRU AV er valgt som AUTOJUSTER-punkt under SERVICE-punktet i VALG-Menyen (

50).

LASER INDICATOR

MY SOURCE

VIDEO

ID 3

ID 1

ID 2

DIGITAL

ID 4

Betjening

POSITION

RESET

POSITION



KEYSTONE



KEYSTONE

Justere posisjonen

Trykk

POSITION-knappen på fjernkontrollen når det ikke vises noen meny.

"POSISJON"-indikasjonen vil vises på skjermen. Bruk Ÿ/ź/Ż/Ź markørknappene for å justere bildets posisjon.

Hvis du ønsker å nullstille operasjonen, trykk

RESETknappen på fjernkontrollen under operasjonen. For å fullføre denne operasjonen, trykk

POSITION-knappen

igjen. Hvis du ikke foretar deg noe, vil dialogen forsvinne

FREEZE

ASPECT

PbyP

ENTER

SHUTTER

AUTO

RESET

POSITION

automatisk etter noen få sekunder.

Når denne funksjonen utføres på et videosignal, s-videosignal, eller komponent videosignal, kan det hende at en ekstra linje vises på utsiden av bildet.

Når denne funksjonen brukes på et Videosignal, S-Videosignal, eller komponentsignal fra 480i@60- eller 576i@50-kilde, vil justeringsrekkevidden avhenge av OVERSCAN i UTTRYKK-Menyen

(

34)

. Videre justering er ikke mulig når OVERSCAN er stilt helt

til 10.

Korrigere keystone-forvrengninger

Trykk

KEYSTONE-knappen på fjernkontrollen.

En dialog vil vises på skjermen for å hjelpe deg med å justere forvrengningen.

Bruk Ÿ/ź markørknappene for å velge AUTO- eller

MANUELL-drift og trykk Ź knappen for å gjøre følgende:

1) AUTO-utfører automatisk vertikal keystone-korreksjon.

2) MANUELL viser en dialog for keystone-korreksjon.

Bruk Ÿ/ź markørknappene for å velge hvilken retning som skal korrigeres ( eller ) og bruke så Ż/Ź -knappene for å

justere.

For å lukke dialogen og fullføre denne operasjonen, trykk KEYSTONE-knappen igjen. Selv om du ikke foretar deg noe, vil dialogen forsvinne automatisk etter noen få sekunder.

Ɣ Denne funksjonens justerbare rekkevidde vil variere med de forskjellige

kildesignalene. For noen kildesignaler vil denne funksjonen ikke virke så bra.

Hvis V:SPEILV eller H+V:SPEILV er valgt som SPEIL-punkt i OPPSETT-Menyen og prosjektørlerretet står på skrå, er det mulig at denne funksjonen ikke vil virke som den skal.

Ɣ Når zoomjusteringen er satt til TELE (telefoto fokus), er denne funksjonen

kanskje unødvendig. Denne funksjonen bør brukes når zoomjustering er satt til full WIDE (vidvinkelfokus) så ofte som mulig.

Ɣ Hvis prosjektøren er plassert på en jevn ﬂ ate (ca. ±3°), er det mulig at denne

funksjonen ikke virker.

Hvis prosjektøren heller ca. ±30° eller over, er det mulig at denne funksjonen ikke virker.

Hvis det vertikale linseskiftet ikke er satt helt oppover (ikke satt helt nedover, kun for den alternative linsetypen USL-801

Hvis det horisontale linseskiftet ikke er sentrert, er det mulig at denne funksjonen ikke virker bra.

Denne funksjonen vil være utilgjengelig når Bevegelse-detektoren er på

(

51)

), er det mulig at denne funksjonen ikke virker bra.

FOCUS+ZOOM

(

64).

OFF

KEYSTONE

MAGNIFY

Bruke forstørrelsesfunksjonen

POSITION

OFF

MAGNIFY

FREEZE



FREEZE

Trykk på ONON-knappen under

fjernkontrollen. "FORSTØR"-indikasjonen vil vises på skjermen og prosjektøren vil gå i FORSTØR-modus. I FORSTØR-modusen, vil bildet være forstørret. Indikasjonen vil forsvinne etter noen sekunder uten betjening.

Bruk Ÿ/ź markørknappene for å justere zoom-nivået.

For å ﬂ ytte zoome-området, trykk deretter brukes Ÿ/ź/Ż/Ź markørknappene for å ﬂ ytte området. Og for å fullføre zoome-området, trykk For å gå ut av FORSTØR-modus og gjenopprette skjermen til normal, trykk OFF-knappen under

Ɣ Prosjektøren går automatisk ut av FORSTØR-modus når kildesignalet

forandres, eller når visningsbetingelsene endres.

I FORSTØR-modus kan keystone-forvrengningsbetingelsene variere, den vil imidlertid bli gjenopprettet når prosjektøren går ut av FORSTØR-modusen.

MAGNIFY-knappen på

POSITION-knappen i FORSTØRR modus,

POSITION-knappen igjen.

MAGNIFY på fjernkontrollen.

PbyP

MY BUTTON

Betjening

AUTO

POSITION

MAGNIFY

MERK

• Zoom-skalaen kan ﬁ njusteres. Observer skjermen nøye for å ﬁ nne

den skalaen du ønsker.

Midlertidig frysing av skjermen

Trykk

FREEZE-knappen på fjernkontrollen.

"STILL"- indikasjonen vil vises på skjermen (indikasjonen vil imidlertid ikke vises når SKRU AV er valgt som BESKJEDfunksjon i SKJERM-Menyen (

45)), og prosjektøren vil gå i STILL-modus, hvilket betyr at bildet er frosset. For å gå ut av STILL-modus og gjenopprette skjermen til normal, trykk

FREEZE-knappen igjen.

BLANK LASER

ENTER

FREEZE

Ɣ Prosjektoren vil automatisk gå ut av STILL-modusen når en kontrollknapp

trykkes.

Ɣ Hvis prosjektøren fortsetter å projisere et stillbilde ganske lenge, er det mulig

at LCD-skjermen er brent. Ikke la prosjektøren stå i STILL-modus for lenge.

Betjening

BLANK



BLANK

SHUTTER



STANDBY/ON

Midlertidig blanking av skjermen

Trykk

BLANK-knappen på fjernkontrollen.

Den blank skjermen vil vises istedenfor kildesignalets skjerm. Vennligst se BLANK-punktet i SKJERM-Menyen (

42). For å gå ut av blankskjermen og gå tilbake til kildesignalskjermen, trykk

BLANK-knappen igjen.

ID 3

ID 1

ID 4

ID 2

BLANK LASER

Ɣ Prosjektoren vil automatisk gå ut av BLANK-modusen når en kontrollknapp

trykkes.

Midlertidig lukking av bilde

Ved å trykke på

linselukkeren. Den lukkede lukkeren blokkerer projektorens lys, slik at den kan blanke ut skjermen.

SHUTTER -indikatoren på projektoren blinker når lukkeren er lukket.

Ɣ Projektoren vil slås av automatisk når tiden som er stilt inn av LUKKER TIMER

passeres

(

Ɣ Når man slår av strømmen med

linsen åpnes automatisk. Hvis strømforsyningen stopper under åpning eller lukking av linselukkeren, stopper også bevegelsen til linsen. Når man imidlertid slår projektoren på, vil linselukkeren som er lukket eller ufullstendig åpnet, åpnes automatisk.

SHUTTER -knappen lukkes eller åpnes den mekaniske

48).

STANDBY/ON -knappen (20

), vil den lukkede

ENTER

VIDEO

DIGITAL

FREEZE

ASPECT

SHUTTER

RESET

PbyP

COMPUTER, VIDEO

DIGITAL

MY BUTTON



Betjening

BiB (Bilde-i-bilde)

BiB er en funksjon som viser to forskjellige bildesignaler på en skjerm som er delt i to med et område for hvert signal. Noen av funksjonene kan brukes likt som for normalmodusen (utenom BiB-modsuen). Det er noen operasjoner som bare er tilgjengelig i BiB-modusen.

Starte BiB

PbyP-knappen på

Trykk fjernkontrollen, da vil BiBfunksjonen bli startet. For å avslutte BiB-modusen trykk knappen igjen.

FREEZE

ASPECT

PbyP

SHUTTER

AUTO

RESET

POSITION

normalmodus

BiB-modus

Vise innstillingsinformasjon

innstillingsinformasjon

Innstillingsinformasjonen vil vises i ﬂ ere sekunder når BiB-funksjonen starter. Den viser informasjon for inngangsignalet til hvert område. I tillegg vil det også være en gul ramme og et høytalerikon for hovedområde. Informasjonen kan vises ved å bruke pilknappene Ÿ/ź/Ż/Ź når innstillingsinformasjonen ikke er på skjermen.

Velge hovedområde

hovedområde

De ﬂ este operasjonen virker kun for hovedområdet. I tillegg er lydsignalet til bildeinngangssignalet for hovedområdet tilegnet utgangssignalet for lyd. Hovedområdet kan byttes ved å bruke pilknappene Ż/Ź når innstillingsinformasjonen er på skjermen.

Endre bildeinngangssignal

Trykk

COMPUTER, VIDEO eller knappen i BiB-modusen, menyen for valg av inngangssignalet vil vises. Velg et signal ved å bruke pilknappene Ÿ/ź. Om du ønsker å bytte signal i underområdet, bytt til hovedområdet ved å bruke Ż/Ź-knappene først. Det er ikke tillatt å vise det samme signalet samtidig i begge områdene. For andre kombinasjoner av inngangssignal, referer til tabellen til høyere. Enhver

DIGITAL-

underområde

Hoved

Under

COMPUTER IN1

COMPUTER IN2

BNC 00 0000000

HDMI 0 0 0 X 0 X X X X

DVI-D 0 0 0 X 0 X X X X

Component

Scart RGB

S-Video

Video 1

Video 2

BNC

HDMI

DVI-D

Component

COMPUTER IN1

COMPUTER IN2

000000000

0 00000000

00000 000

00 0XX XXX

00 0XX0X XX

000XX0XX X

00 0XX0XXX

S-Video

Scart RGB

Video 1

kombinasjon markert med X kan ikke velges.

Bruke BiB BYTTE-funksjonen

Trykk

MY BUTTON tilegnet BiB BYTTE ( Posisjonen til begge områdene byttes uten at noen innstillinger forandres.

49).

Video 2

MERK

• For enkelte signaler, kan det hende at de ikke vises korrekt i BiB-

modusen selv om de kan vises riktig i normalmodusen.

Betjening

FREEZE

ASPECT

RESET

ENTER

SHUTTER

POSITION

RESET

ENTER

RESET

ENTER

Bruke menyfunksjonen

Denne projektoren har følgende menyer: BILDE, UTTRYKK, KILDE, OPPSETT, SKJERM, VALG, NETTVERK, SIKKERHET og ENKEL-meny. ENKEL-meny består av funksjoner som ofte brukes, og de andre menyene er klassiﬁ sert for hvert formål og bringes sammen som AVANSERT MENY. Hver av disse menyene opereres med samme metode med Ÿ/ź/Ż/Ź,

ENTER og

Knappene med same navn på fjernkontrollen og på projektoren fungerer likt.

ENTER-knappen

STANDBY/ON

Markørknapper

MENU-knappen

RESET-knappen

Start/avslutt menyen

For å starte MENYEN, trykk på

MENU -knappen. MENYEN du sist brukte (ENKEL eller AVANSERT) vil komme tilsyne. ENKEL-meny vil vises først like etter man har slått på. For å avslutte MENYEN, trykk på

MENU -knappen igjen.

Hvis du ønsker å endre den til ENKEL/AVANSERT MENY, velg ENKEL/AVANSERT MENY på menyen.

Indikasjon i OSD (On Screen Display)

RESET -knappene.

LASER INDICATOR

STANDBY/ON COMPUTER

MY SOURCE

VIDEO

ID 3

ID 1

DIGITAL

ID 4

ID 2

BLANK LASER

ENTER

FREEZE

RESET

SHUTTER

ASPECT

AUTO

PbyP

POSITION

MAGNIFY

MY BUTTON

OFF

KEYSTONE

FOCUS

ZOOM

LENS SHIFT

Betydningen av de generelle ordene på OSD er som følger.

Indikasjon Betydning

EXIT

Hvis du velger dette ordet avsluttes OSD-menyen. Det er det samme som å trykke på

MENU -knapen.

RETUR Hvis man velger dette ordet returnerer menyen til den forrige menyen.

ANNUL. eller NEI

OK eller JA

MERK

ha trykket på

Hvis du ønsker å ﬂ ytte menyposisjon, skal du bruke Ÿ/ź/Ż/Ź -knappene etter å

POSITION -knappen.

Hvis du velger dette ordet avsluttes operasjonen i den nåværende menyen og returnerer til den forrige menyen.

Hvis du velger dette ordet utføres den klargjorte funksjonen eller bytter meny til den neste menyen.

Ɣ Noen funksjoner kan ikke utføres når en viss input-port er valgt, eller når et visst kildesignal vises.

Hvis du ønsker å nullstille operasjonen, trykk operasjonen. Merk deg at elementer hvis fungerer utføres samtidig med operasjon (for eksempel SPRÅK, H FASE etc.) ikke kan resettes. Ɣ Selv om du ikke gjør noe, vil dialogen automatisk vises etter 30 sekunder.

RESET-knappen på fjernkontrollen under

ENKEL-MENY



Fra ENKEL-MENY kan man utføre de punktene som vises i tabellen nedenfor. Velg et punkt med Ÿ/ź markørknappene på projektoren eller fjernkontrollen. Utfør det så i henhold til følgende tabell.

Punkt Beskrivelse

ASPEKT

AUTOKEYSTONE

KEYSTONE

Med Ż/Ź knappene skifter modusen for aspektforholdet. Se ASPEKT-punktet i UTTRYKK Menyen (

Med Ź knappen utføres AUTOKEYSTONE-punktet. Se AUTOKEYSTONE-punktet i OPPSETT-Menyen

Med Ż/Ź knappene korrigeres den vertikale Keystone-forvrengningen. Se KEYSTONE -punktet i OPPSETT-Menyen (

Med Ż/Ź knappene korrigeres den horisontale Keystone-forvrengningen. Se KEYSTONE -punktet i OPPSETT-Menyen (

Med Ż/Ź knappene skifter man bildemodus. Bildemodiene er kombinasjoner av GAMMA og FARGETEMP. innstillinger. Velg en passende modus i forhold til den kilden som vises.

NORMAL Ù KINOÙ DYNAMISKÙ TAVLE(SVART)

34).



ENKEL-MENY

(

40).



40).



41).



NORMAL 2 MIDDELS 1 STANDARD KINO 3 LAV 2 STANDARD

BILDEMODUS

(fortsettes på neste side)

DYNAMISK 1 HØY 3 STANDARD TAVLE(SVART) 4 HØY-LYSST.-1 4 STANDARD TAVLE(GRØNN) 5 HØY-LYSST.-2 4 STANDARD HVIT TAVLE 2 MIDDELS 5 STANDARD DAGSLYS 6 HØY-LYSST.-3 6 STANDARD

• Hvis GAMMA og FARGETEMP.-kombinasjonen er forskjellig fra de ovenfor anviste modi, viser BILDEMODUS-Menyen "TILPASS". Vennligst se GAMMA og FARGETEMP. ( BILDE-menyen.

• Når denne funksjonen er utført, kan det oppstå linjer eller andre forvrengninger.

DAGSLYS Ù HVIT TAVLE Ù TAVLE(GRØNN)

FARGETEMP. GAMMA

31, 32 )-punktenee i



ENKEL-MENY



ENTER

Punkt Beskrivelse

ØKO. INNST.

SPEIL

Med Ż/Ź knappene slås ekkomodus av/på. Se ØKO. INNST.-punktet i OPPSETT-Menyen (

Med Ż/Ź knappene bytter speilstatus. Se SPEIL-punktet i OPPSETT-Menyen (

Med dette punktet nullstilles alle ENKEL-meny-punktene unntatt

NULLS

FILTERTID og SPRÅK. En dialog vises hvor du må bekrefte. Hvis man velger OK med Ź knappen, vil nullstilling aktiveres.

Brukstiden til luftﬁ lteret vises i menyen. Ved å utføre dette punktet nullstilles ﬁ ltertiden som teller brukstiden

FILTERTID

til luftﬁ lteret. En dialog vises hvor du må bekrefte. Hvis man velger OK med Ź knappen, vil nullstilling aktiveres. Se FILTERTID-punktet i VALG-Menyen (

SPRÅK

AVANSERT MENY

Med Ż/Ź knappene endres skjermspråket. Se SPRÅK-punktet i SKJERM-Menyen (

Trykk på Ź eller

ENTER -knappen for å bruke menyen til BILDE, UTTRYKK, KILDE, OPPSETT, SKJERM, VELG, NETTVERK eller SIKKERHET.

EXIT

Trykk på Ż eller

ENTER -knappen for å avslutte OSD-menyen.

41).



48).



42).



41).



BILDE-meny

ENTER

VIDEO

ENTER

VIDEO

Fra BILDE-menyen kan man utføre de punktene som vises i tabellen nedenfor. Velg en funksjon med Ÿ/ź markørknappene på projektoren eller fjernkontrollen og trykk Ź markørknappen på prosjektøren eller fjernkontrollen, eller trykk

ENTER-knappen på fjernkontrollen for å utføre punktet. Utfør det så i henhold til følgende tabell.

Punkt Beskrivelse

LYS

KONTRAST

GAMMA

(fortsettes på neste side)

Med Ż/Ź knappene justeres lysstyrken.

MørkÙ Lys

Med Ż/Ź knappene justeres kontrasten.

SvakÙ Sterk

Med Ÿ/ź knappene skiftes gammamodus.

1 STANDARD Ù 1 TILPASS Ù 2 STANDARD Ù 2 TILPASS Ù 3 STANDARD

6 TILPASS 3 TILPASS

6 STANDARD Ù 5 TILPASS Ù 5 STANDARD Ù 4 TILPASS Ù 4 STANDARD

Justere TILPASS

Hvis man trykker en modus hvis navn inkluderer TILPASS, og så trykker Ź knappen eller

ENTER-knappen, vises en dialog for å hjelpe deg med å justere modusen. Denne funksjonen er nyttig hvis du ønsker å justere lysstyrken på visse fargetoner. Velg et punkt med Ż/Ź knappene og juster nivået med Ÿ/ź knappene. Ved å trykke et prøvemønster på skjermen for å kontrollere effekten av dine justeringer. Hver gang du trykker på knappen seg, som vist nedenfor.

Ikke noe mønsterÖ Gråskala med 9 trinn RampÕ Gråskala med 15 trinn. De åtte utjevningslinjene stemmer med åtte

tonenivåer på prøvemønsteret (Gråskala med 9 trinn) unntatt de mørkeste i venstre ende. Hvis du ønsker å justere 2. tone fra venstre side på prøvemønsteret, brukes utjevningsjusteringslinje "1". Den mørkeste tonen i venstre ende av prøvemønsteret kan ikke kontrolleres med noen av utjevningsjusteringslinjene.

• Når denne funksjonen er utført, kan det oppstå linjer eller andre forvrengninger.

ENTER eller

VIDEO-knappen, kan du fremvise

ENTER eller

BILDE-meny

VIDEO-knappen, forandrer

BILDE-meny

ENTER

VIDEO

ENTER

VIDEO



Punkt Beskrivelse

Med Ÿ/ź knappene skiftes fargetemperaturmodus.

1 HØYÙ 1 TILPASS

ÙÙÙ

6 TILPASS

6 HØY-LYSST.-3

5 TILPASS

Justere TILPASS

Hvis man velger en modus hvis navn inkluderer TILPASS og så trykker Ź knappen eller

-knappen, vises en dialog for å hjelpe deg med å justere AVVIK og ØKNING i valgte modus.

FARGETEMP.

AVVIK-justeringer endrer intensiteten på alle fargetonene i prøvemønstret.

ØKNING-justeringer påvirker i hovedsak de lysere fargetonenes intensitet i prøvemønstret.

Velg et punkt med Ż/Ź knappene og juster nivået ved hjelp av Ÿ/ź knappene. Ved å trykke på

ENTER eller et prøvemønster på skjermen for å kontrollere effektene av dine justeringer. Hver gang du trykker på knappen seg, som vist nedenfor.

Ikke noe mønsterÖ Gråskala med 9 trinn RampÕ Gråskala med 15 trinn

• Hvis denne funksjonen utføres, kan det oppstå linjer eller andre forvrengninger.

Med Ż/Ź knappene justeres hele fargestyrken.

SvakÙ Sterk

FARGE

• Dette elementet kan kun velges for et videosignal, s-video, komponentvideo, HDMI eller DVI-D signal når VIDEO er valgt på DIGITAL FORMAT element (

Med Ż/Ź knappene justeres hele nyansen.

RødligÙ Grønlig

NYANSE

• Dette elementet kan kun velges for et videosignal, s-video, komponentvideo, HDMI eller DVI-D signal når VIDEO er valgt på DIGITAL FORMAT element (

Med Ż/Ź knappene justeres skarpheten.

SKARPHET

SvakÙ Sterk

• Det kan oppstå noe støy og/eller skjermen kan ﬂ imre et øyeblikk når en justering er foretatt. Dette er ikke en feilfunksjon.

(fortsettes på neste side)

MIDDELSÙ 2 TILPASS

HØY-LYSST.-2

ENTER

VIDEO-knappen kan du kan vise

ENTER eller



VIDEO-knappen, forandrer

37).

LAV

ÙÙ

3 TILPASS

4 HØY-LYSST.-1

TILPASS

Punkt Beskrivelse

ENTER



Med Ÿ/ź markørknappene byttes aktiv iris kontrollmodus.

PRESENTAS. Ù TEATER Ù MANUELL

Funksjon Aktiv iris viser det beste presentasjonsbildet for

både lyse og mørke scener. Aktiv iris viser det beste presentasjonsbildet for

både lyse og mørke scener. Den aktive irisen er stilt inn til fast klarhet

(0: mørk - 7: klar)

AKTIV IRIS

PRESENTAS.

TEATER

MANUELL

• Skjermen kan ﬂ imre når PRESENTAS.- eller TEATER-modus er valgt. Hvis dette skjer, velg MANUELL.

Denne prosjektøren har 4 minner for justeringsdata (for alle punktene i BILDE-menyen). Velg en funksjon med Ÿ/ź knappen og trykke på Ź eller knappen for å utføre hvert punkt.

LAGRE-1ÙLAGRE-2Ù LAGRE-3Ù LAGRE-4

LAST-4 Ù LAST-3 Ù LAST-2 Ù LAST-1

LAGRE-1, LAGRE-2, LAGRE-3, LAGRE-4

LAGRE-funksjonen lagrer de aktuelle justerte dataene til det minnet som er lenket i det nummeret som er inkludert i funksjonens navn.

• Husk at de aktuelle lagrede dataene i et minne vil bli tapt når man lagrer nye data i minnet.

MITT MINNE

LAST-1, LAST-2, LAST-3, LAST-4

Når man utfører en LAST-funksjon, lastes data fra det minnet som er lenket i det nummeret som er inkludert i funksjonsnavnet og justerer bildet automatisk avhengig av dataene.

• De LAST-funksjonene som ikke har noen data i de lenkede minnene, hoppes over.

• Husk at den sist justerte kondisjonen vil gå tapt ved lasting av data. Hvis du ønsker å beholde den aktuelle justeringen, vennligst lagre denne før en LAST-funksjon utføres.

• Det kan oppstå noe støy, og skjermen kan ﬂ imre et øyeblikk når data lastes. Dette er ikke en feilfunksjon.

• LAST-funksjonene kan også utføres med MY MEMORY-knappen, som kan programmeres med MIN KNAPP-punktet i VALG-Menyen (

49).



BILDE-meny

ENTER-

UTTRYKK-meny

ENTER



RESET



RESET



UTTRYKK-meny

Fra UTTRYKK-menyen kan man utføre de punktene som vises i tabellen nedenfor. Velg et punkt med Ÿ/ź markørknappene på prosjektøren eller fjernkontrollen og trykk Ź markørknappen på prosjektøren eller fjernkontrollen, eller trykk

ENTER-knappen på fjernkontrollen

for å utføre funksjonen. Utfør det så i henhold til følgende tabell.

Punkt Beskrivelse

Med Ÿ/ź knappene skiftes modus for aspektforhold.

For et datamaskinsignal

NORMAL Ù 4:3Ù 16:9Ù 16:10

 LITEN

For et HDMI eller DVI-D signal

NORMAL Ù 4:3Ù 16:9Ù 16:10

 14:9Ù LITEN

 REN

 FULL

ASPEKT

OVERSCAN

V POS.

H POS.

(fortsettes på neste side)

For et videosignal, s-videosignal, eller komponentvideosignal

4:3Ù 16:9Ù 16:10

 14:9Ù LITEN

 REN

 FULL

For ikke noe signal

4:3 (fast, unntatt CP-WX11000) / FULL (fast, CP-WX11000)

Ɣ*16:10 / FULL: CP-WX11000 kun. REN: Unntatt

CP-X10000. LITEN: Unntatt CP-WX11000.

• NORMAL-modus beholder signalets opprinnelige aspektforhold. Med Ż/Ź knappene justeres overscan-forholdet.

Lite (forstørrer bildet) Ù Stor (reduserer bildet)

Dette elementet kan kun velges for en video, s-video, komponent, HDMI eller

• DVI-D signal når VIDEO er valgt på DIGITAL FORMAT element

•

Hvis denne justeringen er for stor, kan en viss reduksjon vises i bildets rammeområde. I dette tilfellet, foreta små justeringer.

Med Ż/Ź knappene justeres den vertikale posisjonen.

NedÙ Opp

•

Overjustering av den vertikale posisjonen kan føre til skjermstøy. Hvis dette skjer, vennligst nulls den vertikale posisjonen til standard innstilling. Ved å trykke på RESET-knappen når V POS. er valgt, vil V POS. nullstilles til standard innstilling.

•

Når denne funksjonen utføres på et videosignal, s-videosignal, eller komponentvideosignal fra 480i@60 eller 576i@50 kilde, avhenger dette justeringsforholdet av OVERSCAN innstilling. Videre justering er ikke mulig når OVERSCAN er stilt helt til 10.

• Dette elementet kan ikke velges for et HDMI eller et DVI-D signal. Med Ż/Ź knappene justeres den horisontale posisjonen.

HøyreÙ Venstre

•

Overjustering av den horisontale posisjonen kan føre til skjermstøy. Hvis dette skjer, vennligst nulls den horisontale posisjonen til standard innstilling. Ved å trykke på RESET-knappen når H POS. er valgt, vil H POS. nullstilles til standard innstilling.

•

• Dette elementet kan ikke velges for et HDMI eller et DVI-D signal.

(

over)

innstilling. Videre justering er



(



(



37).

over)

Punkt Beskrivelse

RESET



Med

Ż/Ź

knappene justeres den horisontale fasen for å eliminere ﬂ imring.

HøyreÙ Venstre

H FASE

• Dette elementet kan kun velges for et datamaskinsignal, eller komponentvideosignal. (unntatt 480i@60, 576i@50, SCART RGBsignaler)

Med Ż/Ź knappene justeres den horisontale størrelsen.

StorÙ Lite

•

H STR.

Dette elementet kan kun velges for et datamaskinsignal.

• Hvis denne justeringen er overdreven, kan det hende at bildet ikke vises korrekt. I dette tilfellet vennligst nulls justeringen ved å trykke RESET-knappen på fjernkontrollen under operasjonen.

Velges dette punktet, utføres den automatiske justeringsfunksjonen.

For et datamaskinsignal

Den vertikale posisjonen, den horisontale posisjonen og den horisontale fasen vil bli justert automatisk.

Sjekk at applikasjonsvinduet er satt til dets maksimale størrelse før denne funksjonen forsøkes brukt. Et mørkt bilde kan likevel bli feiljustert. Bruk et lyst bilde for justering.

For video- og s-videosignal

Det videoformatet som passer best for det respektive kildesignalet, vil bli automatisk valgt. Denne funksjonen er kun tilgjengelig når AUTO

UTFØR

AUTOJUSTERING

er valgt under VIDEOFORMAT-punktet i KILDE-Menyen vertikale posisjonen og den horisontale posisjonen vil bli automatisk innstilt til standard.

For komponent videosignal

Den vertikale posisjonen, den horisontale posisjonen og den horisontale fasen vil automatisk settes til standard.

• Den automatiske justeringsoperasjonen tar ca. 10 sekunder. Vær oppmerksom på at det muligens ikke vil fungere korrekt med noen kildesignaler. Når denne funksjonen utføres for et videosignal, kan f.eks. en linje oppstå på utsiden av bildet.

• De punktene som justeres med denne funksjonen, kan variere når DETALJERT eller SKRU AV er valgt som AUTOJUSTER-punkt under SERVICE-punktet i VALG-Menyen (

UTTRYKK-meny

50).



(

37).

Den

KILDE-meny

ENTER

VIDEO 1,

VIDEO 2

S-VIDEO

HDMI

DVI-D

VIDEO 1, VIDEO 2

S-VIDEO

HDMI

DVI-D

VIDEO 1

VIDEO 2

KILDE-meny

Fra KILDE-menyen kan man utføre de punktene som vises i tabellen nedenfor. Velg et punkt med Ÿ/ź markørknappene på prosjektøren eller fjernkontrollen og trykk Ź markørknappen på prosjektøren eller fjernkontrollen, eller trykk

ENTERknappen på fjernkontrollen for å utføre funksjonen. Utfør det så i henhold til følgende tabell.

Punkt Beskrivelse

Med Ÿ/ź knappene skiftes progressivmodus.

TVÙ FILMÙ SKRU AV

•

Denne funksjonen utføres kun for et kombinert signal ved

PROGRESSIV

VIDEO 2- eller eller 1080i@50/60 ved Komponent,

• Når TV eller FILM er valg, vil skjermbildet være skarpt. FILM adapterer til 2-3 Pull-Down konverteringssystemet. Disse kan imidlertid forårsake en viss defekt (f.eks. ujevn linje) av bildet for et hurtig bevegende objekt. I det tilfellet vennligst velg SKRU AV, selv om skjermbildet kanskje blir mindre skarpt.

Med Ÿ/ź knappene skiftes støyredukjonsmodus.

HØY Ù MIDDELSÙ LAV

S-VIDEO-kildesignal, og for signalene 480i@60, 576i@50

HDMI eller

VIDEO 1,

DVI-D-kildesignal.

V. STØYRED.

3D-YCS

FARGESKILLE

(fortsettes på neste side)

• Denne funksjonen utføres kun for S-VIDEO kildesignal og for signalene 1080i@50/60

• Når denne funksjonen overdrives, kan det forårsake et visst kvalitetstap av bildet.

Med Ÿ/ź knappene skiftes 3D-YCS-modus.

•

Denne funksjonen virker kun ved et

NTSC og PAL.

• FILM er modusen for bilder som har mange bevegelser, så som ﬁ lmer, og STILLBILDE er modusen for bilder med få bevegelser eller stillbilder som lysbilder.

Med Ÿ/ź knappene skiftes modus for fargeskille.

• Dette punktet kan kun velges for et RGB-signal eller et komponent videosignal (unntatt 4

• AUTO-modus velger automatisk optimal modus.

•

AUTO-operasjonen vil muligens ikke virke bra med noen signaler. I dette

tilfellet kan det være en god idé å velge en passende modus unntatt AUTO.

VIDEO 1, VIDEO 2

480i@60, 576i@50 eller

ved

Komponent,

STILLBILDEÙ FILMÙ SKRU AV

AUTO Ù RGBÙ SMPTE240Ù REC709Ù REC601

80i@60, 576i@50

HDMI eller

VIDEO 1

og SCART RGB).

DVI-D

eller

- eller

-kildesignal.

VIDEO 2

-signal av

Punkt Beskrivelse

(Y, Cb/Pb,

Cr/Pr)

(Y, Cb/Pb, Cr/Pr)

VIDEO 1

SCART RGB

S-VIDEO, VIDEO 1,

VIDEO 2

VIDEO 1, VIDEO 2

S-VIDEO

HDMI

DVI-D

Med Ÿ/ź knappene skiftes funksjonen til Komponent Cr/Pr)-porten.

COMPONENT Ù SCART RGB

Når SCART RGB er valgt, vil KomponentVIDEO 1-portene fungere som en adapter, eller en SCART-kabel, kreves for på prosjektøren. For detaljer, kontakt forhandleren.

VIDEO 1

Cb/Pb

Cr/Pr

S-VIDEO

OUT

COMPUTER IN1

BNC

COMPONENT

CONTROL IN CONTROL OUT

REMOTE

CONTROL IN

OUT

R/Cr/Pr G/Y B/Cb/Pb H V VI

KILDE-meny

(Y, Cb/Pb,

(Y, Cb/Pb, Cr/Pr) og

SCART RGB-port. Et SCART-

COMP

SCART RGB-inngangen

Video

SCART OUT

Still inn videoformatet for (1) Med Ÿ/ź knappene velges

(2) Med Ż/Ź knappene bytter modus for videoformat.

VIDEOFORMAT

• Dette punktet utføres kun for et videosignal

-port eller

• AUTO-modus velger automatisk optimal modus.

• AUTO-operasjonen vil muligens ikke virke bra med noen signaler. Hvis bildet blir ustabilt (f.eks. et uregelmessig bilde, mangel på farge), vennligst velg modus i henhold til kildesignal.

Still inn videoformat for (1) Bruk Ÿ/ź -knappene for å velge inngangsport. (2) Når du bruker Ż/Ź -knappene bytes digitalformat.

DIGITALT

FORMAT

AUTO Velge optimal modus automatisk. VIDEO Passende for DVD-signaler. COMPUTER Hensiktsmessig for datamaskinsignaler.

• Hvis COMPUTER er valgt, kan ikke FARGE, NYANSE, OVERSCAN velges.

(fortsettes på neste side)

S-VIDEO, VIDEO 1, - og

inngangsport.

AUTO Ù NTSCÙ PAL Ù SECAM N-PAL Ù M-PAL Ù NTSC4.43

S-VIDEO -porten.

HDMI porten og

AUTO Ù VIDEOÙ COMPUTER

Funksjon

VIDEO 2 -porten.

fra en

VIDEO 1, VIDEO 2

DVI-D porten.

KILDE-meny

COMPUTER IN

Punkt Beskrivelse

(1) Med Ÿ/ź knappene velges inngangsport. (2) Når du bruker Ż/Ź markørknappene byttes digitalsignalmodus.

AUTO Ù NORMAL Ù FREMHEVET

DIGITAL

SPENNVIDDE

AUTO Velge optimal modus automatisk. NORMAL Passende for DVD-signaler (16-235). FREMHEVET Hensiktsmessig for datamaskinsignaler. (0-255).

• Hvis kontrasten på skjermbildet er for sterk eller for svak, prøv å ﬁ nne en mer passende modus.

Innstilling av computer-inngangens signaltype for (1) (2) computerinngang.

COMPUTER-

INNG.

• Hvis du velger AUTO-modus, er det mulig å mate inn et synkronisert G-signal, eller et komponentsignal fra porten.

• I AUTO-modus kan bildet bli forvrengt med visse kildesignaler. I dette tilfellet, fjern signalkonnektoren slik at det ikke mottas noe signal, velg SINC ON G SKRU AV og koble så signalet til igjen.

Sett rammelåsfunksjonen på/av for hver port. (1) Med Ÿ/ź knappene velges inngangsport. (2) Bruk Ż/Ź knappene for å slå rammelåsfunksjonen på/av .

RAMMELÅS

• Dette punktet kan kun utføres på et signal med en vertikal frekvens på 50 til 60 Hz.

• Når SKRU PÅ er valgt, vises bevegende bilder mer jevnt.

• Denne funksjonen kan forårsake en viss kvalitetsreduksjon av bildet. I dette tilfellet, vennligst velg SKRU AV.

(fortsettes på neste side)

Funksjon

Bruk Ÿ/ź knappene for å velge

COMPUTER IN-port som skal innstilles.

Bruk Ż/Ź -knappene for å velge signal til

SKRU PÅÙ SKRU AV

COMPUTER IN-porten.

Punkt Beskrivelse

COMPUTER IN1, COMPUTER IN2

BNC

ENTER



Oppløsningen for kan innstilles på denne prosjektøren. (1) I KILDE-Menyen velger du OPPLØSNING med Ÿ/ź knappene og trykker på Ź knappen. OPPLØSNING-menyen vil vises.

(2) I OPPLØSNING-menyen velger du den oppløsningen du ønsker å vise med Ÿ/ź knappene. Velger du AUTO, vil en oppløsning innstilles som passer til kildesignalet.

COMPUTER IN1, COMPUTER IN2- og

KILDE-meny

BNC-kildesignaler

OPPLØSNING

(3) Trykker du Ź eller STANDARD- oppløsning, vil de horisontale og vertikale posisjonene, taktfasen og den horisontale størrelsen justeres automatisk. KILDE-INFO-dialogen (

(4) For å stille inn en standardoppløsning, bruk Ÿ/ź knappene for å velge TILPASS og TILPASSET OPPLØSNING-ruten vil vises. Velg de horisontale (HORISONTAL) og vertikale (VERTIKAL) oppløsningene med Ÿ/ź/Ż/Ź knappene. Med noen oppløsninger er det ikke garantert at denne funksjonen vil virke.

(5) For å lagre denne innstillingen, plasser markøren på det tallet som er lengst mot høyre og trykk Ź knappen. De horisontale og vertikale posisjonene, taktfasen og den horisontale størrelsen vil justeres automatisk. Etter KILDE-INFO- -dialogen ( i ca. 10 sekunder, vil skjermen gå tilbake til OPPLØSNING-menyen som viser den endrede oppløsningen.

(6) For å gå tilbake til den forrige oppløsningen uten å lagre endringene, plasser markøren på det tallet som er lengst mot venstre og trykk Ż knappen. Skjermen vil da gå tilbake til OPPLØSNING-menyen og vise den forrige oppløsningen.

• For noen bilder er det mulig denne funksjonen ikke virker bra.

ENTER-knappen under

55) vil vises.



55) er vist



OPPSETT-meny

ENTER



OPPSETT-meny

Fra OPPSETT-menyen kan man utføre de punktene som vises i tabellen nedenfor. Velg en funksjon med Ÿ/ź markørknappene på prosjektøren eller fjernkontrollen og trykk Ź markørknappen på prosjektøren eller fjernkontrollen, eller trykk

ENTER-knappen på fjernkontrollen for å utføre punktet. Utfør den så i henhold til følgende tabell.

Punkt Beskrivelse

Velges dette punktet, vil den automatiske justeringen av Keystoneforvrengning utføres. Prosjektøren korrigerer automatisk vertikale Keystone-forvrengninger pga (forover/bakover) den innstilte vinkelen. Denne funksjonen vil kun utføres én gang når den velges i menyen. Når prosjektørens helling forandres, må denne funksjonen utføres på nytt.

• Justeringsgraden for denne funksjonen vil variere blant forskjellie kildesignaler. For noen signaler vil denne funksjonen ikke virke bra.

• Hvis V:SPEILV eller H+V:SPEILV velges under SPEIL-punktet i OPPSETT-Menyen, og prosjektørens skjerm heller eller står skrått, vil denne funksjonen muligens ikke virke korrekt.

• Når zoom-justeringen er satt til TELE (telefoto-fokus), er denne

AUTOKEYSTONE

KEYSTONE

(fortsettes på neste side)

funksjonen muligens unødvendig. Når det er mulig, bør denne funksjonen brukes når zoom-justeringen er satt til full WIDE (vidvinkelfokus).

• Når prosjektøren er plassert horisontalt (ca. ±3°), er det mulig at denne funksjonen ikke vil virke bra.

• Når prosjektøren er skråstilt ca. ±30 grader eller mer, er det mulig at denne funksjonen ikke virker bra.

• Når det vertikale linseskiftet ikke er satt helt opp (ikke satt helt ned, kun for valgfri linsetype USL-801 ( funksjonen ikke virker bra.

• Når det horisontale linseskiftet ikke er sentrert, er det mulig at denne funksjonen ikke virker bra.

• Denne funksjonen vil ikke være tilgjengelig når Bevegelsedetektoren er på (

Ż/Ź

Med

• For noen signaler er det mulig at denne funksjonen ikke virker bra.

• Når det horisontale linseskiftet ikke er sentrert, er det mulig at denne funksjonen ikke vil virke bra.

• Denne funksjonen vil ikke være tilgjengelig når Bevegelse-detektor er på (

knappene korrigeres den vertikale Keystone-forvrengningen.

Reduser nederste delen av bildet Ù Reduser øverste delen av bildet

Denne funksjonens justeringsgrad kan variere for forskjellige kildesignaler.

64).



64).



51), er det mulig at denne



Punkt Beskrivelse



MONITOR OUT

MONITOR

OUT

MONITOR OUT

COMPUTER IN

BNC

MONITOR

OUT

Med Ż/Ź knappene korrigeres den horisontale Keystone-forvrengningen.

Minimer venstre side av bildetÙ Minimer høyre side av bildet

• Denne funksjonens justeringsskala vil variere etter kildesignal. For noen kilder er det mulig at denne funksjonen ikke virker bra.

•

Når zoomjusteringen er satt til TELE (telefoto fokus), er denne

KEYSTONE

funksjonen kanskje overdrevet. Denne funksjonen bør brukes når zoomjusteringen er satt til full WIDE (vidvinkel-fokus) så ofte det er mulig.

• Når det vertikale linseskiftet ikke er satt helt opp (ikke satt helt ned, kun for den valgfrie linsetypen USL-801 ( at denne funksjonen ikke vil virke bra.

• Denne funksjonen vil ikke være tilgjengelig når Bevegelsedetektoren er på (

64).



Med Ÿ/ź -knappene slås ekkomodus av/på.

ØKO. INNST.

NORMAL Ù ØKO.

•

Når ØKO. er valgt, vil akustisk støy og skjermens lysstyrke reduseres.

Med Ÿ/ź knappene skiftes modus for speilstatus.

OPPSETT-meny

51)), er det mulig



SPEIL

SKJERMUTGANG

NORMAL Ù H:SPEILV Ù V:SPEILV Ù H+V:SPEILV

Hvis Bevegelse-detektoren er SKRU PÅ og SPEIL-status er endret, vil Bevegelse-detektoralarm (

64) vises når prosjektøren startes



igjen etter at strømbryteren er slått av.

• Når “SPEIL” er stilt inn til “V:SPEILV”, vil skjermen snus opp - ned, etter at menydialogen er forsvunnet.

Kombinasjonen av et bilde vist på skjermen og som sendes ut fra MONITOR OUT-porten utgangen kan arrangeres i menyen. Bildet som kommer inn på porten valgt i (2) sendes ut til OUT-porten mens bildet valgt i (1) er på skjermen

MONITOR

(1) Velg en bildeinngangsport ved å bruke Ÿ/ź-knappene.

• Velg STANDBY for å velge et utgangssignal fra

MONITOR OUTporten i standby-modusen. (2) Velg en av

COMPUTER IN eller

BNC-portene med Ż/Ź-knappene.

COMPUTER IN1 ÙCOMPUTER IN2

SKRU AV Ù BNC

• SKRU AV kobler ut OUT-porten.

MONITOR

SKJERM-meny

ENTER



BLANK



SKJERM-meny

Fra SKJERM-menyen kan man utføre de punktene som vises i tabellen nedenfor. Velg et punkt med Ÿ/ź markørknappene på prosjektøren eller fjernkontrollen og trykk Ź markørknappen på prosjektøren eller fjernkontrollen, eller trykk

ENTER-knappen på fjernkontrollen for å utføre funksjonen. Utfør det så i henhold til følgende tabell.

Punkt Beskrivelse

Med Ÿ/ź/Ż/Ź knappene skifter man OSD (On Screen Display) språket.

SPRÅK

MENYPOS.

BLANK

(fortsettes på neste side)

Med Ÿ/ź/Ż/Ź knappene justeres menyposisjonen. For å avslutte operasjonen, trykk eller ikke utfør operasjoner i ca. 10 sekunder.

Med Ÿ/ź knappene skifter man modus for den blank skjermen. Den blank skjermen er en skjerm for den midlertidige blankefunksjonen ( på fjernkontrollen.

Min Skjerm

ORIGINAL Skjermen forhåndsinnstilt som standard skjerm. BLÅ, HVIT, SVART Ensfargede skjermer i hver farge.

• For å unngå å stå igjen som et etterbilde, vil Min Skjerm, eller ORIGINAL-skjermen skifte til ensfarget svart skjerm etter noen minutter.

MENU-knappen på fjernkontrollen,

26). Den vises ved å trykke



Min SkjermÙ ORIGINAL Ù BLÅÙ HVIT Ù SVART

Funksjon Skjermen kan registreres under Min Skjerm-

punktet (

44).



BLANK-knappen

Punkt Beskrivelse



Med Ÿ/ź knappene skiftes modus for oppstartskjermen. Oppstartskjermen er en skjerm som vises når det ikke oppdages noe signal, eller når et uegnet signal oppdages.

Min SkjermÙ ORIGINAL Ù SKRU AV

Funksjon Skjermen kan registreres under Min Skjerm-

punktet (

OPPSTRT.

Min Skjerm

ORIGINAL Skjermen forhåndsinnstilt som standard skjerm. SKRU AV Ensfarget svart skjerm.

• For å unngå å stå igjen som et etterbilde, vil Min Skjerm, eller ORIGINAL-skjermen skifte til BLANK skjerm ( minutter. Hvis også den BLANK skjermen er Min Skjerm eller ORIGINAL-skjermen, installeres den ensfargede svarte skjermen istedenfor.

• Når SKRU PÅ er valgt på Min Skjerm PASSORD elementet i SIKKERHET menyen (



(fortsettes på neste side)

SKJERM-meny

44).



26) etter noen



62), blir OPPSTRT. satt på Min Skjerm.

SKJERM-meny

ENTER

VIDEO

RESET

COMPUTER

ENTER

VIDEO

RESET

COMPUTER



Punkt Beskrivelse

Dette punktet gjør det mulig å fange et bilde for bruk som et Min Skjerm-bilde, som kan brukes som BLANK skjerm og OPPSTRT. skjerm. Vis det bildet du ønsker å fange før følgend prosedyre utføres.

1. Hvis man velder dette punktet, vises en dialog med tittelen "Min Skjerm". Den vil spørre deg om du ønsker å fange et uttrykk fra den åpne skjermen. Vennligst vent til målbildet vises og trykk knappen på fjernkontrollen når bildet vises. Bildet vil bli et STILLbilde og rammen for å fange vil vises. For å avbryte operasjonen, trykk knappene på fjernkontrollen.

2. Med Ÿ/ź/Ż/Ź knappene justeres rammeposisjonen. Vennligst ﬂ ytt rammen til det bildet du

Min Skjerm

ønsker å bruke. Rammen vil muligens ikke kunne ﬂ yttes for noen kildesignaler. For å begynne registrering, trykk ENTER eller

VIDEO-knappen på fjernkontrollen. For å gjenopprette skjermen og gå tilbake til forrige dialog, rrykk COMPUTER-knappen på fjernkontrollen. Registreringen tar ﬂ er minutter. Når registreringen er fullført, vises den registrerte skjermen og følgende beskjed i ﬂ er sekunder:

"Min Skjerm-registrering er fullført."

Hvis registreringen var mislykket, vises følgende beskjed:

"Det har oppstått en overføringsfeil. Vennligst prøv igjen."

• Dette punktet kan ikke velges for et HDMI eller DVI-D signal.

• Denne funksjonen kan ikke velges når SKRU PÅ er valgt under punktet Min Skjerm - Lås (

• Denne funksjonen kan ikke velges når SKRU PÅ er valgt på Min Skjerm PASSORD elementet i SIKKERHET menyen (

Med Ÿ/ź knappene slås meldingsfunksjonen i Min Skjerm - Lås

SKRU PÅÙ SKRU AV

Min Skjerm - Lås

AV Når SKRU PÅ er valgt, er punktet Min Skjerm sperret. Bruk denne funksjonen for å beskytte inneværende Min Skjerm.

• Denne funksjonen kan ikke velges når SKRU PÅ er valgt på Min Skjerm PASSORD elementet i SIKKERHET menyen (

(fortsettes på neste side)

RESET- eller

nedenfor).



ENTER eller

COMPUTER-



VIDEO-

62).

Punkt Beskrivelse

FREEZE



ENTER VIDEO RESET

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

Med Ÿ/ź knappene slås meldingsfunksjonen på/av.

SKRU PÅÙ SKRU AV

Når SKRU PÅ er valgt, virker følgende meldingsfunksjon.

"AUTO I GANG" under automatisk justering "OPPDAGET INGEN INNGANGSKILDE" "SYNC LIGGER UTENFOR REKKEVIDDEN" "INVALID SKANFREKVENS"

BESKJED

"Søker…." mens det søkes etter signal "Oppdager..." mens et kildesignal oppdagesIndikasjonen på kildesignal som vises ved endringIndikasjonen på aspektforhold vist ved endringIndikasjonen på BILDEMODUS som vises ved endringIndikasjonen på AKTIV IRIS som vises ved endringIndikasjonen på MITT MINNE som vises ved endringIndikasjonen på STILL og "II" (pause) mens skjermen er frosset ved å trykke

FREEZE-knappen.

• Når SKRU AV er valgt, vennligst husk det hvis bildet er stillbilde. Stillbilde må ikke oppfattes som feilfunksjon (

Hver inngangsport for denne prosjektøren kan ha et navn.

Bruk Ÿ/ź knappene på SKJERM-Menyen

(1) for å velge KILDENAVN og trykk Ź knappen. KILDENAVN-menyen vil vises.

Bruk Ÿ/ź knappene på KILDENAVN-

(2) menyen for å velge den porten som skal navngis og trykk Ź knappen. Høyre side av menyen vil være tom til et navn er spesiﬁ sert. KILDENAVN-dialogen vil vises.

Det inneværende navnet vil vises på den først

(3) linjen. Bruk Ÿ/ź/Ż/Ź knappene og VIDEO-knappene for å velge og legge inn tegn. RESET-knappen kan brukes til å slette 1 tegn av gangen. Hvis du beveger markøren til FJERN

KILDENAVN

eller SLETT ALT på skjermen, og trykker

VIDEO-knappen, vil likeledes 1 tegn, eller

eller alle tegnene, bli slettet. Navnet kan bestå av maksimum 16 tegn. (4)

For å forandre et tegn som allerede er lagt

inn, trykk Ÿ knappen for å ﬂ ytte markøren til den første linjen og bruk Ż/Ź knappene for å ﬂ ytte markøren til det tegnet som skal endres. Etter

ENTER

- eller

VIDEO

-knappen er trykket, er tegnet markert. Følg så samme prosedyre som beskrevet under punkt (3) ovenfor. (5) For å avslutte inntasting av tekst, ﬂ ytt markøren til OK på skjermen og trykk å gå tilbake til det forrige navnet uten å lagre endringene, ﬂ ytt markøren til ANNUL. på skjermen og trykk

ENTER- eller

ENTER-

ENTER- eller

VIDEO

SKJERM-meny

25).



VIDEO

-knappen.

-knappen. For

(fortsettes på neste side)

MY BUTTON



SKJERM-meny

Punkt Beskrivelse

Med Ÿ/ź knappene skifter man modus for mal skjermen. Trykk Ź -knappen for å vise den valgte malen, og

trykk på Ż -knappen for å lukke den viste skjermen.

MAL

Den sist valgte malen vises når er plassert på MAL funksjonen blir trykket (

PRØVEBILDEÙ PUNKTLINJE

PUNKTLINJE4Ù PUNKTLINJE3Ù PUNKTLINJE2 C.C er funksjonen som viser en avskrift eller dialog av lyddelen av

en video, ﬁ ler eller andre presentasjoner eller andre relevante lyder. Det er nødvendig å ha NTSC formatvideo eller 480i@60 format komponentvideo kilde som støtter C.C. funksjonen for å anvende denne funksjonen. Det er ikke sikkert det virker som det skal, avhengig av utstyr eller signalkilde. I dette tilfelle skal du slå av Lukket Tekst.

VIS

Velg lukket tekst VIS-innstilling fra følgende valg ved å bruke Ÿ/ź knapper.

SKRU AV Ù SKRU PÅ

SKRU AV: Lukket tekst er slått av. SKRU PÅ: Lukket tekst er slått på.

• Teksten vises ikke når OSD-menyen er aktiv.

• Lukket tekst er funksjonen som viser dialog, fortelling og/eler lydeffekter på et TV-program eller en videokilde. Lukket tekst er tilgjengelighet er avhengig av kringkaster og/eller innhold.

MODUS

C.C

(Lukket Tekst)

Velg lukket tekst MODUS-innstilling fra følgende valg ved å bruke Ÿ/ź knapper.

UNDERTEKST Ù TEKST UNDERTEKST: Vis lukket tekst

TEKST: Vis tekstdata, som er for tilleggsinformasjon som

nyhetsrapporter eller et TV-programveileder. Informasjonen dekker hele skjermen. Ikke alle C.C. programene har tekstinformasjon.

KANAL

Velg lukket tekst KANAL fra følgende valg ved å bruke Ÿ/ź knapper.

1Ù 2 Ù 3 Ù 4

MY BUTTON som

49).



1: Kanal 1, primærkanal/språk 2: Kanal 2 3: Kanal 3 4: Kanal 4 Kanaldataene kan variere, avhengig av innhold. Noen kanaler kan brukes for et sekundært språk eler kan være tom.

VALG-meny

ENTER



MY SOURCE



Fra VALG-menyen kan man utføre de punktene som vises i tabellen nedenfor. Velg et punkt med Ÿ/ź markørknappene på prosjektøren eller fjernkontrollen og trykk Ź markørknappen på prosjektøren eller fjernkontrollen, eller trykk

ENTER-knappen på fjernkontrollen for å utføre punktet, unntatt for punktene LAMPETID og FILTERTID. Utfør det så i henhold til følgende tabell.

Punkt Beskrivelse

Porten som er stillt inn til “HOPPE OVER” blir ignorert i søkingen av AUTO-SØK funksjonen (

COMPUTER, VIDEO, eller DIGITAL (

HOPP OVER

KILDE

AUTO-SØK

AUTOKEYSTONE

(fortsettes på neste side)

(1) Velg en inngangport til bilder med Ÿ/ź -knappene. (2) Når du bruker Ż/Ź -knappene slår man av HOPP OVER KILDE

-funksjonen.

•

Denne innstillingen av “HOPPE OVER” er ikke tilgjengelig når du

spesiﬁ serer en bestemt inngangsport med Med Ÿ/ź knappene slås det automatiske signalet på/av.

Når SKRU PÅ er valgt, og det ikke registreres noe signal, vil prosjektøren automatisk søke gjennom inngangene i følgende rekkefølge. Søket startet fra nåværende port. Når et kildesignal er funnet, vil prosjektøren stoppe søket og vise bildet.

• Porten som er stilt inn til “HOPPE OVER” blir ignorert under søkingen av AUTO-SØK -funksjonen (

Med Ÿ/ź knappene slås den automatiske keystone-funksjonen på/av.

SKRU PÅ : Automatisk korrigering av keystone-forvrengning vil utføres hver gang prosjektørens hellingsvinkel endres. SKRU AV: Funksjonen er deaktivert. Vennligst foreta AUTOKEYSTONE i OPPSETT-menyen for korrigering av automatisk keystone-forvrengning.

• Når prosjektøren henger fra taket, vil ikke denne funksjonen virke slik den skal, så du bør velge SKRU AV.

• Denne funksjonen vil ikke være tilgjengelig når Bevegelse-detektor er på (

NORMAL Ù HOPPE OVER

SKRU PÅÙ SKRU AV

COMPUTER IN1Ö COMPUTER IN2Ö BNCÖ HDMI Ö DVI-D VIDEO 2ÕVIDEO 1ÕS-VIDEOÕ COMPONENT

SKRU PÅÙ SKRU AV

22).



nedenfor)



VALG-meny

eller av knappene til

22).



MY SOURCE -knapp etc.

over).



VALG-meny



CONTROL



RESET



RESET



Punkt Beskrivelse

Med Ÿ/ź knappene slås DIREKTE PÅ-funksjonen på/av.

SKRU PÅÙ SKRU AV

Når innstilt på SKRU PÅ, vil lampen i projektoren automatisk bli slått på uten den vanlige prosedyren(

DIREKTE PÅ

kun når projektoren blir forsynt med strømmen etter at strømmen ble kuttet mens lampen var på.

• Denne funksjonen fungerer ikke så lenge som strømmen har blitt levert til projektoren mens lampen er av.

•

Etter å ha slått på lampen med DIREKTE PÅ-funksjonen, hvis det hverken oppdages input eller drift innen 30 minutter, så blir projektoren slått av, selv om AUTO AV fungerer (

Med Ÿ/ź knappene justeres nedtellingstiden for å slå prosjektøren av automatisk.

Lang (maks. 99 minutter)Ù Kort (min. 0 minutter = SKRU AV)

nedenfor) er deaktivert.



19),



AUTO AV

Hvis tiden er stilt på 0, blir ikke projektoren slått av automatisk. Hvis tiden er stilt på 1 til 99, og når den passerte tiden er over uten at det er registrert noen signaler, verken passende eller upassende, slår prosjektørlampen seg av. Hvis en av prosjektørens eller fjernkontrollens knapper trykkes, eller en av kommandoene (unntatt get-kommandoer) overføres til samme tidsintervallet, så vil ikke prosjektøren slås av. Vennligst se avsnittet "Slå av" (

Med Ÿ/ź knappene justeres nedtellingstiden for å slå prosjektøren av automatisk med lukkeren lukket.

LUKKER TIMER

• Lukkeren vil åpnes automatisk når du slår projektoren på igjen. Lampetiden er lampens brukstid regnet fra siste nullstilling. Den

vises i VALG-Menyen. Hvis du trykker på prosjektøren, vises en dialog. For å nullstille lampetiden, velg

LAMPETID

OK med Ź knappen.

• Vennligst nulls lampetiden kun når du har skiftet lampe, for en riktig indikasjon på lampens tilstand.

• For anvisninger om hvordan man bytter lampe, vennligst se avsnittet "Lampeenhet" (

Filtertiden er ﬁ lterets brukstid regnet fra siste nullstilling. Den vises i VALG-Menyen. Hvis du trykker på prosjektøren, vises en dialog.

FILTERTID

For å nullstille ﬁ ltertiden, velg NULLS med Ź knappen.

• Vennligst nulls ﬁ ltertiden kun når du har rengjort eller byttet luftﬁ lteret, for en riktig indikasjon på luftﬁ lterets tilstand.

• For rengjøring av luftﬁ lteret, se avsnittet "Filterenhet" (

(fortsettes på neste side)

1hÙ 3hÙ 6h

RESET-knappen på fjernkontrollen, eller Ź knappen

ANNUL. Ö OK

RESET-knappen på fjernkontrollen, eller Ź knappen

ANNUL.Ö OK

67, 68 ).



20).



CONTROL-porten idet

69).



Punkt Beskrivelse

MY BUTTON



COMPUTER 1 COMPUTER 2

BNC

HDMI

DVI-D

Y, Cb/Pb, Cr/Pr

S-VIDEO VIDEO 1 VIDEO 2



BUTTON







SOURCE



Dette punktet handler om å tilordne en av de følgende funksjonene til MY BUTTON (11 til 44) på fjernkontrollen ( (

1) Bruk Ÿ/ź -knappene på MIN KNAPP -menyen for å velge en MIN

KNAPP - (1 til 4) og trykk på Ź -knappen for å vise oppsettsdialogen MIN KNAPP. (2) Deretter bruker du Ÿ/ź/Ż/Ź knappene til å anvise en av følgende funksjoner til den valgte knappen.

• COMPUTER IN1: Stiller porten til

• COMPUTER IN2: Stiller porten til

• BNC: Stiller porten til

• HDMI: Stiller porten til

• DVI-D: Stiller porten til

BNC.

HDMI.

DVI-D.

• COMPONENT: Stiller porten til Komponent( (

• S-VIDEO: Stiller porten til

• VIDEO 1: Stiller porten til

• VIDEO 2: Stiller porten til

•

INFO: Viser KILDE - INFOR - (

S-VIDEO. VIDEO 1. VIDEO 2.



eller ingenting.

• UTFØR AUTOKEYSTONE: Utfører automatisk korrigering av keystone-forvrengning (



47).

• MITT MINNE: Laster en av justeringsdataene som er lagret (

MIN KNAPP

Når det er lagret mer enn én innstilling, endres justeringen for hver gang MYMY BUTTON-knappene trykkes.

Når det ikke er lagret data i minnet, vises dialogen "Ingen data". Når den inneværende justeringen ikke lagres til minnet, vises den dialogen som er vist til høyre. Hvis du ønsker å beholde den aktuelle justeringen, skal du trykke på Ź-knappen for å avslutte. Innlasting av data på annen måte, vil overskrive den aktuelle justerte innstillingen.

• AKTIV IRIS: Endrer AKTIV IRIS-modus.

• BILDEMODUS: Endrer BILDEMODUS (

•

FILTERNULLS: Viser dialogboks for bekreftelse av nullstilling av ﬁ ltertid (

•

MAL: Gjør at malmønsteret tilegnet til MAL-valget

•

BiB BYTTE: Byter bildet på høyre siden med venstre side i P by P modus (

• LINSE MINNE-1: Laster LINSEMINNET-1

• LINSE MINNE-2: Laster LINSEMINNET-2

• LINSE MINNE-3: Laster LINSEMINNET-4 Det skifter linseposisjon i overensstemmelse med minnet som er lagret for den aktuelle type linseenhet. Når det ikke er noe minne for linsetype, blir denne funksjonen ignorert.

• MITT BILDE: Viser MITT BILDE-menyen (

Dette valget tilegner et inngangsignal til SOURCE-knappen på fjernkontrollen ( Med Ÿ/ź-knappene stilles en av

MIN KILDE

inngangssignalene inn.

VALG-meny

7).



COMPUTER 1. COMPUTER 2.

Y, Cb/Pb, Cr/Pr)).

) eller NETTVERK - INFO - (

29).



(

46)

fremvises eller fjernes.



59).



22).



33).



27).



48).

)

(fortsettes på neste side)

ENTER



VALG-meny

Punkt Beskrivelse

Ved valg av dette punktet, vises SERVICE-menyen. Velg et punkt med Ÿ/ź knappene og trykk Ź knappen eller ENTER-knappen på fjernkontrollen for å utføre punktets funksjon.

VIFTEHAST.

Med Ÿ/ź knappene skiftes kjøleviftenes rotasjonshastighet. Innstillingen HØY er beregnet for bruk i høylandsområder, etc. Merk at prosjektøren lager mer støy når HØY er valgt.

HØY Ù NORMAL

AUTOJUSTER

Bruk Ÿ/ź knappene til å velge en av modusene. Når SKRU AV er valgt, blir den automatiske justeringensegenskapen deaktivert.

DETALJERTÙ HURTIG Ù SKRU AV

DETALJERT: Finjustering inkludert H STR. justering. HURTIG: Hurtigere justering, sette H STR. til forhåndsinnstilte data for kildesignal.

• I visse situasjoner kan det hende at den automatiske justeringen ikke furgerer som den skal, avhengig av forholdene, så som kildebilde, type signalkabel til prosjektør, miljøet omkring prosjektøren, etc. I slike tilfeller velges SKRU AV for å deaktivere den automatiske justeringen og foreta justeringene manuelt.

DUBBELBEELD

1. Velg et fargeelement for dobbeltbilde

SERVICE

ved hjelp av Ż/Ź knappene.

2. Juster det valgte elementet ved hjelp av

Ÿ/ź knappene for å fjerne dobbeltbildet.

FILTERMELDING

Bruk Ÿ/ź-knappen for å stille inn timer for bli gjort oppmerksom på meldingen når det er på tide å skifte ﬁ lterenhet.

2000hÙ 5000h Ù 10000h Ù SKRU AV

Etter at antall timer er valgt, unntatt SKRU AV, vises meldingen "PÅMINNELSE *** TIMER HAR GÅTT SIDEN SISTE FILTER SKIFTE." etter at tidtakeren har nådd det valgte intervallet som ble innstilt av denne funksjonen (



71). Når SKRU AV er valgt, vil det ikke vises noen melding. Bruk denne funksjonen til å minne deg på å holde luftﬁ lteret rent ved å stille inn en passende tid i samsvar med prosjektørens miljø. Henvis til følgende kriterium. 2000t: anbefales for bruk i et innendørs-miljø i et støvete område, som en ørken eller område der det flyter gul sand. 5000t: anbefales for bruk i et innendørs-miljø, som et sted ved et vindu, i nærheten av en korridor. 10000t: anbefales for bruk i et generelt innendørs-miljø.

• Vennligst se etter ﬁ lterenheten med jevne mellomrom, selv om du ikke får en melding. Hvis luftﬁ lteret blir tett av støv og annet, vil den interne temperaturen stige, hvilket kan forårsake feilfunksjon, eller at prosjektørens levetid forkortes.

• Vennligst vær forsiktig med driftsmiljøet til projektoren og forfatningen til ﬁ lterenheten.

(fortsettes på neste side)

Punkt Beskrivelse

ZOOM, FOCUS, LENS SHIFT,

MY BUTTON

STANDBY/ON



LENS TYPE

Select the lens type currently used using the

1:USL-801Ù 2:SL-802Ù 3:SL-803Ù 4:SD-804

7:AUTO Ù 6:UL-806Ù 5:LL-805 Vennligst velg en av dem under henvisning til følgende. 1: for en ultra short throw lens (USL-801) 2: for en kort thorw lens (SL-802) 3: for en kort thorw lens (SL-803) 4: for en standard throw lens (SD-804) 5: for en lang throw lens (LL-805) 6: for en ultra lang throw lens (UL-806) 7: AUTO

• Hvis man velger linsetype vil man skifte lines til senter. Når linsen skifter, vil menyen forsvinne og ikonet /timeglasset vil vises på skjermen. Skiftingen kan ta litt tid.

Denne innstillingen har innﬂ ytelse på keystone-forvrengningen, etc.

•

• For opplysninger om andre linser, spør din forhandler.

LINSELÅS

Med Ÿ/ź knappene slås meldingselementet i nøkkel - Lås Når PÅ er valgt, er knappene ( MINNE (

MY BUTTON) låst.

ZOOM, FOCUS, LENS SHIFT, LINSE

SKRU PÅÙ SKRU AV

TASTLÅS

Med knappene Ÿ/ź slår man på/av tastlåsfunksjonen. Når SKRU

SERVICE

(fortsatt)

PÅ er valgt, vil alle knappene på prosjektøren, unntatt knappen, være låst.

SKRU PÅÙ SKRU AV

• Brukes for å unngå ugagn eller aktivering ved et uhell. Denne funksjonen har ingen innvirkning på fjernkontrollen.

FJERNK. MOTTAK

(1) Velg en fjernkontrollsensor med knappene Ż/Ź.

1:FRONT Ù 2:TOPP Ù 3:BAK

Ÿ/ź

buttons.

VALG-meny

STANDBY/ON

(2) Endres med Ż/Ź-knappen.

En sensor kan ikke slås av hvis de to andre er av. Én sensor må alltid være aktiv.

•

FJERNK.-FREKVENS

(1) Bruk knappene Ÿ/ź for å endre innstillingene til prosjektørens fjernkontrollsensor (

(2) Bruk Ż/Ź-knappen for å endre projektorens fjernkontrollsensor på eller av.

Fabrikkinnstillingen er at både 1:NORMAL og 2:HØY er på. Hvis fjernkontrollen ikke fungerer som den skal, kan du velge enten 1 eller 2 som beskrevet i Fjernkontrollinnstillinger ( Du kan ikke slå av begge samtidig.

(fortsettes på neste side)

PÅÙ AV

17).



1:NORMALÙ 2:HØY

PÅÙ AV

17).



CONTROL IN

CONTROL OUT



VALG-meny



Punkt Beskrivelse

FJERNKONT. ID

Bruk Ÿ/ź-knappene på menyen FJERKNKONT. ID for å velge ID og trykk deretter på Ź -knappen.

ALLEÙ 1Ù 2Ù 3Ù 4

Projektoren kontrolleres av fjernkontrollen hvis ID-knapp er stilt inn med samme nummer som dette nummeret. Når ALLE er valgt, blir projektoren kontrollert av en fjernkontroll uten hensyn til IDinnstilling.

Hvis man velger dette elementet vises menyen KOMMUNIKASJON. I denne menyen kan du konﬁ gurere kommunikasjonsinnstillingene på CONTROL OUT portene.

CONTROL IN og

SERVICE

(fortsatt)

KOMMUNIKASJON

(fortsettes på neste side)

KOMMUNIKASJONS TYPEÙINNSTILLINGER AV SERIELL INN

KOMMUNIKASJONS ID

KOMMUNIKASJONS GRUPPE

BYTE INTERVALL TIMEOUTÙTIDS RESPONS LIMIT

Ú

INNSTILLINGER AV SERIELL UT

OVERFØRINGS METODE

Ú

• Velg et element med markørknappene Ÿ/ź. Når du trykker Ź -knappen åpnes undermenyen for det elementet som er stilt inn som du valgte. Eller hvis du trykker Ż -knappen i stedet for Ź-knappen fører det menyen tilbake til den forrige uten å endre oppsett. Hver undermeny kan opereres som beskrevet over.

MERK

• Det valgbare elementet på menyen KOMMUNIKASJON er forskjellig i overensstemmelse med oppsetet av KOMMUNIKASJONS TYPE.

• For funksjonen til seriell kommunikasjon, henvis til Nettverksveiledning (

Nettverksveiledning - 3.7, 3.8).



KOMMUNIKASJONS TYPE

I denne menyen kan du velge kommunikasjonstype for overføring fra

CONTROL OUT

porten.

NETTVERK BROÙ KJEDEKOBLINGÙ SKRU AV

NETTVERK BRO:

Velg denne typen hvis ikke er nødvendig å kontrollere et eksternt apparat, som en nettverksterminal, via denne projektoren fra datamaskinen. (

Nettverksveiledning - 3.7 Kontrollere det eksterne



apparatet via projektoren (med NETTVERK BRO-funksjonen))

Punkt Beskrivelse



CONTROL OUT

CONTROL IN

CONTROL OUT

KJEDEKOBLING: Velg denne typen, hvis det er nødvendig å koble til flere projektorer med en delt RS-232C kommunikasjonsbuss, fra datamaskinen. (

Nettverksveiledning - 3.8 Gruppekontrollere flere



projektorer (ved hjelp av KJEDEKOBLING-funksjonen))

SERVICE

(fortsatt)

SKRU AV: Velg dette modus hvis du ønsker å ikke

sende ut data fra

MERK

• Når du velger NETTVERK BRO, kontroller elementet, OVERFØRINGS METODE.

INNSTILLINGER AV SERIELL INN/INNSTILLINGER AV SERIELL UT

I disse menyene kan du velge kommunikasjonsbetingelser for hver av CONTROL OUT portene.

BAUD-TALL

4800 bpsÙ 9600 bps

KOMMUNIKASJON

(fortsatt)

38400 bpsÙ 19200 bps

PARITET

INGENÙ ULIKÙ INGEN

OVERFØRINGS METODE

Denne menyen er kun tilgjengelig når NETTVERK BRO er valgt for KOMMUNIKASJONS TYPE. Velg overføringsmetode for kommunikasjon med NETTVERK BRO fra

HALV-DUPLEKS Ù FULL-DUPLEKS

HALV-DUPLEKS: Denne metoden lar projektoren gjøre toveiskommunikasjon, men kun I en retning, enten overføring eller mottak av data er tillatt om gangen. FULL-DUPLEKS: Denne metoden lar projektoren gjøre toveiskommunikasjon, overføring og mottak av data samtidig.

MERK

innstilling.

• Når du velger HALV-DUPLEKS, kontroller elementene, TIDS RESPONS LIMIT og BYTE INTERVALL TIMEOUT.

ÚÚ

CONTROL OUT porten.

•

AV er valgt som standard innstilling.

CONTROL IN og

CONTROL OUT porten.

• HALV-DUPLEKS er valgt som standard

VALG-meny

(fortsettes på neste side)

CONTROL OUT

VALG-meny

Punkt Beskrivelse

TIDS RESPONS LIMIT

Denne menyen er tilgjengelig kun når NETTVERK BRO er valgt for KOMMUNIKASJONS TYPE og HALVDUPLEKS er valgt for OVERFØRINGS METODE . Velg tidsperiode for å vente på mottak av responsdata fra annet utstyr som kommuniserer med NETTVERK BRO og HALV-DUPLEKS gjennom porten.

SKRU AV Ù 1sÙ 2sÙ 3s

SKRU AV: Velg dette modus hvis det ikke er nødvendig å kontrollere responser fra utstyret som projektoren sender data til. I denne modusen, kan projektoren sende data fra datamaskinen kontinuerlig. 1s/2s/3s: Velg tidsperiode for å holde projektoren ventende for respons fra utstyret som projektoren sender data til. Mens man venter på respons, sender

SERVICE

(fortsatt)

KOMMUNIKASJON

(fortsatt)

ikke projektoren ut noen data fra porten.

CONTROL OUT

(fortsettes på neste side)

MERK

innstilling.

BYTE INTERVALL TIMEOUT

Denne menyen er tilgjengelig kun når NETTVERK BRO er valgt for KOMMUNIKASJONS TYPE og HALVDUPLEKS er valgt for OVERFØRINGS METODE . Velg blank tidslengde for å bedømme om responsdata har fullført kommunikasjonen i forbindelse med NETTVERK BRO og HALV-DUPLEKS gjennom CONTROL OUT porten.

50ms

MERK

• SKRU AV er valgt som standard

100msÙ150msÙ200ms

Ù

•

50ms er valgt som standard innstilling.

Punkt Beskrivelse



KOMMUNIKASJONS GRUPPE/KOMMUNIKASJONS ID

Denne menyen er kun tilgjengelig når KJEDEKOBLING er valgt for KOMMUNIKASJONS TYPE. I samtidig kontroll av mange projektorer med kjedekobling, kan du gi projektorene kommunikasjonsgruppe identiﬁ kasjon og ID nummer for å identiﬁ sere projektorene som er tilkoblet i same buss.

KOMMUNIKASJON

(fortsatt)

KOMMUNIKASJONS GRUPPE:

KOMMUNIKASJONS ID:

C … OÙP

ÙBÙ

3 … 63Ù64

Ù2Ù

VALG-meny

SERVICE

(fortsatt)

(fortsettes på neste side)

INFO

Hvis dette punktet velges, vises en dialogboks med tittelen "KILDEINFO-" ( Denne viser informasjon om de aktuelle signalkildene.

• Beskjeden "RAMMELÅS" i dialogboksen betyr at rammelåsen er aktivert.

• Beskjeden "SCART RGB" betyr at Komponent porten er i bruk som SCART RGB-kildeinngang. Vennligst se COMPONENTpunktet i KILDE-Menyen (

•

Dette punktet kan ikke velges ved manglende signal og synkronisert utgang.

• Når VIS MIN TEKST er satt til SKRU PÅ, vises MIN TEKST sammen med kildeinformasjonen i KILDE-INFO- boksen (

FABRIKKINNST.

Hvis man velger OK med Ź knappen, vil nullstilling aktiveres. Med denne funksjonen vil samtlige punkter i alle menyene tilbakestilles til sine første innstillinger. Vær oppmerksom på at funksjonene LAMPETID, FILTERTID, SPRÅK, SIKKERHET og NETTVERK ikke nullstilles.

MERK

GRUPPE og 1 er valgt som KOMMUNIKASJONS ID som standard innstilling.

ANNUL Ö OK.

• A er valgt for KOMMUNIKASJONS

37).



66).

ENTER

NETTVERK-meny

Husk at feil nettverksinnstilling på denne projektoren kan forårsake problemer på nettverket. Vær sikker på at du konfererer med din nettverksadministrator før du kobler opp til et eksisterende adgangspunkt på nettverket ditt. Velg "NETTVERK" fra hovedmenyen for å gå inn i følgende funksjoner. Velg et punkt med Ÿ/ź markørknappene på projektoren eller fjernkontrollen og trykk Ź markørknappen på projektoren eller fjernkontrollen, eller trykk

ENTERknappen på fjernkontrollen for å utføre funksjonen. Utfør den så i henhold til følgende tabell. Se Brukerhåndbok - Nettverksveiledning for detaljer om betjening av NETTVERK.

MERK

• Hvis du ikke bruker SNTP (Date/Time Settings (Dato/

Tidsinnstillinger) i Brukerhåndbok - Nettverksveiledning), må du stille inn

DATO OG TID samtidig med den opprinnelige installasjonen.

Punkt Beskrivelse

Valg av dette valget fremviser INNSTIL.Menyen for nettverk. Bruk knappene Ÿ/ź for å velge et punkt og Ź eller

ENTER-knappen på fjernkontrollen

for å utføre funksjonen.

Bruk knappene Ÿ/ź for å skru DHCP på/av.

INNSTIL.

DHCP

(Dynamic

Host

Conﬁ guration

Protocol)

(fortsettes på neste side)

SKRU PÅ Ù SKRU AV

Velg SKRU AV når nettverket ikke har DHCP aktivert.

• Når "DHCP"-innstillingene skifter til "SKRU PÅ", tar det litt tid å få en IP-adresse fra DHCP-serveren.

• Funksjonen Auto-IP vil få tildelt en IP-adresse hvis projektoren ikke greide å få en IP-adresse fra serveren, selv om DHCP er "SKRU PÅ".

Punkt Beskrivelse



Bruk knappene Ÿ/ź/Ż/Ź for å legge inn IP-ADRESSE. Denne funksjonen kan bare

IP-

ADRESSE

brukes når DHCP er satt til AV.

• IP-ADRESSE er det nummeret som identiﬁ serer denne projektoren på nettverket. Du kan ikke ha to apparater med samme IP-ADRESSE på det samme nettverket.

• IP-ADRESSE "0.0.0.0" er forbudt. Bruk knappene Ÿ/ź/Ż/Ź

for å legge inn den samme

SUBNETMASKE

SUBNETMASKE som brukes av din PC. Denne funksjonen kan bare brukes når DHCP er satt til AV.

• SUBNETTMASKE "0.0.0.0" er forbudt. Bruk knappene Ÿ/ź/Ż/Ź

for å gå inn i DEFAULT

DEFAULT

GATEWAY

GATEWAY (en node på et computer-nettverk som tjener som et tilgangspunkt til et annet nettverk)-adressen. Denne funksjonen kan kun brukes når DHCP er satt til AV.

INNSTIL. (fortsatt)

DNS-

SERVER

Bruk knappene Ÿ/ź/Ż/Ź for å legge inn DNSSERVER adresse. DNS-SERVER er et system for å kontrollere domenenavn og IP-adresser på nettverket.

Bruk Ÿ/ź knappene for å gå inn i TIDSFORSKJELL. Sett samme TIDSFORSKJELL som den

TIDSFORSKJELL

som er satt på din PC. Hvis du er usikker, bør du rådføre deg med din IT-sjef. Bruk knappene Ź for å gå tilbake til menyen etter å ha satt TIDSFORSKJELL.

Bruk knappene Ÿ/ź /Ż/Ź for å gå inn i År (siste to sifrene),

DATO

OG TID

Måned, Dato, Timer og Minutter.

• Projektoren vil tilsidesette denne innstillingen og gjenopprette DATO OG TID-informasjon fra Tidserveren når SNTP er aktivert. (

Settings (Dato/Tidsinnstillinger) i Brukerhåndbok Nettverksveiledning)

(fortsettes på neste side)

NETTVERK-meny

Date/Time



ENTER

VIDEO

RESET

COMPUTER

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

NETTVERK-meny

Punkt Beskrivelse

(1) Bruk knappene Ÿ/ź i NETTVERK-

menyen for å velge menyen PROSJEKTØRNAVN og trykk Ź knappen. Dialogen PROSJEKTØRNAVN vil vises.

(2) Det aktuelle PROSJEKTØRNAVN vil vises på de 3 første

linjene. Hvis det ikke er tastet inn enda, vil linjene være blanke.

Bruk Ÿ/ź/Ż/Ź knappene og for å velge og legge inn tegn. RESET eller

COMPUTER-knappen kan brukes til å slette 1 tegn av gangen. Også hvis du ﬂ ytter markøren til FJERN eller SLETT ALT på skjermen og trykker eller alle tegnene bli slettet. PROSJEKTØRNAVN kan settes med opptil 64 karakterer.

PROSJEKTØRNAVN

(3) For å forandre et tegn som allerede

er lagt inn, trykk Ÿ/ź knappen for å ﬂ ytte markøren til en av de første 3 linjene og bruk knappene Ż/Ź for å ﬂ ytte markøren over til det tegnet som skal endres. Etter at ENTER- eller

VIDEO-knappen er trykket, er tegnet markert. Følg så samme prosedyre som beskrevet under punkt (2) ovenfor.

ENTER- eller

VIDEO-knappene

VIDEO-knappen, vil 1

(4) For å avslutte inntasting av tekst, ﬂ ytt markøren til

(fortsettes på neste side)

OK på skjermen og trykk Ź,

ENTER- eller

VIDEO-knappen.

For å gå tilbake til forrige PROSJEKTØRNAVN uten å lagre endringene, ﬂ ytt markøren til ANNUL. på skjermen og trykk Ż, ENTER- eller

VIDEO-knappen.

Punkt Beskrivelse



ENTER

RESET

Ved valg av dette punktet, vises MITT BILDE-menyen. Applikasjonsprogrammet "PJImage" er påkrevet for å lagre bilder i projektoren.

Bruk knappene Ÿ/ź for å velge et punkt som er et stillbilde av MITT BILDE (

MITT BILDE (stillbildeoverføring-visning)



i Brukerhåndbok - Nettverksveiledning) og Ź eller knappen for å vise bildet.

• Et punkt uten bilde lagret kan ikke velges.

MITT BILDE

• Bildenavnene vises hver med 16 tegn eller færre.

For å skifte det bildet som vises

Bruk Ÿ/ź knappene.

For å returnere til menyen

Trykk Ż-knappen på fjernkontrollen.

For å slette det fremviste bildet og dets kilde i prosjektoren.

(1) Trykk

RESET-knappen på fjernkontrollen mens et bilde vises for å vise MITT BILDE - FJERN-menyen.

(2) Trykk på Ź -knappen for å iverksette sletting. Trykk på

Ż-knappen for å stoppe sletting.

(fortsettes på neste side)

NETTVERK-meny

ENTER-



NETTVERK-meny

Punkt Beskrivelse

Ved å velge dette punkt vises NETTVERK -INFO- dialog for bekreftelse nettverksinnstillingen.

INFO

• Kun de første 16 tegnene på projektornavnet blir vist.

• Ingenting (blankt) fremvises i “PROSJEKTØRNAVN”-feltet inntil du setter opp dette valget (



58).

• Dersom det batteriet som driver den innebygde klokken nærmer seg utladet, kan klokken vise feil tid, selv om korrekt dato og tid ble innstilt. Skift batteri (



70).

• IP-ADRESSE, SUBNETTMASKE og DEFAULT GATEWAY viser “0.0.0.0” når DHCP er SKRU PÅ og projektoren ikke får en adresse fra DHCP-serveren.

Ved å uføre dette objektet vil du omstarte og initialisere nettverksfunksjonen. Velg OMSTART - UTFØR med knappen Ź.

SERVICE

Bruk deretter knappen Ź til å iverksette funksjonen.

Nettverksforbindelsen vil bli brutt ved valg av omstart. Dersom DHCP er skrudd på kan det forekomme at IP-adressen blir endret. Etter valg av OMSTART - UTFØR vil NETTVERK-menyen ikke være navigerbar i ca. 30 sekunder.

SIKKERHET-meny

RESET

COMPUTER



ENTER

VIDEO

SIKKERHET-meny

Denne projektoren er utstyrt med sikkerhetsfunksjoner. Fra SIKKERHETS-menyen, kan elementer i tabellen under utføres. For å bruke SIKKERHETS-menyen: Det kreves brukerregistrering før man bruker sikkerhetsfunksjonene.

Gå inn i SIKKERHETS-menyen

1. Bruk Ÿ/ź -knappene på SIKKERHETS -menyen for å velge TAST INN PASSORD og trykk på Ź-knappen. TAST INN PASSORD -boksen vil vises.

Hvis du har glemt passordet

1. Når TAST INN PASSORD-boksen vises, skal du tryke og holde fjernkontrollen i ca 3 sekunder eler trykke på trykker på Ź -knappen på projektoren.

2. Den 10 siffer spørrekoden vil vises. Kontakt forhandleren din med den 10 siffer spørrekoden. Passordet vil bli sendt etter at informasjonen om din brukerregistrering er bekreftet.

• Hvis det ikke er noen nøkkelinngang I løpet av 55 sekunder når spørrekoden vises, vil menyen bli

lukket. Repeter prosessen fra 1 hvis nødvendig.

2. Bruk Ÿ/ź/Ż/Ź -knappene for å legge inn det registrerte

passordet. Standard passord fra fabrikken er 9630. Dette passordet kan endres ( Flytt markøren til høyre side av TAST INN PASSORD boksen og trykk på Ź -knapen for å vise SIKKERHET-menyen.

• Det anbefales på de sterkeste at standardpassordet fra fabrikken endre så snart som mulig.

• Hvis passordet som blir skrevet inn er feil, vil TAST INN PASSORD

-boksen vises igjen. Hvis passordet skrives inn feil 3 ganger, vil projektoren bli slått av. Senere vil projektoren slås av hver gang et feil passord blir skrevet inn.

3. Elementene som vises i tabellen under kan utføres.

ENDRING AV SIKRET PASSORD).



COMPUTER -knappen i 3 sekunder mens du

RESET -knappen på

Punkt Beskrivelse

1 BrukŸ/ź -knappene på SIKKERHET -menyen

for å velge ENDRING AV SIKRET PASSORD og trykk på Ź -knappen for å vise TAST INN NYTT PASSORD -boksen.

2 BrukŸ/ź/Ż/Ź -knappene for å legge inn det nye

passordet.

3 Flytt markøren til høyre side av TAST INN NYTT

ENDRING

AV SIKRET

PASSORD

PASSORD -boksen og trykk på Ź -knappen for å vise TAST INN PASSORD PÅ NYTT -boksen, og skriv inn det samme passordet igjen.

Flytt markøren til høyre side av TAST INN PASSORD PÅ NYTT -boksen og trykk på Ź

-knappen BEMERK NYTT PASSORD -vil vises i 20 sekunder, og vennligst merk deg passordet i løpet av denne tiden.

Ved å trykke på projektoren vil boksen BEMERK NYTT PASSORD lukkes.

• Vennligst ikke glem passordet ditt.

ENTER-knappen på fjernkontrollen eller

(fortsettes på neste side)

VIDEO-knappen

SIKKERHET-meny

ENTER

VIDEO

Punkt Beskrivelse

Funksjonen Min Skjerm PASSORD kan brukes for å hindre tilgang til Min Skjerm-funksjonen og hindre at det aktuelle registrerte Min Skjerm-bildet overskrives.

1 Slå på Min Skjerm PASSORD

1-1 Bruk knappene Ÿ/ź på SIKKERHET-menyen

for å velge Min Skjerm PASSORD og trykk Ź knappen for å vise menyen Min Skjerm PASSORD på/av.

1-2 Vise menyen Min Skjerm PASSORD på/av med

prosedyren i 1-1.

1-3 Bruke knappene Ÿ/ź i menyen Min Skjerm

PASSORD på/av for å velge SKRU PÅ. Dialogboksen TAST INN PASSORD (liten) vil vises.

1-4 Bruk knappene Ÿ/ź/Ż/Ź for å taste inn

PASSORDET. Flytt markøren til høyre side av dialogboksen TAST INN PASSORD (liten) og trykk Ź knappen for å vise dialogboksen PASSORD PÅ NYTT og tast inn samme PASSORD.

1-5 Flytt markøren til høyre side av dialogboksen

PASSORD PÅ NYTT og trykk Ź knappen for å vise dialogboksen MERK DEG

Min Skjerm

PASSORD

PASSORDET i ca. 20 sekunder, vennligst

MERK ned ditt PASSORD i denne perioden. Med et trykk på prosjektøren, vil menyen Min Skjerm PASSORD på/av vises. Når et PASSORD er satt for Min Skjerm:

• Min Skjerm registreringsfunksjon (og menyer) vil ikke være tilgjengelige.

• Menyen i Min Skjerm-Lås vil ikke være tilgjengelig.

• OPPSTRT. innstillingene i Min Skjerm-menyen vil være låst (og menyen vil ikke være tilgjengelig). Hvis Min Skjerm PASSORD slås av, vil disse funksjonene virke som normal.

• Vennligst ikke glem ditt PASSORD for Min Skjerm.

ENTER-knappen på fjernkontrollen, eller

2 Slå av Min Skjerm PASSORD

2-1

Følg prosedyren i 1-1 for å vise menyen Min Skjerm PASSORD på/av. 2-2

Velg SKRU AV for å vise dialogboksen TAST INN PASSORD (stor). Tast inn

registrert PASSORD og skjermen vil gå tilbake til menyen Min Skjerm på/av. Hvis det tastes inn et uriktig PASSORD, vil menyen lukkes. Om nødvendig, gjenta prosedyren fra 2-1.

3 hvis du har glemt PASSORD

3-1

Følg prosedyren i 1-1 for å vise menyen Min Skjerm PASSORD på/av. 3-2 Velg SKRU AV for å vise dialogboksen TAST

INN PASSORD (stor). En 10-sifret spørrekode

vil vises inne i dialogboksen. 3-3 Kontakt din forhandler angående

den 10-sifrede Etterspør kode. Ditt

PASSORD vil bli sendt ut etter at din

brukerregistreringsinformasjon er bekreftet.

(fortsettes på neste side)

Dialogboksen TAST INN

PASSORD (liten)

VIDEO-knappen på

Dialogboksen TAST INN

PASSORD (stor)

Punkt Beskrivelse

ENTER

COMPUTER

RESET

COMPUTER

PIN LÅS er en funksjon som forhindrer at prosjektøren brukes med mindre en registrert kode tastes inn.

1 Slå på PIN LÅS

1-1 Bruk knappene Ÿ/ź i SIKKERHET-menyen

for å velge PIN LÅS og trykk Ź knappen eller

ENTER-knappen for å vise menyen PIN LÅS

på/av. 1-2 Bruk knappene Ÿ/ź i menyen PIN LÅS på/

av for å velge SKRU PÅ og vise Trykk inn

PIN-kode felt. 1-3 Tast inn en 4-sifret PIN-kode med Ÿ/ź/Ż/Ź,

COMPUTER-knappene.

Dialogboksen trykk inn PIN-Kode på nytt vil

vises. Tast inn den samme PIN-koden igjen.

Dette vil avslutte PIN-koderegistreringen.

• Hvis det ikke tastes inn noen kode i løpet av de ca. 55 sekundene Trykk inn PIN-kode felt eller Trykk inn PIN-kode nytt vises, vil menyen lukkes. Om nødvendig, gjenta prosessen fra 1-1. Deretter vil pin felt vises hver gang prosjektøren startes igjen etter at strømmen er slått av med strømbryteren. Tast inn den registrerte PINkoden. Etter at den registrerte PIN-koden er tastet inn, kan prosjektøren tas i bruk.

PIN LÅS

Hvis det tastes inn en uriktig PIN-kode, vil pin felt vises igjen. Hvis det tastes uriktig PIN-kode 3 ganger, vil prosjektøren bli slått av. Deretter vil prosjektøren slås av hver gang det tastes inn et feilaktig PASSORD. Prosjektøren vil også bli slått av hvis det ikke tastes inn en kode i løpet av de 5 minuttene PIN FELT vises. Denne funksjonen vil kun aktiveres når prosjektøren startes etter at strømmen ble slått av med strømbryteren.

• Vennligst ikke glem din PIN-kode.

2 Slå av PIN LÅS

2-1 Følg prosedyren i 1-1 for å vise menyen PIN LÅS på/av.

Bruk knappene Ÿ/ź for å velge SKRU AV og Trykk inn PIN-kode vil vises.

Tast inn den registrerte PIN-koden for å skru av funksjonen PIN LÅS. Hvis det tastes inn et uriktig passord 3 ganger, vil menyen lukkes.

3 Hvis du har glemt PIN-koden din

3-1 Mens Trykk inn PIN-kode felt-boksen vises,

trykk og hold nede

fjernkontrollen i 3 sekunder, eller trykk og

hold nede

samtidig som Ź-knappen trykkes på

prosjektøren.

Den 10-sifrede Etterspør kode vil vises.

• Hvis det ikke tastes inn en kode i løpet av de ca. 5 minuttene Etterspør kode vises, vil prosjektøren slås av. 3-2 Kontakt din forhandler angående den 10-sifrede Etterspør kode. Ditt

passord vil bli sendt ut etter at din brukerregistreringsinformasjon er

bekreftet.

RESET-knappen på

COMPUTER-knappen i 3 sekunder

SIKKERHET-meny

(fortsettes på neste side)

ENTER

VIDEO

SIKKERHET-meny

Punkt Beskrivelse

Hvis funksjonen er satt til SKRU PÅ når den vertikale vinkelen på projektoren eller speilinnstillingen hvis projektor er slått på er forskjellig fra det forrige som er oppgitt, vil BEVEGELSE-DETEKTOR PÅ alarmen vises og projektoren vil ikke vise inngangssignalet.

• For å vise signalet igjen, skal denne funksjonen settes til SKRU AV.

•

Etter at BEVEGELSE-DETEKTOR PÅ alarmen er vist i 5 minutter, vil lampen

slås av.

• Funksjonen Keystone justering er ikke I funksjon så lenge funksjonen Bevegelse detektor er på.

1 Slå på BEVEGELSE-DETEKTOR

1-1 Bruk Ÿ/ź -knappene på menyen SIKKERHET

for å velge BEVEGELSE-DETEKTOR og trykk på

Ź eller

ENTER-knappen for å vise BEVEGELSEDETEKTOR på/av meny. Velg SKRU PÅ og den aktuelle vinkelen og speilinnstillingen vil bli registrert.

1-2 Bruk Ÿ/ź -knappene på menyen SIKKERHET for å velge Bevegelse

detektor og trykk på Ź eller å vise Bevegelse detektor på/av meny.

1-3 Bruk Ÿ/ź -knappene på BEVEGELSE-

DETEKTOR på/av meny for å velge SKRU PÅ. TAST INN PASSORD -boksen (liten) vil vises.

1-4

Bruk

Ÿ/ź/

Ż/Ź -knappene for å legge inn

ENTER-knappen på fjernkontrollen eller på

BEVEGELSE-

DETEKTOR

passordet. Flytt markøren til høyre side av TAST INN PASSORD -boksen (liten) og trykk på Ź

-knappen for å vise PASSORD PÅ NYTT -boksen, og skriv inn det samme passordet igjen.

1-5

Flytt markøren til høyre side av PASSORD PÅ NYTT -boksen og trykk på Ź -knappen MERK DEG PASSORDET -vil vises i 20 sekunder, og vennligst merk deg passordet i løpet av denne tiden.

• Ved å trykke på knappen på projektoren vil du returneres til BEVEGELSE-DETEKTOR på/av meny.

• Vennligst ikke glem BEVEGELSE-DETEKTOR passordet ditt.

• Denne funksjonen vil kun aktiveres kun når projektoren blir startet etter at strømbryteren ble slått av.

•

Denne funksjonen fungerer ikke riktig hvis projektoren ikke er i stabil posisjon når

SKRU PÅ blir valgt.

2 Slå av BEVEGELSE-DETEKTOR

2-1

Følg prosedyren i 1-1 for å vise Bevegelse detektor på/av meny.

2-2 Velg SKRU AV for å vise TAST INN PASSORD -boksen (stor). Skriv

inn det registrerte passordet og skjermen vil returnere til BEVEGELSEDETEKTOR på/av meny.

Hvis det blir skrevet inn et feil passord, vil menyen lukkes. Repeter prosessen fra 3-1 vis nødvendig

3 Hvis du har glemt ditt passord

3-1 Følg prosedyren i 1-1 for å vise menyen Bevegelse-detektor på/av. 3-2 Velg SKRU AV for å vise dialogboksen TAST

INN PASSORD (stor). En 10-sifret spørrekode vil vises inne i dialogboksen.

3-3 Kontakt din forhandler angående den

10-sifrede Etterspør kode. Ditt passord vil bli sendt ut etter at din brukerregistreringsinformasjon er bekreftet.

(fortsettes på neste side)

ENTER-knappen for

TAST INN PASSORD boks

(liten)

VIDEO-

TAST INN PASSORD

boks (stor)

Punkt Beskrivelse

ENTER

VIDEO

Funksjonen PASSORD MIN TEKST kan forhindre at MIN TEKST blir overskrevet.

• Menyen VIS MIN TEKST vil være utilgjengelig, hvilket kan hindre endring av innstillingen FREMVISNING.

• Menyen SKRIV MIN TEKST vil ikke være tilgjengelig, hvilket kan hindre at MIN TEKST blir overskrevet.

1 Slå på PASSORD MIN TEKST

1-1 Bruk knappene Ÿ/ź på SIKKERHET-menyen

for å velge menyen PASSORD MIN TEKST og trykk Ź knappen for å vise menyen PASSORD MIN TEKST på/av.

1-2 Vise menyen PASSORD MIN TEKST på/av

med prosedyren i 1-1

1-3 Bruk knappene Ÿ/ź i menyen passord MIN

TEKST for å velge SKRU PÅ. Dialogboksen TAST INN passord (liten) vil vises.

1-4

Bruk knappene Ÿ/ź/Ż/Ź for å taste inn et passord. Flytt markøren til høyre side av dialogboksen TAST INN passord (liten) og trykk Ź knappen for å vise dialogboksen PASSORD IGJEN, tast inn samme passord igjen.

1-5 Flytt markøren til høyre side av dialogboksen

PASSORD MIN

TEKST

PASSORD PÅ NYTT og trykk Ź knappen for å vise dialogboksen MERK DEG PASSORDET i ca. 20 sekunder, og vennligst MERKr ned ditt PASSORD i løpet av denne tiden.

Ved å trykke eller komme tilbake til menyen PASSORD MIN TEKST på/av. Når passord er lagt inn for MIN TEKST;

2 Slå av PASSORD MIN TEKST

2-1 Følg prosedyren i 1-1 for å vise menyen

PASSORD MIN TEKST på/av.

2-2 Velg SKRU AV for å vise dialogboksen TAST

INN PASSORD (stor). Tast inn registrert passord og skjermen vil gå tilbake til menyen PASSORD MIN TEKST på/av.

Hvis et uriktig passord tastes inn, vil menyen lukkes. Om nødvendig, gjenta prosedyren fra 2-1.

3 Hvis du har glemt ditt passord

3-1

Følg prosedyren i 1-1 for å vise menyen PASSORD MIN TEKST på/av.

3-2 Velg SKRU AV for å vise dialogboksen TAST INN PASSORD (stor). Den

10-sifrede Etterspør kode vil vises inne i dialogboksen.

3-3 Kontakt din forhandler angående den 10-sifrede Etterspør kode. Ditt

passord vil bli sendt ut etter at din brukerregistreringsinformasjon er bekreftet.

ENTER-knappen på fjernkontrollen,

VIDEO-knappen på prosjektøren, vil du

(fortsettes på neste side)

SIKKERHET-meny

DIALOGBOKSEN TAST

INN PASSORD (liten)

Dialogboksen TAST INN

PASSORD (stor)

SIKKERHET-meny

ENTER

VIDEO

RESET

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

ENTER

VIDEO

Punkt Beskrivelse

1 Bruk knappene Ÿ/ź i SIKKERHET-menyen for

å velge VIS MIN TEKST-menyen og trykk Ź knappen for å vise menyen VIS MIN TEKST på/ av.

2 Bruk knappene Ÿ/ź i menyen VIS MIN TEKST

på/av for å velge på eller av.

VIS MIN TEKST

SKRIV MIN

TEKST

SKRU PÅ Ù SKRU AV

Når den er satt SKRU PÅ, vil MIN TEKST vises på OPPSTRT.-skjermen og KILDE-INFO-dialogboksen.

•

Denne funksjonen er kun tilgjengelig når PASSORD

MIN TEKST funksjonen er satt til SKRU AV.

Bruk Ÿ/ź knappene i SIKKERHET-menyen for å velge SKRIV MIN TEKST og trykk Ź knappen. Dialogen SKRIV MIN TEKST vil vises.

2 Den aktuelle MIN TEKST vil vises på de 3 første

linjene. Hvis linjene ikke er beskrevet enda, vil de være blank.

Bruk knappene Ÿ/ź/Ż/Ź og velge og legge inn tegn. av gangen. Hvis du beveger markøren til FJERN eller SLETT ALT på skjermen, og trykker eller alle tegnene, bli slettet. MIN TEKST kan bestå av maksimum 24 tegn på hver linje.

For å forandre et tegn som allerede er lagt inn, trykk Ÿ/ź knappen for å ﬂ ytte markøren til en av de første 3 linjene og bruk Ż/Ź knappene for å ﬂ ytte markøren til det tegnet som skal endres. Etter at ENTER eller er tegnet markert. Følg så samme prosedyre som beskrevet under punkt (2) ovenfor.

4 For å avslutte inntasting av tekst, ﬂ ytt

markøren til OK på skjermen og trykk ENTER- eller tilbake til forrige MIN TEKST uten å lagre endringene, ﬂ ytt markøren til ANNUL. på skjermen og trykk knappen.

• Funksjonen SKRIV MIN TEKST er tilgjengelig kun når funksjonen PASSORD MIN TEKST er satt til SKRU AV.

VIDEO

VIDEO-knappen. For å gå

RESET-knappen kan brukes til å slette 1 tegn

ENTER- eller

-knappen er trykket,

ENTER- eller

VIDEO-knappen, vil likeledes 1 tegn,

VIDEO-

VIDEO-knappen for å

Vedlikehold

Lampeenhet

En lampe som er utbrent kan ta fyr eller eksplodere. Det anbefales å ha en i reserve og skifte ut lampeenheten når projeksjonsbildet blir mørkere eller fargetonene blir dårlige. For å bestille reserve, skal du kontakte forhandleren og oppgi følgende typenummer.

Typenummeret på lampeenheten: DT01001

Hvis projektoren er montert i en spesiell stilling som takmontering, eller hvis lampekolben er knust, skal du også be forhandleren om å skifte ut lampeenheten. Ellers skal du følge prosedyren som er vist under for å skifte ut lampeenheten.

Sørg for at projektoren er avkjølt og kontakten

trukket ut. Løsne skruene (merket med pil) på

lampedekselet. Dytt den og ta den av. Løsne de 3 skruene (merket med pil) på

lampeenheten. Plukk av håndtakene på enheten

I O

AC IN

Lampedeksel

og ta dem forsiktig fra projektoren. Plasser den nye lampen forsiktig på plass. Trekk

deretter til skruene på lampeenheten. Plasser lampedekslet tilbake på plass og dra

lampedekslets skrue godt til. Tilbakestill LAMPETID verdien.

(1)

Slå projektoren på. For å vise AVANSERT MENY, skal du trykke på

(2)

Handles

MENU knappen (på

kontrollpanelet eller fjernkontrollen). På ENKEL-meny, skal du velge “AVANSERT MENY” med Ÿ/ź markørknappene, og deretter trykke på Ź markørknapp. For å velge VALG menyen, skal du velge “VALG”

(3)

med Ÿ/ź markørknappene i venstre kolonne, og deretter trykke på Ź markørknapp. For å velge LAMPETID dialog, skal du velge

(4)

“LAMPETID” med Ÿ/ź markørknappene i høyre kolonne, og deretter trykke på Ź markørknapp.

Bruk Ź markørknapp i henhold til dialogen, og

(5)

ved å velge “OK” nullstilles LAMPETID verdien.

HDMI DVI-D

CONTROL IN CONTROL OUT

LAN

REMOTE

S-VIDEO CONTROL IN

OUT

VIDEO 1

R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2

Cb/Pb

Cr/Pr

MONITOR OUT

COMPUTER IN1

COMPUTER IN2

BNC

MERK

•Verdien som vises på VALG menyen som LAMPETID er den brukte tiden som er talt siden siste gang LAMPETID ble nullstilt. Henvis til verdien for riktig vedlikehold.

BEMERK

ŹSørg for å nullstill LAMPETID kun når du har skiftet ut

lampeenheten.

Vedlikehold

Lampeadvarsel

HØY SPENNING

ADVARSEL

Prosjektøren bruker en lampe av kvikksølvholdig glass med høyt

HØY TEMPERATUR

HØYT TRYKK

trykk. Lampen kan knuses med et høyt smell, eller brenne ut, hvis den blir skaket eller skapet, håndtert mens den er glovarm, eller slitt over tid. Merk at hver lampe har forskjellig levetid, og at noen kan eksplodere eller brenne ut like etter at du begynner å bruke dem. I tillegg er det mulig at glasskår kan ﬂ y inn i lampehuset når lyspæren eksploderer, og at kvikksølvholdig gass kan strømme ut av prosjektørens ventilasjonshull.

ŹOm avfallshåndtering av lampen:

Dette produktet inneholder en kvikksølvlampe;

ikke legg den i avfallet. Avhend lampen i henhold til miljøvernforskriftene.

• For gjenvinning av lampen, gå til www.lamprecycle.org (i USA).

• For produktavhending, kontakt dine lokale myndigheter eller www.eiae.org (i USA) eller www.epsc.ca (i Kanada). For ytterligere informasjon, vennligst kontakt din forhandler.

• Hvis lampen skulle gå i stykker (den vil lage et høyt smell hvis den gjør det), bør du koble strømkabelen fra veggkontakten og få be om en erstatningslampe fra din lokale forhandler. Merk at glasskår kan skade prosjektøren innvendig, eller forårsake personskade ved håndtering, så vennligst ikke prøv å rengjøre prosjektøren eller skifte lampen selv.

Koble

•

støpslet

fra

strøm-

kontakten

Hvis lampen skulle gå i stykker (den vil lage et høyt smell hvis den gjøre det), ventiler rommet godt og påse at ingen puster inn den gassen som kommer ut av prosjektørens ventilasjonsåpninger, eller at de får den i øynene eller munnen.

•

Før lampen erstattes, slå prosjektøren av og ta ut strømledningen, vent så i 45 minutter for at lampen skal avkjøles tilstrekkelig. Håndtering av lampen mens den er varm, kan forårsake brannskade så vel som skade på lampen.

• Aldri skru ut skruer, unntatt de som er tillatt (merket med piler).

•

Lampens deksel må ikke åpnes når projektoren henger ned fra et tak. Dette er farlig hvis lampen har gått i stykker, siden glasskår kan falle ut når dekslet åpnes. Det kan dessuten være risikabelt å arbeide på høytliggende steder, be derfor din lokale forhandler om hjelp med å skifte ut lampen, selv om den ikke er knust.

•

Prosjektøren må ikke opereres mens lampedekslet er av. Etter at lampen er skiftet, påse at skruene festes forsvarlig. Løse skruer kan føre til skade på ting eller personer.

• Bruk kun lamper av angitt type.

•

Hvis lampen går i stykker like etter første gangs bruk, er det mulig at dette skyldes elektriske problemer annensteds i tillegg til lampen. Hvis det skulle skje, anbefales det at du kontakter den lokale forhandleren eller en service-representant.

• Håndteres med varsomhet: Støt eller oppskraping kan få lyspæren til å eksploderer under bruk.

• Brukes lampen i lange perioder, kan det føre til at den blir mørk, ikke lyser, eller eksploderer. Hvis bildene virker mørke, eller når fargekvaliteten er dårlig, bør lampen skiftes snarest. Bruk ikke gamle (brukte) lamper; dette kan føre til at de lettere går i stykker.

Vedlikehold

Filterenhet

For holde den innvendige ventilasjonen normal, skal du ha en i reserve og skifte ut ﬁ lterenheten med jevne mellomrom, selv om hyppige utskiftinger ikke er nødvendig for dette produktet. For å bestille reserve, skal du kontakte forhandleren og oppgi følgende typenummer.

Typenummeret på ﬁ lterenheten: MU06351

Følgende tar deg gjennom utskifting av ﬁ lterenhet.

Sørg for at projektoren er avkjølt

og kontakten trukket ut. Bruk en støvsuger på og rundt

ﬁ lterdekslet. Ta tak i og trekk opp

ﬁ lterdekselknappen for ta det ut. Klem sammen og trekk ut

ﬁ lterenhetsknappene for ta det ut. Bruk en støvsuger på

inntaksventilene på projektoren. Sett den nye ﬁ lterenheten på plass.

Sett ﬁ lterdekselet tilbake på plass.

Tilbakestill FILTERTID verdien.

Slå projektoren på.

(1) (2)

For å vise ENKEL-meny, skal du trykke på knappen (på kontrollpanelet eller fjernkontrollen). På AVANSERT MENY, skal du velge “ENKEL- meny” med Ÿ/ź markørknappene, og deretter trykke på Ź markørknapp.

For å velge FILTERTID dialog, skal du velge

(3)

“FILTERTID” med Ÿ/ź markørknappene, og deretter trykke på Ź markørknapp.

Bruk Źmarkørknapp i henhold til dialogen, og

(4)

ved å velge “OK” nullstilles FILTERTID verdien.

Filterdeksel

Filterenhetsknapp

Filterdekselknotter

Inntaksventiler

MERK

tiden som er talt siden siste gang FILTERTID ble nullstilt. Henvis til verdien for riktig vedlikehold.

• Du kan utnytte meldingsfunksjonen, som er satt opp av elementet FILTERTID på VALG menyen, for å varsle om at det er på tide å skifte ﬁ lter.

kontakten og la projektoren avkjøles. ŹFor å beholde ventilasjonen innvendig normal, skal du skifte ut ﬁ lterenheten med jevne mellomrom.

BEMERK

ŹSørg for å nullstille FILTERTID kun når du har skiftet ut ﬁ lterenheten.

• Verdien som vises på ENKEL-meny som FILTERTID er den brukte

ADVARSEL

ŹFør du kontrollere eller skifter ut ﬁ lterenheten, skal du ta ut

ŹKun bruk produsentens spesiﬁ serte lampeenhet.

Vedlikehold

Intent klokkebatteri

Det er plassert batterier i denne projektoren for den innvendige klokken når det er behov for nettverksfunksjoner. Når klokken ikke fungerer riktig, skal du be forhandleren om å kontrollere batteriet og skifte det ut hvis nødvendig. Når du skal skifte ut, skal du forberrede et nytt batteri av følgende type. Du kan kjøpe det på en butikk eller bestille fra din forhandler.

HITACHI MAXELL, del nummer CR2032 eller CR2032H.

ADVARSEL

eksplosjon, sprekker eller lekkasje som kan føre til brann, en skade og miljøforurensning.

• Bruk kun det spesiﬁ serte batteriet.

• Når du skifter batteri, skal du bytte det med et nytt batteri.

• Bruk ikke et batteri med skader, som en ripe, en bunk, rust eller med lekkasje.

• Ikke gjør noe arbeid på et batteri; for eksempel etterlading eller lodding.

• Oppbevar et batteri på et mørkt, kjølig og tørt sted. Utsett aldri et batteri for ild eller vann.

• Hold batterier utenfor barns og dyrs rekkevidde. Vær forsiktig så ingen svelger et batteri

• Hvis et batteri lekker, tørk opp lekkasjen omhyggelig med en avfallsklut.Hvis du får lekkasjen på kroppen, skyll øyeblikkelig grundig med vann. Hvis et batteri har lekket ut i batteriholderen, bytt batteriene etter å ha tørket opp lekkasjen.

• Følg de lokale forskriftene for deponering av et batteri.

ŹVær forsiktig med håndtering av batteriene da et batteri kan forårsake

Annet

For linsen

Vær forsiktig slik at det ikke skrapes opp, sprekker, blir skittent og at det oppstår dugg på linsen, da det kan påvirke bildekvaliteten. Når linseoverﬂ aten dugger, skal du tørke den forsiktig av med en klut eller linserenser.

For innsiden av projektoren

For å påse en sikker bruk av din prosjektør, vennligst få den rengjort og inspisert av din forhandler ca. én gang i året.

For kabinettet til projektoren og fjernkontrollen

Bruk en myk klut for å tørke av skitt på projektoren og fjernkontrollen. Dypp en myk klut i vann eller et nøytralt rensemiddel blandet i vann, vri den godt og tørk av kabinettet lett. Tørk deretter igjen lett med en myk og tørr klut.

ADVARSEL

ŹFør du kontrollerer eller rengjør linsen, skal du ta ut kontakten

og la projektoren avkjøles. ŹIkke lag skrammer på projektoren og slå den mot noe. Vær spesielt forsiktig med overﬂ aten på linsen. ŹProduktet må ikke bli fuktig. Ikke la det komme væske innvendig. Ikke bruk spray.

BEMERK

ŹIkke berør overﬂ aten på linsen direkte med hendene.

ŹIkke bruk andre rengjøringsmidler eller kjemikalier enn de som er spesiﬁ sert i

denne håndboken.

Feilsøking



Feilsøking

Relaterte meldinger

Når enhetens strøm er slått på, kan det bli vist meldinger som de som er vist nedenfor. Når en slik melding vises på skjermen, vennligst følg de instruksjonene som er beskrevet nedenfor. Hvis den samme beskjeden vises etter utbedringen, eller hvis en annen beskjed vises enn den følgende, vennligst kontakt din forhandler eller serviceselskapet. Selv om disse meldingene vil forsvinne automatisk etter noen minutter, vil de vises på nytt hver gang strømmen slås på.

Melding Beskrivelse

Der er ikke noe kildesignal.

Vennligst sjekk tilkoblingen for inngangssignalet og signalkildens status.

Inngangssignalets horisontale eller vertikale frekvens ligger utenfor denne enhetens spesiﬁ serte rekkevidde.

Vennligst kontroller spesiﬁ kasjonene for din prosjektør, eller signalkilden.

Et signal sendes inn.

Vennligst konﬁ rmer med spesiﬁ kasjonene for din prosjektor eller signalkildens spesiﬁ kasjoner.

Den innvendige temperaturen blir for høy

Slå av projektoren ( minutter eller mer. Utfør følgende kontroll etter at den ar avkjølt.

- Er det noen hindringer ved ventilasjonen rundt projektoren?

- Har temperaturen rundt projektoren overskredet grensen som er spesiﬁ sert? ( Når denne meldingen blir vist uten de hindringene som er

nevnt ovenfor, kreves det at man skifter ﬁ lterenheten. Skift ut ﬁ lterenheten med en gang i overensstemmelse med prosedyren som er vist i avsnitt ”Filterenhet” i kapitelet ”Vedlikehold” ( Husk å resette FILTER TID som er nødvendig så snart ﬁ lteret er skiftet.



Det er nødvendig å skifte ﬁ lterenhet

Verdien på timer på FILTERTID når den forhåndsinnstilte verdien på FILTERMELDING på SERVICE-menyen under menyen VALG (

50). Skift ut ﬁ lterenheten med en gang i overensstemmelse



med prosedyren som er vist i avsnitt ”Filterenhet” i kapitelet ”Vedlikehold” ( så snart ﬁ lteret er skiftet.



Knappoperasjon er ikke tilgjengelig under følgende betingelser.

- Når linsen beveger seg, kan knapeoperasjonen fra kontrollpanelet eller fjernkontrollen bli ignorert. Vent til LINSE SKIFT indikatoren stopper å blinke.

- Når en av knappene som kaller et signal kontinuerlig blir trykket ned på fjernkontrollen (eller på kontrollpanelet på hovedenheten), vil signalene som er satt til ”HOPPE OVER” på HOPP OVER KILDE på VALG-menyen bli ignorert.

20) med en gang, og la den avkjøles i 20



77)

69).



69). Husk å resette FILTER TID som er nødvendig

Feilsøking

POWER

TEMP

LAMP

SECURITY

SHUTTER

POWER

TEMP

LAMP

SECURITY

SHUTTER



gult



POWER

SHUTTERPOWER TEMP LAMP SECURITY

Vedrørende indikatorlampene

Lysene og blinkingen på SECURITY indikator og i tabellen under. Vennligst følg instruksjonene i tabellen. Hvis den samme beskjeden vises etter behandlingen, eller hvis en annen beskjed vises enn den følgende, vennligst kontakt din forhandler eller serviceselskapet.

POWER

TEMP

LAMP

Lyser

Slått av Slått av Slått av Slått av

oransje

Blinker

Slått av Slått av Slått av Slått av

grønt

Lyser

Slått av Slått av Slått av Slått av

grønt

Blinker

Slått av Slått av Slått av Slått av

oransje

Slått av Slått av Slått av

Slått av Slått av Slått av Slått av

Blinker

(uavklart

rødt

tilstand)

Blinker

rødt

eller

Slått av

Lyser

rødt

Blinker

rødt

eller

Slått av

Lyser

rødt

(fortsettes på neste side)

(uavklart

tilstand)

Lyser

rødt

Blinker

Red

SECURITY

Slått av Slått av

POWER indikator,

SHUTTER indikator har samme betydning som beskrevet

SHUTTER

TEMP indikator,

Beskrivelse

LAMP indikator,

Prosjektøren er satt i standby.

Vennligst se avsnittet Strøm på/av.

Prosjektøren varmer opp.

Vennligst vent.

Prosjektøren er slått på.

Vanlige operasjoner kan utføres.

Prosjektøren avkjøles.

Vennligst vent.

Blinker

rødt

PINN lås eller (og)

Slått av

BEVEGELSE-DETEKTOR er på.

Vennligst henvis til beskrivelse

LUKKER er lukket.

Blinker

gult

Vennligst henvis til beskrivelse

(

63,64).

(

26).

Prosjektøren avkjøles. En feil ble oppdaget.

Vennligst vent til

POWER-indikatoren slutter å blinke og utfør så de nødvendige utbedringer ved hjelp av de beskrevne punktene nedenfor.

Lampen lyser ikke, og det er mulig at prosjektøren er overopphetet innvendig.

Vennligst slå av strømmen og la prosjektøren avkjøles i minst 20 minutter. Etter at prosjektøren er tilstrekkelig avkjølt, vennligst bekreft følgende punkter og slå strømmen på igjen.

• Er luftstrømmen i vifteapparatet blokkert?

• Er luftﬁ lteret tilsmusset?

• Er omgivelsestemperaturen over 35°C? Hvis den samme beskjeden vises etter utbedring, vennligst bytt lampen, se avsnittet "Lampe".

Lampedekslet er ikke skikkelig festet.

Vennligst slå av strømmen og la prosjektøren avkjøles i minst 45 minutter. Etter at prosjektøren er tilstrekkelig avkjølt, vennligst sjekk at lampedekslet er skikkelig festet. Etter at alt nødvendig vedlikehold er utført, slås strømmen på igjen. Hvis den samme beskjeden vises etter utbedringene, vennligst kontakt din forhandler eller serviceselskapet.

POWER

TEMP

LAMP

SECURITY

SHUTTER





TEMP

Blinker

rødt

eller

Lyser

rødt

Blinker

rødt

eller

Lyser

rødt

Lyser

grønt

Lyser

grønt

Blinking

grønt

ca.

3 sekunder

LAMP

Blinker

Slått av Slått av Slått av

rødt

avLyser

Slått av Slått av Slått av

rødt

Samtidig blinking

rødt

Alternerende

blinking i

rødt

Slått av Slått av Slått av Slått av

SECURITY

SHUTTER

Slått av Slått av

Feilsøking

Beskrivelse

Kjøleviften er ute av drift.

Vennligst slå av strømmen og la prosjektøren avkjøles i minst 20 minutter. Etter at prosjektøren er tilstrekkelig avkjølt, vennligst sjekk at det ikke har kommet fremmedlegemer i viften, etc., og slå deretter på strømmen igjen. Hvis den samme meldingen vises etter utbedringen, vennligst kontakt din forhandler eller serviceselskapet.

Den innvendige temperaturen blir for høy.

Slå av projektoren (

20) med en gang, og la den



avkjøles I 20 minutter eller mer. Utfør følgende kontroll etter at den ar avkjølt.

- Er det noen hindringer ved ventilasjonen rundt projektoren?

- Har temperaturen rundt projektoren overskredet grensen som er spesiﬁ sert? (

77)



Når denne meldingen blir vist uten de hindringene som er nevnt ovenfor, kreves det at man skifter ﬁ lterenheten. Skift ut ﬁ lterenheten med en gang i overensstemmelse med prosedyren som er vist i avsnitt ”Filterenhet” i kapitelet ”Vedlikehold” (

69). Husk å resette FILTERTID



som er nødvendig så snart ﬁ lteret er skiftet.

Det er nødvendig å skifte ﬁ lterenhet

Verdien på timer på FILTERTID når den forhåndsinnstilte verdien på FILTERMELDING på SERVICE-menyen under menyen VALG (

50). Skift ut ﬁ lterenheten med en gang



i overensstemmelse med prosedyren som er vist i avsnitt ”Filterenhet” i kapitelet ”Vedlikehold” (

69). Husk å



resette FILTERTID som er nødvendig så snart ﬁ lteret er skiftet.

Det er en mulighet for at den interne delen er blitt nedkjølt.

Vennligst bruk enheten innenfor temperaturparametrene for bruk (5°C til 35°C). Etter utført utbedring, kan strømmen igjen slås på.

Minst 1 "Power ON"-tidsinnstilling er lagret i projektoren.

(Se

Brukerhåndbok - Nettverksveiledning: Schedule



Settings (Tidsinnstillinger) for mer informasjon.)

MERK

• Når den interne delen er blitt overopphetet, blir strømkilden av sikkerhetsgrunner slått av automatisk, og indikatorlampene kan også bli slått av. I dette tilfellet, trykk “ OO” (av) siden av strømbryteren og vent i minst 45 minutter. Etter at prosjektøren er tilstrekkelig avkjølt, vennligst sjekk at lampedekslet er skikkelig festet og slå strømmen på igjen.

Feilsøking



Fenomener som lett kan forveksles med maskindefekter

ADVARSEL

så som røyk, rar lukt, overdreven støy, ødelagt kasse eller elementer eller kabler, gjennomtrenging av væsker eller ukjent substans, etc. I slike tilfeller må strømbryteren slås av umiddelbart og strømkabelen tas ut av kontakten. Etter å ha sjekket av røyken eller lukten har stoppet, kontakt din forhandler eller serviceselskapet.

Før det bes om reparasjon, vennligst sjekk i forhold til følgende tabell. Dette vil noen ganger løse problemene.

Hvis situasjonen ikke kan utbedres;

- Prosjektørens mikroprosessor kan trenge å nullstilles. Vennligst trykk Avslåingsbryteren ved hjelp av en stift eller lignende og prosjektøren vil slås av umiddelbart. Før den slås på igjen, vennligst vent i minst 10 minutter slik at prosjektøren kan avkjøles nok.

- Noen innstillinger kan være feil. Vennligst bruk funksjonen FABRIKKINNST. under SERVICE-punktet i VALG-Menyen ( til fabrikkinnstilling. Hvis problemet ikke er borte etter utbedringen, vennligst kontakt din forhandler eller serviceselskapet.

Bruk aldri prosjektøren hvis det oppstår uvanlige operasjoner,

55) for å nullstille alle innstillingene

Hendelser Forhold som ikke gjelder en maskindefekt

Strømkabelen er ikke satt i.

Koble til strømkabelen korrekt.

Strømbryteren er ikke slått på.

Sett strømbryteren til [ || ] (på).

Strømmen

kommer ikke

på.

(fortsettes på neste side)

Hovedstrømkilden er blitt avbrutt under drift, f.eks. på grunn av strømstans (mørklegging), etc.

Vennligst slå av strømmen og la prosjektøren avkjøles i minst 2 minutter før den slås på igjen.

Enten er det ikke satt i noen lampe og/eller lampedeksel, eller en av disse er ikke blitt skikkelig festet.

Henvisning

side

19, 20

Feilsøking

BLANK

SHUTTER

HDMI

Hendelser Forhold som ikke gjelder en maskindefekt

Signalkablene er ikke riktig tilkoblet.

Koble til kablene korrekt.

Lysstyrken er satt til et ekstremt lavt nivå.

Juster LYS til et høyere nivå med menyfunksjonen eller fjernkontrollen.

Datamaskinen er ikke i stand til å oppdage prosjektøren

Intet bilde vises.

som en plug and play-monitor.

Påse at datamaskinen kan oppdage en plug and playmonitor ved å bruke en annen plug and play-monitor.

BLANK-skjermen blir vist.

Trykk

BLANK-knappen på fjernkontrollen.

Lukker er lukket.

Trykk på

SHUTTER-knappen.

HDMI-kabelen er ikke riktig tilkoblet.

Koble til HDMI-kabelen korrekt.

Ditt HDMI-utstyr er ikke kompatibelt med prosjektøren

Ingen bilder,

eller forstyrrede

bilder, vises på

HDMI-input.

Denne prosjektøren kan kobles til annet utstyr som har HDMI- eller DVI-konnektor, men det kan hende at prosjektøren ikke virker korrekt med en del utstyr.

Ditt HDMI-utstyr og prosjektøren er ikke kalibrert.

Skru begge apparatene av og på igjen.

Signalformatet på HDMI støttes ikke.

Kontroller video-innstillingene på ditt HDMI-utstyr.

Henvisning

side

–

(fortsettes på neste side)

Feilsøking

FREEZE

FOCUS

Hendelser Forhold som ikke gjelder en maskindefekt

Videoskjermens

bilde fryser.

STILL-funksjonen er aktiv.

Trykk

FREEZE-knappen på fjernkontrollen for å

gjenopprette skjermen til normalt.

Fargeinnstillingene er ikke riktig justert.

Fargene

har falmet -

Fargenyansene

er dårlige.

Utfør bildejusteringer ved å endre innstillingene FARGETEMP., FARGE, NYANSE og/eller FARGESKILLE med menyfunksjonene.

FARGESKILLE-innstillingen er uegnet.

Skift FARGESKILLE-innstillingene i AUTO, RGB, SMPTE240, REC709 eller REC601.

Lysstyrken og/eller kontrasten er justert til et ekstremt lavt nivå.

Juster innstillingene for LYS og/eller KONTRAST til et høyere nivå med menyfunksjonen.

Bildene virker

mørke.

ØKO.INNST. -funksjonen er aktiv.

Velg NORMAL for ØKO.INNST.-funksjonen i OPPSETTMenyen.

Lampen nærmer seg slutten av sin produktlevetid.

Skift ut lampen.

Innstillingene for fokus og/eller horisontal fase er ikke riktig justert.

Bildene virker

uskarpe.

Juster fokus med menyfunksjonen.

FOCUS-knappen, og/eller H FASE med

Linsen er skitten eller uklar.

Rengjør linsen og henvis til avsnittet ”For Iinsen” i ”Annet”.

Bildene ﬂ imrer.

Ventilasjonsutgangene i fronten er blokkert.

Fjern mulige gjenstander som ligger foran prosjektøren.

Henvisning

side

32, 36

30, 41

67, 68

MERK

• Selv om det kan oppstå lyse eller mørke ﬂ ekker på skjermen, er dette karakteristisk for et ﬂ ytende krystalldisplay (LCD) og utgjøre eller antyder ikke en feil eller mangel på maskinen.

Garanti og etter-salg-service / Spesiﬁ kasjoner

Garanti og etter-salg-service

Spesiﬁkasjoner

HDMI DVI-D LAN MONITOR OUT CONTROL IN CONTROL OUT REMOTE CONTROL IN REMOTE CONTROL OUT S-VIDEO VIDEO 1 VIDEO 2 COMPUTER IN1 COMPUTER IN2 BNC

G/Y, B/Cb/Pb, R/Cr/Pr, H, V

Y, Cb/Pb, Cr/Pr

Garanti og etter-salg-service

Hvis det oppstår et problem med utstyret, prøv først "Feilsøking" og kjør igjennom de foreslåtte kontrollrutinene. Hvis dette ikke løser problemet, vennligst kontakt din forhandler eller serviceselskapet. De vil informere deg om gjeldende garantibetingelser.

Spesiﬁ kasjoner

Punkt Spesiﬁ kasjoner

Produktnavn LCD-prosjektør

CP-X10000: 1024 horisontal x 768 vertikal

LCD-skjerm

Linse *Se manualen til valgfrie linser. Lampe 350W UHB Strømforsyning AC 110-120V/6,0A, AC220-240V/3,1A Strømforbruk 540W Temperaturområde 5 - 35°C (i drift) Vekt (mengde) 13,1 kg (ca.)

Porter

Valgfrie deler

CP-WX11000: 1366 horisontal x 800 vertikal CP-SX12000: 1400 horisontal x 1050 vertikal

HDMI ............................................................HDMI kontakt x 1

DVI-D ...........................................................DVI-D kontakt x 1

LAN ............................................................... RJ45 kontakt x 1

MONITOR OUT .......................D-sub 15 pinns minikontakt x 1

CONTROL IN .................................... D-sub 9 pinns plugg x 1

CONTROL OUT ................................. D-sub 9 pinns plugg x 1

REMOTE CONTROL IN ................. 3,5 stereo minikontakt x 1

REMOTE CONTROL OUT ............. 3,5 stereo minikontakt x 1

S-VIDEO ...................................... DIN 4 pinns minikontakt x 1

VIDEO 1 ........................................................BNC kontakt x 1

VIDEO 2 ............................................................. BNC jack x 1

COMPUTER IN1 ....................D-sub 15 pinns minikontakt x 1

COMPUTER IN2 ....................D-sub 15 pinns minikontakt x 1

BNC (

G/Y, B/Cb/Pb, R/Cr/Pr, H, V) ................. BNC kontakt x 5

Komponent (

Linseenhet:

USL-801 (Ultrakort throw lens) SL-802 (Kort throw lens) SL-803 (Kort throw lens) SD-804 (Standardlinse) LL-805 (Lang throw lens) UL-806 (Ultralang throw lens)

Lampe: DT01001 Filterenhet: MU06351 Kabeldeksel: CC10000

Y, Cb/Pb, Cr/Pr) ........................ RCA kontakt x 3

Linseadapter enhet:

KU00041

Monteringstilbehør:

HAS-10000 (Brakett for montering i tak) HAS-204L (Festeadapter for lave tak ) HAS-304L (Festeadapter for høye tak )

* For ytterligere informasjon, sjekk vår webside (se under) eller spør forhandleren din.

MERK

• Disse spesiﬁ kasjonene kan endres uten forutgående varsel. Den siste informasjonen er i websiden som under. http://www.hitachi.us/digitalmedia eller http://www.hitachidigitalmedia.com

(fortsettes på neste side)

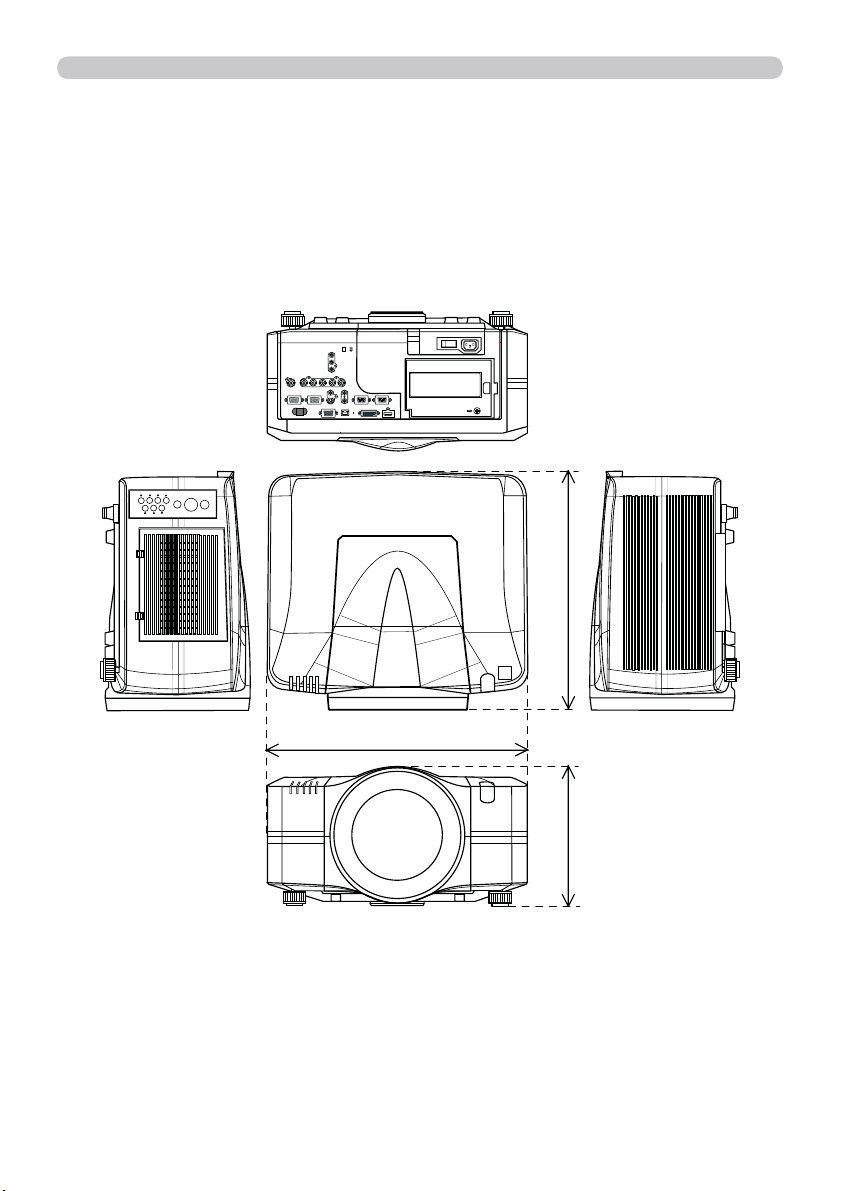

Spesiﬁ kasjoner

Spesiﬁ kasjoner (fortsetter)

I O

469

476

272

[enhet: mm]

Prosjektør

CP-X10000/CP-WX11000/CP-SX12000

Brukerhåndbok (detaljert) Nettverksveiledning

Takk for kjøpet av denne prosjektøren.

Denne prosjektøren har en nettverksfunksjon med følgende hovedegenskaper.

9 Nettkontroll (styring)

Prosjektøren kan kontrolleres og overvåkes av en nettsøkerprogramvare på PC-en, som kan hjelpe deg med å sette opp og vedlikeholde prosjektøren.

9 MITT BILDE (stillbildeoverføring)-visning

Prosjektøren kan vise stillbilder som er overført via nettverket.

Denne veiledningen har kun til intensjon å forklare nettwerksfunksjoner. Du gå til Sikkerhetshåndbok og Brukerhåndbok (konsis og detaljert) når det gjelder spørsmål om sikkerhet,bruk eller andre spørsmål.

ADVARSEL

håndbøkene for produktet. Etter å ha lest dem bør de oppbevares på et trygt sted for fremtidig referanse.

MERK

• Produsenten påtar seg intet ansvar for eventuelle feil som måtte ﬁ nnes i håndboken.

• Reproduksjon, overføring eller kopiering av hele eller deler av dette dokumentet er ikke tillatt uten forut skriftlig godkjenning.

Varemerkebekreftelse

• Microsoft® og Internet Explorer®, Windows®, Windows Vista® er registrerte varemerker som tilhører Microsoft Corporation i U.S. og/eller andre land.

• JavaScript® er et registrert varemerke som tilhører Sun Microsystems, Inc.

• DVI er et registrert varemerke som tilhører Digital Display Working Group.

• HDMI, HDMI-logoen og High-Deﬁ nition Multimedia Interface er varemerker eller registrerte varemerker av HDMI Licensing LLC.

• Varemerket PJLink er et varemerke som anvendes som varemerkerettigheter i Japan, USA og andre land om områder.

Alle andre varemerker tilhører sine respektive eiere.

• Informasjonen i denne håndboken kan endres uten forvarsel.

ŹFør bruk av dette produktet må du være nøye med å lese alle

Innholdsfortegnelse



Innholdsfortegnelse

Innholdsfortegnelse ...................................................................... 2

1. Hovedfunksjoner ........................................................................ 3

1.1 Konﬁ gurering og kontroll via en nettleser .................................................... 3

1.2 MITT BILDE (stillbildeoverføring)-visning ...................................................3

2. Utstyrskontakter og nettverksinnstillinger .............................. 4

2.1 Påkrevet utstyrsklargjøring .........................................................................4

2.2 Manuell nettverkinnstilling ........................................................................... 5

2.2.1 Utstyrstilkobling ..................................................................................... 5

2.2.2 Nettverksinnstillinger ............................................................................. 5

2.2.3 Innstilling for “Alternativer for Internett” ................................................. 8

2.2.4 Sjekk tilkobling ....................................................................................... 9

3. Bruk med nettleserprogramvare ............................................. 10

3.1 Konﬁ gurering og kontroll av prosjektøren via en nettleser ........................ 11

3.1.1 Logon (Logginn) .................................................................................. 13

3.1.2 Network Information (Nettverksinformasjon) ....................................... 14

3.1.3 Network Settings (Nettverksinnstillinger) ............................................. 15

3.1.4 Port Settings (Portalinnstillinger) ......................................................... 16

3.1.5 Mail Settings (Postinnstillinger) ........................................................... 18

3.1.6 Alert Settings (Alarminnstillinger) ........................................................ 19

3.1.7 Schedule Settings (Tidsinnstillinger) ................................................... 21

3.1.8 Date/Time Settings (Dato/Tidsinnstillinger) ......................................... 23

3.1.9 Security Settings (Sikkerhetsinnstillinger) ........................................... 25

3.1.10 Projector Control (Prosjektørkontroll) ................................................ 27

3.1.11 Projector Status (Prosjektørstatus) .................................................... 31

3.1.12 Network Restart (Omstart av nettverk) .............................................. 32

3.1.13 Logoff (LoggUt) .................................................................................32

3.2 E-postvarsler ............................................................................................. 33

3.3 Prosjektørbehandling ved bruk av SNMP .................................................35

3.4 Hendelsesplanlegging ............................................................................... 36

3.5 MITT BILDE (stillbildeoverføring)-visning .................................................39

3.6 Kommandokontroll via nettverket .............................................................. 41

3.7 Kontrollere det eksterne apparatet via projektoren

(med NETTVERK BRO-funksjonen) ......................................................... 46

3.8 Gruppekontrollere ﬂ ere projektorer

(ved hjelp av KJEDEKOBLING-funksjonen) ............................................. 50



1. Hovedfunksjoner

1.1 Konﬁ gurering og kontroll via en nettleser

Du kan justere eller kontrollere prosjektøren via et nettverk fra en nettsøker på en PC som er tilknyttet samme nettverket. Logg på nettverket fra nettsøkeren og den viser menyene som vil konﬁ gurere nettverksinnstillingene, styre prosjektøren og så videre.

1.2 MITT BILDE (stillbildeoverføring)-visning

Bildeﬁ ler kan sendes via netterket, og opptil 4 bildeﬁ ler kan bli lagret i prosjektoren og fremvist på skjermen en etter en. (39)

Overfør bildeﬁ l

Vis bildeﬁ l (

- 4)

2. Utstyrskontakter og nettverksinnstillinger

2.1 Påkrevet utstyrsklargjøring

Følgende utstyr er nødvendig for å koble prosjektøren til PC-en via nettverket.

PC : 1) utstyrt med nettverksfunskjon

2) installert webutforsker programvare (11)

LAN-kabel: CAT-5 eller bedre

MERK

kommunikasjonsmiljøet 100Base-TX eller 10Base-T.

• Systemet for å bruke nettverksfunksjonen til prosjektøren krever

2. Utstyrskontakter og nettverksinnstillinger

2.2 Manuell nettverkinnstilling

2.2.1 Utstyrstilkobling

Tilkoble prosjektøren og PC med en LAN-kabel. *

Før du tilkobler til et eksisterende nettverk, må du kontakte nettverksadministratoren.

Så undersøker du PC-innstillingen som forklart nedenfor.

2.2.2 Nettverksinnstillinger

Dette er forklaringen om tilkoblingsinnstillingene til nettverket for Windows® XP og Internet Explorer®.

1) Logg på Windows® XP med myndighet som administrator. (*)

2) Åpne “Kontrollpanel” fra “Start”-menyen.

3) Åpne “Nettverks- og internett-tilkoblinger” i “Kontrollpanel”. (Fig. 2.2.2.a)

* Administratormyndighet er kontoen som har tilgang på alle funksjoner.

Fig. 2.2.2.a Vindu for “Nettverks- og Internett-tilkoblinger”

4) Åpne “Nettverkstilkoblinger”. (Fig.2.2.2.b)

Fig. 2.2.2.b Vindu for “Nettverkstilkoblinger”

2. Utstyrskontakter og nettverksinnstillinger

2.2 Manuell nettverkinnstilling (fortsetter)

5) Åpne vinduet “Egenskaper for Lokal tilkobling” som du bruker for

nettverksenheten. (Fig. 2.2.2.c)

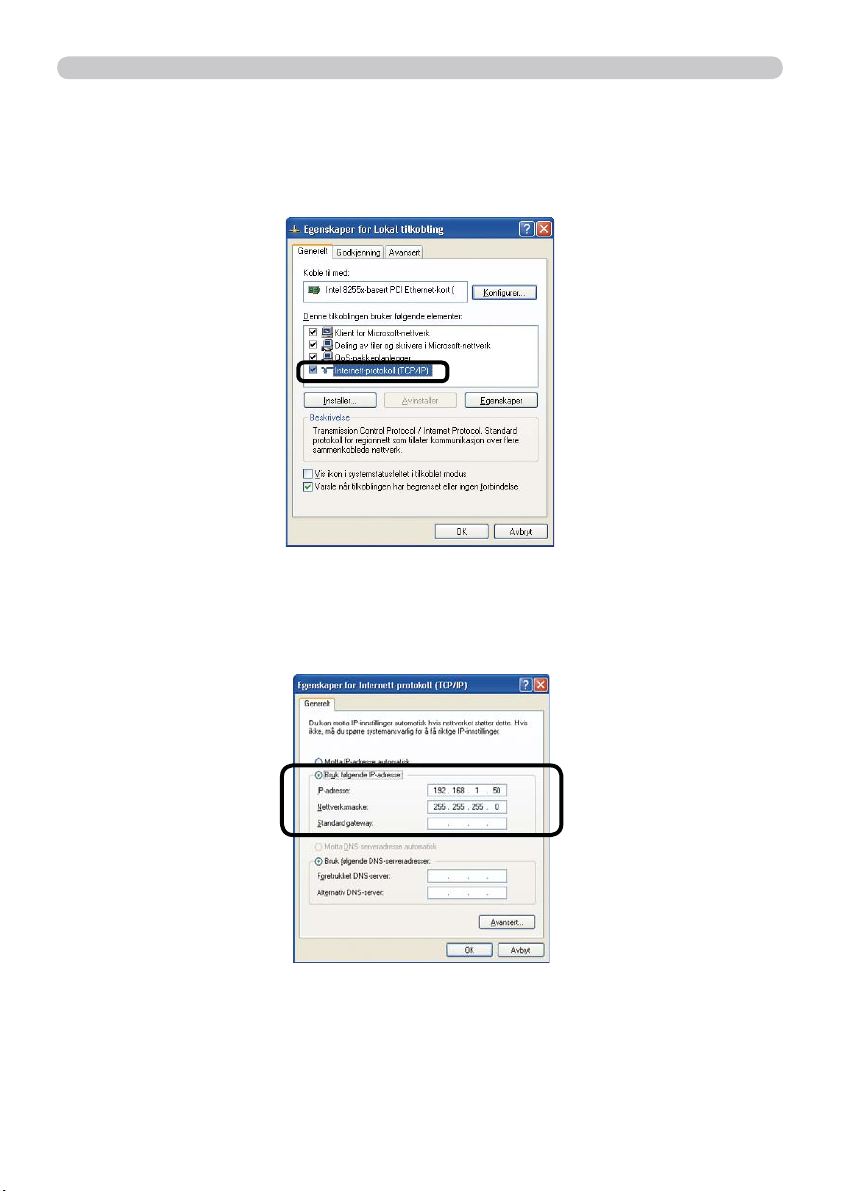

Fig. 2.2.2.c Vindu for “Egenskaper for Lokal tilkobling”

6) Still inn protokoll som “TCP/IP” og åpne vinduet for “Egenskaper for Internett-

protokoll (TCP/IP)”.

Fig. 2.2.2.d Vindu for “Egenskaper for Internett-protokoll (TCP/IP)”

7) Still inn IP-adresse, subnet mask og standardportal for PC.

2. Utstyrskontakter og nettverksinnstillinger

2.2 Manuell nettverkinnstilling (fortsetter)

[Om IP-adresse] Ŷ Manuell instilling

Nettverksadressen som er inkludert i IP-adressen som er stilt inn på PC-en må være lik prosjektøradressen. Og hele IP-adressen på PC-en må ikke forveksles med annet utstyr på samme nettverket, inkludert prosjektøren.

For eksempel

Prosjektørens standardinnstillinger er som følger.

IP-adresse: 192.168.1.10 Subnet mask: 255.255.255.0 (Nettverksadresse: 192.168.1 i dette tilfellet)

Spesiﬁ ser derfor PC-ens IP- adresse som følger.

IP-adresse: 192.168.1.xxx (xxx viser desimaltall.) Subnet mask: 255.255.255.0 (Nettverksadresse: 192.168.1 i dette tilfellet)

Velg et tall fra 1 til 254 for “xxx” uten å gjenta tallet for noe annet utstyr. I dette tilfellet har prosjektøren “192.168.1.10” som IP-adresse, velg tall fra 1 til 254 unntatt tallet 10 for PC.

MERK

• “0.0.0.0” kan ikke brukes som IP-adresse.

• Prosjektørens IP-adresse kan endres ved å bruke konﬁ gureringsfunksjonen via en nettsøker. (11)

• Hvis prosjektørens PC ﬁ nnes i samme nettverket (i.e. nettverksadressen er felles), kan standardport (default gateway) stå åpen.

• Når prosjektøren og PC-en ﬁ nnes i forskjellige nettverk, er innstillingen for standardport (default gateway) nødvendig. Kontakt nettverksadministratoren med nøyaktig informasjon.

Ŷ Automatisk innstilling

Når DHCP-serveren ﬁ nnes i nettverket er det mulig å anvise IP-adresse til prosjektøren og PC-en automatisk. * DHCP er forkortelse for “Dynamic Host Conﬁ guration Protocol” som har

funksjonen å gi de innstillingene som kreves for nettverk, som IP-adresse fra server til klient. En server som har DHCP-funksjon kalles DHCP-server.

2. Utstyrskontakter og nettverksinnstillinger

2.2 Manuell nettverkinnstilling (fortsetter)

2.2.3 Innstilling for “Alternativer for Internett”

1) Klikk på “Alternativer for Internett” i vinduet “Nettverks- og Internett-tilkoblinger”

(ﬁ g. 2.2.3.a) for å åpne vinduet “Egenskaper for Internett”. (Fig.2.2.3.b)

Klikk

Fig. 2.2.3.a Vindu for “Nettverks- og Internett-tilkoblinger”

Klikk

Fig. 2.2.3.b Vindu for “Egenskaper for Internett”

2) Klikk på “Tilkoblinger” fanen klikk deretter [LAN-innstillinger] knappen for å

åpne “Innstillinger for lokalnett (LAN)”. (Fig. 2.2.3.c)

2. Utstyrskontakter og nettverksinnstillinger

2.2 Manuell nettverkinnstilling (fortsetter)

Fig. 2.2.3.c Vindu for “Innstillinger for lokalnett (LAN)”

3) Fjern alle avkryssede ruter i vinduet for “Innstillinger for lokalnett (LAN)” (Fig.

2.2.3.c)

2.2.4 Sjekk tilkobling

Sjekk at PC og prosjektør er tilkoblet riktig. Hvis de ikke er tilkoblet, sjekk om kabelkoblinger og innstillinger er riktige eller ikke.

1) Start nettsøker på PC og skriv inn URL, klikk deretter på “ ”-knappen.

URL: http://(Projector IP address)/

For eksempel, hvis prosjektørens IP-adresse er 192.168.1.10 skriv dette

URL: http://192.168.1.10/

2) Hvis ﬁ g. 2.2.4 vises, er det riktig.

Fig. 2.2.4 “Logg-på-meny”

3. Bruk med nettleserprogramvare



3. Bruk med nettleserprogramvare

Denne projektøren er utstyrt med følgene nettverksfunksjoner ved bruk av en nettsøkerprogramvare.

3.1 Konﬁ gurering og kontroll av prosjektøren via en nettleser

Du kan forandre innstillingene til eller kontrollere prosjektøren via et nettverk ved å bruke nettsøkeren fra PC-en som er tilkoblet det samme nettverket. (11)

3.2 E-postvarsler

Prosjektøren kan sende en meldingsalarm automatisk til en spesiﬁ sert e-postadresse når prosjektøren trenger vedlikehold eller om det har oppstått en feil. (33)

3.3 Prosjektørbehandling ved bruk av SNMP

Denne projektøren er SNMP (Simple Network Management Protocol) forenlig, og lar deg holde overvåking fra en annen plassering ved bruk av SNMP-programvare. I tillegg kan prosjektøren sende feil &: varselmeldinger til en spesiﬁ sert PC. (35)

3.4 Hendelsesplanlegging

Du kan stille inn prosjektøren til å utføre forskjellige funksjoner etter dato og tid. (36)

3.5 MITT BILDE (stillbildeoverføring)-visning

Prosjektøren kan vise stillbilder som er overført via nettverket. (39)

3.6 Kommandokontroll via nettverket

Prosjektøren kan kontrolleres ved bruk av RS-232C kommandoer over et nettverk. (41)

3.7 Kontrollere det eksterne apparatet via projektoren

(med NETTVERK BRO-funksjonen)

Ved å bruke funksjonen NETTVERK BRO, kan man kontrollere et eksternt apparat som en nettverksterminal, via denne projektoren fra datamaskinen. (46)

3.8 Gruppekontrollere ﬂ ere projektorer (ved hjelp av

KJEDEKOBLING-funksjonen)

Ved å bruke funksjonen KJEDEKOBLING, kan man samtidig kontrollere ﬂ ere projektorer som er tilkoblet til en delt RS-232C buss, fra datamaskinen. (

50)

3. Bruk med nettleserprogramvare

3.1 Konﬁ gurering og kontroll av prosjektøren via en

nettleser

Du kan justere eller kontrollere prosjektøren via et nettverk fra en nettsøker på en PC som er tilknyttet samme nettverket.

MERK

• Internet Explorer® 5.5 eller senere kreves.

• Hvis JavaScript® ikke er aktivisert i nettsøkerkonﬁ gureringene må du slå på JavaScript® for å kunne bruke prosjektørnettsidene ordentlig. Se hjelpeﬁ lene på nettleseren for detaljer om hvordan du skal aktivere JavaScript®.

• Du kan kommunisere med bruk av SSL (Secure Socket Layer) hvis du bruker Windows® XP Service Pack 2 eller en tidligere versjon av Microsoft® Windows®. Spesiﬁ ser “https://” når du oppgir IP-adressen til prosjektoren i nettleseren. Du kan ikke kommunisere med denne prosjektøren via SSL under Windows Vista®.

• Det er anbefalt at alle nettsøkeroppdateringene er installert. Det er spesielt anbefalt at alle brukere som kjører Internet Explorer® på Microsoft® Windows

versjoner før Windows® XP service Pack 2 installerer oppdateringen Q832894 (MS04-004) ellers kan nettsøker brukergrensesnittet vises ukorrekt. Ved bruk av en tidligere versjon av Internet Explorer® vil nettsøkeren logge av etter 50 sekunders bruk.

3. Bruk med nettleserprogramvare

3.1 Konﬁ gurering og kontroll av prosjektøren via en nettleser (fortsetter)

Når du skal konﬁ gurere eller kontrollere projektøren via en nettsøker trenger du ID og passord. Det er to typer ID, Administrasjons-ID og Bruker-ID. Følgende kart beskriver forskjellene mellom administrasjons-ID og bruker-IS.

Punkt Beskrivelse Administrator Bruker

Network Information

Network Settings

Port Settings

Mail Settings

Alert Settings

Schedule Settings Viser og konﬁ gurerer tidsinnstillinger. ¥ N/A

Date/Time Settings

Security Settings

Projector Control Kontrollerer prosjektoren. ¥¥ Projector Status Viser projektørstatusen. ¥¥

Network Restart

Viser projektorens nettverks og konﬁ g ureringsinnstillinger.

Viser og konﬁ gurerer nettverksinnstillinger.

Viser og konﬁ gurerer kommunikasjons portalinnstillingene.

Viser og konﬁ gurerer e-post adresseinnstillinger.

Displays and conﬁ gures failure & warning alerts.

Viser og konﬁ gurerer dato- og tidsinnstillinger.

Viser og konﬁ gurerer passord og andre sikkerhetsinnstillinger.

Starter projektorens nettverkstilkobling på nytt.

¥¥

¥ N/A

3. Bruk med nettleserprogramvare

3.1 Konﬁ gurering og kontroll av prosjektøren via en nettleser (fortsetter)

3.1.1 Logon (Logginn)

Gå til følgende for konﬁ gurering eller kontroll av projektøren via nettsøkeren.

Eksempel: Hvis IP adressen på projektøren er stilt inn på 192.168.1.10:

1) Skriv inn “http://192.168.1.10/” på

adresselinjen på nettsøkeren og trykk “Enter”-tasten eller klikk “ ”-knappen. Skjermen i ﬁ g. 3.1.1a vises.

2) Skriv inn Id og passord og klikk [Logon].

Fig. 3.1.1a “logg-inn-meny”

Under er standardinnstillingene for Administrator ID, Bruker ID og passord.

Punkt ID Passord

Administrator Administrator <blank>

User User <blank>

Hvis logg-inn er akseptert, vises enten ﬁ g. 3.1.1 b eller ﬁ g. 3.1.1 c

Hovedmeny

Fig. 3.1.1 b

“Logg-inn med Administrator ID”

Hovedmeny

Fig. 3.1.1 c

“Logg-inn med Bruker-ID

3) Klikk på den ønskede operasjonen eller konﬁ gureringen på hovedmenyen

plassert på venstresiden på skjermen.

”

Hitachi CP-SX12000W, CP-X10000W User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
