Hitachi C10FCE2, C10FCH2 User Manual

Download

Model Compound Miter Saw

C 10FCH2

Modèle Scie à onglets combinée Modelo Ingletadora

C 10FCE2

(Laser Marker Equipment) (Equipement à marqueur laser) (Equipo con marcador làser)

SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL

WARNING

IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!

This manual contains important information about product safety. Please read and understand this manual BEFORE operating the power tool. Please keep this manual available for other users and owners before they use the power tool. This manual should be stored in safe place.

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI

AVERTISSEMENT

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles ! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE

English

IMPORTANT SAFETY INFORMATION .......................... 3

MEANINGS OF SIGNAL WORDS .................................. 3

SAFETY ................................................................................... 3

IMPORTANT SAFETY INSTRUCTIONS FOR

USING ALL POWER TOOLS ....................................... 3

REPLACEMENT PARTS .................................................. 4

USE PROPER EXTENSION CORD .................................. 4

DOUBLE INSULATION FOR SAFER OPERATION ........ 4

OPERATION AND MAINTENANCE .................................... 5

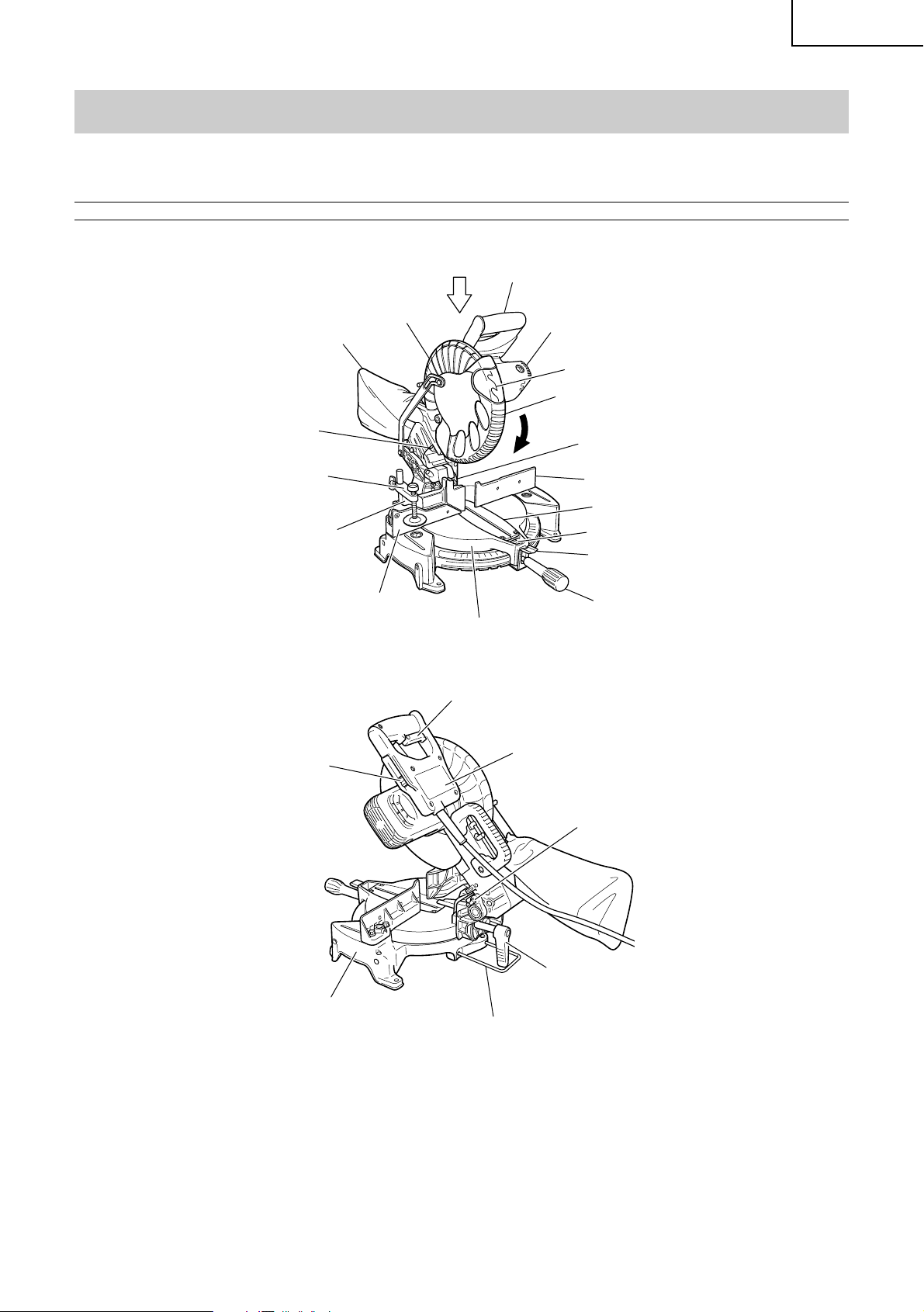

NAME OF PARTS ............................................................. 5

SPECIFICATIONS ............................................................. 6

CONTENTS

PAGE

APPLICATIONS ................................................................ 7

PREPARATION BEFORE OPERATION .......................... 7

BEFORE USING ................................................................ 8

BEFORE CUTTING ............................................................ 8

PRACTICAL APPLICATIONS ........................................ 10

SAW BLADE MOUNTING AND

MAINTENANCE AND INSPECTION ........................... 14

SERVICE AND REPAIRS ............................................... 15

TROUBLESHOOTING GUIDE ........................................ 16

PARTS LIST .................................................................... 48

PAGE

DISMOUNTING .......................................................... 13

ACCESSORIES .................................................................. 6

HITACHI AUTHORIZED SERVICE CENTERS

Service under this warranty is available from Hitachi Koki U.S.A., Ltd. at:

IN THE U.S.A. IN CANADA

3950 Steve Reynolds Blvd. Norcross, GA 30093 450 Export Blvd. Unit B, Mississauga, ON L5T 2A4 9409 Owensmouth Ave. Chatsworth, CA 91311 OR CALL: (800) 829-4752 for a service center OR CALL: (800) 970-2299 for a service center

nearest you. nearest you.

Français

INFORMATIONS IMPORTANTES

DE SÉCURITÉ ............................................................. 17

SIGNIFICATION DES MOTS

D’AVERTISSEMENT .................................................. 17

SECURITE ............................................................................. 17

CONSIGNES DE SECURITE RELATIVES AUX

OUTILS ÉLECTRIQUES .............................................. 17

PIECES DE RECHANGE ................................................. 18

UTILISER LE CORDON DE

RALLONGE APPROPRIÉ ........................................... 19

DOUBLE ISOLATION POUR UN

FONCTIONNEMENT PLUS SUR .............................. 19

TABLE DES MATIERES

PAGE

SPÉCIFICATIONS ........................................................... 21

ACCESSOIRES ................................................................ 21

APPLICATIONS .............................................................. 22

PRÉPARATION AVANT L’UTILISATION ..................... 22

AVANT L’UTILISATION ................................................. 23

AVANT LA COUPE ......................................................... 23

APPLICATIONS PRATIQUES ....................................... 25

INSTALLATION ET RETRAIT DE LA LAME ................ 29

ENTRETIEN ET INSPECTION ....................................... 29

SERVICE APRÈS-VENTE ET RÉPARATIONS ............. 30

GUIDE DE DÉPANNAGE ............................................... 31

LISTE DES PIECES ......................................................... 48

PAGE

UTILISATION ET ENTRETIEN ........................................... 20

NOM DES PIÈCES .......................................................... 20

CENTRES TECHNIQUES HITACHI AGREES

La réparation est réalisée dans le cadre de cette garantie par Hitachi Koki U.S.A., Ltd.:

AUX ETATS-UNIS AU CANADA

3950 Steve Reynolds Blvd. Norcross, GA 30093 450 Export Blvd. Unit B, Mississauga, ON L5T 2A4 9409 Owensmouth Ave. Chatsworth, CA 91311 OU APPELEZ LE: (800) 829-4752 pour connaître le OU APPELEZ LE: (800) 970-2299 pour connaître le

Español

INFORMACIÓN IMPORTANTE SOBRE

SEGURIDAD ............................................................... 32

SIGNIFICADO DE LAS PALABRAS DE

SEÑALIZACIÓN ......................................................... 32

SEGURIDAD ......................................................................... 32

NORMAS DE SEGURIDAD PARA LAS

HERRAMIENTAS ELÉCTRICAS ............................... 32

PIEZAS DE REEMPLAZO .............................................. 33

UTILICE EL CABLE PROLONGADOR

ADECUADO ................................................................ 34

AISLAMIENTO DOBLE PARA OFRECER UNA

OPERACIÓN MÁS SEGURA ..................................... 34

OPERACIÓN Y MANTENIMIENTO ................................... 35

centre technique le plus centre technique le plus proche de chez vous. proche de chez vous.

ÍNDICE

PÁGINA

ESPECIFICACIONES ...................................................... 36

ACCESORIOS .................................................................. 36

APLICACIONES .............................................................. 37

PREPARATIVOS PREVIOS A LA OPERACIÓN ........... 37

ANTES DE LA UTILIZACIÓN ........................................ 38

ANTES DEL CORTE ........................................................ 38

APLICACIONES PRÁCTICAS ....................................... 40

MONTAJE Y DESMONTAJE DE LA

HOJA DE SIERRA ...................................................... 44

MANTENIMIENTO E INSPECCIÓN ............................. 45

SERVICIO Y REPARACIONES ....................................... 46

GUIA DE IDENTIFICACION DE PROBLEMAS ............ 47

LISTA DE PIEZAS ........................................................... 48

PÁGINA

NOMENCLATURA DE PARTES .................................... 35

CENTROS DE SERVICIO AUTORIZADOS DE HITACHI

Hitachi Koki U.S.A., Ltd. proporciona un servicio de reparaciones bajo esta garantía en:

EN EE. UU. EN CANADA

3950 Steve Reynolds Blvd. Norcross, GA 30093 450 Export Blvd. Unit B, Mississauga, ON L5T 2A4 9409 Owensmouth Ave. Chatsworth, CA 91311 O LLAME AL: (800) 829-4752 para informarse del O LLAME AL: (800) 970-2299 para informarse del

centro de reparaciones más cercano. centro de reparaciones más cercano.

English

IMPORTANT SAFETY INFORMATION

Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before operating or maintaining this power tool.

Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs, and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identified by WARNINGS on the power tool and in this Instruction Manual.

Never use this power tool in a manner that has not been specifically recommended by HITACHI.

MEANINGS OF SIGNAL WORDS WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury. CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or may cause machine damage. NOTE emphasizes essential information.

SAFETY

IMPORTANT SAFETY INSTRUCTIONS FOR USING ALL POWER TOOLS READ ALL OF THE WARNINGS AND OPERATING INSTRUCTIONS IN THIS MANUAL BEFORE OPERATING OR

MAINTAINING THIS TOOL:

WARNING: When using this electric tool, take all necessary precautions to minimize the risk of electric shock or other personal injury. In particular, always comply with the following safety rules:

1. ALWAYS KEEP GUARDS IN PLACE and in working order.

2. ALWAYS REMOVE ADJUSTING KEYS AND WRENCHES BEFORE STARTING TOOL. Always confirm that all keys and adjusting wrenches have been removed from the tool before it is turned on.

3. ALWAYS KEEP WORK AREA CLEAN. Avoid injuries by not cluttering the work areas and work benches.

4. NEVER USE TOOL IN HAZARDOUS ENVIRONMENTS. Never use the power tool in damp or wet places and never expose it to rain. Always keep the work area well lighted.

5. NEVER PERMIT CHILDREN OR OTHERS TO LOITER NEAR THE WORK AREA. Keep all people (especially children) away from the work area. Always unplug unattended tools and keep the work place tamperproof by installing locks on the doors and on the master switches.

6. NEVER FORCE THE TOOL. It will do the job better and more safely if it is operated at the rate for which it was designed.

7. ALWAYS USE THE RIGHT TOOLS. Never force a tool or an attachment to do a job for which it was not designed.

8. ALWAYS WEAR PROPER APPAREL WHEN WORKING WITH THE TOOL. Never wear loose clothing, gloves, neckties, rings, bracelets or other jewelry which may get caught in the moving parts. Always wear non-slip footwear, preferably with steel toes. Wear protective hair covering to contain long hair.

9. ALWAYS USE EYE PROTECTION WHEN WORKING WITH THE TOOL TO PREVENT EYE INJURY. Ordinary eyeglasses do not provide adequate protection because the lenses are not made of safety glass. Also, use a face mask for additional safety and wear a dust mask if the cutting operation produces dust.

10. ALWAYS SECURE THE WORKPIECE TO THE FENCE OR THE TABLE.

Use clamps or a vise to hold the workpiece in place. It is safer than using your hand and it frees both hands to operate the tool.

11. NEVER OVERREACH. Always keep proper footing and balance when working with the tool.

12. ALWAYS MAINTAIN TOOLS WITH CARE. Always keep tools sharp and clean for the best and safest performance. Always follow instructions for lubricating the tool and for changing accessories.

13. ALWAYS DISCONNECT THE TOOL before servicing and before changing blades or other accessories.

14. NEVER RISK UNINTENTIONAL STARTING WHEN PLUGGING IN THE TOOL. Always confirm that the switch is in the OFF position before

inserting the power plug into the receptacle.

15. ALWAYS USE RECOMMENDED ACCESSORIES ONLY WHEN OPERATING THIS TOOL. Consult this instruction manual for

descriptions of recommended accessories. To avoid personal injuries, use only recommended accessories in conjunction with this tool.

16. NEVER STAND ON THE TOOL. Prevent serious injury by not tipping the tool and by not risking unintentional contact with the saw blade.

17. ALWAYS CHECK FOR DAMAGED PARTS BEFORE USING THE TOOL.

Always check the guard and all other components for damage before using the tool to assure that they will function properly. Check all moving parts for proper alignment, freedom from binding and other conditions that might affect proper operation. Always repair or

replace any damaged guards or other damaged components before using the tool.

18. ALWAYS CONFIRM THE ROTATION DIRECTION OF THE BLADE BEFORE USING THE TOOL. Always feed work into the tool against

the rotation direction of the blade in order to prevent possible injury.

19. NEVER LEAVE THE TOOL RUNNING WHILE UNATTENDED. TURN POWER OFF. Do not leave tool until it comes to a complete stop.

Always turn the power off when the tool is not in use. Always unplug the power cord when the tool is not in use.

20. This tool was not designed to be used for mass-production applications and should not be used in mass-production environments.

21. When servicing this tool, use only authorized replacement parts.

22. Apply 120 volts AC only to this tool. Applying the wrong voltage or

applying DC power can cause the POWER TOOL to operate improperly and cause serious personal injury or damage to the tool.

23. Never raise the saw blade from the workpiece until it has first come to a complete stop.

24. Always use outboard stands to provide support for long workpieces that overhang the table of the slide compound miter saw.

25. Always return the carriage to the full rear position after each crosscut operation in order to reduce the risk of injury.

26. POLARIZED PLUGS To reduce the risk of electric shock, this equipment has a polarized plug (one blade is wider than the other). This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not change the plug in any way.

Specific Safety Rules for Use of this Power Tool

WARNING: The following specific operating instructions must be observed when using this POWER TOOL in order to avoid injury:

DO’s ALWAYS OBSERVE THE FOLLOWING RULES TO

ASSURE SAFE USE OF THIS TOOL:

1. Review this Manual and familiarize yourself with the safety rules and operating instructions for this POWER TOOL before attempting to use it.

2. Always confirm that the POWER TOOL is clean before using it.

3. Always wear snug-fitting clothing, non-skid footwear (preferably with steel toes) and eye protection when operating the POWER TOOL.

4. Always handle the POWER TOOL carefully. If the POWER TOOL falls or strikes against a hard object, it might become deformed or cracked or sustain other damage.

5. Always cease operating the saw at once, if you notice any abnormality whatsoever.

6. Always confirm that all components are mounted properly and securely before using the tool.

English

7. When replacing the saw blade, always confirm that the rpm rating of the new blade is correct for use on this tool.

8. Always shut off the power and wait for the saw blade to completely stop rotating before doing any maintenance or adjustments.

9. Always clamp or otherwise secure the workpiece to the fence; otherwise the workpiece might be thrust from the table and cause bodily harm.

10. During miter or bevel cutting, always wait for the rotation of the blade to stop completely before lifting the saw blade.

11. Always make a trial run first before attempting any new use of the saw.

12. Always handle the saw blade with care when dismounting and mounting it.

13. Always confirm that the workpiece is free of nails or other foreign objects before beginning a cut.

14. Always keep your hands out of the path of the saw blade.

15. Always confirm that the lower guard is in the proper place before

using the saw.

16. Inspect the tool power cords periodically.

17. Always confirm that the proper lengths and types of extension cords

are being utilized, if necessary, before starting the tool.

18. Always confirm that the motor air vents are fully open before using the tool.

19. Always wait until the motor has reached full speed before starting a cut.

20. Always keep the handles dry, clean and free of oil and grease. Hold the tool firmly when in use.

21. Always use outboard stands to provide support for long workpieces that overhang the table of the compound miter saw.

22. Always operate the tool after ensuring the workpiece is fixed properly with a vise assembly.

23. The operating instructions provided with the tool shall direct the user to secure the tool to supporting structure if, during normal operation, there is a tendency for the tool to tip over, slide, or walk on the supporting surface.

DON’Ts NEVER VIOLATE THE FOLLOWING RULES TO ASSURE

SAFE USE OF THIS TOOL:

1. Never operate the POWER TOOL unless you fully understand the operating instructions contained in this Manual.

2. Never leave the POWER TOOL unattended without first unplugging the power cord.

3. Never operate the POWER TOOL when you are tired, after you have taken any medications, or have consumed any alcoholic beverages.

4. Never use the POWER TOOL for applications not specified in the instruction manual.

5. Never operate the tool while wearing loose clothing, a necktie or jewelry, or while your hair is uncovered, to protect against getting caught in the moving machinery.

6. Never reach around the saw blade.

7. Never touch any moving parts, including the blade, while the saw is in use.

8. Never remove any safety devices or blade guards; use of the tool without them would be hazardous.

9. Never lock the lower guard; always confirm that it slides smoothly before using the tool.

10. Never damage the power cord of the tool.

11. Never attempt to move a plugged-in POWER TOOL while your finger

is on the starting switch.

12. Never use the POWER TOOL if the starting switch does not turn on and off properly.

13. Never use the POWER TOOL if the plastic housing or the handle is cracked or deformed.

14. Never use the POWER TOOL near flammable liquids or gases because sparking can cause an explosion.

15. Never clean plastic components with solvents because the plastic may dissolve.

16. Never operate the saw unless all the lower guards are in place.

17. Never raise the saw blade from the workpiece until it has first come

to a complete stop.

18. When slide cutting, never pull the handle toward the operator, since this could cause the saw blade to kick up from the workpiece. Always push the handle away from the operator in a single, smooth motion.

19. Never place your limbs inside of the line next to warning sign “ ” while the tool is being operated. This may cause hazardous conditions.

20. Never use abrasive type blades on this saw.

21. Never expose to rain or use in damp locations.

22. Never cut ferrous metals or masonry.

WARNING FOR YOUR OWN SAFETY READ THIS INSTRUCTION

MANUAL BEFORE OPERATING THE COMPOUND MITER SAW

1. Always wear eye protection when using the compound miter saw.

2. Always keep hands out of the path of the saw blade.

3. Never operate the saw without the guards in place.

4. Never perform any freehand operation with the compound miter saw.

5. Never reach around the saw blade.

6. Always turn off tool and wait for saw blade to stop before moving workpiece or changing settings.

7. Always disconnect power before changing blade or servicing.

8. Saw blade diameter is 10 in. (255mm).

9. No load speed is 5000/min.

10. To reduce the risk of injury, return carriage to the full rear position after each crosscut operation.

REPLACEMENT PARTS

When servicing use only identical replacement parts. Repairs should be conducted only by a Hitachi authorized service center.

USE PROPER EXTENSION CORD

Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The smaller the gage number, the heavier the cord.

MINIMUM GAGE FOR CORD SETS

Total Length of Cord in Feet (Meter)

0 – 25 26 – 50 51 – 100 101 – 150

(0 – 7.6) (7.9 – 15.2) (15.5 – 30.5) (30.8 – 45.7)

Ampere Rating AWG More Not More Than Than

0 – 6 18 16 16 14

6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 Not Recommended

WARNING: Avoid electrical shock hazard. Never use this tool with a damaged or frayed electrical cord or extension cord. Inspect all electrical cords regularly. Never use in or near water or in any environment where electric shock is possible.

DOUBLE INSULATION FOR SAFER OPERATION

To ensure safer operation of this power tool, HITACHI has adopted a double insulation design. “Double insulation” means that two physically separated insulation systems have been used to insulate the electrically conductive materials connected to the power supply from the outer frame handled by the operator. Therefore, either the symbol “ ” or the words and “Double insulation” appear on the power tool or on the nameplate. Although this system has no external grounding, you must still follow the normal electrical safety precautions given in this Instruction Manual, including not using the power tool in wet environments. 4

English

To keep the double insulation system effective, follow these precautions: * Only HITACHI AUTHORIZED SERVICE CENTER should disassemble or assemble this power tool, and only genuine HITACHI replacement parts

should be installed. * Clean the exterior of the power tool only with a soft cloth moistened with soapy water and dry thoroughly. * Never use solvents, gasoline or thinners on plastic components; otherwise the plastic may dissolve.

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO OTHER USERS

AND

OWNERS OF THIS TOOL!

OPERATION AND MAINTENANCE

NOTE:

The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance of the power tool. Some

illustrations in this Instruction Manual may show details or attachments that differ from those on your own power tool.

NAME OF PARTS MODEL C10FCH2/MODEL C10FCE2

Motor head

Handle

Dust bag

Laser marker (Only C10FCH2)

Vise assembly

Sub fence (B)

Switch (for Laser marker) (Only C10FCH2)

Gear case

Fence (B)

Motor

Saw blade

Lower guard

Rotation direction

Indicator (B) (For bevel scale)

Fence (A)

Table insert

Indicator (A) (For miter scale)

Lever

Side handle

Turn table

Fig. 1

Trigger switch

Nameplate

Base

Locking pin

Clamp lever

Holder (B)

Fig. 2

English

SPECIFICATIONS

Item Model C 10FCH2 / C 10FCE2

Motor Type Series commutator motor

Power source Single-phase AC 60Hz Voltage (Volts) 120

Full-load current (Amp) 15 Laser Marker Maximum output <1mW CLASS II Laser Product (Only Model Wave length 400 – 700 nm C10FCH2) Laser medium Laser Diode Applicable Outside Dia. 10

saw blade Hole Dia. 5/8 No load speed 5000/min Max. Head Turntable Max. sawing dimension

sawing Miter 0 0 Max. Height 2-5/16 dimension

0 Left 45° Max. Height 2-5/16

Bevel Left 45° 0 Max. Height 1-5/8

Compound Left 45° Left 45° Max. Height 1-5/8

Miter sawing range Left 0° – 52° Right 0° – 52° Bevel sawing range Left 0° – 45° Compound sawing range Left (Bevel) 0° – 45°, Left and Right (Miter) 0° – 45° Net weight 26.5 lbs. (12 kg) / 26.3 lbs. (11.9 kg) Cord 2 Conductor type cable 6ft. (1.8m)

in.

(255mm)

in.

(15.9mm)

Max. Width 5-21/32 or Max. Height 3-1/2 Max. Width 3-31/32

Max. Width 4

Max. Width 5-21/32

Max. Width 4

in. in.

(144mm)

in. in.

(101mm)

in. in.

(102mm)

in. in.

(144mm)

in. in.

(102mm)

(59mm)

(89mm)

(59mm)

(41mm)

ACCESSORIES

WARNING: Accessories for this power tool are mentioned in this Instruction Manual. The use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

STANDARD ACCESSORIES

1 10

in.

(255mm) TCT Saw

blade (1 piece) (For wood)

(No. of teeth 24 Code No. 318963)

2 Dust bag (1 piece)

For how to use, refer to page 13.

6 Sub fence

(1 piece)

0 Holder (B)

(1 piece)

3 Vise Assembly w/knob

bolt (1 piece)

For how to use, refer to page 10.

7 Flat screw

(1 piece)

A Side handle

(1 piece)

4 10mm BOX wrench

(1 piece)

8 M6 Nylon nut

(1 piece)

B Holder

(1 piece)

5 4mm Hex. bar wrench

(Only C10FCH2)

For how to use, refer to page 10.

9 Plate (A)

(1 piece)

C 6 mm machine screw

(1 piece)

Fig. 3

OPTIONAL ACCESSORIES...sold separately

Extension Holder and Stopper (Code No. 322710)

Saw blade 10 in. (255mm) TCT Saw blade for wood cut (Total teeth:

60) (Code No. 976472)

Saw blade 10 in. (255mm) TCT Saw blade for aluminum cut (Total teeth: 100) (Code No. 319658)

Crown molding Vise Ass’y (Code No. 322712) (Include Crown molding Stopper (L))

Crown molding Stopper (L) (Code No. 322713)

Crown molding Stopper (R) (Code No. 322714)

NOTE:

Accessories are subject to change without any obligation on the part of the HITACHI.

M6 × 20 Screw

Clamp lever

6mm Bolt

Holder (B)

Adjust the holder until its bottom surface contacts the work bench surface.

English

Move

APPLICATIONS

Wood and aluminum sash.

PREPARATION BEFORE OPERATION

Make the following preparations before operating the power tool:

1. Installation

16-3/8 in. (416mm)

11/32 in. (9mm) 4 Holes

14-1/6 in. (360mm)

Base

5/16 in. (8mm) Bolt

8-1/4 in.

(210mm)

1 in. (25mm) Thick bench

Fig. 5-a

Install the side handle Remove the M10 bolt and install the side handle that came enclosed with this unit.

M10 Bolt

Fig. 5-b

Install the sub fence (B) In the case of direct angle cutting and angle cutting, use the sub fence. The sub fence (B) can be installed on the right side of the guide fence (B). Place the attached plate (A) in the position as shown in figure 5-c, insert the tip in the groove of fence (B) and simultaneously, insert flathead screw M6 into fence (B), sub fence (B), and plate (A), then tighten nylon nut M6 with the included 10mm box wrench until the sub fence (B) can smoothly rotate. Then, you can realize stable cutting of the material with a wide back face.

Work bench

Attach the power tool to a level, horizontal work bench in accordance with Fig. 4. Select 5/16 in. (8mm) diameter bolts suitable in length for the thickness of the work bench. Bolt length should be at least 1-3/8 in. (35mm) plus the thickness of the work bench. For example, use 2-11/32 in. (60mm) or larger bolts for a 1 in. (25mm) thick work bench. The holder attached to the rear of the base helps stabilize the power tool.

Holder (B), clamp lever adjustment: Attach the included holder (B) in the position as shown in figure 5 and adjust the holder (B) until its bottom surface contacts the work bench surface. After adjustments, securely tighten the 6mm bolt with the included 10mm box wrench. Loosen the M6 × 20 screw on the clamp lever and attach to a position where the clamp lever can be easily operated.

CAUTION: Attach the power tool to a work bench with bolts (6mm), and if the turntable has been swiveled 45° degrees or more, be careful not to let the hand that is holding the side handle get caught between the side handle and heads of bolts (6mm). Injuries could result.

5/16 in. (8mm) Nut

Fig. 4

Sub fence (B)

2. Releasing the locking pin When the power tool is prepared for shipping, its main parts are secured by a locking pin. Move the handle slightly so that the locking pin can be disengaged.

NOTE:

Lowering the handle slightly will enable you to disengage the locking pin more easily and safely. The lock position of the locking pin is for carrying and storage only.

M6 Flat screw

Plate (A)

M6 Nylon nut

Fence (B)

Fig. 5-c

English

Handle

Locking pin

Fig. 6

3. Installing the dust bag, holder, stopper and vises (The holder and stopper are optional accessories.) Attach the dust bag and vise assembly as indicated in Fig. 1 and Fig.

BEFORE USING

1. Make sure the power source is appropriate for the tool.

WARNING: Never connect the power tool unless the available AC power source is of the same voltage as that specified on the nameplate of the tool. Never connect this power tool to a DC power source.

2. Make sure the trigger switch is turned OFF.

8. Confirm the tool’s power cord is not damaged.

AFTER CONNECTING THE POWER PLUG TO AN APPROPRIATE AC POWER SOURCE, CHECK THE OPERATION OF THE TOOL AS FOLLOWS:

9. Trial Run

10. Inspect the rotating stability of the saw blade.

BEFORE CUTTING

1. Oblique angle

Repair or replace the power cord if an inspection indicates that it is damaged.

After confirming that no one is standing behind, the power tool start and confirm that no operating abnormalities exist before attempting a cutting operation.

For precise cutting, rotate the saw blade and check for deflection to confirm that the blade is not noticeably unstable; otherwise vibrations might occur and cause an accident.

Before the power tool is shipped from the factory, it is adjusted for 0°, left 45° bevel cutting angle with the 8mm bolt (A) and the 8mm bolt (B). When changing the adjustment, change the height of the 8mm bolt (A) or the 8mm bolt (B) by turning them. (Fig. 8-a, Fig. 8-b)

Indicator (B) (For bevel scale)

WARNING: If the power cord is connected to the power source with the trigger switch turned ON the power tool will start suddenly and can cause a serious accident.

3. Check the saw blade for visible defects. Confirm that the saw blade is free of cracks or other visible damage.

4. Confirm that the saw blade is attached securely to the power tool. Using the supplied 10mm box wrench, tighten the bolt on the saw blade spindle to secure the saw blade. For details, see Fig. 34-a, Fig. 34-b, Fig. 34-c and Fig. 34-d in the section on “SAW BLADE MOUNTING AND DISMOUNTING”.

5. Check the lower guard for proper operation. Lower guard is designed to protect the operator from coming into contact with the saw blade during operation of the tool. Always check that the lower guard moves smoothly and covers the saw blade properly.

8mm Bolt (B) (Stopper for left 45° bevel angle)

Lower guard

2. Securing the workpiece

WARNING: Always clamp or vise to secure the workpiece to the fence; otherwise the workpiece might be thrust from the table and cause bodily harm.

Fig. 7

WARNING: NEVER OPERATE THE POWER TOOL if the safety cover does not function smoothly.

6. Confirm the position of the spindle lock before using the tool. After installing the saw blade, confirm that the spindle lock has been returned to the retract position before using the power tool (see Fig. 34-b).

7. Check the Power Receptacle. To prevent overheating, accidental stopping or intermittent operation, confirm that the power cord plug fits properly in the electrical receptacle and does not fall out after it is inserted. Repair or replace the receptacle if it is faulty.

3. Installing the holder ... (Standard accessory) The holder helps keep longer workpieces stable and in place during the cutting operation.

䡬

As indicating in Fig. 9, installing the holder in the holes on the side of base and fasten it with 6 mm machine screw (Standard accessory).

Holder (Standard accessory)

8mm Bolt (A) (Stopper for 0°)

Fig. 8-a

Fig. 8-b

6 mm Machine screw (Standard accessory)

Base

Fig. 9

English

4. Installing the holders ... (Optional accessory) The holders help keep longer workpieces stable and in place during the cutting operation.

(1) As indicated in Fig. 10, use a steel square for aligning the upper

edge of the holders with the base surface. Loosen the 6mm wing nut. Turn a height adjustment bolt 6mm, and adjust the height of the holder.

(2) After adjustment, firmly tighten the wing nut and fasten the holder

with the 6mm wing bolt (optional accessory). If the length of Height Adjustment Bolt 6mm is insufficient, spread a thin plate beneath. Make sure the end of Height Adjustment Bolt 6mm does not protrude from the holder.

6mm Wing bolt

Steel square

6mm Wing nut (Optional accessory)

5. Stopper for precision cutting ... (Stopper and holder are optional accessory) The stopper facilitates continuous precision cutting in lengths of 11 in. to 17-3/4 in. (280mm to 450mm). To install the stopper, attach it to the holder with the 6mm wing bolt as shown in Fig. 11.

Stopper

Workpiece

6mm Wing bolt (Optional accessory)

6. Confirmation for use of sub fence (B) …(Standard accessory)

WARNING: In the case of left bevel cutting, rotate the sub fence (B). Supposing it is not able to rotate it, It will contact the blade or some part of the tool, causing in serious injury to operator.

(Optional accessory)

Move

Sub fence (B)

(Optional accessory)

Holder (Optional accessory)

Height adjustment bolt 6mm (Optional accessory)

Fig.10

Holder (Optional accessory)

6mm Wing nut (Optional accessory)

Height adjustment bolt 6mm (Optional accessory)

Fig. 11

Base surface

7. Position adjustment of laser line (Only Model C10FCH2)

WARNING: * Make sure before plugging the power plug into the receptacle

that the main body and the laser marker are turned off.

* Exercise utmost caution in handling a switch trigger for the

position adjustment of the laser line, as the power plug is plugged into the receptacle during operation. If the switch trigger is pulled inadvertently, the saw blade can rotate and result in unexpected accidents.

* Do not remove the laser marker to be used for other purposes.

CAUTION:

* Laser radiation — Do not stare into beam. * Laser radiation on work table. Do not stare into beam.

If your eye is exposed directly to the laser beam, it can be hurt. * Do not dismantle it. * Do not give strong impact to the laser marker (main body of tool);

otherwise, the position of a laser line can go out of order, resulting

in the damage of the laser marker as well as a shortened service

life. * Keep the laser marker lit only during a cutting operation.

Prolonged lighting of the laser marker can result in a shortened

service life. * Use of controls or adjustments or performance of procedures

other than those specified herein may result in hazardous

radiation exposure.

NOTE:

* Perform cutting by overlapping the ink line with the laser line. * When the ink line and the laser line are overlapped, the strength

and weakness of light will change, resulting in a stable cutting

operation because you can easily discern the conformity of lines.

This ensures the minimum cutting errors. * In outdoor or near-the-window operations, it may become difficult

to observe the laser line due to the sunlight. Under such

circumstances, move to a place that is not directly under the

sunlight and engage in the operation. * Do not tug on the cord behind the motor head or hook your finger,

wood and the like around it; otherwise, the cord may come off

and the laser marker may not be lit up.

Fig. 13 Fig. 14

Fence (B)

Fig. 12

Ink lining can be easily made on this tool to the laser marker. A switch lights up the laser marker. (Fig. 15) Depending upon your cutting choice, the laser line can be aligned with the left side of the cutting width (saw blade) or the ink line on the right side. The laser line is adjusted to the width of the saw blade at the time of factory shipment. Adjust the positions of the saw blade and the laser line taking the following steps to suit the use of your choice.

English

Laser line

Switch

Laser line

Marking (pre-marked)

Fig. 18

Fig. 15

(1) Light up the laser marker and make a groove of about 3/16 in. (5mm)

deep on the workpiece that is about 1-1/2 in. (38mm) in height and 3-1/2 in. (89mm) in width. Hold the grooved workpiece by vise as it is and do not move it.

Workpiece

Marking (pre-marked)

Fig. 16

(2) Then insert a 4mm hex. bar wrench in the 12 diameter hole on the

side of the gear case, turn the hex. socket set screw to move the laser line. (If you turn the Hex. socket screw clockwise, the laser line will shift to the right and if you turn it counterclockwise, the laser line will shift to the left.) When you work with the ink line aligned with the left side of the saw blade, align the laser line with the left end of the groove. (Fig. 17) When you align it with the right side of the saw blade, align the laser line with the right side of the groove.

ø12 Hole

Laser line

Saw blade

Cutting width

4mm Hex. bar wrench

NOTE:

Check and make sure on a periodic basis if the position of the laser line is in order. As regards the checking method, draw a right-angle ink line on the workpiece with the height of about 1-1/2 in. (38mm) and the width of 3-1/2 in. (89mm), and check that the laser line is in line with the ink line [The deviation between the ink line and the laser line should be less than the ink line width (0.5mm)]. (Fig. 18)

PRACTICAL APPLICATIONS

WARNING: * To avoid personal injury, never remove or place a workpiece on

the table while the tool is being operated. * Never place your limbs inside of the line next to warning sign

while the tool is being operated. This may cause hazardous

conditions (see Fig. 19).

Line

Warning sign

Line

Turn

Move

Groove

Laser line

Hex socket bolt

(3) After adjusting the position of the laser line, draw a right-angle ink

line on the workpiece and align the ink line with the laser line. When aligning the ink line, slide the workpiece little by little and secure it by vise at a position where the laser line overlaps with the ink line. Work on the grooving again and check the position of the laser line. If you wish to change the laser line’s position, make adjustments again following the steps from (1) to (3).

Laser marker

Left

Right

Hex bar wrench (Accessories)

Fig. 17

Laser holder

Gear case

1. Switch operation Pull the trigger to turn on the switch, release it to shut it off. After releasing the trigger, make sure the trigger has gone all the way back and the switch is turned off.

WARNING: This will ensure that the power tool cannot be turned on accidentally or by someone (especially a child) who is not qualified to use the power tool. To prevent unauthorized operation of this tool, insert a padlock to the hole in the switch trigger to disable the use of the switch.

2. Using the Vise Assembly (Standard accessory)

(1) The vise assembly can be mounted on either the left fence {Fence

(B)} or the right fence {Fence (A)} by loosening the 6mm wing bolt (A).

Fig. 19

Hole

Trigger switch

Fig. 20

English

(2) The screw holder can be raised or lowered according to the height

of the workpiece by loosening the 6mm wing bolt (B). After the adjustment, firmly tighten the 6mm wing bolt (B) and fix the screw holder.

(3) Turn the upper knob and securely fix the workpiece in position (Fig.

* If the handle is pressed down with excessive or lateral force, the

saw blade may vibrate during the cutting operation and cause unwanted cutting marks on the workpiece, thus reducing the quality of the cut. Accordingly, press the handle down gently and carefully.

21). 6mm Wing

bolt (B)

Screw holder

Knob

4. Miter cutting procedures (1) Loosen the side handle and push the lever for angle stoppers. Then,

adjust the turntable until the indicator aligns with desired setting on the miter scale (Fig. 23).

Vise plate

(2) Re-tighten the side handle to secure the turntable in the desired

position.

Fence

Vise shaft

Miter scale

6mm Wing bolt (A)

Workpiece

Turn the turntable

Fig. 21

WARNING: Always firmly clamp or vise to secure the workpiece to the fence; otherwise the workpiece might be thrust from the table and cause bodily harm.

CAUTION: Always confirm that the motor head (see Fig. 1) does not contact the vise assembly when it is lowered for cutting. If there is any danger that it may do so, loosen the 6 mm wing bolt (B) and move the vise assembly to a position where it will not contact the saw blade.

3. Cutting Operation (1) As shown in Fig. 22 the width of the saw blade is the width of the

cut. Therefore, slide the workpiece to the right (viewed from the operator’s position) when length is desired, or to the left when length is desired. (Only Model C10FCH2) If a laser marker is used, align the laser line with the left side of the saw blade, and then align the ink line with the laser line.

(2) Once the saw blade reaches maximum speed, push the handle down

carefully until the saw blade approaches the workpiece.

(3) Once the saw blade contacts the workpiece, push the handle down

NOTE:

* Positive stops are provided at the right and left of the 0° center

setting, at 15°, 22.5°, 31.6° and 45° settings. Check that the miter scale and the tip of the indicator are properly aligned.

* Operation of the saw with the miter scale and indicator out of

alignment, or with the side handle not properly tightened, will result in poor cutting precision.

CAUTION: Never remove the side handle; use of the tool without it would be hazardous. To prevent an accident or personal injury always firmly tighten the miter handle.

5. Bevel cutting procedures (1) Loosen the clamp lever and bevel the saw blade to the left. (2) Adjust the bevel angle to the desired setting while watching the bevel

angle scale and indicator, then secure the clamp lever.

gradually to cut into the workpiece.

(4) After cutting the workpiece to the desired depth, turn the power tool

OFF and let the saw blade stop completely before raising the handle from the workpiece to return it to the full retract position.

Adjusting line

Loosen

Push

Tighten

Side handle

Fig. 23

Turntable

Indicator (For miter scale)

Lever

Indicator (for bevel scale)

Clamp lever

Marking (pre-marked)

(Front view)

Marking (pre-marked)

WARNING: When the workpiece is secured on the left or right side of the blade, the short cut-off portion will come to rest on the right or left side of the saw blade. Always turn the power off and let the saw blade

Fig. 22

stop completely before raising the handle from the workpiece.

If the handle is raised while the saw blade is still rotating, the cutWARNING: * Confirm that the trigger switch is turned OFF and the power plug

has been removed from the receptacle whenever the tool is not in use.

* When you cut the workpiece, avoid any cutoff thinner than the

clearance between the cutting edge and the saw blade. Otherwise, the cut-off material can enter the

off piece may become jammed against the saw blade causing

fragments to scatter about dangerously.

When stopping the bevel cutting operation halfway, start cutting

after pulling back the motor head to the initial position.

Starting from halfway, without pulling back, causes the safety cover

to be caught in the cutting groove of the workpiece and to contact

the saw blade.

clearance between the cutting edge and the saw blade and scatter around you, resulting in an injury.

6. Compound cutting procedures Compound cutting can be performed by following the instructions

CAUTION: * Increased pressure on the handle will not increase the cutting

in 4 and 5 above. For maximum dimensions for compound cutting, refer to “SPECIFICATIONS” table on page 6.

speed. On the contrary, too much pressure may result in overload of the motor and/or decreased cutting efficiency.

Tighten

Loosen

Fig. 24

English

CAUTION: Always secure the workpiece with the right hand side for compound cutting. Never rotate the table to the right for compound cutting, because the saw blade might then contact the clamp or vise that secures the workpiece, and cause personal injury or damage.

Ceiling

7. Crown molding cutting procedures Fig. 25 shows two common crown molding types having angles of (θ) 38° and 45°. For the typical crown molding fittings, see Fig. 26.

upper surface Ceiling

NOTE:

lower surface

Wall

Fig. 25

To process crown molding at

Type of Crown Molding

positions 1 and 4 in Fig. 26.

Miter Angle Setting

Bevel Angle Setting

Wall













Inside corner Outside corner

Fig. 26

The table below shows the miter angle and the bevel angle settings that are ideal for the two crown molding types.

For convenience, positive stops are provided for the miter setting (left and right 31.6°) positions.

For miter cut setting If the turntable has been set to either of the angles described, move the turntable adjusting side handle a little to the right and left to stabilize the position and to properly align the miter angle scale and the tip of the indicator before the operation starts. For bevel cut setting Move handle on bevel section to the left and check that the position is stable and that the bevel angle scale and the tip of the indicator are properly aligned. Then tighten the clamp lever.

To process crown molding at positions 2 and 3 in Fig. 26.

Miter Angle Setting

Bevel Angle Setting

45° Type

38° Type

right 35.3° (

mark)

right 31.6° (

mark)

(1) Setting to cut crown moldings at positions

left 30° (

mark)

left 33.9° (

mark)

and 4 in Fig. 26 (see

Fig. 27; tilt the motor head to the left):

Turn the turntable to the right and set the Miter Angle as follows: * For 45° type crown moldings: 35.3° ( mark) * For 38° type crown moldings: 31.6° ( mark)

Tilt the motor head to the left and set the Bevel Angle as follows: * For 45° type crown moldings: 30° ( mark) * For 38° type crown moldings: 33.9° ( mark)

Position the crown molding so that the upper surface ( in Fig. 25) contacts the fence as indicated in Fig. 29.

(2) Setting to cut crown moldings at positions

and 3 in Fig. 26 (see

Fig. 28; tilt the head to the left):

Turn the turntable to the left and set the Miter Angle as follows: * For 45° type crown moldings: 35.3° ( mark) * For 38° type crown moldings: 31.6° ( mark)

Tilt the head to the left and set the Bevel Angle as follows: * For 45° type crown moldings: 30° ( mark) * For 38° type crown moldings: 33.9° ( mark)

Position the crown molding so that the lower surface ( in Fig. 25) contacts the fence as in Fig. 30.

Head

Bevel angle scale

Fence (A)

left 35.3° (

mark)

left 31.6° (

mark)

Fence (B)

Fence

left 30° (

mark)

left 33.9° (

mark)

Head

Bevel angle scale

Base

Turntable

Miter angle scale

Fig. 28

Table on base

Fig. 29

Miter angle scale

Turntable

Fig. 27

Base

Table on base

Fig. 30

English

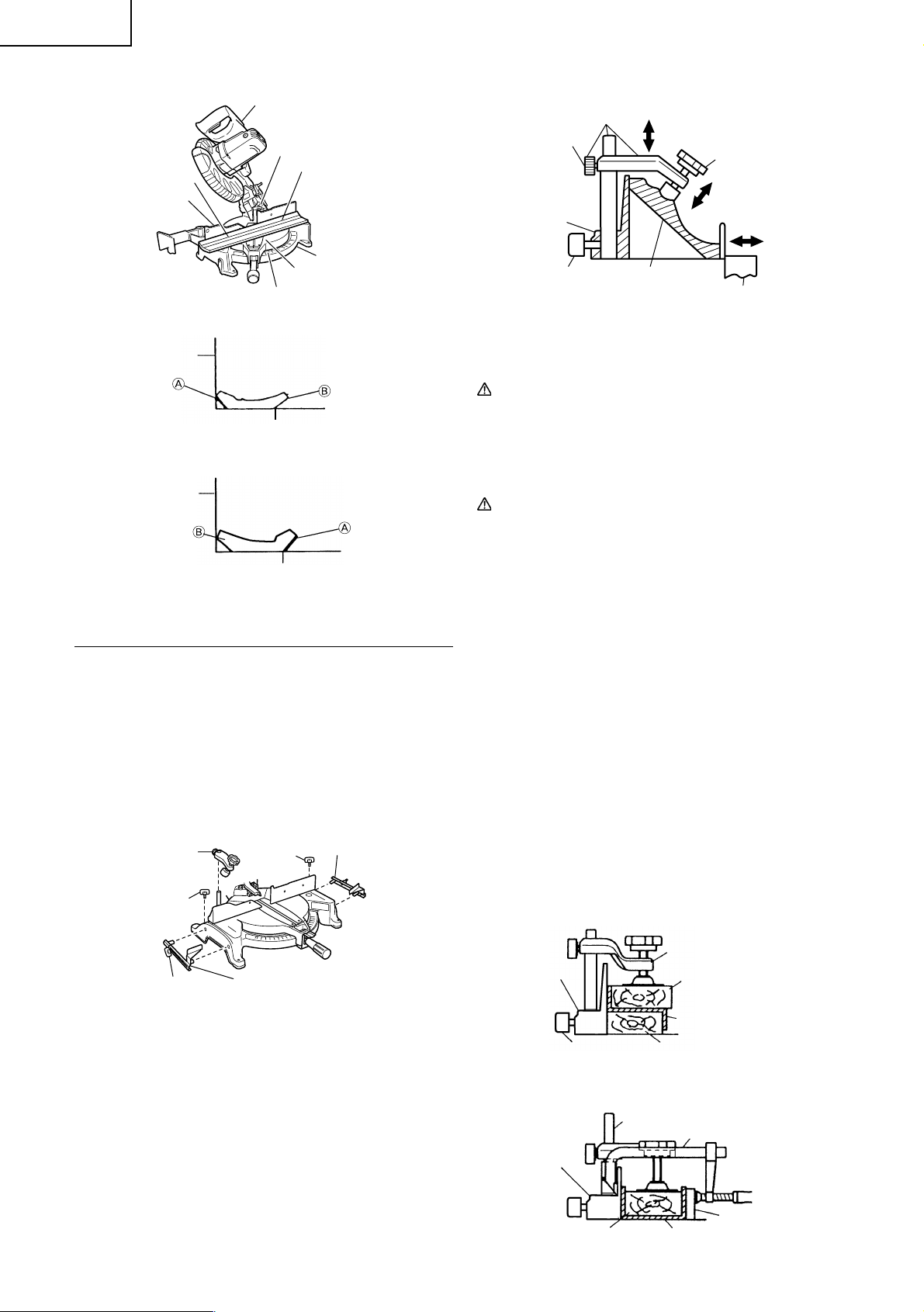

Cutting method of crown molding without tilting the saw blade. (1) Crown molding Stopper (L) and (R) (optional accessories) allow easier

cuts of crown molding without tilting the saw blade. Install them in the base both-sides side to be shown in Fig. 31-a. After inserting Tighten the 6mm knob bolts to secure the crown molding Stoppers. [Optional accessories used]

• Crown molding Vise Ass’y (Include Crown molding Stopper (L))

• Crown molding Stopper (L)

• Crown molding Stopper (R)

Crown molding vise ass’y (Optional accessories)

6mm Wing bolt

(2) The crown molding vise (B) (Optional accessory) can be mounted

on either the left fence (Fence (B)) or the right fence (Fence (A)). It can unite with the slope of the crown molding and vice can be pressed down. Then turn the upper knob, as necessary, to securely attach the crown molding in position. To raise or lower the vise assembly, first loosen the 6mm knob bolt. After adjusting the height, firmly tighten the 6mm wing bolt; then turn the upper knob, as necessary, to securely attach the crown molding in position. (See Fig. 31-b)

Crown molding vise ass’y (Optional accessories)

6mm Knob bolt

6mm Wing bolt

Crown molding stopper (L) (Optional accessories)

Fig. 31-a

Crown molding stopper (R) (Optional accessories)

Knob

8. Cutting easily-deformed materials, such as aluminum sash Materials such as aluminum sash can easily deform when tightened too much in a vise assembly. This will cause inefficient cutting and possible overload of the motor. When cutting such materials, use a wood plate to protect the workpiece as shown in Fig. 32-a. Set the wood plate near the cutting section. When cutting aluminum materials, coat the saw blade with cutting oil (non-combustible) to achieve smooth cutting and a fine finish. In addition, in case of a U-shaped workpiece, use the wood plate as shown in Fig. 32-b to ensure stability in the lateral direction, and clamp it near the cutting section of the workpiece and tighten it using both the vise assembly and the clamp available in the market.

9. How to use the dust bag (Standard accessory)

(1) When the dust bag has become full of sawdust, dust will be blown

out of the dust bag when the saw blade rotates. Check the dust bag periodically and empty it before it becomes full.

(2) During bevel and compound cutting, attach the dust bag at a right

angle to the base surface as shown in Fig. 33.

Fence

6mm Knob bolt

Fence

Wood plate

Vise assembly

Wood plate

Aluminum sash

Wood plate

Fig. 32-a

Vise assembly

Clamp

Wood plate

Aluminum sash

Fig. 32-b

Fence

6mm Wing bolt

WARNING: Always firmly clamp or vise to secure the crown molding to the fence; otherwise the crown molding might be thrust from the table and cause bodily harm. Do not bevel cutting. The main body or saw blade may contact the sub fence, resulting in an injury.

CAUTION: Always confirm that the motor head (see Fig. 1) does not contact the crown molding vise ass’y when it is lowered for cutting. If there is any danger that it may do so, loosen the 6mm knob bolt and move the crown molding vise ass’y to a position where it will not contact the saw blade.

Position crown molding with its WALL CONTACT EDGE against the guide fence and its CEILING CONTACT EDGE against the crown molding Stoppers as shown in Fig. 31-b. Adjust the crown molding Stoppers according to the size of the crown molding. Tighten the 6mm wing bolt to secure the crown molding Stoppers.

Crown molding

Fig. 31-b

Crown molding stopper (L) Crown molding stopper (R) (Optional accessories)

SAW BLADE MOUNTING AND DISMOUNTING

Dust bag

Duct

Right angle Base

Fig. 33

CAUTION: Empty the dust bag frequently to prevent the duct and the safety cover from becoming clogged. Sawdust will accumulate more quickly than normal during bevel cutting.

WARNING: * To prevent an accident or personal injury, always turn off the

trigger switch and disconnect the power plug from the receptacle before removing or installing a saw blade. If cutting work is done in a state where the bolt is not sufficiently tightened, the bolt can get loose, the blade can come off, and the lower guard can get damaged, resulting in injuries. Also, check that the bolts are properly tightened before plugging the power plug into the receptacle.

* If the bolts are attached or detached using tools other than the

10mm box wrench (standard accessory), excessive or improperly tightening occurs, resulting in injury.

English

1. Mounting the saw blade (Fig. 34-a, Fig. 34-b, Fig. 34-c and Fig. 34-d) (1) Rotate the lower guard (plastic) to the top position. (2) Use the driver to loosen the 4mm screw fastening the spindle cover

and then remove the spindle cover.

(3) Press in spindle lock and loosen bolt with 10mm box wrench

(standard accessory). Since the bolt is left-hand threaded, loosen by turning it to the right as shown in Fig. 34-c.

NOTE:

If the spindle lock cannot be easily pressed in to lock the spindle, turn the bolt with 10mm box wrench (standard accessory) while applying pressure on the spindle lock. The saw blade spindle is locked when the spindle lock is pressed inward.

(4) Remove the bolt and washer (D)

4 mm Machine screw

Spindle cover

Fig. 34-a

Spindle lock

(7) Press in the spindle lock and tighten the bolt by turning it to the left

by standard accessorie’s wrench (10mm box wrench) as indicated in Fig. 34-c.

CAUTION: * Confirm that the spindle lock has returned to the retract position

after installing or removing the saw blade.

* Tighten the bolt so it does not come loose during operation.

Confirm the bolt has been properly tightened before the power tool is started.

2. Dismounting the saw blade Dismount the saw blade by reversing the mounting procedures described in paragraph 1 above. The saw blade can easily be removed after lifting the safety cover.

CAUTION: Never attempt to install saw blades larger than 10 in. (255mm) in diameter. Always install saw blades that are 10 in. (255mm) in diameter or less.

MAINTENANCE AND INSPECTION

WARNING: To avoid an accident or personal injury, always confirm that the trigger switch is turned OFF and the power plug has been disconnected from the receptacle before performing any maintenance or inspection of this tool.

1. Inspecting the saw blade Always replace the saw blade immediately upon the first sign of deterioration or damage. A damaged saw blade can cause personal injury and a worn saw blade can cause ineffective operation and possible overload to the motor.

CAUTION: Never use a dull saw blade. When a saw blade is dull, its resistance to the hand pressure applied by the tool handle tends to increase, making it unsafe to operate the power tool.

Fig. 34-b

(5) Lift the lower guard and mount the saw blade.

WARNING: When mounting the saw blade, confirm that the rotation indicator mark on the saw blade and the rotation direction of the gear case (see Fig. 1) are properly matched.

(6) Thoroughly clean washer (D) and the bolt, and install them onto the

saw blade spindle.

6 mm Bolt

10mm Box wrench

Saw blade

Bolt

Washer

Fig. 34-c

Washer (D)

5/8 in. (15.9mm)

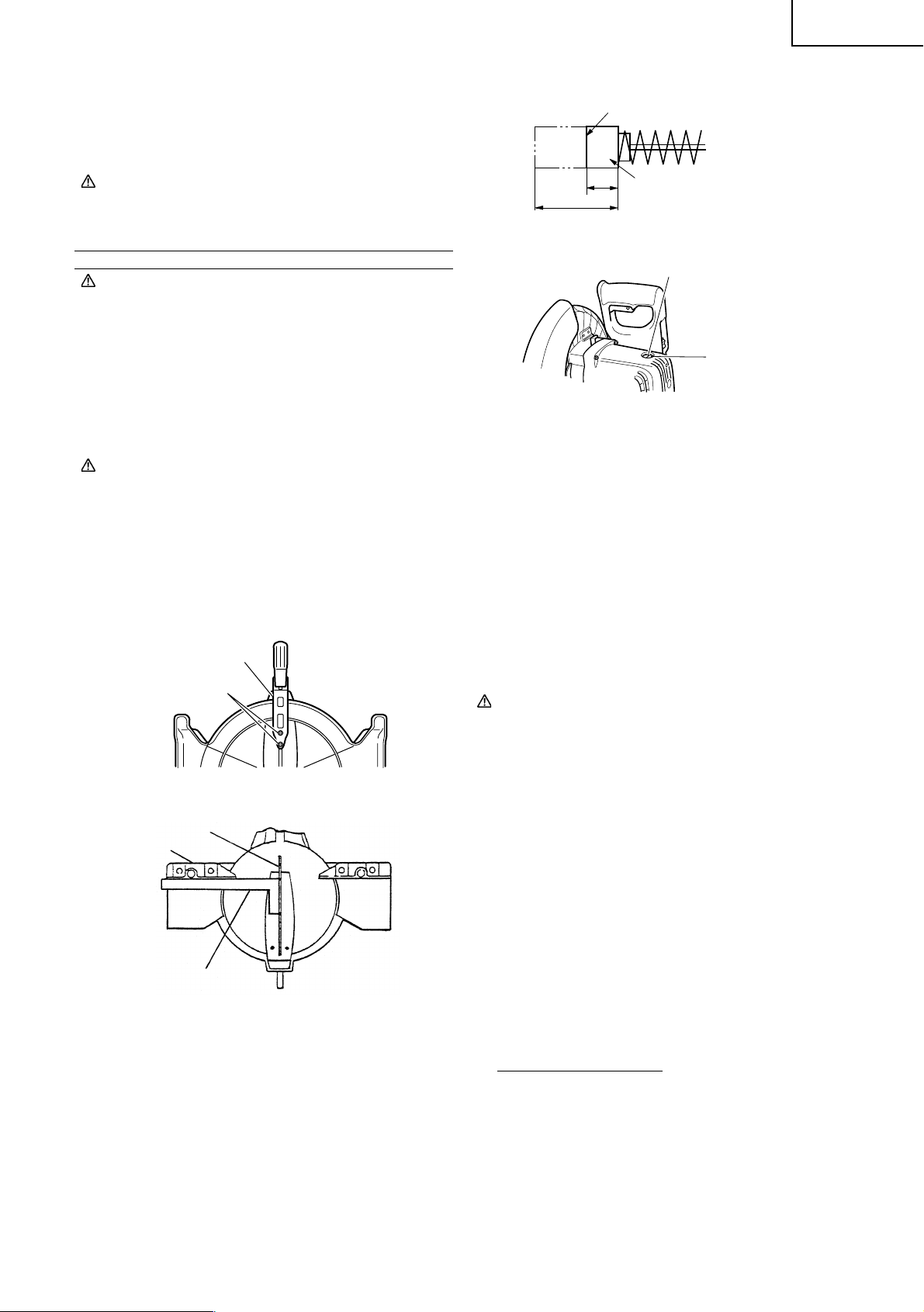

2. Inspecting the lever If the M6 hexagonal head bolts (2) are loose, align the sides of the fence and saw blade with the steel square. After adjusting the saw blade and fence to a ninety-degree angle, tighten the lever securing hexagonal head bolts (2).

Hex. head bolt

Lever

Fig. 35-a

Saw blade

Fence

Steel square

Washer (D) (Chamfering side)

Fig. 34-d

Washer (D)

Fig. 35-b

3. Inspecting the carbon brushes (Fig. 36 and Fig. 37) The carbon brushes in the motor are expendable parts. If the carbon brushes become excessively worn, motor trouble might occur.

English

Therefore, inspect the carbon brushes periodically and replace them when they have become worn to the wear limit line as shown in Fig.

36. Also, keep the carbon brushes clean so that they will slide smoothly within the brush holders. The carbon brushes can easily be removed after removal of the brush caps (see Fig. 37) with a slotted (minus) screwdriver.

Wear limit line

No. 38 indicates the last

1/4 in. (6mm)

11/16 in. (17mm)

4. About Handling the Motor (see Fig. 1) Winding of the motor is said to be the heart of this tool. Exercise utmost caution not to damage the winding by exposing it to wash oil or water.

NOTE:

Accumulation of dust and the like inside the motor can result in a malfunction. After using the motor for 50 hours or so, carry out no-load running, and blow in the dry air from a wind hole at the motor’s rear. Such action is effective to discharge dust and the like.

two numbers of carbon brush Code No.

Fig. 36

Groove for driver

Brush cap

Fig. 37

9. Cleaning

10. Service parts list

MODIFICATIONS:

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

SERVICE AND REPAIRS

All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used and that the double insulation system will be protected, all service (other than routine maintenance) must be performed by an AUTHORIZED HITACHI POWER TOOL REPAIR CENTER ONLY.

NOTE:

Periodically remove chips, dust and other waste material from the surface of the power tool, especially from the inside of the lower guard with a damp, soapy cloth. To avoid a malfunction of the motor, protect it from contact with oil or water.

(Only Model C10FCH2) If the laser line becomes invisible due to chips and the like adhered onto the window of the laser marker’s light-emitting section, wipe and clean the window with a dry cloth or a soft cloth moistened with soapy water, etc.

CAUTION: Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

Specifications are subject to change without any obligation on the part of HITACHI.

5. Inspecting the screws Regularly inspect each component of the power tool for looseness. Re-tighten screws on any loose part.

WARNING: To prevent personal injury, never operate the power tool if any components are loose.

6. Inspecting the lower guard for proper operation Before each use of the tool, test the lower guard (see Fig. 7) to assure that it is in good condition and that it moves smoothly. Never use the tool unless the lower guard operates properly and it is in good mechanical condition.

7. Storage After operation of the tool has been completed, check that the following has been performed:

(1) Trigger switch is in OFF position, (2) Power plug has been removed from the receptacle, (3) To prevent unauthorized operation of this tool, insert a padlock

through the hole in the switch trigger. When the tool is not in use, keep it stored in a dry place out of the reach of children.

8. Lubrication Lubricate the following sliding surfaces once a month to keep the power tool in good operating condition for a long time (see Fig. 1 and Fig. 2). Use of machine oil is recommended. Oil supply points: * Rotary portion of hinge * Rotary portion of vise assembly

English

TROUBLESHOOTING GUIDE

WARNING

• To avoid injury from an accidental start, turn the switch OFF and remove the plug from the power source before making any adjustments.

• All electrical or mechanical repairs should be done only by qualified service technicians. Contact Hitachi Authorized Service Center.

GENERAL

PROBLEM PROBABLE CAUSE REMEDY

Saw will no t start.

1. Saw not plugged in.

1. Plug in saw.

Saw makes unsatisfactory cuts.

Blade does not come up to speed.

Saw vibrates excessively.

2. Faulty swicth.

3. Fuse blown or circuit breaker tripped.

4. Cord damaged.

5. Worn, broken brushes.

1. Dull blade.

2. Blade mounted backwards.

3. Gum or pitch on blade.

4. Incorrect blade for work being done.

1. Extension cord too light or too long.

2. Low supply voltage.

1. Blade bolt not tight.

2. Saw not mounted securely to workbench.

3. Workbench on uneven floor.

4. Blade or blade flanges not clean.

2. Have switch replaced by an Authorized Service Center.

3. Replace fuse or reset circuit breaker.

4. Have cord replaced by an Authorized Service Center.

5. Replace brushes.

1. Replace blade.

2. Turn blade around.

3. Remove blade and clean with turpentine and coarse steel wool.

4. Change the blade.

1. Replace with the adaquate size extension cord.

2. Contact the electric company.

1. Tighten blade bolt.

2. Tighten all mounting hardware.

3. Reposition workbench on flat level surface.

4. Clean blade and blade flanges.

Does not make accurate miter cuts.

Material pinches blade.

1. Damaged saw blade.

2. Positive stop not adjusted correctly.

3. Workpiece moving.

1. Cutting bowed material in wrong position.

1. Replace blade.

2. Check and adjust positive stop.

3. Clamp workpiece securely to fence.

1. Position bowed material correctly (convex side to the back fence).

Français

INFORMATIONS IMPORTANTES DE SÉCURITÉ

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.

La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.

NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. ATTENTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou

endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

CONSIGNES DE SECURITE RELATIVES AUX OUTILS ÉLECTRIQUES LIRE TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D’UTILISATION DU MANUEL AVANT DE

METTRE L’OUTIL EN SERVICE OU DE L’ENTRETENIR :

AVERTISSEMENT : Lorsqu’on utilise l’outil électrique, prendre toutes les précautions nécessaires pour éviter au maximum tout risque de choc électrique ou autre blessure physique. En particulier, toujours respecter les consignes de sécurité suivantes :

1. TOUJOURS LAISSER LES PROTECTIONS EN PLACE et les maintenir en bon ordre de marche.

2. TOUJOURS RETIRER LES CLAVETTES DE RÉGLAGE ET LES CLÉS AVANT DE METTRE L’OUTIL EN MARCHE. Toujours vérifier que les clés et les clavettes de réglage sont bien toutes retirées de l’outil avant de le mettre en marche.

3. TOUJOURS MAINTENIR L’AIRE DE TRAVAIL PROPRE. Pour éviter tout risque de blessure, ne pas encombrer l’aire de travail ni l’établi.

4. NE JAMAIS UTILISER L’OUTIL DANS UN ENVIRONNEMENT DANGEREUX. Ne jamais utiliser l’outil électrique dans un endroit humide ou mouillé, et ne jamais l’exposer à la pluie.

5. NE JAMAIS LAISSER LES ENFANTS NI AUCUNE AUTRE PERSONNE APPROCHER DE L’AIRE DE TRAVAIL. Interdire l’accès de l’aire de travail à tout le monde (en particulier aux enfants). Toujours débrancher l’outil quand on s’en éloigne et veiller à ce que personne ne puisse pénétrer dans l’aire de travail en mettant des verrous aux portes et aux interrupteurs principaux.

6. NE JAMAIS FORCER L’OUTIL. Il effectuera le travail le meilleur et avec la sécurité maximale au régime pour lequel il a été conçu.

7. TOUJOURS UTILISER LES OUTILS APPROPRIÉS. Ne jamais utiliser un outil ou un accessoire pour un travail pour lequel il n’est pas conçu.

8. PORTER DES VÊTEMENTS APPROPRIÉS PENDANT LE TRAVAIL. Ne jamais porter de vêtements lâches ni de gants, cravate, bagues, bracelets ni aucun autre bijou. Ils pourraient se coincer dans les pièces en rotation. Toujours porter des chaussures anti-dérapantes, en particulier avec des doigts de pied en acier. Porter un couvrechef qui recouvre les cheveux longs.

9. TOUJOURS PORTER DES LUNETTES DE PROTECTION PENDANT

LE TRAVAIL POUR ÉVITER TOUT RISQUE DE BLESSURE DES YEUX.

Les lunettes ordinaires n’assurent pas une protection suffisante parce que les verres ne sont pas faits en verre de sécurité. Par ailleurs, porter un masque sur le visage pour accroître la sécurité, et un masque anti-poussière si le travail doit dégager de la poussière.

10. TOUJOURS FIXER LA PIÈCE À LA GARDE OU À LA TABLE. Utiliser des dispositifs de serrage ou un étau pour tenir la pièce. Cela sera plus sûr que de tenir la pièce à la main et libérera les deux mains pour le travail.

11. NE JAMAIS TROP SE PENCHER. Toujours garder une bonne assise et un bon équilibre pendant le travail.

12. TOUJOURS ENTRETENIR LES OUTILS AVEC SOIN. Maintenir les outils aiguisés et propres pour optimiser le travail et la sécurité. Toujours suivre les instructions de graissage et de remplacement des accessoires.

13. TOUJOURS DÉBRANCHER L’OUTIL avant un entretien et lors du remplacement des lames ou de tout autre accessoire.

14. NE JAMAIS RISQUER UNE MISE EN MARCHE INOPINÉE LORSQU’ON BRANCHE L’OUTIL. Toujours vérifier que l’interrupteur

est en position OFF avant de brancher la fiche d’alimentation dans la prise secteur.

15. TOUJOURS UTILISER EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDÉS POUR L’OUTIL. Consulter le mode d’emploi pour

la description des outils recommandés. Pour éviter tout risque de blessure, utiliser exclusivement les accessoires recommandés pour cet outil.

16. NE JAMAIS MONTER SUR L’OUTIL. Pour éviter tout risque de blessures graves, ne pas incliner l’outil, et veiller à ne pas toucher la lame par inadvertance.

17. TOUJOURS VÉRIFIER SI L’OUTIL A DES PIÈCES ENDOMMAGÉES AVANT DE L’UTILISER. Toujours vérifier si la protection et les autres

composants sont endommagés avant d’utiliser l’outil pour s’assurer qu’ils fonctionneront correctement. Vérifier si toutes les pièces mobiles sont bien alignées, non voilées, ou toute autre condition qui pourrait entraver leur bon fonctionnement. Toujours réparer ou remplacer les protections ou les autres pièces endommagées avant d’utiliser l’outil.

18. TOUJOURS VÉRIFIER LE SENS DE ROTATION DE LA LAME AVANT D’UTILISER L’OUTIL. Toujours avancer la pièce dans l’outil contre le

sens de rotation de la lame pour éviter tout risque de blessure.

19. NE JAMAIS S’ÉLOIGNER DE L’OUTIL QUAND IL FONCTIONNE. LE METTRE HORS TENSION. Ne pas s’éloigner de l’outil tant qu’il n’est

pas complètement arrêté. Toujours mettre l’outil hors tension quand on ne s’en sert pas. Toujours débrancher le cordon d’alimentation quand on ne se sert pas de l’outil.

20. L’outil n’est pas conçu pour des applications de fabrication en série, et il ne devra donc pas être utilisé dans un environnement de fabrication en série.

21. Pour les réparations, utiliser exclusivement des pièces de rechange agréées.

22. Alimenter l’outil exclusivement sur un courant alternatif de 120 volts. Une tension ou une alimentation incorrectes pourraient provoquer un mauvais fonctionnement de l’OUTIL ELECTRIQUE et provoquer des blessures physiques ou des dommages matériels graves.

23. Ne jamais relever la lame de la pièce tant qu’elle n’est pas complètement arrêtée.

24. Toujours utiliser des supports extérieurs pour assurer la stabilité des longues pièces qui dépassent de la table de la scie à onglets combinée.

25. Pour éviter tout risque de blessure, toujours ramener le chariot complètement vers l’arrière après chaque coupe en travers.

Français

26. FICHES POLARISÉES Pour réduire tout risque de choc électrique,

l’appareil possède une fiche polarisée (l’une des lames est plus large que l’autre). Cette fiche ne rentrera dans une prise polarisée que dans un sens. Si la fiche ne rentre pas dans la prise, l’inverser. Si elle ne rentre toujours pas, faire installer une prise appropriée par un électricien qualifié. Ne pas modifier la fiche de quelque façon que ce soit.

Consignes de sécurité spéciales pour cet outil électrique

AVERTISSEMENT : Pour éviter tout risque de blessure, les consignes de sécurité spéciales suivantes devront être respectées lors de l’utilisation de l’outil.

CHOSES A FAIRE TOUJOURS OBSERVER LES CONSIGNES SUIVANTES

POUR GARANTIR UNE UTILISATION EN TOUTE SÉCURITÉ :

1. Bien lire le manuel et se familiariser avec les consignes de sécurité et les instructions d’utilisation de l’OUTIL ELECTRIQUE avant de l’utiliser.

2. Toujours vérifier que l’OUTIL ELECTRIQUE est propre avant de l’utiliser.

3. Toujours porter des vêtements bien ajustés et des chaussures anti- dérapantes (de préférence avec des doigts de pied en acier) et des lunettes de protection lorsqu’on utilise l’OUTIL ELECTRIQUE.

4. Toujours manier l’OUTIL ELECTRIQUE avec soin. Si l’OUTIL ELECTRIQUE tombe ou qu’il heurte un objet dur, il risque de se déformer, de se fendiller ou autre dommage.

5. Toujours cesser immédiatement d’utiliser la scie si l’on remarque quelque chose d’anormal.

6. Toujours vérifier que les pièces sont toutes correctement montées et fixées avant d’utiliser l’outil.

7. Pour le remplacement de la lame, toujours vérifier que le régime nominal de la nouvelle lame convient pour l’outil.

8. Toujours mettre l’outil hors tension et attendre que la lame ait complètement cessé de tourner avant tout remplacement ou tout réglage.

9. Toujours visser ou fixer la pièce sur la garde, pour qu’elle ne risque pas d’être éjectée de la table et de provoquer des blessures.

10. Pendant une coupe d’onglet ou de biseau, toujours attendre que la lame ait complètement cessé de tourner avant de la relever.

11. Toujours faire un essai avant d’utiliser la scie pour un nouvel usage.

12. Toujours manipuler la scie avec soin lorsqu’on la démonte ou qu’on

la monte.

13. Toujours vérifier qu’il n’y a ni clou ni aucun autre corps étranger dans la pièce avant de commencer une coupe.

14. Toujours éloigner les mains du trajet de lame.

15. Toujours vérifier que la protection inférieure est en place avant

d’utiliser la scie.

16. Inspecter périodiquement les cordons d’alimentation.

17. Le cas échéant, toujours vérifier que l’on utilise des cordons et des

rallonges du type et de la longueur voulus avant de mettre l’outil en marche.

18. Toujours vérifier que les évents d’aération du moteur sont complètement dégagés avant d’utiliser l’outil.

19. Toujours attendre que le moteur ait atteint sa vitesse de régime avant d’entamer une coupe.

20. Toujours maintenir les poignées sèches, propres et sans huile ni graisse. Tenir l’outil fermement pendant le travail.

21. Toujours utiliser des supports extérieurs pour soutenir les pièces longues qui dépassent de la table de la scie à onglets combinée.

22. Toujours commencer par s’assurer que la pièce est correctement fixée dans un étau.

23. Le mode d’emploi fourni avec l’outil explique à l’utilisateur comment fixer l’outil sur la structure de support si, pendant un fonctionnement normal, l’outil a tendance à se renverser, à glisser, ou à se déplacer sur la surface de support.

CHOSES A NE PAS FAIRE POUR GARANTIR UNE UTILISATION EN TOUTE

SÉCURITÉ, NE JAMAIS VIOLER LES CONSIGNES SUIVANTES :

1. Ne jamais utiliser l’OUTIL ELECTRIQUE si l’on ne comprend pas bien les instructions de ce manuel.

2. Ne jamais s’éloigner de l’OUTIL ELECTRIQUE sans débrancher auparavant son cordon d’alimentation.

3. Ne jamais utiliser l’OUTIL ELECTRIQUE quand on est fatigué, après avoir pris des médicaments ou consommé des boissons alcoolisées.

4. Ne jamais utiliser l’OUTIL ELECTRIQUE pour des applications non spécifiées dans ce mode d’emploi.

5. Ne jamais faire fonctionner l’outil si l’on porte des vêtements lâches, une cravate ou des bijoux, ou sans se couvrir les cheveux, pour éviter qu’ils ne se prennent dans les pièces mobiles.

6. Ne jamais approcher les mains de la lame.

7. Ne jamais toucher les pièces en mouvement, y compris la lame, pendant le fonctionnement de la scie.

8. Ne jamais retirer les dispositifs de sécurité ni les protections de lame; l’utilisation de l’outil serait dangereuse sans ces pièces.

9. Ne jamais verrouiller la protection inférieure ; toujours s’assurer qu’elle glisse en douceur avant d’utiliser l’outil.

10. Ne jamais endommager le cordon d’alimentation de l’outil.

11. Quand l’OUTIL ELECTRIQUE est branché, ne jamais tenter de le

déplacer avec le doigt sur l’interrupteur de marche.

12. Ne jamais utiliser l’OUTIL ELECTRIQUE si l’interrupteur de marche ne fonctionne pas correctement.

13. Ne jamais utiliser l’OUTIL ELECTRIQUE si le logement en plastique ou la poignée sont déformés ou fendillés.

14. Ne jamais utiliser l’OUTIL ELECTRIQUE à proximité d’un liquide ou d’un gaz inflammable, car les étincelles pourraient provoquer une explosion.

15. Ne jamais nettoyer les composants en plastique avec des solvants car cela risquerait de dissoudre le plastique.

16. Ne jamais faire fonctionner la scie si les protections inférieures ne sont pas toutes en place.

17. Ne jamais relever la lame de la pièce tant que la lame n’est pas complètement arrêtée.

18. Lors d’une coupe avec chariot, ne jamais tirer la poignée vers l’opérateur car cela pourrait provoquer un retour de lame. Toujours repousser la poignée loin de l’opérateur d’un mouvement régulier et ininterrompu.

19. Ne jamais amener les membres à l’intérieur de la ligne à côté du signe d’avertissement “ ” quand l’outil fonctionne. Cela pourrait être dangereux.

20. Ne jamais utiliser de lames de type abrasif avec cette scie.

21. Ne jamais exposer à la pluie ni utiliser dans un endroit humide.

22. Ne jamais couper de métaux ferreux ni de maçonnerie.

AVERTISSEMENT POUR VOTRE PROPRE SÉCURITÉ, LISEZ

ATTENTIVEMENT CE MODE D’EMPLOI AVANT D’UTILISER LA SCIE À ONGLETS COMBINÉE

1. Toujours porter des lunettes de protection lorsqu’on utilise la scie à onglets combinée.

2. Toujours éloigner les mains du trajet de lame.

3. Ne jamais faire fonctionner la scie si les protections ne sont pas en place.

4. Ne jamais effectuer d’opération à la volée avec la scie à onglets combinée.

5. Ne jamais s’approcher de la lame.

6. Toujours mettre la scie hors tension et attendre que la lame ait complètement cessé de tourner avant de déplacer la pièce ou de modifier les réglages.

7. Toujours débrancher l’alimentation avant de remplacer la lame ou d’entretenir l’outil.

8. Le diamètre de la lame est de 10 po. (255mm).

9. La vitesse à vide est de 5000/min.

10. Pour réduire tout risque de blessure, ramener le chariot complètement vers l’arrière après chaque opération de coupe.

PIECES DE RECHANGE

Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Les réparations devront être effectuées exclusivement par un centre de service après-vente Hitachi agréé.

Français

UTILISER LE CORDON DE RALLONGE APPROPRIÉ

Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu’on utilise un cordon de rallonge, veiller à ce qu’il soit suffisamment lourd pour supporter le courant dont l’appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numéro du calibre est petit, plus le cordon est lourd.

CALIBRE MINIMUM DES CORDONS

Longueur Totale de Cordon en Pieds (Mètres)

0 – 25 26 – 50 51 – 100 101 – 150

(0 – 7.6) (7.9 – 15.2) (15.5 – 30.5) (30.8 – 45.7)

Intensité nominale CALIBRE Supérieure Non supérieure àà

0 – 6 18 16 16 14

6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 Non recommandé

AVERTISSEMENT : Eviter tout risque de choc électrique. Ne jamais utiliser l’outil avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l’eau ou à proximité d’eau, ni dans un environnement susceptible de provoquer un choc électrique.

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil électrique, HITACHI a adopté une conception à double isolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’ électrique connectés à l’outil électrique à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil électrique ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à la terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y compris de ne pas utiliser l’outil électrique dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions : * Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil électrique et uniquement des pièces de rechange

HITACHI garanties d’origine doivent être utilisées.

* Nettoyer l’extérieur de l’outil électrique uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer

minutieusement.

* Ne jamais utiliser de solvants, d’essence ou de diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS

PROPRIETAIRES DE CET OUTIL !

Français

REMARQUE :

Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à entretenir l’outil electrique en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails ou des fixations qui diffèrent de ceux de votre outil electrique. Par ailleurs, dans certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fins d’illustration.

NOM DES PIÈCES MODÈL C10FCH2/MODÈL C10FCE2

UTILISATION ET ENTRETIEN

Sac à copeaux

Marqueur à laser (C10FCH2 seulement)

Ensemble d’étau

Garde secondaire (B)

Carter

Garde (B)

Tête de moteur

Plaque tournante

Fig. 1

Gâchette

Poignée

Moteur

Lame

Protection inférieure

Sens de rotation

Indicateur (B) (pour échelle de biseau)

Garde (A)

Plaque d’insertion

Indicateur (A) (pour échelle d’onglet)

Levier

Poignée latérale

Commutateur (pour marqueur à laser) (C10FCH2 seulement)

Socle

Plaque signalétique

Goupille de verrouillage

Levier de serrage

Support (B)

Fig. 2

SPÉCIFICATIONS

Article Modèle C 10FCH2 / C 10FCE2 Moteur Type Moteur à commutateur série

Alimentation Courant alternatif monophasé 60 Hz Tension (volts) 120

Courant à pleine charge (Amp) 15 Marqueur laser Puissance de sortie maximum <1mW, appareil laser de la Classe II (Uniquement sur le modèle C10FCH2) Lame applicable Dia. extérieur 10

Longueur d'onde 400 – 700 nm

Type de laser Diode

Dia. d’orifice 5/8

po.

(255mm)

po.

(15.9mm) Vitesse à vide 5000 tr/min Dimension Tête Plaque tournante Dimension de coupe max. de coupe Coupe d’onglet 00Hauteur max. 2-5/16 max.

Largeur max. 5-21/32 ou Hauteur max. 3-1/2 Largeur max. 3-31/32

0 45° à gauche Hauteur max. 2-5/16

Largeur max. 4

Coupe de biseau 45° à gauche 0 Hauteur max. 1-5/8

Largeur max. 5-21/32

Coupe mixte 45° à gauche 45° à gauche Hauteur max. 1-5/8

Largeur max. 4

po. po.

Plage de coupe d’onglet 0° – 52° à gauche 0° – 52° à droite Plage de coupe de biseau 0° – 45° à gauche Plage de coupe mixte 0° – 45° à gauche (biseau), 0° – 45° à gauche et à droite (onglet) Poids net 26.5 lbs. (12 kg) / 26.3 lbs. (11.9 kg) Cordon Câble à 2 conducteurs de 6ft. (1.8m)

Français

(59mm)

(144mm)

(89mm)

(101mm)

(59mm)

(102mm)

(41mm)

(144mm)

(41mm)

(102mm)

ACCESSOIRES

AVERTISSEMENT : Les accessoires pour cet outil électrique sont mentionnés dans ce mode d’emploi. L’utilisation de tout autre attachement ou accessoire peut être dangereuse et peut causer des blessures ou des dommages mécaniques.

ACCESSOIRES STANDARD

1 lame TCT de 10

(1 pièce) (Pour bois)

(No. de dents 24 No. de code 318963)

po.

(255mm)

2 Sac à copeaux

(1 pièce)

Pour l’utilisation, voir page 28.

6 Garde secondaire

(1 pièce)

0 Support (B)

(1 pièce)

3 Ensemble d’étau

(1 pièce)

Pour l’utilisation, voir page 25.

7 Vis à tête plate

(1 pièce)

A Poignée latérale

(1 pièce)

4 Clé à douille de 10mm

(1 pièce)

8 Écrou de nylon M6

(1 pièce)

B Support

(1 pièce)

5 Clé à barre à six pans

de 4mm (C10FCH2 seulement)

Pour l’utilisation, voir page 24.

9 Plaque (A)

(1 pièce)

C Vis à métaux de 6 mm

(1 pièce)

Fig. 3

Français

ACCESSOIRES EN OPTION........vendus séparément

Support de rallonge et butée (No. de code 322710)

Lame de scie de 255 mm (10 po.) Lame de scie TCT pour coupe de bois (Nombre total de dents : 60) (No. de code 976472)

Lame de scie de 255 mm (10 po.) Lame de scie TCT pour coupe d’aluminium (Nombre total de dents : 100) (No. de code 319658)

Ensemble d’étau de corniche complexe (No. de code 321712) (Comprend la butée (L) de corniche complexe)

Butée (L) de corniche complexe (No. de code 322713)

Butée (R) de corniche complexe (No. de code 322714)

REMARQUE :

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

APPLICATIONS

Cadres en bois et en aluminium.

PRÉPARATION AVANT L’UTILISATION

Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :

1. Installation 16-3/8 po. (416mm)

Vis de M6 × 20

Levier de serrage

Boulon de 6mm

Support (B)

Régler le support jusqu’à ce que sa surface inférieure soit en contact avec la surface du banc.

Installer la poignée latérale Retirer le boulon M10 et installer la poignée latérale fournie avec cette unité.

Déplacer

Fig. 5-a

4 orifices de 11/32 po. (9mm)

14-1/6 po. (360mm)

Socle

Boulon de 5/16 po. (8mm)

Etabli

Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4. Sélectionner des boulons d’un diamètre 5/16 po. (8mm) dont la longueur convient pour l’épaisseur de l’établi. La longueur des boulons devra être d’au moins 1-3/8 po. (35mm) plus l’épaisseur de l’établi. Par exemple, utiliser des boulons de 2-11/32 po.(60mm) ou plus avec un établi de 1 po. (25mm) d’épaisseur. Le support (B) fixé à l’arrière du socle aide à stabiliser l’outil électrique.

Réglage du support (B), levier de serrage: Attachez le support (B) compris dans la position montrée sur la figure 5 et ajustez le support (B) jusqu’à ce que sa surface inférieure entre en contact avec la surface de l’établi. Après l’ajustement serrez solidement le boulon de 6 mm avec la clé à douille de 10 mm fournie. Desserrez la vis M6 × 20 sur le levier de serrage et fixez-le dans une position où le levier de serrage peut être utilisé facilement.

ATTENTION : Fixez l’outil électrique à un établi avec des boulons (6 mm), et si la plaque tournante a pivoté de 45 degrés ou plus, faire attention à ce que la main qui tient la poignée latérale de l’outil ne soit pas prise entre la poignée latérale et les têtes de boulon (6 mm). Cela pourrait provoquer des blessures.

Ecrou de 5/16 po. (8mm)

Fig. 4

8-1/4 po.

(210mm)

Epaisseur de l’établi 1

po. (25mm)

2. Libérer la goupille de verrouillage

REMARQUE :

Boulon de 10 mm

Fig. 5-b

Installer le garde secondaire (B) Pour effectuer une coupe à angle direct ou d’une une coupe à angle, utiliser le guide auxiliaire. Le guide auxiliaire peut être monté sur le côté droit du guide auxiliaire. Placez la plaque (A) attachée de la façon montrée dans la figure 5-c, insérez l’arête dans la fente de la garde (B) et insérez simultanément une vis à tête plate M6 dans la garde (B), la garde secondaire (B) et la plaque (A), puis serrez l’écrou de nylon M6 avec la clé à douille de 10 mm fournie jusqu’à ce que la garde secondaire (B) puisse tourner facilement. Ensuite, on pourra effectuer une coupe du matériau en toute stabilité, avec une large face de dépouille.

Garde secondaire (B)

Écrou de nylon M6

Quand l’outil électrique quitte nos usines, ses pièces principales sont fixées à l’aide d’une goupille de verrouillage. Déplacer légèrement la poignée de façon à dégager la goupille de verrouillage.

La goupille de verrouillage se dégagera plus facilement et plus sûrement si l’on abaisse légèrement la poignée. La position verrouillée de la goupille de verrouillage ne doit servir que pour le transport et le remisage.

Plaque (A)

Garde (B)

Fig. 5-c

Vis à tête plate M6

Français

Poignée

Goupille de verrouillage

Fig. 6

3. Installer le sac à copeaux, le support, la butée et les étaux

(Le support et la butée sont des accessoires en option.) Fixer le sac à copeaux et l’ensemble d’étau comme indiqué sur la Fig. 1 et Fig. 2.

AVANT L’UTILISATION

1. S’assurer que la source d’alimentation convient pour l’outil.

AVERTISSEMENT : Ne jamais raccorder l’outil électrique si l’alimentation secteur n’est pas de la tension spécifiée sur la plaque signalétique de l’outil. Ne jamais raccorder l’outil à une source de courant continu.

2. Vérifier que la gâchette est sur OFF.

APRÈS AVOIR BRANCHÉ LA FICHE D’ALIMENTATION DANS UNE SOURCE D’ALIMENTATION APPROPRIÉE, VÉRIFIER LE FONCTIONNEMENT DE L’OUTIL COMME SUIT :

9. Marche d’essai

10. Vérifier la stabilité de rotation de la lame.

AVANT LA COUPE

1. Angle oblique

Après avoir vérifié qu’il n’y a personne derrière, mettre l’outil électrique en marche et vérifier qu’il n’y a pas d’anomalie de fonctionnement avant d’effectuer une coupe.

Pour assurer des coupes précises, faire tourner la lame et vérifier qu’il n’y a pas de flèche pour s’assurer que la lame ne présente pas d’instabilité évidente ; sinon, cela risque de provoquer des vibrations et un accident.

Quand l’outil quitte nos usines, il est réglé pour 0°, un angle de coupe de biseau de 45° à gauche avec le boulon de 8mm (A) et le boulon de 8mm (B). Pour modifier le réglage, changer la hauteur du boulon de 8mm (A) et du boulon de 8mm (B) en les tournant. (Fig. 8-a , Fig. 8-b)

Indicateur (B) (pour échelle de biseau)

AVERTISSEMENT : Si l’on raccorde le cordon d’alimentation alors que la gâchette est enclenchée, l’outil se mettra brusquement en marche, ce qui peut provoquer un grave accident.

3. Vérifier s’il y a des défauts visibles sur la lame.

S’assurer qu’il n’y a ni fissures ni dommages visibles sur la lame.

4. Vérifier que la lame est solidement fixée sur l’outil électrique.

A l’aide de la clé à douille de 10mm, serrer le boulon de l’axe de la lame pour fixer la lame. Pour les détails, voir Fig. 34-a, Fig. 34-b, Fig. 34-c et Fig. 34-d dans la section “INSTALLATION ET RETRAIT DE LA LAME”.

5. Vérifier que la protection inférieure fonctionne correctement.

La protection inférieure a pour but de protéger l’opérateur contre tout contact avec la lame de scie pendant le fonctionnement de l’outil. Toujours vérifier que la protection inférieure se déplace en douceur et qu’elle recouvre la lame de scie.

Boulon (B) de 8mm (butée pour angle de biseau à gauche de 45°)

Protection inférieure

2. Fixation de la pièce

AVERTISSEMENT : Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à la garde; sinon, la pièce risque d’être éjectée de la table et de

Fig. 7

AVERTISSEMENT : NE JAMAIS FAIRE FONCTIONNER L’OUTIL ÉLECTRIQUE si le carter de sécurité ne se déplace pas en souplesse.

6. Vérifier la position du verrou d’axe avant d’utiliser l’outil.

Avant d’installer la lame, vérifier que le verrou d’axe est revenu sur sa position rentrée avant d’utiliser l’outil électrique (voir Fig. 34-b).

7. Vérifier la prise d’alimentation.

Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du cordon d’alimentation rentre à fond dans la prise secteur et qu’elle ne ressort pas après l’insertion. Réparer ou remplacer la fiche si elle est défectueuse.

8. Vérifier que le cordon d’alimentation de l’outil n’est pas endommagé.

Réparer ou remplacer le cordon si l’on constate un dommage.

blesser quelqu’un.

3. Installation du support ... (accessoire standard) Le support permet de fixer et de stabiliser les pièces longues pendant la coupe.

䡬

Comme l’indique la Fig. 9, installer le support dans les trous sur le côté du socle et l’attacher avec une vis à métaux de 6 mm (accessoire standard).

Support (accessoire standard)

Boulon (A) de 8mm (butée pour 0°)

Fig. 8-a

Fig. 8-b

Vis à métaux de 6 mm (accessoire standard)

Fig. 9

Socle

Français

4. Installation des supports ... (Accessoires en option) Les supports permettent de fixer et de stabiliser les pièces longues pendant la coupe.

(1) Comme indiqué à la Fig. 10, utiliser une équerre en acier pour aligner

le bord supérieur des supports sur la surface du socle. Desserrer l’écrou à ailettes de 6mm. Tourner un boulon de réglage de hauteur de 6mm, et régler la hauteur du support.

(2) Après le réglage, serrer à fond l’écrou à ailettes et fixer le support

avec le boulon à ailettes de 6mm (accessoire en option). Si la longueur du boulon de réglage de la hauteur de 6mm est insuffisante, insérer une plaque mince dessous. S’assurer que l’extrémité du boulon de réglage de la hauteur de 6mm ne dépasse pas du support.

Boulon à ailettes de 6mm (accessoire en option)

Equerre

Ecrou à ailettes de 6mm (accessoire en option)

5. Butée pour la précision de coupe ... (La butée et le support sont des un accessoires en option.) La butée facilite la précision des coupes continues sur des longueurs de 11 po. à 17-3/4 po. (280 à 450mm). Pour installer la butée, la fixer au support avec le boulon à ailettes de 6 mm comme indiqué sur la Fig. 11.

Pièce

Support (accessoire en option)

Boulon de réglage de hauteur de 6mm (accessoire en option)

Fig. 10

Butée (accessoire en option)

Support (accessoire en option)

Carter

7. Réglage de la position de la ligne laser (Uniquement pour le modèle C10FCH2)

AVERTISSEMENT : * Avant de brancher la fiche du cordon d’alimentation sur une prise

secteur, s’assurer que l’outil est le marqueur à laser sont hors service.

* Exercer la plus grande attention dans la manoeuvre du

commutateur de positionnement de la ligne laser quand la fiche du cordon d’alimentation est branchée sur une prise secteur pour le fonctionnement. Si le commutateur est actionné par inadvertance, la lame de scie peut entrer en rotation et il peut en résulter des accidents.

* Ne pas démonter le marqueur à laser et s’en servir pour autre

chose.

ATTENTION :

Fig. 13 Fig. 14

* Rayonnement laser — Ne pas regarder le faisceau. * Rayonnement laser sur la table de travail. Ne pas regarder le

Ecrou à ailettes de 6mm (accessoire en option)

Déplacer

Boulon à ailettes de 6mm (accessoire en option)

6. Vérification de l’utilisation de la garde secondaire (B) ... (Accessoire standard)

AVERTISSEMENT : Dans le cas d’une coupe oblique à gauche, faites tourner le guide secondaire (B). S’il n’est pas tourné, il peut entrer en contact avec la lame ou une autre partie de l’outil, ce qui peur provoquer des blessures graves à l’utilisateur.

Garde secondaire (B)

Boulon de réglage de hauteur de 6mm (accessoire en option)

Fig. 11

Garde (B)

Fig. 12

faisceau. L’exposition au faisceau laser peut gravement endommager la

vue. * Ne pas démonter. * Ne pas heurter le marqueur laser (corps principal de l’outil); en

effet, cela peut dérégler la position de la ligne laser provoquant

un endommagement du marqueur laser et une diminution de la

durée de service. * Ne conserver le laser allumé que pendant l’opération de coupe.

L’allumage prolongé du laser peut entraîner une diminution de

la durée de service. * L’utilisation de commandes ou de réglages ou l’exécution de

procédures autres que ceux spécifiés dans cette brochure risquent

d’entraîner une exposition à un rayonnement dangereux.

REMARQUES :

* Effectuer la coupe en faisant chevaucher le ligne tracée à l’encre

et la ligne laser. * Si la ligne tracée à l’encre et la ligne laser se chevauchent, la

puissance et la faiblesse de la lumière sont modifiées, ce qui

permet une coupe stable car on peut alors discerner la

superposition des lignes. Cela garantit les plus petites erreurs de

coupe. * En extérieur ou près d’une fenêtre, il peut être difficile d’observer

la ligne laser du fait de la lumière du soleil. Dans ces conditions,

se placer dans un endroit qui n’est pas exposé à la lumière directe

du soleil et procéder à la coupe. * Ne pas faire passer le cordon d’alimentation derrière la tête du

moteur, ne pas l’entourer autour d’un doigt, d’un morceau de

bois et ainsi de suite; en effet, la fiche du cordon d’alimentation

peut se débrancher et le marqueur laser ne pas s’allumer.

Français

Le tracé à l’encre peut aisément être réalisé sur cet outil grâce au marqueur laser. Un commutateur est prévu pour allumer le marqueur laser. (Fig. 15) Selon le choix de la coupe, la ligne laser peut être alignée avec le côté gauche de la coupe (lame de scie) ou le côté droit de la coupe. La ligne laser est régler sur la largeur de la lame au moment de quitter l’usine. Régler la position de la lame de scie et de la ligne laser en procédant comme il est dit ci-dessous pour répondre au choix désiré.

Commutateur

Ligne laser

Fig. 15

(1) Allumer le marqueur laser et marquer une rainure de 3/16 po. (5mm)

environ de profondeur sur la pièce qui a une hauteur de 1-1/2 po. (38mm) et une largeur de 3-1/2 po. (89mm). Maintenir la pièce rainurée dans un étau telle qu’elle est et ne pas la déplacer.

Pièce

Marquage (prémarquage)

Fig. 16

Lame de scie

Largeur de coupe

(3) Après avoir réglé la position de la ligne laser, tracer à l’encre une

ligne à angle droit sur la pièce et aligner la ligne tracée à l’encre et la ligne laser. Pour aligner la ligne tracée à l’encre, faire glisser la pièce petit à petit et la maintenir dans un étau à l’endroit où la ligne laser chevauche la ligne tracée à l’encre. Effectuer un autre rainurage et vérifier la position de la ligne laser. Pour changer la position de la ligne laser, effectuer à nouveau les réglages prévus aux opérations (1) à (3).

REMARQUE :

Vérifier et s’assurer périodiquement que la position de la ligne laser est convenable. Pour effectuer la vérification, tracer à l’encre une ligne perpendiculaire sur la pièce de 1-1/2 po. (38mm) de hauteur et de 3-1/2 po. (89mm) de largeur et s’assurer que que la ligne laser est alignée sur la ligne tracée à l’encre. [L’écart entre la ligne tracée à l’encre et la ligne laser doit être inférieure à l’épaisseur de la ligne tracée à l’encre (0.5mm)]. (Fig. 18)

APPLICATIONS PRATIQUES

AVERTISSEMENT : * Pour éviter tout risque de blessure, ne jamais retirer ni installer

la pièce sur la table pendant que l’outil fonctionne. * Ne jamais amener les membres à l’intérieur de la ligne à côté du

signe d’avertissement pendant que l’outil fonctionne. Cela

pourrait être dangereux (voir Fig. 19).

Ligne laser

Marquage (prémarquage)

Fig. 18

(2) Ensuite, insérer une clé à barre hexagonale de 4mm dans l’orifice

de diamètre 12 sur le côté du carter d’engrenage, et tourner la vis boulonnée à douille hexagonale pour déplacer le trait laser. (Si l’on tourne la vis à tête creuse à six pans dans le sens des aiguilles d’une montre, le trait laser se déplace vers la droite, et si l’on tourne la vis dans le sens inverse, le trait laser se déplace vers la gauche.) Si on travaille avec la ligne tracée à l’encre sur le côté gauche de la lame de scie, il faut aligner la ligne laser avec le côté gauche de la rainure. (Fig. 17) Si on travaille avec la ligne tracée à l’encre sur le côté droit de la lame de scie, il faut aligner la ligne laser avec le côté gauche de la rainure.

Clé à barre à six pans de 4mm

Tourner

1. Fonctionnement de l’interrupteur Tirer sur la gâchette pour activer l’interrupteur, et la relâcher pour couper l’interrupteur. Après avoir relâché la gâchette, vérifier qu’elle est bien revenue complètement en arrière et que l’interrupteur est éteint.

Support laser

Interrupteur à gâchette

Ligne laser

Déplacer

Ligne laser

Orifice de ø12

Rainure

Margueur laser

Gauche

Droit

Trait

Signe d'avertissement

Fig. 19

Trou

Trait

La vis à tête creuse à six pans

Clé à barreà six pans (Accessories)

Carter

Fig. 20

Fig. 17

Français

AVERTISSEMENT : Ceci empêchera toute mise en marche accidentelle de l’outil électrique ou toute utilisation par une personne non qualifiée (en particulier les enfants). Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas dans l’orifice de l’interrupteur à gâchette pour désactiver l’utilisation de l’interrupteur.

AVERTISSEMENT : * Vérifier que l’interrupteur à gâchette est coupé (OFF) et que la

fiche d’alimentation est débranchée de la prise secteur quand on ne se sert pas de l’outil.

* Lorsqu’on coupe la pièce, éviter de couper un tronçon plus mince

que l’écart entre le bord de coupe et la lame de scie. Sinon, le tronçon coupé risque de pénétrer entre le bord de coupe et la lame de scie et de s’éparpiller, provoquant des blessures.

2. Utilisation de l’ensemble d’étau (Accessoire standard) (1) L’ensemble d’étau se monte soit sur la garde gauche (garde (B)),

soit sur la garde droite (garde (A)), en desserrant le boulon à ailettes de 6mm.

(2) Le support de vis se relève ou s’abaisse en fonction de la hauteur de

la pièce en desserrant le boulon à ailettes de 6mm (B). Après le réglage, resserrer fermement le boulon à ailettes de 6mm (B) et fixer le support de vis.

(3) Tourner le bouton supérieur et fixer solidement la pièce en place

(Fig. 21).

Bouton à ailettes de 6mm (B)

Support de vis

Bouton

Plaque d’étau

Garde

ATTENTION : * Une pression accrue sur la poignée n’augmentera pas la vitesse

de coupe. Au contraire, une pression excessive risque de surcharger le moteur et/ou de réduire le rendement.

* Si l’on appuie sur la poignée avec une force excessive ou avec

une force latérale, la lame de scie risque de vibrer pendant l’opération de coupe et de laisser des marques de coupe sur la pièce, ce qui réduira la qualité de la coupe. En conséquence, appuyer doucement et délicatement sur la poignée.

4. Procédure de coupe d’onglet

(1) Desserrer la poignée latérale et appuyer sur le levier pour les butées

d’angle. Cela fait, régler la plaque tournante jusqu’à ce que l’indicateur soit aligné avec le réglage désiré sur l’échelle de coupe d’onglet (Fig. 23).

(2) Resserrer la poignée latérale pour fixer la plaque tournante à la

position voulue.

Arbre d'étau

Bouton à ailettes de 6mm (A)

Fig. 21

Pièce

Echelle d’onglet

Tourner la plaque tournante

AVERTISSEMENT : Toujours utiliser un dispositif de fixation ou l’étau pour fixer solidement la pièce à la garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un.

ATTENTION : Toujours vérifier que la tête du moteur (voir Fig. 1) n’entre pas en contact avec l’ensemble d’étau quand on l’abaisse pour la coupe. Si ce risque existe, desserrer légèrement le bouton à ailettes de 6 mm et déplacer l’ensemble d’étau jusqu’à un point où il n’entrera pas en contact avec la lame.

3. Coupe (1) Comme indiqué à la Fig. 22, la largeur de la lame est la largeur de

coupe. En conséquence, glisser la pièce vers la droite (vue de la position de l’opérateur) pour obtenir la longueur , et sur la gauche pour obtenir la longueur . (Uniquement pour le modèle C10FCH2) Si le marqueur laser est utilisé, aligner la ligne laser sur le côté gauche de la lame de scie, puis aligner la ligne tracée à l’encre sur la ligne laser.

(2) Quand la lame a atteint sa vitesse maximale, abaisser doucement la

poignée jusqu’à ce que la lame approche de la pièce.

(3) Quand la lame touche la pièce, appuyer progressivement sur la

REMARQUE :

* Des crans positifs sont prévus à droite et à gauche du réglage

central de 0°, à 15°, 22.5°, 31.6° et 45°. Vérifier que l’échelle d’onglet et l’extrémité de l’indicateur sont alignés correctement.

* Le fonctionnement de la scie avec l’échelle d’onglet et l’indicateur

non alignés, ou avec la poignée latérale insuffisamment serrée, donnera une mauvaise précision.

ATTENTION : Ne jamais retirer la poignée latérale d’onglet; il serait dangereux d’utiliser l’outil sans elle. Pour éviter tout risque d’accident ou de blessure, toujours serrer la poignée de coupe d’onglet à fond.

5. Procédure de coupe de biseau

(1) Desserrer le levier de serrage et incliner la lame vers la gauche. (2) Régler l’angle de biseau à l’angle voulu tout en regardant l’échelle

d’angle de biseau et l’indicateur, puis fixer le levier de serrage.

poignée pour couper la pièce.

(4) Quand la pièce est coupée à la longueur voulue, mettre l’outil

électrique hors tension et attendre que la lame soit complètement arrêtée avant de relever la poignée en position complètement rentrée.

Ligne de réglage

Plaque tornante Indicateur (pour échelle d’onglet)

Lever

Pousser

SerrerDesserrer

Poignée latérale

Fig. 23

Indicateur (pour échelle de biseau)

Levier de serrage

Repère (pré-marqué)

(Vue de face)

Fig. 22

Serrer

Desserrer

Fig. 24

AVERTISSEMENT : Quand on fixe la pièce sur le côté gauche ou droit de la lame, la section tronçonnée courte vient reposer sur le côté droit ou gauche de la lame. Toujours couper l’alimentation et attendre que la lame se soit complètement arrêtée avant de relever la poignée de la pièce.

Si on relève la poignée alors que la lame tourne toujours, la section tronçonnée se coincera contre la lame et des fragments s’éparpilleront, ce qui serait dangereux. Si l’on interrompt la coupe de biseau à mi-chemin, recommencer la coupe après avoir ramené la tête du moteur à sa position d’origine. Si l’on commence à mi-chemin sans avoir ramené la tête, le carter de sécurité se coincera dans l’encoche de coupe de la pièce et il touchera la lame.

6. Procédures de coupe mixte La coupe mixte s’effectue en suivant les instructions de 4 et 5 cidessus. Pour les dimensions maximales de la coupe mixte, voir le tableau des “SPÉCIFICATIONS” à la page 21.

ATTENTION : Pour une coupe mixte, toujours fixer la pièce sur le côté droit. Ne jamais faire tourner la table vers la droite pour une coupe mixte car la lame de scie pourrait entrer en contact avec le crampon ou l’étau

REMARQUE :

qui fixe la pièce et provoquer des blessures physiques ou des dommages.

7. Procédures de coupe de corniche complexe La Fig. 25 montre deux types de corniche complexe courants ayant des angles de 38° et de 45°. Pour les montures de corniche complexe, voir la Fig. 26.

Surface supérieure Plafond

Français

Plafond

Mur

Coin intérieur Coin extérieur

Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui conviennent le mieux pour les deux types de corniche complexe.

A des fins de commodité, des crans positifs sont prévus à la fois pour les positions de réglage d’onglet (31.6° à gauche et à droite).

Réglage d’une coupe d’onglet Si la plaque tournante est réglée sur l’un des angles décrits, déplacer la poignée latérale de réglage de la plaque tournante légèrement vers la droite ou vers la gauche pour stabiliser la position et aligner correctement l’échelle d’onglet et l’extrémité de l’indicateur avant de commencer le travail. Réglage d’une coupe de biseau Déplacer la poignée de la section en biseau vers la gauche et s’assurer que la position est stable et que l’échelle d’angle de biseau et l’extrémité de l’indicateur sont soigneusement alignés. Cela fait, serrer le levier de verrouillage.













Fig. 26

Surface inférieure

Mur

Fig. 25

Pour découper une corniche complexe

Type de

aux positions 1 et 4 de la Fig. 26 corniche complexe

Type 45°

Type 38°

Réglage

d’angle

d’onglet

35.3° vers la

droite

(repère

)

31.6° vers la

droite

(repère

)

Réglage d’angle de biseau

30° vers la gauche (repère

)

33.9° vers la gauche (repère )

(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la

Fig. 26 (voir Fig. 27 ; incliner la tête vers la gauche) :

Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit : * Pour des corniches complexes de type 45° : 35.3° (repère ) * Pour des corniches complexes de type 38° : 31.6° (repère )

Incliner la tête vers la gauche et régler l’angle de biseau comme suit : * Pour des corniches complexes de type 45° : 30° (repère ) * Pour des corniches complexes de type 38° : 33.9° (repère )

Disposer la corniche complexe de façon que la surface inférieure ( sur la Fig. 25) touche la garde comme indiqué à la Fig. 29.

(2) Réglage de coupe en corniche complexe aux positions

et 3 de

la Fig. 26 (voir Fig. 28 ; incliner la tête vers la gauche) :

Tourner la plaque tournante vers la droite et régler l’angle d’onglet

Echelle d’angle d’onglet

comme suit : * Pour des corniches complexes de type 45° : 35.3° (repère ) * Pour des corniches complexes de type 38° : 31.6° (repère )

Disposer la corniche complexe de façon que la surface supérieure ( sur la Fig. 25) touche la garde comme indiqué à la Fig. 30.

Pour découper une corniche complexe aux positions

Réglage d’angle d’onglet

35.3° vers la gauche (repère

31.6° vers la gauche (repère

et 3 de la Fig. 26

)

Réglage d’angle de biseau

30° vers la gauche (repère

)

33.9° vers la gauche (repère )

Tête

Echelle d’angle de

biseau

Garde (A)

Plaque

Socle

tournante

Fig. 27

Français

Tête

Bouton de

Echelle d’angle de biseau

Garde (B)

Echelle d’angle d’onglet

Fig. 28

Garde

Table du socle

Fig. 29

Garde

Table du socle

Fig. 30

Méthode de coupe des moulures de corniche sans inclinaison de la lame de scie

(1) Les butées (L) et (R) de corniche complexe permettent des coupes

plus faciles de corniches complexes sans inclinaison de la lame de scie. Les installer sur la base, de chaque côté, comme le montre la Fig. 31-a. Après les avoir introduits, serrer les boutons de boulonnage de 6mm sur les butées de corniche complexe. [Accessoires en option utilisés]

• Ensemble d’étau de corniche complexe (comprend la butée de corniche complexe (L))

• Butée de corniche complexe (L)

• Butée de corniche complexe (R)

Ensemble d’étau de corniche complexe (accessoire en option)

Boulon à oreilles de 6mm

Socle

Plaque tournante

Butée (R) de corniche complexe (accessoire en option)

boulonnage

Garde

Boulon à oreilles de 6mm

AVERTISSEMENT : Maintenir ou serrer dans un étau la moulure de corniche contre la garde; dans le cas contraire, la moulure de corniche peut être projetée hors de la table et provoquer une blessare corporelle. Ne pas faire de coupe en biseau. L’outil ou la lame de scie peuvent venir en contact avec la garde secondaire, ce qui peut provoquer une blessure.

ATTENTION : Toujours s’assurer que la tête du moteur (se reporter à la Fig. 1) ne vient pas en contact avec l’ensemble d’étau de corniche complexe quand il est abaissé pour la coupe. S’il y a un risque quelconque qu’il en soit ainsi, desserrer le bouton de boulonnage de 6mm et déplacer l’ensemble d’étau de corniche complexe de telle manière qu’il ne puisse pas y avoir de contact avec la lame de scie.

Positionner la corniche complexe de manière que le BORD DE CONTACT DE MUR soit contre la garde de guidage et que le BORD DE CONTACT DE PLAFOND soit contre les butées d corniche complexe, comme le montre la Fig. 31-b. Régler les butées de corniche complexe en fonction de la taille de la corniche complexe. Serrer le boulon à oreilles de 6mm pour maintenir les butées de corniche complexe.

8. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium Les matériaux comme l’aluminium en feuille se déforment facilement quand ils sont serrés trop fort dans un étau. Cela ne permettra pas une bonne coupe et risque de provoquer une surcharge du moteur. Pour couper ce genre de matériaux, utiliser une planche de bois pour protéger la pièce comme indiqué à la Fig. 32-a. Placer la planche de bois près de la section de coupe. Pour couper de l’aluminium, enduire la lame d’une huile de coupe (non-combustible) pour obtenir une coupe régulière et un bon fini. En outre, dans le cas d’un pièce en U, utiliser un morceau de bois comme le montre la Fig. 32-b pour réaliser la stabilité dans le sens latéral, le fixer près de la coupe de la pièce et le serrer en utilisant l’étau et un serre-joint disponible sur le marché.

Ensemble d’étau de corniche complexe (accessoire en option)

Bouton

Moulure de corniche

Butée (L) de corniche complexe Butée (R) de corniche complexe (accessoires en option)

Fig. 31-b

Garde

Boulon à oreilles de 6mm

(2) L’étau (B) de corniche complexe (accessoire en option) peut être

monté soit sur la garde gauche (Garde (B)), soit sur la garde droite (Garde (A)). Il peut s’adapter à l’inclinaison de la corniche complexe et peut être appuyé vers le bas. Tourner le bouton supérieur, autant que nécessaire, pour fixer soigneusement la moulure de corniche en position. Pour lever ou abaisser l’ensemble d’étau, desserrer tout d’abord le boulon de bouton de 6mm. Après réglage de la hauteur, serrer soigneusement le boulon à oreilles de 6mm puis tourner le bouton supérieur, autant que nécessaire, pour fixer soigneusement la moulure de corniche en position (se reporter à la Fig. 31-b).

Butée (L) de corniche complexe (accessoire en option)

Fig. 31-a

Bouton de boulonnage de 6mm

Garde

Planche de bois Feuille d’aluminium

Ensemble d’étau

Planche de bois

Feuille d’aluminium

Planche de bois

Fig. 32-a

Ensemble d’étau

Carter

Planche de bois

Fig. 32-b

Français

9. Utilisation du sac à copeaux (Accessoire standard) (1) Si le sac à copeaux est plein, les copeaux sortent du sac quand la

lame tourne. Vérifier le sac à copeaux périodiquement et le vider avant qu’il ne soit plein.

(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac à

copeaux à angle droit sur la surface du socle comme indiqué à la Fig. 33.

Sac à copeaux

(5) Soulever la protection inférieure et monter la lame de scie.

AVERTISSEMENT :

Conduit

Angle droit Socle

Fig. 33

ATTENTION : Vider le sac à copeaux fréquemment pour éviter que le conduit et le carter de sécurité ne soient bouchés. Les copeaux s’accumulent plus rapidement lors d’une coupe de biseau.

INSTALLATION ET RETRAIT DE LA LAME

AVERTISSEMENT : *Pour éviter tout risque d’accident ou de blessure, toujours couper

l’interrupteur à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer la lame. Si l’on effectue le travail de coupe alors que le boulon n’est pas suffisamment serré, le boulon risque de se défaire, la lame de se détacher, et la protection inférieure d’être endommagée, ce qui peut provoquer des blessures. Par ailleurs, s’assurer que les boulons sont convenablement serrés avant de brancher la fiche du cordon d’alimentation sur une prise secteur.

* Si les boulons sont posés ou déposés en utilisant un outil autre

que la clé à douille de 10mm (accessoire standard), le serrage peut être excessif ou insuffisant et cela peut provoquer une blessure.

Lors du montage de la lame de scie, s’assurer que la marque de sens de rotation sur la lame de scie et le sens de rotation sur le carter d’engrenage (se reporter à la Fig. 1) sont les mêmes.

(6) Nettoyer soigneusement la rondelle (D) et le boulon et les installer

sur l’axe de la lame de scie.

Clé à douille de 10mm

Boulon

Verrou d’axe

Fig. 34-b

Boulon de 6mm

Rondelle (D)

Fig. 34-c

Lame

Rondelle

5/8 po. (15.9mm)

1. Installation de la lame (Fig. 34-a, Fig. 34-b, Fig. 34-c et Fig. 34-d) (1) Tourner la protection inférieure (plastique) sur le dessus. (2) Utiliser le tournevis pour desserrer la vis de 4mm qui fixe le carter

d’axe, puis retirer le carter d’axe.

(3) Engager le verrou d’axe et desserrer le boulon de 10mm avec une

clé à tube (accessoire standard). Le boulon ayant un filetage à gauche, le tourner vers la droite pour le desserrer, comme indiqué à la Fig. 34-c.

REMARQUE :

Si le verrou d’axe ne peut pas facilement être engagé pour verrouiller l’axe, tourner le boulon avec une clé à tube de 10mm (accessoire standard) tout en appliquant une pression sur le verrou d’axe. L’axe de la lame est verrouillé quand le verrou d’axe est enfoncé.

(4) Retirer le boulon et la rondelle (D).

Vis à métaux de 4 mm

Carter d’axe

Fig. 34-a

(7) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la

gauche à l’aide de la clé fournie comme accessoire standard (clé à douille de 10mm), comme indiqué à la Fig. 34-c.

ATTENTION : * Vérifier que le verrou d’axe est revenu en position rentrée après

le retrait ou l’installation de la lame.

* Serrer le boulon de façon qu’il ne se desserre pas pendant le

fonctionnement. Vérifier que le boulon est solidement vissé avant de mettre l’outil électrique en marche.

2. Retrait de la lame Démonter la lame en procédant dans l’ordre inverse de l’installation décrite au paragraphe 1 ci-dessus. La lame s’enlève facilement si le carter de sécurité est relevé.

ATTENTION : Ne jamais tenter d’installer des lames de scie de plus de 10 po. (255mm) de diamètre. Toujours installer des lames de scie d’un diamètre égal ou inférieur à 10 po. (255mm).

ENTRETIEN ET INSPECTION

AVERTISSEMENT : Pour éviter tout risque d’accident ou de blessure, toujours vérifier que l’interrupteur à gâchette est coupé et que la fiche d’alimentation est débranchée de la prise secteur avant d’entretenir ou d’inspecter l’outil.

(côté de chanfrein)

Rondelle (D)Rondelle (D)

Fig. 34-d

Français

1. Inspection de la lame Toujours remplacer la lame dès qu’elle présente des signes d’usure ou de dommage. Une lame endommagée risque de provoquer des blessures, et une lame usée peut réduire le rendement et provoquer une surcharge du moteur.

ATTENTION : Ne jamais utiliser de lame émoussée. Si la lame est émoussée, sa résistance à la pression de la main appliquée par la poignée de l’outil a tendance à augmenter, ce qui rend le fonctionnement de l’outil électrique peu sûr.

2. Inspection du levier Si les boulons à tête hexagonale (2) sont lâches, aligner les côtés de la garde et de la lame de scie avec l’équerre en acier. Après avoir réglé la lame de scie et la garde sur un angle de quatre-vingt-dix degrés, serrer les boulons à tête hexagonale (2) qui fixent le levier.

Levier

Boulon à tête hexagonale

Fig. 35-a

Lame

Garde

Equerre en acier

Fig. 35-b

3. Inspecter les balais carbone (Fig. 36 et Fig. 37) Les balais carbone du moteur sont des pièces consommables. Si les balais en carbone sont usés, le moteur risque d’avoir des anomalies. En conséquence, inspecter périodiquement les balais en carbone et les remplacer lorsqu’ils ont atteint la limite d’usure comme indiqué à la Fig. 36. Par ailleurs, maintenir les balais carbone propres de façon qu’ils glissent régulièrement dans les porte-balai. Les balais carbone sont faciles à retirer ; pour cela, retirer les têtes porte-balai (voir Fig. 37) avec un tournevis à tête plate (signe moins).

Limite d’usure

Le No. 38 représente les deux

1/4 po. (6mm)

11/16 po. (17mm)

derniers chiffres du no. de code des balais carbone.

Fig. 36

4. A propos de l’entretien du moteur (se reporter à la Fig. 1)

REMARQUE :

5. Inspection des vis

6. Inspection du bon fonctionnement de la protection inférieure

7. Remisage

(1) Interrupteur à gâchette en position OFF, (2) Fiche d’alimentation débranchée de la prise secteur, (3) Pour éviter tout fonctionnement non autorisé de l’outil, mettre un

8. Graissage

9. Nettoyage

10. Liste des pièces de rechange

MODIFICATIONS:

L’enroulement du moteur est le coeur de cet outil. Veiller tout particulièrement à ne pas endommager l’enroulement en l’exposant à l’huile ou à l’eau.

L’accumulation de poussières dans le moteur peut entraîner une anomalie de fonctionnement. Après avoir fait tourner le moteur pendant 50 heures environ, le laisser tourner à vide et souffler de l’air sec dans le perçage à l’arrière du moteur. Cette action a pour effet de débarrasser le moteur des poussières et saletés.

Inspecter régulièrement chaque composant de l’outil électrique pour voir s’il n’est pas lâche. Resserrer les vis des pièces lâches.

AVERTISSEMENT : Pour éviter tout risque de blessure, ne jamais faire fonctionner l’outil électrique si certains de ses composants sont lâches.

Avant chaque utilisation, faire un essai de la protection inférieure (voir Fig. 7) pour s’assurer qu’elle est en bon état et qu’elle se déplace en douceur. Ne jamais utiliser l’outil si la protection inférieure ne fonctionne pas correctement et qu’elle n’est pas en bon état mécanique.

Quand le travail est terminé, vérifier que l’on a bien effectué toutes les opérations suivantes :

cadenas dans l’orifice de l’interrupteur à gâchette. Si l’on ne prévoit pas de se servir de l’outil, le ranger dans un lieu sec et hors de portée des enfants.

Graisser les surfaces de glissement suivantes une fois par mois pour maintenir l’outil électrique en bon état de marche pendant longtemps (voir Fig. 1 et Fig. 2). Il est recommandé d’utiliser une huile de machine. Points de graissage : * Section rotative de la charnière * Section rotative de l’ensemble d’étau

Retirer périodiquement les copeaux et autres déchets de la surface de l’outil électrique, en particulier par l’intérieur de la protection inférieure, avec un chiffon humecté de savon.

(Uniquement le modèle C10FCH2) Si la ligne laser devient invisible en raison des copeaux et autres débris adhérant à la fenêtre de la section d’émission du marqueur laser, essuyer et nettoyer la fenêtre avec un chiffon sec ou un chiffon doux humecté d’une solution d’eau savonneuse, etc.

ATTENTION : Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

Fente de tournevis

Tête porte-balai

Fig. 37

SERVICE APRÈS-VENTE ET RÉPARATIONS

Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de pièces sous l’effet d’une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées et que le système de double isolation sera protégé, il faudra confier toutes les opérations d’entretien (autres que l’entretien de routine) exclusivement à un SERVICE APRES-VENTE D’OUTILS ELECTRIQUES HITACHI AGREE.

REMARQUE :

Les spécifications sont sujettes à modification sans obligations de la part d’HITACHI.

Français

GUIDE DE DÉPANNAGE

AVERTISSEMENT

• Afin d'éviter un démarrage intempestif, placer l'interrupteur à la position d'arrêt (OFF) et débrancher la fiche de la souce d'alimentation avant

d'effectuer un quelconque ajustement.

• Toute réparation électrique ou mécanique doit être effectuée par un technicien d'entretien qualifié. Contacter un centre de service autorisé de

Hitachi.

GENERAL

PROBLÈME CAUSES PROBABLE ACTION CCORRECTIVE

La scie ne démarre pas.

1. La scie n'est pas branchée.

1. Brancher la scie.

Les coupes ne sont pas satisfaisantes.

La lame ne tourne pas à sa vitesse maximale.

La scie vibre trop.

2. Interrupteur défectueux.

3. Un fusible a sauté ou le disjoncteur s'est déclenché.

4. Le cordon est endommagé.

5. Charbons usés ou cassés.

1. Lame émoussée.

2. La lame est montée à l'envers.

3. Gomme ou brai sur la lame.

4. La lame ne convient pas aux sciages à réaliser.

1. Le cordon prolongateur est trop long ou d'un calibre insuffisant.

2. Tension faible.

1. Le boulon de la lame n'est pas serré.

2. La scie n'est pas bien fixée à l'établi.

2. Faire remplacer l'interrupteur par le

3. Remplacer le fusible ou réarmer le

4. Faire remplacer le cordon par le centre

5. Remplacer les charbons.

1. Remplacer la lame.

2. Retourner la lame.

3. Enlever la lame et la nettoyer avec de la

4. Changer la lame.

1. Remplacer le cordon prolongateur par un

2. Communiquer avec la compagnie

1. Serrer le boulon de la lame.

2. Serrer toute la quincaillerie de montage.

centre de service agrée.

disjoncteur.

de service après-vente agréé.

térébenthine et de la laine d'acier grossière.

cordon de calibre adéquat.

d'électricité.

La scie ne coupe pas bien les onglets.

La pièce pince la lame.

3. L'établi est sur un sol inégal.

4. La lame ou les flasques ne sont pas propres.

1. La lame est endommagée.

2. La butée n'est pas correctement réglée.

3. La píèce à découper bouge.

1. La pièce bombée est mal positionnée.

3. Repositionner l'établi sur une surface plane.

4. Nettoyer la lame et les flasques.

1. Remplacer la lame.

2. Vérifier la butée et l'ajuster.

3. Fixer la pièce au guide ou coller du papier abrasif de grain 120 sur le guide avec une dissolution.

1. Correctement positionner la pièce gauchie (côté convexe contre le guide).

Español

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños

en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

NORMAS DE SEGURIDAD PARA LAS HERRAMIENTAS ELÉCTRICAS LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE OPERACIÓN DE ESTE MANUAL ANTES DE UTILIZAR ESTA

HERRAMIENTA O DE REALIZAR TRABAJOS DE MANTENIMIENTO EN LA MISMA:

ADVERTENCIA: Cuando utilice este herramienta eléctrica, tome todas las precauciones necesarias para reducir al mínimo el riesgo de descargas eléctricas y demás lesiones. En particular, observe siempre las normas de seguridad siguientes:

1. MANTENGA SIEMPRE LOS PROTECTORES EN SU LUGAR, y en perfectas condiciones de trabajo.

2. ANTES DE PONER EN FUNCIONAMIENTO LA HERRAMIENTA, QUÍTELE TODAS LAS CHAVETAS Y LLAVES DE AJUSTE. Antes de conectar la alimentación de la herramienta eléctrica, confirme que todas las chavetas y llaves de ajuste estén extraídas de la misma.

3. MANTENGA SIEMPRE EL ÁREA DE TRABAJO LIMPIA. Evite lesiones debidas al desorden del área y el banco de trabajo.

4. NO UTILICE NUNCA LA HERRAMIENTA EN AMBIENTES PELIGROSOS. No utilice nunca la herramienta eléctrica en lugares húmedos, y no la exponga nunca a la humedad. Mantenga siempre bien iluminada el área de trabajo.

5. NO PERMITA QUE LOS NIÑOS NI OTRAS PERSONAS ENTREN EN EL ÁREA DE TRABAJO. Mantenga a las personas (especialmente los niños) alejadas del área de trabajo. Desenchufe siempre las herramientas desatendidas y bloquee el área de trabajo instalando cerraduras en las puertas y seguros en los interruptores principales.

6. NO FUERCE NUNCA LA HERRAMIENTA. La herramienta trabajará mejor y con mayor seguridad si la utiliza con el régimen para el que fue diseñada.

7. UTILICE SIEMPRE LAS HERRAMIENTAS CORRECTAS. No fuerce nunca una herramienta ni un accesorio para realizar un trabajo para el que no se haya diseñado.

8. ANTES DE TRABAJAR CON LA HERRAMIENTA, VÍSTASE LA ROPA ADECUADA. No utilice nunca ropa floja, guantes, corbatas, collares, anillos, brazaletes, ni demás joyas que puedan quedar atrapados en las partes móviles. Utilice siempre calzado antideslizable, preferiblemente con punteras reforzadas con acero. Si tiene el pelo largo, recoja y cúbreselo.

9. ANTES DE UTILIZAR LA HERRAMIENTA, UTILICE GAFAS PROTECTORAS PARA EVITAR DAÑAR SUS OJOS. Las gafas normales no ofrecen protección suficiente porque las lentes no están hechas de cristal seguro. Además, utilice una careta como protección adicional, y utilice una máscara contra el polvo si la operación de corte produce polvo.

10. ASEGURE SIEMPRE LA PIEZA DE TRABAJO EN LA ESCUADRA DE GUÍA O EN LA MESA. Utilice abrazaderas o un tornillo de carpintero

para sujetar la pieza de trabajo. Es más seguro utilizar que utilizar su mano, porque podrá usar ambas para manejar la herramienta.

11. NO SE EXTRALIMITE NUNCA. Cuando trabaje con la herramienta, mantenga en todo momento el equilibrio.

12. MANTENGA SIEMPRE LAS HERRAMIENTAS EN PERFECTAS CONDICIONES. Guarde siempre las herramientas afiladas y limpias

para que rindan al máximo y ofrezcan la mayor seguridad. Siga siempre las instrucciones sobre lubricación y cambio de accesorios de las herramientas.

13. DESCONECTE SIEMPRE LA HERRAMIENTA antes de realizar la operación de mantenimiento y de cambiar la hoja de sierra y demás accesorios.

14. TENGA CUIDADO CON LA PUESTA EN FUNCIONAMIENTO ACCIDENTAL AL ENCHUFAR LA HERRAMIENTA. Antes de insertar

el enchufe de alimentación en un tomacorriente, cerciórese de que el interruptor esté en la posición OFF.

15. CON ESTA HERRAMIENTA UTILICE SIEMPRE SOLAMENTE LOS ACCESORIOS RECOMENDADOS. Con respecto a la descripción

sobre los accesorios recomendados, consulte el manual de instrucciones. Para evitar lesiones, con esta herramienta, utilice solamente los accesorios recomendados.

16. NO SE SUBA NUNCA SOBRE LA HERRAMIENTA. Evite lesiones serias no inclinando la herramienta ni tocando accidentalmente la hoja de sierra.

17. ANTES DE UTILIZAR LA HERRAMIENTA, COMPRUEBE SI TIENE PARTES DAÑADAS. Compruebe siempre si el protector y los demás

componentes están dañados antes de utilizar la herramienta para asegurarse de que funcionen adecuadamente. Compruebe si todas las partes móviles están adecuadamente alineadas, no están dobladas, y no se encuentran en otras condiciones que puedan afectar la operación apropiada. Antes de utilizar la herramienta, repare o reemplace siempre cualquier protector o componente dañado.

18. ANTES DE UTILIZAR LA HERRAMIENTA, COMPRUEBE SIEMPRE EL SENTIDO DE GIRO DE LA HOJA DE SIERRA. Alimente siempre la

pieza de trabajo en la herramienta en sentido contrario al de giro de la hoja de sierra a fin de evitar posibles lesiones.

19. NO DEJE LA HERRAMIENTA DESATENDIDA EN FUNCIONAMIENTO. DESCONECTE LA ALIMENTACIÓN. No deje la herramienta mientras

no se haya parado completamente. Cuando no vaya a utilizar la herramienta, desenchufe su cable de alimentación.

20. Esta herramienta no ha sido diseñada para aplicaciones de producción en masa, y no deberá utilizarse para ello.

21. Cuando tenga que remplazar esta herramienta, utilice solamente las piezas de reemplazo autorizadas.

22. Aplique solamente 120 voltios CA a esta unidad. Si le aplicase una tensión incorrecta, o tensión de CC, la HERRAMIENTA ELÉCTRICA podría funcionar incorrectamente y causar lesiones o daños a la propia herramienta.

23. No levante nunca la hoja de sierra de la pieza de trabajo mientras no se haya parado completamente.

24. Utilice siempre soportes para piezas de trabajo largas que sobrepasen la longitud de la mesa de la sierra compuesta deslizable.

25. Después de cada operación de corte en cruz, devuelva el carro a la posición completamente posterior a fin de reducir el riesgo de lesiones.

Español

26. ENCHUFES POLARIZADOS Para reducir el riesgo de descargas

eléctricas, este equipo posee un enchufe polarizado (una cuchilla del mismo es más amplia que la otra). Este enchufe solamente encajará de una forma en un tomacorriente polarizado. Si el enchufe no encaja en el tomacorriente, póngase en contacto con un electricista cualificado para que le instale el tomacorriente apropiado. No cambie nunca el enchufe del cable de alimentación.

Normas de seguridad específicas para la utilización de esta herramienta

ADVERTENCIA: Las instrucciones de operación específicas siguientes deberán observarse cuando se utilice esta HERRAMIENTA ELÉCTRICA a fin de evitar lesiones.

LO QUE DEBERÁ HACERSE TENGA SIEMPRE EN CUENTA LAS NORMAS

SIGUIENTES PARA PODER UTILIZAR CON SEGURIDAD ESTA HERRAMIENTA:

1. Antes de intentar utilizar esta HERRAMIENTA ELÉCTRICA, lea este manual y familiarícese con las normas de seguridad y las instrucciones de operación.

2. Antes de utilizar la HERRAMIENTA ELÉCTRICA, confirme que esté limpia.

3. Para utilizar la HERRAMIENTA ELÉCTRICA, vístase ropa ajustada, calzado no deslizable (preferiblemente con punteras reforzadas con acero) y gafas protectoras.

4. Maneje la HERRAMIENTA ELÉCTRICA con cuidado. Si la HERRAMIENTA ELÉCTRICA se cae o se golpea contra un objeto duro, puede deformar o rajarse, o sufrir otros daños.

5. Si nota cualquier anormalidad, deje de utilizar inmediatamente la sierra.

6. Antes de utilizar la herramienta, compruebe si todos los componentes están montados adecuadamente y con seguridad.

7. Cuando reemplace la hoja de sierra, confirme que las rpm de la nueva sean correctas para utilizarse con esta unidad.

8. Antes de realizar cualquier trabajo de mantenimiento o ajuste, desconecte la alimentación y espere hasta que la hoja de sierra se haya parado completamente.

9. Sujete o asegure la pieza de trabajo en la escuadra de guía, ya que de lo contrario podría salirse de la mesa y causar lesiones serias.

10. Durante el corte de ingletes o en bisel, espere siempre hasta que la hoja de sierra se haya parado completamente antes de levantarla.

11. Realice siempre una prueba antes de intentar utilizar una hoja de sierra nueva.

12. Maneje siempre la hoja de sierra con cuidado con la desmonte o monte.

13. Antes de utilizar la sierra, compruebe siempre si la pieza de trabajo está exenta de puntas y demás objetos extraños.

14. Mantenga siempre las manos alejadas del trayecto de la hoja de sierra.

15. Antes de utilizar la sierra, confirme que el revestimiento de protección inferior esté en el lugar apropiado.

16. Inspeccione periódicamente el cable de alimentación de la herramienta.

17. Antes de poner en funcionamiento la herramienta, confirme si la longitud del cable de alimentación y de los cables prolongadores, si va a utilizarlos, es apropiada.

18. Antes de utilizar la herramienta, confirme que los orificios de ventilación del motor estén completamente abiertos.

19. Antes de comenzar a cortar, espere siempre hasta que el motor haya alcanzado la velocidad plena.

20. Mantenga siempre las empuñaduras secas, limpias, y exentas de aceite y grasa. Cuando utilice la herramienta, sujétela firmemente.

21. Para piezas de trabajo que sobrepasen la mesa de la ingletadora, utilice soportes.

22. Utilice siempre la herramienta después de haberse asegurado de que la pieza de trabajo esté adecuadamente fijada con un tornillo de carpintero.

23. El manual de instrucciones suministrado con la herramienta indica al usuario que asegure la herramienta a la estructura de soporte si, durante la operación normal, la herramienta tiende a volcarse, deslizarse, o moverse por la superficie de soporte.

LO QUE NO DEBERÁ HACERSE NO VIOLE NUNCA LAS NORMAS SIGUIENTES PARA

PODER UTILIZAR CON SEGURIDAD ESTA HERRAMIENTA:

1. No utilice nunca la HERRAMIENTA ELÉCTRICA a menos que haya comprendido completamente las instrucciones de operación contenidas en este manual.

2. No deje nunca la HERRAMIENTA ELÉCTRICA desatendida sin haber desenchufado antes el cable de alimentación.

3. No utilice nunca la HERRAMIENTA ELÉCTRICA cuando esté cansado, después de haber ingerido medicamentos, o cuando haya tomado bebidas alcohólicas.

4. No utilice nunca la HERRAMIENTA ELÉCTRICA para aplicaciones no especificadas en este manual.

5. No utilice nunca la herramienta con ropa floja, corbata, ni joyas, ni si haberse cubierto el pelo para evitar que puedan quedar atrapados en las partes móviles.

6. No acerque las manos a la hoja de sierra.

7. No toque nunca las partes móviles, incluyendo la hoja de sierra, mientras esté utilizando la sierra.

8. No quite nunca ningún dispositivo de seguridad ni los protectores de la hoja de sierra, ya que la utilización de la herramienta sin ellos podría resultar peligrosa.

9. No bloquee nunca el revestimiento de protección inferior. Antes de utilizar la herramienta, confirme que se desliza suavemente.

10. No dañe nunca el cable de alimentación de la herramienta.

11. No intente mover nunca una HERRAMIENTA ELÉCTRICA con el dedo

en el interruptor de disparo.

12. No intente nunca utilizar la HERRAMIENTA ELÉCTRICA si el interruptor de disparo no funciona adecuadamente.

13. No utilice nunca la HERRAMIENTA ELÉCTRICA si la envoltura de plástico o la empuñadura está rajada o deformada.

14. No utilice nunca la HERRAMIENTA ELÉCTRICA cerca de líquidos ni gases inflamables porque las chispas podrían causar una explosión.

15. No limpie nunca los componentes de plástico con disolventes, porque el plástico podría disolverse.

16. No utilice nunca la herramienta a menos que los revestimientos de protección inferior estén en su lugar.

17. No levante nunca la hoja de sierra de la pieza de trabajo mientras no se haya parado completamente.

18. Cuando corte deslizando, no tire nunca de la empuñadura hacia usted mismo, ya que esto podría hacer que la hoja de sierra se saliese de la pieza de trabajo. Empuje siempre la empuñadura alejándola de usted mismo con un solo movimiento uniforme.

19. No coloque nunca sus miembros dentro de la línea cerca del signo de advertencia “ podría resultar peligroso.

20. No utilice nunca hojas de tipo abrasivo con esta herramienta.

21. No exponga nunca la herramienta a la lluvia, ni la utilice en lugares

húmedos.

22. No corte nunca metales ferrosos ni mampostería.

ADVERTENCIA PARA SU PROPIA SEGURIDAD, ANTES DE UTILIZAR

ESTA INGLETADORA ABATIBLE, LEA ESTE MANUAL DE INSTRUCCIONES

1. Para utilizar esta ingletadora abatible, utilice siempre gafas protectoras.

2. Mantenga siempre las manos fuera del trayecto de la hoja de sierra.

3. No utilice nunca la sierra sin los protectores en su lugar.

4. No realice ninguna operación sin las manos con esta ingletadora abatible.

5. No acerque nunca las manos a la hoja de sierra.

6. Antes de mover la pieza de trabajo o de cambiar los ajustes espere siempre a que la hoja de sierra se haya parado completamente.

7. Desconecte siempre la herramienta antes de cambiar la hoja de sierra o de realizar cualquier trabajo de mantenimiento.

8. El diámetro de la hoja de sierra es de 10 pulg. (255mm).

9. La velocidad sin carga es de 5000/min.

10. Para reducir el riesgo de lesiones, haga el retornar el carro a la posición la posición completamente hacia atrás después de cada operación de corte.

PIEZAS DE REEMPLAZO

Para la reparación de una herramienta, utilice solamente piezas de reemplazo idénticas. Las reparaciones solamente deberán realizarse en un centro de servicio autorizado por Hitachi.

” mientras esté utilizando la herramienta. Esto

Español

UTILICE EL CABLE PROLONGADOR ADECUADO

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta. Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

CALIBRE MÍNIMO PARA CABLES

Longitud Total del Cable en Pies (Metros)

0 – 25 26 – 50 51 – 100 101 – 150

(0 – 7.6) (7.9 – 15.2) (15.5 – 30.5) (30.8 – 45.7)

Amperaje nominal AWG Más No más

de de

0 – 6 18 16 16 14

6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 No se recomienda

ADVERTENCIA: Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado. Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: * Esta herramienta solamente deberá ser desmontada y montada en un CENTRO DE SERVICIO AUTORIZADO POR HITACHI, y sólo deberán

utilizarse piezas de reemplazo genuinas de HITACHI. * Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. * No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

PROPIETARIOS DE ESTA HERRAMIENTA!

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este manual ha sido diseñada para ayudarle a realizar una operación segura y a mantener la herramienta eléctrica.

Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propia herramienta eléctrica.

NOMENCLATURA DE PARTES MODELO C10FCH2/MODELO C10FCE2

Cabezal del motor

Empuñadura

Español

Caja de engranajes

Bolsa para el polvo

Marcador láser (Sólo C10FCH2)

Conjunto de tornillo de carpintero

Escuadra de guía secundaria (B)

Escuadra de guía (B)

Interruptor (Para marcador láser) (Sólo C10FCH2)

Motor

Hoja de sierra

Revestimiento de protección inferior

Dirección de rotación

Indicador (B) (Para escala en bisel)

Escuadra de guía (A)

Inserto de la mesa

Indicador (A) (Para escala de ingletes)

Palanca

Empuñadura lateral

Mesa giratoria

Fig. 1

Interruptor de disparo

Placa de características

Base

Pasador de bloqueo

Palanca de inmovilización

Soporte (B)

Fig. 2

Español

ESPECIFICACIONES

Ítem Modelo C 10FCH2 / C 10FCE2 Motor Tipo Motor conmutador en serie

Marcador láser (Sólo modelo

C10FCH2)

Hoja de sierra aplicable Diámetro exterior: 10 pulg.

Velocidad sin carga 5000/min Dimensión Cabeza Mesa giratoria Dimensión máxima de corte máxima Ingletes 00Altura máx. 2-5/16 pulg.

de corte

Margen de corte de ingletes 0° – 52° a la izquierda 0° – 52° a la derecha Margen de corte en bisel 0° – 45° a la izquierda Margen de corte compuesto 0° – 45° a la izquierda (bisel) 0° – 45° a la izquierda (inglete) Peso neto 26.5 lbs. (12 kg) / 26.3 lbs. (11.9 kg) Cable Cable de tipo de 2 conductores de 6 pies (1.8m)

Fuente de alimentación Monofásica, CA, 60 Hz Tensión (voltios) 120 Corriente a plena carga 15

(amperios) Potencia máxima <1mW Producto láser CLASE II Longitud de onda 400 – 700 nm Medio de láser Diodo láser

(255mm)

Diámetro del orificio: 5/8

pulg.

(15.9mm)

Anchura máx. 5-21/32 o Altura máx. 3-1/2 Anchura máx. 3-31/32

0 45° a la izquierda Altura máx. 2-5/16

Anchura máx. 4

Bisel 45° a la izquierda 0 Altura máx. 1-5/8

Anchura máx. 5-21/32

Compuesto 45° a la izquierda 45° a la izquierda Altura máx. 1-5/8

Anchura máx. 4

pulg.

pulg. pulg.

(59mm) (144mm)

(89mm) (101mm)

(59mm) (102mm)

(41mm) (144mm)

(41mm) (102mm)

ACCESORIOS

ADVERTENCIA:

Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones.

La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

ACCESORIOS ESTÁNDAR

1 Hoja de sierra TCT de

255mm (10 (Para madera)

(Número de dientes: 24 Núm. de código: 318963)

pulg.

) (1 pieza)

2 Bolsa para el polvo

(1 pieza)

Con respecto a la forma de utilización, consulte la página 42.

6 Escuadra de guía

secundaria (1 pieza)

0 Soporte (B)

(1 pieza)

3 Conjunto de tornillo de

carpintero con perno de perilla (1 pieza)

Con respecto a la forma de utilización, consulte la página 39.

7 To rnillo de cabeza

plana (1 pieza)

A Asa lateral

(1 pieza)

4 Llave de cubo de 10mm

(1 pieza)

8 Tuerca de nilón M6

(1 pieza)

B Soporte

(1 pieza)

5 Llave de barra hex.

4mm (Sólo C10FCH2)

Con respecto a la forma de utilización, consulte la página 38.

9 Placa (A)

(1 pieza)

C Destornillador de

6 mm (1 pieza)

Fig. 3

ACCESORIOS OPCIONALES.......de venta por separado

Soporte de extensión y retén (Núm. de código 322710)

Hoja de sierra de 255mm (10 pulg.) Hoja de sierra TCT para cortar

madera (Total de dientes: 60) (Núm. de código 976472)

Hoja de sierra de 255mm (10 pulg.) Hoja de sierra TCT para cortar

aluminio (Total de dientes: 100) (Núm. de código 319658)

Conj. de tornillo de carpintero para moldura en vértice (Núm. de

código 322712) (Incluye tope (L) de moldura en vértice)

Tope (L) de moldura en vértice (Núm. de código 322713)

Tope (R) de moldura en vértice (Núm. de código 322714)

NOTA:

Los accesorios están sujetos a cambio sin ninguna obligación por

parte de HITACHI.

APLICACIONES

Puertas corredizas de madena y aluminio.

PREPARATIVOS PREVIOS A LA OPERACIÓN

Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes:

1. Instalación

16-3/8 pulg. (416mm)

Tornillo de M6 × 20

Perno de 6mm

Ajuste el soporte hasta que su superficie inferior entre en contacto con la superficie del banco de trabajo.

Instale el asa lateral Retire el perno M10 e instale el asa lateral proporcionado con esta unidad.

Español

Palanca de inmovilización

Soporte (B)

Mueva

Fig. 5-a

11/32 pulg. (9mm), 4 orificios

14-1/6 pulg. (360mm)

Base

Perno de 5/16 pulg. (8mm)

Banco de trabajo Tuerca de 5/16 pulg.

(8mm)

Fig. 4

Coloque la herramienta eléctrica sobre un banco de trabajo nivelado

horizon-tal, como se muestra en la Fig. 4.

Seleccione pernos de 5/16 pulg. (8mm) de diámetro y de la longitud

adecuada al grosor del banco de trabajo. La longitud del perno

deberá ser de 1-3/8 pulg. (35mm) por lo menos más el grosor del

banco de trabajo.

Por ejemplo, utilice pernos de 2-11/32 pulg. (60mm) o más para un

banco de trabajo con grosor de 1 pulg. (25mm).

El soporte (B) fijado a la parte posterior de la base ayuda a estabilizar

la herramienta eléctrica.

Ajuste del soporte (B), palanca de inmovilización:

Fije el soporte incluido (B) en la posición que se muestra en la figura

5 y ajuste el soporte (B) hasta que su superficie inferior entre en

contacto con la superficie del banco de trabajo. Después de los

ajustes, apriete firmemente el perno de 6 mm con la llave de cubo

de 10 mm incluida. Afloje el tornillo M6 × 20 en la palanca de fijación

y fije en una posición donde se pueda operación la palanca de fijación

fácilmente.

PRECAUCIÓN:

Utilizando los pernos (6mm), asegure la herramienta eléctrica a un

banco de trabajo y, si la mesa giratoria está inclinada en un ángulo

de 45˚ o más, preste atención para que la mano que sujeta la

empuñadura lateral no quede atrapada entre la empuñadura lateral

y la cabeza de los pernos (6mm). De lo contrario, podría sufrir

lesiones.

8-1/4 pulg.

(210mm)

Banco grueso de 1

pulg. (25mm)

2. Liberación del pasador de bloqueo

NOTA:

Instale el subprotector (B) En el caso de corte en ángulo directo y corte en ángulo, utilice el tope-guía secundario. La escuadra de guía secundaria (B) puede instalarse en el lado derecho de la escuadra de guía (B). Ponga la placa (A) en la posición que se muestra en la figura 5-c, inserte la punta en la ranura de la escuadra de guía (B) e simultáneamente, inserte el tornillo de cabeza plana M6 en la escuadra de guía (B), escuadra de guía secundaria (B), y placa (A); luego, apriete la tuerca de nilón M6 con la llave de cubo de 10 mm incluida hasta que puede girar la escuadra de guía secundaria (B) suavemente. A continuación, puede realizar un corte estable del material con un cara trasera ancha.

Escuadra de guía secundaria (B)

Tuerca de nilón M6

Cuando la herramienta eléctrica esté preparada para transportarse, sus partes principales estarán aseguradas mediante el pasador de bloqueo. Mueva ligeramente la empuñadura de forma que el pasador de bloqueo pueda desenganchar.

Si baja ligeramente la empuñadura podrá desenganchar el pasador de bloqueo de forma más fácil y segura. La posición de bloqueo del pasador de bloqueo es solamente para transporte y almacenamiento.

Perno de 10 mm

Fig. 5-b

Tornillo de cabeza plana M6

Placa (A)

Escuadra de guía (B)

Fig. 5-c

Español

Empuñadura

Pasador de bloqueo

Fig. 6

3. Instalación de la bolsa para el polvo, el soporte, el retén, y los tornillos

de carpintero

(El soporte y el retén son accesorios opcionales.)

Fije la bolsa para el polvo y el conjunto de tornillo de carpintero

como se indica en la Fig. 1 y Fig. 2.

ANTES DE LA UTILIZACIÓN

1. Cerciórese de que la fuente de alimentación sea adecuada para la

herramienta.

ADVERTENCIA:

No conecte nunca la herramienta eléctrica a menos que la fuente

de alimentación de CA disponible sea de la misma tensión que la

especificada en la placa de características de dicha herramienta.

2. Cerciórese de que el interruptor de disparo esté en OFF.

7. Compruebe el tomacorriente de CA. Para evitar el recalentamiento, la parada accidental, o la operación intermitente, confirme que el enchufe del cable de alimentación esté firmemente insertado en el tomaco-rriente y que no se caiga después de haberlo insertado. Si el tomacorriente está defectuoso repare o reemplácelo.

8. Confirme que el cable de alimentación de la herramienta no esté dañado. Si el cable de alimentación está dañado, repare o reemplácelo.

DESPUÉS DE HABER CONECTADO EL ENCHUFE DEL CABLE DE ALIMENTACIÓN EN UN TOMACORRIENTE DE CA APROPIADO, COMPRUEBE LA OPERACIÓN DE LA HERRAMIENTA DE LA FORMA SIGUIENTE:

9. Operación de prueba Después de haber confirmado que no se ha olvidado de nada, ponga en funcionamiento la herramienta eléctrica, y confirme que no haya ninguna anormalidad antes de intentar realizar la operación de corte.

10. Inspeccione la estabilidad de rotación de la hoja de sierra. Para cortar con precisión, gire la hoja de sierra y compruebe la deflexión para confirmar que la hoja no esté inestable, ya que de lo contrario, podrían producirse vibraciones y ocurrir un accidente.

ANTES DEL CORTE

1. Ángulo oblicuo Cuando la herramienta sale de fábrica, está ajustada para corte de 0°, en bisel de 45° hacia la izquierda con el perno (A) de 8mm y el perno (B) de 8mm. Cuando cambie el ajuste, cambie la altura de el perno (A) de 8mm o el perno (B) de 8mm girándolos. (Fig. 8-a, Fig. 8-b)

ADVERTENCIA: Si conectase el cable de alimentación en la fuente de alimentación con el interruptor de disparo en ON, la herramienta se pondría repentinamente en funcionamiento y podría causar un accidente serio.

3. Compruebe si la hoja de sierra posee defectos visibles. Confirme que la hoja de sierra esté exenta de rajas y de otros defectos visibles.

4. Confirme que la hoja de sierra esté fijada con seguridad a la herramienta eléctrica. Utilizando la llave de cubo de 10mm suministrado, apriete el perno del huso de la hoja de sierra para asegurar ésta. Con respecto a los detalles, consulte la Fig. 34-a, 34-b, 34-c y 34-d de la sección “MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA”.

5. Compruebe si el revestimiento de protección inferior funciona adecuadamente. El revestimiento de protección inferior está diseñado para evitar que el operador entre en contacto con la hoja de sierra cuando utilice la herramienta. Compruebe siempre si el revestimiento de protección inferior se mueve suavemente y si cubre adecuadamente la hoja de sierra.

Perno de 8mm (B) (Retén para ángulo en bisel de 45° hacia la izquierda)

Revestimiento de protección inferior

2. Inmovilización de la pieza de trabajo

Indicador (B) (Para escala de bisel)

Perno (A) de 8mm (Retén para 0°)

Fig. 8-a

Fig. 8-b

ADVERTENCIA: Sujete siempre la pieza de trabajo a la escuadra de guía, ya que de

Fig. 7

ADVERTENCIA: NO UTILICE NUNCA LA HERRAMIENTA ELÉCTRICA si la cubierta de seguridad no funciona suavemente.

6. Antes de utilizar la herramienta, confirme la posición del bloqueador del huso. Después de haber instalado la hoja de sierra, confirme que el bloqueador del huso está en posición de retraída antes de utilizar la herramienta eléctrica (consulte la Fig. 34-b).

lo contrario podría salirse de la mesa y causar lesiones serias.

3. Instalación del soporte ... (Accesorio estándar) El soporte ayuda a mantener las piezas de trabajo estables y en su sitio más tiempo durante la operación de corte.

䡬

Tal y como se indica en la Fig. 9, instale el soporte en los orificios del lateral de la base y apriételo con un destornillador de 6 mm (Accesorio estándar).

Español

Destornillador de 6 mm (Accesorio estándar)

Soporte (Accesorio estándar)

Fig. 9

4. Instalación de los soportes ... (Accesorios opcionales) Los soportes ayudan a mantener estables, y en su lugar, las piezas de trabajo largas durante la operación de corte.

(1) Como se indica en la Fig. 10, utilice una escuadra de acero para

alinear el borde superior de los soportes con la superficie de la base. Afloje el perno de mariposa de 6mm. Gire el perno de ajuste de altura de 6mm, y ajuste la altura del soporte.

(2) Después del ajuste, apriete firmemente la tuerca de mariposa y

asegure el sujetador con el perno de mariposa de 6mm (accesorio opcional). Si el largo del perno de ajuste de altura de 6mm es insuficiente, coloque debajo una placa delgada. Asegúrese de que el extremo del perno de ajuste de altura de 6mm no sobresalga del sujetador.

Escuadra de acero

Soporte (Accesorio opcional)

Base

Perno de mariposa de 6mm (Accesorio opcional)

7. Posición de ajuste de la línea de láser (Sólo modelo C10FCH2)

ADVERTENCIA: * Antes de enchufar la clavija de alimentación en el tomacorriente,

asegúrese de que el cuerpo principal y el marcador láser se encuentren apagados.

* Durante el ajuste de posición de la línea de láser, preste suma

atención al interruptor de gatillo, ya que la clavija de alimentación se encuentra enchufada durante la operación. Una activación involuntaria del interruptor de gatillo hará girar la hoja de sierra, lo cual podría ocasionar a su vez un accidente inesperado.

* No utilice el marcador láser para otros fines que no sean los

indicados.

PRECAUCIÓN:

Escuadra de guía secundaria (B)

Escuadra de quía (B)

Fig. 12

Tuerca de mariposa de 6mm (accesorio opcional)

5. Retén para precisión de corte ... (El retén y el soporte son accesorios opcionales) El retén facilita la precisión del corte continuo en longitudes de 11 pulg. a 17-3/4 pulg. (280 a 450mm). Para instalar el retén, fíjelo al soporte con el perno de mariposa de 6 mm, como se muestra en la Fig. 11.

Pieza de trabajo

Perno de mariposa de 6mm (accesorio opcional)

6. Confirmación para el uso de la escuadra de guía secundaria (B) ... (Accesorio estándar)

ADVERTENCIA: En el caso de corte a bisel izquierdo, gire la escuadra de guía secundaria (B). Si no puede girarla, entrará en contacto con la hoja o con alguna parte de la herramienta, y causará lesiones de gravedad al operador.

Perno de ajuste de la altura de 6mm (accesorio opcional)

Fig. 10

Retén (Accesorio opcional)

Soporte (Accesorio opcional)

Tuerca de mariposa de 6mm (accesorio opcional)

Mueva

Perno de ajuste de la altura (accesorio opcional)

Fig. 11

Superficie de la base

* Radiación láser: No mire fijamente el haz. * Radiación láser sobre la mesa de trabajo. No mire fijamente el

haz. Evite la exposición de los ojos a radiación directa, pues podría

sufrir lesiones. * No lo desmonte. * No aplique un impacto fuerte al marcador láser (cuerpo principal

de la herramienta); de lo contrario, no sólo se alterará la posición

de la línea de láser, sino que se producirán daños o se acortará la

vida de servicio del marcador láser. * Mantenga el marcador láser encendido sólo durante la operación

de corte. Una iluminación prolongada hará que se acorte su vida

de servicio. * La utilización de controles, ajustes o de procedimientos distintos

de los especificados en la presente podría significar una

exposición peligrosa a la radiación.

NOTA:

* Efectúe el corte haciendo coincidir la línea de tinta con la línea de

láser. * Cuando la línea de tinta y la línea de láser se encuentran

superpuestas, la intensidad y la tenuidad de la luz cambian,

permitiendo una operación de corte estable debido a que será

posible determinar fácilmente la coincidencia de las líneas. Esto

permitirá reducir al mínimo los errores de corte. * En operaciones en exteriores o cerca de ventanas, la línea de láser

podría ser difícil de ver debido a la luz del sol. En tales casos,

trasládese a un sitio protegido de la luz del sol. * No tire con fuerza del cordón provisto detrás de la cabeza del

motor ni enganche su dedo o algún objeto alrededor del mismo;

de lo contrario, el cordón se podría salir y el marcador láser no se

podrá encender.

Fig. 13 Fig. 14

Español

La línea de tinta puede ser realizada fácilmente en esta herramienta para el marcador láser. Un interruptor enciende el marcador láser. (Fig. 15) Dependiendo del corte a realizar, se podrá alinear la línea de láser con el lado izquierdo del ancho de corte (hoja de sierra) o con la línea de tinta del lado derecho. Antes de despacharse de fábrica, la línea de láser es ajustada al ancho de la hoja de sierra. Realice los siguientes pasos para ajustar la posición de la hoja de sierra y de la línea de láser según sus necesidades.

Interruptor

Línea de láser

Fig. 15

(1) Encienda el marcador láser y efectúe una ranura de

aproximadamente 3/16 pulg. (5mm) de profundidad en una pieza de trabajo de unos 1-1/2 pulg. (38mm) de alto y 3-1/2 pulg. (89mm) de ancho. Sostenga la pieza de trabajo ranurada mediante el tornillo de carpintero tal como está, y no la mueva.

Pieza de trabajo

Marcación (premarcada)

Hoja de sierra

Ancho de corte

(3) Tras ajustar la posición de la línea de láser, trace sobre la pieza de

trabajo una línea de tinta en ángulo recto y alinee la línea de tinta con la línea de láser. Cuando alinee la línea de tinta, deslice gradualmente la pieza de trabajo y asegúrela con el tornillo de carpintero en la posición en que la línea de láser coincida con la línea de tinta. Trabaje de nuevo en el ranurado y verifique la posición de la línea de láser. Si desea cambiar la posición de la línea de láser, vuelva a realizar los ajustes desde los pasos (1) a (3).

NOTA:

Compruebe sobre una base periódica que la posición de la línea de láser sea la correcta. Con respecto al método de verificación, trace una línea de tinta en ángulo recto sobre una pieza de trabajo de aproximadamente 1-1/2 pulg. (38mm) de alto y 3-1/2 pulg. (89mm) de ancho, y compruebe que la línea de láser coincide con la línea de tinta. [La desviación entre la línea de tinta y la línea de láser debe ser inferior al ancho de la línea de tinta (0.5mm)]. (Fig. 18).

APLICACIONES PRÁCTICAS

ADVERTENCIA: * Para evitar lesiones, no quite ni remplace nunca la pieza de trabajo

sobre la mesa mientras la herramienta esté en funcionamiento. * No coloque nunca sus miembros dentro de la línea cerca del signo

de advertencia mientras esté utilizando la herramienta. Esto

podría resultar peligroso (consulte la Fig. 19).

Línea de láser

Marcación (Premarcada)

Fig. 18

Fig. 16

(2) A continuación introduzca una llave de barra hexagonal de 4 mm en

el orificio de 12 pulgadas de diámetro situado sobre el lado de la caja de engranajes, y gire el tornillo de cabeza hueca hexagonal para desplazar la línea de láser. (Si gira el tornillo de cabeza hexagonal en el sentido de las agujas del reloj, la línea de láser se desplazará hacia la derecha, y si lo gira en sentido contrario a las agujas del reloj, se desplazará hacia la izquierda.) Cuando trabaja con la línea de tinta alineada con el lado izquierdo de la hoja de sierra, alinee la línea de láser con el extremo izquierdo de la ranura. (Fig. 17) Cuando la alinee con el lado derecho de la hoja de sierra, alinee la línea de láser con el lado derecho de la ranura.

Llave de barra hex. 4mm

Girar

1. Operación de conmutación Tire del disparador para activar el interruptor y suéltelo para desactivarlo. Después de soltar el gatillo, asegúrese de que éste vuelva totalmente a su posición original y de que se desconecte el interruptor.

Soporte de láser

Línea de láser

Mover

Línea de láser

Derecho

Orificio de ø12

Ranura

Marcador láser

Izquierdo

Interruptor de disparo

Signo de advertenciaLínea

Fig. 19

Orificio

Línea

Tornillo de cabeza hexagonal

Caja de engranajes

Llave de barra hex. (Accesorios)

Fig. 17

Fig. 20

Español

ADVERTENCIA: Este bloqueo permitirá evitar el encendido accidental de la herramienta eléctrica o la utilización por parte de personas no autorizadas (especialmente los niños). Para evitar la utilización no autorizada de esta herramienta, inserte un candado en el orificio del interruptor de disparo para imposibilitar la utilización del interruptor.

ADVERTENCIA: * Cuando no vaya a utilizar la herramienta, confirme que el

interruptor de disparo esté en OFF y de que el enchufe del cable de alimentación esté desconectado del tomacorriente.

* Cuando corte la pieza de trabajo, evite realizar cortes más

delgados que la holgura existente entre el borde de corte y la hoja de sierra. De lo contrario, el material cortado podría penetrar dentro de esta holgura y los fragmentos podría esparcirse,

2. Utilización del conjunto de tornillo de corpintero (Accesorio estándar)

provocándole lesiones.

(1) El conjunto de tornillo de carpintero puede montarse en la escuadra

de guía izquierda (escuadra de guía (B)) o bien en la escuadra de guía derecha (escuadra de guía (A)) aflojando el perno de orejas de 6mm (A).

(2) El portatornillo puede elevarse o bajarse de acuerdo con la altura de

la pieza de trabajo aflojando el perno de orejas de 6mm (B). Después del ajuste, apriete firmemente el perno de orejas de 6 mm (B) y fije el portatornillo.

(3) Gire la perilla superior y fije firmemente la pieza de trabajo en su

lugar (Fig. 21).

Perno de mariposa

Soporte roscado

Perilla

de 6mm (B)

Placa del tornillo de carpintero

PRECAUCIÓN: * El aumento de la presión sobre la empuñadura no aumentará la

velocidad de corte. Por el contrario, la presión excesiva puede resultar en sobrecarga del motor y/o en reducción de la eficacia de corte.

* Si presiona la empuñadura con una fuerza excesiva o lateral, la

hoja de sierra podría vibrar durante la operación de corte y provocar marcas innecesarias sobre la pieza de trabajo, perjudicando la calidad del corte. Por consiguiente, cuando presione la empuñadura hacia abajo, hágalo suavemente y con cuidado.

4. Procedimiento de corte de ingletes

(1) Afloje la empuñadura lateral y empuja la palanca para los topes de

ángulo. Luego, ajuste la mesa giratoria hasta que el indicador se

Escuadra de guia

Eje de tornillo

alinee con el ajuste deseado de la escala de ángulos de inglete (Fig.

23).

(2) Vuelva a apretar la empuñadura lateral para asegurar la mesa

giratoria en la posición deseada.

Perno de mariposa de 6mm (A)

Pieza de trabajo

Fig. 21

ADVERTENCIA: Siempre sujete firmemente la pieza de trabajo a la escuadra de guía, ya que de lo contrario podría salirse de la mesa y causar lesiones

Escala de ingletes

Girar la mesa giratoria

serias.

PRECAUCIÓN: Confirme siempre que la cabeza del motor (consulte la Fig. 1) no entre en contacto con el conjunto de tornillo de carpintero cuando descienda para realizar la operación de corte. Si existe el peligro de que pueda pasar esto, afloje ligeramente el perno de orejas de 6mm (B) y mueva el conjunto de tornillo de carpintero hasta una posición en la que no entre en contacto con la hoja de sierra.

3. Operación de corte (1) Como se muestra en la Fig. 22, la anchura de la hoja de sierra es la

de corte. Por lo tanto, deslice la pieza de trabajo hacia la derecha (vista desde la posición del operador) cuando desee la longitud , o hacia la izquierda cuando desee la longitud . (Sólo modelo C10FCH2) Si se utiliza un marcador láser, alinee la línea de láser con el lado izquierdo de la hoja de sierra, y luego alinee la línea de tinta con la línea de láser.

(2) Cuando la hoja de sierra haya alcanzado la velocidad máxima,

empuje cuidadosamente hacia abajo la empuñadura hasta que la hoja de sierra se acerque a la pieza de trabajo.

(3) Cuando la hoja de sierra haya entrado en contacto con la pieza de

trabajo, empuje gradualmente hacia abajo la empuñadura para cortar dicha pieza.

(4) Después de haber cortado la pieza de trabajo con la profundidad

deseada, desconecte la alimentación de la herramienta eléctrica y

NOTA:

* En las posiciones hacia la derecha y la izquierda existen paradas

a 0°, centro, 15°, 22.5°, 31.6°, y 45°. Compruebe que la escala de ingletes y la punta del indicador estén adecuadamente alineadas.

* La operación de la sierra con la escala de ingletes y el indicador

desalineados, o con la empuñadura lateral sin apretar adecuadamente, resultará en un corte con mala precisión.

PRECAUCIÓN: No retire nunca la empuñadura lateral. Es sumamente peligroso utilizar la herramienta sin la empuñadura lateral. Para evitar accidentes o lesiones, siempre sujete firmemente la empuñadura lateral.

5. Procedimientos de corte de ingletes

(1) Afloje la manivela de abrazadera e incline la hoja de sierra hacia la

izquierda.

(2) Ajuste el ángulo de inclinación hasta el valor deseado observando

la escala de ángulos de bisel y el indicador, y después asegure la manivela de la abrazadera.

deje que la hoja de sierra se pare completamente antes de levantar la empuñadura de la pieza de trabajo para devolverla a su posición de completamente retraída.

Línea de ajuste

Aflojar

Mesa giratoria

Indicador (para escala de ingletes)

Palanca

Empujar

Apretar

Empuñadura lateral

Fig. 23

Indicador (Para escala en bisel)

Marca (previamente realizada)

(Vista frontal)

Marca (previamente realizada)

Fig. 22

Palanca de fijación

Aflojar

Apretar

Fig. 24

Español

ADVERTENCIA: Cuando la pieza de trabajo esté asegurada en la parte izquierda o derecha de la hoja de sierra, la parte de corte corto entrará en contacto con el resto de la parte derecha o izquierda de dicha hoja. Desconecte siempre la alimentación y deje que la hoja de sierra se pare completamente antes de levantar le empuña dura de la pieza de trabajo. Si levanta la empuñadura mientras la hoja de sierra está girando, la pieza de corte puede atascarse contra la hoja de sierra haciendo que se esparzan peligrosamente virutas. Cuando pare en la mitad la operación de corte en bisel, comience a cortar después de haber devuelto la cabeza del motor hasta la posición inicial. Si comenzase en el medio, sin haber tirado hacia atrás, la cubierta de seguridad podría quedar enganchada en la ranura de corte de la pieza de trabajo y entrar en contacto con la pieza de trabajo.

6. Procedimientos de corte compuesto El corte compuesto podrá realizarse siguiendo las instrucciones de 4 y 5 anteriores. Con respecto a las dimensiones máximas del corte compuesto, consulte “ESPECIFICACIONES” de la página 36.

PRECAUCIÓN: Siempre asegure la pieza de trabajo con el lado derecho para el corte compuesto. No gire nunca la mesa hacia la derecha para el corte compuesto, debido a que la hoja de sierra podría entrar en contacto con el sujetador o con el tornillo de carpintero que asegura a la pieza de trabajo, y causar lesiones o daños.

NOTA:

7. Procedimientos de corte con moldura en vértice En la Fig. 25 se muestran los tipos de moldura en vértice con ángulos de 38° y 45°. Con respecto a las molduras en vértice típicas, consulte la Fig. 26

Superficie superior Techo

Superficie

Pared

inferior

Fig. 25

Techo

Pared













Esquina interior Esquina exterior

Fig. 26

En la tabla siguiente se muestran los ajustes de ángulo de ingletes y de corte en bisel para los dos tipos de moldura en el vértice.

Por motivos de comodidad, existen posiciones con parada para los ajustes de corte de ingletes (izquierda y derecha de 31.6˚).

Para el ajuste de corte de ingletes Si la mesa giratoria ha sido ajustada a cualquiera de los ángulos descritos, mueva la empuñadura lateral de ajuste de la misma un poco hacia la derecha o hacia la izquierda para estabilizar la posición y para alinear apropiadamente la escala de ángulos ingletes y la punta del indicador antes de iniciar la operación. Para el ajuste del corte en bisel Mueva la empuñadura de la sección de bisel hacia la izquierda y compruebe que la posición sea estable, y que la escala de ángulos de bisel y la punta del indicador estén adecuadamente alineadas. Después apriete la manivela de la abrazadera.

Para procesar la moldura en vértices en las

Tipo de moldura en vértice

Tipo de 45°

Tipo de 38°

1) Ajuste para cortar molduras en vértice a los posiciones

posiciones 1 y 4 de la Fig. 26.

)

Ajuste del ángulo de corte en bisel

30° hacia la izquierda (marca

)

33.9° hacia la izquierda (marca

)

y 4 de la

Ajuste del ángulo de ingletes

35.3° hacia la derecha (marca

31.6° hacia la derecha (marca

Fig. 26 (consulte la Fig. 27, incline la cabeza hacia la izquierda):

Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente: * Para molduras en vértice de tipo de 45°: 35.3° (marca )

* Para molduras en vértice de tipo de 38°: 31.6° (marca )

Coloque la moldura en el vértice de forma que la superficie superior ( de la Fig. 25) entre en contacto con la escuadra de guía como se indica en la Fig. 29

(2) Ajuste para cortar molduras en vértice a los posiciones

y 3 de la

Fig. 26 (consulte la Fig. 28, incline la cabeza hacia la izquierda):

Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente: * Para molduras en vértice de tipo de 45°: 35.3° (marca ) * Para molduras en vértice de tipo de 38°: 31.6° (marca )

Para procesar la moldura en vértices en las posiciones 2 y 3 de la Fig. 26.

Ajuste del ángulo de ingletes

35.3° hacia la izquierda (marca

)

31.6° hacia la izquierda (marca

)

Ajuste del ángulo de corte en bisel

30° hacia la izquierda (marca

)

33.9° hacia la izquierda (marca

)

Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente: * Para molduras en vértice de tipo de 45°: 30° (marca ) * Para molduras en vértice de tipo de 38°: 33.9° (marca ) Coloque la moldura en el vértice de forma que la superficie superior ( de la Fig. 25) entre en contacto con la escuadra de guía como se indica en la Fig. 30.

Cabeza

Escala de ángulos

de corte en bisel

Escuadra de guía (A)

Escala de ángulos de ingletes

Base

Mesa giratoria

Fig. 27

Español

Cabeza

Escala de ángulos de corte de ingletes

Escuadra de guía (B)

Escuadra de guía

Método de corte de moldura en vértice sin inclinar la hoja de sierra (1) Las topes de moldura en vértice (L) y (R) (accesorios opcionales)

permiten facilitar los cortes de la moldura en vértice, sin inclinar la hoja de sierra. Instálelas en ambos lados de la base, tal como se muestra en la Fig. 31-a. Después de la in sercion, apriete el perno de perilla de 6mm para asegurar los topes de moldura en vértice. [Accesorios opcionales utilizados]

• Conj. de tornillo de carpintero para moldura en vértice (Incluye

tope de moldura en vértice (L))

• Tope de moldura en vértice (L)

• Tope de moldura en vértice (R)

Conj. de tornillo de carpintero para moldura en vértice (accesorios opcionales)

Perno de aletas de 6mm

(2) El conj. de tornillo de carpintero para moldura en vértice (B)

(accesorio opcional) puede montarse tanto en el tope-guía izquierdo (tope-guía (B)) como en el tope-guía derecho (tope-guía (A)). Es posible combinar con la inclinación de la moldura en vértice, pudiéndose presionar el conj. de tornillo de carpintero hacia abajo. Pueden enlazarse con la inclinación de la moldura en vértice y se podrá presionar el tornillo de carpintero hacia abajo. Luego gire la perilla superior, según se requiera para que la moldura en vértice quede fijada en su lugar. Para levantar o bajar el conjunto de tornillo de carpintero, afloje primero el perno de perilla de 6mm. Después de ajustar la altura, apriete firmemente el perno de aletas de 6mm; luego gire la perilla superior, según se requiera, para que la moldura en vértice quede fijada firmemente en su lugar. (Consulte la Fig. 31-b)

Topes de moldura en vértice (L) (accesorio opcional)

Fig. 31-a

Base

Mesa giratoria

Escala de ángulos de corte de ingletes

Fig. 28

Mesa de la base

Fig. 29

Mesa de la base

Fig. 30

Topes de moldura

Perno de aletas de 6mm

en vértice (R) (accesorio opcional)

Perno de aletas de 6mm

Perilla

Perno de aletas de 6mm

ADVERTENCIA: Siempre asegure firmemente la moldura en vértice a la escuadra de guía; de lo contrario, la misma podría zafarse de la mesa y producir lesiones. No efectúe el corte en bisel. El cuerpo principal o la hoja de sierra podría entrar en contacto con la escuadra de guía secundaria, y producir lesiones.

PRECAUCIÓN: Siempre compruebe que la cabeza del motor (véase Fig.1) no haga contacto con el conj. de tornillo de carpintero para moldura en vértice (B) cuando lo baje para realizar el corte. Si existe el riesgo de que esto suceda, afloje el perno de perilla de 6mm y mueva el conj. de tornillo de carpintero para moldura en vértice (B) a una posición en que no haga contacto con la hoja de sierra.

Posicione la moldura en vértice con su BORDE EN CONTACTO CON LA PARED contra la escuadra de guía y su BORDE DE CONTACTO CON EL TECHO contra los topes de moldura en vértice, tal como se observa en la Fig. 31-b. Ajuste los topes de moldura en vértice de acuerdo con el tamaño de la moldura en vértice. Apriete el perno de aletas de 6mm para asegurar los topes de la moldura en vértice.

8. Corte fácil de materiales deformados, tales como vidrieras corredizas de aluminio Los materiales tales como vidrieras corredizas de aluminio pueden deformarse fácilmente si se aprietan demasiado con el conjunto de tornillo de carpintero. Esto causará el corte ineficaz y posiblemente la sobrecarga del motor. Cuando corte tales materiales, utilice un tablón de madera para proteger la pieza de trabajo como se muestra en la Fig. 32-a. Coloque la tabla de madera cerca de la sección de corte. Cuando corte materiales de aluminio, recubra la hoja de sierra con aceite para corte (no consumible) a fin de lograr un corte uniforme y un acabado fino. Asimismo, en el caso de una pieza de trabajo en forma de U, utilice un tablón de madera, tal como se observa en la Fig. 32-b para asegurar estabilidad en la dirección lateral, y asegúrela cerca de la sección de corte de la pieza de trabajo. Luego realice el apriete utilizando tanto el conjunto de tornillo de carpintero y abrazadera disponible en las tiendas del ramo.

Escuadra de guía

Perno de perilla de 6mm

Conj. de tornillo de carpintero para moldura en vértice (accesorios opcionales)

Moldura en vértice

Escuadra de guía

Topes de moldura en vértice (L) Topes de moldura en vértice (R) (accesorios opcionales)

Fig. 31-b

Conjunto de tornillo de carpintero

Tablón de madera

Vidriera corrediza de aluminio

Tablón de madera

Fig. 32-a

Español

Conjunto de tornillo de carpintero

Escuadra de guía

Tablón de madera Vidriera corrediza de aluminio

Fig. 32-b

9. Forma de utilizar la bolsa para el polvo (Accesorio estándar) (1) Cuando la bolsa para el polvo esté llena de polvo, dicho polvo saldrá

soplado de la bolsa para el polvo cuando gire la hoja de sierra. Compruebe periódicamente y vacíe la bolsa para el polvo antes de que se llene.

(2) Durante el corte en bisel y compuesto, fije la bolsa para el polvo en

ángulo recto con relación a la superficie de la base como se muestra en la Fig. 33.

Bolsa para el polvo

Conducto

Ángulo recto

PRECAUCIÓN: Vacíe frecuentemente la bolsa para el polvo para evitar que se atasquen el conducto y la cubierta de seguridad. Durante el corte en bisel se acumulará más polvo de lo normal.

MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA

ADVERTENCIA: * Para evitar accidentes o lesiones, suelte siempre el interruptor

de disparo y desconecte el enchufe del cable de alimentación del tomacorriente antes de extraer o instalar la hoja de sierra. Si se realizara la tarea de corte sin haber apretado suficientemente el perno, éste se podría aflojar, la hoja se podría salir y el revestimiento de protección inferior se podría dañar provocando lesiones. Compruebe asimismo que los pernos se encuentren correctamente apretados antes de desenchufar la clavija de alimentación de la toma de corriente.

* Si se instalaran o retiraran los pernos utilizando una herramienta

que no sea la llave de cubo de 10mm (accesorio estándar), se producirá un apriete excesivo o inadecuado, lo cual podría provocar lesiones.

Abrazadera

Tablón de madera

Base

Fig. 33

(4) Quite el perno y la arandela (D).

(5) Levante el revestimiento de protección inferior y monte la hoja de

sierra.

ADVERTENCIA: Cuando monte la hoja de sierra, confirme que la marca del indicador de rotación de la misma y del sentido de giro de la caja de engranajes (consulte la Fig. 1) hayan quedado correctamente adaptadas.

(6) Limpie cuidadosamente la arandela (D) y el perno, e instálelos en el

huso de la hoja de sierra.

Llave de cubo de 10mm

Perno

Tornillo para metales de 4mm

Cubierta de husillo

Fig. 34-a

Bloqueador del huso

Fig. 34-b

Perno de 6mm

Arandela (D)

Fig. 34-c

Hoja de sierra

Arandela

5/8 pulg. (15.9mm)

1. Montaje de la hoja de sierra (Fig. 34-a, Fig. 34-b, Fig. 34-c y Fig. 34-d) (1) Gire el revestimiento de protección inferior (de plástico) hasta la

posición superior.

(2) Utilice el destornillador para aflojar el tornillo de 4mm que sujeta la

cubierta del husillo, y luego retire la cubierta del usillo.

(3) Presione el bloqueador del huso y afloje el perno con la llave de

cubo de 10mm (accesorio estándar). Como el perno está roscado hacia la izquierda, aflójelo girándolo hacia la derecha como se muestra en la Fig. 34-c.

NOTA:

Si el bloqueador del huso no puede presionarse fácilmente para bloquear el huso, gire el perno con la llave de cubo de 10mm (accesorio estándar) presionándolo. El cubo de la hoja de sierra se bloqueará al presionar hacia adentro el bloqueador del mismo.

(7) Presione el bloqueador del huso y apriete el perno girándolo hacia

la izquierda con la llave de accesorio estándar (llave de cubo de 10mm), como se indica en la Fig. 34-c.

PRECAUCIÓN: * Después de haber instalado o extraído la hoja de sierra, confirme

que el bloqueador del huso haya vuelto a la posición de retracción.

* Apriete el perno de forma que no se afloje durante la operación.

Confirme que el perno haya quedado adecuadamente apretado antes de poner en funcionamiento la herramienta.

Arandela (D) (lado achaflanado)

Fig. 34-d

Arandela (D)

Español

2. Desmontaje de la hoja de sierra Desmonte la hoja de sierra invirtiendo el proceso de montaje descrito en el párrafo 1 anterior. La hoja de sierra podrá extraerse fácilmente después de levantar la cubierta de seguridad.

PRECAUCIÓN: No intente instalar nunca hojas de sierra de diámetro superior a 10 pulg. (255mm). Instale siempre las hojas de sierra de 10 pulg. (255mm) de diámetro o menos.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Para evitar accidentes o lesiones, confirme que el interruptor de disparo esté en OFF y de que el enchufe del cable de alimentación esté desconectado del tomacorriente antes de realizar cualquier operación de mantenimiento o de inspección de esta herramienta.

1. Inspección de la hoja de sierra Reemplace la hoja de sierra inmediatamente después de haber notado cualquier signo de deterioro o daño. Una hoja de sierra dañada puede causar lesiones, y otra desgastada puede causar la operación inefectiva o la posible sobrecarga del motor.

PRECAUCIÓN: No utilice nunca una hoja de sierra mellada. Cuando la hoja de sierra esté mellada, su resistencia a la presión de la mano aplicada por la empuñadura de la herramienta tiende a aumenta, haciendo que la herramienta eléctrica funcione de forma insegura.

2. Inspección de la palanca Si los pernos (2) de cabeza hexagonal M6 están flojos, alinee los laterales del tope-guía y de la hoja de sierra con la escuadra de acero. Después de ajustar la hoja de sierra y el tope-guía a un ángulo de noventa grados, apriete la palanca asegurando los pernos (2) de cabeza hexagonal.

Palanca

Perno de cabeza hexagonal

4. Cómo tratar el motor (consulte la Fig. 1)

NOTA:

5. Inspección de los tornillos

Línea límite de desgaste

El número 38 indica las dos

1/4 pulg. (6mm)

11/16 pulg. (17mm)

El devanado del motor es el “corazón” mismo de esta herramienta. Preste suma atención para asegurarse de que el devanado no se dañe y/o se humedezca con aceite o agua.

La acumulación de polvo u otras impurezas en el interior del motor puede provocar fallos de funcionamiento. Después de usar el motor alrededor de unas 50 horas, efectúe el funcionamiento sin carga, y sople aire seco desde el orificio provisto en la parte trasera del motor. Esta acción es sumamente eficaz para descargar el polvo y similar.

Inspeccione regularmente cada componente de la herramienta eléctrica para ver si están flojos. Reapriete los tornillos y cualquier pieza floja.

ADVERTENCIA: Para evitar lesiones, no utilice nunca la herramienta eléctrica si tiene alguna pieza floja.

últimas cifras del número de código de la escobilla.

Fig. 36

Ranura para el destornillador

Tapa del portaescobillas

Fig. 37

6. Inspección del funcionamiento del revestimiento de protección

Fig. 35-a

Escuadra de guía

Escuadra de acero

3. Inspeccion de las escobillas (Figs. 36 y 37) Las escobillas del motor son piezas fungibles. Si las escobillas se desgastan excesivamente, es posible que el motor tenga problemas. Por lo tanto, inspeccione periódicamente las escobillas y reemplácelas cuando se hayan desgastado hasta la línea límite mostrada en la Fig. 36. Además, mantenga las escobillas limpias de forma que se deslicen suavemente dentro de los portaescobillas. Las escobillas podrán extraerse fácilmente después de haber quitado las tapas de los portaescobillas (consulte la Fig. 37) con un destornillador de punta plana.

Hoja de sierra

7. Almacenamiento

(1) El interruptor de disparo está en la posición OFF, (2) El enchufe del cable de alimentación está desconectado del

(3) Para evitar la utilización no autorizada de esta herramienta, inserte

8. Lubricación

Fig. 35-b

9. Limpieza

inferior Antes de utilizar la herramienta, pruebe el revestimiento de protección inferior (consulte la Fig. 7) para asegurarse de que esté en buenas condiciones, y de que se mueva uniformemente. No utilice nunca la herramienta a menos que el revestimiento de protección inferior funcione de forma adecuada y esté en buenas condiciones mecánicas.

Después de haber utilizado la herramienta eléctrica, compruebe si:

tomacorriente de CA,

un candado a través del orificio del interruptor de disparo. Cuando no vaya a utilizar la herramienta, guárdela en un lugar seco fuera del alcance de niños.

Lubrique las superficies deslizables siguientes una vez al mes a fin de mantener la herramienta eléctrica en buenas condiciones de operación durante mucho tiempo (consulte la Fig. 1 y la Fig. 2). Se recomienda la utilización de aceite para máquinas. Puntos de suministro de aceite: * Parte giratoria de la bisagra * Parte giratoria del conjunto del tornillo de carpintero

Limpie periódicamente las virutas y demás materiales de la superficie de la herramienta eléctrica, especialmente del interior del revestimiento de protección inferior, con un paño humedecido en una solución jabonosa. Para evitar el mal funcionamiento del motor, protéjalo contra el aceite y el agua. (Sólo modelo C10FCH2) Si la línea de láser se volviera invisible debido a astillas u otras impurezas adheridas en la ventana de la sección de emisión de luz del marcador láser, limpie la ventana con un paño suave o humedecido con agua jabonosa, etc.

Español

10. Lista de repuestos

PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso.

SERVICIO Y REPARACIONES

Todas las herramientas eléctricas de calidad necesitan el servicio o el reemplazo de piezas debido al desgaste por el uso. para asegurarse de que solamente se utilicen piezas de remplazo autorizadas y el sistema de doble aislamiento, todos los trabajos de servicio (excepto el mantenimiento rutinario) deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES DE HERRAMIENTAS ELÉCTRICAS AUTORIZADO POR HITACHI.

NOTA:

Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de HITACHI.

Español

GUIA DE IDENTIFICACION DE PROBLEMAS

ADVERTENCIA

• Para evitar sufrir lesiones debido a un arranque accidental, ponga el interruptor en la posición OFF (apagado) y retire el enchufe de la lijadora de

la fuente de alimentación antes de hacer cualquier ajuste.

• Todas las reparaciones eléctricas o mecánicas deberán ser realizadas únicamente por técnicos de servicio calificados. Póngase en contacto con un

Centro de Servicio Autorizado de Hitachi.

GENERALIDADES

PROBLEMA CAUSA PROBABLE SOLUCION

La sierra no funciona.

1. La sierra no está enchufada.

1. Enchufe la sierra.

La sierra no hace cortes satisfactorios.

La hoja no alcanza velocidad.

La sierra vibra excesivamente.

2. Interruptor defectuoso.

3. Fusible fundido o disyuntor disparado.

4. El cordón está dañado.

5. Escobillas gastadas, rotas.

1. Hoja no afilada.

2. La hoja está instalada al revés.

3. La hoja tiene goma o brea.

4. Hoja incorrecta para el trabajo que que se está realizando.

1. Cordón de extensión muy delgado o demasiado largo.

2. Bajo voltaje.

1. El perno de la hoja no está apretado.

2. La sierra no está instalada firmemente en el banco de trabajo.

2. Haga reemplazar el interruptor en

3. Reemplace el fusible o reponga el

4. Haga reemplazar el cordón en su

5. Reemplace las escobillas.

1. Reemplace la hoja.

2. Dé vuelta la hoja.

3. Saque la hoja y limpíela con aguarrás

4. Cambie la hoja.

1. Reemplace el cordón por uno de

2. Póngase en contacto con la compañía

1. Apriete el perno de la hoja.

2. Apriete toda la ferretería de montaje.

su Centro de Servicio Autorizado.

disyuntor.

Centro de Servicio Autorizado.

y lana de acero áspera.

tamaño adecuado.

de electricidad.

No hace cortes a ingletes precisos

El material pellizca la hoja.

3. El banco de trabajo está en suelo disparejo.

4. La hoja o las bridas de la hoja no están limpias.

1. La hoja de la sierra está dañada.

2. El tope positivo no está correctamente ajustado.

3. La pieza de trabajo se mueve.

1. Se está cortando material curvado en la posición incorrecta.

3. Coloque el banco en una superficie plana.

4. Limpie la hoja y las bridas de las hojas.

1. Reemplace la hoja.

2. Verifique y ajuste el tope positivo.

3. Sujete la pieza firmemente a la escuadra de guía.

1. Coloque el material curvado correctamente (el lado convexo hacia la guía trasera).

PART NAME Q’TY

NO.

ITEM

PART NAME Q’TY

MACHINE SCREW (W/WASHERS)

M4×8

51 FLAT HD. SCREW M6×25 1

52 SUB FENCE (B) 1

53 FENCE (B) 1

54 HOLDER 1

55 LINER (A) 2

56 LINER (C) 1

57 BOLT M6×12 1

58 SPRING PLATE 1

59 SPRING WASHER M8 2

60 HEX. SOCKET HD. BOLT M8×16 2

61 SCALE (A) 1

62 SPACER (A) 1

64 FENCE (A) 1

65 SHAFT (B) 1

66 BASE ASS’Y (INCLUDE 61) 1

601 VISE (B) ASS’Y (INCLUDE 602-607) 1

602 KNOB BOLT M6×11 1

603 SCREW HOLDER (B) 1

604 WASHER (H) 1

605 BASE RUBBER 1

M4×10 (BLACK)

MACHINE SCREW (W/WASHERS)

CROWN MOLDING STOPPER (L)

606

607 KNOB BOLT M10×54 1

ASS’Y INCLUDE 609-612)

609 WING BOLT M6X15 1

608

CROWN MOLDING STOPPER (R)

CROWN MOLDING STOPPER

HOLDER

ASS’Y (INCLUDE 614-617)

611

613

612 WING BOLT M6×52 1

614 WING BOLT M6×52 2

610 CROWN MOLDING STOPPER (L) 1

CROWN MOLDING STOPPER

HOLDER

615

616 CROWN MOLDING STOPPER (R) 1

617 WING BOLT M6×15 1

618 HOLDER ASS’Y (INCLUDE 619-626) 1

619 HOLDER 1

620 WING NUT M6 1

621 NUT M6 1

622 VISE PLATE 1

623 WASHER M6 1

CROWN MOLDING VISE ASS’Y

(INCLUDE 601, 608)

GUIDE ASS’Y (INCLUDE 614, 618,

625, 626)

624 HIGH TENSION BOLT M6×80 1

625 STOPPER 1

626 WING BOLT M6×20 1

627

628

LASER HOLDER ASS’Y

NO.

ITEM

C10FCH2

MACHINE SCREW (W/WASHERS)

(INCLUDE. 2)

SEAL LOCK HEX. SOCKET SET

SCREW M6×10

M6×20

2 CAUTION LABEL (A) 1

5 CLAMP LEVER 1

6 BOLT (LEFT HAND) M10 1

MACHINE SCREW (W/WASHERS)

M5×16

MACHINE SCREW (W/WASHERS)

M4×10

7 SPECIAL WASHER 1

8 SLEEVE 1

9 LINER (D) 1

10 SPRING 1

11 STOPPER PIN ASS’Y 1

12 O-RING (P-6) 1

13 SHAFT (D) 1

14 WASHER M16 1

15 SHAFT (C) 1

16 HINGE 1

17 HEX. SOCKET HD. BOLT M6×25 2

18 LINER (B) 1

19 DUST GUIDE HOLDER 1

20 MACHINE SCREW M4×81

21 NYLOCK BOLT M8×25 2

22 DUST GUIDE ASS’Y (INCLUDE 24) 1

24 SCALE (B) 1

25 INDICATOR (B) 1

27 NYLON NUT M12 1

28 NYLON NUT M8 1

MACHINE SCREW (W/WASHERS)

M4×10

29 WASHER (F) 1

30 MACHINE SCREW M4×12 4

31 TABLE INSERT (A) 1

32 TABLE INSERT (B) 1

34 INDICATOR (A) 1

35 TURN TABLE 1

36 SIDE HANDLE 1

37 VISE ASS’Y (INCLUDE 38-44) 1

38 KNOB BOLT M10×66 1

39 WING BOLT M6×15 1

40 SCREW HOLDER 1

41 BOLT WASHER M6 1

42 VISE PLATE 1

43 MACHINE SCREW M4×10 1

44 VISE SHAFT 1

45 BOLT M8×35 4

46 SPRING WASHER M8 4

47 BOLT WASHER M8 4

48 NYLON NUT M6 1

49 PLATE (A) 1

50 WING BOLT M6×15 1

PART NAME Q’TY

164 DUST WASHER (B) 1

165 ARMATURE 1

166 WASHER (A) 1

167 BALL BEARING 6000VVCMPS2L 1

168 LOCK LEVER 1

169 FAN GUIDE 1

NO.

ITEM

PART NAME Q’TY

M7×17.5

BOLT (LEFT HAND) W/WASHER

101 WASHER (D) 2

100

NO.

ITEM

170 HEX. HD. TAPPING SCREW D5×50 2

SEAL LOCK FLAT HD. SCREW

SPINDLE ASS’Y (INCLUDE 104-108)

M4×10

104

103

105 BEARING COVER 1

106 BALL BEARING 6003VVCMPS2L 1

MACHINE SCREW (W/WASHERS)

M5×40

HOUSING ASS’Y (INCLUDE

175, 176)

171 STATOR ASS’Y 1

172 BRUSH TERMINAL 2

173

174

175 HEX. SOCKET SET SCREW M5×82

176 BRUSH HOLDER 2

177 CARBON BRUSH 2

178 BRUSH CAP 2

WASHER) M5×16

MACHINE SCREW (W/SP.

MACHINE SCREW (W/WASHERS)

M4×12

107 BEARING HOLDER 1

108 SPINDLE AND GEAR SET 1

109

110 NYLON CLIP 2

111

112 HEX. SOCKET HD. BOLT M5×10 1

113 CUSHION 1

114 FLAT HD. SCREW M6×16 1

179 LINK 1

501 HEX. BAR WRENCH 4MM 1

502 BOX WRENCH 10MM 1

503 DUST BAG 1

504 HOLDER 1

505 MACHINE SCREW M6 1

MACHINE SCREW (W/WASHERS)

M4×12

MACHINE SCREW (W/WASHERS)

M6×20

115

116 HOOK 1

117 HANDLE 1

118

119 GEAR CASE ASS’Y 1

126 SPINDLE COVER 1

127 MACHINE SCREW M4×82

128 SPECIAL SCREW M6 1

129 WASHER M7 2

TAPPING SCREW (W/FLANGE)

D4×25

D4×20

134 SPRING WASHER M5 1

135 MACHINE SCREW M4×83

136 LOWER GUARD 1

140 SPECIAL SCREW (C) M5 1

141 WASHER M10 2

147

145 NAME PLATE 1

146

TAPPING SCREW (W/FLANGE)

D4×16

148 SWITCH HANDLE (A).(B) SET 1

149 CORD 1

150 CORD ARMOR 1

151

152 SWITCHING POWER SUPPLY 1

153 CONNECTOR 2

156 CORD BUSH 1

TAPPING SCREW (W/FLANGE)

D4×16

157

158 CORD CLIP 1

ARMATURE ASS’Y (INCLUDE

163-167)

159 SWITCH (A) (W/COVER) 1

160 SWITCH 1

161 RUBBER RING 1

162

163 BALL BEARING 6202VVCMPS2L 1

C10FCH2

PART NAME Q’TY

54 HOLDER 1

55 LINER (A) 2

56 LINER (C) 1

57 BOLT M6×12 1

58 SPRING PLATE 1

59 SPRING WASHER M8 2

NO.

ITEM

PART NAME Q’TY

MACHINE SCREW (W/WASHERS)

SEAL LOCK HEX. SOCKET SET

SCREW M6×10

NO.

ITEM

60 HEX. SOCKET HD. BOLT M8×16 2

M6×20

5 CLAMP LEVER 1

6 BOLT (LEFT HAND) M10 1

7 SPECIAL WASHER 1

MACHINE SCREW (W/WASHERS)

M4×8

61 SCALE (A) 1

62 SPACER (A) 1

64 FENCE (A) 1

65 SHAFT (B) 1

66 BASE ASS’Y (INCLUDE 61) 1

601 VISE (B) ASS’Y (INCLUDE 602-607) 1

602 KNOB BOLT M6×11 1

8 SLEEVE 1

9 LINER (D) 1

10 SPRING 1

11 STOPPER PIN ASS’Y 1

12 O-RING (P-6) 1

13 SHAFT (D) 1

14 WASHER M16 1

15 SHAFT (C) 1

16 HINGE 1

MACHINE SCREW (W/WASHERS)

M4×10 (BLACK)

CROWN MOLDING STOPPER (L)

ASS’Y INCLUDE 609-612)

603 SCREW HOLDER (B) 1

604 WASHER (H) 1

605 BASE RUBBER 1

606

607 KNOB BOLT M10×54 1

608

609 WING BOLT M6×15 1

MACHINE SCREW (W/WASHERS)

M5×16

18 LINER (B) 1

19 DUST GUIDE HOLDER 1

20 MACHINE SCREW M4×81

21 NYLOCK BOLT M8×25 2

22 DUST GUIDE ASS’Y (INCLUDE 24) 1

24 SCALE (B) 1

25 INDICATOR (B) 1

CROWN MOLDING STOPPER

HOLDER

610 CROWN MOLDING STOPPER (L) 1

611

MACHINE SCREW (W/WASHERS)

M4×10

27 NYLON NUT M12 1

CROWN MOLDING STOPPER

CROWN MOLDING STOPPER (R)

ASS’Y (INCLUDE 614-617)

HOLDER

612 WING BOLT M6×52 1

28 NYLON NUT M8 1

615

613

614 WING BOLT M6×52 2

616 CROWN MOLDING STOPPER (R) 1

617 WING BOLT M6×15 1

618 HOLDER ASS’Y (INCLUDE 619-626) 1

MACHINE SCREW (W/WASHERS)

M4×10

29 WASHER (F) 1

30 MACHINE SCREW M4×12 4

31 TABLE INSERT (A) 1

32 TABLE INSERT (B) 1

34 INDICATOR (A) 1

35 TURN TABLE 1

CROWN MOLDING VISE ASS’Y

(INCLUDE 601, 608)

GUIDE ASS’Y (INCLUDE 614, 618,

625, 626)

619 HOLDER 1

620 WING NUT M6 1

621 NUT M6 1

622 VISE PLATE 1

623 WASHER M6 1

624 HIGH TENSION BOLT M6×80 1

625 STOPPER 1

626 WING BOLT M6×20 1

627

628

36 SIDE HANDLE 1

37 VISE ASS’Y (INCLUDE 38-44) 1

38 KNOB BOLT M10×66 1

39 WING BOLT M6×15 1

40 SCREW HOLDER 1

41 BOLT WASHER M6 1

42 VISE PLATE 1

43 MACHINE SCREW M4×10 1

44 VISE SHAFT 1

45 BOLT M8×35 4

46 SPRING WASHER M8 4

47 BOLT WASHER M8 4

48 NYLON NUT M6 1

49 PLATE (A) 1

50 WING BOLT M6×15 1

51 FLAT HD. SCREW M6×25 1

52 SUB FENCE (B) 1

53 FENCE (B) 1

C10FCE2

PART NAME Q’TY

MACHINE SCREW (W/WASHERS)

M5×40

HOUSING ASS’Y

(INCLUDE 175, 176)

170 HEX. HD. TAPPING SCREW D5×50 2

171 STATOR ASS’Y 1

172 BRUSH TERMINAL 2

173

NO.

ITEM

PART NAME Q’TY

BOLT (LEFT HAND) W/WASHER

M7×17.5

100

NO.

ITEM

174

SPINDLE ASS’Y

(INCLUDE 104-108)

SEAL LOCK FLAT HD. SCREW

M4×10

101 WASHER (D) 2

103

104

105 BEARING COVER 1

175 HEX. SOCKET SET SCREW M5×82

176 BRUSH HOLDER 2

177 CARBON BRUSH 2

178 BRUSH CAP 2

MACHINE SCREW

106 BALL BEARING 6003VVCMPS2L 1

107 BEARING HOLDER 1

108 SPINDLE AND GEAR SET 1

179 LINK 1

109

501 BOX WRENCH 10MM 1

502 DUST BAG 1

503 HOLDER 1

504 MACHINE SCREW M6 1

(W/SP. WASHER) M5×16

MACHINE SCREW (W/WASHERS)

M4×12

112 HEX. SOCKET HD. BOLT M5×10 1

113 CUSHION 1

114 FLAT HD. SCREW M6×16 1

115

116 HOOK 1

117 HANDLE 1

MACHINE SCREW (W/WASHERS)

M6×20

118

119 GEAR CASE ASS’Y 1

126 SPINDLE COVER 1

127 MACHINE SCREW M4×82

128 SPECIAL SCREW M6 1

129 WASHER M7 2

134 SPRING WASHER M5 1

135 MACHINE SCREW M4×83

136 LOWER GUARD 1

140 SPECIAL SCREW (C) M5 1

141 WASHER M10 2

TAPPING SCREW (W/FLANGE)

D4×25

D4×20

TAPPING SCREW (W/FLANGE)

145 NAME PLATE 1

146

147

148 SWITCH HANDLE (A).(B) SET 1

TAPPING SCREW (W/FLANGE)

149 CORD 1

150 CORD ARMOR 1

153 CONNECTOR 2

157

D4×16

158 CORD CLIP 1

ARMATURE ASS’Y

(INCLUDE 163-167)

160 SWITCH 1

161 RUBBER RING 1

162

163 BALL BEARING 6202VVCMPS2L 1

164 DUST WASHER (B) 1

165 ARMATURE 1

166 WASHER (A) 1

167 BALL BEARING 6000VVCMPS2L 1

168 LOCK LEVER 1

169 FAN GUIDE 1

C10FCE2

WARNING:

Hitachi Koki Co., Ltd.

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

● Lead from lead-based paints,

● Crystalline silica from bricks and cement and other masonry products, and

● Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

AVERTISSEMENT:

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

● Plomb des peintres à base de plomb,

● Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

● Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

● El plomo de las pinturas a base de plomo,

● El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

● El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Shinagawa Intercity Tower A,

15-1, Konan 2-chome, Minato-ku, Tokyo 108-6020, Japan

Distributed by

PO Box 970

Braselton, GA 30517

450 Export Blvd. Unit B,

Mississauga ON L5S 2A4

400 Code No. C99186961 F Printed in China

Hitachi C10FCE2, C10FCH2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
