Page 1
PL
Instrukcja użytkowania
Zmywarka
HV663C60
Page 2
Spis treści
4Zmywarka ................................................................................................................................
5Instrukcje bezpieczeństwa ....................................................................................................
6Montaż ......................................................................................................................................
6Zasada działania zabezpieczenia przed przelaniem .................................................................
6Przechowywanie/transport w zimie ..........................................................................................
6Opakowanie ..............................................................................................................................
7Utylizacja ...................................................................................................................................
8Przed pierwszym użyciem ......................................................................................................
8Twardość wody .........................................................................................................................
9Ustawienia podstawowe ...........................................................................................................
9Uzupełnianie środka nabłyszczającego ....................................................................................
9Uzupełnianie soli .......................................................................................................................
11Bardziej ekologiczne zmywanie ............................................................................................
11Oszczędność wody i energii .....................................................................................................
12Ładowanie zmywarki ..............................................................................................................
12Kruche naczynia .......................................................................................................................
12Rezultat zależy od sposobu załadowania .................................................................................

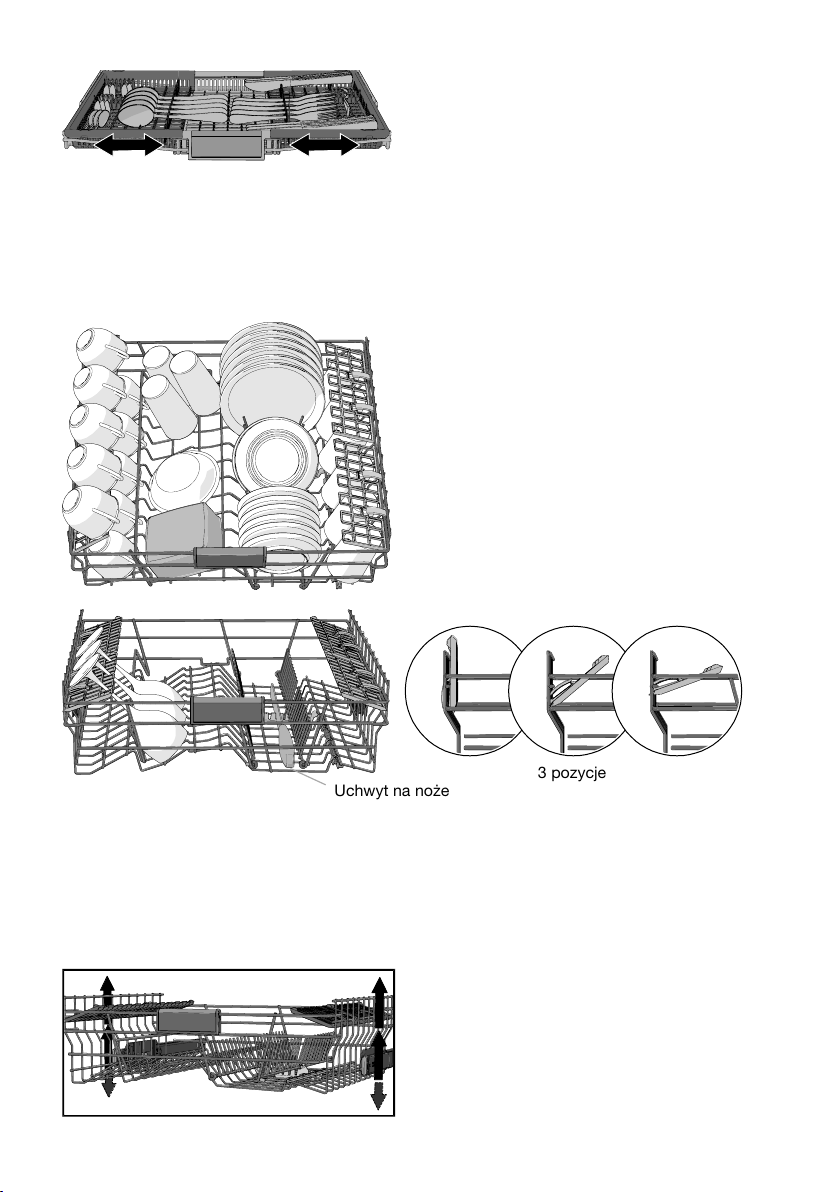

12Kosze zmywarki ........................................................................................................................
12Górna taca na sztućce ..............................................................................................................
13Górny kosz ................................................................................................................................
14Dolny kosz ................................................................................................................................
15Użytkowanie zmywarki ...........................................................................................................
15Dodawanie detergentu ..............................................................................................................
16Włączona/Wyłączona ................................................................................................................
16Wybór programu .......................................................................................................................
17Wybór opcji ...............................................................................................................................
18Start/Stop .................................................................................................................................
18Status Light (Kontrolka stanu pracy) .........................................................................................
19Potrzeba załadowania większej ilości naczyń ..........................................................................
19Brak zasilania ............................................................................................................................
19Po zakończeniu programu ........................................................................................................
19Najlepszy rezultat suszenia .......................................................................................................
20Rozładowywanie zmywarki .......................................................................................................
21Tabela programów ..................................................................................................................
22Ustawienia ...............................................................................................................................
24Pielęgnacja i czyszczenie .......................................................................................................
24Uzupełnianie środka nabłyszczającego ....................................................................................
24Uzupełnianie soli .......................................................................................................................
25Oczyść filtry ..............................................................................................................................

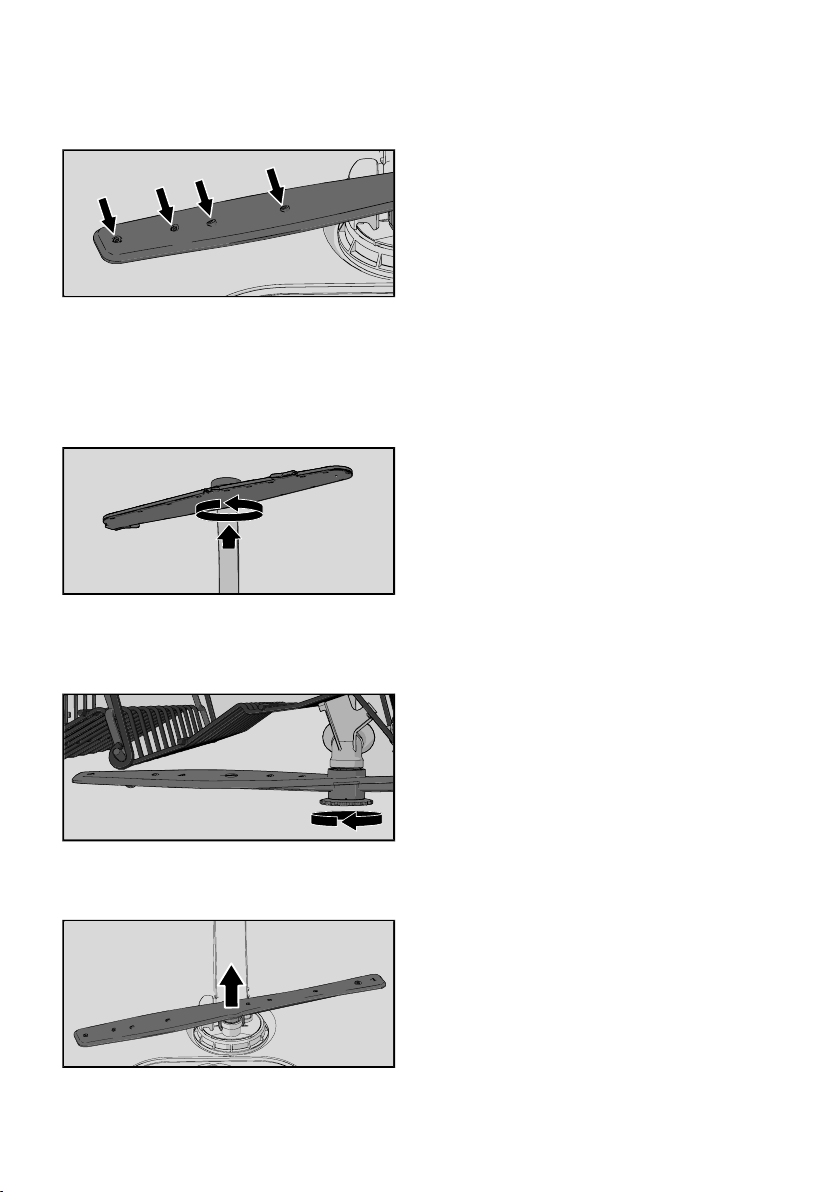

26Czyszczenie ramion zraszających ............................................................................................
27Mycie zmywarki z zewnątrz ......................................................................................................
27CLn - Uruchom program Samoczyszczenie ............................................................................
27Usuwanie zatorów ....................................................................................................................
29Rozwiązywanie problemów ...................................................................................................
2
Page 3

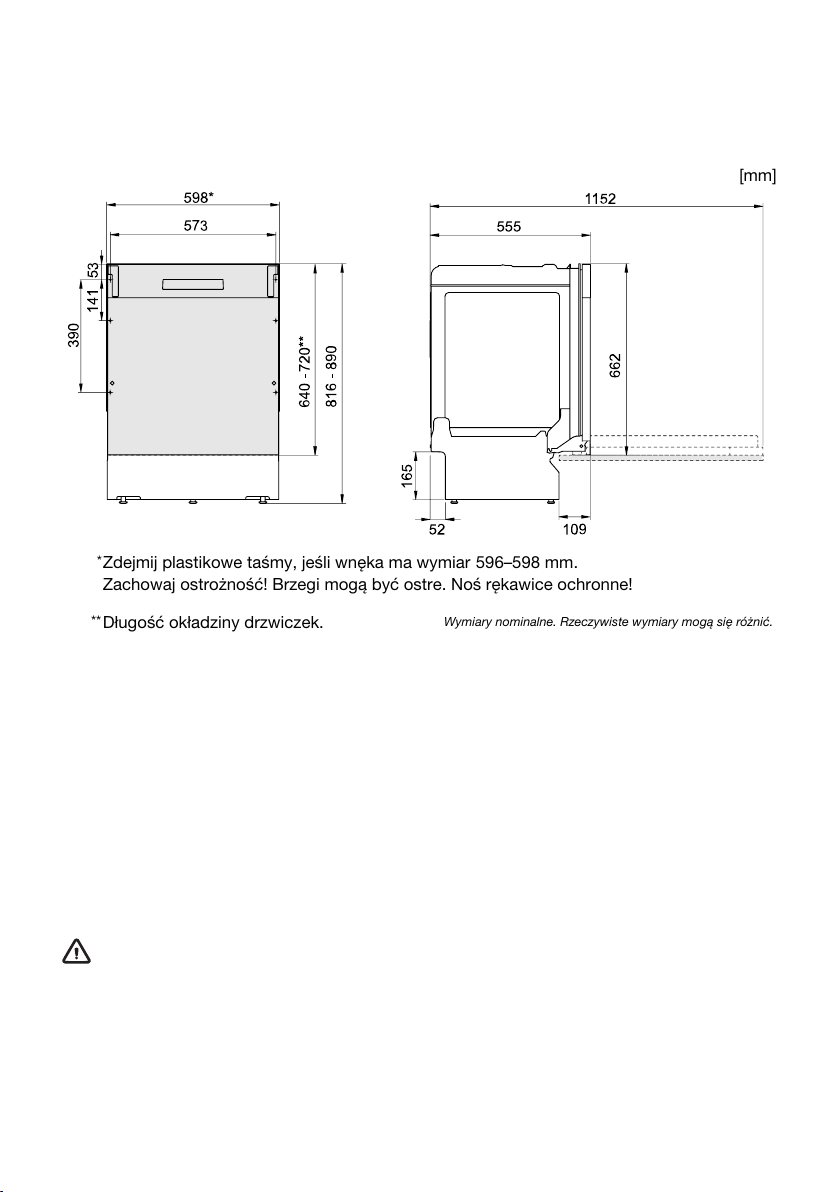

35Montaż .....................................................................................................................................
35Instrukcje bezpieczeństwa ........................................................................................................
36Przygotowanie ..........................................................................................................................
36Podłączanie odpływu ................................................................................................................
36Podłączenie do źródła wody .....................................................................................................
37Podłączenie elektryczne ...........................................................................................................
38Serwis ......................................................................................................................................
39Dane techniczne i etykieta efektywności energetycznej ....................................................
39Dane techniczne .......................................................................................................................
39Informacja dla konsumentów ....................................................................................................
39Informacje dla instytucji testujących .........................................................................................
3
Page 4

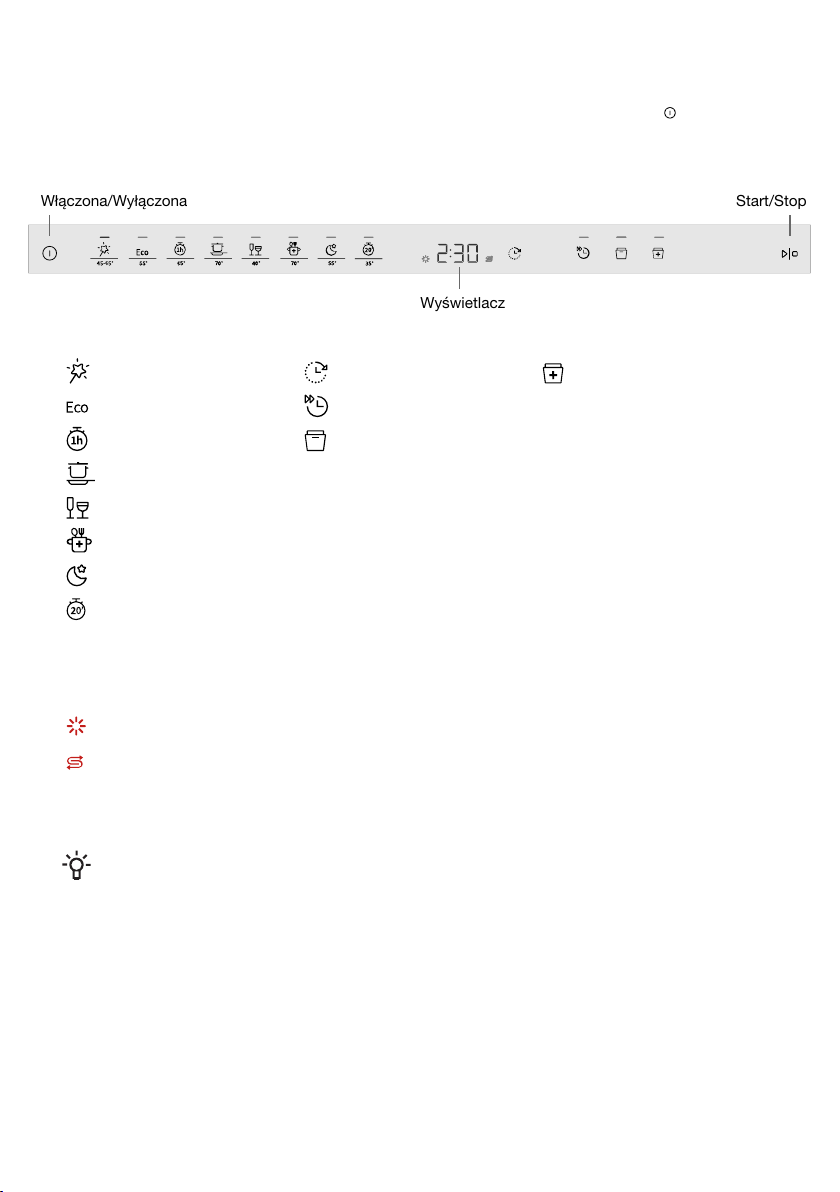

Zmywarka
Wyświetlacz
Start/StopWłączona/Wyłączona
Zainstaluj zmywarkę; zob. w rozdziale Montaż. Następnie otwórz drzwiczki i naciśnij .
Dla zapewnienia korzystnych rezultatów zmywania ważne jest, żeby przy pierwszym uruchomieniu
zmywarki dokonać właściwych ustawień; zob. w rozdziale Przed pierwszym użyciem.
Programy specjalneOpcjeProgramy
SamoczyszczenieOpóźniony startAuto 45-65°
Szybkie mycieEco 55°
Auto Dry1h 65°
Intensywny 70°
Szkło 40°
Higiena 70°
Nocny 55°
Szybko 35°
Informacja na ekranie
Patrz sekcja Pielęgnacja i czyszczenie.
Uzupełnianie środka nabłyszczającego
Uzupełnianie soli
CLn Uruchom program Samoczyszczenie
UWAGA!
Panel sterowniczy reaguje tylko przy otwartych drzwiczkach.
4
Page 5
Instrukcje bezpieczeństwa
• Przeczytać instrukcję użytkowania i umieścić
ją w bezpiecznym miejscu.
• Liczba standardowych ustawień: 16
• Nie wolno używać zmywarki do innych celów niż wskazane
w niniejszej instrukcji użytkowania.
• Na drzwiach zmywarki ani w koszach zmywarki nie wolno
umieszczać rzeczy innych niż naczynia.
• Nigdy nie zostawiaj otwartych drzwiczek zmywarki — ktoś
mógłby się o nie potknąć. Wsuwaj kosze, żeby nie
przewróciła się sama zmywarka.
• Należy stosować tylko detergent do zmywarek!
• Urządzenie może być obsługiwane przez dzieci w wieku 8
lat i starsze oraz przez osoby z niepełnosprawnością fizyczną,
umysłową, utratą pamięci lub nie posiadające doświadczenia
ani wiedzy. Osoby takie muszą być nadzorowane w czasie
obsługi urządzenia lub poinstruowane w zakresie jego obsługi
oraz powiązanych zagrożeń. Urządzenie nie może być
czyszczone przez dzieci bez nadzoru.
• Uszkodzony kabel zasilający musi zostać wymieniony przez
serwis producenta albo przez osobę o podobnie
specjalistycznych kwalifikacjach.
• Zmywarkę można użytkować tylko w warunkach domowych,
do zmywania naczyń. Wszelkie inne sposoby użytkowania
są zabronione.
• Do zmywarki nie wolno wkładać naczyń z pozostałościami
rozpuszczalnika, ponieważ grozi to eksplozją. W zmywarce
nie wolno zmywać też talerzy zabrudzonych popiołem,
woskiem lub smarem.
5
Page 6
• Należy nadzorować dzieci. Nie wolno pozwalać dzieciom
na użytkowanie zmywarki lub zabawę zmywarką. Należy
zachować szczególną ostrożność, gdy drzwi są otwarte.
Wewnątrz mogą znajdować się pozostałości detergentu.
Zawsze po dodaniu detergentu należy niezwłocznie
uruchomić zmywarkę.
OSTRZEŻENIE!
Noże i inne ostro zakończone przedmioty należy układać
poziomo w specjalnym koszu na sztućce zmywarki.
OSTRZEŻENIE!
Nie wolno pozostawiać dzieci bez opieki – detergent do
zmywarek jest żrący!
Montaż
Patrz sekcja Montaż.
Zasada działania zabezpieczenia przed przelaniem
Zabezpieczenie przed przelaniem zaczyna wypompowywać z maszyny i odcina dopływ wody w razie
przekroczenia normalnego poziomu wody w zmywarce. Gdy następuje wyzwolenie zabezpieczenia
przed przelaniem, na ekranie pojawia się F54 (Przep wodą). W takim wypadku zamknij zawór
doprowadzający wodę i skontaktuj się z serwisem. (Żeby nie doprowadzić do wycieku wody ze
zmywarki, nie wyjmuj wtyku z gniazdka ściennego, dopóki nie zostanie zakręcony zawór
doprowadzający wodę!)
Przechowywanie/transport w zimie
Przechowywać zmywarkę w miejscu, w którym temperatura nie spada poniżej zera oraz unikać
transportu na duże odległości w bardzo niskiej temperaturze. Zmywarkę należy transportować pionowo
lub ułożoną na tylnej ściance.
Przed przetransportowaniem zmywarki, która była w użyciu, albo przed jej długookresowym
przechowaniem, konieczne jest usunięcie z niej wody.
Opakowanie
Opakowanie zewnętrzne chroni produkt w czasie transportu. Materiał opakowania nadaje się do
recyklingu. Oddzielić od siebie poszczególne materiały opakowania, aby pomóc ograniczyć
wykorzystanie surowców i ilość odpadów. Sprzedawca może przekazać opakowanie do recyklingu
lub skierować do najbliższego zakładu recyklingu. Opakowanie jest wykonane z następujących
materiałów:
• Tektura falista wyprodukowana z maks. 100% materiałów pochodzących z recyklingu.
• Polistyren spieniony (ESP) bez dodatku chloru ani fluoru.
• Elementy podtrzymujące wykonane z surowego drewna.
6
Page 7
• Ochronne tworzywo sztuczne wykonane z polietylenu (PE).
Utylizacja
Zmywarka została wyprodukowana i oznakowana jako produkt do recyklingu. Po zakończeniu
eksploatacji zmywarki, gdy ma ona zostać poddana utylizacji, należy niezwłocznie uniemożliwić jej
uruchomienie. W tym celu wyciągnąć kabel zasilający i przyciąć go jak najkrócej.
Informacje na temat odpowiedniego miejsca i sposobu przekazania zmywarki do odzysku uzyskać
można u lokalnych władz.
7
Page 8
Przed pierwszym użyciem
Twardość wody
Zmywarka pracuje najskuteczniej z miękką wodą (woda z niewielką ilością minerałów). Twarda woda
pozostawia biały osad na naczyniach i zmywarce.
Sprawdzanie twardości wody
Twardość wody podaje się w stopniach niemieckich (°dH), francuskich (°fH) lub angielskich (°eH) albo
w milimolach na litr (mmol/l).
Wodę o twardości powyżej 5°dH (9°fH / 6°eH / 0,9 mmol/l) trzeba zmiękczać. Proces odbywa się
automatycznie, z wykorzystaniem wbudowanego zmiękczacza wody. Prawidłowe działanie zmiękczacza
wody wymaga nastawienia go odpowiednio do twardości doprowadzanej wody. Po ustawieniu
zmiękczacza wody używać detergentu i środka nabłyszczającego w ilościach odpowiednich dla
miękkiej wody.
Skontaktować się z lokalnym zakładem wodociągów, aby uzyskać informację na temat twardości
wody w okolicy.
Zanotować twardość wody:____________
Zalecane ustawieniemmol/l°eH°fH°dH
000,0-0,90-60-90-5
011,0-1,47-1010-146-8
021,5-2,011-1415-209-11
032,1-2,515-1821-2512-14
042,6-3,419-2426-3415-19
053,5-4,325-3035-4320-24
064,4-5,231-3644-5225-29
075,3-7,037-4953-7030-39
087,1-8,850-6171-8840-49
098,9628950
Gdyby twardość wody przekraczała 50°dH (89°fH / 62°eH / 8,9 mmol/l), zalecamy podłączenie
zewnętrznego zmiękczacza wody.
Zwiększone zużycie w trakcie regeneracji
Zintegrowany w zmywarce zmiękczacz wody jest regularnie poddawany regeneracji, co ma na celu
zachowanie jego sprawności. Regeneracja wydłuża program zmywania i zwiększa zużycia energii
elektrycznej oraz wody. O tym, jak często następuje regeneracja zmywarkowego zmiękczacza wody,
decyduje wybrane ustawienie.
Przykład: Gdy wykonywany jest program Eco 55° przy twardości wody 14°dH (25°fH / 18°eH /
2,5 mmol/l), zmiękczacz wody jest regenerowany w regularnych odstępach (po 7 cyklach zmywania),
zużycie energii wzrasta o 0,015 kWh, zużycie wody wzrasta o 2,3 litrów, a czas trwania programu
wydłuża się o 3 minut(y). Regeneracja odbywa się w ramach programu podczas zmywania głównego.
8
Page 9
OSTRZEŻENIE!

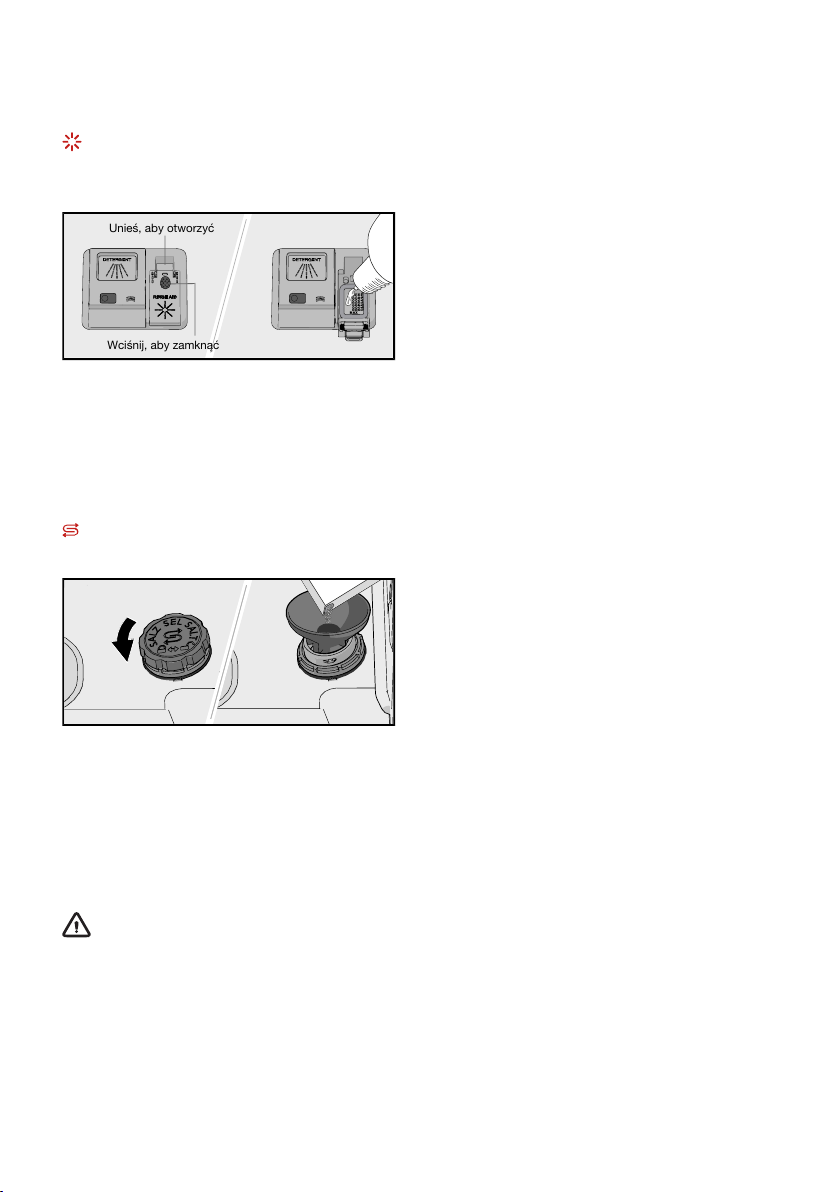

Unieś, aby otworzyć
Wciśnij, aby zamknąć
Twarda woda pozostawia biały osad na naczyniach i wewnątrz zmywarki. Z tego powodu ważne
jest ustawienie odpowiedniego zmiękczacza wody! Zob. w części Twardość wody rozdziału
Ustawienia.
Nigdy nie uruchamiaj zmywarki z pustym pojemnikiem na sól, gdy twardość doprowadzanej
wody przekracza 5°dH (9°fH / 6°eH / 0,9 mmol/l).
Ustawienia podstawowe
Dla zapewnienia korzystnych rezultatów zmywania ważne jest, żeby przy pierwszym uruchomieniu
zmywarki dokonać właściwych ustawień; zob. w rozdziale Ustawienia.
Nastawianie:
• Środek nabłyszczający
• Twardość wody
• TAB
Uzupełnianie środka nabłyszczającego
Środek nabłyszczający przyspiesza oraz usprawnia suszenie. Zapewnia on również lepsze rezultaty
mycia oraz bardziej czyste naczynia bez plam.
Napełnij komorę środka nabłyszczającego, jeżeli została wybrana pozycja Środek nabłyszczający
01 - 05.
1. Otworzyć pokrywkę przedziału na płyn nabłyszczający.
2. Ostrożnie wlej środek nabłyszczający do poziomu oznaczonego jako MAX.
3. Wytrzeć środek nabłyszczający, który mógł się rozlać wokół przedziału.
4. Prawidłowo zamknąć pokrywkę.
Uzupełnianie soli
Umieść sól w pojemniku na sól, jeżeli została wybrana pozycja Twardość wody 01 - 09.
1. Pojemnik na sól wyjmuje się przez przekręcenie go w lewo.
9
Page 10
2. Umieścić dołączony do zmywarki lejek w otworze do napełniania pojemnika na sól. Najpierw wlać
około 1 l wody.
3. Dodawaj na tyle dużo soli, żeby wypełnić pojemnik (maks. 750 gram). Używaj specjalnej soli do
zmywarek.
4. Wytrzeć nadmiar soli, aby umożliwić prawidłowe dokręcenie pokrywki.
OSTRZEŻENIE!
Aby uniknąć rdzewienia, niezwłocznie po nasypaniu soli należy uruchomić program zmywania.
10
Page 11
Bardziej ekologiczne zmywanie
Oszczędność wody i energii
Zmywarka zainstalowana w lokalu mieszkalnym sprawia, że zużycie energii elektrycznej i wody jest
na ogół mniejsze w porównaniu ze zmywaniem ręcznym.
Unikanie spłukiwania naczyń pod bieżącą wodą
Nie płukać naczyń pod bieżącą wodą przed załadowaniem ich do zmywarki — to by się wiązało ze
zwiększonym zużyciem energii elektrycznej i wody. Wystarczy usunąć większe resztki żywności.
Stosowanie ekologicznych detergentów
Należy przeczytać deklarację środowiskową na opakowaniu!
Użycie detergentu, środka nabłyszczającego bądź soli w nadmiernej ilości może skutkować mniej
skutecznym zmywaniem oraz stanowi zwiększone obciążenie dla środowiska naturalnego.
Uruchamiaj zmywarkę załadowaną do pełna
Oszczędzaj wodę i energię: czekaj z uruchomieniem zmywarki, aż będzie ona całkowicie załadowana
(zob. szereg standardowych ustawień). Używaj programu 1h 65° z opcją Szybkie mycie do
płukania naczyń w przypadku nieprzyjemnych zapachów.
Wykonywanie programów w niższych temperaturach
Lekko zabrudzone naczynia można zmywać z wykorzystaniem programu zmywania w niskiej
temperaturze.
Wybierz program zmywania – Eco 55°
Ten program nadaje się do zmywania naczyń zabrudzonych w typowy sposób i jest najefektywniejszym
z programów pod względem łącznego zużycia energii elektrycznej i wody. Do tego właśnie programu
odnosi się potwierdzona w drodze oceny zgodność urządzenia z przepisami Unii Europejskiej w zakresie
konstruowania urządzeń przyjaznych dla środowiska.
Ten program zmywania został stworzony z myślą o wydajnym zmywaniu z zużyciem możliwie jak
najmniejszych ilości prądu i wody. Jest to długotrwałe zmywanie w niskiej temperaturze.
Wybierz opcję – Auto Dry
Krótszy czas zmywania i lepszą skuteczność suszenia można uzyskiwać, korzystając z opcji Auto
Dry, która automatycznie otwiera drzwiczki zmywarki. Przed rozładowaniem należy poczekać, aż
zmywarka poinformuje o zakończeniu programu i naczynia ostygną. (Jeżeli zmywarka jest zabudowana,
sąsiadujące meble muszą być odporne na wilgoć).
Przyłącz zmywarkę do wody zimnej
Podłączyć zmywarkę do źródła zimnej wody, jeżeli budynek ogrzewany jest olejem opałowym, prądem
elektrycznym lub gazem.
Podłączenie do źródła ciepłej wody
Podłącz zmywarkę do źródła ciepłej wody (maks. 70 °C), jeżeli budynek jest ogrzewany środkami
o dużej efektywności energetycznej, takimi jak sieć ciepłownicza, energia słoneczna lub energia
geotermalna. Podłączenie do ciepłej wody zmniejsza zużycie energii przez zmywarkę.
UWAGA!
Nie przekraczać dopuszczalnej temperatury doprowadzanej wody. Niektóre materiały, z których
wykonane są naczynia kuchenne, mogą nie być odporne na wysoką temperaturę. Zob. w części
Kruche naczynia rozdziału Ładowanie zmywarki.
11
Page 12
Ładowanie zmywarki
Kruche naczynia
Niektórych naczyń nie można zmywać w zmywarce. To może wynikać z różnych czynników: niektóre
materiały nie są odporne na wysoką temperaturę, a inne mógłby uszkodzić detergent.
Zachować ostrożność w przypadku przedmiotów wykonanych ręcznie, delikatnych ozdób, wyrobów
porcelanowych/szklanych, srebra, miedzi, cyny, aluminium, drewna i tworzywa sztucznego. Zwrócić
uwagę na obecność oznaczenia wskazującego możliwość mycia w zmywarce.
Rezultat zależy od sposobu załadowania
Aby uzyskiwać możliwie jak najlepsze rezultaty zmywania i suszenia, i to przy minimalnym zużyciu
energii elektrycznej i wody, ładuj zmywarkę starannie. Dbaj o to, by proces mycia w zmywarce miał
szansę dotrzeć do wszystkich powierzchni, a także o to, by wszystkie naczynia możliwie jak
najdokładniej wysychały.
• Wszystkie zabrudzone powierzchnie powinny być skierowane do wewnątrz i w dół.
• Naczyń nie należy umieszczać wewnątrz innych naczyń ani układać ich jedno na drugim.
• Naczynia z zagłębieniem takie jak kubki należy ustawić pod kątem, aby woda mogła z nich spłynąć.
Dotyczy to również naczyń plastikowych.
• Upewnić się, że małe przedmioty nie wypadną przez kosz zmywarki; umieścić je w górnej tacce
na sztućce.
UWAGA!
Sprawdzić, czy ramiona zraszające mogą się swobodnie obracać.
Kosze zmywarki
Zmywarka wyposażona jest w górną tacę na sztućce, górny kosz i dolny kosz.
Wygląd koszy może się różnić w zależności od układu zmywarki.
Górna taca na sztućce
W górnej tacy na sztućce można umieszczać sztućce, chochle, trzepaczki, sztućce do nakładania
i podobne elementy.
12
Page 13
Górna taca na sztućce dzieli się na trzy części,
Uchwyt na noże
3pozycje
które można przesuwać na boki dla lepszego
rozmieszczenia naczyń.
Górny kosz
W górnym koszu umieszczaj szklanki, filiżanki, miski, małe talerzyki i spodki. Wszystkie zabrudzone
powierzchnie powinny być skierowane do wewnątrz i w dół! Kieliszki do wina ustawiaj na półce na
kieliszki, a noże — w uchwycie na noże z prawej strony.
Podnoszenie i opuszczanie górnego kosza
1. Wyciągnąć górny kosz.
2. Chwycić górny kosz po bokach obiema dłońmi i podnieść go.
3. Górny kosz, który znajduje się w swoim położeniu górnym i zostaje uniesiony, opada do położenia
dolnego.
Pamiętaj, że obie strony kosza muszą zawsze znajdować się na tej samej wysokości.
13
Page 14

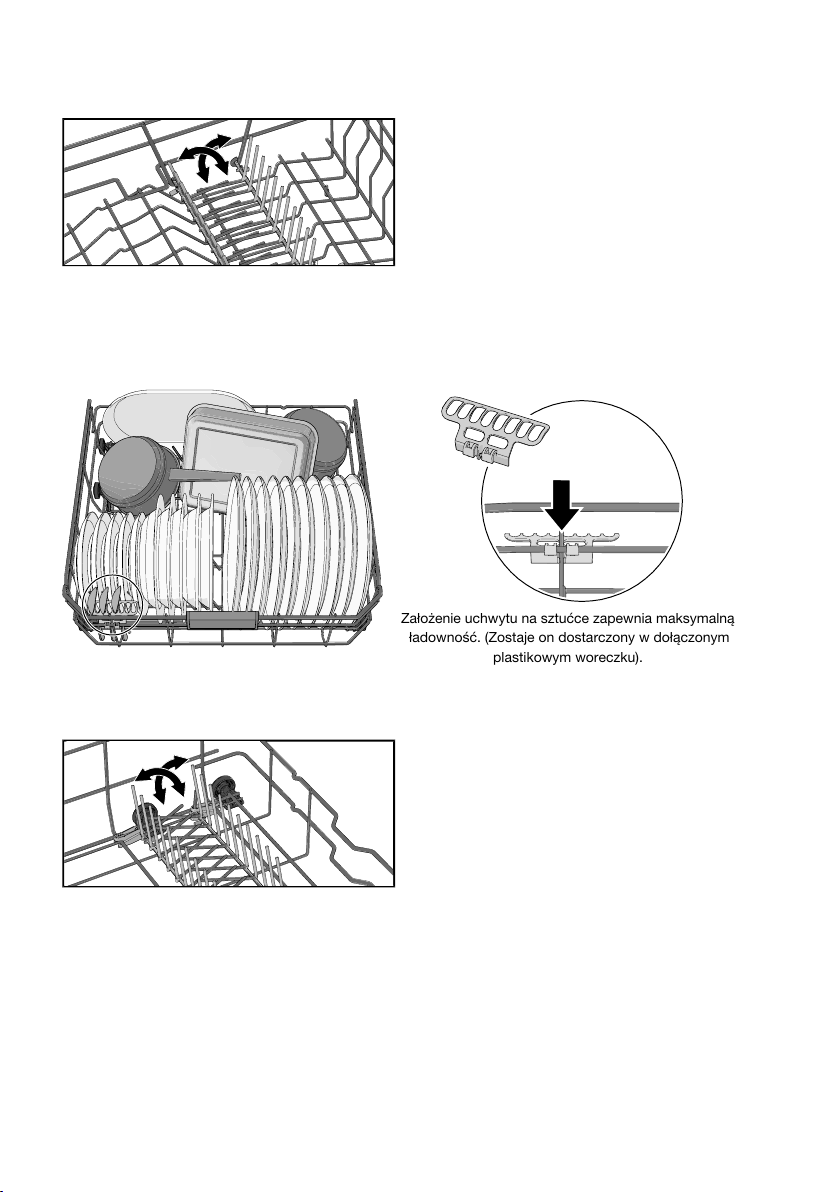

Regulowane wsporniki talerzy
Założenie uchwytu na sztućce zapewnia maksymalną
ładowność. (Zostaje on dostarczony wdołączonym
plastikowym woreczku).
Regulowane wsporniki talerzy można składać dla ułatwienia załadunku garnków, misek i szklanek.
Dolny kosz
Talerze, talerzyki, naczynia do podawania i garnki ładuj do dolnego kosza. Sztućce można umieszczać
w uchwycie na sztućce.
Regulowane wsporniki talerzy
Regulowane wsporniki talerzy można składać dla ułatwienia załadunku garnków, i misek.
14
Page 15
Użytkowanie zmywarki
Nacisnąć, abyotworzyć Zamknij pokrywkę
Detergent do zmywania
wstępnego
Detergent do zmywania
głównego
Dodawanie detergentu
Należ przestrzegać instrukcji na opakowaniu detergentu. Zmywarka wyposażona jest w zmiękczacz
wody, tak więc należy stosować detergent i środek nabłyszczający w ilości odpowiedniej dla wody
miękkiej.
Użycie za dużej lub za małej ilości detergentu może skutkować mniej skutecznym zmywaniem oraz
stanowi większe obciążenie dla środowiska.
Komora detergentu
Przedział na detergent musi być suchy przy dodawaniu detergentu.
Jeżeli w użyciu jest proszkowy lub płynny
detergent do zmywarek, umieszczaj niewielką
ilość detergentu w komorze na detergent do
zmywania wstępnego.
UWAGA!
Stosować wyłącznie detergent do zmywarek. Nie wolno stosować płynu do mycia ze względu
na pianę, która uniemożliwia skuteczne działanie zmywarki.
Detergent wszystko-w-jednym
Na rynku jest dostępnych wiele rodzajów detergentów wszystko-w-jednym. Należy dokładnie zapoznać
się z instrukcjami takich produktów.
Gdy używasz detergentu uniwersalnego, który zawiera środek nabłyszczający, uaktywniaj ustawienie
TAB i dezaktywuj ustawienie Środek nabłyszczający.
Nie zaleca się stosowania tabletek do zmywarek z krótkimi programami (krótszymi niż 75 minut). W
takim przypadku należy stosować detergent do zmywarek w proszku lub płynie.
UWAGA!
Optymalne rezultaty zmywania i suszenia można uzyskać, korzystając z normalnego detergentu
do zmywarek wraz z oddzielnie dozowanym środkiem nabłyszczającym i solą.
Wszelkie pytania dotyczące detergentów kieruj do ich producentów.
15
Page 16
Wyświetlacz
Start/StopWłączona/Wyłączona
UWAGA!
Panel sterowniczy reaguje tylko przy otwartych drzwiczkach.
Włączona/Wyłączona
Otwórz drzwiczki i naciśnij . Otwórz też zawór doprowadzający wodę, jeżeli to jeszcze nie nastąpiło.
Wybór programu
Wybrać program odpowiedni do rodzaju i stopnia zabrudzenia naczyń. Wyborem domyślnym jest
zawsze Eco 55°.
Wciskaj żądany program, aż się on uaktywni — sygnalizuje to kontrolka.
Auto 45-65°
Zmywarka może ustalić stopień zabrudzenia naczyń i dostosować zużycie wody i temperaturę. W
nowo zamontowanych urządzeniach program trzeba uruchomić pięć razy, by zakończyć dostrajanie
zapewniające najlepsze rezultaty.
Eco 55°
Ten program nadaje się do zmywania naczyń zabrudzonych w typowy sposób i jest najefektywniejszym
z programów pod względem łącznego zużycia energii elektrycznej i wody. Do tego właśnie programu
odnosi się potwierdzona w drodze oceny zgodność urządzenia z przepisami Unii Europejskiej w zakresie
konstruowania urządzeń przyjaznych dla środowiska.
Więcej o zmywaniu przyjaznym dla środowiska przeczytasz w rozdziale Bardziej ekologiczne zmywanie.
Do mycia silnie zabrudzonych i zatłuszczonych naczyń używaj programu wysokotemperaturowego.
1h 65°
Szybki program do zmywania lekko zaschniętych resztek. (Ten program nie jest przeznaczony do
zmywania przypalonych resztek jedzenia, na przykład z naczyń do pieczenia).
Użycie opcji Auto Dry jest ważne dla zagwarantowania najlepszego możliwego rezultatu suszenia.
Intensywny 70°
Program wysokotemperaturowy, przeznaczony do rozpuszczania tłuszczu obecnego na silnie
zabrudzonych naczyniach, takich jak garnki, naczynia żaroodporne i do piekarnika. Gdyby naczynia
nie wypełniły zmywarki całkowicie, można załadować dodatkowo talerze i podobne naczynia.
16
Page 17
Szkło 40°
Łagodny program zmywania w niskiej temperaturze, odpowiedni do mycia delikatnych kryształów
i szkła. Pamiętaj o tym, by używać tylko niewielkiej ilości detergentu oraz rozmieszczać naczynia w taki
sposób, żeby podczas mycia się ze sobą nie stykały. Zob. też część Kruche naczynia rozdziału
Ładowanie zmywarki. Ten program można stosować też do porcelany, która właśnie była używana
i została oczyszczona z zaschniętych resztek żywności.
Higiena 70°
Program najbardziej odpowiedni do zmywania naczyń o szczególnych wymaganiach w zakresie
higieny, takich jak butelki dla dzieci czy deski do krojenia. Zmywanie zasadnicze i płukanie końcowe
odbywa się w wysokiej temperaturze.
Nocny 55°
Cichszy program zmywania, odpowiedni do włączania na noc. Czas trwania programu wydłużony.
Szybko 35°
Szybki program do naczyń, które właśnie były w użyciu i nie ma na nich zaschniętych resztek żywności.
Samoczyszczenie
Program samoczyszczenia umożliwiający czyszczenie komory zmywarki, ramion zraszających
i przewodów zraszających.
Ten program należy uruchomić (gdy w zmywarce nie ma naczyń) z normalnym detergentem
do zmywarek lub kwaskiem cytrynowym. W sprzedaży dostępne są również specjalne środki
do czyszczenia zmywarek. Informacje na temat usuwania osadów z kamienia, patrz Komora zmywarki
w rozdziale Pielęgnacja i czyszczenie.
Zmywarka będzie w regularnych odstępach przypominała o konieczności przeprowadzenia sekwencji
Samoczyszczenie.
Wybór opcji
Naciskaj opcje, aby je uaktywniać. (Zakres dostępnych opcji różni się w zależności od programu).
Opóźniony start
Po wybraniu opcji Opóźniony start zmywarka uruchomi się z opóźnieniem, wynoszącym 1–24 h, od
momentu naciśnięcia i zamknięcia drzwiczek.
1.
Jednokrotne naciśnięcie uaktywnia Opóźniony start. Kilkakrotne naciśnięcie lub przytrzymanie
pozwala nastawić żądany czas w godzinach. Czas Opóźniony start jest wyświetlany na ekranie.
2.
Naciśnij . Zamknij drzwiczki. Zmywarka zacznie odliczać czas i uruchomi się z zadanym
opóźnieniem.
Aby anulować opcję Opóźniony start, otwórz drzwiczki, a następnie wciśnij na trzy sekundy .
Niedostępne z: Samoczyszczenie
Szybkie mycie
Ta opcja skraca czas wykonywania programu, ale zwiększa zużycie energii i wody.
Naciśnij , aby uaktywnić opcję. Wskazanie czasu trwania programu na ekranie zostanie uaktualnione.
17
Page 18
Niedostępne z: Auto 45-65°, Szkło 40°, Higiena 70°, Szybko 35°, Samoczyszczenie
Auto Dry
Drzwiczki zmywarki otwierają się automatycznie, co skraca czas trwania programu i poprawia
skuteczność suszenia. Przed rozładowaniem należy poczekać, aż zmywarka poinformuje o zakończeniu
programu i naczynia ostygną. (Jeżeli zmywarka jest zabudowana, sąsiadujące meble muszą być
odporne na wilgoć).
Czas suszenia z opcją Auto Dry różni się (w zakresie od 5 do 90 minut) zależnie od modelu, programu
oraz temperatury płukania końcowego.
Naciśnij , aby uaktywnić opcję — kontrolka to potwierdzi.
W niektórych programach opcja Auto Dry jest domyślnie wybrana wstępnie.
Niedostępne z: Higiena 70°, Samoczyszczenie
UWAGA!
Najlepsze rezultaty suszenia daje niezamykanie drzwiczek do czasu zakończenia fazy suszenia
i samoczynnego wyłączenia urządzenia.
OSTRZEŻENIE!
Samoczynnie otwierających się drzwiczek zmywarki nie wolno blokować ani domykać, ponieważ
to mogłoby doprowadzić do uszkodzenia mechanizmu zamka. Przed zamknięciem drzwiczek
należy odczekać co najmniej 5 minut(y).
Start/Stop
Naciśnij . Zawartość ekranu zacznie pulsować, sygnalizując gotowość zmywarki do uruchomienia.
Poprawnie zamknij drzwiczki — inaczej zmywarka się nie uruchomi.
Zatrzymywanie lub zmiana programu
Otwórz drzwiczki. Jeżeli chcesz przerwać albo zmienić program po tym, jak zmywarka została już
uruchomiona, wciśnij na trzy sekundy .
Jeżeli pokrywka dozownika detergentu otworzyła się, dodaj detergentu. Następnie wybierz nowy
program, naciśnij i zamknij drzwiczki.
Pozostały czas
Po wybraniu programu i opcji wyświetlony zostanie czas trwania ostatniego programu.
Status Light (Kontrolka stanu pracy)
Kontrolka stanu pracy w dolnej części zmywarki wskazuje rozpoczęcie programu.
18
Page 19
Migająca kontrolka
Kontrolka stanu pracy
Migotanie kontrolki oznacza, że drzwiczki zostały otwarte w trakcie trwania programu. Jeśli kontrolka
migocze, mimo że drzwiczki są zamknięte, to znaczy, że wystąpił błąd; zob. w rozdziale Rozwiązywanie
problemów.
Potrzeba załadowania większej ilości naczyń
Otworzyć drzwiczki. Zmywarka wyłączy się samoczynnie. Włożyć naczynia i zamknąć drzwiczki. Po
krótkiej chwili zmywarka powróci do wykonywania programu.
1)
Brak zasilania
Gdyby zmywarka wyłączyła się na skutek przerwy w dopływie prądu podczas realizacji programu
zmywania, program zostanie wznowiony po przywróceniu zasilania. Przerwanie zasilania w trakcie
suszenia przerywa program.
Otwarcie drzwiczek na dłużej niż 2 minuty w trakcie suszenia skutkuje przerwaniem programu.
Po zakończeniu programu
Zakończenie programu jest sygnalizowane jednym krótkim sygnałem dźwiękowym. W rozdziale
Ustawienia opisano sposób zmiany działania tej funkcji.
Ponadto koniec programu jest sygnalizowany zgaszeniem kontrolki.
Po tym, jak drzwiczki zmywarki otworzą się i program dobiegnie końca, na ekranie pojawia się „End”.
Zmywarka wyłącza się automatycznie po zakończeniu programu. Po każdym użyciu należy zamknąć
zawór wody.
Najlepszy rezultat suszenia
• Całkowicie załadować zmywarkę.
• Naczynia z zagłębieniem takie jak kubki należy ustawić pod kątem, aby woda mogła z nich spłynąć.
Dotyczy to również naczyń plastikowych.
• Uzupełnij środek nabłyszczający albo zwiększ ustawienie dozowania.
•
Uaktywnij opcję Auto Dry.
• Nieznacznie uchylić drzwi po zakończeniu programu.
• Przed rozładowaniem zmywarki należy odczekać, aż naczynia ostygną.
1)
Gdy otwiera się pokrywka dozownika detergentu, nie należy ładować dodatkowych naczyń.
19
Page 20
Rozładowywanie zmywarki
Gorące naczynia z porcelany są delikatniejsze. Pozostawić naczynia w zmywarce do ostygnięcia
przed jej rozładowaniem.
Najpierw należy rozładować dolny kosz, aby uniknąć sytuacji, w której woda spływa z górnego kosza
na naczynia w dolnym koszu.
20
Page 21
Zużycie
wody (liter)
1)
Energia
(ok. kWh)
Zużycie
Czas
zmywania
Płukanie
końcowe
Liczba
płukań
Zmywanie
główne
(ok.
godz:min)
11,5-19,00,9-1,42:10-3:1060 °C2-345-65 °C1-2
9,60,763:2047 °C255 °C
15,01,11:0065 °C365 °C
16,01,62:5070 °C270 °C225Intensywny 70°
10,00,71:4050 °C240 °C20Szkło 40°
14,01,45:3565 °C255 °C125Nocny 55°
11,01,31:0570 °C270 °C25Higiena 70°
10,00,30:2030 °C235 °CAuto Dry10Szybko 35°
Liczba
cykli
zmywania
wstępnego
3)
OpcjeDetergent
[ml]
Programy
Tabela programów
25Auto 45-65°
3)
2)
25
Eco 55°
3)
251h 65°
Zużycie mediów zależy od czynników takich jak temperatura doprowadzonej wody, temperatura w pomieszczeniu, ilość naczyń, wybrane funkcje
dodatkowe i inne. Wartości dla program Eco 55° są dokładne, pozostałe dane są jedynie orientacyjne.
Ten program nadaje się do zmywania naczyń zabrudzonych w typowy sposób i jest najefektywniejszym z programów pod względem łącznego zużycia
1)
2)
energii elektrycznej i wody. Do tego właśnie programu odnosi się potwierdzona w drodze oceny zgodność urządzenia z przepisami Unii Europejskiej
w zakresie konstruowania urządzeń przyjaznych dla środowiska.
Auto Dry
3)
21
Page 22
Ustawienia
Potwierdź /Następne ustawienieWybór alternatywny
Otwórz menu ustawień zmywarki
Otwórz drzwiczki i naciśnij .
Aby otworzyć menu ustawień zmywarki, wciśnij i i przytrzymaj, aż na ekranie pojawi się SEt.
Po menu poruszaj się za pomocą .
Aby opuścić menu, dojdź do jego końca albo naciśnij .
AlternatywyUstawienia
Sygnał dźwiękowy potwierdza naciśnięcie przycisku na
panelu sterowniczym.
Sygnał dźwiękowy informuje o zakończeniu programu
zmywania.
Komunikaty błędu zawsze są sygnalizowane głośnym
dźwiękiem brzęczyka.
Ustawienie dozowania środka nabłyszczającego.
Dozownik środka nabłyszczającego można regulować
w zakresie od 00 (Wył.) do 05 (Duża ilość).
Ilość środka nabłyszczającego należy zwiększyć:
• Jeżeli na naczyniach są ślady wody.
3
00 - 03Dźwięk2
00 - 05Środek
nabłyszczający
22
Ilość środka nabłyszczającego należy zmniejszyć:
• Jeżeli naczynia pokryte są lepką białą/niebieską
warstwą.
• Jeżeli na naczyniach są zacieki.
• Powstawanie piany. W przypadku bardzo miękkiej
wody środek nabłyszczający można rozwodnić w
stosunku 50:50.
Ustawienie fabryczne: 04
00 - 09Twardość wody4
Regulacja zmiękczacza wody. Wybrać ustawienie
w zależności od twardości doprowadzanej wody.
Prawidłowe ustawienie jest ważne!
Zob. w części Twardość wody rozdziału Przed pierwszym
użyciem.
Page 23
AlternatywyUstawienia
Jeżeli twardość wody wodociągowej wynosi poniżej 6°dH
(10°fH / 7°eH / 1,0 mmol/l), wybierz 00. Zmiękczacz wody
będzie wtedy nieaktywny i nie ma potrzeby dodawania
soli.
Ustawienie fabryczne: 04
TAB5
Przywróć ustawienia fabrycznerSt
WyjdźEnd
00 (Wył.)
01 (Wł.)
Uaktywniaj to ustawienie, gdy używasz detergentu
uniwersalnego, który zawiera środek nabłyszczający.
To ustawienie ogranicza dozowanie środka
nabłyszczającego i wpływa na to, jak często musi się
odbywać regeneracja zintegrowanego zmiękczacza
zmywarki.
Ustawienie fabryczne: 00
Wszelkie komunikaty błędu.Wskazanie błęduF--
Pracownik serwisu może zapytać Cię o ostatnio
występujące komunikaty błędu.
To skutkuje przywróceniem domyślnych poziomów
fabrycznych wszystkim ustawieniom.
Wybierz rSt i naciśnij .
Aby opuścić menu ustawień zmywarki, wybierz End
i naciśnij .
23
Page 24
Pielęgnacja i czyszczenie
Unieś, aby otworzyć
Wciśnij, aby zamknąć
Uzupełnianie środka nabłyszczającego
Gdy konieczne jest uzupełnienie środka nabłyszczającego, na wyświetlaczu podświetlony zostanie
powyższy symbol.
1. Otworzyć pokrywkę przedziału na płyn nabłyszczający.
2. Ostrożnie wlej środek nabłyszczający do poziomu oznaczonego jako MAX.
3. Wytrzeć środek nabłyszczający, który mógł się rozlać wokół przedziału.
4. Prawidłowo zamknąć pokrywkę.
Po uzupełnieniu soli symbol może zgasnąć dopiero po pewnym czasie.
Uzupełnianie soli
Gdy konieczne jest uzupełnienie soli, na wyświetlaczu podświetlony zostanie powyższy symbol.
1. Pojemnik na sól wyjmuje się przez przekręcenie go w lewo.
2. Umieścić dołączony do zmywarki lejek w otworze do napełniania pojemnika na sól. (Wodę wlewa
się tylko za pierwszym razem).
3. Dodawaj na tyle dużo soli, żeby wypełnić pojemnik (maks. 750 gram). Używaj specjalnej soli do
zmywarek.
4. Wytrzeć nadmiar soli, aby umożliwić prawidłowe dokręcenie pokrywki.
Po uzupełnieniu soli symbol może zgasnąć dopiero po pewnym czasie.
OSTRZEŻENIE!
Aby uniknąć rdzewienia, niezwłocznie po nasypaniu soli należy uruchomić program zmywania.
Nie wolno nigdy wlewać detergentu do zmywarek do pojemnika na sól. Spowoduje to uszkodzenie
zmiękczacza wody!
24
Page 25
Oczyść filtry
Filtr wstępny
Filtr dokładny
Sprawdź, czy żółty element
ustalający pompy odpływowej
zprawej strony dolnego
odpływu znajduje się na
swoim miejscu.
Filtr wstępny
Filtr wstępny wychwytuje większe fragmenty żywności, które są za duże, aby przejść przez pompę
odpływową. Filtr wstępny należy opróżnić, gdy zajdzie taka potrzeba. Należy go czyścić w regularnych
odstępach czasu, stosownie do częstotliwości używania zmywarki.
1. Podnieść filtr zgrubny za pomocą uchwytu.
2. Opróżnić filtr zgrubny.
3. Zamontuj powtórnie filtr wstępny. Dociśnij go, aż zaskoczy na miejsce.
Filtr dokładny
Zanieczyszczenia gromadzące się na filtrze dokładnym są automatycznie wypłukiwane podczas
każdego prania. w razie potrzeby wyczyść filtr dokładny. Należy go czyścić w regularnych odstępach
czasu, stosownie do częstotliwości używania zmywarki.
1. Obróć pierścień blokujący w kierunku przeciwnym do ruchu wskazówek zegara i podnieś dokładny
filtr prosto do góry.
2. Wyczyść fitr dokładny.
3. Załóż filtr dokładny i obróć pierścień blokujący w prawo do pozycji zatrzymania. Sprawdź, czy
krawędzie filtra ściśle przylegają.
Pamiętaj aby ponownie zamontować filtr wstępny.
UWAGA!
Nieprawidłowe założenie filtrów może skutkować niezadowalającymi rezultatami zmywania.
Należy pamiętać, że nie można użytkować zmywarki z wyjętymi filtrami!
25
Page 26
Czyszczenie ramion zraszających
Otwory i łożyska mogą w pewnych okolicznościach zostać zablokowane. Wyjąć zanieczyszczenia za
pomocą szpilki lub podobnego przedmiotu. Ramiona zraszające mają również otwory od spodu.
Aby ułatwić czyszczenie, ramiona zraszające można zdemontować. Należy pamiętać o ich prawidłowym
zamontowaniu po oczyszczeniu.
Górne ramię zraszające
• Wyciągnij górną tacę na sztućce. Popychaj wierzch szczytowego ramienia zraszającego,
równocześnie przekręcając je w lewo, aby je uwolnić.
Górne ramię zraszające
• Wyciągnąć górny kosz.
• Odkręć łożyska ramienia zraszającego w lewo, aby zdjąć ramię zraszające z górnego kosza.
Dolne ramię zraszające
• Pociągnąć dolne ramię zraszające prosto w górę, aby je wyjąć.
26
Page 27
Mycie zmywarki z zewnątrz
Element ustalający
pompy odpływowej
Drzwiczki i uszczelnienie drzwiczek
Otworzyć drzwiczki. Oczyścić boki drzwiczek i ich uszczelnienie w zwykły sposób, posługując się
nieznacznie zwilżoną szmatką. Obszar uszczelki drzwiczek przy dolnym przednim brzegu zmywarki
przy pomocy szczotki.
Panel sterowniczy
Dbaj o czystość panelu sterowniczego. W razie potrzeby wycieraj go do czysta suchą lub nieznacznie
zwilżoną szmatką. Pod żadnym pozorem nie używaj w tym celu produktów do czyszczenia — te
mogłyby spowodować zarysowanie powierzchni.
CLn - Uruchom program Samoczyszczenie
Komora zmywarki
Komora zmywarki jest wykonana ze stali nierdzewnej i zachowuje czystość przy normalnym (regularnym)
użytkowaniu.
Pod wpływem twardej wody w zmywarce może się odkładać kamień. Należy wtedy wlać do komory
na detergent dwie łyżeczki kwasku cytrynowego i uruchomić Samoczyszczenie (bez naczyń
w zmywarce). W sprzedaży dostępne są również specjalne środki do czyszczenia zmywarek.
Usuwanie zatorów
Odblokowywanie pompy odpływowej
Jeżeli po zakończeniu programu w zmywarce nadal znajduje się woda, to być może niedrożna jest
pompa odpływowa — pojawia się wtedy komunikat błędu Błąd wylotu wody.
1.
Wyłącz zmywarkę i wyjmij wtyk z gniazdka ściennego.
2. Wyjąć filtr wstępny i dokładny.
3. Usunąć wodę z komory zmywarki.
4. Aby poddać kontroli pompę odpływową, wymontuj żółty element ustalający pompy odpływowej
z prawej strony dolnego odpływu. (W razie potrzeby posłuż się szczypcami).
5. Przekręć ręcznie pokrętło pompy, znajdujące się za elementem ustalającym pompy odpływowej.
Ostrożnie usuń wszelkie ostre przedmioty, takie jak szkło.
6. Założyć z powrotem element ustalający pompy odpływowej oraz dokładny i wstępny filtr.
7. Ponownie podłączyć urządzenie do zasilania.
UWAGA!
Nie należy zapomnieć o ponownym zainstalowaniu elementu ustalającego pompy.
Odblokowywanie filtra węża doprowadzającego
Jeżeli doprowadzana woda zawiera cząsteczki, zewnętrzny filtr na wężu doprowadzającym może się
zatkać — pojawia się wtedy komunikat błędu Błąd wlotu wody.
1.
Wyłącz zmywarkę i wyjmij wtyk z gniazdka ściennego.
27
Page 28
2. Zakręcić zawór wody.
Zewnętrzny filtr
węża
doprowadzającego
Uszczelka
3. Odkręcić wąż doprowadzający.
4. Ostrożnie wyjąć zewnętrzny filtr z węża doprowadzającego i wyczyścić.
5. Wymienić filtr i sprawdzić, czy uszczelka znajduje się w odpowiednim położeniu.
6. Dokładnie przykręcić wąż doprowadzający.
7. Podłączyć urządzenie do zasilania i odkręcić zawór wody. Odczekać, aż ustabilizuje się ciśnienie
i sprawdzić, czy podłączenie jest wodoszczelne.
28
Page 29
Rozwiązywanie problemów
CzynnośćKomunikaty błędu
Przep wodąF10
Błąd wylotu wodyF11
Błąd wlotu wodyF12
Wyciek zaworu wlotuF40
Błąd grzałki 1F41
Błąd poziomu wodyF52
Przep wodąF54
Błąd wlotu wodyF67
F68
BLCD
Wyczyść pompę odpływową. Zob. w rozdziale Pielęgnacja i
czyszczenie. Gdyby problem nie ustępował, skontaktuj się
z lokalnym serwisem.
Zob. problem „W zmywarce pozostaje woda” w tablicy poniżej.
Gdyby problem nie ustępował, skontaktuj się z lokalnym serwisem.
Sprawdź, czy zawór doprowadzający wodę jest otwarty. Sprawdź,
czy filtr zewnętrzny na wężu doprowadzającym nie jest
zablokowany. Zob. w części Odblokowywanie filtra węża
doprowadzającego rozdziału Pielęgnacja i czyszczenie. Gdyby
problem nie ustępował, skontaktuj się z lokalnym serwisem.
Zakręć zawór doprowadzający wodę i skontaktuj się z lokalnym
serwisem.
Zakręć zawór doprowadzający wodę, wyjmij wtyk z gniazdka
ściennego i skontaktuj się z lokalnym serwisem.
Skontaktuj się z lokalnym serwisem.Błąd rozdzielaczaF45
Wyczyść filtr wstępny i filtr dokładny. Sprawdź, czy filtr zewnętrzny
na wężu doprowadzającym nie jest zablokowany. Gdyby problem
nie ustępował, skontaktuj się z lokalnym serwisem.
Zakręć zawór doprowadzający wodę i skontaktuj się z lokalnym
serwisem.
Żeby nie doprowadzić do wycieku wody ze zmywarki, nie wyjmuj
wtyku z gniazdka ściennego, dopóki nie zostanie zakręcony zawór
doprowadzający wodę!
Skontaktuj się z lokalnym serwisem.Błąd pompy obiegF56
Sprawdź, czy zawór doprowadzający wodę jest otwarty. Sprawdź,
czy filtr zewnętrzny na wężu doprowadzającym nie jest
zablokowany. Zob. w części Odblokowywanie filtra węża
doprowadzającego rozdziału Pielęgnacja i czyszczenie. Gdyby
problem nie ustępował, skontaktuj się z lokalnym serwisem.
Skontaktuj się z lokalnym serwisem.Błąd pompy spustowej
Nacisnąć dowolny przycisk, aby usunąć sygnał błędu.
Panel sterowniczy nie reaguje
na naciskanie przycisków.
Czas między otwarciem
drzwiczek a użyciem panelu
sterowniczego był za krótki.
Drzwi są zamknięte.
Panel sterowniczy zabrudzony.
CzynnośćMożliwe przyczynyProblem
Odczekać chwilę i ponowić
próbę.
Otwórz drzwiczki. Panel
sterowniczy reaguje tylko przy
otwartych drzwiczkach.
Wyczyścić je suchą lub lekko
wilgotną szmatką.
29
Page 30
Nie można zamknąć drzwi.
Zmywarka nie uruchamia się.
Naczynia nie są czyste.
Kosze są nieprawidłowo
ustawione.
Zamek drzwiczek nie
zatrzaskuje się.
nie zostało naciśnięte.
zamknięte.
Zmywarka została otwarta
w celu dołożenia brudnych
naczyń podczas wykonywania
programu.
Zamek drzwiczek nie
zatrzaskuje się prawidłowo.
Sprawdź, czy opcja Opóźniony
start została wybrana.
gniazdka ściennego.
automatyczny.
Ramiona zraszające nie
obracają się.
CzynnośćMożliwe przyczynyProblem
Sprawdzić, czy kosze są
prawidłowo ustawione w
płaszczyźnie poziomej.
Sprawdzić, czy naczynia nie
uniemożliwiają prawidłowego
wsunięcia koszy.
Sprawdzić zamek drzwiczek.
Jeśli się nie zatrzaskuje,
otworzyć drzwiczki.
Wciśnij i Auto Dry
i przytrzymaj, aż na ekranie
zacznie się odliczanie. Odczekaj
— 60 sekund(y) — aż odliczanie
dobiegnie końca. Zamknij
drzwiczki. Upewnij się, że
drzwiczki się zatrzasnęły
i zablokowały.
Naciśnij . Na ekranie
rozpocznie się odliczanie.
Sprawdzić.Drzwi są nieprawidłowo
Zamknąć drzwiczki i czekać. Po
kilku chwilach zmywarka
powróci do wykonywania
programu.
Sprawdzić zamek drzwiczek.
Jeśli się nie zatrzaskuje,
otworzyć drzwiczki.
Wciśnij i Auto Dry
i przytrzymaj, aż na ekranie
zacznie się odliczanie. Odczekaj
— 60 sekund(y) — aż odliczanie
dobiegnie końca. Zamknij
drzwiczki. Upewnij się, że
drzwiczki się zatrzasnęły
i zablokowały.
Nacisnąć i przytrzymać przycisk
przez trzy sekundy, aby
skasować opcję Opóźniony
start.
Sprawdzić.Wtyczka nie jest włożona do
Sprawdzić.Zadziałał bezpiecznik/wyłącznik
Sprawdzić, czy naczynia nie
blokują ruchu ramion
zraszających.
30
Page 31
Plamy na stali nierdzewnej lub
srebrze.
Zablokowane otwory
lub łożyska ramion
zraszających.
Niedopasowany program
zmywania.
Nieprawidłowa ilość detergentu.
Stary detergent. Detergent to
produkt, który traci z czasem
swoje właściwości.
Naczynia załadowane
nieprawidłowo.
Szklanki i filiżanki przewróciły
się w czasie biegu programu.
Filtry są zapchane.
Filtry są zamocowane
nieprawidłowo.
Brak elementu ustalającego
pompy odpływowej.
Niektóre produkty spożywcze,
takie jak musztarda, majonez,
cytryna, ocet, sól i sosy mogą
powodować powstawanie
śladów na stali nierdzewnej,
jeżeli zostaną na niej
pozostawione na zbyt długi
czas.
CzynnośćMożliwe przyczynyProblem
Wyczyścić ramiona zraszające.
Patrz rozdział Pielęgnacja i
czyszczenie.
Do rozpuszczania tłuszczu
pozostałego na naczyniach
silnie zabrudzonych wybieraj
programy
wysokotemperaturowe, takie jak
Intensywny 70°.
Ilość należy ustalić z
uwzględnieniem twardości
wody. Zastosowanie zbyt dużej
lub zbyt małej ilości detergentu
skutkuje niesatysfakcjonującymi
rezultatami mycia.
Należy unikać kupowania
dużych opakowań.
Nie przykrywaj porcelany
dużymi miskami ani podobnymi
naczyniami. Unikaj ustawiania
bardzo wysokich szklanek
w narożnikach koszy. Zob.
w rozdziale Ładowanie
zmywarki.
Ustawić naczynia tak, aby były
stabilne.
Wyczyścić filtr wstępny i filtr
dokładny.
Sprawdź, czy filtry są założone
prawidłowo. Zob. w rozdziale
Pielęgnacja i czyszczenie.
Sprawdź, czy żółty element
ustalający pompy odpływowej
z prawej strony dolnego
odpływu znajduje się na swoim
miejscu. Zob. w rozdziale
Pielęgnacja i czyszczenie.
Takie produkty spożywcze
należy spłukiwać, ilekroć
zmywarka nie zostaje
uruchomiona od razu. Warto
brać pod uwagę 1h 65° z opcją
Szybkie mycie.
31
Page 32
Plamy lub nalot na naczyniach.
Naczynia pokryte są lepką
białą/niebieską warstwą.
Po zmywaniu pozostały plamy.
Pozostałości po detergencie
w przedziale na detergent
po zakończeniu zmywania.
Stal nierdzewna może
spowodować powstanie plam
na elementach ze srebra, jeżeli
zetkną się w czasie zmywania.
Aluminium również może
powodować powstawanie plam
na naczyniach.
środka nabłyszczającego.
Ustawienie TAB jest aktywne
i w użyciu jest detergent
uniwersalny
o niewystarczających
właściwościach schnięcia.
Pojemnik na sól jest pusty.
Nieprawidłowe nastawienie
zmiękczacza wody.
Ze zmiękczacza wody wycieka
sól.
Zbyt wysoka temperatura i/lub
zbyt duża ilość detergentu
mogą uszkodzić naczynia
kryształowe. Niestety szkód nie
można naprawić, można im
tylko zapobiegać.
Ustawienie ilości środka
nabłyszczającego jest za
wysokie.
Szminka i herbata są trudne do
usunięcia.
Przedział na detergent był
wilgotny podczas dodawania
detergentu.
Komora detergentu została
zablokowana.
CzynnośćMożliwe przyczynyProblem
Aby uniknąć śladów
i matowienia, oddzielić od siebie
naczynia wykonane z różnych
metali, np. srebra, stali
nierdzewnej i aluminium.
Patrz sekcja Ustawienia.Nieprawidłowo ustawiona ilość
Zmień detergent uniwersalny
albo dezaktywuj ustawienie TAB
i uzupełnij sól oraz osobno
środek nabłyszczający. Zob.
w części Środek nabłyszczający
rozdziału Ustawienia.
Uzupełnić sól. Patrz sekcja
Przed pierwszym użyciem.
Zob. w części Twardość wody
rozdziału Ustawienia.
Sprawdź, czy pokrywka
pojemnika na sól jest
prawidłowo dokręcona. Jeżeli
tak, skontaktuj się z lokalnym
serwisem.
Naczynia kryształowe należy
zmywać w niskiej temperaturze
i z niewielka ilością detergentu.
Dalsze informacje można
uzyskać u producenta
detergentu.
Zmniejsz ustawienie dozowania.
Zob. w rozdziale Ustawienia.
W przypadku bardzo miękkiej
wody środek nabłyszczający
można rozcieńczać wodą
w stosunku 50:50.
Użyć detergentu ze składnikiem
wybielającym.
Przedział na detergent musi być
suchy przy dodawaniu
detergentu.
Upewnij się, że naczynia nie
uniemożliwiają otwarcia komory
detergentu.
32
Page 33
Stukotanie w czasie zmywania.
Ze zmywarki wydobywa się
nieprzyjemny zapach.
Naczynia są ułożone
nieprawidłowo lub ramiona
zraszające nie obracają się.
Filtry są zapchane.W zmywarce pozostaje woda.
Filtry są zamocowane
nieprawidłowo.
Zanieczyszczenia w pompie
odpływowej.
Brak elementu ustalającego
pompy odpływowej.
Załamanie węża odpływowego.
Zablokowany wąż odpływowy.
Zanieczyszczenia wokół
uszczelek i w narożnikach.
Przed długi czas stosowano
wyłącznie programy zmywania
w niskiej temperaturze.
CzynnośćMożliwe przyczynyProblem
Sprawdzić, czy naczynia są
prawidłowo ustawione. Obrócić
ramionami zraszającymi, aby
potwierdzić, że o nic nie
zaczepiają.
Wyczyścić filtr wstępny i filtr
dokładny.
Sprawdź, czy filtry są założone
prawidłowo. Zob. w rozdziale
Pielęgnacja i czyszczenie.
Wyczyścić pompę odpływową.
Patrz sekcja Pielęgnacja i
czyszczenie.
Sprawdź, czy żółty element
ustalający pompy odpływowej
z prawej strony dolnego
odpływu znajduje się na swoim
miejscu. Zob. w rozdziale
Pielęgnacja i czyszczenie.
Sprawdzić, czy wąż odpływowy
nie jest załamany ani zgięty pod
zbyt małym kątem.
Odłączyć wąż odpływowy w
punkcie, w którym przyłączony
jest do syfonu zlewu.
Sprawdzić, czy nie
ma zanieczyszczeń oraz
czy połączenie ma średnicę
wewnętrzną przynajmniej 14
mm.
Wyczyścić za pomocą szczotki
i niskopieniącego środka do
czyszczenia.
Uruchamiaj program zmywania
w wysokiej temperaturze raz lub
dwa razy w miesiącu. Możesz
też korzystać z programu
samoczyszczenia. Zob.
w części Samoczyszczenie
rozdziału Użytkowanie zmywarki.
33
Page 34
W zmywarce osadza się tłuszcz.
Naczynia nie są wystarczająco
suche.
Przed długi czas stosowano
wyłącznie programy zmywania
w niskiej temperaturze.
nieaktywna.
Zmywarka nie jest całkowicie
załadowana.
Środek nabłyszczający wymaga
uzupełnienia lub jego ilość jest
ustawiona na zbyt niską
wartość.
Ustawienie TAB jest aktywne
i w użyciu jest detergent
uniwersalny
o niewystarczających
właściwościach schnięcia.
CzynnośćMożliwe przyczynyProblem
Do rozpuszczania tłuszczu
pozostałego na naczyniach
silnie zabrudzonych wybieraj
programy
wysokotemperaturowe, takie jak
Intensywny 70°.Możesz też
korzystać z programu
samoczyszczenia; zob. w części
Samoczyszczenie rozdziału
Użytkowanie zmywarki.
Uaktywnij opcję Auto Dry.Opcja Auto Dry jest
Całkowicie załadować
zmywarkę.
Uzupełnij środek nabłyszczający
albo zwiększ ustawienie
dozowania.
Zmień detergent uniwersalny
albo dezaktywuj ustawienie TAB
i uzupełnij sól oraz osobno
środek nabłyszczający. Zob.
w części Środek nabłyszczający
rozdziału Ustawienia.
34
Page 35
Montaż
[mm]
Zdejmij plastikowe taśmy, jeśli wnęka ma wymiar 596–598mm.
Zachowaj ostrożność! Brzegi mogą być ostre. Noś rękawice ochronne!
**
Wymiary nominalne. Rzeczywiste wymiary mogą się różnić.
Długość okładziny drzwiczek.
*
Przeczytanie i przestrzeganie poniższych instrukcji i wytycznych jest niezwykle ważne. Montaż i
podłączenie urządzenia należy przeprowadzić zgodnie z oddzielnymi instrukcjami instalacji.
Instrukcje bezpieczeństwa
• Połączenia elektryczne, doprowadzające i odprowadzające muszą być wykonane przez
przeszkolonego profesjonalistę.
• Należy zawsze przestrzegać obowiązujących przepisów dotyczących podłączania do źródła wody,
kanalizacji i sieci elektrycznej.
• W czasie montażu należy zachować ostrożność. Nosić rękawice ochronne. Montaż musi być
przeprowadzany przez dwie osoby.
• Na podłodze pod zmywarką umieścić tackę ociekową, aby uniknąć uszkodzeń spowodowanych
potencjalnymi wyciekami wody.
• Przed przykręceniem zmywarki należy sprawdzić jej działanie poprzez uruchomienie programu
1h 65° z opcją Szybkie mycie. Sprawdzić, czy zmywarka napełnia się wodą, a następnie opróżnia.
Sprawdzić też, czy wszystkie złącza są szczelne.
OSTRZEŻENIE!
W czasie montażu zmywarki należy odciąć dopływ wody.
W czasie wykonywania prac wtyczka musi być wyjęta z gniazdka lub zasilanie odcięte z gniazdka.
35
Page 36
Przygotowanie
• Wymiary wnęki i przyłączy podano w oddzielnej instrukcji instalacji. Przed rozpoczęciem montażu
sprawdzić, czy wszystkie wymiary są prawidłowe. Należy pamiętać, że wysokość drzwi można
regulować, co pozwala zastosować inne mocowania.
• Upewnić się, że powierzchnia, na której montowana jest zmywarka jest stabilna. Wypoziomować
zmywarkę poprzez regulację czterech nóżek.
• Jeżeli zmywarka jest zabudowana, sąsiadujące meble muszą być odporne na wilgoć.
• Załóż folię ochronną pod blatem i naokoło brzegu. Zadaniem folii ochronnej jest zabezpieczyć
blat przed wilgocią. (Folia ochronna zostaje dostarczona w dołączonym plastikowym worku).
• Sprawdzić, czy urządzenie zamontowane jest w taki sposób, aby drzwi otwierały się swobodnie.
W przeciwnym razie może to być przyczyną nieprawidłowego działania zamka drzwi.
• Miej na uwadze, że w następstwie zamontowania okładziny drzwiczek konieczne może być
wyregulowanie sprężyn drzwiczek. Sprężyny lewą i prawą należy wyregulować równomiernie, aby
uniknąć niewyważenia drzwiczek.
Podłączanie odpływu
Zmywarkę można montować we wnęce na podniesieniu (na wysokości umożliwiającej wygodną
obsługę). Oznacza to, że zmywarkę można ustawić w taki sposób, że wąż odpływowy podłączony
będzie niżej niż dno zmywarki, na przykład bezpośrednio do odpływu w podłodze. Zmywarka
wyposażona jest we wbudowany zawór antysyfonowy zapobiegający opróżnieniu urządzenia z wody
w czasie cyklu mycia.
Wąż odpływowy można podłączyć do złączki na syfonie zlewu. Złączka musi miećśrednicę wewnętrzną
co najmniej 14 mm.
Wąż odpływowy można wydłużyć o maksymalnie 3 m (całkowita długość węża odpływowego nie
może przekroczyć 4,5 m). Wszelkie połączenia i rury łączące muszą mieć średnicę wewnętrzną minimum
14 mm. Jednak najlepiej jest wymienić wąż odpływowy na nowy, bez takich połączeń.
Żaden odcinek węża odpływowego nie może znajdować się o więcej niż 950 mm powyżej dna zmywarki.
Przymocować wąż odpływowy, korzystając z opaski zaciskowej węża. Upewnić się, że na wężu
odpływowym nie ma załamań.
Podłączenie do źródła wody
Należy korzystać wyłącznie z węża doprowadzającego dostarczonego ze zmywarką. Nie wolno
wykorzystywać starych lub innych zapasowych węży.
Rura zasilająca musi mieć zawór wody (zawór zamykający). Zawór wody musi być łatwo dostępny,
tak aby umożliwić odcięcie dopływu wody w przypadku konieczności przestawienia zmywarki.
Po zakończeniu montażu zawór wody należy odkręcić, aby umożliwić ustabilizowanie się ciśnienia.
Sprawdzić, czy wszystkie połączenia są szczelne.
Podłączenie do źródła zimnej wody
Podłączyć zmywarkę do źródła zimnej wody, jeżeli budynek ogrzewany jest olejem opałowym, prądem
elektrycznym lub gazem.
Podłączenie do źródła ciepłej wody
Podłącz zmywarkę do źródła ciepłej wody (maks. 70 °C), jeżeli budynek jest ogrzewany środkami
o dużej efektywności energetycznej, takimi jak sieć ciepłownicza, energia słoneczna lub energia
geotermalna. Podłączenie do ciepłej wody zmniejsza zużycie energii przez zmywarkę.
36
Page 37
UWAGA!
Nie przekraczać dopuszczalnej temperatury doprowadzanej wody. Niektóre materiały, z których
wykonane są naczynia kuchenne, mogą nie być odporne na wysoką temperaturę. Zob. w części
Kruche naczynia rozdziału Ładowanie zmywarki.
Podłączenie elektryczne
Informacje na temat parametrów podłączenia elektrycznego znaleźć można na tabliczce z numerem
seryjnym. Podane tam specyfikacje muszą być zgodne z parametrami zasilania sieciowego.
Zmywarka musi być podłączona do gniazdka z uziemieniem.
Elektryczne gniazdko ścienne musi znajdować się poza miejscem montażu oraz być łatwo dostępne
po zamontowaniu zmywarki. Nie wolno stosować przedłużaczy.
37
Page 38
Serwis
1
2
Zanim skontaktujesz się z działem obsługi technicznej, przeczytaj rozdział Rozwiązywanie problemów.
W razie napotkania problemu, którego nie potrafisz samodzielnie rozwiązać, zwróć się o profesjonalną
pomoc do lokalnego punktu obsługi serwisowej.; zob. global.hisense.com. Na naszej stronie
internetowej znajdziesz również informacje o dostępności części zamiennych. Dowiesz się też z niej,
w jakim zakresie możesz dokonywać napraw samodzielnie.
W zgłoszeniu podać informacje zawarte na tabliczce znamionowej zmywarki, z uwzględnieniem numeru
produktu (1) i numeru seryjnego (2).
Pamiętaj, że naprawy nieprofesjonalne mogą zagrażać bezpieczeństwu użytkownika i poskutkować
unieważnieniem gwarancji.
38
Page 39
Dane techniczne i etykieta efektywności
1
3 2
energetycznej
Dane techniczne
816-890 mmWysokość:
598 mmSzerokość:
555 mmGłębokość:
1)
Masa:
Liczba standardowych ustawień:
1)
Masa może różnić się w zależności od wersji.
2)
Zgodnie z normą EN 60436.
Informacja dla konsumentów
Informację o produkcie znajdziesz na stronie internetowej global.hisense.com, gdzie zamieszczone
jest również łącze do rejestru etykiet energetycznych Komisji Europejskiej (EPREL). Możesz też
bezpośrednio odwiedzić stronę https://eprel.ec.europa.eu. Kierując się wyświetlanymi instrukcjami,
wyszukaj urządzenie według nazwy modelu.
Zob. informacje podane na tabliczce z numerem seryjnym; zwróć uwagę na nazwę modelu (3).
Informacje dla instytucji testujących
Informację o produkcie można znaleźć w rejestrze etykiet energetycznych Komisji Europejskiej (EPREL),
a także otrzymać pocztą elektroniczną: [email protected].
W zgłoszeniu należy podać informacje zamieszczone na tabliczce znamionowej zmywarki, włącznie
z numerem artykułu (1), numerem seryjnym (2) i nazwą modelu (3).
30 kg
2)
16
0,03-1,0 MPaCiśnienie wody:
Patrz tabliczka znamionowa.Podłączenie elektryczne:
Patrz tabliczka znamionowa.Moc znamionowa:
39
Page 40
888863-a2
Zastrzegamy sobie prawo do wprowadzania zmian.
Loading...
