Page 1

Instrukcja użytkowania

Zmywarka

HV643D60

Page 2

Spis treści

4Zmywarka ................................................................................................................................

5Instrukcje bezpieczeństwa ....................................................................................................

6Montaż ......................................................................................................................................

6Zasada działania zabezpieczenia przed przelaniem .................................................................

6Przechowywanie/transport w zimie ..........................................................................................

6Opakowanie ..............................................................................................................................

7Utylizacja ...................................................................................................................................

7Symbole ....................................................................................................................................

8Przed pierwszym użyciem ......................................................................................................

8Twardość wody .........................................................................................................................

9Ustawienia podstawowe ...........................................................................................................

9Uzupełnianie środka nabłyszczającego ....................................................................................

9Uzupełnianie soli .......................................................................................................................

11Bardziej ekologiczne zmywanie ............................................................................................

11Oszczędność wody i energii .....................................................................................................

12Ładowanie zmywarki ..............................................................................................................

12Kruche naczynia .......................................................................................................................

12Rezultat zależy od sposobu załadowania .................................................................................

12Kosze zmywarki ........................................................................................................................

12Górna taca na sztućce ..............................................................................................................

13Górny kosz ................................................................................................................................

14Dolny kosz ................................................................................................................................

15Użytkowanie zmywarki ...........................................................................................................

15Dodawanie detergentu ..............................................................................................................

16Włączona/Wyłączona ................................................................................................................

16Wybór programu .......................................................................................................................

17Wybór opcji ...............................................................................................................................

18Start/Stop .................................................................................................................................

18Potrzeba załadowania większej ilości naczyń ..........................................................................

18Brak zasilania ............................................................................................................................

18Po zakończeniu programu ........................................................................................................

18Najlepszy rezultat suszenia .......................................................................................................

18Rozładowywanie zmywarki .......................................................................................................

19Tabela programów ..................................................................................................................

20Ustawienia ...............................................................................................................................

22Pielęgnacja i czyszczenie .......................................................................................................

22Uzupełnianie środka nabłyszczającego ....................................................................................

22Uzupełnianie soli .......................................................................................................................

23Oczyść filtr ................................................................................................................................

23Czyszczenie ramion zraszających ............................................................................................

24Mycie zmywarki z zewnątrz ......................................................................................................

24CLn - Uruchom program Samoczyszczenie ............................................................................

24Usuwanie zatorów ....................................................................................................................

26Rozwiązywanie problemów ...................................................................................................

Page 3

32Montaż .....................................................................................................................................

32Instrukcje bezpieczeństwa ........................................................................................................

33Przygotowanie ..........................................................................................................................

33Podłączanie odpływu ................................................................................................................

33Podłączenie do źródła wody .....................................................................................................

34Podłączenie elektryczne ...........................................................................................................

35Serwis ......................................................................................................................................

35Liczba cykli programu ...............................................................................................................

36Dane techniczne i etykieta efektywności energetycznej ....................................................

36Dane techniczne .......................................................................................................................

36Informacja dla konsumentów ....................................................................................................

36Informacje dla instytucji testujących .........................................................................................

Page 4

Zmywarka

Wyświetlacz

Start/Stop

Wybór programu

Włączona/Wyłączona

Zainstaluj zmywarkę; zob. w rozdziale Montaż. Następnie otwórz drzwiczki i naciśnij .

Dla zapewnienia korzystnych rezultatów zmywania ważne jest, żeby przy pierwszym uruchomieniu zmywarki dokonać właściwych ustawień; zob. w rozdziale Przed pierwszym użyciem.

OpcjeProgramy

Opóźniony startEco 55°

Szybkie mycieAuto 45-65°

1h 65°

Intensywny 70°

Szkło 40°

Higiena 70°

Programy specjalne

Samoczyszczenie

Informacja na ekranie

Patrz sekcja Pielęgnacja i czyszczenie.

Uzupełnianie środka nabłyszczającego

Uzupełnianie soli

CLn Uruchom program Samoczyszczenie

UWAGA!

Panel sterowniczy reaguje tylko przy otwartych drzwiczkach.

Page 5

Instrukcje bezpieczeństwa

• Przeczytać instrukcję użytkowania i umieścić ją w bezpiecznym miejscu.

• Liczba standardowych ustawień: 16

• Nie wolno używać zmywarki do innych celów niż wskazane w niniejszej instrukcji użytkowania.

• Na drzwiach zmywarki ani w koszach zmywarki nie wolno umieszczać rzeczy innych niż naczynia.

• Nigdy nie zostawiaj otwartych drzwiczek zmywarki — ktoś

mógłby się o nie potknąć. Wsuwaj kosze, żeby nie przewróciła się sama zmywarka.

• Należy stosować tylko detergent do zmywarek!

• Urządzenie może być obsługiwane przez dzieci w wieku 8

lat i starsze oraz przez osoby z niepełnosprawnością fizyczną, umysłową, utratą pamięci lub nie posiadające doświadczenia ani wiedzy. Osoby takie muszą być nadzorowane w czasie obsługi urządzenia lub poinstruowane w zakresie jego obsługi oraz powiązanych zagrożeń. Urządzenie nie może być czyszczone przez dzieci bez nadzoru.

• Uszkodzony kabel zasilający musi zostać wymieniony przez serwis producenta albo przez osobę o podobnie specjalistycznych kwalifikacjach.

• Zmywarkę można użytkować tylko w warunkach domowych, do zmywania naczyń. Wszelkie inne sposoby użytkowania są zabronione.

• Do zmywarki nie wolno wkładać naczyń z pozostałościami rozpuszczalnika, ponieważ grozi to eksplozją. W zmywarce nie wolno zmywać też talerzy zabrudzonych popiołem, woskiem lub smarem.

Page 6

• Należy nadzorować dzieci. Nie wolno pozwalać dzieciom na użytkowanie zmywarki lub zabawę zmywarką. Należy zachować szczególną ostrożność, gdy drzwi są otwarte. Wewnątrz mogą znajdować się pozostałości detergentu. Zawsze po dodaniu detergentu należy niezwłocznie uruchomić zmywarkę.

OSTRZEŻENIE!

Noże i inne ostro zakończone przedmioty należy układać poziomo w specjalnym koszu na sztućce zmywarki.

OSTRZEŻENIE!

Nie wolno pozostawiać dzieci bez opieki – detergent do zmywarek jest żrący!

Montaż

Patrz sekcja Montaż.

Zasada działania zabezpieczenia przed przelaniem

Zabezpieczenie przed przelaniem zaczyna wypompowywać z maszyny i odcina dopływ wody w razie przekroczenia normalnego poziomu wody w zmywarce. Gdy następuje wyzwolenie zabezpieczenia przed przelaniem, na ekranie pojawia się F54 (Przep wodą). W takim wypadku zamknij zawór doprowadzający wodę i skontaktuj się z serwisem. (Żeby nie doprowadzić do wycieku wody ze zmywarki, nie wyjmuj wtyku z gniazdka ściennego, dopóki nie zostanie zakręcony zawór doprowadzający wodę!)

Przechowywanie/transport w zimie

Przechowywać zmywarkę w miejscu, w którym temperatura nie spada poniżej zera oraz unikać transportu na duże odległości w bardzo niskiej temperaturze. Zmywarkę należy transportować pionowo lub ułożoną na tylnej ściance.

Przed przetransportowaniem zmywarki, która była w użyciu, albo przed jej długookresowym przechowaniem, konieczne jest usunięcie z niej wody.

Opakowanie

Opakowanie zewnętrzne chroni produkt w czasie transportu. Materiał opakowania nadaje się do recyklingu. Oddzielić od siebie poszczególne materiały opakowania, aby pomóc ograniczyć wykorzystanie surowców i ilość odpadów. Sprzedawca może przekazać opakowanie do recyklingu lub skierować do najbliższego zakładu recyklingu. Opakowanie jest wykonane z następujących materiałów:

• Tektura falista wyprodukowana z maks. 100% materiałów pochodzących z recyklingu.

• Polistyren spieniony (ESP) bez dodatku chloru ani fluoru.

• Elementy podtrzymujące wykonane z surowego drewna.

Page 7

• Ochronne tworzywo sztuczne wykonane z polietylenu (PE).

Utylizacja

Zmywarka została wyprodukowana i oznakowana jako produkt do recyklingu. Po zakończeniu eksploatacji zmywarki, gdy ma ona zostać poddana utylizacji, należy niezwłocznie uniemożliwić jej uruchomienie. W tym celu wyciągnąć kabel zasilający i przyciąć go jak najkrócej.

Informacje na temat odpowiedniego miejsca i sposobu przekazania zmywarki do odzysku uzyskać można u lokalnych władz.

Symbole

Objaśnienie symboli pojawiających się na urządzeniu.

Przeczytaj instrukcję użytkowania.

Zatwierdzone zgodnie z odpowiednimi dyrektywami UE.

Zutylizuj jako odpady elektryczne.

Page 8

Przed pierwszym użyciem

Twardość wody

Zmywarka pracuje najskuteczniej z miękką wodą (woda z niewielką ilością minerałów). Twarda woda pozostawia biały osad na naczyniach i zmywarce.

Sprawdzanie twardości wody

Twardość wody podaje się w stopniach niemieckich (°dH), francuskich (°fH) lub angielskich (°eH) albo w milimolach na litr (mmol/l).

Wodę o twardości powyżej 5°dH (9°fH / 6°eH / 0,9 mmol/l) trzeba zmiękczać. Proces odbywa się automatycznie, z wykorzystaniem wbudowanego zmiękczacza wody. Prawidłowe działanie zmiękczacza wody wymaga nastawienia go odpowiednio do twardości doprowadzanej wody. Po ustawieniu zmiękczacza wody używać detergentu i środka nabłyszczającego w ilościach odpowiednich dla miękkiej wody.

Skontaktować się z lokalnym zakładem wodociągów, aby uzyskać informację na temat twardości wody w okolicy.

Zanotować twardość wody:____________

Zalecane ustawieniemmol/l°eH°fH°dH

4:000,0-0,90-60-90-5 4:011,0-1,47-1010-146-8 4:021,5-2,011-1415-209-11 4:032,1-2,515-1821-2512-14 4:042,6-3,419-2426-3415-19 4:053,5-4,325-3035-4320-24 4:064,4-5,231-3644-5225-29 4:075,3-7,037-4953-7030-39 4:087,1-8,850-6171-8840-49 4:098,9628950

Gdyby twardość wody przekraczała 50°dH (89°fH / 62°eH / 8,9 mmol/l), zalecamy podłączenie zewnętrznego zmiękczacza wody.

Zwiększone zużycie w trakcie regeneracji

Zintegrowany w zmywarce zmiękczacz wody jest regularnie poddawany regeneracji, co ma na celu zachowanie jego sprawności. Regeneracja wydłuża program zmywania i zwiększa zużycia energii elektrycznej oraz wody. O tym, jak często następuje regeneracja zmywarkowego zmiękczacza wody, decyduje wybrane ustawienie.

Przykład: Gdy wykonywany jest program Eco 55° przy twardości wody 14°dH (25°fH / 18°eH / 2,5 mmol/l), zmiękczacz wody jest regenerowany w regularnych odstępach (po 5 cyklach zmywania), zużycie energii wzrasta o 0,015 kWh, zużycie wody wzrasta o 2,3 litrów, a czas trwania programu wydłuża się o 3 minut(y). Regeneracja odbywa się w ramach programu podczas zmywania głównego.

Page 9

OSTRZEŻENIE!

Unieś, aby otworzyć

Wciśnij, aby zamknąć

Twarda woda pozostawia biały osad na naczyniach i wewnątrz zmywarki. Z tego powodu ważne jest ustawienie odpowiedniego zmiękczacza wody! Zob. w części Twardość wody rozdziału Ustawienia.

Nigdy nie uruchamiaj zmywarki z pustym pojemnikiem na sól, gdy twardość doprowadzanej wody przekracza 5°dH (9°fH / 6°eH / 0,9 mmol/l).

Ustawienia podstawowe

Dla zapewnienia korzystnych rezultatów zmywania ważne jest, żeby przy pierwszym uruchomieniu zmywarki dokonać właściwych ustawień. Patrz strona 20.

Nastawianie:

• Środek nabłyszczający

• Twardość wody

• TAB (Detergent wszystko-w-jednym)

Uzupełnianie środka nabłyszczającego

Środek nabłyszczający przyspiesza oraz usprawnia suszenie. Zapewnia on również lepsze rezultaty mycia oraz bardziej czyste naczynia bez plam.

Napełnij komorę środka nabłyszczającego, jeżeli została wybrana pozycja Środek nabłyszczający 3:01 - 3:05.

1. Otworzyć pokrywkę przedziału na płyn nabłyszczający.

2. Ostrożnie wlej środek nabłyszczający do poziomu oznaczonego jako MAX.

3. Wytrzeć środek nabłyszczający, który mógł się rozlać wokół przedziału.

4. Prawidłowo zamknąć pokrywkę.

Uzupełnianie soli

Umieść sól w pojemniku na sól, jeżeli została wybrana pozycja Twardość wody 4:01 - 4:09.

1. Pojemnik na sól wyjmuje się przez przekręcenie go w lewo.

Page 10

2. Umieścić dołączony do zmywarki lejek w otworze do napełniania pojemnika na sól. Najpierw wlać około 1 l wody.

3. Dodawaj na tyle dużo soli, żeby wypełnić pojemnik (maks. 750 gram). Używaj specjalnej soli do zmywarek.

4. Wytrzeć nadmiar soli, aby umożliwić prawidłowe dokręcenie pokrywki.

OSTRZEŻENIE!

Aby uniknąć rdzewienia, niezwłocznie po nasypaniu soli należy uruchomić program zmywania.

Page 11

Bardziej ekologiczne zmywanie

Oszczędność wody i energii

Zmywarka zainstalowana w lokalu mieszkalnym sprawia, że zużycie energii elektrycznej i wody jest na ogół mniejsze w porównaniu ze zmywaniem ręcznym.

Unikanie spłukiwania naczyń pod bieżącą wodą

Nie płukać naczyń pod bieżącą wodą przed załadowaniem ich do zmywarki — to by się wiązało ze zwiększonym zużyciem energii elektrycznej i wody. Wystarczy usunąć większe resztki żywności.

Stosowanie ekologicznych detergentów

Należy przeczytać deklarację środowiskową na opakowaniu!

Użycie detergentu, środka nabłyszczającego bądź soli w nadmiernej ilości może skutkować mniej skutecznym zmywaniem oraz stanowi zwiększone obciążenie dla środowiska naturalnego.

Uruchamiaj zmywarkę załadowaną do pełna

Oszczędzaj wodę i energię: czekaj z uruchomieniem zmywarki, aż będzie ona całkowicie załadowana (zob. szereg standardowych ustawień). Używaj programu 1h 65° z opcją Szybkie mycie do

płukania naczyń w przypadku nieprzyjemnych zapachów.

Wykonywanie programów w niższych temperaturach

Lekko zabrudzone naczynia można zmywać z wykorzystaniem programu zmywania w niskiej temperaturze.

Wybierz program zmywania – Eco 55°

Ten program nadaje się do zmywania naczyń zabrudzonych w typowy sposób i jest najefektywniejszym z programów pod względem łącznego zużycia energii elektrycznej i wody. Do tego właśnie programu odnosi się potwierdzona w drodze oceny zgodność urządzenia z przepisami Unii Europejskiej w zakresie konstruowania urządzeń przyjaznych dla środowiska.

Ten program zmywania został stworzony z myślą o wydajnym zmywaniu z zużyciem możliwie jak najmniejszych ilości prądu i wody. Jest to długotrwałe zmywanie w niskiej temperaturze.

Uaktywnij ustawienie – Auto Dry

Krótszy czas zmywania i lepszą skuteczność suszenia można uzyskiwać, aktywując ustawienie Auto Dry, które automatycznie otwiera drzwiczki zmywarki. Przed rozładowaniem należy poczekać, aż zmywarka poinformuje o zakończeniu programu i naczynia ostygną. (Jeżeli zmywarka jest zabudowana, sąsiadujące meble muszą być odporne na wilgoć).

Przyłącz zmywarkę do wody zimnej

Podłączyć zmywarkę do źródła zimnej wody, jeżeli budynek ogrzewany jest olejem opałowym, prądem elektrycznym lub gazem.

Podłączenie do źródła ciepłej wody

Podłącz zmywarkę do źródła ciepłej wody (maks. 70 °C), jeżeli budynek jest ogrzewany środkami o dużej efektywności energetycznej, takimi jak sieć ciepłownicza, energia słoneczna lub energia geotermalna. Podłączenie do ciepłej wody zmniejsza zużycie energii przez zmywarkę.

UWAGA!

Nie przekraczać dopuszczalnej temperatury doprowadzanej wody. Niektóre materiały, z których wykonane są naczynia kuchenne, mogą nie być odporne na wysoką temperaturę. Zob. w części Kruche naczynia rozdziału Ładowanie zmywarki.

Page 12

Ładowanie zmywarki

Kruche naczynia

Niektórych naczyń nie można zmywać w zmywarce. To może wynikać z różnych czynników: niektóre materiały nie są odporne na wysoką temperaturę, a inne mógłby uszkodzić detergent.

Zachować ostrożność w przypadku przedmiotów wykonanych ręcznie, delikatnych ozdób, wyrobów porcelanowych/szklanych, srebra, miedzi, cyny, aluminium, drewna i tworzywa sztucznego. Zwrócić uwagę na obecność oznaczenia wskazującego możliwość mycia w zmywarce.

Rezultat zależy od sposobu załadowania

Aby uzyskiwać możliwie jak najlepsze rezultaty zmywania i suszenia, i to przy minimalnym zużyciu energii elektrycznej i wody, ładuj zmywarkę starannie. Dbaj o to, by proces mycia w zmywarce miał szansę dotrzeć do wszystkich powierzchni, a także o to, by wszystkie naczynia możliwie jak najdokładniej wysychały.

• Wszystkie zabrudzone powierzchnie powinny być skierowane do wewnątrz i w dół.

• Naczyń nie należy umieszczać wewnątrz innych naczyń ani układać ich jedno na drugim.

• Naczynia z zagłębieniem takie jak kubki należy ustawić pod kątem, aby woda mogła z nich spłynąć. Dotyczy to również naczyń plastikowych.

• Upewnić się, że małe przedmioty nie wypadną przez kosz zmywarki; umieścić je w górnej tacce na sztućce.

UWAGA!

Sprawdzić, czy ramiona zraszające mogą się swobodnie obracać.

Kosze zmywarki

Zmywarka wyposażona jest w górną tacę na sztućce, górny kosz i dolny kosz.

Wygląd koszy może się różnić w zależności od układu zmywarki.

Górna taca na sztućce

W górnej tacy na sztućce można umieszczać sztućce, chochle, trzepaczki, sztućce do nakładania i podobne elementy.

Page 13

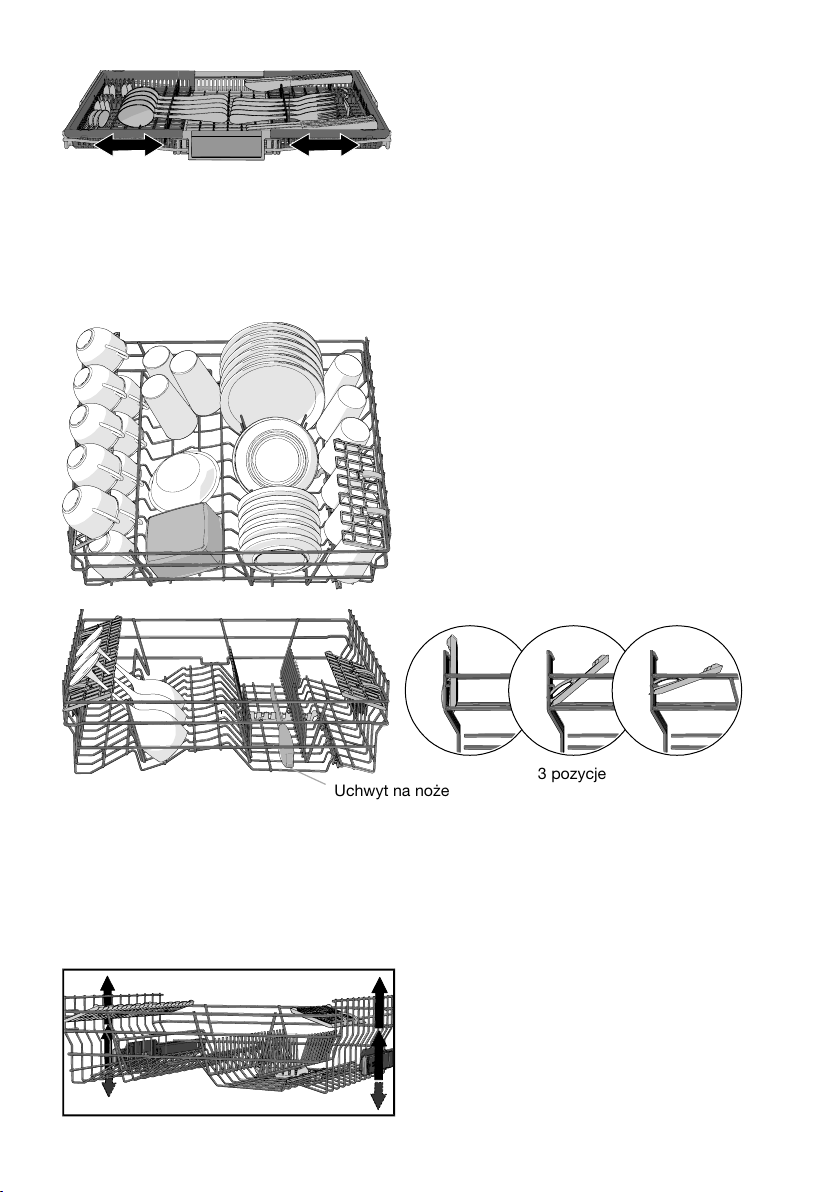

Górna taca na sztućce dzieli się na trzy części,

Uchwyt na noże

3pozycje

które można przesuwać na boki dla lepszego rozmieszczenia naczyń.

Górny kosz

W górnym koszu umieszczaj szklanki, filiżanki, miski, małe talerzyki i spodki. Wszystkie zabrudzone powierzchnie powinny być skierowane do wewnątrz i w dół! Kieliszki do wina ustawiaj na półce na kieliszki, a noże — w uchwycie na noże z prawej strony.

Podnoszenie i opuszczanie górnego kosza

1. Wyciągnąć górny kosz.

2. Chwycić górny kosz po bokach obiema dłońmi i podnieść go.

3. Górny kosz, który znajduje się w swoim położeniu górnym i zostaje uniesiony, opada do położenia dolnego. Pamiętaj, że obie strony kosza muszą zawsze znajdować się na tej samej wysokości.

Page 14

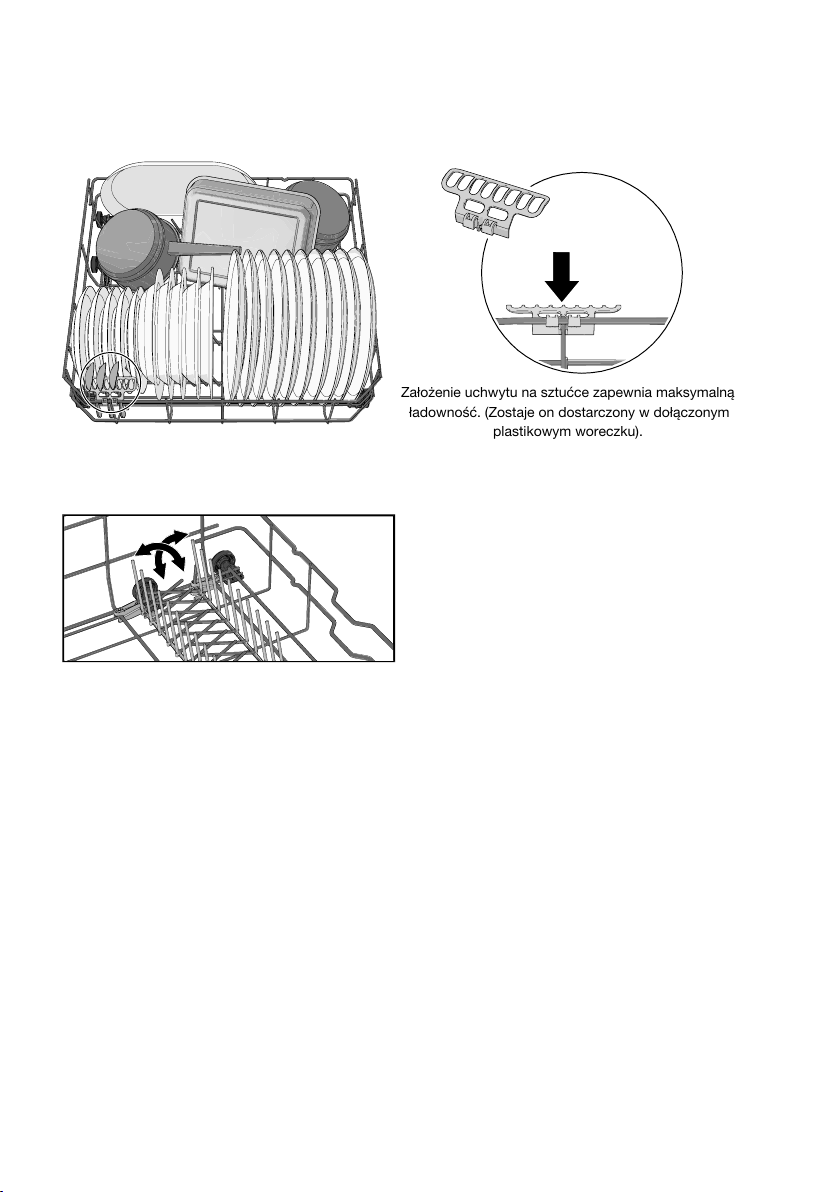

Dolny kosz

Założenie uchwytu na sztućce zapewnia maksymalną

ładowność. (Zostaje on dostarczony wdołączonym

plastikowym woreczku).

Talerze, talerzyki, naczynia do podawania i garnki ładuj do dolnego kosza. Sztućce można umieszczać w uchwycie na sztućce.

Regulowane wsporniki talerzy

Regulowane wsporniki talerzy można składać dla ułatwienia załadunku garnków, i misek.

Page 15

Użytkowanie zmywarki

Nacisnąć, abyotworzyć Zamknij pokrywkę

Detergent do zmywania wstępnego

Detergent do zmywania

głównego

Dodawanie detergentu

Należ przestrzegać instrukcji na opakowaniu detergentu. Zmywarka wyposażona jest w zmiękczacz wody, tak więc należy stosować detergent i środek nabłyszczający w ilości odpowiedniej dla wody miękkiej.

Użycie za dużej lub za małej ilości detergentu może skutkować mniej skutecznym zmywaniem oraz stanowi większe obciążenie dla środowiska.

Komora detergentu

Przedział na detergent musi być suchy przy dodawaniu detergentu.

Jeżeli w użyciu jest proszkowy lub płynny detergent do zmywarek, umieszczaj niewielką ilość detergentu w komorze na detergent do zmywania wstępnego.

UWAGA!

Stosować wyłącznie detergent do zmywarek. Nie wolno stosować płynu do mycia ze względu na pianę, która uniemożliwia skuteczne działanie zmywarki.

Detergent wszystko-w-jednym

Na rynku jest dostępnych wiele rodzajów detergentów wszystko-w-jednym. Należy dokładnie zapoznać się z instrukcjami takich produktów.

Uaktywniaj to ustawienie TAB, gdy używasz detergentu wszystko-w-jednym, który zawiera środek nabłyszczający.

Nie zaleca się stosowania tabletek do zmywarek z krótkimi programami (krótszymi niż 75 minut). W takim przypadku należy stosować detergent do zmywarek w proszku lub płynie.

UWAGA!

Optymalne rezultaty zmywania i suszenia można uzyskać, korzystając z normalnego detergentu do zmywarek wraz z oddzielnie dozowanym środkiem nabłyszczającym i solą.

Wszelkie pytania dotyczące detergentów kieruj do ich producentów.

Page 16

Wyświetlacz

Start/Stop

Wybór programu

Włączona/Wyłączona

UWAGA!

Panel sterowniczy reaguje tylko przy otwartych drzwiczkach.

Włączona/Wyłączona

Otwórz drzwiczki i naciśnij . Otwórz też zawór doprowadzający wodę, jeżeli to jeszcze nie nastąpiło.

Wybór programu

Wybrać program odpowiedni do rodzaju i stopnia zabrudzenia naczyń. Wyborem domyślnym jest zawsze Eco 55°.

Naciśnij raz lub klika razy, aż żądany program się uaktywni — zasygnalizuje to kontrolka.

Eco 55°

Więcej o zmywaniu przyjaznym dla środowiska przeczytasz w rozdziale Bardziej ekologiczne zmywanie.

Do mycia silnie zabrudzonych i zatłuszczonych naczyń używaj programu wysokotemperaturowego.

Auto 45-65°

Zmywarka może ustalić stopień zabrudzenia naczyń i dostosować zużycie wody i temperaturę. W nowo zamontowanych urządzeniach program trzeba uruchomić pięć razy, by zakończyć dostrajanie zapewniające najlepsze rezultaty.

1h 65°

Szybki program do zmywania lekko zaschniętych resztek. (Ten program nie jest przeznaczony do zmywania przypalonych resztek jedzenia, na przykład z naczyń do pieczenia).

Użycie opcji Auto Dry jest ważne dla zagwarantowania najlepszego możliwego rezultatu suszenia.

Intensywny 70°

Program wysokotemperaturowy, przeznaczony do rozpuszczania tłuszczu obecnego na silnie zabrudzonych naczyniach, takich jak garnki, naczynia żaroodporne i do piekarnika. Gdyby naczynia nie wypełniły zmywarki całkowicie, można załadować dodatkowo talerze i podobne naczynia.

Page 17

Szkło 40°

Łagodny program zmywania w niskiej temperaturze, odpowiedni do mycia delikatnych kryształów i szkła. Pamiętaj o tym, by używać tylko niewielkiej ilości detergentu oraz rozmieszczać naczynia w taki sposób, żeby podczas mycia się ze sobą nie stykały. Zob. też część Kruche naczynia rozdziału Ładowanie zmywarki. Ten program można stosować też do porcelany, która właśnie była używana i została oczyszczona z zaschniętych resztek żywności.

Higiena 70°

Program najbardziej odpowiedni do zmywania naczyń o szczególnych wymaganiach w zakresie higieny, takich jak butelki dla dzieci czy deski do krojenia. Zmywanie zasadnicze i płukanie końcowe odbywa się w wysokiej temperaturze.

Program samoczyszczenia umożliwiający czyszczenie komory zmywarki, ramion zraszających i przewodów zraszających.

Ten program należy uruchomić (gdy w zmywarce nie ma naczyń) z normalnym detergentem do zmywarek lub kwaskiem cytrynowym. W sprzedaży dostępne są również specjalne środki do czyszczenia zmywarek. Informacje na temat usuwania osadów z kamienia, patrz Komora zmywarki w rozdziale Pielęgnacja i czyszczenie.

UWAGA! CLn Zmywarka będzie w regularnych odstępach przypominała o konieczności przeprowadzenia

sekwencji Samoczyszczenie.

Wcisnąć i przytrzymać, aż na ekranie pojawi się CLn, aby wybrać program.

Wybór opcji

Naciskaj opcje ( , ), aby je uaktywniać. (Zakres dostępnych opcji różni się w zależności od programu).

Opóźniony start

Po wybraniu opcji Opóźniony start zmywarka uruchomi się z opóźnieniem, wynoszącym 1–24 h, od momentu naciśnięcia i zamknięcia drzwiczek.

Jednokrotne naciśnięcie uaktywnia Opóźniony start. Kilkakrotne naciśnięcie lub przytrzymanie pozwala nastawić żądany czas w godzinach. Czas Opóźniony start jest wyświetlany na ekranie.

Naciśnij . Zamknij drzwiczki. Zmywarka zacznie odliczać czas i uruchomi się z zadanym opóźnieniem.

Aby anulować opcję Opóźniony start, otwórz drzwiczki, a następnie wciśnij na trzy sekundy .

Niedostępne z: Samoczyszczenie

Samoczyszczenie

Szybkie mycie

Ta opcja skraca czas wykonywania programu, ale zwiększa zużycie energii i wody.

Naciśnij , aby uaktywnić opcję. Wskazanie czasu trwania programu na ekranie zostanie uaktualnione.

Niedostępne z: Auto 45-65°, Szkło 40°, Higiena 70°, Samoczyszczenie

Page 18

Start/Stop

Naciśnij . Zawartość ekranu zacznie pulsować, sygnalizując gotowość zmywarki do uruchomienia. Poprawnie zamknij drzwiczki — inaczej zmywarka się nie uruchomi.

Zatrzymywanie lub zmiana programu

Otwórz drzwiczki. Jeżeli chcesz przerwać albo zmienić program po tym, jak zmywarka została już uruchomiona, wciśnij na trzy sekundy .

Jeżeli pokrywka dozownika detergentu otworzyła się, dodaj detergentu. Następnie wybierz nowy program, naciśnij i zamknij drzwiczki.

Pozostały czas

Po wybraniu programu i opcji wyświetlony zostanie czas trwania ostatniego programu.

Potrzeba załadowania większej ilości naczyń

Otworzyć drzwiczki. Zmywarka wyłączy się samoczynnie. Włożyć naczynia i zamknąć drzwiczki. Po krótkiej chwili zmywarka powróci do wykonywania programu.

Brak zasilania

Gdyby zmywarka wyłączyła się na skutek przerwy w dopływie prądu podczas realizacji programu zmywania, program zostanie wznowiony po przywróceniu zasilania. Przerwanie zasilania w trakcie suszenia przerywa program.

Po zakończeniu programu

Zakończenie programu jest sygnalizowane jednym krótkim sygnałem dźwiękowym. W rozdziale Ustawienia opisano sposób zmiany działania tej funkcji.

Po tym, jak drzwiczki zmywarki otworzą się i program dobiegnie końca, na ekranie pojawia się „End”.

Zmywarka wyłącza się automatycznie po zakończeniu programu. Po każdym użyciu należy zamknąć zawór wody.

Najlepszy rezultat suszenia

• Całkowicie załadować zmywarkę.

• Naczynia z zagłębieniem takie jak kubki należy ustawić pod kątem, aby woda mogła z nich spłynąć. Dotyczy to również naczyń plastikowych.

• Uzupełnij środek nabłyszczający albo zwiększ ustawienie dozowania.

• Uaktywnij ustawienie Auto Dry. Zob. w rozdziale Ustawienia.

• Przed rozładowaniem zmywarki należy odczekać, aż naczynia ostygną.

Rozładowywanie zmywarki

Gorące naczynia z porcelany są delikatniejsze. Pozostawić naczynia w zmywarce do ostygnięcia przed jej rozładowaniem.

Najpierw należy rozładować dolny kosz, aby uniknąć sytuacji, w której woda spływa z górnego kosza na naczynia w dolnym koszu.

Gdy otwiera się pokrywka dozownika detergentu, nie należy ładować dodatkowych naczyń.

Page 19

Zużycie

wody (liter)

Energia

(ok. kWh)

Zużycie

Czas

zmywania

Płukanie

końcowe

Liczba

płukań

Zmywanie

główne

(ok.

godz:min)

11,00,852:5549 °C255 °C

13,0-20,50,9-1,42:10-3:1060 °C2-345-65 °C1-2

14,51,11:0065 °C365 °C

17,01,62:5070 °C270 °C225Intensywny 70°

10,50,71:4050 °C240 °C20Szkło 40°

10,51,31:0570 °C270 °C25Higiena 70°

Liczba

cykli

zmywania

wstępnego

OpcjeDetergent

[ml]

Programy

Tabela programów

Eco 55°

25Auto 45-65°

251h 65°

Zużycie mediów zależy od czynników takich jak temperatura doprowadzonej wody, temperatura w pomieszczeniu, ilość naczyń, wybrane funkcje

dodatkowe i inne. Wartości dla program Eco 55° są dokładne, pozostałe dane są jedynie orientacyjne.

Zintegrowany w zmywarce zmiękczacz wody jest regularnie poddawany regeneracji, co ma na celu zachowanie jego sprawności. Regeneracja

wydłuża program zmywania i zwiększa zużycia energii elektrycznej oraz wody. O tym, jak często następuje regeneracja zmywarkowego zmiękczacza

wody, decyduje wybrane ustawienie.

Ten program nadaje się do zmywania naczyń zabrudzonych w typowy sposób i jest najefektywniejszym z programów pod względem łącznego zużycia

energii elektrycznej i wody. Do tego właśnie programu odnosi się potwierdzona w drodze oceny zgodność urządzenia z przepisami Unii Europejskiej

w zakresie konstruowania urządzeń przyjaznych dla środowiska.

Auto Dry. Patrz sekcja Ustawienia.

Page 20

Ustawienia

Potwierdź /Następne ustawienieWybór alternatywny

Otwórz menu ustawień zmywarki

Otwórz drzwiczki i naciśnij .

Aby otworzyć menu ustawień zmywarki, wciśnij i i przytrzymaj, aż na ekranie pojawi się SEt.

Naciśnij , aby przejść do menu ustawień.

Naciśnij , aby przejść do menu alternatyw.

Użyj , aby potwierdzić wybrane ustawienie.

Aby opuścić menu, dojdź do jego końca albo naciśnij .

AlternatywyUstawienia

Dźwięk

Środek nabłyszczający

2:00 - 2:03 (2:00 Wył.)

3:00 - 3:05 (3:00 Wył.)

Sygnał dźwiękowy potwierdza naciśnięcie przycisku na panelu sterowniczym. Sygnał dźwiękowy informuje o zakończeniu programu zmywania.

Komunikaty błędu zawsze są sygnalizowane głośnym dźwiękiem brzęczyka.

Ustawienie dozowania środka nabłyszczającego. Dozownik środka nabłyszczającego można regulować w zakresie od

3:00 (Wył.) do 3:05 (Duża ilość). Ilość środka nabłyszczającego należy zwiększyć:

• Jeżeli na naczyniach są ślady wody.

Twardość wody

4:00 - 4:09 (4:00 Wył.)

Ilość środka nabłyszczającego należy zmniejszyć:

• Jeżeli naczynia pokryte są lepką białą/niebieską warstwą.

• Jeżeli na naczyniach są zacieki.

• Powstawanie piany. W przypadku bardzo miękkiej wody środek nabłyszczający można rozwodnić w stosunku

50:50.

Ustawienie fabryczne: 3:04

Regulacja zmiękczacza wody. Wybrać ustawienie w zależności od twardości doprowadzanej wody. Prawidłowe ustawienie jest ważne! Zob. w części Twardość wody rozdziału Przed pierwszym użyciem.

Page 21

TAB

Auto Dry

fabryczne

AlternatywyUstawienia

5:00 (Wył.) 5:01 (Wł.)

6:00 (Wył.) 6:01 (Wł.)

rStPrzywróć ustawienia

EndWyjdź

Jeżeli twardość wody wodociągowej wynosi poniżej 6°dH (10°fH / 7°eH / 1,0 mmol/l), wybierz 4:00. Zmiękczacz wody będzie wtedy nieaktywny i nie ma potrzeby dodawania soli. Ustawienie fabryczne: 4:04

Uaktywniaj to ustawienie, gdy używasz detergentu uniwersalnego, który zawiera środek nabłyszczający. To ustawienie ogranicza dozowanie środka nabłyszczającego i wpływa na to, jak często musi się odbywać regeneracja zintegrowanego zmiękczacza zmywarki.

Ustawienie fabryczne: 5:00

Drzwiczki zmywarki otwierają się automatycznie, co skraca czas trwania programu i poprawia skuteczność suszenia. Przed rozładowaniem należy poczekać, aż zmywarka poinformuje o zakończeniu programu i naczynia ostygną. (Jeżeli zmywarka jest zabudowana, sąsiadujące meble muszą być odporne na wilgoć).

Niedostępne z: Higiena 70°, Samoczyszczenie Auto Dry jest wstępnie wybrany i nie można go dezaktywować dla programu Eco 55°.

Wszelkie komunikaty błędu.F--Wskazanie błędu

Pracownik serwisu może zapytać Cię o ostatnio występujące komunikaty błędu.

To skutkuje przywróceniem domyślnych poziomów fabrycznych wszystkim ustawieniom. Wybierz rSt i potwierdź, naciskając .

Aby opuścić menu ustawień zmywarki, wybierz End i naciśnij .

(Menu zamyka się automatycznie po trzech sekundach).

Page 22

Pielęgnacja i czyszczenie

Unieś, aby otworzyć

Wciśnij, aby zamknąć

Uzupełnianie środka nabłyszczającego

Gdy konieczne jest uzupełnienie środka nabłyszczającego, na wyświetlaczu podświetlony zostanie powyższy symbol.

1. Otworzyć pokrywkę przedziału na płyn nabłyszczający.

2. Ostrożnie wlej środek nabłyszczający do poziomu oznaczonego jako MAX.

3. Wytrzeć środek nabłyszczający, który mógł się rozlać wokół przedziału.

4. Prawidłowo zamknąć pokrywkę.

Po uzupełnieniu soli symbol może zgasnąć dopiero po pewnym czasie.

Uzupełnianie soli

Gdy konieczne jest uzupełnienie soli, na wyświetlaczu podświetlony zostanie powyższy symbol.

1. Pojemnik na sól wyjmuje się przez przekręcenie go w lewo.

2. Umieścić dołączony do zmywarki lejek w otworze do napełniania pojemnika na sól. (Wodę wlewa się tylko za pierwszym razem).

3. Dodawaj na tyle dużo soli, żeby wypełnić pojemnik (maks. 750 gram). Używaj specjalnej soli do zmywarek.

4. Wytrzeć nadmiar soli, aby umożliwić prawidłowe dokręcenie pokrywki.

Po uzupełnieniu soli symbol może zgasnąć dopiero po pewnym czasie.

OSTRZEŻENIE!

Aby uniknąć rdzewienia, niezwłocznie po nasypaniu soli należy uruchomić program zmywania.

Nie wolno nigdy wlewać detergentu do zmywarek do pojemnika na sól. Spowoduje to uszkodzenie zmiękczacza wody!

Page 23

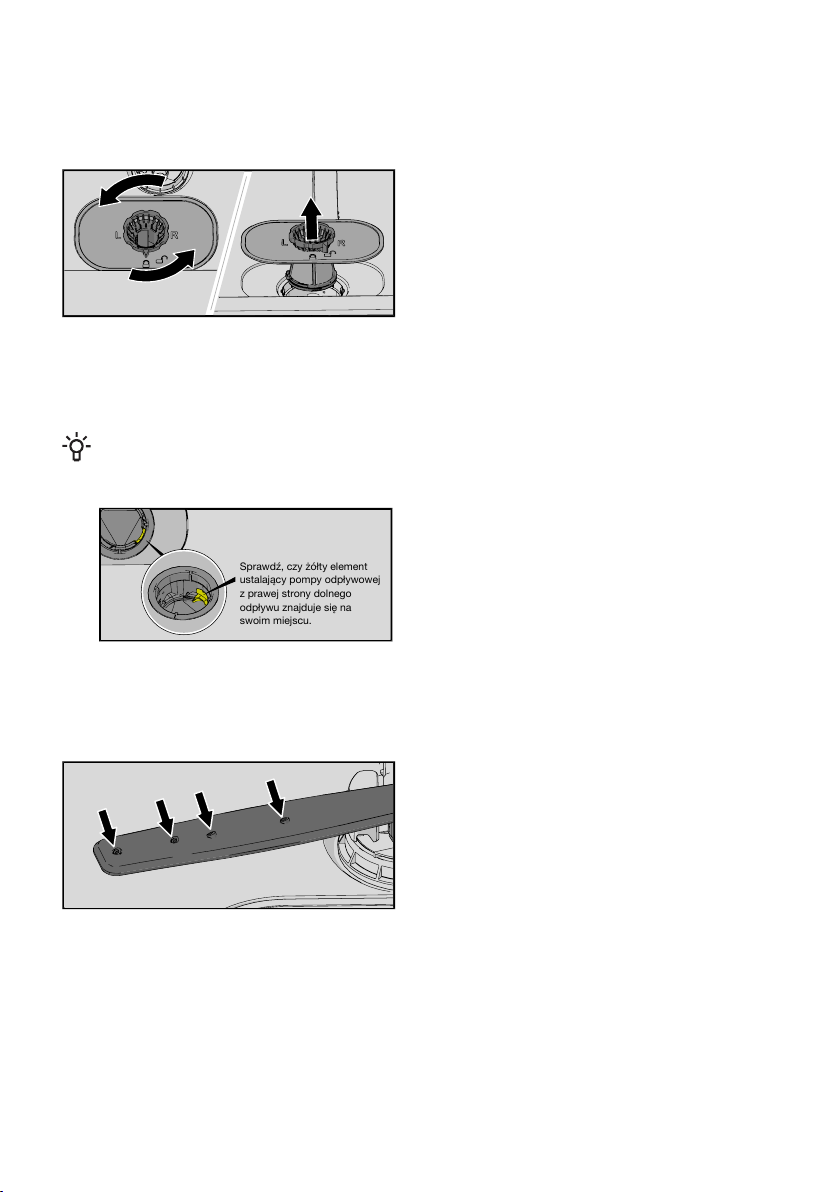

Oczyść filtr

Sprawdź, czy żółty element ustalający pompy odpływowej zprawej strony dolnego odpływu znajduje się na swoim miejscu.

Filtr wychwytuje większe fragmenty żywności, które są za duże, by mogły przejść przez pompę odpływową. Filtr trzeba opróżniać, gdy zachodzi taka potrzeba. Należy go czyścić w regularnych odstępach czasu, stosownie do częstości korzystania ze zmywarki.

1. Przekręć pierścień blokujący w lewo i unieś filtr prosto do góry.

2. Wyjmij filtr i wyczyścić go.

3. Z powrotem załóż filtr, po czym przekręć pierścień blokujący w prawo do pozycji zatrzymania. Sprawdź, czy brzegi filtra ściśle przylegają.

UWAGA!

Nieprawidłowe założenie filtra może skutkować niezadowalającymi rezultatami zmywania. Pamiętaj, że nie wolno użytkować zmywarki bez założonego filtra!

Czyszczenie ramion zraszających

Otwory i łożyska mogą w pewnych okolicznościach zostać zablokowane. Wyjąć zanieczyszczenia za pomocą szpilki lub podobnego przedmiotu. Ramiona zraszające mają również otwory od spodu.

Aby ułatwić czyszczenie, ramiona zraszające można zdemontować. Należy pamiętać o ich prawidłowym zamontowaniu po oczyszczeniu.

Górne ramię zraszające

• Wyciągnąć górny kosz.

• Odkręć łożyska ramienia zraszającego w lewo, aby zdjąć ramię zraszające z górnego kosza.

Page 24

Dolne ramię zraszające

• Pociągnąć dolne ramię zraszające prosto w górę, aby je wyjąć.

Mycie zmywarki z zewnątrz

Drzwiczki i uszczelnienie drzwiczek

Otworzyć drzwiczki. Oczyścić boki drzwiczek i ich uszczelnienie w zwykły sposób, posługując się nieznacznie zwilżoną szmatką. Obszar uszczelki drzwiczek przy dolnym przednim brzegu zmywarki przy pomocy szczotki.

Panel sterowniczy

Dbaj o czystość panelu sterowniczego. W razie potrzeby wycieraj go do czysta suchą lub nieznacznie zwilżoną szmatką. Pod żadnym pozorem nie używaj w tym celu produktów do czyszczenia — te mogłyby spowodować zarysowanie powierzchni.

CLn - Uruchom program Samoczyszczenie

Komora zmywarki

Komora zmywarki jest wykonana ze stali nierdzewnej i zachowuje czystość przy normalnym (regularnym) użytkowaniu.

Pod wpływem twardej wody w zmywarce może się odłożyć kamień. Należy wtedy wlać do przedziału na detergent dwie łyżeczki kwasku cytrynowego i uruchomić program Samoczyszczenie (bez naczyń w zmywarce). W sprzedaży dostępne są również specjalne środki do czyszczenia zmywarek.

Usuwanie zatorów

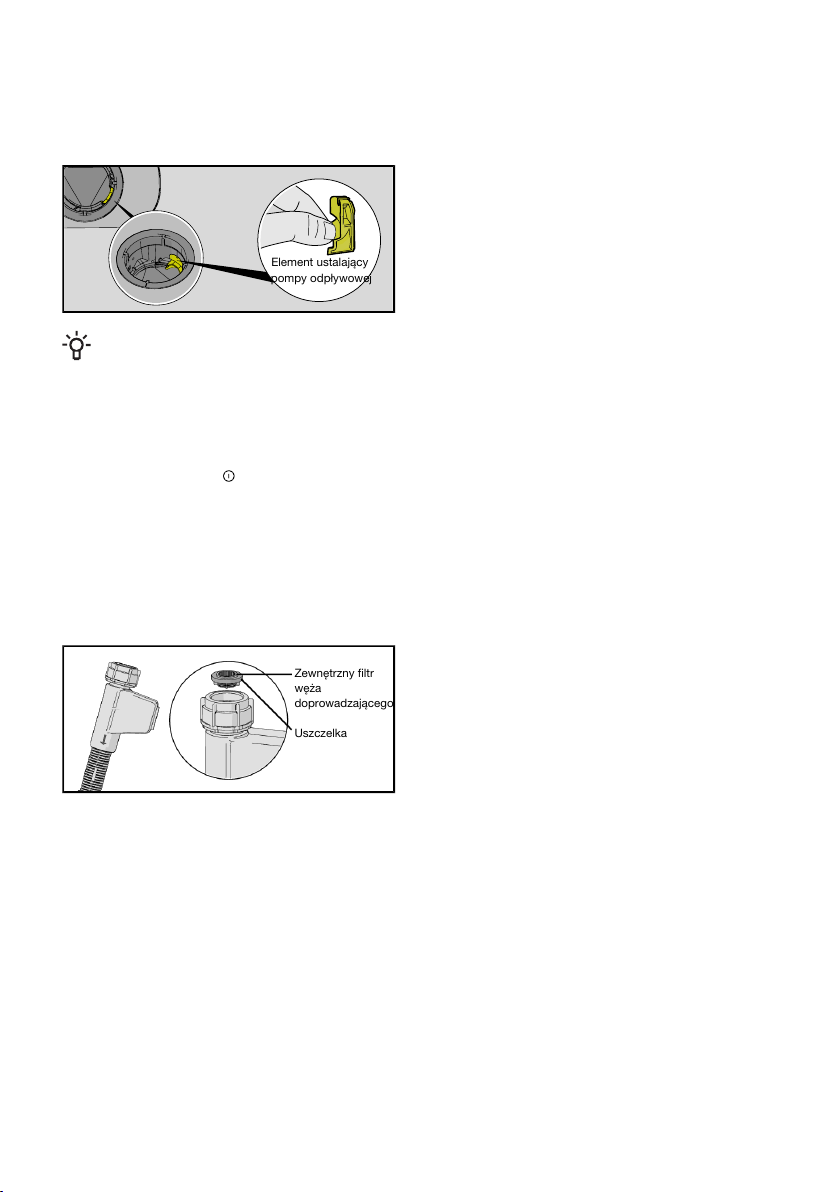

Odblokowywanie pompy odpływowej

Jeżeli po zakończeniu programu w zmywarce nadal znajduje się woda, to być może niedrożna jest pompa odpływowa — pojawia się wtedy komunikat błędu Błąd wylotu wody.

Wyłącz zmywarkę i wyjmij wtyk z gniazdka ściennego.

2. Wyjmij filtr.

3. Usunąć wodę z komory zmywarki.

4. Aby poddać kontroli pompę odpływową, wymontuj żółty element ustalający pompy odpływowej z prawej strony dolnego odpływu. (W razie potrzeby posłuż się szczypcami).

Page 25

5. Przekręć ręcznie pokrętło pompy, znajdujące się za elementem ustalającym pompy odpływowej.

Element ustalający pompy odpływowej

Zewnętrzny filtr węża doprowadzającego

Uszczelka

Ostrożnie usuń wszelkie ostre przedmioty, takie jak szkło.

6. Z powrotem załóż element ustalający pompy odpływowej. Z powrotem załóż filtr.

7. Ponownie podłączyć urządzenie do zasilania.

UWAGA!

Nie należy zapomnieć o ponownym zainstalowaniu elementu ustalającego pompy.

Odblokowywanie filtra węża doprowadzającego

Jeżeli doprowadzana woda zawiera cząsteczki, zewnętrzny filtr na wężu doprowadzającym może się zatkać — pojawia się wtedy komunikat błędu Błąd wlotu wody.

Wyłącz zmywarkę i wyjmij wtyk z gniazdka ściennego.

2. Zakręcić zawór wody.

3. Odkręcić wąż doprowadzający.

4. Ostrożnie wyjąć zewnętrzny filtr z węża doprowadzającego i wyczyścić.

5. Wymienić filtr i sprawdzić, czy uszczelka znajduje się w odpowiednim położeniu.

6. Dokładnie przykręcić wąż doprowadzający.

7. Podłączyć urządzenie do zasilania i odkręcić zawór wody. Odczekać, aż ustabilizuje się ciśnienie i sprawdzić, czy podłączenie jest wodoszczelne.

Page 26

Rozwiązywanie problemów

CzynnośćKomunikaty błędu

Przep wodąF10

Błąd wylotu wodyF11

Błąd wlotu wodyF12

Wyciek zaworu wlotuF40

Błąd grzałki 1F41

Przep wodąF54

Błąd wlotu wodyF67

Odblokowywanie pompy odpływowej. Zob. w rozdziale Pielęgnacja i czyszczenie. Gdyby problem nie ustępował, skontaktuj się z lokalnym serwisem.

Zob. problem „W zmywarce pozostaje woda” w tablicy poniżej. Gdyby problem nie ustępował, skontaktuj się z lokalnym serwisem.

Sprawdź, czy zawór doprowadzający wodę jest otwarty. Sprawdź, czy filtr zewnętrzny na wężu doprowadzającym nie jest zablokowany. Zob. w części Odblokowywanie filtra węża doprowadzającego rozdziału Pielęgnacja i czyszczenie. Gdyby problem nie ustępował, skontaktuj się z lokalnym serwisem.

Zakręć zawór doprowadzający wodę i skontaktuj się z lokalnym serwisem.

Zakręć zawór doprowadzający wodę, wyjmij wtyk z gniazdka ściennego i skontaktuj się z lokalnym serwisem.

Zakręć zawór doprowadzający wodę i skontaktuj się z lokalnym serwisem. Żeby nie doprowadzić do wycieku wody ze zmywarki, nie wyjmuj wtyku z gniazdka ściennego, dopóki nie zostanie zakręcony zawór doprowadzający wodę!

Nacisnąć dowolny przycisk, aby usunąć sygnał błędu.

Panel sterowniczy nie reaguje na naciskanie przycisków.

Nie można zamknąć drzwi.

Czas między otwarciem drzwiczek a użyciem panelu sterowniczego był za krótki.

Drzwi są zamknięte.

Panel sterowniczy zabrudzony.

Kosze są nieprawidłowo ustawione.

CzynnośćMożliwe przyczynyProblem

Odczekać chwilę i ponowić próbę.

Otwórz drzwiczki. Panel sterowniczy reaguje tylko przy otwartych drzwiczkach.

Wyczyścić je suchą lub lekko wilgotną szmatką.

Sprawdzić, czy kosze są prawidłowo ustawione w płaszczyźnie poziomej.

Sprawdzić, czy naczynia nie uniemożliwiają prawidłowego wsunięcia koszy.

Page 27

Zmywarka nie uruchamia się.

Naczynia nie są czyste.

Zamek drzwiczek nie zatrzaskuje się.

nie zostało naciśnięte.

zamknięte. Zmywarka została otwarta

w celu dołożenia brudnych naczyń podczas wykonywania programu.

Zamek drzwiczek nie zatrzaskuje się prawidłowo.

Sprawdź, czy opcja Opóźniony start została wybrana.

gniazdka ściennego.

automatyczny. Ramiona zraszające nie

obracają się.

Zablokowane otwory lub łożyska ramion zraszających.

CzynnośćMożliwe przyczynyProblem

Sprawdzić zamek drzwiczek. Jeśli się nie zatrzaskuje, otworzyć drzwiczki. Wciśnij i i przytrzymaj, aż na ekranie zacznie się odliczanie. Odczekaj — 60 sekund(y) — aż odliczanie dobiegnie końca. Zamknij drzwiczki. Upewnij się, że drzwiczki się zatrzasnęły i zablokowały.

Naciśnij . Na ekranie rozpocznie się odliczanie.

Sprawdzić.Drzwi są nieprawidłowo

Zamknąć drzwiczki i czekać. Po kilku chwilach zmywarka powróci do wykonywania programu.

Nacisnąć i przytrzymać przycisk

przez trzy sekundy, aby skasować opcję Opóźniony start.

Sprawdzić.Wtyczka nie jest włożona do

Sprawdzić.Zadziałał bezpiecznik/wyłącznik

Sprawdzić, czy naczynia nie blokują ruchu ramion zraszających.

Wyczyścić ramiona zraszające. Patrz rozdział Pielęgnacja i czyszczenie.

Page 28

Plamy na stali nierdzewnej lub srebrze.

Niedopasowany program zmywania.

Nieprawidłowa ilość detergentu.

Stary detergent. Detergent to produkt, który traci z czasem swoje właściwości.

Naczynia załadowane nieprawidłowo.

Szklanki i filiżanki przewróciły się w czasie biegu programu.

Filtr jest założony nieprawidłowo.

Brak elementu ustalającego pompy odpływowej.

Niektóre produkty spożywcze, takie jak musztarda, majonez, cytryna, ocet, sól i sosy mogą powodować powstawanie śladów na stali nierdzewnej, jeżeli zostaną na niej pozostawione na zbyt długi czas.

CzynnośćMożliwe przyczynyProblem

Do rozpuszczania tłuszczu pozostałego na naczyniach silnie zabrudzonych wybieraj programy wysokotemperaturowe, takie jak Intensywny 70°.

Ilość należy ustalić z uwzględnieniem twardości wody. Zastosowanie zbyt dużej lub zbyt małej ilości detergentu skutkuje niesatysfakcjonującymi rezultatami mycia.

Należy unikać kupowania dużych opakowań.

Nie przykrywaj porcelany dużymi miskami ani podobnymi naczyniami. Unikaj ustawiania bardzo wysokich szklanek w narożnikach koszy. Zob. w rozdziale Ładowanie zmywarki.

Ustawić naczynia tak, aby były stabilne.

Oczyść filtr.Filtr jest zatkany. Sprawdź, czy filtr jest założony

prawidłowo. Zob. w rozdziale Pielęgnacja i czyszczenie.

Sprawdź, czy żółty element ustalający pompy odpływowej z prawej strony dolnego odpływu znajduje się na swoim miejscu. Zob. w rozdziale Pielęgnacja i czyszczenie.

Takie produkty spożywcze należy spłukiwać, ilekroć zmywarka nie zostaje uruchomiona od razu. Warto brać pod uwagę 1h 65° z opcją Szybkie mycie.

Page 29

Plamy lub nalot na naczyniach.

Naczynia pokryte są lepką białą/niebieską warstwą.

Po zmywaniu pozostały plamy.

Pozostałości po detergencie w przedziale na detergent po zakończeniu zmywania.

Stal nierdzewna może spowodować powstanie plam na elementach ze srebra, jeżeli zetkną się w czasie zmywania. Aluminium również może powodować powstawanie plam na naczyniach.

środka nabłyszczającego. Ustawienie TAB jest aktywne

i w użyciu jest detergent uniwersalny o niewystarczających właściwościach schnięcia.

Pojemnik na sól jest pusty.

Nieprawidłowe nastawienie zmiękczacza wody.

Ze zmiękczacza wody wycieka sól.

Zbyt wysoka temperatura i/lub zbyt duża ilość detergentu mogą uszkodzić naczynia kryształowe. Niestety szkód nie można naprawić, można im tylko zapobiegać.

Ustawienie ilości środka nabłyszczającego jest za wysokie.

Szminka i herbata są trudne do usunięcia.

Przedział na detergent był wilgotny podczas dodawania detergentu.

Komora detergentu została zablokowana.

CzynnośćMożliwe przyczynyProblem

Aby uniknąć śladów i matowienia, oddzielić od siebie naczynia wykonane z różnych metali, np. srebra, stali nierdzewnej i aluminium.

Patrz sekcja Ustawienia.Nieprawidłowo ustawiona ilość

Zmień detergent uniwersalny albo dezaktywuj ustawienie TAB i uzupełnij sól oraz osobno środek nabłyszczający. Zob. w części Środek nabłyszczający rozdziału Ustawienia.

Uzupełnić sól. Patrz sekcja Przed pierwszym użyciem.

Zob. w części Twardość wody rozdziału Ustawienia.

Sprawdź, czy pokrywka pojemnika na sól jest prawidłowo dokręcona. Jeżeli tak, skontaktuj się z lokalnym serwisem.

Naczynia kryształowe należy zmywać w niskiej temperaturze i z niewielka ilością detergentu. Dalsze informacje można uzyskać u producenta detergentu.

Zmniejsz ustawienie dozowania. Zob. w rozdziale Ustawienia. W przypadku bardzo miękkiej wody środek nabłyszczający można rozcieńczać wodą w stosunku 50:50.

Użyć detergentu ze składnikiem wybielającym.

Przedział na detergent musi być suchy przy dodawaniu detergentu.

Upewnij się, że naczynia nie uniemożliwiają otwarcia komory detergentu.

Page 30

Stukotanie w czasie zmywania.

Ze zmywarki wydobywa się nieprzyjemny zapach.

Naczynia są ułożone nieprawidłowo lub ramiona zraszające nie obracają się.

Filtr jest założony nieprawidłowo.

Zanieczyszczenia w pompie odpływowej.

Brak elementu ustalającego pompy odpływowej.

Załamanie węża odpływowego.

Zablokowany wąż odpływowy.

Zanieczyszczenia wokół uszczelek i w narożnikach.

Przed długi czas stosowano wyłącznie programy zmywania w niskiej temperaturze.

CzynnośćMożliwe przyczynyProblem

Sprawdzić, czy naczynia są prawidłowo ustawione. Obrócić ramionami zraszającymi, aby potwierdzić, że o nic nie zaczepiają.

Oczyść filtr.Filtr jest zatkany.W zmywarce pozostaje woda. Sprawdź, czy filtr jest założony

prawidłowo. Zob. w rozdziale Pielęgnacja i czyszczenie.

Wyczyścić pompę odpływową. Patrz sekcja Pielęgnacja i czyszczenie.

Sprawdź, czy żółty element ustalający pompy odpływowej z prawej strony dolnego odpływu znajduje się na swoim miejscu. Zob. w rozdziale Pielęgnacja i czyszczenie.

Sprawdzić, czy wąż odpływowy nie jest załamany ani zgięty pod zbyt małym kątem.

Odłączyć wąż odpływowy w punkcie, w którym przyłączony jest do syfonu zlewu. Sprawdzić, czy nie ma zanieczyszczeń oraz czy połączenie ma średnicę wewnętrzną przynajmniej 14 mm.

Wyczyścić za pomocą szczotki i niskopieniącego środka do czyszczenia.

Uruchamiaj program zmywania w wysokiej temperaturze raz lub dwa razy w miesiącu. Możesz też korzystać z programu samoczyszczenia. Zob. w części Samoczyszczenie rozdziału Użytkowanie zmywarki.

Page 31

W zmywarce osadza się tłuszcz.

Naczynia nie są wystarczająco suche.

Przed długi czas stosowano wyłącznie programy zmywania w niskiej temperaturze.

Ustawienie Auto Dry nie zostało uaktywnione.

Zmywarka nie jest całkowicie załadowana.

Środek nabłyszczający wymaga uzupełnienia lub jego ilość jest ustawiona na zbyt niską wartość.

Ustawienie TAB jest aktywne i w użyciu jest detergent uniwersalny o niewystarczających właściwościach schnięcia.

CzynnośćMożliwe przyczynyProblem

Do rozpuszczania tłuszczu pozostałego na naczyniach silnie zabrudzonych wybieraj programy wysokotemperaturowe, takie jak Intensywny 70°.Możesz też korzystać z programu samoczyszczenia; zob. w części Samoczyszczenie rozdziału Użytkowanie zmywarki.

Uaktywnij ustawienie Auto Dry. Zob. w rozdziale Ustawienia.

Całkowicie załadować zmywarkę.

Uzupełnij środek nabłyszczający albo zwiększ ustawienie dozowania.

Zmień detergent uniwersalny albo dezaktywuj ustawienie TAB i uzupełnij sól oraz osobno środek nabłyszczający. Zob. w części Środek nabłyszczający rozdziału Ustawienia.

Page 32

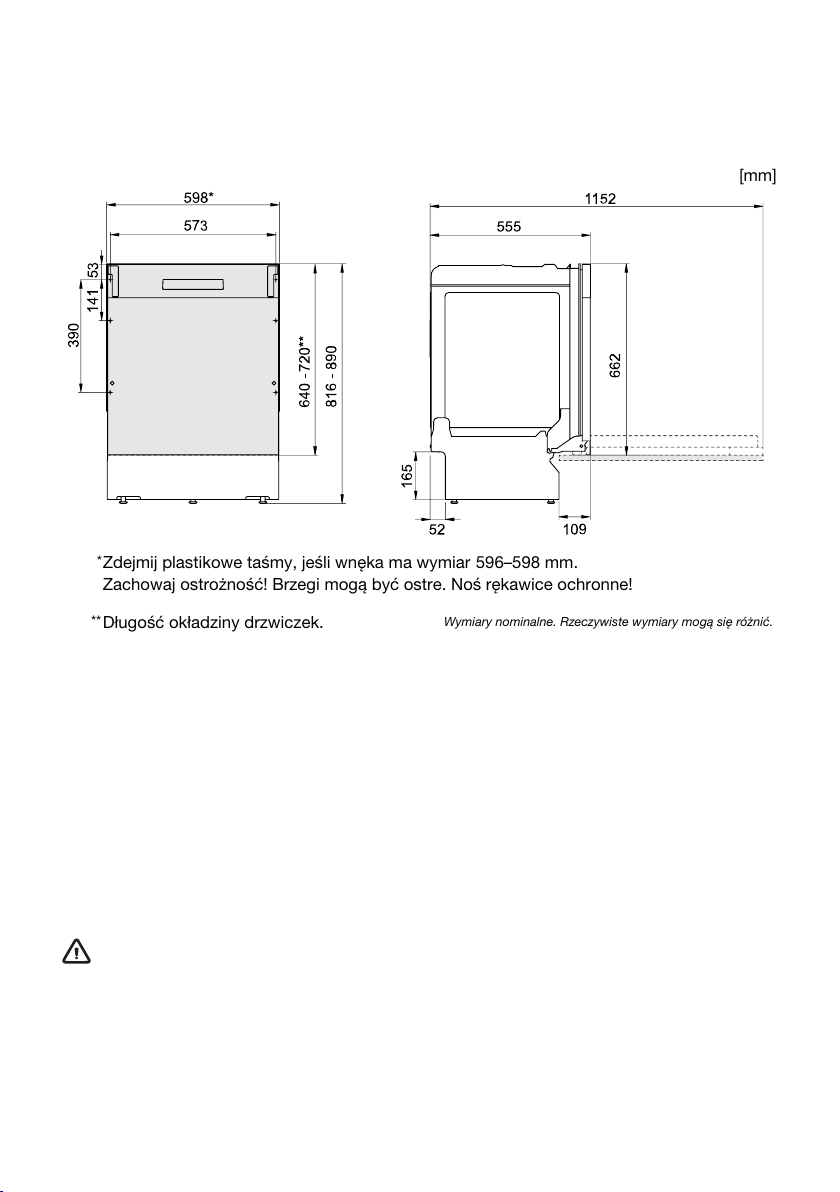

Montaż

[mm]

Zdejmij plastikowe taśmy, jeśli wnęka ma wymiar 596–598mm. Zachowaj ostrożność! Brzegi mogą być ostre. Noś rękawice ochronne!

Wymiary nominalne. Rzeczywiste wymiary mogą się różnić.

Długość okładziny drzwiczek.

Przeczytanie i przestrzeganie poniższych instrukcji i wytycznych jest niezwykle ważne. Montaż i podłączenie urządzenia należy przeprowadzić zgodnie z oddzielnymi instrukcjami instalacji.

Instrukcje bezpieczeństwa

• Połączenia elektryczne, doprowadzające i odprowadzające muszą być wykonane przez przeszkolonego profesjonalistę.

• Należy zawsze przestrzegać obowiązujących przepisów dotyczących podłączania do źródła wody, kanalizacji i sieci elektrycznej.

• W czasie montażu należy zachować ostrożność. Nosić rękawice ochronne. Montaż musi być przeprowadzany przez dwie osoby.

• Na podłodze pod zmywarką umieścić tackę ociekową, aby uniknąć uszkodzeń spowodowanych potencjalnymi wyciekami wody.

• Przed przykręceniem zmywarki należy sprawdzić jej działanie poprzez uruchomienie programu 1h 65° z opcją Szybkie mycie. Sprawdzić, czy zmywarka napełnia się wodą, a następnie opróżnia. Sprawdzić też, czy wszystkie złącza są szczelne.

OSTRZEŻENIE!

W czasie montażu zmywarki należy odciąć dopływ wody.

W czasie wykonywania prac wtyczka musi być wyjęta z gniazdka lub zasilanie odcięte z gniazdka.

Page 33

Przygotowanie

• Wymiary wnęki i przyłączy podano w oddzielnej instrukcji instalacji. Przed rozpoczęciem montażu sprawdzić, czy wszystkie wymiary są prawidłowe. Należy pamiętać, że wysokość drzwi można regulować, co pozwala zastosować inne mocowania.

• Upewnić się, że powierzchnia, na której montowana jest zmywarka jest stabilna. Wypoziomować zmywarkę poprzez regulację czterech nóżek.

• Jeżeli zmywarka jest zabudowana, sąsiadujące meble muszą być odporne na wilgoć.

• Załóż folię ochronną pod blatem i naokoło brzegu. Zadaniem folii ochronnej jest zabezpieczyć blat przed wilgocią. (Folia ochronna zostaje dostarczona w dołączonym plastikowym worku).

• Sprawdzić, czy urządzenie zamontowane jest w taki sposób, aby drzwi otwierały się swobodnie. W przeciwnym razie może to być przyczyną nieprawidłowego działania zamka drzwi.

• Miej na uwadze, że w następstwie zamontowania okładziny drzwiczek konieczne może być

wyregulowanie sprężyn drzwiczek. Sprężyny lewą i prawą należy wyregulować równomiernie, aby uniknąć niewyważenia drzwiczek.

Podłączanie odpływu

Zmywarkę można montować we wnęce na podniesieniu (na wysokości umożliwiającej wygodną obsługę). Oznacza to, że zmywarkę można ustawić w taki sposób, że wąż odpływowy podłączony będzie niżej niż dno zmywarki, na przykład bezpośrednio do odpływu w podłodze. Zmywarka wyposażona jest we wbudowany zawór antysyfonowy zapobiegający opróżnieniu urządzenia z wody w czasie cyklu mycia.

Wąż odpływowy można podłączyć do złączki na syfonie zlewu. Złączka musi miećśrednicę wewnętrzną co najmniej 14 mm.

Wąż odpływowy można wydłużyć o maksymalnie 3 m (całkowita długość węża odpływowego nie może przekroczyć 4,5 m). Wszelkie połączenia i rury łączące muszą mieć średnicę wewnętrzną minimum 14 mm. Jednak najlepiej jest wymienić wąż odpływowy na nowy, bez takich połączeń.

Żaden odcinek węża odpływowego nie może znajdować się o więcej niż 950 mm powyżej dna zmywarki.

Przymocować wąż odpływowy, korzystając z opaski zaciskowej węża. Upewnić się, że na wężu odpływowym nie ma załamań.

Podłączenie do źródła wody

Należy korzystać wyłącznie z węża doprowadzającego dostarczonego ze zmywarką. Nie wolno wykorzystywać starych lub innych zapasowych węży.

Rura zasilająca musi mieć zawór wody (zawór zamykający). Zawór wody musi być łatwo dostępny, tak aby umożliwić odcięcie dopływu wody w przypadku konieczności przestawienia zmywarki.

Po zakończeniu montażu zawór wody należy odkręcić, aby umożliwić ustabilizowanie się ciśnienia. Sprawdzić, czy wszystkie połączenia są szczelne.

Podłączenie do źródła zimnej wody

Podłączyć zmywarkę do źródła zimnej wody, jeżeli budynek ogrzewany jest olejem opałowym, prądem elektrycznym lub gazem.

Podłączenie do źródła ciepłej wody

Page 34

UWAGA!

Podłączenie elektryczne

Informacje na temat parametrów podłączenia elektrycznego znaleźć można na tabliczce z numerem seryjnym. Podane tam specyfikacje muszą być zgodne z parametrami zasilania sieciowego.

Zmywarka musi być podłączona do gniazdka z uziemieniem.

Elektryczne gniazdko ścienne musi znajdować się poza miejscem montażu oraz być łatwo dostępne po zamontowaniu zmywarki. Nie wolno stosować przedłużaczy.

Page 35

Serwis

1 2

Zanim skontaktujesz się z działem obsługi technicznej, przeczytaj rozdział Rozwiązywanie problemów. W razie napotkania problemu, którego nie potrafisz samodzielnie rozwiązać, zwróć się o profesjonalną pomoc do lokalnego punktu obsługi serwisowej.; zob. global.hisense.com. Na naszej stronie internetowej znajdziesz również informacje o dostępności części zamiennych. Dowiesz się też z niej, w jakim zakresie możesz dokonywać napraw samodzielnie.

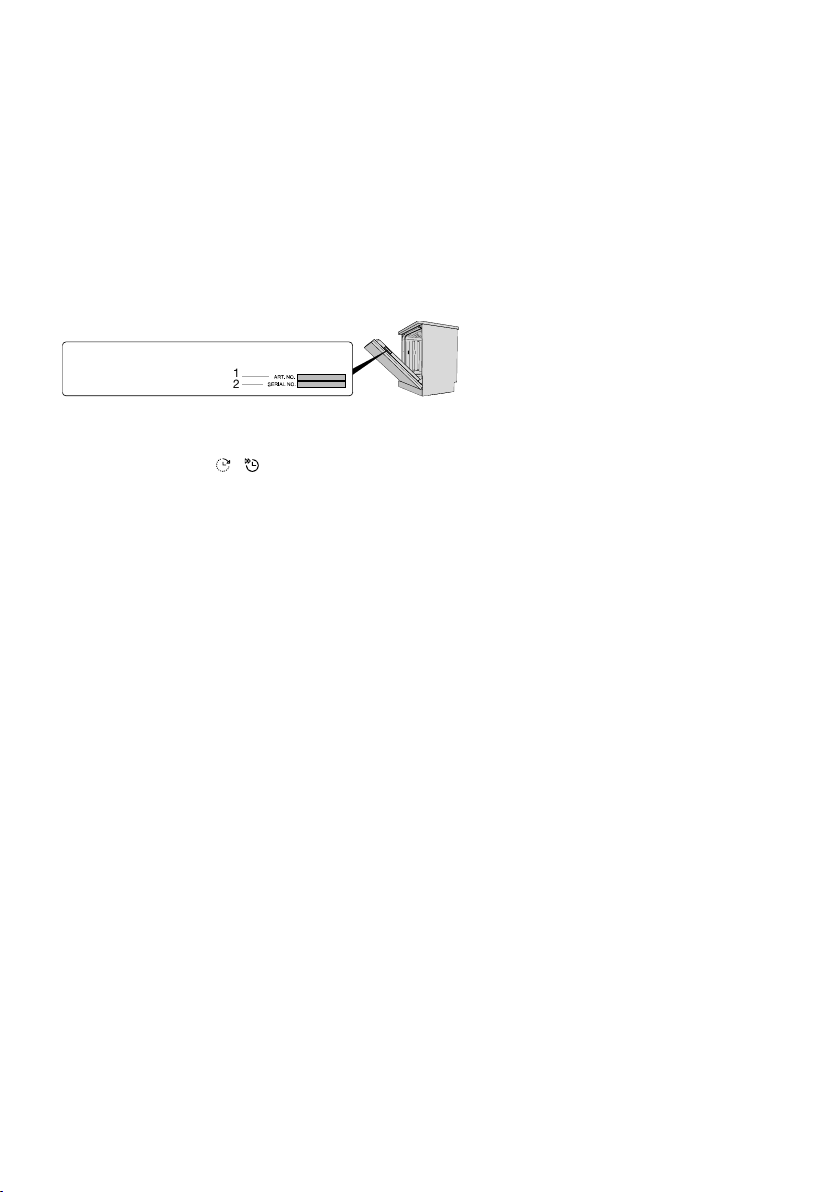

W zgłoszeniu podać informacje zawarte na tabliczce znamionowej zmywarki, z uwzględnieniem numeru produktu (1) i numeru seryjnego (2).

Pamiętaj, że naprawy nieprofesjonalne mogą zagrażać bezpieczeństwu użytkownika i poskutkować unieważnieniem gwarancji.

Liczba cykli programu

Naciśnij i przytrzymaj i przez 3 sekundy, aby wyświetlić Liczba cykli programu na wyświetlaczu.

(Jeśli zmywarka wykonała więcej niż 999 cykl, wyświetlana jest liczba tysięcy, a następnie liczba cykli do 999. Na przykład: 1234 cykle są wyświetlane w następujący sposób, 001 po którym następuje

234.)

Page 36

Dane techniczne i etykieta efektywności

3 2

energetycznej

Dane techniczne

816-890 mmWysokość: 598 mmSzerokość: 555 mmGłębokość:

Masa: Liczba standardowych ustawień:

Masa może różnić się w zależności od wersji.

Zgodnie z normą EN 60436.

Informacja dla konsumentów

Informację o produkcie znajdziesz na stronie internetowej global.hisense.com, gdzie zamieszczone jest również łącze do rejestru etykiet energetycznych Komisji Europejskiej (EPREL). Możesz też bezpośrednio odwiedzić stronę https://eprel.ec.europa.eu. Kierując się wyświetlanymi instrukcjami, wyszukaj urządzenie według nazwy modelu.

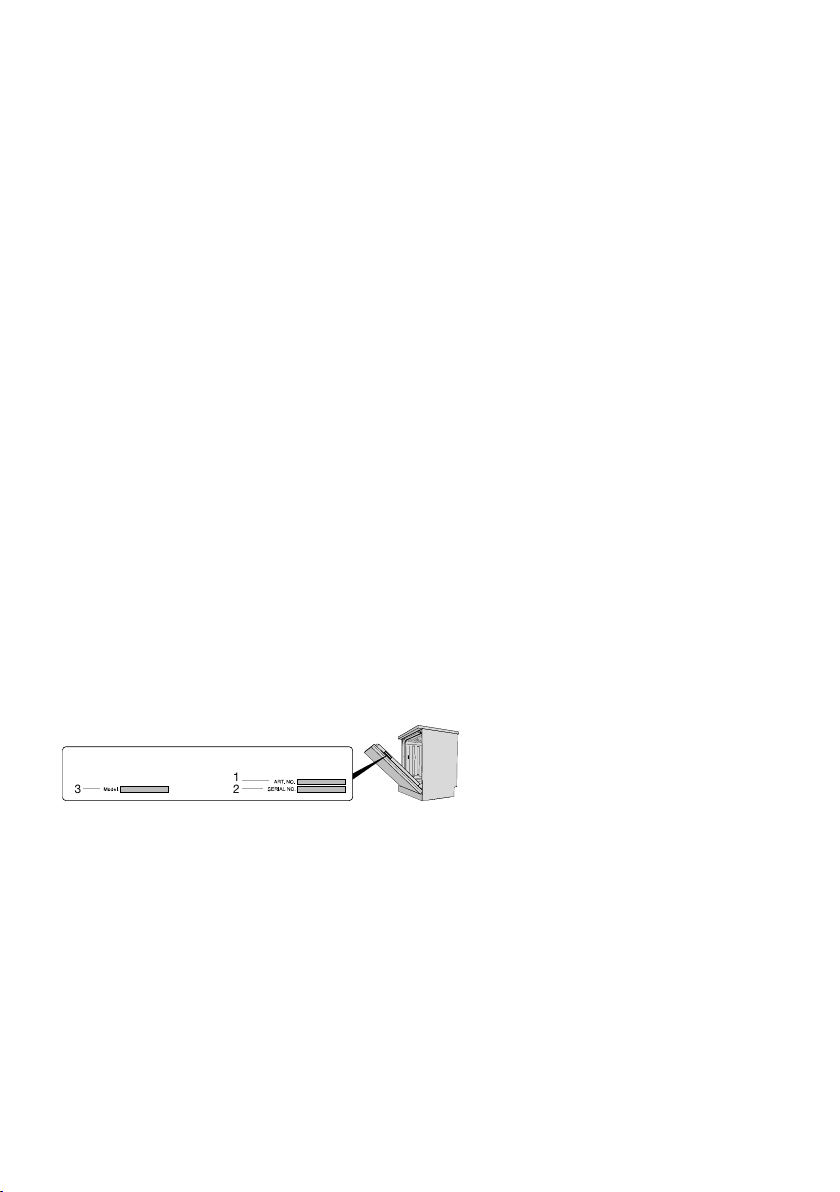

Zob. informacje podane na tabliczce z numerem seryjnym; zwróć uwagę na nazwę modelu (3).

Informacje dla instytucji testujących

Informację o produkcie można znaleźć w rejestrze etykiet energetycznych Komisji Europejskiej (EPREL), a także otrzymać pocztą elektroniczną: [email protected].

W zgłoszeniu należy podać informacje zamieszczone na tabliczce znamionowej zmywarki, włącznie z numerem artykułu (1), numerem seryjnym (2) i nazwą modelu (3).

30 kg

16 0,03-1,0 MPaCiśnienie wody: Patrz tabliczka znamionowa.Podłączenie elektryczne: Patrz tabliczka znamionowa.Moc znamionowa:

Page 37

910380-a4

Zastrzegamy sobie prawo do wprowadzania zmian.
