Hioki CM4002, CM4003 Instruction Manual [fr]

Download

CM4002

HIOKI CM4002A965-01

CM4003

PINCE MULTIMÉTRE DE COURANT DE FUITE

AC LEAKAGE CLAMP METER

Aug. 2021 Revised edition 1 CM4002A965-01 (A961-01) 21-08H

Manuel d'instructions

Veuillez lire attentivement avant utilisation. Veuillez conserver ce document pour future référence.

HIOKI CM4002A965-01

Vérication du contenu du colis

HIOKI CM4002A965-01

Appareillage principal Accessoires

Pince multimètre de courant



de fuite

CM4003CM4002

(équipée d'une

fonction de sortie)



Piles alcalines LR6 ×2



Housse de transport C0203



Manuel d'instructions (ce manuel)

Veuillez consulter le site Web de Hioki pour télécharger les versions dans d'autres langues au format PDF.



Précautions d'utilisation (0990A907)

CM4002A965-01

Accessoires



Câble de connexion L9097

CM4003

(environ 1,5 m)



Câble USB L9510 (type A à type C, 1,0 m)

Détails des opérations prévues

HIOKI CM4002A965-01

Réglage de la gamme

Mise en place des piles et de l'adaptateur sans l Z3210

Réalisation d'une mesure sur une période prolongée à l'aide d'une alimentation électrique externe

Localisation d'un défaut d'isolement (identication d'événements GFCI et RCD)

Réduction des effets du bruit (fonction de ltrage)

Blocage des relevés pour prendre les lectures (fonction de maintien)

Visualisation des valeurs maximale, minimale, moyenne et de pic des données mesurées

Réception d'une alarme si une valeur mesurée excède la valeur seuil (fonction de comparateur)

Vérication de la présence de fuites à la terre intermittentes

• Utilisation de la fonction de sortie pour effectuer la surveillance avec un enregistreur

• Utilisation de l'application GENNECT Cross pour effectuer la surveillance (fonction d'enregistrement d'événements)

Utilisation de communications sans l (GENNECT Cross, fonction HID)

CM4003

p. 18

p. 23, p. 27

p. 28

p. 36

p. 39

p. 41

p. 44

p. 46

p. 49 p. 60

p. 56

Vérication du contenu du colis .....................................................................................i

HIOKI CM4002A965-01

Détails des opérations prévues

Introduction

Indications

Options

Informations de sécurité

Précautions d'utilisation

Noms de pièce............................................................................................................16

Touches de commande Panneau d'afchage

...................................................................................................................1

Présentation Principe de mesure du courant de fuite

....................................................................................................................4

.........................................................................................................................7

Table des matières

.................................................................................... ii

......................................................................................................2

............................................................3

...............................................................................................8

..............................................................................................12

..............................................................................................18

...................................................................................................20

Indice

iii

Table des matières

HIOKI CM4002A965-01

1 Préparatifs avant une mesure 23

1.1 Mise en place des piles et de l'adaptateur sans l Z3210 ...............................23

Procédure d'installation/de remplacement

1.2 Utilisation d'une alimentation électrique externe

1.3 Inspection avant la mesure .............................................................................29

2 Réalisation des mesures 31

2.1 Mesure du courant de fuite .............................................................................31

Procédure de mesure

Localisation d'un défaut d'isolement (identication d'événements GFCI

et RCD) Précautions pour la mesure du courant de charge

2.2 Fonction de ltrage (FILTER) ..........................................................................39

2.3 Fonction de mémorisation (HOLD) .................................................................41

2.4 Valeurs max., min., moyenne et de pic (MAX/MIN) ........................................44

2.5 Mesure du courant d'appel (AC INRUSH).......................................................45

2.6 Fonction de comparateur (COMP) ..................................................................46

2.7 Fonction d'enregistrement d'événements simples ..........................................47

......................................................27

CM4003

....................................28

......................................................................................32

...........................................................................................................36

.........................................38

2.8 Fonction de sortie (OUTPUT)

HIOKI CM4002A965-01

Débit de sortie (rapport de conversion A à V)

Réglage de la fonction de sortie (RMS/WAVE)

2.9 Fonction de mise hors tension automatique (APS) .........................................53

2.10 Rétro-éclairage ................................................................................................54

Rétro-éclairage de l'afchage

Rétro-éclairage d'avertissement......................................................................55

2.11 Fonction de communications sans l ..............................................................56

Utilisation de GENNECT Cross Fonction de saisie directe de données Z3210-to-Excel (Fonction de saisie directe Excel

2.12 Combinaisons de la touche d'alimentation ......................................................65

3 Spécications 67

3.1 Spécications générales .................................................................................67

3.2 Spécications de mesure, de sortie et d'entrée ..............................................70

Liste de précision

Spécications de sortie

Table des matières

CM4003

............................................................49

.................................................50

...............................................51

.........................................................................54

.......................................................................56

, fonction HID) ............................................61

............................................................................................74

CM4003

......................................................................79

Indice

Table des matières

HIOKI CM4002A965-01

3.3 Compatibilité avec la norme CEI/EN 61557-13 ...............................................80

4 Maintenance et réparation 81

Étalonnage ......................................................................................................81

Nettoyage

Mise au rebut de l'appareil

4.1 Dépannage ......................................................................................................82

Avant d'envoyer l'appareil en réparation

4.2 Afchages d'erreur ..........................................................................................86

Indice 87

Certicat de garantie

........................................................................................................81

..............................................................................81

.........................................................82

Introduction

HIOKI CM4002A965-01

Merci d'avoir acheté la pince multimètre de courant de fuite Hioki CM4002/CM4003. An

de garantir votre capacité à tirer le maximum de cet appareil sur le long terme, veuillez lire attentivement ce manuel et le garder à votre disposition pour toute future référence. Lisez attentivement le document séparé « Précautions d'utilisation » avant toute utilisation.

Public visé

Ce manuel a été rédigé pour les personnes qui utilisent le produit ou fournissent des informations sur la manière d'utiliser le produit. Pour comprendre les explications concernant l'utilisation du produit, des connaissances en électricité sont nécessaires (équivalentes à celles d'un diplômé d'une formation en électricité dans un lycée technique).

Marques commerciales

• Microsoft Excel est une marque déposée ou une marque de Microsoft Corporation aux États-Unis et dans d'autres pays.

• La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et

toute utilisation de ces marques par Hioki E.E. Corporation est sous licence. Les autres marques et noms

commerciaux sont la propriété de leurs propriétaires respectifs.

Introduction

HIOKI CM4002A965-01

Présentation

Cette pince multimètre de courant de fuite vous permet de mesurer le courant de fuite minime jusqu'au courant de charge.

Mesurer avec précision un courant de fuite minime



• La gamme de 6,000 mA est incorporée pour assurer la mesure avec une haute résolution de 1 µA.

• Un matériau magnétique à haute perméabilité est utilisé pour les becs de pince. Les effets du bruit électromagnétique externe sont minimisés pour permettre une mesure avec une grande reproductibilité.

Mesure d'une large gamme de courant, du courant de fuite au courant



de charge

• Une précision de 0,060 mA à 200,0 A est assurée.

• Bande de fréquences allant de 15 Hz à 2 kHz

Pour plus d'informations, veuillez consulter notre site Web.

GENNECT Cross > Learn instruments > Leakage current measurement

https://gennect.net/en/cross/leakage-current-measurement

Principe de mesure du courant de fuite

HIOKI CM4002A965-01

Introduction

L'appareil est conçu selon le principe de

l'induction électromagnétique. Le ux

magnétique correspondant au courant circulant dans le conducteur à mesurer est détecté par un transformateur de courant qui se compose d'un noyau et d'une bobine magnétiques. Le transformateur de courant génère le courant correspondant au champ magnétique (courant secondaire). La résistance de détection convertit ce courant secondaire en tension pour calculer la valeur du courant qui circule dans le conducteur.

Flux magnétique correspondant au courant mesuré

Noyau

magnétique

Courant à mesurer

Conducteur en cours de mesure

Courant secondaire

Résistance de détection

Bobine

Indications

HIOKI CM4002A965-01

Indications

Indications relatives à la sécurité

Dans ce document, les niveaux de gravité des risques et dangers sont classés comme suit :

DANGER

AVERTISSEMENT

PRÉCAUTION

ATTENTION

Indique une situation de

danger imminent qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

Indique une situation

potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

Indique une situation de

danger potentiel imminent qui, si elle n'est pas évitée, entraînera des blessures mineures ou modérées.

Indique les risques potentiels

de dommages au produit pris en charge (ou à d'autres biens).

IMPORTANT

Indique un risque de

haute tension. L'échec de

vérication des consignes

de sécurité ou une mauvaise utilisation de l'appareil peut causer un choc électrique, une brûlure ou la mort.

Indique les informations

ou le contenu qui sont particulièrement importants du point de vue du fonctionnement ou de l'entretien de l'appareil.

Indique une action à ne pas

réaliser.

Indique une action à réaliser.

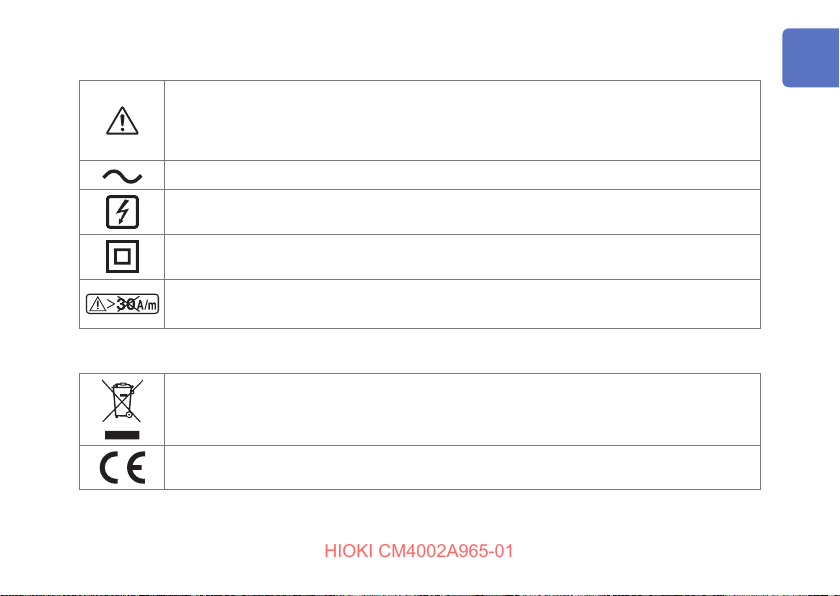

Symboles indiqués sur l'appareil

HIOKI CM4002A965-01

Indique la nécessité d'attention ou la présence d'un danger. Pour plus d'informations sur

l'endroit où le symbole apparaît sur les composants de l'appareil, consultez « Précautions d'utilisation » (p. 12), les messages d'avertissement listés au début des instructions de fonctionnement qui accompagnent le document « Précautions d'utilisation ».

Indique un courant alternatif (AC).

Indique que l'appareil peut être branché ou débranché d'un conducteur sous tension.

Indique un appareil ayant été protégé par double isolement ou isolement renforcé.

Indique qu'il est interdit d'utiliser l'appareil dans un champ magnétique externe supérieur à

30 A/m.

Symboles des différentes normes

Indique la directive relative aux déchets d'équipements électriques et électroniques (DEEE)

dans les pays membres de l'Union européenne.

Indique que le produit est conforme aux réglementations dénies par la directive UE.

Indications

HIOKI CM4002A965-01

Afchage de l'écran

L'écran de l'appareil afche les caractères alphanumériques suivants.

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

1 2 3 4 5 6 7 8 9 0

Étiquetage de précision

Hioki exprime la précision sous forme de valeurs limites d'erreur spéciées en termes de pourcentages de

lecture et de pleine échelle.

Lecture (valeur d'afchage)

Pleine échelle (afchage de la valeur

maximale)

Indique la valeur afchée par l'appareil. Les valeurs limites des erreurs de

lecture sont exprimées en pourcentage de lecture (« % de lecture » ou « % lec. »).

Indique la valeur d'afchage maximale de chaque gamme de mesure. Les valeurs de gamme de mesure pour l'appareil indiquent la valeur d'afchage

maximale. Les valeurs limites des erreurs de pleine échelle sont exprimées en pourcentage de pleine échelle (« % de pleine échelle » ou « % f.s. »).

Autres remarques

HIOKI CM4002A965-01

CM4003

APS (en gras) Les noms des éléments sur l'écran sont imprimés en gras.

(p. ) Indique le numéro de la page de référence.

Options

Les options listées ci-dessous sont disponibles pour l'appareil. Pour commander une option, contactez votre distributeur ou revendeur Hioki agréé. Les options sont sujettes à changement. Consultez le site Web de Hioki pour obtenir les dernières informations.

Adaptateur sans l Z3210 Housse de transport C0203

Adaptateur de conversion 9704

(che banane vers BNC)

CM4003

Options

Indique des conseils utiles concernant les performances et le fonctionnement de

l'appareil.

Indique que l'élément est applicable au CM4003 uniquement.

Conseille au lecteur de consulter ce qui suit pour obtenir des informations complémentaires.

Câble de connexion L9097 (Environ 1,5 m)

CM4003

Adaptateur AC Z1013

(cordon électrique fourni)

CM4003

Informations de sécurité

HIOKI CM4002A965-01

Informations de sécurité

Cet appareil a été conçu en conformité avec les normes de sécurité CEI 61010 et sa sécurité a été soigneusement contrôlée avant l'expédition. Néanmoins, une utilisation de cet appareil non

conforme aux indications de ce manuel pourrait annuler les fonctions de sécurité intégrées. Lisez attentivement les consignes de sécurité suivantes avant d'utiliser l'appareil.

DANGER

Familiarisez-vous avec les instructions du manuel et les



précautions à prendre avant toute utilisation.

Dans le cas contraire, vous pourriez utiliser l'appareil de manière incorrecte, ce qui pourrait provoquer des blessures graves ou des dégâts sur l'appareil.

Risque de blessure

Informations de sécurité

HIOKI CM4002A965-01

AVERTISSEMENT

N'essayez pas de modier, désassembler ou réparer l'appareil.



Cela pourrait provoquer de graves blessures ou un incendie.

Si vous n'avez jamais utilisé d'appareils de mesure électrique



auparavant, vous devez être supervisé par un technicien expérimenté en mesure électrique.

Le non-respect de cette consigne peut provoquer une décharge électrique. De plus, l'électricité peut potentiellement provoquer des événements graves tels qu'une décharge électrique, un dégagement de chaleur, un incendie ou un arc électrique à cause d'un court-circuit.

Équipement de protection

AVERTISSEMENT

Utilisez un isolement de protection approprié.



La réalisation de mesures à l'aide de cet appareil implique une intervention sous tension. Si l'opérateur n'utilise pas de tenue de protection, il risquerait de recevoir une décharge électrique. L'utilisation d'une tenue de protection est prescrite par les lois et les réglementations applicables.

Risque de blessure et d'incendie

Décharge électrique

Continue sur la page suivante →

Informations de sécurité

HIOKI CM4002A965-01

Catégories de mesure

An de garantir un fonctionnement sûr des appareils de mesure, la norme CEI 61010 spécie

les catégories de mesure, qui classe les circuits de test et de mesure en trois catégories selon

les types de circuits de réseau auxquels ils sont destinés à être connectés.

DANGER

N'utilisez pas d'appareils de mesure pour des mesures sur



un circuit de réseau qui dépasse la gamme de la catégorie de mesure prévue pour l'appareil.

N'utilisez pas d'appareils de mesure sans une valeur nominale



de catégorie de mesure pour les mesures sur un circuit de réseau.

Si vous ne respectez pas cette règle, cela pourrait entraîner des blessures graves et des dégâts de l'appareil et d'autres équipements.

Le CM4002 est conforme aux exigences de sécurité des catégories CAT IV (300 V) et CAT III

(600 V) pour les appareils de mesure.

Le CM4003 est conforme aux exigences de sécurité de la catégorie CAT III (300 V) pour les

appareils de mesure.

Risque de blessure

Catégories de mesure II (CAT II)

HIOKI CM4002A965-01

Applicable aux circuits de test et de mesure connectés directement aux points d'utilisation (prises de courant et points similaires) de l'installation de réseau basse tension.

EXEMPLE : Mesures sur les appareils électroménagers, les outils portatifs, et équipements similaires, et

du côté du consommateur uniquement des prises de courant dans l'installation xe.

Catégories de mesure III (CAT III)

Applicable aux circuits de test et de mesure connectés à la partie distribution de l'installation de réseau basse tension du bâtiment.

EXEMPLE : Mesures sur les tableaux de distribution (y compris les compteurs secondaires), les panneaux

photovoltaïques, les disjoncteurs, le câblage, y compris les câbles, les barres bus, les boîtes

de jonction, les commutateurs, les prises de courant dans l'installation xe, et les équipements

à usage industriel et certains autres équipements tels que les moteurs stationnaires ayant une

connexion permanente avec l'installation xe.

Catégories de mesure IV (CAT IV)

Applicable aux circuits de test et de mesure connectés à la source de l'installation de réseau basse tension du bâtiment.

EXEMPLE : Mesures sur les dispositifs installés avant le fusible principal ou le disjoncteur dans l'installation

du bâtiment.

Tableau de distribution

Ligne d'entrée

Câble électrique

CAT IV

Puissancemètre

Câblage interne

CAT III

Installation xe

CAT II

Informations de sécurité

Prise

Précautions d'utilisation

HIOKI CM4002A965-01

Précautions d'utilisation

Respectez les précautions suivantes an de garantir que l'appareil peut être utilisé en toute sécurité et d'une manière qui lui permette de fonctionner comme décrit dans ses spécications.

Lisez attentivement le document séparé « Précautions d'utilisation » avant toute utilisation.

L'utilisation de l'appareil doit être conforme non seulement à ses spécications, mais aussi à

celles de tous les accessoires, options et autres équipements utilisés.

Manipulation de l'appareil

HIOKI CM4002A965-01

Précautions d'utilisation

DANGER

N'utilisez pas l'appareil pour mesurer des circuits qui excèdent



ses valeurs ou ses spécications.

Sinon, cela pourrait causer des dommages à l'appareil ou une surchauffe, et blesser gravement quelqu'un.

Ne mesurez pas un courant dépassant le courant d'entrée



maximal.

Cela peut provoquer une surchauffe du capteur, entraînant des blessures, un incendie ou des dommages à l'appareil. L'appareil a un courant d'entrée maximal de 200 A avec une fréquence entre 40 Hz et 600 Hz. Si un courant possède une autre fréquence, la valeur que l'appareil peut mesurer est limitée. Consultez « Caractéristiques de déclassement de la fréquence » (p. 71) sur les valeurs du courant.

Risque de blessure et d'incendie

Continue sur la page suivante →

Précautions d'utilisation

HIOKI CM4002A965-01

AVERTISSEMENT

N'approchez aucun équipement ou câblage haute tension lors



de mesures à l'aide d'un câble de terre du transformateur.

Le non-respect de cette consigne peut provoquer une décharge électrique.

Quand le l de terre est proche d'une partie sous haute



tension, redirigez le l de terre avant la mesure.

Le non-respect de cette consigne peut provoquer une décharge électrique.

PRÉCAUTION

Ne pliez pas les câbles et ne tirez pas dessus à des



températures de 0°C ou inférieures.

Le câble se durcit. Cela pourrait endommager l'isolement ou provoquer une rupture du câble, ce qui entraînerait une décharge électrique.

ATTENTION

Gardez la pince fermée quand l'appareil n'est pas utilisé.



En laissant la pince ouverte, la poussière ou la saleté se déposera sur les

surfaces centrales des becs de pince, ce qui endommagera l'appareil.

Décharge électrique

IMPORTANT

HIOKI CM4002A965-01

• Le circuit électrique sur lequel sont superposées des composantes DC peut ne pas être mesuré avec précision.

• Les valeurs afchées peuvent varier de manière fréquente en raison du potentiel

d'induction même lorsqu'aucune tension n'est appliquée. Cependant, il ne s'agit pas d'un

dysfonctionnement.

• Quand la marque clignote, remplacez les piles par des piles neuves. Les piles sont épuisées. (p. 27)

Précautions d'utilisation

• Ne laissez aucun corps étranger se coincer entre les surfaces centrales des becs de pince.

• Ne rayez pas les surfaces centrales des becs de pince.

• Ne touchez pas les surfaces centrales des becs de pince avec vos doigts.

• N'insérez aucun objet étranger dans l'espace entre les becs de pince.

• Ne laissez pas tomber l'appareil.

• Ne soumettez pas l'appareil à un choc.

Cela peut nuire à la précision des mesures et à l'opération d'ouverture/fermeture.

Noms de pièce

HIOKI CM4002A965-01

Noms de pièce

Avant Arrière

(L'illustration représente le CM4003.)

1 Levier

HIOKI CM4002A965-01

2 Touche d'alimentation (

3 Becs de pince (

4 Butée

5 Numéro de série

Le numéro de série se compose de 9 chiffres. Les quatre premiers chiffres indiquent l'année (sans inclure ses deux premiers chiffres) et le mois de fabrication.

6 Touches de commande (

7 Panneau d'afchage (

8 Couvercle des piles (

Borne de connexion du câble (p. 28, p. 49)

Noms de pièce

p. 18)

p. 15)

p. 18)

p. 20)

p. 27)

CM4003

Touches de commande

HIOKI CM4002A965-01

Touches de commande

Touche Appuyer.

Met l'appareil sous tension. (p. 32, p. 65) Met l'appareil hors tension.

Fige les relevés. / Désactive la fonction de mémorisation. (p. 41)

Règle ou commute les valeurs maximale, minimale, moyenne et de pic. (p. 44)

Parcourt la gamme.

AUTO

Active ou désactive la fonction de comparateur. (

p. 46)

6.000 mA 60.00 mA 600.0 mA

200.0 A

6.000 A60.00 A

Maintenir enfoncé

Fige automatiquement les relevés. / Désactive la fonction de mémorisation automatique. (

Réinitialise l'afchage des valeurs

maximale, minimale, moyenne et de pic.

Active ou désactive le ltre. (p. 39) (Le réglage n'est pas enregistré dans l'appareil).

Afche le nombre d'événements

enregistrés par la fonction d'enregistrement d'événements.

p. 60)

(

pendant

1 s ou plus.

p. 41)

1 s

Touches de commande

HIOKI CM4002A965-01

Touche Appuyer.

Active ou désactive le rétro-éclairage d'afchage.

(p. 54)

Maintenir enfoncé

–

Active ou désactive la mesure du

courant d'appel (AC INRUSH).

p. 45)

(

Commute la fonction de sortie

(OUTPUT).

CM4003

(valeur RMS)

Active ou désactive la fonction de

communications sans l. (Le réglage

est enregistré dans l'appareil. Disponible uniquement lorsque le

Z3210 est installé)

p. 56)

(

(p. 49)

RMS

pendant

1 s ou plus.

Désactivé

WAVE (onde)

1 s

Panneau d'afchage

HIOKI CM4002A965-01

Panneau d'afchage

Doubles relevés

2 3 4 5 6 7

1 Fonction de communications sans l p. 56

5 APS Mise hors tension automatique p. 53

6 Alimentation électrique externe

7 Niveau restant des piles p. 23

COMP

EVENT

INRUSH

Relevé secondaire

Relevé principal

Comparateur

Enregistrement d'événements simples Enregistrement d'événement

Mesure du courant d'appel (AC INRUSH) p. 45

CM4003

p. 46

p. 47 p. 60

p. 28

8 Valeur de pic du courant d'appel AC p. 45

HIOKI CM4002A965-01

13 EVENT, kHz, mA Unité de mesure (identique aux relevés secondaires) –

MAX/MIN/AVG Valeurs maximale, minimale, moyenne

PEAK MAX/PEAK MIN Valeur de pic la plus grande, valeur de pic la plus basse

FILTER

RANGE:AUTO Gamme automatique

RANGE : MANUAL Gamme manuelle

Panneau d'afchage

Mesure AC –

TRIG Apparition d'événement –

OVER Alarme de surcharge

REC

HOLD

Enregistrement d'un événement. –

Valeur de seuil du comparateur p. 46

Blocage des relevés.

Fonction de ltrage

Génération de la valeur RMS

Sortie d'onde

CM4003

p. 55

p. 41

p. 44

p. 39

p. 18

p. 49

Panneau d'afchage

HIOKI CM4002A965-01

Préparatifs avant une mesure

HIOKI CM4002A965-01

1.1 Mise en place des piles et de l'adaptateur sans l

Z3210

Lors de la première utilisation de l'appareil, insérez deux piles alcalines LR6. (p. 27) En outre, vériez que les piles sont sufsamment chargées avant de démarrer la mesure.

Apparaît La puissance restante des piles est sufsante.

Apparaît Quand la puissance restante diminue, les indicateurs disparaissent de la gauche.

Apparaît Les piles sont épuisées. Remplacez les piles sufsamment tôt.

Clignote Les piles sont épuisées. Remplacez les piles par des neuves.

Le CM4003 peut être utilisé en connectant une alimentation électrique externe sans installer les

piles. (p. 28)

Quand l'adaptateur sans l Z3210 (option) est installé, la fonction de communications sans l peut être utilisée. (p. 56)

Continue sur la page suivante →

Mise en place des piles et de l'adaptateur sans l Z3210

HIOKI CM4002A965-01

AVERTISSEMENT

Ne court-circuitez pas la pile.



Ne chargez pas la pile.



Ne démontez pas la pile.



Ne chauffez pas la pile.



Ne jetez pas la pile dans un feu.



Sinon, cela pourrait faire exploser la pile et blesser quelqu'un.

Avant de retirer le couvercle des piles, déconnectez l'appareil



d'un objet en cours de mesure et éteignez-le.

Le non-respect de cette consigne peut provoquer une décharge électrique. Quand l'appareil serre l'objet à mesurer, les contacts de la pile sont considérés comme des pièces haute tension.

Risque de blessures et d'électrocution

Mise en place des piles et de l'adaptateur sans l Z3210

HIOKI CM4002A965-01

AVERTISSEMENT

Après avoir remplacé les piles ou après avoir installé/retiré



l'adaptateur sans l Z3210, installez le couvercle des piles et serrez la vis.

L'utilisation de l'appareil sans le couvercle des piles pourrait entraîner des blessures graves. De plus, si la vis du couvercle des piles n'est pas serrée, le couvercle ne sera pas

xé.

Fixez le couvercle des piles avec la vis xée à l'appareil au



moment de l'expédition.

Si le couvercle des piles est xé avec une autre vis, l'appareil pourrait être

endommagé, ce qui pourrait entraîner des blessures. Si vous avez perdu la vis ou si la vis est endommagée, veuillez contacter votre distributeur ou revendeur Hioki agréé.

Risque de blessures et d'électrocution

Continue sur la page suivante →

Mise en place des piles et de l'adaptateur sans l Z3210

HIOKI CM4002A965-01

ATTENTION

Ne mélangez pas des piles d'âges ou de types différents.



N'utilisez pas de pile dont la durée de vie recommandée est dépassée.



N'inversez pas la polarité de la pile.



Ne laissez pas des piles épuisées à l'intérieur de l'appareil.



Cela pourrait entraîner une fuite de la pile et endommager l'appareil.

Utilisez uniquement les types de piles spéciés (piles alcalines LR6).



Retirez les piles quand l'appareil ne va pas être utilisé pendant une



période prolongée.

Dans le cas contraire, cela pourrait entraîner une fuite de la pile et endommager l'appareil.

Avant de manipuler le Z3210, éliminez l'électricité statique de votre



corps en touchant une pièce métallique, comme une poignée de porte.

Dans le cas contraire, cela pourrait provoquer de l'électricité statique, ce qui

endommagerait le Z3210.

• Quand la marque clignote, remplacez les piles par des piles neuves. Les piles sont épuisées.

• Avant de remplacer les piles, éteignez l'appareil.

• Manipulez et éliminez les piles conformément aux réglementations locales.

Mise en place des piles et de l'adaptateur sans l Z3210

HIOKI CM4002A965-01

Procédure d'installation/de remplacement

Après avoir lu les consignes de sécurité (p. 23), suivez la procédure ci-dessous pour l'installation.

Tournevis cruciforme (n° 2)

Arrière

Piles alcalines LR6 ×2

Retirez l'appareil d'un objet en cours de mesure et

éteignez l'appareil.

Z3210

Desserrez la vis puis retirez le couvercle des piles.

Retirez les piles anciennes (lors du remplacement

des piles). Installez les piles neuves.

Lors de l'installation de l'adaptateur sans l Z3210

(en option), retirez le capuchon de protection. Vériez avec précaution l'orientation, puis insérez

l'adaptateur sans l Z3210 jusqu'au bout. Installez le couvercle des piles et serrez la vis.

« Utilisation de la fonction de communications sans

Voir l » (p. 57).

Utilisation d'une alimentation électrique externe

HIOKI CM4002A965-01

1.2

Utilisation d'une alimentation électrique externe

Utilisez une alimentation électrique externe pour les mesures à long terme.

CM4003

L9097

L9510

Z1013

Cordon électrique

CM4003

Si la puissance fournie comprend un bruit important, l'afchage peut indiquer

plusieurs mesures ou il peut y avoir du bruit dans la sortie. Quand l'alimentation est fournie de manière externe, la fonction de mise hors tension automatique sera désactivée.

Retirez l'appareil d'un objet en cours de mesure et éteignez

l'appareil.

Connectez le câble de connexion L9097 (fourni) à la borne

de connexion du câble de l'appareil.

Connectez le câble USB L9510 (fourni) à la borne USB (Type

C) du L9097.

Connectez l'autre extrémité du L9510 à l'adaptateur AC

Z1013 (en option, cordon électrique fourni).

Connectez le cordon électrique au Z1013.

Connectez le cordon électrique à une prise de courant.

Quand vous allumez l'appareil, la marque apparaîtra.

1.3 Inspection avant la mesure

HIOKI CM4002A965-01

Inspection avant la mesure

Cocher

Vériez visuellement les points suivants.



• L'appareil n'est pas endommagé ou ssuré.

• Aucun circuit interne n'est exposé.

Aucun segment n'est manquant.



Appuyer sur la touche enfoncée pendant une mise hors tension fait apparaître tous les segments tant que la touche



La marque ne clignote. Quand la marque clignote,

Détails de l'inspection Solution

Si l'appareil est endommagé, faitesle réparer. Sinon, l'opérateur pourrait recevoir une décharge électrique.

Si un segment manque, faites-le

en maintenant la touche

est enfoncée.

réparer.

remplacez les piles par des piles neuves. Les piles sont épuisées.

p. 23, p. 27)

(

Inspection avant la mesure

HIOKI CM4002A965-01

Réalisation des mesures

HIOKI CM4002A965-01

2.1 Mesure du courant de fuite

DANGER

Inspectez l'appareil et vériez son bon fonctionnement avant



de l'utiliser.

L'utilisation de l'appareil en cas de dysfonctionnement pourrait entraîner des

blessures graves. En cas de dommage, contactez votre distributeur ou revendeur

Hioki agréé. Voir « 1.3 Inspection avant la mesure » (p. 29).

Ne touchez pas la section au-delà de la butée pendant le



fonctionnement.

Cela pourrait provoquer un choc électrique. Voir « Noms de pièce » (p. 16).

Risque de blessure

Mesure du courant de fuite

HIOKI CM4002A965-01

Procédure de mesure

Mettez l'appareil

sous tension.

Serrez l'appareil autour de l'objet à mesurer.

Portez un équipement de protection approprié, par exemple des gants. Serrez l'appareil de manière à ce que l'objet à mesurer soit situé au centre de la pince.

Le réglage par défaut de la gamme est AUTO. Modiez la gamme selon vos besoins. (p. 18)

Flèche de direction du ux de courant

Direction du ux de courant

Circuit monophasé à 3 ls

HIOKI CM4002A965-01

Mesure utilisant le l de terre :

Serrez uniquement un seul l.

Ig : Courant de fuite

Disjoncteur

Mesure du courant de fuite

Mesure du courant à phase zéro :

2, 3.

Serrez les ls ensemble en un faisceau.

Dispositif de charge

Mesure du courant de fuite

HIOKI CM4002A965-01

Circuit triphasé à 3 ls

Mesure utilisant le l de terre :

1, 4.

Serrez uniquement un seul l.

Mesure du courant à phase zéro :

2, 3.

Serrez les ls ensemble en un faisceau.

Ig : Courant de fuite

Autre circuit

• Serrez deux ls ensemble en un faisceau dans le circuit monophasé à 2 ls.

• Serrez quatre ls ensemble en un faisceau dans le circuit triphasé à 4 ls. Même quand l'appareil ne peut

pas être serré, vous pouvez mesurer le courant de fuite en utilisant le l de terre de l'équipement à la place.

Disjoncteur

Dispositif de charge

Lisez la valeur de courant et la fréquence.

HIOKI CM4002A965-01

IMPORTANT

Dans les cas suivants, une mesure précise peut ne pas être réalisée.

• Un courant important (environ 100 A) circule dans les ls adjacents.

• Des ondes spéciales, comme celles du côté secondaire de l'onduleur, sont mesurées.

• La pince n'est pas complètement fermée.

En particulier, si les dimensions extérieures de l'objet mesuré sont importantes, comme quand l'appareil est serré autour de ls triphasés en un faisceau, assurez-vous que la pince est complètement fermée. Si la pince est même légèrement ouverte, des erreurs surviennent dans la valeur mesurée et la précision ne peut pas être assurée.

• La mesure du courant de fuite à la phase zéro est affectée par le courant de charge. Pour le degré

d'inuence du courant de charge, consultez E12

Mesure du courant de fuite

Fréquence

Valeur RMS du courant de fuite

p. 80.

Mesure du courant de fuite

HIOKI CM4002A965-01

Localisation d'un défaut d'isolement (identication d'événements GFCI et RCD)

En mesurant le courant de fuite de l'ensemble du circuit à l'aide du l de terre du transformateur

(emplacement 1 dans le schéma de la page suivante), vous pouvez déterminer la présence ou l'absence d'une fuite à la terre selon l'évolution du courant de fuite.

Quand vous trouvez une fuite à la terre, effectuez la mesure groupée de tous les ls du côté de

l'alimentation électrique vers le côté de la charge pour localiser un défaut d'isolement.

Pour étudier une fuite de terre intermittente , comme des événements d'interruption de circuit de

défaut de mise à la terre intermittent (GFCI) et un appareil de courant résiduel (RCD), les fonctions

suivantes sont pratiques.

Fonction d'enregistrement d'événements (p. 60)

Quand la valeur mesurée dépasse la valeur seuil dénie, les données d'événement (heure d'apparition de l'événement, heure d'arrêt de l'événement et valeur maximale) peuvent être enregistrées. L'adaptateur sans l Z3210 (en option) est requis.

Pour des informations détaillées, veuillez consulter notre site Web.

GENNECT Cross > Functions > Event Recording

https://gennect.net/en/cross/event-recording

Fonction de sortie

Vous pouvez enregistrer la valeur de sortie avec un enregistreur. (p. 49)

CM4003

Mesure du courant de fuite

HIOKI CM4002A965-01

Circuit monophasé à 3 ls

• Si l'isolement du l s'est détérioré à l'emplacement A dans le schéma, vous pouvez détecter le courant de

fuite grâce à la mesure en serrant les ls en faisceau, pas à l'emplacement 3 mais à l'emplacement 2.

• Si l'isolement du dispositif de charge s'est détérioré à l'emplacement B dans le schéma, vous pouvez

détecter le courant de fuite grâce à la mesure en serrant les ls en faisceau, pas à l'emplacement 5 mais à

l'emplacement 4.

Ig :

Courant de fuite

Disjoncteur

4 5

Dispositif de chargeDispositif de charge

Mesure du courant de fuite

HIOKI CM4002A965-01

Précautions pour la mesure du courant de charge

IMPORTANT

Veillez à ne serrer l'appareil qu'autour d'un seul l du conducteur. Indépendamment du circuit monophasé et triphasé, si deux ou plusieurs ls sont serrés ensemble en un faisceau, le courant de charge ne peut pas être mesuré.

• Des ondes spéciales comme celles du côté secondaire de l'onduleur ne peuvent pas être mesurées.

• Selon l'ampleur du courant d'entrée, un son peut être généré par la pince en raison de la résonance, mais il n'affecte pas la mesure.

• Quand l'ampleur du courant d'entrée est inconnue, désactivez la fonction de ltrage et démarrez la mesure en utilisant la gamme automatique ou la gamme de 200,0 A.

Ne pas placer la pince

autour de deux ls ou plus.

Ne pas pincer le l.

2.2 Fonction de ltrage (FILTER)

Gain (dB)

HIOKI CM4002A965-01

Quand une alimentation à découpage ou un onduleur est connecté au même système que

l'objet mesuré, des composantes haute fréquence peuvent se superposer à l'onde du courant

de fuite. Utiliser la fonction de ltrage peut supprimer les composantes haute fréquence non nécessaires (ltre passe-bas ).

Activez la fonction de ltrage.

1 s

Vous pouvez également régler l'appareil de sorte que la fonction de ltrage puisse être activée ou désactivée

lors de la mise sous tension. (

Maintenez la touche enfoncée pendant 1 s ou plus. (Maintenir à nouveau la touche enfoncée pendant 1 s ou plus désactive la fonction.)

FILTER

apparaîtra.

p. 65)

Fonction de ltrage (FILTER)

-5

-10

-15

-20 10 100 1 k 10

Exemple de caractéristique de fréquence (gamme 6 mA)

Filtre: OFF Filtre: ON

Fréquence (Hz)

Fonction de ltrage (FILTER)

HIOKI CM4002A965-01

IMPORTANT

Quand la fonction de ltre est activée, l'appareil peut afcher des valeurs plus

basses que les valeurs réelles. Si l'appareil indique des valeurs mesurées différentes sur une gamme sélectionnée manuellement, prenez en compte celle mesurée à l'aide de la gamme la plus grande. Pour des informations détaillées, veuillez consulter notre site Web.

Lorsque la fonction de ltrage est activée, la bande de fréquences est limitée à environ 180 Hz

(-3 dB), ce qui équivaut à la bande de fréquences du disjoncteur général de fuite à la terre. Pour analyser le fonctionnement du disjoncteur de fuite à la terre, il est recommandé d'utiliser la

fonction de ltrage.

GENNECT Cross > FAQ > Measured values vary greatly depending on the measurement range of the leakage current meter.

https://gennect.net/en/cross/measured-values-vary-greatlydepending-on-the-measurement-range-of-the-leakage-currentmeter

Fonction de mémorisation (HOLD)

HIOKI CM4002A965-01

2.3 Fonction de mémorisation (HOLD)

Mémorisation manuelle Maintien automatique (AUTO HOLD)

Le rafraîchissement de l'afchage peut être arrêté au moment voulu.

Appuyez. (Appuyer à nouveau sur la touche désactive la fonction.)

Quand la valeur mesurée est stable, le

rafraîchissement de l'afchage s'arrête

automatiquement.

Maintenez la touche enfoncée pendant 1 s ou plus.

1 s

(Appuyer à nouveau sur la touche désactive la fonction.)

HOLD

apparaîtra.

s'allumera.

Avant la mémorisation automatique

HOLD

Après la mémorisation automatique

HOLD

La sonnerie retentira.

clignotera.

apparaîtra.

s'allumera.

Fonction de mémorisation (HOLD)

HIOKI CM4002A965-01

Conditions de mémorisation automatique

Quand les deux conditions suivantes sont remplies, l'appareil ge les relevés.

• La valeur mesurée ne uctue pas au-delà de la gamme de variation (voir page suivante) pendant une certaine période.

• La valeur mesurée dépasse la valeur seuil (voir page suivante).

L'appareil continue de ger les relevés jusqu'à ce que les conditions de mémorisation automatique soient à

nouveau remplies.

Valeur mesurée

Début

Mémorisation automatique

Exemple : 100,0 A

(1) (2)

Arrêter

Début

Arrêter

Début

Mémorisation automatique

Exemple : 50,0 A

(1) La mémorisation automatique est réalisée.

(La valeur mesurée n'est pas inférieure à la valeur seuil.)

(2) La mémorisation automatique est réalisée.

(La valeur mesurée ne dépasse pas la valeur seuil.)

Valeur seuil

Exemple : 10,0 A

Temps

Arrêter

: Envergure de variation



: Valeur mémorisée

Démarrage : Lancement

Arrêt : Fin de mesure

de la mesure

La gamme de variation et la valeur seuil peuvent varier en fonction de la gamme.

HIOKI CM4002A965-01

6,000 mA

60,00 mA

600,0 mA

6,000 A

60,00 A

200,0 A

Fonction de mémorisation (HOLD)

Gamme Envergure de variation Valeur seuil

200 mesures ou moins 300 mesures

100 mesures ou moins 100 mesures

Valeurs max., min., moyenne et de pic (MAX/MIN)

HIOKI CM4002A965-01

2.4 Valeurs max., min., moyenne et de pic (MAX/MIN)

Les valeurs maximale, minimale, moyenne, de pic la plus grande ou de pic la plus basse des

données mesurées peuvent être afchées. La fonction de mise hors tension automatique est

désactivée. (p. 53)

Serrez l'appareil autour de l'objet à mesurer.

Réglage de la gamme. (p. 18)

Appuyez sur la touche MAX/MIN pour passer en

mode MAX/MIN et changer l'afchage.

Relevé principal :

Valeurs maximale, minimale, moyenne, de pic la plus grande ou de pic la plus basse

Relevé secondaire :

Valeur mesurée actuelle

L'appareil mesure la valeur RMS.

« AVG » signie la valeur moyenne de

toutes les valeurs mesurées.

Si vous passez en mode MAX ou MIN en utilisant la gamme automatique, la gamme est xée sur la gamme actuellement dénie.

1 s

MAX

MIN AVG PEAK MAX

Fige les relevés.

PEAK MIN

PEAK MAX

PEAK MIN

Maintenez la touche enfoncée pendant 1 s ou plus.

MAX

MIN

Annuler

Onde

Valeur mesurée (Valeur RMS)

Intervalle de rafraîchissement de l'afchage

2.5 Mesure du courant d'appel (AC INRUSH)

HIOKI CM4002A965-01

Le courant d'appel AC peut être mesuré.

Dénissez la gamme.

(p. 18)

Passez en mode

AC INRUSH.

Maintenez la touche enfoncée pendant 1 s ou plus.

Valeur RMS (INRUSH)

Exemple d'écran : 150 A

Valeur de pic du courant d'appel AC

La gamme de mesure du courant d'appel est dénie comme suit en

fonction de la gamme dans laquelle le courant est mesuré.

Exemple d'écran : 60 A

Courant AC

Période d'occurrence du courant d'appel (Plusieurs dizaines à plusieurs centaines de millisecondes)

Mesure du courant d'appel (AC INRUSH)

Gamme dans laquelle le courant est mesuré Gamme de mesure INRUSH

AUTO Gamme de 200,0 A

6,000 mA, 60,00 mA Gamme de 600,0 mA

600,0 mA, 6,000 A, 60,00 A, 200,0 A

(Un courant d'appel survient.)

INRUSH

clignotera.

Gamme dans laquelle le

courant est mesuré

Mémorisation automatique

de la valeur mesurée

Comment quitter le mode AC INRUSH

Pour plus d'informations sur le niveau de déclenchement, veuillez consulter les spécications. (p. 71) Un courant d'appel comprenant des composantes DC ne peut pas être mesuré avec précision.

Maintenez la touche enfoncée pendant 1 s ou plus.

Quitter

Fonction de comparateur (COMP)

HIOKI CM4002A965-01

2.6 Fonction de comparateur (COMP)

Quand une valeur mesurée dépasse la valeur seuil, une sonnerie retentit et le rétro-éclairage d'avertissement (p. 55) s'allumera. La sonnerie peut également être désactivée. (p. 65)

La gamme automatique ne peut pas être utilisée quand la fonction de comparateur est activée.

Activez la fonction de comparateur.2 Réglez la gamme (relevé principal).

COMP

Appuyez. (Appuyer à nouveau sur la touche désactive la fonction.)

apparaîtra.

Valeur seuil

Valeur mesurée

actuelle

La gamme

s'afche ici

pendant le réglage de la gamme.

6.000 mA 60.00 mA 600.0 mA

200.0 A

Réglez la valeur seuil (relevé secondaire).

Augmente la valeur.

REF

Diminue la valeur.

Maintenir la touche enfoncée augmente ou diminue la valeur de façon continue.

6.000 A60.00 A

Conrmer

Fonction d'enregistrement d'événements simples

HIOKI CM4002A965-01

2.7 Fonction d'enregistrement d'événements simples

L'appareil peut mettre à jour l'afchage de la valeur maximale du début à la n de

l'enregistrement. Le rétro-éclairage rouge clignotant vous avertira que la valeur maximale

dépasse la valeur seuil dénie.

Activez la fonction d'enregis-

trement d'événements simples.

En état hors tension

+ +

Réglez la gamme (relevé

principal). Réglez la valeur seuil (relevé secondaire). (p. 46)

Réglez le ltre.

Démarrez l'enregistrement.

Pour commuter entre activation et désactivation.

Conrmer

La sonnerie retentira.

L'enregistrement démarrera.

Fonction d'enregistrement d'événements simples

HIOKI CM4002A965-01

Enregistrement en cours

Arrêtez l'enregistrement.

Appuyez sur , , ou , puis, d'ici 3 s* l'enregistrement s'arrête.

Pour désactiver la fonction d'enregistrement d'événements simples

Passez en boucle les modes de l'appareil.

Un événement d'une durée inférieure à 400 ms risque de ne pas être

mesuré avec précision, faute de pouvoir détecter ledit événement.

Valeur mesurée actuelle

Pour bloquer la valeur

Appuyez. (Appuyer à nouveau sur la touche désactive la fonction.)

Valeur maximale dès le démarrage de l'enregistrement

Le rétro-éclairage rouge clignotant vous avertira que la valeur

maximale dépasse la valeur seuil dénie.

L'appareil réinitialisera la valeur maximale et retournera à l'étape 4 (Démarrez la mesure).

Pour changer de gamme ou de valeur seuil

Appuyez sur ou pendant l'étape

* Si vous n'appuyez pas dans les 3 secondes, l'appareil retournera à l'étape 5

(Pendant l'enregistrement).

(Démarrez la mesure).

Retournez à l'étape 2 (Réglez la gamme, Réglez la valeur seuil).

Fonction de sortie (OUTPUT)

HIOKI CM4002A965-01

2.8 Fonction de sortie (OUTPUT)

La tension correspondant à la valeur mesurée peut être générée. (Procédure : p. 51)

RMS

(Génération de la valeur RMS)

WAVE

(Sortie d'onde)

Utilisez une alimentation électrique externe pour les mesures à long terme. (p. 28)

• En utilisant la fonction de mise à l'échelle d'un enregistreur (comme l'enregistreur à

mémoire HiCorder Hioki), la valeur de tension peut être convertie en valeur de courant sur

l'enregistreur.

• Pour identier des événements de fuite à la terre intermittente (fuite à la terre occasionnelle),

enregistrez la sortie RMS avec l'enregistreur pour vérier les variations temporelles de la

valeur du courant de fuite.

CM4003

Génère la tension DC proportionnelle à la valeur RMS du courant mesuré. Enregistrer la tension avec un enregistreur (comme l'enregistreur à mémoire HiCorder Hioki) vous permet de vérier visuellement les changements dans la valeur

de courant mesurée.

Génère la tension AC proportionnelle au courant mesuré. Observer la tension avec

un enregistreur (comme l'enregistreur à mémoire HiCorder Hioki, etc.) vous permet

de vérier visuellement l'onde du courant.

Fonction de sortie (OUTPUT)

HIOKI CM4002A965-01

Débit de sortie (rapport de conversion A à V)

Gamme Débit de sortie

6,000 mA 600,0 mV / 6,000 mA ±1,0% lec. ±5 mV 60,00 mA 600,0 mV / 60,00 mA 600,0 mA 600,0 mV / 600,0 mA 6,000 A 600,0 mV / 6,000 A 60,00 A 600,0 mV / 60,00 A 200,0 A 200,0 mV / 200,0 A

L'appareil émet 600,0 mV comme tension correspondant au compte de pleine échelle de la gamme actuelle de 6000. L'appareil émet 200,0 mV AC/DC de tension correspondant au compte de pleine échelle de 2000, seulement quand la gamme 200,0 A est utilisée.

Exemple : Quand la gamme 600,0 mA est utilisée, l'appareil génère 300,0 mV comme tension qui correspond

à 300,0 mA.

Réponse de sortie

RMS (valeur RMS) Fréquence de rafraîchissement : 5 fois/s

WAVE (onde) Bande de fréquences : 15 Hz à 15 kHz (dans une limite de ±3 dB)

Précision de sortie

RMS (valeur RMS) WAVE (onde)

(Pour la mesure afchée)

±3,0% lec. ±10 mV (45 Hz à 400 Hz)

±5,0% lec. ±10 mV ( 15 Hz à 45 Hz,

400 Hz à 2 kHz)

Continue sur la page suivante →

Réglage de la fonction de sortie (RMS/WAVE)

HIOKI CM4002A965-01

Suivez les instructions ci-dessous pour régler la fonction de sortie.

CM4003

L9097

Alimentation électrique externe

(si nécessaire)

Enregistreur, etc.

Fonction de sortie (OUTPUT)

Connectez l'appareil et un dispositif tel qu'un enregistreur,

à l'aide d'un câble de connexion L9097 (fourni).

Connectez une alimentation électrique externe si

nécessaire. (p. 28)

Réglage de la gamme. (p. 18)

Si vous activez la fonction de sortie en utilisant la

gamme automatique, la gamme est xée sur la gamme actuellement dénie.

Réglez la fonction de sortie.

1 s

Maintenez la touche enfoncée pendant 1 s ou plus.

Génération de

la valeur RMS

RMS WAVE Désactivé

Sortie

d'onde

Sortie

désactivée

Fonction de sortie (OUTPUT)

HIOKI CM4002A965-01

Précautions d'utilisation de la fonction de sortie

• Si vous activez la fonction de sortie en utilisant la gamme automatique (AUTO), la gamme

automatique est annulée et la gamme est xée sur la gamme actuellement dénie.

• La valeur de la fréquence mesurée ne peut pas être générée.

• Même quand vous appuyez sur la touche , la tension de sortie n'est pas xée.

• Utilisez un appareil (par exemple, un enregistreur) avec une impédance d'entrée élevée

pour enregistrer la sortie. (Un appareil avec une impédance d'entrée de 100 kΩ ou plus est recommandé.)

• Quand la fonction de sortie est activée, la fonction de mise hors tension automatique (APS)

est désactivée.

Utiliser la fonction de ltrage peut supprimer les composantes haute fréquence non nécessaires.

(p. 39)

Fonction de mise hors tension automatique (APS)

HIOKI CM4002A965-01

2.9 Fonction de mise hors tension automatique (APS)

L'utilisation de la fonction de mise hors tension automatique peut réduire la consommation de la pile. Quand vous allumez l'appareil, la fonction de mise hors tension automatique est activée automatiquement. Quand l'appareil est utilisé pendant une période prolongée, désactivez la fonction de mise hors tension automatique.

Activé (réglage par défaut)

Inactivité

pendant

environ

15 minutes.

L'icône APS

apparaîtra.

Désactivation de la fonction APS

En état hors tension

L'icône APS sera masquée.

L'appareil sera

automatiquement éteint.

Réactivation de la fonction APS

Passez en boucle les modes de l'appareil.

L'icône APS apparaîtra.

Rétro-éclairage

HIOKI CM4002A965-01

2.10 Rétro-éclairage

Rétro-éclairage de l'afchage

Quand le rétro-éclairage est allumé, le panneau d'afchage peut être facilement vu même dans

un endroit sombre.

Pas allumé

(Réglage par défaut)

* Vous pouvez désactiver l'arrêt automatique du rétro-éclairage. (p. 65)

Allumé (en blanc)

Sinon, aucune

opération pendant

environ 40 s n'éteindra

automatiquement le rétro-

éclairage.*

Rétro-éclairage d'avertissement

HIOKI CM4002A965-01

Quand l'une des situations suivantes se produit, le rétro-éclairage s'allume ou clignote en rouge pour vous avertir.

• Quand un courant excessif est appliqué

Quand le courant mesuré dépasse la gamme de mesure, la valeur de la pleine échelle du relevé principal ou secondaire et

• Quand le courant mesuré dépasse la gamme de mesure (dépassement de gamme)

La valeur de la pleine échelle sur le relevé principal ou secondaire et Passez à une gamme appropriée.

• Quand la fonction de comparateur détecte que la valeur mesurée dépasse la valeur seuil

(p. 46)

Désactivé

Le rétro-éclairage d'avertissement ne fonctionne que pour la valeur mesurée actuelle. Le rétro-éclairage

d'avertissement ne fonctionne pas pour la valeur bloquée et les valeurs enregistrées des fonctions afchées MAX, MIN, AVG, PEAK MAX et PEAK MIN.

clignoteront. Arrêtez la mesure immédiatement.

OVER

Allumé/clignotant (en rouge)

Automatiquement

Rétro-éclairage

clignoteront.

Fonction de communications sans l

HIOKI CM4002A965-01

2.11 Fonction de communications sans l

Quand l'adaptateur sans l Z3210 (option) est installé, la fonction de communications sans l peut être utilisée. L'utilisation simultanée de GENNECT Cross et de la fonction HID (p. 61)

n'est pas disponible.

Utilisation de GENNECT Cross

L'utilisation de GENNECT Cross vous permet de vérier et d'enregistrer les données mesurées

par l'appareil, et de créer des rapports de mesure à l'aide de votre dispositif mobile. Pour plus

de détails, consultez le guide d'utilisation de l'application GENNECT Cross (gratuite).

• La distance de communication est d'environ 10 m avec une ligne de vue dégagée. La distance de communication peut varier considérablement en fonction de la présence d'un obstacle (mur ou objet métallique de protection) et de la distance entre le plancher (sol) et l'appareil. Pour assurer une

communication stable, assurez-vous que l'intensité des ondes radio est sufsante.

• L'application GENNECT Cross est gratuite. Toutefois, le client doit prendre en charge les frais de téléchargement du logiciel d'application et de connexion à Internet lors de l'utilisation du logiciel.

• GENNECT Cross peut ne pas fonctionner correctement en fonction de l'appareil mobile.

Site spécial de GENNECT Cross

https://gennect.net/en/cross/index

Fonction de communications sans l

HIOKI CM4002A965-01

• Le Z3210 utilise la technologie sans l d'une bande de 2,4 GHz. Quand un dispositif qui utilise la même bande de fréquence, comme un LAN sans l (IEEE 802.11.b/g/n), se trouve à proximité de votre dispositif mobile, la communication peut ne pas être établie.

Quand l'appareil est placé sur le plancher ou le sol, la distance de communication est raccourcie. Il

est recommandé de déplacer l'appareil du plancher ou du sol et de le placer sur un bureau ou une table ou de le tenir en main.

Utilisation de la fonction de communications sans l

Raccordez l'adaptateur sans l Z3210 (en option) à l'appareil. (p. 27)

Installez GENNECT Cross sur votre appareil mobile.

Allumez l'appareil, puis activez la fonction de communications sans l.

Désactivé

(Réglage par défaut)

Maintenez la touche

enfoncée pendant 1 s ou

plus.

L'icône apparaîtra.

(La fonction de communications

sans l est activée.)

Masqué : La fonction de communica-

1 s

Clignotant : En cours de communication

tions sans l est désactivée.

avec votre dispositif mobile.

Continue sur la page suivante →

Fonction de communications sans l

HIOKI CM4002A965-01

Démarrez GENNECT Cross et enregistrez la connexion de l'appareil.

Appuyez sur [Other]. Appuyez sur

• Quand GENNECT Cross est démarré pour la première fois (quand il n'y a pas d'appareil enregistré), l'écran des réglages de l'appareil apparaît.

• Quand l'appareil est placé à proximité de votre dispositif mobile, sa connexion est automatiquement

enregistrée sur l'écran des réglages de l'appareil de GENNECT Cross (jusqu'à huit appareils).

• Attendez 5 à 30 s que la connexion de l'appareil soit enregistrée après avoir allumé l'appareil. Si

la connexion de l'appareil n'est pas enregistrée après 1 minute, redémarrez GENNECT Cross et

l'appareil.

[Instrument Settings].

Choisissez l'appareil que

vous souhaitez connecter.

Choisissez une fonction de mesure pour effectuer la mesure.

HIOKI CM4002A965-01

Fonction de communications sans l

Mesure générale

Graphique de forme d'ondes/FFT

Fonction photo/dessin

Enregistrement d'événement (

Pour des informations détaillées, veuillez consulter notre site Web.

p. 60)

GENNECT Cross > Functions

https://gennect.net/en/cross/function

Journalisation (enregistrement)

Comparateur

Analyse harmonique

Mise à jour du micrologiciel de l'appareil

Fonction de communications sans l

HIOKI CM4002A965-01

Fonction d'enregistrement d'événements (EVENT)

La fonction d'enregistrement d'événements relève les données quand les valeurs mesurées

dépassent une valeur seuil souhaitée, qui peut être dénie avec GENNECT Cross. Pour plus de détails, consultez la fonction Aide de GENNECT Cross. Le nombre d'événements enregistrés peut être vérié à l'aide de l'appareil.

Maintenez la touche enfoncée pendant 1 s ou plus.

1 s

Afche le nombre d'événements.

• Un événement d'une durée inférieure à

200 ms risque de ne pas être mesuré avec

précision, faute de pouvoir détecter ledit événement.

• L'appareil peut enregistrer jusqu'à 999 événements. L'enregistrement d'événements

s'arrêtera quand les événements enregistrés

atteignent le nombre de 999. Lorsque vous démarrez une autre session d'enregistrement d'événement, l'appareil supprimera les données enregistrées précédemment.

Fonction de saisie directe de données Z3210-to-Excel®

HIOKI CM4002A965-01

(Fonction de saisie directe Excel®, fonction HID)

L'utilisation simultanée de GENNECT Cross et de la fonction HID n'est pas disponible. Le prol du périphérique d'interface humaine (HID), dont est équipé l'adaptateur sans l Z3210 ,

est identique au prol utilisé par les claviers sans l.

HID ON

HID OFF

Le réglage de l'activation ou de la désactivation de la fonction HID n'est pas enregistré dans l'appareil, mais dans le Z3210.

Fonction de communications sans l

Pour préparer la saisie des données, ouvrez un chier Excel® sur votre appareil

mobile ou votre ordinateur et sélectionnez une cellule. Lorsque l'écran de

l'appareil se ge, les valeurs mesurées seront saisies dans les cellules. Il est

utile d'activer la fonction de maintien automatique lors de l'utilisation de cette fonction. (p. 41)

Si vous souhaitez utiliser GENNECT Cross, désactivez la fonction HID.

Les valeurs mesurées peuvent

être saisies.

Fonction de communications sans l

HIOKI CM4002A965-01

Conrmation du réglage HID

Retirez l'appareil d'un objet en cours de mesure et éteignez l'appareil.

Raccordez l'adaptateur sans l Z3210 (en option) à l'appareil.

Voir « Procédure d'installation/de remplacement » (p. 27).

Activez la fonction de communications sans l.

Allumez l'appareil, puis maintenez enfoncé simultanément

Conrmez le réglage HID.

Mettez l'appareil hors tension puis appuyez sur

enregistré dans le Z3210 s'afche.

pendant 1 seconde ou plus.

. Le réglage HID

Pour activer ou désactiver le réglage, rendez-vous à la page suivante.

Activation/Désactivation du réglage HID

HIOKI CM4002A965-01

Mettez l'appareil hors tension puis appuyez sur

Après avoir afché successivement les écrans suivants, l'appareil sera automatiquement éteint.

Remettez l'appareil sous tension.

Activez ou désactivez le réglage HID.

Si la fonction HID ne peut pas être activée

Utilisez GENNECT Cross (Ver. 1.8 ou supérieure) pour mettre à jour le Z3210.

Fonction de communications sans l

automatiquement éteint.

L'appareil sera

Fonction de communications sans l

HIOKI CM4002A965-01

IMPORTANT

Pour passer de la fonction HID à GENNECT Cross

Si vous lancez GENNECT Cross sans avoir annulé l'appariement entre l'appareil mobile et l'appareil, GENNECT Cross peut ne pas être en mesure de reconnaître l'appareil en tant que dispositif connectable. Suivez la procédure ci-dessous pour reconnecter l'appareil à GENNECT Cross.

1. Utilisez le réglage Bluetooth® de votre appareil mobile pour supprimer l'appareil.

2. Désactivez la fonction HID du Z3210. (p. 63)

3. Utilisez le réglage GENNECT Cross de l'appareil pour reconnecter l'appareil.

Pour des informations détaillées, veuillez consulter le site Web du Z3210.

https://z3210.gennect.net

2.12 Combinaisons de la touche d'alimentation

HIOKI CM4002A965-01

Éteignez l'appareil, puis rallumez-le en maintenant une ou deux touches de commande enfoncées.

Fonction de mise hors tension automatique (APS) (désactivé,

Le numéro de modèle, le numéro de version du micrologiciel et tous les

segments s'afchent (

Fonction de ltrage

(activé/désactivé au démarrage,

Sonnerie (activée/désactivée)

Désactivation automatique du rétro-

éclairage de l'afchage (activé/désactivé,

p. 54)

Afchage du numéro de série

p. 53)

Combinaisons de la touche d'alimentation

Réglages Comment allumer l'appareil

p. 20)

p. 39)

Réglages

d'usine

Activé

– –

Désactivé au

démarrage

Activé Enregistré

– –

Continue sur la page suivante →

Enregis-

trement

du réglage

Non

enregistré

Enregistré

Combinaisons de la touche d'alimentation

HIOKI CM4002A965-01

Réglages Comment allumer l'appareil

Fonction d'enregistrement d'événements

p. 47)

simples (

Conrmation du réglage HID (

p. 62)

Réglages

d'usine

–

– –

Enregis-

trement

du réglage

Gamme

Valeur

seuil

Réglage HID (activé/désactivé,

p. 63)

Désactivé Enregistré

Spécications

HIOKI CM4002A965-01

3.1 Spécications générales

Environnement d'utilisation

Gamme de température et humidité d'utilisation

Gamme de température et humidité de stockage

Résistance à la poussière et à l'eau

Intérieur, degré de pollution 2 et altitude jusqu'à 2000 m

-10°C à 40°C, à 80% d'humidité relative ou moins (sans condensation) 40°C à 45°C, à 60% d'humidité relative ou moins (sans condensation) 45°C à 65°C, à 50% d'humidité relative ou moins (sans condensation)

-30°C à 70°C, 80% d'humidité relative ou moins (sans condensation)

IP40 (avec la pince fermée) (EN 60529) Le niveau de protection du boîtier de cet appareil est *IP40. *IP40 : Indique le niveau de protection fourni par le boîtier de l'appareil en cas

d'utilisation dans des emplacements dangereux, d'entrée d'objets solides étrangers et d'eau.

« 4 » : Protégé contre l'accès aux pièces dangereuses avec un l mesurant

1,0 mm de diamètre. L'équipement à l'intérieur du boîtier est protégé contre l'entrée de corps étrangers solides de plus de 1,0 mm de diamètre.

« 0 » : L'équipement à l'intérieur du boîtier n'est pas protégé contre les effets

nocifs de l'eau.

Spécications générales

HIOKI CM4002A965-01

Normes Sécurité EN 61010

Normes applicables CEI/EN 61557-13:2011 Classe 2, ≤ 30 A/m

Alimentation électrique CM4002

Durée de fonctionnement en continu

Diamètre maximal du conducteur à mesurer

Dimensions

Dimensions de la pince

Poids Environ 400 g (piles exclues)

Compatibilité électromagnétique (CEM) EN 61326

• Piles alcalines LR6 ×2

Tension nominale d'alimentation : 1,5 V DC × 2

Puissance nominale maximale : 800 mVA

CM4003 • Piles alcalines LR6 ×2

Environ 48 heures (Z3210 non installé) Environ 30 heures (Z3210 installé et en communication sans l) Avec le rétro-éclairage arrêté et sans entrée de signal Valeurs utilisées à titre de référence à une température ambiante de 23°C

40 mm

Environ 64 mm L × 233 mm H × 37 mm P

(Protubérances, levier et pince exclus)

Environ 75 mm L × 20 mm P

Tension nominale d'alimentation : 1,5 V DC × 2

Puissance nominale maximale : 800 mVA

• Alimentation électrique externe (alimentation USB)

Tension nominale d'alimentation : 5 V DC

Puissance nominale maximale : 1000 mVA

Période de garantie du

HIOKI CM4002A965-01

produit

Accessoires Voir

Options Voir

Spécications générales

3 ans ou 10 000 cycles d'ouverture/fermeture de la pince, la durée la plus courte étant retenue

p. i.

p. 7.

Spécications de mesure, de sortie et d'entrée

HIOKI CM4002A965-01

3.2 Spécications de mesure, de sortie et d'entrée

Spécications de base

Paramètres de mesure Courant AC ~A

Gamme mesurable Voir

Courant d'entrée maximal

Tension nominale maximale de mise à la terre

Méthode de mesure Méthode de RMS vraie

Spécications de mesure

Fréquence de rafraîchissement de l'afchage

Temps de réponse Courant AC

Gamme d'afchage du zéro 5 mesures ou moins

Fréquence électrique

« Liste de précision » (p. 74).

Conformément aux caractéristiques de déclassement de la fréquence

CM4002 300 V AC (Catégorie de mesure IV)

CM4003 300 V AC (Catégorie de mesure III)

Courant AC Fréquence

La durée de commutation entre les gammes n'est pas incluse.

600 V AC (Catégorie de mesure III)

Surtension transitoire prévue 6000 V

Surtension transitoire prévue 4000 V

5 fois/s 1 à 2 fois/s

2,5 s ou moins

(p. 71)

Caractéristiques de

250

HIOKI CM4002A965-01

déclassement de la fréquence

Facteur de crête 3 (autre que la gamme de 200,0 A), 1,5 (gamme de 200,0 A)

Durée de détection du pic

Niveau d'entrée de la détection de fréquence

Niveau de déclenchement du courant d'appel

Spécications de mesure, de sortie et d'entrée

200

150

100

(A rms)

10 100 1 k 10 k 100 k

2 ms ou plus (avec ltre désactivé)

5% ou plus de pleine échelle dans chaque gamme

Gamme de 600,0 mA

Pas moins de +60,0 mA (pic) ou pas plus de -60,0 mA (pic)

Gamme de 6,000 A Pas moins de +0,600 A (pic) ou

pas plus de -0,600 A (pic)

Gamme de 60,00 A Pas moins de +2,00 A (pic) ou

pas plus de -2,00 A (pic)

Gamme de 200,0 A Pas moins de +10,0 A (pic) ou

pas plus de -10,0 A (pic)

(Hz)

Spécications de mesure, de sortie et d'entrée

HIOKI CM4002A965-01

Spécications de la précision

Conditions de garantie de la précision

Conditions concernant la garantie de la précision

Précision de mesure

Effet du champ magnétique externe

Effet de la position du conducteur

Effet d'une fréquence radioélectrique d'un champ électromagnétique émis

Période de garantie de la précision

Période de garantie de la précision après le réglage fait par Hioki

Niveau d'humidité et de

température pour garantir la précision

Entrée d'ondes sinusoïdales Ne pas dépasser le courant nominal et la courbe de derating

« Liste de précision » (p. 74).

Voir

4 mA ou moins (Dans un champ magnétique externe de 400 A/m AC, 50 Hz/60 Hz)

Dans ±0,1% lec. (moins de 100 A) Dans ±0,5% lec. (100 A ou plus) (À toute position, en fonction du centre de la pince)

Ajoutez ±2 mA à la précision de la mesure. (Dans un champ électromagnétique de radiofréquence émis de 10 V/m)

1 an

23°C ±5°C

80% d'humidité relative ou moins (sans condensation)

Effet d'une

HIOKI CM4002A965-01

fréquence radioélectrique d'un champ électromagnétique propagé

Coefcient de température

Spécications de mesure, de sortie et d'entrée

Ajoutez ±2 mA à la précision de la mesure. (Dans un champ électromagnétique de radiofréquence propagé de 10 V)

Ajoutez (précision de mesure × 0,05)/°C à la précision de la mesure. (Spécié en dehors d'une plage de 23°C ±5°C)

Spécications de mesure, de sortie et d'entrée

HIOKI CM4002A965-01

Liste de précision

(1) Courant AC

1. Mesure de la valeur RMS (valeur mesurée, maximale, minimale et moyenne)

Gamme

(Valeur seuil

de gamme

automatique :

Commutation à une

gamme supérieure/

inférieure)

6,000 mA (plus de 6000 mesures)

60,00 mA (plus de 6000 mesures/moins de 540 mesures)

600,0 mA (plus de 6000 mesures/moins de 540 mesures)

Gamme de garantie

de précision (Résolution)

0,060 mA à 6,000 mA (0,001 mA)

0,60 mA à 60,00 mA (0,01 mA)

6,0 mA à 600,0 mA (0,1 mA)

Gamme de

Précision de mesure

fréquence de

garantie de

précision

15 Hz ≤ f < 45 Hz ±2,0% lec. ±0,005 mA ±3,0% lec. ±0,005 mA

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±2,0% lec. ±0,005 mA –

15 Hz ≤ f < 45 Hz ±2,0% lec. ±0,05 mA ±3,0% lec. ±0,05 mA

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±2,0% lec. ±0,05 mA –

15 Hz ≤ f < 45 Hz ±2,0% lec. ±0,5 mA ±3,0% lec. ±0,5 mA

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±2,0% lec. ±0,5 mA –

Filtre désactivé Filtre activé

±1,0% lec. ±0,005 mA

±1,0% lec. ±0,05 mA

±1,0% lec. ±0,5 mA

±1,0% lec. ±0,005 mA

±1,0% lec. ±0,05 mA

±1,0% lec. ±0,5 mA

Gamme

HIOKI CM4002A965-01

(Valeur seuil

de gamme

automatique :

Commutation à une

gamme supérieure/

inférieure)

6,000 A (plus de 6000 mesures/moins de 540 mesures)

60,00 A (plus de 6000 mesures/moins de 540 mesures)

200,0 A (moins de 540 mesures)

Gamme de garantie

de précision (Résolution)

0,060 A à 6,000 A (0,001 A)

0,60 A à 60,00 A (0,01 A)

6,0 A à 200,0 A (0,1 A)

Spécications de mesure, de sortie et d'entrée

Gamme de

fréquence de

garantie de

précision

15 Hz ≤ f < 45 Hz ±2,0% lec. ±0,005 A ±3,0% lec. ±0,005 A

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±2,0% lec. ±0,005 A –

15 Hz ≤ f < 45 Hz ±2,0% lec. ±0,05 A ±3,0% lec. ±0,05 A

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±2,0% lec. ±0,05 A –

15 Hz ≤ f < 45 Hz ±2,0% lec. ±0,5 A ±3,0% lec. ±0,5 A

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±2,0% lec. ±0,5 A –

±1,0% lec. ±0,005 A

±1,5% lec. ±0,05 A

±1,5% lec. ±0,5 A

Précision de mesure

Filtre désactivé Filtre activé

±1,0% lec. ±0,005 A

±1,5% lec. ±0,05 A

±1,5% lec. ±0,5 A

Spécications de mesure, de sortie et d'entrée

HIOKI CM4002A965-01

2. Mesure de la valeur de pic (PEAK MAX / PEAK MIN)

Gamme

6,000 mA

60,00 mA

600,0 mA

Gamme de garantie

de précision (Résolution)

±0,9 mA à ±18,00 mA (0,01 mA)

±1,8 mA à ±180,0 mA (0,1 mA)

±18 mA à ±1800 mA (1 mA)

Gamme de

fréquence de

garantie de

précision

15 Hz ≤ f < 45 Hz ±3,0% lec. ±0,05 mA ±4,0% lec. ±0,05 mA

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±3,0% lec. ±0,05 mA –

15 Hz ≤ f < 45 Hz ±3,0% lec. ±0,5 mA ±4,0% lec. ±0,5 mA

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±3,0% lec. ±0,5 mA –

15 Hz ≤ f < 45 Hz ±3,0% lec. ±5 mA ±4,0% lec. ±5 mA

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±3,0% lec. ±5 mA –

±2,0% lec. ±0,05 mA

±2,0% lec. ±0,5 mA

±2,0% lec. ±5 mA

Précision de mesure

Filtre désactivé Filtre activé

±2,0% lec. ±0,05 mA

±2,0% lec. ±0,5 mA

±2,0% lec. ±5 mA

Gamme

HIOKI CM4002A965-01

6,000 A

60,00 A

200,0 A

Gamme de garantie

de précision (Résolution)

±0,18 A à ±18,00 A (0,01 A)

±1,8 A à ±180,0 A (0,1 A)

±18 A à ±300 A (1 A)

Spécications de mesure, de sortie et d'entrée

Gamme de

fréquence de

garantie de

précision

15 Hz ≤ f < 45 Hz ±3,0% lec. ±0,05 A ±4,0% lec. ±0,05 A

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±3,0% lec. ±0,05 A –

15 Hz ≤ f < 45 Hz ±5,0% lec. ±0,5 A ±5,0% lec. ±0,5 A

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±5,0% lec. ±0,5 A –

15 Hz ≤ f < 45 Hz ±5,0% lec. ±5 A ±5,0% lec. ±5 A

45 Hz ≤ f ≤ 66 Hz

66 Hz < f ≤ 400 Hz –

400 Hz < f ≤ 2 kHz ±5,0% lec. ±5 A –

±2,0% lec. ±0,05 A

±3,0% lec. ±0,5 A

±3,0% lec. ±5 A

Précision de mesure

Filtre désactivé Filtre activé

±2,0% lec. ±0,05 A

±3,0% lec. ±0,5 A

±3,0% lec. ±5 A

Spécications de mesure, de sortie et d'entrée

HIOKI CM4002A965-01

(2) AC INRUSH (Courant d'appel)

1. Valeur mesurée AC INRUSH

Gamme

600,0 mA 60,0 mA à 600,0 mA (0,1 mA) 40 Hz ≤ f ≤ 1 kHz ±5,0% lec. ±1,0 mA

6,000 A ±0,600 A à ±6,000 A (0,001 A) 40 Hz ≤ f ≤ 1 kHz ±5,0% lec. ±0,010 A

60,00 A ±1,00 A à ±60,00 A (0,01 A) 40 Hz ≤ f ≤ 1 kHz ±5,0% lec. ±0,10 A

200,0 A ±10,0 A à ±200,0 A (0,1 A) 40 Hz ≤ f ≤ 1 kHz ±5,0% lec. ±1,0 A

2. Valeur de AC INRUSH PEAK

Gamme

600,0 mA 60 mA à 1800 mA (1 mA) 40 Hz ≤ f ≤ 1 kHz ±6,0% lec. ±10 mA

6,000 A ±0,60 A à ±18,00 A (0,01 A) 40 Hz ≤ f ≤ 1 kHz ±6,0% lec. ±0,10 A

60,00 A ±1,0 A à ±180,0 A (0,1 A) 40 Hz ≤ f ≤ 1 kHz ±6,0% lec. ±1,5 A

200,0 A

(3) Mesure de fréquence

Gamme

(Valeur seuil de gamme

automatique)

999,9 Hz (plus de 9999 mesures) 15,0 Hz à 999,9 Hz (0,1 Hz) ±0,1% lec. ±0,1 Hz

2000 Hz (moins de 900 mesures) 900 Hz à 2000 Hz (1 Hz) ±0,1% lec. ±1 Hz

Gamme de garantie de précision

(Résolution)

Gamme de garantie de précision

(Résolution)

±10 A à ±300 A (1 A) 40 Hz ≤ f ≤ 1 kHz ±6,0% lec. ±15 A

Gamme de garantie de précision

Gamme de fréquence de

garantie de précision

Gamme de fréquence de

garantie de précision

(Résolution)

Précision de mesure

Spécications de sortie

HIOKI CM4002A965-01

Élément indiqué RMS (sortie de valeur RMS)

Niveau de sortie

(Débit de sortie : p. 50)

Précision de sortie

Réponse de sortie

Impédance de sortie 100 Ω ou moins

Spécications de mesure, de sortie et d'entrée

CM4003

WAVE (sortie d'onde)

RMS : 600 mV DC/f.s. (autre que la gamme de 200,0 A)

200 mV DC/f.s. (Gamme de 200,0 A)

(génère une tension de 1 V quand la pleine échelle (f.s.) de la gamme est dépassée.)

WAVE : 600 mV AC/f.s. (autre que la gamme de 200,0 A)

200 mV AC/f.s. (Gamme de 200,0 A)

RMS : ±1,0% lec. ±5 mV (pour la mesure afchée)

WAVE : ±3,0% lec. ±10 mV (45 Hz à 400 Hz)

±5,0% lec. ±10 mV (15 Hz à 45 Hz, 400 Hz à 2 kHz)

RMS : Fréquence de rafraîchissement : 5 fois/s

WAVE : Bande de fréquences : 15 Hz à 15 kHz (Dans une limite de ±3 dB)

Compatibilité avec la norme CEI/EN 61557-13

HIOKI CM4002A965-01

3.3 Compatibilité avec la norme CEI/EN 61557-13

Gamme d'entrée spéciée 6 mA à 60 A, 40 Hz à 1 kHz

Incertitude intrinsèque (A) Voir

Effet de la position (E1)

Effets de la tension de fonctionnement (E2)

Effets de la température (E3) Ajout de ±0,05 × (précision spéciée)/°C. < 18°C, > 25°C

Effets de l'onde de distorsion (E9) Ajout de ±1% lec.

Effets du champ magnétique externe (E11)

15 Hz à 400 Hz

Effets du courant de charge (E12) Ajout de ±10 µA par courant de charge.

Effets de la tension du mode habituel (E13)

Effets de la fréquence (E14) Ajout de ±1,0% lec.

Reproductibilité (E15) Ajout de ±0,5% lec.

Pourcentage d'incertitude de fonctionnement (B)

« Liste de précision » (p. 74).

Ajout de ±0,1% lec. ±1 rés.

Classe 3 10 A/m : Ajout de ±0,22 mA. Classe 2 30 A/m : Ajout de ±0,65 mA.

Ajout de ±0,5% lec.

Classe 3 10 A/m :

Classe 2 30 A/m :

En dessous de 15% (courant de mesure : 6 mA à 10 mA) En dessous de 10% (courant de mesure : 10 mA ou plus) En dessous de 20% (courant de mesure : 6 mA à 10 mA) En dessous de 12,5% (courant de mesure : 10 mA ou plus)

Maintenance et réparation

HIOKI CM4002A965-01

Étalonnage

L'intervalle d'étalonnage dépend de facteurs tels que les conditions et l'environnement d'utilisation. Veuillez déterminer l'intervalle d'étalonnage approprié en fonction de vos conditions et environnement d'utilisation et demander à Hioki de l'étalonner régulièrement en conséquence.

Nettoyage

• Si l'appareil devient sale, humidiez un chiffon doux avec de l'eau ou un détergent neutre et essuyez délicatement l'appareil.

• Gardez les surfaces centrales des têtes de capteur propres en les essuyant délicatement avec un chiffon doux et sec. La saleté sur les surfaces peut nuire à la précision des mesures.

• Essuyez délicatement le panneau d'afchage avec un chiffon doux et sec.

Mise au rebut de l'appareil

Mettez l'appareil au rebut conformément aux réglementations locales.

Dépannage

HIOKI CM4002A965-01

4.1 Dépannage

Si vous soupçonnez des dommages, lisez la section « Dépannage » pour remédier au problème. Si cela ne vous aide pas, contactez votre distributeur ou revendeur Hioki agréé.

Avant d'envoyer l'appareil en réparation

Problème Cause Action corrective (Référence)

L'appareil ne peut pas être

allumé.

L'appareil s'arrête pendant

le fonctionnement.

L'appareil s'arrête

immédiatement après avoir été allumé.

La marque

[bAtt] → [P.oFF] → arrêt

La plage ne peut pas être modiée.

clignote.

Les piles sont épuisées. Remplacez les piles par des neuves.

L'appareil est resté inactif pendant environ 15 minutes avec la fonction de mise hors tension automatique (APS) activée.

Les piles sont épuisées. Remplacez les piles par des neuves.

La fonction d'afchage MAX / MIN / AVG / PEAK MAX / PEAK MIN est

utilisée.

p. 27)

(

Vériez les réglages.

p. 53)

(

p. 27)

(

Maintenez enfoncée la touche pendant 1 s ou plus pour réinitialiser

la fonction, puis modiez la gamme.

p. 44)

(

Problème Cause Action corrective (Référence)

HIOKI CM4002A965-01

Le débit de sortie diffère

des spécications.

La sortie est faible.

La valeur mesurée n'est pas correcte.

Dépannage

La gamme de 200,0 A est utilisée. Vériez la gamme de courant.

L'équipement qui reçoit la sortie a une faible impédance d'entrée.

La fréquence de l'objet mesuré se trouve en dehors de la gamme de précision de sortie (15 Hz à 2 kHz).

Les valeurs afchées peuvent varier de manière fréquente en raison

du potentiel d'induction même

lorsqu'aucune tension n'est appliquée. Cependant, il ne s'agit pas d'un dysfonctionnement.

La pointe de la pince est ouverte. Fermez la pince.

La pince est endommagée. Quand un bec de pince est

endommagé ou ssuré, le courant ne peut pas être mesuré avec précision.

La gamme de 200,0 A a un débit de sortie de 200 mV/f.s. Ce débit diffère des débits des autres gammes.

Vériez l'impédance d'entrée de

l'équipement qui reçoit la sortie. Une impédance d'entrée de 100 kΩ ou plus est recommandée.

La bande de fréquences (15 Hz à 15 kHz) indique une bande où l'atténuation de sortie est de ±3 dB ou moins. (p. 79)

–

Faites réparer l'appareil.

Dépannage

HIOKI CM4002A965-01

Problème Cause Action corrective (Référence)

La valeur mesurée ne change pas.

La pince émet un son (vibration) pendant la mesure.

Les communications sans

l ne peuvent pas être

établies.

Les relevés se gent. Désactivez la fonction de

Lors de la mesure d'un courant de charge de grande ampleur ou un courant haute fréquence, des sons

de résonance peuvent être générés en de rares occasions. Il existe des

différences individuelles dans l'intensité du son, mais cela n'affecte pas la mesure.

Le Z3210 n'est pas installé. Installez le Z3210. (

La fonction de communications sans l

est désactivée.

Les réglages de GENNECT Cross ne

sont pas corrects.

mémorisation. (

Activez la fonction de

communications sans l. (

Vériez les réglages de GENNECT

Cross et de votre dispositif mobile

(GPS, etc.). (Consultez le guide d'utilisation de GENNECT Cross.)

p. 41)

–

p. 27)

p. 57)

Problème Cause Action corrective (Référence)

HIOKI CM4002A965-01

GENNECT Cross ne

fonctionne pas.

Une erreur est afchée. Voir

La fonction HID a été activée. Si la fonction HID a été activée,

l'appareil ne peut pas se connecter à

GENNECT Cross.

p. 86. Faites réparer l'appareil.

Suivez la procédure ci-dessous pour

reconnecter l'appareil à GENNECT

Cross.

1. Utilisez le réglage Bluetooth de votre appareil mobile pour supprimer l'appareil.

2. Désactivez la fonction HID du

3. Utilisez le réglage GENNECT

p. 63)

Z3210. (

Cross de l'appareil pour reconnecter l'appareil.

Dépannage

Afchages d'erreur

HIOKI CM4002A965-01

4.2 Afchages d'erreur

Afchage d'erreur Description Action corrective

Err 001 Erreur ROM (Programme)

Err 002 Erreur ROM (Données d'ajustement)

Err 004 Erreur mémoire

Err 008

Erreur de communication Z3210

(Défaillance de la connexion,

dysfonctionnement du Z3210 ou du

matériel)

Quand une erreur s'afche sur le panneau d'afchage, une réparation

est nécessaire. Veuillez contacter votre distributeur ou revendeur Hioki agréé.

Indice

HIOKI CM4002A965-01

AC INRUSH ................................................ 45

Adaptateur sans l .......................... 23, 27, 56

Afchage d’erreur ....................................... 86

Alimentation électrique externe .................. 28

APS ............................................................ 53

Désactivation .......................................... 53

AUTO HOLD ............................................... 41

AVG ............................................................ 44

Blocage des relevés ................................... 41

Bruit ............................................................ 39

Combinaisons de la touche d’alimentation . 65

COMP ......................................................... 46

Courant d’appel .......................................... 45

Courant de charge ...................................... 38

Courant de fuite ...................................... 3, 31

Débit de sortie ............................................ 50

Écran de doubles relevés ........................... 20

Enregistreur ................................................ 49

Enregistreur à mémoire HiCorder............... 49

EVENT ........................................................ 60

FILTER ....................................................... 39

Filtre passe-bas .......................................... 39

Fonction d’appel ......................................... 45

Fonction d’enregistrement d’événements... 60 Fonction d’enregistrement d’événements

simples ....................................................... 47

Fonction de communications sans l.......... 56

Fonction de comparateur............................ 46

Fonction de ltrage ..................................... 39

Fonction de saisie directe Excel® ............... 61

Fonction de sortie ....................................... 49

Indice

HIOKI CM4002A965-01

Fonction photo/dessin ................................ 59

Fuite à la terre intermittente........................ 36

Gamme ....................................................... 18

GENNECT Cross ........................................ 56

HID ............................................................. 61

HOLD.......................................................... 41

Mémorisation automatique ..................... 41

Mémorisation manuelle........................... 41

Identication d’événements GFCI et RCD.. 36

INRUSH ...................................................... 45

MAX ............................................................ 44

MIN ............................................................. 44

Mise hors tension automatique................... 53

Désactivation .................................... 53, 65

Modèle Z3210........................... 23, 27, 56, 61

Noms de pièce............................................ 16

Numéro de série ................................... 17, 65

Panneau d’afchage ................................... 20

PEAK .......................................................... 44

Piles ...................................................... 23, 27

Pince........................................................... 17

Principe de mesure....................................... 3

Prol de périphérique

d’interface humaine .................................... 61

Relevé principal .......................................... 20

Relevé secondaire ...................................... 20

Réponse de sortie ...................................... 50

Rétro-éclairage ..................................... 54, 65

RMS ............................................................ 49

Sonnerie ..................................................... 65

Spécications ............................................. 67

HIOKI CM4002A965-01

Touches de commande .............................. 18

Valeur de pic ............................................... 44

Valeur maximale ......................................... 44

Valeur minimale .......................................... 44

Valeur moyenne .......................................... 44

Valeur seuil ................................................. 46

Variation ...................................................... 83

WAVE ......................................................... 49

Indice

HIOKI CM4002A965-01

http://www.hioki.com

HIOKI CM4002A965-01

Hioki CM4002, CM4003 Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Détails des opérations prévues

Table des matières

Introduction

Présentation

Principe de mesure du courant de fuite

Indications

Options

Informations de sécurité

Précautions d'utilisation

Noms de pièce

Touches de commande

Préparatifs avant une mesure

Procédure d'installation/de remplacement

1.3 Inspection avant la mesure

Réalisation des mesures

2.1 Mesure du courant de fuite

Procédure de mesure

Précautions pour la mesure du courant de charge

2.3 Fonction de mémorisation (HOLD)

2.4 Valeurs max., min., moyenne et de pic (MAX/MIN)

2.5 Mesure du courant d'appel (AC INRUSH)

2.6 Fonction de comparateur (COMP)

2.7 Fonction d'enregistrement d'événements simples

2.8 Fonction de sortie (OUTPUT)

Débit de sortie (rapport de conversion A à V)

Réglage de la fonction de sortie (RMS/WAVE)

2.9 Fonction de mise hors tension automatique (APS)

2.10 Rétro-éclairage

Rétro-éclairage d'avertissement

Utilisation de GENNECT Cross

2.12 Combinaisons de la touche d'alimentation

Liste de précision

3.3 Compatibilité avec la norme CEI/EN 61557-13

Maintenance et réparation

Étalonnage

Nettoyage

Mise au rebut de l'appareil

4.1 Dépannage

Avant d'envoyer l'appareil en réparation

Indice
