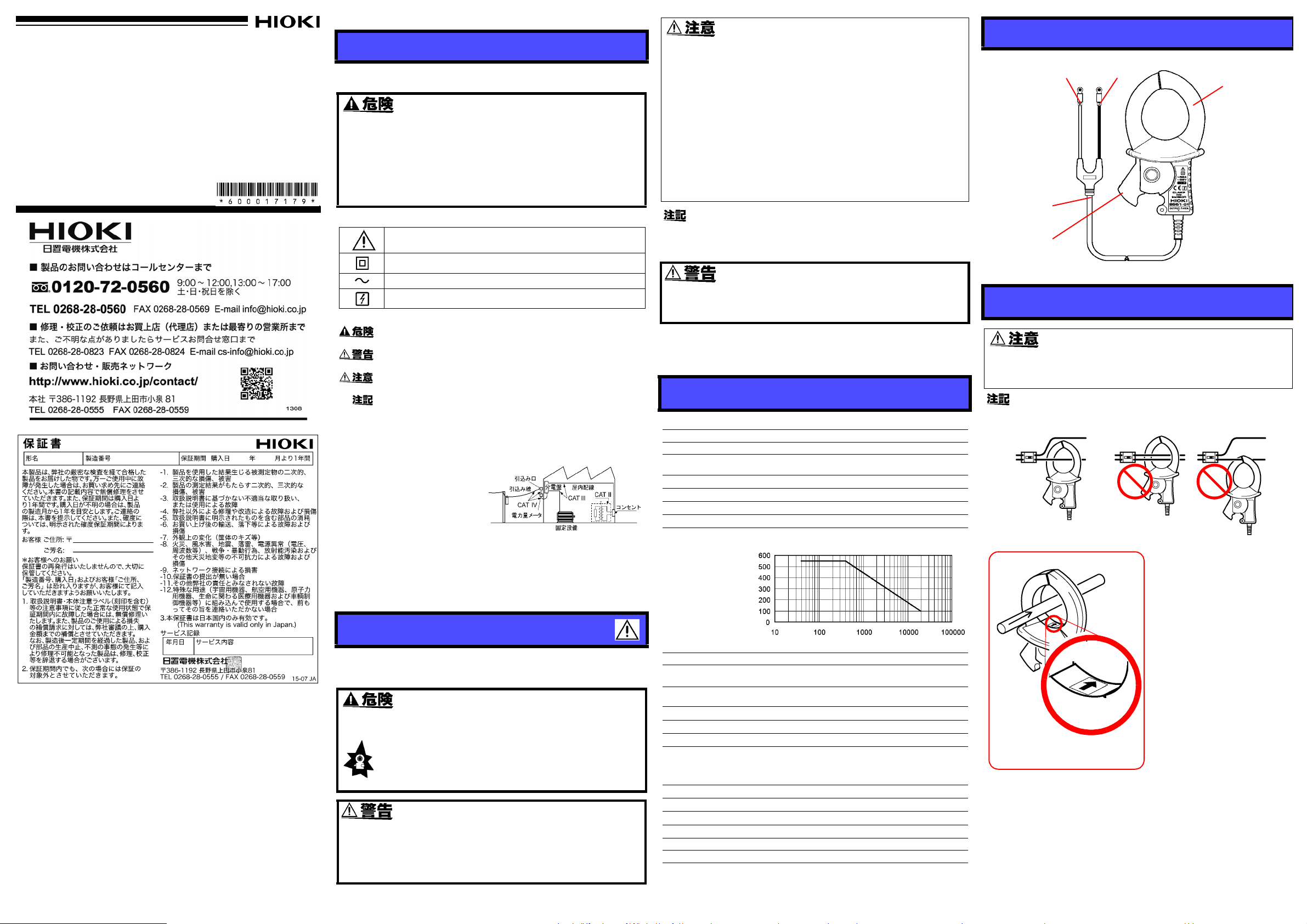

9661-01
クランプオンセンサ
CLAMP ON SENSOR
取扱説明書 / Instruction Manual
2015 年 9 月 改訂 9 版 Printed in Japan
9661C980-09 15-09H
9661-01
安全について
周波数 [Hz]
入力電流 [Arms]
周波数によるディレーティング特性
ケーブル
レバー
ジョー
L（黒）
K（赤）
OK
1. 本体の端子台へ確実にねじ止め
します。
2. ジョーを開き、電流方向マーク
の矢印を負荷側に向けて、導体
を 1 本だけ中央にクランプしま
す。
3. ジョーが確実に閉じていること
を確認します。
電流方向マークを負荷側へ向ける
（向きを反対にすると、位相が 180°ずれ
てしまいます）
電源側
電線
負荷側
L
O
A
D
S
O
U
R
C
E
電流方向マーク
クランプする
本器を安全にご使用いただくために、また機能を十二分に活用いただくため
に、下記の注意事項をお守りください。
この機器は IEC 61010 安全規格に従って、設計され、試験し、安全
な状態で出荷されています。測定方法を間違えると人身事故や機器
の故障につながる可能性があります。また、本器をこの取扱説明書
の記載以外の方法で使用した場合は、本器が備えている安全確保の
ための機能が損なわれる可能性があります。取扱説明書を熟読し、
十分に内容を理解してから操作してください。万一事故があっても、
弊社製品が原因である場合以外は責任を負いかねます。
• 測定範囲を超える電流を長時間入力しないでください。本器を破
各部の名称
損する恐れがあります。
• 直射日光や高温、多湿、結露するような環境下での、保存や使用
はしないでください。変形、絶縁劣化を起こし、仕様を満足しな
くなります。
• クランプを落下させたり、衝撃を加えないでください。ジョーの
突合わせ面が損傷し、測定に悪影響を及ぼします。
• ジョー先端部に異物等を挟んだり、ジョーの隙間に物を差し込ん
だりしないでください。センサ特性の悪化、開閉動作不具合の原
因になります。
• ケーブル類の被覆に損傷を与えないため、踏んだり挟んだりしな
いでください。
• 断線による故障を防ぐため、ケーブルの付け根を折ったり引っ
張ったりしないでください。
安全記号
注意や危険を示します。機器上にこの記号が表示されている場合
は、取扱説明書の該当箇所を参照ください。
二重絶縁または強化絶縁で保護されている機器を示します。
(AC)
交流
活線状態の電路に着脱できることを示します。
取扱説明書の注意事項には、重要度に応じて以下の表記がされています。
操作や取扱いを誤ると、使用者が死亡または重傷につながる危険性が
極めて高いことを意味します。
操作や取扱いを誤ると、使用者が死亡または重傷につながる可能性が
あることを意味します。
操作や取扱いを誤ると、使用者が傷害を負う場合、または機器を損傷
する可能性があることを意味します。
製品性能および操作上でのアドバイス的なことを意味します。
を示します。
測定カテゴリについて
本器は CAT III に適合しています。
測定器を安全に使用するため、IEC61010 では測定カテゴリとして、使用する場所
により安全レベルの基準を CATⅡ～ CAT Ⅳで分類しています。
CAT II コンセントに接続する電源
コード付き機器（可搬形工具・
家庭用電気製品など）の一次
側電路
コンセント差込口を直接測定
する場合は CAT Ⅱです。
CAT III
直接分電盤から電気を取り込
む機器（固定設備）の一次側
および分電盤からコンセント
までの電路
CAT IV
建造物への引込み電路、引込み口から電力量メータおよび一次側電流保護装
置（分電盤）までの電路
カテゴリの数値の小さいクラスの測定器で、数値の大きいクラスに該当する場所を
測定すると重大な事故につながる恐れがありますので、絶対に避けてください。
カテゴリのない測定器で、CAT Ⅱ～ CAT Ⅳの測定カテゴリを測定すると重大な事
故につながる恐れがありますので、絶対に避けてください。
トランスや大電流路など強磁界の発生している近く、また無線機など強電界の
発生している近くでは、正確な測定ができない場合があります。
使用前の確認
ケーブルの被覆が破れたり、金属が露出していないか、使用する前に
確認してください。損傷がある場合は、感電事故になるので、お買上
店 ( 代理店 ) か最寄りの営業所にご連絡ください。
使用前には、保存や輸送による故障がないか、点検と動作確認をしてから使用
してください。故障を確認した場合は、お買上店 ( 代理店 ) か最寄りの営業所
にご連絡ください。
仕様
確度は
定格測定電流
出力レート
振幅確度
位相確度
振幅周波数特性
導体位置の影響
外部磁界の影響
最大測定電流
2
3°C±5°C, 80%rh以下において 1年間保証、ジョー開閉回数 10000回まで
AC 500 A
AC 1 mV/A
±0.3% rdg.±0.01%f.s.
（
f.s.は500 A, 45 Hz～66 Hz,
±0.5°
以内 （
45 Hz～5 kHz)
40 Hz～5 kHz ±1%
±0.5%
以内（中心からの偏差）
0.1 A
相当以下（
550 A
連続（45～
以内（確度からの偏差）
400 A/m
66 Hz,
ジョー中心にて）
の交流磁界において）
周囲温度
50°C
）
測定方法
接続機器の電源が入った状態または測定導体をクランプした状態
で、出力ケーブルの付け外しをしないでください。本体およびセン
サの故障の原因になります。
導体は必ず 1 本だけクランプしてください。単相（2 本）、三相（3 本）を同時
にクランプした場合は測定できません。
はじめに
このたびは、HIOKI 9661-01 クランプオンセンサをご選定いただき、誠にあり
がとうございます。この製品を十分にご活用いただき、末長くご使用いただく
ためにも、取扱説明書はていねいに扱い、いつも手元に置いてご使用ください。
概要
本器は 500 A 定格の交流電流対応の電圧出力型クランプオンセンサです。
本器は電力ラインを切り離すことなく、活線状態で交流電流の測定ができま
す。また、操作も簡単なため、多方面での電流、電力測定にご使用いただけます。
点検
本器がお手元に届きましたら、輸送中において異常または破損がないか点検し
てからご使用ください。万一、破損あるいは仕様どおり動作しない場合は、お
買上店 ( 代理店 ) か最寄りの営業所にご連絡ください。
保守・サ－ビス
• 本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ませて、軽く
拭いてください。ベンジン、アルコ－ル、アセトン、エ－テル、ケトン、シ
ンナ－、ガソリン系を含む洗剤は絶対に使用しないでください。変形変色す
ることがあります。
• 故障と思われるときは、ケーブルの断線を確認してから、
か最寄りの営業所にご連絡ください。輸送中に破損しないように梱包し、故
障内容も書き添えてください。輸送中の破損については保証しかねます。
お買上店（代理店）
使用上の注意
この取扱説明書には本器を安全に操作し、安全な状態に保つのに要する情報や
注意事項が記載されています。本器を使用する前に下記の安全に関する事項を
よくお読みください。
• 短絡事故や人身事故を避けるため、クランプ製品は
AC600 V 以下の電路で使用してください。
• クランプオンセンサは、必ずブレーカの二次側に接続し
てください。ブレーカの二次側は、万一短絡があっても、
ブレーカにて保護します。一次側は、電流容量が大きく、
万一短絡事故が発生した場合、損傷が大きくなるので、測
定しないでください。
• 本器をぬらしたり、ぬれた手で測定しないでください。
感電事故の原因になります。
• 活線で測定するので、感電事故を防ぐため、労働安全衛生規則に定
められているように、電気用ゴム手袋、電気用ゴム長靴、安全帽等
の絶縁保護具を着用してください。
温度係数
耐電圧
対地間最大定格
電圧
使用温湿度範囲
保存温湿度範囲
使用場所
適合規格
測定可能導体径
ケーブル長
外形寸法
質量
付属品 取扱説明書
製品保証期間
f.s.: 最大表示値、目盛長 ( 一般的には、現在使用中のレンジを表します )
rdg.: 読み値 (現在測定中の値、測定器が現在指示している値を表します )
0.02% rdg. /°C
AC 7060 V 1
ジョー
AC 600 V
0～50°C, 80% rh
-10～60°C, 80% rh
高度
(
安全性
(EMC)
φ
46 mm
約
3 m
約
78 W × 152 H × 42 D mm
約
360 g
1
年
分間（ジョー-手持ち部間、
-
出力コネクタ間）
以下
以下（結露しないこと）
以下（結露しないこと）
2000 m以下,
) EN61010
測定カテゴリ
（予想される過渡過電圧
EN61326(Class A)
以下
屋内
III,
汚染度
2
6000 V
（突起物含まず）
）

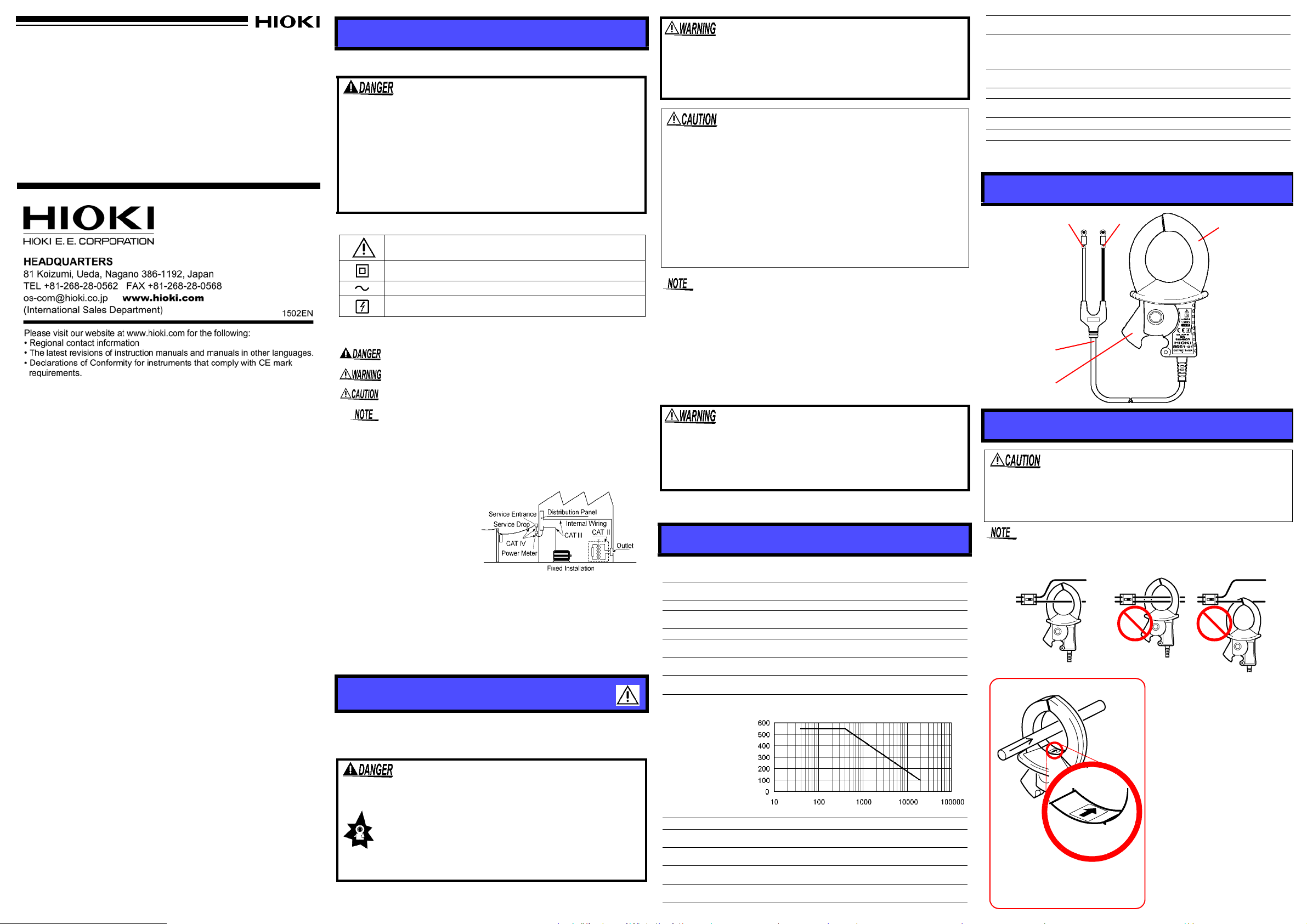

Warranty
9661-01
CLAMP ON SENSOR
Instruction Manual
September 2015 Revised edition 9 Printed in Japan
9661C980-09 15-09H
Frequency[Hz]
Frequency-based derating characteristics
Cable
Lever
Jaws
L (Black)
K (Red)
OK
1. Connect the output cable to
the terminal block of the
9661-01, then secure it in
place with a screw.
2. Open the jaws. Orient the
current direction indicator to
the load side and clamp one
conductor at the center of
the jaw.
3. Confirm that the jaw is fully
closed.
Position the clamp with the current
direction indicator pointing toward
the load side. (If installed in the
opposite direction,the phase deviates 180 degrees.)
L
O
A
D
S
O
U
R
C
E
Clamp the conductor.
Electric
conductor
indicator
Current direction
Warranty malfunctions occurring under conditions of normal use in
conformity with the Instruction Manual and Product Precautionary
Markings wil l be repaired free of ch arge. This warrant y is valid for a
period of one (1) year from the date of purchase. Please contact the
distributor from which you purchased the product for further information on warranty provisions.
Introduction
Thank you for purchasing the HIOKI 9661-01 CLAMP ON SENSOR.
To obtain maximum performance from the product, please read this
manual first, and keep it handy for future reference.
Overview
The 9661-01 is a voltag e-outpu t, clamp-on senso r used for 500A rate d
AC measurement.
The 9661-01 sensors are designed to measure alternating current s o n
a hot conductor without di sconn ectin g it from the power line. Both se nsors are easy to operate and suitable for electric current and power
measurement in various fields.
Initial Inspection
When you receive the product, inspect it carefully to ensure that no
damage occurred during shipping. If damage is evident, or if it fails to
operate according to the specifications, contact your dealer or Hioki
representative.
Maintenance and Service
• To clean the product, wipe it gently with a soft cloth moistened with
water or mild detergent. Never use solvents such as benzene, alcohol, acetone, ether, ketones, thinners or gasoline, as they can
deform and discolor the case.
• If the product seems to be malfunctioning, contact your dealer or
Hioki repre sentat ive. Pack t he prod uct ca refull y so th at it will no t be
damaged during ship me nt, an d inc lu de a de tailed written description
of the problem. Hioki cannot be responsible for damage that occurs
during shipment.
Safety
Follow these precautions to ensure safe operation and to obtain the
full benefits of the various functions.
This product is designed to comply with IEC 61010 Safety Standards, and has been thoroughly tested for safety prior to shipment. However , misha ndling during use could resul t in injury or
death, as well as damage to the product. However, using the
product in a way not described in this manual may negate the
provided safety features.
Be certain that you understand the instructions and precautions in the manual before use. We disclaim any responsibility
for accidents or injuries not resulting directly from product
defects.
Safety Symbol
Indicates cautions and hazards. When the symbol is printed on t he
product, refer to a corresponding topic in the Instruction Manual.
Indicates a double-insulated device.
Indicates AC (Alternating Current).
Indicates that the instrument may be connected to or disconnected
from a live circuit.
The following symbols in this manual indicate the relative importance
of cautions and warnings.
Indicates that incorrect operation presents an extreme hazard that
could result in serious injury or death to the user.
Indicates that incorrect operation presents a significant hazard that
could result in serious injury or death to the user.
Indicates that incorrect operation presents a possibility of injury to
the user or damage to the product.
Advisory items related to performance or correct operation of the
product.
Measurement categories
This product complies with CATIII safety requirements.
To ensure safe operation of measurement products, IEC 61010 establishes
safety standards for various electrical environments, ca tegorized as CAT II to
CAT IV, and called measurement categories.
CAT II: Primary electrical circuits
in equipment connected to an AC
electrical outlet by a power cord
(portable tools, household appliances, etc.)
CAT II covers directly measuring
electrical outlet receptacles.
CAT III: Primary electrical circuits of heavy equipment (fixed
installations) connected directly
to the distribution panel, and
feeders from the distribution panel to outlets.
CAT IV: The c ircuit from the service drop to the service entrance, and to the
power meter and primary overcurrent protection device (distribution panel).
Using a measurement product in an environment designated with a highernumbered category than that for which the pr oduct is rated could result in a
severe accident, and must be carefully avoided.
Use of a measurement instrument that is not CAT-rated in CAT II to CAT IV
measurement applications could result in a severe accident, and must be carefully avoided.
Usage Not es
This manual contains information and warnings essential for safe
operation of the product and for maintaining it in safe operating condition. Before using the product, be sure to carefully read the following
safety notes.
• To avoid short circuits and potentially life-threatening
hazards, never attach the product to a circuit that
operates at more than the 600 V.
• This product should only be connected to the secondary side of a breaker, so the breaker can prevent
an accident if a short circuit occurs. Connections
should never be made to the primary side of a
breaker, because unrestricted current flow could
cause a serious accident if a short circuit occurs.
• To avoid electric shock, do not allow the product to get wet,
and do not use it when your hands are wet.
• To avoid electric shock when measuring live lines, wear
appropriate protective gear, such as insulated rubber gloves,
boots and a safety helmet.
• Note that the product may be damaged if curren t the measurement
range.
• Do not store or use the product where it co uld be expos ed to d irect
sunlight, high temperature or humidity, or condensation. Under
such conditions, the product may be damaged and insulation may
deteriorate so that it no longer meets specifications.
• Be careful to avoid dropping the clamps or otherwise subjecting
them to mechanical s hock, whi ch could damage th e mating surfa ces of the jaw and adversely affect measurement.
• Keep the jaws and jaw slits free from foreign objects, which could
interfere with clamping action.
• Avoid stepping on or pinching the cable, which could damage the
cable insulation.
• To avoid damaging the cables, do not bend or pull the cables.
• Accurat e measure ment m ay be i mpossi ble in t he pr esence of strong
magnetic fields, such as near transformers and high-current
conductors, or in the presence of strong electromagnetic fields such
as near radio transmitters.
• This product may cause interference if used in residential areas.
Such use must be avoided unless the user takes special measures
to reduce electromagnetic emissions to prevent interference to the
reception of radio and television broadcasts.
Preliminary Checks
Before using the product, make sure that the insulation on the
cables is undamaged and that no bare conductors are improperly exposed. Using the p ro duct in su ch c onditions could cause
an electri c sho ck , s o co n tact y our dealer or Hioki representative
for repair.
Before using the product the first time, verify that it operates normally
to ensure that the no damage occurred during storage or shipping. If
you find any damage, contact your dealer or Hioki representative.
Specifications
Accuracy guaranteed for one year at 23°C±5°C(73°F±9°F), 80%RH or less.
Opening and closing of the jaw: maximum 10,000 times or less
Rated measurement
current
Output rate 1 mV AC/A
Amplitude accuracy
Phase accuracy Within ±0.5° (45 Hz to 5 kHz)
Amplitud e frequency
characteristics
Effect of conductor
position
Effect of external
electromagnetic field
Maximum
measurement
current
Temperature coefficient
Dielectric strength
Maximum rated voltage to
earth
Operating Temperature
&Humidity
Storage Temperature
&Humidity
500 A AC
±0.3% rdg.±0.01%f.s.
(f.s.:500 A, 45 Hz to 66 Hz, at jaw center)
Within ±1% at 40 Hz to 5 kHz (deviation from accuracy)
Within ±0.5% (deviation from center)
0.1 A equivalent or lower
(in an AC electromagnetic field of 400 A/m)
550 A continuous (at 45 to 66 Hz, ambient temperature 50°C
Input current [Arms]
0.02% rdg./
7060 V AC for 1 minute
(jaw - grip, jaw - output connector)
600 V AC or lower
0 to 50
(non-condensating)
-10 to 60
(non-condensating)
°C
°C (32 to 122°F)
°C(14 to 140°F)
, 80% RH or lower
, 80% RH or lower
Operating
Environment
Standards applying
Measurable conductor
diameter
Cable length Approx. 3 m
Dimensions
Mass
Accessory
f.s. : maximum display value or scale length
rdg.: reading value (The value currently being measured and indicated on the
measuring product)
Indoors, up to 2000 m (6562-ft.) ASL
Safety EN61010
EMC EN61326(Class A)
46 mm (1.81” ) or less
Approx.
(2.01” W x 2.28” H x 0.75” D) (excluding protrusions)
Approx. 360 g (12.7 oz.)
Instruction Manual
Measurement
(Anticipated Transient Overvoltage: 6000 V)
78
W x
152
Category III, Pollution Degree 2
H x
42
D mm
Parts Names
Measurement Procedure
Do not disconnect the out put c abl e when the tester connected to the
clamp-on sensor is on or with the sensor clamped on a conductor to
measure. This prevents the 9661-01 main unit and sensor from
malfunctioning.
Attach the clamp around only one conductor. Single-phase (2-wire) or
three-phase (3-wire) cables clamped together will not produce any
reading.
）
Loading...
