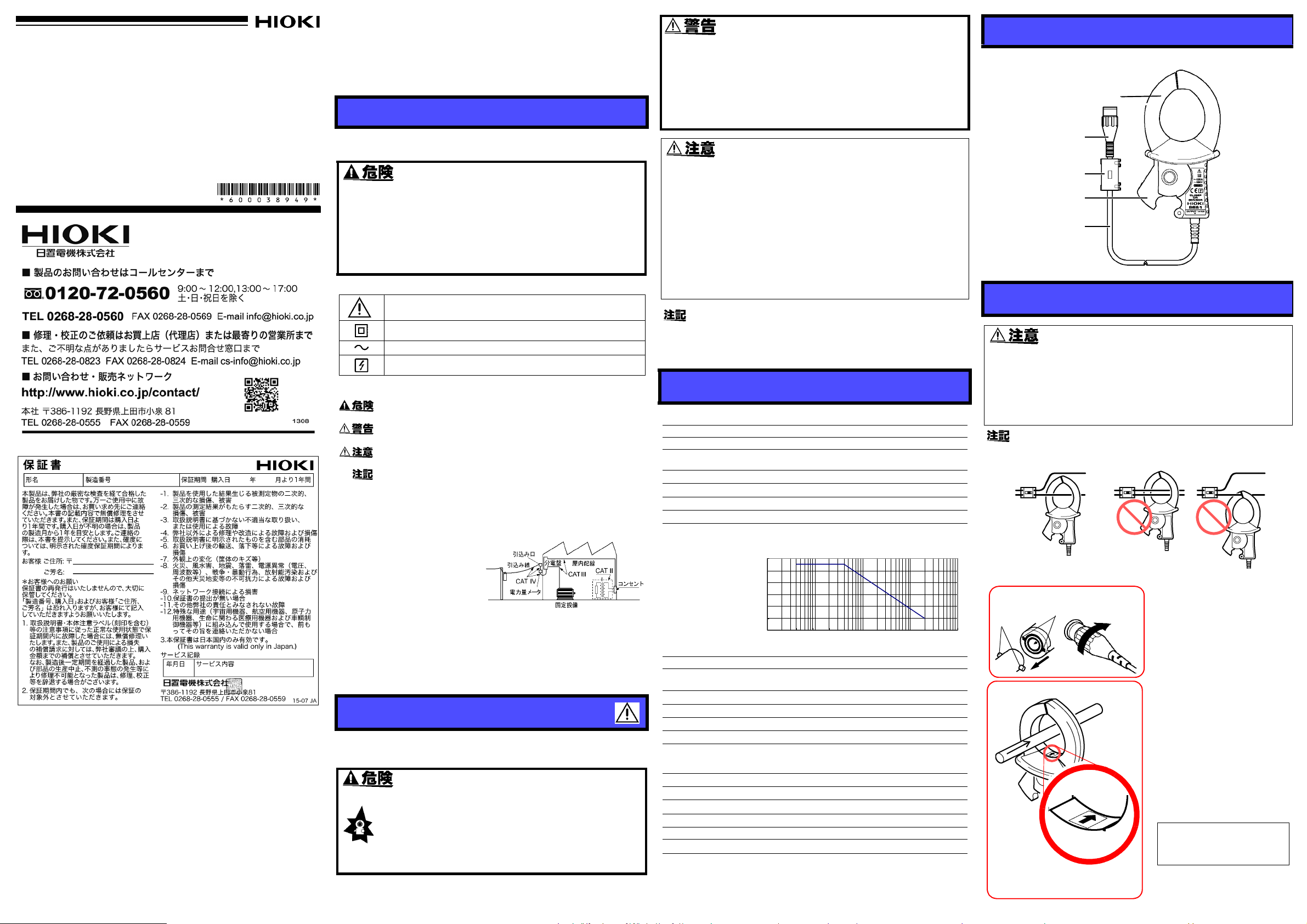

Hioki 9661 Instruction Manual

9661

クランプオンセンサ

CLAMP ON SENSOR

取扱説明書 / Instruction Manual

2015 年 9 月 改訂 9 版 Printed in Japan

9661A980-09 15-09H

9661

0

100

200

300

400

500

600

10 100 1000 10000 100000

周波数（Ｈｚ）

入力電流（Ａｒｍｓ）

周波数によるディレーティング特性

10000010000100010010

0

100

200

300

400

500

600

入力電流 [Arms]

周波数 [Hz]

BNC コネクタ

フェライトコア

レバー

ケーブル

ジョー

9661 は電圧出力型クランプセンサです。

OK

BNC コネクタを本体から取り
外すときは、左に回してから、
引き抜いてください。

1. BNC コネクタの溝を、本体側の

コネクタガイドに合わせて差し
込み、右へ回してロックします。

2. ジョーを開き、電流方向マーク

の矢印を負荷側に向けて、導体
を 1 本だけ中央にクランプしま

す。

3. ジョーが確実に閉じていること

を確認します。

電流方向マークを負荷側へ向ける

（向きを反対にすると、位相が 180°ずれ

てしまいます）

電源側

電線

負荷側

L

O

A

D

S

O

U

R

C

E

クランプする

ロック

BNC コネクタを接続する

コネクタガイド

BNC

コネクタ溝

電流方向マーク

はじめに

このたびは、HIOKI 9661クランプオンセンサ をご選定いただき、誠にありが
とうございます。この製品を十分にご活用いただき、末長くご使用いただくた
めにも、取扱説明書はていねいに扱い、いつも手元に置いてご使用ください。

点検

本器がお手元に届きましたら、輸送中において異常または破損がないか点検し
てからご使用ください。万一、破損あるいは仕様どおり動作しない場合は、お
買上店 ( 代理店 ) か最寄りの営業所にご連絡ください。

使用前の確認

• 使用前には、保存や輸送による故障がないか、点検と動作確認をしてから使
用してください。故障を確認した場合は、お買上店 ( 代理店 )か最寄りの営

業所にご連絡ください。

• ケーブルの被覆が破れたり、金属が露出していないか、使用する前に確認し
てください。損傷がある場合は、感電事故になるので、お買上店 ( 代理店 )
か最寄りの営業所にご連絡ください。

保守・サ－ビス

• 本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ませて、軽く

拭いてください。ベンジン、アルコ－ル、アセトン、エ－テル、ケトン、シ
ンナ－、ガソリン系を含む洗剤は絶対に使用しないでください。変形変色す
ることがあります。

• 故障と思われるときは、

中に破損しないように梱包し、故障内容も書き添えてください。輸送中の破損につい
ては保証しかねます。

お買上店（代理店）

か最寄りの営業所にご連絡ください。輸送

安全について

本器を安全にご使用いただくために、また機能を十二分に活用いただくため
に、下記の注意事項をお守りください。

この機器は IEC 61010 安全規格に従って、設計され、試験し、安全
な状態で出荷されています。測定方法を間違えると人身事故や機器

の故障につながる可能性があります。また、本器をこの取扱説明書
の記載以外の方法で使用した場合は、本器が備えている安全確保の
ための機能が損なわれる可能性があります。取扱説明書を熟読し、
十分に内容を理解してから操作してください。万一事故があっても、
弊社製品が原因である場合以外は責任を負いかねます。

安全記号

注意や危険を示します。機器上にこの記号が表示されている場合
は、取扱説明書の該当箇所を参照ください。

二重絶縁または強化絶縁で保護されている機器を示します。

交流

(AC)

を示します。

活線状態の電路に着脱できることを示します。

取扱説明書の注意事項には、重要度に応じて以下の表記がされています。

操作や取扱いを誤ると、使用者が死亡または重傷につながる危険性が
極めて高いことを意味します。
操作や取扱いを誤ると、使用者が死亡または重傷につながる可能性が
あることを意味します。
操作や取扱いを誤ると、使用者が傷害を負う場合、または機器を損傷
する可能性があることを意味します。
製品性能および操作上でのアドバイス的なことを意味します。

測定カテゴリについて

本器は CAT III に適合しています。
測定器を安全に使用するため、IEC61010 では測定カテゴリとして、使用する場所
により安全レベルの基準を CATⅡ～ CATⅣで分類しています。

CAT II コンセントに接続する電源コ

－ド付き機器（可搬形工具・
家庭用電気製品など ) の一次

側電路
コンセント差込口を直接測定
する場合は CAT Ⅱです。

CAT III

直接分電盤から電気を取り込
む機器 ( 固定設備 )の一次側お
よび分電盤からコンセントま

での電路

CAT IV

建造物への引込み電路、引込み口から電力量メ－タおよび一次側電流保護
装置 (分電盤 ) までの電路

カテゴリの数値の小さいクラスの測定器で、数値の大きいクラスに該当する場所を
測定すると重大な事故につながる恐れがありますので、絶対に避けてください。
カテゴリのない測定器で、CAT Ⅱ～ CAT Ⅳの測定カテゴリを測定すると重大な事

故につながる恐れがありますので、絶対に避けてください。

使用上の注意

この取扱説明書には本器を安全に操作し、安全な状態に保つのに要する情報や
注意事項が記載されています。本器を使用する前に下記の安全に関する事項を
よくお読みください。

• 短絡事故や人身事故を避けるため、本器は AC600 V以下

の電路で使用してください。

• 本器は、必ずブレーカの二次側に接続してください。ブ

レーカの二次側は、万一短絡があっても、ブレーカにて
保護します。一次側は、電流容量が大きく、万一短絡事
故が発生した場合、損傷が大きくなるので、測定しない
でください。

• 本器をぬらしたり、ぬれた手で測定しないでください。

感電事故の原因になります。

• 活線で測定するので、感電事故を防ぐため、労働安全衛生規則に定

められているように、電気用ゴム手袋、電気用ゴム長靴、安全帽等
の絶縁保護具を着用してください。

• 測定範囲を超える電流を長時間入力しないでください。本器を破損

する恐れがあります。

• 直射日光や高温、多湿、結露するような環境下での、保存や使用

はしないでください。変形、絶縁劣化を起こし、仕様を満足しな
くなります。

• 本器を落下させたり、衝撃を加えないでください。ジョーの突合

わせ面が損傷し、測定に悪影響を及ぼします。

• ジョー先端部に異物等を挟んだり、ジョーの隙間に物を差し込ん

だりしないでください。センサ特性の悪化、開閉動作不具合の原
因になります。

• コード類の被覆に損傷を与えないため、踏んだり挟んだりしない

でください。

• 断線による故障を防ぐため、ケーブルの付け根を折ったり引っ

張ったりしないでください。

トランスや大電流路など強磁界の発生している近く、また無線機など強電界の
発生している近くでは、正確な測定ができない場合があります。

仕様

確度は 23±5
定格測定電流

出力レート

振幅確度

位相確度
振幅周波数特性
導体位置の影響
外部磁界の影響

最大測定電流

温度係数

耐電圧

対地間最大定格電圧
使用温湿度範囲
保存温湿度範囲
使用場所

適合規格

測定可能導体径
コード長
外形寸法
質量
付属品 取扱説明書
製品保証期間

f.s.: 最大表示値、目盛長 ( 一般的には、現在使用中のレンジを表します )
rdg.: 読み値 ( 現在測定中の値、測定器が現在指示している値を表します )

°

C 80%rh以下において 1年間保証 , ジョー開閉回数:10000回まで

AC 500 A
AC 1 mV/A
±0.3% rdg.±0.01%f.s.

（

f.s.は500 A, 45 Hz～66 Hz,

±0.5°

以内（

45 Hz～5 kHz)
40 Hz～5 kHz ±1%
±0.5 %

以内（中心からの偏差）

400 A/m
550 A

0.02% rdg./ °C
AC 7060 V 1

ジョー

AC 600 V
0～50°C, 80% rh以下(

-10～60°C, 80% rh

高度

(
(EMC) EN61326 (Class A)

φ

約
約
約

1

の交流磁界において

連続（

-

出力コネクタ間）

以下

2000 mまで,

安全性

) EN61010

汚染度

46 mm

以下

3 m
78 W × 152 H × 42 D mm

380 g

年

以内（振幅確度からの偏差）

45 Hz～66 Hz,

分間（ジョー-手持ち部間、

以下（結露しないこと）

屋内

測定カテゴリ

2 (

予想される過渡過電圧

ジョー中心にて）

0.1 A

相当以下

周囲温度

結露しないこと

III,

（突起物含まず）

50 °C

)

）

6000 V)

各部の名称

測定方法

•BNCコネクタを引き抜くときは、必ずロックを解除してから、コ

ネクタを持って引き抜いてください。ロックを解除せずに無理に
引っ張ったり、ケーブルを持って引っ張るとコネクタ部を破損し
ます。

• 接続機器の電源が入った状態または測定導体をクランプした状態

で、コネクタの抜差しをしないでください。接続機器およびセン
サの故障の原因になります。

導体は必ず 1 本だけクランプしてください。単相（2 本）、三相（ 3 本）を同時
にクランプした場合は測定できません。

Warranty

9661

CLAMP ON SENSOR

Instruction Manual

September 2015 Revised edition 9 Printed in Japan

9661A980-09 15-09H

Frequency-based derating characteristics

Frequency [Hz]

Input current [Arms]

BNC connector

Ferrite core

Lever

Cable

Jaws

The 9661 is a voltage-output-type clamp-on sensor.

OK

1. Engage the BNC connector
grooves with the connector­guide projections, and turn
the connector clockwise to
lock the components.

2. Open the jaw and hold only
one conductor at the jaw
center with the current direc­tion indicator pointing
toward the load side.

3. Make sure the jaw is closed.

To remove the BNC connec­tor, turn the connector counter­clockwise and pull it out.

L

O

A

D

S

O

U

R

C

E

Clamp the conductor.

Electric
conductor

Lock

Connect the BNC connector.

Connector
guide

BNC connector grooves

Current direction
indicator

Position the clamp with the current
direction indicator pointing toward the
load side. (If installed in the opposite
direction,the phase deviates 180
degrees.)

Warranty malfunctions occurring under conditions of normal use in conformity
with the Instruction Manual and Product Precautionary Markings will be
repaired free of charge. This warranty is valid for a period of one (1) year from
the date of purchase. Please contact the distributor from which you purchased
the product for further information on warranty provisions.

Introduction

Thank you for purchasing the HIOKI 9661 CLAMP ON SENSOR.
To obtain maximum performance from the product, please read this
manual first, and keep it handy for future reference

Initial Inspection

When you receive the product, inspect it carefully to ensure that no
damage occurred during shipping. If damage is evident, or if it fails to
operate according to the specifications, contact your dealer or Hioki
representative.

Preliminary Checks

• Before using the product the first time, verify that it operates normally
to ensure that the no damage occurred during storage or shipping. If
you find any damage, contact your dealer or Hioki representative.

• B efore using the product, make sure that the insulation on the cables
is undamaged and that no bare conductors ar e improperly exp osed.
Using the product in su ch conditions could cause a n electric shock,
so contact your dealer or Hioki representative for repair.

Maintenance and Service

• To clean the product, wipe it gently with a soft cloth moistened with
water or mild detergent. Never use solvents such as benzene, alco­hol, acetone, ether, ketones, thinners or gasoline, as they can
deform and discolor the case.

• If the product seems to be malfunctioning, contact your dealer or
Hioki representative.

Safety

Follow these precautions to ensure safe operation and to obtain the full bene­fits of the various functions.

This product is designed to comply with IEC 61010 Safety Stan­dards, and has been thoroughly tested for safety prior to ship­ment. However , mishan dling during us e could result in injury or
death, as well as damage to the product. However, using the
product in a way not described in this manual may negate the
provided safety features. Be certain that you understand the
instructions and precautions in the manual before use. We dis­claim any responsibility for accidents or injuries not resulting
directly from product defects.

Safety Symbol

Indicates cautions and hazards. When the symbol is printed on the
product, refer to a corresponding topic in the Instruction Manual.

Indicates a double-insulated device.
Indicates AC (Alternating Current).

Indicates that the instrument may be connected to or disconnected
from a live circuit.

The following symbols in this manual indicate the relative importance of cau­tions and warnings.

Indicates that incorrect operation presents an extreme hazard that
could result in serious injury or death to the user.

Indicates that incorrect operation presents a significant hazard that
could result in serious injury or death to the user.

Indicates that incorrect operation presents a possibility of injury to
the user or damage to the product

Advisory items related to performance or correct operation of the
product.

Measurement categories

This product complies with CAT III safety requirements.
To ensure safe operation of measurement products, IEC 61010 establishes
safety standards for various electrical environments, ca tegorized as CAT II to
CAT IV, and called measurement categories.

CAT II

:Primary electrical circuits
in equipment connected to an
AC electrical outlet by a power
cord (portable tools, household
appliances, etc.)
CAT II covers directly measuring
electrical outlet receptacles.

CAT I II

:Primary electrical circuits
of heavy equipment (fixed instal­lations) connected directly to the
distribution panel, and feeders
from the distribution panel to outlets.

CAT IV

:The circuit from the service drop to the service entrance, and to the

power meter and primary overcurrent protection device (distribution panel).
Using a measurement product in an environment designated with a higher-

numbered category than that for which the pr oduct is rated could result in a
severe accident, and must be carefully avoided.
Use of a measurement instrument that is not CAT-rated in CAT II to CAT IV
measurement applications could result in a severe accident, and must be care­fully avoided.

Usage Notes

This manual contains information and warnings essential for safe
operation of the product and for maintaining it in safe operating condi­tion. Before using the product, be sure to carefully read the following
safety notes.

• To avoid short circuits and potentially life-threatening
hazards, never attach the product to a circuit that
operates at more than the 600 V AC.

• This product should only be connected to the sec­ondary side of a breaker, so the breaker can prevent
an accident if a short circuit occurs. Connections
should never be made to the primary side of a
breaker, because unrestricted current flow could
cause a serious accident if a short circuit occurs.

• To avoid electric shock, do not allow the product to get wet,
and do not use it when your hands are wet.

• To avoid electric shock when measuring live lines, wear
appropriate protective gear, such as insulated rubber gloves,
boots and a safety helmet.

• Note that the product may be damaged if current exceeding
the selected measurement range is applied for a long time.

• Do not s tore or use th e p roduct where it co uld be expos ed to d irect
sunlight, high temperature or humidity, or condensation. Under
such conditions, the product may be damaged and insulation may
deteriorate so that it no longer meets specifications.

• Be careful to avoid dropping the product or otherwise subjecting
them to mechanical s hock, whi ch could damage th e mating surfa c­es of the jaw and adversely affect measurement.

• Keep the jaws and jaw slits free from foreign objects, which could
interfere with clamping action.

• Avoid stepping on or pinching the cable, which could damage the
cable insulation.

• To avoid damaging the cables, do not bend or pull the cables.

• Accurat e measure ment m ay be i mpossi ble in t he pr esence of strong
magnetic fields, such as near transformers and high-current
conductors, or in the presence of strong electromagnetic fields such
as near radio transmitters.

• This product may cause interference if used in residential areas.
Such use must be avoided unless the user takes special measures
to reduce electromagnetic emissions to prevent interference to the
reception of radio and television broadcasts.

Specifications

Accuracy guaranteed for one year at 23±5°C (73±9°F), 80 % RH or less.
Opening and closing of the jaw: maximum 10,000 times or less

Rated measurement
current

Output rate 1 mV AC/A
Amplitude accuracy
Phase accuracy Within ±0.5

Amplitude frequency
characteristics

Effect of conductor
position

Effect of external
electromagnetic field

Maximum
measurement
current

Temper ature coefficient
Dielectric strength
Maximum rated

voltage to earth
Operating Tempe ra-

ture & Humidity
Storage Tempera-

ture & Humidity
Operating Environ-

ment

Applicable Standards

Measurable conduc­tor diameter

Cable length Approx. 3 m (118.11”)
Dimensions
Mass Approx. 380 g (13.4 oz.)

Accessory Instruction Manual
f.s. : maximum display value or scale length

rdg.: reading value (The value currently being measured and indicated on the

measuring product)

500 A AC

±

0.3% rdg.±0.01%f.s.

(f.s.:500 A, 45 Hz - 66 Hz, at jaw center)

°

at 45 Hz - 5 kHz

Within ±1% at 40 Hz - 5 kHz
(deviation from amplitude accuracy)

Within ±0.5% (deviation from center)

0.1 A equivalent or lower
(in an AC electromagnetic field of 400 A/m)

550 A continuous
(at 45 Hz - 66 Hz, ambient temperature 50°C

0.02%rdg./
7060 V AC for 1 minute

(jaw - grip jaw - output connector)
600 V AC or lower
0 to 50

(non-condensating)

-10 to 60
(non-condensating)

Indoors, altitude up to 2000 m (6562-ft.)
Safety EN61010

EMC EN61326 (Class A)
φ46 mm (1.81”) or less

Approx. 78 W x 152 H x 42 D mm
(3.03”W

°C

°C (32 - 122°F)

°C(14 - 140°F)

Measurement
(Anticipated Transient Overvoltage: 6000 V)

, 80% RH or lower

, 80% RH or lower

Category III, Pollution Degree 2

x 5.94”H x 1.65”D) (excluding protrusions)

)

Parts Names

Measurement Procedures

• When disconnecting the BNC connector, be sure to release the
lock before pulli ng o f f t he c onnector. Forcibly pulling the connector
without releasing th e lo ck , or pulling on the cable, can damage the
connector.

• To prevent damage to the connected instruments and s ens or, nev­er connect or disconnect a sensor while the power is on.

Attach the clamp around only one conductor. Single-phase (2-wire) or
three-phase (3-wire) cables clamped together will not produce any
reading.
