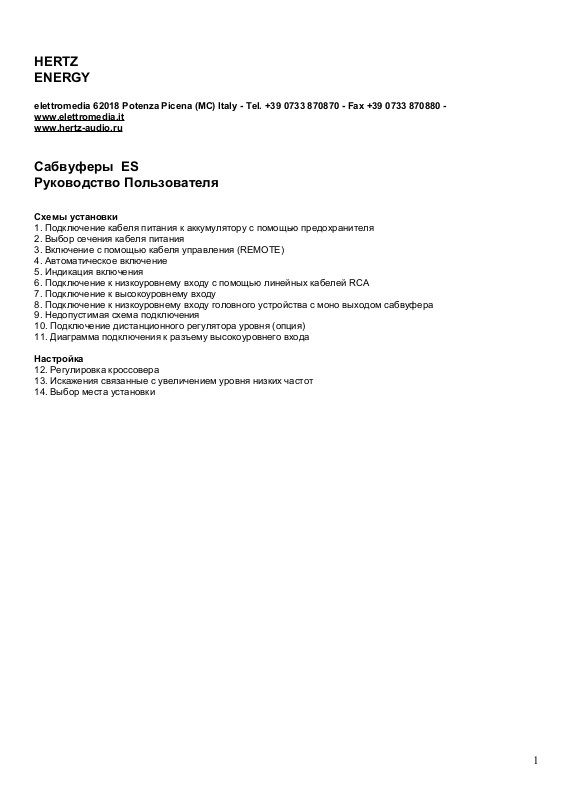

Hertz ES 250.1 User Manual

HERTZ
ENERGY

elettromedia 62018 Potenza Picena (MC) Italy - Tel. [phone] - Fax [phone] ­www.elettromedia.it
www.hertz-audio.ru

Сабвуферы ES
Руководство Пользователя

Схемы установки

1. Подключение кабеля питания к аккумулятору с помощью предохранителя

2. Выбор сечения кабеля питания

3. Включение с помощью кабеля управления (REMOTE)

4. Автоматическое включение

5. Индикация включения

6. Подключение к низкоуровнему входу с помощью линейных кабелей RCA

7. Подключение к высокоуровнему входу

8. Подключение к низкоуровнему входу головного устройства с моно выходом сабвуфера

9. Недопустимая схема подключения

10. Подключение дистанционного регулятора уровня (опция)

11. Диаграмма подключения к разъему высокоуровнего входа

Настройка

12. Регулировка кроссовера

13. Искажения связанные с увеличением уровня низких частот

14. Выбор места установки

1

Руководство пользователя

Дорогой покупатель, мы поздравляем Вас с приобретением нашего продукта HERTZ из серии ENERGY.
Все наши продукты созданы для удовлетворения Ваших потребностей, также как и для удовлетворения
потребностей других поклонников Car Audio.

Беопасный Звук
САБВУФЕРЫ HERTZ СЕРИИ ENERGY СПОСОБНЫ СОЗДАВАТЬ ОЧЕНЬ ВЫСОКИЙ УРОВЕНЬ ЗВУКОВОГО
ДАВЛЕНИЯ БЕЗ ИСКАЖЕНИЙ. ДЛИТЕЛЬНОЕ ПРОСЛУШИВАНИЕ МУЗЫКИ НА ВЫСОКОМ
УРОВНЕ ГРОМКОСТИ МОЖЕТ ВЫЗВАТЬ НАРУШЕНИЕ СЛУХА, ПОЭТОМУ ВЫБИРАЙТЕ УРОВЕНЬ
ГРОМКОСТИ СЛЕДУЯ ПРИНЦИПАМ БЕЗОПАСНОСТИ И ЗДРАВОМУ СМЫСЛУ. Безопасность вождения

должна быть на первом месте; для того чтобы хорошо ориентироваться в дорожной обстановке и избегать
возникновения аварийных ситуаций, в процессе управления автомобилем Вы должны слышать звуки извне

Грамотно установленный компонент способен доставить Вам невероятное удовольствие от прослушивания.
Для того чтобы получить от наших акустических систем максимум возможного, пожалуйста, следуйте
инструкциям руководства пользователя. Для создания высококачественной аудиосистемы в автомобиле, Вы
должны хорошо знать устройство автомобиля и основные законы акустики; если Вы не обладаете
необходимыми инструментами и знаниями, пожалуйста, доверьте установку профессиональному инсталлятору.
Действительно высококачественная инсталляция гарантирует Вам выдающийся результат без какого либо
негативного влияния на безопасность вождения и эксплуатационные возможности Вашего автомобиля.
Данное руководство пользователя содержит все основные сведения, необходимые для установки и настройки
системы. В то же время общее количество различных вариантов использования того или иного компонента
очень велико; для получения дополнительной информации обратитесь к ближайшему дилеру HERTZ либо
отправьте запрос в службу техподдержки по электронному адресу:

info @ hertzaudio . ru

Рекомендации по применению
Электроакустические параметры сабвуферов ES оптимизированы для установки в корпуса. Все приведенные
ниже проекты разработаны и протестированы в лаборатории после чего окончательная оптимизация
осуществлялась непосредственно в тестовом автомобиле.

Предупреждения

1_В приведенных ниже рекомендациях внутренний объем корпуса указан без учета объема воздуха,
вытесняемого самим динамиком. Пример: рекомендованный объем корпуса закрытого типа (Vcc) – 17,2 литра;
объем воздуха, вытесняемый задней частью динамика (Total driver displacement) - корзиной и магнитной
системой – 1,2 литра. В этом случае при установке сабвуфера магнитом наружу необходимо изготовить корпус с
внутренним объемом 17,2 литра; при «классической» установке магнитом внутрь корпуса объем должен
составлять 17,2 + 1,2 = 18,4 литра.
2_ Габариты фазоинверторных портов (Reflex Tube) указаны с учетом их размещения возле одного из углов
корпуса; вытесняемый портом объем воздуха уже включен в рекомендованный объем (Vb).
3_Если Вы планируете изготовить конструкцию с использованием нескольких сабвуферов, используйте только
одинаковые динамики в одинаковом оформлении. Каждый сабвуфер должен быть установлен в своем
изолированном объеме.

Корпус закрытого типа
Dimencion: компактный корпус

Акустические системы HERTZ проектируются с учетом акустических особенностей современных автомобилей,
поэтому они прекрасно подходят для выполнения сложных "заказных" инсталляций. Позвольте напомнить Вам,
что автомобильный динамик (в отличие от домашнего) не является готовым к употреблению продуктом; общий
состав системы, качество инсталляции и настройки непосредственно влияют на качество звучания, удобство и
безопасность эксплуатации аудиосистемы. В случае некорректной установки компонента и его неправильной
эксплуатации, гарантия на него является недействительной. Руководство пользователя содержит полезные
рекомендации по установке компонента; для получения дополнительной информации обращайтесь к
ближайшему дилеру.

Технические особенности

DBX 200 - это готовый к установке автомобильный сабвуфер на основе динамика размером 200 mm (8”) в
акустическом оформлении "Асиметричный Бандпас" и встроенный усилитель класса АВ мощностью 160 Ватт,
разработанный специально для этого применения. DBX 200 A может прекрасно дополнить любую оригинальную
