XPS 2.135

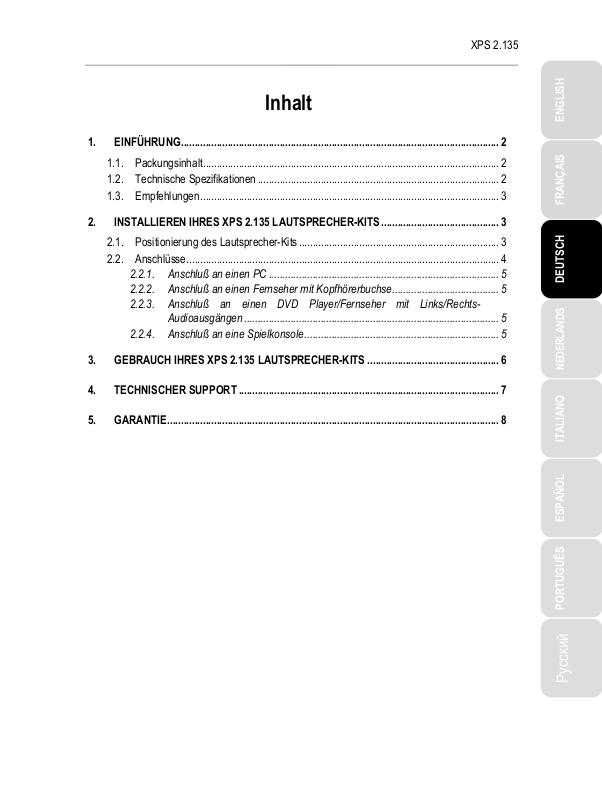

Inhalt
1. EINFÜHRUNG .................................................................................................................... 2
1.1. Packungsinhalt ............................................................................................................ 2
1.2. Technische Spezifikationen ........................................................................................ 2
1.3. Empfehlungen ............................................................................................................. 3
2. INSTALLIEREN IHRES XPS 2.135 LAUTSPRECHER-KITS ........................................... 3
2.1. Positionierung des Lautsprecher-Kits ......................................................................... 3
2.2. Anschlüsse .................................................................................................................. 4
2.2.1. Anschluß an einen PC .................................................................................... 5
2.2.2. Anschluß an einen Fernseher mit Kopfhörerbuchse....................................... 5
2.2.3. Anschluß an einen DVD Player/Fernseher mit Links/Rechts-
Audioausgängen ............................................................................................. 5
2.2.4. Anschluß an eine Spielkonsole ....................................................................... 5
3. GEBRAUCH IHRES XPS 2.135 LAUTSPRECHER-KITS ................................................ 6
4. TECHNISCHER SUPPORT ............................................................................................... 7
5. GARANTIE ......................................................................................................................... 8
XPS 2.135
Ausgangsleistung
(effektive Leistung)
Subwoofer: 13W RMS
Satellitenlautsprecher: 2 x 6W RMS
Subwoofer: 40 – 220Hz
Satellitenlautsprecher: 200Hz– 20kHz
Magnetische Abschirmung ermöglicht das Aufstellen neben einem
Monitor ohne diesen zu stören
Subwoofer:
- 2 Audioausgangsbuchse vom Typ RCA (links und rechts)
- 1 Anschluß zur Fernbedienung
- 1 Netzkabel
- 1 AN/AUS Schalter
- 1 Baßregler
Fernbedienung:
- 1 Lautstärkeregler
- 1 Stereokopfhöreranschluß
- 1 AUX-Eingang für CD/MP3 Player.
- 1 AN/AUS LED.
Zum Gebrauch mit
PC, TV, DVD Player, Spielkonsolen, CD-Audio, MP3 Player
1. EINFÜHRUNG
1.1. Packungsinhalt
2 Satellitenlautsprecher
1 Subwoofer
1 verdrahtete Fernbedienung
Benutzerhandbuch
1.2. Technische Spezifikationen
2/8 – Benutzerhandbuch
XPS 2.135
1.3. Empfehlungen
- Stellen Sie Ihre Satellitenlautsprecher auf eine flache Oberfläche, um ein Herunterfallen derselben
zu vermeiden.
- Öffnen Sie niemals Ihr Lautsprecher-Kit, Sie riskieren dabei eine Beschädigung der internen
Komponenten.
- Dieses Lautsprecher-Kit ist für den Gebrauch in einer normal temperierten Umgebung bestimmt.
- Um dem Risiko eines Feuers oder elektrischen Schlages vorzubeugen, halten Sie Ihr LautsprecherKit fern von:
- Regen oder Feuchtigkeit aber auch allen Flüssigkeiten (Wasser, chemische Produkte oder
anderen Flüssigkeiten),
- Hitzequellen, wie Heizlüfter, Öfen oder jedweden hitzeproduzierenden Geräten (inkl. Verstärkern),
- direktem Sonnenlicht.
- Setzen Sie Ihr Lautsprecher-Kit keinen Wassertropfen oder –Spritzern aus.
- Stellen Sie nie ein mit Flüssigkeit gefüllten Gegenstand auf Ihrem Lautsprecher-Kit ab (ein Glas
Vase...).
- Ziehen Sie das Netzkabel Ihres Lautsprecher-Kit ab, wenn Sie dieses für längeren Zeit nicht nutzen
wollen. Ziehen Sie nie direkt am Kabel sondern nur am Stecker.
- Stellen Sie sicher, daß das Lautsprecher-Kit an eine leicht zugängliche Steckdose angeschlossen
ist.
- Trennen Sie Ihr Lautsprecher-Kit zum Reinigen vom Stromnetz. Benutzen Sie ein leicht
angefeuchtetes Tuch und vermeiden Sprühreiniger.
- Der Netzstecker Ihres Lautsprecher-Kits dient auch dazu das Gerät auszuschalten, demnach muß
dieser jederzeit leicht erreichbar sein.
- Achtung: Fortwährendes Hören über Kopfhörer bei voller Leistung, kann Ihre Ohren und Ihr Gehör
schädigen.
- Markierungen befinden sich auf der Rückseite der Lautsprecher.
2. INSTALLIEREN IHRES XPS 2.135 LAUTSPRECHER-KITS
2.1. Positionierung des Lautsprecher-Kits
1. Stellen Sie die Satellitenlautsprecher auf jeder Seite Ihres Monitors auf einen Tisch, lassen Sie
dabei einen seitlichen Abstand zur Wand von mindestens 50cm.
2. Stellen Sie die Lautsprecher in gleicher Distanz zum Hörer in vorwärtsgerichteter Position auf.
3. Stellen Sie den Subwoofer auf den Boden und achten dabei darauf, daß die Öffnung (Schall-
Loch) nicht von einer Wand blockiert wird.
Bitte beachten: Um die ideale Position zu ermitteln, probieren Sie verschiedene Aufstellungen aus, bis
Sie mit dem Sound zufrieden sind.
Benutzerhandbuch – 3/8
