XPS 2.0 Lounge
INHALT
1. EINFÜHRUNG.................................................................................................................... 2
1.1. Packungsinhalt............................................................................................................ 2
1.2. Technische Spezifikationen ........................................................................................ 2
1.3. Empfohlener Gebrauch............................................................................................... 3
2. INSTALLATION DER XPS 2.0 LOUNGE LAUTSPRECHER........................................... 3
2.1. Positionierung der Lautsprecher ................................................................................. 3
2.1. Verbindungen.............................................................................................................. 4
2.1.1. Anschluß an einen PC.................................................................................... 6
2.1.2. Anschluß an ein Fernsehgerät mit Kopfhörerausgang................................... 6
2.1.1. Anschluß an einen DVD Player/Fernsehgerät mit rechts/links
Audioausgängen.............................................................................................6
2.1.2. Anschluß an eine Spielkonsole....................................................................... 6
3. BENUTZEN DER XPS 2.0 LOUNGE LAUTSPRECHER..................................................7
4. TECHNISCHER SUPPORT............................................................................................... 7
5. GARANTIE.........................................................................................................................8
ENGLISH FRANÇAIS
DEUTSCH
NEDERLANDS
ITALIANO
ESPAÑOL
Русский
Benutzerhandbuch
XPS 2.0 Lounge
1. EINFÜHRUNG
1.1. Packungsinhalt
2 Satellitenlautsprecher mit Verstärker
1 Fernbedienung + 1 iPod / Zune
Benutzerhandbuch
1.2. Technische Spezifikationen
TM
Adapter
ENGLISH FRANÇAIS
Totale RMS Leistung
(Ausgangsleistung
Spitzenbelastbarkeit 5 W RMS
Frequenzumfang Satellitenlautsprecher: 60 – 20KHz
Magnetische
Abschirmung
Features Rechter Lautsprecher
Zum Gebrauch mit DVDs, Spielen, CD-Audio, MP3
Satellitenlautsprecher: 2 x 2.5W RMS
Magnetisch abgeschirmt, ermöglichen das Aufstellen auch neben
einem Monitor ohne Bildstörungen zu verursachen
- 1 RCA Audioausgangsbuchse für den linken Lautsprecher
- 1 Stromkabel
- 1 mit der Fernbedienung verbundenes Kabel:
• 1 Hauptlautstärkeregler
• 1 Höhenregler
• 1 Stereokopfhörerausgang
• 1 Mikrophoneingang
• 1 LINE IN-Eingang für CD/MP3 Player...
• 1 Audioquellen-Auswahlbutton
• 1 Adapter zum Anschluß von iPod und Zune
DEUTSCH
NEDERLANDS
TM
ITALIANO
ESPAÑOL
Русский
2/8 – Benutzerhandbuch
XPS 2.0 Lounge
1.3. Empfohlener Gebrauch
- Stellen Sie die Satellitenlautsprecher auf eine flache Unterlage, um diese vor dem herunterfallen
zu schützen.
- Öffnen Sie niemals die Lautsprechereinheiten, Sie riskieren sonst eine Beschädigung der
internen Komponenten.
- Dieses Gerät ist zur Verwendung in einer temperierten Umgebung vorgesehen.
- Um elektrische Störungen zu vermeiden sollten Sie folgendes beachten:
- Vermeiden Sie Kontakt mit Feuchtigkeit und Flüssigkeiten (Wasser, Regen, chemische
Lösungen),
- Halten Sie die Lautsprecher von Wärmequellen fern (Heizungen, Lüftungen, Verstärkern),
- Setzen Sie die Lautsprecher nicht direktem Sonnenlicht aus.
- Setzen Sie dieses Gerät nicht Wassertropfen oder -spritzern aus.
- Stellen Sie niemals einen Behälter mit Flüssigkeit (Glas,Tasse,…) auf das Gerät.
- Bei längeren Ruhezeiten ziehen Sie bitte das Stromkabel vom Gerät ab. Fassen Sie dabei
immer den Stecker direkt an und ziehen niemals am Kabel.
Warnung: Im Standby-Modus verbraucht dieses Gerät Strom (4W).
- Stellen Sie sicher, dass der Netzanschluss des Netzkables/Netzteils immer gut zugänglich ist.
- Zum Reinigen des Lautsprechers muss man ihn zuerst vom Netz trennen und dann am Besten
mit einem leicht feuchten Tuch reinigen. Es sollte vermieden werden, Flüssigkeiten oder
Chemikalien (Sprühreiniger) zu verwenden.
- Markierungen befinden sich auf der Geräterückseite.
ENGLISH FRANÇAIS
DEUTSCH
NEDERLANDS
2. INSTALLATION DER XPS 2.0 LOUNGE LAUTSPRECHER
2.1. Positionierung der Lautsprecher
1. Stellen Sie die Satellitenlautsprecher mindestens 50 cm von den Seitenwänden entfernt rechts
und links vom Monitor auf einen Tisch/Schreibtisch (oder wahlweise Wandmontage) auf.
2. Plazieren Sie die Satellitenlautsprecher in gleicher Distanz zum Zuhörer und richten diese dann
zur Zuhörerposition mit dem Abstrahlwinkel nach vorne aus.
ITALIANO
ESPAÑOL
Русский
Benutzerhandbuch – 3/8
XPS 2.0 Lounge
2.1. Verbindungen
1. Schalten Sie die Audioquelle (PC, Fernseher, DVD Player oder Spielkonsole), die Sie mit dem
Lautsprecher-Kit verbinden wollen, ab.

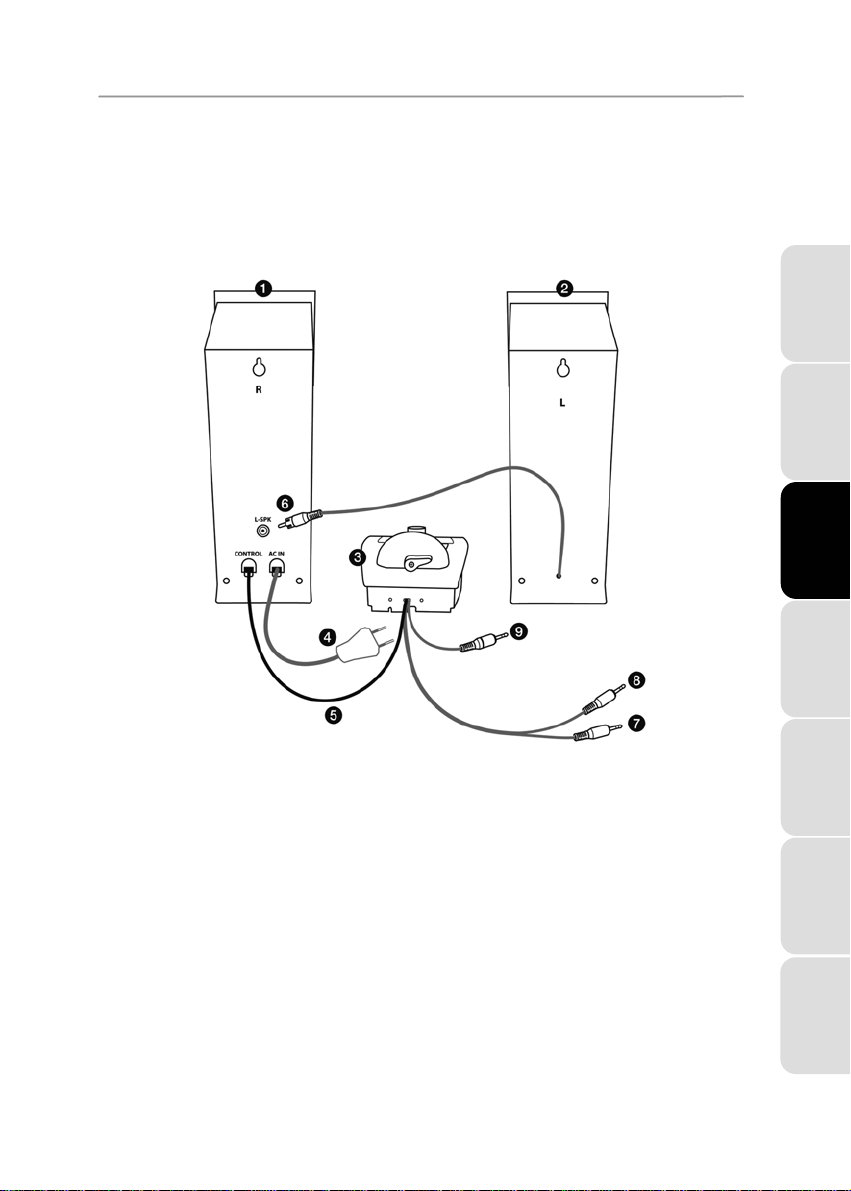

- Allgemeines Anschlußdiagram:
ENGLISH FRANÇAIS DEUTSCH
NEDERLANDS
1: Rechter Lautsprecher
2: Linker Lautsprecher
3: Kabelgebundene Fernbedienung
4: Stromkabel
5: Verbindungskabel der Fernbedienung zum Anschluß an den rechten Lautsprecher
6: Linkes Lautsprecherkabel zum Anschluß an den rechten Lautsprecher
7: Audiostecker (grün) für PC, zum Anschluß an die Soundkarte (Ausgang Frontlautsprecher
oder Ausgang „Front Out“).
8: Mikrophoneingangsstecker (pink), zur Verbindung mit dem Mikrophoneingang Ihrer
Soundkarte.
9: Aux-Audiostecker zum Anschluß Ihres MP3 Players oder jeder anderen Audioquelle. Für
einen iPod Nano oder 2. Generation Nano, stecken Sie bitte diesen Stecker in den iPod/Zune
Adapter.
4/8 – Benutzerhandbuch
ITALIANO
ESPAÑOL
Русский
XPS 2.0 Lounge
- Fernbedienung:
10: Lautstärkeregler mit Standby-Position
11: Höhenregler
12: Energie-LED
13: Audioquellenauswahlbutton
14: Mikrophoneingang
15: Kopfhörerausgang (die Lautsprecher
werden beim Anschluß des Kopfhörers
automatisch deaktiviert)
16: Steckanschluß für iPod/Zune Adapter
17: Justierbare Auflage für MP3 Player
- iPod / Zune Adapter (18):
- Ziehen Sie den Adapter von der Fernbedienung ab.
- Fädeln Sie den iPod- oder Zune-Stecker durch die Öffnung des Adapters über die Unterseite
der Fernbedienung.
- Montieren Sie den iPod- oder Zune-Stecker, wie in den untenstehenden Diagrammen
gezeigt, in den Adapter (das Logo soll dabei nicht zu sehen sein). Für den iPod Nano
montieren Sie zusätzlich den Aux Stecker am vorgesehenen Platz.
- Stecken Sie nun den Adapter zurück in die Fernbedienung und fädeln das USB- und das
Audiokabel in die entsprechenden Einschnitte an der Unterseite der Fernbedienung ein.
- Plazieren Sie Ihren iPod oder Zune an der justierbaren Auflage (17).
ENGLISH FRANÇAIS
DEUTSCH
NEDERLANDS
A: iPod Stecker + Audiostecker für iPod Nano 1.
B: iPod Stecker + Audiostecker für iPod Nano 2.
ITALIANO
C: Zune Adapter + Zune Stecker..
ESPAÑOL
Русский
Benutzerhandbuch – 5/8
XPS 2.0 Lounge
2.1.1. Anschluß an einen PC
- Verbinden Sie den entsprechenden Stecker des Lautsprecherkits dem grünen Ausgang an Ihrer
Soundkarte/integrierte Motherboardsoundkarte (FRONTLAUTSPRECHER oder FRONT OUT)..
2.1.2. Anschluß an ein Fernsehgerät mit Kopfhörerausgang
- Stecken Sie den entsprechenden Stecker des Lautsprecherkits in die Kopfhörerbuchse am
Fernseher.
2.1.1. Anschluß an einen DVD Player/Fernsehgerät mit rechts/links Audioausgängen

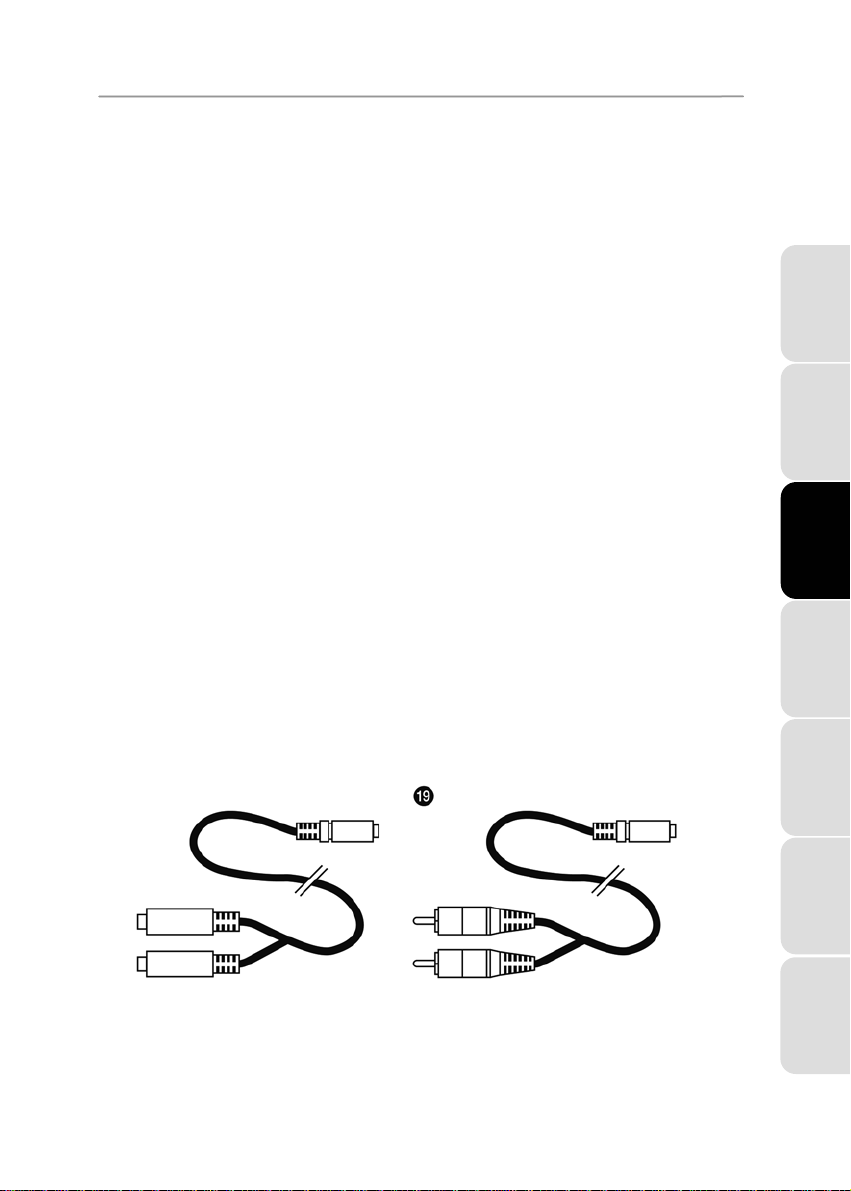

Erfordert Buchse-/Doppelstecker-Adapterkabel RCA (nicht enthalten – 19B).
1. Stecken Sie das entsprechende Kabel des Lautsprecherkits in die Buchse des Adapterkabels.
2. Stecken Sie nun den weißen Stecker des Adapterkabels in die entsprechende Buchse an
Ihrem DVD Player/Fernsehgerät.
3. Stecken Sie nun den roten Stecker des Adapterkabels in die entsprechende Buchse an Ihrem
DVD Player/Fernsehgerät.
2.1.2. Anschluß an eine Spielkonsole
Erfordert Buchse-/Doppelstecker-Adapterkabel RCA (nicht enthalten – 19A).
1. Stecken Sie das entsprechende Kabel des Lautsprecherkits in die Buchse des Adapterkabels.
2. Stecken Sie nun den weißen und roten Stecker des Adapterkabels in die jeweilige Buchse an
Ihrer Konsole.
Bitte lesen Sie für weitere Anschlußmöglichkeiten in der Bedienungsanleitung Ihrer Konsole nach.
ENGLISH
FRANÇAIS
DEUTSCH
NEDERLANDS
ITALIANO
ESPAÑOL
A B
Русский
6/8 – Benutzerhandbuch
XPS 2.0 Lounge
3. BENUTZEN DER XPS 2.0 LOUNGE LAUTSPRECHER
1. Schalten Sie die Audioquelle (PC, Fernseher, DVD Player oder Spielkonsole), die Sie benutzen
wollen, ein.
2. Justieren Sie die Lautstärke (VOLUME) an der Fernbedienung und stellen dann die Tonhöhe
(Tone) ein..
3. Zur Auswahl der Audioquelle (PC, MP3…) benutzen Sie bitte den Auswahlbutton an der Seite
der Fernbedienung.
Die Lautsprecher werden beim Anschluß des Kopfhörers automatisch deaktiviert.
ENGLISH
4. TECHNISCHER SUPPORT
Wählen Sie Ihre Sprache. Von dort aus können Sie auf verschiedene Instrumente zugreifen (Fragen und
Antworten (FAQ), die neuesten Versionen von Treibern und Software), die Ihnen bei der Lösung Ihres
Problems helfen könnten. Falls das Problem weiterhin besteht, können Sie mit dem technischen Support der
Hercules Produkten in Kontakt treten („Technischer Support“):
Per Email:
Um den Vorzug des technischen Supports per Email in Anspruch nehmen zu können, müssen Sie sich
zunächst online registrieren. Mit den Informationen, die Sie uns so zukommen lassen, können die Mitarbeiter
Ihr Problem schneller lösen.
Klicken Sie auf Registrierung links auf der Seite des technischen Supports und folgen Sie den Instruktionen
auf dem Bildschirm.
Falls Sie bereits registriert sind, füllen Sie die Textfelder Anwendername und Paßwort aus und klicken dann
auf Login.
Per Telefon:
Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 Uhr
Samstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 Uhr
Sonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 Uhr
Samstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 Uhr
Sonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 Uhr
Samstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 Uhr
Sonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Deutschland
Österreich
Schweiz
08000 00 1445
Kostenlos
0810 10 1809
Zum Preis eines
Ortsgesprächs
0842 000 022
Zum Preis eines
Ortsgesprächs
FRANÇAIS
DEUTSCH
NEDERLANDS
ITALIANO
ESPAÑOL
Русский
Benutzerhandbuch – 7/8
XPS 2.0 Lounge
5. GARANTIE
Guillemot Corporation S.A. („Guillemot“) bietet dem Kunde weltweit eine 2-jährige Garantie auf Materialschäden und
Herstellungsmängel ab dem Kaufdatum. Sollte das Produkt dennoch während dieser 2 Jahre Schäden oder Mängel aufweisen,
kontaktieren Sie unverzüglich den Technischen Support, der Ihnen mitteilt, wie weiter zu verfahren ist. Sollte ein Defekt vorliegen, muß
das Produkt dort zurückgegeben werden, wo es gekauft wurde (oder an die vom Technischen Support angegebene Adresse).
Im Rahmen dieser Garantie wird das defekte Produkt des Kunden nach Ermessen des Technischen Supports entweder repariert oder
ersetzt. Überall wo es geltendes Recht zulässt, wird die volle Haftung von Guillemot und seinen Niederlassungen (einschließlich für
indirekte Beschädigungen), begrenzt auf die Reparatur oder den Ersatz des Hercules Produktes, übernommen. Die Rechte des
Käufers entsprechend geltendem Recht im jeweiligen Land werden nicht durch diese Garantie beeinflusst.
Diese Garantie tritt nicht ein bei: (1) falls am Produkt etwas verändert wurde oder es geöffnet wurde, ein Schaden durch unangebrachte
Nutzung, Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinen anderen Grund verursacht wurde, der nicht im Zusammenhang mit
einem Materialdefekt oder Herstellungsmangel aufgetreten ist; (2) im Falle der Nichteinhaltung der durch den Technischen Support
erteilten Anweisungen; (3) Die Software, die nicht von Guillemot herausgegeben wurde, unterliegt der speziellen Garantie des
Herausgebers.
Copyright
Copyright © Guillemot Corporation S.A. 2007. Alle Rechte vorbehalten.
Guillemot™ und Hercules® sind Warenzeichen und/oder eingetragene Warenzeichen der Guillemot Corporation S.A.. Alle anderen Warenzeichen und
Markennamen werden hiermit anerkannt und sind Eigentum ihrer jeweiligen Eigentümer. Fotos und Abbildungen nicht bindend. Inhalt, Design und
Eigenschaften des Produkts können ohne Bekanntmachung geändert werden und variieren von Land zu Land.
HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
ENGLISH
FRANÇAIS
DEUTSCH
NEDERLANDS
ITALIANO
ESPAÑOL
Русский
8/8 – Benutzerhandbuch
