Bedienungsanleitung
Rauchwarnmelder Genius Plus Genius Plus X
Page 2
Page 3

Verhalten im Brandfall

1. Menschen retten
Warnen Sie Ihre Mitbewohner.
Halten Sie sich bei dichtem Rauch
nahe dem Boden auf.
Kontrollieren Sie, ob alle Personen
den Raum / das Gebäude verlassen haben.
Sollten Sie aus ir-
gendeinem Grund den Raum / das Ge-
bäude nicht verlassen können, so
schließen Sie alle Türen, dichten alle Ritzen und Schlitze ab und machen Sie am Fenster auf sich aufmerksam.
2. Feuerwehr rufen (112)
Rufen Sie die Feu-
erwehr erst, wenn Sie sich in Sicher­heit benden.
3. Feuer löschen
Bekämpfen Sie den Brand nur
dann selbst, wenn Sie sich nicht
in Gefahr bringen.
Page 4
|
4

Inhalt

Inhalt
1. Einleitung 6
2. Bestimmungsgemäße Verwendung 8
3. Sicherheit 9
4. Produk tbeschreibung 11
4.1 Funktionsweise 12
4.2 Eigenschaften 12
4.3 Konformität 13
5. Projektierung 14
6. Montageposition 15
6.1 Standardfall 15
6.2 Sonderfälle 16
7. Montage 19
7.1 Schraub-/Dübelmontage mit 1 Schraube 20
7.2 Schraub-/Dübelmontage mit 2 Schrauben 20
7.3 Montage mit Klebepad 21
8. Inbetriebnahme 22
Page 5

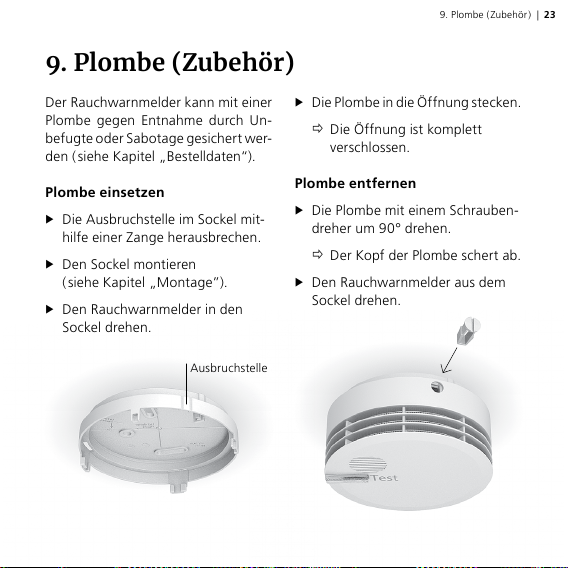

9. Plombe ( Zubehör ) 23
10. Statussignale 24

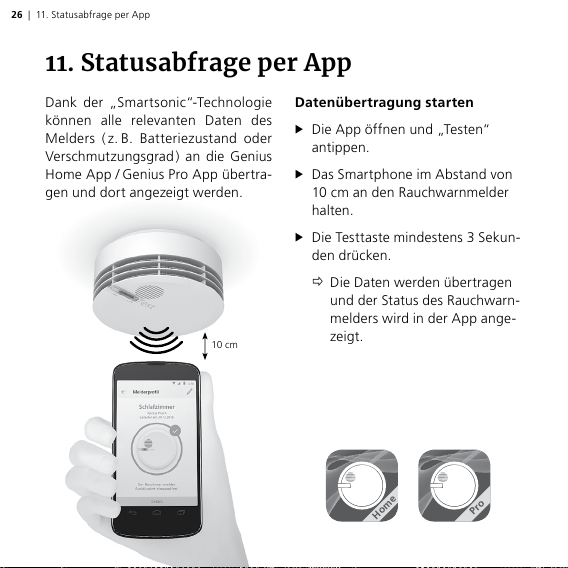

11. Statusabfrage per App 26
12. Instandhaltung 27
13. Entsorgung 29
14. Umwelt 29
15. Nutzungsbedingungen und Garantie 30
15.1 Nutzungsbedingungen 30
15.2 Garantie 31
16. Produktreklamation 31
17. Bestelldaten 32
18. Technische Daten 34
19. Index 36
Inhalt
|
5
Page 6
|
6

1. Einleitung

1. Einleitung
Diese Anleitung gilt für den Rauch­warnmelder Genius Plus und Genius Plus X. Für den funkvernetzten Genius Plus X gilt jedoch zusätzlich die Bedie­nungsanleitung „Funkmodul Basis X / Pro X“. Dort sind alle relevanten Infor­mationen zur Funkvernetzung erläu­tert.
Auf unserer Website www.hekatron­brandschutz.de finden Sie diese An­leitung als PDF-Datei zum Download.
Außerdem finden Sie weitere Infor­mationen und interessante FAQs zum Thema Brandschutz.
Für die Montage und Inbetriebnahme des Genius Plus X mit Funkmodul Ba­sis X stehen außerdem diverse Tutori­als zur Verfügung:
www.hekatron-brandschutz.de/ genius-video
Page 7
Home
Pro
1. Einleitung
|
7
In dieser Anleitung werden folgende Symbole und Signalwörter verwendet:
Symbol / Signalwort Bedeutung
Warnhinweis, der bei Nichtbeachtung zu Sach ­schäden oder Funktions­störung führen kann.
Hinweis auf zusätzliche Information
Handlungsanweisung
Ergebnis einer Handlung
Aufzählung
ACHTUNG
i
n
Für unsere Rauchwarnmelder stehen folgende Apps zur Verfügung:
Genius Home App: Eine kostenlose App für den Endan­wender ( Blick hinter die Fassade des Rauchwarnmelders, Diagnosen durch­führen, Prüfprotokolle erstellen u.v.m.).
Genius Pro App: Die App für gewerbliche Nutzer ( digi­tale Inbetriebnahme- und Wartungs­protokolle ).
Page 8
|
8

2. Bestimmungsgemäße Verw endung

2. Bestimmungsgemäße Verwendung
n
Der Rauchwarnmelder dient der frühzeitigen Warnung von Perso­ nen vor Schwelbränden und offe­ nen Bränden mit Rauchentwick-
lung. Der Melder kann Brände
weder verhindern noch löschen.
n
Der Rauchwarnmelder darf in
Wohnhäusern, Wohnungen und Räumen mit wohnungsähnlicher Nutzung eingesetzt werden.
n
Der Rauchwarnmelder kann als
Stand Alone Melder ( Genius Plus ) oder als funkvernetzter Rauchwarnmelder ( Genius Plus X ) betrieben werden.
Nicht bestimmungsgemäße Verwendung
n
Der Rauchwarnmelder darf nicht
im Freien eingesetzt werden.
n
Der Rauchwarnmelder darf nicht zur Alarmweiterleitung ( z. B. an die Feuerwehr ) genutzt werden. Hier-
für muss eine Brandmeldezentrale gemäß DIN 14675 eingesetzt werden.
Wenn der Rauchwarnmelder nicht bestimmungsgemäß verwendet wird, haftet die Hekatron Vertriebs GmbH nicht für Schäden, die daraus resul­tieren.
Page 9

3. Sicherheit

Wenn die Sicherheits- und Bedie­nungshinweise nicht beachtet wer­den, bestehen keine Haftungs- und Gewährleistungsansprüche gegenüber der Hekatron Vertriebs GmbH.
Allgemein
n
Für einen ordnungsgemäßen und sicheren Gebrauch des Rauchwarn­ melders die Bedienungsanleitung
vollständig lesen und den Anwei­sungen folgen.
n
Die Bedienungsanleitung für ein
späteres Nachschlagen aufbewah­ren.
n
Rauchwarnmelder in ausreichen­ der Stückzahl und an der korrekten Montageposition einsetzen ( siehe Kapitel „Projektierung“
und „Montageposition“).
3. Sicherhe it
n
Der Rauchwarnmelder darf nicht
überstrichen werden.
n
Die Raucheintrittsöffnungen
dürfen nicht abgedeckt oder abgeklebt werden.
n
Die Batterien sind fest eingebaut
und dürfen nicht ausgetauscht werden.
n
Der Rauchwarnmelder darf
keiner übermäßigen Wärme wie Sonnenschein, Feuer oder ähnlich ausgesetzt werden.
n
Der Rauchwarnmelder darf nicht
geöffnet oder modiziert werden.
n
Hekatron empehlt Projektierung,
Montage und Instandhaltung gemäß der DIN 14676-1.
|
9
Page 10
|
10
3. Sicherhe it
Renovierungsarbeiten
n
Den Rauchwarnmelder vor Staub
und Verschmutzung schützen ( z. B. Rauchwarnmelder abdecken oder demontieren und in einer Plastiktüte aufbewahren ).
n
Nach Abschluss der Renovierungs-
arbeiten den Rauchwarnmelder wieder montieren oder Abde­ckung entfernen.
Page 11
11
Rundloch für 1-Loch-Montage
Sockel
Magnethalter
Raucheintrittsöffnung
Langlöcher für 2-Loch-M ontag e
Rauchwarnmelder (inkl. fest einge- bauten Bat terien)
Öffnung für Hupe
Testtaste mit LED
Nicht abgebildet
n
Klebepad
n
Schraube und Dübel
für 1-Loch-Montage

4. Produktbeschreibung

4. Produk tbeschreibun g
|
Page 12
|
12
4. Produk tbeschreibun g

4.1 Funktionsweise

Der Rauchwarnmelder arbeitet nach dem Streulichtprinzip: In der Mess­kammer werden regelmäßig Licht­strahlen ausgesendet, die von der Messkammer absorbiert werden. So­bald Rauch in die Messkammer eintritt, werden die Lichtstrahlen durch die Rauchpartikel abgelenkt ( gestreut ) und treffen auf eine Fotolinse. Da­durch löst der Alarm aus und der Rauchwarnmelder signalisier t dies durch einen lauten Alarmton und die rot blinkenden LED in der Testtaste.

4.2 Eigenschaften

n
Verschmutzungskompensation:
Der Rauchwarnmelder passt sich
automatisch den normalen Ver­änderungen seiner Umgebung an und garantier t dadurch konstante Ansprechempndlichkeit und eine lange Lebensdauer.
n
Verschmutzungsprognose: Bei der Funktionsprüfung errech­ net der Rauchwarnmelder, ob
ein sicherer Betrieb bei gleich­bleibender Verschmutzung für weitere 15 Monate gewährleistet ist.
n
Permanente Selbstüberwachung: Im Normalbetrieb führt der Rauch-
warnmelder in regelmäßigen Abständen einen automatischen Selbsttest durch und muss daher nur 1x jährlich geprüft werden ( siehe Kapitel „Instandhaltung“).
Page 13
4. Produk tbeschreibun g
|
13
n
Frequenzoptimierter Signalton:
Durch die unterschiedlichen hohen
und tiefen Frequenzen wird der Alarmton vom menschlichen Ge­hör besser wahrgenommen.
n
„Smar tsonic“:
Akustische Datenübertragung
des Rauchwarnmelders an ein Smartphone
Option Funkvernetzung ( nur Genius Plus X )
Der Rauchwarnmelder verfügt über eine Schnittstelle zur Aufnahme eines Funkmoduls Basis X oder Pro X und kann somit als funkvernetzter Melder betrieben werden.

4.3 Konformität

Hiermit erklärt die Hekatron Ver­triebs GmbH, dass der Rauchwarn­melder Genius Plus / Genius Plus X den EU-Richtlinien 2014/ 30 /EU und 2011/ 65/ EU entspricht. Die vollstän­dige Konformitätserklärung nden Sie auf unserer Website www.hekatron­brandschutz.de.
Page 14
|
14

5. Projekt ierung

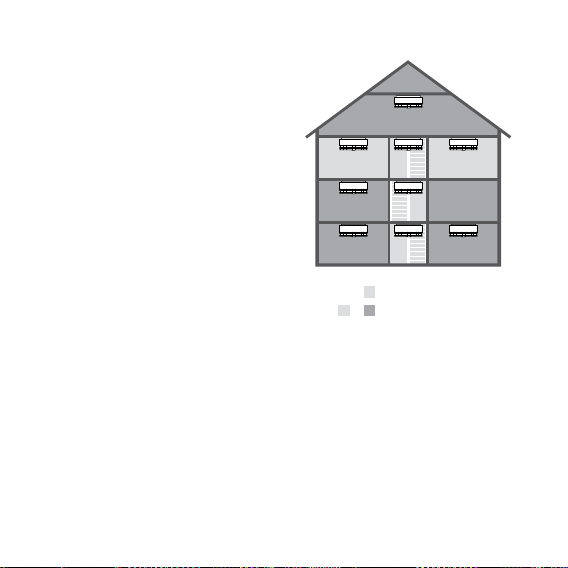

5. Projektierung
In fast allen Bundesländern in Deutschland gilt die Rauchwarnmel­derpflicht. Gemäß dieser Pflicht gilt folgende Mindestausstattung:
n
Schlafzimmer ( auch Gästezimmer )
n
Kinderzimmer
n
Fluchtwege ( z. B. Flur )
Für die optimale Ausstattung em­pfehlen wir die Montage von Rauch­warnmeldern zusätzlich in folgenden Räumen:
n
Wohnzimmer
n
Arbeitszimmer
n
Keller
Arbeitszimmer
Schlafzimmer Kinderzimmer
Wohnzimmer
M indestauss tattung
+ Optim ale Ausstatt ung
Küche
KellerKeller
Page 15

6. Montag eposition

|
15
6. Montageposition
ACHTUNG
Die Wahl der korrekten Montage­position innerhalb des Raumes ist ausschlaggebend für die Funktions­fähigkeit des Rauchwarnmelders.
Die Montageposition so wählen,
dass Brandrauch den Rauchwarn­melder ungehindert erreichen und so eine frühzeitige Detektion erfolgen kann.
Standardfall und Sonderfälle
unbedingt beachten.
Genius Plus X:
i
Bei Funk-Rauchwarnmeldern zusätzlich das Kapitel „Projektierung“ in der Bedie­nungsanleitung „Funkmodul Basis X / Pro X“ beachten.

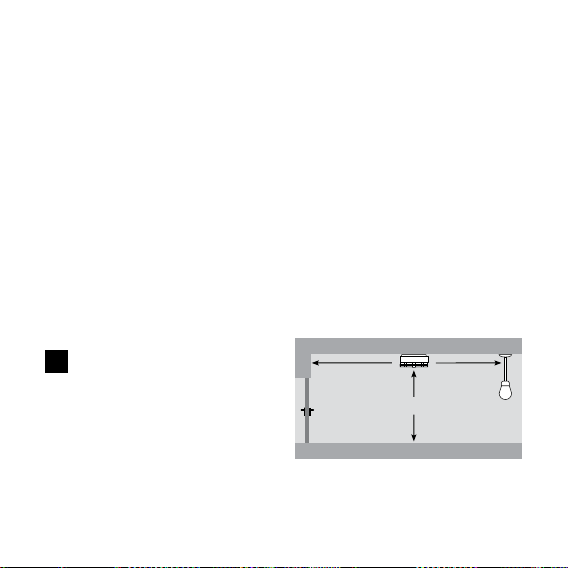

6.1 Standardfall

Für die korrekte Montageposition gelten folgende Bedingungen:
n
an der Decke
n
möglichst in der Raummitte, aber
mind. 0,5 m von der Wand, einem Unterzug oder Einrichtungsgegen­ständen ( z. B. Lampen ) entfernt
n
max. Raumhöhe: 6 m
n
überwachte Fläche pro Melder:
max. 60 m²
mind. 0,5 m mind. 0,5 m
max. 6 m
2
max. 60 m
Page 16
|
16
6. Montag eposition

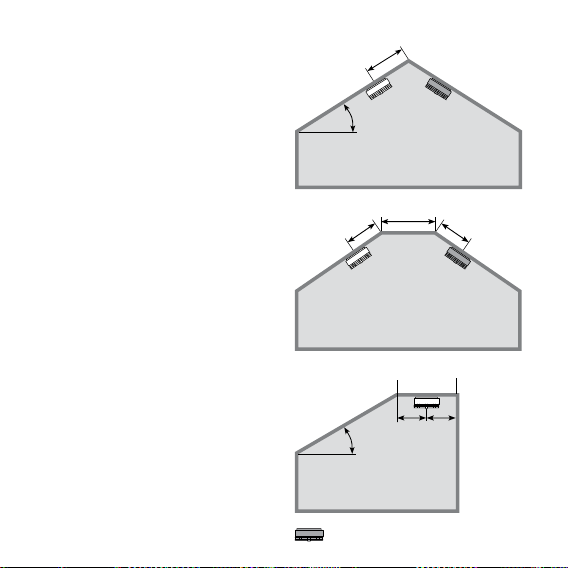

6.2 Sonderfälle

Räume mit Dachschrägen
Dachschrägen < 20°: Dachschrägen mit einer geringen Neigung werden wie horizontale Decken behandelt ( siehe Standardfall ).
Dachschrägen > 20°: Bei Dachschrä­gen mit einer größeren Neigung gilt Folgendes:
n
Abstand zur Dachspitze:
0,5 – 1,0 m ( siehe Abbildung A )
Dachschrägen > 20° und horizontaler Anteil: Bei diesen Decken gilt Folgendes:
n
Bei horizontalem Anteil ≤ 1 m: an der Dachschräge mit 0,5 – 1,0 m Abstand zum horizontalen Anteil
( siehe Abbildung B )
n
Bei horizontalem Anteil > 1 m:
mittig in der horizontalen Decke ( siehe Abbildung C )
A
B
0,5–1,0 m
> 20°
≤ 1 m
0,5–1,0 m
C
> 20°
Alternati ve Positionierung de s Melders
½ ½
0,5–1,0 m
> 1 m
Page 17

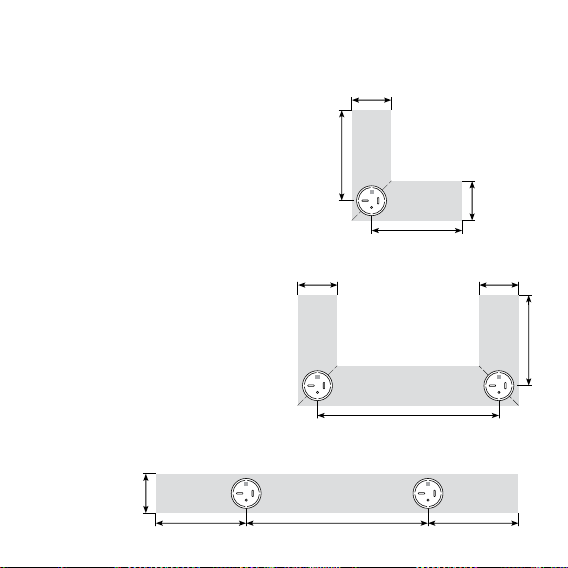

Lange und schmale Räume ( z. B. Flure )
In Räumen und Fluren mit einer Breite < 1 m gilt folgende Montageposition:
n
mittig an der Decke zwischen den
Wänden
In Fluren und Gängen mit einer Breite < 3 m gilt folgende Montageposition:
n
Abstand zur Stirnseite: max. 7,5 m
n
Abstand zwischen 2 Rauchwarn-
meldern: max. 15 m
max. 3 m
6. Montag eposition
max. 3 m
max. 7,5 m
max. 3 m
max. 7,5 m
max. 3 m max. 3 m
max. 15 m
max. 15 m max. 7,5 mmax. 7,5 m
|
17
max. 7,5 m
Page 18
|
18
6. Montag eposition

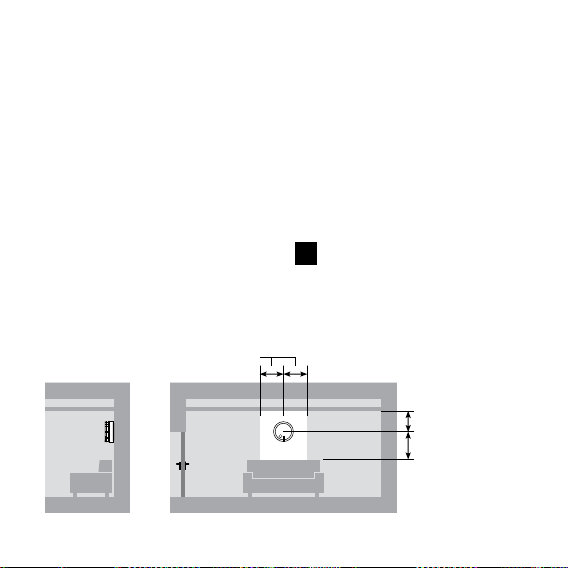

Wandmontage
Der Rauchwarnmelder darf an der Wand eines Raumes platziert wer­den, wenn folgende Fälle vorliegen:
n
Deckenmontage ist nicht möglich
( z. B. bei Textildecken oder Deckenheizungen )
n
Räume und Flure mit einer Fläche
von ≤ 6 m²
n
Küchen, die als Fluchtweg dienen
mind. 0,5 m
Wandmontag e eines Rauchwarnmelders
Für die Wandmontage gelten folgen­de Bedingungen:
n
mittig an der längeren Wand
n
Abstand zur Decke: 0,3 bis 0,5 m
n
Abstand zu Gegenständen unter-
halb des Melders: 1 m
n
seitlicher Abstand: 0,5 m
Details zu weiteren Sonder-
i
fällen wie Räume über 60 m², Räume mit Unterzügen, lange Flure usw., siehe „Planungs­handbuch CO- und Rauchwarn­melder“ auf unserer Website im Downloadbereich.
0,3 – 0,5 m
mind. 1 m
Page 19

7. Montage

|
19
7. Mon ta ge
Für die Montage des Sockels stehen folgende Möglichkeiten zur Verfü­gung:
n
Schraub-/Dübelmontage
mit 1 Schraube: siehe 7.1
n
Schraub-/Dübelmontage
mit 2 Schrauben: siehe 7.2
n
Montage mit Klebepad: siehe 7.3
Für eine sichere und dauerhafte Verbindung empehlt Hekatron die Schraub-/Dübelmontage.
Für die 1-Loch-Montage liegt
i
das Befestigungsmaterial bei. Wenn Sie andere Schrauben verwenden, dürfen die Schraub­köpfe max. 5 mm in den Sockel hineinragen. Wir empfehlen die
Verwendung von Linsenschrau­ben 3,5 x 25 mm.
ACHTUNG
Je nach gewählter Montageart könnten Leitungen möglicherweise beschädigt werden.
Die Montageposition so wählen,
dass beim Bohren keine elektri­schen Leitungen oder andere Ver­sorgungsleitungen ( z. B. Wasser ) beschädigt werden.
Page 20
|
20
7. Montage
7.1 Schraub-/
Dübelmontage mit 1 Schraube
Den Rauchwarnmelder an die Decke halten und das Loch für die gewünschte Montageposition
anzeichnen.
Ein Loch bohren.
Den Dübel in das Bohrloch
stecken.
Die Schutzfolie am Fixierpad
abziehen.
Die Schraube durch das Rundloch
im Sockel führen und zur Hälfte eindrehen.
Den Sockel ausrichten, an die
Decke drücken und die Schraube fest anziehen.

7.2 Schraub-/ Dübelmontage mit 2 Schrauben

Den Rauchwarnmelder an die Decke halten und das Loch für die gewünschte Montageposition
anzeichnen.
2 Löcher bohren.
Die Dübel in die Bohrlöcher
stecken.
Die Schrauben durch die Lang-
löcher führen, den Sockel an die Decke halten und die Schrauben fest anziehen.
Page 21
21

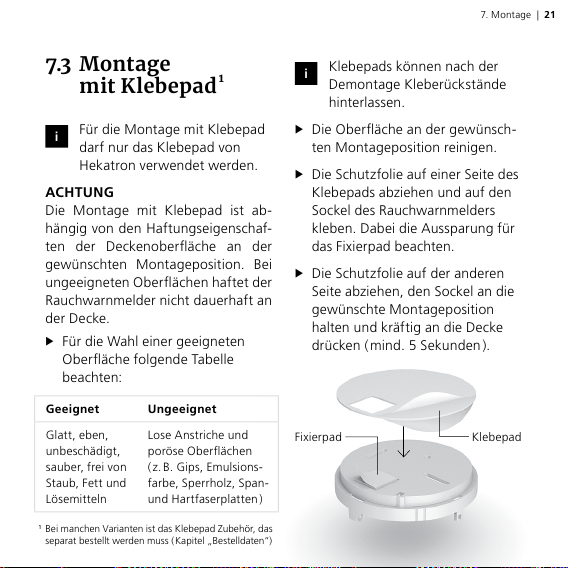

7.3 Montage mit Klebepad

1
Für die Montage mit Klebepad darf nur das Klebepad von Hekatron verwendet werden.
ACHTUNG
Die Montage mit Klebepad ist ab - hängig von den Haftungseigenschaf- ten der Deckenoberäche an der gewünschten Montageposition. Bei ungeeigneten Oberächen haftet der Rauchwarnmelder nicht dauerhaft an der Decke.
Für die Wahl einer geeigneten
Oberäche folgende Tabelle beachten:
Geeignet Ungeeignet
Glatt, eben, unbeschädigt, sauber, frei von Staub, Fett und Lösemitteln
Lose Anstriche und poröse Oberflächen ( z. B. Gips, Emulsions- farbe, Sperrholz, Span - und Hart faserplat ten )
Klebepads können nach der Demontage Kleberückstände hinterlassen.
Die Oberäche an der gewünsch-
ten Montageposition reinigen.
Die Schutzfolie auf einer Seite des
Klebepads abziehen und auf den Sockel des Rauchwarnmelders kleben. Dabei die Aussparung für das Fixierpad beachten.
Die Schutzfolie auf der anderen
Seite abziehen, den Sockel an die gewünschte Montageposition halten und kräftig an die Decke drücken ( mind. 5 Sekunden ).
KlebepadFixierpad
i
i
1
Bei manchen Varianten ist das Klebepad Zubehör, das separat bestellt werden muss ( Kapitel „Bestelldaten“)
7. Montage
|
Page 22
22

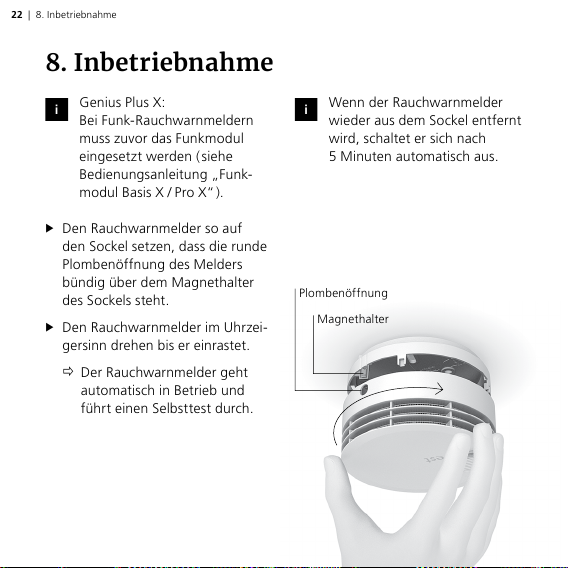

Genius Plus X: Bei Funk-Rauchwarnmeldern muss zuvor das Funkmodul eingesetzt werden ( siehe Bedienungsanleitung „Funk- modul Basis X / Pro X“ ).
Den Rauchwarnmelder so auf
den Sockel setzen, dass die runde Plombenöffnung des Melders bündig über dem Magnethalter des Sockels steht.
Den Rauchwarnmelder im Uhrzei-
gersinn drehen bis er einrastet.

Der Rauchwarnmelder geht
automatisch in Betrieb und führt einen Selbsttest durch.
Wenn der Rauchwarnmelder wieder aus dem Sockel entfernt wird, schaltet er sich nach 5 Minuten automatisch aus.
Plombenöffnung

8. Inbetriebnahme

i i
Magnethalter
|
8. Inbetr iebnahme
Page 23
23
Ausbruchstelle
Der Rauchwarnmelder kann mit einer Plombe gegen Entnahme durch Un- befugte oder Sabotage gesichert wer- den ( siehe Kapitel „Bestelldaten“).
Plombe einsetzen
Die Ausbruchstelle im Sockel mit-
hilfe einer Zange herausbrechen.
Den Sockel montieren
( siehe Kapitel „Montage”).
Den Rauchwarnmelder in den
Sockel drehen.
Die Plombe in die Öffnung stecken.
Die Öffnung ist komplett
verschlossen.
Plombe entfernen
Die Plombe mit einem Schrauben-
dreher um 90° drehen.
Der Kopf der Plombe schert ab.
Den Rauchwarnmelder aus dem
Sockel drehen.
9. Plombe (Zubehör)

9. Plombe ( Zubehör )

|
Page 24
|
24

10. Statussigna le

10. Statussignale
Im Normalbetrieb führt der Rauch-
Beim Genius Plus X zusätzlich
i
die Bedienungsanleitung des
Funkmoduls beachten. warnmelder in regelmäßigen Abstän­den einen automatischen Selbsttest durch. Der jeweilige Status wird mit­hilfe der Testtaste und der Hupe sig­nalisiert.
Normalbetrieb
Der Rauchwarnmelder verfügt über eine integrierte Echtzeituhr. Dadurch sind die LED in der Testtaste und die Hupe von 21–7 Uhr MEZ1 deaktiviert.
Tes tta ste Hupe Ursache Abhilfe
GRÜN Blinkt alle
ORANGE Blinkt alle
ORANGE Blinkt alle
ROT Blinkt alle
ROT Blinkt alle
1
MEZ: Mit teleuropäische Zei t (Winterzei t)
48 Sekunden
8 Sekunden
48 Sekunden
8 Sekunden
48 Sekunden
--- Rauchwarnmelder
Kurzer Signalton alle 48 Sekunden
--- ( Hupe wurde stummgeschaltet )
Kurzer Signalton alle 48 Sekunden
--- ( Hupe wurde stummgeschaltet )
funktioniert ein­wandfrei
Ende des Lebens­zyklus’ erreicht
Ende des Lebens­zyklus’ erreicht
Fehler wurde erkannt
Fehler wurde erkannt
2
Zum Beispie l: leere Batterie
2
2
2
2
Gerät ersetzen. Hupe stummschalten.
Gerät ersetzen.
Gerät ersetzen. Hupe stummschalten.
Gerät ersetzen.
Page 25
Brandalarm
Sobald der Melder Rauch detektiert, bendet er sich im Modus „Brand­alarm“. Dann blinkt die LED und die Hupe alarmiert.
Tes tta ste Hupe Ursache Abhilfe
ROT Blinkt jede
GRÜN Doppel -
Sekunde
blinken alle 48 Sekunden
Alternierender, lauter Alarmton
--- Alarmspeicher
Rauch wird detektiert
aktiv ( das Gerät hatte einen Brandalarm )
Gebäude verlassen ( s. Seite 3 „Verhalten im Brandfall“).
Umgebung nach mög­lichen Rauchursachen absuchen. Alarmspeicher durch kurzes Drücken der Testtaste löschen.
10. Statussigna le
|
25
Hupe stummschalten
Testtaste kurz drücken.
 Bei Störung ist die Hupe für 24 Stunden stumm geschaltet.
 Bei Brandalarm ist die Hupe für
10 Minuten stumm geschaltet.
Danach löst der Alarm erneut
aus, wenn weiterhin Rauch
detektiert wird.
Page 26
26
11. Statusabfrage per App
Dank der „Smartsonic“-Technologie können alle relevanten Daten des Melders ( z. B. Batteriezustand oder Verschmutzungsgrad ) an die Genius Home App / Genius Pro App übertra- gen und dort angezeigt werden.
Datenübertragung starten
Die App öffnen und „Testen“
antippen.
Das Smartphone im Abstand von
10 cm an den Rauchwarnmelder halten.
Die Testtaste mindestens 3 Sekun-
den drücken.
Die Daten werden übertragen
und der Status des Rauchwarn- melders wird in der App ange-
zeigt.
Home
Pro
10 cm
|

11. Statusabfrage per A pp

Page 27

12. Instandhalt ung

|
27
12. Instandhaltung
Um die einwandfreie Funktion des Melders gewährleisten zu können, muss gemäß der DIN14676 -1 minde­stens 1x jährlich ( 12 Monate ± 3 Mo­nate ) eine Inspektion vor Or t inkl. Funktionstest durchgeführt werden.
Beim Funktionstest ermittelt der Rauchwarnmelder, ob die Betriebsbe­reitschaft für die kommenden 15Mo­nate sichergestellt ist und signalisiert seinen jeweiligen Status mithilfe der Testtaste und der Hupe.
Der Rauchwarnmelder ist für
i
die Verwendung von Prüfgas nicht geeignet.
Funktionstest ausschließlich
durch Drücken der Testtaste durchführen.
Instandhaltung durchführen
Rauchwarnmelder mit einem
weichen Tuch entstauben.
Verschmutzungen bei Bedarf mit
einem feuchten Lappen entfer­nen. Hierzu keine Reinigungsmit­tel verwenden.
Folgende Punkte sicherstellen:
Der Rauchwarnmelder ist
unbeschädigt
Um den Rauchwarnmelder
ist ein Freiraum von > 0,5 m
vorhanden
Die Raucheintrittsöffnungen
sind frei
Die Öffnung für die Hupe
ist frei
Alle vorgeschriebenen Räume
verfügen über Rauchwarnmel-
der ( siehe Kapitel „Projektie-
rung“)
Page 28
|
28
12. Instandhalt ung
Funktionstest durchführen
Testtaste kurz drücken.
 Der Rauchwarnmelder zeigt
Der Funktionstest kann auch
i
mithilfe der App durchgeführt
werden. Details hierzu siehe Ka-
pitel „Statusabfrage per App“.
seinen Status an:
Tes tta ste Hupe Status
GRÜN Blinkt 1x Positiver Selbsttestton Rauchwarnmelder funktioniert
Negativer Selbsttestton Ende des Lebenszyklus durch
ORANGE Blinkt 1x Negativer Selbsttestton Ende des Lebenszyklus ist erreicht.
ROT Blinkt 1x Negativer Selbsttestton Fehler wurde erkannt.
einwandfrei.
Verschmutzung innerhalb von
15 Monaten möglich.
Rauchwarnmelder ersetzen.
Rauchwarnmelder ersetzen.
Beispiele für alle unterschiedlichen Töne nden Sie auf unserer Website in den FAQs: www.hekatron-brandschutz.de/faq/
Page 29
13. Entsorgung | 14. Umwelt

13. Entsorg ung 14. Umwelt

|
29
Jeder Verbraucher ist zur Rückgabe aller Elektro- und Elektronikgeräte über die kommunalen Sammelstellen gesetzlich verpichtet. Sie leisten da­mit einen wesentlichen Beitrag zum Umweltschutz!
Die Entsorgung über den Hausmüll ist untersagt.
Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR-Gebühr für Sie übernommen.
Die Batterien sind fest in den Mel­der eingebaut und können nicht getauscht werden.
Die Herstellung unserer Rauchwarn­melder erfolgt unter Einhaltung der Qualitäts- und Umweltmanagement­standards nach DIN EN ISO 9001 und DIN EN ISO 14001. Der Rauchwarn­melder Genius Plus / Plus X erfüllt die gesetzlichen RoHS Anforderungen und ist frei von allen verbotenen Stof­fen.
Page 30
|
30

15. Nutzungsb edingungen und Garanti e

15. Nutzungsbedingungen und Garantie
15.1 Nutzungs­ bedingungen
Bei Einhaltung der nachstehenden Nut­zungsbedingungen hat dieser Rauch­warnmelder eine typische Lebens­dauer von bis zu 10 Jahren.
Genius Plus und Genius Plus X
n
Inbetriebnahme des Rauchwarn-
melders spätestens 1 Jahr nach dem Produktionsdatum
n
Projektierung und Montage ge-
mäß dieser Bedienungsanleitung
n
Umgebungstemperatur gemäß
Kapitel „Technische Daten“
n
Max. Alarmierungszeit pro Jahr:
90 Sekunden
n
Max. 12 manuelle Funktionstests
oder Datenübertragungen per „Smartsonic“ pro Jahr
Bei funkvernetzten Genius Plus X zusätzlich
n
Einbau des Funkmoduls: spätestens 2 Jahre nach Erst­ inbetriebnahme des Melders
n
Inbetriebnahme des Funkmoduls:
max. 2x in 10 Jahren
n
Max. 1 Linien- oder Netzwerktest
pro Jahr
n
Max. 1 Reichweitentest in 10 Jahren
n
Projektierung gemäß der Bedie-
nungsanleitung „Funkmodul
Basis X / Pro X“
n
Funkstöranteil: max. 0,2 % ( = 3 min /Tag ) in 10 Jahren
n
Die Maximaldauer für die Mit­ signalisierung von Störmeldungen
im Funknetzwerk beträgt 30 Tage.
Page 31

15.2 Gar antie

15. Nutzungsb edingungen und Garanti e | 16. Produktre klamation
|
31
Bei Erfüllen der Voraussetzungen gewährt Hekatron 5 Jahre Garantie gemäß unseren Garantiebedingun­gen, die Sie unter www.hekatron-
brandschutz.de/garantie/ nden. Die gesetzliche Gewährleistung bleibt davon unberührt.

16. Produktreklamation

Unsere Rauchwarnmelder erfüllen die höchsten Qualitätsansprüche. Sollten Sie dennoch einmal Grund zur Be­anstandung haben, wenden Sie sich bitte direkt an unseren Reklamations­service: www.hekatron-brandschutz. de/service/kundenservice/
Bitte beachten Sie:
Ware, die ohne vorherige Absprache an Hekatron gesandt wird, wird un­bearbeitet an den Absender zurück­geschickt. Hekatron behält sich vor, für Ware, die fehlerfrei zu Hekatron gesandt wurde, die entstandenen Kosten für die Untersuchung in Rech­nung zu stellen.
Es gelten die Hekatron Garantiebe­dingungen.
Page 32
|
32

17. Bestelldaten

17. Bestelldaten
Verpa ckungseinhe iten Bestellnummer
Genius Plus Rauchwarnmelder in gestalteter Verpackung 31-5000020-06-xx
Genius Plus-N VE30 31-5000020-16-xx
Genius Plus X Rauchwarnmelder in gestalteter Verpackung 31-5000030-02-x x
Genius Plus X optional erweiterbar mit
Funkmodul Basis X 31-5200001-11-xx
Funkmodul Pro X 31-5200001-12-xx
Funkhandtaster Genius 31-5000013- 01-xx
Genius Port 31-6000001-01-xx
RetroFit-Variante n
Genius Plus-N-A 31-5000020-19-xx
Genius Plus-N-A V E30 31-5000020-20-xx
Genius Plus X-N-A 31-5000029-03-x x
Genius Plus X-N-A VE30 31-5000 029-0 4-xx
Page 33
17. Bestelldaten
Zubehö r Bestellnummer
Netzgerät Genius 31-6100001-01-x x
Blendring Genius VE30 31-4100026 -01-xx
Klebepadset Genius VE10 31-4100001-01-x x
Klebepadset Genius VE100 31-4100 001-02-x x
Stecknagel VE64 31-4100 016-01-x x
Plombenset Genius VE32 31-4100 003-01-xx
Prüfgerät Genius 31-5600003- 01-xx
UTP 6 ( 1,7 bis 3 m ) 560 0072
UTP 7 ( 2,2 bis 4 m ) 560 0073
UTP 5 ( 1,5 m ) Verlängerung für UTP 6 und U TP 7 3330253
Feuerlöschspray 31-69 000 86-01-xx
|
33
Page 34
|
34

18. Technische Date n

18. Technische Daten
VdS-Anerke nnung DIN EN 14604 / VdS + Q-Label
Leistungserklärung CPR-31-13-029-de-en ( Genius Plus )
G-Nr.: 215026 ( Genius Plus ) / 215027 ( Genius Plus X )
CPR-31-19-003 ( Genius Plus X )
Schalldruck in 3 m Entfernung > 85 dB(A)
Spannungsversorgung Genius Plus ( L ithiumbatterien fest eingebaut
Spannungsversorgung Genius Plus X ( L ithiumbatterien fest eingebaut
1, 2
)
1, 2
)
Batteriekapazität Genius Plus 2 x 2,2 Ah Rauchwarnmelder
Batteriekapazität Genius Plus X 1 x 1,8 Ah Rauchwarnmelder
1 x 1,8 Ah für Funkmodul
Batterielebensdauer Melder typisch 10 Jahre
Lagertemperatur – 10 °C bis + 60 °C
Betriebsumgebungstemperatur 0 °C bis 55 °C
Umgebungsbedingung Feuchte bei ≤ + 40 °C ( dauernd, ohne Betauung )
1
Aus Gründen der Sicherheit ist für den Rauchwarnmelder eine ununterbrochene Spannungsversorgung notwendig.
2
Die option al erhältlichen F unkmodule werd en über eine intern e Batterie des Genius P lus X versorgt.
10 bis 70 % rF
3,6 V
3 V
Page 35
18. Technische Date n
Gewicht mit Sockel ca. 162 g
Schutzart IP 40
Farbe weiß seidenmatt, ähnlich RAL 9010
Material PC-ABS
Abmessungen Höhe / Durchmesser 48 mm x 104 mm
Tech nisch e und farb lich e Änd erun gen v orbe halte n. Ke ine H aftu ng fü r Irr tümer und Druckfehler!
|
35
Page 36
|
36

19. Index

19. Index
A
Apps 7
B
Batterie 26, 29, 34 Bestimmungsgemäße Verwendung 8 Betriebsumgebungstemperatur 34 Brandalarm 25
D
Dachschrägen 16 Datenübertragung per App 26
E
Eigenschaften 12 Ein- und Ausschalten Inb etriebnahm e
F
Funktionstest 28 Funktionsweise 12 Funkvernetzung 13
G
Garantie 31 Genius Home App 7 Genius Pro A pp 7
H
Hupe 11, 24, 25
I
Inbetriebnahme 22 Instandhaltung 27
K
Klebepad 19, 21
L
Lager temperatur 34 LED 11, 24, 25
M
Magnethalter 11 Mindestausstattung 14 Montage
- Klebepad 21
- Schraub-/Dübel 19, 20
- Sonder fälle 16, 17
- Standardfall 15
- Wandmontage 18 Montageposition 15, 16
N
Normalbetrieb 24 Nutzungsbedingungen 30
O
Optimale Ausstattung 14 Option Funkvernetzung
Page 37
P
Plombe 23 Projektierung 14
R
Raucheintrittsöffnungen 11 Reklamation 31 Renovierungsarbeiten 10
S
Selbstüberwachung 12 „Smartsonic“ 13, 26 Statusabfrage 26 Statussignale 24, 25
T
Testtaste 11, 24, 25
V
Verhalten im Brandfall 3 Verschmutzungskompensation 12 Verschmutzungsprognose 12
W
Wandmontage 18 Warntöne Statussignale Wartung Instandhaltung
19. Index
|
37
Page 38
Der Sicherheit verpichtet.
Menschen und Sachwerte im Ernstfall bestmöglich zu schützen, war, ist und bleibt der treibende Anspruch von Hekatron Brandschutz. Wir sind die Nummer eins beim anlagentechnischen Brandschutz in Deutschland und der erste Ansprechpartner zu diesem Thema.
Vertrauen, Sicherheit und Vernetzung machen Hekatron seit über 55 Jahren stark. Darauf aufbauend entwickeln wir unsere Leistungen stetig weiter. Wir vernetzen Produkte, Dienstleistungen und Services zu ganzheitlichen, anwendungsorientierten Lösungen und ermöglichen unseren Kunden so den Schritt ins digitale Zeitalter.
Hekatr on Brandschutz
Hekatron Vertriebs GmbH Brühlmat ten 9, 79295 Sulzburg Tel: +49 7634 500 -0 [email protected] hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz
Ihr 100Pro Brandschutzpartner.
BA Genius Plu s / Plus X 7003144 150420
Loading...
