Verhalten im Brandfall
1. Menschen retten
f Warnen Sie Ihre Mitbewohner.
f Verlassen Sie sofort den Raum /
das Gebäude und schließen Sie
auf Ihrem Weg nach draußen
alle Türen, um ei ne schnelle Rauch und Brandausbreitung zu verhin dern.
f Halten Sie sich bei dichtem Rauch
nahe dem Boden auf.
f Kontrollieren Sie, ob alle Personen
den Raum / das Gebäude verlassen
haben.
f Sollten Sie aus ir -
gendeinem Grund
den Raum/ das Ge -
bäude nicht verlassen können, so
schließen Sie alle Türen, dichten
alle Ritzen und Schlitze ab und
machen Sie am Fenster auf sich
aufmerksam.
2. Feuerwehr rufen
f Rufen Sie die Feu -
erwehr erst, wenn
Sie sich in Sicherheit benden.
3. Feuer löschen
f Bekämpfen Sie den Brand nur
dann selbst, wenn Sie sich nicht
in Gefahr bringen.
Page 4
4 | Inhalt
Inhalt
1. Einleitung 6
2. Bestimmungsgemäße Verwendung 8
3. Sicherheit 9
4. Produktbeschreibung 11
4.1 Funktionsweise 12
4.2 Eigenschaften 12
4.3 Konformität 13
5. Projektierung 14
6. Montageposition 15
6.1 Standardfall 15
6.2 Sonderfälle 16
7. Montage 19
7.1 Schraub-/ Dübel montage mit 1 Schraube 20
7.2 Sch rau b- / Dübel mont age mit 2 Schrauben 20
7.3 Montage mit Klebepad 21
Page 5
8. Inbetriebnahme 22
9. Plombe (Zubehör) 23
10. Statussignale 24
11. Statusabfrage per App 26
12. Instandhaltung 27
13. Entsorgung 29
14. Umwelt 29
15. Nutzungsbedingungen und Garantie 30
15.1 Nutzungs bedingungen 30
15.2 Garantie 31
16. Produkt reklamation 31
17. Bestelldaten 32
18. Technische Daten 34
Index 36
Inhalt | 5
Page 6
6 | 1. Einleitung
1. Einleitung
Diese Anleitung gilt für den Rauchwarnmelder Genius Plus und Genius
Plus X. Für den funkvernetzten Genius Plus X gilt jedoch zusätzlich die Bedienungsanleitung „Funkmodul Basis
X / Pro X“. Dort sind alle relevanten
Informationen zur Funkvernetzung
erläutert.
Auf unserer Website www.hekatron brandschutz.de nden Sie diese Anleitung als PDF-Datei zum Download.
Außerdem nden Sie weitere Informationen und interessante FAQs zum
Thema Brandschutz.
Für die Montage und Inbetriebnahme
des Genius Plus X mit Funkmodul Basis X stehen außerdem diverse Tutorials zur Verfügung:
www.hekatron-brandschutz.de/
genius-video
Page 7
1. Einleitung | 7
Pro
Home
In dieser Anleitung werden folgende
Symbole und Signalwörter verwendet:
Symbol/
Signalwort Bedeutung
ACHTUNG Warnhinweis, der bei
i
f
Ö
-
Nichtbeachtung zu Sachschäden oder Funktionsstörung führen kann.
Hinweis auf zusätzliche
Information
Handlungsanweisung
Ergebnis einer Handlung
Aufzählung
Für unsere Rauchwarnmelder stehen
folgende Apps zur Verfügung:
Genius Home App:
Eine kostenlose App für den Endanwender ( Blick hinter die Fassade des
Rauchwarnmelders, Diagnosen durch-
führen, Prüfprotokolle erstellen u.v.m.).
Genius Pro App:
Die App für gewerbliche Nutzer ( digitale Inbetriebnahme- und Wartungsprotokolle ).
Page 8
8 | 2. Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung
- Der Rauchwarnmelder dient
der frühzeitigen Warnung von
Personen vor Schwelbränden
und offenen Bränden mit Rauchentwicklung. Der Melder kann
Brände weder verhindern noch
löschen.
- Der Rauchwarnmelder darf in
Wohnhäusern, Wohnungen und
Räumen mit wohnungsähnlicher
Nutzung eingesetzt werden.
- Der Rauchwarnmelder kann als
Stand Alone Melder ( Genius
Plus ) oder als funkvernetzter
Rauchwarnmelder ( Genius Plus X )
betrieben werden.
Nicht bestimmungsgemäße
Verwendung
- Der Rauchwarnmelder darf nicht
mit Prüfgas getestet werden.
- Der Rauchwarnmelder darf nicht
im Freien eingesetzt werden.
- Der Rauchwarnmelder darf nicht
zur Alarmweiterleitung ( z. B. an die
Feuerwehr ) genutzt werden. Hierfür muss eine Brandmelder zentrale
gemäß DIN 14675 eingesetzt
werden.
Wenn der Rauchwarnmelder nicht
bestimmungsgemäß verwendet
wird, haftet die Hekatron Vertriebs
GmbH nicht für Schäden, die daraus
resultieren.
Page 9
3. Sicherheit | 9
3. Sicherheit
Wenn die Sicherheits- und Bedienungshinweise nicht beachtet werden, bestehen keine Haftungs- und
Gewährleistungsansprüche gegenüber
der Hekatron Vertriebs GmbH.
Allgemein
- Für einen ordnungsgemäßen und
sicheren Gebrauch des Rauchwarnmelders die Bedienungsanleitung
vollständig lesen und den Anweisungen folgen.
- Die Bedienungsanleitung für ein
späteres Nachschlagen aufbewahren.
- Rauchwarnmelder in ausreichen der
Stückzahl und an der korrek ten
Montageposition einsetzen
( siehe Kapitel „Projektierung“ und
„Montageposition“).
- Der Rauchwarnmelder darf nicht
überstrichen werden.
- Die Raucheintrittsöffnungen
dürfen nicht abgedeckt oder abgeklebt werden.
- Die Batterien sind fest eingebaut
und dürfen nicht ausgetauscht
werden.
- Der Rauchwarnmelder darf
keiner übermäßigen Wärme wie
Sonnenschein, Feuer oder ähnlich
ausgesetzt werden.
- Der Rauchwarnmelder darf nicht
geöffnet oder modiziert werden.
- Hekatron empehlt Projektierung,
Montage und Instandhaltung
gemäß der DIN 14676-1.
Page 10
10 | 3. Sicherheit
Renovierungsarbeiten
- Den Rauchwarnmelder vor Staub
und Verschmutzung schützen ( z. B.
Rauchwarnmelder abdecken oder
demontieren und in einer Plastiktüte aufbe wahren ).
- Nach Abschluss der Renovierungs-
arbeiten den Rauchwarnmelder
wieder montieren oder Abdeckung
entfernen.
Page 11
4. Produktbeschreibung
Magnethalter
Langlöcher für
2-Lo ch-M ontag e
Raucheintrittsöffnungen
Nicht abgebildet
- Klebepad
- Schraube und Dübel
für 1-Loch-Montage
4. Produktbeschreibung | 11
Sockel
Rundloch für
1-Loch-Montage
Rauchwarnmelder
(inkl. fest eingebauten Batterien)
Testtaste mit LED
Öffnung für Hupe
Page 12
12 | 4. Produktbeschreibung
4.1 Funktionsweise
Der Rauchwarnmelder arbeitet nach
dem Streulichtprinzip: In der Messkammer werden regelmäßig Lichtstrahlen ausgesendet, die von der
Messkammer absorbiert werden. Sobald Rauch in die Messkammer eintritt, werden die Lichtstrahlen durch
die Rauchpartikel abgelenkt ( gestreut ) und treffen auf eine Fotolinse.
Dadurch löst der Alarm aus und der
Rauchwarnmelder signalisiert dies
durch einen lauten Alarmton und die
rot blinkende LED in der Testtaste.
4.2 Eigenschaften
- Permanente Selbstüberwachung:
Im Normalbetrieb führt der
Rauchwarnmelder in regelmäßigen
Abständen einen automatischen
Selbsttest durch und muss daher
nur 1x jährlich geprüft werden
( siehe Kapitel „Instandhaltung“).
- Verschmutzungsprognose:
Bei der Funktionsprüfung errechnet der Rauchwarnmelder, ob ein
sicherer Betrieb bei gleichbleibender Verschmutzung für weitere
15 Monate gewährleistet ist.
- Verschmutzungskompensation:
Der Rauchwarnmelder passt sich
automatisch den normalen Veränderungen seiner Umgebung an
und garantiert dadurch konstante
Ansprechempndlichkeit und eine
lange Lebensdauer.
Page 13
4. Produktbeschreibung | 13
- Frequenzoptimierter Signalton:
Durch die unterschiedlich hohen
und tiefen Frequenzen wird der
Alarmton vom menschlichen Gehör besser wahrgenommen.
- „Smartsonic“:
Akustische Datenübertragung
des Rauchwarnmelders an ein
Smartphone
Option Funkvernetzung
( nur Genius Plus X )
Der Rauchwarnmelder verfügt über
eine Schnittstelle zur Aufnahme
eines Funkmoduls Basis X oder ProX
und kann somit als funkvernetzter
Melder betrieben werden.
4.3 Konformität
Hiermit erklärt die Hekatron Vertriebs GmbH, dass der Rauchwarnmelder Genius Plus / Genius Plus X
den EU-Richtlinien 2014/30 /EU und
2011/65/ EU entspricht. Die vollständige Konformitätserklärung nden
Sie auf unserer Website www.
hekatron-brandschutz.de.
Page 14
14 | 5. Projektierung
5. Projektierung

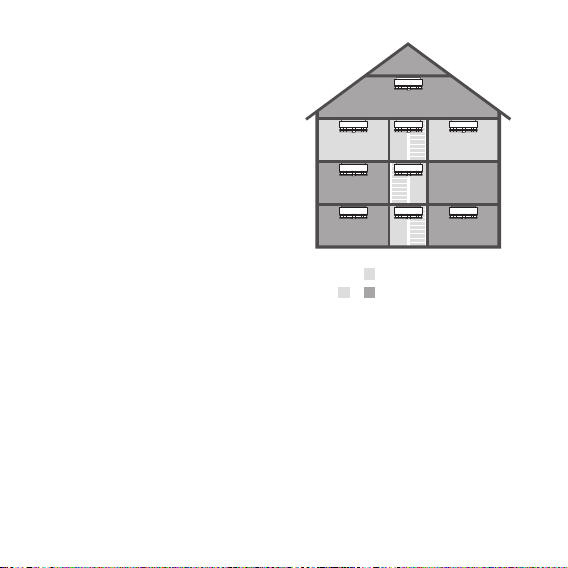

In fast allen Bundesländern in
Deutschland gilt die Rauchwarnmelderpicht. Gemäß dieser Picht gilt
folgende Mindestausstattung:
- Schlafzimmer (
auch Gästezimmer )
- Kinderzimmer
- Fluchtweg e ( z. B. Flur )
Für die optimale Ausstattung
empfehlen wir die Montage von
Rauchwarnmeldern zusätzlich in
folgenden Räumen:
- Wohnzimmer
- Arbeitszimmer
- Keller
Arbeitszimmer
Schlafzimmer Kinderzimmer
Wohnzimmer
Mindestausstattung
+ Optimale Ausstattung
Küche
KellerKeller
Page 15
6. Montageposition | 15
6. Montageposition
ACHTUNG
Die Wahl der korrekten Montageposition innerhalb des Raumes ist
ausschlaggebend für die Funktionsfähigkeit des Rauchwarnmelders.
f Die Montageposition so wählen,
dass Brandrauch den Rauchwarnmelder ungehindert erreichen
und so eine frühzeitige Detektion
erfolgen kann.
f Standardfall und Sonderfälle
unbedingt beachten.
Genius Plus X:
i
Bei Funk-Rauchwarnmeldern
zusätzlich das Kapitel „Projektierung“ in der Bedienungsanleitung „Funkmodul Basis X /
Pro X“ beachten.
6.1 Standardfall
Für die korrekte Montageposition
gelten folgende Bedingungen:
- an der Decke
- möglichst in der Raummitte, aber
mind. 0,5 m von der Wand, einem
Unterzug oder Einrichtungsgegenstände n ( z. B. Lam pen ) entfer nt
- max. Raumhöhe: 6 m
- überwachte Fläche pro Melder:
max. 60 m²
mind. 0,5 m mind. 0,5 m
max. 6 m
2
max. 60 m
Page 16
16 | 6. Montageposition
6.2 Sonderfälle

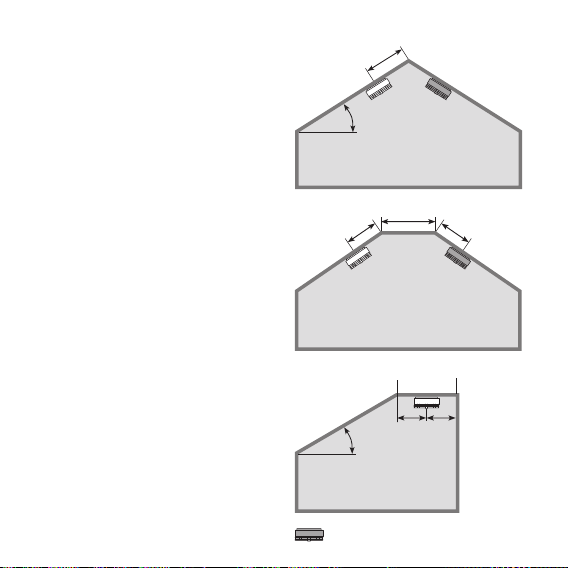

Räume mit Dachschrägen
Dachschrägen < 20°: Dachschrägen
mit einer geringen Neigung werden
wie horizontale Decken behandelt
( siehe Standardfall ).
Dachschrägen > 20°: Bei Dachschrägen mit einer größeren Neigung gilt
Folgendes:
- Abstand zur Dachspitze:
0,5 – 1,0 m ( siehe A bbildung A )
Dachschrägen > 20° und horizontaler Anteil: Bei diesen Decken gilt
Folgendes:
- Bei horizontalem Anteil ≤ 1 m:
an der Dachschräge mit 0,5 – 1,0 m
Abstand zum horizontalen Anteil
( siehe A bbildung B )
- Bei horizontalem Anteil > 1 m:
mittig in der horizontalen Decke
( siehe A bbildung C )
A
B
0,5 –1,0 m
> 20°
≤ 1 m
0,5 –1,0 m
C
> 20°
Alternative Positionierung des Melders
0,5 –1,0 m
> 1 m
½ ½
Page 17
Lange und schmale Räume
( z. B. F lure )

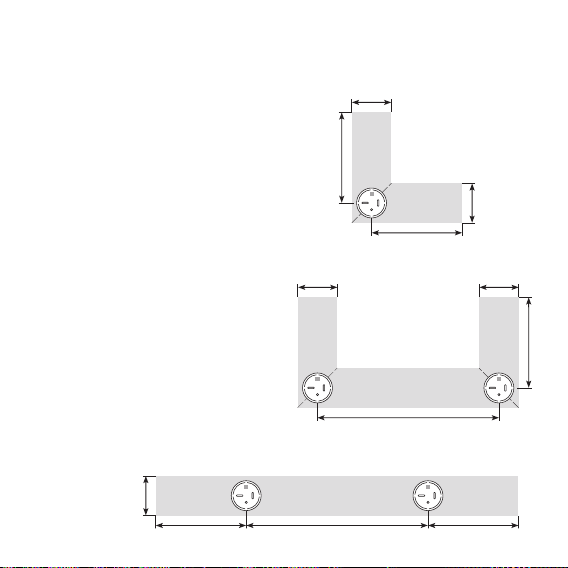

In Räumen und Fluren mit einer Breite
< 1 m gilt folgende Montageposition:
- mittig an der Decke zwischen den
Wänden
In Fluren und Gängen mit einer Breite
< 3 m gilt folgende Montageposition:
- Abstand zur Stirnseite: max. 7,5 m
- Abstand zwischen 2 Rauchwarn-
meldern: max. 15 m
max. 3 m
max. 3 m
max. 7,5 m
max. 7,5 m
max. 3 m max. 3 m
max. 15 m
max. 15 m max. 7,5 mmax. 7,5 m
6. Montageposition | 17
max. 3 m
max. 7,5 m
Page 18
18 | 6. Montageposition

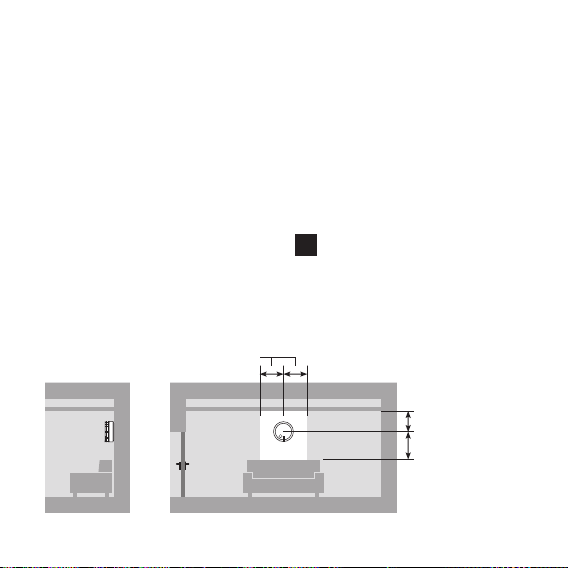

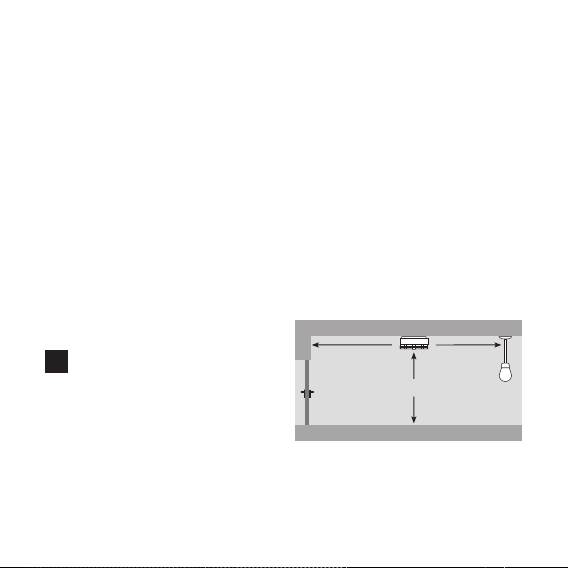

Wandmontage
Der Rauchwarnmelder darf an der
Wand eines Raumes platziert werden, wenn folgende Fälle vorliegen:
- Deckenmontage ist nicht möglich
( z. B. bei Textildecken oder
Decken heizungen )
- Räume und Flure mit einer Fläche
von ≤ 6 m²
- Küchen, die als Fluchtweg dienen
mind. 0,5 m
Wandmontage eines Rauchwarnmelders
Für die Wandmontage gelten folgende Bedingungen:
- mittig an der längeren Wand
- Abstand zur Decke: 0,3 bis 0,5 m
- Abstand zu Gegenständen unter-
halb des Melders: 1 m
- seitlicher Abstand: 0,5 m
Details zu weiteren Sonder-
i
fällen wie Räume über 60m²,
Räume mit Unterzügen, lange
Flure usw., siehe „Planungshandbuch CO- undRauchwarnmelder“ auf unserer Website
im Downloadbereich.
0,3 – 0,5 m
mind. 1 m
Page 19
7. Montage | 19
7. Montage
Für die Montage des Sockels stehen
folgende Möglichkeiten zur Verfügung:
- Schraub-/Dübelmontage mit
1 Schraube: siehe 7.1
- Schraub-/Dübelmontage mit
2 Schrauben: siehe 7.2
- Montage mit Klebepad: siehe 7.3
Für eine sichere und dauerhafte
Verbindung empehlt Hekatron die
Schraub-/Dübelmontage.
Für die 1-Loch-Montage liegt
i
das Befestigungsmaterial bei.
Wenn Sie andere Schrauben
verwenden, dürfen die Schraubköpfe max. 5 mm in den Sockel
hineinragen. Wir empfehlen
die Verwendung von Linsenschrauben 3,5 x 25mm.
ACHTUNG
Je nach gewählter Montageart
könnten Leitungen beschädigt
werden.
f Die Montageposition so wählen,
dass beim Bohren keine elektrischen Leitungen oder andere Versorgungsl eitungen ( z. B . Wasser )
beschädigt werden.
Page 20
20 | 7. Montage
7.1 Sc h r aub-/
Dübel montage
mit 1 Schraube
f Den Sockel an die Decke halten
und das Loch für die gewünschte
Montageposition anzeichnen.
f Ein Loch bohren.
f Den Dübel in das Bohrloch
stecken.
f Die Schutzfolie am Fixierpad
abziehen.
f Die Schraube durch das Rundloch
im Sockel führen und zur Hälfte
eindrehen.
f Den Sockel ausrichten, an die
Decke drücken und die Schraube
fest anziehen.
7.2 Schraub-/
Dübel montage
mit 2 Schrauben
f Den Sockel an die Decke halten
und die Löcher für die gewünschte Montageposition anzeichnen.
f 2 Löcher bohren.
f Die Dübel in die Bohrlöcher
stecken.
f Die Schrauben durch die Lang-
löcher führen, den Sockel an die
Decke halten und die Schrauben
fest anziehen.
Page 21
7. Montage | 21
7.3 Montage mit
Klebepad
Für die Montage mit Klebepad
i
darf nur das Klebepad von
Hekatron verwendet werden.
ACHTUNG
Die Montage mit Klebepad ist
abhängig von den Haftungseigenschaften der Deckenober äche an
der gewünschten Montageposition.
Bei ungeeigneten Oberächen
haftet der Rauchwarnmelder nicht
dauerhaft an der Decke.
f Für die Wahl einer geeigneten
Oberäche folgende Tabelle
beachten:
Geeignet Ungeeignet
Glatt, eben,
unbeschädigt,
sauber, frei von
Staub, Fett und
Lösemitteln
1
Bei manche n Varianten ist das Klebe pad Zubehör, das
separat be stellt werden muss.
Lose Anstriche und
poröse Oberächen
( z. B. Gips , Emulsio nsfarbe, Sperrholz, Span -
und Hartfaserplatten )
Klebepads können nach der
i
Demontage Kleberückstände
hinterlassen.
1
f Die Oberäche an der gewünsch-
ten Montageposition reinigen.

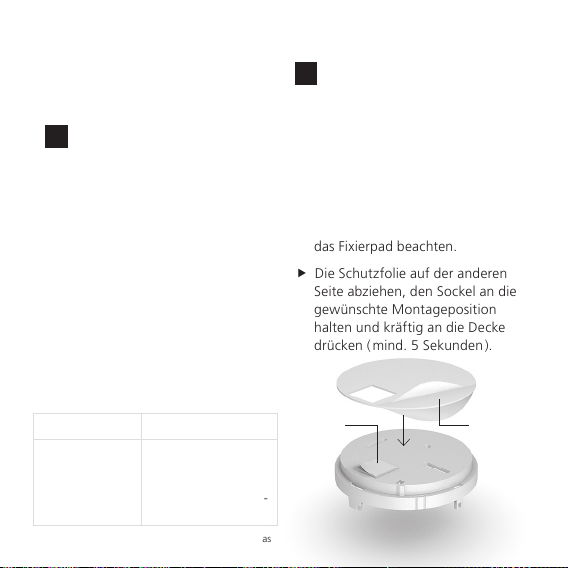

f Die Schutzfolie auf einer Seite des
Klebepads abziehen und auf den
Sockel des Rauchwarnmelders
kleben. Dabei die Aussparung für
das Fixierpad beachten.
f Die Schutzfolie auf der anderen
Seite abziehen, den Sockel an die
gewünschte Montageposition
halten und kräftig an die Decke
drücken ( mind. 5 Sekunden ).
KlebepadFixierpad
Page 22
22 | 8. Inbetriebnahme
8. Inbetriebnahme
Genius Plus X:
i
Bei Funk-Rauchwarnmeldern
muss zuvor das Funkmodul
eingesetzt werden ( siehe
Bedienungsanleitung „Funkmodul Basis X / Pro X“ ).

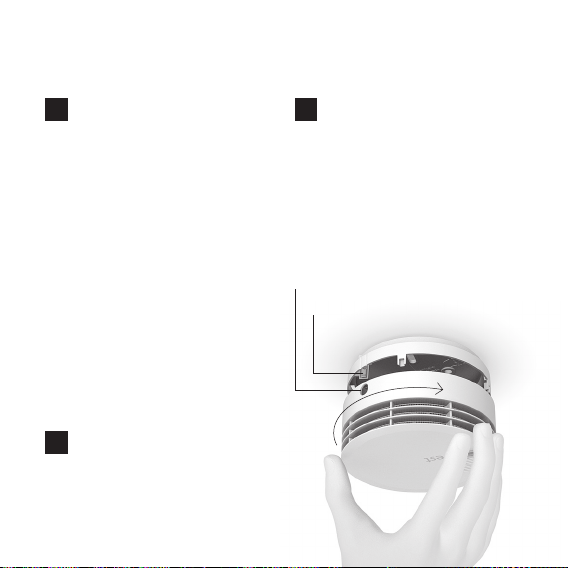

f Den Rauchwarnmelder so auf
den Sockel setzen, dass die runde
Plombenöffnung des Melders
bündig über dem Magnethalter
des Sockels steht.
f Den Rauchwarnmelder im Uhrzei-
gersinn drehen bis er einrastet.
Ö Der Rauchwarnmelder geht
automatisch in Betrieb und
führt einen Selbsttest durch.
Alle unterschiedlichen Töne
i
des Rauchwarnmelders nden
Sie auf unserer Website in den
FAQs: www.hekatron-brandschutz.de/faq/
Wenn der Rauchwarnmelder
i
wieder aus dem Sockel entfernt
wird, schaltet er sich nach
5Minuten automatisch aus.
Plombenöffnung
Magnethalter
Page 23
9. Plombe (Zubehör)
9. Plombe ( Zubehör) | 23
Der Rauchwarnmelder kann mit
einer Plombe gegen Entnahme durch
Unbefugte oder Sabotage gesichert
werden ( siehe Kapitel „Bestelldaten“).
Plombe einsetzen

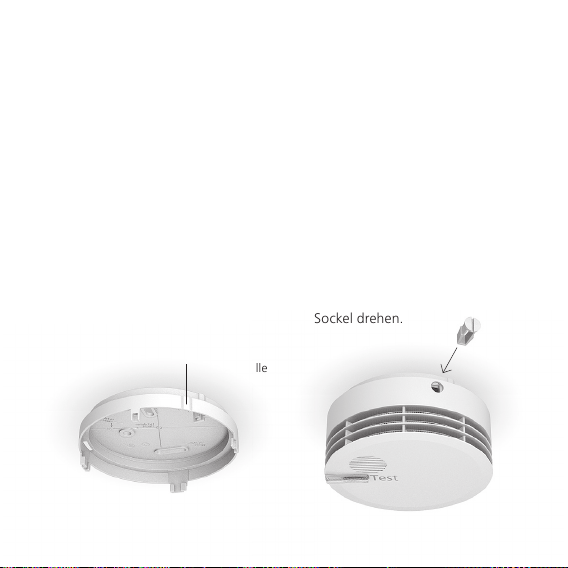

f Die Ausbruchstelle im Sockel mit-
hilfe einer Zange herausbrechen.
f Den Sockel montieren ( siehe
Kapitel „Montage”).
f Den Rauchwarnmelder in den
Sockel drehen.
Ausbruchstelle
f Die Plombe in die Öffnung stecken.
Ö Die Öffnung ist komplett
verschlossen.
Plombe entfernen
f Die Plombe mit einem Schrauben-
dreher um 90° drehen.
Ö Der Kopf der Plombe schert
ab.
f Den Rauchwarnmelder aus dem
Sockel drehen.
Page 24
24 | 10. Statussignale
10. Statussignale
Im Normalbetrieb führt der Rauch-
Beim Genius Plus X zusätzlich
i
die Bedienungsanleitung des
Funkmoduls beachten.
warnmelder in regelmäßigen Abstän den einen automatischen Selbsttest durch. Der jeweilige Status wird
mithilfe der Testtaste und der Hupe
signalisiert.
Normalbetrieb
Der Rauchwarnmelder verfügt über
eine integrierte Echtzeituhr. Dadurch
sind die LED in der Testtaste und die
Hupe von 21–7 Uhr MEZ
Testtaste Hupe Ursache Abhilfe
GRÜN Blinkt alle
ORANGE Blinkt alle
ORANGE Blinkt alle
ROT Blinkt alle
ROT Blinkt alle
48 Sekunden
8 Sekunden
8 Sekunden
8 Sekunden
8 Sekunden
--- Rauchwarnmelder
Kurzer Signalton
alle 48 Sekunden
--( Hupe w urde
stummgeschaltet )
Kurzer Signalton
alle 48 Sekunden
--( Hupe w urde
stummgeschaltet )
funktioniert einwandfrei
Ende des Lebenszyklus’ erreicht
Ende des Lebenszyklus’ erreicht
Fehler wurde
2
erkannt
Fehler wurde
2
erkannt
Zum Beispiel: leere Batterie MEZ: Mitteleuropäische Zeit (Winterzeit)
2
2
Gerät ersetzen.
Hupe stummschalten.
Gerät ersetzen.
Gerät ersetzen.
Hupe stummschalten.
Gerät ersetzen.
1
deaktiviert.
Page 25
Brandalarm
Sobald der Melder Rauch detektiert,
bendet er sich im Modus „Brandalarm“. Dann blinkt die LED und die
Hupe alarmiert.
Testtaste Hupe Ursache Abhilfe
ROT Blinkt jede
GRÜN Doppel-
Sekunde
blinken alle
48 Sekunden
Alternierender,
lauter Alarmton
--- Alarmspeicher
Rauch wird
detektiert
aktiv ( dasG erät
hatte einen
Brand alarm )
Gebäude verlassen
( s. Seite 3 „Verhalten
im Brandfall“).
Umgebung nach möglichen Rauchursachen
absuchen.
Alarmspeicher durch
kurzes Drücken der
Testtaste löschen.
Hupe stummschalten
f Testtaste kurz drücken.
Ö Bei Störung ist die Hupe für
24Stunden stumm geschaltet.
Ö Bei Brandalarm ist die Hupe
für 10 Minuten stumm
geschaltet. Danach löst der
Alarm erneut aus, wenn weiterhin Rauch detektiert wird.
10. Statussignale | 25
Page 26
26 | 11. Statusabfrage per A pp
Home
Pro
11. Statusabfrage per App

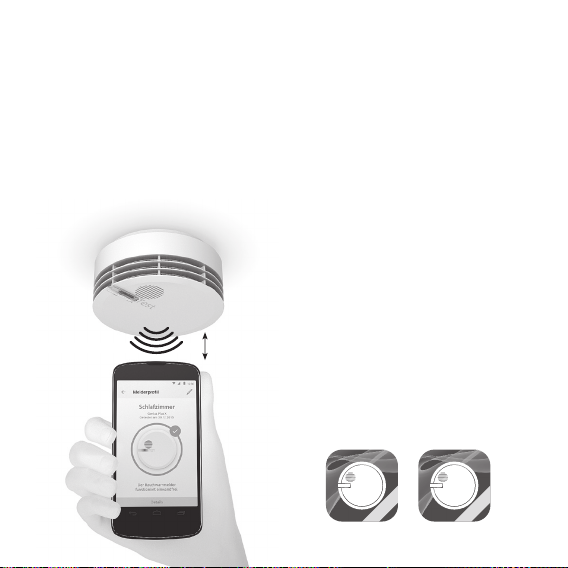

Dank der „Smar tsonic“-Technologie
können alle relevanten Daten des
Melder s ( z. B. Batteriezustand oder
Verschmutzungsgrad ) an die Genius
Home App / Genius Pro App übertragen und dort angezeigt werden.
10 cm
Datenübertragung starten
f Die App öffnen und „Testen“
antippen.
f Das Smartphone im Abstand von
10 cm an den Rauchwarnmelder
halten.
f Die Testtaste mindestens
3Sekun den drücken.
Ö Die Daten werden übertragen
und der Status des Rauchwarn melders wird in der App
ange zeigt.
Page 27
12.
Instandhaltung
Um die einwandfreie Funktion des
Melders gewährleisten zu können,
muss gemäß der DIN14676-1 mindestens 1x jährlich ( 12 ± 3 Monate ) eine
Inspektion vor Ort inkl. Funktionstest
durchgeführt werden.
Beim Funktionstest ermittelt der
Rauchwarnmelder, ob die Betriebsbereitschaft für die kommenden 15Monate sichergestellt ist und signalisiert
seinen jeweiligen Status mithilfe der
Testtaste und der Hupe.
Der Rauchwarnmelder ist für
i
die Verwendung von Prüfgas
nicht geeignet.
f Funktionstest ausschließlich
durch Drücken der Testtaste
durchführen.
12. Instandhaltung | 27
Instandhaltung durchführen
f Rauchwarnmelder mit einem
weichen Tuch entstauben.
f Verschmutzungen bei Bedarf mit
einem feuchten Lappen entfernen. Hierzu keine Reinigungsmittel verwenden.
f Folgende Punkte sicherstellen:
- Der Rauchwarnmelder ist
unbeschädigt.
- Um den Rauchwarnmelder
ist ein Freiraum von > 0,5 m
vorhanden.
- Die Raucheintrittsöffnungen
sind frei.
- Die Öffnung für die Hupe
ist frei.
- Alle vorgeschriebenen Räume
verfügen über Rauchwarnmelder ( siehe Kapitel „Projektierung“).
Page 28
28 | 12. Instandhaltung
Funktionstest durchführen
f Testtaste kurz drücken.
Ö Der Rauchwarnmelder zeigt
seinen Status an:
Testtaste Hupe Status
GRÜN Blinkt 1x Positiver Selbsttestton Rauchwarnmelder funktioniert
Negativer Selbsttestton Ende des Lebenszyklus durch
ORANGE Blinkt 1x Negativer Selbsttestton Ende des Lebenszyklus ist erreicht.
ROT Blinkt 1x Negativer Selbsttestton Fehler wurde erkannt.
Der Funktionstest kann auch
i
mithilfe der App durchgeführt
werden. Details hierzu siehe
Kapitel „Statusabfrage per
App“.
einwandfrei.
Verschmutzung innerhalb von
15 Monaten möglich.
Rauchwarnmelder ersetzen.
Rauchwarnmelder ersetzen.
Beispiele für alle unterschiedlichen
Töne nden Sie auf unserer Website
in den FAQs:
www.hekatron-brandschutz.de/faq/
Page 29
13. Entsorgung |
14. Umwelt | 29
13. Entsorgung
Jeder Verbraucher ist zur Rückgabe
aller Elektro- und Elektronikgeräte
über die kommunalen Sammelstellen
gesetzlich verpichtet. Sie leisten damit einen wesentlichen Beitrag zum
Umweltschutz!
Die Entsorgung über den Hausmüll ist untersagt.
Die Kosten für die Entsorgung hat
Hekatron durch das Abführen der
EAR-Gebühr für Sie übernommen.
Die Batterien sind fest in den
Mel der eingebaut und können
nicht getauscht werden.
14. Umwelt
Die Herstellung unserer Rauchwarnmelder erfolgt unter Einhaltung der
Qualitäts- und Umweltmanagementstandards nach DIN EN ISO 9001 und
DIN EN ISO 14001. Der Rauchwarnmelder Genius Plus / Plus X
gesetzlichen RoHS Anforderungen
und ist frei von allen verbotenen
Stoffen.
erfüllt die
Page 30
30 | 15. Nutzungsbedingungen und Garantie
15. Nutzungsbedingungen und
Garantie
15.1 Nut zungs-
bedingungen
Bei Einhaltung der nachstehenden
Nutzungsbedingungen hat dieser
Rauchwarnmelder eine typische
Lebensdauer von bis zu 10 Jahren.
Genius Plus und Genius Plus X
- Inbetriebnahme des Rauchwarn-
melders spätestens 1 Jahr nach
dem Produktionsdatum
- Projektierung und Montage gemäß
dieser Bedienungsanleitung
- Umgebungstemperatur gemäß
Kapitel „Technische Daten“
- Max. Alarmierungszeit pro Jahr: 90
Sekunden
- Max. 12 manuelle Funktionstests
oder Datenübertragungen per
„Smartsonic“ pro Jahr
Bei funkvernetzten Genius Plus X
zusätzlich
- Einbau des Funkmoduls:
spätestens 1 Jahr nach Erstinbetriebnahme des Melders
- Inbetriebnahme des Funkmoduls:
max. 2x in 10 Jahren
- Max. 1 Linien- oder Netzwerktest
pro Jahr
-
Max. 1 Rei chweitentest i n 10Jahren
- Projektierung gemäß der Bedie-
nungsanleitung „Funkmodul
Basis X / Pro X“
- Funkstöranteil (Fremdfunk im
Frequenz bereich von 868 MHz):
max. 0, 2 % ( = 3mi n/Tag ) in
10Jahren
- Die Maximaldauer für die Mit-
signalisierung von Störmeldungen
im Funknetzwerk beträgt 30 Tage
Page 31
16. Produkt reklamation | 31
15.2 Garantie
Bei Erfüllen der Voraussetzungen
gewährt Hekatron 5 Jahre Garantie
gemäß unserer Garantiebedingungen, die Sie unter
ww w.hekatron- brandschutz.de/
garantie/ nden. Die gesetzliche
Gewährleistung bleibt davon
unberührt.
16. Produktreklamation
Unsere Rauchwarnmelder erfüllen
die höchsten Qualitätsansprüche.
Sollten Sie dennoch einmal Grund
zur Beanstandung haben, wenden
Sie sich bitte direkt an unseren
Reklamationsservice:
www.hekatron-brandschutz.de/service/
kundenservice/
Bitte beachten Sie:
Ware, die ohne vorherige Absprache
an Hekatron gesandt wird, wird unbearbeitet an den Absender zurückgeschickt. Hekatron behält sich vor,
für Ware, die fehlerfrei zu Hekatron
gesandt wurde, die entstandenen
Kosten für die Untersuchung in
Rechnung zu stellen.
Es gelten die Hekatron Garantiebedingungen.
Page 32
32 | 17. Bestelldaten
17. Bestelldaten
Verpackungseinheiten Bestellnummer
Genius Plus Rauchwarnmelder in gestalteter Verpackung 31-5000020-06-xx
Genius Plus-N VE30 31-5000020-16-xx
Genius Plus X Rauchwarnmelder in gestalteter Verpackung 31-5000030-02-x x
Genius Plus X optional erweiterbar mit
Funkmodul Basis X 31-5200001-11-xx
Funkmodul Pro X 31-5200001-12-xx
Funkhandtaster Genius 31-5000013-01-xx
Genius Port 31- 6000001-01-xx
RetroFit-Varianten
Genius Plus-N-A 31-5000020-19-xx
Genius Plus-N-A V E30 31-5000020-20-xx
Genius Plus X-N-A 31-5000029-03-xx
Genius Plus X-N-A VE30 31-5000029-04-xx
Page 33
17. Bestelldaten | 33
Zubehör Bestellnummer
Netzgerät Genius 31-6100001-01-xx
Blendring Genius VE30 31-4100026-01-xx
Klebepadset Genius VE10 31- 4100001-01-xx
Klebepadset Genius VE100 31- 4100001-02-xx
Stecknagel VE64 31-4100 016- 01- xx
Plombenset Genius VE32 31-4100003-01-xx
Prüfgerät Genius 31-5600003-01-xx
UTP 6 ( 1,7 bis 3 m ) 5600072
UTP 7 ( 2,2 bis 4 m ) 5600073
UTP 5 ( 1,5 m ) Verlängerung für UTP 6 und UTP 7 3330253
Feuerlöschspray 31-6900086-01-xx
Page 34
34 | 18. Technische Daten
18. Technische Daten
VdS-Anerkennung DIN EN 1460 4 / VdS + Q-Label
Leistungserklärung CPR-31-13-029-de-en ( Genius Plus )
G-Nr.: 215026 ( Genius Plus ) / 215027 ( Genius Plus X )
CPR-31-19-003 ( Genius Plus X )
Schalldruck in 3 m Entfernung > 85 dB( A)
Spannungsversorgung Genius Plus
( Lithiumbatterien fest eingebaut
Spannungsversorgung Genius Plus X
( Lithiumbatterien fest eingebaut
1, 2
1, 2
)
)
3,6 V
3 V
Batteriekapazität Genius Plus 2 x 2,2 Ah Rauchwarnmelder
Batteriekapazität Genius Plus X 1 x 1,8 Ah Rauchwarnmelder
1 x 1,8 Ah für Funkmodul
Batterielebensdauer Melder typisch 10 Jahre
Lagertemperatur – 10 °C bis + 60 °C
Betriebsumgebungstemperatur
dauerhaft
3
kurzzeitig
Umgebu ngsbed ingung F euchte be i ≤ + 4 0 ° C
( dauernd, o hne Bet auung )
Aus Gründen der Sicherheit ist für den Rauchwarnmelder eine ununterbrochene Spannungsversorgung notwendig.
Die optiona l erhältlichen Funkmo dule werden über eine i nterne Batterie des G enius Plus X versorgt.
3
Um die typ ische Lebensdauer v on bis zu 10 Jahren zu erreichen , darf die Betriebsu mgebungstempera tur nur kurz-
zeitig von wohnungsähnlichen Temperaturen abweichen.
wohnungsähnliche Temperatur
0 °C bis 55 °C
10 bis 70 % rF
Page 35
18. Technische Daten | 35
Gewicht mit Sockel ca. 162 g
Schutzart IP 40
Farbe weiß seidenmatt, ähnlich RAL 9010
Material PC-A BS
Abmes sungen H öhe / Durchm esser 48 mm x 104 mm
Technische und farbliche Änderungen vorbehalten. Keine Haftung für Irr tümer und Druckfehler!
Page 36
36 | 18. Technische Daten
Index
A
Apps......................................................... 7
B
Batterie ...................................... 26, 29, 34
Bestimmungsgemäße Verwendung ......... 8
Betriebsumgebungstemperatur ............. 34
Brandalarm............................................. 25
D
Dachschrägen ........................................ 16
Datenübertragung per App .................... 26
E
Eigenschaften .........................................12
Ein- und Ausschalten
F
Funktionstest ......................................... 28
Funktionsweise .......................................12
Funkvernetzung ......................................13
G
Garantie ................................................. 31
Genius Home App .................................... 7
Genius Pro A pp ........................................ 7
H
Hupe ...........................................11, 24, 25
Inbetriebnahme
I
Inbetriebnahme...................................... 22
Instandhaltung ....................................... 27
K
Klebepad ...........................................19, 21
L
Lagertemperatur .................................... 34
LED ..............................................11, 24, 25
M
Magnethalter ..........................................11
Mindestausstattung ................................14
Montage
– Klebepad ..........................................21
– Schraub-/Dübel ...........................19, 20
– Sonder fälle .................................16, 17
– Standardfall ......................................15
– Wandmontage ................................. 18
Montageposition ..............................15, 16
N
Normalbetrieb ........................................ 24
Nutzungsbedingungen .......................... 30
O
Optimale Ausstattung .............................14
Funkvernetzung
Option
Page 37
P
Plombe .............................................23
Projektierung ...................................14
R
Raucheintrittsöffnung ...................... 11
Reklamation .....................................31
Renovierungsarbeiten ......................10
S
Selbstüberwachung ......................... 12
„Smartsonic“ .............................13 , 26
Statusabfrage ...................................26
Statussignale ..............................24, 25
T
Testtaste............................... 11, 24, 25
V
Verhalten im Brandfall ........................3
Verschmutzungskompensation ........12
Verschmutzungsprognose................12
W
Wandmontage .................................18
Warntöne
Wartung Instandhaltung
Statussignale
18. Technische Daten | 37
Page 38
Page 39
Page 40
Der Sicherheit verpichtet.
Menschen und Sachwerte im Ernstfall bestmöglich zu schützen, war, ist
und bleibt der treibende Anspruch von Hekatron Brandschutz. Wir sind die
Nummer eins beim anlagentechnischen Brandschutz in Deutschland und der
erste Ansprechpartner zu diesem Thema.
Vertrauen, Sicherheit und Vernetzung machen Hekatron seit über 55 Jahren
stark. Darauf aufbauend entwickeln wir unsere Leistungen stetig weiter.
Wir vernetzen Produkte, Dienstleistungen und Services zu ganzheitlichen,
anwendungsorientierten Lösungen und ermöglichen unseren Kunden so
den Schritt ins digitale Zeitalter.
Hekatron Brandschutz
Hekatron Vertriebs GmbH
Brühlmatten 9, 79295 Sulzburg
Tel: +49 7634 500-0
[email protected]
hekatron-brandschutz.de
Ein Unternehmen der Securitas Gruppe Schweiz
Ihr 100Pro Brandschutzpartner.
BA Genius Pl us / Plu s X 7003144 04 .03.2021
Loading...
