2007-11-07 / V1
Mode d’emploi - Supplément
H3D-ll
V1
Mode d’emploi H3D-II Supplément V1
Introduction
Le développement continu est un des axes de force des appareils Système H. C’est ce qui justifie qu’ils conservent la première place mondiale des appareils numériques moyen format.
Généralement, les mises à jour concernent le logiciel, mais cette
fois, une nouvelle étape a été franchie avec l’introduction d’améliorations au niveau du matériel également.
Ce supplément explique les différences entre le H3D-II et le H3D.
Ces informations remplacent dès lors les sections correspondantes dans la version mise à jour du mode d’emploi du H3D. Pensez
toutefois à vérifier régulièrement sur le site Hasselblad; des mises
à jour y sont disponibles rapidement pour que votre H3D-II soit
en permanence au maximum de ses performances.
Table des matières
Nouvelle interface utilisateur du capteur 1
Nouve lle s dé si gn ati ons d es b ou to ns e t fo nc ti on s
sur la poignée 1
Navigation plus rapide dans les menus du capteur 2
Bouton de rembobinage du film - réaffectation 2
Témoin occupé 2
Réglage plus rapide de l’objectif. 2
État de la batterie 2
Avertissement batterie sur la poignée de l’appareil 2
Avertissement batterie sur le capteur 3
Bascule IAA 3
Suppression de la dernière vue 3
Mode Veille 3
On / Off 3
Appareil 3
Info système 3
Avertissement sonore amélioré 4
Retardement miroir supplémentaire 4
Profils 4
Compatibilité magasin de film 4
Nouveau paramétrage d’entraînement 5
Bouton ISO et balance des blancs 5

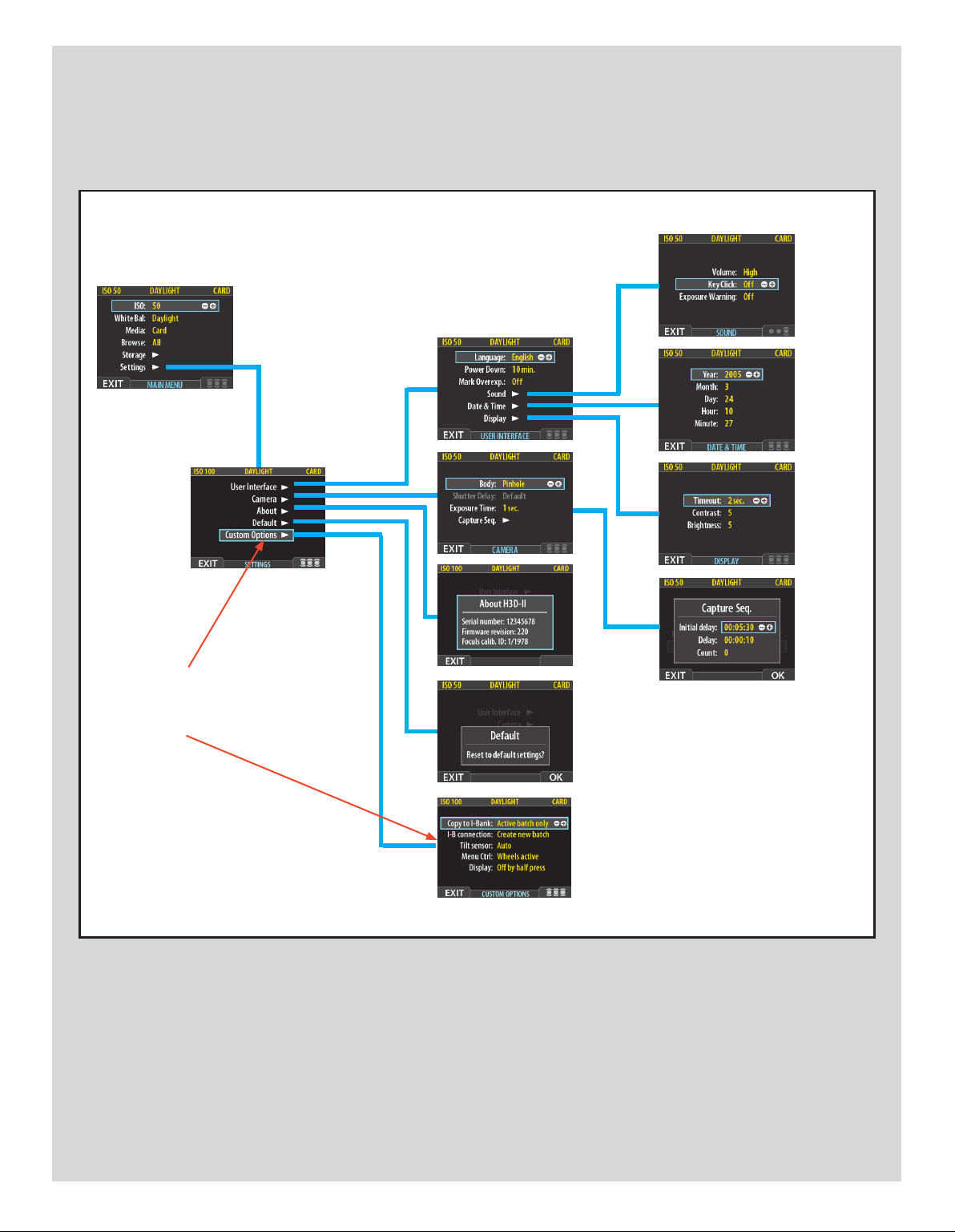

Nouvelle structure du menu 6

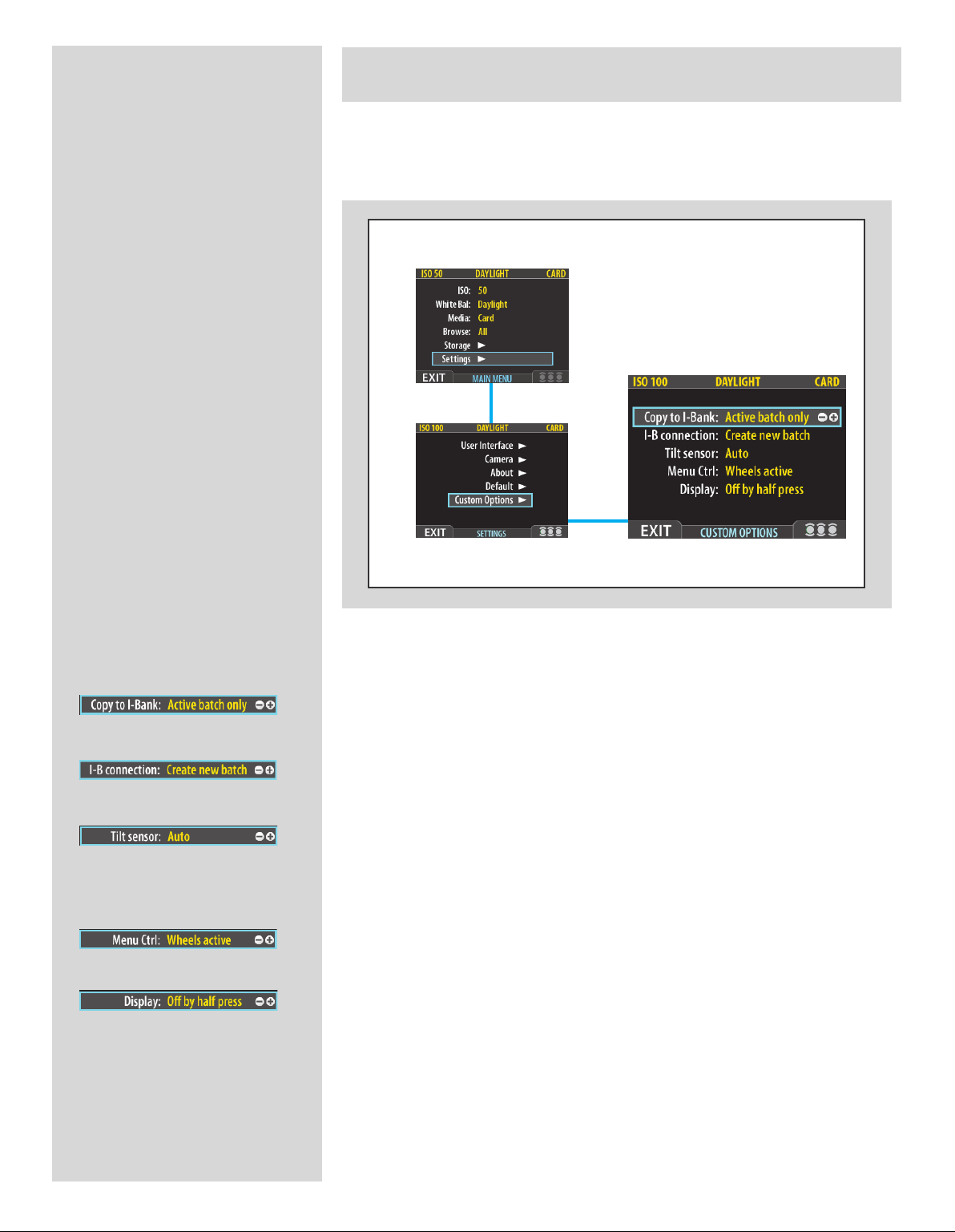

Opti on s pe rs on na li sa bl es s up pl ém ent ai re s da ns
le menu du capteur 7
Copie de fichiers vers une ImageBank-II 8
Garantie 9
Mode d’emploi H3D-II Supplément V1
Nouvelle interface utilisateur du capteur
Touche Zoom in-/out
Bouton de navigation
Bouton Menu/(EXIT)
Bouton mode de vue
Témoin occupé
(arrière)
Bouton d’approbation
instantanée
Ce dernier changement se traduit par une interface utilisateur totalement différente sur
le capteur. L’écran est à présent beaucoup plus grand. Les touches utilisateur ont également changé, bien que les fonctions demeurent les mêmes. Par conséquent, bien que
les instructions du présent manuel soient correctes pour les différentes procédures, elles
présentent une autre disposition des boutons.
Voici une illustration du manuel montant l’écran du capteur accompagné de la description
des fonctions correspondant aux boutons. Comparez ces informations avec l’illustration
du nouveau H3D-ll.
Le menu View-mode (achage) , Menu et les boutons Approve (Approuver) et Busy
light (occupé) ne requièrent pas d’explication particulière. La touche de navigation a
toutefois été modifiée pour plus de facilité. De même, les boutons Zoom-in et Zoom-out
ont été remplacés par une touche à bascule pour zoomer plus rapidement.
Pour résumer, les principaux changements se retrouvent dans l’apparence et la position
des boutons par rapport aux illustrations du mode d’emploi - les fonctions, quant à elles,
demeurent inchangées.
Nouvelles désignations des boutons et fonctions sur
la poignée
De nouvelles descriptions et icônes se trouvent sur l’écran LED de la poignée. Elles correspondent aux changements suivants:
• ISO/WB remplace l’ancienne désignation DRIVE.
• Éclairage/État batterie remplace l’ancienne fonction d’éclairage seul.
1
Mode d’emploi H3D-II Supplément V1
1
Navigation plus rapide dans les menus du capteur 1
La navigation dans le menu du capteur peut à présent s’effectuer via les molettes de la
poignée. La molette arrière permet de monter et descendre dans la liste, tandis que la
molette avant fait naviguer latéralement, dans le sens des flèches du menu. La molette
arrière fonctionne également de la même manière que le bouton plus et moins pour
sélectionner des paramètres.
De plus, le bouton FLASH de la poi gnée ag it comme un bouton EXIT e t le b outon ISO /WB
, comme un bouton OK (ils s’affichent tels quels sur l’écran de la poignée) pour retourner
immédiatement à l’écran principal de l’appareil.
Bouton de rembobinage du film – - réaffectation 2
Le bouton de rembobinage du film garde sa fonction lorsque l’appareil est équipé d’un
magasin de film. Toutefois, lorsque l’appareil est équipé d’un capteur, le bouton est
automatiquement réaffecté au reformatage instantané de la carte CF. Remarque: il
2
n’y a aucun risque de reformatage accidentel de la carte étant donné que ce bouton est
intentionnellement logé dans un renfoncement. De plus, une fois le bouton enfoncé, un
écran de dialogue s’affiche, tout comme cela se passerait via le menu. Et bien entendu, le
reformatage doit impérativement être confirmé avant de démarrer.
Témoin occupé 3
Il n’y a plus qu’un seul témoin « occupé » sur le capteur. Vert = le capteur est actif. Vert
clignotant = la dernière exposition est en cours d’enregistrement sur la carte mais il est
3
possible de prendre une autre vue. Jaune clignotant = la dernière exposition est en cours
d’enregistrement sur la carte et il est impossible de prendre une autre vue. Rouge = un
problème est survenu (voir le message d’erreur affiché).
Réglage plus rapide de l’objectif
L’ouverture, la vitesse d’obturation et la mise au point peuvent à présent être modifiées
même lorsque le témoin « occupé » clignote en vert après une prise de vue.
État de la batterie 4
4
5
Pour afficher immédiatement l’état de la batterie en plein écran sur la poignée, il suffit à
présent d’appuyer sur le bouton éclairage/état batterie. L’écran affiche:
• la version du logiciel
• le nombre de vues prises depuis que la batterie a été rechargée ou remplacée.
• une icône d’état de charge de la batterie, exprimé en graphique et en pourcentage.
Remarque: l’icône d’état de la batterie n’est disponible qu’avec une poignée de batterie
Li-ion rechargeable.
L’information relative au nombre d’expositions doit permettre d’estimer le nombre de
vues pouvant encore être prises en fonction de votre mode de travail. Par exemple, si
vous consultez fréquemment les vues prises ou que vous laissez l’appareil allumé sans
activer le mode veille, la batterie s’épuisera plus vite, en toute logique. Vous déterminerez
rapidement le nombre de vues à prendre avant le déchargement total de la batterie, en
fonction de votre méthode de travail.
Le pourcentage donne toutefois une sorte d’estimation, davantage basée sur la charge de
batterie restante que sur votre méthode de travail.
Souvenez-vous qu’il ne s’agit que d’estimations. Plusieurs facteurs peuvent influencer la
charge restante – par exemple la température ambiante et le mode général de travail.
Avertissement batterie sur la poignée de l’appareil 5
Le signal « Batterie faible » a été remplacé sur le H3D-II par un nouveau signal « Remplacer
batterie ».
2
Mode d’emploi H3D-II Supplément V1
6
Avertissement batterie appareil
7
Avertissement batterie ImageBankII
Avertissement batterie sur le capteur 6
Lorsque la batterie parvient sous un certain niveau de charge, une
icône s’affiche sur le capteur ainsi que sur la poignée. Ce message
est accompagné d’un signal sonore. L’avertissement apparaît sous
forme d’une icône jaune clignotant dans le coin supérieur droit de
l’écran; il signifie que la batterie doit être chargée ou remplacée le
plus rapidement possible. L’icône apparaît également lors d’une
connexion FireWire; de plus, elle devient rouge lorsque la batterie
est complètement épuisée.
Un autre avertissement s’affiche lorsque la batterie ImageBank-11
est épuisée. Elle apparaît dans le coin supérieur gauche de l’écran.
Ici aussi, elle est jaune clignotante au début, puis passe au rouge
lorsque la batterie est complètement épuisée.
Bascule IAA 7
Les boutons USER, AE-L, STOP D OWN et M.UP de l’appareil peuvent
à présent être réaffectés pour servir de bouton IAA (Architecture
d’Approbation Instantanée) sur le capteur. Le bouton réaffecté peut
ensuite être basculé pour classer les nouvelles prises de vues de la
manière normale, comme avec le bouton IAA.
Suppression de la dernière vue 8
La fonction ‘Delete last image’ (suppression de la dernière vue) figure
désormais dans la liste des fonctions du bouton personnalisable. Il
suffit donc d’enfoncer le bouton USER, AE-L, STO P DOW N ou M.UP
pour supprimer immédiatement la dernière image. Notez que vous
ne pouvez effectuer aucune autre opération entre la dernière prise
de vue et la suppression directe. Si, par exemple, vous zoomez pour
cont rôler l’ima ge, vous ne pou rrez plus la suppr imer avec cet te fonction: vous devrez faire appel à la procédure normale du capteur.
8
Mode Veille
Il est maintenant possible d’éteindre l’appareil directement à partir
du mode Veille.
On / Off
9
Le temps pendant lequel il faut enfoncer le bouton ON-OFF avant de
mettre l’appareil en fonction a été allongé de 500 ms à 750 ms pour
éviter de solliciter accidentellement la batterie (pression involontaire
sur le bouton dans un sac, par exemple).
Appareil 9
L’option « Camera » (Appareil) s’affiche en grisé lorsque le boîtier
H3D-II est associé au capteur. Elle se réactive lorsque le capteur est
10
fixé à un autre type d’appareil.
Info système 10
La partie ‘Info système’ du menu possède un écran supplémentaire
qui affiche le Ultra Focus calibration ID.
On peut trouver un ID correspondant dans le menu du capteur pour
obtenir les meilleures performances.
3
Mode d’emploi H3D-II Supplément V1
ON:
OFF:
Error:
Ready:
Low battery:
ON:
OFF:
Media full:
Error:
Ready:
Overexposure:
Underexposure:
5 images left:
1 image left:
Low battery:
ON:
OFF:
Media full:
IAA yellow:
Error:
Ready:
11
ON:
Avertissement sonore amélioré 11
Il y a maintenant 14 signaux sonores d’information. La pression sur
un bouton fait retentir un « clic » mécanique classique, tandis que
les autres signaux sont plus musicaux. Les voici:
Surexposition:
IAA jaune:
Batterie faible:
12
OFF:
Erreur:
Prêt:
Option personnalisée n° 31
Réglage par
défaut
50 ms
Pour activer ‘Retard miroir
supplémentaire’, chargez le
profil ‘Standard’ ou créez un
changement manuel dans
l’option personnalisée n°31.
La liste des réglages par
défaut comprend à présent
un retard miroir supplémentaire de 50 ms.
Sous-exposition:
Reste 5 images:
Reste 1 image:
Support plein::
Retardement miroir supplémentaire 12
Une nouvelle option personnalisable (#31) a été ajoutée pour réduire
les problèmes de stabilité de l’appareil liés à des expositions manuelles relativement longues, aux dépens de la netteté. La solution
normale – utiliser un trépied ou un support et relever le miroir à la
main – n’est pas toujours adéquate.
Pour y remédier, vous pouvez désormais allonger le délai entre le
moment où le miroir se stabilise en position haute et l’ouverture
de l’obturateur. Bien que ce délai se mesure en millisecondes, des
essais ont révélé une amélioration sensible dans de nombreuses
situations. Vous pouvez donc choisir des temps d’exposition plus
longs (en tenant l’appareil à la main ou sur un trépied/support) que
les vitesses normalement préconisées, tout en conservant une netteté
habituellement réservée aux expositions courtes.
Plusieurs facteurs – vitesse d’obturation/stabilité du trépied ou
support/distance focale de l’objectif – sont à prendre en compte
pour déterminer le réglage idéal. Un délai de 50 millisecondes est
un bon point de départ pour expérimenter. C’est aussi le réglage
par défaut.
Profils
Sensibilité ISO, balance des blancs, température des couleurs et
teinte des couleurs figurent dorénavant aussi dans les profils de
l’appareil. Au moment de l’enregistrement d’un nouveau profil,
vérifiez les paramètres ISO et balance des blancs. (Bien que la teinte
des couleurs ne soit pas un paramètre personnalisable, elle est enregistrée de manière invisible après une balance des blancs manuelle
et conformément aux conditions de lumière du moment.)
Eacer rouge:
Transfert terminé:
Compatibilité magasin de film
Le H3D n’est pas compatible avec le magasin de film HM 16-32 ou
le dos polaroïd HMi 100. Les références à ces dos, dans ce manuel,
ne s’appliquent donc pas.
4
Mode d’emploi H3D-II Supplément V1
-%.5
$2)6%
%NTER
&
&
&
2
2
$2)6%
3 A V E
$2)6%
%NTER
$2)6%
3 A V E
Nouveau paramétrage d’entraînement
a
c
ISO / WB
b
Les paramètres d’entraînement sont à présent accessibles via un
nouvel endroit du menu, en remplacement de l’écran original #5
Numérique.
Le choix initial est
à présent
1.Self timer
(retardateur)
2. Bracketing
d
3. Intervalle
4. Paramètres
5. Entraînement
Modifiez les paramètres
Entraînement
comme suit:
a) Appuyez sur le bouton MENU de la poignée.
e
b) Tournez la molette avant jusqu’à ce que ENTRAÎNEMENT
s’affiche.
ISO / WB
c) Appuyez sur le bouton Enter (bouton ISO / WB) de la poi-
gnée.
d) Tournez la molette avant pour choisir Unique ou Continu.
e) Appuyez sur le bouton Enregistrer (ISO / WB).
Bouton ISO et balance des blancs
Le bouton nouvellement désigné ISO/WB donne un accès
immédiat aux paramètres ISO et Balance des blancs. Les
molettes avant et arrière sont utilisées pour effectuer les modi-
ba
ISO / WB
c
d
e
fications souhaitées. Les paramètres sont automatiquement et
simultanément transférés de l’appareil vers le capteur. Notez
que les changements ne s’affichent sur le capteur qu’une fois
que les paramètres sont enregistrés.
a) Appuyez sur le bouton ISO/WB de la poignée.
b) Pour paramétrer un réglage ISO, tournez la molette avant
pour choisir entre:
50, 100, 200 et 400 (modèles 22 et 39 Mpix)
100, 200, 400 et 800 (modèles 31 Mpix)
c) Pour paramétrer un préréglage Balance des blancs, tour-
nez la molette arrière pour choisir entre:
ensoleillé, ombre, nuageux, flash, fluorescent et tungstène
d) Pour paramétrer une Balance des blancs manuelle (pas
une exposition test balance des blancs; pour plus d’infos,
voir le mode d’emploi), appuyez sur le bouton Man. (AF) et
tournez la molette arrière pour choisir une température de
couleur:
2000 – 10000 K
e) Appuyez sur le bouton STOCKAGE (ENTRAÎNEMENT)
pour enregistrer le paramètre.
ISO / WB
La balance des blancs correspond uniquement à un paramé-
trage approximatif de la température de couleur. Elle offre
simplement une meilleure visibilité de l’affichage. Le fichier
3F est un format brut; il contient donc toutes les informations
requises pour effectuer des corrections dans FlexColor et/ou
d’autres logiciels, indépendamment de la température de
couleur au moment de la prise de vue.
5
Mode d’emploi H3D-II Supplément V1
Options personnalisées
Nouvelle structure
du menu
6
Mode d’emploi H3D-II Supplément V1
Options personnalisables supplémentaires dans le
menu du capteur
Une nouvelle section Options personnalisables a été ajoutée dans le menu du capteur
sous l’intitulé Paramètres. Anciennement, l’intitulé Paramètres donnait ac cès à la liste
des paramètres Interface utilisateur, Appareil, À propos de et Défaut. Voir l’illustration ci-dessous:
Nouvel élément du menu:
Options personnalisées
Nouveaux paramètres de ce groupe « Options personnalisables »:
• Copie vers I-Bank
Lors de la copie de fichiers vers une ImageBank-II, vous pouvez choisir de copier
uniquement les fichiers du lot actif ou tous les fichiers enregistrés sur la carte.
• Connexion I-B
Lors de la copie de fichiers vers une ImageBank-II, vous pouvez choisir de copier les
fichiers dans le lot existant ou de créer un nouveau lot.
• Sonde de basculement
La sonde de basculement règle l’orientation de l’affichage dans FlexColor. Pour éviter
les changements fortuits d’orientation lorsque l’appareil est tenu à la verticale, par
exemple, le paramètre de basculement peut être verrouillé sur:
Auto, verrouillé à 0°, verrouillé à 90°, verrouillé à 180° et verrouillé à 270°.
• Menu Ctrl.
Ce paramètre détermine si les molettes avant et arrière sont actives ou inactives lors
de la navigation dans le menu du capteur.
• Achage
Ce paramètre permet d’allumer l’écran du capteur en appuyant à mi-course sur le
déclencheur. Trois options:
• Allumage de l’écran par pression à mi-course
• Extinction de l’écran par pression à mi-course
• Bascule achage par pression à mi-course
7
Mode d’emploi H3D-II Supplément V1
Navigation dans les paramètres de
STOC KAGE
Nouvelle
structure du
menu
Copy Images
(copier images)
a
b
c
Copie de fichiers vers une ImageBank-II
Les fichiers peuvent à présent être copiés dans une ImageBank-II
pour libérer de la place sur une carte CF. Tous les lots et fichiers
restent sur la carte jusqu’à leur suppression.
Pour copier les fichiers:
Reliez une ImageBank-II à l’appareil photo à l’aide d’un câble
FireWire et mettez-la sous tension.
a) Appuyez sur MENU pour descendre et sélectionner le niveau
Stockage.
b) Appuyez sur le bouton et descendez jusqu’à COPIER.
c) Appuyez sur le bouton pour accéder au dialogue de
confirmation.
Pour confirmer, appuyez sur le bouton OK. Pour annuler,
appuyez sur le bouton SORTIE. )
La confirmation crée une copie de tous les lots et fichiers,
pour les stocker sur l’ImageBank-II dans un nouveau dossier
appelé ‘CARD0001’(par exemple). Si vous branchez à nouveau l’ImageBank-II sur l’appareil, un nouveau dossier est
automatiquement créé, intitulé ‘CARD0002’ (par exemple),
et ainsi de suite.
d) Le dialogue de copie apparaît. Vous pouvez voir les progrès
de l’opération. Pour annuler, appuyez sur SORTIE.
d
8
Mode d’emploi H3D-II Supplément V1
Garantie
Veuillez noter que des changements importants sont entrés en vigueur le 1er juillet 2006
dans les conditions de garantie. À partir de cette date, les changements remplacent les
conditions de garantie exposées dans les manuels utilisateur.
" Les partenaires de Hasselblad consentent aux utilisateurs finaux (sous réserve de leurs
droits légaux) une garantie d’au moins douze mois sur les équipements Hasselblad neufs
vendus. Cette garantie prend cours le jour de l’achat de l’équipement par le premier utilisateur final.
Pour les boîtiers System H, les dos argentiques et les objectifs, la garantie est limitée à la période de garantie consentie par le partenaire ou à 100.000 expositions si ce dernier critère est
atteint d ’abord.
Les recours en garantie doivent passer par le revendeur et/ou l’entreprise où le produit a été
acheté initialement. La garantie d’usine N’EST PAS internationale. Les recours en garantie ne
peuvent emprunter d’autres canaux. Ces règles s’appliquent également aux équipements
vendus en dehors du pays de résidence.
Veuillez noter que les dommages matériels au capteur CCD (griffes, piquage, polissage non
autorisé) ne sont pas couverts par la garantie d’usine.
L’élimination de la poussière sur le capteur CCD est considérée comme une opération d’entretien, non couver te par la garantie d’usine. "
9
Mode d’emploi H3D-II Supplément V1
Loading...
