Système de navigation portable à écran tactile et lecteur multimédia A/V
Manuel d’utilisation
ediug
+yalp
™
GPS-500 WE
Table des matières
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Déballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Commandes et fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 – 5
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Configuration initiale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 – 16
Programmation d’un voyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Navigation vers votre destination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Options de navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Modification des paramètres de navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Canal d’informations routières « TMC » . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
- The Source Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Lecture des fichiers audio et vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 – 21
Chargement des médias sur votre carte SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Écouter de la musique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Regarder des vidéos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Modification des paramètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Installation et utilisation dans un véhicule . . . . . . . . . . . . . . . . . . . . . . . . 24 – 26
Dépannag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Remarque sur la batterie :
Le GPS-500 de Harman Kardon® utilise une batterie au lithium-polymère.
Dans des conditions normales d’utilisation, cette batterie fournira un
meilleur service, avec une longévité supérieure à celle des autres types de
batterie.
Veuillez respecter les recommandations suivantes pour protéger les
performances de votre GPS-500 et de sa batterie :
• Ne pas utiliser le GPS-500 sous des températures ambiantes en dehors de la
plage suivante : de 14° F (-10° C) à 131° F (55° C).
• Ne pas stocker le GPS-500, même pour de courtes périodes, sous des
températures ambiantes en dehors de la plage suivante : de -4° F (-20° C) à
140° F (60° C).
• Ne pas stocker le GPS-500 pour de longues périodes sous des températures
ambiantes en dehors de la plage suivante : de 32° F (0° C) à 77° F (25° C).
La batterie du GPS-500 ne se rechargera pas à des températures
supérieures à 122° F (50° C).
Manuel d’utilisation
2
ediug
+yalp
™
GPS-500
Introduction
Votre nouveau GPS-500 est un système de navigation portable puissant, à
écran tactile et lecteur de média audio/vidéo. Les fonctions puissantes de la
navigation GPS du GPS-500 faciliteront vos voyages pratiquement partout
en Amérique du Nord, avec une remarquable précision. Son lecteur média
A/V vous permet d’écouter vos titres favoris et vous pouvez même regarder
des vidéos sur son écran haute résolution de 480 x 272 pixels.
Nous savons que vous êtes impatient de commencer à utiliser votre GPS-500,
par conséquent nous avons inclus un guide de démarrage rapide, qui vous
aidera à utiliser ses fonctions basiques immédiatement. Ce manuel d’utilisation contient des informations détaillées sur toutes les caractéristiques et les
fonctionnalités du GPS-500. Pour profiter pleinement de votre GPS-500,
veuillez le lire attentivement.
Déballage
La boîte de votre GPS-500 doit contenir les éléments suivants :
• Unité GPS-500
• Chargeur secteur
• Chargeur de voiture
• Câble USB
• Fixation de montage pliable
• Socle de montage circulaire pour un montage sur le tableau de bord
• Coussinet adhésif pour le disque de montage circulaire
• Tampon nettoyeur alcoolisé pour le nettoyage de surface
• Étui de transport
• Guide de démarrage rapide
Si quelque chose manque, signalez-le immédiatement au vendeur chez qui
vous avez acheté votre GPS-500.
Déballez soigneusement votre GPS-500 et conservez la boîte et le matériel
d’emballage, pour pouvoir le transporter dans le futur.
Manuel d’utilisation
ediug
+yalp
™
GPS-500
3
ATTENTION : l’exécution d’une quelconque fonction de l’appareil
tout en conduisant est dangereux. N’utilisez pas l’appareil tout
en conduisant. N’affichez pas et n’utilisez pas les modes audio
ou vidéo tout en conduisant. Pour des raisons de sécurité, les
fonctions de navigation sont désactivées lorsque le mode vidéo
est activé. Ne tentez pas de désactiver les fonctions de sécurité
intégrées à l’appareil. Toute modification de cet appareil peut
provoquer des blessures graves et annulera la garantie.
FRANçAIS
!
Commandes et fonctions
Manuel d’utilisation
4
ediug
+yalp
™
GPS-500
F
AVANT
ARRIÈRE
DESSUS
DESSOUS
CÔTÉ GAUCHE CÔTÉ DROIT
Antenne
GPS
Bouton
ON/OFF
Fente à carte SD
Écran tactile
Enceinte
Rainure de montage
Bouton de
réinitialisation
Rainure de montage
Contrôle de
volume/luminosité
Prise casque
Connecteur mini
USB/chargeur
Interrupteur de
verrouillage
Prise antenne TMC
Antenne GPS externe
RONT
BACK
OP
T
Touchscreen
External GPS Antenna
Speaker
Mounting Slot
Lock
Switch
TMC Antenna Jack
GPS
Antenna
LEFT SIDE
ON/OFF
Button
BOTTOM
SD Card
RIGHT SIDE
Slot
Volum e/
Brightness
Control
Headphone
Jack
Mini USB
Connector/
Charger Port
Reset
Button
Mounting Slot
Commandes et fonctions
Avant :
ÉCRAN TACTILE : écran tactile LCD WQVGA de 480 x 272 pixels.
Arrière :
ENCEINTE : l’enceinte intégrée diffuse les commandes vocales de guidage
de navigation et les fichiers audio/vidéo stockés sur la carte mémoire SD (voir
ci-dessous).
RAINURE DE MONTAGE : elle vous permet de verrouiller le GPS-500 sur la
fixation de montage pliable incluse, pour une utilisation dans un véhicule.
Dessus :
ANTENNE GPS : elle doit bénéficier d’une « vue » du ciel dégagée pour
recevoir les signaux en provenance des satellites GPS.
B
OUTON ON/OFF : appuyez et tenez-le enfoncé pour mettre l’appareil sous
tension ; appuyez et tenez-le enfoncé de nouveau pour mettre l’appareil hors
tension.
FENTE À CARTE SD : elle accepte une carte mémoire SD jusqu’à 4 Go (non
comprise). La carte SD est nécessaire pour stocker les médias audio et vidéo
à lire sur votre GPS-500.
Dessous :
BOUTON DE RÉINITIALISATION : il vous permet de réinitialiser l’appareil
dans le cas où il ne répondrait plus ou qu’il ne se mettrait plus hors tension.
Insérez un trombone ou un objet similaire dans le petit trou pour appuyer sur
le bouton. (La réinitialisation de l’appareil n’efface pas les informations que
vous avez saisies, comme l’emplacement de votre domicile, etc.)
RAINURE DE MONTAGE : elle vous permet de verrouiller le GPS-500 sur la
fixation de montage pliable incluse, pour une utilisation dans un véhicule.
PRISE ANTENNE TMC : elle sert à raccorder une antenne TMC pour recevoir
les informations routières en FM.
Côté gauche :
INTERRUPTEUR DE VERROUILLAGE : il permet de verrouiller l’écran
tactile du GPS-500 et toutes les commandes. Cela empêche un fonctionnement accidentel de l’appareil sans avoir besoin de le mettre hors tension, ce
qui vous permet de le transporter dans votre poche ou votre sac.
Côté droit :
CONTRÔLE DE VOLUME/LUMINOSITÉ : il permet de régler le volume
de l’enceinte intégrée du GPS-500. Le contrôle de volume règle aussi le
volume du casque ou du système audio raccordé à la prise casque du
GPS-500 (voir ci-dessous).
Pour régler la luminosité, appuyez sur la molette du volume. L’indicateur de
luminosité s’affichera en incrustation sur l’écran et vous pourrez modifier la
luminosité de l’écran en tournant la molette du volume.
PRISE CASQUE : elle vous permet de raccorder un casque pour une
écoute individuelle. Vous pouvez aussi raccorder la prise casque à une entrée
auxiliaire du système audio de votre véhicule.
CONNECTEUR MINI USB/CHARGEUR : ce connecteur vous permet de
raccorder l’appareil à votre ordinateur et au chargeur secteur inclus grâce au
câble USB fourni. Raccordez l’appareil à l’allume-cigare de votre véhicule ou
à une prise d’alimentation accessoire grâce au chargeur de voiture fourni.
Manuel d’utilisation
ediug
+yalp
™
GPS-500
5
FRANçAIS
Avant de commencer
Avant de commencer à utiliser votre GPS-500, vous devez charger sa batterie
pendant au moins 6 heures.
1. Branchez le chargeur secteur inclus dans une prise murale.
2. Utilisez le câble USB inclus pour raccorder le connecteur mini
USB/chargeur du GPS-500 au chargeur secteur.
Après avoir chargé la batterie pendant au moins 6 heures :
1. Assurez-vous que l’interrupteur de verrouillage est en position basse
(déverrouillé).
2. Allez dehors pour recevoir le signal GPS.
3. Appuyez et tenez enfoncé le bouton ON/OFF jusqu’à ce que l’appareil soit
sous tension.
Manuel d’utilisation
6
ediug
+yalp
™
GPS-500
1. Déverrouillez
l’interrupteur
2. Allez dehors
pour recevoir le
signal GPS
3. Mettez l’appareil
sous tension
Prise antenne TMC
1. 2.
1. Unlock
Switch
TMC Antenna Jack
2. Go Outside
to Receive
GPS Signal
3. Turn Power
ON
Configuration initiale
Lors de la première mise sous tension de votre GPS-500, l’assistant de
configuration s’affiche. L’assistant vous guidera à travers les étapes de la
configuration initiale du GPS-500 :
Lorsque vous appuyez sur la touche SUIVANT dans l’écran VEUILLEZ RÉGLER
L’HEURE, le GPS-500 affiche l’écran MENU PRINCIPAL DE NAVIGATION (voir
page 8).
REMARQUE : après avoir terminé ces étapes de la configuration initiale, l’assistant de
configuration ne réapparaîtra pas. Pour modifier l’un de ces paramètres, voir
M
ODIFICATION DES PARAMÈTRES DE NAVIGATION à la page 16.
Manuel d’utilisation
ediug
+yalp
™
GPS-500
7
FRANçAIS
1. Appuyez sur la touche du
langage d’écran que vous
souhaitez utiliser, Hollandais,
Anglais, Français, Allemand,
Italien, Espagnol. Appuyez
sur la touche SUIVANT.
2. Appuyez sur la touche de
l’unité de distance que vous
souhaitez utiliser (km/m,
miles/feet ou miles/yards).
Appuyez sur la touche
SUIVANT.
3. Appuyez sur la touche du
fuseau horaire dans lequel
vous êtes situé.
Appuyez sur la touche
SUIVANT.
4. Configurez l’heure locale
actuelle. Vous pouvez aussi
définir l’affichage de l’heure
sur 12 heures ou sur 24
heures.

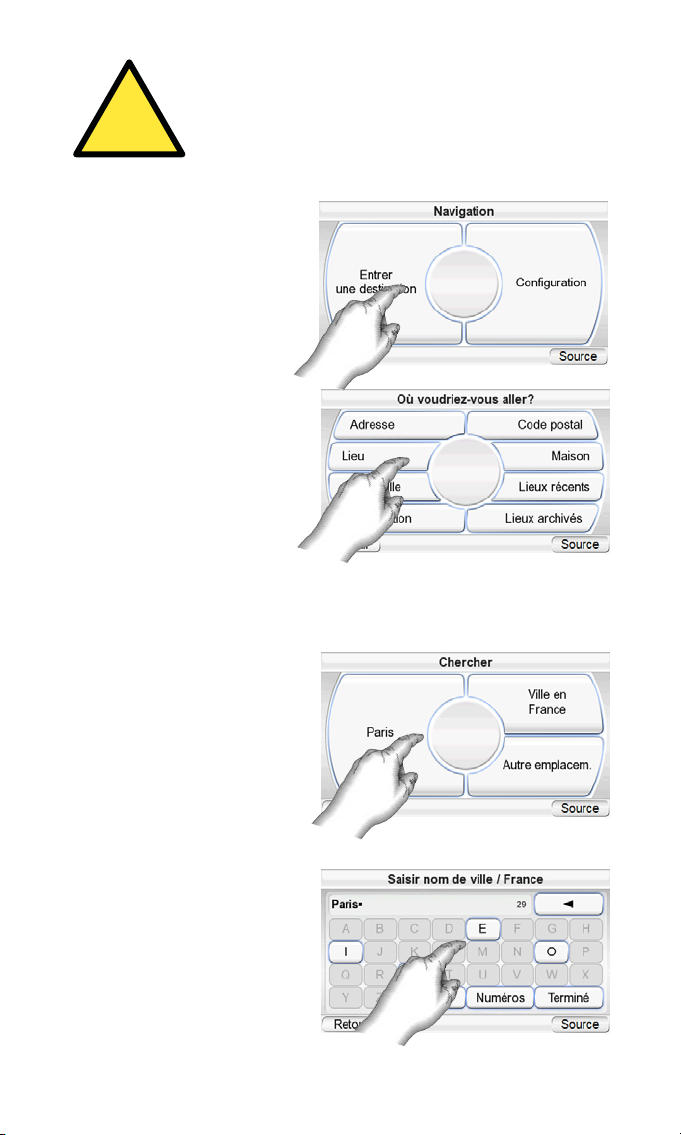

Navigation
Après avoir terminé la c
onfiguration initiale, l’écran
NAVIGATION s’affiche (à droite).
Programmation d’un
voyage
Pour programmer un voyage,
commencez par appuyer sur la
touche ENTRER UNE
DESTINATION. L’écran OÙ
VOUDRIEZ-VOUS ALLER ?
s’affiche (à droite).
L’écran OÙ VOUDRIEZ-VOUS
ALLER ? vous propose
plusieurs procédures pour
programmer votre voyage.
Vous pouvez saisir une adresse
de rue particulière, choisir un endroit dans la vaste base de données de
points d’intérêt du GPS-500, saisir un centre-ville, une intersection ou un
code postal, ou bien naviguer à travers les lieux que vous avez récemment
visités ou enregistrés. Le
GPS-500 vous permet aussi
de stocker l’adresse de votre
domicile, pour que vous
puissiez rapidement la
sélectionner comme destination, quel que soit l’endroit où
vous vous trouvez.
SAISIE D’UNE
ADRESSE DE RUE
1. Appuyez sur la touche
A
DDRESS de l’écran OÙ VOUDRIEZ-VOUS ALLER ? L’écran CHERCHER s’affiche
(à droite).
2. Appuyez sur la touche
appropriée pour sélectionner
la ville où vous souhaitez vous
rendre.
• Si vous sélectionnez l’une des
touches de ville, l’écran
SAISIR NOM DE VILLE
s’affiche (ci-dessous).
Manuel d’utilisation
8
ediug
+yalp
™
GPS-500
Les informations géographiques fournies par cet appareil sont considérées
uniquement comme une aide à la navigation et ne comprennent pas
d’informations relatives à la construction et aux fermetures de routes, aux
limitations de vitesse, aux conditions routières ou de circulation, ou à
d’autres dispositions applicables à la sécurité publique. Le conducteur doit
être toujours attentif aux conditions routières réelles et à son environnement,
afin de décider de suivre ou non les indications fournies par cet appareil.
Respectez toutes les lois relatives à la circulation routière et appliquez les
règles de bonne conduite. Le fabricant décline toute responsabilité vis-à-vis
des informations erronées ou incomplètes fournies par cet appareil.
!
• Vous pouvez changer de
pays en appuyant sur la
touche SÉLECTIONNER
PAYS. L’écran SAISIR NOM
DE VILLE s’affiche (à droite).
3. Saisissez le nom de la ville
souhaitée, lettre par lettre.
Après avoir terminé la saisie,
appuyez sur la touche
TERMINÉ. L’écran SAISIR NOM DE RUE s’affiche (à droite).
• Dans la plupart des cas, après avoir entré les premières lettres du nom,
l’écran affichera toutes les villes correspondantes. Sélectionnez la ville
souhaitée dans la liste.
4. Saisissez le nom de la rue,
lettre par lettre. Après avoir
terminé la saisie, appuyez
sur la touche TERMINÉ.
L’écran SAISIR NUMÉRO DE
MAISON s’affiche.
• Dans la plupart des cas,
après avoir entré les
premières lettres du nom,
l’écran affichera toutes les
rues correspondantes. Sélectionnez la rue souhaitée dans la liste.
5. ESaisissez le numéro souhaité de l’adresse. Après avoir appuyé sur la
touche D
ONE, l’écran CONFIRMEZ ADRESSE s’affiche (à droite).
6. Appuyez sur la touche G
O pour commencer la navigation. L’écran MAP
s’affiche. Dès que vous commencez à rouler, le GPS-500 vous guide vers
votre destination. (Voir Navigation vers votre destination à la page 13).
CHOIX D’UN ENDROIT PARTICULIER (POI)
(DANS LA BASE DE DONNÉES DU GPS-500)
Le GPS-500 dispose d’une base de données intégrée contenant des millions
de points d’intérêt, classés en différentes catégories.
Manuel d’utilisation
ediug
+yalp
™
GPS-500
9
FRANçAIS
Loading...
