VF 920/E

Anleitung, Nr.: 10727 Bestell-Nr. 546 839 HC 20080812 Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Gebrauchsanleitung

Gefrierschrank hanseatic VF 920/E

Ihr Gefrierschrank stellt sich vorInformation

Ihr Gefrierschrank stellt sich vor

Ausstattungsmerkmale

– FCKW- und FCK-frei – wechselbarer Türanschlag – Magnet-Türverschluss

Lieferumfang

– Gefrierschrank mit

2 Klappfächern und 3 Schubladen – 2 Abstandhalter – 1 Wasserablaufrinne – Gebrauchsanleitung

Kontrolle ist besser

Gerät auspacken und alle Verpackungs-

teile,

Kunststoffproﬁ le, Klebestreifen und Schaum pols ter ent fer nen, auch auf der Geräterückseite.

2. Prüfen Sie, ob die Lieferung vollständig ist.

3. Kontrollieren Sie, ob das Ge rät Trans port schä den auf weist.

4. Sollten Sie Trans port schä den fest stel len, nehmen Sie das Gerät nicht in Betrieb, be nach rich ti gen Sie bitte unsere Fachberatung (siehe "Unser Service").

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um handelsübliche Tief k ü h l k o s t e i n z u l a gern und zum Tief ge frie ren frischer, zimmerwarmer Lebensmittel.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst die Si cher heits -

hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

2 VF 920/E

Inhaltsverzeichnis

Information

Ihr Gefrierschrank stellt sich vor 2

Ausstattungsmerkmale 2 Lieferumfang 2 Kontrolle ist besser 2 Bestimmungsgemäßer Gebrauch 2

5 Minuten für Ihre Sicherheit ... 4

Begriffserklärung 4 Sicherheitshinweise 4

Vorbereitung

Türanschlag wechseln 7 Gerät vorbereiten 8

Erste Schritte 8 Standort wählen 8 Ausrichten des Geräts 9 Inbetriebnehmen 9

Bedienung

Gefrieren von Nahrungsmitteln 10

Ein-/Ausschalten und Temperatur regeln 10 Leuchtanzeigen 10 Tipps zur Lager-Temperatur 10 Einfrieren und Einlagern 10 Gefrieren von Nahrungsmitteln

Allgemeines

Pﬂ ege und Wartung 12

Außenwände und Türen reinigen 12 Abtauen und reinigen 12 Türdichtungen kontrollieren und reinigen 13

Wenn's mal ein Problem gibt 14

Fehlersuchtabelle 14 Unser Service 15

Umweltschutz leicht gemacht 16

Verpackungs-Tipps 16

Entsorgung des Gerätes 16 Stichwortverzeichnis 19 Datenblatt für Kühlgeräte 20

3 VF 920/E

5 Minuten für Ihre Sicherheit ...Information

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es nicht, un se re Si cher heits hin wei se durchzulesen. Für Schäden in fol ge Nicht be ach tung haftet der Her stel ler nicht.

Begriffserklärung

F o l g e n d e S i g n a l b e g r i f f e ﬁ nden Sie in dieser Anleitung:

Gefahr!

Hohes Ri si ko. Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung!

Mittleres Ri si ko. Missachtung der War nung kann ei nen S a c h s c h a d e n v e r u r s a c h e n .

Wichtig!

Geringes Risiko. Sach ver hal te, die im Um gang mit dem Ge rät beachtet wer den sollten.

Sicherheitshinweise

Gefahr!

Gerät nicht in Betrieb nehmen bzw. weiter betreiben, wenn es sichtbare Schäden aufweist. Wenden Sie sich an unsere Fachberatung.

Eingriffe und Reparaturen am Gerät dürfen aus schließ lich von einer autorisierten Fach kraft vor ge nom men werden

S t r o m s c h l a g - G e f a h r !

Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen. Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Steckdose anschließen. Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn die Anschlussleitung defekt ist. Wenn die Anschlussleitung beschädigt ist, muss sie durch unseren Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Im Fehlerfall und vor dem Abtauen / Reinigen Netzstecker ziehe n. Dabei nicht am Anschlusskabel, sondern am Stecker selbst ziehen. Netzstecker muss nach dem Auf stel len des Gerätes leicht zu gäng lich sein. Keine Verlängerungskabel oder Steckerleisten verwenden. Ausgedientes Gerät unbrauchbar machen: Netz ste cker ziehen und An schluss ka bel durch tren nen. Verschluss des ausgedienten Gerätes entfernen oder unbrauchbar machen, damit sich Kinder nicht selbst im alten Gerät einschließen können.

( Kundendienst " Technik Service 24")

Fachberatung

Tel. 0 180-521 22 82

Mo. bis Fr. 7

Sa. 8

Festnetz der T-Com/Mobilfunk-

preise abweichend)

Mo. bis Fr. 800 – 2100 Uhr,

Sa. 8

Festnetz der T-Com/Mobilfunk-

preise abweichend)

– 2000 Uhr,

– 1600 Uhr

(14 Cent /Minute,

Tel. 0 1805 1805

– 1400 Uhr

(14 Cent /Minute,

Vor dem Reinigen grundsätzlich den Netzstecker ziehen, bzw. die Sicherung abschalten oder herausdrehen.

4 VF 920/E

E x p l o s i o n s g e f a h r !

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Ge rät lagern, da sie zünd fä hi ge Ge mi sche zur Ex plo si on bringen kön nen. Keine kohlensäurehaltigen Getränke einfrieren! Behälter kann bersten! Hochprozentigen Alkohol nur fest verschlossen und stehend lagern. Keine Glas- oder Metallgefäße mit Flüssigkeit lagern.

Auf keinen Fall Abtausprays verwenden. Sie kön nen ex plo si ve Gase bilden. Auch keine elek tri schen Heiz ge rä te, offene Flammen oder Eiskratzer ver wen den. Die Isolierung könnte schmelzen oder zer kratzt werden.

G e f a h r f ü r K i n d e r !

Über den Kopf gezogene Plastiktüten oder Folien führen zu Erstickung. Achten Sie darauf, dass das Ver pac kungs ma te ri al oder das Ge rät selbst nicht zur töd li chen Falle für Kinder wird.

5 Minuten für Ihre Sicherheit ...

Information

Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Gerätes, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Verschluss vom aus ge dien ten Ge rät ent fer nen oder un brauch bar ma chen.

Gefahr durch Käl te mit tel!

Im Kältemittel-Kreis lauf Ihres Gerätes be ﬁ n det sich das um w e l t f r e u n d l i c h e , a b e r b r e n n b a r e K ä l t e m i t t e l R 6 0 0 a (Isobutan). Me cha ni sche Ein grif fe in das Käl tesystem sind nur autorisierten Fachkräften er laubt.

Den Kältekreislauf nicht be schä di gen, z. B. durch Auf s t e c h e n d e r K ä l t e m i t t e l k a n ä l e d e s V e r d a m p f e r s m i t s c h a r f e n G e g e n s t ä n d e n , A b k n i c k e n v o n R o h r l e i t u n g e n usw. Herausspritzendes Käl te mit tel ist brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem Fall die Au gen un ter kla rem Was ser und ru fen Sie sofort ei nen Arzt.

Allgemeine Gefahren!

Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Be rüh ren Sie sie nie mit nassen Händen. Dies kann zu Haut ver let zun gen führen. Auch bei trockener Haut sind Hautschäden möglich.

Tel. 0 1805 1805

Mo. bis Fr. 800 – 2100 Uhr,

Festnetz der T-Com/Mobilfunk-

Sa. 8

– 1400 Uhr

(14 Cent /Minute,

preise abweichend)

Verbrennungsgefahr durch Tieftemperaturen. Deshalb keine Eiswürfel oder Eis am Stiel direkt in den Mund nehmen.

Aufgetaute oder angetaute Lebensmittel nicht wieder einfrieren. Es besteht die Gefahr einer Lebensmittelvergiftung.

Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen ver wen den; Sie könn ten sich ver let zen.

5 VF 920/E

Information

Achtung!

Die Wärmedämmung Ihres Ge rä tes besteht aus Po ly u r e t h a n m i t u m w e l t v e r t r ä g l i c h e m P e n t a n - I s o l i e r s c h a u m . Zum Ab tau en bitte keine elek tri schen Heiz ge rä te, Schaber, Messer oder son sti ge Hilfs mit tel mit of fe ner Flamme wie z. B. Kerzen ver wen den. Die Wär medämmung und der In nen be häl ter sind hit ze emp ﬁ nd lich und können schmelzen.

Gerät nach dem Aufstellen 2 Stun den ruhig ste hen las- sen, damit die Kühl ﬂ üs sig keit zur Ruhe kommt.

Verpackung des Gefrierguts muss trocken sein, da sie sonst festfrieren kann. Sollte dies doch ein mal vorkommen, Verpackung vorsichtig z. B. mit einem Löf fel stiel lö sen. Kei ne spit zen Ge gen stän de ver wen den, da der Kältemittelkreislauf be schä digt wer den könnte.

Zur Pﬂ ege niemals Scheuerpulver, soda-, säure-, löse- mit tel haltige Putzmittel oder Seife verwenden.

Die Türdichtung ist emp ﬁ nd lich gegen Öl und Fett – das Gum mi wird dadurch po rös und spröde.

6 VF 920/E

Türanschlag wechseln Vorbereitung

Türanschlag wechseln

Sie können die Sei te wechseln, an der die geöffnete Tür an schlägt. Bei Auslieferung beﬁ ndet sich der Anschlag rechts. Da die ser Um bau et was hand werk li ches Geschick erfordert, lesen Sie die Ar beits schrit te bit te erst ein mal durch.

Sie benötigen: – Schlitz-Schrau ben dre her – Kreuzschlitz-Schrau ben -

dre her, Größe 2

– möglichst eine zwei te Per-

son

Die ersten Schritte:

1. Netzstecker ziehen.

2. Türen schließen.

3. Gerät am besten vorsichtig auf den Rücken legen oder leicht nach hinten kippen.

Sei te wieder hi n ein dre hen und hand fest anziehen.

11. Die Tür von unten über den Scharnierstift füh ren und schließen.

12. Unteres Scharnier mit Dis tanz ring anbringen und

4. Untere Blende losschrauben und abnehmen.

5. Unteres Scharnier losschrauben und entfernen.

6. Tür herausnehmen und sicher abstellen.

7. Blindstopfen in der Tür

entnehmen und in die frei gewordenen Löcher einsetzen.

8. Türgriff abschrauben und an der anderen Türseite wieder anschrauben.

9. Oberen Schar nierstift los-

schrauben.

10. Oberen Scharnierstift auf der ge gen ü ber lie gen den

lose anschrauben.

13. Sitz der Tür überprüfen und unteres Scharnier fest schrau ben.

14. Blende wieder festschrauben.

15. Gerät wieder gerade hinstel len.

16. Türdichtung überprüfen (siehe "Tü rdichtung kontrollieren und reinigen").

7 VF 920/E

Vorbereitung

Gerät vorbereiten

Erste Schritte

1. Um den Geruch zu ent fer nen, der allen neuen Ge rä ten an haf tet, den In nen raum mit lau war mem Es sig was ser aus wi schen. Auf keinen Fall Seife, schar fe, körnige, soda- oder lösemittelhaltige Putz mit tel verwenden.

2. Abstandhalter an den Kühl schlei fen be fes ti gen, um ausreichende Luft z i r k u l a t i o n z u g e w ä h r l e i s t e n .

Standort wählen

Der richtige Standort

Achtung!

Der Netzstecker muss während des Betriebes jederzeit zugänglich sein.

Um die größtmögliche Kühlleistung bei geringstem Energieverbrauch zu erzielen, sollte der Standort: – ein nicht zu warmer, trockener, gut be lüf te ter Raum sein. – nicht di rekt von der Son ne beschienen werden.

Abstandhalter

Kühlschleifen

Ungünstig ist ein Platz un mit tel bar neben einem Ofen, Herd oder Heiz kör per. Die Min dest ab stän de zu sol chen Ge rä ten betragen: zu Elektroherden 3 cm zu Öl- und Kohleherden 30 cm zu Kühlgeräten 2 cm zu Wasch-/Geschirrspülmaschinen 2 cm

Können diese Abstände nicht eingehalten wer den, muss eine Isolierplatte da zwi schen ge stellt werden. Ist im Auf stel lungs raum eine Fußbodenheizung installiert, eine Isolierplatte aus festem Material un ter das Gerät legen.

Einbau in eine Schrankzeile

Beim Einbau in eine Schrankzeile ist für eine aus rei chen de Beund Ent lüf tung zu sorgen:

• Halten Sie mindestens 100 mm Abstand nach oben.

• Halten Sie mindestens 30 mm Abstand nach hinten.

8 VF 920/E

Ausrichten des Geräts

Das Gerät muss auf einem ebenen, fe sten Un ter grund ste hen. Über prü fen Sie den Stand des Ge räts am be sten mit einer Was ser waa ge. Beim Öffnen der Tür darf sich das Ge rät nicht be we gen. Unebenheiten des Un ter grunds kön nen Sie über die bei den vorderen Stell fü ße ausgleichen.

1. Gerät leicht nach hinten kippen.

2. Drehen Sie die Stell fü ße hinein bzw. heraus, bis das Gerät senk recht aus ge rich tet ist.

3. Gerät wieder gerade hinstellen und Ausrichtung mit einer Wasserwaage prüfen.

Gerät vorbereiten

Vorbereitung

Inbetriebnehmen

Achtung!

Gerät nach dem Aufstellen 2 Stun den ruhig ste hen las- sen, damit die Kühl ﬂ üs sig keit zur Ruhe kommt.

1. Netzstecker an eine vorschriftsmäßig installierte Steck do se anschließen (230 V~ 50 Hz).

2. Regler eine Münze. Die Lampen 3 und 4 beginnen zu leuchten. Der Mo tor begin- nt zu arbeiten, und das Käl te mit tel strömt durch die Rohre. Sie hören ein leich tes „Brum men“.

3. Macht das Gerät störende Geräusche, festen Stand über prü fen und Gegenstände auf dem Ge rät entfernen. Wenn die Innentemperatur unter –12°C gesunken ist, erlischt die Lampe

1 auf eine mittlere Position stellen, nutzen Sie dazu

1 234

9 VF 920/E

Gefrieren von NahrungsmittelnBedienung

Gefrieren von Nahrungsmitteln

Ein-/Ausschalten und Temperatur regeln

Um die Leistung des Geräts an die Umgebungstemperatur und die Menge des Gefrierguts anzupassen, kön nen Sie die Tem pe ra tur stufenlos mit dem Regler 1 einstellen: STOP: Gerät ist ausgeschaltet. 3 / 4: Mittlere Temperatur. Der Kompressor arbeitet, bis die

eingestellte Temperaturstufe erreicht ist.

SUPER: Niedrigste (kälteste) Temperatur. Der Kompressor ar-

beitet ständig.

Leuchtanzeigen

– Die grüne Lampe 4 leuchtet, sobald das Gerät mit Strom ver-

sorgt wird.

– Die rote Lampe 3 leuchtet, wenn es im Geräteinneren wärmer

als –12°C ist. Dies kann folgende Gründe haben:

- Inbetriebnahme oder Einschalten nach dem Abtauen

- häuﬁ ges oder fortwährendes Öffnen der Tür

- Einfrieren großer Mengen auf einmal

- erhöhte Umgebungs-Temperatur (s. "Klimaklasse", S. 20)

- Funktionsstörung.

– Die gelbe Lampe 2 leuchtet, wenn der Regler 1 auf "SUPER"

eingestellt ist.

2341

Tipps zur Lager-Temperatur

– Die ideale Lager-Temperatur beträgt –18°C. – Etwas niedrigere Temperaturen schaden nichts. Aber unnötig

tiefe Temperaturen sind Energieverschwendung.

– Wird es im Geräteinneren wärmer als –12°C, beginnt gefrorene

Ware aufzutauen und ist zum Verzehr nicht mehr geeignet (rote Lampe 3 leuchtet auf).

– Verwenden Sie ein Gefrierthermometer, um die Innen-

Tempe r at u r z u kont r o l l ie r en.

Einfrieren und Einlagern

Das Gerät ist geeignet zum – Einfrieren von Frisch ﬂ eisch, Fleischwaren, Wild, Ge ﬂ ü gel,

Fisch, Gemüse, Früch ten, Ge bäck, fertigen Gerichten

– Einlagern von Tiefkühlkost oder Speiseeis.

Explosionsgefahr!

Keine explosiven Stoffe einlagern. Keine kohlensäurehalti gen Getränke einfrieren. Fla schen o. Ä. können platzen.

Keine Glasgefäße verwenden.

10 VF 920/E

Achtung!

1. Wenn Sie

• große Mengen oder das erste Mal Waren ein frie ren/ein la -

gern möchten, müssen Sie das Ge rät vorbereiten: 24 Stun- den vorher den Regler

1 auf „SUPER“ dre hen.

• nur wenig Ware ergänzen möchten, drehen Sie den Regler 1

kurz zuvor auf „SUPER“.

2. Alle Lebensmittel luft dicht verpacken, damit sie nicht aus trock nen. Kunst stoff beu tel und Kunststoffbehälter mit ent spre chen den Ver schlüs sen sind da für am besten ge eig net und im Han del erhältlich.

Gefrieren von Nahrungsmitteln

Bedienung

3. Bereits tiefgefrorene Ware aus den oberen Schubfächern entnehmen und in die unteren Schubfächer legen.

4. Überlasten Sie die Gefriergitter nicht (max. 20 kg).

5. Die vorbereitete und gut verpackte Ware in die Schubladen le gen.

6. Nach 26 Stunden ist die Ware bis in den Kern ge fro ren. Regler

1 wie der in die „normale“ Position drehen. Die gelbe Lam-

pe 2 erlischt.

11 VF 920/E

Allgemeines

Pﬂ ege und Wartung

Pflege und Wartung

Außenwände und Türen reinigen

Achtung!

Nur weiche Tü cher verwenden.

– Lackierte Oberﬂ ächen Verwenden Sie nur eine leichte pH-neutrale Seifenlauge. Nie-

mals Scheuerpulver, soda-, säure- oder löse mit tel haltige Putzmittel verwenden.

– Edelstahl Oberﬂ ächen

Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Abtauen und reinigen

Wenn sich eine dickere Reifschicht gebildet hat, muss das Gerät abgetaut werden.

Gefahr!

Vor dem Reinigen grundsätzlich den Netzstecker ziehen, bzw. die Sicherung abschalten oder herausdrehen.

Achtung!

Niemals Scheuerpulver, soda-, säure-, löse mit tel haltige Putzmittel oder Seife verwenden.

Die Türdichtung ist emp ﬁ nd lich gegen Öl und Fett – das Gum mi wird dadurch po rös und spröde.

Vorb er ei tun ge n:

• Mindestens 3 Stunden vor dem Abtauen den Regler PER“ drehen. Die Tief kühlkost erhält dann eine tie fe re Temperatur und taut nicht so schnell auf.

• Falls vorhanden, Kühlakkus für eine Kühltasche vorbereiten.

1 auf "SU-

1. Netzstecker aus der Steckdose ziehen bzw. Sicherung ab-

schal ten oder herausdrehen.

2. Gefriergut herausnehmen, in einer vorbereiteten Kühlta-

sche oder dick in Zeitungspapier gewickelt in einem küh len Raum lagern.

3. Eine Schüssel mit heißem, nicht kochendem Wasser in eine der

unteren Schubladen stellen. Dies beschleunigt das Abtauen.

12 VF 920/E

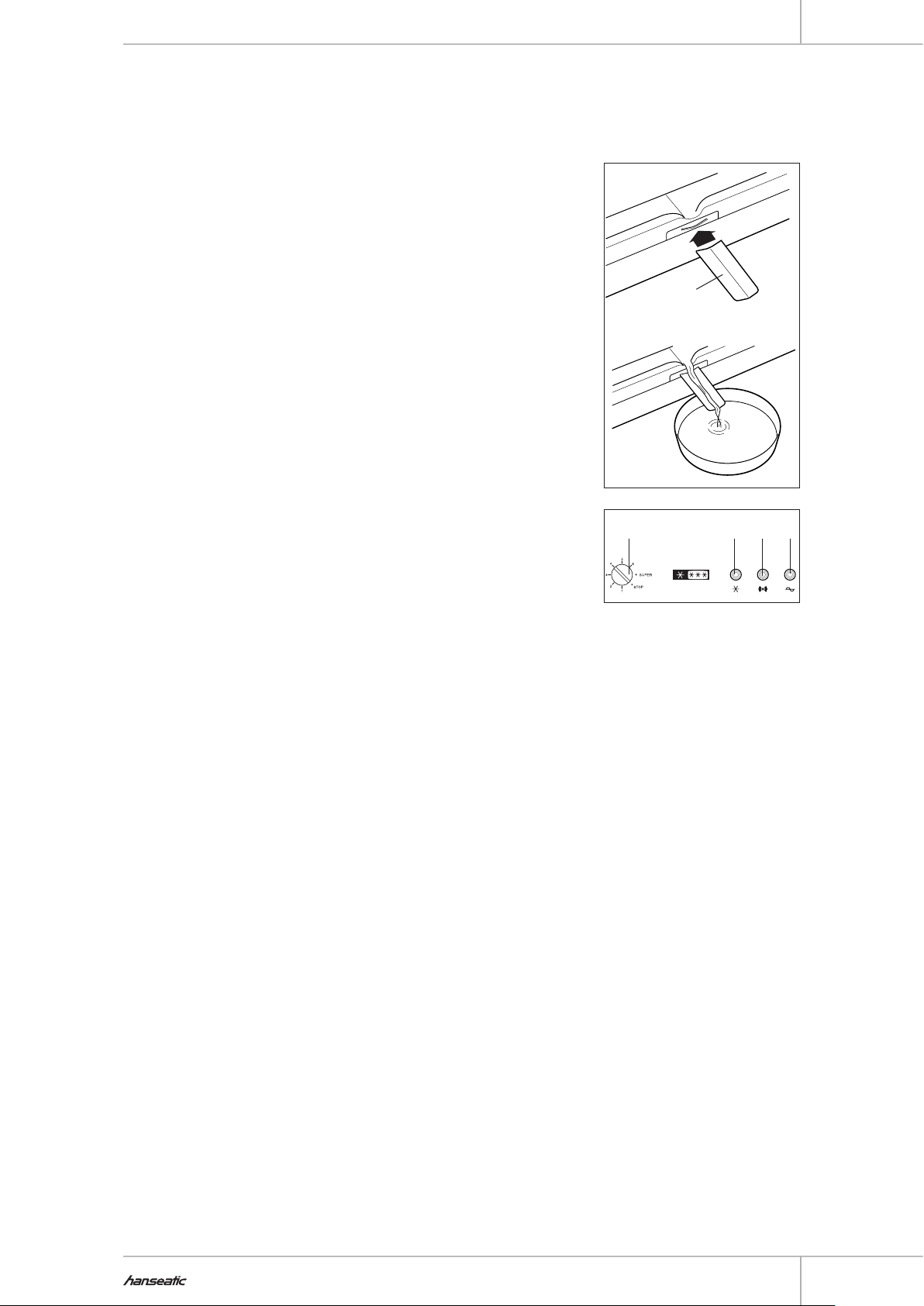

4. Stecken Sie die Wasserablaufrinne in die dafür vorgesehene

Öffnung.

5. Wenn sich die Reifschicht gelöst hat, können Sie mit der

Reinigung beginnen.

6. Verwenden Sie lauwarmes Wasser mit etwas Reinigungs-,

Haus halts es sig oder Essig essenz.

7. Türdichtungen nur mit klarem Wasser reinige n.

8. Trocken wischen.

9. Tür zum Lüften und Austrocknen einige Zeit ge öff net las-

sen.

10. Gefriergut wieder hineinlegen.

11. Netzstecker wieder in die Steckdose ste cken. Die grüne

Lampe

4 erleuchtet. Die rote Lampe 3 leuchtet, bis die In-

nentemperatur auf -12°C gesunken ist.

Pﬂ ege und Wartung

Wasserablaufrinne

Allgemeines

12. Regler

13. Wenn die Innentemperatur –18 °C be trägt, Regler

1 auf "SUPER" stellen. Gelbe Lampe 2 leuchtet.

1 wieder

in die frühere Position drehen. Gelbe Lampe 2 erlischt.

Türdichtungen kontrollieren und reinigen

Türdichtungen regelmäßig kontrollieren, damit keine war me Luft in das Gerät eindringt.

1. Zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein klem men. Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.

2. Falls die Dich tung nicht überall gleichmäßig an liegt: Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner erwärmen und mit den Fin gern etwas her aus zie hen.

3. Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

2341

13 VF 920/E

Allgemeines

Wenn's mal ein Problem gibt

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

Fehlersuchtabelle

Problem Mögliche Ursache Lösungen, Tipps

Gerät läuft nicht. Steckdose hat keinen Strom. Durch Anschluss eines anderen Gerätes prü fen.

Netzstecker sitzt nicht fest. Festen Sitz des Netz stec kers kontrollieren. Neuaufstellung. Das Gerät benötigt 2 Stun den, um das Käl te mit tel

zur Ruhe kommen zu lassen.

Gerät kühlt nicht ausreichend.

Gerät erzeugt Geräusche.

Eingestellte Temperatur ist erreicht.

Umgebungstemperatur liegt unter +16° C.

Zu niedrige Temperatur gewählt. Einstellrad auf höhere Position drehen. Tür nicht fest verschlossen oder

Türdichtung liegt nicht voll auf. Gerät steht in der Nähe einer

Wär mequelle. Speisen wurden nicht abgekühlt. Nur abgekühlte Speisen einlegen. Zuviel Ware auf einmal eingelegt. Nicht mehr Ware auf einmal einlegen, als in der Ta-

Es hat sich eine dicke Eisschicht gebildet.

Umgebungstemperatur zu niedrig oder zu hoch.

Kompressor scheint defekt. Einstellrad auf „7“ stellen. Schaltet der Kom pres sor

Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.

Störende Geräusche. Gegenstände vom Gerät entfernen.

Weiteres Kühlen nicht er for der lich, Kühl ag gre gat hat sich au to ma tisch ab ge schal tet und wird sich bei Bedarf wieder ein schal ten.

Umgebungstemperatur erhöhen. Sie muss zwi schen +16 °C und +38 °C liegen.

Siehe „Türdichtungen kon trol lie ren und rei ni gen“.

Isolierplatte dazwischen stellen oder Standort wech seln.

belle auf der letzten Seite unter „Ge frier vermögen“ angegeben.

Gerät abtauen.

Umgebungstemperatur anpassen. Sie muss zwi schen +16 °C und +38 °C liegen.

nicht binnen einer Stunde ein, ver stän di gen Sie unseren Kundendienst.

Brummen – Kälteaggregat läuft. Fließgeräusche – Kältemittel ﬂ ießt durch die Roh-

re. Klicken – Motor schaltet ein oder aus. Festen Stand überprüfen.

Fremdkörper auf der Rückseite entfernen.

14 VF 920/E

Unser Service

Gefahr!

Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri s i e r t e F a c h k r ä f t e d ü r f e n d i e s e R e p a r a t u r e n a u s f ü h r e n . Wenden Sie sich an unsere telefonische Fachberatung.

Sollten Sie das Problem nicht selbst beheben kön nen, benachrichtigen Sie bit te unsere Fachberatung.

Um Ihnen schnell helfen zu können, nennen Sie uns bitte:

Gerätebezeichnung: Gefrierschrank hanseatic VF 920/E B e s t e l l n u m m e r : 546 839

Wenn´s mal ein Problem gibt

Fachberatung

Tel. 0 180-521 22 82

Mo. bis Fr. 7

Sa. 8

Festnetz der T-Com/Mobilfunk-

preise abweichend)

– 2000 Uhr,

– 1600 Uhr

(14 Cent /Minute,

Allgemeines

15 VF 920/E

Allgemeines

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen wer den aus um welt freund li chen, wie der ver wert ba ren Materialien hergestellt:

• Außenverpackung aus Pappe / Folie

• Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS)

• Folien und Beutel aus Polyäthylen (PE)

• Spannbänder aus Po ly pro py len (PP).

Der Hermes-Einrichtungs-Service nimmt die Verpackung bei A n l i e f e r u n g a u f W u n s c h k o s t e n f r e i z u r ü c k . A n s o n s t e n e n t s o r g e n Sie das Ver pac kungs ma te ri al bit te umweltfreundlich.

Entsorgung des Gerätes

Gefahr!

Ausgedientes Gerät unbrauchbar machen: Netzstecker ziehen und Anschlussleitung durchtrennen.

Verschluss des ausgedienten Gerätes entfernen oder unbrauchbar machen, damit sich Kinder nicht selbst im alten Gerät einschließen können.

Gegen eine geringe Gebühr nehmen wir bei Lie fe rung Ihres neu en Ge rä tes Ihr Altgerät mit. Nähere Information dazu ﬁ n den Sie auf den Service-Seiten unseres aktuellen Haupt ka ta lo ges. Iso lierschaum, Käl te mit tel so wie Öl aus dem Kühl mo tor wer den nach dem neue sten Stand der Tech nik um welt ver träg lich ent sorgt und falls mög lich wie der ver wer tet.

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpﬂ ichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem nebenstehendem Symbol gekennzeichnet. Weitere Informationen zu diesem Thema ﬁ nden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik "Service".

16 VF 920/E

Allgemeines

17 VF 920/E

Allgemeines

18 VF 920/E

Stichwortverzeichnis

Allgemeines

Abstände.Siehe Mindestabstände Abstandhalter 8 Abtauen 12 Abtauspray 5,12 Altgerät 16 Artikelnummer.Siehe Bestell-

nummer Ausrichten des Geräts 9 Außenwände reinigen 12 Ausstattungsmerkmale 2

Be- und Entlüftung 8 Beratungstelefon.Siehe Fachbe-

ratung Bestellnummer 15 Bestimmungsgemäßer Gebrauch

2 Breite 20 Bruttoinhalt 20

Edelstahloberﬂ ächen 12 Ein-/Ausschalten 10 Einbau in eine Schrankzeile 8 Einstellrad 10 Energieefﬁ zienzklasse 20 Energieverbrauch 20 Entsorgung 16 Erstickungsgefahr 5 Explosionsgefahr 5

Fachberatung 15 Fehlersuchtabelle 14 Fußbodenheizung 8

Gefahr durch Kältemittel 5 Gefriervermögen 20 Gerätebezeichnung 15,20 Geräusche, störende 9 Geruch entfernen 8 Gewicht 20 Glühlampe wechseln 13

Höhe 20

Inbetriebnehmen 9 Innenraumbeleuchtung 10 Isolierplatte 8

Kältemittel-Kreislauf 5 Klimaklasse 20 Kundendienst 4

Lagerzeit bei Störung 20 Lampe wechseln 13 Leistungsaufnahme 20 Lieferumfang 2

Mindestabstände 8

Netzstecker 9 Nutzinhalt 20

Oberﬂ ächen 12

Pﬂ egemittel 6 Problem beheben 14 Putzmittel 6,12

Reinigen 12 Reklamation.Siehe Fachbera-

tung

Reparieren 15

Schrankzeile 8 Service 15 Sicherheitshinweise 4 Spannung 20 Standort, richtiger 8 Steckdose 9 Stellfüße 9 Sternkennzeichnung 20 Störung beseitigen 14 Stromschlag 4 Stromschlag-Gefahr 4

Technikberatung.Siehe Fachbe-

ratung Technik Service 24 4 Telefonberatung.Siehe Fachbe-

ratung Temperatur regeln 10 Tiefe 20 Tiefkühlkost einlagern 10 Transportschäden 2 Türanschlag wechseln 7 Türdichtungen kontrollieren/rei-

nigen 13 Türdichtung prüfen 7 Türen reinigen 12 Typbezeichnung.Siehe Geräte-

bezeichnung

Umgebungstemperatur 10 Umweltschutz leicht gemacht

16 Unser Service 15

Verbrennungsgefahr durch Tief-

temperaturen 5 verpacken, luftdicht 11 Verpackungs-Tipps 16

Wärmedämmung 6 Was ist, wenn … 14 Wenn's mal ein Problem gibt 14

19 VF 920/E

Datenblatt für Kühlgeräte

Nach den Vorgaben der Energieverbrauchs-Kenn zeich nungs ver ord nung vom 30.10.1997

Hersteller Gerätetyp hanseatic Gefrierschrank Modell VF 920/E Energieefﬁ zienzklasse Energieverbrauch

kWh/Jahr 241 Bruttoinhalt Kühlbereich Liter – Nutzinhalt Kühlbereich Liter – Bruttoinhalt Gefrierbereich Liter 171 Nutzinhalt Gefrierbereich Liter 151 Sternkennzeichnung

Lagerzeit bei Störung Std. 20 Gefriervermögen kg/24h 14 Klimaklasse

Spannung V/Hz 230/50 max. Leistungsaufnahme Watt 75 Höhe x Breite x Tiefe

(inkl. Abstandhalter) cm 122,9 x 59,5 x 60,0

Gesamtgewicht Kg 53

****

N/ST

Tech n isch e Ä nde r u ngen vorb eha lte n

Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2006/95/EC und Elek tro ma gne ti sche Verträglichkeit2004/108/EC in der je weils aktuellen Fassung bei Lieferung, Dichtigkeit ge prüft. Die Gebrauchsanleitung basiert auf den in der Eu ro päi schen Uni on gültigen Normen und Re geln. Lan des spe zi ﬁ sche Nor men und Regeln beachten!

Bewertung von A++ (= niedriger Verbrauch)

bis G (= hoher Verbrauch).

tet das Gerät nicht so oft ein. Dies be deu tet, dass ein unerwünschter Tem pe ra tur an stieg entstehen kann. Des halb achten Sie bitte auf

Der Energieverbrauch bezieht sich auf den

Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Be trieb können je nach Nutzung und Stand ort des Gerätes Ab wei chun gen auf tre ten.

die Ein hal tung der "nor ma len" Um ge bungs tem pe ra tur. "Normal" bedeutet für Klima-

klasse SN: +10 °C bis +32 °C N: +16 °C bis +32 °C ST: +16 °C bis +38 °C

* = Fach mit -6 °C oder kälter

T: +16 °C bis +43 °C

** = Fach mit -12 °C oder kälter *** = Tiefkühl-Lagerfach mit -18 °C

oder kälter

**** = Gefrierfach mit -18 °C oder käl ter

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten

Klimaklasse

bedeutet, dass bei einer "normalen" Um ge -

bungs tem pe ra tur die von Ihnen ein ge stell te Tem pe ra tur ein ge hal ten wird. Sinkt die Raumtemperatur we sent lich darunter, schal-

Da ten abweichen. Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Tem pe ra tu ren im Inneren des Gerätes halten zu kön nen. Steht das Gerät im kühlen Raum, so er folgt dieses Schalten seltener.

Hanseatic VF 920-E User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
