Anleitung-Nr.: 92044
Artikel-Nr.:423 417
HC 20130125
Nachdruck, auch
auszugsweise, nicht
gestattet!
Gebrauchsanleitung
Staubsauger
VC-H4810ES-0
Inhaltsverzeichnis
Lieferumfang .........................................................................................................................3
Informationen und Hinweise ...............................................................................................4
Kontrolle ist besser .............................................................................................................4
Bestimmungs gemäßer Gebrauch .......................................................................................4
Zu Ihrer Sicherheit ...............................................................................................................5
Begriffserklärung ............................................................................................................... 5
Sicherheitshinweise ............................................................................................................5
Bedienelemente und Geräteteile .......................................................................................11
Düsen ................................................................................................................................ 12
Einmalige Vorbereitungen .................................................................................................14
Staubsauger bedienen ........................................................................................................15
Boden saugen ....................................................................................................................15
Nach dem Saugen ............................................................................................................. 16
Abstellen und Aufbewahren .............................................................................................. 17
Staubbeutel wechseln .........................................................................................................18
Filter reinigen / wechseln ...................................................................................................20
Motorschutzfilter reinigen / wechseln.............................................................................. 21
Abluftfilter reinigen / wechseln ....................................................................................... 21
Hygienefilter reinigen .......................................................................................................22
Staubsauger reinigen ..........................................................................................................23
Bodendüse reinigen ..........................................................................................................23
Turbobürste reinigen .........................................................................................................24
Störungen beheben .............................................................................................................25
Unser Service ......................................................................................................................27
Umweltschutz leicht gemacht ............................................................................................28
Verpackungstipps ............................................................................................................. 28
Altgeräteentsorgung ......................................................................................................... 28
Technische Daten ................................................................................................................28
2
Lieferumfang
Staubsauger
Saugschlauch mit Teleskoprohrgriff
Teleskoprohr
Universal-Bodendüse
Turbobürste
Parkettdüse
Polsterdüse
Fugendüse
Möbelpinsel
3
Informationen und Hinweise
Kontrolle ist besser
1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.
Bestimmungs gemäßer Gebrauc h
Das Gerät dient zum Aufsaugen von losem, trockenem Schmutz wie z. B. Staub,
Fusseln, Krümeln auf Bodenbelägen und Polstern in Haushalt und Auto. Zur Aufnahme gefährlichen Staubes oder Flüssigkeiten ist es nicht geeignet.
Das Gerät ist ausschließlich für den Privatgebrauch bestimmt und nicht für den
Einsatz im gewerblichen Bereich ausgelegt.
Verwenden Sie das Gerät ausschließlich so, wie in der mitgelieferten Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß
und kann zu Sachschäden oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
Bevor Sie Ihr Ge rät benutzen, le sen Sie bit te zu erst die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle
Funk tio nen si cher und zu ver läs sig nut zen.
Bewahren Sie diese Gebrauchsanleitung an einem festen Ort auf, damit Sie auch
später immer nachlesen können.
Wenn Sie Ihr Gerät einmal verkaufen oder ver schen ken, ge ben Sie bitte diese
Gebrauchsanleitung mit, da mit auch der näch ste Besitzer das Gerät sicher benutzen
kann.
4
Zu Ihrer Sicherhei t
Begriffserklärung
Folgende Si gnal be grif fe finden Sie in dieser Anleitung:
Gefahr Hohes Ri si ko!
Missachtung der War nung kann Scha den für Leib und
Leben verursachen.
A ch tu ng Mittleres Ri si ko!
Missachtung der War nung kann ei nen Sach scha den
ver ur sa chen.
Wichtig Geringes oder kein Risiko!
Sachverhalte, die beim Umgang mit dem Gerät beachtet wer den soll ten.
Sicherheitshinweise
Gefahr Str o m schlag-Gefahr!
Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.
– Das Gerät ist nur für eine Netzspannung von 230 V ~ / 50 Hz
geeignet.
– Betreiben Sie das Gerät nicht, wenn dessen Gehäuse, Netz-
stecker oder die Netzanschlussleitung defekt ist oder das
Gerät andere sichtbare Schäden aufweist.
– Die Netzanschlussleitung muss im Schadensfall durch den
Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
– Wenn das Gerät Rauch entwickelt, verbrannt riecht oder
ungewohnte Geräusche von sich gibt, schalten Sie es sofort
aus, ziehen Sie den Netzstecker und nehmen Sie es nicht
mehr in Betrieb.
5
– Wenn das Gerät einen Stecker mit Schutzkontakt besitzt,
darf es auch nur an eine Steckdose mit ordnungsgemäß
installiertem Schutzleiter angeschlossen werden.
– Schließen Sie das Gerät nur an eine gut zugängliche Steck-
dose an, damit Sie es bei einem Störfall schnell vom Stromnetz trennen können.
– Öffnen Sie niemals das Motorgehäuse.
Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen
Gerätedaten entsprechen. In diesem Gerät befinden sich
elektrische und mechanische Teile, die zum Schutz gegen
Gefahrenquellen unerlässlich sind.
– Stecken Sie keine Gegenstände durch die Lüftungsschlitze
in das Gehäuse.
– Fassen Sie während des Betriebs niemals in das Innere des
Geräts.
– Verwenden Sie das Gerät nur in Innenräumen.
– Betreiben Sie das Gerät n icht in Feu chträumen oder im Re-
gen. Achte n Sie a uch d a ra uf, dass keine Flüssigkeit in das Gehäuse gelangt. Falls doch Wasser eindringt, zieh en Sie so f ort
den Netzsteck er u nd wenden Sie sich an I hr e n Hän d ler.
– Tauchen Sie weder das Gerät selbst noch Netzkabel oder
-ste cker in Wasser.
– Lagern Sie das Gerät nie so, dass es in eine Wanne oder in
ein Waschbecken fallen kann.
– Greifen Sie niemals nach einem Elektrogerät, wenn es ins
Wasser gefallen ist. Ziehen Sie in so einem Fall sofort den
Netzstecker.
– Fassen Sie den Netzstecker n ie ma ls m i t f eu ch ten Händen an .
6
– Halten Sie das Gerät, den Netzstecker und das Netzkabel
von offenem Feuer und heißen Flächen fern.
– Betreiben Sie das Gerät nicht bei Gewitter, ziehen Sie den
Netzstecker heraus.
– Prüfen Sie Gerät, Netzstecker und Netzanschlusskabel re-
gelmäßig auf Schäden.
– Bevor Sie das Gerät re inige n oder w arten ( z . B. den F il ter w ech-
seln ) , zie hen Sie im mer den Netz stec ker aus der Steck d ose .
– Wenn Sie das Gerät nicht benutzen, es reinigen oder wenn
eine Störung auftritt, schalten Sie das Gerät aus, und ziehen
Sie immer den Stecker aus der Steckdose.
– Verwenden Sie nie das Anschlusskabel als Tragegriff.
– Machen Sie das ausgediente Gerät unbrauchbar: Ziehen Sie
den Netzstecker aus der Steckdose, und schneiden Sie das
Netzkabel durch.
Gefahr
Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!
Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und
von Personen mit reduzierten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstanden haben. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
– Kinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
7
– Sorgen Sie dafür, dass Kinder keinen Zugriff auf das Gerät
haben, wenn sie unbeaufsichtigt sind.
– Lassen Sie Kinder nicht mit der Ver pac kungs fo li e spielen.
Sie können sich beim Spielen darin verfangen und ersticken.
– Trotz der Filter kann noch eine geringe Menge an Schmutzp-
artikeln in der Ausblasluft des Staubsaugers vorhanden sein.
Diese können bei kleinen Kindern durch Einatmen zu allergischen Reaktionen führen. Betreiben Sie den Sauger möglichst nicht in der unmittelbaren Nähe von Kindern.
Gefahr Verletzungsgefahr!
Durch das kräftige Einziehen des Kabels kann es zum
„Peitscheneffekt” kommen (Hin- und Herschlagen des
Kabels ).
– Halten Sie das Kabel beim Aufrollen unbedingt fest.
Gefahr Verletzungsgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.
– Fassen Sie nicht in sich bewegende Teile des Staubsaugers
bzw. Zubehörs, z.B. Turbobürsten. Es besteht die Gefahr des
Einklemmens.
Gefahr Gefahr für die Gesundheit!
Das Einatmen des Staubs aus dem Staubbeutel kann
Allergien oder Gesundheitsschäden verursachen.
– Wechln Sie den Staubbeutel nicht in geschlossenen Räu-
men. Gehen Sie zum Wechseln des Staubbeutels auf den
Balkon.
8
Gefahr Explo sionsge fahr!
Funkenbildung kann Explosion auslösen.
– Benutzen Sie das Gerät nicht in der Nähe
von brennbaren
Flüssigkeiten und Dämpfen.
Achtung Beschädigungsgefahr durch Fehlgebrauch!
Das Aufsaugen u ngee ig neter Material ie n k an n d a s Ge-
rät schwer beschädigen. Glü hen de Asche, bren nen de
Zi ga ret ten etc. set zen den F i l t er in Bra nd, Feuch tig keit kann zum
Kurzschluss füh ren, spit ze Ge gen stän de be schä di gen den Filter.
– Saugen Sie keinen Toner, Gips, Zement, Stein- oder Bohr-
staub auf. Diese Materialien können die Filter verstopfen und
den Motor beschädigen.
– Saugen Sie weder glü hen de Asche, brennende Zi ga ret ten
oder Streich höl zer noch spit ze Ge gen stän de, Glas split ter
sowie Wasser oder andere Flüssigkeiten auf. Da durch kön nen Sie den Staubsauger be schä di gen und sich selbst und
andere Personen in Ge fahr brin gen.
Achtung Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu Be-
schädigung oder zum Brand führen.
– Das Gerät darf nur von Personen bedient werden, die mit
den Gefahren und Besonderheiten des Geräts vertraut sind.
– Decken Sie das Gerät niemals ab, setzen oder stellen Sie
sich niemals darauf.
– Benutzen Sie das Gerät nur, wenn alle Filter eingesetzt sind.
Der aufgesaugte Staub würde sonst in das Gerät eindringen.
– Die Filter dürfen nicht beschädigt sein.
9
– Der Lufteintritt der Düsen oder der Saugschlauch können
verstopfen. Schalten Sie das Gerät in diesem Fall sofort aus
und beseitigen Sie die Verstopfung, bevor Sie weitersaugen.
– Setzen Sie das Gerät niemals hoher Temperatur (Heizung
etc.) oder Witterungseinflüssen (Regen, etc.) aus.
– Saugen Sie keine Flüssigkeiten mit dem Gerät auf. Füllen Sie
keine Flüssigkeiten in den Staubbeutel.
– Bevor Sie einen frisch schamponierten Teppich mit dem Ge-
rät absaugen, warten Sie so lange, bis das Reinigungsmittel
vollständig trocken ist.
– Sorgen Sie für ausreichende Lüftung. Decken Sie die Lüf-
tungsöffnungen nicht ab. Im Inneren aufgestaute Hitze kann
die Lebensdauer des Geräts verkürzen.
10
Bedienelemente und Geräteteile
7
6
21
34 5
8
1 Fußschalter Ein/Aus
2 Abluftauslass
3 Saugkraftregler
4 Fußschalter f. Kabelaufwick-
lung
9
10 1 411
12
5 Staubbeuteldeckel
6 Öffnung f. Saugschlauch-
Verbindung
7 Entriegelungsgriff f. Staub-
beutel
8 Tragegriff
9 Laufrad
10 Aufbewahrung für Netzste-
cker
11 Parkhalterung
12 Netzkabel mit Netzstecker
11
Düsen
Zusammen mit dem Staubsauger erhalten Sie
verschiedene Düsen, die für unterschiedliche
Zwecke be stimmt sind. Jede Düse kann bei
Bedarf vor oder während des Saugens auf den
Handgriff des Saugschlauchs oder das Teleskoprohr gesteckt werden.
Universal-Bodendüse
Mit ihr werden Sie die meiste Zeit arbeiten, da
sie für große ebene Flächen geeignet ist.
Das beste Saugergebnis erhalten Sie, wenn Sie
das Gerät mit Hilfe des Umschalt-Fußhebels 13
an den Untergrund anpassen:
a) Für kurzflorige oder glatte Böden wie Na-
delfilz, PVC, Parkett oder Fliesen: Hinteren
Bereich des Umschalt-Fußhebels 13 mit dem
Fuß hin unterdrücken.
b) Für hochflorige Teppiche: Vorderen Bereich
des Umschalt-Fußhebels 13 mit dem Fuß
hinunterdrücken.
Der Umschalt-Fußhebel lässt sich auch während
des Betriebs umstellen.
Turbobürste
Die rotierende Walzenbürste wird durch den
Saug-Luftstrom angetrieben. Sie eignet sich
besonders für hartnäckige Verschmutzungen
auf Teppichen und Teppichböden. Deshalb beim
Einsatz der Turbobürste den Staubsauger auf
höchste Saugleistung einstellen.
13
13
Parkettdüse
Diese Düse ist zur Pflege von Parkett-Fußböden
und Laminat geeignet, aber auch für glatte Böden wie Fliesen und Kacheln.
12
Polsterdüse
Diese Düse ist besonders geeignet, um Polstermöbel und Matratzen abzusaugen.
Fugendüse
Diese Düse eignet sich zum Aussaugen von
Stoff-Falten, Fugen und Ecken oder Nischen, die
Sie mit der Bodendüse nicht erreichen können.
Möbelpinsel
Diese Düse eignet sich Entstauben von Büchern,
Bilderrahmen etc.
13
Einmalige Vorbereitungen
1. Saugschlauch und Teleskoprohr zusam-
menstecken.
2. Verbindungsstück 14 auf der anderen Seite
des Saugschlauchs in die Öffnung 6 stecken
und einrasten lassen.
14
3. Gewünschte Saugdüse auswählen und auf das
Teleskoprohr stecken.
Sie können auch alle Düsen auf das Ende des
Handgr iffs stecken.
6
4. Die Länge des Teleskoprohrs lässt sich ver-
ändern und dadurch an die Körpergröße des
Benutzers anpassen.
Hierfür den Arretierknopf 15 nach unten
drücken und das Teleskoprohr dabei auseinander- oder zusammenschieben. Nach dem
Loslassen des Arretierknopfs rastet das Teleskoprohr bei der nächsten Kerbe ein.
Alle Filter sind werkseitig bereits ein ge legt und
Ihr Staubsauger ist nun einsatzbereit.
14
15
Staubsauger bedienen
Boden saugen
Achtung
durch Fehlgebrauch!
rät schwer beschädigen. Glü hen de
Asche, br en nen de Zi ga ret ten etc. set zen den Filter in Brand, Feuch tig keit
kann zum Kurzschluss füh ren, spit ze
Ge gen stän de be schä di gen den Filter.
– Saugen Sie keinen Toner, Gips,
Zement, Stein- oder Bohrstaub auf.
Diese Materialien können die Filter
verstopfen und den Motor beschädigen.
Beschädigungsgefahr
Das Aufsaugen ungeeig neter
Materialie n ka n n d a s Ge-
– Saugen Sie weder glü hen de Asche,
brennende Zi ga ret ten oder Streich höl zer noch spit ze Ge gen stän de,
Glas split ter sowie Wasser oder
andere Flüssigkeiten auf. Da durch
kön nen Sie den Staubsauger be schä di gen und sich selbst in Ge fahr
brin gen.
1. Netz kabel 12 herausziehen.
Dabei darauf achten, dass nur die gelbe Markierung auf dem Kabel sichtbar wird. Wenn
die rote Markierung zum Vorschein kommt,
ist das Kabel komplett abgewickelt. Weiteres
Ziehen könnte die Kabeltrommel beschädigen.
12
rot
gelb
1
15
2. Netzstecker in eine vorschriftsmäßig instal-
lierte Schutzkontaktsteckdose stecken.
3
3. Mit dem Fuß auf den Fußschalter Ein-/Aus 1
drücken, um den Staubsauger einzuschalten.
4. Saugkraft mit dem Saugkraftregler 3 einstellen.
Bei Bedarf die Saugkraft mithilfe der Nebenluftöffnung 16 weiter verringern. Die
Abdeckung der Nebenluftöffnung lässt sich
stufenlos verschieben.
5. Zum Saugen die Düse über die Fläche zie-
hen und schieben. Um die Ecken besser zu
erreichen, das Saugrohr etwas drehen und
die Düse dadurch schräg stellen.Nach dem
Saugen
1. Mit dem Fuß auf den Fußschalter Ein-/Aus 1
drücken, um den Staubsauger auszuschalten.
2. Netzstecker aus der Steckdose ziehen. Dabei
immer nur am Stec ker, nie mals am Kabel
ziehen.
3. Zum Aufwickeln des Netzkabels auf den Fuß-
schalter 4 drücken. Dabei Kabel in der Hand
halten, um eventuellen „Peitschenschlag“ zu
verhindern.
16
1
4
16
Abstellen und Aufbewahren
– Kurzfristiges Abstellen:
Die Haltevorrichtung an der Düse (nicht imBild) in die Parkhalterung 11 stecken.
–Platzsparendes Aufbewahren:
Staubsauger kippen und die Haltevorrichtung
an der Düse (nicht im Bild) in die Parkhal-
terung 17 auf der Geräteunterseite stecken.
11
17
17
Staubbeutel wechseln
Gefahr Str o m schlag gefahr!
– Vor jeder Reinigung oder Pflege
den Netzstecker ziehen.
– Achten Sie darauf, dass kein Was-
ser in das Gerät eindringt. Tauchen
Sie es niemals ins Wasser.
Achtung
gewährleistet, wenn Sie die zum Gerät
passenden Staubbeutel verwenden.
– Saugen Sie niemals ohne oder mit
beschädigten Staubbeuteln und Filtern. Der aufgesaugte Staub würde
in das Gerät eindringen und den
Motor beschädigen.
Beschädigungsgefahr!
Eine einwandfreie Funktion
des Staubsaugers ist nur
– Benutzen Sie den Staubsauger
nie, wenn der Staubbeutel oder der
Motorschutz-Filter fehlt oder beschädigt ist.
Die Bestellnummer zum Nachbestellen von Staubbeuteln finden Sie
auf Seite 27. Wenn Sie Staubbeutel
nachbestellen, liegt auch ein Motorschutzfilter bei.
18

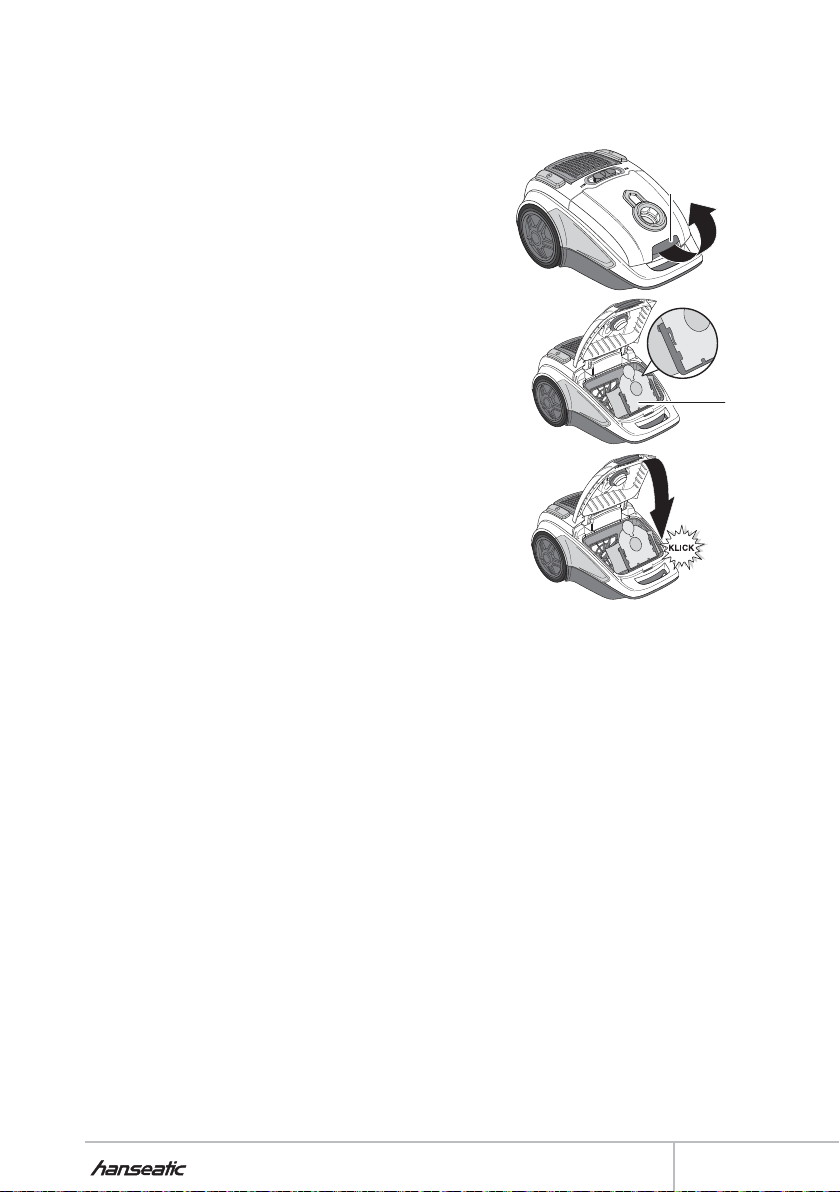

1. Netzstecker aus der Steckdose ziehen!
2. Deckel des Staubbeutelfachs am Entriege-
lungsgriff 7 öffnen und nach oben schwenken.
3. St aubbeutel 18 an der Papplasche nach oben
aus der Halterung herausziehen.
4. Einen neuen Staubbeutel in die Kunststoff-
halterung schieben und den Gehäusedeckel
wieder verschließen. Dabei darauf achten, dass
der Staubbeutel nirgends eingeklemmt wird.
7
18
19
Filter reinigen / wechseln
Gefahr Str o m schlag gefahr!
– Vor jeder Reinigung oder Pflege
den Netzstecker ziehen.
– Achten Sie darauf, dass kein Was-
ser in das Gerät eindringt. Tauchen
Sie es niemals ins Wasser.
Achtung
der aufgesaug t e Sta u b in d a s Gerä t ei ndringen und den Motor beschä d ige n .
– Benutzen Sie den Staubsauger nie,
wenn der Motorschutz-Filter fehlt
oder beschädigt ist.
Wir empfehlen, den Filter regelmäßig (mindestens 1x jährlich) auszutauschen.
Wenn Sie neue Staubbeutel bestellen, liegt immer auch ein neuer
Motorschutzfilter bei. Die Bestellnummer finden Sie auf Seite 27.
Beschädigungsgefahr!
Wenn de r Mo t ors ch u tz -Fil t er
fehlt oder beschädig t ist, k a nn
20
Motorschutzfi lter reinigen /
wechseln
1. Netzstecker aus der Steckdose ziehen!
2. Deckel des Staubbeutelfach am Entriege-
lungsgriff 7 öffnen und nach oben schwenken.
3. Staubbeutel herausziehen, wie im Abschnitt
„Staubbeutel wechseln“ beschrieben.
4. Den Motorschutzfilter 19 herausnehmen.
5. Motorschutzfilter aus dem Rahmen nehmen
und unter fließendem Wasser auswaschen.
Wenn der Motorschutzfilter beschädigt sein
sollte oder nicht mehr ausreichend gereinigt
werden kann, muss er gegen einen neuen
ausgetauscht werden.
6. Motorschutzf ilter vollständig durchtrock-
nen lassen, dann auf gleiche Weise wieder
einsetzen.
7
19
Abluftfi lter reinigen / wechseln
Der Abluftfilter sollte bei jedem Staubbeutelwechsel gereinigt werden.
Wenn sich Geruchsbildung durch das Reinigen
nicht beseitigen lässt oder der Filter zu stark
verschmutzt ist, muss er ausgetauscht werden.
7. Netzstecker aus der Steckdose ziehen!
8. Deckel der Abluftfilterabdeckung 20 öffnen.
20
21
9. Die beiden Abluftfilter 21 herausziehen.
10. Abluftfilter nur mit klarem Wasser abspülen
oder ausklopfen bzw. mit Druckluft reinigen.
Keine Reinigungs- oder Spülmittel verwenden!
11. Abluftfilter vollständig durchtrocknen las-
sen und anschließend wieder einsetzen.
Hygienefi lter reinigen
In regelmäßigen Abständen muss der Hygienefilter gewaschen werden. Ist er zu sehr
verschmutzt, muss er ausgetauscht werden.
Bei Geruchsbildung und wenn sich der Geruch durch Auswaschen nicht beseitigen lässt,
tauschen Sie den Hygienefilter bitte sofort aus!
Benutzen Sie bitte ausschließlich den für Ihren
Staubsauger vorgesehenen Hygienefilter. Sie
erhalten die Ersatzfilter bei der Firma Hermes
Fulfilment GmbH. Die Bestellnummer finden
Sie auf Seite 23.
1. Netzstecker aus der Steckdose ziehen!
2. Deckel der Abluftfilterabdeckung 20 öffnen.
3. Hyg ienef ilter 22 entnehmen.
4. Hygienefilter 22 nur mit klarem Wasser
abspülen oder ausklopfen bzw. mit Druckluft
reinigen. Keine Reinigungs- oder Spülmit-
tel verwenden!
Bei starker Verschmutzung die Falten des
Filters innen und außen mit einer alten Zahnbürste reinigen.
5. Hygienefilter trocknen lassen und anschlie-
ßend wieder einsetzen.
21
20
22
22
Staubsauger reinigen
Gefahr Str o m schlag gefahr!
– Vor jeder Reinigung oder Pflege
den Netzstecker ziehen.
– Achten Sie darauf, dass kein Was-
ser in das Gerät eindringt. Tauchen
Sie es niemals ins Wasser.
Achtung Beschädigungsgefahr!
Unsachgemäßer Umgang
mit dem Gerät kann zu Beschädigung führen.
– Verwenden Sie nie scharfe Reini-
ger (Scheuermittel, Verdünnung),
da diese die Kunststoff-Oberfläche
angreifen können.
1. Gehäuse und Filterräume sowie das Zubehör
bei Bedarf mit einem feuchten Tuch abwischen. Dabei darf keine Flüssigkeit in den
Staubsauger gelangen.
2. Abluftschlitze von Zeit zu Zeit mit einer wei-
chen Bürste säubern.
Bodendüse reinigen
– Unterseite der Bodendüse gelegentlich mit der
Fugendüse absaugen.
23
Turbobürste reinigen
Gefahr Verletzungsgefahr!
Das laufende Luftschaufelrad kann Verletzungen hervor rufen.
– Ziehen Sie die Turbobürste vor der
Reinigung immer vom Teleskoprohr
oder Saugschlauch ab.
Wenn die Turbobürste nicht mehr richtig funktioniert, öffnen Sie die Wartungsklappe 23 auf
der Unterseite, und entfernen Sie Fusseln und
Haare vom Luftschaufelrad 24.
23 24
24
Störungen beheben
Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich
nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der
Liste, ob sich die Störung be sei ti gen lässt.
Bei Störungen, die sich nicht anhand der folgenden Tabelle beheben lassen, wenden Sie sich bitte an unser Experten-Team. Unsere Experten helfen Ihnen gerne
weiter.
Problem Mögliche Ursachen Lösungen, Tipps
Gerät arbeitet
nicht.
Gerät schaltet
selbsttätig aus.
Saugleistung ist
schwach.
Staub tritt aus
dem Gerät aus
Ein-/Aus-Schalter nicht betätigt. Gerät einschalten.
Netzstecker sitzt nicht richtig in der
Steckdose.
Steckdose defekt. Probieren Sie es an einer anderen
Netzkabel defekt. Kontrollieren Sie das Kabel auf
Bürste / Düse ist verstopft Ein-Ausschalter betätigen, Netzste-
Motorschutzfilter verstopft und Überhitzungsschutz ist aktiviert.
Staubbeutel sitzt nicht korrekt. Staubbeutel korrekt einsetzen.
Staubbeutel ist voll Staubbeutel entleeren
Bürste / Düse sitzt nicht richtig. Bürste / Düse korrekt aufsetzen.
Ein Gegenstand verstopft die Düse. Kontrollieren Sie die jeweils aufge-
Filter sind nicht richtig eingesetzt oder
verschmutzt.
Nebenluftventil ist geöffnet. Nebenluftventil schließen.
Staubbeutel ist voll Staubbeutel entleeren.
Staubbeutel sitzt nicht korrekt. Staubbeutel korrekt einsetzen.
Filter sind nicht richtig eingesetzt oder
verschmutzt.
Festen Sitz überprüfen.
Steckdose. Kontrollieren Sie die
Sicherungen bzw. den Sicherungsautomaten.
Beschädigungen, verständigen Sie
gegebenenfalls unsere Servicestelle.
cker ziehen, Düse / Bürste säubern.
Ein-Ausschalter betätigen, Netzstecker
ziehen, Gerät mindestens 1/2 Stunde
abkühlen lassen und Motorschutzfilter
reinigen.
setzte Düse und das Rohr bzw. den
Schlauch auf Verstopfungen.
Filter richtig einsetzen bzw. reinigen.
Filter richtig einsetzen bzw. reinigen.
25
Unser Ser vice
– Sollten Sie Fragen zu Ihrem Staubsauger
haben, wenden Sie sich bitte an unser Ex-
perten-Team. Um schnelle Hilfe zu erhalten,
geben Sie bitte die Modellbezeichnung und
die Bestellnummer des Artikels an.
– Wenn Sie ein Ersatzteil benötigen, rufen Sie
bitte unsere Service-Werkstatt Hermes Ful-
filment GmbH an.
Gerätebezeichnung:
–Staubsauger
Typ VC-H4810ES-0
Bestellnummer:
– 423 417 (Staubsauger)
– 870 108 S (Staubbeutel inkl. Motorschutzfilter)
– 105 632 (Hygienefilter inkl. Abluftfilter)
Experten-Team
Tel. 0 180-521 22 82
Mo. bis Fr. 7 – 20 Uhr,
Sa. 8 – 16 Uhr
(0,14 Euro/Min. Festnetz /
Mobilfunk max. 0,42 Euro/Min.)
Hermes Fulfi lment GmbH
Tel. (0 57 32) 99 66 00
Montag – Donnerstag:
8 – 15 Uhr
Freitag:
8 – 14 Uhr
27
Umweltschutz l eicht gemacht
Verpackungstipps
Die Verpackung und einzelne Bauteile sind aus
wie der ver wert ba ren Materialien hergestellt. Im
Einzelnen sind dies: Folien und Beutel aus PE
(Polyäthylen), Verpackung aus Pappe
Wir empfehlen, die Ver pac kung zu min dest wäh rend der Ge währ lei stung aufzubewahren.
Altgeräteentsorgung
(Anwendbar in der Europäischen Union und
anderen europäischen Staaten mit Systemen zur
getrennten Sammlung von Wertstoffen)
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden
können, so ist jeder Verbraucher gesetzlich ver-
pflichtet, Altgeräte getrennt vom Hausmüll, z. B.
bei einer Sammelstelle seiner Gemeinde/seines
Stadtteils, abzugeben. Damit wird gewährleistet,
dass Altgeräte fachgerecht verwertet und negative
Auswirkungen auf die Umwelt vermieden werden.
Deswegen sind Elektrogeräte mit dem nebenstehenden Symbol gekennzeichnet:
Te c h n i sc h e D a t e n
Typ: VC-H4810ES-0
Bestellnummer: 423 417
Gewicht: ca. 6 kg
Spannung: 230 V~ 50 Hz
Nominalleistung: 1200 Watt
Maximalleistung: 1400 Watt
Schutzklasse II
Loading...
