HAKL MK-1 3,5 kW, MK-1 4,5 kW User Manual

HAKL MK-1

Elektrický průtokový ohřívač vody

Návod k montáži a obsluze

Německý
certifikát kvality

CZ

CZ

Elektrický průtokový ohřívač vody HAKL MK-1 ohřívá vodu okamžitě po otočení ventilu teplé
vody, nemá zabudovaný zásobník vody, proto teplou vodu ohřívá nepřetržitě. Hlavní předností
ohřívače HAKL MK-1 je schopnost pracovat i v těch nejtěžších pracovních podmínkách (nízký
tlak vody, časté zavzdušňování sytému ...). Bezchybné spínání zabezpečuje elektronická řídicí
jednotka, která vyhodnocuje stav magnetického snímače průtoku vody. Spolehlivě pracuje
od minimálního tlaku vody 0,04 MPa (0,4 bar). Ohřívač je schopen pracovat i při zapojení do
vodovodního systému na plný tlak vody do 0,6 MPa (6 bar). Z těchto parametrů vyplývá možnost
širokého využití. V kombinaci s dodávanou speciální trojcestnou baterií jako model dřezový,
poddřezový, sprchový a pod., anebo zapojením přímo do vodovodního systému na jedno
odběrné místo, kde původní vodovodní baterie zůstane. Při dodržení technických podmínek
(předepsaný tlak vody a elektrická přípojka) výrobce odpovídá za uváděné parametry ohřívače
(viz tabulka technických údajů).

UPOZORNĚNÍ:

Při zapojení na více odběrových míst souběžný odběr teplé vody z několika
vodovodních baterií najednou sníží teplotu výstupní vody. Vzdálenost odběrových
míst od ohřívače by neměla být větší než 2 metry, zabráníte tak zbytečným tepelným
a výkonovým ztrátám. Při instalaci do vodovodního systému výrobce doporučuje
zapojit ohřívač s vyšším příkonem ( 4,5 a 5,5 kW ) a na původní baterii namontovat
úsporný perlátor HAKL.

Popis výrobku:

Návod na montáž:

A: Na speciální beztlakovou vodovodní baterii

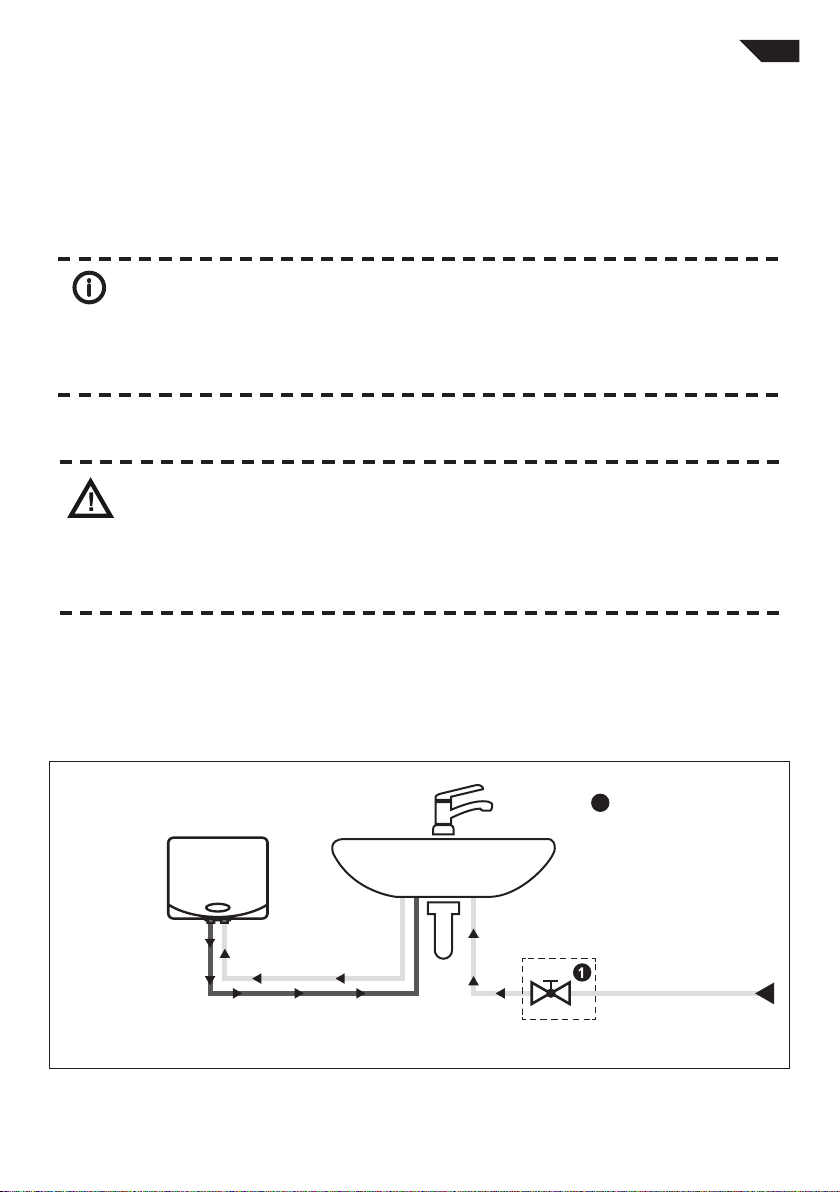

1. Speciální vodovodní baterii dodanou s ohřívačem namontujte na přívod studené vody a na

spojovací matice našroubujte ohřívač vody (podle obrázku 1 na straně 5)!

2. Ohřívač vody odvzdušněte otevřením ventilu teplé vody (červený) na cca 2 minuty.
Odvzdušnění je ukončeno, když voda začne plynule protékat vodovodní baterií.

3. Elektrický kabel připojte k elektrickému rozvodu, podle příslušných norem EN a montáž je
ukončena.

B: Do vodovodního systému

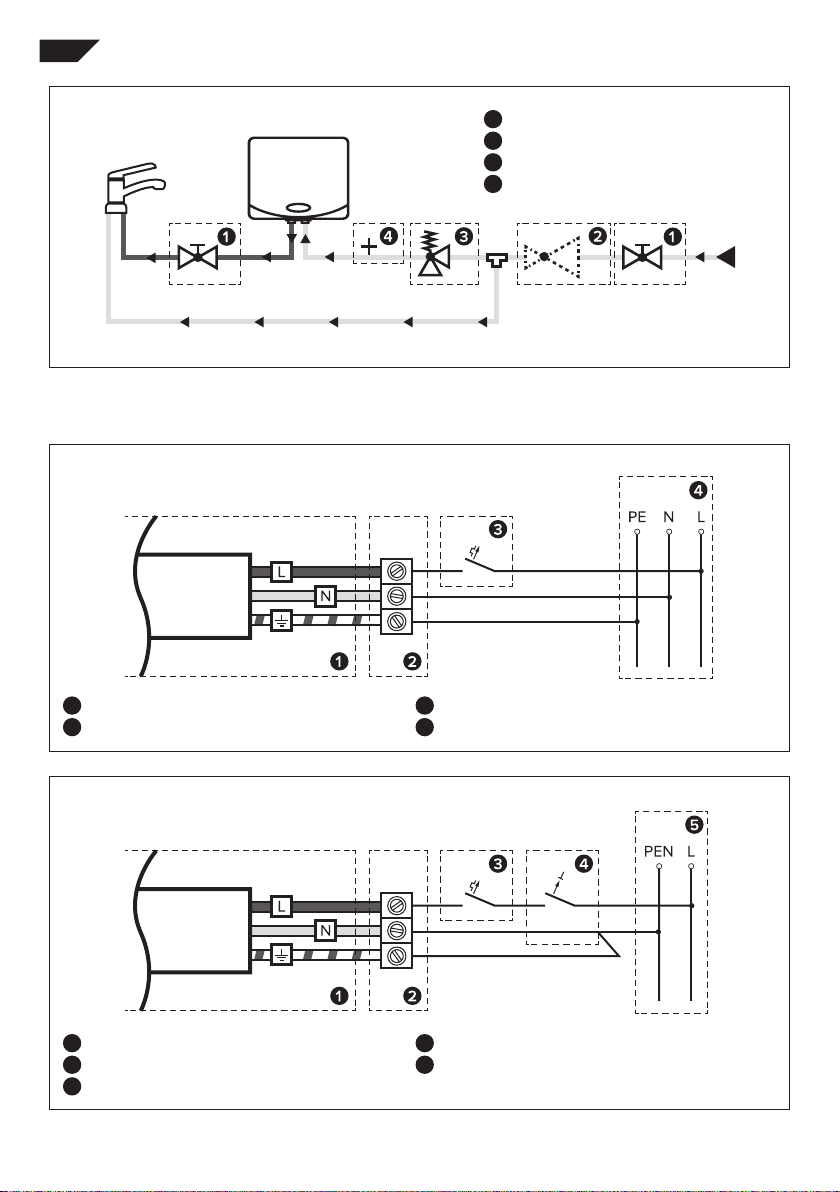

1. Ohřívač nainstalujte pomocí flexi hadic do vodovodního systému. Dodržet správné zapojení

(podle obrázku 2 na straně 6)!Označení je na přírubě ohřívače, pro studenou vodu (vstup) je
O-kroužek modrý a pro
teplou vodu (výstup) je O-kroužek barvy červené.

2. Ohřívač vody odvzdušněte otevřením ventilu teplé vody na vodovodní baterii (červený) na
cca 2 minuty. Odvzdušnění je ukončeno, když voda začne plynule protékat vodovodní baterií.

3. Elektrický kabel připojte k elektrickému rozvodu, podle příslušných norem EN a montáž je
ukončena.

str. 2

Návod k obsluze:

Obsluha elektrického průtokového ohřívače je velmi jednoduchá. Otevřením ventilu teplé vody
(označený červenou barvou) na směšovací baterii se uvede ohřev automaticky do činnosti.
Zapnutí ohřevu teplé vody signalizují červená světla na předním krytu ohřívače. Uzavřením
ventilu teplé vody se ohřev automaticky vypíná, červené kontrolní světla zhasnou a odběr
elektrické energie se přeruší. Elektrický průtokový ohřívač vody HAKL MK-1 nemá možnost
regulace výkonu tzn. topné těleso vždy pracuje na plný výkon. Teplota ohřáté vody (výstupní)
je závislá na teplotě vstupní vody, která kolísá v závislosti na ročním období a od nastaveného
průtoku vody.
V momentě rozsvícení kontrolního světla je ohřev vody největší, se zvyšujícím se průtokem
vody úměrně klesá její teplota. Každý ohřívač je nastaven tak, aby při minimálním spínacím
průtoku (v momentě rozsvícení kontrolních světel) ohřál vodu o 43 °C (povolená tolerance

3 °C). Příklad: 10 °C vstupní teplota vody bude v momentě rozsvícení kontrolních světel

je
zahřátá na 53 °C.

Světelná signalizace

CZ

Legenda:

Ohřívač

je vypnutý.

Ohřívač nehřeje,

zapnutá aktivní ochrana

přehřátí spirály.

Ohřívač je zapnutý,

ohřev je snížen, napětí

nižší než 218 V.

Ohřívač je zapnutý,

stav bez poruchy.

Ohřívač je zapnutý, ohřev

je velmi snížen, napětí

nižší než 202 V.

Ohřívač nehřeje,

zapnutá aktivní ochrana

přehřátí spirály,

napětí nižší než 218V.

- nesvítí, - svítí, - bliká

UPOZORNĚNÍ:

Výrobce neodpovídá za stabilitu elektrické sítě. V případě výkyvů volejte příslušnou
pobočku energetických závodů! (Kolísání napětí v rozmezí 180 až 240V nepoškodí
ohřívač. Projeví se pouze na výkonu, např. pokles napětí o 5 % znamená snížení
výkonu ohřívače o 10 % a tím i snížení teploty ohřáté vody.

str. 3
