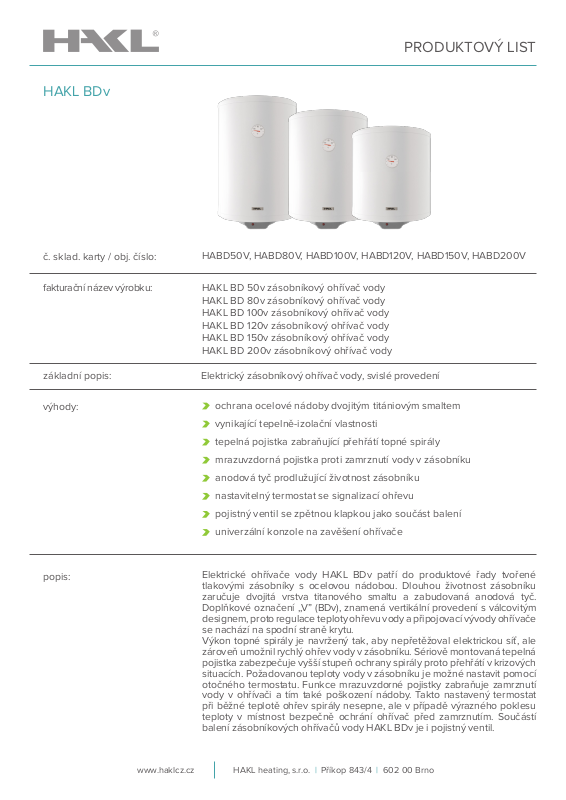

Page 1
HAKL BDv
PRODUKTOVÝ LIST
č. sklad. karty / obj. číslo:
fakturační název výrobku:
základní popis: Elektrický zásobníkový ohřívač vody, svislé provedení
výhody:
HABD50V, HABD80V, HABD100V, HABD120V, HABD150V, HABD200V
HAKL BD 50v zásobníkový ohřívač vody
HAKL BD 80v zásobníkový ohřívač vody
HAKL BD 100v zásobníkový ohřívač vody
HAKL BD 120v zásobníkový ohřívač vody
HAKL BD 150v zásobníkový ohřívač vody
HAKL BD 200v zásobníkový ohřívač vody
ochrana ocelové nádoby dvojitým titániovým smaltem
vynikající tepelně-izolační vlastnosti
tepelná pojistka zabraňující přehřátí topné spirály
mrazuvzdorná pojistka proti zamrznutí vody v zásobníku
anodová tyč prodlužující životnost zásobníku
nastavitelný termostat se signalizací ohřevu
pojistný ventil se zpětnou klapkou jako součást balení
popis:
univerzální konzole na zavěšení ohřívače
Elektrické ohřívače vody HAKL BDv patří do produktové řady tvořené
tlakovými zásobníky s ocelovou nádobou. Dlouhou životnost zásobníku
zaručuje dvojitá vrstva titanového smaltu a zabudovaná anodová tyč.
Doplňkové označení ,,V” (BDv), znamená vertikální provedení s válcovitým
designem, proto regulace teploty ohřevu vody a připojovací vývody ohřívače
se nachází na spodní straně krytu.
Výkon topné spirály je navržený tak, aby nepřetěžoval elektrickou síť, ale
zároveň umožnil rychlý ohřev vody v zásobníku. Sériově montovaná tepelná
pojistka zabezpečuje vyšší stupeň ochrany spirály proto přehřátí v krizových
situacích. Požadovanou teploty vody v zásobníku je možné nastavit pomocí
otočného termostatu. Funkce mrazuvzdorné pojistky zabraňuje zamrznutí
vody v ohřívači a tím také poškození nádoby. Takto nastavený termostat
při běžné teplotě ohřev spirály nesepne, ale v případě výrazného poklesu
teploty v místnost bezpečně ochrání ohřívač před zamrznutím. Součástí
balení zásobníkových ohřívačů vody HAKL BDv je i pojistný ventil.
HAKL heating, s.r.o. | Příkop 843/4 | 602 00 Brnowww.haklcz.cz
Page 2
Zalistovací tabulka:
Model HAKL BD 50v HAKL BD 80v
Objednávací číslo HABD50V HABD80V
Fakturační název HAKL BD 50v zásobníkový
ohřívač vody
EAN kód 8586018641074 8586018641081
Rozměr produktu ŠxVxH 460 x 510 x 460 mm 460 x 700 x 460 mm
Rozměr krabice 480 x 580 x 490 mm 480 x 770 x 490 mm
Hmotnost produktu (samostatný) 17,68 Kg 21,6 Kg
Hmotnost produktu s krabicí 19 Kg 24 Kg
Model HAKL BD 100v HAKL BD 120v
Objednávací číslo HABD100V HABD120V
Fakturační název HAKL BD 100v zásobníkový
ohřívač vody
EAN kód 8586018641098 8586018641104
Rozměr produktu ŠxVxH 460 x 805 x 460 mm 460 x 1000 x 460 mm
Rozměr krabice 480 x 900 x 490 mm 480 x 1070 x 490 mm
Hmotnost produktu (samostatný) 24,7 Kg 29,06 Kg
Hmotnost produktu s krabicí 27 Kg 31 Kg
HAKL BD 80v zásobníkový
ohřívač vody
HAKL BD 120v zásobníkový
ohřívač vody
Model HAKL BD 150v HAKL BD 200v
Objednávací číslo HABD150V HABD200V
Fakturační název HAKL BD 150v zásobníkový
ohřívač vody
EAN kód 8586018641722 8586018641739
Rozměr produktu ŠxVxH 550 x 935 x 560 mm 550 x 1105 x 560 mm
Rozměr krabice 570 x 1005 x 580 mm 570 x 1175 x 580 mm
Hmotnost produktu (samostatný) 40 Kg 48 Kg
Hmotnost produktu s krabicí 43 Kg 51,5 Kg
HAKL BD 200v zásobníkový
ohřívač vody
HAKL heating, s.r.o. | Příkop 843/4 | 602 00 Brnowww.haklcz.cz
Page 3
Technické parametry
Model
Objem 50 l 80 l 100 l 120 l 150 l 200 l
Příkon 2000 W 2000 W 2000 W 2000 W 2000 W 2000 W
Jištění (Proud) 10 (8,7) A 10 (8,7) A 10 (8,7) A 10 (8,7) A 10 (8,7) A 10 (8,7) A
Napětí 230 V 230 V 230 V 230 V 230 V 230 V
Doba ohřevu z 10 °C na 50 °C 1 h. 21 min. 2 h. 9 min. 2 h. 41 min. 3 h. 14 min. 4 h. 2 min. 5 h. 25 min.
Tepelné ztráty při 40 °C (Kwh/24h) 0,62 Kwh 1,01 Kwh 1,19 Kwh 1,49 Kwh 1,60 Kwh 1,84 Kwh
Minimální pracovní tlak vody 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa
Maximální pracovní tlak vody 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa
Maximální telota vody 75 °C 75 °C 75 °C 75 °C 75 °C 75 °C
Hmotnost ohřívače prázdného/plného 17 Kg / 67 Kg22 Kg / 102 Kg26 Kg / 126 Kg30 Kg / 150 Kg40 Kg / 190 Kg48 Kg / 248
Stupeň krytí IP X4 IP X4 IP X4 IP X4 IP X4 IP X4
Tloušťka izolace 38 mm 38 mm 38 mm 38 mm 38 mm 38 mm
Externí termostat ANO ANO ANO ANO ANO ANO
Připojovací kabel NE NE NE NE NE NE
Umyvadlo vhodnost použití
Kuchyně vhodnost použití
Sprcha vhodnost použití
Vana vhodnost použití
HAKL
BD 50v
HAKL
BD 80v
HAKL
BD 100v
HAKL
BD 120v
HAKL
BD 150v
HAKL
BD 200v
Kg
- tři symboly určujú maximálnu vhodnosť použitia
HAKL heating, s.r.o. | Příkop 843/4 | 602 00 Brnowww.haklcz.cz
Page 4
konstrukční vlastnosti:
F
C
Typ
BD 50v
BD 80v
BD 100v
BD 120v
A
510 mm
700 mm
805 mm
1000 mm
B
ᴓ 460 mm
ᴓ 460 mm
ᴓ 460 mm
ᴓ 460 mm
C
100 mm
100 mm
100 mm
100 mm
C
F
130 mm
130 mm
130 mm
130 mm
G
170 - 320 mm
170 - 320 mm
170 - 320 mm
170 - 320 mm
F
I
130 mm
130 mm
130 mm
130 mm
Typ
BD 150v
BD 200v
A
935 mm
1105 mm
B
ᴓ 550 mm
ᴓ 550 mm
C
140 mm
140 mm
HAKL heating, s.r.o. | Příkop 843/4 | 602 00 Brnowww.haklcz.cz
F
180 mm
180 mm
G
170 - 320 mm
170 - 320 mm
I
130 mm
130 mm
Page 5
Tabulka energetické účinnosti
vrz01082018
IJA
1326
Y
IA
IE
C
IJA
Y
IA
IE
ENERG
енергия ενεργεια
HAKL BD 50v
M
A
B
C
D
E
F
G
15 dB
2015 812/2013
L
kWh/annum
ENERG
енергия ενεργεια
HAKL BD 120v
IJA
1389
Y
IA
IE
C
IJA
Y
IA
IE
ENERG
енергия ενεργεια
HAKL BD 80v
M
A
B
C
D
E
F
G
15 dB
2015 812/2013
XL
kWh/annum
ENERG
енергия ενεργεια
HAKL BD 150v
IJA
1402
Y
IA
IE
C
IJA
Y
IA
IE
ENERG
енергия ενεργεια
HAKL BD 100v
M
A
B
C
D
E
F
G
15 dB
2015 812/2013
XL
kWh/annum
ENERG
енергия ενεργεια
HAKL BD 200v
A
B
C
D
E
F
G
2015 812/2013
EAN kód:
15 dB
2728
kWh/annum
A
B
C
BD 50v
C
D
E
F
G
15 dB
2015 812/2013
kWh/annum
C
4402
BD 80v
A
B
C
D
E
F
G
15 dB
2015 812/2013
kWh/annum
BD 100v
C
4405
BD 120v
BD 150v
BD 200v
HAKL heating, s.r.o. | Příkop 843/4 | 602 00 Brnowww.haklcz.cz
