Page 1
HAKL MK-2
Elektrický prietokový ohrievač vody
vrz11032016
Návod na montáž a obsluhu
Nemecký
certifikát kvality
SK
Page 2
SK
Elektrický prietokový ohrievač vody HAKL MK-2 zohrieva vodu okamžite po otočení ventilu
teplej vody, nemá zabudovaný zásobník vody preto teplú vodu zohrieva nepretržite. Hlavnou
prednosťou ohrievača HAKL MK-2 je schopnosť pracovať aj v tých najťažších pracovných
podmienkach (nizky tlak vody, časté zavzdušňovanie systému...). Bezchybné spínanie
zabezpečuje elektronická riadiaca jednotka, ktorá vyhodnocuje stav magnetického snímača
prietoku vody. Spoľahlivo pracuje od minimálneho tlaku vody 0,08 MPa (0,8 bar). Ohrievač
je schopný pracovať aj pri zapojení do vodovodného systému na plný tlak vody do 0,6 MPa
(6 bar). Z týchto parametrov vyplýva možnosť širokého využitia. V kombinácii s dodávanou
špeciálnou trojcestnou batériou ako model drezový, poddrezový, sprchový a pod., alebo
zapojením priamo do vodovodného systému na jedno, alebo viac odberných miest, kde
pôvodné vodovodné batérie zostanú. Pri dodržaní technických podmienok (predpísaný tlak
vody a elektrická prípojka) výrobca zodpovedá za uvádzané parametre ohrievača (pozri
tabuľku technických údajov).
UPOZORNENIE:
Pri zapojení na viac odberových miest, súbežný odber teplej vody z viacerých
vodovodných batérií naraz zníži teplotu výstupnej vody. Vzdialenosť odberových
miest od ohrievača by nemala byť väčšia ako 5 metrov, zabránite tak zbytočným
tepelným a výkonovým stratám. Pri inštalácii do vodovodného systému na viac
odberných miest výrobca odporúča zapojiť ohrievač s vyšším príkonom ( 9 a 11 kW) a
na pôvodné vodovodné batérie namontovať šetriaci perlátor HAKL.
Popis výrobku:
Návod na montáž:
A: Na špeciálnu beztlakovú vodovodnú batériu
1. Špeciálnu vodovodnú batériu dodanú s ohrievačom namontujte na prívod studenej vody
a na spojovacie matice naskrutkujte ohrievač vody (podľa obrázku 1 na strane 5)!
2. Ohrievač vody odvzdušnite otvorením ventilu teplej vody (červený) na cca 2 minúty.
Odvzdušnenie je ukončené, keď voda začne plynulo pretekať vodovodnou batériou.
3. Elektrický kábel pripojte k elektrickému rozvodu, podľa príslušných noriem EN a montáž
je ukončená.
B: Do vodovodného systému
1. Ohrievač nainštalujte pomocou flexi hadíc do vodovodného systému. Dodržte správne
zapojenie (podľa obrázku 2 na strane 6)! Označenie je na prírube ohrievača, pre studenú vodu
(vstup) je O-krúžok modrý
a pre teplú vodu (výstup) je O-krúžok farby červenej.
2. Ohrievač vody odvzdušnite otvorením ventilu teplej vody na vodovodnej batérii (červený)
na cca 2 minúty. Odvzdušnenie je ukončené, keď voda začne plynulo pretekať vodovodnou
batériou.
3. Elektrický kábel pripojte k elektrickému rozvodu, podľa príslušných noriem EN a montáž
je ukončená.
str. 2
Page 3
Návod na obsluhu:
Obsluha elektrického prietokového ohrievača je veľmi jednoduchá. Otvorením ventilu teplej
vody (označený červenou farbou) na zmiešavacej batérii sa uvedie ohrev automaticky do
činnosti. Zapnutie ohrevu teplej vody signalizujú červené svetlá na prednom kryte ohrievača.
Uzatvorením ventilu teplej vody sa ohrev automaticky vypína, červené kontrolné svetlá zhasnú
a odber elektrickej energie sa preruší.
Elektrický prietokový ohrievač vody HAKL MK-2 nemá možnosť regulácie výkonu t.j. výhrevné
teleso vždy pracuje na plný výkon. Teplota zohriatej vody (výstupnej) je závislá od teploty
vstupnej vody, ktorá kolíše v závislosti na ročnom období a od nastaveného prietoku vody.
V momente rozsvietenia kontrolného svetla je ohrev vody najväčší, so zvyšujúcim sa prietokom
vody úmerne klesá jej teplota. Každý ohrievač je nastavený tak, aby pri minimálnom spínacom
prietoku (v momente rozsvietenia kontrolných svetiel) ohrial vodu o 43 °C
( povolená tolerancia je
3 °C ). Príklad: 10 °C vstupná teplota vody bude v momente rozsvietenia
kontrolných svetiel zohriata na 53 °C.
Svetelná signalizácia
SK
Legenda:
Ohrievač
je vypnutý.
Ohrievač nehreje
zapnutá aktívna ochrana
prehriatia špirály.
Ohrievač je zapnutý,
ohrev je znížený,
napätie nižšie ako 218 V.
Ohrievač je zapnutý,
stav bez poruchy.
Ohrievač je zapnutý,
ohrev je veľmi znížený
napätie nižšie ako 202 V.
Ohrievač nehreje
zapnutá aktívna ochrana
prehriatia špirály
napätie nižšie ako 218V.
- nesvieti, - svieti, - bliká
UPOZORNENIE:
Výrobca nezodpovedá za stabilitu elektrickej siete. V prípade výkyvov volajte
príslušnú pobočku energetických závodov! (Kolísanie napätia v rozmedzí 180 až 240V
nepoškodí ohrievač. Prejaví sa iba na výkone, napr. pokles napätia o 5% znamená
zníženie výkonu ohrievača o 10% a tým aj zníženie teploty zohriatej vody.
str. 3
Page 4
SK
Bezpečnostné pokyny výrobcu
Montáž a uvedenie výrobku do prevádzky zverte odbornej firme!
Montáž laickou osobou je neprípustná!
Výrobca nezodpovedá za vady spôsobené neodbornou montážou a za mechanické
poškodenie (živelné pohromy, násilné poškodenie atď.), ktoré vzniklo po predaji výrobku.
Pri uvedení výrobku do prevádzky dôkladne dodržujte inštrukcie v návode na montáž a obsluhu.
Akékoľvek opravy zverte len pracovníkovi autorizovaného servisu.
Po odstránení krytu ohrievača hrozí riziko úrazu elektrickým prúdom!
Nedotýkajte sa elektrických častí zariadenia pod napätím!
Ak je sieťový kábel poškodený, musí byť vymenený autorizovaným servisom,
podľa príslušných noriem EN, aby sa predišlo nebezpečenstvu.
Výrobok musí byť umiestnený podľa príslušných bezpečnostných noriem EN.
Výrobok musí byť pripojený cez prúdový chránič (RCD) so zvyškovým prúdom neprevyšujúcim 30 mA.
Výrobok musí byť zabezpečený rýchlym odpojením od elektrickej siete.
Výrobok je zaradený do skupiny dielenských opráv!
Dôležité upozornenie pred montážou
Pred zapojením do elektrickej siete ohrievač odvzdušnite, t.j. otvorte ventil teplej vody
na cca 2 minúty, zabránite tak poškodeniu výhrevnej špirály.
Prepálenie výhrevnej špirály nedostatočným odvzdušnením nespadá do rozsahu záručných opráv.
Po každom zavzdušnení vodovodného potrubia (pri odstávke vody, údržbe...) je nutné ohrievač
odpojiť od elektrickej siete a odvzdušniť!
Ohrievač je možné nainštalovať iba vývodmi smerom dole!
Pred ohrievač výrobca doporučuje nainštalovať zmäkčovač vody (mechanický, elektrický alebo
magnetický)!
Výrobca nezodpovedá za poruchy zapríčinené vodným kameňom, alebo mechanickými
nečistotami vo vode.
Výrobca odporúča nainštalovať filter proti mechanickým nečistotám vo vode!
Výrobca odporúča pravidelné čistenie vstupného filtračného sitka na prírube ohrievača!
Ohrievač chránte pred zamrznutím - zabránite tým jeho poškodeniu!
V prípade zamrznutia ho neuvádzajte do činnosti - zabránite tak prepáleniu výhrevnej špirály!
Dynamický tlak vody musí zodpovedať hodnotám uvedeným v tabuľke parametrov!
Ohrievač vody musí byť pripojený na ochranné uzemnenie, podľa príslušných noriem EN!
Ohrievač je možné inštalovať priamo do sprchového kúta vďaku krytiu IP45
Ohrievač musí byť zapojený na prúdový chránič s rozdielovým prúdom max.30mA, podľa noriem EN!
Merný odpor vody pri teplote 15 oC nesmie byť nižší ako 1300Ωcm, podľa príslušných noriem EN!
Výrobca nezodpovedá za stabilitu elektrickej siete.
V prípade výkyvov volajte príslušnú pobočku energetických závodov! (Kolísanie napätia v rozmedzí
180 až 240V nepoškodí ohrievač. Prejaví sa iba na výkone, napr. pokles napätia o 5% znamená
zníženie výkonu ohrievača o 10%).
Zaťaženie maximálnym tlakom vody je 6 bar (0,6 MPa)
Ohrievač je konštruovaný pre zapojenie na priamo do vodovodného systému, alebo so špeciálnou
nízkotlakou vodovodnou batériou dodávanou výrobcom.
Pri zapojení na priamo do systému, musí byť ohrievač chránený poistným ventilom do 0,6 MPa
Výrobca odporúča prívod studenej vody k ohrievaču zabezpečiť ventilom, ktorý v prípade dlhšieho
nepoužívania (viac ako 2 dni) umožní ohrievač odstaviť od plného tlaku vody.
Ohrievač vody nie je určený pre vodovodné batérie s veľkým prietokom a robustnou konštrukciou
na ktorú nie je možné montovať šetriaci perlátor HAKL.
Pokyny výrobcu pre inštaláciu:
str. 4
Page 5
Všeobecné upozornenia:
- Výrobok nie je určený na používanie osobami ( vrátane detí ) so zníženými fyzickými a zmyslovými
alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, pokiaľ im osoba
zodpovedná za ich bezpečnosť neposkytuje dohľad alebo ich nepoučila o používaní výrobku.
- Deti by mali byť pod dohľadom, aby sa zaistilo, že sa s výrobkom nehrajú.
POZNÁMKA:
Pre maximálny užívateľský komfort (dostatočný prúd teplej vody) je vhodné
vodovodnú batériu opatriť špeciálnym usmerňovačom vody - perlátorom HAKL,
prípadne úspornou sprchovou ružicou HAKL. Dosiahnete tak aj pri nízkych
prietokoch vyhovujúci prúd vody.
UPOZORNENIE:
Ak Vám kolíše prietok vody a tým aj teplota zohriatej vody býva to spôsobené
napríklad domácimi vodárničkami a rozdielnym tlakom medzi vypnutím a zapnutím
natlakovania expanznej nádoby. Tento problém odstráni regulačný ventil
(napr. Honeywell D04-1/2A) , namontovaný na výstupe z vodárne, ktorý zabezpečí
konštantný tlak a prietok.
SK
PRÍKLAD ZAPOJENIA OHRIEVAČOV HAKL MK-2
špeciálna beztlaková
vodovodná batéria
MK-2
prívod
vývod teplej
vody z ohrievača
studenej vody

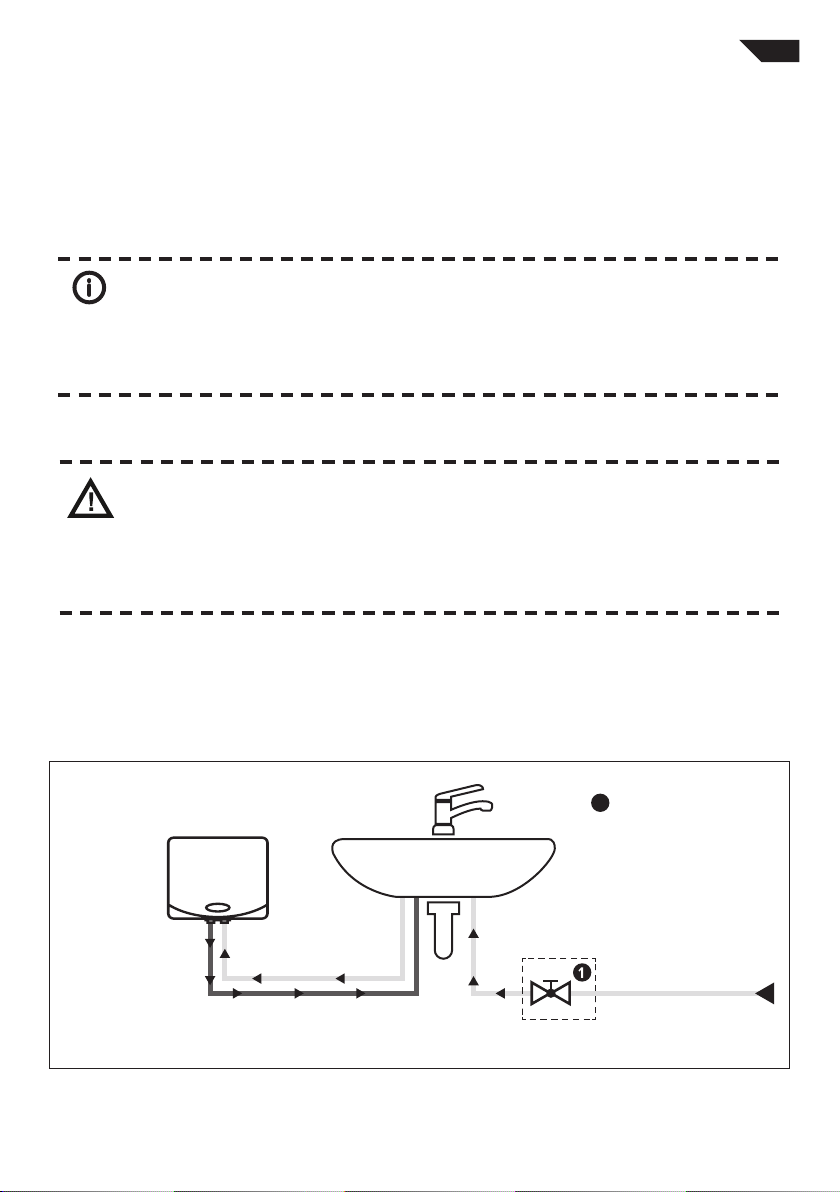

obr. 1: schéma zapojenia ohrievača na špeciálnu beztlakovú vodovodnú batériu
str. 5
1
Uzatvárací ventil
prívod studenej
vody do ohrievača
Page 6
SK
1
rozvod
teplej
vody
MK-2
2
3
4

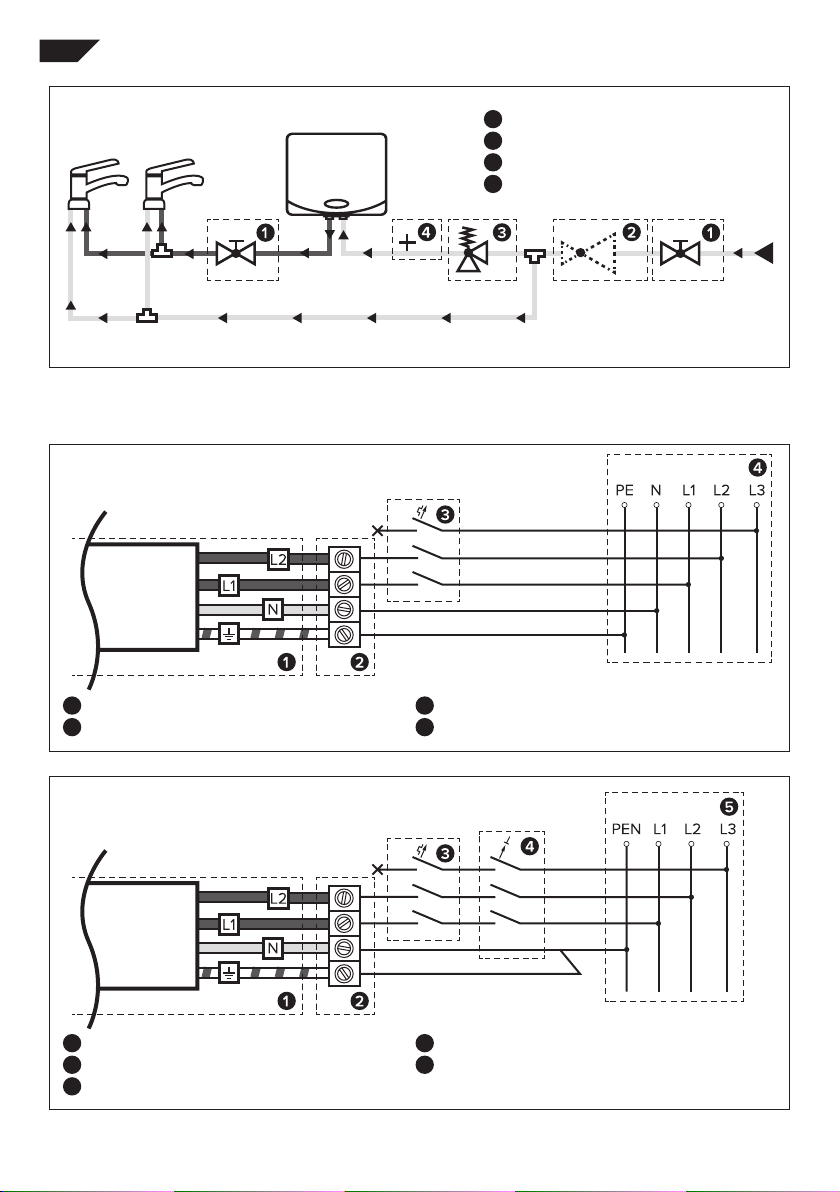

obr. 2: schéma zapojenia ohrievača na plný tlak vody do vodovodného systému.
SCHÉMY PRIPOJENIA K ELEKTRICKEJ SIETI
Elektrická schéma zapojenia ohrievača HAKL MK 207, 209, 211
k 5-vodičovej elektrickej sieti (3x230V-50Hz).
Uzatvárací ventil
Redukčný ventil
Poistný ventil so spätnou klapkou
Vypúšťacia zátka
prívod
studenej vody
1
Prívodný kábel ohrievača 3C 2,5 mm
2
Odporúčaný spoj napevno - svorkovnica
2
3
Istič 3 fázový B 3x16 A (20 A, 25 A)
4
Elektrický rozvod
Elektrická schéma zapojenia ohrievača HAKL MK 207, 209, 211
k 4-vodičovej elektrickej sieti (3x 230V-50Hz).
1
Prívodný kábel ohrievača 3C 2,5 mm
2
Odporúčaný spoj napevno - svorkovnica
3
Istič 3 fázový B 3x16 A (20 A, 25 A)
2
4
Trojfázový prúdový chránič 3x25 A - 0,03 A
5
Elektrický rozvod
str. 6
Page 7
Tabuľka technických údajov:
Typ
Príkon kW
Napätie V
Prúd A
Stupeň krytia IP
Min. pracovný tlak vody MPa
Trvalý tlak vody MPa
o
Min. merný odpor vody pri 15
o
Prietok vody pri 60
Prietok vody pri 40
C l/min
o
C l/min
C Ω.cm
Ochrana pred vzduchom
Tepelná poistka ochranná
Tepelná poistka servisná
MK 207
7
2 x 230
2 x 16
45
0,08
0,6
1300
2,6
4,0
ÁNO
o
C
57
o
C
70
hodnoty uvedené v tabuľke boli namerané pri menovitom príkone od 3,5 kW do 11 kW
sieťové napätie 225 - 228 V
dynamický tlak vody 0,3 MPa (3 bar)
MK 209
9
2 x 230
2 x 20
45
0,1
0,6
1300
3,2
5,1
ÁNO
o
C
57
o
C
70
MK 211
2 x 230
2 x 25
57
70
Tabuľka energetickej účinnosti
Typ
Trieda energetickej účinnosti
Záťažový profil
Ročná spotreba energie v kWh
Hladina akustického hluku
MK 207
A
XXS
446
22dB
MK 209
A
XXS
460
22dB
MK 211
A
XXS
453
22dB
11
45
0,12
0,6
1300
3,9
6,2
ÁNO
SK
o
C
o
C
Tabuľka vhodnosti použitia
Typ
Príkon
Umývadlo
Kuchyňa
Sprcha
Vaňa 80 l
Počet odberných miest
Legenda: stupeň vhodnosti použitia
štyri symboly určujú maximálnu vhodnosť použitia
X nevhodné
MK 207
7 kW
X
2
str. 7
MK 209
9 kW
X
2
MK 211
11 kW
3
Page 8
SK
Firma HAKL s.r.o. pripravila servisnú akciu na vybrané výrobky za účelom skvalitnenia
služieb. SERVISNÝ BALÍK:PLUS je automaticky zahrnutý v cene výrobku a rozšírenie
záručných opráv zákazník neplatí, akcia je časovo neobmedzená a vzťahuje sa iba na
výrobky označené logom SERVISNÝ BALÍK:PLUS na záručnom liste.
SERVISNÝ BALÍK:PLUS sa delí na tri základné skupiny servisných prác:
1. Predĺžený bezplatný servis na 4 roky
Bezplatný servis je poskytovaný na poruchy zapríčinené vybranými náhradnými dielmi po dobu
štyroch rokov od dátumu predaja. Náhradný diel a práca sa neúčtujú.
Vybrané náhradné diely pre model PM-B: plavák, spínacia pružina, membrána, príruba, tesnenia
pod prírubu, kontrolka.
Vybrané náhradné diely pre model MK a MX: Plavák, spínacia pružina,
prepínač výkonu, elektronická doska 3JR, príruba.
2. Rozšírený záručný servis
Rozšírený záručný servis sa vzťahuje len na prvú poruchu zapríčinenú mechanickými nečistotami
vo vode, vodným kameňom alebo nedostatočným odvzdušnením ohrievača po dobu dvoch
rokov od dátumu predaja. Náhradný diel a práca sa neúčtujú.
SERVISNÝ BALÍK:PLUS
3. Expresné vykonávanie opráv
Výrobky zahrnuté do akcie SERVISNÝ BALÍK:PLUS budú opravené v zrýchlenom čase
a expresne zaslané zákazníkovi. Obvyklá doba odstránenia poruchy je päť pracovných dní od
doručenia do servisného strediska.
Výrobky značky HAKL sú spojené s vysokou kvalitou a preto veríme, že akcia
SERVISNÝ BALÍK:PLUS zvýši Vašu spokojnosť s našimi produktmi.
Technická podpora, záručný a pozáručný servis pre SR
INFOLINKA :
HAKL s r.o., Vajnorská 6, 900 28 Ivanka pri Dunaji, Slovenská republika
tel. / fax: 02 / 4594 4469, mob.: +421 910 923 196, web: www.hakl.sk
+421 911 71 71 91 Po-Pia: 7.00 - 15.00
str. 8
Loading...
