Elektrický zásobníkový ohřívač vody

Návod k montáži a obsluze

Německý
certifikát kvality

CZ

CZ

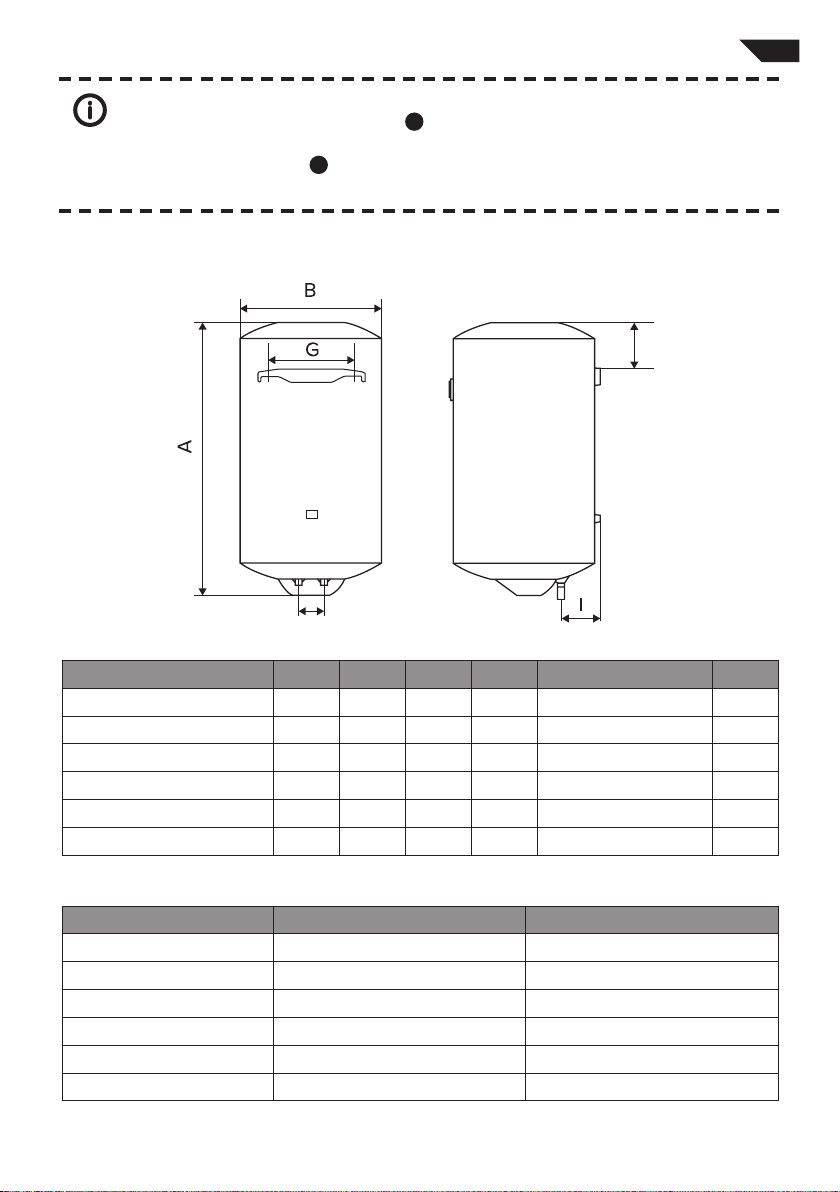

Popis výrobku:

Elektrické ohřívače vody HAKL BDv se řadí do produktové řady tvořené tlakovými zásobníky
s ocelovou nádobou. Dlouhou životnost zásobníku zaručuje dvojitá vrstva titanového smaltu

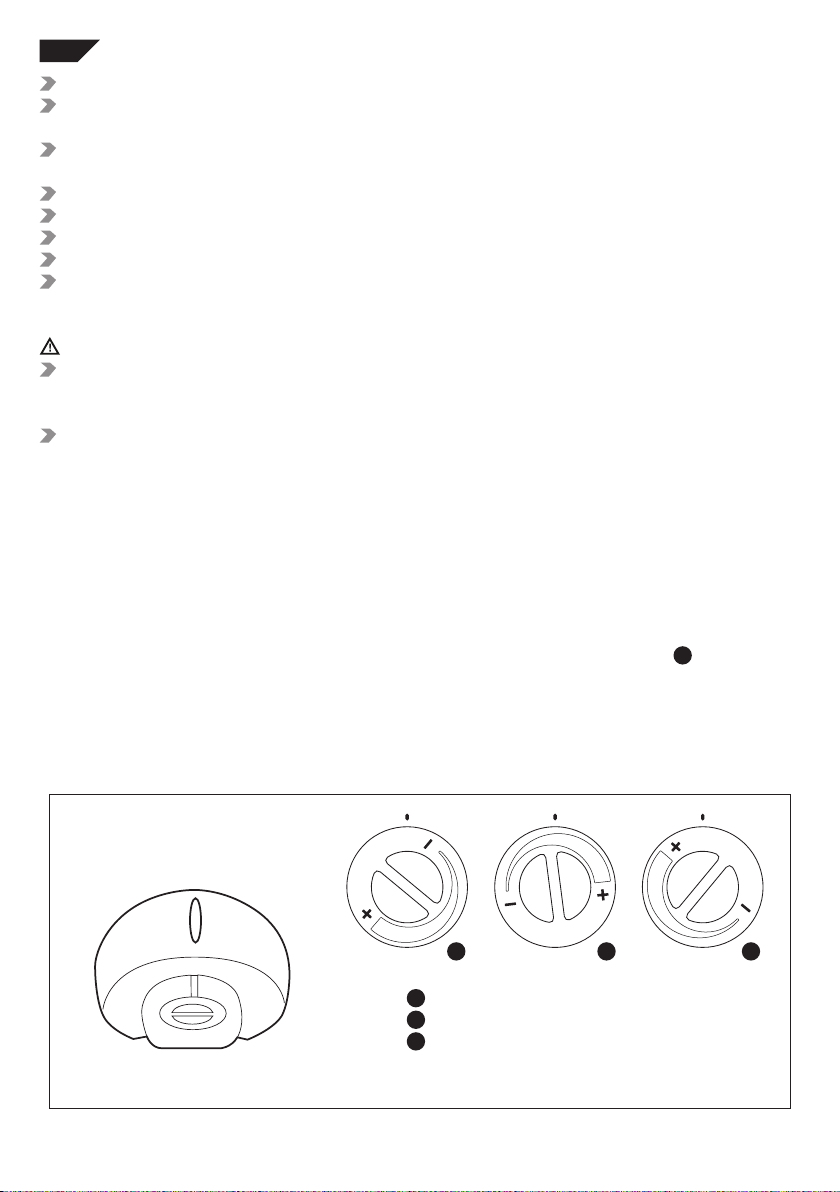

a zabudovaná anodová tyč. Doplňkové označení “V” (BDv), znamená vertikální provedení s
válcovitým designem, proto se regulace teploty ohřevu vody a připojovací vývody ohřívače
nacházejí na spodní straně krytu.
Výkon výhřevné spirály je navržen tak, aby nepřetěžoval elektrickou síť, ale zároveň umožnil
rychlý ohřev vody v zásobníku. Sériově montovaná tepelná pojistka zajišťuje vyšší stupeň
ochrany spirály proti přehřátí v krizových situacích. Součástí balení zásobníkových ohřívačů
vody HAKL BDv je i pojistný ventil.

Návod k montáži:

1. Ohřívač přišroubujte pomocí konzoly na stěnu a zapojte do vodovodního systému. Dodržte

správné zapojení (podle obrázku 1 na straně 2)! Označení připojení vody je na spodní části
ohřívače, pro studenou vodu (vstup) je barva modrá a pro teplou vodu (výstup) je barva červená.

2. Ohřívač vody odvzdušněte otevřením ventilu teplé vody na vodovodní baterii (červený).
Odvzdušnění je ukončeno až tehdy, když voda začne plynule protékat vodovodní baterií.

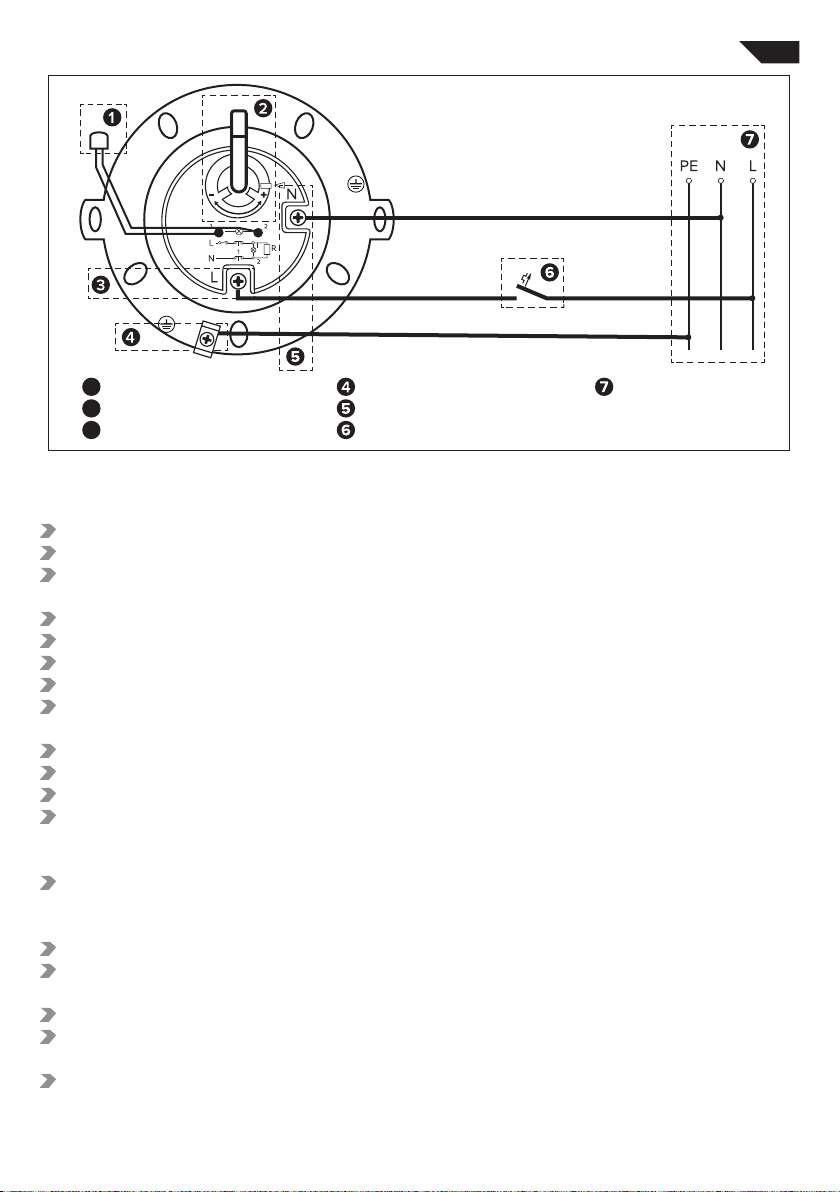

3. Elektrický kabel zapojte k ohřívači vody (obrázek na straně 3), připojte k elektrickému
rozvodu podle příslušných norem EN a montáž je ukončena.

1

Uzavírací ventil

2

Redukční ventil

3

Pojistný ventil se zpětnou klapkou

4

rozvod
teplé
vody

BDv

Vypouštěcí zátka

přívod

studené vody

obr. 1: schéma zapojení ohřívače na plný tlak vody do vodovodního systému.

UPOZORNĚNÍ:

Dodržením správného zapojení ohřívače do vodovodního systému a montáží
všech instalačních ventilů uvedených na obrázku 1, výrazně prodloužíte životnost
výrobku a usnadníte servisní prohlídky.

str. 2
